Betjeningsvejledning

Serienummerområde

S®-60 J

fra S60JH-101

101

med vedligeholdelsesoplysninger

Oversættelse af originale instruktioner First Edition Third Printing Part No. 1283765DAGT

fra S60JD-

Betjeningsvejledning 1. udgave • 3. oplag

Overholder EF-direktiv 2006/42/EF Se

Levering af forordninger for maskiner (sikkerhed) 2008

Front Matter

Manufacturer:

Terex Global GmbH Bleicheplatz 2 Schaffhausen, 8200 Switzerland

EU Authorized representative:

Genie Industries B.V. Boekerman 5 4751 XK OUD GASTEL The Netherlands

UK Authorized representative:

Genie UK Limited The Maltings Wharf Road Grantham NG31 6BH UK

Indholdsfortegnelse

Indledning ................................................................. 1

Definitioner på symboler og fareillustrationer ............ 5

Generel sikkerhed ..................................................... 8

Personlig sikkerhed ................................................. 11

Sikkerhed i arbejdsområdet .................................... 12

Beskrivelse .............................................................. 22

Styreenheder .......................................................... 23

Inspektioner ............................................................ 31

Betjeningsinstruktioner ............................................ 44

Instruktioner vedr. transport og løft ......................... 59

Vedligeholdelse ....................................................... 62

Specifikationer ........................................................ 66

1. udgave: 3. oplag, januar 2023

Genie og ”S” er registrerede varemærker tilhørende Terex South Dakota, Inc. i USA og mange andre lande.

EF-overensstemmelseserklæring

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Indledning

Om denne vejledning

Guide i tiltænkt brug og indkøring

Genie sætter pris på, at du har valgt at bruge vores maskine. Vores første prioritet er brugersikkerhed, hvilket bedst opnås ved en samlet indsats. Denne bog er en vejledning i betjening og daglig vedligeholdse for brugeren eller operatøren af en Genie-maskine.

Denne vejledning skal betragtes som en permanent del af maskinen og skal altid forefindes på denne. Hvis du har nogen spørgsmål, bedes du kontakte Genie.

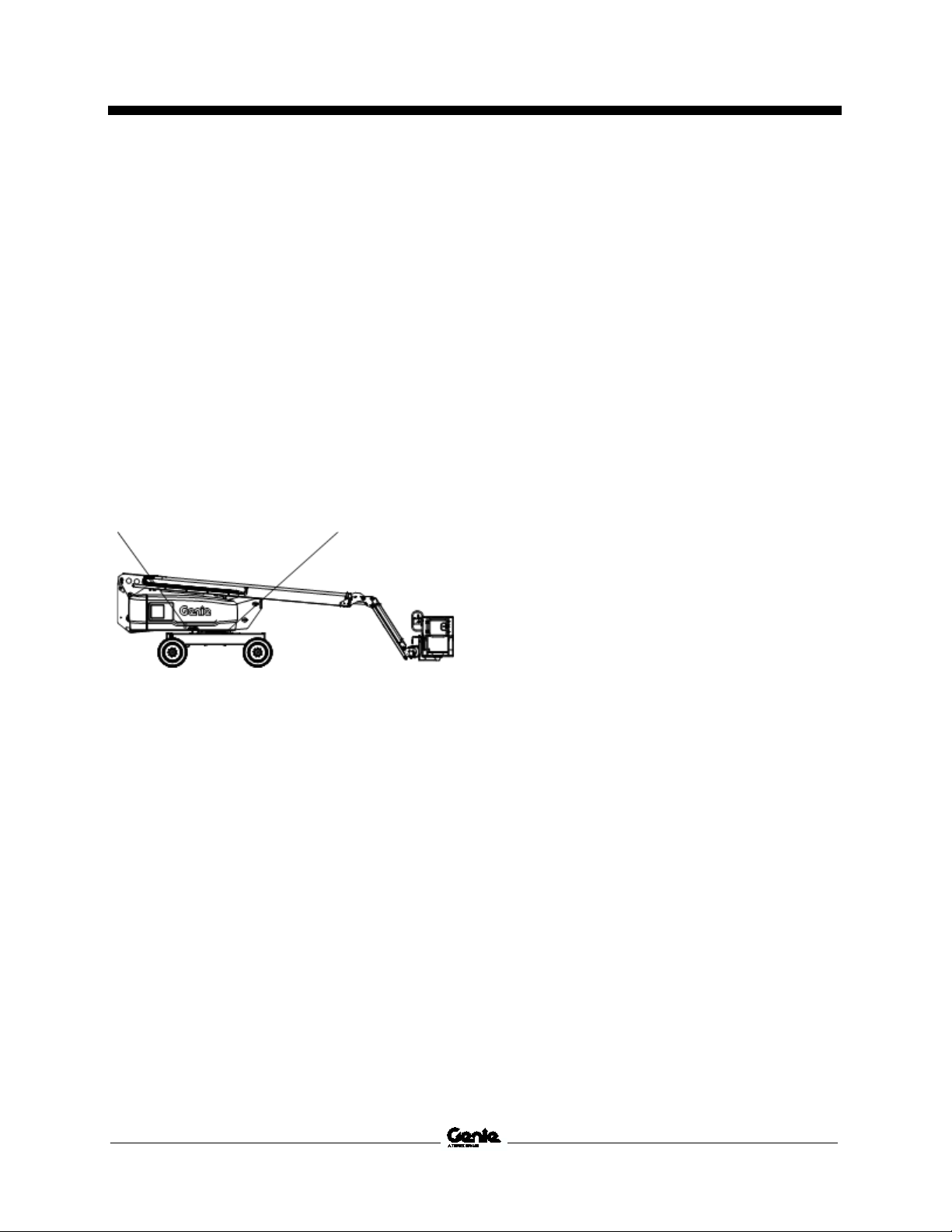

Produktidentifikation

Maskinens serienummer findes på typemærkaten.

Typemærkat (findes under dæksel)

Serienummer

stemplet på chassis

Den tiltænkte brug af denne maskine er at løfte personale, inklusive værktøj og materialer til et højt placeret arbejdssted. Før maskinen betjenes, er det operatørens ansvar at læse og forstå denne indkøringsguide.

 Hver person skal være oplært i at betjene en

MEWP (Mobile Elevated Work Platform).

 Indkøring med MEWP’en skal gives til enhver

person, som er autoriseret, kompetent og oplært.

 Maskinen må kun betjenes af autoriserede

personer, der er oplært i dens betjening.

 Operatøren er ansvarlig for at læse, forstå og

overholde producentens instruktioner og sikkerhedsbestemmelser, som gives i betjeningsvejledningen.

 Betjeningsvejledningen findes i

opbevaringsboksen til vejledninger på platformen.

 Se Kontakt til producenten angående

specifikke produktanvendelser.

Reservedelsnr. 1283765DAGT S

-60 J 1

Betjeningsvejledning 1. udgave • 3. oplag

Platformsnivellering

Platformsrotation Udliggerbom op/ned

Bom op/ned

Bom udskyd/træk tilbage

Drejekransrotation

Fremadkørsel/bakning

Styring højre/venstre

Platformsnivellering, udliggerbom op/ned, bom udskyd/træk tilbage, og bom op/ned

Drejekransrotation og platformsrotation

Indledning

Symboler på platformsbetjening og relateret maskinbevægelse:

Symboler på nederste betjeningssted og relateret maskinbevægelse:

Sekventielle funktioner og bevægelse:

• Kørsel og styring.

Sammenknyttede funktioner:

• Forhøjet kørehastighed.

• Forhøjet kørsel i en ikke-nivelleret tilstand.

• Kørestart når bommen er roteret forbi de ikke-

styrende hjul.

• Al betjening på platform og det nederste

betjeningssted.

Begrænsninger af brug:

• Den tiltænkte brug af denne maskine er at løfte

personale, inklusive værktøj og materialer til et højt placeret arbejdssted.

• Platformen må ikke hæves, medmindre maskinen

står på et fast, plant underlag.

Metoder til forbedring af stabilitet:

2 S

• Skumfyldte dæk.

Begrænset driftsområde:

• Ikke begrænset.

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Indledning

Opslagsdistribution og overholdelse

Sikkerheden af brugere af produktet er af største vigtighed for Genie. Forskellige opslag bruges af Genie til at kommunikere vigtige sikkerheds- og produktoplysninger til forhandlere og maskinejere.

Oplysningerne i disse opslag er knyttet til specifikke maskiner ved brug af maskinmodellen og serienummeret.

Distribution af opslag er baseret på den nyeste ejer i vores fortegnelser sammen med deres tilknyttede forhandler, så det er vigtigt at registrere din maskine og holde dine kontaktoplysninger up to date.

For at sikre mandskab og den fortsatte pålidelige drift af maskinen, skal du sørge for at overholde de handlinger, som er tilkendegivet i et respektivt opslag.

Gå til vores website på www.genielift.com for at se eventuelle åbne opslag om din maskine.

Kontakt til producenten

Det kan til tider være nødvendigt at kontakte Genie. Når du gør dette, skal du være parat til at oplyse modelnummeret og serienummeret på din maskine, samt dit navn og dine kontaktoplysninger. Som et minimum bør Genie kontaktes af følgende årsager:

Rapportering af ulykke

Spørgsmål angående produktanvendelse og sikkerhed

Oplysninger om overholdelse af standarder og regulativer

Opdateringer af aktuel ejer, såsom ændringer i ejerskab af maskinen eller ændringer i dine kontaktoplysninger. Se Overdragelse af ejerskab nedenfor.

Overdragelse af maskinejerskab

Brug nogle få minutter på at opdatere ejeroplysningerne for at sikre, at du modtager vigtige oplysninger angående sikkerhed, vedligeholde og drift, som gør sig gældende for din maskine.

Registrer din maskine ved at besøge os på nettet på www.genielift.com eller ved at ringe til os på frikaldsnummeret i USA 1-800-536-1800.

Reservedelsnr. 1283765DAGT S

-60 J 3

Betjeningsvejledning 1. udgave • 3. oplag

Mærkaterne på denne maskine farvemarkering og signalord til at gøre opmærksom på følgende:

Sikkerhedsadvarselssymbol bruges til at advare dig om risiko for personskade. Følg alle sikkerhedsoplysninger, som vises efter dette symbol, for at undgå risiko for person dødsfald.

Gør opmærksom på en faresituation, der undgås personskade eller dødsfald.

Gør opmærksom på en faresituation, der undgås personskade eller

Gør opmærksom på en faresituation, der undgås eller middelsvær personskade.

Gør opmærksom på en meddelelse om fare for tingskade.

Indledning

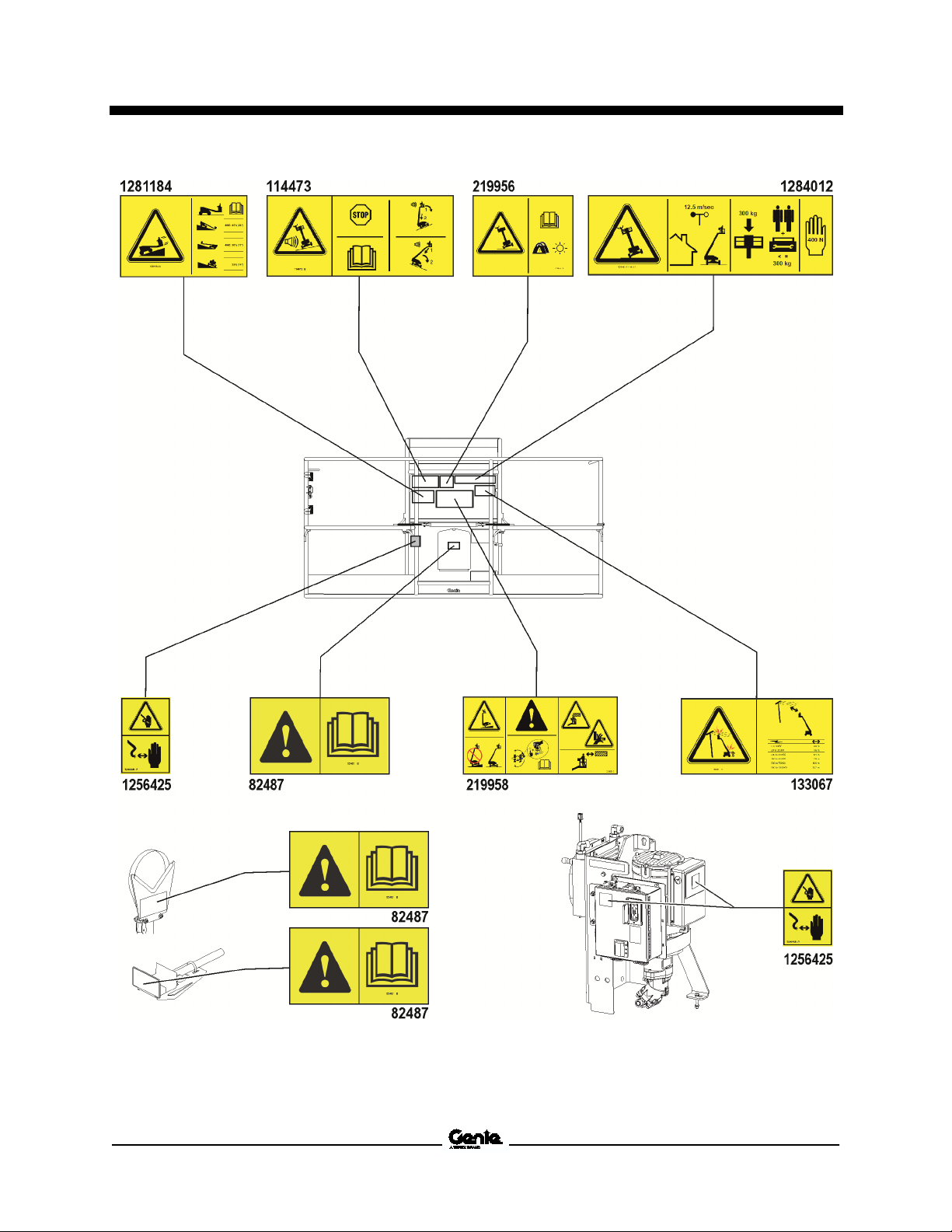

Vedligeholdelse af sikkerhedsskilte

Fare

Manglende overholdelse af sikkerhedsreglerne og anvisningerne i denne vejledning vil resultere i alvorlig personskade eller dødsfald.

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

Sæt dig grundigt ind i sikkerhedsreglerne, inden du går videre til næste afsnit.

2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug.

4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

 Du læser, forstår og overholder fabrikantens

instruktioner og sikkerhedsregler – sikkerhedsog betjeningsvejledningen samt mærkaterne på maskinen.

 Du læser, forstår og overholder arbejdsgiverens

sikkerhedsregler og arbejdspladsens regulativer.

Udskift eventuelle manglende eller beskadigede sikkerhedsskilte. Tænk altid på operatørens sikkerhed. Benyt mildt sæbevand til at rengøre sikkerhedsskilte. Brug ikke rengøringsmidler med opløsningsmidler, eftersom de kan beskadige materialet i sikkerhedsskiltene.

Fareklassificering

bruger symboler,

–

skade eller

– vil resultere i alvorlig

– kan resultere i alvorlig

– kan resultere i mindre

– hvis den ikke

dødsfald.

– hvis den ikke

 Du læser, forstår og overholder alle gældende

offentlige regulativer.

 Du er uddannet i sikker betjening af maskinen.

4 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Definitioner på symboler og fareillustrationer

Definitioner p å sym b oler og f arei llus tra tio ner

Brandfare Eksplosionsfare Eksplosionsfare

Brug ikke æter eller anden højenergi starthjælp på

Rygning forbudt. Ingen ild.

Stop motor. maskiner, som er udstyret med gløderør.

Ildslukker Rygning forbudt Eksplosionsfare

Fare for livsfarligt elektrisk stød

Væltningsfare Væltningsfare Væltningsfare Væltningsfare Dækspecifikationer

Bevar påkrævet

frihøjde

Reservedelsnr. 1283765DAGT S

-60 J 5

Betjeningsvejledning 1. udgave • 3. oplag

Definitioner på symboler og fareillustrationer

Hjultryk Vindhastighed Maksimal kapacitet Manuel kraft

Fastspændingspunkt Løftepunkt

Ætsende syre.

Farvekodede retningspile

Instruktioner til fastspænding af platform

Fare for løbskkørsel Kollisionsfare

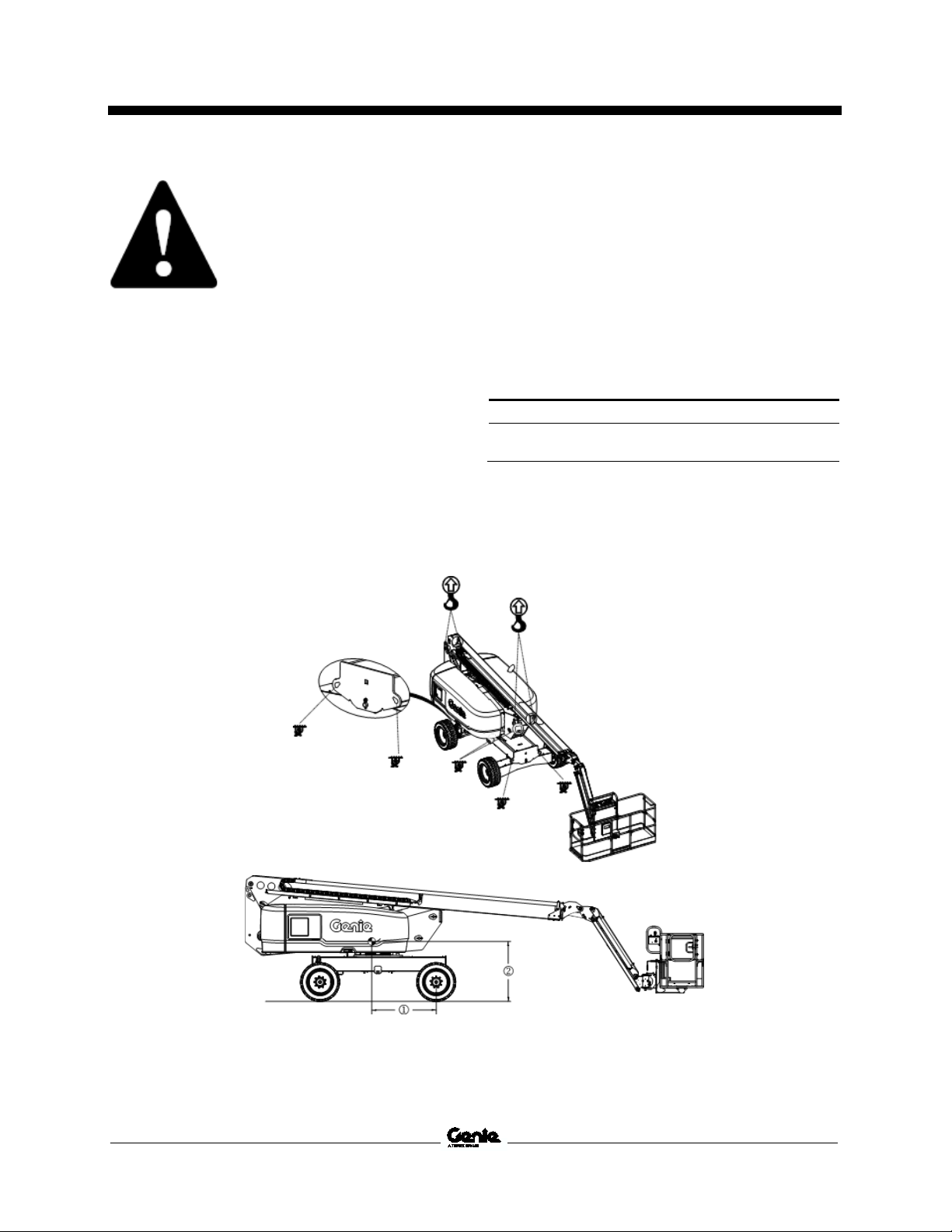

Instruktioner til løft og fastspænding

Vægt af svejseapparat reducerer kapacitet

Fastgørelsespunkter til sikkerhedswire

Overliggende forhindringer

6 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

2 Sænk bom.

2 Træk bom tilbage.

Definitioner på symboler og fareillustrationer

Fare for livsfarligt elektrisk stød

Normaliseringsprocedure hvis hældningsalarm lyder, mens hævet.

Undgå kontakt Frakobl batteri

Platform ned ad bakke: 1 Træk bom tilbage.

Platform op ad bakke: 1 Sænk bom.

Sænkning ved brug af hjælpestrøm

Knusningsfare

Læs betjeningsvejledningen

Platformen eller bommen skal støttes under vedligeholdelse

Nominel spænding for strøm til platform

Kun adgang for oplært og autoriseret personale

Trykkapacitet for

luftslange til platform

Læs servicehånd-

bogen

Reservedelsnr. 1283765DAGT S

-60 J 7

Betjeningsvejledning 1. udgave • 3. oplag

Generel sikkerhed

Generel sikk erh ed

8 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Generel sikkerhed

Reservedelsnr. 1283765DAGT S

-60 J 9

Betjeningsvejledning 1. udgave • 3. oplag

Generel sikkerhed

10 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Personlig sikkerhed

Personlig si kk erhe d

Beskyttelse mod nedstyrtning

Personligt faldsikringsudstyr er påkrævet ved betjening af denne maskine.

Personer i platformen skal være iført sikkerhedsbælte eller -sele i overensstemmelse med de offentlige regulativer. Fastgør sikkerhedswiren til fastgørelsespunktet i platformen.

Operatører skal overholde de regulativer, som foreskrives af arbejdsgiveren, arbejdspladsen og det offentlige, angående brugen af personligt beskyttelsesudstyr.

Alt personligt faldsikringsudstyr skal overholde de gældende offentlige regulativer og skal inspiceres og bruges i overensstemmelse med udstyrsproducentens instruktioner.

Reservedelsnr. 1283765DAGT S

-60 J 11

Betjeningsvejledning 1. udgave • 3. oplag

Overhold alle lokale og offentlige regulativer med hensyn til påkrævet afstand fra strømførende ledninger. Den påkrævede afstand, som vises i skemaet nedenfor, er et minimum og skal overholdes.

Netspænding

Påkrævet frihøjde

fod

Hold afstand til maskinen, hvis den kommer i kontakt med strømførende højspændingsledninger. Hverken mandskab på jorden eller på platformen må røre ved eller betjene maskinen, før der slukkes for strømmen til de strømførende højspæn

Platformens maksimale lastkapacitet

Maks. antal personer 2

Sikkerhed i arbejdsområdet

Sikkerhed i ar bej dsom råd et

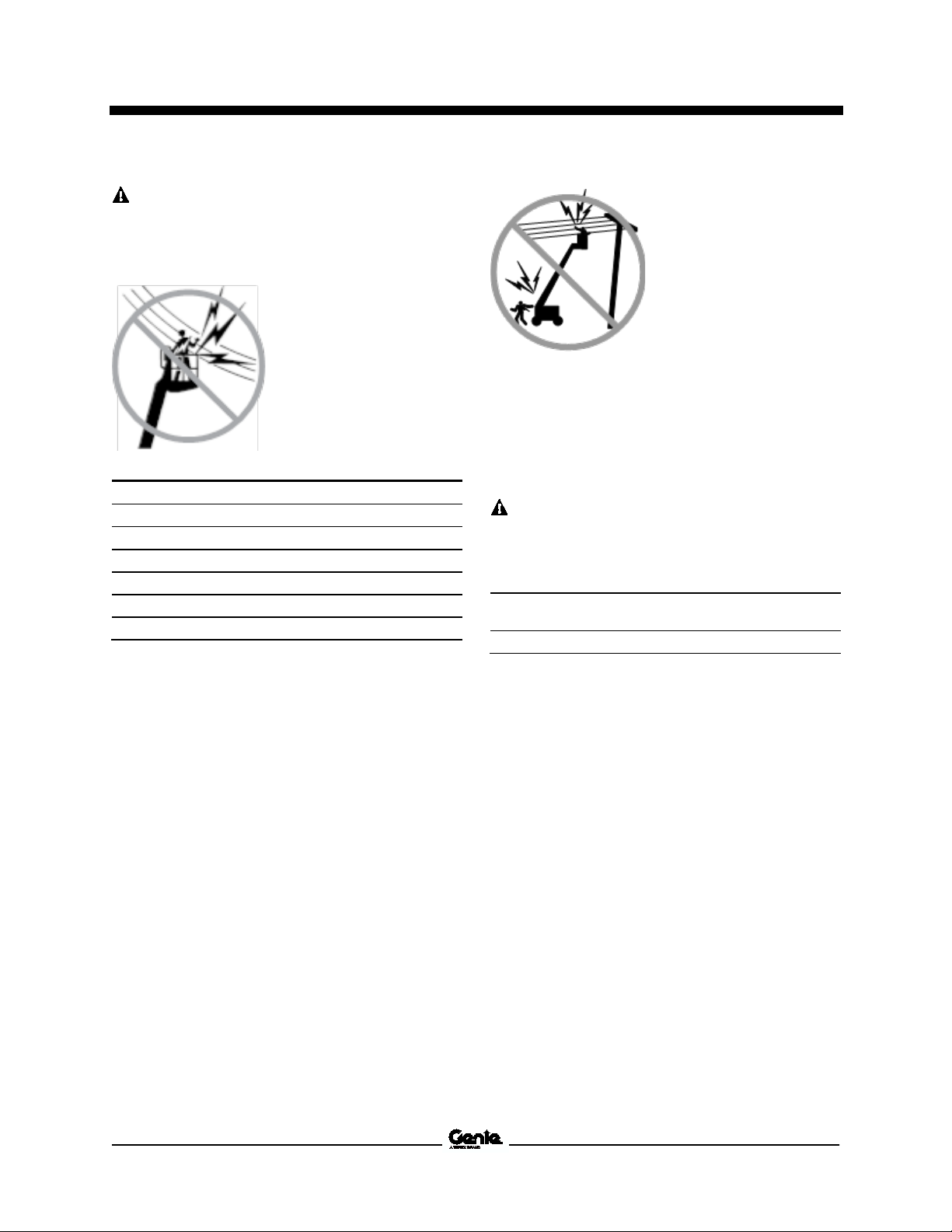

Fare for livsfarligt elektrisk stød

Denne maskine er ikke isoleret og yder ikke beskyttelse mod berøring af eller ophold i nærheden af en strømkilde.

dingsledninger.

to 50 kV 10

0 to 200 kV 15

0 to 350 kV 20

0 to 500 kV 25

0 to 750 kV 35

0 to 1.000 kV 45

3,05

4,60

6,10

7,62

10,67

13,72

Tag højde for, at platformen kan bevæge sig, at de elektriske ledninger kan gynge eller hænge ned, og pas på stærke vindstød.

Maskinen må ikke betjenes i tordenvejr eller stormvejr.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

Væltningsfare

Den samlede vægt af personer, udstyr og materialer på platformen må ikke overstige dens maksimale lastkapacitet.

660 l

Vægten af diverse ekstraudstyr, såsom rørholdere og svejseapparater, vil reducere den nominelle platformskapacitet og skal trækkes fra platformskapaciteten. Se mærkaterne på ekstraudstyret.

Hvis ekstraudstyret bruges, skal du læse, forstå og overholde mærkaterne, instruktionerne og håndbøgerne til ekstraudstyret.

300 k

12 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

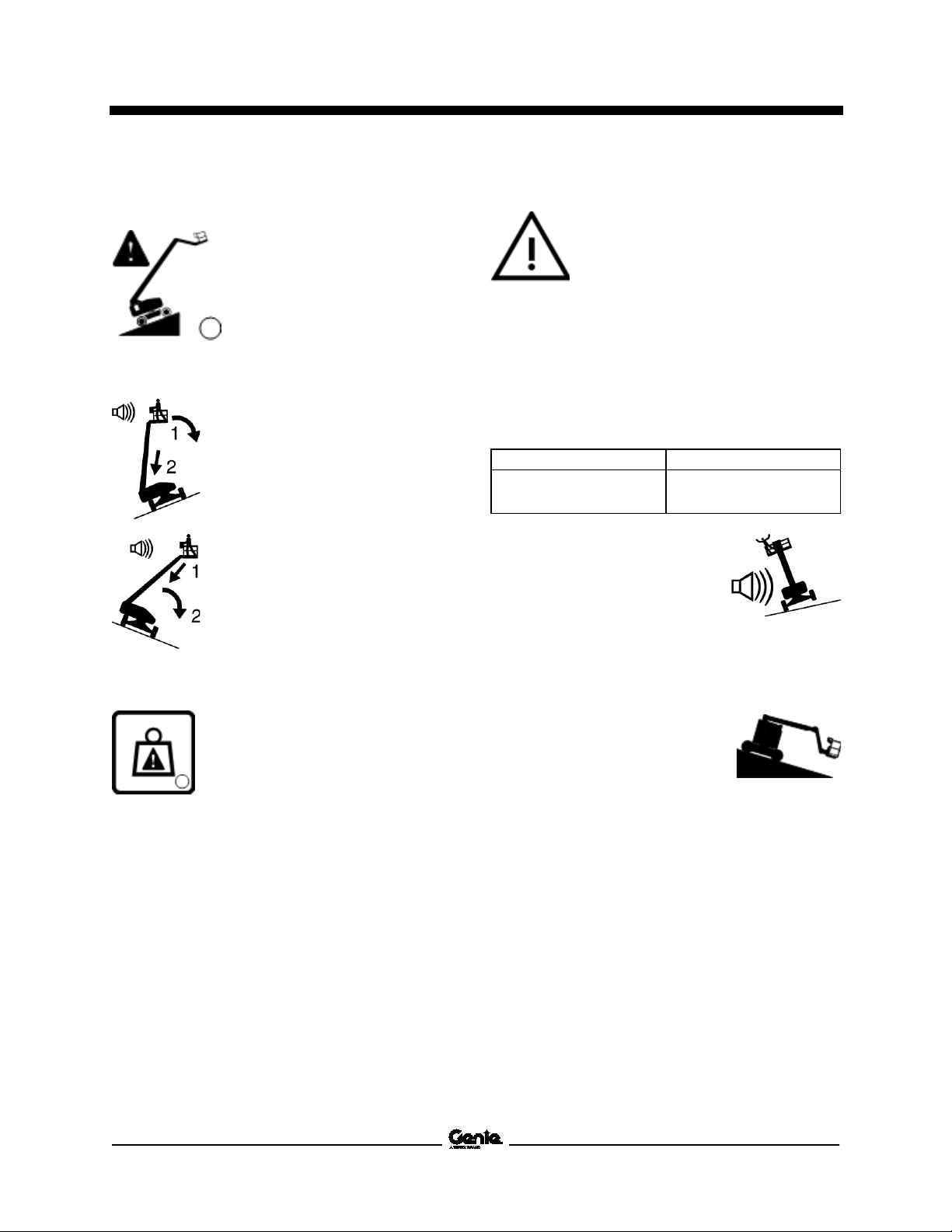

Bommen må ikke hæves eller skydes ud, medmindre maskinen står på et fast plant underlag.

Hvis hældningsalarmen lyder med platformen op ad bakke:

Hvis platformen ned ad bakke:

Bommen må ikke hæves, når vindhastigheden overstiger 28 Hvis vinden overstiger 28 bommen er hævet, skal bommen sænkes, og betjening af standses.

Sikkerhed i arbejdsområdet

Hældningsalarmen må ikke bruges som en niveauindikator. Hældningsalarmen lyder kun i platformen, når maskinen står på en meget stejl skråning.

Vær yderst forsigtig hvis hældningsalarmen aktiveres, mens platformen er hævet. Indikatorlyset for ikke-nivelleret maskine vil blive tændt, og kørefunktionen i en eller begge retninger vil ikke fungere. Identificer bommens tilstand på skråningen som vist nedenfor. Følg proceduren for at sænke bommen, før der flyttes til et fast og plant underlag. Bommen må ikke drejes, mens platformen sænkes.

Sænk bommen.

Træk bommen tilbage.

hældningsalarmen lyder med

Træk bommen tilbage.

Sænk bommen.

mpt/12,5 m/s.

mpt/12,5 m/s, når

maskinen skal

Maskinen må ikke betjenes i stærk blæst. Platformens eller lastens overfladeareal må ikke forøges. Forøgelse af det område, som er udsat for vinden, forringer maskinens stabilitet.

Normaliseringstilstanden må kun benyttes af oplært og autoriseret personale.

Reservedelsnr. 1283765DAGT S

-60 J 13

Betjeningsvejledning 1. udgave • 3. oplag

Vær yderst påpasselig, og kør meget maskinen kører i sænket position i ujævnt terræn, over murbrokker, på et ustabilt eller glat underlag og i nærheden af huller og skrænter.

Forsøg ikke at flytte platformen ved at bruge genstande uden for platformen til at støde af fra eller trække ind imod.

Maksimal tilladelig manuel kraft

Sikkerhed i arbejdsområdet

langsomt, når

Maskindele, der har indflydelse på sikkerheden og stabiliteten, må ikke ændres eller frakobles.

Dele, der er afgørende for maskinens stabilitet, må ikke udskiftes med dele med en anden vægt eller specifikation.

Maskinen må ikke køre på eller i nærheden af ujævnt terræn, et ustabilt underlag el. lign. med bommen hævet eller skudt ud.

Maskinen må ikke bruges som kran.

Bommen må ikke bruges til at skubbe maskinen eller andre genstande.

Bommen må ikke røre ved tilstødende bygninger/genstande.

Bommen og platformen må ikke bindes til tilstødende bygninger/genstande.

Lasten må ikke placeres uden for platformens afgrænsning.

Fabriksmonterede dæk må ikke udskiftes med dæk af en anden type/størrelse eller lagklasse.

Brug ikke luftfyldte dæk. Disse maskiner er udstyret med skumfyldte dæk. Hjulenes vægt er afgørende for stabiliteten.

Platformsbetjeningen må ikke bruges til at frigøre platformen, hvis den sidder fast eller på anden måde hindres af en tilstødende bygning/genstand. Alle personer skal være nede fra platformen, inden der gøres forsøg på at frigøre denne vha. det nederste betjeningssted.

En mobil løftet arbejdsplatform må ikke modificeres eller ændres uden forudgående skriftlig tilladelse fra producenten. Montering af udstyr til fastgørelse af værktøj eller andre materialer på platformen, fodbrædderne eller gelænderne kan forøge platformens vægt samt platformens eller lastens overfladeareal.

14 S

– 90 lbs/400 N

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Fast eller hængende last må ikke placere fastgøres til nogen del af denne maskine.

Stiger eller stilladser må ikke anbringes på platformen eller stilles op ad nogen af maskinens dele.

Maksimal skråningskapacitet, sænket position, 4WD

Platform, ned ad bakke

45 %

(24 °)

Platform, op ad bakke

30 %

(17 °)

Sideskråning

25 %

(14 °)

Sikkerhed i arbejdsområdet

Farer ved betjening på

s på eller

skråninger

Transportér ikke værktøj og materialer, medmindre de er jævnt fordelt og kan håndteres sikkert af personen/personerne på platformen.

Maskinen må ikke benyttes på et bevægeligt underlag eller et køretøj.

Kontrollér, at dækkene er i god stand, og at vingemøtrikkerne er forsvarligt spændt.

Kør ikke maskinen op på en skråning, der overstiger maskinens maksimale kapacitet for kørsel op ad bakke, ned ad bakke eller på en sideskråning. Skråningskapaciteten gør sig kun gældende for maskiner i den sænkede position.

Bemærk: Skråningskapacitet er afhængig af jordforholdene med én person på platformen og tilstrækkelig trækkraft. Ekstra vægt på platformen kan reducere skråningskapaciteten. Se Kørsel på en skråning i afsnittet Betjeningsinstruktioner.

Reservedelsnr. 1283765DAGT S

-60 J 15

Betjeningsvejledning 1. udgave • 3. oplag

Personer i platformen skal være iført sikkerhedsbælte eller overensstemmelse med de offentlige regulativer. Fastgør sikkerhedswiren til fastgør platformen.

Sid, stå eller kravl ikke på platformens gelændere. Stå altid med fødderne solidt placeret på platformens gulv.

Kravl ikke ned fra platformen, når den er hævet.

Sikkerhed i arbejdsområdet

Nedstyrtningsfare

-sele i

elsespunktet i

Hold platformens gulv rent.

Sænk midtergelænderet, eller luk lågen til platformsindgangen, inden maskinen betjenes.

Stig ikke af eller på platformen, medmindre maskinen er i den sænkede position, og platformen er ved jordhøjde.

Farer i forbindelse med den specifikke produktanvendelse ved afstigning højt oppe er blevet overvejet i designet af maskinen. Du kan få yderligere oplysninger ved at kontakte Genie (se afsnittet Kontakt til producenten).

16 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Vær opmærksom på steder med begrænset udsyn og blinde vinkler, når maskinen k betjenes.

Kontrollér, at der ikke er hængende forhindringer eller lignende risici i arbejdsområdet.

Vær opmærksom på faren for at få noget i klemme, når der platformsgelænderet.

Bommen må ikke sænkes, medmindre alle personer og hindringer er væk fra området under maskinen.

Kørehastigheden skal tilpasses underlagets beskaffenhed, hårdhed og hældning, mandskabets placering samt evt. andre faktorer, der kan forårsage kollision.

Sikkerhed i arbejdsområdet

Kollisionsfarer

øres eller

Vær opmærksom på bommens placering og ”halesving”, når drejekransen drejes.

Anvend de farvekodede retningspile på platformsbetjeningen og kørechassiset til køre- og styrefunktionerne.

gribes fat i

Operatører skal overholde de regulativer, som foreskrives af arbejdsgiveren, arbejdspladsen og det offentlige, angående brugen af personligt beskyttelsesudstyr.

Bommen må ikke betjenes i kørebanen af en kran, medmindre kranens betjeningsgreb er låst, og/eller der er truffet forholdsregler med henblik på at undgå kollision.

Der må ikke køres vildt eller ”pjattes”, mens maskinen betjenes.

Reservedelsnr. 1283765DAGT S

-60 J 17

Betjeningsvejledning 1. udgave • 3. oplag

Sikkerhed i arbejdsområdet

Fare for legemsbeskadigelse

Når motoren kører, skal maskinen altid betjenes i et godt ventileret område for at undgå kulilteforgiftning.

Maskinen må ikke betjenes, hvis der er luft- eller hydraulikolielækage. En luft- eller hydraulikolielækage kan gennemtrænge og/eller brænde huden.

Forkert kontakt med komponenter, som findes under dæksler, vil forårsage alvorlig tilskadekomst. Kun uddannet vedligeholdelsespersonale bør åbne disse rum. Det anbefales, at operatøren kun åbner disse rum, når der udføres inspektion før ibrugtagning. Alle rum skal forblive lukkede og låste under drift.

Fare for eksplosion og brand

Motoren må ikke startes, hvis du kan lugte eller se flydende gas (LPG), benzin, dieselolie eller lignende eksplosionsfarlige stoffer.

Der må ikke fyldes brændstof på maskinen, mens motoren kører.

Der må kun fyldes brændstof på maskinen – og batteriet må kun oplades – i et åbent område med god ventilation og på afstand af gnister, åben ild og tændt tobak.

Maskinen må ikke betjenes, og batteriet må ikke oplades, i farlige områder eller områder, hvor der kan være brand- eller eksplosionsfarlige gasser eller partikler.

Farer når maskine er beskadiget

Maskinen må ikke benyttes, hvis den er beskadiget eller defekt.

Inspicér maskinen omhyggeligt inden brug, og afprøv samtlige funktioner inden hvert skift. En beskadiget eller defekt maskine skal omgående mærkes og tages ud af drift.

Kontrollér, at alt vedligeholdelsesarbejde, der er anført i denne vejledning og den relevante Genieservicehåndbog, er udført.

Sørg for, at alle mærkater er læselige og korrekt placeret.

Kontrollér, at betjeningsvejledningen er fuldstændig, læselig og placeret i opbevaringsboksen på maskinen.

Fare for komponentbeskadigelse

Der må ikke bruges et batteri eller en oplader på mere end 12 V til at starte maskinen med startkabler.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

Maskinen må ikke betjenes i områder, hvor der kan være ekstremt høje magnetiske felter.

Der må ikke sprøjtes æter ind i motorer, som er udstyret med gløderør.

18 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Batterier indeholder syre. Bær altid beskyttelsestøj og beskyttelsesbriller, når der arbejdes med batterier.

Undgå at spilde eller røre ved batteris batterisyre med natron og vand.

Sørg for, at der ikke er gnister, åben ild eller tændt tobak i nærheden af batterierne. Batterier afgiver eksplosionsfarlig gas.

Sikkerhed i arbejdsområdet

Batterisikkerhed

Farer for ætsning

Eksplosionsfare

yre. Neutraliser spildt

Sikkerhed i forbindelse med

kontaktalarm

Læs, forstå og overhold samtlige advarsler og instruktioner, der følger med kontaktalarmen.

Den nominelle platformskapacitet må ikke overskrides. Vægten på kontaktalarmenheden vil reducere den nominelle platformskapacitet og skal fratrækkes i den samlede platformslast.

Kontaktalarmenheden vejer 10 lb/4,5 kg.

Kontrollér, at kontaktalarmen er forsvarligt installeret.

Fare for livsfarligt elektrisk stød

Undgå berøring af batteripolerne.

Reservedelsnr. 1283765DAGT S

-60 J 19

Betjeningsvejledning 1. udgave • 3. oplag

Sikkerhed i arbejdsområdet

Sikkerhed i forbindelse med

rørholdere

Læs, forstå og overhold samtlige advarsler og instruktioner, der følger med rørholderne.

Den nominelle platformskapacitet må ikke overskrides. Rørholdermontagen og vægten i rørholderne vil reducere den nominelle platformskapacitet og skal iberegnes i den samlede platformslast.

Rørholdermontagen vejer 21 lb/9,5 kg.

Den maksimale kapacitet på rørholdermontagen er 200 lb/91 kg.

Vægten på rørholdermontagen og lasten i rørholderne kan begrænse det maksimale antal personer i platformen.

Centrér lasten inden for platformens afgrænsning.

Fastgør lasten til platformen.

Bloker ikke platformens indgang eller udgang.

Bloker ikke evnen til at betjene platformsbetjeningen eller den røde nødstopknap.

Betjen ikke, medmindre du er tilstrækkeligt instrueret og er bekendt med alle de farer, som er forbundet med bevægelse af platformen med en overhængende last.

Maskinen må ikke udsættes for en vandret kraft eller sidebelastning i form af hævning eller sænkning af fast eller hængende last.

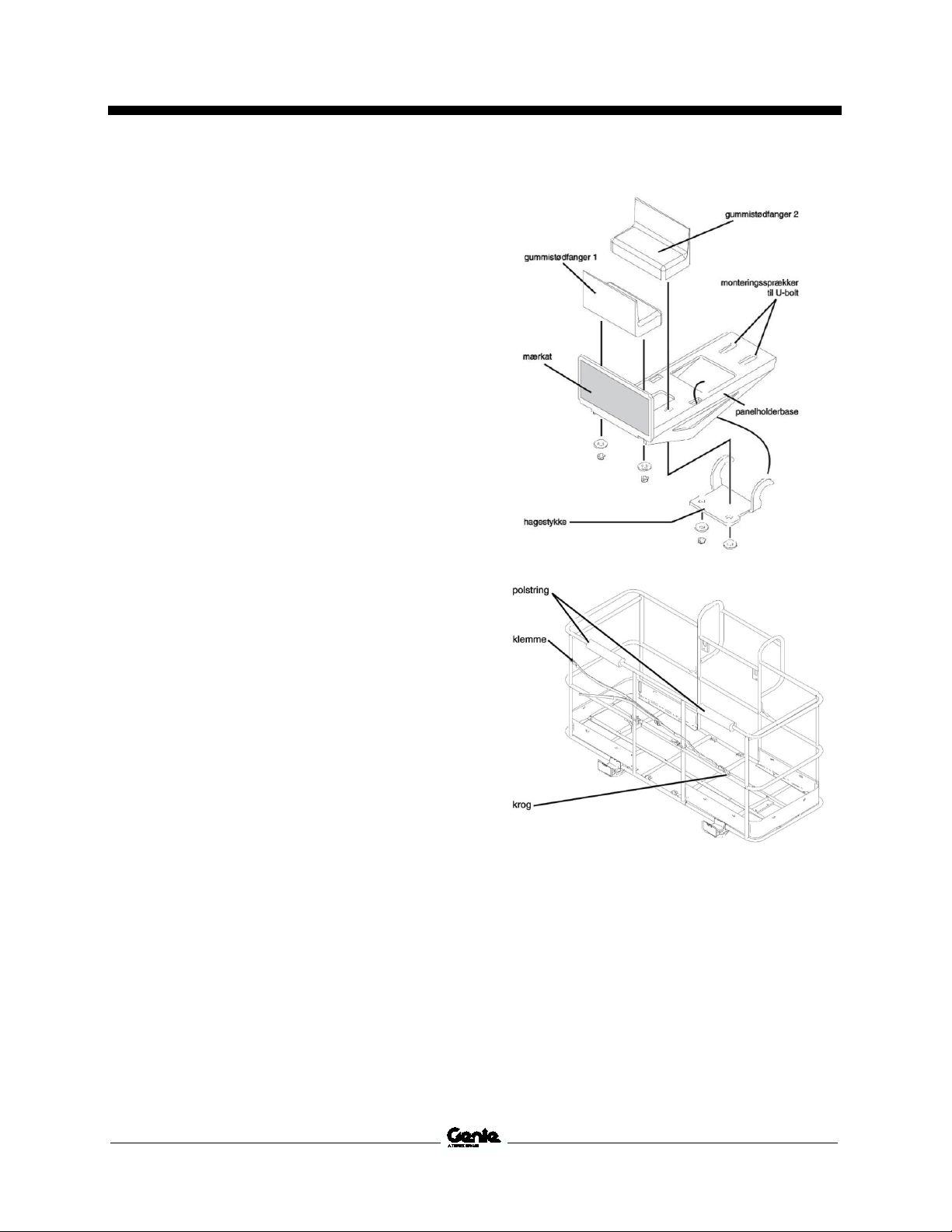

Sikkerhed i forbindelse med

panelholdere

Læs, forstå og overhold samtlige advarsler og instruktioner, der følger med panelholderne.

Den nominelle platformskapacitet må ikke overskrides. Den kombinerede vægt af holdere, paneler, personer, værktøj og andet udstyr må ikke overstige den nominelle kapacitet.

Panelholdermontagen vejer 30 lbs/13,6 kg.

Panelholdernes maksimale kapacitet er 250 lbs/113 kg.

Vægten på panelholderne og lasten i panelholderne kan begrænse det maksimale antal personer i platformen til en person.

Fastgør holderne til platformen. Fastgør panelet/panelerne til platformsgelænderet ved brug af de medfølgende stropper.

Betjen ikke, medmindre du er tilstrækkeligt instrueret og er bekendt med alle farer i forbindelse med løft af paneler.

Maskinen må ikke udsættes for en vandret kraft eller sidebelastning i form af hævning eller sænkning af fast eller hængende last.

Maksimal lodret højde på paneler: 4 fod/1,2 m.

Maksimal vindhastighed: 15 mpt/6,7 m/sek.

Maksimalt panelområde: 32 kvadratfod/3 m

Fare for livsfarligt elektrisk stød: Hold rør væk fra alle strømførende elektriske ledere.

20 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Sikkerhed i arbejdsområdet

Sikkerhed i forbindelse med

svejsning

Læs, forstå og overhold samtlige advarsler og instruktioner, der følger med svejseapparatet.

Tilslut ikke svejseledninger eller -kabler, medmindre svejseapparatet er slukket på platformsbetjeningen.

Betjen ikke, medmindre svejsekablerne er tilsluttet korrekt, og svejseapparatet har korrekt jordforbindelse.

Vægten på svejseapparatet vil reducere den nominelle platformskapacitet og skal iberegnes i den samlede platformslast. Strømforsyningen til svejseapparatet vejer 75 lbs/34 kg.

Betjen ikke svejseapparatet, medmindre der er en ildslukker umiddelbart tilgængelig til øjeblikkelig brug.

Spærring efter hver brug

1 Vælg et sikkert parkeringssted – på et fast, plant

underlag, hvor der ikke er forhindringer eller trafik.

2 Træk bommen tilbage, og sænk den til den

sænkede position.

3 Drej drejekransen, således at bommen befinder

sig mellem de ikke-styrende hjul.

4 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

Reservedelsnr. 1283765DAGT S

-60 J 21

Betjeningsvejledning 1. udgave • 3. oplag

Beskrivelse

Beskrivels e

1 Ikke-styrende hjuldæk 2 Styrende hjuldæk 3 Nederste betjeningssted 4 Bom 5 Udliggerbom 6 Platformsbetjening

22 S

7 Låge 8 Platform 9 Fastgørelsespunkter til sikkerhedswire 10 Glidende midtergelænder 11 Opbevaringsboks til vejledninger 12 Fodkontakt

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Styreenheder

Stationen på den nederste betjeningssted skal bruges som en måde til at hæve platformen, når maskinen skal opbevares, og funktioner skal afprøves. Stationen på det nederste betjeningssted kan bruges i tilfælde af en nødsituation til at redde en uarbejdsdygtig person på platformen. Når stationen på det nederste betjeningssted er valgt, kan platformsbetjeningen ikke benyttes, inklusive nødstopknappen.

Nederste betjeningspanel

Reservedelsnr. 1283765DAGT S

-60 J 23

Betjeningsvejledning 1. udgave • 3. oplag

vedligeholdelsesintervaller. En tændt

Styreenheder

Nederste betjeningspanel

1 Funktionsstartknap

Tryk og hold funktionsstartknappen nede for at aktivere funktionerne på det nederste betjeningspanel.

2 Knap til sænkning af bom

Tryk på knappen til sænkning af bom, og bommen vil blive sænket.

3 Knap til tilbagetrækning af bom

Tryk på knappen til tilbagetrækning af bom, og bommen vil blive trukket tilbage.

4 Knap til hjælpestrøm

Brug hjælpestrøm, hvis den primære strømkilde (motoren) svigter. Hold knappen til hjælpestrøm nede, og aktivér samtidigt den ønskede funktion.

5 Knap til hævning af bom

Tryk på knappen til hævning af bom, og bommen vil blive hævet.

6 Knap til udskydning af bom

Tryk på knappen til udskydning af bom, og bommen vil blive skudt ud.

7 Navigationsknapper til LCD-skærm

8 LCD-skærm

Skærmen viser timetæller, spænding, olietryk og kølervæsketemperatur. Skærmen viser også fejlkoder og andre serviceoplysninger.

9 Menuknapper på LCD-skærmen

Brug menuknapperne på LCD-skærmen til at få adgang til de forskellige menuer.

Hjem-knappen vil vise model, timetæller og give adgang til

10 Rød nødstopknap

Tryk den røde nødstopknap ind til den deaktiverede position for at stoppe alle funktioner og slukke for motoren. Træk den røde nødstopknap ud til den aktiverede position for at betjene maskinen.

måleinstrumenter til motoren.

Vedligeholdelse-knappen vil vise et skærmbillede med

indikator tilkendegiver, at et serviceinterval er udløbet.

Fejl-knappen vil vise aktuelle fejl, og give adgang til fejl-logfiler. En tændt indikator tilkendegiver en aktiv fejltilstand.

Indstilling-knappen giver servicepersonale adgang til konfigurationsskærmbilleder.

24 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Styreenheder

11 Nøgleafbryder til valg mellem slukket/nederste

betjeningssted/platform

Drej nøglekontakten til den slukkede position, og maskinen vil være slukket. Drej nøglekontakten til det nederste betjeningssted, og det nederste betjeningssted vil fungere. Drej nøglekontakten til platformspositionen, og platformsbetjeningen vil fungere.

12 Motorstartknap

Tryk på motorstartknappen for at starte motoren.

13 Knap til hævning af udliggerbom

Tryk på knappen til hævning af udliggerbommen, og udliggerbommen vil blive hævet.

14 Knap til hævning af platformsniveau

Tryk på knappen til hævning af platformsniveauet, og platformens niveau vil blive hævet.

15 Indikatorlys for platformsoverbelastning

En blinkende indikator tilkendegiver, at platformen er overbelastet. Motoren vil stoppe, og ingen af funktionerne vil kunne betjenes.

Bemærk: En alarm vil lyde på platformen i en situation med overbelastning, og den vil holde op med at lyde, når der fjernes vægt fra platformen.

16 Knap til sænkning af platformsniveau

Tryk på knappen til sænkning af platformsniveauet, og platformens niveau vil blive sænket.

17 Knap til sænkning af udliggerbom

Tryk på knappen til sænkning af udliggerbommen, og udliggerbommen vil blive sænket.

18 Knap til højredrejning af platform

Tryk på knappen til højredrejning af platformen, og platformen vil dreje til højre.

19 Knap til venstredrejning af platform

Tryk på knappen til venstredrejning af platformen, og platformen vil dreje til venstre.

20 Knap til højredrejning af drejekrans

Tryk på knappen til højredrejning af drejekransen, og drejekransen vil dreje til højre.

21 Knap til venstredrejning af drejekrans

Tryk på knappen til venstredrejning af drejekransen, og drejekransen vil dreje til venstre.

22 Kontakt til normalisering

Kontakten til normalisering må kun benyttes af oplært og autoriseret personale.

Reservedelsnr. 1283765DAGT S

-60 J 25

Betjeningsvejledning 1. udgave • 3. oplag

Styreenheder

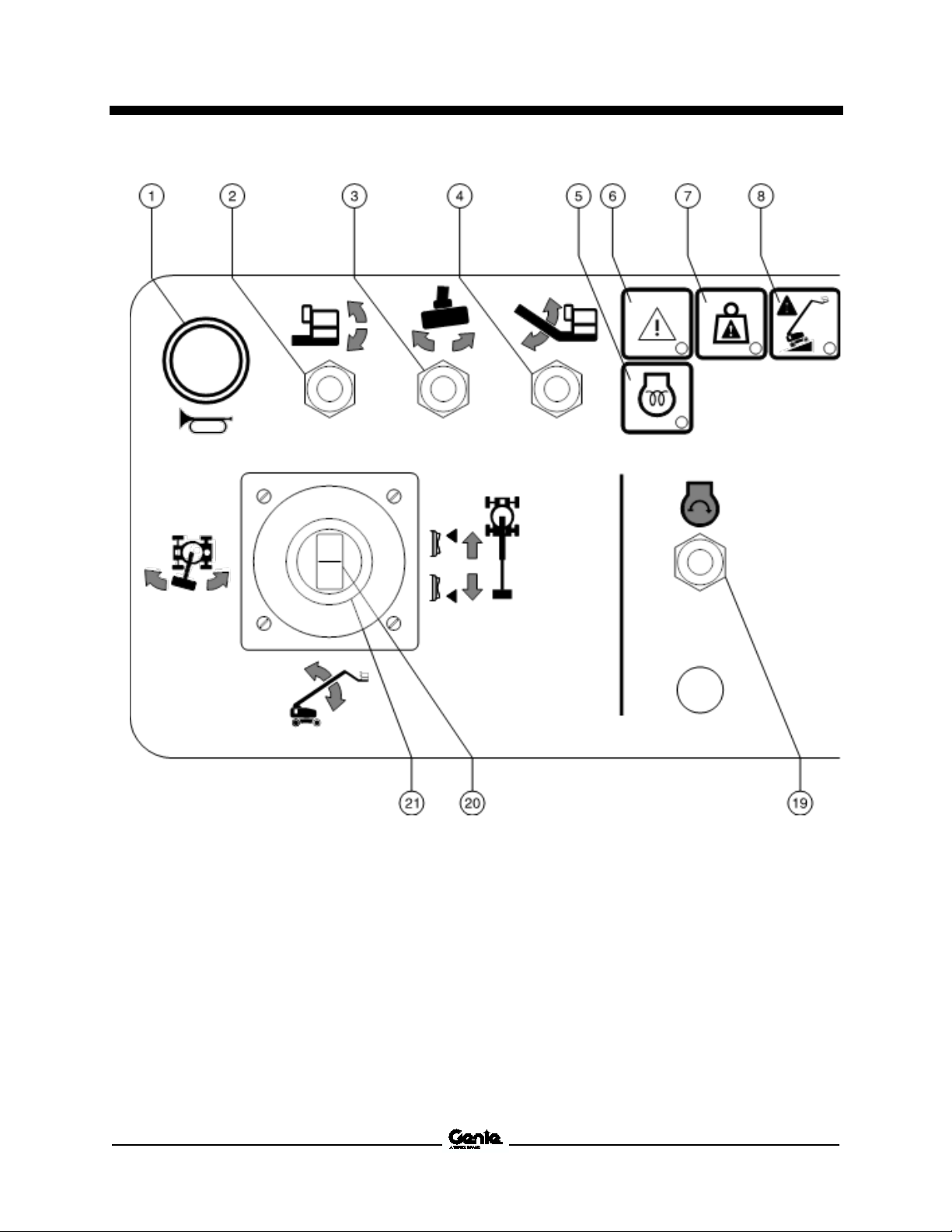

Platformsbetjeningspanel

26 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Styreenheder

Reservedelsnr. 1283765DAGT S

-60 J 27

Betjeningsvejledning 1. udgave • 3. oplag

platformsnivellering ned, og

platformsrotation til venstre,

Styreenheder

Platformsbetjeningspanel

1 Knap til horn

Tryk på denne knap, og hornet vil lyde. Slip knappen, og hornet vil holde op med at lyde.

2 Kontakt til platformsniveau

Før kontakten til platformsnivellering op, og platformens niveau vil blive hævet. Før kontakten til

platformens niveau vil blive sænket.

3 Kontakt til platformsrotation

Før kontakten til

og platformen vil dreje til venstre. Før kontakten til platformsrotation til højre, og platformen vil dreje til højre.

4 Kontakt til hævning/sænkning af udliggerbom

Før udliggerbomkontakten op, og udliggerbommen vil blive hævet. Før knappen til udliggerbommen ned, og udliggerbommen vil blive sænket.

5 Indikatorlys for gløderør

En tændt indikator tilkendegiver, at gløderørene er tændt.

6 Fejlindikatorlys

En tændt indikator tilkendegiver en systemfejl.

7 Indikatorlys for platformsoverbelastning

En blinkende indikator tilkendegiver, at platformen er overbelastet. Motoren vil stoppe, og samtlige funktioner vil ikke kunne betjenes. Fjern vægt, indtil indikatoren slukkes, og genstart derefter motoren.

8 Indikatorlys for hældende maskine

En tændt indikator tilkendegiver, at hældningsfølerens aktiveringsindstillinger er blevet overskredet. Se instruktionerne i afsnittet Betjeningsinstruktioner.

9 Indikatorlys for generator

En tændt indikator tilkendegiver, at generatoren er i brug.

10 Kontakt til generator (hvis monteret)

Skub kontakten til generatoren op for at aktivere generatoren. Tryk kontakten ned for slukke for generatoren.

11 Forbigåelseskontakt til flybeskyttelse (hvis

monteret)

Flyt og hold forbigåelseskontakten til flybeskyttelse for at betjene maskinen, når stødfangeren på platformen er op imod et objekt.

12 Rød nødstopknap

Tryk den røde nødstopknap ind til den deaktiverede position for at stoppe alle funktioner og slukke for motoren. Træk den røde nødstopknap ud til den aktiverede position for at betjene maskinen.

28 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Styreenheder

13 Proportionalstyrehåndtag med to

bevægelsesretninger til køre- og styrefunktioner ELLER Proportionalstyrehåndtag til kørefunktion og fingervippekontakt til styrefunktion.

Før styrehåndtaget i den retning, som er angivet af den blå pil på betjeningspanelet, og maskinen vil køre fremad. Før styrehåndtaget i den retning, som er angivet af den gule pil, og maskinen vil køre baglæns. Før styrehåndtaget i den retning, som er angivet af den blå trekant, og maskinen vil styre til venstre. Før styrehåndtaget i den retning, som er angivet af den gule trekant, og maskinen vil styre til højre. ELLER Før styrehåndtaget i den retning, som er angivet af den blå pil på betjeningspanelet, og maskinen vil køre fremad. Før styrehåndtaget i den retning, som er angivet af den gule pil, og maskinen vil køre baglæns. Tryk på den venstre side af fingervippekontakten, og maskinen vil styre til venstre. Tryk på den højre side af fingervippekontakten, og maskinen vil styre til højre.

14 Indikatorlys for kørestart

Hvis indikatoren blinker, betyder det, at bommen lige har bevæget sig forbi et af de ikke-styrende hjul, og at kørefunktionen er blevet afbrudt.

15 Kørestartkontakt

Hvis du vil køre, når indikatorlyset for kørefunktion blinker, skal du holde kørestartkontakten til en af siderne, og langsomt flytte kørestyrehåndtaget væk fra midten. Vær opmærksom på, at maskinen kan bevæge sig i den modsatte retning i forhold til den retning, som køre- og styrehåndtaget bevæges i.

16 Kontakt til valg af kørehastighed

Symbol for hældende maskine: Langsom kørsel på stigninger. Symbol for maskine på plant underlag: Til maksimal kørehastighed.

17 Kontakt til hjælpestrøm

Brug hjælpestrøm, hvis den primære strømkilde svigter.

Hold kontakten til hjælpestrøm aktiveret, samtidigt med at den ønskede funktion aktiveres.

18 Tomgangsvælgerkontakt (o/m)

Før tomgangsvælgerkontakten (o/m) til skildpadde-positionen for at aktivere lav tomgangshastighed. Før tomgangsvælgerkontakten (o/m) til harepositionen for at aktivere høj tomgangshastighed.

19 Motorstartkontakt

Før motorstartkontakten til en af siderne for at starte motoren.

Reservedelsnr. 1283765DAGT S

-60 J 29

Betjeningsvejledning 1. udgave • 3. oplag

vippekontakten, og bom vil blive

Styreenheder

20 Fingervippekontakt til

udskydning/tilbagetrækning af bom

Tryk på toppen af

trukket tilbage. Tryk på bunden af vippekontakten, og bom vil blive skudt ud.

21 Proportionalstyrehåndtag med to

bevægelsesretninger til hævning/sænkning af bom og venstre-/højredrejning af drejekrans

Før styrehåndtaget op, og bommen vil blive hævet. Flyt styrehåndtaget ned, og bommen vil blive sænket.

Før styrehåndtaget til højre, og drejekransen vil dreje til højre. Før styrehåndtaget til venstre, og drejekransen vil dreje til venstre.

30 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Inspektioner

Inspektion er

Grundlæggende principper ved inspektion før ibrugtagning

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.

Sæt dig grundigt ind i, hvad inspektion før ibrugtagning indebærer, inden du fortsætter til næste afsnit.

3 Foretag altid funktionstester inden brug.

4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Det er operatørens ansvar at foretage inspektion før ibrugtagning og rutinemæssig vedligeholdelse.

Inspektion før ibrugtagning er en visuel inspektion, der udføres af operatøren inden hvert skift. Inspektionen har til formål at fastslå, om der er noget åbentlyst galt med maskinen, inden operatøren foretager funktionstesterne.

Inspektion før ibrugtagning har desuden til formål at fastslå, om det er nødvendigt at foretage rutinemæssig vedligeholdelse. Operatøren må kun udføre de rutinemæssige vedligeholdelsesprocedurer, som er anført i denne vejledning.

Se listen på næste side og kontrollér hvert af punkterne.

Hvis der konstateres beskadigelse eller uautoriseret afvigelse fra maskinens oprindelige stand, skal den mærkes og tages ud af drift.

Maskinen må kun repareres af en kvalificeret servicetekniker i overensstemmelse med fabrikantens specifikationer. Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning, inden der fortsættes med funktionstesterne.

Reservedelsnr. 1283765DAGT S

Planlagte vedligeholdelsesinspektioner skal udføres af autoriserede serviceteknikere i henhold til fabrikantens specifikationer.

-60 J 31

Betjeningsvejledning 1. udgave • 3. oplag

Inspektioner

Inspektion før ibrugtagning

 Kontrollér at betjeningsvejledningen og

eventuelle nødvendige supplementer er fuldstændige, læselige og placeret i opbevaringsboksen i platformen.

 Kontrollér, om der er motorolielækage, og om

oliestanden er korrekt. Påfyld om nødvendigt olie. Se afsnittet Vedligeholdelse.

 Kontrollér for kølevæskelækage, og at

kølevæskestanden er korrekt. Påfyld om nødvendigt kølevæske. Se afsnittet Vedligeholdelse.

Kontrollér nedenstående komponenter eller områder for beskadigelse, forkert monterede eller manglende dele samt uautoriserede ændringer:

 Elektriske komponenter, ledninger og

elkabler

 Hydraulikslanger, fittings, cylindre og

manifolder

 Brændstof- og hydrauliktank

 Driv- og drejekransmotor samt

køremomentnav

 Vinkelføler på hovedbom

 Vinkelføler på drejekrans

 Alarmer og advarselsblink (hvis monteret)

 Møtrikker, bolte og andre fastgøringsdele

 Midtergelænder og låge for

platformsindgang

 Platformsvejecelle

 Fastgørelsespunkter til sikkerhedswire

Kontrollér hele maskinen for:

 Revner i svejsesamlinger eller

konstruktionskomponenter

 Buler i eller anden beskadigelse af maskinen

 Overdreven rust, korrosion eller oxidering

 Kontrollér, at samtlige konstruktionskomponenter

og andre afgørende dele forefindes, og at samtlige tilhørende fastgøringsdele og tappe er korrekt placeret og spændt.

 Efter du har fuldført inspektionen, skal du sikre

dig, at alle dæksler til rum er på plads og aflåst.

 Glideplader

 Dæk og hjul

 Motor og tilhørende komponenter

 Grænseafbrydere og horn

 Kontaktalarm

32 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Inspektioner

Grundlæggende principper ved funktionstester

Formålet med funktionstesterne er at opdage eventuelle funktionsfejl, inden maskinen tages i brug. Operatøren skal følge de trinvise instruktioner til at teste samtlige af maskinens funktioner.

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug.

Sæt dig grundigt ind i funktionstesterne, inden du går videre til næste afsnit.

4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

En maskine med funktionsfejl må aldrig tages i brug. Hvis der konstateres funktionsfejl, skal maskinen mærkes og tages ud af drift. Maskinen må kun repareres af en kvalificeret servicetekniker i overensstemmelse med fabrikantens specifikationer.

Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning og funktionstester, inden maskinen tages i brug.

Reservedelsnr. 1283765DAGT S

-60 J 33

Betjeningsvejledning 1. udgave • 3. oplag

knappen

Inspektioner

På det nederste betjeningssted

Afprøv maskinens funktioner

1 Vælg et afprøvningsområde, der er stabilt, plant

og uden forhindringer.

2 Drej nøglekontakten til det nederste

betjeningssted.

3 Træk den røde nødstopknap ud til den

aktiverede position.

Resultat: Alarmen skal lyde ved det nederste

betjeningssted.

4 Start motoren. Se afsnittet

Betjeningsinstruktioner.

Resultat: Advarselsblinkene (hvis monteret) skal

blinke.

Afprøv nødstoppet

5 Tryk den røde nødstopknap ind til den

deaktiverede position.

Resultat: Motoren skal slukkes, og samtlige

funktioner skal være deaktiverede.

6 Træk den røde nødstopkontakt ud til den

aktiverede position, og genstart motoren.

Tryk ikke på

funktionsstartknappen. Forsøg at aktivere de enkelte bom- og platformsfunktionsknapper.

Resultat: Samtlige bom- og platformsfunktioner

skal være deaktiverede.

8 Tryk og hold funktionsstartknappen nede og

aktivér hver funktionskontakt til bom- og platformsfunktionerne.

Resultat: Samtlige bom- og platformsfunktioner

skal køre en fuld arbejdscyklus. Sænkningsalarmen skal lyde, mens bommen sænkes.

Afprøv hældningsføleren

Tryk på Vedligeholdelse-

over LCD-skærmen. Naviger til realtidsdataskærmen.

Resultat: LCD-skærmen skal vise chassisets

vinkel og bommens vinkel i grader.

34 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

knappen til hjælpestrøm,

Inspektioner

Afprøv hjælpestrømmen

Afprøv nødstoppet

10 Drej nøglekontakten til ”nederste betjeningssted”,

og sluk for motoren.

11 Træk den røde nødstopknap ud til den

aktiverede position.

Tryk på

og aktivér samtidigt de enkelte bomfunktionsknapper.

Bemærk: Undlad at afprøve de enkelte funktioner i en fuld arbejdscyklus for at spare på batteriets strøm.

Resultat: Samtlige bomfunktioner skal kunne

betjenes.

13 Drej nøglekontakten til platformsbetjening.

På platformsbetjeningen

Afprøv hældningsføleralarmen

14 Stå på platformen og træk den røde

nødstopknap ud.

Resultat: Alarmen skal lyde ved

platformsbetjeningen.

15 Start motoren.

16 Tryk den røde nødstopknap ind til den

deaktiverede position på platformsbetjeningen.

Resultat: Motoren skal slukkes, og samtlige

funktioner skal være deaktiverede.

17 Træk den røde nødstopknap ud, og start

motoren igen.

Afprøv hornet

18 Tryk på knappen til hornet.

Resultat: Hornet skal lyde.

Afprøv fodkontakten

19 Tryk den røde nødstopknap ind til den

deaktiverede position på platformsbetjeningen.

20 Træk den røde nødstopkontakt ud til den

aktiverede position, og undlad at starte motoren.

21 Træd ned på fodkontakten, og forsøg at starte

motoren ved at flytte startvippekontakten til en af siderne.

Resultat: Motoren må ikke starte.

22 Undlad at træde på fodkontakten, og start

motoren igen.

Resultat: Motoren skal starte.

23 Undlad at træde på fodkontakten, og afprøv de

enkelte maskinfunktioner.

Resultat: Ingen funktioner må kunne aktiveres.

Reservedelsnr. 1283765DAGT S

-60 J 35

Betjeningsvejledning 1. udgave • 3. oplag

Inspektioner

Afprøv maskinens funktioner

Afprøv køre- og bremsefunktionen

24 Træd ned på fodkontakten.

25 Aktivér samtlige styrehåndtag/vippekontakter til

maskinens funktioner.

Resultat: Samtlige bom- og platformsfunktioner

skal køre en fuld arbejdscyklus.

Afprøv styringen

26 Træd ned på fodkontakten.

27 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet af den blå trekant på betjeningspanelet, ELLER før langsomt styrehåndtaget i den retning, der er angivet af den blå trekant.

Resultat: Styrehjulene skal dreje i den retning,

som er angivet af de blå trekanter på kørechassiset.

28 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, som er angivet af den gule trekant på betjeningspanelet, ELLER før langsomt styrehåndtaget i den retning, der er angivet af den gule trekant.

Resultat: Styrehjulene skal dreje i den retning,

som er angivet af de gule trekanter på kørechassiset.

29 Træd ned på fodkontakten.

30 Før langsomt kørestyrehåndtaget i den retning,

der er angivet af den blå pil på betjeningspanelet, indtil maskinen begynder at bevæge sig, og før derpå håndtaget tilbage til midterpositionen.

Resultat: Maskinen skal bevæge sig i den

retning, som er angivet af den blå pil på kørechassiset, og derefter standse brat.

31 Før langsomt styrehåndtaget i den retning, der er

angivet af den gule pil på betjeningspanelet, indtil maskinen begynder at bevæge sig, og før derefter håndtaget tilbage til midterpositionen.

Resultat: Maskinen skal bevæge sig i den

retning, som er angivet af den gule pil på kørechassiset, og derefter standse brat.

Bemærk: Bremserne skal kunne holde maskinen på enhver stigning, som den er i stand til at køre op ad.

36 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Brug de farvekodede retningspile på platformsbetjening kørechassiset til at identificere, i hvilken retning maskinen vil køre.

Inspektioner

Afprøv svingakslen

Afprøv kørestartsystemet

32 Start motoren fra platformsbetjeningen.

33 Kør det højre styrende huldæk op på en blok

eller kantsten på 6 tommer/15 cm.

Resultat: De tre øvrige dæk skal fortsat have god

kontakt med underlaget.

34 Kør det venstre styrende huldæk op på en blok

eller kantsten på 6 tommer/15 cm.

Resultat: De tre øvrige dæk skal fortsat have god

kontakt med underlaget.

35 Kør begge de styrende huldæk op på en blok

eller kantsten på 6 tommer/15 cm.

Resultat: De ikke-styrende hjul skal fortsat have

god kontakt med underlaget.

36 Træd ned på fodkontakten, og sænk bommen til

den sænkede position.

37 Drej drejekransen, indtil bommen er forbi et af de

ikke-styrende hjul.

Resultat: Indikatorlyset for

kørestart skal blinke, når bommen befinder sig inden for det viste område.

38 Før kørestyrehåndtaget væk fra

midterpositionen.

Resultat: Kørefunktionen må ikke kunne

betjenes.

39 Flyt og hold kørestartvippekontakten til en af

siderne og før langsomt kørestyrehåndtaget væk fra midterpositionen.

Resultat: Indikatorlyset for kørefunktion skal lyse

konstant, og kørefunktionen skal kunne betjenes.

Bemærk: Når kørestartsystemet er i brug, kan maskinen køre i den modsatte retning i forhold til den retning, som køre- og styrehåndtaget bevæges i.

Reservedelsnr. 1283765DAGT S

en og

-60 J 37

Betjeningsvejledning 1. udgave • 3. oplag

Inspektioner

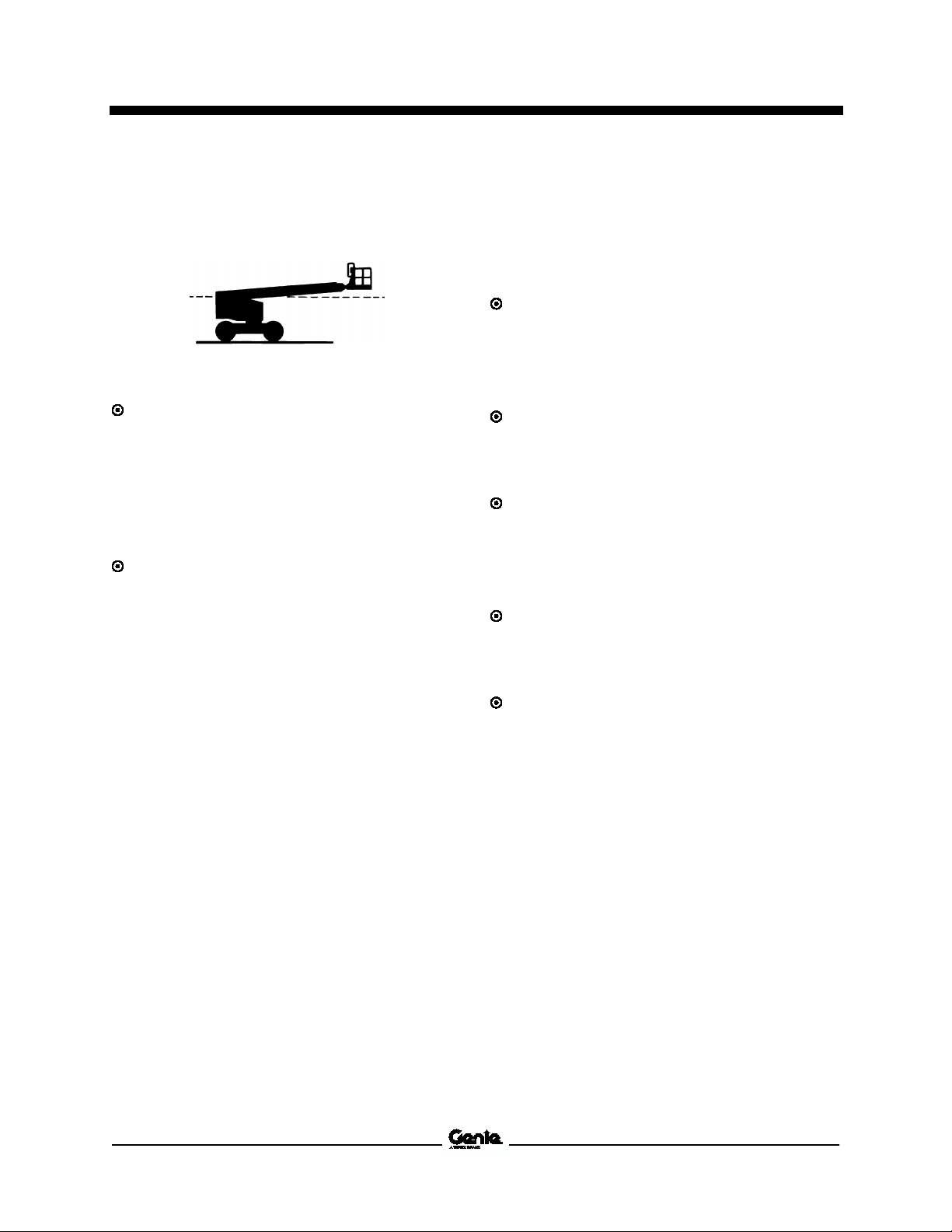

Afprøv begrænset kørehastighed

Prøvekør hældningsafbryder

40 Træd ned på fodkontakten.

41 Hæv bommen til cirka 5° over vandret stilling.

42 Før langsomt styrehåndtaget til den høje

hastighedsposition.

Resultat: Den maksimalt opnåelige

kørehastighed med bommen skudt ud må ikke overstige 30 cm pr. sekund.

43 Sænk bommen til den sænkede position.

44 Skyd bommen 46 cm ud.

45 Før langsomt styrehåndtaget til den høje

hastighedsposition.

Resultat: Den maksimalt opnåelige

kørehastighed med bommen skudt ud må ikke overstige 30 cm pr. sekund.

Hvis kørehastigheden med hævet eller udskudt bom overstiger 30 cm pr. sekund, skal maskinen omgående mærkes og tages ud af drift.

46 Træd ned på fodkontakten.

47 Når bommen er fuldstændig stuvet, kører du

maskinen op på en skråning, hvor maskinens hældningsvinkel er større end 5° (for til bag).

Resultat: Maskinen bør fortsat køre.

48 Tag maskinen tilbage til plant niveau og skyd

bommen ud cirka 18 tommer/46 cm.

49 Kør maskinen op på en skråning, hvor

hældningsvinklen er større end 5° (for til bag).

Resultat: Maskinen bør stoppe, når den når en

chassishældning på 5 °, og alarmen bør lyde ved platformsbetjeningen.

50 Træk bommen tilbage til den sænkede position.

Resultat: Maskinen bør køre.

51 Vend tilbage til plant niveau og hæv bommen

cirka 5° over vandret stilling.

52 Kør maskinen op på en skråning, hvor

hældningsvinklen er større end 5° (for til bag).

Resultat: Maskinen bør stoppe, når den når en

chassishældning på 5 °, og alarmen bør lyde ved platformsbetjeningen.

53 Sænk bommen til den sænkede position.

Resultat: Maskinen bør køre.

38 S

54 Vend tilbage til plant niveau og stuv bommen.

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Inspektioner

55 Træd ned på fodkontakten.

56 Når bommen er fuldstændig stuvet, kører du

maskinen op på en skråning, hvor maskinens vippevinkel er større end 5 ° (side til side).

Resultat: Maskinen bør fortsat køre.

57 Tag maskinen tilbage til plant niveau og skyd

bommen ud cirka 18 tommer/46 cm.

58 Kør maskinen op på en skråning, hvor

vippevinklen er større end 5 ° (side til side).

Resultat: Maskinen bør stoppe, når den når en

chassishældning på 5 °, og alarmen bør lyde ved platformsbetjeningen.

59 Træk bommen tilbage til den sænkede position.

Resultat: Maskinen bør køre.

60 Vend tilbage til plant niveau og hæv bommen

cirka 5° over vandret stilling.

61 Kør maskinen op på en skråning, hvor

vippevinklen er større end 5 ° (side til side).

Resultat: Maskinen bør stoppe, når den når en

chassishældning på 5 °, og alarmen bør lyde ved platformsbetjeningen.

62 Sænk bommen til den sænkede position.

Resultat: Maskinen bør køre.

63 Vend tilbage til plant niveau og stuv bommen.

Afprøv kontaktalarmen (hvis monteret)

64 Tryk kontaktalarmkablet for at frigøre aktivatoren

fra kontaktbøsningen, uden at aktivere fodkontakten.

Resultat: Kontaktalarmlysene vil ikke blinke, og

maskinhornet vil ikke lyde.

65 Aktivér fodkontakten ved at trykke ned på

fodkontakten.

Resultat: Kontaktalarmlysene skal blinke, og

maskinhornet skal lyde.

66 Indsæt aktivatoren i kontaktbøsningen.

Resultat: Lysene og hornet slukkes.

67 Aktivér fodkontakten ved at trykke ned på

fodkontakten, og tryk på kontaktalarmkablet for at frigøre aktivatoren fra kontaktbøsningen.

Resultat: Kontaktalarmlysene skal blinke, og

maskinhornet skal lyde.

68 Betjen hver maskinfunktion.

Resultat: Ingen af maskinens funktioner må

kunne betjenes.

69 Indsæt aktivatoren i kontaktbøsningen.

Resultat: Lysene og hornet slukkes.

Reservedelsnr. 1283765DAGT S

-60 J 39

Betjeningsvejledning 1. udgave • 3. oplag

Inspektioner

70 Betjen hver maskinfunktion.

Resultat: Alle maskinens funktioner skal være

aktiverede.

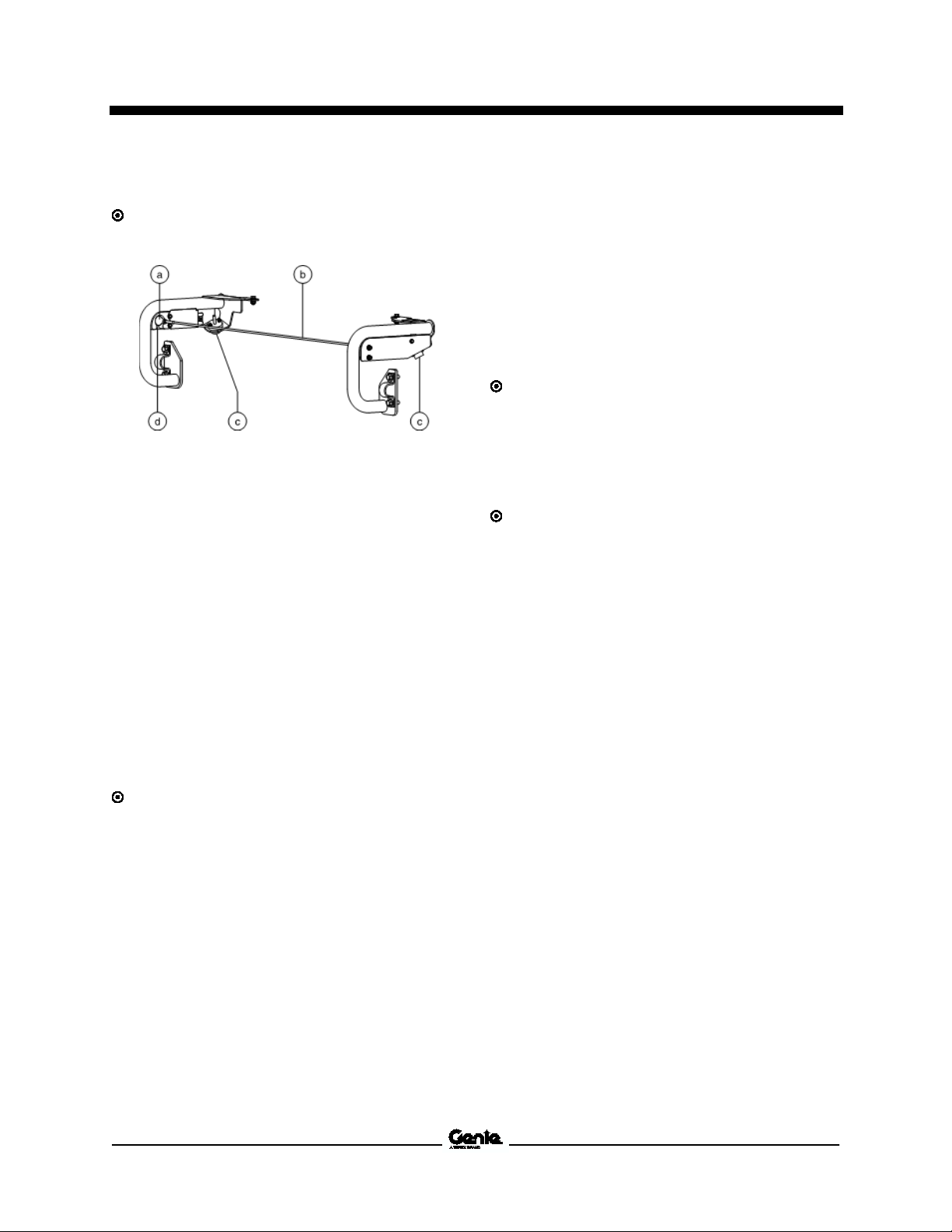

a aktivator b kontaktalarmkabel c blinkende alarm d kontaktbøsning

Afprøv hjælpestrømmen

71 Sluk for motoren.

72 Træk den røde nødstopknap ud til den

aktiverede position.

73 Træd ned på fodkontakten.

74 Hold kontakten til hjælpestrøm aktiveret,

samtidigt med at de enkelte funktionsstyrehåndtag eller vippekontakter aktiveres.

Bemærk: Undlad at afprøve de enkelte funktioner i en fuld arbejdscyklus for at spare på batteriets strøm.

Resultat: Samtlige bom- og styrefunktioner skal

kunne betjenes. Kørefunktionerne må ikke kunne betjenes med hjælpestrøm.

Afprøv flybeskyttelsespakken (hvis monteret)

Bemærk: Det kan være nødvendigt med to personer for at udføre denne test.

75 Flyt den gule stødfanger nederst på platformen 4

tommer/10 cm i en eller anden retning.

76 Aktivér samtlige styrehåndtag/vippekontakter til

funktioner.

Resultat: Ingen bom- og styrefunktioner må

kunne betjenes.

77 Flyt og hold funktionsforbigåelseskontakten

nede.

78 Aktivér samtlige styrehåndtag/vippekontakter til

funktioner.

Resultat: Samtlige bom- og styrefunktioner skal

kunne betjenes.

40 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Inspektioner

Checkliste ved inspektion af arbejdsstedet

Vær opmærksom på og undgå følgende farlige forhold:

 skrænter eller huller

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug.

4 Inspicér arbejdsstedet.

Sæt dig grundigt ind i, hvad inspektion af arbejdsstedet indebærer, inden du fortsætter til næste afsnit.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Grundlæggende principper ved inspektion af arbejdsstedet

Inspektion af arbejdsstedet hjælper operatøren med at afgøre, om maskinen kan betjenes sikkert på arbejdsstedet. Den skal foretages af operatøren, inden maskinen flyttes til arbejdsstedet.

 bump, forhindringer på underlaget eller affald

 hældende underlag

 ustabile eller glatte underlag

 hængende forhindringer og

højspændingsledninger

 farlige placeringer

 utilstrækkeligt bæredygtigt underlag i forhold til

maskinens belastningskraft

 vind- og vejrforhold

 tilstedeværelse af uautoriserede personer

 andre potentielt farlige forhold

Det er operatørens ansvar at læse om og huske eventuelle risici på arbejdsstedet og holde øje med og undgå sådanne i forbindelse med flytning, opstilling og betjening af maskinen.

Reservedelsnr. 1283765DAGT S

-60 J 41

Betjeningsvejledning 1. udgave • 3. oplag

Reserve delsnr. Mærkatbeskrivelse

Antal

27204 Pil – Blå

27205 Pil – Gul

27206 Trekant – Blå

27207 Trekant – Gul

28159 Mærkat – Diesel

28174 Mærkat – Strøm til platform, 230 V

28235

115 V

44981

(ekstraudstyr)

52475

65278 Forsigtig – Ikke et trin

72086 Mærkat – Løftepunkt

82240 Mærkat – 105 dB

82481 Mærkat – Batteri-/Opladersikkerhed

82487 Mærkat – Læs vejledningen

82487

(panelholder)

82487 Mærkat – Læs vejledningen (rørholder)

97815

114249 Mærkat – Væltningsfare, dæk

114251 Mærkat – Eksplosionsfare

114473 Mærkat – Hældningsalarm

133067 Mærkat – Fare for livsfarligt elektrisk stød

133205

stød/ætsning

Reserve delsnr.

Antal

219956 Mærkat – Platformsoverbelastning

219958 Mærkat – Væltning, knusningsfare

1256425 Mærkat – Fare for livsfarligt elektrisk stød

1258949 Nederste betjeningspanel

1263540 Mærkat – Væltningsfare

1263542 Mærkat – Adgang til aflukke

1272242

af ejerskab

1278542 Mærkat – Kontaktalarm, vægt

1278982 Mærkat – Aktivator, kontaktbøsning

1279433 Platformsbetjeningspanel

1281169 Mærkat – Normaliseringskontakt

1281175

sikkerhedswire, faldsikring

1281184 Advarsel – Fare for løbskkørsel

1281188 Mærkat – Sænkning i nødsituation

1284007

Kubota 48 HP

1284010 Mærkat – Hjultryk, S-60 J

1284012 Mærkat – Fare –Væltningsfare

1284013 Mærkat – Transport og løft

1286361 Mærkat – S-60 J svinglås

1286362 Mærkat – Knusningsfare, service

1294845 Mærkat – Motordrypbakke

1295407 Mærkat – Relæ- og sikringspanel

1301030 Mærkat – Diesel, trin V

1304217 Mærkat – Eksplosionsfare

1305444 Mærkat – Fyldningsgrad, hydraulik. Tank

Inspektioner

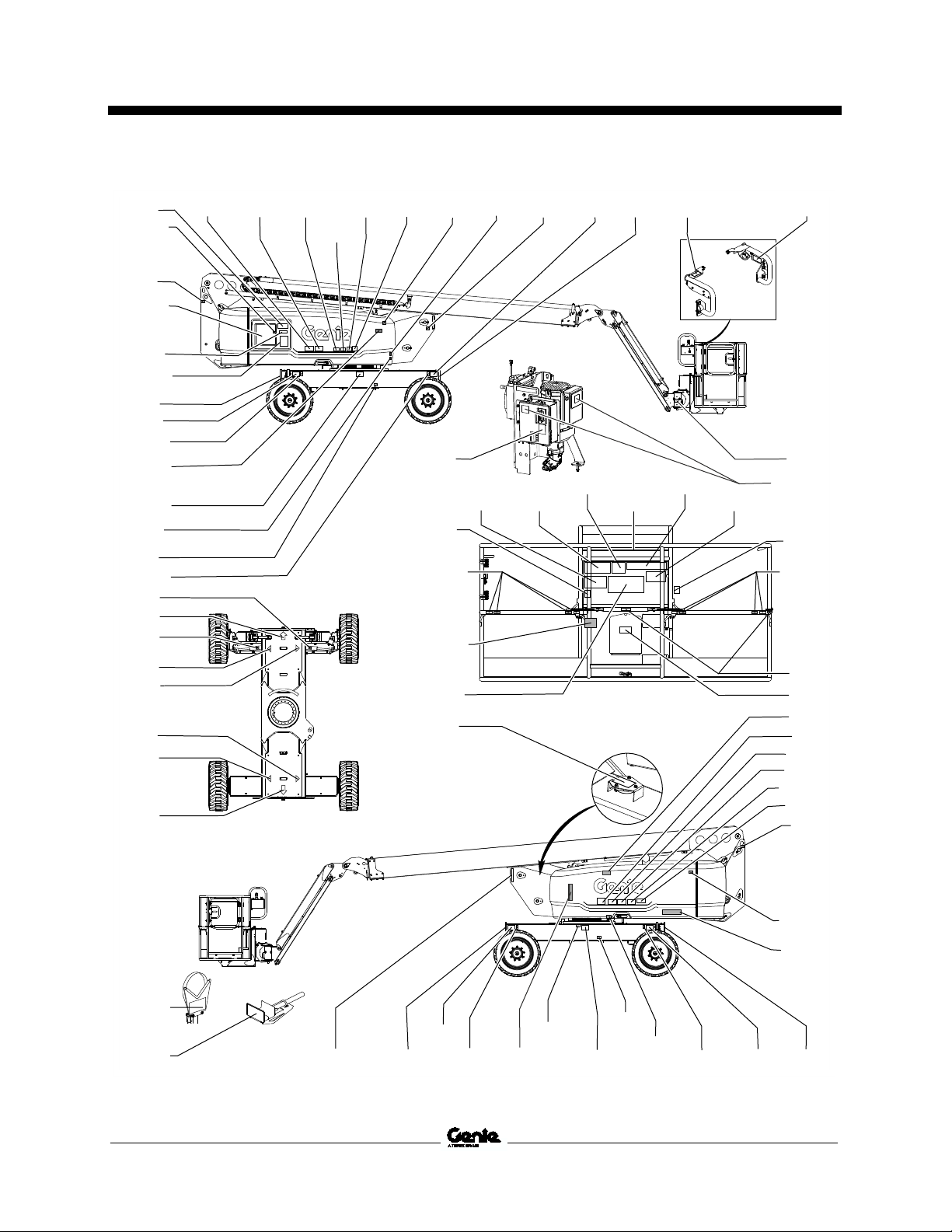

Inspektion af mærkater med symboler

Fastslå, hvorvidt mærkaterne på maskinen har ord eller symboler. Brug den relevante inspektion til at kontrollere, at alle mærkater er læselige og korrekt placeret.

Herunder vises en numerisk liste med antal og beskrivelser.

Mærkat – Strømforsyning til platform,

Mærkat – Luftslange til platform

Mærkatbeskrivelse

Mærkat – Maskinregistrering/Overførsel

Mærkat – Fastgørelsespunkt til

Mærkat – Relæ- og sikringspanel,

Mærkat – Transportfastspænding

Mærkat – Læs vejledningen

Mærkat – Sænk midtergelænder

Mærkat – Fare for livsfarligt elektrisk

Skravering angiver, at mærkaten ikke er umiddelbart

synlig, men sidder skjult, f.eks. under et dæksel

* Disse mærkater er specifikke for den enkelte model,

ekstraudstyr eller konfiguration.

*** Disse mærkater er monteret på begge sider af

chassiset, og er specifik for model, ekstraudstyr og konfiguration.

42 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

13054441284010

114249

52475

***82487

1286361

1284013 1284010 52475114249

1294845

72086

1263542

133067

114251

114252

82487

97815

219958

***82487

1281175

*44981

133067

1284012

1279433

219956

1144731281184

1281175

*1256425

1278542 12789825247511424912863624498182481

1301030

1332051263542114251

133067

1281169

72086

1258949

1281188

82487

52475 114249

1284010

1263540

1284013

*28174 *28235

1284010 65278 27204

65278

27206 27207

27207

27206

27205

**72086

52475

133205

1304217

82481

1272242

*1284007 *1295407

82240

114252

*1256425

*28174 *28235

28159

Inspektioner

Reservedelsnr. 1283765DAGT S

-60 J 43

Betjeningsvejledning 1. udgave • 3. oplag

Betjeningsinstruktioner

Grundlæggende principper

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug.

4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil

den er beregnet.

Afsnittet Betjeningsinstruktioner giver instruktioner i samtlige aspekter af maskinens betjening. Det er operatørens ansvar at overholde samtlige sikkerhedsbestemmelser og instruktioner i betjeningsvejledningen.

Det er farligt at bruge maskinen til andre formål end løft af personer, sammen med deres værktøj og materialer, til et højt placeret arbejdssted.

Maskinen må kun betjenes af autoriserede personer, der er oplært i dens betjening. Hvis mere end én operatør forventes at skulle bruge maskinen på forskellige tidspunkter i løbet af det samme skift, skal samtlige disse være autoriserede operatører, og de forventes at overholde sikkerhedsreglerne og instruktionerne i betjeningsvejledningen. Det vil sige, at alle nye operatører skal foretage inspektion før ibrugtagning, funktionstester og inspektion af arbejdsstedet, inden maskinen tages i brug.

44 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Betjeningsinstruktioner

Start af motoren

Dieselmodeller

1 Drej nøglekontakten til den ønskede position på

det nederste betjeningssted.

2 Kontrollér, at den røde nødstopknap på såvel det

nederste betjeningssted som platformsbetjeningen er trukket ud til den aktiverede position.

Motorgløderørene vil automatisk starte, når maskinen tændes.

På det nederste betjeningssted: LCD-

skærmen vil vise gløderørssymbolet, når de automatiske gløderør er tændt.

4 På platformsbetjeningen: Indikatorlyset for

gløderørene vil blive tændt, når de automatiske gløderør er tændt.

5 Start motoren, når gløderørene slukkes. Flyt og

hold vippekontakten til motorstart nede eller tryk og hold motorstartknappen nede.

6 Hvis motoren ikke starter, eller den går ud igen,

frakobler genstartsforsinkelsen startkontakten i 3 sekunder.

Nødstop

Tryk den røde nødstopknap ind til den deaktiverede position på det nederste betjeningssted eller på platformsbetjeningen for at deaktivere samtlige maskinfunktioner og for at slukke for motoren.

Hvis en eller flere funktioner stadig kan betjenes, når den ene af de røde nødstopknapper er trykket ind, skal den/de repareres.

Ved valg af og betjening fra det nederste betjeningssted vil platformsbetjeningens røde nødstopknap blive frakoblet.

Hjælpestrøm

Brug hjælpestrøm, hvis den primære drivenhed (motoren) svigter.

1 Drej nøglekontakten til ”nederste betjeningssted”

eller ”platformsbetjening”.

2 Træk den røde nødstopknap ud til den

aktiverede position.

3 Tryk ned på fodkontakten, når du bruger

styrehåndtagene fra platformen.

Hold kontakten til hjælpestrøm

aktiveret, samtidigt med at den ønskede funktion aktiveres.

Kørefunktionen kan ikke betjenes med hjælpestrøm.

Reservedelsnr. 1283765DAGT S

-60 J 45

Betjeningsvejledning 1. udgave • 3. oplag

Betjeningsinstruktioner

Betjening fra det nederste betjeningssted

1 Drej nøglekontakten til det nederste

betjeningssted.

2 Træk den røde nødstopknap ud til den

aktiverede position.

Motorgløderørene vil automatisk starte, når maskinen tændes.

3 Start motoren, når gløderørene slukkes.

Placering af platformen

Tryk og hold

funktionsstartknappen nede.

2 Tryk på den relevante funktionsknap i henhold til

markeringerne på betjeningspanelet.

Køre- og styrefunktionerne kan ikke aktiveres fra det nederste betjeningssted.

Indikatorlys for platformsoverbelastning

En blinkende indikator tilkendegiver, at platformen er overbelastet. Motoren vil stoppe, og ingen af funktionerne vil kunne betjenes.

Fjern vægt fra platformen, indtil indikatoren slukkes, og genstart derefter motoren.

Bemærk: En alarm vil lyde på platformen i en situation med overbelastning, og den vil holde op med at lyde, når der fjernes vægt fra platformen.

46 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Betjeningsinstruktioner

Betjening fra platformen

1 Drej nøglekontakten til platformsbetjening.

2 Træk den røde nødstopknap ud på såvel det

nederste betjeningssted som platformsbetjeningen til den aktiverede position.

Motorgløderørene vil automatisk starte, når maskinen tændes.

3 Start motoren, når gløderørene slukkes. Træd

ikke ned på fodkontakten, når motoren startes.

Placering af platformen

1 Træd ned på fodkontakten.

2 Flyt langsomt det relevante

funktionsstyrehåndtag eller den relevante vippekontakt i henhold til markeringerne på betjeningspanelet.

Kørsel

1 Træd ned på fodkontakten.

2 Forøgelse af hastighed: Før langsomt

kørestyrehåndtaget væk fra midten.

Sænkning af hastighed: Før langsomt kørestyrehåndtaget ind mod midten.

Standsning: Før kørestyrehåndtaget tilbage til midten, eller slip fodkontakten.

Brug de farvemarkerede retningspile på platformbetjeningen og kørechassiset til at bestemme, i hvilken retning maskinen kører.

Maskinens kørehastighed er begrænset, når bommene er hævet.

Styring

1 Træd ned på fodkontakten.

2 Flyt langsomt kørestyrehåndtaget i den retning,

der er angivet af blå eller gule trekanter, ELLER tryk på den fingervippekontakt, som sidder oven på kørestyrehåndtaget.

Brug de farvemarkerede retningspile på platformbetjeningen og kørechassiset til at fastslå, i hvilken retning hjulene drejer.

Reservedelsnr. 1283765DAGT S

-60 J 47

Betjeningsvejledning 1. udgave • 3. oplag

Maksimal skråningskapacitet, platform ned ad bakke (klatreevne):

4WD: 45 % (24 °)

Maksimal skråningskapacitet, platform op ad bakke:

4WD: 30 % (17 °)

Maksimal sideskråningskapacitet:

25 % (14 °)

Betjeningsinstruktioner

Kørsel på en skråning

Sådan fastslås skråningens stigning/fald:

Fastslå maskinens kapacitet for kørsel op ad bakke, ned ad bakke og på sideskråning, og fastslå skråningens stigning/fald.

Bemærk: Skråningskapacitet er afhængig af jordforholdene med én person på platformen og tilstrækkelig trækkraft. Ekstra vægt på platformen kan reducere skråningskapaciteten. Udtrykket klatreevne gør sig kun gældende i modvægtskonfigurationer op ad bakke.

Sørg for, at bommen er under vandret position, og at platformen er imellem de ikke-styrende hjul.

Flyt kontakten til valg af kørehastighed til symbolet for hældende maskine.

Mål skråningen med en digital hældningsmåler, ELLER brug følgende procedure.

Du skal bruge:

• et vaterpas

• et lige stykke træ, mindst 1 m langt

• et målebånd

Læg et stykke træ på skråningen.

For enden af den nedadgående hældning lægger du vaterpasset på den øverste kant af træstykket og løfter enden, indtil træstykket er i vater.

Mens træstykket holdes i vater, måles den lodrette afstand fra bunden af træstykket til jorden.

Divider målebåndsafstanden (stigning) med længden af træstykket (længde), og gang med 100.

Eksempel:

48 S

Træstykke = 3,6 m

Længde = 3,6 m

Stigning = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % stigning

Hvis skråningen overstiger den maksimale kapacitet for kørsel op ad bakke, ned ad bakke eller på sideskråning, skal maskinen trækkes med spil eller transporteres op eller ned ad skråningen. Se afsnittet Instruktioner vedr. transport og løft.

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Hvis indikatoren blinker, betyder det, at sig forbi et af de ikke hjul, og at kørefunktionen er blevet afbrudt.

•

Betjeningsinstruktioner

Kørestart

bommen lige har bevæget

-styrende

For at køre skal kørestartkontakten holdes til en af siderne, og kørestyrehåndtaget skal langsomt føres væk fra midten.

Vær opmærksom på, at maskinen kan bevæge sig i den modsatte retning i forhold til den retning, som køre- og styrehåndtaget bevæges i.

Brug altid de farvekodede retningspile på platformsbetjeningen og kørechassiset til at identificere, i hvilken retning maskinen vil køre.

Tomgangsvælger

Vælg tomgangshastighed ved brug af symbolerne på betjeningspanelet.

Når fodkontakten ikke er trådt ned, går motoren i tomgang ved den laveste omdrejningshastighed.

Skildpaddesymbol: Lav

tomgangshastighed aktiveret med fodkontakt

Haresymbol: Høj

tomgangshastighed aktiveret med fodkontakt

Bemærk: Hvis haresymbolet er valgt, kan den høje omdrejningshastighed ikke aktiveres for platformsfunktionerne.

Valg af kørehastighed

• Symbol for hældende maskine: Langsom kørsel

på skråninger eller ujævnt terræn.

• Symbol for maskine på plant underlag: Til

maksimal kørehastighed.

Generator (hvis monteret)

Generatoren aktiveres ved at flytte generatorvippekontakten til den aktiverede position.

Bemærk: Indikatorlyset for generatoren vil blive tændt.

Generatoren vil tænde, og motoren bliver ved med at køre i høj omdrejningshastighed.

Tilslut et elværktøj i stikkontakten på platformen, eller drejekransen.

Generatoren stoppes ved at flytte generatorvippekontakten til den deaktiverede position.

Bemærk: Indikatorlyset for generatoren slukkes, og omdrejningshastigheden vender tilbage til normal.

Reservedelsnr. 1283765DAGT S

-60 J 49

Betjeningsvejledning 1. udgave • 3. oplag

Indikatorlys for hældende maskine er tændt: Indikatoren er tændt og hældningsalarmen lyder, når maskine hældningsfølerens aktiveringsindstillinger. Følg den relevante procedure nedenfor, og flyt maskinen til et stabilt og plant underlag.

Hvis hældningsalarmen lyder med platformen op ad bakke:

Hvis platformen ned ad bakke:

En blinkende indikator tilkendegiver, at platformen er overbelastet. Motoren vil stoppe, og ingen af funktionerne vil kunne betjenes.

Fjern vægt fra platformen, indtil indikatoren slukkes, og genstart derefter motoren.

En tændt indikator tilkendegiver en systemfejl.

Model

Chassisvinkel

Når indikatorlyset for hældende maskine er tændt, og hældningsalarmen lyder, vil følgende funktioner være påvirket; kørefunktionerne er deaktiverede.

Følg proceduren for sænkning af bommen (se Betjeningsinstruktioner) for at genoprette kørefunktionen.

Når maskinen er stuvet, på en skråning, og hældningsalarmen lyder, vil følgende funktioner være påvirket; liftfunktionerne er deaktiverede.

Tag maskinen tilbage til plant nivea for at genoprette liftfunktionerne.

Betjeningsinstruktioner

Indikatorlys for ikke-nivelleret maskine (hvis monteret)

Indikatorlys for maskinsvigt

n overskrider

Sænk bommen.

Træk bommen tilbage.

hældningsalarmen lyder med

Træk bommen tilbage.

Sænk bommen.

Indikatorlys for platformsoverbelastning

1 Tryk den røde nødstopknap ind, og træk den

derefter ud igen.

2 Sænk bommen, og træk den tilbage.

3 Mærk maskinen, og tag den ud af drift.

Funktionerne virker ikke.

Hældningsfølers aktiveringsindstillinger

S-60 J 5°

50 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Betjeningsinstruktioner

LCD-skærm

Regenerering i stilstand (hvis monteret)

LCD-skærmen på det nederste betjeningssted viser timetæller, spænding, olietryk og kølervæsketemperatur. Skærmen viser også fejlkoder og andre serviceoplysninger.

Under proceduren for regenerering af DPF i

stilstand, vil alle bomfunktioner være deaktiveret.

Hold afstand fra motorens udstødning og

lydpotte.

Maskinen må ikke efterlades uden opsyn.

Regenerering af DPF i stilstand kan ikke

aktiveres, hvis motoren ikke selv beder om det, eller hvis der forefindes visse motorfejl.

Hvis en anmodning om regenerering i stilstand

ignoreres, kan soden i dieselpartikelfilteret nå ekstreme niveauer. Filteret vil blive beskadiget permanent, og det skal udskiftes af en kvalificeret servicetekniker.

Regenerering af DPF i stilstand kan afbrydes på

tre måder, hvis der opstår en nødsituation:

 Motoren slukkes med nøgleafbryderen.

 Der trykkes på ESC-knappen.

 Der trykkes på nødstopknappen.

Hvis dette sker, kan det være nødvendigt at genstarte regenereringen i stilstand.

Regenerering af DPF i stilstand kan ikke

påbegyndes, førend motoren har kørt i mindst to minutter, og kølevæsken har nået en temperatur på 35 °C.

Reservedelsnr. 1283765DAGT S

-60 J 51

Betjeningsvejledning 1. udgave • 3. oplag

Betjeningsinstruktioner

Når LCD-skærmen viser meddelelsen ”Regen Required” (Regenerering nødvendig), skal dieselpartikelfilteret (DPF) regenereres i stilstand.

5 Tryk på OK. LCD-skærmen vil vise advarslen

”Non-flammable Environment” (Ikke brandfarligt miljø).

Udfør følgende for at starte regenereringen.

1 Luk sidedækslet til motoren.

2 Vælg et sikkert parkeringssted – fast og plant, fri

for forhindringer og trafik, fri for brandbare materialer og sprængfarlige gasser.

3 Drej nøglekontakten til det nederste

betjeningssted.

4 Tryk på Vedligeholdelse-knappen over LCD-

skærmen og vælg ”Stage V Info” (Stadie V info).

6 Tryk på OK. LCD-skærmen vil vise advarslen

”Machine Lockout” (Maskine låst).

7 Tryk på OK. Hvis motoren ikke allerede kører, vil

LCD-skærmen vise meddelelsen ”Start Engine” (Start motor).

52 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Betjeningsinstruktioner

8 Start motoren, hvis det ikke allerede er gjort. Hvis

det er nødvendigt vil LCD-skærmen vise meddelelsen ”Engine Warming” (Motor varmer op).

9 Systemet vil holde motoren ved en høj

omdrejningshastighed, indtil temperaturen på kølevæsken når 50 °C. LCD-skærmen viser derefter meddelelsen ”Standstill Regen Launch” (Start af regenerering i stilstand).

10 Hvis regenereringsprocessen er påbegyndt

korrekt, kører regenereringsprocessen automatisk videre, og LCD-skærmen viser meddelelsen ”Standstil Regen Active” (Regenerering i stilstand aktiv).

11 Regenereringsprocessen kører automatisk

videre, og når den er fuldført, viser LCDskærmen meddelelsen ”Regen Complete” (Regenerering fuldført).

Reservedelsnr. 1283765DAGT S

-60 J 53

Betjeningsvejledning 1. udgave • 3. oplag

funktionsforbigåelseskontakten

2 Benyt den relevante funktion til

Betjeningsinstruktioner

Kontaktalarm (hvis monteret)

Kontaktalarmen er designet til at advisere personale på jorden, når en operatør har kontakt med platformsbetjeningspanelet, hvilket afbryder bombevægelse, lader en alarm lyde og advarselslys blinke.

Når kontaktalarmkablet udløses, deaktiveres lift- og kørefunktioner ved platformen. De hørbare og visuelle advarsler adviserer andre, at det kan være nødvendigt med hjælp. Disse meldinger vil fortsætte, indtil systemet nulstilles.

1 Kontaktalarmkablet er udløst, hvilket frigør

aktivatoren fra kontaktbøsningen.

2 Indsæt aktivatoren i kontaktbøsningen for at

slukke for de blinkende lys og den hørbare alarm.

Betjening af flybeskyttelsespakke (hvis monteret)

Hvis platformsstødfangeren kommer i kontakt med et objekt, vil maskinen lukke ned, og ingen af funktionerne vil kunne betjenes.

Tilsidesættelse af flybeskyttelse (platformsbetjening)

Flyt og hold

til flybeskyttelse.

at flytte platformen væk fra objektet.

Tilsidesættelse af flybeskyttelse (nederste betjeningssted)

a aktivator b kontaktalarmkabel c blinkende alarm d kontaktbøsning

1 Slip alle funktioner, inklusive

funktionsstartknappen.

Tryk og hold på

funktionsstartknappen for at tilsidesætte beskyttelsen.

3 Benyt den relevante funktion til at flytte

platformen væk fra objektet.

54 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Betjeningsinstruktioner

Instruktioner til rørholdere

Rørholdermontagen består af 2 rørholdere placeret i hver sin side af platformen og fastgjort til rækværket med U-bolte.

Nedenstående retningslinjer skal overholdes:

 Rørholdere skal installeres på indersiden af

platformen.

 Rørholdere må ikke blokere platformsbetjeningen

eller indgangen til platformen.

 Bunden af rørholderrøret skal hvile på

platformens gulv.

 Sørg for, at platformen er nivelleret, før der

installeres en rørholder.

Installation af rørholdere

1 Installer en rørholder i hver side af platformen.

Se illustrationen til venstre. Sørg for, at bunden af rørholderrøret hviler på platformens gulv.

2 Installer to U-bolte fra ydersiden af

platformsgelænderet gennem hvert rørholderstativ.

3 Fastgør hver U-bolt med 2 slutteskiver og

2 møtrikker.

a strop b U-bolte c rørholderstativ d øverste platformsgelænder e rørholdersvejsning f mellemste platformsgelænder g flade slutteskiver h nylockmøtrikker

Reservedelsnr. 1283765DAGT S

-60 J 55

Betjeningsvejledning 1. udgave • 3. oplag

Maskimal rørholderkapacitet

Alle modeller

lbs

Vægt på rørholdermontage

lbs

Betjeningsinstruktioner

Betjening af rørholdere

Panelholdermontage

1 Sørg for, at rørholdermontage- og

installationsinstruktionerne er blevet fulgt nøje, og at rørholderne er fastgjort til platformsgelænderet.

2 Anbring lasten således, at den hviler i begge

rørholdere. Længden på lasten bør være parallel med længden af platformen.

3 Centrér lasten i rørholderne.

4 Fastgør lasten til hver rørholder. Anbring

nylonstroppen over lasten. Tryk ned på spændet og lad stroppen glide igennem. Stram stroppen.

5 Skub og træk forsigtigt i lasten for at være sikker

på, at rørholderne og lasten er fastgjort.

6 Hold lasten fastgjort, mens maskinen er i

bevægelse.

Væltningsfare. Vægten af rørholdermontagen og

lasten i rørholderne vil reducere maskinens nominelle platformskapacitet og skal iberegnes i den samlede platformslast.

Væltningsfare. Vægten af rørholdermontagen og

lasten i rørholderne kan begrænse det maksimale antal personer i platformen.

200

90,7

9,5

1 Sæt advarselsmærkaterne på forsiden af hver

panelholder (hvis nødvendigt).

2 Installer gummistødfanger 1 i panelholderbasen.

Se illustrationen.

3 Fastgør stødfangeren med 2 højprofil

låsemøtrikker og 2 slutteskiver.

Installation af panelholdere

1 Indfør hagestykket gennem sprækkerne i

panelholderbasen.

2 Hægt panelholderen til det nederste platformsrør

på det ønskede sted.

3 Installer gummistødfanger 2 gennem

panelholderbasen og hagestykket. Se illustrationen.

4 Fastgør med 2 lavprofil låsemøtrikker.

5 Hvis panelholderen er installeret ved en af

platformsgulvets støtterør, skal U-bolten føres gennem gulvet, rundt om røret og ind i panelholderbasen.

6 Fastgør U-bolten med 2 møtrikker og

2 slutteskiver. Fortsæt til trin 9.

7 Hvis panelholderen ikke er installeret ved et af

platformsgulvets støtterør, skal det medfølgende aluminiumsrør benyttes.

8 Anbring røret imellem panelholderen og

platformsgulvet. Indfør U-bolten gennem gulvet, rundt om røret og ind i panelholderbasen.

9 Gentag ovennævnte med det andet sæt dele.

56 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Betjeningsinstruktioner

Installation af polstring

1 Installer de 2 stykker polstring på

platformsgelænderet. Anbring polstringen for at beskytte panelerne mod kontakt med platformsgelænderet.

Installation af strop

1 Abn klemmen og installer den rundt om et lodret

platformsgelænderrør.

2 Indfør en bolt med en slutteskive gennem den

ene side af klemmen.

3 Installer stropmontagens endeplade på bolten.

4 Indfør bolten gennem den anden side af

klemmen.

5 Fastgør med en slutteskive og en møtrik. Pas på

ikke at spænde den for hårdt. Stropmontagens endeplade skal kunne glide på platformsgelænderet.

Betjening af panelholdere

1 Fastgør begge panelholdere til platformen.

2 Anbring lasten således, at den hviler på begge

panelholdere.

3 Centrer lasten på platformen.

4 Fastgør lasten til platformen ved brug af

stroppen. Stram stroppen.

Reservedelsnr. 1283765DAGT S

-60 J 57

Betjeningsvejledning 1. udgave • 3. oplag

Betjeningsinstruktioner

Efter hver brug

1 Vælg et sikkert parkeringssted – på et fast, plant

underlag, hvor der ikke er forhindringer eller trafik.

2 Træk bommen tilbage, og sænk den til den

sænkede position.

3 Drej drejekransen, således at bommen befinder

sig mellem de ikke-styrende hjul.

4 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

58 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Frigør hjulbremserne ved at vende på samtlige fire køremomentnav.

Sørg for, at spilwiren er korrekt fastgjort til kørechassisets transportfastspændingspunkter, og at samtlige hindringer er ryddet af vejen.

Instruktioner vedr. transport og løft

Instruktion er v edr . tr ans port og løft

Nedenstående retningslinjer skal overholdes:

 Genie stiller disse sikringsoplysninger til rådighed

som en anbefaling. Chauffører alene er ansvarlige for at sikre, at maskiner er korrekt fastgjort, og at den korrekte trailer er valgt.

 Genies kunder, som har brug for at anbringe en

lift eller et andet Genie-produkt i en container, bør hyre en kvalificeret fragtmand med ekspertise i klargøring, læsning og fastgøring af konstruktions- og løfteudstyr til international transport.

 Kontrollér, at drejekransen er fastgjort med

drejekransrotationslåsen inden transport. Sørg for at frigøre drejekransen, inden maskinen tages i brug igen.

 Kør ikke maskinen op på en skråning, der

overstiger kapaciteten for kørsel op ad bakke, ned ad bakke eller på sideskråninger. Se Kørsel på en skråning i afsnittet Betjeningsinstruktioner.

 Hvis hældningen på transportkøretøjet overstiger

den maksimale skråningskapacitet for kørsel op eller ned ad bakke, skal maskinen læsses og aflæsses ved brug af et spil som beskrevet i Betjening af bremseudløser. Se afsnittet Specifikationer for at få oplysninger om skråningskapaciteter.

Friløbskonfiguration til brug af spil

Klods hjulene op for at forhindre maskinen i at rulle.

 Kun kvalificerede operatører af den mobile

løfteplatform bør flytte maskinen på eller af lastvognen.

 Transportkøretøjet skal være parkeret på et plant

underlag.

 Transportkøretøjet skal fastgøres for at forhindre,

at det ruller, når maskinen læsses.

 Kontrollér, at køretøjets belastningsevne,

læssefladerne samt kæderne/stropperne er i stand til at bære maskinens vægt. Genie-lifte er meget tunge i forhold til deres størrelse. Maskinens vægt er angivet på typemærkaten. Se afsnittet Inspektioner for at få oplysninger om placeringen af typemærkaten.

afmonteringshætterne

Gennemfør de beskrevne procedurer i omvendt rækkefølge for at tilkoble bremserne igen.

Bemærk: Pumpens friløbsventil skal altid være lukket.

Frakobl

Tilkobl

Reservedelsnr. 1283765DAGT S

-60 J 59

Betjeningsvejledning 1. udgave • 3. oplag

1 Rotationslåsestift til drejekrans

Instruktioner vedr. transport og løft

Fastspænding til lastbil eller trailer ved transport

Fastspænding af chassiset

Brug kæder med rigelig belastningsevne.

Brug rotationslåsestiften til drejekransen hver gang, maskinen skal transporteres.

Drej nøglekontakten til den slukkede position, og tag nøglen ud inden transport.

Undersøg hele maskinen for løse eller ikke-fastgjorte dele.

Bemærk: Sæt drejekransens rotationslåsestift til 3° til en effektiv transport af flere maskiner.

Brug mindst 6 kæder.

Justér fastspændingsudstyret, så kæderne ikke bliver beskadiget.

Se diagrammet under Instruktioner vedr. løft.

Fastspænding af platformen – S-60 J

Sørg for, at udliggeren og platformen er sænket.

Fastgør platformen med en nylonstrop placeret parallelt med stropguiderne. Brug ikke unødig nedadgående kraft, når bommen skal fastgøres.

60 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Tyngdepunkt

X-akse

Y-akse

tommer

Instruktioner vedr. transport og løft

Instruktioner vedr. løft

Nedenstående retningslinjer skal overholdes:

 Maskinen må kun fastspændes af behørigt

oplærte personer.

 Kun certificerede kranoperatører må løfte

maskinen og kun i overensstemmelse med de relevante kranregulativer.

 Kontrollér, at kranens løftekapacitet,

læssefladerne samt stropperne/linerne er i stand til at holde til maskinens vægt. Maskinens vægt er angivet på typemærkaten.

Sænk bommen helt, og træk den tilbage. Sænk udliggeren fuldstændigt.

Find maskinens tyngdepunkt ved brug af skemaet og illustrationen på denne side.

Fastspændingsudstyret må kun fastgøres til de dertil beregnede løftepunkter på maskinen.

Juster fastspændingsudstyret, så maskinen er i balance og ikke bliver beskadiget.

-60 J 59

1,5

1,27

1 - X-akse

2 - Y-akse

Reservedelsnr. 1283765DAGT S

-60 J 61

Betjeningsvejledning 1. udgave • 3. oplag

Angiver, at der kræves værktøj for at gennemføre denne procedure.

Angiver, at der kræves nye dele for at gennemføre denne procedure.

Angiver, at motoren skal være kold, før denne procedure må

Deutz D2011 L03i-motor

Olietype

Kubota D

Olietype

ller

Kubota D-1803-CR-TIE4-motor

Kubota

Olietype

ller

Vedligeholdelse

Vedligehol dels e

Kontrollér motoroliestanden

Nedenstående retningslinjer skal overholdes:

 Operatøren må kun udføre de rutinemæssige

vedligeholdelsesprocedurer, som er anført i denne vejledning.

 Planlagte vedligeholdelsesinspektioner skal

udføres af autoriserede serviceteknikere i henhold til fabrikantens specifikationer.

 Kassér materiale i overensstemmelse med

offentlige bestemmelser.

 Brug kun reservedele, der er godkendt af Genie.

Beskrivelse af vedligeholdelsessymbolerne

Følgende symboler benyttes i denne vejledning som en hjælp til at forstå hensigten med instruktionerne. Når et eller flere af symbolerne vises i begyndelsen af en vedligeholdelsesprocedure, har det nedenstående betydning.

Det er alt afgørende for motorens ydeevne og levetid, at oliestanden er korrekt. Hvis maskinen betjenes med forkert oliestand, kan det medføre beskadigelse af motorens dele.

Bemærk: Kontrollér oliestanden med motoren slukket.

1 Kontrollér oliepinden. Påfyld om nødvendigt olie.

15W-

– kolde forhold 5W-

-1105-E4B-motor

10W-30 e

10W-

D-1803-CR-TIE5-motor

10W-30 e

10W-

udføres.

62 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Deutz D2011 L03i

Brændstoftype LSD (Low Sulfur Diesel)

Kubota D

Brændstoftype LSD (Low Sulfur Diesel) eller

ULSD (Ultra Low Sulfur Diesel)

Kubota D-1803-CR-TIE4-motor

Kubota D

Brændstoftype ULSD (Ultra Low Sulfur Diesel)

Specifikationer for hydraulikolie

Hydraulikolietype

kvalitetsækvivalent

Vedligeholdelse

Brændstofkrav for diesel

Tilfredsstillende motorydeevne er afhængig af brugen af en god kvalitet brændstof. Brugen af en god kvalitet brændstof vil give følgende resultat: langt motorliv og acceptable udstødningsniveauer.

Minimumskrav for dieselbrændstof for hver motor er angivet nedenfor.

-motor

-1105-E4B-motor

-1803-CR-TIE5-motor

Kontrollér hydraulikoliestanden

Det er altafgørende, for at maskinen kan fungere, at hydraulikoliestanden er korrekt. Forkert hydraulikoliestand kan beskadige de hydrauliske dele. Med daglig kontrol er det muligt at opdage ændringer i oliestanden, som kan betyde, at der er problemer med hydrauliksystemet.

1 Sørg for, at bommen er i sænket position.

2 Kontrollér det skueglas, som sidder på siden af

hydraulikolietanken.

Resultat: Hydraulikoliestanden skal være inden

for de øverste 2 tommer/5 cm af skueglasset.

3 Påfyld om nødvendigt olie. Undgå overfyldning.

Chevron Rando HD

Reservedelsnr. 1283765DAGT S

-60 J 63

Betjeningsvejledning 1. udgave • 3. oplag

Vedligeholdelse

Kontrollér kølervæskestanden – væskekølede modeller

Det er alt afgørende for motorens levetid, at kølevæskestanden er korrekt. Forkert kølevæskestand vil påvirke motorens køleevne og beskadige motorens dele. Med daglig kontrol er det muligt at opdage ændringer i kølevæskestanden, som kan betyde, at der er problemer med kølesystemet.

Fare for forbrænding. Pas på varme motordele

og varm kølevæske. Berøring af meget varme motordele og/eller meget varm kølevæske kan forårsage alvorlige forbrændinger.

Fare for forbrænding. Fjern ikke kølerdækslet,

hvis motoren har været i gang. Kontakt med kølervæske under tryk kan forårsage alvorlige forbrændinger. Lad motoren køle af, før du skruer kølerdækslet af.

1 Kontrollér væskestanden i

kølevæskeekspansionsbeholderen. Påfyld om nødvendigt kølevæske.

Resultat: Væskestanden skal være ved mærket

FULL (maks.) på tanken eller skal kunne ses i

skueglasset.

Kontrollér batterierne

Det er altafgørende, for at maskinen fungerer korrekt og sikkert, at batterierne er i god stand. Forkert væskestand eller beskadigede kabler og forbindelser kan resultere i komponentbeskadigelse samt farlige situationer.

Fare for livsfarligt elektrisk stød. Berøring af

strømførende elektriske kredsløb kan resultere i alvorlig personskade eller dødsfald. Fjern alle fingerringe, ure og andre smykker.

Fare for legemsbeskadigelse. Batterier

indeholder syre. Undgå at spilde eller røre ved batterisyre. Neutraliser spildt batterisyre med natron og vand.

1 Tag beskyttelsesudstyr og -briller på.

2 Kontrollér, at batteriets polsko er spændt korrekt,

og at de ikke er korroderede.

3 Kontrollér, at batteriets beslag er korrekt

monteret.

Bemærk: Brug af polhætter og korrosionsbeskyttelsesmiddel modvirker korrosion af batteripoler og -kabler.

64 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Vedligeholdelse

Planlagt vedligeholdelse

Den vedligeholdelse, der skal udføres kvartårligt, årligt og hvert andet år, skal udføres af en person, der er uddannet i og kvalificeret til at udføre vedligeholdelse af denne maskine, i overensstemmelse med de procedurer, som er anført i service- og vedligeholdelseshåndbogen til denne maskine.

Maskiner, der har været taget ud af drift i mere end tre måneder, skal gennemgå et kvartårligt eftersyn, før de tages i brug igen.

Overhold alle lokale og statslige forordninger angående bortskaffelse og afvikling af maskinen, når dens levetid er omme. Referer med den relevante servicehåndbog fra Genie for at få yderligere oplysninger.

Reservedelsnr. 1283765DAGT S

-60 J 65

Betjeningsvejledning 1. udgave • 3. oplag

Model

S-60 J

Højde, arbejdende, maks.

66 fod

ommer

20,4 m

Højde, platform, maks.

60 fod

ommer

18,5 m

Vandret rækkevidde, platform maks.

40 fod

ommer

12,3 m

Maksimal belastningsevne

660 lb

300 kg

Vindhastighed, maks

28 mil/t

12,5 m/s

Platformsrotation

160°

Platformsnivellering

selvnivellering

Drejekransrotation (grader)

353° ikke-kontinuerlig

Drejekransens ”halesving”, Stigerør ned

5 fod

ommer

1,57 m

Drejekransens ”halesving”, Stigerør op

4 fod

omme

1,24 m

Højde, i sænket position, maks.

8 fod

ommer

2,7 m

Længde, sænket

ommer

9,7 m

Bredde, standarddæk

8 fod

ommer

2,49 m

Akselafstand

8 fod

2,4 m

Frihøjde, midt for

22 tommer

56,4 cm

Frihøjde, aksel

12 tommer

31 cm

Venderadius (indvendig)

8 fod

omme

2,46 m

Venderadius (udvendig)

18 fod

ommer

5,61 m

Platformsmål, 6 fod (længde x bredde)

72 x

ommer

182 x 76 cm

Platformsmål, (længde x bredde)

ommer

244 x 91 cm

Vægt

(Maskinvægt varierer alt efter ekstraudstyrskonfigurationer. Maskinvægt er angivet på typemærkaten).

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation

Lydtryksniveau ved platformsarbejdsstation

Garanteret

Total vibrationsværdi, som hånd/armsystemet udsættes for, overstiger ikke 2,

Effektiv værdi af vægtbelastet acceleration, som hele kroppen udsættes for, overstiger ikke 0,

Omgivende driftstemperatur

-20 °F til 120 °F 29 °C til 49 °C

Styreenheder

12 V jævnstrøm

proportional

Vekselstrømstik på platform

Standard

Systemspænding

12 V

Hydraulisk tryk, maks. (bomfunktioner)

3.200 psi

220 bar

Dækstørrelse

315/55 D20, 12 lagklasse

Brændstoftankens kapacitet

30 gallon

113,5 liter

Hydrauliktankens kapacitet

21 gallon

79 liter

Maksimal skråningskapacitet, sænket position, 4WD

Platform, op ad bakke

30 %

(17°)

Platform, ned ad bakke

45 %

(24°)

Sideskråning

25 %

(14°)

Bemærk: Skråningskapacitet er afhængig af jordforholdene med én person på platformen og tilstrækkelig trækkraft. Ekstra vægt på platformen kan reducere skråningskapaciteten.

Maksimal tilladelig hældning af chassis

Se afsnittet ”Hældningsfølers

aktiveringsindstillinger”

Kørehastigheder

Kørehastighed, sænket

3,0 mil/t

4,8 km/t

Kørehastighed, hævet eller skudt ud

il/t ek

m/t

Oplysninger vedr. belastning af underlag

Dæktryk maks

9.630 lbs

4.368 kg

Dækkontakttryk

85 psi

5,96 kg/cm2

Optaget tryk på underlag

215 psf

1.049 kg/m2 Pa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Specifikationer

Specifikati oner

10 t

6 t

2 t

1 t

10 t

31 f

10 t

2 t

1 t

40 fod/9,1 s

0,68 m

40 fod/40 s

12,2 m/9,1 s

1,1 k

12,2 m/40 s

5 t

8 fod

30 t

36 t

16.680 l

lydeffektniveau 105 d

5 m/s2.

66 S

7.550 k

83 d

77 d

5 m/s2.

585 k

10,28 k

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Platformens maks. lastkapacitet 1 66

Lodrette værdier

Vandrette værdier 2 70

21,3

11 -

3 60

19,2

12 0

4 50

15,2

13 10

3,0

5 40

12,1

14 20

6 30

9,1

15 30

9,1

7 20

16 40

12,1

8 10

3,0

17 50

9 0

10 -

Specifikationer

Diagram for arbejdsområde – S-60 J

0 lbs 300 kg

fod

fod 6,1 m

fod

10 fod -3,05 m

Reservedelsnr. 1283765DAGT S

4 m

9 m

4 m

9 m

4 m

5 m

10 fod -3,05 m

fod 0 m

fod

fod 6,1 m

fod

fod 15,24 m

5 m

4 m

9 m

-60 J 67

Betjeningsvejledning 1. udgave • 3. oplag

Model / Type: <machine type>

Manufacture Date: <variable

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN:

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

Empowered signatory:

Place of Issue: <variable field> Date of Issue: <variable field>

Specifikationer

Contents of EC Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field> issued by:

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

field>

68 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Model / Type: <mach

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

Empowered signatory:

Place of Issue: <variable field> Date of Issue: <variable field>

Specifikationer

Contents of EC Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with the application of European Harmonized Standard EN 280:2013+A1:2015.

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

ine type>

Level: <only for IC machines>

Reservedelsnr. 1283765DAGT S

-60 J 69

Betjeningsvejledning 1. udgave • 3. oplag

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative: Genie UK Ltd The Maltings Wharf Road Grantham NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

Specifikationer

Contents of UK Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in type-examination certificate <variable field> issued by:

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

IC machines>

70 S

-60 J Reservedelsnr. 1283765DAGT

1. udgave • 3. oplag Betjeningsvejledning

Model / Type: <machine type>

Manufac

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative: Genie UK Ltd The Maltings Wharf Road Grantham NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

S®-60 J

Reservedels nr. 128 3765D AGT

Betjeningsv ejl edni ng

1. udgave • 3. oplag

Specifikationer

Contents of UK Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) conformity assessment procedure according to Part 3, 11. (2) (a) with reference to designated standard EN 280:2013+A1:2015

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

ture Date: <variable field>

machines>

Reservedelsnr. 1283765DAGT S

-60 J 71

Genie S®-60 J Operator's Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
