所有者、使用者和操作人員:
Genie 感謝您選購我們的機器使用。我們的首要之務是使用者安全,這需要我們雙方的共同努力才能 達成。我們認爲身爲設備使用者和操作人員的您, 如果能遵照下列指示,將會對使用機器的安全有很 大的幫助:
- 1 遵守使用者、工作場所和政府規則。
- 2 閱讀、理解並遵守本手冊以及本機器隨附之其他 手冊中的說明。
- 3 養成符合一般人認知的良好安全工作習慣。
- 4 只有經過良好訓練/領有執照的操作人員、 在 知識豐富之專業人員指導下,才能操作本機器。
如果本手冊中有任何不清楚的資訊,或是您認爲應該 增補的部分,請聯絡我們。
Internet 網址: www.genielift.com
電子郵件:techpub@genieind.com
危險
不遵守本手冊中的說明和安全規則將會導致死亡和嚴重受傷事件。
不得進行操作,除非:
-
☑ 您已瞭解並掌握本操作手冊中的機器安全操作 規則。
- 1 避免出現危險情況。
- 在繼續下一步之前應知道並瞭解安全規則。
- 2 永遠執行操作前檢查。
- 3 始終在使用前進行功能測試。
- 4 檢查工作場所。
- 5 僅根據機器的設計意圖使用機器。
- ☑ 閱讀、理解並遵守製造商說明和安全規則─安全 和操作手冊以及機器標示。
- ☑ 閱讀、理解並遵守使用者安全規則和工作現場 規章。
- ☑ 請閱讀、瞭解和遵守所有相關的政府規章。
- ☑ 您已參加過訓練能夠安全地操作機器。
簡介
危險分類
Genie 使用符號、色標和符號文字,其含義如下:
|
安全警告標誌—用來警示可能對人
員造成傷害。遵守該標誌後的所有 安全提示資訊,以避免可能出現的 人員傷亡。 |
|---|
| 指示存在緊急危險情況,如不避 |
▲ 危 險 紅色 紅色
- ▲ 警告 橙色 指示可能發生的危險情況,如不避 発,會導致人員死亡或嚴重受傷。
-
▲ 當 心 黃色
指示可能發生的危險情況,如不避 現,會導致人員輕度或中度受傷。
- 注 意 指示可能發生的危險情況,如不避 一注 意 一 税,可能導致財產損失。
設計用途
本機器是專門用於將人員以及他們的工具和材料提升到空中工作場所。
安全標誌維護
更換任何遺失或損壞的安全標誌。隨時注意操作人 員的安全。使用中性肥皂和清水來清潔安全標誌。 請勿使用溶劑型的清潔劑,因爲它們會損壞安全標 誌的材料。

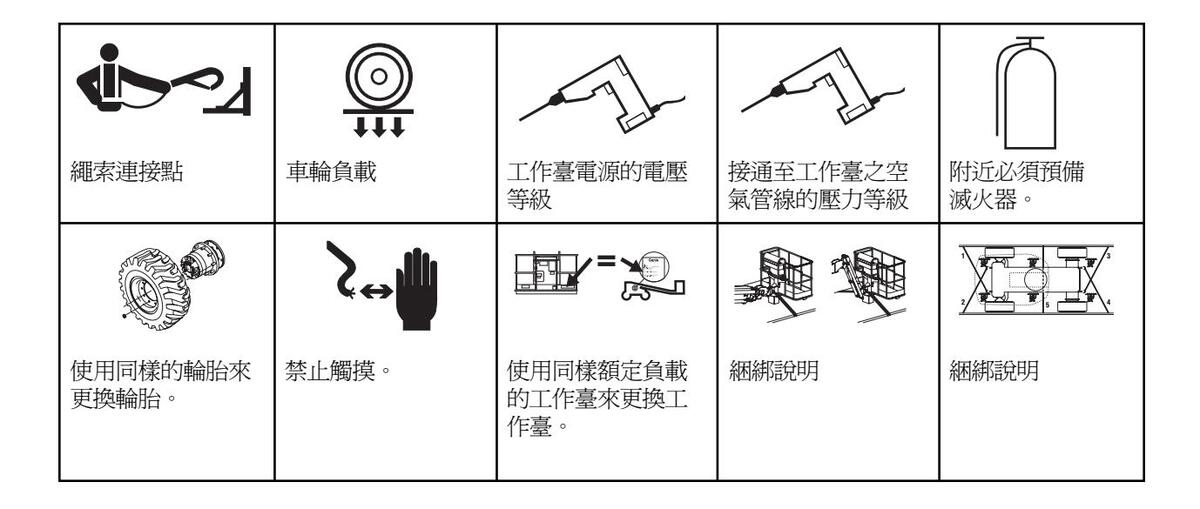

符號與危險圖像定義
| 極壓的危險 | レンジョン ほうしん しんしょう ほうしん しんしょう しんしょう ほうしん しんしょう しんしょ しんしょ | 起火的危険 |
レン
爆炸的危険 |
電撃的危険 |
|---|---|---|---|---|
| 送 落的危険 | でであっていた。 | 傾翻的危險 | 傾翻的危險 | 傾翻的危險 |
| 傾翻的危險 | 傾翻的危險 | 電擊的危險 | 最大手動操作力量 |
●一○
最大承受風速 |
|
(1)
不要靠近此表面。 |
↓ | 保持所需的間隙。 | で うく | 只有經過訓練的維 護人員才能檢修此 隔艙。 |
|
返
閱讀操作手冊。 |
|
|
|
() ( |
符號與危險圖像定義
82677

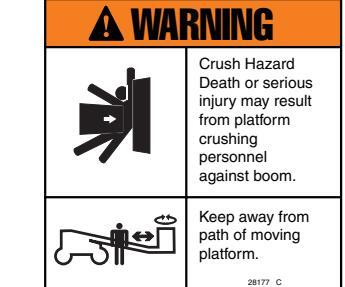

28177
產品號 114303CT

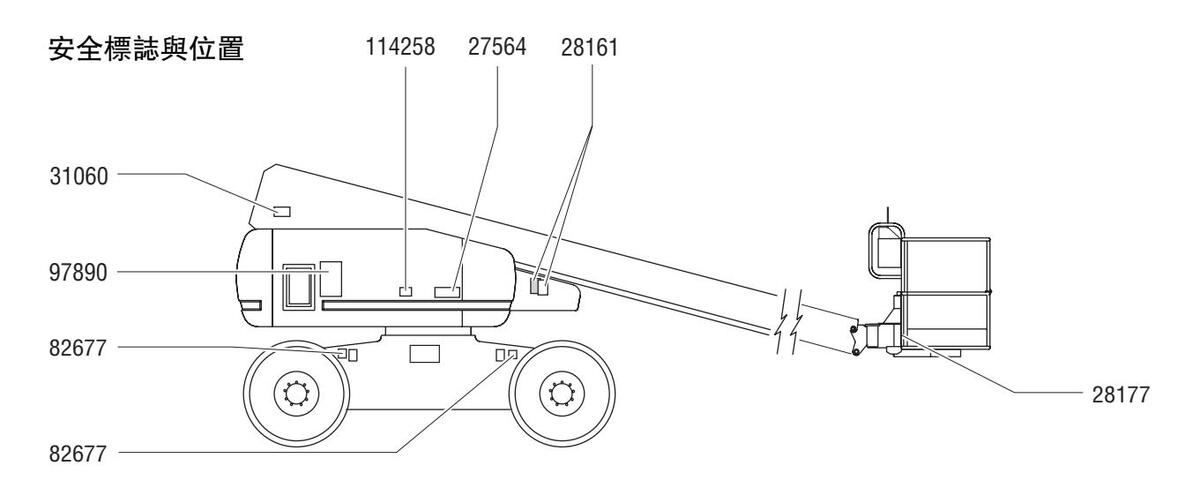

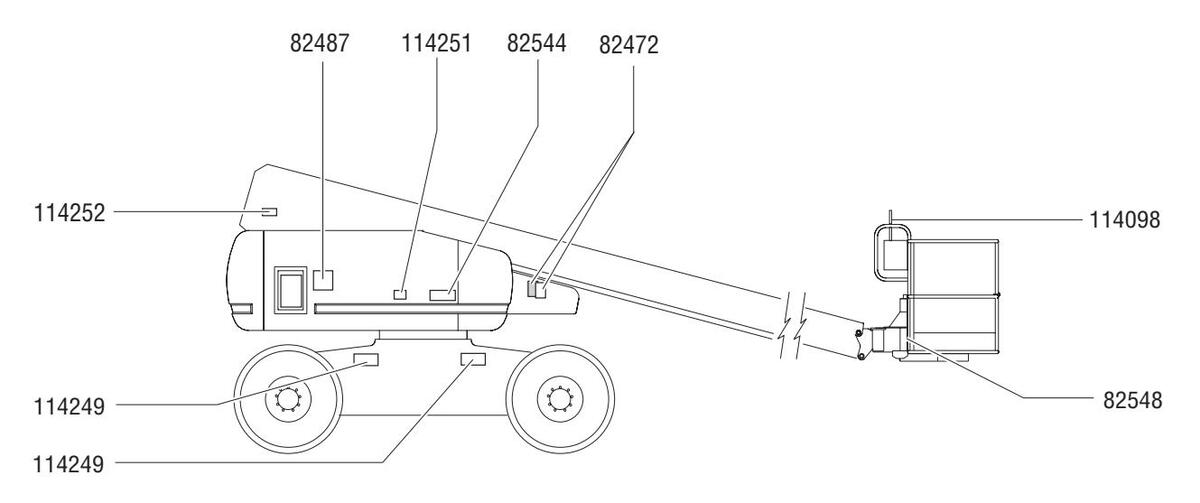

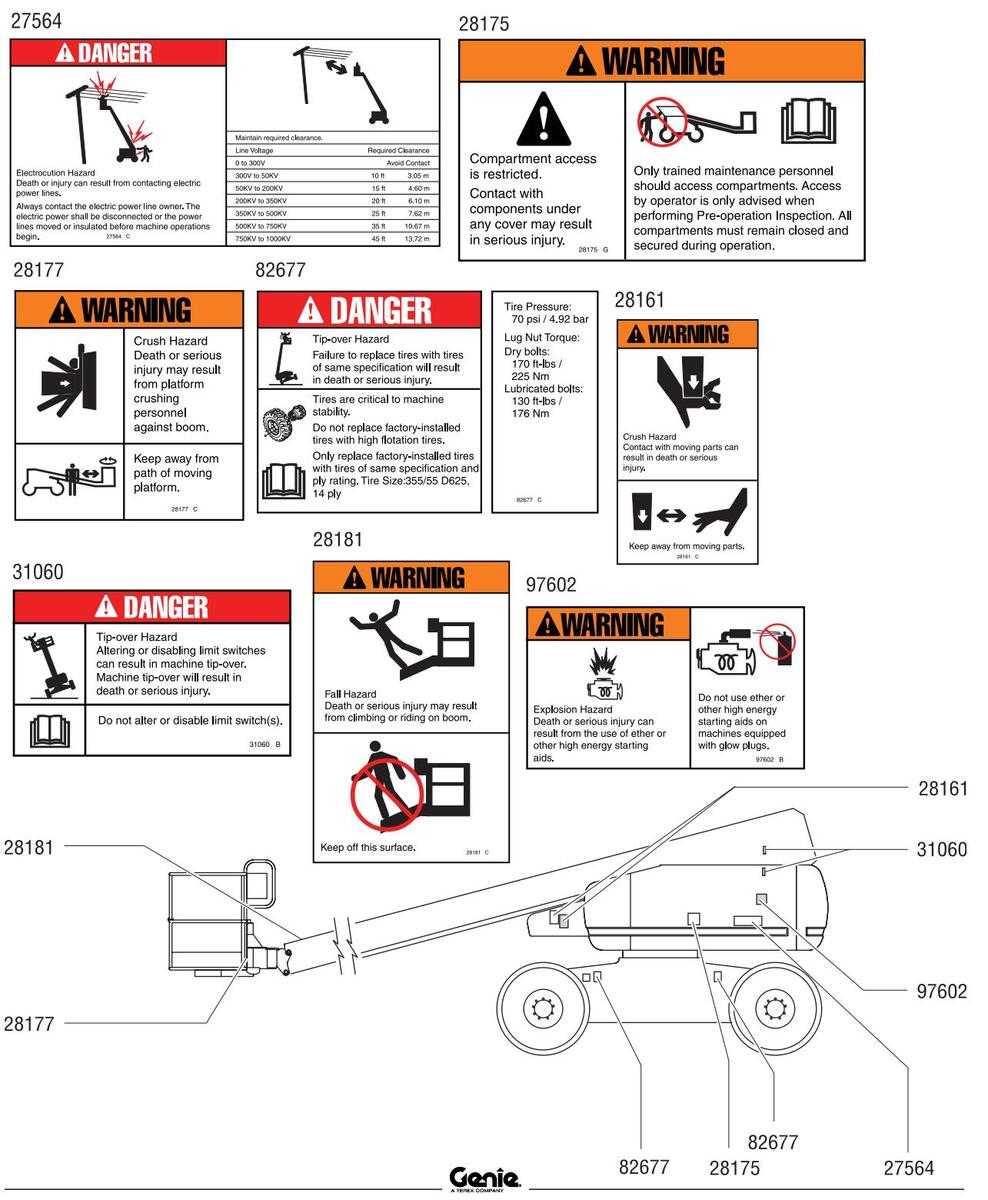

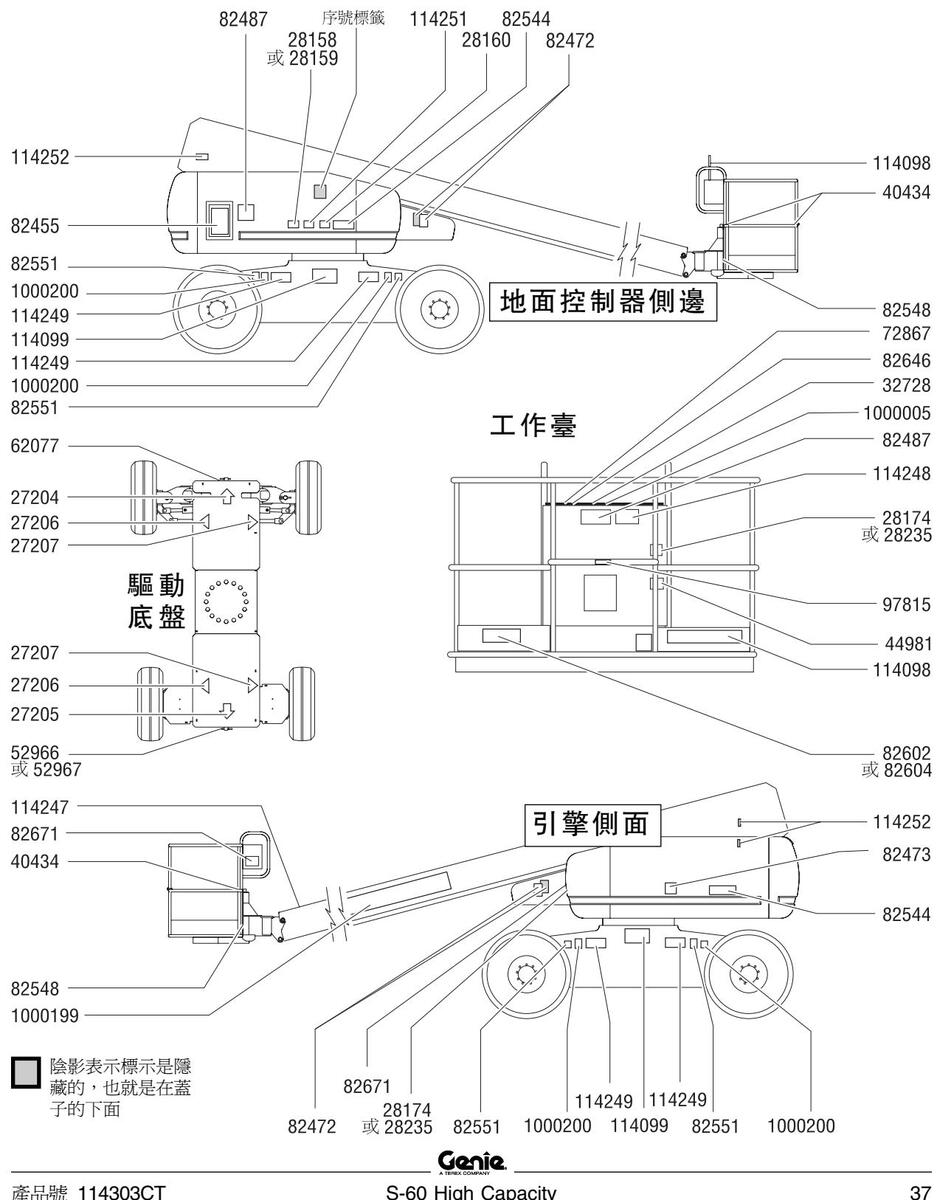

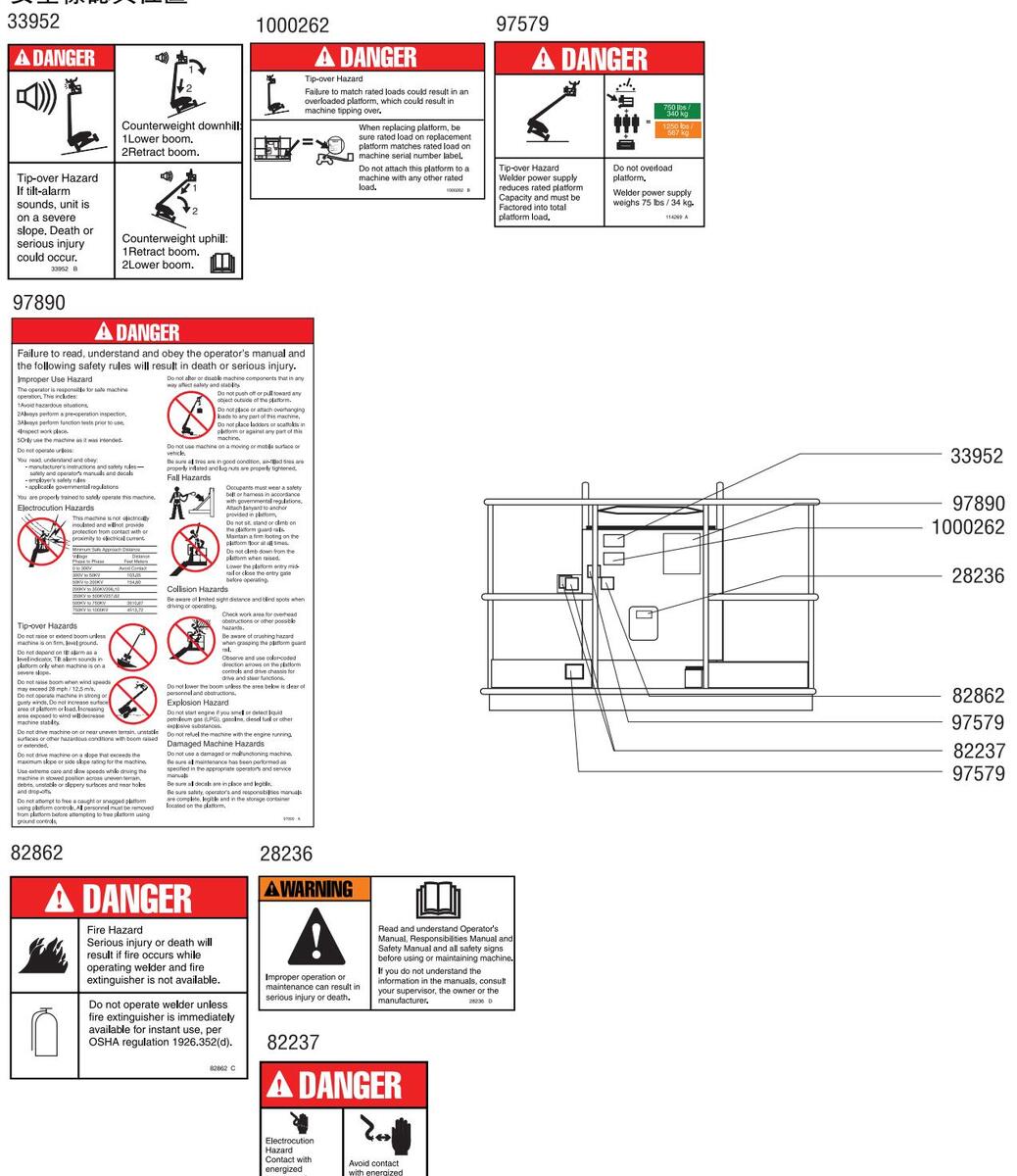

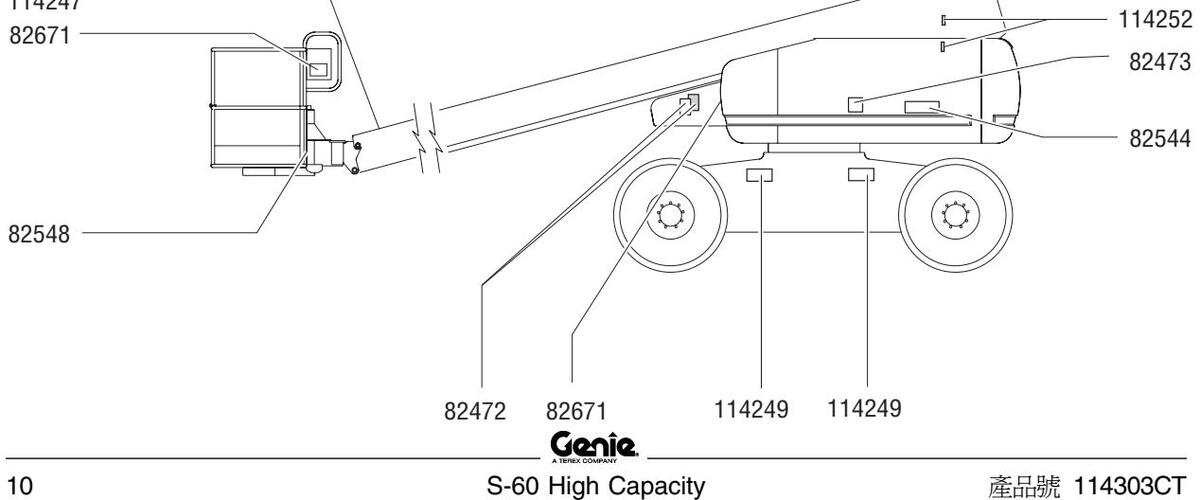

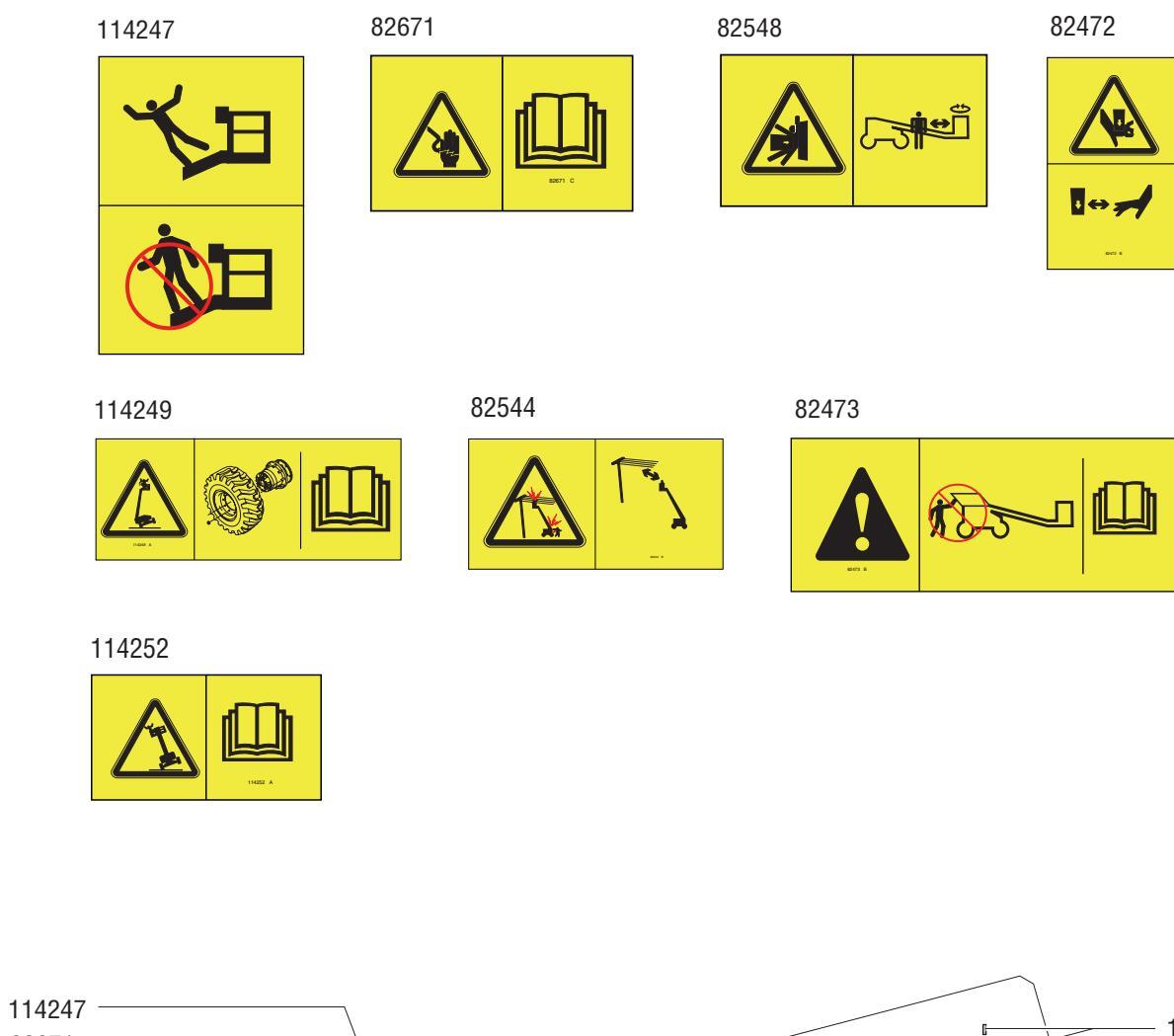

安全標誌與位置
安全標誌與位置
安全標誌與位置

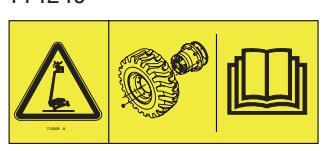

114249
114251
114098
82544
82548
82472

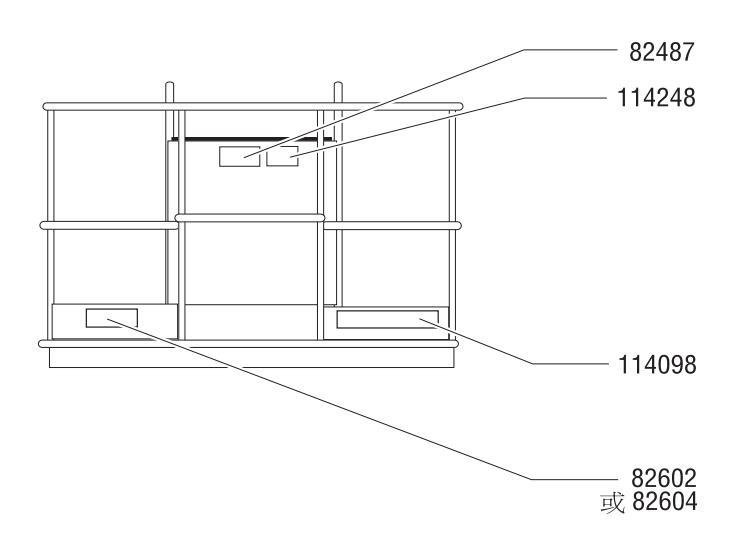

安全標誌與位置
82487
114248
114098

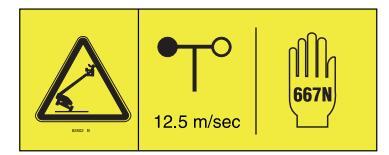

82602

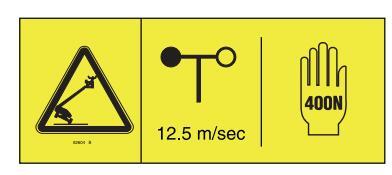

82604
安全標誌與位置
人員安全
墜落防護
操作此機器時需要穿戴個人墜落防護裝備 (PFPE)。 工作臺上的人員必須依照政府規章佩帶安全帶或安全
裝備。將繩索捆綁在工作臺的固定點上。
操作員必須符合有關使用人員保護裝備的使用者、 工作場所以及政府規則。
所有 PFPE 必須符合適用的政府規章,而且必須按照 PFPE 製造商的說明進行檢驗與使用。

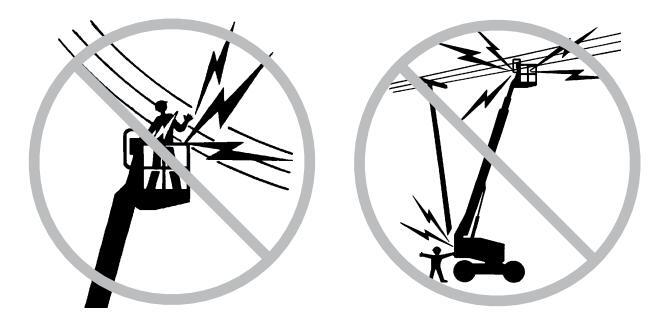

▲ 電擊的危險
本機器並不絕緣,並且不提供觸電保護。
按照適用的政府規章和下表說明,與電源線及裝置保 持安全距離。
|
電壓
相位到相位 |
最小安全
接近距離 m |
|---|---|
| 0 至 300V | 禁止觸摸 |
| 300V 至 50KV | 3.05 |
| 50KV 至 200KV | 4.60 |
| 6.10 | |
| 350KV 至 500KV | 7.62 |
| 500KV 至 750KV | 10.67 |
| 750KV 至 1000KV | 13.72 |
考慮到工作臺移動、電線擺動或下垂,謹防強風或 陣風。
如果機器接觸到帶電的電線時,請遠離機器。地面或 工作臺上的人員禁止觸摸或操作機器直至帶電的電線 被切斷。
有閃電或暴風雨時請勿操作機器。
請勿將機器當作焊接的地點。

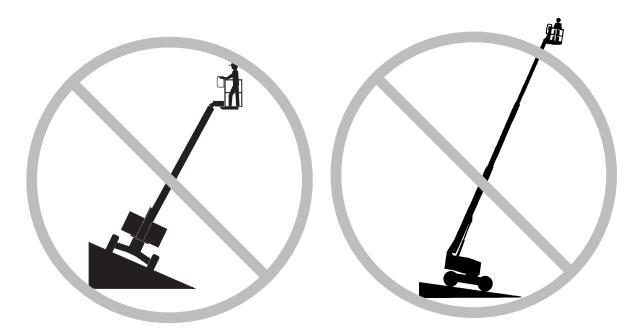

▲ 傾翻的危險
工作臺上的人員、裝置和材料不得超過工作臺受限或 未受限動作範圍的最大承載量。
|
工作臺最大承載量
未受限動作範圍 受限動作範圍 |
340 kg
567 kg |
|---|---|
| 最多容納人員 | 3 |
S-60 High Capacity Boom : 請勿將額定為 340 kg (未受限動作範圍)及 567 kg (受限動作範圍)的工 作臺與額定負載不同的機器連接。請參閱序號標籤以 瞭解最大的額定負載。
選配件和附件的重量,例如管架、面板架與焊縫,將 會減少工作臺額定負載,因此必須算入總工作臺負載 中。請參閱選配件上的標示。
如果要使用附件,請閱讀、理解並遵守該附件的標示和說明。
只當機器在堅固、平坦的地面上時才能升起或延伸伸 展臂。
請勿把傾斜警示鈴當成水平指示器。只有當機器嚴重 傾斜時工作臺上的傾斜警示鈴才會鳴響。

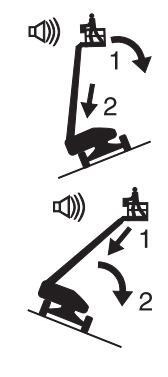

如果傾斜警示鈴鳴響:
請勿在水平面以上延伸、旋轉及升起伸展臂。工作臺 升起之前,請把機器移到堅固、水平的地面上。如果 提升工作臺時發出傾斜警示鈴聲,要十分小心地收回 伸展臂並降下工作臺。請勿在降下的過程中旋轉伸展 臂。工作臺升起之前,請把機器移到堅固、水平的地 面上。
如果配重式下坡的傾斜警示鈴鳴響: 先降低伸展臂,然後再收回伸展臂。
如果配重式上坡的傾斜警示鈴鳴響: 先收回伸展臂,然後再降低伸展臂。

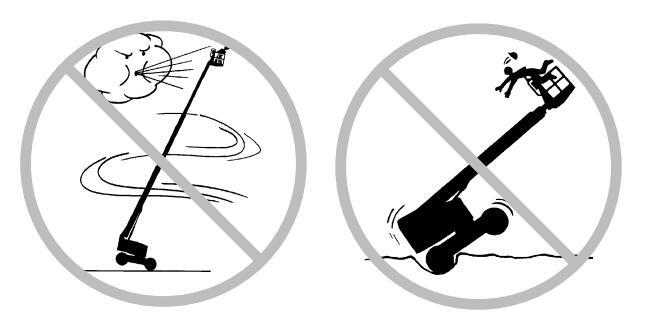

當風速可能超過 12.5 m/s 時,請不要升起伸展臂。 如果當伸展臂升起後風速超過 12.5 m/s,請降下伸 展臂,同時不要繼續操作機器。
強風或陣風時請勿操作機器。請勿增加工作臺的表 面積或載荷。增大暴露在風中的面積將降低機器的 穩定性。
在收起位置下,當機器在不平坦的地形上、有碎石、 不穩定或光滑的表面、靠近洞口和陡坡等處行駛時, 要極端小心並降低速度。
當伸展臂升起或延伸時,機器不能在不平坦的地形中、不穩定的表面上或其他危險狀況下行駛,或在這些地區附近行駛。
請勿把機器當成起重機來使用。
請勿用伸展臂推動機器或其他物體。

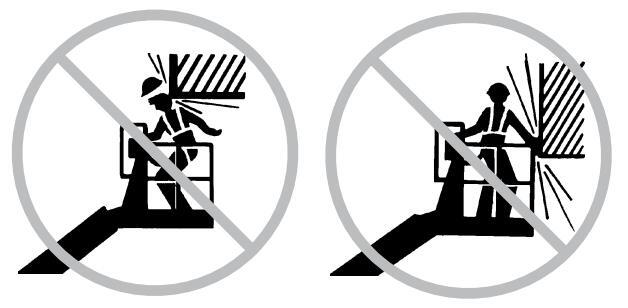

請勿把伸展臂和鄰近的建築物靠在一起。

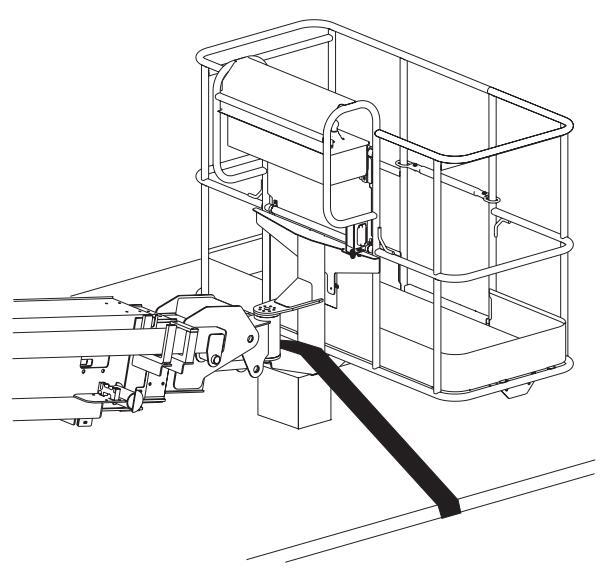

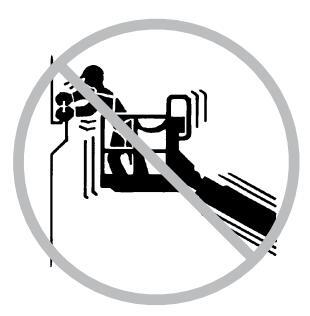

請勿將伸展臂或工作臺捆綁在鄰近的建築物上。
請勿把載荷置於工作臺的周邊之外。
請勿將任何物體推出或拉 向工作臺。
最大允許側向力 -ANSI 667 N
最大允許手動力 - CE 與 Australia 400 N
請勿改變或損壞任何可能影響安全性和穩定性的機器 部件。
請勿用不同重量或規格的零件更換影響機器穩定性的 關鍵零件。
請勿將工廠安裝的輪胎更換為不同規格或不同層級的 輪胎。

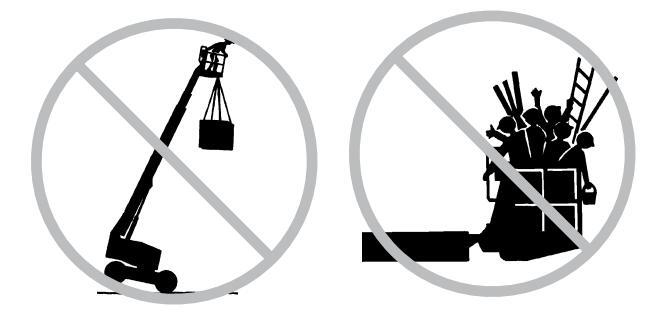

未經製造商事前的書面許可,請勿修改或改動高空作業人員升降機。在工作臺、踢腳板或護欄上安裝用於放置工具或其他材料的附加裝置,會加大工作臺重量以及工作臺或負載的表面面積。
請勿在此機器的任何零件上放置或繫縛懸垂載荷。
請勿將梯子或腳手架放在工作臺內,或靠在機器的任何部件上。
除非工具和材料已均匀分布,而且工作臺中的人員可 以安全地處理,否則請勿任意搬運它們。
請勿在移動或活動的表面或者車輛上使用機器。
請確保所有輪胎皆處於良好的狀況,充氣式輪胎已適 當充氣,同時槽形螺母已經確實旋緊。
當工作臺被卡住、擋住或由於鄰近物體妨礙而不能正 常移動時,請勿使用工作臺控制器釋放工作臺。嘗試 利用地面控制器釋放工作臺前,所有人員必須離開工 作臺。
▲ 在坡度上操作的危險
請勿在超過機器最大上坡、下坡或側坡等級的斜坡上 驅動機器。坡度等級僅適用於收起位置的機器。
最大坡度等級,收起位置,2WD
| 配重式上坡 | 30% (17°) |
| 配重式下坡 | 10% (6°) |
| 側坡 | 25% (14°) |
| 最大坡度等級,收起位置,4WD | |
| 配重式上坡 | 45% (24°) |
| 配重式下坡 | 30% (17°) |
| 側坡 | 25% (14°) |
注意:坡度等級受到地面條件與適當牽引的影響。
▲ 墜落的危險
工作臺上的人員必須依照政府 規章佩帶安全帶或安全設施。將 繩索捆綁在工作臺的固定點上。
請勿坐、站或爬在工作臺的護欄上。任何時候都應當 穩定地站在工作臺地板上。
提升時,請勿從工作臺上爬下來。 保持工作臺地板上無碎屑。 操作前降下工作臺入口中欄或關閉入口門。
開動或操作機器時,應意 識到存在視線距離的侷限 和盲點。
旋轉轉盤時,請注意伸展臂的位置以及擺尾。
檢查工作區,尋找空中障礙物或其他可能的危險。
抓住工作臺護欄時,當心有砸壓的危險。
操作員必須符合有關使用人員保護裝備的使用者、 工作場所以及政府規則。
應觀察並使用工作臺控制器與驅動底盤上的驅動和轉向功能色標方向箭頭。
下方區域沒有人員和障礙物時,才能降下伸展臂。
根據地面狀況、擁塞程度、坡度、人員位置和可能導 致碰撞的任何其他因素,限制行進速度。
請勿在吊車的路線上操作伸展臂,除非吊車控制器已 被鎖定,和/或已採取了防止潛在碰撞的防範措施。
操作機器時,請勿危險驅動或野蠻操作。
▲ 身體受傷的危險
當液壓油或空氣洩露時請勿操作機器。液壓油或空氣 洩漏可能會穿透和/或灼傷皮膚。
始終在通風良好的地方操作機器以避免一氧化碳中毒。
不正確地碰觸蓋子下面的任何組件將對人員造成重 傷。只有經過訓練的維護人員才能檢修此隔艙。建議 只在執行操作前檢查時,由操作員進行檢修。在操作 過程中,所有隔艙必須保持關閉和鎖定。
▲ 爆炸和起火的危險
如果聞到或察覺到液化石油氣 (LPG)、汽油、柴油或 其他易爆物質,請勿啓動引擎。
引擎運轉時請勿給機器加油。
只有在開闊、通風良好並遠離火花、火焰和點燃的香 煙等火源處,才能給機器加油以及爲電池充電。
在危險或可能存在易燃或易爆氣體或物質的地方, 請勿操作機器。
請勿將醚這類的化學藥劑噴入裝備有預熱塞之引擎內。
▲ 機器損壞的危險
請勿使用已經損壞或有故障的機器。
在每個工作班次開始之前應徹底執行機器操作前檢查 並測試所有功能。對已損壞或有故障的機器應立即加 上標誌並停止操作。
確保已進行本手冊和適當的 Genie 維修手冊中指定的所有維修操作。
確保所有標示在適當位置且清晰易讀。
確保操作手冊、安全手冊和職責手冊完整、易讀, 並且儲存在工作臺上的存放箱中。
▲ 組件損壞的危險
不要使用任何大於 12V 的電池或充電器來啓動引擎。
請勿將機器當作焊接的地點。
▲ 電池安全性
灼傷的危險
電池含酸性物質。操作電池時應穿上防護衣並戴上護 目鏡。
避免電池中的酸性物質溢出或碰觸該物質。用小蘇打 與水中和溢出的電池酸性物質。
爆炸的危險
禁止火花、火焰和點燃的香煙靠近電池。電池能夠釋 放出易爆氣體。
電擊的危險
避免與電極接觸。
▲ 焊接器安全
請認真閱讀、理解並遵守焊接動力裝置所附帶的所有 警告和說明。
除非於工作臺控制器端關閉焊接動力裝置,否則請勿 連接焊接引線或纜線。
除非焊接纜線正確連接,焊接器正確接地,否則請勿 操作機器。
焊接器的重量會減少工作臺額定負載,因此必須算入總工作臺負載中。焊接器電源重量為 34 kg。
根據美國職業安全與健康署 (OSHA) 第 1926.352(d) 號規章之規定,務必在滅火器已備妥、隨時可用的情 況下才能操作焊接器。
▲ 接通至工作臺安全設備之焊接線
請認真閱讀、理解並遵守焊接動力裝置所附帶的所有 警告和說明。
除非於工作臺控制器端關閉焊接動力裝置,否則請勿 連接焊接引線或纜線。
除非適當連接焊接纜線,否則請勿操作。
請將正極引線連接至位於轉盤及工作臺的扭轉鎖定連 接器。
請將負極引線夾緊至位於轉盤及工作臺的接地柱。
每次使用後鎖住
- 1 選擇一個安全停放位置,可以是堅固的水平地面,沒有障礙物並避開交通繁忙的地方。
- 2 將伸展臂收回並降到收起位置。
- 3 旋轉轉盤以使伸展臂位於非轉向輪之間。
- 4 將鑰匙開關切換到關的位置並拔掉鑰匙,以避免未 經許可使用機器。
- 5 用止輪塊墊起車輪。
示意圖

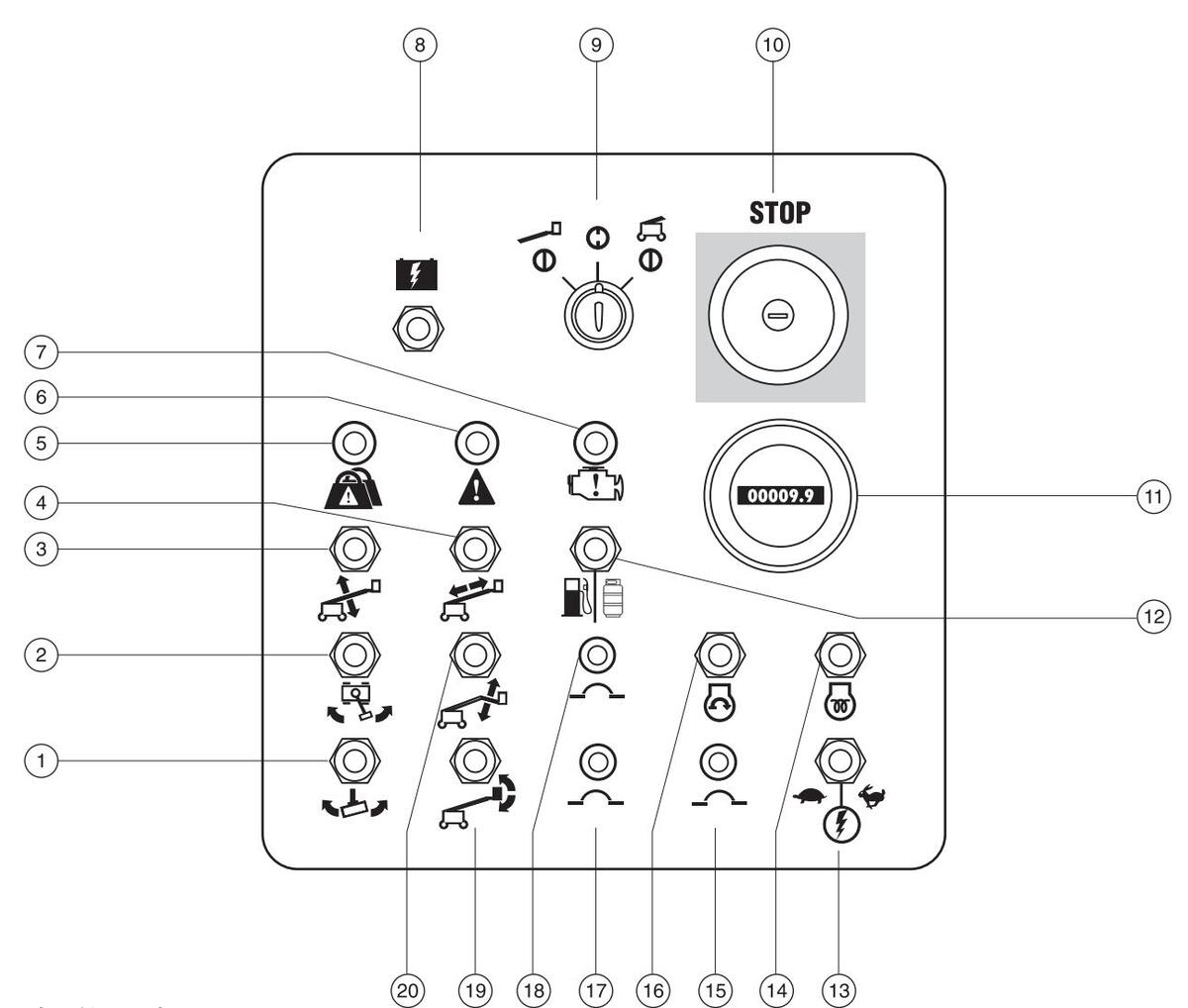

地面控制面板
- 1 工作臺旋轉開關
- 2 轉盤旋轉開關
- 3 伸展臂上升/下降開關
- 4 伸展臂延伸/收回開關
- 5 工作臺超載指示燈
- 6 機器故障指示燈
- 7 檢查引擎燈
- 8 輔助動力開關
- 9 工作臺/關/地面選擇鑰匙開關
- 10 紅色「緊急停止」按鈕
11 計時器 12 汽油/LPG 型號:燃料選擇開關 13 功能啓用開關 14 柴油機型號:預熱塞開關 15 15A 引擎電路斷路器 16 引擎啓動開關 17 15A 控制電路斷路器 18 20A 油冷卻器斷路器和選配件 19 工作臺調整水平開關 20 未使用
地面控制面板
1 工作臺旋轉開關
將工作臺旋轉開關往右轉,工 作臺會轉向右側。將工作臺旋 轉開關往左轉,工作臺會轉向 左側。
2 轉盤旋轉開關
將轉盤旋轉開關往右轉,轉盤 會轉向右側。將轉盤旋轉開關 往左轉,轉盤會轉向左側。
3 伸展臂上升/下降開關
將伸展臂上升/下降開關往上 移,伸展臂會上升。將伸展臂 上升/下降開關往下移,伸展臂 會下降。
4 伸展臂延伸/收回開關
將伸展臂延伸/收回開關往右移,伸展臂會延伸。將伸展臂 延伸/收回開關往左移,伸展臂 會收回。
當工作臺上的重量超出 567 kg 時,工作臺超載指 示燈會亮起,所有功能停止。去除載重直到指示燈 不亮為止。
6 機器故障指示燈
燈亮表示所有功能皆已停止。請參閱「操作說明」 一節中的說明。
7 檢查引擎燈
燈亮且引擎停止:將機器作出標記並停止使用。 燈亮且引擎運轉:請於24小時內聯絡維修人員。
8 輔助動力開關
如果主動力源(引擎)失去作用,則請使用輔助動力。 同時按住任一側的輔助動力開關並且啓動所需之 功能。
9 工作臺/關/地面選擇鑰匙開關
將鑰匙開關轉至工作臺的位置,工作臺控制器即開始運作。將鑰匙開關轉至「關」的位置,即可 關掉機器。將鑰匙開關轉至地面的位置,地面控 制器即開始運作。
10 紅色「緊急停止」按鈕
將紅色「緊急停止」按鈕向裡推到關的位置,以停 止所有功能並且關閉引擎。將紅色「緊急停止」按 鈕拉出至「開」的位置,開始操作機器。
11 計時器
計時器會顯示機器已運作的小時數。
12 汽油/LPG 型號:燃料選擇開關
將燃油選擇開關移至汽油位置,選擇汽油作為燃料。將燃油選擇開關移至 LPG 位置,選擇 LPG 作為燃料。
- 13 功能啓用開關 將功能啓用開關移至任一側,啓用地面控制器面 板上的功能,進行操作。
- 14 柴油機型號:預熱塞開關
將預熱塞開關移至兩側約3至5秒鐘的時間。
- 15 15A 引擎電路斷路器
- 16 引擎啓動開關
將引擎啓動開關移至任一側,啓動引擎。
- 17 15A 控制電路斷路器
- 18 20A 油冷卻器斷路器和選配件
- 19 工作臺調整水平開關
將工作臺調整水平開關往上 移,工作臺的高度即往上升 高。將工作臺調整水平開關 往下移,工作臺的高度即往 下降低。

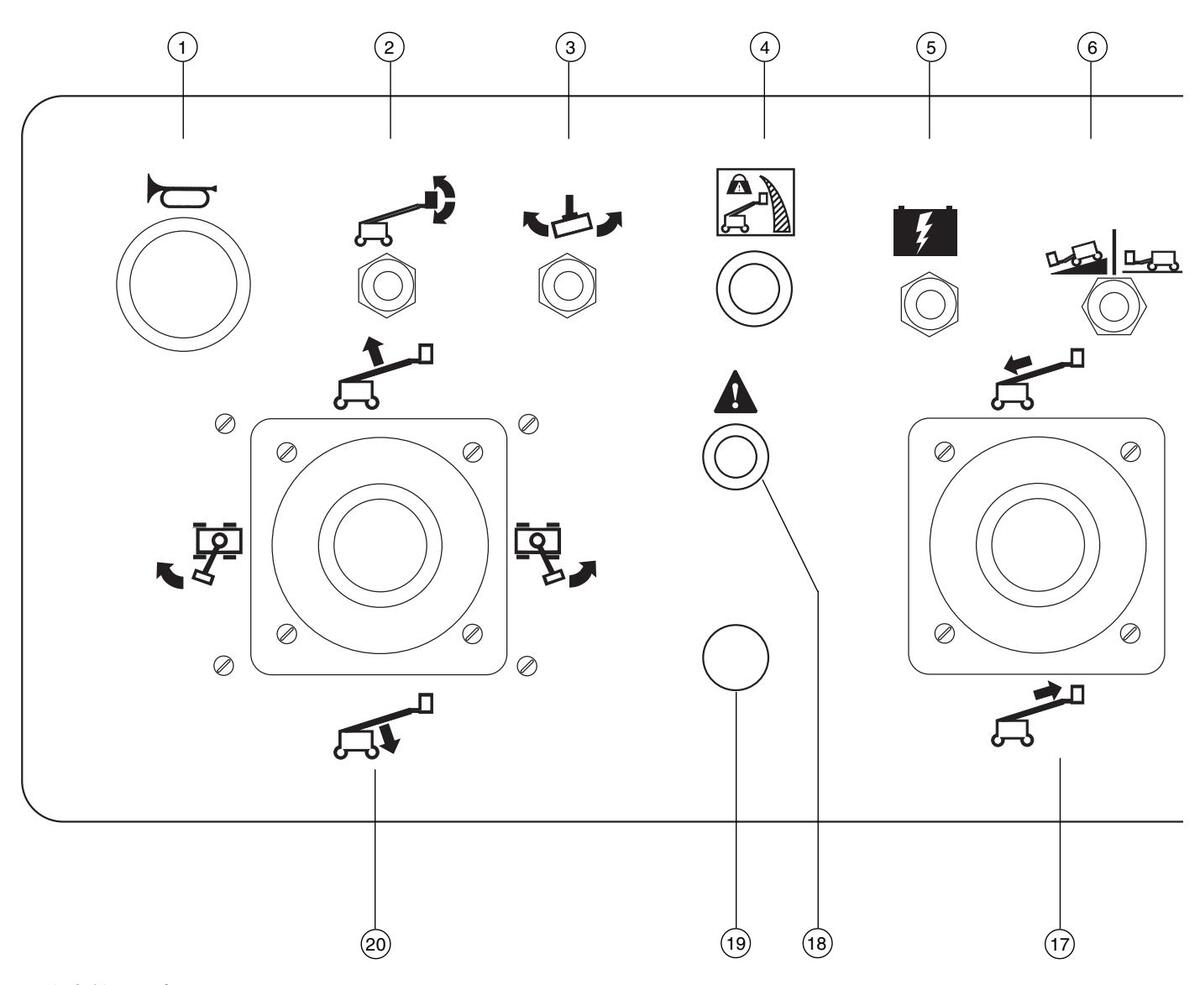

工作臺控制面板
- 1 喇叭按鈕
- 2 工作臺調整水平開關
- 3 工作臺旋轉開關
- 4 受限動作範圍指示燈
- 5 輔助動力開關
- 6 驅動速度選擇開關
- 7 預熱塞開關
- 8 引擎啓動開關
-
9 引擎空轉 (rpm) 選擇開關
- · 烏龜:啓動低速空轉之腳踏開關
- · 兔子: 啓動高速空轉之腳踏開關
- 10 汽油/LPG 型號:燃料選擇開關
- 11 紅色「緊急停止」按鈕
- 12 用於驅動及轉向功能之雙軸比例控制手柄 或者用於驅動功能之比例控制手柄及用於轉向功 能之拇指搖桿
- 13 工作臺超載指示燈
- 14 機器未處於水平狀態指示燈(如果配備)
- 15 全方位指示燈
- 16 全方位開關
- 17 用於伸展臂延伸/收回的比例控制手柄
- 18 機器故障指示燈
- 19 用於選購設備
- 20 用於伸展臂上升/下降及轉盤左轉/右轉功能之雙軸 比例控制手柄

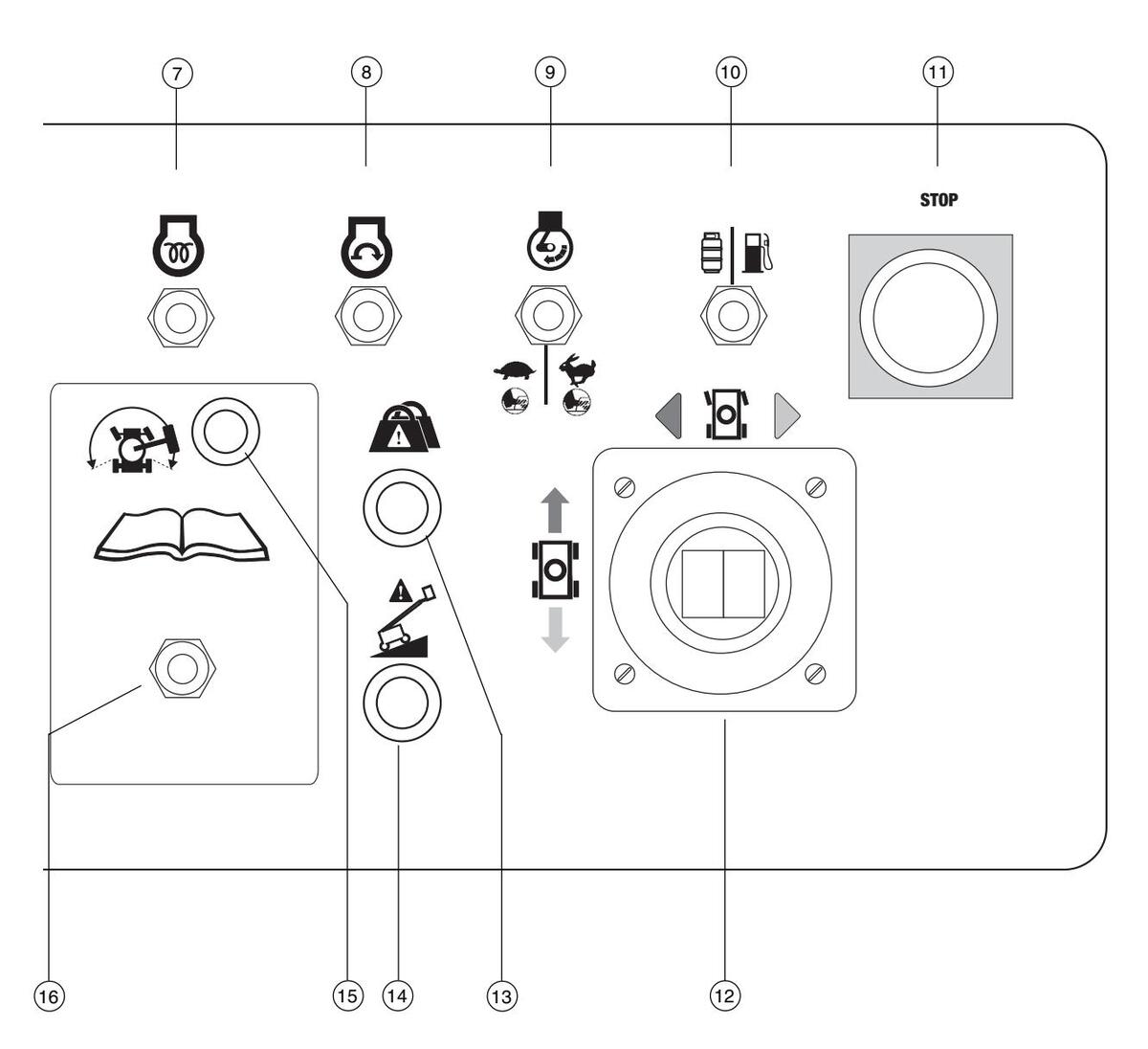

工作臺控制面板
1 喇叭按鈕
按下喇叭按鈕,喇叭即鳴響。放開喇叭按鈕,喇 叭即停止。
2 工作臺調整水平開關
將工作臺調整水平開關往上 移,工作臺的高度即往上升 高。將工作臺調整水平開關 往下移,工作臺的高度即往 下降低。
3 工作臺旋轉開關
將工作臺旋轉開關往右轉, 工作臺會轉向右側。將工作 臺旋轉開關往左轉,工作臺 會轉向左側。
4 受限動作範圍指示燈
當工作臺上的重量超出 340 kg 但 小於 567 kg 時,燈即亮起。機器 移動的範圍受限。
5 輔助動力開關
如果主動力源(引擎)失去作用,則請使用輔助動力。 同時按住任一側的輔助動力開關並且啓動所需之 功能。
6 驅動速度選擇開關
機器傾斜符號:在斜坡上的低速範圍操作。 機器處於水平面的標誌:最大行駛速度的高速範 圍操作。
- 7 預熱塞開關 將預熱塞開關移至兩側約3至5秒鐘的時間。
- 8 引擎啓動開關
將引擎啓動開關移至任一側,啓動引擎。
9 引擎空轉 (rpm) 選擇開關
將引擎空轉選擇開關移至烏龜位置,以啓動低速 空轉之腳踏開關。 將引擎空轉選擇開關移至兔子位置,以啓動高速 空轉之腳踏開關。
10 汽油/LPG 型號:燃料選擇開關
將燃油選擇開關移至汽油位置,選擇汽油作為燃料。將燃油選擇開關移至 LPG 位置,選擇 LPG 作為燃料。
11 紅色「緊急停止」按鈕
將紅色「緊急停止」按鈕向裡推到「關」的位置, 以停止所有功能並且關閉引擎。將紅色「緊急停止」按鈕拉出至「開」的位置,開始操作機器。
12 用於驅動及轉向功能之雙軸比例控制手柄 或者用於驅動功能之比例控制手柄及用於轉向功 能之拇指搖桿
按照控制面板上藍色箭頭指示的方向移動控制手 柄,然後機器就會向前驅動。按照控制面板上黃 色箭頭指示的方向移動控制手柄,然後機器就會 向後驅動。按照藍色三角指示的方向移動控制手 柄,然後機器就會轉向左邊。按照黃色三角指示 的方向移動控制手柄,然後機器就會轉向右邊。 或者
按照控制面板上藍色箭頭指示的方向移動控制手柄,然後機器就會向前驅動。按照控制面板上黃 色箭頭指示的方向移動控制手柄,然後機器就會 向後驅動。按拇指搖桿開關的左側,然後機器就 會轉向左邊。按拇指搖桿開關的右側,然後機器 就會轉向右邊。
13 工作臺超載指示燈
當工作臺上的重量超出 567 kg 時,工作臺超載指示燈會亮起,所有功能停止。
14 機器未處於水平狀態指示燈(如果配備)
當傾斜警示鈴響起時,機器未處於水平狀態指示 燈會亮起。
15 全方位指示燈
燈亮表示伸展臂剛剛移過非轉向輪而且驅動功能已中斷。
16 全方位開關
若要驅動,請在全方位指示燈亮起時,握住任一 側的全方位開關並緩慢地將驅動控制手柄移開中 心位置。請注意機器可能以與驅動及轉向控制器 移動方向相反的方向移動。
17 用於伸展臂延伸/收回的比例控制 手柄
將控制手柄往上移,伸展臂便會收回。將控制手柄往下移,伸展臂便 會延伸。
18 機器故障指示燈
燈亮表示所有功能皆已停止。請參閱「操作說明」 一節中的說明。
- 19 用於選購設備
- 20 用於伸展臂上升/下降及轉盤左轉/右轉功能之雙軸 比例控制手柄
將控制手柄往上移,伸展臂便會 上升。將控制手柄往下移,伸展 臂便會下降。將控制手柄往右 移,轉盤也會向右轉。將控制手 柄往左移,轉盤也會向左轉。
不得進行操作,除非:
-
☑ 您已瞭解並掌握本操作手冊中的機器安全操作 規則。
- 1 避免出現危險情況。
- 2進行操作前檢查。
在繼續下一步之前應知道並瞭解操作前檢查。
- 3 始終在使用前進行功能測試。
- 4 檢查工作場所。
- 5 僅根據機器的設計意圖使用機器。
操作前檢查基本原則
在操作前進行檢查和例行維護是操作員的職責。
操作前檢查是由操作員在每個工作班次之前進行的目 視檢查。檢查的目的是在操作員進行功能測試之前發 現機器是否存在明顯問題。
操作前檢查也可用來確定是否需要進行例行的維護程 序。操作員僅能執行在此手冊中規定的例行維護項目。
請參考下頁的清單,並檢查每個項目。
如果發現損壞或與出廠狀態不同的任何未經授權的改動,必須標記機器並停止使用。
根據製造商的規定,只有合格的維修技術人員才能維 修機器。維修結束後,操作員必須在進入功能測試之 前再一次執行操作前檢查。
根據製造商的規定和職責手冊上所列的要求,應由具有資格的維修技術人員進行定期維護檢查。
操作前檢查
- □ 確保操作手冊、安全手冊和職責手冊完整、易讀, 並且儲存在工作臺上的存放箱內。
- 確定所有標示清晰易讀而且在正確的位置上。請參 閱「檢驗」一節。
- □ 檢查引擎油是否滲漏、油位是否適當。請根據需要 加油。請參閱「維護」一節。
- □ 檢查液壓油是否滲漏、油位是否適當。請根據需要 加油。請參閱「維護」一節。
- □ 檢查引擎冷卻液是否滲漏、冷卻液液位是否適當。 請根據需要添加冷卻液。請參閱「維護」一節。
- □ 檢查電池液是否滲漏、液位是否適當。請根據需要 添加蒸餾水。請參閱「維護」一節。
- □ 檢查輪胎壓力是否適當。請根據需要打氣。請參閱 「維護」一節。
檢查下列組件或區域有無損壞、安裝不當,或零件遺 失以及未經授權的修改等情況:
- □ 電氣組件、接線和電纜
- □ 液壓軟管、接頭、汽缸和汽門板
- □ 燃料與液壓油箱
- □ 驅動馬達、轉盤馬達與驅動輪轂
- □ 伸展臂耐磨襯墊
- □ 輪胎和車輪
- □ 引擎及相關組件
- □ 限制開關和喇叭
- □ 警鈴和指示燈(如果配備)
- □ 螺母、螺栓和其他固定裝置
- □ 工作臺入口中欄或門
-
檢查整個機器,以發現:
- □ 焊縫或結構組件中的裂紋
- □ 機器的凹痕或損壞
- □ 過渡生銹、腐蝕或氧化
- 確定所有結構和其他關鍵性組件均具備,而所有相關的固定裝置和插銷處於正確位置並適當鎖緊。
- □ 完成檢查後,確保所有隔艙蓋位置適當並且鎖緊。
不得進行操作,除非:
-
☑ 您已瞭解並掌握本操作手冊中的機器安全操作 規則。
- 1 避免出現危險情況。
- 2 執行操作前檢查。
- 3 執行使用前功能測試。
- 在繼續下一步之前應知道並瞭解功能測試。
- 4 檢查工作場所。
- 5 僅根據機器的設計意圖使用機器。
功能測試基本原則
功能測試是為了在開始使用機器之前先發現故障而 設計的。操作員必須遵循逐步說明來測試機器的所 有功能。
禁止使用有故障的機器。如果發現故障,必須標記機器並停止使用。根據製造商的規定,只有合格的維修技術人員才能維修機器。
維修結束後,操作員必須在開始使用機器之前,再一次執行操作前檢查和功能測試。
1 選擇一個堅固、水平且沒有障礙物的測試區域。
在地面控制器上
- 2 將鑰匙開關轉至地面控制器。
- 3 將紅色「緊急停止」按鈕拉出至「開」的位置。
- 結果:指示燈(如果配備)應該成閃爍狀態。
- 4 啓動引擎(請參考「操作說明」章節)。
測試緊急停止
- 5 把紅色「緊急停止」按鈕向裡推至「關」的位置。
- 結果:引擎應該關閉而且任何功能均不起作用。
- 6 將紅色「緊急停止」按鈕拉出至「開」的位置, 重新啓動引擎。
測試機器功能
7 請勿按住兩側的功能啓用開關。嘗試 啓動每一個伸展臂及工作臺功能扳鈕 開關。
- 結果:所有伸展臂及工作臺功能均不 起作用。
- 8 按住兩側的功能啓用開關,並啓動每一個伸展臂 及工作臺功能扳鈕開關。
- 結果:所有伸展臂及工作臺功能都應執行一個完整的週期。當伸展臂下降時,下降警鈴(如果配備)應該鳴響。
測試傾斜傳感器
- 9 拔出工作臺紅色「緊急停止」按鈕至「開」的位置。將鑰匙開關轉至工作臺控制。
- 10 打開油箱側轉盤蓋並且找到燃料箱旁邊的傾斜傳感器。
- 11 按下傾斜傳感器的一側。
- 結果:位於工作臺的警報器應該會發出鳴響。
測試輔助控制器
- 12 朝地面控制的方向旋轉鑰匙開闢,然後關閉引擎。
- 13 將紅色「緊急停止」按鈕拉出至「開」的位置。
- 14 同時固定住輔助動力開關並且啓動 每個伸展臂功能扳鈕開關。
注意:如果要保存電池電力,請讓每 一功執行週期的某一個部分。
● 結果:所有伸展臂功能應該執行。
在工作臺控制器上
測試緊急停止
- 15 將鑰匙開關轉到工作臺控制器,然後重新啓動 引擎。
- 16 把工作臺上的紅色「緊急停止」按鈕按壓至「關」 的位置。
- ◎ 結果:引擎應該關閉而且任何功能均不起作用。
- 17 將紅色「緊急停止」按鈕拉出並且重新啓動引擎。
測試喇叭
- 18 按下喇叭按鈕。
- ◎ 結果:喇叭應鳴響。
測試腳踏開關
- 19 把工作臺上的紅色「緊急停止」按鈕按壓至「關」 的位置。
- 20 將紅色「緊急停止」按鈕拉出至「開」的位置, 但是請勿啓動引擎。
- 21 踩下腳踏開關並且嘗試透過將啓動扳鈕開關移至 兩側來啓動引擎。
- ◎ 結果:引擎不應啓動。
- 22 請勿踩下腳踏開關並重新啓動引擎。
- 23 請勿踩下腳踏開關。測試每項機器功能。
- 結果:機器的功能將無法操作。
測試機器功能
- 24 踩下腳踏開關。
- 25 啓動每一機器功能控制手柄或扳鈕開關。
- 結果:所有伸展臂/工作臺功能都應執行一個完整 的週期。
測試轉向
- 26 踩下腳踏開關。
- 27 按照控制面板上藍色三角指示的方向按下驅動控制手柄頂端的拇指搖桿開關,或者按照藍色三角指示的方向,緩慢移動驅動/轉向控制手柄。
- 結果:車輪應按照驅動底盤上藍色三角所指示的 方向轉動。
- 28 按照控制面板上黄色三角指示的方向按下拇指摇 桿開關,或者按照黄色三角指示的方向,緩慢移 動驅動/轉向控制手柄。
- 結果:車輪應按照驅動底盤上黃色三角所指示的 方向轉動。
測試驅動和剎車功能
29 踩下腳踏開關。
- 30 按照控制面板上藍色箭頭指示的方向,緩慢移動 驅動控制手柄直至機器開始移動,然後將手柄恢 復到中心位置。
- 結果:機器應按照驅動底盤上藍色箭頭所指示的 方向移動,然後突然停止。
- 31 按照控制面板上黃色箭頭指示的方向,緩慢移動 驅動控制手柄直至機器開始移動,然後將手柄恢 復到中心位置。
- 結果:機器應按照驅動底盤上黃色箭頭所指示的 方向移動,然後突然停止。
注意:在工作車能爬上的任何坡度上,刹車必須能夠 使機器停穩。

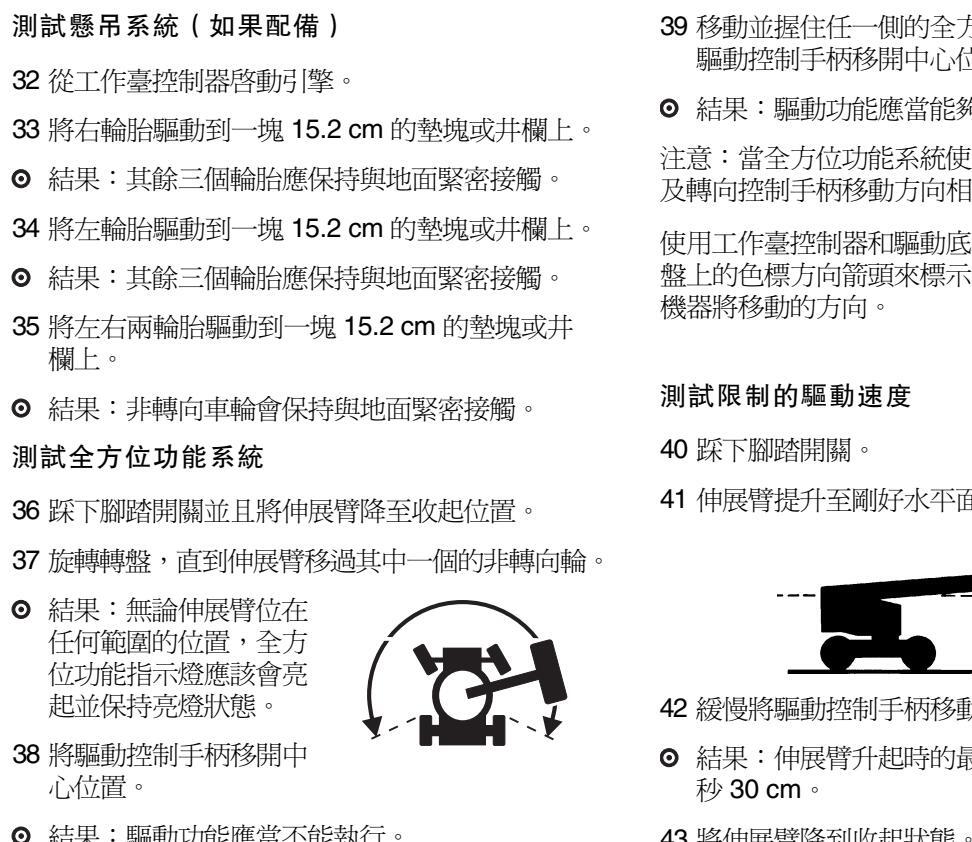

◎ 結果:驅動功能應當能夠執行。
注音:営全方位功能系統使用中,機器可能以龃驅動 及轉向控制手柄移動方向相反的方向行駛。
盤上的色標方向箭頭來標示

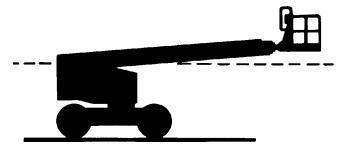

41 伸展臂提升至剛好水平面以上。
- 42 緩慢將驅動控制手柄移動至全驅動位置。
- ◎ 結果:伸展臂升起時的最大驅動速度不應超過每
- 43 將伸展臂隆到收起狀態。
- 44 伸展臂延伸 30 cm。
- 45 緩慢將驅動控制手柄移動至全驅動位置。
- 結果:伸展臂延伸時的最大驅動速度不應超過每 秒 30 cm。
如果伸展臂升高或延伸時的驅動速度超出每秒30cm, 請立刻給機器作出標記並停止使用。
測試輔助控制器
46 關閉引擎。
47 將紅色「緊急停止」按鈕拉出至「開」的位置。
48 踩下腳踏開關。
49 同時按住輔助動力開關並且啓動每一機器功能控制手柄或是扳鈕開關。
注意:如果要保存電池電力,請透過某一部分週期測 試每項功能。
● 結果:所有伸展臂及轉向功能應該執行。將無法 使用輔助動力執行驅動功能。
測試提升/驅動選擇功能(僅 CE)
50 踩下腳踏開關。
- 51 將驅動控制手柄移開中心位置。
- 52 啓動每一個伸展臂功能扳鈕開關。
- 結果:所有伸展臂功能均不起作用。機器將以控 制面板上指示的方向移動。
不得進行操作,除非:
-
☑ 您已瞭解並掌握本操作手冊中的機器安全操作 規則。
- 1 避免出現危險情況。
- 2 執行操作前檢查。
- 3 始終在使用前進行功能測試。
- 4 檢查工作場所。
在繼續下一步之前,應知曉並瞭解工作場所的 檢查。
5 僅根據機器的設計意圖使用機器。
工作場所檢查

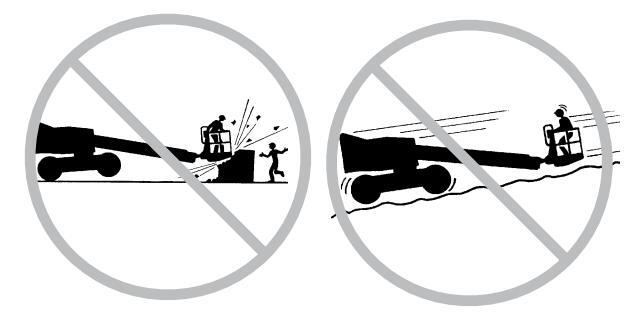

當心和避免下列危險情況:
- · 陡坡或洞穴
- 突起物、地面障礙物或碎屑
- · 斜坡表面
- · 不穩定或光滑的表面
- · 空中障礙物和高壓導線
- · 危險位置
- 不足以承受機器所施加全部負載力的表面支撐物
- · 風和天氣狀況
- · 未授權人員的出現
- 其他可能出現的不安全情況
基本原則
工作場所檢查有助於操作員確定工作場所是否適合於安全操作機器。將機器移動到工作場所之前,操作員應首先進行此項工作。
操作員的職責是閱讀並牢記工作場所的危險事項,然 後當移動、安裝和操作機器時注意並避免這些危險。

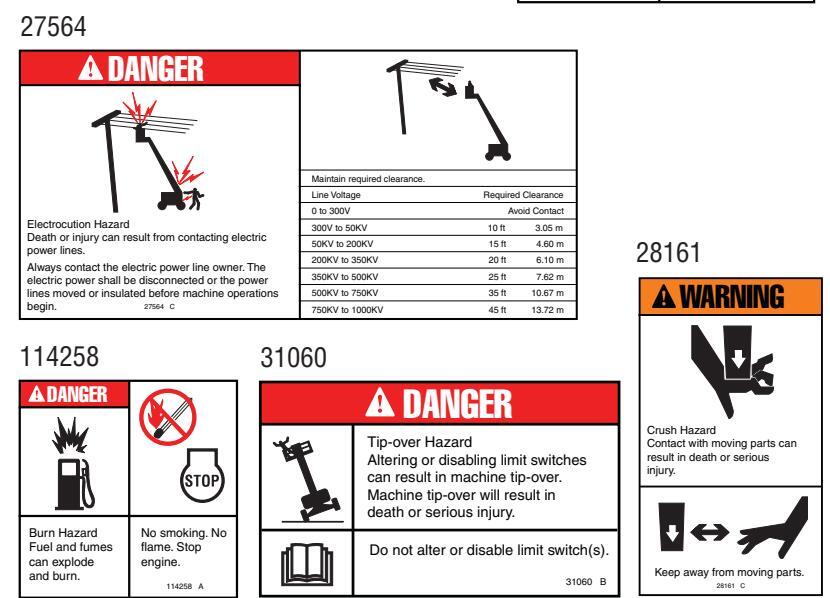

檢驗包含文字的標示
確定機器上的標示是否有文字或符號。使用適當的檢 驗來驗證所有標示皆清晰易讀且貼於正確的位置。

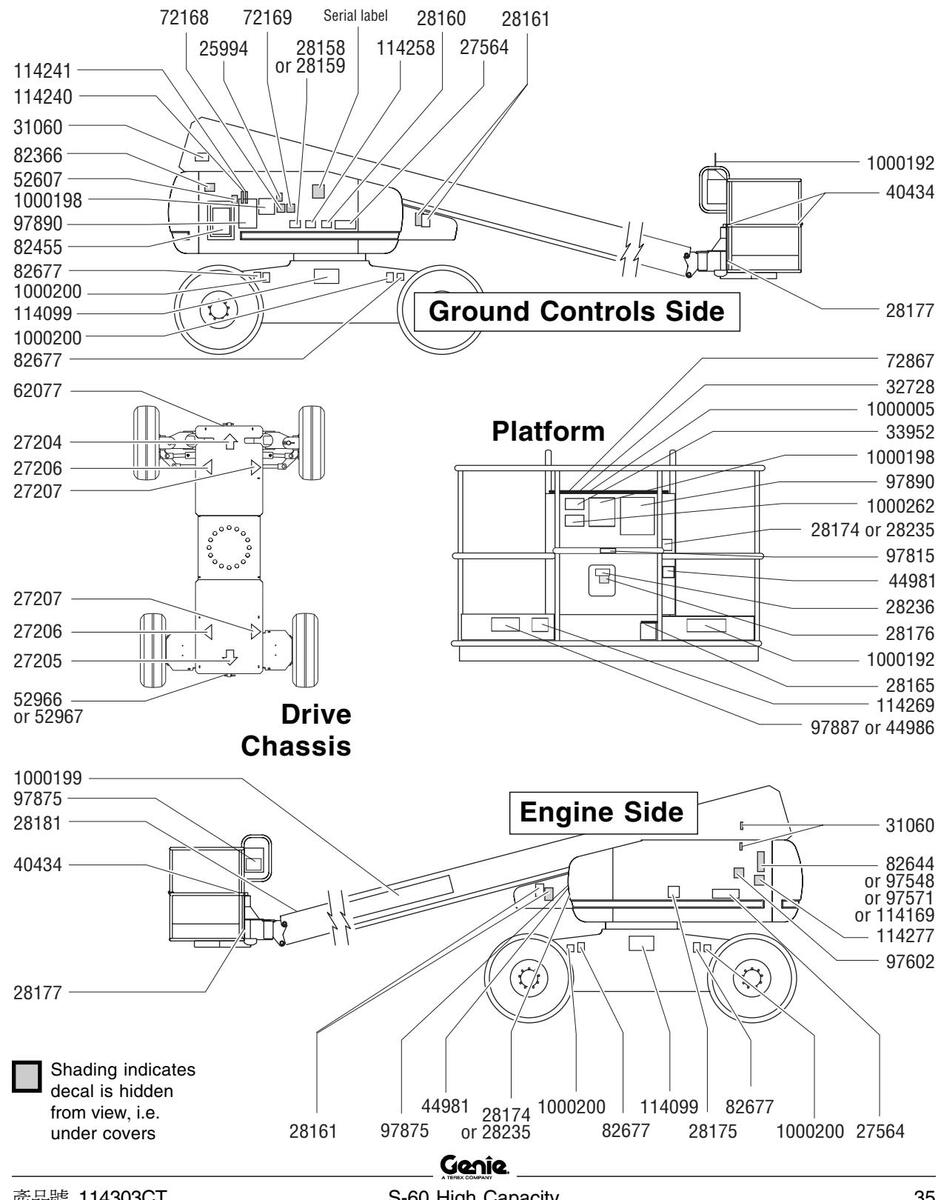

| Part No. | Decal Description | Quantity |
|---|---|---|
| 25994 | Notice - Component Damage Hazar | d 1 |
| 27204 | Arrow - Blue | 1 |
| 27205 | Arrow - Yellow | 1 |
| 27206 | Triangle - Blue | 2 |
| 27207 | Triangle - Yellow | 2 |
| 27564 | Danger - Electrocution Hazard | 2 |
| 28158 | Label - Unleaded | 1 |
| 28159 | Label - Diesel | 1 |
| 28160 | Label - Liquid Petroleum Gas | 1 |
| 28161 | Warning - Crushing Hazard | 4 |
| 28165 | Instructions - Foot Switch | 1 |
| 28174 | Label - Power to Platform, 230V | 2 |
| 28175 | Warning - Compartment Access | 1 |
| 28176 | Label - Missing Manuals | 1 |
| 28177 | Warning - Platform Rotate | 2 |
| 28181 | Warning - No Step or Ride | |
| 28235 | Label - Power to Platform, 115V | 2 |
| 28236 | Warning - Improper Operation | 1 |
| 31060 | Danger - Tip-over Hazard, Interlock | 3 |
| 32728 | Label - Generator (option) | 1 |
| 33952 | Danger - Tilt Alarm | 1 |
| 40434 | Label - Lanyard Anchorage | 3 |
| 44981 | Label - Air Line to Platform | 2 |
| 44986 |
Instructions - Maximum Manual Ford
90 lbs / 400 N |
xe, 1 |
| 52607 | Label - Test | 1 |
| 52966 | Cosmetic - 4 x 2 | 1 |
| 52967 | Cosmetic - 4 x 4 | 1 |
| Part No. | Decal Description Quant | ity |
|---|---|---|
| 62077 | Cosmetic - S-60 | 1 |
| 72168 | Label - Starter Battery | 1 |
| 72169 | Label - Controls Battery | 1 |
| 72867 | Label - Lights (option) | 1 |
| 82366 | Label - Chevron Rykon | 1 |
| 82455 | Ground Control Panel | 1 |
| 82644 |
Instructions - Perkins Diesel
Engine Specs |
1 |
| 82677 | Danger/Label - Tire Specifications | 4 |
| 97548 | Instructions - Deutz Diesel Engine Specs | 1 |
| 97571 | Instructions - Ford Engine Specs | 1 |
| 97602 | Warning - Explosion Hazard | 1 |
| 97815 | Label - Lower Mid-rail | 1 |
| 97887 |
Instructions - Maximum Side Force,
150 lbs / 667 N |
1 |
| 97890 | Danger - Safety Rules | 2 |
| 114099 | Label - Transport Diagram | 2 |
| 114169 | Instructions - Ford Engine Specs | 1 |
| 114240 | Label - TCON Software | 1 |
| 114241 | Label - SCON Software | 1 |
| 114258 | Danger - Explosion Hazard | 1 |
| 114269 | Warning - Weld Line to Platform | 2 |
| 114277 | Label - Belt Routing | 1 |
| 1000005 | Platform Control Panel | 1 |
| 1000192 | Instructions - Maximum Load Chart | 2 |
| 1000198 | Instructions - Operating Instructions | 2 |
| 1000199 | Cosmetic - Genie S-60 HC | 1 |
| 1000200 | Label - Wheel Load, S-60 HC | 4 |
| 1000262 | Warning - Tip-over, Platform Replacement | t 1 |
檢驗包含符號的標示
確定機器上的標示是否有文字或符號。使用適當的檢 驗來驗證所有標示皆清晰易讀且貼於正確的位置。
| 零件號 | 標示說明 | 數量 |
|---|---|---|
| 27204 | 箭頭 - 藍色 | 1 |
| 27205 | 箭頭-黃色 | 1 |
| 27206 | 三角-藍色 | 2 |
| 27207 | 三角 - 黃色 | 2 |
| 28158 | 標籤 - 無鉛 | 2 |
| 28159 | 標籤 - 柴油機 | 2 |
| 28160 | 標籤 - 液化石油氣 | 1 |
| 28174 | 標籤 - 工作臺動力,230V | 2 |
| 28235 | 標籤 - 工作臺動力,115V | 2 |
| 32728 | 標籤 - 發電機 (選配件) | 1 |
| 40434 | 標籤 - 繩索捆綁點 | 3 |
| 44981 | 標籤 - 通到工作臺的空氣管線 | 2 |
| 52966 | 裝飾物 - 4 x 2 | 1 |
| 52967 | 裝飾物-4x4 | 1 |
| 62077 | 裝飾物 - S-60 | 1 |
| 72867 | 標籤 - 燈(選配件) | 1 |
| 82455 | 地面控制面板 | 1 |
| 82472 | 標籤 - 砸壓的危險 | 4 |
| 82473 | 標籤 - 隔艙入口 | 1 |
| 82487 | 標籤 - 閱讀手冊 | 2 |
| 82544 | 標籤 - 電擊的危險 | 2 |
| 82548 | 標籤 - 工作臺旋轉 | 2 |
| 標示說明 | 數量 |
|---|---|
| 標籤 - 輪胎壓力 | 4 |
| 標籤 - 最大側向力,667 N | 1 |
| 標籤 - 最大手動力,400 N | 1 |
| 標籤 - 全方位功能貼紙 | 1 |
| 標籤 - 下方中護欄 | 1 |
| 標籤 - 最大承載量 | 2 |
| 標籤 - 搬運圖 | 2 |
| 標籤 - 墜落的危險 | 1 |
| 標籤 - 傾斜警示鈴 | 1 |
| 標籤 - 輪胎規格 | 4 |
| 標籤 - 爆炸的危險 | 1 |
| 標籤 - 傾翻的危險 | 3 |
| 工作臺控制面板 | 1 |
| 裝飾物 - Genie S-60 HC | 1 |
| 標籤 - 車輪負載 · S-60 | 4 |
|
不得進行操作,除非:
-
☑ 您已瞭解並掌握本操作手冊中的機器安全操作 規則。
- 1 避免出現危險情況。
- 2 執行操作前檢查。
- 3 始終在使用前進行功能測試。
- 4 檢查工作場所。
- 5 僅根據機器的設計意圖使用機器。
基本原則
「操作說明」一節爲機器操作的各個方面提供了具體 說明。操作者有責任遵循操作手冊、安全手冊及職責 手冊上的所有安全規則和說明。
除了將人員以及它們的工具和材料提升到空中工作場 所外,將此機器另做它用是不安全和危險的。
只有訓練有素和經授權的人員方可獲許操作該機器。 如果在同一工作班次的不同時間,有一個以上的操作 員使用同一台機器,那麼他們必須都是具有相應資格 的操作人員且應遵循操作手冊、安全手冊及職責手冊 上的所有安全規則和說明。這意味著每一個新操作人 員在使用機器以前都應該執行操作前檢查、功能測試 和工作場所檢查。
啓動引擎
1 在地面控制器上,將鑰匙開關切換 到需要位置。
2 確保地面和工作臺控制紅色「緊急 停止」按鈕都拉出到「開」的位置。
汽油/LPG 型號:
- 3 選擇燃油,方法是將燃油選擇開關移動至想要的位置。
- 4 移動任一側的引擎啓動扳鈕開關。如果引擎無法 啓動或是熄火,則重新啓動延遲會使得啓動開關 喪失功能3秒種。
柴油機型號
- 3 將預熱塞開關(如果配備)移至兩側約3至5秒 鐘的時間。
- 4 移動任一側的引擎啓動扳鈕開關。如果引擎無法 啓動或是熄火,則重新啓動延遲會使得啓動開關 喪失功能3秒種。
所有型號
如果 15 秒鐘後引擎不能成功啓動,請確定原因並 針對故障原因作維修處理。再次嘗試啓動前應等待 60 秒。
在低溫條件下,-6℃及更低,操作前引擎應暖機5分 鐘,以防止液壓系統損壞。
在極低溫度條件下,-18℃及以下,機器應裝有選購的冷啓動工具套件。當溫度低於-18℃時,如果嘗試 啓動引擎,則可能需要使用升壓電池。
汽油/LPG 型號: 在寒冷氣候條件下, 即氣溫在 -6℃ 及以下, 應靠汽油啓動機器並且暖機2分鐘, 之後再將開關轉至 LPG 位置。引擎暖機後即可於 LPG 模式 下啓動。
緊急停止
將地面或工作臺上的紅色「緊急停止」按鈕向裡推到 關的位置,以停止所有功能並且關閉引擎。
修復任何操作功能須在按下紅色「緊急停止」按鈕時 進行。
選擇並操作地面控制器會超越工作臺紅色「緊急停 止」按鈕。
輔助控制
如果主動力源(引擎)失去作用,則請使用輔助動力。
- 1 將鑰匙開關轉至地面或工作臺控制器。
- 2 將紅色「緊急停止」按鈕拉出至「開」的位置。
- 3 由工作臺操作輔助控制器時踩下腳踏開關。
- 4 同時打開輔助動力開關並且啓動所需 之功能。
將無法使用輔助動力執行驅動功能。
從地面進行操作
- 1 將鑰匙開關轉至地面控制器。
- 2 將紅色「緊急停止」按鈕拉出至「開」的位置。
- 3 汽油/LPG 型號:選擇燃油,方法是將燃油選擇 開關移動至想要的位置。.
- 4 啓動引擎。
調整工作臺位置
- 1 按住任一側的功能啓動開闢。
- 2 按照控制面板上的記號來移動適當的 扳鈕開關。
透過地面控制器無法使用驅動和轉向功能。
從工作臺操作
- 1 將鑰匙開關轉至工作臺控制。
- 2 一起拔出工作臺和地面紅色「緊急停止」按鈕至 「開」的位置。
- 3 汽油/LPG 型號:選擇燃油,方法是將燃油選擇 開關移動至想要的位置。
- 4 啓動引擎。啓動引擎時請勿踩下腳踏開關。
調整工作臺位置
- 1 踩下腳踏開關。
- 2 請按照控制面板上的記號緩慢移動適當功能控制 手柄或者扳鈕開關。
轉向
- 1 踩下腳踏開關。
- 2 用位於驅動控制手柄頂端的拇指搖桿開關轉動轉 向輪。
使用工作臺控制器和驅動底盤上的色標方向三角來標示車輪將轉動的方向。
驅動
- 1 踩下腳踏開關。
- 2 加速:緩慢移動驅動控制器手柄,使其偏離中心 位置。
減慢速度:緩慢移動驅動控制器手柄,使其指向 中心位置。
停止:使驅動控制手柄回到中心位置或釋放腳踏 開關。
使用工作臺控制器和驅動底盤上的色標方向箭頭來 標示機器將移動的方向。
當伸展臂升起或延伸時,機器移動速度受到限制。
在斜坡上驅動
决定機器的上坡、下坡與側坡等級並決定坡度級別。
最大坡度等級, 配重式上坡(爬坡能力): 2WD:30%(17°) 4WD:45%(24°)
最大坡度等級, 配重式下坡: 2WD:10%(6°) 4WD:30%(17°)
最大坡度等級: 25% (14°)
注意:坡度等級受到地面條件與適當牽引的影響。 爬坡能力一詞只適用於配重式上坡配置。
確保伸展臂位於水平線之下,且工作臺位於非轉向輪之間。
將驅動速度選擇開關移動至機器處於斜坡的標誌。
若要決定坡度級別:
以數位傾斜器或使用下列程序測量坡度。
您需要:
水平儀
一塊直木板,長度至少要有 1 m
捲尺
將木板置於斜坡上。
在下坡的一端,將水平儀放置在木板上緣,然後將該 端抬起直到木板呈現水平為止。
在握住木板水平儀的同時,測量從木板底部到地面的 垂直距離。
將捲尺測量到的距離除以木板的長度然後乘以 100。 範例:
木板 = 3.6 m
長度 = 36 m
距離 = 0.3 m
0.3 m ÷ 3.6 m = 0.083 x 100 = 8.3% 級別
如果坡度超過最大的上坡、下坡或側坡等級,則必須 在斜坡的上下位置絞動或搬運機器。請參閱搬運與提 升章節。

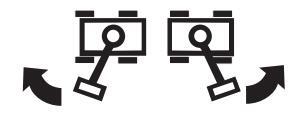

全方位功能
燈亮表示伸展臂剛剛移過非轉 向輪而且驅動功能已中斷。
若要驅動,握住任一側的全方 位開關並緩慢地將驅動控制手 柄移開中心位置。
請注意機器可能以與驅動及轉向控制器移動方向相反 的方向移動。
務必使用工作臺控制器和驅動底盤上的色標方向箭頭來標示機器將移動的方向。

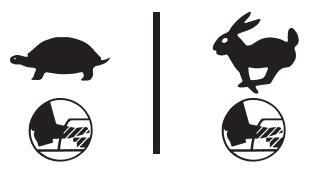

引擎空轉選擇 (rpm)
使用控制面板上的符號選擇引擎空轉 (rpm)。
- 若未踩下腳踏開關,則引擎將以最慢的 rpm 空轉。
- 烏龜符號: 啓動低速空轉之腳踏開關
- 兔子符號: 啓動高速空轉之腳踏開關

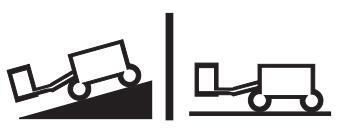

行駛速度選擇
- 機器傾斜符號:傾斜時請在低速範圍內操作
- 機器處於水平面的符號:最大行駛速度的高速範 圍操作
發電機(如果配備)
若要操作發電機,請將發電機的扳鈕開關移動到開位 置。引擎將繼續運轉,但將不會執行任何驅動或工作 臺功能。
請將動力工具插進工作臺電源的 GFCI 插座。
若要繼續機器功能,請將發電機的扳鈕開關移動到關 位置。所有功能將執行。
檢查引擎燈
燈亮且引擎停止:將機器作出標記並 停止使用。
燈亮且引擎運轉:請於24小時內聯絡維修人員。
機器未處於水平狀態之指示燈(如 果配備)
燈亮表示機器未處於水平狀態。當此指 示燈亮起時,傾斜警報器會發出聲音。 把機器移到堅固、水平的地面上。
機器故障指示燈
燈亮表示所有功能皆已停止。
- 1 把紅色「緊急停止」按鈕向裡推然後拉出。
- 2 降低並收回伸展臂。
- 3 將機器作出標記並停止使用。功能將不起作用。

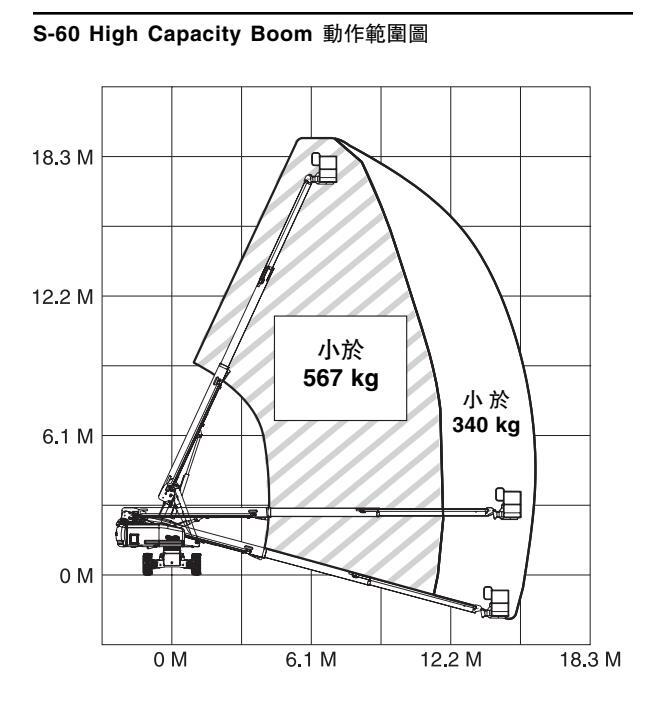

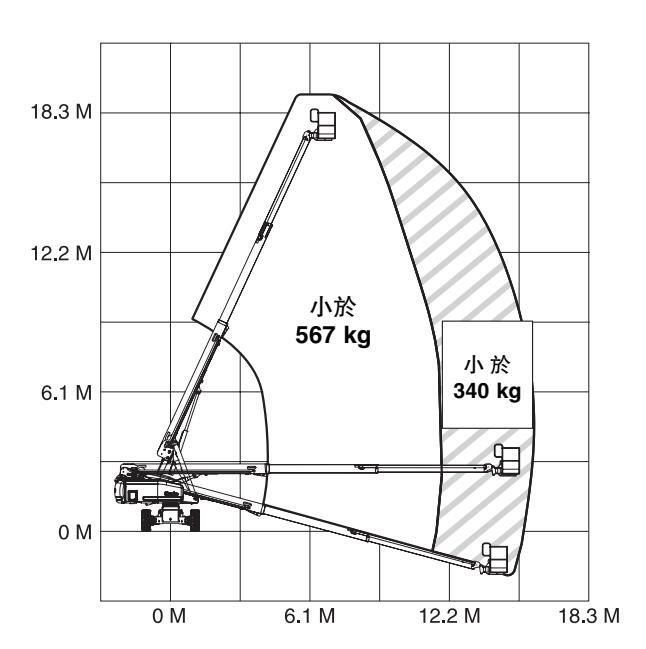

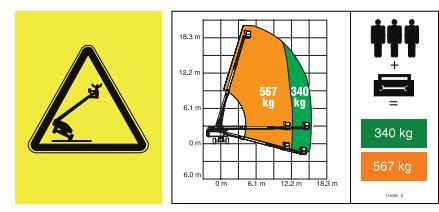

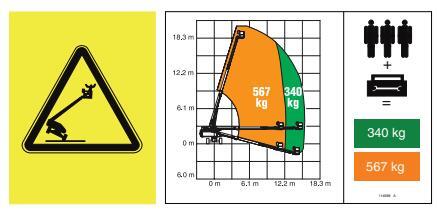

未受限與受限動作範圍
未受限與受限動作範圍
確定工作臺上所有人員、裝置和材料的重量。 查閱這一頁或機器上的承載表,以確定有效的工作動 作範圍。
小於340kg:此動作範圍未受限制。
340-567 kg:此動作範圍受限制。 琥珀色受限動作範圍指示燈將會 亮起。
當機器達到受限動作範圍的限制時, 機器便會停止且指示燈會閃爍。將伸 展臂升起或收回以便繼續。
超過 567 kg:紅色的工作臺超載 指示燈將會閃爍,且所有功能都 無法操作。去除載重直到指示燈 不亮爲止。
如果工作臺在受限動作範圍外時超 載,紅色的工作臺超載燈將會閃 爍,且所有功能都無法操作。移動 輔助動力開關,伸展臂便會收回。
搬運與提升說明
遵守和服從:
- ☑ Genie Industries 提供世安全資訊做管建議。司機 只負責確認機器已適當固定,並已依照美國運輸部 規章、其他地區規章與公司政策選擇正確的拖重。
- ☑ 心須將任何起重機或 Genie 產品裝入貨櫃的 Genie 買主,應該尋找專精於籌備、裝載和固定建造物與 起重機設備的國際運輸之合格貨物運輸業者。
- ☑ 應該只由合格的起重機操作員將機器移上或移下 卡車。
- ☑ 運輸車輛必須停在水平地面上。
- ☑ 載入機器後,運輸車輛必須確保安全以防止滾動。
- ☑ 確定車輛承載量、載入面、鏈條或皮帶足以支撐機 器的重量。Genie 起重機相對於其大小是非常重 的。請參閱序號標籤以瞭解機器的重量。請參閱 「檢驗」一節以瞭解序號標籤位置。
- ☑ 請確定搬演之前確以轉般旋轉銷固定轉般。操作 時請確定將轉盤鎖解開。
- ☑ 請勿在超過上坡、下坡或邊坡等級的斜坡上驅動 機器。請參閱「操作說明」一節中的「坡度」。
- ☑ 如果運輸車輛車床的坡度超渦最大的上坡或下坡 · 按度笔級,則必須使用所述的絞般裝載可卸載機 器。請參閱「規格」一節以瞭解坡度等級。
絞盤之自由轉輪配置
鎖定車輪,以防止機器滾動。

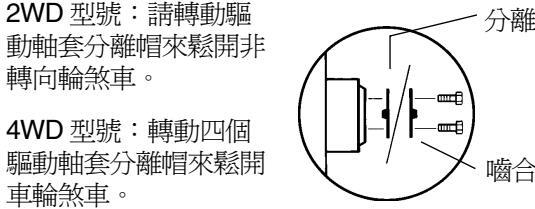

2WD 型號:請轉動驅 動軸套分離帽來鬆開非 越 向輪致重。
4WD 型號: 轉動四個
車輪煞車。
請確保絞盤鋼索已正確固定到驅動底盤的捆綁點上 , 並且通道上沒有障礙物。
請以上述之程序以相反順序將煞車再次嚙合。
注意:泵浦自由轉輪閥應永遠保持關閉狀態。
搬運與提升說明
▲ 確保安全捆綁於卡車或拖車以 便運輸

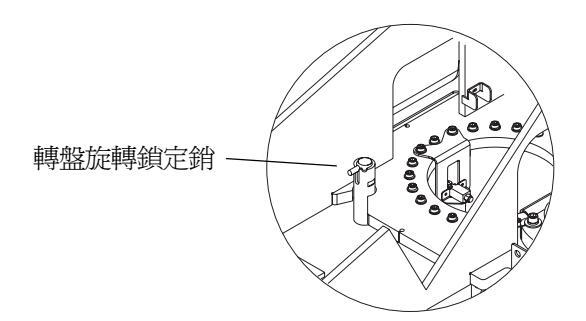

搬運機器時,請使用轉盤旋轉鎖定銷。
運輸前將鑰匙開關切換到關的位置並拔掉鑰匙。 全面检查機器,以防止有鬆動或未固定的部件。

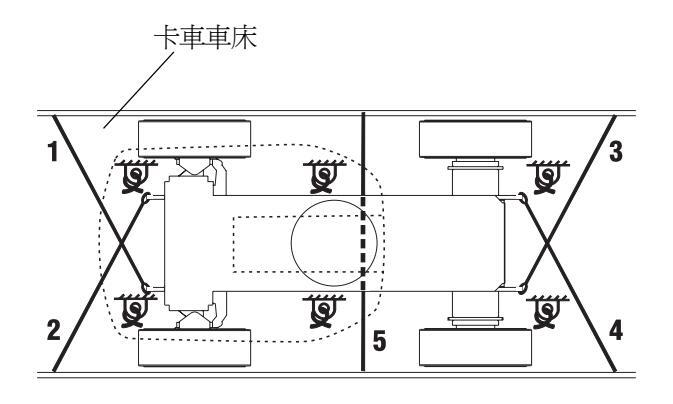

固定底盤
請利用具有足夠負載強度的鏈條。
調整吊具以避免損壞鏈條。
固定工作臺
將墊塊放置在工作臺旋轉器之下。請勿讓墊塊接觸工作臺汽缸。
使用通過較低工作臺支撐板的尼龍皮帶固定工作臺。 固定伸展臂部分時,請勿使用過大的向下力量。
搬運與提升說明
遵守和服從:
- ☑ 只有合格的索具操縱人員才能夠進行機器的索具 裝配與提升。
- ☑ 確定起重機承載量、載入面、皮帶或繩索足以支撐 機器的重量。請參閱序號標籤以瞭解機器的重量。
提升說明
請充分降低並收回伸展臂。將短臂移動到與地面平 行。移除機器上所有鬆動的項目。
請利用轉盤旋轉鎖固定轉盤。

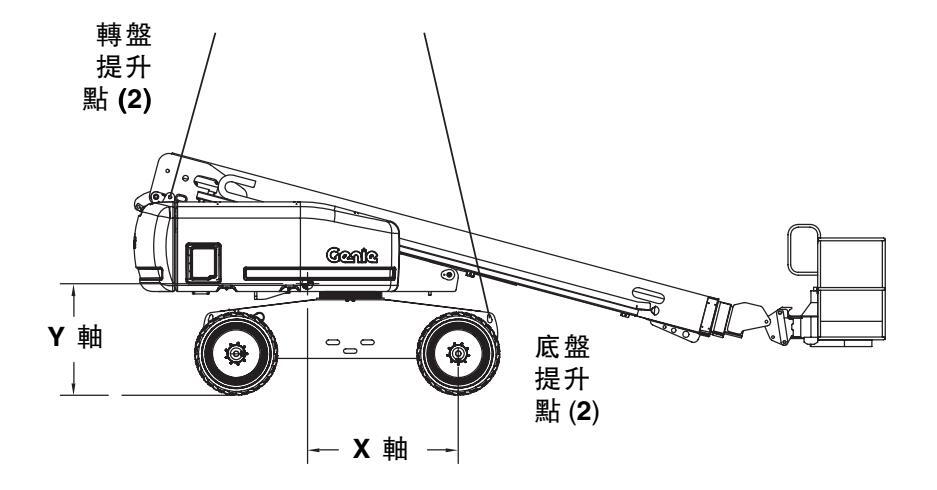

使用本頁的表格與圖片來確定機器的重心。
將吊具僅連接到機器上指定的提升點。底盤及轉盤上 各有兩個提升點。
調整吊具以避免損壞機器,並保持機器的水平狀態。
| X 軸 | Y 軸 | |
|---|---|---|
| S-60 High Capacity Boom | 1.78 m | 1.31 m |
遵守和服從:
☑ 操作員僅能執行在此手冊中規定的例行維護項目。
☑ 根據製造商的規定和職責手冊上指定的要求,應由 合格的維修技術人員完成定期維護檢查。
檢查引擎油位
保持合適的引擎油位對維持引擎的良好性能和使用壽命至關重要。油位不合適時操作機器會損壞引擎組件。
注意:請在引擎停止運轉時檢查油位。
1 檢查油位計。請根據需要加油。
| Perkins 404-22 引擎 | |
|---|---|
| 由品類型 | 15W-40 |
| 油品類型 - 低溫條件 | 5W-40 |
| Ford DSG-423 EFI 引擎 (EPA 適用) | |
| 由品類型 | 5W-20 |
| 油品類型 - 低溫條件 | |
| Deutz F3L 2011F 引擎 | |
| 由品類型 | 15W-40 |
| 由品類型 - 低溫條件 | 5W-30 |
維護符號示意圖
在此手冊中使用以下符號以表達說明中的相關含義。 維護程序前面出現一個或多個符號時,所表達的意義 如下。
表示執行此程序時所需要的工具。
表示執行此程序時需要新的零件。
表示在執行本程序之前需要先降低引擎溫度。
檢查液壓油油位
使液壓油維持在適當的油位對機器工作非常重要。如 液壓油處於不適當的油位,會對液壓組件造成損壞。 透過日常檢查,檢驗員能夠確定液壓油油位的變化, 這種變化提示液壓系統可能存在問題。
- 1 務必使伸展臂處於收起狀態,然後檢查液壓油箱 側面的油位計。請根據需要加油。
- 結果:液壓油位應維持在距油位計頂端5cm的 範圍內。
液壓油規格
液壓油類型
Chevron Rykon Premium MV 等效型
檢查引擎冷卻液液位 - 冷卻液型號
使引擎冷卻液維持在合適的液位對引擎的使用壽命至 關重要。不合適的冷卻液液位將影響引擎的冷卻能力 並損壞引擎組件。透過每日的檢查,檢驗員能夠確定 冷卻液液位的變化,這種變化可以指出冷卻系統存在 的問題。
▲ 燒傷的危險。小心過熱的引擎部件與冷卻液。接觸灼熱的引擎部件與/或冷卻液會造成嚴重燙傷。
- 1 檢查冷卻液回收槽內的液位。請根據需要冷卻液。
- ◎ 結果:液位應該在 FULL (滿)標記處。
注意:請勿取下散熱器蓋。
檢查電池
電池狀況是否完好對良好的引擎性能和安全操作至關 重要。不合適的電解液液位或破損的電纜及接線可能 導致引擎組件損壞並造成危險情況。
▲ 電擊的危險。接觸有電迴路可能導致死亡或嚴重 的人體受傷。請摘掉所有的戒指、手錶和其他飾品。
▲ 身體受傷的危險。電池含酸性物質。避発電池中 的酸性物質溢出或碰觸該物質。用小蘇打與水中和溢 出的電池酸性物質。
- 1 穿上防護衣並戴上護目鏡。
- 2 請確定電池電纜的接線牢固且未受腐蝕。
- 3 確定電池固定支架置於正確位置並且非常穩固。
- 4 取下電池通風蓋。
- 5 檢查電池酸液液位。如果需要,將蒸餾水倒入電 池充填管道的底部。切勿添加過量。
- 6 裝上通風蓋。
注意:增加端子保護器以及防腐蝕密封劑可有效降低電池端子及電纜的腐蝕狀況發生。
檢查輪胎壓力
注意:在配備海綿填充式輪胎的機器上,不需進行此 項檢查。
▲ 身體受傷的危險。充氣過飽的輪胎可能爆胎,並 導致人員死亡或重傷。
A 傾翻的危險。請勿使用暫時性修補漏氣輪胎產品。
爲提供最大程度的穩定性、達到最佳的機器操作並最 大程度降低輪胎的磨損,請務必在所有充氣式輪胎中 維持適當的胎壓。
1 用氣壓計檢查每個輪胎。請根據需要打氣。
| ≧ | 叱 | 厭 | ╈ | |
|---|---|---|---|---|
| 钿 | 旧 | 熞 | ノ |
4.92 bar
定期維護
每季、每年和每兩年進行一次的維護,必須由受過此 機器維護方面訓練且合格的人員,根據此機器維修手 冊中的程序來完成。
閒置時間超過三個月的機器,在重新使用之前,必須 接受每季檢驗。
規格
| 型號 | S-60 High Capacity Boom |
|---|---|
| 工作時的最大高度 | 19.6 m |
| 工作臺最大高度 | 17.78 m |
| 收起時的最大高度 | 2.72 m |
|
最大水平延伸
未受限動作範圍 |
15.48 m |
|
最大水平延伸
受限動作範圍 |
11.86 m |
| 寬度 | 2.3 m |
| 8.51 m | |
|
最大承載量
未受限動作範圍 |
340 kg |
|
最大承載量
受限動作範圍 |
567 kg |
| 最大承受風速 | 12.5 m/s |
| 軸距 | 2.50 m |
| 旋轉半徑(外側) | 5.5 m |
| 旋轉半徑(內側) | 2.4 m |
| 轉盤旋轉(度) | 連續 |
| 轉盤擺尾 | 1.22 m |
| 控制器 | 12V DC (依比例) |
| 工作臺 AC 插座 | 標準 |
| 工作臺尺寸,6 英呎(長 x 算 | 1.8 m x 76 cm |
| 工作臺尺寸,8 英呎(長 x 貨 | (1) 2.4 m x 91 cm |
| 驅動速度 | |
| 收起時的驅動速度,2WD |
6.4 km/h
12.2 m/6.8 s |
| 收起時的驅動速度,4WD |
4.8 km/h
12.2 m/9 s |
| 升高或延伸時的驅動速度 |
1.0 km/h
12.2 m/40 s |
|
不斷改進產品是 Genie 的宗旨。產品規格如有改變,恕不
另行通知。 |
|
|---|---|
| 工作臺調平 | 自動水平 |
| 工作臺旋轉 | 160° |
|
最大液壓壓力
伸展臂功能 |
207 bar |
| 系統電壓 | 12V |
| IN355/55 D625 | |
| 離地間隙 | 36.8 cm |
| 燃料箱容量 | 151 L |
|
重量
(機器重量根據選件配置不同而有所差異 |
請參閱序號標籤
) |
| ————————————————————————————————————— | 105 dB |
| 最大坡度等級,收起位置, 2WD | |
| 配重式上坡 | 30% (17°) |
| 配重式下坡 | 10% (6°) |
| 側坡 | 25% (14°) |
| 最大坡度等級,收起位置,4WD | |
| 45% (24°) | |
| 配重式下坡 | 30% (17°) |
| 側坡 | 25% (14°) |
| 注意:坡度等級受到地面條件與適當牽引 | 的影響。 |
| 地面承載量資訊 | |
| 輪胎載重,最大 | 5080 kg |
| 輪胎接地壓力 |
4.92 kg/cm
2
483 kPa |
| 佔有地板壓力 |
1284 kg/m
2
12.6 kPa |
_____________________________________
產品號 114303CT
規格
Loading...
