Genie S®-40 / S®-45 Operator's Manual [sv]

Bruksanvisning

med underhållsinformation

från 832 till 7189

Second Edition
Ninth Printing
Part No. 43645SW

Bruksanvisning Andra upplagan • Nionde tryckningen

Viktigt

Läs, ta till dig och följ noga dessa säkerhetsföreskrifter
och driftsinstruktioner innan maskinen tas i drift. Endast
utbildad och auktoriserad personal har rätt att
manövrera maskinen. Denna bruksanvisning bör
betraktas som en permanent del av maskinen och skall
alltid finnas till hands i maskinen. Kontakta Genie
Industries om du har några frågor.

Innehåll

Sida

Säkerhetsföreskrifter .................................................. 1

Reglage...................................................................... 7

Inspektion före drift ................................................... 10

Underhåll ................................................................... 12

Funktionstester ......................................................... 16

Arbetsplatsinspektion ................................................ 22

Driftsinstruktioner ...................................................... 23

Transport- och lyftinstruktioner .................................. 27

Dekaler ..................................................................... 30

Specifikationer .......................................................... 32

Kontakta oss:

Internet: http://www.genielift.com
E-post: [e-mail]

Copyright © 1994 Genie Industries

Första upplagan: Första tryckningen,

februari 1994

Andra upplagan: Nionde tryckningen,

februari 2011

”Genie” och ”S” är registrerade varumärken som
tillhör Genie Industries i USA och i många andra
länder.

Tryckt på returpapper L

Tryckt i USA

Genie S-40 och Genie S-45 Artikelnummer 43645SW

BruksanvisningAndra upplagan • Nionde tryckningen

Säkerhetsföreskrifter

Fara

Underlåtenhet att följa anvis­ningarna och säkerhets­förekrifterna i denna handbok
kan leda till dödsfall eller allvarlig
personskada.

Manövrera aldrig maskinen
innan:

Du har lärt dig och är väl förtrogen med
principerna för hur maskinen ska manövreras på
ett säkert sätt enligt denna bruksanvisning.

1 Undvik farliga situationer.

Bekanta dig med och förvissa dig om att du
förstår säkerhetsföreskrifterna innan du
fortsätter till nästa avsnitt.

2 Utför alltid en inspektion före drift.
3 Utför alltid funktionstesterna innan maskinen

tas i drift.
4 Inspektera arbetsplatsen.
5 Använd endast maskinen för avsett ändamål.
Läs igenom, lär dig och följ noga:
Tillverkarens anvisningar och säkerhetsföre,

skrifter säkerhets- och användarhandböcker och
maskindekaler

arbetsgivarens säkerhetsföreskrifter och
arbetsplatsens regler

tillämplig, gällande lagstiftning
Du ska ha fått den utbildning som krävs för att

driva maskinen på ett säkert sätt.

Artikelnummer 43645SW Genie S-40 och Genie S-45 1

Bruksanvisning Andra upplagan • Nionde tryckningen

SÄKERHETSFÖRESKRIFTER

Risk för elektriska stötar

Denna maskin är inte elektriskt isolerad och ger dig
därför inget skydd mot elektrisk ström.

Håll ett säkert avstånd till elledningar och
elanordningar enligt tillämplig lagstiftning och
följande tabell.

Spänning Minsta
Fas till fas säkerhetsavstånd

Meter

0 till 300V Undvik kontakt

300V till 50KV 3,05

50KV till 200KV 4,60

200KV till 350KV 6,10

350KV till 500KV 7,62

500KV till 750KV 10,67

750KV till 1 000KV 13,72

Ta hänsyn till plattformens rörelser, elledningar som
svänger eller hänger ner och se upp för starka eller
byiga vindar.

Håll dig på avstånd från maskinen, om den kommit
i kontakt med strömförande kraftledningar.
Markpersonal eller personal på plattformen får inte
röra vid eller köra maskinen förrän strömmen i
ledningarna stängts av.

Kör aldrig maskinen i åskväder eller stark blåst.

Risk för vältning

Den sammanlagda vikten av personer och
utrustning får inte överstiga plattformens
maxkapacitet.

Maximal plattformskapacitet 227 kg

Max. antal personer i maskinen 2

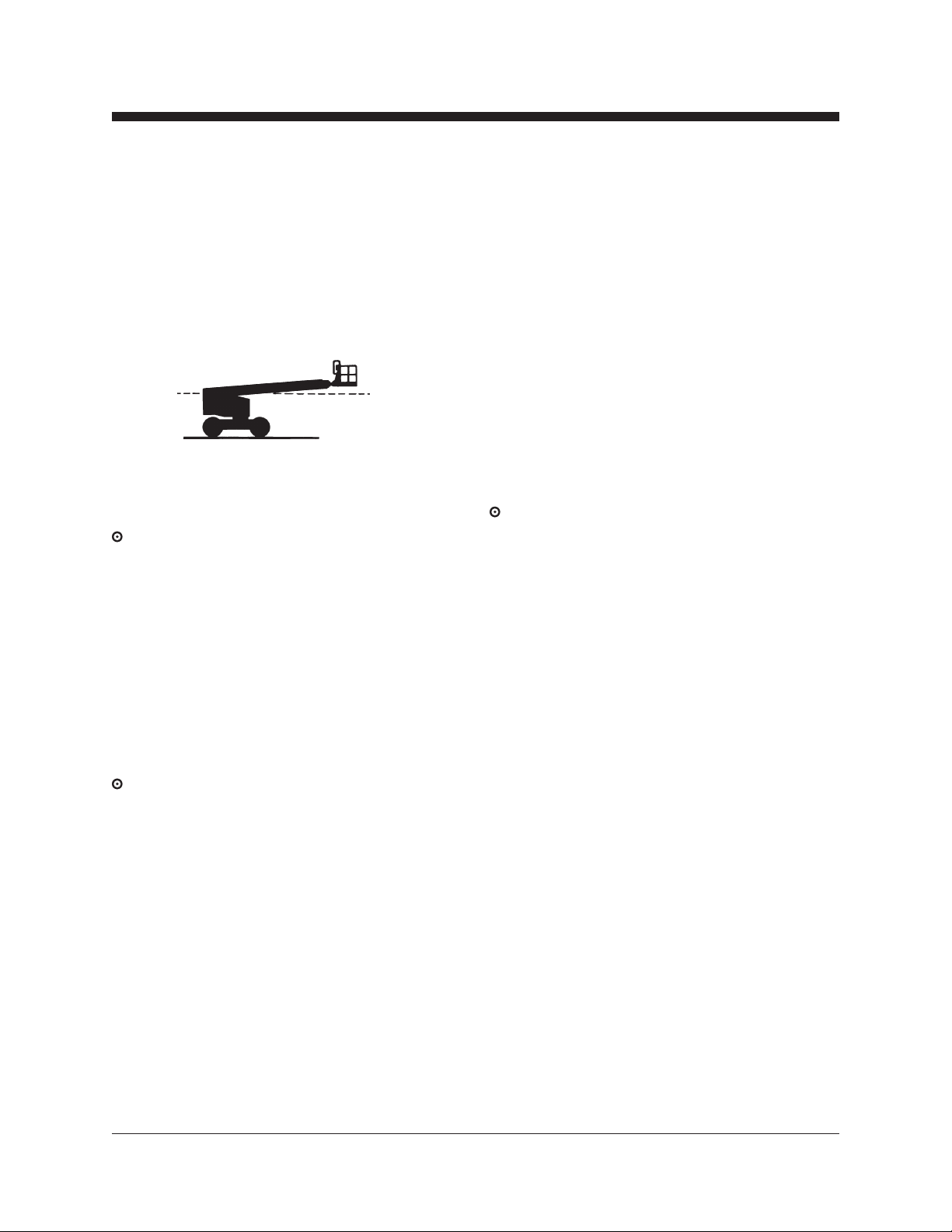

Höj inte och skjut inte ut bommen såvida inte
maskinen står på en fast, horisontell yta.

Lutningslarmet ska inte användas som
lutningsindikator. Lutningslarmet ljuder enbart i
plattformen när maskinen befinner sig i en stark
lutning.

Om lutningslarmet utlöses:
Skjut inte ut, snurra eller höj bommen över
horisontalläget. Flytta maskinen till ett fast, plant
underlag innan plattformen höjs. Om lutningslarmet
ljuder när plattformen är upphöjd, dra mycket
försiktigt in bommen och sänk ner plattformen.
Snurra inte bommen medan den sänks. Flytta
maskinen till ett fast, plant underlag innan
plattformen höjs.

Använd aldrig plattformens manöverpanel till att
frigöra en plattform som fastnat eller hakats fast
eller vars normala rörelsemönster förhindras av en
intilliggande byggnad/konstruktion. Ingen personal
får finnas på plattformen när denna ska frigöras
med hjälp av markreglagen.

Använd aldrig maskinen som jordpunkt vid
svetsarbeten.

2 Genie S-40 och Genie S-45 Artikelnummer 43645SW

BruksanvisningAndra upplagan • Nionde tryckningen

SÄKERHETSFÖRESKRIFTER

Manövrera aldrig maskinen i stark eller byig vind.
Öka inte plattformens yta eller belastning.
Maskinens stabilitet minskar ju större yta som
utsätts för vind.

Var mycket försiktig och kör sakta med maskinen i
infällt läge över ojämnt underlag, skräp eller ras/
rivningsmassor, instabilt eller halt väglag eller nära
håligheter och branta sluttningar.

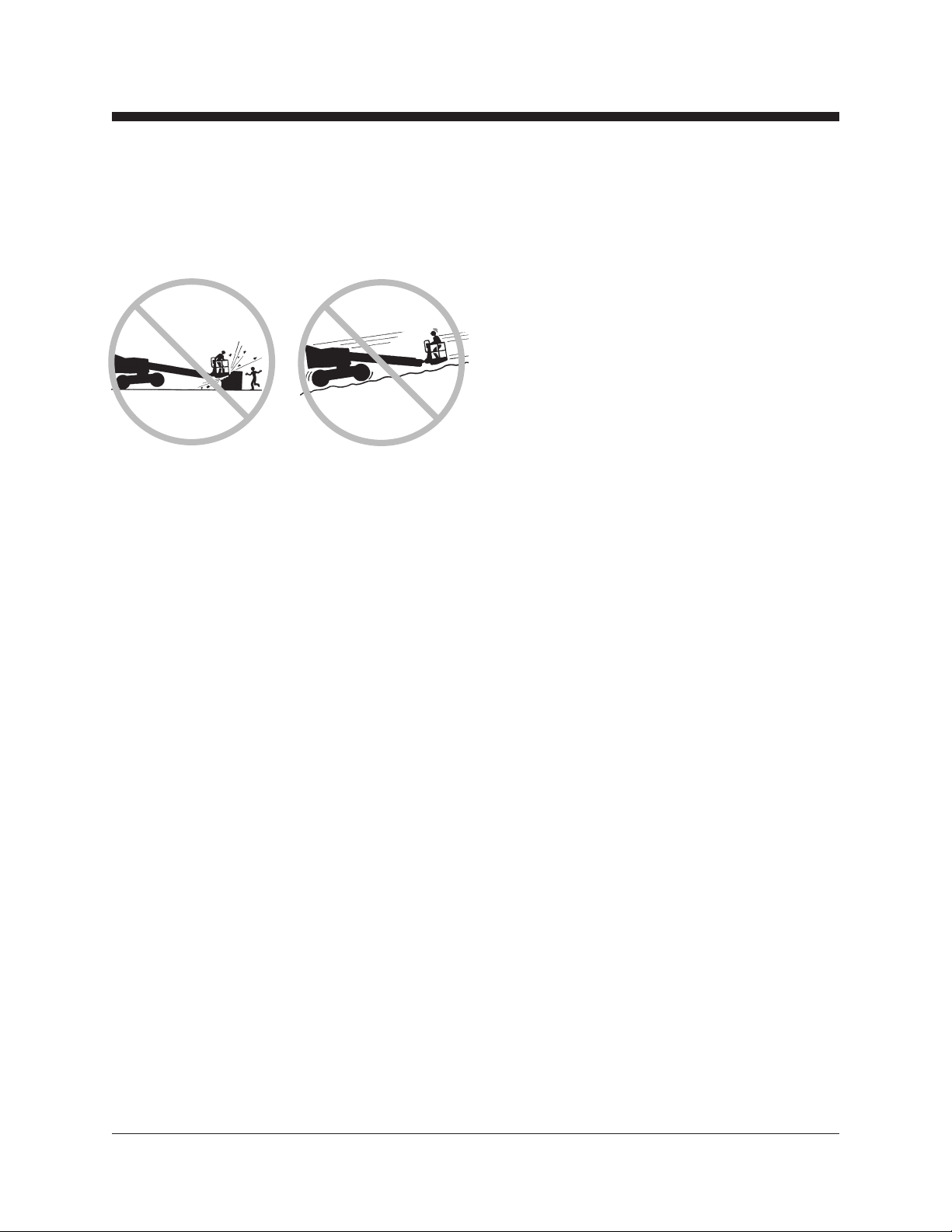

Kör inte maskinen på eller nära ojämn terräng,
instabila ytor eller andra farliga platser med
bommen höjd eller utskjuten.

Tryck inte ifrån eller dra
mot något föremål utanför
plattformen.

Sådana detaljer, som är av betydelse för
maskinens stabilitet, får inte bytas ut mot detaljer
med annan vikt eller med andra specifikationer.

Gör inga ändringar på arbetsplattformen utan ett i
förväg givet skriftligt medgivande från tillverkaren.
Plattformsvikten, plattformens yta eller belastning
kan öka om du monterar på verktygsfästen eller
liknande på plattformen, fotlisterna eller
skyddsräckena.

Överhängande last får aldrig placeras eller fästas
på någon del av maskinen.

Placera inte stegar eller byggnadsställningar i
plattformen eller mot någon del av maskinen.

Högsta tillåtna sidokraft ­ANSI och CSA

667 N

Högsta tillåtna sidokraft ­CE

400 N

Använd inte maskinen på ett underlag eller fordon
som är i rörelse eller är rörligt.

Kontrollera att samtliga däck är i gott skick, att
luftfyllda däck har korrekt ringtryck och att
hjulmuttrarna är korrekt åtdragna.

Ändra aldrig och stäng inte heller av någon
komponent som påverkar maskinens säkerhet eller
stabilitet.

Artikelnummer 43645SW Genie S-40 och Genie S-45 3

Bruksanvisning Andra upplagan • Nionde tryckningen

SÄKERHETSFÖRESKRIFTER

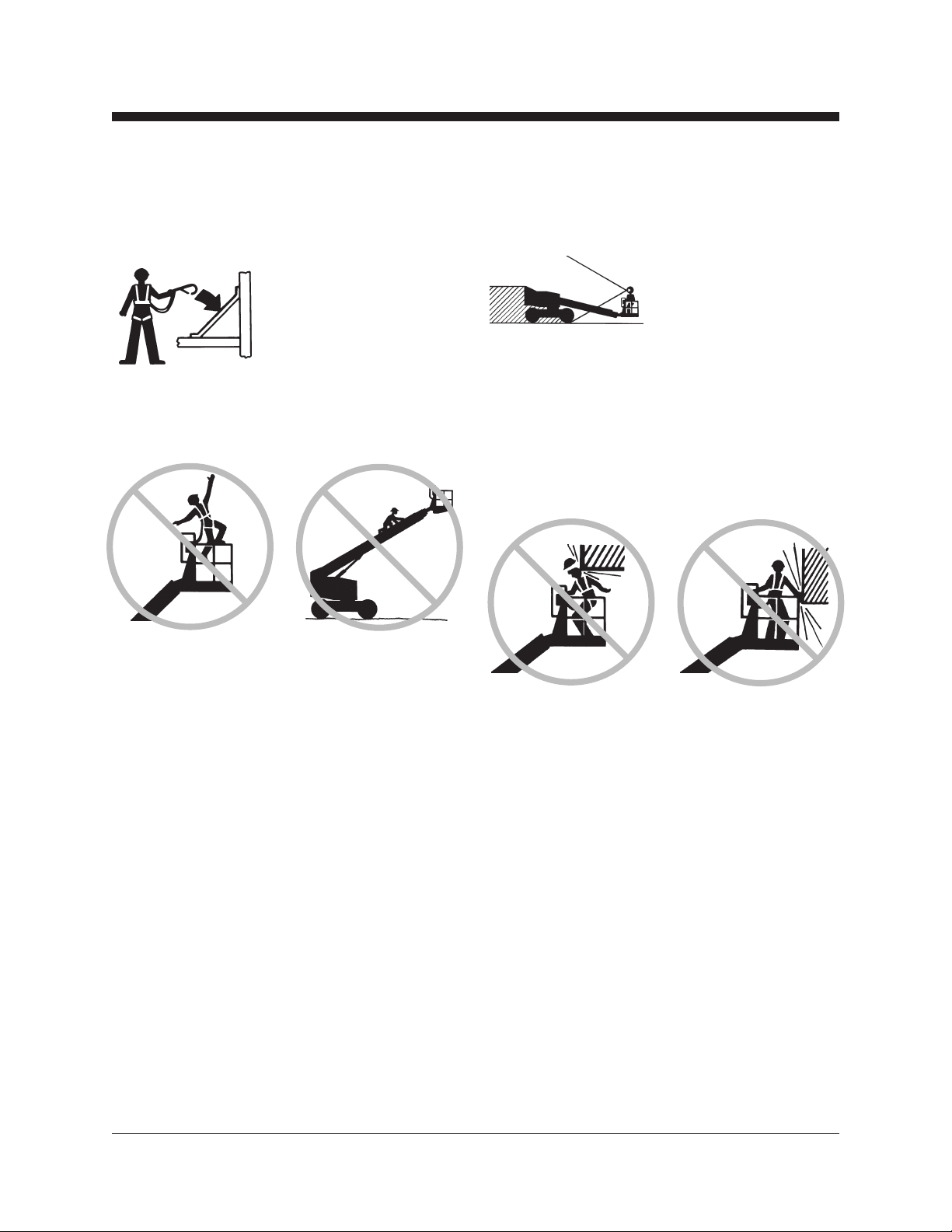

Risker för fall

Personer i maskinen ska
använda säkerhetsbälte
eller sele och följa tillämplig,
gällande lagstiftning. Sätt
fast öglan i plattformens
fäste.

Sitt, stå eller klättra aldrig på plattformens
skyddsräcken. Var noga med att alltid stå stadigt
på plattformsgolvet.

Klättra aldrig ner från en höjd plattform.

Håll plattformens golv rent från skräp.

Kollisionsrisk

Ta hänsyn till begränsade
siktförhållanden och döda
vinklar när du kör eller
manövrerar maskinen.

Ta hänsyn till bommens placering vid rotation av
svängbordet.

Föraren måste följa arbetsgivarens, arbetsplatsens
och lagstiftningens anvisningar om användning av
personlig skyddsutrustning.

Kontrollera arbetsplatsen med avseende på
överliggande hinder eller liknande faror.

Sänk plattformsstången eller stäng grinden innan
manövreringen påbörjas.

4 Genie S-40 och Genie S-45 Artikelnummer 43645SW

Var medveten om risken för klämskador när du
håller i plattformens skyddsräcke.

Beakta och använd kör- och styrfunktionernas
färgkodade riktningspilar som finns på plattforms­reglaget och körchassit.

BruksanvisningAndra upplagan • Nionde tryckningen

SÄKERHETSFÖRESKRIFTER

Sänk inte bommen förrän området därunder är fritt
från personal och hinder.

Begränsa körhastigheten efter väglaget,
trafikstockning, sluttning, personal i området och
andra faktorer som kan orsaka påkörningsolyckor.

Se till att bommen inte kommer i vägen för en kran
förrän kranens reglage först spärrats och/eller
förebyggande åtgärder vidtagits för att förhindra
eventuell kollision.

Utför aldrig konststycken eller spexa vid
manövrering av maskinen.

Risker för komponentskador

Använd inte något batteri eller laddare med högre
spänning än 12V för att starta motorn.

Använd aldrig maskinen som jordpunkt vid
svetsarbeten.

Maskiner med hydrauliska avstängningsventiler:
Kontrollera att de hydrauliska avstängnings­ventilerna (sitter vid pumpen under motorns
sidoplåt) är öppna innan motorn startas.

Explosions- och brandrisker

Starta inte motorn om du känner att det luktar eller
om du ser flytande petroleumgas (LPG), bensin,
diesel eller andra explosiva ämnen.

Tanka inte maskinen när motorn är igång.

Se till att tankning och batteriladdning sker i öppna,
välventilerade utrymmen där ingen risk för
gnistbildning eller brand finns. Rök aldrig i samband
med dessa moment.

Använd inte maskinen på riskfyllda platser eller på
platser där det kan finnas brännbara eller explosiva
gaser eller partiklar.

Risk för maskinskada

Använd aldrig en maskin som skadats eller har
funktionsfel.

Utför en noggrann inspektion av maskinen före drift
och testa samtliga maskinfunktioner före varje
arbetsskifts början. En maskin som är skadad eller
inte fungerar korrekt ska omedelbart märkas och
tas ur drift.

Kontrollera att underhållet har utförts enligt
anvisningarna i denna bruksanvisning och tillämplig
servicehandbok.

Kontrollera att alla dekaler finns på maskinen och
att de går att läsa.

Kontrollera att säkerhetshandboken, ansvars­handboken och bruksanvisningen är kompletta, går
att läsa och förvaras i plattformens förvaringsfack.

Artikelnummer 43645SW Genie S-40 och Genie S-45 5

Bruksanvisning Andra upplagan • Nionde tryckningen

SÄKERHETSFÖRESKRIFTER

Risk för kroppsskada

Använd inte maskinen om den läcker hydraulolja
eller luft. Hydraulolja eller luft som läcker ut kan
tränga igenom huden och/eller orsaka frätskador.

Manövrera alltid maskinen i väl ventilerade
utrymmen för att undvika koloxidförgiftning.

Säkerhet batteri

Risk för brännskada

Batterierna innehåller syra. Bär alltid skyddskläder
och skyddsglasögon när du hanterar batterier.

Undvik att spilla batterisyra eller att komma i
kontakt med den. Neutralisera batterisyraspill med
natriumbikarbonat och vatten.

Explosionsrisk

Skydda batterierna från gnistbildning, eldslågor och
tända cigarretter. Batterierna avger en explosiv gas.

Dekalförteckning

På Genies produktdekaler används symboler,
färgkoder och signalord för att uppmärksamma dig
på följande:

Varningssymbol – används för att
göra personalen uppmärksam på
möjlig fara för personskador. Följ
alla säkerhetsmeddelanden som
följer efter denna symbol för att
undvika personskador eller
dödsolyckor.

FARA

VARNING

Röd – används för att påvisa
förekomsten av en överhängande
riskfylld situation som, om den inte
undviks, kommer att leda till
dödsfall eller allvarlig personskada.

Orange – används för att påvisa
förekomsten av en möjlig riskfylld
situation som, om den inte
undviks, skulle kunna leda till
dödsfall eller allvarlig personskada.

Risk för stötar

Undvik kontakt med elektriska kontakter.

SE UPP

SE UPP

OBSERVERA

6 Genie S-40 och Genie S-45 Artikelnummer 43645SW

Gul med varningssymbol –
används för att påvisa
förekomsten av en möjlig riskfylld
situation som, om den inte
undviks, skulle kunna leda till
måttlig eller lindrig personskada.

Gul utan varningssymbol –
används för att påvisa en möjlig
riskfylld situation som, om den inte
undviks, skulle kunna leda till
skada på egendom.

Grön – används för att påvisa
anvisningar för drift eller underhåll.

BruksanvisningAndra upplagan • Nionde tryckningen

Reglage

8

NÖDKRAFT

7

6

5

4

3

2

OLJEKYLARE / TILLBEHÖR

1

9 10

20A

REGLAGE

15A

MOTOR

11

STOP

00009,9

KONTROLLERA

15A

FUNKTIONSSTART

12

13

14

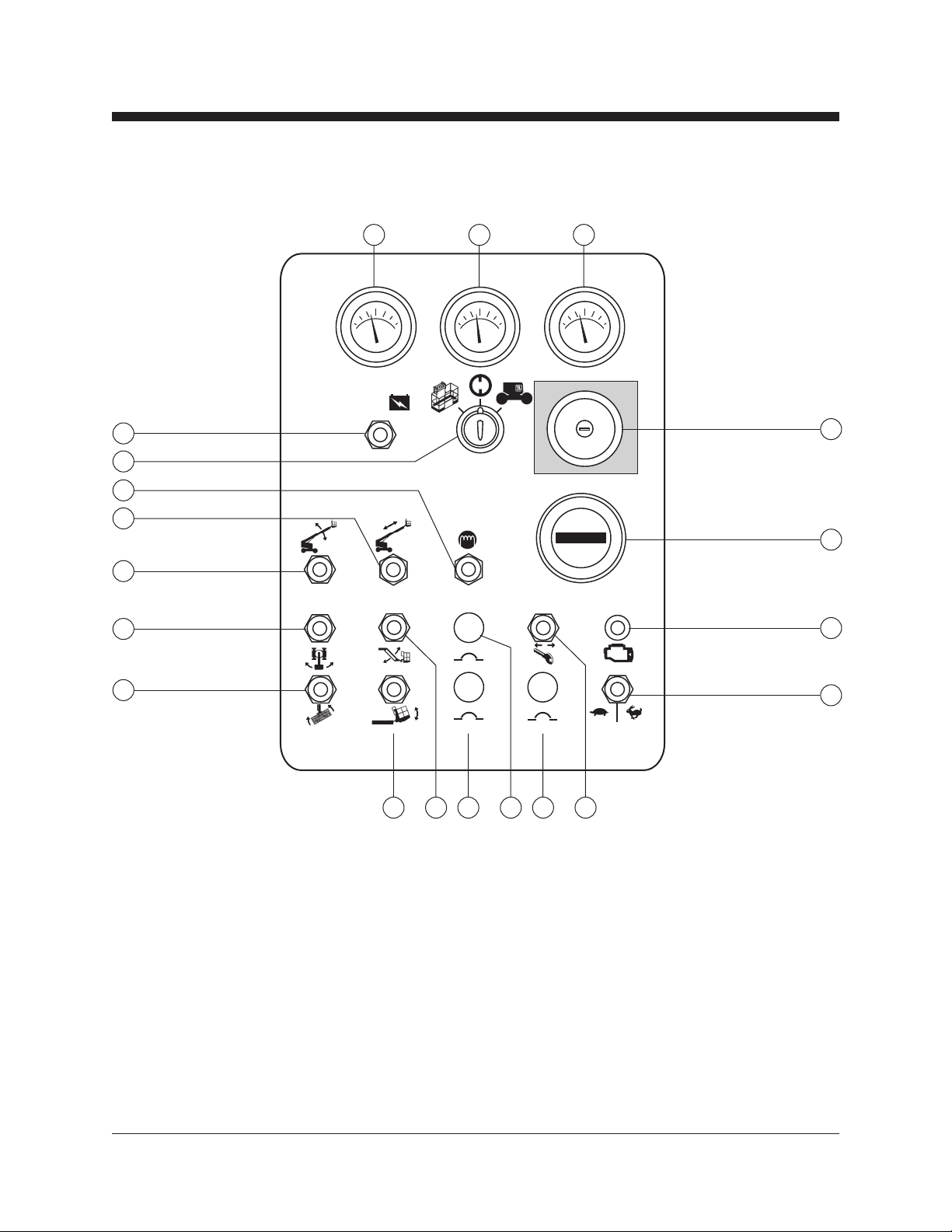

Markreglagepanel

1 Plattformsrotationsbrytare
2 Omkopplare för svängbordsrotation
3 Omkopplare för bom upp/ned
4 Omkopplare för bom utskjutning/indragning
5 Dieselmodeller: Glödstiftsomkopplare

(om den är monterad)

Bensin-/gasolmodeller: Bensin-/gasolomkopplare
6 Nyckelomkopplare för val av plattform/från/mark
7 Nödkraftsknapp
8 Bensin-/gasolmodeller: Vattentemperaturmätare

Dieselmodeller: Oljetemperaturmätare

9 Oljetrycksmätare
10 Voltmätare
11 Röd nödstoppsknapp
12 Timräknare
13 Bensin-/gasolmodeller: Kontrollera motorlampan
14 Funktionsstartknapp
15 Motorstartknapp
16 15A brytare för motorns elkretsar
17 20A brytare för oljekylare och tillbehör
18 15A brytare för elektriska reglerkretsar

151617181920

19 S-45-modeller: Brytare för jibb upp/ner
20 Plattformsnivåbrytare

Artikelnummer 43645SW Genie S-40 och Genie S-45 7

Bruksanvisning Andra upplagan • Nionde tryckningen

REGLAGE

1

ROTATION AV

SVÄNGBORD

2

PLATTFORMEN

HORISONTELLSIGNALHORN

BOM
UPP

3 54

PLATTFORMEN

ROTERAR

ROTATION AV
SVÄNGBORD

JIBB

BOM
IN

BOM
UT

NÖDKRAFT

BOM
NER

616

15

Plattformens manöverpanel

1 Signalhornsknapp
2 Plattformsnivåbrytare
3 Plattformsrotationsbrytare
4 S-45-modeller: Brytare för jibb upp/ner
5 Nödkraftsknapp
6 Tillvalsutrustning

7 Dieselmodeller: Omkopplare för glödstift (tillval)
8 Motorstartknapp
9 Tomgångsväljare (r/min)

· Hare och Fotomkopplare: fotomkopplar­aktiverad hög tomgång

· Sköldpadda: låg tomgång

· Hare: hög tomgång

8 Genie S-40 och Genie S-45 Artikelnummer 43645SW

BruksanvisningAndra upplagan • Nionde tryckningen

REGLAGE

6 9 10

GLÖDSTIFT

KÖR

AKTIVERA
DRIFT

Tänd lampa indikerar att
bommen har rört sig
förbi ett icke styrande
hjul och att körfunk­tionen är avstängd.

Kör genom att hålla vippomkopplaren för
körriktningskontroll åt endera sidan och för
sakta körreglaget bort från mitten. Maskinen
kan åka i motsatt riktning mot hur kör- och
styrkontrollerna flyttas.

MOTORSTART

MOTORVARVTAL

K

Ö
R

BRÄNSLEVAL

STYR

117 8

STOP

UPP
START

NER
STOPP

FÖR

FÖR

Använd färgkodade riktningspilar på denna
panel och drivchassit för att ange i vilken
riktning maskinen kommer att köra.

14

6 613

10 Bensin-/gasolmodeller: Bensin/välj LPG

omkopplare
11 Röd nödstoppsknapp
12 Proportionellt reglagehandtag för körfunktion och

tumvippa för styrfunktion ELLER dubbelaxligt

proportionellt reglagehandtag för kör- och

styrfunktioner

12

13 Varningslampa för köraktivering
14 Brytare för kontroll av körriktning
15 Omkopplare för bom utskjutning/indragning
16 Dubbelaxligt proportionellt reglage för

funktionerna primärbom upp/ner och
vridbordsrotation vänster/höger

Artikelnummer 43645SW Genie S-40 och Genie S-45 9

Bruksanvisning Andra upplagan • Nionde tryckningen

Inspektion före drift

Grundregler

Det åligger föraren att utföra en inspektion och
rutinunderhåll före drift.

Inspektionen före drift är en visuell kontroll som
föraren utför före varje arbetspass början. Syftet

Manövrera aldrig maskinen
innan:

med inspektionen är att upptäcka om något är fel
med maskinen, innan föraren utför
funktionstesterna.

Du har lärt dig och är väl förtrogen med

principerna för hur maskinen ska manövreras på

ett säkert sätt enligt denna bruksanvisning.

1 Undvik farliga situationer.

2 Utför alltid en inspektion före drift.

Lär dig att utföra en inspektion före drift

innan du fortsätter till nästa avsnitt.

3 Utför alltid funktionstesterna innan maskinen

tas i drift.
4 Inspektera arbetsplatsen.
5 Använd endast maskinen för avsett ändamål.

Inspektionen före drift bidrar också till att avgöra
om rutinunderhåll krävs. Föraren får bara utföra det
rutinunderhåll som finns angivet i denna handbok.

Se listan på nästa sida och kontrollera varje post.

Om du upptäcker någon otillåten avvikelse från
levererat skick måste maskinen märkas och tas
ur drift.

Maskinen får endast repareras av en auktoriserad
reparatör och enligt tillverkarens specifikationer.
Efter varje reparation måste föraren åter utföra
en inspektion före drift innan funktionstesterna
genomförs.

Schemalagda underhållsinspektioner ska utföras
av auktoriserade reparatörer enligt tillverkarens
specifikationer och föreskrifterna i ansvars­handböckerna.

10 Genie S-40 och Genie S-45 Artikelnummer 43645SW

Inspektion före drift

BruksanvisningAndra upplagan • Nionde tryckningen

INSPEKTION FÖRE DRIFT

❏

Se till att bruksanvisningen, säkerhets- och
ansvarshandböckerna är kompletta, går att läsa
och förvaras i plattformens förvaringsfack.

❏

Se till att alla dekaler finns på maskinen och att
de går att läsa. Information finns i avsnittet
Dekaler.

❏

Kontrollera att det inte finns motoroljeläckage,
och att oljenivån är korrekt. Fyll på olja vid
behov. Se avsnittet Underhåll.

❏

Kontrollera att det inte finns hydrauloljeläckage,
och att oljenivån är korrekt. Fyll på olja vid
behov. Se avsnittet Underhåll.

❏

Kontrollera att det inte finns kylvätskeläckor,
och att kylvätskenivån är korrekt. Fyll på
kylvätska vid behov. Se avsnittet Underhåll.

❏

Kontrollera att batteriet inte läcker och att
batteriets vätskenivå är korrekt. Fyll på
destillerat vatten vid behov. Se avsnittet
Underhåll.

❏

Kontrollera att ringtrycket är korrekt. Pumpa
däcken vid behov. Se avsnittet Underhåll.

Kontrollera hela maskinen med avseende på
följande:

❏ Sprickor i svetsfogar eller bärande

komponenter

❏ Bucklor eller skador på maskinen

❏

Kontrollera att alla bärande eller andra vitala
komponenter finns med och att alla tillhörande
fästanordningar och stift har monterats och är
ordentligt åtdragna.

❏

Kontrollera att alla skydd och lock är monterade
och reglade efter inspektion.

Kontrollera att följande komponenter eller områden
inte har skadats, har monterats fel eller saknas och
har ändrats på ett otillåtet sätt:

❏ Elkomponenter, ledningsdragning och

elkablar

❏ Hydraulslangar, kopplingar, cylindrar och

ventilblock

❏ Tankar för bränsle och hydraulolja
❏ Kör- och vridbordsmotorer och drivknutar
❏ Bomglidklackar
❏ Däck och hjul
❏ Motor och tillhörande delar
❏ Gränsbrytare och signalhorn
❏ Larm och blinkfyrar (om det finns)
❏ Muttrar, bultar och andra fästanordningar
❏ Plattformsingångens kedja eller grind

Artikelnummer 43645SW Genie S-40 och Genie S-45 11

Bruksanvisning Andra upplagan • Nionde tryckningen

Underhåll

Kontrollera motoroljenivån

Rätt oljenivå är nödvändig för god funktion och
hållbarhet hos motorn. En felaktig motoroljenivå

Beakta och följ noga:

Föraren får bara utföra det rutinunderhåll som
finns angivet i denna handbok.

Schemalagda underhållsinspektioner ska utföras
av auktoriserade reparatörer enligt tillverkarens
specifikationer och föreskrifterna i
ansvarshandböckerna.

kan skada motorns komponenter.

OBSERVERA

1 Kontrollera med oljestickan.

Fordmodeller:

Resultat: Oljenivån bör ligga mellan
markeringarna ADD (MIN.) och SAFE ( SÄKERT). Fyll på
olja vid behov.

Kontrollera oljenivån med motorn
avslagen.

Förklaring av underhållssymboler

OBSERVERA

Följande symboler används i
denna handbok för att förtydliga
anvisningarna. När en eller flera
symboler visas i anslutning till ett
underhållsförfarande har de den
innebörd som anges nedan.

Anger att det krävs verktyg för att
utföra denna procedur.

Anger att det krävs nya delar för att
utföra proceduren.

Deutz-modeller:

Resultat: Oljenivån ska ligga mellan de båda
markeringarna på oljestickan.

Perkins-modeller:

Resultat: Oljenivån ska ligga mellan de båda
spåren på oljestickan.

Ford-motor LRG-425 EF

Följande oljeviskositet krävs

under 15,5 °C 5W-30

-23 °C till 32 °C 5W-30

över -23 °C 5W-30

över -4 °C 10W-30

Använd olja som uppfyller API-klassifikation SH
eller SG.
Levereras med 10-40 CC/SG.

Betyder att det krävs att motorn är
kall för att proceduren ska kunna
utföras.

12 Genie S-40 och Genie S-45 Artikelnummer 43645SW

BruksanvisningAndra upplagan • Nionde tryckningen

UNDERHÅLL

Deutz-motor F3L 1011F

Följande oljeviskositet krävs

under 15,5 °C (syntetisk) 5W-30

-23 °C till 32 °C 10W-40

över -34 °C 15W-40

Motoroljan ska uppfylla egenskaper för
API-klassifikation CC/SE eller CC/SF.
Levereras med 10-40 CC/SG.

Perkins-motor 704-30

Följande oljeviskositet krävs

under 15,5 °C 15W-40

-23 °C till 32 °C 10W-30

över -34 °C 15W-40

Motoroljan ska uppfylla egenskaper för
API-klassifikation CF4.
Levereras med 10-40 CC/SG.

Kontrollera hydrauloljenivån

Rätt hydrauloljenivå är nödvändig för maskinens
drift. Felaktig hydrauloljenivå kan skada
hydraulkomponenter. Genom dagliga kontroller kan
inspektören identifiera ändringar i oljenivån som kan
påvisa förekomsten av problem i det hydrauliska
systemet.

1 Kontrollera att bommen är i nedfällt läge.
2 Gör en visuell kontroll av synglaset/

nivåindikatorn på sidan av hydrauloljetanken.
Fyll på olja vid behov.

Resultat: Hydrauloljenivån ska vara inom de
övre 5 cm på inspektionsglaset.

Hydrauloljespecifikationer

Hydrauloljetyp Se maskindekal

Artikelnummer 43645SW Genie S-40 och Genie S-45 13

Bruksanvisning Andra upplagan • Nionde tryckningen

UNDERHÅLL

Kontrollera motorns
kylvätskenivå ­Vätskekylda modeller

Det är viktigt för motorns hållbarhet att kylvätskan
har rätt nivå. Om kylvätskenivån är felaktig
försämras motorns kylförmåga och komponenter i
motorn kan ta skada. Om dagliga inspektioner
utförs, kan kontrollanten lägga märke till
förändringar av kylvätskenivån, som kanske
orsakas av något fel i kylsystemet.

SE UPP

1 Kontrollera vätskenivån i kylarens

expansionstank. Tillsätt vätska om nödvändigt.
Resultat: Vätskenivån bör nå upp till

märket FULL ( MAX.).

OBSERVERA

Risk för brännskada. Se upp för
varma motordelar och kylarvätska.
Kontakt med varma motordelar
och/eller kylarvätska kan orsaka
svåra brännskador.

Ta inte bort kylarlocket.

Kontrollera batterierna

Ett batteri i gott skick är avgörande för att motorn
ska fungera väl och för att driften ska vara säker.
Fel vätskenivåer eller skadade kablar och
anslutningar kan resultera i motorkomponentskada
och riskabel drift.

VARNING

VARNING

1 Sätt på dig skyddskläder och skyddsglasögon.
2 Se till att batterianslutningarna är fria från

korrosion.

3 Kontrollera att batteriets fasthållningsbygel är

åtdragen.

Risk för elektriska stötar. Kontakt
med heta eller strömförande
kretsar kan orsaka dödsfall eller
allvarlig personskada. Ta av alla
ringar, klockor och andra smycken.

Risk för kroppsskada. Batterierna
innehåller syra. Undvik att spilla
batterisyra eller att komma i
kontakt med den. Neutralisera
batterisyraspill med natrium­bikarbonat och vatten.

4 Skruva bort batteriets ventilationslock.
5 Kontrollera syranivån i batteriet. Fyll på med

destillerat vatten till botten av batteriets
påfyllningsrör vid behov. Fyll inte på för mycket.

6 Skruva på batteriets ventilationslock.

OBSERVERA

14 Genie S-40 och Genie S-45 Artikelnummer 43645SW

Avändning av polskydd och
rostskyddande tätningsmedel
hjälper till att eliminera korrosion
på batteripolerna och kablarna.

BruksanvisningAndra upplagan • Nionde tryckningen

UNDERHÅLL

Kontrollera ringtrycket

OBSERVERA

VARNING

VARNING

För att säkerställa maximal stabilitet och uppnå
optimal maskinprestanda och minimalt
däckslitage, är det viktigt att alltid ha rätt tryck i
alla luftfyllda däck.

1 Kontrollera samtliga däck med en lufttrycks-

mätare. Pumpa däcken om det skulle behövas.

Ringtryck 3,1 bar

Tryck för däck med stor bäryta 2,6 bar

Denna procedur behöver inte
utföras på maskiner som är
utrustade med skumfyllda däck.

Risk för kroppsskada. Ett överfyllt
däck kan explodera och leda till
dödsfall eller allvarlig personskada.

Risk för vältning. Använd inte
provisoriska däcklagnings­produkter.

Schemalagt underhåll

Underhåll ska utföras varje kvartal, varje år och
vartannat år av en utbildad och kvalificerad
reparatör enligt tillverkarens specifikationer och
föreskrifterna i servicehandböckerna för denna
maskin.

Maskiner som inte har använts på mer än tre
månader ska kontrolleras enligt kvartalsunderhållet
innan de tas i bruk igen.

Artikelnummer 43645SW Genie S-40 och Genie S-45 15

Bruksanvisning Andra upplagan • Nionde tryckningen

Funktionstester

1 Ställ upp och testa maskinen på ett fast, plant

underlag som är fritt från hinder.

Vid chassits manöverpanel

2 Vrid nyckelomkopplaren till markreglering.
3 Dra ut den röda nödstoppsknappen till

Manövrera aldrig maskinen
innan:

Du har lärt dig och är väl förtrogen med
principerna för hur maskinen ska manövreras på
ett säkert sätt enligt denna bruksanvisning.

1 Undvik farliga situationer.

Till-läget.
Resultat: Varningslampan (om sådan finns) skall

blinka.

4 Starta motorn. Titta i avsnittet Drifts-

instruktioner.

Test av nödstopp

2 Utför alltid en inspektion före drift.

3 Utför alltid funktionstesterna innan

maskinen tas i drift.

Lär dig funktionstesterna noga så att du
förstår dem innan du fortsätter till nästa
avsnitt.

4 Inspektera arbetsplatsen.
5 Använd endast maskinen för avsett ändamål.

Grundregler

Syftet med funktionstesterna är att upptäcka
eventuella felaktigheter innan maskinen tas i drift.
Föraren måste följa de stegvisa anvisningarna tills
maskinens samtliga funktioner testats.

En felaktig maskin får aldrig användas. Om
funktionsfel upptäcks på maskinen måste
maskinen märkas ut och tas ur drift. Maskinen får
endast repareras av en auktoriserad reparatör och
enligt tillverkarens specifikationer.

När maskinen reparerats, måste den genomgå en
inspektion före drift och åter funktionstestas av
föraren, innan den tas i drift.

5 Tryck in den röda nödstoppsknappen till

Från-läget.
Resultat: Motorn ska stängas av och alla

funktioner upphöra.

6 Dra ut den röda nödstoppsknappen till

Till-läget och starta om motorn.

Test av maskinfunktioner

7 Håll inte funktionsstartknappen åt någon sida.

Försök aktivera alla vippomkopplare för bom och
plattform.

Resultat: Ingen bom eller plattformsfunktion ska
fungera.

8 Håll funktionsstartknappen åt endera sidan och

aktivera varje boms och plattforms vippom­kopplarfunktion.

Resultat: Alla bom- och plattformsfunktioner
skall fungera en hel cykel. Sänkningslarmet (om
monterat) skall ljuda medan bommen sänks.

Maskiner som är utrustade med brytning av
funktionen för plattformens nivellering: Brytaren för
nivellering av plattform fungerar inte när bommen är
rest förbi gränslägesbrytare för körhastighet.

16 Genie S-40 och Genie S-45 Artikelnummer 43645SW

BruksanvisningAndra upplagan • Nionde tryckningen

FUNKTIONSTESTER

Testa lutningsgivaren

9 Dra ut plattformens röda nödstoppsknapp till Till-

läget. Vrid nyckelomkopplaren till manövrering
från plattformen.

10 Öppna svängbordets lucka på motorsidan och

leta reda på lutningsindikatorn
bredvid kontrollådan.

11 Tryck ner lutningssensorns ena

sida.
Resultat: Larmet på plattformen

ska ljuda.

Test av nödkontrollerna

12 Vrid nyckelomkopplaren till markkontroll och

stäng av motorn.

13 Dra ut den röda nödstoppsknappen till Till-läget.
14 Håll vippomkopplaren för nödkraft i Till-läget och

aktivera samtidigt alla vippomkopplare för
bomfunktionen.

Obs! För att spara batterikraft, bör varje funktion
bara testas i en partiell cykel.

Vid plattformens manöverpanel

Test av nödstopp

15 Ställ in nyckelomkopplaren till plattformsreglage

och starta om motorn.

16 Tryck in plattformens röda nödstoppsknapp till

Från-läget.
Resultat: Motorn ska stängas av och inga

funktioner ska fungera.

17 Dra ut den röda nödstoppsknappen och starta

om motorn.

Testa hydrauloljans returfilter

18 Flytta tomgångsomkopplaren till hög tomgång

(haresymbol).

19 Leta reda på och kontrollera varningslampan för

igensatt filter.
Resultat: Filtret bör fungera med kolven eller

nålen i det gröna området.

20 För tomgångsomkopplaren till fotomkopplarakti-

verad hög tomgång (hare och fotpedalsymbol).

Resultat: Alla bomfunktioner ska fungera.

Artikelnummer 43645SW Genie S-40 och Genie S-45 17

Test av signalhornet

21 Tryck på signalhornsknappen.

Resultat: Signalhornet ska ljuda.

Bruksanvisning Andra upplagan • Nionde tryckningen

FUNKTIONSTESTER

Test av fotomkopplaren

22 Tryck in plattformens röda nödstoppsknapp till

Från-läget.

23 Dra ut den röda nödstoppknappen till-läget

men starta inte motorn.

24 Tryck ned fotomkopplaren och försök starta

motorn genom att flytta vippomkopplaren för
start åt någon sida.

Resultat: Motorn bör inte starta.

25 Släpp upp fotomkopplaren och starta om

motorn.

26 Ställ in omkopplaren för lyft/körning på lyftläget

(om den är monterad).

27 Tryck inte ned fotomkopplaren. Testa alla

maskinfunktioner.
Resultat: Maskinens funktioner ska inte fungera.

Test av maskinfunktioner

28 Ställ in omkopplaren för lyft/körning på lyftläget

(om den är monterad).

29 Trampa ned fotomkopplaren.
30 Aktivera alla maskinfunktioners reglagehandtag

eller vippbrytare.
Resultat: Alla bom- och plattformsfunktioner ska

fungera en hel cykel.

Maskiner som är utrustade med brytning av
funktionen för plattformens nivellering: Brytaren för
nivellering av plattform fungerar inte när bommen är
rest förbi gränslägesbrytare för körhastighet.

Test av styrningen

31 Ställ in omkopplaren för lyft/körning på körläget

(om den är monterad).
32 Trampa ned fotomkopplaren.
33 Tryck ner tumomkopplaren högst upp på

körreglaget i den riktning som indikeras av den

blå triangeln på manöverpanelen ELLER flytta

långsamt körreglaget i riktning mot den blå

triangeln.

Resultat: Styrhjulen ska vridas i den riktning

som anges av de blå trianglarna på manöver-

panelen.
34 Tryck ner tumomkopplaren i den riktning som

indikeras av den gula triangeln på manöver-

panelen ELLER flytta långsamt styrreglaget i

riktning mot den gula triangeln.

Resultat: Styrhjulen skall vridas i den riktning

som de gula trianglarna pekar på körchassit.

Testkörning och bromstest

35 Ställ in omkopplaren för lyft/körning på körläget

(om den är monterad).
36 Trampa ned fotomkopplaren.
37 Flytta körreglaget långsamt i den riktning som

anges av den blå pilen på manöverpanelen tills

maskinen börjar röra sig. Placera därefter

handtaget i mittläget.

Resultat: Maskinen ska nu röra sig i den riktning

som anges av den blå pilen på körchassit och

därefter stanna tvärt.

18 Genie S-40 och Genie S-45 Artikelnummer 43645SW

BruksanvisningAndra upplagan • Nionde tryckningen

FUNKTIONSTESTER

38 Flytta körreglaget långsamt i den riktning som

anges av den gula pilen på manöverpanelen tills
maskinen börjar röra sig. Placera därefter
handtaget i mittläget.

Resultat: Maskinen ska nu röra sig i den riktning
som anges av den gula pilen på körchassit och
därefter stanna tvärt.

Obs! Bromsarna måste kunna hålla maskinen på
en sluttning som den kan ta sig uppför.

Test av pendlande axel
(modeller utrustade med pendlande axel)

39 Ställ in omkopplaren för lyft/körning på körläget

(om den är monterad).
40 Starta motorn från plattformsreglagen.
41 Kör upp höger styrhjul på ett 15 cm stort block

eller en trottoarkant.

Resultat: De tre återstående däcken ska vara

kvar i kontakt med marken.
42 Kör upp vänster styrhjul på ett 15 cm stort block

eller en trottoarkant.

Resultat: De tre återstående däcken ska vara

kvar i kontakt med marken.
43 Kör upp båda styrhjulen på ett 15 cm block eller

en trottoarkant.

Resultat: De icke styrande hjulen ska vara i

fortsatt kontakt med marken.

Testa aktivering av körning

44 Ställ in omkopplaren för lyft/körning på lyftläget

(om den är monterad).

45 Tryck ned fotpedalen och sänk bommen till

nedsänkt läge.

46 Rotera vridbordet tills bommen flyttar sig förbi

ett av de icke styrande hjulen.

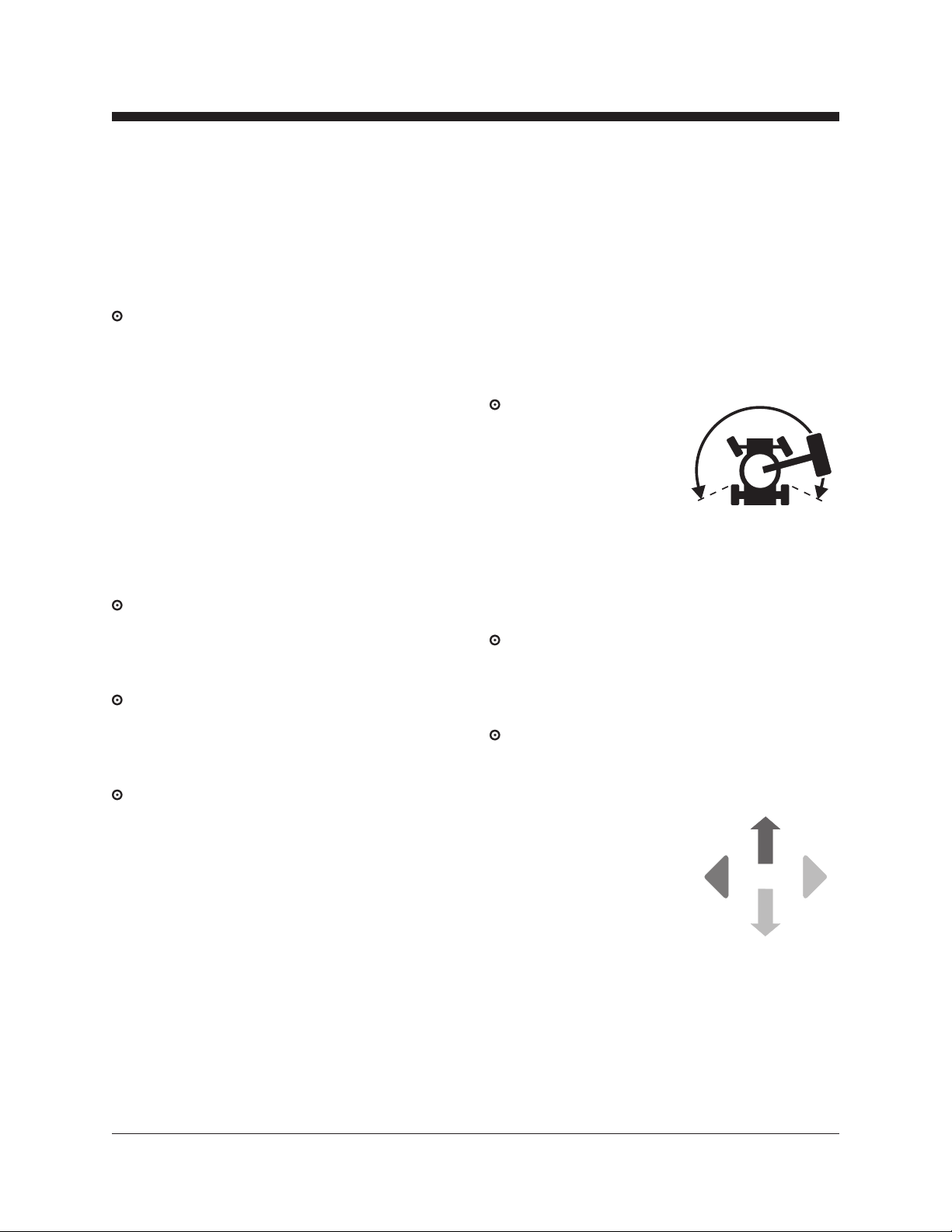

Resultat: Varnings-

lampan för kontroll av
körriktning bör tändas
och fortsätta lysa
medan bommen
befinner sig
någonstans inom det
visade området.

47 Ställ in omkopplaren för lyft/körning på körläget

(om den är monterad).

48 Flytta körreglaget från mitten.

Resultat: Körfunktionen ska vara ur funktion.

49 För och håll vippomkopplaren för kontroll av

körriktning till endera sidan och för sakta
körreglaget från mitten.

Resultat: Körfunktionen ska fungera.

Obs! När köraktiveringssystemet används, kan
maskinen köra i motsatt riktning mot hur kör- och
styrreglaget flyttas.

Använd de färgkodade

Blå

pilarna på plattforms­kontrollerna och körchassit
för att identifiera
körriktningen.

Gul

Artikelnummer 43645SW Genie S-40 och Genie S-45 19

Bruksanvisning Andra upplagan • Nionde tryckningen

FUNKTIONSTESTER

Test av begränsad körhastighet

50 Ställ in omkopplaren för lyft/körning på lyftläget

(om den är monterad).
51 Trampa ned fotomkopplaren.
52 Lyft bommen något över horisontalläget.

53 Ställ in omkopplaren för lyft/körning på körläget

(om den är monterad).
54 Flytta sakta körreglaget till fullt körläge.

Resultat: Den maximala körhastigheten med

upprest underbom skall inte överstiga 30 cm per

sekund.
55 Ställ in omkopplaren för lyft/körning på lyftläget

(om den är monterad).
56 Placera bommen i nedsänkt läge.
57 Skjut ut bommen 30 cm.

Test av nödkontrollerna

60 Stäng av motorn.
61 Dra ut den röda nödstoppsknappen till Till-läget.
62 Ställ in omkopplaren för lyft/körning på lyftläget

(om den är monterad).
63 Trampa ned fotomkopplaren.
64 Håll strömbrytaren för nödkraft i Till-läget och

aktivera samtidigt alla funktioners

reglagehandtag eller vippomkopplare.
Obs! För att spara batterikraft, bör varje funktion

bara testas i en partiell cykel.

Resultat: Alla bom- och styrfunktioner ska

fungera. Körfunktionerna ska inte fungera med

nödkraft.

58 Ställ in omkopplaren för lyft/körning på körläget

(om den är monterad).

59 Flytta sakta körreglaget till fullt körläge.

Resultat: Den maximala körhastigheten med
utskjuten överbom skall inte överstiga 30 cm per
sekund.

Om körhastigheten med höjd plattform överstiger
30 cm per sekund märks maskinen omedelbart ut
och tas ur drift.

20 Genie S-40 och Genie S-45 Artikelnummer 43645SW

Test av Lyft/Kör-väljaren
(CE-modeller)

Maskiner med lyft/kör-omkopplare:

65 Flytta lyft/körväljaren till lyftläget.
66 Trampa ned fotomkopplaren.
67 Flytta körreglaget från mitten.

Resultat: Ingen körfunktion ska fungera.

68 Aktivera alla vippomkopplare för bomfunktionen.

Resultat: Alla bomfunktioner ska fungera.
69 Flytta lyft/kör-väljaren till körläget.
70 Trampa ned fotomkopplaren.
71 Aktivera alla vippomkopplare för bomfunktionen.

BruksanvisningAndra upplagan • Nionde tryckningen

FUNKTIONSTESTER

Resultat: Ingen bomfunktion ska fungera.
72 Flytta körreglaget från mitten.

Resultat: Körfunktionen bör fungera.
73 Reparera alla felfunktioner innan maskinen tas

i bruk.

Maskiner utan lyft/kör-omkopplare:

74 Trampa ned fotomkopplaren.
75 Flytta körreglaget från mitten och aktivera en

vippomkopplare för en bomfunktion.

Resultat: Ingen bomfunktion ska fungera.

Maskinen rör sig i den riktning som indikeras på

manöverpanelen.
76 Reparera alla felfunktioner innan maskinen tas

i bruk.

Artikelnummer 43645SW Genie S-40 och Genie S-45 21

Bruksanvisning Andra upplagan • Nionde tryckningen

Arbetsplatsinspektion

Arbetsplatsinspektion

Uppmärksamma och undvik följande farliga
situationer:

· branter och hål

· gupp, markhinder och skräp/rivningsmassor

Manövrera aldrig maskinen
innan:

Du har lärt dig och är väl förtrogen med

principerna för hur maskinen ska manövreras på

ett säkert sätt enligt denna bruksanvisning.

· sluttande ytor

· instabila eller hala ytor

· överliggande hinder och högspänningsledningar

· farliga platser

1 Undvik farliga situationer.

2 Utför alltid en inspektion före drift.

3 Utför alltid funktionstesterna innan maskinen

tas i drift.

4 Inspektera arbetsplatsen.

Lär dig arbetsplatsinspektionen noga så att

du förstår den, innan du fortsätter till nästa

avsnitt.

5 Använd endast maskinen för avsett ändamål.

Grundregler

Syftet med inspektionen av arbetsplatsen är att
underlätta för föraren att avgöra om det går att
arbeta säkert med maskinen på arbetsplatsen.
Inspektionen ska utföras av föraren innan maskinen
flyttas till arbetsplatsen.

Det är förarens skyldighet att informera sig om och
minnas alla faror som kan förekomma på den nya
arbetsplatsen och att uppmärksamma och undvika
dem medan maskinen flyttas, iordningställs och
manövreras .

· otillräcklig bärighet hos underlaget för att tåla
belastningen från maskinen

· vind- och väderleksförhållanden

· närvaro av obehörig personal

· andra förhållanden som kan försämra
säkerheten

22 Genie S-40 och Genie S-45 Artikelnummer 43645SW

BruksanvisningAndra upplagan • Nionde tryckningen

Driftsinstruktioner

Grundregler

Kapitlet Driftsinstruktioner ger fullständiga
anvisningar om driften av maskinen. Föraren är
skyldig att följa alla säkerhetsregler och anvisningar
i förar-, säkerhets- och ansvarshandböckerna.

Manövrera aldrig maskinen
innan:

Du har lärt dig och är väl förtrogen med
principerna för hur maskinen ska manövreras på
ett säkert sätt enligt denna bruksanvisning.

1 Undvik farliga situationer.
2 Utför alltid en inspektion före drift.
3 Utför alltid funktionstesterna innan maskinen

tas i drift.

4 Inspektera arbetsplatsen.

5 Använd endast maskinen för avsett

ändamål.

Det är både riskabelt och farligt att använda
maskinen för annat ändamål än att lyfta personal
och deras verktyg och material till en arbetsplats.

Endast utbildad och auktoriserad personal bör
tillåtas manövrera maskinen. Om fler än en förare
ska använda maskinen vid olika tidpunkter i
samma arbetsskift, måste samtliga vara
kvalificerade förare och förväntas följa alla
säkerhetsföreskrifter och anvisningar i förar-,
säkerhets- och ansvarshandböckerna. Detta
innebär att varje ny förare ska utföra en inspektion
före drift, funktionstester och en inspektion av
arbetsplatsen innan maskinen tas i drift.

Artikelnummer 43645SW Genie S-40 och Genie S-45 23

Bruksanvisning Andra upplagan • Nionde tryckningen

DRIFTSINSTRUKTIONER

Start av motorn

1 Vrid nyckelomkopplaren på chassits manöver-

panel till önskat läge.

2 Se till att båda de röda mark- och plattformsnöd-

stoppknapparna är utdragna till Till-läget.

3 Bensin-/gasolmodeller: Välj bränsle genom att

flytta bränsleväljaren till önskat läge.

4 Flytta vippomkopplaren för

motorstart åt valfri sida. Om
motorn inte startar eller dör, finns
ett omstartrelä som fördröjer
omstart i 3 sekunder.

Om motorn inte startar inom 15 sekunder, utför
felsökning och reparera vid behov. Vänta
60 sekunder före nytt startförsök.

Alla modeller: Vid extrem kyla, -6 °C och under,
ska motorn värmas i 5 minuter för att förhindra
skada på hydraulsystemet.

Bensin-/gasolmodeller: Vid extremt kalla
förhållanden, -6 °C och under, ska maskinen
startas på bensin och därefter kopplas om till gasol.

Nödstopp

Nödkontroller

Använd nödkraft om den primära energikällan
(motorn) inte fungerar.

1 Vrid om nyckelomkopplaren till mark- eller

plattformskontroll.

2 Dra ut den röda nödstoppsknappen till

Till-läget.

3 Flytta lyft/kör-väljaren till lyftläge vid drift av

nödkraftreglagen från plattformen.

4 Tryck ner fotomkopplaren när nödkontrollerna

drivs från plattformen.

5 Håll strömbrytaren för nödkraft i till Till-läget och

aktivera samtidigt den önskade funktionen.

Körfunktionen fungerar inte med nödkraft.

Manövrering från marken

1 Vrid nyckelomkopplaren till markreglering.
2 Dra ut den röda nödstoppsknappen Till-läget.
3 Bensin-/gasolmodeller: Välj bränsle genom att

flytta bränsleväljaren till önskat läge.

4 Starta motorn.

Tryck in den röda nödstoppknappen till Från-läget
på mark- eller plattformskontrollen för att stoppa
alla funktioner och stänga av motorn.

Reparera alla funktioner som inte avbryts när du
trycker på den röda nödstoppsknappen.

Val och drift via markkontrollerna kopplar förbi
plattformens röda nödstoppsknapp.

24 Genie S-40 och Genie S-45 Artikelnummer 43645SW

Placering av plattformen

1 Håll funktionsstartsknappen åt valfri sida.
2 Flytta den lämpliga vippomkopplaren enligt

markeringarna på manöverpanelen.

Kör- och styrfunktionerna kan inte manövreras från
chassits manöverpanel.

Maskiner som är utrustade med brytning av
funktionen för plattformens nivellering: Brytaren för
nivellering av plattform fungerar inte när bommen är
rest förbi gränslägesbrytare för körhastighet.

BruksanvisningAndra upplagan • Nionde tryckningen

DRIFTSINSTRUKTIONER

Manövrering från plattformen

1 Vrid nyckelomkopplaren till manövrering från

plattformen.

2 Dra ut både chassits och plattformens röda

nödstoppsknapp till Till-läget.

3 Bensin/gasolmodeller: Välj bränsle genom att

flytta bränsleväljaren till önskat läge.

4 Starta motorn. Tryck inte ner fotomkopplaren när

motorn startas.

Placering av plattformen

1 Ställ in omkopplaren för lyft/körning på lyftläget

(om den är monterad).
2 Trampa ned fotomkopplaren.
3 Flytta långsamt det lämpliga reglagehandtaget

eller vippströmbrytaren enligt markeringarna på

manöverpanelen.
Maskiner som är utrustade med brytning av

funktionen för plattformens nivellering: Brytaren för
nivellering av plattform fungerar inte när bommen är
rest förbi gränslägesbrytare för körhastighet.

Styrning

1 Ställ in omkopplaren för lyft/körning på körläget

(om den är monterad).
2 Trampa ned fotomkopplaren.
3 Flytta långsamt kör/styrkontrollen i den riktning

som indikeras av blå eller gula trianglar ELLER

tryck på tumomkopplaren som sitter högst upp

på körhandtaget.

Körning

1 Ställ in omkopplaren för lyft/körning på körläget

(om den är monterad).
2 Trampa ned fotomkopplaren.
3 Öka hastigheten: Flytta långsamt körreglaget

från mitten.

Minska hastigheten: Flytta långsamt köeglaget

mot mitten.

Stopp: Flytta tillbaka körreglaget till mitten eller

släpp fotkontrollen.
Använd de färgkodade pilarna på

plattformskontrollerna och körchassit för att
identifiera körriktningen.

Maskinens körhastighet begränsas när plattformen
höjts.

Köraktivering

Tänd lampa indikerar att bommen precis har flyttat
sig förbi ett av styrhjulen och att körfunktionen har
avbrutits.

För att köra, håll vippomkopplaren för kontroll av
körriktning till endera sidan och för körreglaget
sakta bort från mitten.

Var medveten om att maskinen kan flytta sig i
motsatt riktning mot den riktning som kör- och
styrkontrollen flyttas.

Använd alltid de färgkodade pilarna på plattforms­kontrollerna och körchassit för att markera
körriktningen.

Använd de färgkodade pilarna på
plattformskontrollerna och körchassit för att
identifiera den riktning som hjulen vrider sig.

Artikelnummer 43645SW Genie S-40 och Genie S-45 25

Bruksanvisning Andra upplagan • Nionde tryckningen

DRIFTSINSTRUKTIONER

Generator

Slå över generatorvippomkopplaren till generator­läge för att sätta igång generatorn. Motorn fortsätter
att gå, men inga kör- och plattformsfunktioner
fungerar.

Koppla in elverktyg till plattformens GFCI-uttag.

Flytta generatorvippomkopplaren till maskin­funktionsläget för att återställa maskinfunktionerna.
Alla funktioner fungerar igen.

Tomgångsval (r/min)

Välj motortomgång (r/min) med hjälp av symbolerna
på kontrollpanelen.

· Hare- och fotomkopplarsymbolen:
hög tomgång aktiverad med fotomkopplaren

· Sköldpaddssymbol: låg tomgång

· Harsymbol: hög tomgång

Stoppa motorn

Tryck in den röda nödstoppsknappen och vrid
nyckelomkopplaren till Från-läget.

Fallskydd

Personlig fallskyddsutrustning (PFPE) behövs inte
vid drift av denna maskin.

All fallskyddsutrustning (PFPE) måste uppfylla
tillämplig lagstiftning och användas i enlighet med
tillverkarens anvisningar.

Efter varje användning

1 Välj en säker uppställningsplats – ett fast, plant

underlag, fritt från hinder och trafik.
2 Dra in och sänk bommen till sitt viloläge.
3 Rotera vridbordet så att bommen befinner sig

mellan de icke styrande hjulen.
4 Vrid nyckelomkopplaren till Från-läget och ta ur

nyckeln, så att inga obehöriga kan använda

maskinen.
5 Blockera hjulen.

Kontroll av motorlampa (om
sådan finns)

Lampan tänd och motorn stoppad: Märk ut
maskinen och tag den ur drift.

Lampan tänd och motorn fortfarande igång:
Kontakta servicepersonal inom 24 timmar.

26 Genie S-40 och Genie S-45 Artikelnummer 43645SW

Transport- och lyftinstruktioner

Beakta och följ noga:

Transportfordonet måste ställas upp på ett plant
underlag.

Transportfordonet måste spännas fast så att det
inte rör sig medan maskinen lastas.

Kontrollera att fordonets kapacitet, lastytor och
kättingar eller remmar är starka nog för
maskinens vikt. Information om maskinens vikt
finns på serieplåten.

Se till att vridbordet är säkrat med vridbords­rotationslåset före transporten. Glöm inte att
låsa upp vridbordet före drift.

BruksanvisningAndra upplagan • Nionde tryckningen

Frihjulskonfiguration för
vinschning

Blockera hjulen för att förhindra att maskinen rullar.

2WD modeller: Lossa
bromsarna på de icke
styrande hjulen
genom att vrida om
locken på trans­missionsnavet.

4WD modeller: Lossa
hjulbromsarna genom
att vrida om alla fyra
locken på trans­missionsnavet.

Kontrollera att vinschvajern är ordentligt förankrad i
körchassits öglor och att inga hinder finns på
körvägen.

Utför procedurerna i omvänd ordning för att dra åt
bromsarna igen.

Koppla ur

Koppla in

Obs! Pumpens frihjulsventil ska alltid vara stängd.

Artikelnummer 43645SW Genie S-40 och Genie S-45 27

Bruksanvisning Andra upplagan • Nionde tryckningen

TRANSPORT- OCH LYFTINSTRUKTIONER

Fastspänning på lastbil eller
släp för transport

Använd alltid svängbordets rotationslåssprint varje
gång maskinen transporteras.

Vrid nyckelomkopplaren till Från-läget och ta ur
nyckeln innan transporten påbörjas.

Besiktiga maskinen så att inga detaljer sitter löst
eller är dåligt förankrade.

Spänna fast chassit

Använd kättingar med hög lyftkapacitet.

Använd minst 5 kedjor.

Justera riggningen för att förhindra skador på
kedjorna.

Truckbädd

1

Spänna fast plattformen - S-40

Placera en kloss under plattformsrotatorn. Låt inte
klossen komma i kontakt med plattformens
cylinder.

Spänn fast plattformen med en nylonstropp dragen
genom plattformens nedre stöd. Använd inte
onödigt stor nedåtriktad kraft vid säkring av
bomsektionen.

Spänna fast plattformen - S-45

Placera en kloss under ledarmen. Låt inte klossen
komma i kontakt med plattformens cylinder.

Spänn fast plattformen med en nylonstropp dragen
över ledarmen. Använd inte onödigt stor nedåtriktad
kraft vid säkring av bomsektionen.

Res upp kranarmen helt för transport.

3

2

28 Genie S-40 och Genie S-45 Artikelnummer 43645SW

5

4

BruksanvisningAndra upplagan • Nionde tryckningen

TRANSPORT- OCH LYFTINSTRUKTIONER

Lyftinstruktioner

Sänk och dra in bommen helt. Flytta kranarmens
bom parallellt med marken. Ta bort alla lösa
föremål på maskinen.

Använd rotationslåset för att säkra svängbordet.

Beakta och följ noga:

Bara utbildade riggare får rigga och lyfta
maskinen.

Kontrollera att kranens kapacitet, lastytor och
kättingar eller remmar är starka nog för
maskinens vikt. Information om maskinens vikt
finns på serieplåten.

Bestäm maskinens tyngdpunkt med hjälp av
tabellen och bilden på den här sidan.

Anslut bara riggningen på de speciellt utformade
lyftpunkterna på maskinen. Det finns två lyftpunkter
på chassit och en på svängbordet.

Justera riggningen för att förhindra skada på
maskinen och för att hålla den plant.

X-axel Y-axel

S-40 1,34 m 98 cm

S-45 1,18 m 95 cm

Svändbordets
lyftpunkt (1)

Chassits

lyftpunkter (2)

X-axel

Artikelnummer 43645SW Genie S-40 och Genie S-45 29

Y-axel

Bruksanvisning Andra upplagan • Nionde tryckningen

Dekaler

Kontroll av dekaler

Använd bilderna på nästa sida för att kontrollera
att samtliga dekaler går att läsa och finns på
maskinen.

Nedan finns en lista där dekalerna beskrivs i
nummerordning och där antalet dekaler anges.

Artikelnummer Dekalbeskrivning Kvantitet

25994SW Se upp - Risk för komponentskada 1
27204 Pil - blå 1
27205 Pil - gul 1
27206 Triangel - blå 2
27207 Triangel - gul 2
27564SW Fara - Risk för elektriska stötar 2
28157SW Etikett - Dexron 1
28158SW Etikett - Oblyad 1
28159 Etikett - Diesel 1
28160 Etikett - Gasol 2
28161SW Fara - Klämrisk 3
28163SW Observera - Max. sidokraft - 667 N 1
28164SW Observera - Farliga material 1
28165SW Observera - Fotomkopplare 1
28171 Etikett - Rökning förbjuden 1
28174SW Etikett - Ström till plattform, 230V 2
28175SW Se upp - Tillträde till utrymme 1
28176SW Observera - Saknade handböcker 1
28177SW Varning - Plattformen vrider sig 2
28181SW Varning - Stig inte här, åk inte här 1
28235SW Etikett - Ström till plattform, 115V 2
28236SW Varning - Om du inte läser . . . 1
30080SW Observera - Max. last 1
31060SW Fara - Vältning, spärr 3
32657SW Plattformens manöverpanel 1
32700SW Fara - Säkerhetsföreskrifter 2
32703SW Observera - Specifikationer för 1

Ford-motor, - LRG-423
32719SW Observera - Däckspecifikationer 4
32721SW Observera - Deutz dieselmotorspec. 1
32726SW Etikett - Lyspropp (tillval) 1

Artikelnummer Dekalbeskrivning Kvantitet

32728SW Etikett - Generator (tillval) 1
33952SW Fara - Lutningslarm 1
35599SW Observera - Justera luftslangar 1
38149 Etikett - Patent 1
40434SW Etikett - Fästögla 3
43646SW Markreglagepanel 1
43647SW Observera - Driftsinstruktioner 2
43663SW Observera - Funktionsaktivering 1
44769SW Etikett - Lyft/körväljare (tillval) 1
44981SW Etikett - Luftlinje för plattform 2
44986SW Observera - Max. handkraft - 400 N 1
49741SW Observera - Ford motor- 1

specifikationer - LRG-425 EFI
49925SW Markreglagepanel 1
49926SW Markreglagepanel 1
52155SW Plattformens manöverpanel 1
52966 Kosmetisk - 4 x 2 1
52967 Kosmetisk - 4 x 4 1
53037SW Observera - Spec. för Deutz dieselmotor 1
62072 Kosmetisk - Genie S-40 1
62073 Kosmetisk - S-40 1
62074 Kosmetisk - Genie S-45 1
62075 Kosmetisk - S-45 1
62959 Kosmetisk - S-40 1
62960 Kosmetisk - S-45 1
63461SW Observera - Specifikationer för 1

Perkins dieselmotor
72160SW Markreglagepanel 1
72164SW Plattformens manöverpanel 1
72847SW Observera - Däckspecifikationer, 1

högflotation
82195SW Markreglagepanel 1
82317SW Observera - Driftsinstruktioner 2
82336SW Etikett - Chevron Rykon 1
82469SW Plattformens manöverpanel 1
226500 Etikett - Hjulbelastning, S40 4
226501 Etikett - Hjulbelastning, S45 4

Skuggning betyder att dekalen inte är synlig, att
den sitter under skyddslock

30 Genie S-40 och Genie S-45 Artikelnummer 43645SW

BruksanvisningAndra upplagan • Nionde tryckningen

DEKALER

28158 eller
28159

28157 eller
82336

28171
32700

43663
28161

32719

226500
eller 226501

52966 eller
52967

27204
27206
27207

27207

27206

27205

62073 eller
62075

43646 eller
49925 eller
49926 eller
72160 eller
82195

Chassi

43647

25994

27564

Serienummerplåt

38149

Sidan för
chassits
manöverpanel

Plattform

28161

28174
eller 28235

44981

226500

eller 226501

32719

40434

28177

33952

32728
43647
32726
44769

32657
eller 52155
eller 72164
eller 82469

32700

28236

28176

30080

28165

44981

28163
eller 44986

62072 eller
62074

28174 eller
28235

40434

28181

28177

Artikelnummer 43645SW Genie S-40 och Genie S-45 31

28174
eller 28235

Motorsida

32719
eller

28160

72847

27564

226500
eller 226501

28164

226500
eller
226501

32719
eller 72847

62959
eller 62960

32703
eller 32721
eller 49741
eller 53037
eller 63461

33559

31060

28175

28161

Bruksanvisning Andra upplagan • Nionde tryckningen

Specifikationer

Modell - S-40

Max. höjd, under arbete 14 m

Plattformens maxhöjd 12,2 m

Max. höjd, nedsänkt 2,49 m

Max horisontell räckvidd 9,65 m

Bredd 2,29 m

Längd, nedsänkt 7,29 m

Maximal lastkapacitet 227 kg
6 fots plattform

Maximal lastkapacitet 227 kg
8 fots plattform

Hjulbas 2,2 m

Vändradie (yttre) 4,78 m

Vändradie (inre) 2,03 m

Vridbordets rotation (grader) kontinuerlig

Vridbordets utskjutning bakåt 86,4 cm

Kraftkälla Ford 63 Hp Bensin/Gasol LRG-423
(alternativ) eller LRG-425 EFI

eller Deutz 36 Hp Diesel F3L 1011
eller Perkins 704-30 Diesel

Däcksstorlek, 2WD
endast de främre däcken 12,5L-16SL
endast de bakre däcken 12-16,5 NHS

Däckstorlek 12-16,5 NHS
2WDRT och 4WD fram och bak

Bränsletankvolym 114 liter

Hydraultryck (maximum) 179 bar
(bomfunktioner)

Systemspänning 12V

Vikt Se serieskylt
(Maskinvikten varierar med olika tillval)

Bullernivå 80 dB
Max. ljudnivå på normala arbetsplatser (medelvärde)

Körhastigheter 2WD 4WD

Körhastighet, nedsänkt 6,4 km/h 5,6 km/h
Bensin-/Gasolmodeller 12,2 m/6,8 sek 12,2 m/7,8 sek

Körhastighet, nedsänkt 5,6 km/h 4.8 km/h
Dieselmodeller 12,2 m/7,8 sek 12,2 m/9,1 sek

Körhastighet, 1,1 km/h 1,1 km/h
höjd eller utskjuten 12,2 m/40 sek 12,2 m/40 sek

- alla modeller

Information om golvbelastning

Reglage 12V DC proportionellt

Plattformsdimensioner, 6 fot, 1,8 m x 76 cm
(längd x bredd)

Plattformsdimensioner, 8 fot, 2,4 m x 91 cm
(längd x bredd)

Plattformens nivåinställning självinställande

Plattformsrotation 160°

Växelströmsuttag (AC) på plattformen standard

Backtagningsförmåga, infälld, 2WD 30%

Backtagningsförmåga, infälld 4WD 40%

Markfrigång 31,8 cm

Genie har som policy att kontinuerligt förbättra sina
produkter. Produktspecifikationerna kan ändras
utan föregående meddelande eller förpliktelser.

GVW + märklast 5 608 kg

Axeltryck, max. 4 081 kg

Hjultryck, max. 3 040 kg

Lokalt tryck (per däck) 4,6 kg/cm

448 kPa

Upptaget tryck 8,23 kPa

Obs! Denna golvlastinformation är ungefärlig och
omfattar inte olika tillvalskonfigurationer. Du måste
alltid iaktta alla säkerhetsfaktorer i samband med
användningen.

32 Genie S-40 och Genie S-45 Artikelnummer 43645SW

2

BruksanvisningAndra upplagan • Nionde tryckningen

SPECIFIKATIONER

Modell - S-45

Max. höjd, under arbete 15,5 m

Plattformens max. höjd 13,7 m

Max. höjd, nedsänkt 2,49 m

Max. horisontell räckvidd 11,2 m

Bredd 2,29 m

Längd, nedsänkt 8,5 m

Max. lastkapacitet 227 kg
6 fots plattform

Max. lastkapacitet 227 kg
8 fots plattform

Hjulbas 2,2 m

Vändradie (yttre) 4,78 m

Vändradie (inre) 2,03 m

Vridbordets rotation (grader) kontinuerlig

Vridbordets utskjutning bakåt 86,4 cm

Kraftkälla Ford 63 Hp Bensin/Gasol LRG-423
(alternativ) eller LRG-425 EFI

eller Deutz 36 Hp Diesel F3L 1011
eller Perkins 704-30 Diesel

Däcksstorlek, 2WD
endast de främre däcken 12,5L-16SL
endast de bakre däcken 12-16,5 NHS

Däckstorlek 12-16,5 NHS
2WDRT och 4WD fram och bak

Hydraultryck (maximum) 179 bar
(bomfunktioner)

Bränsletankvolym 114 liter

Systemspänning 12V

Vikt Se serieskylt
(Maskinvikten varierar med olika tillval)

Bullernivå 80 dB
Max. ljudnivå på normala arbetsplatser (medelvärde)

Körhastigheter 2WD 4WD

Körhastighet, nedsänkt 6,4 km/h 5,6 km/h
Bensin-/Gasolmodeller 12,2 m/6,8 sek 12,2 m/7,8 sek

Körhastighet, nedsänkt 5,6 km/h 4,8 km/h
Dieselmodeller 12,2 m/7,8 sek 12,2 m/9,1 sek

Körhastighet, 1,1 km/h 1,1 km/h
höjd eller utskjuten 12,2 m/40 sek 12,2 m/40 sek

- alla modeller

Information om golvbelastning

Reglage 12V DC proportionellt

Plattformsdimensioner, 6 fot, 1,8 m x 76 cm
(längd x bredd)

GVW + märklast 7 378 kg

Axeltryck, max. 6 303 kg

Hjultryck, max. 3 855 kg
Plattformsdimensioner, 8 fot, 2,4 m x 91 cm
(längd x bredd)

Lokalt tryck (per däck) 4,6 kg/cm

448 kPa

Plattformens nivåinställning självinställande

Upptaget tryck 10,50 kPa
Plattformsrotation 160°

Obs! Denna golvlastinformation är ungefärlig och
Växelströmsuttag (AC) på plattformen standard

Backtagningsförmåga, infälld, 2WD 30%

omfattar inte olika tillvalskonfigurationer. Du måste

alltid iaktta alla säkerhetsfaktorer i samband med

användningen.
Backtagningsförmåga, infälld 4WD 40%

Markfrigång 31,8 cm

Genie har som policy att kontinuerligt förbättra sina
produkter. Produktspecifikationerna kan ändras
utan föregående meddelande eller förpliktelser.

Artikelnummer 43645SW Genie S-40 och Genie S-45 33

2

Bruksanvisning Andra upplagan • Nionde tryckningen

SPECIFIKATIONER

S-45 Diagram för rörelseområdeS-40 Diagram för rörelseområde

15,2 m

12,2 m

9,1 m

6,1 m

3,0 m

0 m

0 m

3,0 m

S-40

6,1 m 12,2 m

9,1 m

15,2 m

12,2 m

9,1 m

6,1 m

3,0 m

0 m

0 m

S-45

3,0 m 6,1 m 9,1 m 12,2 m

34 Genie S-40 och Genie S-45 Artikelnummer 43645SW

Genie North America

Telefon [phone]

Avgiftsfritt USA och Canada

Genie Australia Pty Ltd.

800.536.1800

Fax [phone]

Telefon [phone]

Fax [phone]

Genie Scandinavia

Telefon [phone]

Fax [phone]

Genie France

Telefon [phone]

Fax [phone]

Genie Iberica

Telefon [phone]

Fax [phone]

Genie Germany

Telefon [phone]

Fax [phone]

Genie U.K.

Telefon [phone]

Fax [phone]

Genie Mexico City

Telefon [phone]

Fax [phone]

Genie China

Telefon [phone]

Fax [phone]

Genie Malaysia

Telefon [phone]

Fax [phone]

Genie Japan

Telefon [phone]

Fax [phone]

Genie Korea

Telefon [phone]

Fax [phone]

Genie Brasil

Telefon [phone]

Fax [phone]

Genie Holland

Telefon [phone]

Fax [phone]

Distribuerad av:
