Genie S®-40 / S®-45 Operator's Manual [da]

Download

Betjeningsvejledning

S-40 S-45

fra 14678 til 15683

med vedligeholdelsesoplysninger

Fifth Edition Second Printing Part No. 133027DA

Betjeningsvejledning 5. udgave • 2. oplag

Vigtigt

Læs, forstå og overhold disse sikkerhedsregler og betjeningsinstruktioner, inden maskinen tages i brug. Maskinen må kun betjenes af autoriseret personale, der er oplært i dens betjening. Denne vejledning skal betragtes som en permanent del af maskinen og skal altid forefindes på denne. Hvis du har nogen spørgsmål, bedes du kontakte Genie Industries.

Indholdsfortegnelse

Side

Indledning ................................................................... 1

Definitioner på symboler og fareillustrationer ............... 3

Generel sikkerhed ....................................................... 5

Personlig sikkerhed ..................................................... 8

Sikkerhed i arbejdsområdet ......................................... 9

Forklaring .................................................................. 17

Styreenheder............................................................. 18

Inspektioner .............................................................. 25

Betjeningsinstruktioner .............................................. 36

Instruktioner vedr. transport og løft ........................... 46

Vedligeholdelse ......................................................... 49

Specifikationer .......................................................... 53

Kontakt os:

Internet: http://www.genielift.com E-mail: techpub@genieind.com

1. udgave: 1. oplag, februar 1994

2. udgave: 8. oplag, februar 2003

3. udgave: 3. oplag, juli 2004

4. udgave: 2. oplag, juni 2006

5. udgave: 2. oplag, februar 2011

”Genie” og ”S” er registrerede varemærker tilhørende Genie Industries i USA og mange andre lande.

Trykt på genbrugspapir L

Trykt i USA

S-40 • S-45 Reservedelsnr. 133027DA

Ejere, brugere og operatører:

Genie værdsætter, at du har valgt at bruge vores maskine. Vores første prioritet er brugersikkerhed, hvilket bedst opnås ved en samlet indsats. Vi mener, at du yder et meget stort bidrag til sikkerheden, hvis du, såvel som brugere og operatører af udstyret:

1 Overholder arbejdsgiverens, arbejdspladsens

og det offentliges regulativer.

2 Læser, forstår og overholder instruktionerne i

denne og andre vejledninger, som følger med denne maskine.

3 Anvender gode og sikre arbejdsprocedurer

sammen med sund fornuft.

Betjeningsvejledning5. udgave • 2. oplag

Indledning

Fare

Manglende overholdelse af sikkerhedsreglerne og anvisningerne i denne vejledning vil resultere i alvorlig personskade eller dødsfald.

4 Kun lader uddannede/certificerede operatører

betjene maskinen, under informeret og kyndigt tilsyn.

Hvis der er noget i denne vejledning, som ikke er klart, eller som du mener bør tilføjes, bedes du kontakte os.

Internet: www.genielift.com

E-mail: techpub@genieind.com

Undlad at bruge maskinen medmindre:

Du har sat dig grundigt ind i og overholder principperne for sikker maskinbetjening i denne betjeningsvejledning.

1 Undgå farlige situationer.

Sæt dig grundigt ind i sikkerhedsreglerne, inden du går videre til næste afsnit.

2 Foretag altid inspektion før ibrugtagning. 3 Foretag altid funktionstester inden brug. 4 Inspicér arbejdsstedet. 5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Du læser, forstår og overholder fabrikantens instruktioner og sikkerhedsregler – sikkerhedsog betjeningsvejledningen samt mærkaterne på maskinen.

Du læser, forstår og overholder arbejdsgiverens sikkerhedsbestemmelser og arbejdspladsens regulativer.

Du læser, forstår og overholder alle gældende offentlige regulativer.

Du er uddannet i sikker betjening af maskinen.

Reservedelsnr. 133027DA S-40 • S-45 1

Betjeningsvejledning 5. udgave • 2. oplag

Indledning

Fareklassificering

Genie benytter symboler, farvemarkering og signalord til at gøre opmærksom på følgende:

Sikkerhedsadvarselssymbol — bruges til at advare dig om risiko for personskade. Følg alle sikkerhedsoplysninger, som vises efter dette symbol, for at undgå risiko for personskade eller dødsfald.

FARE

Rød

ADVARSEL

Orange

FORSIGTIG

Gul

Gør opmærksom på en faresituation, der – hvis den ikke undgås – vil resultere i alvorlig personskade eller dødsfald.

Gør opmærksom på en faresituation, der – hvis den ikke undgås – kan resultere i alvorlig personskade eller dødsfald.

Gør opmærksom på en faresituation, der – hvis den ikke undgås – kan resultere i mindre eller middelsvær personskade.

Tiltænkt brug

Denne maskine er kun beregnet til løft af personer sammen med deres værktøj og materialer til et højt placeret arbejdssted.

Vedligeholdelse af sikkerhedsskilte

Udskift eventuelle manglende eller beskadigede sikkerhedsskilte. Tænk altid på operatørens sikkerhed. Benyt mildt sæbevand til at rengøre sikkerhedsskilte. Brug ikke rengøringsmidler med opløsningsmidler, eftersom de kan beskadige materialet i sikkerhedsskiltene.

BEMÆRK

Blå

2 S-40 • S-45 Reservedelsnr. 133027DA

Gør opmærksom på en faresituation, der – hvis den ikke undgås – kan resultere i tingskade.

Betjeningsvejledning5. udgave • 2. oplag

Definitioner på symboler og fareillustrationer

Knusningsfare

Nedstyrtningsfare Knusningsfare Væltningsfare

Væltningsfare Væltningsfare Fare for livsfarligt

Stå ikke på denne overflade.

Eksplosionsfare Brandfare Eksplosionsfare Fare for livsfarligt

elektrisk stød

Hold afstand til bevægelige dele.

Bevar påkrævet frihøjde.

elektrisk stød

Væltningsfare Væltningsfare

Læs servicehåndbogen

Hold dig væk fra bane, som platformen bevæges i.

Platformens nominelle kapacitet

Kun uddannet vedligeholdelsespersonale bør åbne disse rum.

Læs betjeningsvejledningen.

Reservedelsnr. 133027DA S-40 • S-45 3

Rygning forbudt. Ingen åben ild. Sluk motor.

Platform ned ad bakke:

1 Træk bom

tilbage.

2 Sænk bom.

Platform op ad bakke:

1 Sænk bom.

2 Træk bom

tilbage.

Betjeningsvejledning 5. udgave • 2. oplag

Definitioner på symboler og fareillustrationer

Fastgørelsespunkt til sikkerhedswire

Instruktioner til fastspænding

Hjultryk Nominel spænding

for strøm til platform

Instruktioner til fastspænding

Trykkapacitet for luftslange til platform

Vindhastighed

4 S-40 • S-45 Reservedelsnr. 133027DA

Sikkerhedsskilte og placeringer

82487

133067

Betjeningsvejledning5. udgave • 2. oplag

Generel sikkerhed

114252

82472

114251

82472

114252

114251

114252 A

114251 A

82487

133067

82671

82548

82487 B

82472

82472 B

82548

82671

Reservedelsnr. 133027DA S-40 • S-45 5

Betjeningsvejledning 5. udgave • 2. oplag

Generel sikkerhed

Sikkerhedsskilte og placeringer

82487

82487 B

114473

82601

82601 B

82604

114473 A

227 kg

< =

227 kg

114473

82487

82601

82604

82604 B

12.5 m/sec

6 S-40 • S-45 Reservedelsnr. 133027DA

Sikkerhedsskilte og placeringer

82548

82472

133067

82671

114252

114247

133067

82473

114247

82548

82472

82472 B

82473 B

114252

114252 A

133067

82671

82473 82481

82481 B

82481

Betjeningsvejledning5. udgave • 2. oplag

Generel sikkerhed

Reservedelsnr. 133027DA S-40 • S-45 7

Betjeningsvejledning 5. udgave • 2. oplag

Personlig sikkerhed

Beskyttelse mod nedstyrtning

Personligt faldsikringsudstyr er påkrævet ved betjening af denne maskine.

Personer i platformen skal være iført sikkerhedsbælte eller -sele i overensstemmelse med de offentlige regulativer. Fastgør sikkerhedswiren til fastgørelsespunktet i platformen.

Operatører skal overholde de regulativer, som foreskrives af arbejdsgiveren, arbejdspladsen og det offentlige, angående brugen af personligt beskyttelsesudstyr.

Alt personligt faldsikringsudstyr skal overholde de gældende offentlige regulativer og skal inspiceres og bruges i overensstemmelse med udstyrsproducentens instruktioner.

8 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Fare for livsfarligt elektrisk

stød

Denne maskine er ikke isoleret og yder ikke beskyttelse mod berøring af eller ophold i nærheden af en strømkilde.

Hold forsvarlig afstand til strømførende ledninger og apparater i overensstemmelse med de gældende lovbestemmelser og nedenstående skema.

Netspænding Påkrævet frihøjde

0 til 50 kV 3,0 m

Tag højde for, at platformen kan bevæge sig, at elektriske ledninger kan gynge eller hænge ned, og pas på stærke vindstød.

Hold afstand til maskinen, hvis den kommer i kontakt med strømførende højspændingsledninger. Hverken mandskab på jorden eller i platformen må røre ved eller betjene maskinen, før der slukkes for strømmen til de strømførende højspændingsledninger.

Maskinen må ikke betjenes i tordenvejr eller stormvejr.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

Væltningsfare

Den samlede vægt af personer, udstyr og materialer må ikke overstige platformens maksimale lastkapacitet for det indskrænkede eller uindskrænkede bevægelsesområde.

Platformens maksimale lastkapacitet 227 kg

Maks. antal personer 2

50 til 200 kV 4,6 m

200 til 350 kV 6,1 m

350 til 500 kV 7,6 m

500 til 750 kV 10,6 m

750 til 1.000 kV 13,7 m

Reservedelsnr. 133027DA S-40 • S-45 9

Vægten af diverse ekstraudstyr, såsom rørholdere, panelholdere og svejseapparater, vil reducere den nominelle lastkapacitet og skal iberegnes i den samlede platformslast. Se mærkaterne på ekstraudstyret.

Hvis ekstraudstyret bruges, skal du læse, forstå og overholde mærkaterne og instruktionerne til ekstraudstyret.

Betjeningsvejledning 5. udgave • 2. oplag

Sikkerhed i arbejdsområdet

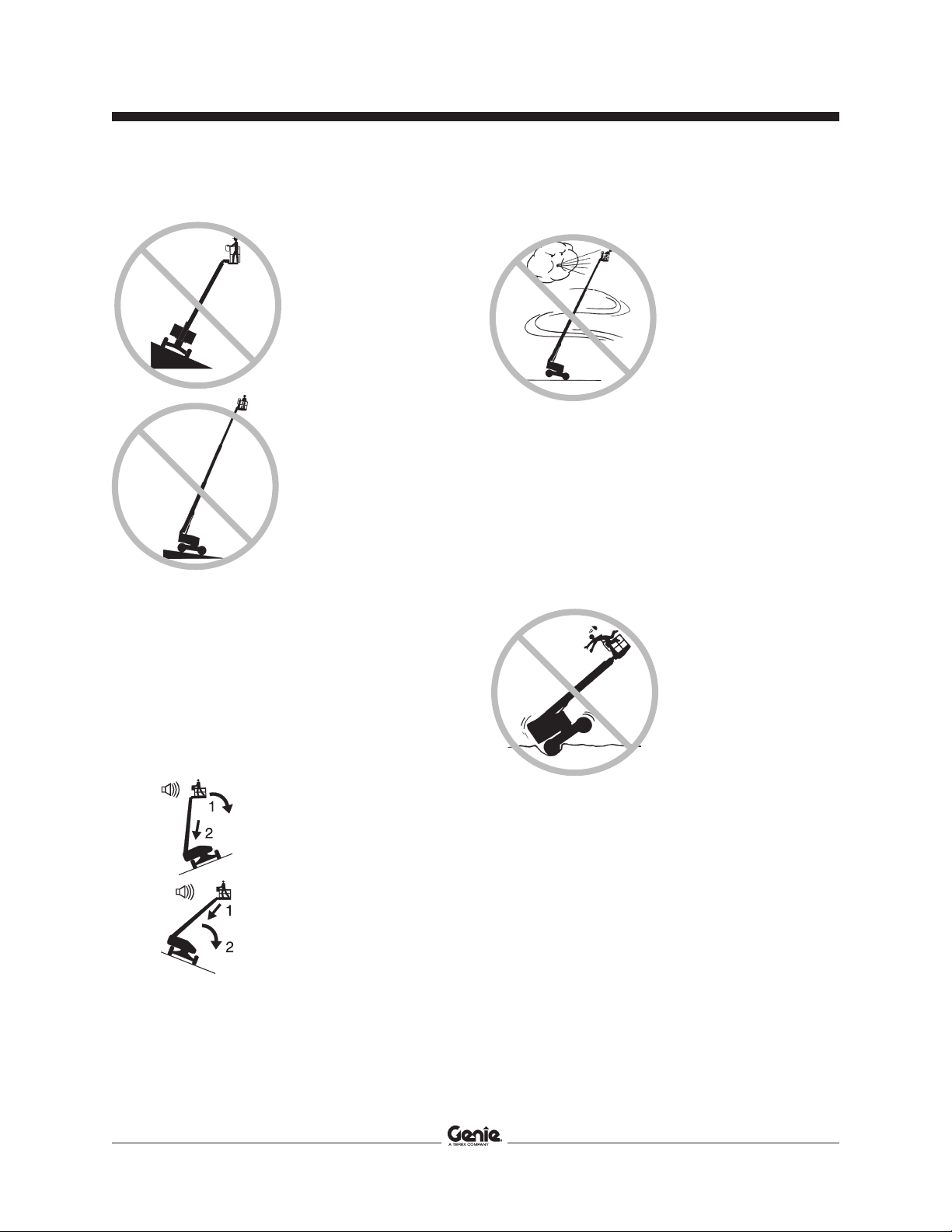

Bommen må ikke hæves eller skydes ud, medmindre maskinen står på et fast, plant underlag.

Hældningsalarmen må ikke bruges som en niveauindikator. Hældningsalarmen lyder kun i platformen, når maskinen står på en meget stejl skråning.

Hvis hældningsalarmen lyder, når platformen er hævet: Udvis stor forsigtighed. Identificer bommens tilstand på skråningen som vist nedenfor. Følg proceduren for at sænke bommen, før der flyttes til et fast og plant underlag. Bommen må ikke drejes, mens platformen sænkes.

Hvis hældningsalarmen lyder med platformen op ad bakke: Sænk først og fremmest bommen, og træk den derefter tilbage.

Hæv ikke bommen, hvis der er risiko for, at vindhastigheden overstiger 12,5 m/s. Hvis vinden overstiger 12,5 m/s, når bommen er hævet, skal bommen sænkes, og betjening af maskinen skal afbrydes.

Maskinen må ikke betjenes i stærk blæst. Platformens eller lastens overfladeareal må ikke forøges. Forøgelse af det område, som er udsat for vinden, forringer maskinens stabilitet.

Vær yderst påpasselig, og kør meget langsomt, når maskinen kører i sænket position i ujævnt terræn, over murbrokker, på et ustabilt eller glat underlag og i nærheden af huller og skrænter.

Maskinen må ikke køre på eller i nærheden af ujævnt terræn, et ustabilt underlag el. lign. med bommen hævet eller skudt ud.

Hvis hældningsalarmen lyder med platformen ned ad bakke: Træk først og fremmest bommen tilbage, og sænk den derefter.

10 S-40 • S-45 Reservedelsnr. 133027DA

Maskinen må ikke bruges som kran.

Betjeningsvejledning5. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Bommen må ikke bruges til at skubbe maskinen eller andre genstande.

Bommen må ikke røre ved tilstødende bygninger/ genstande.

Bommen og platformen må ikke bindes til tilstødende bygninger/genstande.

Lasten må ikke placeres uden for platformens afgrænsning.

Brug ikke genstande uden for platformen til at støde af fra eller trække ind mod.

Maks.tilladelig manuelkraft

400 N

Maskindele, der har indflydelse på sikkerheden og stabiliteten, må ikke ændres eller frakobles.

Dele, der er afgørende for maskinens stabilitet, må ikke udskiftes med dele med en anden vægt eller specifikation.

Fabriksmonterede dæk må ikke udskiftes med dæk af en anden type/størrelse eller lagklasse.

Arbejdsplatformen må ikke modificeres eller ændres uden forudgående skriftlig tilladelse fra producenten. Montering af udstyr til fastgørelse af værktøj eller andre materialer på platformen, fodbrædderne eller gelænderne kan forøge platformens vægt samt platformens eller lastens overfladeareal.

Der må ikke placeres eller fastgøres hængende last på eller til nogen del af denne maskine.

Stiger eller stilladser må ikke anbringes i platformen eller stilles op ad nogen af maskinens dele.

Transportér ikke værktøj og materialer, medmindre de er jævnt fordelt og kan håndteres sikkert af personen/personerne i platformen.

Maskinen må ikke benyttes på et bevægeligt underlag eller et køretøj.

Kontrollér, at alle dæk er i god stand, at de luftfyldte dæk har korrekt dæktryk, og at vingemøtrikkerne er spændt forsvarligt.

Platformsbetjeningen må ikke bruges til at frigøre platformen, hvis den sidder fast eller på anden måde hindres af en tilstødende bygning/genstand. Alle personer skal være nede fra platformen, inden der gøres forsøg på at frigøre denne vha. det nederste betjeningssted.

Reservedelsnr. 133027DA S-40 • S-45 11

Betjeningsvejledning 5. udgave • 2. oplag

Sikkerhed i arbejdsområdet

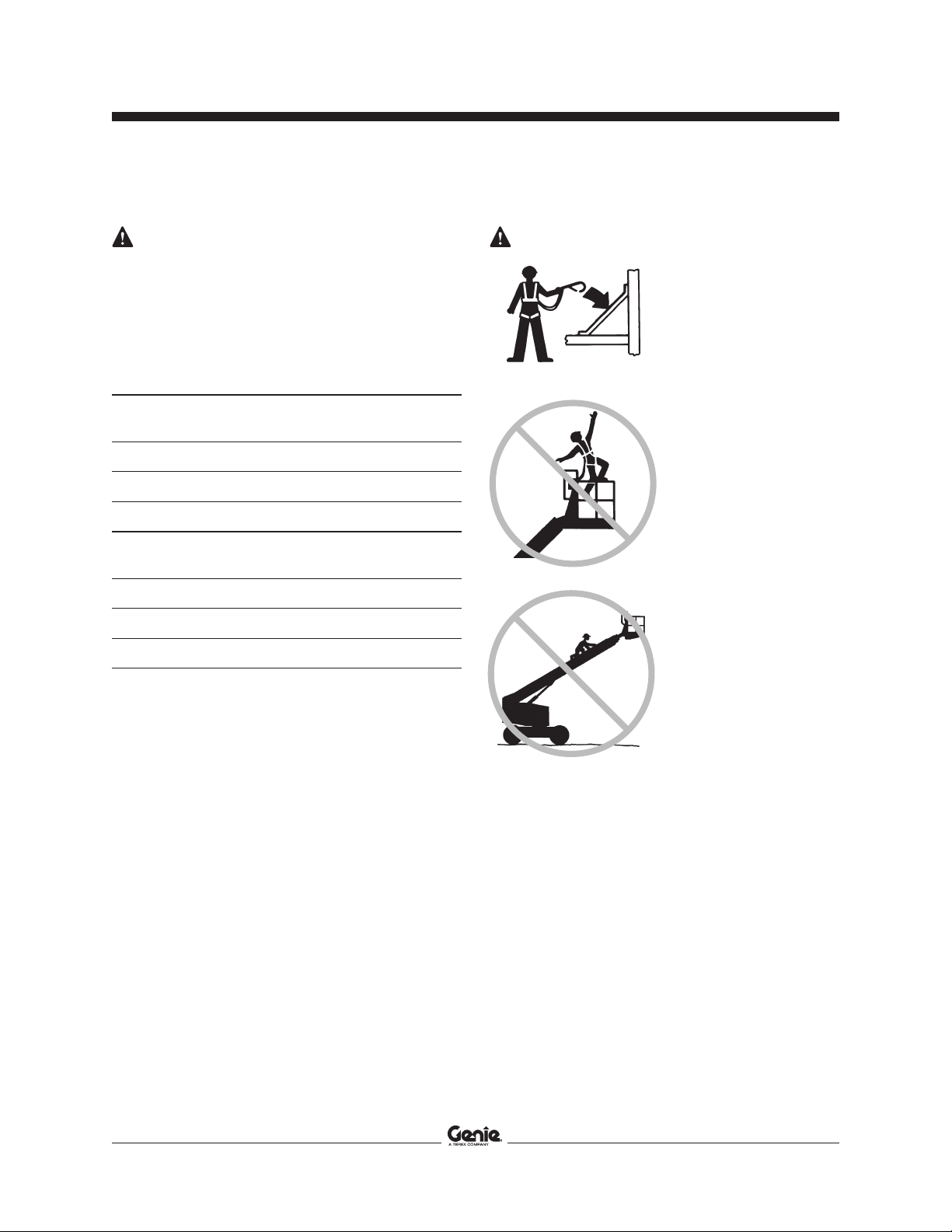

Nedstyrtningsfarer Farer ved betjening på

skråninger

Kør ikke maskinen op på en skråning, der overstiger maskinens maksimale kapacitet for kørsel op ad bakke, ned ad bakke eller på en sideskråning. Skråningskapaciteten gør sig kun gældende for maskiner i den sænkede position.

Maksimal skråningskapacitet, sænket position, 2WD (2-hjulstræk)

Platform ned ad bakke 30 % (17°)

Platform op ad bakke 15 % (9°)

Sideskråning 25 % (14°)

Maksimal skråningskapacitet, sænket position, 4WD (4-hjulstræk)

Platform ned ad bakke 40 % (22°)

Platform op ad bakke 40 % (22°)

Sideskråning 25 % (14°)

Personer i platformen skal være iført sikkerhedsbælte eller

-sele i overensstemmelse med de gældende lovbestemmelser. Fastgør sikkerhedswiren til fastgørelsespunktet i platformen.

Sid, stå eller kravl ikke på platformens gelænder. Stå altid med fødderne solidt placeret på platformens gulv.

Kravl ikke ned fra platformen, når den er hævet.

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Hold platformens gulv rent.

Sænk midtergelænderet, eller luk lågen til platformsindgangen, inden maskinen betjenes.

Stig ikke af eller på platformen, medmindre maskinen er i den sænkede position, og platformen er ved jordhøjde.

12 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Kollisionsfarer

Vær opmærksom på steder med begrænset udsyn og blinde vinkler, når maskinen køres eller betjenes.

Vær opmærksom på bommens placering og ”halesving”, når drejekransen drejes.

Kontrollér, at der ikke er hængende forhindringer eller lignende risici i arbejdsområdet.

Vær opmærksom på faren for at få noget i klemme, når der gribes fat i platformsgelænderet.

Operatører skal overholde de regulativer, som foreskrives af arbejdsgiveren, arbejdspladsen og det offentlige, angående brugen af personligt beskyttelsesudstyr.

Anvend de farvekodede retningspile på platformsbetjeningen og kørechassiset til køreog styrefunktionerne.

Bommen må ikke sænkes, medmindre alle personer og hindringer er væk fra området under maskinen.

Kørehastigheden skal tilpasses underlagets beskaffenhed, hårdhed og hældning, mandskabets placering samt evt. andre faktorer, der kan forårsage kollision.

Bommen må ikke betjenes i umiddelbar nærhed af en kran, medmindre kranens betjeningsgreb er låst, og/eller der er truffet forholdsregler med henblik på at undgå kollision.

Der må ikke køres vildt eller ”pjattes”, mens maskinen betjenes.

Fare for legemsbeskadigelse

Maskinen må ikke betjenes, hvis der er luft- eller hydraulikolielækage. En luft- eller hydraulikolielækage kan gennemtrænge og/eller ætse huden.

Når motoren kører, skal maskinen altid betjenes i et godt ventileret område for at undgå kulilteforgiftning.

Forkert kontakt med komponenter, som findes under dæksler, vil forårsage alvorlig tilskadekomst. Kun uddannet vedligeholdelsespersonale bør åbne disse rum. Det anbefales, at operatøren kun åbner disse rum, når der udføres inspektion før ibrugtagning. Alle rum skal forblive lukkede og låste under drift.

Reservedelsnr. 133027DA S-40 • S-45 13

Betjeningsvejledning 5. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Fare for eksplosion og brand

Motoren må ikke startes, hvis du kan lugte eller se flydende gas (LPG), benzin, dieselolie eller lignende eksplosionsfarlige stoffer.

Der må ikke fyldes brændstof på maskinen, mens motoren kører.

Der må kun fyldes brændstof på maskinen – og batteriet må kun oplades – i et åbent område med god ventilation og på afstand af gnister, åben ild og tændt tobak.

Maskinen må ikke betjenes i farlige områder eller områder, hvor der kan være brand- eller eksplosionsfarlige gasser eller partikler.

Der må ikke sprøjtes æter ind i motorer, som er udstyret med gløderør.

Farer ved beskadiget

maskine

Maskinen må ikke benyttes, hvis den er beskadiget eller defekt.

Inspicér maskinen omhyggeligt inden brug, og afprøv samtlige funktioner inden hvert skift. En beskadiget eller defekt maskine skal omgående mærkes og tages ud af drift.

Kontrollér, at alt vedligeholdelsesarbejde, der er anført i denne vejledning og den relevante Genieservicehåndbog, er udført.

Batterisikkerhed

Forbrændingsfarer

Batterier indeholder syre. Bær altid beskyttelsestøj og beskyttelsesbriller, når der arbejdes med batterier.

Undgå at spilde eller røre ved batterisyre. Spildt batterisyre neutraliseres med natron og vand.

Eksplosionsfare

Sørg for, at der ikke er gnister, åben ild eller tændt tobak i nærheden af batterierne. Batterier afgiver eksplosionsfarlig gas.

Fare for livsfarligt elektrisk stød

Undgå berøring af batteripolerne.

Sørg for, at alle mærkater er læselige og korrekt placeret.

Sørg for, at betjenings-, sikkerheds- og ansvarsvejledningen er fuldstændig, læselig og placeret i opbevaringsboksen på platformen.

Fare for komponent-

beskadigelse

Der må ikke bruges et batteri eller en oplader på mere end 12 V til at starte maskinen med startkabler.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

14 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Sikkerhed i forbindelse med

rørholdere

Læs, forstå og overhold samtlige advarsler og instruktioner, der følger med rørholderne.

Den nominelle platformskapacitet må ikke overskrides. Rørholdermontagen og vægten i rørholderne vil reducere den nominelle platformskapacitet og skal iberegnes i den samlede platformslast.

Rørholdermontagen vejer 9,5 kg.

Den maksimale kapacitet på rørholdermontagen er 91 kg.

Vægten på rørholdermontagen og lasten i rørholderne kan begrænse det maksimale antal personer i platformen.

Centrér lasten inden for platformens afgrænsning.

Fastgør lasten til platformen.

Bloker ikke platformens indgang eller udgang.

Bloker ikke evnen til at betjene platformsbetjeningen eller den røde nødstopknap.

Betjen ikke, medmindre du er tilstrækkeligt instrueret og er bekendt med alle de farer, som er forbundet med bevægelse af platformen med en overhængende last.

Maskinen må ikke udsættes for vandret kraft eller sidebelastning i form af hævning eller sænkning af fast eller overhængende last.

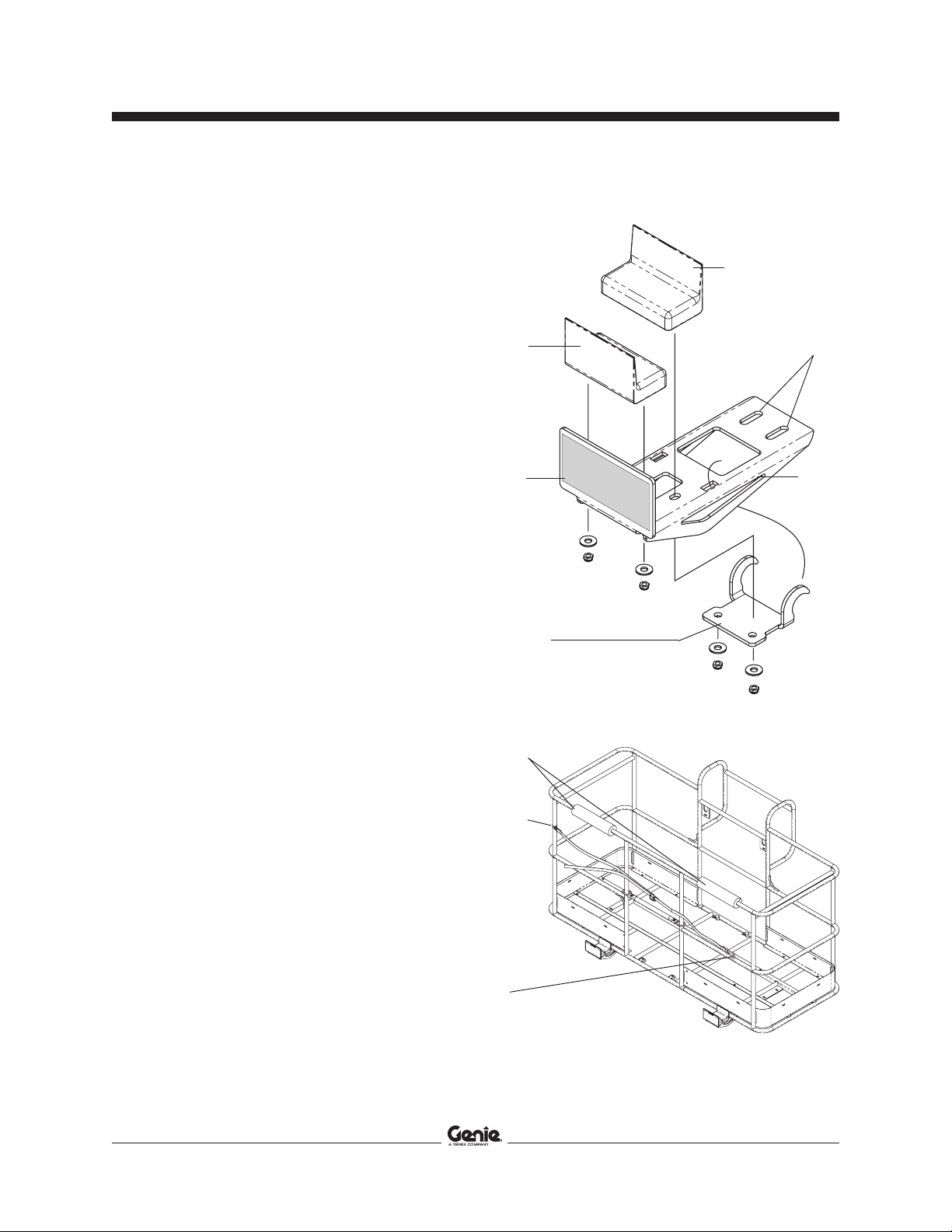

Sikkerhed i forbindelse med

panelholdere

Læs, forstå og overhold samtlige advarsler og instruktioner, der følger med panelholderne.

Den nominelle platformskapacitet må ikke overskrides. Den kombinerede vægt af holdere, paneler, personer, værktøj og andet udstyr må ikke overstige den nominelle kapacitet.

Panelholdermontagen vejer 13,6 kg.

Den maksimale kapacitet på panelholdermontagen er 113 kg.

Vægten på panelholderne og lasten i panelholderne kan begrænse det maksimale antal personer i platformen til en person.

Fastgør holderne til platformen. Fastgør panelet/ panelerne til platformsgelænderet ved brug af de medfølgende stropper.

Betjen ikke, medmindre du er tilstrækkeligt instrueret og er bekendt med alle farer i forbindelse med løft af paneler.

Maskinen må ikke udsættes for vandret kraft eller sidebelastning i form af hævning eller sænkning af fast eller overhængende last.

Maksimal lodret højde på paneler: 1,2 m

Maksimal vindhastighed: 6,7 m/sek

Maksimalt panelområde: 3 m

Fare for livsfarligt elektrisk stød: Hold rør væk fra alle strømførende elektriske ledninger.

Reservedelsnr. 133027DA S-40 • S-45 15

Betjeningsvejledning 5. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Sikkerhed i forbindelse med

svejsekabel til platform

Læs, forstå og overhold samtlige advarsler og instruktioner, der følger med svejseapparatet.

Tilslut ikke svejseledninger eller -kabler, medmindre svejseapparatet er slukket på platformsbetjeningen.

Betjen ikke, medmindre svejsekablerne er tilsluttet korrekt.

Tilslut den positive ledning til drejelåsstikket ved drejekransen og platformen.

Tilslut klemmen fra den negative ledning til den jordledende mast på drejekransen og platformen.

Spærring efter hver brug

1 Vælg et sikkert parkeringssted – på et fast,

plant underlag, hvor der ikke er forhindringer eller trafik.

2 Træk bommen tilbage, og sænk den til den

sænkede position.

3 Drej drejekransen, således at bommen befinder

sig mellem de ikke-styrende hjul.

4 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

5 Klods hjulene op.

16 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Forklaring

1 Fodkontakt 2 Opbevaringsboks til vejledninger 3 Glidende midtergelænder 4 Fastgørelsespunkt til sikkerhedswire 5 Ikke-styrende hjuldæk 6 Styrende hjuldæk 7 Nederste betjeningssted

Reservedelsnr. 133027DA S-40 • S-45 17

8 Bom 9 Platformsbetjening 10 Platform 11 Udliggerbom (S-45)

Betjeningsvejledning 5. udgave • 2. oplag

Styreenheder

3 54

1819

Betjeningspanel til platform

7 Deutz dieselmodeller: Gløderørskontakt

1 Knap til horn 2 Kontakt til platformsnivellering 3 Kontakt til platformsrotation 4 Model S-45: Kontakt til hævning/sænkning af

udliggerbom 5 Kontakt til hjælpestrøm 6 Kørehastighedsvælgerkontakt

(hvis monteret)

Perkins-modeller: Gløderørsindikatorlys 8 Motorstartkontakt 9 Tomgangsvælgerkontakt (o/m)

· Skildpadde: lav tomgangshastighed aktiveret med fodkontakt

· Hare: høj tomgangshastighed aktiveret med fodkontakt

18 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Styreenheder

6 9 10

117 8

STOP

10 Benzin/LPG-modeller: Benzin/LPG-

vælgerkontakt 11 Rød nødstopknap 12 Proportionalstyrehåndtag til kørefunktion og

fingervippekontakt til styrefunktion ELLER

proportionalstyrehåndtag med to

bevægelsesretninger til køre- og styrefunktioner 13 Indikatorlys for platformsoverbelastning

Reservedelsnr. 133027DA S-40 • S-45 19

14 1315

14 Indikatorlys for ikke-nivelleret maskine

(hvis monteret) 15 Indikatorlys for kørestart 16 Kørestartkontakt 17 Kontakt til udskydning/tilbagetrækning af bom 18 Ekstraudstyr 19 Proportionalstyrehåndtag med to

bevægelsesretninger til hævning/sænkning af

bom og venstre-/højredrejning af drejekrans

Betjeningsvejledning 5. udgave • 2. oplag

Styreenheder

Betjeningspanel til platform

1 Knap til horn

Tryk på knappen til hornet, og hornet vil lyde. Slip knappen til hornet, og hornet vil holde op med at lyde.

2 Kontakt til platformsnivellering

Før platformsnivelleringskontakten op, og platformens niveau vil blive hævet. Før platformsnivelleringskontakten ned, og platformens niveau vil blive sænket.

3 Kontakt til platformsrotation

Før platformsrotationskontakten til højre, og platformen vil dreje til højre. Før platformsrotationskontakten til venstre, og platformen vil dreje til venstre.

4 Kontakt til hævning/sænkning af udliggerbom

Før udliggerbomkontakten op, og udliggeren vil blive hævet. Før udliggerbomkontakten ned, og udliggeren vil blive sænket.

5 Kontakt til hjælpestrøm

Brug hjælpestrøm, hvis den primære strømkilde (motoren) svigter. Hold hjælpestrømskontakten til en af siderne og aktivér den ønskede funktion samtidigt.

6 Kørehastighedsvælgerkontakt

Symbol for hældende maskine: Langsom kørsel

på stigninger.

Symbol for maskine på plant underlag: Til maks.

kørehastighed. 7 Deutz dieselmodeller: Gløderørskontakt

(hvis monteret)

Før gløderørskontakten til en af siderne og hold

den der i 3 til 5 sekunder.

Perkins-modeller: Gløderørsindikatorlys 8 Motorstartkontakt

Før motorstartkontakten til en af siderne for at

starte motoren. 9 Tomgangsvælgerkontakt (o/m)

Før tomgangsvælgerkontakten til skildpadde-

positionen for at få lav tomgangshastighed

aktiveret med fodkontakt.

Før tomgangsvælgerkontakten til hare-

positionen for at få høj tomgangshastighed

aktiveret med fodkontakt. 10 Benzin/LPG-modeller: Brændstofvælgerkontakt

Før brændstofvælgerkontakten til benzin-

positionen for at vælge benzin. Før

brændstofvælgerkontakten til LPG-positionen for

at vælge LPG. 11 Rød nødstopknap

Tryk den røde nødstopknap ind til den

deaktiverede position for at stoppe alle

funktioner og slukke for motoren. Træk den røde

nødstopkontakt ud til den aktiverede position for

at betjene maskinen.

20 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Styreenheder

12 Proportionalstyrehåndtag med to

bevægelsesretninger til køre- og styrefunktioner ELLER proportionalstyrehåndtag til kørefunktion og fingervippekontakt til styrefunktion

Før styrehåndtaget i den retning, som er angivet af den blå pil på betjeningspanelet, og maskinen vil køre fremad. Før styrehåndtaget i den retning, som er angivet af den gule pil, og maskinen vil køre baglæns. Før styrehåndtaget i den retning, som er angivet af den blå trekant, og maskinen vil styre til venstre. Før styrehåndtaget i den retning, som er angivet af den gule trekant, og maskinen vil styre til højre. ELLER Før styrehåndtaget i den retning, som er angivet af den blå pil på betjeningspanelet, og maskinen vil køre fremad. Før styrehåndtaget i den retning, som er angivet af den gule pil, og maskinen vil køre baglæns. Tryk på den venstre side af fingervippekontakten, og maskinen vil styre til venstre. Tryk på den højre side af fingervippekontakten, og maskinen vil styre til højre.

13 Indikatorlys for platformsoverbelastning

En blinkende indikator tilkendegiver, at platformen er overbelastet, og ingen af funktionerne vil fungere. Fjern vægt fra platformen, indtil indikatoren slukkes.

16 Kørestartkontakt

Hvis du vil køre, når indikatorlyset for

kørefunktion er tændt, skal du holde

kørestartkontakten til en af siderne, og langsomt

flytte kørestyrehåndtaget væk fra midten. Vær

opmærksom på, at maskinen kan bevæge sig i

den modsatte retning i forhold til den retning,

som køre- og styrehåndtaget bevæges i. 17 Kontakt til udskydning/tilbagetrækning af bom

Før kontakten op, og bommen vil

blive trukket tilbage. Før kontakten

ned, og bommen vil blive skudt ud. 18 Bruges til ekstraudstyr 19 Proportionalstyrehåndtag med to

bevægelsesretninger til hævning/sænkning af

bom og venstre-/højredrejning af drejekrans

Før styrehåndtaget op, og

bommen vil blive hævet. Flyt

styrehåndtaget ned, og bommen

vil blive sænket. Før

styrehåndtaget til højre, og

drejekransen vil dreje til højre.

Før styrehåndtaget til

venstre, og

drejekransen vil dreje

til venstre.

14 Indikatorlys for ikke-nivelleret maskine

(hvis monteret) Indikatorlyset for ikke-nivelleret maskine vil blive

tændt, når hældningsalarmen lyder.

15 Indikatorlys for kørestart

Hvis indikatoren er tændt, betyder det, at bommen lige har bevæget sig forbi et af de ikkestyrende hjul, og at kørefunktionen er blevet afbrudt.

Reservedelsnr. 133027DA S-40 • S-45 21

Betjeningsvejledning 5. udgave • 2. oplag

Styreenheder

Nederste betjeningspanel

1 Kontakt til drejekransrotation 2 Kontakt til hævning/sænkning af bom 3 Kontakt til udskydning/tilbagetrækning af bom 4 Indikatorlys for platformsoverbelastning 5 Ikke anvendt 6 Kontakt til hjælpestrøm 7 Benzin/LPG-modeller: Vandtemperatur-måler

Dieselmodeller: Olietemperaturmåler

8 Nøglekontakt til valg mellem platform/slukket/

nederste betjeningssted 9 Olietryksmåler 10 Spændingsmåler 11 Rød nødstopknap 12 Benzin/LPG-modeller: Indikatorlys for

motorkontrol

22 S-40 • S-45 Reservedelsnr. 133027DA

13 Timetæller 14 Benzin/LPG-modeller: Benzin/LPG-

vælgerkontakt

15 Deutz dieselmodeller: Gløderørskontakt

(hvis monteret)

Perkins-modeller: Gløderørsindikatorlys 16 Funktionsstartkontakt 17 Motorstartkontakt 18 15 A-afbryder til motorens elektriske kredsløb 19 20 A-afbryder til oliekøler og ekstraudstyr 20 15 A-afbryder til styreboksens elektriske

kredsløb 21 Model S-45: Kontakt til hævning/sænkning af

udliggerbom 22 Kontakt til platformsnivellering 23 Kontakt til platformsrotation

Betjeningsvejledning5. udgave • 2. oplag

Styreenheder

Nederste betjeningspanel

1 Kontakt til drejekransrotation

Før kontakten til drejekransrotation til højre, og drejekransen vil dreje til højre. Før kontakten til drejekransrotation til venstre, og drejekransen vil dreje til venstre.

2 Kontakt til hævning/sænkning af bom

Før kontakten til hævning/ sænkning af bommen op, og bommen vil blive hævet. Før kontakten til hævning/ sænkning af bommen ned, og bommen vil blive sænket.

3 Kontakt til udskydning/tilbagetrækning af bom

Før kontakten til udskydning/ tilbagetrækning af bommen til højre, og bommen vil blive skudt ud. Før kontakten til udskydning/tilbagetrækning af bommen til venstre, og bommen vil blive trukket tilbage.

4 Indikatorlys for platformsoverbelastning

En blinkende indikator tilkendegiver, at platformen er overbelastet, og ingen af funktionerne vil fungere. Fjern vægt fra platformen, indtil indikatoren slukkes.

5 Ikke anvendt

8 Nøglekontakt til valg mellem platform/slukket/

nederste betjeningssted

Drej nøglekontakten til platformspositionen og

platformsbetjeningen vil fungere. Drej

nøglekontakten til den slukkede position, og

maskinen vil være slukket. Drej nøglekontakten

til det nederste betjeningssted, og det nederste

betjeningssted vil fungere. 9 Olietryksmåler 10 Spændingsmåler 11 Rød nødstopknap

Tryk den røde nødstopknap ind til den

deaktiverede position for at stoppe alle

funktioner og slukke for motoren. Træk den røde

nødstopkontakt ud til den aktiverede position for

at betjene maskinen. 12 Indikatorlys for motorkontrol

Indikator tændt og motor standset: Mærk

maskinen, og tag den ud af drift.

Indikator tændt, og motor kører stadig: Kontakt

servicepersonale inden for 24 timer. 13 Timetæller

Timetælleren viser antallet af timer, som

maskinen har kørt. 14 Benzin/LPG-modeller: Kontakt til valg af

brændstof

Før kontakten til valg af brændstof til benzin-

positionen for at vælge benzin. Før kontakten til

valg af brændstof til LPG-positionen for at

vælge LPG.

6 Kontakt til hjælpestrøm

Brug hjælpestrøm, hvis den primære strømkilde (motoren) svigter. Hold hjælpestrømskontakten til en af siderne og aktivér den ønskede funktion samtidigt.

7 Benzin/LPG-modeller: Vandtemperaturmåler

Dieselmodeller: Olietemperaturmåler

Reservedelsnr. 133027DA S-40 • S-45 23

Betjeningsvejledning 5. udgave • 2. oplag

Styreenheder

15 Deutz dieselmodeller: Gløderørskontakt

(hvis monteret) Før gløderørskontakten til en af siderne og hold

den der i 3 til 5 sekunder. Perkins-modeller: Gløderørsindikatorlys

16 Funktionsstartkontakt

Før funktionsstartkontakten til en af siderne for at aktivere funktionerne på det nederste betjeningspanel.

17 Motorstartkontakt

Før motorstartkontakten til en af siderne for at

starte motoren. 18 15 A-afbryder til motorens elektriske kredsløb 19 20 A-afbryder til oliekøler og ekstraudstyr 20 15 A-afbryder til styreboksens elektriske

kredsløb 21 Kontakt til hævning/sænkning af udliggerbom

Før udliggerbomkontakten op,

og udliggeren vil blive hævet.

Før udliggerbomkontakten

ned, og udliggeren vil blive

sænket.

22 Kontakt til platformsnivellering

Før platformsnivelleringskontakten op, og platformens niveau vil blive hævet. Før platformsnivelleringskontakten ned, og platformens niveau vil blive sænket.

23 Kontakt til platformsrotation

Før kontakten til platformsrotation til højre, og platformen vil dreje til højre. Før kontakten til platformsrotation til venstre, og platformen vil dreje til venstre.

24 S-40 • S-45 Reservedelsnr. 133027DA

Undlad at bruge maskinen medmindre:

Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening i denne

betjeningsvejledning.

1 Undgå farlige situationer.

2 Foretag altid inspektion før ibrugtagning.

Betjeningsvejledning5. udgave • 2. oplag

Inspektioner

Grundlæggende principper ved inspektion før ibrugtagning

Det er operatørens ansvar at foretage inspektion før ibrugtagning og rutinemæssig vedligeholdelse.

Inspektion før ibrugtagning er en visuel inspektion, der udføres af operatøren inden hvert skift. Inspektionen har til formål at fastslå, om der er noget galt med maskinen, inden operatøren foretager funktionstesterne.

Inspektion før ibrugtagning har desuden til formål at fastslå, om det er nødvendigt at foretage rutinemæssig vedligeholdelse. Operatøren må kun udføre de rutinemæssige vedligeholdelsesprocedurer, som er anført i denne vejledning.

Sæt dig grundigt ind i, hvad inspektion før

ibrugtagning indebærer, inden du fortsætter

til næste afsnit.

3 Foretag altid funktionstester inden brug.

4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Se listen på næste side og kontrollér hvert af punkterne.

Hvis der konstateres beskadigelse eller uautoriseret afvigelse fra maskinens oprindelige stand, skal den mærkes og tages ud af drift.

Maskinen må kun repareres af en kvalificeret servicetekniker i overensstemmelse med fabrikantens specifikationer. Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning, inden der gås videre til funktionstesterne.

Planlagte vedligeholdelsesinspektioner skal udføres af kvalificerede serviceteknikere i overensstemmelse med fabrikantens specifikationer og kravene i ansvarsvejledningen.

Reservedelsnr. 133027DA S-40 • S-45 25

Betjeningsvejledning 5. udgave • 2. oplag

Inspektioner

Inspektion før ibrugtagning

❏

Sørg for, at betjenings-, sikkerheds- og

ansvarsvejledningen er fuldstændig, læselig og

placeret i opbevaringsboksen på platformen.

❏

Kontrollér, at alle mærkater er læselige og

placeret korrekt. Se afsnittet Inspektioner.

❏

Kontrollér, om der er motorolielækage, og at

oliestanden er korrekt. Påfyld om nødvendigt

olie. Se afsnittet Vedligeholdelse.

❏

Kontrollér, om der er hydraulikolielækage, og om

oliestanden er korrekt. Påfyld om nødvendigt

olie. Se afsnittet Vedligeholdelse.

❏

Kontrollér, om der er kølervæskelækage, og at

kølervæskestanden er korrekt. Påfyld om

nødvendigt kølervæske. Se afsnittet

Vedligeholdelse.

❏

Kontrollér, om der er batterivæskelækage, og

om væskestanden er korrekt. Påfyld om

nødvendigt destilleret vand. Se afsnittet

Vedligeholdelse.

❏

Kontrollér, om dæktrykket er korrekt. Justér det,

hvis det er nødvendigt. Se afsnittet

Vedligeholdelse.

❏ Grænseafbrydere og horn ❏ Alarmer og advarselsblink (hvis monteret) ❏ Møtrikker, bolte og øvrige fastgøringsdele ❏ Låge/midtergelænder til platformsindgang

Kontrollér hele maskinen for:

❏ Revner i svejsesamlinger eller

konstruktionskomponenter

❏ Buler i eller beskadigelse af maskine ❏ Overdreven rust, korrosion eller oxidering

❏

Kontrollér, at samtlige konstruktionsmæssige og andre afgørende komponenter forefindes, og at samtlige tilhørende fastgøringsdele og tappe er korrekt placeret og spændt.

❏

Når inspektionen er afsluttet, skal det kontrolleres, at alle dæksler til kraftenhedsrummet er monterede og låste.

Kontrollér nedenstående komponenter eller områder for beskadigelse, forkert monterede eller manglende dele samt uautoriserede ændringer:

❏ Elektriske komponenter, ledninger og

elektriske kabler

❏ Hydraulikslanger, beslag, cylindre og

manifolder

❏ Brændstof- og hydrauliktank

❏ Driv- og drejekransmotorer samt

køremomentnav

❏ Bomglideplader

❏ Dæk og hjul

❏ Motor og relaterede komponenter

26 S-40 • S-45 Reservedelsnr. 133027DA

Undlad at bruge maskinen medmindre:

Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening i denne

betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.

3 Foretag altid funktionstester inden brug.

Betjeningsvejledning5. udgave • 2. oplag

Inspektioner

Grundlæggende principper ved funktionstester

Formålet med funktionstesterne er at opdage eventuelle funktionsfejl, inden maskinen tages i brug. Operatøren skal følge de trinvise instruktioner til at teste samtlige af maskinens funktioner.

En maskine med funktionsfejl må aldrig tages i brug. Hvis der konstateres funktionsfejl, skal maskinen mærkes og tages ud af drift. Maskinen må kun repareres af en kvalificeret servicetekniker i overensstemmelse med fabrikantens specifikationer.

Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning og funktionstester, inden maskinen tages i brug.

Sæt dig grundigt ind i og forstå

funktionstesterne, før du går videre med

næste afsnit.

4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Reservedelsnr. 133027DA S-40 • S-45 27

Betjeningsvejledning 5. udgave • 2. oplag

Inspektioner

1 Vælg et afprøvningsområde, der er stabilt, plant

og uden forhindringer.

På det nederste betjeningssted

2 Drej nøglekontakten til det ”nederste

betjeningssted”. 3 Træk den røde nødstopknap ud til den

aktiverede position.

Resultat: Advarselsblinket (hvis monteret) skal

blinke. 4 Start motoren. Se afsnittet Betjenings-

instruktioner.

Afprøv nødstoppet

5 Tryk den røde nødstopknap ind til den

deaktiverede position.

Resultat: Motoren skal slukkes, og samtlige

funktioner skal være deaktiverede. 6 Træk den røde nødstopknap ud til

den aktiverede position, og start motoren igen.

Afprøv maskinens funktioner

7 Funktionsstartkontakten må ikke

holdes til nogen af siderne. Forsøg

at aktivere de enkelte

vippekontakter til bom- og

platformsfunktionerne.

Resultat: Ingen af bom- og platforms-

funktionerne må kunne betjenes.

Afprøv hældningsføleren

9 Træk den røde nødstopknap på

platformsbetjeningen ud til den aktiverede position. Drej nøglekontakten til ”platformsbetjening”.

10 Åbn drejekransdækslet i den

samme side som tanken, og find hældningsføleren ved siden af betjeningsboksen.

11 Tryk ned på den ene side af

hældningsføleren. Resultat: Den alarm, som er

placeret i platformen, skal lyde.

Afprøv hjælpestyreenhederne

12 Drej nøglekontakten til ”nederste

betjeningssted”, og sluk for motoren.

13 Træk den røde nødstopknap ud til den

aktiverede position.

14 Hold kontakten til hjælpestrøm

aktiveret, samtidigt med at de enkelte vippekontakter til bomfunktionerne aktiveres.

Bemærk: Undlad at afprøve de enkelte funktioner i en fuld arbejdscyklus for at spare på batteriets strøm.

Resultat: Samtlige bomfunktioner skal kunne betjenes.

8 Før funktionsstartkontakten til en af siderne, og

aktivér de enkelte vippekontakter til bom- og

platformsfunktionerne.

Resultat: Samtlige bom- og platformsfunktioner

skal køre en fuld arbejdscyklus. Sænkningsalar-

men (hvis monteret) skal lyde, mens bommen

sænkes.

28 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Inspektioner

På platformsbetjeningen

Afprøv nødstoppet

15 Drej nøglekontakten til ”platformsbetjening”, og

genstart motoren. 16 Tryk den røde nødstopknap på platforms-

betjeningen ind til den deaktiverede position.

Resultat: Motoren skal slukkes, og samtlige

funktioner skal være deaktiverede. 17 Træk den røde nødstopknap ud, og genstart

motoren.

Afprøv hydraulikoliereturfilteret

18 Før tomgangsvælgerkontakten til høj

tomgangshastighed (haresymbolet). 19 Find og kontrollér indikatoren for

hydraulikfiltertilstand.

Resultat: Filtret skal virke med stemplet eller

nålen i det grønne område. 20 Flyt tomgangsvælgerkontakten til høj

tomgangshastighed aktiveret med fodkontakt

(hare- og fodkontaktsymbolet).

Afprøv hornet

21 Tryk på knappen til hornet.

Afprøv fodkontakten

22 Skub nødstopkontakten på platformbetjeningen

ind til den deaktiverede position.

23 Træk den røde nødstopkontakt ud til den

aktiverede postion, men undlad at starte motoren.

24 Træd ned på fodkontakten, og forsøg at starte

motoren ved at flytte startvippekontakten til en af siderne.

Resultat: Motoren må ikke starte.

25 Undlad at træde på fodkontakten, og genstart

motoren.

26 Undlad at træde på fodkontakten. Afprøv

samtlige af maskinens funktioner. Resultat: Maskinens funktioner må ikke kunne

betjenes.

Afprøv maskinfunktioner

27 Træd ned på fodkontakten. 28 Aktivér samtlige styrehåndtag/vippekontakter til

maskinens funktioner. Resultat: Samtlige bom-/platformsfunktioner

skal køre en fuld arbejdscyklus.

Resultat: Hornet skal lyde.

Reservedelsnr. 133027DA S-40 • S-45 29

Betjeningsvejledning 5. udgave • 2. oplag

Inspektioner

Afprøv styrefunktionen

29 Træd ned på fodkontakten. 30 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet

af den blå trekant på betjeningspanelet, ELLER

før langsomt køre- og styringsstyrehåndtaget i

den retning, der er angivet af den blå trekant.

Resultat: Styrehjulene skal dreje i den retning,

der er angivet af de blå trekanter på

kørechassiset. 31 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet

af den gule trekant på betjeningspanelet, ELLER

før langsomt køre- og styringsstyrehåndtaget i

den retning, der er angivet af den gule trekant.

Resultat: Styrehjulene skal dreje i den retning,

der er angivet af de gule trekanter på

kørechassiset.

Afprøv køre- og bremsefunktionen

32 Træd ned på fodkontakten.

Afprøv svingakslen (hvis monteret)

35 Start motoren fra platformsbetjeningen. 36 Kør det højre styrehjulsdæk op på en blok eller

kantsten på 15 cm. Resultat: De tre øvrige dæk skal fortsat have

god kontakt med underlaget.

37 Kør det venstre styrehjulsdæk op på en blok

eller kantsten på 15 cm. Resultat: De tre øvrige dæk skal fortsat have

god kontakt med underlaget.

38 Kør begge styrehjulsdæk op på en blok eller

kantsten på 15 cm. Resultat: De ikke-styrende hjul skal fortsat have

god kontakt med underlaget.

33 Før langsomt kørestyrehåndtaget i den retning,

der er angivet af den blå pil på betjenings-

panelet, indtil maskinen begynder at bevæge

sig, og før derpå håndtaget tilbage til

midterpositionen.

Resultat: Maskinen skal bevæge sig i den

retning, der er angivet af den blå pil på

kørechassiset, og derefter standse brat. 34 Før langsomt kørestyrehåndtaget i den retning,

der er angivet af den gule pil på betjenings-

panelet, indtil maskinen begynder at bevæge

sig, og før derpå håndtaget tilbage til

midterpositionen.

Resultat: Maskinen skal bevæge sig i den

retning, der er angivet af den gule pil på

kørechassiset, og derefter standse brat. Bemærk: Bremserne skal kunne holde maskinen

på enhver stigning, som den er i stand til at køre op ad.

30 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Inspektioner

Afprøv kørestartsystemet

39 Træd ned på fodkontakten, og sænk bommen til

den sænkede position. 40 Drej drejekransen, indtil bommen er forbi et af de

ikke-styrende hjul.

Resultat: Indikatorlyset

for kørestart skal

tændes og forblive

tændt, når bommen

befinder sig inden for

det viste område. 41 Før kørestyrehåndtaget væk fra

midterpositionen.

Resultat: Kørefunktionen må ikke kunne

betjenes. 42 Flyt og hold kørestartvippekontakten til en af

siderne og før langsomt kørestyrehåndtaget

væk fra midterpositionen.

Resultat: Kørefunktionen skal kunne aktiveres. Bemærk: Når kørestartsystemet er i brug, kan

maskinen køre i den modsatte retning i forhold til den retning, som køre- og styrehåndtaget bevæges i.

Brug de farvekodede retningspile på platformsbetjeningen og kørechassiset til at identificere, i hvilken retning maskinen vil køre.

Blå

Gul

Afprøv begrænset kørehastighed

43 Træd ned på fodkontakten. 44 Hæv bommen til lige over vandret position.

45 Før langsomt kørestyrehåndtaget til den høje

hastighedsposition. Resultat: Den maksimalt opnåelige

kørehastighed med bommen hævet må ikke

overstige 30 cm pr. sekund. 46 Sænk bommen til den sænkede position. 47 Skyd bommen 30 cm ud. 48 Før langsomt kørestyrehåndtaget til den høje

hastighedsposition.

Resultat: Den maksimalt opnåelige

kørehastighed med bommen skudt ud må ikke

overstige 30 cm pr. sekund. Hvis kørehastigheden med hævet eller udskudt

bom overstiger 30 cm pr. sekund, skal maskinen omgående mærkes og tages ud af drift.

Reservedelsnr. 133027DA S-40 • S-45 31

Betjeningsvejledning 5. udgave • 2. oplag

Inspektioner

Afprøv hjælpestyreenhederne

49 Sluk for motoren. 50 Træk den røde nødstopknap ud til

den aktiverede position. 51 Træd ned på fodkontakten. 52 Hold kontakten til hjælpestrøm aktiveret,

samtidigt med at de enkelte funktionsstyrehånd-

tag eller vippekontakter aktiveres. Bemærk: Undlad at afprøve de enkelte funktioner i

en fuld arbejdscyklus for at spare på batteriets strøm.

Resultat: Samtlige bom- og styrefunktioner skal

kunne betjenes. Kørefunktionerne må ikke

kunne betjenes med hjælpestrøm.

Afprøv lift-/kørselsomskifterfunktionen (hvis monteret)

53 Træd ned på fodkontakten. 54 Før kørestyrehåndtaget væk fra midterstillingen,

og aktivér en vippekontakt til bomfunktion.

Resultat: Samtlige bomfunktioner skal være

deaktiverede. Maskinen bevæger sig i den

retning, der er angivet på betjeningspanelet. 55 Eventuelle fejlfunktioner skal repareres, inden

maskinen tages i brug.

32 S-40 • S-45 Reservedelsnr. 133027DA

Undlad at bruge maskinen medmindre:

Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening i denne

betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.

3 Foretag altid funktionstester inden brug.

4 Inspicér arbejdsstedet.

Før du går videre med næste afsnit, bør du

sætte dig grundigt ind i, hvad inspektion af

arbejdsstedet indebærer.

Betjeningsvejledning5. udgave • 2. oplag

Inspektioner

Inspektion af arbejdsstedet

Vær opmærksom på og undgå følgende farlige forhold:

· skrænter eller huller

· bump, forhindringer på underlaget eller affald

· hældende underlag

· ustabile eller glatte underlag

· hængende forhindringer og højspændingsledninger

· farlige placeringer

· utilstrækkeligt bæredygtigt underlag i forhold til maskinens belastningskraft

· vind- og vejrforhold

· tilstedeværelse af uautoriserede personer

· andre potentielt farlige forhold

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Grundlæggende principper

Inspektion af arbejdsstedet hjælper operatøren med at afgøre, om maskinen kan betjenes sikkert på arbejdsstedet. Den skal foretages af operatøren, inden maskinen flyttes til arbejdsstedet.

Det er operatørens ansvar at være opmærksom på eventuelle risici på arbejdsstedet og holde øje med og undgå disse i forbindelse med flytning, opstilling og betjening af maskinen.

Reservedelsnr. 133027DA S-40 • S-45 33

Betjeningsvejledning 5. udgave • 2. oplag

Inspektioner

Inspektion af mærkater med symboler

Fastslå hvorvidt mærkaterne på maskinen har ord eller symboler. Brug den relevante inspektion til at kontrollere, at alle mærkater er læselige og korrekt placeret.

Reservedelsnr. Mærkatbeskrivelse Antal

27204 Pil – Blå 1 27205 Pil – Gul 1 27206 Trekant – Blå 2 27207 Trekant – Gul 2 28158 Mærkat – Blyfri 1 28159 Mærkat – Diesel 1 28160 Mærkat – Flydende gas (hvis monteret) 1 28174 Mærkat – Strøm til platform, 230 V 2 28235 Mærkat – Strøm til platform, 115 V 2 32728 Mærkat – Generator (hvis monteret) 1 40434 Mærkat – Fastgørelsespunkt til 3

sikkerhedswire

44981 Mærkat – Luftslange til platform 2

(hvis monteret) 52966 Staffering – 4 x 2 1 52967 Staffering – 4 x 4 1 62072 Staffering – Genie S-40 1 62073 Staffering – S-40 1 62074 Staffering – Genie S-45 1 62075 Staffering – S-45 1 62959 Staffering – S-40 1 62960 Staffering – S-45 1 72867 Mærkat – Arbejdsindikatorer 1

(hvis monteret) 82247 Mærkat – 107 dB 1 82472 Mærkat – Knusningsfare 3 82473 Mærkat – Adgang til aflukke 1

Reservedelsnr. Mærkatbeskrivelse Antal

82481 Mærkat – Batterisikkerhed 1 82487 Mærkat – Læs vejledningen 2 82487 Mærkat – Læs vejledningen (rørholder) 2 82487 Mærkat – Læs vejledningen (panelholder) 2 82548 Mærkat – Platformsrotation 2 82581 Nederste betjeningspanel 1 82586 Mærkat – Dæktryk 4 82587 Mærkat – Dæktryk, højflotationsdæk 4 82601 Mærkat – Maks. kapacitet, 227 kg 1 82604 Mærkat – Maks. manuel kraft, 400 N 1 82646 Mærkat – Kørestartflade 1 82671 Mærkat – Svejsekabel til platform 2

(hvis monteret) 82767 Betjeningspanel til platform 1 97815 Mærkat – Sænk midtergelænder 1 114099 Mærkat – Transportdiagram 2 114247 Mærkat – Netstyrtningsfare 1 114251 Mærkat – Eksplosionsfare 1 114252 Mærkat – Væltningsfare 2 114277 Mærkat – Remføring 1 114473 Mærkat – Væltningsfare, hældningsalarm 1 133067 Mærkat – Fare for livsfarligt elektrisk stød 3 226500 Mærkat – Hjultryk, S-40 4 226501 Mærkat – Hjultryk, S-45 4

34 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Inspektioner

Siden med

82581

det nederste betjeningssted

114251

28158 eller 28159

82472

82586 eller 82587

226500 eller 226501

114099

62073 eller 62075

27204

27206

27207

28160

82487

Chassis

Typemærkat

133067

82247

82472

28174 eller 28235

Platform

114252

226500

eller 226501

82586

eller 82587

82671

40434

82548

72867 82646 82767 32728

114473

97815 82487

28174

eller 28235

44981 82601

27207

Skravering angiver, at mærkaten

27206

27205

52966 eller 52967

114247

ikke er umiddelbart synlig, men sidder skjult, f.eks. under et dæksel

Motorside

40434

82548

82586 eller 82587

62072 eller 62074

Reservedelsnr. 133027DA S-40 • S-45 35

82671

44981

226500 eller 226501

133067

114099

226500 eller 226501

82586 eller 82587

82604

62959

eller 62960

133067 114252

114277

82473 82472

Betjeningsvejledning 5. udgave • 2. oplag

Betjeningsinstruktioner

Grundlæggende principper

Afsnittet Betjeningsinstruktioner giver instruktioner i samtlige aspekter af maskinens betjening. Det er operatørens ansvar at overholde samtlige sikkerhedsregler og instruktioner i betjenings-, sikkerheds- og ansvarsvejledningen.

Undlad at bruge maskinen medmindre:

Du har sat dig grundigt ind i og overholder principperne for sikker maskinbetjening i denne betjeningsvejledning.

1 Undgå farlige situationer. 2 Inspicér altid maskinen inden brug. 3 Foretag altid funktionstester inden brug. 4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil

den er beregnet.

Det er farligt at bruge maskinen til andre formål end løft af personer, sammen med deres værktøj og materialer, til et højt placeret arbejdssted.

Maskinen må kun betjenes af autoriserede personer, der er oplært i dens betjening. Hvis mere end én operatør forventes at skulle bruge maskinen på forskellige tidspunkter i løbet af det samme skift, skal samtlige disse være autoriserede operatører, og de forventes at overholde sikkerhedsreglerne og instruktionerne i betjenings-, sikkerheds- og ansvarsvejledningen. Det vil sige, at alle nye operatører skal foretage inspektion før ibrugtagning, funktionstester og inspektion af arbejdsstedet, inden maskinen tages i brug.

36 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Betjeningsinstruktioner

Start af motoren

1 Drej nøglekontakten til den ønskede position på

det nederste betjeningssted.

2 Kontrollér, at den røde nødstopknap på såvel

det nederste betjeningssted som platformsbetjeningen er trukket ud til den aktiverede position.

Benzin/LPG-modeller

3 Vælg brændstoftype ved at flytte

brændstofvælgerkontakten til den ønskede position.

4 Før vippekontakten til motorstart

til en af siderne. Hvis motoren ikke starter, eller hvis den går ud igen, frakobler genstartsforsinkelsen startkontakten i 3 sekunder.

Dieselmodeller

3 Før gløderørskontakten (hvis monteret) til en af

siderne og hold den der i 3 til 5 sekunder.

4 Før vippekontakten til motorstart til en af

siderne. Hvis motoren ikke starter, eller hvis den går ud igen, frakobler genstartsforsinkelsen startkontakten i 3 sekunder.

Samtlige modeller

Hvis motoren ikke er startet efter 15 sekunder, skal årsagen findes og eventuelle fejlfunktioner repareres. Vent 60 sekunder, før du forsøger at starte motoren igen.

I kulde, dvs. -6 °C og derunder, skal motoren først opvarmes i 5 minutter for at forhindre beskadigelse af hydrauliksystemet.

I ekstrem kulde, dvs. -18 °C og derunder, skal maskinen udstyres med koldstartssæt (ekstraudstyr). Ved start af motoren ved temperaturer under -18 °C kan det være nødvendigt at bruge et hjælpebatteri.

Benzin/LPG-modeller: I kulde, dvs. -6 °C og derunder, skal maskinen startes på benzindrift og varmes op i 2 minutter, hvorefter den skal skiftes til LPG-drift. Hvis motoren er varm, kan maskinen startes på LPG-drift.

Nødstop

Tryk den røde nødstopknap ind til den deaktiverede position på det nederste betjeningssted eller platformsbetjeningen for at deaktivere samtlige maskinfunktioner og for at slukke for motoren.

Hvis en eller flere funktioner stadig kan betjenes, når den røde nødstopknap er trykket ind, skal den/de repareres.

Ved valg af og betjening fra det nederste betjeningssted vil platformsbetjeningens røde nødstopknap blive frakoblet.

Hjælpestyreenheder

Brug hjælpestrøm, hvis den primære drivenhed (motoren) svigter.

1 Drej nøglekontakten til ”nederste betjeningssted”

eller ”platformsbetjening”.

2 Træk den røde nødstopknap ud til den

aktiverede position.

3 Træd ned på fodkontakten, når

hjælpestyringerne betjenes fra platformen.

4 Hold kontakten til hjælpestrøm

aktiveret, samtidigt med at den ønskede funktion aktiveres.

Kørefunktionen kan ikke betjenes med hjælpestrøm.

Reservedelsnr. 133027DA S-40 • S-45 37

Betjeningsvejledning 5. udgave • 2. oplag

Betjeningsinstruktioner

Betjening fra det nederste betjeningssted

1 Drej nøglekontakten til det ”nederste

betjeningssted”.

2 Træk den røde nødstopkontakt ud til den

aktiverede position.

3 Benzin/LPG-modeller: Vælg brændstoftype ved

at flytte brændstofvælgerkontakten til den ønskede position.

4 Start motoren.

Placering af platformen

1 Hold funktionsstartkontakten til en

af siderne.

2 Flyt den relevante vippekontakt i henhold til

markeringerne på betjeningspanelet.

Køre- og styrefunktionerne kan ikke aktiveres fra det nederste betjeningssted.

Betjening fra platformen

1 Drej nøglekontakten til ”platformsbetjening”. 2 Træk den røde nødstopknap på såvel det

nederste betjeningssted som platformsbetjeningen ud til den aktiverede position.

3 Benzin/LPG-modeller: Vælg brændstoftype ved

at flytte brændstofvælgerkontakten til den ønskede position.

4 Start motoren. Træd ikke ned på fodkontakten,

når motoren startes.

Placering af platformen

1 Træd ned på fodkontakten. 2 Flyt langsomt det relevante funktionsstyre-

håndtag eller den relevante vippekontakt i henhold til markeringerne på betjeningspanelet.

Styring

1 Træd ned på fodkontakten. 2 Flyt langsomt køre- og styringsstyrehåndtaget i

den retning, der er angivet af de blå eller gule trekanter, ELLER tryk på den fingervippekontakt, som sidder oven på kørestyrehåndtaget.

Brug de farvemarkerede retningspile på platformsbetjeningen og kørechassiset til at identificere, i hvilken retning hjulene vil dreje.

Kørsel

1 Træd ned på fodkontakten. 2 Forøgelse af hastigheden: Før langsomt

kørestyrehåndtaget væk fra midten. Sænkning af hastigheden: Før langsomt

kørestyrehåndtaget ind mod midten. Standsning: Før kørestyrehåndtaget tilbage til

midten, eller slip fodkontakten.

Brug de farvemarkerede retningspile på platformsbetjeningen og kørechassiset til at identificere, i hvilken retning maskinen vil køre.

Maskinens kørehastighed er begrænset, når bommen er hævet eller skudt ud.

38 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Betjeningsinstruktioner

Kørsel på en skråning

Fastslå maskinens kapacitet for kørsel op ad bakke, ned ad bakke og på sideskråning, og fastslå skråningens stigning/fald.

Maksimal skråningskapacitet, platform ned ad bakke (klatreevne): 2WD (2-hjulstræk): 30 % (17°) 4WD (4-hjulstræk): 40 % (22°)

Maksimal skråningskapacitet, platform op ad bakke: 2WD (2-hjulstræk): 15 % (9°) 4WD (4-hjulstræk): 40 % (22°)

Maksimal sideskråningskapacitet: 25 % (14°)

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft. Udtrykket klatreevne gør sig kun gældende i platformskonfigurationer ned ad bakke.

Sørg for, at bommen er under vandret position, og at platformen er imellem de ikke-styrende hjul.

Sådan fastslås skråningens stigning/fald:

Mål skråningen med en digital hældningsmåler, ELLER brug følgende procedure.

Læg træstykket på skråningen.

For enden af den nedadgående hældning lægger du vaterpasset på den øverste kant af træstykket og løfter enden, indtil træstykket er i vater.

Mens træstykket holdes i vater, måles afstanden fra bunden af træstykket til jorden.

Divider målebåndsafstanden (stigning) med længden af træstykket (længde), og gang med 100.

Eksempel:

længde

stigning

Træstykke = 3,6 m

Længde = 3,6 m

Stigning = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % stigning

Hvis skråningen overstiger den maksimale kapacitet for kørsel op ad bakke, ned ad bakke eller på sideskråning, skal maskinen trækkes med spil eller transporteres op eller ned ad skråningen. Se afsnittet Instruktioner vedr. transport og løft.

Du skal bruge:

et vaterpas et lige stykke træ, mindst 1 m langt et målebånd

Reservedelsnr. 133027DA S-40 • S-45 39

Betjeningsvejledning 5. udgave • 2. oplag

Betjeningsinstruktioner

Kørestart

Hvis indikatoren er tændt, betyder det, at bommen har bevæget sig forbi et af de ikke-styrende hjul, og at kørefunktionen er blevet afbrudt.

For at køre skal kørestartkontakten holdes til en af siderne, og kørestyrehåndtaget skal langsomt føres væk fra midten.

Vær opmærksom på, at maskinen kan bevæge sig i den modsatte retning i forhold til den retning, som køre- og styrehåndtaget bevæges i.

Brug altid de farvekodede retningspile på platformsbetjeningen og kørechassiset til at identificere, i hvilken retning maskinen vil køre.

Kørehastighedsvælger

· Symbol for hældende maskine: Langsom kørsel på stigninger

· Symbol for maskine på plant underlag: Til maks. kørehastighed

Tomgangsvælger (o/m)

Vælg tomgangshastighed (o/m) ved brug af symbolerne på betjeningspanelet.

Når fodkontakten ikke er trådt ned, går motoren i tomgang ved dens laveste omdrejningshastighed.

· Skildpaddesymbol: lav tomgangshastighed aktiveret med fodkontakt

· Haresymbol: høj tomgangshastighed aktiveret med fodkontakt

Generator (hvis monteret)

Generatoren startes ved at flytte generatorvippekontakten til den aktiverede stilling.

Slut elværktøj til platformsstrømforsyningens GFCI-udgang.

Generatoren slukkes ved at flytte generatorvippekontakten til den deaktiverede position.

Bemærk: Maskinfunktioner vil ikke fungere, hvis generatoren kører, og fodkontakten ikke er trykket ned. Når fodkontakten trykkes ned, slukkes generatoren, og maskinfunktionerne vil fungere.

40 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Betjeningsinstruktioner

Instruktioner til rørholdere

Rørholdermontagen består af 2 rørholdere placeret i en af siderne på platformen og fastgjort til rækværket med U-bolte.

Nedenstående retningslinjer skal overholdes:

Rørholdere skal installeres på indersiden af platformen.

Rørholdere må ikke blokere platformsbetjeningen eller indgangen til platformen.

Bunden af rørholderrøret skal hvile på platformens gulv.

Sørg for, at platformen er nivelleret, før der installeres en rørholder.

Installation af rørholdere

1 Installer en rørholder i hver side af platformen.

Se illustrationen til venstre. Sørg for, at bunden af rørholderrøret hviler på platformens gulv.

2 Installer to U-bolte fra ydersiden af

platformsgelænderet gennem hvert rørholderstativ.

3 Fastgør hver U-bolt med 2 slutteskiver og

2 møtrikker.

a strop b U-bolte c rørholderstativ d øverste

platformsgelænder

Reservedelsnr. 133027DA S-40 • S-45 41

e rørholdersvejsning f mellemste

platformsgelænder g flade slutteskiver h3/8" nylock-

møtrikker

Betjeningsvejledning 5. udgave • 2. oplag

Betjeningsinstruktioner

Betjening af rørholdere

1 Sørg for, at rørholdermontagen og

installationsinstruktionerne er blevet fulgt nøje, og at rørholderne er fastgjort til platformsgelænderet.

2 Anbring lasten således, at den hviler på begge

rørholdere. Længden på lasten bør være parallel

med længden af platformen. 3 Centrér lasten i rørholderne. 4 Fastgør lasten til hver rørholder. Anbring

nylonstoppen over lasten. Tryk ned på spændet

og lad stroppen glide igennem. Stram stroppen. 5 Skub og træk forsigtigt i lasten for at være

sikker på, at rørholderne og lasten er fastgjort. 6 Hold lasten fastgjort, mens maskinen er i

bevægelse.

Væltningsfare. Vægten af rørholdermontagen og lasten i rørholderne vil reducere maskinens nominelle platformskapacitet og skal iberegnes i den samlede platformslast.

Væltningsfare. Vægten på rørholdermontagen og lasten i rørholderne kan begrænse det maksimale antal personer i platformen.

Maskimal rørholderkapacitet

Alle modeller 90,7 kg

Vægt på rørholdermontage 9,5 kg

42 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Betjeningsinstruktioner

Panelholdermontage

1 Sæt advarselsmærkaterne på forsiden af hver

panelholder (hvis nødvendigt). 2 Installer gummistødfanger 1 i panelholderbasen.

Se illustrationen. 3 Fastgør stødfangeren med 2 højprofil

låsemøtrikker og 2 slutteskiver.

Installation af panelholdere

1 Indfør hagestykket gennem sprækkerne i

panelholderbasen. 2 Hægt panelholderen til det nederste platformsrør

på det ønskede sted. 3 Installer gummistødfanger 2 gennem

panelholderbasen og hagestykket. Se

illustrationen. 4 Fastgør med 2 lavprofil låsemøtrikker. 5 Hvis panelholderen er installeret ved en af

platformsgulvets støtterør, skal U-bolten føres

gennem gulvet, rundt om røret og ind i

panelholderbasen.

Installation af polstring

1 Installer de 2 stykker polstring på

platformsgelænderet. Anbring polstringen for at beskytte panelerne mod kontakt med platformsgelænderet.

Installation af strop

1 Åbn klemmen og installer den rundt om et lodret

platformsgelænderrør.

2 Indfør en bolt med en slutteskive gennem den

ene side af klemmen. 3 Installer stropmontagens endeplade på bolten. 4 Indfør bolten gennem den anden side af

klemmen. 5 Fastgør med en slutteskive og en møtrik. Pas

på ikke at spænde den for hårdt.

Stropmontagens endeplade skal kunne glide på

platformsgelænderet.

6 Fastgør U-bolten med 2 møtrikker og

2 slutteskiver. Fortsæt til trin 9.

7 Hvis panelholderen ikke er installeret ved et af

platformsgulvets støtterør, skal det medfølgende aluminiumsrør benyttes.

8 Anbring røret imellem panelholderen og

platformsgulvet. Indfør U-bolten gennem gulvet, rundt om røret og ind i panelholderbasen.

9 Gentag ovennævnte med det andet sæt dele.

Reservedelsnr. 133027DA S-40 • S-45 43

Betjeningsvejledning 5. udgave • 2. oplag

Betjeningsinstruktioner

Betjening af panelholdere

1 Fastgør begge panelholdere til platformen. 2 Anbring lasten således, at den hviler på begge

panelholdere. 3 Centrer lasten på platformen. 4 Fastgør lasten til platformen ved brug af

stroppen. Stram stroppen.

gummistødfanger 1

mærkat

hagestykke

gummistødfanger 2

monteringssprækker

til U-bolt

panel-

holderbase

polstring

klemme

krog

44 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Betjeningsinstruktioner

Indikatorlys for motorkontrol (hvis monteret)

Indikator tændt og motor standset: Mærk maskinen, og tag den ud af drift.

Indikator tændt, og motor kører stadig: Kontakt servicepersonale inden for 24 timer.

Indikatorlys for ikke-nivelleret maskine (hvis monteret)

Hvis indikatoren er tændt, betyder det, at maskinen ikke er nivelleret. Hældningsalarmen vil lyde, når denne indikator er tændt. Flyt maskinen til et stabilt og plant underlag.

Indikatorlys for platformsoverbelastning

En blinkende indikator tilkendegiver, at platformen er overbelastet, og ingen af funktionerne vil fungere.

Efter hver brug

1 Vælg et sikkert parkeringssted – på et fast,

plant underlag, hvor der ikke er forhindringer eller trafik.

2 Træk bommen tilbage, og sænk den til den

sænkede position.

3 Drej drejekransen, således at bommen befinder

sig mellem de ikke-styrende hjul.

4 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

5 Klods hjulene op.

Fjern vægt fra platformen, indtil indikatoren slukkes.

Reservedelsnr. 133027DA S-40 • S-45 45

Betjeningsvejledning 5. udgave • 2. oplag

Instruktioner vedr. transport og løft

Kør ikke maskinen op på en skråning, der overstiger kapaciteten for kørsel op ad bakke, ned ad bakke eller på sideskråninger. Se Kørsel på en skråning i afsnittet Betjeningsinstruktioner.

Hvis hældningen på transportkøretøjets lad

Nedenstående retningslinjer skal overholdes:

Genie Industries stiller disse sikringsoplysninger

til rådighed som en anbefaling. Chauffører alene

er ansvarlige for at sikre, at maskiner er korrekt

fastgjort, og at den korrekte trailer er valgt i

overensstemmelse med de amerikanske

transportmyndigheders regulativer, andre lokale

regulativer og deres firmapolitik.

overstiger den maksimale skråningskapacitet for kørsel op eller ned ad bakke, skal maskinen læsses og aflæsses ved brug af et spil som beskrevet. Se afsnittet Specifikationer for at få oplysninger om skråningskapaciteter.

Genies kunder, som har brug for at anbringe en

lift eller et andet Genie-produkt i en container,

bør hyre en kvalificeret fragtmand med

ekspertise i klargøring, læsning og fastgøring af

konstruktions- og løfteudstyr til international

transport.

Kun kvalificerede luftliftoperatører bør flytte

maskinen på eller af lastvognen.

Transportkøretøjet skal være parkeret på et

plant underlag.

Transportkøretøjet skal fastgøres for at

forhindre, at det ruller, når maskinen læsses.

Kontrollér, at køretøjets belastningsevne,

læssefladerne samt kæderne/stropperne er i

stand til at bære maskinens vægt. Genie-lifte er

meget tunge i forhold til deres størrelse.

Maskinens vægt er angivet på typemærkaten.

Se afsnittet Mærkater for at få oplysninger om

placeringen af typemærkaten.

Kontrollér, at drejekransen er fastgjort med

drejekransrotationslåsen inden transport. Sørg

for at frigøre drejekransen, inden maskinen

tages i brug igen.

Friløbskonfiguration til brug af spil

Klods hjulene op for at forhindre maskinen i at rulle.

Modeller med 2WD (2-hjulstræk): Frigør de ikke-styrende hjuls bremser ved at vende afmonteringshætterne på køremomentnavene.

Modeller med 4WD (4-hjulstræk): Frigør hjulbremserne ved at vende afmonteringshætterne på samtlige fire køremomentnav.

Sørg for, at spilwiren er korrekt fastgjort til kørechassisets transportfastspændingspunkter, og at samtlige hindringer er ryddet af vejen.

Gennemfør de beskrevne procedurer i omvendt rækkefølge for at tilkoble bremserne igen.

Frakobl

Tilkobl

Bemærk: Pumpens friløbsventil skal altid være lukket.

46 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Instruktioner vedr. transport og løft

Fastspænding til lastbil eller trailer ved transport

Brug rotationslåsestiften til drejekransen hver gang, maskinen skal transporteres.

rotationslåsestift til

drejekrans

Drej nøglekontakten til den slukkede position, og tag nøglen ud inden transport.

Undersøg hele maskinen for løse eller ikkefastgjorte dele.

Fastspænding af chassiset

Brug kæder med rigelig belastningsevne.

Brug mindst 5 kæder.

Justér fastspændingsudstyret, så kæderne ikke bliver beskadiget.

Lastvognslad

Fastspænding af platformen – S-40

Anbring en klods under platformsrotatoren. Klodsen må ikke røre ved platformscylinderen.

Fastgør platformen med en nylonstrop, der er anbragt gennem den nederste platformsstøtte. Brug ikke unødig nedadgående kraft, når bommen skal fastgøres.

Fastspænding af platformen – S-45

Anbring en klods under platformsrotatoren. Klodsen må ikke røre ved platformscylinderen.

Fastgør platformen med en nylonstrop, der er anbragt gennem den nederste platformsstøtte. Brug ikke unødig nedadgående kraft, når bommen skal fastgøres.

Reservedelsnr. 133027DA S-40 • S-45 47

Betjeningsvejledning 5. udgave • 2. oplag

Instruktioner vedr. transport og løft

Instruktioner vedr. løft

Træk bommen tilbage, og sænk den helt. Sørg for, at udliggerbommen er parallel med underlaget. Fjern alle løse genstande på maskinen.

Fastgør drejekransen med drejekransrotations-

Nedenstående retningslinjer skal overholdes:

Maskinen må kun løftes og fastspændes af

behørigt oplærte personer.

Kontrollér, at kranens løftekapacitet,

læssefladerne samt stropperne/linerne er i stand

til at bære maskinens vægt. Maskinens vægt er

angivet på typemærkaten.

låsen.

Find maskinens tyngdepunkt ved brug af skemaet og illustrationen på denne side.

Fastspændingsudstyret må kun fastgøres til de dertil beregnede løftepunkter på maskinen. Der er to fastgørelsespunkter på chassiset og en på drejekransen.

Justér fastspændingsudstyret, så maskinen er i balance og ikke bliver beskadiget.

Fastgørelses-

punkt på

drejekrans (1)

Y-akse

Placering af tyngdepunkt

X-akse Y-akse

S-40 1,34 m 98 cm

S-45 1,18 m 95 cm

Fastgørelsespunkter på chassis (2)

X-akse

48 S-40 • S-45 Reservedelsnr. 133027DA

Nedenstående retningslinjer skal overholdes:

Operatøren må kun udføre de rutinemæssige

vedligeholdelsesprocedurer, som er anført i

denne vejledning.

Planlagte vedligeholdelsesinspektioner skal

udføres af kvalificerede serviceteknikere i

henhold til fabrikantens specifikationer og

kravene i ansvarsvejledningen.

Betjeningsvejledning5. udgave • 2. oplag

Vedligeholdelse

Kontrollér motoroliestanden

Det er altafgørende for motorens ydeevne og levetid, at oliestanden er korrekt. Hvis maskinen betjenes med forkert oliestand, kan det medføre beskadigelse af motorens dele.

Bemærk: Kontrollér oliestanden med motoren slukket.

1 Kontrollér motorens oliepind. Påfyld om

nødvendigt olie.

Ford DSG-423 EFI-motor (overholder EPA)

Olietype 5W-20

Deutz F3L 2011F-motor (Tier II)

Forklaring på vedligeholdelsessymbolerne

Følgende symboler benyttes i denne vejledning som en hjælp til at forstå hensigten med instruktionerne. Når et eller flere af symbolerne vises i begyndelsen af en vedligeholdelsesprocedure, har det nedenstående betydning.

Tilkendegiver, at der kræves værktøj for at gennemføre denne procedure.

Tilkendegiver, at der kræves nye dele for at gennemføre denne procedure.

Angiver, at motoren skal være kold, før denne procedure må udføres.

Olietype 15W-40

Olietype – kolde forhold 5W-30

Perkins 404C-22-motor

Olietype 15W-40

Olietype – kolde forhold 5W-20

Reservedelsnr. 133027DA S-40 • S-45 49

Betjeningsvejledning 5. udgave • 2. oplag

Vedligeholdelse

Kontrollér hydraulikoliestanden

Det er altafgørende, for at maskinen kan fungere, at hydraulikoliestanden er korrekt. Forkert hydraulikoliestand kan beskadige de hydrauliske dele. Med daglig kontrol er det muligt at opdage ændringer i oliestanden, som kan betyde, at der er problemer med hydrauliksystemet.

1 Kontrollér, at bommen er sænket, og kontrollér

derefter skueglasset, som sidder på siden af

hydraulikolietanken. Påfyld om nødvendigt olie.

Resultat: Hydraulikoliestanden skal være inden

for de øverste 5 cm af skueglasset.

Specifikationer for hydraulikolie

Hydraulikolietype Chevron Rykon

MV-kvalitetsækvivalent

Kontrollér kølervæskestanden – væskekølede modeller

Det er altafgørende for motorens levetid, at kølervæskestanden er korrekt. Forkert kølervæskestand vil påvirke motorens køleevne og beskadige motorens dele. Med daglig kontrol er det muligt at opdage ændringer i kølervæskestanden, som kan betyde, at der er problemer med kølersystemet.

Fare for forbrænding. Pas på varme motordele og varm kølervæske. Berøring af meget varme motordele og/eller meget varm kølervæske kan forårsage alvorlige forbrændinger.

1 Kontrollér væskestanden i kølervæskeekspan-

sionsbeholderen. Påfyld om nødvendigt kølervæske.

Resultat: Kølervæskestanden skal være ved mærket ”FULL” (MAKS.).

Bemærk: Fjern ikke kølerdækslet.

50 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Vedligeholdelse

Kontrollér batterierne

Det er altafgørende for motorens ydeevne og driftssikkerhed, at batteriet er i god stand. Forkert væskestand eller beskadigede kabler og forbindelser kan resultere i beskadigelse af motorens dele samt farlige forhold.

Fare for livsfarligt elektrisk stød. Berøring af strømførende elektriske kredsløb kan resultere i alvorlig personskade eller dødsfald. Fjern alle fingerringe, ure og andre smykker.

Fare for legemsbeskadigelse. Batterier indeholder syre. Undgå at spilde eller røre ved batterisyre. Spildt batterisyre neutraliseres med natron og vand.

1 Tag beskyttelsesudstyr og -briller på. 2 Kontrollér, at batteriets polsko er spændt

korrekt, og at de ikke er korroderede. 3 Kontrollér, at batteriets beslag er korrekt

monteret.

Kontrollér dæktrykket

Bemærk: Det er ikke nødvendigt at gøre dette på maskiner, der er udstyret med dæk med skum.

Fare for legemsbeskadigelse. Et dæk med for højt dæktryk kan eksplodere og forårsage alvorlig personskade eller dødsfald.

Væltningsfare. Der må ikke anvendes midlertidige dæklapningsprodukter.

For at sikre maksimal stabilitet og optimal betjening af maskinen samt for at minimere dækslitage er det altafgørende, at samtlige luftfyldte dæk har korrekt dæktryk.

1 Kontrollér samtlige dæk med en lufttryksmåler.

Justér om nødvendigt dæktrykket.

Dæktryk 3,1 bar

Dæktryk på højflotationsdæk 2,6 bar

4 Tag batteriets ventilationshætter af. 5 Kontrollér batterisyreniveauet. Påfyld om

nødvendigt destilleret vand op til bunden af

batteriets påfyldningsrør. Undgå overfyldning. 6 Sæt ventilationshætterne på igen. Bemærk: Brug af polhætter og korrosionsbeskyttel-

sesmiddel modvirker korrosionsdannelse på batteripoler og -kabler.

Reservedelsnr. 133027DA S-40 • S-45 51

Betjeningsvejledning 5. udgave • 2. oplag

Vedligeholdelse

Planlagt vedligeholdelse

Den vedligeholdelse, der skal udføres kvartårligt, årligt og hvert andet år, skal udføres af en person, der er uddannet i og kvalificeret til at udføre vedligeholdelse af denne maskine i overensstemmelse med de procedurer, som er anført i servicehåndbogen til maskinen.

Maskiner, der har været taget ud af drift i mere end tre måneder, skal gennemgå et kvartårligt eftersyn, før de tages i brug igen.

52 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Specifikationer

S-40

Arbejdshøjde, maks. 14,2 m Platformshøjde, maks. 12,2 m Højde i sænket position, maks. 2,49 m Vandret rækkevidde, maks. 9,7 m Bredde 2,3 m Længde, sænket 7,39 m Belastningsevne, maks. 227 kg Vindhastighed, maks. 12,5 m/s Akselafstand 2,2 m Venderadius (udvendig) 4,78 m Venderadius (indvendig) 2,03 m Drejekransrotation (grader) kontinuerlig Drejekransens ”halesving” 86,4 cm Styreenheder 12 V jævnstrøm proportional Platformens mål, 1,2 m 1,2 m x 76 cm

(længde x bredde) Platformens mål, 1,5 m 1,5 m x 76 cm

(længde x bredde) Platformens mål, 1,8 m 1,8 m x 76 cm

(længde x bredde) Platformens mål, 2,4 m 2,4 m x 91 cm

(længde x bredde) Platformsnivellering selvnivellering Platformsrotation 160° Vekselstrømstik i platform standard Frihøjde 32 cm Dækstørrelse, 2WD (2-hjulstræk), industridæk

kun fordæk 12,5L-16SL kun bagdæk 12-16,5 NHS

Dækstørrelse, RT 12-16,5 NHS Dækstørrelse, højflotation 33/16LL500 Brændstoftankens kapacitet 76 liter Hydraulisk tryk, maks. 179 bar

(bomfunktioner)

Systemspænding 12 V Vibration overstiger ikke 2,5 m/s Vægt Se typemærkaten

(maskinens vægt varierer alt efter ekstraudstyrskonfigurationer)

Luftbårne støjemissioner 107 dB Maks. støjniveau ved normale arbejdsstationer (A-vægtet)

Maksimal skråningskapacitet, sænket position, 2WD (2-hjulstræk)

Modvægt op ad bakke 30 % 17° Modvægt ned ad bakke 15 % 9° Sideskråning 25 % 14°

Maksimal skråningskapacitet, sænket position, 4WD (4-hjulstræk)

Modvægt op ad bakke 40 % 22° Modvægt ned ad bakke 40 % 22° Sideskråning 25 % 14° Bemærk: Skråningskapacitet er afhængig af

jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Kørehastighed, sænket 7,7 km/t

Kørehastighed, 1,1 km/t hævet eller skudt ud 12,2 m/40 sek – samtlige modeller

Oplysninger vedr. belastning af underlag

Dæktryk, maks. 3.040 kg Dækkontakttryk (pr. dæk) 3,2 kg/cm

Optaget tryk på underlag 875 kg/m

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

12,2 m/5,7 sek

310 kPa

8,58 kPa

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Reservedelsnr. 133027DA S-40 • S-45 53

Betjeningsvejledning 5. udgave • 2. oplag

Specifikationer

S-45

Arbejdshøjde, maks. 15,7 m Platformshøjde, maks. 13,7 m Højde i sænket position, maks. 2,49 m Vandret rækkevidde, maks. 11,2 m Bredde 2,3 m Længde, sænket 8,5 m Belastningsevne, maks. 227 kg Vindhastighed, maks. 12,5 m/s Akselafstand 2,2 m Venderadius (udvendig) 4,78 m Venderadius (indvendig) 2,03 m Drejekransrotation (grader) kontinuerlig Drejekransens ”halesving” 86,4 cm Styreenheder 12 V jævnstrøm proportional Platformens mål, 1,2 m 1,2 m x 76 cm

(længde x bredde) Platformens mål, 1,5 m 1,5 m x 76 cm

(længde x bredde) Platformens mål, 1,8 m 1,8 m x 76 cm

(længde x bredde) Platformens mål, 2,4 m 2,4 m x 91 cm

(længde x bredde) Platformsnivellering selvnivellering Platformsrotation 160° Vekselstrømstik i platform standard Frihøjde 32 cm Dækstørrelse, 2WD (2-hjulstræk), industridæk

kun fordæk 12,5L-16SL kun bagdæk 12-16,5 NHS

Dækstørrelse, RT 12-16,5 NHS Dækstørrelse, højflotation 33/16LL500 Brændstoftankens kapacitet 76 liter Hydraulisk tryk, maks. 179 bar

(bomfunktioner)

Vibration overstiger ikke 2,5 m/s Systemspænding 12 V Vægt Se typemærkaten

(maskinens vægt varierer alt efter ekstraudstyrskonfigurationer)

Luftbårne støjemissioner 107 dB Maks. støjniveau ved normale arbejdsstationer (A-vægtet)

Maksimal skråningskapacitet, sænket position, 2WD (2-hjulstræk)

Modvægt op ad bakke 30 % 17° Modvægt ned ad bakke 15 % 9° Sideskråning 25 % 14°

Maksimal skråningskapacitet, sænket position, 4WD (4-hjulstræk)

Modvægt op ad bakke 40 % 22° Modvægt ned ad bakke 40 % 22° Sideskråning 25 % 14° Bemærk: Skråningskapacitet er afhængig af

jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Kørehastighed, sænket 7,7 km/t

Kørehastighed, 1,1 km/t hævet eller skudt ud 12,2 m/40 sek – samtlige modeller

Oplysninger vedr. belastning af underlag

Dæktryk, maks. 3.855 kg Dækkontakttryk (pr. dæk) 3,2 kg/cm

Optaget tryk på underlag 1.107 kg/m

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

12,2 m/5,7 sek

310 kPa

10,50 kPa

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

54 S-40 • S-45 Reservedelsnr. 133027DA

Betjeningsvejledning5. udgave • 2. oplag

Specifikationer

Bevælgelsesområdediagram for S-45Bevælgelsesområdediagram for S-40

15,2 m

12,2 m

9,1 m

6,1 m

3,0 m

0 m

3,0 m

S-40

6,1 m 12,2 m

9,1 m

15,2 m

12,2 m

9,1 m

6,1 m

3,0 m

0 m

S-45

3,0 m 6,1 m 9,1 m 12,2 m

Reservedelsnr. 133027DA S-40 • S-45 55

Genie North America

Telefon 425.881.1800

Afgiftsfri USA og Canada

Genie Australia Pty Ltd.

800.536.1800

Fax 425.883.3475

Telefon +61 7 3375 1660

Fax +61 7 3375 1002

Genie Scandinavia

Telefon +46 31 575100

Fax +46 31 579020

Genie France

Telefon +33 (0)2 37 26 09 99

Fax +33 (0)2 37 26 09 98

Genie Iberica

Telefon +34 93 579 5042

Fax +34 93 579 5059

Genie Germany

Telefon +49 (0)4202 88520

Fax +49 (0)4202 8852-20

Genie U.K.

Telefon +44 (0)1476 584333

Fax +44 (0)1476 584334

Genie Mexico City

Telefon +52 55 5666 5242

Fax +52 55 5666 3241

Genie China

Telefon +86 21 53852570

Fax +86 21 53852569

Genie Malaysia

Telefon +65 98 480 775

Fax +65 67 533 544

Genie Japan

Telefon +81 3 3453 6082

Fax +81 3 3453 6083

Genie Korea

Telefon +82 25 587 267

Fax +82 25 583 910

Genie Brasil

Telefon +55 11 41 665 755

Fax +55 11 41 665 754

Genie Holland

Telefon +31 183 581 102

Fax +31 183 581 566

Udgivet af:

Genie S®-40 / S®-45 Operator's Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
