Genie QSW Operator's Manual [ar]

Page 1

دليل المشغل

Page 2

مهم

اقرأ قواعد السلامة هذه وافهمها والتزم بها بالإضافة إلى تعليمات التشغيل قبل تشغيل هذه الآلة. لا يسمح بتشغيل هذه الآلة إلا لأفراد العمل المدربين والمرخصين. يجب اعتبار هذا الدليل جزءًا لا يتجزأ من الآلة ويجب أن يظل مرفقًا بالآلة في جميع الأوقات. إذا كانت لديك أية استفسارات، فاتصل بنا.

للاتصال بنا:

www.genielift.com	نت:	الإنتر	عبر

بريد إلكتروني: awp.techpub@terex.com

المحتويات

1	مقدمة
3	تعريفات الرموز وملصقات الخطر
5	السلامة العامة
7	السلامة الشخصية
8	السلامة في منطقة العمل
15	قائمة تفسيرية
16	أدوات التحكم
19	الفحوصات
32	تعليمات التشغيل
43	تعليمات النقل والتحميل
48	الصيانة
50	المو اصفات

الإصدار الثالث: الطباعة الرابعة، أكتوبر 2014

تُعد Genie علامة تجارية مسجلة لشركة Terex South Dakota, Inc. في الولايات المتحدة الأمريكية والعديد من الدول الأخرى. "GRC" تعد علامة تجارية لشركة Terex. South Dakota. Inc.

Page 3

مقدمة

شكرًا على اختيارك لآلتنا لاستخدامها في تطبيقاتك. والأولوية التي تحتل المرتبة الأولى لدينا هي سلامة المستخدم، والتي تتحقق على الوجه الأمثل من خلال جهودنا المتضافرة. ولدينا شعور بأنك تسهم إسهامًا كبيرًا في عملية السلامة باعتبارك مستخدم ومشغل المعدة من خلال:

1 الالتزام بقواعد صاحب العمل وموقع العمل والقواعد الحكومية.
2 قراءة وفهم واتباع التعليمات الواردة في هذه الأدلة وغير ها من أدلة التشغيل التي تتوفر مع الآلة.
- 3 استخدام ممارسات العمل الآمنة والجيدة بطريقة رزينة.
- 4 عدم تشغيل المشغلين غير المدربين/المعتمدين ،الخاضعين للإشراف القائم على المعرفة والإرشاد وذلك لتشغيل الآلة.

خطر قد ينجم عن عدم اتباع التعليمات وقواعد السلامة الواردة بهذا الدليل التعرض للموت أو الإصابة الخطيرة.

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تجنب المواقف الخطيرة.

تعرّف على قواعد السلامة وافهمها قبل الانتقال إلى القسم التالي.

2 قم بإجراء فحص ما قبل التشغيل على الدوام.
3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 استخدم الآلة في الأغراض التي صنعت من أجلها فقط.
أي تقرأ وتفهم وتلتزم بتعليمات المصنِّع وأيضًا بقواعد السلامة أي دليلي السلامة والمشغل وملصقات الآلة.
أي تقرأ وتفهم وتلتزم بقواعد السلامة الخاصة بصاحب العمل وأيضًا قواعد السلامة في موقع العمل.
🗹 تقرأ جميع القواعد الحكومية القابلة للتطبيق وتفهمها وتلتزم بها.
- 🗹 تتدرب تدريبًا مناسبًا على التشغيل الأمن للألة.

Page 4

مقدمة

تصنيف المخاطر

تستخدم الملصقات الموجودة على هذا المنتج الرموز والرموز اللونية والكلمات التعبيرية لتحديد ما يلي:

رمز تنبيه السلامة — ويستخدم لتنبيهك لمخاطر التعرض للإصابات الشخصية المحتملة. التزم بجميع رسائل السلامة التي تتبع هذا الرمز لتجنب الموت أو الإصابة المحتملة.

يشير إلى موقف ينطوي على خطر، والذي في حالة عدم تفاديه يمكن أن يؤدي إلى الوفاة أو الإصابة الخطيرة.
يشير إلى موقف ينطوي على خطر، والذي في حالة عدم تفاديه يمكن أن يؤدي إلى الوفاة أو الإصابة الخطبرة.
يشير إلى موقف ينطوي على خطر، والذي في حالة عدم تفاديه يمكن أن يؤدي إلى الإصابة البسيطة أو المتوسطة.
- إخطار بشير إلى رسالة تتعلق بحدوث خسائر في الممتلكات.

الاستخدام المقصود

تستخدم هذه الآلة فقط في رفع أفراد العمل بالإضافة إلى أدواتهم والمواد المتعلقة بهم إلى موقع عمل هوائي.

صيانة لافتات السلامة

استبدل أي لافتات مفقودة أو تالفة تتعلق بالسلامة. اجعل سلامة المشغل في ذهنك على الدوام. استخدم الماء والصابون المخفف في تنظيف لافتات السلامة. لا تستخدم منظفات تعتمد على المذيبات حيث إنها قد تتسبب في تلف مادة لافتة السلامة.

Page 5

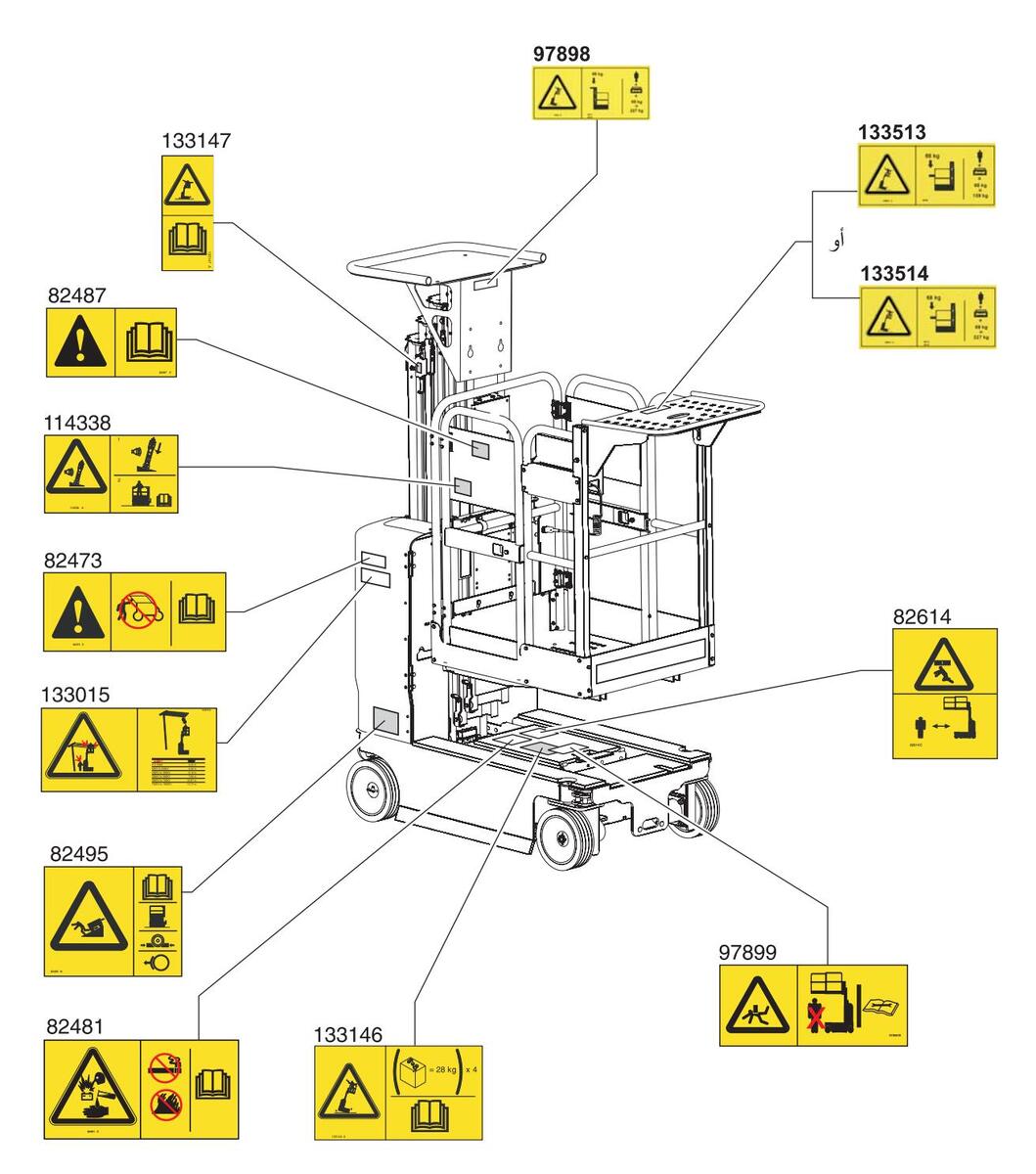

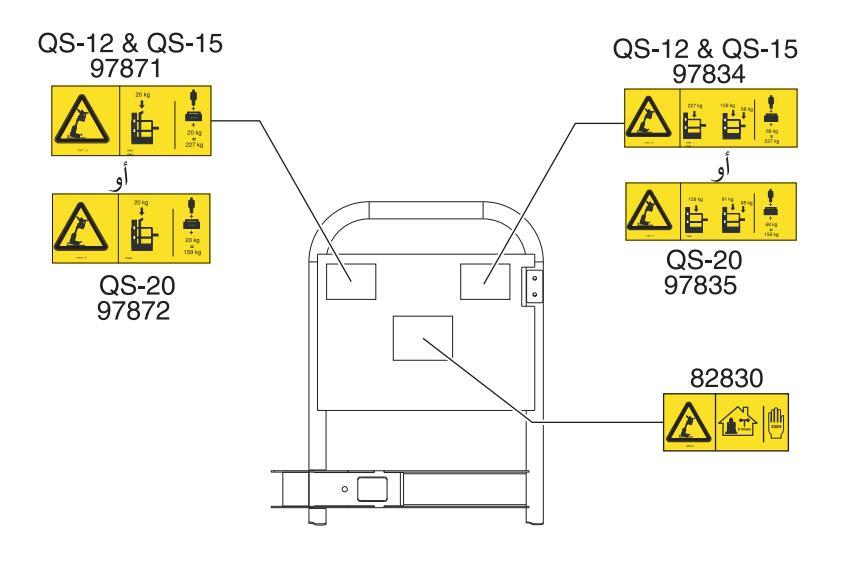

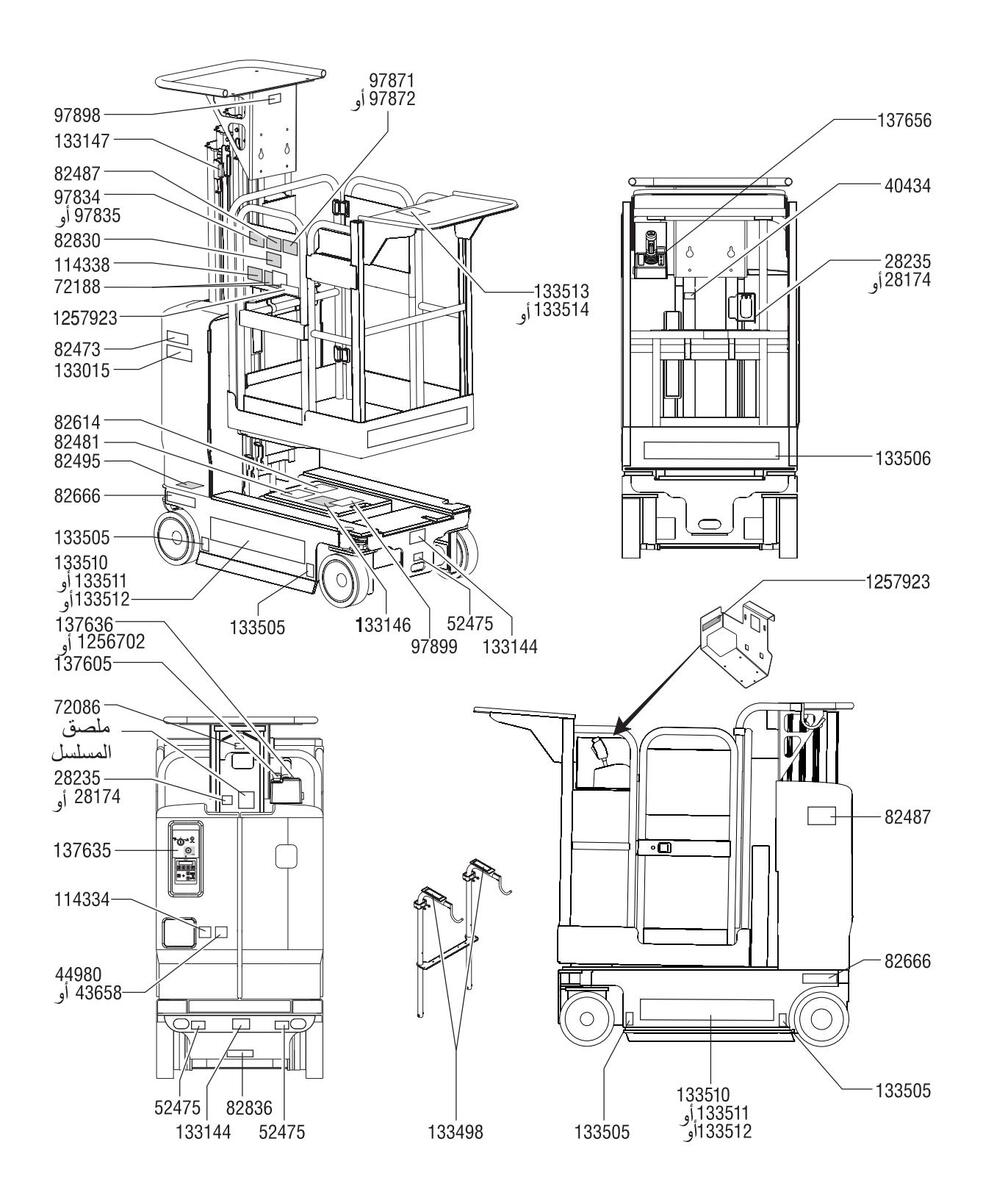

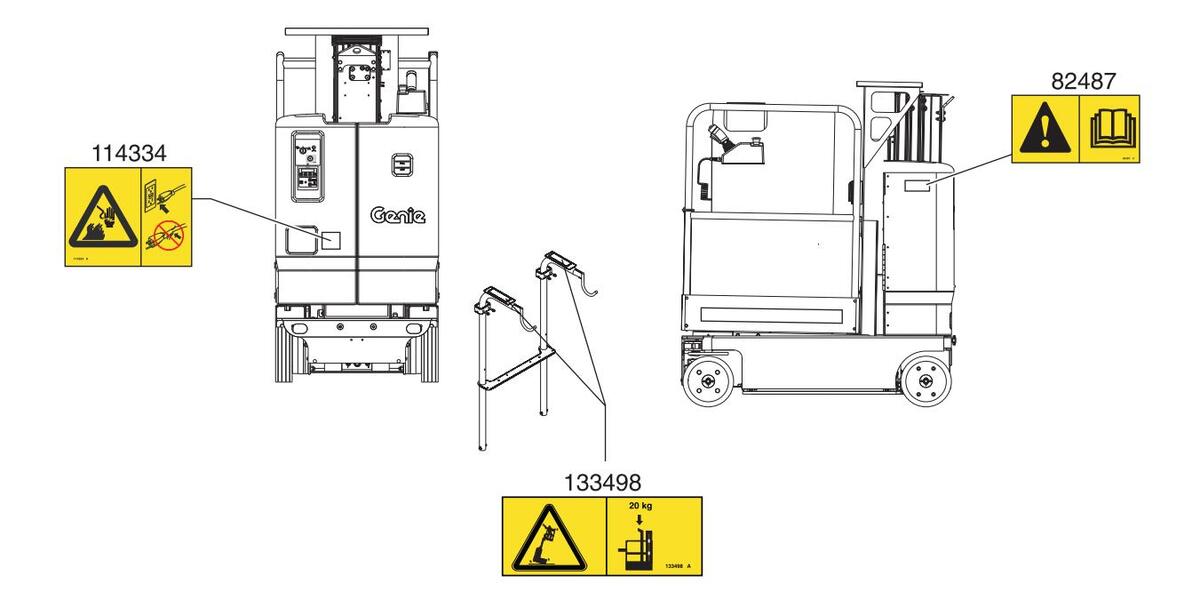

تعريفات الرموز وملصقات الخطر

		え
خطر الاصطدام	ممنوع التدخين	خطر الانسحاق	اقرأ دليل الخدمة	اقرأ دليل المشغل

خطر الصعق بالكهرباء	استخدام قطعة من الورق المقوى أو ورقة للبحث عن التسريبات	خطر الانقلاب	خطر الانقلاب	خطر الاصطدام
E CONTRACTOR		Jel 1
خطر الإصابة الجلدية	خطر الاحتراق	خطر الحريق	خطر الانفجار	خطر الصعق بالكهرباء
			Q	T
بطاريات مستخدمة كثقل موازن	انقل الآلة إلى مستوى الأرض	ابتعد عن الأجزاء المتحركة	ثبت بحبل	مخطط النقل

Page 6

تعريفات الرموز وملصقات الخطر

Page 7

Page 8

دليل المشغل

السلامة العامة

Page 9

السلامة الشخصية

الحماية الشخصية من السقوط

لا يشترط وجود المعدة الشخصية للحماية من السقوط (PFPE) عند تشغيل هذه الآلة. إذا كانت قواعد موقع العمل أو صاحب العمل تشترط وجود مُعدة PFPE، فينطبق ما يلي على هذا الأمر:

يتعين أن تكون جميع معدات PFPE متوافقة مع القواعد الحكومية القابلة للتطبيق ولا بد من إجراء الاختبارات عليها واستخدامها بالتوافق مع تعليمات الشركة المصنعة.

Page 10

۸ مخاطر الصعق بالكهرباء

هذه الآلة غير معزولة كهربيًا ولا توفر الحماية من الاتصال أو الاقتراب من التيار الكهربي.

ابق بعيدًا لمسافات آمنة بين خطوط الطاقة والآلة بما يتوافق مع القوانين الحكومية القابلة للتطبيق والمخطط التالي.


المسافة المطلوبة	فولتية خط الكهرباء
3.05 م	من 0 إلى 50 كيلو فولت
4.60 م	من 50 إلى 200 كيلو فولت
6.10 م	من 200 إلى 350 كيلو فولت
7.62 م	من 350 إلى 500 كيلو فولت
10.67 م	من 500 إلى 750 كيلو فولت
13.72 م	من 750 إلى 1,000 كيلو فولت

ينبغي ألا يتجاوز ركاب المنصة والمعدات والمواد الموجودة في المنصة الحد الأقصى لقدرة استيعاب المنصة. يعد الوزن المحمول في الأدراج وفي كل رف جانبي جزءًا من الحمولة الإجمالية للمنصة. الحد الأقصى لقدرة الاستيعاب - QS-12W

A مخاطر الإنقلاب


227 کجم	قدرة استيعاب المنصبة
68 کجم	درج العمل أو درج العمل القابل للتعديل
68 کجم	درج الطرود
20 کجم	رف جانبي (اختياري) (لکل طراز)
1	الحد الأقصى للأفراد المتواجدين في المنصبة
	الحد الأقصى لقدرة الاستيعاب - QS-15W
227 کجم	قدرة استيعاب المنصبة
68 کجم	درج العمل أو درج العمل القابل للتعديل
68 کجم	درج الطرود
20 کجم	رف جانبي (اختياري) (لکل طراز)
1	الحد الأقصى للأفراد المتواجدين في المنصبة
	الحد الأقصى لقدرة الاستيعاب - QS-20W
159 کجم	قدرة استيعاب المنصبة
68 کجم	درج العمل أو درج العمل القابل للتعديل
20 کجم	رف جانبي (اختياري) (لکل طراز)
1	الحد الأقصى للأفراد المتواجدين في المنصة

اترك متسعًا لحركة المنصنة وخط الكهرباء بالتأرجح أو الارتخاء وتوخ الحذر من الرياح القوية أو العاتية.

ابق بعيدًا عن الآلة إذا اتصلت بخطوط طاقة موصلة بالتيار الكهربي. يتعين على أفراد العمل الموجودين على الأرض أو في المنصة عدم لمس أو تشغيل الآلة إلا بعد إيقاف تشغيل خطوط الطاقة الكهربائية.

يجب عدم تشغيل الألة أثناء الرعد أو العواصف. لا تستخدم الألة كطرف تأريض لعملية اللحام.

Page 11

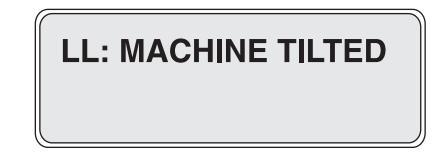

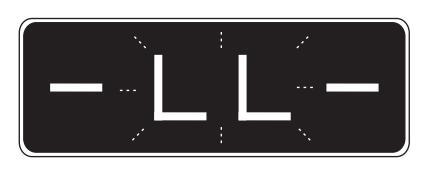

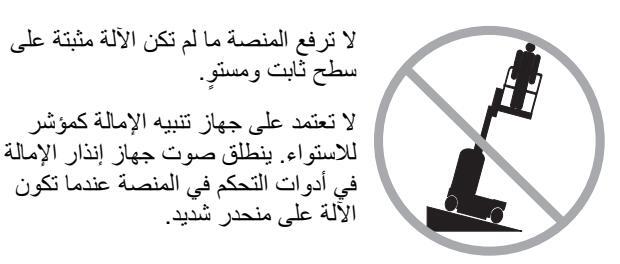

إذا أطلق جهاز إنذار الإمالة صوتًا: اخفض المنصة. انقل الألة إلى سطح مستو وثابت. إذا أطلق جهاز إنذار الإمالة صوتًا أثناء رفع المنصة، فتوخَ الحذر الشديد لخفض المنصة.

لا تزد سرعة القيادة عن 0.8 كم/الساعة أثناء رفع المنصة.

عند رفع المنصة، اتبع معدلات الحد الأقصى للقوة اليدوية وعدد الركاب المشار إليهم في الصفحة التالية.

لا تشغل الآلة أثناء هبوب الرياح القوية أو العاصفة. لا تزد من مساحة سطح المنصة أو الحمولة. فزيادة المساحة المتعرضة للرياح ستعمل على قلة استقرار الآلة.

توخ الحذر الشديد واخفض السرعات أثناء قيادة الآلة في وضع التخزين عبر الطرق غير الممهدة والركام والأسطح الزلقة أو غير المستقرة والحفر والمنحدرات القريبة. أو بالقرب منها أو الأسطح غير المستقرة أو الأحوال الأخرى الخطيرة عندما تكون المنصة

الألة مصممة للاستخدام الداخلي فقط. لا ترفع المنصة عند تجاوز سرعات الرياح 0 م/الثانية.

مرفوعةً.

لا تستخدم الآلة كمرفاع.

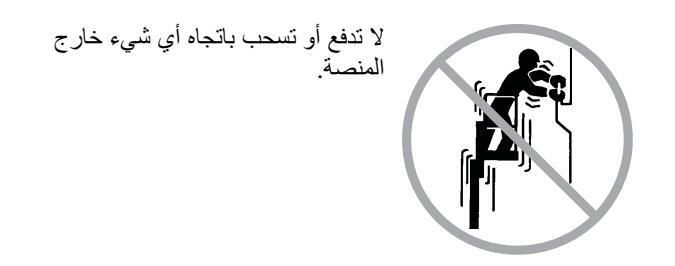

لا تدفع الألة أو الأشياء الأخرى بالمنصىة.

لا تلامس الهياكل القريبة بالمنصبة.

لا تربط المنصة بالهياكل القريبة.

لا تضع الحمولات خارج الجزء المحيطي للمنصة. تُعد الأرفف الجانبية وأدراج الطرود جزءًا من المنصة.

لا تستخدم أدوات تحكم المنصة لتحرير المنصة العالقة أو المحجوزة أو الممنوعة من الحركة العادية بسبب هيكل مجاور . يتعين إخراج جميع أفراد العمل من المنصة قبل محاولة تخليص المنصة باستخدام أدوات التحكم الأرضية.

Page 12

الحد الأقصى لعدد الركاب	الحد الأقصى المسموح به للقوة اليدوية	الطراز
1	200 نيوتن	CE

لا تغير مفاتيح الحدود أو تقوم بتعطيلها.

لا تغير مكونات الآلة أو تعطلها بأي طريقة يمكن أن تؤثر على السلامة أو الاستقرار .

لا تستبدل أجزاء الآلة التي تمثل أهمية لاستقرار ها بأشياء مختلفة الوزن أو المواصفات.

لا تستخدم بطاريات يزيد وزنها عن وزن الجهاز الأصلي. فالبطاريات تستخدم كثقل موازن وتعد ضرورية لاستقرار الآلة. يجب أن تزن كل بطارية 28 كجم.

لا تعدل أو تغير منصة العمل الهوائية بدون الحصول على إذن كتابي مسبق من المصنِّع. يمكن أن يعمل توصيل المرفقات للإمساك بالأدوات أو المواد الأخرى على المنصة أو قوائم الحماية أو نظام حواجز الأمان على زيادة الوزن في المنصة ومنطقة السطح الخاصة بالمنصة أو الحمولة.

لا تضع أو ترفق حمولات متدلية أو ثابتة بأي جزء من هذه الآلة. لا تضع سلالم أو سقالات في المنصة أو على أي جانب من الآلة.

لا تنقل الأدوات والمواد ما لم تكن موز عة بالتساوي ويمكن للشخص (الأشخاص) الموجود في المنصة أن يتناولها بأمان.

مربوطة بإحكام وبشكل صحيح وأن دبابيس كوتر مربوطة بشكل صحيح.

Page 13

يوفر نظام حواجز الأمان الحماية ضد السقوط. إذا كان من المفترض على الشخص (الأشخاص) الذي يعتلي المنصة ارتداء المعدة الشخصية للحماية من السقوط (PFPE) بسبب موقع العمل أو القواعد لدى صاحب العمل، فيتعين أن تكون معدة PFPE واستخدامها تتوافق مع تعليمات الشركة المصنعة لمعدة PFPE والمتطلبات الحكومية القابلة للتطبيق. قم بتوصيل الحبل بحلقة التثبيت المتوفرة في المنصة.

اجعل أرضية المنصة خالية دائمًا من الركام.

أغلق بوابة الدخول قبل التشغيل.

لا تجلس أو تقف أو تتسلق حواجز حماية المنصة. اجعل قدمك ثابتة على أرضية المنصة في جميع الأوقات.

لا تتسلق المنصة نزولاً عند رفعها.

لا تدخل أو تخرج من المنصبة ما لم تكن الآلة في وضع التخزين.

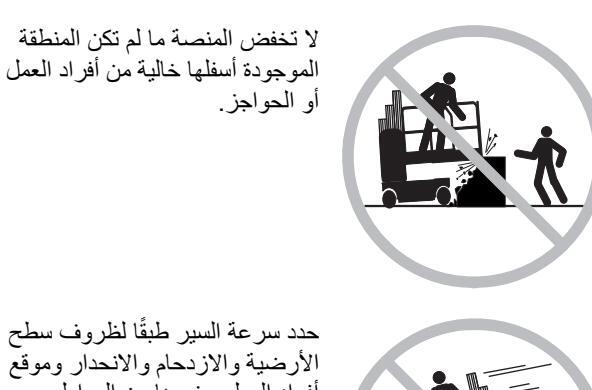

حافظ على وجود اليدين والأطراف بعيدًا عن القائم. لا تعمل تحت المنصة أو القائم بدون رفع غطاء البطارية. استخدم الحس العام أو التخطيط عند تشغيل الآلة بجهاز التحكم من على الأرض. حافظ على وجود مسافات آمنة بين المشغل والآلة والأشياء الثابتة. تأكد من أن الأحمال بالأرفف الجانبية وأدراج الطرود مثبتة بإحكام ومتوازنة.

توخ الحرص عند نقل الأحمال من أدراج الطرود وإليها ومن الأرفف الجانبية وإليها.

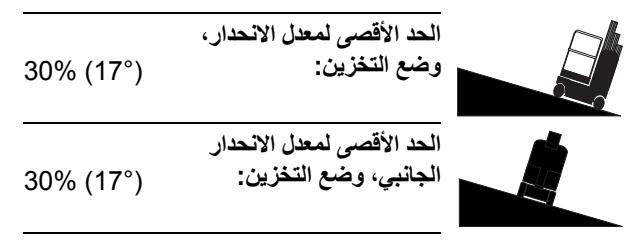

A مخاطر التشغيل على المنحدرات

لا تقم بقيادة الآلة على منحدر يتجاوز معدل الانحدار أو الانحدار الجانبي للآلة. تنطبق معدلات الانحدار على الآلات التي تكون في وضع التخزين.

30% (17°)	الحد الأقصى لمعدل الانحدار ، وضع التخزين
30% (17°)	الحد الأقصى لمعدل الانحدار الجانبي، وضع التخزين

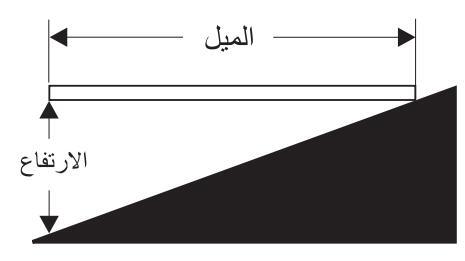

ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة الجر المناسبة.

Page 14

۸ مخاطر الاصطدام

احذر من وضع المنصة الممند عند تحرك الآلة. ينبغي أن تكون الآلة على سطح مستو أو مؤمنة قبل تحرير المكابح. يتعين على المشغلين الالتزام بقواعد صاحب العمل وموقع العمل والقواعد الحكومية التي تتعلق باستخدام معدة الحماية الشخصية.

لا تشغل آلة في طريق أي مرفاع أو تحرك أي آلات علوية ما لم تكن أدوات التحكم في المرفاع مؤمنة و/أو إذا كانت الاحتياطات قد تم اتخاذها للوقاية من أي اصطدام.

ممنوع القيادة الجنونية أو المزاح الخشن أثناء تشغيل الألة.

Page 15

A مخاطر الآلة التالفة

لا تستخدم آلة تالفة أو آلة لا تعمل على الوجه الصحيح.

قم بعمل فحص شامل للألة قبل عملية التشغيل واختبار جميع الوظائف قبل كل وردية عمل. قم على الفور بتمييز وتسريح الألة التالفة أو التي تعاني من قصور في الوظائف من الخدمة.

تأكد من إجراء جميع أعمال الصيانة كما هو محدد في هذا الدليل ودليل الخدمة الخاص بآلات Genie.

تأكد من أن جميع الملصقات في مكانها ومقروءة.

تأكد من أن أدلة المشغل والسلامة والمسؤوليات كاملة ومقروءة بوضوح وموضوعة في حاوية التخزين الموجودة على المنصة.

A مخاطر تلف المكونات

لا تستخدم أي شاحن بطارية أكبر من 24 فولت لشحن البطاريات. لا تستخدم الآلة كطرف تأريض لعملية اللحام.

۸ مخاطر الإصابة البدنية

لا تشغل الآلة مع تسرب زيت هيدروليكي أو هواء. يمكن للتسرب في الهواء أو التسرب الهيدروليكي أن يخترق و/أو يحرق الجلد.

الاحتكاك غير السليم بأي مكونات تحت أي غطاء يمكن أن يؤدي إلى إصابة خطيرة. يتعين وصول أفراد الصيانة المدربين فقط لحجرات التشغيل. ينصح بوصول المشغل فقط للألة عند إجراء فحص ما قبل التشغيل. يجب أن تظل جميع الغرف مغلقة ومؤمنة أثناء التشغيل.

۸ مخاطر الانفجار أو الحريق

لا تشغل الآلة أو نشحن البطارية في المواقع الخطيرة أو المواقع التي يمكن أن تتواجد فيها غازات أو أشياء قابلة للانفجار أو الاحتراق.

Page 16

سلامة البطارية

خطر الاحتراق

البطاريات تحتوي على أحماض. ارتد دومًا الملابس الواقية مع وضع واق على العينين عند العمل مع البطاريات.

تجنب سكب أو ملامسة الأحماض الموجودة في البطارية. قم بتحييد أحماض البطارية المسكوبة بالماء والصودا الخاصة بالخيز .

لا تعرض البطاريات أو الشاحن للماء أو المطر أثناء الشحن.

مخاطر الانفجار

يجب أن تظل علبة البطارية مفتوحة أثناء دورة الشحن الكاملة

لا تعرض أطراف توصيل البطارية أو مشابك الكابل للاحتكاك بأدوات قد تتسبب في اندلاع الشرر.

مخاطر تلف المكونات لا تستخدم أي شاحن بطارية أكبر من 24 فولت لشحن البطاريات. لا تستخدم الآلة كطرف تأريض لعملية اللحام.

خطر الصعق بالكهرباء/الاحتراق

لا توصل شاحن البطاريات إلا بمأخذ ثلاثي الأسلاك من التيار المتردد فقط. افحص الآلة يوميًا بحثًا عن أسلاك أو كابلات أو

اقحص الآلة يوميا بحنا عن اسلاك او كابلات او توصيلات تالفة. استبدل العناصر التالفة قبل عملية التشغيل.

تجنب التعرض لصدمة كهربية نتيجة ملامسة أطراف توصيل البطارية. تخلص من كافة الخواتم والساعات والمجوهرات الأخرى.

خطر الانقلاب

مخاطر الرفع

استخدم العدد المناسب من الأفراد وتقنيات الرفع المناسبة عند رفع البطاريات.

قفل الآلة بعد كل استخدام

1 اختر موقع إيقاف آمن على أن يكون ذا سطح مستو وأن يكون خاليًا من الحواجز والحركة المرورية.
- 2 اخفض المنصىة.
3 أدر المفتاح الدوار إلى وضع إيقاف التشغيل وانزع المفتاح للحماية من الاستخدام غير المرخص.
- 4 اشحن البطاريات.

Page 17

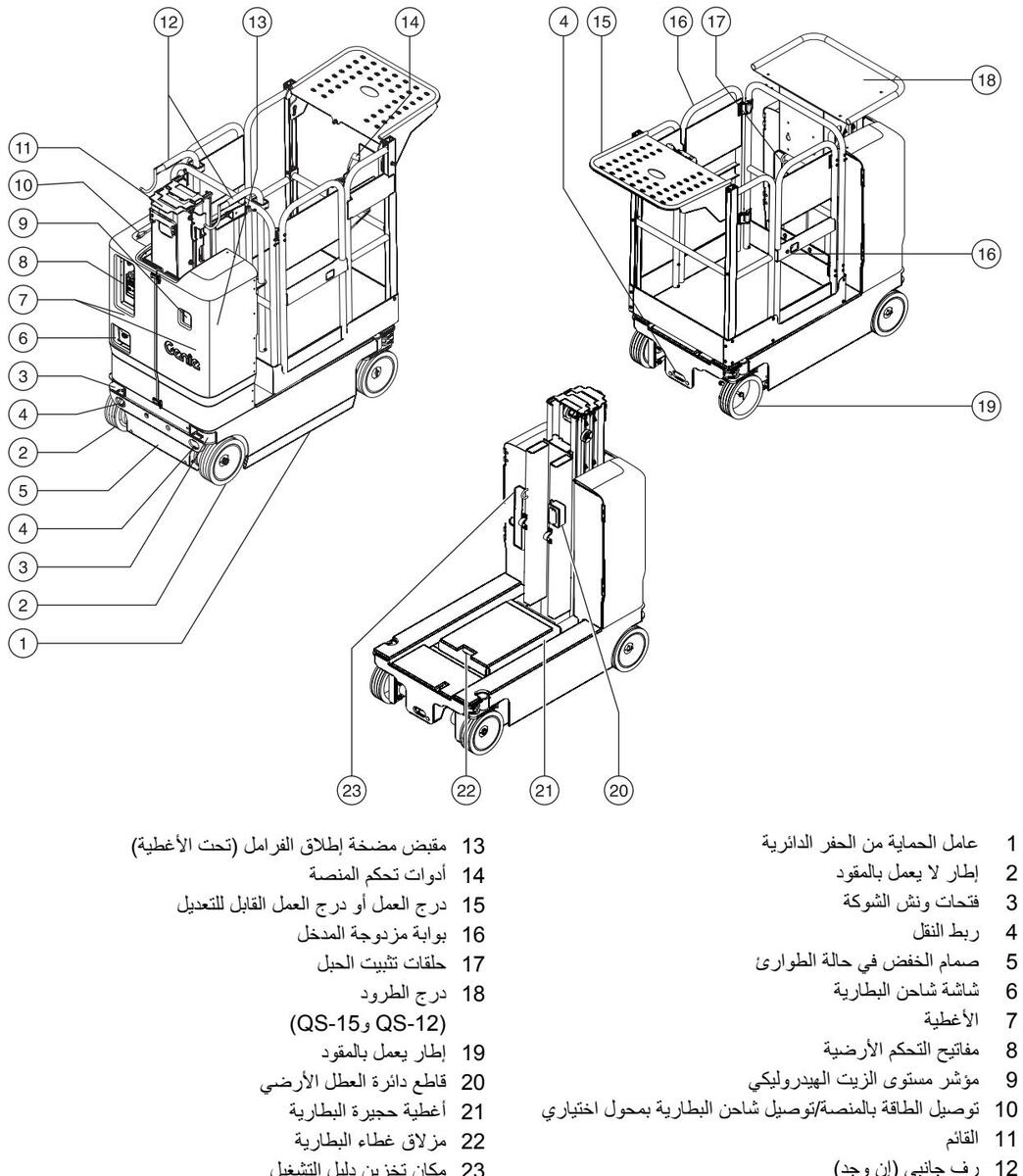

قائمة تفسيرية

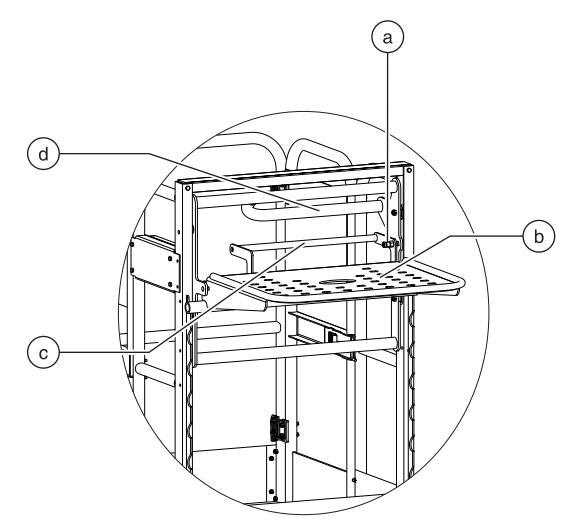

12 رف جانبي (إن وجد)

Page 18

دليل المشغل

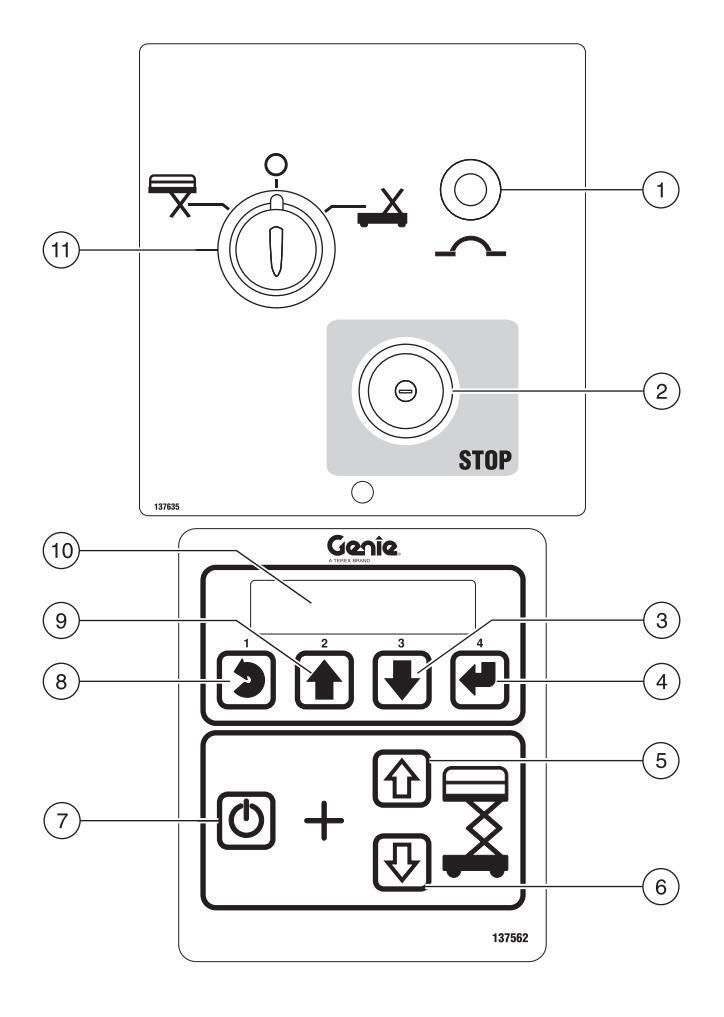

لوحة تحكم الأرضية

1 القاطع 7 أمبير للدوائر الكهربية
2 زر التوقف في حالة الطوارئ الأحمر ادفع زر توقف الطوارئ الأحمر إلى وضع الإيقاف وذلك لإيقاف كافة الوظائف. اسحب زر التوقف في حالة الطوارئ الأحمر إلى وضع التشغيل لتشغيل الآلة.
- 3 زر القائمة الأسفل
- 4 زر دخول القائمة
- 5 زر رفع المنصة
- 6 زر خفض المنصة

7 زر تمكين وظيفة الرفع اضغط مع الاستمر إر على هذا الزر لتنشيط وظيفة الرفع.
- 8 زر الخروج من القائمة
  - 9 زر القائمة الأعلى

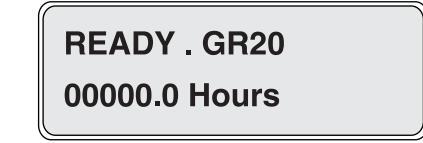

- 10 قراءة شاشة LCD التشخيصية
11 المفتاح الدوار لاختيار إيقاف التشغيل/التأريض/المنصة
أدر المفتاح الدوار إلى وضع المنصبة وسوف تعمل مفاتيح التحكم في المنصة. أدر المفتاح الدوار لوضع إيقاف التشغيل وسنتوقف الآلة عن العمل. أدر المفتاح الدوار إلى وضع التأريض وسوف تعمل أدوات التحكم الأرضية.

Page 19

أدوات التحكم

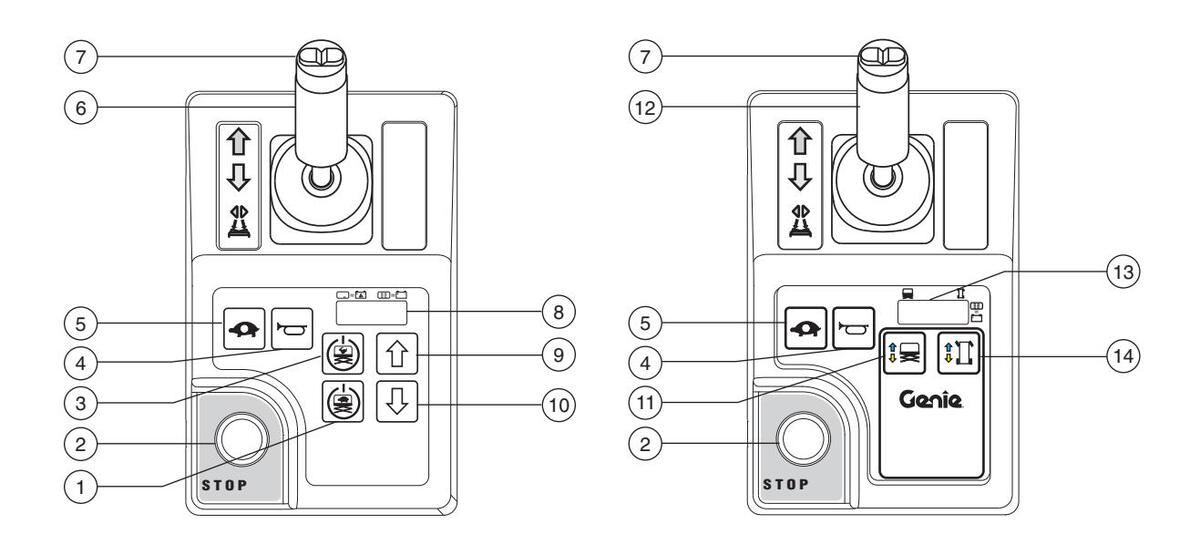

لوحة تحكم المنصة

1 زر تمكين الرفع منخفض السر عة

اضغط مع الاستمرار على هذا الزر لتنشيط وظبفة منصة السرعة المنخفضة.

2 زر التوقف في حالة الطوارئ الأحمر

ادفع زر توقف الطوارئ الأحمر إلى وضع الإيقاف وذلك لإيقاف جميع الوظائف. اسحب زر التوقف في حالة الطوارئ الأحمر إلى وضع التشغيل لتشغيل الآلة.

3 زر تمكين الرفع عالى السرعة

4 زر البوق

اضغط على زر البوق وسيصدر البوق ٍصوتًا. حرر زر البوق ولن يصدر البوق صوتًا.

اضبغط على هذا الزر لتنشيط وظيفة القيادة البطيئة سيضيء مصباح المؤشر عند تحديد القيادة البطيئة.

6 مقبض التحكم النسبي ومفتاح تمكين الوظيفة لوظيفة القيادة

وظيفة القيادة: اضبغط مع الاستمرار على مفتاح تمكين الوظيفة لتمكين وظيفة القيادة في مقبض التحكم في المنصة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأزرق في لوحة التحكم وسوف تتحرك الآلة في الاتجاه الذي يشير إليه السهم الأزرق. حرك مُقبض التحكم في الاتجاه المحدد بالسهم الأصفر في لوحة التحكم وسوف تتحرك الآلة في الاتجاه الذي يُشْير إليه السهّم الأصغر.

Page 20

الإصدار الثالث • الطبعة الرابعة

أدوات التحكم

7 مفتاح الضغط بالإصبع لوظيفة التوجيه

اضغط على الجهة اليسرى من مفتاح الضغط بالإصبع وسوف تسبر الآلة في اتجاه نقاط المثلث الأزرق في لوحة التحكم في المنصة. اضغط على الجهة اليمنى من مفتاح الضغط بالإصبع وسوف تسبر الآلة في اتجاه نقاط المثلث الأصفر في لوحة التحكم في المنصة.

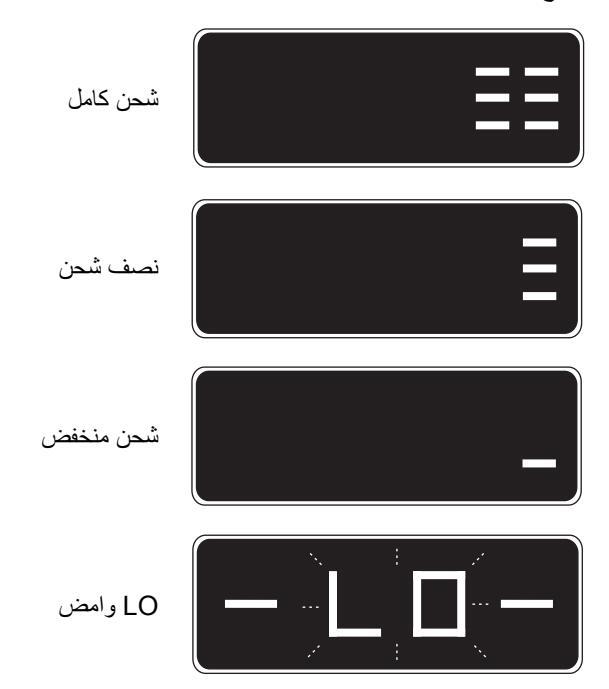

8 قراءة الشاشة LED التشخيصية/مؤشر شحن البطارية
- 9 زر رفع المنصة

10 زر خفض المنصة

اضغط مع الاستمرار على زر خفض المنصبة وسيتم خفض المنصبة.

11 زر وظيفة الرفع

اضغط على هذا الزر لتنشيط وظيفة الرفع.

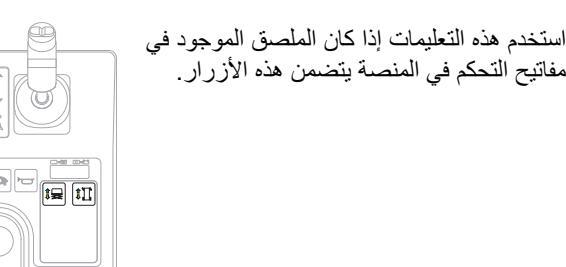

12 مقبض التحكم النسبي ومفتاح تمكين الوظيفة لوظائف القيادة والتوجيه والرفع

وظيفة الرفع: اضغط مع الاستمرار على مفتاح تمكين الوظيفة لتمكين وظيفة الرفع في مقبض التحكم في المنصة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأزرق وسوف ترتفع الآلة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأصفر وسوف تنخفض الآلة. سينطلق إندار النزول أثناء خفض المنصة.

وظيفة القيادة: اضغط مع الاستمرار على مفتاح تمكين الوظيفة لتمكين وظيفة القيادة في مقبض التحكم في المنصة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأزرق في لوحة التحكم وسوف تتحرك الآلة في الاتجاه الذي يشير إليه السهم الأزرق. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأصفر في لوحة التحكم وسوف تتحرك الآلة في الاتجاه الذي يشير إليه السهم الأصفر.

13 شاشة قراءة التشخيص LED، ومؤشر شحن البطارية ومؤشر وضع الرفع/القيادة
- 14 زر وظيفة القيادة
- اضىغط على هذا الزر لتنشيط وظيفة القيادة.

Page 21

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.

تعرف على وتفهم فحص ما قبل التشغيل قبل الانتقال إلى القسم التالي.

3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 استخدم الآلة في الأغراض التي صنعت من أجلها فقط.

أساسيات فحص ما قبل التشغيل

يتولى المشغل مسؤولية إجراء فحص ما قبل التشغيل وأعمال الصيانة الدورية.

يعد فحص ما قبل التشغيل عبارة عن فحص بالعين يقوم به المشغل قبل كل وردية عمل. و هذا الفحص مصمم لاكتشاف ما إذا كان أي شيء خطأ في الألة قبل قيام المشغل بإجراء الاختبارات الوظيفية.

ويعمل فحص ما قبل التشغيل أيضًا على تحديد ما إذا كانت إجراءات الصيانة الدورية مطلوبة أم لا. يمكن للمشغل إجراء أعمال الصيانة الروتينية المحددة في هذا الدليل فقط.

ارجع إلى القائمة الموجودة في الصفحة التالية وتحقق من جميع الأشياء.

إذا عُثر على تلف أو أي اختلاف غير مرخص به عن الحالة المستلمة من المصنع، فلا بد من تمبيز الألة وإخراجها من الخدمة.

يمكن إجراء الإصلاحات للألة فقط من خلال فني الخدمة المؤهل، وذلك طبقًا لمواصفات المصنّع. وبعد إكمال عمليات الإصلاح، يتعين على المشغل إجراء فحص ما قبل التشغيل مرة أخرى قبل المتابعة إلى مرحلة الاختبارات الوظيفية.

يتعين إجراء فحوصات الصيانة المجدولة على يد فنيي الخدمة المؤهلين، وذلك طبقًا لمواصفات جهة التصنيع ومتطلباتها المذكورة في دليل المسؤوليات.

Page 22

الإصدار الثالث • الطبعة الرابعة

الفحوصات

فحص ما قبل التشغيل

تأكد من أن أدلة المشغل والسلامة والمسئوليات كاملة ومقروءة وفي مكان التخزين بالمنصة.
تأكد من أن جميع الملصقات في مكانها ومقروءة. راجع قسم أعمال الفحص.
تحقق من عدم وجود تسرب في الزيت الهيدروليكي ومن مستوى الزيت المناسب. أضف الزيت إذا لزم الأمر. راجع قسم الصيانة.
تحقق من عدم وجود تسرب في سائل البطارية ومن مستوى السائل المناسب. أضف الماء المقطر إذا لزم الأمر. راجع قسم الصيانة.
تحقق من المكونات أو الأماكن التالية للتأكد من عدم وجود تلف أو أجزاء مثبتة بشكل غير صحيح أو مفقودة والتعديلات غير المرخصة:
- 🔲 المكونات الكهربية والأسلاك والكابلات الكهربية
- وحدة الطاقة الهيدروليكية، المستودع، الخراطيم، التثبيتات، الأسطوانات ومجمعات العادم
  - 📘 حزمة البطارية والمواصلات
    - 🔲 موتور القيادة
    - 🔲 الإطارات والعجلات
      - 🔲 حزام الأرضية
  - 🔲 مفاتيح الحدود والتحذيرات والبوق
  - 🔲 ألات التحذير والمصابيح (إذا كانت الألة مزودة بها)
  - 🔲 الصواميل والمسامير القلاووظ والمثبتات الأخرى
  - 🔲 الحاجز النصفي لمدخل المنصبة أو السلسلة أو البوابة
    - 📘 حلقات تثبيت الحبل
    - 🔲 الكابلات والبكرات المتتابعة

تعلق عامل الحماية من الحفر الدائرية. أطباق العمل و الأرفف الجانبية (إن وجدت) مكونات إطلاق الفرامل غطاء البطارية أعمدة القائم وثقل الموازنة عصا تحكم المنصة عصا تحكم المنصة خدوش في أماكن اللحام أو المكونات البنيوية انبعاجات أو تلف في الألة
- 🔲 صدأ أو تآكل أو أكسدة زائدة
تأكد من أن جميع المكونات البنيوية والمكونات الأخرى الهامة موجودة وأن جميع المثبتات المتعلقة والدبابيس في مكانها ومحكمة بشكل سليم.

ملاحظة: إذا كان يجب رفع المنصة لفحص الآلة، فتأكد من أن غطاء البطارية في مكانه الصحيح. راجع قسم تعليمات التشغيل.

Page 23

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.

3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.

تعرف على وتفهم الاختبارات الوظيفية قبل الانتقال إلى القسم التالي.

4 افحص مكان العمل.
5 استخدم الآلة في الأغراض التي صنعت من أجلها فقط.

أساسيات اختبار الوظائف

الاختبارات الوظيفية مصممة لاكتشاف أي قصور في الوظائف قبل دخول الآلة الخدمة. لا بد أن يتبع المشغل التعليمات المتتالية لاختبار جميع وظائف الآلة.

يجب عدم استخدام الآلة التي تعاني من قصور في الوظائف. في حالة اكتشاف قصور في الوظائف، فلا بد أن يتم تمبيز الآلة وإخراجها من الخدمة. يمكن إجراء الإصلاحات للآلة فقط من خلال فني الخدمة المؤهل، وذلك طبقًا لمواصفات المصنّع.

بعد إكمال عمليات الإصلاح، يتعين على المشغل إجراء فحص ما قبل التشغيل والاختبارات الوظيفية مرة أخرى قبل إدخال الآلة إلى الخدمة.

Page 24

في مفاتيح التحكم الأرضية
1 حدد منطقة اختبار تكون ثابتة ومستوية وخالية من العوائق.
- 2 تأكد من أن البطاريات متصلة.
3 اسحب زر توقف الطوارئ الأحمر الخاص بالأرض والمنصة إلى وضع التشغيل.
- 4 أدر المفتاح الدوار إلى التحكم الأرضي.
5 انتبه إلى قراءة شاشة LED التشخيصية الموجودة في أدوات التحكم في المنصة.

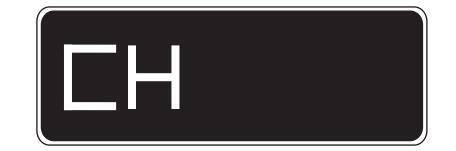

- النتيجة: يجب أن تشبه شاشة LED الصورة أدناه.

6 انتبه إلى قراءة شاشة LED التشخيصية الموجودة في أدوات التحكم في الأرضية.
- النتيجة: يتعين أن تعرض شاشة LCD الطراز وعداد الساعات.

اختبار توقف الطوارئ
7 اضغط على زر توقف الطوارئ الأحمر للتحويل إلى وضع إيقاف التشغيل.
- النتيجة: لن تعمل أية وظائف.
- 8 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل.

اختبار وظائف الرفع/الخفض

تصدر التحذيرات المسموعة لهذه الآلة والبوق القياسي من نفس مصدر التنبيه المركزي. يكون صوت البوق عبارة عن نغمة ثابتة. ينطلق جهاز إنذار النزول بمعدل 60 صفارة في الدقيقة. ينطلق جهاز الإنذار بمعدل 180 صفارة في الدقيقة عند عدم نشر عوامل الحماية من الحفر الدائرية وعندما يكون الجهاز في حالة عدم استواء. يتوافر أيضًا بوق اختياري بطراز أبواق السيارات.

9 لا تضغط على زر تمكين وظيفة الرفع.
10 اضغط على زر رفع المنصة أو خفض المنصة.
- النتيجة: يجب ألا تعمل وظيفة الرفع.
11 لا تضغط على أزرار رفع المنصة أو خفض المنصة.
- 12 اضغط على زر تمكين وظيفة الرفع.
- النتيجة: يجب ألا تعمل وظيفة الرفع.
13 اضغط مع الاستمرار على زر تمكين وظيفة الرفع واضغط على زر رفع المنصة.
- النتيجة: عندئذ يجب أن ترتفع المنصة.
14 اضغط مع الاستمرار على زر تمكين وظيفة الرفع واضغط على زر خفض المنصة.
النتيجة: عندئذ يجب أن تتخفض المنصة. سينطلق إنذار النزول أثناء خفض المنصة.

Page 25

اختبار الخفض في حالة الطوارئ
15 قم بتنشيط وظيفة الرفع من خلال الضغط على زر تمكين الرفع وزر رفع المنصة وارفع المنصة مسافة 60 سم تقريبًا.
16 اسحب مقبض الخفض في حالة الطوارئ الموجود في قاعدة الجهاز تحت القائم.
النتيجة: عندئذ يجب أن تنخفض المنصة سينطلق صوت جهاز إنذار النزول.
- 17 أدر المفتاح الدوار إلى التحكم بالمنصبة.

في أدوات تحكم المنصة

اختبار توقف الطوارئ

18 اضغط على زر توقف الطوارئ الأحمر بالمنصة إلى وضع إيقاف التشغيل.
- النتيجة: لن تعمل أية وظائف.

اختبار البوق

19 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل. 20 اضغط على زر البوق. • النتيجة: بحب أن ينطلة رصوت البوق

استخدم نمط الزر الموجود في مفاتيح التحكم في المنصة لتحديد أي من اختباري الوظائف التاليين يجب إجراؤه.

استخدم إجراء اختبار الوظيفة هذا إذا كان الملصق الموجود في مفاتيح التحكم في المنصة يتضمن هذه الأزرار.

اختبار مفتاح تمكين الوظيفة ووظائف الرفع/الخفض

21 لا تضغط على مفتاح تمكين الوظيفة الموجود في مقبض التحكم. 22 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر. ٥ النتيجة: لن تعمل أية وظائف. 23 لا تضغط على أزرار تمكين الرفع عالي السرعة العالية أو الرفع منخفض السرعة.

24 اضغط على زر رفع المنصة أو خفض المنصة.
- النتيجة: يجب ألا تعمل وظيفة الرفع.
25 لا تضغط على أزرار رفع المنصة أو خفض المنصة.

Page 26

النتيجة: يجب أن تتوقف المنصبة عن الانخفاض.

Page 27

فاتيح 46 حرر مقبض التحكم.

النتيجة: يجب أن تتوقف المنصبة عن الارتفاع.
47 اضغط مع الاستمر ار على مفتاح تمكين الوظيفة بمقبض التحكم حرك بيطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأصفر .
النتيجة: عندئذ يجب أن تنخفض المنصة سينطلق إنذار النزول أثناء خفض المنصة.

اختبار زر وظيفة القيادة

استخدم إجراء اختبار الوظيفة هذا إذا كان الملصق الموجود في مفاتيح التحكم في المنصة يتضمن هذه الأزرار.

48 اضغط على زر وظيفة القيادة (إذا كانت الألة مجهزة به).
- 49 انتظر سبع ثوان حتى تنتهى مهلة وظيفة القيادة.
50 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: لن تعمل أية وظائف.

استخدم إجراء اختبار الوظيفة هذا إذا كان الملصق الموجود في مفاتيح التحكم في المنصبة يتضمن هذه الأزرار.

اختبار مفتاح تمكين الوظيفة ووظائف الرفع/الخفض

39 لا تضغط على مفتاح تمكين الوظيفة الموجود في مقبض التحكم.

40 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: لن تعمل أية وظائف.
- 41 اضغط على زر وظيفة الرفع.
- 42 انتظر سبع ثوانٍ حتى تنتهي مهلة وظيفة الرفع.
43 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: يجب ألا تعمل وظيفة الرفع.
  - 44 اضغط على زر وظيفة الرفع.
- 45 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم. حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق.
  - النتيجة: عندئذ يجب أن ترتفع المنصة.

Page 28

اختبار التوجيه

ملاحظة: عند إجراء اختبارات وظيفتي التوجيه والقيادة، قف بالمنصة مواجهًا طرف توجيه الآلة.

52 اضغط مع الاستمر ار على مفتاح تمكين الوظيفة بمقبض التحكم.
53 اضغط على مفتاح الضغط بالأصبع أعلى مقبض التحكم في الاتجاه المحدد بالمثلث الأزرق على لوحة التحكم.
النتيجة: يجب أن تدور عجلات التوجيه في الاتجاه المحدد بواسطة المثلث الأزرق.
54 اضغط على مفتاح الضغط بالإصبع أعلى مقبض التحكم في الاتجاه المحدد بالمثلث الأصفر على لوحة التحكم.
النتيجة: يجب أن تدور عجلات التوجيه في الاتجاه المحدد بو اسطة المثلث الأصفر.

اختبار القيادة ونظام الفرامل

56 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.
57 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق على لوحة التحكم إلى أن تبدأ الألة في التحرك، ثم أعد المقبض إلى وضع المنتصف.
النتيجة: يجب أن تتحرك الآلة في الاتجاه الذي تشير إليه نقاط السهم الأزرق على لوحة التحكم، ثم تنتقل إلى وضع التوقف المفاجئ عندما يعود مقبض التحكم إلى وضع المنتصف.
58 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأصفر على لوحة التحكم إلى أن تبدأ الألة في التحرك، ثم أعد المقبض إلى وضع المنتصف.
النتيجة: يجب أن تتحرك الآلة في الاتجاه الذي تشير إليه نقاط السهم الأصفر على لوحة التحكم، ثم تنتقل إلى وضع التوقف المفاجئ عندما يعود مقبض التحكم إلى وضع المنتصف.

ملاحظة: يجب أن تكون الفرامل قادرة على تثبيت الألة على أي منحدر تقدر على صعوده.

Page 29

اختبار عمل مستشعر الإمالة

ملاحظة: قم بإجراء هذا الاختبار من على الأرض باستخدام جهاز التحكم في المنصة. لا تقف بالمنصة.

59 اخفض المنصبة تمامًا.
60 ضع قطعة مقاس 4x2 أو قطعة مشابهة من الخشب تحت العجلات في كل جانب، وضع الآلة على هذه القطع.
- 61 ارفع المنصة حوالي 2.1 م عن الأرض.
النتيجة: يجب أن تتوقف المنصة وينطلق صوت إنذار الإمالة بمعدل 180 نغمة عالية قصيرة في الدقيقة. يجب أن تعرض شاشة للقراءة LED رمز LL ويجب أن تعرض شاشة للتحكم الأرضي LCD رمز LL (Machine Tilted). الآلة مائلة).

66 ارفع المنصة لحوالي 1.2 م عن الأرض.

اختبار سرعة القيادة المرتفعة

67 اضغط على زر وظيفة القيادة (إذا كانت الألة مجهزة به).
- 68 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.حرك مقبض التحكم ببطء إلى وضع القيادة الكاملة.
النتيجة: الحد الأقصى من سرعة القيادة التي يمكن الحصول عليها أثناء ارتفاع المنصة يجب ألا يتعدى 22 سم/ث.
إذا تجاوزت سرعة السير مع رفع المنصة 22 سم/ث، فضع على الفور علامة على الألة وأخرجها من الخدمة.
62 اضغط على زر وظيفة القيادة (إذا كانت الألة مجهزة به).
- 63 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.
64 حرك مقبض التحكم في القيادة في الاتجاه المشار إليه بالسهم الأزرق، ثم حرك مقبض التحكم في القيادة في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: يجب ألا تعمل وظيفة القيادة في أي من الاتجاهين.
  - 65 اخفض المنصة وأزل قطعتي الخشب.

Page 30

دليل المشغل

الفحوصات

ملاحظة: يجب بسط عوامل الحماية من الحفر الدائرية تلقائيًا عند رفع المنصة. تعمل عوامل الحماية من الحفر الدائرية على تنشيط مفاتيح الحدود التي تتيح للآلة المتابعة إلى الوظيفة. في حالة عدم بسط عوامل الحماية من الحفر الدائرية، يصدر صوت إنذار ولا تدور الآلة أو يتم توجيهها.

69 ارفع المنصة.

النتيجة: عند رفع المنصة مسافة 1.2 م عن الأرض، يجب بسط عوامل الحماية من الحفر الدائرية.
70 اضغط على عوامل الحماية من الحفر الدائرية من أحد الجانبين، ثم الجانب الآخر.
- النتيجة: ينبغي ألا تتحرك عوامل الحماية من الحفر الدائرية.
  - 71 اخفض المنصبة
النتيجة: ينبغي أن تعود عوامل الحماية من الحفر الدائرية إلى وضع التخزين.
72 ضع قطعة 4x2 أو قطعة مماثلة من الخشب تحت عامل الحماية من الحفر الدائرية.
- 73 ارفع المنصة.
النتيجة: قبل رفع المنصة عن الأرض لمسافة 2.1 م، سينطلق صوت الإنذار. ينبغي أن تعرض شاشة LED الخاصة بمفاتيح التحكم في المنصة PHS، وينبغي أن تعرض شاشة LCD الخاصة بمفاتيح التحكم في الأرضية PHS، وينبغي أن تعرض شاشة PHS) بنقلتيح التحكم في الأرضية Photole Guard Stuck PHS (Phote Guard Stuck PHS) : تعلق عامل الحماية من الحفر الدائرية).
- 74 اضىغط على زر وظيفة القيادة (إذا كانت الألة مجهزة به).

75 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.
حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: يبنبغي ألا تتحرك الآلة إلى الأمام أو الخلف.

78 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.
79 اضغط على مفتاح الضغط بالإصبع أعلى مقبض التحكم في الاتجاه المحدد بالمثلثين الأزرق والأصفر على لوحة التحكم.
- النتيجة: ينبغي ألا تدور عجلات التوجيه يمينًا أو يسارًا.
  - 80 اخفض المنصبة.
  - 81 قم بإزالة قطعة 4x2 أو قطعة الخشب المماثلة.

Page 31

A

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.
3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.

تعرف على وتفهم فحص مكان العمل قبل الانتقال إلى القسم التالي.

5 استخدم الآلة في الأغراض التي صنعت من أجلها فقط.

أساسيات فحص مكان العمل

يساعد فحص مكان العمل المشغل على تحديد ما إذا كان مكان العمل مناسبًا للتشغيل الأمن للألة أم لا. ولا بد من إجراء هذا الفحص على يد المشغل قبل نقل الآلة إلى مكان العمل.

وتقع على كاهل المشغل مسؤولية قراءة واستذكار مخاطر أماكن العمل ثم تقصي هذه المخاطر وتجنبها أثناء نقل الألة وتثبيتها وتشغيلها.

الفحوصات

🔲 الظروف غير الأمنة الأخرى المحتملة

Page 32

الإصدار الثالث • الطبعة الرابعة

الفحوصات

فحص وجود الملصقات التي تحتوي على رموز

استخدم الفحص المناسب للتأكد من أن جميع الملصقات قابلة للقراءة وفي مكانها الصحيح.

الكمية	وصف الملصق	رقم الجزء
2	ملصق ــ توصيل الطاقة بالمنصبة، 230 فولت	28174
2	ملصق – توصيل الطاقة بالمنصبة، 115 فولت	28235
1	ملصق – حلقات تثبيت الحبل	40434
1	ملصق ــ توصيل الطاقة بالشاحن، 230 فولت	43658
1	ملصق – توصيل الطاقة بالشاحن، 115 فولت	44980
3	ملصق - ربط النقل	52475

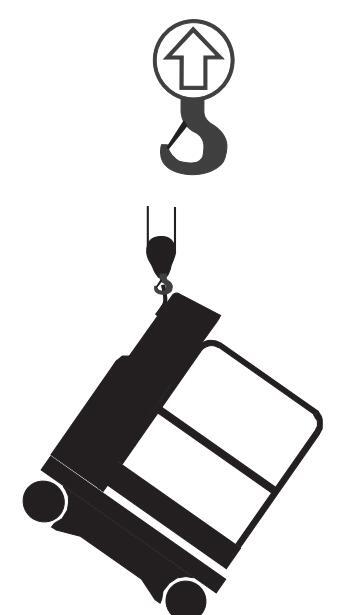

1	ملصق – نقطة الرفع	72086
2	ملصق – الأسهم التوجيهية	72188
1	ملصق – الوصول للغرفة	82473
1	ملصق – سلامة الشاحن/البطارية	82481
2	ملصق – اقرأ الدليل	82487
1	ملصق – تعليمات التشغيل وأمان تحرير	82495
	الفرامل
1	تحذير – خطر الاصطدام	82614
2	ملصق – فتحة ونش الشوكة	82666
1	ملصق - أقصى حد للقوة اليدوية، 200 نيوتن، CE	82830
1	ملصق – الخفض في حالة الطوارئ	82836
1	ملصق – الحد الأقصى لقدرة الاستيعاب، 227 كجم، 12-QS وQS-15	97834
1	ملصق – الحد الأقصى لقدرة الاستيعاب، 159كجم، QS-20	97835
1	ملصق – الحد الأقصى لقدرة الاستيعاب، الرف	97871
	الجانبي، 20 كجم، QS-12 وQS-15 وQS

الكمية	وصف الملصق	رقم الجزء
1	ملصق – الحد الأقصى لقدرة الاستيعاب، 45 رطلاً/20 كجم، الأرفف الجانبية	97872
1	ملصق – الحد الأقصى لقدرة الاستيعاب، درج الطرود، 68 كجم، QS-12W وQS-15W	97898
1	ملصق – استخدام حبل السلامة	97899
1	ملصق – خطر الصعق بالكهرباء، قابس	114334
1	ملصق – خطر الانقلاب، إنذار الإمالة	114338
1	خطر - خطر الصعق بالكهرباء	133015
2	ملصق ــ مخطط النقل	133144
1	خطر – خطر الانقلاب، البطاريات	133146
1	ملصق – خطر الانقلاب، مفتاح الحد	133147
2	ملصق - خطر الانقلاب، الرف الجانبي	133498
4	ملصق – حمولة العجلات	133505
1	زخرفي – Genie Quick Stock	133506
2	زخرفي – Genie QS-12W	133510
2	زخرفي – Genie QS-15W	133511
2	زخرفي – Genie QS-20W	133512
1	الحد الأقصى لقدرة الاستيعاب، درج العمل، 68 كجم، 12-QS وQS-15	133513
1	الحد الأقصى لقدرة الاستيعاب، درج العمل، 68 كجم، 20-QS	133514
1	ملصق – توقف الطوارئ، التحكم في المنصبة	137605
1	ملصق – لوحة تحكم الأرضية	137635
1	غطاء – لوحة التحكم في المنصبة	137636
1	ملصق – اتجاه القيادة/التوجيه، التحكم	137656
	في المنصبة
1	غطاء – لوحة التحكم في المنصبة	1256702
2	ملصق – Smartlink	1257923

Page 33

Page 34

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.
3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 تستخدم الآلة في الأغراض التي صنعت من أجلها فقط.

الأساسيات

يقدم قسم تعليمات التشغيل التعليمات اللاز مة لكل جانب من جوانب تشغيل الألة. يتحمل المشغل مسئولية انباع جميع قواعد السلامة والتعليمات الموجودة في أدلة المشغل والسلامة والمسئوليات.

يعتبر استخدام الآلة في أي شيء غير رفع أفراد العمل مع ما يخصهم من أدوات ومواد لموقع عمل هوائي أمرًا غير آمن وخطير.

غير مسموح بتشغيل هذه الآلة إلا لأفراد العمل المدربين والمرخصين. في حالة قيام أكثر من مشغل واحد باستخدام الآلة في أوقات متباينة في نفس وردية العمل، فيتعين على كل مشغل أن يكون مؤ هلاً مع اتباع جميع قواعد السلامة والتعليمات الموجودة في دليلي السلامة والمسئوليات. و هذا يعني أن كل مشغل جديد يجب أن يجري فحص ما قبل التشغيل بالإضافة إلى الاختبارات الوظيفية وفحص مكان العمل قبل استخدام الآلة.

Page 35

توقف الطوارئ

اضغط على زر توقف الطوارئ الأحمر إلى وضع إيقاف النشغيل في مفاتيح التحكم الأرضية أو في المنصة لإيقاف جميع وظائف الآلة.

قم بإصلاح أي وظيفة تعمل أثناء الضغط على أي من زري توقف الطوارئ.

الخفض في حالة الطوارئ

اسحب مقبض الخفض في حالة الطوارئ لخفض المنصة.

1 تأكد من أن حز مة البطارية متصلة قبل تشغبل الآلة.

التشغيل من المنصة

1 تأكد من أن حزمة البطارية متصلة قبل تشغيل الألة.
- 2 أدر المفتاح الدوار إلى التحكم بالمنصة.
3 اسحب أزرار توقف الطوارئ الحمراء الخاصة بكل من الأرض والمنصة إلى وضع التشغيل.

تحديد وحدة التحكم

تم إنتاج هذه الألات بطرازين مختلفين من وحدات التحكم في المنصة. استخدم نمط الزر الموجود في وحدات التحكم في المنصة لتحديد أي التعليمات تطبق على الآلة الخاصة بك.

استخدم هذه التعليمات إذا كان الملصق الموجود في مفاتيح التحكم في المنصة يتضمن هذه الأزرار.

3 اسحب أزرار توقف الطوارئ الحمراء الخاصة بكل من الأرض

لتحديد وضع المنصة

التشغيل من الأرض

1 في لوحة التحكم، اضغط مع الاستمرار على زر تمكين وظيفة الرفع.
- 2 اضغط على زر رفع أو خفض المنصة.

2 أدر المفتاح الدوار إلى التحكم الأرضى.

والمنصنة إلى وضع التشغيل

يرجى ملاحظة أن وظائف القيادة والتوجيه غير متاحة من أدوات التحكم الأرضية.

1 اضغط مع الاستمر ار على زر تمكين الرفع ذي السرعة العالية أو المنخفضة.
- 2 اضغط على زر رفع المنصة أو خفض المنصة.

Genie. QS^™-12W • QS^™-15W • QS^™-20W

Page 36

كيفية التوجيه

1 اضغط مع الاستمر ار على مفتاح تمكين وظيفة القيادة/التوجيه.
2 أدر عجلات التوجيه باستخدام مفتاح الضغط بالإصبع في أعلى مقبض التحكم.

كيفية القيادة

1 اضغط مع الاستمرار على مفتاح تمكين وظيفة القيادة/التوجيه.
- 2 زيادة السرعة: حرك مقبض التحكم ببطء بعيدًا عن المركز. تقليل السرعة: حرك مقبض التحكم ببطء باتجاه المركز.

التوقف: أعد مقبض التحكم إلى المركز أو حرر مفتاح تمكين الوظيفة.

استخدم أسهم التوجيه ذات الرموز اللونية الموجودة في مفاتيح تحكم المنصة والمنصة لتحديد اتجاه سير الألة.

يرجى ملاحظة أن سرعة سير الآلة تكون محددة عندما تكون المنصة مرفوعة.

ستؤثر حالة البطارية على أداء الآلة. ستنخفض سرعة قيادة الآلة وسرعة الوظيفة عندما يومض مؤشر مستوى البطارية.

لتحديد سرعة القيادة

يمكن أن تعمل أدوات التحكم في القيادة في وضعين مختلفين من سرعة القيادة أثناء التواجد في وضع التخزين. عندما يضيء مصباح زر سرعة القيادة، يتم تتشيط وضع سرعة القيادة البطيئة. عندما تتوقف إضاءة مصباح زر سرعة القيادة، يتم تنشيط وضع سرعة القيادة السريعة.

اضغط على زر سرعة القيادة لتحديد سرعة القيادة المطلوبة.

ملاحظة: عند رفع المنصبة، يظل مصباح زر سرعة القيادة في وضع التشغيل دائمًا، مما يشير إلى سرعة قيادة الرفع.

Page 37

تحديد وحدة التحكم

لتحديد وضع المنصة

1 اضغط على زر وظيفة الرفع. في شاشة LCD، سوف يتم تشغيل الدائرة الموجودة تحت رمز وظيفة الرفع.

إذا لم يتحرك مقبض التحكم في غضون سبع ثوان من الضغط على زر وظيفة الرفع، سوف تتوقف الدائرة الموجودة تحتّ رمز وظيفة الرفع ولن تعمل وظيفة الرفع. اضغط على زر وظيفة الرفع مرة أخرى.

2 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.
3 حرك مقبض التحكم وفقًا للإشارات الموجودة على لوحة التحكم.

كيفية التوجيه

1 اضغط على زر وظيفة القيادة. في شاشة LCD، سوف يتم تشغيل دائرة تحت رمز وظيفة القيادة.

إذا لم يتحرك مقبض التحكم في غضون سبع ثوانٍ من الضغط على زر وظيفة القيادة، سوف تتوقف الدائرة الموجودة تحت رمز وظيفة القيادة ولن تعمل وظيفة القيادة. اضغط على زر وظيفة القيادة مرة أخرى.

2 أدر عجلات التوجيه باستخدام مفتاح الضغط بالتحكم.

كيفية القيادة

1 اضغط على زر وظيفة القيادة. في شاشة LCD، سوف يتم تشغيل دائرة تحت رمز وظيفة القيادة.

اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم. زيادة السرعة: حرك مقيض التحكم يبطء يعددًا عن المركز .

زيادة السرعة: حرك مقبض التحكم ببطء بعيدًا عن المركز. تقليل السرعة: حرك مقبض التحكم ببطء باتجاه المركز. التوقف: أعد مقبض التحكم إلى المركز أو حرر مفتاح تمكين الوظيفة.

استخدم أسهم التوجيه ذات الرموز اللونية الموجودة في مفاتيح تحكم المنصة والمنصة لتحديد اتجاه سير الآلة.

يرجى ملاحظة أن سرعة سير الألة تكون محددة عندما تكون المنصة مرفوعة.

ستَوْثر حالة البطارية على أداء الآلة. ستنخفض سرعة قيادة الآلة وسرعة الوظيفة عندما يومض مؤشر مستوى البطارية.

Page 38

الإصدار الثالث • الطبعة الرابعة

تعليمات التشغيل

لتحديد سرعة القيادة

يمكن أن تعمل أدوات التحكم في القيادة في وضعين مختلفين من سرعة القيادة أثناء التواجد في وضع التخزين. عندما يضيء مصباح زر سرعة القيادة، يتم تنشيط وضع سرعة القيادة البطيئة. عندما تتوقف إضاءة مصباح زر سرعة القيادة، يتم تنشيط وضع سرعة القيادة السربعة.

اضغط على زر سرعة القيادة لتحديد سرعة القيادة المطلوبة.

ملاحظة: عند رفع المنصة، يظل مصباح زر سرعة القيادة في وضع التشغيل دائمًا، مما يشير إلى سرعة قيادة الرفع.

۸ القیادة على المنحدرات

حدد معدلات الانحدار والميل الجانبي للألة وحدد مستوى الانحدار.

ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة الجر المناسبة. اضغط على زر سرعة القيادة حتى تصل إلى وضع سرعة القيادة السريعة.

لتحديد مستوى الانحدار:

ستحتاج إلى:

ميزان الفقاعة الذي يستخدمه النجار
قطعة مستقيمة من الخشب طولها 1 م على الأقل
- مقياس شريطي

ضع قطعة الخشب على المنحدر.

عند نهاية المنحدر، ضع الميزان على أعلى حافة قطعة الخشب وارفع مؤخرتها إلى أن تصبح قطعة الخشب مستوية.

أثناء الإمساك بقطعة الخشب و هي في حالة الاستواء قم بقياس المسافة الرأسية من أسفل قطعة الخشب إلى الأرض.

اقسم المسافة التي تم قياسها بالمقياس الشريطي (الارتفاع) على طول قطعة الخشب (الميل) واضرب في 100.

مثال:

قطعة الخشب = 3.6 م الميل = 3.6 م الارتفاع = 0.3 م 0.3 م ÷ 3.6 م = 0.080 × 100 = 0.8% درجة

إذا تجاوز المنحدر الحد الأقصى لمعدل انحدار الصعود أو النزول أو الميل الجانبي، فلا بد من رفع الآلة بالونش أو نقلها أعلى المنحدر أو أسفله. راجع قسم النقل والرفع.

Page 39

أكواد المؤشر التشغيلي

إذا كانت شائنة LED الخاصة بأدوات التحكم في المنصة أو شائنة LCDالخاصة بالقراءة التشخيصية لأدوات التحكم في الأرضية تعرض رمز مؤشر تشغيلي مثل LL، فيجب إصلاح حالة الخطأ أو إزالته قبل استئناف تشغيل الآلة. ادفع واسحب زر توقف الطوارئ الأحمر لإعادة ضبط النظام.

قراءة شاشة LED

قراءة شاشة LCD


أكواد المؤشر ا	لتشغيلي
الكود	الحالة
LL	عدم الاستواء
OL	زيادة حمولة المنصبة
СН	تشغيل وضع الشاسيه
PHS	ملصق عوامل الحماية من الحفر الدائرية
nd	بدون قيادة (خيار)

للمزيد من المعلومات، يرجى استشارة دليل خدمة Genie المناسب. ويمكن أيضًا مشاهدة الرمز ووصف الرمز في شاشة LCD الخاصة بالتحكم الأرضى.

حمولة المنصة زائدة

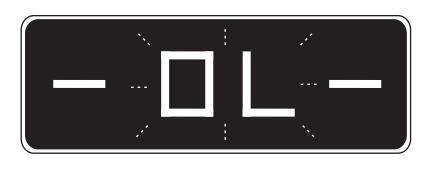

إذا كانت شائشة للقراءة LED التشخيصية تعرض رمز OL الوامض وتعرض شائشة قراءة التحكم LCD في الأرضية رمز :OL OL: الحمولة الزائدة في المنصة) تشير إلى أن المنصة بها حمولة زائدة وأنه لن يتم تشغيل الوظائف. سوف ينطلق صوت الإنذار.

1 ادفع زر توقف الطوارئ الأحمر إلى وضع إيقاف التشغيل.
- 2 تخلص من الوزن الزائد على المنصة.
3 اسحب زر توقف الطوارئ الأحمر إلى الوضع "تشغيل".

قراءة شاشة LED

قراءة شاشة LCD

استعادة زيادة الحمولة

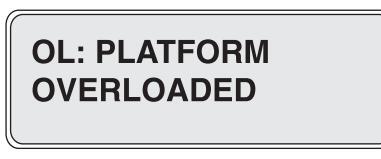

إذا كانت قراءة شاشة LCD الخاصة بأدوات التحكم في الأرضية تعرض Overload Recovery (إصلاح زيادة الحمولة)، فهذا يعني استخدام نظام الخفض في حالة الطوارئ في وقت زيادة حمولة المنصة. للمعلومات حول كيفية إعادة تعيين هذه الرسالة، استشر دليل خدمة Genie المناسب.

_____

Page 40

حافظ على وجود مسافات أمنة بين المشغل والألة والأشياء الثابتة. احذر من الاتجاه الذي ستسير فيه الآلة عند استخدام أدوات التحكم في المنصة.

استخدم قراءة شاشة LED التشخيصية لتحديد مستوى البطارية.

ملاحظة: عندما يظهر رمز LO الوامض على شاشة للتحكم LED في المنصة، يجب إخراج الآلة من الخدمة وشحنها، وإلا سوف يتم تعطيل جميع وظائف الألة.

Page 41

تشغيل درج العمل القابل للتعديل

لتعديل درج العمل:

1 أمسك المقبض السفلي لدرج العمل القابل للتعديل بيد واحدة.
- 2 اسحب دبوس القفل باليد الأخرى لفصله.
3 اسحب المقبض السفلي لأعلى برفق وأدر الدرج إلى الخارج حتى تنعدم المحاذاة بين دبوس القفل وفتحة دبوس القفل.
- 4 اترك دبوس القفل وأمسك المقبض العلوي.
5 باستخدام المقبض العلوي، ارفع الدرج إلى الارتفاع المطلوب وأنت تدير بيدك القابضة على المقبض السفلي الدرج إلى الخارج بمقدار 45 درجة تقريبًا.

لرفع درج العمل وخفضه

لرفع درج العمل:

أمسك قضيبًا جانبيًا بحرص بيد واحدة. أمسك الفتحة الموجودة في وسط درج العمل باليد الأخرى. ارفع درج العمل حتى يكون مستويًا مع حامل درج العمل. اخفض درج العمل حتى يتم تعشيق دبوس القفل. ملاحظة: يجب أن يكون دبوس القفل معشقًا جيدًا لاستخدام درج العمل المناسب

لخفض درج العمل:

1 اسحب دبوس القفل أثناء رفع الدرج رأسيًا لإزالة حامل درج العمل.
- اخفض درج العمل إلى وضع التخزين. (c)

a درج العمل
b المقبض
C دبوس القفل
d حامل درج العمل

Page 42

6 عند الوصول إلى الارتفاع المطلوب، استخدم المقبض السفلي لإدارة الدرج بالكامل إلى وضع أفقي. قم بتعشيق قضيب الدعم مع أسنان القضيب. قم بتعشيق دبوس القفل في وضع القفل.

ملاحظة: يجب أن يكون دبوس القفل معشقًا جيدًا لاستخدام درج العمل المناسب.

a دبوس القفل
b حامل درج العمل
- c مقبض سفلي
- d مقبض علوى

لتحريك درج العمل إلى وضع التخزين:
1 أمسك المقبض السفلي لدرج العمل القابل للتعديل بيد واحدة.
- 2 اسحب دبوس القفل بالبد الأخرى لفصله.
3 اضغط على المقبض السفلي بر فق و أدر الدرج إلى الداخل حتى تنعدم المحاذاة بين دبوس القفل وفتحة دبوس القفل.
- 4 اترك دبوس القفل وأمسك المقبض العلوي.
- 5 أثناء الإمساك بالمقبض العلوي، استخدم المقبض السفلي لإدارة الدرج إلى الوضع الرأسي ولتعشيق دبوس القفل في وضع القفل.
  - 6 اخفض درج العمل إلى وضع التخزين.

بعد كل استخدام

1 اختر موقعًا آمنًا لإيقاف الآلة على أن يكون ذا سطح مستو وثابت، وأن يكون خاليًا من الحواجز والحركة المرورية.
- 2 اخفض المنصبة.
3 أدر المفتاح الدوار إلى وضع إيقاف التشغيل وانزع المفتاح للحماية من الاستخدام غير المرخص.
- 4 اشحن البطاريات.

Page 43

تعليمات البطارية والشاحن

انتبه إلى التعليمات التالية والتزم بها: الاتستخدم شاحنًا خارجيًا أو بطارية تعزيز.

استخدم جهد دخل التيار المتردد المناسب لعملية الشحن كما هو موضح على الشاحن.

✓ استخدم البطارية والشاحن المرخصين من Genie فقط.

لشحن البطارية

5 أدر المفتاح الدوار على وضع الإغلاق.
6 تأكد من أن توصيلات كابل البطارية محكمة وخالية من التآكل.

البطاريات التي لا تتطلب صيانة

1 قم بتوصيل شاحن البطارية بدائرة تيار متردد موصلة أرضيًا.
- 2 سيشير الشاحن إلى وقت شحن البطارية بالكامل.

القاعدة القياسية

انزع أغطية تهوية البطارية وافحص مستوى الحمض بالبطارية. إذا لزم الأمر، فأضف فقط ما يكفي من الماء المقطر لتغطية الصفائح. لا تتجاوز حد الملء قبل دورة الشحن.
- 2 استبدل أغطية تهوية البطارية.
- 3 قم بتوصيل شاحن البطارية بدائرة تيار متردد موصلة أرضيًا.
  - 4 سيشير الشاحن إلى وقت شحن البطارية بالكامل.
5 تحقق من مستوى حمض البطارية عند اكتمال دورة الشحن. أكمل بالماء المقطر إلى نهاية أنبوب ملء الأنبوب. لا تتجاوز حد الملء.

Page 44

1 انزع أغطية تهوية البطارية وانزع الختم البلاستيكي بشكل دائم من فتحات تهوية البطارية.
2 املأ كل خلية بحمض البطارية (الإلكتروليت) إلى أن يكون المستوى كافيًا لتغطية الصفائح.

لا تملأ إلى أقصى مستوى إلى أن تكتمل دورة الشحن. يمكن أن يتسبب تجاوز حد الملء في تدفق حمض البطارية أثناء الشحن. قم بتحييد أحماض البطارية المسكوبة بالماء والصودا الخاصة بالخبز.

3 ثبت أغطية تهوية البطارية.
- 4 اشحن البطارية.
5 تحقق من مستوى حمض البطارية عند اكتمال دورة الشحن. أكمل بالماء المقطر إلى نهاية أنبوب ملء الأنبوب. لا تتجاوز حد الملء.

Page 45

انتبه إلى التعليمات التالية والتزم بها:

توفر شركة Genie معلومات التأمين هذه من باب التوصية. يتحمل السائقون وحدهم مسؤولية التأكد من أن الآلة مؤمنة على النحو الصحيح وأنه قد تم اختيار المقطورة الصحيحة وفقًا لقوانين وزارة النقل بالولايات المتحدة والتنظيمات الأخرى المحلية وسياسة الشركة التي يعملون بها.

النسبة لعملاء Genie الذين يحتاجون لشحن أي رافع أو أي منتج من منتجات Genie فيتعين عليهم الحصول على وكيل شحن وتوريد مؤهل وله خبرة في إعداد وتحميل وتأمين معدات الرفع والبناء للشحن الدولي.
- ✓ يتعين فقط على مشغلي الروافع الهوائية المؤهلين نقل الألة على الشاحنة أو تنزيلها منها.
  - 🗹 يجب إيقاف مركبة النقل على سطح مستوٍ.
🗹 لا بد من تأمين مركبة النقل للوقاية من الانز لاق أثناء تحميل الألة.
تأكد من أن سعة المركبة، أو أسطح التحميل والسلاسل، أو الأحزمة كافية لتحمل وزن الآلة. روافع Genie ثقيلة جدًا بالنظر إلى حجمها. انظر العلامة التسلسلية التي توضح وزن الآلة. راجع قسم الفحوصات لتحديد مكان العلامة التسلسلية.

🗹 ينبغي أن تكون الألة على سطح مستوٍ أو مؤمنة قبل تحرير المكابح.
لا تقد الآلة على منحدر يتجاوز معدل الصعود أو النزول أو الانحدار الجانبي للآلة. راجع القيادة على المنحدرات في قسم تعليمات التشغيل.
إذا تجاوز انحدار سطح مركبة النقل الحد الأقصى لمعدل الانحدار للصعود أو الهبوط، فلا بد من تحميل الألة وتنزيلها باستخدام ونش كما هو موضح في عملية إطلاق الفرامل. انظر قسم المواصفات لمعرفة معدلات الانحدار.

Page 46

تشغيل إطلاق الفرامل

1 أحكم تثبيت العجلات لحماية الآلة من الانز لاق أثناء العمل.
2 تأكد من أن خط الونش مؤمن بشكل سليم بنقاط ربط شاسيه القيادة وأن الطريق خالٍ من كافة العوائق.

3 ادفع مقبض تحرير الفرامل الأسود لفتح صمام الفرملة.
4 اضغط بشكل متكرر على مقبض مضخة تحرير الفرامل الأحمر.

بعد تحميل الآلة:

1 اسحب زر توقف الطوارئ الأحمر في كل من مفاتيح التحكم في المنصة وأدوات التحكم في الأرضية إلى وضع التشغيل، ثم قم بتدوير المفتاح الدوار على وضع المنصة.
2 اضغط على زر وظيفة القيادة (إذا كانت الألة مجهزة به).
3 اضغط مع الاستمرار على مفتاح تمكين وظيفة القيادة/التوجيه بمقبض التحكم. حرك مقبض التحكم نحو المركز وقم بتحريره على الفور لإعادة ضبط الفرامل.
4 اسحب زر توقف الطوارئ الأحمر إلى الوضع تشغيل في كل من أدوات التحكم في الأرضية والمنصة.

لا يوصى بجر الطراز QS-12W وQS-15W وQS-20W. في حالة ضرورة جر الألة، لا تتجاوز سرعة 3.2 كم/الساعة.

Page 47

افحص الآلة برمتها للتأكد من عدم وجود أجزاء مرتخية أو غير محكمة الربط. استخدم نقاط الربط الموجودة بالشاسيه للتثبيت في سطح النقل. استخدم السلاسل أو الحزامات لسعة الحمولة المتسعة. استخدم أر 4 من السلاسل أو الأحزمة كحد أدنى. اضبط تجهيزات الربط للوقاية من تلف السلاسل.

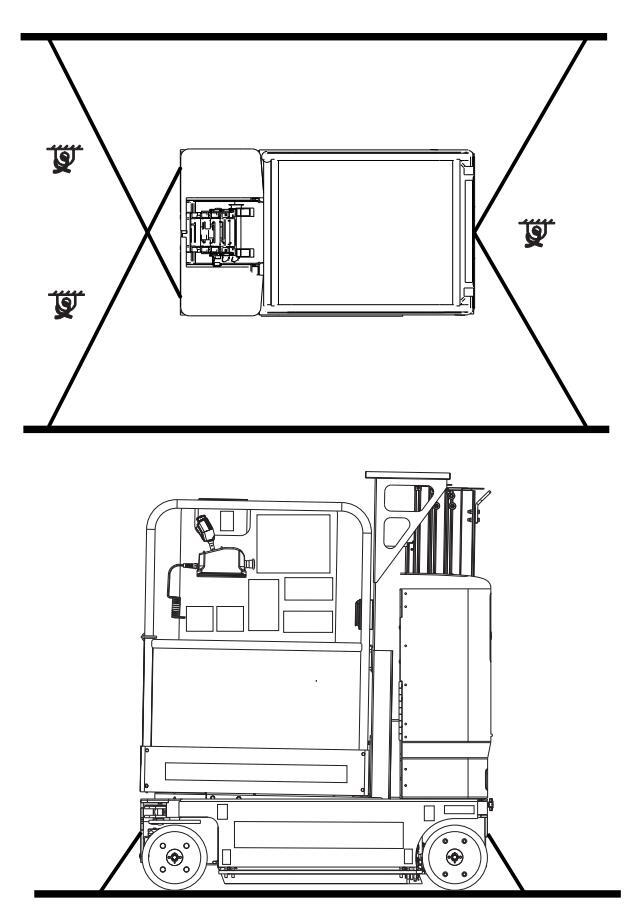

الربط في شاحنة أو قاطرة لنقل الآلة

استخدم دومًا وحدة تأمين ملحقة الامتداد عند نقل الألة. أدر المفتاح الدوار لوضع إيقاف التشغيل وانزع المفتاح قبل النقل.

Page 48

دليل المشغل

تعليمات النقل والتحميل

انتبه إلى التعليمات التالية والتزم بها:

🗹 يجب استخدام أحبال معتمدة فقط في ربط وتحميل الألة.

أك تأكد من أن سعة المرفاع وأسطح التحميل والسلاسل والأحزمة كافية لمقاومة وزن الآلة. انظر ملصق المسلسل الذي يبين وزن الآلة.

رفع الآلة باستخدام رافعة استخدم عروة الرفع الموجودة في مؤخرة عمود القائم. تأكد من أن القائم منخفض تمامًا. افحص الآلة برمتها وأزل أي أجزاء مرتخية أو غير محكمة الربط. ضع دومًا مشبك الرفع خلال عروة الرفع بحيث يكون اتجاهه في عكس اتجاه الآلة.

Page 49

رفع الآلة باستخدام رافعة شوكية

تأكد من تأمين أطباق المكونات وأدوات التحكم وملحقة الامتداد. قم بإزالة كافة الأجزاء المفكوكة على الآلة.

اخفض المنصبة تمامًا. يجب أن تظل المنصبة منخفضة أثناء جميع إجر اءات التحميل والنقل.

استخدم فتحات ونش الشوكة الموجودة على جانبي الشاسيه تحت الأغطية.

ضع الرافعة الشوكية في موضع مع جيوب الرافعة الشوكية. قد للأمام حتى المدى الكامل للشوكات. ارفع الآلة على مسافة 15 سم، ثم قم بإمالة الشوكات للوراء قليلاً للحفاظ على تأمين الآلة. تأكد من أن الآلة مستوية عند خفض الشوكات.

إخطار ليمكن أن يؤدي رفع الآلة من الجانب إلى تدمير الخطار المكونات.

Page 50

المسيانة

انتبه إلى التعليمات التالية والتزم بها:

يتعين على المشغل فقط إجراء أعمال الصيانة الدورية المحددة في هذا الدليل.
ايتعين إكمال فحوصات الصيانة المجدولة على يد فنيي الخدمة المؤ هلين وذلك طبقًا لمواصفات المصنع ومتطلباته المحددة في دليل المسؤوليات.
- 🗹 تخلص من المواد وفق القواعد الحكومية.
- Implication of the second

قائمة تفسيرية برموز الصيانة

تم استخدام الرموز التالية في هذا الدليل للمساعدة على توصيل الهدف من التعليمات. ففي حالة ظهور رمز واحد أو أكثر في بداية إجراء أعمال الصيانة، فإنه يعني المعنى المذكور أدناه.

يشير إلى أنه ستكون هناك حاجة لأجزاء جديدة لأداء هذا الإجراء.

فحص منسوب الزيت الهيدروليكي

تعتبر المحافظة على الزيت الهيدروليكي عند مستوى مناسب أمرًا مهمًا لعمل الآلة. حيث يمكن لمستويات الزيت الهيدروليكي غير المناسبة أن نتسبب في تلف المكونات الهيدروليكية. أما الفحوصات اليومية فتتيح لمن يقوم بالفحص تحديد التغييرات في منسوب الزيت التي يمكن أن تشير إلى وجود مشكلات في النظام الهيدروليكي.

ملاحظة: قم بهذا الإجراء في حالة وجود المنصة في وضع التخزين.
1 افحص بعينيك مستوى الزيت في خزان الزيت الهيدروليكي. ٥ النتيجة: يحب أن يكون مستوى السائل كما هو محدد في الخزان.
- التليجة. يجب أن يدون مسلوى السائل ذما هو محدد في أنحر
  - 2 قم بإضافة الزيت حسب الحاجة. لا تتجاوز حد الملء.

	مواصفات الزيت الهيدروليكي
مكافئ Chevron Rando HD	نوع الزيت الهيدروليكي

Page 51

الصيانة

ľ,

تعتبر حالة البطارية المناسبة أمرًا ضروريًا للأداء الجيد للآلة وسلامتها أثناء التشغيل. ويمكن أن تؤدي مستويات السائل غير الصحيحة أو الكابلات والوصلات التالفة إلى تلف المكونات وحالات التعرض للخطر.

فطر الصعق بالكهرباء. يمكن أن يؤدي التلامس مع الدوائر المتصلة بالطاقة إلى التعرض للموت أو الإصابة الخطيرة. انزع جميع الخواتم والساعات والمجوهرات الأخرى.
خطر الإصابة البدنية. البطاريات تحتوي على أحماض. تجنب سكب الأحماض الموجودة في البطارية أو ملامستها. قم بتحييد أحماض البطارية المسكوبة بالماء والصودا الخاصة بالخبز.

ملاحظة: قم بإجراء هذا الاختبار بعد شحن البطاريات تمامًا.

1 ارتد الملابس الواقية وواقي العينين.
2 تأكد من أن توصيلات كابل البطارية محكمة وخالية من التآكل.
- 3 تأكد من أن ماسكات تثبيت البطارية في مكانها ومؤمنة.

ملاحظة: تساعد إضافة مواد الحفاظ على أطراف التوصيل ومواد الوقاية من الصدأ على إزالة الصدأ والتآكل في أطراف توصيل وكابلات البطارية.

جدول الصيانة

بجب أن بقوم بأعمال الصبانة ربع السنوبة والسنوبة والتي تجري كل

ين من

تخضع للفحص ربع السَّنوي قبل إعادتها للخدمة مرة أخرى.

عامين شخص مدرب ومؤهل لاحراء أعمال الصيانة على هذه الآلة طبقًا

أما الآلات التي تم تسريحها من الخدمة لأكثر من ثلاثة أشهر، فيجب أن

Page 52

المواصفات

QS-12W	الطراز
5.3 م	الارتفاع، الحد الأقصى أثناء التشغيل
3.5 م	الحد الأقصى لارتفاع المنصبة
1.57 سم	الارتفاع، الحد الأقصى في وضع التخزين
74.9 سم	العرض
1.35 م	الطول، في وضع التخزين
1.77 م	الطول مع منصبة الثقاط الحمولة بما في ذلك الدرج القابل للتعديل
142.2 سم × 74.9 سم	المنصة مع درج العمل (الطول × العرض)
227 کجم	الحد الأقصى لقدرة الاستيعاب (منصة التقاط بضائع التخزين)
68 کجم	قدرة الاستيعاب القصوى (درج العمل أو درج العمل القابل للتعديل)
68 کجم	قدرة الاستيعاب القصوي (درج الطرود)
0 سم	نصف قطر الدوران (داخلي)
132.1 سم	نصف قطر الدوران (الخارج)
6.4 سم	الارتفاع عن الأرض
749 کجم	الوزن
لملصق التسلسلي الذي يوضح	(تباين أوزان الآلة مع التكوينات الخيارية. انظر ا وزن الآلة المحدد.)
، بطاريات، 6 فولت، AH225	مصدر الطاقة 4
القياسي	مخرج التيار المتردد في المنصة
207 بار	الحد الأقصى للضىغط الـهيدروليكي (الوظائف)
25.4 x 7.6 x 2.5 سم	مقاس الإطار
	انبعاثات الضوضاء المحمولة جؤا
70> ديسيبل صوتي	مستوى ضنغط الصوت في المحطة الأرضية
70> ديسيبل صوتي	مستوى ضبغط الصوت في محطة المنصبة
ظام اليد/الذراع 2.5 م/ث ² .	لا تتجاوز قيمة الاهتزاز الكلية التي يتعرض لها ن
المرجح الذي يتعرض له الجسم	أعلى قيمة لجذر متوسط المربع الخاص بالتسارع لا تتحاوز 0.5 هراث ²

الرابعة	الطبعة	٠	الثالث	الإصدار
	•			.


30% (17°)	الحد الأقصى لمعدل الانحدار ، وضع التخزين
30% (17°)	الحد الأقصى لمعدل الانحدار الجانبي، وضع التخزين
جر المناسبة.	ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة ال
	سرعات القيادة
4.0 كم/ساعة	التخزين، الحد الأقصى
12.2 م/10.9 ٹ
0.8 كم/ساعة	المنصبة مرفوعة، الحد الأقصبي
12.2 م/55 ٹ
	معلومات تحميل الأرضية
308 کجم	الحد الأقصىي لحمولة الإطار
² كجم/سم 7.36	الضبغط الناتج عن احتكاك الإطار
721.3 كىلو باسكال
936 کجم/م ²	ضبغط الأرضبية المستخدمة
9.18 كىلو باسكال

ملاحظة: معلومات حمولة الأرضية تقريبية ولا تشمل التكوينات الخيارية المختلفة. ويجب أن تستخدم فقط مع عوامل السلامة المناسبة.

يعتبر التطوير المتواصل لمنتجاتنا بمثابة السياسة المتبعة لشركة Genie. تخضع مواصفات المنتج للتغيير دون إخطار أو إجبار.

Page 53

المواصفات

30% (17°)	الحد الأقصى لمعدل الانحدار، وضع التخزين
30% (17°)	الحد الأقصى لمعدل الانحدار الجانبي، وضع التخزين
جر المناسبة.	ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة ال
	سرعات القيادة
4.0 كم/ساعة	التخزين، الحد الأقصىي
12.2 م/10.9 ث
0.8 كم/ساعة	المنصبة مرفوعة، الحد الأقصبي
12.2 م/55 ٹ
	معلومات تحميل الأرضية
327 کجم	الحد الأقصىي لحمولة الإطار
² كجم/سم ²	الضغط الناتج عن احتكاك الإطار
763.7 كىلو باسكال	c -
1209 کجم/م ²	ضبغط الأرضية المستخدمة
11.87 كىلو باسكال

QS-15W	الطراز
6.3 م	الارتفاع، الحد الأقصى أثناء التشغيل
4.5 م	الحد الأقصى لارتفاع المنصبة
1.57 م	الارتفاع، الحد الأقصى في وضع التخزين
74.9 سم	العرض
1.35 سم	الطول، في وضع التخزين
1.77 م	الطول مع منصبة الثقاط الحمولة بما في ذلك الدرج القابل للتعديل
142.2 سم × 74.9 سم	المنصبة مع درج العمل (الطول × العرض)
227 کجم	الحد الأقصى لقدرة الاستيعاب (منصة التقاط بضائع التخزين)
68 كجم	قدرة الاستيعاب القصوى (درج العمل أو درج العمل القابل للتعديل)
68 كجم	قدرة الاستيعاب القصوى (درج الطرود)
0 سم	نصف قطر الدوران (داخلي)
132.1 سم	نصف قطر الدوران (الخارج)
6.4 سم	الارتفاع عن الأرض
1028 کجم	الوزن
الملصق التسلسلي الذي يوضح	(تباين أوزان الآلة مع التكوينات الخيارية. انظر وزن الآلة المحدد.)
4 بطاريات، 6 فولت، AH225	مصدر الطاقة
القياسي	مخرج التيار المتردد في المنصىة
207 بار	الحد الأقصى للضغط الهيدروليكي (الوظائف)
25.4 x 7.6 x 2.5 سم	مقاس الإطار
	انبعاثات الضوضاء المحمولة جؤا
70> ديسيبل صوتي	مستوى ضنغط الصوت في المحطة الأرضية
70>دىسىبل صوتى	مستوى ضغط الصوت في محطة المنصة
نظام اليد/الذراع 2.5 م/ث ² .	لا تتجاوز قيمة الاهتزاز الكلية التي يتعرض لها
ع المرج ح الذي يتعرض له الحسم	أعلى قبمة لجذر متوسط المريع الخاص بالتسار

اعلى فيمة لجدر منوسط المربع الخاص بالنسارع المرجح الذي ينعر ض لا تتجاوز 0.5 م/ث².

Page 54

المواصفات

QS-20W	الطراز
7.9 م	الارتفاع، الحد الأقصى أثناء التشغيل
6.0 م	الحد الأقصى لارتفاع المنصة
1.98 م	الارتفاع، الحد الأقصى في وضع التخزين
80 سم	العرض
1.35 سم	الطول، في وضع التخزين
1.77 م	الطول مع منصبة التقاط الحمولة بما في ذلك الدرج القابل للتعديل
142.2 سم × 74.9 سم	المنصبة مع درج العمل (الطول × العرض)
159 كجم	الحد الأقصى لقدرة الاستيعاب (منصة التقاط بضائع التخزين)
68 كجم	قدرة الاستيعاب القصوى (درج العمل أو درج العمل القابل للتعديل)
0 سم	نصف قطر الدوران (داخلي)
134.6 سم	نصف قطر الدوران (الخارج)
6.4 سم	الارتفاع عن الأرض
1140 کجم	الوزن
ِ الملصق التسلسلي الذي يوضح	(تباين أوزان الآلة مع التكوينات الخيارية. انظر وزن الآلة المحدد.)
4 بطاريات، 6 فولت، AH225	مصدر الطاقة
القياسي	مخرج التيار المتردد في المنصة
207 بار	الحد الأقصبي للضبغط الهيدروليكي (الوظائف)
25.4 x 7.6 x 2.5 سم	مقاس الإطار
	البعاثات الضوضاء المحمولة جؤا
70> دىسىبىل	مستوى ضنغط الصوت في المحطة الأرضية
صوتي
70>دیسیبل صبوتہ	مستوى ضنغط الصوت في محطة المنصنة
	لا تتحاوز قدمة الإهتزاز الكلية التي يتعرض لم
ع المرجح الذي يتعرض له الجسم	أعلى قيمة لجذر متوسط المربع الخاص بالتسار الانتحاذ 2.0 / 22

الر ابعة	الطيعة	الثالث •	الاصدار
• •	•		J 1

30% (17°)	الحد الأقصى لمعدل الانحدار، وضع التخزين
30% (17°)	الحد الأقصى لمعدل الانحدار الجانبي، وضع التخزين
بر المناسبة.	ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة ال
	سرعات القيادة
4.0 كم/ساعة	التخزين، الحد الأقصى
12.2 م/10.9 ث
0.8 كم/ساعة	المنصبة مرفوعة، الحد الأقصبي
12.2 م/55 ٹ
	معلومات تحميل الأرضية
395 کجم	الحد الأقصبي لحمولة الإطار
9.41 کجم/سم ²	الضبغط الناتج عن احتكاك الإطار
922.84 كيلو بأسكال
1,180 کجم/م ²	ضغط الأرضية المستخدمة
11.57 كىلو باسكال

Page 55

www.genielift.com
