Genie Mixing Bucket Operator's Manual [fi]

Page 1

Käyttäjän Opaskirja

500 litran kuormauskauha Alkaen sarjanumerosta: 61559 800 litran kuormauskauha Alkaen sarjanumerosta: 61557 Tiilihäkillä Alkaen sarjanumerosta: 52981 250 litran sekoituskauha Alkaen sarjanumerosta: 61523 500 litran sekoituskauha Alkaen sarjanumerosta: 61504 500 litran man. betonikauha Alkaen sarjanumerosta: 53019 500 litran hydr. betonikauha Alkaen sarjanumerosta: 53143
800 litran kuormauskauha Alkaen sarjanumerosta: 61557 Tiilihäkillä Alkaen sarjanumerosta: 52981 250 litran sekoituskauha Alkaen sarjanumerosta: 61523 500 litran sekoituskauha Alkaen sarjanumerosta: 61504 500 litran man. betonikauha Alkaen sarjanumerosta: 53019 Ylläpitotietojen kanssa
Tiilihäkillä Alkaen sarjanumerosta: 52981 250 litran sekoituskauha Alkaen sarjanumerosta: 61523 500 litran sekoituskauha Alkaen sarjanumerosta: 61504 500 litran man. betonikauha Alkaen sarjanumerosta: 53019 500 litran hydr. betonikauha Alkaen sarjanumerosta: 5314
250 litran sekoituskauha 500 litran sekoituskauha Alkaen sarjanumerosta: 61504 500 litran man. betonikauha Alkaen sarjanumerosta: 53019 Ylläpitotietojen kanssa
500 litran sekoituskauha Alkaen sarjanumerosta: 61504 500 litran man. betonikauha Alkaen sarjanumerosta: 53019 YIläpitotietojen Ylläpitotietojen 600 litran hydr. betonikauha kanssa
500 litran man. betonikauha Alkaen sarjanumerosta: 53019 Ylläpitotietojen 500 litran hydr. betonikauha Alkaen sarjanumerosta: 53143 kanssa
500 litran hydr. betonikauha Alkaen sarjanumerosta: 53143 kanssa

800 litran man. betonikauha Alkaen sarjanumerosta: 52988
800 litran hydr. betonikauha Alkaen sarjanumerosta: 53058
Ensimmäinen Uusintapainos Osa Nro. 57 0303 5182

Page 2

Tärkeää

Lue huolellisesti nämä turvallisuusmääräykset ja käyttöohjeet ennen koneen käyttämistä ja noudata niitä. Ainoastaan koulutetut ja valtuutetut henkilöt saavat käyttää tätä konetta. Tämä opas on oleellinen osa konetta ja se tulee säilyttää aina koneessa.

Lisätietoja varten, soita Terexlift:iin.

Sisällys

Johdanto	Sivu	3
Lisävarusteiden Tunnistus	Sivu	5
Kilvet Ja Tarrat	Sivu	7
Turvallisuustoimenpiteet	Sivu	9
Lisävarusteiden Kuvaus	Sivu	17
Tarkastukset	Sivu	21
Käyttöohjeet	Sivu	25
Ylläpito	Sivu	47
Tekniset Tiedot	Sivu	51
Kuormataulukot	Sivu	57
Kaavat	Sivu	69

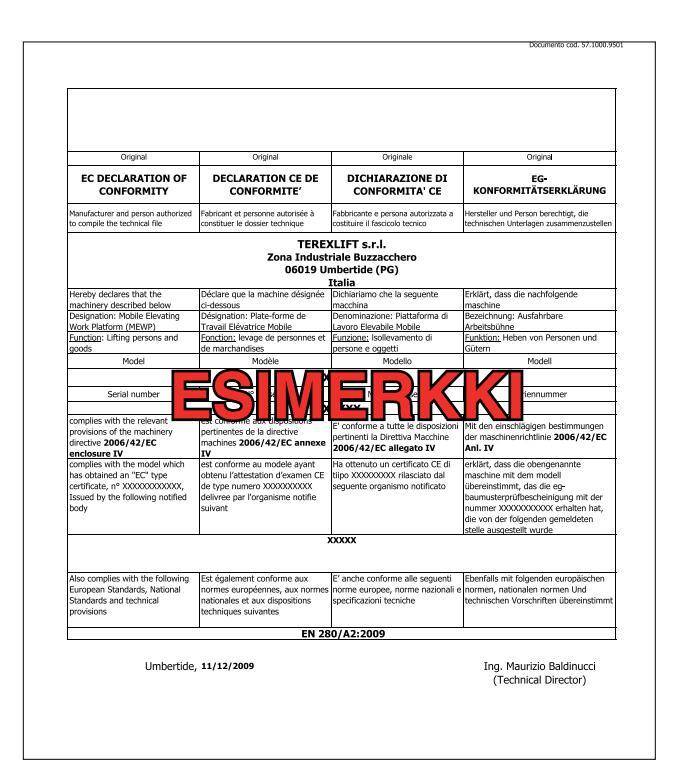

EY-Vaatimustenmukaisuusvakuutus	Sivu	71

Ota meihin yhteyttä:

ZONA INDUSTRIALE I-06019 UMBERTIDE (PG) - ITALIA Puhelin +39 075 941811 Faksi +39 075 9415382

Tekninen tukipalvelu sähköposti:

Puhelin: +39 075 9418129 +39 075 9418175

e-mail: UMB.Service@terex.com

Alkuperäisten ohjeiden käännös Ensimmäinen Painos - Ensimmäinen Uusintapainos, Toukokuu 2011

Tämän opaskirjan sähköistä versiota varten vieraile www.genielift.com/operator_manuals.asp

Page 3

Johdanto

Symbolit

Turvallisuusvaroituksen symboli: varoittaa sinua mahdollisesta loukkaantumisvaarasta. ilmoitukset, jotka ohjaavat välttämään loukkaantumisen tai kuoleman.

A VAARA

Punainen: osoittaa tilanteen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä.

A VAARA Oranssi: osoittaa tilanteen,

joka saattaa johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä.

HUOMIO Keltainen: osoittaa tilanteen, joka saattaa johtaa lievään tai kohtalaiseen loukkaantumiseen, ellei sitä vältetä.

HUOMIO Sininen: osoittaa tilanteen, joka saattaa johtaa omaisuusvahinkoon, ellei sitä vältetä.

Vihreä: käytetään kiinnittämään huomio tietoon, joka koskee ympäristönsuojelua.

Page 4

Sivu jätetty tarkoituksella tyhjäksi

Page 5

Lisävarusteiden Tunnistus

Varmista, että käyttöopas vastaa lisävarustetta, johon viitataan.

✓ KUORMAUSKAUHA

✓ TIILIHÄKKI

✓ SEKOITUSKAUHA

MALLIT:

✓ 500 litran kuormauskauha
✓ 800 litran kuormauskauha ✓ Tiilibäkillä
✓ 250 litran sekoituskauha
✓ 500 litran sekoituskauha
✓ 500 litran manuaalinen betonikauha
✓ 500 litran hydraulinen betonikauha
✓ 800 litran manuaalinen betonikauha
✓ 800 litran hydraulinen betonikauha

TEREXLIFT srl

Zona Industriale - I-06019 UMBERTIDE (PG) - ITALY Rekisteröity Perugian oikeusistuimen yritysrekisteriin numerolla 4823 C.C.I.A.A. 102886 Verokoodi/ALV nro. 00249210543

SOVELLETUT STANDARDIT

Käyttäjän turvallisuuden varmistamiseksi kurottajan, johon on kiinnitetty teleskooppinen puomi, riskianalyysiä tehdessä on noudatettu seuraavia standardeja:

Direktiivi	Otsikko
2006/42/EY	Konedirektiivi
Standardi	Otsikko

EN 1459:1988/A2:2009 Teollisuustrukkien turvallisuus. Itsestään kulkevat kurotustrukit.

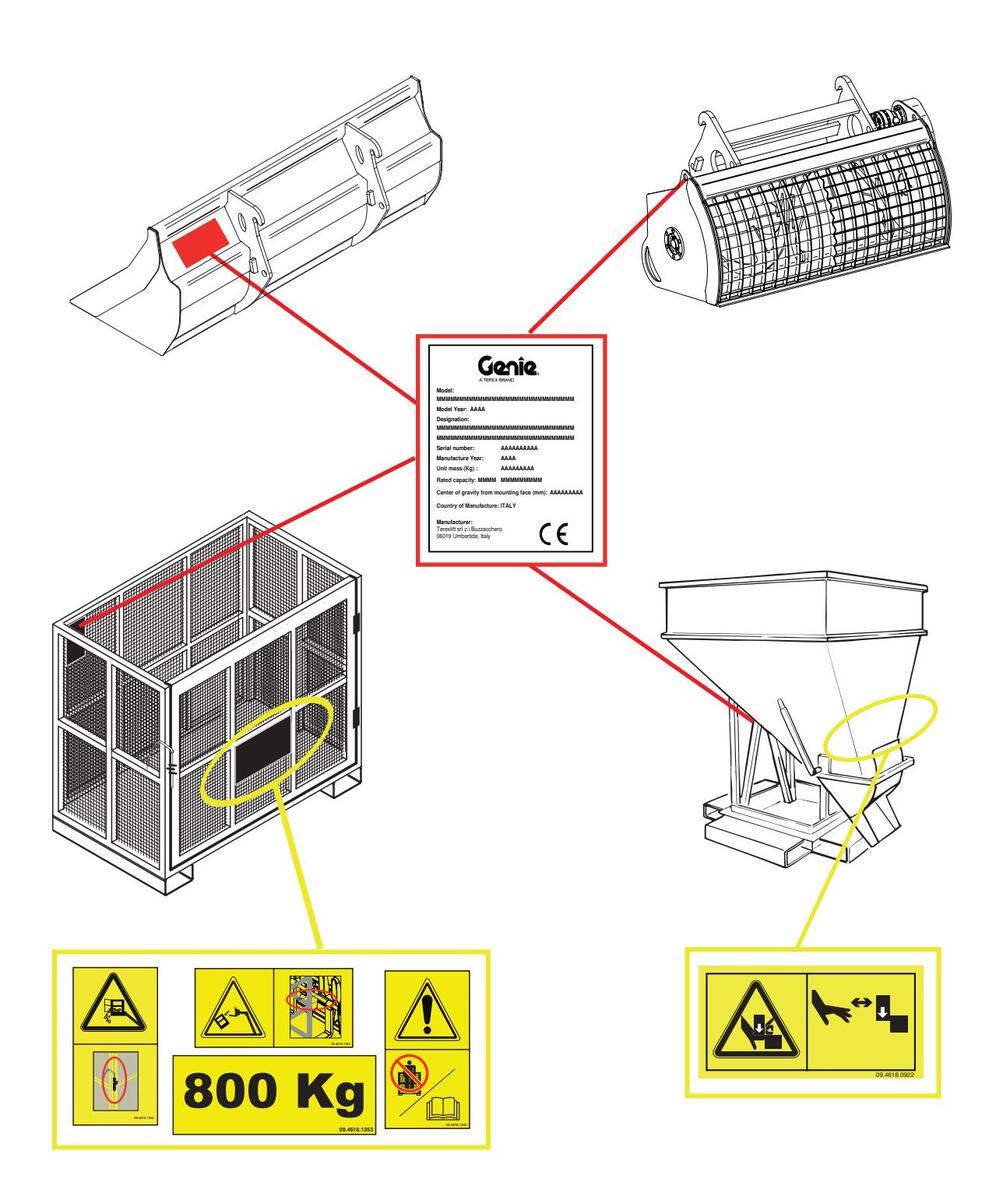

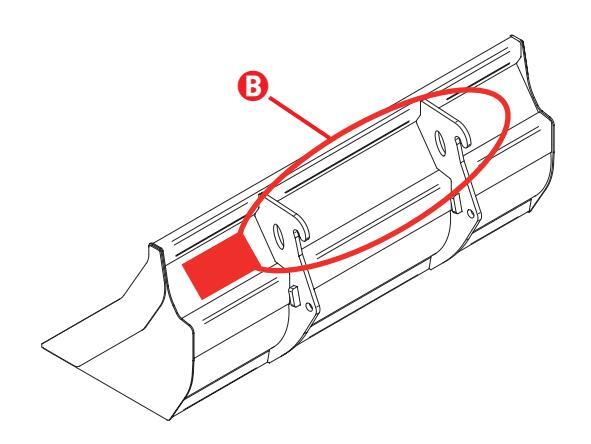

Lisävarusteisiin on kiinnitetty seuraava tunnistuskilpi.

Tunnistuskilpeen on painettu lisävarusteen malli, nimike, sarjanumero, paino, tilavuus ja valmistusvuosi.

Page 6

Sivu jätetty tarkoituksella tyhjäksi

Page 7

Kilvet Ja Tarrat

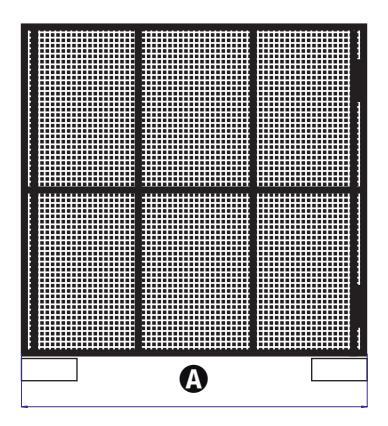

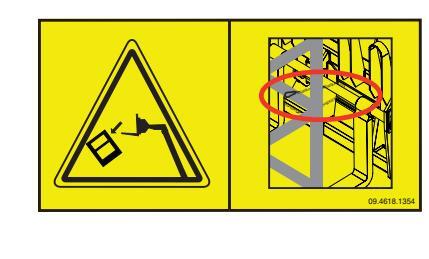

KAUHA - HÄKKI

Page 8

Sivu jätetty tarkoituksella tyhjäksi

Page 9

VIOITTUNEEN KONEEN VAARAT

Älä käytä lisävarustetta, jos se on vaurioitunut tai rikkoutunut.
Tarkista lisävaruste perusteellisesti ennen käyttöä ja testaa kaikki toiminnot ennen jokaista työvuoroa. Poista vaurioitunut tai rikkoutunut lisävaruste välittömästi käytöstä ja merkitse se kilvellä.
Varmista, että kaikki huoltotyöt on suoritettu tämän ja trukin käyttöoppaan mukaisesti.
Varmista, että kaikki tarrat ovat paikoillaan ja luettavissa.
Varmista, että käyttäjän kappale on vahingoittumaton, luettavissa ja sijoitettu omaan lokeroonsa koneessa.

Älä käytä lisävarustetta, jos trukin hydraulijärjestelmässä on öljyvuotoja. Ilman tai hydrauliöljyn vuoto pystyy läpäisemään ihon tai aiheuttamaan iholle palovamman.
Käytä konetta aina hyvin tuuletetulla alueella välttääksesi häkämyrkytyksen.

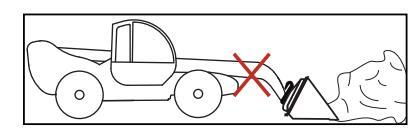

Älä laske puomia, jos alapuolella olevalla alueella on henkilökuntaa tai esteitä.

Turvallisuustoimenpiteet

Kone on varustettu useilla turvalaitteilla. Niitä ei tule koskaan peukaloida tai poistaa.

Tarkista säännöllisesti näiden laitteiden suorituskyky.

Mikäli vikoja esiintyy, lopeta työskentely välittömästi ja ryhdy toimiin viallisen laitteen uusimiseksi.

Tarkista turvalaitteet trukin käyttöoppaan Huoltoluvun ohjeiden mukaan.

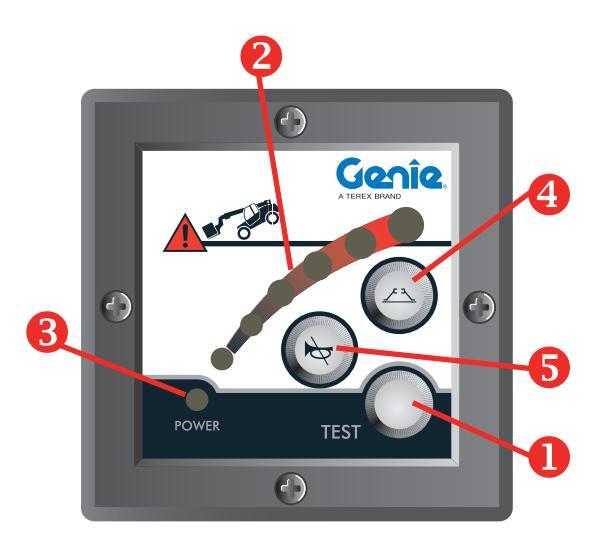

MOMENTTIA RAJOITTAVA SÄÄTÖ

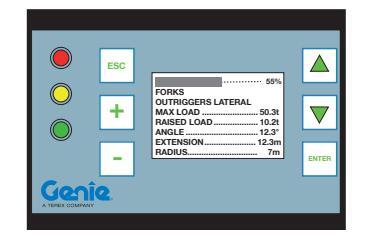

Kuormanrajoitusjärjestelmä on kehitetty auttamaan käyttäjää säilyttämään koneen pitkittäisvakaus merkkivaloilla ja -äänillä, jotka aktivoituvat pitkittäisvakauden raja-arvon lähestyessä.

Tämä laite ei kuitenkaan korvaa käyttäjän kokemusta. On käyttäjän vastuulla soveltaa vaadittavia turvatoimia ja työskennellä koneelle suunniteltujen raja-arvojen sisällä.

Page 10

Tämän oppaan käyttöohjeiden ja turvallisuussääntöjen huomiotta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Älä käytä lisävarustetta, ellet:

Opettele lisävarusteen tärkeimmät toimintaperiaatteet ja sovella niitä tässä käyttöoppaassa ilmoitetussa turvatilassa.
- 1. Vältä vaarallisia tilanteita. Lue ja ymmärrä turvaohjeita ennen seuraavaan kappaleeseen siirtymistä.
- 2. Tee aina tarkastus ennen käyttöönottoa.
- 3. Tarkista aina lisävarusteen toimintoja ennen käyttöä.
- 4. Tarkista työmaata.
- 5. Käytä lisävarustetta ainoastaan sille suunniteltuihin tarkoituksiin.
Lue valmistajan ohjeet ymmärtäen ja noudata niitä, turvallisuusmääräyksiä, turvallisuus- ja käyttöoppaita ja lisävarusteeseen kiinnitettyjä tarroja.
Lue, ymmärrä ja noudata työnantajan turvallisuussääntöjä ja työmaan säännöksiä.
Lue, ymmärrä ja noudata soveltuvia maakohtaisia säännöksiä.
Lisävarusteen käyttö on tarkoitettu ainoastaan ammattitaitoisille henkilöille ja sitä tulee käyttää turvallisuusmääräysten mukaisesti.

■ YLEISET HUOMAUTUKSET

Useimmat onnettomuuksista, jotka tapahtuvat työskennellessä, korjatessa tai huollettaessa koneita, aiheutuvat koska perusturvallisuustoimenpiteitä ei noudatettu.

Siksi on tärkeää ottaa jatkuvasti huomioon mahdolliset vaarat ja seuraukset, joita koneen käytöstä saattaa aiheutua.

HUOMIO

Jos tunnistat vaaralliset tilanteet, pystyt ehkäisemään onnettomuuksia!

Tämän käyttöoppaan sisältämät ohjeet on laatinut TEREXLIFT: ei ole poissuljettua, että olemassa on käytännöllisempiä ja yhtä lailla turvallisia tapoja koneen ja/tai lisävarusteen käyttöönottoon, niillä työskentelyyn ja niiden korjaukseen ottaen huomioon myös käytössä olevat tilat ja apulaitteet.

Jos päätät noudattaa ohjeita, jotka poikkeavat tässä oppaassa annetuista, sinun tulee ehdottomasti:

olla varma siitä, että toimenpiteet jotka aiot suorittaa, eivät ole nimenomaisesti kiellettyjä;
olla varma siitä, että menetelmät ovat turvallisia eli yhdenmukaisia tämän osion sääntöjen ja määräyksien kanssa;
olla varma siitä, että menetelmät eivät aiheuta vauriota koneelle suorasti tai epäsuorasti tai tee siitä vaarallista;
ota yhteyttä TEREXLIFT Tukipalveluun opastuksen ja tarvittavan kirjallisen luvan saamiseksi.

Page 11

VASTUUSSA OLEVAN HENKILÖKUNNAN VAATIMUKSET

TRUKIN KÄYTTÄ, IÄN vaatimukset

Konetta ja/tai lisävarustetta jatkuvasti tai satunnaisesti käyttävän henkilön tulee noudattaa ehdottomast seuraavia vaatimuksia:

tervevs:

ennen työskentelyä tai sen aikana ei tule käyttää alkoholia, lääkkeitä tai muita psykofyysiseen kuntoon ia sitä kautta myös koneen ja lisävarusteen ohjausta

koskevaan asenteeseen vaikuttavia aineita.

fyysinen:

hyvä näkö, terävä kuulo, hyvä koordinaatiokyky ja kyky suorittaa kaikki vaaditut toimet turvallisesti noudattaen tämän opaskirjan ohjeita.

honkinon

kyky ymmärtää ja noudattaa pakollisia sääntöjä, säännöksiä ja turvallisuustoimenpiteitä. Heidän tulee olla huolellisia ja järkeviä oman ja muiden

turvallisuuden takaamiseksi ja heillä tulee olla halu suorittaa työ oikein ja vastuullisella tavalla.

tunteellinen

heidän tulee pysyä rauhallisena ja olla kykeneviä arvioimaan omaa fyysistä ja psyykkistä tilaansa. oppimiseen liittyvät:

käyttöoppaan, oheisten taulukoiden ja kaavioiden, varoitus- ja vaarakilpien ja -tarrojen huolellinen lukeminen ja opiskelu: ammattitaito ja pätevvvs kaikkiin koneen ja/tai lisävarusteen toimintoihin ja käyttöön liittyviin tehtäviin.

Käyttäjällä tulee olla lisenssi (tai ajokortti) ios kyseessä olevan maan laki, jossa konetta käytetään, vaatii sellaista. Ota yhteyttä asiantuntevaan elimeen

HUOI TOMIESTEN vaatimukset

Koneen ja/tai lisävarusteen huoltoon valtuutetuilla henkilöillä tulee olla maansiirtokoneiden huoltoon pätevöittävä mekaanikon koulutus ja heidän tulee ehdottomasti noudattaa seuraavia vaatimuksia:

fyysinen:

hvvä näkö, terävä kuulo, hvvä koordinaatiokvkv ja kyky suorittaa kaikki vaaditut huoltotoimet turvallisesti noudattaen tämän opaskirjan ohjeita. henkinen

kyky ymmärtää ja noudattaa pakollisia sääntöjä. säännöksiä ja turvallisuustoimenpiteitä. Heidän tulee olla huolellisia ja järkeviä oman ja muiden turvallisuuden takaamiseksi ja heillä tulee olla halu

suorittaa työ oikein ja vastuullisella tavalla.

koulutus

heidän tulee lukea ja sisäistää tämä käsikiria, sen graafiset esitykset ja kaaviot, tunnistus- ja vaaroista varoittavat kilvet. Heidän tulee olla hariaantuneita ja koulutettuia koneen käyttöön.

Koneen ia/tai lisävarusteen määräaikaishuoltoon ei sisälly erittäin monimutkaisia teknisiä töitä. joten myös koneenkäyttäjä voi suorittaa ne, jos , hänellä on tarvittavat mekaniikan perustiedot.

Page 12

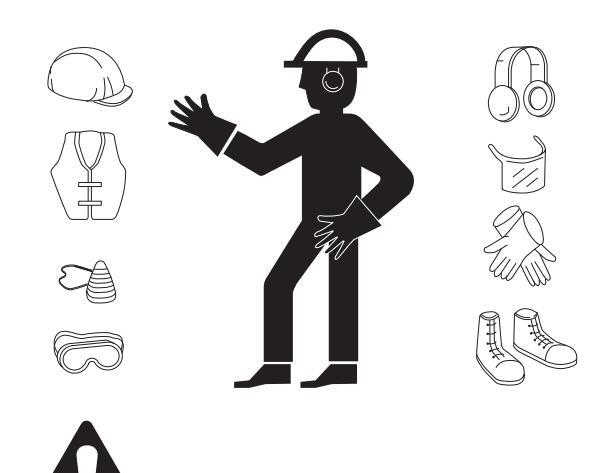

Työn aikana, mutta erityisesti kun konetta huolletaan tai korjataan, käyttäjien on käytettävä soveltuvaa suojavaatetusta:

Haalarit tai muut mukavat vaatteet. Käyttäjien ei tule käyttää vaatteita, joissa on leveät hihat tai esineitä, jotka voivat jäädä kiinni koneen liikkuviin osiin.
Kuulosuojaimet tai vastaavat varusteet.
Suojakypärä.
Suojahansikkaat.
Työkengät.

Käytä vain tarkoitukseen suunniteltuja työvaatteita, jotka ovat hyvässä kunnossa.

Henkilökohtaiset SUOJAVARUSTEET

Erityisissä työskentelytilanteissa on käytettävä seuraavia henkilökohtaisia suojavarusteita:

Hengityslaite (tai pölysuojain).
Suojalasit tai kasvomaski.

MUUT VAARAT

Vaarat TYÖMAALLA

Ota aina huomioon olosuhteet työmaalla, jolla aiot työskennellä:

• Tutki aina työalue ja vertaa sitä koneen mittasuhteisiin eri laitekokoonpanoilla.

Kone ei ole sähköeristetty eikä anna suojaa, jos sähkövoimajohtoon kosketetaan tai ollaan sen lähellä.

Pidä aina vähimmäisturvaväli teleskooppipuomiin ja nostettuun kuormaan. Sähkövaaroja!

Pysy pois koneen lähettyviltä, jos se on kosketuksissa jännitteelliseen voimajohtoon. Maassa olevan henkilökunnan ei tule koskaan koskea tai käyttää konetta, ennen kuin jännite on katkaistu voimajohdosta.

SÄHKÖ JOHTA	ÖVOII A KU	NAJOHT OLEMA	OON P AN TA	(OSKETTAMI I LOUKKAAN	NEN VOI TUMISEEN
OTA AINA YHTEYTTÄ SÄHKÖVOIMAJOHDON HALTIJAAN. SÄHKÖVIRTA TULEE KATKAISTA TAI VOIMAJOHTO SIIRTÄÄ TAI ERISTÄÄ ENNEN KUIN KONEEN KÄYTTÖ ALOITETAAN.
VOIMA	JOH	DON JÄI	NNITE	VAADITT	U VÄLIMATKA
0	-	50	kV	10 ft	3.00 m
50	-	200	kV	15 ft	4.60 m
200	-	350	kV	20 ft	6.10 m
350	-	500	kV	25 ft	7.62 m
500	-	750	kV	35 ft	10.67 m
750	-	1000	kV	45 ft	13.72 m

Älä koskaan käytä konetta myrskyn aikana.

Koneenkäyttäjän tulee tutkia tarkasti koko näkökenttänsä ennen trukin käyttöä.

_____ Genie . ____ KAUHA - HÄKKI

Page 13

KÄYTÖN tai HUOLLON vaarat

Ennen käyttöä tulee suorittaa seuraavat varotoimet:

• Varmista ensin, että huoltotoimet on suoritettu huolellisesti asetetun aikataulun mukaan.

Aseta trukki työasentoon. Vaaita se asianmukaisesti.

Varmista, että polttoainetta on tarpeeksi, jotta vältetään moottorin äkillinen sammuminen erityisesti kriittisen liikkeen aikana.
Puhdista välineet, tietokilvet, valot ja hytin tuulilasi perusteellisesti.
Tarkista, että kaikki koneeseen asennetut ja työmaalla olevat turvalaitteet toimivat oikein.
Jos ongelmia tai vaikeuksia esiintyy, informoi työnjohtajaa välittömästi. Älä aloita työskentelyä vaarallisissa olosuhteissa.
Älä tee väliaikaisia korjauksia, jotta pääsisit aloittamaan työt!

Työn, ja erityisesti huollon aikana, kiinnitä eniten huomiota seuraaviin:

Älä kulje alitse tai pysähdy nostetun kuorman tai koneen osien, joita kannattelevat vain hydrauliset sylinterit tai kövdet, alle.
Pidä koneen kahvat ja portaat puhtaina öljystä, rasvasta tai liasta putoamisien ja liukastumisien välttämiseksi.

• Kun menet sisään/tulet ulos ohjaamosta tai muista korkealla olevista osista, käänny koneeseen päin; älä koskaan käänny selin.

Turvallisuustoimenpiteet

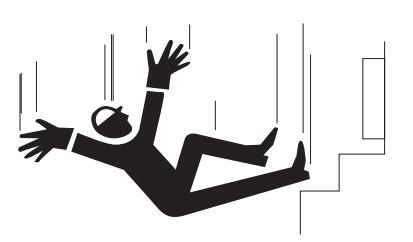

Kun suoritat toimenpiteitä vaarallisilla korkeuksilla (yli 1,5 metriä maanpinnan yläpuolella), käytä aina hyväksyttyä putoamista rajoittavaa tai estävää laitetta.
Älä mene sisään/poistu koneesta sen ollessa käynnissä.
Älä poistu ohjaajan paikalta kun kone on käynnissä.
Älä pysähdy tai tee toimenpiteitä koneen pyörien alapuolella tai välissä kun moottori on käynnissä. Kun tällä alueella täytyy suorittaa huoltoa, pysäytä moottori.
Älä suorita huoltoa tai korjaustöitä ilman riittävää valaistusta.
Kun käytät koneen valoja, valokeila tulee suunnata niin, ettei se sokaise työssä olevaa henkilökuntaa.
Ennen jännitteen kytkemistä sähkökaapeleihin tai komponentteihin, tarkista kytkennät ja kunnollinen toiminta.
Älä suorita toimenpiteitä sähkökomponenteille, joiden jännite ylittää 48 V .
Älä kytke kosteita pistokkeita tai pistorasioita.
Kilpiä ja vaarasta varoittavia tarroja ei tule koskaan poistaa tai peittää, eivätkä ne saa muuttua lukukelvottomiksi.
Älä poista turvalaitteita, suojia, suojakoteloita ym. paitsi huoltoa varten. Mikäli niiden poistaminen on tarpeen, pysäytä moottori, poista ne varovaisesti ja muista aina laittaa ne takaisin ennen moottorin käynnistämistä ja koneen käyttöön ottoa.

Page 14

Ennen huolto- tai korjaustoimenpiteitä, pysäytä moottori ja irrota akut.
Älä voitele, puhdista tai säädä liikkuvia osia.
Älä tee toimenpiteitä käsin silloin, kun tarkoitukseen on olemassa työkaluja.
Vältä huonokuntoisten työkalujen käyttöä, älä käytä niitä epäasiallisella tavalla esim. pihtejä jakoavaimen sijasta jne.
Kuorman sijoittaminen eri kohtaan lisälaitteen kiinnityslevyllä on kielletty.

Hydraulisen piirin toimenpiteet tulee suorittaa valtuutetun henkilökunnan toimesta.

Tämän koneen hydrauliseen piiriin on asennettu painesäiliöt. Sinä tai muut voitte loukkaantua vakavasti, jos säiliöistä ei poisteta painetta kokonaan

Tehdäksesi tämän, sammuta moottori ja paina jarrupoljinta 8–10 kertaa.

Varmista ennen toimenpiteiden suorittamista paineistetussa hydraulilinjassa tai hydraulikomponentteja irrottamista, että paine on poistettu kyseessä olevasta linjasta ja että se ei sisällä kuumaa nestettä.
Älä tyhjennä katalyyttisiä äänenvaimentimia tai muita astioita, jotka sisältävät palavia aineita, ilman tarvittavia varotoimia.

Varmista minkä tahansa huolto- tai korjaustyön jälkeen, että koneen lokeroihin, liikkuviin osiin tai imu- ja jäähdytysilman reitille ei ole jäänyt työkaluja, kangasta tai muuta esinettä.
Älä anna ohjeita tai merkkejä usealle ihmiselle samanaikaisesti työskennellessäsi. Vain yhden henkilön tulisi antaa ohjeita ja merkkejä samaan aikaan.
Ota aina huomioon työnjohtajan antamat ohjeet.
Älä häiritse käyttäjää työvaiheen tai kriittisten liikkeiden aikana.
Älä huuda käyttäjälle yllättäen, mikäli se on tarpeetonta.
Älä pelästytä käyttäjää millään tavalla tai heitä esineitä.
Älä koskaan jätä konetta työskentelyn jälkeen mahdollisesti vaarallisiin olosuhteisiin.
Irrota lisälaite ennen huolto- tai korjaustöitä.

KONEEN KÄYTÖN vaarat

Vältä ehdottomasti seuraavia työtilanteita::

Älä käsittele kuormia, jotka ylittävät koneen maksimikapasiteetin.

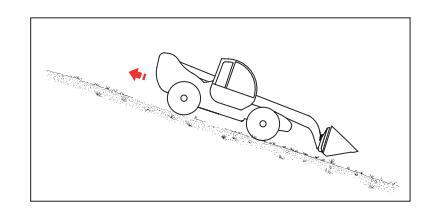

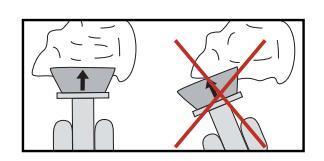

Älä nosta tai pidennä puomia, jos kone ei ole tukevalla, tasaisella alustalla.
Älä käytä konetta kovassa tuulessa. Älä kasvata tuulelle alttiin koneen tai haarukoissa olevan kuorman pinta-alaa. Tuulelle alttiin alueen kasvattaminen pienentää koneen vakautta.

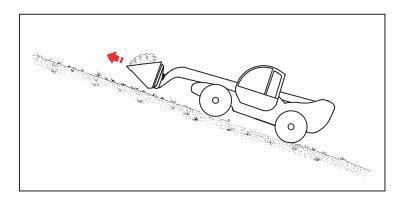

Ole erityisen varovainen ja käytä alhaisia nopeuksia, kun konetta ajetaan epätasaisella tai epävakaalla alustalla, liukkailla pinnoilla tai kuoppien tai pudotusten lähellä.
Rajoita liikkumisnopeutta huomioiden maan olosuhteet, mäenrinteet, henkilökunnan läsnäolo tai muut tekijät, jotka voivat aiheuttaa törmäyksen.
Älä aseta tai kiinnitä kuormia roikkumaan mihinkään koneen osaan.

Page 15

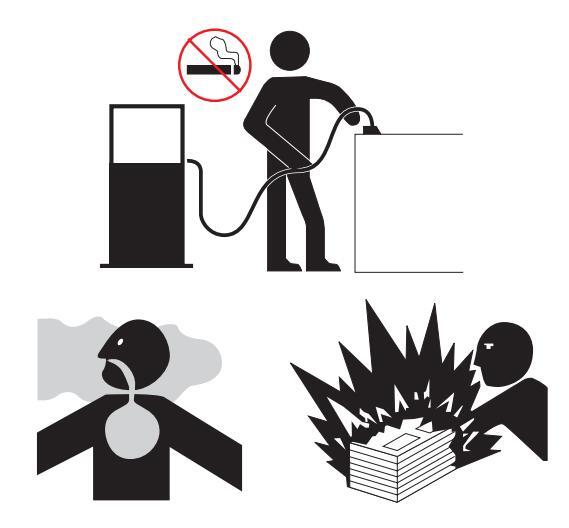

■ RÄJÄHDYKSEN TAI TULIPALON vaarat

Älä käynnistä moottoria, jos haistat tai havaitset LPG:tä, bensiiniä, dieselpolttoainetta tai jotakin muuta räjähtävää ainetta.
Älä tankkaa konetta moottorin ollessa käynnissä.
Tankkaa kone ja lataa akku vain hyvin tuuletetulla alueella poissa kipinöiden, avotulen ja sytytettyjen savukkeiden luota.
Älä käytä konetta vaarallisissa ympäristöissä tai paikoissa, joissa on syttyviä tai räjähtäviä kaasuja tai materiaaleja.
Älä injektoi eetteriä hehkutulpilla varustettuihin moottoreihin.
Älä jätä polttoainekanistereita tai -pulloja epäsopiviin paikkoihin.
Älä tupakoi tai käytä avotulta alueilla, joilla on tulipalon vaara tai kun polttoainetta, öljyä tai akkuja on läsnä.
Käsittele varoen kaikkia syttyviä tai vaarallisia aineita.
Älä peukaloi sammuttimia tai painesäiliöitä.

Turvallisuustoimenpiteet

VIOTTUNEIDEN KOMPONENTTIEN vaarat

Älä käytä moottorin käynnistämiseen akun laturia tai akkuja, joiden jännite ylittää 12 V.

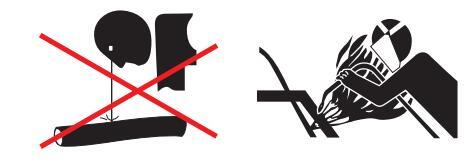

Älä käytä konetta hitsausalustana.

HENKILÖVAHINKOJEN vaarat

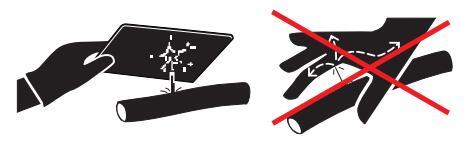

Älä käytä konetta, kun hydrauliöljyn tai ilman vuoto on havaittu. Ilman tai hydrauliöljyn vuoto pystyy läpäisemään ihon tai aiheuttamaan iholle palovamman.
Käytä konetta aina hyvin tuuletetulla alueella välttääksesi häkämyrkytyksen.
Älä laske puomia, jos alue alapuolella ei ole vapaa henkilökunnasta tai esteistä.

Page 16

Sivu jätetty tarkoituksella tyhjäksi

Page 17

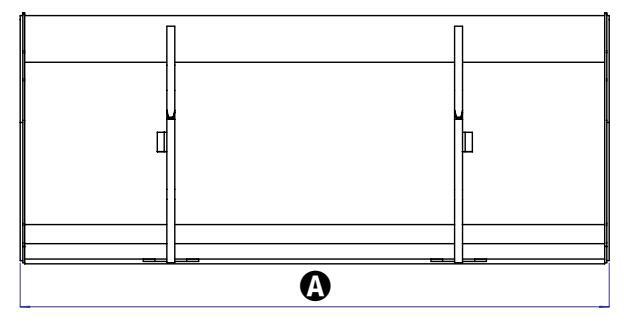

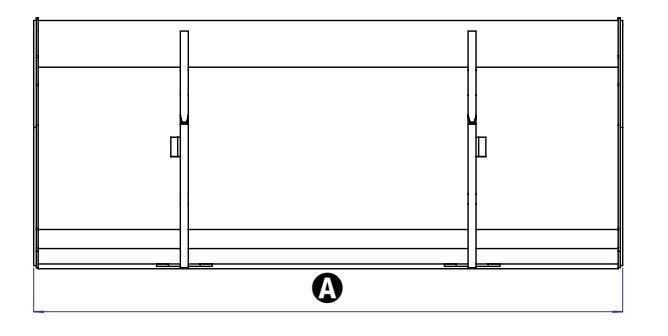

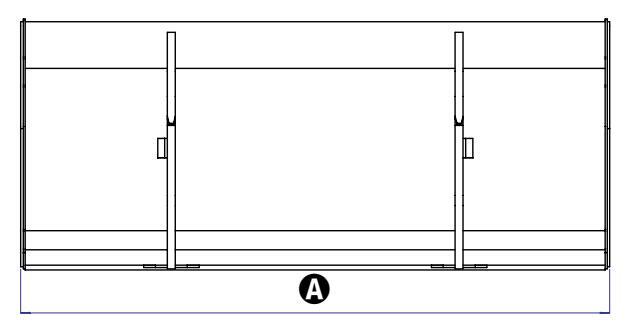

KAUHAN YLEISKUVAUS

Kauha muodostuu koverasta hitsatusta teräsrakenteesta ja se on suunniteltu irtoaineksen (multa, hiekka, vilja, kiviaines) kuormaukseen ja siirtoon.

Rakenteen tärkeimpiä osia ovat kauhan ohjausreunana toimiva etuterä, joka "leikkaa" aineksen ja erottaa kauhan sisään kerättävän osan, kupera keskirunko, johon aines kerätään, ja reunoilta suljetut sivuseinät, jotka rajoittavat sisäänsä kauhan hyötytilavuuden.

Kauhan takaosassa on kaksi muotoiltua levyä, jotka on hitsattu päärakenteeseen ja suunniteltu, niin että ne voidaan liittää mekaanisesti GTHteleskooppitrukin vakiovarustelevyyn. Koska varustelevyn enimmäiskierto on tyypillisesti rajoitettu, kauhan ja mekaanisen liittimen muotoilu on optimoitu, niin että aineksen kuormaus- ja purkamistilavuus on mahdollisimman hyvä.

Lisävarusteiden Kuvaus

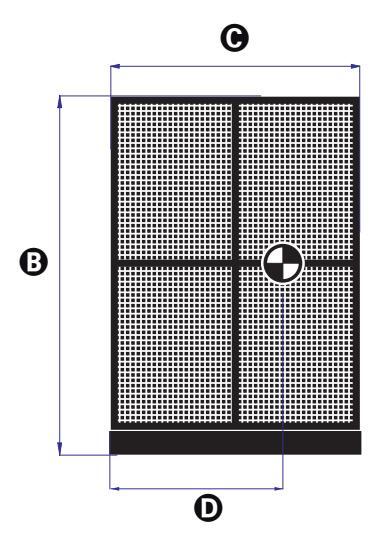

■ TIILIHÄKIN YLEISKUVAUS

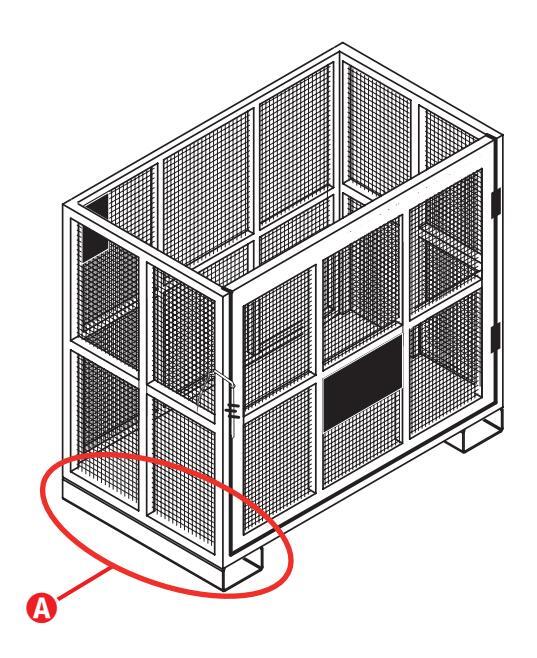

Tämä lisävaruste on suunniteltu tiililavojen siirtoon ja jättöön valittuun kohtaan rakennustyömaalle. Se muodostuu päähäkistä, joka on valmistettu

hitsatuista teräsneliötangoista ja teräsristikoista, jotka estävät suurten kappaleiden tahattoman

putoamisen häkistä, kun se on nostettuna. Häkin oikealle puolelle on saranoitu portti, joka helpottaa tiililavojen kuormausta ja purkamista.

Portti voidaan lukita suljettuun asentoon erillisellä lukolla. Koko häkki on asennettu perusrakenteeseen, joka muodostuu kahdesta ontosta teräsneliötangosta, ioiden sisälle asetetaan trukin haarukat.

Kun haarukat on asetettu paikalleen, häkin pitkittäisliike lukitaan kiinnittimellä varustetulla ketjulla, joka tulee kiinnittää ennen lisävarusteen liikutusta.

Tämä lisävaruste on kiinnitetty trukkiin varustelevyllä B.

Lisävaruste kiinnitetään trukkiin neliötankojen A avulla.

Page 18

Lisävarusteiden Kuvaus

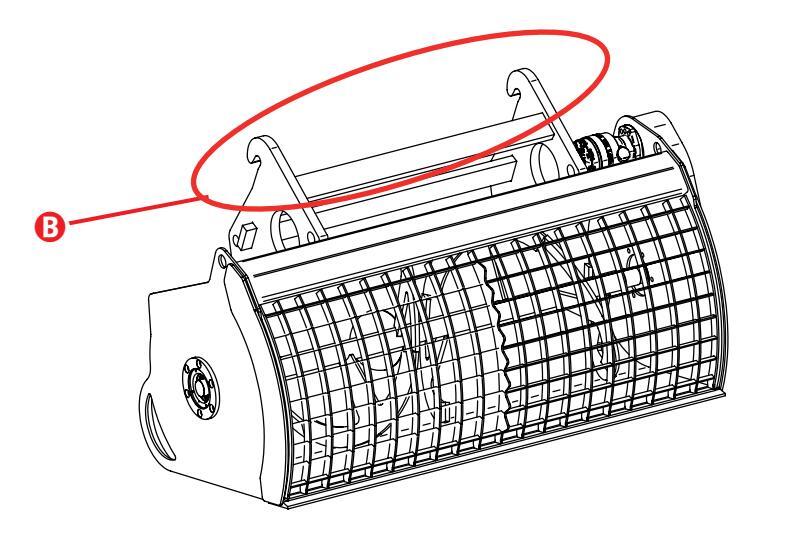

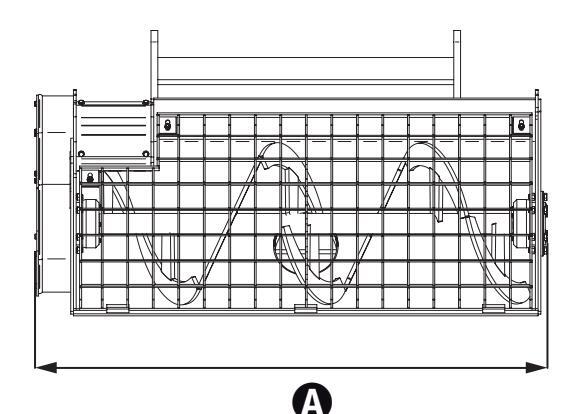

SEKOITUSKAUHAN YLEISKUVAUS

Tämä kauha on suunniteltu pienten betonimäärien valmistukseen sekoittamalla pääainekset (sementti, kiviaines, hiekka ja vesi) ja niiden purkamiseksi (valmistuksen jälkeen) valittuun kohtaan rakennustvömaalle Se muodostuu pääasiassa kuperasta hitsatusta teräsrakenteesta. ioka on suunniteltu kiviaineksen, sementin ia hiekan keräämiseen maasta ennen sekoitusvaihetta ja sekoittamaan ne veden kanssa betoniseoksen valmistamiseksi. Rakenteen tärkeimpiä osia ovat kauhan ohjausreunana toimiva etuterä joka "leikkaa" aineksen ja erottaa kauhan sisään kerättävän osan, kupera keskirunko, johon aines kerätään ja reunoilta sulietut sivuseinät jotka rajoittavat sisäänsä kauhan hyötytilavuuden. Ainekset sekoitetaan sekoituslavalla, joka on valmistettu pitkittäissuuntaan kauhan pääakseliin nähden asennetuista, muotoilluista ja hitsatuista levvistä. Lapa pyörii kauhan sivuseiniin asennetuilla laakereilla. Sitä käytetään kauhan oikean sivuseinän ulkopuolelle asennetulla hydraulimoottorilla ja alennusvaihteella.

Sekoituksen jälkeen betoni puretaan kauhan pohjaan tehdystä luukusta, joka avataan hydraulimekanismin ja -sylinterin avulla. Puomin päässä oleva apujäriestelmä käyttää sekoituslapaa ja betonin purkuluukkua hydraulisesti. Näitä kahta toimintoa ohjataan erillisestä kauko-ohjaustaulusta, joten sitä voivat käyttää myös ohiaamon ulkopuolella olevat koneenkäyttäjät. Ennen sekoitusvaiheen aloitusta tulee kauhan yläosa sulkea teräsristikosta valmistetulla suoialla, joka on saranoitu kauhan takaseinän vläreunaan. Siten estetään kosketukset liikkuviin osiin. Ristikon avulla koneenkäyttäjä voi tarkistaa, onko betoni valmista purettavaksi. Kauhan takaosassa on kaksi muotoiltua levvä. jotka on hitsattu päärakenteeseen ja suunniteltu, niin että ne voidaan liittää mekaanisesti GTHteleskooppitrukin vakiovarustelevvvn.

Tämä lisävaruste on kiinnitetty trukkiin varustelevyllä B.

Page 19

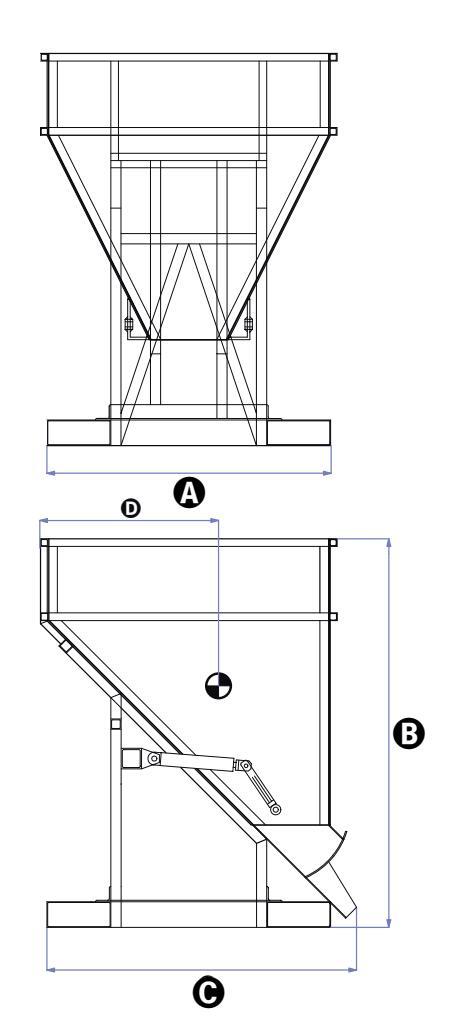

BETONIKAUHAN YLEISKUVAUS

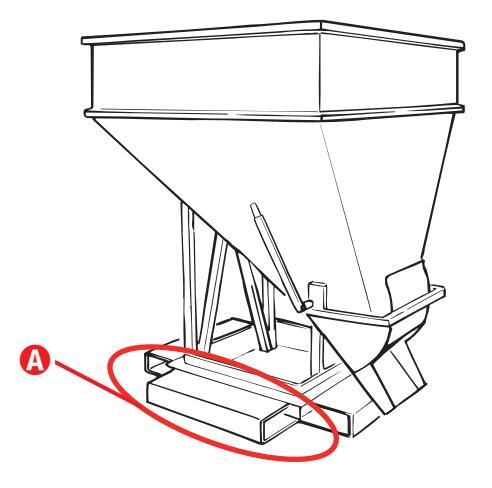

Kauha muodostuu pyramidin muotoisesta hitsatusta teräsrakenteesta, joka on suunniteltu pienten betonimäärien siirtoon paikasta toiseen rakennustyömaalla ja purkamiseen valittuun kohtaan.

Pyramidinmuotoisen rakenteen yläpää on auki purkutoimenpiteiden helpottamiseksi. Siinä on osa, joka kapenee asteittain pohjaa kohti betonin purkamisen helpottamiseksi.

Betoni puretaan teräsluukusta, joka on sijoitettu kauhan pohjaan. Luukkua ohjataan koneenkäyttäjän käyttämällä käsivivulla tai valitusta mallista riippuen puomin päässä olevan apujärjestelmän hydraulisesti käyttämällä mekaanisella nivelellä.

Kauha ja luukun avausmekanismi on asennettu perusrakenteeseen, joka muodostuu kahdesta ontosta teräsneliötangosta, joiden sisälle asetetaan trukin haarukat

Kun haarukat on asetettu paikalleen, kauhan pitkittäisliike lukitaan kiinnittimellä varustetulla ketjulla, joka tulee kiinnittää ennen kauhan liikutusta.

Lisävaruste kiinnitetään trukkiin neliötankojen A avulla.

Lisävarusteiden Kuvaus

Sopimattomalla käytöllä tarkoitetaan lisävarusteen käyttöä tässä käyttöoppaassa annetuista ohjeista poikkeavalla ja joka tapauksessa käyttäjälle ja muille vaarallisella tavalla.

Valmistajan antamien käytön, ylläpidon ja korjauksen sääntöjen noudattaminen muodostaa olennaisen osan sallitusta käytöstä.

Seuraavassa luetellaan joitakin yleisimpiä ja vaarallisimpia esimerkkejä kauhojen ja häkin sopimattomasta käytöstä.

Tässä ja trukin ohessa toimitetun käyttöoppaan käyttö- ja huolto-ohjeiden noudattamatta jättäminen.
Kauhan tai häkin käyttö henkilöiden nostoon ja/tai kuljetukseen.
Työskentely lisävarusteen käyttörajoitukset ylittävällä tavalla.
Työskentely epävakaalla tai sortuvalla alustalla tai koneen pysäköinti sille.
Työskentely liian kaltevalla alustalla tai epävakaalla trukilla.
Tuulen vaikutusta voimistavien väliseinien asennus ja koneen tekeminen epävakaaksi. Tässä käyttöoppaassa käsiteltyien
Tässä käyttöoppaassa käsiteltyjen lisävarusteiden asennus teleskooppitrukkiin, joka ei ole TEREXLIFT-yrityksen hyväksymä tai valmistama.
Kuorman kiinnitys puomin muihin kohtiin kuin varustelevy.

On myös elintärkeää noudattaa työturvallisuuslakeja, turvallisuus- ja teollisuuslääketieteen varotoimia sekä paikallisia ja maakohtaisia tieliikennesäännöksiä.

HUOMIO

Koneen ja lisävarusteen kaikki muutokset ja korjailut ovat kiellettyjä, elleivät ne kuulu määräaikaishuoltoon. Kaikki koneeseen tai lisävarusteeseen tehdyt muutokset, joita ei suorita TEREXLIFT tai valtuutettu huoltokeskus, mitätöivät automaattisesti koneelle annetun direktiivin 2006/42/EY mukaisen vaatimustenmukaisuusvakuutuksen.

Page 20

Lisävarusteiden Kuvaus

■ LISÄVARUSTEIDEN KÄYTTÖALUE

Seuraavassa taulukossa näytetään Terexlift-trukkien mallit, joihin voidaan asentaa tässä käyttöoppaassa käsitellyt lisävarusteet:

	500 litran kauha	800 litran kauha	Tiilihäkillä	250 litran sekoitus- kauha	500 litran sekoitus- kauha	500 litran man./hydr. betoni-kauha	800 litran man./hydr. betoni- kauha
GTH-2506	×	×	×	×		×
GTH-3007	×	×	×	×		×
GTH-4013SX GTH-4017SX		×	×		×	×	×
GTH-4013EX GTH-4017EX		×	×		×	×	×
GTH-4016SR GTH-4018SR		×	×		×	×	×

Page 21

Varmista:

Opettele koneen tärkeimmät toimintaperiaatteet ja sovella niitä tässä ja trukin käyttöoppaassa ilmoitetussa turvatilassa.
- 1. Vältä vaarallisia tilanteita.
- 2. Tee aina tarkastus ennen käyttöönottoa.

Tutustu ja sisäistä käyttöönottoa edeltävä tarkastus, ennen kuin siirryt seuraavaan osioon.

3. Tarkista aina koneen toimintoja ennen käyttöä.
4. Tarkista työmaata.
5. Käytä trukkia ja lisävarustetta ainoastaan niille suunniteltuihin tarkoituksiin.

Käyttöönottoa edeltävän

Tarkastuksen perusasiat

Käyttäjän vastuulla on suorittaa tarkastus ennen käyttöönottoa ja hoitaa rutiiniylläpito.

Ennen käyttöä suoritettava tarkistus tarkoittaa koneenkäyttäjän suorittamaa silmämääräistä tarkastusta ennen jokaista työvuoroa. Sen tarkoituksena on varmistaa ennen toimintatestiä, ettei trukissa ja/tai lisävarusteessa ole vikoja.

Käyttöönottoa suoritettava tarkistus auttaa myös määrittämään tarvitaanko rutiiniylläpitotoimia. Käyttäjä saa suorittaa vain tässä opaskirjassa kuvatut ylläpitokohdat.

Jos havaitset vaurion tai alkuperäisestä tilasta poikkevan valtuuttamattoman muutoksen, poista trukki ja/tai lisävaruste käytöstä ja merkitse ne kilvellä.

Ainoastaan ammattitaitoinen teknikko saa korjata trukkia ja/tai lisävarustetta ja hänen tulee noudattaa valmistajan teknisiä ohjeita. Korjausten jälkeen koneenkäyttäjän tulee suorittaa ennen käyttöä suoritettava tarkistus uudelleen ennen toimintatestiä.

Suunnitellut huoltotarkastukset tulee tehdä pätevien huoltoteknikkojen toimesta valmistajan vaatimusten mukaan.

Page 22

KÄYTTÖÖNOTTOA EDELTÄVÄ TARKASTUS

Katso ohjaamon sisälle sijoitetusta käyttöoppaasta ohjeet trukin huoltoon ja ennen käyttöä suoritettavaan tarkistukseen.

Lisävaruste:

Varmista, että käyttöoppaat ovat ehjiä ja lukukelpoisia ja että ne on sijoitettu trukin sisälle.
Varmista, että kaikki tarrat ovat paikallaan ja lukukelpoisia. Lue luku Kilvet ja tarrat .
Tarkista hydrauliöljyn vuodot ja riittävä öljyn määrä. Täytä tarvittaessa. Lue luku Ylläpito .

Tarkista seuraavat komponentit ja alueet rikkoontumisen, puuttuvien tai väärinasennettujen osien tai valtuuttamattomien muutosten varalta:

sähkökomponentit ja sähkökaapelit
hydrauliletkut, putken osat
polttoaine- ja hydrauliöljysäiliöt
mutterit, pultit ja muut kiinnikkeet.

Tarkista koko rakenne havaitaksesi tarvittaessa seuraavat viat:

hitsien tai rakenneosien halkeilut
rakenteen lommot tai vauriot.

Älä aloita työskentelyä, vaikka vain yksi osa olisi vioittunut tai puutteellinen. Pysäytä kone ja korjaa vika.

HUOMIO

Mikäli konetta tullaan käyttämään meriympäristössä tai vastaavassa, suojaa se suolakerrostumilta riittävällä suojauksella suolaa vastaan, jotta vältyttäisiin ruostumiselta.

Page 23

■ TOIMINTAKOKEIDEN PERUSASIAT

Toimintakokeet on suunniteltu havaitsemaan toimintahäiriöt ennen koneen ottamista käyttöön. Käyttäjän on seurattava askel askeleelta eteneviä ohjeita testatakseen kaikki koneen toiminnot. Virheellisesti toimivaa konetta ei tule koskaan käyttää. Jos toimintahäiriöitä havaitaan, kone tulee merkitä ja poistaa käytöstä. Konetta saa korjata ainoastaan pätevä huoltoteknikko valmistajan vaatimusten mukaan. Kun korjaukset on suoritettu, käyttäjän tulee tehdä uudestaan käyttöönottoa edeltävä tarkastus ennen koneen ottamista käyttöön.

Varmista:

Opettele koneen tärkeimmät toimintaperiaatteet ja sovella niitä tässä ja trukin käyttöoppaassa ilmoitetussa turvatilassa.
- 1. Vältä vaarallisia tilanteita.
- 2. Tee aina tarkastus ennen käyttöönottoa.

Tutustu ja sisäistä käyttöönottoa edeltävä tarkastus, ennen kuin siirryt seuraavaan osioon.

3. Tarkista aina koneen toimintoja ennen käyttöä.
4. Tarkista työmaata.
5. Käytä trukkia ja lisävarustetta ainoastaan niille suunniteltuihin tarkoituksiin.

Trukki:

1. Valitse vakaa, tasainen ja esteetön testausalue.
2. Mene sisään ohjaamoon ja istu istuimelle.
3. Kiinnitä turvavyö.
4. Säädä kaikki peilit.
5. Varmista, että käsijarru on päällä ja että vaihteen valitsin on neutraalissa asennossa.
6. Käynnistä moottori.

Suorita kaikki trukille tarkoitetut ja sen käyttöoppaassa luetellut testit.

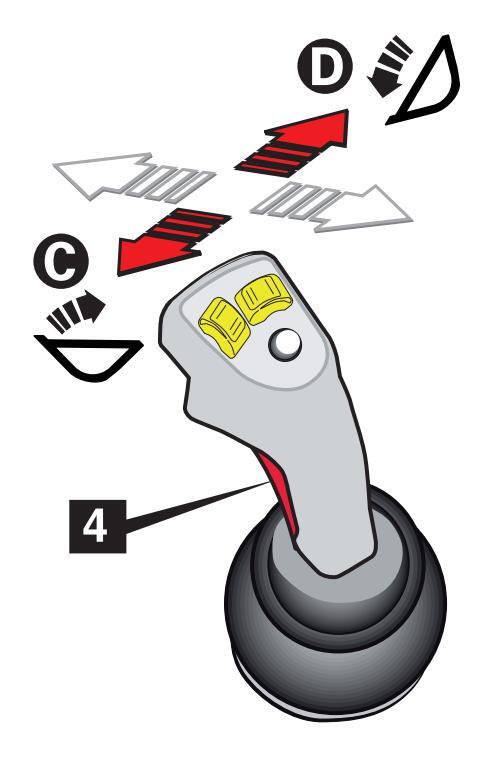

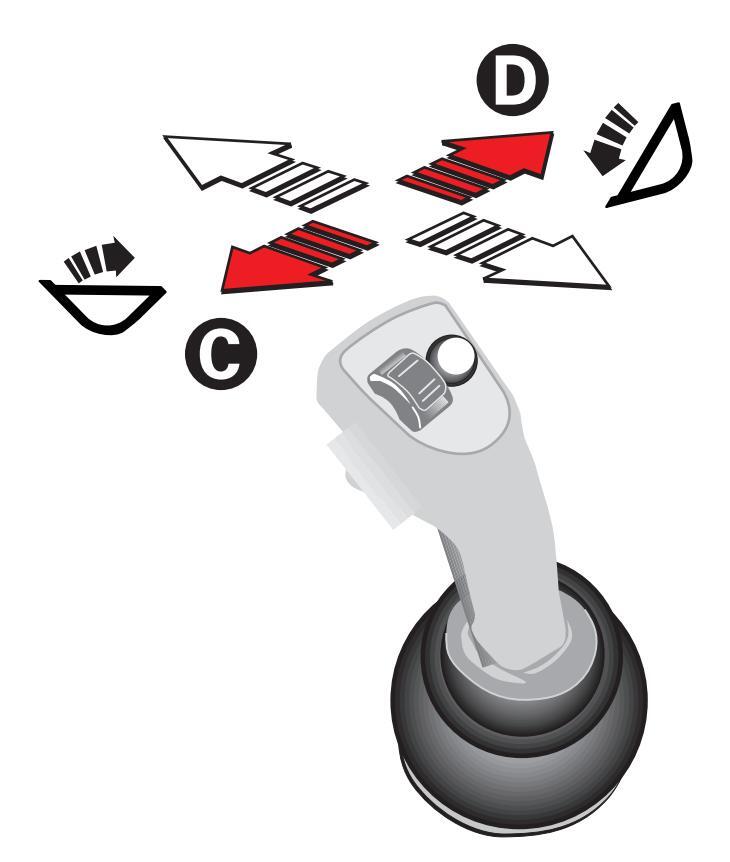

Ohjaussauvan tarkistus

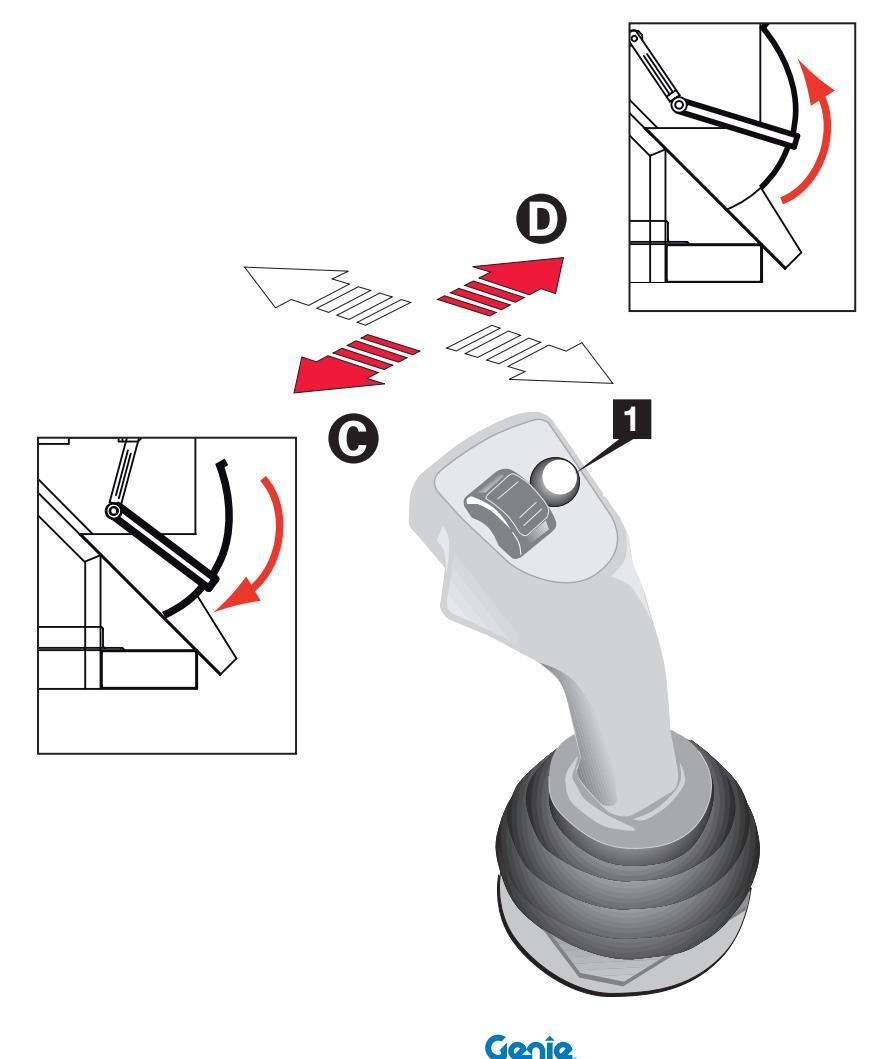

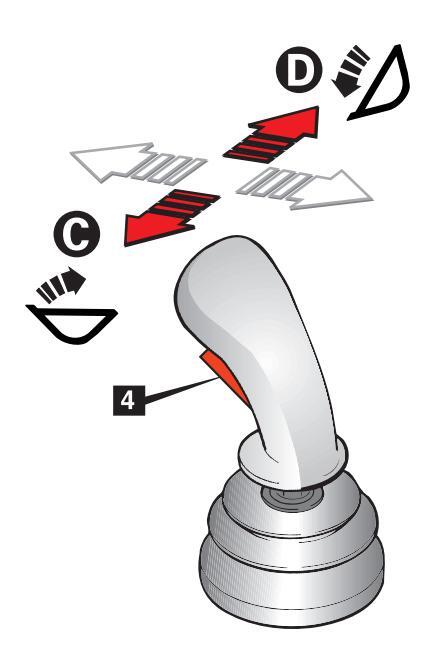

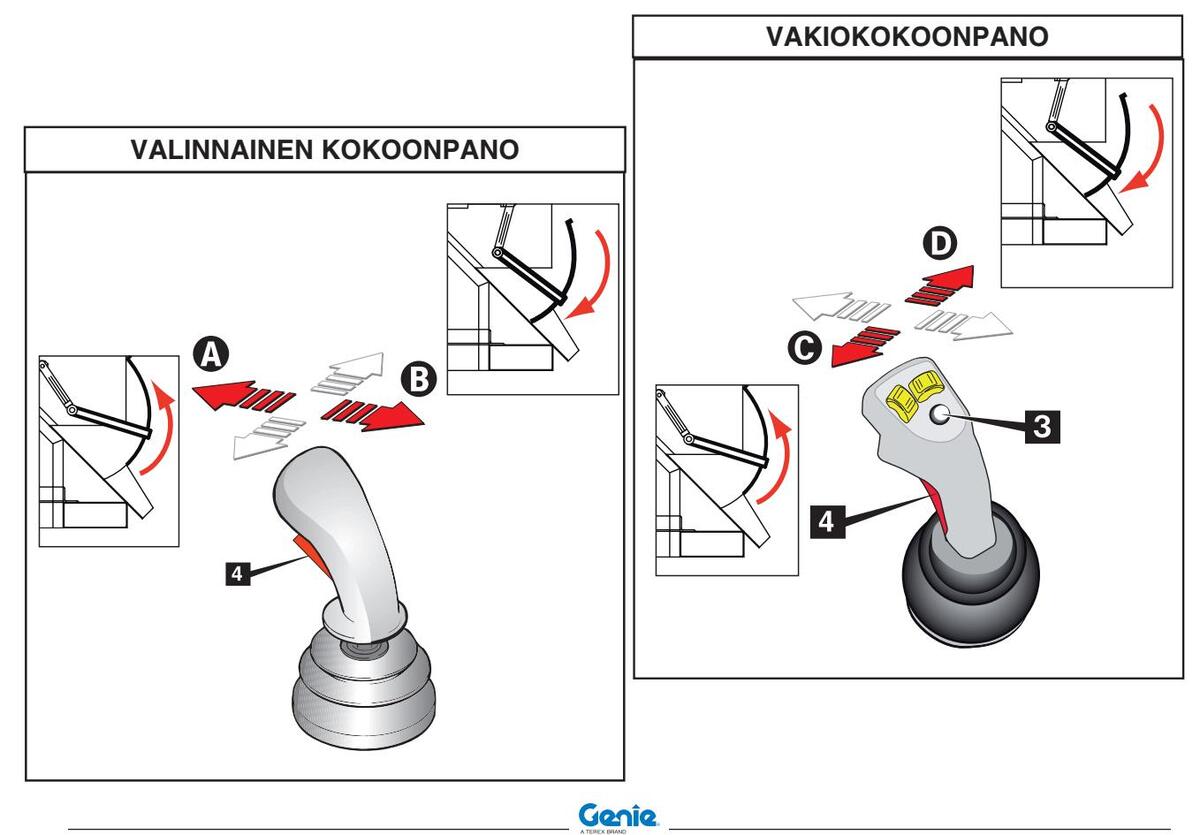

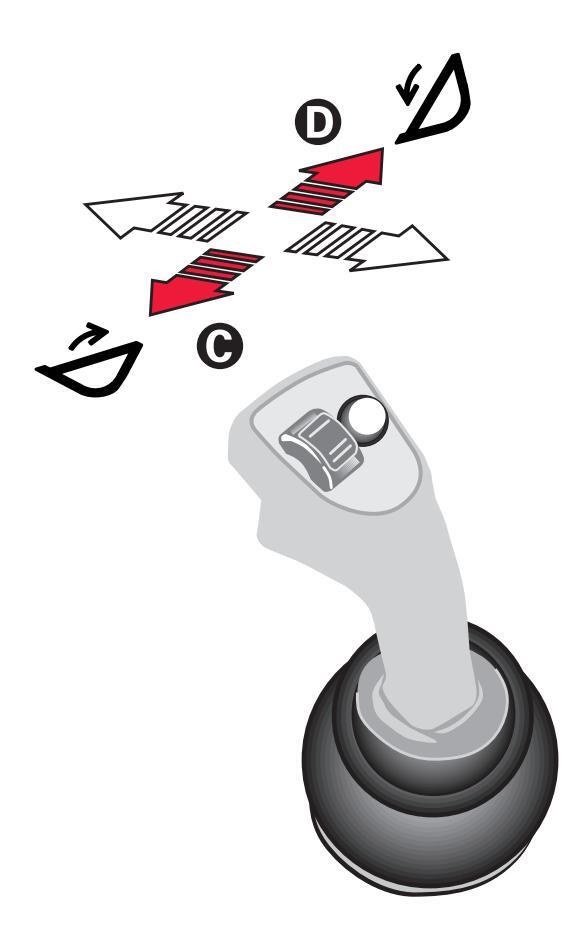

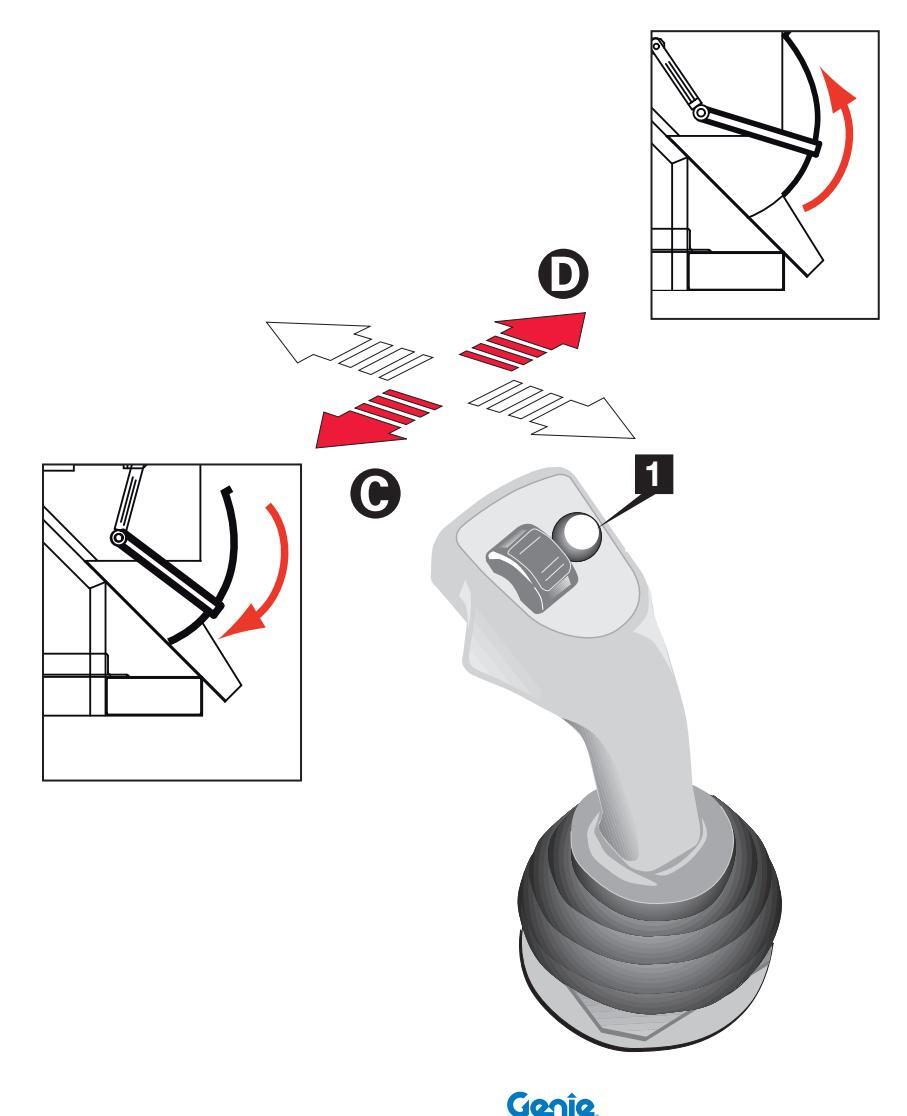

7. Lukitse ja vapauta lisävaruste ohjaussauvalla (trukit, joissa on lisävarusteen hydraulilukitus).
Tulos: Kaikkien toimintojen tulisi toimia vaivatta.

Page 24

TYÖMAAN TARKASTUS

Työmaan tarkastus auttaa käyttäjää määrittämään, onko työmaa soveltuva koneen turvallista käyttöä varten. Käyttäjän tulisi suorittaa se ennen koneen siirtämistä työmaalle.

On käyttäjän vastuulla lukea ja muistaa työmaan vaarat ja sitten olla varuillaan ja välttää niitä kun konetta siirretään, valmistellaan ja käytetään.

Ole tietoinen ja vältä seuraavia vaarallisia tilanteita:

pudotukset ja kuopat
töyssyt, lattiaesteet tai jätteet
viistot pinnat
epävakaat tai liukkaat pinnat
pään yläpuolella olevat esteet ja suurjännitejohdot
vaaralliset paikat
riittämätön pinnan tuki kestämään kaikki kuormaamisen rasitteet, joita kone aiheuttaa
tuuli- ja sääolosuhteet
asiaankuulumattoman henkilökunnan läsnäolo
muut mahdolliset vaaralliset olosuhteet.

Page 25

Tämän osan tarkoituksena on toimia apuna koneenkäyttäjälle ja maassa olevalle henkilökunnalle kauhalla tai häkillä varustetun trukin käytön asteittaiseen oppimiseen.

Sekä koneenkäyttäjällä että maassa olevalla henkilökunnalla tulee olla kaikki lisävarusteella varustetuntrukinohjaukseentarvittavatominaisuudet.

Heidän tulee tutustua toimintaan ennen käyttöä. Toimintaan tutustuminen on todella tärkeää, jotta käyttö tapahtuu oikein.

Tutki työmaa ja tarkista mahdolliset vaaralliset olosuhteet ennen koneen käyttöä. Varmista, että lähistöllä ei ole kuoppia, siirtyvää maa-ainesta tai jätettä, jotka voisivat aiheuttaa koneen hallinnan menettämisen.

Ole erityisen huolellinen, kun työskentelet sähköjohtojen lähellä. Tarkista niiden sijainti ja varmista, ettei koneen mikään osa ole alle 6 metrin päässä voimajohdoista.

Tarkista aina siirrettävien kuormien paino ennen siirtoa, jotta koneen käyttö on turvallista.

Page 26

SEKOITUSLAVAT JA -KAUHAT

Malli MEKAANISELLA LUKITUKSELLA

Vaihtaaksesi lisälaitteen toimi seuraavasti:

Aja lähelle kohtaa, johon haluat jättää asennetun lisävarusteen (kun mahdollista, tukevalle ja suojatulle paikalle).
Irrota lisälaitteen pikaliittimet (jos niitä on).

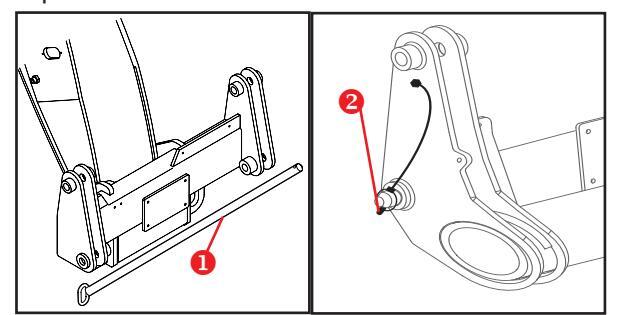

Vedä ulos piikki 1 joka lukitsee lisälaitteen sen jälkeen kun olet poistanut turvahaarasokan 2 sen päästä.

Aseta lisävaruste maahan.
Kallista lisälaitteen kannatuskehikkoa ja laske puomia vapauttaaksesi lisälaitteen ylemmän lukon.
Siirry koneella taaksepäin ja aja uuden liitettävän lisälaitteen luokse.
Pidä kehikkoa kallistuneena eteenpäin ja ota koukkuun uuden lisälaitteen ylempi lukko.
Vedä sisäänpäin ja nosta lisälaitetta muutamia senttimetrejä. Se asettuu automaattisesti pikakytkentäkehikon keskelle.

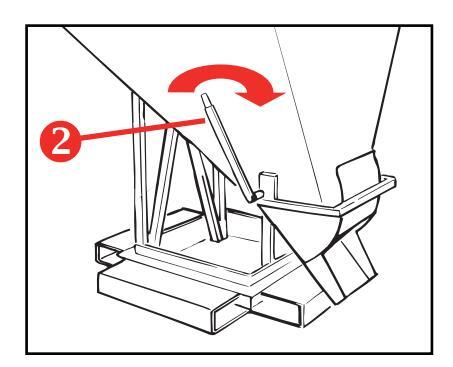

Varusta piikki 1 laittamalla siihen sen turvahaarasokan 2 .
Kytke uudestaan lisälaitteen liittimet (jos niitä on).

Vaihdon jälkeen, tarkista silmämääräisesti että lisälaite on oikein liitettynä puomiin ennen kuin käytät konetta. Väärin liitetty lisälaite saattaa johtaa henkilöiden tai esineiden vahingoittumiseen.

Malli HYDRRAULISELLA LUKITUKSELLA

Vaihtaaksesi lisälaitteen toimi seuraavasti:

Aja lähelle kohtaa, johon haluat jättää asennetun lisävarusteen (kun mahdollista, tukevalle ja suojatulle paikalle).
Irrota lisälaitteen pikaliittimet ja liitä lisälaitteen hydraulilukitusputket liittimiin 3 .

Aseta lisävaruste maahan.
Poista sen päähän sijoitettu varmistintappi 2.
Vapauta lisälaite käyttämällä lisälaitteen lukitus/ vapautussylinterin ohjauslaitetta.
Kallista lisälaitteen kannatuskehikkoa ja laske puomia vapauttaaksesi lisälaitteen ylemmän lukon.
Siirry koneella taaksepäin ja aja uuden liitettävän lisälaitteen luokse.
Pidä kehikkoa kallistuneena eteenpäin ja ota koukkuun uuden lisälaitteen ylempi lukko.
Vedä sisäänpäin ja nosta lisälaitetta muutamia senttimetrejä. Se asettuu automaattisesti pikakytkentäkehikon keskelle.
Käytä lisälaitteen lukituksen vipua (valinnainen) ja kiinnitä lisälaite paikalleen varmistintapin 2 , joka aikaisemmin poistettiin, avulla.
Kytke uudestaan lisälaitteen liittimet (jos niitä on).

Page 27

BETONIKAUHA JA TIILIHÄKKI

Toimi seuraavasti:

1. Haarukoiden säätö: Haarukat tulee säätää leveyssuunnassa lisävarusteen neliötankojen mukaan. Ohjeet:

FEM-haarukoilla:

Nosta haarukoiden kiristysvipu.
Liu'uta haarukat haluttuun asentoon, sitten lukitse vipu uudelleen.
VAPAASTI LIIKKUVILLA haarukoilla:
Lövsää lukitusruuvien mutteria.
Nosta haarukat ja liu'uta niitä jalkatapissa kunnes etäisyys on oikea.
Lukitse ruuvit kiristämällä mutteri uudelleen.
2. Kuormausvaihe
Siirrä lisävaruste kohtisuorassa lähelle siirrettävää kuormaa. Tarkista koneen vakaus vesivaa'alla.
Aseta haarukat neliötankoihin ja nosta lisävarustetta maasta muutaman senttimetrin verran.
Käännä haarukat taaksepäin kallistaaksesi kuorman.

Lukitse lisävarusteen pitkittäisliike kiinnittimellä varustetulla ketjulla, joka on sijoitettu taakse, ja kiinnitä lisävaruste haarukoihin.

Aseta haarukat betonikauhaan ottaen huomioon materiaalin purkupuoli.

LISÄVARUSTEEN LIITÄNTÄ

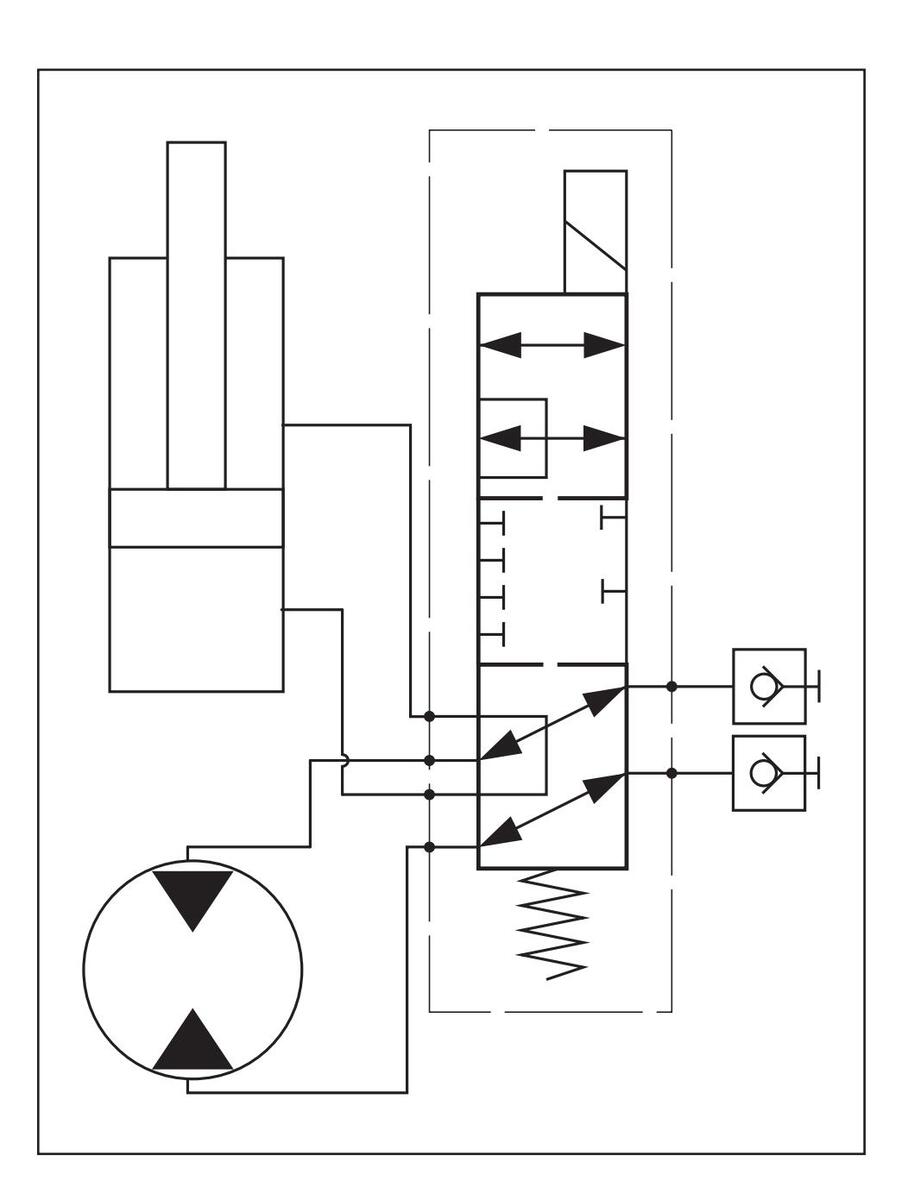

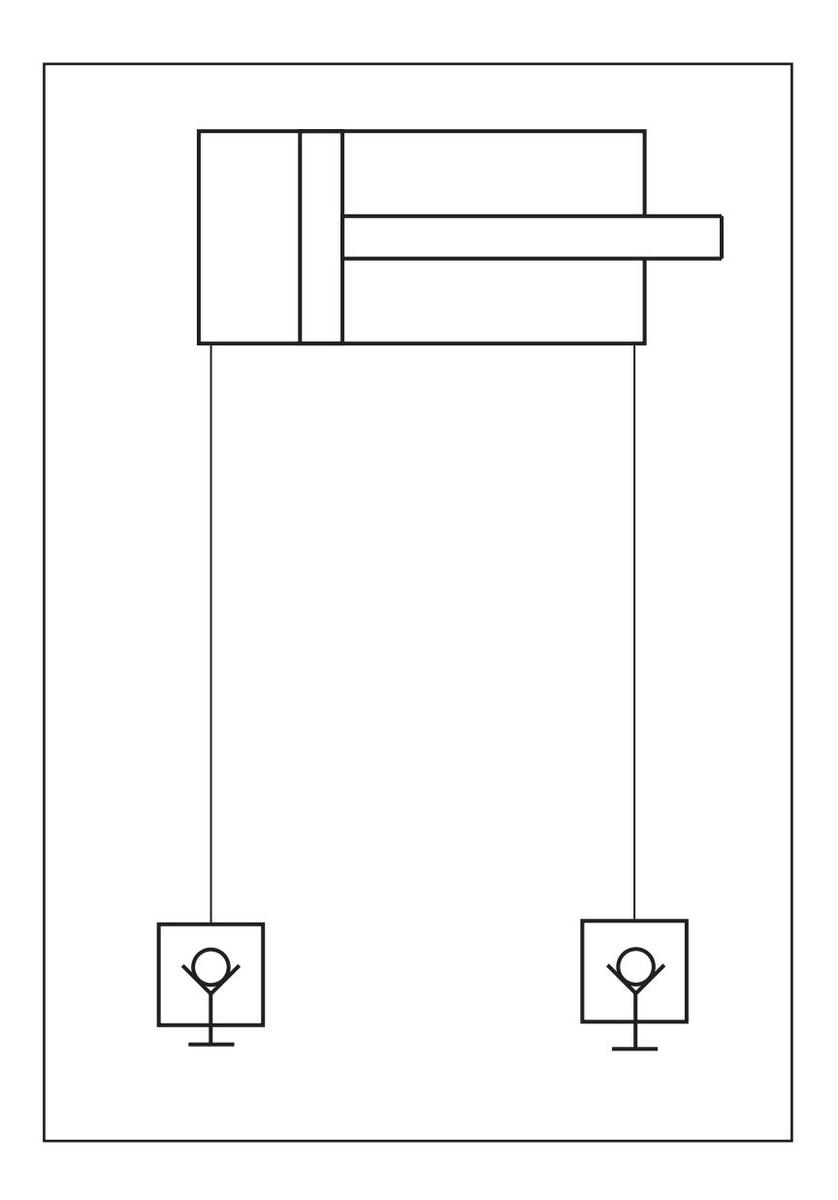

■ Hydrauliliitäntä (tarvittaessa)

Seuraavassa selostettu hydrauliliitäntä on välttämätöntä lisävarusteiden käyttämiseksi:

kun olet kiinnittänyt lisävarusteen edellisten ohjeiden mukaan, irrota lisävarusteiden lukitus/ vapautussylinterin hydrauliletkut pikaliittimistä 3,
aseta irrotetut letkut lepoasentoon,

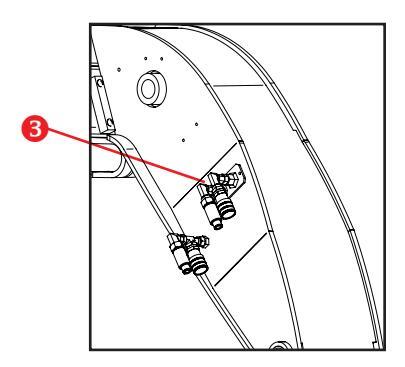

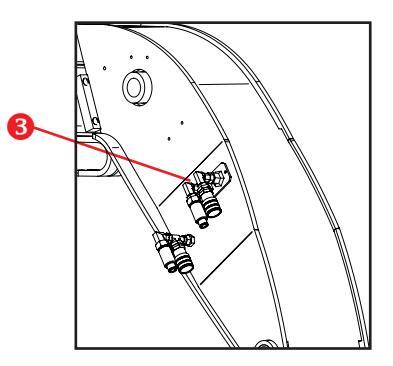

liitä lisävarusteen hydrauliletkut pikaliittimiin 3.

Hydrauliliitäntä mahdollistaa lisävarusteiden käytön seuraavissa kappaleissa selostetuilla ohjausyhdistelmillä, joita yleensä käytetään lisävarusteiden lukitukseen tai vapautukseen.

Page 28

Kaikissa trukeissa on automaattinen vakauden hallintajärjestelmä, joka ilmoittaa vakauden asteittaisesta muuttumisesta ja estää koneen käytön ennen kriittisten olosuhteiden saavuttamista. Ohjaamoon sijoitetulla näytöllä näytetään koneen ja siihen kiinnitetyn lisävarusteen vakaustila.

LLMI/ LLMC-

KUORMANRAJOITUSJÄRJESTELMÄÄN LIITTYVÄT VAARAT

LLMI/LLMC-järjestelmä on suunniteltu toimimaan ainoastaan, jos:

ajoneuvo on pysähtynyt

ajoneuvo on pysäköity tukevalle, tasaiselle ja vaakasuoralle alustalle

ajoneuvo on kuormaus- tai kuorman asetustilassa LLMI/LLMC on päällä (ei poiskytketty).

LLMI-järjestelmä ainoastaan varoittaa käyttäjää riittämättömästä vakaustilasta etupuolen

pitkittäistasossa.

LLMI/LLMC-järjestelmää ei ole suunniteltu varoittamaankäyttäjääkaatumisvaarastaseuraavissa

tapauksissa: äkillinen ylikuormitus

aio kuorma nostettuna

ajo epätasaisessa maastossa tai esteiden tai kuoppien lähellä

poikkisuuntaan ajo tai käännökset kaltevalla alustalla ajo mutkissa nopeutta vähentämättä tai kapeissa mutkissa

Ainoastaan valtuutettu henkilö saa suorittaa LLMI/ LLMC-järjestelmän parametreihin vaikuttavat säädöt.

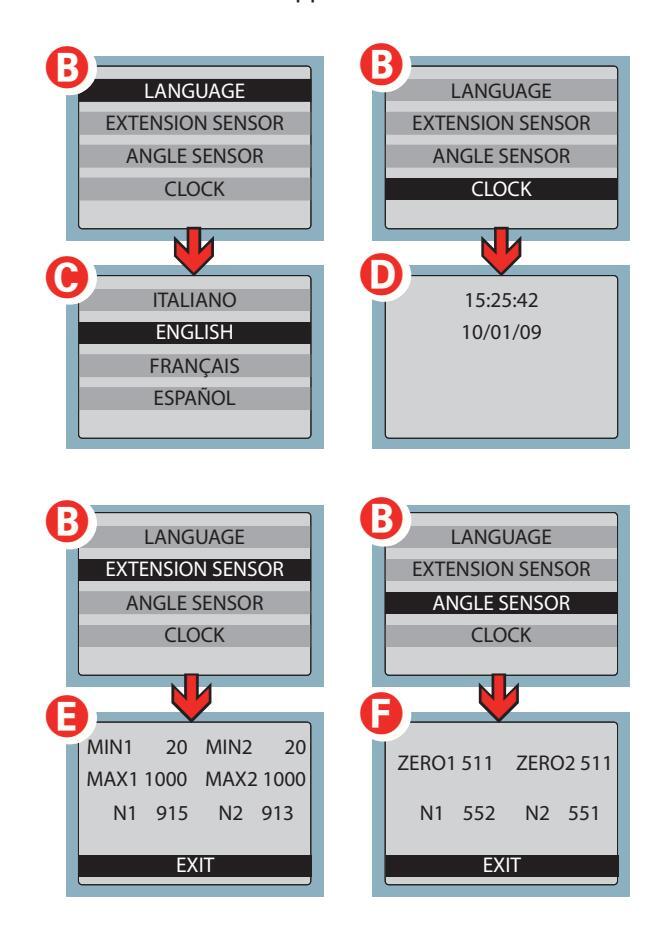

Vakauden hallintajärjestelmä vaihtelee trukin mallin mukaan. Se on helppo tunnistaa ohjaamoon asennetun näytön tyypistä.

1. Käytetään ainoastaan kalibrointiin.
2. Vakauden osoitin merkkivalopalkilla

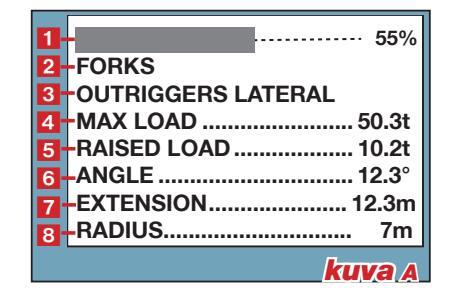

3. Virransyötön vihreä merkkivalo
4. Käytetään ainoastaan kalibrointiin. Tukijaloilla varustetuissa malleissa se syttyy, kun tukijalat lasketaan.
5. Käytetään ainoastaan kalibrointiin.

Toiminta

Kunkonekäynnistetäänmerkkivalo3, merkkivalopalkki

2 ja painikkeiden 4 ja 5 valot syttyvät.

Laite suorittaa vianmääritystestin.

Koneen käytön aikana merkkivalopalkki 2 syttyy asteittain suhteessa vakaustilaan.

Page 29

Vihreät merkkivalot (L1 ja L2): Syttyvät normaalissa toimintatilassa, kun kaatumismomenttiprosentti vaihtelee välillä 0 - 89 suhteessa raja-arvoon. Kone on vakaa.

Keltaiset merkkivalot (L3 ja L4): Syttyvät koneen lähestyessä epävakaata tilaa, kun kaatumismomenttiprosentti on 90 - 99 suhteessa raja-arvoon.

Järjestelmä siirtyy esihälytystilaan : hälytysääni on katkonainen ja puomin pidennys ja lasku ja haarukoiden kääntö eteenpäin hidastuvat.

Punaiset merkkivalot (L5 ja L6): Kaatumisvaara! Kaatumismomenttiprosentti on yli 100 suhteessa raja-arvoon.

Kone siirtyy hälytystilaan : hälytysääni on jatkuva ja kaikki vaaralliset liikkeet (puomin nosto, lasku ja pidennys ja haarukoiden kääntö eteenpäin) estetään. Ainoastaan kuorman kallistusliikkeet sallitaan turvallisuusraioien sisällä.

Hälytys- ja kuittauskoodit

Kuormanrajoittimessa on itsemääritysjärjestelmä, joka havaitsee anturien viat, kaapelien rikkoutumiset ja elektronisen järjestelmän häiriöt. Häiriön havaitessaan järjestelmä asettuu turvatilaan ja estää vaaralliset liikkeet. Merkkivalo L6 alkaa vilkkua ja osoittaa hälytyskoodin. Tunnistettuun häiriöön liittyvät koodit annetaan trukin käyttöoppaan Toimintahäiriöt ja vianetsintä -luvussa.

Varmista ennen koneen käyttöä, että ensimmäinen vihreä merkkivalo on syttynyt.

MALLI NRO 2

1 Syttynyt vihreä merkkivalo

Vakaustila. Nostettu kuorma ei ole yli 90 % taulukossa ilmoitetusta sallitusta kuormasta määrätyssä työasennossa.

2 Syttynyt keltainen merkkivalo

Esihälytystila. Nostettu kuorma on yli 90 %, mutta sallittua enimmäiskuormaa alhaisempi. Puomin liikkeet hidastetaan ja hälytysäänet ovat katkonaisia.

3 Syttynyt punainen merkkivalo

Hälytystila. Nostettu kuorma on sallittua enimmäiskuormaa suurempi. Hälytysäänet ovat jatkuvia ja koneen liikkeet estetään lukuunottamatta vakausasentoon paluuseen tarvittavia liikkeitä.

Kuormanrajoittimen ohjaustaulu on jaettu kolmeen alueeseen:

Merkkivaloalue: kolme merkkivaloa, jotka osoittavat toimintatilan vaihteluja:

1 Vihreä merkkivalo kone on vakaa
2 Keltainen merkkivalo kone on esihälytystilassa

3 Punainen merkkivalo-kone on hälytystilassa Ohjausnäppäimet

ESC Palauttaa edelliselle näyttösivulle
ENTER Vahvistaajaavaaliitetynnäyttösivun
NUOLET Valikkojen selaus ylös-tai alaspäin

PLUS(+) Lisävalintanäppäin

MINUS (-) Lisävalintanäppäin

Page 30

8 riviin jaettu näyttö_ kuva A

1. Kuorman prosenttipalkki
2. Lisävarusteen tyyppi
3. Toimintatila
4. Nostettava enimmäispaino
5. Nostettu paino järjestelmän kalibrointia varten
6. Puomin kulma
7. Puomin pidennys (täysin sisäänvedetty puomi = 0 m)
8. Kuorman etäisyys kääntöpöydän akselista ja tarvittaessa vastaava varoitusviesti

Toiminta

Kun kone käynnistetään, vakauden hallintajärjestelmä suorittaa asteittaisen testin ja ohjelmatiedot asetetaan näytölle.
Noin 3-4 sekunnin kuluttua näytetään käytettävien lisävarusteiden luettelo. Koneenkäyttäjän tulee valita oikea lisävaruste nuolinäppäimillä ja painaa ENTER vahvistukseksi.
Kun lisävaruste on valittu, näytöllä on vakionäyttösivu (kuva A).
Kun painat tällä sivulla PLUS (+) -näppäintä muutaman sekunnin ajan, pääset YLEMMÄLLE TASOLLE (B) joka sisältää neljä alavalikkoa. LANGUAGE (kieli) (C) -valikkoa voidaan muuttaa, CLOCK (kello) (D), EXTENSION SENSOR (pituusanturi)(E) ja ANGLE SENSOR (kulma-anturi) (F) -valikot on tarkoitettu ainoastaan luettaviksi.
Paina ESC palataksesi vakionäyttösivulle.

Paina PLUS (+)- ja MINUS (-) -näppäintä yhtä aikaa avataksesi vianmäärityssivut. Sivut on tarkoitettu ainoastaan luettaviksi. Siirry sivulta toiselle NUOLI-näppäimillä.

Varmista ennen koneen käyttöä, että ensimmäínen vihreä merkkivalo on syttynyt ja että rivillä3 annettu toimintatila ja rivillä2 annettu lisävarusteen tyyppi vastaavat käytössä olevia.

Page 31

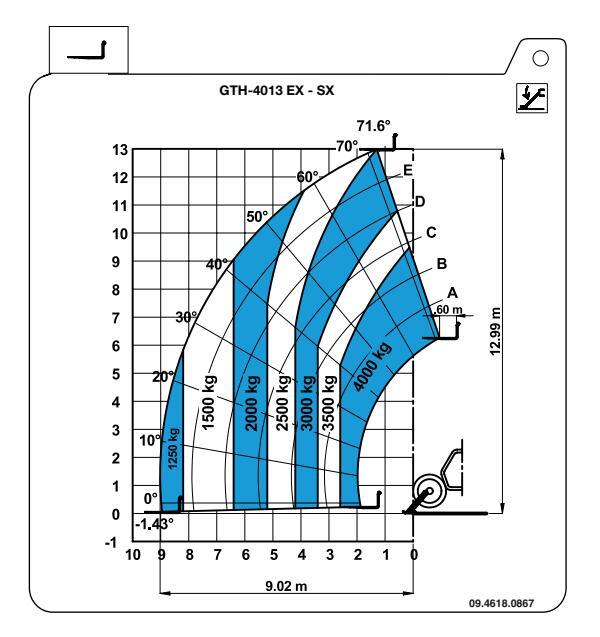

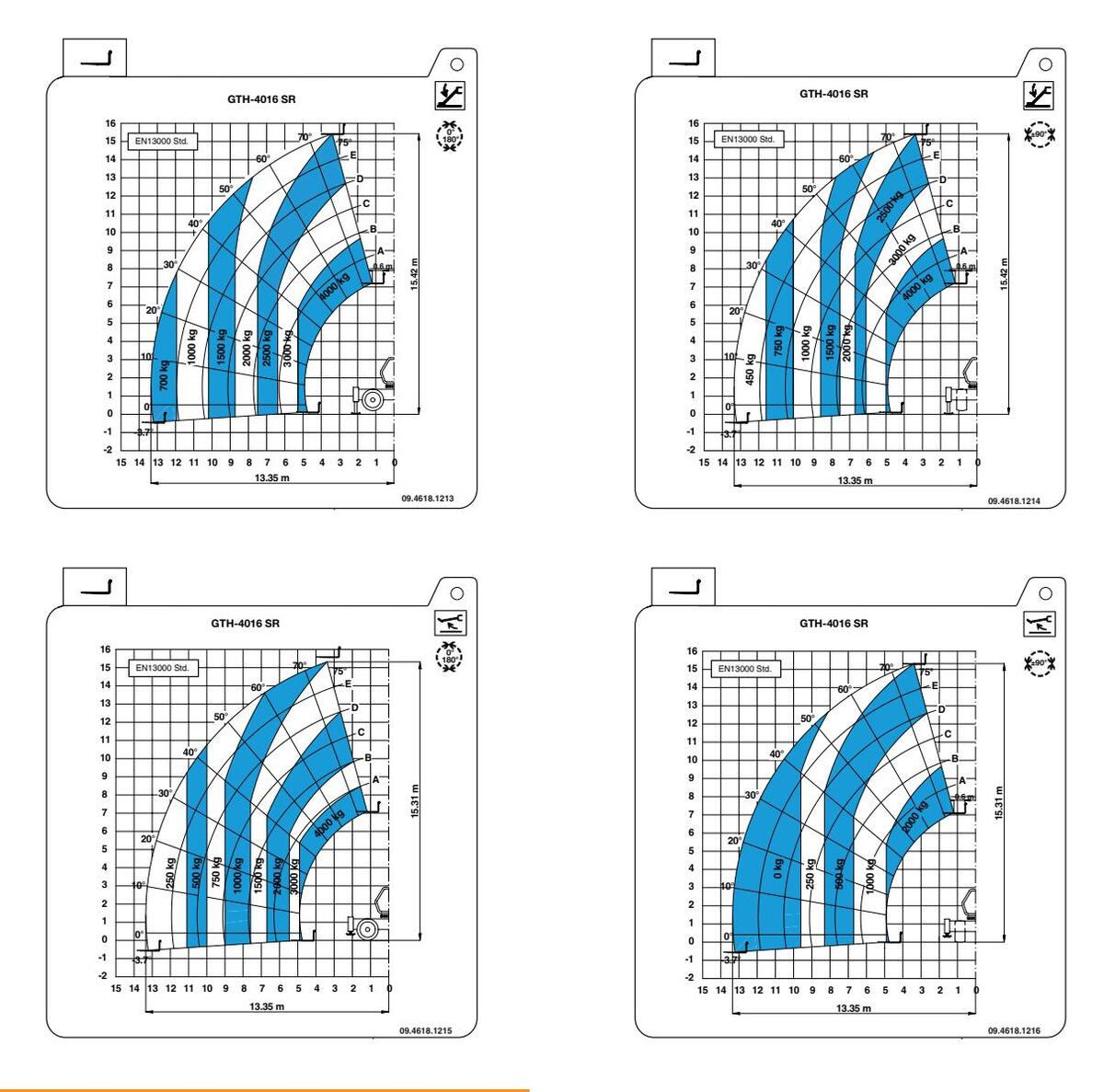

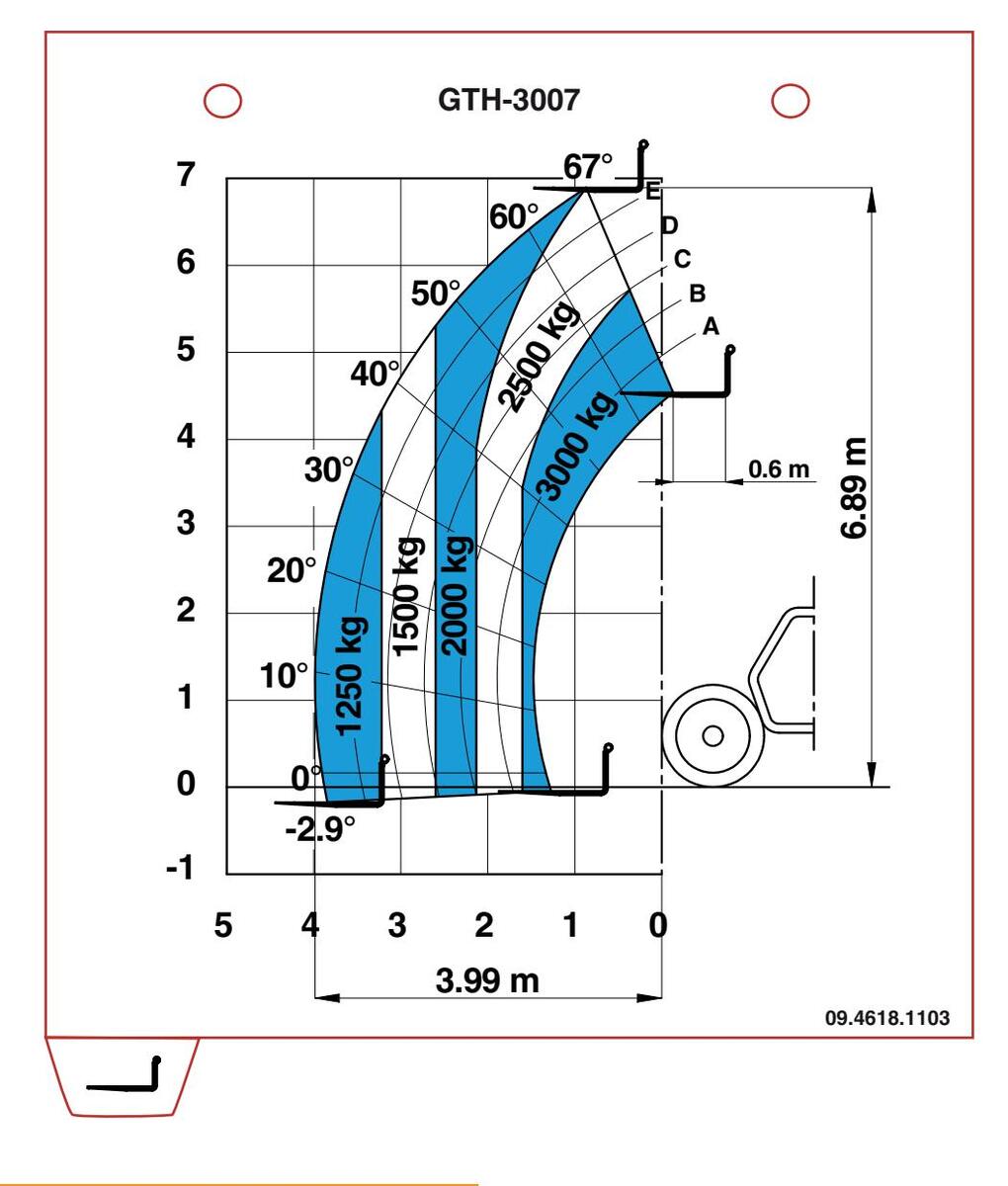

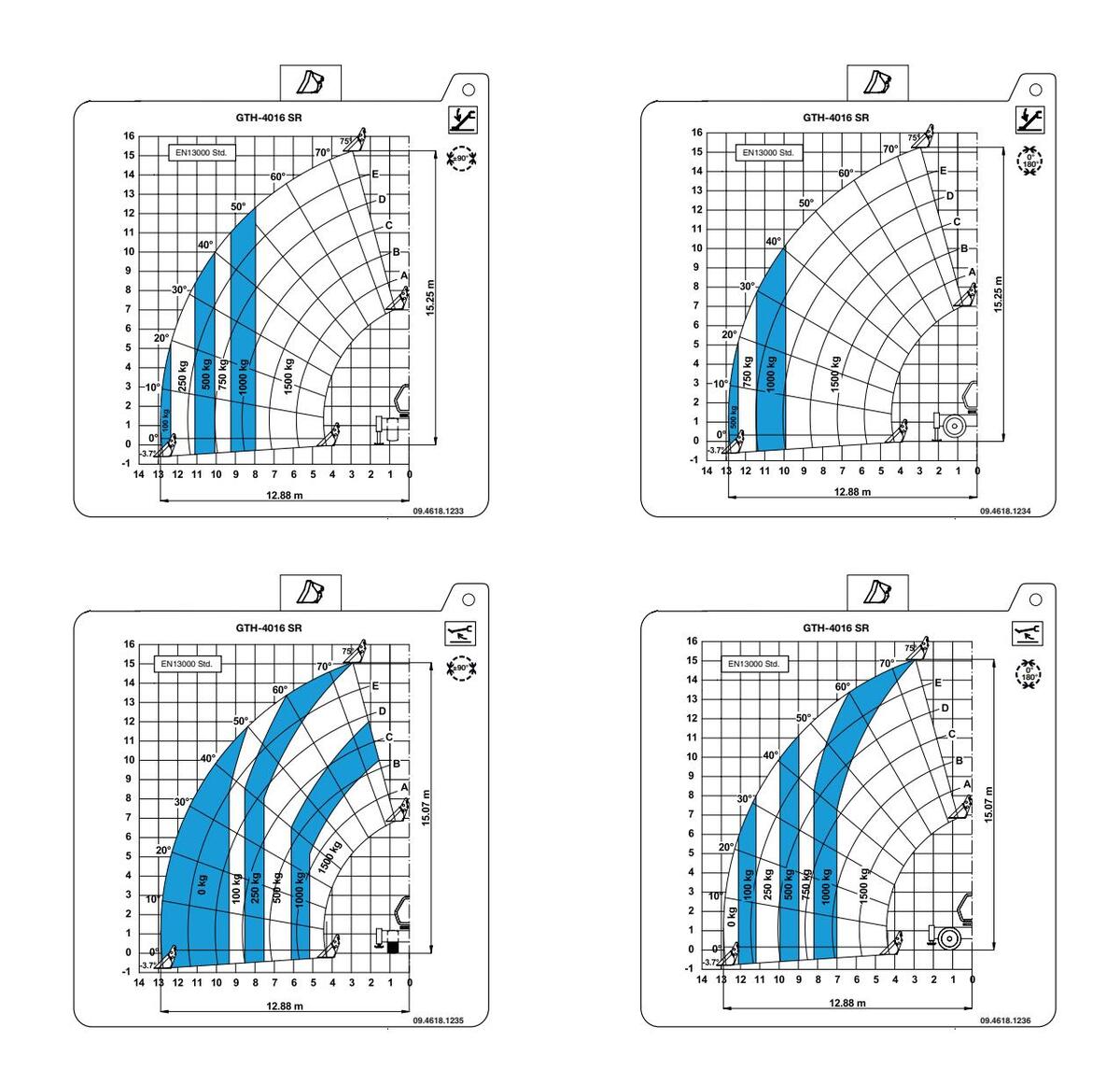

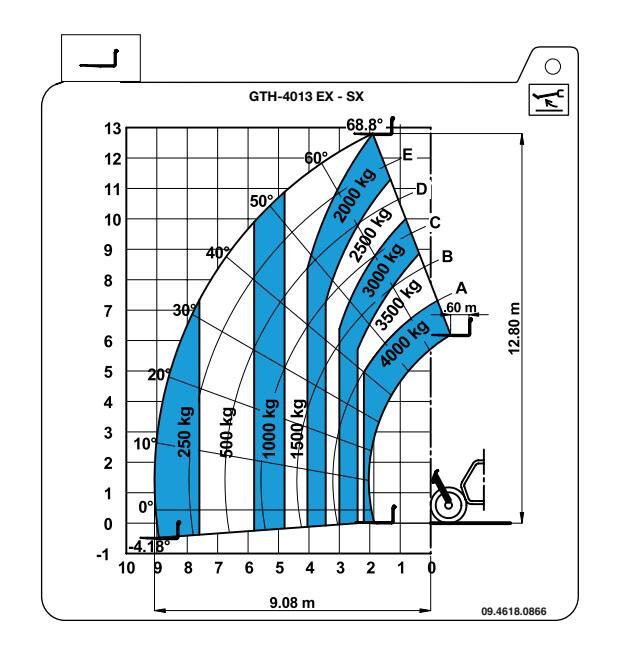

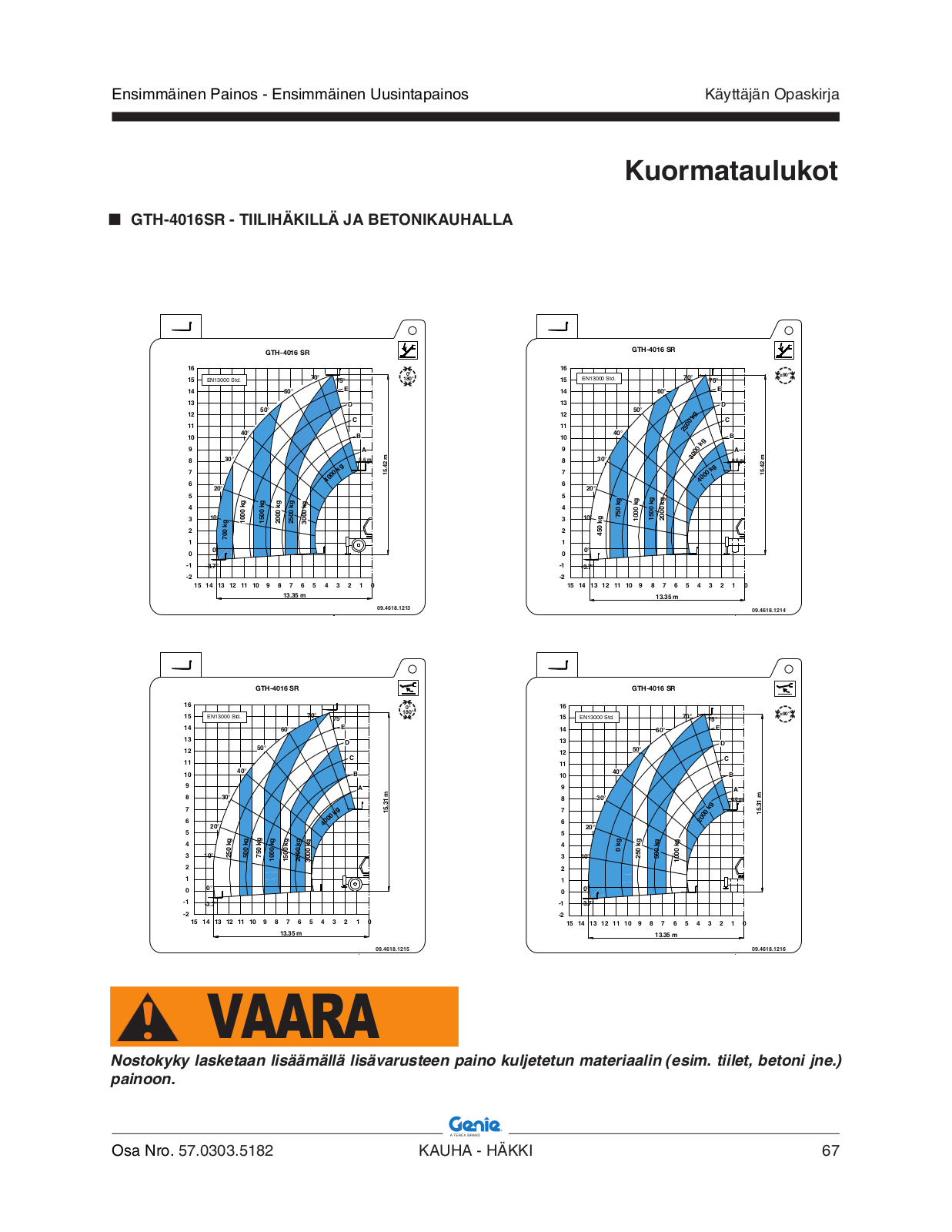

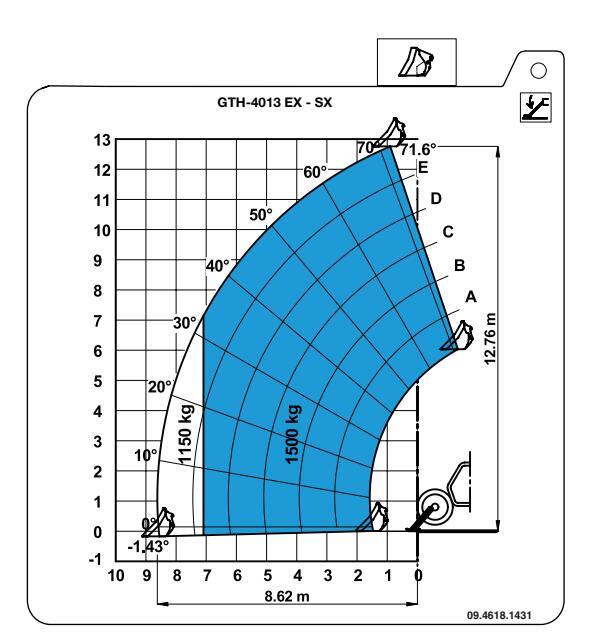

KUORMATAULUKON KÄYTTÖOHJE

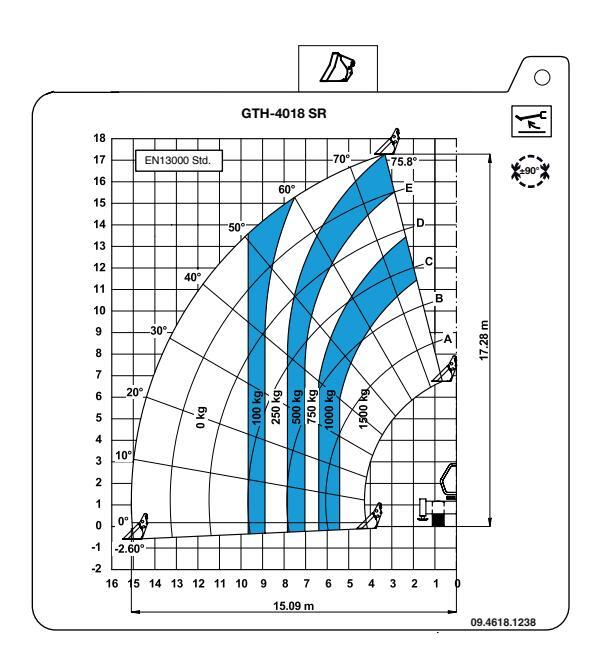

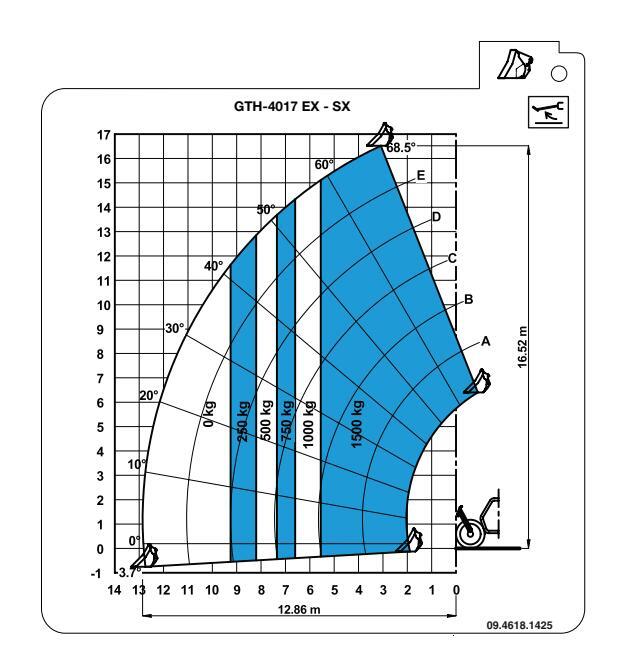

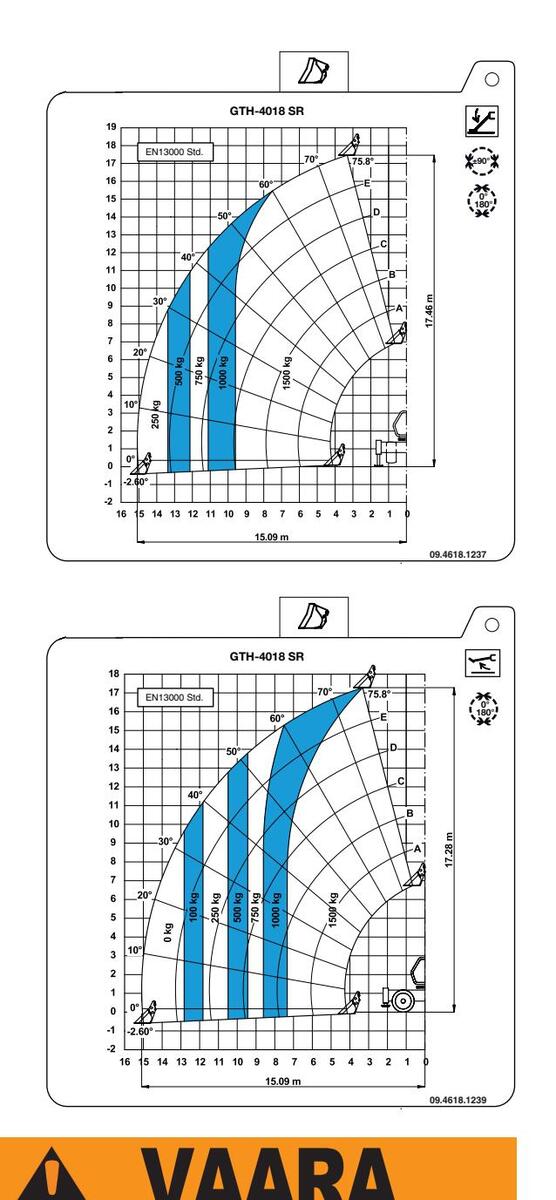

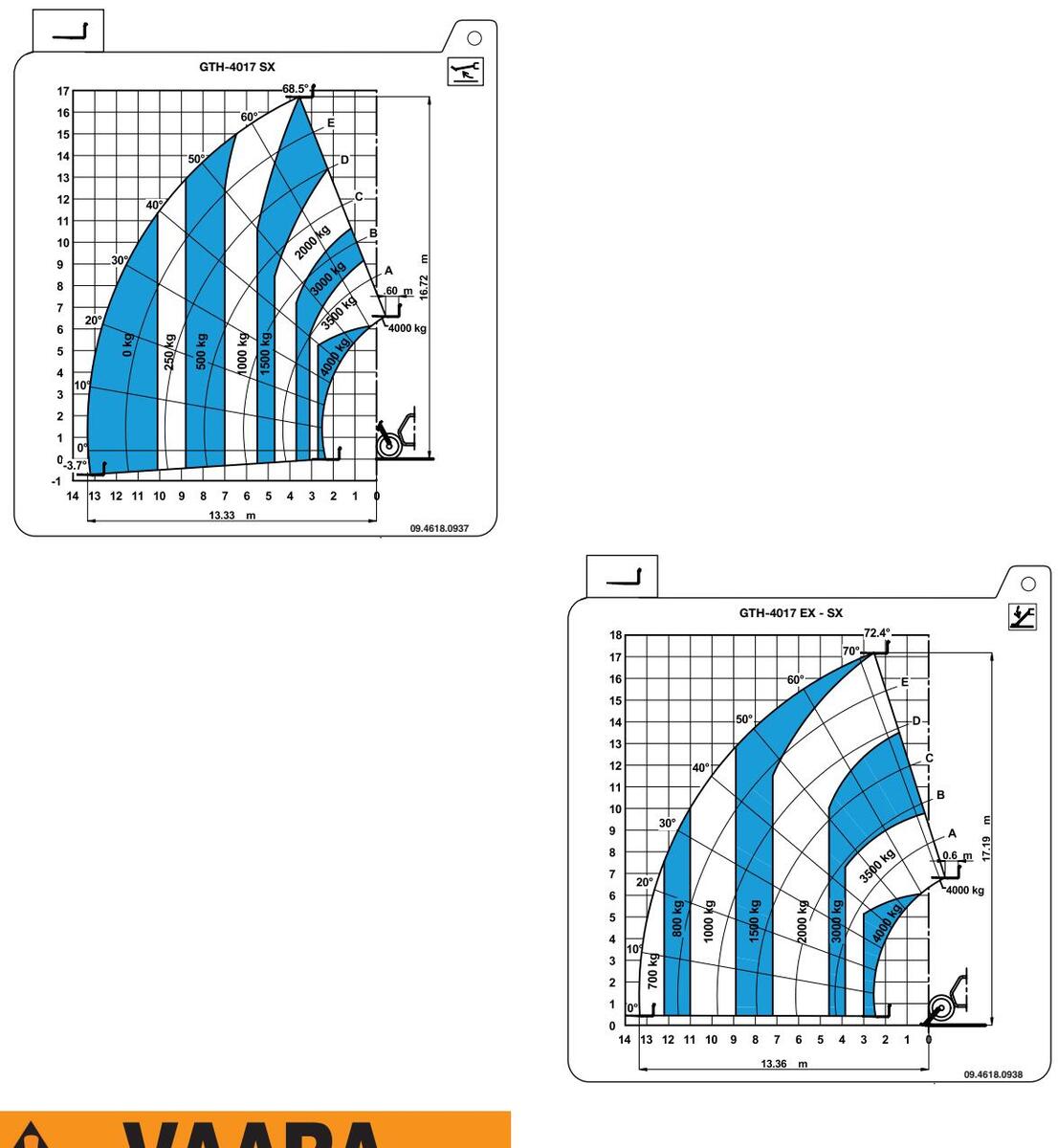

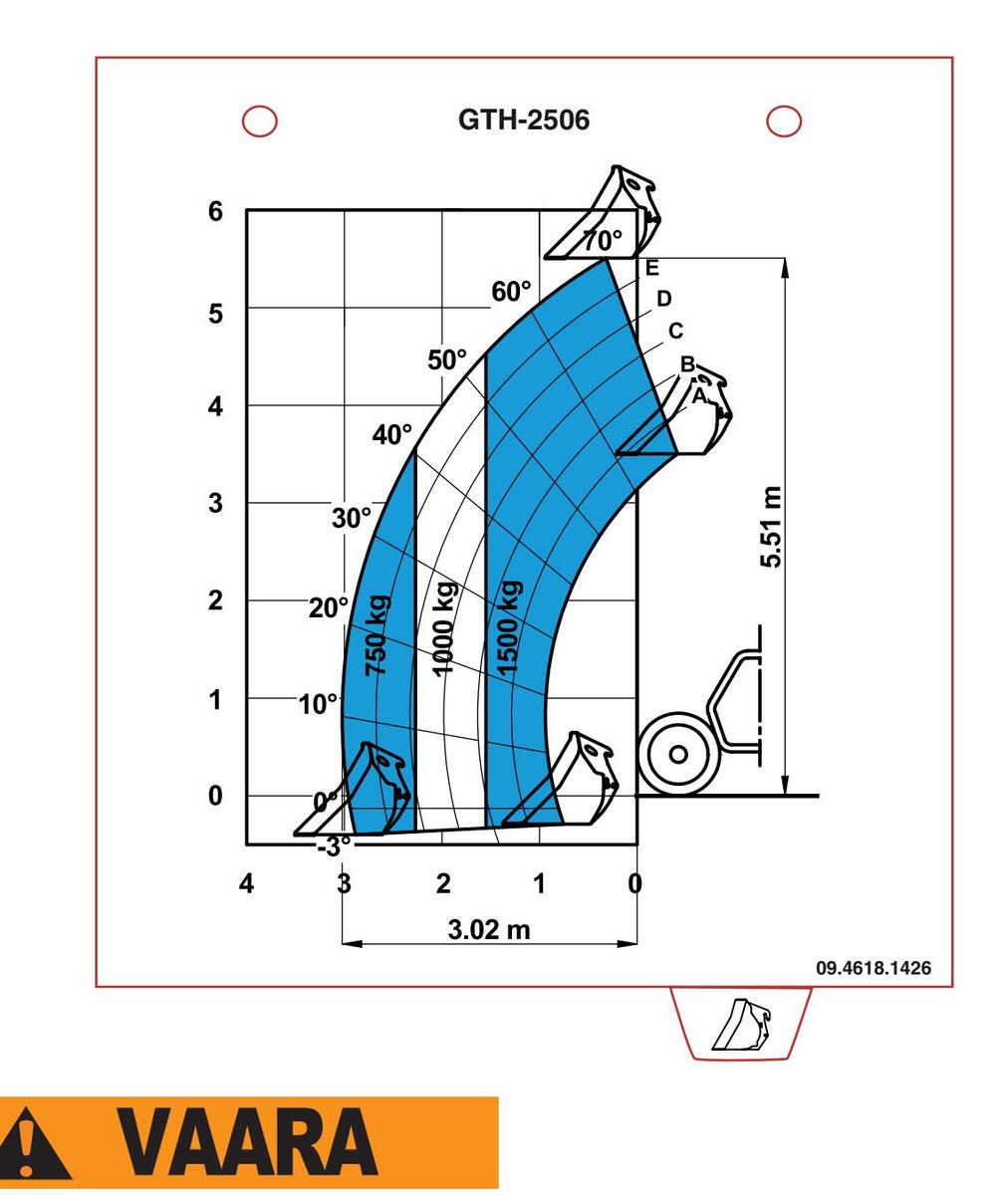

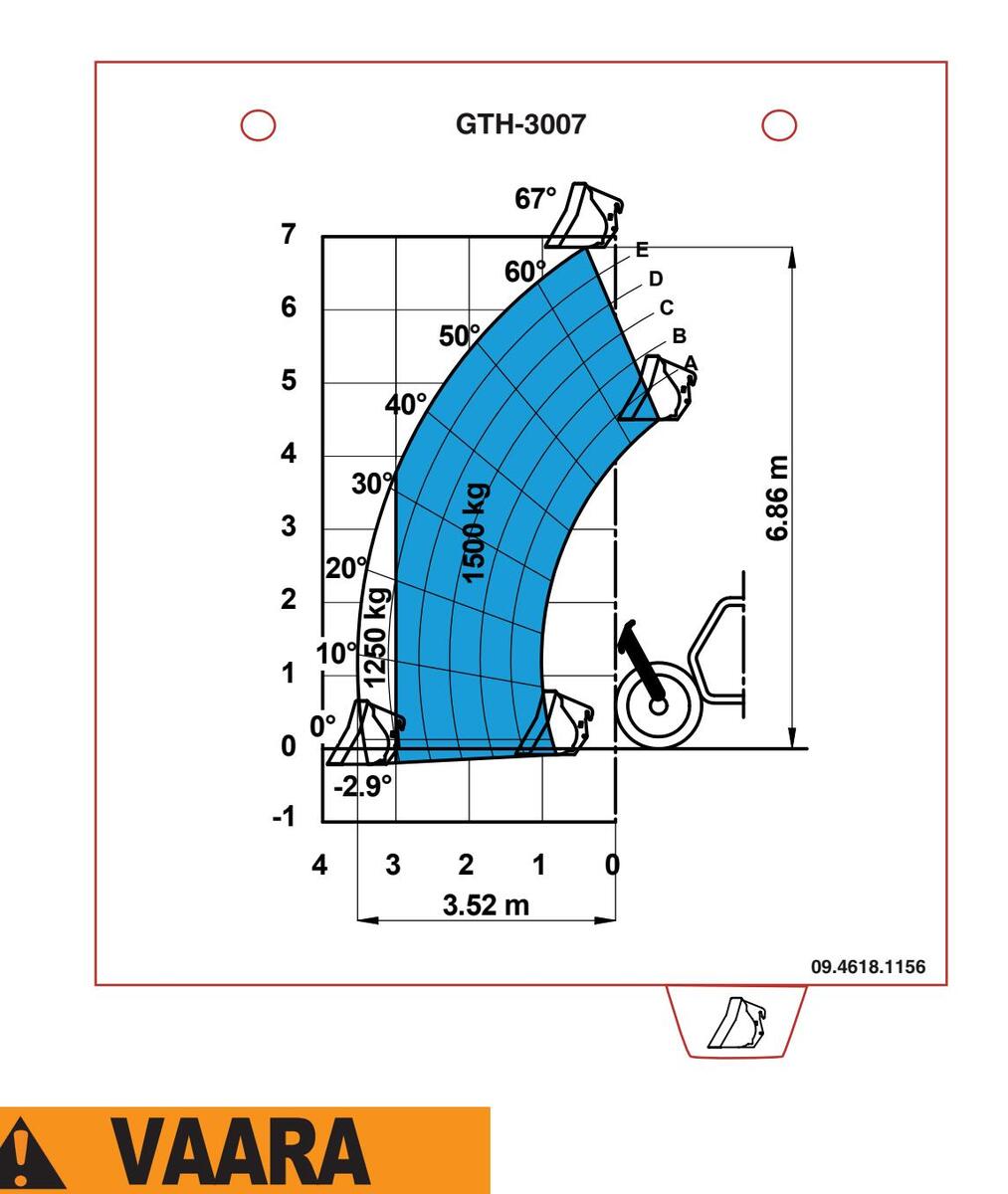

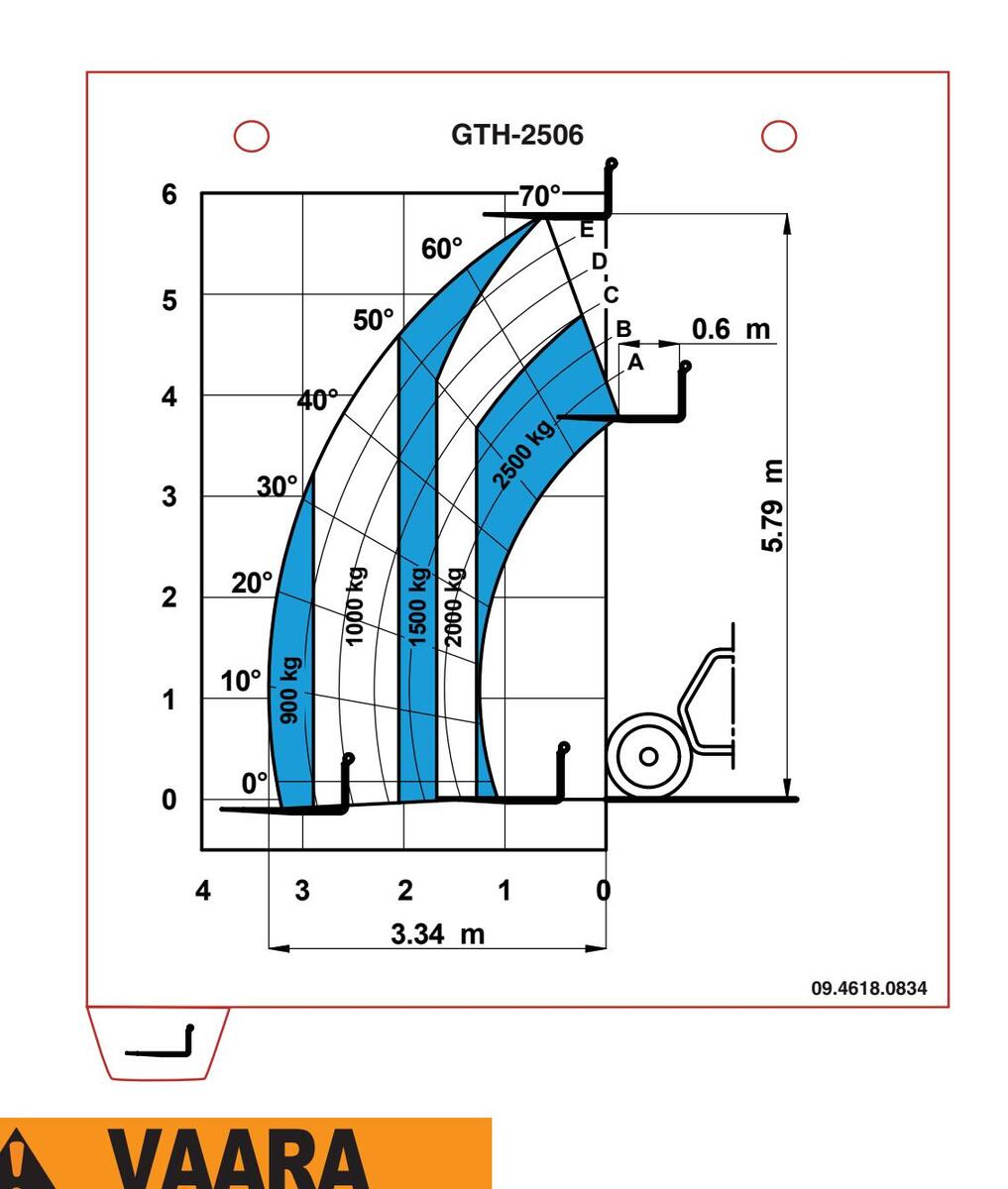

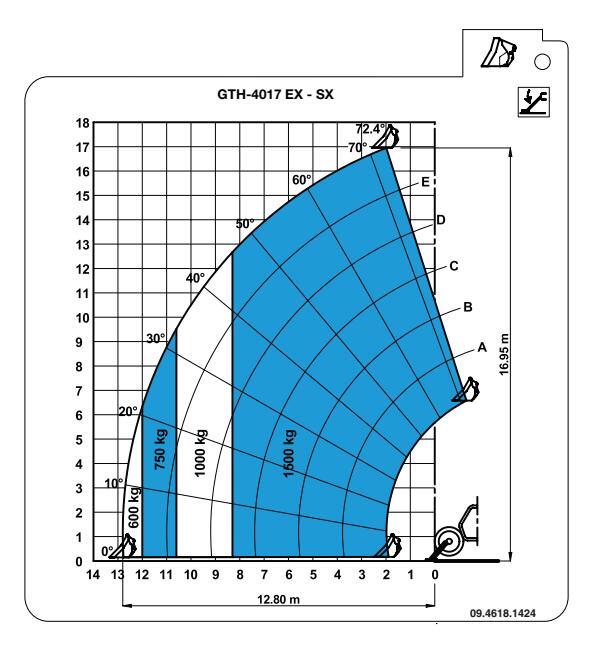

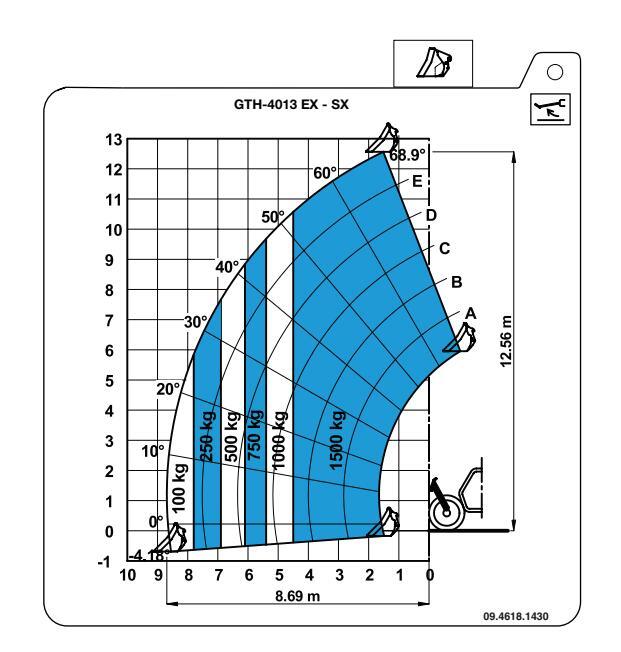

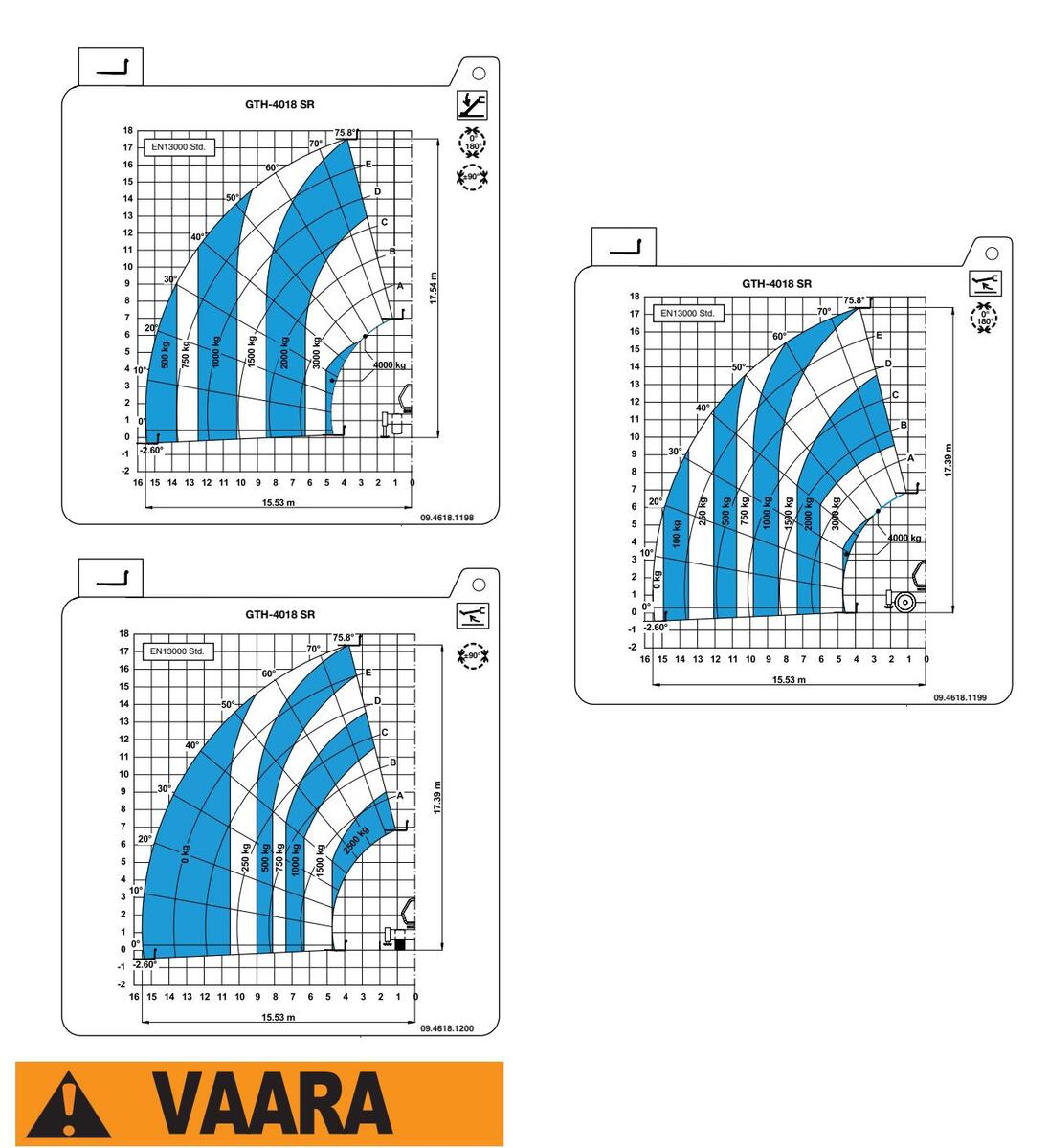

Kuormataulukot 1 osoittavat suurimman sallitun kuormituksen suhteessa puomin pidennykseen ja käytetyn lisälaitteen tyyppiin.

Käyttääksesi konetta turvallisesti, katso aina näistä kaavioista.

Puomin pidennyksen astetta voidaan tarkastaa käyttäen apuna kirjaimia ( A , B , C , D , E ), jotka on maalattu puomiin (paikka 3), samaan aikaan kun kulmaosoitin 2 näyttää puomin kallistuskulman todellisen astemäärän.

Kaikki kuormataulukot on sijoitettu ohjaamossa olevaan telineeseen.

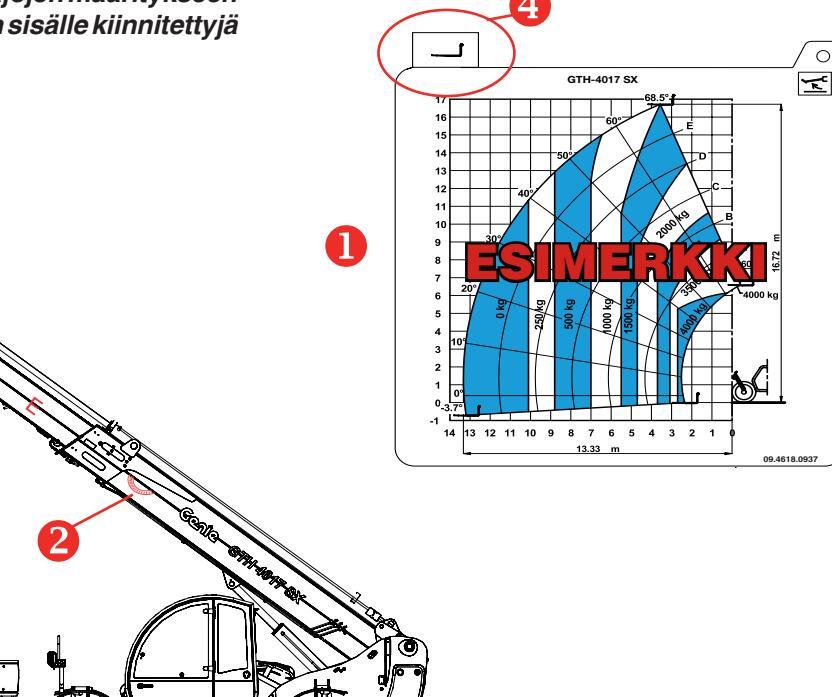

Jokaisen kuormataulukon yläosaan sijoitettu lipuke 4 ilmoittaa käytetyn lisävarusteen.

Tässä näytetyt taulukot toimivat ainoastaan esimerkkinä. Käytä kuormarajojen määritykseen ainoastaan koneen ohjaamon sisälle kiinnitettyjä taulukoita.

Ohjaamoon kiinnitetyt taulukot viittaavat tukevalle ja tasaiselle alustalle pysäköityyn koneeseen.

Manuaaliselle ja hydrauliselle betonikauhalle ja tiilihäkille käytettävissä kuormataulukoissa viittaavat HAARUKOIHIN.

Page 32

KAUHAN OHJAUSLAITTEET

■ Ohjauslaitteet GTH-2506 ja GTH-3007

Varmista ennen materiaalin purkamista, ettei kukaan oleskele toimintasäteellä.

Materiaalin kuormaus tai purkaminen:

Siirrä ohjaussauva keskelle.

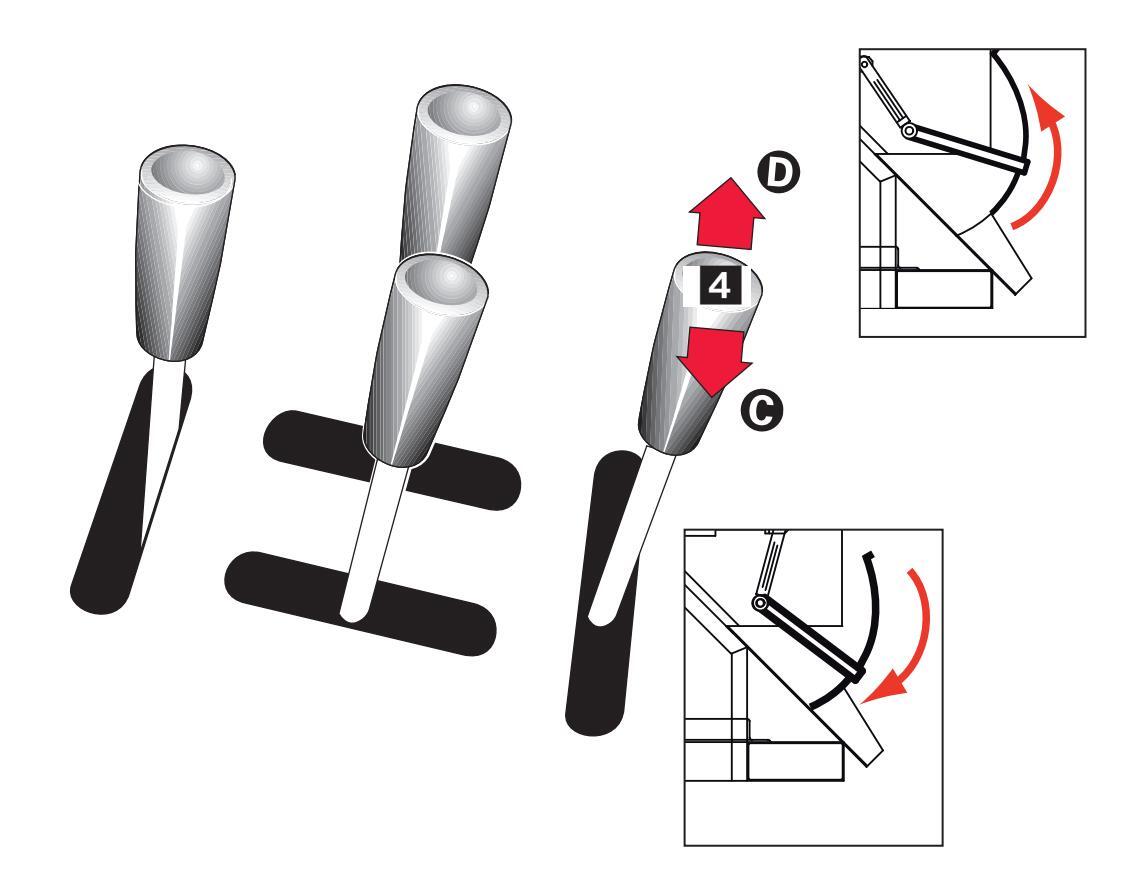

Pura materiaali siirtämällä sauvaa kevyesti suuntaan D .
Kuormaa materiaali siirtämällä sauvaa kevyesti suuntaan C .

Page 33

Ohjauslaitteet GTH-4013SX ja GTH-4017SX

Varmista ennen materiaalin purkamista, ettei kukaan oleskele toimintasäteellä.

Materiaalin kuormaus tai purkaminen:

Siirrä sauva 4 keskelle.

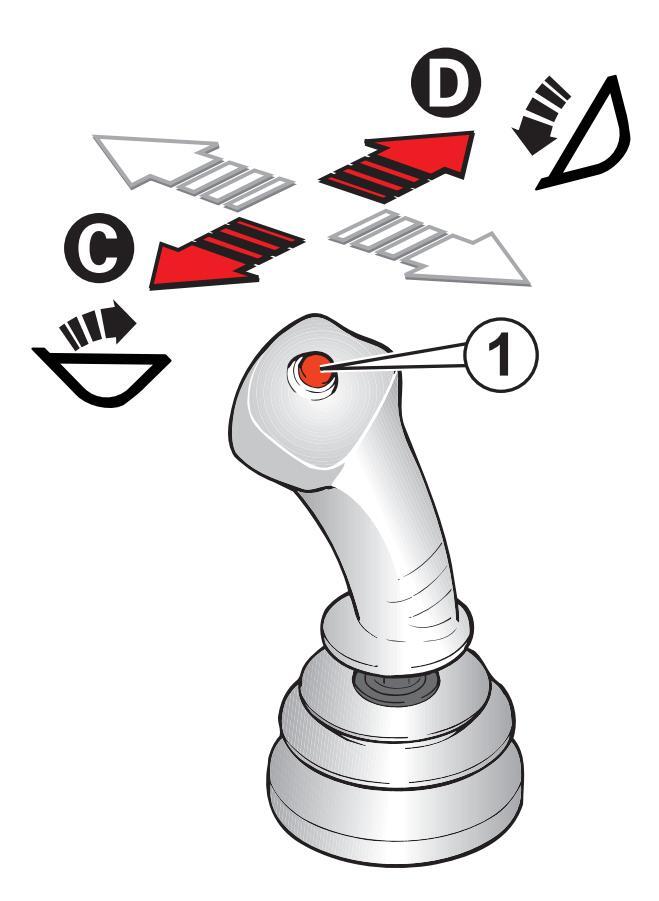

Paina painiketta 1.
Pura materiaali siirtämällä sauvaa kevyesti suuntaan D .
Kuormaa materiaali siirtämällä sauvaa kevyesti suuntaan C.

Page 34

Ohjauslaitteet GTH-4013EX ja GTH-4017EX

Varmista ennen materiaalin purkamista, ettei kukaan oleskele toimintasäteellä.

Materiaalin kuormaus tai purkaminen:

Siirrä ohjaussauva keskelle.
Pura materiaali siirtämällä sauvaa kevyesti suuntaan D .
Kuormaa materiaali siirtämällä sauvaa kevyesti suuntaan C .

Page 35

Ohjauslaitteet GTH-4016SR ja GTH-4018SR

Varmista ennen materiaalin purkamista, ettei kukaan oleskele toimintasäteellä.

Materiaalin kuormaus tai purkaminen:

VASEN OHJAUSSAUVA (valinnainen kokoonpano)

Siirrä ohjaussauva keskelle ja paina painiketta 4.
Pura materiaali siirtämällä sauvaa kevyesti suuntaan D.
Kuormaa materiaali siirtämällä sauvaa kevyesti suuntaan C.

OIKEA OHJAUSSAUVA (vakiokokoonpano)

Siirrä ohjaussauva keskelle ja paina painiketta 4
Pura materiaali siirtämällä sauvaa kevyesti suuntaan D .
Kuormaa materiaali siirtämällä sauvaa kevyesti suuntaan C .

Page 36

SEKOITUSKAUHAN OHJAUSLAITTEET

GTH-2506 ja GTH-3007

Noudata seuraavia ohjeita:

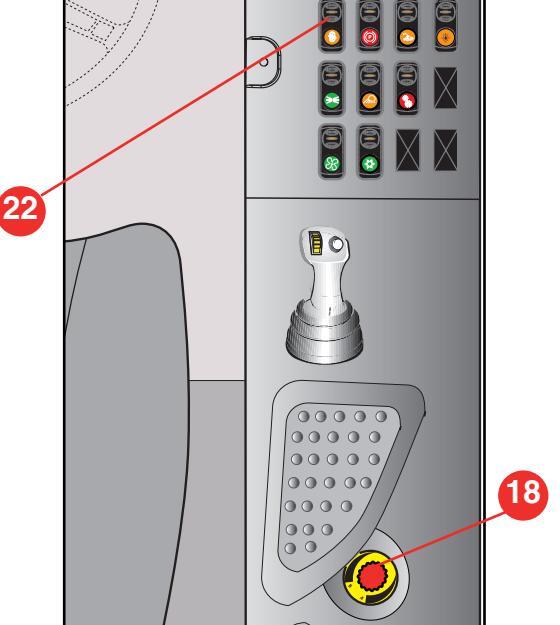

Käännä jatkuvan öljynvirtauksen potentiometri 18 asentoon 0 ja paina virtauspainiketta 22 kytkeäksesi lisävarusteiden siirron apujärjestelmien hydraulisen syöttöpiirin päälle.
Kun käännät jatkuvan öljynvirtauksen potentiometrin 18 myötäpäivään, lisävarusteiden siirtojärjestelmien syöttöpiirin virtausnopeus kasvaa suuntaan tai toiseen.

MUUT MALLIT

Noudata seuraavia ohjeita:

Käännä sekoituskauhan öljynvirtauksen valitsin A asentoon 0 ja kytke kauhan sisällä olevan ruuvisyöttimen liike päälle sekoituskauhan valitsimella B. Valitsimessa on lukitus, joka pitää kytkimen painettuna. Vapauta valitsimen yläosaan sijoitettu laite ennen kuin käännät valitsimen eri asentoon.
2. Öljynvirtaus säädetään oikealle tai vasemmalle kääntämällä valitsin A asentoon 2 tai 1 .
3. Kun purat betonin, käännä valitsin A asentoon 0 ja paina apuhydraulipiirin valitsinta C .

Katso aihekohtaisesta käyttöoppaasta lisävarusteen ja sen radio-ohjaimen käyttöohjeet.

Page 37

HYDRAULISEN BETONIKAUHAN OHJAUSLAITTEET

■ Ohjauslaitteet GTH-2506 ja GTH-3007

Varmista ennen betonin purkamista, ettei kukaan oleskele toimintasäteellä.

Avaa tai sulje purkuluukku:

Siirrä ohjaussauva keskelle.
Paina painiketta 1.
Siirrä ohjaussauvaa suuntaan D avataksesi purkuluukun.
Siirrä ohjaussauvaa suuntaan C sulkeaksesi purkuluukun.

KAUHA - HÄKKI

Page 38

Ohjauslaitteet GTH-4013SX ja GTH-4017SX

Varmista ennen betonin purkamista, ettei kukaan oleskele toimintasäteellä.

Avaa tai sulje purkuluukku:

Siirrä sauva 4 keskelle.
Siirrä sauvaa suuntaan D avataksesi purkuluukun.
Siirrä sauvaa suuntaan C sulkeaksesi purkuluukun.

Page 39

■ Ohjauslaitteet GTH-4013EX ja GTH-4017EX

Varmista ennen betonin purkamista, ettei kukaan oleskele toimintasäteellä.

Avaa tai sulje purkuluukku:

Siirrä ohjaussauva keskelle.
Paina painiketta 1.
Siirrä ohjaussauvaa suuntaan D avataksesi purkuluukun.
Siirrä sauvaa suuntaan C sulkeaksesi purkuluukun.

KAUHA - HÄKKI

Page 40

Ohjauslaitteet GTH-4016SR ja GTH-4018SR

Varmista ennen betonin purkamista, ettei kukaan oleskele toimintasäteellä.

Avaa tai sulje purkuluukku:

VASEN OHJAUSSAUVA (valinnainen kokoonpano)

Siirrä ohiaussauva keskelle ja paina painiketta 4.
Siirräsauvaasuuntaan @avataksesipurkuluukun.
Siirrä sauvaa suuntaan

OIKEA OHJAUSSAUVA (vakiokokoonpano)

Siirrä ohjaussauva keskelle ja paina painiketta 4.
Paina painiketta 3 ja pidä se painettuna liikkeen loppuun asti.
Siirräsauvaasuuntaan @avataksesipurkuluukun.
Siirrä sauvaa suuntaan O sulkeaksesi purkuluukun.

Page 41

LISÄVARUSTEIDEN KUORMAUS

KAUHAN KUORMAUS

Koneenkäyttäjän tulee tutkia tarkasti koko näkökenttänsä ennen trukin käyttöä.

Suorita kallistusliike kauhaa kävttäessäsi ainoastaan puomi kokonaan sisäänvedettynä. Työnnä kauha materiaalikasaa vasten pyörät , suoristettuina.

Lähesty kuormaa kohtisuoraan ja tarkista ohiaamossa olevasta kallistusmittarista. että kone on vaaitettu.

Aseta kauha kuorman alle ja nosta sitä muutaman senttimetrin verran maasta.
Käännä kauha taaksepäin tasataksesi sen sisällä olevan kuorman.

Jos kuormaat pyöreitä valmisteita tai esineitä (esim. polttoainetta tai öljyä sisältävät tynnyrit ine.), kiinnitä ne köysillä tai hihnoilla ja käytä alhaista nopeutta.

Älä kävtä kauhaa kaivamiseen.

Älä käytä kauhaa henkilöiden nostoon tai kulietukseen.

Lähesty materiaalin varastointikohtaa.
Aseta häkki maahan.
Avaa portti.
Kuormaa materiaali

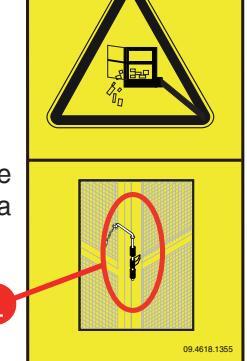

Sulje portti ja kiinnitä se ohessa toimitetulla tapilla 1

Irtoaineksen putoamisvaara!

Tiilihäkki on suunniteltu tiililavojen siirtoon. TAPAUKSESSA KÄYTTÄÄ HENKILÖIDEN NOSTOKORINA! Älä kävtä

sitä henkilöiden nostoon tai kuljetukseen!

Genîe

Page 42

BETONIKAUHAN KUORMAUS

Lähesty materiaalin varastointikohtaa.
Aseta betonikauha maahan.
Varmista, että purkuluukku on kiinni. Ellei, käännä vipu 2 myötäpäivään manuaalisessa versiossa tai käytä ohjaussauvaa hydrauliversiossa.

Kaada betoni yläpäästä.

SEKOITUSKAUHAN KUORMAUS

Katso aihekohtaisesta käyttöoppaasta lisävarusteen ja sen radio-ohjaimen käyttöohjeet.

Page 43

KUORMATUN MATERIAALIN SIIRTO

Noudata seuraavia ohjeita kuormattuasi materiaalin:

Nosta lisävaruste kuljetuskorkeudelle eli 300-500 mm:n korkeudelle maasta.
Varmista ennen siirtoa, että kuorma on riittävän korkealla mahdollisiin ympäröiviin esineisiin nähden.
Tutki reitti havaitaksesi mahdolliset riskit.
Älä aja liian epätasaisessa maastossa.

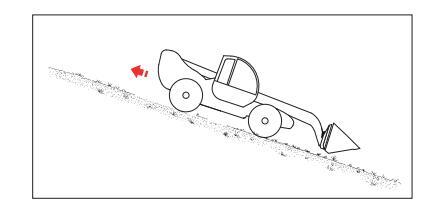

Seuraavat kaltevuudet sallitaan kuljetuksen aikana: 10 % takana, 15 % edessä, 5 % sivuilla.
Aloita siirto mahdollisimman alhaisella nopeudella.
Aja kävelyvauhtia (1,5 km/h).

Älä anna kenenkään liikkua tai oleskella kuorman alla.
Älä iätä kuormaa valvomatta.
Pyydä alueella oleskelevia henkilöitä siirtymään etäälle ennen siirtoa.

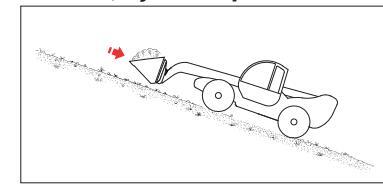

Jos joudut ajamaan ylämäkeä kauha kuormattuna, aja aina eteenpäinvaihteella ja kuorma mahdollisimman alhaalla.

• Jos joudut ajamaan alamäkeä kauha kuormattuna, aja aina peruutusvaihteella.

Jos joudut ajamaan ylämäkeä kauha tyhjänä, aja peruutusvaihteella.

Jos joudut ajamaan alamäkeä kauha tyhjänä, aja eteenpäinvaihteella.

KUORMAN MAAHAN JÄTTÖ

Valitse kuorman jättökohta ennen sen nostoa. Alue tulee valmistella kuorman tyypin mukaan.

Page 44

LISÄVARUSTEEN ja TRUKIN PYSÄKÖINTI ja KÄYTÖSTÄ POISTO

Aseta lisävaruste kuivalle ja tasaiselle alustalle.

Lisävarusteen irrotus trukista:

Aja lähelle kohtaa, johon haluat jättää asennetun lisävarusteen.
Aseta lisävaruste maahan.
Sammuta trukin moottori.
Irrota lisävarusteen hydrauliletkut puomin liittimistä.
Käynnistä moottori uudelleen.
Irrota lisävaruste varustelevystä ohjaussauvan avulla.
Käännä varustelevy eteen ja laske puomi irrottaaksesi lisävarusteen ylemmän lukituksen.
Peruuta koneella.

Lisävarustetta voidaan siirtää samalla trukilla, johon se oli asennettu, tai nostokyvyltään riittävillä haarukoilla varustetulla ajoneuvolla.

Lyhyt seisonta-aika

Pysäköi kone aina turvallisesti työpäivän ja -vuoron jälkeen ja yöksi.

Noudata kaikkia varotoimia estääksesi vahingot ihmisille jotka lähestyvät konetta sen ollessa paikoillaan:

Pysäköi kone siten ettei se estä muita toimia.
Kytke vaihteisto pois päältä ja kytke käsijarru.
Poista avain sytytyskytkimestä ja lukitse ohjaamon ovi.

Koneen varastointi

Jos joudut pysäköimään koneen ja/tai lisävarusteen pitkiksi ajoiksi, lyhyitä pysäköintejä koskevien määräysten lisäksi tulee noudattaa seuraavia ohjeita:

• Pese kone perusteellisesti. Paremman puhdistuksen saamiseksi, poista ilmasäleiköt ja suojakotelot.

Älä käytä bensiiniä, liuottimia tai muita syttyviä nesteitä puhdistusaineina. Käytä sen sijaan yleisesti myytäviä valtuutettuja, syttymättömiä ja myrkyttömiä liuottimia. Jos käytät paineilmaa, käytä työsuojelumääräysten mukaisia suojalaseja ja hengityssuojainta. Jos käytät vesisuihkua, älä kohdista suihkua sähköosiin.

Kuivaa kaikki koneen osat huolellisesti puhaltamalla paineilmaa.
Voitele kone perusteellisesti.
Tee yleistarkastus ja korvaa kuluneet tai vialliset osat.
Maalaa uudelleen kuluneet tai vialliset osat.
Varastoi kone suojattuun ja hyvin tuuletettuun paikkaan.

Page 45

Muista aina, että tavanomainen huolto tulee suorittaa vaikka kone seisoo käyttämättömänä. Kiinnitä erityistä huomiota nestetasoihin ja osiin, joissa tapahtuu vanhentumista. Ennen koneen ja/tai lisävarusteen uudelleen käynnistämistä, suorita erityisen huolellinen ylläpito ja tarkista tarkkaan kaikki mekaaniset, hydrauliset ja sähköiset komponentit.

Kun koneen ja/tai lisävarusteen käyttöikä päättyy, älä jätä niiden osia ympäristöön, vaan toimita ne voimassa olevien määräysten mukaan toimivaan jätehuoltolaitokseen.

Akun hävittäminen

Käytettyjä lyijyhappoakkuja ei saa hävittää normaalin kiinteän teollisuusjätteen joukossa. Koska niissä on vahingollisia aineita, ne tulee kerätä, hävittää ja/tai kierrättää EU:n lakien mukaisesti.

Käytetyt akut tulee pitää kuivassa ja niille varatussa paikassa. Varmista, että akku on kuiva ja että kennojen korkit ovat tiukasti kiinni. Laita akkuun merkintä joka varoittaa olla käyttämästä sitä. Jos akku jätetään ennen hävittämistä taivasalle, sinun täytyy kuivatase, levittää laatikon ja osien päälle kerros rasvaa ja kiristää korkit. Älä jätä akkua maahan; on aina suositeltavampaa laittaa se alustalle ja peittää se. Akut tulee hävittää mahdollisimman nopeasti.

Page 46

Sivu jätetty tarkoituksella tyhjäksi

Page 47

Ylläpito

Huomioi ja noudata:

Käyttäjä saa suorittaa vain rutiiniylläpitotoimia, jotka on kuvattu tässä opaskiriassa.

* Suunnitellut ylläpitotarkastukset tulee tehdä pätevien huoltoteknikkojen toimesta valmistajan vaatimusten mukaan.

Ylläpitosymbolien selitykset:

Seuraava symboli osoittaa huoltoväliä työtunteina.

JOHDANTO

Perusteellinen ja säännöllinen ylläpito pitää koneen turvallisessa ja tehokkaassa toimintakunnossa.

Tästä syystä on suositeltavaa pestä, rasvata ja huoltaa kone asianmukaisesti, erityisesti sen jälkeen,

kun ollaan työskennelty tietyissä olosuhteissa (mutaiset tai pölyiset ympäristöt, raskas käyttö jne.).

Varmista aina, että kaikki koneen komponentit ovat hyvässä kunnossa. Tarkista öljyvuodot tai suojien löystyminen ja varmista, että turvalaitteet ovat suorituskykyisiä. Puutteiden ilmetessä, etsi ja korjaa ne ennen kuin konetta käytetään uudestaan.

Tämän manuaalin tavanomaisen ylläpitoaikataulun noudattamatta jättäminen mitätöi automaattisesti TEREXLIFT:in takuun.

HUOMIO

Koneen ja lisävarusteen kaikki muutokset ja korjailut ovat kíellettyjä, elleivät ne kuulu määräaikaishuoltoon. Kaikki koneeseen tai lisävarusteeseen tehdyt muutokset, joita ei suorita TEREXLIFT tai valtuutettu huoltokeskus, mitätöivät automaattisesti koneelle annetun direktiivin 2006/42/EY mukaisen vaatimustenmukaisuusvakuutuksen.

Page 48

Ylläpito

VOITELUAINEET – TERVEYS JA TURVALLISUUSVAROTOIMET

Terveys

Pitkittynyt ihokontakti öljyn kanssa voi aiheuttaa ärsytystä. Käytä kumihansikkaita ja suojalaseja. Pese kätesi saippualla ja vedellä öljyn käsittelemisen jälkeen.

Varastointi

Pidä voiteluaineet suljetussa paikassa poissa lasten ulottuvilta. Älä koskaan varastoi voiteluaineita taivasalla ja ilman merkintää sisällöstä.

Hävittäminen

Uusi tai käytetty öljy on aina saastuttavaa! Älä koskaan kaada öljyä maahan. Säilytä uusi öljy sopivassa varastossa. Kaada käytetty öljy kanistereihin ja toimita ne hävitettäväksi siihen erikoistuneeseen yritykseen.

Öljyvuodot

Vahingossa syntyneissä öljyvuodoissa, peitä hiekalla tai tarkoitukseen hyväksytyllä rakeilla. Kaavi pois ja hävitä se kemiallisena jätteenä.

Ensiapu

Silmät : Jos aineita joutuu vahingossa kosketuksiin silmien kanssa, pese puhtaalla vedellä. Jos ärsytys jatkuu, hakeudu lääkäriin.
Nieleminen: Jos öljyä on nielty, älä yritä oksennuttaa, vaan hakeudu lääkäriin.
Iho : Pitkittyneenihokontaktintapauksessa, pese saippualla ja vedellä.

Tulipalo

Tulipalon sattuessa käytä hiilidioksidia, kuivakemikaali- tai vaahtosammutinta. Älä käytä vettä.

TAVANOMAINEN YLLÄPITO

Virheellinen tai puutteellinen huolto saattaa tehdä koneesta ja lisävarusteesta vaarallisia koneenkäyttäjälle ja ympärillä oleville henkilöille. Varmista, että huolto ja voitelu suoritetaan säännöllisesti valmistajan ohjeiden mukaan, jotta kone ja lisävaruste pysyvät tehokkaina ja turvallisina. Huoltotöiden suoritusaika riippuu koneen ja lisävarusteen työtunneista. Tarkista tuntimittari säännöllisesti ja pidä se hyvässä kunnossa, jotta se osoittaa ylläpitovälit oikein. Varmista, että ylläpidon aikana havaittu puute korjataan ripeästi ennen koneen käyttöä.

Jokaisen käytön yhteydessä

1. Tarkista ennen lisävarusteen käyttöä silmämääräisesti, ettei se ole vaurioitunut.
Pese se huolellisesti vedellä jokaisen työpäivän päätteeksi tai joka tapauksessa ennen käyttötaukoja, ettei betoni tai jäämät kovetu siihen kiinni.
3. Tarkista, ettei hydrauliöljyä vuoda letkuista tai pikaliittimistä (ios asennettu) .
4. Suojaa pikaliittimet huolellisesti irrotettuasi letkut, ettei piiriin pääse epäpuhtauksia (jos asennettu).
5. Tarkista ketjut jokaisen käytön jälkeen ja vaihda ne, jos ne ovat kuluneet tai vaurioituneet ( jos asennettu ).

Page 49

Ylläpito

Kaikki ylläpitotoimenpiteet tulee suorittaa moottori pysähdyksissä, käsijarru kytkettynä, työskentelylisälaitteet maahan laskettuna ja vaihdevipu neutraalissa asennossa.

Hydraulisen piirin toimenpiteet tulee suorittaa valtuutetun henkilökunnan toimesta.

Tämän koneen hydrauliseen piiriin on asennettu

painesäiliöt. Sinä tai muut voitte loukkaantua vakavasti, jos säiliöistä ei poisteta painetta kokonaan.

Tehdäksesi tämän, sammuta moottori ja paina jarrupoljinta 8-10 kertaa.

Ennen hydrauliseen linjaan tai kompnentteihin kohdistuvia toimenpiteitä, varmista että jäännöspainetta ei ole. Tätä varten, sammuta moottori, kytke käsijarru ja käytä ohjausvipuja ja liikuta pääventtiiliä molempiin suuntiin (edestakaisin) poistaaksesi paineen hydraulipiiristä.

Korkeapainelinjat saa korvata vain ammattikoulutuksen saanut henkilökunta.

Vieraiden aineiden sisään pääsy suljettuun piiriin saattaa johtaa äkilliseen tehonsiirron heikkenemiseen.

Ammattikoulutuksen saanut henkilökunta, jolle on annettu tehtäväksi hydraulipiirin ylläpito, tulee puhdistaa ympäröivät alueet huolellisesti ennen toimenpiteitä.

Käytettyjen öljyjen käsittelyä ja hävittämistä saattavat säädellä paikalliset tai kansalliset säännökset. Ota yhteyttä valtuutettuun keskukseen.

HUOMIO

Jos joudut suorittamaan korjauksia tai huoltoja ja ennen kaikkea hitsauksia koneeseen, kytke moottoritilaan sijoitettu akun pääkytkin pois.

Page 50

Sivu jätetty tarkoituksella tyhjäksi

Page 51

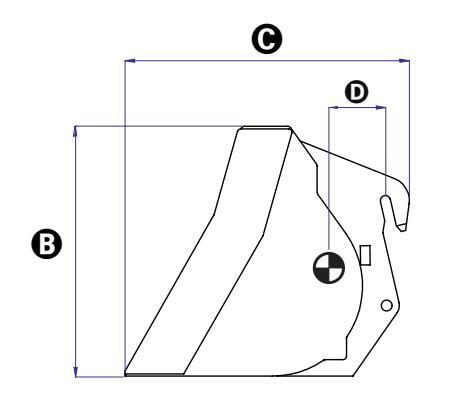

■ 500 LITRAN KUORMAUSKAUHA

• koodi 59.0201.9002 GTH-2506 ja GTH-3007

■ 800 LITRAN KUORMAUSKAUHA

• koodi 59.0201.9003 GTH-2506 ja GTH-3007

	TEKNISET TIEDOT

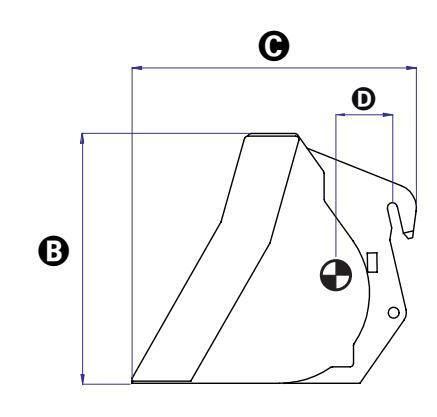

	Leveys	2036 mm
6	Korkeus	810 mm
Θ	Pituus	980 mm
	Paino	355 kg
	Lisävarusteen tilavuus	500 L
D	Painopiste	360 mm

TEKNISET TIEDOT
A	Leveys	2036 mm
₿	Korkeus	940 mm
Θ	Pituus	1175 mm
	Paino	420 kg
	Lisävarusteen tilavuus	800 L
D	Painopiste	485 mm

Page 52

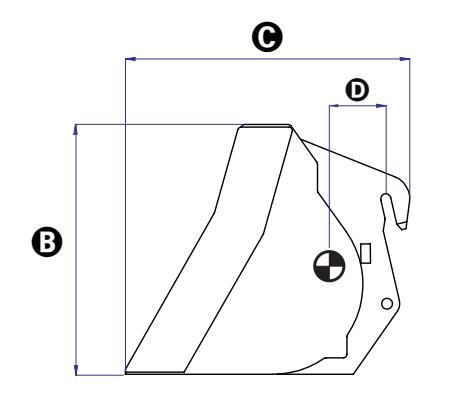

800 LITRAN KUORMAUSKAUHA
koodi 59.0201.9004 GTH-4013SX, GTH-4013EX, GTH-4017SX ja GTH-4017EX
800 LITRAN KUORMAUSKAUHA
koodi 59.0201.9001 GTH-4016SR ja GTH-4018SR

	TEKNISET TIEDOT
	Leveys	2435 mm
6	Korkeus	940 mm
Θ	Pituus	1070 mm
	Paino	450 kg
	Lisävarusteen tilavuus	800 L
D	Painopiste	440 mm

TEKNISET TIEDOT
A	Leveys	2435 mm
€	Korkeus	1170 mm
Θ	Pituus	1140 mm
	Paino	510 kg
	Lisävarusteen tilavuus	800 L
D	Painopiste	420 mm

Page 53

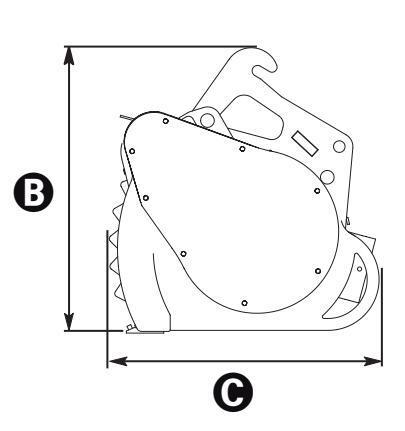

250 LITRAN SEKOITUSKAUHA
koodi 59.0401.2003 GTH-2506 ja GTH-3007

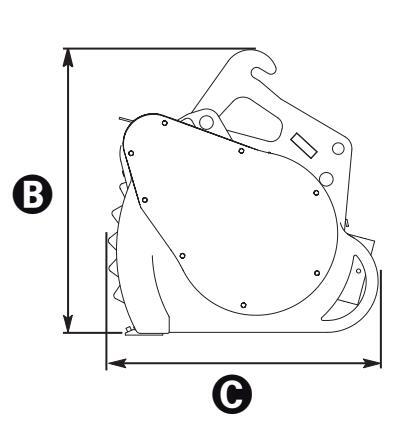

■ 500 LITRAN SEKOITUSKAUHA

koodi 59.0401.2002 GTH-4013SX, GTH-4013EX, GTH-4017SX, GTH-4017EX, GTH-4016SR ja GTH-4018SR

TEKNISET TIEDOT
	Leveys	1506 mm
₿	Korkeus	840 mm
Θ	Pituus	795 mm
	Paino	460 kg
	Lisävarusteen tilavuus	250 L
D	Painopiste	470 mm
Mak	Maks.hydrauliteho (l/min)/(bar) 65/250

TEKNISET TIEDOT
A	Leveys	1650 mm
₿	Korkeus	990 mm
Θ	Pituus	880 mm
	Paino	550 kg
	Lisävarusteen tilavuus	450 L
D	Painopiste	415 mm
Maks.hydrauliteho (l/min)/(bar)		60/220

Page 54

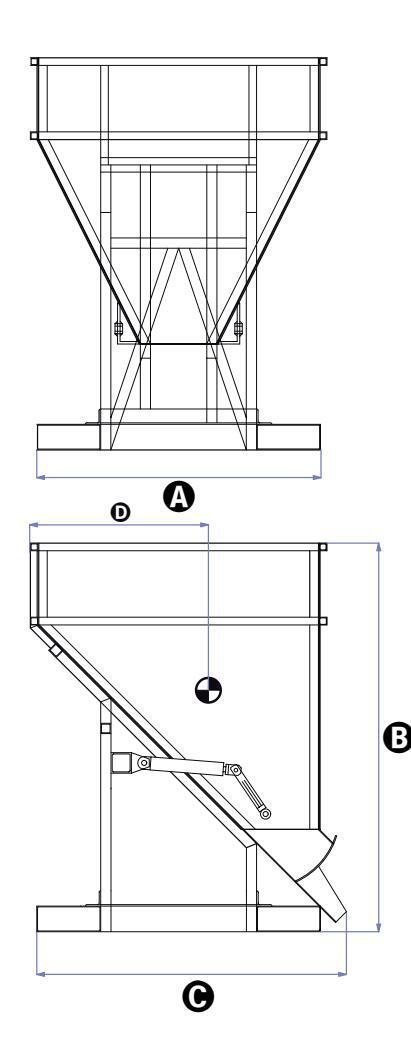

■ 500 LITRAN MANUAALINEN BETONIKAUHA • koodi 59.0400.0000 KAIKKI MALLIT

	TEKNISET TIEDOT
	Leveys	1110 mm
₿	Korkeus	1320 mm
Θ	Pituus	1110 mm
	Paino	230 kg
	Lisävarusteen tilavuus	500 L
D	Painopiste	700 mm

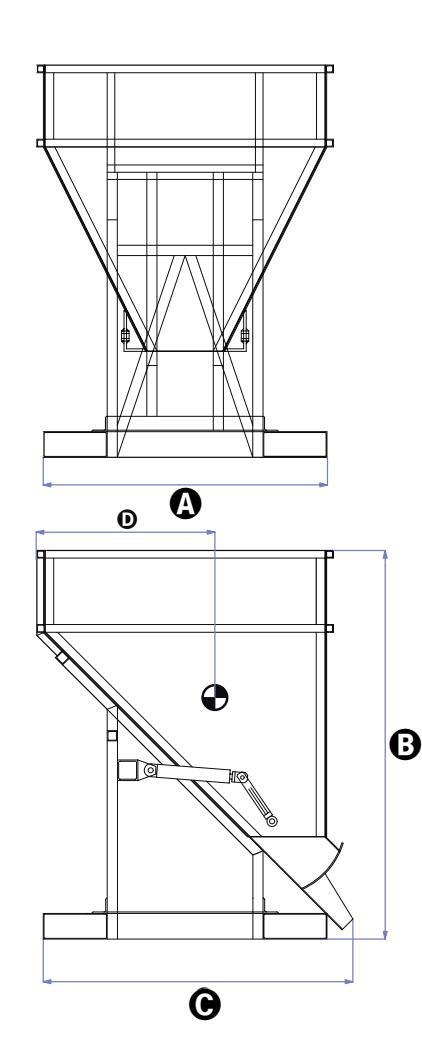

500 LITRAN HYDRAULINEN BETONIKAUHA koodi 59.0400.1000 KAIKKI MALLIT

TEKNISET TIEDOT
	Leveys	1110 mm
€	Korkeus	1320 mm
Θ	Pituus	1110 mm
	Paino	244 kg
	Lisävarusteen tilavuus	500 L
D	Painopiste	700 mm
Maks.hydrauliteho (l/min)/(bar)		65/250

Page 55

■ 800 LITRAN MANUAALINEN BETONIKAUHA

• koodi 59.0400.2000 KAIKKI MALLIT

Käyttäjän Opaskirja

Tekniset Tiedot

• koodi 59.0400.3000 KAIKKI MALLIT

	TEKNISET TIEDOT
A	Leveys	1110 mm
₿	Korkeus	1520 mm
Θ	Pituus	1110 mm
	Paino	250 kg
	Lisävarusteen tilavuus	800 L
D	Painopiste	750 mm

TEKNISET TIEDOT
	Leveys	1110 mm
₿	Korkeus	1520 mm
Θ	Pituus	1110 mm
	Paino	264 kg
	Lisävarusteen tilavuus	800 L
D	Painopiste	750 mm
Maks.hydrauliteho (l/min)/(bar)		60/220

Osa Nro. 57.0303.5182

Page 56

• koodi 59.0400.7000 KAIKKI MALLIT

TEKNISET TIEDOT
	Leveys	800 mm
6	Korkeus	1150 mm
Θ	Pituus	1110 mm
	Paino	120 kg
	Lisävarusteen tilavuus	500 L
D	Painopiste	550 mm

Page 57

GTH-2506 - KAUHALLA JA SEKOITUSKAUHALLA

Page 58

GTH-3007 - KAUHALLA JA SEKOITUSKAUHALLA

Page 59

GTH-4013SX JA GTH-4013EX - KAUHALLA JA SEKOITUSKAUHALLA

Page 60

GTH-4017SX JA GTH-4017EX - KAUHALLA JA SEKOITUSKAUHALLA

Nostokyky lasketaan lisäämällä lisävarusteen paino kuljetetun materiaalin (esim. tiilet, betoni jne.) painoon.

Genie.

Page 61

Nostokyky lasketaan lisäämällä lisävarusteen paino kuljetetun materiaalin (esim. tiilet, betoni jne.) painoon.

Page 62

GTH-4018SR - KAUHALLA JA SEKOITUSKAUHALLA

Page 63

GTH-2506 - TIILIHÄKILLÄ JA BETONIKAUHALLA

Page 64

GTH-3007 - TIILIHÄKILLÄ JA BETONIKAUHALLA

Nostokyky lasketaan lisäämällä lisävarusteen paino kuljetetun materiaalin (esim. tiilet, betoni jne.) painoon.

Genîe

Page 65

GTH-4013SX JA GTH-4013EX - TIILIHÄKILLÄ JA BETONIKAUHALLA

Page 66

GTH-4017SX JA GTH-4017EX - TIILIHÄKILLÄ JA BETONIKAUHALLA

Nostokyky lasketaan lisäämällä lisävarusteen paino kuljetetun materiaalin (esim. tiilet, betoni jne.) painoon.

Page 67

GTH-4016SR - TIILIHÄKILLÄ JA BETONIKAUHALLA

Nostokyky lasketaan lisäämällä lisävarusteen paino kuljetetun materiaalin (esim. tiilet, betoni jne.) painoon.

Page 68

GTH-4018SR - TIILIHÄKILLÄ JA BETONIKAUHALLA

Nostokyky lasketaan lisäämällä lisävarusteen paino kuljetetun materiaalin (esim. tiilet, betoni jne.) painoon.

Page 69

Kaavat

AINOASTAAN hydrauliselle betonikauhalle

Page 70

Kaavat

AINOASTAAN sekoituskauhalle

Page 71

EY-Vaatimustenmukaisuusvakuutus

Valmistaja ja henkilö, joka on valtuutettu kokoamaan teknisen eritelmän : TEREXLIFT s.r.l. Zona Industriale Buzzacchero 06019 Umbertide (PG) Italia Vakuutamme, että seuraava kone Nimike: henkilöiden ja tavaroiden nosto Toiminta: henkilöiden ja tavaroiden nosto Malli XXXXX Sarjanumero XXXXX täyttää konedirektiivin 2006/42/EY liitteen IV asiaankuuluvat säännökset on saanut EY-tyyppitarkastustodistuksen XXXXXXXX seuraavalta ilmoitetulta laitokselta XXXXX täyttää seuraavien yhdenmukaistettujen standardien vaatimukset: EN 280/A2:2009

Page 72
