Johdanto
Tähän opaskirjaan liittyvää tietoa
Genie on kiitollinen, että olet valinnut yhden yrityksen
valmistamista koneista käyttötarkoitustasi varten.
Käyttäjien turvallisuus on ykkösprioriteettimme,
joka voidaan saavuttaa parhaimmin yhdistämällä
voimamme.
Tämä osa on käyttäjän tai Genie-koneen käyttäjän
käyttöön tai päivittäiseen huoltoon tarkoitettu
opaskirja.
Tämä opaskirja on oleellinen osa konetta ja sen
on kuljettava aina sen mukana. Jos sinulla on
kysymyksiä, ota yhteys Genie-yritykseen.
Lisävarusteita koskevia opaskirjoja varten (jos
varusteena):
• Näppäimistökäyttöinen vapautuslaite
(Lisävarusteen numero 58.2513.1089)
Tutustu verkkosivuun osoitteessa
www.genielift.com/en/service-support/manuals
Tuotteen tunnistaminen
Koneen sarjanumero löytyy sarjanumerotarrasta.
Sarja-
numeroleima
Tyyppihyväk-
syntäkyltti (jos
kuuluu varustuk-
Sarjanume-
rotarra (jos
kuuluu varus-
tukseen)
seen)
Tarkoitettu käyttö
Maastokäyttöön tarkoitettu vaihtelevalla
kuormituksella toimiva nostolaite on määritelty
pyörillä liikkuvaksi haarukkatrukiksi, jossa voi
olla erilaisia kuormien nostoon, kuljetukseen ja
sijoitukseen tarkoitettuja varustuksia määrättyjen
kuormitustaulukkojen sisällä.
Kaikki muu käyttö on kielletty ja sitä pidetään
käyttötarkoituksen vastaisena.
Koodi 57.0009.0646 GTH-2506 - GTH 3007 1
Helmikuu 2016
Johdanto
Toinen julkaisu - Ensimmäinen painos
Tiedotuslehden lähettäminen ja
yhdenmukaisuus
Tuotteiden käyttäjien turvallisuus on oleellisen
tärkeää Genielle. Genie tiedottaa tiedotuslehtien
avulla koneen jälleenmyyjiä ja käyttäjiä koneen
turvallisuutta ja itse tuotteita koskevista seikoista.
Tiedotuslehdissä olevat tiedot yhdistetään
määrättyihin koneisiin joiden malli ja sarjanumero
osoitetaan.
Tiedotuslehtien jakelussa viitataan viimeksi
rekisteröityyn koneen omistajaan ja siihen yhdistettyyn
jälleenmyyjään. Näin ollen on tärkeää rekisteröidä
oma kone ja pitää yhteystietoja päivitettyinä.
Henkilökunnan turvallisuuden ja koneen jatkuvan ja
luotettavan toiminnan takaamiseksi varmista, että
vastaavassa tiedotuslehdessä osoitettuja toimintoja
noudatetaan.
Yhteydenotto valmistajaan
Toisinaan voi olla tarpeen ottaa yhteyttä Genieen.
Kyseisessä tapauksessa ota esille koneen malli- ja
sarjanumero ja anna oma nimesi ja yhteystiedot.
Genieen on otettava yhteyttä, kun kyseessä on:
• Onnettomuuksiin liittyvät ilmoitukset
• Tuotteen käyttöön ja turvallisuuteen liittyvät
kysymykset
• Standardeihin ja vaatimuksenmukaisuuteen
liittyvät tiedot
• Omistajaan liittyvät päivitykset, kuten esimerkiksi,
koneen omistajaan tai yhteystietoihin
liittyvät muutokset. Ks. seuraavassa annettu
omistusoikeuden siirtoa koskeva kappale.
Koneen omistusoikeuden siirto
Käytä muutama minuutti omistusoikeuden
päivittämiseen, sillä se takaa sen, että saat tärkeää
turvallisuutta, huoltoa tai koneen käyttöä koskeva
tietoa.
Rekisteröi koneesi tutustumalla verkkosivuumme
osoitteessa www.genielift.co.uk.
2 GTH-2506 - GTH 3007 Koodi 57.0009.0646
Helmikuu 2016Toinen julkaisu - Ensimmäinen painos
Johdanto
Vaara
Tämän oppaan käyttöohjeiden ja
turvallisuussääntöjen huomiotta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
Älä käytä konetta, ellet:
5 Opiskele ja harjoittele turvallisen koneen käytön
periaatteita, jotka on kuvattu tässä käyttäjän
opaskirjassa.
1. Vältä vaaratilanteita.
Lue ja omaksu turvasäännöt ennen
seuraavaan osaan siirtymistä.
2. Tee aina tarkastus ennen käyttöönottoa.
3. Tee aina toimintotestit ennen käyttöä.
4. Tarkista työskentelyalue.
5. Käytä konetta vain sen käyttötarkoituksen
mukaisesti.
5 Tutustu huolellisesti valmistajan ohjeisiin
ja turvamääräyksiin: turvaoppaaseen ja
käyttöoppaaseen sekä koneen kyltteihin, ja
noudata niitä.
5 Tutustu työnantajan turvallisuussääntöihin ja
työmaan säännöksiin, ja noudata niitä.
5 Tutustu huolellisesti soveltuvaan lainsäädäntöön
ja noudata sitä.
5 Hanki tarvittava koulutus koneen turvalliseen
käyttöön.
Koodi 57.0009.0646 GTH-2506 - GTH 3007 3
Helmikuu 2016
VAARA
VAARA
VAROITUS
VAARA
VAROITUS
VAROVAISUUTTA
VAARA
VAROITUS
VAROVAISUUTTA
HUOMAA
Johdanto
Toinen julkaisu - Ensimmäinen painos
Vaarojen luokitus
Vaarasymboli: varoittaa
henkilöstöä mahdollisesta
loukkaantumisvaarasta.
Noudata kaikkia turvallisuutta
koskevia ilmoituksia estääksesi
vakavien henkilövaarojen tai
kuolemaan johtavien vaarojen
syntymisen.
Osoittaa uhkaavaa
vaaratilannetta, joka aiheuttaa
kuoleman tai vakavan vamman,
jos sitä ei pystytä välttämään.
Osoittaa uhkaavaa
vaaratilannetta, joka voi aiheuttaa
kuoleman tai vakavan vamman,
jos sitä ei pystytä välttämään.
Osoittaa uhkaavaa
vaaratilannetta, joka voi aiheuttaa
vähäisen tai kohtuullisen
vamman, jos sitä ei pystytä
välttämään.
Standardit
Tässä koneessa on sovellettu seuraavia standardeja
ja/tai säännöksiä (vain VAIHE 3B kone):
Direktiivi
2006/42/EY Konedirektiivi
2008/104/EY Sähkömagneettinen yhteensopivuus
2000/14/EY Ulkona käytettävien laitteiden
melupäästöjä ympäristöön
EN 1459:1998+A3:2012
Turvamerkkien huolto
Vaihda kaikki puuttuvat tai vahingoittuneet
turvamerkit.
Ota aina huomioon käyttäjän turvallisuus. Puhdista
turvamerkit vedellä ja miedolla saippualla. Älä käytä
liuotinainepohjaisia pesuaineita, sillä ne voivat
vahingoittaa turvamerkin materiaalia.
4 GTH-2506 - GTH 3007 Koodi 57.0009.0646
Osoittaa omaisuudelle syntyvän
vaaran.
Helmikuu 2016Toinen julkaisu - Ensimmäinen painos
Symboleiden ja vaarakuvien määritelmät
Sähköiskun
vaara.
Puristumisvaara.
Puristumisvaara.
Räjähdys-/
palovammavaara.
Säilytä tarvittava
etäisyys.
Käytä
huoltopantaa
Älä koske
liikkuviin osiin.
Tupakointi kielletty.
Älä käytä avotulta.
Puristumisvaara.
Puristumisvaara.
Puristumisvaara Pysy poissa liikku-
Palovammojen
vaara.
Kuorman alla ei
saa olla henkilöitä
Kiinnitä turvavyöt
aina.
vien osien tieltä.
Anna pintojen
jäähtyä
Lue käyttäjän
opaskirja.
Räjähdysvaara Älä käytä.
Palovammojen
vaara.
Injektiovaara
Kuorman alla ei
saa olla henkilöitä
Älä löysää korkkia
ennen kuin se on
jähdytynyt.
Käytä pahvin- tai
paperinpalaa
vuotojen etsimisessä
Vain koulutettu
huoltohenkilöstö
saa avata
koteloita
Räjähdys-/
palovammavaara.
Tupakointi
kielletty. Älä
käytä avotulta.
Putoamisvaara
Haarukoiden
päällä
kuljettaminen
Katso
kuormitustaulukot
ja opaskirja
Kaatumisen
vaara
Pysy poissa
liikkuvista
hihnoista.
Pidä kuormaa alhaalla ajon aikana
Älä vaaita konetta
kun puomi on
nostettu ylös
apulaitteita
käynnistyksessä
RäjähdysvaaraÄlä käytä
Kaatumisen vaara
Kiinnijäämisen
vaara.
Koodi 57.0009.0646 GTH-2506 - GTH 3007 5
Helmikuu 2016
09.4618.0923
09.4618.0924
09.4618.1458
Toinen julkaisu - Ensimmäinen painos

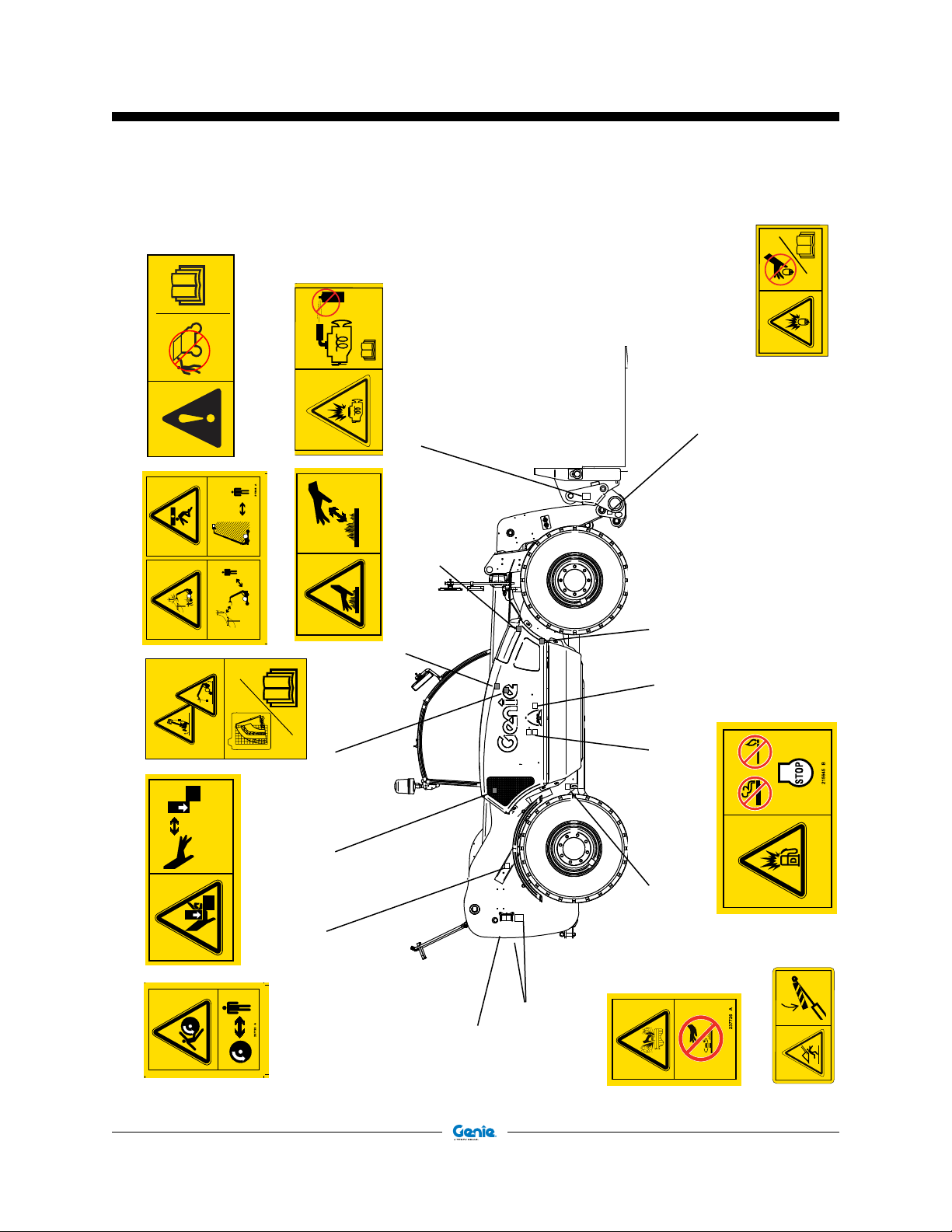

Yleinen turvallisuus GTH 2506, vaihe 3A
