Genie GTH-3007 Operator's Manual [da]

Download

Operatørvejledning

Serienummer-interval

GTH-2506

Stage 3A Stage 3B

GTH-3007

Stage 3A Stage 3B

Fra serienr.: GTH250614-101

Fra serienr.: GTH300716M-101

Oversættelse af den originale brugsvejledning

Anden udgave

Første optryk

Kode 57.0009.0643

Februar 2016 Anden udgave - Første optryk

Indholdsfortegnelse

Indledning ............................................................ 1

Definitioner på symboler og fareillustrationer ...... 5

Generel sikkerhed ............................................... 6

Sikkerhed i arbejdsområdet ............................... 14

Sikkerhedsforanstaltninger ................................ 21

Forklaring...........................................................24

Styreenheder ..................................................... 25

Kontrol ............................................................... 31

Funktion og brug................................................48

Parkering og udtagelse fra arbejde ................... 63

Instruktioner for transport og løft ....................... 65

Vedligeholdelse ................................................. 70

Udstyr ................................................................ 78

Specifikationer ................................................... 86

Læssetabeller .................................................... 87

Test....................................................................93

EF-overensstemmelseserklæring ...................... 96

TEREX Global GmbH

Bleicheplatz 2 8200 Schaffhausen Schweiz

Teknisk servicetjeneste

Telefon: +39 075 9418129 +39 075 9418175

E-mail: UMB.Service@terex.com

II GTH-2506 - GTH 3007 Kode 57.0009.0643

Anden udgave: Første optryk, februar 2016

Genie er et registreret varemærke tilhørende Terex South Dakota, Inc. i USA og mange andre lande. "GTH" er et registreret varemærke tilhørende Terex South Dakota, Inc.

Februar 2016Anden udgave - Første optryk

Indledning

Oplysninger om denne vejledning

Genie er glad for, at I har valgt en af deres maskiner til jeres anvendelse. Vores første prioritet er brugersikkerhed, hvilket bedst opnås ved en samlet indsats. Denne bog er en drifts- og daglig vedligeholdelsesvejledning for brugeren eller operatøren af en Genie-maskine.

Denne vejledning skal betragtes som en integreret del af maskinen og skal altid ledsage den. Kontakt Genie i tilfælde af spørgsmål.

For vejledninger til ekstraudstyr (hvis monteret):

• Tastaturoplåsningsanordning (Reservedelsnr. 58.2513.1089)

Besøg vores hjemmeside www.genielift.com/en/service-support/manuals

Produktidentikation

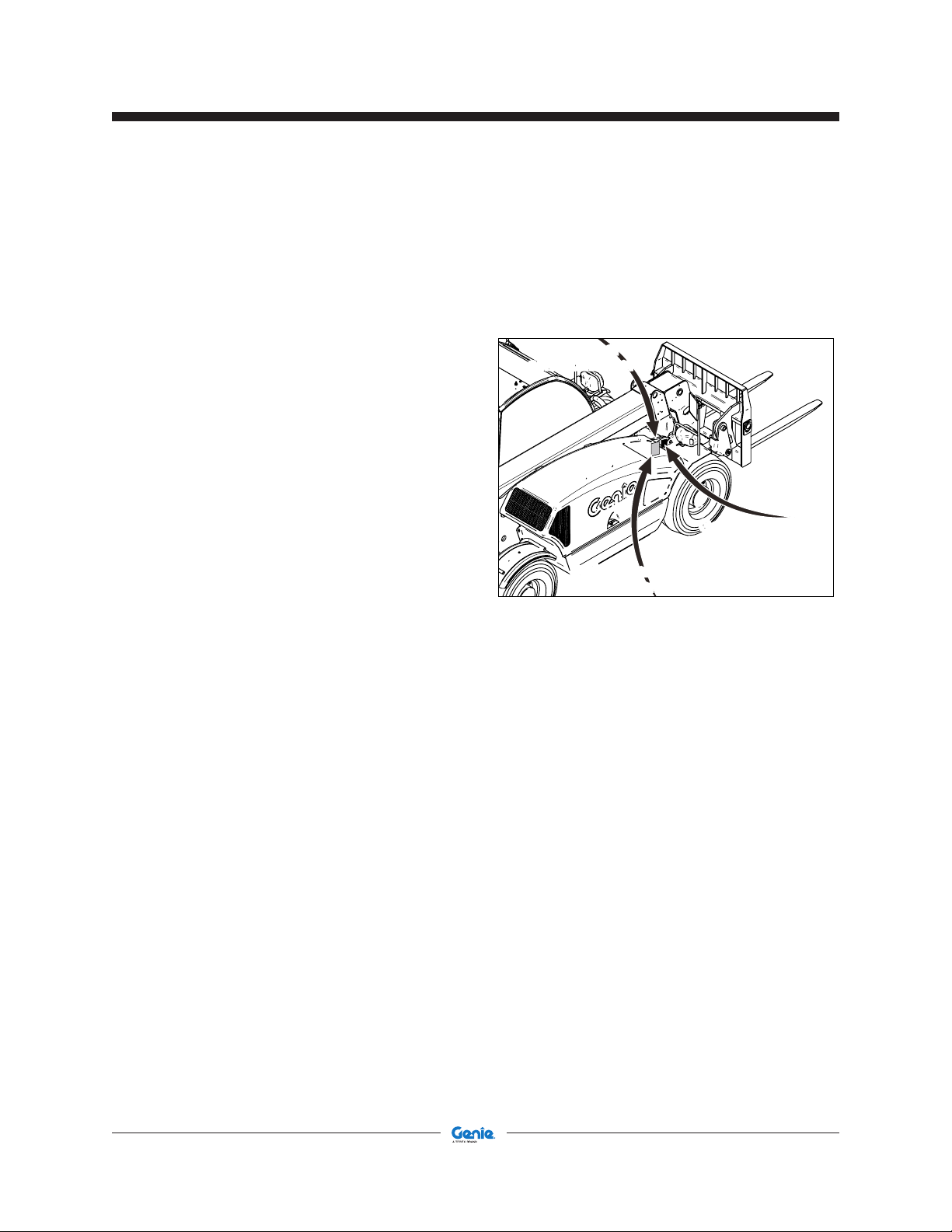

Maskinens serienummer findes på serienummermærkaten.

Punsling af

serienummeret

Godkendelsesskilt

(hvis monteret)

Serienummermærkat

(hvis monteret)

Tiltænkt brug

En terrængående gaffeltruck med variabel reach defineres som en trucktype på hjul med en roterende arm, som kan udstyres med forskelligt udstyr til at løfte, transportere og placere læs i henhold til de fastsatte læssetabeller.

Enhver anden brug af dette produkt er forbudt og i strid med dets tilsigtede anvendelse.

Kode 57.0009.0643 GTH-2506 - GTH 3007 1

Februar 2016

Indledning

Anden udgave - Første optryk

Distribution af bulletin og overensstemmelse

Sikkerheden for brugerne af produkterne er af afgørende betydning for Genie. Genie bruger forskellige bulletiner til at kommunikere vigtige oplysninger om sikkerheden og produkterne til forhandlerne og ejerne af maskinerne.

Oplysningerne i bulletinerne er forbundet med specifikkemaskiner,ogangivermodelogserienummer.

Distribution af bulletiner er baseret på den senest registrerede nuværende ejer sammen med deres tilknyttede forhandler, så det er vigtigt at registrere din maskine og holde dine kontaktoplysninger opdateret.

For at sikre sikkerheden for personale og pålidelig fortsat drift af din maskine, skal du sørge for at overholde de foranstaltninger, der er angivet i en pågældende bulletin.

Kontakt fabrikanten

Nogen gange kan det være nødvendigt at kontakte Genie.

Vær i så fald parat til at oplyse modelnummer og serienummer for maskinen, dit navn og dine kontaktoplysninger. Som minimum bør Genie kontaktes for:

• Rapportering om uheld

• Spørgsmål vedrørende produktanvendelser og sikkerhed

• Oplysninger om standarder og lovkrav

• Opdateringer om nuværende ejer, såsom ændringer i maskinens ejerforhold eller ændringer i dine kontaktoplysninger. Se Ejerskifte nedenfor.

Ejerskifte for maskinen

Hvis du bruger et par minutter på at opdatere ejeroplysningerne, vil det sikre, at du modtager vigtige sikkerheds, vedligeholdelses- og driftsoplysninger, der gælder for din maskine.

Registrer venligst din maskine ved at besøge os på internettet på www.genielift.co.uk.

2 GTH-2506 - GTH 3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Indledning

Fare

Manglende overholdelse af instruktionerne og sikkerhedsreglerne i denne vejledning kan medføre dødsfald eller alvorlige legemsbeskadigelser.

Hvis følgende krav ikke opfyldes, må maskinen ikke anvendes:

5 Læs og anvend de grundlæggende principper for

funktion af maskinen under sikre forhold; disse principper er anført i denne operatørvejledning.

1. Undgå farlige situationer. Læs og forstå sikkerhedsreglerne, før man går videre til næste kapitel.

2. Udfør altid den indledende kontrol før arbejdet.

3. Udfør altid funktionsafprøvninger, før

maskinen anvendes.

4. Undersøg arbejdsområdet.

5. Brug kun maskinen til det formål, hvortil den

er beregnet.

5 Læs, forstå og overhold fabrikantens

sikkerhedsregler og instruktioner, og sikkerhedsog instruktionsvejledningerne til operatøren, samt klæbemærkerne på maskinen.

5 Læs, forstå og overhold instruktionerne og

sikkerhedsreglerne, der finder anvendelse for arbejdspladsen.

5 Læs, forstå og overhold den gældende nationale

lovgivning.

5 Opnå den nødvendige uddannelse til at bruge

maskinen sikkert.

Kode 57.0009.0643 GTH-2506 - GTH 3007 3

Februar 2016

FARE

ADVARSEL

FARE

ADVARSEL

FORSIGTIG

FARE

ADVARSEL

FORSIGTIG

VIGTIGT

Indledning

Anden udgave - Første optryk

Fareklassicering

Sikkerhedsadvarselssymbol — bruges til at advare dig om risiko for personskade. Følg alle sikkerhedsoplysninger, som vises efter dette symbol, for at undgå risiko for personskade eller dødsfald.

Angiver en overhængende faresituation, der, hvis den ikke undgås, vil resultere i alvorlig personskade eller dødsfald.

Angiver en overhængende

faresituation, der, hvis den ikke undgås, kan resultere i alvorlig personskade eller dødsfald.

Angiver en potentiel faresituation,

der, hvis den ikke undgås, kan forårsage mindre eller middelsvær personskade.

Standarder

Følgende standarder og/eller forskrifter gælder for denne maskine (kun for maskinen STAGE 3B) :

Direktiv 2006/42/EF Maskindirektiv 2008/104/Ef Elektromagnetisk kompatibilitet 2000/14/EF Støjemission fra maskiner til

udendørsbrug EN 1459:1998+A3:2012

Vedligeholdelse af sikkerhedsskilte

Udskift eventuelle manglende eller beskadigede sikkerhedsskilte. Husk altid på operatørens sikkerhed. Benyt mildt sæbevand til at rengøre sikkerhedsskilte. Brug ikke rengøringsmidler med opløsningsmidler, eftersom de kan beskadige materialet i sikkerhedsskiltene.

4 GTH-2506 - GTH 3007 Kode 57.0009.0643

Signalerer en skade på ejendom.

Februar 2016Anden udgave - Første optryk

Denitioner på symboler og fareillustrationer

Fare for alvorligt elektrisk stød.

Fare for klemning.

Fare for eksplosion/ forbrændinger

Hold den krævede sikkerhedsafstand.

Indsæt

vedligeholdelseskraven.

Overhold afstand til dele i bevægelse.

Rygning forbudt. Brug ikke åben ild.

Fare for klemning.

Knusningsfare

Fare for ætsning

Passér aldrig under et ophængt læs.

Spænd altid sikkerhedsselen

Overhold afstand til dele i bevægelse.

Lad overfladerne køle af.

Læs operatørvejledningen.

Fare for eksplosion

Fare for forbrændinger.

Indsprøjtningsfare.

Passér aldrig under et ophængt læs.

Må ikke bruges.

Lad det køle af, før du skruer hætten af.

Brug et stykke pap til at kigge efter lækager.

Kun uddannet vedligeholdelsespersonale bør åbne disse rum

Fare for eksplosion/ forbrændinger

Rygning forbudt. Brug ikke åben ild.

Fare for nedfald.

Undlad at

transportere

passagerer på

gaflerne.

Se læssetabellerne og vejledningen.

Fare for indtrækning.

Fare for væltning.

Overhold afstand til rem i bevægelse.

Hold lasten lavt under kørsel

Maskinen må ikke

nivelleres med

hævet bom

Brug ikke hjælpemidler til starten.

Fare for eksplosion

Fare for væltning.

Kode 57.0009.0643 GTH-2506 - GTH 3007 5

Februar 2016

09.4618.0923

09.4618.0924

09.4618.1458

Anden udgave - Første optryk

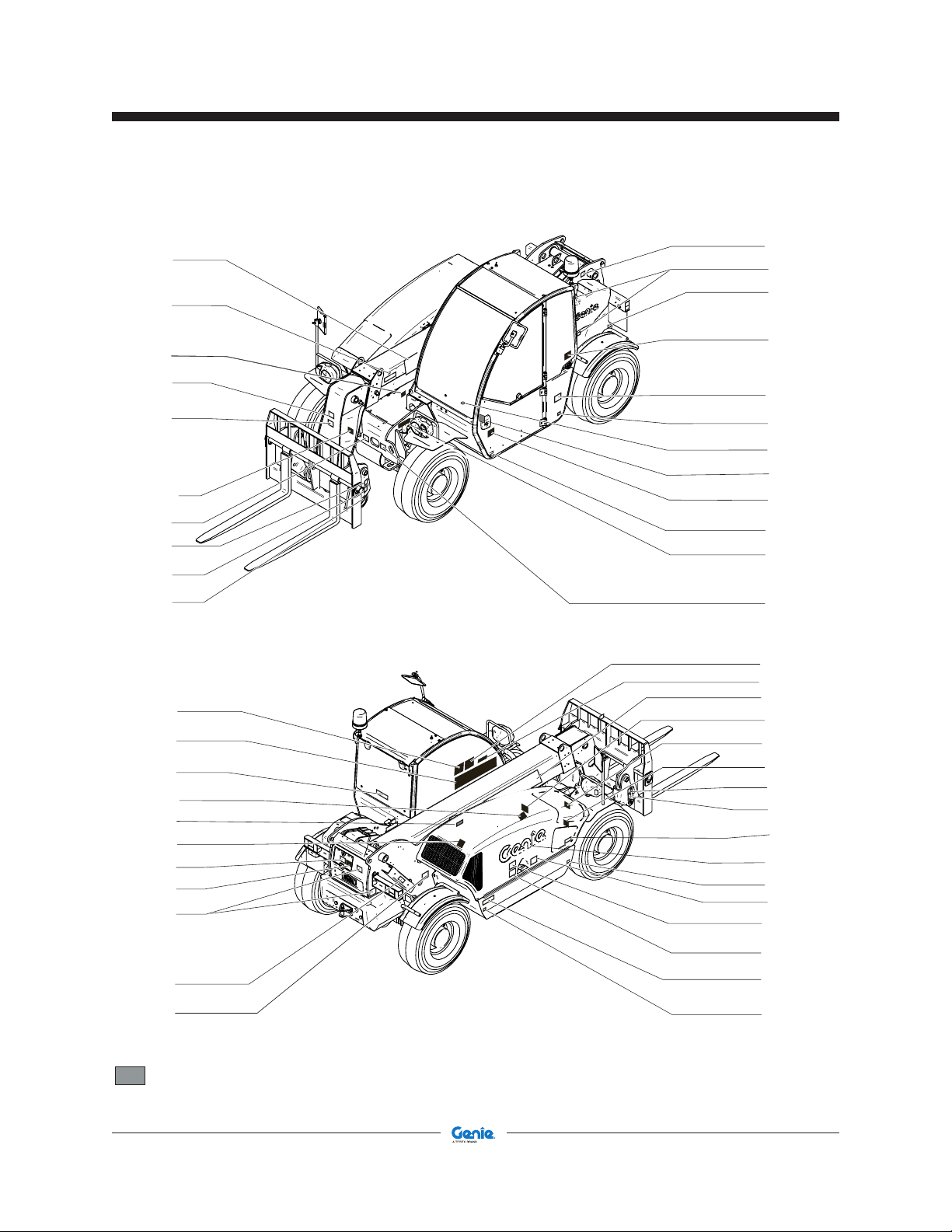

Generel sikkerhed for GTH 2506 Stage 3A

09.4618.0920

237720

215645

09.4618.0920

09.4618.1713

09.4618.0924

09.4618.1713

09.4618.1458

09.4618.1713

09.4618.0923

237726

09.4618.0924

09.4618.0922

09.4618.1423

215646

09.4618.0920

09.4618.0923

09.4618.1674

09.4618.1423

09.4618.0923

237720

215645

215646

09.4618.1423

09.4618.1458

237726

6 GTH-2506 - GTH 3007 Kode 57.0009.0643

09.4618.0922

09.4618.1375

09.4618.1781

09.4618.1818

09.4618.1458

09.4618.1782

09.4618.1818

Februar 2016Anden udgave - Første optryk

Generel sikkerhed for GTH 2506 Stage 3A

237720

82560

09.4618.1782

09.4618.1781

09.4618.1375

09.4618.1818

09.4618.1375 237721

09.4618.1781

09.4618.1679

09.4618.1458

09.4618.0922

215646

237721

09.4618.1679

0°

09.4618.1679

237720

09.4618.0922

215646

82560

Kode 57.0009.0643 GTH-2506 - GTH 3007 7

09.4618.1458

Februar 2016

09.4618.0923

09.4618.0924

09.4618.1458

Anden udgave - Første optryk

Generel sikkerhed for GTH 2506 Stage 3B

09.4618.0920

237720

215645

09.4618.0920

09.4618.1713

09.4618.0924

09.4618.1713

09.4618.0923

237726

09.4618.1458

09.4618.0924

09.4618.0922

09.4618.1423

215646

09.4618.0920

09.4618.0923

09.4618.1674

09.4618.1423

09.4618.1674

09.4618.0923

237720

215645

215646

09.4618.1423

09.4618.1458

237726

8 GTH-2506 - GTH 3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

09.4618.0922

09.4618.1375

09.4618.1818

09.4618.1781

09.4618.1458

09.4618.1782

Generel sikkerhed for GTH 2506 Stage 3B

237720

09.4618.1818

09.4618.1375

09.4618.1818237721

09.4618.1782

09.4618.1781

09.4618.1679

82560

215646

237721

09.4618.1782

09.4618.1781

09.4618.1679

0°

09.4618.1679

09.4618.1458

09.4618.1375

09.4618.0922

237720

09.4618.0922

215646

82560

Kode 57.0009.0643 GTH-2506 - GTH 3007 9

09.4618.1458

Februar 2016

09.4618.0922

09.4618.1458

09.4618.0923

09.4618.0924

Anden udgave - Første optryk

Generel sikkerhed for GTH 3007 Stage 3A

09.4618.0920

09.4618.1423

09.4618.0920

215646

09.4618.1458

09.4618.1713

09.4618.1423

09.4618.0924

09.4618.1713

09.4618.0922

09.4618.1458

09.4618.0924

09.4618.0923

09.4618.1423

09.4618.1713

09.4618.0923

215645

237726

09.4618.0920 215646

09.4618.0922

09.4618.1674

237720

237726

09.4618.1674

237720

215645

09.4618.0923

10 GTH-2506 - GTH 3007 Kode 57.0009.0643

09.4618.1674

Februar 2016Anden udgave - Første optryk

09.4618.1781

09.4618.1782

09.4618.1375

09.4618.1818

Generel sikkerhed for GTH 3007 Stage 3A

237720

09.4618.1375

09.4618.1818

09.4618.1782

82560

09.4618.1781

09.4618.1679

0°

215646

09.4618.1679

237721

09.4618.1781 09.4618.1782

09.4618.1818

82560

09.4618.0922

09.4618.1458

237721

09.4618.1375

Kode 57.0009.0643 GTH-2506 - GTH 3007 11

Februar 2016

09.4618.0922

09.4618.1458

09.4618.0923

Anden udgave - Første optryk

Generel sikkerhed for GTH 3007 Stage 3B

09.4618.0920

09.4618.1423

09.4618.0920

215646

09.4618.1458

09.4618.1713

09.4618.1423

09.4618.1713

09.4618.0922

09.4618.1458

09.4618.0924

09.4618.0923

09.4618.1423

09.4618.1713

09.4618.0923

09.4618.0920 215646 215645

237726

09.4618.0922

09.4618.0923

09.4618.1674

237720

237726

09.4618.1674

237720

215645

12 GTH-2506 - GTH 3007 Kode 57.0009.0643

09.4618.1674

Februar 2016Anden udgave - Første optryk

09.4618.1781

09.4618.1782

09.4618.1375

09.4618.1818

Generel sikkerhed for GTH 3007 Stage 3B

237720

09.4618.1375

09.4618.1818

09.4618.1782

82560

09.4618.1781

09.4618.1679

0°

215646

09.4618.1679

237721

09.4618.1781 09.4618.1782

09.4618.1818

82560

09.4618.0922

09.4618.1458

237721

09.4618.1375

Kode 57.0009.0643 GTH-2506 - GTH 3007 13

Februar 2016

Sikkerhed i arbejdsområdet

Fare for væltning

Anden udgave - Første optryk

Brug læssetabellen til at kontrollere, at læsset falder indenfor maskinens kapacitet. Overstig ikke den nominelle belastning.

Gaflens lastcentrum (hvis monteret) skal være mindre end eller lig med lastcentrummet, der er angivet i læssetabellen.

Alle læssene, der er angivet i læssetabellen, er baseret på den antagelse, at maskinen står på et fast underlag, at stellet er plant, at gaflerne er placeret symmetrisk på fastgøringen, at læsset er centreret på gaflerne, at dækkene er af den korrekte størrelse og oppumpet korrekt samt at teleskopløftemaskinen er i god stand.

Hvis der bruges udstyr, skal man læse, forstå og overholde mærkaterne, instruktionerne og vejledningerne for det benyttede udstyr.

Løft ikke læsset, hvis underlaget ikke er i stand til at understøtte alle de kræfter, der udøves af maskinen.

Under kørslen skal armen holdes vandret eller under vandret position, og læsset skal holdes tæt på jorden.

Brug maskinen ved en hastighed, der gør det muligt at håndtere læsset under kontrol. Start og stop bevægelserne blødt.

Løft ikke et læs, hvis det ikke er

korrekt placeret eller fastgjort på gaflerne eller godkendt udstyr.

Brug ikke maskinen i stærk blæst eller vindstød. Øg ikke overfladen, der er udsat for fastgøringen eller læsset. Hvis overfladen udsat for vind øges, sænkes maskinens stabilitet.

Vær yderst påpasselig, og sænk hastigheden, når maskinen flyttes i køreposition på overflader, der er ujævne, med affaldsmaterialer, ustabile eller glatte eller i nærheden af huller og skrænter.

Løft ikke læsset, før armen er trukket tilbage.

Brug ikke arbejdsredskaber, som ikke er godkendt af Genie.

Brug ikke maskinen, hvis læssetabellen mangler.

Overstig ikke den nominelle kapacitet for hver konfiguration.

Løft ikke armen, hvis maskinen ikke er nivelleret. Maskinens niveauviser bør angive mere end +/- 0,5 grader.

Arbejd ikke med læsbegrænseren deaktiveret. Løft ikke læsset og flyt maskinen for at placere det.

14 GTH-2506 - GTH 3007 Kode 57.0009.0643

Undlad at ændre eller deaktivere komponenter på maskinen, som på nogen måde kan påvirke sikkerheden og stabiliteten.

Udskift ikke elementer, der er afgørende for maskinens stabilitet, med elementer, der har en anden vægt eller specifikation.

Udskift ikke dæk, der er monteret fra fabrikken, med dæk, der har andre specifikationer eller andet antal lærredslag.

Februar 2016Anden udgave - Første optryk

Sikkerhed i arbejdsområdet

Fare forbundet med kørsel på

hældende overader

Under kørslen skal armen holdes vandret eller under vandret position, og læsset skal holdes tæt på jorden.

Når maskinen er aflæsset, skal man altid fortsætte med gaflerne eller udstyret vendt nedad.

På stejle overflader skal man kun fortsætte op ad bakke eller ned ad bakke og holde maskinen i det indsatte gear. Udfør ikke drejninger på hældende

overflader.

Begræns kørselsbanen og hastigheden i henhold til terrænets overflade, trækkraften, hældningen, personalets placering og alle andre faktorer, der kan udgøre en fare. Flyt ikke maskinen, hvis armen og udstyret ikke er i den korrekte kørestilling. Risikoen for at maskinen vælter under dynamiske aktiviteter afhænger af mange faktorer, der skal tages i betragtning. Blandt disse er der forholdene for vejbelægning/ terrænbelægning, stabilitet og hældning, maskinens udstyr, operatørens dygtighed, læssets position, dækkenes oppumpning, kørehastigheden, osv.

Nedstyrtningsfarer

Når man bruger maskinen, skal man altid spænde sikkerhedsselen.

Forbliv altid inde i førerhuset, når du bruger maskinen.

For at komme ind og ud af førerhuset, skal man vende sig mod maskinen, bruge de trin og gelændere, der er til stede, og altid bevare tre kontaktpunkter.

Brug ikke rattet eller andre betjeningsanordninger som håndgreb.

Det er forbudt at transportere passagerer på gaflerne.

Undlad at transportere eller løfte personale med denne maskine.

Desuden afhænger væltningen af en maskine i høj grad af operatørens input, såsom hastighed og blødheden for udførelsen af arbejdet, samt af udstyrets position og dets læs.

Byggepladser og veje ændrer ofte hældning. De kan have hårde og bløde overflader og kan ændre sig alt efter byggeaktivitet og klima.

Operatørerne skal være ordentligt uddannet og bruge sin sunde fornuft og erfaring til at træffe de nødvendige forholdsregler for at undgå væltning.

De skal desuden vurdere arbejdsstedets variabler og undgå at overskride maskinens kapacitet (eller operatørens) for terrænet og de overvejede forhold.

Kode 57.0009.0643 GTH-2506 - GTH 3007 15

Februar 2016

Sikkerhed i arbejdsområdet

Kollisionsfarer

Indsæt ikke gearet, hvis parkeringsbremsen ikke er aktiveret.

Bevæg ikke maskinen, hvis udsynet er blokeret.

Løft ikke armen, hvis parkeringsbremsen ikke er aktiveret.

Brug ikke maskinen uden afskærmninger, der beskytter operatøren mod snavs eller forhindrer ophobning på førerhusets vinduer.

Brug ikke maskinen, hvis bakgearsalarmen er defekt. Bakgearsalarmen skal aktiveres, når maskinen kører i bakgear.

Anden udgave - Første optryk

Fare for nedfald af genstande

Brug maskinen ved en hastighed, der gør det muligt at håndtere læsset under kontrol. Start og stop bevægelserne blødt.

Hold arbejdsområdet fri for mennesker, udstyr og materialer. Maskinen må ikke anvendes, hvis der personer under eller i nærheden af en hævet arm, både med eller uden læs.

Kontrollér, at læsset er fastgjort, inden det løftes.

Maskinen må ikke anvendes under dårlige lysforhold.

Operatørerne skal overholde arbejdsgiverens, byggepladsens og de national regler hvad angår personlige værnemidler.

Ret ikke maskinen mod mennesker.

Hvis radio eller mp3-afspiller er installeret, skal lydstyrken holdes tilstrækkelig lav til at omgivelserne kan høres (f.eks. trafik, alarmer, personer osv.). Justér ikke betjeningsanordningerne under kørslen eller under håndteringen af et læs.

16 GTH-2506 - GTH 3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Sikkerhed i arbejdsområdet

Fare for legemsbeskadigelser

Justér sædet og spænd sikkerhedsselen, inden motoren startes.

Benyt aldrig maskinen ved tilstedeværelse af luftlækage eller olielækage fra hydrauliksystemet. Hydraulik- eller luftlækager kan medføre læsioner i huden eller brandsår.

Udled trykket, før hydraulikslangerne frakobles. Hold afstand til lækager og huller. Brug et stykke pap eller papir for at søge efter lækagen. Brug ikke hænderne.

Væsker, der er trængt ind i huden, skal fjernes kirurgisk inden for få timer af en læge, der har erfaring med denne type skade forhindre koldbrand.

Hold afstand til remme og blæserer, når motoren kører.

Brug kun maskinen i et godt ventileret område for at undgå kulilteforgiftning.

Forkert kontakt med komponenter, der er beskyttet af dæksler, vil forårsage alvorlig tilskadekomst. Kun kvalificeret vedligeholdelsespersonale må få adgang til rummene. Det anbefales, at operatøren kun åbner disse rum, når der udføres inspektion før ibrugtagning. Alle rummene skal forblive lukkede og låste under maskinens drift.

Farer ved beskadiget maskine

Maskinen må ikke benyttes, hvis den er beskadiget eller defekt.

Inspicér maskinen omhyggeligt inden brug, og afprøv samtlige funktioner inden hvert arbejdsskift. En beskadiget eller defekt maskine skal omgående mærkes og tages ud af drift.

Kontrollér, at alle vedligeholdelseskontroller, der er anført i denne vejledning og den relevante Genieservicehåndbog, er udført.

Sørg for at alle klæbemærker er til stede og kan læses.

Sørg for at alle operatør- og sikkerhedsvejledningerne er komplette, læselige og befinder sig i rummet i førerhuset.

Forsøg ikke starte maskinen ved at trække eller skubbe den.

Forsøg ikke at bruge gaflerne eller udstyret til at frigøre læs, der sidder fast eller er frosset fast.

Undlad at skubbe eller trække genstande eller læs med gaflerne, udstyret eller armen.

Kode 57.0009.0643 GTH-2506 - GTH 3007 17

Februar 2016

Sikkerhed i arbejdsområdet

Anden udgave - Første optryk

Farer for komponentbeskadigelse

Brug ikke batterier eller batteriopladere med spændinger over 12 V til at udføre en nødstart af motoren.

Maskinen må aldrig benyttes som jordforbindelse ved svejsearbejde.

Drej ikke forhjulene på tørre vejbelægninger, når differentialespærren er aktiveres.

Fare for klemning

Hold afstand fra bevægelige dele, når maskinen er i drift.

Aktivér parkeringsbremsen, indsæt frigearet og sænk fastgøringen eller udstyret til jorden, før du forlader maskinen.

Hold afstand fra de løftede komponenter.

Før der udføres service, skal komponenterne støttes. Hold afstand fra bevægelige dele, når maskinen er i drift.

Farer for eksplosion og brand

Motoren må aldrig startes, hvis der fornemmes lugt eller spor af LPG, benzin, dieselbrændstof eller andre eksplosive stoffer.

Der må ikke påfyldes brændstof, hvis motoren er tændt.

Maskinen må kun påfyldes brændstof, og batterierne må udelukkende oplades i et korrekt ventileret område uden gnister, flammer eller tændte cigaretter.

Benyt aldrig maskinen i farlige omgivelser, ved tilstedeværelse af gas, eller antændelige og eksplosionsfarlige materialer.

Der må ikke sprøjtes æter ind i motorer, der er udstyret med foropvarmningstændrør eller opvarmede indsugningsgitre.

Brug ikke luft eller ilt for at genoplade akkumulatorerne.

Fare for forbrændinger

Lad varme flader køle af, inden du rører dem eller udfører

18 GTH-2506 - GTH 3007 Kode 57.0009.0643

vedligeholdelsesarbejde.

Fare for alvorligt elektrisk stød

Februar 2016Anden udgave - Første optryk

Sikkerhed i arbejdsområdet

Denne maskine er ikke elektrisk isoleret og yder ikke nogen beskyttelse mod kontakt med eller nærhed af en strømkilde.

Overhold alle lokale og nationale bestemmelser vedrørende dekrævedeafstandefrastrømførende ledninger. Som minimum skal afstandene, der er angivet i nedenstående tabel, overholdes.

Netspænding Påkrævet Afstand

0 til 50kV 10 ft 3,05 m >50 til 200kV 15 ft 4,60 m >200 til 350kV 20 ft 6,10 m >350 til 500kV 25 ft 7,62 m >500 til 750kV 35 ft 10,67 m >750 til 1000kV 45 ft 13,72 m over 1000kV se nedenfor

Maskinen må aldrig benyttes som jordforbindelse ved svejsearbejde.

Kontakt altid ejeren af den strømførende ledning. Frakobl strømforsyningen eller flyt eller isolér de strømførende ledninger, før du begynder at bruge maskinen.

Sørg for, at der er nok plads til bevægelsen af armen, slækkelsen eller nivelleringen af de elektriske kabler og vær opmærksom på kraftig vind og vindstød.

Hold afstand til maskinen, hvis den kommer i berøring med strømførende ledninger. Mandskabet på jorden eller i førerhuset må ikke røre ved eller betjene maskinen, før de strømførende ledninger under spænding er blevet deaktiveret.

Maskinen må ikke anvendes under storme eller tordenvejr.

For strømførende ledninger over 1000 kV skal minimumsafstanden fastsættes af ejeren eller af netværksoperatøren eller af en faglig tekniker, der er registret og ekspert på området for transmission og distribution af elektricitet.

Kode 57.0009.0643 GTH-2506 - GTH 3007 19

Februar 2016

Sikkerhed i arbejdsområdet

Batterisikkerhed

Fare for ætsning

Anden udgave - Første optryk

Fare for alvorligt elektrisk stød

Batterierne indeholder syre. Bær altid beskyttelsestøj og

beskyttelsesbriller, når du udfører arbejde på batterierne.

Undgå at spilde eller kommer i kontakt

Fare for eksplosion

med batterisyre. Neutralisér spild af batterisyre med natron og vand.

Sørg for, at der ikke er gnister, åben ild eller tændt tobak i nærheden af batterierne. Batterierne producerer eksplosive gasser.

Undgå kontakt med den elektriske forbindelse.

Hvis du bruger batteriopladeren (hvis monteret), skal du sikre, at anordningen fungerer ved 12 volt, og ikke overstiger 15 ampere.

Under enhver vedligeholdelse eller reparation, og i særdeleshed når der udføres svejsning, skal batteriet frakobles ved at dreje batteriafbryderen (se kapitlet "Kontrol af mærkaterne").

Efter at have tilsluttet batteriet ved at dreje batteriafbryderen, skal man vente 60 sekunder, før motoren startes.

Medarbejdernes ansvar

Medarbejderne er ansvarlige for at sørge for et sikkert arbejdsmiljø og for at overholde bestemmelserne i lokal og national lovgivning.

Personlig sikkerhed

Sørg for, at alle, der arbejder på eller i nærheden af maskinen, er bekendt med de gældende sikkerhedsstandarder.

20 GTH-2506 - GTH 3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Sikkerhedsforanstaltninger

Krav til maskinoperatører

Operatører, der bruger maskinen dagligt eller en gang imellem (fx. til transport), skal være i besiddelse af følgende kvalifikationer:

Medicinske krav:

operatøren må ikke indtage alkohol, medicin eller andre stoffer, der kan have indflydelse på hans/ hendes tilstand, før og under arbejdet.

Fysiske krav:

godt syn, god hørelse, god koordinationsevne og evne til at udføre alle funktioner krævet under brugen på en sikker måde, og i overensstemmelse med instruktionerne i denne vejledning.

Mentale krav:

evne til at forstå og anvende de regler, bestemmelser og sikkerhedsforanstaltninger, der er fastsat. Operatøren skal være opmærksom og bruge sin sunde fornuft vedrørende sikkerheden for sig selv og andre; operatøren skal forpligte sig til at udføre arbejdet ordentligt og ansvarligt.

Følelsesmæssige krav:

operatøren skal være rolig og i stand til når som helst at vurdere sin fysiske og psykiske tilstand.

Træningsmæssige krav:

operatøren skal have læst og forstået denne vejledning, samt de vedlagte tegninger og skemaer, mærkater og overføringsbilleder til angivelse af farer. Operatøren skal være specialuddannet og kompetent i alle aspekter der vedrører funktion og brug af maskinen.

Operatøren skal have en licens (eller kørekort), når det kræves i de gældende love i landet, hvor maskinen benyttes. Anmod om oplysninger hos de kompetente organer. I Italien skal operatøren være over 18 år.

Krav til personale

Personer, som er beskæftiget med maskinens vedligeholdelse, skal være kvalificeret, specialiseret i vedligeholdelse af teleskoplæssere og have følgende forudsætninger: Fysiske krav: godt syn, god hørelse, god koordinationsevne og evne til at udføre alle funktioner krævet under vedligeholdelsen på en sikker måde, og i overensstemmelse med instruktionerne i denne vejledning. Mentale krav: evne til at forstå og anvende de regler, bestemmelser og sikkerhedsforanstaltninger, der er fastsat. Operatøren skal være opmærksom og bruge sin sunde fornuft vedrørende sikkerheden for sig selv og andre; operatøren skal forpligte sig til at udføre arbejdet ordentligt og ansvarligt. Træningsmæssige krav: operatøren skal have læst og forstået denne vejledning, samt de vedlagte tegninger og skemaer, mærkater og overføringsbilleder til angivelse af farer. Operatøren skal være specialuddannet og kompetent i alle aspekter der vedrører maskinens funktion.

Fra et teknisk synspunkt er ordinær vedligeholdelse af maskinen ikke en kompleks procedure. Den kan også udføres af maskinens operatør, såfremt denne har det nødvendige grundlæggende kendskab til mekaniske konstruktioner.

Kode 57.0009.0643 GTH-2506 - GTH 3007 21

Februar 2016

Sikkerhedsforanstaltninger

Arbejdstøj

Under arbejdet, men især under vedligeholdelse og reparation af maskinen, skal operatørerne altid bære passende beskyttelsestøj:

Anden udgave - Første optryk

Personligt sikkerhedsudstyr

Hvis forholdene kræver det, skal man bære følgende personligt beskyttelsesudstyr:

• Arbejdsoverall eller andet tøj, der skal være bekvemmeligt. Operatørerne må ikke bære løsthængende tøj eller genstande, der kan blive fanget i maskinens bevægelige dele, eller smykker.

• Beskyttelseshjelm.

• Beskyttelseshandsker.

• Sikkerhedssko.

Brug kun godkendt sikkerhedsudstyr og arbejdsbeklædning i god stand.

• Åndedrætsværn (eller støvmasker).

• Ørepropper eller tilsvarende udstyr.

• Briller eller masker til beskyttelse af øjnene.

22 GTH-2506 - GTH 3007 Kode 57.0009.0643

Betjeningsindikatorer og

tvangskoblinger

Februar 2016Anden udgave - Første optryk

Sikkerhedsforanstaltninger

Maskinen er udstyret med mange betjeningsindikatorer og tvangskoblinger. De må under ingen omstændigheder foretages ændringer på eller fjernes. Udfør altid funktionstest for at kontrollere at disse anordninger fungerer korrekt. En maskine med funktionsfejl må aldrig tages i brug. Hvis maskinen begynder at vise tegn på funktionsfejl, skal man straks afbryde brugen og få den repareret.

Læsbegrænser

Læsbegrænseren er beregnet til at hjælpe operatøren med at opretholde maskinens langsgående stabilitet. Når grænserne for maskinens stabilitet nås, leveres der lydlige og visuelle meddelelser. Denne anordning kan dog ikke erstatte operatørens erfaring. Det er operatørens ansvar at anvende de nødvendige sikkerhedsforanstaltninger på arbejdet inden for maskinens normerede grænser. Læsbegrænseren er designet til kun at fungere, hvis: køretøjet står stille;

• køretøjet er parkeret på en solid, jævn og plan jordoverflade;

• køretøjet er i tilstanden for læs eller placering;

• læsbegrænseren er aktiv (ikke deaktiveret).

Læsbegrænseren oplyser kun operatøren om forhold med manglende stabilitet i det langsgående plan foran. Læsbegrænseren er ikke beregnet til at oplyse operatøren om risikoen for væltning i tilfælde af:

• en pludselig overbelastning;

• kørsel med læsset i løftet stilling;

• kørsel på usammenhængende jordoverflader, eller ved tilstedeværelse af forhindringer eller huller;

• tværgående kørsel, eller vending på hældende overflader;

• kørsel i kurver med hurtig hastighed eller for lille kurveradius.

Indstillinger, der har indflydelse på læsbegrænserens parametre, skal udelukkende udføres til autoriseret personale.

Aåsning af sædet

Mikroafbryderen er anbragt i sædets pude, og har til opgave at forhindre enhver bevægelse af maskinens transmission, hvis operatøren ikke sidder korrekt på førersædet.

Nødstopknappen

Denne anordning kan bruges til at standse maskinen i en nødsituation Ved at trykke på denne knap slukkes motoren, og læsbegrænseren forbliver aktiv. Før maskinen startes igen, skal knappen tilbagestilles ved at dreje den med uret.

Aktivering af joystickets funktionskontakt

Joysticket er udstyret med en kontakt til at aktivere funktionerne. Den røde knap skal holdes inde, indtil de udførte funktioner ved hjælp af joysticket er afsluttet. Hvis den slippes, afbrydes manøvren.

Kode 57.0009.0643 GTH-2506 - GTH 3007 23

Februar 2016

Tegnforklaring

Anden udgave - Første optryk

1. Højre/venstre niveauviser

2. Rum til operatørvejledningen (indvendigt i døren)

3. Venstre bakspejl

4. Højre bakspejle

5. Indikator for armhældning

7. Brændstofpåfyldningsstuds

8. Hydraulikolieniveauviser

9. Motor (på den modsatte side af maskinen)

10. Gafler

11. Sikkerhedssele

6. Vedligeholdelseskrave (på den modsatte side af maskinen)

24 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Betjeningsanordninger

GTH-2506

BRAKE

OIL

09.4618.0834

Kode 57.0009.0643 GTH-2506 - GTH-3007 25

Februar 2016

Betjeningsanordninger

Instrumentpanel

1. Rat

2. Nødstopknappen

3. Betjeningsknapper for sædet

4. Omskifter for blinklys - Rudevasker/vinduesvisker

- Langt lys

5. Vælger for styrefunktion

6. Læsbegrænsningssystem, nøglekontakt til tilsidesættelse

7. Læsbegrænsningssystem, betjeningspanel

8. Instrumentgruppe

9. Kontakt for parkeringsbremse

Anden udgave - Første optryk

16. Kontakt for arbejdslygter (hvis monteret)

17. Ratstammehældning, reguleringslås

18. KONTAKT for aircondition (hvis monteret)

19. Omskifter til blæser til opvarmning af førerhus

20. Omskifter til ekstra hydraulikkreds (hvis monteret)

21. Kontakt for blandeskovl (hvis monteret)

22. Kontakt til katastrofelys

23. Kontakt til lys for kørsel på vej

24. Omskifter til oliestrømning til hydraulisk blandeskovl (hvis monteret)

25. Kontakt til aktivering af hydraulisk lynkobling (hvis monteret)

10. Joystickfunktion

11. Betjeningsknapper for opvarmning og aircondition

12. Instrumentpaneldisplay, til/fra-knap

13. Speederpedal

14. Bremsepedal

15. Startkontakt

26. Omskifteren vej/byggeplads

27. Greb til valg af kørsel - Knap til horn

28. Hjælp til læssetabellerne

29. Sprinklervæskebeholder

26 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Betjeningsanordninger

1 Rat

Drej rattet til højre for at dreje forhjulene til højre. Drej rattet til venstre for at dreje forhjulene til venstre.

2 Nødstopknappen

Se kapitlet "Betjeningsindikatorer og tvangskoblinger".

3 Betjeningsknapper for sædet

Se kapitlet "Indstilling af sædet".

4 Omskifter for blinklys - Rudevasker/vinduesvisker

- Langt lys Flyt grebet fremad for at aktivere venstre afviser.

Flyt grebet fremad for at aktivere højre afviser. Tryk på knappen for enden af grebet for at sprøjte

vand på førerhuset forrude. Drej grebet til at aktivere vinduesviskeren. Tryk grebet nedad for at tænde det lange lys (efter

at have trykket på kontakten til lys for kørsel på vej 30). Skub grebet opad for at bruge det lange lys til signaleringsformål.

5 Vælger for styrefunktion

Drej styrefunktionsvælgeren til højre for at vælge firehjulsstyring. Drej styrefunktionsvælgeren til højre for at vælge tohjulsstyring. Drej styrefunktionsvælgeren til venstre for at vælge krabbestyring.

6 Læsbegrænsningssystem, nøglekontakt til

tilsidesættelse Se afsnittet "Læsbegrænsningssystem,

betjeningspanel".

7 Læsbegrænsningssystem, betjeningspanel

Se kapitlet "Indikator for læsbegrænser".

8 Instrumentgruppe

9 Kontakt for parkeringsbremse

Tryk på den nederste del af kontakten for at aktivere parkeringsbremsen. Tryk på den øverste del af kontakten for at deaktivere parkeringsbremsen.

10 Joystickfunktion

Se kapitlet "Bevægelser med styringsanordninger".

11 Betjeningsknapper for opvarmning og aircondition

12. Instrumentpaneldisplay, til/fra-knap Tryk på knappen for at rulle gennem menuen på LCD-skærmen.

13 Speederpedal 14 Bremsepedal 15 Startkontakt

Drej nøglen til position, og hold indtil kontrollampen for forvarmning med gløderør slukker; når nøglen slippes, springer den automatisk tilbage til pos. I. Drej nøglen til position P for at overdrage styringen fra førerhuset til platformen.

16. Kontakt for arbejdslygter (hvis monteret) Tryk vippekontakten, så arbejdslygterne

tænder: Vælg den første position for at tænde arbejdslygterne fortil og for armen, anden position for at tænde arbejdslygterne fortil, for armen og bagtil.

17. Ratstammehældning, reguleringslås Løsn grebet på den nederste højre side og før rattet hen mod eller væk fra den ønskede position,

og stram derefter grebet.

18 Kontakt for aircondition

Tryk på kontakten for at tænde airconditionanlægget. Tryk på kontakten for at slukke airconditionanlægget.

Kode 57.0009.0643 GTH-2506 - GTH-3007 27

Februar 2016

Betjeningsanordninger

Anden udgave - Første optryk

19 Omskifter til blæser til opvarmning af førerhus

Tryk på den nederste del af kontakten for at tænde for opvarmningen i førerhuset: Første position for lav blæserhastighed, og anden position for høj hastighed. Tryk på den øverste del af kontakten for at slukke for opvarmningen af førerhuset.

20 Omskifter til ekstra hydraulikkreds (hvis monteret)

Tryk på kontakten for at aktivere det hydrauliske forsyningskredsløb for hjælpelinjerne.

21 Kontakt for blandeskovl (hvis monteret)

Tryk på den nederste del af kontakten for at aktivere blandesneglen inde i graveskovlen. Tryk på den nederste del af kontakten for at deaktivere blandesneglen inde i graveskovlen.

22 Kontakt for katastrofelys (hvis monteret)

Tryk på den nederste del af kontakten for at tænde katastrofelyset. Tryk på den nederste del af kontakten for at slukke katastrofelyset.

23. Kontakt til lys for kørsel på vej Tryk vippekontakten, så lygterne til kørsel på vej

tænder: Vælg den første position for nærlys, og den anden position for fjernlys.

24. Omskifter til oliestrømning til hydraulisk blandeskovl (hvis monteret)

Tryk på kontakten for at lede oliestrømmen til højre eller venstre: Tryk på den øverste del for at lede olien til venstre; tryk på den nederste del for at lede olien til højre.

25. Kontakt til aktivering af hydraulisk lynkobling (hvis monteret)

Hold kontakten trykket ind for at aktivere fastgøringen eller frigivelsen af endeudstyret, styret af joystick.

26 Omskifteren vej/byggeplads

Tryk på den nederste del af omskifteren for at vælge byggepladstilstanden. Tryk på den øverste del af omskifteren for at vælge tilstanden for kørsel på vej.

27 Greb til valg af kørsel - Knap til horn

Flyt grebet til valg af kørsel fremad for at indsætte fremgearet. Flyt grebet til valg af kørsel tilbage for at bakke. Flyt grebet i midterposition for at indsætte frigearet.

Tryk på knappen i den øverste ende af grebet for at aktivere hornet. Slip knappen for at afbryde hornet.

28 Instrumentgruppe

29 Sprinklervæskebeholder

28 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

engine rpm

000000.0

1230

°c

105

161719

2021

3 81 4 5 6

2 9 11

Betjeningsanordninger

Instrumentgruppe

1. Kontrollampe for utilstrækkeligt motorolietryk

2. Kontrollampe for indsat parkeringsbremse

3. Kontrollampe for tilstoppet hydraulikoliefilter

4. Kontrollampe for lavt hydraulikolieniveau

5. Inaktiv

6. Kontrollampe for forvarmning med gløderør

7. Inaktiv

8. Inaktiv

9. Inaktiv

10. Kontrollampe for tilstoppet motorluftfilter

11. Kontrollampe for motoralarm

12. Kontrollampe for alvorlig motorfejl

13. Inaktiv

14. Inaktiv

15. Kølevæsketemperaturviser med kontrollampe for forhøjet temperatur

16. Kontrollampe for positionslys

17. Timetæller

18. Speedometer

19. Kontrollampe for forhøjet hydraulikolietemperatur

20. Kontrollampe for blinklys

21. Brændstofniveauviser med kontrollampe for lavt niveau

22. Kontrollampe for lavt bremsetryk

23. Kontrollampe for langt lys

24. Kontrollampe for lav batterispænding

25. Kontrollampe for fejlfinding

Kode 57.0009.0643 GTH-2506 - GTH-3007 29

Februar 2016

Betjeningsanordninger

Anden udgave - Første optryk

1 Kontrollampe for utilstrækkeligt motorolietryk Når den er tændt, indikerer denne kontrollampe, at

motorolietrykket er alt for lavt, og at der er risiko for beskadigelse af maskinen. Stop brugen af maskinen og udsæt den for vedligeholdelse.

3 Kontrollampe for tilstoppet hydraulikoliefilter Når den er tændt, indikerer denne kontrollampe, at

hydraulikoliefilteret er tilstoppet, og at der er risiko for beskadigelse af maskinen. Stop brugen af maskinen og udsæt den for vedligeholdelse.

4 Kontrollampe for lavt hydraulikolieniveau Når den er tændt, indikerer denne kontrollampe, at

hydraulikolieniveauet er alt for lavt, og at der er risiko for beskadigelse af maskinen. Eliminér olielækagerne og fyld op.

10 Kontrollampe for tilstoppet motorluftfilter Når den er tændt, indikerer denne kontrollampe at

luftfilteret er tilstoppet: Fortsæt til rengøring eller udskiftning af luftfilterpatronen.

11 Kontrollampe for motoralarm

12 Kontrollampe for alvorlig motorfejl Når den er tændt, signalerer denne kontrollampe, at

der er et problem med motoren. Se kapitlet "Logik for motorkontrollamper" for at identificere problemet.

15 Kølevæsketemperaturviser med kontrollampe for forhøjet kølevæsketemperatur

Når den når det røde område, angiver indikatoren, at temperaturen for motorens kølevæske er for høj, og at der er risiko for beskadigelse af motoren. Stop brugen af motoren og udsæt den for vedligeholdelse.

19 Kontrollampe for forhøjet hydraulikolietemperatur Når den er tændt, indikerer denne kontrollampe, at

hydraulikolietemperaturen er forhøjet, og at der er risiko for beskadigelse af maskinen. Stop brugen af maskinen og udsæt den for vedligeholdelse.

22 Kontrollampe for lavt bremsetryk Når den er tændt, indikerer denne kontrollampe, at

trykket i bremsekredsløbet er for lavt til en korrekt funktion, og at der er risiko for beskadigelse af maskinen. Stop brugen af maskinen og udsæt den for vedligeholdelse.

Denne lampe blinker for at signalere et problem med motoren. Se kapitlet "Logik for motorkontrollamper" for at identificere problemet.

25. Kontrollampe for fejlfinding

30 GTH-2506 - GTH-3007 Kode 57.0009.0643

Hvis følgende krav ikke opfyldes, må maskinen ikke anvendes:

5 Læs og anvend de grundlæggende principper for

funktion af maskinen under sikre forhold; disse principper er anført i denne operatørvejledning.

1. Undgå farlige situationer.

2. Udfør altid den indledende kontrol før arbejdet.

Læs og forstå den indledende kontrol, før man går videre til næste kapitel.

3. Udfør altid funktionsafprøvninger, før maskinen anvendes.

4. Undersøg arbejdsområdet.

5. Brug kun maskinen til det formål, hvortil den er beregnet.

Februar 2016Anden udgave - Første optryk

Kontrol

Grundlæggende elementer for den indledende kontrol

Det er operatørens ansvar at foretage en indledende kontrol og de regelmæssige vedligeholdelsesindgreb.

Inspektion før ibrugtagning er en visuel inspektion, der udføres af operatøren inden hvert skift. Den indledende kontrol er en visuel inspektion, der udføres af operatøren, inden der udføres afprøvning af funktionerne for at se om der fejl til stede.

Inspektion før ibrugtagning har desuden til formål at fastslå, om det er nødvendigt at foretage rutinemæssig vedligeholdelse. Operatøren må kun udføre den regelmæssige vedligeholdelse anført i denne vejledning.

Læs venligst listen på næste side, og kontrollér hver komponent.

Hvis der påvises en beskadigelse, eller enhver form for uautoriseret ændring på maskinen, i forhold til de oprindelige tilstande, skal dette forhold tilkendegives og maskinen skal sættes ud af drift.

Reparationer må udelukkende udføres af kvalificeret teknisk personale på grundlag af fabrikantens tekniske specifikationer. Efter at reparationerne er blevet udført, skal operatøren igen foretage den indledende kontrol, før han/hun går videre til afprøvning af funktionerne.

Den programmerede vedligeholdelse skal udføres af kvalificeret teknisk personale i henhold til fabrikantens tekniske specifikationer og kravene i ansvarsvejledningen.

Kode 57.0009.0643 GTH-2506 - GTH-3007 31

Februar 2016

Kontrol

Indledende kontrol før arbejde

Anden udgave - Første optryk

 Sørg for at alle operatør- og sikkerhedsvejledningerne

er komplette, læselige og befinder sig i rummet i førerhuset.

 Sørg for at alle klæbemærker kan læses og er

til stede. Læs venligst kapitlet “Kontrol”.

 Kontrollér om der er lækage af hydraulikolie, og

at olieniveauet er korrekt. Påfyld om nødvendigt olie. Læs venligst kapitlet “Vedligeholdelse”.

 Kontrollér om der er lækage af væske fra

batterierne, og at væskeniveauet er korrekt. Påfyld om nødvendigt destilleret vand. Læs venligst kapitlet “Vedligeholdelse”.

 Kontrollér om der er lækage af motorolie, og at

olieniveauet er korrekt. Påfyld om nødvendigt olie. Læs venligst kapitlet “Vedligeholdelse”.

 Modeller med dæk med luftkammer: Kontrollér,

at dæktrykket er korrekt. Pump dem op, hvis det er nødvendigt. Læs venligst kapitlet “Vedligeholdelse”.

Kontrollér følgende komponenter eller områder for at finde eventuel beskadigelse, manglende komponenter, komponenter der er forkert monteret, eller uautoriserede ændringer:

 Endestop

 Lys, alarmer og lygter

 Dorne, bolte, møtrikker eller andre

fastgøringselementer

Kontrollér hele maskinen for at registrere:

 Revner I svejsesamlinger eller

konstruktionskomponenter

 Buler eller beskadigelse af maskinen

 Stor tilstedeværelse af rust, korrosion eller

oxidering

 Sørg for at alle komponenter i opbygningen og

andre kritiske komponenter er til stede, og at de tilhørende fastgøringsanordninger og dorne er korrekt monteret og strammet.

 Sørg for, at forruden og vinduerne (hvis monteret)

er rene og fri for forhindringer, der kan begrænse udsynet.

 Sørg, efter inspektionen, for at alle beskyttelser,

afskærmninger og dæksler for rummene er på plads og korrekt fastgjort.

 Elektriske komponenter, kabelføring og

elledninger

 Hydraulikrør, samlinger, cylindre og fordelere

 Brændstofstank og hydrauliksystemets tank

 Drivmotorer og drivnav

 Armens styreklodser

 Dæk og hjul

 Spejle

 Motor og tilhørende dele

32 GTH-2506 - GTH-3007 Kode 57.0009.0643

Hvis følgende krav ikke opfyldes, må maskinen ikke anvendes:

5 Læs og anvend de grundlæggende principper for

funktion af maskinen under sikre forhold; disse principper er anført i denne operatørvejledning.

1. Undgå farlige situationer.

2. Udfør altid den indledende kontrol før arbejdet.

Februar 2016Anden udgave - Første optryk

Kontrol

Grundlæggende elementer for afprøvning af funktionerne

Afprøvningerne af funktionerne er blevet defineret for at registrere eventuelle fejl, før maskinen startes. Operatøren skal følge de trinvise instruktioner til at teste samtlige af maskinens funktioner.

Maskiner med funktionsfejl må aldrig tages i brug. Hvis der konstateres funktionsfejl, skal maskinen mærkes og tages ud af drift. Reparationer må udelukkende udføres af kvalificeret teknisk personale på grundlag af fabrikantens tekniske specifikationer.

Når reparationerne er fuldført, skal operatøren foretage en indledende kontrol og yderligere afprøvning af funktionerne, før maskinen sættes i drift.

3. Udfør altid funktionsafprøvninger, før maskinen anvendes.

Sæt dig grundigt ind i og forstå inspektionen af funktionstesterne, før du går videre med næste afsnit.

4. Undersøg arbejdsområdet.

5. Brug kun maskinen til det formål, hvortil den er beregnet.

Kode 57.0009.0643 GTH-2506 - GTH-3007 33

Februar 2016

Kontrol

Afprøvning af funktionerne

Anden udgave - Første optryk

1 Vælg et afprøvningsområde, der er stabilt, plant

og fri for forhindringer. Kontrollér, at der ikke er læs på gaflerne eller udstyret.

2 Træd ind i førerhuset og sæt dig på sædet.

3 Indstil sædet og ratstammen, om nødvendigt.

4 Spænd og lås sikkerhedsselen omkring taljen.

5 Justér spejlet, der er monteret inde i førerhuser,

panoramabakspejlet og de højre sidespejle, hvis det er nødvendigt.

6 Kontrollér, at parkeringsbremsen er aktiveret, og

at grebet til valg af kørsel er i stillingen for frigear.

7 Start motoren. Se delen "Start af motoren" i

kapitlet "Funktion og brug".

Afprøvning af joystickfunktionen

8 Hæv og forlæng bommen, vip gaflerne op og

ned ved hjælp af joysticken.

~ Resultat: Alle funktionerne skal fungere korrekt.

9 Brug drejeknappen, og prøv at forlænge og

trække armen tilbage.

~ Resultat: Alle funktionerne skal fungere korrekt.

Afprøvning af låsning/oplåsning af den hydrauliske lynkobling (hvis monteret)

10 Tryk på den pågældende kontakt, hold den hvide

knap inde og brug joysticket til midlertidigt at låse/ oplåse den hydrauliske lynkobling.

~ Resultat: Alle funktionerne skal fungere korrekt.

Afprøvning af drejning

11 Drej styrefunktionsvælgeren til højre for at vælge

firehjulsstyring.

12 Kontrollér drejningen ved at dreje rattet ¼

omdrejning i hver retning.

~ Resultat: Forhjulene skal dreje i samme retning

som rattet. Baghjulene skal dreje i den modsatte retning.

34 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Kontrol

13 Indregulér hjulene.

14 Drej styrefunktionsvælgeren til højre for at vælge

tohjulsstyring.

15 Kontrollér drejningen ved at dreje rattet ¼

omdrejning i hver retning.

~ Resultat: Forhjulene skal dreje i samme retning

som rattet. Baghjulene skal ikke dreje.

16 Indregulér hjulene.

17 Drej styrefunktionsvælgeren til venstre for at

vælge krabbestyring.

18 Kontrollér drejningen ved at dreje rattet ¼

omdrejning i hver retning.

~ Resultat: Forhjulene og baghjulene skal dreje i

samme retning som rattet.

Afprøvning af transmission og bremser

19 Sørg for at armen er helt sænket og tilbagetrukket.

20 Tryk på bremsepedalen. Tryk på den øverste del

af parkeringsbremsens kontakt for at deaktivere den.

21 Stil grebet til valg af kørsel i stillingen for

fremkørsel. Tryk let på speederpedalen for at øge motoromdrejningstallet og slip langsomt bremsepedalen. Så snart maskinen begynder at bevæge sig, skal der trædes på bremsepedalen.

22 Stil grebet til valg af kørsel i stillingen for

bakning. Tryk let på speederpedalen for at øge motoromdrejningstallet og slip langsomt bremsepedalen. Så snart maskinen begynder at bevæge sig, skal der trædes på bremsepedalen.

~ Resultat: Maskinen skal køre bagud, og derefter

standse brat. Når grebet til kørsel er stillet i bakgear, skal lydsignalet for bakgear tænde.

23 Stil grebet til valg af kørsel i stillingen for frigear.

24 Tryk på den nederste del af parkeringsbremsens kontakt.

~ Resultat: Kontrollampen for parkeringsbremsen skal

tændes, for at tilkendegive, at bremsen er indsat.

25 Flyt grebet til valg af kørsel fremad og derefter

tilbage og øg samtidig motoromdrejningstallet ved at træde på speederpedalen.

~ Resultat: Maskinen må ikke bevæge sig.

Afprøvning af parkeringsbremsen

26 Tryk på den nederste del af kontakten for at

aktivere parkeringsbremsen: Kontrollampen for parkeringsbremsen skal tænde.

27 Tryk let på speederpedalen.

~ Resultat: Maskinen må ikke bevæge sig.

~ Resultat: Maskinen skal køre frem, og derefter

standse brat.

Kode 57.0009.0643 GTH-2506 - GTH-3007 35

Februar 2016

Kontrol

Anden udgave - Første optryk

Afprøvning af tilstanden for kørsel på vej

28 Indstil styrefunktionsvælgeren til funktionen

vejtransport.

29 Forsøg at betjene bommen.

~ Resultat: Ingen af disse funktioner må fungere.

Afprøvning af lygterne

30 Kontrollér, at alle arbejdslygterne og lygterne for

kørsel på vej fungerer korrekt.

Afprøvning af læsbegrænseren

31 Læs en kendt vægt på ca. 1000 kg.

32 Løft bommen til ca. 30 cm over jorden.

33 Træk armen og sørg for, at systemet går i alarm,

ved den afstand, der er angivet i læssetabellerne vedrørende sammenkoblingen af maskine og anvendt endeudstyr.

Afprøvning af nødstopknappen

35 Tryk på nødstopknappen under en bevægelse.

~ Resultat: Bevægelsen skal standse og motoren

skal slukke.

Afprøvning af sædets mikroafbryder

36 Sid ikke på operatørens sæde.

37 Indsæt fremgearet eller bakgearet.

38 Slip parkeringsbremsen og driftsbremsen. 39 Tryk let på speederpedalen.

~ Resultat: Maskinen må ikke bevæge sig.

~ Resultat: Begrænserens alarm skal lyde.

Afprøvning af kontakten for aktivering af joysticket

34 Brug joysticket uden at trykke på denne knap.

~ Resultat: Joysticket må ikke udløse nogen

bevægelse.

36 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Kontrol

Liste for kontrol af arbejdsområdet

Vær opmærksom på og undgå følgende farlige forhold:

 skrænter eller huller

Hvis følgende krav ikke opfyldes, må maskinen ikke anvendes:

5 Læs og anvend de grundlæggende principper for

funktion af maskinen under sikre forhold; disse principper er anført i denne operatørvejledning.

1. Undgå farlige situationer.

2. Udfør altid den indledende kontrol før arbejdet.

3. Udfør altid funktionsafprøvninger, før

maskinen anvendes.

4. Undersøg arbejdsområdet.

5. Brug kun maskinen til det formål, hvortil den

er beregnet.

Grundlæggende elementer for kontrol af arbejdsområdet

 bump og forhindringer på underlaget og affald

og lign

 hældende underlag

 ustabile eller glatte underlag

 hængende forhindringer og højspændingsledninger

 farlige placeringer

 utilstrækkeligt bæredygtigt underlag i forhold til

maskinens belastningskraft

 vind- og vejrforhold

 tilstedeværelse af uautoriseret personale

 andre potentielt farlige forhold.

Inspektion af arbejdsstedet hjælper operatøren med at afgøre, om maskinen kan betjenes sikkert på arbejdsstedet. Den skal foretages af operatøren, inden maskinen flyttes til arbejdsstedet.

Det er operatørens ansvar at være opmærksom på eventuelle risici på arbejdsstedet og holde øje med og undgå disse i forbindelse med flytning, opstilling og betjening af maskinen.

Kode 57.0009.0643 GTH-2506 - GTH-3007 37

Februar 2016

Kontrol

Inspektion af skilte på GTH 2506 R Stage 3A

Brug billederne på næste side til at bekræfte, at alle skilte er læselige og korrekt placeret.

Herunder er en numerisk liste med antal og beskrivelser.

Kode

215645 Fare - Fare for eksplosioner/ 1

215646 Vigtigt - Fare for alvorligt elektrisk stød 2

09.4618.1818

82560

237720

237721 Advarsel – Spænd sikkerhedsselen 1 237726 Advarsel – Fare for forbrændinger 1

09.4616.0102 Skilt – 2500 kg 1

09.4618.0776 Skilt - Øvre dør, indvendig oplåsning 1

09.4618.0920 Advarsel – Motorrum 1

09.4618.0922 Advarsel – Fare for knusning 2

09.4618.0924 Fare - Fare for eksplosioner/forbrændinger 1

09.4618.0923

09.4618.1691 Skilt - Testporte 1

09.4618.1375

09.4618.1398 Skilt - Fastgøring af låsestift 1

09.4618.1025 Skilt - Udvendig døroplåsning 1

09.4618.1742 Skilt – Nødudgang 1

09.4618.1419

09.4618.1423 Fare - Fare for eksplosioner/forbrændinger 1

09.4618.1687 Skilt - Styregreb 1

09.4618.1689

09.4618.1458

09.4618.0390 Pynte-klæbemærke - Genie GTH-2506 2

09.4618.0930 Pynte-klæbemærke - Genie GTH-2506 1

1258639 Pynte-klæbemærke - Genie 1

09.4618.1645

Skiltbeskrivelse Antal

Fare - Det er forbudt at transportere passagerer på gaflerne

Advarsel – Injektionsfare Advarsel – Knusefare, maskine i

bevægelse

Advarsel - Fare for forbrændinger, varme dele

Advarsel - Fare for overkrængning, overhold kapaciteten

Skilt - Naturelle hydraulisk olie

Skilt - Styregreb med låsning/oplåsning (hvis monteret)

Advarsel - Fare for overkrængning, overhold kapaciteten

Skilt - Deaktivering af lastbegrænsningssystem

Anden udgave - Første optryk

Kode

09.4618.1670 Skilt - Hydraulisk olie 2 28159 Skilt – Diesel 1

09.4618.1674 Advarsel – Knusefare, sikkerhedskrave 1

09.4618.1681 Skilt - Dæktryk 4,5 bar 4

09.4618.1690 Skilt - Anhugning og løftning 1

09.4618.1678 Skilt - Batteriafbryder 1

09.4618.1679 Vigtigt - 7 skilte 1

09.4618.1713 Vigtigt - Fare for forbrændinger 1

09.4618.1781 Vigtigt - Fare for nedfald af genstande 1

09.4618.1782 Fare - Fare for alvorligt elektrisk stød 1

09.4618.1999 Skilt – Brug ikke DOT-VÆSKE 1

Kode

09.4618.1637 Skilt - Gaffel på dæk 1

09.4618.0835 Skilt - Krog 1

09.4618.0837 Skilt – 2000 kg forlængerarm 1

09.4618.1426 Skilt - Spand 1

09.4618.1515 Skilt - MANITOU gaffel 1

Skiltbeskrivelse Antal

Læssetabeller GTH-2506

Beskrivelse Antal

38 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Kontrol

09.4618.0390

09.4616.0102

09.4618.1423

09.4618.1818

09.4618.1375

09.4618.1690B

09.4618.1781

09.4618.1398

09.4618.0922

09.4618.1458

09.4618.1687

09.4616.1679

09.4618.1742

09.4618.0923

237726

28159

215645

237720

82560

09.4618.1670

237720

09.4618.0776

215646

09.4618.1681

09.4618.1645

09.4618.1999

237721

09.4618.1681

09.4618.1691

09.4618.1782

09.4618.0390

09.4618.1713

09.4618.0924

09.4618.1678

09.4618.0922

09.4618.1458

1258639

215646

09.4618.1681

09.4618.0923

09.4618.0920

09.4618.1674

09.4618.1681

09.4618.0930

Skravering angiver, at mærkaten er skjult, for eksempel under en tildækning

Kode 57.0009.0643 GTH-2506 - GTH-3007 39

Februar 2016

Kontrol

Inspektion af skilte på GTH 2506 R Stage 3B

Brug billederne på næste side til at bekræfte, at alle skilte er læselige og korrekt placeret.

Herunder er en numerisk liste med antal og beskrivelser.

Kode

215645 Fare - Fare for eksplosioner/ 1

215646 Vigtigt - Fare for alvorligt elektrisk stød 2

09.4618.1818

82560

237720

237721 Advarsel – Spænd sikkerhedsselen 1 237726 Advarsel – Fare for forbrændinger 1

09.4616.0102 Skilt – 2500 kg 1

09.4618.0776 Skilt - Øvre dør, indvendig oplåsning 1

09.4618.0920 Advarsel – Motorrum 1

09.4618.0922 Advarsel – Fare for knusning 2

09.4618.0924

09.4618.0923

09.4618.1691 Skilt - Testporte 1

09.4618.1375

09.4618.1398 Skilt - Fastgøring af låsestift 1

09.4618.1025 Skilt - Udvendig døroplåsning 1

09.4618.1742 Skilt – Nødudgang 1

09.4618.1419 Skilt - Naturelle hydraulisk olie 1

09.4618.1423

09.4618.1687 Skilt - Styregreb 1

09.4618.1689

09.4618.1458

09.4618.0390 Pynte-klæbemærke - Genie GTH-2506 2

09.4618.0930 Pynte-klæbemærke - Genie GTH-2506 1

1258639 Pynte-klæbemærke - Genie 1

09.4618.1645

Skiltbeskrivelse Antal

Fare - Det er forbudt at transportere passagerer på gaflerne

Advarsel – Injektionsfare

Advarsel – Knusefare, maskine i bevægelse

Fare - Fare for eksplosioner/forbrændinger Advarsel - Fare for forbrændinger, varme dele

Advarsel - Fare for overkrængning, overhold kapaciteten

Fare - Fare for eksplosioner/forbrændinger

Skilt - Styregreb med låsning/oplåsning (hvis monteret)

Advarsel - Fare for overkrængning, overhold kapaciteten

Skilt - Deaktivering af lastbegrænsningssystem

Anden udgave - Første optryk

Kode

09.4618.1670 Skilt - Hydraulisk olie 2

09.4618.1671 Skilt - ULSD-brændstof 1

09.4618.1674 Advarsel – Knusefare, sikkerhedskrave 1

09.4618.1681 Skilt - Dæktryk 4,5 bar 4

09.4618.1690B Skilt - Anhugning og løftning 1

09.4618.1678 Skilt - Batteriafbryder 1

09.4618.1679 Vigtigt - 7 skilte 1

09.4618.1713 Vigtigt - Fare for forbrændinger 1

09.4618.1781 Vigtigt - Fare for nedfald af genstande 1

09.4618.1782 Fare - Fare for alvorligt elektrisk stød 1

09.4618.1822 Skilt - Lydniveau 101 dB 1

09.4618.1829 Skilt - EcoLogo-mærkat 3

09.4618.1999 Skilt – Brug ikke DOT-VÆSKE 1

1 3

Kode

09.4618.1637 Skilt - Gaffel på dæk 1

09.4618.0835 Skilt - Krog 1

09.4618.0837 Skilt – 2000 kg forlængerarm 1

09.4618.1426 Skilt - Spand 1

09.4618.1515 Skilt - MANITOU gaffel 1

Skiltbeskrivelse Antal

Læssetabeller GTH-2506

Beskrivelse Antal

40 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Kontrol

09.4618.0390

09.4616.0102

09.4618.1423

09.4618.1818

09.4618.1375

09.4618.1690B

09.4618.1781

09.4618.1398

09.4618.0922

09.4618.1458

09.4618.1687

09.4616.1679

09.4618.1742

09.4618.0923

09.4618.1829

237726

09.4618.1671

215645

237720

82560

09.4618.1670

237720

09.4618.0776

215646

09.4618.1681

09.4618.1645

09.4618.1999

237721

09.4618.1681

09.4618.1691

09.4618.1782

09.4618.1822

09.4618.1829

09.4618.0390

09.4618.1713

09.4618.0924

09.4618.1678

09.4618.0922

09.4618.1458

09.4618.1829

1258639

09.4618.1681 215646

09.4618.0923

09.4618.0920

09.4618.1674

09.4618.0923

09.4618.0930

09.4618.1681

Skravering angiver, at mærkaten er skjult, for eksempel under en tildækning

Kode 57.0009.0643 GTH-2506 - GTH-3007 41

Februar 2016

Kontrol

Kontrol af kongurationen for godkendelse til vej

Anden udgave - Første optryk

Pos. Varekode TUV Schweiz Italien

09.4618.0339

09.4618.0276 Reflekterende gult skilt

56.0010.0020 Orange reflektor

09.0803.0081 Kiler

09.4616.0155 Godkendelsesskilt

09.4616.0153 Godkendelsesskilt

Maks. hastighed 20 km/t

42 GTH-2506 - GTH-3007 Kode 57.0009.0643

Inspektion af skilte på GTH 3007 R Stage 3A

Brug billederne på næste side til at bekræfte, at alle skilte er læselige og korrekt placeret.

Herunder er en numerisk liste med antal og beskrivelser.

Februar 2016Anden udgave - Første optryk

Kontrol

Kode

215645 Fare - Fare for eksplosioner/ 1

215646 Vigtigt - Fare for alvorligt elektrisk stød 2

09.4618.1818

82560

237720

237721 Advarsel – Spænd sikkerhedsselen 1 237726 Advarsel – Fare for forbrændinger 1

09.4616.0002 Skilt – 3000 kg 1

09.4618.0776 Skilt - Øvre dør, indvendig oplåsning 1

09.4618.0920 Advarsel – Motorrum 1

09.4618.0922 Advarsel – Fare for knusning 2

09.4618.0924 Fare - Fare for eksplosioner/forbrændinger 1

09.4618.0923

09.4618.1691 Skilt - Testporte 1

09.4618.1375

09.4618.1398 Skilt - Fastgøring af låsestift 1

09.4618.1025 Skilt - Udvendig døroplåsning 1

09.4618.1742 Skilt – Nødudgang 1

09.4618.1419 Skilt - Naturelle hydraulisk olie 1

09.4618.1423 Fare - Fare for eksplosioner/forbrændinger 1

09.4618.1687 Skilt - Styregreb 1

09.4618.1689

09.4618.1458

09.4618.1992 Pynte-klæbemærke - Genie GTH-3007 1

09.4618.1993 Pynte-klæbemærke - GTH -3007 1

09.4618.1994 Pynte-klæbemærke - Genie GTH-3007 1

1258639 Pynte-klæbemærke - Genie 1

09.4618.1645

Skiltbeskrivelse Antal

Fare - Det er forbudt at transportere passagerer på gaflerne

Advarsel – Injektionsfare Advarsel – Knusefare, maskine i bevægelse

Advarsel - Fare for forbrændinger, varme dele

Advarsel - Fare for overkrængning, overhold kapaciteten

Skilt - Styregreb med låsning/oplåsning (hvis monteret)

Advarsel - Fare for overkrængning, overhold kapaciteten

Skilt - Deaktivering af lastbegrænsningssystem

Kode

09.4618.1670 Skilt - Hydraulisk olie 2 28159 Skilt – Diesel 1

09.4618.1674 Advarsel – Knusefare, sikkerhedskrave 1

09.4618.1682 Skilt - Dæktryk 5,5 bar 4

09.4618.1995 Skilt - Anhugning og løftning 1

09.4618.1678 Skilt - Batteriafbryder 1

09.4618.1679 Vigtigt - 7 skilte 1

09.4618.1713 Vigtigt - Fare for forbrændinger 1

09.4618.1781 Vigtigt - Fare for nedfald af genstande 1

09.4618.1782 Fare - Fare for alvorligt elektrisk stød 1

09.4618.1999 Skilt – Brug ikke DOT-VÆSKE 1

Kode

09.4618.2016 Skilt - Gaffel på dæk 1

09.4618.2022 Skilt - Krog 1

09.4618.2023 Skilt – 2000 kg forlængerarm 1

09.4618.2024 Skilt – 900 kg 1

09.4618.2025 Skilt - Spand 1

Skiltbeskrivelse Antal

Læssetabeller GTH-3007

Beskrivelse Antal

Kode 57.0009.0643 GTH-2506 - GTH-3007 43

Februar 2016

Kontrol

09.4616.1993

09.4616.0002

09.4618.1818

09.4618.1375

09.4618.1995

09.4618.1781

09.4618.1782

09.4618.1398

09.4618.0922

09.4618.1458

Anden udgave - Første optryk

82560

09.4618.1670

09.4618.1419

237720

09.4618.1025

09.4618.0776 215646

09.4618.1682

09.4618.1645

09.4618.1999

237721

09.4618.1682

09.4618.1423

09.4618.1691

09.4618.1687

09.4618.1689

09.4618.1679

09.4618.0923

09.4618.1742

09.4618.0923 28159

215645

237720

09.4618.1674

237720

237726

09.4618.1994

09.4618.1682

09.4618.0923

09.4618.0920

09.4618.1992

09.4618.1713

09.4618.0924

09.4618.1678

09.4618.0922

09.4618.1458

1258639

09.4618.1682

215646

44 GTH-2506 - GTH-3007 Kode 57.0009.0643

Inspektion af skilte på GTH 3007 R Stage 3B

Brug billederne på næste side til at bekræfte, at alle skilte er læselige og korrekt placeret.

Herunder er en numerisk liste med antal og beskrivelser.

Februar 2016Anden udgave - Første optryk

Kontrol

Kode

215645 Fare - Fare for eksplosioner/ 1 215646 Vigtigt - Fare for alvorligt elektrisk stød 2

09.4618.1818

82560 237720 237721 Advarsel – Spænd sikkerhedsselen 1 237726 Advarsel – Fare for forbrændinger 1

09.4616.0002 Skilt – 3000 kg 1

09.4618.0776 Skilt - Øvre dør, indvendig oplåsning 1

09.4618.0920 Advarsel – Motorrum 1

09.4618.0922 Advarsel – Fare for knusning 2

09.4618.0924 Fare - Fare for eksplosioner/forbrændinger 1

09.4618.0923

09.4618.1691 Skilt - Testporte 1

09.4618.1375

09.4618.1398 Skilt - Fastgøring af låsestift 1

09.4618.1025 Skilt - Udvendig døroplåsning 1

09.4618.1742

09.4618.1419 Skilt - Naturelle hydraulisk olie 1

09.4618.1423 Fare - Fare for eksplosioner/forbrændinger 1

09.4618.1687 Skilt - Styregreb 1

09.4618.1689

09.4618.1458

09.4618.1992 Pynte-klæbemærke - Genie GTH-3007 1

09.4618.1993 Pynte-klæbemærke - GTH-3007 1

09.4618.1994 Pynte-klæbemærke - Genie GTH-3007 1

1258639 Pynte-klæbemærke - Genie 1

09.4618.1645

Skiltbeskrivelse Antal

Fare - Det er forbudt at transportere passagerer på gaflerne

Advarsel – Injektionsfare Advarsel – Knusefare, maskine i bevægelse

Advarsel - Fare for forbrændinger, varme dele

Advarsel - Fare for overkrængning, overhold kapaciteten

Skilt – Nødudgang

Skilt - Styregreb med låsning/oplåsning (hvis monteret)

Advarsel - Fare for overkrængning, overhold kapaciteten

Skilt - Deaktivering af lastbegrænsningssystem

Kode

09.4618.1670 Skilt - Hydraulisk olie 2

09.4618.1671

09.4618.1674 Advarsel – Knusefare, sikkerhedskrave 1

09.4618.1682 Skilt - Dæktryk 5,5 bar 4

09.4618.1995 Skilt - Anhugning og løftning 1

09.4618.1678 Skilt - Batteriafbryder 1

09.4618.1679 Vigtigt - 7 skilte 1

09.4618.1713 Vigtigt - Fare for forbrændinger 1

09.4618.1781 Vigtigt - Fare for nedfald af genstande 1

09.4618.1782 Fare - Fare for alvorligt elektrisk stød 1

09.4618.1829 Skilt - EcoLogo 3

09.4618.2026 Skilt - Lydniveau 104 dB 1

09.4618.1999 Skilt – Brug ikke DOT-VÆSKE 1

Kode

09.4618.2016 Skilt - Gaffel på dæk 1

09.4618.2022 Skilt - Krog 1

09.4618.2023 Skilt – 2000 kg forlængerarm 1

09.4618.2024 Skilt - 900 kg forlængerarm 1

09.4618.2025 Skilt - Spand 1

Skiltbeskrivelse Antal

Skilt - ULSD-brændstof

Læssetabeller GTH-3007

Beskrivelse Antal

Kode 57.0009.0643 GTH-2506 - GTH-3007 45

Februar 2016

Kontrol

09.4618.1993

09.4616.0002

09.4618.1818

09.4618.1375

09.4618.1995

09.4618.1781

09.4618.1782

Anden udgave - Første optryk

82560

09.4618.1670

09.4618.1419

237720

09.4618.1025

09.4618.0776 215646

09.4618.1682

09.4618.1645

09.4618.1999

237721

09.4618.1682

09.4618.1423

09.4618.1398

09.4618.0922

09.4618.1458

09.4618.1829

09.4618.1687

09.4618.2026

09.4618.1689

09.4618.1679

09.4618.1742

09.4618.1829

09.4618.1671 215645

237720

09.4618.1674

237720 237726

09.4618.0923

09.4618.1994

09.4618.1682

09.4618.0923

09.4618.0920

09.4618.1691

09.4618.1992

09.4618.1713

09.4618.0924

09.4618.1678

09.4618.0922

09.4618.1458

09.4618.0923

09.4618.1829

1258639

09.4618.1682

215646

46 GTH-2506 - GTH-3007 Kode 57.0009.0643

Kontrol af kongurationen for godkendelse til vej

Februar 2016Anden udgave - Første optryk

Kontrol

Pos. Varekode TUV Schweiz Italien

09.4618.0339

09.4618.0276 Reflekterende gult skilt

56.0010.0020 Orange reflektor

09.0803.0081 Kiler

09.4616.0155 Godkendelsesskilt

09.4616.0153 Godkendelsesskilt

Maks. hastighed 20 km/t

Kode 57.0009.0643 GTH-2506 - GTH-3007 47

Februar 2016

Funktion og brug

Hvis følgende krav ikke opfyldes, må maskinen ikke anvendes:

5 Læs og anvend de grundlæggende principper for

funktion af maskinen under sikre forhold; disse principper er anført i denne operatørvejledning.

Anden udgave - Første optryk

Grundlæggende elementer

Kapitlet "Funktion og brug" giver instruktioner om alle aspekter af brug af maskinen. Det er operatørens ansvar at følge alle sikkerhedsreglerne og instruktioner, der er angivet i operatør-, sikkerheds- og ansvarsvejledningerne.

En terrængående gaffeltruck med variabel reach defineres som en trucktype på hjul, der grundlæggende er designet som en gaffeltruck med en roterende arm, som kan udstyres med forskelligt udstyr til at løfte materialer. Enhver anden end den angivne er farlig.

1 Undgå farlige situationer.

2 Udfør altid den indledende kontrol før

arbejdet.

3 Udfør altid funktionsafprøvninger, før

maskinen anvendes.

4 Undersøg arbejdsområdet.

5 Brug kun maskinen til det formål, hvortil

den er beregnet.

Kun autoriseret personale må kunne bruge en maskine. Hvis det forventes, at maskinen skal anvendes af mere end én operatør på forskellige tidspunkter i løbet af det samme arbejdsskift, skal alle operatører overholde sikkerhedsreglerne og instruktionerne, der er angivet i operatør-, sikkerheds- og ansvarsvejledningerne. Det betyder, at alle nye operatører skal foretage en indledende kontrol, afprøve funktionerne og kontrollere arbejdsområdet, før maskinen tages i brug.

Desuden skal alle, der arbejder på eller i nærheden af produktet, opfylde de gældende sikkerhedsregler.

48 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Funktion og brug

Indstilling af sædet

Sædets position reguleres ved at bevæge grebet A og skyde sædet frem eller tilbage. Slip grebet, og sørg for at blokere sædet i positionen.

Sædets højde og affjedring reguleres ved at dreje knoppen B med eller mod urets retning indtil den ønskede indstilling for affjedring er nået. Når du sidder korrekt i sædet, skal du kontrollere, at den gule indikator C er inden for den grønne zone.

Ryglænet reguleres ved hjælp af grebet D. Pres ryggen hårdt mod ryglænet, og bring ryglænet i den vinkel, som du ønsker. Slip derefter grebet.

Spænding af sikkerhedsselen

Indtag den korrekte siddestilling på førerpladsen:

• Sikkerhedsbæltet er udstyret med en retraktorrulle.

• For at spænde selen skal man trække i den lille tap 1 og føre den ind i spændet 2, indtil fastgøringen finder sted.

• For at frigøre selen skal man trykke på knappen 3 for at trække tappen ud af spændet.

• Kontrollér, at selen støtter korrekt på hofterne, og ikke på maven.

Armlænet reguleres ved at løfte armlænet E og dreje hjulet F for at regulere armlænet til den ønskede højde.

Sædet er kun beregnet til en enkelt person.

Sædet må ikke indstilles, når maskinen er i bevægelse.

Kode 57.0009.0643 GTH-2506 - GTH-3007 49

Februar 2016

Funktion og brug

Justering af spejlene

Maskinen er udstyret med fem bakspejle. For at justere dem skal de drejes manuelt til positionen, der giver det bedst udsyn.

1. Giver kontrol af rummet  bag maskinen på

højre side.

2. Giver kontrol af kørebanen  bag maskinen.

3. Giver kontrol af rummet  bag maskinen på

venstre side.

4. Giver kontrol af rummet  bag maskinen og

den bagerste del af stellet.

Anden udgave - Første optryk









50 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Funktion og brug

Parkeringsbremse

Brug altid parkeringsbremsekontakten til at blokere parkeringsbremsen inden bommen hæves.

Bloker altid parkeringsbremsen inden førersædet forlades.

Tryk på den nederste del af kontakten for at aktivere parkeringsbremsen.

Tryk på den øverste del af kontakten for at deaktivere parkeringsbremsen.

Bremsepedal

Brug bremsepedalen til at styre maskinens hastighed og til at standse bevægelsen af maskinen.

Hold bremsepedalen nede for at standse maskinen.

Start af motoren

1. Kontrollér, at parkeringsbremsen er aktiveret, og at grebet til valg af kørsel er i stillingen for frigear.

2. Sæt nøglen i startkontakten.

3. Drej nøglen, indtil motoren starter.

Start i kolde klimaer

I kolde klimatiske forhold, ved temperaturer på 20 °F/-6 °C eller lavere, skal motoren varme op I 5 minutter, inden maskinen anvendes for at undgå at beskadige det hydrauliske system. I ekstrem kulde, ved temperaturer på 0 °F/-18 °C eller lavere, skal maskinerne være udstyret med ekstraudstyrssættet for koldstart. Start af motoren ved temperaturer under 0 °F/-18 °C kan kræve brug af et ekstra batteri.

Valg af drejningen

Indregulér altid hjulene med maskinen, før der vælges drejningstilstand.

Indregulér ikke hjulene under kørslen.

Sådan indreguleres baghjulene:

1. Start motoren og stil omskifteren for vej/ byggeplads/platform i byggepladsposition.

2. Drej rattet, indtil hjulene er indreguleret til stellets længde og indtil den orange kontrollampe for omskifteren for drejning forbliver tændt.

Ved skift fra drejning med fire hjul til "krabbe"kørsel (eller omvendt), indregulerer maskinen automatisk baghjulene.

Hvis motoren ikke starter inden for 30 sekunder, skal årsagen til problemet findes og eventuelle fejlfunktioner repareres. Vent 20 sekunder, inden du forsøger at starte igen.

Kode 57.0009.0643 GTH-2506 - GTH-3007 51

Februar 2016

203 mm

Funktion og brug

Anden udgave - Første optryk

Sikkerhedsudgang

Løft de to greb, og fjern vingemøtrikkerne, der fastgør grebene til stellet.

Valg af kørsel

Brug grebet til valg af kørsel til at styre maskinens kørselsretning.

Træd på bremsepedalen, inden gearet indrykket.

For at køre baglæns skal grebet til valg af kørsel flyttes frem mod maskinens front og opad.

For at køre baglæns skal grebet til valg af kørsel flyttes frem mod maskinens front og opad: Lydsignalet for bakgear udsendes, og baklygten

tænder (hvis monteret).

For at vende tilbage til frigearsposition skal grebet til valg af kørsel flyttes til midterpositionen.

Forlæns

Frigear

Bakgear

52 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Funktion og brug

Transport af et læs

Centrér læsset på gaflerne. Placér læsset så det støtter helt mod gaflernes stel.

Under transporten skal læsset holdes så tæt ved jorden som muligt. Læssemaskiner skal altid flyttes med armhældningsindikatoren på 0 grader eller mindre.

For at sikre læsset bedst skal gaflerne vippes lidt tilbage.

Stands maskinen helt, inden parkeringsbremsen aktiveres.

Løft og placering af et læs

Læssetabellerne i førerhuset viser driftsgrænserne for en maskine, der er vedligeholdt og anvendt korrekt. For at bruge læssetabellen skal operatøren kende læssets vægt, dets centrum samt afstanden og højden, i hvilken læsset skal placeres.

Denne maskine har flere læssetabeller. Sørg for at bruge læssetabellen, der svarer til endeudstyret, som er monteret på maskinen.

Hvis det ikke er muligt at placere læssets vægt i den ønskede højde og vinkel, kan følgende løsninger bruges:

1. Før maskinen tættere på læssestedet eller løftestedet således at læssets vægt overholder specifikationerne i læssetabellen.

2. Opdel læsset i mindre dele, således at hver del overholder specifikationerne i læssetabellen.

3. Brug en større maskine, der er i stand til at håndtere læsset i overensstemmelse med specifikationerne.

Kode 57.0009.0643 GTH-2506 - GTH-3007 53

Februar 2016

Funktion og brug

Placering af læsset

1 Kør hen til det ønskede sted og stands

forsigtigt maskinen.

2 Sæt transmissionen i frigear.

3 Indsæt parkeringsbremsen.

4 Flyt styringsanordningen gradvist for at hæve

og forlænge armen til den ønskede højde.

Anden udgave - Første optryk

6 Flyt styringsanordningen gradvist for at hæve

og trække armen tilbage. Denne handling trækker gaflerne ud fra under læsset.

7 Når gaflerne og konstruktionen er fri for

læsset, kan armen sænkes.

5 Flyt styringsanordningen gradvist for at sænke

og forlænge armen til den ønskede højde. Sænk læsset, indtil dets vægt tynger ud over gaflerne. Udøv ikke en kraft nedad med gaflerne.

54 GTH-2506 - GTH-3007 Kode 57.0009.0643

168 mm

Bevægelser med styreanordninger - joystickfunktion

Februar 2016Anden udgave - Første optryk

Funktion og brug

Joystick med

aktiveringskontakt

(B)

Hydraulisk lynkobling (hvis monteret)

Lås eller oplås den hydrauliske lynkobling

ved at trykke samtidigt på kontakten, som

låser/oplåser den hydrauliske lynkobling,

joystickens aktiveringskontakt (B) og den

hvide tommelngerknap (A).

Joystick med

aktiveringskontakt (B)

og gul drejeknap (C)

Kode 57.0009.0643 GTH-2506 - GTH-3007 55

Februar 2016

Funktion og brug

Læsbegrænsningssystem, betjeningspanel

I den bagerste del af førerhuset er der en enhed, der gør det muligt at styre maskinens læsbegrænser. De indsamlede data, kombineret med typer af udstyr, der bruges, sammenholdes konstant med de data, der er indtastet i systemets program. Resultatet af behandlingen oversættes til tre mulige situationer på displayet, og vises af kontrollamperne på venstre side af displayet.

1 Grøn LYSDIODE TÆNDT Stabil tilstand. (L1,L2,L3): Under maskinens

normale funktion, når procentdelen af væltningsmomentet er mellem 0 og 79, er disse lysdioder tændt.

2 Gul LYSDIODE TÆNDT Præalarmsituation. (L4 og L5): De tændes,

når maskinen er tilbøjelig til at vælte og procentdelen af væltningsmomentet i forhold til grænseværdien er mellem 80 og 99: Bommens bevægelser bremses, og lydalarmen bipper langsomt.

3 Rød LYSDIODE TÆNDT Alarmsituation. (L6 og L7): Fare for overkrængning!

Procentdelen af væltningsmomentet er 100 forhold til grænseværdien: Lydalarmen bipper hurtigt, og maskinens bevægelser standses med undtagelse af dem, som gør det muligt at hente lastes ned under sikre forhold.

Anden udgave - Første optryk









Beskrivelse af kommandoerne

1. Kalibreringsknap

2. Stabilitetsviser med lysdiodestang

3. Grønt lys - strømforsyning OK

4. Lysdiode for funktion L8

Funktion

Når strømforsyningen aktiveres, udfører læsbegrænsersystemet en automatisk fejlfinding:

• LYSDIODEstangen 2 tændes og skifter gradvist

fra grøn til rød

• displayet udsender en brummen

• Lysdioden L8 og kontrollampen for generel alarm for læsbegrænsersystemet forbliver tændte

• derefter slukkes lysdiodestangen 2 gradvist

• Lysdioden L8 og kontrollampen for generel alarm for læsbegrænsersystemet slukkes

Under funktionen tændes LYSDIODESTANGEN 2 gradvist i henhold til stabilitetsvariationerne.

Alarmkoder og genetablering

Begrænsningsanordningen er udstyret med fejlfindingsanordninger til at lette identifikationen af eventuelle fejl i transducere, brud på kabler og fejlfunktioner i det elektroniske system. Når der signaleres en fejl, stilles begrænsningsanordningen i sikkerhedstilstand med blokering af farlige manøvrer:

56 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Funktion og brug

Kontrollampen for generel alarm for læsbegrænsersystemet tændes sammen med lysdioden L8, som begynder at blinke og signalerer en alarmkode.

Før maskinen anvendes, skal man sørge

for, at den første grønne lysdiode for overbelastningsalarmsystemet er tændt. Overbelastningssystemet må ikke bruges til at kontrollere lasten, som skal løftes: Systemet er kun designet til at signalere maskinens potentielle ubalance langs dens bevægelsesakse. Disse balanceforskydninger kan være forårsaget af for brat brug af betjeningsgrebene under flytning af læs. Hvis der tændes forskellige indikatorer under arbejdet, skal grebene bruges mere blidt.

Læsbegrænsningssystem, nøglekontakt til tilsidesættelse

Denne kontakt gør det muligt at omgå læsbegrænseren for at genoprette maskinens funktion:

• ved blokering pga. indgreb af læsbegrænseren;

• ved fejlfunktion på maskinen, der kræver udløsning af alle maskinbevægelser.

For at forhindre misbrug af denne anordning (dvs. arbejde uden for maskinens lastbegrænsningssystem og lastog stabilitetsgrænser) er læsbegrænsningssystemet forsynet med en timer (kalibreret til ti sekunder). Når dette tidsrum er udløbet genoprettes blokeringsfunktionerne automatisk.

Brug af læssetabellerne

Læssetabellerne, der er anbragt på førerhuset, angiver det maksimale tilladte læs på grundlag af armens udstrækning og typen af endeudstyret. Læs altid disse tabeller for at arbejde under sikre forhold. Omfanget af armens udstrækning kan aflæses vha. bogstaverne (A, B, C, D, E) der er malet på armen. Armens reelle hældningsgrader vises derimod af hældningsindikatoren.

Kontrollampe for læsbegrænsning (hvis monteret)

Denne anordning, der er installeret på førerhusets tag, er forbundet til læsbegrænseren, og viser den samme lysdiodesekvens, som vises på læsbegrænserens display. Når den når det røde område, udsendes en lydalarm.

Når omskifteren til udelukkelse af læsbegrænseren er aktiveret, lyser lysdiode for funktion L8 rødt.

Læsbegrænsningssystemets tilsidesættelse af nøglekontakten er kun aktiv i tilstanden arbejdssted. I tilstanden platform kan læsbegrænsningssystemet ikke deaktiveres.

Kode 57.0009.0643 GTH-2506 - GTH-3007 57

Februar 2016

Funktion og brug

Instruktioner om lynkobling

Anden udgave - Første optryk

Udgave med mekanisk blokering

1 Kør hen til det sted, hvor man ønsker at nedlægge

det monterede endeudstyr (om muligt et tildækket sted og med en kompakt overflade).

2 Frakobl de lynkoblinger, som udstyret eventuelt

er udstyret med.

3 Træk dornen, der blokerer udstyret, ud efter at have

fjernet sikkerhedsstiften, der er anbragt i enden.

4 Læg udstyret på jorden. 5 Vip endeudstyrets holderamme frem og sænk bommen

for at frigive endeudstyrets øverste blokering.

6 Kør maskinen tilbage for at fjerne sig fra udstyret,

og kør hen til det nye udstyr, som man ønsker at benytte.

7 Hold rammen vippet frem, og hægt den øverste

lås af det nye endeudstyr.

8 Træk udstyret tilbage og løft det et par centimeter

fra jorden. Udstyret centreres automatisk på lynkoblingspladen.

9 Sæt dornen på plads igen, og sørg for at fastgøre den

med sikkerhedsstiften, der tidligere blev afmonteret.

10 Tilslut på ny de lynkoblinger, som udstyret

eventuelt er udstyret med.

Udgave med hydraulisk blokering (optional)

1. Kør hen til det sted, hvor man ønsker at nedlægge det monterede endeudstyr (om muligt et tildækket sted og med en kompakt overflade).

2. Frakobl de lynkoblinger, som udstyret eventuelt er udstyret med.

3. Læg udstyret på jorden.

4. Hold kontakten til aktivering af låsning/oplåsning inde, indtil trin 5 er afsluttet.

5. Frigiv endeudstyrets joystick, som styrer bevægelserne.

6. Vip endeudstyrets holderamme frem og sænk bommen for at frigive endeudstyrets øverste blokering.

7. Kør maskinen tilbage for at fjerne sig fra udstyret, og kør hen til det nye udstyr, som man ønsker at benytte.

8. Hold rammen vippet frem, og hægt den øverste lås af det nye endeudstyr.

9. Træk udstyret tilbage og løft det et par centimeter fra jorden. Udstyret centreres automatisk på lynkoblingspladen.

10. Kobling af endestykket ved at bevæge joysticken med kontakten lås/oplås.

11. Tilslut på ny de lynkoblinger, som udstyret eventuelt er udstyret med.

58 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Funktion og brug

Nødstart af maskinen

Når batteriet er afladet til det punkt, hvor det ikke længere kan starte startmotoren, skal der udføres en nødstart handler ved at indvirke på batteriet eller udskifte batteriet.

Udfør aldrig en nødstart af maskinen ved at indvirke direkte på startmotoren eller på startrelæet. Flytningen frem eller tilbage af maskinen kan forårsage alvorlig personskade eller dødsfald.

For at undgå personskade under nødstarten, udført med en anden maskine, skal man sørge for, at maskinerne ikke rører ved hinanden.

Udfør ikke nødstart af et frossent batteri, da det kan eksplodere.

Hold batteriet væk fra flammer og gnister. Under opladningen producerer blysyrebatterier eksplosive gasser. Når man udfører arbejde i nærheden af batterierne, skal man bære beskyttelsesbriller.

Hjælpebatteriet skal være på 12 V. Den anvendte maskine skal være udstyret med et elektrisk system med negativ jordforbindelse.

Nødstart af maskinen

1 Tilslut det positive tilslutningskabel (+) til den

positive pol (+) på det afladte batteri.

Kørsel på hældende overader

Når maskinen er læsset, skal man altid fortsætte med gaflerne vendt opad. Når maskinen er aflæsset, skal man altid fortsætte med gaflerne eller udstyret vendt nedad.

På stejle overflader skal man kun fortsætte op ad bakke eller ned ad bakke og holde maskinen i det indsatte gear. Udfør ikke drejninger på hældende overflader.

Begræns kørselsbanen og hastigheden i henhold til terrænets overflade, trækkraften, hældningen, personalets placering og alle andre faktorer, der kan udgøre en fare. Kør aldrig maskinen med mindre bommen og udstyret er i korrekt køreposition.

Risikoen for at maskinen vælter under dynamiske aktiviteter afhænger af mange faktorer, der skal tages i betragtning. Blandt disse er der forholdene for vejbelægning/terrænbelægning, stabilitet og hældning, maskinens udstyr, operatørens dygtighed, læssets position, dækkenes oppumpning, kørehastigheden, osv.

Desuden afhænger væltningen af en maskine i høj grad af operatørens input, såsom hastighed og blødheden for udførelsen af arbejdet, samt af udstyrets position og dets læs.

Byggepladser og veje ændrer ofte hældning. De kan have hårde og bløde overflader og kan ændre sig alt efter byggeaktivitet og klima.

2 Tilslut enden af det samme tilslutningskabel til

hjælpebatteriets positive pol (+).

3 Tilslut den ene ende af det andet

tilslutningskabel til hjælpebatteriets negative pol (-).

4 Tilslut til sidst den anden ende af det

andet kabel til motorblokken eller til det jordforbindelsespunkt, der er længst væk fra batteriet.

5 Start motoren.

Kode 57.0009.0643 GTH-2506 - GTH-3007 59

Operatørerne skal være ordentligt uddannet og bruge sin sunde fornuft og erfaring til at træffe de nødvendige forholdsregler for at undgå væltning. De skal desuden vurdere arbejdsstedets variabler og undgå at overskride maskinens kapacitet (eller operatørens) for terrænet og de overvejede forhold.

Februar 2016

Funktion og brug

Anden udgave - Første optryk

Indikator for motorforhold

Hvis kontrollampen for alarm og/eller alvorlige motorfejl tændes, skal man kontakte servicepersonalet.

Efter hver brug

1 Vælg et egnet parkeringssted – på et fast, plant

underlag, hvor der ikke er forhindringer eller trafik.

2 Før armen tilbage og sænk den i lukket

position.

3 Stil grebet til valg af kørsel i stillingen for

frigear.

4 Indsæt parkeringsbremsen.

5 Drej nøglen i startkontakten til slukket position

og tag den ud for at forhindre uautoriseret brug af maskinen.

Kørsel på vej eller på byggeplads

• Stil Vej/Job-kontakten til "Vej"

• Kontrollér, at lygterne, hornet og blinklyset fungerer korrekt.

• Maskinens kørehastighed afhænger af motorens omdrejningshastighed og det valgte gear.

Kørsel på offentlige veje er kun tilladt for

maskiner uden læs. Brug ikke maskinen til at trække anhængere.

Ved kørsel på offentlig vej, skal man nøje overholde lokale eller nationale bestemmelser vedrørende vejtrafik. Sørg, inden kørsel på offentlig vej, for at:

• Start motoren.

• Indregulére baghjulene til stellet.

• Kun for det italienske marked installeres

låseanordningerne iht. maskinens indregistreringsdokument som følger:

1. Installér låseforlængerkabel A

2. Installér låsekrave B på vippecylinder

3. Installér låsekrave C på løfteecylinder.

• Tildæk tænderne på de normale gafler med den specielle afskærmning.

• Træk bommen ind, og gør den fast i transportposition.

Kun for det italienske marked

60 GTH-2506 - GTH-3007 Kode 57.0009.0643

Flytning af havarerede maskiner

Februar 2016Anden udgave - Første optryk

Funktion og brug

Det anbefales kun at bugsere maskinen, hvis der ikke findes andre muligheder. Det vil altid være hensigtsmæssigt at reparere maskinen på stedet, når dette er muligt. Når maskinen skal bugseres:

1. Deaktivér parkeringsbremsen.

2. Sæt maskinen i frigear (se næste side).

3. Vælg drejning på to hjul.

4. Fastgør en stiv trækstang til et af de to forankringspunkter på forakslen.

5. Start motoren, hvis det er muligt, og brug systemet for kørsel og hydraulisk bremsning.

6. Træk maskinen over korte strækninger og ved lav hastighed (mindre end 5 km/t).

Frigivelse af parkeringsbremsen GTH-2506

Sæt kiler under alle hjul for at forhindre, at køretøjet bevæger sig når parkeringsbremsen slippes.

Blokér alle hjulene mekanisk for at forhindre, at

køretøjet bevæger sig, når parkeringsbremsen er deaktiveret.

Udløsning af den negative bremse på en beskadiget maskine:

1. Skru skruerne (5) ud på begge sider.

Fjern al personale fra området før de fire hjul frigøres, og bugser maskinen til et egnet sted.

Aktivering af parkeringsbremsen GTH-2506

Sæt kiler under alle hjul inden der udføres nogen manøvre for at forhindre, at køretøjet bevæger sig.

Inden der udføres nogen handling, skal alle fire hjul blokeres mekanisk for at forhindre køretøjet i at bevæge sig.

Sådan genaktiveres den negative bremse:

1. Udøv et tryk på 20÷25 bar på holderen for frigivelse af parkeringsbremsen (B).

2. Skru skruerne ud til frigivelse af bremserne (6) på begge sider

3. Regulér de to skruer (6) til 19,5±1 mm. Påfør forseglingsmiddel B2 på møtrikkerne (5) og spænd dem med et moment på 45 Nm.

4. Slip trykket på bremseholderne (B).

Parkeringsbremsen er nu genaktiveret og hjulene er blokerede.

Ryd personalet fra området og kontrollér at parkeringsbremsen fungerer korrekt.

2. Spænd boltene for frigivelse af bremserne (6a) og (6b) en 1/2 omgang ad gangen i rækkefølge, indtil de er helt løsnede (hjulene er frie).

Kode 57.0009.0643 GTH-2506 - GTH-3007 61

Februar 2016

Funktion og brug

Anden udgave - Første optryk

Flytning af havarerede maskiner

Frigivelse af parkeringsbremsen GTH-3007

Sæt kiler under alle hjul for at forhindre, at

køretøjet bevæger sig når parkeringsbremsen slippes.

Blokér alle hjulene mekanisk for at forhindre, at

køretøjet bevæger sig, når parkeringsbremsen er deaktiveret.

Udløsning af den negative bremse på en beskadiget maskine:

1. Skru møtrikkerne (5) på begge sider løs til ca. 10 mm afstand til bolthovedet.

2. Spænd boltene for frigivelse af bremserne (6a) og (6b) en 1/4 omgang ad gangen i rækkefølge, indtil de er helt løsnede (hjulene er frie).

Fjern al personale fra området før de fire hjul frigøres, og bugser maskinen til et egnet sted.

Aktivering af parkeringsbremsen GTH-3007

Sæt kiler under alle hjul inden der udføres nogen manøvre for at forhindre, at køretøjet bevæger sig.

Inden der udføres nogen handling, skal alle fire

hjul blokeres mekanisk for at forhindre køretøjet i at bevæge sig.

Sådan genaktiveres den negative bremse:

1. Udøv et tryk på 20÷25 bar på holderen for frigivelse af parkeringsbremsen (B).

2. Skru skruerne ud til frigivelse af bremserne (6) på begge sider

3. Regulér de to skruer (6) til 34 mm. Påfør forseglingsmiddel B2 på møtrikkerne (5) og spænd dem med et moment på 45 Nm.

4. Slip trykket på bremseholderne (B).

Parkeringsbremsen er nu genaktiveret og hjulene er blokerede.

Ryd personalet fra området og kontrollér at parkeringsbremsen fungerer korrekt.

62 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

78 mm

Parkering og udtagelse fra arbejde

Korte ophold

Ved afslutning af hver arbejdsdag, eller arbejdsturnus, eller under alle omstændigheder under ophold om natten, skal maskinen parkeres, så den ikke kan udgøre en fare. Tag alle nødvendige forholdsregler for at forhindre at personer, som kommer i nærheden af maskinen, kan komme til skade:

• Parkér maskinen på et sted, hvor den ikke optager plads.

• Træk bommen tilbage, og sænk den ned til jorden.

• Udkobl transmissionen og aktivér parkeringsbremsen.

• Fjern nøglen fra startkontakten og lås førerhusets dør med nøglen.

Hvis man efterlader batteriet tilsluttet, kan det

forårsage kortslutninger og dermed brand.

Frakobl batteriet ved at dreje batteriafbryderen (placeret inde i motorrummet) til position "OFF" (se kapitlet "Kontrol af mærkaterne").

09.4618.1678

Længerevarende ophold

I tilfælde af længere tids inaktivitet af maskinen, skal man tage ovenstående forholdsregler. Desuden:

• Vask maskinen omhyggeligt. I denne henseende anbefales det at afmontere riste og beskyttelsesindpakninger for at lette handlingen.

• Tør forsigtigt alle maskinens dele ved at blæse med trykluft.

• Udfør en fuldstændig smøring af maskinen.

• Udfør et generelt eftersyn og udskift eventuelt slidte eller beskadigede dele.

• Mal de dele, der eventuelt er beskadigede eller slidte.

• Afmontér batteriet og opbevar det i et tørt lokale efter at have smurt det med vaseline. Batteriet kan bruges til andre formål. I modsat fald skal dets ladetilstand kontrolleres regelmæssigt.

• Fyld brændstofstanken for at forhindre rust på indersiden.

• Opbevar maskinen på et overdækket og korrekt ventileret sted.

• Start motoren i cirka 10 minutter mindst én gang om måneden.

• I meget kolde klimaer skal man tømme køleren for kølervæske.

Husk, at ordinær vedligeholdelse altid skal udføres, også selvom maskinen ikke er i brug. Vær særlig opmærksom på væskeniveauer og dele, som forældes. Inden maskinen genstartes skal den inspiceres, og alle mekaniske, hydrauliske og elektriske komponenter skal kontrolleres omhyggeligt.

Kode 57.0009.0643 GTH-2506 - GTH-3007 63

Februar 2016

Parkering og udtagelse fra arbejde

Anden udgave - Første optryk

Rengøring og vask af maskinen

Følg venligst nedenstående fremgangsmåde for korrekt rengøring af maskinen:

• Rengør kun dele tilsmudset med olie eller fedtstof vha. tørre opløsningsmidler eller flygtigt mineralsprit.

• Før montering skal man fjerne det beskyttelseslag, der normalt dækker nye reservedele (rustbeskyttelsesmiddel, smørefedt, voks, etc.).

• Fjern alle spor af rust fra maskinens metaldele med smergellærred og dæk metaldelene med et egnet beskyttelseslag (rustbeskyttelsesmiddel, maling, olie, osv.).

Ved vask skal man undgå brug af lanser med vand under tryk, specielt på fordeleren, elektroventilerne og de elektriske dele.

Vask af ydersiden

Sørg for at have slukket motoren og lukket døre og vinduer, før maskinen vaskes. Brug ikke brændstof til at rengøre maskinen. Brug vand eller damp. For at låsene ikke skal blokere efter vask, skal man i kolde klimaer tørre dem eller fugte dem med frostvæske. Sørg for at maskinens tilstand før vasken genoprettes inden brug.

Vask af indersiden

Maskinens inderside må kun vaskes i hånden med vand fra en spand og en svamp. Benyt aldrig vandstråler i tryk. Tør efter med en klud, når vasken er afsluttet.

Vask af motoren

Vask motoren under hensyntagen til, at tørluftfilterets opsugning skal beskyttes for at forhindre indtrængning af vand.

Bortskaffelse af maskinen

Ved afslutning af maskinens funktionsdygtige

levetid henstilles der til, at man ikke smider komponenterne i naturen, men derimod indleverer dem til specialiserede

rmaer, der er i stand til at bortskaffe dem

i overensstemmelse med den gældende lovgivning.

Bortskaffelse af batterier

Brugte blysyrebatterier må ikke bortskaffes

som normalt industrielt affald. De indeholder farlige stoffer og skal indsamles, bortskaffes og/eller genbruges i overensstemmelse med europæiske love.

Det brugte batteri skal opbevares på et

tørt og isoleret sted. Sørg for, at batteriet også er tørt, og at elementernes propper er korrekt lukket. Hæng et advarselsskilt på batteriet, der forbyder ny ibrugtagning. Hvis batteriet før bortskaffelsen efterlades udenfor, vil det være nødvendigt at tørre det, smøre kassen og elementerne med fedtstof, og lukke elementernes propper. Undgå at

stille batteriet direkte på jordoveraden; det

vil være hensigtsmæssigt at anbringe det på træplader eller en bænk, og eventuelt tildække det. Bortskaffelse af batteriet skal ske indenfor så kort tid som muligt.

Hvis maskinen bruges i omgivelser nær

havet eller tilsvarende omgivelser skal den

beskyttes mod saltaejringer ved at udføre

en passende rustbeskyttende behandling.

64 GTH-2506 - GTH-3007 Kode 57.0009.0643

Overhold følgende:

Februar 2016Anden udgave - Første optryk

Instruktioner for transport og løft

5 De Genie-kunder, der har behov for at anbringe

en løftemaskine i en container, skal betro sig til en kvalificeret speditør med erfaring i klargøringen, i lastningen og i fastgøringen af maskiner til byggepladser og løfteudstyr til international transport.

5 Maskinen må udelukkende læsses og

aflæsses fra transportkøretøjet af kvalificerede operatører.

5 Transportkøretøjet skal parkeres på en plan

overflade.

5 Transportkøretøjet skal blokeres for at

forhindre, at det bevæger sig under læsningen af maskinen.

5 Inden maskinen læsses til transport skal det

kontrolleres, at lad, ramper og maskindæk er fri for mudder, sne og is. Tilstedeværelse af mudder, sne og is kan forårsage, at maskinen glider.

5 Kontrollér, at køretøjets kapacitet,

lastefladen og kæder eller remme er tilstrækkelige til at understøtte maskinens vægt. Genie- teleskopløftemaskinerne er meget tunge i forhold til deres størrelse. Vedrørende maskinens højde henvises der til serienummermærkaten. Se kapitlet “Kontrol” vedrørende placeringen af serienummermærkaten.

Kode 57.0009.0643 GTH-2506 - GTH-3007 65

Februar 2016

Anden udgave - Første optryk

Instruktioner for transport og løft - GTH-2506

Fastgøring på lastbil eller anhænger til transport

Drej nøglen til slukket position, og tag den ud af kontakten inden transporten.

Undersøg hele maskinen for at kontrollere for løse dele eller dele, som ikke er fastgjorte.

Kontrollér, at døre og vinduer i dørene er låste og sikrede.

Inden læsningen skal teleskopløftemaskinen nivelleres og armen trækkes tilbage.

Brug en observatør til at læsse og aflæsse teleskopløftemaskinen. Under læsningen eller aflæsningen skal armen holdes så lavt som muligt.

Indsæt parkeringsbremsen.

Fastgøring af stellet

Brug kæder med høj lasteevne.

Brug mindst fire kæder. Maskinen har 4 forankringspunkter, to på den forreste del og to på den bagerste del.

Sænk gaflerne helt eller endeudstyret på lastbilens lasteflade. Fastgør gaflerne eller endeudstyret med en rem eller en kæde, der er egnet til at forhindre bevægelse.

Justér fastspændingen for forhindre beskadigelse af kæderne.

66 GTH-2506 - GTH-3007 Kode 57.0009.0643

Instruktioner for transport og løft - GTH-2506

Overhold følgende:

5 Maskinen må kun fastspændes af kvalificeret

fastspændingspersonale.

5 Maskinen må kun løftes af certificerede

kranoperatører og kun i overensstemmelse med de gældende bestemmelser for kranen.

5 Kontrollér, at kranens kapacitet, lastefladen og

remme eller reb er tilstrækkelige til at understøtte maskinens vægt. Vedrørende maskinens højde henvises der til serienummermærkaten.

Februar 2016Anden udgave - Første optryk

Instruktioner vedr. løft

Sænk og træk armen helt tilbage.

Bestem maskinens tyngdepunkt ved hjælp af billedet på denne side.

Fjern alle løse dele fra maskinen.

Fastgør kun fastspændingen til de dertil beregnede løftepunkter på maskinen.

Justér fastspændingen således at maskinen ikke beskadiges og for at holde den vandret.

30 tommer /

0,77 m

60 tommer /

1,52 m

Kode 57.0009.0643 GTH-2506 - GTH-3007 67

Februar 2016

Anden udgave - Første optryk

Instruktioner for transport og løft - GTH-3007

Fastgøring på lastbil eller anhænger til transport

Drej nøglen til slukket position, og tag den ud af kontakten inden transporten.

Undersøg hele maskinen for at kontrollere for løse dele eller dele, som ikke er fastgjorte.

Kontrollér, at døre og vinduer i dørene er låste og sikrede.

Inden læsningen skal teleskopløftemaskinen nivelleres og armen trækkes tilbage.

Brug en observatør til at læsse og aflæsse teleskopløftemaskinen. Under læsningen eller aflæsningen skal armen holdes så lavt som muligt.

Indsæt parkeringsbremsen.

Fastgøring af stellet

Brug kæder med høj lasteevne.

Brug mindst fire kæder. Maskinen har 4 forankringspunkter, to på den forreste del og to på den bagerste del.

Sænk gaflerne helt eller endeudstyret på lastbilens lasteflade. Fastgør gaflerne eller endeudstyret med en rem eller en kæde, der er egnet til at forhindre bevægelse.

Justér fastspændingen for forhindre beskadigelse af kæderne.

68 GTH-2506 - GTH-3007 Kode 57.0009.0643

Instruktioner for transport og løft - GTH-3007

Overhold følgende:

5 Maskinen må kun fastspændes af kvalificeret

fastspændingspersonale.

5 Maskinen må kun løftes af certificerede

kranoperatører og kun i overensstemmelse med de gældende bestemmelser for kranen.

5 Kontrollér, at kranens kapacitet, lastefladen og

remme eller reb er tilstrækkelige til at understøtte maskinens vægt. Vedrørende maskinens højde henvises der til serienummermærkaten.

Februar 2016Anden udgave - Første optryk

Instruktioner vedr. løft

Sænk og træk armen helt tilbage.

Bestem maskinens tyngdepunkt ved hjælp af billedet på denne side.

Fjern alle løse dele fra maskinen.

Fastgør kun fastspændingen til de dertil beregnede løftepunkter på maskinen.

Justér fastspændingen således at maskinen ikke beskadiges og for at holde den vandret.

Kode 57.0009.0643 GTH-2506 - GTH-3007 69

Februar 2016

Vedligeholdelse

Overhold følgende:

Anden udgave - Første optryk

Kontrol af dæktrykket

Fare for væltning. Et dæk, der er pumpet for

meget op, kan eksplodere og kompromittere maskinens stabilitet og få den til at vælte.

5 Operatøren skal kun udføre den regelmæssige

vedligeholdelse anført i denne vejledning.

5 Den programmerede vedligeholdelse skal

udføres af kvalificeret teknisk personale i overensstemmelse med fabrikantens tekniske specifikationer og kravene i ansvarsvejledningen.

Tegnforklaring til vedligeholdelsen

I denne vejledning er følgende symboler blevet brugt til at hjælpe med til at forstå hensigten med instruktionerne. Et eller flere symboler i begyndelsen af en vedligeholdelsesprocedure formidler betydningerne, der er angivet nedenfor.

Angiver, at gennemførelsen af denne procedure kræver brug af værktøj.

Angiver, at gennemførelsen af denne procedure kræver nye komponenter.

Fare for væltning. Brugen af produkter til

midlertidig reparation af et punkteret dæk kan forårsage, at dækkene går i stykker og kompromitterer maskinens stabilitet og få den til at vælte.

Fare for legemsbeskadigelser. Et dæk, der

er pumpet for meget op, kan eksplodere og forårsage dødelige kvæstelser eller alvorlig personskade.

Bemærk: Maskiner, der er udstyret med skumfyldte dæk, kræver ikke anvendelsen af denne procedure.

1 Kontroller alle dækkene med et manometer.

Pump dem op, hvis det er nødvendigt.

Specikationer for hjul og dæk GTH 2506

Dæk 12-16.5 Hjulfælg 9.75x16.5 Hjul 8 huller DIN 70361 Dæktryk 4,5 bar (65 psi)

Angiver, at denne procedure skal udføres med kold motor.

70 GTH-2506 - GTH-3007 Kode 57.0009.0643

Specikationer for hjul og dæk GTH 3007

Dæk 405/70-20 Hjulfælg 13x20

Hjul 8 huller DIN 70361 Dæktryk 5,5 bar (80psi)

Februar 2016Anden udgave - Første optryk

Vedligeholdelse

Kontrol af motorolieniveau

Det er afgørende at holde motorolien på det rette niveau for at sikre god ydeevne og motorens levetid. Brug af maskinen med et forkert olieniveau kan beskadige motorens komponenter.

Bemærk: Kontrollér olieniveauet med motoren slukket og på en plan overflade.

1 Kontrollér oliepinden. Påfyld om nødvendigt olie.

Deutz TD 2.9 L4, STAGE III B (EU-model)

Olietype SHELL RIMULA R4 L 15W-40

Deutz TD 2.9 L4, STAGE III A

Olietype SHELL RIMULA R4 L 15W-40

Krav for dieselbrændstoffet

Tilfredsstillende motorydelser afhænger af brugen af brændstof af god kvalitet. Brugen af brændstof af god kvalitet vil sikre en lang levetid for motoren og acceptable niveauer for udledning af udstødningsgasser.

Dieselmotoren Stage III B skal udelukkendes bruges med brændstof med lavt svovlindhold (Ultra Low Sulfur Fuel). Svovlindholdet skal være mindre end 15 PPM.

Kontrol af hydraulikolieniveau

Det er afgørende at holde hydraulikolien på det rette niveau for at sikre maskinens drift. Forkert hydraulikolieniveau kan forårsage skade på de hydrauliske komponenter. Daglige kontroller gør det muligt for inspektøren at opdage ændringer i olieniveauet, som kan indikere tilstedeværelsen af problemer ved det hydrauliske system.

1 Sørg for, at motoren er slukket, at stellet er

plant og at armen er i lukket position.

2 Kontrollér indikatoren på venstre side af

hydraulikolietanken.

~ Resultat: Hydraulikolieniveauet skal være i

midten af indikatoren.

3 Påfyld om nødvendigt olie. Fyld ikke for meget

på.

Specikationer for hydraulikolie

Type af hydraulikolie

GAZPROMNEFT HYDRAULIC HDZ 46

Tank GTH 2506

Tank GTH 3007 90 l 23 gal

Deutz TD 2.9 L4, STAGE 3 B (EU-model)

Brændstoftype Ultra Low Sulfur Fuel (ULSD)

Deutz TD 2.9 L4, STAGE 3 A

Brændstoftype Diesel

Kode 57.0009.0643 GTH-2506 - GTH-3007 71

60 l 15 gal

Februar 2016

Vedligeholdelse

Anden udgave - Første optryk

Kontrol af motoren kølevæskeniveau

Modeller afkølede motorer

Det er afgørende at holde kølevæsken på det rette niveau for at sikre motorens levetid. Et forkert kølevæskeniveau vil reducere motorens evne til at køle ned, og vil beskadige komponenterne. Daglige kontroller gør det muligt for inspektøren at opdage ændringer i kølevæskeniveauet, som kan indikere tilstedeværelsen af problemer ved kølevæskesystemet.

1 Kontrollér indikatoren på den øverste del af

køleren.

~ Resultat: Kølevæskeniveauet skal være i

midten af indikatoren.

Fare for legemsbeskadigelser. Væsken i

køleren er under tryk og meget varm. Vær forsigtig, når du fjerner proppen og tilføjer væske.

Kontrol af batteriet

Et batteri i god stand er afgørende for at sikre ydelse og sikker drift af maskinen. Forkert væskeniveau eller beskadigede kabler og forbindelser kan forårsage beskadigelse af komponenterne og udgøre en fare.

Fare for alvorligt elektrisk stød. Kontakt med

varme kredsløb eller som er strømførende kan resultere i dødsfald eller alvorlig personskade. Bær ikke ringe, ure eller smykker.

Fare for legemsbeskadigelser. Batterierne

indeholder syre. Undgå at spilde eller kommer i kontakt med batterisyre. Neutralisér spild af batterisyre med natron og vand.

1 Tag beskyttelsesudstyr og -briller på.

2 Kontrollér, at batteriets polsko er spændt

korrekt, og at de ikke er korroderede.

3 Kontrollér, at batteriets beslag er korrekt

monteret.

Kontrol af spejlene

Bemærk: Brug beskyttelsespropper til polerne, og Det er afgørende at holde de indirekte visuelle hjælpemidler i god stand for at sikre synligheden i arbejdsområdet.

1. Udfør visuel kontrol af alle spejlene for at sikre, at de fungerer korrekt og er fri for snavs.

72 GTH-2506 - GTH-3007 Kode 57.0009.0643

en antikorrisionsforsegling vil hjælpe til at eliminere

korrosionen fra kablerne og fra batteripolerne.

Planlagt vedligeholdelse

Februar 2016Anden udgave - Første optryk

Vedligeholdelse

Maskiner, der er ude af drift i mere end tre måneder, skal gennemgå et kvartårligt kontrol, før de kan sættes i drift igen.

Model

Serienummer

Dato

Timetæller

Maskinens ejer

Inspiceret af (blokbogstaver)

Inspektørens underskrift

Inspektørens stilling

Inspektørens rma

Instruktioner

y Lav kopier af denne rapport, der skal anvendes

under hver kontrol.

y Vælg den/de passende kontrolliste(r) for den

type kontrol, der skal udføres.

Dagligt eller hver 8 timer Kontrol: A

y Afkryds det passende felt efter hver

kontrolprocedure.

y Brug trin for trin-procedurerne i dette kapitel

for at lære, hvordan kontrollerne udføres.

y Hvis en kontrol modtager et "N", skal du

afmærke maskinen og tage den ud af drift, reparere den og kontrollere den igen. Afkryds felt "R" efter reparationen.

Kontrolliste A Å N R

A-1 Vejledninger og mærkater

A-2 Indledende kontrol før arbejde

A-3 Afprøvning af funktionerne

A-4 Smøring af armen

A-5 Vedligeholdelse af motor

Udfør efter 100 timer:

A-6 Vedligeholdelse af aksler

Udfør efter 200 timer:

A-7 Vedligeholdelse af aksler

Reservedele til tvangskoblinger

Display og LMI-panel 56.0016.0132 Aktivering af joystickets

funktionskontakt

07.0741.0225

Kontakt til nødstop 56.0016.0091 Sædets mikroafbryder 07.0703.0484

Kode 57.0009.0643 GTH-2506 - GTH-3007 73

Februar 2016

Vedligeholdelse

A-1 Kontrol af vejledningerne og mærkaterne

Anden udgave - Første optryk

Genie-specifikationerne kræver, at denne procedure skal udføres hver 8. time eller, hvis tidligere, på daglig basis.

Det er essentielt for korrekt og sikker brug af maskinen, at operatørmanualen holdes i god stand. Hver maskine er udstyret med en vejledning, der skal opbevares i rummet i operatørens førerhus. En ulæselig eller manglende manuel giver ikke tilstrækkelig sikkerhed og oplysninger om driften til at maskinen kan betjenes sikkert og korrekt.

Desuden skal alle sikkerhedsskilte holdes i god stand, for at garantere maskinens korrekte og sikre drift. Skiltene advarer operatøren og personalet om de mange potentielle farer, som er forbundet med brug af maskinen. Desuden giver de brugeren oplysninger om brug og vedligeholdelse. Et ulæseligt skilt advarer ikke personalet om proceduren eller faren, og kan resultere i farlige arbejdsforhold.

1 Sørg for, at operatør- og sikkerhedsvejledningerne

er komplette og er til stede i rummet i operatørens førerhus.

3 Åbn operatørvejledningen i kapitlet om kontrol af

mærkaterne. Kontrollér grundigt alle mærkaterne på maskinen, og kontrollér, at de er læselige og intakte.

~ Resultat: Maskinen er udstyret med alle de

krævede mærkater og alle mærkaterne er læselige og i god stand.

9 Resultat: Maskinen er ikke udstyret med alle de

krævede mærkater, en eller flere mærkater er ulæselige eller i dårlig stand. Sæt maskinen ud af drift, indtil mærkaterne er blevet udskiftet.

4 Vejledningerne skal altid lægget tilbage i rummet

efter brug.

Bemærk: Kontakt den autoriserede Genie-forhandler

eller Genie Industries vedrørende udskiftning af

vejledninger eller mærkater.

2 Undersøg siderne i hver vejledning for at sikre,

at de er læselige og i god stand.

~ Resultat: operatørvejledningen er den korrekte

til maskinen og alle vejledningerne er læselige og i god stand.

9 Resultat: operatørvejledningen er ikke den

korrekte til maskinen eller alle vejledningerne er ikke læselige og i god stand. Sæt maskinen ud af drift, indtil vejledningen er blevet udskiftet.

74 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Vedligeholdelse

A-2 Udførelse af den indledende kontrol

Genie-specifikationerne kræver, at denne procedure skal udføres hver 8. time eller, hvis tidligere, på daglig basis.

Gennemførelse af et eftersyn inden arbejdet startes er afgørende for korrekt og sikker brug af maskinen. Operatøren har ansvaret for udførelse af den indledende kontrol før arbejdet og den regelmæssige vedligeholdelse. Den indledende kontrol er en visuel inspektion, der udføres af operatøren, inden der udføres afprøvning af funktionerne for at se om der fejl til stede. Den indledende kontrol har desuden til opgave at fastslå, om der er behov for udførelse af de regelmæssige vedligeholdelsesindgreb.

A-3

Udførelse af afprøvning af funktionerne

Genie-specifikationerne kræver, at denne procedure

skal udføres hver 8. time eller, hvis tidligere, på

daglig basis.

Udførelse af afprøvningen af funktionerne er

afgørende for at sikre en sikker drift af maskinen.

Afprøvningerne af funktionerne er blevet defineret

for at registrere eventuelle fejl, før maskinen startes.

Maskiner med funktionsfejl må aldrig tages i brug.

Hvis der konstateres funktionsfejl, skal maskinen

mærkes og tages ud af drift.

Kode 57.0009.0643 GTH-2506 - GTH-3007 75

Februar 2016

Vedligeholdelse

Anden udgave - Første optryk

A-4

Smøring af armen

Genie-specifikationerne kræver, at denne procedure skal udføres hver 8. time eller, hvis tidligere, på daglig basis.

Det er afgørende at smøre de angivne punkter for at sikre en god ydeevne og maskinens levetid. Brug af maskinen med lidt eller ingen smørefedt kan medføre funktionsfejl af maskinen, og fortsat brug kan beskadige komponenterne.

Specikationer for smørefedt

Smørefedt PTFE INTERFLON FIN GREASE LS 2 Genie-varekode 09.4693.0000

1. Forlæng og løft arm helt, og træk den derefter tilbage for at kontrollere at den fungerer korrekt. Styreklodsernes kontaktflader skal have et tyndt lag smøremiddel.

~ Resultat: Armen fungerer korrekt, og der kan

ses et tyndt lag smøremiddel. Fortsæt til trin 4.

_ Resultat: Armen forlænges ikke eller trækkes

ikke korrekt tilbage, og der kan ikke ses spor af smøremiddel på styreklodsernes kontaktflader. Fortsæt til trin 2.

A-5 Vedligeholdelse af motor Perkins-modeller

Motorspecifikationerne kræver, at denne procedure skal udføres hver 8. time eller, hvis tidligere, på daglig basis.

Deutz TD 2.9 L4 Smøreolieniveau - kontrollér/påfyld Kølevæskeniveau - kontrollér/påfyld Visuel inspektion Luftindsugningslter/tørluftlter - kontrollér Brændstofforlter - kontrollér/udtøm vand

Kun for Deutz TD 2.9 L4 - Stage IIIB Udstødningsgassystem, inklusive udstødningsgas efterbehandlingskomponenter - tjek for lækager

Påkrævede vedligeholdelsesprocedurer og yderligere motoroplysninger kan findes i brugs- og vedligeholdelsesvejledningen Deutz TD

2.9 L4 (Deutz reservedelsnr. 0312 3893).

Brugs- og vedligeholdelsesvejledning Deutz TD 2.9 L4

Genie-varekode 57.4700.0006

2. Påfør et tyndt lag af smørefedt på den nedre overflade af armens rør 2, som kommer i kontakt med de nederste styreklodser på røret 1.

3. Smør de øvre overflader og sidefladerne af rørenes styreklodser.

4. Før armen tilbage i lukket position.

5. Nåarmensroterendeendeogsmørstyreremskiven ved hjælp af en smørepistol.

76 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Vedligeholdelse

A-6

Vedligeholdelse af aksler

Specifikationerne for akslerne kræver, at denne procedure udføres efter de første 100 timers drift.

Smøreolie for differentialer - kontrollér/påfyld Smøreolie for planetreduktionsgear - kontrollér/ påfyld

De krævede vedligeholdelsesprocedurer og yderligere oplysninger om motoren er angivet i

Vejledning for vedligeholdelse af Comer S128-aksler Vejledning for vedligeholdelse af Dana aksel ASM194

Vejledning for vedligeholdelse af Comer-aksler

Genie-varekode (Genie-instruktionsbibliotek)

Vejledning for vedligeholdelse af Dana-aksel

Genie-varekode (Genie-instruktionsbibliotek)

57.4700.0020

57.4700.0026

A-7

Vedligeholdelse af aksler

Specifikationerne for akslerne kræver, at denne procedure denne ene gang udføres efter de første 200 timer.

Smøreolie for differentialer - udskiftning Smøreolie for planetreduktionsgear - udskiftning Magnetisk prop - rengøring

Påkrævede vedligeholdelsesprocedurer og yderligere oplysninger om akslen kan findes i

Vejledning for vedligeholdelse afComer-aksel S128

Vejledning for vedligeholdelse af Comer-aksler

Genie-varekode (Genie-instruktionsbibliotek)

57.4700.0020

Kode 57.0009.0643 GTH-2506 - GTH-3007 77

Februar 2016

Udstyr

Anden udgave - Første optryk

Denne maskine kan udstyres med forskelligt udstyr.

Brug kun godkendt Genie-udstyr, der er specificeret i dette kapitel.

Oplysninger om installation og udskiftning af udstyr er angivet i kapitlet "Instruktioner om lynkobling".

Liste over godkendt Genie-udstyr

GTH-2506:

• Flydende gaer

(varekode 55.0750.0112)

• FEM 2 Plade- og gaffelsæt

(varekode 55.0750.0113)

• GM-1 Flydende gaer

(varekode 55.0750.0088)

• Hydrauliske gaer FEM med SIDE-SKIFT +/100 mm

(varekode 59.0601.5023)

• Læsseskovl 500 l

(varekode 59.0201.9019)

• Læsseskovl 800 l

(varekode 59.0201.9020)

• Betonspand 500 l manuel aæsning

(varekode 59.0401.2028)

• Betonspand 500 l hydraulisk aæsning

(varekode 55.0401.2029)

• Betonblanderspand 250 l fuld hydraulisk betjening (varekode 59.0401.2018)

• Kurv til mursten

(varekode 59.0401.2032)

• Fast krog på plade

(varekode 59.0700.9012)

• Mekanisk forlængerarm 2 m længde/2000 kg kapacitet

(varekode 59.0802.3027)

Oplysninger om brugen af dette udstyr er angivet i den specifikke operatørvejledning for udstyret, som er tilgængelig på den officielle Genie-hjemmeside www.genielift.com/en/service-support/manuals

78 GTH-2506 - GTH-3007 Kode 57.0009.0643

Liste over godkendt Genie-udstyr

GTH-3007:

• Flydende gaer

(varekode 55.0750.0124)

• FEM 3 Plade- og gaffelsæt

(varekode 55.0750.0114)

• Hydrauliske gaer FEM3 med side-skift +/100 mm

(varekode 59.0601.5024)

• Læsseskovl 500 l

(varekode 59.0201.9019)

• Læsseskovl 800 l

(varekode 59.0201.9020)

• Betonspand 500 l manuel aæsning

(varekode 59.0401.2028)

• Betonspand 500 l hydraulisk aæsning

(varekode 55.0401.2029)

• Betonblanderspand 250 l fuld hydraulisk betjening

(varekode 59.0401.2018)

• Kurv til mursten

(varekode 59.0401.2032)

• Fast krog på plade

(varekode 59.0700.9013)

• Mekanisk forlængerarm 2 m længde/2000 kg kapacitet

(varekode 59.0802.3027)

• Mekanisk vedligeholdelsesarm længde 4 m/ kapacitet 900 kg

(varekode 59.0802.3028)

Februar 2016Anden udgave - Første optryk

Udstyr

Kode 57.0009.0643 GTH-2506 - GTH-3007 79

Februar 2016

Udstyr

Anden udgave - Første optryk

Farer forbundet med ophængte læs

Sikkerhed i arbejdsområdet

Generel sikkerhed

Løft ikke et ophængt læs uden først at have forstået de forskrifter, regler og lokale, statslige, føderale, og provinsielle regler i forbindelse med opgaven. Der kan gælde supplerende forskrifter, regler og standarder. Dette kan kræve ekstra uddannelse.

Hvis transporten af et læs kræver brug af en teleskopløftemaskine, skal der træffes følgende forholdsregler for at sikre operatørens sikkerhed.

Læse, forstå og følge alle advarslerne og instruktioner, der leveres med det godkendte udstyr til ophængning af læssene.

Til transport af ophængt læs, skal der udelukkende bruges udstyr, som er korrekt udformet, testet og godkendt.

Læssetabellerne for teleskopløftemaskinen er defineret for læs, hvor lastcentrummet er statisk. Når et statisk læs bevæger sig, kan lastcentrummet variere. Derfor er det nødvendigt at være meget opmærksom under transport, løft eller placering af læssene for at reducere de potentielle bevægelser mest muligt.

Fare for væltning

Løft ikke en ophængt last uden korrekt og læseligt lastskema for den kombination af arbejdsværktøj og fjernbetjening, som du bruger.

Lad ikke læsset

svinge frit. Bind altid læssene for at begrænse bevægelserne. I tilslutning til personale på jorden kan de to løftepunkter i rammen foran på maskinen bruges som ekstern hjælp til at stabilisere lasten. Kryds altid tovene til den modsatte side af lasten for at begrænse dens bevægelser. Ved kørsel over kanter kan pludselige starter, stop eller vendinger få lasten til at svinde og udgøre en fare, hvis den ikke er stabiliseret eksternt.

Hold bommen så langt tilbagetrukket som muligt.

Løft ikke ophængte læs, når vindhastigheden kan medføre farlige situationer.

80 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Udstyr

Alle bevægelser af læsset skal foretages gradvist og med den lavest mulige hastighed for at forhindre svingninger af læsset.

Hold den tungeste del af læsset så tæt som muligt på udstyret.

Træk eller skub ikke et læs sidelæns.

Løft læsset lodret; udøv aldrig en vandret kraft mod læsset, fordi det kan medføre for stor svingning af læsset.

Vægten af hele fastspændingen (remme, kæder, osv.) skal betragtes som en del af læssets vægt.

Lokalisér de relevante løftepunkter under hensyntagen til læssets tyngdepunkt og stabilitet.

Forsøg ikke at bruge balanceringssystemet for teleskopløftemaskinens stel til at kompensere for svingninger af et læs eller til at justere læssets placering, efter at det er blevet løftet.

Forsøg aldrig at bevæge fæstnede eller fasthængende læs.

Efterlad ikke teleskopløftemaskinen uden opsyn med et ophængt læs.

Hold armen og læsset så lavt som muligt uden at hindre udsynet i kørselsretningen.

Kør op eller ned ad skråninger med ekstrem forsigtighed, da læssets centrum vil nærme sig vippeakslen, og dermed reducere stabiliteten.

Undlad at parkere på en skråning.

Når man kører op ad en skråning med læsset materiale, skal man køre i fremadgående gear og køre med læsset i den lavest mulige position.

Når man kører ned ad en skråning med læsset materiale, skal man køre i bakgear.

Hvis man skal køre op af en skråning med tom graveskovl, skal man køre i bakgear.

Når man kører ned ad en skråning med tom graveskovl, skal man køre i fremadgående gear.

Undlad at svinge ophængte læs.

Træk ikke læs, når de er fastgjort.

Et ophængt læs har en dynamik og derfor en uforudsigelig effekt på maskinens stabilitet. Gå forsigtigt frem.

Krogen på pladen er designet til at bære læsset, der er angivet ved siden af. Den maksimale nyttelast svarer til løftemaskinens nominelle kapacitet, hvorpå den er installeret, og er angivet læssetabellerne, der leveres med udstyret

Med et ophængt læs må man ikke overstige gåhastigheden (2 mph/3,2 km/t).

Start, kørsel, vending og standsning af maskinen skal ske forsigtigt, for at undgå ustabile eller svingende læs.

Benyt aldrig betjeningsanordningerne til ny placering af læsset under kørsel. Inden man forsøger at placere læsset bedre, skal maskinen standses blødt.

Forsøg ikke at krydse skrånende overflader, da læssets centrum vil nærme sig vippeakslen, og dermed reducere stabiliteten.

Kode 57.0009.0643 GTH-2506 - GTH-3007 81

Februar 2016

Udstyr

Anden udgave - Første optryk

Fare for nedfald

Løft eller ophæng ikke personale.

Brug ikke skovlen til at løfte eller transporter personer.

Fare for kollision

Inden løftningen skal man sørge for, at der ikke er nogen forhindringer i nærheden af læsset.

Når sigtbarheden i nærheden af eller for punktet for læssets placering er eller kan blive hindret, skal operatøren anvende alternative eller ekstra køretøjer til at løfte læsset i sikkerhed, som for eksempel en kvalificeret signaleringsperson.

Signaleringspersonerne skal forblive i kommunikation (verbal eller gestikulerende) og i visuel kontakt med operatøren under hele arbejdet.

Fare for klemning

Fare for nedfald af genstande

Løft ikke læsset i det angivne

nedfaldsområde.

Benyt aldrig maskinen, hvis der opholder sig personer under læsset eller i nedfaldsområdet.

Ophæng ikke læs ved hjælp af remme eller kæder, der er fastgjort til gaflerne eller gaflernes fastgøring.

Løft ikke læs på flere niveauer.

For at løfte genstande af cirkulær form (såsom brændstoftønder, osv.) skal man fastgøre dem med remme eller reb og fortsætte med nedsat hastighed.

Tillad ikke signaleringspersonen at stå mellem den ophængte last og en anden genstand (f.eks. teleskopløftemaskinen).

Inder der udføres nogen form for vedligeholdelsesarbejde på blandeskovlen skal man sørge for at støtte den mod jorden, standse maskinen, tage tændingsnøglen ud og låse førerhuset for at forhindre, at nogen kan få adgang til instrumentpanelet.

82 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Udstyr

Løftning af ophængt læs

Kontrollér, at aflæsningspunktet er plant og i stand til at understøtte læsset sikkert.

Fastgør udstyret ordentligt til teleskopløftemaskinen.

Nivellér teleskopløftemaskinens stel.

Bind læsset for at begrænse bevægelserne.

Bed om assistance fra en signaleringsperson under løftningen af et læs, hvis sigtbarheden i arbejdsområdet er hindret.

Sørg for, at signaleringspersonen forbliver i kommunikation og i visuel kontakt under hele arbejdet.

Løft, med armen trukket så langt tilbage som muligt, læsset langsomt og gradvist, og sørg for at holde læsset og armen så lavt som muligt.

Sørg for, at bevægelserne af armen og udstyret udføres så langsomt som muligt for at undgå at forårsage svingninger af læsset.

Kørsel

Sørg for, at kørselsbanen er plan og kan bære vægten af teleskopløftemaskinen og dens læs.

Hold armen og læsset så lavt som muligt uden at hindre udsynet i kørselsretningen.

Bed om assistance fra en signaleringsperson under kørslen, hvis sigtbarheden i kørselsretningen er hindret.

Fare for klemning eller kollision. Sørg for, at signaleringspersonen forbliver i kommunikation og i visuel kontakt under hele arbejdet.

Foretag kun justeringer af læsset efter at have standsning teleskopløftemaskinen helt.

Start, kørsel, vending og standsning af maskinen skal ske forsigtigt, for at undgå ustabile eller svingende læs.

Kør ikke hurtigere end gåhastigheden (<2 mph/3,2 km/t).

Kode 57.0009.0643 GTH-2506 - GTH-3007 83

Februar 2016

Udstyr

Anden udgave - Første optryk

Placering af læsset

Bed om assistance fra en signaleringsperson under placeringen af et læs, hvis sigtbarheden i arbejdsområdet er hindret.

Sørg for, at signaleringspersonen forbliver i kommunikation og i visuel kontakt under hele arbejdet.

Stands maskinen helt i nærheden af aflæsningsområdet.

Indsæt parkeringsbremsen og stil transmissionen i frigear.

Placérlangsomtoggradvistlæssetiaflæsningsområdet og sænk det, indtil det støtter sikkert på underlaget.

Støt læsset og sænk derefter armen, indtil det er muligt at fjerne fastspændingen og fastgøringerne.

Signaleringsperson

Det anbefales, at der er en signaleringsperson til stede, når:

operatøren ikke har et komplet udsyn over arbejdsområdet, dvs. kørselsbanen eller området i nærheden af eller ved stedet for placering af læsset.

udstyret er i bevægelse, udsynet i kørselsretningen er blokeret.

Operatøren eller personen, der håndterer læsset, finder det nødvendigt på grund af vigtige sikkerhedsmæssige specifikationer for byggepladsen.

Signaleringspersonerne skal forblive i kommunikation (verbal eller gestikulerende) og i visuel kontakt med operatøren under hele arbejdet.

Tabellen over de nedenstående gestikuleringssignaler kan anvendes som reference.

84 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Udstyr

STANDS. Armen, udstrakt vandret og sideværts, med håndfladen nedad, svinges frem og tilbage.

NØDSTOP. Begge arme, udstrakt vandret og sideværts, med håndfladerne nedad, svinges frem og tilbage.

LØFT. Med den øverste del af armen langs siden og underarmen og pegefingeren opad, aftegner hånden og fingeren små cirkler.

LØFT TELESKOPARMEN. Med armen udstrakt vandret og sideværts er tommelfin- geren vendt opad og samtidig holdes de andre fingre lukkede.

FLYT. Med armen udstrakt vandret angiver pegefingeren den retning, i hvilken armen skal flyttes.

SÆNK TELESKOPARMEN. Med armen udstrakt vandret og sideværts er tommelfingeren vendt nedad og samtidig holdes de andre fingre lukkede.

TRÆK TELESKOPARMEN TILBAGE. Med begge hænder foran sig i taljen, er tommelfingrene vendt mod hinanden, mens de øvrige fingre er lukkede.

LØFT ARMEN OG SÆNK LÆSSET. Med armen udstrakt vandret og sideværts og tommelfingeren vendt opad åbnes og lukkes fingrene under den ønskede bevægelse af læsset.

SLUT PÅ ARBEJDET. Overlappende hænder ved taljen.

SÆNK. Med arm og pegefingeren vendt nedad, aftegner hånden og fingeren små cirkler.

TRÆK TELESKOPARMEN UD. Med begge hænder foran sig i taljen, er tommelfingrene vendt udad, mens de øvrige fingre er lukkede.

BEVÆGELSE/BEVÆG ELS E AF TÅRN. Med alle fingrene vendt opad, udstrækkes armen vandret og trækkes tilbage for at simulere en skubbebevægelse i kørselsretningen.

SÆNK ARMEN OG LØFT LÆSSET. Med armen udstrakt vandret og sideværts, tommelfingeren vendt nedad, åbnes og lukkes fingrene under den ønskede bevægelse af læsset.

LANGSOM BEVÆGELSE. En hånd er placeret foran den hånd, som angiver den handling, der skal udføres.

Kode 57.0009.0643 GTH-2506 - GTH-3007 85

Februar 2016

Tekniske data

Anden udgave - Første optryk

GTH-2506

Højde, i lukket position 1,92 m Længde, i lukket position, ved

gaffelholderplade Bredde, standarddæk 1,81 m Akselafstand 2,36 m Frihøjde over jorden, centrum 0,33 m Vægt 4.580 kg

Maksimal arbejdshøjde for gaflerne 5,79 m

Vandret rækkevidde 3,35 m Rækkevidde ved maksimal højde 0,60 m Bæreevne ved maksimal højde 2.000 kg Bæreevne ved maksimal udtrækning 900 kg Maksimal løftekapacitet 2.500 kg Kørehastighed, maksimum 23 km/t

Venderadius, udvendig, 2-hjulsstyring 5,4 m

Venderadius, udvendigt, drejning med 4 hjul

Brændstoftankens kapacitet 60 l Maksimal hældning 50 % Signalapparatets støjniveau, erklæret af

fabrikanten Bakgearsalarmens støjniveau, erklæret

af fabrikanten Beregnet, gennemsnitligt

vibrationsniveau overført til kroppen Lydtrykniveau ved førerpladsen (i

overensstemmelse med EN12053) kun for STAGE 3B

3,84 m

4 m

112 dB

95 dB

0,44 m/s

78 dB

GTH-3007

Højde, i lukket position 2,07 m Længde, i lukket position, ved

gaffelholderplade Bredde, standarddæk 1,99 m Akselafstand 2,66 m Frihøjde over jorden, centrum 0,43 m Vægt 6.140 kg

Maksimal arbejdshøjde for gaflerne 6,89 m

Vandret rækkevidde 3,99 m Rækkevidde ved maksimal højde 0,76 m Bæreevne ved maksimal højde 2.500 kg Bæreevne ved maksimal udtrækning 1.000 kg Maksimal løftekapacitet 3.000 kg Kørehastighed, maksimum 30 km/t

Venderadius, udvendig, 2-hjulsstyring 7,1 m

Venderadius, udvendigt, drejning med 4 hjul

Brændstoftankens kapacitet 90 l Maksimal hældning 35 % Signalapparatets støjniveau, erklæret af

fabrikanten Bakgearsalarmens støjniveau, erklæret

af fabrikanten

Beregnet, gennemsnitligt vibrationsniveau overført til kroppen

Lydtrykniveau ved førerpladsen (i

overensstemmelse med EN12053) kun for STAGE 3B

4,66 m

4,4 m

112 dB

95 dB

0,40 m/s

78 dB

Garanteret lydeffektniveau LwA (i overensstemmelse med direktivet 2000/14/

EF) kun for STAGE 3B

Oplysninger vedr. belastning af underlag

Maks. dæktryk 3.500 kg Optaget tryk på underlag 7,5 kPa

101 dB

Garanteret lydeffektniveau LwA (i overensstemmelse med direktivet 2000/14/

EF) kun for STAGE 3B

Oplysninger vedr. belastning af underlag

Maks. dæktryk 2.285 kg Optaget tryk på underlag 7,2 kPa

104 dB

86 GTH-2506 - GTH-3007 Kode 57.0009.0643

09.4618.1637

GTH-2506

GTH-2506, standardtransport

GTH-2506

09.4618.0835

0°

10°

20°

30°

40°

50°

60°

013

2.90 m

70°

5.78 m

Februar 2016Anden udgave - Første optryk

Læssetabeller

GTH-2506, krog

Kode 57.0009.0643 GTH-2506 - GTH-3007 87

Februar 2016

GTH-2506

09.4618.0837

0°

10°

20°

30°

40°

50°

60°

013

4.51 m

70°

5.78 m

GTH-2506

09.4618.1426

Læssetabeller

GTH-2506, 2000 kg vedligeholdelsesarm

Anden udgave - Første optryk

GTH-2506, graveskovle

88 GTH-2506 - GTH-3007 Kode 57.0009.0643

GTH-2506 GM-1

09.4618.1515

GTH-2506, MANITOU TFF 29 653340 gaffel

Februar 2016Anden udgave - Første optryk

Læssetabeller

Kode 57.0009.0643 GTH-2506 - GTH-3007 89

Februar 2016

GTH-3007

09.4618.2016

30°

40°

50°

60°

20°

10°

0°

012345

-2.9°

67°

0.6 m

-1

1500 kg

6.89 m

3.99 m

2000 kg

1000 kg

GTH-3007

09.4618.2022

Læssetabeller

GTH-3007, standardtransport

Anden udgave - Første optryk

GTH-3007, krog

90 GTH-2506 - GTH-3007 Kode 57.0009.0643

GTH-3007, 2000 kg vedligeholdelsesarm

GTH-3007

09.4618.2023

GTH-3007

09.4618.2024

Februar 2016Anden udgave - Første optryk

Læssetabeller

GTH-3007, 900 kg vedligeholdelsesarm

Kode 57.0009.0643 GTH-2506 - GTH-3007 91

Februar 2016

GTH-3007

09.4618.2025

Læssetabeller

GTH-3007, graveskovle

Anden udgave - Første optryk

92 GTH-2506 - GTH-3007 Kode 57.0009.0643

Grask visning af resultatet af testen under transportforhold "Lorry Trailer"

r=12 m

9,5 m

Februar 2016Anden udgave - Første optryk

Afprøvninger

45°

SKYGGEOMRÅDE

Kode 57.0009.0643 GTH-2506 - GTH-3007 93

Februar 2016

Anden udgave - Første optryk

Afprøvninger

Grask visning af resultatet af testen under transportforhold "Lorry Trailer"

1 m

SKYGGEOMRÅDE

94 GTH-2506 - GTH-3007 Kode 57.0009.0643

Februar 2016Anden udgave - Første optryk

Afprøvninger

Procedure for overbelastningstest

Teleskopmanipulatorer med endeudstyr med fast tyngdepunkt for læsset (gafler, graveskovle, tænger):

1,33 x Q

Ref. standard EN1459 Q = Nominel bæreevne

Teleskopmanipulatorer med endeudstyr med svingende tyngdepunkt for læsset (krog, vedligeholdelsesarm,

spil):

1,33 x Q + 0,1 x Fb på dæk 1,25 x Q + 0,1 x Fb på udliggere

Ref. standard EN13000 Q = Nominel bæreevne Fb = Reduceret armvægt (lig med væltemomentet) ved spidsen af armen.

Kode 57.0009.0643 GTH-2506 - GTH-3007 95

Februar 2016

Anden udgave - Første optryk

EF-overensstemmelsesErklæring

Indholdet af EF-overensstemmelseserklæringen

TEREX Global GmbH erklærer, at maskinen, der er beskrevet nedenfor, er i overensstemmelse med

følgende direktiver:

1. EF-direktiv 2006/42/EF, maskindirektiv. Den nedenfor beskrevne maskine er velegnet til modeller af Genie-teleskopløftemaskinerne, der er angivet i brugervejledningen. Model/type: Beskrivelse: Serienummer: Fabrikationsdato: Fabrikationsland: Fabrikant: TEREX Global GmbH Bleicheplatz 2 8200 Schaffhausen Schweiz Europæisk repræsentant: Genie UK LTD The Maltings Wharf Road, Grantham, Lincolnshire NG31 6BH United Kingdom Befuldmægtiget underskrift Udstedelsessted: Udstedelsesdato:
