Genie GS-1432m / GS-1932m / GS-1932m XH CE Operator's Manual [tr]

Kullanım Kılavuzu

Seri Numarası Aralığı

GS™-1432m

GS32MD-101 'dan itibaren

'dan itibaren

GS32MT-101 'dan itibaren

CE

GS™-1932m

GS™-1932m XH

Bakım
Bilgileriyle
Birlikte

Orijinal Talimatların Çevirisi

Fi

Third Printing

Part No. 1307736TRGT

GS32MP-101

rst Edition

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

2006/42/EC sayılı AT Direktifine uygundur
AT Uygunluk Beyanına bakınız

Makina Temini (Güvenlik) Yönetmeliği 2008

Front Matter

Manufacturer:

Terex Global GmbH
Bleicheplatz 2

Schaffhausen, 8200
Switzerland

EU Authorized representative:

Genie Industries B.V.

Boekerman 5
4751 XK OUD GASTEL

The Netherlands

UK Authorized representative:

Genie UK Limited
The Maltings
Wharf Road
Grantham
NG31 6BH
UK

İçindekiler

Giriş ........................................................................... 1

Sembollerin ve Tehlike Göstergelerinin Açıklamaları 5

Genel Güvenlik ......................................................... 8

Kişisel Güvenlik ....................................................... 11

Çalışma Alanı Güvenliği .......................................... 12

Açıklamalar ............................................................. 20

Kumandalar ............................................................. 21

Muayeneler ............................................................. 24

Kullanım Talimatları ................................................ 37

Taşıma ve Kaldırma Talimatları .............................. 51

Bakım ...................................................................... 56

Spesifikasyonlar ...................................................... 58

GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Telif Hakkı © 2020 Terex Corporation

Birinci Edisyon: Üçüncü Baskı, Nisan 2023

Genie, Terex South Dakota, Inc.'in ABD'de ve başka pek çok
ülkede tescilli ticari bir markasıdır. “GS”,
Terex South Dakota, Inc.'in ticari bir markasıdır.

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Giriş

Giriş

Bu kılavuz hakkında

Kullanım Amacı ve Tanıma Kılavuzu

Genie olarak, uygulamanızda makinamızı kullanmayı
tercih ettiğiniz için teşekkür ederiz. En fazla önem
verdiğimiz konu kullanıcı güvenliği olup bu da ancak
ortaklaşa gösterebileceğimiz çabalarla sağlanabilir.
Bu kitap; bir Genie makinasının kullanıcısı veya
operatörüne yönelik bir çalıştırma ve günlük bakım
kılavuzudur.

Bu kılavuz makinanızın ayrılmaz bir parçası olarak
değerlendirilmeli ve daima makina üzerinde
bulundurulmalıdır. Herhangi bir sorunuz olursa,

Genie ile irtibat kurun.

Ürün Kimliği

Makinanın seri numarası; seri etiketinde
bulunmaktadır.

Seri etiketi, dolum
tablasındadır

Seri numarası

şasiye basılıdır

Bu makinanın kullanım amacı, personelle birlikte
aletlerini ve malzemelerini havadaki bir çalışma
bölgesine kaldırmaktır. Operatörün, makinayı
çalıştırmadan önce bu tanıma kılavuzunu okuma ve
anlama sorumluluğu bulunmaktadır.

 Bir Mobil Yüksek İş Platformu (MEWP)

çalıştıracak herkesin eğitilmesi şarttır.

 Yetkili, yeterli ve eğitimli her bir kişinin MEWP'yi

tanımasının sağlanması şarttır.

 Makinayı yalnızca eğitilmiş ve yetkili personelin

kullanmasına izin verilmelidir.

 Kullanım Kılavuzunda yer alan üreticinin

talimatlarını ve güvenlik kurallarını okuma,
anlama ve bunlara uyma sorumluluğu operatöre

aittir.

 Kullanım Kılavuzu, platformunda yer alan kılavuz

muhafaza kutusunda bulunmaktadır.

 Spesifik ürün uygulamaları için İmalatçıyla

İrtibata Geçilmesi kısmına bakınız.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

1

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Lift fonksiyonu etkinleştirme butonu

Sürüş fonksiyonu etkinleştirme butonu

Platform yukarı/aşağı (lift
seçildiğinde)

İleri/geri sürüş (sürüş fonksiyonu
seçildiğinde)

Sağa/sola yönlendirme (sürüş fonksiyonu
seçildiğinde)

Çalışma alanı, iç mekanda kullanım butonu

Çalışma alanı, dış mekanda kullanım

butonu

Lift fonksiyonu etkinleştirme butonu

Platform yukarı/aşağı butonu

Giriş

Platform kumandaları sembolleri ve ilgili makina
hareketleri:

Zemin kumandaları sembolleri ve ilgili makina
hareketleri:

fonksiyonu

Sıralı fonksiyonlar ve hareket:

• Sürme ve yönlendirme

Birbirine kenetli fonksiyonlar:

• Yükseltilmiş sürüş hızı.

• Dengede olunmayan bir durumda yükseltilmiş

sürüş.

• Tüm platform ve zemin kumandaları.

Kullanım kısıtlamaları:

• Bu makinanın kullanım amacı, personelle birlikte

aletlerini ve malzemelerini havadaki bir çalışma
bölgesine kaldırmaktır.

• Makina sağlam ve düz bir zemin üzerinde değilse,

platformu yükseltmeyin.

2 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Giriş

Bülten Dağıtımı ve Uygunluk

Ürün kullanıcılarının emniyeti, Genie için son derece
önemlidir. Bayi ve makina sahiplerine önemli güvenlik
ve ürün bilgilerinin bildirilmesi için Genie tarafından
çeşitli bültenler kullanılmaktadır.

Bültenlerde yer alan bilgiler makina model ve seri
numaraları kullanılarak doğrudan belirli makinalarla
irtibatlandırılmaktadır.

Bültenler dağıtılırken, kayıtlarımızda bulunan en
güncel sahip ve ilgili bayi bilgileri esas alındığından,
makinanızı kaydetmeniz ve iletişim bilgilerinizi güncel
tutmanız önemlidir.

Personelin güvenliğini ve makinanızın güvenilir bir
biçimde çalışmaya devam etmesini güvence altına
almak için, ilgili bültenlerde belirtilen önlemleri
mutlaka alın.

İmalatçıyla İrtibata Geçilmesi

Bazı zamanlarda Genie ile bağlantı kurulması
gerekebilir. Bağlantı kurduğunuzda, makinanızın
üzerinde bulunan model numarasını ve seri
numarasını, adınız ve iletişim bilgilerinizle birlikte
bildirmek için hazır olun. Genie ile en azından
aşağıdakiler için bağlantı kurulması gerekir:

Kaza bildirimi

Ürün uygulamaları ve emniyetiyle ilgili sorular

Standartlara ve yönetmeliklere uygunluk bilgileri

Mevcut sahiple ilgili, makinanın mülkiyetinin
başkasına geçmesi veya iletişim bilgilerinizde
değişiklik olması gibi güncellemeler. Aşağıdaki
Mülkiyetin Devredilmesi bölümüne bakınız.

Makinanızla ilgili bütün açık bültenleri incelemek için,
bizi web üzerinde www.genielift.com adresinde
ziyaret ediniz.

Makina Mülkiyetinin Devredilmesi

Mülkiyet bilgilerinin güncellenmesi için birkaç dakika
ayrılması, makinanızla ilgili önemli güvenlik, bakım ve
çalıştırma bilgilerini zamanında almanızı garantiler.

Lütfen www.genielift.com adresindeki internet sitemizi
ziyaret ederek veya bizi 1-800-536-1800 numaralı

ücretsiz telefondan arayarak makinanızı kaydedin.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

3

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Bu makinanın üzerindeki çıkartmalarda, aşağıdakileri
tanımlamak için çeşitli semboller, renk kodları ve ikaz
ibareleri kullanılmaktadır:

Güvenlik uyarı sembolü
kişisel yaralanma tehlikelerine karşı
uyarır. Olası yaralanma veya ölüm
vakalarından kaçınmak için bu
sembolü takip eden bütün güvenlik
mesajlarına uyun.

Dikkate
veya ağır yaralanmalara neden
olacak tehlikeli durumları belirtir.

Dikkate alınmadığı takdirde ölüm
veya ağır yaralanmalara neden
olabilecek tehlikeli durumları belirtir.

Dikkate alınmadığı takdirde hafif ila
orta şiddette ya
olabilecek tehlikeli durumları belirtir.

Bir eşya hasarı uyarısını gösterir.

Giriş

Güvenlik Tabelalarının Bakımı

Eksik veya hasarlı bütün güvenlik tabelalarını

Tehlike

değiştirin. Operatör güvenliğini her zaman ön planda
tutun. Güvenlik tabelalarını temizlemek için yumuşak
sabun ve su kullanın. Güvenlik tabelalarının
yapımında kullanılan malzemeye zarar
verebileceğinden, solvent bazlı temizlik maddeleri
kullanmayın.

Bu kılavuzda yer alan talimatlara ve
güvenlik kurallarına uyulmaması ölüme
veya ciddi yaralanmalara yol açar.

Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.

1 Tehlikeli durumlardan kaçınmanız.
Bir sonraki bölüme geçmeden önce güvenlik

kurallarını öğrenin ve iyice anlayın.

2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

3 Kullanmadan önce daima fonksiyon testlerini

yapın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

 İmalatçının talimatlarını ve emniyet kurallarını—

güvenlik kılavuzu ile operatör kılavuzunu ve
makina çıkartmalarını—okumanız, anlamanız ve
bunlara uymanız.

Tehlikelerin Sınıflandırılması

alınmadığı takdirde ölüm

ralanmalara neden

—sizi olası

 İşverenin güvenlik kurallarını ve çalışma alanı

yönetmeliklerini okumanız, anlamanız ve bunlara
uymanız.

 Geçerli tüm yasal yönetmelikleri okumanız,

anlamanız ve bunlara uymanız.

 Bu makinayı güvenli bir şekilde kullanmak için

ilgili eğitimi almış olmanız.

4 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Sembollerin ve Tehlike Göstergelerinin Açıklamaları

Sembolleri n ve T ehli ke G öst ergel eri nin A çıkl am aları

Operatör kılavuzunu

Servis kılavuzunu oku Ezilme tehlikesi Ezilme tehlikesi Çarpma tehlikesi

oku

Devrilme tehlikesi Devrilme tehlikesi Devrilme tehlikesi Devrilme tehlikesi

Elektrik çarpması
tehlikesi

Patlama tehlikesi Yangın tehlikesi Yanma tehlikesi

Elektrik çarpması

tehlikesi

Cilde püskürme

tehlikesi

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

5

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Sembollerin ve Tehlike Göstergelerinin Açıklamaları

Emniyet tertibatını
devreye sok

Hareketli parçalardan

uzak dur

Platformu alçaltın. Platform aşırı yüklü

Karşı ağırlık olarak
kullanılan aküler

Tekerleklere takoz koy Sigara içilmez

Lastiklerden uzak dur

Makinayı düz zemine
götür

Şasi tablasını kapat

Gereken mesafeyi

koru

Sadece eğitimli ve

yetkili personel

erişebilir

Yalnızca Topraklanmış
3'lü AC kablo

Sızıntıları bulmak için
bir karton veya kağıt
parçası kullan

Hasarlı kabloları ve
kordonları değiştir

6 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Sembollerin ve Tehlike Göstergelerinin Açıklamaları

Tekerlek yükü

Bağlantı parçası Frenleri serbest bırak Freni kullan

Kaldırma ve bağlantı
tertibatı talimatları

Kaldırma Noktası

Çekme halatı bağlama
noktası

Rüzgar hızı

Platforma giden hava
hattının basınç değeri

Platforma giden voltaj
değeri

Azami kapasite İç mekan Dış mekan Manüel kuvvet

Yardımcı alçaltma

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

7

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

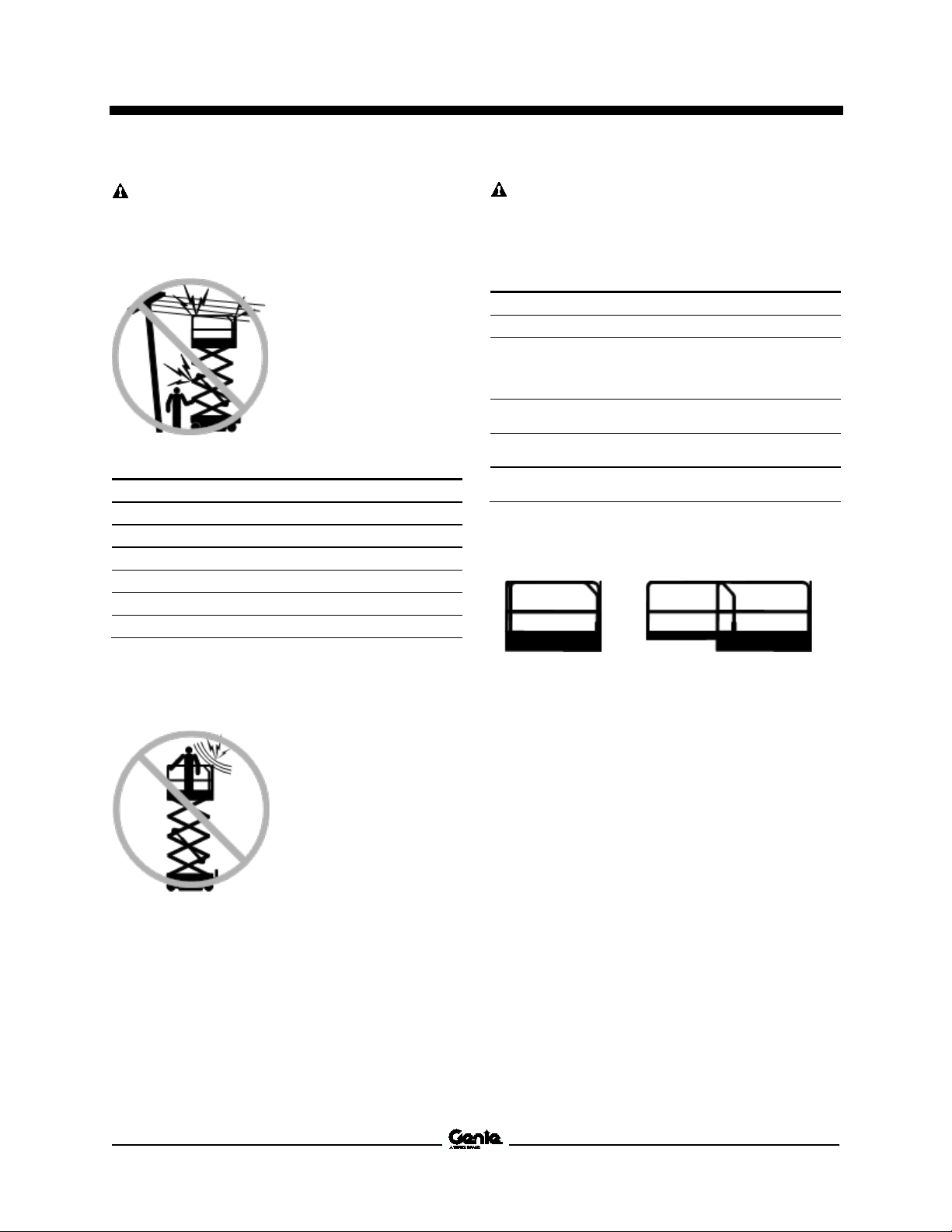

Genel Güvenlik

Genel Güvenl ik

8 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Genel Güvenlik

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

9

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Genel Güvenlik

10 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kişisel Güvenlik

Kişisel Güvenlik

Düşmeye Karşı Kişisel Koruma

Düşmeye karşı kişisel koruyucu donanım (PFPE) bu
makinayı kullanırken gerekli değildir. Çalışma tesisi
veya işveren kuralları PFPE'nin kullanılmasını
gerektirirse, aşağıdaki husus mutlaka göz önünde
bulundurulmalıdır:

Tüm PFPE'ler kabili tatbik yasal mevzuata uygun
olmalıdır ve üretici talimatları uyarınca muayene
edilmeli ve kullanılmalıdır.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

11

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Elektrik enerjisi
hatlarından zorunlu bir
mesafe uzaklıkta
bulunulmasıyla ilgili bütün
yerel yönetim ve d
mevzuatına uyun. Asgari
olarak, aşağıdaki tabloda
belirtilen zorunlu
mesafelere uyulması
şarttır.

Hat Voltajı

Zorunlu Mesafe

0

t

m

50

t

m

200

t

m

350

t

m

500

t

m

750

t

m

Makina elektrik enerjisi

bulunan güç

temas ettiği takdirde,
makinadan uzak
durulmalıdır. Yerde veya
platformda bulunan

personelin, elektrikli güç

hatları kapatılıncaya kadar
makinaya dokunmaması
veya makinayı
çalıştırmaması şarttır.

Azami kapasite

Model

Platform

geri

çekilmiş

konumda

Yalnızca
platform

Yalnızca

uzatma

Azami çalışan

sayısı

GS

lbs

kg

lbs

kg

kg

2
1

GS

lbs

kg

lbs

kg

bs

g

2
1

GS-1932m XH

lbs

kg

lbs

kg

bs

g

2
1

Çalışma Alanı Güvenliği

Çalışma Ala nı Güv e nliğ i

Elektrik Çarpması Tehlikeleri

Bu makina elektrik enerjisine karşı yalıtılmamıştır,
dolayısıyla elektrik akımına temas veya yaklaşma
durumlarına karşı koruma sağlamaz.

Devrilme Tehlikeleri

Platform üzerinde çalışanların, ekipmanın ve
malzemelerin toplam ağırlığı azami platform
kapasitesini veya platform uzatmasının azami
platform kapasitesini aşmamalıdır.

Platform uzatılmış halde

evlet

- 50KV 10 f

- 200KV 15 f

- 350KV 20 f

- 500KV 25 f

- 750KV 35 f

- 1000KV 45 f

3,05
4,60
6,10

7,62
10,67
13,72

Platformun hareket edeceği, elektrik kablolarının
rahat bir şekilde sallanacağı veya sarkacağı yeterli
alan bırakın ve şiddetli rüzgar veya fırtınalarda

dikkatli olun.

hatlarıyla

-1432m

-1932m 500

Platform geri çekilmiş

konumda

500

227

227

500

227

250

113

250

113

250

113

250 lbs

113

250 l

113 k

250 l

113 k

Platform uzatılmış halde

İç mekan –

Dış mekan –

İç mekan –

Dış mekan –

İç mekan –

Dış mekan –

Yalnızca uzatma Yalnızca platform

Panel taşıyıcıları gibi opsiyonların ve aksesuarların
ağırlığı, platform anma kapasitesini düşürür ve
toplam platform yükünün, bu ağırlıklar çıkarılarak
hesaplanması gerekir. Opsiyonlar ve aksesuarlar
üzerindeki çıkartmalara bakın.

Aksesuarlar kullanıyorsanız, aksesuarla birlikte
verilen çıkartmaları, talimatları ve el kitaplarını
okuyun, anlayın ve uygulayın.

Makina şimşek çakarken veya fırtınalı hava
koşullarında çalıştırılmamalıdır.

Makina kaynak yapmak için zemin olarak
kullanılmamalıdır.

12 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Makina sağlam ve düz bir
zemin üzerinde değilse,
platformu yükseltmeyin.

Aşırı rüzgarlı ve fırtınalı hava
koşullarında makinayı
çalıştırmayın. Platformun
yüzey alanını veya yükünü
artırmayın. Rüzgara maruz
kalan alanın artırılması
makinanın dengesini bozar.

Toplanmış pozisyondaki
makinayı bozuk
enkaz yığınlarının üstünde,
dengeli olmayan veya
kaygan yüzeylerde, çukur
ve hendeklerin yanında

sürerken son derece dikkatli

olun ve makinanın hızını
düşürün.

Çalışma Alanı Güvenliği

Eğim alarmına seviye göstergesi olarak güvenmeyin.
Eğim alarmı şasede, yalnızca makina dik bir meyilde
olduğunda çalar.

Eğim alarmı çalarsa, aşağıdaki işlemleri
gerçekleştirin:
Platformu alçaltın. Makinayı sağlam ve düz bir zemin
üzerine getirin. Platform yüksek haldeyken eğim
alarmı çalarsa, platformu alçaltırken son derece

dikkatli olun.

Platform yükseltilmiş haldeyken 0,5 mph /
0,8 km/sa'den hızlı sürmeyin.

Aşağıda gösterilen izin verilebilir manuel kuvvet ve
platform üzerinde çalışan kişi sayısı değerlerine

uyun.

arazide,

Platform yükseltilmişse, makinayı bozuk arazilerin
üzerinde veya yakınında, dengesiz yüzeylerde veya
başka tehlikeli koşullarda sürmeyin.

Bu makinayı vinç olarak kullanmayın.

Platform ile makinayı veya diğer nesneleri itmeyin.

Platformun yakında bulunan yapılarla temas etmeyin.

Platformu bitişik yapılara bağlamayın.

Yükleri, platformun çevre sınırından taşacak şekilde
yerleştirmeyin.

Rüzgar hızının 28 mph / 12,5 m/sn'yi aşabileceği
durumlarda platformu yükseltmeyin. Platform
yükseltilmiş haldeyken rüzgar hızı 28 mph /
12,5 m/sn'yi aşarsa, platformu alçaltın ve makinayı

durdurun.

Dış mekanda kullanım: İç mekanda kullanım butonu
seçilmiş durumdayken makinayı dış mekanda
çalıştırmayın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

13

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Platformun dışındaki hiçbir
nesneyi itmeyin veya
çekmeyin.

Model

İzin verilen azami manüel

kuvvet

Azami çalışan

sayısı

GS

bs/400N

bs/200 N

2
1

GS

bs/400N

bs/200 N

2
1

GS

bs/400N

bs/200 N

2
1

Bu makinanın herhangi bir
parçasına sabit veya
herhangi bir yük koymayın
veya iliştirmeyin.

Platformun içine veya bu
makinanın herhangi bir
parçasına merdiven veya
iskele koymayın/dayamayın.

Çalışma Alanı Güvenliği

Makinayı şasi tablaları açıkken çalıştırmayın.

İmalatçının önceden yazılı izni olmaksızın, yükseltilen
seyyar iş platformunda tadilat veya değişiklik
yapmayın. Aletleri veya diğer malzemeleri platform,
etek levhaları veya korkuluk demiri sistemi üzerinde
tutmak için kullanılan montaj ataşmanları, platform
üzerindeki ağırlığı ve platformun yüzey alanını veya
yükü artırabilir.

askıda

İç mekan – 90 l

-1432m

İç mekan – 90 l

-1932m

-1932m XH

İç mekan – 90 l

Dış mekan – 45 l

Dış mekan – 45 l

Dış mekan – 45 l

İç mekan –

Dış mekan –

İç mekan –

Dış mekan –

İç mekan –

Dış mekan –

Limit siviçleri üzerinde değişiklik yapmayın veya
bunları devre dışı bırakmayın.

Makina komponentleri üzerinde güvenliği veya
dengeyi herhangi bir şekilde etkileyecek hiç bir tadilat
yapmayın veya devre dışı bırakmayın.

Makinanın dengesi için kritik olan makina parçalarını
farklı ağırlıklara ve spesifikasyonlara sahip makina
vs. parçalarıyla değiştirmeyin.

Orijinal ekipmandan daha hafif ağırlıkta aküler
kullanmayın. Aküler karşı ağırlık olarak kullanılmakta
ve makinanın dengesi bakımından hayati önem
taşımaktadır. Her bir akünün asgari 61 lbs/28 kg
ağırlığında olması şarttır. Akülerle birlikte dolum
tablasının ağırlığının en az 108 lbs/49 kg olması
şarttır, akülerle birlikte G-CON tablasının ağırlığının
en az 105 lbs/48 kg olması şarttır.

Lityum Akü Opsiyonu için akünün en az
47 lbs/21,5 kg ağırlığında olması şarttır. Karşı ağırlık
ve akü dahil akü kutusunun en az 88 lbs/40 kg olması
şarttır.

Dengeli bir şekilde dağıtılmamış ve platformdaki kişi
veya kişiler tarafından emniyetli bir biçimde
kullanılamayacak olan aletleri ve malzemeleri
taşımayın.

Makinayı hareketli veya gezer bir yüzeyde ya da bir
araç üzerinde kullanmayın.

Tüm lastiklerin durumunun iyi olduğundan, taçlı
somunların gerektiği şekilde sıkıldığından ve kamalı
pimlerin uygun olarak takıldığından emin olun.

14 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model

Azami meyil

derecesi, toplanmış

pozisyonda

Azami yan meyil

derecesi, toplanmış

pozisyonda

GS

(14°)

(14°)

GS-1932m

(14°)

(14°)

GS

(14°)

(14°)

Platform korkuluk demirleri
üzerine oturmayın,
dayanmayın veya
tırmanmayın. Platform
zeminine her zaman
sağlam

Yüksek haldeyken
platformdan aşağı inmeyin.

Çalışma Alanı Güvenliği

Ezilme Tehlikesi

Düşme Tehlikeleri

Ellerinizi, kol ve bacaklarınızı makaslardan uzak

tutun.

Demirleri katlarken ellerinizi koruyun.

Emniyet tertibatı yerinde değilken platformun altında
veya makas bağlantılarında çalışmayın.

Makinayı zeminden kumanda cihazıyla çalıştırırken
sağduyunuzu kullanarak planlama yapın. Operatör,
makina ve sabit nesneler arasında güvenli mesafeler
olmasını temin edin.

Meyillerde Çalıştırma Tehlikeleri

Makinayı, makinanın meyil ve yan meyil derecesini
geçen meyilli yerlerde sürmeyin. Meyil derecesi
toplanmış pozisyondaki makinalar için geçerlidir.

-1432m %25
%25

-1932m XH

Not: Meyil derecesi, platformda bir kişi varken zemin
koşullarına ve yeterli çekiş gücüne bağlıdır. İlave
platform ağırlığı eğim derecesini azaltabilir. Kullanım
Talimatları bölümündeki Meyilde Sürüş kısmına bakın.

%25

%25
%25
%25

Korkuluk demiri sistemi düşmeye karşı koruma
sağlar. Platformda çalışan kişi(ler) çalışma yeri veya
işveren kuralları nedeniyle düşmeye karşı kişisel
koruyucu donanım (PFPE) giymek zorundaysa,
PFPE ve kullanımı, PFPE üreticisinin talimatlarına ve
kabili tatbik hukuki gerekirliklere uygun olmalıdır.
Platformun üzerinde yer alan onaylanmış çekme
halatı bağlama noktasını kullanın.

basın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

Platformun zemininde yabancı madde olmamasına

dikkat edin.

Çalıştırmadan önce giriş kapısını kapatın.

Korkuluk demirleri düzgün şekilde takılmadan ve
çalışma için giriş emniyet altına alınmadan makinayı
çalıştırmayın.

Makina toplanmış pozisyonda değilse, platforma
girmeyin veya platformdan çıkmayın.

Yüksekteyken terk etme spesifik ürün uygulamasıyla
ilgili tehlikeler makinanın tasarımında göz önünde
bulundurulmuştur, daha ayrıntılı bilgi için Genie ile
iletişime geçiniz (İmalatçıyla İrtibata Geçilmesi
kısmına bakınız).

15

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Makinayı sürerken veya
çalıştırırken sınırlı bir görüş
açısı ve pek çok kör nokta
olduğunu unutmayın.

Çalışma alanını üst
kısımlardaki engeller ve
olası diğer tehlikeler
açısından kontrol edin.

Platform korkuluk
demirlerini tutarken
ezilme tehlikelerine karşı

dikkatli olun.

Aşağıdaki alanda herhangi
bir personel veya engel
bulunmadığını kontrol
etmeden platformu
alçaltmayın.

Yürüyüş hızını zemin
yüzeyinin durumuna, yolun
tıkanıklığına, meyline,
personelin konumuna ve
çarpışmaya neden
olabilecek diğer bütün
faktörlere göre
sınırlandırın.

Çalışma Alanı Güvenliği

Çarpışma Tehlikeleri

Makinayı hareket ettirirken uzamış platform
konumuna dikkat edin.

Frenleri serbest bırakmadan önce makinanın düz bir
zeminde olması ve tekerleklere takoz konulması veya
tekerleklerin sabitlenmesi şarttır.

Operatörlerin kişisel koruyucu donanımlarını
kullanırken işveren ve işyeri kurallarına ve hukuki
gerekirliklere uymaları şarttır.

Bir vinçle veya üst kısımlardaki hareketli makinalarla
aynı yolda bulunan bir makinayı, vinç kumandaları
devre dışı bırakılmadan ve/veya olası bir çarpışmayı
önlemek için gerekli önlemler alınmadan
çalıştırmayın.

Sürüş ve dönüş fonksiyonları için platform
kumandalarındaki renk kodlu yön oklarına ve platform
etiket plakasına dikkat edin ve bunları kullanın.

16 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Makinayı kullanırken gösterişli sürüş denemelerinde
bulunmayın veya şaka/el şakası yapmayın.

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Çalışma Alanı Güvenliği

Bedensel Yaralanma Tehlikesi

Makinada hidrolik yağı sızıntısı veya hava kaçağı
varsa makinayı çalıştırmayın. Hava kaçağı veya
hidrolik yağı sızıntısı cilde nüfuz edebilir ve/veya cildi

yakabilir.

Herhangi bir kapağın altında bulunan komponentlerle
yanlış bir temas, ciddi yaralanmalara yol açabilir.
Kompartımanlara yalnızca eğitimli bakım personeli
erişmelidir. Operatörün yalnızca çalıştırma öncesinde
muayene yaparken erişmesi önerilir. Çalıştırma
sırasında tüm kompartımanlar kapalı tutulmalı ve
sabitlenmelidir.

Patlama ve Yangın Tehlikeleri

Tehlike arz eden konumlarda veya yanıcı ya da
patlayıcı gazların veya partiküllerin bulunma olasılığı
olan yerlerde makinayı çalıştırmayın ya da aküyü
doldurmayın.

Hasarlı Makinanın Yol Açtığı

Tehlikeler

Hasar görmüş veya arızalı makinaları kullanmayın.

Makinaya çalıştırma öncesi muayene işlemi
uygulayın ve her vardiyadan önce tüm fonksiyonları
test edin. Hasarlı veya arızalı makinaları derhal
işaretleyin ve hizmetten kaldırın.

Tüm bakım işlemlerinin bu kılavuzda ve ilgili Genie
servis kılavuzlarında belirtilen şekilde
gerçekleştirildiğinden emin olun.

Tüm çıkartmaların yerli yerinde ve okunaklı
olduğundan emin olun.

Kullanım kılavuzunun eksiksiz ve okunabilir
olduğundan ve platformda bulunan saklama kabının
içinde bulunduğundan emin olun.

Komponent Hasarı Tehlikeleri

Aküleri şarj etmek için 24V'nin üzerinde akü şarj
aletleri kullanmayın.

Makina kaynak yapmak için zemin olarak
kullanılmamalıdır.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

17

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Aküler asit içerir. Aküler
üzerinde çalışırken mutlaka
koruyucu giysiler giyin ve
gözlük takın.

Akü
vermeyin ve akü asidiyle
temastan kaçının. Dökülen akü
asidini sodyum bikarbonat ve
suyla nötr hale getirin.

Kıvılcım, alev ve yanan
sigaraları akülerden uzak
tutun. Aküler patlayıcı gaz

yayar.

Tüm şarj işlemi boyunca akü
tablası açık kalabilir.

Akü kutuplarına (akü
başlarında) veya kablo
klemplerine kıvılcıma neden
olabilecek aletlerle temas
etmeyin.

Akü şarj cihazını yalnızca
topraklanmış,
elektrik prizine bağlayın.

Kordonların,
hasarlı olup olmadığını her gün
muayene edin. Çalışmaya
başlamadan önce hasarlı olanları
değiştirin.

Çalışma Alanı Güvenliği

Akü Güvenliği

Yanma Tehlikeleri

asidinin dökülmesine izin

Aküleri ve şarj aletini şarj işlemi sırasında suya veya
yağmura maruz bırakmayın.

Patlama Tehlikeleri

Komponent Hasarı Tehlikesi

Aküleri şarj etmek için 24V'nin üzerinde akü şarj
aletleri kullanmayın.

Elektrik Çarpması/Yanma Tehlikeleri

3 kablolu bir AC

kabloların ve tellerin

Akü kutuplarıyla (akü başlarıyla) temastan
kaynaklanan elektrik çarpmalarından kaçının. Bütün
yüzüklerinizi, saatlerinizi ve diğer takılarınızı çıkartın.

Devrilme Tehlikesi

Orijinal ekipmandan daha hafif ağırlıkta aküler
kullanmayın. Aküler karşı ağırlık olarak kullanılmakta
ve makinanın dengesi bakımından hayati önem
taşımaktadır. Her bir akünün asgari 61 lbs/28 kg
ağırlığında olması şarttır. Akülerle birlikte dolum
tablasının ağırlığının en az 108 lbs/49 kg olması
şarttır, akülerle birlikte G-CON tablasının ağırlığının
en az 105 lbs/48 kg olması şarttır.

18 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

47 lbs/21,5 kg ağırlığında olması şarttır. Karşı ağırlık

ve akü dahil akü kutusunun en az 88 lbs/40 kg olması
şarttır.

Kaldırma Tehlikesi

Aküleri kaldırırken uygun sayıda kişi ve doğru
kaldırma tekniklerini kullanın.

Lityum Akü Opsiyonu için akünün en az

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Çalışma Alanı Güvenliği

Her Kullanımdan Sonra Kilitleme

1 Güvenli bir park konumu seçin—herhangi bir

engelin veya geliş-gidişin olmadığı sağlam, düz
bir yüzey.

2 Platformu alçaltın.

3 Kontak anahtarını kapalı (OFF) konuma getirin

ve yetkisiz kullanımı engellemek için anahtarı
çıkartın.

4 Aküleri şarj edin.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

19

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Açıklamalar

Açıklamalar

1 Platform giriş kapısı
2 Platform korkuluk demirleri
3 Çekme halatı bağlama noktası
4 Platform kumandaları
5 Platform uzatması
6 Kullanım Kılavuzu muhafaza cebi
7 Ayak sivici (varsa)
8 Topraklama hatası devre kesicili (GFCI) priz
9 Platform uzatması serbest bırakma pedalı
10 Platforma giden hava hattı (opsiyonel)
11 İnvertör (opsiyonel)
12 Emniyet tertibatı
13 Yönlendirme lastiği
14 Eğim alarmı
15 Zemin kumandaları
16 LCD değeri
17 Derin çukur muhafazası
18 Yanıp sönen ikaz göstegesi
19 Fren serbest bırakma siviçi (hidrolik taraf) (e-sürüş

opsiyonu)

20 Taşıma bağlantı parçası
21 Forklift cebi
22 Giriş merdiveni / taşıma bağlantı parçası
23 Yönlendirilemeyen lastik
24 Yardımcı alçaltma düğmesi
25 Akü şarj aleti (makinanın akü tarafında)

20 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kumandalar

Kumandalar

Zemin kumanda istasyonu, platformu fonksiyon testleri ve muhafaza amacıyla kaldırmanın bir yolu olarak
kullanılacaktır. Zemin kumanda istasyonu, acil bir durumda platformda mahsur kalan bir insanı kurtarmak
amacıyla kullanılabilir.

Zemin Kumanda Paneli

1 Tech Pro Link Konnektörü
2 Platform/kapalı/zemin seçimi için kontak anahtarı

Kontak anahtarını platform konumuna getirdiğinizde
platform kumandaları çalışır. Kontak anahtarını kapalı
(OFF) konumuna getirdiğinizde makina kapanır.
Kontak anahtarını zemin konumuna getirdiğinizde
zemin kumandaları çalışır.

3 Elektrik devreleri için 7A kesici
4 Kırmızı Acil Stop butonu

Tüm fonksiyonları durdurmak için kırmızı Acil Stop
butonunu kapalı (OFF) konuma itin. Makinayı
çalıştırmak için kırmızı Acil Stop butonunu açık (ON)
konumuna çekin.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

5 LCD diyagnostik değeri

6 Menü giriş butonu
7 Menü aşağı butonu
8 Platform aşağı butonu
9 Platform yukarı butonu
10 Lift fonksiyonu etkinleştirme butonu

Lift fonksiyonunu devreye sokmak için bu butona basın
ve basılı tutun.

11 Menü yukarı butonu
12 Menü kaçış butonu

21

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Kumandalar

Platform Kumanda Paneli

1 Kırmızı Acil Stop butonu

Tüm fonksiyonları durdurmak için kırmızı Acil
Stop butonunu kapalı (OFF) konuma itin.
Makinayı çalıştırmak için kırmızı Acil Stop
butonunu açık (ON) konumuna çekin.

2 Lift fonksiyonu butonu

Lift fonksiyonunu devreye sokmak
için bu butona basın.

3 Korna butonu

Korna butonuna bastığınızda korna
çalar. Korna butonunu bıraktığınızda
kornanın sesi kesilir.

4 Sürüş hızı seçme butonu

Yavaş sürüş fonksiyonunu devreye
sokmak için bu butona basın. Yavaş
sürüş fonksiyonu seçildiğinde
gösterge lambası yanar.

22 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

platform kumanda panelindeki mavi

Dış mekanda kullanım için bu butona

Kumandalar

5 Sürüş, dönüş ve lift fonksiyonları için orantılı

kumanda kolu ve fonksiyon etkinleştirme siviçi

Lift fonksiyonu: Platform kumanda kolu
üzerindeki lift fonksiyonunu etkinleştirmek için
fonksiyon etkinleştirme sivicine basın ve basılı
tutun. Kumanda kolunu mavi okla gösterilen
yönde hareket ettirin, böylece platform yükselir.
Kumanda kolunu sarı okla gösterilen yönde
hareket ettirin, böylece platform alçalır. Platform
alçalırken alçalma alarmı çalmalıdır.

Sürüş fonksiyonu: Sürüş fonksiyonunu
etkinleştirmek için platform kumanda kolu
üzerindeki fonksiyon etkinleştirme sivicine basın
ve basılı tutun. Kumanda kolunu kumanda paneli
üzerinde mavi okla gösterilen yönde hareket
ettirin; böylece makina mavi okun işaret ettiği
yönde hareket eder. Kumanda kolunu kumanda
paneli üzerinde sarı okla gösterilen yönde
hareket ettirin, böylece makina sarı okun işaret
ettiği yönde hareket eder.

6 Dönüş fonksiyonu için parmakla basılan roker

siviç

Parmakla basılan roker anahtarının
sol tarafına bastığınızda, makina

üçgenin gösterdiği yöne döner.

Parmakla basılan roker anahtarının
sağ tarafına bastığınızda, makina
platform kumanda panelindeki sarı
üçgenin gösterdiği yöne döner.

7 LED diyagnostik değeri, akü şarj göstergesi ve

lift/sürüş modu göstergesi

8 Sürüş fonksiyonu butonu

Sürüş fonksiyonunu devreye sokmak
için bu butona basın.

9 İç mekanda kullanım butonu

İç mekanda kullanım için bu butona
basın

Not: İç mekanda kullanım
seçildiğinde, azami iç mekan
platform yüksekliğine yükseltmeye
izin verilir. Spesifikasyon sayfalarına
bakın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

10 Dış mekanda kullanım butonu

basın

Not: Dış mekanda kullanım
seçildiğinde, azami dış mekan
platform yüksekliğine yükseltmeye
izin verilir. Spesifikasyon sayfalarına
bakın.

23

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Muayeneler

Muayeneler

Çalıştırma Öncesi Muayenenin
Temelleri

Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.

1 Tehlikeli durumlardan kaçının.

2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

Bir sonraki bölüme geçmeden önce çalıştırma
öncesi muayenesini öğrenin ve iyice anlayın.

3 Kullanmadan önce daima fonksiyon testlerini

yapın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

Çalıştırma öncesi muayenesi ve rutin bakım
yapılması operatörün sorumluluğundadır.

Çalıştırma öncesi muayenesi, operatör tarafından her
vardiyadan önce gözle yapılan bir muayenedir.
Muayene, operatör fonksiyon testlerini yapmadan
önce gözle görülebilir herhangi bir sorunun mevcut
olup olmadığının tespit edilmesi için tasarlanmıştır.

Çalıştırma öncesi muayene, rutin bakım
prosedürlerinin gerekip gerekmediğini belirlemek için
de kullanılır. Yalnızca bu kılavuzda belirtilen rutin
bakım işlemleri operatör tarafından gerçekleştirilebilir.

Bir sonraki sayfada bulunan listeye bakın ve her bir
ögeyi kontrol edin.

Makinada herhangi bir hasar veya makinanın
fabrikadan teslim edildiği hali üzerinde yetkisiz bir
değişiklik yapıldığı tespit edilirse, makina mutlaka
işaretlenmeli ve hizmetten kaldırılmalıdır.

Makina üzerindeki onarımlar, yalnızca kalifiye bir
servis teknisyeni tarafından, üretici
spesifikasyonlarına uygun biçimde gerçekleştirilebilir.
Onarımlar tamamlandıktan sonra, operatör fonksiyon
testlerine geçmeden önce, çalışma öncesi muayene
tekrar gerçekleştirmelidir.

Programlı bakım muayeneleri, üretici talimatlarına
uygun biçimde yalnızca kalifiye servis teknisyenleri
tarafından yapılacaktır.

24 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Muayeneler

Çalıştırma Öncesi Muayene

 Kullanım kılavuzunun eksiksiz ve okunabilir

olduğundan ve platformda bulunan saklama
kabının içinde bulunduğundan emin olun.

 Tüm çıkartmaların okunabilir ve yerli yerinde

olduğundan emin olun. Muayeneler bölümüne
bakın.

 Hidrolik yağı sızıntısı ve yeterli miktarda yağ olup

olmadığını kontrol edin. Gerekiyorsa yağ ekleyin.
Bakım bölümüne bakın.

 Aküyü sıvı sızıntısı ve yeterli miktarda sıvı olup

olmadığı bakımından kontrol edin. Gerekirse saf
su ekleyin. Bakım bölümüne bakın.

Aşağıdaki komponentleri ve alanları hasara, yanlış
monte edilmiş veya eksik parçalara ve yetkisizce
yapılan modifikasyonlara karşı kontrol edin:

 Elektrikli komponentler, kablo tesisatı ve

elektrik kabloları

 Hidrolik hortumları, bağlantı parçaları,

silindirler ve manifoldlar

 Tahrik motorları
 Aşınma yastıkları
 Lastikler ve tekerlekler
 Limit siviçleri, alarmlar ve korna
 Alarmlar ve ikaz göstergeleri (varsa)
 Somunlar, cıvatalar ve diğer bağlantı

malzemeleri

 Fren serbest bırakma komponentleri

 Emniyet tertibatı
 Platform uzatması
 Makas pimleri ve tespit elemanları
 Platform kumanda kolu
 Akü takımı ve bağlantıları
 Topraklama kablosu
 Platform giriş kapısı
 Derin çukur muhafazaları
 Çekme halatı bağlama noktası
 Platform aşırı yük komponentleri

Makinanın tamamını aşağıdakiler açısından kontrol

edin:

 Kaynak noktalarında ve yapısal

komponentlerde çatlaklar

 Makina üzerinde göçük veya hasarlı yerler
 Aşırı paslanma, korozyon veya oksitlenme

 Tüm yapısal komponentlerin ve diğer önemli

komponentlerin mevcut olduğunu, ilgili bütün
tespit elemanlarının ve pimlerin olmaları gereken
yerde bulunduğunu ve gerektiği gibi sıkıldığını
doğrulayın.

 Yan demirlerin takılı ve cıvataların sıkılmış

olduğundan emin olun.

 Şasi tablalarının kapalı ve mandallanmış

olduğundan ve akülerin düzgün bir şekilde
bağlandığından emin olun.

Not: Makinayı muayene etmek için platformun
yükseltilmesi gerekiyorsa, emniyet tertibatının yerinde
olduğundan emin olun. Çalıştırma Talimatları
bölümüne bakın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

25

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Muayeneler

Fonksiyon Testinin Temelleri

Fonksiyon testleri makina hizmete alınmadan önce

Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.

1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

3 Kullanmadan önce daima fonksiyon

testlerini yapın.
Bir sonraki bölüme geçmeden önce

fonksiyon testlerini öğrenin ve iyice anlayın.

4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

mevcut arızaları tespit etmek için kullanılır. Operatör
tüm makina fonksiyonlarını test etmek için talimatları
adım adım uygulamalıdır.

Arızalı bir makina kesinlikle kullanılmamalıdır.
Herhangi bir arıza tespit edildiği takdirde, makina
işaretlenmeli ve hizmetten kaldırılmalıdır. Makinada
üzerindeki onarımlar, üretici spesifikasyonlarına
uygun biçimde yalnızca kalifiye bir servis teknisyeni
tarafından gerçekleştirilebilir.

Onarım işlemleri tamamlandıktan sonra, operatör
makinayı hizmete almadan önce çalıştırma öncesi
muayenesini ve fonksiyon testlerini yeniden
yapmalıdır.

26 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Muayeneler

Zemin Kumandalarında

1 Sağlam, düz ve tehlike arz etmeyen bir test alanı

seçin.

2 Akülerin bağlı olduğundan emin olun.

3 Platform ve zemin kırmızı Acil Stop butonunu

açık (ON) konumuna çekin.

4 Kontak anahtarını zeminden kumanda

konumuna döndürün.

Lityum Akü opsiyonu: Lityum akünün sıcaklığı -4°F
/-20°C olan çalışma sınırının altına düştüğünde,
akünün ısınması için zamana ihtiyacı olacaktır, buna
Akü Isınması denir. Akü Isınması döngüsünün
detayları için kullanım kılavuzundaki 'Akü Isınması'
kısmına bakın.

5 Platform kumandalarında bulunan diyagnostik

LED göstergedeki değere bakın.

Sonuç: LED, aşağıdaki resimde gösterildiği gibi

olmalıdır.

6 Zemin kumandalarında bulunan diyagnostik LCD

göstergedeki değere bakın.

Sonuç: LCD, aşağıdaki resimde gösterildiği gibi

olmalıdır.

Yukarı/Aşağı Fonksiyonlarının Test Edilmesi

Bu makina üzerindeki sesli ikazlar ve standart korna
aynı merkezi alarm sistemi üzerinden çalışır. Korna
sabit bir sestir. Alçaltma alarmı dakikada 60 bip sesi
çıkarır. Derin çukur muhafazaları devreye
girmediğinde ve makina düz konumda olmadığında
alarm dakikada 180 bip sesi çıkarır. Otomobil tipi,
opsiyonel bir korna da mevcuttur.

9 Lift fonksiyonu etkinleştirme butonuna basmayın.

10 Platform yukarı veya platform aşağı butonuna

basın.

Sonuç: Lift fonksiyonu çalışmamalıdır.

11 Platform yukarı veya platform aşağı butonlarına

basmayın.

12 Lift fonksiyonu etkinleştirme butonuna basın.

Sonuç: Lift fonksiyonu çalışmamalıdır.

13 Lift fonksiyonu etkinleştirme butonuna basıp

basılı tutun ve platform yukarı butonuna basın.

Sonuç: Dış mekan çalışma alanı seçilmelidir ve

platform yükselmelidir.

14 Lift fonksiyonu etkinleştirme butonuna basıp

basılı tutun ve platform aşağı butonuna basın.

Sonuç: Platform alçalmalıdır. Platform alçalırken

alçalma alarmı çalmalıdır.

Acil Stop Testi

7 Zemin kırmızı Acil Stop butonunu kapalı (OFF)

konuma itin.

Sonuç: Fonksiyonların hiçbirinin çalışmaması

gerekir.

8 Kırmızı Acil Stop butonunu açık (ON) konumuna

çekin.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

27

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

17

Muayeneler

Yardımcı Alçaltmanın Test Edilmesi

15 Lift etkinleştirme butonuna ve platform yukarı

butonuna basarak yukarı kaldırma fonksiyonunu
etkinleştirin ve platformu yaklaşık 2 fit/60 cm

yükseltin.

16 Alt linkin arkasında bulunan yardımcı alçaltma

düğmesini çekin.

Sonuç: Platform alçalmalıdır. Alçaltma alarmının

sesi çıkmaz.

Platform Kumandalarında

Acil Stop Testi

19 Platform kırmızı Acil Stop butonunu kapalı (OFF)

konuma itin.

Sonuç: Fonksiyonların hiçbirinin çalışmaması

gerekir.

Eğim Sensörü Alarmının Test Edilmesi

Eğim Sensörünün Çalışmasının Test
Edilmesi

Zemin kumandası aşağı butonuna

basın (buton 3)

Sonuç: Zemin kumandası LCD ekranı, eğim

sensörünün durumunu gösterecektir.

18 Kontak anahtarını platform kumandası

konumuna çevirin.

20 Kırmızı Acil Stop butonunu açık (ON) konumuna

çekin.

21 Korna butonuna basın.

Sonuç: Platform alarm, şasi alarmı ve otomotiv

kornası (varsa) çalmalıdır.

Fonksiyon Etkinleştirme Sivicinin ve
Yukarı/Aşağı Fonksiyonlarının Test Edilmesi

22 Kumanda kolundaki fonksiyon etkinleştirme

sivicini basılı tutmayın.

23 Kumanda kolunu mavi okla gösterilen yönde,

ardından sarı okla gösterilen yönde yavaşça

hareket ettirin.

Sonuç: Fonksiyonların hiçbirinin çalışmaması

gerekir.

24 Lift fonksiyonu butonuna basın.

25 Lift fonksiyonunun süresinin dolması için yedi

saniye bekleyin.

26 Kumanda kolunu mavi okla gösterilen yönde,

ardından sarı okla gösterilen yönde yavaşça

hareket ettirin.

Sonuç: Lift fonksiyonu çalışmamalıdır.

28 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

35

Muayeneler

27 Lift fonksiyonu butonuna basın.

28 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun. Kumanda kolunu
mavi okla gösterilen yönde yavaşça hareket

ettirin.

Ayak siviciyle teçhiz edilmiş makinalar: Aynı anda
olmak üzere; ayak sivicine basın ve basılı tutun ve
kumanda kolundaki fonksiyon etkinleştirme sivicine
basın ve basılı tutun.

Sonuç: Platform yükselmelidir.Derin çukur

muhafazaları devreye girmelidir. Dış mekanda
kullanım butonu ışımalıdır.

29 Kumanda kolunu serbest bırakın.

Sonuç: Platformun yükselmesi durmalıdır.

30 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun. Kumanda kolunu
sarı okla gösterilen yönde yavaşça hareket

ettirin.

Sonuç: Platform alçalmalıdır. Platform alçalırken

alçalma alarmı çalmalıdır.

Dış Mekanda Kullanım Butonunun Test
Edilmesi

31 Kumanda kolundaki fonksiyon etkinleştirme

siviçine basmayın ve basılı tutmayın.

32 Dış mekanda kullanım butonuna basın.

Sonuç: Dış mekan butonunun altındaki LED

yanacaktır.

33 Lift fonksiyonu etkinleştirme butonuna basın.

34 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun. Kumanda kolunu
mavi okla gösterilen yönde yavaşça hareket

ettirin.

GS-1432m: Sonuç: Platform azami 12 fit

0 inç/3,66 m'ye yükselmeli ve durmalıdır. Alarm

çalmalıdır. Platform kumandaları LED
göstergesinde OHL değeri görünmelidir.

GS-1932m: Sonuç: Platform azami 15 fit

0 inç/4,57 m'ye yükselmeli ve durmalıdır. Alarm

çalmalıdır. Platform kumandaları LED
göstergesinde OHL değeri görünmelidir.

GS-1932m XH: Sonuç: Platform azami 18 fit

2 inç/5,55 m'ye yükselmeli ve durmalıdır. Alarm

çalmalıdır. Platform kumandaları LED
göstergesinde OHL değeri görünmelidir.

Sürüş Fonksiyonu Butonunun Test Edilmesi

Sürüş fonksiyon butonuna basın.

36 Sürüş fonksiyonunun süresinin dolması için yedi

saniye bekleyin. Kumanda kolunu mavi okla

gösterilen yönde, ardından sarı okla gösterilen
yönde yavaşça hareket ettirin.

Sonuç: Fonksiyonların hiçbirinin çalışmaması

gerekir.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

29

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

37

41

Muayeneler

Direksiyonun Test Edilmesi

Not: Dönüş ve sürüş fonksiyon testlerini
gerçekleştirirken, platformda makinanın dönüş ucuna
bakacak şekilde durun.

Sürüş fonksiyon butonuna basın.

38 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun.

39 Kumanda kolunun üst kısmındaki parmakla

basılan roker sivice, kumanda paneli üzerinde
mavi üçgenle gösterilen yönde basın.

Sonuç: Yönlendirme tekerlekleri, mavi üçgenin

gösterdiği yönde dönmelidir.

40 Kumanda kolunun üst kısmındaki parmakla

basılan roker anahtara, kumanda paneli üzerinde
sarı üçgenle gösterilen yönde basın.

Sonuç: Yönlendirme tekerlekleri, sarı üçgenin

gösterdiği yönde dönmelidir.

Sürüşün ve Fren Sisteminin Test Edilmesi

Sürüş fonksiyon butonuna basın.

42 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun.

Ayak siviciyle teçhiz edilmiş makinalar: Aynı anda
olmak üzere; ayak sivicine basın ve basılı tutun ve
kumanda kolundaki fonksiyon etkinleştirme sivicine
basın ve basılı tutun.

43 Makina hareket etmeye başlayana kadar

kumanda kolunu kontrol paneli üzerinde mavi
okla gösterilen yöne doğru yavaşça hareket
ettirin ve sonra kumanda kolunu orta konuma

geri getirin.

Sonuç: Makina kumanda paneli üzerinde mavi

okla gösterilen yöne doğru hareket etmeli, daha
sonra kumanda kolu orta pozisyona geri
getirildiğinde aniden durmalıdır.

44 Makina hareket etmeye başlayana kadar

kumanda kolunu kontrol paneli üzerinde sarı okla
gösterilen yöne doğru yavaşça hareket ettirin ve
sonra kumanda kolunu orta konuma geri getirin.

Sonuç: Makina kumanda paneli üzerinde sarı

okla gösterilen yöne doğru hareket etmeli, daha
sonra kumanda kolu orta pozisyona geri
getirildiğinde aniden durmalıdır.

Not: Frenler, tırmanabildiği her türlü meyilde makinayı
tutabilmelidir.

30 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

48

Muayeneler

Sürüş Eğim Kesmesinin Test Edilmesi

Not: Bu testi zeminden, platform kumanda cihazıyla
yapın. Platformun üzerinde durmayın.

45 Platformu tamamen alçaltın.

46 Makinayı, şasi açısının yandan yana 1,5°'den

fazla olduğu bir meyile sürün.

47 Platformu yaklaşık 9 fit/2,74 m'ye yükseltin.

Sonuç: Platform durmalıdır ve eğim alarmı

dakikada 180 bip sesi çıkaracak şekilde çalar.

Platform kumandaları LED göstergesinde LL
değeri görülmeli ve zemin kumandaları LCD
göstergesinde LL: Machine Tilted (LL: Makina
Eğik) değeri görülmelidir.

Sürüş fonksiyon butonuna basın.

49 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun.

50 Kumanda kolunu mavi okla gösterilen yönde

hareket ettirin, ardından kumanda kolunu sarı
okla gösterilen yönde hareket ettirin.

Sonuç: Sürüş fonksiyonu iki yönün hiçbirisinde

çalışmamalıdır.

51 Platformu tamamen alçaltın.

52 Makinayı sürün.

Sonuç: Makina yürümelidir.

53 Düz zemine dönün ve platformu yaklaşık

9 fit/2,74 m'nin üzerine yükseltin.

54 Makinayı, hatve (pitch) açısının yandan yana

1,5°'den fazla olduğu bir meyile sürün.

Sonuç: Makina 1,5° şasi eğimine geldiğinde

makina durmalıdır ve eğim alarmı dakikada
180 bip sesi çıkaracak şekilde çalacaktır.
Platform kumandaları LED göstergesinde LL
değeri görülmeli ve zemin kumandaları LCD
göstergesinde LL: Machine Tilted (LL: Makina
Eğik) değeri görülmelidir

55 Düz zemine dönün ve platformu tamamen

alçaltın.

56 Makinayı, şasi açısının önden arkaya 3°'den

fazla olduğu bir meyile sürün.

57 Platformu yaklaşık 9 fit/2,74 m'ye yükseltin.

Sonuç: Platform durmalıdır ve eğim alarmı

dakikada 180 bip sesi çıkaracak şekilde çalar.

Platform kumandaları LED göstergesinde LL
değeri görülmeli ve zemin kumandaları LCD
göstergesinde LL: Machine Tilted (LL: Makina
Eğik) değeri görülmelidir.

58 Sürüş fonksiyon butonuna basın.

59 Kumanda kolundaki sürüş/yönlendirme fonksiyon

etkinleştirme butonuna basın ve basılı tutun.

60 Kumanda kolunu mavi okla gösterilen yönde

hareket ettirin, ardından kumanda kolunu sarı
okla gösterilen yönde hareket ettirin.

Sonuç: Sürüş fonksiyonu iki yönün hiçbirisinde

çalışmamalıdır.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

31

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

67

74

Muayeneler

61 Platformu tamamen alçaltın.

62 Makinayı sürün.

Sonuç: Makina ilerlemelidir.

63 Düz zemine dönün ve platformu yaklaşık

9 fit/2,74 m'nin üzerine yükseltin.

64 Makinayı; hatve (pitch) açısının önden arkaya

3°'den fazla olduğu bir meyile sürün.

Sonuç: Makina 3° şasi eğimine geldiğinde

makina durmalıdır ve eğim alarmı dakikada
180 bip sesi çıkaracak şekilde çalacaktır.
Platform kumandaları LED göstergesinde LL
değeri görülmeli ve zemin kumandaları LCD
göstergesinde LL: Machine Tilted (LL: Makina
Eğik) değeri görülmelidir

65 Platformu tamamen alçaltın ve düz zemine

dönün.

Yüksek Sürüş Hızının Test Edilmesi

66 Platformu zeminden yaklaşık 9,1 fit/2,78 m

yükseltin.

Sürüş fonksiyon butonuna basın.

68 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun. Kumanda kolunu
tam sürüş konumuna doğru yavaşça hareket

ettirin.

Sonuç: Platform yükseltilmiş haldeyken elde

edilebilecek maksimum sürüş hızı saniyede
0,72 fit/22 cm'yi geçmemelidir.

Platform yükseltilmiş haldeyken sürüş hızı saniyede
0,72 fit/22 cm'yi aşarsa makinayı hemen işaretleyin
ve hizmet dışı bırakın.

Derin Çukur Muhafazalarının Test Edilmesi

Not: Derin çukur muhafazaları platform
yükseltildiğinde otomatik olarak devreye girmelidir.
Derin çukur muhafazaları makinanın işleyişine devam
etmesini sağlayan limit siviçlerini etkinleştirir. Derin
çukur muhafazaları açılmıyorsa, bir alarm çalar ve
makina sürülemez ve yönlendirilemez.

69 Platformu yükseltin.

Sonuç: Platform zeminden 4 fit / 1,2 m

yükseltildiğinde, derin çukur muhafazaları
devreye girmelidir.

70 Önce bir taraftaki, sonra diğer taraftaki derin

çukur muhafazalarının üzerine basın.

Sonuç: Derin çukur muhafazaları hareket

etmemelidir.

71 Platformu alçaltın.

Sonuç: Derin çukur muhafazaları toplanma

pozisyonuna geri gelmelidir.

72 Bir derin çukur muhafazasının altında 5 x 10 cm

veya benzer bir büyüklükte bir tahta parçası
yerleştirin.

73 Platformu yükseltin.

Sonuç: Platform zeminden 7 fit / 2,1 m

yükselmeden önce bir alarm çalmalıdır. Platform
kumandaları LED göstergesinde PHS değeri
görülmeli ve zemin kumandaları LCD
göstergesinde PHS: Pothole Guard Stuck (PHS:
Derin Çukur Muhafazası Sıkışması) değeri
görülmelidir.

Sürüş fonksiyon butonuna basın.

32 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

77

Muayeneler

75 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun.

76 Kumanda kolunu mavi okla gösterilen yönde,

ardından sarı okla gösterilen yönde yavaşça

hareket ettirin.

Sonuç: Makina ileri veya geri hareket

etmemelidir.

Sürüş fonksiyon butonuna basın.

78 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun.

79 Kumanda kolunun üst kısmındaki parmakla

basılan roker anahtara, kumanda paneli üzerinde
mavi ve sarı üçgenlerle gösterilen yönde basın.

Sonuç: Yönlendirme tekerlekleri sola veya sağa

dönmemelidir.

80 Platformu tamamen alçaltın.

81 5 x 10 cm veya benzer tahta parçasını kaldırın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

33

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Muayeneler

Çalışma Alanı Muayene Kontrol

Listesi

Aşağıda tehlikeli koşullardan haberdar olun ve
kaçının:

 hendekler veya çukurlar

Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.

1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene

gerçekleştirin.
3 Kullanmadan önce daima fonksiyon testlerini

yapın.

4 Çalışma alanını muayene edin.
Bir sonraki bölüme geçmeden önce çalışma

alanı muayenesini öğrenin ve iyice anlayın.

5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

Çalışma Alanı Muayenesinin
Temelleri

Çalışma alanı muayenesi, operatörün çalışma
alanının makina kullanımı için uygun olup olmadığını
belirlemesine yardımcı olur. Operatör bu muayeneyi,
makinayı çalışma alanına götürmeden önce
gerçekleştirmelidir.

 darbe, zemin engelleri veya enkaz yığını
 eğimli yüzeyler
 sağlam olmayan veya kaygan yüzeyler
 üst kısımlardaki engeller ve yüksek voltaj

iletkenleri

 tehlikeli yerler
 makinanın neden olduğu yük kuvvetlerine

dayanmaya yeterli olmayan yüzey desteği

 rüzgar ve olumsuz hava koşulları
 yetkisiz personelin bulunması
 diğer olası güvenli olmayan durumlar

Çalışma alanı tehlikelerini bölümünü okumak ve
hatırlamak, sonrasında hareket esnasında bunlara
dikkat etmek ve bunlardan kaçınmak, makinayı
ayarlamak ve çalıştırmak operatörün
sorumluluğundadır.

34 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Parça No. Çıkartma Açıklaması

Adet

43618 Etiket – Yön Okları

1

72086 Etiket – Kaldırma Noktası

4

72143 Etiket – Acil Stop

1

82481 Etiket – Akü/Şarj Aleti Emniyeti

2

137605 Etiket – Acil Stop, Platform Kumandası

1

137656

Platform Kumandası

1

1272242 Etiket – Makina Kaydı

1

1281175 Etiket – Çekme Halatı Bağlantı Noktası,

5

1283810

1

1292052 Etiket – Acil Alçaltma GS-1330m

1

1292990 Etiket – Freni Serbest Bırak

1

1294682

1330m

1

1296034 Etiket – Smartlink Dual Zone

2

1298467 Etiket – Kılavuzu Okuyun*

5

1302115 QR Kodu Genie AWP

1

1304177 Etiket – Tekerlek Yükü GS-1932m*

4

1304179 Etiket – Taşıma Diyagramı, GS-1932m*

2

1304180

GS-1932m*

2

1305409

3

1305410

5

Parça No. Çıkartma Açıklaması

Adet

1305411 Etiket – Tehlike, Emniyet Kolu, Sembol

1

1305412 Etiket – Emniyet Kolu, Sembol

1

1305413 Etiket – Tehlike, Elektrik Çarpması

1

1305414 Etiket – Kılavuzu Okuyun

2

1305415 Etiket – Durum Değişikliği Gös.

1

1305416 Etiket – Platforma Giden Elektrik, 115V*

2

1305417 Etiket – Platforma Giden Elektrik, 230V*

2

1305418

115UK*

1

1305419 Etiket – Şarj Cihazına Giden Elektrik,

230V EU*

1

1305420 Etiket – Hava Hattı 7,58 bar*

2

1305421 Etiket – Devrilme Tehlikesi, Eğim Alarmı

1

1305424 Etiket – Yön Okları*

1

1305425 Etiket – Elektrik Çarpması Tehlikesi, Priz

1

1305426

ve Kullanım Talimatları

1

1306781 Etiket – Hidrolik Tablası Açık Diyagramı

1

1306901 Etiket – Devrilme Tehlikesi, Limit Siviçi

1

1306950

Kuvvet

1

1306951

Tehlike, Uyarı

1

1307117 Etiket – Tekerlek Yükü GS-1432m*

4

1308334 Etiket – Tekerlek Yükü, GS-1932 XH*

4

1316062 Etiket – Devrilme Tehlikesi, Lityum Akü

1

Muayeneler

Sembollü Çıkartmaların Muayenesi

Makinanızın üzerindeki çıkartmalarda semboller mi
yoksa yazılar mı bulunduğunu belirleyin. Tüm
çıkartmaların okunabilir ve yerinde olduğunu teyit
etmek amacıyla gereken muayeneleri gerçekleştirin.

Etiket – Şarj Cihazına Giden Elektrik,

Etiket – Sürüş/Yönlendirme Yönü,

Düşüş Kısıtlamalı

Etiket – Platform Kumanda Paneli

Etiket – Zemin Kumanda Paneli, GS-

Etiket – Devrilme Tehlikesi, Aküler,

Etiket – Kompartıman Erişimi, Sembol
Etiket – Taşıma için Bağlantı Parçası

Etiket – Fren Serbest Bırakma Emniyeti

Etiket – Plat. Aşırı Yük, Maks Kap., Yan

Etiket – Etiket – Elektrik Çarpması Teh.,

Gölgelendirme, çıkartmanın görünür kısımda olmadığı,

yani, kapakların altında bulunduğu anlamına gelir.

* Bu çıkartmalar modele, opsiyona veya konfigürasyona

özgüdür.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

35

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

1294682
72143
1305413

1306901
1292052
1306781

72086

1305410

1305426

1272242

1305410

1305414

82481

1304180

1305409

1281175

1296034

1281175

*1305420

137605 1283810

137656

1296034 1281175

*1304180

82481

1305409

72086

1305410

1304179

1305421

1306950

1306951

1305424

1292990

*1305419

1305409

1304179

*1305420*

72086

*1305417

*1305416

1305412

1305411

43618

1281175

*1304177
*1307117

1305425
1305415

1305410

*1304177
*1307117

*1304177
*1307117

*1304177

*1307117

1305410

72086

1298467

*1298467

*1298467

*1316062

*1305418

*1305416

1302115

*1305417

*1308334

*1308334

*1308334

*1308334

1305414

Muayeneler

36 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kullanım Talimatları

Kullanım Tali m atlar ı

Temel Hususlar

Kullanım Talimatları bölümü, makinanın

Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.

1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

3 Kullanmadan önce daima fonksiyon testlerini

yapın.

4 Çalışma alanını muayene edin.

5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

çalıştırılmasına ilişkin tüm talimatları içerir. Kullanım
kılavuzunda yer alan Güvenlik kurallarına uymak
tamamen operatörün sorumluluğundadır.

Makinayı, aletleri ve malzemeleri ile birlikte personeli
havadaki çalışma alanına kaldırmak dışında bir
amaçla kullanmak güvenli değildir ve tehlikelidir.

Makinayı eğitilmiş ve yetkili personelin kullanmasına
izin verilmelidir. Bir makinayı aynı iş vardiyası içindeki
farklı zamanlarda birden fazla operatörün kullanması
öngörülüyorsa, bu operatörlerin hepsinin kalifiye
operatörler olmaları şarttır ve hepsinin de kullanım
kılavuzunda yer alan tüm güvenlik kurallarına ve
talimatlarına uymaları öngörülmektedir. Buna göre,
her yeni operatörün makinayı kullanmaya
başlamadan önce çalıştırma öncesi muayenesini,
fonksiyon testlerini ve çalışma alanı denetimini
gerçekleştirmesi gerekir.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

37

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

1

Not: Hiçbir çalışma alanı seçilmezse,
Dış Mekan çalışma alanı otomatik

olarak seçilir.

2

Kullanım Talimatları

Acil Stop

Platformdan Çalıştırma

Tüm fonksiyonları durdurmak için zemin
kumandalarındaki veya platform kumandalarındaki
kırmızı Acil Stop butonunu kapalı (OFF) konuma itin.

Herhangi bir Kırmızı Acil Stop butonu itildiğinde
çalışan tüm fonksiyonları onarın.

Yardımcı İndirme

1 Platformu alçaltmak için yardımcı alçaltma

düğmesini çekin.

Zeminden Çalıştırma

1 Makinayı çalıştırmadan önce akü takımının bağlı

olduğundan emin olun.

2 Kontak anahtarını zeminden kumanda

konumuna döndürün.

3 Zemin ve platform kırmızı Acil Stop butonlarının

her ikisini de açık (ON) konumuna çekin.

Platformun Konumlandırılması

1 Kumanda panelinde, iç ve dış çalışma alanları

arasında geçiş yapmak için Enter tuşuna basın.

2 Lift fonksiyonu etkinleştirmeye basın ve basılı

tutun.

3 Platform yukarı veya aşağı butonuna basın.

1 Makinayı çalıştırmadan önce akü takımının bağlı

olduğundan emin olun.

2 Kontak anahtarını platform kumandası

konumuna çevirin.

3 Zemin ve platform kırmızı Acil Stop butonlarının

her ikisini de açık (ON) konumuna çekin.

Platformun Konumlandırılması

İç Mekanda veya Dış Mekanda

kullanım butonuna basın.

Lift fonksiyonu butonuna basın.

LED ekranda, lift fonksiyonu
sembolünün altında bir daire
şekli görünecektir.

Lift fonksiyonu butonunun itilmesinden itibaren
kumanda kolu yedi saniye içinde hareket ettirilmezse,
lift fonksiyon sembolünün altındaki daire söner ve lift
fonksiyonu çalışmaz. Lift fonksiyon butonuna tekrar
basın.

3 Kumanda kolundaki fonksiyon etkinleştirme

sivicine basın ve basılı tutun.

4 Ayak siviçiyle teçhiz edilmiş makinalar: Aynı

anda olmak üzere; ayak siviçine basın ve basılı
tutun ve kumanda kolundaki fonksiyon
etkinleştirme siviçine basın ve basılı tutun.

5 Kumanda kolunu, kumanda paneli üzerinde

gösterilen işaretlerin yönünde hareket ettirin.

38 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

3

Kullanım Talimatları

Yönlendirmek için

Sürüş

1 Sürüş fonksiyon butonuna basın. LED ekranda,

sürüş fonksiyon sembolünün altında bir daire
şekli belirecektir.

Sürüş fonksiyon butonunun itilmesinden itibaren
kumanda kolu yedi saniye içinde hareket ettirilmezse,
sürüş fonksiyon sembolünün altındaki daire söner ve
sürüş fonksiyonu çalışmaz. Sürüş fonksiyon
butonuna tekrar basın.

2 Ayak sivicine basın ve basılı tutun (varsa).

Kumanda kolunun üst kısmında

yer alan parmakla basılan roker
siviçle kontrol edilebilir tekerlekleri
döndürün.

1 Sürüş fonksiyon butonuna basın. LED ekranda,

sürüş fonksiyon sembolünün altında bir daire
şekli belirecektir.

Sürüş fonksiyon butonunun itilmesinden itibaren
kumanda kolu yedi saniye içinde hareket ettirilmezse,
sürüş fonksiyon sembolünün altındaki daire söner ve
sürüş fonksiyonu çalışmaz. Sürüş fonksiyon
butonuna tekrar basın.

2 Ayak siviciyle teçhiz edilmiş makinalar: Aynı

anda olmak üzere; ayak sivicine basın ve basılı
tutun ve kumanda kolundaki fonksiyon
etkinleştirme sivicine basın ve basılı tutun.

3 Hızı arttırın: Kumanda kolunu yavaşça

merkezden uzaklaştıracak şekilde ettirin.

Hızı azaltın: Kumanda kolunu yavaşça merkeze
doğru hareket ettirin.

Durdurma: Kumanda kolunu merkeze geri getirin
veya fonksiyon etkinleştirme sivicini bırakın.

Makinanın yürüyeceği yönünü belirlemek için
platform kumandalarının ve platformun üzerindeki
renk kodlu yön oklarını kullanın.

Platform yükseltildiğinde makina yürüyüş hızı
sınırlandırılır.

Akü durumu makina performansını etkiler. Akü seviye
göstergesi yanıp sönmekteyken makina sürüş hızı ve
fonksiyon hızı azalır.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

39

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

İstediğiniz sürüş hızını seçmek için
sürüş hızı butonuna basın.

Not: Platform yükseltildiğinde, sürüş hızı
butonunun ışığı daima yanarak
artırılmış sürüş hızını göst

Azami meyil derecesi, toplanmış pozisyonda:

GS
GS

%25

14°

Azami yan meyil derecesi, toplanmış pozisyonda:

GS
GS

%25

14°

Kullanım Talimatları

Sürüş hızını seçmek için

Sürüş kumandaları, iki farklı sürüş hızı modunda
çalıştırılabilir. Sürüş hızı butonunun ışığı yandığında,
yavaş sürüş hızı modu etkindir. Butonun ışığı
söndüğünde, hızlı sürüş hızı modu etkindir.

erir.

Meyilde sürüş

Makinanın meyil ve yan meyil derecelerini ve meyil

derecesini belirleyin.

Meyil derecesini belirlemek için:

Meyli dijital klinometre (meyilölçer) ile ölçün VEYA
aşağıdaki prosedürü uygulayın.

Şunlar gereklidir:

• su terazisi

• en az 1 m uzunluğunda düz bir kalas

• şerit metre

Kalası meylin üzerine yerleştirin.

Rampa aşağı uçta, kalasın üst kenarına su terazisini
yerleştirin ve kalas düz seviyede oluncaya kadar ucu
kaldırın.

Kalası düz seviyede tutarken, kalasın havada kalan
ucuyla zemin arasındaki dikey mesafeyi ölçün.

Şerit metreyle ölçtüğünüz mesafeyi (yükseklik)
kalasın boyuna (mesafesine) bölün ve 100 ile çarpın.

-1432m, GS-1932m,

-1932m XH

-1432m, GS-1932m,

-1932m XH

Not: Meyil derecesi, platformda bir kişi varken zemin
koşullarına ve yeterli çekiş gücüne bağlıdır. İlave
platform ağırlığı eğim derecesini azaltabilir.

Örnek:

Tahta parçası = 144 inç (3,6 m)

Mesafe = 144 inç (3,6 m)

Yükseklik = 12 inç (0,3 m)

12 inç ÷ 144 inç = 0,083 x 100 = %8,3 derece
0,3 m ÷ 3,6 m = 0,083 x 100 = %8,3 derece

Eğim, maksimum eğim veya yan eğim oranını
aşarsa, makine bir vinç yardımıyla meyilden aşağı
veya yukarı yönde çekilmeli veya taşınmalıdır.
Taşıma ve Kaldırma bölümüne bakın.

40 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Çalıştırma ile İlgili

Kod

Durum

LL Dengede Değil

OL Platform Aşırı Yüklü

CH Şasi Modu Çalıştırma

PHS Derin Çukur Muhafazası Sıkışması

ND Sürüş Yok (opsiyon)

BR Frenler Serbest Bırakıldı

Ld Lift Devre Dışı

OHL Dış Mekan Yükseklik Limiti

Kullanım Talimatları

Çalıştırma ile ilgili gösterge kodları

Platform kumandaları LED veya zemin kumandaları
LCD diyagnostik göstergelerinde çalışmayla ilgili LL
gibi bir gösterge kodu okunuyorsa, makinayı
çalıştırmaya devam etmeden önce hatalı durum
onarılmalı veya bertaraf edilmelidir. Sistemi sıfırlamak
için kırmızı Acil Stop butonunu içeri itin ve geri çekin.

LED Değeri

Platform Aşırı Yükü

Platform kumandaları LED diyagnostik göstergesinde
yanıp sönen OL değeri okunuyorsa ve zemin
kumandaları LCD diyagnostik göstergesinde OL:
Platform Overloaded (OL: Platform Aşırı Yüklü)
değeri okunuyorsa, platform aşırı yüklü demektir ve
hiçbir fonksiyon çalışmaz. Bir alarm çalar.

1 Kırmızı Acil Stop butonunu kapalı (OFF) konuma

doğru itin.

2 Platformdan ağırlık kaldırın.

3 Kırmızı Acil Stop butonunu açık (ON) konumuna

çekin.

LCD Değeri

Gösterge Kodları

Daha ayrıntılı bilgi için, lütfen ilgili Genie Servis
Kılavuzuna bakın. Zemin kumandaları LCD
göstergesinde de bir kod ve kodun açıklaması
görüntülenebilir.

LED Değeri

LCD Değeri

Platform kaldırılırken veya indirilirken, maksimum
yüksekliğe yakın bir konumda bir kendi kendine
kontrol fonksiyonu gerçekleştirilecektir. Makina stop
edebilir ve bir alarm çalabilir. Makina aşırı yüklü
değilse normal operasyon devam edecektir.

Aşırı Yükten Kurtarma

Zemin kumandaları LCD diyagnostik ekranında
Overload Recovery (Aşırı Yükten Kurtarma) yazısı
okunuyorsa, platform aşırı yüklü haldeyken yardımcı
alçaltma sistemi kullanılmış demektir. Mesajın nasıl
sıfırlanacağıyla ilgili bilgiler için lütfen ilgili Genie
Servis Kılavuzuna bakın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

41

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Şasi Açısı (yandan

Şasi Açısı (önden arkaya)

Platformu yükseltirken eğim alarmı
çalarsa, platformu alçaltın ve
makinayı sağlam, düz bir zemine
götürün. Platform yükseltilmiş
haldeyken eğim alarmı çalarsa,
platformu alçaltırken son derece

dikkatli olun.

Platform kumandalarındaki LED
göstergede LL, zemin
kumandalarındaki LCD göstergede
LL: Machine Tilted (Makina Eğik)
değeri göründüğünde ve eğim
alarmı eğim alarmı dakikada 18

ip

sesi çıkaracak şekilde çaldığında,
aşağıdaki fonksiyonlar
sürüş, yönlendirme ve yükseltme
fonksiyonları devre dışı bırakılır.

Ful Şarj

Yarım Şarj

Düşük Şarj

LO Yanıp
Sönüyor

Kullanım Talimatları

Eğim Sensörü Etkinleştirme Ayarları

Akü Seviye Göstergesi

Eğim Sensörü Etkinleştirme Ayarları

yana) 1,5°

3°

0 b

etkilenir:

Lift fonksiyonlarını geri getirmek için makinayı düz
zemine geri getirin.

Akü seviyesini belirlemek için LED göstergedeki
diyagnostik değeri kullanın.

Not: Platform kumandaları LED göstergesinde yanıp
sönen bir LO kodu görünürse, makina hizmetten
çıkarılmalı ve şarj edilmelidir yoksa makinanın bütün
fonksiyonları devre dışı kalır.

Kumanda Cihazıyla Zeminden
Çalıştırma

Operatör, makina ve sabit nesneler arasında güvenli
mesafeler olmasını temin edin.

Kumanda cihazını kullanırken makinanın yol alacağı
yöne dikkat edin.

42 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kullanım Talimatları

Akü Isınması

Lityum akünün sıcaklığı -4°F/-20°C olan çalışma
sınırının altına düştüğünde, akünün ısınması için
zamana ihtiyacı olacaktır, buna Akü Isınması denir.

 Akü ısınması döngüsü, makinanın AÇIK (ON)

(Acil Stop butonu açık (ON) pozisyonunda)
olmasını gerektirir.

 Platform kumandaları LED göstergesinde

8 saniye boyunca HEAt mesajı gösterilir.

 8 saniye sonra, LED gösterge, ısınma

döngüsünün tamamlanması için kalan süreyi
gösterecektir. Görüntülenen değer
"dakika.saniye" cinsinden olacaktır.

 Gösterge, ısınma döngüsü süresince HEAt ve

kalan süre mesajları arasında geçiş yapacaktır.

 Isınma döngüsü tamamlandığında sesli bir alarm

çalar ve makina otomatik olarak System Ready
(Sistem Hazır) durumuna geçer.

Emniyet Kolunun Kullanılması

1 Platformu zeminden yaklaşık 8 fit/2,4 m ila

13 fit/4,0 m yükseltin.

2 Güvenlik kolunu şasiden yukarı doğru döndürün

ve desteğe dayayın.

3 Platformu, emniyet tertibatı bağlantı üzerinde

güvenle sabit kalana kadar alçaltın. Platformu
alçaltırken emniyet tertibatından uzak durun.

Korkuluk Demirlerinin Aşağı
Katlanması

Platform demirleri sistemi uzatma gövdesi için üç
adet aşağı katlanır demir kısmı ve ana gövde için üç
kısım içerir. Altı kısmın hepsi de yerlerine dört adet
telli kilit pimle tutulur.

1 Platformu tamamen alçaltın ve platform

uzatmasını geri çekin.

2 Platform kumandalarını kaldırın.

3 Platformun iç kısmından, iki adet ön telli kilit

pimini çıkarın.

4 Ön demir tertibatını aşağı katlayın. Ellerinizi

sıkışabilecekleri noktalardan uzak tutun.

5 Çıkarılan iki pimi her iki taraftaki demir braketine

geri yerleştirin.

6 Her bir yan demir tertibatını aşağı katlayın.

Ellerinizi sıkışabilecekleri noktalardan uzak tutun.

7 Ana gövdenin arkasında, iki adet telli kilit pimi

çıkarın.

8 Dikkatli bir şekilde kapıyı açıp zemine doğru

ilerleyin.

9 Arka kapı ve giriş tarafının demirlerini tek birim

halinde aşağı katlayın. Ellerinizi sıkışabilecekleri
noktalardan uzak tutun.

10 Sol ve sağ taraftaki demirleri katlayın. Ellerinizi

sıkışabilecekleri noktalardan uzak tutun.

11 Çıkarılan iki pimi her iki taraftaki demir braketine

geri yerleştirin.

Korkuluk Demirlerinin Yerine
Takılması

Katlama talimatlarını geriye doğru uygulayın ve bütün
kilitleme pimlerinin yerinde ve düzgünce takılı
olduğundan emin olun.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

43

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Kullanım Talimatları

Lift Tools Boru Kızağı Talimatları

Aşağıdakilere Dikkat Edin ve Uyun:

Lift Tools Boru Kızağı tertibatı, platformun her iki
ucuna yerleştirilen ve U cıvatalarla korkuluk
demirlerine monte edilen 2 boru kızağını içerir.

1 kayış

2 cıvata, 3/8-16 x 2"

3 kızak

4 kenar düzeltmesi

5 kapak

6 somun, 3/8-16

7 kayış desteği

8 cıvata, 1/4-20 x 3,25"

9 somun, 1/4-20

10 pim braketi

 Lift Tools Boru Kızağının platformun içine monte

edilmesi şarttır.

 Lift Tools Boru Kızakları; Lift Tools Çalışma

Tepsisi ve Lift Guard Temas Alarmı dışında
başka bir opsiyonla kullanılamaz.

 Lift Tools Boru Kızaklarının platform

kumandalarını veya platform girişini
engellememesi şarttır.

 Lift Tools Boru Kızağı tertibatı yalnızca iç mekan

kullanımıyla sınırlıdır.

 Lift Tools Boru Kızakları opsiyonu

kullanımdayken platform bir kişiyle sınırlıdır.

 Lift Tools Boru Kızakları tüpünün alt ayak

montajı, platform taban levhası üzerinde
durmalıdır.

 Lift Tools Boru Kızaklarının platforma

sabitlendiğinden emin olun.

Lift Tools Boru Kızağının Montajı

1 Kauçuk tampon demir korkuluklara oturana kadar

korkuluk montaj braketlerini kaydırın.

2 Ayak montaj braketindeki cıvataları sıkın.

3 Demir korkuluk montaj braketlerindeki cıvataları

sıkın.

11 taşıma cıvatası, 3/8-16 x 2,25"

12 ara levha

13 ayak montajı

14 kauçuk tampon

15 büyük boru kızağı

44 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Lift Tools Boru Kızağının Maksimum Kapasitesi

GS

lbs

kg

Kullanım Talimatları

Lift Tools Boru Kızağının Kullanımı

Panel Taşıyıcı Talimatları

1 Yükü, her iki Lift Tools Boru Kızağına oturacak

şekilde yerleştirin. Yükün uzunluğu platformun
uzunluğuna paralel olmalı ve Lift Tools Boru
Kızakları arasında ortalanmalıdır.

2 Yükü her bir Lift Tools Boru Kızağına sabitleyin.

Naylon kayışı yükün üzerinden geçirin. Tokaya
bastırın ve kayışı içinden kaydırın. Kayışı gerin.

3 Lift Tools Boru Kızaklarının ve yükün

sabitlendiğinden emin olmak için yükü hafifçe itip

çekin.

4 Makina hareket ederken yükün sabitlenmiş

kalmasını sağlayın.

Lift Tools Boru Kızağı Tertibatının Ağırlığı

25 lbs/11,4 kg.

-1432m, GS-1932m, GS-1932m XH 215
97,5

Devrilme tehlikesi. Lift Tools Boru Kızağı tertibatı

ve Lift Tools Boru Kızağındaki yükün ağırlığı,
makinanın platform anma kapasitesini düşürür ve
bu ağırlığın, toplam platform yükünde hesaba
katılması gerekir.

Devrilme tehlikesi. Lift Tools Boru Kızağı

tertibatının ve Lift Tools Boru Kızağındaki yükün
ağırlığı, platformdaki azami kişi sayısını
kısıtlayabilir.

Lift Tools Panel Taşıyıcı tertibatı, bir taşıyıcı tertibat
ve bir kayış tertibatından oluşur.

1 taşıyıcı

2 taşıma cıvatası, 1/4-20 x 0,75"

3 somun, 1/4-20

4 cıvata, 3/8-16 x 2,25"

5 kayış

6 cıvata, 1/4-20 x 0,75"

7 somun, 3/8-16

8 ankraj, kayış

9 çıkartma, uyarı

Büyük boru kızağının kapasitesi: 6” Maksimum çap.
Ağırlık kapasitesi için yük tablosuna bakın.

Boruların kaldırılması ile ilgili yeterli şekilde
bilgilendirilmediğiniz ve tüm tehlikelerin bilincinde
olmadığınız takdirde kullanmayın.

Sabitlenmiş veya yanlardan taşan bir yükü
yükseltmek veya alçaltmak suretiyle makinayı yatay
bir kuvvete veya yan yüke maruz bırakmayın.

Üniteyi Lift Tools Boru Kızakları monte edilmiş
haldeyken taşımayın. Üniteyi taşımadan önce tüm
tertibatı çıkarın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

45

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Maximum Lift Tools Panel Taşıyıcı
Kapasitesi Yük Tablosu

GS

bs

g

Kullanım Talimatları

Aşağıdakilere Dikkat Edin ve Uyun:

Panel Kızağı Kullanımı

 Lift Tools Panel Taşıyıcı, platformun sol tarafına

monte edilmelidir.

 Lift Tools Panel Taşıyıcı; Lift Tools Çalışma

Tepsisi ve dışında başka bir opsiyonla
kullanılamaz.

 Lift Tools Panel Taşıyıcının platform

kumandalarını veya platform girişini
engellememesi şarttır.

 Lift Tools Panel Taşıyıcı tertibatı yalnızca iç

mekan kullanımıyla sınırlıdır.

 Lift Tools Panel Taşıyıcı opsiyonu

kullanımdayken platform bir kişiyle sınırlıdır.

 Lift Tools Panel Taşıyıcının platforma

sabitlendiğinden emin olun.

Panel Taşıyıcının Montajı

1 Taşıyıcıyı (1) platformun sol taraftaki alt flanşına

asın.

2 Taşıyıcıyı 2, 1/4" taşıma cıvataları (2) ve kilitli

somunlarla (3) sabitleyin.

3 Montaj tırnağını (8) ön ray direğine takın. Bir 3/8"

cıvata (4) ve somun (7) temin edilmiştir.

4 Kayışı (5) montaj tırnağına takın.

1 Yükü, Lift Tools Panel Taşıyıcısının ortasında

duracak şekilde yerleştirin.

2 Kayışı yükün önünden geçirerek ve S-kancasını

platformun arkasına yakın üst rayın etrafına
sabitleyerek yükü platforma sabitleyin.

3 Panel taşıyıcının ve yükün sabitlendiğinden emin

olmak için yükü hafifçe itip çekin.

4 Makina hareket ederken yükün sabitlenmiş

kalmasını sağlayın.

Lift Tools Panel Taşıyıcı tertibatı 22 lbs/10 kg
ağırlığındadır.

-1432m, GS-1932m, GS-1932m XH 100 l
45,4 k

Devrilme tehlikesi. Lift Tools Panel Taşıyıcı

tertibatı ve Lift Tools Panel Taşıyıcıdaki yükün
ağırlığı, makinanın platform anma kapasitesini
düşürür ve bu ağırlığın, toplam platform yükünde
hesaba katılması gerekir.

Devrilme tehlikesi. Lift Tools Panel Taşıyıcı

tertibatının ve Lift Tools Panel Taşıyıcıdaki yükün
ağırlığı, platformdaki azami kişi sayısını
kısıtlayabilir.

Panel Taşıyıcı Kayışının Montajı

1 Kelepçeyi açın ve 1/4" x 0,75" cıvata (6) ile

montaj tırnağına takın.

2 Kayış tertibatı uç plakasını cıvatanın üzerine

monte edin.

3 Cıvatayı kelepçenin diğer ucundan sokun.

46 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

İzin verilen maksimum panel alanı: 4 fit yükseklik

x 8 fit uzunluk. Ağırlık kapasitesi için yük

tablosuna bakın.

Panellerin kaldırılması ile ilgili yeterli şekilde
bilgilendirilmediğiniz ve tüm tehlikelerin bilincinde
olmadığınız takdirde panelleri kullanmayın.

Sabitlenmiş veya yanlardan taşan bir yükü
yükseltmek veya alçaltmak suretiyle makinayı yatay
bir kuvvete veya yan yüke maruz bırakmayın.

Üniteyi Lift Tools Panel Taşıyıcı monte edilmiş
haldeyken taşımayın. Üniteyi taşımadan önce tüm
tertibatı çıkarın.

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kullanım Talimatları

Lift Tools Çalışma Tablası
Açıklamaları

Aşağıdakilere Dikkat Edin ve Uyun:
Lift Tools Çalışma Tablasının Montajı

Lift Tools Çalışma Tablası tertibatı, bir tabla ve
donanıma sahip iki montaj braketinden oluşur.

1 cıvata, 1/4-20 x 0,75"

2 kauçuk tampon

3 lift tool çalışma tablası

4 alet tablası braketi

5 çıkartma, uyarı

 Lift Tools Çalışma Tablası, platformun iç kısmına

monte edilmelidir.

 Her makinada yalnızca bir Lift Tools Çalışma

Tablası kullanılabilir.

 Lift Tools Çalışma Tablasını, PCON'un

karşı tarafındaki Uzatma Gövdesi demirine
monte edin.

 Lift Tools Çalışma Tablası üst veya alt demir

üzerinde olabilir.

 Lift Tools Çalışma Tablasının platforma

sabitlendiğinden emin olun.

 Lift Tools Çalışma Tablası lanyardı sadece

aletler içindir. Kişisel güvenlik lanyardı takmayın.

Lift Tools Çalışma Tablasının Montajı

1 Dört adet 1/4-20 x 0,75 cıvatayı (1) sıkın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

47

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Kullanım Talimatları

Lift Tools Çalışma Tablasının
Kullanılması

Platform Yükseklik Kısıtlamasının
Uygulanması

1 Yükü, Lift Tools Çalışma Tablasının içinde

duracak şekilde yerleştirin.

Lift Tool Çalışma Tablası tertibatı 4 lbs/1,8 kg
ağırlığındadır.

Lift Tools Çalışma Tablasının maksimum kapasitesi
50 lbs/23 kg'dır.

Devrilme tehlikesi. Lift Tools Çalışma Tablası

tertibatı ve Lift Tools Çalışma Tablasındaki yükün
ağırlığı, makinanın platform anma kapasitesini
düşürür ve bu ağırlığın, toplam platform yükünde
hesaba katılması gerekir.

Platform Yükseklik Kısıtlaması
Talimatları

Platform Yükseklik Kısıtlaması, platformun belirli bir
yükseklikle sınırlandırılmasına olanak tanır.

Aşağıdakilere Dikkat Edin ve Uyun:
Platform Yükseklik Kısıtlaması

 Platform Yükseklik Kısıtlaması ile birlikte verilen

tüm uyarı ve talimatları okuyun, anlayın ve
uygulayın.

Yüksekliği sınırlamak için:

Not: Kullanıcı Maks. Yükseklik opsiyonu açık
olmalıdır. Servis ve Onarım kılavuzuna bakın.

1 Platform kumandası ile platformu istenen

maksimum yüksekliğe yükseltin.

2 Platform kumandasındaki lift fonksiyonu seçme

butonunu 5 saniye süreyle basılı tutun.

3 Maksimum platform yükseklik kısıtlaması

aşağıdakiler gerçekleştiğinde etkinleştirilir:

a Platform kumanda LED'inde "LoHt"

ibaresi gösterilir ve

b Alarm 7 kez bip sesi çıkarır.

4 Kullanmadan önce fonksiyon testlerini yapın.

48 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kullanım Talimatları

Yükseklik kısıtlamasını kaldırmak için:

1 Kontak anahtarını platform kumandası

konumuna çevirin.

2 Zemin kumandalarındaki Acil Stop butonunu açık

konumuna çekin.

3 Platform kumandalarındaki Acil Stop butonunu

açık (ON) konumuna çekin.

4 Herhangi bir yükseklikte, lift fonksiyonu seçme

butonunu 5 saniye süreyle basılı tutun.

5 Maksimum platform yükseklik kısıtlaması

aşağıdakiler gerçekleştiğinde devreden çıkmış

olur:

a Platform kumanda LED'inde "FLHt"

ibaresi gösterilir ve

b Alarm 7 kez bip sesi çıkarır.

Platform yükseklik kısıtlamasının test
edilmesi:

1 Lift fonksiyonu etkinleştirme butonuna basıp

basılı tutun ve platform yukarı butonuna basın.

Sonuç: Platform önceden belirlenen yüksekliğe

yükselmelidir. Maksimum yükseklik sınırına
ulaşıldığında, platform hareketi duracaktır.
Operatör, maksimum platform yükseklik sınırına
ulaştıktan sonra joystick'i kaldırma yönünde
2 saniyeden fazla tutmaya devam ederse,
platform alarmı bir saniye boyunca bip sesi
çıkarır ve platform kontrol LED'inde LoHt ibaresi
görüntülenir.

Not: Kullanıcı Maks. Yükseklik opsiyonu açık olmalı
ve bir yükseklik önceden ayarlanmış olmalıdır.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

49

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Kullanım Talimatları

Standart Aküler

1 Akü havalandırma kapaklarını açın ve akü asit

Akü ve Şarj Aleti Talimatları

Aşağıdakilere Dikkat Edin ve Uyun:

 Harici bir şarj aleti veya booster akü takviyesi

kullanmayın.

 Aküyü yeterince havalandırılan bir alanda şarj

edin.

 Şarj için şarj aletinde gösterilen uygun AC giriş

voltajını kullanın.

 Sadece Genie onaylı akü ve şarj aleti kullanın.

Akünün Şarj Edilmesi

1 Aküleri şarj etmeden önce akülerin bağlı

olduklarından emin olun.

2 Akü kompartımanını açın. Kompartıman tüm şarj

işlemi boyunca açık kalmalıdır.

düzeyini ölçün. Gerekirse, sadece plakaları
kaplamaya yetecek kadar damıtılmış su ekleyin.
Şarj işlemi öncesinde aküleri aşırı doldurmayın.

2 Akü havalandırma kapaklarını yerlerine takın.

3 Akü şarj aletini topraklanmış bir AC devresine

bağlayın.

4 Akü tamamen şarj olduğunda şarj cihazı akünün

tam dolu olduğunu gösterir.

5 Şarj işlemi tamamlandıktan sonra akü asit

düzeyini kontrol edin. Dolum tüpünün tabanına
kadar damıtılmış su ekleyin. Aşırı doldurmayın.

Her Kullanımdan Sonra

1 Güvenli bir park konumu (herhangi bir engelin

veya geliş-gidişin olmadığı sağlam, düz bir
yüzey) seçin.

2 Platformu alçaltın.

3 Kontak anahtarını kapalı (OFF) konuma getirin

ve yetkisiz kullanımı engellemek için anahtarı
çıkartın.

4 Aküleri şarj edin.

Bakım gerektirmeyen ve Lityum aküler

1 Akü şarj aletini topraklı bir AC devresine

bağlayın.

2 Akü tamamen şarj olduğunda şarj cihazı akünün

tam dolu olduğunu gösterir.

50 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Taşıma ve Kaldırma Talimatları

Taşıma ve Kal dır ma T ali matl arı

Aşağıdakilere Dikkat Edin ve Uyun:

 Genie bu emniyet altına alma bilgilerini bir

tavsiye olarak sunmaktadır. Makinaların
emniyetinin uygun biçimde temin edilmesinin ve
doğru treylerin seçilmiş olmasının yegane
sorumlusu sürücülerdir.

 Herhangi bir lifti veya Genie ürününü

konteynırlarla taşıma ihtiyacı içinde bulunan
Genie müşterileri, inşaat ve lift ekipmanlarını
uluslararası nakliye için hazırlama, yükleme ve
emniyet altına alma konusunda kalifiye bir
nakliye firmasıyla temasa geçmelidir.

 Frenleri serbest bırakmadan önce makina düz bir

yüzeyde olmalı veya sabitlenmelidir.

 Geçmeli pimler çıkarıldığında korkulukların

düşmesine izin vermeyin. Korkuluklar
alçaltıldığında korkulukları sağlam bir şekilde

tutun.

 Makinanın rampa yukarı, rampa aşağı ve yan

meyil derecelerini aşan meyilli yerlerde makinayı
sürmeyin. Kullanım Talimatları bölümündeki
Meyilde Sürüş kısmına bakın.

 Taşıma aracı kasasının eğikliği azami meyil

derecesini aşarsa, fren serbest bırakma
işleminde açıklandığı gibi makina bir vinç
yardımıyla yüklenmeli ve indirilmelidir.

 Makinanın kamyona yüklenip kamyondan

indirilmesi işlemleri, yalnızca uzman
yükseltilebilen seyyar iş platformu operatörleri
tarafından gerçekleştirilmelidir.

 Taşıma aracı düz bir zemin üzerine park

edilmelidir.

 Taşıma aracı, makina yüklenirken kaymanın

önlenmesini sağlayacak şekilde sabitlenmelidir.

 Araç kapasitesinin, yükleme yüzeylerinin ve

zincirlerin veya bağlama kayışlarının makina
ağırlığını taşıyacak kuvvette olduğundan emin
olun. Genie lift makinaları boyutlarına nispeten
çok ağırdır. Makinanın ağırlığı için seri etiketine
bakın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

51

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

1

engellemek için tekerleklere

5

6

Taşıma ve Kaldırma Talimatları

Freni Serbest Bırakma İşlemi,
Elektrikli Sürüş Opsiyonu

Makinanın kaymasını

veya paletlere takoz koyun.

2 Çekme halatının sürüş şasisi bağlantı noktalarına

doğru şekilde sabitlendiğinden ve yolda hiçbir
engel bulunmadığından emin olun.

3 Hem zemin hem de platform kumandalarında

bulunan kırmızı Acil Stop butonunu dışarı çekin
ve anahtar siviçini zemin moduna getirin.

4 Sağ forklift cebinin arka ucunun altında bulunan

fren serbest bırakma siviçini bulun.

Koruyucu kapağı toggle siviçten

çıkarın.

Frenleri devreye sokmak için

toggle siviçi şekilde gösterildiği

gibi hareket ettirin. Frenler

serbest bırakıldığında alarm
devreye girecektir.

Makina yüklendikten sonra:

1 Makinanın kaymasını engellemek için

tekerleklere takoz yerleştirin.

2 Zemin ve platform kumandalarında bulunan

kırmızı Acil Stop butonlarının her ikisini de açık
(ON) konuma çekin.

3 Kumanda kolundaki sürüş/yönlendirme fonksiyon

etkinleştirme butonuna basın ve basılı tutun.
Kumanda kolunu merkezden uzaklaştıracak
şekilde ettirin ve frenleri sıfırlamak için kumanda
kolunu hemen serbest bırakın.

4 Zemin ve platform kumandalarında bulunan

kırmızı Acil Stop butonlarının her ikisini de kapalı
(OFF) konuma itin.

Genie GS1432m, GS1932m ve GS1932m XH
makinalarının çekilmesi tavsiye edilmez. Makinanın
çekilmesi şartsa, 2 mph/3,2 km/sa hızı aşılmamalıdır.

52 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Taşıma ve Kaldırma Talimatları

Taşıma için Kamyona veya Römorka
Sabitleme

Makina taşınırken uzatma gövdesi kilidini daima
kullanın.

Taşıma işleminden önce kontak anahtarını kapalı
(OFF) konuma getirin ve anahtarı çıkartın.

Makinanın tamamını gevşek veya tamamen
sabitlenmemiş parçalara karşı muayene edin.

Büyük yük kapasitesine sahip zincirler veya kayışlar
kullanın.

En az 2 zincir veya kayış kullanın.

Zincirlerin hasar görmesini engellemek için kaldırma
teçhizatı ayarlayın.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

53

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Makinayı alttan kaldırmak
komponent hasarına sebep

olabilir.

Taşıma ve Kaldırma Talimatları

Makinanın Forkliftle Kaldırılması

Uzatma gövdesi, kumandalar ve komponent

Aşağıdakilere Dikkat Edin ve Uyun:

 Yalnızca ağır yüklerin kaldırılması konusunda

kalifiye vinç kullanıcıları (rigger) makinayı
hazırlamalı ve kaldırmalıdır.

 Sadece kalifiye forklift operatörleri makinayı bir

forkliftle kaldırmalıdır.

 Vinç kapasitesinin, yükleme yüzeylerinin ve

kayışların veya halatların makina ağırlığını
taşıyacak kuvvette olduğundan emin olun.
Makinanın ağırlığı için seri etiketine bakın.

tablalarının emniyete alındığından emin olun.
Makinadaki boşta/gevşek ögelerin hepsini çıkartın.

Platformu tamamen alçaltın. Platform, tüm yükleme
ve taşıma işlemleri sırasında alçaltılmış olarak
kalmalıdır.

Makinanın arkasından, forklift ceplerini kullanın.

Forklift çatallarını, forklift ceplerinin tam karşısına
gelecek şekilde konumlandırın.

Çatalların tamamı içeri girecek şekilde ileriye doğru

sürün.

Makinayı 16 inç/0,4 m yükseltin ve ardından makinayı
emniyetli biçimde tutabilmek için çatalları geriye
doğru hafifçe eğin.

Çatalları alçaltırken makinanın düz dengede
olduğundan emin olun.

54 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model

X Ekseni

Y Ekseni

GS

nç

m

nç

m

GS

nç

m

nç

m

GS

nç

m

nç

m

Taşıma ve Kaldırma Talimatları

Kaldırma Talimatları

Platformu tamamen alçaltın. Uzatma gövdesi,
kumandalar ve komponent tablalarının emniyete
alındığından emin olun. Makinadaki boşta/gevşek
ögelerin hepsini çıkartın.

Bu sayfadaki tablo ve resmi kullanarak makinanızın
ağırlık merkezini belirleyin.

Kaldırma teçhizatını makinada sadece bu işe ayrılan
kaldırma noktalarına takın. Kaldırmak için sürüş
şasisinin her bir köşesinde 2,5 cm'lik bir delik vardır.

Makinanın hasar görmesini engellemek ve makinayı
dengede tutmak için kaldırma teçhizatını ayarlayın.

Ağırlık Merkezi Tablosu (Gerçek boyutlar makina
konfigürasyonu, seçenekler ve üretim toleransları
nedeniyle değişebilir)

-1432m 21,85 i

-1932m 21,85 i

-1932m XH 21,85 i

55,5 c

55,5 c

55,5 c

19 i

48,3 c

18 i

45,7 c

17 i

43,2 c

1 X Ekseni

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

2 Y Ekseni

55

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Bu sembol, bu prosedürün gerçekl
için aletlere gerek olduğunu gösterir.

Bu sembol, bu prosedürün gerçekleştirilmesi
için yeni parçalara gerek olduğunu gösterir.

Hidrolik yağı spesifikasyonları

Hidrolik yağı türü

Chevron Rando HD eşdeğeri

Bakım

Bakım

Hidrolik Yağı Seviyesinin Kontrol
Edilmesi

Hidrolik yağının uygun seviyede tutulması makinanın

Aşağıdakilere Dikkat Edin ve Uyun:

 Operatör sadece, bu kılavuzda belirtilen rutin

bakım işlemlerini gerçekleştirecektir.

 Programlı bakım muayeneleri, üretici

talimatlarına uygun biçimde yalnızca kalifiye
servis teknisyenleri tarafından yapılacaktır.

 Malzemeler kanuni düzenlemelere uygun şekilde

bertaraf edilecektir.

 Yalnızca Genie tarafından onaylanmış yedek

parçaları kullanın.

Bakım Sembollerinin Açıklamaları

Talimatlarla anlatılmak istenenlerin açık bir şekilde
açıklanmasına yardımcı olmak amacıyla bu kılavuzda
aşağıdaki semboller kullanılmıştır. Bir bakım
prosedürünün başlangıcında bu sembollerden biri
veya daha fazlası yer alıyorsa, bunlar aşağıdaki
anlamı vermektedir.

eştirilmesi

çalıştırılması için şarttır. Hidrolik yağı seviyesinin
uygun olmaması hidrolik komponentlere zarar
verebilir. Günlük kontroller muayene eden kişinin, yağ
seviyesindeki hidrolik sistem sorunlarına işaret
edebilecek değişiklikleri tespit etmesine yardımcı

olur.

1 Makinanın sağlam, düz bir zemin üzerinde,

engellerle karşılaşmayacak şekilde, platformun
toplanmış pozisyonda olduğundan emin olun.

2 Hidrolik yağı deposundaki yağ seviyesini gözle

muayene edin.

Sonuç: Hidrolik yağı düzeyi depodaki ADD (ekle)

FULL (dolu) işaretleri arasında olmalıdır.

ve

3 Gerekirse yağ ekleyin. Aşırı doldurmayın.

Not: Soğuk havada çalıştırma ve alternatif hidrolik
sıvıları hakkında bilgi için lütfen Genie Makas Bakım
Kılavuzuna bakın.

56 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Bakım

Akülerin Kontrol Edilmesi

Makinadan yeterli performans elde edilmesi ve
çalıştırma güvenliğinin sağlanması için akü
durumunun iyi olması şarttır. Yetersiz sıvı düzeyi
veya hasarlı kablo ve bağlantılar komponent hasarına
veya tehlikeli durumların oluşmasına neden olabilir.

Elektrik çarpması tehlikesi. Sıcak veya akım

bulunan devrelerle temas, ölüme veya ağır
yaralanmalara neden olabilir. Bütün yüzüklerinizi,
saatlerinizi ve diğer takılarınızı çıkartın.

Bedensel yaralanma tehlikesi. Aküler asit içerir.

Akü asidinin dökülmesine izin vermeyin ve akü
asidiyle temastan kaçının. Dökülen akü asidini
sodyum bikarbonat ve suyla nötr hale getirin.

Not: Bu testi, aküleri tamamen şarj ettikten sonra
gerçekleştirin.

Programlı Bakım

Üç aylık, yıllık ve iki yıllık bakımlar, bu makinanın
servis kılavuzunda yer alan prosedürlere uygun
biçimde, bu makinada bakım yapma konusunda
yeterli eğitimi almış ve kalifiye bir kişi tarafından
yapılmalıdır.

Üç aydan daha uzun bir süredir hizmet dışı kalmış
makinalar, tekrar hizmete sokulmadan önce mutlaka
üç aylık muayene işlemine tabi tutulmalıdır.

Makinanın kullanım ömrünün sonunda hizmet dışı
bırakılarak bertaraf edilmesine dair her türlü yerel ve
resmi mevzuata uyun. İlave bilgiler için ilgili Genie
servis kılavuzuna bakın.

1 Koruyucu giysiler giyin ve gözlük takın.

2 Akü kablo bağlantılarının sıkı ve korozyonsuz

olmasına dikkat edin.

3 Akü tutma braketlerinin yerinde ve sabit

olduğundan emin olun.

Not: Akü kutuplarını (akü başlarını) koruyucu ve
korozyonu önleyici sızdırmazlık maddelerinin
eklenmesi akü kutuplarında ve kablolarda
korozyonun önlenmesine yardımcı olur.

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

57

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Model

1432m

Yükseklik, dış mekanda çalışma

18 fit 0 inç

5,66 m

Yükseklik, platform dış mekanda

12 fit 0 inç

3,66 m

Yükseklik, iç mekanda çalışma

20 fit 1 inç

6,30 m

Yükseklik, platform iç mekanda

14 fit 1 inç

4,30 m

Yükseklik, toplanmış halde azami,
demirler

6 fit 2 inç

1,88 m

Toplanmış halde, demirler katlı iken
azami yükseklik

4 fit 11 inç

1,49 m

Toplanmış haldeyken azami
platform yüksekliği

2 fit

0,78 m

Korkuluk demirleri yüksekliği

3 fit 7 inç

1,10 m

En

32 inç

0,81 m

Boy, toplanmış halde

4 fit 7 inç

1,40 m

Platform uzatılmış konumda
uzunluk

6 fit 7 inç

2 m

Platform uzatması boyu

24 inç

0,60 m

Platform ebatları (boy x en)

4 fit 7 inç x

nç

1,40 m x

m

Azami yük kapasitesi

500 lbs

227 kg

Maksimum rüzgar hızı, dış
mekanda

28 mph

12,5 m/sn

Maksimum rüzgar hızı, iç mekanda

0 mph

0 m/s

Dingil mesafesi

3 fit 8 inç

1,12 m

Dönme yarıçapı (dıştan)

4 fit 6 inç

1,37 m

Dönme yarıçapı (içten)

0 inç

0 cm

Zemin mesafesi

2,8 inç

7 cm

Zemin mesafesi
Derin çukur

iken

0,75 inç

2 cm

Ağırlık

1984 lbs

900 kg

(Makina ağırlıkları opsiyon konfigürasyonlarına göre
değişiklik göstermektedir. Makinanın spesifik olarak ağırlığı
için seri etiketine bakın.)

Güç kaynağı

2 Akü, 12V 115AH

Güç kaynağı (Lityum Opsiyonu)

1 Akü, 24V

Sistem voltajı

24V

Azami hidrolik basıncı
(fonksiyonlar)

1800 psi

124 bar

Lastik ebatları

10 x 3 inç

25 x 8 cm

Ortamdaki çalışma sıcaklığı

Asgari

-20°F

-29°C

Azami

120°F

49°C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

<70 dBA

Platform iş istasyonundaki ses basıncı
seviyesi

<70 dBA

El/kol sisteminin maruz kaldığı toplam vibrasyon düzeyi

2,

Tüm vücudun maruz kaldığı ağırlıklı ivmelenmenin en
yüksek karekök ortalaması 1,
aşamaz.

Azami meyil derecesi, toplanmış
pozisyonda

%25 (14°)

Azami yan meyil derecesi, toplanmış
pozisyonda

%25 (14°)

Not: Meyil derecesi, platformda bir kişi varken zemin
koşullarına ve yeterli çekiş gücüne bağlıdır. İlave
ağırlığı eğim derecesini azaltabilir.

İzin verilebilecek azami şasi
eğimi

“Eğim Sensörü Etkinleştirme

Ayarları” bölümüne bakın

Sürüş hızları

Toplanmış halde, azami

2,5 mph

4,0 km/sa

Platform yükseltilmiş halde,
azami

0,5 mph

n

0,8 km/sa

n

Zemin yükü bilgileri, GS

Azami lastik yükü

937 lbs

425 kg

Lastik temas basıncı

143 psi

10 kg/cm2

Pa

Kaplanan zemin üzerindeki
basınç

203 psf

1000 kg/m2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı
opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca
uygun güvenlik faktörleri ile kullanılmalıdır.

Spesifikasyonlar

Spesifikasy onl ar

GS-

yukarıda

muhafazaları devrede

5 m/sn2 değerini aşmaz.

6 inç

6 fit/s2 veya 0,5 m/sn2'yi

platform

30 i

0,77

40 fit/55 s

12,2 m/55 s

-1432m

988 k

9,73 k

58 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie
politikasıdır. Ürün spesifikasyonları önceden haber
verilmeksizin veya herhangi bir yükümlülüğe tabi
olmaksızın değiştirilebilir.

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model

GS-1932m

Yükseklik, dış mekanda çalışma

21 fit 0 inç

6,57 m

Yükseklik, platform dış mekanda

15 fit 0 inç

4,57 m

Yükseklik, iç mekanda çalışma

24 fit 2 inç

7,55 m

Yükseklik, platform iç mekanda

18 fit 2 inç

5,55 m

Yükseklik, toplanmış halde azami,
demirler

6 fit 5 inç

1,97 m

Toplanmış halde, demirler katlı iken
azami yükseklik

5 fit 2 inç

1,58 m

Toplanmış haldeyken azami
platform yüksekliği

2 fit

0,87 m

Korkuluk demirleri yüksekliği

3 fit 7 inç

1,10 m

En

32 inç

0,81 m

Boy, toplanmış halde

4 fit 7 inç

1,40 m

Platform uzatılmış konumda
uzunluk

6 fit 7 inç

2 m

Platform uzatması boyu

24 inç

0,6 m

Platform ebatları (boy x en)

4 fit 7 inç x

1,40 m x

m

Azami yük kapasitesi

500 lbs

227 kg

Maksimum rüzgar hızı, dış
mekanda

28 mph

12,5 m/sn

Maksimum rüzgar hızı, iç mekanda

0 mph

0 m/s

Dingil mesafesi

3 fit 8 inç

1,12 m

Dönme yarıçapı (dıştan)

4 fit 6 inç

1,37 m

Dönme yarıçapı (içten)

0 inç

0 cm

Zemin mesafesi

2,8 inç

7 cm

Zemin mesafesi
Derin çukur

iken

0,75 inç

2 cm

Ağırlık

2600 lbs

1179 kg

(Makina ağırlıkları opsiyon konfigürasyonlarına göre
değişiklik göstermektedir. Makinanın spesifik olarak
için seri etiketine bakın.)

Güç kaynağı

2 Akü, 12V 115AH

Güç kaynağı (Lityum Opsiyonu)

1 Akü, 24V

Sistem voltajı

24V

Azami hidrolik basıncı
(fonksiyonlar)

2400 psi

165,5 bar

Lastik ebatları

10 x 3 inç

25 x 8 cm

Ortamdaki çalışma sıcaklığı

Asgari

-20°F

-29°C

Azami

120°F

49°C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

<70 dBA

Platform iş istasyonundaki ses basıncı
seviyesi

<70 dBA

El/kol sisteminin maruz kaldığı toplam
vibrasyon düzeyi 2,

Tüm vücudun maruz kaldığı ağırlıklı
ivmelenmenin en yüksek karekök ortalaması

1,

Azami meyil derecesi, toplanmış
pozisyonda

%25 (14°)

Azami yan meyil derecesi, toplanmış
pozisyonda

%25 (14°)

Not: Meyil derecesi, platformda bir kişi varken zemin
koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform
ağırlığı eğim derecesini azaltabilir.

İzin verilebilecek azami şasi
eğimi

“Eğim Sensörü Etkinleştirme

Ayarları” bölümüne bakın

Sürüş hızları

Toplanmış halde, azami

2,5 mph

4,0 km/sa

Platform yükseltilmiş halde,
azami

0,5 mph

n

0,8 km/sa

n

Zemin yükü bilgileri, GS

Azami lastik yükü

1257 lbs

570 kg

Lastik temas basıncı

164 psi

10,13 kg/cm2

kPa

Kaplanan zemin üzerindeki
basınç

254 psf

1238 kg/m2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı
opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca
uygun güvenlik faktörleri ile kullanılmalıdır.

Spesifikasyonlar

yukarıda

muhafazaları devrede

5 m/sn2 değerini aşmaz.

10 inç

6 fit/s2 veya 0,5 m/sn2'yi aşamaz.

30 inç

0,77

40 fit/55 s

12,2 m/55 s

-1932m

1131

12,16 k

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

ağırlığı

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie
politikasıdır. Ürün spesifikasyonları önceden haber
verilmeksizin veya herhangi bir yükümlülüğe tabi
olmaksızın değiştirilebilir.

59

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Model

GS-1932m XH

Yükseklik, dış mekanda çalışma

24 fit 2 inç

7,55 m

Yükseklik, platform dış mekanda

18 fit 2 inç

5,55 m

Yükseklik, iç mekanda çalışma

24 fit 2 inç

7,55 m

Yükseklik, platform iç mekanda

18 fit 2 inç

5,55 m

Yükseklik, toplanmış halde azami,
demirler

6 fit 5 inç

1,97 m

Toplanmış halde, demirler katlı iken
azami yükseklik

5 fit 2 inç

1,58 m

Toplanmış haldeyken azami
platform yüksekliği

2 fit

nç

0,87 m

Korkuluk demirleri yüksekliği

3 fit 7 inç

1,10 m

En

32 inç

0,81 m

Boy, toplanmış halde

4 fit 7 inç

1,40 m

Platform
uzunluk

6 fit 7 inç

2 m

Platform uzatması boyu

24 inç

0,6 m

Platform ebatları (boy x en)

4 fit 7 inç x

inç

1,40 m x

m

Azami yük kapasitesi

500 lbs

227 kg

Maksimum rüzgar hızı, dış
mekanda

28 mph

12,5 m/sn

Maksimum rüzgar hızı, iç mekanda

0 mph

0 m/s

Dingil mesafesi

3 fit 8 inç

1,12 m

Dönme yarıçapı (dıştan)

4 fit 6 inç

1,37 m

Dönme yarıçapı (içten)

0 inç

0 cm

Zemin mesafesi

2,8 inç

7 cm

Zemin mesafesi
Derin çukur

iken

0,75 inç

2 cm

Ağırlık

2880 lbs

1306 kg

(Makina ağırlıkları opsiyon konfigürasyonlarına göre
değişiklik göstermektedir. Makinanın spesifik olarak ağırlığı
için seri etiketine bakın.)

Güç kaynağı

2 Akü, 12V 115AH

Güç kaynağı (Lityum Opsiyonu)

1 Akü, 24V

Sistem

24V

Azami hidrolik basıncı
(fonksiyonlar)

2400 psi

165,5 bar

Lastik ebatları

10 x 3 inç

25 x 8 cm

Ortamdaki çalışma sıcaklığı

Asgari

-20°F

-29°C

Azami

120°F

49°C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

<70 dBA

Platform iş istasyonundaki ses basıncı
seviyesi

<70 dBA

El/kol sisteminin maruz kaldığı toplam
vibrasyon düzeyi 2,

Tüm vücudun maruz kaldığı ağırlıklı
ivmelenmenin en yüksek karekök ortalaması

1,

Azami meyil derecesi, toplanmış
pozisyonda

%25 (14°)

Azami yan meyil derecesi, toplanmış
pozisyonda

%25 (14°)

Not: Meyil derecesi, platformda bir kişi varken zemin
koşullarına ve yeterli çekiş gücüne bağlıdır. İlave
ağırlığı eğim derecesini azaltabilir.

İzin verilebilecek azami şasi
eğimi

“Eğim Sensörü Etkinleştirme

Ayarları” bölümüne bakın

Sürüş hızları

Toplanmış halde, azami

2,5 mph

4,0 km/sa

Platform yükseltilmiş halde,
azami

0,5 mph

n

0,8 km/sa

n

Zemin yükü bilgileri, GS-1932m XH

Azami lastik yükü

1239 lbs

562 kg

Lastik temas basıncı

147 psi

10,34 kg/cm2

Kaplanan zemin üzerindeki
basınç

277 psf

1350 kg/m2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak
opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca
uygun güvenlik faktörleri ile kullanılmalıdır.

Spesifikasyonlar

yukarıda

uzatılmış konumda

muhafazaları devrede

5 m/sn2 değerini aşmaz.

10 i

6 fit/s2 veya 0,5 m/sn2'yi aşamaz.

platform

30

0,77

40 fit/55 s

12,2 m/55 s

1014 kPa

13,24 k

verilmiştir ve farklı

voltajı

60 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie
politikasıdır. Ürün spesifikasyonları önceden haber
verilmeksizin veya herhangi bir yükümlülüğe tabi
olmaksızın değiştirilebilir.

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <var

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized

Genie Industries B.V

Boekerman 5,
4751 XK Oud Gastel,

The Netherlands

Empowered signatory:

Place of Issue: <variable field>
Date of Issue: <variable field>

Spesifikasyonlar

Contents of EC Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of
the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard

EN280 as described in EC type-examination certificate <variable field> issued by:

<notified body's name>

<notified body's number>

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and
EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO
3744, internal combustion engine only.

Test Report:

This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

iable field>

Representative:

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

61

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V

Boekerman 5,
4751 XK Oud Gastel,

The Netherlands

Empowered signatory:

Place of Issue: <variable field>
Date of Issue: <variable field>

Spesifikasyonlar

Contents of EC Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of
the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with the
application of European Harmonized Standard EN 280:2013+A1:2015.

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and

EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO
3744, internal combustion engine only.

Test Report:

This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

applicable>

62 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT

Birinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:
Genie UK Ltd

The Maltings
Wharf Road

Grantham

NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

Spesifikasyonlar

Contents of UK Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of
the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI
2019/696) under consideration of designated standard EN280 as described in type-examination certificate
<variable field> issued by:

<notified body's name>

<notified body's number>

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696)

under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as
amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN
ISO 3744, internal combustion engine only.

Test Report:

This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Installed Power: <only for IC machines>

Parça No. 1307736TRGT GS™-1432m • GS™-1932m • GS™-1932m XH

63

Kullanım Kılavuzu Birinci Edisyon • Üçüncü Baskı

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:
Genie UK Ltd

The Maltings
Wharf Road

Grantham

NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

GS™

Parça No. 1 307 736T RGT Kullanım Kı lavuz u Birinci Edisy o n • Üç üncü Bask ı

Spesifikasyonlar

Contents of UK Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of
the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI
2019/696) conformity assessment procedure according to Part 3, 11. (2) (a) with reference to designated
standard EN 280:2013+A1:2015

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696)

under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as
amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN
ISO 3744, internal combustion engine only.

Test Report:

This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

-1432m • GS ™-1 932m • GS ™-1 932m XH

Power: <only for IC machines>

64 GS™-1432m • GS™-1932m • GS™-1932m XH Parça No. 1307736TRGT
