Genie GS™-1432m / GS™-1932m / GS™-1932m XH CE Operator's Manual [lv]

Download

Page 1

Operatora rokasgrāmata

Sērijas numuru diapazons

GS™-1432m

no GS32MD-101

101

no GS32MT-101

GS™-1932m

GS™-1932m XH

ar apkopes informāciju

Oriģinālo instrukciju tulkojums First Edition Third Printing Part No. 1307736LVGT

no GS32MP-

Page 2

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Atbilst EK direktīvai 2006/42/EK Skatiet EK atbilstības deklarāciju

2008. gada mašīnu (drošības) noteikumu nodrošinājums

Front Matter

Manufacturer:

Terex Global GmbH Bleicheplatz 2 Schaffhausen, 8200 Switzerland

EU Authorized representative:

Genie Industries B.V. Boekerman 5 4751 XK OUD GASTEL The Netherlands

UK Authorized representative:

Genie UK Limited The Maltings Wharf Road Grantham NG31 6BH UK

Saturs

Ievads ....................................................................1

Simbolu un risku ilustrāciju definīcijas ...................5

Vispārīga drošība ...................................................8

Individuālā drošība .............................................. 11

Darba zonas drošība........................................... 12

Simbols ............................................................... 20

Vadības ierīces ................................................... 21

Pārbaudes ........................................................... 24

Ekspluatācijas instrukcijas .................................. 37

Transportēšanas un celšanas instrukcijas .......... 51

Apkope ................................................................ 56

Specifikācijas ...................................................... 58

Pirmais izdevums: Trešais iespiedums, Aprīlis 2023

Genie ir reģistrēta Terex South Dakota, Inc. preču zīme ASV un daudzās citās valstīs. “GS” ir “Terex South Dakota, Inc.” preču zīme.

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 3

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Sērijas numurs iespiests

Ievads

Par šo rokasgrāmatu

Genie pateicas, ka izvēlējāties mūsu mašīnu sava darba veikšanai. Mūsu galvenā prioritāte ir lietotāja drošība, ko vislabāk var īstenot ar kopīgiem centieniem. Šī grāmata ir ekspluatācijas un ikdienas tehniskās apkopes rokasgrāmata Genie mašīnas lietotājam vai operatoram.

Šī rokasgrāmata ir jāuzskata kā neatņemama jūsu mašīnas komplektācijas sastāvdaļa un tai vienmēr ir jāatrodas mašīnā. Ja jums ir jebkādi jautājumi, sazinieties ar Genie.

Produkta identifikācija

Mašīnas sērijas numurs atrodas uz sērijas uzlīmes.

Sērijas uzlīme atrodas lādētāja paliktnī

uz šasijas

Paredzētā izmantošana un iepazīšanās vednis

Šīs mašīnas paredzētā izmantošana ir personāla pacelšana, tostarp ar instrumentiem un materiāliem pacēlāja darba zonā. Pirms mašīnas darbināšanas operatoram ir jāizlasa un jāizprot šis iepazīšanās vednis.

 Katrai personai ir jābūt apmācītai izmantot

programmu Mobile Elevating Work Platform (MEWP).

 Katra persona, kura ir pilnvarota, kompetenta

un apmācīta, ir jāiepazīstina ar MEWP.

 Šīs mašīnas izmantošana ir atļauta tikai

apmācītam un pilnvarotam personālam.

 Operatoram ir jāizlasa, jāizprot un jāievēro

ražotāja instrukcijas un drošības noteikumi, kas sniegti Operatora rokasgrāmatā.

 Operatora rokasgrāmata atrodas

rokasgrāmatas glabāšanas tvertnē pie platformas.

 Specifiskām produkta pielietojuma jomām

skatiet Sazināšanās ar ražotāju.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 1

Page 4

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

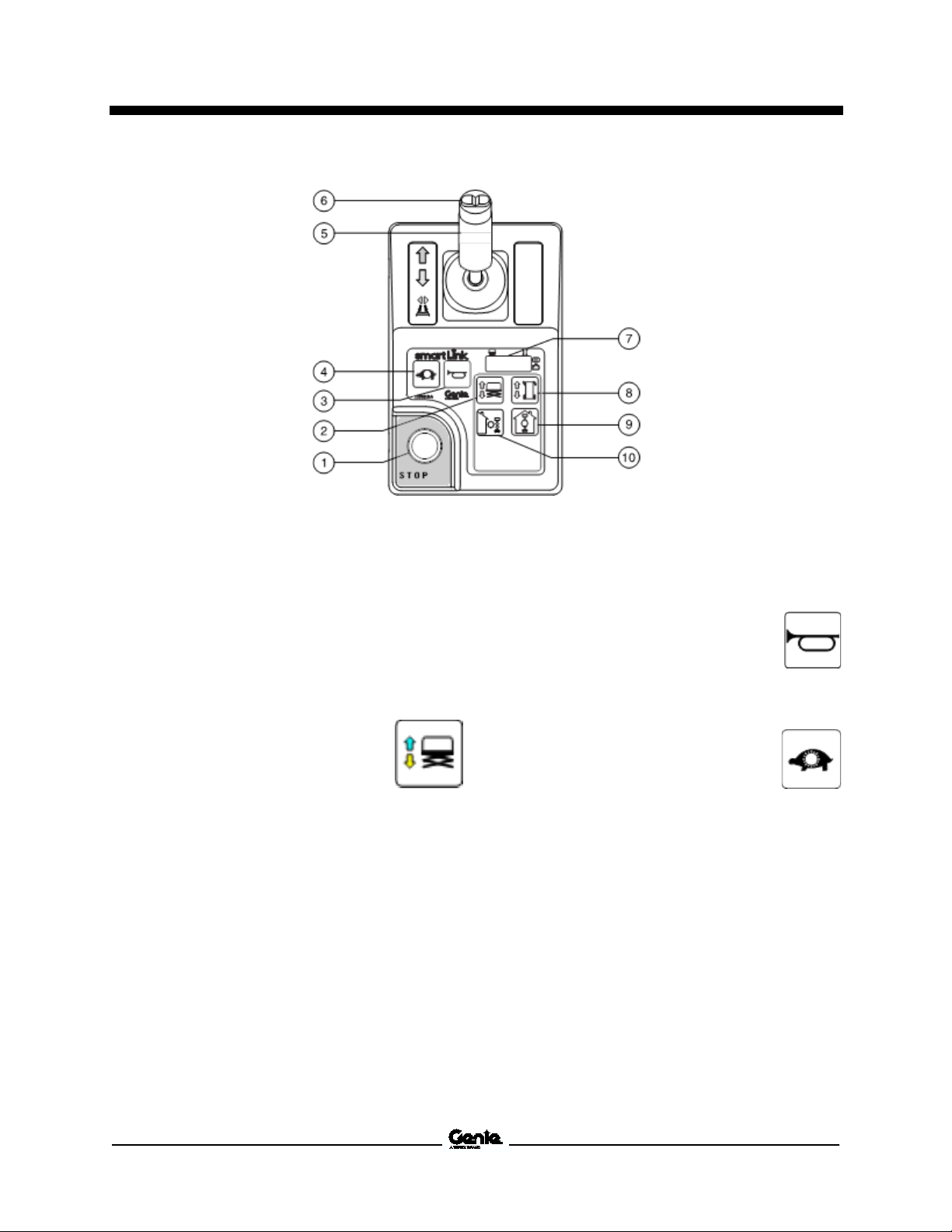

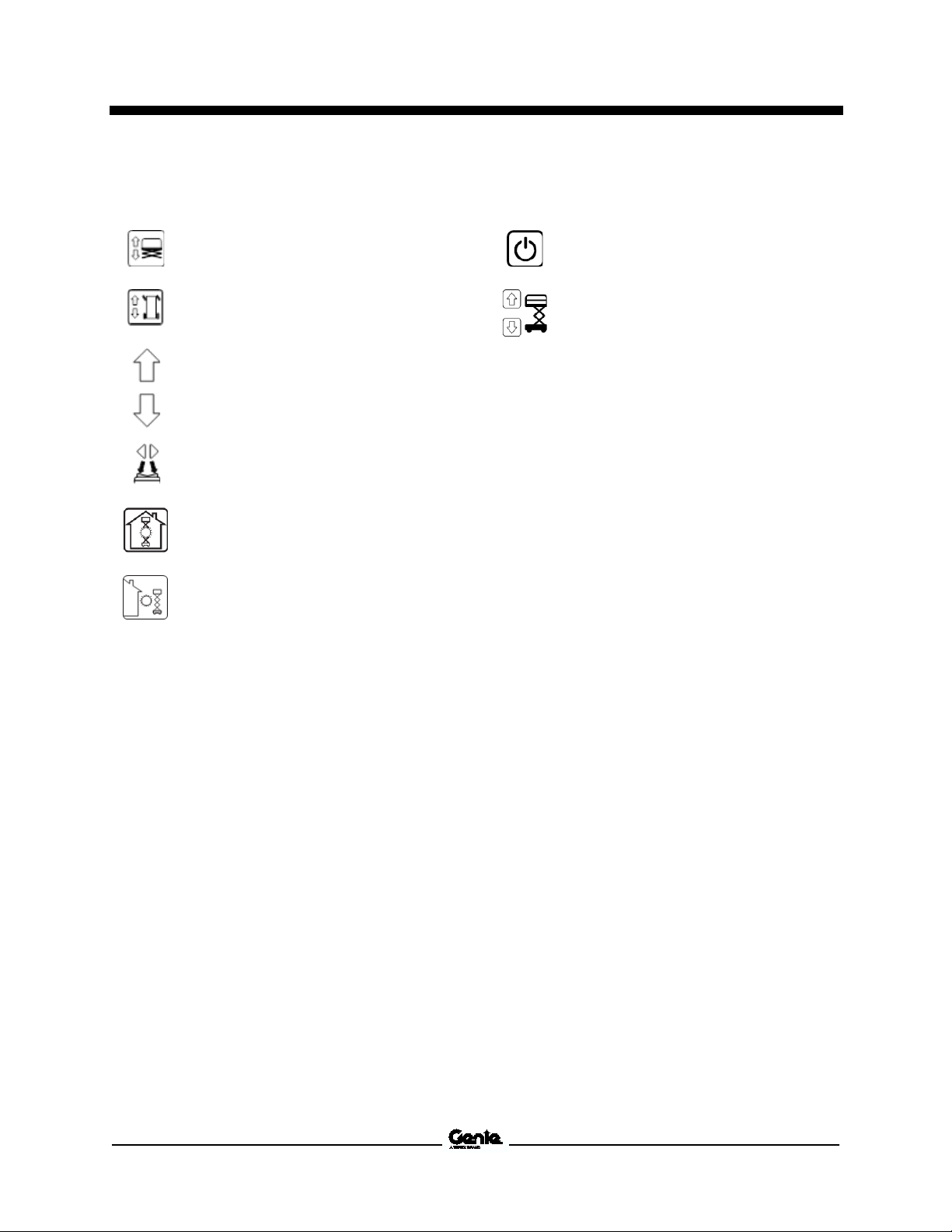

Pacelšanas funkcijas iespējošanas poga

Braukšanas funkcijas iespējošanas poga

Platformas pacelšana/nolaišana (kad ir atlasīta pacelšanas funkcija)

Braukt uz priekšu/atpakaļgaitā (kad ir atlasīta braukšanas funkcija)

Stūrēt pa labi/pa kreisi (kad ir atlasīta braukšanas funkcija)

Darbības iekštelpās

Darbības zona, poga izmantošanai ārvidē

Pacelšanas funkcijas iespējošanas poga

Platformas pacelšanas/nolaišanas poga

Ievads

Platformas vadības simboloģija un saistītā mašīnas kustība:

Vadības no zemes simboloģija un saistītā mašīnas kustība:

Secīgās funkcijas un kustība:

• Braukt un stūrēt.

Bloķētās funkcijas:

zona, poga izmantošanai

• Paātrināts braukšanas ātrums.

• Paātrinātas braukšanas līmeņa un ne līmeņa

stāvoklis.

• Visa platformas vadība un vadība no zemes.

Izmantošanas ierobežojumi:

• Šīs mašīnas paredzētā izmantošana ir

personāla pacelšana, tostarp ar instrumentiem un materiāliem pacēlāja darba zonā.

• Neceliet platformu, ja mašīna neatrodas uz

stingras, horizontālas zemes.

2 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 5

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Ievads

Biļetena iedalījums un atbilstība

Drošība produkta lietotājiem ir svarīgākais faktors Genie. Lai sniegtu svarīgu drošības un produkta informāciju izplatītājiem un mašīnu īpašniekiem, Genie izmanto dažādus biļetenus.

Biļetenos ietvertā informācija ir saistīta ar speciālām mašīnām, izmantojot mašīnas modeļa un sērijas numuru.

Biļetenu sadalījuma pamatā ir jaunāko īpašnieku ieraksti, arī ar tiem saistītie izplatītāji, tāpēc ir svarīgi reģistrē savu mašīnu un uzturēt savu kontaktinformāciju atjauninātu.

Lai nodrošinātu personāla drošību un savas mašīnas darbību pastāvīgi uzticamu, pārliecinieties par norādītās darbības pareizību attiecīgajā biļetenā.

Lai skatītu jebkuru atvērtu ar jūsu mašīnu saistītu biļetenu, apmeklējiet mūsu tīmekļa vietni www.genielift.com.

Sazināšanās ar ražotāju

Reizēm var būt nepieciešams sazināties ar Genie. Kad jūs to darāt, esiet gatavs sniegt savas mašīnas modeļa numuru un sērijas numuru kopā ar savu vārdu un kontaktinformāciju. Minimāli nepieciešamais, lai sazinātos ar Genie:

Ziņojums par negadījumu

Jautājumi par produktu pielietojumu un drošību

Standarti un noteikumiem atbilstības informācija

Pašreizējā īpašnieka atjauninājumi, piemēram, par mašīnas īpašnieka maiņu vai izmaiņām savā kontaktinformācijā. Skatīt zemāk parādīto īpašumtiesību nodošanu.

Īpašumtiesību nodošana

Dažu minūšu veltīšana, lai atjauninātu īpašniekam informāciju, nodrošinās to, ka jūs saņemsiet svarīgu drošības, tehniskās apkopes un ekspluatācijas informāciju attiecībā uz savu mašīnu.

Lūdzu, reģistrēt savu mašīnu, apmeklējot mūs interneta vietnē www.genielift.com vai zvanot mums pa bezmaksas tālruni 1-800-536-1800.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 3

Page 6

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Uzlīmēs kods un signālvārdi, lai identificētu šos riskus:

Drošības brīdinājuma simbols izmantots, lai brīdinātu jūs par potenciāliem ievainojumu gūšanas riskiem. Ievērojiet visus drošības ziņojumus, kas ir pie šī sim ievainojumus vai nāvi.

Norāda uz bīstamu situāciju, kas, ja no tās neizvairās, izraisīs nāvi vai smagus ievainojumus.

Norāda uz bīstamu situāciju, kas, ja no tās neizvairās, var izraisīt nāvi vai smagus

Norāda uz bīstamu situāciju, kas, ja no tās neizvairās, var radīt vieglus vai vidēji smagus ievainojumus.

Norāda uz īpašuma sabojāšanas risku.

Ievads

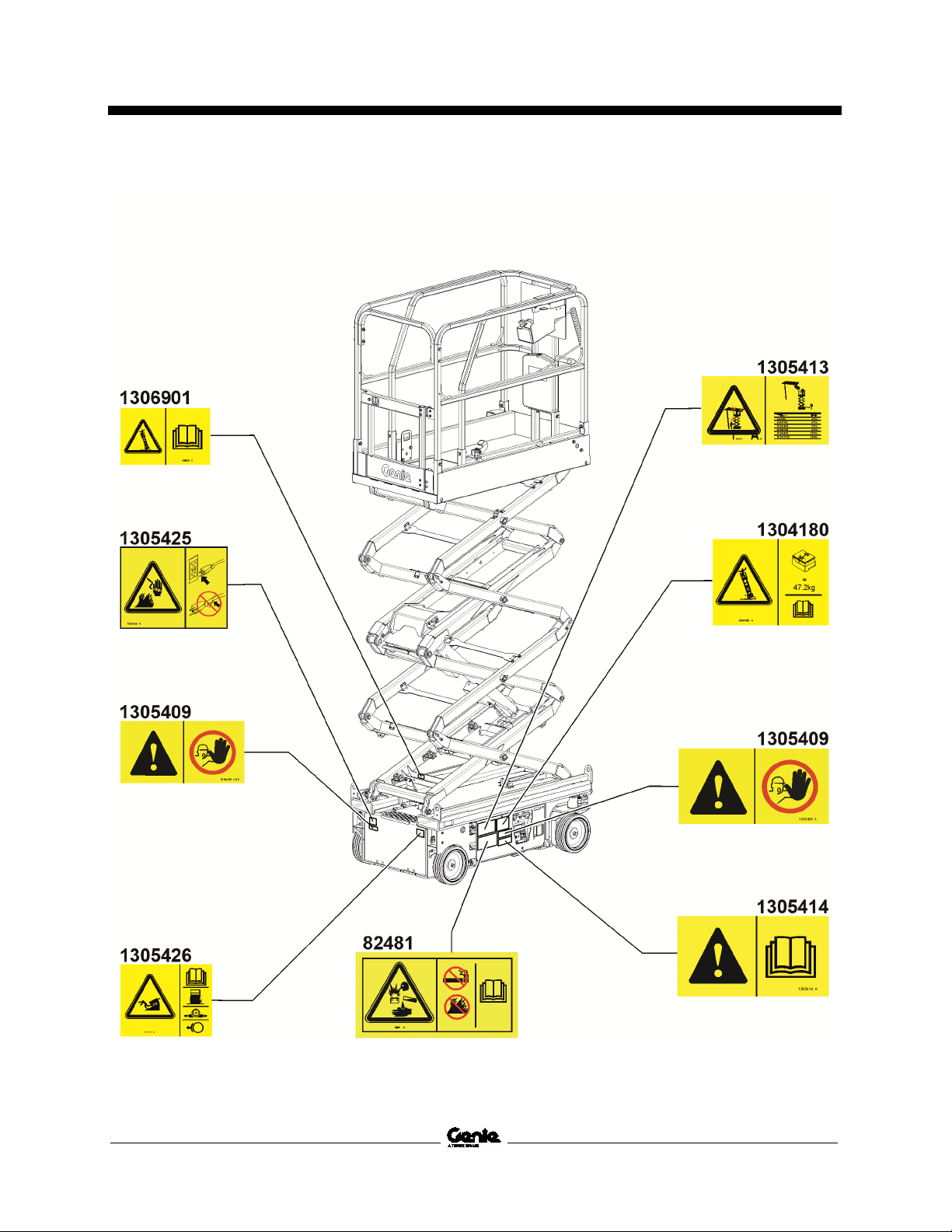

Drošības zīmju apkope

Bīstami

Neievērojot šajā rokasgrāmatā sniegtās instrukcijas un drošības noteikumus, var izraisīt nāvi vai smagus ievainojumus.

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.

Izprotiet un iepazīstiet drošības noteikumus, pirms pārejat uz nākamo sadaļu.

2 Vienmēr veiciet pirmsekspluatācijas pārbaudi. 3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.

4 Pārbaudiet darba vietu.

5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

 Jums ir jāizlasa, jāizprot un jāievēro ražotāja

instrukcijas un drošības noteikumi, drošības un operatora rokasgrāmatas, kā arī mašīnas uzlīmes.

 Jums ir jāizlasa, jāizprot un jāievēro darba

devēja drošības noteikumi un darba vietas noteikumi.

Nomainiet jebkādas bojātas drošības zīmes vai kuru trūkst. Vienmēr paturiet prātā operatora drošību. Izmantojiet maigas ziepes un ūdeni, lai tīrītu drošības zīmes. Neizmantojiet tīrīšanas līdzekļus uz šķīdinātāja bāzes, jo tie var sabojāt drošības zīmju materiālu.

Risku klasifikācija

uz šīs mašīnas ir izmantoti simboli, krāsu

bola, lai novērstu iespējamus

ievainojumus.

–

 Jums ir jāizlasa, jāizprot un jāievēro visi

saistošie valsts noteikumi.

 Jums jābūt pareizi apmācītam, lai droši

darbinātu mašīnu.

4 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 7

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Simbolu un risku ilustrāciju definīcijas

Simbolu un r isk u ilus trāci j u defi nīci jas

Izlasiet operatora rokasgrāmatu

Izlasiet apkopes rokasgrāmatu

Iespiešanas risks Iespiešanas risks Sadursmes risks

Apgāšanās risks Apgāšanās risks Apgāšanās risks Apgāšanās risks Strāvas trieciena

risks

Strāvas trieciena

risks

Sprādziena risks Ugunsgrēka risks Apdegumu gūšanas

risks

Iespiešanās ādā

risks

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 5

Page 8

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Simbolu un risku ilustrāciju definīcijas

Saslēdziet drošības sviru

Nolaidiet platformu. Platformas pārslodze Uzturiet vajadzīgo

Uzturieties drošā attālumā no kustīgām daļām

Stāviet atstatus no riepām

attālumu

Pārvietojiet mašīnu uz horizontālas virsmas

Piekļuve atļauta tikai apmācītam un pilnvarotam personālam

Aizveriet šasijas plātni

Izmantojiet kartona vai papīra gabalu, lai meklētu noplūdes

Akumulatori tiek izmantoti kā pretsvari

Bloķējiet riteņus Nesmēķēt Tikai zemēts AC

6 GS

Nomainiet bojātus

3 vadu kabelis

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

vadus un kabeļus

Page 9

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Simbolu un risku ilustrāciju definīcijas

Slodze uz riteni

Stiprinājuma punkts Atbrīvojiet bremzes Ieslēdziet bremzi Spiediena nomināls

Celšanas un piestiprināšanas instrukcijas

Celšanas punkts

Maksimālā kravnesība Iekštelpās Ārvidē Manuālais spēks

Troses stiprināšanas punkts

Vēja ātrums

Sprieguma nomināls gaisa līnijai uz platformu

strāvas padevei uz

platformu

Papildu nolaišana

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 7

Page 10

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Vispārīga drošība

Vispārīga dr ošī ba

8 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 11

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Vispārīga drošība

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 9

Page 12

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Vispārīga drošība

10 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 13

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Individuālā drošība

Individuāl ā droš ība

Personāla pretnokrišanas aizsardzība

Izmantojot šo mašīnu, nav nepieciešams personāla pretnokrišanas aizsardzības aprīkojums (PFPE). Ja saskaņā ar darba vietas vai darba devēja noteikumiem ir nepieciešams PFPE, jāievēro šīs prasības.

Visam PFPE ir jāatbilst saistošajiem valsts noteikumiem, un tas ir jāpārbauda un jāizmanto saskaņā ar ražotāja norādījumiem.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 11

Page 14

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Ievērojiet visus vietējos un valsts noteikumus attiecībā uz nepieciešamo attālumu no elektrolīnijām. Jāievēro minimālais attālums, kas norādīts turpmākajā tabulā.

Līnijas spriegums

Nepieciešamais attālums

Uzturieties drošā attālumā no mašīnas, ja tā skar aktīvas elektrolīnijas. Personāls uz zemes vai platformā nedrīkst skart vai darbināt mašīnu, kamēr aktīvās elektrolīnijas nav atslēgtas.

Maksimālā kravnesība

Modelis

Platforma

Tikai

platforma

Tikai

pagarinājums

Maksimālais

lbs

Darba zonas drošība

Darba zonas droš ība

Strāvas trieciena risks

Apgāšanās riski

Šī mašīna nav elektriski izolēta un nenodrošina aizsardzību no kontakta ar strāvu vai tās tuvuma radīta riska.

līdz 50 kV 10 f 0 līdz 200 kV 15 f

0 līdz 350 kV 20 f 0 līdz 500 kV 25 f 0 līdz 750 kV 35 f 0 līdz 1000 kV 45 f

3,05 4,60 6,10

7,62 10,67 13,72

Nodrošiniet telpu platformas kustībai, ņemiet vērā elektrolīniju šūpošanos vai kustību un stipru vai brāzmainu vēju.

Darbinieki, aprīkojums un materiāli nedrīkst pārsniegt maksimālo platformas kravnesību vai platformas pagarinājuma maksimālo platformas kravnesību.

Platforma paplašināta

-1432m 500 lbs

-1932m 500 lbs

-1932m XH 500 lbs

Platforma ievilkta Platforma paplašināta

ievilkta

227 kg

250

113

250

113

250

113

250

113

250

113

250

113

darbinieku skaits

Iekštelpās – 2

Ārvidē – 1

Iekštelpās – 2

Ārvidē – 1

Iekštelpās – 2

Ārvidē – 1

Tikai

pagarinājums

Tikai platforma

Papildaprīkojuma un piederumu, piemēram, paneļu turētāju svars samazina platformas aprēķināto celtspēju, un tas ir jāatskaita no platformas kopējās celtspējas. Skatiet uzlīmes par papildaprīkojumu un piederumiem.

Nedarbiniet mašīnu zibens un vētru laikā.

Neizmantojiet mašīnu kā pamatni metināšanai.

12 GS

Ja izmantojat piederumus, izlasiet, saprotiet un ievērojiet kopā ar piederumiem sniegtās uzlīmes, instrukcijas un rokasgrāmatas.

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 15

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Nepaceliet platformu, ja mašīna neatrodas uz stingras, horizontālas virsmas.

Nedarbiniet mašīnu stiprā vai brāzmainā vējā. Nepalieliniet platformas vai kravas virsmas platību. Platības palielināšana, kas pakļauta vēja samazinās mašīnas stabilitāti.

Esiet ļoti uzmanīgs un pārvietojieties lēnām, braucot ar mašīnu pārvadāšanas pozīcijā pa nelīdzenu virsmu, gružiem, nestabilām vai slidenām virsmām, kā arī tuvu atverēm un malām.

Darba zonas drošība

Nepaļaujieties uz sasvēršanās signālu kā līmeņa indikatoru. Sasvēršanās trauksme uz šasijas skan tikai, kad mašīna ir lielā slīpumā.

Ja skan sasvēršanās trauksme: nolaidiet platformu. Pārvietojiet mašīnu uz stingru, līdzenu virsmu. Ja sasvēršanās trauksme skan, kad platforma ir pacelta, esiet ļoti uzmanīgs, nolaižot platformu.

Kad platforma ir pacelta, nebrauciet ātrāk par 0,5 mph/0,8 km/h.

Ievērojiet pieļaujamā manuālā spēka nominālus un cilvēku skaitu, kas norādīts tālāk.

nepaceliet platformu, kad vēja ātrums pārsniedz 28 mph/12,5 m/s. Ja vēja ātrums pārsniedz 28 mph/12,5 m/s, kad platforma ir pacelta, nolaidiet platformu un neturpiniet izmantot mašīnu.

iedarbībai,

Nebrauciet ar mašīnu pa nelīdzena reljefa zonu vai tuvu nestabilām virsmām vai citos bīstamos apstākļos, kad ir pacelta platforma.

Neizmantojiet mašīnu kā celtni.

Nebīdiet mašīnu vai citus objektus ar platformu.

Neskariet ar platformu tuvējās konstrukcijas.

Nepiestipriniet platformu pie tuvējām konstrukcijām.

Nenovietojiet kravu ārpus platformas perimetra.

Izmantošana ārvidē: nedarbiniet mašīnu ārvidē ar atlasītu pogu izmantošanai iekštelpās.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 13

Page 16

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Nebīdiet vai nevelcieties klāt pie jebkāda objekta, kas atrodas ārpus platformas.

Modelis Maksimālais

pieļaujamais

manuālais spēks

Maksimālais

darbinieku

skaits

–

N N

2 1

–

N N

2 1

–

N N

2 1

Nenovietojiet vai nepiestipriniet fiksētu vai iekārtu kravu nevienai mašīnas daļai.

Nenovietojiet kāpnes vai sastatnes platformā vai pret jebkuru mašīnas daļu.

Darba zonas drošība

Nedarbiniet mašīnu, kad ir atvērtas šasijas plātnes.

Nepārveidojiet vai neizmainiet mobilo pacelšanas darba platformu bez iepriekšējas rakstiskas ražotāja atļaujas. Uzstādot platformai papildaprīkojumu instrumentu turēšanai vai citus materiālus, var palielināties platformas norobežojošo malu vai aizsargsliežu sistēmas svars un platformas vai kravas virsmas laukums.

-1432m Iekštelpās 90 lbs/400

Ārvidē – 45 lbs/200

-1932m

Ārvidē – 45 lbs/200

-1932m XH Iekštelpās

Ārvidē – 45 lbs/200

Iekštelpās

90 lbs/400

Iekštelpās –

Ārvidē –

Iekštelpās –

Ārvidē –

Iekštelpās –

Ārvidē –

Nepārveidojiet vai nebloķējiet ierobežojošos slēdžus.

Nepārveidojiet vai nebloķējiet mašīnas komponentus, kas jebkādā veidā ietekmē drošību un stabilitāti.

Neaizvietojiet detaļas, kas ir ļoti svarīgas mašīnas stabilitātei ar atšķirīga svara vai specifikācijas detaļām.

Neizmantojiet akumulatorus, kas sver mazāk nekā oriģinālais aprīkojums. Akumulatori tiek izmantoti kā pretsvars un ir būtiski mašīnas stabilitātei. Katram akumulatoram jāsver vismaz 28 kg / 61 lbs. Lādētāja paliktnim kopā ar akumulatoriem jāsver vismaz 108 lbs / 49 kg, G-CON paliktnim kopā ar akumulatoriem jāsver vismaz 105 lbs / 48 kg.

Netransportējiet instrumentus un materiālus, ja tie nav vienmērīgi izkārtoti un ar tiem droši nevar rīkoties persona(-s) platformā.

Neizmantojiet mašīnu uz kustīgas vai mobilas virsmas vai transportlīdzekļa.

Pārliecinieties, ka visas riepas ir labā stāvoklī, vainaguzgriežņi ir pareizi pievilkti un sprosttapas ir pareizi uzstādītas.

Litija akumulatora opcijai akumulatoram jāsver vismaz 47 lbs / 21,5 kg. Akumulatoru blokam ar pretsvaru un akumulatoru jāsver vismaz 88 lbs / 40 kg.

14 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 17

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Modelis

Maksimālais

slīpuma nomināls,

pārvadāšanas

pozīcija

Maksimālais sāniskā

līpuma nomināls,

pārvadāšanas pozīcija

% (14°)

GS-1932m XH

25 % (14°)

Nesēdiet, nerāpieties uz platformas aizsargsliedēm. Visu laiku stingri stāviet ar abām kājām uz platformas.

Nerāpieties lejā no platformas, kad tā ir pacelta.

Darba zonas drošība

Iespiešanas risks

Turiet rokas un citus locekļus atstatus no šķērveida elementiem.

Salokot sliedes, turiet rokas drošā attālumā.

Nestrādājiet zem platformas vai šķērveida savienojumos, ja nav uzstādīta drošības svira.

Darbinot mašīnu ar vadības pulti no zemes, lietojiet veselo saprātu un plānošanu. Uzturiet drošus attālumus starp operatoru, mašīnu un fiksētiem objektiem.

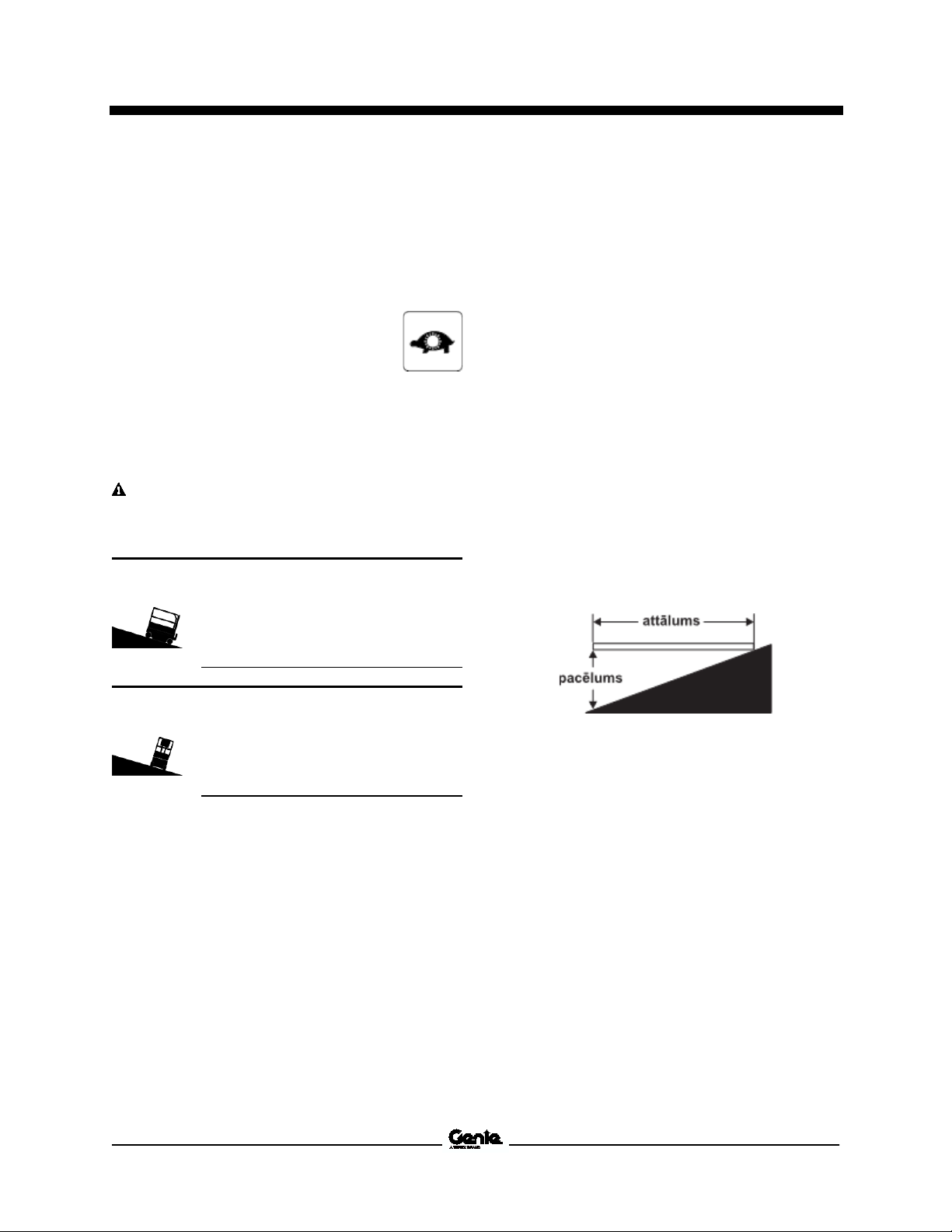

Riski, strādājot nogāzēs

Nebrauciet ar mašīnu slīpumā, kas pārsniedz mašīnas slīpuma un sāniskā slīpuma nominālus. Slīpuma nomināls attiecas uz mašīnām pārvadāšanas pozīcijā.

-1432m 25

-1932m 25

25 25

Nokrišanas risks

Aizsargsliedes sistēma nodrošina pretnokrišanas aizsardzību. Ja platformas darbiniekam(-iem) ir nepieciešams izmantot pretnokrišanas aizsargaprīkojumu (PFPE) darba zonas vai darba devēja noteikumu dēļ, PFPE un tā izmantošanai ir jāatbilst PFPE ražotāja instrukcijām un saistošajām valsts prasībām. Izmantojiet pievienoto apstiprinātu troses pievienošanas punktu.

nestāviet vai

Piezīme: slīpuma nominālu nosaka virsmas apstākļi ar vienu personu uz platformas un atbilstoša saķere. Papildu platformas svaru var samazināt slīpuma nomināls. Skatiet ekspluatācijas instrukcijās sadaļu Braukšana nogāzē.

Daļas nr. 1307736LVGT GS

Uzturiet platformas grīdu tīru no gružiem.

Aizveriet ieejas vārtiņus pirms darbības sākšanas.

Nedarbiniet mašīnu, ja aizsargsliedes nav pareizi uzstādītas un ieeja nodrošināta darbam.

Nekāpiet iekšā vai ārā no platformas, ja mašīna nav pārvadāšanas pozīcijā.

Riski saistībā ar specifisku produkta pielietošanu izkāpšanai, atrodoties augstumā, ir ņemti vērā mašīnas dizainā; lai iegūtu plašāku informāciju, sazinieties ar Genie (skatiet nodaļu Sazināšanās ar ražotāju).

™

-1432m • GS™-1932m • GS™-1932m XH 15

Page 18

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

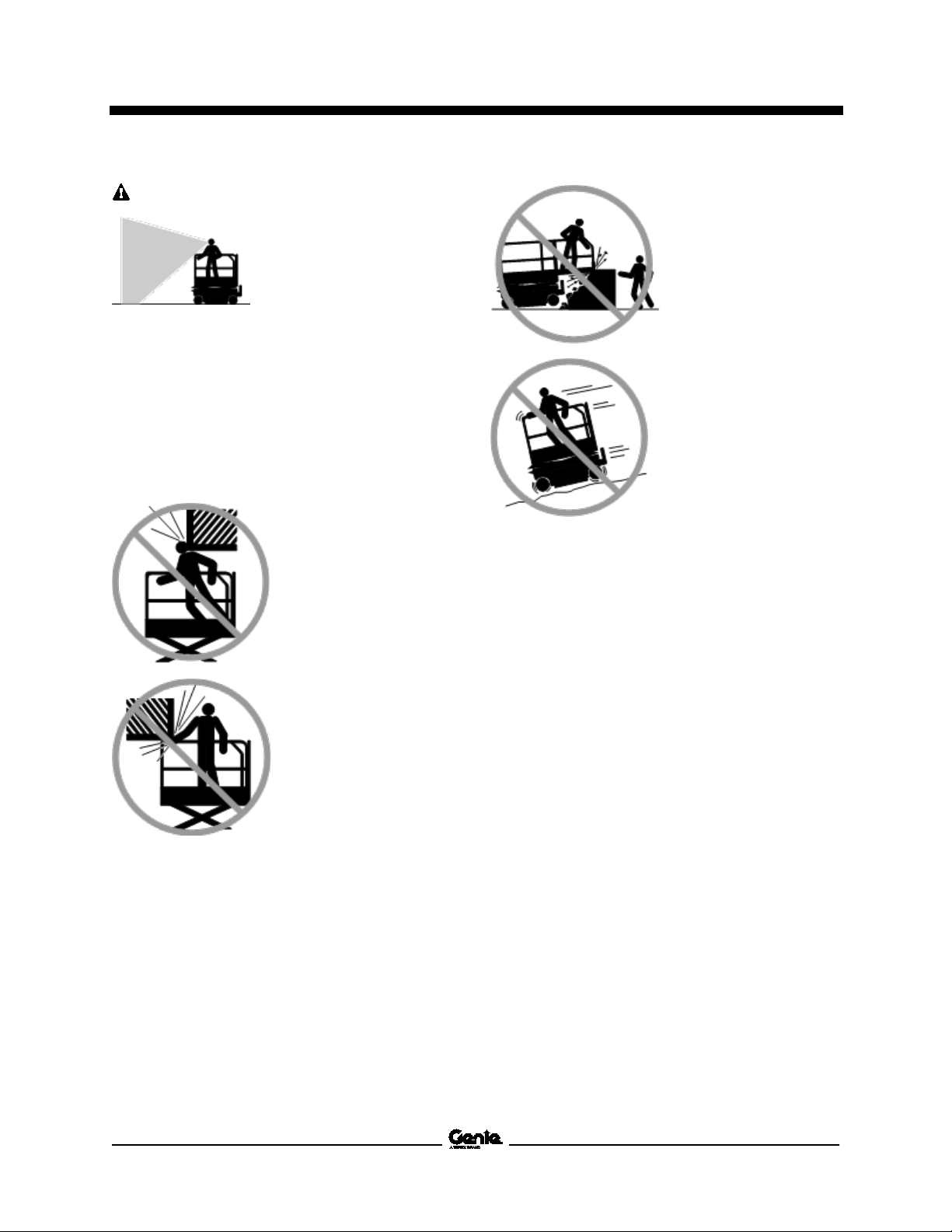

Braucot vai strādājot apzinieties ierobežoto pārredzamības attālumu un aklos punktus.

Pārbaudiet, vai darba zonā nav virszemes šķēršļu vai citu iespējamo risku.

Apzinieties iespiešanas riskus, satverot platformas aizsargsliedi.

Nenolaidiet platformu, ja zona zem tās nav brīva no cilvēkiem un šķēršļiem.

Ierobežojiet braukšanas ātrumu saskaņā ar virsmas, satiksmes, slīpuma, personāla atrašanās jebkādiem citiem apstākļiem, kas var izraisīt sadursmi.

Darba zonas drošība

Sadursmes riski

Pārvietojot mašīnu, ņemiet vērā pagarināto platformas pozīciju.

Pirms bremžu atbrīvošanas mašīnai ir jāatrodas uz horizontālas virsmas ar fiksētiem vai nodrošinātiem riteņiem.

Operatoriem ir jāievēro darba devēja, darba zonas un valsts noteikumi attiecībā uz individuālo aizsarglīdzekļu izmantošanu.

vietu un

Nedarbiniet mašīnu jebkāda celtņa vai kustīgas augstumā strādājošas mašīnas ceļā, ja celtņa vadības ierīces nav bloķētas un/vai nav veikti piesardzības pasākumi, lai novērstu jebkādu potenciālu sadursmi.

Ievērojiet un izmantojiet ar krāsu apzīmētās virziena bultiņas uz platformas vadības ierīcēm un platformas uzlīmes plāksnīti vadības un stūrēšanas funkcijām.

16 GS

mērķiem, kad tā tiek darbināta.

Mašīnu nedrīkst izmantot atrakciju un izpriecu

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 19

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Darba zonas drošība

Ievainojumu risks

Nedarbiniet mašīnu, kad tai ir hidrauliskās eļļas vai gaisa noplūdes. Gaisa noplūde vai hidrauliskās eļļas noplūde var iespiesties ādā un/vai radīt ādās apdegumus.

Nepareiza saskare ar komponentiem zem jebkura pārsega izraisīs nopietnus ievainojumus. Nodalījumiem drīkst piekļūt tikai apmācīts apkopes personāls. Operatora piekļuve šīm vietām ir ieteicama, tikai veicot pirmsekspluatācijas pārbaudi. Darba laikā visiem nodalījumiem jāpaliek aizvērtiem un nofiksētiem.

Sprādziena un ugunsgrēka

risks

Nedarbiniet mašīnu vai neuzlādējiet akumulatoru bīstamās zonās vai vietās, kur var atrasties potenciāli viegli uzliesmojošas vai sprāgstošas gāzes vai daļiņas.

Bojātas mašīnas radīts

apdraudējums

Neizmantojiet bojātu vai neatbilstoši funkcionējošu mašīnu.

Veiciet pilnu mašīnas pirmsekspluatācijas pārbaudi un pārbaudiet visas funkcijas pirms katras darba maiņas. Nekavējoties marķējiet un noņemiet no ekspluatācijas bojātu vai neatbilstoši funkcionējošu mašīnu.

Pārliecinieties, ka visi apkopes darbi tiek veikti kā norādīts šajā rokasgrāmatā un attiecīgajā Genie apkopes rokasgrāmatā.

Pārliecinieties, ka visas uzlīmes savā vietā un skaidri salasāmas.

Pārliecinieties, ka operatora rokasgrāmata ir pilnā komplektā, salasāma un atrodas mašīnā.

Komponenta sabojāšanas riski

Neizmantojiet akumulatoru uzlādei jebkādu akumulatora uzlādes ierīci, kuras spriegums lielāks par 24 V.

Neizmantojiet mašīnu kā pamatni metināšanai.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 17

Page 20

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Akumulatori satur skābi. Strādājot ar akumulatoriem, vienmēr izmantojiet aizsargapģērbu un aizsargbrilles.

Izvairieties no akumulatora skābes izšļakstīšanās vai saskares ar to. akumulatora skābes šļakatas ar dzeramo sodu un ūdeni.

Akumulatoru tuvumā nepieļaujiet dzirksteļu, liesmu vai cigarešu klātbūtni. Akumulatori izdala sprāgstošu gāzi.

Akumulatora plātne var palikt atvērta visā uzlādes cikla laikā.

Neskariet akumulatora spailes vai kabeļa skavas ar instrumentiem, kas var izraisīt dzirksteļošanu.

Pievienojiet akumulatora uzlādes ierīci tikai zemētai AC elektrības ligzdai.

Katru dienu pārbaudiet, vai nav bojāti vadi, kabeļi, stieples. Pirms izmantošanas nomainiet bojātās pozīcijas.

Darba zonas drošība

Akumulatora drošība

Apdegumu gūšanas riski

Neitralizējiet

Nepakļaujiet akumulatorus vai uzlādes ierīci ūdens vai lietus ietekmei uzlādēšanas laikā.

Sprādziena riski

aizsmēķētu

Komponentu bojājuma risks

Neizmantojiet akumulatoru uzlādei jebkādu akumulatora uzlādes ierīci, kuras spriegums lielāks par 24 V.

Strāvas trieciena/apdegumu gūšanas riski

3 vadu

Izvairieties no strāvas trieciena, ko var izraisīt kontakts ar akumulatora spailēm. Noņemiet visus gredzenus, pulksteņus un citas rotaslietas.

Apgāšanās risks

Litija akumulatora opcijai akumulatoram jāsver vismaz 47 lbs / 21,5 kg. Akumulatoru blokam ar pretsvaru un akumulatoru jāsver vismaz 88 lbs / 40 kg.

Risks ceļot

18 GS

Ceļot akumulatorus, pieaiciniet atbilstošu skaitu cilvēku un izmantojiet atbilstošas celšanas metodes.

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 21

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Darba zonas drošība

Bloķējiet pēc katras izmantošanas

1 Izvēlieties drošu novietošanas vietu – stingru,

horizontālu virsmu, brīvu no šķēršļiem un satiksmes.

2 Nolaidiet platformu. 3 Pagrieziet atslēgas slēdzi izslēgtā pozīcijā un

izņemiet atslēgu, lai novērstu neatļautu izmantošanu.

4 Uzlādējiet akumulatorus.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 19

Page 22

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Simbols

1 Paltformas ieejas vārtiņi 2 Platformas aizsargsliedes 3 Troses stiprināšanas punkts 4 Platformas vadības ierīces

5 Platformas pagarinājums 6 Rokasgrāmatas uzglabāšanas nodalījums 7 Kājslēdzis (ja ir aprīkojumā) 8 GFCI ligzda 9 Platformas pagarinājuma atbrīvošanas pedālis 10 Gaisa vads uz platformu (papildaprīkojums)

11 Pārveidotājs (papildaprīkojums) 12 Drošības svira 13 Stūrējošais ritenis 14 Sasvēršanās trauksme

15 Vadības ierīces vadībai no zemes 16 LCD rādījums 17 Aizsargs pret bedrēm 18 Mirgojoša bākuguns 19 Bremžu atbrīvošanas slēdzis (hidrauliskā puse)

(E-piedziņas opcija)

20 Transportēšanas stiprināšanas vieta

21 Pacēlāja dakšu padziļinājums 22 Ieejas kāpnes/transportēšanas stiprinājuma vieta 23 Nestūrējošais ritenis 24 Papildu nolaišanas poga

25 Akumulatora uzlādes ierīce (mašīnas akumulatora

pusē)

20 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 23

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Vadības ierīces

Vadības ierī ces

Staciju vadībai no zemes jāizmanto, lai paceltu platformu funkciju pārbaudei un glabāšanas nolūkiem. Staciju vadībai no zemes var izmantot avārijas gadījumā, lai izglābtu nespējīgu personu uz platformas.

Vadības no zemes panelis

1 Tech Pro Link savienotājs 2 Atslēgas slēdzis platformas/izsl./zemes vadības izvēlei

Pagrieziet atslēgas slēdzi platformas pozīcijā, un platformas vadības ierīces darbosies. Pagrieziet atslēgas slēdzi izslēgtā pozīcijā, un mašīna tiks izslēgta. Pagrieziet atslēgas slēdzi vadības no zemes pozīcijā, un vadības ierīces vadībai no zemes darbosies.

3 7 A pārtraucējs strāvas ķēdēm 4 Sarkanā avārijas apturēšanas poga

Nospiediet sarkano avārijas apturēšanas pogu izslēgtā pozīcijā, lai apturētu visas funkcijas. Pavelciet uz āru avārijas apturēšanas pogu ieslēgtā pozīcijā, lai darbinātu mašīnu.

™

Daļas nr. 1307736LVGT GS

-1432m • GS™-1932m • GS™-1932m XH 21

5 LCD diagnostikas nolasījums 6 Izvēlnes vienuma atlases poga 7 Izvēlnes ritināšanas uz leju poga 8 Platformas nolaišanas poga 9 Platformas pacelšanas poga 10 Pacelšanas funkcijas aktivēšanas poga

Nospiediet un turiet šo pogu, lai aktivizētu celšanas funkciju.

11 Izvēlnes ritināšanas uz augšu poga 12 Iziešanas no izvēlnes poga

Page 24

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Vadības ierīces

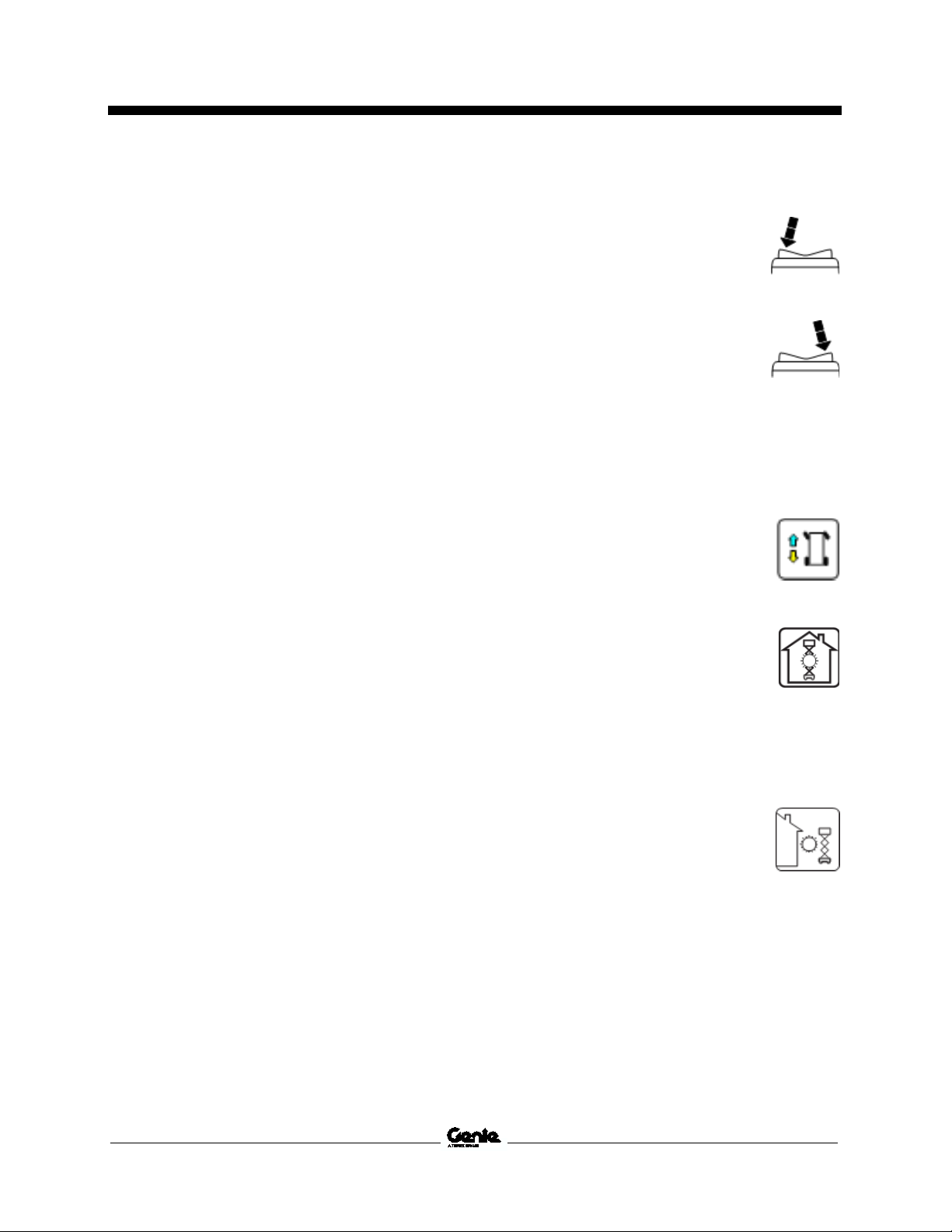

Platformas vadības panelis

1 Sarkanā avārijas apturēšanas poga

Nospiediet sarkano avārijas apturēšanas pogu izslēgtā pozīcijā, lai apturētu visas funkcijas. Pavelciet uz āru avārijas apturēšanas pogu ieslēgtā pozīcijā, lai darbinātu mašīnu.

2 Pacelšanas funkcijas poga

Nospiediet šo pogu, lai aktivētu pacelšanas funkciju.

3 Signāltaures poga

Nospiediet signāltaures pogu, un signāltaure skanēs. Atlaidiet signāltaures pogu, un signāltaure neskanēs.

4 Braukšanas ātruma izvēles poga

Nospiediet šo pogu, lai aktivētu lēnas braukšanas funkciju. Indikators izgaismosies, kad būs izvēlēts lēnas braukšanas režīms.

22 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 25

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

maksimālajam iekštelpu platformas

Vadības ierīces

5 Proporcionālās vadības rokturis un funkcijas

aktivizēšanas slēdzis braukšanas, stūrēšanas un pacelšanas funkcijām

Pacelšanas funkcija: nospiediet un turiet funkcijas iespējošanas slēdzi, lai iespējotu pacelšanas funkciju uz platformas vadības roktura. Pārvietojiet vadības rokturi zilās bultiņas norādītajā virzienā, un platforma pacelsies. Pārvietojiet vadības rokturi dzeltenās bultiņas norādītajā virzienā, un platforma nolaidīsies. Kamēr platforma tiek nolaista, vajadzētu atskanēt nolaišanas signālam.

Piedziņas funkcija: nospiediet un turiet funkcijas iespējošanas slēdzi, lai iespējotu piedziņas funkciju uz platformas vadības roktura. Pārvietojiet vadības rokturi zilās bultiņas norādītajā virzienā uz vadības paneļa, un mašīna pārvietosies zilās bultiņas vērstajā virzienā. Pārvietojiet vadības rokturi dzeltenās bultiņas norādītajā virzienā uz vadības paneļa, un mašīna pārvietosies dzeltenās bultiņas vērstajā virzienā.

6 Īkšķa slēdzis stūres funkcijai

Nospiediet īkšķa slēdža kreiso pusi, un mašīna pagriezīsies zilā trīsstūra norādītajā virzienā, kas redzams platformas vadības panelī.

Nospiediet īkšķa slēdža labo pusi, un mašīna pagriezīsies dzeltenā trīsstūra norādītajā virzienā, kas redzams platformas vadības panelī.

7 Gaismas diodes diagnostikas rādījums,

akumulatora uzlādes indikators un pacelšanas/piedziņas režīma indikators

8 Piedziņas funkcijas poga

Nospiediet šo pogu, lai aktivētu piedziņas funkciju.

9 Poga izmantošanai iekštelpās

Nospiediet šo pogu, lai izmantotu iekštelpās

Piezīme: izmantošanas iekštelpās izvēle ļauj pacelt līdz

augstumam. Skatiet specifikāciju lappuses.

10 Poga izmantošanai ārvidē

Nospiediet šo pogu, lai izmantotu ārvidē

Piezīme: izmantošanas ārvidē izvēle ļauj pacelt līdz maksimālajam ārvides platformas augstumam. Skatiet specifikāciju lappuses.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 23

Page 26

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Pārbaudes

Pirmsekspluatācijas apskates pamatprincipi

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.

2 Vienmēr veiciet pirmsekspluatācijas

pārbaudi.

Izprotiet un iepazīstiet pirmsekspluatācijas pārbaudi, pirms pārejat uz nākamo sadaļu.

Operatora atbildība ir veikt pirmsekspluatācijas apskati un ikdienas apkopi.

Pirmsekspluatācijas apskate ir vizuāla pārbaude, ko veic operators pirms katras darba maiņas. Apskate ir paredzēta, lai atklātu, vai mašīnai kaut kas acīmredzami nav kārtībā, pirms operators veic funkciju pārbaudes.

Pirmsekspluatācijas apskate ir paredzēta arī, lai noteiktu, vai nav jāveic ikdienas apkopes procedūras. Operators drīkst veikt tikai šajā rokasgrāmatā norādītās tehniskās apkopes procedūras.

Skatiet sarakstu nākamajā lappusē un pārbaudiet katru pozīciju.

3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes. 4 Pārbaudiet darba vietu. 5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Ja ir atklāts bojājums vai jebkādi neatļauti pārveidojumi, kas atšķiras no stāvokļa, kādā mašīna bija piegādes brīdī no rūpnīcas, tā ir jāmarķē un jāpārtrauc tās ekspluatācija.

Mašīnas remontu drīkst veikt tikai kvalificēti servisa speciālisti saskaņā ar ražotāja specifikācijām. Kad remonta darbi ir pabeigti, operatoram ir jāveic pirmsekspluatācijas pārbaude vēlreiz, pirms pāriet uz funkciju pārbaudēm.

Plānotās tehniskās apkopes jāveic kvalificētiem servisa speciālistiem saskaņā ar ražotāja specifikācijām.

24 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 27

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Pārbaudes

Pirmsekspluatācijas apskate

 Pārliecinieties, ka operatora rokasgrāmata ir

pilnā komplektā, salasāma un atrodas uz platformas.

 Pārliecinieties, ka visas uzlīmes ir atbilstošā

vietā un savā vietā. Skatiet pārbaudes sadaļu.

 pārbaudiet, vai nav hidrauliskās eļļas noplūdes

un vai ir pareizs eļļas līmenis. Papildiniet eļļu, ja nepieciešams. Skatiet tehniskās apkopes sadaļu.

 Pārbaudiet, vai nav akumulatora šķidruma

noplūdes un vai ir pareizs šķidruma līmenis. Papildiniet destilētu ūdeni, ja nepieciešams. Skatiet tehniskās apkopes sadaļu.

Pārbaudiet šos komponentus vai zonas, vai tajās nav bojājumu, nepareizi uzstādītu vai trūkstošu detaļu un, vai nav veikti neatļauti pārveidojumi:

 Elektriskie komponenti, vadi un elektriskie

kabeļi

 Hidrauliskās šļūtenes, stiprinājumi, cilindri

un tvertnes

 Piedziņas motori  Pretnodiluma uzlikas  Riepas un riteņi  Ierobežojošie slēdži, trauksmes signāli un

signāltaure

 Trauksmes un bākugunis (ja ir aprīkojumā)  Uzgriežņi, skrūves un citi stiprinājumi  Bremžu atbrīvošanas komponenti

 Drošības svira  Platformas pagarinājums  Šķērveida savienojumu tapas un saturošie

stiprinājumi

 Platformas vadībsvira  Akumulatora bloks un savienojumi  Zemējuma sloksne  Paltformas ieejas vārtiņi  Aizsargi pret bedrēm  Troses stiprināšanas punkts  Platformas pārslodzes komponenti

Pārbaudiet visai mašīnai:

 Vai nav plaisu metinājumu vietās vai

konstrukcijas komponentos

 Vai mašīnai nav ieliekumu vai bojājumu  Vai nav pārmērīgas rūsas, korozijas vai

oksidācijas

 Pārbaudiet, vai visi konstrukcijas un citi

nozīmīgie komponenti netrūkst un visi attiecīgie stiprinājumi un tapas ir savā vietā un pareizi pievilktas.

 Pārliecinieties, vai sānu sliedes ir uzstādītas

un skrūves ir pieskrūvētas.

 Pārliecinieties, ka šasijas plātes ir aizvērtas un

fiksētas un akumulatori ir pareizi pievienoti.

Piezīme: ja platformai ir jābūt paceltai, lai pārbaudītu mašīnu, pārliecinieties, ka drošības svira ir savā vietā. Skatiet ekspluatācijas instrukciju sadaļu.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 25

Page 28

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Pārbaudes

Funkciju pārbaužu pamatprincipi

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām. 2 Vienmēr veiciet pirmsekspluatācijas pārbaudi.

3 Vienmēr pirms izmantošanas veiciet

funkciju pārbaudes.

Izprotiet un pārziniet funkciju pārbaudes, pirms pārejat uz nākamo sadaļu.

4 Pārbaudiet darba vietu. 5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Funkciju pārbaudes ir paredzētas, lai atklātu jebkādas darbības kļūmes, pirms sāk mašīnas ekspluatāciju. Operatoram instrukcijas ir jāizpilda soli pa solim, lai pārbaudītu visas mašīnas funkcijas.

Ja mašīna darbojas nepareizi, to nekādā gadījumā nedrīkst izmantot. Ja ir atklātas darbības kļūmes, mašīna ir jāmarķē un jānoņem no ekspluatācijas. Mašīnas remontu drīkst veikt tikai kvalificēti servisa speciālisti saskaņā ar ražotāja specifikācijām.

Kad remonts ir pabeigts, operatoram vēlreiz jāveic pirmsekspluatācijas pārbaude un funkciju pārbaudes, pirms mašīna tiek nodota ekspluatācijā.

26 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 29

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Pārbaudes

Veicot pārbaudi uz zemes

1 Izvēlieties testa zonu, kurā ir stingra, līdzena

virsma un kura ir brīva no apdraudējumiem.

2 Pārliecinieties, ka akumulatori ir pievienoti. 3 Pavelciet uz āru platformu un iestatiet sarkano

avārijas apturēšanas pogu ieslēgtā pozīcijā.

4 Iestatiet atslēgas slēdzi uz vadību no zemes.

Litija akumulatora opcija: kad litija akumulatora temperatūra ir zem ekspluatācijas ierobežojuma

-4 °F/-20 °C, akumulatoram būs nepieciešams laiks, lai uzsiltu; tas ir izskaidrots sadaļā Akumulatora uzsilde. Informāciju par akumulatora uzsildes ciklu skatiet ekspluatācijas instrukciju sadaļā “Akumulatora uzsilde”.

5 Ievērojiet diagnostikas gaismas diodes

rādījumu platformas vadības panelī.

Rezultāts: gaismas diodei jāizskatās, kā

parādīts attēlā zemāk.

6 Ievērojiet diagnostikas LCD rādījumu vadības

no zemes panelī.

Rezultāts: LCD jāizskatās, kā parādīts attēlā

zemāk.

Pārbaudiet pacelšanas/nolaišanas funkcijas

Mašīnas skaņas brīdinājuma signāli un standarta signāltaure tiek aktivēti no vienas un tās pašas centrālās trauksmes. Signāltaurei ir nepārtraukta skaņa. Nolaišanas trauksme skan 60 pīkstienus minūtē. Trauksme skan 180 pīkstienus minūtē, kad bedru aizsargi nav izvērsti un kad mašīna nav horizontālā stāvoklī. Ir pieejama arī papildaprīkojuma automobiļu stila signāltaure.

9 Nenospiediet celšanas funkcijas aktivēšanas

pogu.

10 Nospiediet platformas pacelšanas vai

platformas nolaišanas pogu.

Rezultāts: celšanas funkcija nedrīkst

darboties.

11 Nenospiediet platformas pacelšanas vai

nolaišanas pogas.

12 Nospiediet celšanas funkcijas aktivēšanas

pogu.

Rezultāts: celšanas funkcija nedrīkst

darboties.

13 Nospiediet un turiet celšanas funkcijas

aktivēšanas pogu un nospiediet platformas pacelšanas pogu.

Rezultāts: ir jāizvēlas ārvides darbības zona,

un platformai jāpaceļas.

14 Nospiediet un turiet celšanas funkcijas

aktivēšanas pogu un nospiediet platformas nolaišanas pogu.

Pārbaudiet avārijas apturēšanas funkciju

7 Nospiediet uz iekšu vadības no zemes

sarkano avārijas apturēšanas pogu izslēgtā pozīcijā.

Rezultāts: nedrīkst darbināt funkcijas.

8 Pavelciet uz āru avārijas apturēšanas pogu

ieslēgtā pozīcijā.

™

Daļas nr. 1307736LVGT GS

-1432m • GS™-1932m • GS™-1932m XH 27

Rezultāts: platformai ir jātiek nolaistai. Kamēr

platforma tiek nolaista, vajadzētu atskanēt nolaišanas signālam.

Page 30

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Pārbaudes

Pārbaudiet papildu nolaišanu

15 Aktivējiet pacelšanas funkciju, nospiežot

celšanas aktivēšanas pogu un platformas pacelšanas pogu, un paceliet platformu apmēram 2 ft/60 cm.

16 Velciet papildu nolaišanas pogu, kas atrodas

apakšējā savienojuma aizmugurē.

Platformas vadības panelī

Pārbaudiet avārijas apturēšanas funkciju

19 Nospiediet uz iekšu platformas sarkano

avārijas apturēšanas pogu izslēgtā pozīcijā.

Rezultāts: nedrīkst darbināt funkcijas.

Rezultāts: platformai ir jātiek nolaistai.

Nolaišanas signāls neskanēs.

Pārbaudiet sasvēršanās sensora darbību

Nospiediet pārbaudes uz zemes

nolaišanas pogu (3. poga)

Rezultāts: pārbaudes uz zemes LCD ekrāns

parāda sasvēršanas sensora statusu.

18 Iestatiet atslēgas slēdzi uz platformas vadību.

Pārbaudiet sasvēršanās sensora trauksmi

20 Pavelciet uz āru avārijas apturēšanas pogu

ieslēgtā pozīcijā.

21 Nospiediet signāltaures pogu.

Rezultāts: būtu jāatskan platformas trauksmei,

šasijas trauksmei un automobiļa signāltaurei (ja ir aprīkojumā).

Pārbaudiet funkcijas iespējošanas slēdzi un uz augšu/uz leju funkcijas

22 Neturiet nospiestu funkcijas iespējošanas

slēdzi uz vadības roktura.

23 Lēnām pārvietojiet vadības rokturi zilās

bultiņas norādītajā virzienā, pēc tam dzeltenās bultiņas norādītajā virzienā.

Rezultāts: nedrīkst darbināt funkcijas.

24 Nospiediet pacelšanas funkcijas pogu.

25 Pagaidiet septiņas sekundes pacelšanas

funkcijas iespējošanas uzgaides laikam.

26 Lēnām pārvietojiet vadības rokturi zilās

bultiņas norādītajā virzienā, pēc tam dzeltenās bultiņas norādītajā virzienā.

Rezultāts: celšanas funkcija nedrīkst

darboties.

28 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 31

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Pārbaudes

27 Nospiediet pacelšanas funkcijas pogu. 28 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura. Lēnām pārvietojiet vadības rokturi zilās bultiņas norādītajā virzienā.

Ar kājslēdzi aprīkotas mašīnas: nospiediet kājslēdzi un vienlaikus nospiediet un turiet funkcijas iespējošanas slēdzi uz vadības roktura.

Rezultāts: platformai ir jātiek paceltai. Bedru

aizsargiem ir jāizvēršas. Būtu jāiedegas pogai izmantošanai ārvidē.

29 Atlaidiet vadības rokturi.

Rezultāts: platformai ir jāpārtrauc pacelšanās.

30 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura. Lēnām pārvietojiet vadības rokturi dzeltenās bultiņas norādītajā virzienā.

Rezultāts: platformai ir jātiek nolaistai. Kamēr

platforma tiek nolaista, jāskan nolaišanas signālam.

Pārbaudiet pogu izmantošanai ārvidē

31 Nenospiediet un neturiet funkcijas

iespējošanas slēdzi uz vadības roktura.

32 Nospiediet pogu izmantošanai ārvidē.

Rezultāts: iedegsies gaismas diode zem

pogas izmantošanai ārvidē.

33 Nospiediet celšanas funkcijas aktivēšanas

pogu.

34 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura. Lēnām pārvietojiet vadības rokturi zilās bultiņas norādītajā virzienā.

GS-1432m: Rezultāts: platformai jāpaceļas

līdz maksimums 3,66 m / 12 ft 0 in un jāapstājas. Būtu jāskan trauksmei. Platformas vadības ierīču gaismas diožu rādījumam ir jārāda OHL.

GS-1932m: Rezultāts: platformai jāpaceļas

līdz maksimums 4,57 m / 15 ft 0 in un jāapstājas. Būtu jāskan trauksmei. Platformas vadības ierīču gaismas diožu rādījumam ir jārāda OHL.

GS-1932m XH: Rezultāts: platformai

jāpaceļas līdz maksimums 5,55 m / 18 ft 2 in un jāapstājas. Būtu jāskan trauksmei. Platformas vadības ierīču gaismas diožu rādījumam ir jārāda OHL.

Pārbaudiet piedziņas funkcijas pogu

Nospiediet piedziņas funkcijas

pogu.

36 Pagaidiet septiņas sekundes piedziņas

funkcijas iespējošanas uzgaides laikam.Lēnām pārvietojiet vadības rokturi zilās bultiņas norādītajā virzienā, pēc tam dzeltenās bultiņas norādītajā virzienā.

Rezultāts: nedrīkst darbināt funkcijas.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 29

Page 32

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Pārbaudes

Pārbaudiet stūrēšanas funkciju

Piezīme: veicot stūrēšanas un braukšanas funkciju testus, stāviet platformā ar seju pret mašīnas stūres galu.

Nospiediet piedziņas funkcijas

pogu.

38 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura.

39 Nospiediet īkšķslēdzi vadības roktura

augšpusē zilā trīsstūra norādītajā virzienā vadības panelī.

Rezultāts: stūrējošiem riteņiem ir jāgriežas zilā

trīsstūra norādītajā virzienā.

40 Nospiediet īkšķa slēdzi vadības roktura

augšpusē dzeltenā trīsstūra norādītajā virzienā vadības panelī.

Rezultāts: stūrējošiem riteņiem ir jāgriežas

dzeltenā trīsstūra norādītajā virzienā.

Pārbaudiet braukšanas un bremzēšanas funkcijas

Nospiediet piedziņas funkcijas

pogu.

42 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura.

Ar kājslēdzi aprīkotas mašīnas: nospiediet un turiet kājslēdzi un vienlaikus nospiediet un turiet funkcijas iespējošanas slēdzi uz vadības roktura.

43 Lēnām pārvietojiet piedziņas vadības rokturi

zilās bultiņas norādītajā virzienā vadības panelī, līdz mašīna sāk kustību, pēc tam atgrieziet vadības rokturi vidējā pozīcijā.

Rezultāts: mašīnai ir jāpārvietojas vadības

panelī redzamās zilās bultiņas norādītajā virzienā, pēc tam strauji jāapstājas, kad vadības rokturis tiek atgriezts centrālajā pozīcijā.

44 Lēnām pārvietojiet piedziņas vadības rokturi

dzeltenās bultiņas norādītajā virzienā vadības panelī, līdz mašīna sāk kustību, pēc tam atgrieziet vadības rokturi vidējā pozīcijā.

Rezultāts: mašīnai ir jāpārvietojas vadības

panelī redzamās dzeltenās bultiņas norādītajā virzienā, pēc tam strauji jāapstājas, kad vadības rokturis tiek atgriezts centrālajā pozīcijā.

Piezīme: bremzēm ir jāspēj noturēt mašīnu jebkurā slīpumā, kādā tā spēj braukt.

30 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 33

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Pārbaudes

Pārbaudiet braukšanas sasvēršanās izslēdzēju

Piezīme: veiciet šo testu no zemes, izmantojot platformas vadības paneli. Nestāviet platformā.

45 Nolaidiet līdz galam platformu. 46 Uzbrauciet ar mašīnu slīpumā, kur šasijas

leņķis ir lielāks par 1,5° no sāna uz sānu.

47 Paceliet platformu par apmēram 9 ft / 2,74 m.

Rezultāts: platformai ir jāapstājas un jāskan

sasvēršanās trauksmes signālam 180 pīkstieni minūtē. Platformas vadības ierīču gaismas diožu rādījumam ir jārāda LL un vadības no zemes LCD ir jārāda LL: Machine Tilted (LL: Mašīna sasvērusies).

Nospiediet piedziņas funkcijas

pogu.

49 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura.

50 Pārvietojiet vadības rokturi zilās bultiņas

norādītajā virzienā, pēc tam pārvietojiet vadības rokturi dzeltenās bultiņas norādītajā virzienā.

Rezultāts: piedziņas funkcija nedrīkst

darboties nevienā virzienā. 51 Nolaidiet līdz galam platformu. 52 Brauciet ar mašīnu.

Rezultāts: mašīnai ir jābrauc.

54 Uzbrauciet ar mašīnu slīpumā, kur virsotnes

leņķis ir lielāks par 1,5° no sāna uz sānu.

Rezultāts: mašīnai būtu jāapstājas, kad tā

sasniedz 1,5° no šasijas sasvēršanās, un sasvēršanās brīdinājums atskaņos 180 pīkstienus minūtē. Platformas vadības ierīču gaismas diožu rādījumam ir jārāda LL un vadības no zemes LCD ir jārāda LL: Machine Tilted (LL: Mašīna sasvērusies).

55 Atgriezieties zemes līmenī un pilnībā nolaidiet

platformu.

56 Uzbrauciet ar mašīnu slīpumā, kur šasijas

leņķis ir lielāks par 3° no priekšas uz aizmuguri.

57 Paceliet platformu par apmēram 9 ft / 2,74 m.

Rezultāts: platformai ir jāapstājas, un

sasvēršanas trauksme atskaņos 180 pīkstienus minūtē. Platformas vadības ierīču gaismas diožu rādījumam ir jārāda LL un vadības no zemes LCD ir jārāda LL:

Machine Tilted (LL: Mašīna sasvērusies). 58 Nospiediet piedziņas funkcijas pogu. 59 Nospiediet un turiet braukšanas/stūrēšanas

funkcijas aktivēšanas slēdzi vadības rokturī. 60 Pārvietojiet vadības rokturi zilās bultiņas

norādītajā virzienā, pēc tam pārvietojiet

vadības rokturi dzeltenās bultiņas norādītajā

virzienā.

Rezultāts: piedziņas funkcija nedrīkst

darboties nevienā virzienā.

53 Atgriezieties zemes līmenī un paceliet

platformu par apmēram 9 ft / 2,74 m.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 31

Page 34

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Pārbaudes

61 Nolaidiet līdz galam platformu. 62 Brauciet ar mašīnu.

Rezultāts: mašīnai ir jābrauc.

63 Atgriezieties zemes līmenī un paceliet

platformu par apmēram 9 ft / 2,74 m.

64 Uzbrauciet ar mašīnu slīpumā, kur virsotnes

leņķis ir lielāks par 3° no priekšas uz

aizmuguri.

Rezultāts: mašīnai būtu jāapstājas, kad tā

sasniedz 3° no šasijas sasvēršanās, un sasvēršanās brīdinājums atskaņos 180 pīkstienus minūtē. Platformas vadības ierīču gaismas diožu rādījumam ir jārāda LL un vadības no zemes LCD ir jārāda LL: Machine Tilted (LL: Mašīna sasvērusies).

65 Pilnībā nolaidiet platformu un atgriezieties

zemes līmenī.

Pārbaudiet paātrinātas braukšanas ātruma funkciju

66 Paceliet platformu aptuveni 9,1 ft / 2,78 m no

zemes.

Nospiediet piedziņas funkcijas

pogu.

Pārbaudiet bedru aizsargu funkciju

Piezīme: bedru aizsargiem ir automātiski jāizvēršas, kad platforma ir pacelta. Bedru aizsargi aktivē ierobežojošos slēdžus, kas ļauj mašīnai turpināt darbību. Ja bedru aizsargi neizvēršas, skan trauksmes signāls un mašīnai nedarbosies braukšanas vai stūrēšanas funkcija.

69 Paceliet platformu.

Rezultāts: kad platforma ir pacelta 4 ft / 1,2 m

no zemes, bedru aizsargiem ir jāizvēršas.

70 Nospiediet uz bedru aizsargiem vienā pusē un

pēc tam otrā.

Rezultāts: bedru aizsargi nedrīkst kustēties.

71 Nolaidiet platformu.

Rezultāts: bedru aizsargiem ir jāatgriežas

transportēšanas pozīcijā.

72 Novietojiet 2x4 vai līdzīga lieluma koka gabalu

zem bedru aizsarga.

73 Paceliet platformu.

Rezultāts: pirms platforma ir pacelta 7 ft /

2,1 m no zemes, ir jāskan trauksmes signālam. Platformas vadības ierīču gaismas diožu rādījumam ir jārāda PHS un vadības no zemes LCD ir jārāda PHS: Pothole Guard Stuck (PHS: Bedru aizsargs ir iestrēdzis).

68 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura.Lēnām pārvietojiet vadības rokturi līdz galam braukšanas pozīcijā.

Rezultāts: maksimālais sasniedzamais ātrums

ar paceltu platformu nedrīkst pārsniegt 0,72 ft / 22 cm sekundē.

Ja braukšanas ātrums ar paceltu platformu pārsniedz 0,72 ft / 22 cm sekundē, nekavējoties marķējiet un noņemiet mašīnu no ekspluatācijas.

32 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Nospiediet piedziņas funkcijas

pogu.

Page 35

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Pārbaudes

75 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura.

76 Lēnām pārvietojiet vadības rokturi zilās

bultiņas norādītajā virzienā, pēc tam dzeltenās bultiņas norādītajā virzienā.

Rezultāts: mašīna nedrīkst pārvietoties ne

turpgaitā, ne atpakaļgaitā.

Nospiediet piedziņas funkcijas

pogu.

78 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura.

79 Nospiediet īkšķa slēdzi vadības roktura

augšpusē zilā un dzeltenā trīsstūra norādītajā virzienā vadības panelī.

Rezultāts: stūrējošie riteņi nedrīkst griezties pa

kreisi vai pa labi. 80 Nolaidiet līdz galam platformu. 81 Izņemiet 5 x 10 cm vai līdzīgu koka gabalu.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 33

Page 36

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Pārbaudes

Darba zonas pārbaužu saraksts

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām. 2 Vienmēr veiciet pirmsekspluatācijas pārbaudi. 3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.

4 Pārbaudiet darba vietu.

Izprotiet un pārziniet darba vietas pārbaudi, pirms pārejat uz nākamo sadaļu.

5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Darba zonas pārbaudes pamatprincipi

Apzinieties un izvairieties no šādām bīstamām situācijām:

 kritumi vai bedres,  izvirzījumi, grīdas šķēršļi vai gruži,  slīpas virsmas,  nestabilas vai slidenas virsmas,  virszemes šķēršļi un augstsprieguma vadītāji,  bīstamas vietas,  neatbilstošs virsmas atbalsts, lai izturētu visus

slodzes spēkus, ko izmanto mašīna,

 vējš un laika apstākļi,  nepilnvarota personāla klātbūtne,  citi iespējami nedroši faktori.

Darba zonas pārbaude palīdz operatoram noteikt, vai darba zona ir piemērota drošai mašīnas izmantošanai. Tā ir jāveic operatoram pirms braukšanas ar mašīnu darba zonā.

Operatora atbildība ir izlasīt un atcerēties darba zonas riskus, pēc tam tos ņemt vērā un izvairīties no tiem, pārvietojoties, iestatot un darbinot mašīnu.

34 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 37

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Daļas nr.

Skaits

43618 Uzlīme – virziena bultiņas

72086 Uzlīme – celšanas punkts

72143 Uzlīme – avārijas apturēšana

82481 Uzlīme – akumulatora/lādētāja drošība

137605 Uzlīme – avārijas apturēšana, platformas

137656

virziens, platformas vadības panelis

1272242 Uzlīme – mašīnas reģistrācija

1281175

ierobežota nokrišana

1283810 Uzlīme – platformas vadības panelis

1292052 Uzlīme – avārijas nolaišana GS-1330 m

1292990 Uzlīme – atbrīvot bremzi

1294682 Uzlīme – no zemes darbināmais vadības

1296034

1298467 Uzlīme – izlasiet rokasgrāmatu*

1302115 QR kods Genie AWP

1304177 Uzlīme – riteņu slodze GS-1932m*

1304179

GS-1932m*

1304180

GS-1932m*

1305409 Uzlīme – piekļuve nodalījumam, simbols

1305410 Uzlīme – transportēšanas stiprināšanas

1305411

simbols

1305412 Uzlīme – drošības svira, simbols

Daļas nr.

Skaits

1305413

trieciena risks

1305414 Uzlīme – izlasiet rokasgrāmatu

1305415 Uzlīme – uzlādes statusa indikators

1305416

115 V*

1305417

230 V*

1305418

115UK*

1305419

230 V ES*

1305420 Uzlīme – pneimatiskais 110 PSI*

1305421 Uzlīme – apgāšanās risks, sasvēršanās

1305424

1305425

spraudnis

1305426

un ekspluatācijas instrukcijas

1306781

diagramma

1306901 Uzlīme – apgāšanās risks,

1306950

sānu spēks

1306951

brīdinājums

1307117 Uzlīme – riteņu slodze GS-1432m*

1308334 Uzlīme – riteņu slodze, GS-1932 XH*

1316062

akumulators

Pārbaudes

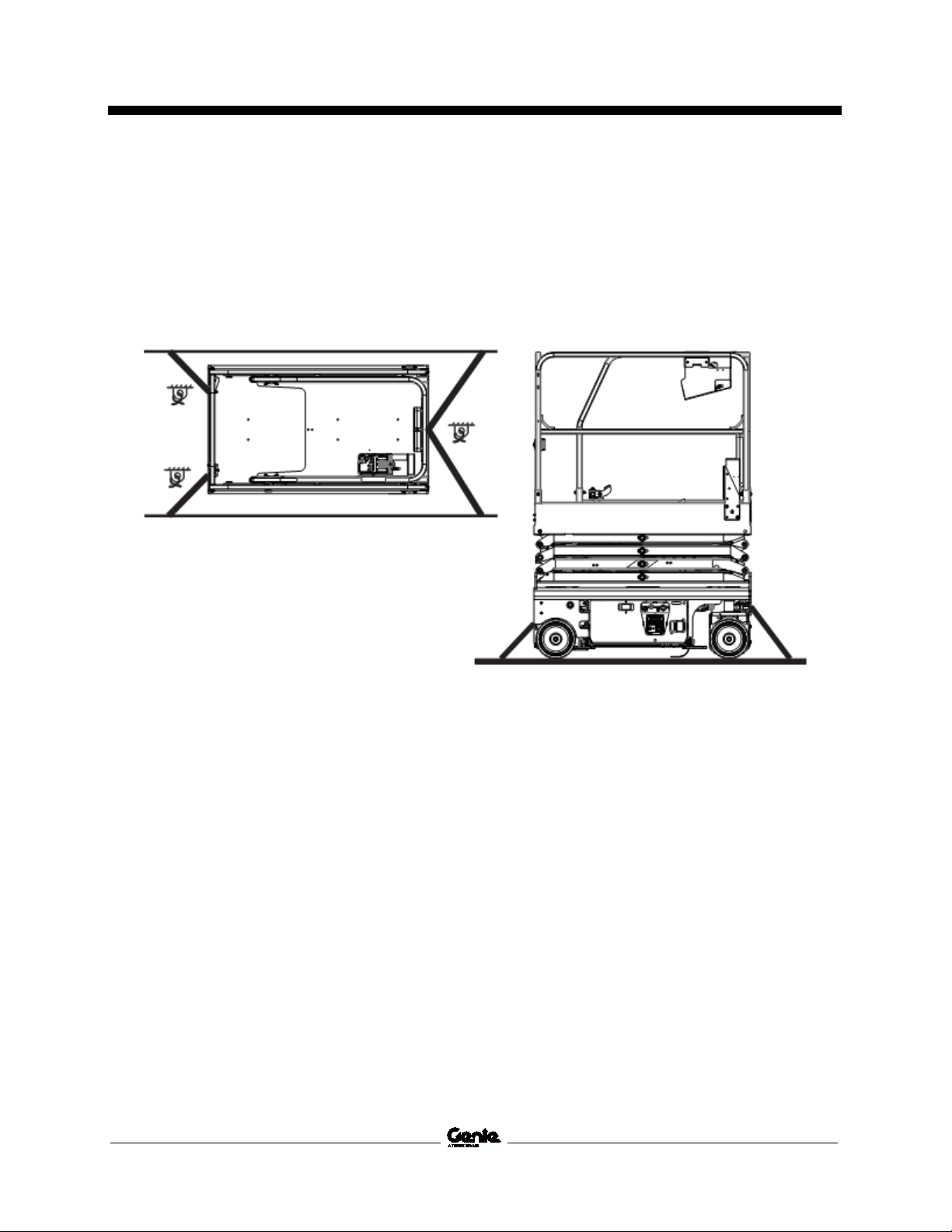

Uzlīmju ar simboliem pārbaude

Nosakiet, vai uzlīmēs uz jūsu mašīnas ir vārdi vai simboli. Veiciet atbilstošu pārbaudi, lai apstiprinātu, ka visas uzlīmes ir vietā un labi salasāmas.

Uzlīmes apraksts

vadības panelis

Uzlīme – braukšanas/stūrēšanas

Uzlīme – troses stiprinājuma punkts,

Uzlīmes apraksts

Uzlīme – apdraudējums, strāvas

Uzlīme – strāvas padeve platformai,

Uzlīme – strāvas padeve uzlādes ierīcei,

trauksme Uzlīme – virziena bultiņas* Uzlīme – strāvas trieciena risks,

Uzlīme – bremžu atbrīvošanas drošības

panelis, GS-1330m

Uzlīme – Smartlink duālā zona

Uzlīme – transportēšanas shēma,

Uzlīme – apgāšanās risks, akumulatori,

vieta

Uzlīme – apdraudējums, drošības svira,

Uzlīme – atvērta hidrauliskā trauka

ierobežojošais slēdzis Uzlīme – platf. pārslodze, maks. kap.,

Uzlīme – elektrošoka risks, briesmas,

Uzlīme – apgāšanās risks, litija

Ēnojums norāda, ka uzlīme ir apslēpta skatam, t.i.,

atrodas zem pārsegiem

* Šīs uzlīmes atbilst modelim, izvēles iespējai vai

konfigurācijai.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 35

Page 38

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

1294682 72143 1305413

1306901 1292052 1306781

72086

1305410

1305426

1272242

1305410

1305414

82481

1304180

1305409

1281

175

1296034

1281175

*1305420

137605 1283810

137656

1296034 1281175

*1304180

82481

1305409

72086

1305410

1304179

1305421

1306950

1306951

1305424

1292990

*1305419

1305409

1304179

*1305420*

72086

*1305417

*1305416

1305412

1305411

43618

1281175

*1304177 *1307117

1305425 1305415

1305410

*1304177 *1307117

1305410

72086

1298467

*1298467

*1316062

*1305418

*1305416

1302115

*1305417

*1308334

1305414

Pārbaudes

36 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 39

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Ekspluatāci jas ins trukci jas

Pamatprincipi

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām. 2 Vienmēr veiciet pirmsekspluatācijas pārbaudi. 3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.

4 Pārbaudiet darba vietu.

5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Ekspluatācijas instrukciju sadaļa nodrošina instrukcijas attiecībā uz katru mašīnas darbības aspektu. Operators ir atbildīgs, lai tiktu ievēroti visi drošības noteikumi un instrukcijas, kas sniegtas operatora rokasgrāmatā.

Jebkāda cita mašīnas izmantošana, kā vien personāla (kopā ar instrumentiem un materiāliem) celšana darbam augstumā, ir nedroša un bīstama.

Šīs mašīnas izmantošana ir atļauta tikai apmācītam un pilnvarotam personālam. Ja vienā darba maiņā dažādos laikos mašīnu ir paredzēts izmantot vairāk nekā vienam operatoram, tiem visiem ir jābūt kvalificētiem operatoriem un jāievēro visi drošības noteikumi un instrukcijas, kas sniegtas operatora rokasgrāmatā. Tas nozīmē, ka katram nākamajam operatoram pirms mašīnas izmantošanas ir jāveic pirmsekspluatācijas apskate, funkciju pārbaudes un darbavietas apskate.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 37

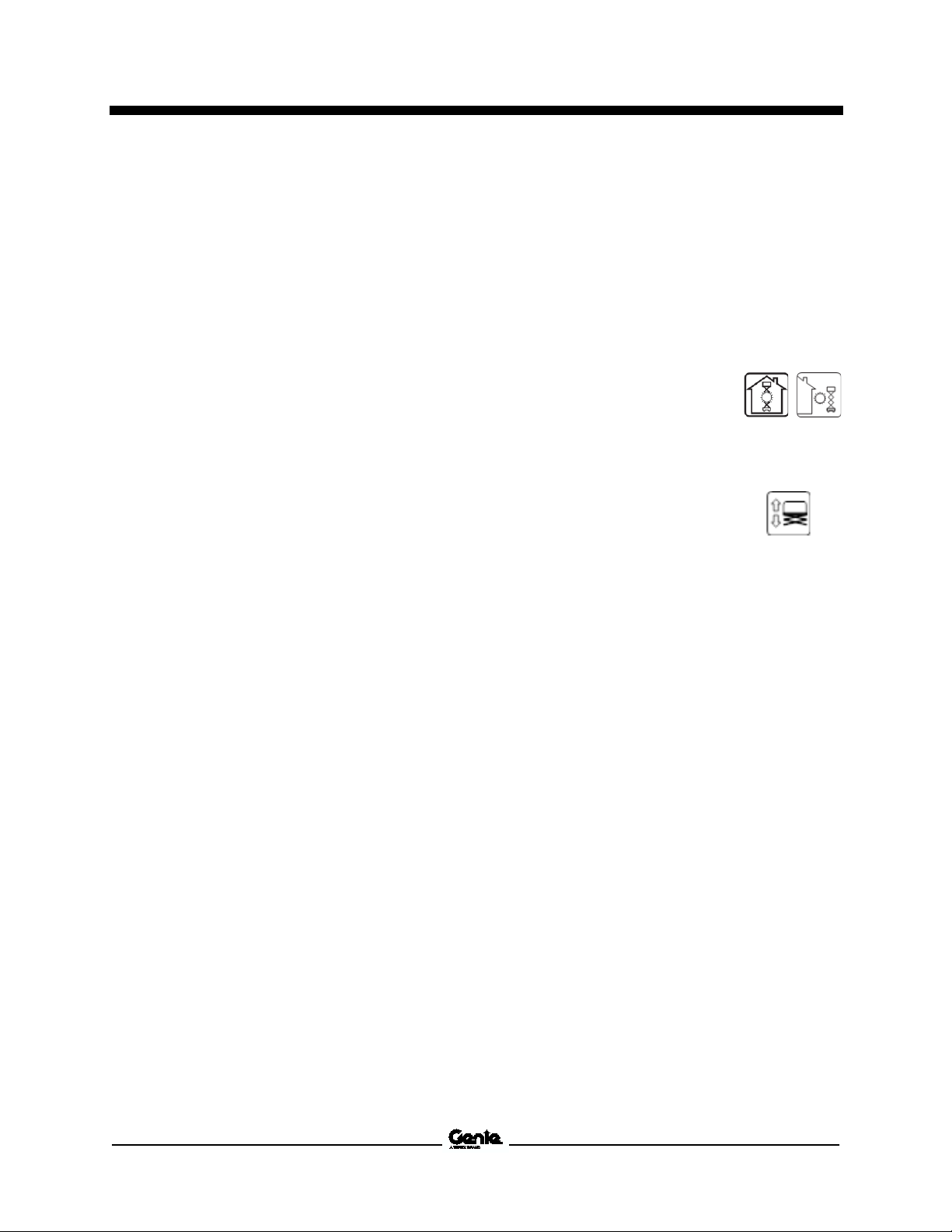

Page 40

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Piezīme: ja nav izvēlēta neviena darbības zona, automātiski tiks izvēlēta ārvides darbības zona.

Ekspluatācijas instrukcijas

Avārijas apturēšana

Nospiediet uz iekšu avārijas apturēšanas pogu izslēgtā pozīcijā zemes vadības panelī vai platformas vadības panelī, lai apturētu visas funkcijas.

Salabojiet jebkuru funkciju, kas darbojas, kad sarkanā avārijas apturēšanas poga ir nospiesta.

Papildu nolaišana

1 Pavelciet papildu nolaišanas pogu, lai nolaistu

platformu.

Darbināšana no zemes

1 Pirms izmantojat mašīnu, pārliecinieties, ka

akumulatora bloks ir pievienots.

2 Iestatiet atslēgas slēdzi uz vadību no zemes. 3 Pavelciet uz āru gan zemes, gan platformas

avārijas apturēšanas pogas ieslēgtā pozīcijā.

Lai pozicionētu platformu

1 Pie vadības paneļa nospiediet pogu Enter, lai

pārslēgtos starp iekštelpu un ārvides darbības zonām.

2 Nospiediet un turiet celšanas funkcijas

iespējošanas pogu.

3 Nospiediet platformas pacelšanas vai

nolaišanas pogu.

Darbināšana no platformas

1 Pirms izmantojat mašīnu, pārliecinieties, ka

akumulatora bloks ir pievienots.

2 Iestatiet atslēgas slēdzi uz platformas vadību. 3 Pavelciet uz āru gan zemes, gan platformas

avārijas apturēšanas pogas ieslēgtā pozīcijā.

Lai pozicionētu platformu

Nospiediet pogu izmantošanai

iekštelpās vai ārvidē.

Nospiediet pacelšanas

funkcijas pogu. LED ekrānā zem pacelšanas funkcijas simbola tiks parādīts aplis.

Ja vadības rokturis netiek pārvietots septiņu sekunžu laikā, kad ir nospiesta pacelšanas funkcijas poga, aplis zem pacelšanas funkcijas simbola nodziest, un pacelšanas funkcija nedarbojas. Nospiediet pacelšanas funkcijas pogu vēlreiz.

3 Nospiediet un turiet funkcijas iespējošanas

slēdzi uz vadības roktura.

4 Ar kājslēdzi aprīkotas mašīnas: nospiediet un

turiet kājslēdzi un vienlaikus nospiediet un turiet funkcijas iespējošanas slēdzi uz vadības roktura.

38 GS

5 Pārvietojiet vadības rokturi marķējuma

norādītajā virzienā uz vadības paneļa.

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 41

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

trodas vadības

Ekspluatācijas instrukcijas

Lai stūrētu

Lai vadītu

1 Nospiediet piedziņas funkcijas pogu. LED

ekrānā zem piedziņas funkcijas simbola izgaismojas aplis.

Ja vadības rokturis netiek pārvietots septiņu sekunžu laikā, kad ir nospiesta piedziņas funkcijas poga, aplis zem piedziņas funkcijas simbola nodziest, un piedziņas funkcija nedarbojas. Nospiediet piedziņas funkcijas pogu vēlreiz.

2 Nospiediet un turiet nospiestu kājslēdzi (ja ir

aprīkojumā).

Pagrieziet stūrējošos riteņus ar

īkšķa slēdzi, kas a roktura augšpusē.

1 Nospiediet piedziņas funkcijas pogu. LED

ekrānā zem piedziņas funkcijas simbola izgaismojas aplis.

2 Ar kājslēdzi aprīkotas mašīnas: nospiediet un

turiet kājslēdzi un vienlaikus nospiediet un turiet funkcijas iespējošanas slēdzi uz vadības roktura.

3 Palielināt ātrumu: lēnām pārvietojiet vadības

rokturi prom no centra. Samazināt ātrumu: lēnām pārvietojiet vadības

rokturi virzienā uz centru. Apturēt: atgrieziet vadības rokturi centra

pozīcijā vai atbrīvojiet funkcijas aktivēšanas slēdzi.

Izmantojiet ar krāsām kodētās virziena bultiņas platformas vadības panelī un uz platformas, lai noteiktu virzienu, kādā mašīna brauks.

Mašīnas braukšanas ātrums ir ierobežots, kad platforma ir pacelta.

Akumulatora stāvoklis ietekmēs mašīnas veiktspēju. Mašīnas braukšanas ātrums un funkcijas ātrums samazināsies, kad mirgos akumulatora uzlādes līmeņa indikators.

™

Daļas nr. 1307736LVGT GS

-1432m • GS™-1932m • GS™-1932m XH 39

Page 42

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Nospiediet braukšanas ātruma pogu, lai izvēlētos vajadzīgo braukšanas ātrumu.

Piezīme: kad platforma ir pacelta, braukšanas ātruma lampiņa vienmēr

braukšanas ātrumu.

Maksimālais slīpuma nomināls, pārvadāšanas pozīcija:

GS GS

14°

Maksimālais sāniskā slīpuma nomināls, pārvadāšanas pozīcija:

GS GS

14°

Ekspluatācijas instrukcijas

Lai izvēlētos braukšanas ātrumu

Braukšanas vadības ierīces var darbināt divos dažādos braukšanas ātruma režīmos. Kad braukšanas ātruma pogas lampiņa deg, ir aktīvs lēns braukšanas režīms. Kad pogas lampiņa nedeg, ir aktīvs ātrs braukšanas režīms.

Lai noteiktu slīpuma leņķi:

Mēriet slīpumu ar digitālo slīpummērītāju VAI izmantojiet tālāk minēto procedūru.

Jums vajadzēs:

• galdnieka līmeņrādi;

• taisnu koka gabalu, vismaz 3 ft / 1 m garu;

iedegta, norādot uz paaugstinātu

Braukšana nogāzē

Nosakiet mašīnas slīpuma un sāniskā slīpuma nominālus un slīpuma pakāpi.

-1432m, GS-1932m,

-1932m XH

-1432m, GS-1932m,

-1932m XH

Piezīme: slīpuma nominālu nosaka virsmas apstākļi ar vienu personu uz platformas un atbilstoša saķere. Papildu platformas svaru var samazināt slīpuma nomināls.

• mērlenti.

Novietojiet koka gabalu uz slīpuma.

Slīpuma nogāzes galā novietojiet līmeņrādi uz koka gabala augšējās malas un celiet koka galu, līdz koks ir horizontāli.

Turot koka gabalu horizontālā pozīcijā, mēriet vertikālo attālumu no koka gabala apakšas līdz zemei.

Daliet mērlentes attālumu (pacēlums) ar koka gabala garumu (brauciens) un reiziniet ar 100.

Piemērs:

Koka gabals = 144 in (3,6 m)

Brauciens = 144 in (3,6 m)

Pacēlums = 12 in (0,3 m)

12 in ÷ 144 in = 0,083 x 100 = 8,3% slīpums 0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3% slīpums

Ja slīpums pārsniedz maksimālā slīpuma vai sāniskā slīpuma nominālu, tad mašīna jāpaceļ uz augšu vai jātransportē uz leju pa slīpumu. Skatiet transportēšanas un celšanas sadaļu.

40 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 43

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Izmantošanas indikatoru kodi

Kods

Kļūme

LL Nav horizontāli

OL Platforma pārslogota

CH Šasijas režīma darbība

PHS Bedru aizsargs ir iestrēdzis.

ND Nav piedziņas (papildaprīkojums)

BR Bremzes

Ld Pacelšana atspējota

OHL

Ārvides augstuma ierobežojums

Ekspluatācijas instrukcijas

Izmantošanas indikatoru kodi

Ja platformas vadības paneļa gaismas diodes vai vadības no zemes LCD diagnostikas rādījums rāda izmantošanas indikatora kodu, piemēram, LL, pirms turpmākas mašīnas izmantošanas ir jānovērš kļūme. Spiediet uz iekšu un pavelciet uz āru sarkano avārijas apturēšanas pogu, lai atiestatītu sistēmu.

Gaismas diožu rādījums

LCD rādījums

Lai saņemtu papildinformāciju, lūdzu, skatiet attiecīgo Genie apkopes rokasgrāmatu. Kods un koda apraksts ir apskatāms arī vadības no zemes paneļa LCD displejā.

atbrīvotas

Platformas pārslodze

Ja platformas vadības gaismas diožu diagnostikas rādījums rāda mirgojošu OL un vadības ierīču vadībai no zemes LCD diagnostikas rādījums rāda OL: Platform Overloaded (OL: Platforma pārslogota), platforma ir pārslogota, un funkcijas nedarbosies. Skanēs trauksmes signāls.

1 Nospiediet uz iekšu sarkano avārijas

apturēšanas pogu izslēgtā pozīcijā.

2 Noņemiet svaru no platformas. 3 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā.

Gaismas diožu rādījums

LCD rādījums

Kad platforma tiek pacelta vai nolaista, tiks izpildīta iekšējās kontroles funkcija tuvu pie maksimālā augstuma. Mašīna var apstāties, un var atskanēt trauksme. Ja mašīna nav pārslogota, atsāksies normāla darbība.

Pārslodzes atgūšana

Ja vadības ierīču vadībai no zemes LCD ekrānā ir diagnostikas rādījums Overload Recovery (normalizācija pēc pārslodzes), tika izmantota papildu nolaišanas sistēma, kamēr platforma tika pārslogota. Lai iegūtu informāciju par to, kā atiestatīt ziņojumu, lūdzu, skatiet piemēroto Genie servisa rokasgrāmatu.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 41

Page 44

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Sasvēršanas sensora aktivizēšanas iestatījumi

Šasijas leņķis (no sāna uz sānu)

Šasijas leņķis (no priekšas uz aizmuguri)

Ja platformas pacelšanas laikā atskan nolaidiet platformu un pārvietojiet mašīnu uz stingras, līdzenas virsmas. Ja sasvēršanās trauksme skan, kad platforma ir pacelta, esiet ļoti uzmanīgs, nolaižot platformu.

Kad platformas vadības ierīču gaismas diožu rādījums parāda LL, vadības no zemes LCD parāda LL: Machine Tilted (LL: Mašīna sasvērusies), un ar 18 sasvēršanas trauksme, ir ietekmētas šādas funkcijas: braukšanas, stūrēšanas un pacelšanas funkcijas ir izslēgtas.

Pilna uzlāde

Puse uzlādes

Zema uzlāde

LO mirgo

Ekspluatācijas instrukcijas

Sasvēršanas sensora aktivizēšanas iestatījumi

1,5°

Akumulatora uzlādes līmeņa indikators

Izmantojiet gaismas diodes diagnostikas rādījumu, lai noteiktu akumulatora uzlādes līmeni.

sasvēršanas trauksme,

0 pīkstieniem minūtē skan

Atgrieziet mašīnu uz līdzenas virsmas, lai atjaunotu pacelšanas funkcijas.

3°

Darbināšana no zemes ar vadības

pulti

Piezīme: kad platformas vadības ierīču gaismas diožu displejā parādās mirgojošs kods LO, mašīna ir jānoņem no ekspluatācijas un jāuzlādē, citādi visas mašīnas funkcijas tiks atspējotas.

Uzturiet drošus attālumus starp operatoru, mašīnu un fiksētiem objektiem.

Izmantojot vadības paneli, ņemiet vērā virzienu, kādā mašīna brauks.

42 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 45

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Akumulatora uzsilde

kad litija akumulatora temperatūra ir zem ekspluatācijas ierobežojuma -4 °F/-20 °C, akumulatoram būs nepieciešams laiks, lai uzsiltu; tas ir izskaidrots sadaļā Akumulatora uzsilde.

 Akumulatora uzsildes ciklam ir nepieciešams,

lai mašīna paliktu ieslēgta (avārijas apturēšanas pogai jābūt ieslēgtā pozīcijā).

 Platformas vadības ierīces gaismas diožu

rādījumu displejā uz 8 sekundēm parādīsies ziņojums HEAt.

 Pēc 8 sekundēm gaismas diožu rādījumu

displejs parādīs atlikušo laiku līdz uzsildes cikla beigām. Displejs parādīs “minūte.sekundes”.

 Displejs visu uzsildes cikla laiku pārslēgsies

starp HEAt un atlikušā laika paziņojumiem.

 Kad uzsildes cikls ir pabeigts, atskanēs

skaņas brīdinājums, un mašīna automātiski pārslēgsies uz Sistēma gatava.

Kā izmantot drošības sviru

1 Paceliet platformu aptuveni 8 ft / 2,4 m līdz

13 ft / 4,0 m no zemes.

2 Pagrieziet drošības sviru uz augšu no šasijas

un atbalstiet to uz balsta.

3 Nolaidiet platformu, līdz drošības svira droši

atbalstās uz savienojumu. Uzturieties drošā attālumā no drošības sviras, nolaižot platformu.

Kā nolocīt aizsargsliedes

Platformas pacelšanas sistēma sastāv no trīs nolokāmām sliežu sekcijām izbīdāmajai grīdai un trīs sekcijām galvenajai grīdai. Visas sešas sekcijas ir fiksētas vietā, izmantojot četras atsperu sprosttapas.

1 Pilnībā nolaidiet platformu un ievelciet

platformas pagarinājumu.

2 Noņemiet platformas vadības paneli. 3 No platformas iekšpuses izņemiet divas

priekšējās atsperu sprosttapas.

4 Nolokiet priekšējās sliedes mezglu. Turiet

rokas atstatus no iespiešanas punktiem.

5 Ielieciet abas noņemtās tapas atpakaļ katrā

sliedes kronšteina pusē.

6 Nolokiet katras puses sliedes mezglu. Turiet

rokas atstatus no iespiešanas punktiem.

7 Galvenās grīdas aizmugurē noņemiet divas

atsperu sprosttapas.

8 Uzmanīgi atveriet vārtus un pārvietojieties uz

zemi.

9 Nolokiet aizmugurējos vārtus un ieejas sānu

sliedes kā vienu mezglu. Turiet rokas atstatus no iespiešanas punktiem.

10 Nolokiet kreisās un labās puses sānu sliedes.

Turiet rokas atstatus no iespiešanas punktiem.

11 Ielieciet abas noņemtās tapas atpakaļ katrā

sliedes kronšteina pusē.

Daļas nr. 1307736LVGT GS

Kā izvērst aizsargsliedes

Ievērojiet nolocīšanas instrukcijas, bet izpildiet tās pretējā secībā, nodrošinot, ka visas sprosttapas ir pareizi uzstādītas un fiksētas savā vietā.

™

-1432m • GS™-1932m • GS™-1932m XH 43

Page 46

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Ekspluatācijas instrukcijas

Pacelšanas instrumentu cauruļu mezgla instrukcijas

Pacelšanas instrumentu cauruļu mezgls sastāv no 2 cauruļu mezgliem, kas novietoti abās platformas pusēs un piemontēti vadsliedēm ar U veida skrūvēm.

Ievērojiet un izpildiet:

 Pacelšanas instrumentu cauruļu mezglam

jābūt uzstādītam platformas iekšpusē.

 Pacelšanas instrumentu cauruļu mezglus

nevar izmantot ar nevienu citu opciju, izņemot pacelšanas instrumentu darba plātni un pacelšanas aizsarga kontakta trauksmi.

 Pacelšanas instrumentu cauruļu mezgli

nedrīkst traucēt platformas vadības ierīcēm vai aizšķērsot platformas ieeju.

 Pacelšanas instrumentu cauruļu mezgla bloks

ir ierobežots izmantošanai tikai iekštelpās.

 Kad tiek izmantota pacelšanas instrumentu

cauruļu mezgla opcija, platformai ir vienas personas ierobežojums.

 Pacelšanas instrumentu cauruļu mezgla

apakšējam kājas balstam jābalstās uz norobežojošās malas.

 Pārliecinieties, ka pacelšanas instrumentu

cauruļu mezgls ir fiksēts pie platformas.

1 siksna 2 bultskrūve, 3/8-16 x 2" 3 mezgls 4 malas apdare

5 vāciņš 6 uzgrieznis, 3/8-16 7 siksnas stiprinājums 8 bultskrūve, 1/4-20 x 3,25" 9 uzgrieznis, 1/4-20 10 tapas kronšteins

11 rāmja bultskrūve, 3/8-16 x 2,25" 12 starplika 13 kājas balsts 14 gumijas buferis 15 lielās caurules mezgls

Pacelšanas instrumentu cauruļu mezgla uzstādīšana

1 Virziet sliedes montāžas kronšteinus, līdz

gumijas buferis balstās uz sliedēm.

2 Pievelciet bultskrūves uz kājas balsta

kronšteina.

3 Pievelciet bultskrūves uz sliedes balsta

kronšteiniem.

44 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 47

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Maksimālā pacelšanas instrumentu cauruļu mezglu celtspēja

lbs

Ekspluatācijas instrukcijas

Pacelšanas instrumentu cauruļu mezgla darbība

1 Novietojiet kravu tā, lai tā balstītos uz

pacelšanas instrumentu cauruļu mezgliem. Kravas garumam jābūt paralēli platformas garumam un centrētam starp pacelšanas instrumentu cauruļu mezgliem.

2 Piestipriniet kravu katram pacelšanas

instrumentu cauruļu mezglam. Izvelciet pār kravu neilona siksnu. Nospiediet sprādzi, un izveriet siksnu cauri. Pievelciet siksnu.

3 Viegli pastumiet un pavelciet kravu, lai

pārliecinātos, ka pacelšanas instrumentu cauruļu mezgli un krava ir nostiprināta.

4 Kad mašīna pārvietojas, uzturiet kravu

nostiprinātu.

Pacelšanas instrumentu cauruļu mezgla bloka svars ir 25 lbs / 11,4 kg.

-1432m, GS-1932m, GS-1932m XH 215 97,5

Apgāšanās risks. Pacelšanas instrumentu

cauruļu mezgla svars un slodze pacelšanas instrumentu cauruļu mezglā samazinās mašīnas nominālo platformas celtspēju, un tā ir jāiekļauj platformas kopējā noslodzē.

Paneļu turētāja instrukcijas

Pacelšanas instrumentu paneļu turētāja bloks sastāv no turētāja bloka un siksnas bloka.

1 turētājs 2 rāmja bultskrūve, 1/4-20 x 0,75" 3 uzgrieznis, 1/4-20 4 bultskrūve, 3/8-16 x 2,25"

5 siksna 6 bultskrūve, 1/4-20 x 0,75" 7 uzgrieznis, 3/8-16 8 enkurs, siksna

9 uzlīme, brīdinājums

Apgāšanās risks. Pacelšanas instrumentu

cauruļu mezgla svars un slodze pacelšanas instrumentu cauruļu mezglā var ierobežot maksimālo darbinieku skaitu platformā.

Lielās caurules mezgla celtspēja: 6" maksimālais diametrs. Svara celtspēju skatiet kravas diagrammā.

Nestrādājiet, ja neesat atbilstoši instruēts, un apzinieties visus ar celšanas caurulēm saistītos riskus.

Neradiet horizontālu spēku vai sānu slodzi mašīnai, paceļot vai nolaižot fiksētu vai pārkarinātu kravu.

Netransportējiet vienību ar uzstādītiem pacelšanas instrumentu cauruļu mezgliem. Pirms vienības transportēšanas noņemiet visu bloku.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 45

Page 48

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Maksimālās pacelšanas instrumentu paneļu turētāja kravas celtspējas diagramma

lbs

Ekspluatācijas instrukcijas

Ievērojiet un izpildiet:

 Pacelšanas instrumentu paneļu turētājam

jābūt uzstādītam platformas ārpusē.

 Pacelšanas instrumentu paneļu turētāju nevar

izmantot ar nevienu citu opciju, izņemot pacelšanas instrumentu darba plātni.

 Pacelšanas instrumentu paneļu turētājs

nedrīkst traucēt platformas vadības ierīcēm vai aizšķērsot platformas ieeju.

 Pacelšanas instrumentu paneļu turētāja bloks

ir ierobežots izmantošanai tikai iekštelpās.

 Kad tiek izmantota pacelšanas instrumentu

paneļu turētāja opcija, platformai ir vienas personas ierobežojums.

 Pārliecinieties, ka pacelšanas instrumentu

paneļu turētājs ir fiksēts pie platformas.

Paneļu turētāja uzstādīšana

1 Uzkariet turētāju (1) uz platformas apakšējā

atloka kreisajā pusē.

2 Fiksējiet turētāju ar 2 1/4" rāmja bultskrūvēm

(2) un pretuzgriežņiem (3).

3 Pievienojiet montāžas cilni (8) pie priekšējā

sliedes balsta. Ir nodrošināta 3/8" bultskrūve (4) un uzgrieznis (7).

4 Pievienojiet siksnu (5) pie montāžas cilnes.

Paneļu turētāja siksnas uzstādīšana

1 Atveriet skavu un uzstādiet to montāžas cilnē

ar 1/4" x 0,75" bultskrūvi (6).

Paneļa mezgla darbība

1 Novietojiet kravu tā, lai tā balstītos pacelšanas

instrumentu paneļu turētāja centrā.

2 Piestipriniet kravu platformai, izmantojot

siksnu, virzot to gar kravas priekšpusi un fiksējot S veida āķi ap augšējo sliedi platformas aizmugurē.

3 Viegli pastumiet un pavelciet kravu, lai

pārliecinātos, ka paneļu turētājs un krava ir nostiprināta.

4 Kad mašīna pārvietojas, uzturiet kravu

nostiprinātu.

Pacelšanas instrumentu paneļu turētāja bloks sver

22 lbs / 10 kg.

-1432m, GS-1932m, GS-1932m XH 100 45,4

Apgāšanās risks. Pacelšanas instrumentu

paneļu turētāja bloka svars un slodze pacelšanas instrumentu paneļu turētāja blokā samazinās mašīnas nominālo platformas celtspēju, un tā ir jāiekļauj platformas kopējā noslodzē.

Apgāšanās risks. Pacelšanas instrumentu

paneļu turētāja svars un slodze pacelšanas instrumentu paneļu turētājā var ierobežot maksimālo darbinieku skaitu platformā.

Maksimālais atļautais paneļu izmērs: 4 pēdas

augsts x 8 pēdas garš. Svara celtspēju skatiet kravas diagrammā.

2 Uzstādiet siksnas montāžas gala plāksni uz

skrūves.

3 Ievietojiet skrūvi cauri otrai skavas pusei.

46 GS

Nestrādājiet, ja neesat atbilstoši instruēts, un apzinieties visus ar celšanas paneļiem saistītos riskus.

Neradiet horizontālu spēku vai sānu slodzi mašīnai, palielinot vai samazinot fiksētu vai pārkarinātu kravu.

Netransportējiet vienību ar uzstādītu pacelšanas instrumentu paneļu turētāju. Pirms vienības transportēšanas noņemiet visu bloku.

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 49

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Pacelšanas instrumentu darba plātnes instrukcijas

Pacelšanas instrumentu darba plātnes bloks sastāv no vienas plātnes un diviem montāžas kronšteiniem ar instrumentiem.

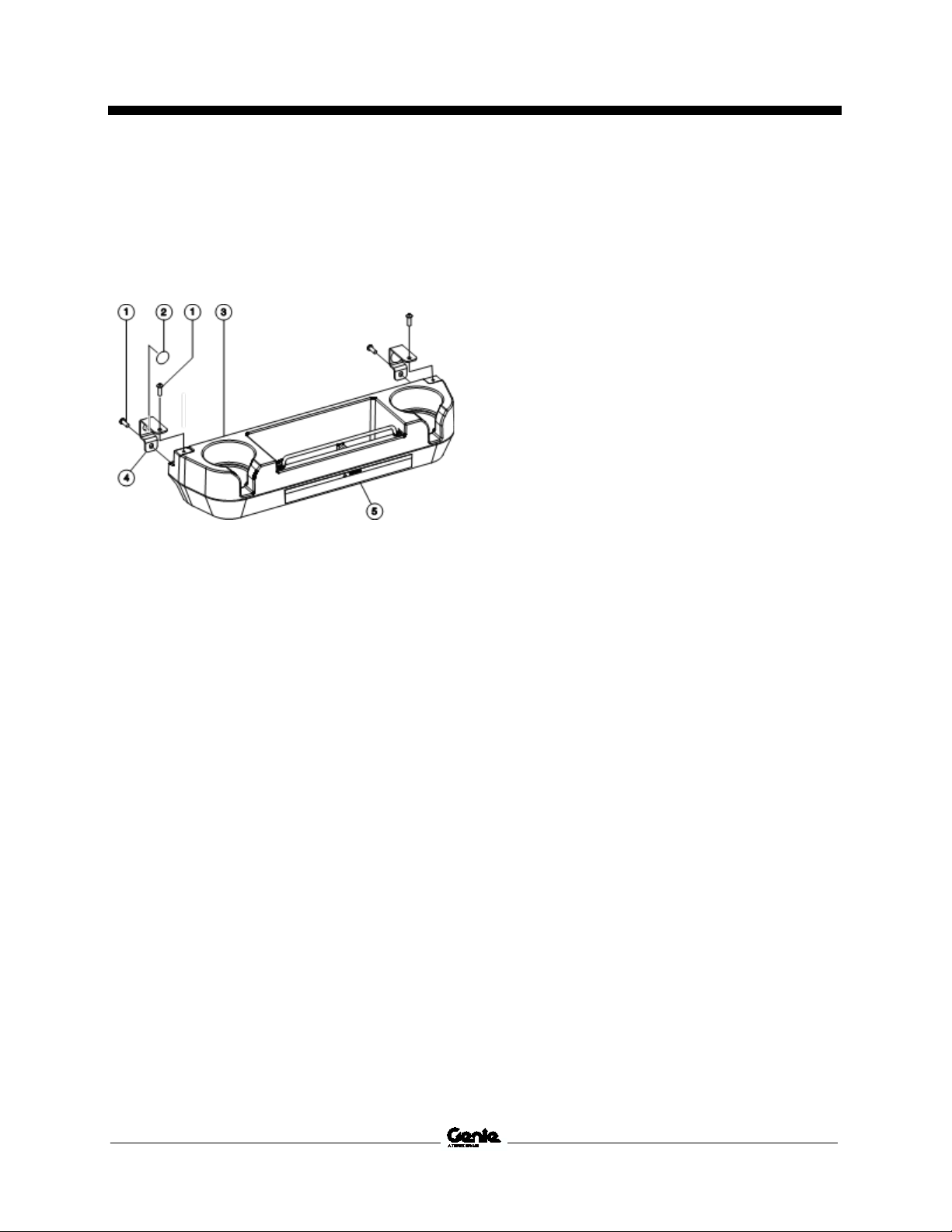

1 bultskrūve, 1/4-20 x 0,75" 2 gumijas buferis 3 pacelšanas instrumentu darba plātne 4 instrumentu plātnes kronšteins 5 uzlīme, brīdinājums

Ievērojiet un izpildiet: pacelšanas instrumentu darba plātnes uzstādīšana

 Pacelšanas instrumentu darba plātnei jābūt

uzstādītai platformas iekšpusē.

 Katrai mašīnai drīkst izmantot tikai vienu

pacelšanas instrumentu darba plātni.

 Uzstādiet pacelšanas instrumentu darba plātni

uz izbīdāmās grīdas sliedes PCON pretējā pusē.

 Pacelšanas instrumentu darba plātne var

atrasties uz augšējās vai apakšējās sliedes.

 Pārliecinieties, ka pacelšanas instrumentu

darba plātne ir fiksēta pie platformas.

 Pacelšanas instrumentu darba plātnes trose ir

tikai instrumentiem. Nepievienojiet individuālās drošības trosi.

Pacelšanas instrumentu darba plātnes uzstādīšana

1 Pievelciet četras 1/4-20 x 0,75 bultskrūves (1).

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 47

Page 50

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Ekspluatācijas instrukcijas

Pacelšanas instrumentu darba plātnes darbība

1 Novietojiet kravu tā, lai tā balstītos pacelšanas

instrumentu darba plātnes iekšpusē.

Pacelšanas instrumentu darba plātnes bloks sver 4 lbs / 1,8 kg.

Maksimālā pacelšanas instrumentu darba plātnes celtspēja ir 50 lbs / 23 kg.

Apgāšanās risks. Pacelšanas instrumentu

darba plātnes bloka svars un slodze Pacelšanas instrumentu darba plātnes blokā samazinās mašīnas nominālo platformas celtspēju, un tā ir jāiekļauj platformas kopējā noslodzē.

Platformas augstuma ierobežojuma instrukcijas

Platformas augstuma ierobežojums ļauj ierobežot platformu līdz konkrētam augstumam.

Ievērojiet un izpildiet: platformas augstuma ierobežojums

Platformas augstuma ierobežojuma darbība

Lai ierobežotu augstumu:

Piezīme: ir jāieslēdz lietotāja maksimālā augstuma opcija. Skatiet Apkopes un remonta rokasgrāmatu.

1 Paceliet platformu vēlamajā maksimālajā

augstumā ar platformas vadības ierīci.

2 Nospiediet un 5 sekundes turiet nospiestu

pacelšanas funkcijas izvēles pogu uz platformas vadības ierīces.

3 Maksimālais platformas augstuma

ierobežojums ir aktivizēts, kad:

a platformas vadības ierīces gaismas

diodes parāda “LoHt” un

b 7 reizes atskan trauksme.

4 Pirms izmantošanas veiciet funkciju

pārbaudes.

 Izlasiet, saprotiet un ievērojiet visus platformas

augstuma ierobežojuma brīdinājumus un instrukcijas.

48 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 51

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Lai noņemtu augstuma ierobežojumu.

1 Iestatiet atslēgas slēdzi uz platformas vadību. 2 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā pie vadības no zemes ierīcēm.

3 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā pie vadības ierīcēm.

4 Nospiediet un 5 sekundes turiet nospiestu

pacelšanas funkcijas izvēles pogu jebkurā augstumā.

5 Maksimālais platformas augstuma

ierobežojums ir noņemts, kad:

a platformas vadības ierīces gaismas

diodes parāda “FLHt” un

b 7 reizes atskan trauksme.

Lai pārbaudītu platformas augstuma ierobežojumu:

1 nospiediet un turiet celšanas funkcijas

aktivēšanas pogu un nospiediet platformas pacelšanas pogu.

Rezultāts: platforma paceļas iepriekš

iestatītajā augstumā. Pēc maksimālā

augstuma ierobežojuma sasniegšanas platformas kustība apstāsies. Ja operators ilgāk nekā 2 sekundes pēc maksimālā platformas augstuma ierobežojuma sasniegšanas turpina turēt vadības sviru pacelšanas virzienā, vienu sekundi atskanēs platformas trauksme un platformas vadības ierīču gaismas diodēs parādās LoHt.

Piezīme: ir jāieslēdz lietotāja maksimālā augstuma opcija un iepriekš jāiestata augstums.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 49

Page 52

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Ekspluatācijas instrukcijas

Standarta akumulatori

1 Noņemiet akumulatora ventilācijas vāciņus un

pārbaudiet akumulatora skābes līmeni. Ja nepieciešams, papildiniet destilētu ūdeni tikai tik daudz, lai nosegtu plāksnes. Neuzpildiet par daudz pirms uzlādes cikla.

Instrukcijas par akumulatoru un uzlādes ierīci

Ievērojiet un izpildiet:

 Neizmantojiet ārēju uzlādes ierīci vai papildu

akumulatoru.

 Uzlādējiet akumulatoru labi vēdināmā vietā.  Uzlādei izmantojiet pareizu maiņstrāvas ieejas

spriegumu, kā norādīts uz uzlādes ierīces.

 Izmantojiet tikai Genie atļautu akumulatoru vai

uzlādes ierīci.

Lai uzlādētu akumulatoru

1 Pirms akumulatoru uzlādēšanas

pārliecinieties, ka tie ir pievienoti.

2 Atveriet akumulatora nodalījumu.

Nodalījumam ir jāpaliek atvērtam visu uzlādes cikla laiku.

Bezapkopes un litija akumulatori

2 Uzlieciet atpakaļ akumulatora ventilācijas

vāciņus.

3 Pievienojiet akumulatora uzlādes ierīci

zemētam maiņstrāvas kontūram.

4 Uzlādes ierīces indikators rādīs, kad

akumulators būs pilnībā uzlādēts.

5 Pārbaudiet akumulatora skābes līmeni, kad

uzlādes cikls ir pabeigts. Uzpildiet ar destilētu ūdeni līdz uzpildes caurules apakšai. Neuzpildiet pārmērīgi.

Pēc katras izmantošanas

1 Izvēlieties drošu novietošanas vietu – stingru,

horizontālu virsmu, brīvu no šķēršļiem un satiksmes.

2 Nolaidiet platformu. 3 Pagrieziet atslēgas slēdzi izslēgtā pozīcijā un

izņemiet atslēgu, lai novērstu neatļautu izmantošanu.

4 Uzlādējiet akumulatorus.

1 Pievienojiet akumulatora uzlādes ierīci

zemētam maiņstrāvas kontūram.

2 Uzlādes ierīces indikators rādīs, kad

akumulators būs pilnībā uzlādēts.

50 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 53

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Transportēšanas un celšanas instrukcijas

Transportēš ana s un celš anas ins trukc ij as

Ievērojiet un izpildiet:

 Genie šo drošības informāciju sniedz kā

ieteikumu. Vadītāji ir pilnībā atbildīgi par to, lai mašīnas būtu pareizi nostiprinātas un būtu izvēlēta atbilstoša piekabe.

 Pirms bremžu atbrīvošanas mašīnai ir

jāatrodas uz horizontālas virsmas vai jābūt nofiksētai.

 Neļaujiet sliedēm nokrist, kad sprosttapas ir

izņemtas. Saglabājiet stingru satvērienu pie sliedēm, kad sliedes ir nolaistas.

 Nebrauciet ar mašīnu pa slīpumu, kas

pārsniedz pieļaujamo uz augšu, uz leju vai sāniskā slīpuma nominālu. Skatiet ekspluatācija instrukcijās sadaļu par Braukšana nogāzē.

 Genie klientiem, kuriem konteinerā jāiepako

jebkāda krava vai Genie produkts, jāizmanto kvalificētas ekspeditoru kompānijas pakalpojumi, kurai ir pieredze būvniecības un celšanas aprīkojuma sagatavošanā, kraušanā un nostiprināšanā starptautiskiem pārvadājumiem.

 Tikai kvalificēti mobilās pacelšanas darba

platformas operatori drīkst pārvietot mašīnu kravas automobilī vai ārā no tā.

 Transportēšanas transportlīdzeklim jābūt

novietotam uz horizontālas virsmas.

 Transportēšanas transportlīdzeklim ir jābūt

nofiksētam, lai novērstu mašīnas ripošanu kraušanas laikā.

 Pārliecinieties, ka transportlīdzekļa celtspēja,

noslogojamā virsma un ķēdes vai troses ir atbilstoši, lai izturētu mašīnas svaru. Genie pacēlāji ir ļoti smagi atbilstoši to izmēram. Skatiet mašīnas svara sērijas uzlīmi.

 Ja transportēšanas transporta platformas

slīpums pārsniedz maksimālo slīpuma nominālu, mašīna ir jāpiekrauj un jāizkrauj, izmantojot vinču, kā aprakstīts bremžu atbrīvošanas procedūrā.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 51

Page 54

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Transportēšanas un celšanas instrukcijas

Bremžu atbrīvošanas darbība, elektriskās piedziņas opcija

Bloķējiet riteņus vai

kāpurķēdes, lai novērstu mašīnas ripošanu.

2 Pārliecinieties, ka vinčas trose ir pareizi

piestiprināta pie šasijas stiprināšanas punktiem un ceļš ir brīvs no šķēršļiem.

3 Pavelciet uz āru sarkano avārijas apturēšanas

pogu gan vadības no zemes, gan platformas vadības ierīcēs un ievietojiet atslēgas slēdzi zemes režīmā.

4 Atrodiet bremžu atbrīvošanas slēdzi, kas

atrodas zem labās puses pacēlāja dakšu padziļinājuma aizmugures daļas.

Noņemiet aizsargpārsegu no

svirslēdža.

Kad mašīna ir iekrauta:

1 Bloķējiet riteņus, lai novērstu mašīnas

ripošanu.

2 Pavelciet uz āru sarkano avārijas apturēšanas

pogu gan vadības no zemes, gan platformas vadības panelī ieslēgtā pozīcijā.

3 Nospiediet un turiet braukšanas/stūrēšanas

funkcijas aktivēšanas slēdzi vadības rokturī. Pārvietojiet vadības rokturi prom no centra un nekavējoties atbrīvojiet to, lai atiestatītu bremzes.

4 Nospiediet sarkano avārijas apturēšanas pogu

gan vadības no zemes, gan platformas vadības panelī izslēgtā pozīcijā.

Nav ieteicams vilkt Genie GS1432m, GS1932m un GS1932m XH. Ja mašīnu nepieciešams vilkt, nepārsniedziet 2 mph / 3,2 km/h.

Virziet svirslēdzi, kā norādīts

attēlā, lai ieslēgtu bremzes. Kad bremzes ir atbrīvotas, ieslēgsies trauksme.

52 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 55

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Transportēšanas un celšanas instrukcijas

Nostiprināšana kravas automobilī vai piekabē transportēšanai

Transportējot mašīnu, vienmēr izmantojiet grīdas pagarinājuma bloķētāju.

Pirms transportēšanas pagrieziet atslēgas slēdzi izslēgtā pozīcijā un izņemiet atslēgu.

Pārbaudiet visu mašīnu, vai nav vaļīgu vai nenostiprinātu pozīciju.

Izmantojiet ķēdes vai troses ar pietiekamu celtspēju.

Izmantojiet minimāli 2 ķēdes vai troses.

Noregulējiet takelāžu, lai novērstu ķēžu bojājumus.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 53

Page 56

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Mašīnas celšana no apakšas var izraisīt komponentu bojājumus.

Transportēšanas un celšanas instrukcijas

Mašīnas celšana ar dakšveida pacēlāju

Ievērojiet un izpildiet:

 Tikai kvalificēti takelāžisti drīkst āķēt un celt

mašīnu.

 Mašīnu ar dakšveida iekrāvēju drīkst celt tikai

kvalificēti dakšveida iekrāvēja operatori.

 Pārliecinieties, ka celtņa celtspēja,

noslogojamās virsmas un troses vai siksnas ir atbilstošas, lai izturētu mašīnas svaru. Skatiet mašīnas svara sērijas uzlīmi.

Pārliecinieties, ka pagarinājuma grīda, vadības ierīces un komponentu plātes ir droši fiksētas. Noņemiet no mašīnas visus nenostiprinātos priekšmetus.

Nolaidiet līdz galam platformu. Platformai jāpaliek nolaistai visu kraušanas un transportēšanas procedūru laikā.

Izmantojiet pacēlāja dakšu padziļinājumus, kas atrodas mašīnas aizmugurē.

Pozicionējiet pacēlāja dakšas tam paredzētajās celšanas sliedēs.

Brauciet uz priekšu, līdz dakšas ir pilnībā ievietotas.

Paceliet mašīnu 16 in / 0,4 m un pēc tam sagāziet dakšas nedaudz atpakaļ, lai droši noturētu mašīnu.

Nolaižot dakšas, pārliecinieties, ka mašīna ir horizontāli.

54 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 57

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Modelis X ass

Y ass

Transportēšanas un celšanas instrukcijas

Celšanas instrukcijas

Nolaidiet līdz galam platformu. Pārliecinieties, ka pagarinājuma grīda, vadības ierīces un komponentu plātes ir droši fiksētas. Noņemiet no mašīnas visus vaļīgos elementus.

Nosakiet mašīnas smaguma centru, izmantojot šajā lappusē norādīto tabulu un attēlu.

Piestipriniet takelāžu tikai norādītajās mašīnas celšanas vietās. Katrā piedziņas šasijas stūrī pacelšanai ir 2,5 cm atvere.

Noregulējiet takelāžu, lai novērstu mašīnas bojājumus un nodrošinātu horizontālu mašīnas stāvokli.

Smaguma centra tabula (patiesie izmēri var atšķirties atkarībā no mašīnas konfigurācijas, opcijām un ražošanas pielaidēm).

-1432m 21,85

-1932m 21,85

-1932m XH 21,85

55,5

48,3

45,7

43,2

Daļas nr. 1307736LVGT GS

1 X ass

™

-1432m • GS™-1932m • GS™-1932m XH 55

Page 58

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Norāda, ka šīs procedūras veikšanai būs nepieciešami instrumenti.

Norāda, ka šīs procedūras veikšanai būs nepieciešamas jaunas rezerves daļas.

Hidrauliskās eļļas specifikācijas

Hidrauliskās eļļas veids

Chevron Rando HD vai

līdzvērtīga

Apkope

Pārbaudiet hidrauliskās eļļas līmeni

Hidrauliskās eļļas pareiza līmeņa uzturēšana ir

Ievērojiet un izpildiet:

 Operators drīkst veikt tikai ikdienas tehniskās

apkopes procedūras, kas norādītas šajā rokasgrāmatā.

 Plānotās tehniskās apkopes jāveic

kvalificētiem servisa speciālistiem saskaņā ar ražotāja specifikācijām.

 Likvidējiet materiālu saskaņā ar valdības

pieņemtajiem noteikumiem.

 Izmantojiet tikai Genie apstiprinātas maināmās

daļas.

Apkopes simbolu apzīmējums

Turpmāk norādītie simboli ir izmantoti šajā rokasgrāmatā, lai palīdzētu informēt par instrukciju nodomu. Kad apkopes procedūras sākumā ir redzami viens vai vairāki simboli, tie izsaka turpmāk norādīto nozīmi.

svarīga pareizai mašīnas darbībai. Nepareiza hidrauliskās eļļas līmeņa dēļ var sabojāties hidrauliskie komponenti. Ikdienas pārbaudes ļauj pārbaudītājam noteikt izmaiņas eļļas līmenī, kas var norādīt uz hidrauliskās sistēmas problēmām.

1 Pārliecinieties, ka mašīna atrodas uz stingras,

horizontālas virsmas, kas ir brīva no šķēršļiem, un platformai ir jābūt transportēšanas pozīcijā.

2 Vizuāli pārbaudiet eļļas līmeni hidrauliskās

eļļas tvertnē.

Rezultāts: hidrauliskās eļļas līmenim ir jābūt

starp tvertnes atzīmēm

(pilns).

FULL

ADD (papildināt) un

3 Uzpildiet eļļu, ja nepieciešams. Neuzpildiet

pārmērīgi.

56 GS

Piezīme: darbībai aukstos laikapstākļos un informāciju par alternatīviem hidrauliskajiem šķidrumiem, lūdzu, skatiet Genie šķēru tehniskās apkopes rokasgrāmatu.

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 59

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Apkope

Pārbaudiet akumulatorus

Pareizs akumulatora stāvoklis ir būtisks, lai nodrošinātu labu mašīnas veiktspēju un darba drošību. Nepareizi šķidruma līmeņi vai bojāti kabeļi un savienojumi var izraisīt detaļu bojājumus un bīstamas situācijas.

Strāvas trieciena risks. Saskare ar karstiem

vai elektrību vadošiem kontūriem var izraisīt nāvi vai smagus ievainojumus. Noņemiet visus gredzenus, pulksteņus un citas rotaslietas.

Ievainojumu risks. Akumulatori satur skābi.

Izvairieties no akumulatora skābes izšļakstīšanās vai saskares ar to. Neitralizējiet akumulatora skābes šļakatas ar dzeramo sodu un ūdeni.

Piezīme: veiciet šo pārbaudi, kad akumulatori ir pilnībā uzlādēti.

1 Izmantojiet aizsargapģērbu un aizsargbrilles. 2 Pārliecinieties, ka akumulatora kabeļu

savienojumi ir cieši un nav korodējuši.

Plānotā tehniskā apkope

Ceturkšņa, gada un divu gadu intervāla tehniskās apkopes drīkst veikt persona, kas ir apmācīta un kvalificēta veikt tehnisko apkopi šai mašīnai saskaņā ar šīs mašīnas apkopes rokasgrāmatā sniegtajām procedūrām.

Mašīnām, kas nav izmantotas vairāk nekā trīs mēnešus, pirms ekspluatācijas atsākšanas ir jāveic ceturkšņa apskate.

Mašīnas kalpošanas mūža beigās ievērojiet visus vietējos un valdības noteikumus attiecībā uz mašīnas likvidēšanu un izņemšanu no ekspluatācijas. Papildinformāciju skatiet atbilstošajā Genie apkopes rokasgrāmatā.

3 Pārliecinieties, ka akumulatoru turošie

kronšteini ir savā vietā un droši.

Piezīme: uzliekot spaiļu aizsargus un uzklājot pretkorozijas hermētiķi, tiks aizkavēta akumulatora spaiļu un kabeļu korozija.

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 57

Page 60

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Modelis

GS-1432m

Augstums, darbs ārvidē

18 ft 0 in

5,66 m

Augstums, platforma ārvidē

12 ft 0 in

3,66 m

Augstums, darbs iekštelpās

20 ft 1 in

6,30 m

Augstums, platforma iekštelpās

14 ft 1 in

4,30 m

Augstums, transporta pozīcija, maksimālais, sliedes

6 ft 2 in

1,88 m

Augstums, transporta pozīcijā, maksimālais, sliedes

4 ft 11 in

1,49 m

Platformas augstums, transporta pozīcijā, maksimālais

2 ft 6 in

0,78 m

Augstums, aizsargsliedes

3 ft 7 in

1,10 m

Platums

32 in

0,81 m

Garums, transporta pozīcija

4 ft 7 in

1,40 m

Garums, platforma paplašināta

6 ft 7 in

2 m

Platformas izbīdījuma garums

24 in

0,60 m

Platformas izmēri (garums x platums)

4 ft 7 in x

1,40 m x 0,77 m

Maksimālā celtspēja

500 lbs

227 kg

Maksimālais vēja ātrums, ārvidē

28 mph

12,5 m/s

Maksimālais vēja ātrums, iekštelpās

0 mph

0 m/s

Riteņu garenbāze

3 ft 8 in

1,12 m

Pagrieziena rādiuss (ārējais)

4 ft 6 in

1,37 m

Pagrieziena rādiuss (iekšējais)

0 in

0 cm

Klīrenss

2,8 in

7 cm

Klīrenss bedru aizsargi izvērsti

0,75 in

2 cm

Svars

1984 lbs

900 kg

(Mašīnas svars atšķiras atkarībā no papildaprīkojuma konfigurācijām. Konkrētās mašīnas svaru skatiet sērijas uzlīmē.)

Barošanas avots

2 akumulatori, 12 V 115 AH

Barošanas avots (Litija opcija)

1 akumulators, 24 V

Sistēmas spriegums

24 V

Maksimālais hidrauliskais spiediens (funkcijas)

1800 psi

124 bar

Riepu izmērs

10 x 3 in

25 x 8 cm

Ekspluatācijas apkārtējās vides temperatūra

Minimālā

-20 °F

-29 °C

Maksimālā

120 °F

49 °C

Trokšņu emisija gaisā

Skaņas spiediena līmenis darba zonā uz zemes

<70 dBA

Skaņas spiediena līmenis platformas darba zonā

<70 dBA

Kopējā vibrācijas vērtība, kādai pakļauta rokas/plaukstas sistēma, nepārsniedz 2,

Svērtā paātrinājuma augstākā vidējā vērtība, kādam pakļauts viss ķermenis, nepārsniedz 1,

Maksimālais slīpuma nomināls, pārvadāšanas pozīcija

25 % (14°)

Maksimālais sāniskā slīpuma nomināls, pārvadāšanas pozīcija

25 % (14°)

Piezīme: slīpuma nominālu nosaka virsmas apstākļi ar vienu personu uz platformas un atbilstoša saķere. Papildu platformas svaru var samazināt slīpuma nomināls.

Maksimālais pieļaujamais šasijas slīpums

Skatiet nodaļu “Sasvēršanas

tatījumi”

Braukšanas ātrumi

Transporta pozīcijā, maksimālais

2,5 mph

4,0 km/h

Platforma pacelta, maksimālais

0,5 mph

sek.

0,8 km/h

sek.

Informācija par slodzi uz grīdu, GS

Maksimālā slodze uz riepām

937 lbs

425 kg

Riepu kontakta spiediens

143 psi

10 kg/cm2

kPa

Aizņemtās grīdas spiediens

203 psf

1000 kg/m2

kPa

Piezīme: informācija par slodzi uz grīdu ir aptuvena un neietver dažādas papildaprīkojuma konfigurācijas. Tā ir jāizmanto tikai saskaņā ar attiecīgiem dro faktoriem.

Specifikācijas

paceltas

nolocītas

5 m/s2.

6 ft/s2 vai 0,5 m/s2.

sensora aktivizēšanas ies

40 ft/55

12,2 m/55

-1432m

58 GS

988

9,73

šības

Pastāvīga mūsu produktu uzlabošana ir Genie politika. Ražojumu specifikācijas drīkst mainīt bez paziņojuma vai saistībām.

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 61

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Modelis

GS-1932m

Augstums, darbs ārvidē

21 ft 0 in

6,57 m

Augstums, platforma ārvidē

Augstums, darbs iekštelpās

24 ft 2 in

7,55 m

Augstums, platforma iekštelpās

Augstums, transporta pozīcija, maksimālais, sliedes

6 ft 5 in

1,97 m

Augstums, transporta pozīcijā, maksimālais, sliedes

5 ft 2 in

1,58 m

Platformas augstums, transporta pozīcijā, maksimālais

2 ft 10 in

0,87 m

Augstums, aizsargsliedes

3 ft 7 in

1,10 m

Platums

32 in

0,81 m

Garums, transporta pozīcija

4 ft 7 in

1,40 m

Garums, platforma paplašināta

6 ft 7 in

2 m

Platformas izbīdījuma garums

24 in

0,6 m

Platformas izmēri (garums x platums)

4 ft 7 in x

1,40 m x

Maksimālā celtspēja

500 lbs

227 kg

Maksimālais vēja ātrums, ārvidē

28 mph

12,5 m/s

Maksimālais vēja ātrums, iekštelpās

0 mph

0 m/s

Riteņu garenbāze

3 ft 8 in

1,12 m

Pagrieziena rādiuss (ārējais)

4 ft 6 in

1,37 m

Pagrieziena rādiuss (iekšējais)

0 in

0 cm

Klīrenss

2,8 in

7 cm

Klīrenss bedru aizsargi izvērsti

0,75 in

2 cm

Svars

2600 lbs

1179 kg

(Mašīnas svars atšķiras konfigurācijām. Konkrētās mašīnas svaru skatiet sērijas uzlīmē.)

Barošanas avots

2 akumulatori, 12 V 115 AH

Barošanas avots (Litija opcija)

1 akumulators, 24 V

Sistēmas spriegums

24 V

Maksimālais hidrauliskais spiediens (funkcijas)

2400 psi

165,5 bar

Riepu izmērs

10 x 3 in

25 x 8 cm

Ekspluatācijas apkārtējās vides temperatūra

Minimālā

-20 °F

-29 °C

Maksimālā

120 °F

49 °C

Trokšņu emisija gaisā

Skaņas spiediena līmenis darba zonā uz zemes

<70 dBA

Skaņas spiediena līmenis platformas darba zonā

<70 dBA

Kopējā vibrācijas vērtība, kādai pakļauta rokas/plaukstas sistēma, nepārsniedz 2,

Svērtā paātrinājuma augstākā vidējā vērtība, kādam pakļauts viss ķermenis, nepārsniedz 1,

Maksimālais slīpuma nomināls, pārvadāšanas pozīcija

25 % (14°)

Maksimālais sāniskā slīpuma nomināls, pārvadāšanas pozīcija

25 % (14°)

Piezīme: slīpuma nominālu nosaka virsmas apstākļi ar vienu personu uz platformas un atbilstoša saķere. platformas svaru var samazināt slīpuma nomināls.

Maksimālais pieļaujamais šasijas slīpums

Skatiet nodaļu “Sasvēršanas

sensora aktivizēšanas iestatījumi”

Braukšanas ātrumi

Transporta pozīcijā, maksimālais

2,5 mph

4,0 km/h

Platforma maksimālais

mph

sek.

km/h

sek.

Informācija par slodzi uz grīdu, GS-1932m

Maksimālā slodze uz riepām

1257 lbs

570 kg

Riepu kontakta spiediens

psi

kPa

Aizņemtās grīdas spiediens

254 psf

1238 kg/m2

kPa

Piezīme: informācija par slodzi uz grīdu ir aptuvena un neietver dažādas papildaprīkojuma konfigurācijas. Tā ir jāizmanto tikai saskaņā ar attiecīgiem drošības faktoriem.

Specifikācijas

15 ft 0

18 ft 2

4,57

5,55

paceltas

nolocītas

5 m/s2.

6 ft/s2 vai 0,5 m/s2.

0,77

Papildu

pacelta,

0,5

40 ft/55

0,8

12,2 m/55

atkarībā no papildaprīkojuma

164

10,13 kg/cm

1131

12,16

Daļas nr. 1307736LVGT GS

Pastāvīga mūsu produktu uzlabošana ir Genie politika. Ražojumu specifikācijas drīkst mainīt bez paziņojuma vai saistībām.

™

-1432m • GS™-1932m • GS™-1932m XH 59

Page 62

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Modelis

GS-1932m XH

Augstums, darbs ārvidē

24 ft 2 in

7,55 m

Augstums, platforma ārvidē

Augstums, darbs iekštelpās

24 ft 2 in

7,55 m

Augstums, platforma

Augstums, transporta pozīcija, maksimālais, sliedes

6 ft 5 in

1,97 m

Augstums, transporta pozīcijā, maksimālais, sliedes

5 ft 2 in

1,58 m

Platformas augstums, transporta pozīcijā, maksimālais

2 ft 10 in

0,87 m

Augstums, aizsargsliedes

3 ft 7 in

1,10 m

Platums

32 in

0,81 m

Garums, transporta pozīcija

4 ft 7 in

1,40 m

Garums, platforma paplašināta

6 ft 7 in

2 m

Platformas izbīdījuma garums

24 in

0,6 m

Platformas izmēri (garums x platums)

4 ft 7 in x

1,40 m x

Maksimālā celtspēja

500 lbs

227 kg

Maksimālais vēja ātrums, ārvidē

28 mph

12,5 m/s

Maksimālais vēja ātrums, iekštelpās

0 mph

0 m/s

Riteņu garenbāze

3 ft 8 in

1,12 m

Pagrieziena rādiuss (ārējais)

4 ft 6 in

1,37 m

Pagrieziena rādiuss (iekšējais)

0 in

0 cm

Klīrenss

2,8 in

7 cm

Klīrenss bedru aizsargi izvērsti

0,75 in

2 cm

Svars

2880 lbs

1306 kg

(Mašīnas svars atšķiras atkarībā no papildaprīkojuma konfigurācijām. Konkrētās mašīnas svaru skatiet sērijas uzlīmē.)

Barošanas avots

Barošanas avots (Litija opcija)

1 akumulators, 24 V

Sistēmas spriegums

24 V

Maksimālais hidrauliskais spiediens (funkcijas)

2400 psi

165,5 bar

Riepu izmērs

10 x 3 in

25 x 8 cm

Ekspluatācijas apkārtējās vides temperatūra

Minimālā

-20 °F

-29 °C

Maksimālā

120 °F

49 °C

Trokšņu emisija gaisā

Skaņas spiediena līmenis darba zonā uz zemes

<70 dBA

Skaņas spiediena līmenis platformas darba zonā

<70 dBA

Kopējā vibrācijas vērtība, kādai pakļauta rokas/plaukstas sistēma, nepārsniedz 2,

Svērtā paātrinājuma augstākā vidējā vērtība, kādam pakļauts viss ķermenis, nepārsniedz 1,

Maksimālais slīpuma nomināls, pārvadāšanas pozīcija

25 % (14°)

Maksimālais sāniskā slīpuma nomināls, pārvadāšanas pozīcija

25 % (14°)

Piezīme: slīpuma nominālu nosaka virsmas apstākļi ar vienu personu uz platformas un atbilstoša saķere. Papildu platformas svaru var samazināt slīpuma nomināls.

Maksimālais pieļaujama slīpums

Skatiet nodaļu “Sasvēršanas

sensora aktivizēšanas iestatījumi”

Braukšanas ātrumi

Transporta pozīcijā, maksimālais

2,5 mph

4,0 km/h

Platforma pacelta, maksimālais

0,5 mph

sek.

0,8 km/h

sek.

Informācija par

Maksimālā slodze uz riepām

1239 lbs

562 kg

Riepu kontakta spiediens

147 psi

10,34 kg/cm2

Aizņemtās grīdas spiediens

277 psf

1350 kg/m2

kPa

Piezīme: informācija par slodzi uz grīdu ir aptuvena un neietver dažādas papildaprīkojuma konfigurācijas. Tā ir jāizmanto tikai saskaņā ar attiecīgiem drošības faktoriem.

Specifikācijas

18 ft 2

iekštelpās 18 ft 2

5,55

paceltas

nolocītas

5 m/s2.

6 ft/s2 vai 0,5 m/s2.

0,77

is šasijas

40 ft/55

12,2 m/55

slodzi uz grīdu, GS-1932m XH

2 akumulatori, 12

115

1014 kPa

13,24

60 GS

Pastāvīga mūsu produktu uzlabošana ir Genie politika. Ražojumu specifikācijas drīkst mainīt bez paziņojuma vai saistībām.

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 63

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

Empowered signatory:

Place of Issue: <variable field> Date of Issue: <variable field>

Specifikācijas

Contents of EC Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field> issued by:

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-62 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Number: <variable field>

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 61

Page 64

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

Empowered signatory:

Place of Issue: <variable field> Date of Issue: <variable field>

Specifikācijas

Contents of EC Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with the application of European Harmonized Standard EN 280:2013+A1:2015.

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6- 2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Power: <only for IC machines>

62 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 65

Pirmais izdevums • Trešais iespiedums Operatora rokasgrāmata

Model /

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative: Genie UK Ltd The Maltings Wharf Road Grantham NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of

Specifikācijas

Contents of UK Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in typeexamination certificate <variable field> issued by:

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Type: <machine type>

Issue: <variable field>

Power Level: <only for IC machines>

Daļas nr. 1307736LVGT GS

™

-1432m • GS™-1932m • GS™-1932m XH 63

Page 66

Operatora rokasgrāmata Pirmais izdevums • Trešais iespiedums

Model / Ty

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative: Genie UK Ltd The Maltings Wharf Road Grantham NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of

GS™

Daļas nr. 13 0773 6LV GT Operatora r okasg rām at a Pirmais izde vums • Tr ešai s i espi edum s

Specifikācijas

Contents of UK Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) conformity assessment procedure according to Part 3, 11. (2) (a) with reference to designated standard EN 280:2013+A1:2015

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

-1432m • GS ™-1 932m • GS ™-1 932m XH

pe: <machine type>

Power Level: <only for IC machines>

Issue: <variable field>

64 GS

™

-1432m • GS™-1932m • GS™-1932m XH Daļas nr. 1307736LVGT

Page 67

Genie GS™-1432m / GS™-1932m / GS™-1932m XH CE Operator's Manual [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual
