Page 1
Kullanım Kılavuzu
GS™-1330m
Seri Numarası Aralığı
GS30MD-101 'dan itibaren
CE
Bakım
Bilgileriyle
Birlikte
Orijinal Talimatların Çevirisi
First Edition
Second Printing
Part No. 1290847TRGT
Page 2
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Front Matter
İçindekiler
Giriş ........................................................................... 1
Sembollerin ve Tehlike Göstergelerinin Açıklamaları 6
Genel Güvenlik ......................................................... 8
Kişisel Güvenlik ....................................................... 10
Çalışma Alanı Güvenliği .......................................... 11
Açıklamalar ............................................................. 18
Kumandalar ............................................................. 19
Muayeneler ............................................................. 22
Kullanım Talimatları ................................................ 34
Taşıma ve Kaldırma Talimatları .............................. 43
Bakım ...................................................................... 48
Spesifikasyonlar ...................................................... 50
Telif Hakkı © 2019 Terex Corporation
Birinci Edisyon: İkinci Baskı, Haziran 2019
Genie, Terex South Dakota, Inc.'in ABD'de ve başka pek çok
ülkede tescilli ticari bir markasıdır. “GS”,
Terex South Dakota, Inc.'in ticari bir markasıdır.
Bu makinalar aşağıdakilerle uyumludur
2006/42/EC sayılı AT Direktifine uygundur
AT Uygunluk Beyanına bakınız
GS™-1330m Parça No. 1290847TRGT
Page 3
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Giriş
Giriş
Bu kılavuz hakkında
Kullanım Amacı ve Tanıma Kılavuzu
Genie olarak, uygulamanızda makinamızı kullanmayı
tercih ettiğiniz için teşekkür ederiz. En fazla önem
verdiğimiz konu kullanıcı güvenliği olup bu da ancak
ortaklaşa gösterebileceğimiz çabalarla sağlanabilir.
Bu kitap; bir Genie makinasının kullanıcısı veya
operatörüne yönelik bir çalıştırma ve günlük bakım
kılavuzudur.
Bu kılavuz makinanızın ayrılmaz bir parçası olarak
değerlendirilmeli ve daima makina üzerinde
bulundurulmalıdır. Herhangi bir sorunuz olursa, Genie
ile irtibat kurun.

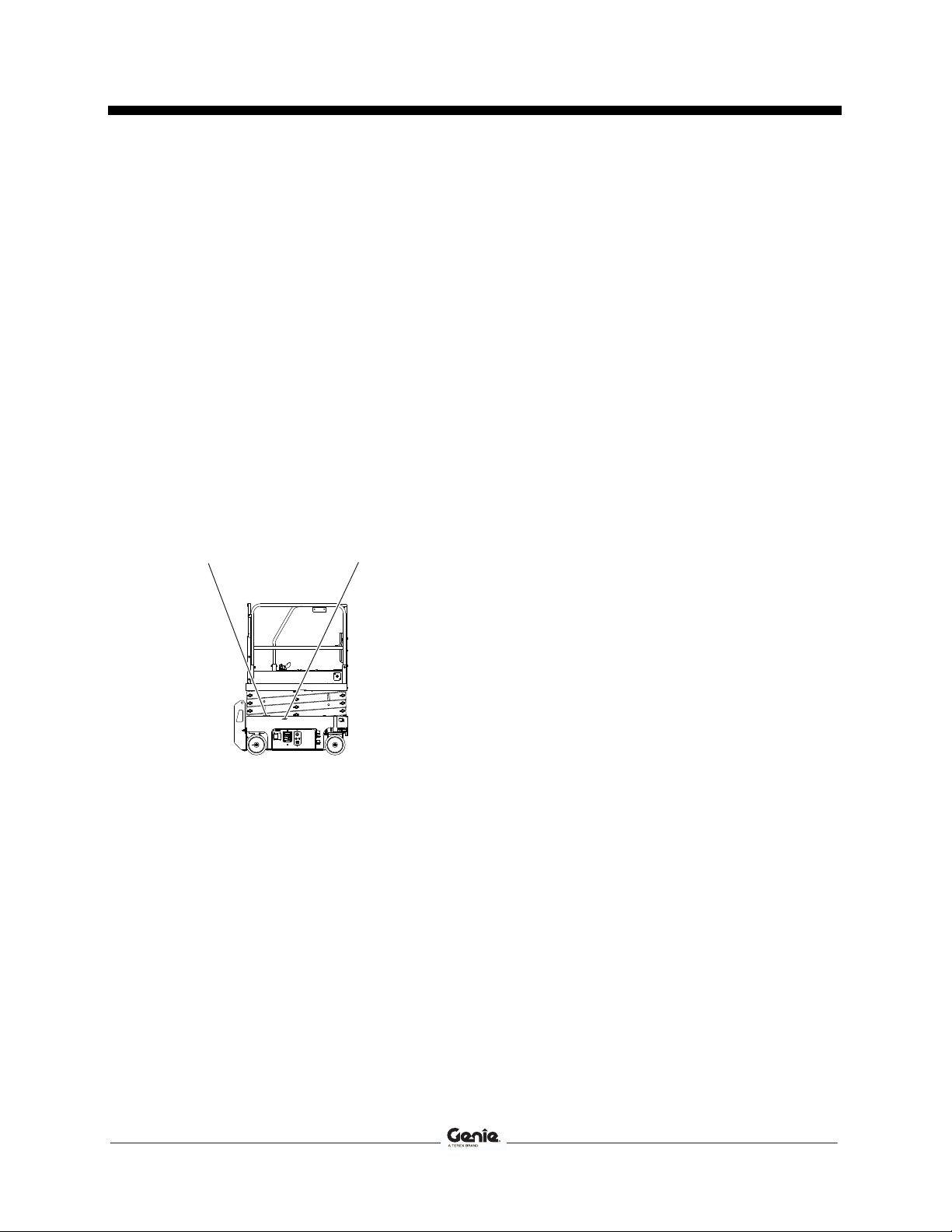

Ürün Kimliği
Makinanın seri numarası; seri etiketinde
bulunmaktadır.
Seri numarası
şasiye basılıdır
şaside yer almaktadır
Seri etiketi
Bu makinanın kullanım amacı, personelle birlikte
aletlerini ve malzemelerini havadaki bir çalışma
bölgesine kaldırmaktır. Operatörün, makinayı
çalıştırmadan önce bu tanıma kılavuzunu okuma ve
anlama sorumluluğu bulunmaktadır.
Bir MEWP çalıştıracak herkesin eğitilmesi şarttır.
Yetkili, yeterli ve eğitimli her bir kişinin MEWP'yi
tanımasının sağlanması şarttır.
Makinayı yalnızca eğitilmiş ve yetkili personelin
kullanmasına izin verilmelidir.
Operatörün, Kullanım Kılavuzunda yer alan
üreticinin talimatlarını ve güvenlik kurallarını
okuma, anlama ve bunlara uyma sorumluluğu
bulunmaktadır.
Kullanım Kılavuzu, platformunda yer alan kılavuz
muhafaza kutusunda bulunmaktadır.
Parça No. 1290847TRGT GS™-1330m
1
Page 4
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Giriş

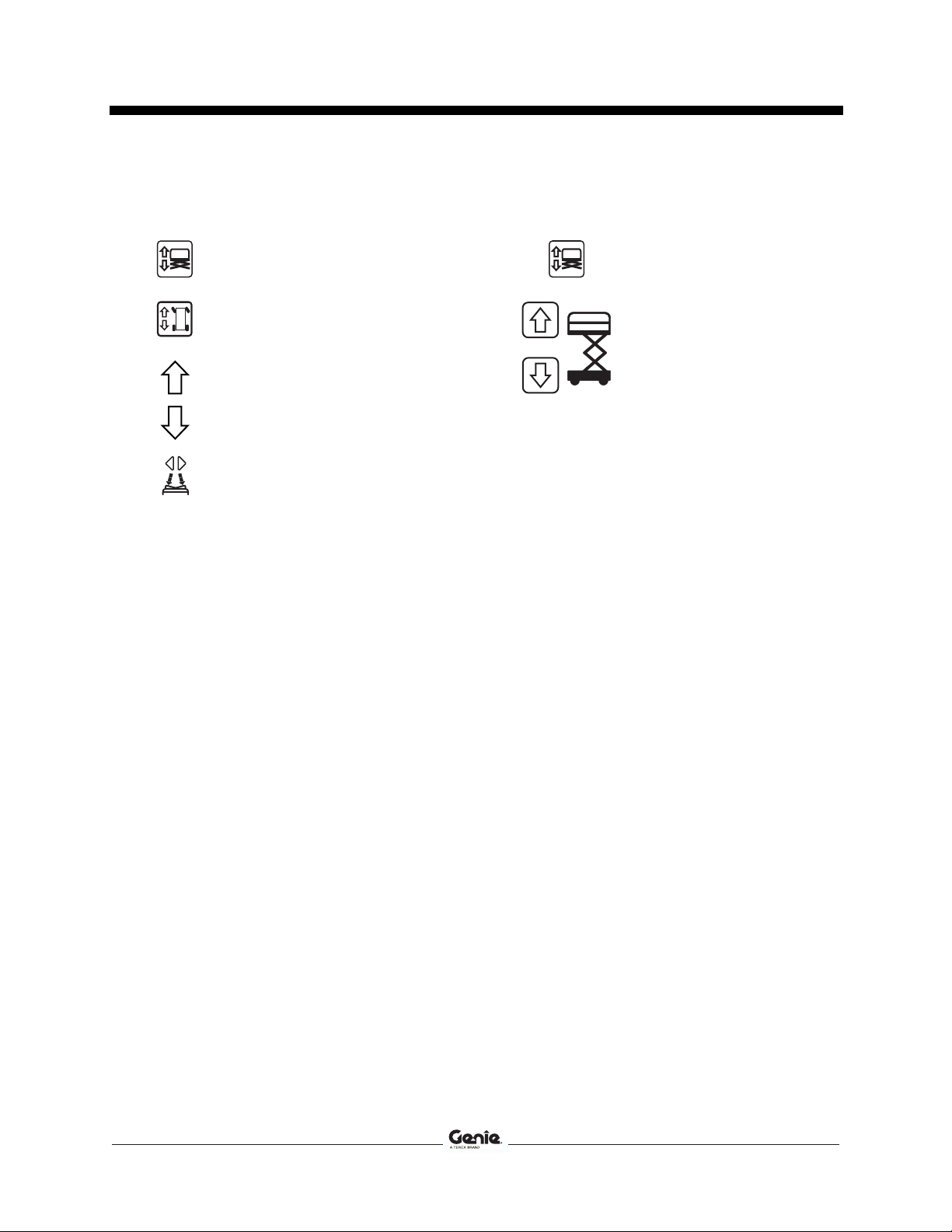

Platform kumandaları sembolleri ve ilgili makina
hareketleri:
Lift fonksiyonu etkinleştirme
butonu
Sürüş fonksiyonu etkinleştirme
butonu
Sürüş, yönlendirme ve lift kolu
Zemin kumandaları sembolleri ve ilgili makina
hareketleri:
Lift fonksiyonu etkinleştirme
butonu
Platform yukarı/aşağı butonu
Sıralı fonksiyonlar ve hareket:
Sürme ve yönlendirme
Birbirine kenetli fonksiyonlar:
Yükseltilmiş sürüş hızı.
Dengede olunmayan bir durumda yükseltilmiş
sürüş.
Tüm platform ve zemin kumandaları.
Kullanım kısıtlamaları:
Bu makinanın kullanım amacı, personelle birlikte
aletlerini ve malzemelerini havadaki bir çalışma
bölgesine kaldırmaktır.
Makina sağlam ve düz bir zemin üzerinde değilse,
platformu yükseltmeyin.
2 GS™-1330m Parça No. 1290847TRGT
Page 5
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Giriş
Bülten Dağıtımı ve Uygunluk
İmalatçıyla İrtibata Geçilmesi
Ürün kullanıcılarının emniyeti, Genie için son derece
önemlidir. Bayi ve makina sahiplerine önemli güvenlik
ve ürün bilgilerinin bildirilmesi için Genie tarafından
çeşitli bültenler kullanılmaktadır.
Bültenlerde yer alan bilgiler makina model ve seri
numaraları kullanılarak doğrudan belirli makinalarla
irtibatlandırılmaktadır.
Bültenler dağıtılırken, kayıtlarımızda bulunan en
güncel sahip ve ilgili bayi bilgileri esas alındığından,
makinanızı kaydetmeniz ve iletişim bilgilerinizi güncel
tutmanız önemlidir.
Personelin güvenliğini ve makinanızın güvenilir bir
biçimde çalışmaya devam etmesini güvence altına
almak için, ilgili bültenlerde belirtilen önlemleri mutlaka
alın.
Makinanızla ilgili bütün açık bültenleri incelemek için,
bizi web üzerinde www.genielift.com adresinde ziyaret
ediniz.
Bazı zamanlarda Genie ile bağlantı kurulması
gerekebilir. Bağlantı kurduğunuzda, makinanızın
üzerinde bulunan model numarasını ve seri
numarasını, adınız ve iletişim bilgilerinizle birlikte
bildirmek için hazır olun. Genie ile en azından
aşağıdakiler için bağlantı kurulması gerekir:
Kaza bildirimi
Ürün uygulamaları ve emniyetiyle ilgili sorular
Standartlara ve yönetmeliklere uygunluk bilgileri
Mevcut sahiple ilgili, makinanın mülkiyetinin
başkasına geçmesi veya iletişim bilgilerinizde
değişiklik olması gibi güncellemeler. Aşağıdaki
Mülkiyetin Devredilmesi bölümüne bakınız.
Makina Mülkiyetinin Devredilmesi
Mülkiyet bilgilerinin güncellenmesi için birkaç dakika
ayrılması, makinanızla ilgili önemli güvenlik, bakım ve
çalıştırma bilgilerini zamanında almanızı garantiler.
Lütfen www.genielift.com adresindeki internet sitemizi
ziyaret ederek veya bizi 1-800-536-1800 numaralı
ücretsiz telefondan arayarak makinanızı kaydedin.
Parça No. 1290847TRGT GS™-1330m
3
Page 6
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Giriş
Tehlike
Bu kılavuzda yer alan talimatlara ve
güvenlik kurallarına uyulmaması ölüme
veya ciddi yaralanmalara yol açar.
Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçınmanız.
Bir sonraki bölüme geçmeden önce güvenlik
kurallarını öğrenin ve iyice anlayın.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
3 Kullanmadan önce daima fonksiyon testlerini
yapın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
İmalatçının talimatlarını ve emniyet
kurallarını—güvenlik kılavuzu ile operatör
kılavuzunu ve makina çıkartmalarını—okumanız,
anlamanız ve bunlara uymanız.
İşverenin güvenlik kurallarını ve çalışma alanı
yönetmeliklerini okumanız, anlamanız ve bunlara
uymanız.
Geçerli tüm yasal yönetmelikleri okumanız,
anlamanız ve bunlara uymanız.
Bu makinayı güvenli bir şekilde kullanmak için ilgili
eğitimi almış olmanız.
4 GS™-1330m Parça No. 1290847TRGT
Page 7
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Giriş
Güvenlik Tabelalarının Bakımı
Eksik veya hasarlı bütün güvenlik tabelalarını
değiştirin. Operatör güvenliğini her zaman ön planda
tutun. Güvenlik tabelalarını temizlemek için yumuşak
sabun ve su kullanın. Güvenlik tabelalarının
yapımında kullanılan malzemeye zarar
verebileceğinden, solvent bazlı temizlik maddeleri
kullanmayın.

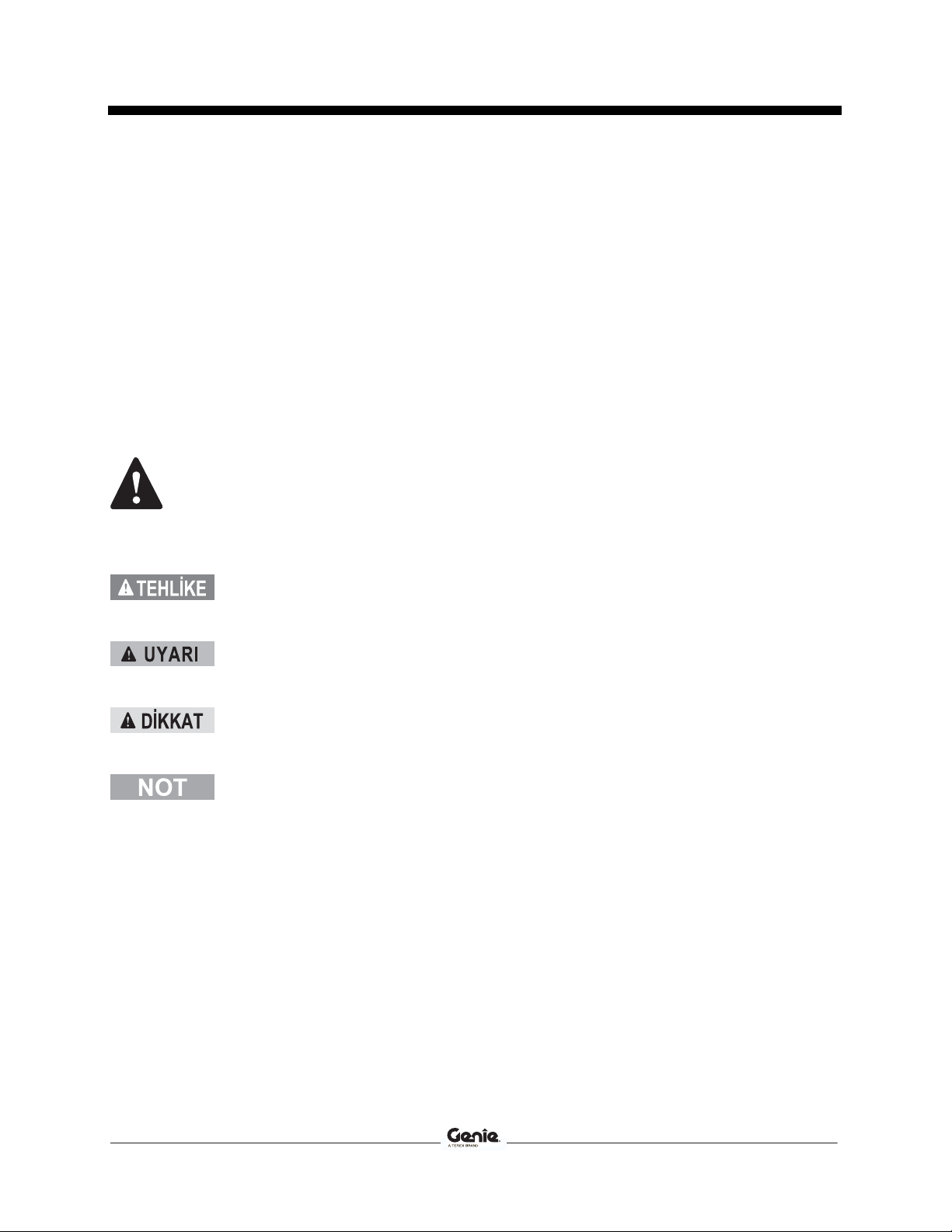

Tehlikelerin Sınıflandırılması
Bu makinanın üzerindeki çıkartmalarda, aşağıdakileri
tanımlamak için çeşitli semboller, renk kodları ve ikaz
ibareleri kullanılmaktadır:
Güvenlik uyarı sembolü—sizi olası
kişisel yaralanma tehlikelerine karşı
uyarır. Olası yaralanma veya ölüm
vakalarından kaçınmak için bu
sembolü takip eden bütün güvenlik
mesajlarına uyun.
Dikkate alınmadığı takdirde ölüm
veya ağır yaralanmalara neden
olacak tehlikeli durumları belirtir.
Dikkate alınmadığı takdirde ölüm
veya ağır yaralanmalara neden
olabilecek tehlikeli durumları belirtir.
Dikkate alınmadığı takdirde hafif ila
orta şiddette yaralanmalara neden
olabilecek tehlikeli durumları belirtir.
Bir eşya hasarı uyarısın
ı gösterir.
Parça No. 1290847TRGT GS™-1330m
5
Page 8
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Sembollerin ve Tehlike Göstergelerinin Açıklamaları

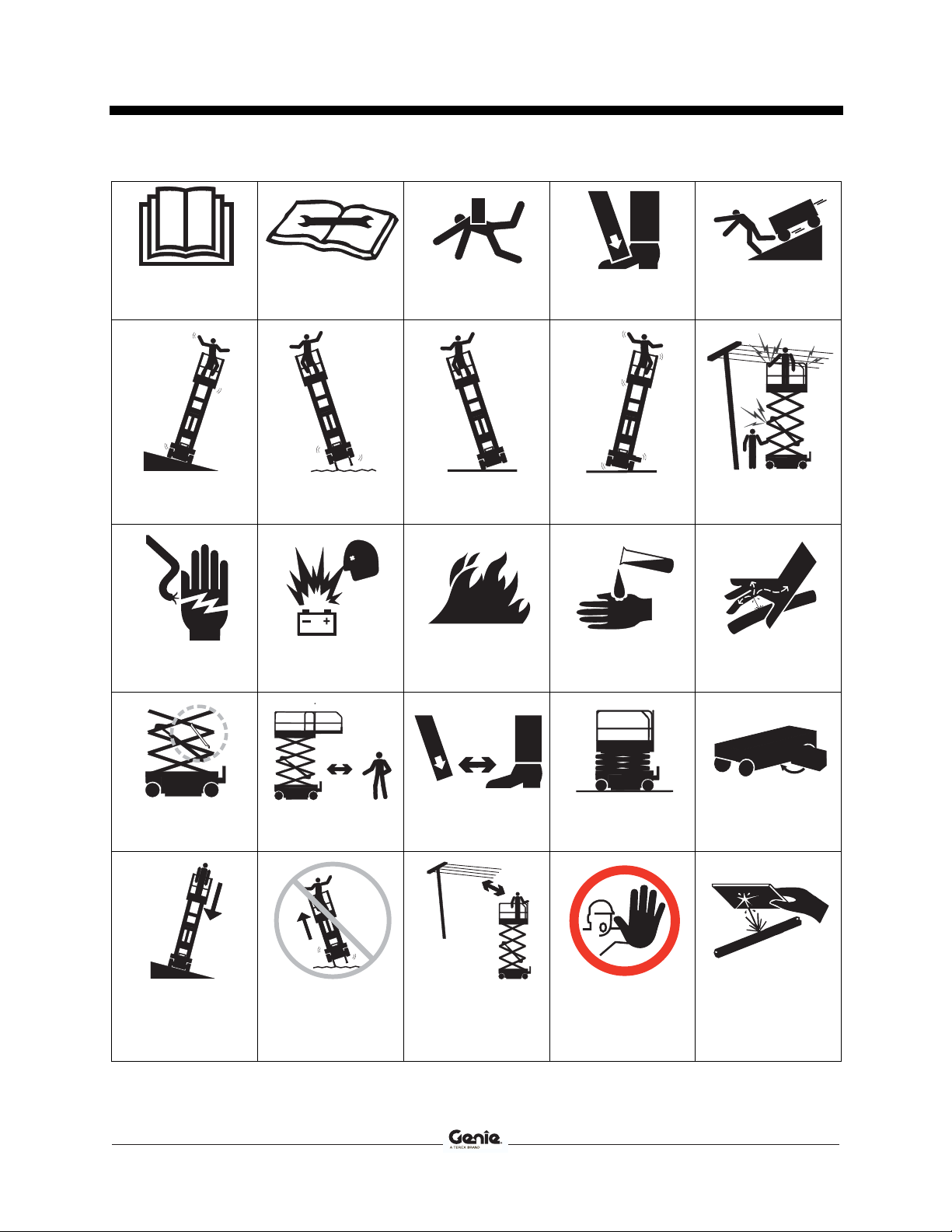

Sembollerin ve Tehlike Göstergelerinin Açıklamaları
Operatör kılavuzunu
oku
Devrilme tehlikesi Devrilme tehlikesi Devrilme tehlikesi Devrilme tehlikesi Elektrik çarpması
Elektrik çarpması
tehlikesi
Servis kılavuzunu oku Ezilme tehlikesi Ezilme tehlikesi Çarpma tehlikesi
Patlama tehlikesi Yangın tehlikesi Yanma tehlikesi Cilde püskürme
tehlikesi
tehlikesi
Şasi tablasını kapat
Emniyet tertibatını
devreye sok
Hareketli parçalardan
uzak dur
Denge ayakları ve
lastiklerden uzak dur
Makinayı düz zemine
götür
Platformu alçalt. Makinayı denge
ayaklarıyla
dengelenemeyeceği
yerlerde kurma
Gereken mesafeyi koru Sadece eğitimli ve
yetkili personel
erişebilir
Sızıntıları bulmak için
bir karton veya kağıt
parçası kullan
6 GS™-1330m Parça No. 1290847TRGT
Page 9
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Sembollerin ve Tehlike Göstergelerinin Açıklamaları
Karşı ağırlık olarak
kullanılan aküler
Tekerlek yükü
Platforma giden voltaj
değeri
Tekerleklere takoz koy Frenleri serbest bırak Yalnızca Topraklanmış
Kaldırma ve bağlantı
tertibatı talimatları
Bağlantı parçası
3'lü AC kablo
Çekme halatı bağlama
noktası
Platforma giden hava
hattının basınç değeri
Manüel kuvvet Freni kullan Rüzgar hızı
Hasarlı kabloları ve
kordonları değiştir
Sigara içilmez
Azami kapasite
Parça No. 1290847TRGT GS™-1330m
İç mekan
7
Page 10
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı

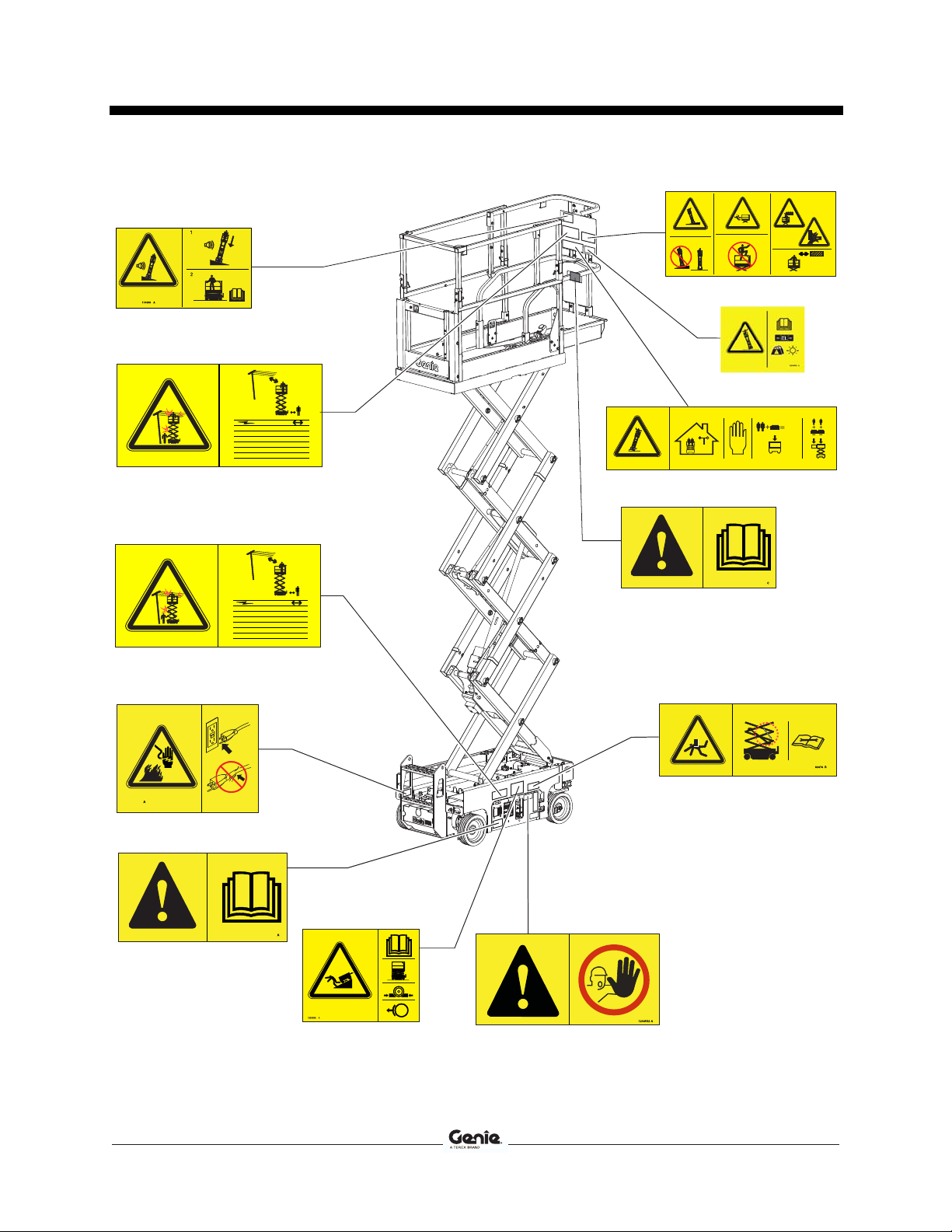

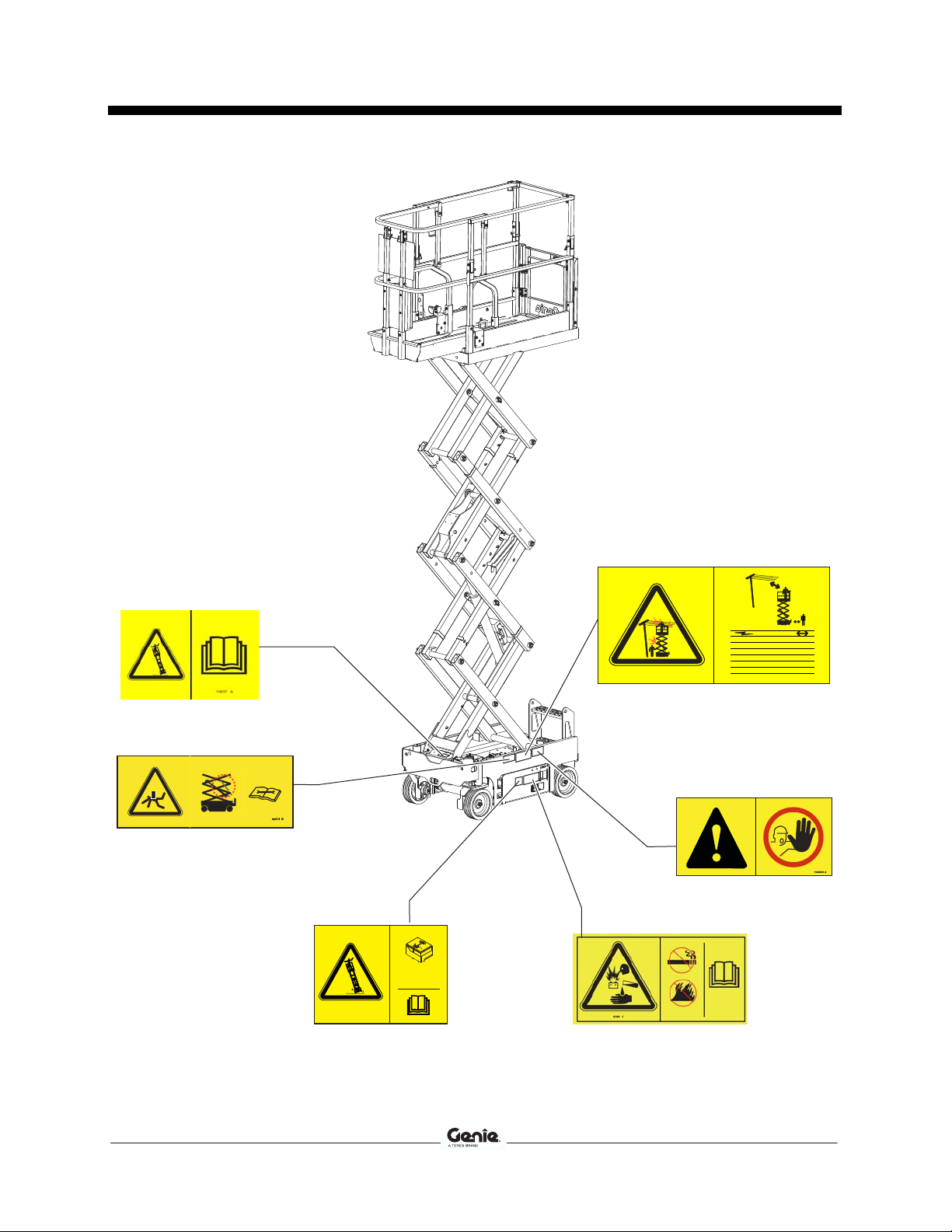

Genel Güvenlik
Genel Güvenlik
114338
1293217
1293217
1293217 A
0to50KV 3.0 m5
50to 200KV 4.6 m0
200to 350KV 6.1 m0
350to 500KV 7.6 m2
500to 750KV 10.6 m7
750 to 1000KV 13.7 m2
1293166
193166 A2193166 A2
1294688
1292053
227 kg
9 kg1
400 N
1292053 B
0 m/sec
227 kg
GS-1 303 m
1 kg36
82487
1290673
1290673
82487
1293217 A
0to50KV 3.0 m5
50to 200KV 4.6 m0
200to 350KV 6.1 m0
350to 500KV 7.6 m2
500to 750KV 10.6 m7
750 to 1000KV 13.7 m2
1290672
82495
1294686
1290672
1290672
82474
8 GS™-1330m Parça No. 1290847TRGT
Page 11
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Genel Güvenlik
114337
82474
1290670
=
6.52kg
1293217 A
0to50KV 3.0 m5
50 to 200KV 4.6 m0
200 to 350KV 6.1 m0
350 to 500KV 7.6 m2
500 to 750KV 10.6 m7
750 to 1000KV 13.7 m2
82481
1293217
1294686
1290670 A
Parça No. 1290847TRGT GS™-1330m
9
Page 12
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Kişisel Güvenlik
Kişisel Güvenlik
Düşmeye Karşı Kişisel Koruma
Düşmeye karşı kişisel koruyucu donanım (PFPE) bu
makinayı kullanırken gerekli değildir. Çalışma tesisi
veya işveren kuralları PFPE'nin kullanılmasını
gerektirirse, aşağıdaki husus mutlaka göz önünde
bulundurulmalıdır:
Tüm PFPE'ler kabili tatbik yasal mevzuata uygun
olmalıdır ve üretici talimatları uyarınca muayene
edilmeli ve kullanılmalıdır.
10 GS™-1330m Parça No. 1290847TRGT
Page 13
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
A
Y
Y
Çalışma Alanı Güvenliği
Çalışma Alanı Güvenliği

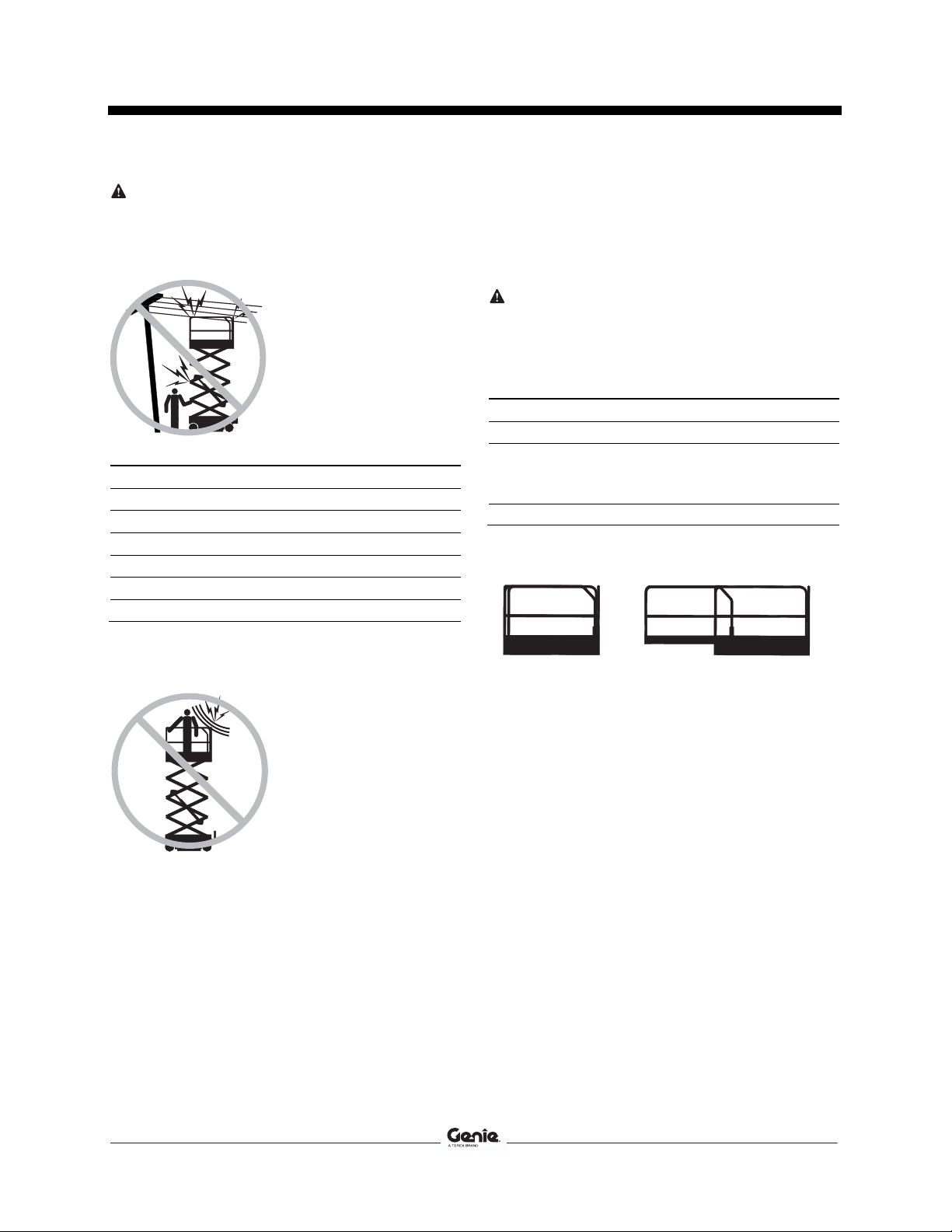

Elektrik Çarpması Tehlikeleri
Bu makina elektrik enerjisine karşı yalıtılmamıştır,
dolayısıyla elektrik akımına temas veya yaklaşma
durumlarına karşı koruma sağlamaz.
Makina şimşek çakarken veya fırtınalı hava
koşullarında çalıştırılmamalıdır.
Makina kaynak yapmak için zemin olarak
kullanılmamalıdı
r.
Elektrik enerjisi hatlarından
zorunlu bir mesafe
uzaklıkta bulunulmasıyla
ilgili bütün yerel yönetim ve
devlet mevzuatına uyun.
sgari olarak, aşağıdaki
tabloda belirtilen zorunlu
mesafelere uyulması
şarttır.
Hat Voltajı Zorunlu Mesafe
0 - 50KV 3,05 m
50 - 200KV 4,60 m
200 - 350KV 6,10 m
350 - 500KV 7,62 m
500 - 750KV 10,67 m
750 - 1000KV 13,72 m
Platformun hareket edeceği, elektrik kablolarının rahat
bir şekilde sallanacağı veya sarkacağı yeterli alan
bırakın ve şiddetli rüzgar veya fırtınalarda dikkatli olun.
Makina elektrik enerjisi
bulunan güç hatlarıyla
temas ettiği takdirde,
makinadan uzak
durulmalıdır. Yerde veya
platformda bulunan
personelin, elektrikli güç
hatları kapatılıncaya kadar
makinaya dokunmaması
veya makinayı
çalıştırmaması şarttır.
Devrilme Tehlikeleri
Platform üzerinde çalışanların, ekipmanın ve
malzemelerin toplam ağırlığı azami platform
kapasitesini veya platform uzatmasının azami
platform kapasitesini aşmamalıdır.
Azami kapasite
Platform uzatılmış halde
Model
GS-1330m
Platform geri çekilmiş
Yalnızca uzatma Yalnızca platform
Panel taşıyıcıları gibi opsiyonların ve aksesuarların
ağırlığı, platform anma kapasitesini düşürür ve toplam
platform yükünün, bu ağırlıklar çıkarılarak
hesaplanması gerekir. Opsiyonlar ve aksesuarlar
üzerindeki çıkartmalara bakın.
Aksesuarlar kullanıyorsanız, aksesuarla birlikte
verilen çıkartmaları, talimatları ve el kitaplarını okuyun,
anlayın ve uygulayın.
konumda
Platform
geri
çekilmiş
konumda
227 kg 136 kg 91 kg 2
alnızca
platform
Platform uzatılmış halde
alnızca
uzatma
Azami çalışan
sayısı
Parça No. 1290847TRGT GS™-1330m
11
Page 14
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
A
Çalışma Alanı Güvenliği

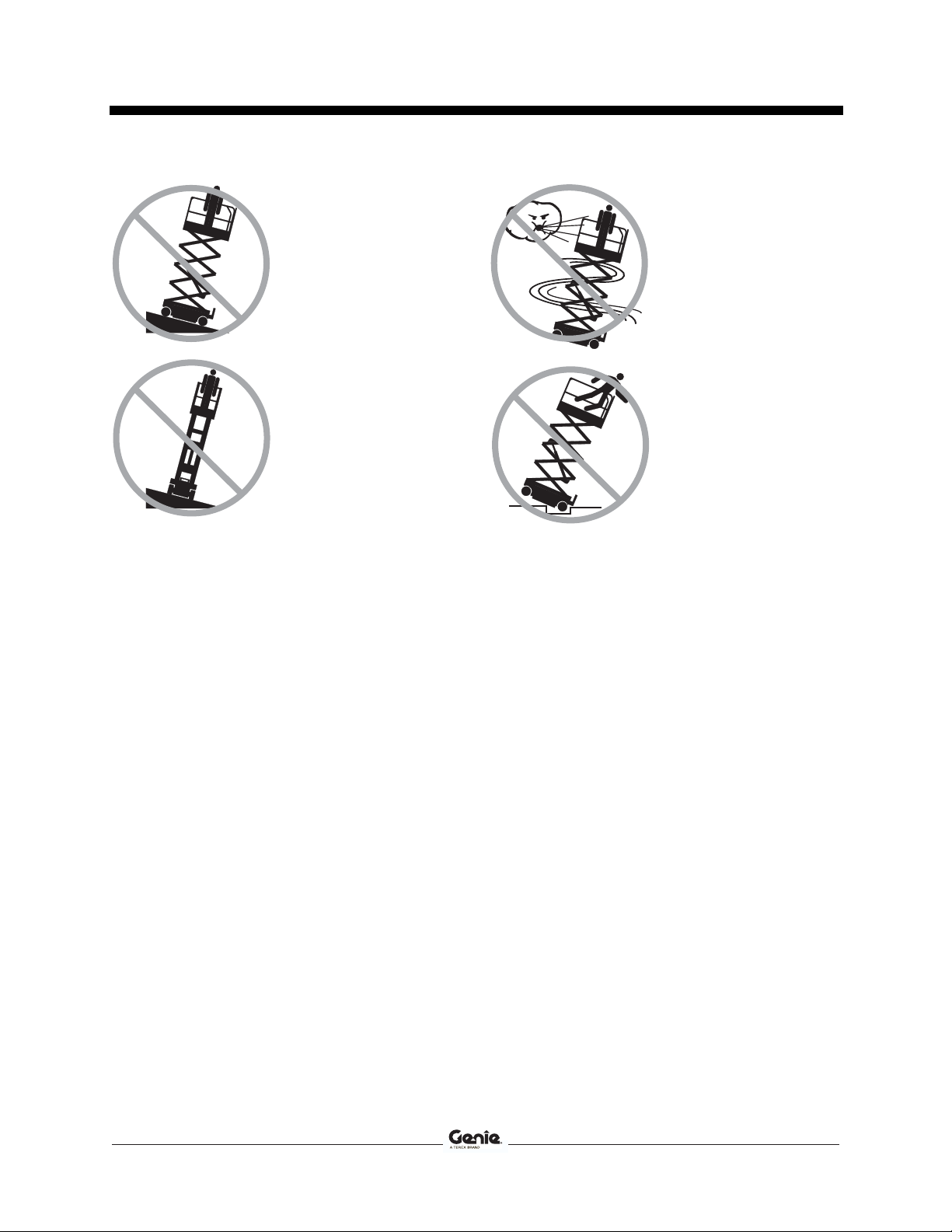

Makina sağlam ve düz bir
zemin üzerinde değilse,
platformu yükseltmeyin.
şırı rüzgarlı ve fırtınalı hava
koşullarında makinayı
çalıştırmayın. Platformun
yüzey alanını veya yükünü
artırmayın. Rüzgara maruz
kalan alanın artırılması
makinanın dengesini bozar.
Toplanmış pozisyondaki
makinayı bozuk arazide,
enkaz yığınlarının üstünde,
dengeli olmayan veya
kaygan yüzeylerde, çukur ve
hendeklerin yanında
sürerken son derece dikkatli
olun ve makinanın hızını
düşürün.
Eğim alarmına seviye göstergesi olarak güvenmeyin.
Eğim alarmı şaside, yalnızca makina dik bir meyilde
olduğunda çalar.
Eğim alarmı çalarsa, aşağıdaki işlemleri gerçekleştirin:
Platformu alçaltın. Makinayı sağlam ve düz bir zemin
üzerine getirin. Platform yüksek haldeyken eğim
alarmı çalarsa, platformu alçaltırken son derece
dikkatli olun.
Platform yükseltildiğinde 0,8 km/saat hız sınırını
geçmeyin.
Dış Mekanda Kullanım: Rüzgar hızının 12,5 m/sn'yi
aşabileceği durumlarda boomu yükseltmeyin. Boom
yükseltilmişken rüzgar hızı 12,5 m/sn'yi aşarsa boomu
alçaltın ve makinayı kullanmaya devam etmeyin.
İç Mekanda Kullanım: Platformu yükseltirken, bir
sonraki sayfada yer alan izin verilebilir yan kuvvet
değerinin ve platform üzerinde çalışan kişi sayısının
aşılmamasına dikkat edin.
Platform yükseltilmişse, makinayı bozuk arazilerin
üzerinde veya yakınında, dengesiz yüzeylerde veya
başka tehlikeli koşullarda sürmeyin.
Bu makinayı vinç olarak kullanmayı
n.
Platform ile makinayı veya diğer nesneleri itmeyin.
Platformun yakında bulunan yapılarla temas etmeyin.
Platformu bitişik yapılara bağlamayın.
Yükleri, platformun çevre sınırından taşacak şekilde
yerleştirmeyin.
Makinayı şasi tablaları açıkken çalıştırmayın.
12 GS™-1330m Parça No. 1290847TRGT
Page 15
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Çalışma Alanı Güvenliği
Platformun dışındaki hiçbir
nesneyi itmeyin veya
çekmeyin.
Bu makinanın herhangi bir
parçasına sabit veya askıda
herhangi bir yük koymayın
veya iliştirmeyin.
Model
GS-1330m
Maksimum izin
verilen yan kuvvet Azami çalışan sayısı
400 N Yalnızca iç mekan – 2
Limit siviçleri üzerinde değişiklik yapmayın veya
bunları devre dışı bırakmayın.
Makina komponentleri üzerinde güvenliği veya
dengeyi herhangi bir şekilde etkileyecek hiç bir tadilat
yapmayın veya devre dışı bırakmayın.
Makinanın dengesi için kritik olan makina parçalarını
farklı ağırlıklara ve spesifikasyonlara sahip makina vs.
parçalarıyla değiştirmeyin.
Orijinal ekipmandan daha hafif ağırlıkta aküler
kullanmayın. Aküler karşı ağırlık olarak kullanılmakta
ve makinanın dengesi bakımından hayati önem
taşımaktadır. Her bir akü 21 kg ağırlığında olmalıdır.
Aküler dahil akü tablas
ının ağırlığı asgari 62,5 kg
olmalıdır.
İmalatçının önceden yazılı izni olmaksızın mobil
yükseltilen çalışma platformunda tadilat veya
değişiklik yapmayın. Aletleri veya diğer malzemeleri
platform, etek levhaları veya korkuluk demiri sistemi
üzerinde tutmak için kullanılan montaj ataşmanları,
platform üzerindeki ağırlığı ve platformun yüzey
alanını veya yükü artırabilir.
Platformun içine veya bu
makinanın herhangi bir
parçasına merdiven veya
iskele koymayın/dayamayın.
Dengeli bir şekilde dağıtılmamış ve platformdaki kişi
veya kişiler tarafından emniyetli bir biçimde
kullanılamayacak olan aletleri ve malzemeleri
taşımayın.
Makinayı hareketli veya gezer bir yüzeyde ya da bir
araç üzerinde kullanmayın.
Tüm lastiklerin durumunun iyi olduğundan, taçlı
somunların gerektiği şekilde sıkıldığından ve kamalı
pimlerin uygun olarak takıldığından emin olun.
Parça No. 1290847TRGT GS™-1330m
13
Page 16
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Çalışma Alanı Güvenliği
Ezilme Tehlikesi
Düşme Tehlikeleri
Ellerinizi, kol ve bacaklarınızı makaslardan uzak tutun.
Demirleri katlarken ellerinizi koruyun.
Emniyet tertibatı yerinde değilken platformun altında
veya makas bağlantılarında çalışmayın.
Makinayı zeminden kumanda cihazıyla çalıştırırken
sağduyunuzu kullanarak planlama yapın. Operatör,
makina ve sabit nesneler arasında güvenli mesafeler
olmasını temin edin.

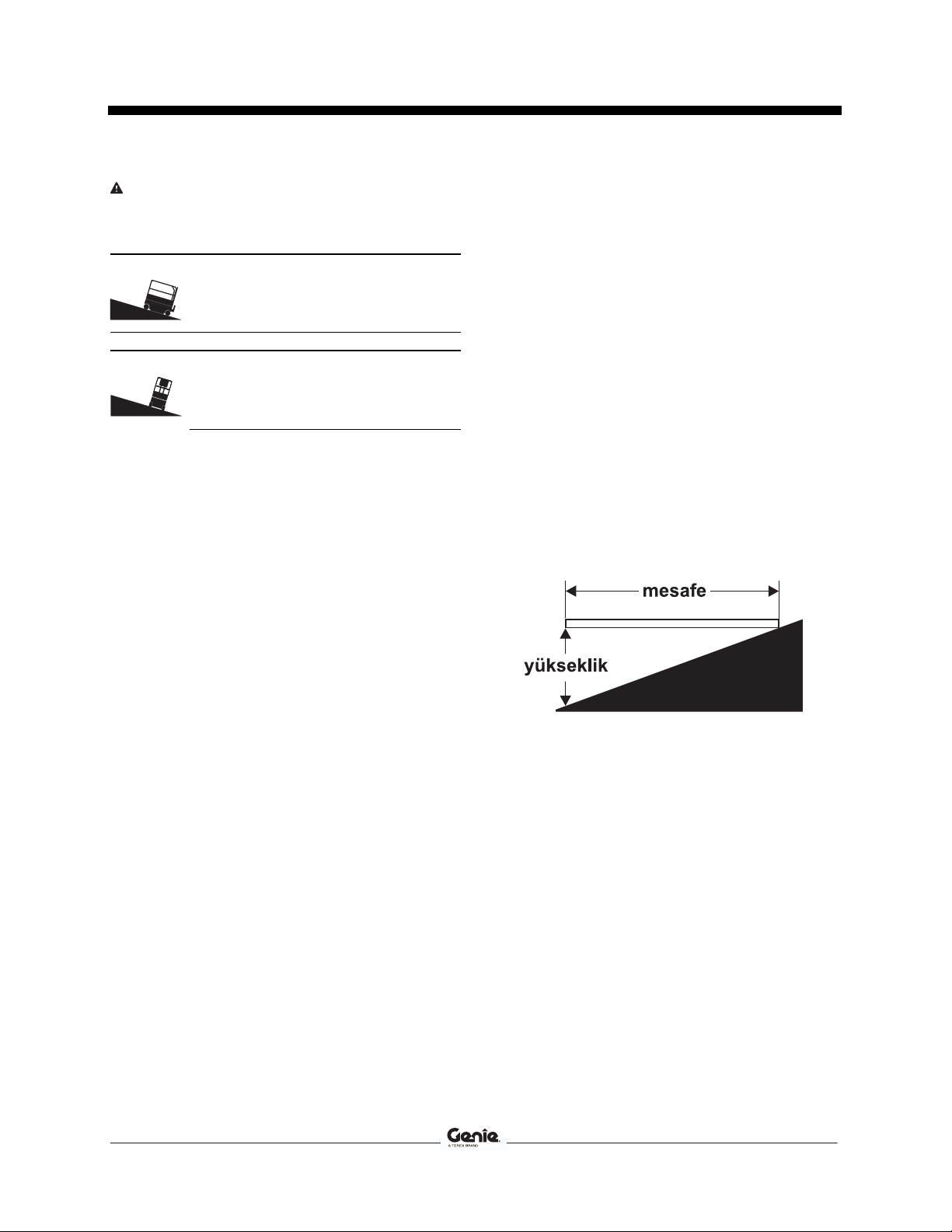

Meyillerde Çalıştırma Tehlikeleri
Makinayı, makinanın meyil ve yan meyil derecesini
geçen meyilli yerlerde sürmeyin. Meyil derecesi
toplanmış pozisyondaki makinalar için geçerlidir.
Model
derecesi, toplanmış
GS-1330m
Not: Meyil derecesi, platformda bir kişi varken zemin
koşullarına ve yeterli çekiş gücüne bağlıdır. İlave
platform ağırlığı eğim derecesini azaltabilir. Kullanım
Talimatları bölümündeki Meyilde sürüş kısmına bakın.
Azami meyil
pozisyonda
%25 (14°) %25 (14°)
Azami yan meyil
derecesi, toplanmış
pozisyonda
Korkuluk demiri sistemi düşmeye karşı koruma sağlar.
Platformda çalışan kişi(ler) çalışma yeri veya işveren
kuralları nedeniyle düşmeye karşı kişisel koruyucu
donanım (PFPE) giymek zorundaysa, PFPE ve
kullanımı, PFPE üreticisinin talimatlarına ve
yürürlükteki uygulanabilir hukuki gerekirliklere uygun
olmalıdır. Halatı, platformda bulunan bağlantı
elemanına takın.

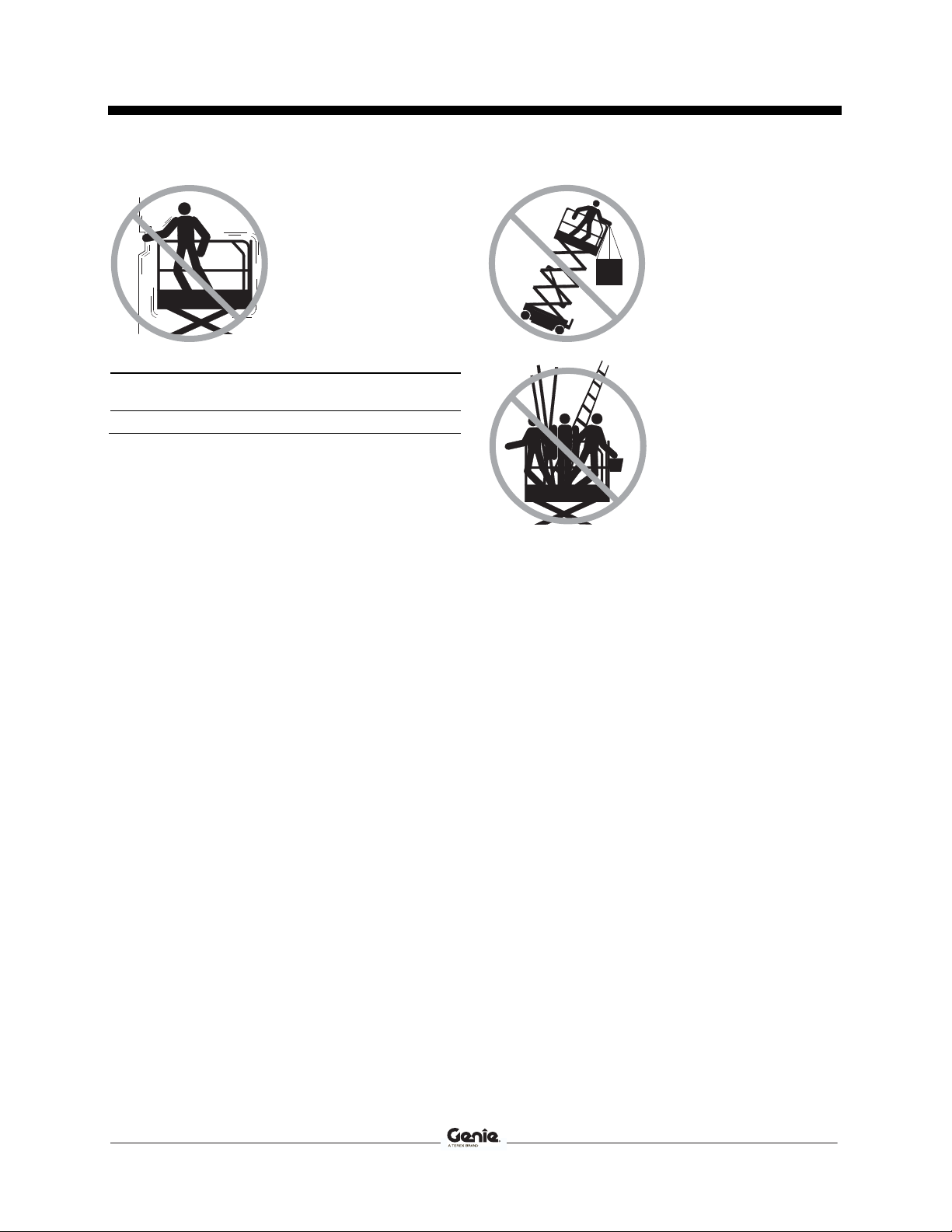

Platform korkuluk demirleri
üzerine oturmayın,
dayanmayın veya
tırmanmayın. Platform
zeminine her zaman
sağlam basın.
Yüksek haldeyken
platformdan aşağı inmeyin.
Platformun zemininde yabancı madde olmamasına
dikkat edin.
Makina toplanmış pozisyonda değilse, platforma
girmeyin veya platformdan çıkmayın.
tırmadan önce platform giriş zincirini takın veya
Çalış
giriş kapısını kapatın.
Korkuluk demirleri düzgün şekilde takılmadan ve
çalışma için giriş emniyet altına alınmadan makinayı
çalıştırmayın.
14 GS™-1330m Parça No. 1290847TRGT
Page 17
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
A
Çalışma Alanı Güvenliği
Çarpma Tehlikeleri
Makinayı sürerken veya
çalıştırırken sınırlı bir görüş
açısı ve pek çok kör nokta
olduğunu unutmayın.
Makinayı hareket ettirirken uzamış platform
konumuna dikkat edin.
Frenleri gevşetmeden önce makina düz bir yüzeyde
olmalı veya sabitlenmelidir.
Operatörlerin kişisel koruyucu donanımlarını
kullanırken işveren ve işyeri kurallarına ve hukuki
gerekirliklere uymaları şarttır.
Çalışma alanını üst
kısımlardaki engeller ve
olası diğer tehlikeler
açısından kontrol edin.
Platform korkuluk
demirlerini tutarken ezilme
tehlikelerine karşı dikkatli
olun.
şağıdaki alanda
herhangi bir personel
veya engel
bulunmadığını kontrol
etmeden platformu
alçaltmayın.
Yürüyüş hızını zemin
yüzeyinin durumuna,
yolun tıkanıklığına,
meyline, personelin
konumuna ve
çarpışmaya neden
olabilecek diğer bütün
faktörlere göre
sınırlandırın.
Bir vinçle veya üst kısımlardaki hareketli makinalarla
aynı yolda bulunan bir makinayı, vinç kumandaları
devre dışı bırakılmadan ve/veya olası bir çarpışmayı
önlemek için gerekli önlemler alınmadan
çalıştırmayın.
Makinayı kullanırken gösterişli sürüş denemelerinde
bulunmay
ın veya şaka/el şakası yapmayın.
Sürüş
ve dönüş fonksiyonları için platform
kumandalarındaki renk kodlu yön oklarına ve platform
etiket plakasına dikkat edin ve bunları kullanın.
Parça No. 1290847TRGT GS™-1330m
15
Page 18
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
A
A
A
Çalışma Alanı Güvenliği
Bedensel Yaralanma Tehlikesi
Komponent Hasarı Tehlikeleri
Makinada hidrolik yağı sızıntısı veya hava kaçağı
varsa makinayı çalıştırmayın. Hava kaçağı veya
hidrolik yağı sızıntısı cilde nüfuz edebilir ve/veya cildi
yakabilir.
Herhangi bir kapağın altında bulunan komponentlerle
yanlış bir temas, ciddi yaralanmalara yol açabilir.
Kompartımanlara yalnızca eğitimli bakım personeli
erişmelidir. Operatörün yalnızca çalıştırma öncesinde
muayene yaparken erişmesi önerilir. Çalıştırma
sırasında tüm kompartımanlar kapalı tutulmalı ve
sabitlenmelidir.
Patlama ve Yangın Tehlikeleri
Tehlike arz eden konumlarda veya yanıcı ya da
patlayıcı gazların veya partiküllerin bulunma olasılığı
olan yerlerde makinayı çalıştırmayın ya da aküyü
doldurmayın.
Hasarlı Makinanın Yol Açtığı
Tehlikeler
Hasar görmüş veya arızalı makinaları kullanmayın.
Makinaya çalıştırma öncesi muayene işlemi uygulayın
ve her vardiyadan önce tüm fonksiyonları test edin.
Hasarlı veya arızalı makinaları derhal işaretleyin ve
hizmetten kaldırın.
Tüm bakım işlemlerinin bu kılavuzda ve ilgili Genie
servis kılavuzlarında belirtilen şekilde
gerçekleştirildiğinden emin olun.
Tüm çıkartmaların yerli yerinde ve okunaklı
olduğundan emin olun.
Operatör, güvenlik ve sorumluluklar kılavuzlarının
eksiksiz ve okunaklı olduğundan ve makinadaki
muhafaza cebi içinde bulunduğundan emin olun.
Aküleri şarj etmek için 24V'nin üzerinde akü şarj
aletleri kullanmayın.
Makina kaynak yapmak için zemin olarak
kullanılmamalıdır.
Akü Güvenliği
Yanma Tehlikeleri
küler asit içerir. Aküler
üzerinde çalışırken mutlaka
koruyucu giysiler giyin ve
gözlük takın.
kü asidinin dökülmesine izin
vermeyin ve akü asidiyle
Aküleri ve şarj aletini şarj işlemi sırasında suya veya
yağmura maruz bırakmayın.
Patlama Tehlikeleri
temastan kaçının. Dökülen akü
asidini sodyum bikarbonat ve
suyla nötr hale getirin.
Kıvılcım, alev ve yanan
sigaraları akülerden uzak
tutun. Aküler patlayıcı gaz
yayar.
Tüm şarj işlemi boyunca akü
tablası açık kalmalıdır.
kü kutuplarına (akü
başlarında) veya kablo
klemplerine kıvılcıma neden
olabilecek aletlerle temas
etmeyin.
16 GS™-1330m Parça No. 1290847TRGT
Page 19
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
A
Çalışma Alanı Güvenliği
Komponent Hasarı Tehlikesi
Aküleri şarj etmek için 24V'nin üzerinde akü şarj
aletleri kullanmayın.
Elektrik Çarpması/Yanma Tehlikeleri
kü şarj cihazını yalnızca
topraklanmış, 3 kablolu bir AC
elektrik prizine bağlayın.
Kordonların, kabloların ve tellerin
hasarlı olup olmadığını her gün
muayene edin. Çalışmaya
başlamadan önce hasarlı olanları
değiştirin.
Akü kutuplarıyla (akü başlarıyla) temastan
kaynaklanan elektrik çarpmalarından kaçının. Bütün
yüzüklerinizi, saatlerinizi ve diğer takılarınızı çıkartın.
Devrilme Tehlikesi
Her Kullanımdan Sonra Kilitleme
1 Güvenli bir park konumu seçin—herhangi bir
engelin veya geliş-gidişin olmadığı sağlam, düz
bir yüzey.
2 Platformu alçaltın.
3 Kontak anahtarını kapalı (OFF) konuma getirin ve
yetkisiz kullanımı engellemek için anahtarı
çıkartın.
4 Aküleri şarj edin.
Orijinal ekipmandan daha hafif ağırlıkta aküler
kullanmayın. Aküler karşı ağırlık olarak kullanılmakta
ve makinanın dengesi bakımından hayati önem
taşımaktadır. Her bir akü 21 kg ağırlığında olmalıdır.
Aküler dahil akü tablasının ağırlığı asgari 62,5 kg
olmalıdır.
Kaldırma Tehlikesi
Aküleri kaldırırken uygun sayıda kişi ve doğru
kaldırma tekniklerini kullanın.
Parça No. 1290847TRGT GS™-1330m
17
Page 20
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı

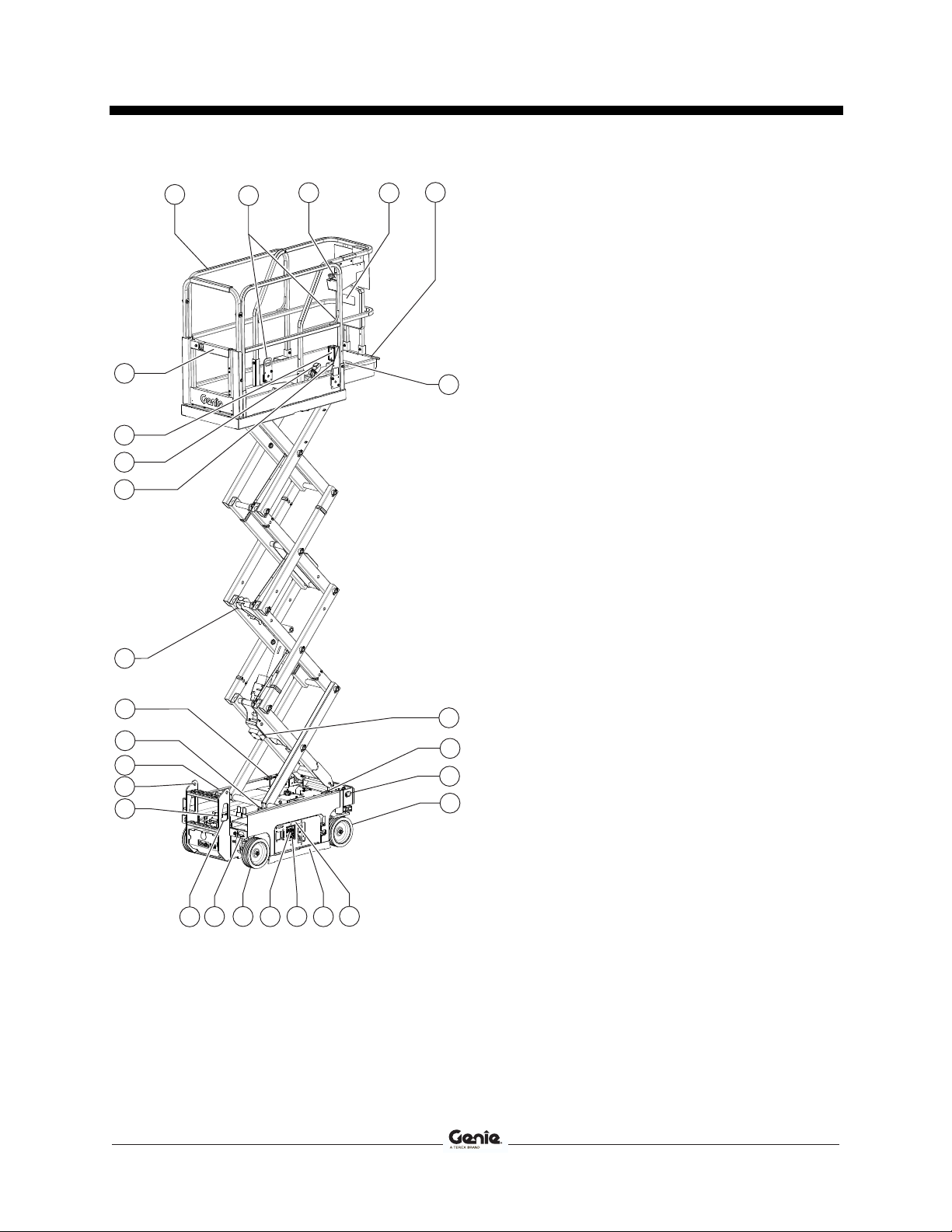

Açıklamalar
Açıklamalar
5
4
24
23
22
21
20
1
2
3
1 Platform korkuluk demirleri
2 Çekme halatı bağlama noktası
3 Platform kumandaları
4 Kullanım Kılavuzu muhafaza cebi
5 Platform uzatması
6 Flaşör lamba
7 Taşıma bağlantı parçası
8 Yönlendirme lastiği
9 Derin çukur muhafazası
10 Zemin kumandaları
11 LCD değeri
12 Yönlendirilemeyen lastik
13 İnvertör (opsiyonel)
14 Fren serbest bırakma pompası
15 Acil alçaltma düğmesi
16 Giriş merdiveni / taşıma bağlantı parçası
17 Akü şarj aleti (makinanın akü tarafında)
18 Eğim alarmı
19 Emniyet tertibatı
20 Platforma giden hava hattı (opsiyonel)
21 Platform uzatması serbest bırakma pedalı
22 Topraklama hatası devre kesicili (GFCI) priz
23 Platform giriş zinciri veya kapısı
24 Ayak sivici (varsa)
19
18
17
16
15
6
12
7
7
11
10
14
9
13
6
7
8
18 GS™-1330m Parça No. 1290847TRGT
Page 21
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Kumandalar
Kumandalar
Zemin Kumanda Paneli
1 Menü kaçış butonu
2 Menü yukarı butonu
3 LCD diyagnostik değeri
4 Menü aşağı butonu
5 Menü giriş butonu
6 Platform/kapalı/zemin seçimi için kontak anahtarı
Kontak anahtarını platform konumuna getirdiğinizde
platform kumandaları çalışır. Kontak anahtarını kapalı
(OFF) konumuna getirdiğinizde makina kapanır. Kontak
anahtarını zemin konumuna getirdiğinizde zemin
kumandaları çalışır.
7 Kırmızı Acil Stop butonu
Tüm fonksiyonları durdurmak için kırmızı Acil Stop
butonunu kapalı (OFF) konuma itin. Makinayı
çalıştırmak için kırmızı Acil Stop butonunu açık (ON)
konumuna çekin.
8 Elektrik devreleri için 7A kesici
9 Tech Pro Link Konnektörü
10 Platform aşağı butonu
11 Lift fonksiyonu etkinleştirme butonu
Lift fonksiyonunu devreye sokmak için bu butona basın
ve basılı tutun.
12 Platform yukarı butonu
Parça No. 1290847TRGT GS™-1330m
19
Page 22
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Kumandalar
6
5
7
=
-
4
3
137636
2
1
STOP
+
8
Platform Kumanda Paneli
1 Kırmızı Acil Stop butonu
Tüm fonksiyonları durdurmak için kırmızı Acil
Stop butonunu kapalı (OFF) konuma itin.
Makinayı çalıştırmak için kırmızı Acil Stop
butonunu açık (ON) konumuna çekin.
2 Lift fonksiyonu butonu
Lift fonksiyonunu devreye sokmak
için bu butona basın.
3 Korna butonu
Korna butonuna bastığınızda korna
çalar. Korna butonunu bıraktığınızda
kornanın sesi kesilir.
4 Sürüş hızı seçme butonu
Yavaş sürüş fonksiyonunu devreye
sokmak için bu butona basın. Yavaş
sürüş fonksiyonu seçildiğinde
gösterge lambası yanar.
20 GS™-1330m Parça No. 1290847TRGT
Page 23
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Kumandalar
5 Sürüş, dönüş ve lift fonksiyonları için orantılı
kumanda kolu ve fonksiyon etkinleştirme siviçi
Lift fonksiyonu: Platform kumanda kolu üzerindeki
lift fonksiyonunu etkinleştirmek için fonksiyon
etkinleştirme sivicine basın ve basılı tutun.
Kumanda kolunu mavi okla gösterilen yönde
hareket ettirin, böylece platform yükselir.
Kumanda kolunu sarı okla gösterilen yönde
hareket ettirin, böylece platform alçalır. Platform
alçalırken alçalma alarmı çalmalıdır.
Sürüş fonksiyonu: Sürüş fonksiyonunu
etkinleştirmek için platform kumanda kolu
üzerindeki fonksiyon etkinleştirme sivicine basın
ve basılı tutun. Kumanda kolunu kumanda paneli
üzerinde mavi okla gösterilen yönde hareket
ettirin; böylece makina mavi okun işaret ettiği
yönde hareket eder. Kumanda kolunu kumanda
paneli üzerinde sarı okla gösterilen yönde hareket
ettirin, böylece makina sarı okun işaret ettiği
yönde hareket eder.
6 Dönüş fonksiyonu için parmakla basılan roker
siviç
Parmakla basılan roker anahtarının
sol tarafına bastığınızda, makina
platform kumanda panelindeki mavi
üçgenin gösterdiği yöne döner.
Parmakla basılan roker anahtarının
sağ tarafına bastığınızda, makina
platform kumanda panelindeki sarı
üçgenin gösterdiği yöne döner.
7 LED diyagnostik değeri, akü şarj göstergesi ve
lift/sürüş modu göstergesi
8 Sürüş fonksiyonu butonu
Sürüş fonksiyonunu devreye sokmak
için bu butona basın.
Parça No. 1290847TRGT GS™-1330m
21
Page 24
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Muayeneler
Muayeneler
Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:
Çalıştırma Öncesi Muayenenin
Temelleri
Çalıştırma öncesi muayenesi ve rutin bakım yapılması
tamamen operatörün sorumluluğundadır.
Çalıştırma öncesi muayenesi, operatör tarafından her
vardiyadan önce gözle yapılan bir incelemedir.
Muayeneler, operatör fonksiyon testlerini yapmadan
önce gözle görülebilir herhangi bir sorunun mevcut
olup olmadığının anlaşılması için tasarlanmıştır.
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
Bir sonraki bölüme geçmeden önce çalıştırma
öncesi muayenesini öğrenin ve iyice anlayın.
3 Kullanmadan önce daima fonksiyon testlerini
yapın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
Çalıştırma öncesi muayene, rutin bakım
prosedürlerinin gerekip gerekmediğini belirlemek için
de kullanılır. Yalnızca bu kılavuzda belirtilen rutin
bakım işlemleri operatör tarafından gerçekleştirilebilir.
Bir sonraki sayfada bulunan listeye bakın ve her bir
ögeyi kontrol edin.
Herhangi bir hasar veya fabrikadan teslim edildikten
sonra yetkisiz bir değişiklik yapıldığı tespit edilirse,
makina işaretlenmeli ve hizmetten kaldırılmalıdır.
Makinada üzerindeki onarımlar, üretici
spesifikasyonlarına uygun biçimde yalnızca kalifiye bir
servis teknisyeni tarafından gerçekleştirilebilir.
Onarımlar tamamlandıktan sonra, operatör fonksiyon
testlerine geçmeden önce yeniden bir çalıştırma
öncesi muayenesi gerçekleştirmelidir.
Programlı bakım muayeneleri, üretici talimatlarına ve
sorumluluklar kılavuzunda belirtilen gerekirliklere
uygun biçimde yalnızca kalifiye servis teknisyenleri
tarafından yapılacaktır.
22 GS™-1330m Parça No. 1290847TRGT
Page 25
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Muayeneler
Çalıştırma Öncesi Muayene
Operatör, güvenlik ve sorumluluk kılavuzlarının
eksiksiz ve okunaklı olduğundan ve platformdaki
muhafaza cebi içinde bulunduğundan emin olun.
Tüm çıkartmaların okunabilir ve yerli yerinde
olduğundan emin olun. Muayeneler bölümüne
bakın.
Hidrolik yağı sızıntısı ve yeterli miktarda yağ olup
olmadığını kontrol edin. Gerekiyorsa yağ ekleyin.
Bakım bölümüne bakın.
Aküyü sıvı sızıntısı ve yeterli miktarda sıvı olup
olmadığı bakımından kontrol edin. Gerekiyorsa
saf su ekleyin. Bakım bölümüne bakın.
Aşağıdaki komponentleri ve alanları hasara, yanlış
monte edilmiş veya eksik parçalara ve yetkisizce
yapılan modifikasyonlara karşı kontrol edin:
Elektrikli komponentler, kablo tesisatı ve
elektrik kabloları
Hidrolik hortumları, bağlantı parçaları,
silindirler ve manifoldlar
Tahrik motorları
Aşınma yastıkları
Lastikler ve tekerlekler
Limit siviçleri, alarmlar ve korna
Alarmlar ve ikaz göstergeleri (varsa)
Somunlar, cıvatalar ve diğer bağlantı
malzemeleri
Fren serbest bırakma komponentleri
Emniyet tertibatı
Platform uzatması
Makas pimleri ve tespit elemanları
Platform kumanda kolu
Akü takımı ve bağlantıları
Topraklama kablosu
Platform giriş kapısı
Derin çukur muhafazaları
Çekme halatı bağlama noktası
Platform aşırı yük komponentleri
Makinanın tamamını aşağıdakiler açısından kontrol
edin:
Kaynak noktalarında ve yapısal
komponentlerde çatlaklar
Makina üzerinde göçük veya hasarlı yerler
Aşırı paslanma, korozyon veya oksitlenme
Tüm yapısal komponentlerin ve diğer önemli
komponentlerin mevcut olduğundan, ilgili bütün
tespit elemanlarının ve pimlerin olmaları gereken
yerde bulunduğundan ve gerektiği sıkıldığından
emin olun.
Yan demirlerin takılı ve cıvataların sıkılmış
olduğundan emin olun.
Şasi tablalarının kapalı ve mandallanmış
olduğundan ve akülerin düzgün bir şekilde
bağlandığından emin olun.
Not: Makinayı muayene etmek için platformun
yükseltilmesi gerekiyorsa, emniyet tertibatının yerinde
olduğundan emin olun. Çalıştırma Talimatları
bölümüne bakın.
Parça No. 1290847TRGT GS™-1330m
23
Page 26
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Muayeneler
Fonksiyon Testinin Temelleri
Fonksiyon testleri makina hizmete alınmadan önce
Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
3 Kullanmadan önce daima fonksiyon
testlerini yapın.
Bir sonraki bölüme geçmeden önce fonksiyon
testlerini öğrenin ve iyice anlayın.
mevcut arızaları tespit etmek için kullanılır. Operatör
tüm makina fonksiyonlarını test etmek için talimatları
adım adım uygulamalıdır.
Arızalı bir makina kesinlikle kullanılmamalıdır.
Herhangi bir arıza tespit edildiği takdirde, makina
işaretlenmeli ve hizmetten kaldırılmalıdır. Makinada
üzerindeki onarımlar, üretici spesifikasyonlarına
uygun biçimde yalnızca kalifiye bir servis teknisyeni
tarafından gerçekleştirilebilir.
Onarım işlemleri tamamlandıktan sonra, operatör
makinayı hizmete almadan önce çalıştırma öncesi
muayenesini ve fonksiyon testlerini yeniden
yapmalıdır.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
24 GS™-1330m Parça No. 1290847TRGT
Page 27
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Muayeneler
Zemin Kumandalarında
1 Sağlam, düz ve engel içermeyen bir test alanı
seçin.
2 Akülerin bağlı olduğundan emin olun.
3 Platform ve zemin kırmızı Acil Stop butonunu açık
(ON) konumuna çekin.
4 Kontak anahtarını zeminden kumanda konumuna
döndürün.

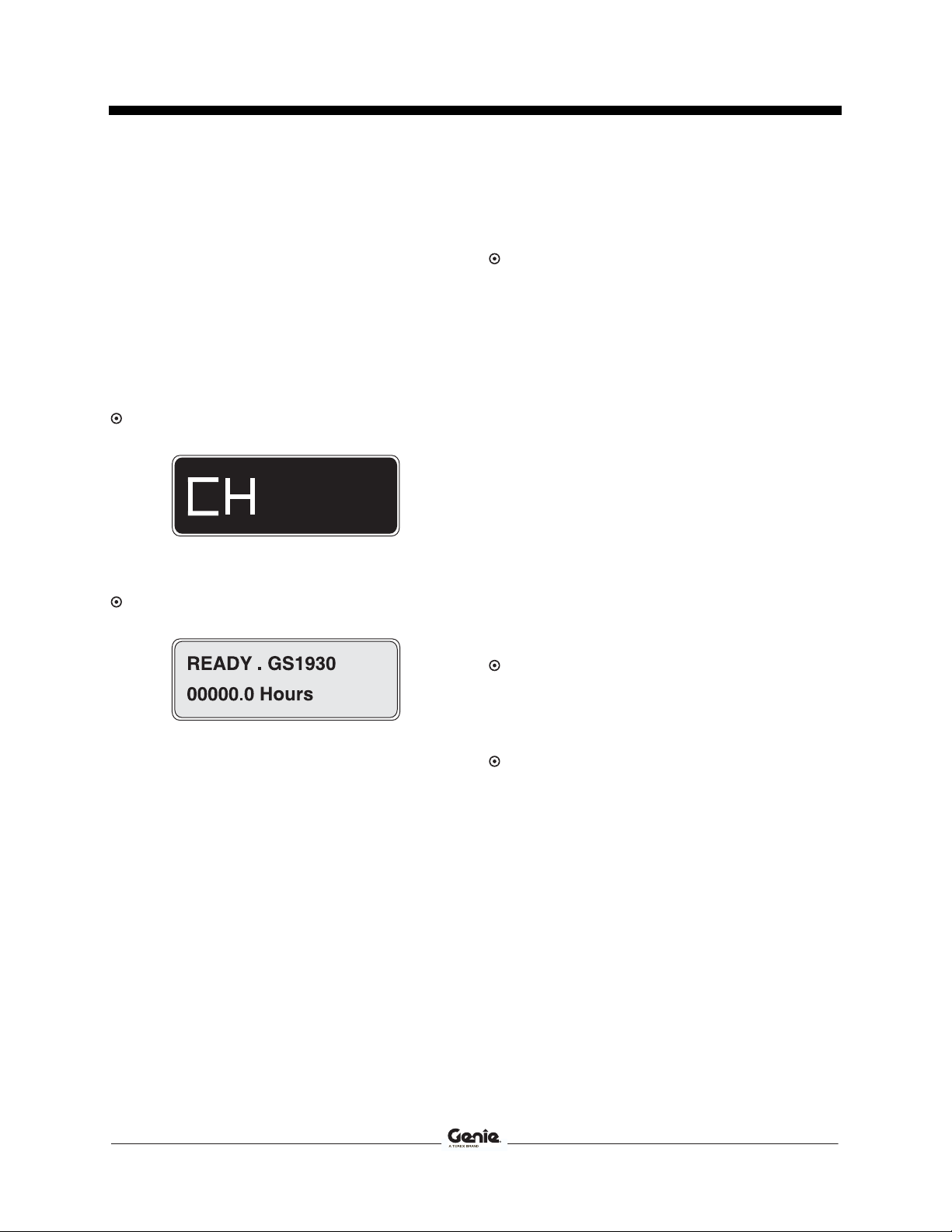

5 Platform kumandalarında bulunan diyagnostik
LED göstergedeki değere bakın.
Sonuç: LED, aşağıdaki resimde gösterildiği gibi
olmalıdır.
6 Zemin kumandalarında bulunan diyagnostik LCD
göstergedeki değere bakın.
Sonuç: LCD ekran, model ve saat göstergesini
göstermelidir.
Acil Stop Testi
7 Zemin kırmızı Acil Stop butonunu kapalı (OFF)
konuma itin.
Sonuç: Fonksiyonların hiçbirinin çalışmaması
gerekir.
8 Kırmızı Acil Stop butonunu açık (ON) konumuna
çekin.
Yukarı/Aşağı Fonksiyonlarının Test Edilmesi
Bu makinada hem yanıp sönen ışıklar hem de
duyulabilen alarmlar kullanılmaktadır. Alçalma alarmı:
Işıklar ve alçalma alarmı dakikada 60 kez yanıp
söner/bip sesi çıkarır. Alçalma gecikmesi alarmı:
Işıklar ve alçalma alarmı dakikada 180 kez yanıp
söner/bip sesi çıkarır. Derin çukur muhafazaları
devrede değil: Işıklar ve alçalma alarmı dakikada
180 kez yanıp söner/bip sesi çıkarır. Makina düz
konumda (terazide) değil: Işıklar ve alçalma alarmı
dakikada 180 kez yanıp söner/bip sesi çıkarır. Korna:
sürekli çalıp susma ve daimi ton. Otomobil tipi,
opsiyonel bir korna da temin edilebilmektedir.
9 Lift fonksiyonu etkinleştirme butonuna basmayın.
10 Platform yukarı veya platform aşağı butonuna
basın.
Sonuç: Lift fonksiyonu çalışmamalıdır.
11 Platform yukarı veya platform aşağı butonlarına
basmayın.
12 Lift fonksiyonu etkinleştirme butonuna basın.
Sonuç: Lift fonksiyonu çalışmamalıdır.
Parça No. 1290847TRGT GS™-1330m
25
Page 28
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Muayeneler
13 Lift fonksiyonu etkinleştirme butonuna basıp
basılı tutun ve platform yukarı butonuna basın.
Sonuç: Platform yükselmelidir.
14 Lift fonksiyonu etkinleştirme butonuna basıp
basılı tutun ve platform aşağı butonuna basın.
Sonuç: Platform alçalmalıdır. Platform alçalırken
alçalma alarmı çalmalıdır.
Platform alçaltılırken, zeminden yaklaşık 1,5 m
mesafede durmalıdır. Alçalma gecikmesi lambaları
yanıp söner ve alarm çalar. Devam etmeden önce,
platformun altındaki alanda herhangi bir çalışan veya
engel bulunmadığından emin olun. Alçaltmaya devam
etmek için kumanda kolunu serbest bırakın ve
ardından kumanda kolunu tekrar hareket ettirin.
Acil Alçaltmanın Test Edilmesi
15 Lift etkinleştirme butonuna ve platform yukarı
butonuna basarak yukarı kaldırma fonksiyonunu
etkinleştirin ve platformu yaklaşık 60 cm
yükseltin.
16 Giriş merdiveninin arkasında bulunan acil
alçaltma düğmesini çekin.
Sonuç: Platform alçalmalıdır. Alçaltma alarmının
sesi çıkmaz.
Eğim Sensörünün Çalışmasının Test
Edilmesi
17 Zemin kumandası Enter tuşuna basın.
Sonuç: Zemin kumandası LCD ekranı; eğim
sensörü X, Y değerlerini gösterecektir ve alarm
çalacaktır. Eğim sensörü düzgün biçimde
çalışmaktadır.
18 Kontak anahtarını platform kumandası konumuna
çevirin.
26 GS™-1330m Parça No. 1290847TRGT
Page 29
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Muayeneler
Platform Kumandalarında
Acil Stop Testi
19 Platform kırmızı Acil Stop butonunu kapalı (OFF)
konuma itin.
Sonuç: Fonksiyonların hiçbirinin çalışmaması
gerekir.
Kornanın Test Edilmesi
20 Kırmızı Acil Stop butonunu açık (ON) konumuna
çekin.
21 Korna butonuna basın.
Sonuç: Korna çalmalıdır.
Fonksiyon Etkinleştirme Sivicinin ve
Yukarı/Aşağı Fonksiyonlarının Test Edilmesi
22 Kumanda kolundaki fonksiyon etkinleştirme
sivicini basılı tutmayın.
23 Kumanda kolunu mavi okla gösterilen yönde,
ardından sarı okla gösterilen yönde yavaşça
hareket ettirin.
Sonuç: Fonksiyonların hiçbirinin çalışmaması
gerekir.
24 Lift fonksiyonu butonuna basın.
25 Lift fonksiyonunun süresinin dolması için yedi
saniye bekleyin.
26 Kumanda kolunu mavi okla gösterilen yönde,
ardından sarı okla gösterilen yönde yavaşça
hareket ettirin.
Sonuç: Lift fonksiyonu çalışmamalıdır.
27 Lift fonksiyonu butonuna basın.
28 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun. Kumanda kolunu
mavi okla gösterilen yönde yavaşça hareket
ettirin.
Ayak siviciyle teçhiz edilmiş makinalar: Aynı anda
olmak üzere; ayak sivicine basın ve basılı tutun ve
kumanda kolundaki fonksiyon etkinleştirme sivicine
basın ve basılı tutun.
Sonuç: Platform yükselmelidir. Derin çukur
muhafazaları devreye girmelidir.
29 Kumanda kolunu serbest bırakın.
Sonuç: Platformun yükselmesi durmalıdır.
Parça No. 1290847TRGT GS™-1330m
27
Page 30
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Muayeneler
30 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun. Kumanda kolunu
sarı okla gösterilen yönde yavaşça hareket ettirin.
Sonuç: Platform alçalmalıdır. Platform alçalırken
alçalma alarmı çalmalıdır.
Sürüş Fonksiyonu Butonunun Test Edilmesi
31 Sürüş fonksiyonu butonuna basın.
32 Sürüş fonksiyonunun süresinin dolması için yedi
saniye bekleyin.
33 Kumanda kolunu mavi okla gösterilen yönde,
ardından sarı okla gösterilen yönde yavaşça
hareket ettirin.
Sonuç: Fonksiyonların hiçbirinin çalışmaması
gerekir.
Direksiyonun Test Edilmesi
Not: Dönüş ve sürüş fonksiyon testlerini
gerçekleştirirken, platformda makinanın dönüş ucuna
bakacak şekilde durun.
34 Sürüş fonksiyon butonuna basın.
35 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun.
36 Kumanda kolunun üst kısmındaki parmakla
basılan roker sivice, kumanda paneli üzerinde
mavi üçgenle gösterilen yönde basın.
Sonuç: Yönlendirme tekerlekleri, mavi üçgenin
gösterdiği yönde dönmelidir.
37 Kumanda kolunun üst kısmındaki parmakla
basılan roker anahtara, kumanda paneli üzerinde
sarı üçgenle gösterilen yönde basın.
Sonuç: Yönlendirme tekerlekleri, sarı üçgenin
gösterdiği yönde dönmelidir.
Sürüşün ve Fren Sisteminin Test Edilmesi
38 Sürüş fonksiyon butonuna basın.
39 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun.
Ayak siviciyle teçhiz edilmiş makinalar: Aynı anda
olmak üzere; ayak sivicine basın ve basılı tutun ve
kumanda kolundaki fonksiyon etkinleştirme sivicine
basın ve basılı tutun.
40 Makina hareket etmeye başlayana kadar
kumanda kolunu kontrol paneli üzerinde mavi
okla gösterilen yöne doğru yavaşça hareket ettirin
ve sonra kumanda kolunu orta konuma geri
getirin.
Sonuç: Makina kumanda paneli üzerinde mavi
okla gösterilen yöne doğru hareket etmeli, daha
sonra kumanda kolu orta pozisyona geri
getirildiğinde aniden durmalıdır.
28 GS™-1330m Parça No. 1290847TRGT
Page 31
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Muayeneler
41 Makina hareket etmeye başlayana kadar
kumanda kolunu kontrol paneli üzerinde sarı okla
gösterilen yöne doğru yavaşça hareket ettirin ve
sonra kumanda kolunu orta konuma geri getirin.
Sonuç: Makina kumanda paneli üzerinde sarı okla
gösterilen yöne doğru hareket etmeli, daha sonra
kumanda kolu orta pozisyona geri getirildiğinde
aniden durmalıdır.
Not: Frenler, tırmanabildiği her türlü meyilde makinayı
tutabilmelidir.
Sürüş Eğim Kesmesinin Test Edilmesi
Not: Bu testi zeminden, platform kumanda cihazıyla
yapın. Platformun üzerinde durmayın.
42 Platformu tamamen alçaltın.
43 Makinayı, şasi açısının X-Ekseni boyunca
(yandan yana) 1,5°'den fazla olduğu bir meyile
sürün.
44 Platformu zeminden yaklaşık 2,1 m yükseltin.
Sonuç: Platform durmalıdır ve eğim alarmı
dakikada 180 bip sesi çıkaracak şekilde çalar.
Platform kumandaları LED göstergesinde LL
değeri görülmeli ve zemin kumandaları LCD
göstergesinde LL: Machine Tilted (LL: Makina
Eğik) değeri görülmelidir.
45 Sürüş fonksiyon butonuna basın.
46 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun.
47 Kumanda kolunu mavi okla gösterilen yönde
hareket ettirin, ardından kumanda kolunu sarı
okla gösterilen yönde hareket ettirin.
Sonuç: Sürüş fonksiyonu iki yönün hiçbirisinde
çalışmamalıdır.
48 Platformu tamamen alçaltın.
49 Makinayı, şasi açısının Y-Ekseni boyunca (önden
arkaya) 2,5°'den fazla olduğu bir meyile sürün.
50 Platformu zeminden yaklaşık 2,1 m yükseltin.
Sonuç: Platform durmalıdır ve eğim alarmı
dakikada 180 bip sesi çıkaracak şekilde çalar.
Platform kumandaları LED göstergesinde LL
değeri görülmeli ve zemin kumandaları LCD
göstergesinde LL: Machine Tilted (LL: Makina
Eğik) değeri görülmelidir.
51 Sürüş fonksiyon butonuna basın.
52 Kumanda kolundaki sürüş/yönlendirme fonksiyon
etkinleştirme butonuna basın ve basılı tutun.
53 Kumanda kolunu mavi okla gösterilen yönde
hareket ettirin, ardından kumanda kolunu sarı
okla gösterilen yönde hareket ettirin.
Sonuç: Sürüş fonksiyonu çalışmalıdır.
54 Platformu alçaltın.
Sonuç: Makina ilerlemelidir.
Parça No. 1290847TRGT GS™-1330m
29
Page 32
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Muayeneler
Yüksek Sürüş Hızının Test Edilmesi
55 Platformu zeminden yaklaşık 1,2 m yükseltin.
56 Sürüş fonksiyon butonuna basın.
57 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun. Kumanda kolunu
tam sürüş konumuna doğru yavaşça hareket
ettirin.
Sonuç: Platform yukarıdayken elde edilebilecek
azami sürüş hızı 22 cm/sn'yi geçmemelidir.
Platform yukarıdayken sürüş hızı 22 cm/sn'yi geçerse,
makinayı derhal işaretleyin ve hizmetten kaldırın.
Derin Çukur Muhafazalarının Test Edilmesi
Not: Derin çukur muhafazaları platform
yükseltildiğinde otomatik olarak devreye girmelidir.
Derin çukur muhafazaları makinanın işleyişine devam
etmesini sağlayan limit siviçlerini etkinleştirir. Derin
çukur muhafazaları açılmıyorsa, bir alarm çalar ve
makina sürülemez ve yönlendirilemez.
58 Platformu yükseltin.
Sonuç: Platform zeminden 1,2 m yükseltildiğinde,
derin çukur muhafazaları devreye girmelidir.
59 Önce bir taraftaki, sonra diğer taraftaki derin
çukur muhafazalarının üzerine basın.
Sonuç: Derin çukur muhafazaları hareket
etmemelidir.
60 Platformu alçalt.
Sonuç: Derin çukur muhafazaları toplanma
pozisyonuna geri gelmelidir.
61 Bir derin çukur muhafazasının altında 5 x 10 cm
veya benzer bir büyüklükte bir tahta parçası
yerleştirin.
62 Platformu yükseltin.
Sonuç: Platform zeminden 2,1 m yükselmeden
önce bir alarm çalmalıdır. Platform kumandaları
LED göstergesinde PHS değeri görülmeli ve
zemin kumandaları LCD göstergesinde PHS:
Pothole Guard Stuck (PHS: Derin Çukur
Muhafazası Sıkışması) değeri görülmelidir.
63 Sürüş fonksiyon butonuna basın.
64 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun.
65 Kumanda kolunu mavi okla gösterilen yönde,
ardından sarı okla gösterilen yönde yavaşça
hareket ettirin.
Sonuç: Makina ileri veya geri hareket etmemelidir.
66 Sürüş fonksiyon butonuna basın.
67 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun.
68 Kumanda kolunun üst kısmındaki parmakla
basılan roker anahtara, kumanda paneli üzerinde
mavi ve sarı üçgenlerle gösterilen yönde basın.
Sonuç: Yönlendirme tekerlekleri sola veya sağa
dönmemelidir.
69 Platformu alçaltın.
70 5 x 10 cm veya benzer tahta parçasını kaldırın.
30 GS™-1330m Parça No. 1290847TRGT
Page 33
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Muayeneler
Çalışma Alanı Muayene Kontrol
Listesi
Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
3 Kullanmadan önce daima fonksiyon testlerini
yapın.
4 Çalışma alanını muayene edin.
Bir sonraki bölüme geçmeden önce çalışma
alanı muayenesini öğrenin ve iyice anlayın.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
Aşağıda tehlikeli koşullardan haberdar olun ve
kaçının:
hendekler veya çukurlar
darbe, zemin engelleri veya enkaz yığını
eğimli yüzeyler
sağlam olmayan veya kaygan yüzeyler
üst kısımlardaki engeller ve yüksek voltaj
iletkenleri
tehlikeli yerler
makinanın neden olduğu yük kuvvetlerine
dayanmaya yeterli olmayan yüzey desteği
rüzgar ve olumsuz hava koşulları
yetkisiz personelin bulunması
diğer olası güvenli olmayan durumlar
Çalışma Alanı Muayenesinin Temelleri
Çalışma alanı muayenesi, operatörün çalışma
alanının makina kullanımı için uygun olup olmadığını
belirlemesine yardımcı olur. Operatör bu muayeneyi,
makinayı çalışma alanına götürmeden önce
gerçekleştirmelidir.
Çalışma alanı tehlikelerini bölümünü okumak ve
hatırlamak, sonrasında hareket esnasında bunlara
dikkat etmek ve bunlardan kaçınmak, makinayı
ayarlamak ve çalıştırmak operatörün
sorumluluğundadır.
Parça No. 1290847TRGT GS™-1330m
31
Page 34
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Muayeneler
Sembollü Çıkartmaların Muayenesi
GS-1330
Parça No. Çıkartma Açıklaması Adet
43618 Etiket – Yön Okları
44981 Etiket – Platforma Giden Hava Hattı,
7,58 bar
52475 Etiket – Taşıma Bağlantı Parçası
72086 Etiket – Kaldırma Noktası
72143 Etiket – Acil Stop
82474 Etiket – Emniyet Takozu Kullan
82481 Etiket – Akü/Şarj Aleti Emniyeti
82487 Etiket - Kılavuzu Okuyun
82495 Etiket – Fren Serbest Bırakma Emniyeti ve
Çalıştırma Talimatları
97719 Etiket – Emniyet Tertibatı
114337 Etiket – Devrilme Tehlikesi, Limit Sivici
114338 Etiket – Devrilme Tehlikesi, Eğim Alarmı
137605 Etiket – Acil Stop, Platform Kumandası
137656 Etiket – Sürüş/Yönlendirme Yönü,
Platform Kumandası
1256702 Kaplama – Platform Kumanda Paneli
1257923 Etiket – Smartlink
1263646 Etiket – QR Kodu
1278704 Etiket – Akü Dolum Cihazı Göstergesi
1281175 Etiket – Çekme Halatı Bağlantı Noktası,
Düşüş Kısıtlamalı
1283878 Etiket – Tech Pro Link
1290669 Etiket – Tekerlek Yükü, GS-1530
Parça No. Çıkartma Açıklaması Adet
1290670 Etiket – Devrilme Tehlikesi, Aküler
1290673 Etiket – Elektrik Çarpması Tehlikesi, Priz
1290699 Etiket – Taşıma Diyagramı
2
1292047 Etiket – Platforma Giden Elektrik, 115V,
2
1292048 Etiket – Platforma Giden Elektrik, 230V,
3
1292049 Etiket – Platforma Giden Elektrik, 115V, UK,
4
1
1292050 Etiket – Platforma Giden Elektrik, 230EU,
2
1
1292052 Etiket – Acil Alçaltma GS-1330m
2
1292053 Talimatlar – Azami Kapasite, 272 kg,
1
1292275 Etiket – Elektrikli Sürüş, E-Sürüş
1
1292990 Etiket – Freni Serbest Bırak
1
1293166 Tehlike, Uyarı – Devrilme, Ezilme Tehlikesi
1
1293217 Etiket – Tehlike, Elektrik Çarpması
1
1294682 Etiket – Zemin Kumanda Paneli,
1
GS-1330m
1294686 Etiket – Kompartıman Erişimi
1
1294688 Etiket – Platform Aşırı Yükü LED Gösterge
2
1
1
3
1
4
Gölgelendirme, çıkartmanın görünür kısımda
olmadığı, yani, kapakların altında bulunduğu
anlamına gelir.
* Bu çıkartmalar modele, opsiyona veya
konfigürasyona özgüdür.
GS-1330m
GS-1330m
GS-1330m
GS-1330m
GS-1330m
Işığı
1
1
2
2
2
1
1
1
1
2
1
1
3
1
2
1
32 GS™-1330m Parça No. 1290847TRGT
Page 35
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Muayeneler
Parça No. 1290847TRGT GS™-1330m
33
Page 36
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Kullanım Talimatları
Kullanım Talimatları
Temel Esaslar
Kullanım Talimatları bölümü, makinanın
çalıştırılmasına ilişkin tüm talimatları içerir. Operatör,
güvenlik ve sorumluluk kılavuzlarında yer alan tüm
güvenlik kurallarına ve talimatlarına uymak operatörün
sorumluluğundadır.
Aşağıdaki Koşullar Sağlanmadıkça
Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
3 Kullanmadan önce daima fonksiyon testlerini
yapın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
Makinayı, aletleri ve malzemeleri ile birlikte personeli
havadaki çalışma alanına kaldırmak dışında bir
amaçla kullanmak güvenli değildir ve tehlikelidir.
Makinayı yalnızca yeterli eğitimi almış yetkili
personelin kullanmasına izin verilmelidir. Bir makinayı
aynı vardiyada farklı zamanlarda birden fazla
operatörün kullanması gerekiyorsa, bu operatörlerin
hepsi de kalifiye kişiler olmalı ve operatör, güvenlik ve
sorumluluk kılavuzlarında yer alan tüm güvenlik
kurallarına ve talimatlarına uymalıdırlar. Buna göre,
her yeni operatörün makinayı kullanmaya başlamadan
önce çalıştırma öncesi muayenesini, fonksiyon
testlerini ve çalışma alanı muayenesini
gerçekleştirmesi gerekir.
34 GS™-1330m Parça No. 1290847TRGT
Page 37
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Kullanım Talimatları
Acil Stop
Platformdan Çalıştırma
Tüm fonksiyonları durdurmak için zemin
kumandalarındaki veya platform kumandalarındaki
kırmızı Acil Stop butonunu kapalı (OFF) konuma itin.
Herhangi bir Kırmızı Acil Stop butonu itildiğinde
çalışan tüm fonksiyonları onarın.
Acil Alçaltma
1 Platformu alçaltmak için acil alçaltma düğmesini
çekin.
Zeminden Çalıştırma
1 Makinayı çalıştırmadan önce akü takımının bağlı
olduğundan emin olun.
2 Kontak anahtarını zeminden kumanda konumuna
döndürün.
3 Zemin ve platform kırmızı Acil Stop butonlarının
her ikisini de açık (ON) konumuna çekin.
Platformu Konumlandırma
1 Kumanda panelinde, lift fonksiyonu etkinleştirme
butonuna basıp basılı tutun.
2 Platform yukarı veya aşağı butonuna basın.
Sürüş ve dönüş fonksiyonları zemin kumandalarında
mevcut değildir.
1 Makinayı çalıştırmadan önce akü takımının bağlı
olduğundan emin olun.
2 Kontak anahtarını platform kumandası konumuna
çevirin.
3 Zemin ve platform kırmızı Acil Stop butonlarının
her ikisini de açık (ON) konumuna çekin.
Platformu Konumlandırma
1 Lift fonksiyonu butonuna basın.
LCD ekranda, lift fonksiyon
sembolünün altında bir daire
şekli belirecektir.
Lift fonksiyon butonunun itilmesinden itibaren
kumanda kolu yedi saniye içinde hareket ettirilmezse,
lift fonksiyon sembolünün altındaki daire söner ve lift
fonksiyonu çalışmaz. Lift fonksiyon butonuna tekrar
basın.
2 Kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun.
3 Ayak siviciyle teçhiz edilmiş makinalar: Aynı anda
olmak üzere; ayak sivicine basın ve basılı tutun ve
kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun.
4 Kumanda kolunu kumanda paneli üzerindeki
işaretlere göre hareket ettirin.
Parça No. 1290847TRGT GS™-1330m
35
Page 38
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
r
Kullanım Talimatları
Döndürmek İçin
1 Sürüş fonksiyon butonuna basın. LCD ekranda,
sürüş fonksiyon sembolünün altında bir daire şekli
belirecektir.
Sürüş fonksiyon butonunun itilmesinden itibaren
kumanda kolu yedi saniye içinde hareket ettirilmezse,
sürüş fonksiyon sembolünün altındaki daire söner ve
sürüş fonksiyonu çalışmaz. Sürüş fonksiyon butonuna
tekrar basın.
2 Ayak sivicine basın ve basılı tutun (varsa).
3 Kumanda kolunun üst kısmında ye
alan parmakla basılan roker siviçle
kontrol edilebilir tekerlekleri
döndürün.
3 Hızı arttırın: Kumanda kolunu yavaşça
merkezden uzaklaştıracak şekilde ettirin.
Hızı azaltın: Kumanda kolunu yavaşça merkeze
doğru hareket ettirin.
Durdurma: Kumanda kolunu merkeze geri getirin
veya fonksiyon etkinleştirme sivicini bırakın.
Makinanın yürüyeceği yönünü belirlemek için platform
kumandalarını
yön oklarını kullanın.
Platform yükseltildiğinde makina yürüyüş hızı
sınırlandırılır.
Akü durumu makina performansını etkiler. Akü seviye
göstergesi yanıp sönmekteyken makina sürüş hızı ve
fonksiyon hızı azalır.
n ve platformun üzerindeki renk kodlu
Sürmek İçin
1 Sürüş fonksiyon butonuna basın. LCD ekranda,
sürüş fonksiyon sembolünün altında bir daire şekli
belirecektir.
Sürüş fonksiyon butonunun itilmesinden itibaren
kumanda kolu yedi saniye içinde hareket ettirilmezse,
sürüş fonksiyon sembolünün altındaki daire söner ve
sürüş fonksiyonu çalışmaz. Sürüş fonksiyon butonuna
tekrar basın.
2 Ayak siviciyle teçhiz edilmiş makinalar: Aynı anda
olmak üzere; ayak sivicine basın ve basılı tutun ve
kumanda kolundaki fonksiyon etkinleştirme
sivicine basın ve basılı tutun.
Sürüş hızını seçmek için
Sürüş kumandaları, iki farklı sürüş hızı modunda
çalıştırılabilir. Sürüş hızı butonunun ışığı yandığında,
yavaş sürüş hızı modu etkindir. Butonun ışığı
söndüğünde, hızlı sürüş hızı modu etkindir.
İstediğiniz sürüş hızını seçmek için
sürüş hızı butonuna basın.
Not: Platform yükseltildiğinde, sürüş hızı
butonunun ışığı
sürüş hızını gösterir.
daima yanarak artırılmış
36 GS™-1330m Parça No. 1290847TRGT
Page 39
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Kullanım Talimatları
Meyilde sürüş
Makinanın meyil ve yan meyil derecelerini ve meyil
derecesini belirleyin.
Azami meyil derecesi, toplanmış pozisyonda:
GS-1330m %25 14°
Azami yan meyil derecesi, toplanmış pozisyonda:
GS-1330m %25 14°
Not: Meyil derecesi, platformda bir kişi varken zemin
koşullarına ve yeterli çekiş gücüne bağlıdır. İlave
platform ağırlığı eğim derecesini azaltabilir.
Meyil derecesini belirlemek için:
Meyli dijital klinometre (meyilölçer) ile ölçün VEYA
aşağıdaki prosedürü izleyin.
Şunlar gereklidir:
su terazisi
en az 1 m uzunluğunda düz bir kalas
şerit metre
Kalası meylin üzerine yerleştirin.
Rampa aşağı uçta, kalasın üst kenarına su terazisini
yerleştirin ve kalas düz seviyede oluncaya kadar ucu
kaldırın.
Kalası düz seviyede tutarken, kalasın havada kalan
ucuyla zemin arasındaki dikey mesafeyi ölçün.
Sürüş hızı butonuna hızlı sürüş hı zı moduna geçirmek
üzere basın.
Şerit metreyle ölçtüğünüz uzunluğu (yükseklik)
kalasın boyuna (mesafesine) bölün ve 100 ile çarpın.
Örnek:
Tahta parçası = 3,6 m
Mesafe = 3,6 m
Yükseklik = 0,3 m
0,3 m ÷ 3,6 m = 0,083 x 100 = %8,3 derece
Meyil azami rampa yukarı, rampa aşağı veya yan
meyil oranını aşarsa, makina rampa yukarı veya aşağı
bir vinç yardımıyla çekilmeli veya taşınmalıdır. Taşıma
ve Kaldırma bölümüne bakın.
Parça No. 1290847TRGT GS™-1330m
37
Page 40
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Kullanım Talimatları
Çalıştırma ile ilgili gösterge kodları
Platform kumandaları LED veya zemin kumandaları
LCD diyagnostik göstergelerinde çalışmayla ilgili LL
gibi bir gösterge kodu okunuyorsa, makinayı
çalıştırmaya devam etmeden önce hatalı durum
onarılmalı veya bertaraf edilmelidir. Sistemi sıfırlamak
için kırmızı Acil Stop butonunu içeri itin ve geri çekin.
LED Değeri
Platform Aşırı Yükü
Platform kumandaları LED diyagnostik göstergesinde
yanıp sönen OL değeri okunuyorsa ve zemin
kumandaları LCD diyagnostik göstergesinde OL:
Platform Overloaded (OL: Platform Aşırı Yüklü) değeri
okunuyorsa, platform aşırı yüklü demektir ve hiçbir
fonksiyon çalışmaz. Bir alarm çalar.
1 Kırmızı Acil Stop butonunu kapalı (OFF) konuma
doğru itin.
2 Platformdan ağırlık kaldırın.
3 Kırmızı Acil Stop butonunu açık (ON) konumuna
çekin.
LCD Değeri
Çalıştırma ile İlgili Gösterge Kodları
Kod Durum
LL Dengede Değil
OL Platform Aşırı Yüklü
CH Şasi Modu Çalıştırma
PHS Derin Çukur Muhafazası Sıkışması
ND Sürüş Yok (opsiyon)
BR Manüel Fren Serbest Bırakma
Daha ayrıntılı bilgi için, lütfen ilgili Genie Servis
Kılavuzuna bakın. Zemin kumandaları LCD
göstergesinde de bir kod ve kodun açıklaması
görüntülenebilir.
LED Değeri
LCD Değeri
Platform kaldırılırken veya indirilirken, maksimum
yüksekliğe yakın bir konumda bir kendi kendine
kontrol fonksiyonu gerçekleştirilecektir. Makina stop
edebilir ve bir alarm çalabilir. Makina aşırı yüklü
değilse normal operasyon devam edecektir.
Aşırı Yükten Kurtarma
Zemin kumandaları LCD diyagnostik ekranında
Overload Recovery (Aşırı Yükten Kurtarma) yazısı
okunuyorsa, platform aşırı yüklü haldeyken acil
alçaltma sistemi kullanılmış demektir. Mesajın nasıl
sıfırlanacağıyla ilgili bilgiler için lütfen ilgili Genie
Servis Kılavuzuna bakın.
38 GS™-1330m Parça No. 1290847TRGT
Page 41
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Kullanım Talimatları
Kumanda Cihazıyla Zeminden
Çalıştırma
Operatör, makina ve sabit nesneler arasında güvenli
mesafeler olmasını temin edin.
Kumanda cihazını kullanırken makinanın yol alacağı
yöne dikkat edin.

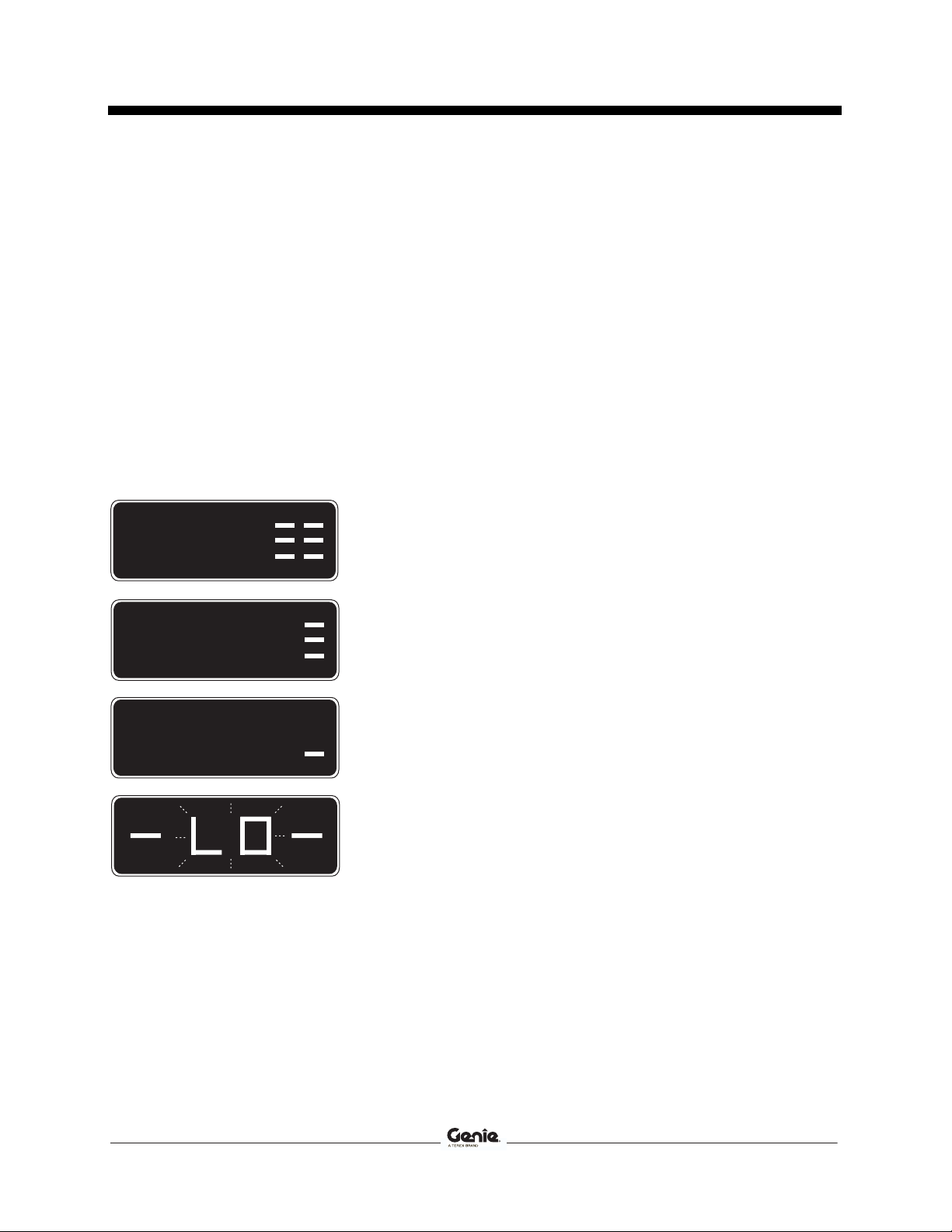

Akü Seviye Göstergesi
Akü seviyesini belirlemek için LED göstergedeki
diyagnostik değeri kullanın.
Not: Platform kumandaları LED göstergesinde yanıp
sönen bir LO kodu görünürse, makina hizmetten
çıkarılmalı ve şarj edilmelidir yoksa makinanın bütün
fonksiyonları devre dışı kalır.
Ful Şarj
Emniyet Tertibatının Kullanılması
1 Platformu zeminden yaklaşık 2,4 m yükseltin.
2 Emniyet tertibatını makinadan uzak tarafa
döndürün ve aşağıya sarkmasını sağlayın.
3 Platformu, emniyet tertibatı bağlantı üzerinde
güvenle sabit kalana kadar alçaltın. Platformu
alçaltırken emniyet tertibatından uzak durun.
Her Kullanımdan Sonra
1 Güvenli bir park konumu (herhangi bir engelin
veya geliş-gidişin olmadığı sağlam, düz bir yüzey)
seçin.
2 Platformu alçaltın.
3 Kontak anahtarını kapalı (OFF) konuma getirin ve
yetkisiz kullanımı engellemek için anahtarı
çıkartın.
4 Aküleri şarj edin.
Yarım Şarj
Düşük Şarj
LO Yanıp
Sönüyor
Parça No. 1290847TRGT GS™-1330m
39
Page 42
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Kullanım Talimatları
Korkuluk Demirlerinin Aşağı
Katlanması
Platform korkuluk sistemi, uzatma gövdesi için bir
aşağı katlanır demir kısmı ve ana gövde için bir kısım
içerir. Tüm kısımlar yerlerinde dört adet telli kilit pimle
tutulur.
1 Platformu tamamen alçaltın ve platform
uzatmasını geri çekin.
2 Platform kumandalarını kaldırın.
Düşme tehlikesi. Korkuluk demirlerini katlarken
daima dikkatli olun ve platform zeminine sağlam
basın.
3 Platformun iç kısmından, iki adet uzatma gövdesi
kilit pimini çıkarın.
Ellerinizi sıkışabilecekleri noktalardan uzak tutun.
4 Uzatma gövdesi korkuluğunun ortasından,
uzatma gövdesi korkuluk tertibatını ünitenin arka
kısmına doğru katlayın.
5 Ana gövdenin arkasında, iki adet ana kilit pimini
çıkarın.
Ellerinizi sıkışabilecekleri noktalardan uzak tutun.
6 Ünitenin ortasından, ana gövde korkuluk
tertibatını ünitenin ön kısmına doğru katlayın.
7 Giriş salıncak kasasını, sol ana demirine, pimi
kullanarak bağlayın.
Ellerinizi sıkışabilecekleri noktalardan uzak tutun.
8 Dikkatli bir şekilde kapıyı açıp platformu terk edin.
9 İki pimi, ana demirlerin yan tarafından çıkarın.
Ellerinizi sıkışabilecekleri noktalardan uzak tutun.
10 Yan ana demiri, ünitenin içine doğru katlayın.
11 Diğer iki pimi, ana demirlerin diğer tarafından
çıkarın.
Ellerinizi sıkışabilecekleri noktalardan uzak tutun.
12 Diğer yandaki ana demiri, ünitenin içine doğru
katlayın.
Not: Telli kilit pimlerinin kaldırılmasında ve yerlerine
geri yerleştirilmesinde kolaylık sağlamak için,
korkuluğu çekerek veya iterek lastik tamponlara tazyik
uygulayın.
Korkuluk Demirlerinin Yerine
Takılması
Katlama talimatlarını geriye doğru uygulayın ve bütün
kilitleme pimlerinin yerinde ve düzgünce takılı
olduğundan emin olun.
40 GS™-1330m Parça No. 1290847TRGT
Page 43
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Kullanım Talimatları
Standart Aküler
1 Akü havalandırma kapaklarını açın ve akü asit
Akü ve Şarj Aleti Talimatları
Aşağıdakilere Dikkat Edin ve Uyun:
Harici bir şarj aleti veya booster akü takviyesi
kullanmayın.
Aküyü yeterince havalandırılan bir alanda şarj
edin.
Şarj için şarj aletinde gösterilen uygun AC giriş
voltajını kullanın.
Sadece Genie onaylı akü ve şarj aleti kullanın.
düzeyini ölçün. Gerekirse, sadece plakaları
kaplamaya yetecek kadar damıtılmış su ekleyin.
Şarj işlemi öncesinde aküleri aşırı doldurmayın.
2 Akü havalandırma kapaklarını yerlerine takın.
3 Akü şarj aletini topraklanmış bir AC devresine
bağlayın.
4 Akü tamamen şarj olduğunda şarj cihazı akünün
tam dolu olduğunu gösterir.
5 Şarj işlemi tamamlandıktan sonra akü asit
düzeyini kontrol edin. Dolum tüpünün tabanına
kadar damıtılmış su ekleyin. Aşırı doldurmayın.
Akünün Şarj Edilmesi
1 Aküleri şarj etmeden önce akülerin bağlı
olduklarından emin olun.
2 Akü kompartımanını açın. Kompartıman tüm şarj
işlemi boyunca açık kalmalıdır.
Bakım gerektirmeyen aküler
1 Akü şarj aletini topraklanmış bir AC devresine
bağlayın.
2 Akü tamamen şarj olduğunda şarj cihazı akünün
tam dolu olduğunu gösterir.
Parça No. 1290847TRGT GS™-1330m
41
Page 44
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Kullanım Talimatları
Kuru Akü Doldurma ve Şarj Etme
Talimatları
1 Akü havalandırma kapaklarını çıkartın ve plastik
keçeyi akü havalandırma deliklerinden kalıcı
şekilde sökün.
2 Seviye, plakaları kaplamaya yetecek düzeye
ulaşıncaya kadar hücrelerin her birini akü asidiyle
(elektrolit) doldurun.
Akü şarj işlemi tamamlanıncaya kadar azami seviyeye
kadar doldurmayın. Aşırı doldurma, şarj işlemi
sırasında akü asidinin taşmasına neden olabilir.
Dökülen akü asidini sodyum bikarbonat ve suyla nötr
hale getirin.
3 Akü havalandırma kapaklarını takın.
4 Aküyü şarj edin.
5 Şarj işlemi tamamlandıktan sonra akü asit
düzeyini kontrol edin. Dolum tüpünün tabanına
kadar damıtılmış su ekleyin. Aşırı doldurmayın.
42 GS™-1330m Parça No. 1290847TRGT
Page 45
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Taşıma ve Kaldırma Talimatları
Taşıma ve Kaldırma Talimatları
Aşağıdakilere Dikkat Edin ve Uyun:
Genie bu emniyete altına alma bilgilerini bir
tavsiye olarak sunmaktadır. ABD Ulaştırma
Bakanlığı yönetmelikleri, diğer mahalli
yönetmelikler ve kendi şirket politikaları mucibince,
makinaların emniyetinin uygun biçimde temin
edilmesinin ve doğru treylerin seçilmiş olmasının
yegane sorumlusu şoförlerdir.
Herhangi bir lifti veya Genie ürününü
konteynırlarla taşıma ihtiyacı içinde bulunan
Genie müşterileri, inşaat ve lift ekipmanlarını
uluslararası nakliye için hazırlama, yükleme ve
emniyet altına alma konusunda kalifiye bir nakliye
firmasıyla temasa geçmelidir.
Frenleri serbest bırakmadan önce makina düz bir
yüzeyde olmalı veya sabitlenmelidir.
Geçmeli pimler çıkarıldığında korkulukların
düşmesine izin vermeyin. Korkuluklar
alçaltıldığında korkulukları sağlam bir şekilde
tutun.
Makinanın rampa yukarı , rampa aşağı ve yan
meyil derecelerini aşan meyilli yerlerde makinayı
sürmeyin. Kullanım Talimatları bölümündeki
Meyilde Sürüş kısmına bakın.
Taşıma aracı kasasının eğikliği azami meyil
derecesini aşarsa, fren serbest bırakma işleminde
açıklandığı gibi makina bir vinç yardımıyla
yüklenmeli ve indirilmelidir.
Makinanın kamyona yüklenip kamyondan
indirilmesi işlemleri, yalnızca uzman
yükseltilebilen seyyar iş platformu operatörleri
tarafından gerçekleştirilmelidir.
Taşıma aracı düz bir zemin üzerine park
edilmelidir.
Taşıma aracı, makina yüklenirken kaymanın
önlenmesini sağlayacak şekilde sabitlenmelidir.
Araç kapasitesinin, yükleme yüzeylerinin ve
zincirlerin veya bağlama kayışlarının makina
ağırlığını taşıyacak kuvvette olduğundan emin
olun. Genie lift makinaları boyutlarına nispeten
çok ağırdır. Makinanın ağırlığı için seri etiketine
bakın.
Parça No. 1290847TRGT GS™-1330m
43
Page 46
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Taşıma ve Kaldırma Talimatları

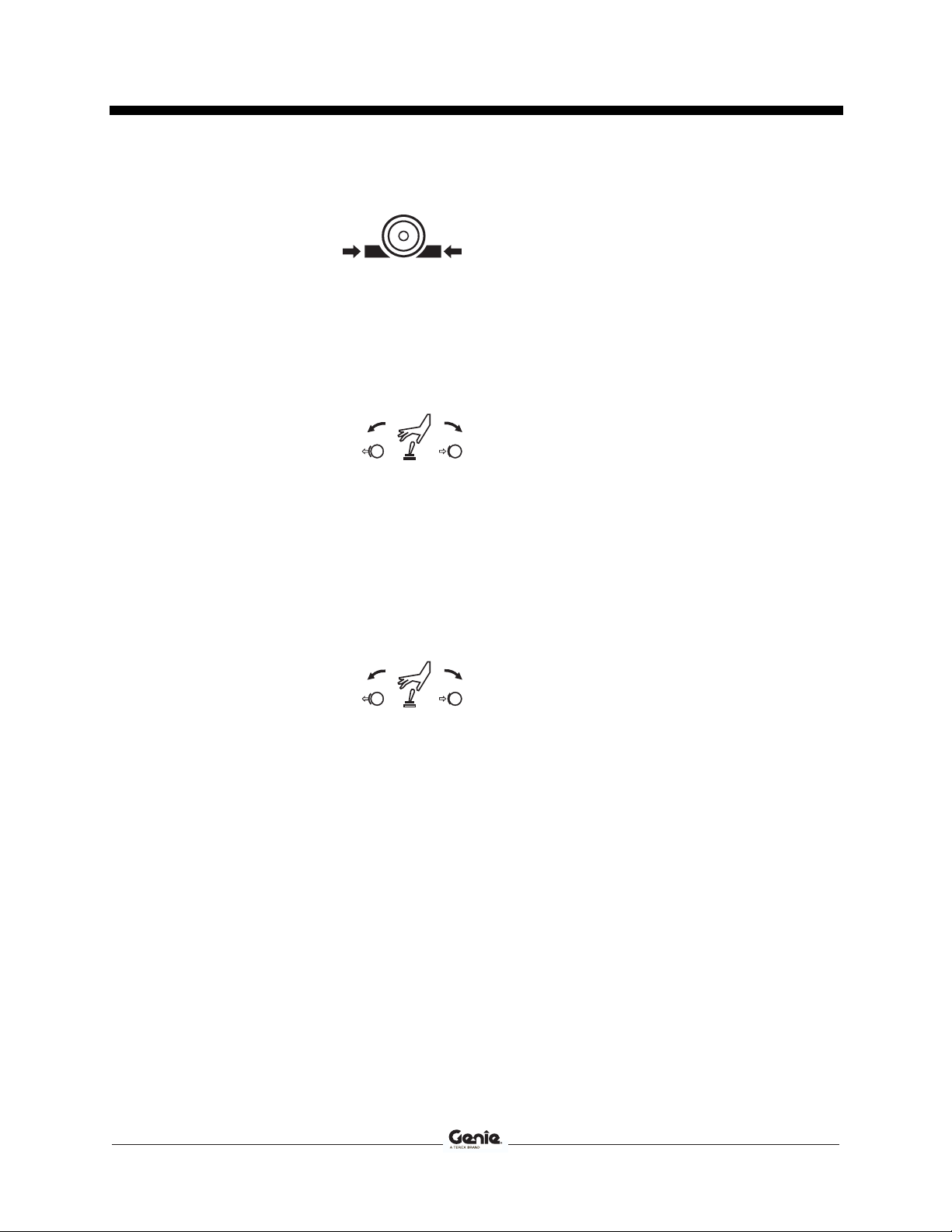

Freni Serbest Bırakma İşlemi
1 Makinanın kaymasını
engellemek için tekerleklere
takoz koyun.
2 Çekme halatının sürüş şasisi bağlantı noktalarına
düzgünce sabitlendiğinden ve yolda hiçbir engel
bulunmadığından emin olun.
3 Acil stop butonunu dışarı çekin ve anahtar siviçini
zemin pozisyonuna getirin.
4 Hidrolik tepsisini açın.
5 Koruyucu kapağı toggle siviçten
çıkarın.
6 Frenleri serbest bırakmak için
toggle siviçi şekilde gösterildiği
gibi hareket ettirin. Frenler
serbest bırakıldığında bir alarm
devreye girecektir.
Makina yüklendikten sonra:
1 Makinanın kaymasını engellemek için tekerleklere
takoz yerleştirin.
2 Frenleri devreye sokmak için
toggle siviçi şekilde gösterildiği
gibi hareket ettirin.
3 Koruyucu kapağı toggle siviçin
üzerine yerleştirin.
4 Zemin ve platform kumandalarında bulunan
ızı Acil Stop butonlarının her ikisini de kapalı
kırm
(OFF) konuma itin.
Genie GS-1330m'nin çekilmesi tavsiye edilmez.
Makinanın çekilmesi şartsa 3,2 km/sa hız
aşılmamalıdır.
44 GS™-1330m Parça No. 1290847TRGT
Page 47
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Taşıma ve Kaldırma Talimatları

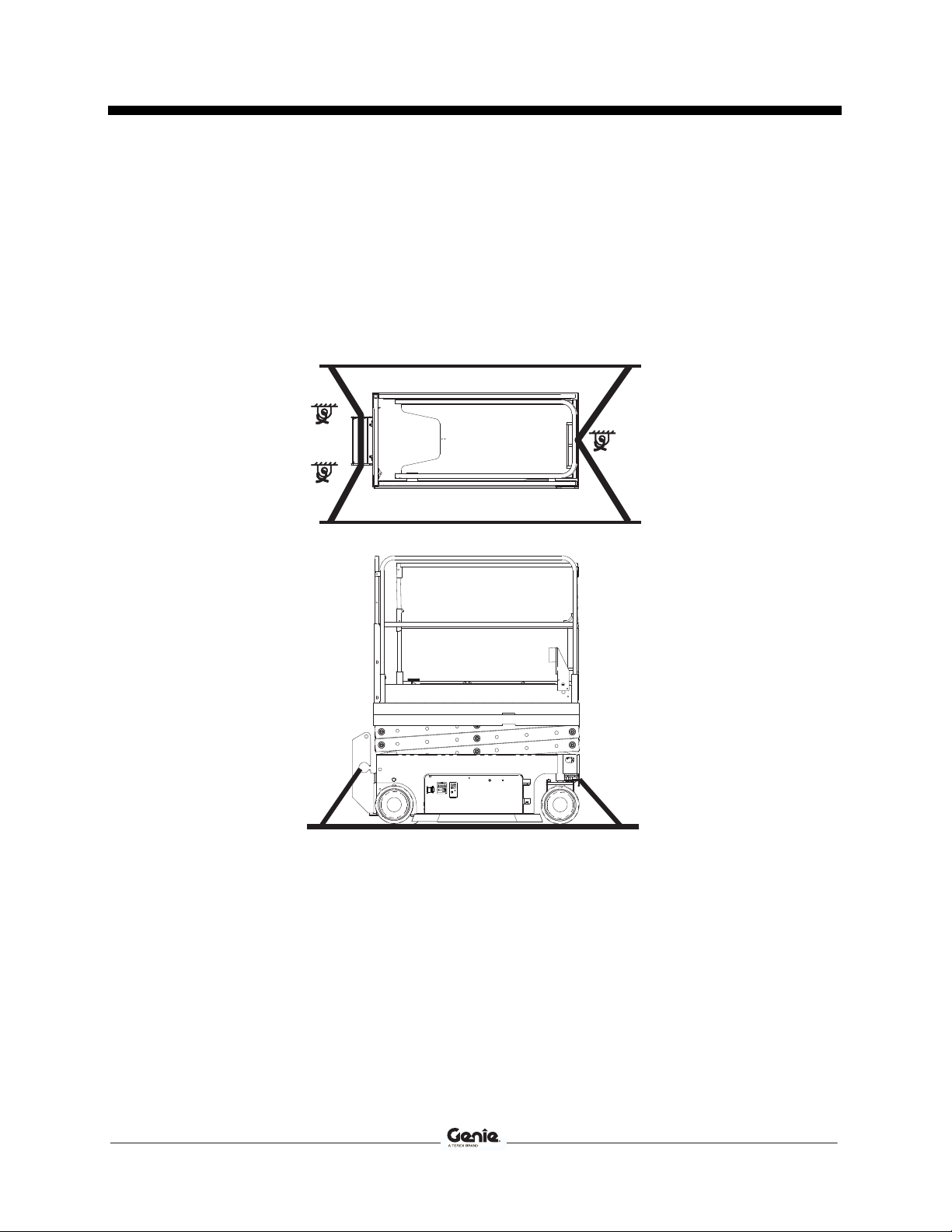

Nakil İçin Kamyona veya Römorka
Sabitleme
Makina taşınırken uzatma gövdesi kilidini daima
kullanın.
Taşıma işleminden önce kontak anahtarını kapalı
(OFF) konuma getirin ve anahtarı çıkartın.
Makinanın tamamını gevşek veya tamamen
sabitlenmemiş parçalara karşı muayene edin.
Büyük yük kapasitesine sahip zincirler veya kayışlar
kullanın.
En az 2 zincir veya kayış kullanın.
Zincirlerin hasar görmesini engellemek için kaldırma
teçhizatı ayarlayın.
Parça No. 1290847TRGT GS™-1330m
45
Page 48
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Taşıma ve Kaldırma Talimatları
Makinanın Bir Forkliftle Kaldırılması
Uzatma gövdesi, kumandalar ve komponent
Aşağıdakilere Dikkat Edin ve Uyun:
tablalarının emniyete alındığından emin olun.
Makinadaki boşta/gevşek ögelerin hepsini çıkartın.
Platformu tamamen alçaltın. Platform tüm yükleme ve
taşıma prosedürleri sırasında alçaltılmış olarak
kalmalıdır.
Yalnızca ağır yüklerin kaldırılması konusunda
kalifiye vinç kullanıcıları (rigger) makinayı
hazırlamalı ve kaldırmalıdır.
Sadece kalifiye forklift operatörleri makinayı bir
forkliftle kaldırmalıdır.
Vinç kapasitesinin, yükleme yüzeylerinin ve
kayışların veya halatların makina ağırlığını
taşıyacak kuvvette olduğundan emin olun.
Makinanın ağırlığı için seri etiketine bakın.
Merdivenin her iki tarafında yer alan forklift ceplerini
kullanın.
Forklift çatallarını forklift ceplerinin tam karşısına
gelecek şekilde konumlandırın.
Çatalların tamamı içeri girecek şekilde ileriye doğru
sürün.
Makinayı 0,4 m yükseltin ve ardından makinayı
emniyetli biçimde tutabilmek için çatalları geriye doğru
hafifçe eğin.
Çatalları alçaltırken makinanın düz dengede
olduğundan emin olun.
Makinayı yan tarafından kaldırmak
komponent hasarına sebep
olabilir.
46 GS™-1330m Parça No. 1290847TRGT
Page 49
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Taşıma ve Kaldırma Talimatları
Kaldırma Talimatları
Platformu tamamen alçaltın. Uzatma gövdesi,
kumandalar ve komponent tablalarının emniyete
alındığından emin olun. Makinadaki boşta/gevşek
ögelerin hepsini çıkartın.
Bu sayfadaki tablo ve resmi kullanarak makinanızın
ağırlık merkezini belirleyin.
Kaldırma teçhizatını makinada sadece belirtilen
kaldırma noktalarına takın. Makinanın ön kısmında
2,5 cm'lik iki adet delik ve kaldırmada kullanılan
merdivende iki adet delik bulunmaktadır.
Makinanın hasar görmesini engellemek ve makinayı
dengede tutmak için kaldırma teçhizatını ayarlayın.
Ağırlık Merkezi Tablosu
Model X Ekseni Y Ekseni
GS-1330m
44,3 cm 52,5 cm
2
1 X Ekseni
2 Y Ekseni
1
Parça No. 1290847TRGT GS™-1330m
47
Page 50
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
Bakım
Bakım
Aşağıdakilere Dikkat Edin ve Uyun:
Operatör sadece bu kılavuzda belirtilen rutin
bakım işlemlerini gerçekleştirecektir.
Programlı bakım muayeneleri, üretici
spesifikasyonlarına uygun biçimde ve
sorumluluklar kılavuzunda sıralanan gerekirliklere
uygun olarak yalnızca kalifiye servis teknisyenleri
tarafından gerçekleştirilecektir.
Malzemeler kanuni düzenlemelere uygun şekilde
bertaraf edilecektir.
Yalnızca Genie tarafından onaylanmış yedek
parçaları kullanın.
Hidrolik Yağı Seviyesinin Kontrol
Edilmesi
Hidrolik yağının uygun seviyede tutulması makinanın
çalıştırılması için şarttır. Hidrolik yağı seviyesinin
uygun olmaması hidrolik komponentlere zarar verebilir.
Günlük kontroller muayene eden kişinin, yağ
seviyesindeki hidrolik sistem sorunlarına işaret
edebilecek değişiklikleri tespit etmesine yardımcı olur.
1 Makinanın sağlam, düz bir zemin üzerinde,
engellerle karşılaşmayacak şekilde, platformun
toplanmış pozisyonda olduğundan emin olun.
2 Hidrolik yağı deposundaki yağ seviyesini gözle
muayene edin.
Sonuç: Hidrolik yağı düzeyi depodaki ADD (ekle)
FULL (dolu) işaretleri arasında olmalıdır.
ve
3 Gerekirse yağ ekleyin. Aşırı doldurmayın.
Bakım Sembollerinin Açıklamaları
Talimatlarla anlatılmak istenenlerin açık bir şekilde
açıklanmasına yardımcı olmak amacıyla bu kılavuzda
aşağıdaki semboller kullanılmıştır. Bir bakım
prosedürünün başlangıcında bu sembollerden biri
veya daha fazlası yer alıyorsa, bunlar aşağıdaki
anlamı vermektedir.
Bu sembol, bu prosedürün gerçekleştirilmesi
için aletlere gerek olduğunu gösterir.
Bu sembol, bu prosedürün gerçekleştirilmesi
için yeni parçalara gerek olduğunu gösterir.
Hidrolik yağı spesifikasyonları
Hidrolik yağı türü Chevron Rando HD eşdeğeri
48 GS™-1330m Parça No. 1290847TRGT
Page 51
Birinci Edisyon • İkinci Baskı Kullanım Kılavuzu
Bakım
Akülerin Kontrol Edilmesi
Makinadan yeterli performans elde edilmesi ve
çalıştırma güvenliğinin sağlanması için akü
durumunun iyi olması şarttır. Yetersiz sıvı düzeyi veya
hasarlı kablo ve bağlantılar komponent hasarına veya
tehlikeli durumların oluşmasına neden olabilir.
Elektrik çarpması tehlikesi. Sıcak veya akım
bulunan devrelerle temas, ölüme veya ağır
yaralanmalara neden olabilir. Bütün yüzüklerinizi,
saatlerinizi ve diğer takılarınızı çıkartın.
Bedensel yaralanma tehlikesi. Aküler asit içerir.
Akü asidinin dökülmesine izin vermeyin ve akü
asidiyle temastan kaçının. Dökülen akü asidini
sodyum bikarbonat ve suyla nötr hale getirin.
Not: Bu testi, aküleri tamamen şarj ettikten sonra
gerçekleştirin.
Programlı Bakım
Üç ayda bir, yıllık ve her iki yılda bir gerçekleştirilen
bakım, bu makinanın servis kılavuzunda yer alan
prosedürlere uygun olarak bu makinada bakım yapma
konusunda yeterli eğitimi almış ve kalifiye bir kişi
tarafından yapılmalıdır.
Üç aydan daha uzun bir süredir hizmet dışı kalmış
makinalar, tekrar hizmete sokulmadan önce üç aylık
kontrol işlemine tabi tutulmalıdır.
1 Koruyucu giysiler giyin ve gözlük takın.
2 Akü kablo bağlantılarının sıkı ve korozyonsuz
olmasına dikkat edin.
3 Akü tutma braketlerinin yerinde ve sabit
olduğundan emin olun.
Not: Akü kutuplarını (akü başlarını) koruyucu ve
korozyonu önleyici sızdırmazlık maddelerinin
eklenmesi akü kutuplarında ve kablolarda korozyonun
önlenmesine yardımcı olur.
Parça No. 1290847TRGT GS™-1330m
49
Page 52
Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
A
A
A
A
V
t
A
r
A
A
A
A
A
Spesifikasyonlar
Spesifikasyonlar
Model
GS-1330m
zami çalışma yüksekliği 3,9 m
zami platform yüksekliği 5,9 m
Yükseklik, toplanmış halde azami, demir
202 cm
sabitlenmiş
Yükseklik, toplanmış halde azami,
202 cm
demirler yukarıda
Toplanmış halde, demirler katlı iken azami
168 cm
yükseklik
Toplanmış haldeyken azami platform
90 cm
yüksekliği
Korkuluk demirleri yüksekliği 110 cm
En 78 cm
Boy, toplanmış halde 141 cm
Platform uzatılmış konumda uzunluk 187 cm
Platform uzatması boyu 46 cm
Platform ebatları (boy x en) 126 x 67 cm
zami yük kapasitesi 227 kg
Dingil mesafesi 98 cm
Dönme yarıçapı (dıştan) 155 cm
Dönme yarıçapı (içten) 40 cm
Zemin mesafesi 6 cm
Zemin mesafesi
2 cm
Derin çukur muhafazaları devrede iken
ğırlık 885 kg
(Makina ağırlıkları opsiyon konfigürasyonlarına göre
değişiklik göstermektedir. Makinanın spesifik olarak ağırlığı
için seri etiketine bakın.)
Güç kaynağı
Sistem voltajı
2 Akü, 12V 85AH
24
Platformdaki AC prizi Standar
zami hidrolik basıncı
155 ba
(fonksiyonlar)
Lastik ebatları
El/kol sisteminin maruz kaldığı toplam vibrasyon düzeyi
2,5 m/sn
Tüm vücudun maruz kaldığı ağırlıklı ivmelenmenin en
yüksek karekök ortalaması 0,5 m/sn
2
değerini aşmaz.
2
değerini geçmez.
10 x 3 x 8 inç
Çalıştırma sıcaklığı
sgari
zami
-29°C
66°C
Havaya yayılan ses emisyonları
Zemin iş istasyonundaki ses basıncı seviyesi <70 dB
Platform iş istasyonundaki ses basıncı seviyesi <70 dB
Azami meyil derecesi, toplanmış pozisyonda
Azami yan meyil derecesi, toplanmış
%25 (14°)
%25 (14°)
pozisyonda
Not: Meyil derecesi, platformda bir kişi varken zemin
koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform
ağırlığı eğim derecesini azaltabilir.
Sürüş hızları
Toplanmış halde, azami
Platform yükseltilmiş halde, azami
4,0 km/sa
0,8 km/sa
12,2 m/55 sn
Zemin yükü bilgileri, GS-1330m
zami lastik yükü 390 kg
Lastik temas basıncı 8,40 kg / cm
824 kPa
Kaplanan zemin üzerindeki basınç 1159 kg / cm
11,37 kPa
Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı
opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca
uygun güvenlik faktörleri ile kullanılmalıdır.
Ürünlerimizin sürekli olarak geliştirilmesi bir Genie
politikasıdır. Ürün spesifikasyonları önceden haber
verilmeksizin veya herhangi bir yükümlülüğe tabi olmaksızın
değiştirilebilir.
GS™-1330m Parça No. 1290847TRGT Kullanım Kılavuzu Birinci Edisyon • İkinci Baskı
2
2
50 GS™-1330m Parça No. 1290847TRGT
Page 53
www.genielift.com
Distribütör:
Loading...
