GR-12 GR-15 GR-20

Serienummerområde

fra GR10-20000

fra GRR-101

med vedlikeholdsinformasjon

Oversettelse av originale instrukser Sixth Edition Third Printing Part No. 133572NW

Brukerhåndbok Sjette utgave • Tredje opplag

Front Matter

Viktig

Les, forstå og overhold sikkerhetsreglene og betjeningsinstruksjonene før maskinen tas i bruk. Kun opplært og autorisert personell har lov til å bruke denne maskinen. Denne håndboken skal anses som en permanent del av maskinen, og skal til enhver tid oppbevares sammen med maskinen. Kontakt oss dersom du har spørsmål.

Kontakt oss:

Internett: www.genielift.com

E-post: awp.techpub@terex.com

Innhold

Innledning ............................................................. 1

Forklaringer på symboler og faremerking ............. 3

Generell sikkerhet ................................................. 5

Personsikkerhet .................................................... 7

Sikkerhet på arbeidsplassen ................................. 8

Tegnforklaring ..................................................... 15

Styreanordninger ................................................ 16

Inspeksjoner ........................................................ 19

Betjeningsinstrukser ............................................ 32

Instrukser for transport og løfting ........................ 41

Vedlikehold ......................................................... 45

Spesifikasjoner .................................................... 47

           

Sjette utgave: Tredje opplag, oktober 2014

”Genie” er et registrert varemerke for Terex South Dakota, Inc. i USA og i flere andre land. “GR” er et registrert varemerke for Terex South Dakota, Inc.

I overensstemmelse med EU-direktiv 2006/42/EC Se EU-samsvarserklæring

GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Innledning

Eiere og brukere:

Takk for at du har valgt vår maskin. Brukerens sikkerhet er vår høyeste prioritet. Dette oppnås best når vi alle bidrar. Vi mener at du i stor grad bidrar til økt sikkerhet hvis du som bruker av utstyret:

1 følger arbeidsgiverens, arbeidsplassens og

myndighetenes regler.

2 leser, forstår og følger instruksjonene i denne

håndboken og andre håndbøker som følger med denne maskinen.

3 følger gode sikkerhetsrutiner under arbeidet

og bruker sunn fornuft.

4 kun benytter opplærte/sertifiserte brukere

under kvalifisert tilsyn til å betjene maskinen.

Fare

Dersom instruksjonene og sikkerhetsreglene i denne håndboken ikke følges, kan det føre til dødsfall eller alvorlige personskader.

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen.

1 Unngå farlige situasjoner.

Les og sørg for at du har forstått sikkerhetsreglene før du går videre til neste del.

2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

 Du har lest, forstått og følger produsentens

instruksjoner og sikkerhetsregler – samt sikkerhets- og brukerhåndbøker og merkingen på maskinen.

 Du har lest, forstått og følger arbeidsgivers

sikkerhetsregler og reglement for arbeidsplassen.

 Du har lest, forstått og følger alle aktuelle

forskrifter fra myndighetene.

 Du har gjennomgått kvalifisert opplæring i

sikker bruk av maskinen.

Delenr. 133572NW GR-12 • GR-15 • GR-20 1

Brukerhåndbok Sjette utgave • Tredje opplag

Innledning

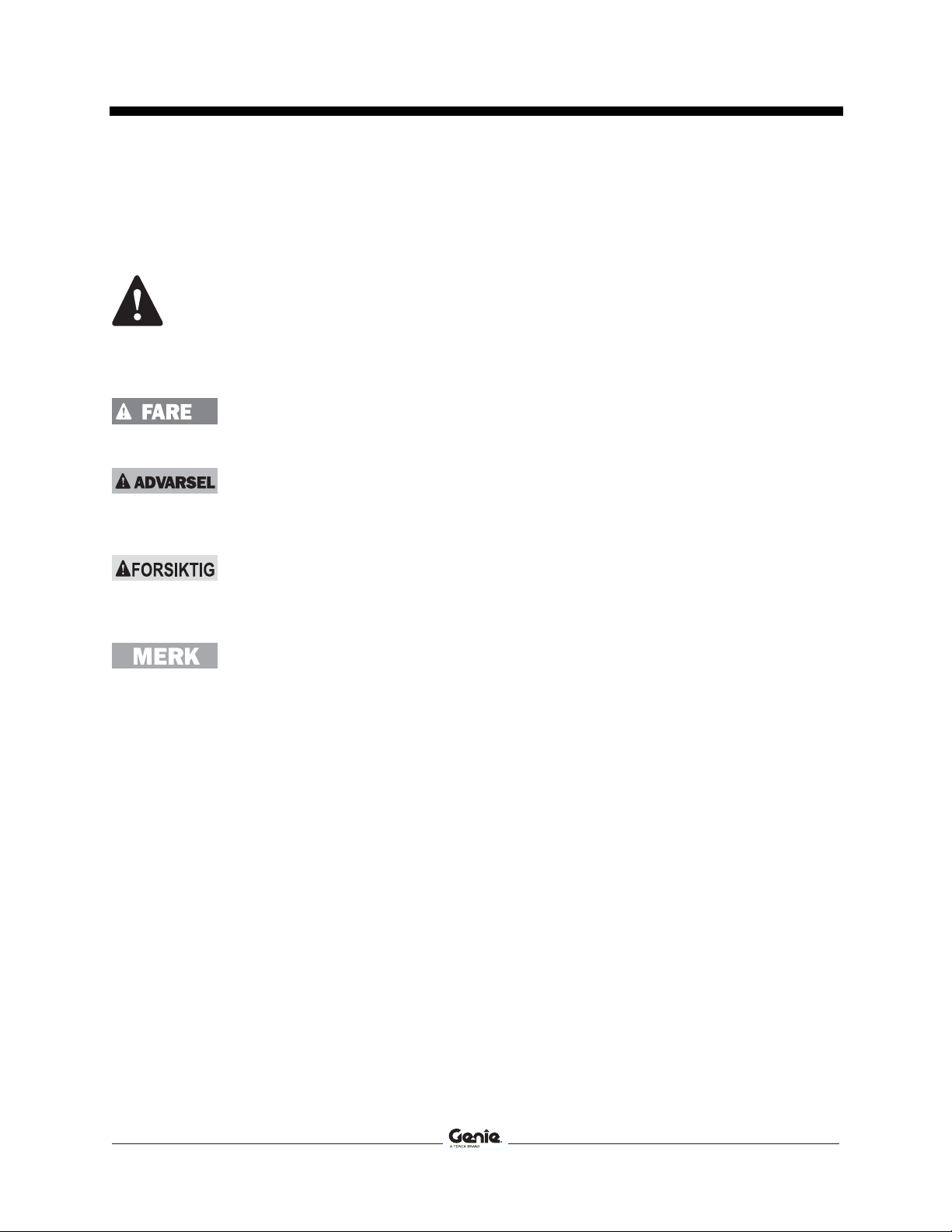

Fareklassifisering

Merkingen på denne maskinen benytter symboler, fargekoder og ord som angir følgende:

Sikkerhetssymbol – varsler deg om potensiell fare for personskade. Følg alle sikkerhetsmeldinger som følger dette symbolet, for å forhindre mulig personskade eller død.

Indikerer en farlig situasjon som, dersom den ikke unngås, vil føre til død eller alvorlig personskade.

Indikerer en farlig situasjon som, dersom den ikke unngås, kan føre til død eller alvorlig personskade.

Indikerer en farlig situasjon som, dersom den ikke unngås, kan føre til små eller moderate personskader.

Bruksområde

Maskinen er kun laget for å løfte personell, verktøy og materialer til en arbeidsplass over bakken.

Vedlikehold av sikkerhetsmerker

Erstatt alle manglende eller skadde sikkerhetsmerker. Tenk alltid på brukerens sikkerhet. Rengjør sikkerhetsmerkene med mildt såpevann. Ikke bruk løsemiddelbaserte rengjøringsmidler. Da kan sikkerhetsmerkene bli ødelagt.

Indikerer en advarsel om materielle skader.

2 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Forklaringer på symboler og faremerking

Les brukerhåndboken

Les servicehåndboken

Klemfare Røyking forbudt Kollisjonsfare

Kollisjonsfare Fare for velt Fare for velt

Fare for elektrisk støt Eksplosjonsfare Brannfare Fare for forbrenning Fare for hudinjeksjon

Bruk en papp- eller papirbit til å søke etter lekkasjer.

Fare for elektrisk støt

Transportdiagram Festepunkt

Delenr. 133572NW GR-12 • GR-15 • GR-20 3

Ikke kom i nærheten av bevegelige deler.

Flytt maskinen til et plant underlag.

Batterier brukt som motvekt

Brukerhåndbok Sjette utgave • Tredje opplag

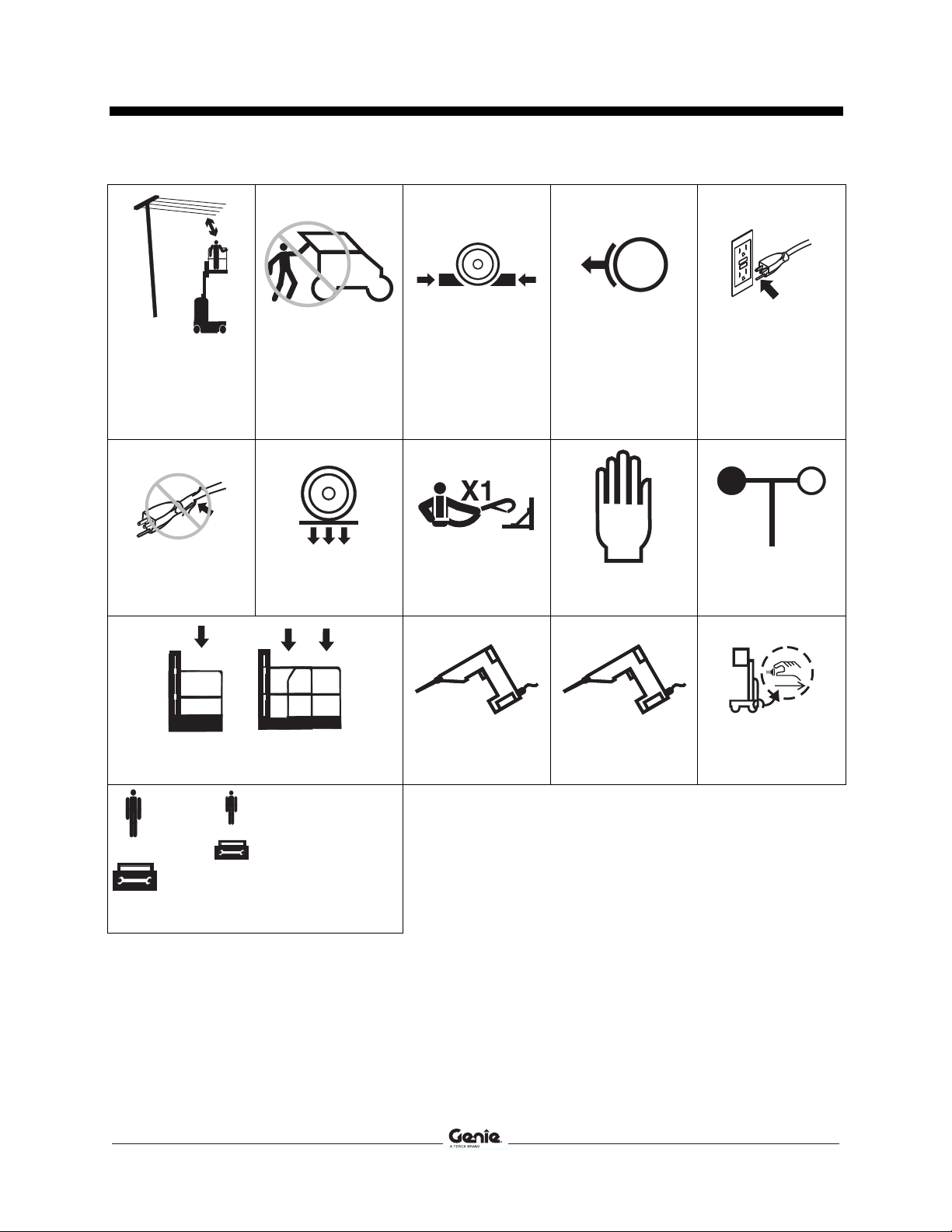

Forklaringer på symboler og faremerking

Hold påkrevd sikkerhetsavstand.

Skift ut skadede ledninger og kabler.

Kun faglært vedlikeholdspersonell skal åpne slike deksler.

Hjullast

Blokker hjulene Løsne bremsene

Kun jordet 3-punkts vekselstrøm

Festepunkt for stropper

Sidekraft Vindstyrke

Maksimumskapasitet

Spenning – strøm til plattform

Trykk – luftslange til plattform

Nødsenking

Maksimumskapasitet medberegnet bruker, verktøy og bord

4 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

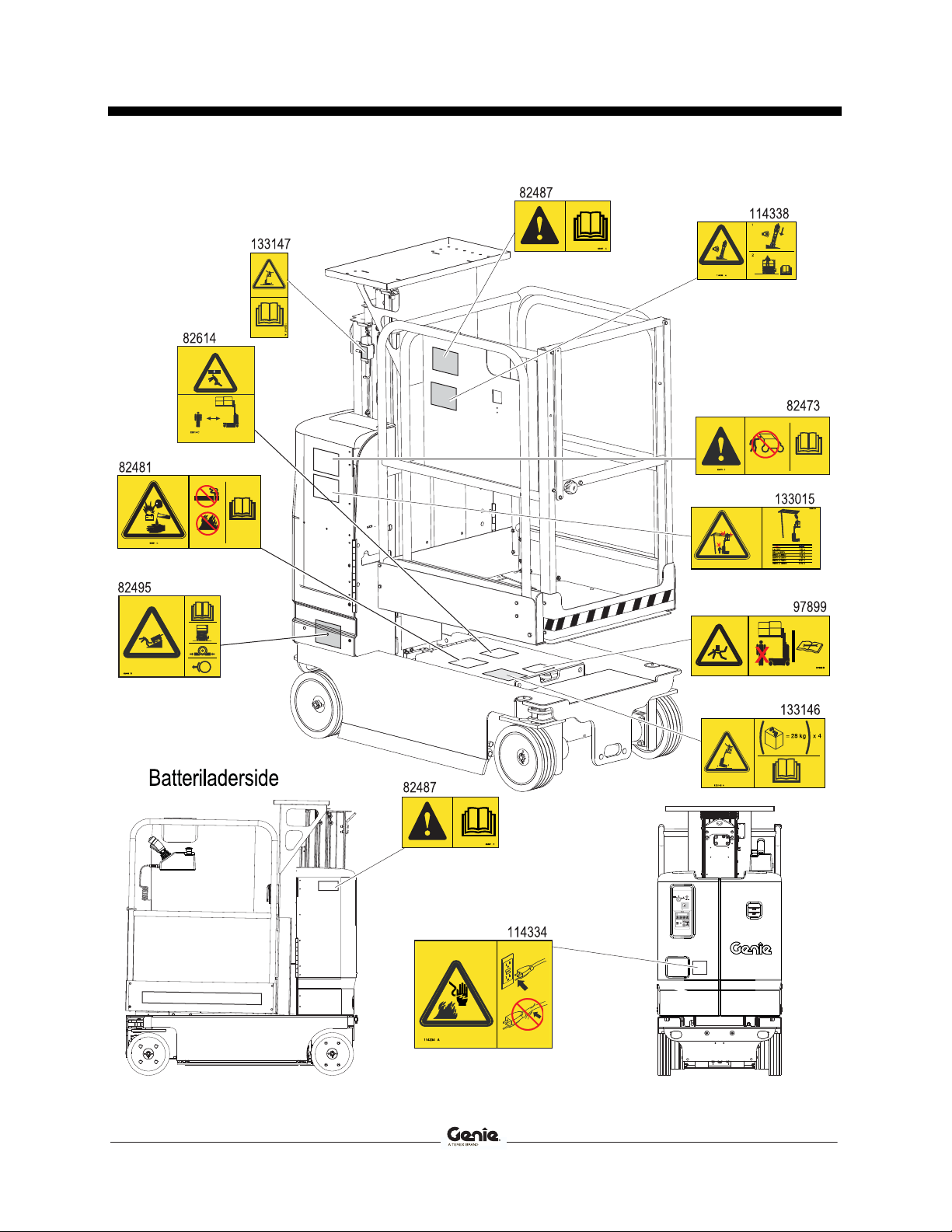

Generell sikkerhet

STOP

137635

137562

Delenr. 133572NW GR-12 • GR-15 • GR-20 5

Brukerhåndbok Sjette utgave • Tredje opplag

Generell sikkerhet

6 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Personsikkerhet

Sikkerhetsutstyr

Utstyr for sikring mot fall (PFPE) er påkrevd ved bruk av denne maskinen. Dersom slikt utstyr er påkrevd pga. regler ved arbeidsplassen eller av arbeidsgiver, gjelder følgende:

Alt sikkerhetsutstyr må være i samsvar med aktuelle statlige forskrifter, og må inspiseres og anvendes i henhold til utstyrsprodusentens instruksjoner.

Delenr. 133572NW GR-12 • GR-15 • GR-20 7

Brukerhåndbok Sjette utgave • Tredje opplag

Sikkerhet på arbeidsplassen

Fare for elektrisk støt

Fare for velt

Denne maskinen er ikke isolert og vil ikke gi noen beskyttelse mot elektrisk støt.

Hold god avstand til strømledninger og elektriske apparater i henhold til aktuelle nasjonale forskrifter og tabellen under.

Spenning i ledning Påkrevd sikkerhetsavstand

0 til 50 KV 3,05 m 50 til 200 KV 4,60 m 200 til 350 KV 6,10 m 350 til 500 KV 7,62 m 500 til 750 KV 10,67 m 750 til 1 000 KV 13,72 m

Den totale vekten av personer, utstyr og materialer må ikke overstige plattformens eller plattformforlengelsens maksimumskapasitet. Vekten på bord er en del av den totale plattformbelastningen.

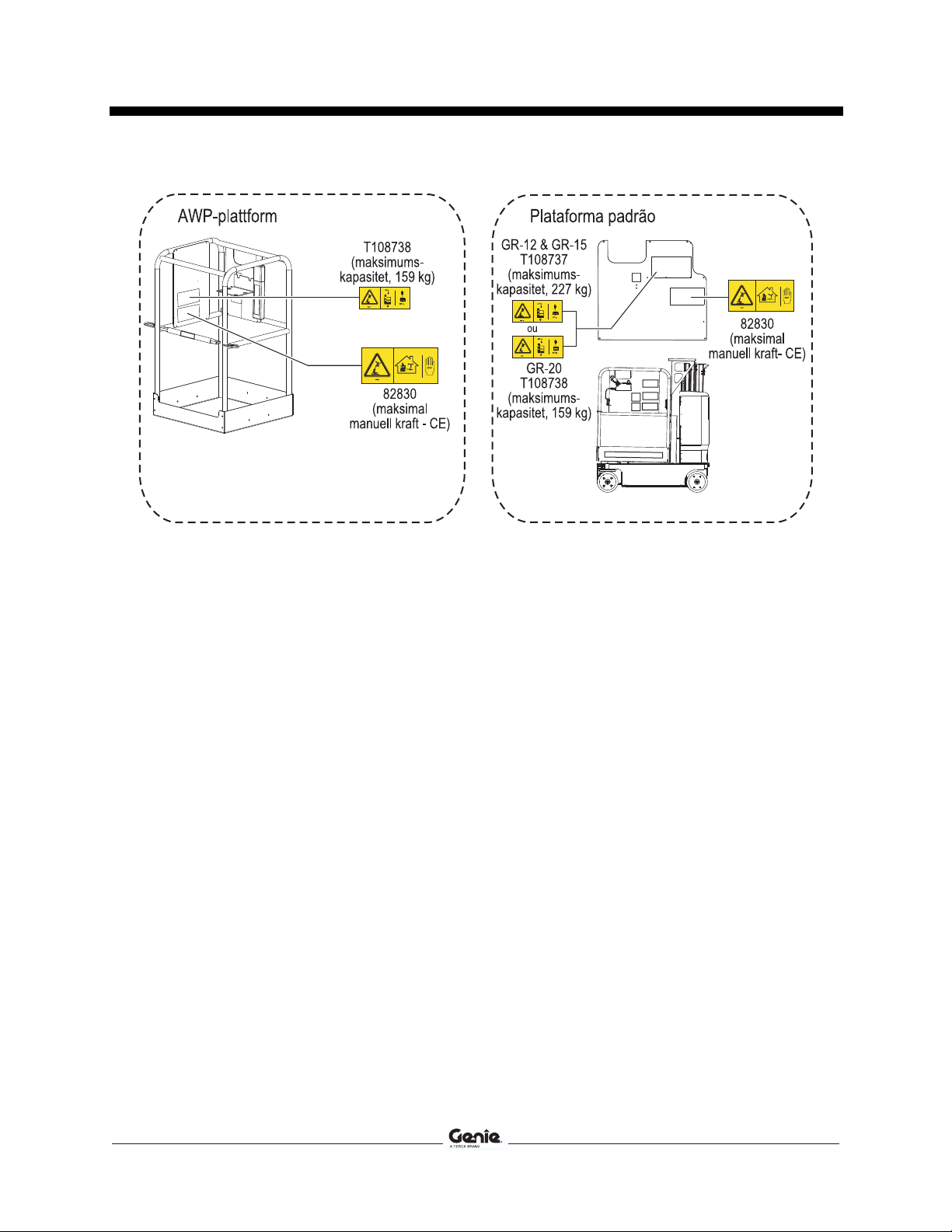

Maksimumskapasitet – GR-12 og GR-15

Standard plattform 227 kg

Arbeidsbord (valgfritt) 22 kg Maks. antall personer 1

AWP-plattform 159 kg

Maks. antall personer 1

Maksimumskapasitet – GR-20

Standard plattform 159 kg

Maks. antall personer 1

AWP-plattform 159 kg

Maks. antall personer 1

Ta med i beregningen at plattformen kan bevege seg, og at ledningene kan svaie, og se opp for sterk vind og vindkast.

Ikke rør maskinen dersom den er i kontakt med strømførende ledninger. Personell på bakken eller på plattformen må ikke røre eller betjene maskinen før de strømførende ledningene er koblet fra.

Ikke bruk maskinen i tordenvær eller storm.

Ikke bruk maskinen som jording ved sveising.

8 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Bommen må kun heves eller forlenges dersom maskinen er plassert på et fast og plant underlag.

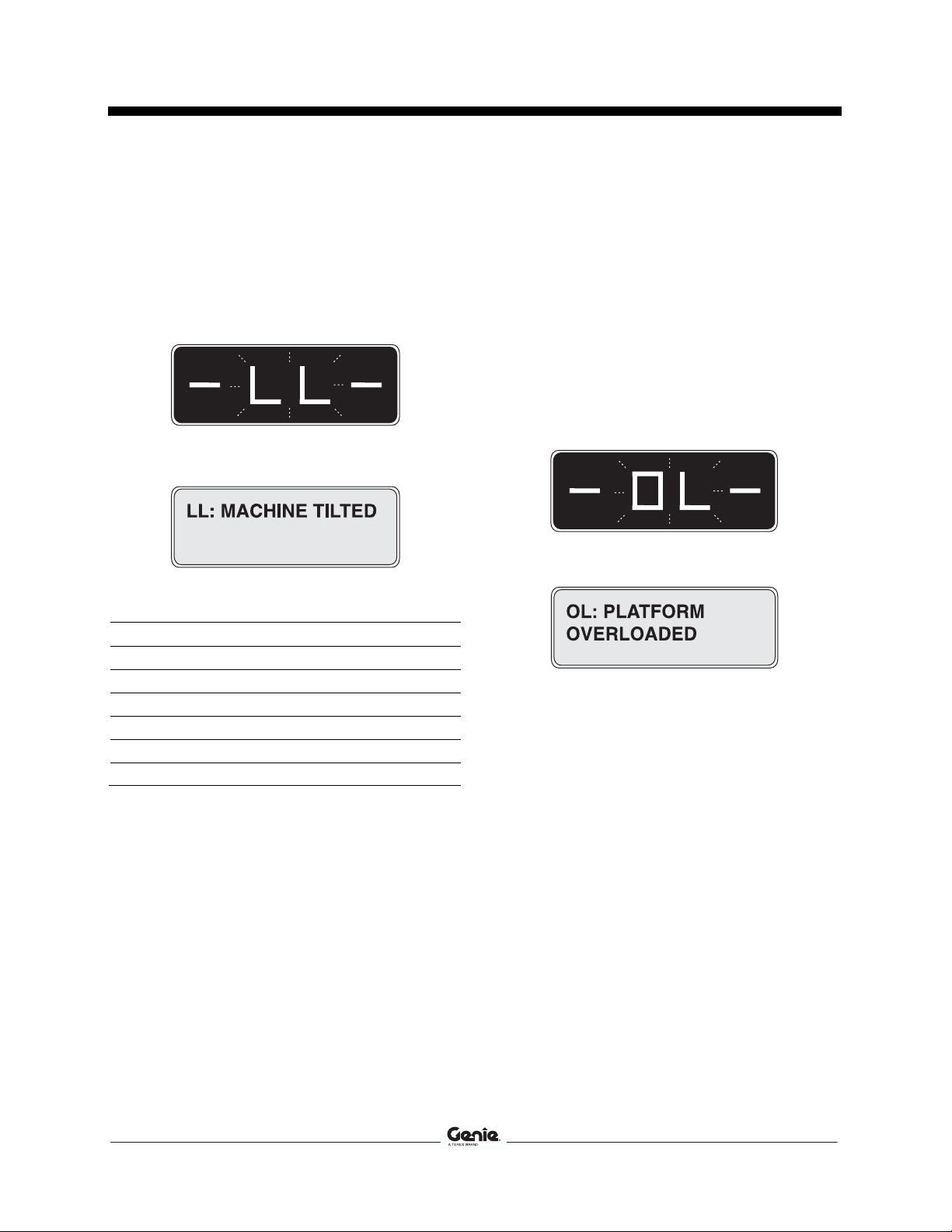

Ikke bruk tiltealarmen som indikator på om maskinen står plant. Tiltealarmen utløses på plattformkontrollen og bakkekontrollen når maskinen står i en bratt helling.

Dersom tiltealarmen utløses: Senk plattformen. Flytt maskinen til et fast, plant underlag. Dersom tiltealarmen utløses når plattformen er hevet, senk plattformen svært forsiktig.

Ikke kjør raskere enn 0,8 km/t når plattformen er hevet.

Ved heving av plattformen må du ikke overstige maksimal tillatt manuell kraft og antall personer angitt på neste side.

Ikke bruk maskinen i sterk vind eller sterke vindkast. Ikke øk flatearealet på plattformen eller lasten. Økning av arealet som utsettes for påvirkning av vind, vil gjøre maskinen mer ustabil.

Ikke kjør maskinen med plattformen hevet i eller nær ujevnt terreng, ustabilt underlag eller under andre farlige forhold. Ikke bruk maskinen som kran.

Ikke skyv maskinen eller andre gjenstander med plattformen.

Ikke la plattformen komme i kontakt med andre objekter.

Ikke bind fast plattformen til andre objekter.

Ikke plasser last slik at den stikker ut over plattformens yttergrenser.

Arbeidsbordet er regnet som en del av plattformen.

Ikke bruk plattformkontrollene til å frigjøre plattformen dersom den sitter fast, eller normal bevegelse hindres av andre gjenstander. Alt personell må fjernes fra plattformen før ethvert forsøk på å frigjøre plattformen ved hjelp av kontrollene på bakken.

Vær ekstremt forsiktig, og kjør med lav hastighet og med maskinen sammenslått over ujevnt terreng, skrot, ustabilt eller glatt underlag og nær hull og skrenter.

Denne maskinen er kun godkjent for innendørs bruk. Ikke hev plattformen når det er fare for at vindhastigheten overstiger 0 m/s.

Delenr. 133572NW GR-12 • GR-15 • GR-20 9

Brukerhåndbok Sjette utgave • Tredje opplag

Sikkerhet på arbeidsplassen

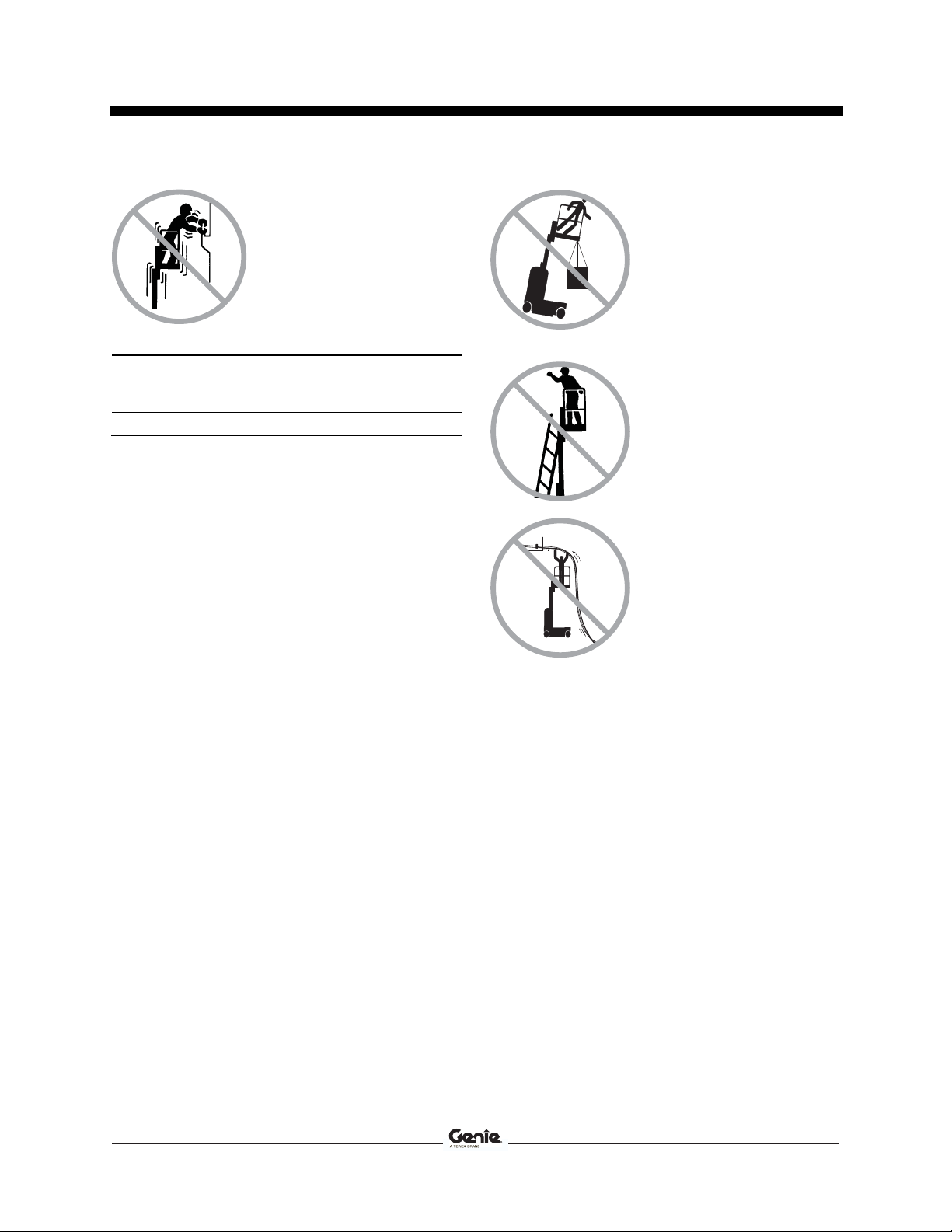

Ikke skyv deg fra eller trekk deg mot gjenstander utenfor plattformen.

Modell

CE 200 N 1

Maks tillatt manuell

kraft

Maksimalt antall

personer på

plattformen

Ikke endre eller koble ut endebryterne.

Ikke endre eller koble ut maskindeler som på noe vis virker inn på sikkerhet og stabilitet.

Ikke plasser eller fest fast eller overhengende last på noen deler av denne maskinen.

Ikke plasser stiger eller stillaser på plattformen eller mot noen del av denne maskinen.

Ikke transporter verktøy og materialer hvis de ikke er fordelt jevnt og kan håndteres på en trygg måte av personen(e) på plattformen.

Ikke skift ut deler som er vitale for maskinens stabilitet, med deler med annen vekt eller andre spesifikasjoner.

Ikke bruk batterier som veier mindre enn de originale batteriene. Batterier brukes som motvekt og er avgjørende for maskinens stabilitet. Hvert batteri må veie 28 kg.

Ikke modifiser eller endre en løftbar arbeidsplattform uten at produsenten har gitt skriftlig tillatelse på forhånd. Montering av tilleggsutstyr for festing av verktøy eller materialer på plattformen, stigbrettet eller rekkverket kan øke vekten på plattformen og overflatearealet på plattformen eller lasten.

Ikke bruk denne maskinen på et bevegelig eller mobilt underlag eller kjøretøy.

Sørg for at alle dekkene er gode, hjulmuttere er godt festet og alle låsepinner er på plass.

10 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Klemfare

Hold hender og andre lemmer unna masten.

Ikke jobb under plattformen eller masten uten at batteridekselet står åpent.

Bruk sunn fornuft og planlegg når maskinen betjenes via kontrollenheten på bakken. Hold trygg avstand mellom brukeren, maskinen og stasjonære objekter.

Fare ved bruk i helling

Ikke kjør maskinen i hellinger som er brattere enn den maksimale hellingen og sidehellingen som maskinen takler. Den angitte maksimale hellingen for maskinen gjelder for sammenslått posisjon.

Maksimal helling, sammenslått posisjon

Maksimal sidehelling, sammenslått posisjon

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft.

30 % (17°) 30 % (17°)

Fallfare

Rekkverket beskytter brukeren mot å falle ut. Hvis brukere av plattformen må bruke personlig sikkerhetsutstyr pga. arbeidsplassens forskrifter, må slikt utstyr brukes i henhold til produsentens instruksjoner og gjeldende forskrifter. Fest sikkerhetstauet til forankringen på plattformen.

Hold plattformen fri for skrot.

Lukk grinden før bruk.

Ikke sitt, stå eller klatre på plattformens rekkverk. Stå støtt på plattformen til enhver tid.

Ikke klatre ned fra plattformen når den er hevet.

Ikke gå ut fra eller inn på plattformen uten at maskinen er i sammenslått posisjon.

Delenr. 133572NW GR-12 • GR-15 • GR-20 11

Brukerhåndbok Sjette utgave • Tredje opplag

Sikkerhet på arbeidsplassen

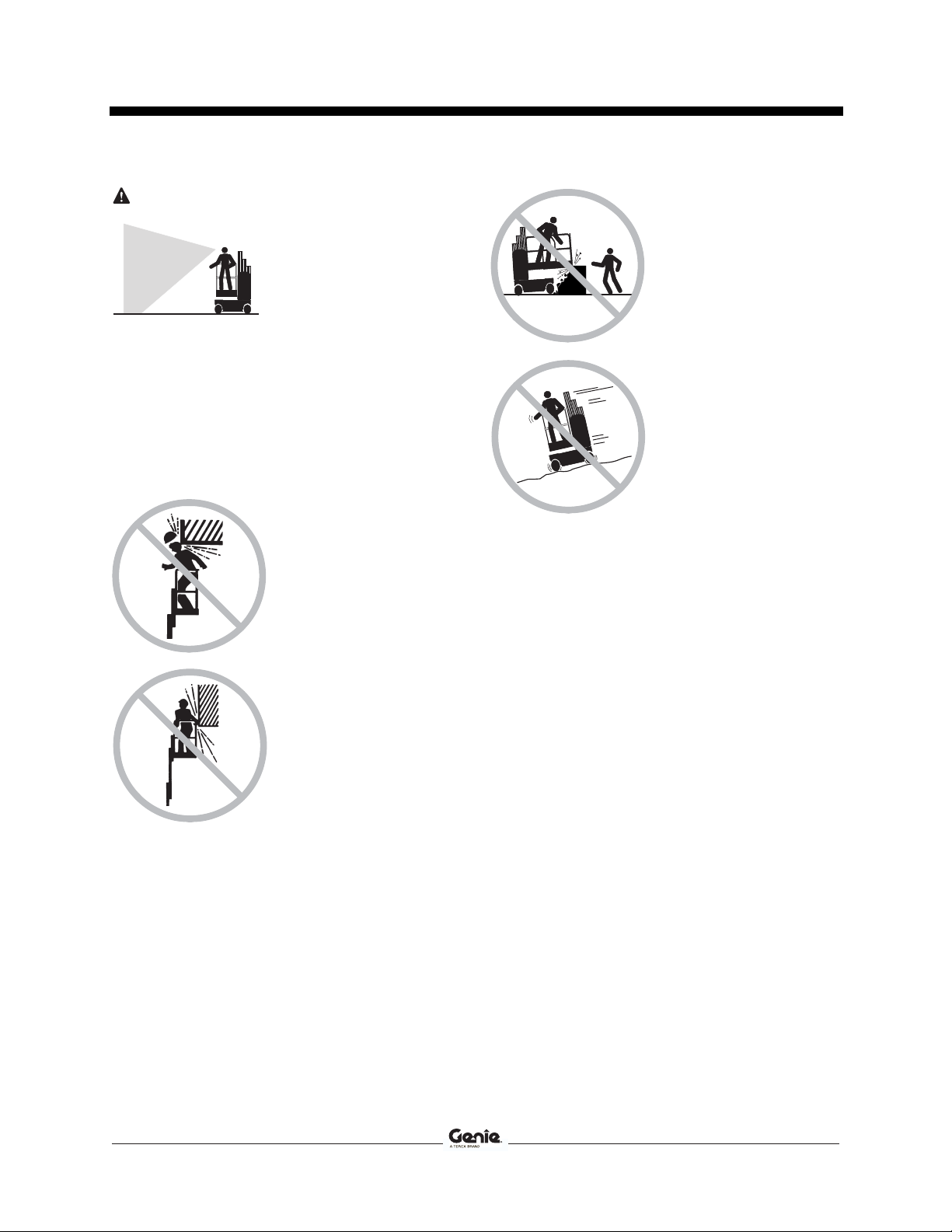

Kollisjonsfare

Vær oppmerksom på begrenset sikt og blindsoner når du kjører eller betjener maskinen.

Vær oppmerksom på den hevede plattformens posisjon når du flytter maskinen.

Maskinen må stå på et plant underlag eller være sikret før bremsene slippes opp.

Alle brukere må følge arbeidsgivers, arbeidsstedets og myndighetenes forskrifter angående bruk av personlig verneutstyr.

Kontroller arbeidsplassen for høye hindringer og andre mulige farer.

Ikke senk plattformen uten at området under er fritt for personer og hindringer.

Begrens hastigheten ved forflytting ut fra kjøreforholdene (underlag, trafikk, helling, personer i området) og andre faktorer som kan medføre kollisjonsfare.

Ikke bruk maskinen i nærheten av kraner eller annet bevegelig, overhengende maskineri uten at kranen er avsperret og/eller forholdsregler er tatt for å forhindre en eventuell kollisjon.

Vær oppmerksom på klemfare når du holder fast i plattformens rekkverk.

Bruk av maskinen til lek og stunt er forbudt.

12 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Fare for personskade

Ikke bruk maskinen dersom den lekker hydraulisk olje eller luft. En luftlekkasje eller lekkasje av hydraulisk olje kan trenge gjennom huden og/eller forårsake brannskader.

Uheldig kontakt med maskindeler under ethvert deksel vil medføre alvorlig personskade. Kun faglært vedlikeholdspersonell skal åpne slike deksler. Bruker bør kun åpne slike deksler ved inspeksjon før bruk. Alle deksler må være lukket og sikret når maskinen er i bruk.

Eksplosjons- og brannfare

Ikke bruk maskinen eller lad batteriene på farlige steder eller steder hvor det kan forekomme brennbare eller eksplosive gasser eller partikler.

Fare ved skade på maskinen

Ikke bruk en ødelagt maskin eller en maskin som ikke virker som den skal.

Inspiser maskinen grundig før bruk, og test alle funksjoner før hvert arbeidsskift. Merk en ødelagt maskin umiddelbart, og ta den ut av drift.

Forsikre deg om at alt vedlikehold er utført i henhold til denne håndboken og gjeldende Genie-servicehåndbok.

Sørg for at all merking er på plass, og at den er leselig.

Sørg for at bruker-, sikkerhets- og ansvarshåndbøkene er komplette og leselige, og at de ligger i oppbevaringsboksen på maskinen.

Fare for skader på maskindeler

Ikke bruk batteriladere på mer enn 24 V for å lade opp batteriene.

Ikke bruk maskinen som jording ved sveising.

Delenr. 133572NW GR-12 • GR-15 • GR-20 13

Brukerhåndbok Sjette utgave • Tredje opplag

Sikkerhet på arbeidsplassen

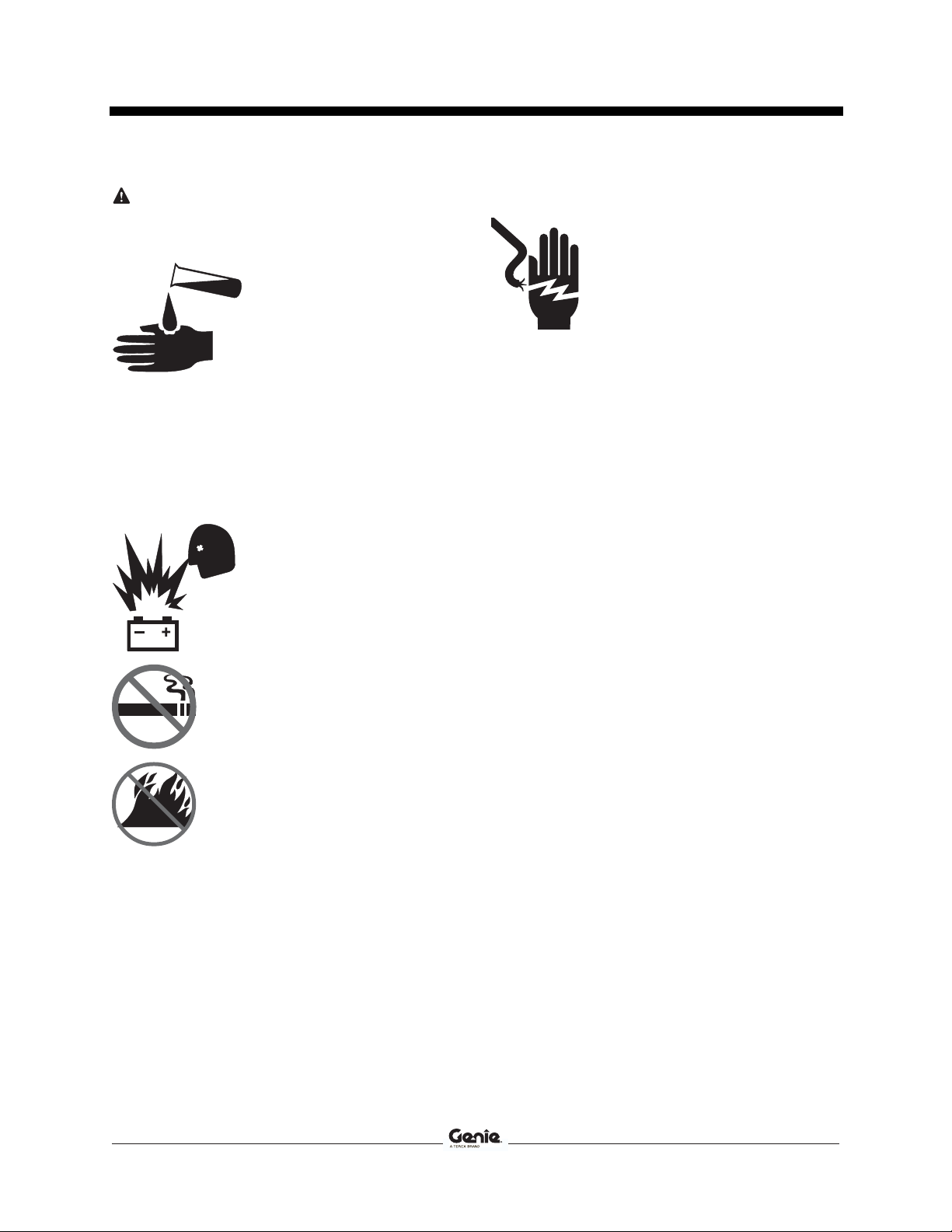

Batterisikkerhet

Forbrenningsfare

Batterier inneholder syre. Bruk alltid verneklær og vernebriller når du jobber med batterier.

Fare for elektrisk støt / forbrenningsfare

Koble batteriladeren kun til et

ordet, 3-punkts

vekselstrømsuttak.

Inspiser daglig ledninger og kabler. Skift ut ødelagte deler før du tar maskinen i bruk.

Unngå søl av eller kontakt med batterisyre. Nøytraliser

Ikke utsett batteriene eller laderen for vann eller regn under lading.

batterisyresøl med bakepulver og vann.

Eksplosjonsfare

Hold gnister, flammer og tente sigaretter unna batteriene. Batterier skiller ut en eksplosiv gass.

Batteriholderen må være åpen under hele ladingen.

Ikke berør batteripolene eller kabelklemmene med verktøy som kan lage gnister.

Unngå elektrisk støt fra batteripolene. Ta av deg alle ringer, klokker og smykker.

Fare for velt

Ikke bruk batterier som veier mindre enn de originale batteriene. Batterier brukes som motvekt og er avgjørende for maskinens stabilitet. Hvert batteri må veie 28 kg.

Fare ved løft

Bruk et passende antall personer og korrekt løfteteknikk ved løfting av batteriene.

Låsing etter bruk

1 Finn en sikker parkeringsplass – et fast og

plant underlag, uten hindringer og trafikk.

2 Senk plattformen. 3 Vri nøkkelbryteren til ”av”-posisjon, og fjern

nøkkelen for at ikke uvedkommende skal kunne bruke maskinen.

4 Lad batteriene.

Fare for skade på maskindeler

Ikke bruk batteriladere på mer enn 24 V for å lade opp batteriene.

Ikke bruk maskinen som jording ved sveising.

14 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Tegnforklaring

1 Veihullbeskyttelse 2 Ikke-svingbart hjul 3 Nødsenkeventil 4 Transportfeste 5 Gaffeltrucklommer 6 Batteriladerdisplay 7 Deksel 8 Bakkekontroll 9 Nivåindikator for

hydraulikkolje

Delenr. 133572NW GR-12 • GR-15 • GR-20 15

10 Strøm til

plattform/batteriladertilkobling for valgfri inverter

11 Arbeidsbord (hvis montert) 12 Knapp for utløserpumpe til

brems (under deksel)

13 Skyvbar midtstolpe 14 Plattformkontroll 15 Festepunkt for stropper 16 Mast

17 GFCI-kontakt 18 Beholder til håndbok 19 Batterideksel 20 Lås til batterideksel 21 Styrehjul 22 Utløserpedal for

plattformforlengelse

23 Grind på plattformforlengelse

Brukerhåndbok Sjette utgave • Tredje opplag

Styreanordninger

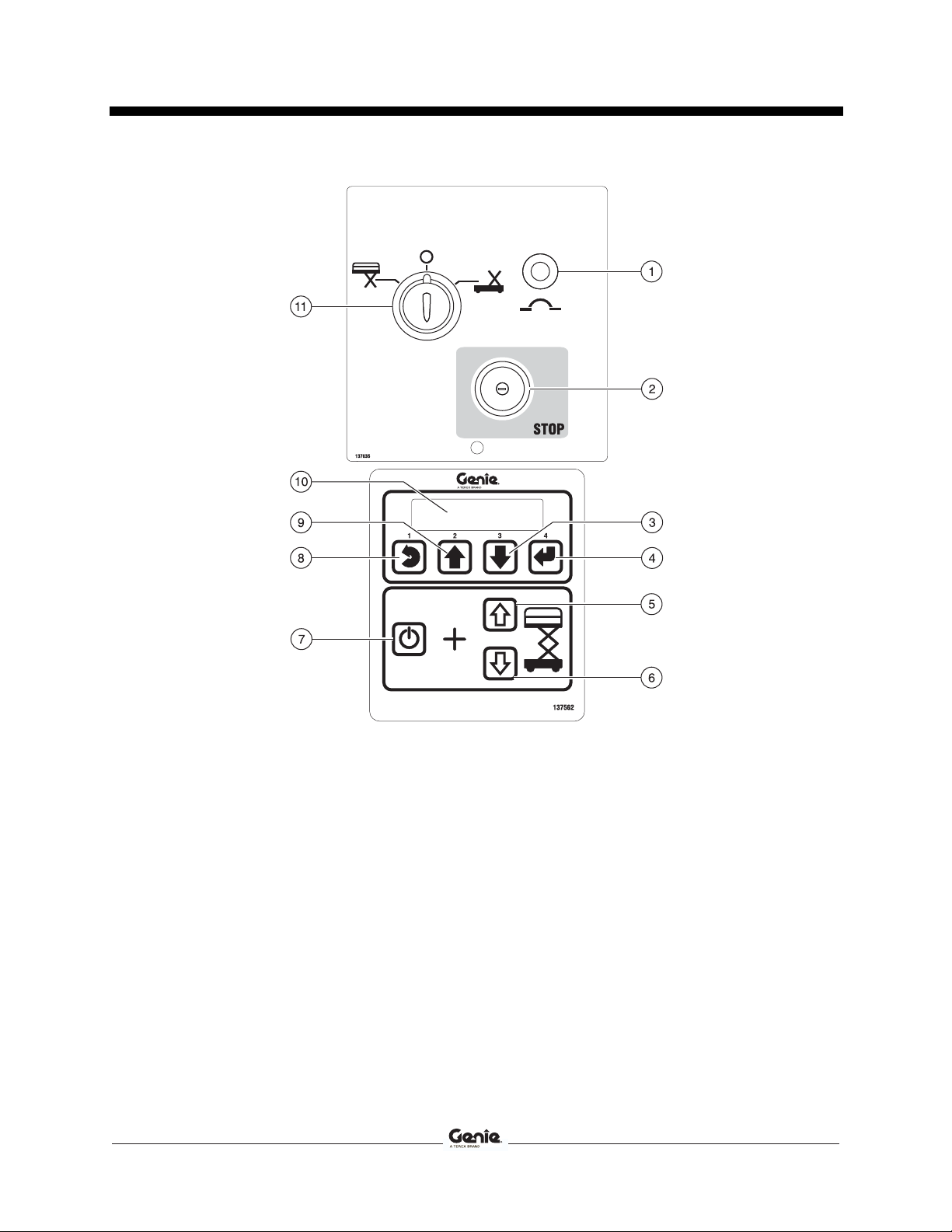

Bakkekontrollpanel

1 7A sikring for elektriske kretser 2 Rød nødstoppknapp

Trykk inn den røde nødstoppknappen til ”av”-posisjon for å stoppe alle funksjoner. Trekk ut den røde nødstoppknappen til ”på”-posisjon for å bruke maskinen.

3 Ned-knapp for meny 4 Enter-knapp for meny 5 Opp-knapp for plattform 6 Ned-knapp for plattform

16 GR-12 • GR-15 • GR-20 Delenr. 133572NW

7 Knapp for aktivering av lift-funksjon

Trykk inn og hold inne denne knappen for å aktivere lift-funksjonen.

8 Ut-knapp for meny 9 Opp-knapp for meny 10 LCD-display 11 Nøkkelbryter for valgene plattform/av/bakke

Vri nøkkelbryteren til plattformposisjon, og plattformkontrollene vil fungere. Vri nøkkelbryteren til ”av”-posisjon, og maskinen vil være slått av. Vri nøkkelbryteren til bakkeposisjon, og bakkekontrollene vil fungere.

Sjette utgave • Tredje opplag Brukerhåndbok

Styreanordninger

STOP

Plattformens kontrollpanel

1 Knapp for lav lift-hastighet

Trykk inn og hold inne denne knappen for å aktivere lav plattformhastighet.

137636

STOP

5 Hastighetskontroll

Trykk inn denne knappen for å aktivere langsom kjørefunksjon. Indikatorlampen vil lyse når langsom kjørefunksjon er valgt.

2 Rød nødstoppknapp

Trykk inn den røde nødstoppknappen til ”av”-posisjon for å stoppe alle funksjoner. Trekk ut den røde nødstoppknappen til ”på”-posisjon for å bruke maskinen.

3 Knapp for høy lift-hastighet

Trykk inn og hold inne denne knappen for å aktivere høy plattformhastighet.

6 Kontrollspak og aktiveringsknapp for

kjørefunksjoner Kjørefunksjon: Trykk inn og hold inne

aktiveringsknappen for kjørefunksjon på kontrollspaken på plattformen. Beveg kontrollspaken i den blå pilens retning på kontrollpanelet, og maskinen vil bevege seg i den retningen den blå pilen peker. Beveg kontrollspaken i den gule pilens retning på kontrollpanelet, og maskinen vil bevege seg i den retningen den gule pilen peker.

4 Hornknapp

Trykk inn hornknappen, og hornet vil lyde. Slipp opp hornknappen, og hornet vil stoppe.

Delenr. 133572NW GR-12 • GR-15 • GR-20 17

Brukerhåndbok Sjette utgave • Tredje opplag

Styreanordninger

7 Tommelknapp for styrefunksjoner

Trykk inn venstre side av tommelbryteren, og maskinen vil svinge i den retningen den blå trekanten på plattformkontrollen viser.

Trykk inn høyre side av tommelbryteren, og maskinen vil svinge i den retningen den gule trekanten på plattformkontrollen viser.

8 LED-display/batteriladerindikator 9 Opp-knapp for plattform

Trykk inn og hold inne plattform opp-knappen, og plattformen vil heves.

12 Kontrollspak og aktiveringsknapp for kjøre-,

styre- og liftfunksjoner Lift-funksjon: Trykk inn og hold inne

aktiveringsknappen for lift-funksjon på kontrollspaken på plattformen. Beveg kontrollspaken i den blå pilens retning, og plattformen vil heves. Beveg kontrollspaken i den gule pilens retning, og plattformen vil senkes. Senkealarmen skal lyde mens plattformen senkes.

Kjørefunksjon: Trykk inn og hold inne aktiveringsknappen for kjørefunksjon på kontrollspaken på plattformen. Beveg kontrollspaken i den blå pilens retning på kontrollpanelet, og maskinen vil bevege seg i den retningen den blå pilen peker. Beveg kontrollspaken i den gule pilens retning på kontrollpanelet, og maskinen vil bevege seg i den retningen den gule pilen peker.

10 Ned-knapp for plattform

Trykk inn og hold inne plattform ned-knappen, og plattformen vil senkes.

11 Lift-funksjonsknapp

Trykk inn denne knappen for å aktivere lift-funksjonen.

13 LED-display, batteriladerindikator og indikator

for lift-/kjøremodus

14 Kjørefunksjonsknapp

Trykk inn denne knappen for å aktivere kjørefunksjonen.

18 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Inspeksjoner

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner.

2 Inspiser alltid maskinen før bruk.

Grunnleggende inspeksjon før bruk

Det er brukerens ansvar å utføre inspeksjon før bruk samt rutinemessig vedlikehold.

Inspeksjonen før bruk er en visuell inspeksjon utført av brukeren før hvert arbeidsskift. Hensikten med inspeksjonen er å oppdage åpenbare feil med maskinen før brukeren utfører funksjonstesten.

Inspeksjonen før bruk skal også kunne avdekke om rutinemessig vedlikehold må utføres. Kun rutinemessig vedlikehold spesifisert i denne håndboken kan utføres av brukeren.

Les og sørg for at du har forstått prinsippet for inspeksjonen før bruk før du går videre til neste del.

3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

Se listen på neste side, og sjekk hvert punkt.

Ved skade eller ureglementerte avvik fra fabrikktilstand må maskinen merkes og tas ut av drift.

Reparasjoner kan kun utføres av en kvalifisert servicetekniker i henhold til produsentens spesifikasjoner. Etter at reparasjonene er utført, må brukeren igjen inspisere maskinen før funksjonstesten utføres.

Faste vedlikeholdsinspeksjoner skal utføres av kvalifiserte serviceteknikere i henhold til produsentens spesifikasjoner og krav angitt i ansvarshåndboken.

Delenr. 133572NW GR-12 • GR-15 • GR-20 19

Brukerhåndbok Sjette utgave • Tredje opplag

Inspeksjoner

Inspeksjon før bruk

 Sørg for at bruker-, sikkerhets- og

ansvarshåndbøkene er komplette og leselige, og at de ligger i oppbevaringsboksen på plattformen.

 Sørg for at all merking er på plass, og at den

er leselig. Se avsnittet om inspeksjon.

 Kontroller nivået på den hydrauliske oljen, og

at det ikke er noen oljelekkasje. Fyll på olje om nødvendig. Se avsnittet om vedlikehold.

 Kontroller væskenivået i batteriet, og at det

ikke er noen batterivæskelekkasje. Fyll på destillert vann om nødvendig. Se avsnittet om vedlikehold.

Kontroller at følgende komponenter eller områder ikke er ødelagte, feil installert eller mangler deler, og at det ikke er blitt foretatt uautoriserte endringer:

 Elektriske komponenter, kabling og

elektriske ledninger

 Hydraulisk strømenhet, tank, slanger,

koblinger, sylindere og forgreininger.

 Batteripakke og tilkoblinger

 Veihullbeskyttelse  Festepunkt for stropper  Plattformforlengelse (hvis montert)  Arbeidsbord (hvis montert)  Bremseutløserkomponenter  Batterideksel  Master og motvekt  Plattformkontrollspak

Kontroller hele maskinen for:

 Sprekker i sveiser eller gods  Bulker eller skader på maskinen  Store mengder rust, korrosjon eller

oksidering

 Forsikre deg om at alle strukturelle og andre

vesentlige komponenter er på plass, og at alle tilhørende festeanordninger og bolter er på plass og tilstrekkelig skrudd til.

Merk: Hvis plattformen må heves pga. inspeksjon av maskinen, pass på at batteridekselet er på plass. Se avsnittet Betjeningsinstruksjoner.

 Kjøremotorer  Dekk og hjul  Festestropper  Endebrytere, alarmer og hornet  Alarmer og varsellys (hvis montert)  Muttere, bolter og andre festeanordninger  Midtstolpe på plattformgrind, kjetting eller

port

 Kabler og trinser

20 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Inspeksjoner

Grunnleggende funksjonstest

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk.

3 Utfør alltid funksjonstester før bruk.

Les og sørg for at du har forstått prinsippet for funksjonstestene før du går videre til neste del.

4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

Funksjonstestene er utformet for å kunne oppdage eventuelle funksjonsfeil før maskinen tas i bruk. Brukeren må følge trinn for trinn-instruksjonene for å teste alle maskinfunksjoner.

En maskin som ikke fungerer som den skal, må aldri brukes. Dersom en funksjonsfeil oppdages, må maskinen merkes og tas ut av drift. Reparasjoner kan kun utføres av en kvalifisert servicetekniker i henhold til produsentens spesifikasjoner.

Etter at reparasjonene er utført, må brukeren igjen inspisere maskinen og utføre en ny funksjonstest før bruk.

Delenr. 133572NW GR-12 • GR-15 • GR-20 21

Brukerhåndbok Sjette utgave • Tredje opplag

Inspeksjoner

På bakkekontrollpanelet

1 Velg et testområde som er fast, plant og uten

hindringer.

2 Pass på at batteriene er koblet til. 3 Dra ut den røde nødstoppknappen både på

bakken og på plattformen til ”på”-posisjon.

4 Vri bryteren til bakkekontroll. 5 Se LED-displayet på plattformkontrollen.

Resultat: LED-displayet skal se ut som på

bildet under.

6 Se LCD-displayet på bakkekontrollen.

Resultat: LCD-displayet skal vise modell og

timeteller.

Test nødstoppfunksjonen

7 Trykk inn den røde nødstoppknappen på

bakken til ”av”-posisjon.

Resultat: Ingen maskinfunksjoner skal være

virksomme.

8 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

Test opp/ned-funksjonene

Lydalarmene på denne maskinen og standardhornet kommer fra samme alarmsentral. Hornet er en sammenhengende tone. Senkealarmen piper 60 ganger i minuttet. Alarmen piper 180 ganger i minuttet når veihullbeskyttelsene ikke er aktivert, og når maskinen ikke er i vater. Et valgfritt horn i samme stil som man finner på biler, er også tilgjengelig.

9 Ikke trykk inn aktiveringsknappen for

lift-funksjon.

10 Trykk inn plattform opp- eller plattform

ned-knappen.

Resultat: Lift-funksjonen skal ikke være

virksom.

11 Ikke trykk inn plattform opp- eller plattform

ned-knappen.

12 Trykk inn knappen for aktivering av

lift-funksjon.

Resultat: Lift-funksjonen skal ikke være

virksom.

13 Trykk inn og hold inne aktiveringsknappen for

lift-funksjon, og trykk inn plattform ned-knappen.

Resultat: Plattformen skal heve seg.

14 Trykk inn og hold inne aktiveringsknappen for

lift-funksjon, og trykk inn plattform opp-knappen.

Resultat: Plattformen skal senkes.

Senkealarmen skal lyde mens plattformen senkes.

22 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Inspeksjoner

Test nødsenking

15 Aktiver opp-funksjonen ved å trykke inn

aktiveringsknappen for lift-funksjon og plattform opp-knappen, og hev plattformen ca. 60 cm.

16 Dra ut nødsenkeknappen nederst på

maskinen, under masten.

Resultat: Plattformen skal senkes.

Senkealarmen vil ikke utløses.

17 Vri bryteren til plattformkontroll.

På plattformkontrollpanelet

Test nødstoppfunksjonen

18 Trykk inn den røde nødstoppknappen til

”av”-posisjon.

Resultat: Ingen maskinfunksjoner skal være

virksomme.

Bruk knappemønsteret på plattformkontrollen til å avgjøre hvilken av de neste to funksjonstestene som skal utføres.

Bruk denne funksjonstestprosedyren hvis merket på plattformkontrollen har disse knappene.

Test aktiveringsknappen for funksjoner og opp/ned-funksjonene

21 Ikke hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

22 Beveg kontrollspaken sakte i den blå pilens

retning, deretter i den gule pilens retning.

Resultat: Ingen maskinfunksjoner skal være

virksomme.

Test hornet

19 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

20 Trykk inn hornknappen.

Resultat: Hornet skal lyde.

23 Ikke trykk inn aktiveringsknappene for rask

eller langsom lift-funksjon.

24 Trykk inn plattform opp- eller plattform

ned-knappen.

Resultat: Lift-funksjonen skal ikke være

virksom.

25 Ikke trykk inn plattform opp- eller plattform

ned-knappen.

Delenr. 133572NW GR-12 • GR-15 • GR-20 23

Brukerhåndbok Sjette utgave • Tredje opplag

Inspeksjoner

26 Trykk inn aktiveringsknappene for rask eller

langsom lift-funksjon.

33 Trykk inn og hold inne aktiveringsknappen for

langsom lift-funksjon.

Resultat: Lift-funksjonen skal ikke være

virksom.

27 Trykk inn og hold inne aktiveringsknappen for

rask lift-funksjon.

28 Trykk inn plattform opp-knappen.

Resultat: Plattformen skal heve seg.

Veihullbeskyttelsene skal aktiveres.

29 Slipp aktiveringsknappen for rask lift-funksjon

eller plattform opp-knappen.

Resultat: Plattformen skal slutte å heve seg.

30 Trykk inn og hold inne aktiveringsknappen for

rask lift-funksjon.

31 Trykk inn plattform ned-knappen.

Resultat: Plattformen skal senkes.

Senkealarmen skal lyde mens plattformen senkes.

32 Slipp aktiveringsknappen for rask lift-funksjon

eller plattform ned-knappen.

Resultat: Senkingen av plattformen skal

stoppe.

34 Trykk inn plattform opp-knappen.

Resultat: Plattformen skal heve seg.

Veihullbeskyttelsene skal aktiveres.

35 Slipp aktiveringsknappen for langsom

lift-funksjon eller plattform opp-knappen.

Resultat: Plattformen skal slutte å heve seg.

36 Trykk inn og hold inne aktiveringsknappen for

langsom lift-funksjon.

37 Trykk inn plattform ned-knappen.

Resultat: Plattformen skal senkes like raskt

som ved høy hastighet. Senkealarmen skal lyde mens plattformen senkes.

38 Slipp aktiveringsknappen for langsom

lift-funksjon eller plattform ned-knappen.

Resultat: Senkingen av plattformen skal

stoppe.

24 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Inspeksjoner

Bruk denne funksjonstestprosedyren hvis merket på plattformkontrollen har disse knappene.

46 Slipp kontrollspaken.

Resultat: Plattformen skal slutte å heve seg.

Test aktiveringsknappen for funksjoner og opp/ned-funksjonene

39 Ikke hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

40 Beveg kontrollspaken sakte i den blå pilens

retning, deretter i den gule pilens retning.

Resultat: Ingen maskinfunksjoner skal være

virksomme.

41 Trykk inn knappen for lift-funksjon. 42 Vent sju sekunder for at tiden for aktivering av

lift-funksjon skal løpe ut.

43 Beveg kontrollspaken sakte i den blå pilens

retning, deretter i den gule pilens retning.

Resultat: Lift-funksjonen skal ikke være

virksom.

44 Trykk inn knappen for lift-funksjon. 45 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken. Beveg kontrollspaken sakte i den blå pilens retning.

47 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken. Beveg kontrollspaken sakte i den gule pilens retning.

Resultat: Plattformen skal senkes.

Senkealarmen skal lyde mens plattformen senkes.

Test kjørefunksjonsknappen

Bruk denne funksjonstestprosedyren hvis merket på plattformkontrollen har disse knappene.

48 Trykk inn knappen for kjørefunksjon

(hvis montert).

49 Vent sju sekunder for at tiden for aktivering av

kjørefunksjon skal løpe ut.

50 Beveg kontrollspaken sakte i den blå pilens

retning, deretter i den gule pilens retning.

Resultat: Ingen maskinfunksjoner skal være

virksomme.

Resultat: Plattformen skal heve seg.

Delenr. 133572NW GR-12 • GR-15 • GR-20 25

Brukerhåndbok Sjette utgave • Tredje opplag

Inspeksjoner

Test styringen

Testkjøring og -bremsing

Merk: Når du tester styre- og kjørefunksjonene, stå på plattformen med ansiktet vendt mot den svingende delen av maskinen.

51 Trykk inn knappen for kjørefunksjon

(hvis montert).

52 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

53 Trykk tommelbryteren på toppen av

kontrollspaken i retningen markert av den blå trekanten på kontrollpanelet.

Resultat: Styrehjulene skal svinge i retningen

som er i angitt av den blå trekanten.

54 Trykk inn tommelbryteren på toppen av

kontrollspaken i retningen markert av den gule trekanten på kontrollpanelet.

Resultat: Styrehjulene skal svinge i retningen

som er i angitt av den gule trekanten.

55 Trykk inn knappen for kjørefunksjon

(hvis montert).

56 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

57 Beveg kontrollspaken sakte i retningen indikert

av den blå pilen i kontrollpanelet til maskinen begynner å bevege på seg, sett så kontrollspaken tilbake i midtstilling.

Resultat: Maskinen skal bevege seg i den

retningen den blå pilen peker på kontrollpanelet, og så bråstoppe når spaken settes tilbake i midtstilling.

58 Beveg kontrollspaken sakte i retningen indikert

av den gule pilen i kontrollpanelet til maskinen begynner å bevege på seg, sett så kontrollspaken tilbake i midtstilling.

Resultat: Maskinen skal bevege seg i den

retningen den gule pilen peker på kontrollpanelet, og så bråstoppe når spaken settes tilbake i midtstilling.

Merk: Bremsene må kunne holde maskinen i ro i alle de hellingene den klarer å kjøre i.

26 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Inspeksjoner

Test tiltesensoren.

Test hevet kjørehastighet

Merk: Utfør denne testen fra bakken med bakkekontrollen. Ikke stå på plattformen.

59 Senk plattformen helt. 60 Plasser en 2” x 4” planke eller liknende under

hjulene på den ene siden, og kjør maskinen opp på dem.

61 Hev plattformen ca. 2,1 m opp fra bakken.

Resultat: Plattformen skal stoppe, og

tiltealarmen vil lyde med 180 pip i minuttet. Plattformkontrollens LED-display skal vise LL, og bakkekontrollens LCD-display skal vise LL: Machine Tilted (Maskinen tilter).

62 Trykk inn knappen for kjørefunksjon

(hvis montert).

63 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

64 Beveg kontrollspaken i den blå pilens retning,

deretter i den gule pilens retning.

Resultat: Kjørefunksjonen skal ikke fungere i

noen retninger.

66 Hev plattformen ca. 1,2 m opp fra bakken. 67 Trykk inn knappen for kjørefunksjon

(hvis montert).

68 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken. Beveg kontrollspaken sakte til posisjonen for maks hastighet.

Resultat: Maksimum kjørehastighet med

bommen hevet skal ikke overstige 22 cm per sekund.

Dersom kjørehastigheten med bommen hevet overstiger 22 cm per sekund, må maskinen øyeblikkelig merkes og tas ut av drift.

65 Senk plattformen og fjern begge plankene.

Delenr. 133572NW GR-12 • GR-15 • GR-20 27

Brukerhåndbok Sjette utgave • Tredje opplag

Inspeksjoner

Test veihullbeskyttelsen

Merk: Veihullbeskyttelsen skal aktiveres når plattformen er hevet. Veihullbeskyttelsen aktiverer endebrytere som gjør at maskinen fortsetter å fungere. Hvis veihullbeskyttelsen ikke aktiveres, utløses en alarm, og maskinen vil ikke kunne kjøres eller styres.

69 Hev plattformen.

Resultat: Når plattformen er hevet 1,2 m fra

bakken, skal veihullbeskyttelsen aktiveres.

70 Trykk på veihullbeskyttelsen på den ene siden,

så på den andre siden.

Resultat: Veihullbeskyttelsen skal ikke bevege

seg.

71 Senk plattformen.

Resultat: Veihullbeskyttelsen skal returnere til

sammenslått posisjon.

72 Legg en 2” x 4” planke e.l. under hver

veihullbeskyttelse.

73 Hev plattformen.

Resultat: Før plattformen heves 2,1 m fra

bakken, skal en alarm utløses. Plattformkontrollens LED-display skal vise PHS, og bakkekontrollens LCD-display skal vise PHS: Pothole Guard Stuck (Veihullbeskyttelse sitter fast).

74 Trykk inn knappen for kjørefunksjon

(hvis montert).

75 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

76 Beveg kontrollspaken sakte i den blå pilens

retning, deretter i den gule pilens retning.

Resultat: Maskinen skal ikke bevege seg

fremover eller bakover.

77 Trykk inn knappen for kjørefunksjon

(hvis montert).

78 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

79 Trykk inn tommelbryteren på toppen av

kontrollspaken i retningen markert av de blå og gule trekantene på kontrollpanelet.

Resultat: Styrehjulene skal ikke svinge til

høyre eller venstre.

80 Senk plattformen. 81 Fjern plankebiten.

28 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Inspeksjoner

Inspeksjon av arbeidsplassen

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk.

4 Inspiser arbeidsplassen.

Les og sørg for at du har forstått prinsippet for inspeksjon av arbeidsplassen før du går videre til neste del.

5 Bruk kun maskinen til det den er laget for.

Grunnleggende inspeksjon av arbeidsplassen

Vær oppmerksom på og unngå følgende farlige situasjoner:

 skrenter og hull  humper, hindringer på gulvet eller skrot  hellende flater  ustabilt eller glatt underlag  høye hindringer og høyspentledninger  farlige steder  utilstrekkelig støtte i underlaget til å holde

maskin og last

 vind- og værforhold  uvedkommende  andre mulige usikre forhold

Inspeksjonen av arbeidsplassen hjelper brukeren med å avgjøre om arbeidsplassen er egnet til sikker bruk av maskinen. Denne inspeksjonen bør utføres av brukeren før maskinen transporteres til arbeidsplassen.

Det er brukerens ansvar å lese om og huske farene på arbeidsplassen, og deretter se opp for dem og unngå dem ved transport, montering og betjening av maskinen.

Delenr. 133572NW GR-12 • GR-15 • GR-20 29

Brukerhåndbok Sjette utgave • Tredje opplag

Inspeksjoner

Kontroll av merking med symboler

Finn ut om merkingen på din maskin har tekst eller symboler. Inspiser, slik at du er sikker på at all merking er på plass og leselig.

Delenr. Merking – beskrivelse Ant.

28174 Merke – Strøm til plattform, 230 V 2 28235 Merke – Strøm til plattform, 115 V 2 40434 Merke – Festepunkt for stropper 1 43658 Merke – Strøm til lader, 230 V 1 44980 Merke – Strøm til lader, 115 V 1 52475 Merke – Transportfeste 3 72086 Merke – Løftepunkt 1 72184 Kosmetisk – Genie Runabout 2 72188 Merke – Retningspiler 2 82473 Merke – Tilgang bak deksel 1 82481 Merke – Batteri-/ladersikkerhet 1 82487 Merke – Les håndboken 2 82495 Merke – Sikkerhet ved frigjøring av

bremser og Betjeningsinstruksjoner 82614 Advarsel – Kollisjonsfare 1 82666 Merke – Gaffeltruck-lomme 2 82830 Merke – Maks. manuell kraft, 200 N, CE 1 82836 Merke – Nødsenking 1 97810 Kosmetisk – GR-12 2 97811 Kosmetisk – GR-15 2 97812 Kosmetisk – GR-20 2 97815 Merke – Nedre midtstolpe 6 97873 Merke – Maksimumskapasitet,

arbeidsbord, 22 kg, GR-12, GR-15 97899 Merke – Bruk sikkerhetsblokkering 1 114334 Merke – Fare for elektrisk støt, plugg 1 114338 Merke – Veltefare, tiltealarm 1 133015 Fare – Fare for elektrisk støt 1 133144 Merke – Transportskjema 2 133146 Fare – Veltefare, batterier 1 133147 Merke – Veltefare, endebryter 1 137605 Merke – Nødstopp, plattformkontroll 1 137635 Merke – Bakkekontrollpanel 1 137636 Deksel – Plattformens kontrollpanel 1 137656 Merke – Kjøre- og styreretning,

plattform kontroll

Delenr. Merking – beskrivelse Ant.

1256702 Deksel – Plattformens kontrollpanel 1 1257923 Merke – Smartlink 2 T106667 Merke – Hjullast, GR-12 4 T106668 Merke – Hjullast, GR-15 4 T106669 Merke – Hjullast, GR-20 4 T108737 Merke – Maksimumskapasitet, 227 kg,

GR-12, GR-15 (modeller med standard plattform)

T108738 Merke – Maksimumskapasitet, 159 kg,

GR-12, GR-15 (modeller med standard

plattform eller med AWP-plattform)

30 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Inspeksjoner

Delenr. 133572NW GR-12 • GR-15 • GR-20 31

Brukerhåndbok Sjette utgave • Tredje opplag

Betjeningsinstrukser

Grunnleggende regler

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen.

5 Bruk kun maskinen til det den er laget

for.

Betjeningsinstruksene gir instrukser for alle aspekter ved betjening av maskinen. Det er brukerens ansvar å følge alle sikkerhetsregler og instruksjoner i bruker-, sikkerhets- og ansvarshåndbøkene.

Bruk av maskinen til alt annet enn løfting av personer, sammen med disse personenes verktøy og materialer, til en arbeidsplass oppe i luften er usikkert og farlig.

Kun opplært og autorisert personell har lov til å bruke denne maskinen. Dersom en maskin skal brukes av mer enn én bruker i løpet av samme arbeidsskift, må alle disse være kvalifiserte brukere, og alle forventes å følge samtlige sikkerhetsregler og instruksjoner i bruker-, sikkerhets- og ansvarshåndbøkene. Dette betyr at hver nye bruker skal utføre en inspeksjon av arbeidsplassen, samt utføre funksjonstester på maskinen før den tas i bruk.

32 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Betjeningsinstrukser

Nødstopp

Trykk inn den røde nødstoppknappen slik at den står i ”av”-posisjon på bakke- eller plattformkontrollen for å stoppe alle maskinfunksjoner.

Reparer alle funksjoner som fortsatt er i drift når en av nødstoppknappene er trykket inn.

Nødsenking

Trekk ut nødsenkeknappen for å senke plattformen.

Betjening fra bakken

1 Sørg for at batteripakken er tilkoblet før

maskinen tas i bruk.

2 Vri bryteren til bakkekontroll. 3 Dra ut de røde nødstoppknappene både på

bakken og på plattformen til ”på”-posisjon.

Posisjonering av plattform

1 Trykk inn og hold inne aktiveringsknappen for

lift-funksjon på kontrollpanelet

2 Trykk inn plattform opp- eller plattform

ned-knappen.

Betjening fra plattform

1 Sørg for at batteripakken er tilkoblet før

maskinen tas i bruk.

2 Vri bryteren til plattformkontroll. 3 Dra ut de røde nødstoppknappene både på

bakken og på plattformen til ”på”-posisjon.

Kontrollidentifsering

Denne maskinen leveres med to ulike plattformkontrolltyper. Bruk knappemønsteret på plattformkontrollen til å avgjøre hvilke instruksjoner som gjelder for din maskin.

Bruk disse instruksjonene dersom merket på din plattformkontroll har disse knappene.

Posisjonering av plattform

1 Trykk inn og hold inne

aktiveringsknappen for rask eller langsom lift-funksjon.

2 Trykk inn plattform opp- eller

plattform ned-knappen.

Kjøre- og styrefunksjonene er ikke tilgjengelige fra bakkekontrollene.

Delenr. 133572NW GR-12 • GR-15 • GR-20 33

Brukerhåndbok Sjette utgave • Tredje opplag

Betjeningsinstrukser

Styre maskinen

For å velge kjørehastighet

1 Trykk inn og hold inne aktiviseringsknappen

for kjøre- og styrefunksjon på kontrollspaken.

2 Sving styrehjulene med

tommelbryteren på toppen av kontrollspaken.

Kjøre maskinen

1 Trykk inn og hold inne aktiviseringsknappen

for kjøre- og styrefunksjon på kontrollspaken.

2 Øke hastigheten: Beveg kontrollspaken sakte

ut av midtstilling. Senke hastigheten: Beveg kontrollspaken

sakte mot midtstilling. Stoppe: Sett kontrollspaken tilbake i

midtstilling, eller slipp opp aktiviseringsknappen for funksjonen.

Bruk de fargekodede retningspilene på plattformkontrollen og plattformen for å identifisere hvilken retning maskinen vil kjøre i.

Maskinens hastighet er begrenset når plattformen er hevet eller forlenget.

Kjørekontrollene kan settes i to ulike hastighetsmoduser i sammentrukket posisjon. Når lampen for kjørehastighet lyser, er modusen for sakte fart aktivert. Når lampen for kjørehastighet er slukket, er modusen for høy hastighet aktivert.

Trykk inn knappen for hastighet for å velge ønsket hastighet.

Merk: Når plattformen er hevet, lyser kjørefunksjonsknappen alltid, noe som indikerer økt kjørehastighet.

Batteriets tilstand vil ha innvirkning på maskinens ytelse. Maskinens kjørehastighet og hastigheten på de ulike funksjonene vil synke når batterinivåindikatoren blinker.

34 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Betjeningsinstrukser

Kontrollidentifsering

Kjøre maskinen

Bruk disse instruksjonene dersom merket på din plattformkontroll har disse knappene.

Posisjonering av plattform

1 Trykk inn knappen for lift-funksjon.

På LCD-skjermen vil det vises en sirkel under lift-funksjonsymbolet.

Hvis kontrollspaken ikke beveges innen sju sekunder etter at lift-funksjonsknappen er trykket inn, vil sirkelen under lift-funksjonsymbolet forsvinne, og lift-funksjonen vil ikke fungere. Trykk inn knappen for lift-funksjon igjen.

2 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

3 Beveg kontrollspaken i henhold til merkingen

på kontrollpanelet.

Styre maskinen

1 Trykk inn knappen for kjørefunksjon. På

LCD-skjermen vil det vises en sirkel under kjørefunksjonsymbolet.

1 Trykk inn knappen for kjørefunksjon. På

LCD-skjermen vil det vises en sirkel under kjørefunksjonsymbolet.

Hvis kontrollspaken ikke beveges innen sju sekunder etter at kjørefunksjonsknappen er trykket inn, vil sirkelen under kjørefunksjonsymbolet forsvinne, og kjørefunksjonen vil ikke fungere. Trykk inn knappen for kjørefunksjon igjen.

2 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken.

3 Øke hastigheten: Beveg kontrollspaken sakte

ut av midtstilling. Senke hastigheten: Beveg kontrollspaken

sakte mot midtstilling. Stoppe: Sett kontrollspaken tilbake i

midtstilling, eller slipp opp aktiviseringsknappen for funksjonen.

Bruk de fargekodede retningspilene på plattformkontrollen og plattformen for å identifisere hvilken retning maskinen vil kjøre i.

Maskinens hastighet er begrenset når plattformen er hevet eller forlenget.

Batteriets tilstand vil ha innvirkning på maskinens ytelse. Maskinens kjørehastighet og hastigheten på de ulike funksjonene vil synke når batterinivåindikatoren blinker.

2 Sving styrehjulene med

tommelbryteren på toppen av kontrollspaken.

Delenr. 133572NW GR-12 • GR-15 • GR-20 35

Brukerhåndbok Sjette utgave • Tredje opplag

Betjeningsinstrukser

For å velge kjørehastighet

Hvordan beregne hellingen:

Mål hellingen med et digitalt inklinometer, ELLER følg følgende prosedyre:

Du trenger:

 vater

Trykk inn knappen for hastighet for å velge ønsket hastighet.

Merk: Når plattformen er hevet, lyser kjørefunksjonsknappen alltid, noe som indikerer økt kjørehastighet.

Kjøring i en helling

Finn ut hvor mye helling og sidehelling maskinen takler, og hvor bratt den aktuelle hellingen er.

Maksimal helling, sammenslått posisjon:

Maksimal sidehelling, sammenslått posisjon:

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft.

Trykk inn knappen for hastighet for å velge modus for høy hastighet.

30 % (17°)

 en rett planke, minst 1 m lang  målebånd

Legg planken i hellingen.

I den nedre enden av hellingen legger du vateret oppå planken og løfter planken til den er i vater.

Mens du holder planken i vater, måler du den vertikale avstanden fra plankens underside og ned til bakken.

Divider avstanden (høyde) med lengden på planken (lengde), og multipliser med 100.

Eksempel:

Planke = 3,6 m

Lengde = 3,6 m

Høyde = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % helling

Hvis hellingen er større enn den maksimalt tillatte helling oppover, nedover eller sideveis, må maskinen vinsjes eller fraktes opp eller ned hellingen. Se avsnittet Transport og løfting.

36 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Betjeningsinstrukser

Driftskoder

Dersom LED-displayet på plattformkontrollen eller LCD-displayet på bakkekontrollen viser en driftskode som f.eks. LL, må årsaken til feilen utbedres eller fjernes før maskinen tas i bruk. Trykk inn og trekk ut den røde nødstoppknappen for å tilbakestille systemet.

LED-display

Overbelastning av plattform

Dersom plattformkontrollens LED-display blinker OL og bakkekontrollens LCD-display viser OL: Platform Overloaded (Overlast av plattform), er plattformen overbelastet, og ingen funksjoner vil være virksomme. En alarm vil utløses.

1 Trykk inn den røde nødstoppknappen til

“av”-posisjon.

2 Fjern vekt fra plattformen. 3 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

LCD-display

Driftskoder

Kode Tilstand

LL Ikke i vater OL Overlast av plattform CH Chassismodus PHS Veihullbeskyttelse sitter fast nd Ingen kjørefunksjon (tilvalg)

For mer informasjon se riktig Genie-servicehåndbok. En kode og en beskrivelse av en kode vises også på bakkekontrollens LCD-display.

LED-display

LCD-display

Gjenoppretting ved overlast

Dersom bakkekontrolldisplayet viser Overload Recovery (Gjenoppretting ved overlast), er nødsenkesystemet blitt brukt mens plattformen har vært overlastet. For informasjon om hvordan man tilbakestiller denne meldingen, se i riktig Genie-servicehåndbok.

Delenr. 133572NW GR-12 • GR-15 • GR-20 37

Brukerhåndbok Sjette utgave • Tredje opplag

Betjeningsinstrukser

Forlenge og trekke inn plattformen (hvis mulig)

1 Trykk på utløserpedalen for

plattformforlengelse.

2 Ta forsiktig tak i rekkverket og skyv ut

plattformen.

3 Trykk på utløserpedalen og dra rekkverket inn

for å trekke inn plattformen igjen.

Betjening fra bakken med plattformkontrollen

Hold trygg avstand mellom operatøren, maskinen og stasjonære objekter.

Vær oppmerksom på hvilken vei maskinen vil kjøre når du bruker plattformkontrollen.

Etter bruk

1 Finn en sikker parkeringsplass – et fast og

plant underlag, uten hindringer og trafikk.

Batterinivåindikator

Bruk LED-displayet til å se batterinivået.

Merk: Når LO blinker i plattformkontrollens LED-display, må maskinen tas ut av drift og lades opp, ellers vil alle funksjonene deaktiveres.

Fulladet

Halvfullt

Lavt batterinivå

2 Senk plattformen. 3 Vri nøkkelbryteren til ”av”-posisjon, og fjern

nøkkelen for at ikke uvedkommende skal kunne bruke maskinen.

4 Lad batteriene.

LO blinker

38 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Betjeningsinstrukser

Vedlikeholdsfrie batterier

1 Koble batteriladeren til et jordet AC-uttak.

Batteri- og ladeinstrukser

Les og følg:

 Ikke bruk en ekstern lader eller et eksternt

startbatteri.

 Lad batteriet på et sted med god ventilasjon.  Bruk riktig AC-spenning for lading, slik det er

angitt på laderen.

 Bruk kun batterier og ladere som er godkjent

av Genie.

2 Laderen vil vise når batteriet er helt oppladet.

Standardbatterier

1 Fjern batteriets ventilhetter, og sjekk

syrenivået. Om nødvendig fyll på med destillert vann slik at det akkurat dekker platene. Ikke overfyll før ladingen.

2 Sett ventilhettene på igjen. 3 Koble batteriladeren til et jordet AC-uttak. 4 Laderen vil vise når batteriet er helt oppladet. 5 Sjekk syrenivået i batteriet når ladingen er

fullført. Etterfyll med destillert vann i battericellene. Ikke fyll på for mye.

Hvordan lade batteriet

1 Pass på at batteriene er tilkoblet før du lader

dem.

2 Åpne batterirommet. Batterirommet må være

åpent under hele ladingen.

3 Len dekselet mot chassiset. 4 Senk plattformen til masten akkurat berører

batteridekselet.

Klemfare. Hold hendene unna batteridekselet

når du senker plattformen.

5 Vri nøkkelen til ”av”-posisjon. 6 Forsikre deg om at batterikablene er godt

tilkoblet og uten korrosjon.

Delenr. 133572NW GR-12 • GR-15 • GR-20 39

Brukerhåndbok Sjette utgave • Tredje opplag

Betjeningsinstrukser

Instruksjoner for fylling av tørt batteri og lading

1 Fjern batteriets ventilhetter, og fjern permanent

plastikkforseglingen fra batteriventilenes åpninger.

2 Fyll hver celle med batterisyre (elektrolytt) til

den dekker platene.

Ikke fyll opp til maksimalt nivå før batteriladingen er fullført. Overfylling kan føre til at batterisyren flyter over under lading. Nøytraliser batterisyresøl med bakepulver og vann.

3 Sett batteriventilhettene på igjen. 4 Lad batteriet. 5 Sjekk syrenivået i batteriet når ladingen er

fullført. Etterfyll med destillert vann i battericellene. Ikke fyll på for mye.

40 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Instrukser for transport og løfting

Instrukser for transport og l øfting

Les og følg:

 Denne sikkerhetsinformasjonen fra Genie er

ment som en anbefaling. Føreren er ene og alene ansvarlig for at maskinen sikres tilstrekkelig, og at det brukes korrekt type transportvogn i henhold til de amerikanske eller nasjonale transportforskriftene og bedriftens regler.

 Genie-kunder som har behov for å

transportere en lift eller et Genie-produkt i container, bør kontakte en profesjonell speditør med kunnskap om klargjøring, lasting og sikring av konstruksjons- og løfteutstyr for internasjonal frakt.

 Maskinen må stå på et plant underlag eller

være sikret før bremsene slippes opp.

 Ikke kjør maskinen i hellinger som er brattere

enn den maksimale hellingen og sidehellingen som maskinen takler. Se ”Kjøring i en helling” i Betjeningsinstruksjonene.

 Hvis transportkjøretøyet står i en brattere

helling enn den maksimalt tillatte hellingen oppover eller nedover, må maskinen lastes og losses med vinsj, slik det er beskrevet i ”Utløsing av bremser”. Se avsnittet Spesifikasjoner for hellingsverdier.

 Kun kvalifiserte brukere av løfteutstyr over

bakkenivå skal løfte maskinen på eller av lastebilen.

 Transportkjøretøyet må parkeres på et plant

underlag.

 Transportkjøretøyet må sikres, slik at det ikke

ruller når maskinen lastes på.

 Forsikre deg om at kjøretøyet, underlaget,

remmer og kjettinger tåler maskinens vekt. Genie-lifter har høy vekt i forhold til størrelsen. Se serienummermerket for maskinens vekt. Se avsnittet om inspeksjon for plassering av serienummermerket.

Delenr. 133572NW GR-12 • GR-15 • GR-20 41

Brukerhåndbok Sjette utgave • Tredje opplag

Instrukser for transport og løfting

Utløsing av bremser

1 Blokker hjulene for å

hindre at maskinen ruller.

Etter at maskinen er lastet på:

1 Dra ut den røde nødstoppknappen både på

bakke- og plattformkontrollen til ”på”-posisjon, og vri nøkkelbryteren til plattformposisjon.

2 Sørg for at vinsjvaieren er forsvarlig festet i

chassisets festepunkter, og at veibanen er uten hindringer.

3 Trykk inn den svarte

bremseutløserknappen for å åpne bremseventilen.

4 Pump den røde bremseutløserknappen.

2 Trykk inn knappen for kjørefunksjon

(hvis montert).

3 Trykk inn og hold inne aktiveringsknappen for

funksjoner på kontrollspaken.Flytt kontrollspaken ut av midtstilling og slipp den umiddelbart for å tilbakestille bremsene.

4 Trykk inn de røde nødstoppknappene både på

bakke- og plattformkontrollen til ”av”-posisjon.

Tauing av GR-12, GR-15 og GR-20 anbefales ikke. Dersom maskinen må taues, kjør ikke raskere enn 3,2 km/t.

42 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Instrukser for transport og løfting

Sikring på lastebil eller vogn ved transport

Kontroller alltid at forlengelsesdekket er låst når maskinen transporteres.

Vri nøkkelbryteren til ”av”-posisjon, og ta ut nøkkelen før transport.

Inspiser hele maskinen, og sjekk at ingen deler eller gjenstander er løse.

Bruk transportfestene på chassiset for å feste maskinen til transportkjøretøyet.

Bruk kjettinger eller stropper som er sterke nok.

Bruk minst 4 kjettinger eller stropper.

Juster fastspenningen slik at kjettingene ikke blir skadet.

Delenr. 133572NW GR-12 • GR-15 • GR-20 43

Brukerhåndbok Sjette utgave • Tredje opplag

Instrukser for transport og løfting

Løfting av maskinen med en kran

Les og følg:

 Kun kvalifiserte riggere bør rigge og løfte

maskinen.

 Kun kvalifiserte truckførere skal løfte maskinen

med gaffeltruck.

 Forsikre deg om at kranen, underlaget og

remmer og kjettinger tåler maskinens vekt. Se serienummermerket for maskinens vekt.

Bruk løfteringen ved mastens bakre del.

Sørg for at masten er helt senket.

Inspiser hele maskinen og fjern løse eller usikrede gjenstander.

Sett alltid løftekroken i løfteringen slik at den peker bort fra maskinen.

44 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Vedlikehold

Les og følg:

 Kun rutinemessig vedlikehold spesifisert i

denne håndboken kan utføres av brukeren.

 Faste vedlikeholdsinspeksjoner skal utføres av

kvalifiserte serviceteknikere i henhold til produsentens spesifikasjoner og krav angitt i ansvarshåndboken.

 Avhend materiale i henhold til myndighetenes

forskrifter.

 Bruk kun reservedeler som er godkjent av

Genie.

Kontrollere nivået på hydraulikkoljen

Korrekt mengde hydraulisk olje er essensielt for at maskinen skal fungere. Feil mengde hydraulisk olje kan ødelegge de hydrauliske komponentene. Ved daglige kontroller kan det oppdages endringer i oljenivået som kan tyde på problemer i det hydrauliske systemet.

Merk: Utfør denne prosedyren med maskinen i sammenslått posisjon.

1 Inspiser oljenivået i hydraulikkoljetanken

visuelt.

Resultat: Væskenivået skal følge merkingen

på tanken.

2 Fyll på olje om nødvendig. Ikke fyll på for mye.

Symbolforklaring vedlikehold

Følgende symboler benyttes i denne håndboken for å vise meningen med instruksjonene. Når ett eller flere av symbolene vises ved begynnelsen av en vedlikeholdsprosedyre, betyr det følgende:

Indikerer at du trenger verktøy for å utføre denne prosedyren.

Indikerer at du trenger nye deler for å kunne utføre denne prosedyren.

Spesifikasjoner for hydraulisk olje

Type hydraulisk olje Tilsvarende Chevron Rando HD

Delenr. 133572NW GR-12 • GR-15 • GR-20 45

Brukerhåndbok Sjette utgave • Tredje opplag

Vedlikehold

Kontrollere batteriene

Funksjonsdyktige batterier er essensielt for å sikre god maskinytelse og sikkerhet. Feil væskenivå eller ødelagte kabler og koblinger kan medføre skade på deler og farlige forhold.

Merk: Denne prosedyren er ikke nødvendig på maskiner med forseglede eller vedlikeholdsfrie batterier.

Fare for elektrisk støt. Kontakt med varme eller

strømførende kretser kan føre til død eller alvorlig personskade. Ta av deg alle ringer, klokker og smykker.

Fare for personskade. Batterier inneholder

syre. Unngå søl av eller kontakt med batterisyre. Nøytraliser batterisyresøl med bakepulver og vann.

Merk: Utfør denne testen etter at batteriene er helt oppladet.

1 Bruk verneklær og -briller.

Rutinemessig vedlikehold

Vedlikehold hvert kvartal, årlig og annethvert år må utføres av personell som er opplært og kvalifisert til å utføre vedlikehold på denne maskinen i henhold til prosedyrene angitt i servicehåndboken.

Maskiner som har vært ute av drift i mer enn tre måneder, må gjennom kvartalsvedlikehold før de kan tas i bruk igjen.

2 Forsikre deg om at batterikablene er godt

tilkoblet og uten korrosjon.

3 Sørg for at festebøylen som holder batteriet på

plass, er festet.

Merk: Beskyttelseshetter på polene og antikorrosjonsmiddel hjelper mot korrosjon på poler og kabler.

46 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Spesifikasjoner

Modell

GR-12

Høyde, maks. arbeidshøyde 5,3 m Høyde, maks. plattformhøyde 3,5 m Høyde, maks. sammenslått høyde 1,57 cm Maks. høyde i sammenslått posisjon,

1,62 m

standard plattform med arbeidsbord Bredde 74,9 cm Lengde, sammenslått 1,35 cm Lengde, plattform forlenget (ekstrautstyr) 1,85 m

Plattformdimensjoner, alle modeller (lengde x bredde)

Standard plattform 88,9 x 74,9 cm Standard plattform med

139,7 x 74,9 cm

plattformforlengelse forlenget Standard AWP-plattform 69 x 51 cm Smal AWP-plattform 66 x 51 cm Maksimumskapasitet, standard

227 kg

plattform Maksimumskapasitet, AWP-plattform 159 kg Svingradius (innvendig) 0 cm Svingradius (utvendig) 132,1 cm Bakkeklaring 6,5 cm Vekt 717 kg (Maskinvekten varierer med valgt utstyr. Se

serienummermerket for maskinens vekt.) Strømkilde 4 batterier, 6 V 225 AH AC-uttak på plattform Standard Maksimalt hydraulisk press

207 bar

(funksjoner) Dekkdimensjon 25,4 x 7,6 x 2,5 cm

Støynivå

Lydtrykknivå i bakkearbeidsstasjon <70 dBA Lydtrykknivå i plattformarbeidsstasjon <70 dBA Total vibrasjonsverdi som hånd/arm-systemet er utsatt

for, overstiger ikke 2,5 m/s Høyeste kvadratiske middelverdi for vektet akselerasjon

som hele kroppen er utsatt for, overstiger ikke 0,5 m/s

Maksimal helling, sammenslått

30 % (17°)

posisjon

Maksimal sidehelling, sammenslått

30 % (17°)

posisjon

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft.

Kjørehastighet

Sammenslått, maksimum

4,0 km/h

12,2 m/10,9 sek

Plattform hevet, maksimum

0,8 km/h

12,2 m/55 sek

Informasjon om gulvbelastning

Maks. akseltrykk 308 kg Kontakttrykk for dekk 7,36 kg / cm

721,3 kPa

Trykk med last 936 kg / m

9,18 kPa

Merk: Gulvbelastningsinformasjonen er omtrentlig og tar ikke hensyn til ulike utstyrsvalg. Den må benyttes med tilstrekkelige sikkerhetsmarginer.

Fortløpende produktutvikling er Genies policy. Produktspesifikasjonene kan endres uten varsel og ytterligere forpliktelser.

Delenr. 133572NW GR-12 • GR-15 • GR-20 47

Brukerhåndbok Sjette utgave • Tredje opplag

Spesifikasjoner

Modell GR-15

Høyde, maks. arbeidshøyde 6,3 m Høyde, maks. plattformhøyde 4,5 m Høyde, maks. sammenslått høyde 1,57 cm Maks. høyde i sammenslått posisjon,

1,62 m

standard plattform med arbeidsbord Bredde 74,9 cm Lengde, sammenslått 1,35 m Lengde, plattform forlenget (ekstrautstyr) 1,85 m

Plattformdimensjoner, alle modeller (lengde x bredde)

Standard plattform 88,9 x 74,9 cm Standard plattform med

139,7 x 74,9 cm

plattformforlengelse forlenget Standard AWP-plattform 69 x 51 cm Smal AWP-plattform 66 x 51 cm Maksimumskapasitet, standard

227 kg

plattform Maksimumskapasitet, AWP-plattform 159 kg Svingradius (innvendig) 0 cm Svingradius (utvendig) 132,1 cm Bakkeklaring 6.5 cm Vekt 994 kg (Maskinvekten varierer med valgt utstyr. Se

serienummermerket for maskinens vekt.) Strømkilde 4 batterier, 6 V 225 AH AC-uttak på plattform Standard Maksimalt hydraulisk press

207 bar

(funksjoner) Dekkdimensjon 25,4 x 7,6 x 2,5 cm

Støynivå

Lydtrykknivå i bakkearbeidsstasjon <70 dBA Lydtrykknivå i plattformarbeidsstasjon <70 dBA Total vibrasjonsverdi som hånd/arm-systemet er utsatt

for, overstiger ikke 2,5 m/s Høyeste kvadratiske middelverdi for vektet akselerasjon

som hele kroppen er utsatt for, overstiger ikke 0,5 m/s

Maksimal helling, sammenslått

30 % (17°)

posisjon

Maksimal sidehelling, sammenslått

30 % (17°)

posisjon

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft.

Kjørehastighet

Sammenslått, maksimum 4,0 km/h

12,2 m/10,9 se

Plattform hevet, maksimum 0,8 km/h

12,2 m/55 se

Informasjon om gulvbelastning

Maks. akseltrykk 327 kg Kontakttrykk for dekk 7,79 kg / cm

763,7 kPa

Trykk med last 1 210 kg / m

11,87 kPa

Merk: Gulvbelastningsinformasjonen er omtrentlig og tar ikke hensyn til ulike utstyrsvalg. Den må benyttes med tilstrekkelige sikkerhetsmarginer.

Fortløpende produktutvikling er Genies policy. Produktspesifikasjonene kan endres uten varsel og ytterligere forpliktelser.

48 GR-12 • GR-15 • GR-20 Delenr. 133572NW

Sjette utgave • Tredje opplag Brukerhåndbok

Spesifikasjoner

Modell GR-20

Høyde, maks. arbeidshøyde 7,9 m Høyde, maks. plattformhøyde 6,1 m Høyde, maks. sammenslått høyde 1,98 cm Bredde 80 cm Lengde, sammenslått 1,35 m Lengde, plattform forlenget (ekstrautstyr) 1,86 m

Plattformdimensjoner, alle modeller (lengde x bredde)

Standard plattform 89,9 x 74,9 cm Standard plattform med

139,7 x 74,9 cm

plattformforlengelse forlenget Standard AWP-plattform 69 x 51 cm Smal AWP-plattform 66 x 51 cm Maksimumskapasitet, standard

159 kg

plattform Maksimumskapasitet, AWP-plattform 159 kg Maksimumskapasitet

159 kg

(vareplattform) Svingradius (innvendig) 0 cm Svingradius (utvendig) 134,6 cm Bakkeklaring 6,5 cm Vekt 1 112 kg (Maskinvekten varierer med valgt utstyr. Se

serienummermerket for maskinens vekt.) Strømkilde

AC-uttak på plattform Maksimalt hydraulisk press

4 batterier, 6 V 225 AH

Standard

207 bar

(funksjoner) Dekkdimensjon 25,4 x 7,6 x 2,5 cm

Støynivå

Lydtrykknivå i bakkearbeidsstasjon <70 dBA Lydtrykknivå i plattformarbeidsstasjon <70 dBA Total vibrasjonsverdi som hånd/arm-systemet er utsatt

for, overstiger ikke 2,5 m/s Høyeste kvadratiske middelverdi for vektet akselerasjon

som hele kroppen er utsatt for, overstiger ikke 0,5 m/s

Maksimal helling, sammenslått

30 % (17°)

posisjon

Maksimal sidehelling, sammenslått

30 % (17°)

posisjon

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft.

Kjørehastighet

Sammenslått, maksimum 4,0 km/h

12,2 m/10,9 sek

Plattform hevet, maksimum 0,8 km/h

12,2 m/55 sek

Informasjon om gulvbelastning

Maks. akseltrykk 395 kg Kontakttrykk for dekk 9,41 kg / cm

922,84 kPa

Trykk med last 1 180 kg / m

11,57 kPa

Merk: Gulvbelastningsinformasjonen er omtrentlig og tar ikke hensyn til ulike utstyrsvalg. Den må benyttes med tilstrekkelige sikkerhetsmarginer.

Fortløpende produktutvikling er Genies policy. Produktspesifikasjonene kan endres uten varsel og ytterligere forpliktelser.

GR-12 • GR-15 • GR-20 Delenr. 133572NW Brukerhåndbok Sjette utgave • Tredje opplag

Delenr. 133572NW GR-12 • GR-15 • GR-20 49

Genie GR™ Operator's Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
