Betjeningsvejledning

Serienummerområde

GR™-12

fra GRP-60000

10001

GR™-15

GR™-20

med vedligeholdelsesoplysninger

Oversættelse af originale instruktioner Seventh Edition Second Printing Part No. 1297725DAGT

fra GRR-

Betjeningsvejledning 7. udgave • 2. oplag

Overholder EF-direktiv 2006/42/EF Se EF

Levering af forordninger for maskiner (sikkerhed) 2008

Front Matter

Manufacturer:

Terex Global GmbH Bleicheplatz 2 Schaffhausen, 8200 Switzerland

EU Authorized representative:

Genie Industries B.V. Boekerman 5 4751 XK OUD GASTEL The Netherlands

UK Authorized representative:

Genie UK Limited The Maltings Wharf Road Grantham NG31 6BH UK

Indholdsfortegnelse

Indledning ................................................................. 1

Definitioner på symboler og fareillustrationer ............ 5

Generel sikkerhed ..................................................... 7

Personlig sikkerhed ................................................. 10

Sikkerhed i arbejdsområdet .................................... 11

Beskrivelse .............................................................. 18

Styreenheder .......................................................... 19

Inspektioner ............................................................ 22

Betjeningsinstruktioner ............................................ 34

Instruktioner vedr. transport og løft ......................... 44

Vedligeholdelse ....................................................... 49

Specifikationer ........................................................ 51

7. udgave: 2. oplag, november 2022

Genie er registrerede varemærker tilhørende Terex South Dakota, Inc. i USA og mange andre lande.

”GS” er et varemærke tilhørende Terex South Dakota, Inc.

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

-overensstemmelseserklæring

7. udgave • 2. oplag Betjeningsvejledning

Indledning

Om denne vejledning

Guide i tiltænkt brug og indkøring

Genie sætter pris på, at du har valgt at bruge vores maskine. Vores første prioritet er brugersikkerhed, hvilket bedst opnås ved en samlet indsats. Denne bog er en vejledning i betjening og daglig vedligeholdse for brugeren eller operatøren af en Genie-maskine.

Denne vejledning skal betragtes som en permanent del af maskinen og skal altid forefindes på denne. Hvis du har nogen spørgsmål, bedes du kontakte Genie.

Produktidentifikation

Maskinens serienummer findes på typemærkaten.

Serienummer stemplet på chassis

Typemærket findes på chassiset

Den tiltænkte brug af denne maskine er at løfte personale, inklusive værktøj og materialer til et højt placeret arbejdssted. Før maskinen betjenes, er det operatørens ansvar at læse og forstå denne indkøringsguide.

 Hver person skal være oplært i at betjene en

MEWP (Mobile Elevated Work Platform).

 Indkøring med MEWP’en skal gives til enhver

person, som er autoriseret, kompetent og oplært.

 Maskinen må kun betjenes af autoriserede

personer, der er oplært i dens betjening.

 Operatøren er ansvarlig for at læse, forstå og

overholde producentens instruktioner og sikkerhedsbestemmelser, som gives i betjeningsvejledningen.

 Betjeningsvejledningen findes i

opbevaringsboksen til vejledninger på platformen.

 Se Kontakt til producenten angående

specifikke produktanvendelser.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 1

Betjeningsvejledning 7. udgave • 2. oplag

Startknap til liftfunktion

Startknap til kørefunktion

Platform op/ned (når liftfunktion er valgt)

Kør fremad/baglæns (når kørefunktion er valgt)

Drej til højre/venstre (når kørefunktion er valgt)

Driftsområde, knap for indendørs brug

Driftsområde, knap for udendørs brug Startknap til liftfunktion

Knap til hævning/sænkning af platform

Indledning

Symboler på platformsbetjening og relateret maskinbevægelse:

Symboler på nederste betjeningssted og relateret maskinbevægelse:

Sekventielle funktioner og bevægelse:

• Kørsel og styring.

Sammenknyttede funktioner:

• Forhøjet kørehastighed.

• Forhøjet kørsel i en ikke-nivelleret tilstand.

• Al betjening på platform og det nederste

betjeningssted.

Begrænsninger af brug:

• Den tiltænkte brug af denne maskine er at løfte

personale, inklusive værktøj og materialer til et højt placeret arbejdssted.

• Platformen må ikke hæves, medmindre maskinen

står på et fast, plant underlag.

2 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Indledning

Opslagsdistribution og overholdelse

Sikkerheden af brugere af produktet er af største vigtighed for Genie. Forskellige opslag bruges af Genie til at kommunikere vigtige sikkerheds- og produktoplysninger til forhandlere og maskinejere.

Oplysningerne i disse opslag er knyttet til specifikke maskiner ved brug af maskinmodellen og serienummeret.

Distribution af opslag er baseret på den nyeste ejer i vores fortegnelser sammen med deres tilknyttede forhandler, så det er vigtigt at registrere din maskine og holde dine kontaktoplysninger up to date.

Kontakt til producenten

Det kan til tider være nødvendigt at kontakte Genie. Når du gør dette, skal du være parat til at oplyse modelnummeret og serienummeret på din maskine, samt dit navn og dine kontaktoplysninger. Som et minimum bør Genie kontaktes af følgende årsager:

Rapportering af ulykke

Spørgsmål angående produktanvendelse og sikkerhed

Oplysninger om overholdelse af standarder og regulativer

For at sikre mandskab og den fortsatte pålidelige drift af maskinen, skal du sørge for at overholde de handlinger, som er tilkendegivet i et respektivt opslag.

Gå til vores website på www.genielift.com for at se eventuelle åbne opslag om din maskine.

Opdateringer af aktuel ejer, såsom ændringer i ejerskab af maskinen eller ændringer i dine kontaktoplysninger. Se Overdragelse af ejerskab nedenfor.

Overdragelse af maskinejerskab

Brug nogle få minutter på at opdatere ejeroplysningerne for at sikre, at du modtager vigtige oplysninger angående sikkerhed, vedligeholde og drift, som gør sig gældende for din maskine.

Registrer din maskine ved at besøge os på nettet på www.genielift.com eller ved at ringe til os på frikaldsnummeret i USA 1-800-536-1800.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 3

Betjeningsvejledning 7. udgave • 2. oplag

Mærkaterne på denne maskine bruger symboler, farvemarkering og signalord til at gøre opmærksom på følgende:

Sikkerhedsadvarselssymbol bruges til at advare dig om risiko for personskade. Følg alle sikkerhedsoplysninger, som vises efter dette symbol, for at undgå risiko for personskade eller dødsfald.

Gør opmærksom på en faresituation, der undgås personskade eller dødsfald.

Gør opmærksom på en faresituation, der undgås eller middelsvær personskade.

Gør opmærksom på en meddelelse om fa

Indledning

Vedligeholdelse af sikkerhedsskilte

Fare

Manglende overholdelse af sikkerhedsreglerne og anvisningerne i denne vejledning vil resultere i alvorlig personskade eller dødsfald.

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

Sæt dig grundigt ind i sikkerhedsreglerne, inden du går videre til næste afsnit.

2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug.

4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

 Du læser, forstår og overholder fabrikantens

instruktioner og sikkerhedsregler – sikkerhedsog betjeningsvejledningen samt mærkaterne på maskinen.

 Du læser, forstår og overholder arbejdsgiverens

sikkerhedsregler og arbejdspladsens regulativer.

Udskift eventuelle manglende eller beskadigede sikkerhedsskilte. Tænk altid på operatørens sikkerhed. Benyt mildt sæbevand til at rengøre sikkerhedsskilte. Brug ikke rengøringsmidler med opløsningsmidler, eftersom de kan beskadige materialet i sikkerhedsskiltene.

Fareklassificering

–

– vil resultere i alvorlig

– kan resultere i alvorlig

– kan resultere i mindre

re for tingskade.

– hvis den ikke

 Du læser, forstår og overholder alle gældende

offentlige regulativer.

 Du er uddannet i sikker betjening af maskinen.

4 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Definitioner på symboler og fareillustrationer

Definitioner på symboler og far eillustrati oner

Knusningsfare Rygning forbudt Kollisionsfare

Læs betjeningsvejledningen

Læs servicehåndbogen

Kollisionsfare Væltningsfare Væltningsfare

Fare for ætsning Eksplosionsfare Brandfare

Fare for livsfarligt elektrisk stød

Batterier bruges som modvægt

Fastspænding

Nominel spænding for strøm til platform

Reservedelsnr. 1297725DAGT GR

Trykkapacitet for luftslange til platform

Hold afstand til bevægelige dele

™

-12 • GR™-15 • GR™-20 5

Flyt maskine til plant underlag

Instruktioner til løft og fastspænding

Betjeningsvejledning 7. udgave • 2. oplag

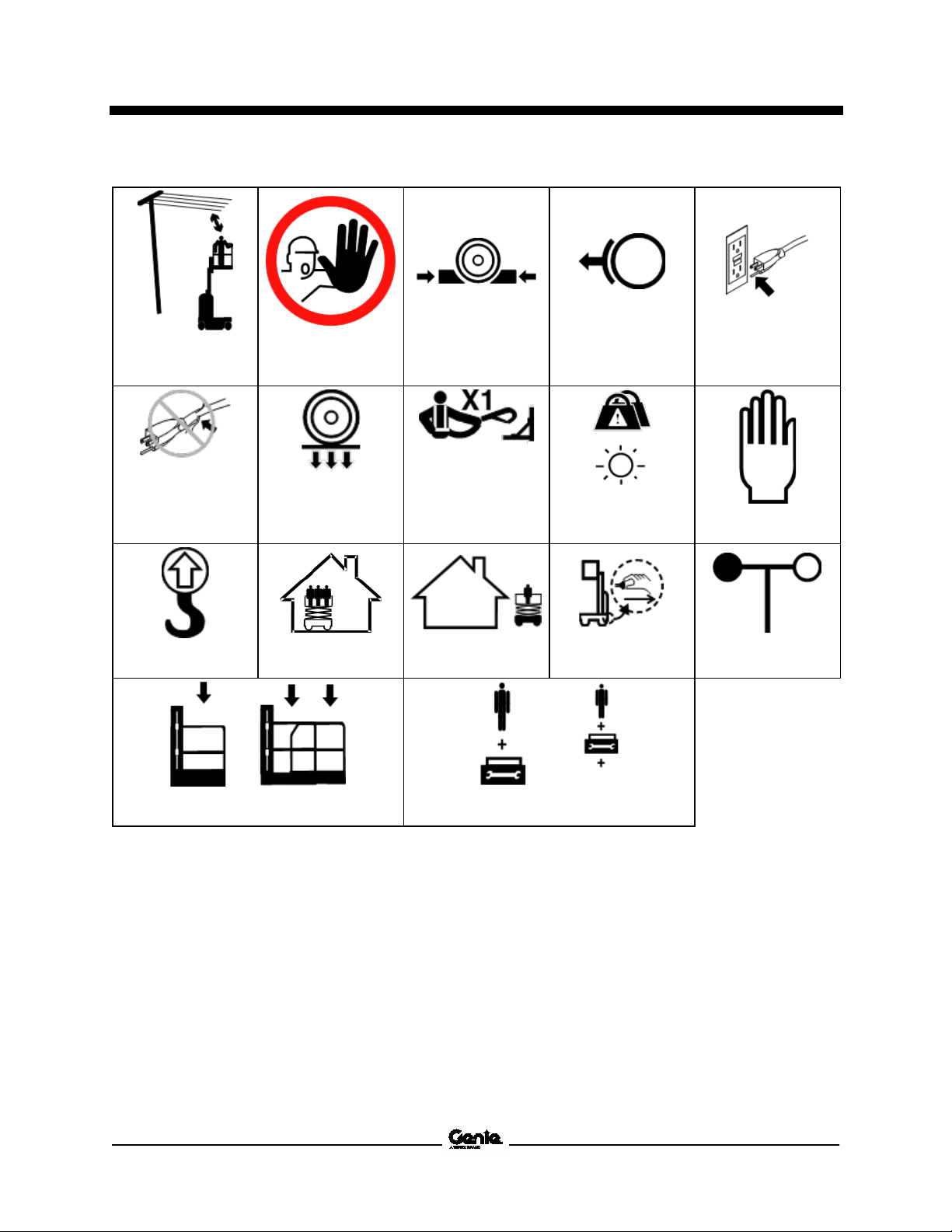

Definitioner på symboler og fareillustrationer

Klods hjulene op Udløs bremser

Fastgørelsespunkter til sikkerhedswire

Bevar påkrævet frihøjde

Udskift beskadigede kabler og ledninger

Kun adgang for oplært og autoriseret personale

Hjultryk

Løftepunkt Indendørs Udendørs

Kun treleddet jordet vekselstrøm

Platform overbelastet Manuel kraft

Sænkning ved brug af hjælpestrøm

Vindhastighed

Maksimal kapacitet

6 GR

Maksimal kapacitet inkl. person, værktøj, materialer og ekstraudstyr

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Generel sikkerhed

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 7

Betjeningsvejledning 7. udgave • 2. oplag

Generel sikkerhed

8 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Generel sikkerhed

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 9

Betjeningsvejledning 7. udgave • 2. oplag

Personlig sikkerhed

Personligt faldsikringsudstyr

Personligt faldsikringsudstyr er ikke påkrævet ved betjening af denne maskine. Hvis arbejdspladsens eller arbejdsgiverens regulativer kræver personligt faldsikringsudstyr, skal følgende gøre sig gældende:

Alt personligt faldsikringsudstyr skal overholde de gældende offentlige bestemmelser og skal inspiceres og bruges i overensstemmelse med producentens instruktioner.

10 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Denne maskine er ikke isoleret og yder ikke beskyttelse mod berøring af eller ophold i nærheden af en strømkilde.

Overhold alle lokale og offentlige regulativer med hensyn til påkrævet afstand fra strømførende ledninger. Den som vises i skemaet nedenfor, er et minimum og skal overholdes.

Netspænding

Påkrævet frihøjde

10'

15'

20'

25'

35'

45'

Maksimal kapacitet – GR-12 og GR-15

Standardplatform

Platform uden udvidelse

Platform trukket tilbage

Platform skudt ud platform

Platform skudt ud udvidelse

Arbejdsstationsbakke (ekstraudstyr)

Maks. antal personer

Sikkerhed i arbejdsområdet

Fare for livsfarligt elektrisk stød

Væltningsfarer

Den samlede vægt af personer, udstyr og materialer på platformen må ikke overstige dens maksimale lastkapacitet eller platformsudvidelsens maksimale lastkapacitet. Vægt i bakker skal medtages i beregningen af den samlede platformslast.

påkrævede afstand,

to 50 kV

0 to 200 kV

0 to 350 kV

0 to 500 kV

0 to 750 kV

0 to 1.000 kV

3,05

4,60

6,10

7,62

10,67

13,72

Tag højde for, at platformen kan bevæge sig, at de elektriske ledninger kan gynge eller hænge ned, og pas på stærke vindstød.

Hold afstand til maskinen, hvis den kommer i kontakt med strømførende højspændingsledninger. Hverken mandskab på jorden eller på platformen må røre ved eller betjene maskinen, før der slukkes for strømmen til de strømførende højspændingsledninger.

500 lbs/227 kg

kun

–

kun

–

Kun udvidelse

250 lbs/113 kg

500 l

250 l

50 l

Kun platform

250 lbs/113 kg

227 k

113 k

22 k

Maskinen må ikke betjenes i tordenvejr eller stormvejr.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 11

Betjeningsvejledning 7. udgave • 2. oplag

Maksimal kapacitet

Standardplatform

Platform uden udvidelse

Platform trukket tilbage

Platform skudt ud platform

Platform skudt ud udvidelse

Arbejdsstationsbakke (ekstraudstyr)

Maks. antal personer

Platformen må ikke hæves, medmindre maskinen står på et fast, plant underlag.

Hældningsalarmen må ikke bruges som en niveau indikator. Hældningsalarmen lyder på platformsbetjeningen og det nederste betjeningssted, når maskinen befinder sig på en stejl skråning.

Maskinen må ikke betjenes

eller lastens overfladeareal

Sikkerhed i arbejdsområdet

350 lbs/159 kg

– GR-20

kun

–

kun

–

Kun udvidelse

0 lbs/113 k

350 l

100 l

250 l

50 l

159 k

45 k

113 k

22 k

Kun platform

100 lbs/45 kg

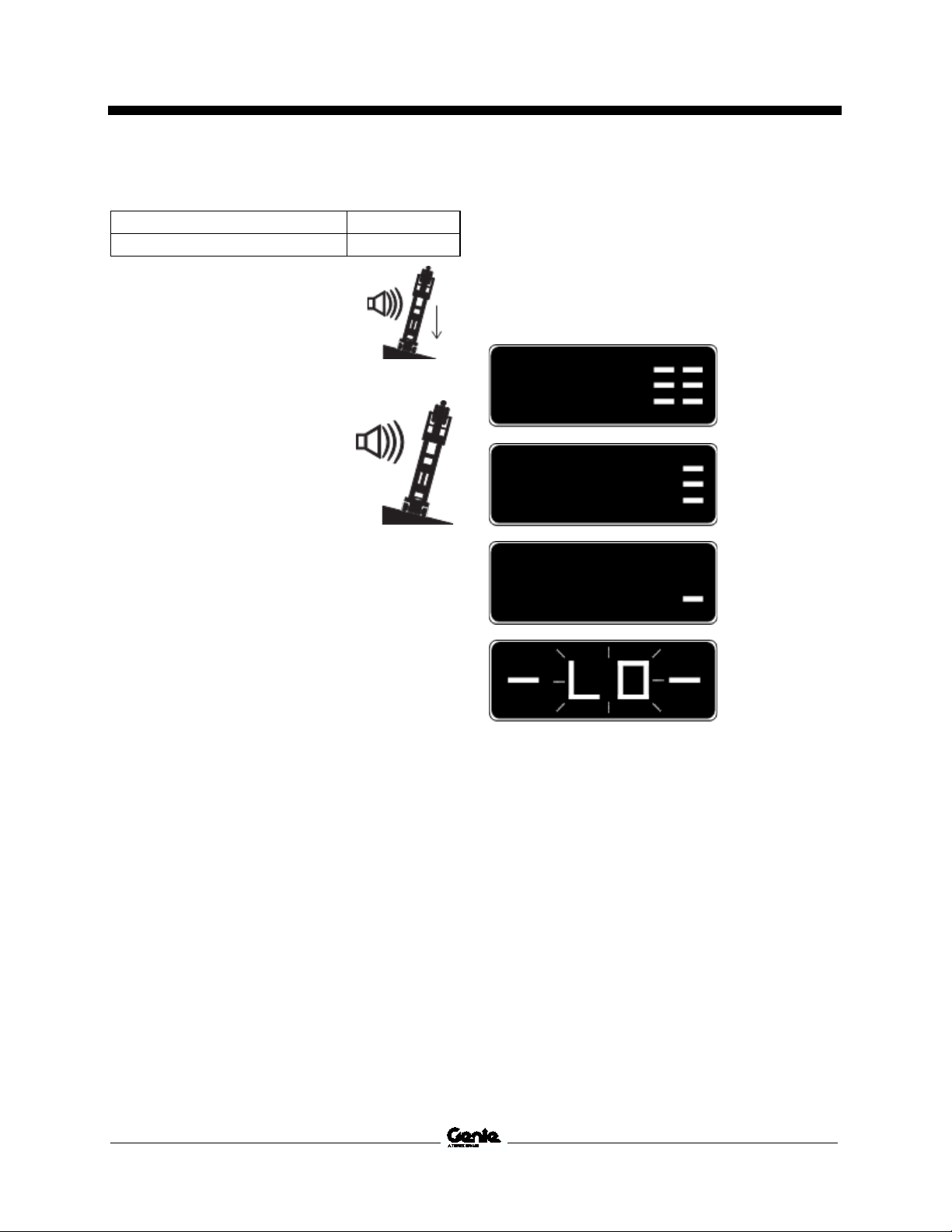

Hvis hældningsalarmen lyder: Sænk platformen. Flyt maskinen til et stabilt og plant underlag. Vær yderst forsigtig ved sænkning af platformen, hvis hældningsalarmen lyder, når platformen er hævet.

Der må ikke køres med mere end 0,5 mpt/0,8 km/t, når platformen er hævet.

Platformen må ikke hæves, når vindhastigheden overstiger 28 mpt/12,5 m/s. Hvis vinden overstiger 28 mpt/12,5 m/s, når platformen er hævet, skal platformen sænkes, og betjening af maskinen skal standses.

Udendørs brug: Maskinen må ikke betjenes udendørs, når der er valgt indendørs brug med knappen.

i stærk blæst. Platformens

12 GR

må ikke forøges. Forøgelse af det område, som er udsat for vinden, forringer maskinens stabilitet.

Vær yderst påpasselig, og

kør meget langsomt, når maskinen kører i sænket position i ujævnt terræn, over murbrokker, på et ustabilt eller glat underlag og i nærheden af huller og skrænter.

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Forsøg ikke at flytte platformen ved at bruge genstande uden for platformen til at støde af fra eller trække ind imod.

Maksimal tilladelig manuel

kraft

Maks. antal personer

bs/200 N

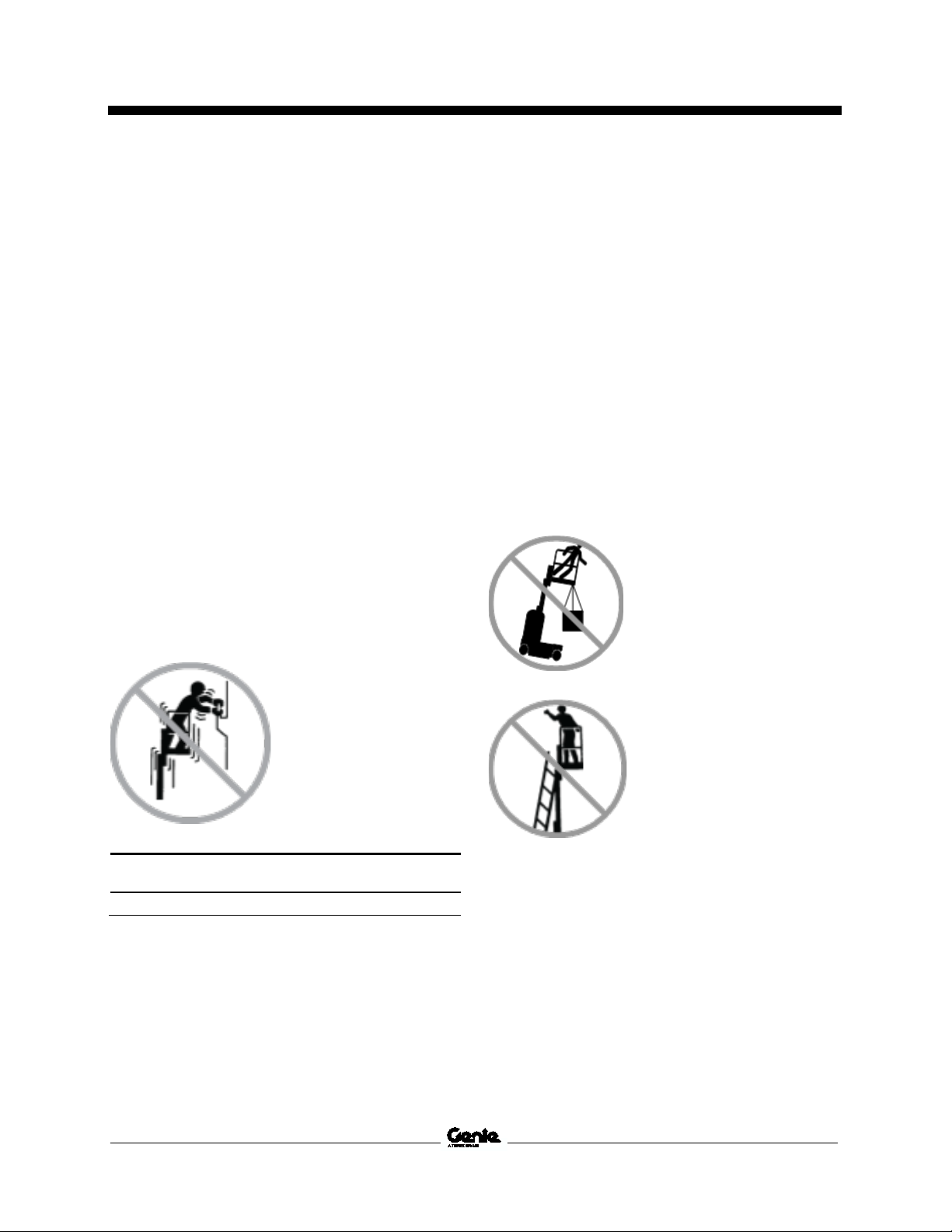

Fast eller hængende last må ikke placeres på eller fastgøres til nogen del af denne maskine.

Stiger eller stilladser må ikke anbringes på platformen eller stilles op ad nogen af maskinens dele.

Transportér ikke værktøj og materialer, medmindre de er jævnt håndteres sikkert af personen/personerne på platformen.

Sikkerhed i arbejdsområdet

Maskinen må ikke køre på eller i nærheden af ujævnt terræn, et ustabilt underlag el. lign. med platformen hævet.

Maskinen må ikke bruges som kran.

Platformen må ikke bruges til at skubbe maskinen eller andre genstande.

Platformen må ikke berøre tilstødende bygninger/genstande.

Platformen må ikke bindes til tilstødende bygninger/genstande.

Lasten må ikke placeres uden for platformens afgrænsning. Arbejdsstationsbakken anses for at være en del af platformen.

Platformsbetjeningen må ikke bruges til at frigøre platformen, hvis den sidder fast eller på anden måde hindres af en tilstødende bygning/genstand. Alle personer skal være nede fra platformen, inden der gøres forsøg på at frigøre denne vha. det nederste betjeningssted.

Grænseafbryderne må ikke ændres eller frakobles.

Maskindele, der har indflydelse på sikkerheden og stabiliteten, må ikke ændres eller frakobles.

Dele, der er afgørende for maskinens stabilitet, må ikke udskiftes med dele med en anden vægt eller specifikation.

Brug ikke batterier, der vejer mindre end de originale. Batterier bruges som modvægt og er afgørende for maskinens stabilitet. Hvert batteri skal mindst veje 62 lbs/28 kg.

En mobil løftet arbejdsplatform må ikke modificeres eller ændres uden forudgående skriftlig tilladelse fra producenten. Montering af udstyr til fastgørelse af værktøj eller andre materialer på platformen, fodbrædderne eller gelænderne kan forøge platformens vægt samt platformens eller lastens overfladeareal.

Nedenstående vurderinger for tilladelig manuel kraft og antal personer skal overholdes.

Reservedelsnr. 1297725DAGT GR

45 l

fordelt og kan

™

-12 • GR™-15 • GR™-20 13

Betjeningsvejledning 7. udgave • 2. oplag

Maskinen må ikke benyttes på et bevægeligt underlag eller et køretøj.

Kontrollér, at alle dæk er i god stand, at kronemøtrikkerne er forsvarligt spændt, samt at splitterne er ko monteret.

Maksimal skråningskapacitet, sænket position

30 % (16,7°)

Maksimal sideskråningskapacitet, sænket position

30 % (16,7°)

Sikkerhed i arbejdsområdet

Nedstyrtningsfare

rrekt

Knusningsfare

Hold hænder og lemmer på afstand af masten.

Arbejd ikke under platformen eller masten uden at batteridækslet er hævet.

Brug sund fornuft og god planlægning, når maskinen betjenes fra det nederste betjeningssted. Sørg for, at der er forsvarlig afstand mellem operatøren, maskinen og faste genstande.

Farer ved betjening på

skråninger

Gelændersystemet beskytter mod nedstyrtning. Hvis det kræves, at personen/personerne på platformen bærer personligt faldsikringsudstyr på grund af arbejdspladsens eller arbejdsgiverens regulativer, skal det personlige faldsikringsudstyr og brugen deraf være i overensstemmelse med udstyrsproducentens instruktioner og de gældende offentlige krav. Benyt det godkendte fastgørelsespunkt til sikkerhedswiren, som stilles til rådighed.

Hold platformens gulv rent.

Luk lågen, inden maskinen betjenes.

Sid, stå eller kravl ikke på platformens gelændere. Stå altid med fødderne solidt placeret på platformens gulv.

Kravl ikke ned fra platformen, når den er hævet.

Kør ikke maskinen op på en skråning, der overstiger maskinens skrånings- og sideskråningskapacitet. Skråningskapaciteten gælder for maskiner i sænket position.

Bemærk: Skråningskapacitet er afhængig af jordforholdene med én person på platformen og tilstrækkelig trækkraft. Ekstra vægt på platformen kan reducere skråningskapaciteten. Se Kørsel på en skråning i afsnittet Betjeningsinstruktioner.

14 GR

Stig ikke af eller på platformen, medmindre maskinen er i den sænkede position.

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Vær opmærksom på steder med begrænset udsyn og blinde vinkler, når køres eller betjenes.

Kontrollér, at der ikke er hængende forhindringer eller lignende risici i arbejdsområdet.

Vær opmærksom på faren for at få når der gribes fat i platformsgelænderet.

Platformen må ikke sænkes, medmindre alle personer og hindringer er væk fra området omkring maskinen.

Kørehastigheden skal tilpasses underlagets beskaffenhed, hårdhed og hældning, mandskabet placering samt evt. andre faktorer, der kan forårsage kollision.

Sikkerhed i arbejdsområdet

Kollisionsfarer

maskinen

Vær opmærksom på den udvidede platforms placering, når maskinen flyttes.

Maskinen skal placeres på et plant underlag, og hjulene skal klodses op eller fastgøres, inden bremserne udløses.

Operatører skal overholde de regulativer, som foreskrives af arbejdsgiveren, arbejdspladsen og det offentlige, angående brugen af personligt beskyttelsesudstyr.

noget i klemme,

Anvend de farvemarkerede retningspile på platformbetjeningen og platformens mærkeplade til køre- og styrefunktionerne.

Maskinen må ikke betjenes i umiddelbar nærhed af en kran el. lign. overliggende udstyr, medmindre kranens betjeningsgreb er låst, og/eller der er truffet forholdsregler med henblik på at undgå kollision.

Der må ikke køres vildt eller ”pjattes”, mens maskinen betjenes.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 15

Betjeningsvejledning 7. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Fare for legemsbeskadigelse

Maskinen må ikke betjenes, hvis der er luft- eller hydraulikolielækage. En luft- eller hydraulikolielækage kan gennemtrænge og/eller brænde huden.

Forkert kontakt med komponenter, som findes under dæksler, vil forårsage alvorlig tilskadekomst. Kun uddannet vedligeholdelsespersonale bør åbne disse rum. Det anbefales, at operatøren kun åbner disse rum, når der udføres inspektion før ibrugtagning. Alle rum skal forblive lukkede og låste under drift.

Fare for eksplosion og brand

Maskinen må ikke betjenes, og batteriet må ikke oplades, i farlige områder eller områder, hvor der kan være brand- eller eksplosionsfarlige gasser eller partikler.

Farer når maskine er beskadiget

Maskinen må ikke benyttes, hvis den er beskadiget eller defekt.

Inspicér maskinen omhyggeligt inden brug, og afprøv samtlige funktioner inden hvert skift. En beskadiget eller defekt maskine skal omgående mærkes og tages ud af drift.

Kontrollér, at alt vedligeholdelsesarbejde, der er anført i denne vejledning og den relevante Genieservicehåndbog, er udført.

Sørg for, at alle mærkater er læselige og korrekt placeret.

Kontrollér, at betjeningsvejledningen er fuldstændig, læselig og placeret i opbevaringsboksen på maskinen.

Fare for komponentbeskadigelse

Der må ikke bruges nogen batterioplader på mere end 24 V til opladning af batterierne.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

16 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Batterier indeholder syre. Bær altid beskyttelsestøj og beskyttelsesbriller, når der arbejdes med batterier.

Undgå at batterisyre. Neutraliser spildt batterisyre med natron og vand.

Sørg for, at der ikke er gnister, åben ild eller tændt tobak i nærheden af batterierne. Batterier afgiver eksplosionsfarlig gas.

Batteribakken kan forblive åben under hele opladningsprocessen.

Batteripolerne og kabelklemmerne må ikke berøres med værktøj, der kan forårsage gnister.

Batteriopladeren må kun tilsluttes en treledet vekselstrømsstikkontakt med jordforbindelse.

Ins ledninger og kabler. Beskadigede dele skal udskiftes, inden maskinen betjenes.

Sikkerhed i arbejdsområdet

Batterisikkerhed

Farer for ætsning

spilde eller røre ved

Batterierne og opladeren må ikke udsættes for vand eller regn under opladningen.

Eksplosionsfare

Fare for komponentbeskadigelse

Der må ikke bruges nogen batterioplader på mere end 24 V til opladning af batterierne.

Fare for livsfarligt elektrisk stød/forbrænding

picér dagligt for beskadigede

Undgå at berøre batteripolerne, da der er risiko for elektrisk stød. Fjern alle fingerringe, ure og andre smykker.

Væltningsfare

Brug ikke batterier, der vejer mindre end de originale. Batterier bruges som modvægt og er afgørende for maskinens stabilitet. Hvert batteri skal mindst veje 62 lbs/28 kg.

Fare ved løft

Benyt et passende antal personer samt korrekt løfteteknik, når batterierne skal løftes.

Reservedelsnr. 1297725DAGT GR

Spærring efter hver brug

1 Vælg et sikkert parkeringssted – på et fast, plant

underlag, hvor der ikke er forhindringer eller trafik.

2 Sænk platformen.

3 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

4 Oplad batterierne.

™

-12 • GR™-15 • GR™-20 17

Betjeningsvejledning 7. udgave • 2. oplag

Beskrivelse

1 Væltesikring 2 Ikke-styrende hjuldæk 3 Ventil til sænkning med

hjælpestrøm 4 Transportfastspænding 5 Gaffeltrucklommer 6 Display til batterioplader 7 Dæksler 8 Indikator for hydraulikoliestand

9 Nederste betjeningssted 10 Mast 11 Pumpehåndtag til

bremseudløsning (under

dæksler) 12 Platformsbetjening 13 Opbevaringsboks til

vejledninger 14 Fastgørelsespunkt til

sikkerhedswire

18 GR

15 Værktøjsbakke 16 GFCI-stik 17 Dæksel til batterirum 18 Lås til batteridæksel 19 Styrende hjuldæk 20 Pedal til frigørelse af

platformsudvidelse

21 Låge til platformsudvidelse

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Styreenheder

Stationen på det nederste betjeningssted skal bruges, når der skal udføres løft af platformen for at teste dens funktion, og til opbevaringsformål. Stationen på det nederste betjeningssted kan bruges i tilfælde af en nødsituation til at redde en uarbejdsdygtig person på platformen.

Nederste betjeningspanel

1 7 A-afbryder til el-kredsløb 2 Rød nødstopknap

Tryk den røde nødstopknap ind til den deaktiverede position for at stoppe alle funktioner. Træk den røde nødstopknap ud til den aktiverede position for at

betjene maskinen. 3 Menu ned-knap 4 Menuindtastningsknap 5 Knap til hævning af platform 6 Knap til sænkning af platform 7 Startknap til liftfunktion

Tryk og hold på denne knap for at aktivere

liftfunktionen.

8 Menu escape-tast 9 Menu op-knap 10 LCD-diagnoseudlæsning 11 Nøglekontakt til valg mellem

platform/slukket/nederste betjeningssted Drej nøglekontakten til platformspositionen, og

platformsbetjeningen vil fungere. Drej nøglekontakten til den slukkede position, og maskinen vil være slukket. Drej nøglekontakten til det nederste betjeningssted, og det nederste betjeningssted vil fungere.

12 Stik til Tech Pro Link

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 19

Betjeningsvejledning 7. udgave • 2. oplag

Tryk på knappen til hornet, og hornet

Indikatorlyset vil være tændt, når der

Styreenheder

Platformsbetjeningspanel

1 Rød nødstopknap

Tryk den røde nødstopknap ind til den

deaktiverede position for at stoppe alle

funktioner. Træk den røde nødstopknap ud til

den aktiverede position for at betjene maskinen.

2 Knap til liftfunktion

Tryk på denne knap for at aktivere

liftfunktionen.

3 Knap til horn

vil lyde. Slip knappen til hornet, og

hornet vil ikke lyde.

4 Knap til valg af kørehastighed

Tryk på denne knap for at aktivere

funktion for langsom kørsel.

er valgt langsom kørsel.

Liftfunktion: Tryk og hold funktionsstartkontakten nede for at aktivere liftfunktionen på platformens styrehåndtag. Flyt styrehåndtaget i den retning, som er angivet af den blå pil, og platformen vil blive hævet. Flyt styrehåndtaget i den retning, som er angivet af den gule pil, og platformen vil blive sænket. Sænkningsalarmen skal lyde, mens platformen sænkes.

Kørefunktion: Tryk og hold funktionsstartkontakten nede for at aktivere kørefunktionen på platformens styrehåndtag. Flyt styrehåndtaget i den retning, som er angivet af den blå pil på betjeningspanelet, og maskinen vil køre i den blå pils retning. Flyt styrehåndtaget i den retning, som er angivet af den gule pil på betjeningspanelet, og maskinen vil køre i den gule pils retning.

5 Proportionalstyrehåndtag og funktions-

startkontakt til køre-, styre- og liftfunktioner

20 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Bemærk: Valg af indendørs brug gør det muligt at hæve platformen til den

den

Styreenheder

6 Fingervippekontakt til styrefunktion

Tryk i venstre side af

fingervippekontakten, så maskinen

drejer i de blå trekantpunkters

retning på

platformsbetjeningspanelet.

Tryk i højre side af

fingervippekontakten, så maskinen

drejer i de gule trekantpunters

retning på

platformsbetjeningspanelet.

7 LED-diagnoseudlæsning, indikator for

batteriopladning og indikator for lift/køretilstand

8 Knap til kørefunktion

9 Knap til indendørs brug

Tryk på denne knap ved indendørs brug

maksimale højde indendørs. Se specifikationssiderne.

10 Knap til udendørs brug

Tryk på denne knap ved udendørs brug

Bemærk: Valg af udendørs brug gør det muligt at hæve platformen til maksimale højde udendørs. Se specifikationssiderne.

Tryk på denne knap for at aktivere

kørefunktionen.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 21

Betjeningsvejledning 7. udgave • 2. oplag

Inspektioner

Grundlæggende principper ved inspektion før ibrugtagning

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som

beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.

Sæt dig grundigt ind i, hvad inspektion før

ibrugtagning indebærer, inden du fortsætter

til næste afsnit.

3 Foretag altid funktionstester inden brug.

4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Det er operatørens ansvar at foretage inspektion før ibrugtagning og rutinemæssig vedligeholdelse.

Inspektion før ibrugtagning er en visuel inspektion, der udføres af operatøren inden hvert skift. Inspektionen har til formål at fastslå, om der er noget åbentlyst galt med maskinen, inden operatøren foretager funktionstesterne.

Inspektion før ibrugtagning har desuden til formål at fastslå, om det er nødvendigt at foretage rutinemæssig vedligeholdelse. Operatøren må kun udføre de rutinemæssige vedligeholdelsesprocedurer, som er anført i denne vejledning.

Se listen på næste side og kontrollér hvert af punkterne.

Hvis der konstateres beskadigelse eller uautoriseret afvigelse fra maskinens oprindelige stand, skal den mærkes og tages ud af drift.

Maskinen må kun repareres af en kvalificeret servicetekniker i overensstemmelse med fabrikantens specifikationer. Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning, inden der fortsættes med funktionstesterne.

22 GR

Planlagte vedligeholdelsesinspektioner skal udføres af autoriserede serviceteknikere i henhold til fabrikantens specifikationer.

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Inspektion før ibrugtagning

 Sørg for, at betjeningsvejledningen er

fuldstændig, læselig og placeret i

opbevaringsboksen på platformen.

 Sørg for at alle mærkater er læselige og korrekt

placeret. Se afsnittet Inspektioner.

 Kontrollér, om der er hydraulikolielækage, og om

oliestanden er korrekt. Påfyld om nødvendigt

olie. Se afsnittet Vedligeholdelse.

 Kontrollér, om der er batterivæskelækage, og om

væskestanden er korrekt. Påfyld om nødvendigt

destilleret vand. Se afsnittet Vedligeholdelse.

Kontrollér nedenstående komponenter eller områder for beskadigelse, forkert monterede eller manglende dele samt uautoriserede ændringer:

 Elektriske komponenter, ledninger og

elkabler

 Den hydrauliske kraftenhed, beholder,

slanger, beslag, cylindre og manifolder

 Batteripakke og batteriforbindelser

 Drivmotorer

 Dæk og hjul

 Jordforbindelse

 Grænseafbrydere, alarmer og horn

 Blink (hvis monteret)

 Møtrikker, bolte og andre fastgøringsdele

 Væltesikring

 Fastgørelsespunkter til sikkerhedswire

 Platformsudvidelse (hvis monteret)

 Arbejdsbakker (hvis monteret)

 Bremseudløsningskomponenter

 Batteridæksel

 Mastsøjler og modvægt

 Platformbetjeningshåndtag

 Platformsoverbelastningskomponenter

Kontrollér hele maskinen for:

 Revner i svejsesamlinger eller

konstruktionskomponenter

 Buler i eller anden beskadigelse af maskinen

 Overdreven rust, korrosion eller oxidering

 Kontrollér, at samtlige konstruktionskomponenter

og andre afgørende dele forefindes, og at samtlige tilhørende fastgøringsdele og tappe er korrekt placeret og spændt.

Bemærk: Hvis platformen skal hæves for at inspicere maskinen, skal du sørge for, at batteridækslet er på plads, for at forhindre mastsektionen og platformen i at komme ned. Se afsnittet Betjeningsinstruktioner.

 Midtergelænder eller låge for

platformsindgang

 Sekvenseringskabler og kabelskiver

 Glideplader

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 23

Betjeningsvejledning 7. udgave • 2. oplag

Inspektioner

Grundlæggende principper ved funktionstester

Formålet med funktionstesterne er at opdage eventuelle funktionsfejl, inden maskinen tages i brug. Operatøren skal følge de trinvise instruktioner til at teste samtlige af maskinens funktioner.

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som

beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug.

Sæt dig grundigt ind i funktionstesterne,

inden du går videre til næste afsnit.

4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

En maskine med funktionsfejl må aldrig tages i brug. Hvis der konstateres funktionsfejl, skal maskinen mærkes og tages ud af drift. Maskinen må kun repareres af en kvalificeret servicetekniker i overensstemmelse med fabrikantens specifikationer.

Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning og funktionstester, inden maskinen tages i brug.

24 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Inspektioner

På det nederste betjeningssted

1 Vælg et afprøvningsområde, der er stabilt, plant

og uden forhindringer.

2 Sørg for, at batterierne er tilsluttet.

3 Træk den røde nødstopkontakt på såvel

platformbetjeningen som det nederste

betjeningssted ud til den aktiverede position.

4 Drej nøglekontakten til det nederste

betjeningssted.

5 Aflæs LED-diagnoseudlæsningen på

platformsbetjeningen.

Resultat: LED’en skal se ud som på illustrationen

nedenfor.

6 Aflæs LCD-diagnoseudlæsningen på det

nederste betjeningssted.

Resultat: LCD'et skal se ud som på illustrationen

nedenfor.

Afprøv nødstoppet

7 Tryk den røde nødstopknap ind til den

deaktiverede position på det nederste

betjeningssted.

Resultat: Ingen funktioner må kunne aktiveres.

8 Træk den røde nødstopknap ud til den

aktiverede position.

Afprøv hæve-/sænkefunktionerne

Lydalarmerne på denne maskine og standardhornet kommer alle fra den samme centrale alarm. Hornet har en konstant tone. Sænkningsalarmen lyder 60 gange i minuttet. Alarmen afgiver 180 bip i minuttet, når væltesikringen ikke er aktiveret, når maskinen ikke står plant. Der kan bestilles et horn, der ligner et automobilhorn som ekstraudstyr.

9 Tryk ikke på startknappen til liftfunktionen.

10 Tryk på platformens hæveknap eller sænkeknap.

Resultat: Liftfunktionen må ikke kunne betjenes.

11 Tryk ikke på knapperne til hævning eller

sænkning af platformen.

12 Tryk på liftfunktionens aktiveringsknap.

Resultat: Liftfunktionen må ikke kunne betjenes.

13 Tryk på liftstartknappen , og hold den nede, og

tryk på platformens hæveknap.

Resultat: Liftfunktionen må ikke kunne betjenes.

14 Tryk på Enter-knappen for at skifte imellem

driftsområdet for indendørs og udendørs brug.

15 Vælg driftsområdet for udendørs brug.

16 Tryk på liftstartknappen , og hold den nede, og

tryk på platformens hæveknap.

Resultat: Platformen hæves.

17 Tryk på liftstartknappen, og hold den nede, og

tryk på platformens sænkeknap.

Resultat: Platformen sænkes.Sænkningsalarmen

skal lyde, mens platformen sænkes.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 25

Betjeningsvejledning 7. udgave • 2. oplag

Inspektioner

Afprøv hjælpestrømssænkning

18 Aktiver hævefunktionen ved at trykke på

startknappen til liften og platformens hæveknap,

og hæv platformen ca. 2 fod/60 cm.

19 Træk i håndtaget til sænkning med hjælpestrøm,

som er placeret ved maskinens base under

masten.

Resultat: Platformen sænkes.

Sænkningsalarmen lyder ikke.

Afprøv hældningsføleren

Tryk på den nedadgående pil på det

nederste betjeningspanel (knap 3)

Resultat: LCD-skærmen på det nederste

betjeningspanel vil vise statussen på

hældningsføleren. X- og Y-værdierne (hælde- og

vippevinklerne) vil blive vist.

21 Drej nøglekontakten til platformsbetjening.

På platformsbetjeningen

Afprøv nødstoppet

22 Tryk den røde nødstopknap ind til den

deaktiverede position på platformsbetjeningen.

Resultat: Ingen funktioner må kunne aktiveres.

Afprøv hornet

23 Træk den røde nødstopknap ud til den

aktiverede position.

24 Tryk på knappen til hornet.

Resultat: Platformsalarmen, chassisalarmen og

automobilhornet (hvis monteret) skal lyde.

Afprøv funktionstartknapperne og op/nedfunktionerne

25 Tryk på knappen til udendørs brug.

Resultat: Knappen for udendørs brug skal lyse.

26 Hold ikke på funktionsstartkontakten på

styrehåndtaget.

27 Før langsomt styrehåndtaget i den blå pils

retning og derefter i den gule pils retning.

Resultat: Ingen funktioner må kunne aktiveres.

28 Tryk på liftfunktionsknappen.

29 Vent syv sekunder på at liftfunktionen udløber.

30 Før langsomt styrehåndtaget i den blå pils

retning og derefter i den gule pils retning.

Resultat: Liftfunktionen må ikke kunne betjenes.

31 Tryk på liftfunktionsknappen.

32 Tryk og hold på funktionsstartkontakten på

styrehåndtaget. Før langsomt styrehåndtaget i den blå pils retning.

Resultat: Platformen hæves.Væltesikringerne

skal aktiveres.

33 Slip styrehåndtaget.

Resultat: Hævning af platformen skal standse.

34 Tryk og hold på funktionsstartkontakten på

styrehåndtaget. Før langsomt styrehåndtaget i den gule pils retning.

Resultat: Platformen sænkes.

Sænkningsalarmen skal lyde, mens platformen sænkes.

26 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Afprøv knappen for udendørs brug

Afprøv kørefunktionsknappen

35 Tryk og hold ikke funktionsstartkontakten nede

på styrehåndtaget.

36 Tryk på knappen til udendørs brug.

Resultat: Lysdioden under knappen til udendørs

brug vil lyse.

37 Tryk på liftfunktionens aktiveringsknap.

38 Tryk og hold på funktionsstartkontakten på

styrehåndtaget. Før langsomt styrehåndtaget i

den blå pils retning.

GR-12 Resultat: Platformen skal hæves til 9 fod

1 tomme/2,76 m og stoppe. Alarmen skal lyde.

Platformsbetjeningens LED-udlæsning skal vise

OHL.

GR-15: Resultat: Platformen skal hæves til

11 fod 1 tomme/3,37 m og stoppe. Alarmen skal

lyde. Platformsbetjeningens LED-udlæsning

skal vise OHL.

GR-20: Resultat: Platformen skal hæves til

15 fod 6 tommer/4,72 m og stoppe. Alarmen skal

lyde. Platformsbetjeningens LED-udlæsning

skal vise OHL.

Tryk på kørefunktionsknappen.

40 Vent syv sekunder på at kørefunktionen udløber.

Før langsomt styrehåndtaget i den blå pils retning og derefter i den gule pils retning.

Resultat: Ingen funktioner må kunne aktiveres.

Afprøv styringen

Bemærk: Ved afprøvning af styre- og kørefunktioner skal du stå på platformen med ansigtet vendt mod maskinens styreende.

Tryk på kørefunktionsknappen.

42 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

43 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet med en blå trekant på betjeningspanelet.

Resultat: Styrehjulene skal dreje i den retning,

som angives af den blå trekant.

44 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet med en gule trekant på betjeningspanelet.

Resultat: Styrehjulene skal dreje i den retning,

som angives af den gule trekant.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 27

Betjeningsvejledning 7. udgave • 2. oplag

Inspektioner

Afprøv køre- og bremsefunktionen

Prøvekør hældningsafbryder

Tryk på kørefunktionsknappen.

46 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

47 Før langsomt styrehåndtaget i den retning, der er

angivet af den blå pil på betjeningspanelet, indtil

maskinen begynder at bevæge sig, og før

derefter styrehåndtaget tilbage til

midterpositionen.

Resultat: Maskinen skal bevæge sig i den blå pils

retning på betjeningspanelet og derefter stoppe

brat, når styrehåndtaget sættes tilbage i

midterstilling.

48 Før langsomt styrehåndtaget i den retning, der er

angivet af den gule pil på betjeningspanelet,

indtil maskinen begynder at bevæge sig, og før

derefter styrehåndtaget tilbage til

midterpositionen.

Resultat: Maskinen skal bevæge sig i den gule

pils retning på betjeningspanelet og derefter

stoppe brat, når styrehåndtaget sættes tilbage i

midterstilling.

Bemærk: Bremserne skal kunne holde maskinen på enhver stigning, som den er i stand til at køre op ad.

Bemærk: Denne afprøvning foretages fra jorden med platformsbetjeningen. Stå ikke på platformen.

49 Sænk platformen fuldstændigt.

50 Kør maskinen op på en skråning, hvor

chassisvinklen er større end 1,5° side til side.

51 Hæv platformen til cirka 7 fod/2,13 m.

Resultat: Platformen skal standse, og

hældningsalarmen lyde 180 gange i minuttet. Platformsbetjeningens LED-udlæsning bør vise LL, og det nederste betjeningssteds LCD bør vise LL: Machine Tilted (Maskine hælder).

52 Tryk på kørefunktionsknappen.

53 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

54 Før styrehåndtaget i den retning, som er angivet

af den blå pil, og derefter i den gule pils retning.

Resultat: Kørefunktionen må ikke kunne betjenes

i hverken den ene eller den anden retning.

55 Sænk platformen fuldstændigt.

56 Kør maskinen.

Resultat: Maskinen bør køre.

57 Vend tilbage til plant niveau og hæv platformen

mere end cirka 7 fod/2,13 m.

28 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Inspektioner

58 Kør maskinen op på en skråning, hvor

hældningsvinklen er større end 1,5° side til side.

Resultat: Maskinen skal stoppe, når den når en

chassishældning på 1,5°, og hældningsalarmen

skal bippe 180 gange i minuttet.

Platformsbetjeningens LED-udlæsning skal vise

LL, og det nederste betjeningssteds LCD skal

vise LL: Machine Tilted (Maskine hælder).

59 Vend tilbage til plant niveau og sænk platformen

fuldstændigt.

60 Kør maskinen op på en skråning, hvor

chassisvinklen er større end 3° for til bag.

61 Hæv platformen til cirka 7 fod/2,13 m.

Resultat: Platformen skal standse, og

hældningsalarmen lyde 180 gange i minuttet.

Platformsbetjeningens LED-udlæsning bør vise

LL, og det nederste betjeningssteds LCD bør

vise LL: Machine Tilted (Maskine hælder).

62 Tryk på kørefunktionsknappen.

63 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

64 Før styrehåndtaget i den retning, som er angivet

af den blå pil, og derefter i den gule pils retning.

Resultat: Kørefunktionen må ikke kunne betjenes

i hverken den ene eller den anden retning.

65 Sænk platformen fuldstændigt.

66 Kør maskinen.

Resultat: Maskinen bør køre.

67 Vend tilbage til plant niveau og hæv platformen

mere end cirka 7 fod/2,13 m.

68 Kør maskinen op på en skråning, hvor

hældningsvinklen er større end 3° for til bag.

Resultat: Maskinen skal stoppe, når den når en

chassishældning på 3°, og hældningsalarmen skal bippe 180 gange i minuttet. Platformsbetjeningens LED-udlæsning skal vise LL, og det nederste betjeningssteds LCD skal vise LL: Machine Tilted (Maskine hælder).

69 Sænk platformen fuldstændigt og vend tilbage

til plant niveau.

Afprøv forhøjet kørehastighed

70 Hæv platformen ca. 4 fod/1,2 m over jorden.

Tryk på kørefunktionsknappen.

72 Tryk og hold på funktionsstartkontakten på

styrehåndtaget. Før langsomt styrehåndtaget til den høje hastighedsposition.

Resultat: Den maksimalt opnåelige

kørehastighed med hævet platform må ikke overstige 0,72 fod/22 cm pr. sekund.

Hvis kørehastigheden med platformen hævet overstiger 0,72 fod/22 cm pr. sekund, skal maskinen omgående mærkes og tages ud af drift.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 29

Betjeningsvejledning 7. udgave • 2. oplag

Inspektioner

Afprøv væltesikringen

Bemærk: Væltesikringerne skal automatisk aktiveres, når platformen hæves. Væltesikringen aktiverer en grænseafbryder, der sikrer, at maskinen fortsat fungerer. Hvis væltesikringerne ikke aktiveres, aktiveres en alarm, hvorefter maskinen ikke vil køre.

73 Hæv platformen.

Resultat: Når platformen hæves ca. 4 fod/1,2 m

over jorden, skal væltesikringerne aktiveres.

74 Tryk på væltesikringerne i den ene side og

derefter i den anden.

Resultat: Væltesikringerne må ikke bevæge sig.

75 Sænk platformen.

Resultat: Væltesikringerne skal vende tilbage til

den stuvede position.

76 Anbring et stykke træ på 5 x 10 cm under en af

væltesikringerne.

77 Hæv platformen.

Resultat: Inden platformen hæves cirka

7 fod/2,1 m over jorden, skal en alarm aktiveres.

Platformsbetjeningens LED-udlæsning bør vise

PHS, og det nederste betjeningssteds LCD bør

vise PHS: Pothole Guard Stuck (Væltesikring

sidder fast).

Tryk på kørefunktionsknappen.

79 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

80 Før langsomt styrehåndtaget i den blå pils

retning og derefter i den gule pils retning.

Resultat: Maskinen må ikke bevæge sig fremad

eller baglæns.

Tryk på kørefunktionsknappen.

82 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

83 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet med en blå og en gul trekant på betjeningspanelet.

Resultat: Styrehjulene må ikke dreje til højre eller

venstre.

84 Sænk platformen fuldstændigt.

85 Fjern 5 x 10 cm eller lignende træstykke.

30 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Checkliste ved inspektion af arbejdsstedet

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som

beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug.

4 Inspicér arbejdsstedet.

Sæt dig grundigt ind i, hvad inspektion af

arbejdsstedet indebærer, inden du fortsætter

til næste afsnit.

Vær opmærksom på og undgå følgende farlige forhold:

 skrænter eller huller

 bump, forhindringer på underlaget eller affald

 hældende underlag

 ustabile eller glatte underlag

 hængende forhindringer og

højspændingsledninger

 farlige placeringer

 utilstrækkeligt bæredygtigt underlag i forhold til

maskinens belastningskraft

 vind- og vejrforhold

 tilstedeværelse af uautoriserede personer

 andre potentielt farlige forhold

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Grundlæggende principper ved inspektion af arbejdsstedet

Inspektion af arbejdsstedet hjælper operatøren med at afgøre, om maskinen kan betjenes sikkert på arbejdsstedet. Den skal foretages af operatøren, inden maskinen flyttes til arbejdsstedet.

Det er operatørens ansvar at læse om og huske eventuelle risici på arbejdsstedet og holde øje med og undgå sådanne i forbindelse med flytning, opstilling og betjening af maskinen.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 31

Betjeningsvejledning 7. udgave • 2. oplag

Reserve delsnr.

Antal

28174

28235 Mærkat –Strøm til platform, 115 V*

43658 Mærkat – Strøm til oplader, 230 V*

44980 Mærkat – Strøm til oplader, 115 V*

52475 Mærkat – Transportfastspænding

72086 Mærkat – Løftepunkt

72188 Mærkat – Retningspile

82481 Mærkat – Batteri-/Opladersikkerhed

82487 Mærkat – Læs vejledningen

82495

betjeningsvejledning til bremseudløsning

82614

82666 Mærkat – Gaffeltrucklomme

82836 Mærkat – Sænkning med hjælpestrøm

97815 Mærkat – Sænk midtergelænder*

97899 Mærkat – Brug sikkerhedsklods

114334

Fare for livsfarligt elektrisk stød,

tændrør

114338 Mærkat – Væltningsfare, hældningsalarm

133015 Fare – Fare for livsfarligt elektrisk stød

133146 Fare – Væltningsfare, batterier

133147 Mærkat – Væltningsfare, grænseafbryder

137605 Mærkat – Nødstop, platformsbetjening

137656

Platformbetjening

1263542 Mærkat – Adgang til aflukke

1270489 Mærkat – Hjultryk, GR, GRC

1272242

af ejerskab

1281175

1283228 Mærkat – GCON, GR, Tech Pro

1283810

1293166

knusningsfare

1294688

platformsoverbelastning

Reserve delsnr. Mærkatbeskrivelse

Antal

1296034 Mærkat – Smartlink Dual Zone

1296620 Fare – Maks. kapacitet, sidekraft, GR*

1296622 Fare – Maks. kapacitet, sidekraft, GR*

1297735 Mærkat – Transportdiagram

1298467 Mærkat – Læs vejledningen

Inspektioner

Inspektion af mærkater med symboler

Brug inspektionen til at kontrollere, at alle mærkater er læselige og korrekt placeret.

Mærkatbeskrivelse

Mærkat – Strøm til platform, 230 V*

Mærkat – Sikkerheds- og

* Disse mærkater er specifikke for den enkelte model, ekstraudstyr eller konfiguration.

Advarsel – Kollisionsfare

Mærkat –

Mærkat – Køre/styreretning,

Mærkat – Maskinregistrering/Overførsel

Mærkat – Fastgørelsespunkt til

sikkerhedswire, faldsikring

Mærkat – Platformsbetjeningspanel

Fare, advarsel – Væltningsfare,

Mærkat – LED-indikatorlys for

32 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

82666

82495

133147

133015

70489

1270489 133146

52475

1297735

82614

1296034

1298467

1297735

52475

82836

114334

1283228

*28174

28235*

*43658

44980*

1272242

72086

1270489

82666

82487

*1296620

1296622*

1294688

1293166

72188

82487

137656

137605

1296034

1281175

82481

1263542

97899

114338

1283810

*28174

28235*

97815

Inspektioner

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 33

Betjeningsvejledning 7. udgave • 2. oplag

Betjeningsinstruktioner

Grundlæggende principper

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som

beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug.

4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil

den er beregnet.

Afsnittet Betjeningsinstruktioner giver instruktioner i samtlige aspekter af maskinens betjening. Det er operatørens ansvar at overholde samtlige sikkerhedsbestemmelser og instruktioner i betjeningsvejledningen.

Det er farligt at bruge maskinen til andre formål end løft af personer, sammen med deres værktøj og materialer, til et højt placeret arbejdssted.

Maskinen må kun betjenes af autoriserede personer, der er oplært i dens betjening. Hvis mere end én operatør forventes at skulle bruge maskinen på forskellige tidspunkter i løbet af det samme skift, skal samtlige disse være autoriserede operatører, og de forventes at overholde sikkerhedsreglerne og instruktionerne i betjeningsvejledningen. Det vil sige, at alle nye operatører skal foretage inspektion før ibrugtagning, funktionstester og inspektion af arbejdsstedet, inden maskinen tages i brug.

34 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Træk i hjælpestrøm for at sænke platformen.

Bemærk: Driftsområdet ændres, når maskinen er i den sænkede position.

Betjeningsinstruktioner

Nødstop

Tryk den røde nødstopkontakt ind til den deaktiverede position på det nederste betjeningssted eller platformsbetjeningen for at deaktivere samtlige funktioner.

Hvis en eller flere funktioner stadig kan betjenes, når den ene af de røde nødstopknapper er trykket ind, skal den/de repareres.

Sænkning med hjælpestrøm

håndtaget til sænkning med

Betjening fra det nederste betjeningssted

1 Kontrollér, at batteripakken er tilsluttet, inden

maskinen betjenes.

2 Drej nøglekontakten til det nederste

betjeningssted.

3 Træk den røde nødstopknap ud på såvel det

nederste betjeningssted som

platformsbetjeningen til den aktiverede position.

Placering af platformen

1 Tryk på Enter-knappen på kontrolpanelet for at

skifte imellem driftsområderne for indendørs og

udendørs brug.

Bemærk: Driftsområdet kan kun ændres, når maskinen er i den sænkede position.

2 Tryk og hold startknappen til liftfunktion nede.

3 Tryk på platformens hæve- eller sænkeknap.

Betjening fra platformen

1 Kontrollér, at batteripakken er tilsluttet, inden

maskinen betjenes.

2 Drej nøglekontakten til platformsbetjening.

3 Træk den røde nødstopknap ud på såvel det

nederste betjeningssted som platformsbetjeningen til den aktiverede position.

Placering af platformen

Tryk på knappen for

indendørs eller udendørs brug.

kan kun

Tryk på liftfunktionsknappen. Der vil

blive tændt en cirkel under liftfunktionssymbolet på LEDskærmen.

Hvis styrehåndtaget ikke flyttes inden for syv sekunder af at have trykket på liftfunktionsknappen, vil cirklen under liftfunktionssymbolet slukke, og liftfunktion vil ikke kunne betjenes. Tryk på liftfunktionsknappen igen.

3 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

4 Før styrehåndtaget i den retning, som angives af

markeringerne på betjeningspanelet.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 35

Betjeningsvejledning 7. udgave • 2. oplag

Tryk på kørehastighedsknappen for at vælge den ønskede kørehastighed.

Bemærk: Når platfor knapindikatoren for kørehastighed altid tændt, hvilket tilkendegiver den forhøjede kørehastighed.

Betjeningsinstruktioner

Styring

1 Tryk på kørefunktionsknappen. Der vil blive

tændt en cirkel under kørefunktionssymbolet på

LED-skærmen.

Hvis styrehåndtaget ikke flyttes inden for syv sekunder af at have trykket på kørefunktionsknappen, vil cirklen under kørefunktionssymbolet slukke, og kørefunktion vil ikke kunne betjenes. Tryk på kørefunktionsknappen igen.

Drej styrehjulene med den

fingervippekontakt, som sidder

oven på styrehåndtaget.

Kørsel

1 Tryk på kørefunktionsknappen. Der vil blive

tændt en cirkel under kørefunktionssymbolet på

LED-skærmen.

2 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

3 Forøgelse af hastighed: Før langsomt

styrehåndtaget væk fra midterpositionen.

Sænkning af hastighed: Før langsomt

styrehåndtaget ind mod midterpositionen.

Standsning: Flyt styrehåndtaget tilbage til

midterpositionen, eller slip

funktionsstartkontakten.

Brug de farvemarkerede retningspile på platformsbetjeningen og platformen til at identificere, i hvilken retning maskinen vil køre.

Maskinens kørehastighed er begrænset, når platformen er hævet.

Batteriets tilstand har indflydelse på maskinens ydeevne. Maskinens køre- og funktionshastighed sænkes, når indikatoren for batteriladeniveauet blinker.

Sådan vælges kørehastighed

Der er to forskellige kørehastighedsindstillinger. Når knapindikatoren for kørehastighed lyser, er den langsomme kørehastighed aktiv. Når knapindikatoren er slukket, er den hurtige kørehastighed aktiv.

men er hævet, er

36 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Maksimal skråningskapacitet, sænket position:

30 % (17°)

Maksimal sideskråningskapacitet, sænket position:

30 % (17°)

Betjeningsinstruktioner

Kørsel på en skråning

Fastslå maskinens skrånings- og sideskråningskapacitet, og fastslå skråningens stigning/fald.

For enden af den nedadgående hældning lægger du vaterpasset på den øverste kant af træstykket og løfter enden, indtil træstykket er i vater.

Mens træstykket holdes i vater, måles den lodrette afstand fra bunden af træstykket til jorden.

Bemærk: Skråningskapacitet er afhængig af jordforholdene med én person på platformen og tilstrækkelig trækkraft. Ekstra vægt på platformen kan reducere skråningskapaciteten.

Sådan fastslås skråningens hældningsgrad:

Mål skråningen med en digital hældningsmåler, ELLER brug følgende procedure.

Du skal bruge:

• et vaterpas

• et lige stykke træ, mindst 3 fod/1 m langt

• et målebånd

Læg træstykket på skråningen.

Divider målebåndsafstanden (stigning) med længden af træstykket (længde), og gang med 100.

Eksempel:

Træstykke = 144 tommer (3,6 m)

Længde = 144 tommer (3,6 m)

Stigning = 12 tommer (0,3 m)

12 tommer ÷ 144 tommer = 0,083 x 100 = 8,3 % hældning 0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % hældning

Hvis skråningen overstiger den maksimale skråningseller sideskråningskapacitet, skal maskinen trækkes med spil eller transporteres op eller ned ad skråningen. Se afsnittet Instruktioner vedr. transport og løft.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 37

Betjeningsvejledning 7. udgave • 2. oplag

Driftsmæssige indikatorkoder

Kode

Tilstand

LL Ikke nivelleret

OL Platform overbelastet

CH Chassisdriftstilstand

PHS Væltesikring sidder fast

ND Ingen kørsel (ekstraudstyr)

OHL Højdegrænse for udendørs

Betjeningsinstruktioner

Driftsmæssige indikatorkoder

Hvis diagnoseudlæsningen på platformsbetjeningens LED-skærm eller det nederste betjeningssteds LCDskærm viser en driftsmæssig indikatorkode, såsom LL, skal fejltilstanden repareres eller afhjælpes, før maskinens betjenes igen. Tryk den røde nødstopknap ind og træk den ud igen for at nulstille systemet.

LED-udlæsning

LCD-udlæsning

Platformsoverbelastning

Hvis fejlfindingsudlæsningen på platformsbetjeningens LED-skærm viser en blinkende OL, og fejlfindingsudlæsningen på den nederste betjeningsskærm viser OL: Platform Overloaded (Platform overbelastet), er platformen overbelastet, og ingen funktioner virker. Der lyder en alarm.

1 Tryk den røde nødstopknap ind til den

deaktiverede position.

2 Fjern vægt fra platformen.

3 Træk den røde nødstopknap ud til den

aktiverede position.

LED-udlæsning

Du kan få yderligere oplysninger i den relevante Genie-servicehåndbog. En kode og en beskrivelse af en kode vil også blive vist på det nederste betjeningspanels LCD-skærm.

LCD-udlæsning

Når platformen hæves eller sænkes, vil der blive udført en selvtestfunktion, når den maksimale højde nærmer sig. Maskinen vil muligvis stoppe, og en alarm vil lyde. Hvis maskinen ikke er overbelastet, vil den normale betjening blive genoptaget.

Normalisering efter overbelastning

Hvis LCD-diagnoseudlæsningen på den nederste betjeningssted viser ”Overload Recovery” (Normalisering efter overbelastning), har systemet til sænkning med hjælpestrøm været brugt, mens platformen var overbelastet. Du kan få yderligere oplysninger om, hvordan man nulstiller meddelelsen, i den relevante Genie-servicehåndbog.

38 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Chassisvinkel (side til side)

Chassisvinkel (for til bag)

Hvis hældningsalarmen lyder, mens platforme sænkes, og maskines flyttes til en stabil og plan overflade. Vær yderst forsigtig ved sænkning af platformen, hvis hældningsalarmen lyder, når platformen er hævet.

Når platformsbetjeningens LED udlæsning viser LL, og det nederste betjeningssteds LCD viser LL: Machine Tilted (Maskine hælder), og hældningsalarmen bipper 18 funktioner påvirket: køre hævefunktionerne er deaktiverede.

Tag maskinen tilbage til plant niveau for at genopr liftfunktionerne.

Fuld ladning

Halv ladning

Lav ladning

LO blinker

Betjeningsinstruktioner

Hældningsfølers aktiveringsindstillinger

n hæves, skal platformen

1,5°

3°

Indikator for batteriladningsniveau

Brug LED-diagnoseudlæsningen til at fastslå batteriladningsniveauet.

Bemærk: Når der vises en blinkende LO-kode på platformsbetjeningens LED-skærm, skal maskinen tages ud af drift og oplades, ellers vil alle maskinfunktioner blive deaktiveret.

0 gange i minuttet, er følgende

-, styre- og

ette

Betjening fra jorden med styreenhed

Sørg for, at der er forsvarlig afstand mellem operatøren, maskinen og faste genstande.

Vær opmærksom på, i hvilken retning maskinen vil bevæge sig, når styreenheden benyttes.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 39

Betjeningsvejledning 7. udgave • 2. oplag

Betjeningsinstruktioner

Udskydning og tilbagetrækning af platformen (hvis monteret)

1 Træd på pedalen til frigørelse af platforms-

udvidelsen.

2 Tag forsigtigt fat i platformsgelænderet, og skub

for at skyde platformen ud.

3 Træd på pedalen til frigørelse af platforms-

udvidelsen, og træk i gelænderet for at trække

platformen tilbage.

Instruktioner til Lift Toolsarbejdsbakken

Lift Tools-arbejdsbakkemontagen består af en bakke og et monteringsbeslag med hardware.

1 Lift Tools-arbejdsbakke

2 slutteskive, flad, 3/8 tomme

3 bolt, 3/8-16 x 2 tomme

4 møtrik, nylock, 3/8-16 tomme

5 bolt, #10-24 x 0,50 tomme

6 beslag til værktøjsbakke

7 mærkat, advarsel

40 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Betjeningsinstruktioner

Nedenstående retningslinjer skal overholdes: Installation af Lift Tools-arbejdsbakke

 Lift Tools-arbejdsbakken skal installeres på

indersiden af platformen.

 Der kan kun bruges en Lift Tools-arbejdsbakke

pr. maskine.

 Monter kun Lift Tools-arbejdsbakken ovenpå

platformsstøtten tæt på masten.

 Sørg for, at Lift Tools-arbejdsbakken er fastgjort

til platformsstøtten.

 Lift Tools-arbejdsbakkens sikkerhedswire er kun

til værktøj. Fastgør ikke sikkerhedswire til

personligt faldsikringsudstyr

Betjening af Lift Toolsarbejdsbakken

1 Anbring lasten således, at den hviler inden for

Lift Tools-arbejdsbakken.

Lift Tools-arbejdsbakkemontagen vejer 4 lbs/1,8 kg.

Lift Tools-arbejdsbakkens maksimale kapacitet er 50 lbs/23 kg.

Væltningsfare. Vægten af Lift Tools-

arbejdsbakkemontagen og lasten i Lift Tools-

arbejdsbakkemontagen vil reducere maskinens

nominelle platformskapacitet og skal iberegnes i

den samlede platformslast.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 41

Betjeningsvejledning 7. udgave • 2. oplag

Betjeningsinstruktioner

Almindelige batterier

1 Tag batteriets ventilationshætter af, og kontrollér

Instruktioner til batteri og oplader

Nedenstående retningslinjer skal overholdes:

 Der må ikke bruges en ekstern oplader eller et

hjælpebatteri.

 Oplad batteriet i et område med god ventilation.  Brug korrekt vekselstrømsindgangsspænding til

opladning, som angivet på opladeren.

batterisyreniveauet. Påfyld om nødvendigt destilleret vand (kun til pladerne er dækkede). Undgå overfyldning inden opladning.

2 Sæt ventilationshætterne på igen.

3 Slut batteriopladeren til et vekselstrømskredsløb

med jordforbindelse.

4 Opladeren viser, når batteriet er fuldt opladet.

5 Kontrollér batterisyreniveauet, når opladningen

er færdig. Fyld destilleret vand op til bunden af påfyldningsrøret. Undgå overfyldning.

 Brug kun batterier og opladere, der er godkendt

af Genie.

Opladning af batteri

1 Kontrollér, at batterierne er tilsluttet inden

opladning.

2 Rummet må gerne forblive lukket under hele

opladningsprocessen.

Vedligeholdelsesfrie batterier

1 Slut batteriopladeren til et vekselstrømskredsløb

med jordforbindelse.

2 Opladeren viser, når batteriet er fuldt opladet.

42 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Betjeningsinstruktioner

Efter hver brug

1 Vælg et sikkert parkeringssted – på et fast, plant

underlag, hvor der ikke er forhindringer eller

trafik.

2 Sænk platformen.

3 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

4 Oplad batterierne.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 43

Betjeningsvejledning 7. udgave • 2. oplag

Instruktioner vedr. transport og løft

Nedenstående retningslinjer skal overholdes:

 Genie stiller disse sikringsoplysninger til rådighed

som en anbefaling. Chauffører alene er

ansvarlige for at sikre, at maskiner er korrekt

fastgjort, og at den korrekte trailer er valgt.

 Genies kunder, som har brug for at anbringe en

lift eller et andet Genie-produkt i en container,

bør hyre en kvalificeret fragtmand med

ekspertise i klargøring, læsning og fastgøring af

konstruktions- og løfteudstyr til international

transport.

 Maskinen skal være placeret på et plant underlag

eller fastgjort, inden bremserne udløses.

 Kør ikke maskinen op på en skråning, der

overstiger kapaciteten for kørsel op ad bakke, ned ad bakke eller på sideskråninger. Se Kørsel på en skråning i afsnittet Betjeningsinstruktioner.

 Hvis hældningen på transportkøretøjet overstiger

den maksimale skråningskapacitet for kørsel op eller ned ad bakke, skal maskinen læsses og aflæsses ved brug af et spil eller en gaffeltruck som beskrevet i Betjening af bremseudløser. Se afsnittet Specifikationer for at få oplysninger om skråningskapaciteter.

 Kun kvalificerede operatører af den mobile

løfteplatform bør flytte maskinen på eller af

lastvognen.

 Transportkøretøjet skal være parkeret på et plant

underlag.

 Transportkøretøjet skal fastgøres for at forhindre,

at det ruller, når maskinen læsses.

 Kontrollér, at køretøjets belastningsevne,

læssefladerne samt kæderne/stropperne er i

stand til at bære maskinens vægt. Genie-lifte er

meget tunge i forhold til deres størrelse.

Maskinens vægt er angivet på typemærkaten. Se

afsnittet Inspektioner for at få oplysninger om

placeringen af typemærkaten.

44 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

3 3

Instruktioner vedr. transport og løft

Betjening af bremseudløsning

Klods hjulene op for at

forhindre maskinen i at

rulle.

2 Sørg for, at spilwiren er korrekt fastgjort til

kørechassisets transportfastspændingspunkter,

og at samtlige hindringer er ryddet af vejen.

Tryk det sorte

bremseudløsningshåndtag ind

for at åbne bremseventilen.

4 Pump det røde pumpehåndtag til

bremseudløsning.

Efter maskinen er læsset:

1 Klods hjulene op for at forhindre maskinen i at

rulle.

2 Træk den røde nødstopknap ud til den

aktiverede position på både det nederste betjeningssted og platformsbetjeningen, og drej nøgleafbryderen til ”platformsbetjening”.

Tryk på kørefunktionsknappen.

4 Tryk og hold på funktionsstartkontakten på

styrehåndtaget. Flyt styrehåndtaget væk fra midterpositionen og slip det med det samme for at tilbagestille bremserne.

5 Tryk den røde nødstopknap på både det

nederste betjeningssted og platformsbetjeningen ind til den deaktiverede position.

Det frarådes at bugsere GR-12, GR-15 og GR-20. Hvis det er nødvendigt at bugsere maskinen, må hastigheden ikke overstige 2 mpt/3,2 km/t.

™

Reservedelsnr. 1297725DAGT GR

-12 • GR™-15 • GR™-20 45

Betjeningsvejledning 7. udgave • 2. oplag

Instruktioner vedr. transport og løft

Fastspænding til lastbil eller trailer ved transport

Brug altid platformsudvidelseslåsen, når maskinen transporteres.

Drej nøglekontakten til den slukkede position, og tag nøglen ud inden transport.

Undersøg hele maskinen for løse eller ikke-fastgjorte dele.

Fastgør maskinen til transportfladen vha. transportfastspændingspunkterne på chassiset.

Brug kæder eller stropper med rigelig belastningsevne.

Brug mindst 2 kæder eller stropper.

Justér fastspændingsudstyret, så kæderne ikke bliver beskadiget.

46 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Løft af resultere i komponentskade.

Instruktioner vedr. transport og løft

Løftning af maskinen med en gaffeltruck

Sørg for, at platformsudvidelsen, styrehåndtagene og komponentbakkerne er fastgjort. Fjern alle løse genstande på maskinen.

Nedenstående retningslinjer skal overholdes:

 Maskinen må kun løftes og fastspændes af

behørigt oplærte personer.

 Kun kvalificerede gaffeltruckoperatører bør løfte

maskinen med en gaffeltruck.

 Kontrollér, at kranens løftekapacitet,

læssefladerne samt stropperne/linerne er i stand

til at holde til maskinens vægt. Maskinens vægt

er angivet på typemærkaten.

Sænk platformen fuldstændigt. Platformen skal forblive sænket under alle læsnings- og transportprocedurer.

Benyt de gaffeltrucklommer, som findes på begge sider af chassiset, under dækslerne.

Anbring gaffeltruckens gafler ud for gaffeltrucklommerne.

Kør fremad, så langt som gaflerne kan komme.

Løft maskinen 6 tommer/15 cm, og vip derefter gaflerne en smule tilbage for at holde maskinen på plads.

Sørg for, at maskinen er nivelleret, når du sænker gaflerne.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 47

maskinen fra siden kan

Betjeningsvejledning 7. udgave • 2. oplag

Instruktioner vedr. transport og løft

Læsning af maskinen med en kran

Sænk platformen fuldstændigt. Sørg for, at platformsudvidelsen, styrehåndtagene og komponentbakkerne er fastgjort. Fjern alle løse genstande på maskinen.

Brug den løftering, der er monteret på den bageste mastsøjle.

Sørg for, at masten er helt sænket.

Undersøg hele maskinen og fjern eventuelle løse eller ikke-fastgjorte dele.

Juster fastspændingsudstyret, så maskinen er i balance og ikke bliver beskadiget.

48 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Angiver, at der kræves værktøj for at gennemføre denne procedure.

Angiver, at der kræves nye gennemføre denne procedure.

Specifikationer for hydraulikolie

Hydraulikolietype

kvalitetsækvivalent

Vedligeholdelse

Kontrollér hydraulikoliestanden

Nedenstående retningslinjer skal overholdes:

 Operatøren må kun udføre de rutinemæssige

vedligeholdelsesprocedurer, som er anført i

denne vejledning.

 Planlagte vedligeholdelsesinspektioner skal

udføres af autoriserede serviceteknikere i

henhold til fabrikantens specifikationer.

 Kassér materiale i overensstemmelse med

offentlige bestemmelser.

 Brug kun reservedele, der er godkendt af Genie.

Beskrivelse af vedligeholdelsessymbolerne

Følgende symboler benyttes i denne vejledning som en hjælp til at forstå hensigten med instruktionerne. Når et eller flere af symbolerne vises i begyndelsen af en vedligeholdelsesprocedure, har det nedenstående betydning.

Det er altafgørende, for at maskinen kan fungere, at hydraulikoliestanden er korrekt. Forkert hydraulikoliestand kan beskadige de hydrauliske dele. Med daglig kontrol er det muligt at opdage ændringer i oliestanden, som kan betyde, at der er problemer med hydrauliksystemet.

1 Sørg for, at maskinen er på en fast, plan

overflade, fri for forhindringer, med platformen sænket.

2 Kontrollér oliestanden i hydraulikolietanken

visuelt.

Resultat: Hydralikoliestanden skal være ved

mærket

ADD (min.) og FULL (maks.) på tanken.

3 Påfyld om nødvendigt olie. Undgå overfyldning.

Chevron Rando HD

Reservedelsnr. 1297725DAGT GR

dele for at

™

-12 • GR™-15 • GR™-20 49

Betjeningsvejledning 7. udgave • 2. oplag

Vedligeholdelse

Kontrollér batterierne

Det er altafgørende, for at maskinen fungerer korrekt og sikkert, at batterierne er i god stand. Forkert væskestand eller beskadigede kabler og forbindelser kan resultere i komponentbeskadigelse samt farlige situationer.

Fare for livsfarligt elektrisk stød. Berøring af

strømførende elektriske kredsløb kan resultere i

alvorlig personskade eller dødsfald. Fjern alle

fingerringe, ure og andre smykker.

Fare for legemsbeskadigelse. Batterier

indeholder syre. Undgå at spilde eller røre ved

batterisyre. Neutraliser spildt batterisyre med

natron og vand.

Bemærk: Udfør denne test, når batterierne er helt opladet.

1 Tag beskyttelsesudstyr og -briller på.

2 Kontrollér, at batteriets polsko er spændt korrekt,

og at de ikke er korroderede.

3 Kontrollér, at batteriets beslag er korrekt

monteret.

Bemærk: Brug af polhætter og korrosionsbeskyttelsesmiddel modvirker korrosion af batteripoler og -kabler.

Planlagt vedligeholdelse

Den vedligeholdelse, der skal udføres kvartårligt, årligt og hvert andet år, skal udføres af en person, der er uddannet i og kvalificeret til at udføre vedligeholdelse af denne maskine i overensstemmelse med de procedurer, som er anført i servicehåndbogen til maskinen.

Maskiner, der har været taget ud af drift i mere end tre måneder, skal gennemgå et kvartårligt eftersyn, før de tages i brug igen.

50 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Model

GR-12

Højde, arbejdende maks. indendørs

17 fod

ommer

5,3 m

Højde, arbejdende maks. udendørs

15 fod omme

4,60 m

Højde, platform maks. indendørs

11 fod

ommer

3,5 m

Højde, platform maks. udendørs

9 fod

omme

2,8 m

Højde, i sænket position, maks.

70 tommer

177,8 cm

Bredde

29,5 tommer

74,9 cm

Længde, sænket

53 tommer

134,6 cm

Længde, platform skudt ud (ekstraudstyr)

73,3 tommer

1,85 m

Platformsmål, alle modeller (længde x bredde)

Standardplatform

35 x

29,

ommer

88,9 x

Standardplatform med udvidelse udskudt

55 x

29,

ommer

139,7 x

Maksimal kapacitet, standardplatform

500 lbs

227 kg

Maksimal vindhastighed, udendørs

28 mil/t

12,5 m/s

Maksimal vindhastighed, indendørs

0 mil/t

0 m/s

Venderadius (indvendig)

0 tommer

0 cm

Venderadius (udvendig)

52 tommer

132,1 cm

Frihøjde

2,5 tommer

6,5 cm

Vægt

1.681 lbs

763 kg

(Maskinvægt varierer alt efter ekstraudstyrskonfigurationer. Maskinvægt er angivet på typemærkaten).

Strømkilde

4 batterier, 6 V 225 AH

Vekselstrømstik på platform

Standard

Maks. hydraulisk tryk (funktioner)

3.500 psi

241 bar

Dækstørrelse

10 x 3 x 1 tommer

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation

Lydtryksniveau ved platformsarbejdsstation

Total vibrationsværdi, som hånd/armsystemet udsættes for, overstiger ikke 2,

Effektiv værdi af vægtbelastet acceleration, som hele kroppen udsættes for, overstiger ikke 0,

Maksimal skråningskapacitet, sænket position

30 % (16,7°)

Maksimal sideskråningskapacitet, sænket position

30 % (16,7°)

Bemærk: Skråningskapacitet er afhængig af jordforholdene med én person på platformen og tilstrækkelig trækkraft. Ekstra vægt på platfo skråningskapaciteten.

Maksimal tilladelig hældning af chassis

afsnittet ”Hældningsfølers

aktiveringsindstillinger”

Kørehastigheder

Helt sænket, maks.

il/t

m/t

Platform hævet, maks.

il/t

sek

m/t

Oplysninger vedr. belastning af underlag

Dæktryk maks

Dækkontakttryk

Optaget tryk på underlag

Bemærk: Disse ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Specifikationer

4 t

1 t

5 m/s2.

1 t

5 m/s2.

<70 d

rmen kan reducere

5 t

74,9 c

5 t

74,9 c

2,5 m

0 fod/10,9 s

0,5 m

40 fod/55

12,2 m/10,9 s

4,0 k

0,8 k

12,2 m/55 s

680 l

104,62 p

308 k

7,36 kg/cm

721,3 k

200,87 p

980,7 kg/m

9,62 k

belastningsoplysninger er cirkatal og tager

Reservedelsnr. 1297725DAGT GR

25,4 x 7,6 x 2,5 c

™

-12 • GR™-15 • GR™-20 51

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Betjeningsvejledning 7. udgave • 2. oplag

Model

GR-15

Højde, arbejdende maks. indendørs

ommer

Højde, arbejdende maks. udendørs

fod

omme

Højde, platform maks. indendørs

fod

ommer

Højde, platform maks. udendørs

omme

Højde, i sænket position, maks.

ommer

Bredde

ommer

Længde, sænket

ommer

Længde, platform skudt ud (ekstraudstyr)

ommer

Platformsmål, alle modeller (længde x

Standardplatform

ommer

Standardplatform med udvidelse udskudt

ommer

Maksimal kapacitet, standardplatform

Maksimal vindhastighed, udendørs

il/t

Maksimal indendørs

il/t

Venderadius (indvendig)

ommer

Venderadius (udvendig)

ommer

Frihøjde

ommer

Vægt

(Maskinvægt varierer alt efter Maskinvægt er angivet på typemærkaten).

Strømkilde

atterier, 6 V 225 AH

Vekselstrømstik på platform

Standard

Maks. hydraulisk tryk (funktioner)

Dækstørrelse

ommer

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation

Lydtryksniveau ved platformsarbejdsstation

Total vibrationsværdi, som hånd/armsystemet udsættes for, overstiger ikke 2,

Effektiv værdi af vægtbelastet kroppen udsættes for, overstiger ikke 0,

Maksimal skråningskapacitet, sænket position

30 % (16,7°)

Maksimal sideskråningskapacitet, sænket position

30 % (16,7°)

Bemærk: Skråningskapacitet er afhængig af med én person på platformen og tilstrækkelig trækkraft. Ekstra vægt på platformen kan reducere skråningskapaciteten.

Maksimal tilladelig hældning af chassis

afsnittet ”Hældningsfølers

aktiveringsindstillinger”

Kørehastigheder

Helt sænket, maks.

il/t

m/t

Platform hævet, maks.

il/t

sek

m/t

Oplysninger vedr. belastning af underlag

Dæktryk maks

Dækkontakttryk

Optaget tryk på underlag

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle rele sikkerhedsforanstaltninger er truffet.

Specifikationer

8 t

20 f

1 t

8 t

11 f

1 t

70 t

6,3

5,2

4,5

3,4

177,8 c

29,5 t

53 t

73,3 t

74,9 c

1,35

1,85

<70 d

5 m/s2.

acceleration, som hele

5 m/s2.

jordforholdene

vindhastighed,

29,5 t

500 l

28 m

0 m

bredde)

88,9 x 74,9 c

139,7 x 74,9 c

227 k

12,5 m

0 m

2,5 m

40 fod/10,9 s

0,5 m

40 fod/55

12,2 m/10,9 s

4,0 k

0,8 k

12,2 m/55 s

0 t

52 t

2,5 t

2.178 l

0 c

132,1 c

6,5 c

988 k

720 l

110,77 p

251,99 p

327 k

7,79 kg/cm

763,7 k

1.230 kg/m 12,07 k

ekstraudstyrskonfigurationer.

4 b

3.500 p

241 b

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

vante

10 x 3 x 1 t

25,4 x 7,6 x 2,5 c

52 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Model

GR-20

Højde, arbejdende maks. indendørs

ommer

Højde,

fod

ommer

Højde, platform maks. indendørs

ommer

Højde, platform maks. udendørs

fod

ommer

Højde, i sænket position, maks.

ommer

Bredde

31,

ommer

Længde, sænket

ommer

Længde, platform skudt ud (ekstraudstyr)

73,

ommer

Platformsmål, alle modeller (længde x bredde)

Standardplatform

29,

ommer

Standardplatform med udvidelse udskudt

29,

ommer

Maksimal kapacitet, standardplatform

Maksimal vindhastighed, udendørs

il/t

Maksimal vindhastighed, indendørs

il/t

Venderadius (indvendig)

ommer

Venderadius (udvendig)

ommer

Frihøjde

ommer

Vægt

(Maskinvægt varierer alt efter ekstraudstyrskonfigurationer. Maskinvægt er angivet på typemærkaten).

Strømkilde

atterier, 6 V 225 AH

Vekselstrømstik på platform

Standard

(funktioner)

psi

Dækstørrelse

tommer

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation

Lydtryksniveau ved platformsarbejdsstation

Total vibrationsværdi, som for, overstiger ikke 2,

Effektiv værdi af vægtbelastet acceleration, som hele kroppen udsættes for, overstiger ikke 0,

Maksimal skråningskapacitet, sænket position

30 %

(16,7°)

Maksimal position

30 %

(16,7°)

Bemærk: Skråningskapacitet er afhængig af jordforholdene med én person på platformen og tilstrækkelig trækkraft. Ekstra vægt på platformen kan reducere skråningskapaciteten.

Maksimal af chassis

afsnittet ”Hældningsfølers

aktiveringsindstillinger”

Kørehastigheder

Helt sænket, maks.

il/t

m/t

Platform hævet, maks.

il/t

sek

m/t

Oplysninger vedr. belastning af underlag

Dæktryk maks

Dækkontakttryk

Optaget tryk på underlag

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Specifikationer

arbejdende maks. udendørs 21

Maks. hydraulisk tryk

10 x 3 x 1

9 t

6 t

19 f

9 t

6 t

78 t

5 t

53 t

3 t

5 t

350 l

28 m

0 t

53 t

2,5 t

2.513 l

4 b

3.500

25,4 x 7,6 x 2,5

25 f

0 m

198,1 c

80 c

1,35 c

1,86

89,9

74,9 c

139,7

74,9 c

159 k

12,5 m

134,6 c

6,5 c

1.140 k

241 bar

7,9

6,6

6,0

4,7

0 m

0 c

<70 d

hånd/armsystemet udsættes

5 m/s2.

sideskråningskapacitet, sænket

tilladelig hældning

2,5 m

0 fod/10,9 s

0,5 m

40 fod/55

12,2 m/10,9 s

4,0 k

0,8 k

12,2 m/55 s

870 l

133,85 p

395 k

9,41 kg/cm

922,84 k

250,39 p

1.223 kg/m

11,99 k

til diverse ekstraudstyrskonfigurationer. De

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 53

Betjeningsvejledning 7. udgave • 2. oplag

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

Empowered signatory:

Place of Issue: <variable field> Date of Issue: <variable field>

Specifikationer

Contents of EC Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field> issued by:

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Number: <variable field>

54 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

Empowered signatory:

Place of Issue: <variable field> Date of Issue: <variable field>

Specifikationer

Contents of EC Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with the application of European Harmonized Standard EN 280:2013+A1:2015.

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Power: <only for IC machines>

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 55

Betjeningsvejledning 7. udgave • 2. oplag

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative: Genie UK Ltd The Maltings Wharf Road Grantham NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

Specifikationer

Contents of UK Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in type-examination certificate <variable field> issued by:

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Manufacture: <variable field>

56 GR

™

-12 • GR™-15 • GR™-20 Reservedelsnr. 1297725DAGT

7. udgave • 2. oplag Betjeningsvejledning

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative: Genie UK Ltd The Maltings Wharf Road Grantham NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

GR™-12 • GR™-15 • GR™-20

Reservedelsnr. 1297725DAGT

Betjeningsvejledning

7. udgave • 2. oplag

Specifikationer

Contents of UK Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) conformity assessment procedure according to Part 3, 11. (2) (a) with reference to designated standard EN 280:2013+A1:2015

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Manufacture: <variable field>

Reservedelsnr. 1297725DAGT GR

™

-12 • GR™-15 • GR™-20 57

Genie GR™ Operator's Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indholdsfortegnelse

Indledning

Om denne vejledning

Guide i tiltænkt brug og indkøring

Produktidentifikation

Symboler på platformsbetjening og relateret maskinbevægelse:

Symboler på nederste betjeningssted og relateret maskinbevægelse:

Opslagsdistribution og overholdelse

Kontakt til producenten

Overdragelse af maskinejerskab

Vedligeholdelse af sikkerhedsskilte

Fare

Manglende overholdelse af sikkerhedsreglerne og anvisningerne i denne vejledning vil resultere i alvorlig personskade eller dødsfald.

Undlad at bruge maskinen medmindre:

Fareklassificering

Definitioner på symboler og far eillustrati oner

Generel sikkerhed

Personlig sikkerhed

Personligt faldsikringsudstyr

Sikkerhed i arbejdsområdet

Farer for ætsning

Eksplosionsfare

Fare for komponentbeskadigelse

Fare for livsfarligt elektrisk stød/forbrænding

Væltningsfare

Fare ved løft

Spærring efter hver brug

Beskrivelse

Styreenheder

Nederste betjeningspanel

Platformsbetjeningspanel

Inspektioner

Grundlæggende principper ved inspektion før ibrugtagning

Undlad at bruge maskinen medmindre:

Inspektion før ibrugtagning

Grundlæggende principper ved funktionstester

Undlad at bruge maskinen medmindre:

På det nederste betjeningssted

Afprøv nødstoppet

Afprøv hældningsføleren

På platformsbetjeningen

Afprøv nødstoppet

Afprøv hornet

Afprøv styringen

Afprøv forhøjet kørehastighed

Checkliste ved inspektion af arbejdsstedet

Undlad at bruge maskinen medmindre:

Grundlæggende principper ved inspektion af arbejdsstedet

Inspektion af mærkater med symboler

Betjeningsinstruktioner

Grundlæggende principper

Undlad at bruge maskinen medmindre:

Nødstop

Sænkning med hjælpestrøm

Betjening fra det nederste betjeningssted

Placering af platformen

Betjening fra platformen

Placering af platformen

Styring

Kørsel

Sådan vælges kørehastighed

Sådan fastslås skråningens hældningsgrad:

Driftsmæssige indikatorkoder

Platformsoverbelastning

Normalisering efter overbelastning

Hældningsfølers aktiveringsindstillinger

Indikator for batteriladningsniveau

Betjening fra jorden med styreenhed

Udskydning og tilbagetrækning af platformen (hvis monteret)

Nedenstående retningslinjer skal overholdes: Installation af Lift Tools-arbejdsbakke

Almindelige batterier

Instruktioner til batteri og oplader

Nedenstående retningslinjer skal overholdes:

Opladning af batteri

Vedligeholdelsesfrie batterier

Efter hver brug
