Felhasználói Kézikönyv


Törzskönyvi kivonat

Rakodókanál 500 líter
Rakodókanál 800 liter


Keverokanal 250 liter
Keverőkanál 500 liter
Kézi Betonszállító Üst 500 liter Törzskönyvi szám: 53019
Hidr.Betonszállító Üst 500 literTörzskönyvi szám: 53143
Kézi Betonszállító Üst 800 literTörzskönyvi szám: 52988
Hidr. Betonszállító Üst 800 literTörzskönyvi szám: 53058

A karbantartásra vonatkozóan információkat tartalmaz

Első Kiadvány Első Újranyomás Kódszám 57.0303.5185

Page 2

Fontos

Olvassa el, jegyezze meg és tartsa be a biztonsági szabályokat és a működtetési útmutatót a gép használata előtt. Kizárólag csak szakképzett és felhatalmazott személyzet dolgozhat a géppel. A jelen kézikönyvet meg kell őrizni a gépben annak teljes élettartama idejére.

Esetleges felvilágosításokkal kapcsolatban forduljon a Terexlift-hez.

Tartalomjegyzék

Bevezetés	. 3. old.
A Szerelékek Azonosítása	. 5. old.
A Gépre Helyezett Címkék És Táblák	. 7. old.
Biztonsági Normák	. 9. old.
A Szerelékek Leírása	17. old.
Felülvizsgálatok	21. old.
Működés És Használat	25. old.
Karbantartás	47. old.

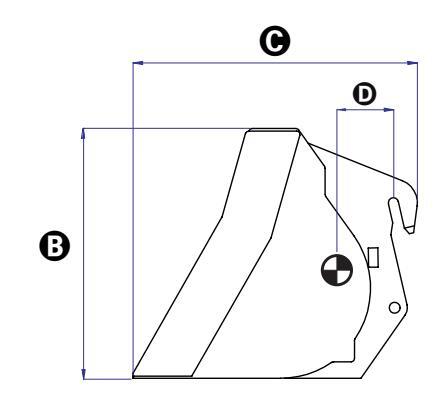

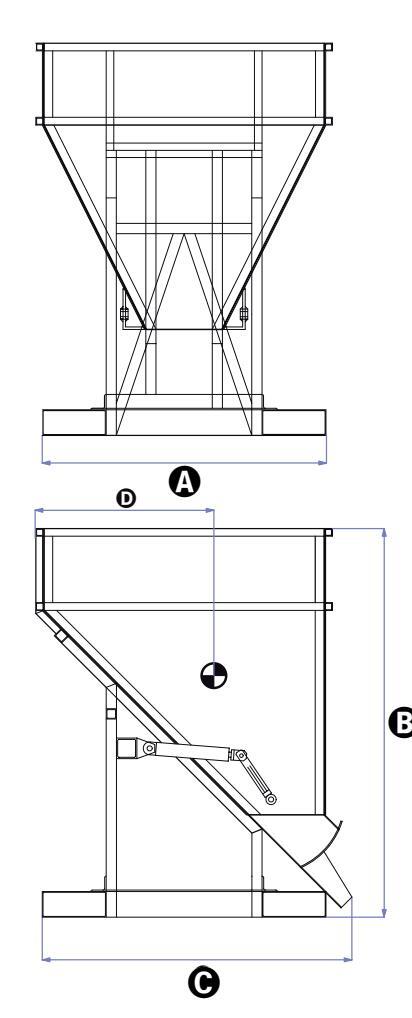

Műszaki Adatok	51. old.

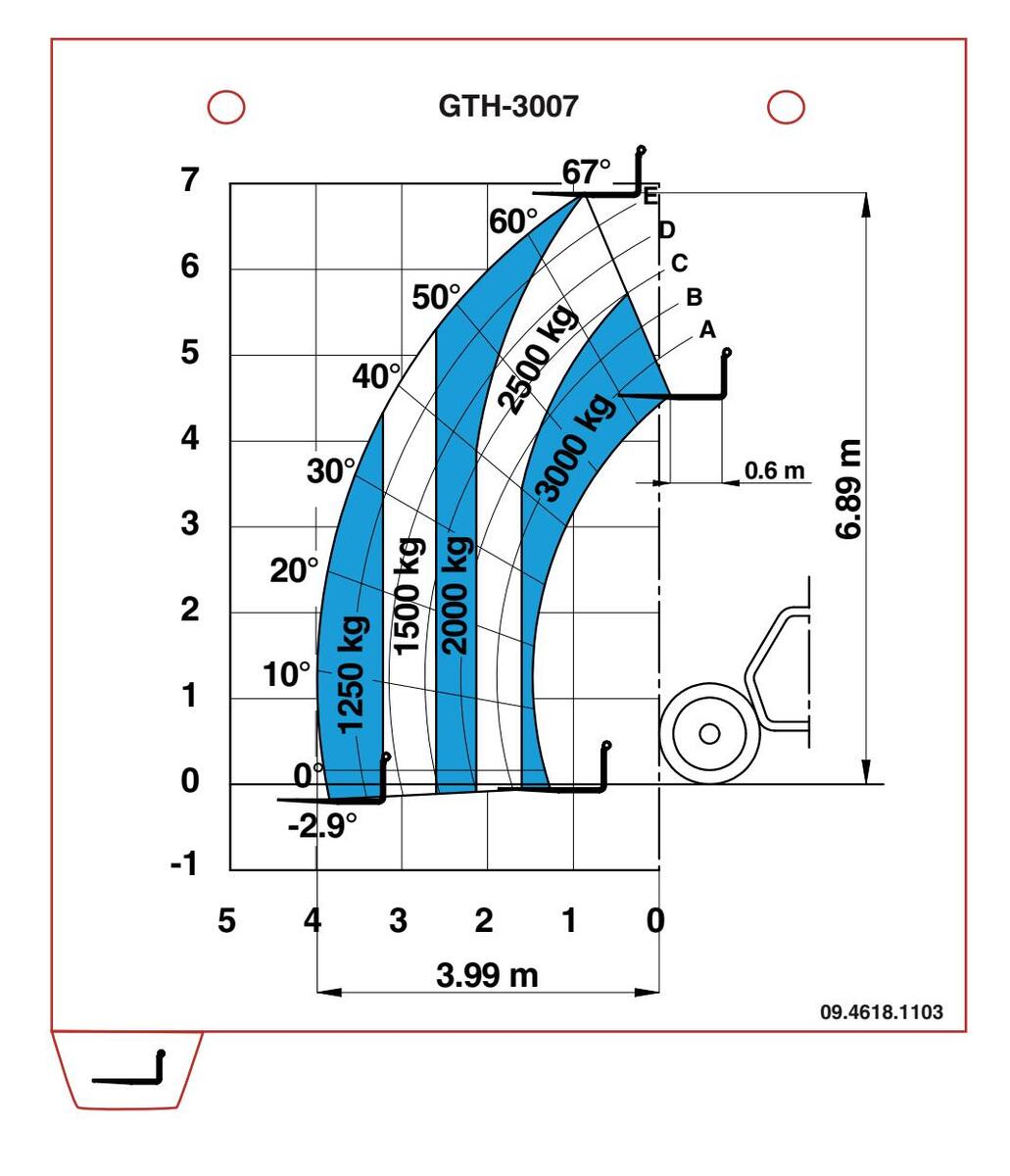

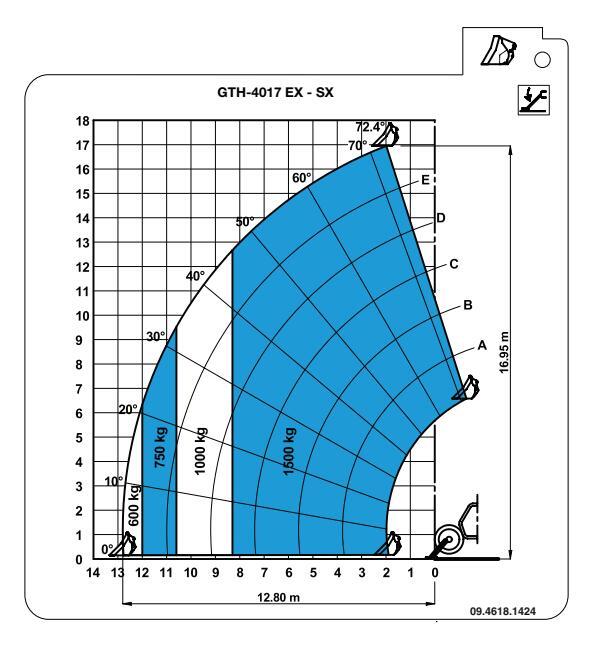

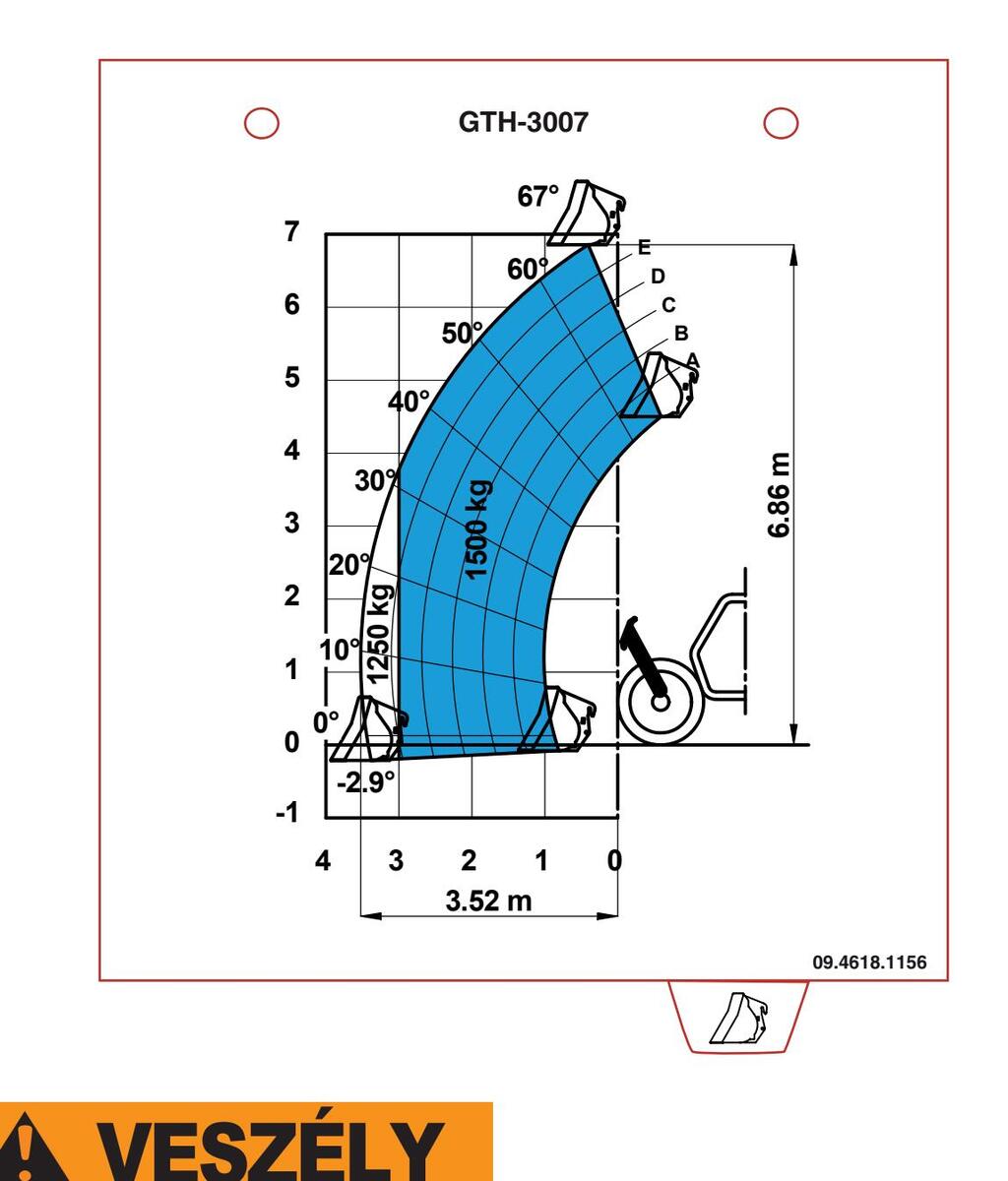

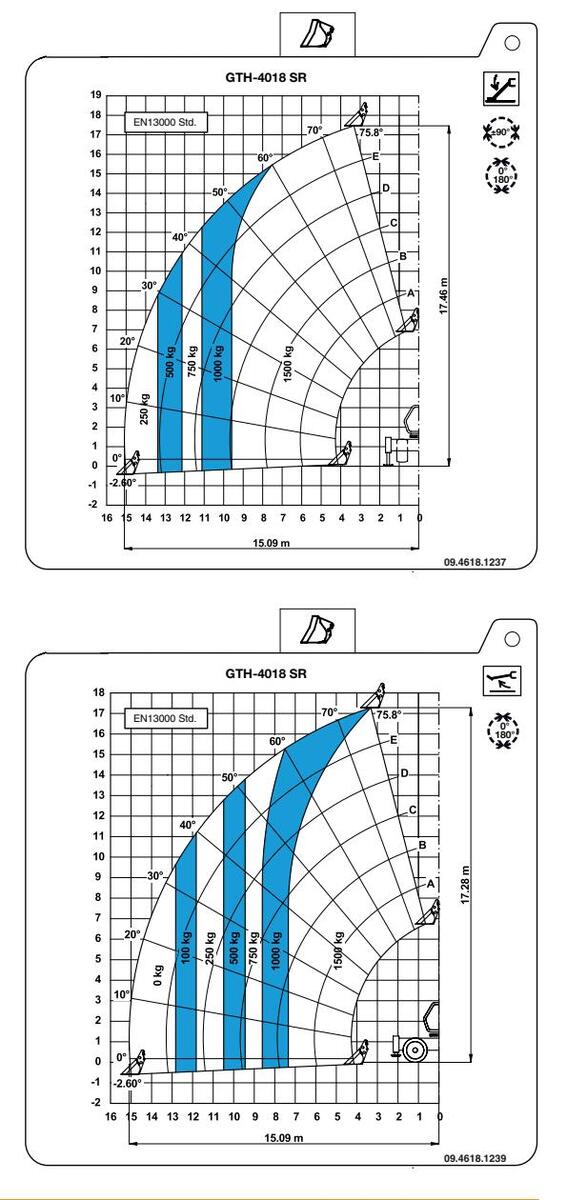

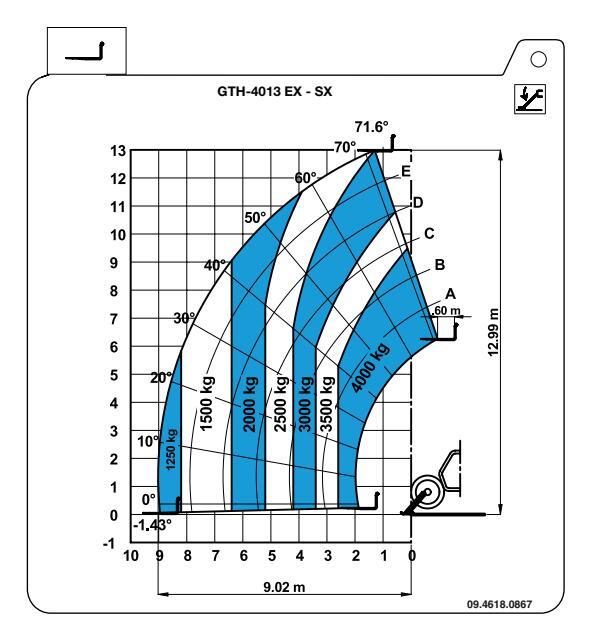

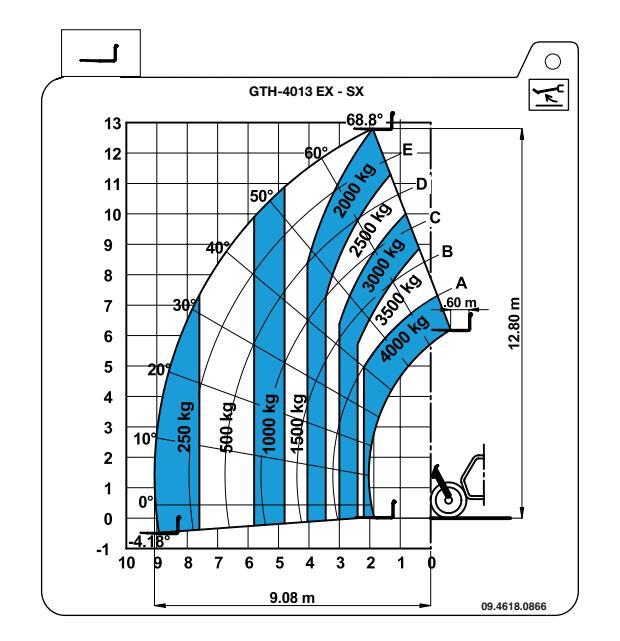

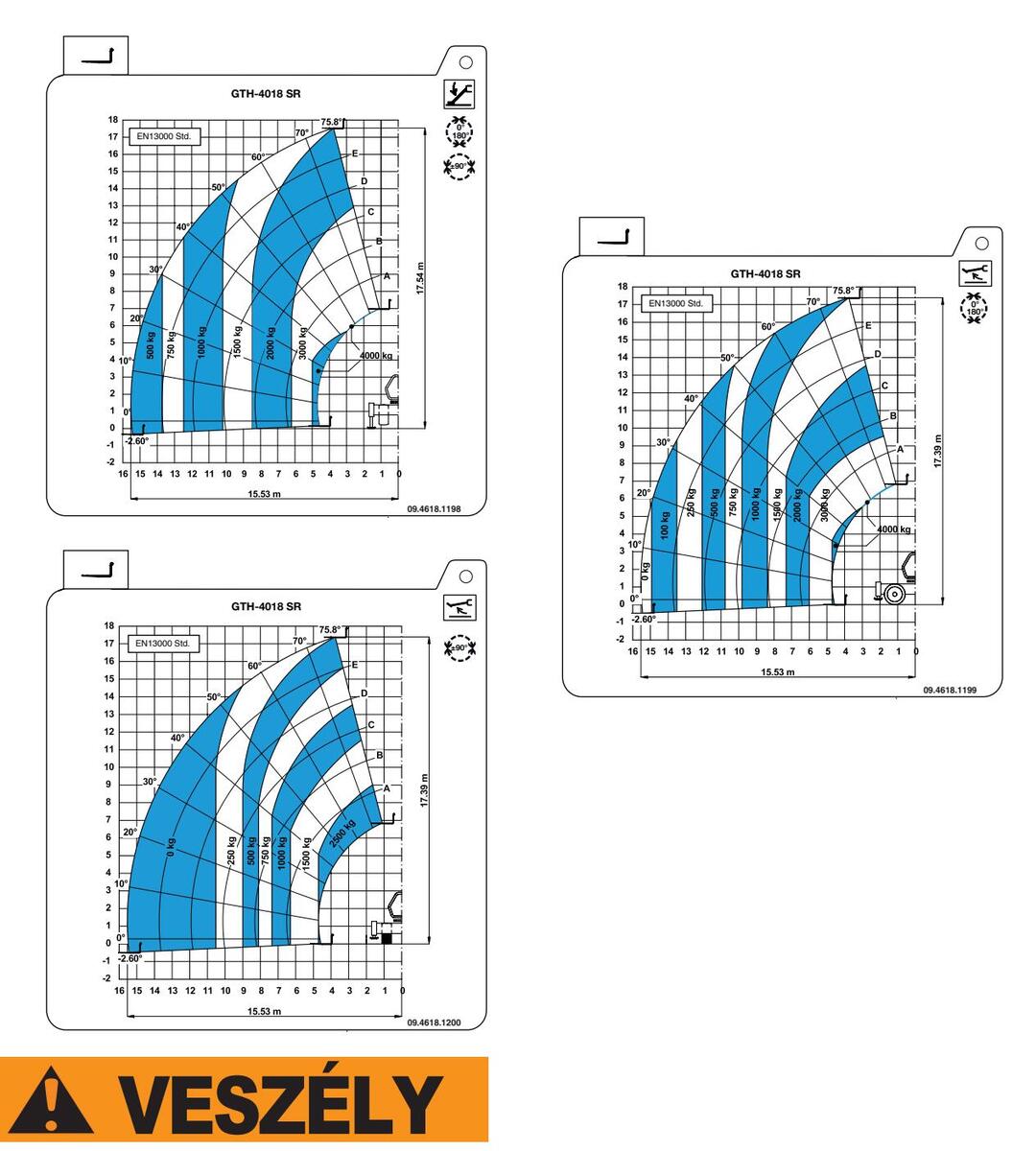

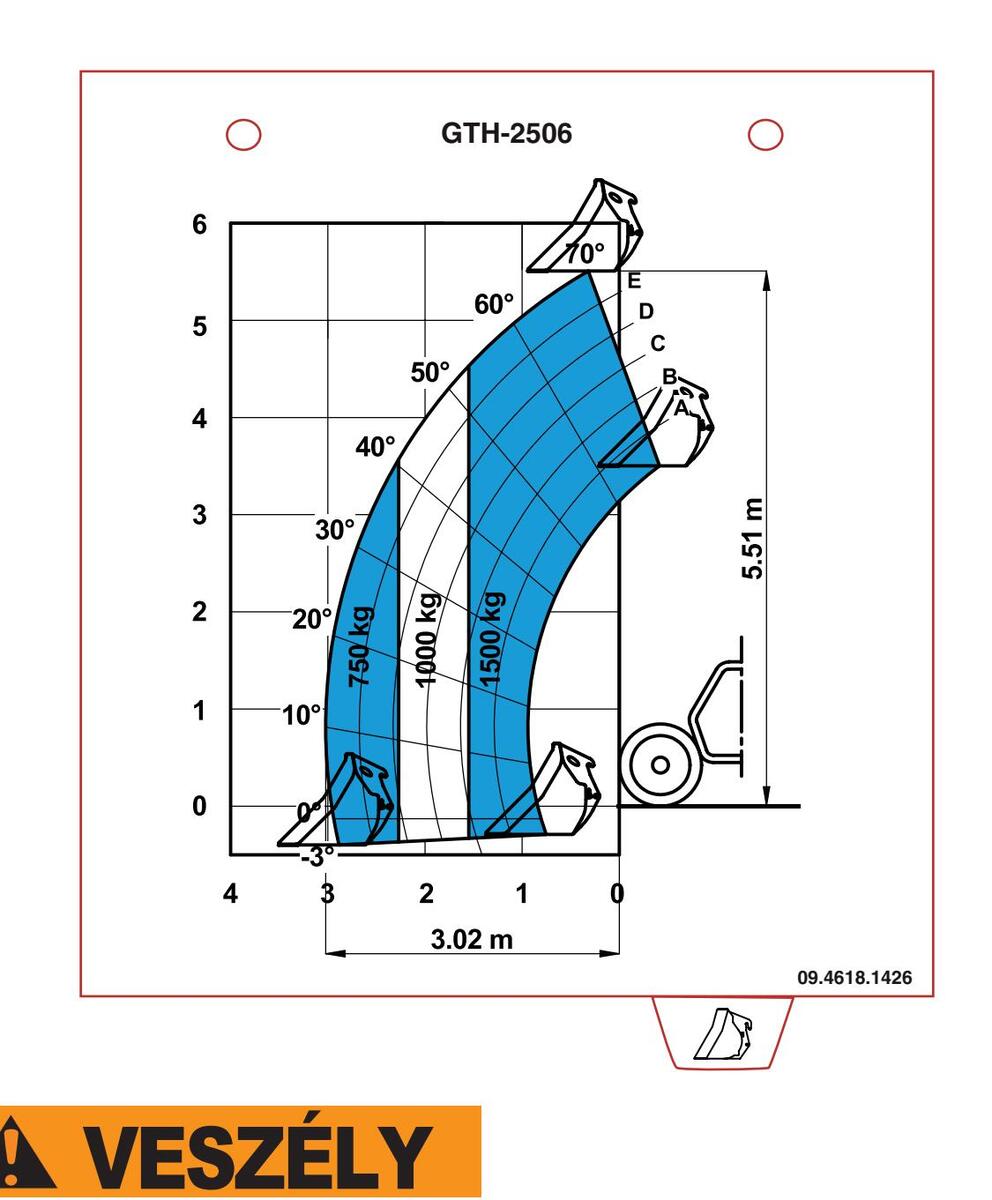

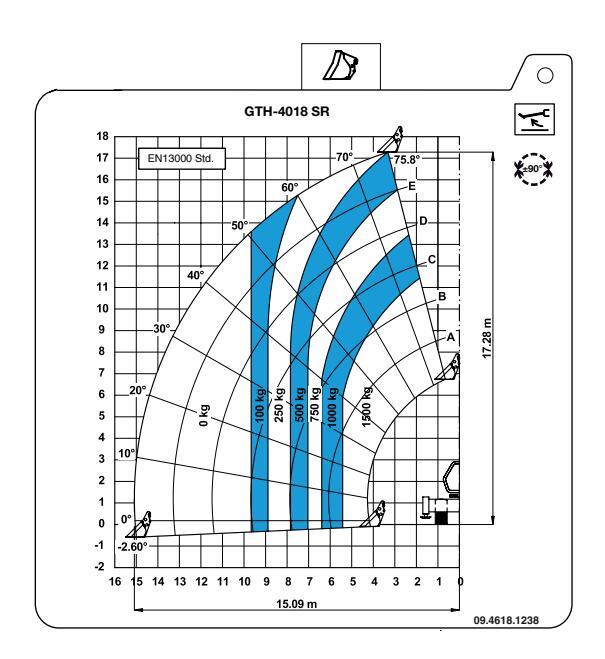

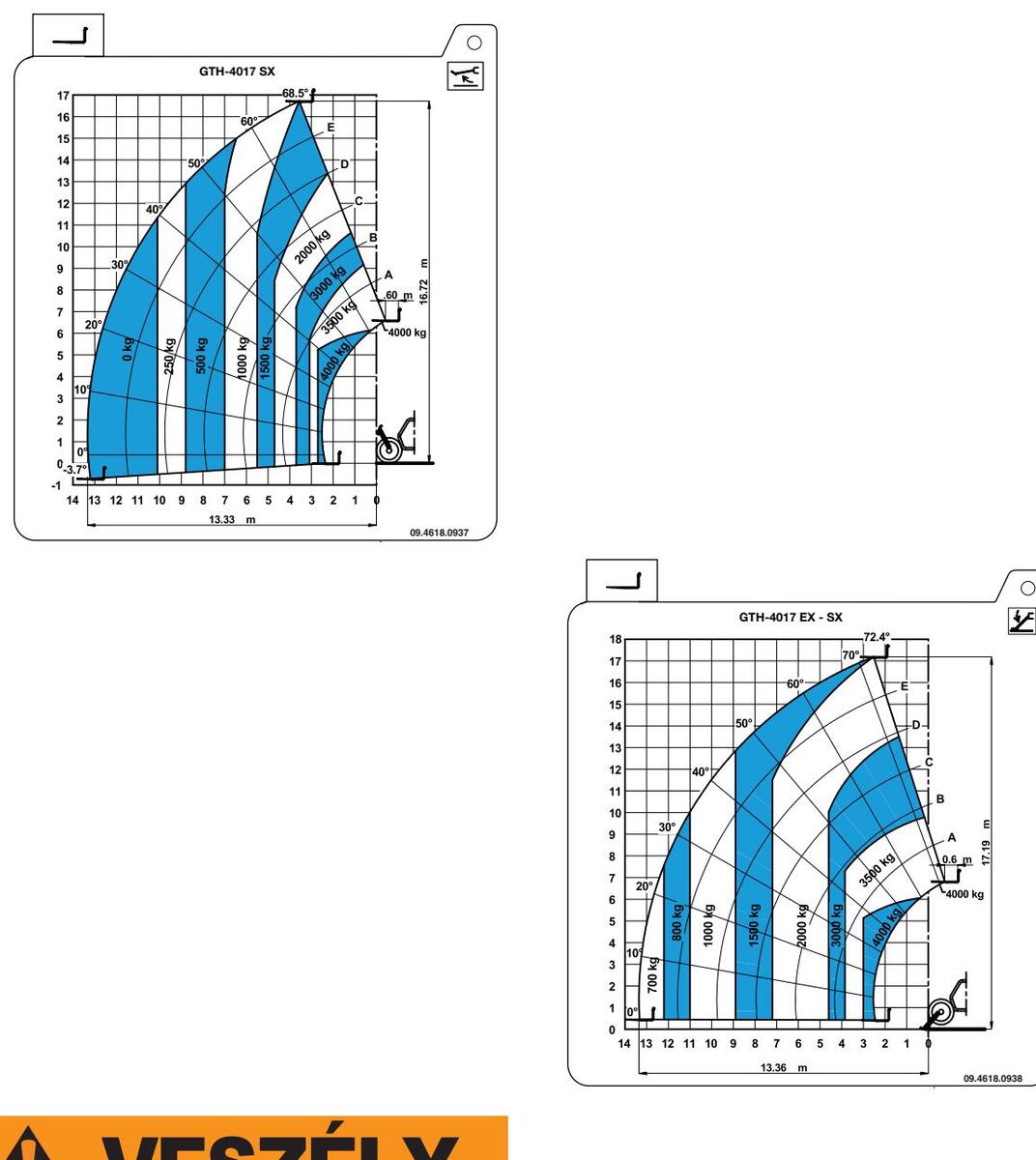

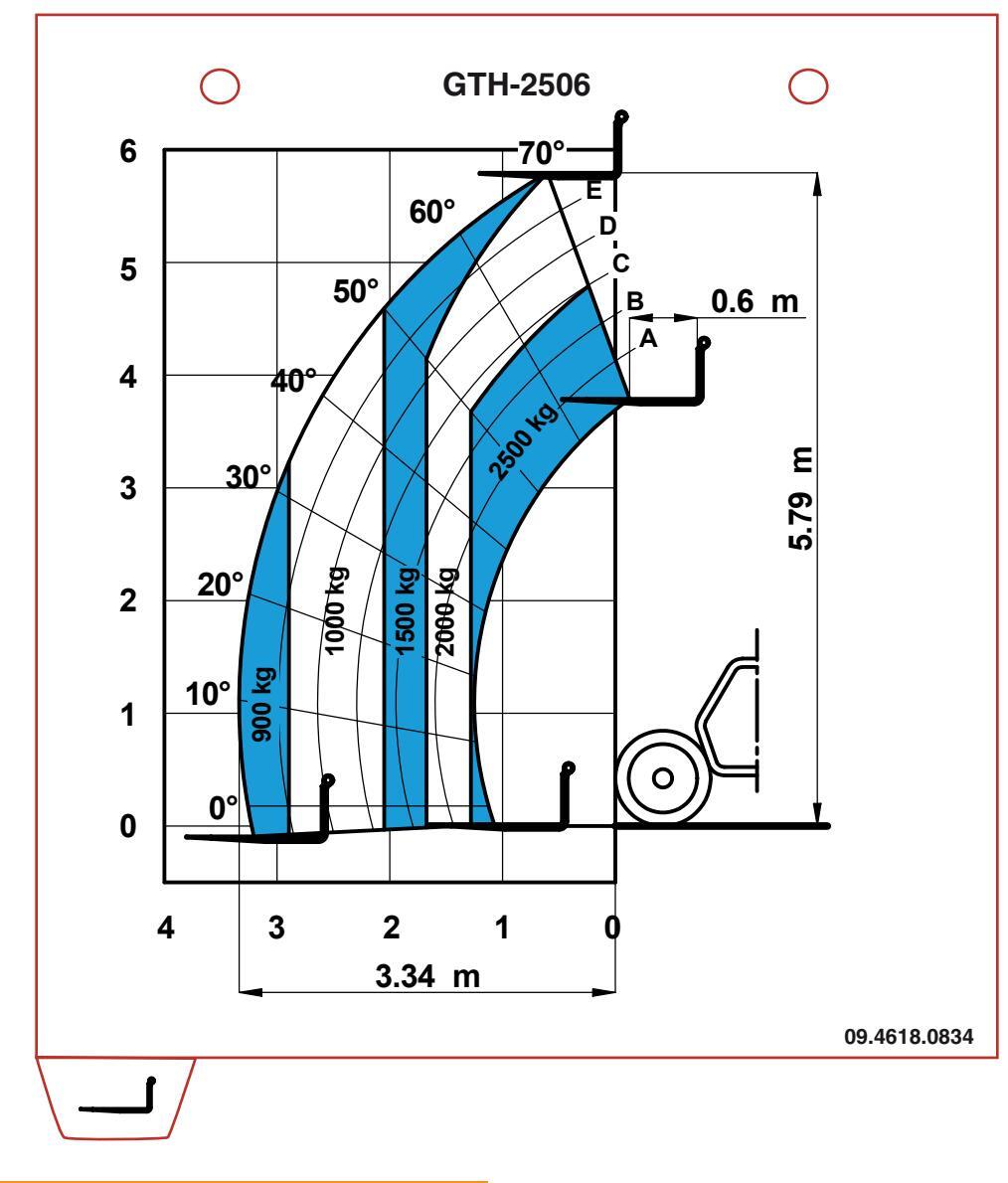

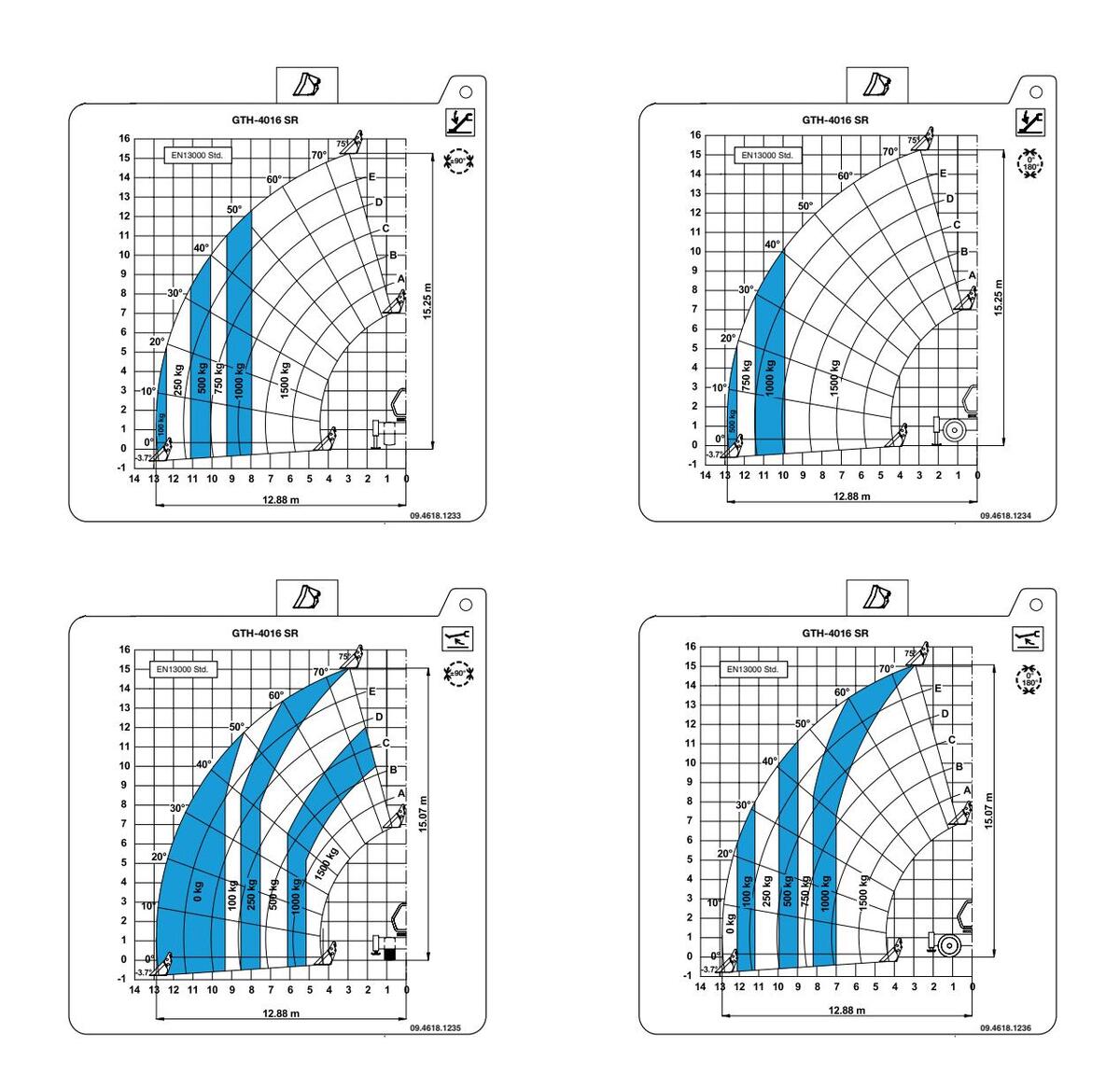

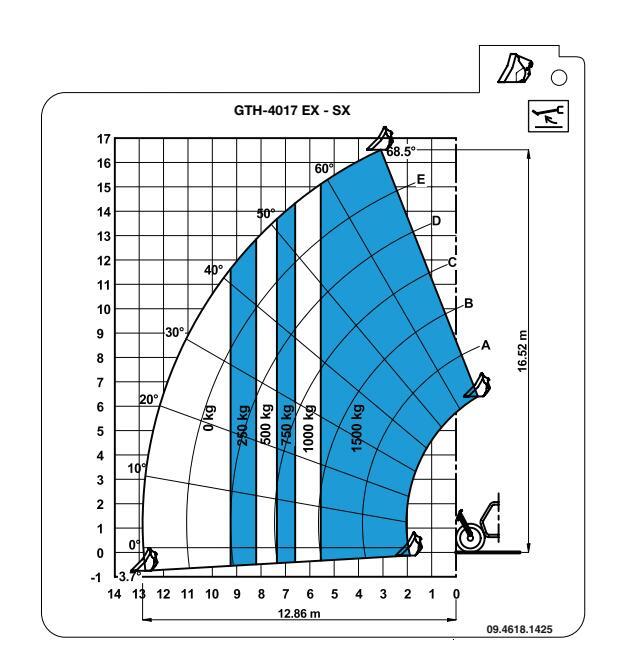

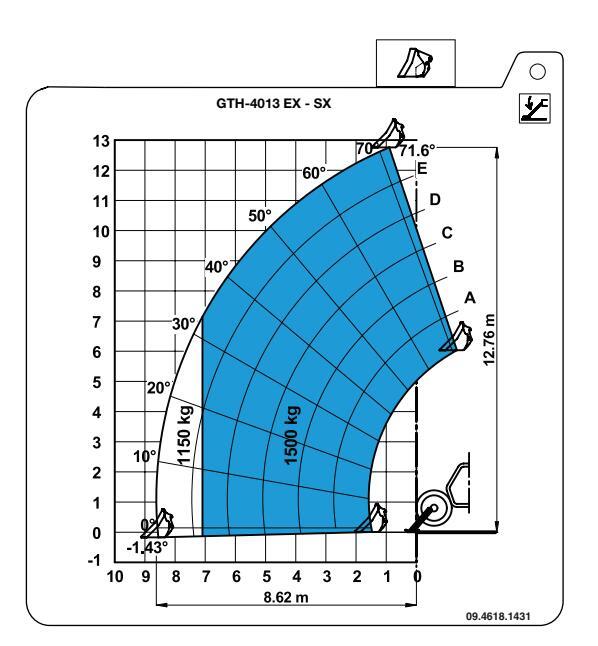

Terhelési Diagramok	57. old.

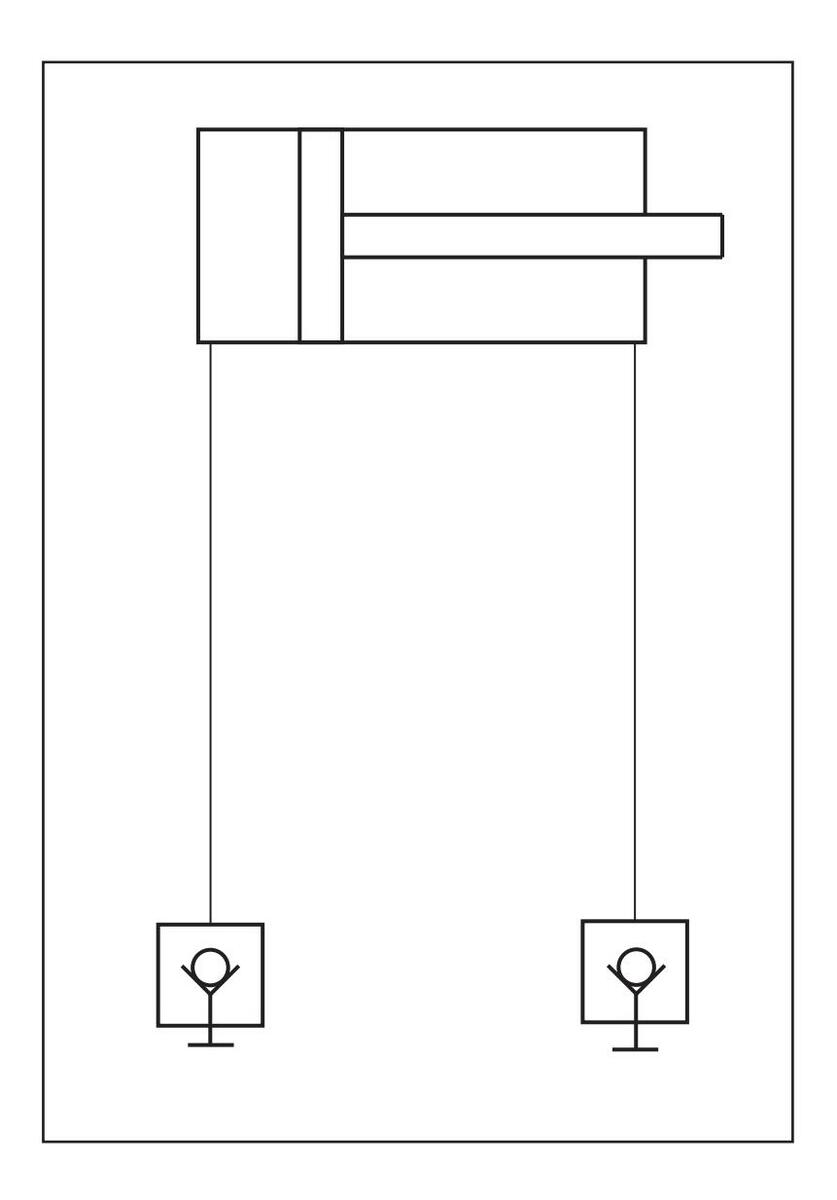

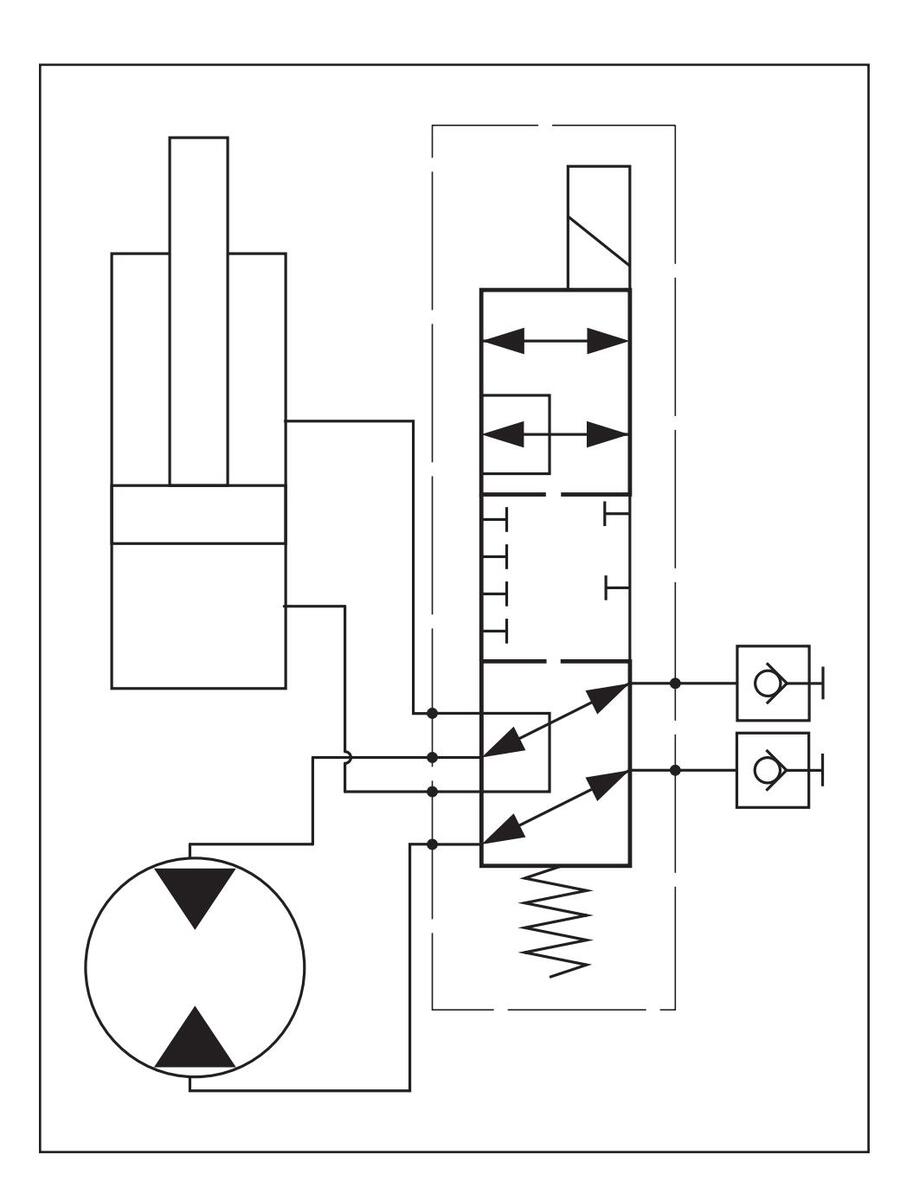

Kapcsolási Rajzok	69. old.
EK Megfelelőségi Nyilatkozat	71. old.

Elérhetőségek:

ZONA INDUSTRIALE I-06019 UMBERTIDE (PG) - OLASZORSZÁG Telefon +39 075 941811 Telefax +39 075 9415382

Műszaki Szervízszolgálat

Telefon : +39 075 9418129 +39 075 9418175 e-mail: UMB.Service@terex.com

Az eredeti előírások fordítása Első Kiadvány - Első Újranyomás, 2011. május

A jelen kézikönyv elektronikus változatának elolvasásához látogassa meg a www.genielift.com/operator_manuals.asp weboldalt.

Page 3

Bevezetés

Jelrendszer

Veszély jele: a személyi sérülések lehetséges veszélyéről tájékoztatja a dolgozót. Tartson be a jelet követő. minden biztonsági figyelmeztetést a súlyos személyi sérülések vagy a halál veszélvének elkerülése érdekében.

Piros színű: egy fenyegető veszély helyzetének fennállását ielöli. amelv a meg nem szüntetése esetén súlyos személyi sérüléseket vagy halált okozhat.

A VESZÉLY Narancssárga színű: eav lehetséges veszélv helvzetének fennállását jelöli, amely a meg nem szüntetése esetén súlvos személvi sérüléseket vagy halált okozhat

A FIGYELEM Sárga színű: egy lehetséges veszélv helvzetének fennállását jelöli, amely a meg nem szüntetése esetén kisebb mértékű vagy mérsékelten súlyos sérüléseket okozhat.

FIGYELEM Sötétkékszínű: egylehetséges veszélv helvzetének fennállását jelöli, amely a meg nem szüntetése esetén károkat okozhat a gépben és a berendezésekben.

Zöld színű: a környezetvédelemre vonatkozó, fontos információkra hívia fel a figyelmet.

Page 4

Szándékosan üresen hagyott oldal

Page 5

A Szerelékek Azonosítása

Vizsgálja meg, hogy a felhasználói kézikönyv megfelel-e annak a szereléknek, amelyre az vonatkozik.

MEGNEVEZÉS:

✓ RAKODÓKANÁL
✓ TÉGLAEMELŐ KOSÁR ✓ KEVEDŐKANÁI
- ✓ KEVERÓKANAL
✓ BETONSZÁLLÍTÓ ÜST
MODELLEK:
- ✓ Rakodókanál 500 liter
- ✓ Rakodókanál 800 liter

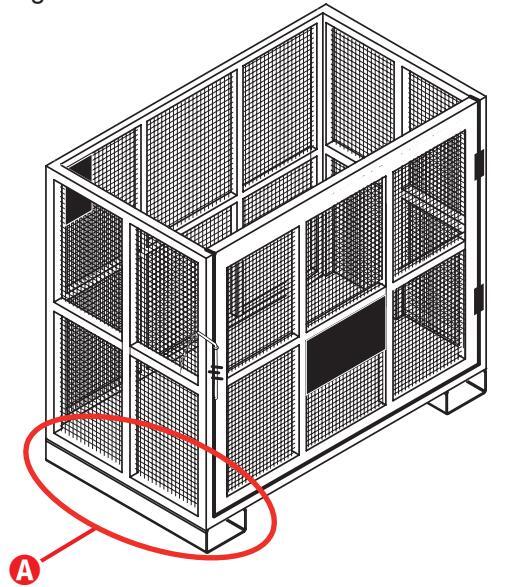

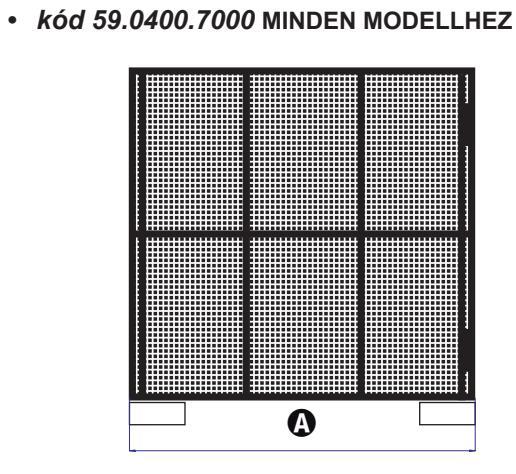

  - ✓ Téglaemelő Kosár
- ✓ Keverőkanál 250 liter
- ✓ Keverőkanál 50 liter
- ✓ Kézi Betonszállító Üst 500 liter
- ✓ Hidraulikus Betonszállító Üst 500 liter
  - ✓ Kézi Betonszállító Üst 800 liter
- ✓ Hidraulikus Betonszállító Üst 800 liter

GYÁRTÓ

TEREXLIFT Srl.

Ipari Zóna - I-06019 UMBERTIDE (PG) -OLASZORSZÁG

Perugia-i Tartományi Bíróság 4823 sz. CCIAA Perugia sz. 102886

Adóazonosító jel és ÁFA szám 00249210543

ALKALMAZOTT SZABVÁNYOK

A teleszkópkaros rakodógép kockázatainak a gépkezelő biztonsága érdekében végzett elemzése során besorolás szerint az alábbi szabványokat vettük tekintetbe:

lrányelv	Cím
2006/42/EK	Gépekről szóló Irányelv
Szabvány	Cím
EN 1459:1988	Harmonizált szabvány.
A2:2009	lpari targoncák biztonsága.
	Teleszkópkaros, önjáró targoncák.

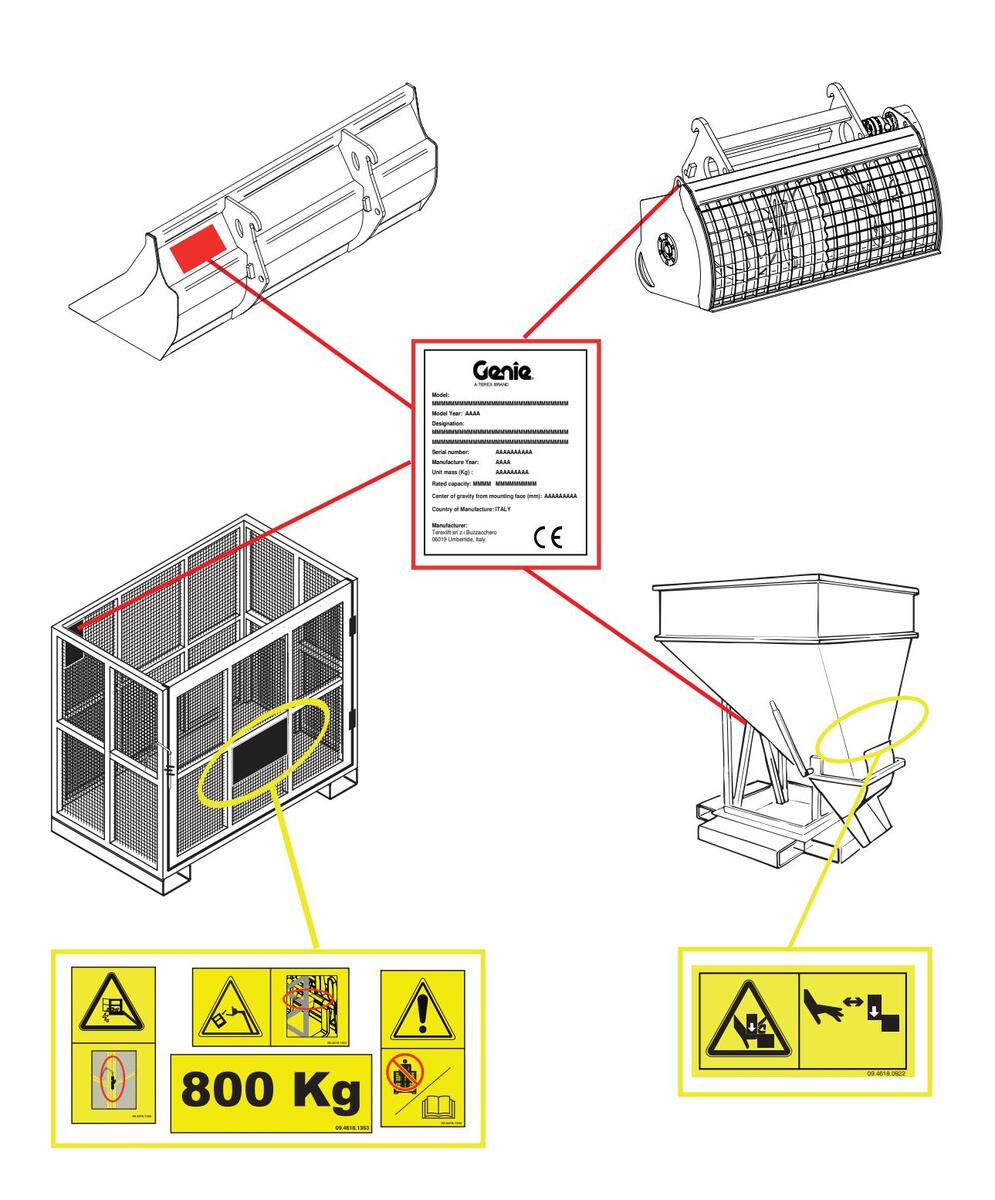

Aszerelékekre az alábbiakban bemutatott, azonosító tábla van felerősítve.

Az azonosító táblába bele van nyomva a szerelék modellje, megnevezése, sorozatszáma, súlya, teherbírása és gyártási éve.

Page 6

Szándékosan üresen hagyott oldal

Page 7

Page 8

Szándékosan üresen hagyott oldal

Page 9

MEGHIBÁSODOTT GÉPPEL KAPCSOLATOS VESZÉLYEK

Ne használja a szereléket abban az esetben, ha sérült vagy meghibásodott.
Végezze el a szerelék munkavégzés előtti, mélyreható ellenőrzését és hajtsa végre valamennyi funkció próbáját minden munkaműszak előtt. Jelölje meg és azonnal helyezze üzemen kívül a sérült vagy meghibásodott szereléket.
Győződjön meg arról, hogy minden karbantartási beavatkozást elvégzett a jelen kézikönyvben és a rakodógép kézikönyvében meghatározott módon.
Bizonyosodjon meg arról, hogy minden öntapadós címke megtalálható a gépen és azok jól olvashatók.
Győződjön meg arról, hogy a felhasználói kézikönyv ép, olvasható és a gépen lévő, arra alkalmas tartó belsejében van elhelyezve.

SZEMÉLYI SÉRÜLÉS VESZÉLYE

Ne használja a szereléket a rakodógép hidraulikus rendszerének olajvesztesége esetén. A hidraulikus- vagy légveszteségek sérüléseket és égéseket okozhatnak a bőrön.
Mindig kellőképpen szellős területen használja a gépet a szénmonoxid által kiváltott mérgezés kockázatának megelőzéséhez.
Ne engedje le a gémet, ha az alatta lévő területen személyek vagy akadályok vannak.

BIZTONSÁGI BERENDEZÉSEK

A gépre biztonsági berendezéseket szereltek fel, amelyekhez nem szabad hozzányúlni vagy azokat leszerelni.

ldőszakos ellenőrzéseket végezzen a hatékonyságukra vonatkozóan.

Amennyiben nem hatékonyak, hagyja abba a munkavégzést és intézkedjen a lecserélésükről. A biztonsági berendezések felülvizsgálati módozataihoz olvassa el a rakodógép Felhasználói Kézikönyvében lévő "Karbantartás" fej.-t.

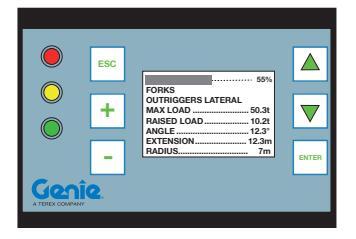

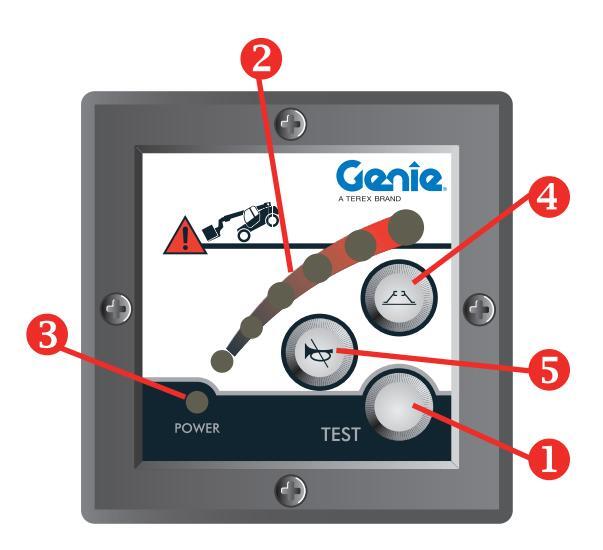

■ TÚLTERHELÉSGÁTLÓ

Atúlterhelésgátló rendszert azzal a céllal fejlesztették ki, hogy segítse a Gépkezelőt a gép hosszirányú stabilitásának megtartásában oly módon, hogy fényés hangjelzésekkel felhívja a figyelmet a hosszirányú stabilitás határértékének közeledésére.

Mindazonáltal ez a berendezés nem helyettesítheti a Gépkezelő jó tapasztalatát: a biztonságos körülmények között végzett műveletekre vonatkozó

felelősség a Gépkezelőt terheli és minden előírt, biztonsági szabvány figyelembevétele is az ő feladata.

Page 10

A jelen kézikönyvbe foglalt, biztonságra vonatkozó utasítások és előírások figyelmen kívül hagyása halált vagy súlyos személyi sérüléseket okozhat.

Az alábbi követelmények hiányában ne használja a szereléket:

Sajátítsa el és alkalmazza a gép biztonságos feltételek között történő működésére vonatkozó alapelveket, amelyeket a jelen felhasználói kézikönyv és a rakodógép kézikönyve is tartalmaz.
- 1.Kerülje a veszélyes helyzeteket. Olvassa el és jegyezze meg a biztonsági szabályokat, mielőtt a következő fejezetre térne át.
- 2. Mindig végezze el a munka előtti ellenőrzést
- 3. Mindig hajtsa végre a funkciók próbáját a szerelék használata előtt.
- 4. Ellenőrizze a munkaterületet.
- 5. Csak olyan feladatok elvégzésére használja a szereléket, amelyekre azt eltervezték.
Olvassa el, sajátítsa el és jegyezze meg a Gyártó előírásait és a biztonsági szabályokat, a gépkezelő biztonságára és tájékoztatására vonatkozó kézikönyveket és a szerelékekre lévő öntapadós címkéket.
Olvassa el, sajátítsa el és jegyezze meg a munkahelyre vonatkozó előírásokat és biztonsági szabályokat.
Olvassa el, sajátítsa el és jegyezze meg a hatályban lévő, nemzeti normatívát.
A szerelék használatát szakképzett, a szükséges biztonsági szabályok ismeretével rendelkező személyzetre kell bízni.

■ ÁLTALÁNOS ÉSZREVÉTELEK

A munkagépek használatából, valamint azok karbantartásából vagy javításából eredő balesetek legnagyobb része a legalapvetőbb biztonsági óvintézkedések figyelmen kívül hagyása miatt következik be.

Ezért szükséges tehát egyre érzékenyebbé válni a gép használatánál fellépő, lehetséges kockázatokkal szemben, állandó figyelmet fordítva azokra a hatásokra, amelyek a gépen végzett, valamennyi cselekvésből bekövetkezhetnek.

FIGYELEM

A potenciálisan veszélyes helyzetek előzetes felismerésével el lehet kerülni a balesetet!

A jelen kézikönyvben feltüntetett utasításokat a TEREXLIFT írja elő: nincs kizárva az, hogy vannak kedvezőbb és ugyanolyan biztonságos módszerek a gép és/vagy a szerelék üzembehelyezésére, működtetésére és javítására, figyelembe véve a rendelkezésre álló térségeket és segédeszközöket is.

Ha egyébként a jelen kézikönyvben feltüntetett módoktól eltérően kíván eljárni, akkor feltétlenül szükséges:

megbizonyosodni arról, hogy a követendő módszerek ne legyenek kifejezetten tiltottak;
megbizonyosodni arról, hogy a fent említett módszerek biztosak, vagyis megfelelnek a kézikönyv jelen szakaszában feltüntetett szabályoknak és előírásoknak;
meggyőződni arról, hogy a fent említett módszerek nem okoznak közvetett és közvetlen károkat a gépben, azaz nem rontanak a biztonságos jellegén;
kapcsolatba lépni a TEREXLIFT szervízszolgálatával esetleges javaslatok és a nélkülözhetetlen írásos jóváhagyás bekérése ügyében.

Page 11

AZALKALMAZOTTSZEMÉLYZETTELSZEMBENI KÖVETELMÉNYEK

A rakodógép GÉPKEZELŐJÉVEL szembeni követelmények

A gépet és/vagy a szereléket rendszeresen vagy időnkénthasználó gépkezelőnek kötelező megfelelni a következő elvárásoknak:

orvosi:

a munkavégzés előtt és alatt nem fogyaszthat alkoholt, nem szedhet gyógyszereket vagy olyan más szereket, amelyek megváltoztathatják a pszichofizikai állapotát és következésképpen a szerelékkel ellátott gép vezetésénél tanúsított magatartását.

fizikai:

jó látás, jó hallás, jó koordinációs képesség és alkalmasság arra, hogy biztonsággal elvégezze a használathoz elvárt, valamennyi feladatot, ahogy az

a jelen kézikönyvben meg van határozva

szellemi:

a rögzített normák, a szabályok és a biztonsági óvintézkedések megértésére és alkalmazására való képesség; figyelmesnek és ítélőképesnek kell lennie a saját maga és mások biztonsága érdekében; el kell köteleznie magát a munka helyes és felelősségteljes elvégzésére.

érzelmi:

nyugodtnak és alkalmasnak kell lennie a stressz elviselésére; helyesen kell értékelnie a saját fizikai és szellemi állapotát.

képzettségi:

figyelmesen el kellett olvasnia és meg kellett tanulnia a jelen kézikönyvet, a grafikonokat és a mellékelt kapcsolási rajzokat, a tájékoztató és veszélyt jelző címkéket és képeket; szakképzettnek és hozzáértőnek kell lennie minden tekintetben a gép és/vagy a szerelék működésére és használatára vonatkozóan.

FIGYELEM

A gépkezelő számára esetleg szükséges lehet egy engedély (vagy jogosítvány), ha azt abban az országban fennálló törvények előírják, amelyben ilyen típusú géppel dolgoznak. Szerezzen be információkat ezzel kapcsolatban.

A KARBANTARTÁSSAL megbízott személyzettel szembeni követelmények

Agép és/vagy a szerelék karbantartásával megbízott személyzetnek általánosságban a földmegmunkáló gépek karbantartásában szakképzett szerelői képesítéssel kell rendelkeznie és kötelező megfelelnie a következő elvárásoknak:

fizikai:

jó látás, jó hallás, jó koordinációs képesség és alkalmasság arra, hogy biztonsággal elvégezze a karbantartáshoz elvárt, valamennyi feladatot, ahogy az a jelen kézikönyvben meg van határozva.

szellemi:

képzettségi:

FIGYELEM

A gép és/vagy a szerelék rendes karbantartása műszaki szempontból nem foglal magába nagyon összetett műveleteket, ezért tehát normális az, hogy a gépkezelő is foglalkozhat ezzel, feltéve, ha a szükséges műszaki alapfogalmak birtokában van.

Page 12

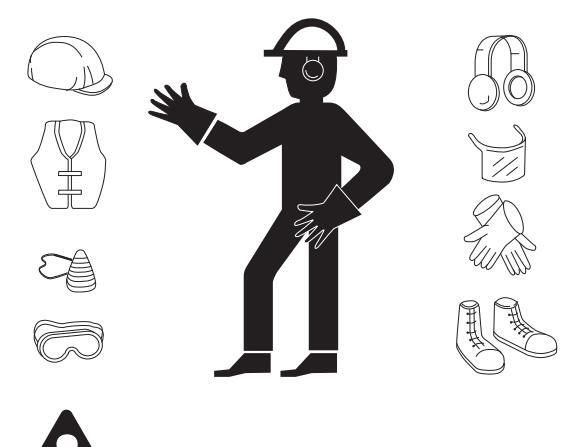

ÖLTÖZÉK A MUNKAVÉGZÉSHEZ ÉS A KARBANTARTÁSHOZ

Amikor dolgozik vagy karbantartásokat és javításokat végez, mindig az alábbi öltözéket és balesetvédelmi felszereléseket kell viselnie:

Munkaruha vagy más öltözékek, amelyek legyenek kényelmesek, nem túl szélesek és ne álljon fenn lehetőség arra, hogy egyes részei becsípődjenek a mozgásban lévő géprészek közé.
Füldugók vagy hasonló készülékek
Védősisak.
Védőkesztyű.
Biztonsági cipő.

Kizárólag hitelesített és jó állapotban megőrzött balesetvédelmi felszerelést használjon.

BIZTONSÁGI SZEMÉLYI FELSZERELÉS

Amennyiben az operatív feltételek megkövetelik, a következő biztonsági személyi felszereléssel kell rendelkezni:

Légzőkészülékek (vagy porvédő maszkok).
Védőszemüvegek vagy maszkok a szemek védelmére.

A MUNKATERÜLETHEZ kapcsolódó veszélyek

Mindig vegye figyelembe azon munkaterület jellegzetességeit, amelyen éppen dolgozni kell:

Figyelmesen tanulmányozza a munkateret: viszonyítsa azt a gép különféle konfigurációkban felvett méreteihez.

A gép nincs elektromosan szigetelve és nem nyújt védelmet az elektromos vezetékekkel való érintkezéssel vagy azok közelségével szemben. Mindig tartson fenn egy minimális, biztonsági távolságot azoktól: akár a teleszkópos kartól, akár az esetleg felemelt tehertől számítva. Elektromos kisülések által okozott áramütés veszélye.

Távolodjon el a géptől, ha az feszültség alatt lévő vezetékekkel érintkezik. A talajon vagy a gépen dolgozó személyzetnek nem szabad megérintenie vagy működtetnie a gépet addig, amíg meg nem szakítják az elektromos vezeték áramellátását.

HALÁL A FESZ VEZET	VAG ÜLTS ÉKEK	Y SÚLYO ÉG ALA KEL VAL	S SÉF IT LÉ .Ó ÉR	RÜLÉSEK KO VŐ, ELEKTR INTKEZÉS K	OCKÁ OMO (ÖVE	ZATA S TKEZT	ÉBEN.
MINDIG A POTE MUNKA FESZÜL ELKEZL	ÉRDE NCIÁI VÉGZ TSÉG DI A M	EKLŐDJÖ LIS VESZI ÉS ELŐT ALATT L UNKÁT A	N AZ A ÉLYEK T. CSA ÉVŐ K GÉPP	ÁRAMSZOLG. ET REJTŐ ZO TLAKOZTAS: (ÁBELEKET, 1 EL.	ÁLTAT ÓNÁK SA KI J MIELĆ	Ó SZEI ON TÖH A ÓTT	rvnél Rténő
VONA	LI FE	SZÜLT	SÉG	MINIMU	М ТА	ÍVOL	SÁG
0	-	50	kV	3.00	т	10	ft
50	-	200	kV	4.60	т	15	ft
200	-	350	kV	6.10	т	20	ft
350	-	500	kV	7.62	т	25	ft
500	-	750	kV	10.67	т	35	ft
750	-	1000	kV	13.72	т	45	ft

Szigorúan tilos a gép használata zivatar folyamán.

A gépkezelőnek meg kell vizsgálnia a látóterét, amikor a teleszkópos rakodógépet használja.

Genîe

Page 13

A MUNKÁHOZ és a KARBANTARTÁSHOZ kapcsolódó veszélyek

Egy munka elkezdése előtt arra fel kell készülni:

Mindenekelőtt győződjön meg arról, hogy minden karbantartási műveletet lelkiismeretesen elvégeztek, betartva a meghatározott időintervallumokat.

Ellenőrizze a vezetőfülkében lévő dőlésmérővel, hogy a gép helyesen vízszintben van-e.

Győződjön meg arról, hogy elegendő üzemanyagtartalékkal rendelkezik azért, hogy elkerülje a motor váratlan leállásának kockázatát, talán éppen egy kritikus manőver folyamán.
Végezze el a műszerek, a táblák, a fényszórók és a vezetőfülke ablaküvegeinek alapos tisztítását.
Vizsgálja meg a gépen és a munkaterületen lévő, valamennyi biztonsági berendezés helyes működését.
Bármilyen jellegű nehézségek vagy problémák esetén azonnal tájékoztassa azokról a felettesét. Ne kezdje el a munkát a szükséges biztonsági feltételek fennállása nélkül.
Tilos szükségjavításokat végezni azért, hogy egy munkát el lehessen kezdeni!

Munkavégzés, karbantartások vagy javítások során mindig a legnagyobb óvatossággal kell eljárni:

Tilos áthaladni és tartózkodni felfüggesztett terhek alatt vagy csak hidraulikus emelőkkel vagy csak kötelekkel megtartott géprészek alatt.
Tartsa mindig tisztán, olajoktól, zsíroktól és szennyeződésektől mentesen a fogantyúkat, a lépcsőt és a szervíz fellépőt oly módon, hogy megakadályozza az elcsúszást és az elesést.

A vezetőfülkébe történő felszállás vagy onnan vagy más felemelt géprészekről való leszállás során mindig a géppel szembenállva kell tartózkodni és soha nem szabad annak hátat fordítani

Abban az esetben, ha veszélyes magasságokban (a talajtól 1,5 m-nél magasabb) kell elvégezni egyes műveleteket, ilyen célra hitelesített biztonsági övet vagy ejtőernyős felszereléseket használjon.
Tilos leszállni és felszállni a gépre, amikor az működik.
Tilos eltávolodni a vezérlési helyről működésben lévő gép esetén.
Szigorúan tilos tartózkodni és bármilyen fajta beavatkozást végezni a gép kerekein belülre eső zónában beindított motor esetén. Amennyiben nélkülözhetetlen az említett zónában történő beavatkozás, akkor a motor kikapcsolása kötelező.
Tilos munkákat, karbantartásokat vagy javításokat megfelelő világítás hiányában végezni.
Fényszórók használata esetén oly módon irányítsa a fénynyalábot, hogy ne vakítsa el a dolgozó személyzetet.
Az elektromos kábelek vagy elektromos részek feszültség alá helyezése előtt győződjön meg azok helyes bekötéséről és a betöltött funkciójukról.
Tilos munkálatokat végezni elektromos részeken 48 V-nál magasabb feszültséggel.
Nedves, elektromos csatlakozódugók vagy alzatok csatlakoztatása tilos.
A veszélyt jelölő táblákat és jelzéseket soha nem kell eltávolítani, letakarni vagy olvashatatlanná tenni.
Tilos eltávolítani a biztonsági berendezéseket, a motorházfedelet és a védőházakat, kivéve karbantartási okok miatt. Ha szükségessé válna ezen részek eltávolítása, akkor azt kikapcsolt motorral és a legnagyobb óvatossággal végezze;

Page 14

feltétlenül szerelje vissza azokat a motor újraindítása és a gép használata előtt.

Le kell állítani a motort és kicsatlakoztatni az akkumulátort minden olyan alkalommal, amikor karbantartási és javítási műveleteket kell elvégezni.
Mozgásban lévő szervek olajozása, tisztítása és szabályozása tilos.
Tilos a puszta kezeket használni olyan műveletek végzéséhez, amelyek specifikus szerszámokat igényelnek.
Feltétlenül kerülje a szerszámok használatát rossz karbantartási körülmények között vagy ha nem rendeltetésszerű a használatuk (pl.: fogók a szerelőkulcsok helyett).
Tilos terheket felakasztani a szereléktartó kengyeltől eltérő pontokon.

Tilosak a hidraulikus berendezésen történő beavatkozások, ha nem felhatalmazott személyzet végzi el azokat.

A jelen gép hidraulikus berendezése nyomásakkumulátorokkal van ellátva, amelyek az ember testi épségét súlyosan kockáztathatják akkor, ha a berendezésen történő beavatkozások végrehajtása előtt azokat nem eresztették le teljesen.

Az akkumulátorok leeresztésének elvégzése céljából elegendő álló géppel 8/10 -szer működtetni a fékpedált.

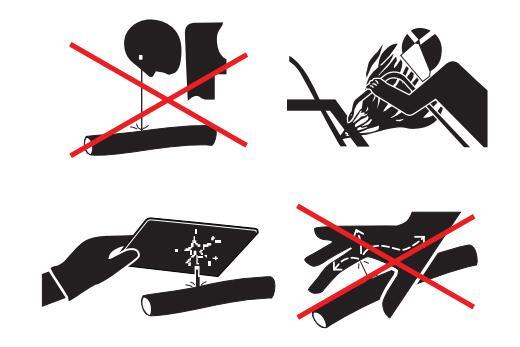

Nyomás alatt lévő vonalakon (hidraulika olaj, sűrített levegő) a beavatkozások végrehajtása előtt és/vagy az elemek kicsatlakoztatása előtt győződjön meg arról, hogy a vonal nyomástalanítása megtörtént és nem tartalmaz még meleg folvadékot.
Tilos a megfelelő óvintézkedések meghozatala nélkül katalitikus kipufogódobokat vagy más olyan tartályokat kiüríteni, amelyek égető anyagokat tartalmaznak.
A karbantartások vagy javítások végén a gép beindítása előtt ellenőrizze, hogy nem maradtake szerszámok, rongyok vagy más anyag azon rekeszek belsejében, amelyek mozgásban lévő részeket tartalmaznak vagy amelyekben levegő áramlik a beszíváshoz és a hűtéshez.
A manőverek végrehajtása folyamán tilos egyidejűleg utasításokat és jeleket adni más személyek számára. Az utasításokat és a jeleket egy egyetlen személy oszthatja szét.
Mindig figyelmet kell szentelni a felelős vezetők által szétosztott rendelkezéseknek.
Kerülje a beszédet a munkafázisok vagy a nehéz manőverek folytatása során.
Feltétlenül kerülje azt, hogy hirtelen lefoglalja egy gépkezelő figyelmét, bármilyen ok nélkül.
Tilos megijeszteni azt, aki dolgozik és tárgyakat hajítani rá, még ha csak viccből is.
A munka végén tilos a gépet potenciálisan veszélyes feltételek mellett otthagyni.
Távolítsa el a gépre szerelt szereléket, mielőtt karbantartási vagy javítási munkákat végez.
A gép HASZNÁLATÁHOZ kapcsolódó veszélyek

Feltétlenül kerülje el a következő munkahelyzeteket:

A gép operatív kapacitásánál nagyobb terhek mozgatása.

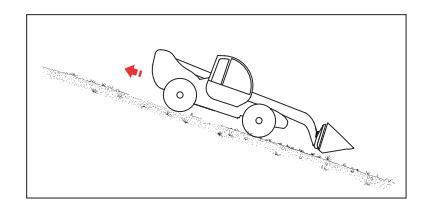

A gém felemelése vagy kitolása akkor, ha a gép nem egy stabil és vízszintezett felületen van elhelyezve.
Ne használja a gépet erős szél jelenléte esetén.

KANÁL - KOSÁR

Page 15

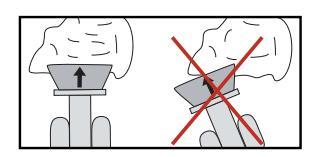

Ne növelje az annak kitett felületet vagy a terhet a villákon. A szélnek kitett felület növelése hatására csökken a gép stabilitása.

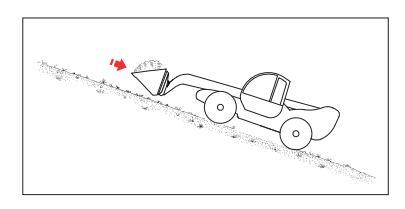

Rendkívüli óvatossággal járjon el és csökkentett sebességgel haladjon, amikor a gépet nem vízszintezett, instabil, törmelékes vagy csúszós felületeken valamint árkok és szakadékok közelében kell mozgatni.

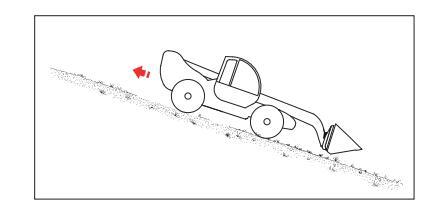

Csökkentse a haladási sebességet a talajviszonyok, az emelkedők, a dolgozók jelenléte és egyéb olyan tényezők függvényében, amelvek ütközéseket kiváltó okok lehetnek.
Ne helyezzen vagy rögzítsen kinyúló terheket a gép egyik részére sem.

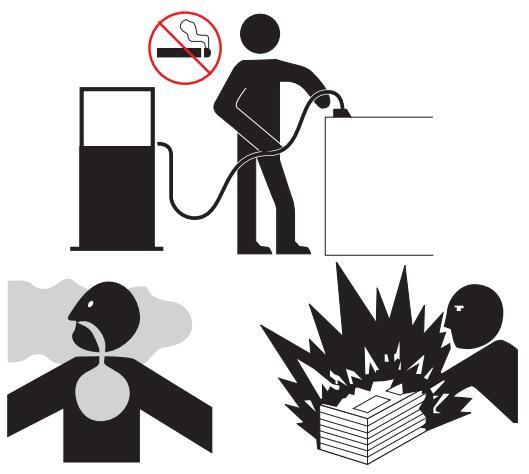

ROBBANÁS- vagy TŰZVESZÉLY

Ne indítsa be a motort GPL, benzin, dízel üzemanyag vagy más robbanóanyagok szagának vagy kiömlésének észlelése esetén.
Ne tankolja fel a gépet üzemanyaggal, ha a motor be van kapcsolva.
Kizárólag egy megfelelően szellős, szikráktól, nyílt lángoktól és égő cigarettáktól távol lévő térségben tankolja fel a gépet üzemanyaggal és töltse fel az akkumulátorokat.
Ne használja a gépet veszélyes környezetekben, vagy gáz, gyúlékony anyagok vagy robbanószerek jelenlétében.
Ne permetezzen étert az izzítógyertyákkal felszerelt motorokba.

Ne hagyjon üzemanyagokat tartalmazó tartályokat és kannákat a tárolásukra nem alkalmas zónákon.
A dohányzás és nyílt láng használata tilos azokon a helyeken, ahol tűzveszély áll fenn valamint üzemanyagok, olajok és akkumulátorok közelében.
Elővigyázatossággal kezeljen minden gyúlékony vagy veszélyes anyagot.
Az oltókészülékek vagy nyomásakkumulátorok szerelése tilos.

A GÉP KOMPONENSEIBEN keletkező károsodások veszélye

Ne használjon 12V-nál nagyobb feszültségű akkumulátortöltőket vagy akkumulátorokat a motor beindításához.
Ne használja a gépet földelésként hegesztési munkák végzéséhez.

SZEMÉLYI SÉRÜLÉSEK veszélye

Ne használja a gépet a hidraulikus rendszer olajszivárgásai vagy légveszteség fennállása esetén. A hidraulikus- vagy légveszteségek sérüléseket és égési sebeket okozhatnak a bőrön.
Mindig kellőképpen szellős területen használja a gépet a szénmonoxid által kiváltott mérgezés kockázatának megelőzéséhez.
Ne engedje le a gémet, ha az alatta lévő területen személyek vagy akadályok vannak.

Page 16

Szándékosan üresen hagyott oldal

Page 17

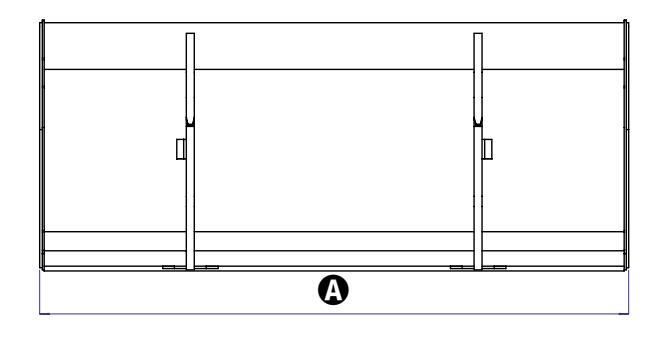

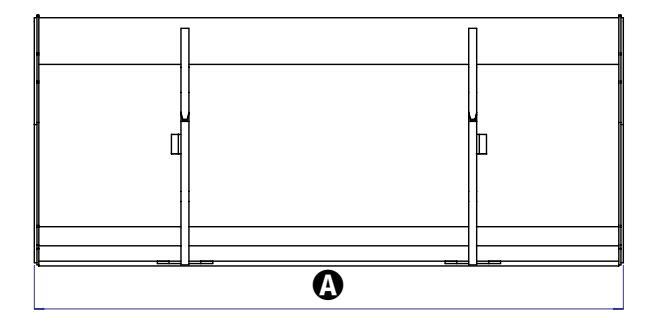

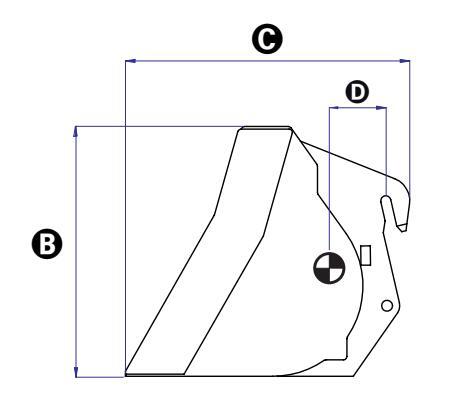

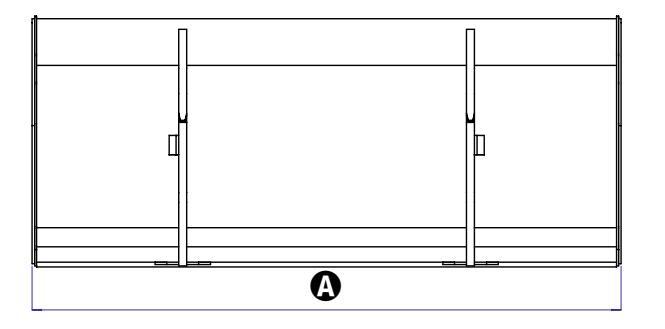

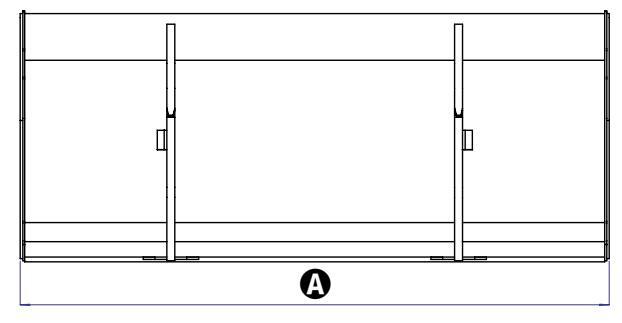

A KANÁL ÁLTALÁNOS LEÍRÁSA

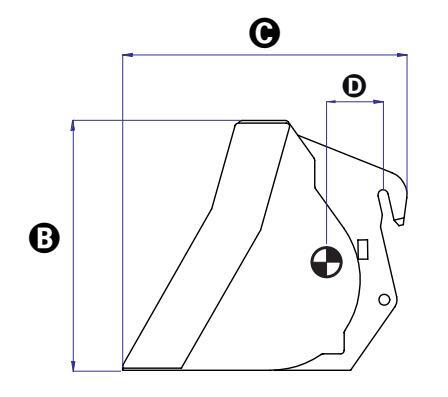

A kanál egy homorú formájú, hegesztett acélszerkezetből áll és olyan lazított anyagok rakodására és mozgatására tervezték, mint föld, homok, gabonák, iners anyagok.

A szerkezet alapvető komponensei a frontális vágóél, amely a kanál vezetővégének szerepét tölti be. "levágva" a szükséges anvagmennviséget és leválasztva annak azt a részét, amely a kanál belsejében összegyűjtésre kerül, a középső, homorú test, amely garantália a térséget az anyag összegyűitéséhez és az oldalainál zárt, oldalsó falak a kanálban lévő, hasznos mennyiség visszatartásához. A kanál hátsó részében található a főszerkezethez hegesztett, két profillemez, amelyeket úgy terveztek meg, hogy a GTH teleszkópos rakodógépek standard szerszámtartó lemezével mechanikailag illeszkedni tudianak. Tekintettel a szerszámtartó lemez rotációs értelemben vett tipikus korlátozottságára, a kanál és a mechanikai illesztés tervezését optimalizáltuk a jobb kompromisszum eléréséhez az anyag felvétel és lerakás kapacitásának értelmében.

A Szerelékek Leírása

A TÉGLAEMELŐ KOSÁR ÁLTALÁNOS LEÍRÁSA

Ezt a szereléket téglákat tartalmazó raklapok mozgatására és a munkatelepen kiválasztott ponton történő lehelyezésére tervezték.

Egy fő armatúrából áll, amely négyzetes metszetű, hegesztett acélcsövekből és acélrácsokból készült, amelyek megakadályozzák a különféle méretű törmelékek véletlenszerű leesését az armatúrából, amikor az fel van emelye a talairól.

Az armatúra jobb oldalán forgópánttal egy rácsajtó van felszerelve, amely elősegíti a téglákat tartalmazó raklapok felvételi és lerakási műveleteit.

A rácsajtó zárt pozícióban blokkolható az adott retesszel. A teljes armatúra olyan két, téglalap metszetű acélcsövekből álló alapszerkezetre van rászerelve, amelyek a bevezető rúd szerepét töltik be a rakodógép villája számára.

Az armatúra hosszírányú elmozdulását a villára történő felvétele után egy horoggal ellátott lánc blokkolja, amelyet a szerelék bármilyen mozgatása előtt rögzíteni kell.

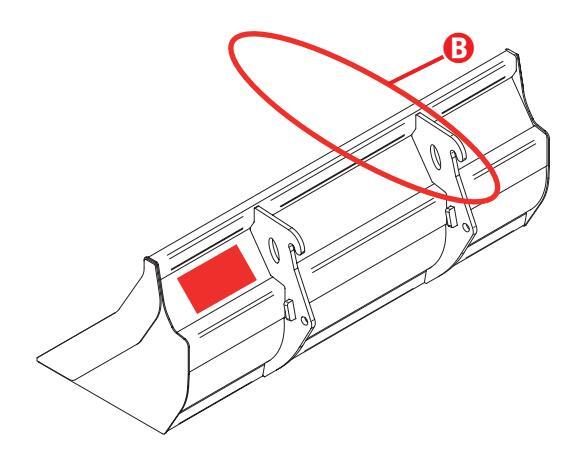

Ez a szerelék a B szerszámtartó lemez segítségével van a rakodógépre erősítve.

Ez a szerelék az A villa bevezető rudak segítségével van a rakodógépre erősítve.

Kódszám 57.0303.5185

Page 18

A Szerelékek Leírása

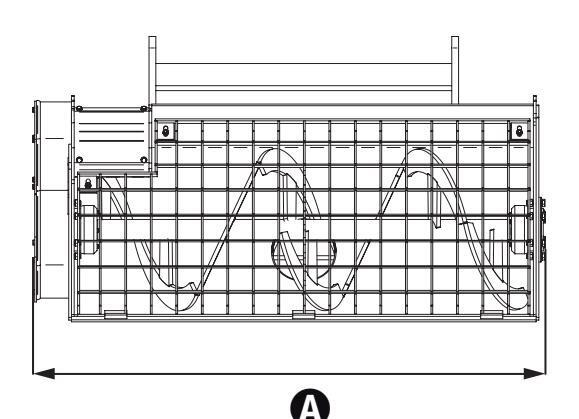

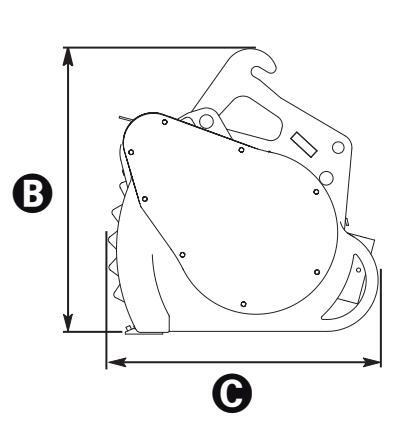

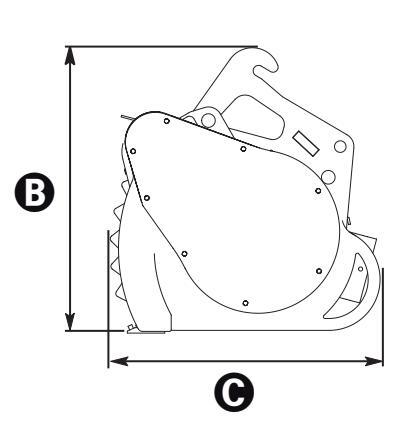

A KEVERŐKANÁL ÁLTALÁNOS LEÍRÁSA

Ezt a kanalat kisebb mennviségű beton elkészítéséhez, az alapvető alkotórészek (cement, iners anyagok, homok és víz) összekeveréséhez, és e mennviségeknek a munkatelepen kiválasztott ponton történő lerakásához (az elkészítés végén) tervezték. Alapvetően egy homorú formájú, hegesztett acélszerkezetből áll, amelyet arra terveztek, hogy a keverési fázis megkezdése előtt a földről összegyűjtsön iners anyagokat, cementet és homokot és összekeverie ezeket az alkotórészeket vízzel a cementkeverék előállításához. A szerkezet alapvető komponensei a frontális vágóél, amely a kanál vezetővégének szerepét tölti be. "levágya" a szükséges anvagmennyiséget és leválasztva annak azt a részét, amely a kanál belsejében összegyűitésre kerül, a középső, homorú test, amely garantália a térséget az anvag összegyűitéséhez és az oldalainál zárt, oldalsó falak a kanálban lévő, hasznos mennyiség visszatartásához. Az alkotórészek összekeverését egy keverőlapát végzi amely a kanál főtengelyéhez képest hosszirányban felszerelt, hegesztett profillemezekből készült.

Ez a lapát a kanál oldalfalaira szerelt csapágyakon forog és azt egy hidraulikus motor és egy reduktor működteti, amelyek a kanál jobb oldalsó falán, kívül vannak elhelyezve.

A keverés után a betont a kanál alján kialakított, kis ajtón keresztül kell leereszteni, amelyet egy mechanizmus és egy hidraulikus emelő működtet. A keverőlapátot és a beton leeresztő kisajtót a gém csúcsán lévő segédvezeték hidraulikusan működteti. Ezt a két funkciót egy adott távvezérlésű kapcsolótábla ellenőrzi, amelyet a vezetőfülkén kívül álló gépkezelők is működtethetnek. A keverési fázis megkezdése előtt össze kell zárni a kanál felső részét az acélrácsból készült és a kanál hátsó falának felső végén forgópánttal felerősített védelemmel a mozgásban lévő szerkezetekkel való, bármilyen érintkezés megakadályozásához. A rács lehetővé teszi a gépkezelő számára annak ellenőrzését, hogy a beton mikor áll készen a leeresztéshez

A kanál hátsó részében található a főszerkezethez hegesztett, két profillemez, amelyeket úgy terveztek meg, hogy a GTH teleszkópos rakodógépek standard szerszámtartó lemezével mechanikailag illeszkedni tudianak.

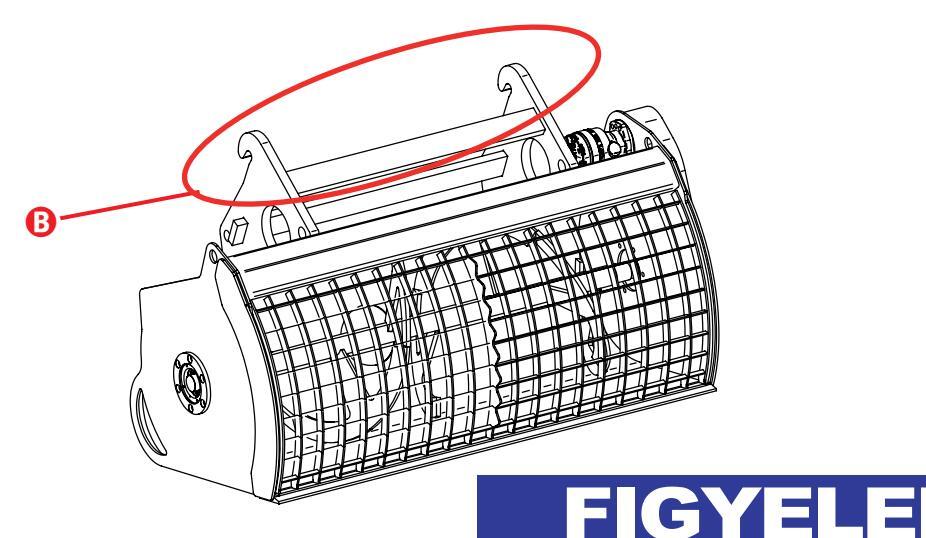

Ez a szerelék a B szerszámtartó lemez segítségével van a rakodógépre erősítve.

enîe

Page 19

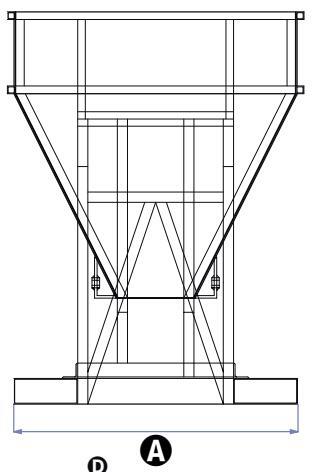

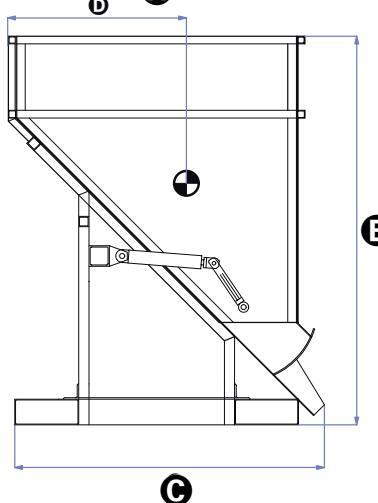

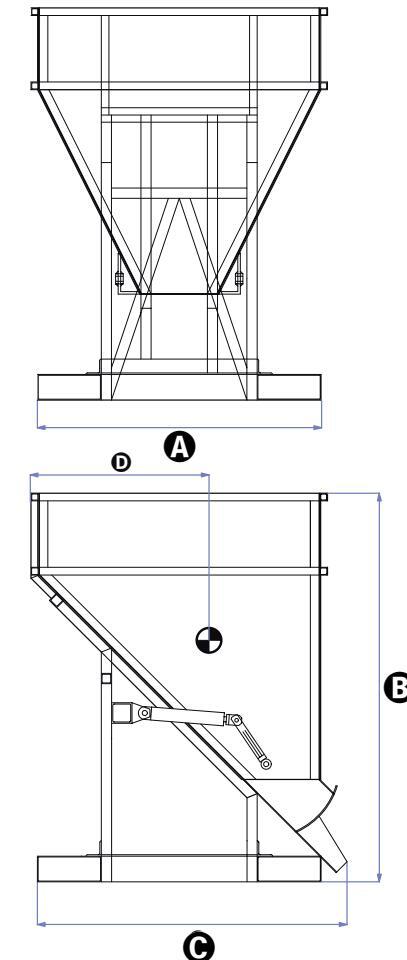

ΒΕΤΟΝΟΖΑΊ Ι ΙΤΟ ΙΊΩΤ ΑΙ ΤΑΙ ΑΝΟΩ Ι ΕΙΡΑΩΑ

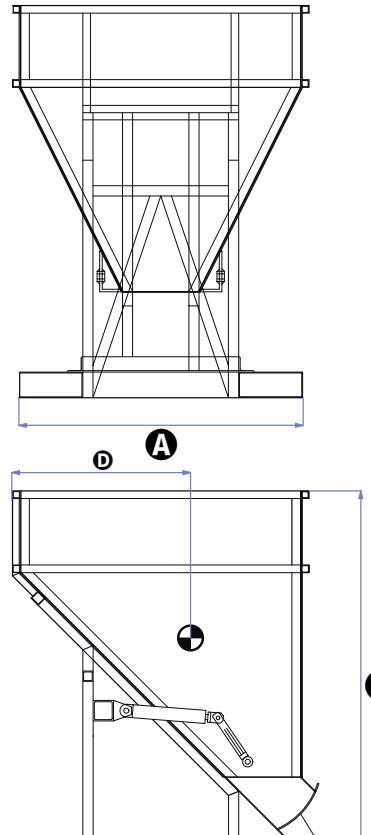

A kanál egy gúla alakú, hegesztett acélszerkezetből áll, amelyet kisebb mennyiségű betonnak egy építési munkatelep egyik pontjáról a másikra történő átszállítására és a kiválasztott pontokon a kanál tartalmának leeresztésére terveztek

Ez a gúla alakú szerkezet a felső végén nyitva van a berakási műveletek elősegítéséhez és egy olyan szakasszal rendelkezik, amely lefelé fokozatosan összeszűkül a beton leeresztésének meakönnvítéséhez.

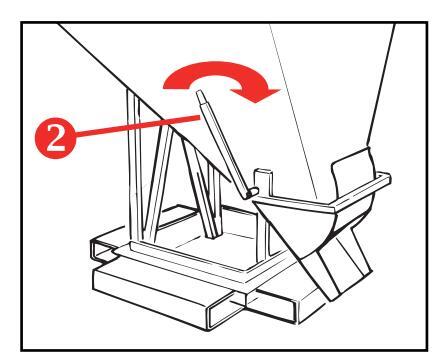

Ezutóbbi művelet a kanál aljára helvezett, acél kisajtón keresztül történik meg, amely működtethető a gépkezelő által mozgatott, kézi karral vagy a kiválasztott modell függvényében a gém csúcsán lévő segédvezeték által hidraulikusan működtetett, mechanikai csukló segítségével.

A kanál és a kisaitó kinvitó mechanizmus együttese két, téglalap metszetű acélcsövekből álló alapszerkezetre van rászerelve, amelyek a bevezető rúd szerepét töltik be a rakodógép villája számára.

A kanál hosszirányú elmozdulását a villára történő felvétele után egy horoggal ellátott lánc blokkolia. amelyet a kanál bármilyen mozgatása előtt rögzíteni kell

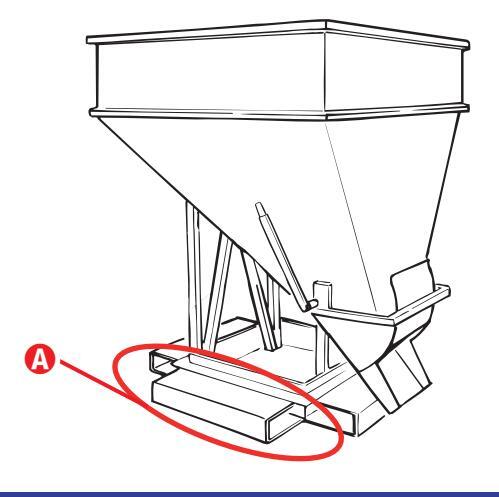

Ez a szerelék az A villa bevezető rudak segítségével van a rakodógépre erősítve.

A Szerelékek Leírása

■ NEM RENDELTETÉSSZERŰ HASZNÁLAT

Nem rendeltetésszerű használaton a szereléknek a jelen kézikönyv tartalmát képező utasításoknak nem megfelelő munkakörülmények szerinti használatát értjük és amelyek egyébként veszélyesnek tekinthetők úgy a génkezelő mint más személyek számára

Bármilyen más alkalmazás az előírt használattal ellentétesnek és ezért nem rendeltetésszerűnek tokinthotő

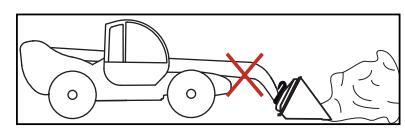

Az alábbiakban felsorolunk a kanalak és a kosár nem rendeltetésszerű használatának leggyakoribb és legveszélyesebb esetei közül néhánvat.

A jelen kézikönyvben és a rakodógéphez tartozékként nyújtott kézikönyvben ismertetett, használati utasítások pontos betartásának hiánva.
A kanál vagy a kosár használata személyek felemeléséhez és/vagy szállításához. - A szerelék használati korlátain túl történő
munkavégzés.
A géppel való munkavégzés vagy parkolás
nstabil vagy süppedős talajokon. Túlzottan lejtős területeken vagy nem vízszintezett rakodógéppel történő munkavégzés.
Olvan válaszfalak felállítása, amelvek erősíthetik a szél hatását, bizonytalanná téve a gép stabilitását.
A TEREXLIFT által jóvá nem hagyott vagy nem általa gvártott, teleszkópos rakodógépek használata a jelen kézikönyvben tárgyalt szerelékek beakasztásához.
Terhek ráhelvezése a gémre a szerszámtartó kenaveltől eltérő pontokon.

Fzenkívül nélkülözhetetlen az, hogy betartsanak minden balesetvédelmi rendszabályt, a biztonság és a munkahelyi egészségvédelem terén általában elismert normákat, valamint a közúti közlekedésben előírt, valamennyi intézkedést.

Tilos átalakításokat végezni vagy bármilyen típusú beavatkozást alkalmazni a gépen vagy a szereléken, kivéve a rendes karbantartásra vonatkozó műveleteket. A gépen vagy a szereléken nem a TEREXLIFT vagy megbízott szervízközpontok által végzett, bármiféle átalakítás következtében automatikusan érvényét veszíti a gép 2006/42/EK Irányelvnek való megfelelőségi nvilatkozata.

Genîe

Page 20

A Szerelékek Leírása

A SZERELÉKEK ALKALMAZÁSI TERÜLETE

A következő táblázat bemutatja a Terexlift rakodógépek modelljeit, amelyekre fel lehet szerelni a jelen kézikönyvben tárgyalt szerelékeket:

	Rakodó- kanál 500 liter	Rakodó- kanál 800 liter	Téglaemelő Kosár	Keverő- kanál 250 liter	Keverő- kanál 500 liter	Kézi/hidr. betonszállító üst 500 liter	Kézi/hidr. betonszállító üst 800 liter
GTH-2506	×	×	×	×		×
GTH-3007	×	×	×	×		×
GTH-4013SX GTH-4017SX		×	×		×	×	×
GTH-4013EX GTH-4017EX		×	×		×	×	×
GTH-4016SR GTH-4018SR		×	×		×	×	×

Page 21

Jegyezze meg és tartsa be az alábbiakat:

Sajátítsa el és alkalmazza a gép biztonságos feltételek között történő működésére vonatkozó alapelveket, amelyeket a jelen felhasználói kézikönvvés a rakodógép kézikönvve is tartalmaz.
- 1. Kerülje el a veszélyes helyzeteket.
- 2. Mindig hajtsa végre a munkavégzés előtti ellenőrzést.

Olvassa el és értelmezze a munkavégzés előtti ellenőrzést, mielőtt a következő fejezetre továbblép.

3. Mindig végezze el a funkciók próbáját a gép használata előtt.
4. Ellenőrizze a munkaterületet.
5. A rakodógépet és a szereléket csak olyan feladatokra használja, amelyekre azokat megtervezték.

Munkavégzés előtti ellenőrzés

Alapvető elemek

A gép munkavégzés előtti ellenőrzése és rendes karbantartása a gépkezelő feladatkörébe tartozik.

A munkavégzés előtti ellenőrzés az egy a gépkezelő által minden munkaműszak előtt végrehajtott, szemrevételező felülvizsgálat az esetlegesen létező anomáliák feltárása céljából még azelőtt, hogy a funkciók próbáját elvégeznék.

A munkavégzés előtti ellenőrzés ezenkívül annak megállapítására szolgál, hogy szükséges-e rendes karbantartási beavatkozásokat elvégezni. A gépkezelő csak a jelen kézikönyvben meghatározott, rendes karbantartási beavatkozásokat hajthatja végre.

Ha egy károsodást vagy az eredeti feltételekhez képest nem engedélyezett, bármilyen átalakítást észlel, jelölje meg és helyezze üzemen kívül a rakodógépet és/vagy a szereléket.

A rakodógép és/vagy a szerelék javításait kizárólag szakképzett technikus dolgozó végezheti a gyártó műszaki specifikációi alapján. A javítások befejezése után a gépkezelőnek újból végre kell hajtania a munkavégzés előtti ellenőrzést még azelőtt, hogy a funkciók próbáját elvégeznék.

A programozott karbantartási beavatkozásokat szakképzett technikus dolgozó végezheti a gyártó műszaki specifikációi alapján.

Page 22

MUNKAVÉGZÉS ELŐTTI ELLENŐRZÉS

A rakodógép Karbantartásához és a Munkavégzés előtti Ellenőrzéshez olvassa el a vezetőfülke belseiében elhelvezett. Felhasználói Kézikönvvet.

A szerelékre vonatkozóan:

Győződjön meg arról, hogy a felhasználói kézikönyvek épek, olvashatóak és a rakodógép belsejébe vissza vannak helyezve.
Bizonyosodjon meg arról, hogy minden öntapadós címke megvan és azok olvashatóak. Olvassa el a "Gépre Helvezett Címkék és Táblák" fejezetet.
Ellenőrizze a hidraulikus rendszer esetleges olajveszteségeit és a helyes olajszintet. Adjon hozzá olajat, ha az szükséges. Olvassa el a "Karbantartás" fejezetet.

Ellenőrizze az alábbi komponenseket vagy az alábbi térségeket az esetleges károsodások, hiányzó vagy nem helyesen beszerelt komponensek és nem engedélyezett átalakítások észrevételezése érdekében:

elektromos komponensek és elektromos vezetékek
hidraulikus csővezetékek és csatlakozások
az üzemanyag és a hidraulikus rendszer tartályai
csavaranyák, csavarok és egyéb rögzítők.

Ellenőrizze az egész szerkezetet az alábbiak esetleges fennállásának észrevételezéséhez:

repedések a hegesztések mentén vagy a szerkezeti alkotórészeken
ütések vagy sérülések a szerkezeten.

Amennyiben akár csak egy ellenőrzés sem zárul pozitív eredménnyel, ne kezdje el a munkát, állítsa le a gépet és végezze el a meghibásodás kijavítását.

FIGYELEM

Amennyiben a gépet tenger melletti vagy hasonló környezetben kell használni, akkor megfelelő sóvédelmi bevonattal kezelje a rozsda kialakulásának megakadálvozása érdekében.

Page 23

A FUNKCIÓPRÓBÁKAT

A funkciópróbákat az esetleges meghibásodásoknak a gép használata előtti észrevételezése érdekében dolgozták ki. Agépkezelőnek követnie kell a megadott utasításokat a gép valamennyi funkciópróbájának elvégzéséhez. Soha ne használjon meghibásodott gépet. Meghibásodások fennállása esetén jelölje meg és helyezze üzemen kívül a gépet. Ajavításokat kizárólag szakképzett, technikus dolgozónak kell elvégeznie a gyártó műszaki specifikációi alapján. A javítások végén a gépkezelőnek újból végre kell hajtania a munkavégzés előtti ellenőrzést és a funkciópróbákat még a gép használata előtt.

Jegyezze meg és tartsa be az alábbiakat:

Sajátítsa el és alkalmazza a gép biztonságos feltételek között történő működésére vonatkozó alapelveket, amelyeket a jelen felhasználói kézikönvv és a rakodógép kézikönvve is tartalmaz.
- 1. Kerülje el a veszélyes helyzeteket.
- 2. Mindig hajtsa végre a munkavégzés előtti ellenőrzést.

Olvassa el és értelmezze a munkavégzés előtti ellenőrzést, mielőtt a következő fejezetre továbblép.

3. Mindig végezze el a funkciók próbáját a gép használata előtt.
4. Ellenőrizze a munkaterületet.
A rakodógépet és a szereléket csak olyan feladatokra használja, amelyekre azokat megtervezték.

PRÓBÁK

A rakodógépre vonatkozóan:

1. Válasszon ki egy stabil, vízszintes és akadályoktól mentes területet.
2. Lépjen be a gépkezelői kabinba és üljön le a vezetőülésre.
3. Csatolja be a biztonsági övet.
4. Állítsa be az összes tükröt.
5. Vizsgálja meg, hogy a kézifék reteszelve és az erőátviteli kar üres állásban legyen.
6. Indítsa be a motort.

Végezzen el a rakodógépre előírt és a vonatkozó Felhasználói Kézikönyvben felsorolt, valamennyi próbát.

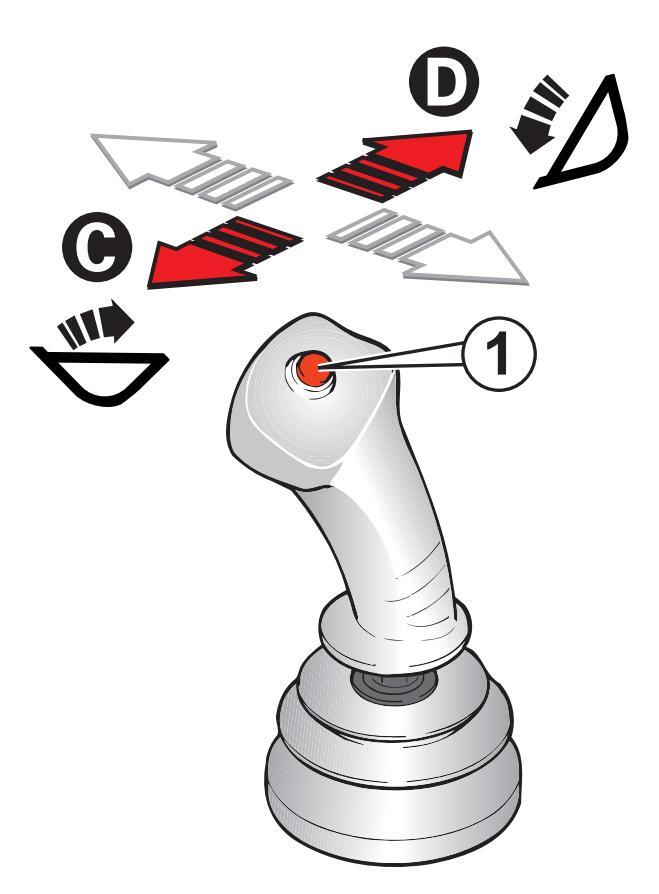

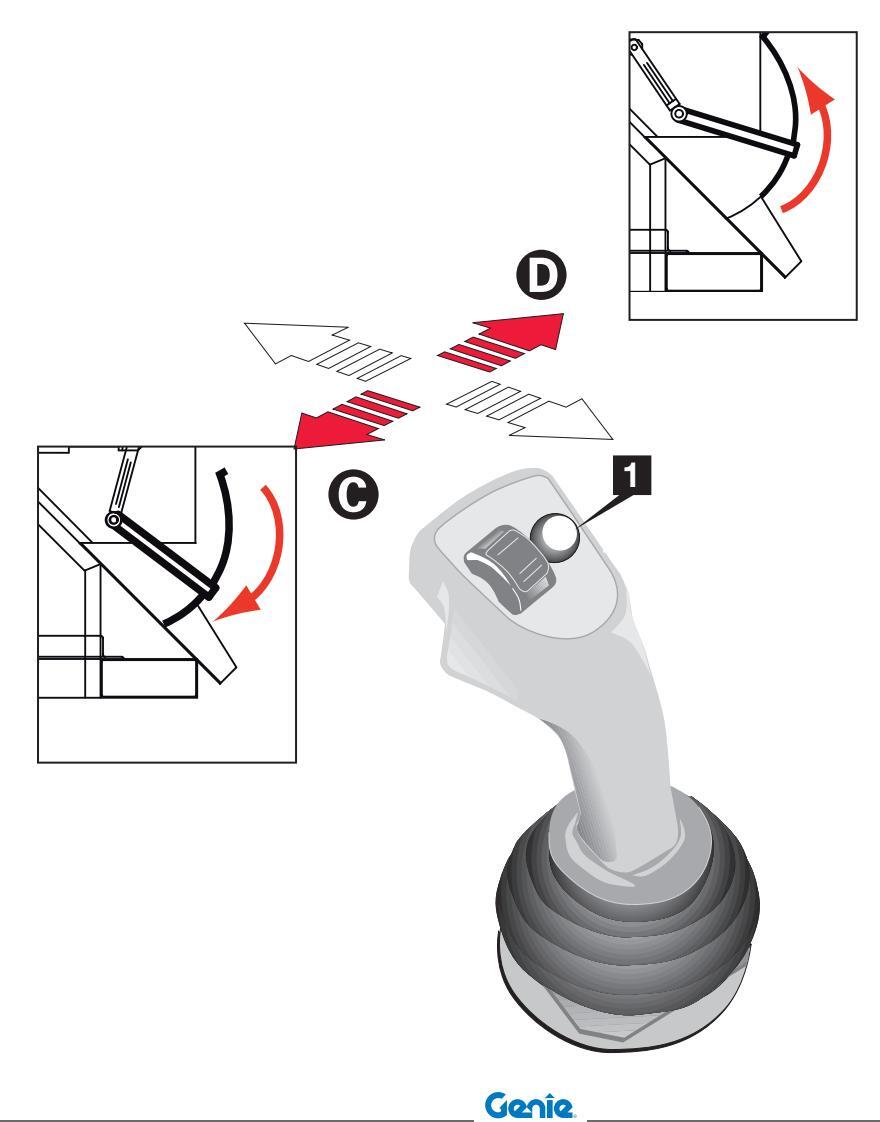

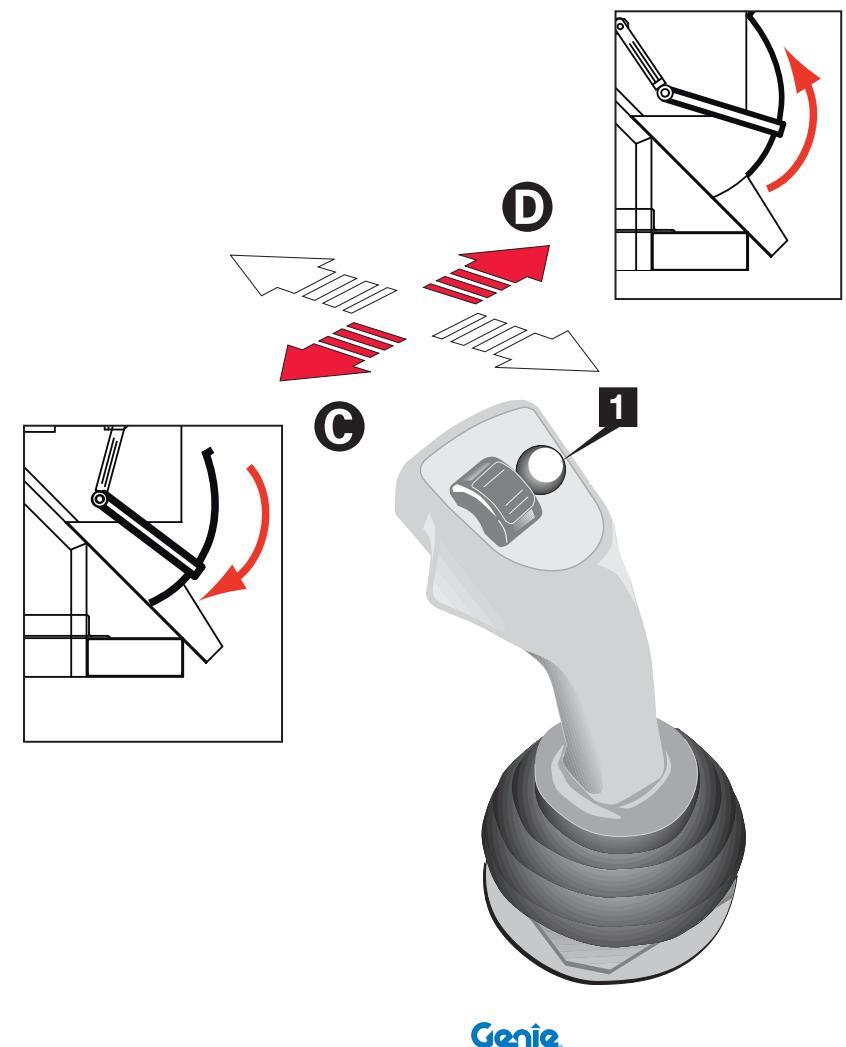

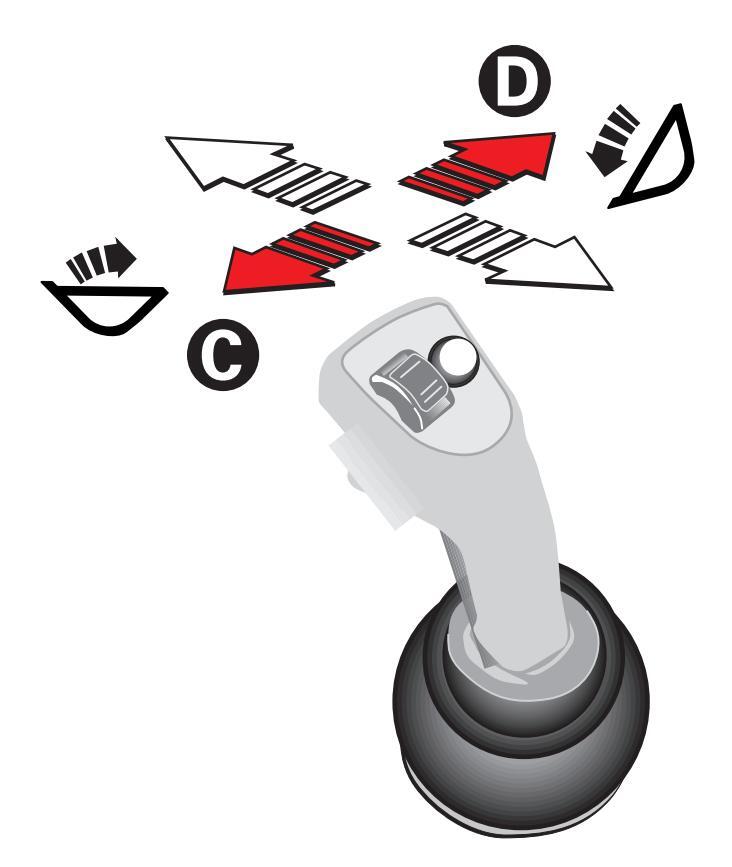

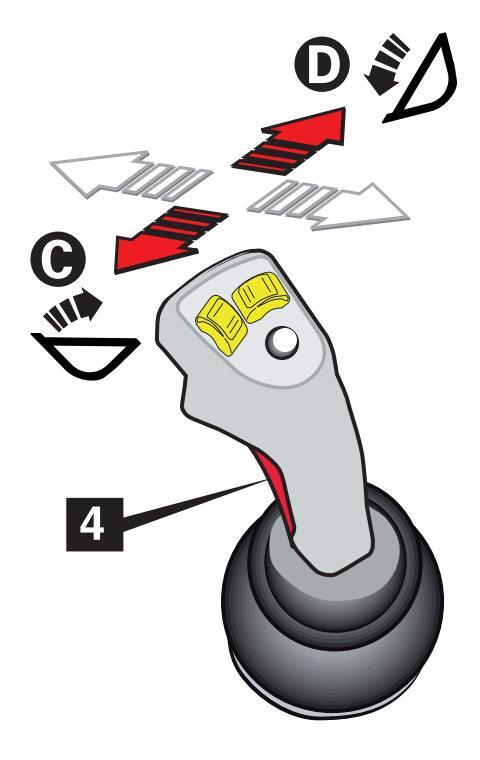

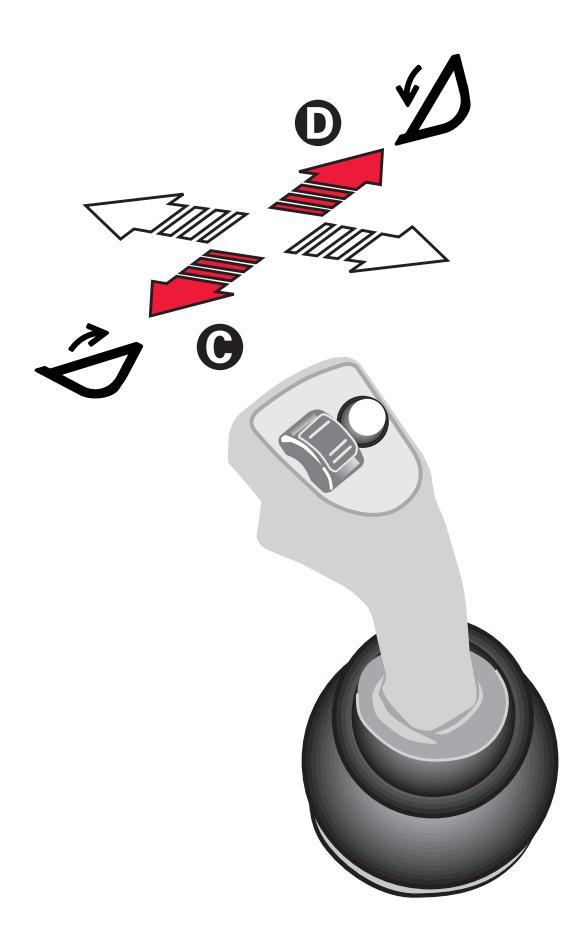

A vezérlőkar vizsgálata

Avezérlőkar segítségével próbálja meg rögzíteni és kioldani a szereléket (a szerelék hidraulikus rögzítésével ellátott rakodógépeknél).
Eredmény: Minden funkciónak operatívnak kell bizonyulnia.

Page 24

A munkaterület felülvizsgálata lehetővé teszi a gépkezelő számára annak megállapítását, hogy az összeegyeztethető-e a gép biztonságos feltételek melletti működésével. Az ellenőrzést el kell végezni azelőtt, hogy a gépet a munkahelvre szállítanák.

Agépkezelő felelősségébe tartozik a munkaterülettel kapcsolatos veszélyek elsajátítása és felismerése és következésképpen a felkészülés azok elkerülésére a gép elmozdítása, előkészítése és működése folyamán.

Ismerje fel és kerülje el a következő veszélyes helyzeteket:

szakadékok vagy hosszú árkok
huppanók, útelzáródások vagy hordalékok a talajon
leitős felületek
instabil vagy csúszós felületek
akadályok a gép fölött és nagyfeszültségű légvezetékek
veszélyes környezetek
a gép által kifejtett, valamennyi terhelő erő megtartására nem alkalmas, hordozó felületek
szél és időjárási viszontagságok
fel nem hatalmazott személyzet jelenléte
egyéb potenciális veszélyfeltételek.

Page 25

A jelen bekezdésben egy segédanyagot adunk a gépkezelő és a talajon álló személyzet számára a kanállal vagy kosárral felszerelt rakodógép használatának fokozatos elsajátításához.

Úgy a gépkezelőnek, mint a talajon lévő személyzetnek minden szükséges adottsággal rendelkeznie kell a szerelékkel ellátott rakodógép manőverezéséhez és ismerniük kell azok működését még a használatuk előtt.

Ez az elsajátítás meghatározó jellegű a munkafázisban megvalósuló, helyes alkalmazás szempontjából.

Agép használata előtt nézze meg a munkaterületet az esetleges veszélyes feltételek jelenlétének észrevételezéséhez. Vizsgálja meg, hogy nincsenek-e gödrök, süppedős földgátak vagy hordalékok, amelyek bizonytalanná tehetik a gép ellenőrzését.

Különleges figyelmet szenteljen a jelenlevő elektromos kábeleknek. Ellenőrizze azok pozícióját és győződjön meg arról, hogy a gép semelyik része sem található 6 méternél közelebb a kábelekhez.

A szerelékkel ellátott gép teljes biztonságban történő felhasználásához mindig vizsgálja meg a mozgatásra szánt terhek súlyát a rakodás elkezdése előtt.

Page 26

A SZERELÉKEK CSERÉJE

A TOLÓLAPOKRA ÉS KEVERŐKANALAKRA VONATKOZÓAN

KÉZI RÖGZÍTÉSŰ változat

A végszerszámok cseréjéhez az alábbiak szerint járjon el:

Közelítse meg a helyet, ahová le szeretné rakni a felszerelt szerszámot (lehetőség szerint fedett és szilárd talajú területre).
Csatlakoztassa ki az esetleges gyorscsatlakozókat, amelyekkel a szerszám el lehet látva.

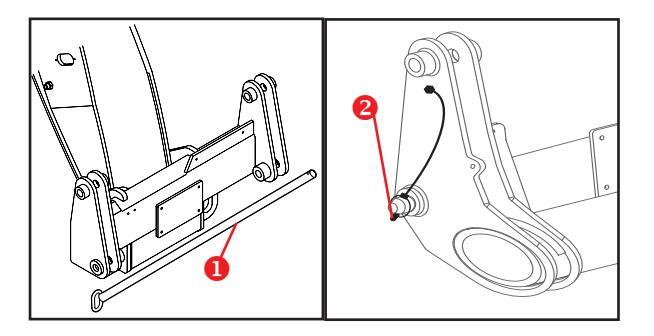

Húzza ki a szerszámot rögzítő tengelycsapot 1, miután eltávolította a végződésébe illesztett, biztonsági csapszeget 2.

Támassza le a szerszámot a talajra.
Döntse előre a szerszámtartó kengyelt és engedje le a gémet a szerszám felső reteszelésének kiakasztásához.
Tolasson hátra a géppel a szerszámtól való eltávolodás érdekében majd vezesse a gépet az új szerszámhoz, amelyet használni kíván.
Az előre döntött szerszámtartó kengyelre akassza be az új szerszám felső reteszelését.
Húzza be és emelje fel néhány centiméterre a talajról a szerszámot, amely automatikusan önbeáll a szerszámtartó kengyelen.
Illessze vissza a tengelycsapot 1, majd gondoskodjon a korábban kivett, biztonsági csapszeg 2 rögzítéséről.
Csatlakoztassa vissza az esetleges gyorscsatlakozókat, amelyekkel a szerszám el lehet látva.

A végszerszám lecserélése után illetve a géppel történő munkavégzés előtt szemrevételezéssel vizsgálja meg, hogy a szerszám jól rá van-e kapcsolva a gémre. A nem helyesen rákapcsolt szerszám veszélyt jelent úgy a gépkezelő, mint a helyszínen esetleg jelenlévő személyek vagy tárgyak számára.

HIDRAULIKUS RÖGZÍTÉSŰ változat

A végszerszámok cseréjéhez az alábbiak szerint járjon el:

Közelítse meg a helyet, ahová le szeretné rakni a felszerelt szerszámot (lehetőség szerint fedett és szilárd talajú területre).
Csatlakoztassa ki az esetleges gyorscsatlakozókat, amelyekkel a szerszám el lehet látva és kösse be a szerszámok hidraulikus rögzítőhengeréhez vezető csöveket a 3-as csatlakozókhoz.

Támassza le a szerszámot a talajra.
Távolítsa el a végződésébe illesztett, biztonsági csapszeget 2.
Szabadítsa ki a használatban lévő végszerszámot a szerszám rögzítő/kioldó henger vezérlőjének működtetése útján.
Döntse előre a szerszámtartó kengyelt és engedje le a gémet a szerszám felső reteszelésének kiakasztásához.

Page 27

Tolasson hátra a géppel a szerszámtól való eltávolodás érdekében majd vezesse a gépet az új szerszámhoz, amelyet használni kíván.
Az előre döntött szerszámtartó kengyelre akassza be az új szerszám felső reteszelését.
Húzza be és emelje fel néhány centiméterre a talajról a szerszámot, amely automatikusan önbeáll a szerszámtartó kengyelen.

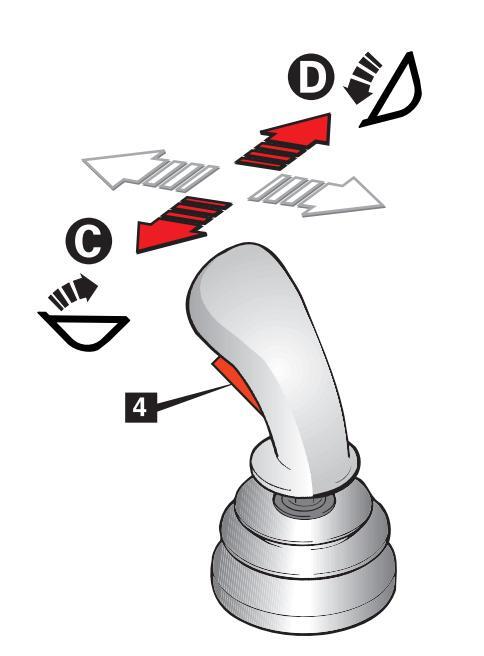

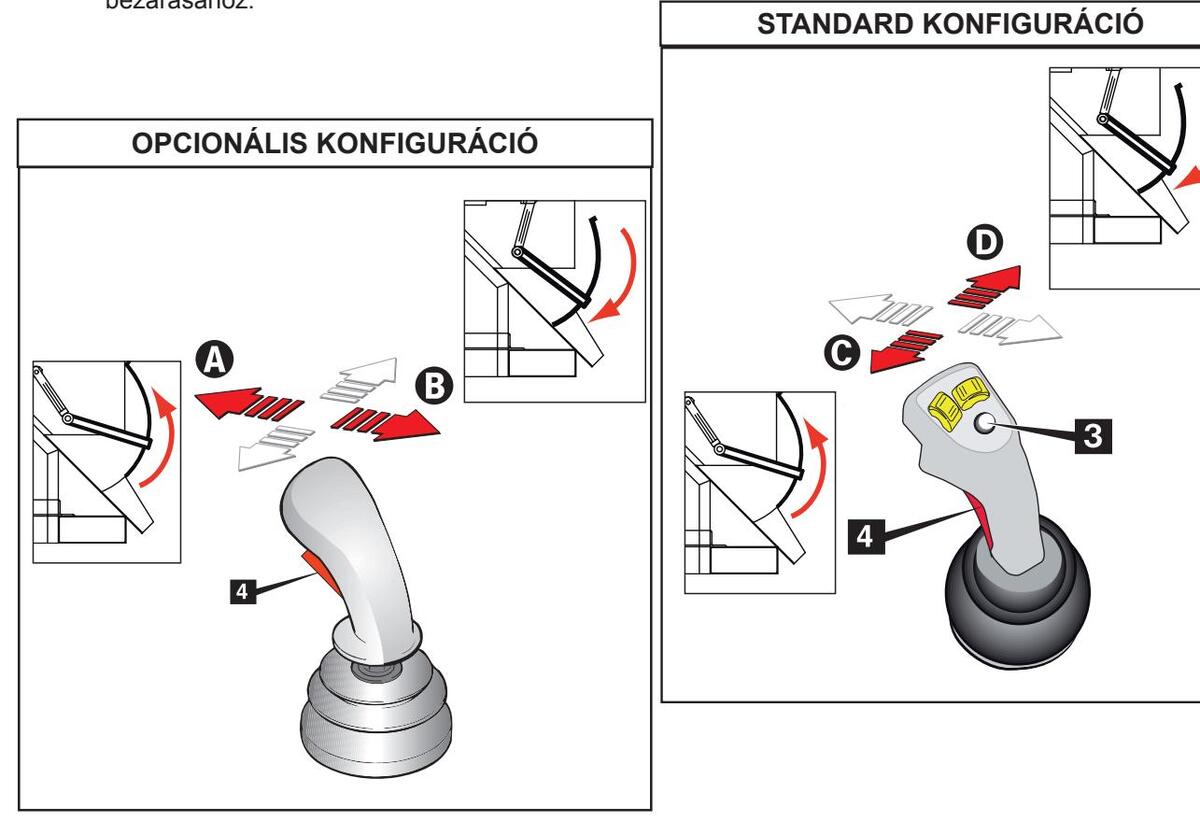

Működtesse a vezérlőkart (opcionális) a szerszám végleges blokkolásához és rögzítse a korábban kivett, biztonsági csapszeggel 2.
Csatlakoztassa vissza az esetleges gyorscsatlakozókat, amelyekkel a szerszám el lehet látva.

A BETONSZÁLLÍTÓ ÜSTRE ÉS A TÉGLAGEMELŐ KOSÁRRA VONATKOZÓAN

Az alábbiak szerint járjon el:

Villa beállítása: A villát szélességében kell beállítani ahhoz, hogy megfeleljen a bevezető rudaknak. Ennek érdekében:

FEM típusú villával

Emelje fel a villa leállító karját.
Helyezze át a villát a kívánt pozícióba majd ismét akassza be a leállító kart.

ÚSZÓ KIVITELŰ villával

Lazítsa meg a rögzítőcsavarok csavaranyáit.
Emelje fel a villát és csúsztassa a vezetőcsapon addig, amíg a kívánt távolságot el nem éri.
Blokkolja a rögzítőcsavarokat és szorítsa meg a csavaranyát.
2. Terhelési fázis
Merőlegesen közelítse a szereléket a mozgatásra szánt teherhez, ellenőrizve a légbuborékos libellán a gép helyes vízszintbe állítását.
Vezesse be a villát a rudakba és emelje fel a szereléket néhány centiméterre a talajtól.
Döntse hátra a villát a teher visszahúzásához.

Blokkolja a szerelék hosszirányú elmozdulását úgy, hogy a hátoldalra helyezett, horoggal ellátott lánccal rögzítse a szereléket a villához.

Vegye fel a betonszállító üstöt a villával, figyelembe véve azt az oldalt, ahol az anyagot ki kell rakni.

Page 28

A SZERELÉK CSATLAKOZTATÁSA

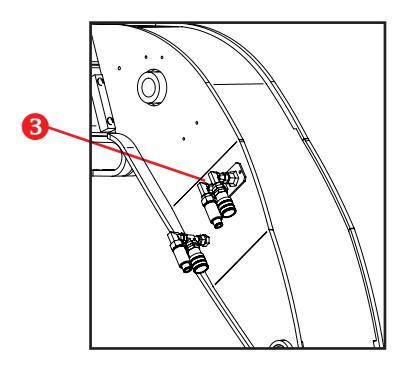

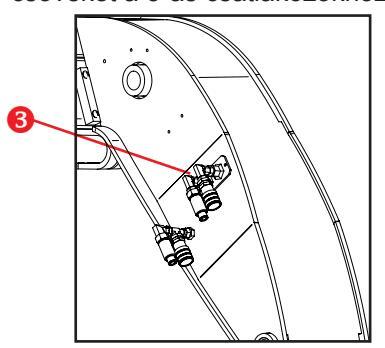

Hidraulikus csatlakoztatás (ha szükséges)

A szerelékek felhasználásához nélkülözhetetlen a hidraulikus csatlakoztatás elvégzése az alábbiakban feltüntetett utasítások betartása mellett:

a szerelék előbbiekben leírt beakasztásának végrehajtása után kapcsolja le a szerszám rögzítő/kioldó emelő hidraulikus csöveit a gyorscsatlakozókról 3,
helyezze az éppen lekapcsolt csővezetékeket szünetelő pozícióba,
csatlakoztassa a szereléktől érkező, hidraulikus csővezetékeket a gyorscsatlakozókhoz 3.

Ez a hidraulikus csatlakoztatás lehetővé teszi a szerelékek működtetését azokon a vezérlő kombinációkon keresztül, amelyek rendszerint a szerelékek rögzítéséhez vagy kioldásához használatosak és amelyek a megfelelő bekezdésekben le vannak írva.

Page 29

STABILITÁSELLENŐRZŐ RENDSZER

Minden rakodógép automatikus stabilitásellenőrző rendszerrel van ellátva, amely jelzi a gép stabilitási fokozatának progresszív változását és azt leblokkolja, mielőtt kritikus feltételek közé kerülne. A vezetőfülke belsejébe helyezett kijelző mutatja a gép és a hozzákapcsolt szerelék stabilitási állapotát.

Az LLMI/ LLMC túlterhelésgátló rendszerhez fűződő veszélyek

Az LLMI/LLMC a tervezési specifikációban meghatározott módon működik kizárólag abban az esetben, amikor:

a jármű le van állítva;
a jármű egy szilárd, sík és egyenletes talajon parkol;
a jármű terhelési vagy pozícionálási üzemmódban van;
az LLMI/LLMC aktív (nincs bypass alkalmazva).

Az LLMI jelzi a gépkezelő felé a frontális, hosszirányú sík mentén fennálló, nem megfelelő stabilitási körülményeket.

Az LLMI/LLMC-t nem arra tervezték, hogy figyelmeztesse a gépkezelőt a felborulás veszélyéről az alábbi esetekben:

a jármű le van állítva;
hirtelen túlterhelés;
felemelt pozícióban lévő teherrel történő haladás;
haladás egyenetlen talajokon vagy akadályok vagy gödrök jelenlétében;
rézsútos haladás vagy kanyarodások lejtős talajokon;
kanyarban való haladás megtartott sebességgel vagy túl kicsi kanyarodási sugárral.

Az LLMI/LLMC alapbeálításait befolyásoló szabályozásokat kizárólag arra felhatalmazott személyzetre szabad rábízni.

Működés Es Használat

Astabilitásellenőrző rendszer a rakodógép modelljétől függően változik és könnyen beazonosítható a vezetőfülkébe szerelt kijelző típusa alapján.

1.SZ. MODELL

1. Csak beállításhoz használatos
2. Stabilitás kijelző LED-oszloppal
3. Helyes tápellátást mutató, zöld jelzőlámpa
4. Nem használt gomb. A stabilizátorokkal felszerelt modelleken kigyullad akkor, amikor a stabilizátorok le vannak engedve.
5. Csak beállításhoz használatos

Működés

Agép működésbe hozatalára a jelzőlámpa 3 , a LEDoszlop 2 és a nyomógombok 4 és 5 kigyulladnak. A készülék egy diagnosztikai vizsgálatot végez el. Agép használata folyamán a ledoszlop 2 fokozatosan kigyullad a stabilitási feltételek arányában.

Page 30

Zöld ledek (L1 és L2): normál munkafeltételek mellett kapcsolnak be, amikor a billenő nyomatéknak a határértékhez viszonyított, százalékos értéke 0-tól 89-ig változik. A gép stabil.

Narancssárga ledek (L3 és L4): akkor kapcsolnak be, amikor a gép az instabilitáshoz közel jár és a billenő nyomatéknak a határértékhez viszonyított, százalékos értéke 90 és 99 közé esik.

A rendszer az előriasztás állapotába lép be: a berregő egy szaggatott hangot ad és a gém kinyúlási és leeresztési valamint a villa előredöntési mozgások lelassításra kerülnek.

Piros ledek (L5 és L6): felborulás veszélye! A billenő nyomatéknak a határértékhez viszonyított, százalékos értéke 100-nál magasabb.

A gép a riasztás állapotába lép be; a hangos riasztó egy folyamatos hangot bocsát ki és minden veszélyes mozgás leblokkolásra kerül: a gém felemelése, a gém leeresztése, a gém kinyúlása, a villa előre döntése. Csak a teher visszahúzási manőverek engedélyezettek a biztonsági határokon belül.

Riasztási és helyreállítási kódok

A túlterhelésgátló autodiagnosztikai funkcióval van ellátva, amely képes érzékelni az átalakítók károsodásait, a kábelek szakadásait és az elektronikai rendszer meghibásodásait. Egy meghibásodás feltárása után a rendszer biztonsági állapotba helyezkedik, leblokkolva a veszélyes műveleteket. A LED L6 villogni kezd, miközben egy riasztási kódot mutat. A beazonosított meghibásodásra vonatkozó kódok a rakodógép Felhasználói Kézikönyvének "Rossz működés és a Meghibásodások keresése"

bekezdésében vannak feltüntetve.

Agép használata előtt győződjön meg arról, hogy az első, zöld színű LED világít.

2.SZ. MODELL

1 Világító zöld LED

Stabilitás állapota. A felemelt teher nem haladja meg a táblázat által abban a meghatározott munkapozícióban elfogadott teher 90%-át.

2 Világító sárga LED

Előriasztás állapota. A felemelt teher 90%nál nagyobb, de az engedélyezett, maximális tehernél kisebb. A gém mozgásai lelassultak és a berregő egy sorozatnyi, rövid sípolást bocsát ki.

3 Világító piros LED

Riasztás állapota. A felemelt teher nagyobb az engedélyezett, maximális tehernél. A berregő hosszú sípolásokat bocsát ki és a gép mozgásai leblokkolnak, kivéve a stabilitási pozícióba visszatérítő mozgásokat.

Atúlterhelésgátló panele három zónára van felosztva:

LED zóna: Három LED van, amelyek az operatív állapotok változását jelzik:

1 Zöld LED stabil gép
2 Sárga LED gép előriasztásban
3 Piros LED gép riasztásban

Vezérlő billentyűk

ESC Az előző képernyőre történő visszatéréshez.
ENTER A kapcsolódó képernyő megerősítéséhez és megnyitásához.
NYILAK A menün belül, felfelé vagy lefelé történő futtatáshoz.
PLUSZ (+) Hozzáadott kiválasztó gomb
MÍNUSZ (-) Hozzáadott kiválasztó gomb

Genîe.

Page 31

1	55%
2-FORKS
3 -OUTRIGGERS LATE	RAL
4-MAX LOAD	50.3t
5-RAISED LOAD	10.2t
6-ANGLE	12.3°
7-EXTENSION	12.3m
8-RADIUS	7m
	A ábra

8 sorra felosztott kijelző_ A ábra

1. Százalékos terhelési oszlop
2. A szerelék típusát mutatja
3. Az operatív módot mutatja
4. A max. felemelhető súlyt mutatja
5. A felemelt súlyt mutatja a rendszer beállításához
6. A gém hajlásszögét mutatja
7. A gém kinyúlását mutatja (teljesen behúzott gémnél legyen = 0 méter)
8. A tehernek a forgózsámoly tengelyétől számított távolságát mutatja és amennyiben szükséges, megjeleníti a vonatkozó, figyelmeztető üzenetet.

Működés

Agép beindításakor a felborulásgátló rendszer egy progresszív vizsgálatot végez és megjelenítésre kerülnek a szoftveradatok.
Körülbelül 3 ÷ 4 másodperc után megjelenítésre kerülazoknak a szerelékeknek a listája, amelyeket fel lehet használni. A nyilak segítségével a gépkezelőnek ki kell választania a helyes szereléket majd benyomnia az ENTER -t a megerősítéshez.
Aszerelék kiválasztása után a kijelző megjeleníti a Standard Képernyőt (A ábra).

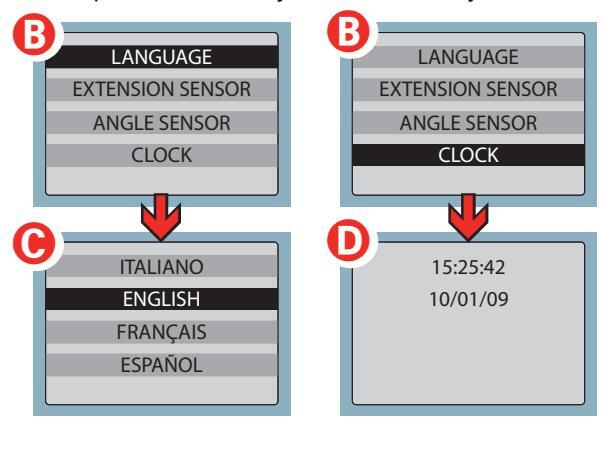

Erről az oldalról a PLUSZ (+) néhány másodpercig tartó benyomásával a gépkezelő beléphet a FELSŐBB SZINTRE (B) , ahol további négy almenü jelenik meg; ezek közül az egyik a LANGUAGE (nyelv) (C) menü, amely módosítható, viszont a többi három, CLOCK (óra) ( D ), EXTENSION SENSOR (kinyúlás érzékelő)

Működés Es Használat

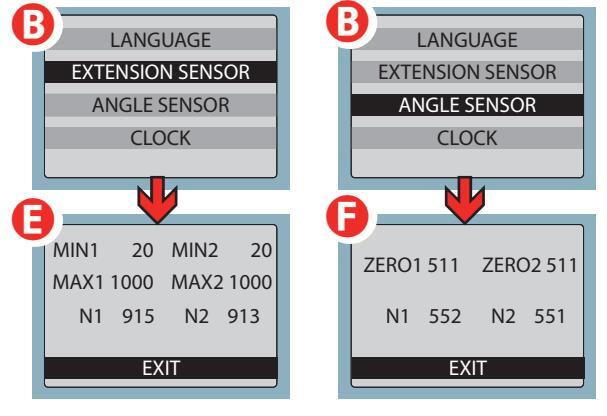

(E) és ANGLE SENSOR (dőlésszög érzékelő)

(F), csak olvasható.

Az ESC gomb benyomásával visszatér a Standard Képernyőre.
Egyidejűleg nyomja be a két, PLUSZ (+) és MÍNUSZ (-) gombot a Diagnosztika Oldalra történő belépéshez. Ezek az oldalak csak olvashatóak; az egyik oldalról a másikra történő átlépéshez használja a NYÍL billentyűket.

A gép használata előtt győződjön meg arról, hogy az első, zöld színű LED világít, a 3. sorban megjelölt, operatív módozat és a 2. sorban megjelölt szereléktípus a használatban lévőknek megfelelnek.

Page 32

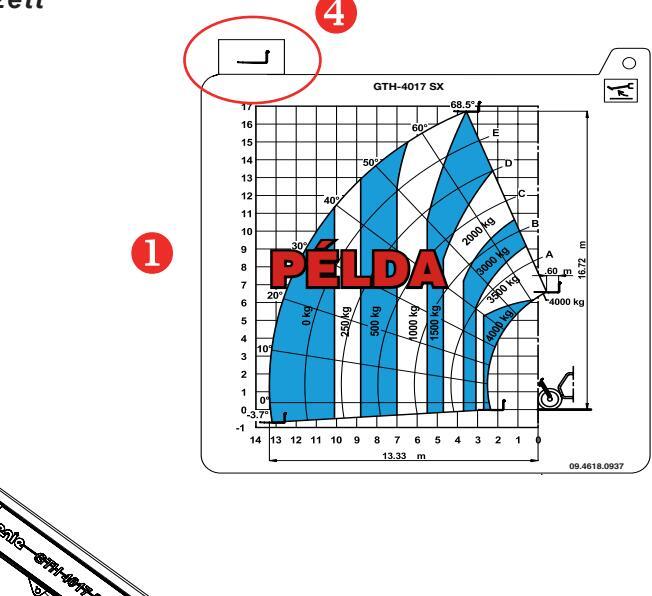

A TEHERBÍRÁSI TÁBLÁZATOK ALKALMAZÁSA

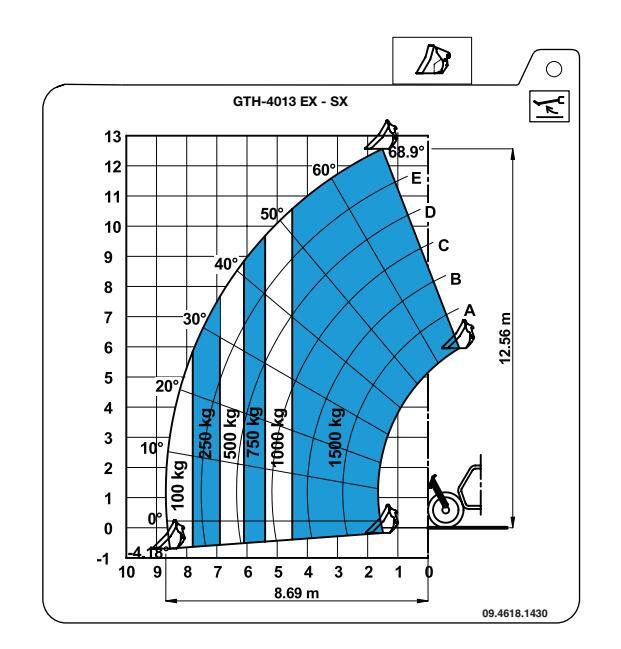

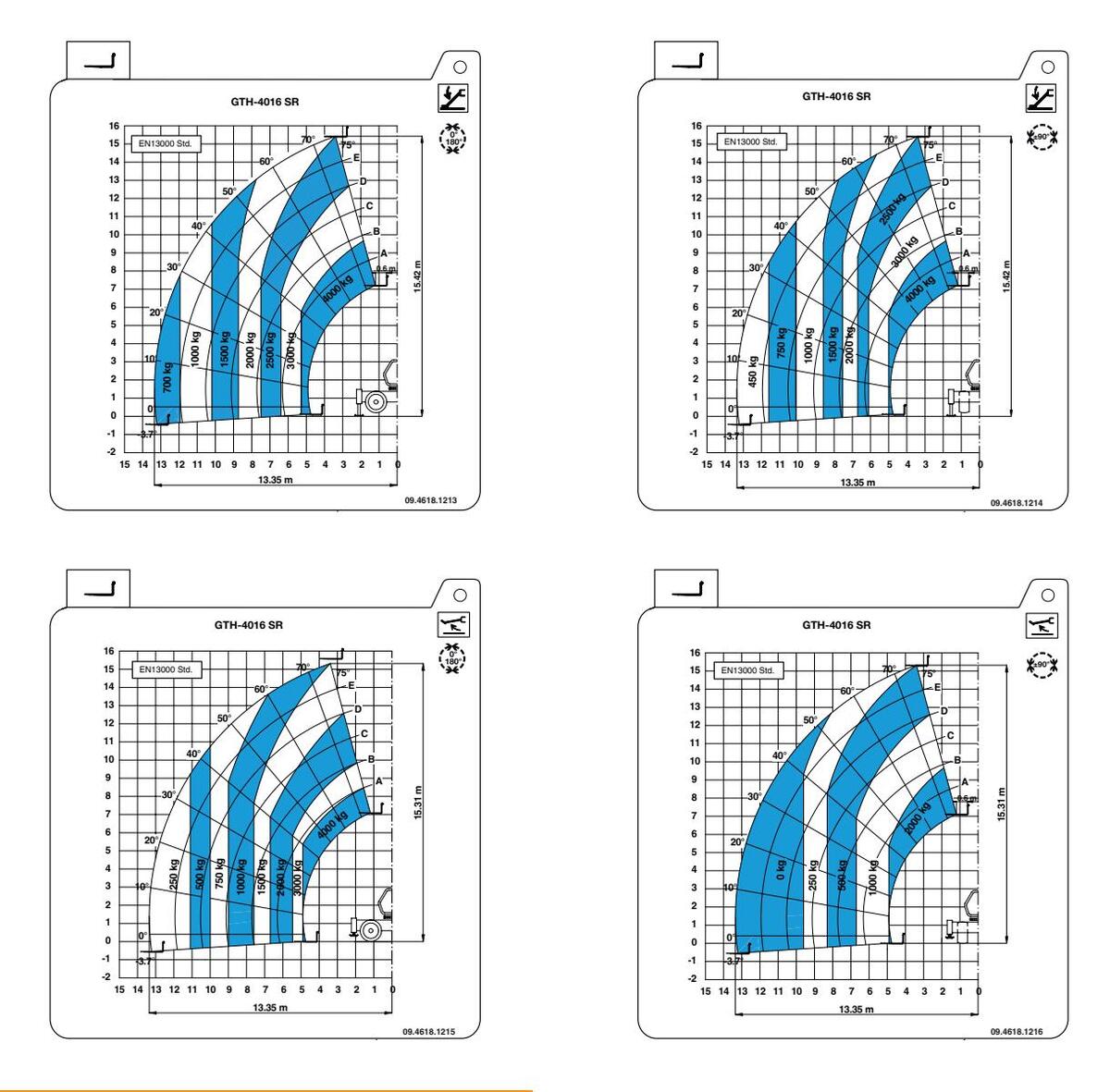

A teherbírási táblázatok 1 a megengedhető maximális terhet mutatják a gém kiterjesztésének és a felhasznált szerszám típusának függvényében. Mindigtanulmányozza át a biztonságos munkavégzés érdekében.

A gémkitolás jellege megállapítható a gémre festett betűk ( A , B , C , D , E ) alapján ( 3 . poz.). A gém valós dőlésszögei azonban a szögmutatón 2 láthatóak.

Minden teherbírási táblázat a vezetőkabinban egy speciális tartóelemen van elhelyezve.

Minden teherbírási táblázat aljára felfüggesztett, kis tábla 4 a felhasznált szerelék típusát mutatja.

Az itt bemutatott táblázatok csak illusztratív jellegűek. A terhelési határértékek meghatározásához kizárólag a gép vezetőfülkéjének belsejében elhelyezett táblázatokat vegye figyelembe.

A vezetőfülkében felerősített táblázatok szilárd és kellőképpen vízszintes talajon álló gépre vonatkoznak.

A Kézi és Hidraulikus Betonszállító üsthöz és a Téglaemelő Kosárhoz használatos, teherbírási táblázatok ugyanazok, amelyek a VILLÁKRA vonatkoznak.

Page 33

VEZÉRLŐK A KANALAK számára

Vezérlők GTH-2506 és GTH-3007

Az anyag lerakása előtt győződjön meg arról, hogy a működési sugárban senki nem tartózkodik.

Az anyag felvételéhez vagy lerakásához:

Állítsa a vezérlőkart a középső helyzetbe.
Lassan működtesse a kart a D irányba az anyag lerakásához.
Működtesse a kart a C irányba az anyag felvételéhez.

Page 34

Vezérlők GTH-4013SX és GTH-4017SX

Az anyag lerakása előtt győződjön meg arról, hogy a működési sugárban senki nem tartózkodik.

Az anyag felvételéhez vagy lerakásához:

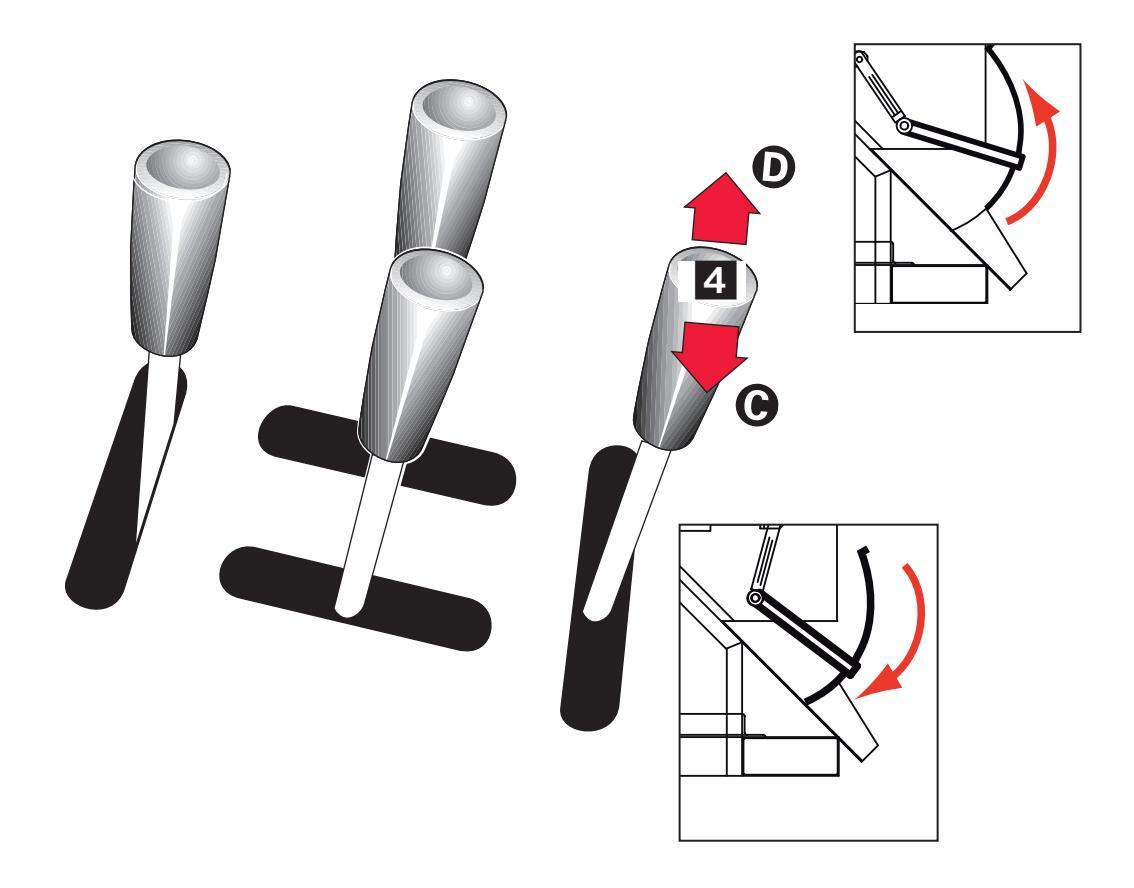

Állítsa a kart 4 a középső helyzetbe.
Nyomja be a gombot 1.
Lassan működtesse a kart a D irányba az anyag lerakásához.
Működtesse a kart a C irányba az anyag felvételéhez.

Page 35

Vezérlők GTH-4013EX és GTH-4017EX

Az anyag lerakása előtt győződjön meg arról, hogy a működési sugárban senki nem tartózkodik.

Az anyag felvételéhez vagy lerakásához:

Állítsa a vezérlőkart a középső helyzetbe.
Lassan működtesse a kart a D irányba az anyag lerakásához.
Működtesse a kart a C irányba az anyag felvételéhez.

Page 36

Vezérlők GTH-4016SR és GTH-4018SR

Az anyag lerakása előtt győződjön meg arról, hogy a működési sugárban senki nem tartózkodik.

Az anyag felvételéhez vagy lerakásához:

BAL JOYSTICK-KAL (Opcionális Konfiguráció)

Állítsa a vezérlőkart a középső helyzetbe és nyomja be a gombot 4.
Lassan működtesse a kart a D irányba az anyag lerakásához.
Működtesse a kart a C irányba az anyag felvételéhez.

JOBB JOYSTICK-KAL (Standard Konfiguráció)

Állítsa a vezérlőkart a középső helyzetbe és nyomja be a gombot 4.
Lassan működtesse a kart a D irányba az anyag lerakásához.
Működtesse a kart a C irányba az anyag felvételéhez.

Page 37

VEZÉRLŐK A KEVERŐKANÁL számára

GTH-2506 és GTH-3007

Tartsa be a következő utasításokat:

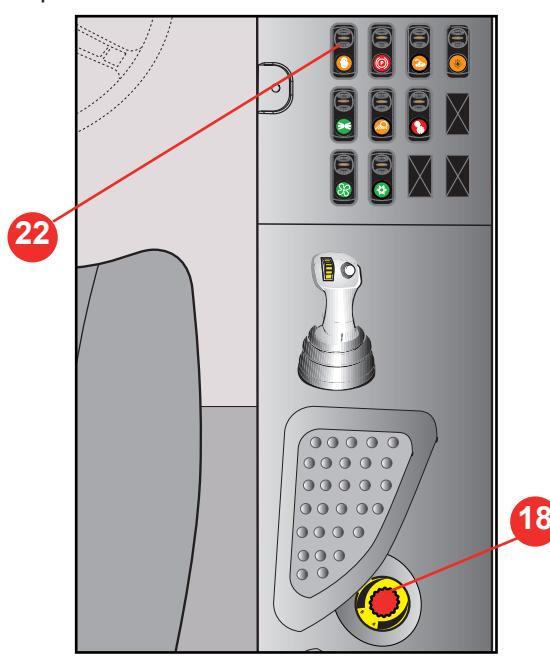

Forgassa el a "Folyamatos Olaj Áramlás" potenciométert 18 a 0 pozícióba és nyomja be az Áramlás gombot 22 a szerelékeket mozgató, segédvezetékek hidraulikus tápkörének aktiválásához.
2. A "Folyamatos Olaj Áramlás" potenciométert 18 az órajárással megegyező irányban elforgatva nő a szállított mennyiség a szerszámokat az egyik vagy a másik irányban mozgató vezetékek tápkörében.

■ FENNMARADÓ MODELLEK

Tartsa be a következő utasításokat:

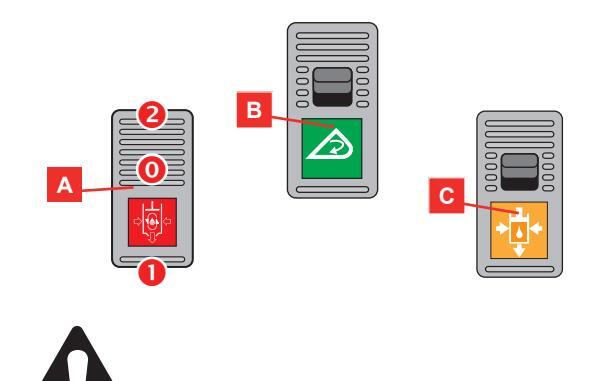

Állítsa a "Keverőkanál Olaj Áramlás" választókapcsolót A a 0 pozícióba és működtesse a "Keverőkanál" választókapcsolót B a lapát belső csigája mozgásának aktiválásához. A választókapcsoló egy blokkal rendelkezik, amely a kapcsolót benyomva tartja. A választókapcsoló egy másik pozícióra történő átkapcsolása előtt oldja ki a választókapcsoló felső részére helyezett szerkezetet.
2. A választókapcsolót A a 2 vagy 1 pozícióba kapcsolva beállítható a jobb vagy bal irányba történő olajáramlás.
Abeton leeresztéséhez állítsa a választókapcsolót A a 0 pozícióba és nyomja be a "Hidraulikus Segédkör" C választókapcsolót.

E szerelék és a vonatkozó rádióvezérlő használatáhozolvassael a specifikus kézikönyvet.

E szerelék és a vonatkozó rádióvezérlő használatáhozolvassa el a specifikus kézikönyvet.

Page 38

VEZÉRLŐK A HIDRAULIKUS BETONSZÁLLÍTÓ ÜST számára

Vezérlők GTH-2506 és GTH-3007

A beton leeresztése előtt győződjön meg arról, hogy a működési sugárban senki nem tartózkodik.

A leeresztő ajtó kinyitásához vagy bezárásához:

Állítsa a vezérlőkart a középső helyzetbe.
Nyomja be a gombot 1.
Működtesse a vezérlőkart a D irányba a leeresztő ajtó kinyitásához.
Működtesse a vezérlőkart a C irányba a leeresztő ajtó bezárásához.

KANÁL - KOSÁR

Page 39

Vezérlők GTH-4013SX és GTH-4017SX

A beton leeresztése előtt győződjön meg arról, hogy a működési sugárban senki nem tartózkodik.

A leeresztő ajtó kinyitásához vagy bezárásához:

Állítsa a kart 4 a középső helyzetbe.
Működtesse a kart a D irányba a leeresztő ajtó kinyitásához.
Működtesse a kart a C irányba a leeresztő ajtó bezárásához.

Page 40

Vezérlők GTH-4013EX, GTH-4017EX és GTH-4514EX

A beton leeresztése előtt győződjön meg arról, hogy a működési sugárban senki nem tartózkodik.

A leeresztő aitó kinvitásához vagy bezárásához:

Állítsa a vezérlőkart a középső helyzetbe.
Nyomja be a gombot 1.
Működtesse a vezérlőkart a D irányba a leeresztő ajtó kinyitásához.
Működtesse a kart a C irányba a leeresztő ajtó bezárásához.

Page 41

Vezérlők GTH-4016SR és GTH-4018SR

A beton leeresztése előtt győződjön meg arról, hogy a működési sugárban senki nem tartózkodik.

A leeresztő ajtó kinyitásához vagy bezárásához:

BAL JOYSTICK-KAL (Opcionális Konfiguráció)

Állítsa a vezérlőkart a középső helyzetbe és nyomja be a gombot 4.
Lassan működtesse a kart a írányba a leeresztő ajtó kinyitásához.
Működtesse a kart a ③ irányba a leeresztő ajtó bezárásához.

JOBB JOYSTICK-KAL (Standard Konfiguráció)

Állítsa a vezérlőkart a középső helyzetbe és nyomja be a gombot 4.
Nyomja be a gombot 3 és tartsa benyomva a manőver végéig.
Lassan működtesse a kart a irányba a leeresztő ajtó kinyitásához.
Működtesse a kart a ① irányba a leeresztő ajtó bezárásához.

Page 42

A KANÁL TERHELÉSE

A gépkezelőnek figyelmesen meg kell vizsgálnia a látóterét, amikor a rakodógépet használja.

A kanál használatánál javasoljuk, hogy rakodást teljesen becsukott gémmel végezze és egyenes kerekekkel nyomja a rakásnak.

Merőlegesen közelítsen a teherhez és ellenőrizze a vezetőfülkében lévő dőlésmérővel, hogy a gép helyesen vízszintben van-e.

Vezesse be a kanalat a teher alá és emelje fel néhány centiméterre a talajtól.
Döntse hátra a kanalat a belsejében a teher elrendezéséhez.

Amennyiben kész elemeket vagy olyan kerek tárgyakat kell a kanálba belerakni, mint például üzemanyagot, olajat, stb. tartalmazó hordókat, akkor kötelekkel vagy szíjakkal rögzítse ezeket az anyagokat és csökkentett sebességgel haladjon.

Ne használia ásási műveletekhez.

Ne használja a kanalat személyek felemelésére vagy szállítására.

TÉGLAEMELŐ KOSÁR TERHELÉSE

Közelítse meg a helyet, ahol az anyag tárolva van.
Támassza le a talajra a kosarat.
Nyissa fel a rácsot.
Rakja be az anyagot.
Zárja le a rácsot és rögzítse a tartozékként nyújtott csapszeggel 1.

Ömlesztett anyag leesésének potenciális veszélye!

A téglaemelő kosarat raklapokra helyezett téglák mozgatására tervezték. SEMMILYEN ESETRE SEM TEKINTHETŐ SZEMÉLYSZÁLLÍTÓ CELLÁNAK! Ne használja személyek felemelésére vagy szállítására!

Page 43

■ A BETONSZÁLLÍTÓ ÜST TERHELÉSE

Közelítse meg a helyet, ahol az anyag tárolva van.
Támassza le a talajra a betonszállító üstöt.
Vizsgálja meg, hogy a leeresztő ajtó zárva van. Ellenkező esetben forgassa el a kart 2 az órajárással megegyező irányba a kézi változat beállításához vagy működtesse a vezérlőkart a hidraulikus változat használatához.

Töltse be a betont a felső nyíláson.

A KEVERŐKANÁL TERHELÉSE

E szerelék és a vonatkozó rádióvezérlő használatáhozolvassaelaspecifikus kézikönvvet.

Page 44

A FELVETT ANYAG MOZGATÁSA

Az anyag felvétele után tartsa be a következő utasításokat:

Emelje fel a szereléket egy 300-500 mm-es szállítási magasságba a talajtól.
A mozgatás előtt győződjön meg arról, hogy a teher kellőképpen fel van emelve az esetleges, körülötte lévő tárgyakhoz viszonyítva.
Vizsgálja meg az útvonalat az esetleges kockázatok észrevételezéséhez.
Kerülje a túlságosan összefüggéstelen talajokon történő haladást.
A szállítás folyamán a következő lejtők megengedettek: 10 % lefelé, 15% felfelé, 5% oldalirányban.
Kezdje a mozgatást a lehető legalacsonyabb sebességgel.
Lépésben haladjon (1,5 km/h).

Ne engedélyezze a személyzet számára a teher alatt való áthaladást vagy tartózkodást.
Ne hagyja őrizetlenül a terhet.
A mozgatás elkezdése előtt távolítson el a területen lévő, bármilyen személyt.

Amikor emelkedőn, anyaggal megrakott szerelékkel kell haladni, akkor mindig előremenetbe kapcsolt járművel és a terhet legalacsonyabb pozícióban megtartva menien felfelé.

Amikor lejtőn, anyaggal megrakott szerelékkel kell haladni, akkor mindig hátramenetbe kapcsolt járművel menjen lefelé.

Amikor emelkedőn, üres kanállal kell haladni, akkor hátramenetbe kapcsolt járművel menjen felfelé.

Amikor lejtőn, üres kanállal kell haladni, akkor előremenetbe kapcsolt járművel menjen lefelé.

A TEHER LERAKÁSA A TALAJRA

Egy teher felemelése előtt válasszon ki egy területet, amelyre azt le kell rakni. E terület előkészítése a teher tulajdonságától függ.

Page 45

A SZERELÉK és A RAKODÓGÉP PARKOLÁSA ÉS ÜZEMEN KÍVÜL HELYEZÉSE

Támassza a szereléket egy száraz és vízszintes talaira.

A szerelék rakodógépről történő lekapcsolásához:

Menjen arra a helyre, ahol le kell rakni a felszerelt szereléket.
Támassza le a földre a szereléket.
Állítsa le a rakodógép motorját.
Kapcsolja le a szerelék hidraulikus vezetékeit a gém csatlakozóelemeiről.
Indítsa be újra a motort.
Működtesse az adott vezérlőkart a szereléknek a szerszámtartó lemezről történő kioldásához.
Az előre döntött szerszámtartó lemezzel engedje le a gémet a szerelék felső rögzítésének kiakasztásához.
Tolasson hátra a géppel.

A szerelék hordozható azzal a rakodógéppel, amelyre fel van szerelve vagy megfelelő teherbírású villával ellátott járművekkel.

Rövid leállítások

Minden munkanap, minden műszak végén vagy egyébként az éjszakai leállítások folyamán oly módon parkoljon a géppel, hogy az ne hordozzon veszélyt. Minden óvintézkedést tegyen meg az olyan kockázatok elkerülése érdekében, amelyek a gépet megközelítő személyeket érintik akkor, amikor a gép nem működik:

Egy olyan helyen parkolja le a gépet, ahol az nem zavar.
Működtesse a rögzítőféket.
Vegye ki a kulcsot az indítókapcsolóból és zárja be a kulccsal a kabin ajtaját.

Hosszabb leállítási időszakok

Amennyiben a gépet és/vagy a szereléket egy hosszabb üzemen kívüli időszakra kell leparkolni, akkor a rövid leállásokra vonatkozó előírások betartásán túlmenően javasoljuk az alábbiakat:

Gondosan mossa le a gépet. A művelet legmegfelelőbb elvégzése érdekében javasoljuk, hogy szerelje le a védőrácsokat és a védőfedeleket.

Ne használjon benzint, gyúlékony oldószereket vagy egyéb folyadékokat úgy, mintha tisztítószerek lennének; a kereskedelmi forgalomban kapható, engedélyezett, nem gyúlékony és nem mérgező oldószerekhez folyamodjon. Ha sűrített levegőt használ, viseljen balesetvédelmi szemüveget és védőmaszkot a légutak védelmére. Ha vízsugarat használ, ne irányítsa a vízsugarat az elektromos részekre.

A mosás után alaposan szárítsa meg az összes részt egy levegősugárral.
Végezze el a gép teljes zsírzását.
Tartson egy általános szemrevételezést és cserélje ki az esetleg kopott vagy sérült részeket.
Fesse be az esetleg sérült vagy kopott részeket.
Helyezze a gépet egy fedett és szellős helyre.

Genîe

Page 46

Emlékezzen arra, hogy a hosszabb üzemen kívül helyezés időszakai folyamán is rendszeresen el kell végezni az időszakos karbantartást, különös tekintettel a folyadékokra és az elöregedésnek kitett, valamennyi alkotórészre. Mindenesetre a gép és/vagy a szerelék ismételt üzembehelyezése előtt végezzen egy rendkívüli karbantartást, végrehajtva valamennyi mechanikai, hidraulikus és elektromos rész gondos ellenőrzését.

A gép és/vagy a szerelék élettartamának végén ne szórja el az alkotórészeket a környezetben, hanem bízza olyan specializált cégekre, amelyek alkalmasak az ilyen jellegű feladatoknak az érvényben lévő rendszabályok betartása mellett történő elvégzésére.

Az akkumulátorok ártalmatlanítása

A lemerült ólomakkumulátorokat nem szabad a rendes, szilárd, ipari hulladékok közé dobni, mivel ártalmas anyagokból tevődnek össze, hanem azokat a Tagállamok törvényeinek védelmében kell összegyűjteni, ártalmatlanítani és/vagy újrafeldolgozni.

A lemerült akkumulátort száraz és szigetelt helyen kell hagyni. Győződjön meg arról, hogy az akkumulátor is száraz és a cellák dugói jól zárva vannak. Tegyen egy figyelmeztető táblát az akkumulátorra, amely a felhasználás tiltását közli. Ha az akkumulátort az ártalmatlanítás előtt a szabadban hagyják, akkor meg kell szárítani, rákenni egy vékony réteg zsírt az akku házra és a cellákra és lezárni a cellák dugóit. Kerülje a talajra történő, közvetlen lerakását; inkább falécekre vagy egy padra helyezze és esetleg takarja le. Az akkumulátor ártalmatlanítását a lehető leggyorsabban el kell végezni.

Page 47

Karbantartás

Jegyezze meg és tartsa be az alábbiakat:

A gépkezelő csak a rendes karbantartást végezheti el, amelyet a jelen kézikönyv ismertet

A programozott karbantartási beavatkozásokat szakképzett műszaki személyzetnek kell teljesítenie a Gyártó műszaki specifikációi alapján

A karbantartási jelek magyarázata:

A karbantartási beavatkozások munkaórában kifejezett intervallumát jelöli.


Bejáratás
Rendes

ELŐSZÓ

Egygondosésperiódikus karbantartás agépkezelőnek egy mindig megbízható és biztonságos gépet biztosít.

Ezen oknál fogva a rendkívüli körülmények közötti munkavégzés után (sáros, poros talajok, nehéz munkák, stb.) ajánlatos lemosni, zsírozni a gépet és egy megfelelő karbantartást elvégezni rajta.

Mindig ellenőrizze, hogy minden alkotórész jó állapotban van-e, nincsenek-e olajveszteségek, a biztonsági védelmek és berendezések hatékonyak-e, ellenkező esetben tárja fel és szüntesse meg az okokat.

A jelen kézikönyvben ismertetett, programozott karbantartási szabályok betartásának hiánya a TEREXLIFT által nyújtott garanciát automatikusan törli.

FIGYELEM

Page 48

Karbantartás

KENŐANYAGOK - HIGIÉNIAI ÉS BIZTONSÁGI NORMÁK

Higiénia

A bőrnek az olajokkal való, hosszantartó érintkezése irritáció kialakulását okozhatja. Ezért tanácsos gumikesztyűt és védőszemüveget viselni. Az olajokkal való munkavégzés után javasoljuk, hogy gondosan mossa le a kezét szappanos vízzel.

Tárolás

Tartsa mindig a kenőanyagokat zárt helyen és a gyermekektől távol. Soha ne tárolja a kenőanyagokat a szabadban és a tartalmára utaló címke nélkül.

Ártalmatlanítás

A környezetbe kiöntött, akár friss, akár fáradt olaj nagymértékben szennyező hatású!

Gondosan őrizze meg az új olajat és megfelelő tartályokban tárolja a fáradt olajat a specifikus gyűjtőközpontokon keresztül történő, későbbi ártalmatlanítás céljára.

Kiömlés

Véletlenszerű olajveszteségek esetén szívassa fel az olajat homokkal vagy elfogadott minőségű granulátummal. Kaparja össze az így kapott vegyületet és intézkedjen annak vegyi hulladékként történő ártalmatlanításáról.

Elsősegélynyújás

Szemek: Szemmel való érintkezése esetén bő, folyó vízzel öblítse ki. Amennyiben az irritáció hosszasan eltart, keresse fel a legközelebbi Elsősegélynyújtó Központot.
Lenyelés: Az olaj lenyelése esetén ne erőltesse a hányást. Kérje ki egy orvos beavatkozását.
Bőr: Túlzott és hosszantartó bőrrel való érintkezése esetén szappanos vízzel mossa le.

Tűzvész

Tűzvész esetén széndioxiddal, porral vagy habbal oltó készüléket használjon. Ne alkalmazzon vizet.

PROGRAMOZOTT KARBANTARTÁS

Egy hibás vagy hiányos karbantartás a gépet és a szereléket veszélyessé teheti a gépkezelő és a gép körül lévő személyek számára. Intézkedjen arról, hogy a karbantartás és a kenés szabályszerűen megtörténjen, ahogy azt a gyártó előírta, megtartva ezáltal a gép és a szerelék hatékonyságát és biztonságát. A karbantartási műveletek a gép és a szerelék által megtett munkaórák függvényében alakulnak. Ellenőrizze és tartsa hatékony állapotban az óraszámlálót a karbantartási intervallumok helyes meghatározása érdekében. Győződjön meg arról, hogy a karbantartás folyamán fellelt, valamennyi meghibásodást azonnal kiküszöbölte a gép egy újabb használata előtt.

Minden használatnál

1. Szemrevételezéssel ellenőrizze, hogy a szerelék ne legyen sérült a használat előtt.
Vízzel alaposan mossa le minden munkanap végén vagy mindenesetre egy használaton kívül helyezés időszaka előtt, amely alatt a konglomerátum vagy a maradványai megszilárdulása végbemehet.
Ellenőrizze, hogy nincsenek-e hidraulika olaj veszteségek a vezetékeknél vagy a gyorscsatlakozóknál (ha vannak).
Gondosan védje a gyorscsatlakozókat minden kicsatlakoztatás után annak elkerüléséhez, hogy a szennyeződések bekerüljenek a körbe (ha vannak).
5. Vizsgálja meg a láncokat minden használat után és cserélje ki azokat, ha megrongálódtak vagy sérültek ( ha vannak ).

Page 49

Karbantartás

KARBANTARTÁSI BEAVATKOZÁSOK

Minden karbantartási beavatkozást kikapcsolt motorral, behúzott rögzítőfékkel, teljesen a talajra támasztott munkaeszközökkel és üres állásba tett sebváltóval kell elvégezni.

Szigorúan tilos a hidraulikus berendezésen beavatkozásokat végezni arra fel nem jogosított dolgozóknak.

A jelen gép hidraulikus berendezése nyomástárolókkal van ellátva, amelyek a testi épséget súlyosan kockáztathatják, ha a berendezésen történő beavatkozások előtt azokat nem teliesen eresztették le.

A nyomástárolók leeresztésének elvégzéséhez elegendő 8/10-szer működtetni a fékpedált, kikapcsolt motor esetén.

A hidraulikus vezetékeken vagy komponenseken történő beavatkozások előtt győződjön meg arról, hogy nincsenek maradék nyomások a berendezésben. E célból a motor kikapcsolása és a rögzítőfék behúzása után működtesse az elosztók vezérlőkarjait (felváltva a munkairányokban) a hidraulikus rendszer nyomásának leeresztéséhez.

A nagynyomású vezetékeket csak kiválóan szakképzett dolgozó cserélheti ki.

A zárt rendszer keringésébe belépő, bármilyen szennyeződés a hajtómű hirtelen károsodását eredményezi.

Ahidraulikus rendszerbe beavatkozó, szakképzett dolgozónak rendkívüli gondossággal oda kell figyelnie a környező zónák tisztaságára a beavatkozás végrehajtása előtt.

KÖRNYEZET-VÉDELEM

A fáradt olajok kezelését és ártalmatlanítását nemzeti és regionális normák vagy előírások szabályozhatják. Forduljon ezügyben felhatalmazott, ártalmatlanító üzemekhez.

FIGYELEM

Amennyiben bármilyen javítási vagy karbantartási beavatkozást és különösképpen ha hegesztést kell végezni a gépen, ki kell húzni a motorház belsejében elhelyezett akkumulátor főkapcsolót.

Page 50

Szándékosan üresen hagyott oldal

Page 51

Felhasználói Kézikönyv

Műszaki Adatok

RAKODÓKANÁL 500 LITER
kód 59.0202.4000 GTH-2506 számára
RAKODÓKANÁL 500 LITER
kód 59.0200.6000 GTH-5022 R számára

ΜŰSZAKI ADATOK
	Szélesség	1840 mm
6	Magasság	785 mm
Θ	Hosszúság	890 mm
	Súly	290 kg
	Rakodógép teherbírás	2500 kg
	Szerelék kapacitás	500 liter
D	Súlypont	360 mm

ΜŰSZAKI ADATOK
	Szélesség	2435 mm
₿	Magasság	850 mm
Θ	Hosszúság	780 mm
	Súly	360 kg
	Rakodógép teherbírás	5000 kg
	Szerelék kapacitás	500 liter
D	Súlypont	270 mm

Page 52

RAKODÓKANÁL 800 LITER
kód 59.0201.9004 GTH-4013SX, GTH-4013EX, GTH-4017SX és GTH-4017EX számára
RAKODÓKANÁL 800 LITER
kód 59.0201.9001 GTH-4016SR és GTH-4018SR számára

	ΜŰSZAKI ADATOK
	Szélesség	2435 mm
₿	Magasság	940 mm
Θ	Hosszúság	1070 mm
	Súly	450 kg
	Szerelék kapacitás	800 liter
D	Súlypont	440 mm

MŰSZAKI ADATOK
	Szélesség	2435 mm
6	Magasság	1170 mm
Θ	Hosszúság	1140 mm
	Súly	510 kg
	Szerelék kapacitás	800 liter
O	Súlypont	420 mm

Page 53

KEVERŐKANÁL 250 LITER

• kód 59.0401.2003 GTH-2506 és GTH-3007 számára

■ KEVERŐKANÁL 500 LITER

kód 59.0401.2002 GTH-4013SX, GTH-4013EX, GTH-4017SX, GTH-4017EX, GTH-4016SR és GTH-4018SR számára

MŰSZAKI ADATOK
	Szélesség	1506 mm
0	Magasság	840 mm
Θ	Hosszúság	795 mm
	Súly	460 kg
	Szerelék kapacitás	250 liter
D	Súlypont	470 mm
Max (I/mi	Max. hidraulikus teljesítmény 65/250 (l/min)/(bar)

MŰSZAKI ADATOK
A	Szélesség	1650 mm
₿	Magasság	990 mm
Θ	Hosszúság	880 mm
	Súly	550 kg
	Szerelék kapacitás	450 liter
D	Súlypont	415 mm
Max. hidraulikus teljesítmény 60/22		60/220

Page 54

KÉZI BETONSZÁLLÍTÓ ÜST 500 LITER kód 59.0400.0000 MINDEN MODELLHEZ

	MŰSZAKI ADATOK
A	Szélesség	1110 mm
₿	Magasság	1320 mm
Θ	Hosszúság	1110 mm
	Súly	230 kg
	Szerelék kapacitás	500 liter
D	Súlypont	700 mm

HIDRAULIKUS BETONSZÁLLÍTÓ ÜST 500 LITER
kód 59.0400.1000 MINDEN MODELLHEZ

MŰSZAKI ADATOK
	Szélesség	1110 mm
6	Magasság	1320 mm
Θ	Hosszúság	1110 mm
	Súly	244 kg
	Szerelék kapacitás	500 liter
D	Súlypont	700 mm
Max. hidraulikus teljesítmény (l/min)/(bar)		65/250

KANÁL - KOSÁR

Page 55

KÉZI BETONSZÁLLÍTÓ ÜST 800 LITER kód 59.0400.2000 MINDEN MODELLHEZ

MŰSZAKI ADATOK
A	Szélesség	1110 mm
₿	Magasság	1520 mm
Θ	Hosszúság	1110 mm
	Súly	250 kg
	Szerelék kapacitás	800 liter
D	Súlypont	750 mm

HIDRAULIKUS BETONSZÁLLÍTÓ ÜST 800 LITER
kód 59.0400.3000 MINDEN MODELLHEZ

ΜŰSZAKI ADATOK
A	Szélesség	1110 mm
€	Magasság	1520 mm
Θ	Hosszúság	1110 mm
	Súly	264 kg
	Szerelék kapacitás	800 liter
D	Súlypont	750 mm
Max. hidraulikus teljesítmény (l/min)/(bar)		60/220

Kódszám 57.0303.5185

Page 56

■ TÉGLAEMELŐ KOSÁR

MŰSZAKI ADATOK
0	Szélesség	800 mm
₿	Magasság	1150 mm
Θ	Hosszúság	1110 mm
	Súly	120 kg
	Szerelék kapacitás	500 liter
D	Súlypont	550 mm

Page 57

■ GTH-2506 KANÁLLAL ÉS KEVERŐKANÁLLAL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Page 58

GTH-3007 KANÁLLAL ÉS KEVERŐKANÁLLAL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Page 59

■ GTH-4013SX ÉS GTH-4013EX KANÁLLAL ÉS KEVERŐKANÁLLAL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Kódszám 57.0303.5185

Page 60

■ GTH-4017SX ÉS GTH-4017EX KANÁLLAL ÉS KEVERŐKANÁLLAL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

KANÁL - KOSÁR

Page 61

■ GTH-4016SR KANÁLLAL ÉS KEVERŐKANÁLLAL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Kódszám 57.0303.5185

Page 62

GTH-4018SR KANÁLLAL ÉS KEVERŐKANÁLLAL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

KANÁL - KOSÁR

Page 63

■ GTH-2506 TÉGLAEMELŐ KOSÁRRAL ÉS BETONSZÁLLÍTÓ ÜSTTEL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Kódszám 57.0303.5185

Page 64

■ GTH-3007 TÉGLAEMELŐ KOSÁRRAL ÉS BETONSZÁLLÍTÓ ÜSTTEL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Page 65

■ GTH-4013SX ÉS GTH-4013EX TÉGLAEMELŐ KOSÁRRAL ÉS BETONSZÁLLÍTÓ ÜSTTEL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Kódszám 57.0303.5185

Page 66

■ GTH-4017SX ÉS GTH-4017EX TÉGLAEMELŐ KOSÁRRAL ÉS BETONSZÁLLÍTÓ ÜSTTEL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

KANÁL - KOSÁR

Page 67

■ GTH-4016SR TÉGLAEMELŐ KOSÁRRAL ÉS BETONSZÁLLÍTÓ ÜSTTEL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Kódszám 57.0303.5185

Page 68

■ GTH-4018SR TÉGLAEMELŐ KOSÁRRAL ÉS BETONSZÁLLÍTÓ ÜSTTEL

A teherbírás kiszámítása úgy történik, hogy a szerelék súlyához hozzáadjuk a szállított anyag súlyát (pl. tégla, beton, stb.).

Page 69

Kapcsolási Rajzok

HIDRAULIKUS KAPCSOLÁSI RAJZ CSAK a Hidraulikus Betonszállító Üst számára

Page 70

Kapcsolási Rajzok

HIDRAULIKUS KAPCSOLÁSI RAJZ

CSAK a Keverőkanál számára

Page 71

EK Megfelelőségi Nyilatkozat

EK MEGFELELŐSÉGI NYILATKOZAT

Gyártó és a műszaki fájl kitöltésére felhatalmazott személyek: TEREXLIFT s.r.I. Zona Industriale Buzzacchero 06019 Umbertide (PG) Italia Kijelentjük, hogy az alábbi gép Elnevezés: Mobil Munkaállvány Funkció: személyek és tárgyak felemelése Modell XXXXX Törzsszám XXXXX A Gépekről szóló 2006/42/EK Irányelv IV. Mellékletébe foglalt, valamennyi rendelkezésnek megfelel Az XXXXXXX EK típustanúsítványt megszerezte, amelyet az alábbi, bejelentett szervezet állított ki XXXXX Az alábbi harmonizált szabványok rendelkezéseinek megfelel: EN 280/A2:2009

Page 72
