Genie Attachments Operator's Manual [bg]

Page 1

Ръководство за оператора


Обхват на фабр.номера

Кофа 500 литра От фабр. №: 61559
Кофа 800 литра От фабр. №: 61557
Бокс Палет за Тухли
Смесителна Кофа 250 литра От фабр. №: 61523
Смесителна Кофа 500 литра От фабр. №: 61504
Бетон-кофа Ръчна 500 литра От фабр. №: 53019	Съдърж
Бетон-кофа Хидравлична 500 литра От фабр. №: 53143	за Обслу
Бетон-кофа Ръчна 800 литра От фабр. №: 52988
Бетон-кофа Хидравлична 800 литра От фабр. №: 53058
	Първо И

Съдържа информация за Обслужването

Първо Издание Първа Публикация Код 57.0303.5178

Page 2

Важно

Прочетете, разберете и спазвайте правилата за безопасност и инструкциите за експлоатация преди да използвате машината. Само квалифициран и упълномощен персонал може да работи с машината. Настоящото ръководство трябва винаги да се съхранява в машината.

За евентуални пояснения се обърнете към Terexlift.

Съдържание

Предговор	Стр.	3
Идентификация На Оборудването	Стр.	5
Стикери И Табелки	Стр.	7
Норми За Безопасност	Стр.	9
Описание На Оборудването	Стр.	17
Проверки	Стр.	21
Действие И Експлоатация	Стр.	25
Обслужване	Стр.	47
Технически Данни	Стр.	51
Товарните Таблици	Стр.	57
Схеми	Стр.	69
СЕ Декларация За Съответствие	Стр.	71

За връзка с нас:

ZONA INDUSTRIALE I-06019 UMBERTIDE (PG) - ИТАЛИЯ Тел. +39 075 941811 Факс +39 075 9415382

Отдел Техническа помощ

Тел.: +39 075 9418129 +39 075 9418175 e-mail: UMB.Service@terex.com

Превод на оригиналните инструкции Първо Издание - Първа Публикация, Май 2011

Електронната версия на това ръководство можете да откриете на сайта www.genielift.com/operator_manuals.asp

Изготвил: Ufficio Documentazione Tecnica TEREXLIFT, Umbertide (PG) Италия

Page 3

Предговор

• Символи

Символ за опасност: използва се 3 a предупреждаване на персонала за потенциална опасност от нараняване. Спазвайте всички предупреждения за безопасност. следваши този символ, за да избегнете сериозни наранявания или смърт.

А ОПАСНОСТ С червен ивят: показва

непосредствено наличие на опасна ситуация, която, ако не бъде избегната. може да причини сериозни наранявания или смърт.

А ОПАСНОСТ С оранжев цвят: показва наличие на потенциално опасна ситуация, която, ако не бъде избегната. може да причини сериозни наранявания или смърт.

<mark>▲ ВНИМАНИЕ</mark> С жълт цвят: показва наличие на потенциално опасна ситуация. която. ако не бъде избегната, може да причини леки или средни , наранявания.

ВНИМАНИЕ Със син цвят: показва наличие на потенциално опасна ситуация, която, ако не бъде избегната. , може да причини повреди на машината и инсталациите.

С жълт цвят: насочва вниманието към важна информация относно опазване на околната среда.

Page 4

Страницата умишлено е оставена празна

Page 5

Идентификация На Оборудването

Проверете дали ръководството за експлоатация отговаря на оборудването.

■ ПРЕДНАЗНАЧЕНИЕ

✓ КОФА ✓ БОКС ПАЛЕТ ЗА ТУХЛИ ✓ СМЕСИТЕЛНА КОФА ✓ БЕТОН-КОФА

МОДЕЛИ

🗸 Кофа 500 литра
🗸 Кофа 800 литра
✓ Бокс Палет за Тухли
✓ Смесителна Кофа 250 литра
✓ Смесителна Кофа 500 литра
✓ Бетон-кофа Ръчна 500 литра
🗸 Бетон-кофа Хидравлична 500 литра
- ✓ Бетон-кофа Ръчна 800 литра
🗸 Бетон-кофа Хидравлична 800 литра

ПРОИЗВОДИТЕЛ

TEREXLIFT srl

Zona Industriale - I-06019 UMBERTIDE (PG) - ИТАЛИЯ Регистрация в Съда на Перуджа №. 4823

ССІАА (Палата за търговия, промишленост, занаятчийство и селско стопанство) Перуджа № 102886

Датъчен идентификационен томаре и ДДС номер 00249210543

ПРИЛОЖИМИ НОРМИ

Относно безопасността на оператора, при анализа на рисковете при телескопичния повдигач в съответните аспекти, са взети под внимание следните норми:

Директива	Заглавие
2006/42/EO	Директива Машини
Норма	Заглавие
EN 1459:1988/A2:2	009 Безопасност на
	промишлените кари. Самоходни
	кари с телескопична стрела.

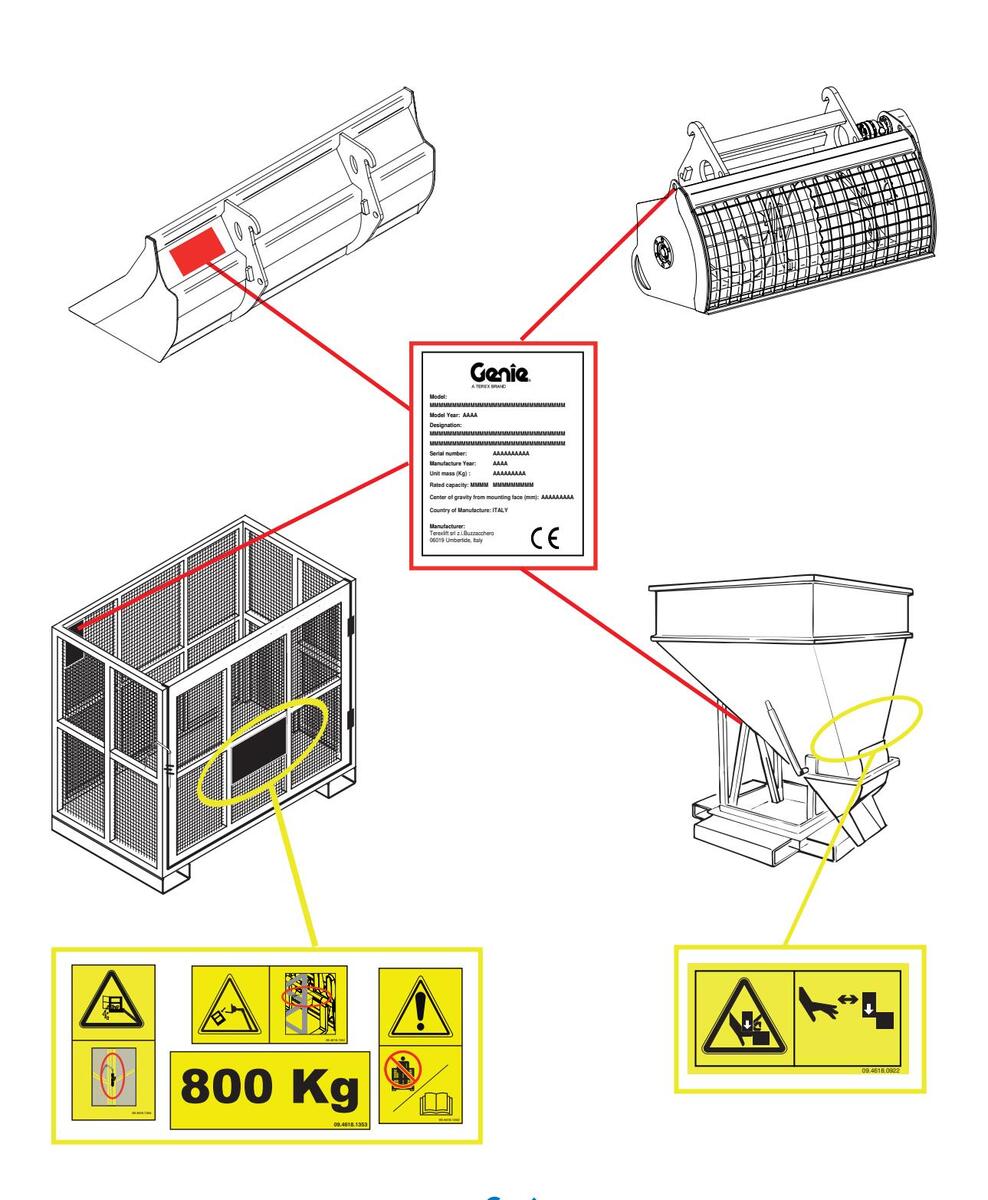

ИДЕНТИФИКАЦИОННА ТАБЕЛКА

За оборудването е приложена идентификационната табелка, показана по-долу.

В идентификационната табелка са щамповани модела, предназначението, серийния номер, теглото, товароносимостта и годината на производство на оборудването.

Page 6

Страницата умишлено е оставена празна

Page 7

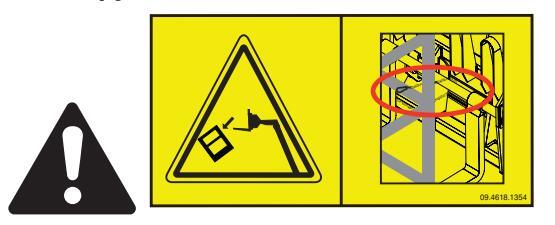

Стикери И Табелки

Page 8

Страницата умишлено е оставена празна

Page 9

• ОПАСНОСТИ ПРИ ПОВРЕДЕНА МАШИНА

Не използвайте повредено или неизправно оборудване.
Направете задълбочена предексплоатационна проверка на оборудването и изпробвайте всички функции преди всяка работна смяна. Обозначете и незабавно отстранете от експлоатация повредено или неизправно оборудване.
Уверете се, че всички проверки, свързани с поддръжката са изпълнени, съгласно указанията в това ръководство и в ръководство на повдигача.
Уверете се, че всички стикери са налични и четливи.
Уверете се, че ръководството за оператора е пълно, четливо и поставено в определеното за това отделение на машината.

• ОПАСНОСТ ОТ НАРАНЯВАНИЯ

Не използвайте оборудавнето при наличие на течове на масло от хидравличната или пневматична система на повдигача. Течовете от хидравличната или пневматична система могат да причинят нарявания на кожата и изгаряния.
Винаги използвайте машината на места с подходяща вентилация, за да избегнете опасността от отравяне с въглероден оксид.
Не спускайте стрелата, ако в зоната под нея има хора и препяствия.

Норми За Безопасност

УСТРОЙСТВА ЗА БЕЗОПАСНОСТ

На машината са монтирани устройства за безопасност, които не трябва да се повреждат или демонтират.

Извършвайте перодични проверки на изправността им.

В случай, че не са изправни, преустановете работа и ги подменете.

Относно начините за проверка на устройствата за безопасност, вж. раздел "Обслужване" на Ръководствто за Оператора на повдигача.

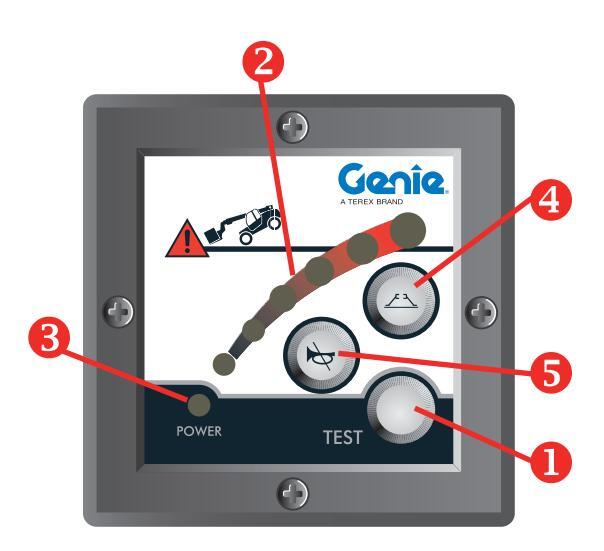

■ ОГРАНИЧИТЕЛ НА ТОВАРА

Системата за ограничаване на натоварването е разработена, за да помогне на Оператора да поддържа надлъжната стабилност на машината, предупреждавайки с визуални и акустични сигнали за приближаването до ограничението на надлъжната стабилност.

Все пак, това устройство не може да замени добрия опит на оператора: отговорността за безопасното изпълнение на операциите е на оператора и зависи от спазването на всички предписани норми за безопасност.

Page 10

Неспазването на инструкциите и на нормите за безопасност, включени в това ръководство, може да причини смърт или сериозни наранявания на персонала.

Не използвайте оборудването, ако не са налице следните условия:

Научете и прилагайте основните принципи за безопасна работа на оборудването, съдържащи се в това ръководство за оператора.
- 1. Избягвайте опасни ситуации. Внимателно разгледайте и разберете правилата за безопасност преди да преминете към следващия раздел.
- 2. В и н а г и извършвайте предексплоатационна проверка.
- 3. Винаги изпробвайте функциите преди да използвате оборудването.
- 4. Проверявайте работната зона.
- 5. Използвайте оборудването единствено за работите, за които е проектирано.
Прочетете, разберете и спазвайте инструкциите на производителя и нормите за безопасност, ръководствата за безопасност и инструкциите за оператора и стикерите, поставени на оборудването.
Прочетете, разберете и спазвайте инструкциите и нормите за безопасност за конкретното работно място.
Прочетете, разберете и спазвайте действащите национални нормативни изисквания.
Използването на машината е разрешено само за квалифициран персонал, запознат с необходимите норми за безопасност.

■ ОБЩИ РАЗСЪЖДЕНИЯ

По голяма част от злополуките, които възникват при използването на работните машини, както и по време на тяхната поддържка или ремонт, са резултат от неспазване на основните предпазни мерки за безопасна работа.

Ето защо е необходимо да бъдем винаги почувствителни по отношение на потенциалните рискове, които се крият при използването на машината, като се обръща постоянно внимание на ефектите, които произтичат от всяко действие извършено по машината.

ВНИМАНИЕ

Разпознавайки предварително потенциално опасните ситуации, може да се избегне възникването на злополука!

Инструкциите приведени в това ръководство, са тези предвидени от TEREXLIFT: не е изключено, че съществуват по-подходящи и също сигурни методи за въвеждане в действие на машината и/или оборудването, за работа и ремонт на същата, имайки предвид наличното свободно пространство и наличните допълнителни инструменти за работа.

Ако се възнамерява да се процедира по начин различен от този посочен в това ръководство е необходимо задължително:

да се уверите, че методите, които възнамерявате да прилагате не са недвусмислено забранени;
да се уверите, че цитираните по-горе методи са сигурни, тоест, отговарят на предписанията посочени в този раздел на ръководството;
да се уверите, че цитираните по-горе методи не предизвикват преки или непреки данни на машината, правейки я несигурна при експлоатация;
контактувайте Сервиза за техническо обслужване на TEREXLIFT за евентуални предложения, необходимо е писмено одобрение.

Page 11

ИЗИСКВАНИЯ КЪМ ПЕРСОНАЛА

Изисквания към ОПЕРАТОРА НА ПОВДИГАЧА

Операторът, който редовно или епизодично използва машината и/или оборудването, трябва задължително да отговаря на следните изисквания:

медицински:

преди и по време на работа да не приема алкохолни напитки, лекарства или други вещества, които могат да повлияят на психо-физическото му състояние и в последствие на годността му да управлява машината с оборудването.

физически:

добро зрение, добър слух, добра координация и способност за безопасно изпълнение на всички необходими действия при експлоатация, както е

уточнено в настоящото ръководство.

умствени:

способност да разбира и прилага мерките за безопасност; трябва да е внимателен и за използва преценката си в интерес на собствената си и на другите безопасност; трябва да полага старание и да изпълнява работата коректно и отговорно.

емоционални:

трябва да е спокоен и в да издържа на стрес; да може правилно да преценява собственото си физическо и умствено състояние.

професионални:

Трябва внимателно да е прочел и разучил това ръководство, приложените графики и чертежи, указващите и предупреждаващите за опасност табелки и стикери; трябва да е специализиран и

компетентен по всички въпроси, касаещи действието и експлоатацията на машината и/или оборудването.

ВНИМАНИЕ

За оператора може да е необходимо разрешително (или документ за правоуправление), ако законите на страната, в която се използва този тип машина, го изискват. Съберете информация по този въпрос.

Изисквания към ПЕРСОНАЛА ПО ПОДРЪЖКАТА

Изисквания към персонала по подръжката персоналът, ангажиран по подръжката на машината и/или оборудването, трябва да е с квалификация механик по поддръжка на подемни устройства и задължително да отговоря на следните изисквания: физически:

добро зрение, добър слух, добра координация и способност за безопасно изпълнение на всички необходими действия по поддръжката, както е уточнено в настоящото ръководство.

умствени:

професионални:

трябва внимателно да е прочел и разучил това ръководство, приложените графики и чертежи, указващите и предупреждаващите за опасност табелки и стикери; трябва да е специализиран и компетентен по всички въпроси, касаещи действието и експлоатацията на машината.

ВНИМАНИЕ

Редовното обслужване на машината на машината и/или оборудването не включва особено сложни от техническа гледна точка операции, затова е нормално и операторът да може да ги извършва, при условие че притежава необходимите елементарни познания по механика.

Page 12

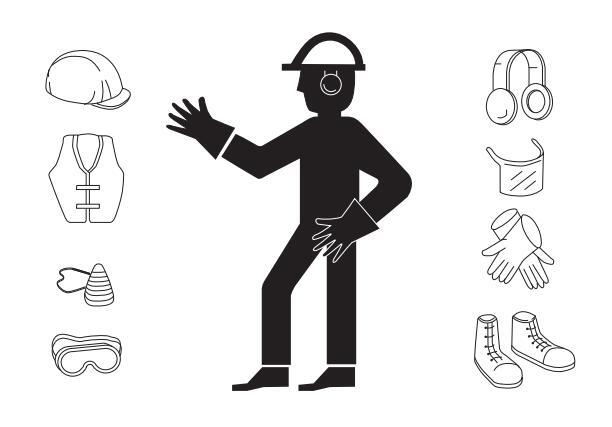

ОБЛЕКЛО при работа и обслужване

Когато се работи с машината или се извършва обслужване и ремонт, трябва винаги да се използва следното работно облекло и средства за безопасност на труда:

Работен гащеризон или друго облекло, стига да е удобно, да не е прекалено широко и да няма части, които могат да се заплетат в движещи се органи
Тапи за уши или еквивалентни устройства
Предпазна каска
Предпазни ръкавици
Предпазни обувки.

Използвайте само одобрени и добре запазени средства за безопасност.

СРЕДСТВА ЗА ИНДИВИДУАЛНА ЗАЩИТА

Ако работните условия го налагат, трябва да разполагате със следните средства за индивидуална защита:

Респиратори (или прахозащитни макси).
Очила или шлемове за предпазване на очите.

■ РАЗЛИЧНИ ОПАСНОСТИ

Опасности, свързани с РАБОТНАТА ЗОНА

Винаги взимайте предвид характеристиките на работната зона, в която работите:

Проучете внимателно работната зона: съотнесете я към размерите на машината в различните конфигурации.

Машината не е електрически изолирана и не осигурява защита при контакт или близост до електрически линии.

Винаги поддържайте минимално безопасно разстояние от тях: както на телескопичната стрела, така и на евентуалния вдигнат товар. Опасност от поражение от електрически разряди.

Отдалечете се от машината в случай на контакт с електрически линии под напрежение. Персоналът на обекта или на машината не трябва да докосва или задейства машината, докато не бъде прекъснато захранването на електрическата линия.


РИСК НАРА ЕЛЕК	( НЯВ. ТРОГ	OT AHE IPOB(	СМ1 П ОДИ	ЬРТ ІРИ ПОД	И. КС НАП	ПИ ОНТ РЕЖ	ТЕ АКТ (ЕНИІ	жко С ≣.
ВИНАІ ДОСТА ЗАПОЧ ЗОНИ. ПРЕДИ	ГИ АВЧИН НЕТЕ РАЗЕ 1 ДА 3	УСТА (А НА : РАБС : ДИНЕТ АПОЧН	новя Еле Эта I Е Ка Iete	1ВАЙ1 КТРО В ПО БЕЛИ РАБО	ГЕ ЕНЕРІ ТЕНЦИ ТЕ ПО, ТА С І	КОР ГИЯ ІАЛН Д НА ІАШ	НТАКТ ПРЕД Ю ОП ПРЕЖ ИНАТА	С И ДА АСНИ ЕНИЕ А.
НАПРЕЖ	ЕНИЕ НА	А ЕЛЕКТР	опоро	овода	мини	лалн	О РАЗСТ	ояние
0	до	50	kV		3.00	т	10	ft
50	до	200	kV		4.60	т	15	ft
200	до	350	kV		6.10	т	20	ft
350	до	500	kV		7.62	т	25	ft
500	до	750	kV		10.67	т	35	ft
750	до	1000	kV		13.72	т	45	ft

Забранено е използването на машината по време на буря.

Операторът трябва да проучи работната зона, преди да използва повдигача.

Genîe

Page 13

Опасности, свързани с РАБОТАТА и ОБСЛУЖВАНЕТО

Преди да започнете работа, изпълнете следното:

• Уверете се, преди всичко, че всички операции по обслужването са извършени старателно, при спазване на сервизните интервали.

Поставете в работна позиция повдигача, като го нивелирате точно.

Уверете се, че разполагате с гориво за достатъчно време, за да се избегне риска от внезапно спиране на двигателя, включително при някоя критична маневра.
Почистете старателно приборите, табелките, фаровете на светлините и стъклата на кабината.
Проверете изправността на всички устройства за безопасност, монтирани по машината и в работната зона.
При затруднения или проблеми от какъвто и да е вид, информирайте незабавно ръководителя. Не започвайте работа без необходимите условия за безопасност.
Забранено е извършването на подръчни ремонти, дори и за да се започне работа!

При работа, обслужване или ремонт, трябва винаги да се действа с максимално внимание:

Забранено е преминаването и престоя под висящи товари или под части на машината, задържани само от хидравлични цилиндри или въжета.
Винаги поддържайте чисти от масла, греси и замърсяване евентуални ръкохватки, платформи за качване и обслужва не на машината, за да избегнете подхлъзвания и падания.

Норми За Безопасност

При качване или слизане от кабината или от други повдигнати части, стойте винаги обърнати към машината и никога не заставайте с гръб към нея

Ако се налага извършването на опасни височинни операции (на повече от 1,5 m от земята), използвайте обезопасителни колани или устройства против падане, одобрени за такива цели.
Забранено е слизането и качването по машината, когато тя е действие.
Забранено е напускането на мястото за управление при работеща машина.
Абсолютно забранено е спирането и извършването на всякакви операции в зоната между колелата на машината при работещ двигател. В случай, че е наложително оперирането в посочената зона, задължително изключете двигателя.
Забранено е извършването на работи, обслужване или ремонти без подходящо осветление.
При използване на фаровете за осветяване, насочете светлинния сноп така, че да не заслепява работещия персонал.
Преди да подадете напрежение към електрически кабели или части, уверете се, че свързването и действието им са изправни.
Забранено е извършването на работи по електрически части с напрежение над 48 V .
Забранено е свързването на мокри електрически щепсели или контакти.
Надписите и сигналите, указващи опасност, не трябва никога да се свалят, покриват или повреждат.
Забранено е демонтирането, освен при сервизно обслужване, на устройствата за безопасност, капаците и предпазните кожуси. Ако се наложи демонтирането на тези части, то трябва да се изпълни при изключен двигател и максимално предпазливо; задължително ги монтирайте отново,

Page 14

преди да стартирате двигателя и да използвате машината.

Трябва да се изключва двигателя и да се разкачва акумулатора винаги, когато се налага извършването на операции по поддръжка и ремонт.
Забранено е смазването, почистването и регулирането на органи в движение.
Забранено е извършването с ръце на операции, които изискват специални инструменти.
Задължително избягвайте ползването на инструменти в лошо състояние или по неправилен начин, (напр.: клещи вместо определените ключове).
Забранено е окачването на товари в точки, различни от монтажната плоча.

Забранени са операциите по хидравличната система, ако не се извършват от упълномощен персонал.

Хидравличната система на тази машина е оборудвана с акумулатори на налягане, които могат да доведат до сериозен риск за безопасността на персонала, ако не бъдат напълно изпуснати преди извършването на операции по самата система.

За освобождаването на акумулаторите е достатъчно, при спряна машина, да се натисне 8/10 пъти педала на спирачката.

Преди да извършите операции по кръгове под налягане (хидравлично масло, сгъстен въздух) и/или да разкачите елементите, уверете се, че линията не е под налягане и не съдържа все още гореща течност.
Не опразвайте катализатори или други съдове, съдържащи изгарящи съставки, без да вземете необходимите предпазни мерки.
При приключване на обслужване или ремонти, преди да стартирате машината, проверете дали не са останали инструменти, парцали или други материали в отделения с движещи се части, или в които циркулират смукателни или охлаждащи въздушни потоци.
Забранено е на други лица, при изпълнението на маневри, едновременното даване на указания и сигнали. Указанията и сигналите трябва да се подават само от едно лице.
Трябва винаги да се обръща внимание на нарежданията, дадени от ръководителите.
Избягвайте вмешателства по време на работните фази или при изпълнение на отговорни маневри.
Задължително избягвайте да привличате внезапно вниманието на оператора, без да има причина за това.
Забранено е плашенето на заетия с работа персонала, както и хвърлянето на предмети, дори на шега.
Забранено е при приключване на работа да се оставя машината в потенциално опасно състояние.
Да се премахне оборудването от машината преди да се извършат дейности по поддръжка и поправка.

Опасности, свързани с ЕКСПЛОАТАЦИЯТА на машината

Задължително избягвайте следните работни ситуации:

Преместване на товари, надвишаващи работната товароносимост на машината.
Повдигане или разгъване на стрелата, ако машината не е установена върху стабилна и нивелирана повърхност.

КОФА - БОКС ПАЛЕТ

Page 15

Не използвайте машината при силен вятър. Не увеличавайте изложената площ или товара на вилиците. Увеличаването на площта, изложена на вятъра, намалява стабилността на машината.
Бъдете крайно внимателни и се движете с намалена скорост, когато машината се премества по неравни, нестабилни, разрушени или плъзгави повърхности и в близост до изкопи и стръмнини.
Намалете скоростта на придвижване в зависимост от състоянието на почвата, наклона, наличието на персонал и други фактори, които могат да станат причина за сблъсък.
Не поставяйте или закрепвайте издадени товари от която и да е страна на машината.

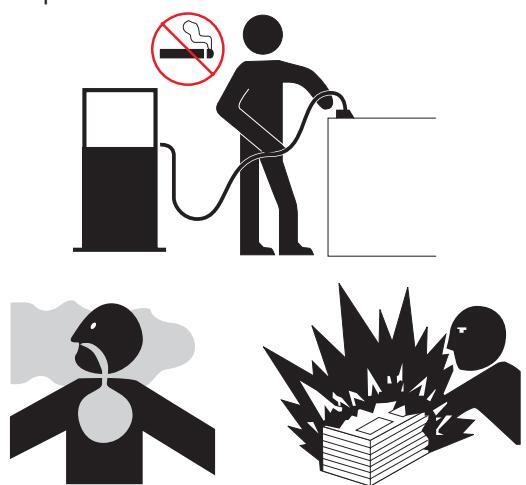

Опасност от ВЪЗПЛАМЕНЯВАНЕ или ПОЖАР

Не стартирайте двигателя в случай на миризма или следи от GPL, бензин, дизелово гориво или други избухливи съставки.
Не зареждайте машината с гориво, ако двигателят е включен.
Зареждайте машината с гориво и зареждайте акумулаторите единствено на добре проветрено място, далеч от искри, пламъци и запалени цигари.
Не използвайте машината в опасни помещения или при наличие на газ, запалими или избухливи материали.

Не пръскайте етер в двигатели с подгряващи свещи.
Избягвайте оставянето на съдове и туби, съдържащи гориво, в зони непригодени за тяхното складиране.
Забранено е пушенето и използването на открит огън на пожароопасни места и при наличие на горива, масла и акумулатори.
Да се борави предпазливо с всички запалими или опасни съставки.
Забранено е повреждането на пожарогасители или акумулатори на налягане.

Опасност от ПОВРЕЖДАНЕ ЧАСТИТЕ НА МАШИНАТА

Не използвайте зарядни устройства или акумулатори с напрежение над 12V за стартиране на двигателя.
Не използвайте машината като маса при извършване на заварки.

• Опасност от НАРАНЯВАНЕ

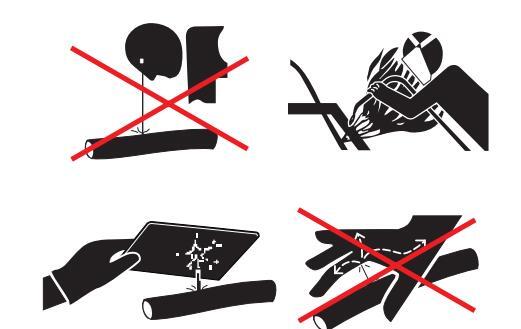

Не използвайте машината при наличие на течове на масло от хидравличната или пневматична система. Течовете от хидравличната или пневматична система могат да причинят нарявания на кожата и изгаряния.
Винаги използвайте машината на места с подходяща вентилация, за да избегнете опасността от отравяне с въглероден оксид.
Не спускайте стрелата, ако в зоната под нея има хора и препяствия.

Page 16

Страницата умишлено е оставена празна

Page 17

Описание На Оборудването

■ ОБЩО ОПИСАНИЕ НА КОФАТА

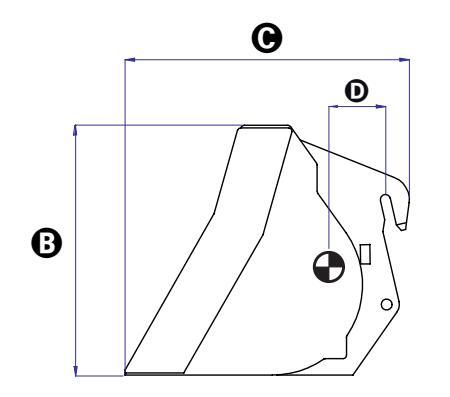

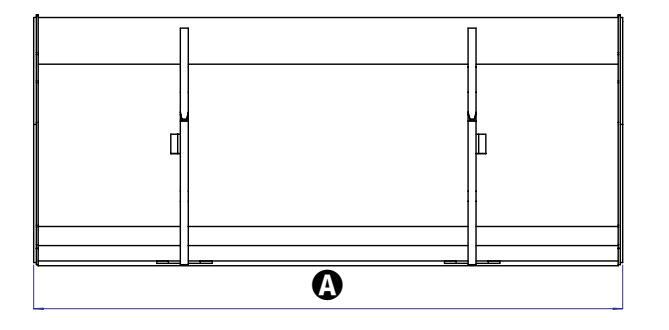

Кофата се състои от заварена стоманена структура с вдлъбната форма и е проектирана за товаренето и предвижването на материал като пръст, пясък, зърнени култури, инертни материали.

Основните части на машината са предното острие, което служи за край на управление на кофата "като разрязва" обема на материала и отделя частта, която се събира вътре в самата кофа, вдлъбнатото централно тяло, което гарантира пространството за събирането на материала, и страничните стени затворени от страните, за да задържат полезния обем на кофата.

В горната част на кофата има две профилирани плочи, заварени за главната структура и проектирани да се свържат механично със стандартната монтажна плоча на телескопичните повдигачи GTH. Като се има предвид типичното ограничение по отношение на максималното въртене на монтажната плоча, проектирането на кофата и на механичното свързване е оптимизирано така, че да достигне най-добрия компромис по отношение на мощността при товарене и разтоварване на материала.

• ОБЩО ОПИСАНИЕ НА БОКС ПАЛЕТ ЗА

Това оборудване е проектирано, за да предвижва палети с тухли и да ги позиционира на избраното място на обекта.

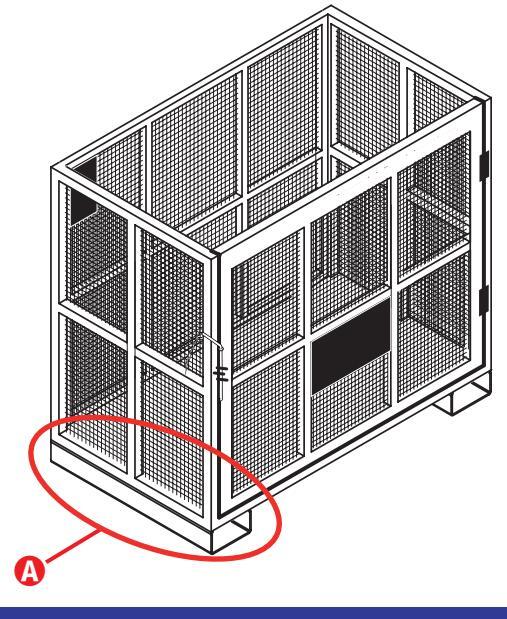

Състои се от главна кабина с квадратни стоманени тръби заварени и стоманени решетки, които предпазват от случайното падане на отпадъци с големи размери от кабината, когато тя е повдигната от земята.

От дясната страна на кабината има една решетка, която улеснява дейностите по товарене и разтоварване на палетите с тухли.

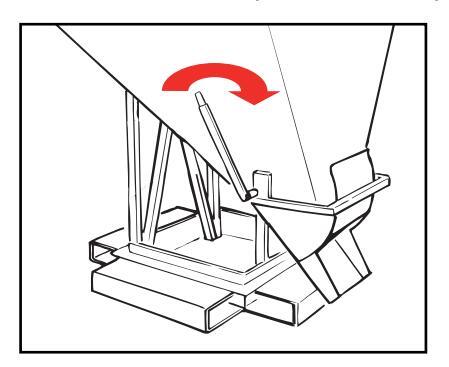

Решетката може да се блокира в затворено положение чрез подходящо резе. Цялата кабина е инсталирана върху една основна структура, състояща се от два правоъгълни стоманени кабела, които служат като отвори за вкарване на вилиците на повдигача.

Надлъжното движение на кабината, веднъж захваната с вилата, се блокира от верига, която трябва да се фиксира преди каквото и да е движение на оборудването.

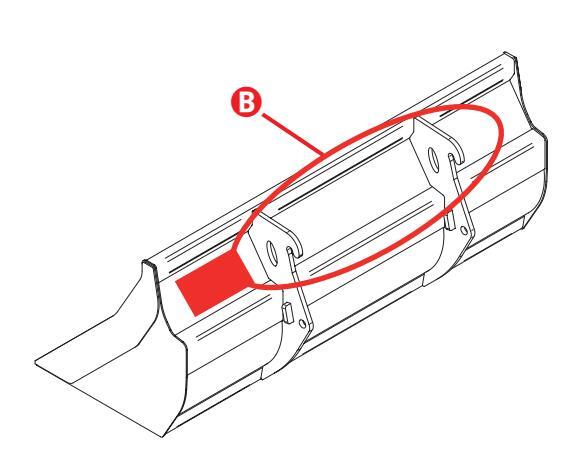

Това оборудване е фискирано към повдигача чрез монтажната плоча В.

Това оборудване е фискирано към повдигача чрез отвори за вкарване на вилици А.

Page 18

Описание На Оборудването

ОБЩО ОПИСАНИЕ НА СМЕСИТЕЛНАТА КОФА

Тази кофа е проектирана, за да произвежда малки количества бетон, като се смесват основните съставки (цимент. пясък и вода) и за да разтовари тези количества (в края на подготовката) в избраното място на обекта. Състои се предимно от една стоманена структура с влпъбната форма, проектирана да събира от земята, преди започване на фазата на смесване, инертни материали. цимент и пясък и да смесва тези съставки с вода, за да приготви циментовата смес. Основните части на машината са предното острие, което служи за край на управление на кофата "като разрязва" обема на материала и отделя частта, която се събира вътре в самата кофа. вдлъбнатото централно тяло. което гарантира пространството за събирането на материала, и страничните стени затворени от страните, за да задържат полезния обем на кофата. За смесването на съставките има една смесителна лопата с профилирани и заварени плочи. надлъжно инсталирани спрямо основната ос на кофата. Тя се върти около лагери инсталирани върху страничните стени на кофата и се задейства от хидравличен мотор и редуктор, поставени външно върху дясната странична стена на кофата.

След смесването, бетонът се изсипва през една вратичка на дъното на кофата задействана от един механизъм и хидравличен крик. Смесителната лопата и вратичката за изсипването на бетона се задействат хидравлично от помощната линия, намираща се в края на стрелата. Тези две функции се контролират от едно командно табло от разстояние, което може да се задейства и от оператори извън кабината на управление. Преди започване на фазата на смесване, е необходимо да се затвори горната част на кофата чрез подходяща защита от стоманена решетка и закрепена с панти в горния край на задната стена на кофата, за да избегне всякакъв контакт с движещи се органи. Решетката позволява на оператора да провери кога бетонът е готов да се изсипе

Това оборудване е фискирано към повдигача чрез монтажната плоча В.

Page 19

• ОБЩО ОПИСАНИЕ НА БЕТОН КОФА

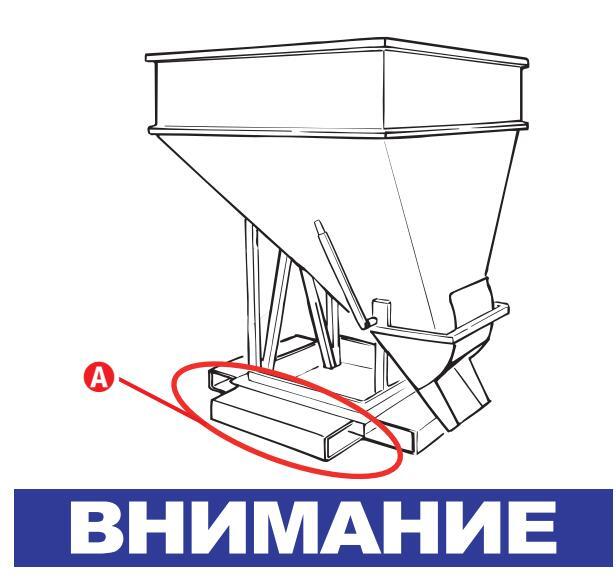

Кофата се състои от заварена стоманена структура във формата на пирамида, проектирана за да предвижва малки количества бетон от единия до другия край на строителен обект и за ла разтовари сълържанието в избраното място. Тази пирамидална структура е отворена в горния край. за да подпомогне дейностите по товарене и представлява един разрез, който се стеснява постепенно към дъното, за да улесни изсипването на бетона. Тази операция става посредством елна стоманена вратичка, на лъното на кофата. която действа както чрез ръчен лост, задействан от оператора или. в зависимост от избрания молеп, така и чрез механично коляно залействано хидравлично от помощната линия, намираща се в края на стрелата. Кофата и механизмът за отваряне на вратичката са инсталирани върху една основна структура, състояща се от два правоъгълни стоманени кабела, които служат като отвори за вкарване на вилиците на повдигача. Надлъжното движение на кофата, веднъж захваната с вилата, се блокира от верига. която трябва да се фиксира преди каквото и да е движение на оборудването.

Това оборудване е фискирано към повдигача чрез отвори за вкарване на вилици А.

Описание На Оборудването

■ НЕПРАВИЛНА УПОТРЕБА

Под неправилна употреба се подразбира ползването на оборудването според критерии на работа, неотговарящи на инструкциите, съдържащи се в това ръководство и, които могат да се окажат опасни.

Съответствието и строгото спазване на условията

за ползване, поддръжка и ремонт, указани от производителя, съставляват основен компонент за предвидената употреба.

А ОПАСНОСТ

В последствие са посочени някои от найчестите и опасни случаи за неправилна употреба на кофите и бокс палети.

Неспазването стриктно на инструкциите за употреба и поддръжка посочени в настоящото ръководство и на това за повдигача.
Използването на кофата или бокс палета за повдигане и/или транспортиране на хора.
Използването на оборудването за други цели извън тези посочени в инструкциите.

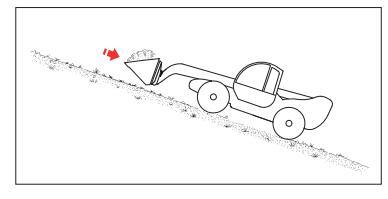

Използването и паркирането на машината върху нестабилни или плъзгави терени.
Използването на машината при голям наклон или с денивелиран повдигач.
Поставянето на прегради, които могат да увеличат ефекта на вятъра, намалявайки стабилността на машината.
Използването на телескопични повдигачи, които не са одобрени и произведени от TEREXLIFT за закачването на оборудването, посочено в това ръководство.
Прилагането на товари на стрелата в различни точки от монтажната плоча.

Също така трябва да се спазват всички норми срещу злополуки, общите признати норми за безопасност на работата, както и всички норми предвидени за пътното движение.

Page 20

Описание На Оборудването

внимание

Забранено е да се правят промени и извършват интервенции от всякакъв вид върху машината или оборудването, с изключение на тези по нормалната поддръжка. Всяка една промяна по машината или оборудването неосъществена от TEREXLIFT или от оторизираните сервизни центрове, автоматично води до губенето на съответствието на машината според Директива 2006/42/ЕО.

СФЕРА НА ПРИЛАГАНЕ НА ОБОРУДВАНЕТО

Следващата таблица показва моделите на повдигачите Terexlift, върху които е възможно да се инсталират оборудванията, посочени в настоящото ръководство:

	Кофа 500 литра	Кофа 800 литра	Бокс палет за тухли	Смесителна Кофа 250 литра	Смесителна Кофа 250 литра	Бетон-кофа Ръчна- Хидр. 500 литра	Бетон-кофа Ръчна- Хидр 800 литра
GTH-2506	×	×	×	×		×
GTH-3007	×	×	×	×		×
GTH-4013SX GTH-4017SX		×	×		×	×	×
GTH-4013EX GTH-4017EX		×	×		×	×	×
GTH-4016SR GTH-4018SR		×	×		×	×	×

Page 21

Изпълнявайте и спазвайте:

Научете и прилагайте основните принципи за безопасна работа на оборудването, съдържащи се в това ръководство за оператора и в това за повдигача.
- 1 Избягвайте опасни ситуации.
- 2 Винаги извършвайте предексплоатационна проверка.

Внимателно разгледайте и разберете предексплоатационната проверка преди да пристъпите към следващия раздел.

3 Винаги изпробвайте функциите преди да използвате машината.
4 Проверявайте работната зона.
5 Използвайте повдигача и оборудването само за функциите, за които са проектирани.

Предексплоатационна проверка Основни елементи

Предексплоатационната проверка и редовното обслужване на машината са от компетенцията на оператора.

Предексплоатационната проверка е визуален преглед, който се изпълнява от оператора преди всяка работна смяна за установяване наличието на неизправности по повдигача и/ или оборудването, преди да се пристъпи към изпробване на функциите.

Освен това, предексплоатационната проверка служи за установяване дали е необходимо редовна обслужване. Операторът може сам да изпълни операциите по редовното обслужване, определени в това ръководство.

Ако установите повреда или каквато и да е неразрешена промяна в първоначалното състояние, отбележете ги и изведете машината от експлоатация.

Ремонтите на повдигача и/или оборудването трябва да се извършат единствено от квалифициран технически персонал, въз основа на тенхическите спецификации на производителя. След приключване на ремонтите, операторът отново трябва да изпълни предексплоатационната проверка преди да пристъпи към изпробване на функциите.

Операциите по редовното обслужване се извършват от квалифициран технически персонал въз основа на техническите спесификации на производителя.

Page 22

■ ПРЕДЕКСПЛОАТАЦИОННА ПРОВЕРКА

За поддръжката и предексплоатационната проверка на повдигача, консултирайте съответното ръководство за оператора, което се намира вътре в кабината.

За оборудването:

Уверете се, че ръководствата за оператора са пълни, четливи и поставени вътре в повдигача.
Уверете се, че всички стикери са налични и четливи. Направете справка в раздел "Стикери И Табелки".
Проверете за евентуални течове на масло от хидравличната система и нивото на маслото. Направете справка в раздел "Обслужване".

Проверете следните компоненти или следните зони, за да установите наличието на евентуални повреди, липсващи или неправилно монтирани компоненти и неразрешени промени:

електрически части и кабели
хидравлични тръбопроводи и съединения, цилиндри
резервоари за горивото и на хидравличната система
гайки, болтове и други блокиращи устройства.

Проверете цялата структура, за да установите евентуално наличие на:

пукнатини по заварките или частите на конструкцията
смачквания или повреди на структурата.

Спукването на гума може да причини тежки наранявания; не използвайте машината с повредени, неправилно напомпани или износени гуми.

Ако се налага използване на машината в морски или сходни условия, защитете повърхностите я като нанесете противосолно покритие, за да се избегне ръждясването.

Page 23

ИЗПРОБВАНЕ НА ФУНКЦИИТЕ

Изпробването на функциите е предвидено за да се установят евентуални повреди преди използване на машината. Операторът трябва да се придържа към дадените инструкции при изпробването на всички функции на машината.

Никога не използвайте неизправна машина. При наличие на повреди, обозначете ги и извадете машината от експлоатация. Ремонтите се извършват единствено от квалифициран технически персонал въз основа на техническите спесификации на производителя.

При приключване на ремонтите, операторът отново трябва да изпълни предексплоатационната проверка и изпробването на функциите преди да използва машината.

Изпълнявайте и спазвайте:

Научете и прилагайте основните принципи за безопасна работа на оборудването, съдържащи се в това ръководство за оператора и в това за повдигача.
- 1 Избягвайте опасни ситуации.
- 2 Винаги извършвайте предексплоатационна проверка.

3 Винаги изпробвайте функциите преди да използвате машината.
4 Проверявайте работната зона.
5 Използвайте повдигача и оборудването само за функциите, за които са проектирани.

ИЗПРОБВАНЕ

Отнасящи се до повдигача.

1. За изпробването изберете стабилно, нивелирано и свободно от препятствия място.
2. Отидете в операторския отсек и седнете на мястото за управление.
3. Поставете предпазните колани.
4. Регулирайте всичките огледала.
5. Проверете дали ръчната спирачка е включена и дали предавката е в неутрално положение.
6. Стартирайте двигателя.

Извършете всички предвидени проверки за повдигача, описани в Ръководството за Оператора.

Проверка на командния лост

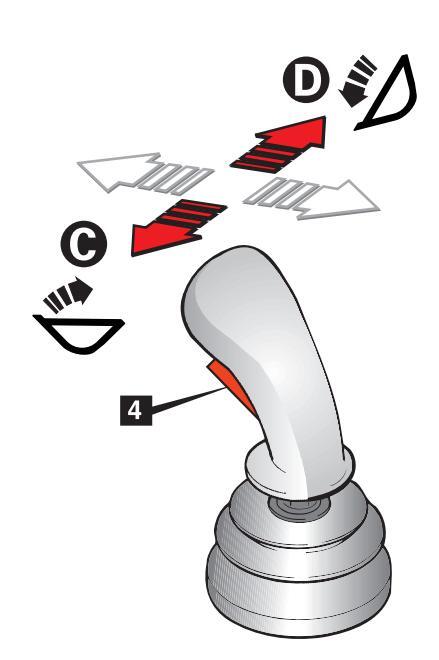

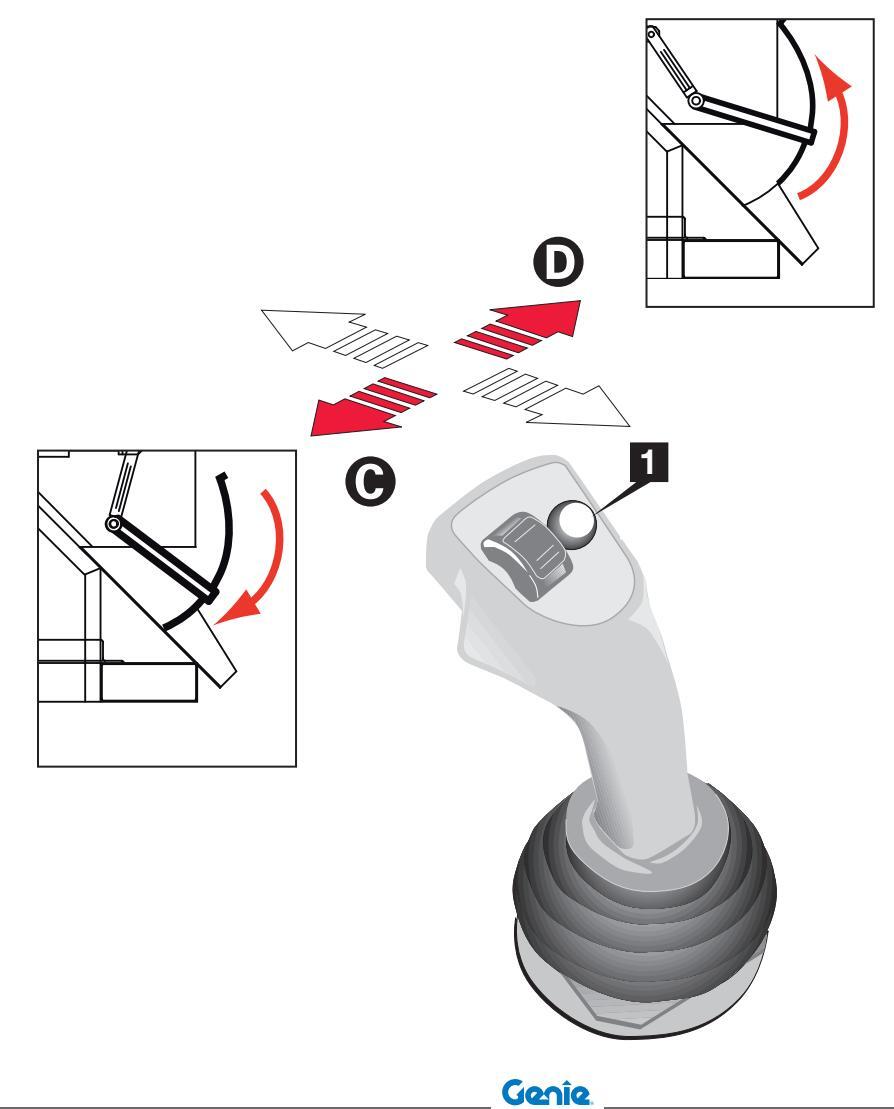

Чрез командния лост, опитайте да блокирате и отблокирате оборудването (за повдигачи с хидравлично блокиране на оборудването).
Резултат: Всички функции трябва да работят.

Page 24

■ ПРЕГЛЕД НА РАБОТНАТА ЗОНА

Огледът на работната зона позволява на оператора да определи дали тя е съвместима с работата на машината в условия на безопасност. Проверката трябва да се изпълни преди да се премести машината на работното място.

Научаването и запомнянето на опасностите, свързани с работната зона, са отговорност на оператора и той трябва да подготвен да ги избягва при преместване, подготовка и експлоатация на машината.

Трябва да се разпознават и избягват следните опасни ситуации:

стръмнини или изкопи
наличие на канавки, препятствия или отломки по земята
наклонени повърхности
нестабилни или плъзгави повърхности
препятствия над машината и въздушни линии с високо напрежение
опасни среди
носещи повърхности, които не са годни да издържат натоварванията, породени от машината
вятър и неблагоприятни атмосферни условия
присъствие на неупълномощен персонал
други потенциално опасни условия.

Page 25

Този раздел има за цел да предостави на оператора и на наземния персонал един супорт за постепенното усвояване на употребата на повдигача, оборудван с кофа или бокс палет.

Както операторът, така и наземният персонал трябва да притежават всички необходими свойства, за да управляват повдигача с оборудването и трябва да са запознати с функциите му преди употреба.

Тази фамилиарност е определяща за правилната употреба по време на работния процес.

Преди да използвате машината, огледайте работната зона и проверете за евентуалното наличие на опасни условия. Проверете да няма дупки, неустойчиви земни насипи или отломки, които могат да застрашат управлението на машината.

Обърнете особено внимание на наличието на електрически кабели. Проверете разположението им и се уверете, че никоя част от машината няма да попадне на по-малко от 6 метра от самите кабели.

За напълно безопасна експлоатация на машината винаги проверявайте теглото на товарите за преместване.

Page 26

СМЯНА НА РАБОТНОТО ОБОРУДВАНЕ

ЗА КОФИ И СМЕСИТЕЛНИ КОФИ

Версия с РЪЧНО ЗАХВАЩАНЕ

При смяната на работното обудване процедирайте както следва:

Доближете се до мястото, къде смятате да оставите монтираното оборудване (по възможност на закрито и с компактна основа).
Разкачете евентуалните бързосменни връзки, с които оборудването е снабдено.
Извадете оста 1, който блокира оборудването, след като извадите предпазния пружинен шифт 2. поставен в края на оста.

Установете оборудването на земята.
Завъртете напред монтажната плоча и спуснете стрелата, за да откачите горния захват на оборудването.
Отстъпете с машината назад, за да се отдалечите от оборудването и се придвижете до новото оборудване, което възнамерявате да монтирате.
Със завъртяна напред монтажна плоча закачете горния захват на новото оборудване.
Приберете и повдигнете на няколко сантиметра от земята оборудването, което автоматично ще се самоцентрира на монтажната плоча.
Вкарайте отново оста 1 , като внимавате да я застопорите с демонтирания преди това предпазен пружинен щифт 2 .
Свържете отново евентуалните бързосменни връзки, с които оборудването е снабдено.

След смяната на работното оборудване, преди да започнете работа с машината, проверете визуално дали оборудването е добре закрепено към стрелата. Неправилно

закрепеното оборудване е опасно както за оператора, така и за лица или предмети, намиращи се на мястото.

Версия с ХИДРАВЛИЧНО ЗАХВАЩАНЕ

При смяната на работното обудване процедирайте както следва:

Доближете се до мястото, къде смятате да оставите монтираното оборудване (по възможност на закрито и с компактна основа).
Разкачете евентуалните бързи връзки, с които оборудването е снабдено и свържете тръбите на цилиндъра за хидравличен захват на оборудването към муфите 3.

Установете оборудването на земята.
Свалете предпазния щифт 2, поставен в края му.

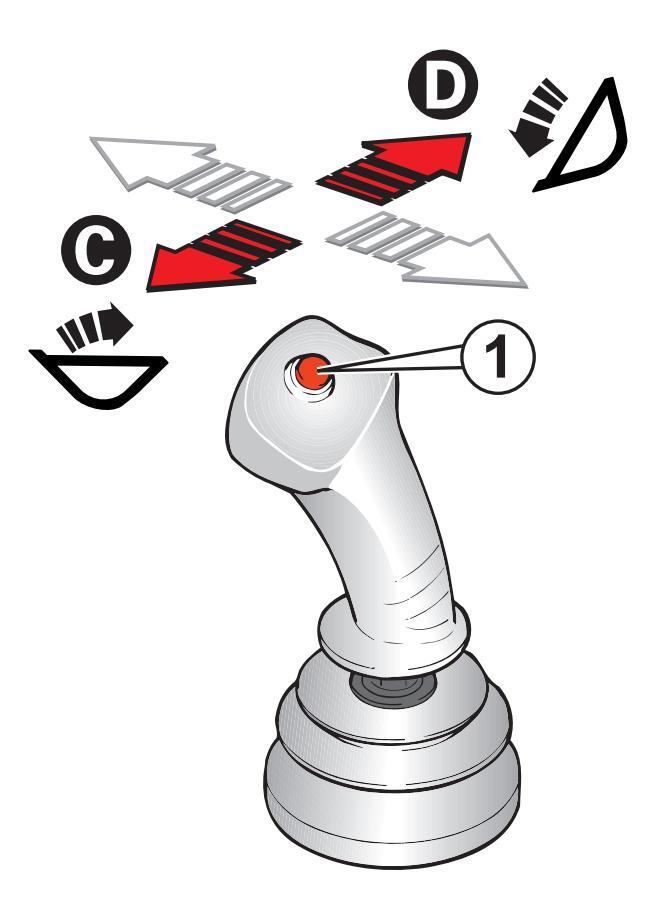

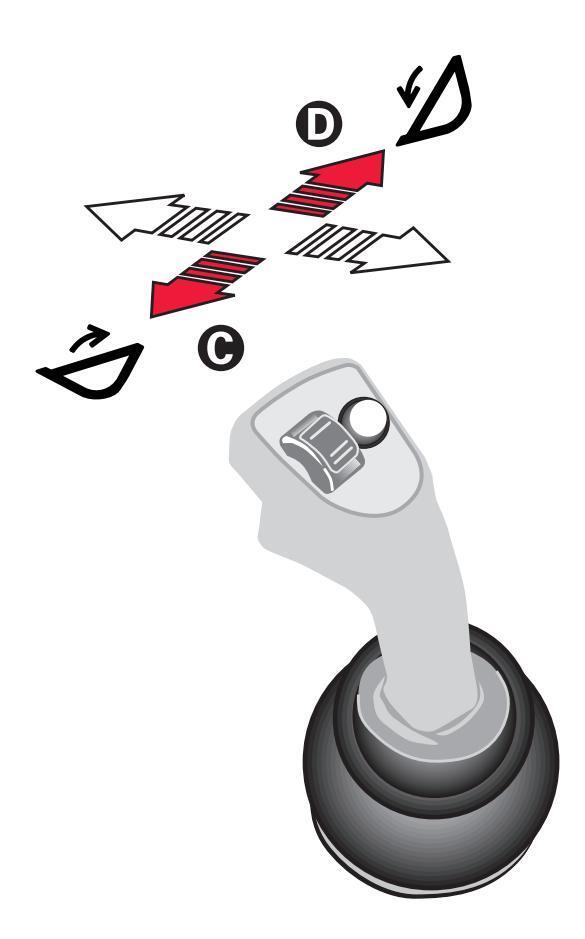

Освободете използваното работното оборудване, като задействате управлението на цилиндъра за захващане/освобождаване на оборудването.
Завъртете напред монтажната плоча и спуснете стрелата, за да откачите горния захват на оборудването.

Page 27

Отстъпете с машината назад, за да се отдалечите от оборудването и се придвижете до новото оборудване, което възнамерявате да монтирате.
Със завъртяна напред монтажна плоча закачете горния захват на новото оборудване.
Приберете и повдигнете на няколко сантиметра от земята оборудването, което автоматично ще се самоцентрира на монтажната плоча.
Задействайте лоста за управление (опционален) за окончателно захващане на оборудването и го застопорете с предпазния щифт 2, демонтиран преди това.
Свържете отново евентуалните бързосменни връзки, с които оборудването е снабдено.

■ ЗА БЕТОН КОФА И БОКС ПАЛЕТ ЗА ТУХЛИ

Процедирайте, както следва:

1. Регулиране на вилиците: Вилиците трябва да се регулират по ширина, за да отговарят на отворите за вкарване. За целта:

За вилици тип FEM:

Повдигнете лостчето за застопоряване на вилиците.
Преместете вилиците в желаната посока и отново закачете лостчето за застопоряване..
С вилици в плаващ режим:
Развийте гайката на стопорните винтове.
Повдигнете вилиците и ги плъзнете по оста до достигане на желаното разстояние.
Завийте стопорните винтове и затегнете гайката.
2. Фаза на товарене
Приближете оборудването перпендикулярно на товара за местене, като контролирате върху нивелира правилното нивелиране на машината.
Вкарайте вилиците в отворите и повдигнете оборудването на няколко сантиметра от земята.
Завъртете вилиците назад за да приберете товара.

Блокирайте надлъжното движение на оборудването с веригата, поставена в задната страна, фиксирайки оборудването на вилиците.

Хванете с вилите бетон кофата, като имате предвид страната, в която материала трябва да се разтовари.

Genie

Page 28

СВЪРЗВАНЕ НА ОБОРУДВАНЕТО

Хидравлично свързване (ако е необходимо)

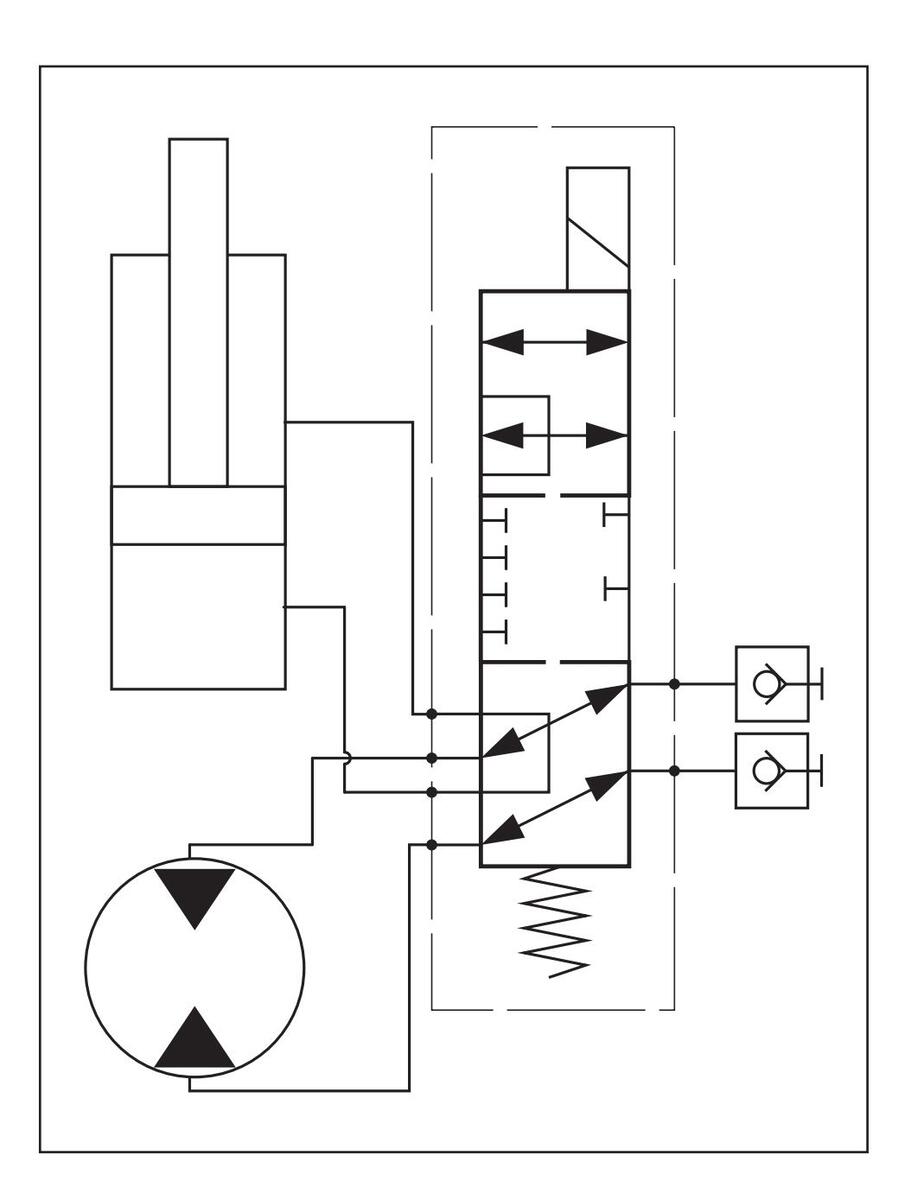

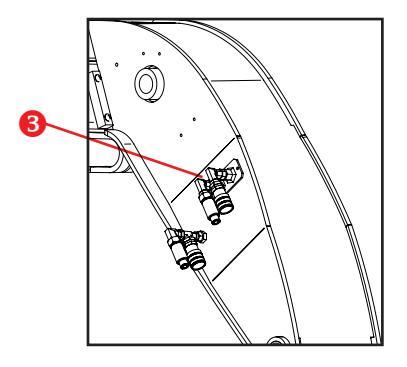

За да се използва оборудването, е необходимо да се пристъпи към хидравличното свързване, следвайки посочените по-долу инструкции:

след като сте извършили захващането на оборудването, както описано по-горе, откачете хидравличните тръби на крика за блокиране/ отблокиране уредите от бързосменните връзки 3,
поставете разделените тръбопроводи в състояние на покой свържете хидравличните тръбопроводи, идващи от оборудването на бързосменните връзки 3.

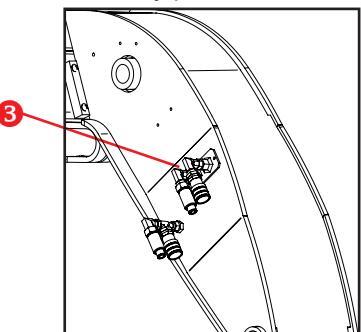

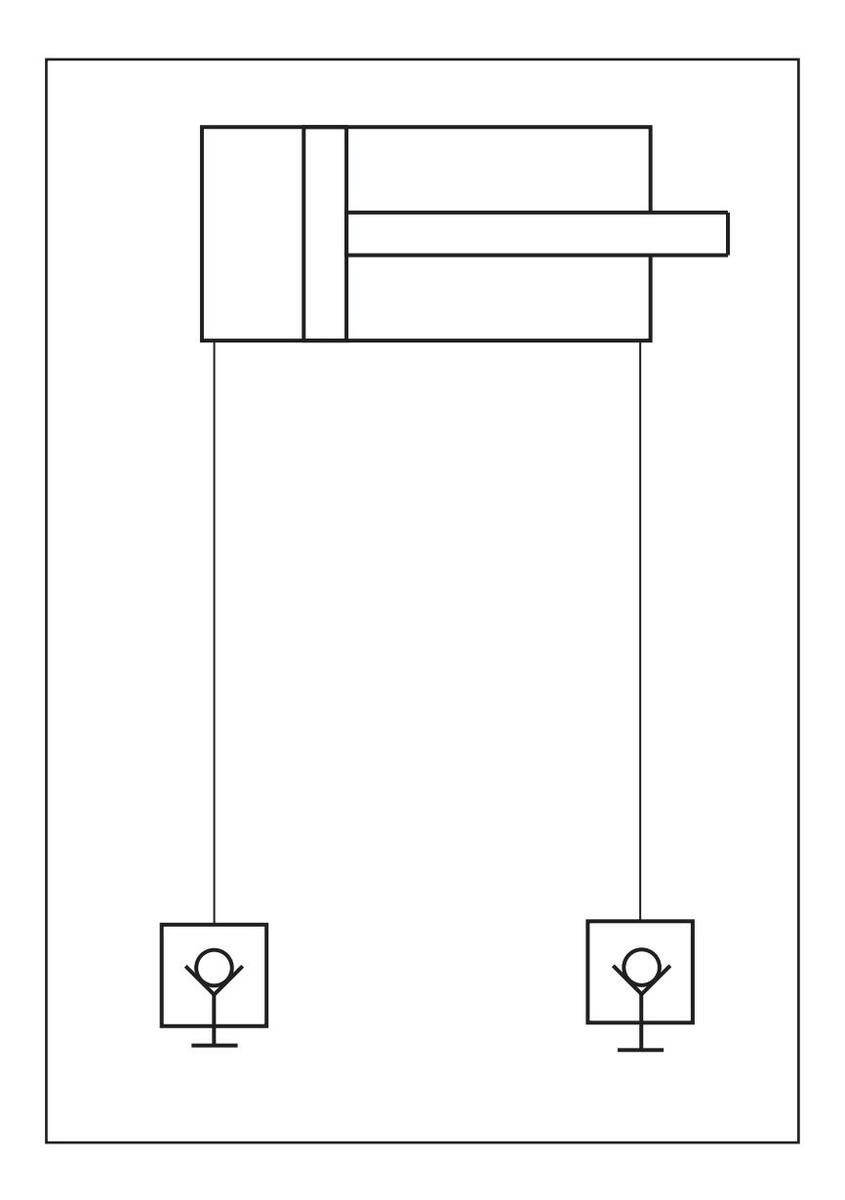

Това хидравлично свързване позволява функционирането на оборудването, чрез комбинации от команди, които обикновено се използват, за да блокират или отблокират оборудвания, описани в съответните параграфи.

Page 29

СИСТЕМА ЗА КОНТРОЛ НА СТАБИЛНОСТТА

Всички повдигачи са снабдени с автоматична система за контрол на стабилността, която отбелязва прогресивната промяна на степента на стабилност и блокира машината преди да достигне до критични точки. Един дисплей поставен вътре в кабината показва състоянието на стабилност на машината и на оборудването към нея закачен.

ОПАСНОСТИ СВЪРЗАНИ С ОГРАНИЧИТЕЛНАТА СИСТЕМА НА ТОВАРА LLMI/ LLMC

LLMI/LLMC ще работи в съответствие с проектните

спецификации единствено в случаите, в които:

превозното средство е спряло;
превозното средство е паркирано върху твърд, равен и нивелиран терен;
превозното средство е в положение на товарене или позициониране;
системата LLMI/LLMC е активна (не е в байпас).

LLMI се ограничава да сигнализира на оператора неподходящи условия на стабилност по дължината на челния надлъжен плот.

LLMI/LLMC не е проектиран, за да сигнализира аларма на оператора за риск от преобръщане в случай на:

внезапен товар;
транслация с товар в повдигнато положение;
транслация върху груби терени или в случай на препятствия или дупки;
напречна транслация или обръщания върху наклонени терени;
транслация на завой с висока скорост или с прекалено тесен радиус на завиване.

Настройките, които оказват влияние върху ситата на llmi/llmc следва да се извършват единствено от оторизиран персонал.

Системата за контрол на стабилността варира в зависимост от модела на повдигача и може лесно да се идентифицира от типа на инсталирания дисплей в кабината.

■ МОДЕЛ N° 1

1. Използва се само за калибриране
2. Индикатор за стабилност със светодиод
3. Зелен индикатор за правилно напрежение
Използва се само за калибриране. При моделите, снабдени със стабилизатори, се включва, когато стабилизаторите се понижат
5. Използва се само за калибриране

Използване

При пускането в ход на машината индикатор 3, светодиоден индикатор 2 и бутоните 4 и 5 е включват.

Устройството извършва диагностична проверка. При употреба на машината светодиодния индикатор 2 се включва постепенно в зависимост от условията на стабилност.

Page 30

Зелени индикатори (L1 и L2): включват се при нормални условия на работа, когато процента на обръщащия момент спрямо граничната стойност варира от 0 до 89. Машината е стабилна.

(L3 и L4): Включват се когато машината се доближи до състояние на неустойчивост: процента на преобръшашия момент спрямо граничната стойност е между 90 и 99.

Системата влиза в предалармено състояние: звуковата аларма издава прекъсващ сигнал и движението на стрелата. свалянето на раменете и полаването на випите напрел намапяват скоростта.

ени индикатори (L5 и L6): опасност от преобръшане! Процентът на преобръшащия момент спрямо граничната стойност е повече от 100

Системата влиза в режим аларма; звуковата аларма издава един непрекъснат сигнал и блокиране на опасните движения: повдигане на стрепата спускане на стрепата прибиране на стрелата, завъртане напред на вилиците. Разрешени са само движения за прибиране на товара в безопасните граници.

Колове за апармено състояние и възстановяване

Ограничителят е снаблен със система за самолиагностика, която е в състояние да установи повреди на датчиците, скъсване на кабели и повреди в електронната система. Когато се установи някаква повреда. ограничителят се установява в безопасни условия, като блокира опасните маневри. Светодиодният индикатор L6 започва да премигва, показвайки кода за аларма. Кодовете за установената повреда са отразени в раздел Неизправности и търсене на поврели" на ръководството за оператора на повдигача.

Преди да използвате машината, уверете се, че първият светодиоден индикатор в зелен ивят е включен.

■ МОЛЕП № 2

Зелен светодиоден индикатор включен . Състояние на стабилност: Повлигнатият товар не надвишава 90% от товара допустим от таблицата в това установено състояние на работа.
2 Жълт светодиоден индикатор включен Предалармено състояние. Повдигнатият товар надвишава 90%, но е по-малко от максималния допустим товар. Движенията на стрелата са забавени и сирената издава серия от кратки сигнали.
Червен светодиоден индикатор включен Състояние на апарма Повлигнатият товар е повече от максималния допустим товар. Сирената издава дълги сигнали и се блокират движенията на машината, с изключение на движенията за прибиране в състояние на стабильост

Панелът на ограничителя е разделен на три зона:

Зона светодиоден индикатор: Има три светодиодни индикатора, които показват варирането на оперативните условия:

1 зелен светодиоден индикатор стабилна машина
2 жълт светодиоден индикатор машина в предалармено състояние
3 червен светодиоден индикатор машина в аларма

Командни бутони

ESC За връщане в предишния екран ENTER За да потвърди и отвори свързания екран.
СТРЕЛКИ За да се плъзга вътре по менюто нагоре или надолу
ПЛЮС (+) Бутон за допълнителна селекция
МИНУС (-) Бутон за допълнителна селекция

Page 31

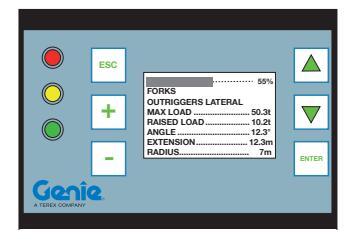

1-	55%
2	FORKS
3	-OUTRIGGERS LATERAL
4	MAX LOAD 50.3t
5-	RAISED LOAD 10.2t
6	ANGLE 12.3°
7	EXTENSION 12.3m
8	RADIUS 7m
	фиг. A

Диспелй разделен на 8 реда_ фиг.А

1. Лента за товар
2. Показва типа оборудване
3. Показва оперативния начин
4. Показва макс.тегло за повдигане
5. Показва повдигнатото тегло за калибровка на системата
6. Показва ъгъла на стрелата
7. Показва прибирането на стрелата (при напълно прибрана стрела трябва да е = 0 метра)
8. Показва разстоянието на товара от оста на устройството на въртене и, когато е необходимо, визуализира съответното предупредително съобщение.

Използване

При пускането в действие на машината, системата срещу преобръщане извършва прогресивна проверка и се визуализират данните на софтуера.
След около 3 ÷ 4 секунди се вижда списъка на оборудването, което може да се използва. Чрез стрелките, операторът трябва да селекционира правилното оборудване и да натисне ENTER , за да потвърди.
След като се селекционира оборудването, дисплеят визуализира Стандартния Екран ( фиг.А ).
От тази страница, като натиска ПЛЮС (+) няколко секунди, операторът може да пристъпи към ГОРНОТО НИВО (В) където се появяват други четири под-менюта; едно от тях, менюто LANGUAGE (език)(С) може да се променя, докато другите три, CLOCK

Действие И Експлоатация

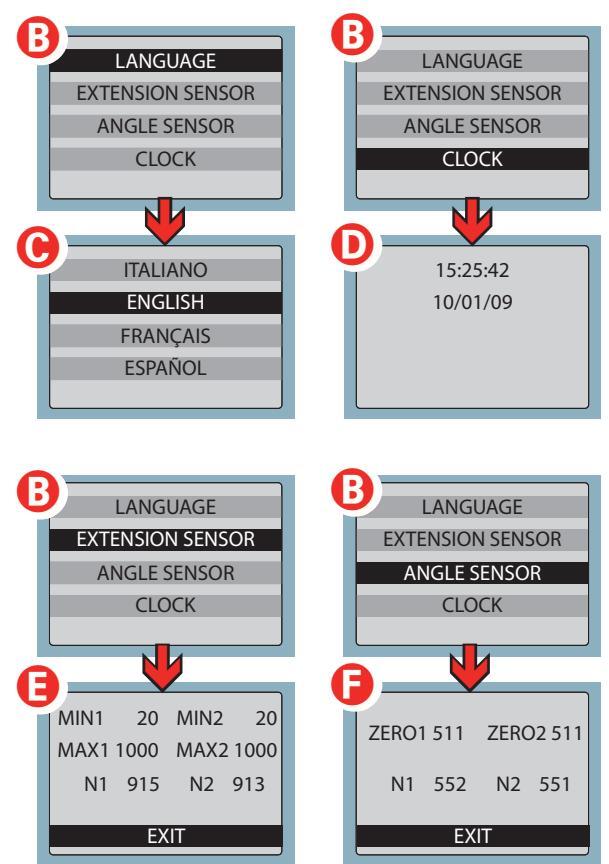

(часовник) (D), EXTENSION SENSOR (сензор удължаване) (E) и ANGLE SENSOR (сензор наклон) (F), са само за консултиране.

При натискане на бутон ESC се връща към Стандартния Екран.
Натиснете едновременно двата бутона ПЛЮС (+) и МИНУС (-), за да стигнете до Страниците за Диагностика. Тези страници са само за консултиране; за да преминете от една страница на друга, използвайте бутони СТРЕЛКИ.

АОПАСНОСТ Преди да използвате машината, уверете

преои оа използвате машината, уверете се, че първият светодиоден индикатор в зелен цвят е включен, че оперативния начин посочен в ред 3 и типа оборудване посочен в ред 2, отговарят на употребата.

Page 32

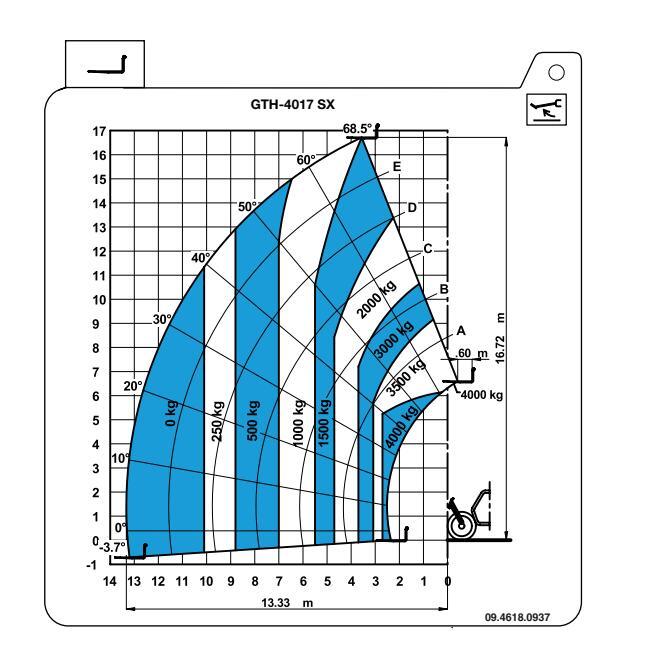

■ ИЗПОЛЗВАНЕ НА ТОВАРНИТЕ ТАБЛИЦИ

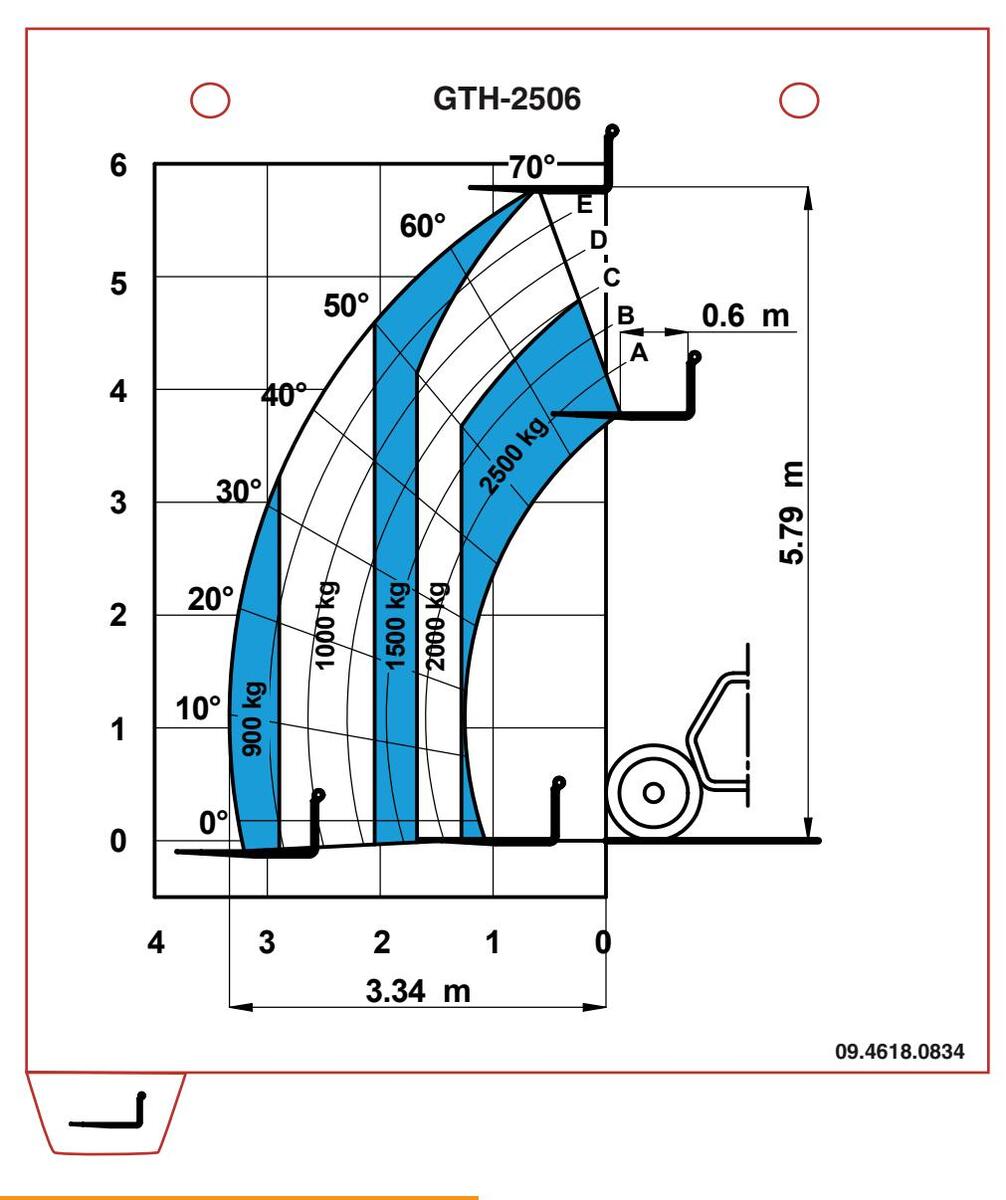

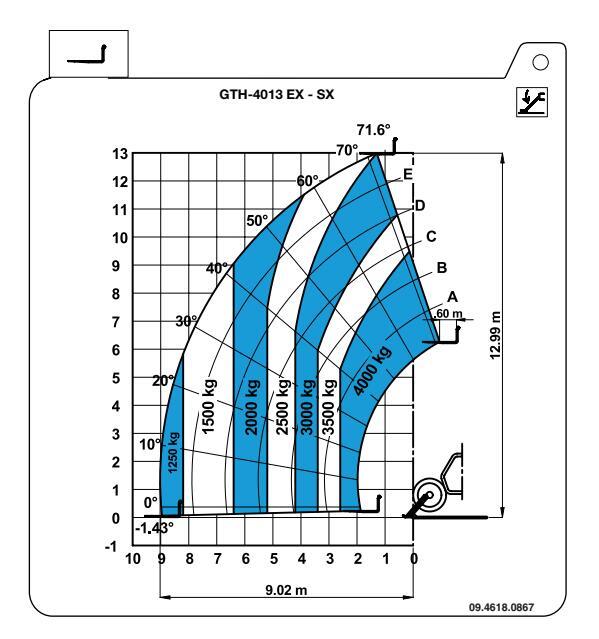

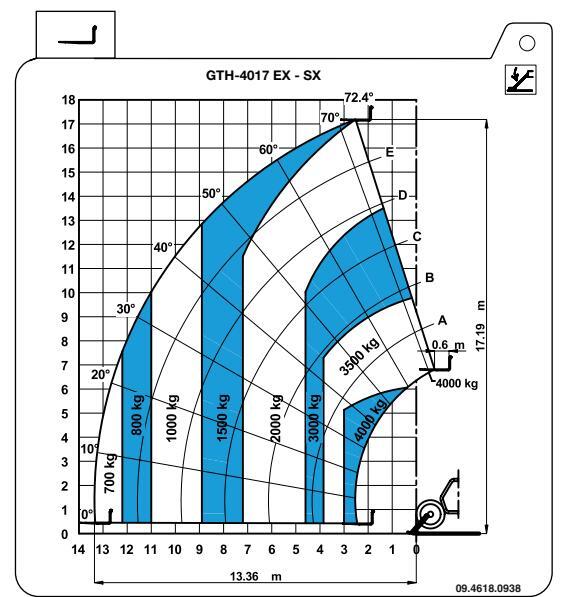

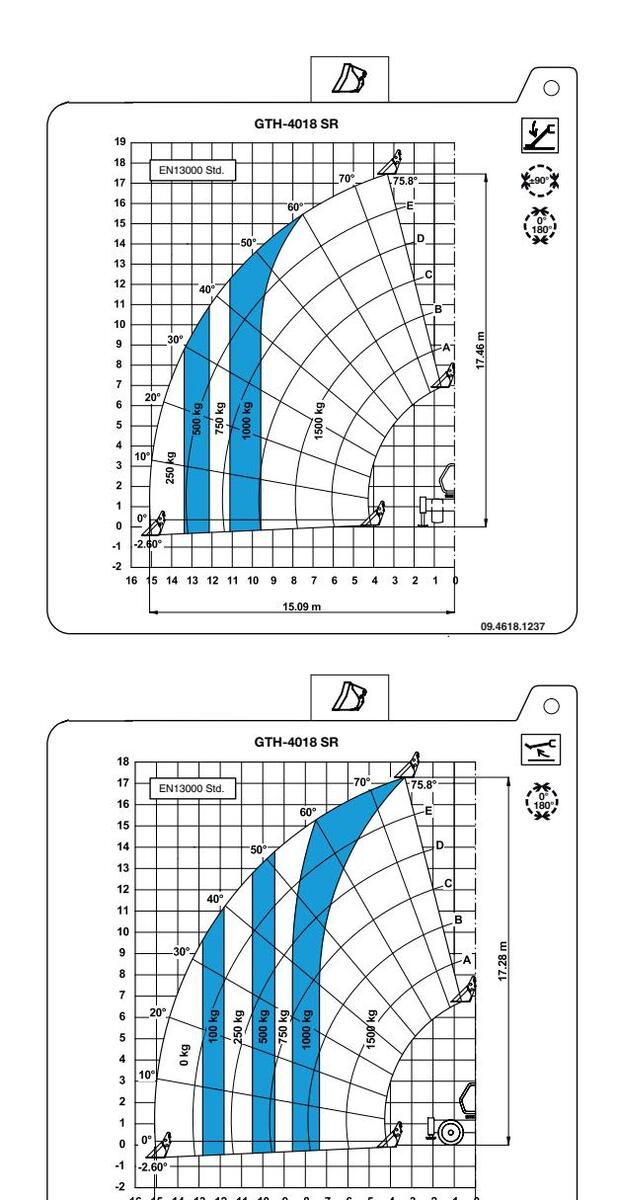

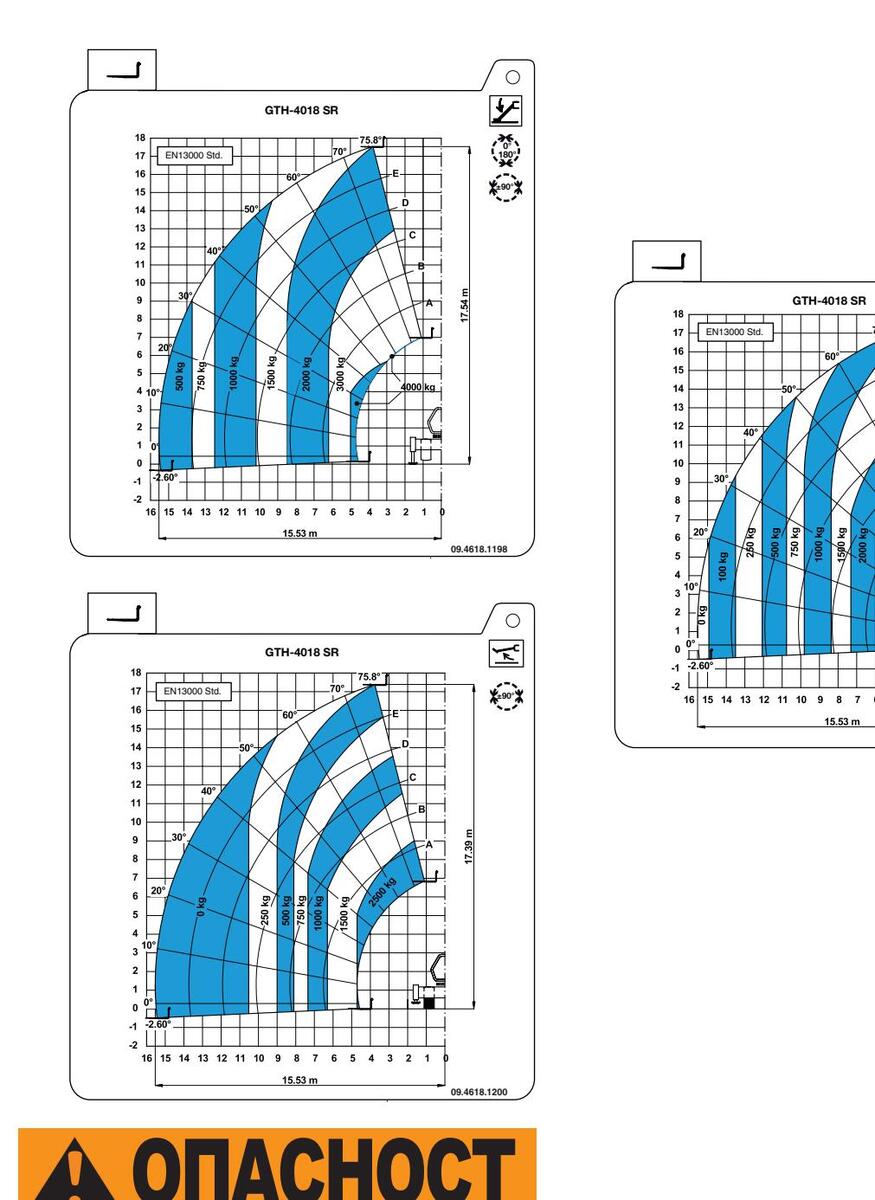

Товарните таблици 1 показват максимално допустимия товар в зависимост от разгъването на стрелата и от вида на използваното оборудване.

За безопасна експлоатация винаги правете справка в таблиците.

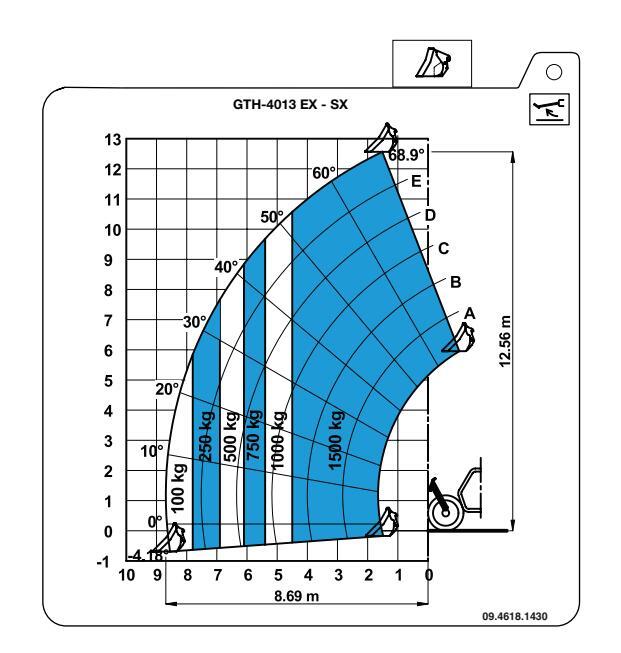

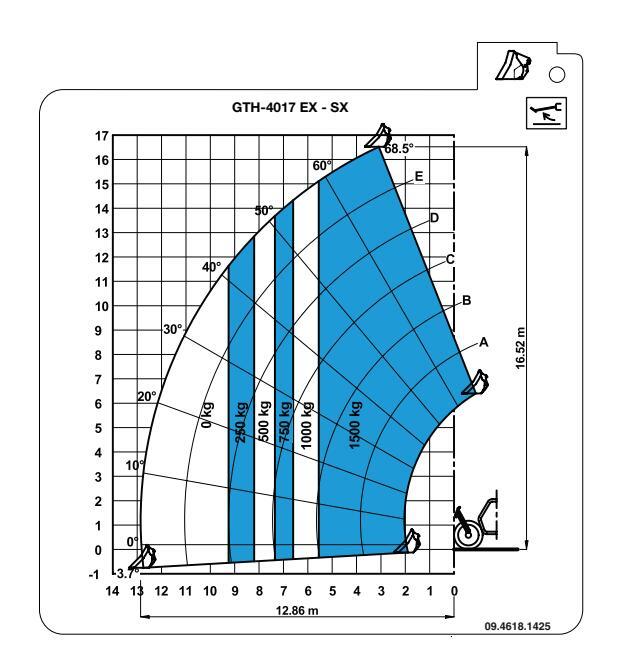

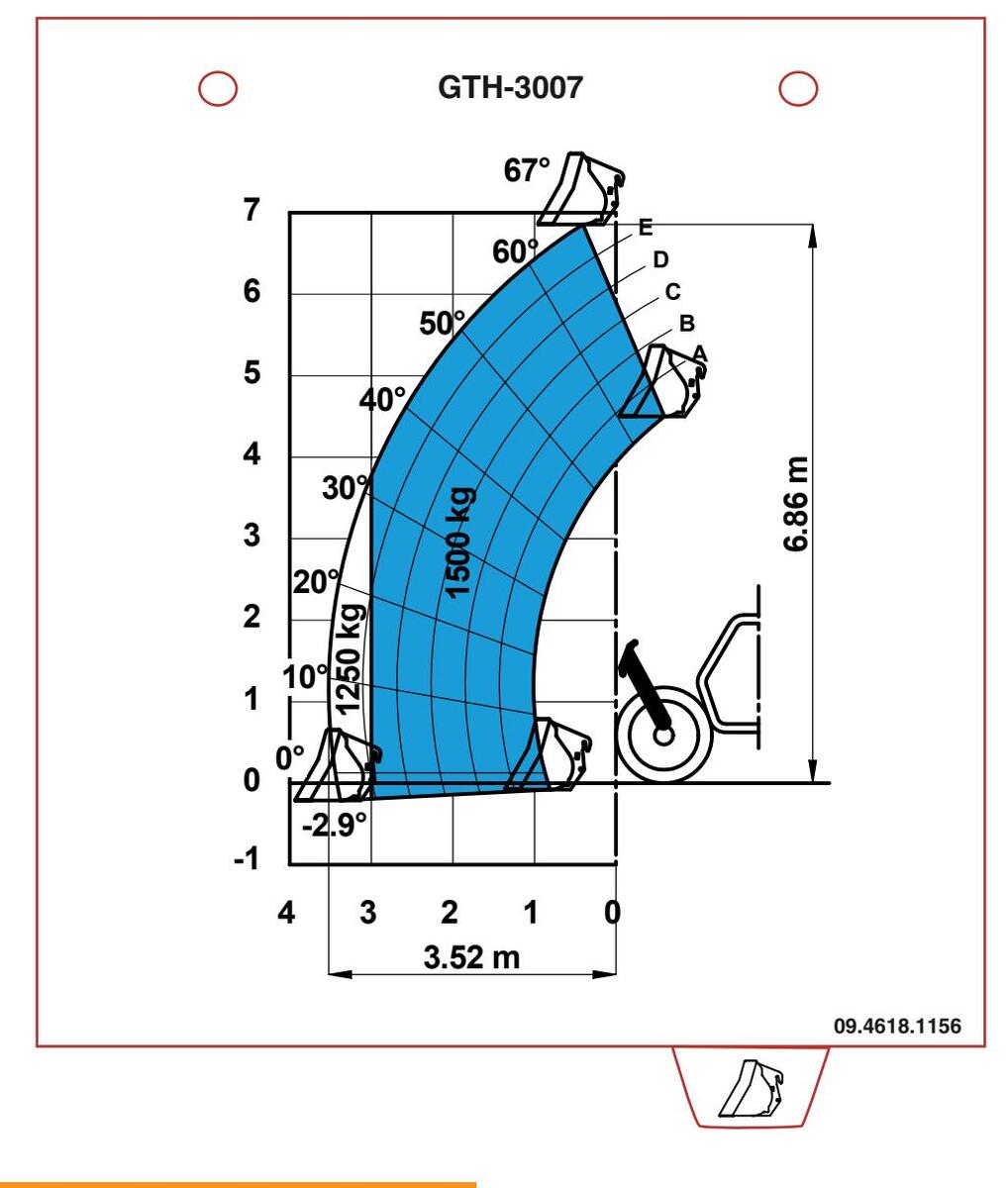

Степента на разгъване на стрелата се отчита чрез буквите ( A , B , C , D , E ), нанесени с боя на стрелата (поз.3). Реалните стойности на наклона в градуси могат да се видят на индикатора за ъгъла 2 .

Всички товарни таблици са разположени на специална стойка над арматурното табло, от лявата страна на кабината. Табелката 4 в долния край на всяка таблица показва вида на използваното оборудване.

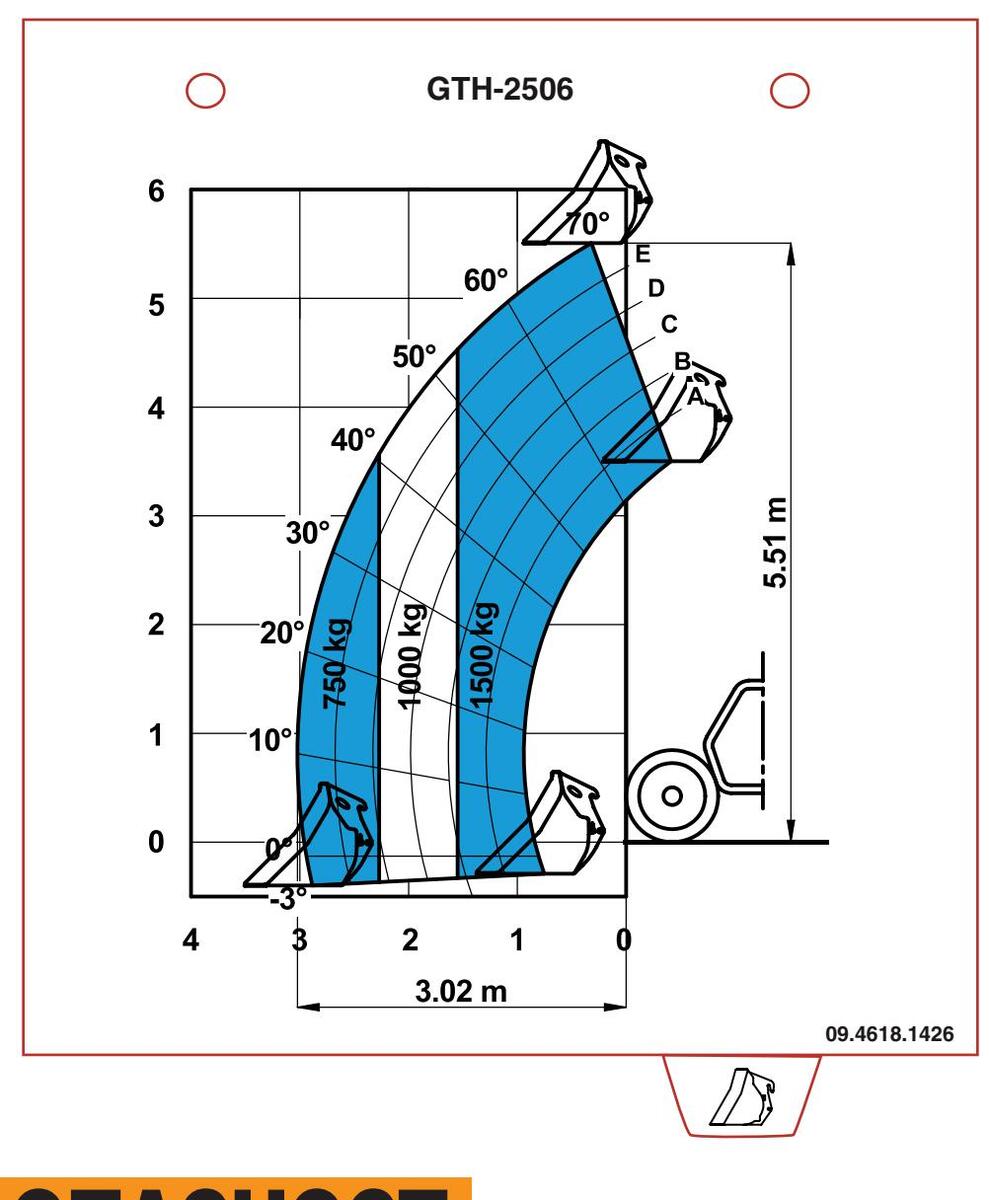

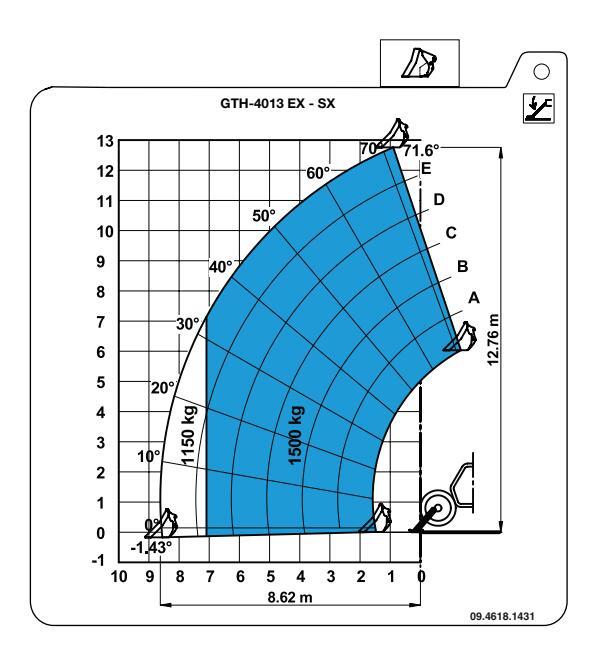

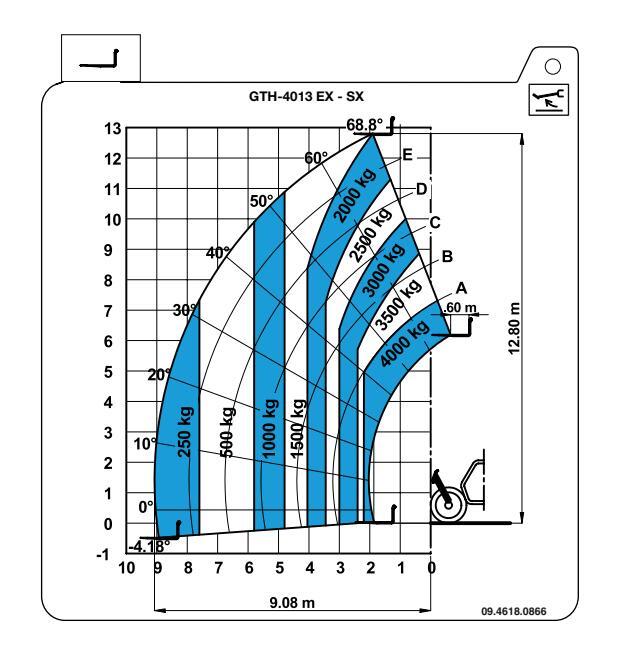

Показаните тук таблици отразяват само примерни стойности. За определяне границите на товара, правете справка единствено в таблиците, поставени на машината.

Таблиците, поставени на машината, се отнасят за машина, спряна на здрав и добре нивелиран терен.

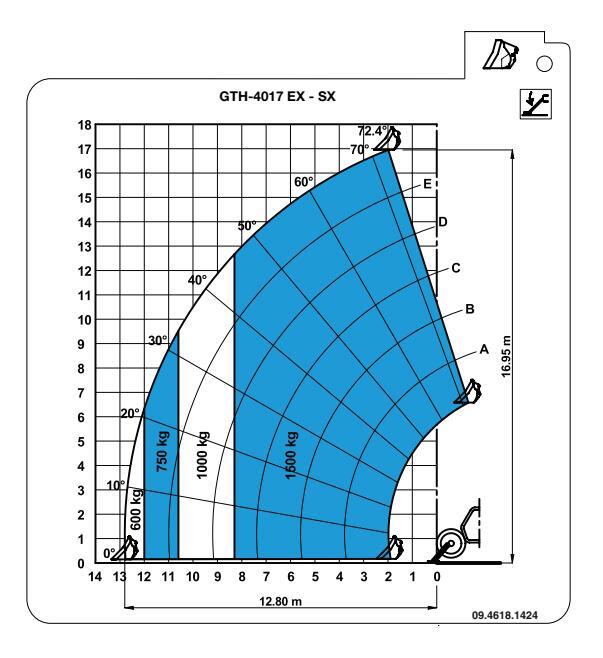

Товарните таблици, които да се използват за Бетон Кофа Ръчна и Хидравлична и за Бокс палет за тухли са тези, отнасящи се до ВИЛИЦИТЕ.

Page 33

ОРГАНИ за КОФА

Органи GTH-2506 и GTH-3007

Преди да разтоварите материал, уверете се че в оперативния радиус няма намиращи се хора.

За товаренето или разтоварването на материала:

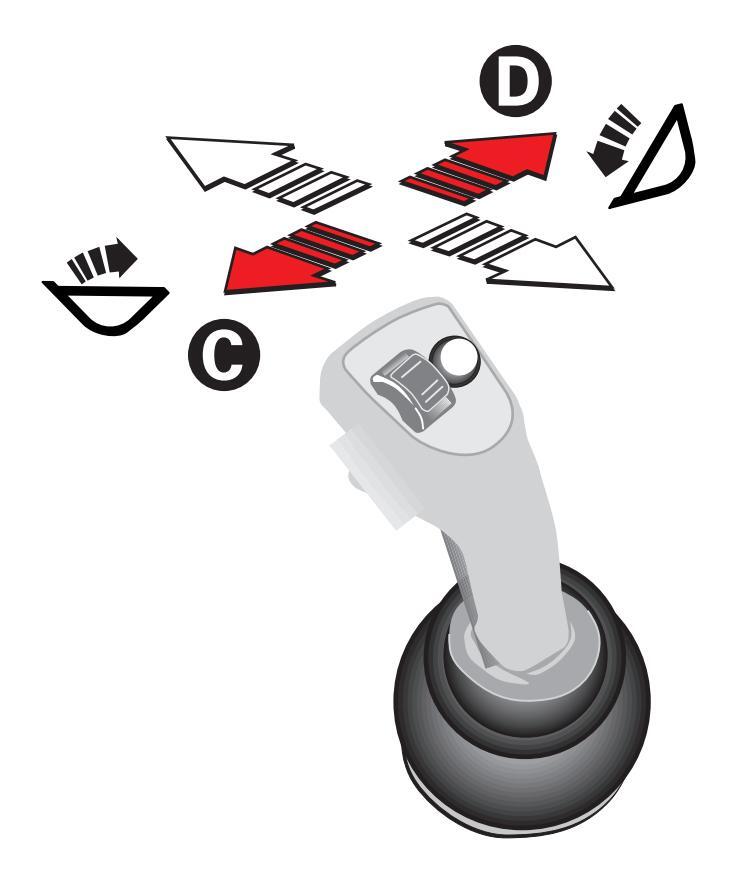

Позицинирайте командния лост в центъра.
Задействайте лоста в посока D , за да разтоварите материала.
Задействайте лоста в посока С , за да натоварите материала.

Page 34

Органи GTH-4013SX и GTH-4017SX

Преди да разтоварите материал, уверете се че в оперативния радиус няма намиращи се хора.

За товаренето или разтоварването на материала:

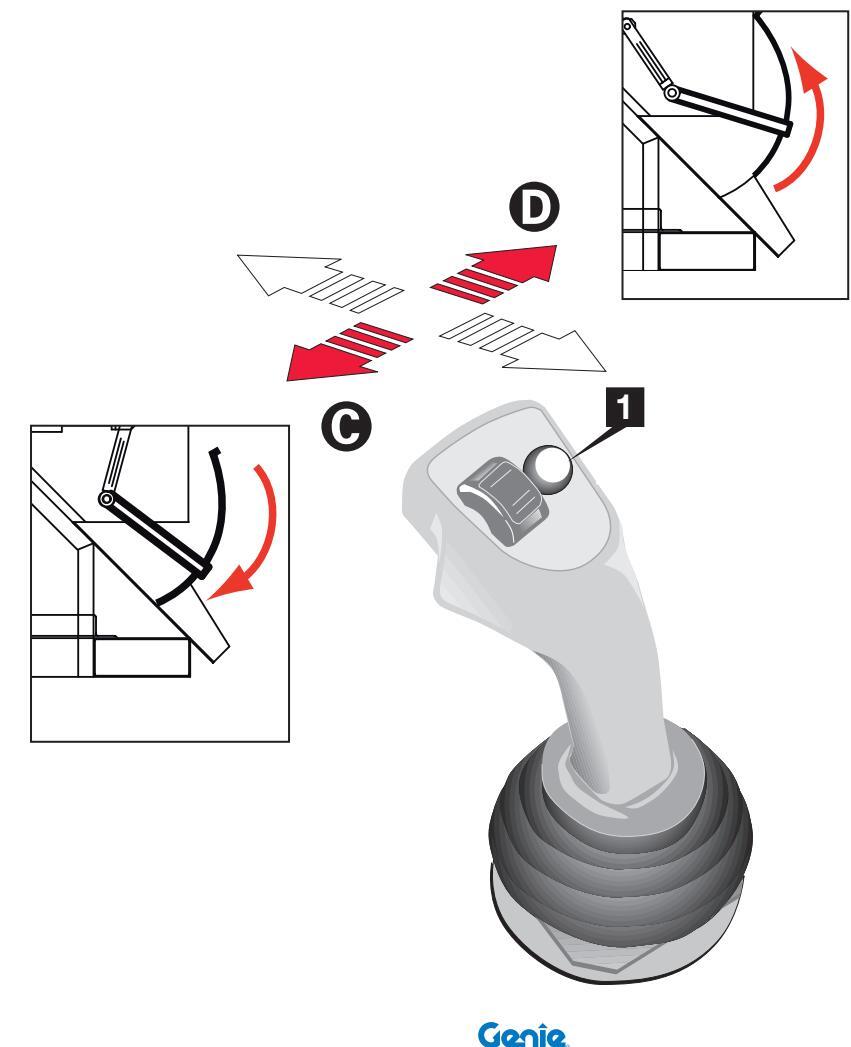

Позицинирайте лост 4 в центъра.
Натиснете бутон 1.
Задействайте лоста в посока D, за да разтоварите материала.
Задействайте лоста в посока С , за да натоварите материала.

Page 35

■ Органи GTH-4013EX и GTH-4017EX

Преди да разтоварите материал, уверете се че в оперативния радиус няма намиращи се хора.

За товаренето или разтоварването на материала:

Позицинирайте командния лост в центъра.
Задействайте лоста в посока D , за да разтоварите материала.
Задействайте лоста в посока С, за да натоварите материала.

Page 36

■ Органи GTH-4016SR и GTH-4018SR

Преди да разтоварите материал, уверете се че в оперативния радиус няма намиращи се хора.

За товаренето или разтоварването на материала:

С ЛЯВ JOYSTICK (опционна конфигурация)

Позицинирайте командния лост в центъра и натиснете бутон 4.
Задействайте лоста в посока D , за да разтоварите материала.
Задействайте лоста в посока С , за да натоварите материала.

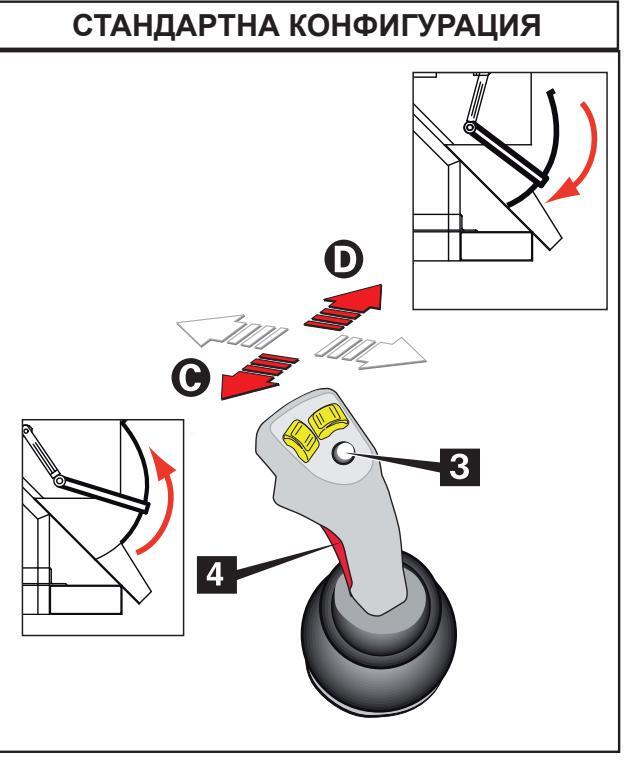

С ДЕСЕН JOYSTICK (стандартна конфигурация)

Позицинирайте командния лост в центъра и натиснете бутон 4.
Задействайте лоста в посока D , за да разтоварите материала.
Задействайте лоста в посока С , за да натоварите материала.

Page 37

Органи за СМЕСИТЕЛНА КОФА

GTH-2506 и GTH-3007

Спазвайте спелните инструкции:

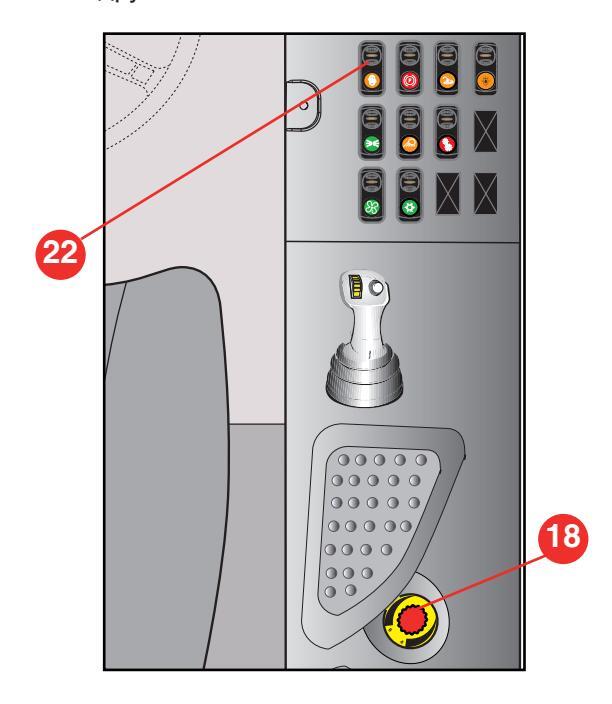

1. Завъртете "Потенциометъра за постоянен приток на масло" 18 в позиция 0 и натиснете бутон Приток" 22. за да активирате хидравличния кръг за захранване на помошните линии за преместване на оборулването
2. Завъртайки "Потенциометъра за постоянен приток на масло" 18 в посока. обратна на часовниковата стрелка, се увеличава товароносимостта в кръга за захранване на линиите за преместване на уредите в една или друга посока.

За употребата на това оборудване и на съответния радио контрол. консултирайте специфичното ръководство.

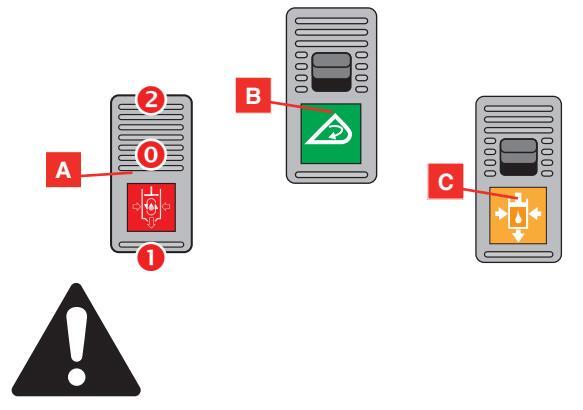

• ОСТАВАШИ МОЛЕЛИ

Спазвайте спелните инструкции:

1. Поставете селектора "Приток на масло на смесителната кофа" А в позиция 0 и залействайте прекъсвача. Смесителна кофа" В, за да активирате движението на вътрешната смесителна лопата. Селекторът разполага с елин блок, който държи натиснат прекъсвача. Преди на превключите селектора на различна позиция, отблокирайте механизма, поставен във високата част на селектора.
2. Чрез преместване на селектора А в позиция 2 или 1 се регулира притокът на масло надясно или наляво.
3. За да изпразните бетона, поставете селектора А в позиция 0 и натиснете селектора "Спомагателна хидравлична верига" С

За употребата на това оборудване и на съответния радио контрол, консултирайте специфичното ръководство.

Page 38

Органи GTH-2506 и GTH-3007

Преди да разтоварите бетона, уверете се че в оперативния радиус няма намиращи се хора.

За да отворите или затворите вратичката за разтоварване:

Позицинирайте командния лост в центъра.
Натиснете бутон 1.
Задействайте лоста в посока D , за да се отвори вратичката за разтоварване.
Задействайте лоста в посока С , за да се затвори вратичката за разтоварване.

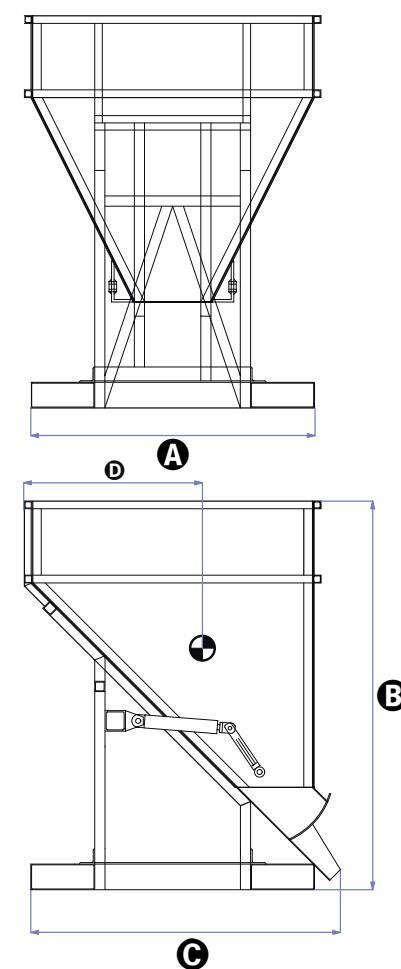

КОФА - БОКС ПАЛЕТ

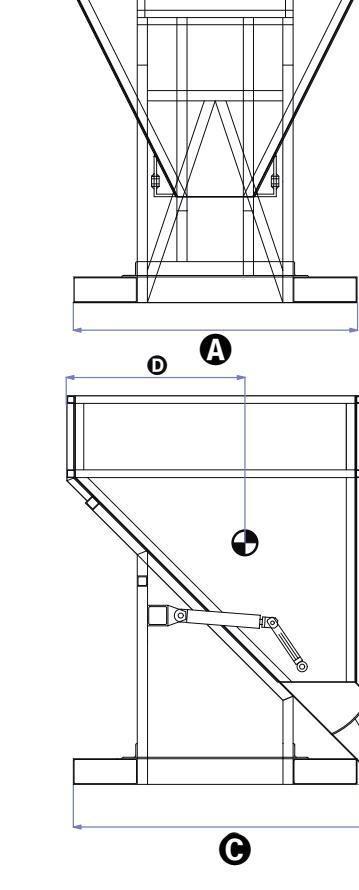

Органи за за ХИДРАВЛИЧНА БЕТОН-КОФА

Page 39

Органи GTH-4013SX и GTH-4017SX

Преди да разтоварите бетона, уверете се че в оперативния радиус няма намиращи се хора.

За да отворите или затворите вратичката за разтоварване:

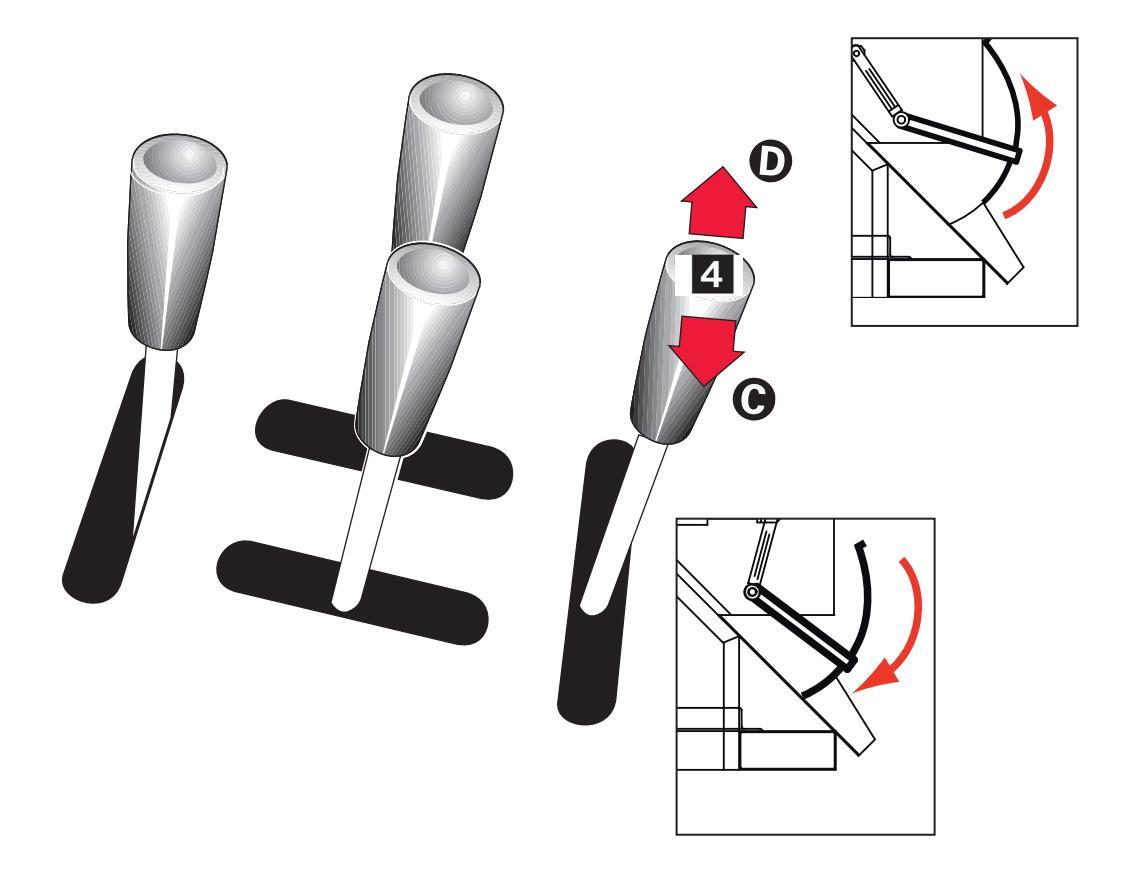

Позицинирайте лост 4 в центъра.
Задействайте лоста в посока D , за да се отвори вратичката за разтоварване.
Задействайте лоста в посока С, за да се затвори вратичката за разтоварване.

Page 40

■ Органи GTH-4013EX и GTH-4017EX

Преди да разтоварите бетона, уверете се че в оперативния радиус няма намиращи се хора.

За да отворите или затворите вратичката за разтоварване:

Позицинирайте командния лост в центъра.
Натиснете бутон 1.
Задействайте лоста в посока D , за да се отвори вратичката за разтоварване.
Задействайте лоста в посока С , за да се затвори вратичката за разтоварване.

Page 41

■ Органи GTH-4016SR и GTH-4018SR

Преди да разтоварите бетона, уверете се че в оперативния радиус няма намиращи се хора.

За да отворите или затворите вратичката за разтоварване:

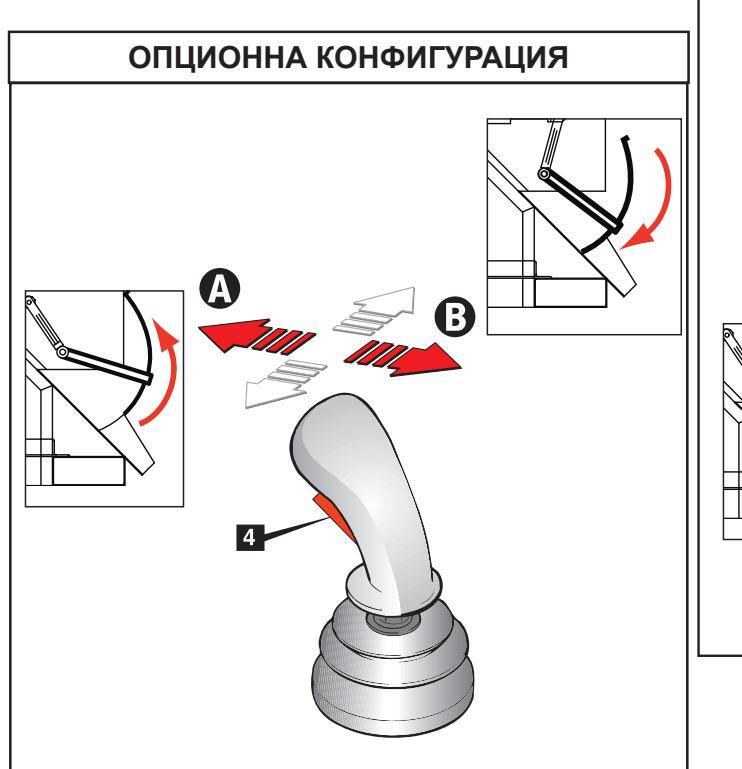

С ЛЯВ JOYSTICK (опционна конфигурация)

Позицинирайте командния лост в центъра и натиснете бутон 4.
Задействайте лоста в посока (), за да се отвори вратичката за разтоварване.
Задействайте лоста в посока (3) , за да се затвори вратичката за разтоварване.

С ДЕСЕН JOYSTICK (стандартна конфигурация)

Позицинирайте командния лост в центъра и натиснете бутон 4.
Натиснете бутон З и го задържете до края на маневрата.
Задействайте лоста в посока () , за да се отвори вратичката за разтоварване.
Задействайте лоста в посока О , за да се затвори вратичката за разтоварване.

Селіе. КОФА - БОКС ПАЛЕТ

Page 42

ТОВАР НА ОБОРУДВАНЕТО

Операторът трябва да прегледа внимателно визуалното си поле, когато използва повдигача.

внимани

При експлоатация на кофата е препоръчително да извършвате загребване само с напълно затворена стрела и да подхождате към насипа с прави колела.

Приближете се перпендикулярно към товара, като проверявате на нивелира дали машината е правилно нивелирана.

Вкарайте кофата под товара и я повдигнете на няколко сантиметра от земята.
Завъртете кофата назад. за да наместите товара отвътре

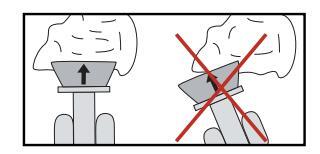

Когато се товарят промишлени изделия или кръгли предмети като например бидони с гориво. масла. т.н. фиксирайте с въжета или ремъци тези материали и продължете при намалена скорост.

Да не се използва за земекопни работи.

Не използвайте кофата за повдигане или пренасяне на хора.

ТОВАР НА БОКС ПАЛЕТ ЗА ТУХЛИ

Приближете се до мястото, където се съхранява материала.
Поставете на земята бокс папета
Отворете решетката.
Натоварете материала.
Затворете решетката и я фиксирайте с оста 1.

Потенциален риск от падене на насипен материал!

Бокс палета за тухли е проектиран за предвижването на палети с тухли.

НЕ Е В НИКАКЪВ СПУЦАЙ ППАТФОРМА ЗА ΠΡΕΗΑСЯΗΕ ΗΑ ΧΟΡΑΙ Не го използвайте за повдигане или пренасяне на хора!

Page 43

ТОВАР НА БЕТОН-КОФАТА

Приближете се до мястото, където се съхранява материала.
Поставете на земята бетон кофата.
Проверете дали вратичката за разтоварване е затворена. В противен случай, завъртете лоста 2 в посока на часовниковата стрелка при ръчната версия или задействайте командния лост за хидравличната версия.

• Изсипете бетона от горния край.

■ ТОВАР НА СМЕСИТЕЛНАТА КОФА

За употребата на това оборудване и на съответния радио контрол, консултирайте специфичното ръководство.

Page 44

ДВИЖЕНИЕ НА НАТОВАРЕНИЯ МАТЕРИАЛ

След като се натовари материала, придържайте се към следните инструкции:

Повдигнете оборудването на височина за транспорт 300-500 мм от земята.
Преди движението, уверете се че товара е достатъчно повдигнат спрямо евентуални околни предмети.
Проучете маршрута, за да установите евентуални рискове.
Избягвайте да пренасяте по прекалено несвързани терени.
Повреме на транспорта, се допускат следните наклони: 10% надолу, 15% нагоре, 5% странично.
Започнете движението на възможно най-ниска скорост.
Предвижвайте се бавно (1,5 км/час).

Не позволявайте на персонала да минава или стои под товара.
Не оставяйте без надзор товара.
Преди да започнете движението, отдалечете хората, намиращи се в зоната.

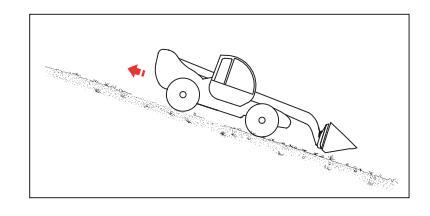

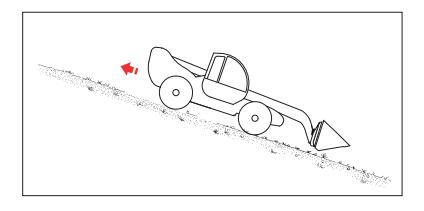

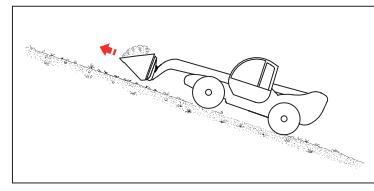

Ако трябва да се движите по наклони нагоре с оборудването натоварено с материал, пристъпвайте на предна

скорост и се предвижвайте, като държите товара във възможно най-ниско положение.

Ако трябва да се движите по наклони надолу с оборудването натоварено с материал, пристъпвайте на задна скорост.

Ако трябва да се движите по наклони нагоре с празна кофа, пристъпвайте на задна скорост.

Ако трябва да се движите по наклони надолу с празна кофа, пристъпвайте на предна скорост.

ПОСТАВЯНЕ НА ТОВАРА НА ЗЕМЯТА

Преди да повдигнете товара, изберете място, където да го поставите. Подготвянето на такова място зависи от естеството на товара.

Page 45

ПАРКИРАНЕ И ПОСТАВЯНЕ ИЗВЪН ЕКСПЛОАТАЦИЯ НА ОБОРУДВАНЕТО И НА ПОВДИГАЧА

ВНИМАНИЕ

Поставете оборудването върху сух и добре нивелиран терен.

За да освободите оборудването от повдигача:

Доближете се до мястото, къде смятате да оставите монтираното оборудване.
Установете оборудването на земята.
Спрете мотора на повдигача.
Освободете хидравличните тръби от съединенията на стрелата.
Пуснете отново мотора.
Задействайте командния лост, за да отблокирате оборудването от монтажната плоча.
Завъртете напред монтажната плоча и спуснете стрелата, за да откачите горния захват на оборудването.
Отстъпете с машината назад.

Оборудването може да се предвижи посредством повдигача, в/у който е монтиран или чрез средства снабдени с вилици с подходяща товароносимост.

Кратки престои

На края на всеки работен ден, всяка смяна или при нощни престои, паркирайте машината, така че да не създава опасност.

Вземете всички предпазни мерки за избягване на рискове за лицата, които се приближават до машината, когато е в престой.

Паркирайте машината на място, където няма да затруднява движението.
Задействайте спирачката за паркиране.
Извадете ключа от контактния включвател и заключете вратата на кабината..

Периоди на дълъг престой

Когато се налага паркирането на машината и/или оборудването за дълги периоди на бездействие, освен спазване на правилата, валидни за кратки престои, препоръчваме:

Измийте старателно машината. За да изпълните възможно най-добре тази операция, препоръчваме демонтирането на предпазните решетки и капаци.

Не използвайте бензин, раззтворители и други запалителни течности, като препарати; ползвайте оторизирани търговски разтворители, незапалителни

и нетоксични. Ако се ползва компресиран въздух, да се носят защитни очила и защитна маска за дихателните пътища. Ако се използва струя вода, не насочвайте струята към електрически части.

След измиване, подсушете старателно всички части с въздушна струя.
Направете пълно гресиране на машината.
Направете основен преглед и сменете евентуалните износени или повредени части.
Пребоядисайте евентуалните повредени или износени части.
Приберете машината на закрито и проветриво място.

Genîe

Page 46

Помнете, че и в периодите на продължително бездействие, периодичното обслужване трябва редовно да се изпълнява, като се обръща особено внимание на течностите и на всички елементи, подлежащи на стареене. Във всеки случай, преди повторно въвеждане на машината и/или оборудването в експлоатация, направете извънредно обслужване и грижлива проверка на всички механични, хидравлични и електрически части.

■ ИЗХВЪРЛЯНЕ

ПАЗИ ПРИРОДАТА

Препоръчително е, след приключване технологичния живот на машината и/ или оборудването, частите й да не се разпиляват в околната среда, а да се поверят да специлизирани фирми, които ще извършат тази операция съгласно действащите нормативи.

Изхвърляне на акумулаторите

ПАЗИ ПРИРОДАТА

Негодните оловни акумулатори не се изхвърлят с нормалните твърди промишлени отпадъци и тъйкато съдържат вредни материали, трябва да се събират, изхвърлят и/или рециклират съгласно законите на държавите-членки.

Негодният акумулатор трябва да се остави на сухо и изолирано място. Уверете се, че и акумулаторът е сух и капачките на елементите са добре затворени. Поставете на акумулатора предупредителна табелка със забрана на използване. Ако преди изхвърляне акумулаторът се остави на открито, той трябва да се подсуши, да се намажат кутията и елементите с грес и да се затворят капачките на елементите. Да се избягва поставянето му директно на земята; по-добре върху дървени дъски или плот и евентуално да се покрие. Изхвърлянето на акумулатора трябва да стане възможно най-бързо.

Page 47

Ръководство за Оператора

Обслужване

Изпълнявайте и спазвайт

Операторът може сам да изпълни редовното обслужване, описана в това ръководство.

Операциите по редовната поддръжка се извършват от квалифициран технически персонал въз основа на техническите спесификации на производителя.

Легенда на символите за поддръжка:

Следният символ показва сервизните интервали за обслужване, изразени в работни часове.

ПРЕДГОВОР

Грижливото и периодично обслужване гарантира на оператора винаги надеждна и безопасна машина.

Поради тази причина, след експлоатация при специфични условия (кални или прашни терени, тежка екплоатация и др.) машината трябва да се измие, гресира и да се извърши правилно обслужване.

Винаги проверявайте дали частите й са в добро състояние, да няма течове на масло, предпазните капаци и устройства да са изправни, в противен случай потърсете причините за неизправностите и ги отстранете.

Неспазването на правилата за планирана поддръжка, посочена в това ръководство, автоматично анулира гаранцията на TEREXLIFT.

внимание

Page 48

Обслужване

СМАЗОЧНИ ПРОДУКТИ - НОРМИ ЗА ХИГИЕНА И БЕЗОПАСНОСТ

Хигиена

Продължителният контакт на маслата с кожата може да причини дразнене. ЗАТОВА е препоръчително ползването на гумени ръкавици и предпазни очила. Препоръчително е, след боравене с масла, грижливо да измиете ръцете с вода и сапун.

Складиране

Винаги съхранявайте смазочните продукти на затворени и недостъпни за деца места. Не дръжте смазочните продукти на открито и без етикет, указващ съдържанието им.

Изхвърляне

Нови или отработени масла, изхвърлени в околната среда, са силно замърсяващи!

Грижливо съхранявайте новите масла, а отработените изхвърляйте вспециалниконтейнери за последващо рециклиране в специалните места за събиране на отпадъци.

Изливане

При случайни течове на масло, отстранете разлива чрез абсорбиране с пясък или одобрен вид гранулат. Изгребете така получената смес и изхвърлете според изискванията за химически отпадъци.

Първа помощ

Очи: При контакт с очите, изплакнете обилно с течаща вода. Ако дразненето продължава, посетете най-близкия център за неотложна помощ.
Поглъщане: При поглъщане на масло, не предизвиквайте повръщане. Потърсете медицинска помощ.
Кожа : При интензивен и продължителен контакт с кожата измийте с вода и сапун.

Пожар

При пожар използвайте въглерододвуокисни, прахови или водопенни пожарогасители. Не използвайте вода.

ПЛАНИРАНО ОБСЛУЖВАНЕ

Погрешна или недостатъчна поддръжка може да направи машината и оборудването опасни за оператора и пината окопо тях. Погрижете се обслужването и смазването да се изпълняват редовно, съгласно посоченото от производителя. така че машината и оборудването да се поддържат изправни и безопасни. Операциите по обслужването се определят на базата на работните часове на машината и/или оборудването. Проверявайте и поддържайте в изправност брояча на работните часове, за да може ла определите правилно сервизните интервали Уверете се, че всички неизправности установени по време на обслужването, ще бъдат своевременно отстранени прели спелващата експлоатация на машината.

При всяка експлоатация

1. Преди да използвате оборудавнето, проверете визуално дали не е повредено.
Старателно измивайте с вода след края на всеки работен ден или преди периоди на бездействие, така че да не се получи втвърдяване на бетона или остатъците.
3. Проверете да няма течове на хидравлично масло от проводите или от бързосменните връзки (ако има).
Старателно покривайте бързосменните връзки след всяко разкачване, за да се избегне проникването на замърсяване в хидравличния кръг (ако има).
5. При всяка експлоатация, проверявайте целостта на закрепващите вериги и ги сменете, ако са износени или деформирани ( ако има ).

Page 49

Обслужване

СЕРВИЗНИ ИНТЕРВАЛИ

Всички сервизни операции трябва да се извършват с изключен двигател, включена спирачка за паркиране, работни органи изцяло установени на земята и предавка в неутрално положение.

Абсолютно забранени са операции по хидравличната система, ако не се извършват от упълномощен персонал.

Хидравличната система на тази машина е оборудвана с акумулатори на налягане, които могат да доведат до сериозен риск за безопасността на персонала, ако не бъдат напълно опразнени преди извършването на операции по самата система.

За опразването на акумулаторите е достатъчно, при изключен двигател, да се натисне 8/10 пъти педала на спирачката.

Уверете се, преди извършването на операции по хидравлични системи и компоненти, че няма остатъчно налягане в системата. За тази цел, след изключване на двигателя и включване на спирачката за паркиране, задействайте лостовете на разпределителите (в различните работни позиции) за да освободите налягането в хидравличната система.

Проводите под налягане могат да се сменят само от висококвалифициран персонал.

Всякакви замърсители, които влизат в затворения кръг, водят до внезапно износване на предавката.

А ВНИМАНИЕ

Квалифицираният персонал, които работи по хидравличната система, трябва да осигури перфектна чистота в прилежащата зона, преди да извърши операцията.

ПАЗИ ПРИРОДАТА

Боравенето и изхвърлянето на отработени масла се регламентира от националните и местни нормативни разпоредби. Изпозвайте одобрени съоръжения за изхвърляне.

внимание

Ако трябва да се извърши каквато и да е интервенция по поправка или поддръжка и, най-вече, ако трябва да се направят заварки по машината, е необходимо да се изключи главният прекъсвач на батерията поставен отвътре на отвора за мотора.

Page 50

Страницата умишлено е оставена празна

Page 51

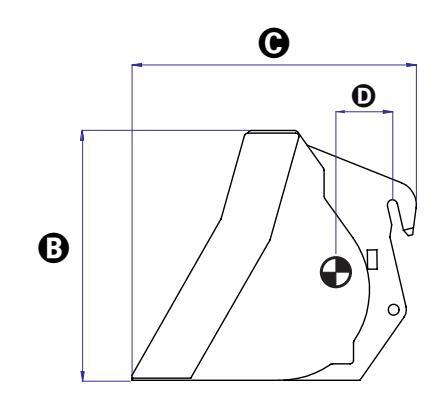

КОФА 500 ЛИТРА

• код 59.0201.9002 за GTH-2506 и GTH-3007

КОФА 800 ЛИТРА

• код 59.0201.9003 за GTH-2506 и GTH-3007

	ТЕХНИЧЕСКИ ДАННИ
	Ширина	2036 мм
₿	Височина	810 мм
Θ	Дължина	980 мм
	Тегло	355 кг
	Вместимост оборудване	500 литра
D	Център на тежестта	360 мм

ТЕХНИЧЕСКИ ДАННИ
	Ширина	2036 мм
₿	Височина	940 мм
Θ	Дължина	1175 мм
	Тегло	420 кг
	Вместимост оборудване	800 литра
D	Център на тежестта	485 мм

Page 52

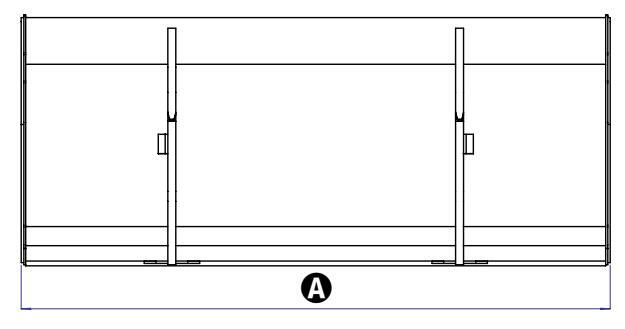

КОФА 800 ЛИТРА

• код 59.0201.9004 за GTH-4013SX, GTH-4013EX, GTH-4017SX и GTH-4017EX

КОФА 800 ЛИТРА

• код 59.0201.9001 за GTH-4016SR и GTH-4018SR

	ТЕХНИЧЕСКИ ДАННИ
	Ширина	2435 мм
₿	Височина	940 мм
Θ	Дължина	1070 мм
	Тегло	450 кг
	Вместимост оборудване	800 литра
D	Център на тежестта	440 мм

ТЕХНИЧЕСКИ ДАННИ
	Ширина	2435 мм
₿	Височина	1170 мм
Θ	Дължина	1140 мм
	Тегло	510 кг
	Вместимост оборудване	800 литра
D	Център на тежестта	420 мм

Page 53

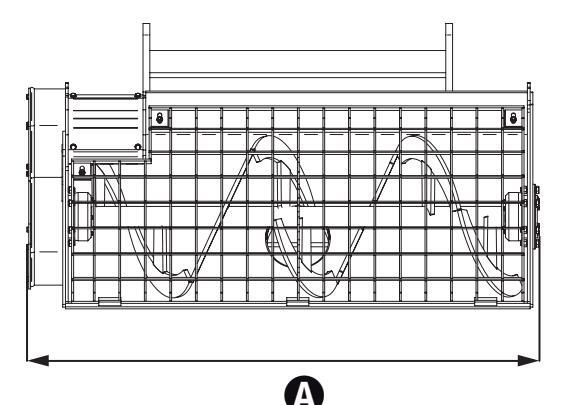

СМЕСИТЕЛНА КОФА 250 ЛИТРА
код 59.0401.2003 за GTH-2506 и GTH-3007

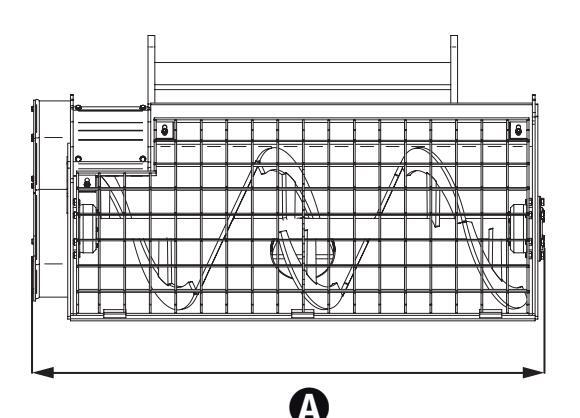

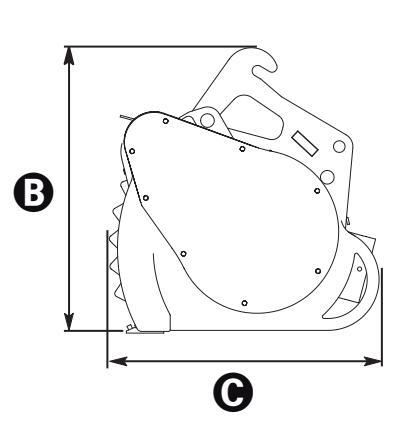

СМЕСИТЕЛНА КОФА 500 ЛИТРА
код 59.0401.2002 за GTH-4013SX, GTH-4013EX, GTH-4017SX, GTH-4017EX, GTH-4016SR и GTH-4018SR

ТЕХНИЧЕСКИ ДАННИ
	Ширина	1506 мм
₿	Височина	840 мм
Θ	Дължина	795 мм
	Тегло	460 кг
	Вместимост оборудване	250 литра
D	Център на тежестта	470 мм
Мак (л/м	Макс. хидравличен дебит (л/мин)/(bar) 65/250

ТЕХНИЧЕСКИ ДАННИ
A	Ширина	1650 мм
€	Височина	990 мм
Θ	Дължина	880 мм
	Тегло	550 кг
	Вместимост оборудване	450 литра
D	Център на тежестта	415 мм
Мак (л/м	с. хидравличен дебит ин)/(bar)	60/220

Page 54

РЪЧНА БЕТОН-КОФА 500 ЛИТРА код 59.0400.0000 за ВСИЧКИ МОДЕЛИ

	ТЕХНИЧЕСКИ ДАННИ
	Ширина	1110 мм
6	Височина	1320 мм
Θ	Дължина	1110 мм
	Тегло	230 кг
	Вместимост оборудване	500 литра
D	Център на тежестта	700 мм

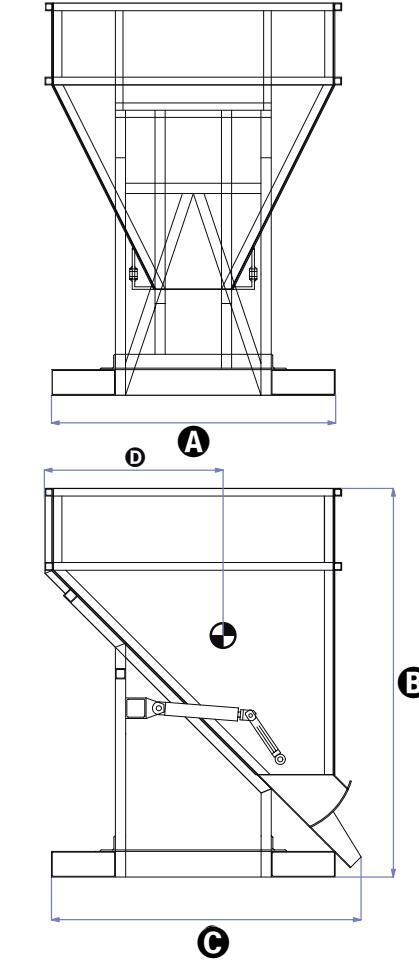

ХИДРАВЛИЧНА БЕТОН-КОФА 500 ЛИТРА код 59.0400.1000 за ВСИЧКИ МОДЕЛИ

ТЕХНИЧЕСКИ ДАННИ
A	Ширина	1110 мм
₿	Височина	1320 мм
Θ	Дължина	1110 мм
	Тегло	244 кг
	Вместимост оборудване	500 литра
• Център на тежестта 700 мм
Макс. хидравличен дебит (л/мин)/(bar)		65/250

Page 55

🔳 РЪЧНА БЕТОН-КОФА 800 ЛИТРА ■ ХИДРАВЛИЧНА БЕТОН-КОФА 800 ЛИТРА • код 59.0400.2000 за ВСИЧКИ МОДЕЛИ

• код 59.0400.3000 за ВСИЧКИ МОДЕЛИ

ТЕХНИЧЕСКИ ДАННИ
	Ширина	1110 мм
₿	Височина	1520 мм
Θ	Дължина	1110 мм
	Тегло	264 кг
	Вместимост оборудване	800 литра
D	Център на тежестта	750 мм
Макс. хидравличен дебит (л/мин)/(bar)		60/220

Genîe КОФА - БОКС ПАЛЕТ

ТЕХНИЧЕСКИ ДАННИ
	Ширина	1110 мм
6	Височина	1520 мм
0	Дължина	1110 мм
	Тегло	250 кг
	Вместимост оборудване	800 литра
D	Център на тежестта	750 мм

Page 56

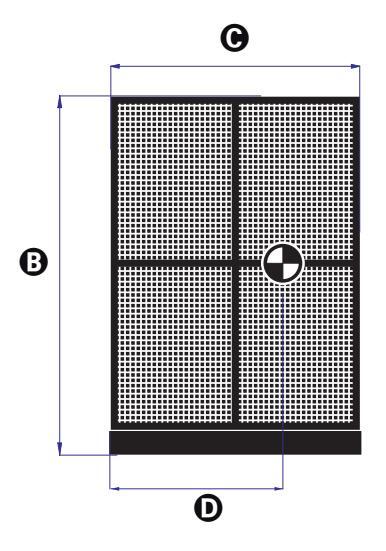

■ БОКС ПАЛЕТ ЗА ТУХЛИ

• код 59.0400.7000 за ВСИЧКИ МОДЕЛИ

ТЕХНИЧЕСКИ ДАННИ
	Ширина	800 мм
6	Височина	1150 мм
Θ	Дължина	1110 мм
	Тегло	120 кг
	Вместимост оборудване	500 литра
D	Център на тежестта	550 мм
