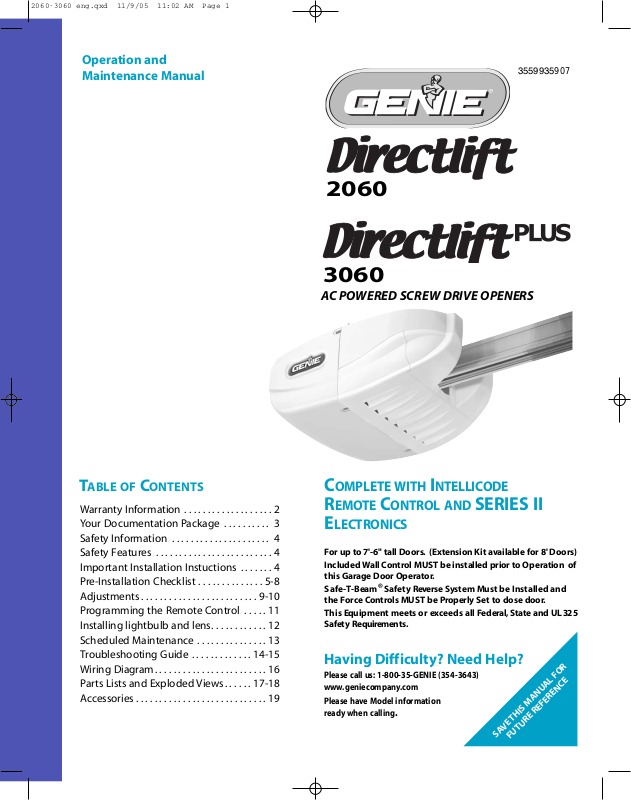

Operation and Maintenance Manual

3559935907

2060

TABLE OF CONTENTS

Warranty Information . . . . . . . . . . . . . . . . . . . 2

Your Documentation Package . . . . . . . . . . 3

Safety Information . . . . . . . . . . . . . . . . . . . . . 4

Safety Features . . . . . . . . . . . . . . . . . . . . . . . . . 4

Important Installation Instuctions . . . . . . . 4

Pre-Installation Checklist . . . . . . . . . . . . . . 5-8

Adjustments. . . . . . . . . . . . . . . . . . . . . . . . . 9-10

Programming the Remote Control . . . . . 11

Installing lightbulb and lens. . . . . . . . . . . . 12

Scheduled Maintenance . . . . . . . . . . . . . . . 13

Troubleshooting Guide . . . . . . . . . . . . . 14-15

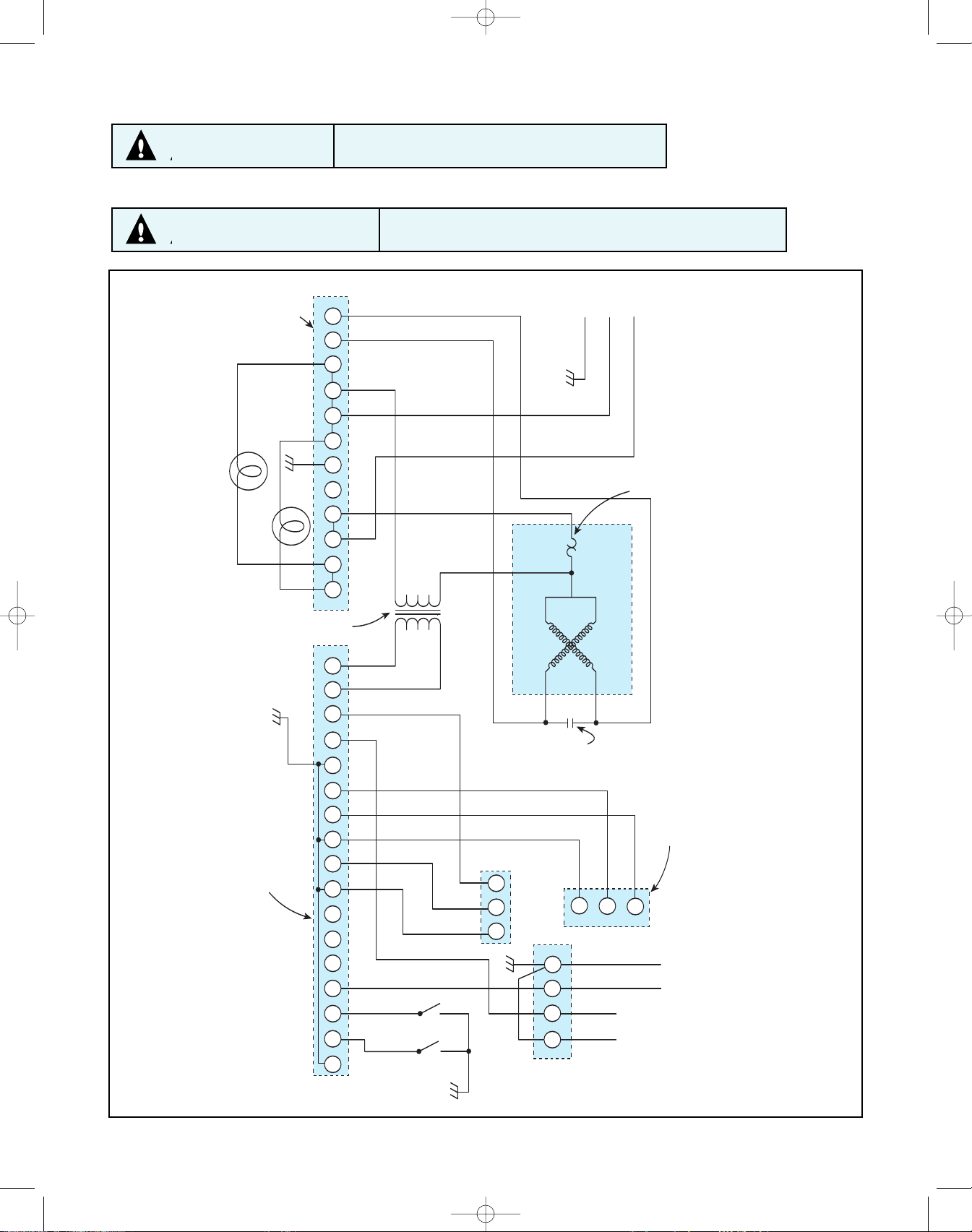

Wiring Diagram. . . . . . . . . . . . . . . . . . . . . . . . 16

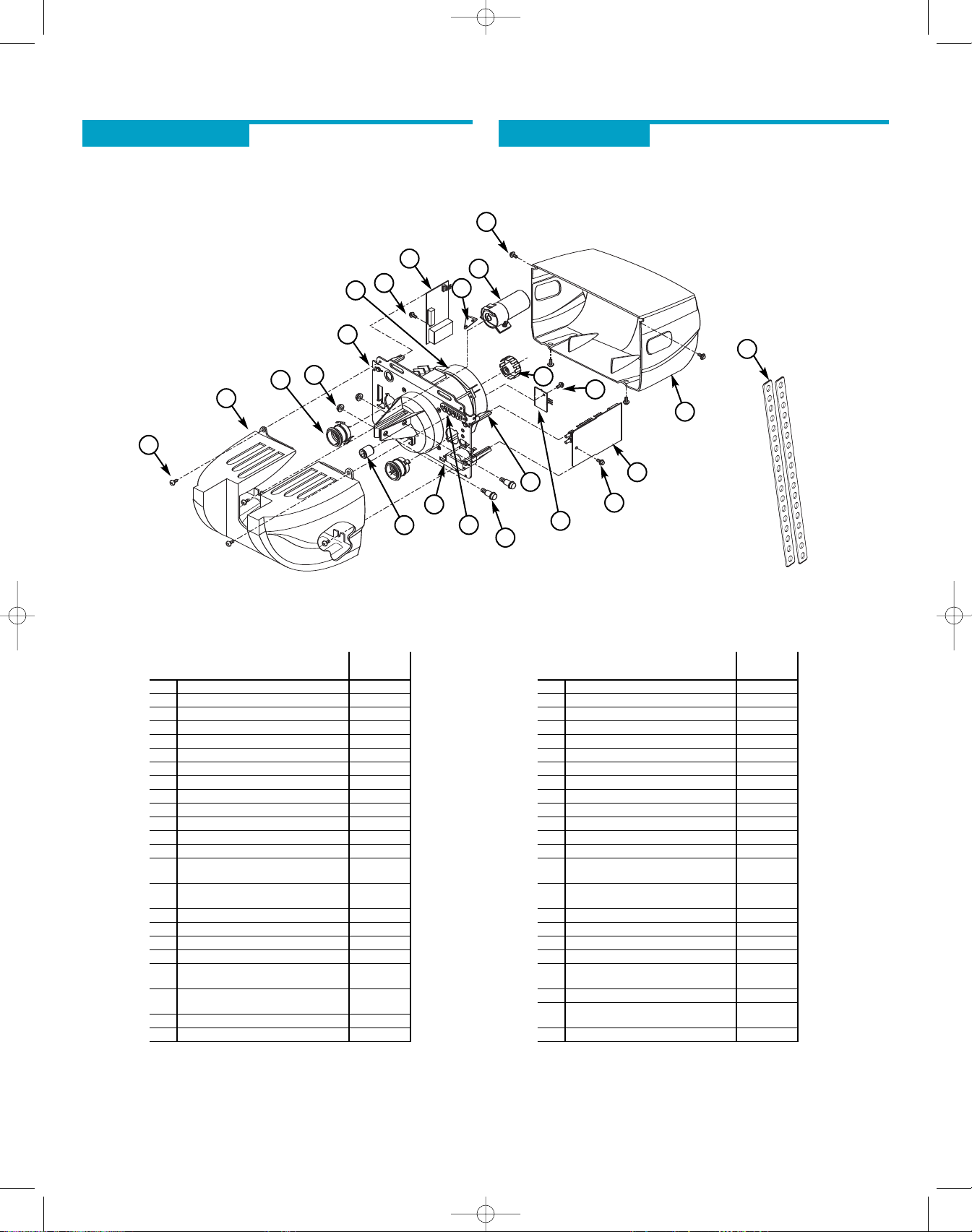

Parts Lists and Exploded Views. . . . . . 17-18

Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3060

AC POWERED SCREW DRIVE OPENERS

COMPLETE WITH INTELLICODE REMOTE CONTROL AND SERIES II ELECTRONICS

For up to 7'-6" tall Doors. (Extension Kit available for 8' Doors) Included Wall Control MUST be installed prior to Operation of

this Garage Door Operator. Safe-T-Beam®Safety Reverse System Must be Installed and

the Force Controls MUST be Properly Set to close door. This Equipment meets or exceeds all Federal, State and UL 325

Safety Requirements.

Having Difficulty? Need Help?

Please call us: 1-800-35-GENIE (354-3643) www.geniecompany.com

Please have Model information ready when calling

SAVE THIS MANUAL FOR

FUTURE REFERENCE

Page 2

2060-3060 eng.qxd 11/9/05 11:02 AM Page 2

THE GENIE COMPANY LIMITED WARRANTY

What is covered?

Any defect in material and product workmanship from personal, normal household use

in accordance with the Owner’s Manual.

For how long?

MODEL 2060L . .. 20 years on motor,3 years all other parts. MODEL 3060L . .. Lifetime* on motor,3 years all other parts. MODEL 3060C . .. Lifetime* on motor,3 years all other parts.

*Lifetime = For as long as you own your home.

Who gets the warranty?

This warranty is limited to the consumer who originally purchased the product.

Geographic scope:

This warranty applies only to units installed and operated within the country where they were purchased.

Limitations:

IMPLIED WARRANTIES, INCLUDINGTHOSE OF FITNESS FOR A PARTICULAR PURPOSE AND MERCHANTABILITY (AN UNWRITTEN WARRANTY THAT THE PRODUCT IS FIT FOR ORDINARY USE), ARE LIMITED TO ONE YEAR FROM THE DATE OF PURCHASE. GENIE WILL NOT PAY FOR: LOSS OF TIME; INCONVENIENCE;LOSS OF USE OFYOUR GENIE PRODUCT OR PROPERTY DAMAGE CAUSED BY YOUR GENIE PRODUCT OR ITS FAILURE TO WORK; ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES; OR ANY DAMAGES RESULTING FROM MISUSE OR MODIFICATION OF YOUR GENIE PRODUCT.

Some states and provinces do not allow limitations on how long an implied warranty lasts or the exclusion of incidental or consequential damages,so the above limitations or exclusions may not apply to you.

This warranty is the only one we will give on your Genie product,and it sets forth all our responsibilities regarding your Genie product.Thereare no other express warranties.

State and province rights:This warranty gives you specific legal rights,and you may also have other rights which vary from state to state and province to province.

How to get warranty service:

To obtain warranty service for your Genie product,you must provide proof of the date and place of purchase of the product.

1.Do-It-Yourself-Service.

Call the Genie Consumer Connection toll free at 1.800.354.3643 to speak in person to a trained Genie representative for assistance in diagnosing the problem and arranging to supply you with the required parts for do-it-yourself repairs.Trained service representatives are available Monday-Friday, 8:00 a.m.- 11:00 p.m., Eastern Time, and on Saturday,10:00 a.m. to 8:00 p.m., Eastern Time (subject to holidays) You may also get the information you need at

www.geniecompany.com.

2.Service From Authorized Dealers.

You also may obtain warranty service from Genie authorized dealers by calling the Genie Customer Service at 1.800.354.3643 or by visiting before scheduling warranty service. If warranty service is provided by an authorized dealer,Genie will provide all required parts under warranty at no charge to you,but the dealers are independent business people and may render a bench or service call charge for their services. Genie will not reimburse you or otherwise be responsible for those charges.

We suggest that you retain your original packing material in the event we choose to repair or replaqce your Genie Product and request that you ship it to us.Be sure to include your name,address, telephone number, proof of date and place of purchase and a description of the operating problem. After repairing or replacing,your Genie product, we will ship it to your home at no cost to you for parts and labor, but you will have to pay a minimum of $5.00 for shipping and handling charges.

Your choice of either one of the above-described service options is your exclusive remedy under this warranty.

www.geniecompany.com

What this warranty does not cover:

This warranty does not cover batteries (which are considered replaceable parts),installation, commercial use, defects resulting from accidents,damage while in transit to our service location or damage resulting from alterations, misuse or abuse, lack of proper maintenance, unauthorized repair or modification of the product, affixing of any attachment not provided with the product, programming of the Remote Control Devices, Safe-T-Beam® adjustment/cleaning, staples through wiring, pinched or broken wires, Carriage disengaged, Force Control adjustments, door out of balance, broken springs or cables, power outages, use of extension cords,missing or damaged parts on discounted,clearanced, final sale or taped cartons,phantom operations (labor is not covered if Opener is functioning properly while technician is in garage),fire,flood,or acts of God, or other failure to follow the Owner’s Manual.

Please note the following information,so it is available if you need to call us.

Date Purchased ______________________________

/ /

Serial Number ______________________________

Operator Model ______________________________

Remote Control Model ______________________________

Dealer Name ______________________________

Dealer Address ______________________________

City ______________________________

State ______________________________

Zip ______________________________

NOTE

Please keep original or photocopy of your sales receiptwith this manual for future reference should service ever be required.

FOR ANSWERS: CALL 1.800.354.3643

Model Number and Serial Number are located on front panel inside the lens.

Visit Our Website at: www.geniecompany.com

SAVE THESE INSTRUCTIONS

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 3

2060-3060 eng.qxd 11/9/05 11:02 AM Page 3

YOUR GARAGE DOOR OPENER DOCUMENTATION PACKAGE

The documentation provided with your opener has been carefully designed and organized to make the assembly, operation,and continued maintenance of your product as easy and safe as possible.This material consists of two main items.

Operation and Maintenance Manual

While it is recommended that all documents be retained for future reference, this manual should contain most of the information that you will need over the lifetime of your product.The manual is designed in a “flip-flop” configuration with the english version in one half of the book and the spanish / french version in the other half.The basic contents of this manual are:

English Language DASMA

Spanish / French Language DASMA

· Warranty Information

· Pre Installation Checklist to be reviewed prior to any

assembly or installation

· Necessary Adjustments

· Programming Remote Devices

Tri-Lingual Entrapment label

· Maintenance and Troubleshooting

· Parts Explosions

· Accessory Order Form

Door Opener Association Safety and Maintenance Brochure (DASMA)

· Entrapment Warning Label - To be Adhered in close proximity

English Language Version

Spanish / French Language Version

to wall control

Assembly and Installation Poster

This poster is intended to give a convenient lay flat media to be used at the site of assembly and installation.Color coding is used to highlight steps and other information as clearly as possible.This poster is Tri-Lingual with english instructions highlighted with a blue background.The basic contents of this Poster are:

Opener Installation

· Quick Reference Poster

· Pictorial and step by step opener assembly instructions

· Pictorial and step by step opener installation instructions

Quick Reference Diagram

Opener Assembly

IT IS CRITICAL THAT ALL SAFETY WARNINGS MARKED CLEARLY IN BOTH

THE MANUAL AND POSTER ARE READ, UNDERSTOOD AND FOLLOWED.

The Genie Company is constantly striving to improve our products and the documentation that comes with them.If you have any

suggestions or ideas for improving this product and it’s documentation, please forward them to:

The Genie Company

22790 Lake Park Blvd.

Alliance, Ohio 44601-3498

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 4

2060-3060 eng.qxd 11/9/05 11:02 AM Page 4

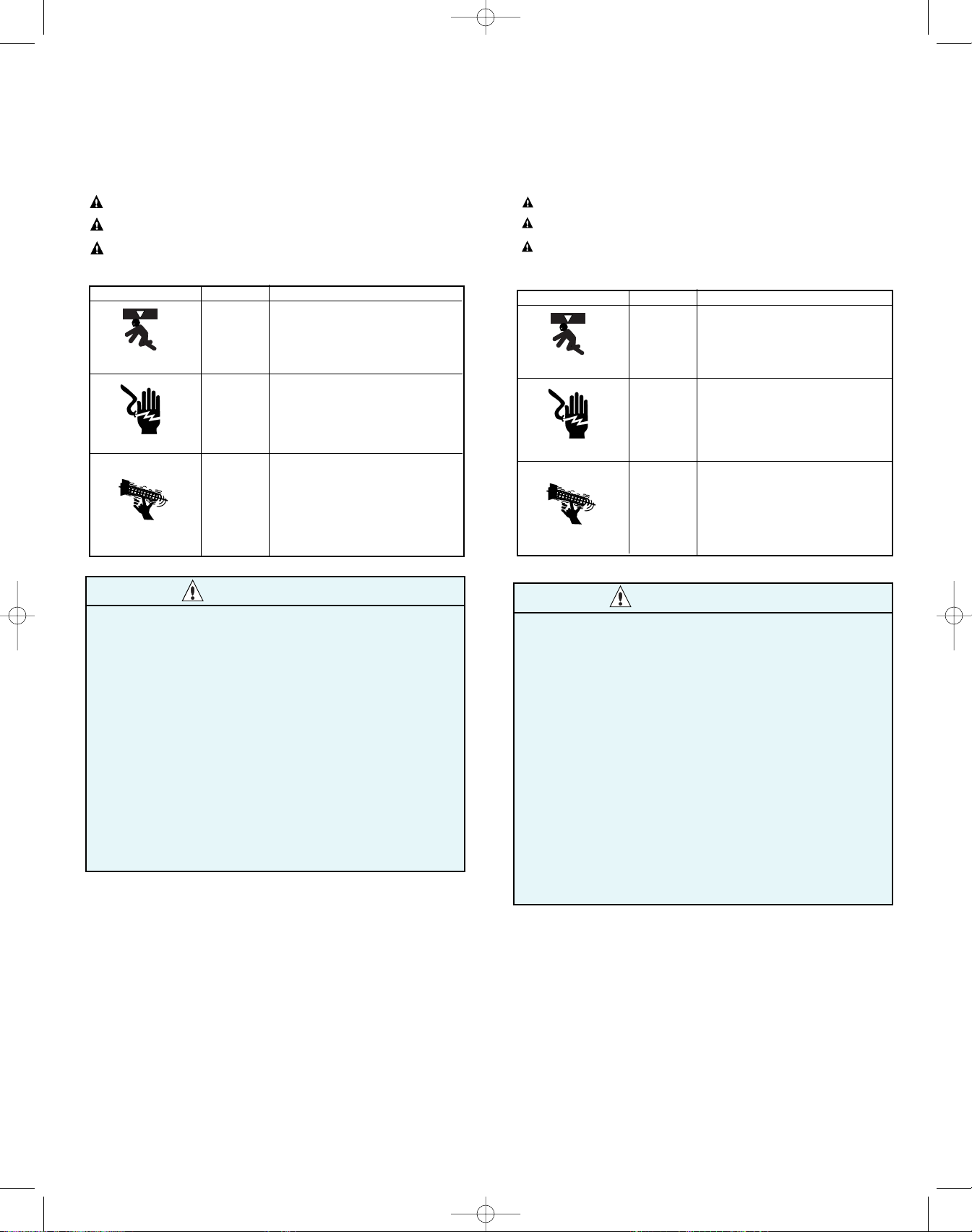

OVERVIEW OF POTENTIAL HAZARDS

Overhead doors are large,heavy objects that move with the help of springs under high tension and electric motors. Since moving objects, springs under tension, and electric motors can cause injuries, your safety and the safety of others depend on you reading the information in this manual. If you have questions or do not understand the information presented, call The Genie Company. or your local Genie Distributor.

In this section, and those that follow, the words information. The word:

indicates an imminently hazardous situation which, if not avoided,will result in death or serious injury.

DANGER WARNING CAUTION

The word NOTE is used to indicate important steps to be followed or important considerations.

indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

indicates a potentially hazardous situation which, if not avoided, may result in injury or property damage.

SAFETY INFORMATION

Danger, Warning and Caution are used to emphasize important safety

POTENTIAL HAZARD

MOVING DOOR

Could result in death

ELECTRICAL SHOCK

Could result in death

HIGH SPRING TENSION

EFFECT

WARNING:

Could result in death

or serious injury.

WARNING:

or serious injury.

WARNING:

or serious injury.

• Keep people clear of opening while door is moving.

•

• Do Not operate a door that jams or one that has a broken spring.

• Turn off power before removing operator cover.

• When replacing cover, make sure wires are not pinched or near

• Operator must be properly grounded.

• Do Not try to remove, repair or adjust springs or anything to

• Repairs and adjustments must be made by a trained door system technician using proper tools and instructions.

IMPORTANT INSTALLATION INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF SEVERE INJURY OR DEATH:

1 READ AND FOLLOW ALL SAFETY, INSTALLATION AND

OPERATION INSTRUCTIONS. If you have any questions or do not understand an instruction, call your authorized Genie installation professional.

2 Do Not install operator on an improperly balanced

door. An improperly balanced door could cause severe injury. Repairs and adjustments to cables, spring assembly,and other hardware must be made by a trained service person using proper tools and instructions.

3 Remove all ropes,and disable all locks connected to

the door before installing operator.

4 Install door operator 7 feet or more above the floor.

Mount the emergency release knob 6 feet above the floor.

5 Do Not connect the operator to the source of power

until instructed to do so.

6 Locate the control button:

• Within sight of door.

• At a minimum height of 5 feet, so small children cannot reach it.

• Away from all moving parts of the door.

7 Install the entrapment WARNING label next to the

wall button or console. Install the emergency release tag on, or next to, the emergency release

8 The operator must reverse when the door contacts a

1-1/2 inch high object on the floor at the center of the doorway.This is about the size of a 2" x 4" board laid flat.

PREVENTION

Do Not allow children to play with the door operator.

moving parts.

which door spring parts are fastened, such as, wood blocks, steel brackets, cables or other like items.

SAFETY FEATURES

Safe-T-Beam®(STB) Non-Contact Reversing System

Places an invisible beam across door opening,that reverses the door during down travel to the fully open position if anything passes through beam.

Safe-T-Reverse®Contact Reversing System

Automatically stops and reverses a closing door within 2 seconds of contact with an object.

Safe-T-Stop®Timed Reversed System

Automatically opens a closing door, if door does not close within 30 seconds.

ForceGuard®Control

Used to set the force required for opening and closing door.For maximum safety,set the minimum force required to fully open and close door.

Automatic Lighting System

Light bulbs up to 60 Watts max. ,used for safer entries and exits.The lights turn on when door is activated and automatically turn off 4.5 minutes later.

Manual Emergency Release

Allows the garage door to be opened or closed manually for emergencies or maintenance.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 5

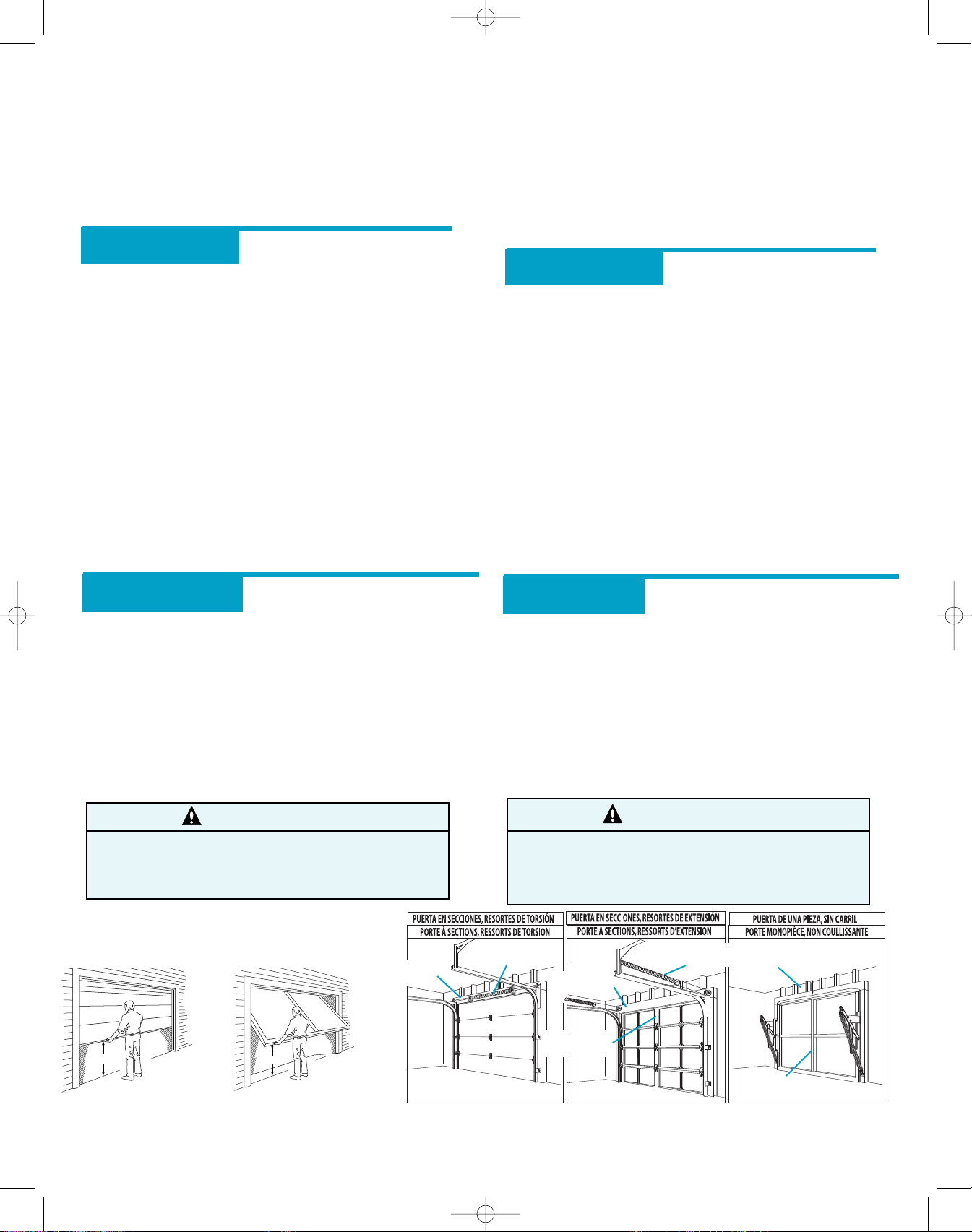

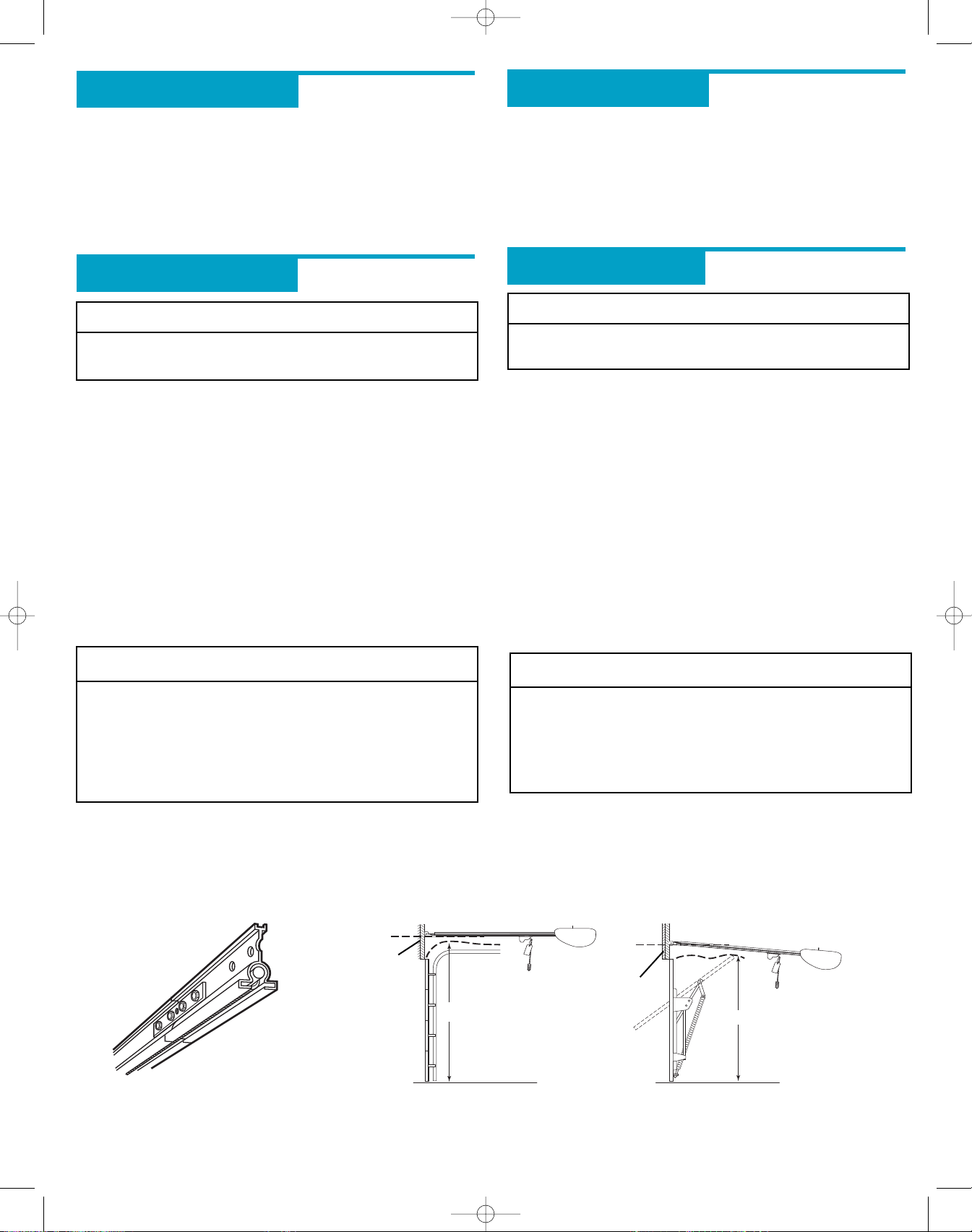

SECTIONAL DOOR, TORSION SPRINGS SECTIONAL DOOR, EXTENSION SPRINGS

ONE-PIECE DOOR, TRACKLESS

2060-3060 eng.qxd 11/9/05 11:02 AM Page 5

PRE-INSTALLATION CHECKLIST

This Opener includes parts and supplies needed to install in most garages and connect to doors. A few additional parts and supplies may be needed to install Opener into your garage and connect to your garage door. While checking items listed below,note any additional items you will need.

Tools used in this section:

• 12'+ Tape Measure • Pencil • Ladder • Level

Check following items before assembling Opener:

Check Step 1:

Check condition of vertical stile in center of door (Figure 2),and its connection to door’s top and bottom beams.

A If door frame is nailed together and not a solid connection, door frame

B If door is “lightweight” (made with frame and skin - not solid), door

C A door opener reinforcement bracket may also be needed to connect

D Contact your Genie Factory Authorized Dealer or dealer of your garage

E If you have a wooden door, measure door’s thickness. (1/4" x 2") Lag

most garage doors. There are many variations of garages and garage

CHECK DOOR CONDITION AND THICKNESS

must be braced or reinforced before installing Opener.

(including door frame) must be braced or reinforced before installing Opener.

garage door to Opener's Door Bracket. This Opener is designed for installation on a one-piece door.

door for any necessary bracing and a door opener reinforcement bracket (if needed) before proceeding.

Screws are included for installing Door Bracket onto door. If your door is less than 2” thick, brace door or use shorter Door Bracket Lag Screws (1/4" x 1-1/4" – not included)

properly braced sectional door or solidly braced

WARNING

If your door sticks, binds, or is out of balance, have it adjusted by a Genie Factory Authorized Dealer. Door springs, cables, pulleys, brackets and associated hardware are under extreme tension and can cause serious injury or death.

KEEP FEET CLEAR OF DOOR

3' - 4'

Sectional Door

Check Step 2:

CHECK GARAGE DOOR ALIGNMENT,OPERATION,

AND BALANCE

A Raise door, check alignment and see if it moves freely (Figure 1). If door

appears out of alignment, binds, or does not move smoothly,contact a Genie Factory Authorized Dealer or dealer of your garage door for repairs and adjustments to door mechanism.

B Raise door to 3' – 4' above ground and carefully let go. Door should stay

stationary. Slight movement is acceptable. More than slight movement means door is out of balance. Contact a Genie Factory Authorized Dealer or dealer of your garage door for repairs and adjustments to door mechanism.

C Check door type.

Make a note of whether it is a sectional or a one-piece door (Figure 2).

Header Area

Torsion Springs

Extension Springs

Center

Stile

Header Area

3' - 4'

One-Piece Door

Figure 1 Checking door balance

Header Area

Center Stile

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Figure 2 Note Door Type

Page 6

H + 2-1/2”

H + 6”

2060-3060 eng.qxd 11/9/05 11:02 AM Page 6

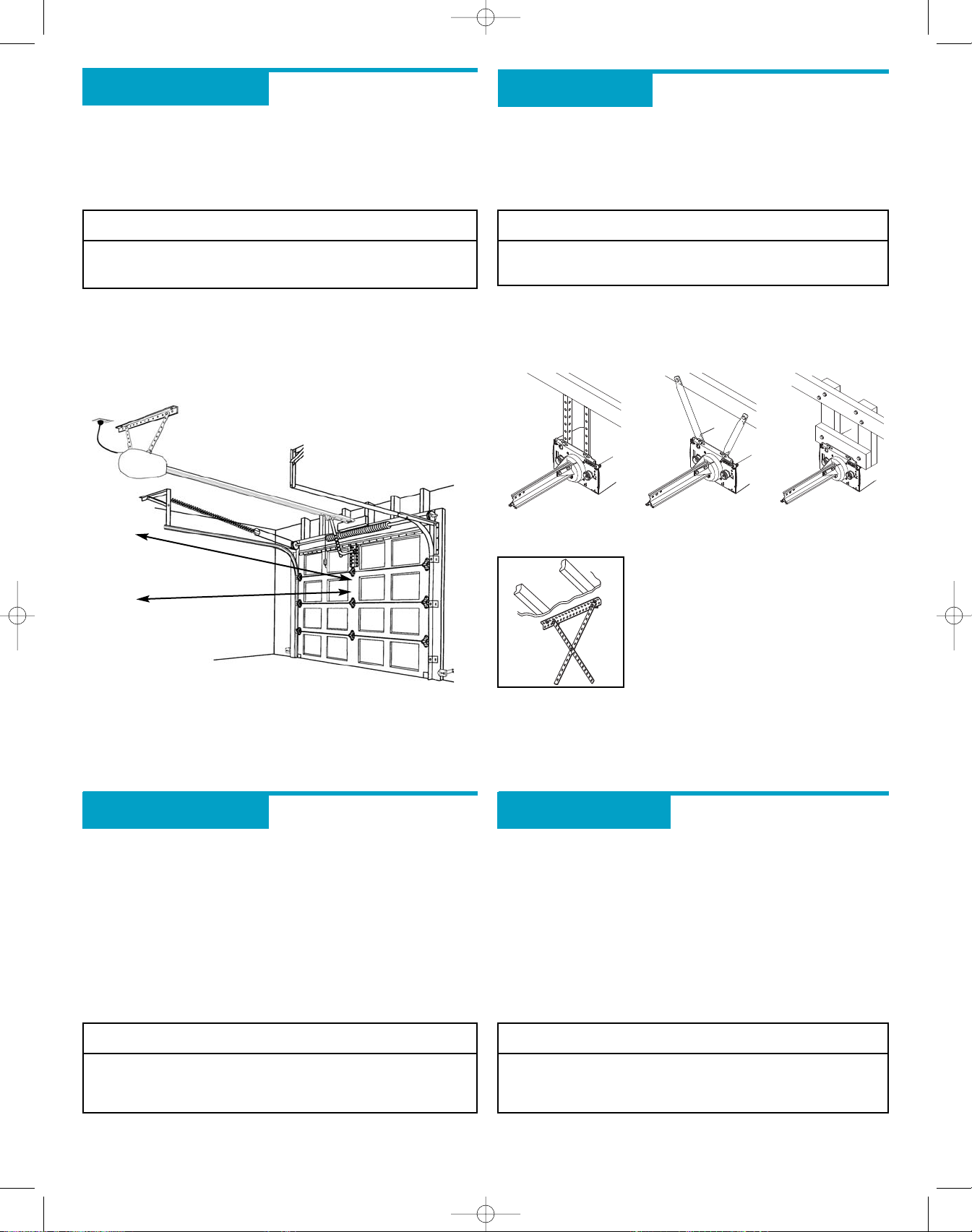

Check Step 3:

Measure garage door height (7'-6", 8'-0", or taller) with tape measure.

A If door height is 7'-6" or less, continue with Check Step 4. B If door height is 8'-0", you need a Rail Extension

Figure 3) (See Accessories Order Form,page 19).

Kit. (

If door height is taller than 8'-0", you will require a different rail Contact an Genie Customer Service Representative at

35-GENIE.

Check Step 4:

MEASURE GARAGE DOOR HEIGHT

1-800-

CHECK DOOR HEADER AREA

NOTE

The header is a heavily reinforced section of the wall just above the top of the garage door opening.

A Find vertical center line of door and header:

• Close door.

• Measure door width at top.

• Mark a point at center of door and on header directly

above door. Draw a center line to connect points.

B Find Header Bracket mounting height (Figure 4):

(Do not attach Header Bracket).

• Raise door, watching top edge of door and stop door

when its edge reaches its highest point.

• Measure distance (“H”) from top edge of door to floor.

– For sectional doors, add 2-1/2" to “H”. Mark a point

on center line. Bottom of Header Bracket will be installed here.

– For one-piece doors, add 6" to “H”. Mark this point on

center line. Bottom of Header Bracket will be installed here.

Rail Extension for

8' door

Figure 3 Rail Extension Kit

SECTIONAL DOOR

HEADER

ONE-PIECE DOOR

NOTE

• For both types of doors:

C Check wall for a stud or a solid header at your mark:

– If the ceiling in your garage is so low that there is

not at least a 3" space above the Header Bracket mounting point, contact a Genie Factory Authorized Dealer.

• If a door spring is in the way, place the Header

Bracket above the spring.

WARNING

Do Not move the door spring.

Door springs are under extremely high tension and should be handled ONLY by a trained professional.

(If checking a finished wall, a stud finder may be helpful).

• If location is above Header,a 2" x 6" board must be

screwed to studs beside your mark with at least two Lag Screws and Flat Washers (not provided).

• Transfer your mark to new mounting board.

HEADER

Figure 4 Find Highest Point of Travel

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 7

2060-3060 eng.qxd 11/9/05 11:02 AM Page 7

Check Step 5:

CHECK POWER HEAD MOUNTING AREA

Check ceiling or space above where Opener Power Head will be mounted (Figure 5):

A Measure from garage door center line mark toward rear

of garage:

• Approximately 10' back if garage has a 7' 6" door.

• Approximately 11' back if garage has an 8' 0" door.

NOTE

Since garage construction varies widely, there may be hardware required in addition to the mounting straps.

B Find location of ceiling joist or truss above where Opener

Power Head will be and estimate type and quantity of materials needed for your installation (Figure 6).

MOUNTING EXAMPLES

Perforated Angle Iron

Conduit

Wood

Check for 15 Amp,120 Volt grounded outlet or wiring box within 3 feet of Power Head.

10'

for 7-1/2' doors

11'

for 8' doors

Figure 5 Check Power Head location

Perforated Straps

FINISHED CEILINGS

Locate ceiling joists or trusses using a stud finder or similar device.

Attach angle iron (not included) to joists or trusses through finish material using Lag Screws.

OPEN CEILINGS

Straps and angle iron may attach directly to joists or trusses.

Check Step 6:

Figure 6

CHECK CEILING FOR GROUNDED

Mounting methods for open beam or finished ceilings

POWER SOURCE

A Check that there is a 15 Amp 120 Volt grounded electrical

outlet or grounded permanent wiring box (per building code) within 3' of Opener Power Head:

• If not, an outlet or wiring box must be installed. Contact

a licensed electrician for installation.

• If building codes require permanent wiring, Power Head

must be partially disassembled to install appropriate wiring in place of Power Cord (See Installation Poster).

NOTE

Permanent wiring must be installed by a Licensed Electrician

Licensed Electrician's. Contact someone who is a Licensed Electrician.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

. Not all Genie Factory Authorized Dealers are

Page 8

6' or 7'

Step Ladder

Electric

Drill

1/16"

Drill Bit

Carpenter's Level

Phillips Screwdriver

Flat Blade Screwdriver

Hammer

Adjustable Wrench

Pliers

12' +

Tape Measure

Pencil

Hack Saw

Sockets

Wire

Stripper

Socket

Wrench

3/8"5/16"1/4" 7/16" 1/2" 9/16"

5/32"

Drill Bit

Safety Glasses

2060-3060 eng.qxd 11/9/05 11:02 AM Page 8

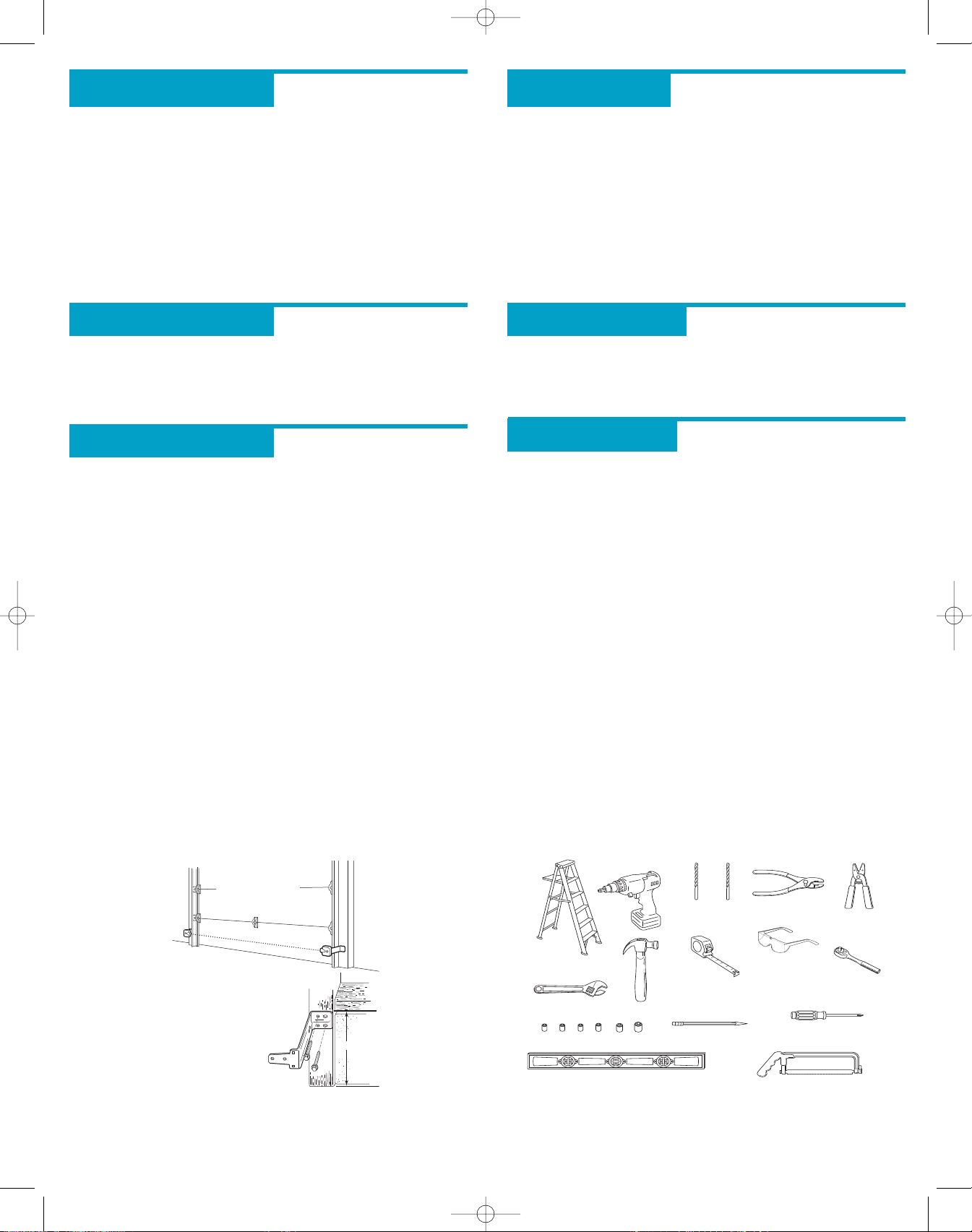

Check Step 7:

CHECK SAFE-T-BEAM® M

OUNTING BRACKET LOCATION

Check for wood garage frame,jamb, or masonry at mounting location (6" above floor) with attachment tabs facing away from garage door (Figure 7).

A If you cannot mount Safe-T-Beam® Mounting Bracket to

wood frame:

•

Concrete screws and concrete anchors (not included) must be used to mount Brackets on masonry with attachment tabs facing away from garage door.

•

Safe-T-Beam® Mounting Bracket Extensions may be used (not included - available from a Genie Factory Authorized Dealer or through Accessories Order Form on page 19).

Check Step 8:

RECOMMENDED TOOLS

A Tools (Figure 8): B Additional tools to make installation easier:

•

Slotted and phillips screw-driver bits

•

Stud finder

•

Sheet-metal cutting snips

Source

Sensor

Safe-T-Beam®

Mounting Bracket

Top of

Bracket 6"

above

floor

Figure 7 Mounting Safe-T-Beam® Components

Check Step 9:

Check that the garage door locks, rope, and T-Handles are removed from the garage door before starting the installation.

A If your garage does not have a separate entry door, it is highly

Before going further,get any items and tools needed for your installation

REMOVE EXISTING GARAGE DOOR LOCKS

recommended to install a Genie Emergency Release Kit (GER-2). Emergency Release Kit lets you open garage door from outside if there is a power failure. (Please see Accessories Order Form on page 19.)

Safe-T-Beam® Sensor Mounting Bracket Extensions (dealer) Garage door opener reinforcement bracket (dealer) Garage door frame reinforcement brackets,screws, bracing

or reinforcement kits (dealer) Lag Screws (1-1/4") for a wood door less than 2" thick (store) Electrical outlet and/or wiring (supplied by a

licensed electrician) Sufficient angle iron or strapping for hanging Power Head

(store) 60 Watt light bulbs

(Rough service bulbs recommended)(store) GER-2 Emergency Release Kit for entry during power failure

(store) Wood for header, ceiling, and/or door bracing reinforcement

(if needed) Masonry fasteners for Safe-T-Beam® Bracket installation,

(if needed) Masonry drill bit (if needed) Extension Kit (for 8' garage doors)

Figure 8 Recommended Tools

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 9

OPE

OPEN

CLOS

2060-3060 eng.qxd 11/9/05 11:02 AM Page 9

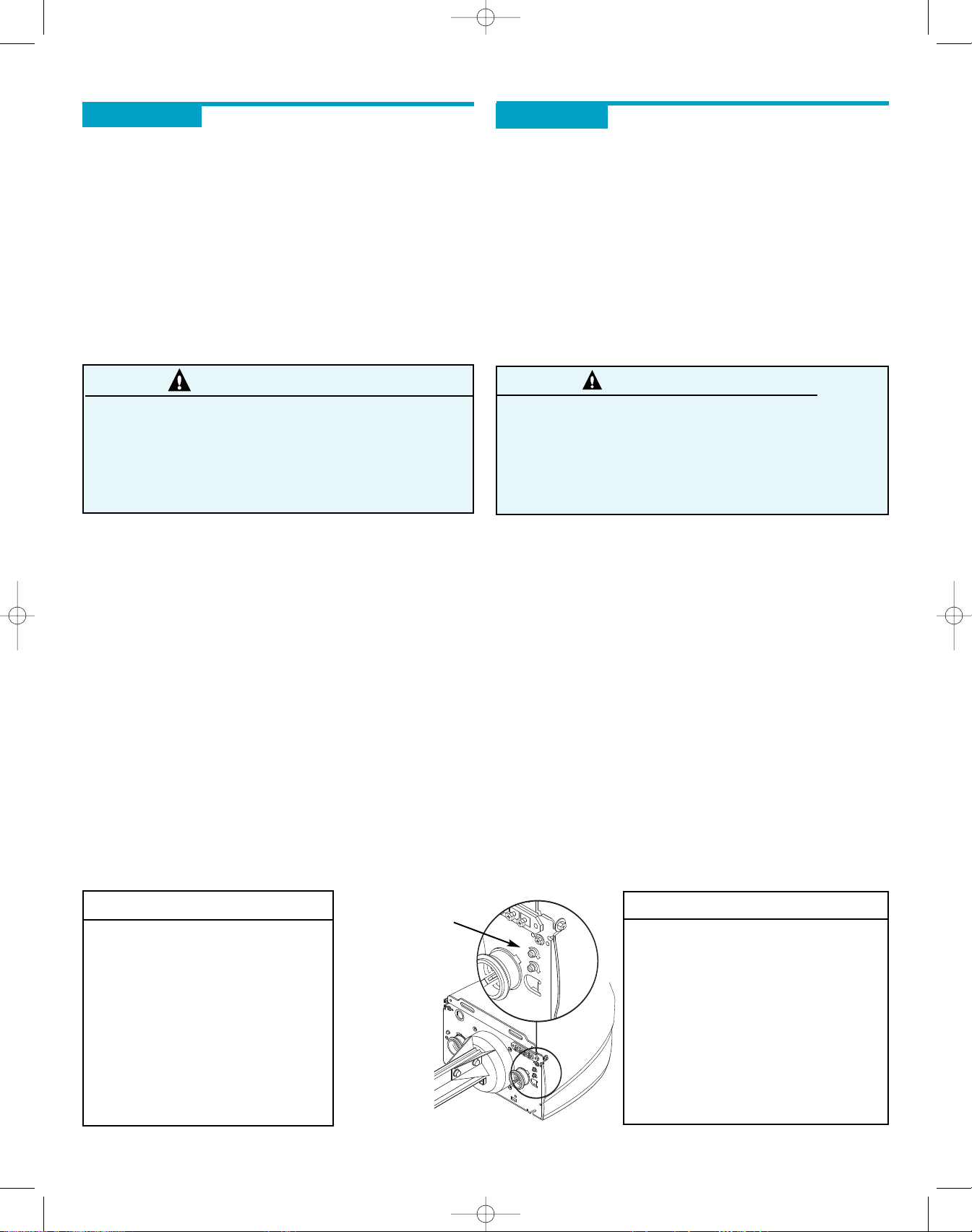

MAINTENANCE AND ADJUSTMENTS

H SET LIMIT SWITCHES AND

Adjustment 1:

FORCE CONTROLS

Rough Setting of Limit Switches

A Setting Close Limit Switch (Figure 9):

• Check that Carriage Assembly is disengaged.

• With garage door fully closed, slide Close Limit Switch

toward Carriage until white lever is fully lifted.

• Tighten Set Screw. Do Not over-tighten.

B Setting Open Limit Switch:

• Manually open garage door to full open position.

• Slide Open Limit Switch toward Carriage until white lever

is fully lifted.

• Tighten Set Screw. Do not over-tighten.

• Re-engage Carriage Assembly.

Setting Force Controls and Final Adjustment of Limit Switches

WARNING

NOTE

• Little effort is required to turn the Force

Adjusting Knobs.

• If the door stops moving while opening or

closing, adjust the Open Force or Close Force Controls increase the force) and retry the step.

• The Open Force and Close Force Controls are to

be set to the ensure the door smoothly opens and closes completely.

• Ensure the Carriage Assembly is engaged and is

between the two Limit Switches before operating the Opener.

slightly clockwise (to slightly

minimum force necessary to

• The garage door opens rapidly, and can cause serious injury or death.

• Keep the path clear.

• Position the ladder to the side of the Power Head so it is clear of all moving parts of the Opener and the door.

• Set the door Opener to use the minimum force needed to open the door.

A CLOSE ADJUSTMENT

• On front panel of Power Head find adjusting screw marked “CLOSE” (Figure 9).

• Gently turn screw counterclockwise until it stops.

– Very little force is required to turn adjusting screw.

• Press Wall Console to close garage door. – Observe if door stops at “CLOSE” limit switch.

If door is fully closed—adjustment is finished. Go to “OPEN” Adjustment.

– If door stops but is not fully closed,

a. Measure distance between bottom of door

and floor.

b. Move“CLOSE” Limit Switch that same distance

toward door.

– If door stops and/or reverses before reaching the

– If door reverses after contacting floor, move Limit

– If door fails to move, check Safe-T-Beam® System. See

• Tighten Limit Switch Set Screw. Do not over-tighten (strip) Limit Switch Set Screw.

“CLOSE”Limit Switch a.

Slightly increase CLOSE Force setting (clockwise).

Switch toward Power Head.

Troubleshooting Section, page 14.

FORCE CONTROLS

Figure 9 Making Force Adjustments

Open adjustment next page.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 10

2060-3060 eng.qxd 11/9/05 11:02 AM Page 10

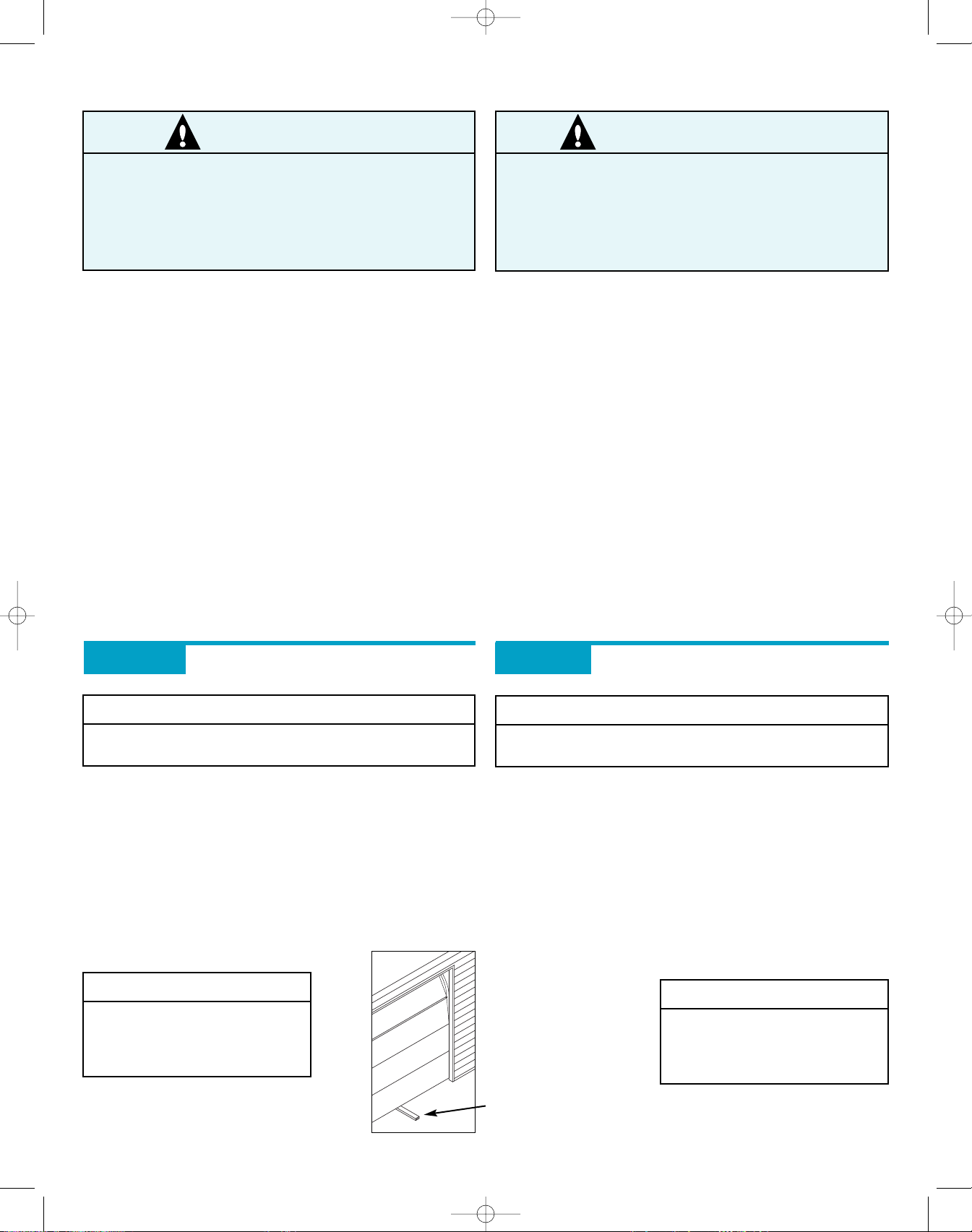

Setting Force Controls and Final Adjustment of Limit Switches (continued)

WARNING

• A moving grage door can cause serious injury or death.

• Keep the path clear.

• Position the ladder to the side of the Power Head so it is clear of all moving parts of the Opener and the door.

• Set the door Opener to use the minimum force needed to open the door.

B OPEN ADJUSTMENT

• On front panel of Power Head find adjusting screw

marked “OPEN” (

• Gently turn screw counterclockwise until it stops.

– Very little force is required to turn adjusting screw.

• Press Wall Console to close garage door.

– Observe if door stops at “OPEN”limit switch.

If door is fully open—adjustment is finished.

– If door stops but is not fully open,

a. Measure distance between bottom of door

top of door opening.

b. Move “OPEN” Limit Switch that same distance

toward Power Head.

– If door stops before reaching the “OPEN” Limit Switch

Slightly increase OPEN Force setting (clockwise).

– If door fails to move, see Troubleshooting Section,

pages 15.

C Run Door Opener

• Cycle opener a few times to double check settings.

Repeat adjustment steps as necessary.

Figure 9).

Adjustment 2:

SETTING CONTACT

REVERSE FUNCTION

NOTE

Limit Switch and Force Adjustments must be completed before checking the contact reverse function (

A Open garage door using Wall Console. B Lay a 2" x 4" board flat in center of doorway. C Close door using Wall Console. D Check that door stops and reverses within 2 seconds after it

contacts board:

•

If door does not reverse, decrease Close Force until

door reverses.

•

If door still does not reverse, move Limit Switch toward door.

E Check Safe-T-Beam® System operation:

•

If beam is blocked, door will not close.

Figure 10 ).

NOTE

The door must contact the 2" x 4" board before the Carriage activates the Close Limit Switch. If not, readjust the Close Limit Switch.

2" x 4" board laid flat

Figure 10 Checking Contact Reverse

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 11

1234

2060-3060 eng.qxd 11/9/05 11:02 AM Page 11

ACCESSORIES

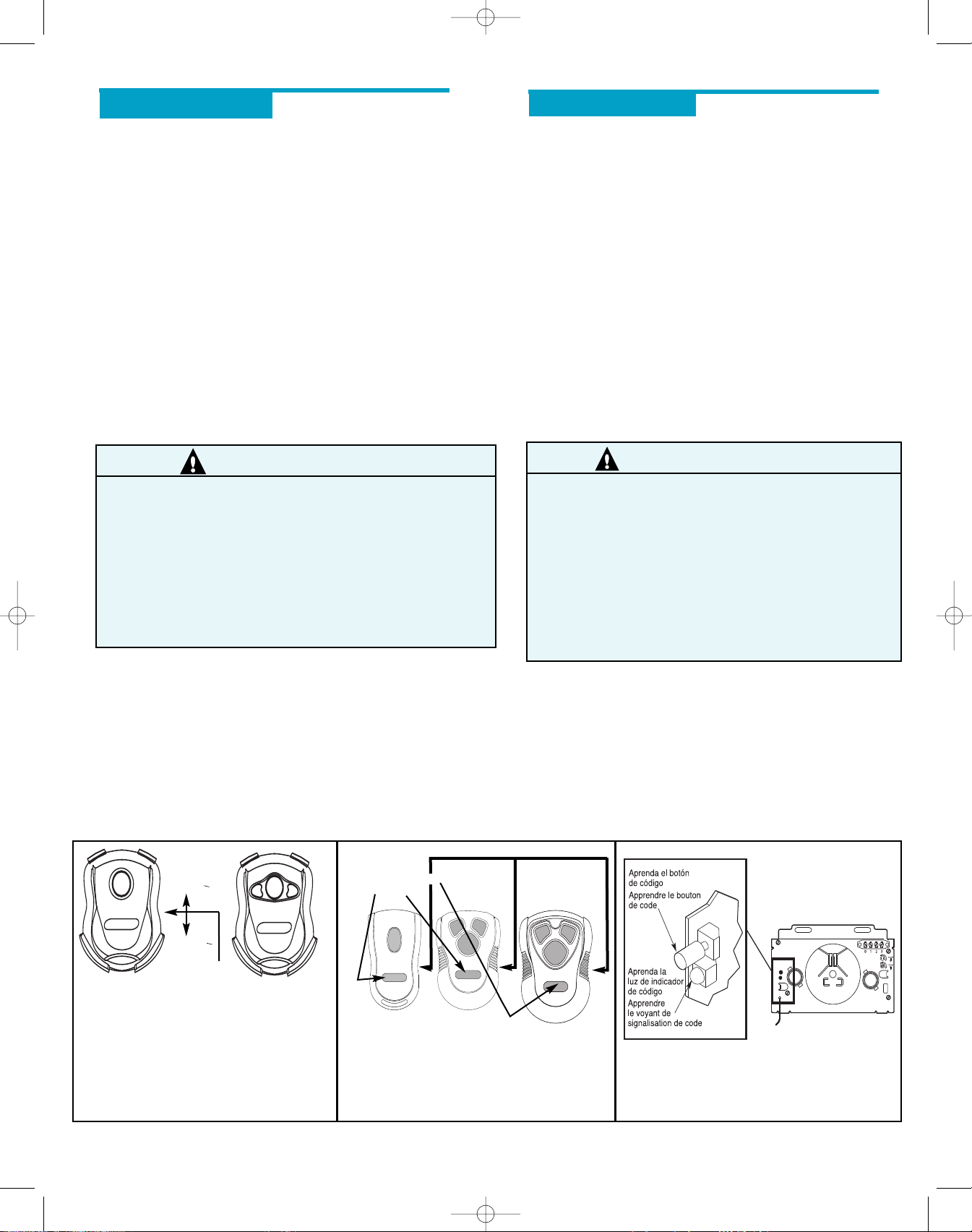

Programming 1:

C PROGRAMMING THE

REMOTE CONTROLS

NOTE

• Each Remote Control must be programmed

separately.

• The Remote Controls will not cause the door

Opener to close the garage door if the Safe-TBeam® System is malfunctioning.

• When programming the Remote Controls,they

must be at least 24" from the Antenna Wire.

• If the red Learn Indicator Light blinks

approximately 4 times per second, programming has stopped. If programming has stopped, repeat the above steps.

• Each Button on a 2 or 3 Button Remote Control

is for a different Opener. You cannot use more than one Button per Remote, per Opener.

• A maximum of seven Remote Controls or

Wireless Keypads can be stored into the Receiver at one time. If a Remote Control becomes lost, or if you want to delete a Remote Control or Wireless Keypad,see “To Erase All Receiver Memory.”

A To program one Button of a Remote Control (Figure 12):

• Locate Learn Button and Learn Indicator Light near Terminal Strip on Power Head (Figure 13).

• Press and release Learn Button. Red Learn Indicator

Light will blink 2 times per second.

• Press Remote Control Button once within 30 seconds. Red Learn Indicator Light will stay lit.

• Press Remote Control Button again. Red Learn Indicator Light will go out, indicating that memory is stored.

Program each additional Remote using step A above (up to seven).

To Erase All Remotes from Power Head Memory

A Press and hold Learn Button on Power Head for 10

seconds or until Learn Indicator Light goes out. Memory is erased:

• Program Transmitter/Receiver again as needed.

To Replace Remote Control Battery

A FOR NON-FLASHLIGHT MODELS

• Pop off the back of the transmitter.

– Use coin, pen, screwdriver or any similar device. – Replace old Battery with new coin type battery.

• Replace back of remote.

B FOR FLASHLIGHT MODELS

• Slide open battery cover.

– Replace old Battery with new AAA battery.

• Replace battery cover.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

WARNING

A moving garage door may cause serious injury or death.

• Keep people clear of opening while door is moving.

• Do not allow children to play with the Remote Controls.

If the Safety Reverse does not work properly:

• Close the door and disconnect the Opener using the

Emergency Release Cord.

• Do not use the door Opener,Remote Controls,or

Wireless Keypad.

• Refer to the door and door Opener Owner’s Manuals

before attempting any repairs.

Remote Control Operation

A Press Button on Remote Control. Garage door will move. B Press Button again. Garage door will stop:

• The door automatically stops at the end of the open or

close cycle.

C Press Button again. Garage door will reverse.

315 Mhz

Frequency

Switch

390 Mhz

1 Button Compact Remote

w/Docking Station

Figure 12 Genie Remote Controls

Figure 13 Learn Code Button and Indicator Light

D Some Remote Controls are equipped with a flashlight.The

logo is the button which operates the light. There is a backlight under the button. When it does not light, it indicates the battery needs replaced.

Flashlight Button

1 Button Remote

w/Flashlight

Figure 14 Genie Remote Controls

3 Button Compact Remote

w/Docking Station

3 Button Remote

w/Flashlight

315 Mhz

Frequency

Switch

390 Mhz

Frequency

Switch

3 Button Large

Remote

w/Flashlight

Page 12

2060-3060 eng.qxd 11/9/05 11:02 AM Page 12

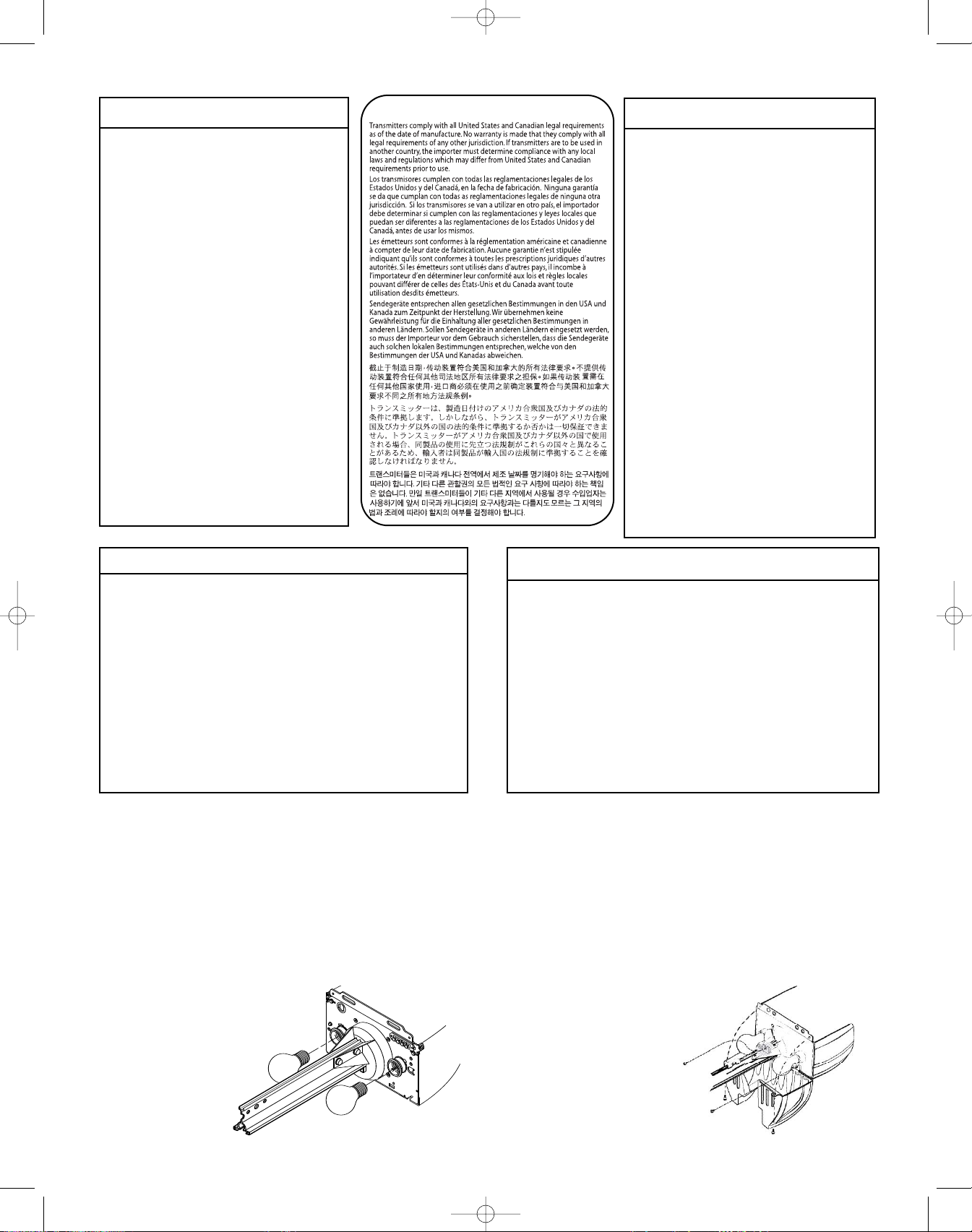

ABOUT DUAL FREQUENCY

REMOTE TRANSMITTERS

Your garage door opener (GDO) features a unique dual frequency remote control system for reliable service in today’s crowded airwaves. Overcrowded airwaves may intermittently interfere with GDO’s remote control system. The dual frequency feature greatly reduces the possibility of unwanted interference.

The receiver in the GDO’s powerhead can receive signals at 315 AND 390 MHz.The remote is factory set at 315 MHz. See Figure 12 on page 11 for frequency selector switch.

Switch your remote control frequency when:

• Remote does not have adequate range.

• Remote works inconsistently with fresh battery

installed - LED feedback lights up when pressing button.

• Programming your car’s HomeLink® system.

To program a HomeLink® device:

(This GDO is HomeLink® compatible.)

• Use a small flat screwdriver to switch the

frequency selector to 390 MHz.

• Follow the HomeLink® instructions in your car

owner’s manual.

• Reset the remote control frequency to 315 MHz for

everyday use.

Transmitter Compliance Statement

INSTALL LIGHT BULBS AND LENS

A Install two 60 Watt light bulbs (not included) into Light Sockets

(Figure 13):

• Rough service,130 Volt bulbs are recommended.

B Hold the lens, with the bottom hinges pointing up, against the power

head metal front cover (Figure 14).

• Insert (2) #8-32 x 3/8” Phillips Hex Head Screws through the Bottom

hinges and into holes provided in metal front cover of Power Head (Figure 14). Tighten screws.

• Flip Lens up and fasten with (2) #8-32 x 3/8”Phillips Pan Head Screws

where indicated.

Figure 13 Install Lightbulbs

Figure 14 Attach Lens

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 13

Screw Drive Garage

PartNo.

GLU-3

Door Opener Lubricant

2060-3060 eng.qxd 11/9/05 11:02 AM Page 13

IMPORTANT

SAFETY

INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF

SEVERE INJURY OR DEATH

1 READ AND FOLLOW ALL INSTRUCTIONS. 2 Never let children operate or play with the Door

Controls. Keep the Remote Control away from children.

3 Always keep the moving door in sight and away

from people and objects until the door is completely closed.NO ONE SHOULD CROSS THE PATH OF THE MOVING DOOR.

4 NEVER GO UNDER A STOPPED, PARTIALLY

OPEN DOOR.

5 Test Opener monthly. The door MUST reverse on

contact with a 1-1/2" high object (or a 2" x 4" board laid flat) at the center of the doorway on the floor. After adjusting either the Force or the Limit of travel, retest the Door Opener. Failure to adjust the Opener properly may cause severe injury or death.

6 When possible use the Emergency Release only

when the door is closed. Use caution when using this Release with the door open. Weak or broken springs are capable of increasing the rate of door closure and increasing the risk of severe injury or death.

7 KEEP GARAGE DOORS PROPERLY BALANCED. See

garage door Owner's Manual. An improperly balanced door increases the risk of severe injury or death. Have a Genie Factory Authorized Dealer make repairs to cables, spring assemblies, and other hardware.

8 SAVE THESE INSTRUCTIONS.

MAINTENANCE

A Monthly:

• Door springs and door hardware:

– Oil door roller,bearings, and hinges using silicone

lubricant or light oil.

WARNING

Do not operate door automatically or manually if springs are broken. Contact a Genie Factory Authorized Dealer for service or call Customer Service at

• Balance Door.

– Close door. –

Release Carriage Assembly from Rail Assembly by pulling the Emergency Release Knob towards the door.

– Raise door manually 3'- 4' and verify that door stays at

that position.See Check Step 2 on page 5.

1-800-35-GENIE.

NOTE

When the door is 3' - 4' above the ground,the door should stay open. Slight movement is acceptable. If the door moves too much, contact a Genie Factory Authorized Dealer for service or call Customer Service at

1-800-35-GENIE.

– Reattach CarriageAssembly to RailAssembly:

Pull the Emergency Release Knob towardPower Head.

b. Close door.

• Contact Reverse Test. – Perform Adjustment 2 on page 10.

WARNING

If the door fails to reverse on contact with the board, adjust the Close Force Control as specified in Set Limit Switches and Force Controls on page 10. If the Opener still fails,contact a Genie Factory Authorized Dealer for service or call Customer Service at

B Yearly:

• Wipe off old excess lubricant from Drive Screw.

• Lubricate Drive Screw with Genie Lubricant (GLU-3)

NOTE

Use ONLY Genie Lubricant (GLU-3). Other lubricants may damage the Opener.

1-800-35-GENIE.

WARNING

Use the Wall Console included with Opener. Any other wall console can cause the Opener to operate unexpectedly and the light to stop working.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

GLU-3 Lubricant

FCC AND IC CERTIFIED

All devices comply with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference,and (2) this device must accept any interference received, including interference that may cause undesired operation.

C As needed

• Replace lightbulbs.

Page 14

2060-3060 eng.qxd 11/9/05 11:02 AM Page 14

TROUBLESHOOTING

Safe-T-Beam® System Self-Diagnostic Troubleshooting

Source (Red LED) Sensor (Green LED) Possible Problem Solution

ON ON Normal operation None required

OFF OFF

• Power Head not powered • Check breakers, fuses, plugs

• Wiring from Power Head bad • Check wiring for obvious shorts

OFF ON

2 BLINKS, Pause • Beam not aligned • Check Source, Sensor alignment (Repeat) ON • Beam obstructed • Check for obstruction

2 BLINKS, Pause • Wire to Sensor missing or bad • Check wiring (Repeat)

3 BLINKS, Pause • Sensor receiving interference • Determine source of interference (Repeat)

4 BLINKS, Pause • Source not sending pulses • Contact Customer Service (Repeat)

OFF

• Wiring to Source missing or bad • Check wiring

• Power has been interrupted • Remove power and reapply

• Sensor defective • Contact Customer Service

• Check for interference from sunlight or a source unit on an adjacent door

• Contact Customer Service

• Source defective • Contact Customer Service

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 15

2060-3060 eng.qxd 11/9/05 11:02 AM Page 15

Problem What To Do

Opener does not run 1. Check Lock switch on Wall Control (see Wall Console section on Installation Poster). from Wall Control 2. Check Power Source:

• For Grounded Plug Connection.

– Plug a lamp into the electrical outlet used for the door opener.

a. If lamp lights, power source is good. b. If lamp does not light, check fuse or circuit breaker.

• For Permanent Wiring Connection.

– Check fuse or circuit breaker.

3. Check connections (see Wall Console section on Installation Poster):

• At Power Head Terminals and Wall Control.

Door Opener starts for no apparent reason Replace any shorting Staples and shorted Wires.

Door starts down, then stops before it is 2. Check Force Setting (page 9).Adjust as needed. completely closed 3. Check for shorted wires.

Door starts down, then 1. If a new installation, check Door Arm position. stops and goes back up

Door will only run closed 1. Check Open Limit Switch for a short circuit and for proper wiring.

Door will only run open 1. Check Safe-T-Beam® System as detailed in the Safe-T-Beam® System Self-diagnostic Troubleshooting Chart

Lights will not turn off 1. Disconnect Wires connecting Wall Console to Power Head (see “Wall Console Installation”-on Installationposter).

Door starts up, but stops before it is balanced as detailed in Maintenance Section. completely open 2. WARNING: If you suspect a problem with the garage door hardware or springs,contact a Genie Factory

Operator runs,but door 1. Ensure Carriage Assembly is engaged to Rail Drive Screw (see Install Carriage Assembly -INSTALLATION POSTER). does not move 2. Check Force adjustment (see Set Limit Switches and Force Controls on page 9). Adjust as needed.

Wall Console Vacation Lock function does not work Limit Switch (See page 9).

Noisy Operation 1. Be sure all fasteners are tight.

1. Check Wires to ensure that they are not cut (Stapes can cut insulation and short Wires)

2. Was Remote Control lost or stolen? If so,erase all Remote Control codes from Receiver’s memory

and reprogram for remaining remote controls. (See Erase All Receiver Memory on page 11).

3. Ensure that no Buttons are stuck “pushed-in” on Wall Console or any Remote Controls.

1. Check Close Limit Switch setting (page 9 and Installation Poster). Adjust as needed.

2. Check operation of Contact Reverse function.

3. Check Safe-T-Beam® System for beam obstruction or misalignment of Lenses.

4. Check Safe-T-Beam® System diagnostic code.

5. Check Close Force adjustment (see Set Limit Switches and Force Controls on page 9). Adjust as needed.

6. Check garage door for binding.

2. Check Open Force adjustment (see Set Limit Switches and Force Controls on page 9). Adjust as needed.

3. Check condition of garage door and door spring(s).

4. WARNING: If you suspect a problem with the garage door hardware or springs,contact a Genie Factory Authorized Dealer for service,or contact Customer Service at 1-800-35-GENIE.

5. Check position of Lock Switch on Console.

(page 14).

2. Check Close Limit Switch for a short circuit and for proper wiring.

3. Check Close Force adjustment (see Set Limit Switches and Force Controls on page 9). Adjust as needed.

Check their condition and either replace or reconnect.

2. Until a replacement Wall Console can be obtained,disconnect Wall Console and use only Remote Controls

or Wireless Keypad to operate Opener.

3. Check for non-compatible wall control.

1. Check (ensure) that garage door and Opener are in good repair,properly lubricated, and properly

Authorized Dealer for service,or contact Customer Service at 1-800-35-GENIE.

3. Check Open Limit Switch for a short circuit and for proper wiring.

4. Check Open Force adjustment (see Set Limit Switches and Force Controls on page 9). Adjust as needed.

3. Check that all sections of Rail Drive Screw are turning when Motor runs. If not:

• Check condition (not cracked,split, or broken) and placement of Coupler. Replace as needed.

• Check condition (not cracked,split, or broken) and placement of Collar and Clip. Replace them as needed.

1. Ensure Carriage Assembly is in contact with Close Limit Switch.

2. Check when door is fully closed, that Carriage activates Close Limit Switch. If not, adjust position of Close

2. Check (ensure) that garage door and Opener are in good repair,properly lubricated, and properly

balanced as described in Maintenance Section (page 13).

General Troubleshooting

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 16

16 17

BLACK

ORANGE

OPEN

YELLOW

ELLOW

WHITE

STRIPED

BLACK

PURPLE

GREEN

BLUE

RED / WHITE

RED

GREY

BROWN

ORANGE

GREEN

OPEN

LIGHTS

WHITE

GREEN

POWER CORD

PRIMARY SEQUENCER

MOTOR

RPM SENSOR

WALL CONTROL

RADIO CONNECTOR

STB SYSTEM

TERMINAL STRIP

MOTOR CAPACITOR

THERMAL PROTECTOR

PRIMARY

SECONDARY

TRANSFORMER

SEQUENCER HOUSING

(Vcc)

(SIGNAL)

(Vcc)

(TRIP)

(STB SYSTEM)

(COMMAND)

2060-3060 eng.qxd 11/9/05 11:02 AM Page 16

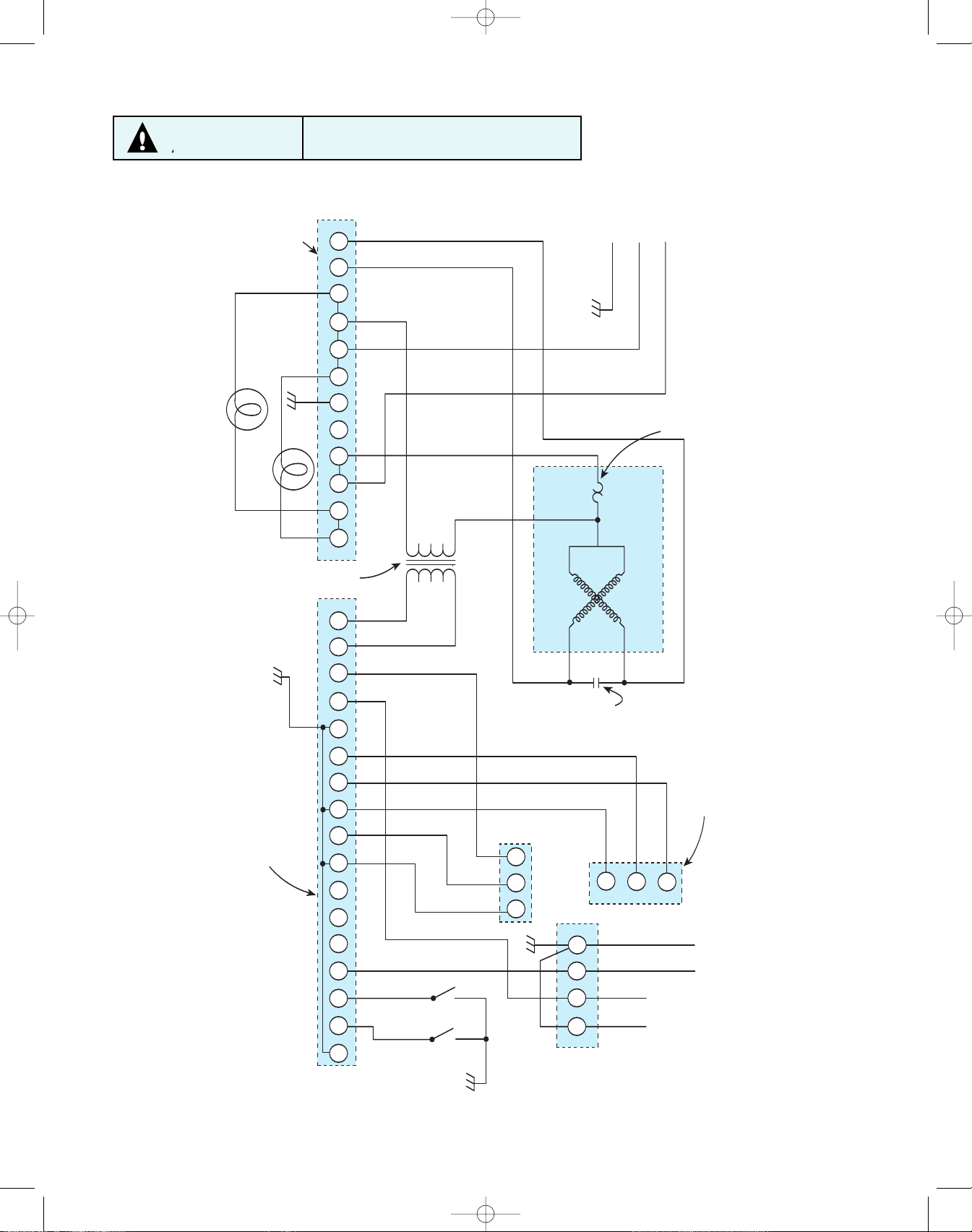

WIRING DIAGRAM

WARNING

Opening Cover May Cause Electric Shock

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 17

2060-3060 eng.qxd 11/9/05 11:02 AM Page 17

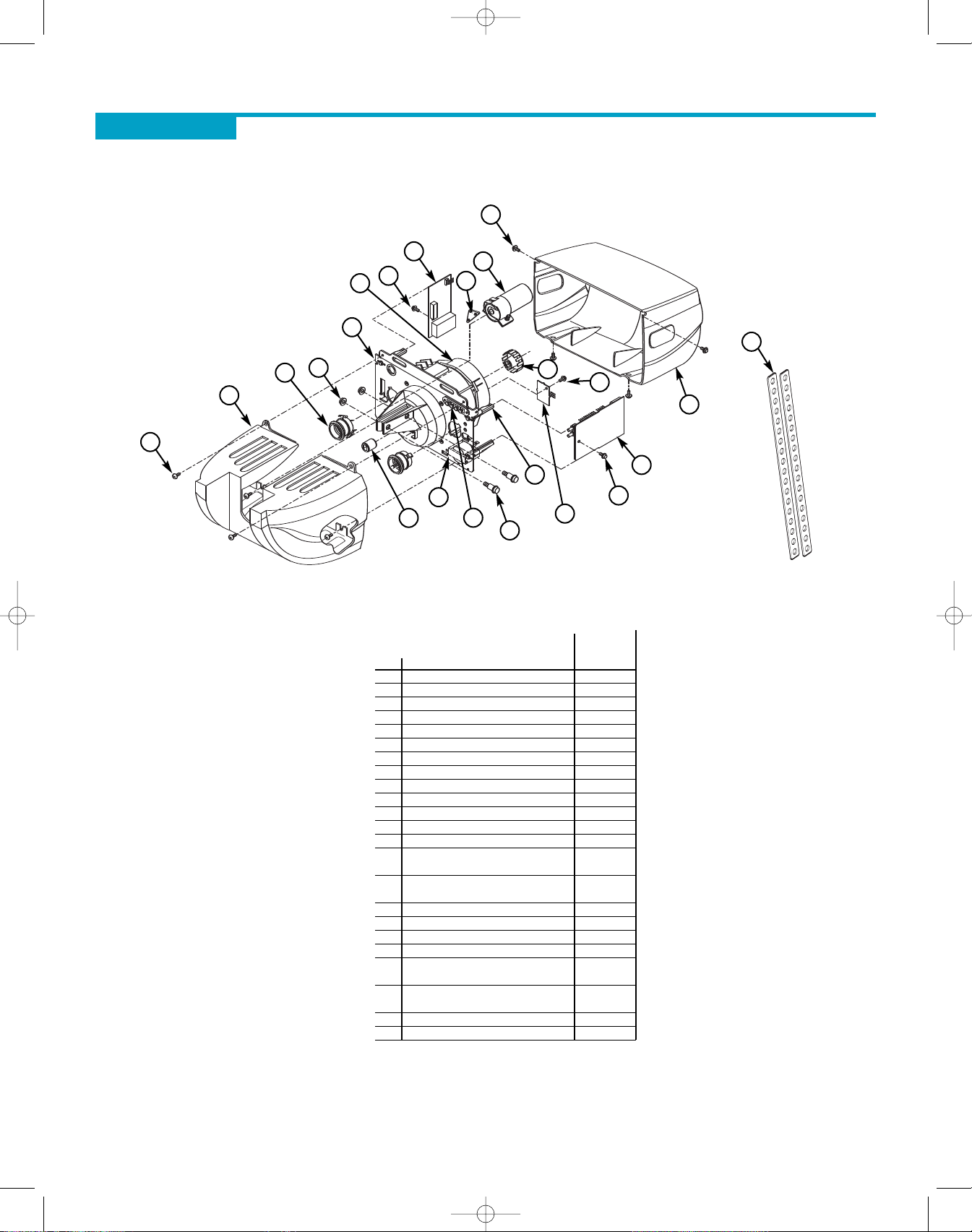

PARTS IDENTIFICATION

POWER HEAD

Power Head Assembly

[1]

Power Head Parts List

Item Part Name

1 Power Head Assembly 1 A Cover (by Series Model) 1 B Front Plate Assembly 1 C Light Socket 2 D Motor Parts 1

E Receiver Assembly 1

F Capacitor (By Series/Model) 1 G Opto Wheel 1 H Opto-Luctor Assembly 1

J Sequencer Assembly 1

K Circuit Board Bracket 4

L Transformer 1

M Terminal Strip 1

N No. 8-32 x 1/2" Hex Head Screw

w/Lockwasher 1

P No. 8-32 x 3/8" Slot Hex Head

Screw w/Lockwasher 1

R Capacitor Isolator 1

4 1/4-20 Shoulder Bolt 2

5 1/4" Flange Nut 2

39 Coupler 1 41 No. 8-32 x 3/8" Phillips

Hex Head Screw 4

42 No. 8-32 x 3/8" Phillips

Pan Head Screw 2 48 Mounting Straps 2 49 Light Lens 1

Number Included

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 18

2060-3060 eng.qxd 11/9/05 11:02 AM Page 18

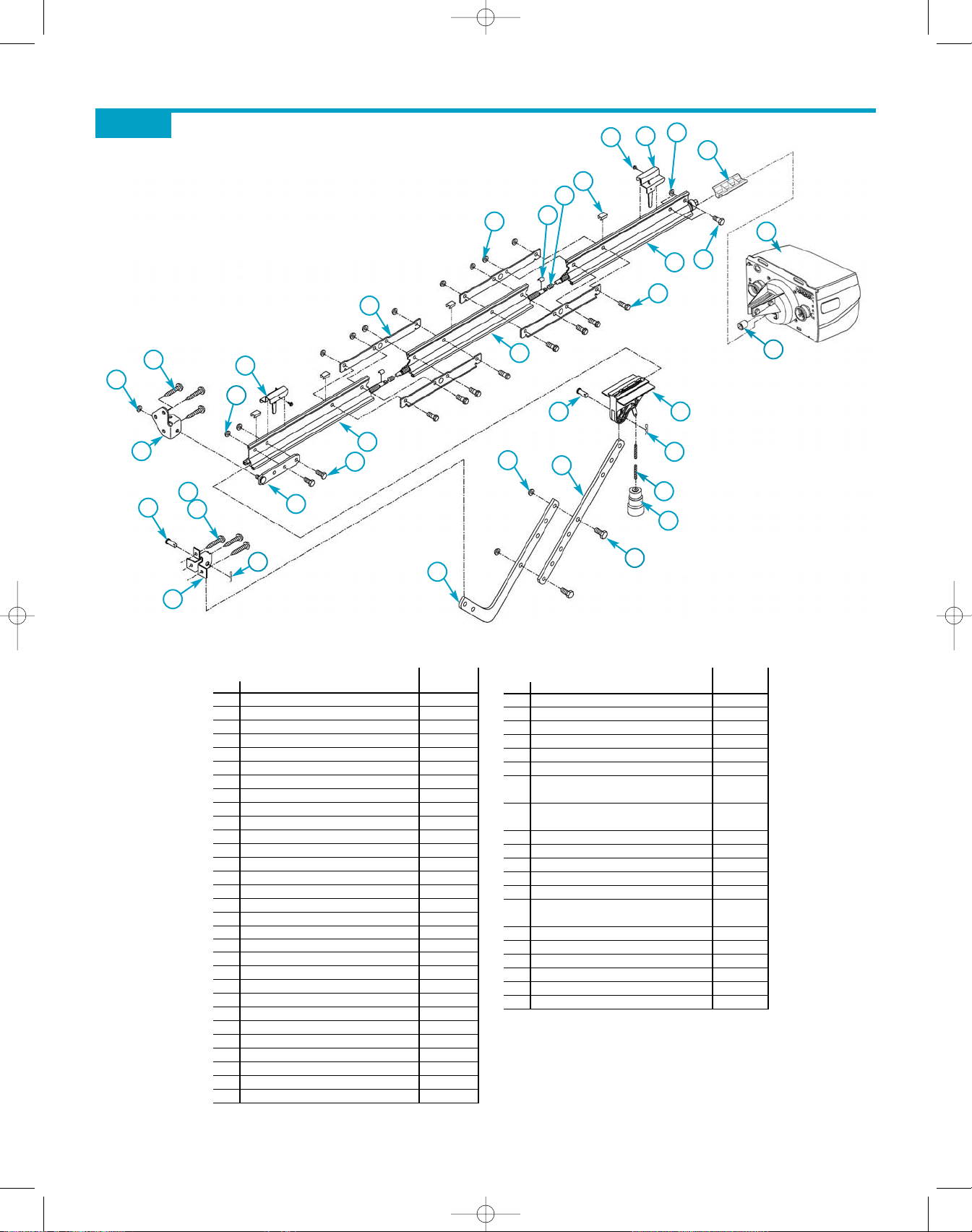

PARTS IDENTIFICATION

RAIL

[3]

Rail Assembly

15 B

15 A

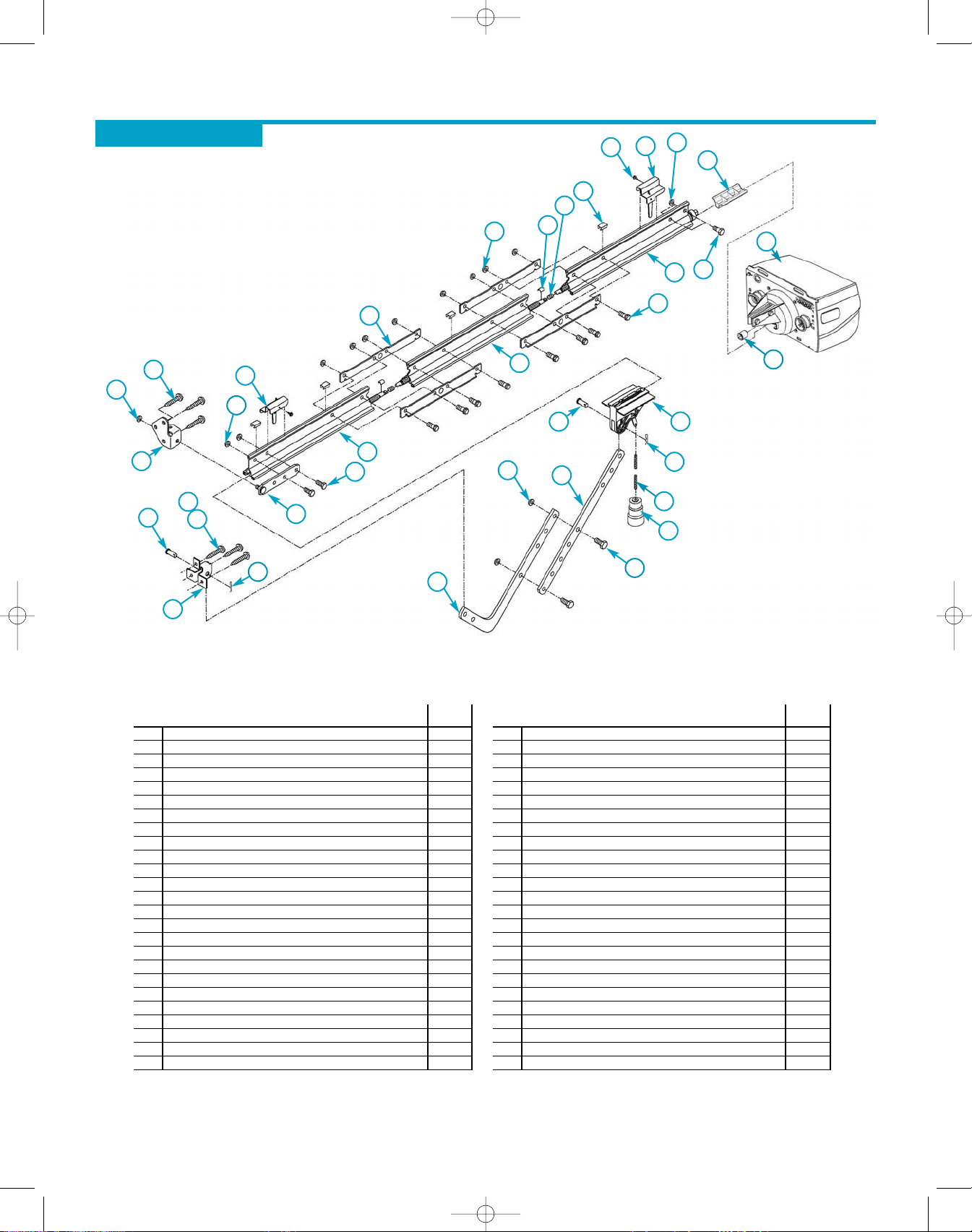

Parts List (cont’)

Item Part Name

1 Power Head Assembly (see page 5) 1

3 Rail Assembly (3-piece) 1 3A First Rail Section 1 3B Middle Rail Section 1 3C End Rail Section 1

4 1/4”-20 Hex Head Shoulder Bolt 2

5 1/4”-20 Hex Flange Nut 2

6 Carriage Stop 1

7 Rail Clamps 4

8 5/16” Hex Head Shoulder Bolt 8

9 5/16” Hex Flange Nut 13 10 Carriage Assembly 1 11 Collar 2 12 Retaining Clip 2 13 Rail Strap 1

15A Open Limit Switch Assembly (grey) 1

15B Close Limit Switch Assembly (brown) 1

16 #8-32 x 3/8” Hex Head Screw 2 17 Emergency Release Cord 1 18 Emergency Release Knob 1 19 Emergency Release Tag (not shown) 1 20 Header Bracket 1 21 Door Bracket 1 22 1/4” x 2”Lag Screw 8 23 Straight Door Arm 1 24 Clevis Pin 2 25 Cotter Pin 2 26 Curved Door Arm 1 27 3/8” x 7/8”Hex Head Bolt 2 28 3/8” Hex Flange Nut 2

Number

Included

Parts List (cont’)

Item Part Name

29 Wire (not shown) 95 ft 30 Insulated Staples (not shown) 30 31 Wall Button (not shown) varies 33 Wall Console (not shown) varies 34 #6 x 1-1/4” Pan Head Screw 2 35

Entrapment WARNING Label (not shown)

36 Safe-T-Beam (STB)Sensor (green LED)

(not shown 1

37 Safe-T-Beam Source (red LED)

(not shown) 1 38 Safe-T-Beam Bracket (not shown) 2 39 Coupler 1 40 #10 x 1-1/4” Phillips Hex Head Screw 4 41 #8 x 3/8” Hex Head Screw 4 42 #8 x 3/8” Pan Head Screw 2 43 Safety and Maintenance Guide

(not shown) 1 44 Wire Clip 4 46 5/16” x 3/4”Hex Head Bolt 5 47 1/4”-20 x 3/4” Self-tapping Screw 3 48 Mounting Straps 2 49 Light Lens (see page 5) 1 50 Remote Control (not shown) varies

Number

Included

~ ~

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 19

DEF A

456

GHI

JKL

PQRS

TUV

WXYZ

2060-3060 eng.qxd 11/9/05 11:02 AM Page 19

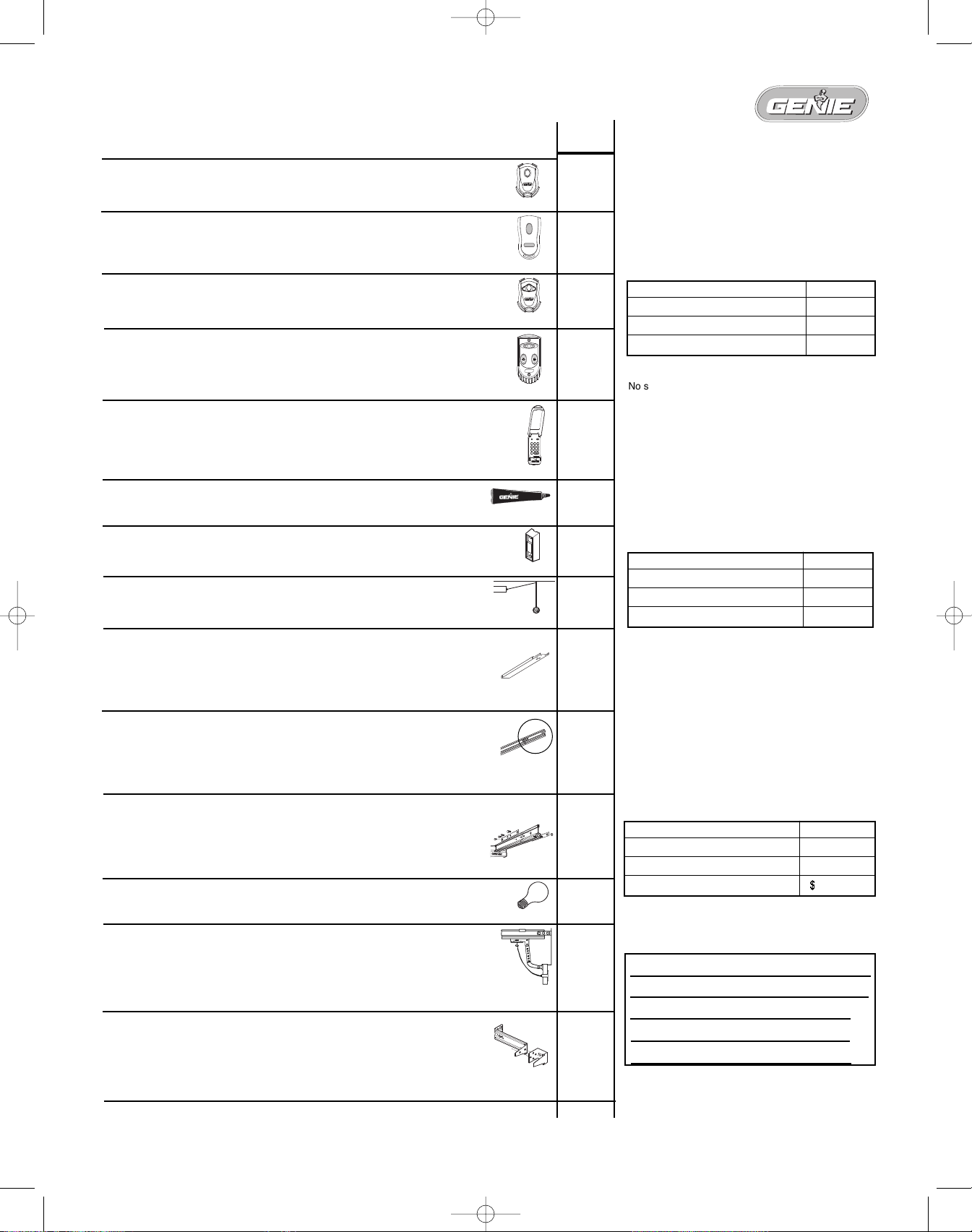

Garage Door Opener Accessories Order Form Formulario de pedido de accesorios para abridores de puertas de garaje Formulaire de commande des accessoires pour ouvre-porte de garage

For additional accessories not shown. visit our website at www.geniecompany.com Para accesorios adicionalesno mostrada, visite nuestro sitio web en www.geniecompany.com pour les accessoires supplémentaires pas montré, visiter notré site web à www.geniecompany.com

(GI CTD-1) 1-Button Compact Remote - Allows remote operation of garage door.

Comprima el Mando de Distancia - Proporciónar operación remoto de la puerta del garaje. Télécommande compacte - Permettre opération éloign´´de porte de garage.

(GI F TD-1)1-Button Flashlight Transmitter - Remote Controller with a Flashlight.

1 abrocha transmisor de linterna 1-boutenner l’émetteur de lampe de poche - Le contrôleur éloigné avec de lampe de poche.

- Director remoto con una linterna.

(GI CTD-3) 3-Button Compact Remote - Allows remote operation of 3 garage doors.

De 3 botones Comprima el Mando de Distancia 3-boutenner la Télécommande compacte - Permettre opération éloign´ trois portes

de garage.

- Proporciónar operación remoto de tres las puertas del garaje.

(GWC-2W) Deluxe Wall Console - Operates Garage Door. Independent light control. Security vacation lock.

Consola de lujo de pared - Acciona la puerta del garaje.Control de luz independiente. Cerradura de

seguridad para vacaciones. La Console dse luxe de Mur - Actionne la porte de garage.Commande d’éclairage indépendante. Interrupteur de verrouillage de sécurité.

(GWKPD) Dual Frequency Wireless Keypad - Operates Intellicode

or key. Sistema de entrada por teclado numérico inalámbrico - Acciona los abridores de puertas de garaje Intellicode®sin control remoto o llave. Système d’ouvre-porte de garage à clavier sans fil - Actionne les ouvre-porte de garage avec Intellicode®sans télécommande ni clé.

(GLU-3) 3/4 oz. Screw Drive Lubricant - Ensures proper equipment wear protection.

3/4 once Lubricante de tornillo accionar - Asegura componente correcto protección por deterioro. La onza 3/4 Lubricant de la vis - Garantir componant exact par systéme défense vers user.

(GW-2) Universal Wall Button - Provides additional convenient inside operation of door.

Botón de pared universal - Proporciona operación conveniente de la puerta desde el interior. Bouton mural universel - Actionne l’ouvre-porte de l’intérieur du garage.

(GPS-5) Perfect Stop

- Ensures perfect parking.

Stop Perfecto®- Asegura el estacionamiento perfecto. Butoir Perfect Stop®- Permet de stationner à la perfection dans le garage.

(GABX8)

QuietLift Extension Kit - An Extension that increases the travel of an Opener to accommodate an

eight foot door. Juego de extensión de cadena deslizable - Una extensiónpara aumentar la longitud de la baranda de Chain

Glide, para acomodar una puerta de8 pies (2,43 m).

Nécessaire de prolongement du coulisseau

- Rallonge de prolongeant la course de l’ouvre-porte Chain Glide

pour une porte de 2,4 m (8 pi) de hauteur.

(LCGX-8)

ChainLift Extension Kit - An Extension that increases the travel of an Opener to accommodate an

eight foot door. Juego de extensión de cadena deslizable - Una extensiónpara aumentar la longitud de la baranda de Chain

Glide, para acomodar una puerta de8 pies (2,43 m).

Nécessaire de prolongement du coulisseau

- Rallonge de prolongeant la course de l’ouvre-porte Chain Glide

pour une porte de 2,4 m (8 pi) de hauteur.

(GSX-8) DirectLift Extension Kit - An Extension to increase travel of an Operator to accommodate

eight foot door. Juego de extensión deslizante de Screw Drive - Una extensión para aumentar la carrera de un abridor

deslizable, para acomodar una puerta de 8 pies (2,43 m.). Nécessaire de rallonge du Screw Drive - Rallonge de prolongeant la

coursede l’ouvre-porte pour une porte de 2,4 m (8 pi) de hauteur.(GIRU-1T)

(60 WATT) Enhanced/Rough Service Light Bulb - Ensures proper equipment compatability.

Bombilla de 60 Vatios - Asegura componente correcto de sistema. Éclairage de 60 WATT - Garantir componant exact par systéme.

(GER-2) Emergency Release Kit - Provides access to garage from outside in the event of

an electrical power failure. Juego de pica-porte de pestillo - Permitir entrtada desde por fuera de garaje porque corte de eléctrico. Nécessaires de Déclenchement de secours - Le nécessaire de déclenchement de secours est conçupour vous permettre d’accéder à votre garage depuis l’extérieur en cas de panne de courant et lorsqu’il.

STB Adapter Brackets (2) - Used in conjunction with standard STB Brackets.They provide

additional clearance and mounting options. El adaptador pone entre paréntesis (2) -

montar de STB,ellos proporcionan el espacio libre adicional junto con mortar las opciones. Crochets d’adaptateur (2) - Utilisé conjointement avec STB standard monter les crochets,

ils fournissent le dégagement supplémentaire avec monter d’options.

Usado en unión con paréntesis uniformes de

P/N 35674R

P/N 35657R

P/N 35694S

P/N 35661R

Garage Door Openers without Remote Control

P/N 35691R

$50.00

P/N 35218AS

P/N 35693R

P/N 35677R

P/N 35663R

P/N 35679R

$32.00

P/N 35678R

P/N 26210A.S

P/N 35675R

P/N 34439R.S

$36.50

$45.00

$50.00

$35.00

$5.00

$3.75

$4.00

$32.00

$2.73

$20.00

$4.37

How many? ¿Quántos? Comment

beaucoup?

Ordering Instructions

No C.O.D. shipments. Please include check or money order, made payable to The Genie Company. Do not send cash. Allow 3-4 weeks for delivery. 1-800-354-3643. Please have part number and credit card ready. Mail Order Form to: Genie Company, 22790 Lake Park Blvd, Alliance, Ohio 44601. We accept Visa or Mastercard on phone orders only.

Please add local sales tax if you reside in one of the states listed. California, Connecticut, Florida, Georgia, Illinois, Indiana,

Maryland, Massachusetts, Michigan, New Jersey, New York, Ohio, Tennessee, Virginia, Wisconsin

TOTAL ORDER $ SHIPPING & HANDLING $ 5.00 STATE SALES TAX $ GRAND TOTAL $

Las Instrucciones que Ordenan

No se aceptan pedidos de pago contra entrega (COD). Sírvase incluir su cheque o giro postal, la cuenta pagadera hecha aThe Genie Company. No envíe dinero en efectivo. Concédanos 3 a 4 semanas para la entrega. 1-800-354-3643. Sírvase tener listos los números del modelo y de la tarjeta de crédito. Enviar hacer un pedido de mercancia a: Genie Company, 22790 Lake Park Blvd, Alliance, Ohio 44601.Aceptamos pedidos telefónicos de Visa o Mastercard.

Sírvase agregar el impuesto de ventas local si usted reside en uno de los siguientes estados:

California, Connecticut, Florida, Georgia, Illinois, Indiana, Maryland, Massachusetts, Michigan, New Jersey, New York, Ohio, Tennessee, Virginia, Wisconsin

TOTAL DEL PEDIDO $ FLETE Y MANEJO $ 5.00 IMPUESTO DE VENTAS ESTATAL $ GRAN TOTAL

Instructions Commandant

Pas d’expédition contre remboursement. Veuillez inclure un chèque ou un mandat bancaire, le payable fait à The Genie Company. N’envoyez pas d’argent comptant. Accordez de 3 à 4 semaines pour la livraison. 1-800-354-3643. Ayez sous la main le numéro de la pièce et celui de la carte de crédit. Mettre à la poste le arrngement à: Genie Company, 22790 Lake Park Blvd, Alliance, Ohio 44601. Nous acceptons les commandes par téléphone avec paiement par carte de crédit Visa ou Mastercard.

Veuillez indiquer les taxes de vente locales si vous résidez dans l’un des états répertoriés ci-dessous.

California, Connecticut, Florida, Georgia, Illinois, Indiana, Maryland, Massachusetts, Michigan, New Jersey, New York, Ohio, Tennessee, Virginia, Wisconsin

COMMANDE TOTALE $ MANUTENTION ET EXPÉDITION $ 5.00 TAXE DE VENTE $

TOTAL GLOBAL

SHIP ORDER TO: ENVIAR MERCANCIA CON: EXPÉDIER MARCHANDISE POUR:

NAME / NOMBRE / NOM

ADDRESS / DIRECCIÓN / ADRESSE

CITY / CIUDAD / VILLE

STATE / ESTADO / ÉTAT

ZIP / CÓDIGO POSTAL / CODE POSTAL

(Prices subject to change without notice) (Valoran el cambio con sujeción a sin nota) (Les prix assujettissent pour changer sans la notification)

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 20

2060-3060 eng.qxd 11/9/05 11:02 AM Page 20

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 21

2060-3060 for.qxd 11/9/05 10:58 AM Page 1

Manual de Funcionamiento y Mantenimiento

Guide de l’Utilisateur et de Maintenance

COMPLETO CON CONTROL REMOTO INTELLICODE® Y ELECTRÓNICA DE SERIE II

Para puertas de 7' 6". Juego de extensión disponible para puertas de 8'. Incluye el control de pared que se DEBE instalar antes de hacer

funcionar este operador de puertas de garaje. El sistema Safe-T-Beam ® Safety Reverse se debe instalar y los controles

de fuerza se DEBEN fijar correctamente para cerrar la puerta. Este equipo cumple o excede con todos los requisitos de seguridad

federales,estatales y de UL325.

¿Teniendo dificultades? ¿Necesita ayuda?

Por favor llámenos al:1-800-35-GENIE (354-3643) www.geniecompany.com Por favor tenga lista la información del modelo cuando llame.

3559935907

2060

3060

UN AC ACCIONÓ ABRIDOOR DE SCREWDRIVE UN AC ALIMENTÉ L’OUVRE-BÔITE DE SCREWDRIVE

AVEC TÉLÉCOMMANDE INTELLICODE® ET COMPOSANTS ÉLECTRONIQUES DE LA SERIE II

Pour les portes de 2,29 m. Kit d'extension disponible pour des portes de 2,44 m

La commande murale incluse DOIT être installée avant de faire fonctionner l’opérateur de la porte de garage.

Le système d’inversion de sécurité Safe-T-Beam® doit être installé et les commandes de force correctement réglées pour pouvoir fermer la porte.

Cet équipement satisfait voire dépasse les prescriptions de sécurité fédérale,régionale et UL 325.

Vous éprouvez des difficultés ? Vous avez besoin d'assistance ?

Contactez-nous : 1-800-35-GENIE (354-3643) www.geniecompany.com Nous vous remercions de disposer des informations de votre

modèle au moment de l'appel.

NDICE

Información de garantía. . . . . . . . . . . . . . . . . . . . . . . 2

Paquete de su documentación . . . . . . . . . . . . . . . . 3

Información de seguridad . . . . . . . . . . . . . . . . . . . . . 4

Características de seguridad. . . . . . . . . . . . . . . . . . . 4

Instrucciones de instalación importantes . . . . . . 4

Lista de verificación de preinstalación . . . . . . . 5-8

Ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

Programación del control remoto . . . . . . . . . . . . 11

Instalación de la lente y bombilla . . . . . . . . . . . . 12

Mantenimiento programado. . . . . . . . . . . . . . . . . 13

Guía de investigación de averías . . . . . . . . . . 14-16

Diagrama de conexiones. . . . . . . . . . . . . . . . . . . . . 17

Listas de piezas y vistas aumentadas . . . . . . 18-20

ccesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 (Engl)

Para ayuda llame al 1-800-35-GENIE o visite www.geniecompany.com

TABLE DES MATIÈRES

Information relative à la garantie . . . . . . . . . . . . . . 2

Votre dossier de documentation . . . . . . . . . . . . . . 3

Information relative à la sécurité . . . . . . . . . . . . . . 4

Caractéristiques de sécurité . . . . . . . . . . . . . . . . . . . 4

Instructions d’installation importantes. . . . . . . . . 4

Liste de contrôle avant l'installation . . . . . . . . . 5-8

Réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

Programmation de la télécommande. . . . . . . . . 11

Installation de l’ampoule et de la lentille . . . . . 12

Maintenance périodique. . . . . . . . . . . . . . . . . . . . . 13

Guide de dépannage . . . . . . . . . . . . . . . . . . . . . 14-16

Schéma de câblage . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Listes des pièces et vues éclatées . . . . . . . . . 18-20

Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 (Engl)

SAVE THIS MANUAL FOR

FUTURE REFERENCE

Page 22

2060-3060 for.qxd 11/9/05 10:58 AM Page 2

THE GENIE COMPANY GARANTÍA LIMITADA

¿Qué es lo que cubre?

Cualquier defecto de materiales y mano de obra del producto de uso personal, normal del hogar de acuerdo con el Manual del propietario.

¿Por cuánto tiempo?

MODELO 2060L ...20 año el motor, 3 año todas las otras piezas. MODELO 3060L ...De por vida* para el motor, 3 año todas las otras piezas. MODELO 3060C ...De por vida* para el motor, 3 año todas las otras piezas.

* Garantia mientras usted seapropierto de su casa.

¿Quién obtiene la garantía?

Esta garantía está limitada al consumidor que compró originalmente el producto.

Alcance geográfico:

Esta garantía se aplica sólo a las unidades instaladas y que funcionen en el país donde fueron compradas.

Limitaciones:

LAS GARANTÍAS IMPLÍCITAS,INCLUYENDO AQUELLAS DE CONVENIENCIA PARA UN PROPÓSITO PARTICULAR Y COMERCIABILIDAD (GARANTÍA NO ESCRITA DE QUE EL PRODUCTO ES CONVENIENTE PARA USO ORDINARIO), ESTÁN LIMITADAS A UN AÑO A PARTIR DE LA FECHA DE COMPRA. GENIE NO PAGARÁ POR PÉRDIDA DE TIEMPO, INCONVENIENCIA, PÉRDIDA DEL USO DE SU PRODUCTO GENIE O POR DAÑOS A LA PROPIEDAD CAUSADOS POR SU PRODUCTO GENIE O POR LA FALLA DE QUE TRABAJE, POR NINGUNO DE LOS DAÑOS ESPECIALES, INCIDENTALES O DAÑOS EMERGENTES, O POR DAÑOS CUALESQUIERA RESULTANTES DEL MAL USO O MODIFICACIÓN DE SU PRODUCTO GENIE.

Algunos estados y provincias no permiten limitaciones de cuánto tiempo dura una garantía implícita o la exclusión de daños incidentales o emergentes,por lo tanto, las limitaciones o exclusiones de arriba puede que no se apliquen a usted.

Esta garantía es la única garantía que daremos de su producto Genie,y establece todas nuestras responsabilidades en relación con su producto Genie. No hay otras garantías expresas.

Derechos en el estado y provincia: Esta garantía le otorga derechos legales específicos,y puede que usted tenga otros derechos que pueden variar de un estado a otro o de una provincia a otra.

Cómo obtener el servicio de garantía:

Para obtener el servicio de garantía para su producto Genie,usted debe proporcionar un comprobante con la fecha y lugar de compra del producto.

1.Servicio de bricolaje (hacer uno mismo)

Llame gratis a la conexión del Consumidor Genie al: 1.800.354.3643 para hablar personalmente con representante de Genie para obtener asistencia en diagnosticar el problema y disponer el suministro de las piezas necesarias para las reparaciones que hará usted mismo. Representantes capacitados en servicio están disponibles de lunes a viernes de 8:00 a.m.- a - 11:00 p.m., hora del Este,y los sábados de 10:00 a.m. a 8:00 p.m., hora del Este (excepto los feriados). También, puede obtener la información que necesite de:www.geniecompany.com.

2.Servicio de agentes autorizados.

También usted puede obtener garantía de servicio de los agentes autorizados de Genie llamando a la conexión del Consumidor de Genie al 1.800.354.3643 o visitando: www.geniecompany.com antes de programar algún servicio de garantía. Si un agente autorizado provee servicio de garantía, Genie proveerá todas las piezas necesarias bajo la garantía,sin cargo para usted, pero los agentes son personas de negocios independientes y puede que presten servicios o cobren por las visitas de servicio que hagan. Genie no le reembolsará a usted ni será responsable de otro modo por esos cargos.

Sugerimos que usted retenga el material de empaquetado original para el evento que necesite reparar o reemplazar su producto Genie y sea necesario que nos envíe el mismo. Asegúrese de incluir su nombre, dirección, número de teléfono,comprobante con la fecha y lugar de compra y una descripción del problema de funcionamiento. Después de reparar o reemplazar su producto Genie, nosotros le enviaremos a su casa,sin costo para usted por las piezas y mano de obra, pero usted deberá pagar un mínimo de $5.00 por cargos de envío y manejo.

Su selección de una de las opciones de servicio descritas arriba, es su solución exclusiva bajo esta garantía.

Qué no cubre esta garantía:

Esta garantía no cubre las baterías (que se consideran piezas reemplazables),instalación, uso comercial, defectos resultantes de accidentes,daños estando en tránsito a nuestro lugar de servicio o daños resultantes de alteraciones,mal uso o abuso, falta de mantenimiento correcto,reparaciones no autorizadas o modificación del producto, adosados de cualquier adjunto no proporcionado con el producto, programación de los dispositivos de control remoto,ajuste / limpieza de Safe-T-Beam ®, grapas a través del cableado,cables pinchados o rotos, desenganche del corredizo, ajustes del control de fuerza, puerta no equilibrada, resortes o cables rotos, apagones eléctricos, uso de cordones de extensión,piezas faltantes o dañadas en descuentos,liquidaciones, ventas finales o cartones con cintas,operaciones fantasmas (la mano de obra no está cubierta si el Abridor está funcionando correctamente estando el técnico en el garaje), incendios, inundaciones, actos de fuerza mayor o cualquier otro incumplimiento de seguir el Manual del propietario.

PARA RESPUESTAS:LLAME AL 1.800.354.3643 Visite nuestro Website en:www.geniecompany.com GUARDE ESTAS INSTRUCCIONES

Por favor note la información siguiente,de modo que tenga disponible si necesita llamarnos.

Fecha de compra

Número de serie

Modelo del operador

Modelo del control remoto

Nombre del agente

Dirección del agente

Ciudad

Estado

Zona postal

GARANTIE LIMITÉE DE THE GENIE COMPANY

Que couvre la garantie couvre?

Lout défaut en matériaux et main-d’œuvre du produit dans une utilisation normale en résidence conformément au Guide de l’utilisateur.

Pendant combien de temps?

MODELE 2060L ...20 an pour le moteur et 3 an pour toutes les autres pièces. MODELE 3060L ...À vie* pour le moteur et 3 an pour toutes les autres pièces. MODELE 3060C ...À vie* pour le moteur et 3 an pour toutes les autres pièces.

* Aussi longtemps que vous les autres pièces.

Qui peut bénéficier de la garantie?

La présente garantie est limitée au consommateur d’origine qui a acheté le produit.

Zone géographique :

La présente garantie ne couvre que les produits qui ont été installés et sont utilisés dans le pays où ils ont été achetés.

Limites:

LES GARANTIES IMPLICITES,Y COMPRIS CELLE RELATIVES À L’ADAPTABILITÉ À DES FINS D’APPLICATION PARTICULIÈRE ET DE QUALITÉ MARCHANDE (UNE GARANTIE QUI NE SERAIT PAS PAR ÉCRIT INDIQUANT QUE LE PRODUIT EST CONÇU POUR UN USAGE ORDINAIRE) SONT LIMITÉES À UN AN À COMPTER DE LA DATE D’ACHAT.GENIE NE REMBOURSERA PAS LES FRAIS DE PERTE DE TEMPS,LES INCONVENIENTS, DE PERTE D’USAGE DE VOTRE PRODUIT GENIE OU TOUT DOMMAGE SUBI PAR VOTRE PROPRIÉTÉ RÉSULTANT DU PRODUIT GENIE OU DE SON DYSFONCTIONNEMENT, TOUT DOMMAGE INDIRECT OU ACCESSOIRE ; TOUT DOMMAGE RÉSULTANT D’UNE UTILISATION ERRONÉE OU MODIFICATION DE VOTRE PRODUIT GENIE.

Certains états et provinces interdisent l’exclusion de la limitation des dommages indirects ou accessoires,ou de durée des garanties implicites ; il se peut donc que certaines des restrictions et exclusions ci-dessus ne vous concernent pas.

Cette garantie est la seule que nous accordions à votre produit Genie,elle définit toutes nos responsabilités vis à vis de votre produit Genie.Il n’existe aucune autre garantie expresse.

Droits des Etats et des Provinces: La présente garantie vous confère des droits spécifiques légaux mais vous pouvez en outre

bénéficier de droits supplémentaires qui varient d’une province à l’autre ou d’un état à l’autre.

Comment obtenir un service sous garantie:

Pour obtenir le service sous garantie pour votre produit Genie,vous devez fournir la preuve de la date et du lieu d’achat du produit.

1. Service de réparation personnelle.

Contactez la connexion clientèle Genie au numéro gratuit 1-800-354-3643.Des représentants Genie qualifiés vous assisteront à diagnostiquer le problème et se chargeront de vous faire parvenir la pièce requise qui vous permettront d’effectuer vous-même la réparation. Des techniciens formés se tiennent à votre disposition du lundi au vendredi de 8h00 à 23h00 (Heure de New York) et le Samedi de 10h00 à 20h00 (heure de New York) (sauf jours fériés). Vous pouvez également obtenir des informations en visitant le site à l’adresse suivante:www.geniecompany.com.

2.Service assuré par des revendeurs agréés.

Vous pouvez également obtenir un service sous garantie auprès des revendeurs Genie agréés en contactant la connexion clientèle de Genie au 1.800.354.3643 ou en visitant www.geniecompany.com avant de programmer un service sous garantie. Si le service sous garantie est exécuté par un revendeur agréé,Genie se charge de fournir toutes les pièces requises sous garantie sans frais de votre part.Toutefois les revendeurs sont des agents indépendants qui peuvent effectuer les réparations contre remboursement.Genie ne peut en aucun cas être responsable de ces frais ou de toute autre charge facturés par ces revendeurs.

Nous vous recommandons de conserver l’emballage d’origine au cas où nous déciderions de faire réparer/remplacer votre produit Genie et que nous vous demandions de nous le renvoyer. Indiquez bien votre nom,adresse, numéro de téléphone,la preuve de la date et du lieu d’achat du produit avec la description du problème.Après réparation ou remplacement de votre produit Genie, nous vous expédierons à domicile et sans frais de votre part pour les pièces et la main-d’œuvre, mais vous devez régler un minimum de 5 00 dollars USD pour les frais d’expédition et de manutention.

Le choix de l’une des options de service décrites ci-dessus est votre seule solution selon les termes de cette garantie.

Éléments non couverts par cette garantie:

La présente garantie ne couvre pas les piles (qui sont des pièces remplaçables),l’installation, l’usage commercial, les dommages résultant d’accidents, les dommages subis pendant le transport à notre emplacement de service ou résultant d'altérations,de mauvaise utilisation voire d’abus, de manque d’entretien,de réparation ou de modification du produit non-autorisée, d’ajout de pièces qui ne seraient pas fournies avec le produit,programmation de télécommandes, réglage et nettoyage de Safe-T-Beam®, fils endommagés par les agrafes, fils pincés ou rompus, chariot désengagé, ajustements de la commande de la puissance, portes déséquilibrées, ressorts et câbles brisés, coupure de courant, utilisation de rallonges, pièces manquantes ou endommagées dans des emballages d'unités en solde ou refermés par du scotch, mauvais fonctionnement imaginaire (les frais de main-d'œuvre ne sont pas couverts si l'ouvre-porte fonctionne correctement pendant que le technicien se trouve dans le garage),incendie, inondation, cas fortuit,ou négligence de consulter le manuel d’utilisateur.

ADRESSEZ VOS QUESTIONS AU 1.800.354.3643 CONSERVER CES INSTRUCTIONS

Prendre note des informations suivantes afin de les avoir à disposition lorsque vous nous contactez:

Date d’achat

Numéros de série

Modèle de l’opérateur

Modèle de la télécommande

Nom du revendeur

Adresse du revendeur

Ville

Etat/Province

Code postal

Page 23

2060-3060 for.qxd 11/9/05 10:58 AM Page 3

PAQUETE DE SU DOCUMENTACIÓN DEL ABRIDOR DE PUERTAS DE GARAJE GENIE

La documentación proporcionada con su abridor ha sido organizada y diseñada cuidadosamente para que el montaje,funcionamiento y mantenimiento continuo de su producto sean tan fáciles como sea posible. Este material consiste de dos partes principales:

Manual de funcionamiento y mantenimiento

Si bien se recomienda que todos los documentos se guarden para referencia futura, este manual debe contener la mayoría de la información que necesitará durante la vida útil de su producto. El manual está diseñado en un configuración basculante,con la versión en inglés en una mitad del libro y la de lengua española / francesa en la otra mitad. El contenido básico de este manuales:

· Información de garantía

· Lista de verificación de preinstalación a ser revisada antes de

cualquier montaje o instalación

· Ajustes necesarios

· Programación de dispositivos remotos

· Mantenimiento e investigación de averías

· Vista aumentada de piezas

· Formulario de pedido de accesorios

· Folleto de mantenimiento y seguridad de la Asociación

de abridores de puertas (DASMA)

· Etiqueta de Advertencia de atrapar – A ser puesta próxima

al control de pared

Afiche de montaje e instalación

El propósito de este afiche es dar un medio plano conveniente a usar en el sitio del montaje e instalación. Códigos de color se utilizan para los pasos y otra información tan claramente como sea posible. Este afiche está en tres lenguas con las instrucciones en inglés destacadas con fondo azul. El contenido básico de este afiche es:

· Afiche de referencia rápida

· Instrucciones de montaje del abridor con figura y paso a paso

· Instrucciones de instalación del abridor con figura y paso a paso

ES CRÍTICO QUE SE LEAN, ENTIENDAN Y SIGAN TODAS LAS ADVERTENCIAS DE SEGURIDAD CLARAMENTE MARCADAS,

TANTO EN EL MANUAL COMO EN EL AFICHE.

VOTRE DOSSIER DE DOCUMENTATION DE L’OUVRE-PORTE DE GARAGE GENIE

La documentation fournie avec votre ouvre-porte de garage a été soigneusement conçue et organisée pour faciliter le montage,l’utilisation et la maintenance de votre produit dans des conditions les plus sécuritaires possibles.Ce dossier se compose de deux parties essentielles.

Guide de l utilisateur et de maintenance

Bien qu’il soit recommandé que tous les documents soient conservés à titre de référence ultérieure, ce guide contient la majorité des informations dont vous aurez besoin pendant la vie utile de votre produit.Ce guide a été conçu avec la version anglaise d’un côté et de l’autre, les versions espagnole/française. Ce guide contient les éléments de base suivants:

· Information relative à la garantie

· Liste de contrôle avant l’installation à vérifier avant tout montage

ou installation

· Réglages nécessaires

· Programmation des télécommandes

· Maintenance et dépannage

· Vues éclatées des pièces

· Formulaire pour commande d’accessoires

· Brochure de l’association des ouvre-portes sur la sécurité et la

maintenance (DASMA)

· Étiquette d’avertissement en cas de coinçage – À placer près de

la com mande murale

Poster sur le montage et l’installation

Ce poster permet de visualiser un plan plat pratique du montage et de l’installation. Le codage en couleurs utilisé pour démarquer clairement les étapes et autres informations. Ce poster est présenté en trois langues avec des instructions en anglais en relief sur fond bleu. Le contenu de base de ce poster est le suivant :

· Poster de référence rapide

· Instructions du montage de l’ouvre-porte graduelles avec illustrations

· Instructions de l’installation de l’ouvre-porte graduelles avec illustrations

IL EST IMPÉRATIF QUE LES AVERTISSEMENTS RELATIFS À LA SÉCURITÉ

CLAIREMENT INDIQUÉS DANS LE GUIDE ET SUR LE POSTE SOIENT LUS,

COMPRIS ET RESPECTÉS.

The GENIE Company se esfuerza constantemente en mejorar sus productos y la documentación que les acompaña. Si usted tuviera alguna sugerencia o idea para mejorar este producto o la documentación, por favor envíe sus sugerencia a:

The Genie Company

22790 Lake Park Blvd.

Alliance, Ohio 44601-3498

Versión en lengua inglesa.

DASMA en langue anglaise. Lengua española / francesa DASMA.

Tres lenguas Etiqueta de atrapar. Étiquette d’avertissement de coinçage

en trois langues.

Versión en lengua inglesa.. Version anglaise.

Versión en lengua española / francesa.. Version espagnole/Version française.

Versión en lengua española / francesa.

La société GENIE s’efforce systématiquement d’améliorer ses produits et la documentation qui les accompagne. Nous vous remercions de nous faire part de vos suggestions ou idées visant à améliorer davantage ce produit et sa documentation.Veuillez les envoyer à l’adresse suivante:

The Genie Company

22790 Lake Park Blvd.

Alliance, Ohio 44601-3498

Diagrama de referencia rápid. Diagramme de référence rapide.

Conjunt9 del abridor. Montage de l’ouvre-porte.

Instalación del abridor. Installation de l’ouvre-porte.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 24

2060-3060 for.qxd 11/9/05 10:58 AM Page 4

INFORMACIÓN DE SEGURIDAD

PERSPECTIVA DE PELIGROS POTENCIALES

Las puertas de garaje son objetos grandes, pesados que se mueven con la ayuda de resortes bajo alta tensión y motores eléctricos. Puesto que los objetos en movimiento,resortes bajo tensión y motores eléctricos pueden causar lesiones, su seguridad y la seguridad de otros depende de que usted lea la información contenida en este manual. Si tuviera alguna pregunta o no entendiera la información presentada,llame al representante de servicio más cercano a usted.

En esta sección y las que siguen, las palabras Peligro, Advertencia y Precaución se usan para enfatizar la información de seguridad importante. La palabra:

¡ PELIGRO: indica una situación de peligro inminente que, si no se evita,resultará en la

muerte o lesión grave.

¡ ADVERTENCIA: indica una situación de peligro potencial que, si no se evita,podría

resultar en la muerte o lesión grave.

¡ PRECAUCIÓN: indica una situación de peligro potencial, que si no se evita,puede

resultar en lesión o daños a la propiedad. La palabra NOTA se usa para indicar pasos importantes a seguirse o consideraciones importantes.

PELIGRO POTENCIAL EFECTO

ADVERTENCIA:

Podría resultar en

la muerte o lesión

PUERTA EN MOVIMIENTO

CHOQUE ELÉCTRICO

ALTA TENSIÓN DEL RESORTE

grave.

ADVERTENCIA:

Podría resultar en

la muerte o lesión

grave.

ADVERTENCIA:

Podría resultar en

la muerte o lesión

grave.

• Mantenga a la gente alejada del vano de la

puerta en movimiento.

de puertas.

•

tenga un resorte roto.

• Apague la alimentación eléctrica antes de

quitar la tapa del operador. Al reinstalar la tapa, asegúrese de que los alambres no se pinchen o estén cerca de piezas móviles. operador se debe conectar a tierra

correctamente.

•

resortes o cualquiera de las piezas a las que estén conectadas los resortes, tales como blo ques de madera, soportes de acero, alambres u otras partes como esas. • Las reparaciones y ajustes debe hacer un técnico capacitado en el servicio de puertas usando las herramientas e instrucciones apropiadas.

PREVENCIÓN

deje que los niños jueguen con el abridor

haga funcionar una puerta que se trabe o

• El

trate de quitar,reparar o ajustar los

•

INSTRUCCIONES DE INSTALACIÓN IMPORTANTES

ADVERTENCIA

PARA DISMINUIR EL RIESGO DE LESIÓN GRAVE O LA MUERTE:

LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD,INSTALACIÓN Y FUNCIONAMIENTO. Si usted tuviera alguna pregunta o no entendiera alguna instrucción, llame al profesional de instalación autoriza do de Genie más cercano.

No instale el operador de puertas en una puerta equilibrada incorrectamente. Una puerta equilibrada incorrectamente puede causar lesiones graves. Las reparaciones de alambres, resortes y otros herrajes debe hacerlas una persona capacitada en servicio utilizando las herramientas e instrucciones apropiadas.

Quite todas las cuerdas e inmovilice todos las cerraduras antes de instalar el operador.

Instale el operador a 7 pies o más arriba del piso. Monte la perilla de desenganche de emergencia a 6 pies arriba del piso.

No conecte el operador a la fuente de energía hasta que se le instruya hacerlo.

Localice el botón de control.

• A la vista de la puerta.

• A un mínimo de 5 pies de altura, de manera que los niños pequeños no alcancen.

• Alejado de todas las piezas móviles de la puerta.

Instale la etiqueta de ADVERTENCIA de atrapar próxima al botón de pared o consola. Instale el rótulo de

desenganche de emergencia, en o próximo al desenganche de emergencia.

El operador debe invertir la marcha cuando la puerta toca un objeto de 1-1/2 pulgada de altura en el piso, en el centro del vano de la puerta. Este es del tamaño de un larguero de madera de 2" x 4" puesto de plano.

CARACTERÍSTICAS DE SEGURIDAD

Sistema de inversión sin contacto Safe-T-Beam® (STB)

Pone un haz luminoso invisible a través del vano de la puerta que invierte el recorrido durante el recorrido de la puerta a la posición toda abierta, si algo pasa a través del haz luminoso.

Sistema de inversión con contacto Safe-T-Beam® (STB)

Automáticamente para e invierte el recorrido de la puerta en movimiento dentro de 2 segundos después del contacto con un objeto.

Sistema de inversión temporizado Safe-T-Stop®

Automáticamente abre una puerta que esté cerrando,si no cierra dentro de 30 segundos.

Control de ForceGuard®

Se utiliza para fijar la fuerza necesaria para abrir y cerrar la puerta. Para máxima seguridad, fije la fuerza mínima necesaria para abrir y cerrar la puerta.

Sistema automático de iluminación

Bombilla de 100 vatios máximo,usada para entradas y salidas más seguras. La luz se enciende cuando se activa la puerta y automáticamente se apaga 4.5 minutos más tarde.

Desenganche de emergencia manual

Permite abrir o cerrar manualmente la puerta del garaje para emergencias o mantenimiento.

INFORMATIONS RELATIVES À LA SÉCURITÉ

SOMMAIRE DES DANGERS POTENTIELS

Les portes de garage à déplacement vertical sont de gros objets lourds qui fonctionnent à l’aide de ressorts soumis à une haute tension et de moteurs électriques. Dans la mesure où les objets en mouvement, les ressorts sous tension et les moteurs électriques peuvent entraîner des blessures,votre sécurité et celle des autres exigent que vous preniez connaissance des informations stipulées dans ce manuel.Si vous avez des questions ou si vous ne comprenez pas les informations ci-incluses,veuillez contacter le représentant de service le plus près..

Dans cette section et les suivantes,les mots Danger,Avertissement, et Mise en garde sont utilisés pour faire ressortir d’importantes informations relatives à la sécurité. Le mot:

DANGER: signale une situation dangereuse imminente qui, si elle n'est pas évitée, risque d'entraîner des blessures graves,voire mortelles. a

d AVERTISSEMENT: signale une situation potentiellement dangereuse qui, si elle n'est

pas évitée, risque d'entraîner des blessures graves, voire mortelles.

ATTENTION: signale une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures et des dommages matériels.

Le terme REMARQUE est utilisé pour signaler les étapes importantes à suivre ou d’importants éléments à prendre en considération.

DANGER POTENTIEL RÉSULTAT

AVERTISSEMENT:

Cela risque

d'entraîner la mort

ou des blessures

PORTE EN MOUVEMENT

CHOC ÉLECTRIQUE

TENSION ÉLEVÉE DU RESSORT

graves.

AVERTISSEMENT:

Cela risque

d'entraîner la mort

ou des blessures

graves.

AVERTISSEMENT:

Cela risque

d'entraîner la mort

ou des blessures

graves.

MESURE DE PRÉVENTION

• Ne laisser personne se tenir dans l’ouverture

de la porte pendant qu’elle est mouvement.

• Ne pas permettre aux enfants de jouer avec

l’opérateur de la porte.

• Ne pas faire fonctionner une porte qui bloque

ou dont le ressort est cassé.

• Mettre hors tension avant d’enlever le

couvercle de l’opérateur. En refermant le couvercle,s’assurer que les fils ne sont ni coincés ni près des pièces mobiles. L’opérateur doit être correctement mis à la terre.

•

Ne pas essayer d’enlever, réparer ou ajuster les

ressorts ou toute autre pièce à laquelle le

ressort de la porte est attaché, y compris blocs de bois, supports en acier, câbles ou autres articles semblables.

•

Les réparations et les réglages doivent être effectués

par un professionnel des systèmes de porte qui se

sert d’outils appropriés et qui respecte les instructions.

•

IMPORTANTES INSTRUCTIONS D’INSTALLATION

AVERTISSEMENT:

POUR RÉDUIRE LES RISQUES DE BLESSURES GRAVES OU DE MORT, PROCÉDEZ COMME SUIT:

LIRE ET SUIVRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS D’INSTALLATION, DE FONCTIONNEMENT ET

TOUTES LES CONSIGNES DE SÉCURITÉ.Si vous avez des questions ou si vous ne comprenez pas une instruction, contactez un professionnel en installation agréé par Genie.

Ne pas installer l’opérateur sur une porte mal équilibrée. Celle-ci pourrait entraîner de graves blessures.

Les réparations et les réglages des câbles,ensembles de ressort ou tout autre article de quincaillerie doivent être effectués par un professionnel qui se sert d’outils appropriés et qui respecte les instructions.

Enlever toutes les cordes et désactiver tous les verrous de la porte avant l’installer l’opérateur.

3 4

Installer l’opérateur de la porte à 2,1 m ou plus au-dessus du sol. Placer le bouton de déclenchement d’urgence à une hauteur de 1, 8 m.

Ne pas raccorder l’opérateur à la source d’alimentation avant l’étape en donnant l’instruction.

5 6

Placer le bouton de la commande :

• En vue de la porte.

• À une hauteur minimale de 1,5 m afin que les jeunes enfants ne puissent pas l'atteindre.

• loin de toutes pièces mobiles de la porte.

Placer l’étiquette d’AVERTISSEMENT en cas de coinçage à proximité du bouton ou de la console murale. Installer l’étiquette de déclenchement d’urgence sur,ou à proximité du dispositif de déclenchement d’ur gence.

L’opérateur doit s’inverser lorsque la porte entre en contact avec un objet d’une hauteur de 3,8 cm placé sur le sol, au centre de l’ouverture de la porte. Ceci équivaut environ à une colombe de 2 par 4 po posée à plat sur le sol.

CARACTERÍSTICAS DE SEGURIDAD

Sistema de inversión sin contacto Safe-T-Beam® (STB)

Pone un haz luminoso invisible a través del vano de la puerta que invierte el recorrido durante el recorrido de la puerta a la posición toda abierta, si algo pasa a través del haz luminoso.

Sistema de inversión con contacto Safe-T-Beam® (STB)

Automáticamente para e invierte el recorrido de la puerta en movimiento dentro de 2 segundos después del contacto con un objeto.

Sistema de inversión temporizado Safe-T-Stop®

Automáticamente abre una puerta que esté cerrando,si no cierra dentro de 30 segundos.

Control de ForceGuard®

Se utiliza para fijar la fuerza necesaria para abrir y cerrar la puerta. Para máxima seguridad, fije la fuerza mínima necesaria para abrir y cerrar la puerta.

Sistema automático de iluminación

Bombilla de 100 vatios máximo,usada para entradas y salidas más seguras. La luz se enciende cuando se activa la puerta y automáticamente se apaga 4.5 minutos más tarde.

Desenganche de emergencia manual

Permite abrir o cerrar manualmente la puerta del garaje para emergencias o mantenimiento.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 25

2060-3060 for.qxd 11/9/05 10:58 AM Page 5

ISTA DE VERIFICACION DE PREINSTALACION

Este abridor incluye piezas y suministros necesarios para instalarse en la mayoría de los garajes y conectar a la mayoría de las puertas de garajes. Hay muchas variaciones de garajes y de puertas de garajes. Unas pocas piezas y suministros adicionales puede que se necesiten para instalar el abridor en su garaje y conectar a su puerta de garaje. Mientras verifica los artículos de la lista de abajo, note cualquier artículo adicional que necesitará.

Herramientas usadas en esta sección:

• Cinta métrica de más de 12' • Lápiz • Escalera • Nivel

Verifique los artículos siguientes antes de montar el abridor:

Verificación del Paso 1:

Verifique la condición del montante vertical en el centro de la puerta y su conexión a las vigas superior e inferior de la puerta.

Si el marco de la puerta está clavado y no es una conexión sólida, el marco de la puerta se debe arriostrar o reforzar antes de instalar el abridor.

Si la puerta es de “peso ligero”(hecha de un marco y revestida – no sólida), la puerta, (incluyendo el marco de la puerta) se debe arriostrar o reforzar antes de instalar el abridor.

Un soporte de refuerzo del abridor de puertas también puede ser necesario para conectar la puerta del garaje al soporte del abridor de puertas. Este abridor está diseñado para instalación en una

arriostrada o en una puerta de una pieza arriostrada sólidamente.

Comuníquese con el agente autorizado de la fábrica de Genie o el agente de la puerta de su garaje para cualquier riostra necesaria y un refuerzo de soporte del abridor (si fuere necesario) antes de proseguir

Si usted tuviera una puerta de madera, mida el espesor de la puerta (1/4" x 2") Se incluyen los pijas para la instalación del soporte de la puerta en la puerta. Si su puerta tiene menos de 2” de espesor, arriostre la puerta o use pijas más cortas (1/4" x 1-1/4" – no se incluyen).

VERIFIQUE LA CONDICIÓN Y

ESPESOR DE LA PUERTA

puerta seccional propiamente

LISTE DE

Cet ouvre-porte comprend des pièces et des fournitures nécessaires à l'installation dans la plupart des garages et peut se connecter à pratiquement toutes les portes de garage. Toutefois il existe plusieurs types de garage et toute une panoplie de portes de garage. Quelques pièces et des fournitures supplémentaires peuvent être requises à l'installation de l'ouvre-porte pour en garantir la compatibilité avec votre porte de garage.Lors de la vérification des éléments ci-dessous, ajouter ceux qui manquent.

CONTRÔLE AVANT L’ INSTALLATION

Outillage utilisé dans cette section:

• Ruban à mesurer de 3,6 m • Crayon • Echelle • Niveau

Vérifiez les points suivants avant de procéder à l'assemblage de l'ouvre-porte:

CONTRÔLE - Étape 1

Vérifier l'état du montant au centre de la porte et sa liaison aux poutres inférieures et supérieures de la porte.

A Si l'encadrement de la porte est cloué ensemble et ne garantit pas une liaison

solide, il faut le renforcer avant de procéder à l'installation de l'ouvre-porte.

B Si la porte est légère (fabriquée avec un encadrement et revêtement,pas

solide), la porte (y compris l'encadrement doivent être renforcés avant l’instal lation de l'ouvre-porte.

Un renforcement d'ouvre-porte peut être nécessaire pour connecter la porte garage

au support de l'ouvre-porte. Cet ouvre-porte a été conçu pour

sur une porte à

D Contactez votre revendeur agréé Genie ou celui de votre porte de garage pour

tout renforcement nécessaire et support d'ouvre-porte (le cas échéant) avant de procéder à l'installation.

E Pour les portes en bois, en mesurer l'épaisseur. Des vis tire-fond (14 x 2 po) sont

incluses pour l'installation du support de porte sur la porte. Si l'épaisseur de la porte est inférieure à 5 cm, renforcer la porte ou utiliser des vis tire-fond plus courtes (1/4 x 1/4 po – pas incluses).

sections ou une porte monopièce solidement renforcée.

CONTRÔLE DE LA CONDITION ET DE L’ÉPAISSEUR DE LA PORTE

l'installation

Verificación del Paso 2:

A Levante la puerta,verifique la alineación y vea si se mueve libremente

(Figura 1). Si la puerta parece que está fuera de alineación,trabada o no se mueve suave mente,comuníquese con el agente autorizado de Genie o el agente de su puerta de garaje para hacer las reparaciones y ajustar el mecanismo de su puerta.

B Levante la puerta 3' ó 4' arriba del piso y suelte cuidadosamente. La puerta debe quedar estacionaria. Un movimiento ligero es aceptable. Más de un ligero movimiento significa qu la puerta no está equilibrada. Comuníquese con un agente autorizado de fábrica de Genie o el agente de su puerta de garaje para hacer las reparaciones y ajustes al mecanismo.

C Verifique el tipo de puerta.Haga una nota si es una puerta en secciones o de una sola pieza. (Figura 2).

VERIFIQUE LA ALINEACIÓN, FUNCIONAMIENTO Y EQUILIBRIO DE LA PUERTA DEL GARAJE

ADVERTENCIA:

Si su puerta se traba o está desequilibrada, mande ajustarla por un agente autorizado de fábrica de Genie. Los resortes, cables, poleas, apoyos y herrajes asociados están bajo tensión extrema y pueden causar lesiones graves o la muerte.

MANTENER LOS PIES FUERA DEL VANO DE LA PUERTA

TENIR LES PIEDS À L’ÉCART DE LA PORTE

Puerta en secciones Porte à sections

Puerta de una pieza Porte monopièce

Área del travesaño Zone du linteau

Contrôle - Étape 2:

A Soulever la porte, vérifier l'alignement et observer qu'elle bouge libre-

ment (Figure 1). Si la porte ne semble pas alignée, coince ou ne se déplace pas librement, contactez un revendeur agréé Genie ou le revendeur de la porte pour toute réparation et ajustements au mécanisme de la porte.

B Soulever la porte entre 7,5 et 10 cm du sol et relâcher. La porte ne doit pas bouger.Un léger mouvement est acceptable.Toutefois un mouvement plus grand indique que la porte est déséquilibrée. Contactez votre revendeur agréé Genie ou celui de votre porte de garage pour toute réparation et ajustement au mécanisme de la porte.

C Contrôler le type de la porte. Indiquer s'il s'agit d'une porte à sections ou d'une porte monopièce (Figure 2).

CONTRÔLE DE L’ALIGNEMENT,DU FONCTIONNEMENT ET DE L’ÉQUILIBRE DE LA PORTE DE GARAGE

AVERTISSEMENT:

Si la porte coince ou est déséquilibrée, contacter un revendeur agréé Genie. Les ressorts, les câbles, les poulies et les supports de la porte et la quincaillerie associée subissent des tensions extrêmes et peuvent entraîner des blessures voire la mort.

Resortes de extensión Ressorts d'extension

Área del travesaño Zone du linteau

Resortes de extensión Ressorts d'extension

Área del travesaño Zone du linteau

3' - 4'

Fig.1

Verifique el equilibrio de la puerta Vérification de l'équilibre de la porte

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Montante central Montant central

Figura 2 Note el tipo de puerta

Prendre note du type de porte

Montante central Montant central

Page 26

H + 2-1/2”

H + 6”

2060-3060 for.qxd 11/9/05 10:58 AM Page 6

Verificación del Paso 3:

MIDA LA ALTURA DE LA PUERTA DEL GARAJE

Mida la altura de la puerta del garaje (7’-6”, 8’-0”o más alta) con un cinta métrica. A Si la altura de la puerta es de 7’-6” o menos, continúe con Verifique el

paso 4.

B Si la altura de la puerta es de 8’-0” usted necesita un kit de extensión del

riel,

(Figura 3) (Vea el formulario de pedido de accesorios, página 19).

C Si la altura de la puerta es mayor de 8’-0” usted necesita un riel difer-

ente. Comuníquese con el representante de servicio al cliente de Genie, llamando al 1-800-35-GENIE.

Verificación del Paso 4:

VERIFQUE EL ÁREA DEL TRAVESANO DE LA PUERTA

NOTA

El travesaño es una sección fuertemente reforzada de la pared justo arriba del tope de la abertura de la puerta del garaje.

Encuentre la línea central vertical de la puerta:

• Cierre la puerta.

• Mida el ancho de la puerta en la parte de arriba.

• Marque un punto en el centro de la puerta y en el traves

año, directamente arriba de la puerta. Trace la línea central para conectar los puntos.

Determine la altura de montaje del soporte del travesaño (Figura 4): (No acople el soporte del travesaño).

• Levante la puerta, mirando el borde superior de la puerta y

pararla cuando el borde alcance el punto más alto.

•

Mida la distancia (“H”) desde el borde superior de la puerta al piso. – Para puertas en secciones sumar 2-1/2" a “H”. Marque un punto

en la línea central. La parte inferior del soporte del travesaño se instalará aquí.

–

Para puertas de una pieza sumar 6" a “H”. Marque este punto en la línea central. La parte inferior del soporte del travesaño se instalará aquí.

Contrôle - Étape 3:

Mesure DE LA HAUTEUR DE LA PORTE DE GARAGE

Mesurer la hauteur de la porte de garage (7 pi 6 po, 8 pi 0 po,ou plus) à l'aide d'un ruban.

A Si la porte mesure 7 pi 6 po ou moins, passer au contrôle de l'étape 4. B Si la porte mesure de 2,44 m, le kit d'extension de rail est nécessaire

(Figure 3) (Voir le formulaire de commandes d'accessoires,pages 19).

C Si la hauteur de la porte dépasse les 8 pi 0 po, un autre rail doit être

utilisé. Contactez le service clientèle Génie au +1 (800) 35-GENIE.

Contrôle - Étape 4:

INSPECTION DE LE ZONE DU

LINTEAU De LA PORTE

REMARQUE

Le linteau est une section renforcée du mur située juste au-dessus de la partie supérieure de l’ouverture de la porte de garage.

Repérer la ligne centrale verticale de la porte et le linteau:

• Fermer la porte.

• Mesurer la largeur de la porte en haut.

• Tracer un point au centre de la porte et sur le linteau directement

au-dessus de la porte.Tracer une ligne centrale pour la connexion des points.

Repérer la hauteur d'installation du support de linteau (Figure 4): (Ne pas fixer le support du linteau).

• Tout en soulevant la porte du garage, observer le bord

supérieur de la porte et arrête le mouvement lorsque le bord atteint son point le plus élevé.

•

Mesurer la distance (H) du bord supérieur de la porte au sol. – Pour les portes à sections, ajouter 6,4 cm à H.Tracer un

point sur la ligne centrale.La partie inférieure du support du linteau s'installe ici.

–

Pour les portes monopièces, ajouter 15 cm à H. Tracer ce point sur la ligne centrale. La partie inférieure du support du linteau s'installe ici.

NOTA

• Para ambos tipos de puertas:

– Si el cielo raso en su garaje es demasiado bajo que no

tiene por lo menos un espacio de 3" arriba del soporte del travesaño,comuníquese con el agente autorizado de fábrica de Genie.

• Si un resorte de la puerta interfiere, colocar el soporte del trav

esaño arriba del resorte. No mueva el resorte de la puerta.

Verifique que la pared tenga un pie derecho o travesaño sólido en su marca:

(Si verifica una pared terminada, puede ser útil utilizar un buscador de montante).

• Si el lugar está arriba del travesaño, un larguero de 2" x 6" se debe

atornillar a los montantes cerca de su marca con dos pijas por lo menos y arandelas planas (no se proveen).

• Transfiera su marca al nuevo larguero de montaje.

Extensión de riel para

puerta de 8'.

Extension de rail pour

une porte de 2,44 m.

Figura 3 Kit de extensión del riel Figure 3 Kit d'extension du rail

TRAVESAÑO

EMBASSE

REMARQUE

• Pour les deux types de porte :

– Si le plafond du garage est bas et qu'il n'y a pas au moins

7,5 cm d'espace libre au-dessus du point de montage du support de linteau, contactez un revendeur Genie agréé.

• Si le ressort de la porte gêne, placer le support du linteau au-

dessus du ressort. Ne pas déplacer le ressort de la porte.

Inspecter le mur pour repérer un montant ou un linteau solide au niveau de votre repère:

(Utiliser un localisateur de montant si besoin).

• Si l'emplacement est au-dessus du linteau, une planche de 2 x 6 po

doit être installée aux montants à côté de votre repère avec au moins deux vis tire-fond et des rondelles plates (non fournies).

• Transférer votre marque sur une nouvelle planche de montage.

TRAVESAÑO

EMBASSE

PUERTA EN SECCIONES

PORTE À SECTION

Figura 4 Encuentre el punto más alto del recorrido Figure 4 Repérage du point de parcours le plus élevé

PUERTA DE UNA PIEZA

PORTE MONOPIÈCE

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 27

2060-3060 for.qxd 11/9/05 10:58 AM Page 7

Verificación del Paso 5:

Verifique el cielo raso o el espacio arriba donde estará montada la caja de control del abridor

(Figura 5).

VERIFIQUE EL ÁREA DE MONTAJE DE LA CAJA DE CONTROL

A Mida desde la marca de la línea central de la puerta del garaje hacia la

parte de atrás del garaje.

• Aproximadamente 10’atrás si el garaje tiene una puerta de 7’-6”.

• Aproximadamente 11’atrás si el garaje tiene una puerta de 8’-0”.

NOTA

Puesto que la construcción de garajes varía grandemente, puede que se necesite herraje adicional, además de las abrazaderas de montaje.

B Encuentre el lugar de la vigueta o entramado en el cielo raso,arriba donde

estará la caja de control, y estime el tipo y cantidad de materiales necesarios para su instalación

(Figura 6).

Verifique el tomacorriente con conexión a tierra que sea de 120 voltios y 15 amperios o que la caja de conexiones esté dentro de los 3 pies de la caja de control.

Vérifier que la prise est mise à la terre, 15 amp, 120 V ou que la boîte de jonction se trouve à 0,9 m de la tête motorisée.

Contrôle - Étape 5:

Inspecter le plafond ou l'espace au-dessus de la tête motorisée où l'ouvre-porte doit être installé

(Figure 5) :

CONTRÔLE DE LA ZONE D'INSTALLATION DE LA TÊTE MOTRICE

A Mesurer la distance du repère de la ligne médiane vers l'arrière du garage.

•

À environ 10 pi à l'arrière si la porte du garage mesure 7 pi 6 po.

•

Environ 11 pi à l'arrière si la porte du garage mesure 8 pi.

REMARQUE

Dans la mesure où les constructions de garage varient, de la quincaillerie supplémentaire peut être nécessaire en sus des brides de montage.

B Repérer l'emplacement de la solive de plafond ou de la ferme où la tête

motorisée de l'ouvre-porte doit être installée et déterminer le type et la quantité des matériaux nécessaires à l'installation

EJEMPLOS DE MONTAJE EXEMPLES DE MONTAGE

(Figure 6).

10’

para puertas de

7-1/2’

para puertas

Figura 5 Verifique el lugar de la caja de control Figure 5 Contrôle de la position de la tête motorisée

Verificación del Paso 6:

Verifique que haya un tomacorriente con conexión a tierra de 120 voltios y 15 amperios o una caja de conexiones con alambrado permanente (cumpliendo el código de construcción) dentro de los 3’ de la caja de control del abridor de puertas.

• Si no hay uno, se debe instalar un tomacorriente o caja de

conexiones. Comuníquese con u n electricista licenciado para que haga esa instalación.

• Si los códigos de construcción exigen que el alambrado sea

permanente, la caja de control se debe desmontar parcialmente para instalar el alambrado apropiado en lugar del cordón de potencia (Vea la instrucción en el afiche).

11’

de 8’

10 pi

pour les portes

de 7-1/2 pi

11 pi

Pour les portes

de 8 pi

VERIFIQUE EL CIELO RASO QUE LA FUENTE TENGA LA POTENCIA CONECTADA A TIERRA

Hierro ángulo perforado

Cornière perforée

Abrazaderas perforadas

Bandes perforées

Figura 6 Métodos de montaje para cielo rasos terminados o de vigas abiertas Figure 6 Méthodes de montage pour des plafonds finis ou avec poutres visibles

Contrôle - Étape 6

Conducto

Conduit

CIELO RASOS TERMINADOS Localice las viguetas del cielo raso o entramado usando un buscador de montantes o dispositivo similar.Acople un hierro ángulo (no se incluye) a las viguetas o entramado a través del material terminado usando pijas

CIELO RASOS ABIERTOS Las abrazaderas y el hierro ángulo pueden acoplarse directamente a las viguetas o al entramado.

PLAFONDS FINIS Localiser les solives et les fermes à l’aide d’un localisateur de montants ou dispositif de ce genre. Attacher la cornière (non fournie) aux solives ou fermes par les matériaux de finition à l’aide des vis tire-fond.

PLAFONDS OUVERTS Vous pouvez attacher des bandes et des cornières directement sur les solives.

INSPECTION DU PLAFOND POUR

REPÉRER LA SOURCE D'ALIMENTATION

Madera

Poteau

MISE ÀLATERRE

Vérifier la présence d'une prise électrique mise à la terre de 15 Amp 120 ou d'une boîte de jonction mise à la terre en permanence (selon le code du bâtiment) dans les 0,9 mde la tête motorisée de l'ouvre-porte.

• Si ce n'est pas le cas, installer une prise ou une boîte de jonc-

tion. Contacter un électricien agréé pour l'installation.

• Si les codes du bâtiment requièrent un câblage permanent, la

tête motorisée doit être démontée partiellement afin de pouvoir installer le câblage approprié à la place du cordon d'alimentation (voir le poster d’installation).

NOTA

El alambrado permanente debe instalar un electricista licenciado.

No todos los agentes autorizados de fábrica de Genie son electricistas autorizados. Comuníquese con alguien que sea electricista licenciado.

Pour toute assistance,appelez le 1-800-35 GENIE, ou visitez le site à www.geniecompany.com

Un électricien agréé doit se charger de l'installation permanente du câblage. Les revendeurs agréés Genie ne sont pas nécessairement

des électriciens agréés. Contactez un électricien agréé, si besoin.

REMARQUE

Page 28

3/8"5/16"1/4" 7/16"

1/2" 9/16"

2060-3060 for.qxd 11/9/05 10:58 AM Page 8

Verificación del Paso 7:

Verifique el armazón de madera del garaje,la jamba o la mampostería en el lugar de montaje (6" arriba del piso) con las orejas de acoplamiento mirando alejadas de la puerta del garaje

A Si usted no puede montar el soporte de montaje de Safe-T-Beam® al marco de madera:

•

Se deben usar tornillos para concreto y tarugos para concreto (no incluidos) para montar los soportes en la mampostería con orejetas de acople mirando alejadas de la puerta del garaje.

•

Las extensiones de soportes de montaje de Safe-T-Beam® se pueden usar (no se incluyen – disponibles de un agente autorizado de fábrica de Genie o a través del Formulario de pedido de accesorios, de la página 20).

(Figura 7).

Verificación del Paso 8:

VERIFIQUE EL LUGAR DEL APOYO DE MONTAJE DE SAFE-T-BEAM®

HERRAMIENTAS RECOMENDADAS

A Herramientas (Figura 8): B Herramientas adicionales para facilitar la instalación:

•

Destornilladores de berbiquí y ranurado

•

Busca montantes

•

Tijeras de hojalatero para cortar planchas metálicas

Verificación del Paso 9:

Verifique que las cerraduras de la puerta existente,cuerda y mangos en T estén quitados de la puerta del garaje antes de comenzar la instalación.

QUITE LAS CERRADURAS DE LA PUERTAEXISTENTE DEL GARAJE

A ISi su garaje no tiene una puerta de entrada separada, se recomienda

encarecidamente que instale el Juego de desenganche de emergencia Genie (GER-2). El juego de desenganche de emergencia le permite abrir la puerta del garaje desde fuera si hubiera un apagón. (Por favor vea el Formulario de pedido de accesorios en la página 20.)

Antes de proseguir, obtenga los artículos y herramientas necesarias para su instalación

p Extensiones de soporte de montaje detector (agente) de Safe-T-Beam® p Soporte reforzado del abridor de puertas de garaje (agente) p Soportes reforzados del armazón de la puerta del garaje, tornillos, riostras

o juegos de refuerzo (agente)

Pijas de (1-1/4") para una puerta de madera menos de 2" de espesor (almacén)

p Enchufe eléctrico y / o conexión (suministrado por un electricista licenciado) p Ángulo de hierro apropiado o tiras para colgar la caja de control (almacén)

Bombilla de 100 vatios (Se recomiendan bombillas reforzadas para servicio

con vibraciones)(almacén) Juego de desenganche de emergencia GER-2, para entrada durante un

apagón eléctrico. Madera para travesaño,cielo raso y / o refuerzo de riostras de la puerta (si se

necesita) Herrajes para mampostería para la instalación del soporte de Safe-T-Beam®

(si se necesita) Barrena o mecha de taladro para mampostería (si se necesita)

Paquete de extensión (para puertas de garaje de 8’)

Contrôle - Étape 7

À l'emplacement de l'installation, (15 cm au-dessus du sol),inspecter l'encadrement, l'huisserie ou la maçonnerie en bois du garage avec des languettes de fixation dirigées dans le sens opposé à la porte de garage

En cas de difficultés à installer le support de montage SAFE-T-BEAM® sur un encadrement en bois :

•

Utiliser des vis et des ancrages pour le béton (non fournis) pour installer les supports sur la maçonnerie avec languettes de fixation dirigées dans le sens opposé à la porte de garage.

•

Utiliser éventuellement des extensions au support de montage SAFE-T-BEAM® (non fournis disponibles auprès d'un revendeur agréé Genie ou en les commandes via le formulaire des comman des d'accessoires en pages 20).

Contrôle - Étape 8:

CONTRÔLE DE L'EMPLACEMENT DU SUPPORT DE MONTAGE SAFE-T-BEAM

(Figure 7).

OUTILS RECOMMANDES

A Outils (Figure 8): B Outils additionnels pour faciliter l'installation:

•

Embouts de tournevis à tête Phillips (cruciforme) et lames plates

•

Localisateur de montant

•

Cisailles pour tôle

Contrôle - Étape 9:

Vérifier que les verrous de la porte de garage, la corde et les poignées en T sont enlevés de la porte de garage afin de procéder à l'installation.

DEMONTAGE DES VERROUS EXISTANTS DE LA PORTE DE GARAGE

A Si votre garage n’est pas doté d'une porte d'entrée distincte, il est

recommandé d'installer un kit de déclenchement d'urgence Genie (GER-2). Le kit de déclenchement d'urgence permet d'ouvrir la porte de garage de l'extérieur en cas de coupure de courant. (Voir le formulaire de commandes d'accessoires, pages 20).

Avant de poursuivre l'installation, rassembler tous les éléments et outils pour l'installation

p Extension pour support de montage du capteur SAFE-T-BEAM® (revendeur) p Support de renforcement pour l'ouvre-porte du garage (revendeur) p Supports de renforcement pour l'encadrement de la porte de garage,vis,

kits de renforcement (revendeur)

Vis tire-fond (1-1/4 po) pour une porte en bois d'une épaisseur inférieure à 5 cm (magasin)

p Prise électrique et/ou câblage (fournis par un électricien agréé) p Cornière ou sangles pour la suspension de la tête motorisée (magasin)

Ampoules, 100 Watts max (Ampoules renforcées pour utilisation avec vibra

tions recommandées (magasin) Kit de déclenchement d'urgence GER-2 permettant l'ouverture en cas de

panne de courant (magasin) Bois pour linteau, plafond et/ou renforcement de la porte (si besoin)

Attaches à maçonnerie pour l'installation du support Safe-T-Beam® (si

besoin) Foret à maçonnerie (si besoin)

Kit d’extension por des portes de 2,44 m

Taladro eléctrico Perceuse électrique

Fuente

Source

Soporte de montaje de

Safe-T-Beam®

Support de montage

Safe-T-Beam®

Figura 7 Componentes de montaje

de Safe-T-Beam®

Escalera de tijera de 6' ó 7' Escabeau de 1,8 ou 2,1 m

Detector Capteur

Tope del soporte 6” arriba del piso.

Dessus du support

à une hauteur de

15 cm du sol.

Figure 7 Composants pour le montage

du système Safe-T-Beam®

Barrena de 1/16" Barrena de 5/32

Llave ajustable Clé à douille

Nivel de carpintero Niveau de menuisier

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Martillo Marteau

Cinta métrica de más de 12' Ruban à mesurer de 3,7 m

Lápiz Crayon

Figura 8 Herramientas recomendadas Figure 8 Outils recommandés

Alicates Pinces

Gafas de seguridad Lunettes de sécurité

Destornillador Phillips ournevis à tête Phillips

Serrucho de cortar metales Scie à métaux

Pelacables Pince à dénuder

Llave de casquillos Clé à douille

Page 29

OPEN

L OSE

2060-3060 for.qxd 11/9/05 10:58 AM Page 9

ANTENIMIENTO Y AJUSTES

AJUSTE

AJUSTE LOS INTERRUPTORES LIMITADORES Y LOS CONTROLES DE FUERZA

Ajuste aproximado de los interruptores limitadores

A A Fijando el interruptor limitador de cerrar (Figura 9):

Verifique que el conjunto del corredizo esté desenganchado.

•

• Con la puerta del garaje totalmente cerrada, resbale el interruptor

limitador de cerrar hacia el corredizo hasta que la palanca blanca esté totalmente levantada.

• Apriete el tornillo opresor. No apriete excesivamente.

B Fijando el interruptor limitador de abrir:

•

Manualmente abra la puerta del garaje a la posición totalmente abierta.

• Resbale el interruptor limitador de abrir hacia el corredizo hasta que

la palanca blanca esté totalmente levantada.

• Apriete el tornillo opresor. No apriete excesivamente.

• Vuelva a enganchar el conjunto del corredizo.

Fijando los controles de fuerza y el ajuste final de los interruptores limitadores

AINTENANCE ET RÉGLAGES

GLAGE

ÉGLAGEDESCONTACTSDEFNDECOURSE

ETDESC

OMMANDESDELAFORCE

Réglage approximatif des contacts de fin de course.

A Réglage du contact de fin de course de fermeture (Figure 9)

• Vérifier que le chariot est désengagé.

• Avec la porte du garage totalement fermée, faire glisser le contact de

fin de course de fermeture en direction du chariot jusqu’à ce que le levier blanc soit totalement soulevé.

• Serrer la vis (Ne pas serrer avec excès).

B Réglage du contact de fin de course d’ouverture

•

Ouvrir manuellement la porte de garage pour qu'elle soit totalement ouverte.

•

Faire glisser le contact de fin de course d’ouverture en direction du chariot jusqu’à ce que le levier blanc soit totalement soulevé.

•

Serrer la vis (ne pas serrer avec excès).

•

Ré-engager le chariot.

Réglage des commandes de force et ajustement final des contacts de fin de course

ADVERTENCIA

• La puerta del garaje se abre rápidamente y puede causar lesiones graves o la muerte.

• Mantenga libre el recorrido de la puerta.

• Coloque la escalera al costado de la caja de control de manera que esté libre de todas las piezas en movimiento de la puerta y del abridor.

• Fije el abridor de la puerta para usar la fuerza mínima necesaria para abrir la puerta.

A AJUSTE FINO

Ajuste de abrir en la página siguiente

En el panel frontal de la caja de control encuentre el tornillo de

•

ajuste marcado “CERRAR” (“CLOSE”) (Figura 9).

• Suavemente gire el tornillo en sentido sinistrorso hasta que se pare. – Muy poca fuerza se necesita para girar el tornillo de ajuste.

• Oprima la consola de pared para cerrar la puerta del garaje. – Observe si la puerta se para en el interruptor limitador de “CER-

RAR”. Si la puerta está totalmente cerrada – el ajuste está terminado. Vaya al ajuste de “ABRIR”.

– Si la puerta se para pero no está totalmente cerrada,

a. Mida la distancia entre la parte inferior de la puerta y el piso. b Mueva el interruptor limitador de “CERRAR” esa misma dis-

tancia hacia la puerta.

– Si la puerta se para y / o invierte el recorrido antes de alcanzar

el interruptor limitador de “CERRAR”: a. Ligeramente aumente el ajuste de la fuerza de CERRAR (en

sentido dextrorso).

– Si la puerta invierte el recorrido después de tocar el piso,

mueva el interruptor limitador hacia la caja de control

– Si la puerta falla en moverse,verifique el sistema Safe-T-Beam®.

• Apriete el tornillo opresor del interruptor limitador. No apriete

Vea la sección Investigación de averías, página 14.

excesivamente el tornillo opresor del interruptor limitador.

AVERTISSEMENT

•

La porte du garage s'ouvre rapidement et peut entraîner de graves blessures voire la mort.

•

Veiller à ce que la voie soit libre.

•

Placer l’escabeau sur le côté de la tête motorisée afin de garantir qu’il n’entre en contact avec aucune partie mobile de l'ouvre-porte et de la porte.

•

Placer l’escabeau sur le côté de la tête motorisée afin de garantir qu’il n’entre en contact avec aucune partie mobile de l'ouvre-porte et de la porte.

A RÉGLAGE DE FERMETURE

• Sur le panneau avant de la tête motorisée, repérer les vis de réglage

de fermeture (Fermer) (Figure 9).

• Tourner la vis légèrement dans le sens inverse des aiguilles d’une

montre jusqu’à ce qu’il se bloque.

– Le réglage de la vis ne requiert pas de force excessive.

• Appuyer sur la console murale pour fermer la porte du garage. – Veiller à ce que la porte atteigne le contact de fin de course de

fermeture (CLOSE) et s’arrête.Si la porte se ferme totalement, l’ajustement est terminé. Consulter maintenant l’ajustement d’ouverture.

– Si la porte s’arrête mais n’est pas totalement fermée.

a. Mesurer la distance entre le bas de la porte et le sol. b. Déplacer le contact de fin de course de fermeture à cette dis-

tance en direction de la porte.

– Si la porte s’arrête et/ou s’inverse avant d’avoir atteint le con-

tact de fin de course de fermeture a. Augmenter légèrement la force de fermeture (dans le sens

horaire).

– Si la porte repart en arrière après avoir touché le sol, déplacer

le contact de fin de course vers la tête motorisée.

– Si la porte ne se déplace pas, vérifier le système Safe-T-Beam®.

• Serrer la vis du contact de fin de course.Ne pas serrer la vis du con-

Ajustement d’ouverture en page suivante.

Voir la section de dépannage,page 14.

tact de fin de course avec excès.

NOTA

• Poco esfuerzo se necesita para girar las perillas de ajuste de la fuerza.

Si la puerta para el movimiento mientras

• abre o cierra, ajuste los controles de fuerza de abrir o de cerrar ligeramente en sentido dextrorso (para aumentar ligeramente la fuerza) y vuelva a tratar ese paso.

• Los controles de la fuerza de abrir o de cerrar se deben fijar a la fuerza mínima necesaria para asegúrese de que la puerta se abra suavemente y cierre totalmente.

• Asegúrese de que el conjunto del corredizo esté engancha do y estéen tre los dos interruptores limitadores antes de hacer funcionar el abridor.

Pour toute assistance,appelez le 1-800-35 GENIE, ou visitez le site à www.geniecompany.com

Controles de fuerza

Contrôles de force

Figura 9

Haciendo los ajustes de la fuerza

Figure 9

Ajustements de la force

REMARQUE:

• L’effort requis pour tourner les vis de réglage de la force est minime.

• Si la porte interrompt le mouvement pendant l'ouverture ou la fermeture, ajuster les commandes de force d'ouverture ou de fermeture légèrement dans le sens des aiguilles d'une montre (pour augmenter légèrement la force) et reprendre l'étape.

• Les commandes de force d'ouverture ou de fermeture doivent être réglées au minimum requis à une ouverture ou une fermeture complète.

• Veiller à ce que le chariot soit engagé et se trouve entre les deux contacts de fin de course avant de faire fonctionne l'ouvre-porte.

Page 30

2060-3060 for.qxd 11/9/05 10:58 AM Page 10

Ajustando los controles de fuerza y el ajuste final de los interruptores limitadores (continuación)

ADVERTENCIA

• Una puerta de garaje en movimiento puede causar lesiones graves o la muerte.

• Mantenga libre de obstrucciones el recorrido de la puerta.

• Coloque la escalera a un costado de la caja de control de manera que no interfiera con las piezas móviles del abridor y de la puerta.

• Ajuste el abridor de puertas para usar la fuerza mínima necesaria para abrir la puerta.

B AJUSTE DE ABRIR

C HAGA FUNCIONAR EL ABRIDOR DE PUERTAS

En el panel frontal de la caja de control encuentre el tornillo de

•

ajuste marcado “ABRIR” (“OPEN”) Suavemente gire el tornillo en sentido sinistrorso hasta que se pare.

• – Muy poca fuerza se necesita para girar el tornillo de ajuste.

• Oprima la consola de pared para cerrar la puerta del garaje. –

Observe si la puerta se para en el interruptor limitador de “CERRAR”. Si la puerta está totalmente cerrada – el ajuste está terminado.

– Si la puerta se para pero no está totalmente abierta,

a. Mida la distancia entre la parte inferior del tope de la puerta

y la abertura de la puerta.

b. Mueva el interruptor limitador de “ABRIR”esa misma distancia

hacia la caja de control.

– Si la puerta se para antes de alcanzar el interruptor limitador de

“ABRIR”: a. Ligeramente aumente el ajuste de la fuerza de ABRIR (en sen-

tido dextrorso).

– Si la puerta falla en moverse, vea la sección Investigación de

averías,página 15.

Haga funcionar varios ciclos el abridor para verificar otra vez los

•

ajustes. Repita los pasos de ajuste si fuere necesario.

(Figura 9).

Réglage des commandes de force et ajustement final des contacts de fin de course (suite)

AVERTISSEMENT

• Toute porte de garage en mouvement peut entraîner de graves blessures voire la mort.

• Veiller à ce que la voie soit libre. Placer l’escabeau sur le côté de la tête motorisée afin de garantir qu’il n’entre

• en contact avec aucune partie mobile de l'ouvre-porte et de la porte.

• Régler l’ouvre-porte de garage de sorte qu’une force minime soit requise pour contrôler la porte.

B AJUSTEMENT D’OUVERTURE

• Sur le panneau avant de la tête motorisée, repérer les vis de réglage d’ouverture (OPEN) (Figure 9).

• Tourner la vis légèrement dans le sens inverse des aiguilles d’une

montre jusqu’à ce qu’il se bloque.

– Le réglage de la vis ne requiert pas de force excessive.

• Appuyer sur la console murale pour fermer la porte du garage. – Veiller à ce que la porte atteigne le contact de fin de course

d’ouverture et s’arrête. Si la porte s’ouvre totalement, l’ajustement est terminé.

– Si la porte s’arrête mais n’est pas totalement ouverte.

a. Mesurer la distance entre le bas de la porte et le dessus de

l’ouverture de la porte.

b. Déplacer le contact de fin de course d’ouverture à cette

distance en direction de la tête motorisée.

– Si la porte s’arrête avant d’avoir atteint le contact de fin de

course d’ouverture a. Augmenter légèrement la force d’ouverture (dans le sens

horaire).

– Si la porte ne se déplace pas, consulter la section de dépannage,

page 15.

C FAIRE FONCTIONNER L’OUVRE-PORTE

• Ouvrir et fermer la porte plusieurs fois pour vérifier les réglages.

Répéter les étapes d’ajustement autant de fois qu’il en sera nécessaire.

AJUSTANDO LA FUNCIÓN

AJUSTE

DE CONTACTO INVERSO

NOTA

Los ajustes de la fuerza y del interruptor limitador se deben completar antes de verificar la función de contacto inverso

A Abra la puerta del garaje usando la consola de pared. B Ponga una madera de 2”x 4” de plano, en el centro del vano de la puerta. C Cierre la puerta usando la consola de pared. D Verifique que la puerta se detenga e invierta su recorrido dentro de los 2

segundos de haber entrado en contacto con la madera.

• Si la puerta no invierte el recorrido, disminuya la fuerza de cerrar

hasta que la puerta invierta su recorrido.

• Si la puerta todavía no invierte,mueva el interruptor limitador hacia

la puerta.

E Verifique el funcionamiento del sistema Safe-T-Beam®.

• Si el haz luminoso está bloqueado,la puerta no va a cerrar.

(Figura 10).

NOTA

La puerta debe entrar en contacto con la madera de 2”x 4” antes de que el corredizo active el interruptor limitador de cerrar. Si no es así, vuelva a ajustar el interruptor limitador de cerrar.

RÉGLAGE 2:

RÉGLAGE DE LA FONCTION D’INVERSION AU CONTACT

REMARQUE

Le réglage du contact de fin de course et de la force doit être effectué avant la vérification de l’inversion au contact

A Ouvrir la porte de garage à l’aide de la console murale.

Placer une colombe de 2 sur 4 po à plat au centre de l’ouverture de la porte de garage.

Fermer la porte à l’aide de la console murale.

La porte devrait s’arrêter et remonter (sens inverse) dans les 2 secondes après être entré en contact avec la colombe.

•

Si la porte ne s’inverse pas correctement,réduire la force de fermeture jusqu’à ce qu’elle s’inverse.

•

Si la porte ne s’inverse toujours pas,déplacer le contact de fin de course en direction de la porte.

Vérifier du fonctionnement du système Safe-T-Beam® :

•

Si le faisceau est bloqué, la porte ne pourra pas se fermer.

(Figure 10).

REMARQUE

Figura 10 Verificando el

contacto inverso

Figure 10 Vérifier l’inversion au contact

La porte doit toucher la colombe de 2 sur 4 pour que le chariot active le contact de fin de course de fermeture.Si ce n'est pas le cas, régler le contact de fin de course de fermeture.

Madera de 2” x 4” puesta de plano Colombe 2 sur 4 po posée à plat

Pour toute assistance,appelez le 1-800-35 GENIE, ou visitez le site à www.geniecompany.com

Page 31

2060-3060 for.qxd 11/9/05 10:58 AM Page 11

ACCESORIOS

PROGRAMACIÓN 1:

A Para programar un botón de un control remoto (Figura 11,12):

• Localice el botón de programar y la luz indicadora de programar,

cerca del bloque terminal en la caja de control (Figura 13).

• Oprima y suelte el botón de programar. La luz indicadora de progra

mar roja parpadeará 2 veces por segundo.

• Oprima el botón de control remoto una vez dentro de los 30

segundos. La luz indicadora de programar roja permanecerá encendida.

• Oprima otra vez el botón de control remoto. La luz indicadora de

programar roja se apagará, indicando que está registrada en la memoria.

• Oprima otra vez para activar la unidad.

B Programe cada remoto adicional usando el paso A de arriba.

Para borrar todos los remotos de la memoria de la caja de control

A Oprima y sostenga el botón de la caja de control durante 10 segundos o hasta

que la luz indicadora de programar se apague. La memoria está borrada.

• Programe otra vez los remotos según se necesite.

Para cambiar la batería del control remoto

A Empuje en el retén de la tapa,en la base del control remoto.

• Use una moneda, pluma, destornillador o cualquier dispositivo similar.

– La tapa se abre de golpe.

• Cambie la batería vieja con una batería nueva de tipo compatible.

B Encaje cerrando de golpe la tapa de la batería.

PROGRAMACION DEL CONTROL REMOTO

ADVERTENCIA

Una puerta de garaje en movimiento puede causar lesiones graves o la muerte.

•

Mantenga a la gente libre del recorrido de la puerta en movimiento.

•

No deje que los niños jueguen con los controles remotos. Si la seguridad de inversión del recorrido no funciona correctamente:

•

Cierre la puerta y desconecte el abridor usando el cordón de desenganche de emergencia.

•

No use el abridor de la puerta, los controles remotos o el teclado numérico inalámbrico.

•

Refiérase al manual del propietario del abridor de puertas y al manual de la puerta, antes de intentar las reparaciones.

ACCESSOIRES

PROGRAMMATION 1:

A Programmation d'un bouton de la télécommande (Figure 11,12):

• Localiser le bouton et l'indicateur de programmation du code près du

bornier sur la tête motorisée (Figure 13).

• Appuyer et relâcher le bouton de programmation du code. L’indicateur

de programmation rouge clignote 2 fois en une seconde.

• Appuyer 1 fois sur le bouton de la télécommande dans les 30 secondes.

L’indicateur rouge reste allumé.

• Appuyer à nouveau sur le bouton de la commande. L’indicateur rouge

s’éteint ce qui signifie que l’information est enregistrée en mémoire.

• Appuyer à nouveau pour activer l’unité.

B Programmer les autres boutons selon les instructions de l'étape A.

Effacer toutes les données de la mémoire de la tête motorisée

A Appuyer sur le bouton de programmation sur la tête motorisée pendant

10 secondes ou jusqu'à ce que la diode du code de programmation s'éteigne. La mémoire est effacée.

• Reprogrammer les télécommandes selon les besoins.

Remplacement de la pile de télécommande

A Enfoncer le loquet du couvercle du compartiment des piles dans la partie

inférieure de la télécommande.

• Utiliser une pièce, un tournevis,un stylo à bille ou objet de ce type. – Le couvercle s’ouvre.

• Remplacer l'ancienne pile par une nouvelle pile compatible.

B Refermer le couvercle de la pile.

PROGRAMMATION DE LA TELECOMMANDE

AVERTISSEMENT

Toute porte de garage en mouvement peut entraîner de graves blessures voire la mort.

•

Ne laisser personne se tenir dans l’ouverture de la porte pen dant qu’elle est mouvement.

•

Ne pas permettre aux enfants de jouer avec les télécomman des.Si le système d’inversion de sécurité ne fonctionne pas correctement, procéder comme suit:

•

Fermer la porte et déconnecter l'ouvre-porte à l’aide du déclenchement d’urgence.

•

Ne pas utiliser l'ouvre-porte, les télécommandes ni le pavé sans fil.

•

Se reporter aux manuels d'utilisateur de l'ouvre-porte et de la porte avant de procéder à une réparation.

Funcionamiento de control remoto

A Oprima el botón del control remoto. La puerta del garaje se moverá. B Oprima otra vez el botón. La puerta del garaje se parará.

• La puerta se para automáticamente al fin del ciclo de abrir o de cerrar.

C Oprima otra vez el botón. La puerta del garaje invertirá la dirección de recorrido. D Algunos mandos a distancia se equipan con luna linterna. El logo es el botón

que opera la luz. Hay un alambra de fondo bajo el botón.Cuando no enciende, indica las necesidades de batería reemplacadas.

Botón de linterna

315 Mhz

390 Mhz

Frequency

Switch

1 Botón remoto Télécommande à

1 bouton

Figura 11 Controles remotos Genie Figure 11 Télécommandes Genie

3 Botones remotos Télécommande à 3

boutons

Bouton de lampe de poche

Uno botón con linterna

Une bouton avec de lampe de poche

Figura 12 Controles remotos Genie Figure 12 Télécommandes Genie

Tres botón con linterna

Trois bouton avec de lampe de poche

Fonctionnement de la télécommande

A Appuyer sur le bouton de la télécommande.La porte du garage bouge. B Appuyer à nouveau sur le bouton. La porte du garage s'arrête

• La porte s’arrête automatiquement à la fin d’un cycle d’ouverture

C Appuyer à nouveau sur le bouton. La porte du garage repart en arrière. D Quw qualques télécommande sont équipées avec une lampe de poche.

Interruptor de frecuencia

Commutateur

de frequence

Tres botón grande Trois bouton

grande

ou de fermeture.

Le logo est le boton qui fonctionne la lumiére.Il y a un rétroéclairage sous le bouton. Quand il n’allume pas,il índique les besoin de pile replacés

Figura 13 Botón del código de control y luz indicadora Figure 13 Bouton/indicateur de programmation du code

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 32

2060-3060 for.qxd 11/9/05 10:58 AM Page 12

ACERCA DE la FRECUENCIA DOBLE

Su abridor de la puerta del garaje representa un sistema doble extraordinario del mando a distancia de la frecuencia para el servicio segura en ondas hertzianas llenadas actualles. Ondas hertzianas atestadas pueden intervenir intermitentemente con su sistema del mando a distancia. La característica doble de la frecuencia reduce mucho la posibilidad de interferencia no deseada.

El receptor en el powerhead puede recibir las señales en 315 y 390 MHz.El telemando es el conjunto de la fábrica en 315 MHz.Vea la figura abajo para el interruptor de selector de frecuencia.

Cambe su frecuencia del mando a distancia cuando:

• Remoto ne tiene la gama adecuada.

• Trabajo remotos de forma contradictoria-

• Programming su sistema de coche

Para programar un dispositivo de HomeLink® :

• Use que un destornillador plano pequeño

• Sique las instrucciones de HomeLink® en

• Repone el frecuencia del mando a

TRANSMISORS REMOTOS

con batería fresca instalada - la reacción DIRIGIDA ilumina al apretar el botón.

HomeLink®.

cambiar el selector de la fre cuencia a 390 MHz.

su coche.

distancia a 315 MHz de diario.

Transmitter Compliance Statement

DE LA FREQUENCE DOUBLE EMETTEURS

Votre ouvre-boîte de porte garage présente un systéme de télécommande de fréquence double unique pour le service fiable dans aujourd’hui s’ondes hertziennes bondées. Les ondes hertziennes surpeuplé peuvent interférer intermittemment avec votre systéme de télécommande.Overcrowded airwaves may intermittently interfere with GDO’s remote control system. La caractéristique double de fréquence réduit fort la possibilité d’intervention superflue.

Le récepteur dans le powerhead peut recevoir des signaux à 315 et 390 MHz, L’éloigné est la série d’usine à 315 MHz,Voir la figure au dessous pour la commutateur de selector de fréquence.

Changer votré fréquence de télécommande quand:

•

Eloigné n’a pas la gamme suffisante..

• Travaux Eloignés en contradiction avec la

pile fraîche installée - les réactions MENEES allument en haut en appuyant le bouton.

• Systéme du HomeLink® de votre voiture de

programming.

Pour programmer un appariel de HomeLink® :

•

Use qu’un petit tournevis plat pour changer le sélectionneur de fréquence à 390 MHz.

• Suivre les instructions de HomeLink®

dans votre voiture.

• Remettre à l’état initial la fréquence de

télécommande à 315 MHz pour l’usage de tous les jours.

ELOIGNES

NOTA

•

Cada control remoto se debe programar separadamente.

•

Los controles remotos no cerrarán el garaje si el sistema Safe-TBeam®funciona mal.

•

Programe los controles remotos estando por lo menos a 24" del alambre de antena.

•

Si la luz indicadora de programar roja parpadea rápidamente, la programación se paró.Vuelva a empezar la programación.

•

Cada botón en un control remoto de botones múltiples es para un abri dor diferente.No se puede usar más de un botón para el mismo abridor.

•

Un máximo de 7 controles remotos o teclados numéricos inalámbricos se pueden registrar en el receptor en un tiempo. Si el control remoto se pierde,o si desea borrar un control remoto o teclado numérico inalámbrico,vea “Para borrar toda la memoria del receptor.”

INSTALE LA LENTE Y LAS BOMBILLAS

A Instale dos bombillas de 60 vatios (no se incluyen) en los casquillos

(Figura 13):

Se recomienda las bombillas reforzadas de 130 voltios.

•

B Tenga el lente,con las bisagras inferioras qu señalan arriba, contra el

metaL de cabeza de poder la cubierta anterior (

• Meta (2) #8-32 x 3/8” Tornillos de cabeza de mal de ojo de Phillips

por las bisagras y en los hoyos proporcionados en la metal la cubierta anterior (

• Eche al aire lentille arriba y abroche con (2) #8-32 x 3/8” tornillos de

cabeza de carcerola de Phllips donde indicaron.

Figura 14). Apriete los tornillos.

Figura 14).

REMARQUE

•

Les télécommandes sont programmées individuellement.

•

Les télécommandes ne fermeront pas la porte de garage si le système Safe-T-Beam® est défectueux.

•

Programmer les télécommandes à une distance minimum de 60 cm de l’antenne.

•

Si l’indicateur de programmation rouge clignote rapidement, la programmation s’est arrêtée.Recommencer la programmation.

•

Chaque bouton de la télécommande à multi-boutons est destiné à un ouvre-porte différent.Vous ne pouvez utiliser qu’un bouton par ouvre-porte.

•

Un total de 7 codes de télécommandes ou pavé sans fil peut être enregistré à la fois dans le récepteur. En cas de perte d'une télécommande ou pour effacer des données sur une télécommande ou un pavé sans fil, voir la section Effacement de la mémoire d'un récepteur.

INSTALLER LES AMPOULES ET LA LENTILLE

A Installer deux ampoules de 60 Watts (no fournies) dans les douilles

(Figure 13).

Pour une utilisation intense,utiliser des ampoules de 130 V.

•

B Tenir la lentille, avec les gonds inférieurs indiquant en haut, contre la

tête de pouvoir couverture de devant en métal (

• Insérer 2 (#8-32 x 3/8 po) vis de tête de sort à tête cruciforme par les

gonds et dans les trous fournis dans la couverture de devant en

Figure 14).

métal (

• La lentille de chiquenuade et attache en haut avec 2 (#8-32 x 3/8 po)

vis de tête de casserole à tête cruciforme où indique.

Figure 14).

Figura 13 Instale la bombilla Figure 13 Installer l’ampule

INSTALE LA LENTE Y LAS BOMBILLAS

Figura 14 Instale la lente Figure 14 Installer la lentille

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 33

2060-3060 for.qxd 11/9/05 10:58 AM Page 13

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES

GRAVES O LA MUERTE

1 LEA Y SIGA TODAS LAS INSTRUCCIONES. 2 Nunca permita que los niños hagan funcionar o jueguen con los controles

de la puerta. Mantenga el control remoto alejado de los niños.

3 Siempre mantenga a la vista la puerta en movimiento y alejada de

personas y objetos hasta que la puerta esté totalmente cerrada. NADIE DEBE CRUZAR LA TRAYECTO RIA DE LA PUERTA EN MOVIMIENTO.

4 NUNCA VAYA DEBAJO DE UNA PUERTA PARADA, PARCIALMENTE ABIERTA. 5 Pruebe mensualmente el abridor. La puerta DEBE invertir su recorrido al

entrar en contacto con un objeto de 1-1/2" de altura (o un larguero de 2" x 4" puesto de plano) en el centro del vano de la puerta, sobre el piso. Después de ajustar la fuerza o el límite del recorrido, vuelva a probar el abridor de puertas. La falla de ajustar correctamente el abridor puede causar lesiones graves o la muerte.

6 Cuando sea posible use el desenganche de emergencia solamente

cuando la puerta esté cerrada. Tenga cuidado cuando usa este desenganche con la puerta abierta. Los esortes rotos o débiles son capaces de aumentar la velocidad del cierre de la puerta y aumentan el riesgo de lesiones graves o la muerte.

7 MANTENGA BIEN EQUILIBRADAS LAS PUERTAS DEL GARAJE. Vea el

manual del propietario. Una puerta mal equilibrada aumenta el riesgo de lesiones graves o la muerte. Tenga un agente autorizado de fábrica de Genie para hacer las reparaciones de cables, montajes de resortes y otros herrajes.

8 GUARDE ESTAS INSTRUCCIONES.

IMPORTANTES CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURES

GRAVES OU DE MORT

LIRE ET RESPECTER TOUTES LES INSTRUCTIONS.

Ne jamais permettre aux enfants d’actionner ou de jouer avec les commandes de la porte. Garder les télécommandes hors de la portée des enfants.

Toujours garder en vue la porte en mouvement et tenir à l'écart toute personne ou objet jusqu'à ce que la porte soit totalement fermée. NE JAMAIS PASSER SOUS LA PORTE EN MOUVEMENT.

NE JAMAIS PASSER SOUS UNE PORTE À L'ARRÊT PAR TIELLEMENT OUVERTE.

Tester l'ouvre-porte tous les mois. La porte de garage DOIT inverser sa course au contact d’un objet de 4 cm (colombe de 2 sur 4) posé à plat sur le sol au centre de l’ouverture de la porte. Après avoir réglé la force ou la limite de la course, retester l’ouvre-porte de garage. Un mauvais réglage de l’ouvre-porte peut entraîner des blessures graves voire la mort.

Utiliser,dans la mesure du possible le déclenchement d’urgence uniquement lorsque la porte est fermée. Utiliser le déclenchement avec prudence lorsque la porte est ouverte. Des ressorts faibles ou brisés peuvent faire descendre la porte rapidement ce qui peut entraîner des blessures graves voire la mort.

VEILLER À CE QUE LES PORTES SOIENT CORRECTEMENT ÉQUILIBRÉES.Voir le Guide de l’utilisateur.Une porte déséquilibrée pourrait entraîner de graves blessures voire la mort. Demander à un revendeur agréé Genie de se charger des réparations des câbles,des ressorts et de toute autre quincaillerie.

8 CONSERVER CES INSTRUCTIONS.

ADVERTENCIA

Use la consola de pared que se incluye con el abridor. Cualquier otra consola de pared puede hacer que el abridor funcione inesperadamente y la luz deje de funcionar.

MANTENIMIENTO PROGRAMADO

A Mensual:

• Los resortes y herrajes de la puerta:

– Aceite el rodillo de la puerta, cojinetes y bisagras usando lubricante de

silicona o un aceite liviano

ADVERTENCIA

No haga funcionar la puerta automática o manualmente si los resortes están rotos. Comuníquese con el agente autorizado de fábrica de Genie para el servicio o llame al Servicio al cliente al 1-800-35-GENIE.

• Equilibre la puerta.

– Cierre la puerta. – Desenganche el conjunto del corredizo del conjunto del riel estirando

hacia debajo de la perilla de desenganche de emergencia.

– Levante la puerta manualmente de 3' a 4' y verifique que la puerta se

quede en esa posición.Vea la verificación del Paso 2 en la página 5.

NOTA

Cuando la puerta esté de 3' a 4' arriba del piso, la puerta debe permanecer abierta. Un movimiento ligero es aceptable. Si la puerta se mueve mucho, comuníquese con un agente autorizado de fábrica de Genie o llame al Servicio al cliente al 1-800-35-GENIE.

–

Vuelva a acoplar el conjunto del corredizo al conjunto del riel. a. Estire la perilla de desenganche de emergencia hacia la caja de control b. Cierre la puerta..

• Prueba de inversión del recorrido.

– Realice la instalación del Paso 2 en la página 10.

AVERTISSEMENT

Utiliser la console murale jointe à l'ouvre-porte.Toute autre console murale risque d’entraîner un fonctionnement inattendu de l'ouvre-porte et nuire au fonctionnement de l’éclairage.

MAINTENANCE PÉRIODIQUE

A Mensuelle:

• Ressorts et quincaillerie de la porte:

– Graisser les rouleaux, roulements et charnières de la porte à l'aide d'un lubrifiant à la silicone ou huile légère.

AVERTISSEMENT

Ne pas actionner la porte de garage automatiquement ou manuellement si les ressorts sont brisés. Contactez un revendeur agréé Genie ou le service clientèle Génie au 1-800-35-GENIE.

• Équilibrer la porte.

– Fermer la porte. – Dégager le chariot du rail en tirant sur le bouton de déclenchement

d’urgence. Soulever la porte manuellement entre 7,5 et 10 cm et vérifier que la porte reste

–

bien dans cette position.Voir l'étape 2 de la section des contrôles en page 5.

REMARQUE

Lorsque la porte se trouve à 7,5 et 10 cm au-dessus du sol, elle doit pouvoir rester ouverte. Un léger mouvement est acceptable. Si la porte se déplace de trop,contactez un revendeur agréé Genie ou le service clientèle Génie au 1-800-35-GENIE.

–

Reconnecter le chariot au rail.

Tirer le bouton de déclenchement d’urgence vers la tête motorisée.

a. b. Fermer la porte.

• Test d'inversion au contact.

– Exécuter l'étape 2 de réglage en page 10.

ADVERTENCIA

Si la puerta falla en invertir el recorrido al entrar en contacto con el larguero, ajuste el control de fuerza de cerrar como se especifica en fijar los controles de interruptores limitadores y de fuerza, en la página 9. Si todavía el abridor falla al entrar en contacto con el larguero, comuníquese con un agente autorizado de fábrica de Genie para servicio o llame al Servicio al cliente al 1-800-35-GENIE.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

AVERTISSEMENT

Si la porte ne repart pas en arrière au contact avec la planche,ajuster la commande de la force de fermeture selon les instructions stipulées en page 9. Si l'ajustement ne rectifie pas le problème, contactez un revendeur agréé Genie ou le service clientèle au 1-800-35-GENIE.

Page 34

2060-3060 for.qxd 11/9/05 10:58 AM Page 14

B Cada año.

• Quite el exceso de lubricante del tornillo de transmisión.

• Lubrique el tornillo de transmisión con el lubricante (GLU-3).

GLU-3 Lubrique

B 1 fois par an.

• Nettoyer tout excès de lubrifiant de la vis d'entraînement.

• Lubrifier la vis d'entraînement avec Lubricant (GLU-3).

NOTA

Use ÚNICAMENTE el lubricante (GLU-3). Otros lubricantes pueden dañar el abrepuertas.

CERTIFICACIÓN DE FCC Y DE IC

Todos los dispositivos cumplen con las Regulaciones de la FCC, Parte 15. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo puede no causar interferencia dañina y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia que puede causar el funcionamiento indeseable.

C Según se necesite

• Cambie la bombilla

A DE INVESTIGACÓN DE AVER

GLU-3 Lubrifiant

CONFORME À LA RÉGLEMENTATION DE LA FCC ET DE L’IC

Les appareils sont conformes à la section 15 de la réglementation de la FCC.Son fonctionnement est sujet aux deux conditions suivantes : (1) cet équipement ne doit pas provoquer d’interférences néfastes, et (2) cet équipement doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement non désiré.

C En fonction des besoins

• Remplacer l’ampoule

Investigación de averías de autodiagnóstico del sistema Safe-T-Beam®

Fuente (LED rojo) Detector (LED verde) Posible Problema Solución

ENCENDIDA ENCENDIDA Operación normal No requiere ninguna

APAGADA

APAGADO

ENCENDIDA

· Caja de control sin corriente eléctrica

· Malo el cable de la caja de control

· Cableado a la fuente falta o malo

· La corriente ha sido interrumpida

N'utiliser que Lubricant (GLU-3) pour la lubrification. D’autres marques risquent d’endommager l'ouvre-porte.

· Verifique los interruptores principales,fusibles, enchufes

· Verifique los alambres si tienen corto circuitos

· Verifique los alambres

· Apague la electricidad y reaplique

NOTE

2 PARPADEOS, pausa

(Repite)

2 PARPADEOS, pausa (Repite)

3 PARPADEOS, pausa (Repite)

4 PARPADEOS, pausa (Repite)

ENCENDIDA

APAGADA

ENCENDIDA

· Haz luminoso no alineado

· Haz luminoso obstruido

· Detector defectuoso

· Alambre al detector falta o malo

· Detector defectuoso

· Detector recibe interferencia

· La fuente no envía impulsos

· Fuente defectuosa

Verifique la fuente,alineación del detector

Verifique la obstrucción

· Comuníquese con el Servicio al cliente

· Verifique los alambres

· Comuníquese con el Servicio al cliente

· Determine la fuente de interferencia

· Comuníquese con el Servicio al cliente

Verifique la luz solar u otro abridor en la puerta cercana

· Comuníquese con el Servicio al cliente

GUIDE DEDÉPANNAGE

Dépannage auto-diagnostique du système Safe-T-Beam®

Source (diode rouge) Détecteur (diode verte) Problème possible Solution

ALLUMÉ ALLUMÉ Fonctionnement normal Aucune

ÉTEINTE

2 CLIGNOTEMENTS,

pause et à nouveau

2 CLIGNOTEMENTS,

pause et à nouveau

3 CLIGNOTEMENTS,

pause et à nouveau

4 CLIGNOTEMENTS,

pause et à nouveau

ÉTEINTE

ALLUMÉE

ÉTEINTE

ALLUMÉE

Tête motorisée non alimentée

Mauvais câblage de la tête motorisée

· Fil à la source absent ou mauvais

· Alimentation coupée

· Faisceau non-a

· Faisceau obstrué

· Détecteur défectueux

· Fil au détecteur absent ou mauvais

· Détecteur défectueux

· Interférence captée par détecteur

· Source n'envoie pas d'impulsions

· Source défectueuse

ligné

Inspecter le disjoncteur,les fusibles, les fiches

Inspecte le câblage pour détecter tout court-circuit

· Inspecter le câblage

· Couper le courant et remettre sous tension

Vérifier l'alignement source et détecteur

· Vérifier la présence d'obstruction

· Contacter le service clientèle

· Inspecter le câblage

· Contacter le service clientèle

· Déterminer la source d'interférence

Vérifier la lumière du jour ou la présence

dd’une autre ouvre-porte à proximité

· Contacter le service clientèle

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 35

2060-3060 for.qxd 11/9/05 10:58 AM Page 15

Investigación de averías generales

Problema Que debe hacer

El abridor no funciona desde el control de pared

El abridor de puertas empieza sin razón aparente

La puerta empieza hacia abajo, luego se para antes de estar totalmente cerrada

La puerta empieza hacia abajo, luego se para y otra vez va arriba

La puerta sólo funciona para cerrar

La puerta sólo funciona para abrir

Las luces no se encienden

La puerta empieza a subir,pero se para antes de abrirse totalmente

El operador funciona, pero la puerta no se mueve

No funciona la función de la cerradura de seguridad para vacaciones

Funcionamiento ruidoso

1. Verifique el conmutador de resorte en el afiche de instalación del control de pared.

2. Verifique la fuente de corriente eléctrica:

• Si tiene conexión con enchufe a tierra.

– Enchufe una lámpara en el enchufe eléctrico usado para el abridor de puertas.

a. Si la lámpara se enciende, la fuente de corriente eléctrica es buena.

• Para la conexión de cableado permanente.

3. Verifique las conexiones (vea la instalación de la consola de pared en el afiche de instalación).

• En los terminales de la caja de control y del control de pared.

1. Verifique los alambres para asegúrese de que no estén cortados.(Las grapas pueden cortar el aislamiento y

poner en cortocircuito los alambres). Cambie cualquier grapa en cortocircuito y los alambres afectados.

2. ¿Se robó o perdió el control remoto? Si es afirmativo,borre todos los códigos de control remoto de la

memoria del recibidor y vuelva a programar para los controles remotos restantes. (Vea:Para borrar todos los remotos de la memoria de la caja de control, en la página 11).

Asegúrese de que ninguno de los botones esté atascado “oprimido”en la consola de pared o en los controles remotos.

1. Verifique el ajuste del interruptor

2. Verifique el ajuste de la fuerza (páginas 9 y 10). Ajuste según se requiera.

3. Verifique si los alambres están en cortocircuito.

1. Si es una instalación nueva, verifique la posición del brazo de la puerta.

2. Verifique el funcionamiento de la función de invertir el recorrido al entrar en contacto con un objeto.

3. Verifique el sistema Safe-T-Beam® si el haz luminoso tiene obstrucción o mal alineados los lentes.

4. Verifique el código diagnóstico del sistema Safe-T-Beam®

5. Verifique el ajuste de la fuerza de cerrar (vea:Fije los interruptores limitadores y los controles de fuerza en

las páginas 9 y 10). Ajuste según se requiera.

6. Verifique la puerta del garaje si se traba.

1. Verifique el interruptor limitador de abrir si tiene cortocircuito y el alambre apropiado.

2. Verifique el ajuste de la fuerza (vea Fije los interruptores limitadores y los controles de fuerza en las páginas

9 y10). Ajuste según se requiera.

3. Verifique la condición de la puerta del garaje y los resortes.

ADVERTENCIA: Si usted sospecha un problema con los resortes o el herraje de la puerta del garaje, comuníquese

con el agente autorizado de fábrica Genie para el servicio,o comuníquese con el Servicio al cliente al

5. Verifique la posición del interruptor de bloqueo en la consola.

. Verifique el sistema Safe-T-Beam® como se detalló en la Tabla de investigación de averías de autodiagnósti

co del sistema Safe-T-Beam®, página 15. ¿?

2. Verifique el interruptor limitador de cerrar si tiene cortocircuito y el alambre apropiado.

3. Verifique el ajuste de la fuerza (vea Fije los interruptores limitadores y los controles de fuerza en las páginas

9 y 10). Ajuste según se requiera.

1. Desconecte los alambres que conectan el botón pulsador a la caja de control (vea el afiche de Instalación

del botón pulsador). Verifique su condición y cambie o reconecte.

2. Hasta que se pueda obtener otra consola de pared de reemplazo,desconecte la consola de pared y use

solamente los controles remotos o el teclado numérico inalámbrico para hacer funcionar el abridor.

3. Verifique la compatibilidad del control de pared.

1. Verifique (asegúrese de) que la puerta del garaje y el abridor estén en buenas condiciones, bien lubricados

y correctamente equilibrados como se detalló en la sección de mantenimiento.

ADVERTENCIA: Si usted sospecha un problema con los resortes o el herraje de la puerta del garaje, comuníquese

con el agente autorizado de fábrica Genie para el servicio,o comuníquese con el Servicio al cliente al

3. Verifique el interruptor limitador de abrir si tiene un cortocircuito y el alambre apropiado.

4. Verifique el ajuste de la fuerza de abrir (vea: Fije los interruptores limitadores y los controles de fuerza en las páginas 9 y 10). Ajuste según se requiera.

1. Asegúrese de que el conjunto de corredizo esté enganchado al deslizador del corredizo (vea la Instalación

del conjunto del corredizo en los rieles en el afiche de instalación).

2. Verifique el ajuste de la fuerza (vea: Fije los interruptores limitadores y los controles de fuerza en las páginas

9 y 10). Ajuste según se requiera.

1. Asegúrese de que el conjunto del corredizo esté en contacto con el interruptor limitador de cerrar.

2. Verifique cuando la puerta esté totalmente cerrada, que el corredizo active el interruptor limitador de cer

rar. Si no es así, ajuste la posición del interruptor limitador de cerrar (vea las páginas 9 y 10).

1. Asegúrese de que todos los herrajes estén apretados.

Verifique (asegúrese de) que la puerta del garaje y el abridor estén en buenas condiciones,lubricados apropiada mente y equilibrados correctamente como se describió en la sección de mantenimiento (página 13).

b. Si la lámpara no se enciende, verifique el fusible o el interruptor principal.

– Verifique el fusible o el interruptor principal.

limitador de cerrar (la página 9 y el afiche).

Ajuste según se requiera

1-800-35-GENIE.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 36

2060-3060 for.qxd 11/9/05 10:58 AM Page 16

Problème Que faut-il faire

L'ouvre-porte ne répond pas à la commande murale

L'ouvre-porte s’actionne sans raison

La porte commence à descendre mais s’arrête avant d’être totalement fermée

La porte commence, s’arrête et remonte

1. Vérifier l’interrupteur de blocage sur le poster d’installation de la commande murale.

2. Vérifier la source d’alimentation:

• Connexion via la fiche mise à la terre.

– Brancher une lampe dans la prise utilisée pour l’ouvre-porte.

a. Si la lampe s’allume, il n’y a pas de problème d’alimentation.

• Connexion via un câblage permanent.

3. Vérifier les connexions (voir l’installation de la commande murale sur le poster)

• Bornes de la tête motorisée et commande murale.

1. Vérifier que les fils ne sont pas coupés (les agrafes peuvent traverser l'isolant et court-circuiter les fils).

Remplace les agrafes endommagées et les fils court-circuités.

2. Une télécommande a-t-elle été perdue ou volée ? Si c'est le cas, effacer tous les codes de la télécommande

enregistrés dans le récepteur et reprogrammer pour les autres télécommandes.(voir la section sur l'efface ment des mémoires du récepteur en page 11).

S'assurer qu'aucun bouton n'est coincé sur la console murale ou les télécommandes.

1. Vérifier le réglage du contact de fin de course de fermeture (page 9). Effectuer les ajustements nécessaires.

2. Vérifier le réglage de la force (pages 9 et 10). Effectuer les ajustements nécessaires.

3. Inspecter pour détecter tout court-circuit.

1. Dans le cas d'une nouvelle installation, vérifier la position du bras de la porte.

2. Vérifier l’inversion au contact.

3. Contrôler le fonctionnement du système Safe-T-Beam® pour détecter toute obstruction ou mauvais aligne

ment des lentilles..

4. Vérifier le système auto-diagnostique du Safe-T-Beam®.

5. Vérifier le réglage de la force de fermeture (voir la section sur le réglage des contacts de fin de course et

les commandes de force en pages 9 et 10).Effectuer les ajustements nécessaires.

6. Vérifier si la porte coince.

b. Dans le cas contraire,vérifier le fusible ou le disjoncteur.

– Vérifier le fusible ou le disjoncteur.

Résolutions des problèmes

La porte se ferme seulement

La porte s’ouvre seulement

Les lumières ne s’éteignent pas

La porte commence à monter mais s’arrête avant d’être complètement ouverte

L’opérateur fonctionne mais la porte ne bouge pas

Le verrouillage de sécurité pour vacances sur la commande murale ne fonctionne pas

Fonctionnement bruyant

1. Vérifier le contact de fin de course Open afin de localiser tout fil court-circuité et garantir de bonnes

connexions.

2. Vérifier le réglage de la force d’ouverture (voir la section sur le réglage des contacts de fin de course et les

commandes de force en pages 9 et 10).Effectuer les ajustements nécessaires.

3. Vérifier l’état de la porte de garage et des ressorts de la porte.

AVERTISSEMENT: Si vous suspectez un problème avec la quincaillerie ou les ressorts de la porte du garage,

contactez un revendeur agréé Genie ou le service clientèle Génie au 1-800-35-GENIE

5. Vérifier la position de l'interrupteur de verrouillage sur la console.

1. Inspecter le système Safe-T-Beam® System selon les instructions du tableau Dépannage auto-diagnostique

de Safe-T-Beam® (voir page 15).

2. Vérifier le contact de fin de course Close afin de localiser tout fil court-circuité et garantir de bonnes

connexions.

3. Vérifier le réglage de la force de fermeture (voir la section sur le réglage des contacts de fin de course et les

commandes de force en pages 9 et 10).Effectuer les ajustements nécessaires.

1. Déconnecter les fils entre le bouton et la tête motorisée (voir la section sur l'installation des boutons sur le

poster).

2. Jusqu'à ce que la console murale soit remplacée,déconnecter la console et n'utilise que les télécommandes

ou le pavé sans fil pour faire fonctionner l'ouvre-porte.

3. Vérifier la compatibilité de la commande murale.

1. Veiller à ce que la porte et l'ouvre-porte soient en bon état, bien lubrifiés et que la porte est équilibrée (voir

la section sur la maintenance).

AVERTISSEMENT: Si vous suspectez un problème avec la quincaillerie ou les ressorts de la porte du garage, con

tactez un revendeur agréé Genie ou le service clientèle Génie au 1-800-35-GENIE.

3. Vérifier le contact de fin de course Open afin de localiser tout fil court-circuité et garantir de bonnes

connexions.

4. Vérifier le réglage de la force d’ouverture (voir la section sur le réglage des contacts de fin de course et les

commandes de force en pages 9 et 10).Effectuer les ajustements nécessaires.

1. S'assurer que le chariot est engagé sur la glissière du chariot (voir la section Installation du chariot sur les

rails sur le poster d’installation).

2. Vérifier le réglage de la force (voir la section sur le réglage des contacts de fin de course et les commandes

de force en pages 9 et 10). Effectuer les ajustements nécessaires.

1. S’assurer que le chariot touche le contact de fin de fin de course de fermeture.

2. S'assurer avec la porte est totalement fermée,que le chariot active bien le contact de fin de course de fer

meture.

1. Veiller à ce que toutes les attaches soient bien serrées.

2. Veiller à ce que la porte et l'ouvre-porte soient en bon état, bien lubrifiés et que la porte est équilibrée (voir

la section sur la maintenance en page 13).

Dans le cas contraire,régler la position du contact de fin de course de fermeture (voir pages 9 et 10).

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 37

16 17

CERRAR / FERMER

BRIR / OUVRIR

ABRIR OUVRIR

CERRAR FERMER

LUZES LAMPES

CORDON DE ALIMENTACION CABLE D'ALIMENTATION

SEQUENCEUR PRIMAIRE

SECUENCIADOR PRIMARIO

MOTOR MOTEUR

DETECTEUR DU R/MIN

DETECTOR DE FREQUENCIA DE ROTACION

CONTROL DE PARED COMMANDE DE MURAL

CONEXION DE RADIO CONNECTEUR RADIO

SISTEMA DE STB SYSTEME DU STB

RERMINALES BORNES

CONDENSADOR CONDENSATEUR DU MOTEUR

PROTECTOR TERMICO PROTECTEUR THERMIQUE

PRIMARIO

PRIMAIRE

SECUNDARIO

SECOMDAIRE

TRANSFORMADOR TRANSFORMATEUR DE COURANT

BOTTIER DE SEQUENCEUR

SEQUENCIADOR PRIMARIO

(

Vcc)

(SIGNAL)

(Vcc)

(TRIP)

(SISTEMA DE STB)

(SYSTEME DU STB)

(MANDAR / COMMANDE)

EGRO / NOIR

ROJO / ROUGE

OJO / ROUGE

EGRO / NOIR

NEGRO / NOIR

BLANCO / BLANC

LANCO / BLANC

BLANCO / BLANC

VERDE / VERT

BLANCO / BLANC

ZUL /

LEU

ZUL /

BLEU

ROJO - BLANCO /

ROUGE - BLANC

NARANJA / ORANGE

VERDE / VERT

ARANJA /

ORANGE

GRIS / GRIS

MORADO / POURPPRE

NARANJA / ORANGE

VERDE / VERT

VERDE /

VERT

BLANCO / BLANC

GRIS / GRIS

MARRON / BRUN

RAYAS / RAYE

NARANJA / ORANGE

NARANJA /

ORANGE

AMARILLO / JAUNE

AMARILLO /

JAUNE

2060-3060 for.qxd 11/9/05 10:58 AM Page 17

DIAGRAMA DE CONEXIONES

ADVERTENCIA

SCHÉMA DE CÂBLAGE

AVERTISSEMENT

Al abrir la tapa pueden ocurrir choques eléctricos

L’ouverture du couvercle peut entraîner des chocs électriques.

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 38

2060-3060 for.qxd 11/9/05 10:58 AM Page 18

DENTIFICACIÓN DEPIEZAS

CAJA DE CONTOLE

Conjunto de la caja de control

[1]

DENTIFICATION DES PIÈCES

TÊTE MOTORISÉE

Tête motorisée

[1]

Lista de piezas de la caja de control

Ítem Nombre de la pieza

1 Conjunto de la caja de control 1

A Tapa (por modelo de serie) 1

B Conjunto de la placa frontal 1 C Casquillo de la luz 2 D Piezas del motor 1

E Conjunto del receptor 1

F Condensador (por modelo de serie) 1 G Rueda aislada ópticamente 1 H Conjunto Opto-Luctor 1

J Conjunto secuenciador 1 K Soporte del tablero de circuitos 4 L Transformador 1

M Regleta de terminales 1

N Tornillo de cabeza hexagonal

No. 8-32 x 1/2” con arandela de seguridad

Tornillo de cabeza hexagonal ranurada

No. 8-32 x 3/8” con arandela de seguridad R Disyuntor del condensador 1 4 Perno de tope de 1/4-20 2 5 Tuerca de reborde de 1/4” 2

39 Acoplador 1 41 Tornillo de cabeza hexagonal

Phillips No.8-32 x 3/8” 4

42 Tornillo de cabeza troncocónica

Phillips No.8-32 x 3/8” 2

48 Correas o abrazaderas de montaje 2 49 Lente de luz 1

Número incluido

Nomenclature des pièces de la tête motorisée

Elément

Nom de la pièce

1 Tête motorisée 1

A Couvercle (par série/modèle) 1

B Plaque avant 1 C Douille 2 D Pièces du moteur 1

E Récepteur 1

F Condensateur (par série/modèle) 1 G Roue Opto 1 H Opto-Luctor 1

J Séquenceur 1 K Support carte circuit imprimé 4 L Transformateur 1

M Bornier 1

N Vis à tête hexagonale no

8-32 x 1/2 po a/c rondelle de blocage

P Vis fendue à tête hexagonale no

8-32 x 3/8 po a/c rondelle de blocage R Isolateur du capaciteur 1 4 Boulon à épaulement 1/4-20 2 5 Écrous à collet 1/4” po 2

39 Coupleur 1 41 Vis fendue à tête hexagonale

Phillips 8-32 x 3/8 po 4

42 Brides de montage 2 48 Vis fendue à tête cylindrique

Phillips 8-32 x 3/8 po 2

49 Lentille lumière 1

Numéro

Inclus

For Help,call 1-800-35-GENIE or visit www.geniecompany.com

Page 39

2060-3060 for.qxd 11/9/05 10:58 AM Page 19

DENTIFICACIÓN DEPIEZAS

[3]

RIEL

Conjunto del riel

15B

15 A

Lista de piezas

Ítem Nombre de la pieza

1 Conjunto de la caja de control (vea la pág. 5) 1

3 Conjunto del riel (3 piezas) 1 3A Primera sección del riel 1 3B Sección intermedia del riel 1 3C Sección extrema del riel 1

4 Perno de tope de cabeza hexagonal de 1/4”-20 2

5 Tuerca de reborde hexagonal de 1/4”-20 2

6 Parada del corredizo 1

7 Abrazadera del riel 4

8 Perno de tope de cabeza hexagonal de 5/16” 8

9 Tuerca de reborde hexagonal de 5/16” 13 10 Conjunto del corredizo 1 11 Collar 2 12 Sujetador de retención 2 13 Correa del riel 1

15A Conjunto del interruptor limitador de abrir (gris) 1 15B Conjunto del interruptor limitador de cerrar (marrón) 1

16 Tornillo de cabeza hexagonal #8-32 x 3/8” 2 17 Cordón de desenganchar de emergencia 1 18 Perilla de desenganchar de emergencia 1 19

Etiqueta de desenganchar de emergencia (no se muestra 20 Soporte del travesaño 1 21 Soporte de la puerta 1 22 Pija de 1/4”x 2” 8 23 Brazo recto de la puerta 1

) 1

Número incluido

Número

Ítem Nombre de la pieza

24 Pasador de horquilla 2 25 Chaveta de dos patas 2 26 Brazo curvo de la puerta 1 27 Perno de cabeza hexagonal de 3/8”x 7/8” 2 28 Tuerca de reborde hexagonal de 3/8” 2 29 Alambre (no se muestra) 30 Grapas aislantes (no se muestra) ± 30 31 Botón de pared (no se muestra) Varía 33 Consola de pared (no se muestra) Varía 34 Tornillo de cabeza troncocónica #6 x 1-1/4” 2 35 Etiqueta de ADVERTENCIA de atrapar (no se muestra) 1 36

Detector de Safe-T-Beam (STB) (diodo luminiscente verde) (no se muestra)

Fuente de Safe-T-Beam (STB) (diodo luminiscente rojo) (no se muestra) 38 Soporte de Safe-T-Beam (no se muestra) 2 39 Acoplador 1 40 Tornillo de cabeza hexagonal Phillips #10 x 1-1/4” 4 41 Tornillo de cabeza hexagonal #8 x 3/8” 4 42 Tornillo de cabeza troncocónica #8 x 3/8” 2 43 Guía de seguridad y mantenimiento (no se muestra) 1 44 Grapa para alambre 4 46 Perno de cabeza hexagonal de 5/16”x 3/4”” 5 47 Tornillo autorroscante de 1/4”-20 x 3/4” 3 48 Correas o abrazaderas de montaje 2 49 Lente de luz (vea la página 5) 1 50 Control remoto (no se muestra) Varía

incluido

± 95 pies

1 1

Page 40

2060-3060 for.qxd 11/9/05 10:58 AM Page 20

DENTIFICATION DES PIÈCES

[3]

Rail

RAIL

15B

15 A

Liste des pièces

Elément

Nom de la pièce

1 Tête motorisée (voir page 5) 1

3 Rail (3 pièces) 1 3A Première section du rail 1 3B Deuxième section du rail 1 3C Troisième section du rail 1

4 Boulon à épaulement à tête hexagonal 1/4” po-20 2

5 Écrous à collet à tête hexagonale 1/4” po-20 2

6 Butée de chariot. 1

7 Pinces de rail 4

8 Boulons à épaulement à tête hexagonale 5/16 po 8

9 Ecrou à collet à tête hexagonale 5/16 po-18 13 10 Chariot 1 11 Collier 2 12 Agrafe de butée 2 13 Bride de rail 1

15A Contact de fin de course d’ouverture (gris) 1 15B Contact de fin de course de fermeture (marron) 1

16 Vis à tête hexagonale no 8 x 3/8 po 2 17 Cordon de déclenchement d’urgence 1 18 Bouton de déclenchement d’urgence 1 19 Étiquette de déclenchement d’urgence (pas illustrée) 1 20 Support de linteau 1 21 Support de porte 1 22 Vis tire-fond 1/4 x 2 po 8 23 Bras droit de la porte 1

Numéro

Inclus

Numéro

Elément

Nom de la pièce

24 Axe de chape 2 25 Goupille fondue 2 26 Bras courbé de la porte 1 27 Boulon à tête hexagonale 3/8 po x 7/8 po 2 28 Ecrou à collet à tête hexagonale 3/8 po 2 29 Fil (pas illustré) ± 95 pi 30 Agrafe isolée (pas illustrées) ± 30 31 Commande murale (pas illustrée) varie 33 Console murale (pas illustrée) varie 34 Console murale (pas illustrée) 2 35

Etiquette d'AVERTISSEMENT en cas de coinçage (pas illustrée) 36 Détecteur Safe-T-Beam® (STB) (diode verte) (pas illustré) 1 37 Source Safe-T-Beam® (diode rouge) (pas illustré) 1 38 Support Safe-T-Beam® (pas illustré) 2 39 Coupleur 1 40 Vis Phillips à tête hexagonale no 10 x 1-1/4 po 4 41 Vis à tête hexagonale no 8 x 3/8 po 4 42 Vis à tête cylindrique no 8 x 3/8 po2 43 Guide d’entretien et de sécurité (pas illustré) 1 44 Attache métallique 4 46 Boulon à tête hexagonale 3/5 po x 3/4 po 5 47 Vis auto-taraudeuse de 1/4-20 x 3/4 po 3 48 Brides de montage 2 49 Lentillle (voir page 5) 1 50 Télécommande (pas illustré) varie

Inclus

d_41815_38633_11.5

Pour toute assistance,appelez le 1-800-35 GENIE, ou visitez le site à www.geniecompany.com
