Page 1

3" x 21" Variable Speed Belt Sander

Ponceuse à bande à vitesse variable 3 po x 21 po Lijadora de banda de velocidad variable de 3” x 21”

GBS321A

Operator’s Manual

Manuel d’utilisation Manual del Operario

888-552-8665

TOLL FREE HELP LINE:

WEBSITE:

www.genesispowertools.com

Page 2

English

3"x21" Variable Speed Belt Sander Operator’s Manual GBS321A

3” X 21” VARIABLE SPEED BELT SANDER

Operator’s Manual

SPECIFICATIONS

• Model: ------------------------ GBS321A

• Rated Power: ------------------ 120 V~/ 60Hz, 8.0 Amp

• No-Load Speed: --------------- 390-1180 ft./min.

• Belt Size: ---------------------- 3” x 21”

• Net Weight: -------------------- 7.8 Lbs Includes: Dust Bag and (1) 80G Sanding Belt

WARNING: To reduce the risk of injury, user must read and understand this

operator’s manual before operating this tool. Save this manual for future reference.

Toll-Free Help Line: 1-888-552-8665

WARNING: The operation of any power tool can result in foreign

objects being thrown into your eyes, which can result in severe eye damage. Before beginning tool operation, always wear safety goggles or safety glasses with side shields and a full face shield when needed. We recommend Wide Vision Safety Mask for use over eyeglasses or standard safety glasses with side shields. Always wear eye protection which is marked to comply with ANSI Z87.1.

Look for this symbol to point out important safety precautions. It means attention!!! Your safety is involved.

GENERAL SAFETY RULES

WARNING: Some dust created by power sanding, sawing, grinding, drilling, and

other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• Lead from lead-based paints.

• Crystalline silica from bricks and cement and other masonry products.

• Arsenic and chromium from chemically treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁlter out microscopic particles.

WARNING: Read and understand all warnings, cautions and operating

instructions before using this equipment. Failure to follow all instructions listed below may result in electric shock, ﬁre and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WEAR YOUR

FORESIGHT IS BETTER

THAN NO SIGHT

SAFETY GLASSES

Page 3

English

WORK AREA SAFETY

• Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.

•

Do not operate power tools in explosive atmospheres, such as in the presence of

ﬂammable liquids, gases, or dust. Power tools create sparks which may ignite the dust or fumes.

•

Keep bystanders, children, and visitors away while operating a power tool.

Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any

adaptor plugs in any earthed (grounded) power tools. Double insulated tools are equipped with a polarized plug (one blade is wider than the other). This plug will ﬁt in a polarized outlet only one way. If the plug does not ﬁt fully in the outlet, reverse the plug. If it still does not ﬁt, contact a qualiﬁed electrician to install a polarized outlet. Do not change the plug in any way. Double insulation eliminates the need for the three wire grounded power cord and grounded power supply system.

•

Do not expose power tools to rain or wet conditions. Water entering a power tool will

increase the risk of electric shock.

•

Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is

grounded.

•

Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts. Damaged cords increase the risk of electric shock.

•

When operating a power tool outside, use an extension cord suitable for outdoor use. These cords are rated for outdoor use and reduce the risk of electric shock.

•

Do not use AC only rated tools with a DC power supply. While the tool may appear to

work. The electrical components of the AC rated tool are likely to fail and rate a hazard to the operator.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use

tool while tired or under the inﬂuence of drugs, alcohol, or medication. A moment of inattention while operating power tools may result in serious personal injury.

•

Use safety equipment. Always wear eye protection. Safety equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection for appropriate conditions will reduce personal injuries.

•

Dress properly. Do not wear loose clothing or jewelry. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewelry or long hair can be caught in moving parts. Air vents may cover moving parts and should be avoided.

•

Avoid accidental starting. Ensure the switch is in the off position before plugging in. Carrying power

tool with your ﬁnger on the switch or plugging in power tools that have the switch on invites accidents.

•

Remove any adjusting keys or wrenches before turning the power tool on. A

wrench or key that is left attached to a rotating part of the tool may result in personal injury.

•

Do not overreach. Maintain proper footing and balance at all times. Loss of balance can cause an injury

in an unexpected situation.

•

If devices are provided for connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of these devices can

reduce dust related hazards.

•

Do not use a ladder or unstable support. Stable footing on a solid surface enables better

control of the tool in unexpected situations.

•

Keep tool handles dry, clean and free from oil and grease. Slippery handles cannot

safely control the tool.

TOOL USE AND CARE

• Secure the workpiece. Use clamp or other practical way to hold the workpiece to a stable platform.

Holding the workpiece by hand or against your body is unstable and may lead to loss of control.

Page 4

English

3"x21" Variable Speed Belt Sander Operator’s Manual GBS321A

• Do not force the power tool. The tool will perform the job better and safer at the feed rate for

which it is designed. Forcing the tool could possibly damage the tool and may result in personal injury.

•

Use the correct power tool for the job. Don’t force the tool or attachment to do a job for

which it is not designed.

•

Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled

with the switch is dangerous and must be repaired or replaced by an authorized service center.

•

Turn power tool off, and disconnect the plug from the power source and/or battery pack

from the power tool before making any adjustments, changing the accessories, or storing the tools. Such preventive safety measures reduce the risk of an accidental start up which may cause personal injury.

•

Store idle tool out of reach of children and other inexperienced persons. It is

dangerous in the hand of untrained users.

•

Maintain power tools with care. Check for proper alignment and binding of moving parts,

component breaks, and any other conditions that may affect the tool’s operation. A guard or any other part that is damaged must be properly repaired or replaced by an authorized service center to avoid risk of personal injury.

•

Use recommended accessories. Using accessories and attachments not recommended by the

manufacturer or intended for use on this type tool may cause damage to the tool or result in personal injury to the user. Consult the operator’s manual for recommended accessories.

•

Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•

Feed the workpiece in the correct direction and speed. Feed the workpiece into a

blade, cutter, or abrasive surface against the direction of the cutting tool’s direction of rotation only. Incorrectly feeding the workpiece in the same direction may cause the workpiece to be thrown out at high speed.

•

Never leave the tool running unattended, turn the power off. Do not leave the tool

until it comes to a complete stop.

WARNING: USE OF THIS TOOL CAN GENERATE AND DISBURSE DUST OR

OTHER AIRBORNE PARTICLES, INCLUDING WOOD DUST, CRYSTALLINE SILICA DUST AND ASBESTOS. Direct particles away from face and body. Always operate tool in a wellventilated area and provide for proper dust removal. Use dust collection system wherever possible. Exposure to the dust may cause serious and permanent respiratory or other injury, including silicosis (a serious lung disease), cancer, and death. Avoid breathing the dust, and avoid prolonged contact with the dust. Allowing dust to get into your mouth or eyes, or lay on your skin may promote absorption of harmful material. Always use properly ﬁtting NIOSH/OSHA approved respiratory protection appropriate for dust exposure, and wash exposed areas with soap and water.

SERVICE

• Have your power tool serviced by a qualiﬁed repair person using

only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

•

Service your power tool periodically. When cleaning a tool, be careful not to disassemble any

portion of the tool since internal wires may be misplaced or pinched.

SAVE THESE INSTRUCTIONS

EXTENSION CORDS

Grounded tools require a three wire extension cord. Double insulated tools can use

either a two or three wire extension cord. As the distance from the power supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown below to determine the required minimum wire size.

Page 5

English

The smaller the gauge number of the wire, the greater the capacity of the cord. For example: a 14-gauge cord can carry a higher current than a 16-gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁx “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualiﬁed person before using it.

• Protect your extension cords from sharp objects, excessive heat, and damp or wet areas.

SPECIFIC SAFETY RULES FOR BELT SANDERS

WARNING: DO NOT LET COMFORT OR FAMILIARITY WITH PRODUCT (GAINED

FROM REPEATED USE) REPLACE STRICT ADHERENCE TO PRODUCT SAFETY RULES. If you use this tool unsafe or incorrectly, you can suffer serious personal injury!

•

Always wear safety glasses or goggles. Normal prescription eye or sunglasses are not

safety glasses. Use certiﬁed safety equipment. Protective eye wear should comply with ANSI Z87.1 standards

•

Use adequate and appropriate respiratory protection. Using this tool to sand some

products, paints and woods may expose the user to dust containing hazardous substances.

•

Wear ear/hearing protectors when using this tool for extended periods. Prolonged exposure to

high intensity noise can cause hearing loss.

•

Always hold the tool ﬁrmly. Do not leave the tool running unless hand held.

•

Hold the tool ﬁrmly with both hands. Always use both front and rear handles to prevent injury

that may result from loss of control.

•

Keep hands away from rotating parts.

•

Make sure the belt is not contacting the workpiece before the switch is turned on.

•

Do not wet sand with this sander. This tool has not been waterproofed; any liquid entering the

motor housing is an electrical shock hazard.

•

Do not sand metal of any kind with your belt sander. Sparks may be caused by

sanding screws, nails, or other metals which may ignite dust particles.

•

Sanding lead-based paint is not recommended. Lead-based paint should only be

removed by a professional.

•

Empty the dust bag frequently and after completion of sanding. The

accumulation of ﬁne sanding dust particles may self ignite and cause a ﬁre, especially when sanding surfaces coated with polyurethane, varnish, shellac, etc. Do not throw sanding dust on an open ﬁre. Do not mix sanding dust with oil or water, this mixture may, over time, result in spontaneous combustion.

•

Unplug the sander before changing sanding belts or accessories. An accidental

start-up may occur if the sander is plugged in, causing personal injury.

•

Never leave the trigger locked "ON”. Before plugging in the tool, check that the trigger lock is

“OFF”. An accidental start-up could cause personal injury.

Recommended Minimum Wire Gauge for Extension Cords (120 Volt)

Nameplate

Amperes

(At Full Load)

Extension Cord Length

25 Feet 50 Feet 75 Feet 100 Feet 150 Feet 200 Feet

0– 2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5– 5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

Page 6

English

3"x21" Variable Speed Belt Sander Operator’s Manual GBS321A

• Know the location and operation of the switch trigger “Lock-ON” button. If

using the sander with the switch locked “ON”, be ready for emergency situations to switch it “OFF”.

•

Be sure to properly adjust the belt tracking so it doesn't overhang the tool housing. Severe lacerations can be caused by a running belt overhanging the housing.

•

Take precautions against dust inhalation. The dust generated while sanding certain wood

species and wood products can be injurious to your health. Always operate your sander in a well ventilated area and provide for proper dust removal. Dust collection systems should be used whenever possible. Wear an approved dust mask or respirator. Splinters, airborne debris and dust can cause irritation, injury, and/or illness.

•

Some wood contains preservatives which can be toxic. Take extra care to prevent inhalation and skin contact when working with these materials. Ask

for and follow any safety information available from your material supplier.

WARNING: Read and understand all warnings, cautions and operating

instructions before using this equipment. Failure to follow all instructions listed below may result in electric shock, ﬁre and/or serious personal injury.

SAVE THESE INSTRUCTIONS

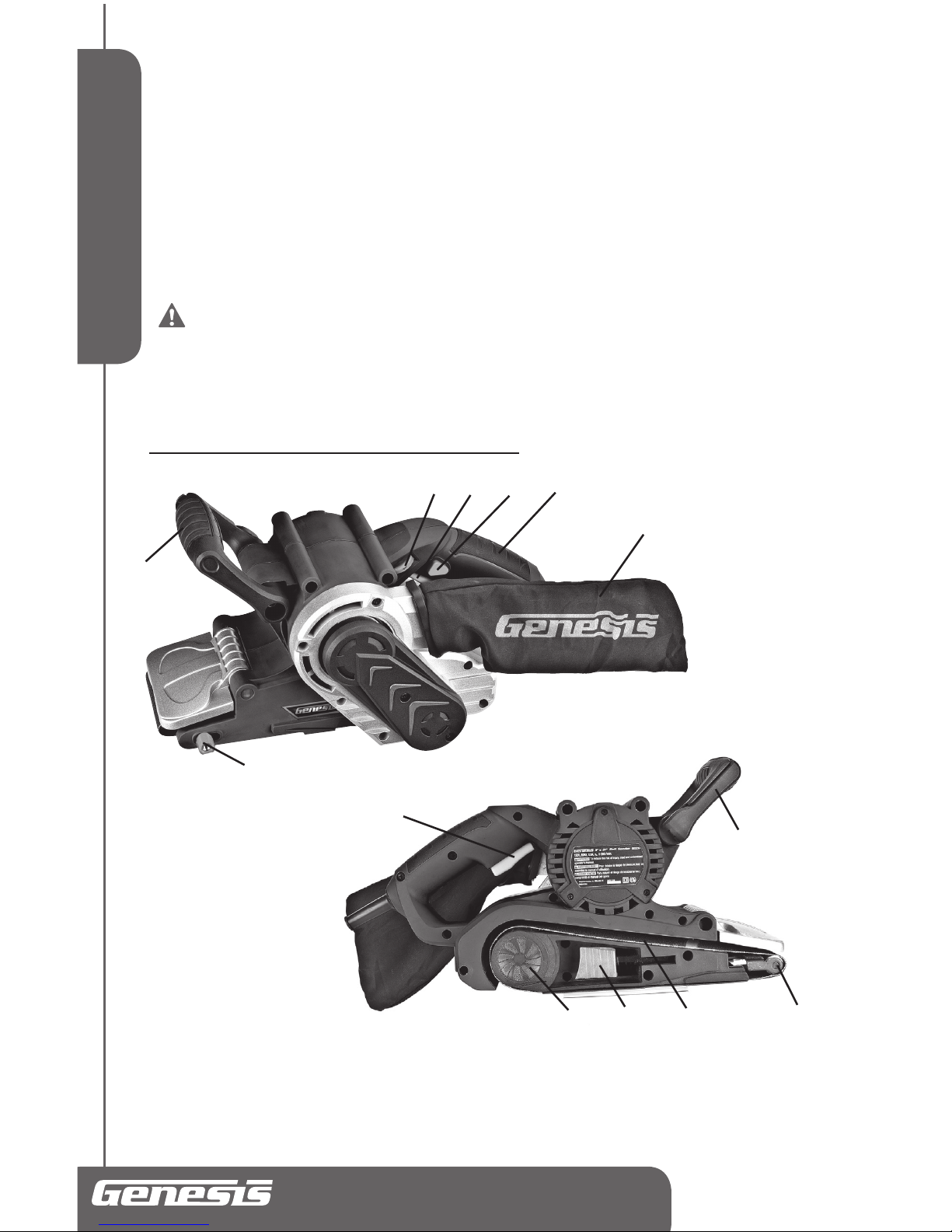

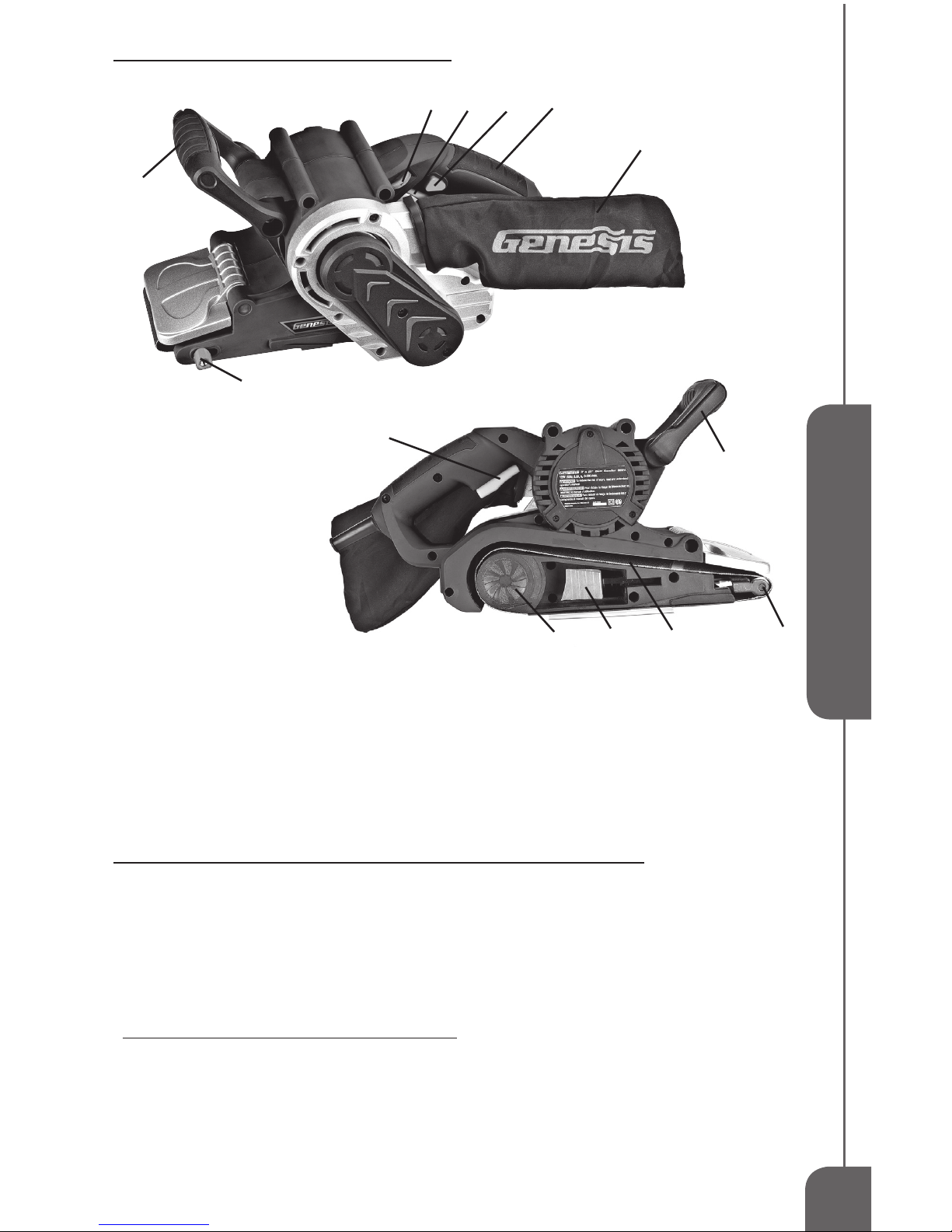

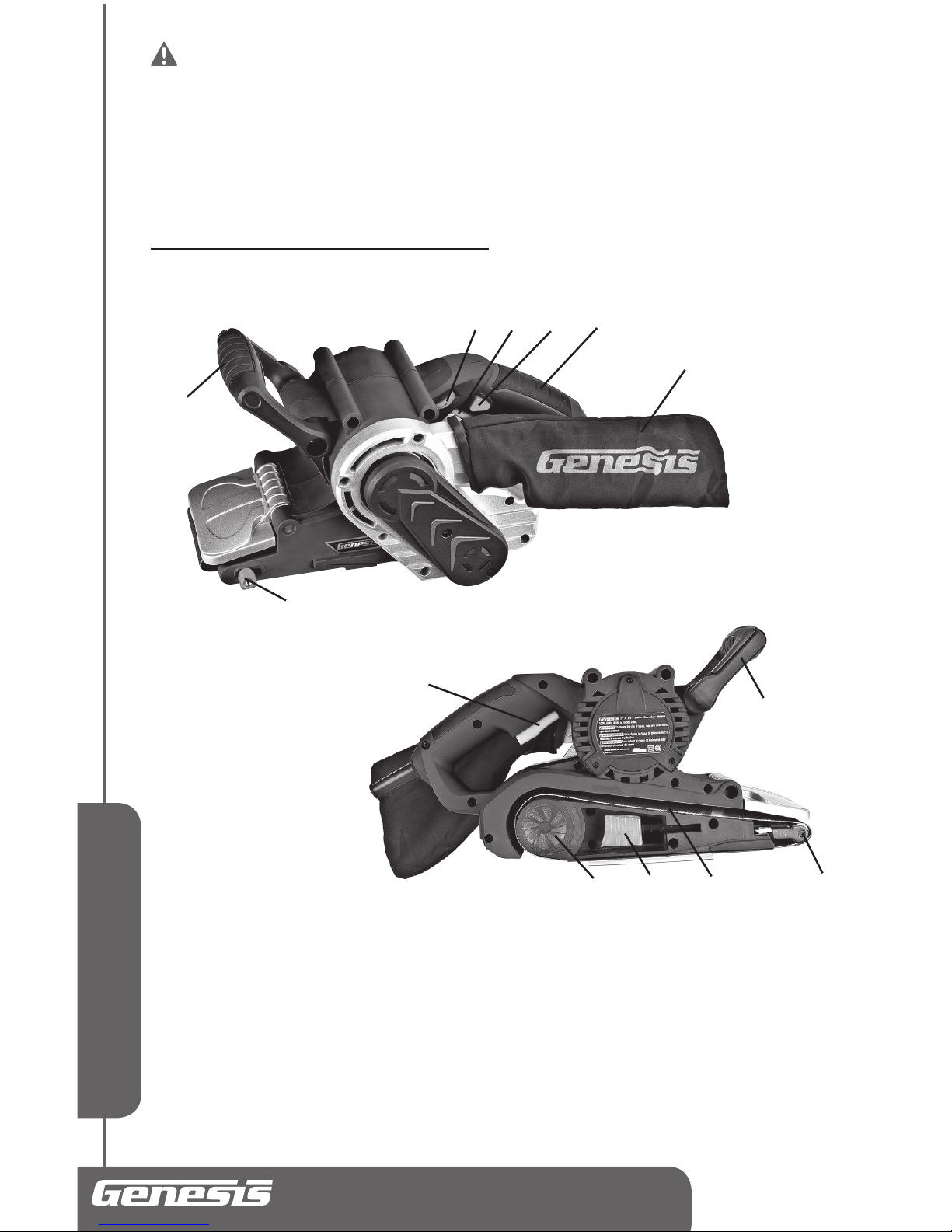

KNOWING YOUR BELT SANDER

FIG 1

1. Switch Trigger

2. Lock-ON Button

3. Variable Speed Dial

4. Rear Handle

5. Front Handle

6. Dust Bag

7. Sanding Belt

8. Belt Tracking Knob

9. Belt Tension Release Lever

10. Front Pulley

11. Rear Pulley

12. Handle Lock Lever

3 1 2 4

107911

Page 7

English

UNPACKING AND CONTENTS

IMPORTANT: Due to modern mass production techniques, it is unlikely the tool is

faulty or that a part is missing. If you ﬁnd anything wrong, do not operate the tool until the parts have been replaced or the fault has been rectiﬁed. Failure to do so could result in serious personal injury.

CONTENTS IN PACKAGE

Description Q'ty

Belt Sander 1 Dust Bag 1 Operator's Manual 1

ASSEMBLY & ADJUSTMENT

WARNING:

To reduce the risk of serious personal injury, read and follow all

important safety warning and instructions before using this tool.

WARNING: Always be sure the tool is disconnected from the power source

before making any adjustments or setting up prior to operating. Failure to disconnect or unplug the tool may cause accidental starting, resulting in serious personal injury.

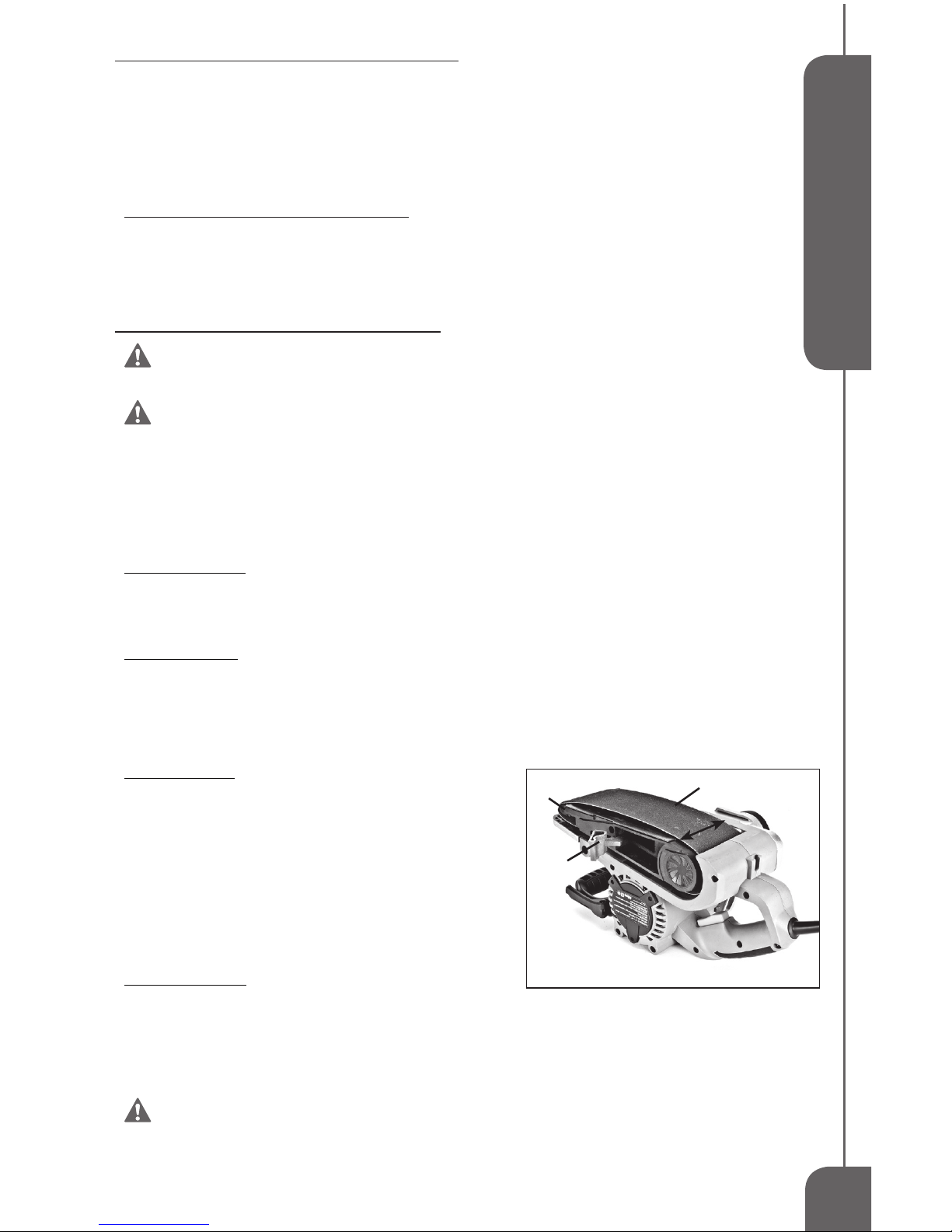

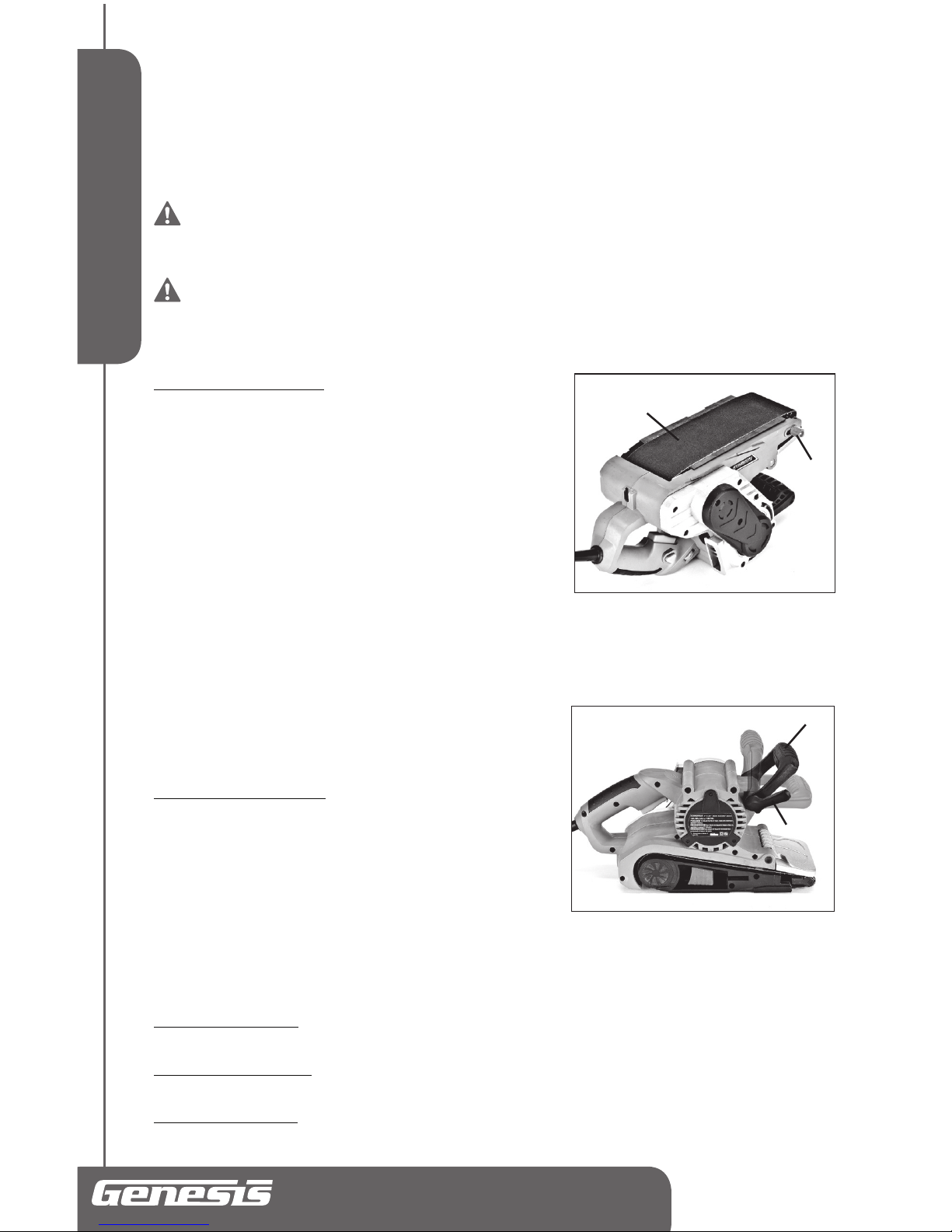

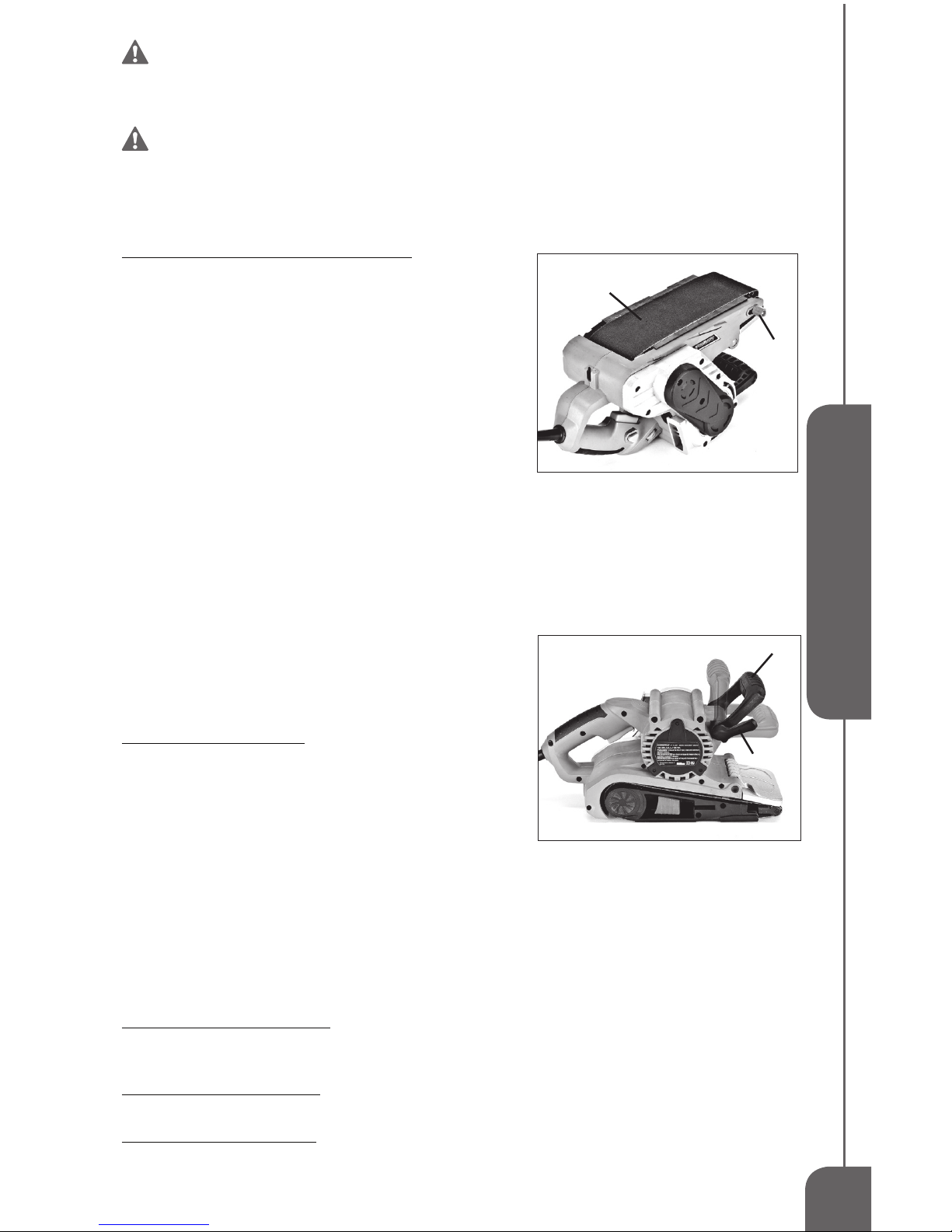

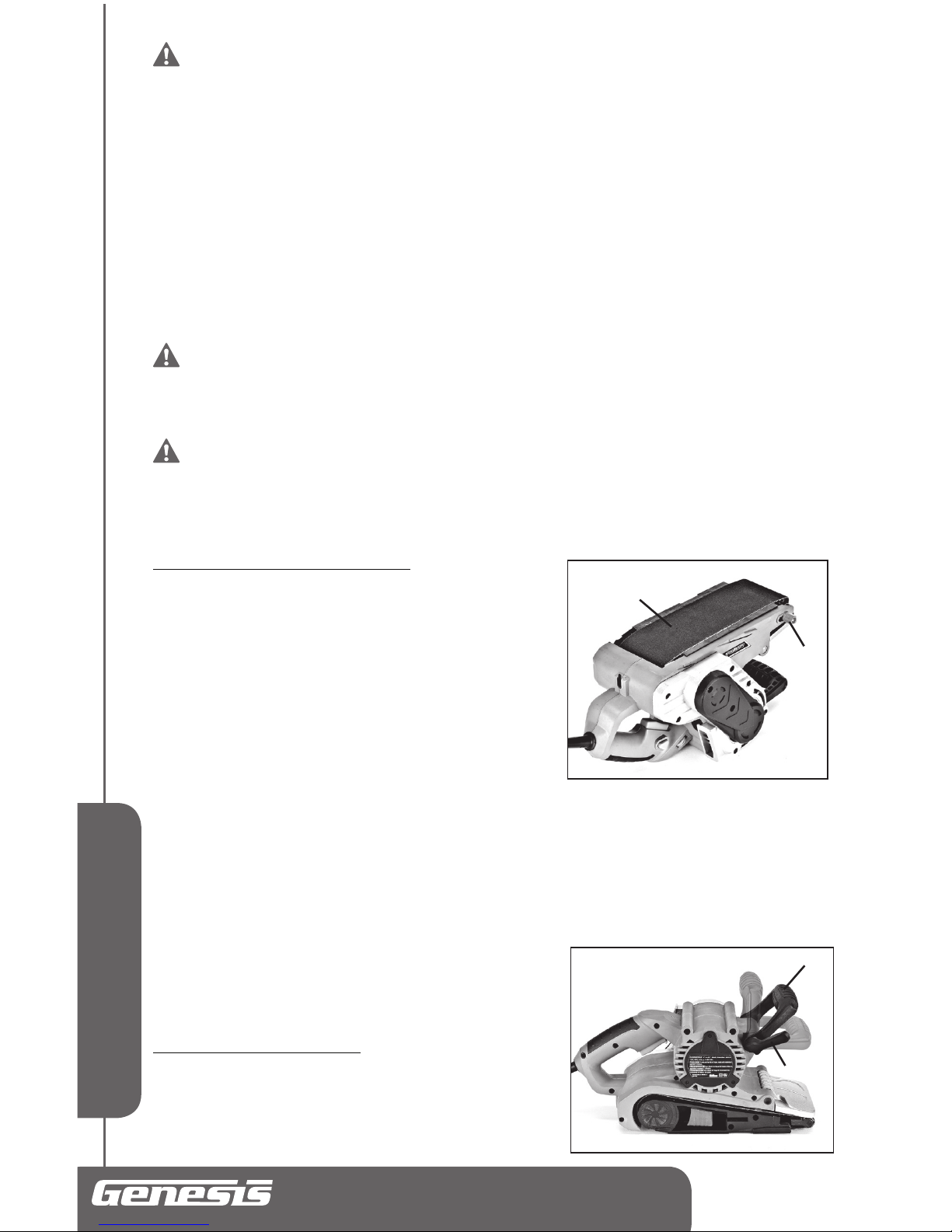

INSTALLING OR REMOVING BELT (FIG 2)

The direction you install a belt to run properly is determined by which of the following types of sanding belts you are using.

Unidirectional Belt: This type of belt is designed to be installed and run in only one direction on your belt sander. The proper running direction is indicated by an arrow imprinted on the inside (or back) of the belt. When installing a unidirectional belt, the direction of arrow on the belt should correspond with the directional arrow shown on the belt sander.

Bidirectional Belt: This belt is designed so that its performance is unaffected by which direction it is installed and run on a belt sander. Therefore, you will not ﬁnd a directional arrow imprinted on the inside (or back) of the belt.

CAUTION: Before installing a belt, ensure that the direction of the arrow on the back of a unidirectional

sanding belt corresponds to the directional arrow on the tool itself. To Install the Belt:

1. Unplug the belt sander.

2. Place the sander with sanding belt up as shown in FIG 2.

3. Pull the belt tension release lever (9) outward completely. This action retracts the front pulley (10).

4. Slide a new sanding belt over both pulleys and platen plate. Align the belt so it is straight and even with the outer edges of the front and rear pulleys.

5. Push the belt tension release lever back to its original position to secure the sanding belt.

To Remove the Belt:

1. Unplug the belt sander.

2. Place the sander with sanding belt up as shown in FIG 2.

3. Pull the belt tension release lever (9) outward completely. This action retracts the front pulley (10) and releases tension on the sanding belt (7).

4. Remove the sanding belt.

WARNING: To prevent your hands and ﬁngers from being pinched and

possible serious injury, keep them clear of the front pulley and spring mechanism and position them so they do not get caught beneath belt tension release lever.

FIG 2

Page 8

English

3"x21" Variable Speed Belt Sander Operator’s Manual GBS321A

ADJUSTING BELT TRACKING (FIG 3)

Whenever you install a sanding belt you must check and adjust belt tracking. Proper adjustment of belt tracking prevents the belt from wandering across the pulleys and platen while using the tool and possibly damaging the tool housing, destroying the belt or causing damage to the workpiece. When tracking is adjusted correctly, the outer edge of the sanding belt should be aligned with the outer edge of platen plate.

After a new belt is installed and adjusted, you may need to readjust belt tracking one or more times while using the tool. Occasional readjustment is normal because the belt becomes more pliable from use.

WARNING: Before connecting the tool to the power supply make sure the

switch is functioning correctly and is not in the “Lock-ON” position. Failure to do so may result in the tool accidentally starting, possibly causing serious personal injury.

WARNING: Keep hands and ﬁngers away from the moving sanding belt. Any

contact with a moving sanding belt may result in serious injury. Do not wear loose clothing and jewelry, and tie back or contain long hair. They could get caught and entangled in moving parts, possibly causing serious personal injury.

To Adjusting Belt Tracking:

1. Plug the tool into a power source.

2. Place the tool upside down with sanding belt up, as shown in FIG 3.

3. Hold the tool ﬁrmly with your left hand, depress the switch trigger and watch how the belt (7) is tracking.

4. If the belt is running outward, slowly rotate the tracking knob (8) forward (clockwise) until the outer belt edge is aligned with the outer edge of the platen. If the belt is running inward, slowly rotate the tracking knob backward (counterclockwise) until the outer belt edge is aligned with the outer edge of the platen.

5. Once the belt has stabilized into the desired position, turn the tool off by releasing the switch trigger.

While using the belt sander, watch how the belt is tracking. When the belt begins moving away from the desired position, stop your work and readjust belt tracking as instructed in the above section.

ADJUSTING FRONT HANDLE (FIG 4)

The front handle (5) can be adjusted to one of three positions: (a) Horizontal, (b) 45° Angled, and (c) Vertical, for better control and comfort under different working positions. See FIG 4.

To Adjust the Front Handle:

1. Pull the handle lever (12) outward to unlock the front handle.

2. Adjust the front handle to desired position.

3. Push the handle lever inward to lock the handle in position.

DUST BAG

Belt sanders can generate a tremendous amount of sanding dust. It is important to always use the bag whenever sanding bare wood, painted wood, and plastics. During certain operations the dust bag may ﬁll quickly and you should empty the bag when it becomes full to prevent overﬁlling. Not all dust will be collected by the dust bag. While using the sander with the dust bag attached you should also wear proper equipment to prevent inhalation of airborne dust particles.

To Install the Dust Bag: slide the plastic adapter of the dust bag down and over the exhaust port on the tool. Before using the sander with dust bag installed, always check that the dust bag is “zipped” shut.

To Remove the Dust Bag: slide the plastic adapter of the dust bag up and slowly pull it off the exhaust port on the tool to keep the sanding dust from spilling out of the bag.

To Empty the Dust Bag: With the dust bag removed from the sander, empty the collected sanding dust by unzipping the rear of the bag and shaking out the contents into an appropriate container. Make sure to zip the bag shut before reinstalling onto the sander.

FIG 3

FIG 4

Page 9

English

NOTE: For most efﬁcient dust collection, empty the bag often. After extended use thoroughly clean the bag by

turning it inside out and brush off or vacuum particles sticking to inside surface of the bag.

OPERATION

WARNING: Always be sure the tool is disconnected from the power source

before making any adjustments or setting up. Failure to disconnect or unplug the tool may cause accidental starting, resulting in serious personal injury.

NOTE: Always Check that the power supply corresponds to the voltage on the ratings

plate.

WARNING: To avoid accidental start, Check to make sure Lock-ON button is

not engaged prior to plugging in tool and your ﬁnger is not touching the switch.

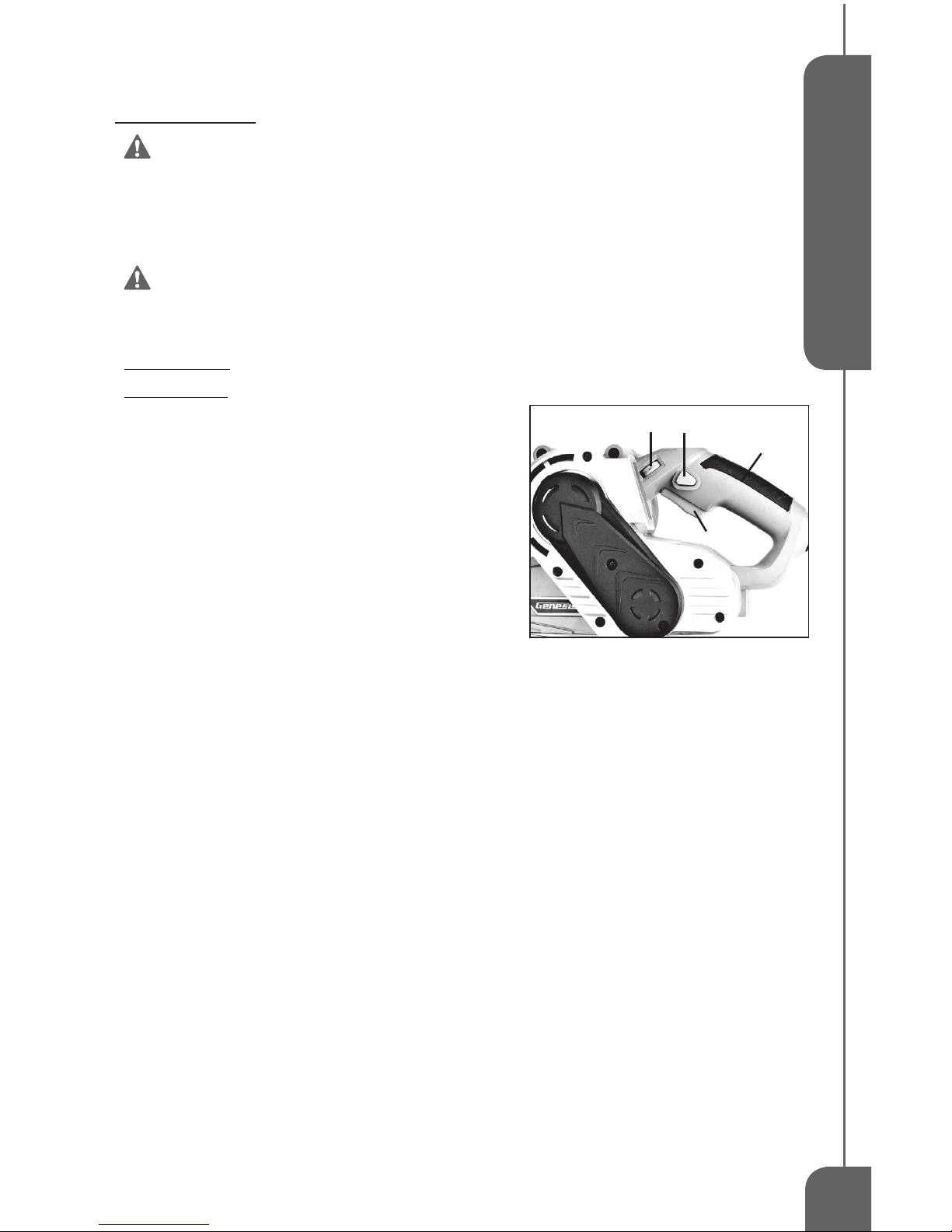

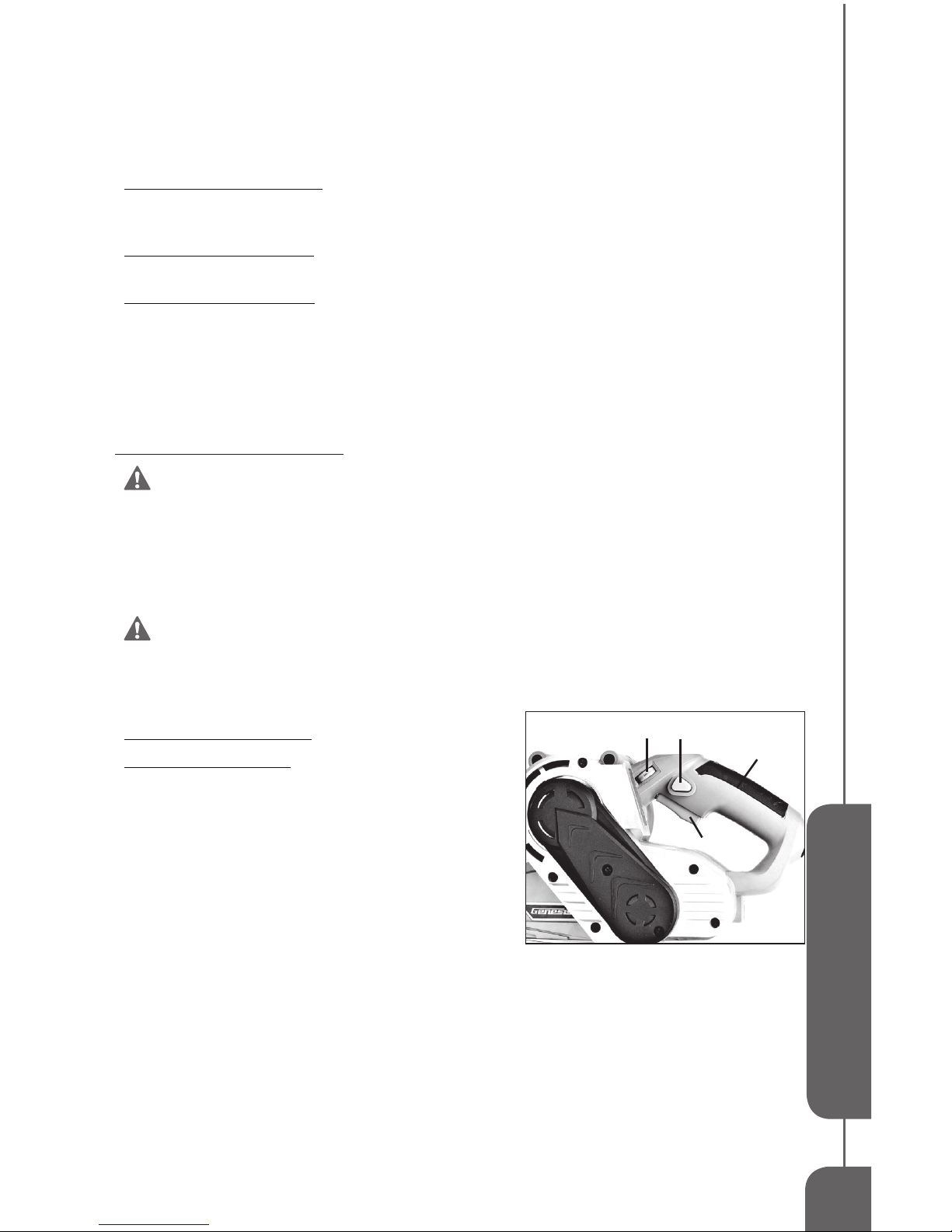

SWITCH OPERATION (FIG 5)

To Start the Tool, depress the switch trigger (1). To Stop the Tool, release the trigger.

The tool can be locked on by depressing the Lock-ON button (2) and the switch trigger at the same time, then releasing pressure on the switch trigger. The Lock-ON feature is to relieve fatigue on the trigger ﬁnger only. To release the lock-ON button, simply depress the switch trigger (1).

CAUTION: Grip the tool ﬁrmly at all times while it is running,

and keep both hands away from the sanding belt.

SPEED ADJUSTMENT DIAL (FIG 5)

The belt speed can be inﬁnitely adjusted between 390 ft. and 1180 ft. per minute. The speed adjustment dial (3) is located on the top left side of the rear handle (4). In this position, the speed

can be easily adjusted by the operator’s thumb on the hand grasping the tool by the rear handle. With the switch trigger fully depressed and the tool running, the tool speed can be changed by rotating the speed

adjustment dial to a numbered setting from 1 to 6. The tool speed increases as the dial is moved in the direction of the number 6 and lower speed is obtained as the dial is turned towards the number 1.

CAUTION: Continuous operation of the tool at low speeds for a long time will cause the motor to become

overheated, possibly resulting in malfunction or tool failure. To cool the motor, occasionally run the tool at high speed under no load for short periods of time allowing the tool’s fan to cool the motor. Be careful not to obstruct the air vents located on the right side of the motor housing.

CAUTION: The speed adjustment dial can only be rotated as far back as the number 1 or forward to the

number 6. DO NOT attempt forcing the dial beyond the numbers 1 or 6, or the speed adjustment dial will be damaged and no longer function.

FIG 5

Page 10

English

3"x21" Variable Speed Belt Sander Operator’s Manual GBS321A

APPLICATIONS

Your belt sander is an excellent multi-purpose sanding tool, that when used properly can save you hours of arm wearying work and produce a ﬁne ﬁnish for your project. As with any new tool, before using it on a project, ﬁrst practice on scrap material to become comfortable with the weight and balance of the sander. You may also want to experiment with various grit sanding belts to get a better idea of how quickly they remove material and quality of ﬁnish they produce.

The most common mistake made when using a belt sander is pressing down on the sander during sanding operation. Your belt sander is designed with the proper weight to apply to the sanding belt. Pressing down on the sander will result in:

– Clogging the sanding belt – Wearing out the belt prematurely – Undue strain on the motor with possible motor failure – Slow sanding belt speed – Irregular belt tracking – Creating an uneven work surface – Drive belt breakage

Allow the weight of the tool to provide the downward pressure needed for efﬁcient sanding, while using both hands to guide the tool.

WARNING: Always wear safety glasses with side shields or a full face shield

during tool operation.

WARNING: The sander should not be touching the workpiece when starting or

stopping the tool. Otherwise a poor surface ﬁnish or sanding belt damage may occur.

WARNING: Always maintain a ﬁrm grip on the tool with both hands at all times.

Not doing so may cause the operator to lose control of the tool and may lead to serious personal injury.

WARNING: Always secure the workpiece. Unsecured or inadequately secured

work may be thrown towards the operator causing serious injury.

Steps to Operate the Belt Sander:

1. Secure the workpiece with clamps or other means to prevent it from moving under the sander.

2. Make sure the power cord is clear of sander.

3. Firmly grasp both the front and rear handles then turn on the sander. Allow the motor to reach full speed and engage the trigger “Lock-ON”, if desired.

4. While keeping the sander level with the workpiece, begin a forward sanding stroke as you lower the sander to the work surface.

5. Move the sander back and forth with overlapping strokes over a fairly wide area to obtain an even surface.

6. Use the hand on the rear handle to control the sander and the hand on the front handle to guide the sander.

7. Avoid rocking or tilting the sander. This can cause deep cuts and gouges in the work surface.

8. Keep the sander in motion. Pausing in one spot will allow the belt to eat into the work, making the surface uneven.

9. When ready to stop sanding, lift the sander from the work surface before turning it off. Disengage the “Lock-ON” feature, release the trigger and allow the sander to come to a complete stop before setting it down.

ACCESSORIES

This belt sander only works with a 3" x 21" sanding belt.

Page 11

English

MAINTENANCE

CLEANING

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of commercial solvents and may be damaged by their use. Use clean cloths to remove dirt, dust, oil, grease, etc.

WARNING: Do not at any time let brake ﬂuids, gasoline, petroleum-based

products, penetrating oils, etc., come in contact with plastic parts. Chemicals can damage, weaken or destroy plastic which may result in serious personal injury.

Electric tools used on ﬁberglass material, wallboard, spackling compounds, or plaster are subject to accelerated wear and possible premature failure because the ﬁberglass chips and grindings are highly abrasive to bearings, brushes, commutators, etc. Consequently, we do not recommended using this tool for extended work on these types of materials. However, if you do work with any of these materials, it is extremely important to clean the tool using compressed air.

LUBRICATION

This tool is permanently lubricated at the factory and requires no additional lubrication.

TWO-YEAR WARRANTY

This product is warranted free from defects in material and workmanship for 2 years after date of purchase. This limited warranty does not cover normal wear and tear or damage from neglect or accident. The original purchaser is covered by this warranty and it is not transferable. Prior to returning your tool to store location of

purchase, please call our Toll-Free Help Line for possible solutions.

THIS PRODUCT IS NOT WARRANTED IF USED FOR INDUSTRIAL OR COMMERCIAL PURPOSES. ACCESSORIES INCLUDED IN THIS KIT ARE NOT COVERED BY THE 2 YEAR WARRANTY.

TOLL-FREE HELP LINE

For questions about this or any other GENESIS™ Product, please call Toll-Free: 888-552-8665. Or visit our web site: www.genesispowertools.com

Richpower Industries, Inc. 736 Hampton Road Williamston, SC 29697

Printed in China, on recycled paper

Page 12

Français

Ponceuse à bande à vitesse variable 3 po X 21 po

Manuel d’utilisation GBS321A

PONCEUSE À BANDE À VITESSE VARIABLE 75 MM X 533 MM

Manuel d’utilisation SPÉCIFICATIONS

• Modèle: ------------------------------------ GBS321A

• Puissance nominale: ----------------------- 120 V~ / 60 Hz, 8,0 Amp

• Vitesse de rotation sans charge: ----------- 120-360 m/min.

• Taille du la bande :--------------------------75 mm x 533 mm (3 po. x 21 po.)

• Poids net: -----------------------------------3,55 kgs Incut : sac à poussière et (1) bande à sabler

AVERTISSEMENT: Pour réduire le risque de blessure, l’utilisateur doit lire

et assimiler ce manuel d’utilisation avant de se servir de l’outil. Conservez ce manuel comme référence ultérieure.

Numéro d’aide sans frais: 1-888-552-8665.

AVERTISSEMENT: L’utilisation de tout outil électrique peut

causer la projection d’objets étrangers dans vos yeux, pouvant entraîner de sérieux dommages. Avant de commencer à vous servir de l’outil, portez toujours des lunettes de sécurité ou avec des écrans latéraux de protection, et une protection faciale complète si nécessaire. Nous recommandons le port d’un masque à vision large par dessus les lunettes. Portez toujours une protection oculaire qui est marquée comme en conformité avec ANSI Z87.1.

Repérez ce symbole qui signale d’importantes précautions de sécurité. Cela veut dire faites attention ! Votre sécurité est en jeu.

RÈGLES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT: Certaines poussières produites par des appareils

électriques de ponçage, sciage, meulage, perçage et autres travaux de construction contiennent des produits chimiques connus pour causer cancer, anomalies congénitales et autres atteintes à la reproduction. Voici quelques exemples de ces produits nocifs :

• plomb des peintures au plomb.

• silice cristalline des briques et du béton et d’autres matériaux de construction.

• arsenic et chrome de bois d’œuvre traité chimiquement.

Votre risque en cas d’exposition varie, selon la fréquence d’exécution de ce type de tâches. Pour réduire votre exposition à ces produits : travaillez dans une zone bien ventilée en portant un équipement de sécurité approuvé, tel que masque à poussières spécialement conçu pour ﬁltrer les particules microscopiques.

AVERTISSEMENT: Lisez et assimilez tous les avertissements, mises en

garde et instructions d’utilisation avant de vous servir de cet équipement. Sinon vous risquez commotion électrique, début d’incendie et/ou blessures corporelles.

CONSERVEZ CES INSTRUCTIONS

PORTEZ VOS LUNETTES DE

PRÉVOIR EST MIEUX

QUE NE PLUS VOIR

SÉCURITÉ

Page 13

Français

LIEU DE TRAVAIL:

• Gardez propre la zone de travail. Les zones et établis en désordre attirent les accidents.

•

Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple

en présence de liquidés, gaz ou poussières inﬂammables. Les outils électriques produisent des étincelles risquant d’enﬂammer les poussières ou vapeurs.

•

Garder les badauds, enfants et visiteurs à l’écart pendant l’utilisation d’un outil électrique. Les distractions peuvent causer une perdre le contrôle.

SÉCURITÉ ÉLECTRIQUE

• La puissance des bouchons outil doit correspondre à la prise électrique. Ne jamais

modiﬁer la prise en aucune façon. Ne pas utiliser d'adaptateur de bouchons dans toute la terre (la terre) les outils électriques. Les outils à double isolation sont équipés d’une ﬁche polarisée (une broche est plus large que l’autre).. Cette ﬁche ne peut être branchée sur une prise polarisée que dans un seul sens. Si la ﬁche ne peut pas être insérée dans la prise, l’inverser. Si vous ne pouvez toujours pas être l’insérer, faire installer une prise polarisée par un électricien qualiﬁé. Ne pas modiﬁer la ﬁche, de quelque façon que ce soit. La double isolation élimine le besoin de cordon d’alimentation à trois ﬁls et d’un circuit secteur mis à la terre.

•

NE PAS exposer les outils électriques à la pluie ou l’humidité. La pénétration d’eau

dans ces outils accroît le risque de choc électrique.

•

Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le risqué de choc électrique est accru lorsque le corps est mis à la terre.

•

NE PAS maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Remplacer immédiatement tout cordon endommagé. Un cordon endommagé accroît le risque d’électrocution.

•

Lorsque l'exploitation d'un pouvoir en dehors des outils, l'utilisation d'une rallonge

électrique pour une utilisation extérieure. Ces cordons sont prévus pour une utilisation à l'extérieur et de réduire le risque de choc électrique.

•

NE PAS utiliser l'AC notées les outils d'une alimentation en courant continu.

Même si l'outil semble fonctionner, les composants électriques de l'AC notées outil sont susceptibles d'échouer et d'accroître le risque pour l'opérateur.

SÉCURITÉ PERSONNELLE

• Rester attentif, prêter attention au travail et faire prévue de bon sens lors

de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous

l’inﬂuence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves.

•

Utiliser l’équipement de sécurité. Toujours porter une protection oculaire.

Suivant les conditions, le port d’un masque ﬁltrant, de chaussures de sécurité, d’un casque ou d’une protection auditive est recommandé.

•

Portez une tenue appropriée. Ne portez pas de vêtements ﬂottants, gants, cravate, bracelets,

montre de poignet ou autres bijoux qui peuvent être happés par des pièces en mouvement. Le port de chaussures antidérapantes est recommandé, ainsi que le port d’une couverture des cheveux s’ils sont longs..

•

Évitez d'un démarrage accidentel. S'assurer que le commutateur est en position arrêt avant de

brancher po. De transport outil avec le doigt sur l'interrupteur ou de brancher des outils électriques qui sont le commutateur invite accidents.

•

Enlevez les clés et outils de réglage avant de mettre en marche. Les clés,

clavettes, déchets et autres débris peuvent être projetés à grande vitesse, et ainsi causer des graves blessures.

•

NE travaillez pas à bout de bras. Gardez une bonne posture et un bon équilibre en permanence,

un déséquilibre peut amener votre chute sur la machine en action, avec possibilité de blessure.

•

SI dispositifs sont prévus pour la connexion d'extraction des poussières et des installations de collecte, d'assurer ceux-ci sont connectés et utilisés correctement.

L'utilisation de ces appareils peut réduire les risques liés à la poussière. Ne pas utiliser l’outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l’outil en cas de situation imprévue.

Page 14

Français

Ponceuse à bande à vitesse variable 3 po X 21 po

Manuel d’utilisation GBS321A

• Maintenez l’outil sec, propre et sans huile ou graisse. Utilisez toujours un chiffon propre

pour le nettoyage. N’utilisez jamais de ﬂuide pour freins, d’essence, de produits à base de pétrole, ni n’importe quel type de solvant pour nettoyer l’outil.

UTILISATION ET ENTRETIEN DE L’OUTIL

• Sécurisation de la pièce à travailler. Utilisez des serre-joints ou un étau pour maintenir la pièce

travaillée quand c’est possible. C’est plus sûr que de se servir de sa ou ses mains et permet de garder ses deux mains libres pour actionner l’outil. La perte de contrôle de la pièce travaillée peut entraîner des blessures corporelles.

•

NE forcez pas sur l’outil. L’outil effectuera la tâche de façon meilleure et plus sûre à la vitesse de

pénétration pour laquelle il a été conçu. Forcer sur l’outil peut éventuellement endommager la machine et entraîner des blessures.

•

Utilisez le bon outil pour la tâche. Ne forcez pas sur l’outil ou accessoire pour exécuter une

tâche pour laquelle il n’a pas été conçu. N’utilisez pas l’outil pour une ﬁnalité non prévue car vous risquez des dégâts matériels et/ou des blessures corporelles.

•

N’utilisez pas l’outil si son interrupteur de marche/arrêt fonctionne mal. Faites

immédiatement remplacer les interrupteurs défectueux par un centre de réparations agréé.

•

Débrancher l’outil avant d’effectuer des réglages, de changer d’accessoire ou de ranger

l’outil. Ces mesures de sécurité réduisent les risques de démarrage accidentel de l’outil.

•

Ranger les outils non utilisés hors de portée des enfant set des personnes n’ayant pas reçu de formation adéquate. Entre les mains de personnes n’ayant pas reçu de

formation adéquate, les outils sont dangereux.

•

Entretenir soigneusement les outils. Vériﬁer qu’aucune pièce mobile n’est mal alignée, grippée

ou brisée et s’assurer qu’aucun autre problème ne risqué d’affecter le bon fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. De nombreux d’accidents sont causés par des outils mal entretenir.

•

N’utilisez que des accessoires recommandés. L’utilisation d’accessoires et équipements

annexes non recommandés parle constructeur ou non prévus pour être utilisés sur ce type d’outil peut causer des dégâts matériels et/ou des blessures corporelles pour l’utilisateur. Consultez le manuel d’utilisation pour connaître les accessories recommandés.

•

Maintenir des outils de coupe nette et propre. Bien entretenu avec des outils de coupe de

pointe sont moins susceptibles de lier et sont plus faciles à contrôler.

•

Poussez la pièce à travailler dans la bonne direction à la bonne vitesse.

N’envoyez la pièce vers la lame le couteau ou la surface abrasive, selon la machine, que en sens opposé à la rotation de l’outil de coupe. Une mauvaise présentation de la pièce dans le même sens que la rotation de l’outil de coupe fait que la pièce est projetée à grande vitesse.

•

NE jamais laisser l'outil en marche sans surveillance. Éteignez l'appareil. Ne laissez pas

l'outil jusqu'à ce qu'il arrive à un arrêt complet.

AVERTISSEMENT: l’utilisation de cet outil peut générer et brasser de la

poussière et d’autres particules en suspension dans l’air, comme sciure, silice cristalline et amiante. Dirigez le ﬂot de particules hors de votre visage et de votre corps. Faites toujours fonctionner l’outil dans une zone bien ventilée, et veillez à une bonne évacuation de la poussière. Utilisez un système de collecte de poussières dans la mesure du possible. L’exposition aux poussières peut causer des troubles respiratoires ou autres sérieux et

permanents, incluant la silicose (une sérieuse affection des poumons), le cancer et la mort. Évitez de respirer la poussière et évitez un contact prolongé avec elle. Si vous laissez entrer la poussière dans votre bouche ou vos yeux, ou se déposer sur votre peau, vous risquez de provoquer l’absorption de matières dangereuses. Portez toujours une protection respiratoire approuvée NIOSH/OSHA bien ajustée convenant à la protection contre les poussières, et lavez les surfaces de peau exposées à l’eau et au savon.

Page 15

Français

SERVICE

• Demandez à votre outil électrique à être desservie par une personne

qualiﬁée en utilisant uniquement des pièces identiques. Cela permettra de s'assurer que la sécurité de

l'outil électrique est maintenue.

•

L'entretien de votre outil électrique périodiquement. Lors du nettoyage d'un outil, faire

attention à ne pas démonter une partie de l'outil en raison de câbles électriques peuvent être égarés ou pincé.

CONSERVEZ CES INSTRUCTIONS

CORDONS RALLONGES

Les outils mis à la terre nécessitent un cordon rallonge à trois ﬁls. Les outils

à double isolation peuvent utiliser des cordons rallonge indifféremment à deux ou trois conducteurs. Plus augmente la distance depuis la prise d’alimentation, plus le calibre de la rallonge devra être important. L’utilisation de cordons rallonges avec des ﬁls mal calibrés peut provoquer une importante chute de tension d’entrée, d’où une perte de puissance et de possibles dommages pour l’outil. Reportez-vous au tableau pour déterminer la taille minimum requise pour les ﬁls.

Plus le numéro de calibre de ﬁl est faible, plus importante est la capacité en courant du cordon. Par exemple un calibre 14 peut transporter un courant plus fort qu’un ﬁl de calibre 16. Quand vous utilisez plus d’un cordon d’extension pour obtenir la longueur totale, assurez-vous que chacun contient au moins le calibre minimum de ﬁls requis. Si vous utilisez un câble d’extension pour alimenter plus d’un outil, ajoutez les ampérages de leurs plaques signalétiques et utilisez cette somme pour déterminer le calibre minimum des ﬁls.

Conseils d’utilisation de cordons rallonges

•

Si vous utilisez un cordon rallonge à l’extérieur, assurez-vous qu’il est marqué du sufﬁxe « W-A» (W seulement au Canada), qui indique qu’il convient bien à une utilisation à l’extérieur.

• Assurez-vous que votre cordon rallonge est correctement câblé et en bonne condition électrique. Remplacez toujours un cordon rallonge endommagé ou faites-le réparer par une personne qualiﬁée avant de l’utiliser.

• Protégez vos cordons rallonges des angles et objets tranchants, de la chaleur excessive, et des zones humides ou mouillées.

RÈGLES DE SÉCURITÉ SPÉCIFIQUES POUR PONCEUSE À BANDE

AVERTISSEMENT: NE laissez PAS une fausse sécurité s’installer provoquée

per confort et familiarité avec le produit (suite à des utilisations répétées) remplacer la stricte application des règles de sécurité pour la scie à onglets. Si vous utilisez cet outil dangereusement et incorrectement, vous pouvez subir de sérieuses blessures.

•

Portez toujours de lunettes de sécurité ou avec des protections latérales.

Des lunettes de vue ou des lunettes de soleil ne sont pas des lunettes de protection. Utiliser un équipement de sécurité homologué. Les lunettes de protection doivent être conformes à la norme ANSI Z87.1

•

Utiliser un appareil de protection respiratoire approprié. L’utilisation de cet outil pour

le ponçage de certains produits, peintures et bois peut exposer l’utilisateur à des poussières contenant des substances dangereuses.

Calibre de ﬁl minimum recommandé pour cordons de rallonge (en 120 Volts)

Ampérage

nominal (à pleine

charge)

Longueur du cordon de rallonge

7.6 m

25 Feet

15.2 m

50 Feet

22.9 m

75 Feet

30.5 m

100 Feet

45.7 m

150 Feet

61.0 m

200 Feet

0– 2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5– 5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

Page 16

Français

Ponceuse à bande à vitesse variable 3 po X 21 po

Manuel d’utilisation GBS321A

• Porter des protections de l'ouie lors de l'utilisation de cet outil pendant des

périodes prolongées. Une exposition prolongée à un bruit de haute intensité peut causer une perte de l'ouie.

•

Tenez toujours fermement l’outil. NE le laissez PAS tourner seul s’il n’est pas en mains.

•

Tenir fermement l'outil des deux mains. Toujours utiliser les deux poignées à l'avant et à

l'arrière pour empêcher des blessures pouvant résulter d'une perte de contrôle.

•

Ne pas approcher les mains des pièces en rotation.

• Assurez-vous que la bande de ponçage n'est pas en contact avec la pièce avant

de mettre sous tension.

•

Ne pas utiliser cette ponceuse pour des ponçages humides. Cet outil n'est pas

étanche; tout liquide pénétrant dans le carter moteur représente un risque de choc électrique.

•

Ne pas poncer de métal quelconque avec la ponceuse à bande. Des étincelles

peuvent être provoquées par le ponçage de vis, de pointes ou d'autres métaux qui peuvent enﬂammer des particules de poussière.

•

Le ponçage de peinture à base de plomb n'est pas recommandé. Les peintures

à base de plomb doivent être décapées par des professionnels.

•

Vider fréquemment le sac à poussière pendant et après avoir terminé le ponçage. L'accumulation de ﬁnes particules de poussière de ponçage peut s'auto enﬂammer et causer

un incendie, particulièrement lorsque les surfaces de ponçage sont recouvertes de polyuréthane, de vernis, de laque, etc. Ne pas jeter la poussière de ponçage dans un feu. Ne pas mélanger la poussière de ponçage avec de l'huile ou de l'eau. Ce mélange peut, à terme, générer une combustion spontanée.

•

Débrancher la ponceuse avant de changer des bandes abrasives ou des accessoires. Un démarrage accidentel peut se produire si la ponceuse est branchée, provoquant des

blessures.

•

Ne jamais laisser la détente sur «verrouillage ». Avant de brancher l'outil, vériﬁer que le

verrou de la détente est sur « déverrouillage ». Un démarrage accidentel peut provoquer des blessures.

•

Connaître l'emplacement et le fonctionnement du bouton « verrouillage » de la détente. Si la ponceuse est utilisée avec la commande sur « verrouillage », être prêt pour des

situations d'urgence pour passer sur « déverrouillage ».

•

S'assurer de régler correctement le centrage de la bande aﬁn qu'elle ne dépasse pas du carter de l'outil. De graves lacérations peuvent être causées par le

fonctionnement d'une bande dépassant du carter.

•

Prendre des précautions contre l'inhalation de la poussière. La poussière générée

par le ponçage de certaines espèces de bois et certains produits en bois peut être nocive. Toujours utiliser la ponceuse dans une zone bien aérée et assurer une élimination adaptée de la poussière. Des systèmes de récupération de la poussière doivent être utilisés aussi souvent que possible. Porter un masque anti-poussière ou un respirateur homologué. Les éclats, Les débris projetés et la poussière peuvent provoquer des irritations, des blessures et/ou des affections.

•

Certains bois renferment des agents de conservation qui peuvent être toxiques. Prendre grand soin d'éviter toute inhalation et tout contact cutané en travaillant avec ces matériaux. Demander toute les informations de sécurité disponibles

auprès du fournisseur du matériau et s'y conformer

AVERTISSEMENT: Lisez et assimilez tous les avertissements, mises en

garde et instructions d’utilisation avant de vous servir de cet équipement. Sinon vous risquez commotion électrique, début d’incendie et/ou blessures corporelles.

CONSERVEZ CES INSTRUCTIONS

Page 17

Français

VOTRE PONCEUSE À BANDE

OUVERTURE DE L`EMBALLAGE ET CONTENU

IMPORTANT: Grâce à des techniques modernes de production de masse, il est peu

probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce que les parties ont été remplacés ou la faute a été corrigée. Le fait de ne pas le faire pourrait entraîner des blessures graves.

CONTENU DE CARTON DE PIÈCES EN VRAC:

Description Quan

Ponceuse à bande 1 Sac de poussière 1 Manuel d'utilisation 1

FIG 1

1. Gâchette

2. Bouton de verrouillage

3. Cadran des vitesses variables

4. Poignée arrière

5. Poignée avant

6. Sac de poussière

7. Bande de ponçage

8. Bouton de centrage de la bande

9. Levier de libération de la tension

10. Poulie avant

11. Poulie arrière

12. Levier de verrouillage de la poignée

3 1 2 4

107911

Page 18

Français

Ponceuse à bande à vitesse variable 3 po X 21 po

Manuel d’utilisation GBS321A

MONTAGE ET AJUSTEMENT

AVERTISSEMENT:

Pour réduire le risque de graves blessures corporelles, lisez et suivez toutes les instructions et avertissements de sécurité avant d'utiliser cet outil.

AVERTISSEMENT: Assurez-vous toujours que l'outil est déconnecté de

sa source d'alimentation avant de procéder à aucun réglage ou conﬁguration. Si l'outil n'est pas déconnecté ou débranché, il peut se produire un démarrage accidentel qui provoquera un accident grave.

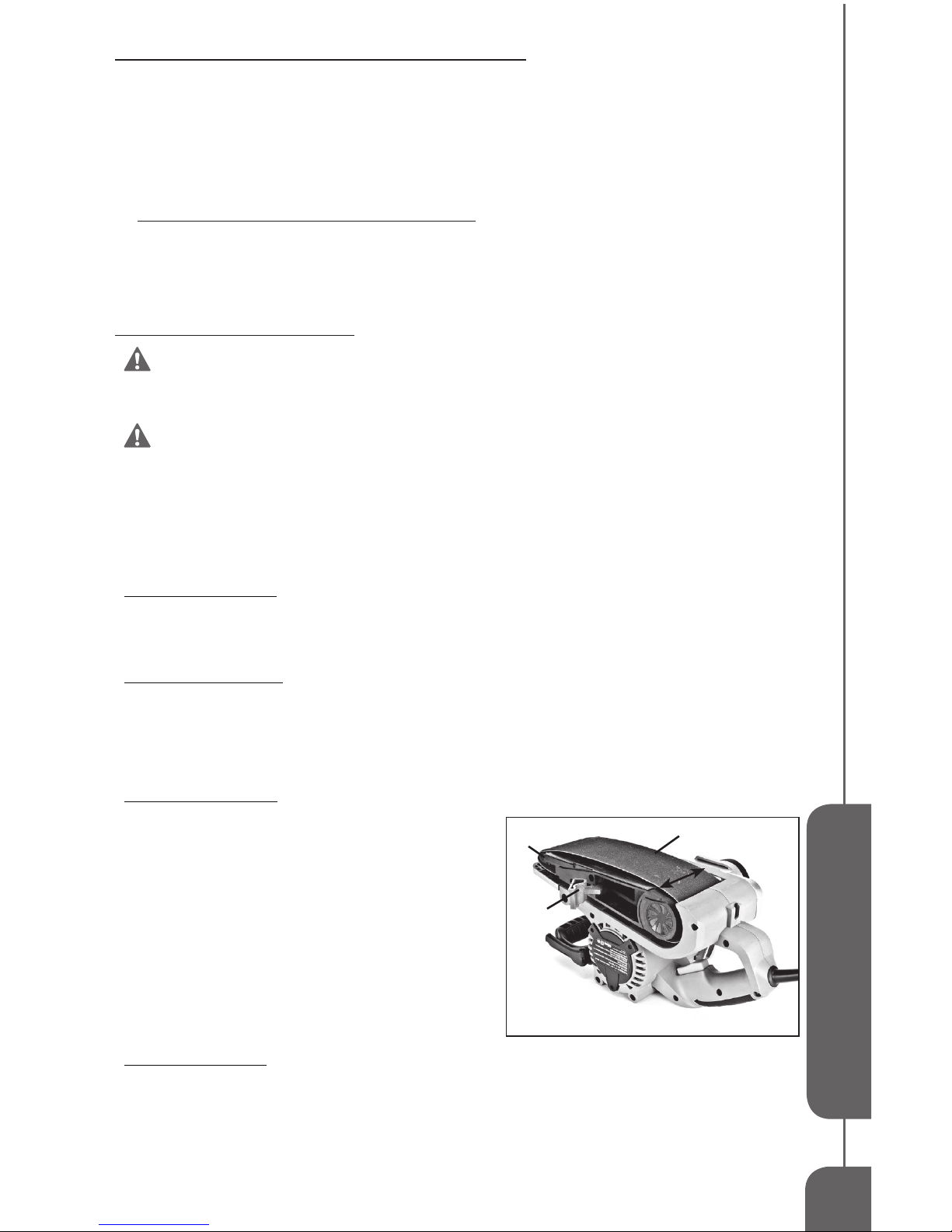

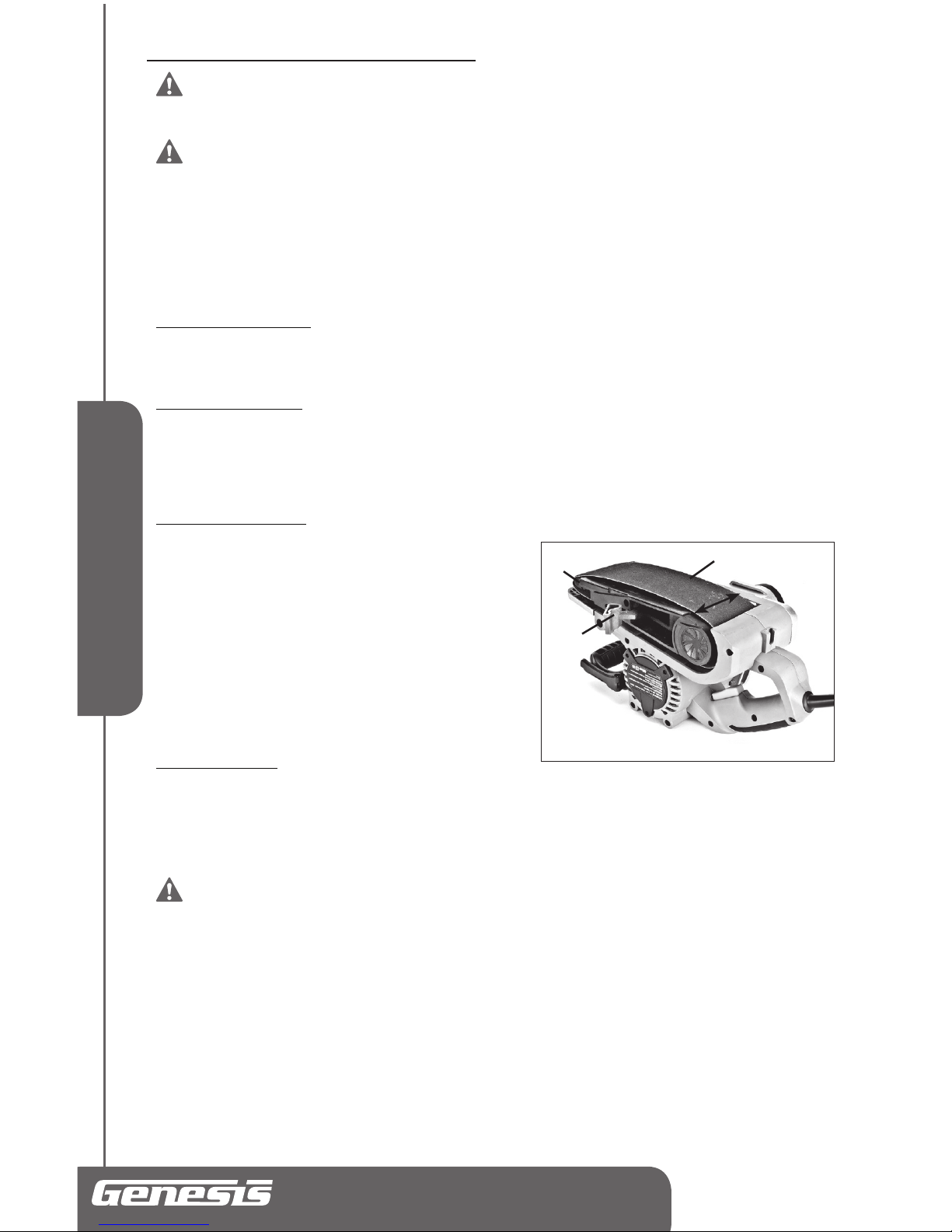

INSTALLATION OU RETRAIT DE LA BANDE ABRASIVE (FIG 2)

La direction dans laquelle une bande est installée pour fonctionner correctement est déterminée par les types suivant de bandes de ponçage utilisés.

Bande unidirectionnelle: Ce type de bande est conçu pour être installé et utilisé dans une seule direction sur la ponceuse à bande. La direction de fonctionnement correcte est indiquée par une ﬂèche imprimée à l'intérieur (ou au dos) de la bande. Lors de l'installation d'une bande unidirectionnelle, la direction de la ﬂèche de la bande doit correspondre à la ﬂèche directionnelle indiquée sur la ponceuse à bande.

Bande bidirectionnelle: Cette bande est conçue de sorte que ses performances ne soient pas affectées par la direction dans laquelle elle est installée et utilisée sur une ponceuse à bande.En conséquence, aucune ﬂèche directionnelle n'est imprimée à l'intérieur (ou au dos) de la bande.

ATTENTION: Avant d'installer une bande, s'assurer que la direction de la ﬂèche au dos d'une bande

abrasive unidirectionnelle correspond à la ﬂèche directionnelle de l'outil lui-même. Installation de la Bande:

1. Débrancher la ponceuse à bande.

2. Placer le sableuse à bande avec la bande abrasive haut

comme indiqué sur la ﬁgure 2.

3. Tirer le levier de libération de la tension (9) vers le haut puis

à fond vers l'avant. Cette action rétracte la poulie avant (10).

4. Faire glisser une bande abrasive neuve sur les deux poulies

et la plaque de la platine. Aligner la bande abrasive qu'elle soit droite et alignée avec les bords extérieurs des poulies avant et arrière.

5. Pousser le levier de libération de la tension vers l'arrière,

dans sa position d'origine, pour ﬁxer la bande abrasive.

Retrait de la Bande:

1. Débrancher la ponceuse à bande.

2. Placer le ponceuse à bande avec la bande abrasive haut comme indiqué sur la ﬁgure 2.

3. Tirer le levier de libération de la tension (9) vers le haut puis à fond vers l'avant. Cette action rétracte la poulie

avant (10) et dissipe la tension de la bande abrasive (7).

4. Retirer la bande abrasive.

AVERTISSEMENT: Pour éviter le pincement, voire de graves blessures,

des mains et des doigts, ne pas approcher la poulie de tension avant ni le mécanisme à ressort et placer les mains et les doigts de sorte qu'ils ne puissent pas être pris sous le levier de dissipation de la tension.

CENTRAGE DE LA BANDE ABRASIVE (FIG 3)

À chaque installation d'une bande abrasive, vériﬁer et régler le centrage de la bande. Un réglage correct du centrage de la bande permet d'éviter à la bande de dévier à travers les poulies et la platine lors de l'utilisation de l'outil au risque d'endommager le carter de l'outil, de détruire la bande ou d'endommager la pièce à travailler. Lorsque le centrage est correctement réglé, le bord extérieur de la bande abrasive doit être aligné avec le bord extérieur de la plaque de la platine.

Après l'installation et le réglage d'une bande neuve, il peut être nécessaire de régler à nouveau le centrage de la bande une ou deux fois lors de l'utilisation de l'outil. Un réajustement occasionnel est normal car l'utilisation rend la bande plus souple.

FIG 2

Page 19

Français

AVERTISSEMENT: Avant de raccorder un outil à l'alimentation électrique,

s'assurer que la commande fonctionne correctement et n'est pas sur « verrouillé ». Le non-respect de cette consigne peut causer un démarrage accidentel de l'outil et des blessures graves.

AVERTISSEMENT: Ne pas approcher les mains et les doigts de la bande

abrasive en mouvement. Tout contact avec une bande abrasive en mouvement peut causer de graves blessures. Ne pas porter de vêtements et des bijoux amples, de cravate et contenir les cheveux longs. Ils peuvent être pris et s'entortiller dans les pièces mobiles et causer des blessures graves.

Pour régler du centrage de la bande abrasive:

1. Brancher l'outil dans une source d'alimentation.

2. Placer le sableuse à bande avec la bande abrasive haut comme indiqué sur la ﬁgure 3.

3. Maintenir fermement l'outil de la main gauche, appuyer sur la détente et observer le centrage de la bande (7).

4. Si la bande abrasive tourne vers l'extérieur, faire lentement tourner la bouton de centrage (8) vers l'avant (dans le sens horaire) jusqu'à ce que le bord extérieur de la courroie soit aligné avec le bord extérieur de la platine. Si la bande abrasive tourne vers l'intérieur, faire lentement tourner la bouton de centrage vers l'arrière (dans le sens anti-horaire) jusqu'à ce que le bord extérieur de la bande soit aligné avec le bord extérieur de la platine.

5. Une fois la bande stabilisée dans la position souhaitée, éteindre l'outil en relâchant la détente.

Tout en utilisant la ponceuse à bande, observer le centrage de la bande. Lorsqu'une bande commence à se déplacer de la position souhaitée, arrêter de travailler et régler à nouveau le centrage de la bande comme indiqué dans la section ci-dessus.

RÉGLER POIGNÉE AVANT (FIG 4)

La poignée avant (5) peut être réglée entre trois positions: (a) horizontale, (b) 45 ° d'angle, et (c) verticale, pour un meilleur contrôle et de confort dans différentes positions de travail. Voir la ﬁgure 4.

Pour régler la poignée avant:

1. Tirer le levier de la poignée (12) vers l'extérieur pour déverrouiller la poignée avant.

2. Ajuster la poignée avant à la position désirée.

3. Pousser le levier de la poignée vers l'intérieur pour verrouiller la poignée en position.

SAC À POUSSIÈRE

Les ponceuses à bande peuvent générer une grande quantité de poussière de ponçage. Il est important de toujours utiliser le sac lors du ponçage de bois brut, bois peint et de plastiques. Lors de certaines opérations, le sac à poussière peut se remplir rapidement et il est nécessaire de la vider lorsqu'il est au 3/4 plein pour éviter un remplissage excessif. Le sac ne collecte pas toute la poussière. Lors de l'utilisation de la ponceuse équipée d'un sac à poussière il est nécessaire de porter un équipement adapté pour éviter d'inhaler des particules de poussière en suspension dans l'air.

Pour installer le sac à poussière: glisser l'adaptateur en matière plastique du sac à poussière vers le bas et sur l'oriﬁce d'échappement de l'outil. Avant d'utiliser la ponceuse avec un sac à poussière installé, toujours vériﬁer que la fermeture éclair du sac à poussière est fermée.

Pour retirer le sac à poussière: faites glisser l'adaptateur en plastique du sac à poussière et tirez-le lentement au large du port d'échappement sur l'outil pour empêcher la poussière de ponçage de se répandre hors du sac.

Pour vider le sac à poussière: Le sac à poussière étant retiré de la ponceuse, vider la poussière de ponçage recueillie en ouvrant la fermeture éclair du sac et en en secouant le contenu dans un récipient adapté. S'assurer de fermer la fermeture éclair du sac avant de le réinstaller sur la ponceuse.

FIG 3

FIG 4

Page 20

Français

Ponceuse à bande à vitesse variable 3 po X 21 po

Manuel d’utilisation GBS321A

REMARQUE: Pour un recueil de la poussière plus efﬁcace, vider souvent le sac. Après une utilisation

prolongée, nettoyer complètement le sac en le retournant et en brossant ou aspirant les particules tapissant les parois du sac.

FONCTIONNEMENT

AVERTISSEMENT: Assurez-vous toujours que l'outil est déconnecté de

REMARQUE: Vériﬁer toujours que l'alimentation correspond à la tension sur la

plaque signalétique.

AVERTISSEMENT: Avant de raccorder l'outil à une source d'énergie,

s'assurer que la commande fonctionne correctement et n'est pas sur « verrouillage » Le non-respect de cette consigne peut causer un démarrage accidentel et des blessures graves.

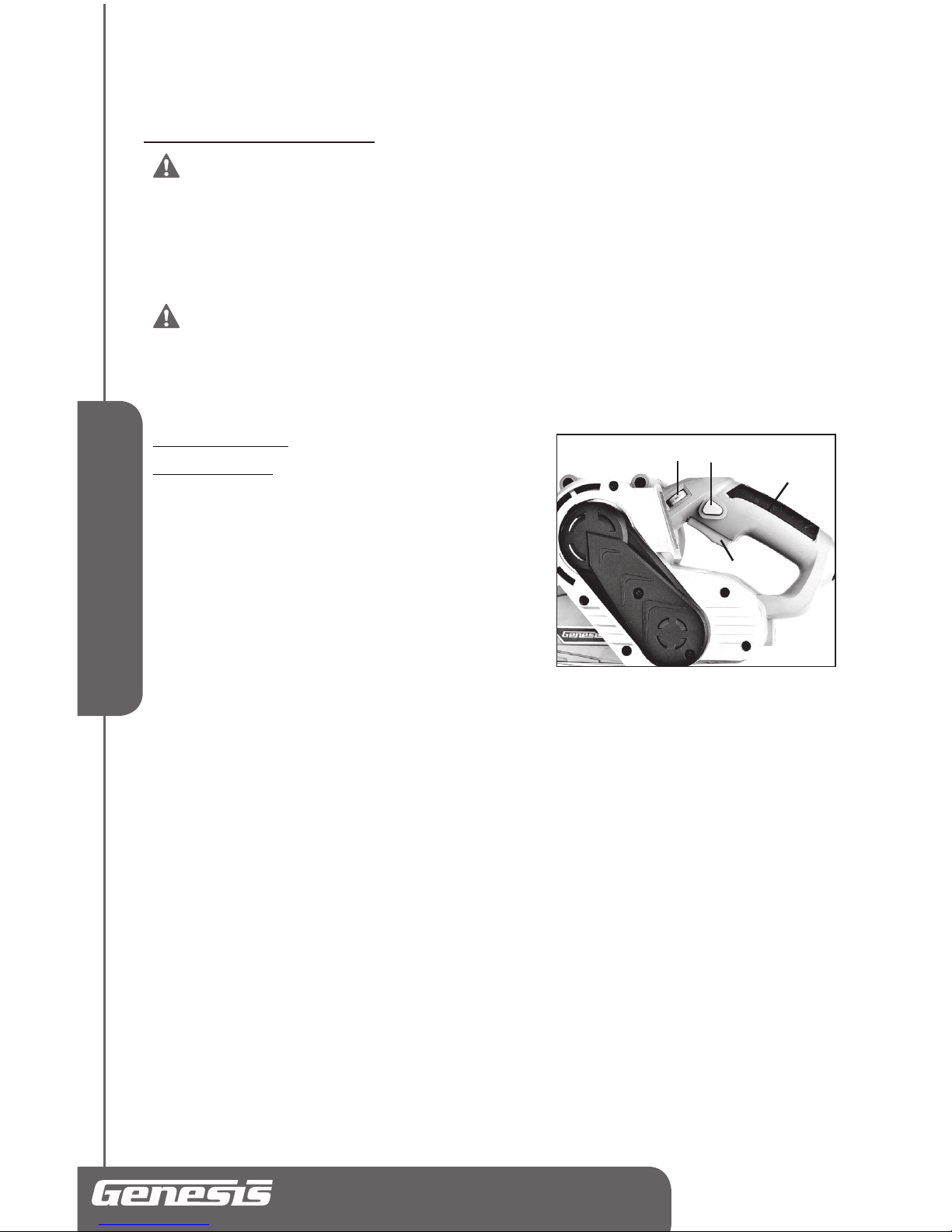

FONCTIONNEMENT DE INTERRUPTEUR (FIG 5)

Pour lancer de l'outil, appuyer sur la gâchette (1). Pour arrêter l'outil, relâcher la gâchette.

L'outil peut être verrouillé en position de marche en appuyant simultanément sur le bouton de verrouillage (2) et sur la gâchette (1), puis en relâchant la pression sur la gâchette. Le dispositif de verrouillage n'est conçu que pour soulager la fatigue du doigt de détente. Pour relâcher le bouton de verrouillage, appuyez simplement sur la gâchette (1).

ATTENTION: Tenir fermement l'outil en marché dans les

mains en tout temps et ne pas approcher les mains sur la bande abrasive.

CADRAN DE RÉGLAGE DE LA VITESSE (FIG 5)

La vitesse de la bande peut être réglée entre 120 m. et 360 m. par minute. Le cadran de réglage de vitesse (3) est situé sur le côté supérieur gauche de la poignée arrière (4). Dans

cette position légèrement en avant de la détente, l’opérateur peut facilement régler la vitesse de la ponceusepolisseuse du pouce de la main serrée sur la poignée arrière de l’outil.

La détente étant enfoncée à fond et l’outil en marche, la vitesse de l'outil peut être modiﬁée en faisant tourner le cadran de réglage de la vitesse sur l'une des positions de réglage numérotées de 1 à 6. La vitesse de l'outil augmente en faisant tourner le cadran vers le numéro 6 et diminue en faisant tourner le cadran vers le numéro 1.

ATTENTION: L’utilisation de l’outil en continu et à bas régime pendant une période prolongée provoquera

une surchauffe du moteur, résultant en un mauvais fonctionnement, voire une défaillance de l’outil. Pour refroidir le moteur, faire tourner l’outil occasionnellement à haut régime et sans charge pendant de courtes périodes, aﬁn de laisser le ventilateur refroidir le moteur. Veiller à ne pas obstruer les évents situés à l'avant du boîtier d'engrenages ou dans la poignée arrière, près de la détente.

ATTENTION: Il est possible de faire tourner le cadran de réglage de la vitesse en arrière jusqu'au numéro

1 ou en avant jusqu'au numéro 6. NE PAS essayer de forcer le cadran au-delà des numéros 1 ou 6, sous peine d'endommager le cadran, voire de le rendre inopérable.

FIG 5

Page 21

Français

APPLICATIONS

La ponceuse à bande est un excellent outil de ponçage polyvalent qui, lorsqu'elle est correctement utilisée, permet d'éviter des heures de travail harassant et produire un excellent ﬁni. Comme avec tout nouvel outil, avant de l'utiliser sur un projet, s'entraîner sur des chutes pour se familiariser avec le poids et l'équilibre de la ponceuse. Il peut aussi être avisé de s'entraîner avec des bandes abrasives de différents grains pour avoir une idée de la vitesse à laquelle elles retirent la matière et du ﬁni qu'elles produisent.

L'erreur la plus commune commise lors de l'utilisation d'une ponceuse à bande consiste à appuyer fermement sur la ponceuse lors du ponçage. La ponceuse à bande est conçue pour appliquer un poids adapté à la bande abrasive. Le fait d'appuyer sur la ponceuse produit les résultats suivants:

– Encrassement de la bande abrasive – Usure prématurée de la bande abrasive – Soumission du moteur à une contrainte inutile, au risque de provoquer sa défaillance – Ralentissement de la vitesse de la bande abrasive – Centrage irrégulier de la bande – Création d'une surface de travail irrégulière – Rupture de la courroie d'entraînement

Laisser le poids de l'outil fournir la pression descendante nécessaire pour un ponçage efﬁcace, tout en guidant l'outil des deux mains.

AVERTISSEMENT: Toujours porter des lunettes de sécurité avec

protections latérales ou un masque protecteur lors de l’utilisation de l’outil.

AVERTISSEMENT: La ponceuse ne doit pas toucher la pièce à travailler

lors du démarrage ou de l'arrêt de l'outil pour ne pas causer un ﬁni médiocre de la surface ou endommager la bande abrasive.

AVERTISSEMENT: Toujours maintenir fermement l'outil des deux mains

à tout moment. L’inobservation de cette règle peut provoquer la perte de contrôle de l'outil par l'opérateur et entraîner de graves blessures pour celui-ci.

AVERTISSEMENT: Toujours ﬁxer la pièce. Une pièce à travailler non ﬁxée

ou incorrectement ﬁxée peut être projetée vers l'opérateur et provoquer des blessures graves.

Étapes pour utiliser la ponceuse à bande:

1. Fixer la pièce à travailler dans un étau ou part tout autre moyen l'empêchant de bouger sous la ponceuse.

2. S'assurer que le cordon d'alimentation est éloigné de la ponceuse..

3. Saisir fermement les poignées avant et arrière puis mettre la ponceuse en marche. Laisser le moteur atteindre sa vitesse maximale et enclencher la détente sur « verrouillage », le cas échéant.

4. Tout en maintenant la ponceuse à niveau avec la pièce à travailler, commencer des courses de ponçage vers l'avant en abaissant la ponceuse sur la surface de travail.

5. Déplacer la ponceuse d'avant en arrière selon des courses qui se chevauchent sur une surface relativement large pour obtenir une surface uniforme.

6. Contrôler la ponceuse avec la main posée sur la poignée arrière et guider la ponceuse de la main posée sur la poignée avant.

7. Éviter de basculer ou d'incliner la ponceuse. Ceci peut causer des coupures et des marques profondes dans la surface de travail.

8. Continuer à déplacer la ponceuse. Le fait de s'arrêter à un emplacement donné permet à la bande d'entamer le travail, altérant l'uniformité de la surface.

9. Une fois prêt à arrêter le ponçage, relever la ponceuse de la surface de travail avant de l'arrêter. Désenclencher le dispositif de « verrouillage », relâcher la détente et laisser la ponceuse s'arrêter complètement avant de la poser.

ACCESSORIES

Cette ponceuse à bande utiliser uniquement avec un 75mm x 533mm (3 po x 21 po) la bande abrasive.

Page 22

Français

Ponceuse à bande à vitesse variable 3 po X 21 po

Manuel d’utilisation GBS321A

ENTRETIEN

NETTOYAGE

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc.

AVERTISSEMENT: Ne jamais laisse de liquides tels que le ﬂuide de freins,

l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

Les outils électriques utilisés sur la ﬁbre de verre, le pla¬coplâtre, les mastics de bouchage ou le plâtre s’usent plus vite et sont susceptibles de défaillance prématurée, car les particules et les éclats de ﬁbre de verre sont fortement abrasifs pour les roulements, balais, commutateurs, etc. En conséquence, nous ne recommandons pas d’utiliser cet outil pour un travail prolongé avec ces types de matériaux. Toutefois, si l’outil a été utilisé sur l’un de ces matériaux, il est extrêmement important de le nettoyer à l’air comprimé.

LUBRIFICATION

Ce outils est lubriﬁés en permanence à l'usine et ne nécessitent aucune lubriﬁcation supplémentaire.

GARANTIE DE DEUX ANS

Ce produit est garanti exempt de défauts dus au matériaux et à la main d’œuvre pendant 2 ans à compter de sa date d’achat. Cette garantie limitée ne couvre pas l’usure normale ni les détériorations ou dommages dus à négligence, utilisation anormale ou accident. L’acheteur d’origine est couvert par cette garantie mais elle n’est pas transférable. Avant de renvoyer votre l'outil au magasin d'achat, s'il vous plaît appelez sans frais la ligne d'aide pour les solutions

possibles.

CE PRODUIT N’EST PAS GARANTI S’IL EST UTILISÉ POUR DES FINS INDUSTRIELLES OU COMMERCIALES. LES ACCESSOIRES COMPRIS DANS CE KIT NE SONT PAS COUVERTS PAR LA GARANTIE DE 2 ANS.

LIGNE D’ASSISTANCE SANS FRAIS

Pour vos questions sur ce produit ou un autre de GENESIS, veuillez utiliser en Amérique du Nord ce numéro

d’appel sans frais: 888-552-8665. Ou visitez notre site web: www.genesispowertools.com

Richpower Industries, Inc. 736 Hampton Road Williamston, SC 29697

Printed in China, on recycled paper

Page 23

Español

LIJADORA DE CINTURÓN DE VELOCIDAD VARIABLE, DE 3”X21”

Manual del Operario ESPECIFICACIONES

• Modelo: ----------------------- GBS321A

• Potencia nominal: ------------- 120 V ~ / 60 Hz, 8,0A

• Velocidad sin carga: ----------- 390-1180 pies / min.

• Tamaño de la cinta: ----------- 3 " x 21"

• Peso neto: --------------------- 7.8 libra

Incluye: bolsa colectora de polvo y un cinta de lija

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer

y entender este manual del operario antes de operar esta herramienta. Guarde este manual para consultas futuras.

Línea de ayuda gratuita: 1-888-552-8665.

ADVERTENCIA: La operación de cualquier herramienta

motorizada puede provocar el lanzamiento de objetos extraños hacia sus ojos, lo cual puede resultar en daño grave de los ojos. Antes de iniciar la operación con la herramienta, siempre colóquese gafas de seguridad con protectores laterales y cuando sea necesario, una careta de protección de toda la cara. Recomendamos las caretas de visión amplia para utilizar sobre las gafas de seguridad con protectores laterales. Siempre utilice protección de ojos que esté marcada indicando el cumplimiento de la norma ANSI Z87.1

Busque este símbolo que indica precauciones de

seguridad importantes. Éste signiﬁca ¡¡¡atención!!! Su seguridad está involucrada.

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA: Algunos polvos producidos por actividades como lijar,

aserrar, pulir, taladrar y otras actividades relacionadas con la construcción contienen productos químicos que se sabe causan cáncer, defectos de nacimiento u otros daños en el sistema reproductivo. Algunos ejemplos de estos productos químicos son:

• plomo procedente de pinturas de base de plomo.

• sílice cristalina procedente de ladrillos, cemento y otros productos de mampostería.

• arsénico y cromo procedentes de la madera tratada químicamente.

El riesgo de estas exposiciones varía, dependiendo de la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en una área con buena ventilación y con los equipos de seguridad aprobados, tales como mascarillas antipolvo especialmente diseñadas para eliminar por ﬁltración partículas microscópicas.

UTILICE SUS GAFAS

LA PREVISIÒN ES MEJOR

QUE NO TENER VISIÒN

DE SEGURIDAD

Page 24

Español

Lijadora de cinturón de velocidad variable, de 3”X21”

Manual del Operario GBS321A

ADVERTENCIA: Antes de utilizar este equipo, lea y entienda todas

las advertencias, precauciones e instrucciones de operación. no seguir todas las instrucciones enumeradas a continuación, podría resultar en una descarga eléctrica, un incendio y/o lesiones personales graves.

GUARDE ESTAS INSTRUCCIONES

ÁREA DE TRABAJO

• Mantenga limpia y bien iluminada el área de trabajo. Una mesa de trabajo mal despejada

y una mala iluminación son causas comunes de accidentes.

•

No utilice herramientas motorizadas en atmósferas explosivas, como las existentes

alrededor de líquidos, gases y polvosinﬂamables. Las herramientas eléctricas generan chispas que pueden encender el polvo y los vapores inﬂammables.

•

Mantenga alejados a los circunstantes, niños y demás presentes al utilizar una herramienta

eléctrica. Toda distracción puede causar la pérdida del control de la herramienta.

SEGURIDAD EN EL MANEJO DE EQUIPOELÉCTRICO

• La herramienta eléctrica enchufes debe coincidir con la toma de corriente.

Nunca modiﬁque el enchufe de ninguna manera. No utilice ningún adaptador de enchufes en cualquier tierra (tierra) las herramientas eléctricas. Las herramientas con aislamiento doble están equipadas de una clavija polarizada (una patilla es más ancha que la otra). Esta clavija encaja de una sola forma en una toma de corriente polarizada. Si la clavija no encaja completamente en la toma de corriente, invierta la clavija. Si aún así no encaja, comuníquese con un electricista caliﬁcado para que instale una toma de corriente polarizada. No modiﬁque la clavija de ninguna manera. Con el aislamiento doble se elimina la necesidad de usar cables de tres conductores y conexión a tierra, así como de sistemas de alimentación eléctrica con conexión a tierra

•

No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. La introducción de agua en una herramienta eléctrica aumenta el riesgo de descargas eléctricas.

•

Evite el contacto del cuerpo con las superﬁcies de objetos conectados a tierra, como las tuberías, radiadores, estufas y refrigeradores. Existe un mayor riesgo de descargas eléctricas

si el cuerpo está en contacto con tierra.

•

No maltrate el cordón eléctrico. Nunca use el cordón eléctrico para portar las herramientas ni

para sacar la clavija de una toma de corriente. Mantenga el cordón lejos del calor, aceite, bordes aﬁlados y piezas móviles. Cambie de inmediato todo cable eléctrico dañado. Los cordones eléctricos dañados aumentan el riesgo de descargas eléctricas.

•

Al utilizar una herramienta eléctrica en el exterior, utilice un cordón eléctrico de extensión

que lleve las marcas “W-A o “W”. . Estos cordones eléctricos están aprobados para el uso en exteriores y reducen el riesgo de descargas eléctricas.

•

No utilice el adaptador de CA evaluado las herramientas con un suministro de corriente. Si bien la herramienta puede parecer que el trabajo, los componentes eléctricos de la

herramienta de CA nominal es probable que no y plantear un peligro para el operador.

SEGURIDAD PERSONAL

• Permanezca alerta, preste atención a lo que esté haciendo y aplique el sentido común al utilizar

herramientas eléctricas. No utilice la herramienta si está cansado o se encuentra bajo los efectos de alguna droga, alcohol o medicamento. Un momento de inatención al utilizar una herramienta eléctrica puede causar lesiones corporales serias.

•

Use equipo de seguridad. Siempre póngase protección para los ojos. Cuando lo exijan las

circunstancias debe ponerse careta contra el polvo, zapatos de seguridad antiderrapantes, casco o protección auditiva

•

Vístase adecuadamente. No vista ropas holgadas ni joyas. Recójase el cabello si está largo. Mantenga

el cabello, la ropa y los guantes alejados de las piezas móviles. Las ropas holgadas, las joyas y el cabello largo pueden engancharse en las piezas móviles.

•

Evite un arranque accidental de la unidad. Asegúrese que el interruptor está apagado antes

de conectar la unidad. Llevar las herramientas con el dedo en el interruptor o conectarlas con el interruptor puesto es causa común de accidentes.

Page 25

Español

• Retire toda llave o herramienta de ajuste antes de encender la herramienta

eléctrica. Toda llave o herramienta de ajuste dejada en una pieza giratoria de la herramienta eléctrica puede

causar lesiones.

•

No estire el cuerpo para alcanzar un distancia mayor a la natural. Mantenga una

postura ﬁrme y buen equilibrio en todo momento. La postura ﬁrme y el buen equilibrio permiten un major control de la herramienta en situaciones inesperadas.

•

Si los aparatos que se ofrecen para la conexión de extracción de polvo y de instalaciones de recogida, asegurar que estos están conectados y se utilizan adecuadamente. El uso

de estos dispositivos puede reducir los riesgos relacionados con el polvo.

•

No utilice la unidad al estar en una escalera o en un soporte inestable. Una

postura estable sobre una superﬁcie sólida permite un mejor control de la herramienta en situaciones inesperadas.

•

Mantenga la herramienta seca, limpia y libre de aceite y grasa. Siempre utilice un trapo limpio

para realizar actividades de limpieza. Nunca utilice ﬂuidos de freno, gasolina, productos de base de petróleo, ni ningún solvente, para limpiar la herramienta.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

• Asegure la pieza de trabajo. Utilice prensas de sujeción o una prensa de banco para sostener la

pieza de trabajo cuando sea posible. Utilizar prensas de sujeción o dispositivos mecánicos similares es más seguro que utilizar su mano(s) y le permite utilizar ambas manos para operar la herramienta. Perder el control de la pieza de trabajo puede causar lesiones personales.

•

No fuerce la herramienta. Utilice la herramienta adecuada para cada tarea. La herramienta adecuada

efectúa mejor y de manera más segura el trabajo, si además se maneja a la velocidad para la que está diseñada.

•

Utilice la herramienta correcta para el trabajo. No fuerce la herramienta o accesorio

utilizándolo en un trabajo para el cual no fue diseñado. No utilice la herramienta para un propósito para cual no está diseñada ya que podría producirse daño a la máquina y/o lesiones personales.

•

No utilice la herramienta si el interruptor no realiza la operación de encendido y apagado. Solicite a un centro de servicio autorizado que reemplace los interruptores

defectuosos.

•

Apague la máquina, y desconecte la máquina de la fuente de energía antes de ajustar o cambiar

los valores de ajuste, o al realizar reparaciones. Podría ocurrir un arranque accidental que cause lesiones personales.

•

Guarde las herramientas que no estén en uso fuera del alcance de los niños

y de toda persona no capacitada en el uso de las mismas. Las herramientas son peligrosas en manos de personas no capacitadas en el uso de las mismas.

•

Proporcione mantenimiento con cuidado a las herramientas. Revise para ver si

hay desalineación o atoramiento de piezasmóviles, ruptura de piezas o toda otra condición que pueda afectar el funcionamiento de la herramienta. Si se daña la herramienta, llévela a servicio antes de volver a utilizarla. Numerosos accidentes son causados por herramientas mal cuidadas.

•

Utilice los accesorios recomendados. Utilizar accesorios no recomendados por el fabricante o

no diseñados para uso en una herramienta de este tipo, podría causar daño a la máquina o lesiones personales al usuario. Consulte el manual del operario para conocer los accesorios recomendados.

•

Mantenga las herramientas de corte aﬁladas y limpias. Las herramientas de corte bien

cuidadas, con bordes bien aﬁlados, tienen menos probabilidad de atascarse en la pieza de trabajo y son más fáciles de controlar.

•

Empuje la pieza de trabajo en la dirección y velocidad correctas. Empuje la pieza

de trabajo dentro de la hoja, cuchilla o superﬁcie abrasiva únicamente en dirección contraria a la dirección de rotación de la herramienta de corte. El empuje incorrecto de la pieza de trabajo en la misma dirección de rotación de la herramienta de corte provoca que la pieza de trabajo sea lanzada a alta velocidad.

•

Nunca deje la herramienta funcionando sin supervision. Desactive la energía. No

abandone la máquina hasta que se haya detenido por complete.

Page 26

Español

Lijadora de cinturón de velocidad variable, de 3”X21”

Manual del Operario GBS321A

ADVERTENCIA: EL USO DE ESTA HERRAMIENTA PUEDE GENERAR Y

DESEMBOLSAR POLVO U OTRAS PARTÍCULAS TRANSPORTADAS POR EL AIRE, INCLUYENDO POLVO DE MADERA, POLVO DE SÍLICE CRISTALINA Y ASBESTOS. Dirija las

partículas en dirección contraria a la cara y el cuerpo. Siempre utilice la herramienta en una área bien ventilada y suministre lo necesario para la remoción apropiada del polvo. Utilice sistemas colectores de polvo cuando sea posible. La exposición al polvo podría causar lesiones respiratorias graves y permanentes u otras lesiones, incluyendo silicosis (una enfermedad pulmonar grave), cáncer y la muerte. Evite respirar el polvo, y evite el contacto prolongado con el polvo. Permitir que el polvo ingrese a su boca u ojos, o que se deposite sobre su piel podría provocar la absorción de materiales peligrosos. Cuando exista exposición a polvo, siempre utilice protección respiratoria aprobada por NIOSH/OSHA que ajuste apropiadamente, y lave con jabón y agua las áreas expuestas.

SERVICIO

• Han toolto su poder ser reparado por una persona cualiﬁcada de reparación

utilizando sólo repuestos idénticos. Esto garantizará que la seguridad de la herramienta de

poder se mantiene.

•

Servicio de su herramienta eléctrica periódicamente. Cuando una herramienta de

limpieza, cuidado de no desmontar cualquier parte de la herramienta interna, porque los cables pueden ser apretado fuera de lugar.

GUARDE ESTAS INSTRUCCIONES

CABLES DE EXTENSIÓN

Las herramientas de conexión a tierra requieren un cable de extensión de tres alambres. Las herramientas de aislamiento doble pueden utilizar un cable de extensión de dos o

tres alambres. A medida que aumenta la distancia desde el tomacorriente de suministro de energía, usted debe utilizar un cable de extensión de mayor calibre. Utilizar cables de extensión con alambre de dimensiones inadecuadas causa una caída grande del voltaje, lo que resulta en pérdida de energía y posible daño a la herramienta. Consulte la tabla mostrada enseguida para determinar el tamaño de alambre mínimo requerido.

Entre más pequeño sea el número de calibre del alambre, mayor es la capacidad del cable. Por ejemplo: un cable de calibre 14 puede transportar más corriente que un cable de calibre 16. Cuando se utiliza más de un cable de extensión para conformar la longitud total, veriﬁque que cada cable contiene como mínimo el tamaño de alambre mínimo requerido. Si usted está utilizando un cable de extensión para más de una herramienta, sume los amperios indicados en la placa de datos de cada herramienta y utilice la suma para determinar el tamaño de alambre mínimo requerido.

Pautas para utilizar cables de extensión

•

Si usted está utilizando un cable de extensión en exteriores, veriﬁque que esté marcado con el suﬁjo “W-A” (“W” en Canadá) que indica que es aceptable para uso en exteriores.

• Veriﬁque que su cable de extensión tiene los alambres apropiados y que está en buenas condiciones eléctricas. Siempre reemplace un cable de extensión dañado o hágalo reparar por una persona caliﬁcada antes de utilizarlo.

• Proteja sus cables de extensión contra objetos cortantes, calor excesivo y áreas mojadas o húmedas.

Calibre de alambre mínimo recomendado para cables de extensión (120 Voltios)

Amperios según

la placa de datos

(a plena carga)

Longitud del cable de extensión

25 pies 50 pies 75 pies 100 pies 150 pies 200 pies

0– 2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5– 5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

Page 27

Español

REGLAS DE SEGURIDAD ESPECÍFICAS PARA LIJADORAS DE CINTURÓN

ADVERTENCIA: NO permita que la conﬁanza o familiaridad con el producto

(lograda después del uso repetido) reemplace el estrito cumplimiento de estas reglas de seguridad para sierras ingleteadoras. Si usted utiliza esta herramienta de manera insegura o incorrecta, usted puede sufrir graves lesiones personales.

•

Siempre utilice gafas de seguridad. Las gafas comunes o las gafas de sol no son gafas de

seguridad. Use el equipo de seguridad certiﬁcado. La gafas proteccionista debe obedecer con las normas de ANSI Z87.1.

•

Use un protector respiratorio adecuado y apropiado. Use esta herramienta para lijar

algunos productos, exponer al usuario a sustancias peligrosas que contienen polvo.

•

Usar los protectores del orejas / oídos al usar esta herramienta para los períodos extendidos.

La exposición prolongada al ruido de intensidad alto puede causar la pérdida de oídos.

•

Siempre sostenga ﬁrmemente la herramienta. No deje la herramienta en funcionamiento a

menos que esté sostenida en las manos.

•

Agarrar la herramienta ﬁrmemente con ambas manos. Siempre use ambos mangos

delantera y trasera para prevenir lesión que puede ser el resultado de la pérdida de mando.

•

Guarde las manos y ropa fuera de girar las partes.

•

Asegúrese de que la banda de lijado no está en contacto con la pieza de trabajo antes de que el interruptor esté encendido.

•

Nunca lija mojado con esta lijadora. Esta herramienta no se ha impermeabilizado; cualquier

entrando líquido el albergue de motor es un riesgo del susto eléctrico.

•

No lija metal de cualquier amable con su lijadora del cinturón. Las chispas pueden

ser causadas lijando los tornillos, clavos, u otros metales que pueden encender las partículas del polvo.

•

Lijando la pintura basado de plomo no se recomienda. La pintura basado de plomo

sólo debe quitarse por una profesional.

•

Frecuentemente vacíe la bolsa del polvo después de la realización de lijando. La acumulación de multa que lija las partículas del polvo puede encienda y cause un fuego,

especialmente al lijando superﬁcies cubiertas con el polyurethane, barniz, la laca, etc. No tire el polvo lijado en un fuego abierto. No mezcle polvo lijado con el aceite o aqua, esta mezcla puede, con el tiempo, produzca la combustión espontánea.

•

Desenchufe la lijadora antes del cambiar cinturones de lijando o accesorios.

Un comienzo accidental puede ocurrir si la lijadora esta conectada, causando la lesión personal.

•

Nunca deje el gatillo "cerrado con llave ENCINDIDO." Antes de conectar la

herramienta, cheque que la cerradura del gatillo es “APAGADO”. Un comienzo accidental causar la lesión personal.

•

Sepa la situación y funcionamiento del gatillo del interruptor "el botón de cerrado con llave ENCINDIDO." Si usando la lijadora con el interruptor cerrado con llave

"ENCINDIDO", esté listo para las situaciones de la emergencia para “APAGARLO”.

•

Esté seguro ajustar el cinturón que rastrea propiamente para que no cuelga del vaciado de la herramienta.

Las laceraciones severas pueden ser causadas por un cinturón

corriente que cuelga el vaciado.

•

Tome las precauciones contra la inhalación del polvo. Mientras El polvo generó lijando

ciertas especies de madera y productos de madera pueden ser injuriosos a su salud. Siempre opere su lijadora en una área bien ventilada y mantenga el levantamiento del polvo apropiado. Desempolve deben usarse los sistemas de la colección siempre que posible. Lleve una máscara del polvo aceptado o respirador. Las astillas, ruinas aerotransportadas y polvo pueden causar irritación, lesión, y/o enfermedad.

•

Alguna madera contiene preservativos que pueden ser tóxicos. Tenga el cuidado extra para prevenir inhalación y contacto de la piel al trabajar con estos materiales.

Pregunte para y siga cualquier información de seguridad disponible de su proveedor

material.

Page 28

Español

Lijadora de cinturón de velocidad variable, de 3”X21”

Manual del Operario GBS321A

ADVERTENCIA: Antes de utilizar este equipo, lea y entienda todas

GUARDE ESTAS INSTRUCCIONES

SU LIJADORA DE CINTURÓN

FIG 1

1. Interruptor de gatillo

2. Botón de enganche de encendido

3. Rueda de ajuste de velocidad variable

4. Mango trasero

5. Mango delantero

6. Bolsa para polvo

7. Cinturón de lija

8. Perilla de alineación

9. Palanca de descargo de tensión

10. Polea delantero

11. Polea trasera

12. Palanca de bloqueo de mango

3 1 2 4

107911

Page 29

Español

DESEMPAQUETADO Y CONTENIDO IMPORTANTE: Debido a las modernas técnicas de producción en masa, es poco

probable que la herramienta está defectuoso o que una parte se pierde. Si encuentra algo incorrecto, no opere la herramienta hasta que las partes han sido sustituidos o la falla ha sido corregida. El no hacerlo podría resultar en lesiones graves.

PIEZAS SUELTAS EN LA CARTÓN

Descripción CANT.

Lijadora de cinturón 1 Bolsa para polvo 1 Manual del usuario 1

MONTAJE Y AJUSTE

ADVERTENCIA:

Para reducir el riesgo de serias lesiones personales, lea y siga todas las advertencias de seguridad importantes y las instrucciones antes de usar esta herramienta.

ADVERTENCIA: Antes de efectuar cualquier ajuste o preparación de la

herramienta, asegúrese de que esté desenchufada del tomacorriente. Si la herramienta no se desenchufa podría arrancar accidentalmente y causar graves lesiones personales.

INSTALAR O RETIRAR EL CINTURÓN (FIG 2)

La dirección usted instala un cinturón para correr propiamente es determinado por los tipos siguientes de los cinturones lijados usted está usando.

Cinturón unidireccional: Este tipo de cinturón se diseña ser instalado y correr en sólo una dirección en su lijadora del cinturón. La dirección corriente apropiada se indica por una ﬂecha imprimida en el interior (o atrás) del cinturón. Al instalar un cinturón unidireccional, la dirección de ﬂecha en el cinturón debe corresponder con la ﬂecha direccional mostrada en la lijadora del cinturón.

El cinturón bidireccional: Este cinturón se diseña para que su actuación sea sencilla por que la dirección se instala y corre en una lijadora del cinturón. Por consiguiente, usted no encontrará una ﬂecha direccional imprimida en el interior (o atrás) del cinturón.

PRECAUCIÓN: Antes de instalar un cinturón, asegura que la dirección de la ﬂecha en la parte de

atrás de un cinturón lijando unidireccional corresponde a la ﬂecha direccional en la propia herramienta. Para instalar la cinturón:

1. Desenchufe la lijadora del cinturón.

2. Ponga la lijadora con la cinta de lijado arriba como se muestra en la ﬁgura 2.

3. Tire de la palanca de descargo de la tensión de la correa (9) hacia fuera por completo. Esta acción se retrae la polea delantera (10).

4. resbale el nuevo cinturón encima de poleas y plato de la platina. Encuadre el cinturón para que él recto e incluso con los bordes exteriores de las poleas delanteras y traseras.

5. Empuje la palanca de descargo de tensión atrás a su posición original aﬁanzar el cinturón lijando.

Para quitar la cinturón:

1. Desenchufe la lijadora del cinturón.

2. Ponga la lijadora con la cinta de lijado arriba como se muestra en la ﬁgura 2.

3. Tire de la palanca de descargo de la tensión de la correa (9) hacia fuera por completo. Esta acción se retrae la polea delantera (10) y libera la tensión en el cinturón de lijado (7).

4. Quite el cinturón de lija.

FIG 2

Page 30

Español

Lijadora de cinturón de velocidad variable, de 3”X21”

Manual del Operario GBS321A

ADVERTENCIA: Para prevenir sus manos y dedos de pellizcarse y la

posible lesión seria, guárdelos claro de la polea más ociosa delantera y primavera el mecanismo y los posiciona para que ellos no se cogen bajo la palanca de descargo de

tensión.

AJUSTE DE LA ALINEACIÓN CINTURÓN (FIG 3)

Siempre que usted instale un cinturón lijando que usted debe veriﬁcar y debe ajustar el cinturón alineación. El ajuste apropiado de cinturón alineación impide al cinturón vagar por las poleas y platina mientras usando la herramienta y posiblemente el vaciado de la herramienta perjudicial, destruyendo el cinturón o causando el daño al pieza. Cuando alineación se ajusta correctamente, el borde exterior del cinturón lijando debe alinearse con el borde exterior de plato de la platina.

Después de que un nuevo cinturón se instala y se ajusta, usted puede necesitar reajustar cinturón que rastrea uno o más veces mientras usando la herramienta. El reajuste ocasional es normal porque el cinturón se pone más ﬂexible del uso.

ADVERTENCIA: Antes de conectar la herramienta a la suministro de poder

seguro que el interruptor está funcionando correctamente y no es en el posición "cerradura-ON". El fracaso para hacer puede producir la herramienta que empieza accidentalmente así, mientras causando la lesión personal seria posiblemente.

ADVERTENCIA: Guarde manos y dedos fuera de la mudanza de el cinturón

lijando. Cualquier contacto con una mudanza que lija el cinturón puede producir la lesión seria. No lleve ropa suelta y joyería, ate atrás o contenga el pelo largo. Ellos podrían cogerse y enredó en las partes mudanza, mientras causando la lesión personal seria posiblemente.

Para ajustar la alineación de el cinturón:

1. Conecte la herramienta a una fuente de alimentación.

2. Ponga la herramienta al revés con la cinturón arriba, como se muestra en la ﬁgura 3.

3. Agarrar la herramienta ﬁrmemente con su mano izquierda, deprime el gatillo del interruptor y observar cómo el cinturón (7) está rastreando.

4. Si el cinturón es afuera corriente, despacio gire el perilla de alineación (8) delantero (en el sentido de las agujas del reloj) hasta que el borde del cinturón exterior se alinee con el borde exterior de la platina. ISi el cinturón está corriendo hacia el centro, despacio gire el perilla de alineación hacia atrás (en sentido contrario a las agujas del reloj) hasta que el borde del cinturón exterior se alinee con el borde exterior de la platina.

5. Una vez que el cinturón ha estabilizado en la posición deseada, apague la herramienta soltando el gatillo del interruptor.

Mientras usando el lijadora de cinturón observar cómo el cinturón está rastreando. Cuando el cinturón empieza moviendo de la posición deseada, detiene su trabajo y reajusta cinturón que alineación como instruido en la sección anterior.

AJUSTE DEL MANGO DELANTERO (FIG 4)

El mango delantero (5) se puede ajustar a una de tres posiciones: (a) horizontal, (b) 45 ° ángulo, y (c) vertical, para un mejor control y comodidad en diferentes posiciones de trabajo. Ver la ﬁgura 4.

Para ajustar el mango delantero:

1. Tire de la palanca de bloqueo del mango (12) hacia el exterior para desbloquear el mango delantero.

2. Ajuste el mango delantero a la posición deseada.

3. Empuje la palanca de bloqueo del mango hacia adentro para bloquear el mango en la posición.

FIG 3

FIG 4

Page 31

Español

BOLSA DEL POLVO

Las lijadoras del cinturón pueden generar una tremenda cantidad de polvo. Es importante siempre usar la bolsa lijando madera desnuda, madera pintada, y plásticos. Durante ciertos funcionamientos la bolsa del polvo puede llenar rápidamente y usted debe vaciar la bolsa cuando se vuelve que abatanan para prevenir sobrellenando. No todo el polvo se coleccionará por la bolsa del polvo. Mientras usando la lijadora con la bolsa del polvo ataron que usted también debe llevar el equipo apropiado para prevenir inhalación de partículas del polvo aerotransportadas.

Para instalar la bolsa de polvo: deslice el adaptador de plástico de la bolsa de polvo hacia abajo y a través del puerto de escape en la herramienta. Antes de usar la lijadora con la bolsa del polvo instaló, siempre cheque que la bolsa del polvo se “silba” cerrado.

Para quitar la bolsa de polvo: deslice el adaptador de plástico de la bolsa hacia arriba y tire lentamente de la lumbrera de escape en la herramienta para mantener el polvo del lijado se derrame fuera de la bolsa.

Para vaciar la bolsa de polvo: Con la bolsa del polvo quitada de la lijadora, vacíe el polvo enarenando reunido abriendo la cremallera el trasero de la bolsa y agitando fuera los volúmenes en un recipiente apropiado. Esté seguro silbar la bolsa cerrada antes de reinstalar hacia la lijadora.

NOTA: Para más colección del polvo eﬁcaz, vacíe la bolsa con frecuencia. Después de extendido use

completamente limpie la bolsa al revés y cepille fuera de o partículas del vacío que pegan a la superﬁcie interior de la bolsa.

FUNCIONAMIENTO

ADVERTENCIA: Antes de efectuar cualquier ajuste o preparación

de la herramienta, asegúrese de que esté desenchufada del tomacorriente. Si la herramienta no se desenchufa podría arrancar accidentalmente y causar graves lesiones personales.

NOTA: Veriﬁcar siempre que la tensión de alimentación corresponde a la tensión en la

placa de características.

ADVERTENCIA: TAntes de conectar la herramienta a la hechura de

suministro de poder este seguro que el interruptor está funcionando correctamente y no es en la posición cerradura-“ON" y su dedo no está en contacto con el gatillo.

OPERACIÓN DEL INTERRUPTOR (FIG 5)

Para empezar la herramienta, apriete el gatillo (1). Para parar la herramienta, suelte el gatillo.

La herramienta puede trabarse en la posición de encendido oprimiendo el botón de traba de encendido (2) y el gatillo (1) al mismo tiempo, y después aliviando la presión en el gatillo. La característica de traba en encendido sirve para aliviar la fatiga en el dedo del gatillo solamente. Para liberar el botón de traba de encendido, simplemente deprima el gatillo (1).

PRECAUCIÓN: Agarre bien la herramienta en todo

momento mientras funcione y no acerque las manos a la cinturón.

RUEDA DE AJUSTE DE VELOCIDAD VARIABLE (FIG 5)

La velocidad de la cinturón puede ajustarse inﬁnitamente entre 390 y 1.180 pies por minuto. El rueda de ajuste de velocidad (3-) está ubicado en el asa trasera (4). En esta posición ligeramente por delante

del gatillo del interruptor, el operador puede ajustar fácilmente la velocidad de la lijadora/pulidora con el pulgar de la mano que agarra la herramienta por el asa trasera.

Con el gatillo del interruptor completamente oprimido y la herramienta en marcha, la velocidad de la herramienta puede cambiarse haciendo girar el rueda de ajuste de velocidad a un valor de 1 a 6. La velocidad de la herramienta aumenta a medida que se mueve el indicador en el sentido del número 6 y se obtiene una velocidad menor a medida que el indicador se gira hacia el número 1.

FIG 5

Page 32

Español

Lijadora de cinturón de velocidad variable, de 3”X21”

Manual del Operario GBS321A

PRECAUCIÓN: La operación continua de la herramienta a bajas velocidades durante un largo tiempo

puede recalentar el motor, provocando posiblemente el funcionamiento defectuoso o la falla de la herramienta. Para enfriar el motor, haga funcionar ocasionalmente la herramienta a altas rpm sin carga durante períodos cortos dejando que el ventilador de la herramienta enfríe el motor. Tenga cuidado de no obstruir los conductos de ventilación de aire ubicados en la caja de marchas de avance o en el asa trasera, junto al gatillo del interruptor.

PRECAUCIÓN: El indicador de ajuste de velocidad puede girarse solamente hacia atrás hasta el número

1 o hacia adelante hasta el número 6. No trate de forzar el indicador más allá de los números 1 ó 6, ya que de lo contrario se dañará el indicador de ajuste de velocidad y dejará de funcionar.

APLICACIÓN

Su lijadora del cinturón es un multi-propósito herramienta excelente para lijando que cuando usó propiamente puede salvarlo horas de brazo que cansa del trabajo y puede producir un acabado ﬁno para su proyecto. Como con cualquier nueva herramienta, antes de usarlo en un proyecto, primero practique en el material del trozo para ponerse cómodo con el peso y equilibrio de la lijadora. Usted también puede querer experimentar con varios arenisca que enarena los cinturones para conseguir una idea buena de qué rápidamente ellos quite el material y calidad de acabado que ellos producen.

El error más común hizo cuando usando una lijadora del cinturón está apretando difícilmente abajo en la lijadora durante funcionamiento de lijando. Su lijadora del cinturón se diseña con el peso apropiado para aplicar al cinturón lijando. Apretando pabajo en la lijadora resultarán en:

– Estorbando el cinturón lijando – Deterioro prematuramente el cinturón – La tensión indebida en el motor con el posible fracaso de motor – La velocidad del cinturón de lija lentamente – El cinturón rastreando irregular – Creando una superﬁcie de trabajo desigual – Cinturón de maneje rotura

Permita el peso de la herramienta para proporcionar la presión descendente necesitada por el lijando eﬁcaz, mientras usando ambas manos por guiar la herramienta.

ADVERTENCIA: Lleve siempre gafas de seguridad con protectores laterales

o una máscara completa durante la operación de la herramienta.

ADVERTENCIA: La lijadora no debe estar tocando la pieza cuando

empezando o aparando la herramienta. Por otra parte un acabado de la superﬁcie pobre o el daño del cinturón lijando puede ocurrir.

ADVERTENCIA: Sujete siempre bien la herramienta con las dos manos en

todo momento. De no hacerlo, el operador puede perder el control de la herramienta y esto puede ocasionar lesiones personales graves.

ADVERTENCIA: El trabajo no seguro o inadecuadamente asegurado puede

tirarse hacia el operador que causa la lesión seria.

Pasos para operar la lijadora del cinturón:

1. Aﬁance el pieza con las alertas u otro quiere impedirle mover bajo la lijadora.

2. Esté seguro que el cordón de poder está claro de lijadora.

3. Firmemente asga que ambas las asas delanteras y traseras entonces encienden la lijadora. Permita al motor alcanzar la velocidad llena y comprometer el gatillo "cerradura-ON", si deseó.

4. Mientras guardando el nivel de la lijadora con el pieza, empiece un golpe lijando delantero como usted baje la lijadora a la superﬁcie de trabajo.

5. Mueva la lijadora de un lado a otro con solapar los golpes encima de una área bastante ancha obtener una superﬁcie igual.

6. Use la mano en el asa trasera controlar la lijadora y la mano en el asa delantera guiar la lijadora.

7. Evite meciendo o inclinar la lijadora. Esto puede causar cortes profundos y gubias en la superﬁcie de trabajo.

Page 33

Español

8. Guarde la lijadora en el movimiento. Haciendo una pausa en una mancha permitirán el cinturón para comer en el trabajo, mientras haciendo la superﬁcie desigual.

9. Cuando listo para para dejar de lijando, alce la lijadora de la superﬁcie de trabajo antes de apagarlo. Desasa el "cerradura-ON" el rasgo, suelte el gatillo y permite la lijadora para venir a una parada completa antes de ponerlo abajo.

ACCESORIOS

Su lijadora del cinturón sólo funciona con una cinturón de lijado de 3 pulgadas x 21 pulgadas.

MANTENIMIENTO

LIMPIEZA

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la

suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA: No permita en ningún momento que ﬂuidos para frenos,

gasolina, productos a base de petróleo, aceites pen¬etrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias.

Las herramientas eléctricas que se utilizan en materiales de ﬁbra de vidrio, paneles de yeso para paredes, compuestos de resanar o yeso, están sujetas a desgaste acelerado y posible fallo prematuro porque las partículas y limaduras de ﬁbra de vidrio son altamente abrasivas para los cojinetes, escobillas, conmutadores, etc. Por consiguiente, no recomendamos el uso de esta herramienta durante períodos prolongados de trabajo en estos tipos de materiales. Sin embargo, si usted trabaja con cualquiera de estos materiales, es sumamente importante limpiar la herramienta con aire comprimido.

LUBRICACIÓN

Su herramientas permanentemente lubricado en la fábrica y no requieren lubricación adicional.

Page 34

Español

Lijadora de cinturón de velocidad variable, de 3”X21”

Manual del Operario GBS321A

GARANTÍA DE DOS AÑOS

Este producto está garantizado contra defectos de material y de fabricación durante 2 años a partir de la fecha de compra. Esta garantía limitada no cubre el desgaste normal o daños por negligencia o accidente. El comprador original está cubierto por esta garantía y no es transferible. Antes de devolverlo su herramienta para almacenar la ubicación de la compra, por favor llame gratis a la línea de ayuda para las posibles soluciones.

ESTE PRODUCTO NO ESTÁ GARANTIZADO SI SE UTILIZA PARA PROPÓSITOS INDUSTRIALES O COMERCIALES.

LOS ACCESORIOS INCLUIDOS CON ESTE JUEGO NO TIENEN 2 AÑOS DE GARANTÍA.

LÍNEA DE AYUDA GRATUITA

Para preguntas acerca de este o cualquier otro producto GENESIS Llame gratuitamente al teléfono:

888-552-8665.

O visite nuestro sitio web: www.genesispowertools.com

Richpower Industries, Inc. 736 Hampton Road Williamston, SC 29697

Printed in China, on recycled paper

Page 35

Español

Page 36

Richpower Industries, Inc.

736 Hampton Road

Williamston, SC USA

www.genesispowertools.com

2013.09.V01
