SETUP & OPERATION MANUAL

FEATURES

● Precision cuts with laser alignment system

● Comfortable horizontal D-Handle

● Dual slide rails for rigidity

● Bevel cuts up to 45 degrees left

● Miter cuts up to 45 degrees left and right

● 10 in. saw blade with carbide- tipped teeth

● Powerful 15 A motor

● Includes hold down clamp and table side extension bars

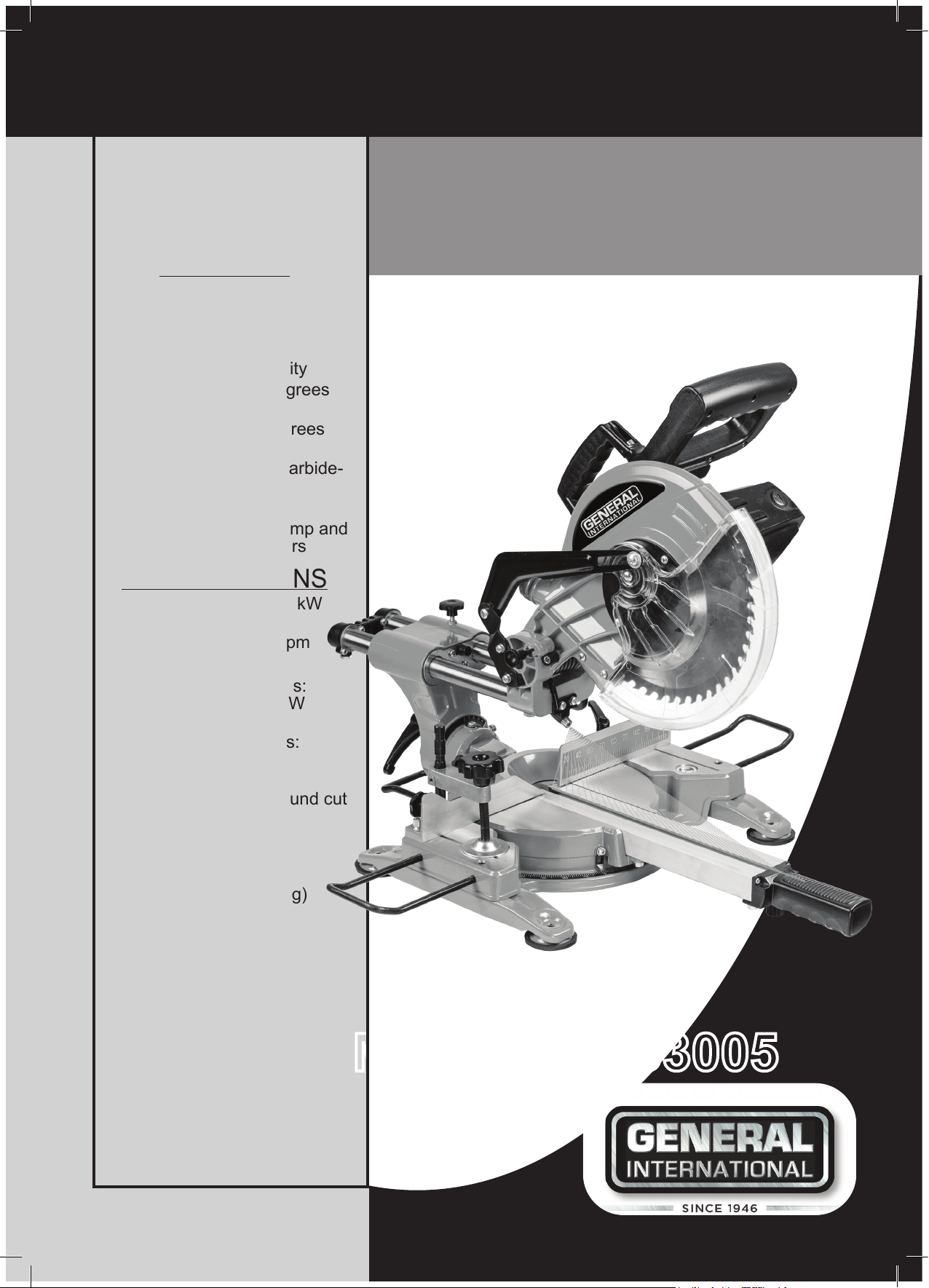

10 inch Sliding

Compound Miter Saw

SPECIFICATIONS

● 120 V ~ 60 Hz 15 A 1.8 kW motor

● No-load speed: 4400 rpm

● Cut capacities:

● Cross cut @ 90 degrees: 3-1/8 in. H x 11-3/4 in. W (80 mm x 300 mm)

● Miter cut @ 45 degrees: 3-1/8 in. H x 7-7/8 in. W (80 mm x 200 mm)

● Miter and bevel compound cut @ 45° & 45°: 1-5/8 in. H x 7-7/8 in. W (40 mm x 200 mm)

● ETL certication

● Net weight: 29 lb. (13 kg)

MS3005

ENGLISH

THANK YOU

for choosing this General International model MS3005. This 10 inch Sliding Compound Miter Saw with Laser has been carefully tested and inspected before shipment and if properly used and maintained, will provide you with years of reliable service. To ensure optimum performance and trouble-free operation, and to get the most from your investment, please take the time to read this manual before assembling, installing and operating the unit. The manual’s purpose is to familiarize you with the safe operation, basic function, and features of this saw as well as the set-up, maintenance and

identication of its parts and components. This manual is not intended

as a substitute for formal woodworking instruction, nor to offer the user instruction in the craft of woodworking. If you are not sure about the safety of performing a certain operation or procedure, do not proceed until you

can conrm, from knowledgeable and qualied sources, that it is safe to do

so. Once you’ve read through these instructions, keep this manual handy for future reference.

GENERAL® INTERNATIONAL WARRANTY

All component parts of General® International products are carefully inspected during all stages of production and each unit is thoroughly inspected upon completion of assembly.

2-YEAR LIMITED WARRANTY

All products are warranted for a period of 2 years (24 months) from the date of purchase. General® International agrees to repair or replace any part or component which upon examination, proves to be defective in either workmanship or material to the original purchaser during this 2-year warranty period, subject to the “conditions and exceptions” as listed below. Repairs made without the written consent of General International will void the warranty.

DISCLAIMER

The information and specications in this manual pertain to the unit as

it was supplied from the factory at the time of printing. Because we are committed to making constant improvements, General International reserves the right to make changes to components, parts or features of this unit as deemed necessary, without prior notice and without obligation to install any such changes on previously delivered units. Reasonable care

is taken at the factory to ensure that the specications and information in

this manual corresponds with that of the unit with which it was supplied.

However, special orders and “after factory” modications may render some

or all information in this manual inapplicable to your machine. Further, as several generations of this model of dust collector and several versions of this manual may be in circulation, if you own an earlier or later version of this unit, this manual may not depict your machine exactly. If you have any

doubts or questions contact your retailer or our support line with the model and serial number of your unit for clarication.

TO FILE A CLAIM

To le a claim under our Standard 2-year Limited Warranty, all defective

parts, components or machinery must be returned freight or postage prepaid to General® International, or to a nearby distributor, repair center or other location designated by General® International. For further details call our service department at 1-888-949-1161. Along with the return of the product being claimed for warranty, a copy of the original proof of purchase and a “letter of claim” must be included (a warranty claim

form can also be used and can be obtained, upon request, from General®

International or an authorized distributor) clearly stating the model and serial number of the unit (if applicable) and including an explanation of the complaint or presumed defect in material or workmanship.

CONDITIONS AND EXCEPTIONS

This coverage is extended to the original purchaser only. Prior warranty

registration is not required but documented proof of purchase i.e. a copy

of original sales invoice or receipt showing the date and location of the

ENGLISH

1410211

purchase as well as the purchase price paid, must be provided at the time of claim. Warranty does not include failures, breakage or defects deemed after inspection by General® International to have been directly or indirectly caused by or resulting from; improper use, or lack of or improper maintenance, misuse or abuse, negligence, accidents, damage in handling or transport, or normal wear and tear of any generally considered consumable parts or components. Repairs made without the written consent of General® International will void all warranty.

READ ALL INSTRUCTIONS BEFORE OPERATING

SAVE THESE INSTRUCTIONS

Before attempting to operate your new tool, please read these instructions thoroughly. You will need these instructions for the safety warnings, precautions, assembly, operation, maintenance procedures, parts list and diagrams. Keep your invoice with these instructions. Write the invoice number on the inside of front cover. Keep the instructions and invoice in a safe, dry place for future reference.

THE warnings, cautions and instructions discussed in this instruction manual cannot cover all possible conditions or situations that could occur. It must be understood by the operator that common sense and caution are factors which cannot be built into this product, but must be supplied by the operator.

TABLE OF CONTENTS

● Important safety instructions 3

● Assembly 6

● Functional description 6

● Set up 8

● Operating procedures 8

● Power source connection 8

● Using your saw 9

● Start up 9

● Modes of use 9

● Maintenance 11

● Mounting and removing the blade 11

● Adjusting cutting capacity 12

● Replacing the carbon brushes 12

● Calibration of cut 12

● Preventive maintenance 13

● Parts list 14

IMPORTANT SAFETY INSTRUCTIONS

The purpose of safety symbols is to attract your attention to possible hazards. The safety symbols, and the explanations with them, deserve your careful attention and understanding. The safety warnings do not, by themselves, eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

DANGER! Indicates an imminently hazardous situation which, if not avoided, will result in serious injury or death.

WARNING! Indicates an imminently hazardous situation which, if not avoided, could result in serious injury or death.

CAUTION: Indicates an imminently risky situation which, if not avoided, could result in minor injuries or slight injury. It may also be used to notify the user to remain alert regarding unsafe practises which may cause property damage.

ENGLISH

WARNINGS AND CAUTIONS

1. KEEP WORK AREA CLEAN. Cluttered areas invite injuries.

2. CONSIDER WORK AREA ENVIRONMENT. Don’t use bench tools in

damp, wet, or poorly lit locations. Don’t expose your tool to rain. Keep

the work area well lit. Don’t use tools in the presence of ammable gases or liquids.

3. KEEP CHILDREN AND BY STANDERS AWAY. All children should be

kept away from the work area. Don’t let them handle machines, tools or

extension cords. Visitors can be a distraction and are difcult to protect

from injury.

4. GROUNDED TOOLS MUST BE PLUGGED INTO AN OUTLET THAT ITSELF IS PROPERLY INSTALLED AND GROUNDED. Grounding

provides a low-resistance path to carry electricity to ground away from the operator, should the tool malfunction electrically. Do not remove the grounding prong from the plug or alter the plug in any way. If in doubt as to whether the outlet is properly grounded according to code, check with

a qualied electrician.

5. GUARD AGAINST ELECTRIC SHOCK. Prevent body contact with grounded surfaces: pipes, radiators, ranges, and refrigerator enclosures. When your body is grounded the risk of electric shock increases. When working wherever “live” electrical wires may be encountered, try to ascertain whether there is a danger of shock. Even so, DO NOT TOUCH ANY METAL PARTS OF THE TOOL while using it. Hold the tool only by the plastic grip to prevent electric shock if you contact a live wire.

6. DO NOT ABUSE THE CORD. Never carry your bench tool by the cord or pull on the cord to unplug it. Protect the cord from potential sources of damage: heat, oil & solvents, sharp edges, or moving parts. Replace damaged cords immediately.

7. WHEN WORKING OUTDOORS, USE AN OUTDOOR-RATED EXTENSION CORD. An extension cord rated for outdoor use must be

marked “W-A” or “W”.

8. DO NOT EXPOSE ELECTRICAL BENCH TOOLS TO MOISTURE. Rain or wet conditions can cause water to enter the tool and lead to electric shock.

9. USE PROPER EXTENSION CORD. Make sure your extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. Table 1 shows the correct size to use depending on the cord length and name plate amperage rating. If in doubt, use the next heavier gauge. The smaller the gauge number, the heavier the cord.

Total Extension Cord Length

Amp Rating Feet Meters Feet Meters Feet Meters Feet Meters

25 8 50 15 100 30 125 40

3-10 amp 18 ga. 16 ga. 14 ga. 14 ga.

10.1 - 12 amp 16 ga. 16 ga. 14 ga. 14 ga.

12.1 - 16 amp 14 ga. 12 ga. Not Recommended Use only UL or CSA approved extension cords

10. STORE IDLE EQUIPMENT. Store equipment in a dry area to inhibit

rust. Equipment also should be in a high location or locked up to keep

out of reach of children.

11. DON’T FORCE THE TOOL. It will do the job better and more safely at

the rate for which it was intended.

12. USE THE RIGHT TOOL. Don’t force a small tool or attachment to do

the work of a larger industrial tool. Don’t use a tool for a purpose for which it was not intended.

13. DRESS PROPERLY. Don’t wear loose clothing or jewelry; they can

be caught in moving parts. Protective, non-electrically conductive gloves and non-skid footwear are recommended when working. Wear protective hair covering to contain long hair and keep it from harm.

ENGLISH

1410211

14. USE EYE PROTECTION. Use a full-face mask if the work you’re doing produces metal lings, dust or wood chips. Goggles are acceptable in other situations. Wear a clean dust mask if the work involves creating a

lot of ne or coarse dust.

15. SECURE WORK. Use clamps or a vise to hold the work. It’s safer than using your hands and it frees both hands to operate the tool.

16. DON’T OVERREACH. Keep proper footing and balance at all times. Do not reach over or across machines that are running.

17. MAINTAIN TOOLS WITH CARE. Keep tools sharp and clean for better and safer performance. Follow instructions for lubricating and safe performance. Follow instructions for lubricating and changing accessories. Keep handles dry, clean and free from oil and grease.

18. AVOID UNINTENTIONAL STARTING. Be sure the switch is in the OFF position before plugging in.

19. ALWAYS CHECK AND MAKE SURE TO REMOVE ANY ADJUSTING KEYS OR WRENCHES BEFORE TURNING THE TOOL ON. Left

attached, these parts can y off a rotating part and result in personal

injury.

20. DO NOT USE THE TOOL IF IT CANNOT BE SWITCHED ON OR OFF. Have your tool repaired before using it.

21. DISCONNNECT THE PLUG FROM POWER BEFORE MAKING ANY ADJUSTMENTS. Changing attachments or accessories can be

dangerous if the tool could accidentally start.

22. STAY ALERT. Watch what you are doing & use common sense. Don’t operate any tool when you are tired.

23. CHECK FOR DAMAGED PARTS. Before using this tool, any part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving parts, breakage of parts, mountings, and other conditions that may affect its operation. Inspect screws and tighten any ones that are loose. Any part that is damaged should be properly repaired or replaced by an authorized service center unless otherwise indicated elsewhere in the instruction manual. Have defective switches replaced by an authorized service center. Don’t use the tool if switch does not turn it on and off properly.

24. REPLACEMENT PARTS. When servicing, use only identical replacement parts.

25. SERVICE AND REPAIRS SHOULD BE MADE BY QUALIFIED

REPAIR TECHNICIANS AT AN AUTHORIZED REPAIR CENTER.

Improperly repaired tools could cause serious shock or injury

SAFETY PRECAUTIONS FOR COMPOUND MITER SAW

● WOOD ONLY. This tool is designed for woodcutting only.

● DAMAGED OR WARPED SAW BLADES should not be used. They are

out of balance and could cause further damage to the saw and possible personal injury.

● USE ONLY WITH GUARD IN PLACE. The guard protects you, the

operator, from cutting debris as well as from broken pieces of the blade if it breaks in use.

● REPLACE THE TABLE INSERT WHEN WORN. Excessive tear-out

increases the likelihood of injury from ying debris. When setting the

saw at a new angle, check that due to some mis-alignment, the blade does not cut into the table insert, rear fence, or another part of your saw.

● ALWAYS USE THE BLADE WRENCH to tighten the saw blade onto

the arbor.

● CONNECT YOUR MITER SAW TO A DUST COLLECTING DEVICE if

possible. If not, use the dust bag that comes with the tool and empty it regularly.

● USE A SAWBLADE SUITED TO THE CUTTING JOB AND MATERIAL TO BE CUT.

ENGLISH

● ALWAYS USE TABLE EXTENSIONS AND CLAMPS to support the

material when sawing long work pieces.

● CUT ONLY WHILE SLIDING THE CUTTING HEAD FROM FRONT TO BACK. The material must be placed rmly against the fence and table.

The rotation of the saw blade should force workpiece down against the table and rearward against the fence during the cut. Cutting in the other direction; i.e. pulling the cutting head and blade towards you during the cut, may cause the blade to climb on top of the workpiece and create a kickback. When this happens, the cutting head may jump out of your

hand or the workpiece y loose and cause serious injury.

● DON’T START THE SAW WITH THE BLADE IN CONTACT WITH ANY SURFACE. The saw head may bounce up or kick back violently

and cause injury.

● IF MAKING A CUT USING ONE HAND TO HOLD THE SAW, ensure the free hand is clear of the cutting area.

HEALTH NOTICE: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contain chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

─Lead from lead-based paints ─Crystalline silica from bricks and cement and other masonry products ─Arsenic and chromium from chemically-treated lumber

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals, work in a well ventilated area, and work with approved safety equipment, such

as those dust masks that are specially designed to lter out microscopic

particles.

LASER SAFETY

To reduce the risk of injury:

1. Do not stare directly at the laser beam. Eye damage may occur if you deliberately stare into the beam.

2. The laser light beam used in this system is Class II with maximum 1 mW and 650 nm wavelengths. AVOID DIRECT EYE EXPOSURE.

3. The laser must be used and maintained in accordance with the manufacturer’s instructions:

● Never aim the beam at any person or an object other than the workpiece.

● Do not project the laser beam into the eyes of others.

● Always ensure the laser beam is aimed at a workpiece without

reective surfaces as the laser beam could be projected into your eyes

or the eyes of others.

Use of controls or adjustments or performance of procedures other than

those specied herein may result in hazardous radiation

exposure.

ASSEMBLY

REMOVE ALL THE PARTS FROM THE BOX

Your Sliding Compound Miter Saw is fully assembled in the carton with the exception of some small accessories.

FUNCTIONAL DESCRIPTION

● To disengage the cutting head from its shipping and storage position, push down lightly on it and pull out the spring-loaded head locking

button on the left side shown at I, g.1. Turn it a quarter turn until the

pin in the shaft rests in the small groove to hold the button out.

● To unlock the sliding action, partly unscrew the carriage slide lock knob

(J, g.1 & 2) a small knob at the right rear of the slide carriage.

● To unlock the head angle (bevel) adjustment, loosen the slip-lock bevel adjustment lever (F, g.1) at rear of the saw. Lock it when the blade is

tilted at the desired angle.

● Ensure the table lateral extensions, rear stabilizer, hold-down clamp, and dust bag are attached.

ENGLISH

1410211

A Left side table extension B Hold-down clamp retainer C Rear stabilzer bar D Hold-down clamp ne

height adjustment

E Hold-down clamp coarse

height adjustment F Saw bevel locking lever G Saw bevel angle indicator H Slide rails I Saw head lock knob J Slide lock knob K Dust port L Blade guard retraction arm M Carry handle N Horizontal cutting handle O Trigger button P Motor brush cap Q Arbor lock button R Retractable blade guard S Miter angle lock lever T Right side table extension U Laser guide V Bevel angle scale W Miter setting handle X Miter angle indicator Y Miter angle scale Z Dado stopper plate AA Dado depth adjust screw

ENGLISH

SET UP

WARNING! Always disconnect the tool from power source before

making any adjustments, storing, servicing, or changing accessories. Such preventive safety measures reduce the risk of starting the tool accidentally.

SAWDUST COLLECTION

You can operate this machine more safely and conveniently with a dust collector.

1. Connect a dust collection system hose (not included) to the nozzle on

the back of the metal guard (K, g 1).

2. If a dust collector is not available or convenient, use the included dust bag and t it to the dust nozzle at the back of the guard.

3. Whenever the dustbag is half full, remove it and zip open the bag at the bottom.

4. Clean out the sawdust completely.

HOLD-DOWN CLAMP

1. The hold down clamp included can be installed in either of the two holes positioned just behind the fence at both the left and right ends.

2. Slide the shaft into the hole and then tighten the hold-down clamp

retention screw (B, g.1). Two grooves around the shaft allow the screw

to hold the shaft from moving vertically while allowing it to rotate for easy clamp positioning.

3. You can adjust the height and position of the clamping arm according to the thickness and shape of the workpiece with the knob at the back top.

4. Place the workpiece on the table tightly against the fence and slide it to the desired cutting position.

5. Tighten the hold-down clamp knob (D, g.1) to secure the workpiece.

TABLE EXTENSIONS

Two table side extensions (A & T, g.1) are included with your saw to help

support longer pieces of material.

1. Each ts into two holes on the left or right side of the saw table.

2. The two extensions can be slid completely into the saw base for convenient storage or can be extended to widen the supported area.

3. On each side at the back of the table, a table extension retention screw threads in to hold the extensions in position.

4. A similar rear stabilzer bar slides into the back of the saw to prevent it tipping backward.

OPERATING PROCEDURES

POWER SOURCE CONNECTION

POWER REQUIREMENTS

This tool is designed to operate on a properly grounded 120 volt, 60 Hz, single phase alternating current (AC) power source fused with a 15 amp

time delayed circuit breaker. It is recommended that a qualied electrician

verify the ACTUAL VOLTAGE at the receptacle into which the tool will be

plugged and conrm that the receptacle is properly grounded. The use of

the proper circuit size can eliminate nuisance circuit breaker tripping when using your tool.

CAUTION: DO NOT OPERATE THIS TOOL if the ACTUAL power source voltage is less than 105 volts AC or greater than 132 volts AC. Contact a qualied technician if this problem exists. Improper

performance, and/or, damage to the tool will result if operated on inadequate, or excessive power.

CONNECT TO POWER SOURCE

Consult a qualied electrician for proper installation of receptacle at the

source of power. This tool must be grounded while in use to protect the

ENGLISH

1410211

operator from electrical shock. If you are not sure if your outlet is properly

grounded, have it checked by a qualied electrician. Make sure the tool is

turned OFF when connecting the power cord to a properly grounded 120 Volts, 60 Hz, single phase, 15 amp power source.

USING YOUR SAW

After unpacking, reading the instructions, attaching the machine to the workbench, and checking that all attachments are correctly installed, you can use your saw.

WARNING! Be sure to wear appropriate protective equipment. For your safety, remove chips, small pieces, etc. from the table top before operation.

START UP

1. Unlock the saw from its various storage and shipping positions.

2. Check to ensure everything is correctly attached, screws are fastened, and all adjusting keys and wrenches are removed.

3. Connect the saw to power.

4. Turn on the laser cutting guide, using the switch on the top surface of

the handle assembly, to the right of the carry handle (M, g.1).

5. Squeeze the trigger button (O, g.1 & 2) in the handle to start the saw with the cutting head in the raised position and the blade fully enclosed

in the retractable blade guard (R, g.1 & 2).

6. Allow the motor to bring the sawblade up to full speed.

7. To begin cutting, lower the cutting head. As you lower it, the retractable blade guard will retract.

WARNING! The workpiece must be placed and held rmly against the fence and table.

8. After cutting, allow the head to come back up. The guard closes automatically.

9. The saw will stop when you release the trigger switch in the handle.

10. Turn the laser off.

MODES OF USE

Use of the laser in any of the following procedures is optional.

CHOP CUT

1. Move the sliding carriage to the rear as far as possible and lock in place

by tightening the carriage slide lock knob (J, g.1 & 2).

2. Lock the head in the upright, 0º bevel position using the slip-lock saw

bevel locking lever (F, g.1).

3. Using the miter angle lock lever (S, g.1 & 2), lock the table rotation at 0º miter.

4. Switch the machine on and wait until the saw blade reaches its maximum speed.

5. Press the handle downwards slowly. Allow the blade to cut through the material. Do not force the tool.

6. After you have nished cutting, release the trigger button and wait until the saw blade stops completely, then raise the handle.

This is a good setting for simple crosscuts of smaller pieces.

MITER CUT

1. Move the sliding carriage to the rear as far as possible and lock in place

by tightening the carriage slide lock knob (J, g.1 & 2).

2. Lock the head in the upright, 0o bevel position using the slip-lock bevel

adjustment lever (F, g.1).

3. Loosen the miter angle lock lever (S, g.1 & 2), and using the miter setting handle (W, g.1 & 2), rotate the table up to 45

The table will encounter positive stops at 0o, 15o, 22.5o, 30o & 45o left and right.

4. Use the miter angle lock lever, screwing it tight to lock the table at the desired angle, especially those angles between the indexed positive stops.

to the left or right.

ENGLISH

5. Switch the machine on and wait until the saw blade reaches its maximum speed.

6. Press the handle downwards slowly. Allow the blade to cut through the material. Do not force the tool.

7. After you have nished cutting, release the trigger switch and wait until the saw blade stops completely, then raise the handle.

This is a good setting for simple angle cuts of smaller pieces.

COMPOUND CUT

1. Move the sliding carriage to the rear as far as possible and lock in place

by tightening the carriage slide lock knob (J, g.1 & 2).

2. Lock the head in the upright, 0o bevel position using the slip-lock bevel

adjustment lever (H, g.1 & 2).

3. Unscrew the miter clamp knob (P, g.1 & 2), and using the miter table adjusting handle (S, g.1 & 2), rotate the table up to 45o to the left or

right. The table will encounter positive stops at 0o, 15o, 22.5o, 30o & 45o left and right.

4. Use the miter clamp knob, screwing it tight to lock the table at the desired angle, especially those angles between the indexed positive stops.

5. Unlock the head from the upright, 0 degree bevel position using the

slip-lock bevel adjustment lever (H, g.1 & 2) and angle it to any desired position from 0o to 45o left, according to the bevel scale (I, g.1 & 2),

then lock it in place.

6. Switch the machine on and wait until the saw blade reaches its maximum speed.

7. Press the handle downwards slowly. Allow the blade to cut through the material. Do not force the tool.

8. After you have nished cutting, release the trigger switch and wait until the saw blade stops completely, then raise the handle.

This setting is for the more complex beveled angle cuts of smaller pieces.

NOTE: At extreme positions, the hold-down clamp should be moved

to the right side of the table to prevent it interfering with the movement

of the cutting head. Always check before making the cut if there is any

potential interference from the clamp or any other part of the machine.

SLIDING CUT

You can extend the cuts above to larger pieces (up to 10” wide on right angle cuts) by loosening the carriage slide lock knob and using the above methods, cutting while sliding the saw head from the front towards the fence at the back.

1. Release the carriage slide lock knob (J, g.1 & 2), allowing the carriage to slide freely.

2. Completely pull the cutting head towards the operator.

3. Switch the machine on and wait until it reaches maximum speed.

4. Press the handle downwards slowly.

5. Push it away from you so the cutting head slides toward the fence at the back so as to cut the workpiece.

6. Allow the blade to cut through the material. Do not force the tool.

7. After you have nished cutting, release the trigger switch and wait until the saw blade stops completely, then raise the handle.

WARNING! Cut only while sliding the cutting head from front to back.

The rotation of the saw blade should force workpiece down against the

table and rearward against the fence during the cut. Cutting in the other

direction; i.e. pulling the cutting head and blade towards you during the cut, may cause the blade to climb on top of the workpiece and create a kickback. When this happens, the cutting head may jump out of your

hand or the workpiece y loose and cause serious injury.

ENGLISH

1410211

NOTE:

 At extreme positions, the hold-down clamp should be moved to the

right side of the table to prevent it interfering with the movement

of the cutting head. Always check before making the cut if there is

any potential interference from the clamp or any other part of the machine.

 Even though the angles are marked on the machine, it is always a

good idea to check them by making a trial cut.

SETTING DADO CUTS

This saw can be used to cut grooves (dadoes) in the workpiece, rather than cut right through. The saw head is lowered only part way and while held in that position, a sliding cut is made.

1. This dado depth is engaged when the dado stopper plate (Z, g 2) is

swung out and engages the dado depth adjust screw (AA, g 2).

2. To set the depth to which the blade will cut during this operation, pull the dado plate out from its resting position.

3. Push the handle down completely, to its lowest position, and notice that now the dado depth adjustment screw is what limits the downward travel of the sawhead.

4. Turn the dado depth adjustment screw with a hex wrench so that the saw blade teeth at their lowest point are above the table surface at a height corresponding with the desired depth of the dado.

5. Tighten the hex locking nut on the shank of the dado depth adjustment screw to lock its setting.

6. Test the depth of the dado by making a trial cut in a piece of scrap material.

7. Adjust as necessary.

NOTE: This saw is not designed to be used with a true dado blade. In

order to make wide dadoes, use a standard (1/8” thick) blade and make

multiple adjacent cuts at the set depth or make a cut on each side and remove the material in between manually.

MAINTENANCE

MOUNTING AND REMOVING THE BLADE

WARNING! Before replacing the saw blade always unplug the tool.

Make sure that the spindle speed diameter and saw blade bore match.

Only use sharp and undamaged saw blades. Cracked or bent saw

blades must be replaced immediately.

1. Lock the slide mechanism.

2. Lock the head of the machine in its highest position.

3. With the head of the machine in the upright position, rotate the lower

saw blade guard upward until exposing the xing screw. Place the supplied wrench onto the xing screw.

4. Engage the blade lock button located on the rear of the motor, and keep it depressed.

5. Loosen the xing screw and remove it.

6. Remove the outer ange, the old saw blade, the adapter and the inner

ange.

7. Clean the anges and the adapter.

8. Place the inner ange and adapter, followed by a new saw blade with the teeth pointing in the direction of rotation onto the saw blade shaft. (See the arrow on the housing).

9. Place the outer ange on the saw blade shaft.

10. Engage the lock knob, mount the xing screw and tighten it.

11. Lower the saw blade guard.

ENGLISH

ADJUSTING CUTTING CAPACITY

WARNING! Before any adjustments, disconnect the machine from the power source.

This machine has been set by the manufacturer at the maximum cutting capacity for a 10” saw blade. If the diameter of the blade diminishes because of sharpening, adjust the machine per the following instructions:

1. Push the carriage to the back, in the direction of the fence, as far as it will go.

2. Push the handle down completely, to its lowest position.

3. Turn the kerf depth adjustment screw with a hex wrench so that the saw blade teeth are slightly below the table surface in line with the front surface of the fence.

4. Be sure the saw is disconnected from power. Turn the saw blade by hand, and pressing the handle to its lowest position, check the saw blade does not contact anything below the table. If necessary, you can adjust upward very slightly.

5. Tighten the hex locking nut on the shank of the kerf depth adjustment screw to lock its setting.

REPLACING THE CARBON BRUSHES

WARNING! Prior to inspection or saw maintenance, turn off power switch and disconnect plug from power source.

1. Remove and check the carbon brushes regularly.

2. Use a screwdriver to remove the brush holder caps.

3. Replace brushes when they are excessively chipped or wear down to

the limit (1/4) mark (g.4).

4. Take out the worn carbon brushes, insert the new ones and secure the brush holder caps.

5. Both carbon brushes should be replaced at the same time.

6. Keep the carbon brushes clean and free to slip in the holders.

CALIBRATION OF CUT

Each degree error in your miter or bevel cut setting is magnied when

translated across the width of the cut you are making. Precision cuts, as any veteran woodworker will tell you, will be more successful if a piece of

scrap wood is used to make a test cut rst. This saw is equipped with quick

stops for easy angle adjustment, but they are designed to aid in rough carpentry.

To increase the accuracy of the saw’s miter settings, you can make some

ne adjustments.

NOTE: When making cuts, ensure that all hold-down clamps are tight

and angle adjustment settings are locked in. This will reduce errors produced by slippage, both in the material and in the saw settings.

ADJUSTMENT OF MITER ANGLE

1. The fence is secured with four allen socket head bolts.

2. Loosen these bolts, and the fence will slide. It can be rotated a small distance in either direction.

3. With a square, calibrate the fence at 90 degrees to the line of cut at the

0 degree quick stop and re-tighten the bolts.

Once the fence is square to the blade, the red miter degree indicator can

be adjusted to indicate the exact angle in the following way:

1. Loosen the philips head screw and re-set the indicator to read exactly 0 degrees.

2. Re-tighten the screw.

ADJUSTMENT OF BEVEL ANGLE

1. At the rear of the saw, on each side of where the arm pivots are two allen socket head depth setting screws.

ENGLISH

1410211

2. Loosen their locking nuts and these can be turned up or down, which will zero the stop points to be correct at 45 degrees and 0 degrees of bevel (vertical or 90 degrees to the cutting surface).

3. Check the settings with a square against the blade.

4. Re-tighten the locking nuts once the angles are correct.

Once the bevel is correct, the red bevel degree indicator at the back can be adjusted to indicate the exact angle in the following way:

1. Loosen the philips head screw and re-set the indicator to read exactly 0 degrees when the vertical stop is contacted.

2. Re-tighten the screw.

PREVENTIVE MAINTENANCE

Keep your tool in good condition by adopting a regular maintenance program.

WARNING! Prior to inspection or saw maintenance, turn off power switch and disconnect plug from power source.

● Before use, examine the general condition of your tool.

● Inspect blades, switches, tool cord and extension cord for damage.

● Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts, and any other condition that may affect its’ safe operation.

● If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use.

● Do not use a damaged tool.

● Never disassemble the tool or try to do any rewiring on the tool’s electrical system.

● Keep the vents clear of dust and debris. This will help prevent possible electrical shorts and ensure proper cooling.

● Keep the tool housing and handle clean and free of oil and grease using mild soap and a damp (not wet) cloth.

● Use only mild soap and damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these harmful solvents include: gasoline, turpentine,

lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia,

and household detergents containing ammonia.

● The plastic table kerf plate insert should be replaced if damaged to reduce the risk of chips lodging in the slot and catching in the blade.

● Lubrication is done at the factory and with the exception of the slide bearings, should not be necessary again under normal use.

● An authorized repair center should do any repairs, modication, or maintenance that involve disassembling the saw.

● Any damage to the tool should be corrected at an authorized repair center. Contact General International for all repairs.

WARNING! Never use ammable or combustible solvents around tools.

WARNING! To reduce the risk of injury, electric shock and damage to

the tool, never immerse your tool in liquid or allow liquid to ow inside the tool.

ENGLISH

PARTS LIST

Part No.Description

1 Rubber foot 2 Screw 3 Spring washer 4 Washer 5 Workpiece support 6 Retain ring 7 Pressing plate 8 Shaft 9 Hexagon socket screw 10 Leg 11 Self-lock nut 12 Washer 13 Dial for turntable 14 Base plate 15 Hexagon socket screw 16 Knob 17 Knurled screw 18 Clamping device 19 Spring washer 20 Hexagon socket head cap

screw 21 Washer 22 Rubber gasket 23 Spring 24 Steel ball 25 Stop rail 26 Phillips pan head screw 27 Spring washer 28 Pointer 29 Nut 30 Ratchet tightening handle 31 Washer 32 Screw 33 Locking lever 34 Turntable 35 Hexagon socket screw 36 Hexagon socket screw 37 Shaft 38 Nut 39 Cantilever support 40 Hexagon socket head cap

screw 41 Washer 42 Self-lock nut 43 Dustproof gasket 44 Washer 45 Cushion 46 Dust proof plate 47 Locked sheath 48 Slide bearing 49 Orientation sheath

Part No.Description

50 Scale 51 Pointer 52 Cantilever seat 53 Hexagon bolt 54 Hexagon head bolt 55 Washer 56 Lower blade receiver 57 Hexagon head bolt 58 Locking handle 59 Adjustable support 60 Handle cap 61 Phillips pan head screw 62 Hexagon socket head cap

screw 63 Handle 64 Phillips pan head screw 65 Battery box 66 Switch 67 Upper handle 68 Phillips pan head screw 69 Cable shield 72 Strain relief plate 73 Connection bank 74 Trigger 75 On/Off switch 76 Lower handle 77 Dust bag 78 Brush cover 79 Carbon brush 80 Phillips pan head screw 81 Brush holder 82 Motor cover 83 Hexagon socket screw 84 Phillips pan head screw 85 Bearing cover 86 Bearing 87 Stator 88 Fan cover 89 Rotor 90 Fan 91 Bearing 92 Hexagon socket head cap

screw 93 Knob 94 Machine head 95 Shaft lock 96 Sheath 97 Spring support 98 Socket 99 Self-lock nut 100 Guard cover plate

Part No.Description

101 Retractable blade guard 102 Bearing 103 Gear 104 Output shaft 105 Key 106 Retaining ring 107 Retaining ring 108 Bushing 109 Spring 110 Hexagon head bolt 111 Phillips pan head screw 112 Washer 113 Phillips pan head screw 114 Inner blade ange 115 Bearing bafe 116 Bearing seat 117 Cushion 118 Bearing 119 Nut 120 Shield 121 Cushion 122 Hexagon socket head cap

screw 123 Spring 124 Support 125 Phillips pan head screw 126 Phillips pan head screw 127 Laser 128 Laser seat 129 Saw blade 130 Outer blade ange 131 Hexagon socket head cap

screw 132 Pin 133 Spring 134 Pin knob 135 Lock pin 136 Shaft 137 Wave spring washer 138 Lock knob 139 Retaining pin 140 Sliding guide 141 Washer 142 Guide seat 143 Fixed ake 144 Thin nut 145 Hexagon socket screw 146 Support arm 147 Phillips pan head screw 148 Connector for guard 149 Hexagon socket screw 150 Wave washer

ENGLISH

1410211

MS3005 man v.1410211

Modèle #

MANUEL D’INSTRUCTIONS ET D’ASSEMBLAGE

DEPUIS

Scie à onglets

combinée à glissière

CARACTÉRISTIQUES

● Guide laser pour des coupes précises

● Poignée confortable en «D» horizontale

● À double rails coulissants pour la rigidité

● Coupes en biseau jusqu’a 45 degrés à gauche

● Coupes d’onglet jusqu’a 45 degrés à gauche et à droite

● Lame de scie de 10 po à pointes au carbure

● Moteur puissant de 15 ampères

● Comprend : étau et rallonges latérales de table

SPÉCIFICATIONS

● Moteur : 120 V ~ 60 Hz 15 A

1.8 kW

● Vitesse sans charge : 4 400 tr/min

● Cut capacities:

● Coupe droite à 90 degrés : 3-1/8 po H x 11-3/4 po L (80 mm x 300 mm)

● Coupe d’onglet à 45 degrés : 3-1/8 po H x 7-7/8 po L (80 mm x 200 mm)

● Coupe d’onglet et en biseau combine à 45 et 45 degrés : 1-5/8 po H x 7-7/8 po L (40 mm x 200 mm)

● Homologué ETL

● Poids net : 29 lb (13 kg)

de 10 po

MS3005

FRANÇAIS

1410211

NOUS VOUS REMERCIONS

d’avoir choisi la scie à onglets combinée à glissière de 10 po, modèle MS3005 de General International. Cette machine a été soigneusement testée et inspectée avant de vous être expédiée, et moyennant une

utilisation et un entretien adéquats, elle vous procurera un service able pendant de nombreuses années. An d’obtenir un rendement optimal et

une utilisation sans problème, et d’optimiser votre investissement, veuillez prendre le temps de lire ce manuel avant d’assembler, d’installer et d’utiliser la machine.

Ce manuel vise à vous familiariser avec l’utilisation sécuritaire, les

fonctions élémentaires et les caractéristiques de cette scie ainsi qu’avec le réglage, l’entretien et l’identication de ses parties et composantes. Il n’est pas conçu pour remplacer un enseignement théorique sur le travail

ni pour offrir à l’utilisateur une formation en la matière. En cas de doute concernant la sécurité d’une opération ou d’une procédure, demandez

l’aide d’une personne qualiée avant d’entamer le travail. Une fois que vous avez lu ces instructions, conservez ce manuel aux ns

de consultation ultérieure.

GARANTIE DE GENERAL® INTERNATIONAL

Toutes les composantes des machines de General® International sont soigneusement inspectées durant chacune des étapes de production, et

chaque unité est inspectée en profondeur une fois l’assemblage terminé.

GARANTIE STANDARD LIMITÉE DE 2 ANS

En raison de son engagement envers la qualité et la satisfaction du

consommateur, General® International accepte de réparer ou de remplacer

toute pièce qui, suite à l’examen, se révèle défectueuse quant aumatériel et au ni d’exécution pour une période de 2 ans (24 mois) suivant la date

d’achat. Pour se prévaloir de la garantie, l’acheteur doit retourner toutes les pièces défectueuses port payé à General® International. Les réparations effectuées sans le consentement écrit de General® International annuleront la garantie.

CLAUSE DE NON-RESPONSABILITÉ

L’information et les caractéristiques présentées dans ce manuel se rapportent à la machine telle qu’elle est sortie de l’usine au moment de

mettre sous presse. En raison de son souci d’amélioration constante,

General International se réserve le droit de modier des composantes, des pièces ou des caractéristiques de la machine si cela est jugé nécessaire, sans préavis et sans obligation d’effectuer ces modications sur les machines déjà vendues.On prend soin de s’assurer à l’usine que les caractéristiques et l’information présentées dans ce manuel correspondent à la machine avec laquelle il est fourni. Toutefois, en raison de commandes spéciales et de modications réalisées

“hors de l’usine,” une partie ou la totalité de l’information contenue dans

ce manuel peut ne pas s’appliquer à votre machine. De plus, comme il se peut que plusieurs générations de ce modèle de scie. et plusieurs versions de ce manuel soient en circulation, il est possible que

ce manuel ne décrive pas exactement votre machine si vous possédez une version antérieure ou ultérieure. Si vous avez des doutes ou des

questions, veuillez communiquer avec votre détaillant ou notre ligne de soutien technique et mentionner le numéro de modèle et de série de votre machine an d’obtenir des éclaircissements.

DEMANDE DE RÉCLAMATION

Pour présenter une demande de réclamation en vertu de notre Garantie Standard Limitée de 2 ans, ou en vertu de notre Garantie Limitée à Vie, toute pièce, composante ou machinerie défectueuse doit être retournée, port payé, à General® International, ou encore à un distributeur, un centre de réparation ou tout autre emplacement situé près de chez vous et désigné par General® International. Pour plus d’informations ou si vous avez besoin d’aide pour remplir une demande de réclamation, contactez notre département de service au 1-888-949-1161.

FRANÇAIS

Une copie de la preuve d’achat originale ainsi qu’une lettre (un formulaire

de réclamation de garantie peut vous être fourni sur demande par General® International ou par un distributeur agréé) spéciant clairement le modèle et le numéro de série de l’unité (si applicable), et faisant état de la plainte ou du défaut présumé, doivent être jointes au produit retourné.

CONDITIONS ET EXCEPTIONS

Cette couverture ne s’applique qu’au premier acheteur. Un enregistrement préalable de la arantie n’est pas requis. Par contre, une preuve d’achat – soit une copie du coupon de caisse ou du reçu original, sur lequel gurent la date et le lieu d’achat ainsi que le prix payé – doit être fournie lors de la

réclamation.

La Garantie ne couvre pas les défaillances, bris ou défauts qui, après

examen par General® International, sont considérés comme étant directement ou indirectement causés par ou résultant de: une utilisation

incorrecte, un entretien inadéquat ou l’absence d’entretien, un usage

inapproprié ou abusif, la négligence, un accident, des dommages survenus durant la manutention ou le transport, ou encore l’usure normale ou la détérioration des pièces et composantes considérées, de façon générale, comme étant des consommables. Les réparations effectuées sans le consentement écrit de General® International annuleront toute garantie.

LISEZ TOUTES LES INSTRUCTIONS AVANT L’UTILISATION

CONSERVEZ CES INSTRUCTIONS

Merci d’avoir fait l’acquisition de votre scie à onglets combinée à glissière

de 10 po. Avant d’essayer de faire fonctionner votre nouvel outil, veuillez lire les instructions au complet. Vous aurez besoin de ces instructions pour les avertissements de sécurité, les précautions, l’assemblage, le fonctionnement, les procédures d’entretien, la liste des pièces et les schémas des pièces. Gardez votre facture avec ces instructions. Écrivez votre numéro de facture à l’intérieur de la page couverture. Gardez les

instructions ainsi que la facture dans un endroit sûr et sec pour référence

future.

LES avertissements, les précautions et les instructions discutés dans ce manuel ne peuvent pas couvrir toutes les conditions et les situations qui pourraient survenir. L’utilisateur se doit de comprendre que le bon sens ainsi que la prudence sont des facteurs qui ne peuvent être incorporés

dans ce produit, mais peuvent être fournis par l’utilisateur lui-même.

TABLES DES MATIÈRES

● Règles de sécurité et directives 19

● Assemblage 22

● Description fonctionelle 22

● Installation 24

● Mode d’emploi 24

● Branchement de l’alimentation 24

● Utilisation de la scie 25

● Mise en marche 25

● Modes de coupe 25

● Entretien 27

● Enlèvement et remontage de la lame 27

● Réglage de profondeur de coupe maximale 28

● Remplacement des brosses de charbon 28

● Étalonnage de coupe 28

● Entretien préventive 29

● Liste de pièces 31

FRANÇAIS

1410211

LES DE SÉCURITÉ ET DIRECTIVES

L’objectif des symboles de sécurité est d’attirer votre attention sur les

risques potentiels. Les symboles de sécurité, ainsi que les explications les

accompagnant, nécessitent votre attention et votre compréhension. Les avertissements de sécurité n’éliminent pas d’eux-mêmes tous les dangers.

Les instructions ou les avertissements qu’ils donnent ne sont pas un

remplacement aux mesures de prévention d’accident appropriées.

DANGER!

évitée, causera de sérieuses blessures ou la mort

AVERTISSEMENT!

elle n’est pas évitée, pourrait causer de sérieuses blessures ou la mort.

ATTENTION: Indique une situation à risque imminent, laquelle si elle

n’est pas évitée, peut causer des blessures mineures ou des blessures légères. Il peut aussi être utile de demeurer alerte au sujet des pratiques non sécuritaires qui pourraient causer des dommages à la propriété.

Indique une situation à risque imminent, laquelle si elle n’est pas

Indique une situation à risque imminent, laquelle si

AVERTISSEMENTS

1. CONSERVEZ L’AIRE DE TRAVAIL PROPRE. Le désordre invite les

blessures.

2. SOYEZ CONSCIENT DE VOTRE ENVIRONNEMENT DE TRAVAIL. Ne

pas utiliser les outils motorisés dans des endroits humides, mouillés ou

insufsamment éclairés. Ne pas exposer vos outils à la pluie. Conservez

l’aire de travail bien éclairée. Ne pas utiliser les outils en présence de

gaz ou de liquides inammables.

3. CONSERVEZ LES ENFANTS ET LES SPECTATEURS À L’ÉCART.

Tous les enfants doivent être tenus à l’écart de l’aire de travail. Ne leur permettez pas de toucher les machines, les outils ou les cordes de rallonge. Les visiteurs peuvent causer une distraction et on doit les protéger contre les blessures corporelles.

4. LES OUTILS MIS À LA TERRE DOIVENT ÊTRE BRANCHÉS DANS

UNE PRISE QUI ELLE-MÊME A ÉTÉ INSTALLÉE ET MISE À LA TERRE ADÉQUATEMENT. Si l’outil avait un problème électrique, la

mise à la terre offre un cheminement de faible résistance transportant l’électricité à la mise à la terre loin de l’opérateur. Ne jamais enlever la

broche de mise à la terre ou modier la che. En cas de doute quant

à l’installation appropriée de la mise à la terre, consultez avec un

électricien qualié.

5. PRÉVENEZ LES CHOCS ÉLECTRIQUES. Éviter le contact de votre

corps avec les surfaces mises à terre : tuyaux, radiateurs, cuisinières

et réfrigérateurs. Si votre corps est mis à la terre, le risque de choc électrique est augmenté. Si vous effectuez des travaux dans les secteurs où des ls électriques sous tension pourraient être touchés, tentez de déterminer s’il y a un risque de choc électrique. Mais en toute

circonstance, NE PAS TOUCHER AUCUNE PARTIE MÉTALLIQUE DE L’OUTIL durant son usage. Toujours tenir l’outil par la poignée en

plastique pour prévenir les chocs électriques en cas de contact avec un l sous tension.

6. NE PAS ABUSER LE CORDON. Ne jamais transporter votre outil par le

cordon ou tirer sur le cordon pour le débrancher. Protégez le cordon des sources potentielles de dommage : La chaleur, l’huile et les solvants, les rebords aiguisés ou les pièces mobiles. Remplacez les cordons endommagés immédiatement.

7. POUR LE TRAVAIL À L’EXTÉRIEUR, TOUJOURS UTILISER

UNE CORDE DE RALLONGE HOMOLOGUÉE POUR L’USAGE À L’EXTÉRIEUR. Une corde de rallonge homologuée pour usage à

l’extérieur doit porter la marque « W-A » ou « W ».

FRANÇAIS

8. NE PAS EXPOSER LES OUTILS ÉLECTRIQUES À L’HUMIDITÉ. La

pluie ou les conditions humides peuvent causer l’inltration d’eau dans l’outil et il peut alors y avoir un risque de choc électrique.

9. ASSUREZ-VOUS QUE LA CORDE DE RALLONGE QUE VOUS UTILISEZ EST DE CALIBRE SUFFISANT POUR SA LONGUEUR.

Total Extension Cord Length

Amp Rating Feet Meters Feet Meters Feet Meters Feet Meters

3-10 amp 18 ga. 16 ga. 14 ga. 14 ga.

10.1 - 12 amp 16 ga. 16 ga. 14 ga. 14 ga.

12.1 - 16 amp 14 ga. 12 ga. Not Recommended

25 8 50 15 100 30 125 40

Use only UL or CSA approved extension cords

10. REMISEZ L’ÉQUIPEMENT QUI N’EST PAS UTILISÉ. REMISEZ L’ÉQUIPEMENT dans un endroit sec pour empêcher la rouille. L’équipement devrait aussi être remisé dans un endroit haut ou sous clé, hors d’atteinte de la portée des enfants.

11. NE PAS FORCER L’OUTIL. Il fera un meilleur travail, de manière plus

sécuritaire, au rythme pour lequel il est conçu.

12. UTILISEZ L’OUTIL APPROPRIÉ. Ne pas forcer un petit outil ou un accessoire à faire le travail d’un outil industriel plus gros. Ne pas utiliser

un outil à une n pour laquelle il n’a pas été conçu.

13. HABILLEZ-VOUS DE MANIÈRE APPROPRIÉE. Ne pas porter de vêtement ample ou de bijoux. Ils peuvent être attrapés par les pièces mobiles. Des gants de protection à l’épreuve de la conductivité

électrique et des souliers antidérapants sont recommandés durant le

travail. Portez un couvre-tête de protection pour recouvrir les cheveux longs et prévenir les emmêlements.

14. PROTÉGEZ VOS YEUX. Utilisez un masque qui recouvre le visage

tout entier si le travail que vous effectuez produit de la limaille métallique, de la poussière ou des éclats de bois. Des lunettes de sécurité sont appropriées dans les autres situations. Portez un masque à poussière propre si le travail implique la création d’une quantité appréciable de poussière ne ou à gros grains.

15. FIXEZ SOLIDEMENT LA PIÈCE DE TRAVAIL. Utilisez des pinces ou un étau pour tenir la pièce de travail. C’est beaucoup plus sécuritaire

que l’usage de vos mains et ceci libère vos deux mains pour contrôler

l’outil.

16. NE PAS VOUS ÉTIREZ. Conservez vos pieds sur le sol et maintenez

votre équilibre en tout temps. Ne vous avancez pas au-dessus ou à travers les machines qui sont en mode de fonctionnement.

17. MAINTENEZ L’OUTIL EN BON ÉTAT. Conservez l’outil eflé et propre pour une meilleure performance et plus de sécurité. Observez les

instructions pour la lubrication et la performance sécuritaire. Respectez les directives de lubrication et de changement des accessoires.

Conservez les poignées propres, sèches et libres d’huile et de graisse.

18. ÉVITEZ LA MISE EN MARCHE ACCIDENTELLE. Assurez-vous que l’interrupteur est à la position « ARRÊT » avant de brancher l’outil.

19. TOUJOURS VÉRIFIEZ ET RETIREZ LES CLÉS DE RÉGLAGE ET

LES CLÉS ANGLAISES AVANT DE METTRE L’OUTIL EN MARCHE.

Laissez en place, ces pièces peuvent se détacher de la pièce qui tourne

et causer des blessures.

20. NE PAS UTILISER L’OUTIL SI L’INTERRUPTEUR « EN MARCHE / ARRÊT » NE FONCTIONNE PAS CORRECTEMENT. Faire réparer

votre outil avant de l’utiliser.

21. DÉBRANCHEZ L’OUTIL DE LA PRISE DE COURANT AVANT DE FAIRE LES RÉGLAGES. Les changements de pièce ou d’accessoire

peuvent être dangereux si l’outil peut être activé accidentellement.

22. SOYEZ ALERTE. SURVEILLEZ VOS MOUVEMENTS ET UTILISEZ

LE SENS COMMUN. N’utilisez pas un outil quand vous êtes fatigué.

23. EXAMINEZ POUR DES PIÈCES ENDOMMAGÉES. Avant d’utiliser

cet outil, toute pièce qui est endommagée devrait être soigneusement examinée pour s’assurer qu’elle fonctionnera adéquatement et qu’elle

FRANÇAIS

1410211

remplira sa fonction. Vériez pour l’alignement et le coincement des

pièces mobiles, le bris des pièces, les montures et toutes autres

conditions qui pourraient affecter son fonctionnement. Examinez les vis et resserrez celles qui sont relâchées. Toute pièce qui est endommagée

devrait être correctement réparée ou remplacée par le centre de service

autorisé, sauf si autrement indiqué ailleurs dans le manuel

24. PIÈCES DE RECHANGE. Pour le service, n’utilisez que des pièces de

rechange identiques seulement.

25. SERVICE ET RÉPARATION DOIVENT ÊTRE EFFECTUÉS PAR DES TECHNICIENS QUALIFIÉS À UN CENTRE DE SERVICE AUTORISÉ.

Des outils qui ne sont pas réparés adéquatement peuvent causés un

choc ou des blessures graves.

MESURES DE SÉCURITÉ SPÉCIFIQUES POUR LA SCIE À ONGLETS COMBINÉE

● BOIS SEULEMENT. La scie a été conçue pour couper le bois seulement.

● LES LAMES DE SCIE ENDOMMAGÉES OU VOILÉES ne devraient

pas être utilisées. Elles sont déséquilibrées et peuvent donc

endommager la scie ou causer des blessures corporelles.

● UTILISEZ LA SCIE SEULEMENT SI LE PROTECTEUR EST EN PLACE. Le protecteur protège l’utilisateur contre les copeaux de sciage

et des pièces brisées de la lame qui peuvent être projetées suite à un

bris lors de l’utilisation.

● REMPLACEZ PLAQUES DE COUPE DE LA TABLE S’IL EST USÉ. Une usure excessive augmente la possibilité de blessures causées par

le débris projeté. Lorsque vous devez régler la scie à un nouvel angle, vériez que la scie ne coupera pas dans l’insert, le guide arrière ni

toute autre partie de la scie à cause d’un mauvais alignement.

● UTILISEZ TOUJOURS LA CLÉ POUR LAME pour serrer la lame sur l’arbre.

● CONNECTEZ VOTRE SCIE À ONGLETS À UN SYSTÈME DE

● DÉPOUSSIÉRAGE, si possible. Sinon, utilisez le sac à poussière fourni avec l’outil et videz-le régulièrement.

● UTILISEZ UNE LAME DE SCIE QUI CONVIENT AU TRAVAIL À EXÉCUTER ET À LA MATIÈRE À COUPER.

● UTILISEZ TOUJOURS LES RALLONGES DE TABLE ET DES SERRES DE MAINTIEN DE SERRAGE pour immobiliser le matériel lors du sciage de longues pièces.

● COUPEZ SEULEMENT EN GLISSANT LA TÊTE DE COUPE DE L’AVANT VERS L’ARRIÈRE. Le matériel devrait être placé fermement contre le guide et la table. Le mouvement de rotation de la lame de scie devrait forcer le matériel vers le bas, contre la table, et vers l’arrière, contre le guide en effectuant la coupe. Si vous coupez dans le sens inverse, ou si vous tirez la tête de coupe et la lame vers vous

en effectuant la coupe, cela risque de faire grimper la lame sur le bois à couper, ce qui pourrait causer un contre-coup. Si cela se produit, la

tête de coupe peut sauter de votre main, ou le bois à couper peut être

projeté, ce qui risque de causer des blessures graves.

● NE PAS METTRE L’OUTIL EN MARCHE SI LA LAME EST EN CONTACT AVEC LE MATÉRIAU À COUPER. LE MOUVEMENT DE

LA LAME PEUT FAIRE sauter la scie brusquement et pourrait causer

des blessures.

● SI VOUS EFFECTUEZ UNE COUPE UTILISANT QU’UNE SEULE

MAIN, assurez-vous que votre main libre est éloignée de la zone de

coupe.

FRANÇAIS

CONSEIL DE SANTÉ: Certaines poussières créées par l’utilisation d’outils électriques tels que sableuse, scie, meule et autre activité de

construction peuvent contenir des produits chimiques pouvant causer le cancer ou des malformations à la naissance ainsi que des torts au système reproducteur.

Certains exemples de ses produits chimiques sont : ─ le plomb des peintures à base de plomb, ─ la silice cristallisée provenant des briques et du d’autres produits de maçonnerie et ─ l’arsenic et le chrome du bois de construction traité chimiquement. Vos risques d’exposition varient selon la fréquence à laquelle vous

effectuez ce type de travail. Pour réduire votre exposition à ces produits chimiques, travaillez dans un endroit bien ventilé et travaillez avec des équipements de sécurité approuvés, tels

spécialement conçus

pour ltrer les particules microscopiques.

que les masques antipoussiéres

ciment ainsi que

CONSIGNES DE SÉCURITÉ RELATIVES AUX RAYONS LASER

1. Ne regardez pas directement la source du rayon laser. Vous risquez de subir des dommages aux yeux si vous regardez délibérément la source du rayon laser.

2. Le rayon laser utilisé dans ce système est un laser de Classe II de 1 mW avec des longueurs d’ondes maximales de 650 nm. ÉVITEZ TOUTE EXPOSITION DIRECTE DES YEUX.

3. Le laser doit être utilisé et entretenu conformément aux instructions du fabricant :

● Ne pointez jamais le rayon laser en direction d’une personne ou d’un

objet autre que l’ouvrage.

● Ne projetez pas le rayon laser dans les yeux de quelqu’un d’autre.

● Assurez-vous toujours que le rayon laser est dirigé vers un ouvrage

sans surfaces rééchissantes, parce que le rayon laser risquerait alors d’être projeté dans vos yeux ou dans les yeux de quelqu’un d’autre.

L’utilisation de commandes ou de réglages, ou l’exécution de procédures

autres que ce qui est indiqué ici risquerait de causer une exposition à des

rayonnements dangereux.

ASSEMBLAGE

RETIREZ TOUTES LES PIÈCES DE LA BOÎTE

Votre scie à onglets combinée à coulisse est complètement assemblée

dans la boîte, sauf les rallonges de table et quelques petits accessoires.

DESCRIPTION FONCTIONELLE

● Pour libérer la tête de coupe de sa position d’entreposage et d’expédition, poussez légèrement sur la tête et tirez sur le bouton à

ressort de verouillage de la tête (I, g.1), situé du côté droit, derrière le moteur. Tournez-le d’un quart de tour jusqu’à ce que l’axe de l’arbre se repose dans la petite rainure pour assurer que le bouton reste sorti.

● Pour déverrouiller la coulisse, dévissez partiellement la vis de blocage du chariot à coulisse (J, g.1 et 2) un petit bouton du côté droite du

chariot à coulisse.

● Pour déverrouiller le réglage de l’angle de la tête (biseau), desserrez

le levier de réglage de chanfrein (F, g.1) situé à l’arrière de la scie. Verrouillez-le une fois que la lame est inclinée à l’angle désiré.

FRANÇAIS

1410211

A Rallonge latérale de table

gauche

B Vis à retenue de l’attache de

retenue C Support de scie arrière D Bouton pour réglage n de

l’attache de retenue E Bouton pour réglage

approximatif de l’attache de

retenue F Poignée de verrou de biseau G Indicateur de biseau H Coulisses I Bouton de verouillage de la

tête J Vis de blocage du chariot à

coulisse K Conduite à poussièrres L Levier de relevage pour

protège-lame M Poignée de transport N Poignée en «D» horizontale O Déclencheur P Couvercle vissée de balai Q Bouton de blocage du mandrin R Protège-lame auto-rétractable S Levier de réglage de l’onglet T Rallonge latérale de table droit U Guide laser V Echelle de biseau W Levier de réglage d’onglet X Indicateur d’onglet Y Echelle d’onglet Z Plaque d’arrêt de

gravure AA

Vis de réglage de profondeur

de gravure

FRANÇAIS

INSTALLATION

AVERTISSEMENT! Toujours débrancher l’outil de la source

d’alimentation avant de faire des ajustements, de l’entreposer, de faire l’entretien ou de changer des accessoires. De telles mesures

préventives de sécurité réduisent le risque de démarrage

accidentel de l’outil.

COLLECTE DE POUSSIÈRE DE COUPE

Le fonctionnement de cette machine se fait de façon plus pratique et plus

sécuritaire avec un système de collecte de poussières.

1. Raccordez le boyau d’un système de collecte de poussière (non fourni) à la buse située à l’arrière du garde protecteur.

2. Si un système de collecte de poussières n’est pas disponible ou interférerait avec la pièce de travail, raccordez le sac à poussière (K,

g.1) fourni sur la buse à l’arrière du garde protecteur.

3. À chaque fois que le sac sera à moitié rempli de bran de scie, retirez le et ouvrez sa fermeture éclair du fond.

4. Videz complètement le bran de scie.

SERRE DE MAINTIEN

1. La serre de maintien incluse peut être installée dans l’un ou l’autre des deux trous situés juste derrière les extrémités du guide.

2. Insérez sa tige dans le trou puis serrez la vis de rétention à ailettes

(B, g.1). Deux rainures autour de la tige permettent son maintien

vertical par la vis à ailette tout en lui permettant de tourner pour installer facilement la serre de maintien du travail.

3. Le bras de la serre de maintien se positionne latéralement et en hauteur avec le bouton à la partie supérieure à l’arrière de la serre pour s’adapter à l’épaisseur et la forme de la pièce de travail.

4. Pressez la pièce de travail contre le guide et faites la glisser à la position de coupe désirée.

5. Serrez le bouton de serre de maintien (D, g.1) pour bloquer la pièce de travail.

RALLONGES DE LA TABLE

Deux rallonges latérales de la table de travail (A et T, g.1) sont incluses

avec votre scie pour supporter les longues pièces à travailler.

1. Chacune s’insère dans deux trous sur l’un ou l’autre des côtés de la table.

2. Les deux rallonges s’insèrent complètement dans la base de la scie

pour remisage pratique et compact ou se tirent hors de celle-ci pour

allonger de la surface de support.

3. Des boulons de blocage des rallonges se trouvent de part et d’autre sur l’arrière de la table.

4. Une rallonge semblable s’insert à l’arrière de la scie comme un stabilisateur pour l’empêcher basculer en arrière.

MODE D’EMPLOI

BRANCHEMENT DE L’ALIMENTATION

EXIGENCES DE PUISSANCE

Cet outil est conçu pour fonctionner sur une source d’alimentation de 120 volts, 60 Hz, de courant alternatif monophasé (CA) protégé par un

disjoncteur de 15 A à coupure différée. Il est recommandé qu’un électricien qualié vérie le VOLTAGE RÉEL à la prise de courant dans laquelle l’outil sera branché an de conrmer aussi si la mise à la terre est correctement

effectuée. L’utilisation d’un circuit de taille approprié peut éliminer le

déclenchement du disjoncteur lorsque vous utilisez votre outil.

ATTENTION: NE FAITES PAS FONCTIONNER CET OUTIL si le voltage de la source d’alimentation RÉELLE est inférieur à 105 volts CA ou supérieur à 132 volts CA. Contactez un technicien qualié si ce problème existe. Une performance inappropriée et/ou des dommages à l’outil peuvent se produire s’il fonctionne sous une tension excessive ou

inadéquate.

FRANÇAIS

1410211

BRANCHEMENT À UNE SOURCE D’ALIMENTATION

Consultez un électricien qualié pour l’installation d’une prise de courant

approprié à la source d’alimentation. Cet outil doit être mis à la terre

pendant son utilisation an de protéger l’opérateur des décharges électriques. Si vous n’êtes pas certain que votre prise de courant est correctement mise à la terre, faites-la vérier par un électricien qualié. Assurez-vous que l’outil est en mode ARRÊT lorsque vous branchez le

cordon d’alimentation à une prise de courant correctement mise à la terre de 120 volts, 60 Hz, monophasés, 15 A.

UTILISATION DE LA SCIE

Pour commencer à utiliser votre scie, vous devrez la déballer, lire les instructions de montage et d’utilisation, et l’installer sur un établi, puis

vérier que tous ses accessoires sont adéquatement montés.

AVERTISSEMENT! Pour l’utiliser, portez toujours les articles/ vêtements de sécurité d’usage. Pour votre sécurité, retirez les copeaux/

petites pièces de matériau travaillé etc. de la table avant de faire une nouvelle opération.

MISE EN MARCHE

1. Débloquez la scie de ses points d’attache à l’emballage ainsi que ses différents accessoires.

2. Assurez vous que tous ses accessoires ont adéquatement été montés,

que ses boulons sont bien serrés et que toutes les clés de réglage/

serrage ont été retirées de la scie.

3. Branchez la che du cordon de la scie dans une prise d’alimentation.

4. Allumez la guide de coupe laser, en utilisant l’interrupteur sur la surface

supérieur de la poignée, à droite de la poignée de transport (M, g.1).

5. La scie étant en position élevée le garde lame complètement descendu,

appuyez sur la gâchette dans la poignée pour démarrer la scie.

6. Attendez que le moteur atteigne sa pleine vitesse.

7. Abaissez la scie pour débuter la coupe. Le garde de sécurité transparent se étractera alors de lui-même.

AVERTISSEMENT! Le matériel devrait être placé fermement contre le

guide et la table.

8. Après la coupe, laissez revenir la scie à sa position élevée. Le garde

protecteur se refermera automatiquement.

9. La scie s’arrêtera lorsque vous relâcherez la gâchette.

10. Eteignez le laser.

MODES DE COUPE

L’utilisation du laser pendant l’une des procédures suivantes est facultative.

COUPE VERTICALE

1. Amenez le chariot à coulisse le plus loin possible vers l’arrière et

verrouillez le en place en serrant sa vis de blocage (J, g.1 et 2).

2. Avec le levier de réglage de chanfrein (F, g.1) à verrou, bloquez la tête de coupe à un angle de 0° en position élevée.

3. Bloquez la rotation de la table à 0° en serrer le volant de blocage de

l’onglet (S, g.1 et 2).

4. Faites démarrer la scie et attendez qu’elle atteigne sa vitesse maximale.

5. Descendez lentement le bras d’abaissement de la scie. Laissez la lame passer en travers du matériel. Ne forcez pas l’outil.

6. Après la coupe, relâchez la gâchette et attendez que la lame arrête de tourner puis relevez la poignée de déplacement vertical.

Ceci est une bonne méthode pour les coupes complètes sur de petites pièces.

COUPE À ONGLET

1. Amenez le chariot à coulisse le plus loin possible vers l’arrière et

verrouillez le en place en serrant sa vis de blocage (J, g.1 et 2).

2. Avec le levier de réglage de chanfrein (H, g.1 et 2) à verrou, bloquez la

FRANÇAIS

tête de coupe à un angle de 0° en position élevée.

3. Dévisser le volant de blocage de l’onglet (P, g.1 et 2) et avec le levier

de réglage de l’onglet (S, g.1 et 2) placer la table de coupe a 45

degrés, gauche ou droit. Des crans de sélection se trouvent aux angles de 0°, 15° 22,5°, 30°, et 45°, sur la gauche et la droite.

4. Avec le volant de blocage de l’onglet , serrez fermement la table à l’angle désiré, particulièrement entre les crans d’arrêt.

5. Faites démarrer la scie et attendez qu’elle atteigne sa vitesse maximale.

6. Descendez lentement le bras d’abaissement de la scie. Laissez la lame passer en travers du matériel. Ne forcez pas l’outil.

7. Après la coupe, relâchez la gâchette et attendez que la lame arrête de tourner puis relevez la poignée de déplacement vertical.

Ceci est une bonne méthode pour les coupes à angle sur de petites pièces

COUPE COMPOSÉE

1. Amenez le chariot à coulisse le plus loin possible vers l’arrière et

verrouillez le en place en serrant sa vis de blocage (J, g.1 et 2).

2. Avec le levier de réglage de chanfrein (H, g.1 et 2) à verrou, bloquez la tête de coupe à un angle de 0° en position élevée.

3. Dévisser le volant de blocage de l’onglet (S, g.1 et 2) et avec le levier

de réglage de l’onglet (W, g.1 et 2) placer la table de coupe a 45

degrés, gauche ou droit. Des crans de sélection se trouvent aux angles de 0°, 15° 22,5°, 30°, et 45°, sur la gauche et la droite.

4. Avec le volant de blocage de l’onglet, serrez fermement la table à l’angle désiré, particulièrement entre les crans d’arrêt.

5. Avec le levier de réglage de chanfrein à blocage, déverrouillez la tête de coupe de sa position de 0° élevée et inclinez la sur la gauche entre 0° et

45° en vous référant à l’échelle de biseau (I, g.1 et 2) et puis verrouillez

la à l’angle désiré.

6. Faites démarrer la scie et attendez qu’elle atteigne sa vitesse maximale.

7. Descendez lentement le bras d’abaissement de la scie. Laissez la lame passer en travers du matériel. Ne forcez pas l’outil.

8. Après la coupe, relâchez la gâchette et attendez que la lame arrête de tourner puis relevez la poignée de déplacement vertical.

Cette méthode est pour les coupes plus élaborées à onglet et chanfreinées sur de petites pièces.

REMARQUE : En position extrême, la serre de maintien doit être déplacée sur le côté droit de la table pour prévenir son interférence avec

la tête de coupe. Avant de faire une coupe, vériez toujours s’il y aura possibilité d’interférence de la serre de maintien ou de toute autre pièce

avec la tête de coupe.

COUPE COULISSANTE

Vous pouvez étendre les coupes décrites ci-dessus à des pièces plus

larges (jusqu’à 10 po pour coupes à angle droit) en desserrant la vis de

blocage du chariot à coulisse et utilisant les méthodes décrites ci-haut,

effectuant la coupe pendant que vous déplacez la tête de l’avant vers le

guide à l’arrière.

1. Dévissez la vis de blocage du chariot à coulisse (J, g.1 et 2) pour permettre le libre glissement du chariot.

2. Tirez le chariot complètement vers vous.

3. Faites démarrer la scie et attendez qu’elle atteigne sa vitesse maximale.

4. Descendez lentement le bras d’abaissement de la scie. Poussez le de

sorte que la tête de coupe s’éloigne de vous en glissant vers le guide à

l’arrière tout en coupant la pièce de travail.

5. Laissez la lame passer en travers du matériel. Ne forcez pas l’outil

6. Après la coupe, relâchez la gâchette et attendez que la lame arrête de tourner puis relevez la poignée de déplacement vertical.

FRANÇAIS

1410211

AVERTISSEMENT! Coupez seulement en glissant la tête de coupe de l’avant vers l’arrière. Le mouvement de rotation de la lame de scie devrait forcer le matériel vers le bas, contre la table, et vers l’arrière,

contre le guide en effectuant la coupe. Si vous coupez dans le sens inverse, ou si vous tirez la tête de coupe et la lame vers vous en effectuant la coupe, cela risque de faire grimper la lame sur le bois à

couper, ce qui pourrait causer un contre-coup. Si cela se produit, la

tête de coupe peut sauter de votre main, ou le bois à couper peut être projeté, ce qui risque de causer des blessures graves.

REMARQUE :

 En position extrême, la serre de maintien doit être déplacée sur le côté

droit de la table pour prévenir son interférence avec la tête de coupe.

Avant de faire une coupe, vériez toujours s’il y aura possibilité d’interférence de la serre de maintien ou de toute autre pièce avec la

tête de coupe.

 Même si la machine possède des indicateurs d’angles, c’est toujours

une bonne pratique de faire une coupe d’essai pour les vérier.

RÉGLAGE DE COUPE POUR ENGRAVURE

Cette scie peut être utilisée pour faire des rainures gravées qui ne

traversent pas l’épaisseur complète de la pièce. La tête de coupe est seulement abaissée en partie et glissée sur la pièce à cette hauteur.

1. Cette profondeur de gravure est mise en place lorsque la plaque d’arrêt de gravure est sortie en la faisant pivoter sur son articulation pour faire engager la vis de réglage de profondeur de gravure.

2. Pour régler la profondeur à laquelle la lame pénétrera durant cette

opération, tirez sur la plaque d’arrêt de gravure pour la faire sortir de sa

position de non utilisation.

3. Poussez complètement vers le bas son bras de manoeuvre. Remarquez

que la vis de réglage de profondeur de gravure est maintenant en

position de limite du déplacement de la tête de coupe vers le bas.

4. Avec une clé hexagonale, tournez la vis de réglage de profondeur de

gravure de sorte que les dents de scie se trouvent au dessus du niveau

de la table à leur point le plus bas, et ce à une hauteur correspondant à la profondeur de gravure désirée sur la pièce.

5. Serrez l’écrou de verrouillage hexagonal sur la tige du boulon de

réglage de profondeur de gravure pour bloquer votre réglage.

6. Vériez la profondeur de votre réglage de profondeur en faisant un essai sur un morceau de rebut du matériau.

7. Au besoin, faites les ajustements nécessaires.

REMARQUE : Cette scie n’est pas conçue pour être utilisée comme

authentique couteau à gravure. Pour faire de larges rainures, utilisez une

lame standard (1/8 po d’épaisseur) et faites plusieurs coupes adjacentes

à la profondeur réglée ou faites une coupe de chaque côté et retirez

manuellement le matériau entre celles-ci.

ENTRETIEN

ENLÈVEMENT ET REMONTAGE DE LA LAME

AVERTISSEMENT! Débranchez toujours l’outil avant de faire un

changement de lame. Assurez vous que le diamètre de l’arbre de rotation et le trou de lame correspondent. N’utilisez que des lames

aiguisées et qui ne sont pas endommagées. Toute lame déformée ou

ssurée doit être immédiatement remplacée.

1. Verrouillez le mécanisme de coulisse de la scie.

2. Verrouillez la tête de la machine dans sa position la plus élevée.

3. La tête de la machine étant en position soulevée, faites pivoter le garde protecteur inférieur vers le haut pour exposer le boulon de serrage de la

lame. Placez la clé à ouverture xe fournie sur le boulon de serrage.

4. Appuyez sur le bouton de verrouillage de rotation du moteur situé à

FRANÇAIS

l’arrière du moteur et gardez le enfoncé.

5. Dévissez le boulon de serrage et retirez le.

6. Retirez rondelle extérieure, la lame à remplacer, l’adaptateur de lame et la rondelle intérieure.

7. Nettoyez les rondelles et l’adaptateur.

8. Placez la rondelle interne et l’adaptateur puis une nouvelle lame sur l’arbre en positionnant les dents dans le sens de rotation du moteur (voir

la èche sur la carcasse).

9. Placez la rondelle extérieure sur l’arbre du moteur.

10. Appuyez sur le bouton de verrouillage de rotation du moteur, installez le boulon de serrage et serrez le.

11. Abaissez le garde protecteur de lame.

RÉGLAGE DE PROFONDEUR DE COUPE MAXIMALE

AVERTISSEMENT! Avant de faire tout réglage, débranchez la

machine de sa prise de courant.

Cette scie est réglée par le manufacturier à une capacité de coupe

maximale pour une lame de 10 po (25,4 cm). Lorsque le diamètre de la lame diminue dû à son aiguisage, réglez la machine en suivant la

procédure suivante :

1. Repoussez le chariot vers l’arrière aussi loin que possible vers le guide.

2. Abaissez complètement le bras de manoeuvre.

3. Avec une clé hexagonale, tournez la vis de réglage de profondeur de

trait de scie de sorte que les dents de la lame dépassent à peine sous la

surface de la table alignée sur la face avant du guide.

4. Assurez vous que la scie est bien débranchée de sa prise de courant, faites tourner la lame à la main et abaissez le bras de manoeuvre à sa

position la plus basse pour vérier que la lame ne touche à rien sous la

table. Si nécessaire, réglez la lame légèrement plus haute.

5. Serrez l’écrou de verrouillage hexagonal sur la tige du boulon de

réglage de profondeur de trait de scie pour bloquer votre réglage.

REMPLACEMENT DES BROSSES DE CHARBON

AVERTISSEMENT! Avant de faire toute inspection ou entretien de la

scie, coupez l’alimentation et débranchez la scie de la prise.

1. Vériez et retirez régulièrement les brosses de charbon.

2. Retirez les capuchons à l’aide d’un tournevis.

3. 2. Remplacez-les lorsqu’elles sont usées au-delà de la marque 1/4

(g.4).

4. Retirez les brosses usées. Insérez les nouvelles et apposez les capuchons.

5. Remplacez les deux brosses à charbon en même temps.

6. Gardez les brosses de charbon propres et libres de glisser dans les étuis.

ÉTALONNAGE DE COUPE

Toute déviation d’angle d’onglet ou de chanfrein sur le réglage est

augmenté lorsque transposé sur la largeur de la coupe effectuée. Comme

les vétérans du travail sur bois le disent : une coupe précise se réalise

davantage lorsque vous faites une coupe d’essai sur un morceau de

bois de rebut en premier. Cette scie est munie de crans d’arrêt pour des réglages d’angles rapides mais ils servent principalement aux travaux acceptant une certaine tolérance.

Pour augmenter la précision des réglages de votre scie à onglets, vous

pouvez faire certains réglages de nition.

FRANÇAIS

1410211

REMARQUE : Lors de travaux, assurez vous que toutes les serres de maintien du travail sont serrées et que les réglages sont verrouillés. Ceci

réduira les erreurs dues au dérapage soit de la pièce, soit des réglages.

RÉGLAGE FIN DE L’ANGLE DE ROTATION POUR ONGLET

1. Le guide est xé avec quatre boulons à tête pour clé Allen.

2. Desserrez ces boulons et le guide pourra glisser. Il pourra aussi

s’incliner légèrement d’un côté ou de l’autre.

3. À l’aide d’une équerre, étalonnez le guide à 90 degrés de la ligne de coupe au cran de 0° et resserrez les boulons.

Une fois que le guide sera d’équerre avec la lame, l’indicateur d’angle

d’onglet rouge pourra être ajusté pour représenter les angles exacts de la façon suivante :

1. Desserrez la vis à tête Phillips et replacez l’indicateur exactement sur 0 degrés.

2. Resserrez la vis.

RÉGLAGE FIN DE L’ANGLE DE CHANFREIN

1. À l’arrière de la scie, de chaque côté des pivots du bras d’articulation se trouvent deux boulons de réglage de profondeur à tête pour clé Allen.

2. Desserrez leur écrou de blocage et les boulons pourront être vissés ou dévissés pour régler les butées d’arrêt à 0° et 45° de chanfrein (vertical ou 90 degrés de la surface de coupe)

3. Vériez les réglages avec une équerre contre la lame.

4. Une fois que les angles seront corrigés, resserrez les écrous de blocage des boulons de réglage.

Une fois que l’angle de chanfrein sera correct, l’indicateur d’angle de

chanfrein rouge situé à l’arrière pourra être ajusté pour représenter les angles exacts de la façon suivante :

1. Desserrez la vis à tête Phillips et replacez l’indicateur exactement sur 0

degrés lorsqu’il fera contact avec la butée verticale.

2. Resserrez la vis.w.

ENTRETIEN PRÉVENTIVE

Gardez votre outil en bonne condition en adoptant un programme d’entretien régulier.

AVERTISSEMENT! Avant d’inspecter ou d’entretenir la scie, éteignezla et débranchez la che de l’alimentation.

● Avant l’utilisation, examinez l’état général de votre outil.

● Inspectez les lames, les interrupteurs, le cordon et la rallonge pour tout dommage.

● Vérifiez qu’il n’y ait pas de vis relâchées, de mauvais alignement et de coincement de pièces en mouvement, d’assemblage incorrect, de

pièces brisées et de toutes autres conditions qui peuvent affecter son

utilisation sécuritaire.

● Si des vibrations ou des bruits anormaux se produisent, arrêtez l’outil immédiatement et faites corriger le problème avant de l’utiliser de nouveau.

● N’utilisez pas un outil endommagé.

● Ne désassemblez jamais l’outil ou ne faites jamais de modications au

système électrique de l’outil.

● Assurez-vous que les trous d’aération demeurent libres de poussière et de débris. Ceci aidera à empêcher des courts-circuits électriques et assurera un refroidissement adéquat.

● Utilisez un savon doux et un linge humide (pas mouillé) pour garder le boîtier et la poignée de l’outil propre et sans huile ni graisse.

● Utilisez seulement un savon doux et un chiffon humide pour nettoyer

votre outil puisque certains agents de nettoyage et solvants sont dommageables pour le plastique et les autres parties isolées. Certains

de ces solvants dangereux comprennent : l’essence, la térébenthine,

le diluant à peinture-lacque, le diluant à peinture, les solvants de nettoyage chlorés, l’ammoniaque, les détersifs pour la maison contenant de l’ammoniaque.

FRANÇAIS

● Si la plaque de coupe plastique de la table, la plaque à entaille est endommagé, il devrait être remplacé pour éviter que les copeaux ne se

coincent dans la fente et ni dans la lame.

● La lubrication est effectuée à l’usine et une autre lubrication ne devrait pas être nécessaire dans des conditions d’usage normal, sauf pour le roulement de la glissière.

● Seulement le personnel d’un centre de service autorisé devrait

effectuer des réparations, modications ou entretien nécessitant le

démontage de la scie.

● Tout dommage à l’outil devrait être corrigé dans un centre de réparation autorisé. Contact General International for all repairs.

AVERTISSEMENT! N’utilisez jamais de solvants inammables ou

combustibles près des outils.

AVERTISSEMENT! Pour réduire le risque de blessure, de décharges

électriques et de dommage à l’outil, n’immergez jamais votre outil dans du liquide ou ne laissez jamais de liquide pénétrer à l’intérieur de l’outil.

FRANÇAIS

1410211

LISTE DE PIÈCES

No de

pièces

1 Patte en caoutchouc 2 Vis 3 Rondelle de ressort 4 Rondelle 5 Rallonge de table 6 Anneau de retenue 7 Coupe de patte 8 Tige de patte 9 Vis Allen 10 Pied 11 Écrou blocage 12 Rondelle 13 Échelle d’angle 14 Base 15 Vis Allen 16 Bouton de serrage 17 Bouton moleté 18 Bar transversale 19 Rondelle de ressort 20 Vis d’assemblage Allen 21 Rondelle 22 Joint en caoutchouc 23 Ressort 24 Bille 25 Guide 26 Vis Phillips à tête cylindrique 27 Rondelle de ressort 28 Indicateur 29 Écrou 30 Poignée à cliquet 31 Rondelle 32 Vis 33 Levier de blocage 34 Table pivotante 35 Vis Allen 36 Vis Allen 37 Arbre 38 Écrou 39 Bras support 40 Vis Allen à tête cylindrique 41 Rondelle 42 Écrou blocage 43 Étanche 44 Rondelle 45 Butoir 46 Plaque étanche aux

47 Butée de sécurité 48 Palier 49 Manchon d’orientation

Description

poussièrres

No de

pièces

50 Échelle d’angle 51 Indicateur 52 Siège de support 53 Boulon à tête hexagonal 54 Boulon à tête hexagonal 55 Rondelle 56 Protège-lame inférieur 57 Boulon à tête hexagonal 58 Poignée de serrage 59 Support réglable 60 Caphuchon de poignée 61 Vis Phillips à tête cylindrique 62 Vis Allen à tête cylindrique 63 Poignée 64 Vis Phillips à tête cylindrique 65 Boîtier de batterie 66 Interrupteur 67 Couverture supérieure de

68 Vis Phillips à tête cylindrique 69 Manchon de cordon 72 Languette de retenue 73 Connecteur électrique 74 Déclencheur 75 Interrupteur 76 Couverture inférieure de

77 Sac à poussière 78 Couvercle vissé de balai 79 Balai de carbone 80 Vis Phillips à tête cylindrique 81 Porte-balai 82 Boîtier du moteur 83 Vis Allen 84 Vis Phillips à tête cylindrique 85 Couvercle de roulement 86 Palier 87 Stator 88 Enveloppe de ventilation 89 Rotor 90 Ventilateur 91 Palier 92 Vis Allen à tête cylindrique 93 Bouton 94 Tête 95 Enclenchement à l’arbre 96 Gaine 97 Support de ressort 98 Douille 99 Écrou de blocage

Description

poignée

No de

pièces

100 Plaque de protège-lame 101 Protège-lame auto-

102 Palier 103 Engrenage 104 Arbre de sortie 105 Clavette-disque 106 Anneau élastique 107 Anneau élastique 108 Bague 109 Ressort 110 Boulon à tête hexagonale 111 Vis Phillips à tête cylindrique 112 Rondelle 113 Vis Phillips à tête cylindrique 114 Flasque inférieur 115 Couvercle de roulement 116 Chapeau de palier 117 Butée 118 Palier 119 Écrou 120 Plaque de protection 121 Butée 122 Vis Allen à tête cylindrique 123 Ressort 124 Support 125 Vis Phillips à tête cylindrique 126 Vis Phillips à tête cylindrique 127 Laser 128 Porte-laser 129 Lame de scie 130 Flasque supérieur 131 Vis Allen à tête cylindrique 132 Goupille 133 Ressort 134 Bouton 135 Ergot d’arrêt 136 Axe de pivot 137 Rondelle-frein ondulée 138 Bouton de serrure 139 Clavette d’arrêt 140 Coulisse 141 Rondelle 142 Support des coulisses 143 Plaque anneau xé 144 Écrou bas 145 Vis Allen 146 Bras support 147 Vis Phillips à tête cylindrique 148 Bras de liaison pour garde 149 Vis Allen 150 Rondelle ondulée

Description

rétractable

FRANÇAIS

General International MS3005 Setup And Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
