General International DP2006 Setup And Operation Manual

Download

DP2006 man v.141222

Model #

SETUP & OPERATION MANUAL

15 inch Drill Press

DP2006

FEATURES

● Floor mount model

● 5/8 in. (16 mm) chuck

● 16 speeds

● Patented cross-pattern precision laser alignment and centering guide

● Unique built-in LED work light illuminates the work table

● Easy-access safety switch with removable security key

● Transparent ip-up chuck safety guard

● Large soft-grip ergonomic feed handles

● Depth stop with scale

● Heavy cast-iron and steel construction

SPECIFICATIONS

● Motor: 120 V ~ 60 Hz

● Power: 550 W, 1 HP

● Swing: 15 in. (390 mm)

● Work table dim: 12” x 12” (30.5 x 30.5 cm)

● Base dim: 17-15/16” x 10-5/8” (456 mm x 270 mm)

● Drilling capacity: 3/4 in. (20 mm)

● Taper: MT2

● Overall height: 63" (1610 mm)

● Speed range: 240-3200 rpm

● Table tilt: 0 – 45 degrees

● CSA certication

● Net weight: 137 lb. (62 kg)

ENGLISH

THANK YOU

for choosing this General International machine. This tool has been carefully tested and inspected before shipment and if properly used and maintained, will provide you with years of reliable service. To ensure optimum performance and trouble-free operation, and to get the most from your investment, please take the time to read this manual before assembling, installing and operating the unit. The manual’s purpose is to familiarize you with the safe operation, basic function, and features of this tool as well as the set-up, maintenance and

identication of its parts and components. This manual is not intended

as a substitute for formal woodworking instruction, nor to offer the user instruction in the craft of woodworking. If you are not sure about the safety of performing a certain operation or procedure, do not proceed until you

can conrm, from knowledgeable and qualied sources, that it is safe to do so.

Once you’ve read through these instructions, keep this manual handy for future reference.

GENERAL® INTERNATIONAL WARRANTY

All component parts of General® International products are carefully inspected during all stages of production and each unit is thoroughly inspected upon completion of assembly.

2-YEAR LIMITED WARRANTY

All products are warranted for a period of 2 years (24 months) from the date of purchase. General® International agrees to repair or replace any part or component which upon examination, proves to be defective in either workmanship or material to the original purchaser during this 2-year warranty period, subject to the “conditions and exceptions” as listed below. Repairs made without the written consent of General International will void the warranty.

DISCLAIMER

The information and specications in this manual pertain to the unit as

it was supplied from the factory at the time of printing. Because we are committed to making constant improvements, General International reserves the right to make changes to components, parts or features of this unit as deemed necessary, without prior notice and without obligation to install any such changes on previously delivered units. Reasonable care

is taken at the factory to ensure that the specications and information in

this manual corresponds with that of the unit with which it was supplied.

However, special orders and “after factory” modications may render some

or all information in this manual inapplicable to your machine. Further, as several generations of this model of dust collector and several versions of this manual may be in circulation, if you own an earlier or later version of this unit, this manual may not depict your machine exactly. If you have any

doubts or questions contact your retailer or our support line with the model and serial number of your unit for clarication.

TO FILE A CLAIM

To le a claim under our Standard 2-year Limited Warranty, all defective

parts, components or machinery must be returned freight or postage prepaid to General® International, or to a nearby distributor, repair center or other location designated by General® International. For further details call our service department at 1-888-949-1161. Along with the return of the product being claimed for warranty, a copy of the original proof of purchase and a “letter of claim” must be included (a

warranty claim form can also be used and can be obtained, upon request,

from General® International or an authorized distributor) clearly stating the model and serial number of the unit (if applicable) and including an explanation of the complaint or presumed defect in material or workmanship.

CONDITIONS AND EXCEPTIONS

This coverage is extended to the original purchaser only. Prior warranty

registration is not required but documented proof of purchase, i.e. a copy

of original sales invoice or receipt showing the date and location of the purchase as well as the purchase price paid, must be provided at the time of claim.

ENGLISH

141222

Warranty does not include failures, breakage or defects deemed after inspection by General® International to have been directly or indirectly caused by or resulting from; improper use, or lack of or improper maintenance, misuse or abuse, negligence, accidents, damage in handling or transport, or normal wear and tear of any generally considered consumable parts or components. Repairs made without the written consent of General® International will void all warranty.

READ ALL INSTRUCTIONS BEFORE OPERATING

SAVE THESE INSTRUCTIONS

Before attempting to operate your new tool, please read these instructions thoroughly. You will need these instructions for the safety warnings, precautions, assembly, operation, maintenance procedures, parts list and diagrams. Keep your invoice with these instructions. Write the invoice number on the inside of front cover. Keep the instructions and invoice in a safe, dry place for future reference.

THE WARNINGS, CAUTIONS AND INSTRUCTIONS discussed in this instruction manual cannot cover all possible conditions or situations that could occur. It must be understood by the operator that common sense and caution are factors which cannot be built into this product, but must be supplied by the operator.

IMPORTANT SAFETY INSTRUCTIONS

The purpose of safety symbols is to attract your attention to possible hazards. The safety symbols, and the explanations with them, deserve your careful attention and understanding. The safety warnings do not, by themselves, eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

DANGER! Indicates an imminently hazardous situation which, if not avoided, will result in serious injury or death.

WARNING! Indicates an imminently hazardous situation which, if not avoided, could result in serious injury or death.

CAUTION: Indicates an imminently risky situation which, if not avoided, could result in minor injuries or slight injury. It may also be used to notify the user to remain alert regarding unsafe practises which may cause property damage.

ENGLISH

WARNINGS AND CAUTIONS

Be sure to read, understand and follow all safety warnings and instructions in the supplied operator’s manual.

WORK AREA

1. KEEP CHILDREN AND BYSTANDERS AWAY.

All children should be kept away from the work area. Don’t let them handle machines, tools or extension cords. Visitors can be a distraction

and are difcult to protect from injury.

2. KEEP WORKING AREA CLEAN

and be sure adequate lighting is available. Cluttered areas invite

injuries.

3. MAKE WORKSHOP KID-PROOF

with padlocks, master switches, or by removing starter keys.

4. AVOID DANGEROUS ENVIRONMENTS

Don’t use power tools in damp or wet locations. Keep work area well lit. Do not expose power tools to rain. Do not use the tool in the

presence of ammable liquids or gases.

5. STORE IDLE EQUIPMENT.

Store equipment in a dry area to inhibit rust. Equipment also should be in a high location or locked up to keep out of reach of children.

PERSONAL SAFETY

1. LEARN THE MACHINE’S APPLICATIONS AND LIMITATIONS,

as well as the specic potential hazards particular to this machine.

Follow available safety instructions and safety rules carefully.

2. DON’T OVERREACH.

Keep proper footing and balance at all times. Do not reach over or across machines that are running.

3. STAY ALERT

Watch what you are doing. Use common sense. Do not operate tool when you are tired. Do not operate while under medication or while using alcohol or other drugs.

4. AVOID DISTRACTIONS

while operating this tool.

5. WEAR APPROPRIATE APPAREL

Do not wear loose clothing, gloves, bracelets, necklaces,or jewellery while operating the tool. Wear face, eye, ear, respiratory and body protection devices, as indicated for the operation or environment.

6. ALWAYS WEAR SAFETY GLASSES

Also use face or dust mask if cutting operation is dusty, and ear plugs during extended periods of operation. Everyday eyeglasses have only impact resistant lenses, they are NOT safety glasses.

7. WEAR BREATHING PROTECTION.

Use of this tool can generate and/or disperse dust, which may cause

serious and permanent respiratory or other injury. Many types of wood

are naturally toxic, especially in dust form. Wear a clean dust mask

if the work involves creating a lot of ne or coarse dust. Always use

NIOSH/OSHA-approved respiratory protection appropriate for the dust exposure. Direct particles away from face and body.

8. WEAR HEARING PROTECTION,

especially from repeated exposure.

9. GUARD AGAINST ELECTRIC SHOCK

Prevent body contact with grounded surfaces. For example: pipes, radiators, ranges, refrigerator enclosures. When your body is grounded the risk of electric shock increases. When working wherever “live” electrical wires may be encountered, try to ascertain whether there is a danger of shock. Even so, DO NOT TOUCH ANY METAL PARTS OF THE TOOL while using it. Hold the tool only by the plastic grip to prevent electric shock if you contact a live wire.

10. ALWAYS DISCONNECT TOOL BEFORE SERVICING

and when changing accessories such as belts, bits, blades, cutters.

11. KEEP GUARDS IN PLACE

and in working order. If a guard must be removed for maintenance or cleaning, make sure it is properly attached before using the tool again.

WEAR YOUR

FORESIGHT IS BETTER THAN

NO SIGHT

ENGLISH

141222

12. ENSURE KEYS AND ADJUSTING WRENCHES ARE REMOVED

before turning power on. Left attached, these parts can y off a rotating part and result in personal injury.

13. MAKE SURE THAT SWITCH IS IN “OFF” POSITION

before plugging in cord to reduce the risk of unintentional starts.

14. MAKE SURE TOOL IS PROPERLY GROUNDED.

If tool is equipped with three-prong plug, it should be plugged into a three-pole electrical receptacle. Never remove the third prong.

15. NEVER STAND ON TOOL

Serious injury could occur if the tool is tipped or if the cutting tool is

unintentionally contacted.

16. KEEP HANDS WELL AWAY FROM ABRASIVE SURFACES

and all moving parts. Do not clear chips and sawdust away with hands. Use a brush.

17. WHENEVER POSSIBLE USE A DUST COLLECTOR

with shaving hood to minimize health hazards.

18. SECURE WORK.

Use clamps or a vise to hold the work. It’s safer than using your hands and it frees both hands to operate the tool.

19. DISCONNNECT THE PLUG FROM POWER

before making any adjustments. Changing attachments or

accessories can be dangerous if the tool could accidentally start.

TOOL SAFETY

1. MAKE SURE ALL CUTTING TOOLS

are moving at operation speed before feeding.

2. DO NOT FEED THE MATERIAL TOO QUICKLY.

The tool will perform better and be safer working at the rate for which it was designed.

3. NEVER LEAVE THE MACHINE WITH THE POWER ON.

4. DO NOT FORCE THE MACHINE.

It will do the job better and be safer at a rate for which it was designed.

Don’t force a small tool or attachment to do the work of a larger industrial tool. Don’t use a tool for a purpose for which it was not intended.

5. MAINTAIN TOOLS WITH CARE.

Keep tools sharp and clean for better and safer performance. Follow instructions for lubricating and safe performance. Follow instructions for lubricating and changing accessories. Keep handles dry, clean and free from oil and grease.

6. DISCONNNECT THE PLUG FROM POWER BEFORE MAKING ANY

ADJUSTMENTS.

Changing attachments or accessories can be dangerous if the tool could accidentally start.

7. AVOID UNINTENTIONAL STARTING.

Be sure the switch is in the OFF position before plugging in. Do not

carry the tool with the power connected and your nger on the trigger.

8. KEEP GUARDS IN PLA CE,

in working order, in good adjustment and alignment.

9. DO NOT USE THE TOOL

if it cannot be switched on or off. Have your tool repaired before using it.

10. CHECK FOR DAMAGED PARTS.

Before using this tool, any part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving parts, breakage of parts, mountings, and other conditions that may affect its operation. Inspect screws and tighten any ones that are loose. Any part that is damaged should be properly repaired or replaced by an authorized service center unless otherwise indicated elsewhere in the instruction manual. Have defective switches replaced by an authorized service center. Don’t use the tool if switch does not turn it on and off properly.

ENGLISH

11. OBTAIN ADVICE

from your supervisor, instructor or another qualied person if you are

not thoroughly familiar with the operation of this machine. Knowledge is safety.

12. USE ONLY RECOMMENDED ACCESSORIES.

Use of accessories NOT recommended by General International may

result in a risk of injury.

SERVICE

1. INSPECT AND MAINTAIN THE TOOL REGULARLY.

Have it repaired only by an authorized repair technician.

2. MAINTAIN TOOLS WITH CARE.

3. ENSURE THAT THE VENTILATION OPENINGS

are kept clear of debris.

4. IF THE CORDSET IS DAMAGED HAVE IT REPAIRED

only by an authorized service center.

5. SERVICE AND REPAIRS SHOULD BE MADE BY QUALIFIED REPAIR

TECHNICIANS

at an authorized repair center. Improperly repaired tools could cause

serious shock or injury.

6. REPLACEMENT PARTS.

When servicing, use only the manufacturer’s recommended replacement dentical replacement parts and accessories.

7. THE MANUFACTURER SHALL NOT BE LIABLE

for any changes made to the tool, nor for any damage resulting from such changes.

SAFETY RULES SPECIFIC TO THIS EQUIPMENT

Because each shop situation is unique, no list of safety guidelines can ever be complete. The most important safety feature in any shop is the

knowledge and good judgement of the user. Use common sense and

always keep safety considerations, as they apply to your individual shop

situation rst and foremost in mind. If you have any doubts about the

safety of an operation you are about to perform: STOP! Do not perform the

operation until you have validated from qualied individuals if the operation

is safe to perform and what is the safest method to perform it.

WARNING! To avoid mistakes that could cause serious, permanent injury, do not plug the drill press in until the following steps have been completed:

 Assembly and alignment  Learn the use and function of the on/off switch, feed handles, depth

stop, belt tension adjustment, work table and work table tilt knob.

 Review and understanding of all safety instructions and operating

procedures in this manual.

 Review of the maintenance methods for this tool.

1. READ THE WARNING LABELS ON THE TOOL.

2. AVOID UNINTENTIONAL STARTING.

Be sure the switch is in the OFF position before plugging in.

3. ALWAYS CHECK AND MAKE SURE TO REMOVE ANY ADJUSTING

KEYS OR WRENCHES

before turning the tool on. Left attached, these parts can y off a rotating part and result in personal injury.

4. DO NOT OPERATE THIS MACHINE UNTIL IT IS COMPLETELY ASSEMBLED

and installed according to the instructions. A machine incorrectly

assembled can cause serious injury.

NOTE: If any parts are damaged or missing, do not attempt to plug in the power cord and turn the switch on until the damaged or missing parts are obtained and are installed correctly.

ENGLISH

141222

5. SECURE THE MACHINE TO A SUPPORTING SURFACE.

Vibration can cause the machine to slide, walk, or tip over. To avoid

injury from unexpected movement, make sure the tool is on a rm,

level surface, properly secured to prevent rocking. Make sure there is adequate space for operations.

6. STABILITY OF THE DRILL PRESS

The drill press may show a tendency to tilt or move during use. If so,

bolt it to the oor or to a piece of 3/4" plywood large enough to stabilize

it.

7. SECURELY LOCK THE HEAD AND TABLE SUPPORT BRACKET TO

THE COLUMN,

and the table to the table support bracket before operating the drill press. Never move either the head or table support bracket while the tool is running.

8. BEFORE STARTING THE OPERATION, CHECK FOR MIS-

ALIGNMENT IN THE CHUCK.

Jog (turn on, then immediately off) the motor switch to make sure the drill bit or other cutting tool does not wobble or cause vibration.

9. NEVER TURN THE MACHINE ON BEFORE

clearing the table/work area of all objects (tools, scraps of wood, etc.).

Flying debris is dangerous.

10. USE EXTRA SUPPORTS

(tables, saw horses, blocks, etc.) for any workpiece large enough to tip when not held down to the work table.

11. DO NOT LEAVE THE WORK AREA UNTIL ALL MOVING PARTS

HAVE STOPPED.

Shut off the power to master switches. Childproof the workshop!

12. BEFORE STARTING,

be certain the motor, table, attachments and adjustment knobs are

secured.

13. CHECK FOR DAMAGED PARTS.

Before using this tool, any part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for misalignment of moving parts, binding of moving parts, breakage of parts, mountings and other conditions that may affect its operation. Inspect screws and tighten any that are loose. Any part that is damaged should be properly repaired or replaced by an authorized service center unless otherwise indicated elsewhere in the instruction manual. Have defective switches replaced by an authorized service center. Don’t use the tool if switch does not turn it on and off properly.

14. OBTAIN ADVICE

from your supervisor, instructor, or another qualied person if you are

not thoroughly familiar with the operation of this machine. Knowledge is safety.

15. NEVER TURN THE MACHINE ON

with the workpiece contacting the bit. Workpiece may be thrown and

cause injury or damage.

16. PREVENT THE WORKPIECE

from contacting the bit before starting the tool. Loss of control of the workpiece is dangerous.

17. TURN THE MACHINE OFF,

disconnect the machine from the power source, when not in operation and before leaving the machine. Clean the table/work area before leaving the machine.

18. DO NOT LEAVE THE WORK AREA UNTIL ALL MOVING PARTS

HAVE STOPPED.

Shut off the power to master switches. Childproof the workshop!

19. TO FREE ANY JAMMED MATERIAL, TURN THE SWITCH OFF.

Unplug the tool. Wait for all moving parts to stop before removing the

jammed material.

20. NEVER WORK FREE HAND

(hand-holding the workpiece rather than supporting it on the table), except when polishing.

ENGLISH

21. PREVENT THE WORKPIECE FROM BEING PULLED OUT OF YOUR HANDS, SPINNING ON THE TABLE,

shattering the tool, or being thrown. Always support your work so it won’t shift or bind on the tool.

22. ALWAYS POSITION THE WORKPIECE AND BACKUP MATERIAL (used beneath the workpiece) to contact the left side of the column. Whenever possible, position the workpiece to contact the left side of the column — if it is short or the table is tilted, clamp it solidly to the table.

23. CLAMP OR BRACE WORKPIECE AGAINST COLUMN to prevent rotation.

24. SUPPORT THE WORKPIECE FIRMLY WITH A CLAMP,

vise, or work table when drilling. Hold the workpiece rmly. Loss of control of the workpiece can result in injury.

25. WHEN USING A DRILL PRESS VISE, always fasten it securely to the table.

26. PROPERLY SUPPORT LONG OR WIDE WORKPIECES. If a workpiece overhangs the table so that it could fall or tip if not held, clamp it to the table or provide auxiliary support(s). Loss of control of the workpiece is dangerous.

27. SUPPORT ROUND WORK PROPERLY Use V blocks to prevent it from rolling.

28. USE THE RECOMMENDED SPINDLE SPEED

for the specic operation and workpiece material — check the label

inside the pulley cover for drilling information

29. KEEP PULLEY COVER CLOSED

when not making belt adjustments.

30. TO AVOID INJURY FROM THROWN WORK OR TOOL CONTACT, do not perform layout, assembly, or setup work on the table while the chuck is rotating.

31. USE ONLY ACCESSORIES DESIGNED FOR THIS DRILL PRESS

to avoid serious injury from thrown, broken parts or work pieces.

32. WHEN CUTTING LARGE DIAMETER HOLES, CLAMP THE WORKPIECE FIRMLY TO THE TABLE.

Otherwise the cutter may grab and spin at high speed. Use only one

piece, cup-type hole cutters. DO NOT use y cutters or multi-part hole

cutters as they may come apart or become unbalanced in use.

33. ACCESSORIES MUST BE RATED FOR AT LEAST THE SPINDLE

SPEED SETTING OF THE DRILL PRESS.

This drill press has 5 spindle speeds. Check spindle speed setting of the drill press based on pulley speed chart located inside the pulley housing. Ensure accessories used have a higher speed rating than the current spindle speed setting of the drill press. Accessories running

faster than rated speed can y apart and cause injury.

34. DO NOT INSTALL OR USE DRILL BITS THAT EXCEED 7"

(18 cm) in length or extend 6" (15 cm) below the chuck jaws. They can

suddenly bend outward or break.

35. DO NOT USE WIRE WHEELS, ROUTER BITS, SHAPER CUTTERS,

CIRCLE (FLY) CUTTERS, OR ROTARY PLANERS

on this drill press.

36. AVOID AWKWARD OPERATIONS AND HAND POSITIONS. A sudden slip could cause a hand to move into the bit.

37. NEVER PERFORM LAYOUT, ASSEMBLY, OR SET-UP WORK ON

THE TABLE

/work area when the machine is running. A sudden slip could cause a

hand or hair to move into the spinning bit or chuck. Severe injury can

result.

38. DO NOT GET DISTRACTED AND ALWAYS CONCENTRATE ON

WHAT YOU ARE DOING.

Use common sense. Never operate the machine when you are tired,

sick, or under the inuence of alcohol, or other drugs.

ENGLISH

141222

39. LOCK THE SWITCH IN THE “OFF” POSITION TO PREVENT

UNAUTHORIZED USE.

Someone else might accidentally start the machine and cause injury to

themselves.

40. KEEP THESE INSTRUCTIONS.

Refer to them frequently and use them to instruct other users. If you lend someone this unit, also lend them the instructions.

41. FAILURE TO FOLLOW OPERATING INSTRUCTIONS AND SAFETY

PRECAUTIONS IN THIS INSTRUCTION MANUAL CAN RESULT IN SERIOUS INJURY.

Read the manual before starting or operating this unit.

HEALTH NOTICE: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contain chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

─Lead from lead-based paints ─Crystalline silica from bricks and cement and other masonry products ─Arsenic and chromium from chemically-treated lumber

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals, work in a well ventilated area, and work with approved safety equipment, such

as those dust masks that are specially designed to lter out microscopic

particles.

ELECTRICAL WARNINGS AND CAUTIONS

1. BEFORE CONNECTING THE MACHINE to the power source, verify

that the voltage of your power supply corresponds with the voltage

specied on the motor I.D. nameplate. A power source with greater voltage than needed can result in serious injury to the user as well as damage to the machine. If in doubt, contact a qualied electrician

before connecting to the power source.

2. MAKE SURE YOUR FINGERS

do not contact the terminals of the power cord plug when plugging in or unplugging the tool.

3. GROUNDED TOOLS MUST BE PLUGGED INTO AN OUTLET THAT

ITSELF IS PROPERLY INSTALLED AND GROUNDED.

Grounding provides a low-resistance path to carry electricity to ground away from the operator, should the tool malfunction electrically.

4. DO NOT ABUSE THE CORD.

Never carry your tool by the cord or pull on the cord to unplug it. Protect the cord from potential sources of damage: heat, oil & solvents, sharp edges, or moving parts. Replace damaged cords immediately.

5. WHEN WORKING OUTDOORS, USE AN OUTDOOR-RATED

EXTENSION CORD.

An extension cord rated for outdoor use must be marked “W-A” or “W”.

6. THIS TOOL IS FOR INDOOR USE ONLY.

Do not expose electrical power tools to moisture. Rain or wet conditions can cause water to enter the tool and lead to electric shock.

7. FOLLOW ALL LOCALLY APPLICABLE WIRING CODES

and recommended electrical connections to prevent shock or electrocution.

GROUNDING INSTRUCTIONS

In the event of an electrical malfunction or short circuit, grounding reduces the risk of electric shock. The motor of this machine is wired for 120 V single phase operation and is equipped with a 3-conductor cord and a

3-prong grounding plug to t a grounded type receptacle B. Do not remove the 3rd prong (grounding pin) to make it t into an old 2-hole wall socket

or extension cord. If an adaptor plug is used C, it must be attached to the metal screw of the receptacle.

ENGLISH

NOTE: The use of an adaptor plug is illegal in some areas, including

Canada. Check your local codes. If you have any doubts or if the

supplied plug does not correspond to your electrical outlet, consult a

qualied electrician before proceeding.

EXTENSION CORDS

If you nd it necessary to use an extension cord with your machine, use

only 3-wire extension cords that have 3-prong grounding plug and a matching 3-pole receptacle that accepts the tool’s plug. Repair or replace a damaged extension cord or plug immediately. Make sure the cord rating is suitable for the amperage listed on the motor I.D. plate. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. The accompanying chart shows the correct size extension cord to be used based on cord length and motor I.D. plate amp rating.

Total Extension Cord Length

Amp Rating Feet Meters Feet Meters Feet Meters Feet Meters

25 8 50 15 100 30 125 40

3-10 amp 18 ga. 16 ga. 14 ga. 14 ga.

10.1 - 12 amp 16 ga. 16 ga. 14 ga. 14 ga.

12.1 - 16 amp 14 ga. 12 ga. Not Recommended Use only UL or CSA approved extension cords

WARNING! Do not allow familiarity with your tool to make your

careless. Remember that a careless fraction of a second is sufcient to inict severe injury.

IMPORTANT: The warnings, cautions and instructions detailed in this manual cannot cover all possible conditions and situations that occur. It must be understood by the operator that common sense and caution are factors that cannot be built into this product, but must be supplied by the operator.

LASER SAFETY

This tool is equipped with a patented precision cross-pattern laser alignment and centering guide.

1. DO NOT STARE DIRECTLY AT THE LASER BEAM.

DANGER! Eye damage may occur if you deliberately stare into the beam.

2. THE LASER LIGHT BEAM

used in this system is Class II with maximum 1 mW and 650 nm wavelengths. AVOID DIRECT EYE EXPOSURE.

3. THE LASER MUST BE USED AND MAINTAINED IN ACCORDANCE

WITH THE MANUFACTURER’S INSTRUCTIONS:

• Never aim the beam at any person or an object other than the workpiece.

• Do not project the laser beam into the eyes of others.

• Always ensure the laser beam is aimed at a workpiece without reective surfaces as the laser beam could be reected into your eyes or the eyes of others.

ENGLISH

141222

UNPACKING

WARNING! Do not attempt to assemble the tool, plug in the power

cord or turn on the switch if any parts are damaged or missing. Failure to heed this warning could result in serious personal injury.

CONTENTS

Separate all parts from the packing materials and check carefully against

g 2 & 3 and the list below.

NOTE: Make certain all parts are accounted for before discarding any packing material.

Some items below may be packed already assembled to each other.

a Table assembly b Column assembly c Manual d Loose parts box e Base f Head assembly g Loose parts bag h 2 x AA batteries i 4 x hex bolts

j Allen hex keys (3 mm, 4 mm, 5 mm) k Chuck safety guard l 2 x V-belt m Table hand crank n Table support lock handle o Drift key p Pulley cover knob with screw q Chuck key r Chuck (with arbor) s Idler pulley t 3 x feed handles u Worm shaft

ENGLISH

FUNCTIONAL DESCRIPTION

GETTING TO KNOW YOUR 15 INCH DRILL PRESS

WARNING! To avoid injury from accidental start, turn the switch off and remove the plug from the power source outlet before making any adjustments

A Base B Column support C Column D Rack E Table support arm F Table bevel lock G Table lock H Table I Table hand crank J Table support K Table support lock L Rack collar M Motor N Chuck O Chuck safety guard P Depth stop Q Work light switch R Head lock set screw S Drill switch T Drill switch lockout key U Belt tension lock knob V Belt / pulley cover W Laser switch X Belt / pulley cover knob Y Belt tensioning handle Z Feed handle AA Quill feed spring assembly BB Depth gauge CC Floor mount holes

ASSEMBLY PROCEDURE

WARNING! For your own safety, never connect the plug to the power

source outlet or insert the switch insert key until all the assembly steps are complete and you have read and understood the entire owner's manual.

TOOLS NEEDED

● Adjustable wrench

● Combination square

● Medium screwdriver

● Hammer and block of wood

ENGLISH

141222

BASE AND COLUMN

1. Place the base (A, g 4 & 5) on the oor.

2. Place the column assembly, (C, g 4 & 5) on the base with the column

support (B, g 4 & 5) at the bottom, the rack collar (L, g 4 & 5) at the top and the rack (D, g 4) running between them. Align the column

support holes with the base holes.

3. Install the four 10 mm x 40 mm long hex head bolts through each column support hole and tighten into the base with the wrench.

MOUNTING

WARNING! Drill presses are by their design, very top-heavy and must

be securely fastened in place.

● Decide where the drill press will stand and fasten your drill press through the mounting holes in the base to the oor with heavy duty

bolts, washers, and nuts.

● If concrete, the bolts will need appropriate concrete anchors. This will prevent it from tipping over, sliding, or walking during operation.

TABLE

1. Remove the rack collar from the top of the column by loosening the set screw in it.

2. Remove the rack.

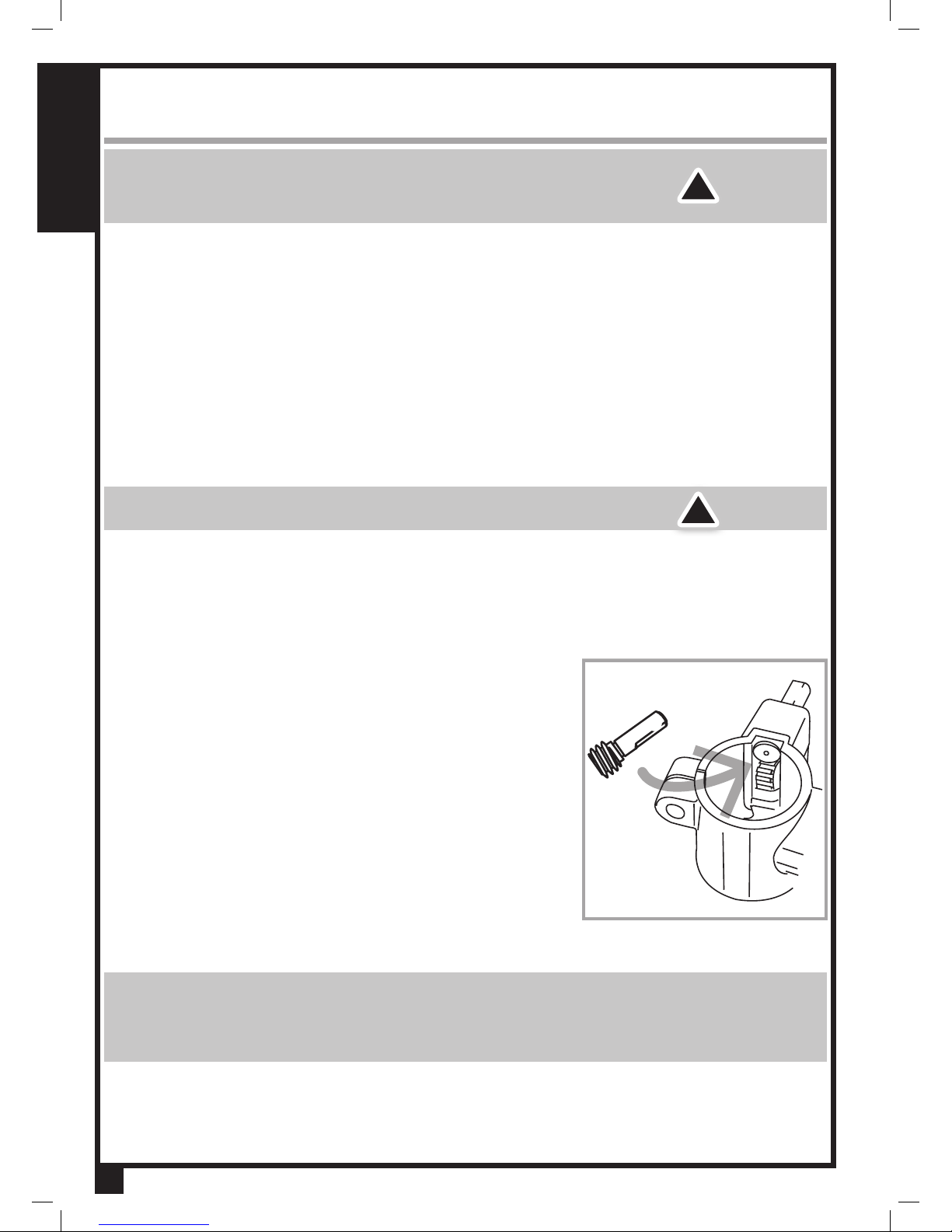

3. If not already installed, insert the worm shaft (u, g 6) through the center hole of the table support (J, g 6) and out through the crank handle hole as shown at right. The worm shaft should extend outside the housing about 1” (25 mm).

4. Insert the rack (D, g 5) into the vertical groove of the table support.

Make sure the worm gear driven by the just-installed worm shaft on the

inside of the table support is engaged by the teeth of the rack.

5. Place the table support at the roughly the center of the rack.

6. Slide this table support and rack assembly down together onto the column. Insert the bottom edge of the rack so that it rests inside the lip of the column support.

7. Hold it in this position while you place the rack collar bevel-side-down over the top edge of the rack.

8. Tighten the set screw with a hex (Allen) wrench, holding the rack in position.

NOTE: Make sure there is enough clearance to allow the table to rotate around the column, the rack collar sitting loosely over rack and square to the column. Tighten the set screw only enough to keep collar in place, to avoid column or collar damage.

9. Slide the table support crank handle (I, g 4 & 5) onto the worm shaft protruding from the side of the table support. Fasten it with the set

screw, making sure the set screw is aligned with the at of the shaft and

as close to the table support as possible. Tighten the set screw.

10. Place the table (H, g 4 & 5) on the other end of the table support arm

(E, g 4 & 5).

11. Tighten the table lock (G, g 4 & 5).

12. Orient the table support arm in the same direction as the base, and

tighten the table support lock (K, g 4 & 5).

HEAD ASSEMBLY

CAUTION: The head assembly is heavy (about 55 lb. / 25 kg) and you will require assistance from a second person.

1. Lift the drill press head assembly (f, g 2) carefully and slide the mounting hole of the drill press head over the top of the column. Be sure the head is seated properly on the column.

WARNING! Be sure the base is securely fastened to the oor.

2. Align the direction of the drill press head so that it matches the direction of the base and the table.

fig 6

ENGLISH

3. Using a 5 mm hex (Allen) key, fasten the head assembly in place by

tightening the two head lock set screws (R, g 4) in the right side of the

head casting.

4. Screw the three feed handles (Z, g 4 & 5) into the the threaded holes in the hub. Instead of using the knobs for leverage and possibly stripping

them, use a wrench on the ats at the threaded ends of the handles to

tighten, but take care to fasten them only hand tight.

5. Install an M5 x 12 pan head screw from the inside of the pulley cover

through the hole and attach the knob (p, g 3) to the outside.

NOTE: One or two of the feed handles may have to be temporarily

removed in future if a job involves an unusually-shaped workpiece that

interferes with handle rotation.

IDLER PULLEY AND DRIVE BELTS

1. Open the pulley cover.

WARNING! Be sure the drill press is turned off and unplugged at any time the belt & pulley cover is open and you have your hands in that area.

2. Loosen the left and right side belt tension lock knobs (U, g 4 & 5).

3. Turn the belt tensioning handle (Y, g 5) clockwise. This will bring the motor pulley closer to the spindle pulley, allowing the drive belts to be slipped on.

4. The idler pulley (s, g 3) will likely be supplied uninstalled. Lubricate the idler pivot shaft and idler pulley with light grease.

5. Install it in its mounting between the motor and spindle pulleys.

6. Fit the two belts on the pulleys. The longer of the two belts should be installed between the idler pulley and the spindle (front pulley.

7. Check the chart inside the pulley cover (or the drill speed chart

in the Adjustments section), and t the belts (l, g 3) in positions

corresponding to spindle/drill speed required.

8. Turn the belt tensioning handle counter-clockwise so that tension is

applied to the belts. Tension is correct when the belts deect by about

1/2” (13 mm) at their centers of run when using reasonable thumb pressure.

CAUTION: Do not over-tension the belts. This may may make the motor have difculty starting or may damage bearings.

9. Lock the motor position in when the tension is correct with the belt tension lock knobs on both sides.

NOTE: The idler pulley ‘oats' so that tension is applied equally to both

belts.

10. Close the belt / pulley cover.

11. If belts slip while drilling, they require an adjustment to the belt tension.

CHUCK

1. Clean out the tapered hole in the chuck (r, g 3), removing any grease, anti-rust coating or dirt you nd.

2. Clean grease, coating and dirt from the MT2 tapered spindle tip with a clean cloth.

3. Turn the chuck sleeve clockwise, opening the chuck's jaws as far as they will go so they are fully retracted into the chuck.

4. Push the chuck up on the spindle as far as possible. Then either :

• Lightly tap the lower end of the chuck with a piece of wood to ensure

the chuck ts tightly on the spindle. It is ne to use a hammer, but do

not use a metal hammer directly on the chuck. Place a piece of wood between the hammer face and the chuck. or

• Place a piece of scrap wood on the table. Raise the table until the wood is about 2" (50 mm) below the chuck. Lock the table there. Turn the feed handles counter-clockwise, forcing the chuck down against the wood. This will secure the chuck on the spindle.

5. To remove the chuck, see Maintenance.

ENGLISH

141222

LASER BATTERIES

1. Locate the laser switch (W, g 5) on the left side of the head assembly.

2. Press the tab located below the laser switch (g 7) and raise the cover.

3. Insert 2 "AA" batteries, oriented in the directions indicated.

4. Close the switch cover.

CAUTION: Remove these batteries from the compartment when the tool is to be stored without use for more than a few days. If left in, the batteries may leak and damage the laser device. Damage from leaking batteries is not covered under the warranty.

ADJUSTMENTS

WARNING! To reduce the risk of injury, keep pulley cover in place and

in proper working order when operating.

SPEED AND BELT ADJUSTMENT

SELECT THE SPEED

The material you are drilling into and the size of hole you are planning to make should determine the speed at which you set the drill press. As a rule of thumb, small drill bits require more speed than large drill bits and soft materials require more speed than hard ones.

APPROXIMATE RECOMMENDED DRILLING SPEEDS*

Speed range

Wood

Non-ferrous metals

Aluminum / Zinc / Brass Iron & Steel

Drill bit diameter

2000 to 3100 rpm 3/8” 9.5 mm 7/32” 5.6 mm 3/32” 2.4 mm 1400 to 2000 rpm 5/8” 16 mm 11/32” 8.75 mm 5/32” 4 mm 1000 to 1400 rpm 7/8” 22 mm 15/32” 12 mm 1/4” 6.4 mm

800 to 1000 rpm 1-1/4” 31.75 mm 11/16” 17.5 mm 3/8” 9.5 mm

530 to 800 rpm 1-5/8” 41.4 mm 3/4” 19 mm 5/8” 16 mm

* These speeds are only general guides and vary further according to the particular material you are working with (the kind of wood, for instance), the type of drill bit or cutter you are using, any lubricants you may use and the quality of the cut desired.

1. Select the speed by moving the belt to the appropriate pulleys. Open the belt / pulley cover (V, g 4 & 5)

2. Consult the belt position / speed diagram.

fig 7

ENGLISH

3. Loosen the belt tension lock knobs; one on each side of the drill press head.

4. Turn the belt tensioning handle (Y, g 5) clockwise. This will pull the motor forward, closer to the drill press head; bringing the motor pulley closer to the spindle pulley, allowing the drive belts to be slipped on.

5. Choose the best speed for the drilling operation planned and install the belts in the correct position on the pulleys to produce that speed.

WARNING! Be sure the drill press is turned off and unplugged at any time the belt & pulley cover is open and you have your hands in that area.

6. Place the belts on the three pulleys according to the needed spindle speed.

7. Re-tension the belts when they are set in position by pushing the motor away from the spindle (front) end of the drill press head and re-tightening the belt tension lock knobs. Turn the belt tension lever counter-clockwise.

8. The belt should be tight enough to prevent slippage. Belt tension is set

correctly if a belt deects about 1/2" (13 mm) when thumb pressure is

applied to it halfway between each set of pulleys.

CAUTION: Do not over-tension the belts. This may may make the motor have difculty starting or may damage bearings.

9. Close the belt / pulley cover.

TABLE ADJUSTMENTS

TABLE HEIGHT

1. Raise or lower the table by loosening the table support lock handle (K,

g 4) and turning the crank handle (I, g 5) until the table is at the height

desired.

2. Be sure to re-tighten the table support lock handle before drilling.

TABLE ROTATION

Rotate the table around the column:

1. By loosening the table support lock handle and moving the table around the column to the placement desired.

2. The table height adjustment rack should also slide around the column as you do this.

3. Line up the drill bit with the table center hole when through-boring to preclude damage to the table.

4. Be sure to re-tighten the table support lock handle before drilling.

The table can also spin on its own axis

1. Loosen the table lock handle (G, g 4 & 5).

2. Turn the table to the desired position.

3. Re-tighten the table lock handle.

TABLE TILT

The table has a range of tilt available from 0 to 45° to the left and right.

1. Locate the table bevel lock bolt underneath the table.

2. To tilt the table, loosen the M16 x 35 mm table bevel lock screw (F, g 4 & 5) under the table with a wrench.

3. Tilt the table to the desired angle (you can use the bevel scale on the support as a rough gauge).

4. Re-tighten the table bevel lock bolt.

NOTE: It is a good idea to always check that the angle is correct with a protactor or a combination square.

The table should be squared to the head for normal drilling operations.

1. Use the bevel scale on the support as a rough gauge and set the table at 0°.

2. Insert a 3" (7.6 cm) long drill bit into the chuck and tighten. Make sure it

is caught straight in the jaws.

ENGLISH

141222

3. Raise and lock the table at about 1" (2.5 cm) below the tip of the drill bit.

4. Use a combination square placed on the table to check. The drill bit should be parallel to the straight edge of the square.

5. Make any adjustment needed by loosening the table bevel lock bolt with a wrench and tilting the table

6. Tighten the bevel lock bolt.

DEPTH GAUGE AND STOP

● The depth gauge allows the operator to see depth of the travel of the quill, spindle and drill bit while operating the tool.

● To stop the drill's downward travel at a consistent specic depth, particularly for repeat drilling, set up the depth stop.

With the drill press turned off:

1. Set the bottom edge of the lower nut (#1) even with the desired depth setting marked on the scale.

2. Check the depth. Lower the drill using the feed handles alongside the workpiece until it hits the stop. Compare it to the desired hole depth.

3. If OK, tighten nut #2 against nut #1 to lock the position.

4. The depth stop is now set and will provide repetitive holes of equal depth.

5. Nut #3 can also be brought into play to limit the upward retraction of the bit.

6. After using the drill press at the set depth provided by the depth stop, remember to return the stop to the top of its range.

ENGLISH

OPERATING INSTRUCTIONS

WARNING! Before using this machine, the operator should carefully

read over this operation manual and acquaint himself with the construction, controls and drive system of the drill press.

SELECT THE SPEED

1. The material you are drilling into and the size of hole you are planning to make should determine the speed at which you set the drill press. As a rule of thumb, small drill bits require more speed than large drill bits and soft materials require more speed than hard ones.

2. Select the speed by moving the belt to the appropriate pulleys.

DRILL BIT

1. Insert the drill bit into the chuck (N, g 4 & 5) far enough to obtain maximum grip from the chuck jaws. Make sure the drill bit is centered in

the chuck.

2. Insert the chuck key (q, g 3) and turn it clockwise to tighten (and counter-clockwise to loosen) the drill bit. It is good practice to turn the chuck key in each of the three holes of the chuck when tightening it.

3. Before the nal tightening with the chuck key, be sure the drill bit is

centered in the chuck jaws.

4. Tighten the chuck sufciently to prevent the bit slipping in the jaws during drilling. As a test, turn the drill press on and immediately off to check if the drill bit wobbles.

LASER

1. Place a work piece on the table.

2. Turn the laser switch on (press I).

DANGER! Do not stare directly at the laser beam. Eye damage may occur if you deliberately stare into the beam.

3. Lower the drill bit (not turning) to touch the work piece. The two laser lines should cross where the drill meets the work piece.

4. If the laser needs to be adjusted:

● Using a hex wrench, turn the laser adjustment hex screws counter- clockwise.

● Move the laser light housing until the two lines intersect where the drill meets the work piece. DO NOT stare directly at the laser lines.

● Re-tighten the adjustment hex screws .

WORK LIGHT

You may want to light up the work table and eliminate shadows on the work piece. To turn on the work light, move the work light switch located below the drill

press' main switch (g 9) to ON (I).

ENGLISH

141222

DRILLING

1. For safety, the switch cannot be turned ON without the key.

2. To turn the drill press ON, with the safety key inserted into the switch

housing, lift the switch upward to the ON (I) position (g 10).

3. To turn the drill press off, press the switch back to the down

position (O, g 10).

4. To lock the switch in the OFF (O) position, pull the yellow safety key

(X, g 11) out of the switch. Store the key in a safe place.

5. Use the feed handles to push the drill bit slowly into the material.

Particularly in wood drilling, ease up on the pressure when nearing the point where the drill bit is about to emerge on the other side of the workpiece.

6. After drilling a hole, do not release the feed handle but restrain it lightly,

allowing the spring to raise spindle sleeve gently to its original position.

7. Turn off the drill press.

8. Switch off the laser.

9. Switch off the work light.

WARNING! After switching off, never leave the machine unattended until it has come to a complete stop.

WARNING! In case of any trouble or abnormal noise arising during this operation, stop the motor at once, unplug the machine from the power

source and nd out the cause. Do not resume until the problem has been

solved.

g 10

fig 11

ENGLISH

MAINTENANCE

WARNING! For your own safety, turn the switch off and remove the

plug from the power source outlet before adjusting, maintaining or lubricating your drill press.

WARNING! To avoid electrocution or re, any repairs to electrical

systems should be done by an authorized repair center.

GENERAL

Keep your tool in good condition by adopting a regular maintenance program.

1. Before use, examine the general condition of your tool.

2. Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts, and any other condition that may affect its’ safe operation.

3. If power cord is worn, cut or damaged in any way, have it replaced immediately.

4. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use.

5. Do not use a damaged tool.

6. Never disassemble the tool or try to do any rewiring on the tool’s electrical system.

7. Keep the tool handles clean, dry and free of oil or grease.

8. Use only mild soap and damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these harmful solvents include: gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia, and household detergents containing ammonia.

9. After use, blow out or vacuum sawdust and metal chips that may have accumulated in and on the motor, the belt and pulley housing, and the table.

10. Ball bearings are packed with grease at the factory. They require no further lubrication. The ball bearings in the spindle and the V-belt pulley assembly are greased and permanently sealed.

11. Periodically pull down and lubricate the grooves in the spindle and the teeth of the quill, usually about every three months.

12. Occasionally apply a light coat of paste wax to the column and table to help keep these surfaces clean and rust-free.

13. Lubricate the table bracket and locking knobs if they become difcult to use.

14. Cut off the power supply when not in use.

REMOVING THE CHUCK AND ARBOR

1. Turn “OFF” and disconnect the drill from the power source.

2. Using feed handles, lower the quill assembly to the lowest position.

3. Insert the drift key (o, g 3) into, and all the way through the quill assembly.

NOTE: It may be necessary to rotate the chuck by hand in order to be able to get the drift all the way through.

ENGLISH

141222

4. While holding onto the chuck to prevent damage, either tap on the end of the drift with a hammer or raise the quill assembly sharply using the feed handles.

5. The arbor and chuck should fall out.

NOTE: To avoid possible damage, be ready to catch the chuck assembly as it falls.

SPINDLE PLAY

1. Move the spindle to the lowest position and hold it in place with one hand on a feed handle.

2. With your other hand, try to make it revolve around its axis with a side motion.

3. If you nd there is too much play:

• Loosen the lock nut on the lower left side of the drill press head (k,

g 12) behind the depth gauge.

• Turn the screw (c. g 12) clockwise to eliminate play, but not so much as to restrict the upward and downward motion of the spindle. A little bit of play is normal.

• Tighten the lock nut.

QUILL RETURN SPRING

The quill is equipped with a return spring that pulls the spindle and drill bit back up to its resting position after release of the feed handles. It is essentially a spring and a notched housing. The spring has been

properly adjusted at the factory and should not need readjustment unless absolutely necessary. If required, it can be adjusted as follows:

1. Unplug the drill press.

2. Locate the return spring housing on the left side of the drill press head.

3. Use needle nose pliers or a screwdriver thrust into the loop (s, g 13) to hold the spring in place.

4. Loosen the two housing nuts (n. g 13) approximately 1/4" (6 mm). Do not remove the nuts from the threaded shaft.

5. While holding tightly to the spring housing (h, g 13), carefully pull it out

until it clears the raised notch (r, g 13).

6. Turn it until the next notch in the housing is engaged by the raised notch.

• To increase the tension, turn it counter-clockwise.

• To decrease the tension, turn it clockwise.

7. Tighten the two housing nuts.

CAUTION: Do not overtighten the two nuts. If the nuts are tightened too much, the movement of the spindle and feed handles will be restricted.

WARNING! Never use ammable or combustible solvents around tools.

WARNING! To reduce the risk of injury, electric shock and damage to

the tool, never immerse your tool in liquid or allow liquid to ow inside the tool.

fig 13

ENGLISH

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Operation is noisy under load Improper belt tension Adjust tension

Dry spindle Remove and oil spindle / quill assembly Loose pulley Check and tighten pulley attachments or

set screws

Excessive runout Bent drill bit Replace drill bit

Drill bit is improperly mounted in chuck Check that chuck holds bit cleanly Chuck is loose Clean chuck / spindle joint

Retighten chuck- press down with chuck

against wooden block on table Damaged bearings or spindle Replace spindle shaft or bearing Chuck is loose Replace chuck

Motor will not start Power supply is faulty Check power cord

Problem with motor connection Check connections to motor Faulty switch Replace Motor windings burned Replace motor

Drill bit binds in material Too much feed pressure Less force on feed handles

Belts are slipping Check belt tension Loose drill bit Tighten chuck correctly Drilling speed is wrong Refer to speed table Drill angle or bit type is wrong for material Check material information and handling

instruction Workpiece moves during drilling Properly support or clamp workpiece

Drill bit burns or smokes in material Wrong speed for material and hole size Refer to speed table

Chips are not being evacuated from hole Clean the drill bit Dull bit or incorrect clearance Replace or sharpen bit Needs coolant Use coolant Feed is too slow Increase speed at feed handles

Quill returns too slowly or with too much force

Quill return spring is improperly adjusted Adjust tension

Dust on or in quill assembly Clean and lubricate

Table raises with difculty Lack of lubrication Apply a light oil

Table lock is tightened Loosen table lock handle

Excessive tearout on underside Too much feed pressure Less force on feed handles

No backing material Use another piece of scrap material as

backing

Drill bit veers off hole Hard grain in wood Lubricate drill bit

Bent drill bit Replace Too much force Use a lower feed speed

NOTE: SERVICE AND REPAIRS should be made by qualied repair

technicians at an authorized repair center. Improperly repaired tools could cause serious shock or injury.

NOTE: REPLACEMENT PARTS. When servicing, use only the

manufacturer’s recommended replacement dentical replacement parts and accessories.

ENGLISH

141222

PARTS LIST

POS.

PART NO.

DESCRIPTION QTY.

1 13301001A Base 1 2 16101002 Support, column 1 3 GB5781-86 Screw hex hd. M10 x 40 4 4 GB80-85 Hex socket set screw M10 x 12 3 5 16101010 Rack 1 6 16101003 Tube column 1 7 16101011J Collar, rack 1 8 GB80-85 Hex socket set screw M8 x 10 2 9 16101012A Clamp, table 1

10 16101004 Table support 1 11 13201009E Crank 1 12 16101007A Gear pin 1 13 16101008 Worm 1 14 16101006 Gear helical 1 15 GB5781-86 Screw hex hd. M16 x 35 1 16 16101005 Arm, table 1 17 16101013A Clamp, table 1 18 16101014A Table 1 19 DT/SA020 Knob 3 20 16104005A Feed handle rod 3 21 16104001 Seat handle 1 22 16104002 Shaft, pinion 1 23 16104003C Spacer bush 1 24 16104010 Pin, stop 1 25 GB879-86 Roll pin φ6 x 25 2 26 16102004 Belt tension handle 1 27 GB894.1-86 Retaining ring 15 1 28 16102005E Motor adjust knob 2 29 16102001M Head 1 30 GB5781-86 Screw, hex hd. M8 x 16 1 31 16102006 Lever, adjusting 1 32 16102002 Motor support bracket, left 1 33 16102003 Motor support bracket, right 1 34 GB5781-86 Screw hex hd. M8 x 25 4 35 Washer 8 8 36 16102007 Motor mount 1 37 Lock washer 12 2 38 GB170-86 Nut, hex M12 2 39 GB170-86 Nut, hex M8 4 40 YLL7124F-T Motor 1 41 16105005D Pulley, motor 1 42 GB80-85 Hex socket set screw M8 x 12 1 43 16105010 V-belt M24 1 44 GB276-89 Bearing, ball 6202 2 45 16105006C Middle pulley 1 46 16205007 Middle axle 1 47 16105000D Guard 1 48 13205010 Knob 1 49 GB818-85 Screw, pan hd. M5 x 12 1 50 GB818-85 Screw, pan hd. M5 x 10 1 51 16102014A Clamp cord 1 52 GB818-85 Screw, pan hd. M6 x 8 6 53 Washer 6 4 55 13105009 Bushing, rubber 4 56 LYPCB01 Bulb 1 57 16102013-2A Bracket, bulb socket 1 58 16102013-1B Socket, bulb 1

POS.

PART NO.

DESCRIPTION QTY.

59 16105011 V-belt, M26 1 60 16102025 Left-hand threaded nut 1 61 16105009D Pulley, spindle 1 62 16102022 Pulley insert 1 63 GB894.1-86 Retaining ring 35 1 64 GB276-89 Bearing, ball 6204 2 65 16102023B Spacer 1 66 GB170-86 Nut, hex M12 2 67 16104008 Cap, spring 1 68 16104009 Spring, tension 1 69 16104007A Retainer, spring 1 70 GB80-85 Hex socket set screw M8 x 8 1 71 16102021 Socket set screw 1 72 GB6170-86 Nut, hex M10 1 73 Spring washer 5 2 74 Star washer 5 2 75 GB818-85 Screw, pan hd. M5 x 6 2 76 16102008C Switch box 1 77 GB818-85 Screw, pan hd. M5 x 16 2 78 13302009C Switch plate 1 79 GB845-85 Screw, pan hd. ST4.2 x 9.5 2 80 HY18-2P Switch 1 81 16103006 Gasket, quill 1 82 16103005 Lock nut 1 83 16103004 Ring, locking 1 84 16103003 Washer 1 85 GB276-89 Bearing, ball 6203 1 86 16103002 Tube, quill 1 87 GB276-89 Bearing, ball 6204 1 88 16103001 Shaft, spindle 1 89 16103008 Key, drift 1 90 16103007 Arbor 1 91 16103009G Chuck 1 92

16103009G-1

Key, chuck 1 93 16108002 Eye shield 1 94 GB5356-85 Wrench hex "L” S3 1 95 GB5356-85 Wrench hex "L" S5 1 96

DLCKEE3S15

Cord & plug 1 97 13208001 Battery compartment 1 98 GB818-85 Screw, pan hd. M4 x 10 2 99 131A05004 Battery 2 100 13208001-1A Lid, battery compartment 1 101 KCD7 Switch, laser 1 102 GB80-85 Hex. Soc. Screw M6 x 8 2 103 13302026 Laser 2 104 16104006A Support sleeve 1 105 16102012C Work lamp switch 1 106 16108005-6 Adjusting nut 2 107 16108005-4 Lock washer 1 108 16108005-5 Screw 1 109 16108005-2 Lock nut 1 110 16108005-1 Collar, stop 1 111 GB6170-86 Nut, hex M10 1 112 GB170-86 Nut, hex M8 1 113 GB70-85 Screw, pan hd. M8 x 30 1 114 GB6170-86 Nut, hex M5 1

ENGLISH

SCHEMATIC DRAWING

DP2006 man v.141222

Modèle #

MANUEL D’INSTRUCTIONS ET D’ASSEMBLAGE

PERCEUSE À

COLONNE 15 PO

DP2006

CARACTÉRISTIQUES

● Modèle

de plancher

● Mandrin

de 16 mm (5/8po)

● 16

vitesses

● Laser

de précision avec guide de centrage au design cruciforme breveté

● Lampe

DEL incorporée

éclairant la table de travail

● Garde

de sécurité du mandrin

transparent pouvant être relevé

● Interrupteur

facilement

accessible avec clé de sécurité

● Grande

poignées

d’alimentation ergonomique

● Guide

d’arrêt avec gradation

● Construction

robuste de fonte

et d’acier

SPÉCIFICATIONS

● Moteur

: 120 V ~ 60 Hz

● Puissance

: 550 W, 1 cv

● Diamètre

de perçage :

15 po (390 mm)

● Table

de travail :

12 po x 12 po (30.5 x 30.5 cm)

● Base:

17-15/16 po x 10-5/8 po

(456 mm x 270 mm)

● Capacité

de perçage :

3/4 po (20 mm)

● Fuselage

: MT2

● Hauteur

total : 63 po (1610

mm)

● Plage de vitesse : 240-3200 tr/min

● Table pivotante de 0 à 45 degrés

● Certication CSA

● Poids net : 137 lb (62 kg)

FRANÇAIS

NOUS VOUS REMERCIONS

d’avoir choisi une machine de General International. Cette outil a été soigneusement testée et inspectée avant de vous être expédiée, et moyennant une utilisation et un entretien adéquats, elle vous procurera

un service able pendant de nombreuses années. An d’obtenir un rendement optimal et une utilisation sans problème, et d’optimiser

votre investissement, veuillez prendre le temps de lire ce manuel avant

d’assembler, d’installer et d’utiliser l’unité.

Ce manuel vise à vous familiariser avec l’utilisation sécuritaire, les fonctions élémentaires et les caractéristiques de cette scie ainsi qu’avec

le réglage, l’entretien et l’identication de ses parties et composantes. Il

n’est pas conçu pour remplacer un enseignement théorique sur le travail

ni pour offrir à l’utilisateur une formation en la matière. En cas de doute

concernant la sécurité d’une opération ou d’une procédure, demandez

l’aide d’une personne qualiée avant d’entamer le travail. Une fois que vous avez lu ces instructions, conservez ce manuel aux ns

de consultation ultérieure.

GARANTIE DE GENERAL® INTERNATIONAL

Toutes les composantes des machines de General® International sont soigneusement inspectées durant chacune des étapes de production, et

chaque unité est inspectée en profondeur une fois l’assemblage terminé.

GARANTIE STANDARD LIMITÉE DE 2 ANS

En raison de son engagement envers la qualité et la satisfaction du

consommateur, General® International accepte de réparer ou de remplacer

toute pièce qui, suite à l’examen, se révèle défectueuse quant aumatériel et au ni d’exécution pour une période de 2 ans (24 mois) suivant la date

d’achat. Pour se prévaloir de la garantie, l’acheteur doit retourner toutes

les pièces défectueuses port payé à General® International.

Les réparations effectuées sans le consentement écrit de General® International annuleront la garantie.

CLAUSE DE NON-RESPONSABILITÉ

L’information et les caractéristiques présentées dans ce manuel se rapportent à la machine telle qu’elle est sortie de l’usine au moment de

mettre sous presse. En raison de son souci d’amélioration constante, General International se réserve le droit de modier des composantes, des pièces ou des caractéristiques de la machine si cela est jugé nécessaire, sans préavis et sans obligation d’effectuer ces modications sur les machines déjà vendues. On prend soin de s’assurer à l’usine que les

caractéristiques et l’information présentées dans ce manuel correspondent à la machine avec laquelle il est fourni.

Toutefois, en raison de commandes spéciales et de modications réalisées

“hors de l’usine,” une partie ou la totalité de l’information contenue dans ce manuel peut ne pas s’appliquer à votre machine. De plus, comme il se

peut que plusieurs générations de ce modèle de scie. et plusieurs versions de ce manuel soient en circulation, il est possible que

ce manuel ne décrive pas exactement votre machine si vous possédez une version antérieure ou ultérieure. Si vous avez des doutes ou des questions, veuillez communiquer avec votre détaillant ou notre

ligne de soutien technique et mentionner le numéro de modèle et de série de votre machine an d’obtenir des éclaircissements.

DEMANDE DE RÉCLAMATION

Pour présenter une demande de réclamation en vertu de notre Garantie

Standard Limitée de 2 ans, ou en vertu de notre Garantie Limitée à Vie, toute pièce, composante ou machinerie défectueuse doit être retournée,

port payé, à General® International, ou encore à un distributeur, un centre

de réparation ou tout autre emplacement situé près de chez vous et

désigné par General® International. Pour plus d’informations ou si vous

avez besoin d’aide pour remplir une demande de réclamation, contactez

notre département de service au 1-888-949-1161.

Une copie de la preuve d’achat originale ainsi qu’une lettre (un formulaire

FRANÇAIS

141222

de réclamation de garantie peut vous être fourni sur demande par General® International ou par un distributeur agréé) spéciant clairement le modèle et le numéro de série de l’unité (si applicable), et faisant état de la plainte ou du défaut présumé, doivent être jointes au produit retourné.

CONDITIONS ET EXCEPTIONS

Cette couverture ne s’applique qu’au premier acheteur. Un enregistrement préalable de la arantie n’est pas requis. Par contre, une preuve d’achat –

soit une copie du coupon de caisse ou du reçu original, sur lequel gurent

la date et le lieu d’achat ainsi que le prix payé – doit être fournie lors de la réclamation. La Garantie ne couvre pas les défaillances, bris ou défauts qui, après examen par General® International, sont considérés comme étant directement ou indirectement causés par ou résultant de: une utilisation incorrecte, un entretien inadéquat ou l’absence d’entretien, un usage inapproprié ou abusif, la négligence, un accident, des dommages survenus durant la manutention ou le transport, ou encore l’usure normale ou la détérioration des pièces et composantes considérées, de façon générale, comme étant des consommables. Les réparations effectuées sans le consentement écrit de General® International annuleront toute garantie.

LISEZ TOUTES LES INSTRUCTIONS AVANT L’UTILISATION

CONSERVEZ CES INSTRUCTIONS

Avant d’essayer de faire fonctionner votre nouvel outil, veuillez lire les instructions au complet. Vous aurez besoin de ces instructions pour les avertissements de sécurité, les précautions, l’assemblage, le fonctionnement, les procédures d’entretien, la liste des pièces et les schémas des pièces. Gardez votre facture avec ces instructions. Écrivez votre numéro de facture à l’intérieur de la page couverture. Gardez les instructions ainsi que la facture dans un endroit sûr et sec pour référence future.

LES AVERTISSEMENTS, LES PRÉCAUTIONS ET LES

instructions discutés dans ce manuel ne peuvent pas couvrir toutes les conditions et les situations qui pourraient survenir. L’utilisateur se doit de comprendre que le bon sens ainsi que la prudence sont des facteurs qui ne peuvent être incorporés dans ce produit, mais peuvent être fournis par l’utilisateur lui-même.

REGLES DE SÉCURITÉ ET DIRECTIVES

L’objectif des symboles de sécurité est d’attirer votre attention sur les risques potentiels. Les symboles de sécurité, ainsi que les explications les accompagnant, nécessitent votre attention et votre compréhension. Les avertissements de sécurité n’éliminent pas d’eux-mêmes tous les dangers. Les instructions ou les avertissements qu’ils donnent ne sont pas un remplacement aux mesures de prévention d’accident appropriées.

DANGER!

Indique une situation à risque imminent, laquelle si elle n’est pas

évitée, causera de sérieuses blessures ou la mort

AVERTISSEMENT!

Indique une situation à risque imminent, laquelle si

elle n’est pas évitée, pourrait causer de sérieuses blessures ou la mort.

ATTENTION: Indique une situation à risque imminent, laquelle si elle n’est pas évitée, peut causer des blessures mineures ou des blessures légères. Il peut aussi être utile de demeurer alerte au sujet des pratiques non sécuritaires qui pourraient causer des dommages à la propriété.

FRANÇAIS

AVERTISSEMENTS ET PRÉCAUTIONS

Assurez-vous de lire, comprendre et suivre tous les avertissements et consignes de sécurité dans le manuel de l'opérateur.

ZONE DE TRAVAIL

1. TENEZ LES ENFANTS ET AUTRES PERSONNES ÉLOIGNÉS

Tous les enfants doivent être tenus à l'écart de la zone de travail. Ne les laissez pas utiliser des machines, des outils ou des rallonges

électrique. Les visiteurs peuvent être une distraction et sont difciles à

protéger contre les blessures.

2. GARDER LE LIEU DE TRAVAIL PROPRE

et assurez-vous d'un éclairage adéquat est disponible. Les endroits encombrés peuvent crée des blessures.

3. METTRE L'ATELIER L’ÉPREUVE DES ENFANTS

avec des cadenas, avec les interrupteurs principaux ou en retirant les clés de démarrage.

4. ÉVITEZ LES ENVIRONNEMENTS DANGEREUX

Ne pas utiliser d'outils électriques dans des endroits humides ou mouillés. Garder la zone de travail bien éclairé. Ne pas exposer les outils électriques à la pluie. Ne pas utiliser l'outil en présence de

liquides ou gaz inammables.

5. ENTREPOSAGE DES ÉQUIPEMENTS

Entreposer vos équipements dans un endroit sec pour empêcher la rouille. Les équipements devraient aussi être entreposés dans un endroit verrouillé ou garder hors de portée des enfants.

SÉCURITÉ PERSONNELLE

1. APPRENDRE LES APPLICATIONS ET LES LIMITES DE LA MACHINE

ainsi que les risques spéciques à cette machine. Suivez les

instructions de sécurité disponibles et les règles de sécurité attentivement.

2. NE PAS TROP SE PENCHER Garder une position correcte en tout temps.

3. DEMEURER ALERTE Regardez ce que vous faites. Utilisez votre bon sens. Ne pas utiliser l'outil lorsque vous êtes fatigué. Ne pas l'utiliser sous médication ou si vous avez consommer de l'alcool ou d'autres drogues.

4. ÉVITEZ LES DISTRACTIONS DURANT LES SESSIONS DE TRAVAIL.

5. PORTEZ DES VÈTEMENTS APPROPRIÉS. Ne portez pas de vêtements amples, gants, bracelets, colliers, bijoux lors de l'utilisation de l'outil. Porter un masque ou un dispositif de protection pour les yeux, les oreilles, les voies respiratoires et pour le corps comme indiqué dans le fonctionnement de l’appareil.

6. PORTEZ TOUJOURS DES LUNETTES DE SÉCURITÉ. Utilisez également un masque anti- poussière si le sablage soulève de la poussière, et des bouchons d'oreille pendant de longues périodes de fonctionnement. Les lunettes ordinaires ont des verres résistant aux chocs, ils NE SONT PAS des lunettes de sécurité.

7. PORTEZ UNE PROTECTION RESPIRATOIRE. L'utilisation de cet outil peut produire et / ou répandre de la poussière, ce qui peut entraîner des problèmes respiratoires graves et permanents ou d'autres blessures. De nombreux types de bois sont naturellement toxiques, surtout sous forme de poussière. Porter un masque anti-poussière propre si le travail consiste à créer beaucoup

de poussière ne ou grossière. toujours utiliser NIOSH / OSHA

approuvé une protection respiratoire appropriée pour l’exposition à la poussière. Diriger les particules loin du visage et du corps.

8. PORTEZ UNE PROTECTION AUDITIVE, Spécialement si exposé à répétition.

9. ATTENTION AUX DÉCHARGES ÉLECTRIQUES Éviter tout contact corporel avec des surfaces en mises à la terre. Par exemple: tuyaux, radiateurs, cuisinières, réfrigérateurs. Quand votre

PORTEZ VOS

PRÉVOYANCE EST

MIEUX QUE DE

NE PAS VOIR

FRANÇAIS

141222

corps est en mis à la terre le risque de choc électrique augmente.

Lorsque l'on travaille, il est possible d’avoir certains ls électriques

avec courant autour de vous, tenter de déterminer si il y a un danger de choc. Ne touchez pas les parties métalliques DE L'OUTIL tout en l'utilisant. Tenez l'outil par la poignée en plastique pour éviter un choc

électrique si vous venez en contact avec un l sous tension.

10. TOUJOURS DÉBRANCHER L’OUTIL AVANT DE FAIRE L’ENTRETIEN

et changer les accessoires tels que bandes abrasives, les courroies, des lames ou couteaux.

11. LAISSEZ LES GARDES EN PLACE et en ordre de marche. Si un garde doit être enlevé pour l'entretien ou

le nettoyage, assurez-vous qu'il est correctement xé avant d'utiliser à

nouveau l'outil.

12. VERIFIER QUE LES CLÉS ET MOLETTES DE RÉGLAGE SONT

RETIRÉES

avant la mise sous tension, laisser en place ces pièces peuvent s'envoler au démarrage et entraîner des blessures.

13. ASSUREZ-VOUS QUE LE COMMUTATEUR EST EN POSITION

ARRET «OFF»

avant de brancher le cordon pour réduire le risque de départs involontaires.

14. ASSUREZ-VOUS QUE LA MISE À TERRE EST OPÉRATIONELLE

Si l'outil est équipé d'une che à trois branches, il doit être branché

sur une prise électrique à trois pôles. Ne jamais enlever la troisième branche.

15. NE JAMAIS MONTER SUR L'OUTIL De graves blessures peuvent se produire si l'outil bascule ou si le foret est accidentellement en contact avec vous.

16. GARDER LES MAINS LOIN DES FORETS et toutes les pièces mobiles. Ne pas enlever la sciure ou la poussière avec mains. Utilisez une brosse.

17. UTILISATION SI POSSIBLE D’UN COLLECTEUR DE POUSSIÈRE avec un couvercle pour réduire les risques pour la santé.

18. SECURISER VOTRE PIÈCE. Utilisez des pinces ou un étau pour maintenir la pièce. Il est plus sûr que d'utiliser vos mains et il libère les deux mains pour faire fonctionner l'outil.

19. DÉBRANCHER LE CORDON D’ALIMENTATION

avant de faire des ajustements. Modication des pièces jointes

ou accessoires peuvent être dangereux si l'outil accidentellement démarrait.

LA SÉCURITÉ DE L’OUTIL

1. ASSUREZ-VOUS QUE L’OUTIL est à sa vitesse d’opération avant de présenter une pièce pour le percage

2. NE PAS ALIMENTER TROP RAPIDEMENT. L'outil a de meilleures performances et sera plus sécuritaire s’il travaille à la vitesse pour lequel il a été conçu.

3. NE JAMAIS LAISSER LA MACHINE SOUS TENSION

4. NE PAS FORCER LA MACHINE. Elle fera mieux son travail et plus sûrement à une vitesse pour laquelle il a été conçu. Ne forcez pas un petit outil ou accessoire pour faire le travail d'un plus grand outil industriel. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu.

5. ENTRETENIR LES OUTILS AVEC SOIN. Garder les outils affûtés et propres pour un meilleur rendement.

Suivre les instructions pour la lubrication et pour une performance sécuritaire. Suivez les instructions pour la lubrication et pour le

changement des accessoires. Gardez les poignées sèches, propres et exempt d'huile et de graisse.

FRANÇAIS

6. DÉBRANCHEZ LE CORDON D’ALIMENTATION AVANT DE PROCÉDER AUX REGLAGES.

Changement de pièces et accessoires peut être dangereux si l'outil démarrait accidentellement.

7. ÉVITEZ TOUT DÉMARRAGE INVOLONTAIRE. Assurez-vous que le commutateur est en position ARRÈT/OFF avant de brancher. Ne pas transporter l'outil avec la source d'alimentation branchée ou le doigt sur la gâchette.

8. GARDEZ LE GARDE EN PLACE, en ordre de marche, avec de bon ajustement et alignement.

9. NE PAS UTILISER L’OUTIL si elle ne peut être allumé ou éteint. Faire réparer votre outil avant de l'utiliser.

10. VÉRIFIEZ L’ÉTAT DES PIÈCES. Avant d'utiliser cet outil, si une pièce est endommagée elle devrait être

soigneusement vériés pour qu'il fonctionne bien et effectue le travail prévue. Vérier l'alignement des pièces mobiles, la combinaison de

pièces mobiles, des pièces brisées, support, et d'autres conditions qui pourrait affecter le fonctionnement. Inspecter et resserrer les boulons ou vis qui se sont relâches. Toute pièce endommagée doit être correctement réparée ou remplacée par un centre de service autorisé, sauf indication contraire ailleurs dans le manuel d'instruction. Faite remplacer un interrupteur défectueux par un centre de service agréé.

11. OBTENEZ DES CONSEILS

de votre superviseur, instructeur ou d'une autre personne qualiée si

vous n’êtes pas complètement familiarisé avec le fonctionnement de cette machine. La connaissance est sécurité.

12. .UTILISEZ LES ACCESSOIRES RECOMMANDÉS. L'utilisation d'accessoires non recommandés par Général International peut entraîner un risque de blessure.

SERVICE

1. INSPECTION ET ENTRETIENT RÉGULIER DE L’OUTIL. Le faire réparer par un technicien agréé.

2. ENTRETENIR LES OUTILS AVEC SOIN. Garder les outils propres pour un meilleur rendement. Suivre les

instructions pour la lubrication et pour des performances sécuritaires.

Suivez les instructions pour le changement des accessoires. Gardez les poignées sèches, propres et exemptes d'huile et de graisse.

3. VÉRIFIEZ LES OUVERTURES DE VENTILATION Soit maintenus libres de tout débris.

4. SI LE CORDON EST ENDOMMAGÉ LE FAIRE RÉPARER que par un centre de service agréé.

5. SERVICE ET REPARATION DOIVENT ÊTRE EFFECTUÉES PAR UN

TECHNICIEN QUALIFIÉ

à un centre de réparation agréé. Un outil mal réparé peut causer des blessures ou des chocs.

6. PIÈCES DE REMPLACEMENT. Lors de l'entretien, utilisez uniquement les pièces ou accessoires de remplacement du fabricant

7. LE FABRICANT NE SERA PAS RESPONSABLE

pour toutes les modications apportées à l'outil, non plus pour tout dommage résultant de de telles modications.

INSTRUCTIONS DE SÉCURITÉ SPÉCIFIQUES À CETTE OUTIL

Chaque atelier étant unique, il est impossible de dresser une liste exhaustive des mesures de sécurité. Le plus important des dispositifs de sécurité d’une machine reste la connaissance que l’utilisateur a de cette dernière. Faites preuve de bon sens et gardez toujours à l’esprit les mesures de sécurité qui s’appliquent à la situation particulière de votre

FRANÇAIS

141222

atelier. En cas de doutes concernant la sécurité d’une opération que vous êtes sur le point d’effectuer, ARRÊTEZ! N’entamez pas le travail avant

d’avoir vérié auprès d’une personne qualiée si l’opération peut être

effectuée de façon sécuritaire et quelle est la méthode la plus sûre pour l’effectuer.

ATTENTION! Pour éviter des erreurs qui pourraient causer des blessures sérieuses ou permanente ne pas brancher la ponceuse jusqu'à ce que les mesures suivantes ont été complété :

 Assemblée et alignement  Connaitre l'utilisation et la fonction de l'interrupteur marche / arrêt,

bouton d’alignement de la courroie, levier de tension de la courroie, table de travail et molette d'inclinaison de la table de travail

 Examen et la compréhension de toutes les consignes de sécurité et de

fonctionnement procédures opérationnelles de ce manuel.

 Examen des méthodes de maintenance pour cette ponceuse.

1. LISEZ LES AVERTISSEMENTS SUR L’OUTIL.

2. ÉVITEZ TOUT DÉMARRAGE INVOLONTAIRE.

Assurez-vous que le commutateur est en position ARRET/OFF avant de brancher.

3. VÉRIFIEZ ET ASSUREZ VOUS DE RETITREZ TOUTES CLÉS ET

CLÉS D’AJUSTEMENTS

avant de mettre l'outil en marche. Si vous laissez ces pièces elles peuvent s'envoler et entraîner des blessures.

4. NE PAS UTILISER CETTE MACHINE SANS QU’ELLE SOIT

TOTALLEMENT ASSEMBLÉE

et installée conformément aux instructions. Une machine incorrectement assemblée peut provoquer des blessures graves.

REMARQUE : Si des pièces sont manquantes ou endommagées, ne tentez pas de brancher le cordon d'alimentation et de mettre l'interrupteur à ON jusqu'à ce que la pièce endommagée ou manquante sont obtenus et sont correctement installés.

5. FIXER LA MACHINE SUR UNE SURFACE D’APPUI.

Les vibrations peuvent faire glisser, se déplacer ou basculer la perceuse. Pour éviter toutes blessures causé par un mouvement inattendu, assurez-vous que la perceuse est sur une surface de niveau, correctement sécurisée pour empêcher de basculer. Assurez-

vous aussi qu'il y est de l’espace sufsant pour les opérations.

6. STABILITÉ DE LA PERCEUSE À COLONNE

La perceuse à colonne peut avoir tendance à basculer ou se déplacer durant l'utilisation. Dans ce cas visser au sol ou sur un morceau de

contreplaqué de 3/4 "sufsamment grande pour la stabiliser.

7. BIEN VERROUILLER

la tête et le support de table à la colonne, et la table au support de table avant d'utiliser la perceuse à colonne. Ne jamais déplacer soit la tête ou la table alors que l’outil est en marche

8. AVANT DE COMMENCER UNE OPÉRATION,

vérier l'alignement du le mandrin. Allumer, puis immédiatement

éteindre l'interrupteur du moteur pour vous assurer que la mèche ou un autre outil de coupe ne vibre ou n’oscille pas.

9. NE METTEZ JAMAIS LA MACHINE EN MARCHE

avant de nettoyer la table ou la zone de travail de tous les objets (outils, morceaux de bois, etc.). Les débris qui s’envolent sont dangereux.

10. UTILISEZ UN SOUTIEN SUPPLÉMENTAIRE

(tables, chevalets, blocs, etc.) pour une pièce sufsamment grande

pour basculer lorsqu'elle est sur la table de travail.

11. NE PAS QUITTER LA ZINE DE TRAVAIL AVANT QUE TOUTES LES

PIÈCES MOBILES

Soient arrêtées. Coupez l'alimentation du commutateur maitre. Rendez l'atelier à l’épreuve des enfants!

FRANÇAIS

12. AVANT DE COMMENCER,

être certain que le moteur, la table, des pièces jointes et les boutons de réglage sont sécurisés.

13. VÉRIVIEZ SI IL Y A DES PIÈCES ENDOMMAGÉES.

Avant d'utiliser cet outil, toutes pièces qui sont endommagées

devraient être soigneusement vériée pour qu'elle fonctionne bien et effectue sa fonction prévue. Vériez l’alignement des pièces

mobiles, la liaison de pièces mobiles, la rupture des supports et autres conditions pouvant affecter le fonctionnement. Inspecter les vis et serrer toutes celles qui sont relâches. Toute pièce endommagée doit être correctement réparée ou remplacée par un centre de service autorisé à moins d'indication contraire ailleurs dans le manuel d'instruction. Tout interrupteurs défectueux devrait être remplacé par un centre de service agréé. Ne pas utiliser l'outil si l'interrupteur ne fonctionne pas correctement.

14. OBTENIR DES CONSEILS

de votre superviseur, instructeur ou d'une autre personne qualiée si

vous n’êtes pas complètement familiarisé avec le fonctionnement de cette machine. Connaissance est synonyme de sécurité.

15. NE METTEZ JAMAIS LA MACHINE EN MARCHE

Avec une pièce en contact avec la mèche La pièce pourrait s’envoler et causer des dommages ou des blessures.

16. PRÉVENIR QUE LA PIÈCE

soit en contact avec la mèche avant de démarrer l'outil. La perte de contrôle de la pièce est dangereuse.

17. ÉTEINGNEZ LA MACHINE,

débranchez l'appareil de la source d'alimentation, en cas d’arrêt du travail et avant de quitter la machine. Nettoyez aussi la table et la zone de travail avant de quitter la perceuse.

18. NE QUITTEZ PAS LA ZONE DE TRAVAIL AVANT QUE TOUTES

PIÈCES MOBILES SOIENT ARRÊTÉES.

Coupez l'alimentation du commutateur maitre. Rendez l'atelier à l’épreuve des enfants.

19. POUR LIBÉRER LES PIÈCES COINCÉES,

éteindre l'interrupteur. Débranchez l'outil. Attendez que toutes les pièces en mouvement soient arrêtées avant de retirer le matériau coincé.

20. NE JAMAIS TRAVAILLER MAIN LIBRE

Tenir la pièce plutôt que de la soutenir sur la table, sauf lors du polissage.

21. PRÉVENIR QUE LA PIÈCE VOUS GLISSE DES MAINS ET QU’ELLE

TOURNE SUR LA TABLE

peut abimer l’outil ou être projeter. Toujours utiliser un support de cette façon la pièce ne se déplacera pas et ne coincera pas.

22. TOUJOURS POSITIONNER ET AVOIR UN MATÉRIAU DE SOUTIEN

placé sous la pièce travaillée Pour éviter les blessures positionner la pièce du coté gauche quand faire ce peut. Positionner la pièce pour qu’elle soit en contact avec la colonne du coté gauche pour la barrer. Si la pièce est trop petite utilisez une serre.

23. UTILISEZ UNE PINCE À BLOCAGE OU UNE SERRE ET PLACEZ

LA PIECE EN CONTACT SUR LA COLONNE

pour empêcher la rotation.

24. CONTENIR FERMEMENT LA PIÈCE AVEC UNE SERRE

Ou un étau sur table de travail lors du perçage. Maintenez fermement la pièce. La perte de contrôle de la pièce peut entraîner des blessures.

25. QUAND VOUS UTILISEZ UN ÉTAU DE PERCEUSE

toujours la sécuriser à la table de travail.

26. SOUTENIR ADÉQUATEMENT LES PIÈCES

longues ou large. Si une pièce dépasse de la table et qu’elle puisse

tomber ou basculer si non retenu, utiliser une serre et xer à la table

ou de fournir un soutien (s) auxiliaire. La perte de contrôle de la pièce à usiner est dangereux.

27. LES PIÈCES RONDES DOIVENT ETRE PROPREMENT SUPPORTÉ

Utiliser des blocs en V pour l'empêcher de rouler.

FRANÇAIS

141222

28. UTILISATION DES VITESSES RECOMMANDER

pour une opération spécique ou pour une pièce de matériel spécique

- vériez l'étiquette à l'intérieur du couvercle de poulie pour les

informations de forage

29. GARDER LE COUVERCLE DES POULIES FERMÉ

après les ajustements de courroie terminée

30. POUR ÉVITER LES BLESSURES AU TRAVAIL PROVENANT DES

OBJETS PROGETÉS OU DE CONTACT,

ne pas effectuer la mise en place, d’assemblage ou le travail d'installation sur la table alors que le mandrin tourne.

31. EMPLOYEZ UNIQUEMENT DES ACCESSOIRES CONÇU POUR

CETTE PERCEUSE

pour éviter des blessures, des objets projetées, des pièces cassées ou des pièces de travail.

32. AVANT DE PERCER DE GROS DIAMÈTRE UTILISER DES SERRES

pour contenir la pièce à perforer fermement à la table. Sinon, le foret de scie cylindrique peut saisir et faire tourner la pièce à grande vitesse. Utilisez un outils de perçage une pièce. NE PAS utiliser une scie cylindrique en plusieurs morceaux car il peut se défaire et devenir débalancé.

33. LES ACCESSOIRES DOIVENT ETRE CONFORME AU RÉGLAGE

DE LA VITESSE DE LA PERCEUSE.

Cette perceuse à colonne dispose de 5 vitesses de rotation. Vérier le réglage de vitesse de l’axe de la perceuse à colonne, selon la che

des vitesses de poulie situé à l'intérieur du couvercle des poulies. Assurez vous que les accessoires utilisés ont un indice de vitesse supérieur au réglage de vitesse de la perceuse à colonne. Accessoires non conforme peuvent se détacher et causer des blessures.

34. NE PAS INSTALLER OU UTILISER DES MÈCHES

dépassant 7 po (18 cm) de longueur ou dépassant de 6 po (15 cm) en dessous des mâchoires du mandrin. Ils peuvent plier brusquement ou se briser.

35. NE PAS UTILISER

des mèches à l métallique, couteaux à façonner, des forets de toupie

Scie cylindriques à plusieurs morceaux des planeurs rotatifs sur cette perceuse à colonne.

36. ÉVITER DES OPÉRATIONS

maladroites et positions dangereuses des mains. Un glissement soudain pourrait causer une déviation de la main vers la mèche.

37. NE JAMAIS DESSINER UN PLAN, UN ASSEMBLAGE OU UNE

DISPOSITION SUR LA TABLE DE TRAVAIL

lorsque la machine est en marche. Un glissement soudain pourrait causer une déviation de la main vers la mèche ou le mandrin. Des blessures graves peuvent en résulter.

38. NE VOUS LAISSEZ PAS DISTRAIRE.

Soyez toujours concentrer sur ce que vous faites. Utilisez votre bon sens. Ne jamais faire fonctionner le moteur lorsque vous êtes fatigué,

malade, ou sous l'inuence de l'alcool, ou de drogues.

39. VERROUILLEZ L’INTÉRUPTEUR EN POSITION ARRET«OFF»

pour empêcher les utilisation non autorisée. Quelqu'un d'autre pourrait accidentellement démarrer la machine et se causer des blessures.

40. CONSERVEZ LES INSTRUCTIONS.

consulter les fréquemment et utiliser les pour instruire les autres utilisateurs. Si vous prêtez l'appareil, prêtez leur également les instructions.

41. NON-RESPECT DES INSTRUCTIONS, DES PRÉCAUTIONS DE

SÉCURITÉ DANS LE MANUEL D’INSTRUCTION

peut entraîner BLESSURES GRAVES. Lisez le manuel avant de commencer l'opération de l'unité.

FRANÇAIS

CONSEIL DE SANTÉ : Certaines poussières créées par l’utilisation d’outils électriques tels que sableuse, scie, meule et autre activité de construction peuvent contenir des produits chimiques pouvant causer le cancer ou des malformations à la naissance ainsi que des torts au système reproducteur. Certains exemples de ses produits chimiques sont :

─ le plomb des peintures à base de plomb, ─ la silice cristallisée provenant des briques et du ciment ainsi que

d’autres produits de maçonnerie et

─ l’arsenic et le chrome du bois de construction traité chimiquement.

Vos risques d’exposition varient selon la fréquence à laquelle vous effectuez ce type de travail. Pour réduire votre exposition à ces produits chimiques, travaillez dans un endroit bien ventilé et travaillez avec des équipements de sécurité approuvés, tels que les masques

antipoussiéres spécialement conçus pour ltrer les particules

microscopiques.

AVERTISSEMENTS ÉLECTRIQUES

1. AVANT DE BRANCHER LA MACHINE

à une source électrique, assurez-vous que le voltage correspond à

celui qui est indiqué sur la plaque d’identication de la machine. une source électrique, ayant un voltage plus élevé que celui qui est spécié

pour la machine, peut causer de sérieuses blessures à l’opérateur ainsi qu’endommager la machine. Si vous avez des doutes, ne

banchez pas la machine, et contactez un électricien qualié.

2. ASSUREZ-VOUS QUE VOS DOIGTS

ne touche pas les bornes du cordon d'alimentation au moment de brancher ou débrancher la scie.

3. DES OUTILS MISE À LA TERRE DOIVENT ÊTRE BRANCHÉS

DANS UNE PRISE TRIPOLAIRE DUMENT INSTALLÉE. LA MISE À TERRE CRÉE UN CHEMIN DE BASSE RÉSISTANCE QUI CONDUIT L’ÉLECTRICITÉ AU SOL PRÉVOYANT LES CHOC SI L’APPAREIL A UN DÉFECTUOSITÉ ÉLECTRIQUE.

4. N’ABUSEZ PAS LE CORDON D’ALIMENTATION.

Ne pas transportez ou tirer le cordon d’alimentation pour le débrancher. Protégez le cordon des sources potentielles de dommages: la chaleur, de l'huile et des solvants, des endroits coupants ou des pièces mobiles. Remplacez immédiatement un cordon endommagé.

5. EN EXTÉRIEUR, UTILISER UNE RALLONGE D’EXTÉRIEUR.

Une rallonge classé pour une utilisation à extérieur doit être marqué «WA» ou «W».

6. CET OUTIL EST POUR UN USAGE INTÉRIEUR.

Ne pas exposer les outils électriques à l'humidité. Pluie ou conditions humide peuvent causer l’entré d’eau à l’intérieur de l’outil et crée un choc électrique.

INSTRUCTIONS DE MISE À LA TERRE

En cas de court-circuit ou de défaillance électrique, la mise à la terre diminue le risque de choc électrique. Le moteur de cette machine a été conçu pour un courant de 120 volts, monophasé, et muni d’un cordon

à trois conducteurs et d’une che de mise à la terre à trois broches

s’insérant dans une prise à la terre, A. Ne retirez pas la troisième branche

de mise à la terre de la che pour l’insérer dans une che murale à deux

trous. Si vous utilisez un adaptateur B, il devra être relié à la vis métallique du couvert de la boîte électrique.

REMARQUE : L'utilisation d'un adaptateur est illégal dans certaines

régions, y compris Canada. Vériez vos codes locaux. Si vous avez des doutes ou si la che fournie ne correspond pas à votre prise de courant, consultez un électricien qualié avant de continuer.

RALLONGES ÉLECTRIQUES

N’utilisez que des rallonges à trois ls munies de ches de type mise

à la terre triphasées et de prises à trois trous. Remplacez une rallonge endommagée immédiatement. Si vous devez utiliser une rallonge, assurez vous que le calibre du cordon

FRANÇAIS

141222

est adapté à l’intensité du courant électrique indiqué sur la plaque du

moteur de la machine. Une rallonge de calibre insufsant causera une

chute de tension, entraînant une perte de puissance et une surchauffe. Le tableau ci-dessous indique le calibre approprié à utiliser en fonction de la longueur de la rallonge et de l’intensité nominale inscrite sur la plaque

signalétique. Plus le numéro du calibre est petit plus le l est gros.

Longueur totale de la rallonge

Calibre en

ampères

Pieds Mètres Pieds Mètres Pieds Mètres Pieds Mètres

25 8 50 15 100 30 125 40

3-10 A ca. 18 ca. 16 ca. 14 ca. 14 10,1 - 12 A ca. 16 ca. 16 ca. 14 ca. 14 12,1 - 16 A ca. 14 ca. 12 Non recommandé

Utilisez seulement des rallonges homologuées UL ou CSA

ATTENTION! Ne laisser pas votre expérience avec votre sableuse vous laisser tomber dans la négligence. Rappelez-vous qu'une fraction

de seconde d'inattention est sufsante pour causer de graves blessures.

IMPORTANT: Les mises en garde, les avertissements et les instructions détaillées dans ce manuel ne peut pas couvrir toutes les situations qui se produisent. il doit être compris par l'opérateur que le bon sens et la prudence sont facteurs qui ne peuvent pas être intégrés dans ce produit, mais doivent être fournis par l’opérateur.

SÉCURITÉ LASER

Cet outil est équipé laser de précision avec guide de centrage au design cruciforme breveté.

1. NE REGARDER PAS DIRECTEMENT LE RAYON LASER.

DANGER! Dommage oculaire peut se produire si vous regardez délibérément le faisceau.

2. LE FAISCEAU DE LUMIERE LASER

utilisé dans ce système est de classe II avec un maximum de 1 mW et 650 nm de longueurs d'onde. ÉVITER L’EXPOSITION DIRECT DES YEUX.

3. LE FAISCEAU LASER DOIT ÊTRE UTILISÉ

et entretenu conformément LES INSTRUCTIONS DU FABRICANT:

• Ne jamais diriger le faisceau à une personne ou un objet autre que la pièce de travail.

• Ne pas projeter le faisceau laser dans les yeux des autres.

• Assurez-vous toujours le faisceau laser est dirigé vers une pièce

sans surfaces rééchissantes comme le faisceau laser pourraient se reéter dans vos yeux ou aux yeux des autres.

FRANÇAIS

DÉBALLAGE

ATTENTION! Ne tentez pas d’assembler l'outil, de brancher le

cordon d'alimentation ou appuyer sur l'interrupteur si des pièces sont endommagées ou manquantes. Le non respect de cet avertissement peut entraîner des blessures graves.

CONTENU

Séparez toutes les pièces des matériaux d'emballage et comparez

soigneusement avec g 2 et 3 de la liste ci-dessous.

REMARQUE : Assurez-vous que toutes les pièces sont déballées avant de jeter le matériel d'emballage.

Certains articles ci-dessous peuvent être emballés déjà assemblés les uns aux autres..

a Ens. de table b Ens. de colonne c Manuel d Boite de quincaillerie e Base f Ens. de tête g Sac de quincaillerie h Batteries AA (2) i 4 x boulons hex.

j Ens. de clés Allen

(3 mm, 4 mm, 5 mm) k Garde du mandrin l Courroie en V (2) m Manivelle n Poignée de blocage pour support de

la table o Clavette chasse cône p Bouton de couvercle incluant vis q Clé du mandrin r Mandrin s Poulie folle t Poignées (3) u Arbre de vis sans n

FRANÇAIS

141222

DESCRIPTION FONCTIONNELLE

APPRENEZ À CONNAITRE VOTRE PERCEUSE À COLONNE DE 15 PO

ATTENTION! Pour éviter les blessures de démarrage accidentel,

éteindre l'interrupteur et retirer la che de la prise de la source

d'alimentation avant de procéder ajustements..

A Base B Support de la colonne C Colonne D Étrier de base de la tête E Bras de support de la

table F Barrure d’angle de la table G Barrure de la table H Table I Manivelle de la table J Support de la table K Verrou du support L Collier de l’étrier M Moteur N Mandrin O Garde du mandrin P Guide de profondeur Q Interrupteur de la lampe R Barrure – vis à tête creuse S Interrupteur T Clé de sécurité U Bouton de tension des

courroies V Couvercle de poulies W Interrupteur du laser X Bouton du couvercle Y Poignée du tensionneur Z Poignées d’alimentation AA Ressort de retour des

poignées BB Jauge de profondeur CC Trou de montage

FRANÇAIS

PROCÉDURE D’ASSEMBLAGE

ATTENTION! Pour votre propre sécurité, ne jamais débrancher la

prise à la source ou insérer la clé de l'interrupteur jusqu'à ce que toutes les étapes de montage sont complétés et que vous ayez lu et compris le manuel du propriétaire.

OUTILS REQUIS

● Clé ajustable

● Équerre

● Tournevis moyen

● Marteau et une pièce de bois

BASE ET LA COLONNE

1. Placez la base (A, g 4 et 5) sur le sol.

2. Placer la colonne, (C, g 4 et 5) sur le support de la base (B, gure 4

et 5) en bas, passer (L, g 4 et 5) par la partie supérieure (D, g 4)

passant entre eux. Aligner la colonne avec les trous de la base.

3. Installez les quatre boulons à tête hexagonale de 10 x 40 mm pour chaque trou et serrer dans la base avec la clé.

MONTAGE

ATTENTION! Les perceuses à colonne sont de par leur conception,

très lourde du haut, elles doivent être solidement xées en place.

● Décidez où la perceuse sera installer et xer votre perceuse à travers les trous de xation de la base au sol avec de robuste boulons,

rondelles et écrous.

● Si vous êtes sur le béton vous devrez utiliser des ancrages appropriées. Ceci l'empêchera de basculer, glisser, ou de se déplacer pendant le fonctionnement.

TABLE

1. Retirez le collier de support du haut de la colonne en desserrant la vis à tête creuse

2. Enlevez le collier

3. Si non déjà installé, insérez la vis sans n (u, g 6) au centre du trou

du support de la table (J, g 6) et à travers le trou de la poignée de manivelle comme indiqué à droite. L’arbre de vis sans n doit dépasser

du boîtier d'environ 1 po (25 mm).

4. Insérez le support (D, gure 5) dans la rainure verticale du support de

table. Assurez-vous que la vis sans n entraînée par l'arbre à vis sans n est justement installé sur la partie à l'intérieur du support de table est

en prise avec les dents de la crémaillère.

5. Placez le support de table à peu près le centre de la grille.

6. Faites glisser ce support de table et descendre l’ensemble vers le bas ainsi que sur la colonne. Insérez le bord inférieur de la grille de sorte qu'il repose à l'intérieur de la lèvre du support de la colonne.

7. Maintenir dans cette position pendant que vous passez le collier biseau vers le bas sur le bord supérieur de l’étrier

8. Serrez la vis avec à tête creuse (Allen), tenant l’étrier dans la position.

REMARQUE : Assurez-vous qu'il ya assez d'espace pour permettre la table pour faire tourner autour de la colonne, le collier de support assis sans être serré sur étrier et placé à l’équerre sur la colonne. Serrer la vis juste assez pour garder collier en place et éviter des dommages à la colonne ou au collier.

9. Faites glisser la manivelle du support de table (I, g 4 et 5) sur l'arbre de vis sans n saillant à partir du côté du support de table. Fixez-le

avec l'ensemble avec la vis à tête creuse en veillant à ce que la vis de réglage soit aligné avec le plat de l'arbre et au plus près du support de table que possible. Serrer la vis de réglage.

fig 6

FRANÇAIS

141222

10. Placer la table (H, g 4 et 5) sur l'autre extrémité du bras de support de la table (E, g 4 et 5).

11. Serrer la barrure de table (G, g 4 et 5).

12. Orientez le bras de support de table dans le même sens que la base, et

serrer la barrure de support de la table (K, g 4 et 5).

ASSEMBLAGE DE LA TÊTE

MISE EN GARDE : L'ensemble de tête est lourde (environ 55 lb / 25 kg) et vous aurez besoin d'aide d'une deuxième personne.

1. Soulevez soigneusement l'ensemble de la tête de la perceuse (f, g 2) et faites glisser le trou de forage de la tête sur la partie supérieure de la colonne. Assurez-vous la tête est bien en place sur la colonne.

ATTENTION! Assurez-vous que la base est solidement xée au sol.

2. Aligner la tête de la perceuse an qu'elle corresponde à la direction de la base et la table.

3. À l'aide d'une clé hexagonale de 5 mm (Allen), xer l'ensemble de la

tête en place en serrant les deux vis de verrouillage (R, gure 4) sur le

côté droit de la base de la tête.

4. Vissez les trois poignées d’alimentation (Z, g 4 et 5) dans les trous

letés sur le moyeu. Au lieu d'utiliser les poignées comme effet de

levier et peut-être les abimer utilisent une clé sur les plats sur les

extrémités letées des poignées à installer, mais prenez soin de les xer

uniquement à force de main.

5. Installez une vis à tête cylindrique M5 x 12 à l'intérieur de la couverture

poulie à travers le trou et xer le bouton (p, gure 3) vers l'extérieur.

REMARQUE : Un ou deux des poignées d'alimentation peuvent être enlevées temporairement Si le travail comporte une pièce en forme exceptionnelle qui interfère avec la rotation de la poignée.

POULIE ET COURROIE

1. Ouvrez le couvercle de la poulie.

ATTENTION! Assurez-vous que la perceuse est éteinte et débranchée lorsque le couvercle de courroie et de poulie est ouvert et vous avez vos mains dans cette zone.

2. Desserrez le bouton de tension la courroie du côté gauche et droit (U,

g 4 et 5).

3. Tournez la poignée de tension de courroie (Y, gure 5) dans le sens horaire. Cela penchera la poulie moteur plus près de la poulie folle, ce

qui permettra aux courroies d'entraînement d’être enlées.

4. La poulie (S, g 3) folle sera probablement fournis non installée. Graisser l’axe de pivotement et la poulie de tension avec de la graisse légère.

5. Installez-le dans son montage entre le moteur et la poulie de l’axe.

6. Mettre en place les deux courroies sur les poulies. La plus longue des deux courroies doit être installé entre la poulie folle et la poulie de l’axe avant.

7. Consultez le tableau à l'intérieur du carter de poulie (ou le tableau des vitesses de forage dans la section Réglages), pour monter les

courroies (L, g 3) dans leurs positions correspondante à l’axe et au

vitesse de forage nécessaire.

8. Tournez la poignée de tension de la courroie dans le sens antihoraire

an que la tension soit exercée sur les courroies. La tension est

correcte lorsque les courroies ont un jeu d'environ 1/2 po (13 mm) au centre lors d’un pincement.

MISE EN GARDE : Ne pas trop tendre les courroies ceci pourrait endommager le moteur et les roulements à billes.

9. Verrouillez la position du moteur lorsque la tension est correcte avec le boutons de verrouillage de tension des deux côtés.

FRANÇAIS

REMARQUE : La poulie folle «otte» de sorte que la tension est

appliquée également aux deux courroies.

10. Fermez le couvercle de courroie.

11. Si les courroies glissent pendant le forage, ils nécessitent un ajustement de la tension de la courroie.

MANDRIN

1. Nettoyer le trou conique dans le mandrin (r, gure 3), enlever toute trace de graisse, ou le revêtement antirouille ou de saleté que vous trouvez.

2. Nettoyez la graisse, le revêtement et la saleté de la pointe de la axe conique MT2 avec un chiffon propre.

3. Tournez le manchon du mandrin dans le sens horaire, l'ouverture des pinces de mâchoires de serrage sera au maximum dans la mesure où ils iront a l’intérieur du mandrin.

4. Appuyez le mandrin sur l’axe dans la mesure du possible. Ensuite:

• Appuyez légèrement sur l'extrémité inférieure du mandrin avec un

morceau de bois pour assurer que le mandrin est bien xé sur l’axe.

Il est correct d'utiliser un marteau, mais ne pas utiliser un marteau de métal directement sur le mandrin. Placez un morceau de bois entre la face de marteau et le mandrin.

• Placez un morceau de bois de rebut sur la table. Soulever la table jusqu'à ce que le bois est d'environ 2 po (50 mm) au-dessous du mandrin. Verrouiller la table en place. Tournez les poignées l'alimentation en sens antihoraire, ce qui oblige le mandrin vers le bas contre le bois. Cela sécurisera le mandrin sur l’axe.

5. Pour retirer le mandrin, voir la section Entretien.

BATTERIES POUR LE LASER

1. Repérez l'interrupteur du laser (W, g 5 et 7) sur le côté gauche de la tête.

2. Appuyez sur l'onglet situé en dessous de l'interrupteur de laser (g 7) et soulever le couvercle.

3. Insérez 2 piles "AA", orienté dans le sens indiqué.

4. Fermez le couvercle de l'interrupteur.

MISE EN GARDE : Enlevez ces piles du compartiment lorsque le outil doit être stocké pour plus de quelques jours. Si elle reste insérée les piles peuvent fuir et endommager l'appareil laser. Les dommages causés par les fuites des batteries ne sont pas couverts par la garantie.

AJUSTEMENTS

ATTENTION! Pour réduire le risque de blessure, gardez le couvercle

de poulie en place et en bon état de fonctionnement lors de l'utilisation.

VITESSE ET RÉGLAGE DES COURROIES

SÉLECTIONNEZ LA VITESSE

Le matériel que vous percez et la taille du trou que vous prévoyez faire

devrait déterminer la vitesse à laquelle vous dénissez la perceuse à

colonne. En règle générale, les petits forets exigent plus de vitesse que les grandes forets et matériaux souples exigent plus de vitesse que les matériaux plus durs.

fig 7

FRANÇAIS

141222

VITESSES DE PERÇAGE RECOMMANDÉES APPROXIMATIVES*

Plage de vitesse

Bois Les métaux non ferreux

Aluminium / zinc / laiton

Fer et acier

Diamètre des mèches

2000 à 3100 tr/min 3/8 po 9,5 mm 7/32 po 5,6 mm 3/32 po 2,4 mm 1400 à 2000 tr/min 5/8 po 16 mm 11/32 po 8,75 mm 5/32 po 4 mm 1000 à 1400 tr/min 7/8 po 22 mm 15/32 po 12 mm 1/4 po 6,4 mm

800 à 1000 tr/min 1-1/4 po 31,75 mm 11/16 po 17,5 mm 3/8 po 9,5 mm

530 à 800 tr/min 1-5/8 po 41,4 mm 3/4 po 19 mm 5/8 po 16 mm

* Ces vitesses ne sont que des guides généraux et varient en outre selon le matériau particulier que vous travaillez avec (le type de bois, par

exemple), le type de foret ou un couteau que vous utilisez, de lubriants

vous pouvez utiliser et la qualité de la coupe désirée.

1. Sélectionnez la vitesse de déplacement de la courroie aux poulies

appropriées. Ouvrez-le couvercle de poulie (V, g 4 et 5)

2. Consultez le diagramme position de la courroie / vitesse.

3. Desserrez les boutons de verrouillage de tension de la courroie; de chaque côté de la tête de la perceuse.

4. Tournez la poignée de tension de courroie (Y, gure 5) dans le sens horaire. Cela tirera la moteur vers l’avant, près de la tête de la perceuse; amener la poulie du moteur plus près de la poulie de l’axe, permettant les courroies d'entraînement déplacées.

5. Choisissez la meilleure vitesse pour l'opération de forage planié et installer la courroies dans la position correcte sur les poulies pour produire cette vitesse.

ATTENTION! Assurez-vous que la perceuse est éteinte et débranchée lorsque le couvercle de courroie et de poulie est ouvert et vous avez vos mains dans cette zone.

6. Placez les courroies sur les trois poulies selon l'axe nécessaire de vitesse.

7. Re faire la tension des courroies quand elles sont mises en place en appuyant sur le moteur et en éloignant du bout de l’axe (avant) de la tête de la perceuse et resserrant les boutons de verrouillage de tension de la courroie. Tournez le levier de tension de la courroie dans le sens antihoraire.

8. La courroie doit être sufsamment serrée pour empêcher le glissement. Tension de la courroie est réglée correctement si la courroie dévie environ 1/2 "(13 mm) lorsque la pression du pouce lui est appliquée à mi-chemin entre chaque jeu de poulies.

MISE EN GARDE : Ne pas trop tendre les courroies ceci pourrait endommagé le moteur et les roulements à billes.

9. Fermez le couvercle de courroie.

FRANÇAIS

AJUSTEMENTS DE LA TABLE

HAUTEUR DE LA TABLE

1. Soulever ou abaisser la table en desserrant la poignée de verrouillage

de support de table (K, g 4) et en tournant la manivelle (I, g 5) jusqu'à

ce que la table soit à la hauteur souhaitée.

2. Assurez-vous de resserrer la poignée de verrouillage de support de table avant de percer.

ROTATION DE LA TABLE

Faites tourner la table autour de la colonne en desserrant la barrure du support de table

1. Déplacer la table autour de la colonne de emplacement souhaité.

2. Le support de réglage en hauteur de la table doit également glisser autour de la colonne.

3. Aligner le foret avec le trou au centre de la pour qu’au moment du forage vous n’abimiez pas la table.

4. Assurez-vous de resserrer la poignée de verrouillage du support de table avant de percer.

La table peut également tourner sur son propre axe.

5. Desserrez la poignée barrure de la table (G, g 4 & 5).

6. Tournez la table à la position souhaitée.

7. Reserrez.la poignée barrure de la table (

INCLINAISON DE LA TABLE

Le tableau dispose d'une gamme d'inclinaison disponible entre 0 et 45° à gauche et à droite.

1. Localisez le verrou de biseau sous la table.

2. Pour incliner la table, desserrer la vis M16 x 35 de blocage (F, g 4 et 5) sous la table avec une clé.

3. Inclinez la table à l'angle désiré (vous pouvez utiliser l'échelle de gradation sur le support comme d’un guide brute).

4. Resserrer la table

REMARQUE : Il serait une bonne idée de toujours vérier si l'angle est

correct avec un équerre combiné.

La table doit être à l’équerre pour des opérations de forage normales.

1. Utilisez l'échelle de biseau sur le support d'une jauge et mettre la table à 0° C.

2. Insérez une mèche de 3 po (7,6 cm) dans le mandrin et serrer. Assurezvous qu'il est pris correctement dans les mâchoires.

3. Relever et verrouiller la table à environ 1 po (2,5 cm) au-dessous de la pointe du foret.

4. Utilisez une équerre combinaison posé sur la table pour vérier. Le coté de la mèche devrait être à l’équerre

5. Faire tout ajustement nécessaire en desserrant le boulon de verrouillage de biseau avec une clé et inclinaison de la table

6. Serrer la vis de blocage du biseau.

FRANÇAIS

141222

LA JAUGE DE PROFONDEUR ET ARRET

● La jauge de profondeur permet à l'opérateur de voir la profondeur de l’axe et de la mèche pendant le fonctionnement de l'outil.

● Pour arrêter le déplacement vers le bas de la perceuse à une

profondeur spécique en particulier pour le forage de répétition, mettre

en place la butée de profondeur.

Avec la perceuse éteinte:

1. Placez le bord inférieur de l'écrou du bas (# 1), à égalité avec la profondeur désirée sur l'échelle.

2. Vérier la profondeur. Abaissez la mèche à l'aide des poignées d'alimentation jusqu'à ce qu'elle touche la butée. Comparez-le à la profondeur du trou désiré.

3. Si OK, serrer l'écrou #2 contre écrou #1 pour verrouiller la position.

4. La butée de profondeur est maintenant réglée et fournira des trous répétitifs à la même profondeur.

5. Écrou #3 peut également être mis en œuvre pour limiter la rétraction à la hausse de la mèche.

6. Après avoir utilisé la perceuse à la profondeur de jeu fourni par la butée de profondeur, se rappeler de renvoyer l'arrêt de la partie supérieure.

INSTRUCTIONS D’OPÉRATION

ATTENTION! Avant d'utiliser cette machine, l'opérateur doit

soigneusement lire sur ce mode d'emploi et se familiariser avec la construction, les contrôles et le système d'entraînement de la perceuse à colonne.

SELECTIONNEZ LA VITESSE

1. Le matériel que vous percez et la taille du trou que vous avez l'intention de devrait déterminer la vitesse à laquelle vous ajusterez la perceuse à colonne. En règle générale, les petits forets exigent plus de vitesse que les grandes forets et matériaux souples exigent plus de vitesse que les matériaux plus durs.

2. Sélectionnez la vitesse en déplacement la courroie aux poulies appropriées.

FRANÇAIS

MÈCHE ET FORET

1. Insérez le foret dans le mandrin (N, g 4 et 5) assez loin pour obtenir adhérence maximale des mâchoires du mandrin. Assurez-vous que la mèche est centrée dans le mandrin.

2. Insérez la clé de mandrin (q, gure 3) et la tourner dans le sens horaire pour serrer (et dans le sens antihoraire pour desserrer) le foret. Il est préférable de tourner la clé mandrin dans chacun des trois trous du mandrin.

3. Avant le serrage nal avec la clé de mandrin, vérier que la mèche soit centrée dans les mâchoires du mandrin.

4. Serrer le mandrin sufsamment pour empêcher le glissement de la mèche des mâchoires. Comme un test, allumer et éteindre rapidement la perceuse à de si la mèche oscille.

LASER

1. Placez une pièce sur la table.

2. Mettez l'interrupteur du laser à ‘on’ (appuyez sur I).

DANGER! Ne pas regarder directement le faisceau laser. Dangereux pour les yeux si vous regardez délibérément dans le faisceau.

3. Abaisser la mèche (PAS EN FONCTION) pour toucher la pièce. Les deux lignes du laser doivent se croisées où la mèche rencontre la pièce.

4. Si le laser doit être réajusté:

• À l'aide d'une clé hexagonale, tournez les vis hexagonales de réglage du laser dans le sens antihoraire.

• Déplacer le boitier du laser jusqu'à ce que les deux lignes se croisent, où la mèche rencontre la pièce de travail. Ne regardez pas directement sur les lignes de laser.

• Resserrer les vis de réglage à tête hexagonale

LAMPE DE TRAVAIL

Vous pouvez éclairer la table de travail et d'éliminer les ombres sur le pièce de travail. Pour allumer la lumière de travail, mettre le commutateur d'éclairage en fonction, il est de situé au-dessous de interrupteur principal de perceuse

(g 9) Selectionnez I.

FRANÇAIS

141222

PERÇAGE

1. Par mesure de sécurité, l'interrupteur ne peut être activé sans la clé.

2. Pour mettre la perceuse à colonne (ON), en marche, mettre la clé de sécurité dans l'interrupteur, soulevez le commutateur vers le haut à la

position ON (I) (g 10).

3. Pour mettre la perceuse hors tension, appuyez sur l'interrupteur vers le

bas la position O, (gure 10).

4. Pour verrouiller l'interrupteur en position Arrêt (OFF) (O), retirer la clé de sécurité X, (gure 11) sur de l’interrupteur. .Rangez-la dans un endroit sûr.

5. Utilisez les poignées d’alimentation pour descendre la mèche lentement dans la pièce. Lors de perçage de bois ralentissez la pression quand

vous arrivez à la n et que vous allez transpercer la pièce de bois

6. Après avoir percé un trou, ne relâchez pas la poignée d'alimentation mais le laissez doucement, permettant de soulever le ressort de l’axe doucement à sa position d'origine.

7. Éteignez la perceuse à colonne.

8. Coupez le laser.

9. Éteignez la lumière de travail.

ATTENTION! Après l'arrêt, ne jamais laisser la machine sans surveillance jusqu'à ce qu'il est venu à un arrêt complet.

ATTENTION! En cas de problème ou de bruit anormal survenant pendant le fonctionnement, arrêter le moteur, débranchez l'appareil de la source et trouver la cause. Ne pas reprendre tant que le problème n’est pas résolu.

ENTRETIEN

ATTENTION! Pour votre propre sécurité, éteindre l'interrupteur et

retirez le cordon de la source d'alimentation avant de régler, d'entretenir

ou lubrier votre perceuse.

ATTENTION! Pour éviter les chocs ou le potentiel d’incendie, toute réparation électrique devrait être effectuées par un centre de réparation agréé.

INFORMATION GÉNÉRAL

Gardez votre outil en bon état en adoptant un programme d’entretien régulier.

1. Avant utilisation, vérier l'état général de votre outil.

2. Vérier les vis, l’alignement, les xations des pièces mobiles, un mauvais montage, les pièces brisées, et toute autre condition qui peut affecter l’opération sécuritaire de la perceuse.

g 10

fig 11

FRANÇAIS

3. Si le cordon d'alimentation est usé, coupé ou endommagé, le faire remplacer immédiatement.

4. Si un bruit anormale ou des vibrations se produisent, arrêter l'outil immédiatement et trouver le problème avant de repartir la perceuse.

5. Ne pas utiliser un outil endommagé.

6. Ne jamais démonter l'outil ou essayer de refaire le re-câblage du système électrique.

7. Gardez les poignées de l'outil propre, sec et exempt d'huile ou de graisse.

8. Utilisez uniquement de savon doux et un chiffon humide pour nettoyer votre outil, certain nettoyants et les solvants sont nocifs pour les matières plastiques et autres isolants. Certains de ces solvants nocifs comprennent: l'essence, l'essence de térébenthine, diluant pour vernis, diluant à peinture, les solvants de nettoyage chlorés, l'ammoniaque, et les détergents ménagers contenant de l'ammoniac.

9. Après utilisation, soufer ou aspirer la poussière, les sciures et copeaux métalliques qui peuvent s’être accumulée sur le moteur, le couvercle de courroie, et sur la table.

10. Les roulements à billes sont scellés de graisse en usine. Ils ne

nécessitent pas de lubrication supplémentaire. Les roulements à billes

dans l’axe et les poulies à courroie trapézoïdale sont graissés et scellé de façon permanente.

11. Lubriez les parties mobiles tous les trois mois.

12. Appliquer occasionnellement d'une légère couche de cire en pâte à la colonne et table pour aider à garder ses surfaces propres et sans rouille.

13. Lubriez le support de table et boutons de verrouillage si elles

deviennent difciles à utiliser.

14. Coupez l'alimentation électrique en cas de non utilisation.

ENLEVER LE MANDRIN

1. Mettez à arrêt et débranchez le cordon de la source d'alimentation.

2. À l'aide des poignées d'alimentation, abaisser l'ensemble de bobine à la position la plus basse.

3. Insérez la clavette chasse-cône (o, g 3), et tout au long de la bobine.

REMARQUE : Il peut être nécessaire de tourner le mandrin à la main

an d'être en mesure de passer la dérive à travers.

4. Tout en tenant le mandrin pour prévenir l’endommagent, tapez sur la n de la clavette chasse-cône avec un marteau ou soulever l'ensemble de la bobine en utilisant les poignées d’alimentation.

5. L'arbre et le mandrin devraient tomber.

REMARQUE: Pour éviter possible dommage, être prêt à attraper le mandrin avant qu’ il tombe.

JEU DE L’AXE

1. Placez l’axe à la position la plus basse et le maintenir en place avec un main sur une poignée d'alimentation.

2. Avec votre autre main, essayer de le faire tourner autour de son axe avec un mouvement de côté.

3. Si vous trouvez qu'il ya trop de jeu:

• Desserrer l'écrou de blocage sur le côté inférieur gauche de la tête

de la perceuse (k, g 12) derrière la jauge de profondeur.

• Tournez la vis (c. g 12) dans le sens horaire pour éliminer le jeu, mais pas trop pour ne pas de limiter le mouvement vers le haut et vers le bas de la l’axe. Un peu de jeu est normal.

• Serrez l’écrou de blocage.

FRANÇAIS

141222

RESSORD DE RETOUR DE LA BOBINE

La bobine est équipée d'un ressort de rappel qui ramène la mandrin et la mèche vers la haut quand vous laissez la poignée d’alimentation Il est essentiellement un ressort et un boîtier cranté. Le ressort a été correctement réglée en usine et ne devrait pas avoir besoin réajustement à moins que se soit absolument nécessaire. Si nécessaire, il peut être ajusté de la manière suivante:

1. Débranchez la perceuse à colonne.

2. Repérez le boitier du ressort sur le côté gauche de la tête de la perceuse.

3. Utilisez des pinces à bec eflé ou un coup de tournevis dans la boucle

(s, gure 13) pour retenir le ressort en place.

4. Desserrez les deux écrous (n. g 13) d'environ 1/4 po (6 mm). Ne retirez pas les écrous de la tige letée.

5. Tout en tenant fermement le boîtier du ressort (H, g 13), retirez-la doucement jusqu'à ce qu'il se dégage de l'encoche surélevée (r, g 13).

6. Tournez jusqu'à ce que la prochaine encoche dans le boîtier soit engagée à l'encoche suivante.

• Pour augmenter la tension, tournez dans le sens antihoraire.

• Pour diminuer la tension, tournez dans le sens horaire.

7. Serrez les deux écrous du boitier.

MISE EN GARDE : Do not overtighten the two nuts. If the nuts are tightened too much, the movement of the spindle and feed handles will be restricted.

ATTENTION! Ne jamais utiliser de solvants inammables ou

combustibles auprès des outils..

ATTENTION! Pour réduire le risque de blessures, choc électrique ou dommage à l'outil, ne jamais immerger votre outil dans un liquide ou permettre l'écoulement du liquide à l'intérieur du outil.

DIAGNOSTIC DES ANOMALIES

PROBLÈME CAUSE POSSIBLE SOLUTIONS

Le fonctionnement bruyant sous charge Mauvaise tension des courroies Ajustez la tension

Essieu/axe manquant de lubriant Lubriez

Poulie relâchée Vériez et serrez les vis de réglages

Centrage excessif Mèche courbée Remplacez la mèche

Foret est mal monté dans le mandrin Vériez que le mandrin tient la mèche

correctement

Mandrin relâché Nettoyez le mandrin ou le joint de l’axe

Replacez le mandrin en place

Damaged bearings or spindle Remplacez l’arbre de l’axe et les

roulements à billes

Chuck is loose Remplacez le mandrin

Moteur ne démarre pas Source d’alimentation défectueuse Vériez le cordon d’alimentation

Problème avec les branchements moteur Vériez les connexions au moteur Interrupteur défectueux Remplacez l’interrupteur Moteur brulé Remplacez le moteur

fig 13

FRANÇAIS

PROBLÈME CAUSE POSSIBLE SOLUTIONS

Mèche glisse dans le matériel Trop de pression sur la mèche Appliquez moins de force sur les

poignées Courroie glisse Vériez la tension des courroies Mèche mal installée Resserrez le mandrin Mauvaise vitesse de perçage Referez vous à la table des vitesses L’angle de perçage ou mauvais type de

mèche pour le matériel

Vériez les infos sur le matériel et les

instructions de manipulation Pièce à perforer bouge Bien supportez ou serrez la pièce

La mèche brule le matériel Mauvaise vitesse ou trou trop grand pour

commencer

Referez-vous au tableau de vitesse

Copeaux ne sont pas évacuer du trou Nettoyez la mèche Mèche non aiguisée ou clairance

incorrect

Remplacez ou aiguisez

Besoin de refroidissant Utilisez du liquide refroidissant Alimentation trop lente Augmentez la vitesse d'alimentation

La bobine retourne en place trop lentement ou trop vite

Le ressort de bobine est mal ajusté Ajustez la tension

Poussière sur ou à l’intérieur de la bobine Nettoyez et lubriez

Table difcile à remonter Manque de lubrication Lubriez

Le verrou de table serré Déverrouillez

Ébarbure excessive sur l’autre coté de la pièce

Trop de pression sur les poignées Appliquez moins de force

Pas de matériau de retenu Utilisez une pièce de bois de rebus sous

la pièce à travailler

Mèche dévie de son trou Bois très dur Lubriez la mèche

Mèche légèrement voutée Remplacez Trop de force Utilisez une vitesse moins haute

REMARQUE: le service et les réparations doivent être faites par un

technicien qualié dans un centre de réparation agréé. Un outil mal

réparé pourrait provoquer des chocs ou des blessures graves.

REMARQUE: PIÈCES DE RECHANGE. Lors de l'entretien, utilisez uniquement le des pièces et accessoires de rechange recommandées par le fabricant.

LISTE DE PIECES

POS. no de PIÈCE DESCRIPTION QTÉ.

1 13301001A Base 1 2 16101002 Support de colonne 1 3 GB5781-86 Vis hex. M10 x 40 4 4 GB80-85 Vis de pression à six pans

creux M10 x 12

5 16101010 Crémaillère 1 6 16101003 Colonne 1 7 16101011J Collet de la crémaillère 1 8 GB80-85 Vis de pression à six pans

creux M8 x 10

9 16101012A Levier de blocage de la table 1 10 16101004 Support de table 1 11 13201009E Poignee de la cremaillère 1

POS. no de PIÈCE DESCRIPTION QTÉ.

12 16101007A Goupille d'engrenage 1 13 16101008 Vis sans n 1 14 16101006 Roue hélicoïdale 1 15 GB5781-86 Vis hex. M16 x 35 1 16 16101005 Bras de la table 1 17 16101013A Levier de blocage de la table 1 18 16101014A Table 1 19 DT/SA020 Bouton 3 20 16104005A Levier d'alimentation 3 21 16104001 Moyeu 1 22 16104002 Arbre à pignon 1 23 16104003C Douille-entretoise 1

FRANÇAIS

141222

LISTE DE PIÈCES

POS. no de PIÈCE DESCRIPTION QTÉ.

24 16104010 Goupille de blocage 1 25 GB879-86 Goupille cylindrique φ6 x 25 2 26 16102004 Levier / réglage de tension 1 27 GB894.1-86 Anneau de retenue 15 1 28 16102005E Bouton barrure de tension 2 29 16102001M Tête 1 30 GB5781-86 Vis hex. M8 x 16 1 31 16102006 Levier d'ajustement 1 32 16102002 Support du moteur, gauche 1 33 16102003 Support du moteur, droite 1 34 GB5781-86 Vis hex. M8 x 25 4 35 Rondelle 8 8 36 16102007 Plaque support du moteur 1 37 Rondelle de blocage 12 2 38 GB170-86 Écrou hex. M12 2 39 GB170-86 Écrou hex. M8 4 40 YLL7124F-T Moteur 1 41 16105005D Poulie du moteur 1 42 GB80-85 Vis de pression à six pans

creux M8 x 12

43 16105010 Courroie en "V" M24 1 44 GB276-89 Roulement à billes 6202 2 45 16105006C Poulie du centre 1 46 16205007 Arbre du centre 1 47 16105000D Protecteur 1 48 13205010 Bouton 1 49 GB818-85 Vis à tête cylindrique bombée

M5 x 12

50 GB818-85 Vis à tête cylindrique bombée

M5 x 10

51 16102014A Serre-câble 1 52 GB818-85 Vis à tête cylindrique bombée

M6 x 8

53 Rondelle 6 4 55 13105009 Bague de caoutchouc 4 56 LYPCB01 Lampe 1 57 16102013-2A Monture de douille de lampe 1 58 16102013-1B Douille de lampe 1 59 16105011 Courroie en "V" M26 1 60 16102025 Écrou letage à gauche 1 61 16105009D Poulie de broche 1 62 16102022 Insert de poulie 1 63 GB894.1-86 Anneau de retenue 35 1 64 GB276-89 Roulement à billes 6204 2 65 16102023B Entretoise 1 66 GB170-86 Écrou hex. M12 2 67 16104008 Couvercle de ressort 1 68 16104009 Ressort de tension 1 69 16104007A Siège de ressort 1 70 GB80-85 Vis de pression à six pans

creux M8 x 8

POS. no de PIÈCE DESCRIPTION QTÉ.

71 16102021 Vis de pression à six pans

creux

72 GB6170-86 Écrou, hex. M10 1 73 Rondelle à ressort 5 2 74 Rondelle dentée 5 2 75 GB818-85 Vis à tête cylindrique bombée

M5 x 6

76 16102008C Boîtier d'interrupteur 1 77 GB818-85 Vis à tête cylindrique bombée

M5 x 16

78 13302009C Plaque d'interrupteur 1 79 GB845-85 Vis à tête cylindrique bombée

ST4.2 x 9.5

80 HY18-2P Interrupteur 1 81 16103006 Joint statique de fourreau 1 82 16103005 Écrou de blocage 1 83 16103004 Bague de verrouillage 1 84 16103003 Rondelle 1 85 GB276-89 Roulement à billes 6203 1 86 16103002 Fourreau 1 87 GB276-89 Roulement à billes 6204 1 88 16103001 Pivot 1 89 16103008 Broche d'assemblage 1 90 16103007 Arbre 1 91 16103009G Mandrin 1 92 16103009G-1 Clé de mandrin 1 93 16108002 Écran de protection des yeux 1 94 GB5356-85 Clé hexagonale S3 1 95 GB5356-85 Clé hexagonale S5 1 96 DLCKEE3S15 Cordon d'alimentation avec

che

97 13208001 Boîtier de batterie 1 98 GB818-85 Vis à tête cylindrique bombée

M4 x 10

99 131A05004 Pile 2 100 13208001-1A Couvercle de boîtier de batterie 1 101 KCD7 Interrupteur du laser 1 102 GB80-85 Vis de pression à six pans

creux M6 x 8

103 13302026 Laser 2 104 16104006A Manchon de support 1 105 16102012C Interrupteur de lampe de travail 1 106 16108005-6 Écrou de réglage 2 107 16108005-4 Rondelle de blocage 1 108 16108005-5 Vis 1 109 16108005-2 Écrou de blocage 1 110 16108005-1 Anneau d'arrêt 1 111 GB6170-86 Écrou hex. M10 1 112 GB170-86 Écrou hex. M8 1 113 GB70-85 Vis à tête cylindrique bombée

M8 x 30

114 GB6170-86 Écrou hex. M5 1

FRANÇAIS

SCHÉMA

FRANÇAIS

141222

FRANÇAIS

General International DP2006 Setup And Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
