General International DP2001 Setup & Operation Manual

Download

DP2001 man v.150326

SETUP & OPERATION MANUAL

Model #

General International Power Products, LLC

6243 Industrial Parkway

Whitehouse, OH 43571 USA

General International Power Products Ltd.

117-6741 Cariboo Rd.

Burnaby, BC V3N 4A3 Canada

website: www.gipowerproducts.com

FEATURES

● 5 speeds

● Patented precision cross- pattern laser alignment and centering guide

● Easy-access safety switch with removable security key

● Transparent chuck safety guard

● Soft-grip feed handles

● Depth stop with scale

● Heavy cast-iron and steel construction

8 inch Bench Mount

Drill Press

SPECIFICATIONS

● Motor: 120 V ~ 60 Hz

● Power: 250 W

● Swing: 8 in. (203 mm)

● Drilling capacity: 1/2 in. (13 mm)

● Taper: JT33

● Quill stroke: 2 in. (50 mm)

● Speed: 620 - 3100 rpm

● Table tilt: 0 – 45 degrees

● CSA certication

● Net weight: 33 lb. (15 kg)

207013

DP2001

English

THANK YOU

for choosing this General International machine. This tool has been carefully tested and inspected before shipment and if properly used and maintained, will provide you with years of reliable service. To ensure optimum performance and trouble-free operation, and to get the most from your investment, please take the time to read this manual before assembling, installing and operating the unit. The manual’s purpose is to familiarize you with the safe operation, basic function, and features of this tool as well as the set-up, maintenance and

identication of its parts and components. This manual is not intended

as a substitute for formal woodworking instruction, nor to offer the user instruction in the craft of woodworking. If you are not sure about the safety of performing a certain operation or procedure, do not proceed until you

can conrm, from knowledgeable and qualied sources, that it is safe to do so.

Once you’ve read through these instructions, keep this manual handy for future reference.

GENERAL® INTERNATIONAL WARRANTY

All component parts of General® International products are carefully inspected during all stages of production and each unit is thoroughly inspected upon completion of assembly.

2-YEAR LImITEd WARRANTY

All products are warranted for a period of 2 years (24 months) from the date of purchase. General® International agrees to repair or replace any part or component which upon examination, proves to be defective in either workmanship or material to the original purchaser during this 2-year warranty period, subject to the “conditions and exceptions” as listed below. Repairs made without the written consent of General International will void the warranty.

DISCLAIMER

The information and specications in this manual pertain to the unit as

it was supplied from the factory at the time of printing. Because we are committed to making constant improvements, General International reserves the right to make changes to components, parts or features of this unit as deemed necessary, without prior notice and without obligation to install any such changes on previously delivered units. Reasonable care

is taken at the factory to ensure that the specications and information in

this manual corresponds with that of the unit with which it was supplied.

However, special orders and “after factory” modications may render some

or all information in this manual inapplicable to your machine. Further, as several generations of this tool model and several versions of this manual may be in circulation, if you own an earlier or later version of this unit, this manual may not depict your machine exactly. If you have any doubts or

questions contact your retailer or our support line with the model and serial number of your unit for clarication.

TO FILE A CLAIM

To le a claim under our Standard 2-year Limited Warranty, all defective

parts, components or machinery must be returned freight or postage prepaid to General® International, or to a nearby distributor, repair center or other location designated by General® International. For further details contact our service department: USA toll-free (844) 877-5234 or (419) 877-5234 / Canada toll-free (888) 949-1161 or (604) 420-2299 or through our website: www.gipowerproducts.com. Along with the return of the product being claimed for warranty, a copy of the original proof of purchase and a “letter of claim” must be included (a

warranty claim form can also be used and can be obtained, upon request,

from General® International or an authorized distributor) clearly stating the model and serial number of the unit (if applicable) and including an explanation of the complaint or presumed defect in material or workmanship.

CONDITIONS AND EXCEPTIONS

This coverage is extended to the original purchaser only. Prior warranty

registration is not required but documented proof of purchase, i.e. a copy

of original sales invoice or receipt showing the date and location of the purchase as well as the purchase price paid, must be provided at the time of claim.

English

150326

Warranty does not include failures, breakage or defects deemed after inspection by General® International to have been directly or indirectly caused by or resulting from; improper use, or lack of or improper maintenance, misuse or abuse, negligence, accidents, damage in handling or transport, or normal wear and tear of any generally considered consumable parts or components. Repairs made without the written consent of General® International will void all warranty.

READ ALL INSTRUCTIONS BEFORE OPERATING

SAVE THESE INSTRUCTIONS

Before attempting to operate your new tool, please read these instructions thoroughly. You will need these instructions for the safety warnings, precautions, assembly, operation, maintenance procedures, parts list and diagrams. Keep your invoice with these instructions. Write the invoice number on the inside of front cover. Keep the instructions and invoice in a safe, dry place for future reference.

THE WARNINGS, CAUTIONS AND INSTRUCTIONS discussed in this instruction manual cannot cover all possible conditions or situations that could occur. It must be understood by the operator that common sense and caution are factors which cannot be built into this product, but must be supplied by the operator.

IMPORTANT SAFETY INSTRUCTIONS

The purpose of safety symbols is to attract your attention to possible hazards. The safety symbols, and the explanations with them, deserve your careful attention and understanding. The safety warnings do not, by themselves, eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

DANGER! Indicates an imminently hazardous situation which, if not avoided, will result in serious injury or death.

WARNING! Indicates an imminently hazardous situation which, if not avoided, could result in serious injury or death.

CAUTION: Indicates an imminently risky situation which, if not avoided, could result in minor injuries or slight injury. It may also be used to notify the user to remain alert regarding unsafe practises which may cause property damage.

English

WARNINGS AND CAUTIONS

WEAR YOUR

FORESIGHT IS BETTER THAN

NO SIGHT

Be sure to read, understand and follow all safety warnings and instructions in the supplied operator’s manual.

WORK AREA

1. KEEP CHILDREN AND BYSTANDERS AWAY.

All children should be kept away from the work area. Don’t let them handle machines, tools or extension cords. Visitors can be a distraction

and are difcult to protect from injury.

2. KEEP WORKING AREA CLEAN

and be sure adequate lighting is available. Cluttered areas invite

injuries.

3. MAKE WORKSHOP KID-PROOF

with padlocks, master switches, or by removing starter keys.

4. AVOID DANGEROUS ENVIRONMENTS

Don’t use power tools in damp or wet locations. Keep work area well lit. Do not expose power tools to rain. Do not use the tool in the

presence of ammable liquids or gases.

5. STORE IDLE EQUIPMENT.

Store equipment in a dry area to inhibit rust. Equipment also should be in a high location or locked up to keep out of reach of children.

PERSONAL SAFETY

1. LEARN THE MACHINE’S APPLICATIONS AND LIMITATIONS,

as well as the specic potential hazards particular to this machine.

Follow available safety instructions and safety rules carefully.

2. DON’T OVERREACH.

Keep proper footing and balance at all times. Do not reach over or across machines that are running.

3. STAY ALERT

Watch what you are doing. Use common sense. Do not operate tool when you are tired. Do not operate while under medication or while using alcohol or other drugs.

4. AVOID DISTRACTIONS

while operating this tool.

5. WEAR APPROPRIATE APPAREL

Do not wear loose clothing, gloves, bracelets, necklaces,or jewellery while operating the tool. Wear face, eye, ear, respiratory and body protection devices, as indicated for the operation or environment.

6. ALWAYS WEAR SAFETY GLASSES

Also use face or dust mask if cutting operation is dusty, and ear plugs during extended periods of operation. Everyday eyeglasses have only impact resistant lenses, they are NOT safety glasses.

7. WEAR BREATHING PROTECTION.

Use of this tool can generate and/or disperse dust, which may cause

serious and permanent respiratory or other injury. Many types of wood

are naturally toxic, especially in dust form. Wear a clean dust mask

if the work involves creating a lot of ne or coarse dust. Always use

NIOSH/OSHA-approved respiratory protection appropriate for the dust exposure. Direct particles away from face and body.

8. WEAR HEARING PROTECTION,

especially from repeated exposure.

9. GUARD AGAINST ELECTRIC SHOCK

Prevent body contact with grounded surfaces. For example: pipes, radiators, ranges, refrigerator enclosures. When your body is grounded the risk of electric shock increases. When working wherever “live” electrical wires may be encountered, try to ascertain whether there is a danger of shock. Even so, DO NOT TOUCH ANY METAL PARTS OF THE TOOL while using it. Hold the tool only by the plastic grip to prevent electric shock if you contact a live wire.

10. ALWAYS DISCONNECT TOOL BEFORE SERVICING

and when changing accessories such as belts, bits, blades, cutters.

11. KEEP GUARDS IN PLACE

and in working order. If a guard must be removed for maintenance or cleaning, make sure it is properly attached before using the tool again.

English

150326

12. ENSURE KEYS AND ADJUSTING WRENCHES ARE REMOVED

before turning power on. Left attached, these parts can y off a rotating part and result in personal injury.

13. MAKE SURE THAT SWITCH IS IN “OFF” POSITION

before plugging in cord to reduce the risk of unintentional starts.

14. MAKE SURE TOOL IS PROPERLY GROUNDED.

If tool is equipped with three-prong plug, it should be plugged into a three-pole electrical receptacle. Never remove the third prong.

15. NEVER STAND ON TOOL

Serious injury could occur if the tool is tipped or if the cutting tool is

unintentionally contacted.

16. KEEP HANDS WELL AWAY FROM ABRASIVE SURFACES

and all moving parts. Do not clear chips and sawdust away with hands. Use a brush.

17. WHENEVER POSSIBLE USE A DUST COLLECTOR

with shaving hood to minimize health hazards.

18. SECURE WORK.

Use clamps or a vise to hold the work. It’s safer than using your hands and it frees both hands to operate the tool.

19. DISCONNNECT THE PLUG FROM POWER

before making any adjustments. Changing attachments or accessories

can be dangerous if the tool could accidentally start.

TOOL SAFETY

1. MAKE SURE ALL DRILLING TOOLS

are moving at operation speed before feeding.

2. DO NOT FEED THE MATERIAL TOO QUICKLY.

The tool will perform better and be safer working at the rate for which it was designed.

3. NEVER LEAVE THE MACHINE WITH THE POWER ON.

4. DO NOT FORCE THE MACHINE.

It will do the job better and be safer at a rate for which it was designed.

Don’t force a small tool or attachment to do the work of a larger industrial tool. Don’t use a tool for a purpose for which it was not intended.

5. MAINTAIN TOOLS WITH CARE.

Keep tools sharp and clean for better and safer performance. Follow instructions for lubricating and safe performance. Follow instructions for lubricating and changing accessories. Keep handles dry, clean and free from oil and grease.

6. DISCONNNECT THE PLUG FROM POWER BEFORE MAKING ANY

ADJUSTMENTS.

Changing attachments or accessories can be dangerous if the tool could accidentally start.

7. AVOID UNINTENTIONAL STARTING.

Be sure the switch is in the OFF position before plugging in. Do not

carry the tool with the power connected and your nger on the trigger.

8. KEEP GUARDS IN PLACE,

in working order, in good adjustment and alignment.

9. DO NOT USE THE TOOL

if it cannot be switched on or off. Have your tool repaired before using it.

10. CHECK FOR DAMAGED PARTS.

Before using this tool, any part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving parts, breakage of parts, mountings, and other conditions that may affect its operation. Inspect screws and tighten any ones that are loose. Any part that is damaged should be properly repaired or replaced by an authorized service center unless otherwise indicated elsewhere in the instruction manual. Have defective switches replaced by an authorized service center. Don’t use the tool if switch does not turn it on and off properly.

English

11. OBTAIN ADVICE

from your supervisor, instructor or another qualied person if you are

not thoroughly familiar with the operation of this machine. Knowledge is safety.

12. USE ONLY RECOMMENDED ACCESSORIES.

Use of accessories NOT recommended by General International may

result in a risk of injury.

SERVICE

1. INSPECT AND MAINTAIN THE TOOL REGULARLY.

Have it repaired only by an authorized repair technician.

2. MAINTAIN TOOLS WITH CARE.

3. ENSURE THAT THE VENTILATION OPENINGS

are kept clear of debris.

4. IF THE CORDSET IS DAMAGED HAVE IT REPAIRED

only by an authorized service center.

5. SERVICE AND REPAIRS SHOULD BE MADE BY QUALIFIED REPAIR

TECHNICIANS

at an authorized repair center. Improperly repaired tools could cause

serious shock or injury.

6. REPLACEMENT PARTS.

When servicing, use only the manufacturer’s recommended replacement dentical replacement parts and accessories.

7. THE MANUFACTURER SHALL NOT BE LIABLE

for any changes made to the tool, nor for any damage resulting from such changes.

SAFETY RULES SPECIFIC TO THIS EQUIPMENT

Because each shop situation is unique, no list of safety guidelines can ever be complete. The most important safety feature in any shop is the

knowledge and good judgement of the user. Use common sense and

always keep safety considerations, as they apply to your individual shop

situation rst and foremost in mind. If you have any doubts about the

safety of an operation you are about to perform: STOP! Do not perform the

operation until you have validated from qualied individuals if the operation

is safe to perform and what is the safest method to perform it.

WARNING! To avoid mistakes that could cause serious, permanent injury, do not plug the drill press in until the following steps have been completed:

 Assembly and alignment  Learn the use and function of the on/off switch, feed handles, depth

stop, belt tension adjustment, work table and work table tilt knob.

 Review and understanding of all safety instructions and operating

procedures in this manual.

 Review of the maintenance methods for this tool.

1. READ THE WARNING LABELS ON THE TOOL.

2. AVOID UNINTENTIONAL STARTING.

Be sure the switch is in the OFF position before plugging in.

3. ALWAYS CHECK AND MAKE SURE TO REMOVE ANY ADJUSTING

KEYS OR WRENCHES

before turning the tool on. Left attached, these parts can y off a rotating part and result in personal injury.

4. DO NOT OPERATE THIS MACHINE UNTIL IT IS COMPLETELY ASSEMBLED

and installed according to the instructions. A machine incorrectly

assembled can cause serious injury.

English

150326

NOTE: If any parts are damaged or missing, do not attempt to plug in the power cord and turn the switch on until the damaged or missing parts are obtained and are installed correctly.

5. SECURE THE MACHINE TO A SUPPORTING SURFACE.

Vibration can cause the machine to slide, walk, or tip over. To avoid

injury from unexpected movement, make sure the tool is on a rm,

level surface, properly secured to prevent rocking. Make sure there is adequate space for operations.

6. STABILITY OF THE DRILL PRESS

The drill press may show a tendency to tilt or move during use. If so, bolt it to the bench top or to a piece of 3/4" plywood large enough to stabilize it.

7. NEVER CLIMB OR STAND ON THE TOOL.

It could break or pull the entire drill press down on you. Serious injury

could occur if the tool tips. Do not store anything above or near the tool where anyone might stand on the tool to reach them.

8. SECURELY LOCK THE HEAD AND TABLE SUPPORT BRACKET TO

THE COLUMN,

and the table to the table support bracket before operating the drill press. Never move either the head or table support bracket while the tool is running.

9. ALWAYS CHECK AND MAKE SURE TO REMOVE THE CHUCK KEY,

any adjusting keys or wrenches before turning the tool on. Left attached, these parts can y off a rotating part and result in personal injury.

10. BEFORE STARTING THE OPERATION, CHECK FOR MISALIGNMENT IN THE CHUCK.

Jog (turn on, then immediately off) the motor switch to make sure the drill bit or other cutting tool does not wobble or cause vibration.

11. NEVER TURN THE MACHINE ON BEFORE

clearing the table/work area of all objects (tools, scraps of wood, etc.).

Flying debris is dangerous.

12. USE EXTRA SUPPORTS (tables, saw horses, blocks, etc.) for any workpiece large enough to tip when not held down to the work table.

13. DO NOT LEAVE THE WORK AREA UNTIL ALL MOVING PARTS

HAVE STOPPED.

Shut off the power to master switches. Childproof the workshop!

NOTE: If any parts are damaged or missing, do not attempt to plug in the power cord and turn the switch on until the damaged or missing parts are obtained and are installed correctly.

14. BEFORE STARTING,

be certain the motor, table, attachments and adjustment knobs are

secured.

15. CHECK FOR DAMAGED PARTS. Before using this tool, any part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for misalignment of moving parts, binding of moving parts, breakage of parts, mountings and other conditions that may affect its operation. Inspect screws and tighten any that are loose. Any part that is damaged should be properly repaired or replaced by an authorized service center unless otherwise indicated elsewhere in the instruction manual. Have defective switches replaced by an authorized service center. Don’t use the tool if switch does not turn it on and off properly.

16. OBTAIN ADVICE

from your supervisor, instructor, or another qualied person if you are

not thoroughly familiar with the operation of this machine. Knowledge is safety.

17. NEVER TURN THE MACHINE ON with the workpiece contacting the bit. Workpiece may be thrown and

cause injury or damage.

English

18. PREVENT THE WORKPIECE

from contacting the bit before starting the tool. Loss of control of the workpiece is dangerous.

19. NEVER TURN THE MACHINE ON

before clearing the table/work area of all objects (tools, scraps of

wood, etc.). Flying debris is dangerous.

20. DISCONNNECT THE PLUG FROM POWER BEFORE MAKING ANY

ADJUSTMENTS.

Changing attachments, making bit changes, adjustments or repairs or

accessories can be dangerous if the tool could accidentally start. Turn off and unplug the drill press before moving it.

21. TURN THE MACHINE OFF,

disconnect the machine from the power source, when not in operation and before leaving the machine. Clean the table/work area before leaving the machine.

22. DO NOT LEAVE THE WORK AREA UNTIL ALL MOVING PARTS

HAVE STOPPED.

Shut off the power to master switches. Childproof the workshop!

23. TO FREE ANY JAMMED MATERIAL, TURN THE SWITCH OFF.

Unplug the tool. Wait for all moving parts to stop before removing the

jammed material.

24. NEVER WORK FREE HAND

(hand-holding the workpiece rather than supporting it on the table), except when polishing.

25. PREVENT THE WORKPIECE FROM BEING PULLED OUT OF

YOUR HANDS, SPINNING ON THE TABLE,

shattering the tool, or being thrown. Always support your work so it won’t shift or bind on the tool.

26. ALWAYS POSITION THE WORKPIECE AND BACKUP MATERIAL

(used beneath the workpiece) to contact the left side of the column. Whenever possible, position the workpiece to contact the left side of the column — if it is short or the table is tilted, clamp it solidly to the table.

27. CLAMP OR BRACE WORKPIECE AGAINST COLUMN

to prevent rotation.

28. SUPPORT THE WORKPIECE FIRMLY WITH A CLAMP,

vise, or work table when drilling. Hold the workpiece rmly. Loss of control of the workpiece can result in injury.

29. WHEN USING A DRILL PRESS VISE,

always fasten it securely to the table.

30. PROPERLY SUPPORT LONG OR WIDE WORKPIECES.

If a workpiece overhangs the table so that it could fall or tip if not held, clamp it to the table or provide auxiliary support(s). Loss of control of the workpiece is dangerous.

31. SUPPORT ROUND WORK PROPERLY

Use V blocks to prevent it from rolling.

32. USE THE RECOMMENDED SPINDLE SPEED

for the specic operation and workpiece material — check the label

inside the pulley cover for drilling information

33. KEEP PULLEY COVER CLOSED

when not making belt adjustments.

34. TO AVOID INJURY FROM THROWN WORK OR TOOL CONTACT,

do not perform layout, assembly, or setup work on the table while the chuck is rotating.

35. USE ONLY ACCESSORIES DESIGNED FOR THIS DRILL PRESS

to avoid serious injury from thrown, broken parts or work pieces.

36. WHEN CUTTING LARGE DIAMETER HOLES, CLAMP THE WORKPIECE FIRMLY TO THE TABLE.

Otherwise the cutter may grab and spin at high speed. Use only one

piece, cup-type hole cutters. DO NOT use y cutters or multi-part hole

cutters as they may come apart or become unbalanced in use.

English

150326

37. ACCESSORIES MUST BE RATED FOR AT LEAST THE SPINDLE

SPEED SETTING OF THE DRILL PRESS.

This drill press has 5 spindle speeds. Check spindle speed setting of the drill press based on pulley speed chart located inside the pulley housing. Ensure accessories used have a higher speed rating than the current spindle speed setting of the drill press. Accessories running

faster than rated speed can y apart and cause injury.

38. DO NOT INSTALL OR USE DRILL BITS THAT EXCEED 7"

(18 cm) in length or extend 6" (15 cm) below the chuck jaws. They can

suddenly bend outward or break.

39. DO NOT USE WIRE WHEELS, ROUTER BITS, SHAPER CUTTERS,

CIRCLE (FLY) CUTTERS, OR ROTARY PLANERS

on this drill press.

40. AVOID AWKWARD OPERATIONS AND HAND POSITIONS.

A sudden slip could cause a hand to move into the bit.

41. NEVER PERFORM LAYOUT, ASSEMBLY, OR SET-UP WORK ON

THE TABLE

/work area when the machine is running. A sudden slip could cause a

hand or hair to move into the spinning bit or chuck. Severe injury can

result.

42. DO NOT GET DISTRACTED AND ALWAYS CONCENTRATE ON

WHAT YOU ARE DOING.

Use common sense. Never operate the machine when you are tired,

sick, or under the inuence of alcohol, or other drugs.

43. TURN THE MACHINE OFF,

disconnect the machine from the power source and clean the table / work area before leaving the machine.

44. LOCK THE SWITCH IN THE “OFF” POSITION TO PREVENT

UNAUTHORIZED USE.

Someone else might accidentally start the machine and cause injury to

themselves.

45. KEEP THESE INSTRUCTIONS.

Refer to them frequently and use them to instruct other users. If you lend someone this unit, also lend them the instructions.

46. FAILURE TO FOLLOW OPERATING INSTRUCTIONS AND SAFETY

PRECAUTIONS IN THIS INSTRUCTION MANUAL CAN RESULT IN SERIOUS INJURY.

Read the manual before starting or operating this unit.

47. KEEP THESE INSTRUCTIONS.

Refer to them frequently and use them to instruct other users. If you loan someone this unit, also loan them the instructions.

HEALTH NOTICE: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contain chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

─Lead from lead-based paints ─Crystalline silica from bricks and cement and other masonry products ─Arsenic and chromium from chemically-treated lumber

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals, work in a well ventilated area, and work with approved safety equipment, such

as those dust masks that are specially designed to lter out microscopic

particles.

ELECTRICAL WARNINGS AND CAUTIONS

1. BEFORE CONNECTING THE MACHINE to the power source, verify

that the voltage of your power supply corresponds with the voltage

specied on the motor I.D. nameplate. A power source with greater voltage than needed can result in serious injury to the user as well as damage to the machine. If in doubt, contact a qualied electrician

before connecting to the power source.

English

2. MAKE SURE YOUR FINGERS do not contact the terminals of the power cord plug when plugging in or unplugging the saw.

3. GROUNDED TOOLS MUST BE PLUGGED INTO AN OUTLET THAT

ITSELF IS PROPERLY INSTALLED AND GROUNDED.

Grounding provides a low-resistance path to carry electricity to ground away from the operator, should the tool malfunction electrically.

4. DO NOT ABUSE THE CORD. Never carry your tool by the cord or pull on the cord to unplug it. Protect the cord from potential sources of damage: heat, oil & solvents, sharp edges, or moving parts. Replace damaged cords immediately.

5. WHEN WORKING OUTDOORS, USE AN OUTDOOR-RATED

EXTENSION CORD.

An extension cord rated for outdoor use must be marked “W-A” or “W”.

6. THIS TOOL IS FOR INDOOR USE ONLY. Do not expose electrical power tools to moisture. Rain or wet conditions can cause water to enter the tool and lead to electric shock.

7. FOLLOW ALL LOCALLY APPLICABLE WIRING CODES and recommended electrical connections to prevent shock or electrocution.

GROUNDING INSTRUCTIONS

In the event of an electrical malfunction or short circuit, grounding reduces the risk of electric shock. The motor of this machine is wired for 120 V single phase operation and is equipped with a 3-conductor cord and a

3-prong grounding plug to t a grounded type receptacle B. Do not remove the 3rd prong (grounding pin) to make it t into an old 2-hole wall socket

or extension cord. If an adaptor plug is used C, it must be attached to the metal screw of the receptacle.

NOTE: The use of an adaptor plug is illegal in some areas, including

Canada. Check your local codes. If you have any doubts or if the

supplied plug does not correspond to your electrical outlet, consult a

qualied electrician before proceeding.

EXTENSION CORDS

If you nd it necessary to use an extension cord with your machine, use

only 3-wire extension cords that have 3-prong grounding plug and a matching 3-pole receptacle that accepts the tool’s plug. Repair or replace a damaged extension cord or plug immediately. Make sure the cord rating is suitable for the amperage listed on the motor I.D. plate. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. The accompanying chart shows the correct size extension cord to be used based on cord length and motor I.D. plate amp rating.

Total Extension Cord Length

Feet Meters Feet Meters Feet Meters Feet Meters

Amp Rating

3-10 amp 18 ga. 16 ga. 14 ga. 14 ga.

10.1 - 12 amp 16 ga. 16 ga. 14 ga. 14 ga.

12.1 - 16 amp 14 ga. 12 ga. Not Recommended

WARNING! Do not allow familiarity with your tool to make your

careless. Remember that a careless fraction of a second is sufcient to inict severe injury.

25 8 50 15 100 30 125 40

Use only UL or CSA approved extension cords

IMPORTANT: The warnings, cautions and instructions detailed in this manual cannot cover all possible conditions and situations that occur. It must be understood by the operator that common sense and caution are factors that cannot be built into this product, but must be supplied by the operator.

English

150326

LASER SAFETY

This tool is equipped with a patented precision cross-pattern laser alignment and centering guide.

1. DO NOT STARE DIRECTLY AT THE LASER BEAM.

DANGER! Eye damage may occur if you deliberately stare into the beam.

2. THE LASER LIGHT BEAM

used in this system is Class II with maximum 1 mW and 660 nm wavelengths. AVOID DIRECT EYE EXPOSURE.

3. THE LASER MUST BE USED AND MAINTAINED IN ACCORDANCE

WITH THE MANUFACTURER’S INSTRUCTIONS:

• Never aim the beam at any person or an object other than the

workpiece.

• Do not project the laser beam into the eyes of others.

• Always ensure the laser beam is aimed at a workpiece without reective surfaces as the laser beam could be reected into your

eyes or the eyes of others.

UNPACKING

WARNING! Do not attempt to assemble the drill press, plug in the

power cord or turn on the switch if any parts are damaged or missing. Failure to heed this warning could result in serious personal injury.

CONTENTS

Separate all parts from the packing materials and check carefully against

g. 2 and the list below.

NOTE: Make certain all parts are accounted for before discarding any packing material.

Some items below may be packed already assembled to each other.

A Table support bracket B Support lock handle C Column D Base E Column support collar F M8 x 20 hex head screw (3 pcs.) G Table bevel lock screw H Table I Head assembly J Chuck guard K 1/2” Chuck L Chuck key M Feed handles (3 pcs.) Z AA batteries (2 pcs.)

English

FUNCTIONAL DESCRIPTION

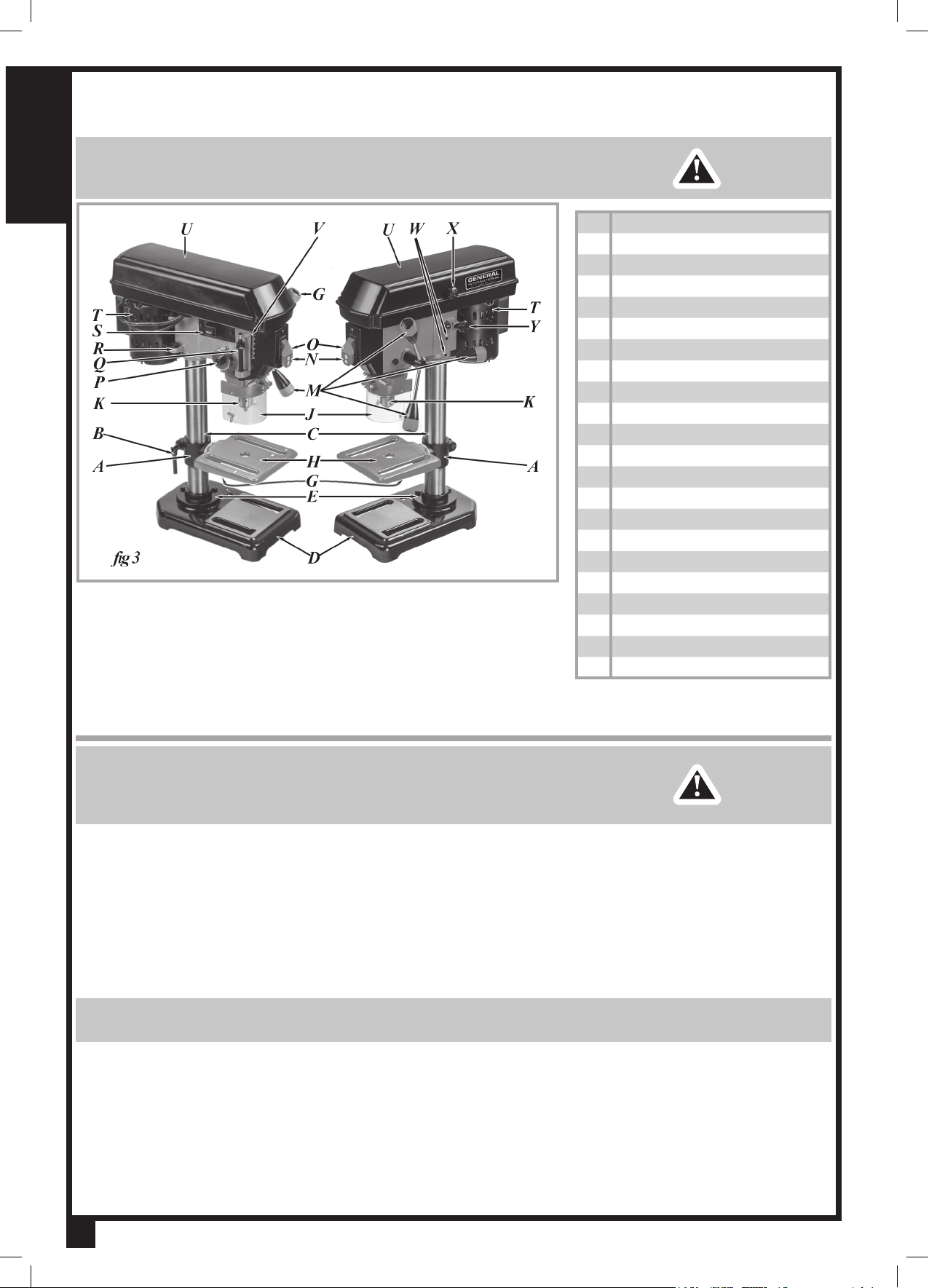

GETTING TO KNOW YOUR DRILL PRESS

WARNING! To avoid injury from accidental start, turn the switch off and remove the plug from the power source outlet before making any adjustments.

A Table support bracket B Support lock handle C Column D Base E Column support collar G Table bevel lock screw H Table J Chuck safety guard K 1/2” chuck M Feed handle N On / Off switch O Switch lock-out key P Quill return spring Q Depth stop rod & nuts R Motor pivot S Laser switch T Motor U Belt & pulley cover V Depth scale and indicator W Head lock set-screws X Cover handle Y Belt tension lock

ASSEMBLY PROCEDURE

WARNING! For your own safety, never connect the plug to the power

source outlet or insert the switch insert key until all the assembly steps are complete and you have read and understood the entire owner's manual.

1. Install 3 pcs. M8 x 20 bolts (F, g 2), threading them into the base (D, g 2 & 3) through the column support collar (E, g 2 & 3) and tighten them

with a wrench.

2. Slide the table support bracket (A, g 2 & 3) onto the column.

3. Install the support lock handle (B, g 2 & 3) from the left side into the table support, align the table with the base and and tighten the support lock handle by hand.

4. Lift the head assembly (I, g.1) above and slide it onto the top of the column.

NOTE: The head assembly is heavy and you may require assistance from a second person.

5. Align the head assembly with the table and base.

6. Using a 4 mm hex (Allen) key, fasten the head assembly in place by

tightening the head lock set screws (W, g 3) in the right side of the

head casting.

7. Screw the three feed handles (M, g 2 & 3) into the the threaded holes in the hub. Instead of using the knobs for leverage and possibly

stripping them, use a wrench on the ats at the threaded ends of the

handles to tighten.

English

150326

8. Clean out the tapered hole in the chuck (K, g 2 & 3), removing any

rpm: 620 tr/min

spindle broche

motor

moteur

rpm: 1100 tr/min

spindle broche

motor

moteur

rpm: 1720 tr/min

spindle broche

motor

moteur

rpm: 2340 tr/min

spindle broche

motor

moteur

rpm: 3100 tr/min

spindle broche

motor

moteur

DP2001 belt spindle label

100 x 40 mm R=2

grease, anti-rust coating or dirt you nd.

9. Clean grease, coating and dirt from the tapered spindle tip with a clean cloth.

10. Open the chuck's jaws as far as they will go so they are fully retracted into the chuck.

11. Push the chuck up on the spindle as far as possible. Lightly tap the

lower end of the chuck with a piece of wood to ensure the chuck ts

tightly on the spindle.

12. Install an M5 x 12 pan head screw from the inside of the pulley cover

through the hole and attach the knob (X, g 3) to the outside.

13. Clamp the chuck safety guard (J, g 3) to the lower exposed part of the quill tube. Do not over-tighten.

LASER BATTERIES

1. Locate the laser switch (S, g 3) on the left side of the head assembly.

2. Press the tab located below the laser switch (g 4) and raise the cover.

3. Insert 2 "AA" batteries, oriented in the directions indicated.

4. Close the switch cover.

CAUTION: Remove the laser light batteries when the tool is to be stored without use for a few days or more. If left in position, the batteries might leak and damage the laser light assembly. Damage due to leaking batteries is not covered under the warranty.

OPERATING INSTRUCTIONS

WARNING! Before using this machine, the operator should carefully

read over this operation manual and acquaint himself with the construction, controls and drive system of the drill press.

SET THE SPEED

1. Open the belt & pulley cover (U, g 2 & 3) and choose the best speed for the drilling operation planned and install the belt in the correct position on the pulleys to produce that speed.

WARNING! Be sure the drill press is turned off and unplugged when

the belt & pulley cover is open and you have your hands in that area.

2. To move the belt, loosen the belt tension lock knob (Y, g 3) on the right side of the head assembly, and let the motor pivot forward so that it reduces the distance between the drive (motor) pulley and the spindle pulley.

3. Place the belt on the two pulleys according to the needed spindle speed.

4. Re-tension the belt when it is set in position by pivoting the motor away from the spindle (front) end of the drill press head and re-tighten the belt tension lock knob.

5. Close the cover

English

DRILL BIT

6. Insert the drill bit into the chuck (K, g 3) far enough to obtain maximum grip from the chuck jaws. Make sure the drill bit is centered in the chuck.

7. Insert the chuck key (L, g 2) and turn it clockwise to tighten (and counter-clockwise to loosen) the drill bit. Tighten the chuck sufciently to prevent the bit slipping in the jaws during drilling. As a test, turn the drill

press on and immediately off to check if the drill bit wobbles.

TABLE ADJUSTMENT

8. To position the table (H, g 2) vertically, loosen the support lock handle (B, g 2) and raise or lower the table to the desired position. Re-tighten

the support lock handle.

9. Line up the drill bit with the table center hole when through-boring to avoid damage to the table.

10. To tilt the table, loosen the table bevel lock screw (G, g 2) under the table, tilt the table to the desired angle (you can use the bevel scale on the support as a rough gauge) and re-tighten the table bevel lock screw.

NOTE: It is a good idea to always check that the angle is correct with a protactor or a combination square.

DEPTH CONTROL

11. The drilling depth may be controlled by watching the indicator and

depth scale (V g 3), on the left side of the drill press head, or it can be

regulated quite precisely by setting the depth stop nuts on the depth

stop rod (Q, g 3).

12. Check that the chuck key is not in the chuck and that the drill bit is not contacting the workpiece. Check that the workpiece is properly anchored on the table. Be sure that all the safety rules at the front of this manual are followed.

LASER

13. Place a work piece on the table.

14. Turn the laser switch to the on (I) position.

15. Lower the drill bit to meet the work piece. The two laser lines should cross where the drill meets the work piece.

16. If the laser needs to be adjusted:

● Using a hex wrench, turn the laser adjustment hex screws (3) counterclockwise.

● Move the laser light housing until the two lines intersect where the drill meets the work piece. DO NOT stare directly at the laser lines.

● Re-tighten the adjustment hex screws .

DRILLING

17. Turn the switch on.

18. Use the feed handles to push the drill bit slowly into the material. Particularly in wood drilling, ease up on the pressure when nearing the point where the drill bit is about to emerge on the other side of the workpiece.

19. After drilling a hole, do not release the feed handle but restrain it lightly, allowing the spring to raise spindle sleeve gently to its original position.

20. Turn off the drill press.

21. Switch off the laser.

WARNING! After switching off, never leave the machine unattended until it has come to a complete stop.

WARNING! In case of any trouble or abnormal noise arising during this operation, stop the motor at once, unplug the machine from the power

source and nd out the cause. Do not resume until the problem has been

solved.

English

150326

MAINTENANCE

WARNING! For your own safety, turn the switch off and remove the

plug from the power source outlet before adjusting, maintaining or lubricating your drill press.

WARNING! To avoid electrocution or re, any repairs to electrical

systems should be done by an authorized repair center.

GENERAL

1. If power cord is worn, cut or damaged in any way, have it replaced immediately.

2. After use, blow out or vacuum sawdust and metal chips that may have accumulated in and on the motor, the belt and pulley housing, and the table.

3. Ball bearings are packed with grease at the factory. They require no further lubrication. The ball bearings in the spindle and the V-belt pulley assembly are greased and permanently sealed.

4. Periodically pull down and lubricate the grooves in the spindle and the rack (teeth of the quill), usually about every three months.

5. Occasionally apply a light coat of paste wax to the column and table to help keep these surfaces clean and rust-free.

6. Lubricate the table bracket and locking knobs if they become

difcult to use.

7. Cut off the power supply when not in use.

NOTE: SERVICE AND REPAIRS should be made by qualied repair

technicians at an authorized repair center. Improperly repaired tools could cause serious shock or injury.

NOTE: REPLACEMENT PARTS. When servicing, use only the

manufacturer’s recommended replacement dentical replacement parts and accessories.

English

PARTS LIST

POS. PART NO. DESCRIPTION QTY.

1 13101001G Base 1 2 13101002B Column support 1 3 GB21-76 Screw, hex hd. M8 x 20 3 4 13101003A Column tube 1 5 13101004A Table support 1 6 16101013A Table clamp 1 7 13101014G Table 1 8 GB5781-86 Screw hex hd. M12 x 25 1 9 DT/SA027 Knob 3 10 13104005C Feed handle rod 3 11 13104002C Shaft pinion 1 12 GB/T6172.1 Hex nut M8 1 13 13102021 Socket set screw 1 14 GB80-85 Hex socket set screw M8 x 8 2 15 13102005B Motor adjust knob 1 16 13102004 Motor stop spring 1 17 13102002 Motor stop 1 18 131A02026A Laser localizer 2 19 GB879-86 Roll pin φ4 x 18 1 20 YYG7124C-T Motor 1 21 13105005C Pulley, motor 1 22 GB80-85 Hex socket set screw M8 x 10 2 23 GB5781-86 Hex screw M8 x 25 2 24 GB97.2-85 Washer 8 2 25 DNI985-87 Lock nut M8 2 26 13102001H Head 1 27 20105012 Bushing, rubber 2 28 13105009 Washer, foam 4 29 13105000G Guard 1 30 13105007 V-belt, K26 1 31 GB97.2-89 Washer 6 4 32 GB818-85 Pan head screw M6 x 12 4 33 GB/T818 Screw, pan M5 x 10 1 34 GB/T80 Hex.soc screw M6 x 6 2 35 13205010 Knob 1 36 GB818-85 Screw, pan hd. M5 x 10 2 37 16102014A Clamp, cord 2 38 13105006F Pulley, spindle 1

POS. PART NO. DESCRIPTION QTY.

39 GB894.1-86 Retaining ring 22 1 40 13102022 Pulley insert 1 41 GB276 Bearing, ball 6203 2 42 13302023A Spacer 1 43 GB894.1-86 Retaining ring 17 1 44 13106002A Pointer 1 45 13103005 Depth stop rod 1 46 GB6172-86 Nut, hex M10 4 47 GB78-85 Screw, hex. soc. set M8 x 8 1 48 13104008 Cap, spring 1 49 13104009 Spring, tension 1 50 GB862.1-87 Star washer 5 2 51 GB/T93 Spring washer 5 2 52 GB818-85 Screw, pan hd. M5 x 6 2 53 13102008C Box, switch w/depth scale 1 54 GB818-85 Screw, pan hd. M5 x 14 2 55 13102009B Switch plate 1 56 GB848-85 Screw, pan hd. ST4.2 x 9.5 2 57 HY18-2P Switch 1 58 13303006-1 Gasket, quill 1 59 GB276-89 Bearing, ball 6201 2 60 13103002C Tube, quill 1 61 GB97.2-89 Washer 6 1 62 13108002 Eye shield 1 63 GB6170-86 Hex nut M6 1 64 GB894.1-86 Retaining ring 11 1 65 13103001B Shaft, spindle 1 66 13103006M Chuck 1 67 13103006-2 Key, chuck 1 68 GB5356-85 Wrench, hex "L" S3 1 69 GB5356-85 Wrench, hex "L" S4 1 70 DLCKEE2S08 Cord & plug 1 71 13208001 Battery compartment 1 72 GB818-85 Screw, pan M4 x 10 2 73 131A05004 Battery 2 74 13208001-1A Lid, cell box 1 75 KCD7-101 Switch, laser 1 76 GB6170-86 Hex nut M5 2

English

150326

SCHEMATIC DRAWING

English

DP2001 man v.150326

MANUEL D’INSTRUCTIONS ET D’ASSEMBLAGE

Modèle #

General International Power Products, LLC

6243 Industrial Parkway

Whitehouse, OH 43571 USA

General International Power Products Ltd.

117-6741 Cariboo Road

Burnaby, BC V3N 4A3 Canada

site Web : www.gipowerproducts.com

Perceuse à colonne

de 8 po pour établi

CARACTÉRISTIQUES

● 5 Vitesses

● Laser de précision avec guide de centrage au design cruciforme breveté

● Clé de sécurité amovible facilement accessible

● Garde de sécurité du mandrin transparent

● Grande poignées d’alimentation ergonomique

● Guide d’arrêt avec gradation

● Construction robuste de fonte et d’acier

SPÉCIFICATIONS

● Moteur : 120 V ~ 60 Hz

● Puissance : 250 W

● Diamètre de perçage : 8 po (203 mm)

● Capacité de perçage : 1/2 po (13 mm)

● Fuselage : JT33

● Course de l’axe : 2 po (50 mm)

● Plage de vitesse : 620 à 3 100 tr/min

● Table pivotante de 0 à 45 degrés

● Certication CSA

● Poids net : 33 lb (15 kg)

207013

DP2001

Français

NOUS VOUS REMERCIONS

d’avoir choisi une machine de General International. Cette outil a été soigneusement testée et inspectée avant de vous être expédiée, et moyennant une utilisation et un entretien adéquats, elle vous procurera

un service able pendant de nombreuses années. An d’obtenir un rendement optimal et une utilisation sans problème, et d’optimiser

votre investissement, veuillez prendre le temps de lire ce manuel avant

d’assembler, d’installer et d’utiliser l’unité.

Ce manuel vise à vous familiariser avec l’utilisation sécuritaire, les fonctions élémentaires et les caractéristiques de cette scie ainsi qu’avec

le réglage, l’entretien et l’identication de ses parties et composantes. Il

n’est pas conçu pour remplacer un enseignement théorique sur le travail

ni pour offrir à l’utilisateur une formation en la matière. En cas de doute

concernant la sécurité d’une opération ou d’une procédure, demandez

l’aide d’une personne qualiée avant d’entamer le travail. Une fois que vous avez lu ces instructions, conservez ce manuel aux ns

de consultation ultérieure.

GARANTIE DE GENERAL® INTERNATIONAL

Toutes les composantes des machines de General® International sont soigneusement inspectées durant chacune des étapes de production, et

chaque unité est inspectée en profondeur une fois l’assemblage terminé.

GARANTIE STANDARD LIMITéE DE 2 ANS

En raison de son engagement envers la qualité et la satisfaction du

consommateur, General® International accepte de réparer ou de remplacer

toute pièce qui, suite à l’examen, se révèle défectueuse quant aumatériel et au ni d’exécution pour une période de 2 ans (24 mois) suivant la date

d’achat. Pour se prévaloir de la garantie, l’acheteur doit retourner toutes

les pièces défectueuses port payé à General® International.

Les réparations effectuées sans le consentement écrit de General® International annuleront la garantie.

CLAUSE DE NON-RESPONSABILITÉ

L’information et les caractéristiques présentées dans ce manuel se rapportent à la machine telle qu’elle est sortie de l’usine au moment de

mettre sous presse. En raison de son souci d’amélioration constante, General International se réserve le droit de modier des composantes, des pièces ou des caractéristiques de la machine si cela est jugé nécessaire, sans préavis et sans obligation d’effectuer ces modications sur les machines déjà vendues. On prend soin de s’assurer à l’usine que les

caractéristiques et l’information présentées dans ce manuel correspondent à la machine avec laquelle il est fourni.

Toutefois, en raison de commandes spéciales et de modications

réalisées “hors de l’usine,” une partie ou la totalité de l’information contenue dans ce manuel peut ne pas s’appliquer à votre machine. De

plus, comme il se peut que plusieurs générations de ce modèle d'outil et plusieurs versions de ce manuel soient en circulation, il est possible que

ce manuel ne décrive pas exactement votre machine si vous possédez une version antérieure ou ultérieure. Si vous avez des doutes ou des questions, veuillez communiquer avec votre détaillant ou notre ligne de

soutien technique et mentionner le numéro de modèle et de série de votre machine an d’obtenir des éclaircissements.

DEMANDE DE RÉCLAMATION

Pour présenter une demande de réclamation en vertu de notre Garantie

Standard Limitée de 2 ans, ou en vertu de notre Garantie Limitée à Vie, toute pièce, composante ou machinerie défectueuse doit être retournée,

port payé, à General® International, ou encore à un distributeur, un centre

de réparation ou tout autre emplacement situé près de chez vous et

désigné par General® International. Pour plus d’informations ou si vous

avez besoin d’aide pour remplir une demande de réclamation, contactez

notre département de service. USA : numéro sans frais (844) 877-5234 ou (419) 877-5234 / Canada : numéro sans frais (888) 949-1161 ou (604) 420-2299 ou sur notre site Web : www.gipowerproducts.com.

Une copie de la preuve d’achat originale ainsi qu’une lettre (un formulaire

FRançais

150326

de réclamation de garantie peut vous être fourni sur demande par General® International ou par un distributeur agréé) spéciant clairement le modèle et le numéro de série de l’unité (si applicable), et faisant état de la

plainte ou du défaut présumé, doivent être jointes au produit retourné.

CONDITIONS ET EXCEPTIONS

Cette couverture ne s’applique qu’au premier acheteur. Un enregistrement préalable de la garantie n’est pas requis. Par contre, une preuve d’achat –

soit une copie du coupon de caisse ou du reçu original, sur lequel gurent

la date et le lieu d’achat ainsi que le prix payé – doit être fournie lors de la réclamation. La Garantie ne couvre pas les défaillances, bris ou défauts qui, après examen par General® International, sont considérés comme étant directement ou indirectement causés par ou résultant de: une utilisation incorrecte, un entretien inadéquat ou l’absence d’entretien, un usage inapproprié ou abusif, la négligence, un accident, des dommages survenus durant la manutention ou le transport, ou encore l’usure normale ou la détérioration des pièces et composantes considérées, de façon générale, comme étant des consommables. Les réparations effectuées sans le consentement écrit de General® International annuleront toute garantie.

LISEZ TOUTES LES INSTRUCTIONS AVANT L’UTILISATION

CONSERVEZ CES INSTRUCTIONS

Avant d’essayer de faire fonctionner votre nouvel outil, veuillez lire les instructions au complet. Vous aurez besoin de ces instructions pour les avertissements de sécurité, les précautions, l’assemblage, le fonctionnement, les procédures d’entretien, la liste des pièces et les schémas des pièces. Gardez votre facture avec ces instructions. Écrivez votre numéro de facture à l’intérieur de la page couverture. Gardez les instructions ainsi que la facture dans un endroit sûr et sec pour référence future.

LES AVERTISSEMENTS, LES PRÉCAUTIONS ET LES

instructions discutés dans ce manuel ne peuvent pas couvrir toutes les conditions et les situations qui pourraient survenir. L’utilisateur se doit de comprendre que le bon sens ainsi que la prudence sont des facteurs qui ne peuvent être incorporés dans ce produit, mais peuvent être fournis

par l’utilisateur lui-même.

REGLES DE SÉCURITÉ ET DIRECTIVES

L’objectif des symboles de sécurité est d’attirer votre attention sur les

risques potentiels. Les symboles de sécurité, ainsi que les explications les accompagnant, nécessitent votre attention et votre compréhension. Les avertissements de sécurité n’éliminent pas d’eux-mêmes tous les dangers. Les instructions ou les avertissements qu’ils donnent ne sont pas un remplacement aux mesures de prévention d’accident appropriées.

DANGER!

évitée, causera de sérieuses blessures ou la mort

AVERTISSEMENT!

elle n’est pas évitée, pourrait causer de sérieuses blessures ou la mort.

ATTENTION: Indique une situation à risque imminent, laquelle si elle n’est pas évitée, peut causer des blessures mineures ou des blessures légères. Il peut aussi être utile de demeurer alerte au sujet des pratiques non sécuritaires qui pourraient causer des dommages à la propriété.

Indique une situation à risque imminent, laquelle si elle n’est pas

Indique une situation à risque imminent, laquelle si

Français

AVERTISSEMENTS ET PRÉCAUTIONS

Assurez-vous de lire, comprendre et suivre tous les avertissements et consignes de sécurité dans le manuel de l'opérateur.

ZONE DE TRAVAIL

1. TENEZ LES ENFANTS ET AUTRES PERSONNES ÉLOIGNÉS

Tous les enfants doivent être tenus à l'écart de la zone de travail. Ne les laissez pas utiliser des machines, des outils ou des rallonges

électrique. Les visiteurs peuvent être une distraction et sont difciles à

protéger contre les blessures.

2. GARDER LE LIEU DE TRAVAIL PROPRE

et assurez-vous d'un éclairage adéquat est disponible. Les endroits encombrés peuvent crée des blessures.

3. METTRE L'ATELIER L’ÉPREUVE DES ENFANTS

avec des cadenas, avec les interrupteurs principaux ou en retirant les clés de démarrage.

4. ÉVITEZ LES ENVIRONNEMENTS DANGEREUX

Ne pas utiliser d'outils électriques dans des endroits humides ou mouillés. Garder la zone de travail bien éclairé. Ne pas exposer les outils électriques à la pluie. Ne pas utiliser l'outil en présence de

liquides ou gaz inammables.

5. ENTREPOSAGE DES ÉQUIPEMENTS

Entreposer vos équipements dans un endroit sec pour empêcher la rouille. Les équipements devraient aussi être entreposés dans un endroit verrouillé ou garder hors de portée des enfants.

SÉCURITÉ PERSONNELLE

1. APPRENDRE LES APPLICATIONS ET LES LIMITES DE LA MACHINE

ainsi que les risques spéciques à cette machine. Suivez les

instructions de sécurité disponibles et les règles de sécurité attentivement.

2. NE PAS TROP SE PENCHER Garder une position correcte en tout temps.

3. DEMEURER ALERTE Regardez ce que vous faites. Utilisez votre bon sens. Ne pas utiliser l'outil lorsque vous êtes fatigué. Ne pas l'utiliser sous médication ou si vous avez consommer de l'alcool ou d'autres drogues.

4. ÉVITEZ LES DISTRACTIONS DURANT LES SESSIONS DE TRAVAIL.

5. PORTEZ DES VÈTEMENTS APPROPRIÉS.

Ne portez pas de vêtements amples, gants, bracelets, colliers, bijoux

lors de l'utilisation de l'outil. Porter un masque ou un dispositif de protection pour les yeux, les oreilles, les voies respiratoires et pour le corps comme indiqué dans le fonctionnement de l’appareil.

6. PORTEZ TOUJOURS DES LUNETTES DE SÉCURITÉ. Utilisez également un masque anti- poussière si le sablage soulève de la poussière, et des bouchons d'oreille pendant de longues périodes de fonctionnement. Les lunettes ordinaires ont des verres résistant aux chocs, ils NE SONT PAS des lunettes de sécurité.

7. PORTEZ UNE PROTECTION RESPIRATOIRE. L'utilisation de cet outil peut produire et / ou répandre de la poussière, ce qui peut entraîner des problèmes respiratoires graves et permanents ou d'autres blessures. De nombreux types de bois sont naturellement toxiques, surtout sous forme de poussière. Porter un masque anti-poussière propre si le travail consiste à créer beaucoup

de poussière ne ou grossière. toujours utiliser NIOSH / OSHA

approuvé une protection respiratoire appropriée pour l’exposition à la poussière. Diriger les particules loin du visage et du corps.

8. PORTEZ UNE PROTECTION AUDITIVE, Spécialement si exposé à répétition.

9. ATTENTION AUX DÉCHARGES ÉLECTRIQUES Éviter tout contact corporel avec des surfaces en mises à la terre. Par exemple: tuyaux, radiateurs, cuisinières, réfrigérateurs. Quand votre

PORTEZ VOS

PRÉVOYANCE EST

MIEUX QUE DE

NE PAS VOIR

FRançais

150326

corps est en mis à la terre le risque de choc électrique augmente.

Lorsque l'on travaille, il est possible d’avoir certains ls électriques

avec courant autour de vous, tenter de déterminer si il y a un danger de choc. Ne touchez pas les parties métalliques DE L'OUTIL tout en l'utilisant. Tenez l'outil par la poignée en plastique pour éviter un choc

électrique si vous venez en contact avec un l sous tension.

10. TOUJOURS DÉBRANCHER L’OUTIL AVANT DE FAIRE

L’ENTRETIEN

et changer les accessoires tels que bandes abrasives, les courroies, des lames ou couteaux.

11. LAISSEZ LES GARDES EN PLACE

et en ordre de marche. Si un garde doit être enlevé pour l'entretien ou

le nettoyage, assurez-vous qu'il est correctement xé avant d'utiliser à

nouveau l'outil.

12. VERIFIER QUE LES CLÉS ET MOLETTES DE RÉGLAGE SONT

RETIRÉES

avant la mise sous tension, laisser en place ces pièces peuvent s'envoler au démarrage et entraîner des blessures.

13. ASSUREZ-VOUS QUE LE COMMUTATEUR EST EN POSITION

ARRET «OFF»

avant de brancher le cordon pour réduire le risque de départs involontaires.

14. ASSUREZ-VOUS QUE LA MISE À TERRE EST OPÉRATIONELLE

Si l'outil est équipé d'une che à trois branches, il doit être branché sur une prise électrique à trois pôles. Ne jamais enlever la troisième

branche.

15. NE JAMAIS MONTER SUR L'OUTIL

De graves blessures peuvent se produire si l'outil bascule ou si le foret est accidentellement en contact avec vous.

16. GARDER LES MAINS LOIN DES FORETS

et toutes les pièces mobiles. Ne pas enlever la sciure ou la poussière avec mains. Utilisez une brosse.

17. UTILISATION SI POSSIBLE D’UN COLLECTEUR DE POUSSIÈRE

avec un couvercle pour réduire les risques pour la santé.

18. SECURISER VOTRE PIÈCE.

Utilisez des pinces ou un étau pour maintenir la pièce. Il est plus sûr que d'utiliser vos mains et il libère les deux mains pour faire fonctionner l'outil.

19. DÉBRANCHER LE CORDON D’ALIMENTATION

avant de faire des ajustements. Modication des pièces jointes

ou accessoires peuvent être dangereux si l'outil accidentellement démarrait.

LA SÉCURITÉ DE L’OUTIL

1. ASSUREZ-VOUS QUE L’OUTIL

est à sa vitesse d’opération avant de présenter une pièce pour le percage

2. NE PAS ALIMENTER TROP RAPIDEMENT.

L'outil a de meilleures performances et sera plus sécuritaire s’il travaille à la vitesse pour lequel il a été conçu.

3. NE JAMAIS LAISSER LA MACHINE SOUS TENSION

4. NE PAS FORCER LA MACHINE.

Elle fera mieux son travail et plus sûrement à une vitesse pour laquelle il a été conçu. Ne forcez pas un petit outil ou accessoire pour faire le travail d'un plus grand outil industriel. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu.

5. ENTRETENIR LES OUTILS AVEC SOIN.

Garder les outils affûtés et propres pour un meilleur rendement.

Suivre les instructions pour la lubrication et pour une performance sécuritaire. Suivez les instructions pour la lubrication et pour le

changement des accessoires. Gardez les poignées sèches, propres et exempt d'huile et de graisse.

Français

6. DÉBRANCHEZ LE CORDON D’ALIMENTATION AVANT DE PROCÉDER AUX REGLAGES.

Changement de pièces et accessoires peut être dangereux si l'outil démarrait accidentellement.

7. ÉVITEZ TOUT DÉMARRAGE INVOLONTAIRE. Assurez-vous que le commutateur est en position ARRÈT/OFF avant de brancher. Ne pas transporter l'outil avec la source d'alimentation branchée ou le doigt sur la gâchette.

8. GARDEZ LE GARDE EN PLACE,

en ordre de marche, avec de bon ajustement et alignement.

9. NE PAS UTILISER L’OUTIL si elle ne peut être allumé ou éteint. Faire réparer votre outil avant de l'utiliser.

10. VÉRIFIEZ L’ÉTAT DES PIÈCES. Avant d'utiliser cet outil, si une pièce est endommagée elle devrait être

soigneusement vériés pour qu'il fonctionne bien et effectue le travail prévue. Vérier l'alignement des pièces mobiles, la combinaison de

pièces mobiles, des pièces brisées, support, et d'autres conditions qui pourrait affecter le fonctionnement. Inspecter et resserrer les boulons ou vis qui se sont relâches. Toute pièce endommagée doit être correctement réparée ou remplacée par un centre de service autorisé, sauf indication contraire ailleurs dans le manuel d'instruction. Faite remplacer un interrupteur défectueux par un centre de service agréé.

11. OBTENEZ DES CONSEILS

de votre superviseur, instructeur ou d'une autre personne qualiée si

vous n’êtes pas complètement familiarisé avec le fonctionnement de cette machine. La connaissance est sécurité.

12. UTILISEZ LES ACCESSOIRES RECOMMANDÉS. L'utilisation d'accessoires non recommandés par Général International peut entraîner un risque de blessure.

SERVICE

1. INSPECTION ET ENTRETIENT RÉGULIER DE L’OUTIL. Le faire réparer par un technicien agréé.

2. ENTRETENIR LES OUTILS AVEC SOIN. Garder les outils propres pour un meilleur rendement. Suivre les

instructions pour la lubrication et pour des performances sécuritaires.

Suivez les instructions pour le changement des accessoires. Gardez les poignées sèches, propres et exemptes d'huile et de graisse.

3. VÉRIFIEZ LES OUVERTURES DE VENTILATION Soit maintenus libres de tout débris.

4. SI LE CORDON EST ENDOMMAGÉ LE FAIRE RÉPARER que par un centre de service agréé.

5. SERVICE ET REPARATION DOIVENT ÊTRE EFFECTUÉES PAR UN

TECHNICIEN QUALIFIÉ

à un centre de réparation agréé. Un outil mal réparé peut causer des blessures ou des chocs.

6. PIÈCES DE REMPLACEMENT. Lors de l'entretien, utilisez uniquement les pièces ou accessoires de remplacement du fabricant

7. LE FABRICANT NE SERA PAS RESPONSABLE

pour toutes les modications apportées à l'outil, non plus pour tout dommage résultant de de telles modications.

INSTRUCTIONS DE SÉCURITÉ SPÉCIFIQUES À CETTE OUTIL

Chaque atelier étant unique, il est impossible de dresser une liste exhaustive des mesures de sécurité. Le plus important des dispositifs de sécurité d’une machine reste la connaissance que l’utilisateur a de

cette dernière. Faites preuve de bon sens et gardez toujours à l’esprit les

mesures de sécurité qui s’appliquent à la situation particulière de votre atelier. En cas de doutes concernant la sécurité d’une opération que vous

FRançais

150326

êtes sur le point d’effectuer, ARRÊTEZ! N’entamez pas le travail avant

d’avoir vérié auprès d’une personne qualiée si l’opération peut être

effectuée de façon sécuritaire et quelle est la méthode la plus sûre pour l’effectuer.

ATTENTION! Pour éviter des erreurs qui pourraient causer des

blessures sérieuses ou permanente ne pas brancher la ponceuse jusqu'à ce que les mesures suivantes ont été complété :

 Assemblée et alignement  Connaitre l'utilisation et la fonction de l'interrupteur marche / arrêt,

bouton d’alignement de la courroie, levier de tension de la courroie, table de travail et molette d'inclinaison de la table de travail

 Examen et la compréhension de toutes les consignes de sécurité et de

fonctionnement procédures opérationnelles de ce manuel.

 Examen des méthodes de maintenance pour cette ponceuse.

1. LISEZ LES AVERTISSEMENTS SUR L’OUTIL.

2. ÉVITEZ TOUT DÉMARRAGE INVOLONTAIRE.

Assurez-vous que le commutateur est en position ARRET/OFF avant de brancher.

3. VÉRIFIEZ ET ASSUREZ VOUS DE RETITREZ TOUTES CLÉS ET

CLÉS D’AJUSTEMENTS

avant de mettre l'outil en marche. Si vous laissez ces pièces elles peuvent s'envoler et entraîner des blessures.

4. NE PAS UTILISER CETTE MACHINE SANS QU’ELLE SOIT

TOTALLEMENT ASSEMBLÉE

et installée conformément aux instructions. Une machine incorrectement assemblée peut provoquer des blessures graves.

REMARQUE : Si des pièces sont manquantes ou endommagées, ne tentez pas de brancher le cordon d'alimentation et de mettre

l'interrupteur à ON jusqu'à ce que la pièce endommagée ou manquante

sont obtenus et sont correctement installés.

5. FIXER LA MACHINE SUR UNE SURFACE D’APPUI.

Les vibrations peuvent faire glisser, se déplacer ou basculer la perceuse. Pour éviter toutes blessures causé par un mouvement inattendu, assurez-vous que la perceuse est sur une surface de niveau, correctement sécurisée pour empêcher de basculer. Assurez-

vous aussi qu'il y est de l’espace sufsant pour les opérations.

6. STABILITÉ DE LA PERCEUSE À COLONNE

La perceuse à colonne peut avoir tendance à basculer ou se déplacer durant l'utilisation. Dans ce cas visser au sol ou sur un morceau de

contreplaqué de 3/4 "sufsamment grande pour la stabiliser.

7. BIEN VERROUILLER

la tête et le support de table à la colonne, et la table au support de

table avant d'utiliser la perceuse à colonne. Ne jamais déplacer soit la

tête ou la table alors que l’outil est en marche

8. AVANT DE COMMENCER UNE OPÉRATION,

vérier l'alignement du le mandrin. Allumer, puis immédiatement

éteindre l'interrupteur du moteur pour vous assurer que la mèche ou un autre outil de coupe ne vibre ou n’oscille pas.

9. NE METTEZ JAMAIS LA MACHINE EN MARCHE

avant de nettoyer la table ou la zone de travail de tous les objets

(outils, morceaux de bois, etc.). Les débris qui s’envolent sont dangereux.

10. UTILISEZ UN SOUTIEN SUPPLÉMENTAIRE

(tables, chevalets, blocs, etc.) pour une pièce sufsamment grande

pour basculer lorsqu'elle est sur la table de travail.

11. NE PAS QUITTER LA ZINE DE TRAVAIL AVANT QUE TOUTES LES

PIÈCES MOBILES

Soient arrêtées. Coupez l'alimentation du commutateur maitre. Rendez l'atelier à l’épreuve des enfants!

12. AVANT DE COMMENCER,

être certain que le moteur, la table, des pièces jointes et les boutons

de réglage sont sécurisés.

Français

13. VÉRIVIEZ SI IL Y A DES PIÈCES ENDOMMAGÉES.

Avant d'utiliser cet outil, toutes pièces qui sont endommagées

devraient être soigneusement vériée pour qu'elle fonctionne bien et effectue sa fonction prévue. Vériez l’alignement des pièces

mobiles, la liaison de pièces mobiles, la rupture des supports et autres conditions pouvant affecter le fonctionnement. Inspecter les vis et serrer toutes celles qui sont relâches. Toute pièce endommagée doit être correctement réparée ou remplacée par un centre de service autorisé à moins d'indication contraire ailleurs dans le manuel d'instruction. Tout interrupteurs défectueux devrait être remplacé par un centre de service agréé. Ne pas utiliser l'outil si l'interrupteur ne fonctionne pas correctement.

14. OBTENIR DES CONSEILS

de votre superviseur, instructeur ou d'une autre personne qualiée si

vous n’êtes pas complètement familiarisé avec le fonctionnement de cette machine. Connaissance est synonyme de sécurité.

15. NE METTEZ JAMAIS LA MACHINE EN MARCHE

Avec une pièce en contact avec la mèche La pièce pourrait s’envoler et causer des dommages ou des blessures.

16. PRÉVENIR QUE LA PIÈCE

soit en contact avec la mèche avant de démarrer l'outil. La perte de contrôle de la pièce est dangereuse.

17. ÉTEINGNEZ LA MACHINE,

débranchez l'appareil de la source d'alimentation, en cas d’arrêt du travail et avant de quitter la machine. Nettoyez aussi la table et la zone de travail avant de quitter la perceuse.

18. NE QUITTEZ PAS LA ZONE DE TRAVAIL AVANT QUE TOUTES

PIÈCES MOBILES SOIENT ARRÊTÉES.

Coupez l'alimentation du commutateur maitre. Rendez l'atelier à l’épreuve des enfants.

19. POUR LIBÉRER LES PIÈCES COINCÉES,

éteindre l'interrupteur. Débranchez l'outil. Attendez que toutes les pièces en mouvement soient arrêtées avant de retirer le matériau coincé.

20. NE JAMAIS TRAVAILLER MAIN LIBRE

Tenir la pièce plutôt que de la soutenir sur la table, sauf lors du polissage.

21. PRÉVENIR QUE LA PIÈCE VOUS GLISSE DES MAINS ET QU’ELLE

TOURNE SUR LA TABLE

peut abimer l’outil ou être projeter. Toujours utiliser un support de cette

façon la pièce ne se déplacera pas et ne coincera pas.

22. TOUJOURS POSITIONNER ET AVOIR UN MATÉRIAU DE SOUTIEN

placé sous la pièce travaillée Pour éviter les blessures positionner la pièce du coté gauche quand faire ce peut. Positionner la pièce pour qu’elle soit en contact avec la colonne du coté gauche pour la barrer. Si la pièce est trop petite utilisez une serre.

23. UTILISEZ UNE PINCE À BLOCAGE OU UNE SERRE ET PLACEZ

LA PIECE EN CONTACT SUR LA COLONNE

pour empêcher la rotation.

24. CONTENIR FERMEMENT LA PIÈCE AVEC UNE SERRE

Ou un étau sur table de travail lors du perçage. Maintenez fermement la pièce. La perte de contrôle de la pièce peut entraîner des blessures.

25. QUAND VOUS UTILISEZ UN ÉTAU DE PERCEUSE

toujours la sécuriser à la table de travail.

26. SOUTENIR ADÉQUATEMENT LES PIÈCES

longues ou large. Si une pièce dépasse de la table et qu’elle puisse

tomber ou basculer si non retenu, utiliser une serre et xer à la table

ou de fournir un soutien (s) auxiliaire. La perte de contrôle de la pièce à usiner est dangereux.

27. LES PIÈCES RONDES DOIVENT ETRE PROPREMENT SUPPORTÉ

Utiliser des blocs en V pour l'empêcher de rouler.

28. UTILISATION DES VITESSES RECOMMANDER

pour une opération spécique ou pour une pièce de matériel spécique

- vériez l'étiquette à l'intérieur du couvercle de poulie pour les

informations de forage

FRançais

150326

29. GARDER LE COUVERCLE DES POULIES FERMÉ

après les ajustements de courroie terminée

30. POUR ÉVITER LES BLESSURES AU TRAVAIL PROVENANT DES OBJETS PROGETÉS OU DE CONTACT,

ne pas effectuer la mise en place, d’assemblage ou le travail d'installation sur la table alors que le mandrin tourne.

31. EMPLOYEZ UNIQUEMENT DES ACCESSOIRES CONÇU POUR

CETTE PERCEUSE

pour éviter des blessures, des objets projetées, des pièces cassées ou

des pièces de travail.

32. AVANT DE PERCER DE GROS DIAMÈTRE UTILISER DES SERRES pour contenir la pièce à perforer fermement à la table. Sinon, le foret de scie cylindrique peut saisir et faire tourner la pièce à grande vitesse. Utilisez un outils de perçage une pièce. NE PAS utiliser une scie cylindrique en plusieurs morceaux car il peut se défaire et devenir débalancé.

33. LES ACCESSOIRES DOIVENT ETRE CONFORME AU RÉGLAGE

DE LA VITESSE DE LA PERCEUSE.

Cette perceuse à colonne dispose de 5 vitesses de rotation. Vérier le réglage de vitesse de l’axe de la perceuse à colonne, selon la che

des vitesses de poulie situé à l'intérieur du couvercle des poulies. Assurez vous que les accessoires utilisés ont un indice de vitesse supérieur au réglage de vitesse de la perceuse à colonne. Accessoires non conforme peuvent se détacher et causer des blessures.

34. NE PAS INSTALLER OU UTILISER DES MÈCHES dépassant 7 po (18 cm) de longueur ou dépassant de 6 po (15 cm) en dessous des mâchoires du mandrin. Ils peuvent plier brusquement ou se briser.

35. NE PAS UTILISER

des mèches à l métallique, couteaux à façonner, des forets de toupie

Scie cylindriques à plusieurs morceaux des planeurs rotatifs sur cette perceuse à colonne.

36. ÉVITER DES OPÉRATIONS maladroites et positions dangereuses des mains. Un glissement soudain pourrait causer une déviation de la main vers la mèche.

37. NE JAMAIS DESSINER UN PLAN, UN ASSEMBLAGE OU UNE

DISPOSITION SUR LA TABLE DE TRAVAIL

lorsque la machine est en marche. Un glissement soudain pourrait causer une déviation de la main vers la mèche ou le mandrin. Des blessures graves peuvent en résulter.

38. NE VOUS LAISSEZ PAS DISTRAIRE.

Soyez toujours concentrer sur ce que vous faites. Utilisez votre bon sens. Ne jamais faire fonctionner le moteur lorsque vous êtes fatigué, malade, ou sous l'inuence de l'alcool, ou de drogues.

39. VERROUILLEZ L’INTÉRUPTEUR EN POSITION ARRET«OFF» pour empêcher les utilisation non autorisée. Quelqu'un d'autre pourrait accidentellement démarrer la machine et se causer des blessures.

40. CONSERVEZ LES INSTRUCTIONS. consulter les fréquemment et utiliser les pour instruire les autres utilisateurs. Si vous prêtez l'appareil, prêtez leur également les instructions.

41. NON-RESPECT DES INSTRUCTIONS, DES PRÉCAUTIONS DE

SÉCURITÉ DANS LE MANUEL D’INSTRUCTION

peut entraîner BLESSURES GRAVES. Lisez le manuel avant de commencer l'opération de l'unité.

Français

CONSEIL DE SANTÉ : Certaines poussières créées par l’utilisation

d’outils électriques tels que sableuse, scie, meule et autre activité de construction peuvent contenir des produits chimiques pouvant causer le cancer ou des malformations à la naissance ainsi que des torts au

système reproducteur. Certains exemples de ses produits chimiques

sont :

─ le plomb des peintures à base de plomb, ─ la silice cristallisée provenant des briques et du ciment ainsi que

d’autres produits de maçonnerie et

─ l’arsenic et le chrome du bois de construction traité chimiquement.

Vos risques d’exposition varient selon la fréquence à laquelle vous

effectuez ce type de travail. Pour réduire votre exposition à ces

produits chimiques, travaillez dans un endroit bien ventilé et travaillez avec des équipements de sécurité approuvés, tels que les masques

antipoussiéres spécialement conçus pour ltrer les particules

microscopiques.

AVERTISSEMENTS ÉLECTRIQUES

1. AVANT DE BRANCHER LA MACHINE

à une source électrique, assurez-vous que le voltage correspond à

celui qui est indiqué sur la plaque d’identication de la machine. une source électrique, ayant un voltage plus élevé que celui qui est spécié

pour la machine, peut causer de sérieuses blessures à l’opérateur ainsi qu’endommager la machine. Si vous avez des doutes, ne

banchez pas la machine, et contactez un électricien qualié.

2. ASSUREZ-VOUS QUE VOS DOIGTS

ne touche pas les bornes du cordon d'alimentation au moment de brancher ou débrancher l'outil.

3. DES OUTILS MISE À LA TERRE DOIVENT ÊTRE BRANCHÉS

DANS UNE PRISE TRIPOLAIRE DUMENT INSTALLÉE. LA MISE À TERRE CRÉE UN CHEMIN DE BASSE RÉSISTANCE QUI CONDUIT L’ÉLECTRICITÉ AU SOL PRÉVOYANT LES CHOC SI L’APPAREIL A UN DÉFECTUOSITÉ ÉLECTRIQUE.

4. N’ABUSEZ PAS LE CORDON D’ALIMENTATION.

Ne pas transportez ou tirer le cordon d’alimentation pour le débrancher. Protégez le cordon des sources potentielles de dommages: la chaleur, de l'huile et des solvants, des endroits coupants ou des pièces mobiles. Remplacez immédiatement un cordon endommagé.

5. EN EXTÉRIEUR, UTILISER UNE RALLONGE D’EXTÉRIEUR.

Une rallonge classé pour une utilisation à extérieur doit être marqué «WA» ou «W».

6. CET OUTIL EST POUR UN USAGE INTÉRIEUR.

Ne pas exposer les outils électriques à l'humidité. Pluie ou conditions humide peuvent causer l’entré d’eau à l’intérieur de l’outil et crée un choc électrique.

INSTRUCTIONS DE MISE À LA TERRE

En cas de court-circuit ou de défaillance électrique, la mise à la terre diminue le risque de choc électrique. Le moteur de cette machine a été conçu pour un courant de 120 volts, monophasé, et muni d’un cordon

à trois conducteurs et d’une che de mise à la terre à trois broches

s’insérant dans une prise à la terre, A. Ne retirez pas la troisième branche

de mise à la terre de la che pour l’insérer dans une che murale à deux

trous. Si vous utilisez un adaptateur B, il devra être relié à la vis métallique du couvert de la boîte électrique.

REMARQUE : L'utilisation d'un adaptateur est illégal dans certaines

régions, y compris Canada. Vériez vos codes locaux. Si vous avez des doutes ou si la che fournie ne correspond pas à votre prise de courant, consultez un électricien qualié avant de continuer.

FRançais

150326

RALLONGES ÉLECTRIQUES

N’utilisez que des rallonges à trois ls munies de ches de type mise

à la terre triphasées et de prises à trois trous. Remplacez une rallonge endommagée immédiatement. Si vous devez utiliser une rallonge, assurez vous que le calibre du cordon est adapté à l’intensité du courant électrique indiqué sur la plaque du

moteur de la machine. Une rallonge de calibre insufsant causera une

chute de tension, entraînant une perte de puissance et une surchauffe. Le tableau ci-dessous indique le calibre approprié à utiliser en fonction de la longueur de la rallonge et de l’intensité nominale inscrite sur la plaque

signalétique. Plus le numéro du calibre est petit plus le l est gros.

Longueur totale de la rallonge

Calibre en

ampères

3 à 10 A ca. 18 ca. 16 ca. 14 ca. 14 10,1 à 12 A ca. 16 ca. 16 ca. 14 ca. 14 12,1 à 16 A ca. 14 ca. 12 Non recommandé

ATTENTION! Ne laisser pas votre expérience avec votre sableuse vous laisser tomber dans la négligence. Rappelez-vous qu'une fraction de seconde d'inattention est sufsante pour causer de graves blessures.

IMPORTANT: Les mises en garde, les avertissements et les instructions détaillées dans ce manuel ne peut pas couvrir toutes les situations qui se produisent. il doit être compris par l'opérateur que le bon sens et la prudence sont facteurs qui ne peuvent pas être intégrés dans ce produit, mais doivent être fournis par l’opérateur.

Pieds Mètres Pieds Mètres Pieds Mètres Pieds Mètres

25 8 50 15 100 30 125 40

Utilisez seulement des rallonges homologuées UL ou CSA

SÉCURITÉ LASER

Cet outil est équipé laser de précision avec guide de centrage au design cruciforme breveté.

1. NE REGARDER PAS DIRECTEMENT LE RAYON LASER.

DANGER! Dommage oculaire peut se produire si vous regardez délibérément le faisceau.

2. LE FAISCEAU DE LUMIERE LASER

utilisé dans ce système est de classe II avec un maximum de 1 mW et 650 nm de longueurs d'onde. ÉVITER L’EXPOSITION DIRECT DES YEUX.

3. LE FAISCEAU LASER DOIT ÊTRE UTILISÉ

et entretenu conformément LES INSTRUCTIONS DU FABRICANT:

• Ne jamais diriger le faisceau à une personne ou un objet autre que la

pièce de travail.

• Ne pas projeter le faisceau laser dans les yeux des autres.

• Assurez-vous toujours le faisceau laser est dirigé vers une pièce sans surfaces rééchissantes comme le faisceau laser pourraient se reéter dans vos yeux ou aux yeux des autres.

Français

DÉBALLAGE

ATTENTION! Ne tentez pas d’assembler l'outil, de brancher le

cordon d'alimentation ou appuyer sur l'interrupteur si des pièces sont endommagées ou manquantes. Le non respect de cet avertissement peut entraîner des blessures graves.

CONTENU

Séparez toutes les pièces des matériaux d'emballage et comparez

soigneusement avec g 2 de la liste ci-dessous.

REMARQUE : Assurez-vous que toutes les pièces sont déballées

avant de jeter le matériel d'emballage.

Certains articles ci-dessous peuvent être emballés déjà assemblés les uns

aux autres..

Support de table

Poignée de blocage du support

Colonne

Base

Collier de base soutenant la colonne

3 x boulons hex.M8 x 20

Boulon de barrage de la table

Table

Tête

Garde du mandrin

Mandrin 1/2 po

Clé du mandrin

Poignées d’alimentation (3 pcs)

Piles "AA" (2 pcs)

DESCRIPTION FONCTIONNELLE

APPRENEZ À CONNAITRE VOTRE PERCEUSE

ATTENTION! Pour éviter les blessures de démarrage accidentel, éteindre l'interrupteur et retirer la che de la prise de la source

d'alimentation avant de procéder ajustements.

FRançais

150326

PROCÉDURE D’ASSEMBLAGE

ATTENTION! Pour votre propre sécurité, ne jamais débrancher la

prise à la source ou insérer la clé de l'interrupteur jusqu'à ce que toutes les étapes de montage sont complétés et que vous ayez lu et compris le manuel du propriétaire.

1. Installez les boulons M8 x 20 (F, g 2), les vissant dans la base (D, g 2 et 3) à travers le collier de support de colonne (E, g 2 et 3) et serrez-

les avec une clé.

2. Faites glisser le support de table (A, g 2 et 3) sur la colonne.

3. Installez la poignée de verrouillage de support (B, g 2 et 3) du côté gauche dans le support de table, aligner la table avec la base et le support et serrez verrouiller la poignée à la main.

4. Soulevez l'ensemble de la tête (I, g.1) ci-dessus et faites-le glisser sur le haut de la colonne.

A Support de table B Poignée de blocage support C Colonne D Base E Collier de support de colonne G Boulon de barrure H Table J Garde de sécurité du mandrin K Mandrin 1/2 po M Poignées d’alimentation N Interrupteur O Clé de sécurité de l’interrupteur P Ressort de retour des poignées Q Barre de profondeur avec écrous R Pivot moteur S Interrupteur du laser T Moteur U Couvercle poulies et courroies V Indicateur de profondeur W Barrure – vis à tête creuse X Poignée du couvercle Y Barrure de tension

REMARQUE: L'ensemble de tête est lourde et vous aurez besoin d'aide d'une deuxième personne.

5. Aligner l'ensemble de la tête avec la table et la base.

6. À l'aide d'une clé hexagonale de 4 mm (Allen), xer l'ensemble de la

tête en place par serrant la tête verrouiller les vis de réglage (de W, g

3) sur le côté droit de la tête.

7. Vissez les trois poignées d’alimentation (M, g 2 et 3) dans les trous

letés sur le moyeu. Au lieu d'utiliser les poignées comme effet de

levier et peut-être les abimer utilisent une clé sur les plats sur les

extrémités letées des poignées à installer, mais prenez soin de les xer

uniquement à force de main.

8. Nettoyer le trou conique dans le mandrin (K, g 2 et 3), en supprimant toute graisse, revêtement antirouille ou de saleté que vous trouverez.

9. Nettoyer la graisse, la saleté et revêtement de la pointe de l’axe conique avec un chiffon propre.

10. Ouvrez les mâchoires du mandrin dans la mesure où elles seront complètement rétractées dans le mandrin.

Français

11. Poussez le mandrin sur l’axe. Appuyez légèrement sur l'extrémité

rpm: 620 tr/min

spindle broche

motor

moteur

rpm: 1100 tr/min

spindle broche

motor

moteur

rpm: 1720 tr/min

spindle broche

motor

moteur

rpm: 2340 tr/min

spindle broche

motor

moteur

rpm: 3100 tr/min

spindle broche

motor

moteur

DP2001 belt spindle label

100 x 40 mm R=2

inférieure du mandrin avec une pièce de bois pour que le mandrin soit en place.

12. Installez une M5 x 12 vis à tête cylindrique à l'intérieur de la couverture

poulie à travers le trou et xer la poignée (X, g 3) de l'extérieur.

13. Fixer le garde du mandrin (J, g 3) à la partie inférieure exposée du tube de fourreau. Ne pas trop serrer.

BATTERIES POUR LE LASER

1. Repérez l'interrupteur du laser (T, g 3) sur le côté gauche de la tête.

2. Appuyez sur l'onglet situé en dessous de l'interrupteur de laser (g 6) et soulever le couvercle.

3. Insérez 2 piles "AA", orienté dans le sens indiqué.

4. Fermez le couvercle de l'interrupteur..

MIS EN GARDE : Enlevez ces piles du compartiment lorsque le outil doit être stocké pour plus de quelques jours. Si elle reste insérée les piles peuvent fuir et endommager l'appareil laser. Les dommages causés par les fuites des batteries ne sont pas couverts par la garantie.

MODE D'EMPLOI

ATTENTION! Avant d'utiliser cette machine, l'opérateur doit

soigneusement lire sur ce mode d'emploi et se familiariser avec la construction, les contrôles et le système d'entraînement de la perceuse à colonne.

RÉGLER LA VITESSE

1. Ouvrez le couvercle de courroie et poulie (U, g 2 et 3) et choisir la meilleure vitesse pour l’opération de le forage planiée et installer la

courroie dans la bonne position sur les poulies pour produire cette vitesse.

ATTENTION! Assurez-vous que la perceuse est éteinte et débranchée

quand le couvercle de la courroie et de poulie est ouvert et vous avez vos mains dans cet habitacle.

2. . Pour déplacer la courroie, desserrez le bouton de verrouillage de la

tension de la courroie (Y, g 3) sur le coté droit de l'ensemble de tête,

et à faire pivoter le moteur vers l'avant de sorte de réduire la distance entre poulie moteur et l'arbre de poulie.

3. Placer la courroie sur les deux poulies selon la vitesse nécessaire.

4. Refaire la tension de la courroie en faisant pivoter le moteur loin de l'extrémité de l'axe (avant) de la tête de la perceuse à colonne et resserrez la tension de la courroie en barrant le bouton de verrouillage.

5. Fermez le couvercle

MÈCHE ET FORET

6. Insérez la mèche dans le mandrin (K, g 3) assez loin pour obtenir un maximum prise des mâchoires du mandrin. Assurez-vous que la mèche est centrée dans le mandrin.

7. Insérez la clé de mandrin (L, g 2) et tourner dans le sens de serrer (dans le sens antihoraire pour desserrer) la mèche. Serrer le mandrin

sufsamment pour empêcher la mèche de glisser dans les mâchoires

FRançais

150326

pendant le forage. Faite un test partez et arrêtez la machine pour voir se la mèche est bien droite dans le mandrin.

AJUSTEMENT DE LA TABLE

8. Pour positionner la table (H, g 2) verticalement, desserrez la poignée de blocage du support (B, g 2) et élever ou baisser la table à la

position désirée. Resserrez la poignée de verrouillage de support.

9. Aligner la mèche avec le trou au centre de la table pour éviter d'endommager la table.

10. Pour incliner la table, desserrer la vis de blocage d’inclinaison (G, g

2) sous la table, incliner la table à l'angle désiré (vous pouvez utiliser l'échelle de degré de biseau comme référence grossière) et resserrer la vis de blocage de la table.

REMARQUE: Il est une bonne idée de toujours vérier que l'angle est

correct avec un équerre de combinaison.

CONTRÔLES DE PROFONDEUR

11. La profondeur de forage peut être contrôlée en observant l'indicateur et

échelle de profondeur (V de la g 3), sur le côté gauche de la tête de la

perceuse, ou il peut être réglée très précisément en utilisant les écrous

de butée de profondeur sur la jauge (Q, g 3).

12. Assurez vous que la clé de serrage ne se trouve pas dans le mandrin

et que la mèche ne soit pas en contact avec la pièce à percée. Vériez

que la pièce soit correctement ancré sur la table. Assurez-vous que toutes les règles de sécurité soit suivies.

LASER

13. Placez une pièce sur la table.

14. Mettez l'interrupteur du laser à ‘on’ (appuyez sur I).

15. Abaisser la mèche (PAS EN FONCTION) pour toucher la pièce. Les deux lignes du laser doivent se croisées où la mèche rencontre la pièce.

16. Si le laser doit être réajusté:

• aide d'une clé hexagonale, tournez les vis hexagonales (3) de réglage du laser dans le sens antihoraire.

• déplacer le boitier du laser jusqu'à ce que les deux lignes se

croisent, où la mèche rencontre la pièce de travail. Ne regardez pas directement sur les lignes de laser.

• resserrer les vis de réglage à tête hexagonale

PERÇAGE

17. Mettre la perceuse à colonne (ON) en marche.

18. Utilisez les poignées d’alimentation pour descendre la mèche lentement dans la pièce. Lors de perçage de bois, ralentissez la pression quand

vous arrivez à la n et que vous allez transpercer la pièce de bois

19. Après avoir percé un trou, ne relâchez pas la poignée d'alimentation mais le laissez revenir doucement, permettant de soulever le ressort de l’axe doucement à sa position d'origine.

20. Éteignez la perceuse à colonne.

21. Coupez le laser.

ATTENTION! Après l'arrêt, ne jamais laisser la machine sans surveillance jusqu'à ce qu'il est venu à un arrêt complet.

ATTENTION! En cas de problème ou de bruit anormal survenant pendant le fonctionnement, arrêter le moteur, débranchez l'appareil de la

source et trouver la cause. Ne pas reprendre tant que le problème n’est

pas résolu.

ENTRETIEN

ATTENTION! Pour votre propre sécurité, éteindre l'interrupteur et

retirez le cordon de la source d'alimentation avant de régler, d'entretenir

Français

ou lubrier votre perceuse.

ATTENTION! Pour éviter les chocs ou le potentiel d’incendie, toute

réparation électrique devrait être effectuées par un centre de réparation agréé.

INFORMATION GÉNÉRAL

1. Si le cordon d'alimentation est usé, coupé ou endommagé, le faire remplacer immédiatement.

2. Après utilisation, soufer ou aspirer la poussière, les sciures et copeaux métalliques qui peuvent s’être accumulée sur le moteur, le couvercle de courroie, et sur la table.

3. Les roulements à billes sont scellés de graisse en usine. Ils ne

nécessitent pas de lubrication supplémentaire. Les roulements à billes

dans l’axe et les poulies à courroie trapézoïdale sont graissés et scellé de façon permanente.

4. Lubriez les parties mobiles tous les trois mois.

5. Appliquer occasionnellement d'une légère couche de cire en pâte à la colonne et table pour aider à garder ses surfaces propres et sans rouille.

6. Lubriez le support de table et boutons de verrouillage si elles

deviennent difciles à utiliser.

7. Coupez l'alimentation électrique en cas de non utilisation.

REMARQUE: le service et les réparations doivent être faites par un

technicien qualié dans un centre de réparation agréé. Un outil mal

réparé pourrait provoquer des chocs ou des blessures graves.

REMARQUE: PIÈCES DE RECHANGE. Lors de l'entretien, utilisez

uniquement le des pièces et accessoires de rechange recommandées par le fabricant.

FRançais

150326

LISTE DE PIÈCES

POS. NO DE

PIÈCE

1 13101001G Base 1

2 13101002B Collier de base soutenant la

colonne 3 GB21-76 Vis hex M8 x 20 3 4 13101003A colonne 1 5 13101004A Support de table 1 6 16101013A Serre-table 1 7 13101014G Table 1 8 GB5781-86 Vis hex M12 x 25 1 9 DT/SA027 Bouton 3 10 13104005C Levier d'alimentation 3 11 13104002C Arbre de vis sans n 1 12 GB/T6172.1 Écrou hex M8 1 13 13102021 Vis de pression 1 14 GB80-85 Vis de pression Allen M8 x 8 2 15 13102005B Bouton barrure de tension 1 16 13102004 Ressort-frein de moteur 1 17 13102002 Butée de moteur 1 18 131A02026A Porte-laser 2 19 GB879-86 Goupille cylindrique φ4 x 18 1 20 YYG7124C-T Moteur 1 21 13105005C Poulie du moteur 1 22 GB80-85 Vis de pression Allen M8 x 10 2 23 GB5781-86 Vis hex M8 x 25 2 24 GB97.2-85 Rondelle 8 2 25 DNI985-87 Écrou de blocage M8 2 26 13102001H Tête 1 27 20105012 Bague de caoutchouc 2 28 13105009 Rondelle en caoutchouc mousse 4 29 13105000G Garde 1 30 13105007 Courroie en "v", K26 1 31 GB97.2-89 Rondelle 6 4 32 GB818-85 Vis à tête cylindrique bombée

M6 x 12 33 GB/T818 Vis à tête cylindrique bombée

M5 x 10 34 GB/T80 Vis à tête cylindrique à six pans

creux M6 x 6 35 13205010 Bouton 1 36 GB818-85 Vis à tête cylindrique bombée

M5 x 10 37 16102014A Serre-câble 2 38 13105006F Poulie de broche 1

DESCRIPTION QTÉ.

POS. NO DE

PIÈCE

39 GB894.1-86 Anneau de retenue 22 1

40 13102022 Insert de poulie 1 41 GB276 Roulement à billes 6203 2 42 13302023A Entretoise 1 43 GB894.1-86 Anneau de retenue 17 1 44 13106002A Indicateur 1 45 13103005 Tige de profondeur 1 46 GB6172-86 Écrou hexagonal M10 4 47 GB78-85 Vis de pression à six pans creux

M8 x 8 48 13104008 Couvercle de ressort 1 49 13104009 Ressort de tension 1 50 GB862.1-87 Rondelle à dents extérieures 5 2 51 GB/T93 Rondelle à ressort 5 2 52 GB818-85 Vis à tête cylindrique bombée

M5 x 6 53 13102008C Boitier d’interrupteur avec

échelle de profondeur 54 GB818-85 Vis à tête cylindrique bombée

M5 x 14 55 13102009B Plaque d'interrupteur 1 56 GB848-85 Vis à tête cylindrique bombée

ST4.2 x 9.5 57 HY18-2P Interrupteur 1 58 13303006-1 Joint statique de fourreau 1 59 GB276-89 Roulement à billes 6201 2 60 13103002C Fourreau 1 61 GB97.2-89 Rondelle 6 1 62 13108002 Écran de protection des yeux 1 63 GB6170-86 Écrou hex M6 1 64 GB894.1-86 Anneau de retenue 11 1 65 13103001B Arbre à broche 1 66 13103006M Mandrin 1 67 13103006-2 Clé de mandrin 1 68 GB5356-85 Clé hexagonale S3 1 69 GB5356-85 Clé hexagonale S4 1 70 DLCKEE2S08 Cordon d'alimentation avec che 1 71 13208001 Boîtier de batterie 1 72 GB818-85 Vis à tête cylindrique bombée

M4 x 10 73 131A05004 Pile 2 74 13208001-1A Couvercle de boîtier de batterie 1 75 KCD7-101 Interrupteur du laser 1 76 GB6170-86 Écrou hex M5 2

DESCRIPTION QTÉ.

Français

SCHÉMA

General International DP2001 Setup & Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
