GENERAL ELECTRIC PSB48YSXSS, PSB48YGXSV, PSB42YSXSS, PSB42YGXSV User Manual

Download

GEAppliances.com

Safety Instructions ............ 2-4

Operating Instructions

Automatic Icemaker ................ 10

Care and Cleaning ............. 12, 13

ClimateKeeper

with Dual Evaporators ............... 6

Drawers and Baskets ................ 9

Ice and Water Dispenser ....... 1O, 11

Refrigerator Doors .................. 8

Replacing the Light Bulbs ........... 14

Shelves and Bins .................... 7

Temperature Controls ............... 5

Water Filter ......................... 6

Model 42, 48

GE Profile COte a COte

Refr rs

La section francaise commence a la page 49

Installation Instructions

Anti-Tip Brackets ................... 34

Dimensions, Clearances ............ 17

Door, Grille Panels .............. 36-38

Installation Space .................. 17

Leveling ........................... 35

Panel Dimensions .............. 21-30

Water Line ..................... 33, 34

Water Supply ...................... 39

Troubleshooting Tips ...... 42-44

Normal Operating Sounds .......... 41

Consumer Support

Consumer Support ........ Back Cover

Performance Data Sheet ........... 46

Warranty .......................... 45

Write the model and serial numbers

here: Model #

Serial #

Find these numbers on a label inside the refrigerator compartment at the

top on the right side,

225D2637PO01 49-60558-2 09- 74 GE

IMPORTANT SAFETYINFORMATION. READALL INSTRUCTIONSBEFOREUSING.

GEApp//ances Webs/te

For more information on your refrigerator's operation, visit www, GEAppliances.com or call 800, GECARES {800, 432,2737), In Canada visit GEAppliances.ca or call 800, 567, 3344,

REFRIGERATOR SAFETY INFORMATION

_, This is the safety alert symbol, This symbol alerts you to potential hazards that can kill or hurt you and others, All safety messages will follow the safety alert symbol and the word "DANGER","WARNING",or "CAUTION", These words are defined as;

Indicates a hazardous situation which if not avoided, will result in death or serious injury,

Indicates a hazardous situation which if not avoided, could result in death or serious injury,

lndicates a hazardous situation which if not avoided, could result in minor or moderate injury,

IMPORTANT SAFETY INSTRUCTIONS

I___ o reduce the risk of fire, explosion, electric shock, or injury when using your

refrigerator, follow these basic safety precautions:

This refrigerator must be properly installed and located in accordance with the Installation Instructions before it is used,

Replace all parts and panels before operating, Do not store or use gasoline or other flammable vapors and liquids

in the vicinity of this or any other appliance, Because of potential safety hazards under certain conditions, we

strongly recommend against the use of an extension cord, However,

if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United States) or a CSA certified (in Canada),

3-wire grounding type appliance extension cord having a grounding type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts,

To prevent suffocation and entrapment hazards to children, remove the fresh food and freezer doors from any refrigerator before

disposing of it or discontinuing its use, Do not allow children to climb, stand or hang on the door handles

or the shelves in the refrigerator, They could seriously it]jure

themselves,

Unplug the refrigerator :

• To disconnect power to the refrigerator, It cannot be turned off by any setting on the control panel,

To clean, replace a burned out light bulb, or make repairs,

Note: Repairs must be performed by a qualified Service Professional,

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of injury when using your refrigerator, follow these basic precautions,

In refrigerators with automatic ice makers, avoid contact with the moving parts of the ejector mechanism, or with the heating element that releases the cubes, Do not place fingers or hands on the automatic ice making mechanism while the refrigerator is plugged

in,

Do not clean glass shelves or covers with warm water when they are cold, Glass shelves and covers may break if exposed to sudden temperature changes or impact, such as bumping or dropping, Tempered glass is designed to shatter into many small pieces if it

breaks,

Keep fingers out of the "pinch point" areas; clearances between the doors and between the doors and cabinet are necessarily small, Be careful closing doors when children are in the area,

Do not touch the cold surfaces in the freezer compartment when

hands are damp or wet, skin may stick to these extremely cold surfaces,

Do not refreeze frozen foods which have thawed completely,

GEAppliances.com

INSTALLATION

_1( Explosion Hazard.

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

Failure to do so can

result in fire, explosion, or death.

_/_ Tip Over Hazard.

This refrigerator is top heavy and must be handled with care. Failure to do so can result in the unit tipping over and result in death or serious injury. Reference Installation Instructions for correct anti-tip

l bracket nsta at on.

CONNECTING ELECTRICITY

Electrical Shock Hazard.

Plug into a grounded 3-prong outlet

IDo not remove the ground prong

Do not use an adapter

Failure to follow these instructions can result in death, fire, or electrical shock.

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped with a 3-prong (grounding) plug which mates with a standard 3-prong (grounding) wall outlet to minimize the possibility of electric

shock hazard from this appliance,

Have the wall outlet and circuit checked by a qualified

electrician to make sure the outlet is properly grounded,

Where a standard 2-prong wall outlet is encountered, it is your personal responsibility and obligation to have it replaced

with a properly grounded 3-prong wall outlet, Do not use an adapter,

The refrigerator should always be plugged into its own

individual electrical outlet which has a voltage rating that matches the rating plate,

A 115 Volt AC, 60 Hz, 15- or 20-amp fused, grounded electrical supply is required, This provides the best

performance and also prevents overloading house wiring circuits which could cause a fire hazard from overheated

wires,

Never unplug your refrigerator by pulling on the power cord,

Always grip plug firmly and pull straight out from the outlet, Repair or replace immediately all power cords that have

become frayed or otherwise damaged, Do not use a cord that shows cracks or abrasion damage along its length or at

either end,

When moving the refrigerator away from the wall, be careful not to roll over or damage the power cord,

DO NOT USEAN ADAPTERPLUG OR EXTENSIONCORD

(Adapter plugs not permitted in Canada)

Do not use an adapter plug to connect the refrigerator to a 2-prong outlet. Do not use an extension cord with this appliance.

IMPORTANT SAFETYINFORMATION. READALL INSTRUCTIONSBEFOREUSING.

PROPER DISPOSAL OF YOUR OLD REFRIGERATOR

Suffocation and child entrapment hazard. Remove fresh-food and freezer doors from the refrigerator, prior to disposal. Failure to do so can result in child entrapment which can lead to death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past, Junked or abandoned refrigerators are still dangerous even if they will sit for ']ust a few

days," If you are getting rid of your old refrigerator, please follow the instructions below to help prevent

accidents,

Before You Throw Away Your Old Refrigerator or Freezer:

Take off the fresh food and freezer doors,

Leave the shelves in place so that children may not easily climb inside,

READAND FOLLOWTills SAFETY/NFORMA-I-IONCAREFUILX SAVETHESEINSTRUCTIONS

Refrigerants

All refrigeration products contain refrigerants, which under federal law must be removed prior

to product disposal, If you are getting rid of an old

refrigeration product, check with the company handling the disposal about what to do,

About the temperature controls. GEAppliances.com

The temperature controls are preset in the factory at 37°F for

the refrigerator compartment and O°F for the freezer compartment,

Aflow 24 hours for the temperature to stabilize, to the preset

recommended settings,

The temperature controls can display both the SET temperature

as well as the actual temperature in the refrigerator and freezer,

The actual temperature may vary slightly from the SET temperature

based on usage and operating environment. NOTE: The refrigerator is shipped with protective film covering

the temperature controls, If this film was not removed during installation, remove it now,

Tochange the temperature, press and release

the WARMERor COLDERbutton, SETwill illuminate in the display, as well as the set temperature, To change the

temperature, tap either the WARMERor COLDER button (while SETis illuminated) until the desired temperature

is displayed, Refrigerator temperatures can be adjusted between 34°F and 47°F and

the freezer temperatures can be adjusted between -6°F and +8°F,

Performance Air Flow System

Once the desired temperature has been set, the temperature display will clear after 10 seconds,

Todisplay the temperature, the DISPLAYTEMPbutton may be tapped,

Several adjustments may be required, Each time you adjust controls, allow 24 hours for the refrigerator to

reach the temperature you have set,

The Performance Air-Flow System is designed to

maximize temperature control in the refrigerator and freezer compartments, This unique special feature

consists of the Air Tower along the back

wall of the refrigerator and the freezer, Placing food in front of the louvers on these components will not

affect performance,

About ClimateKeeper with dual evaporators.

How it Works

The ClimateKeeper with dual evaporators system features two evaporators-one for

the refrigerator and one for the Freezer, This provides two separate cooling systems,and

separates the airflow between the fresh Foodand

freezer compartments during normal cooling

operations,

About the water filter.

Water filter cartridge Installing the filter cartridge The water filter cartridge is located in the back upper right corner of [] Fillthe replacement cartridge with water from the tap

the refrigerator compartment, to allow for better flow from the dispenser immediately

When to reploce the filter on models [] with o replocement indicotor light

There is a replacement indicator light for the water fitter cartridge on the dispenser.This light will turn orange to []

tell you that you need to replace the filter soon. The filter cartridge should be replaced when the replacement

indicator light turns red or if the flow of water to the dispenser or icemaker decreases.

When to replace the filter on models without a replacement indicator light

The filter cartridge should be replaced every six months or earlier if the flow of water to the dispenser or

icemaker decreases.

Theseparate airflow system minimizes the mixing of air between the two compartments,

which reduces flesh Foododor transfer to improve the taste of ice,

TheClimateKeepersystem also reduces the number of defrosting cyclesin the freezer

evaporator, thereby reducing freezer burn.

after installation. Line up the arrow on the cartridge and the cartridge holder. Place

the top of the new cartridge up inside the holder. Do not push it up into the holder.

Slowly turn it to the right until the filter cartridge stops. DO NOTOVERTIGHTEN. Asyou turn the cartridge, it will

automatically raise itself into position. Thecartridge will move about a ½ turn.

[] Runwater from the dispenser for 1-1/2 gallons (about three

minutes) to clear the system and prevent sputtering.

[] Pressand hold the RESETWATERFILTERpad (on some models) on

the dispenser for three seconds.

NOTE:A newly installed water filter cartridge may cause water

to spurt from the dispenser.

Removing the filter cortridge If you are replacing the cartridge, first remove the old one

by slowly turning it to the left. Do not putI down on the cartridge. A smatI amount of water may drip down.

CAUTION:Toreduce the riskassociated with property damage due to water leakage, read and follow instructions before installation and use of this system. Installation and use HaST comply with all state and local plumbing codes.

Filter byposs plug

You must use the filter bypass plug when a replacement filter cartridge is not available. The dispenser and the icemaker will not operate without the filter or filter bypass plug.

FilterBypass ,_ ]1 FilterBypass

Plug J_ Plug

SmortWater Tousethe filter bypass plug on Water by Culligaff" models,

you must first remove the filter adaptor from the cartridge holder by turning it to the left.

I Water byCulligon II I

For the maximum benefit to your filtration system, GE recommends the use of GE-branded filters only. Using GE-branded filters in GE and Hotpoinff refrigerators provides optimal performance and reliability. GE filters meet rigorous industry NSFstandards for safety and quality that are important for products that are filtering your waten GEhas not qualified non-GE-branded filters for use in GE

and Hotpoint refrigerators and there is no assurance that non-GE-branded filters meet GE'sstandards for quality, performance and reliability.

Ifyou hove questions, or to order additional filter cartridges, visit our website at www.gewuterfilters.com or coil BE Parts and Accessories, 800.626.2002.

Customers inCanada should consult the yellow pages for the nearest Camco Service Center.

About the shelves and bins.

Not all features are on all models.

Refrigerator Door Bins and Freezer Door Bins

All door bins, except for the deep gallon

door bin and freezer bins, are adjustable

Snugger

and can be moved up and down to meet your storage needs. The deep gallon door

bin and the freezer bins can be removed

for cleaning.

Toremove any bin: Lift the bin up and pull

it toward you.

GEAppliances.com

Do not block

} i block or fall into the

'_:::z z ......

[

j_!_ NOTE:Make sure

......... ice chute.

that items do not

? /

Refrigerator Dins

Toreplace or relocate: Engage the back side

of the bin in the molded supports on the door.

Then push down on the front of the bin.

Bin will lock in place.

The snuggerhelps prevent tipping, spilling

or sliding of small items stored on the door shelf. Place a finger on either side of the snugger near

the rear and move it back

and forth to fit your needs.

Spillproof Shelves and Freezer Shelves

The special edges are designed to help prevent

spills from dripping to lower shelves.

Toremove shelves:

Tilt shelf up at front, then lift it up and out of tracks on rear wall of refrigerator.

Toreplace shelves."

Select desired shelf height. With shelf front raised slightly, engage top lugs in tracks at rear

of cabinet. Then lower front of shelf until it locks into position.

M_?kesure you push the shelves aft the way back in before you close the door,

Top freezer bin

era tor doors.

Refrigerator Doors

When the door is at 90" open,

it will automatically close. Beyond this stop the door will stay open.

The refrigerator doors may feel different than the ones you are used to, The secure door

opening/closing feature makes sure the doors close all the way and are securely sealed,

When opening and closing the door, you will notice a stop position, When

the door is at the 90°stop position,

it will automatically close,

Door A lignmen t

If doors are uneven, adjust the refrigerator door, O Using a 7/32" socket wrench, turn the door

adjusting screw clockwise to raise the door, counterclockwise to lower

the door, (A nylon plug, imbedded in the threads of the pin, prevents the pin from

turning unless a wrench is used,)

The resistance you feel at the stop position will be reduced as the door

is loaded with food,

@After one or two turns of the wrench, open

and close the refrigerator door and check the alignment at the top

of the doors,

About the drawers and baskets.

Not all features are on a// models.

GEAppliances.com

•_ i!/i_II

HU_|D|TY CONTROL

._ ......... ......................... Lo

Fruit and Vegetable Drawers

illi_

Excess water that may accumulate in the bottom of the drawers should be wiped dry,

i I i

Adjustable Humidity Drawers

Slide the control all the way to the H/setting to provide high humidity recommended for most

vegetables,

Slide the control all the way to the LO setting to provide lower humidity levels

recommended for most fruits,

How to Remove and Replace the Drawers and Freezer Baskets

Toremove fresh food drawers: To replace fresh food drawers:

0 Pull the desired drawer out to the

stop position,

0 Lift up slightly on the front of the drawer,

Pullthe drawer slightly forward and out of the refrigerator,

Tip the back rollers of the drawer behind the

rollers in the track, Lower the front of the drawer into normal

position,

Slide the drawer to the back of the

refrigerator,

Toremove freezer baskets:

Pullthe desired basket out to the stop position,

Lift up slightly on the front of the basket, Pullthe basket slightly forward and

out of the freezer,

iii

To replace freezer baskets:

Place the back corners in the rail

with the basket tilted up,

Lower the basket down to the normal position,

Slide the basket to the back of the freezer,

About the ice and water dispenser and automatic icemaker.

A newly insta//ed refrigerator may take 12 to 24 hours to begin making ice.

ce S_orage ./-

Bin _ __

AccessDoc/_

Drive Mechanism

Ice Storage Bin

Toremove:

Lift up the access door to reach the icemaker. Set the icemaker power switch

to the O (oft) position. With the access door

closed, support the storage bin at

the bottom while slightly lifting. Pull bin

straight out.

Toreplace:

Slide the bin back until the tab on

the bin locks into the slot on the shelf.

If the bin does not go all the way back, remove it and rotate the drive mechanism 1/4

turn. Then push the bin back again.

Important facts about your

ice and water dispenser

Do not add ice from trays or bags to the storage bin. It may not crush or dispense well.

, Avoid overfilling glass with ice and use of

narrow or extra-tall glasses. Backed-up ice can jam the chute or cause the door in the

chute to freeze shut. If ice is blocking the chute, poke it through with a wooden spoon.

Beverages and foods should not be quick-chilled in the ice storage bin. Cans, bottles or food packages in the storage

bin may cause the icemaker or auger to jam.

To keep dispensed ice from missing the glass, put the glass close to, but not

touching, the dispenser opening.

iiiiiiiiiiii_i_

Some crushed ice may be dispensed even though you selected CUBED. This

happens occasionally when a few cubes accidentally get directed to the crusher.

iiiiiii#_i_

After crushed ice is dispensed, some water

may drip from the chute.

iiiiiii#_i_

The first glass of water dispensed may

be warmer than the following ones. This is normal.

Gre( Light

Power

ce maker

Automatic Icemaker

Avoid contact with the

moving parts of the ejector mechanism, or with the heating element (located on the bottom of the ice maker) that releases the cubes. Do not

place fingers or hands on the automatic ice making mechanism while the refrigerator is

plugged in.

A newly-installed refrigerator may take 12-24 hours to begin making ice.

The icemaker will produce seven cubes per cycle-approximately 15 cycles or more in

a 24-hour period, depending on freezer compartment temperature, room temperature,

number of door openings and other use conditions.

If the refrigerator is operated before the water connection is made to the icemaker, set the

power switch to O(off) When the refrigerator has been connected to

the water supply, set the power switch to/(on) The green light will come on.

Throw away the first full bucket of ice.

Be sure nothing interferes with the sweep of the

feeler arm. When the bin fills to the level of the feeler arm,

the icemaker will stop producing ice.

It is normal for several cubes to bejoined

together.

If ice is not used frequently, old ice cubes will become cloudy, taste stale and shrink.

After the icemaker has been turned on again, there will be a delay of about 45 minutes before

the icemaker resumes operations.

NOTE: In homes with lower-than-average water pressure, you may hear the icemaker water

valve cycle on several times when making one

batch of ice Recommended water pressure is

60 psZ

About the ice and water dispenser. GEAppliances.com

To Use the Dispenser

Spill Shelf

Select CUBED _, CRUSHEDI_;U or WATEl?I_I .

Press the glass gently against the middle of the dispenser pad,

The spill shelf is not self-draining, To reduce water spotting, the shelf and its grille should be

cleaned regularly,

If no water is dispensed when the refrigerator is first installed, there may

be air in the water line system, Press the dispenser arm for at least two minutes to

remove trapped air from the water line and to fill the water system, To flush out

impurities in the water line, throw away the first six glassfuls of water,

_ Never put fingers or any

other objects into the ice crusher discharge opening,

Locking the Dispenser

Press the LIGHTbutton

for 3 seconds to lock the

Quick Ice

When you need ice in a

hurry, press this button to

speed up ice production, This will increase ice

production for the following

48 hours or until you

press the button again,

Door Alarm

m To turn the Door

[Alarm j DOORALARMbutton

once, The ACTIVElight will come on, To turn it off,

press it again, When the

DOORALARMis active, the

ACTIVE light will flash if you

open the door and beep if you keep the door open

for more than 2 minutes, The light goes out and the

beeping stops when you close the door,

dispenser and controlpanel, To unlock, press and

Hold 3 sec to seconds,

Lock Control

hold the button again for 3

Dispenser Light

This button turns the lighton the dispenser on and off, The

light also comes on when the dispenser pad is pressed, If

this light burns out, it should

Hold 3sec tO be replaced with a 6 watt

Lock Control 12V maximum bulb,

Care and cleaning of the refrigerator.

Cleaning the Outside

The spill shelf and the area beneath it should

be cleaned periodically with a mild liquid dish detergent,

Dispenser drip area.

Dispenser pad. Before cleaning, lock the dispenser by pressing the LOCK/LIGHT

button for 3 seconds to prevent activating the dispenser, Clean with warm water and a mild liquid dish detergent, Rinse thoroughly and wipe

dry, Unlock the dispenser by pressing the LOCK/

LIGHTbutton for 3 seconds, Doorhand/es. Clean with a cloth dampened

with soapy water, Dry with a soft cloth,

Do not wipe the refrigeratorwith a soiled dish cloth or wet towel, These may leave a residue

that can damage the finish, Do not use scouring

pads, powdered cleaners, bleach or cleaners containing bleach because these products can

scratch and damage the finish,

The stainless steel doors and door handles (on some models) can be cleaned with a

commercially available stainless steel cleaner, Cleaners with oxalic acid such as Bar Keepers Friend Soft Cleanser TM will remove rust, tarnish

and small blemishes, Use only a liquid cleanser free of grit and rub in the direction of the brush lines with a damp soft sponge, Do not use

appliance wax or polish on the stainless steel,

Cleaning the Inside

Turn off power at the circuit breaker or fuse

box before cleaning. If this is not practical,

wring excess moisture out of sponge or cloth when cleaning around switches, lights or

controls, Use warm water and baking soda solution-

about a tablespoon (15 ml) of baking soda

to a quart (1 liter) of water, This both cleans and

neutralizes odors, Thoroughly rinse and wipe dry,

Other parts of the refrigerator, including door

gaskets, snack pan and vegetable drawers, ice storage bin and all plastic parts, can be cleaned

the same way, Do not wash the tray or any plastic refrigerator

parts in the dishwasher,

Do not clean glass shelves or covers with warm water when they are cold. Glass shelves and covers may break if exposed to sudden temperature changes or impact, such as bumping or dropping. Tempered glass is designed to shatter into many small pieces if it breaks.

Preparing for Vacation

GEAppliances.com

For long vacations or absences, remove

food and unplug the refrigerator, Clean the interior with a baking soda solution of one

tablespoon (15 ml) of baking soda to one quart

(1 liter) of water, Leave the doors open, Set the icemaker power switch to the 0 (oft)

position and shut off the water supply to

the refrigerator,

Preparing to Move

Secure all loose items such as shelves and drawers by taping them securely in place

to prevent damage,

Due to the weight and size

of this refrigerator, and to reduce the risk of

personal injury or damage to the product, A MINIMUM OF4PEOPLEAREREQUIRED

TOBRING THEUNIT INTO THEHOMEAND

2 PEOPLEAREREQUIREDFORPROPER INSTALLATION.

Be sure the refrigerator stays in an upright

position during moving,

If the temperature can drop below freezing, have a qualified servicer drain the water supply

system to prevent serious property damage due to flooding,

Replacing the light bulbs.

Setting the controls to OFF does not remove power to the fight circuit.

Refrigerator Compartment--Upper Light

(appearance may vary)

_ Light bulbs may be hot.

Burned out bulbs may break when being replaced.

0 Raisethe grille panel, set the master power

switch to the O(off)position and allow lamps to cool.

0 To remove the light shield, press on the

sides of the shield and pull down.

Refrigerator Compartment--Lower Light

This light is located above the top drawer,

Raisethe grille panel, set the master power switch to the 0 (off) position and allow lamps to cool.

Remove items from the shelf above the light shield. Remove the shelf.

Use both hands to grasp each end of the light shield. Press in on the bottom of

the shield with your thumbs while rotating the cover up and out.

Replace the bulbs with appliance bulbs of

the same or lower wattage. Replace the shield by engaging the bottom tab into the

slot and applying light forward pressure

until the shield snaps in place.

Set the master power switch to the/(on)

position and close the grille panel.

Replace the bulb with an appliance bulb of

the same or lower wattage. Replace the shield by engaging the bottom tab into the

slot and applying light forward pressure

until the shield snaps in place.

Set the master power switch to the/(on)

position and close the grille panel.

Freezer Compartment

Raisethe grille panel, set the master power

switch to the 0 (off)position and allow

lamps to cool.

Remove the items from the shelf just below

the light shield. Remove the shelf.

To remove the light shield, press down on

the top of the shield and pull the tabs out of

the slots. Tilt the shield forward and out.

Replace the bulb with an appliance bulb of the same or lower wattage,

and reinstall the light shield. Replace the shield by engaging the bottom tab into

the slot and applying light forward pressure

until the shield snaps in place.

Set the master power switch to the I(on)

position and close the grille panel.

Dispenser

Raise the grille panel, set the master power switch to the 0 (off) position

and allow lamps to cool. The bulb is located in the dispenser under

the control panel. Remove the two screws from the light shield.

Slide the light shield toward the dispenser to disengage the tabs, then remove the

light shield. Remove the light bulb by turning it counterclockwise.

Replace the bulb with a bulb of the same size and wattage. Replace

the light shield by sliding the tabs into the slots in the front of the dispenser.

Replace the two screws. Set the master power switch to the/{on)

position and close the grille panel.

Installation

ilt-ln Side-By-Side

efrigerators

Instructio s

If you have questions, call 800.GE.CARES (800.432.2737) or visit our website at: GEAppliances.com In Canada, call 1.800.561.3344 or visit our webske at: www.geappliances.ca

PSB42YS,PSB42YG,PSB48YS,PSB48YG

BEFOREYOU BEGIN

Read these instructions completely

and carefully.

IMPORTANT - Observe all governing

codes and ordinances, Note to Installer - Be sure to leave these

instructions for the consumer's and local inspector's use.

Note to Consumer - Keep these instructions with your Owner's Manual for future reference.

Skill Level - Installation of this refrigerator requires basic mechanical, carpentry and plumbing skills. Proper installation is the responsibility of the installer. Product failure due to improper installation is not covered under the GE Appliance Warranty. See warranty information.

Completion Time - 90 minutes (new installations require more time than replacement installations).

Due to the weight and size of this refrigerator, and to reduce the risk of personal injury or damage to the product, A MINIMUM OF 4 PEOPLE

ARE REQUIRED TO BRING THE UNIT INTO THE HOME AND 2 PEOPLE ARE REQUIRED FOR PROPER

INSTALLATION.

• These refrigerators are top-heavy and must be secured to prevent the possibility of tipping forward. Anti-Tip protection is required. See Step 4 on page 34 for details.

• Usethis appliance only for its intended purpose.

• Immediately repair or replace electric power supply cords that become frayed or damaged.

• Set the Master Power switch to the O (OFF) position before cleaning or making repairs.

• Repairs should be made by a qualified service technician.

For GE Profile TM local service in your area, call 1.800.432.2737.

For GE Profile service in Canada, call 1.800.561.3344.

For GE Profile Parts and Accessories, call 1.800.626.2002.

GEAppliances.com (in Canada, geappliances.ca)

READ CAREFULLY. KEEP THESE INSTRUCTIONS.

To reduce the risk associated with choking, do

not allow children under 3 years of age to have access to small parts during the installation of this product.

Installation Instructions

HARDWARE SUPPLIED

• Water filter bypass plug

• Anti-Tip brackets

MATERIALS REQUIRED

• 36" long, 2" x 4" wood block for Anti-Tip bracket installation

• #12 or #14 wood screws for Anti-Tip bracket

• Screws to secure refrigerator to cabinets

• 1/4" O,D, copper water line tubing or GE SmartConnecC refrigerator tubing kits

• Water shutoff valve

• Custom panels for doors and grille panel (if installing custom panels)

• Special 3M Dual Lock adhesive strips for 1/4" side panels (if installing side panels)

Anti-Tip Brackets Water Filter Bypass Plug

36" Wood Block

Water Shutoff

Valve

#12 or #14

Wood Screws

1/4" O,D, Copper Water Line

Tubing or GE SmartConnect TM

Refrigerator Tubing Kit

Screws

TOOLS REQUIRED

• Tinsnips to cut banding

• Stepladder

• Bucket

• Level

• Appliance dolly

• Tubing cutter

• Flathead screwdriver

• 1/2" open-end wrench

• #2 Phillips screwdriver

• Drill and appropriate bits

• 7/32", 1/2" sockets

• Safety glasses

• 7/16" open-end wrench

• Pliers

Appliance Dolly

Special 3M Dual Lock

Adhesive Strips

Drill & Bits

Safety Glasses

Flathead

Screwdriver

Sockets

Open-end Wrenches

Tubing Cutter

Custom Panels

Bucket

Pliers

Stepladder

Phillips Head

Screwdriver

Level

Tinsnips

Installation Instructions

THE INSTALLATION SPACE

I_Finished Width

74"

FromFloor

to Bottom

ofElectrical

1/2"

_t___ V

*The finished cutout width must be: 41-1/2"

for 42" models and 47-1/2" for 48" models

Water and Electrical Locations The opening must be prepared with the electrical

and water supply located as shown. The cutout depth must be 24"

The refrigerator will project forward, slightly beyond adjacent cabinets, depending on your

installation. Additional Specifications

• A 120 volt, 60Hz, 15 or 20 amp power supply is required. An individual properly grounded

branch circuit or circuit breaker is recommended. Install a properly grounded

3-prong electrical receptacle recessed into the back wall. Electrical must be located on

rear wall as shown. Note: GFI (ground fault interrupter) is not

recommended.

• Water line can enter the opening through the floor or rear wall. The water line installed should

be 1/4" O.D. copper tubing or GE SmartConnecC tubing between the cold water line and water connection location. The line should be long enough to extend to the front of the refrigerator. Installation of an easily accessible shutoff valve in the water line is required.

DIMENSIONS AND CLEARANCES

DepthIncluding

Handles26-7/8"

**The case width must be: 41" for 42"

models and 47" for 48" models

Product Clearances These refrigerators are equipped with a 2 position

door stop. The factory set 130° door swing can be adjusted to 90° if clearance to adjacent cabinets

or walls is restricted.

130 ° Door Swing 90 ° Door Swing

23-7/8"

Behind Frame

A1IBI!

Models A B C 42" 12-3/16" 16" 24" 48" 13-7/16"18-9/16" 28"

Allow minimum clearances for Freezer door

(Dimension A) and Fresh Food door (Dimension B)

for a full 130 ° door swing and to allow for drawer

removal. Four inch (4'_ minimum clearance is required when

door swing is adjusted to 90 °, If the 90 ° door stop position is used, drawer access is maintained, but

drawer removal is restricted. See illustrations, pages 18 and 19, to determine

door swing interaction with adjacent cabinets or countertops.

Installation Instructions

Refrigerator

23-7/8"From

Rearof

Refrigerator

Csse

3/4" 2-3/4"

2-1/2"

u u

u u u L

3/4"CustomPanel

(NominalSize)

Top View 130 ° Door Swing (factory setting)

Scale 1:1

FreshFood

Door

BackerPanel

Installation Instructions

Refrigerator

CaseTrim

23-7/8"

FromRearof

Refricerator

FreshFood

Door

i u u

' -I- 1/2"

u u i u

',..................... 3/4"

i i i i i i i

',.... _---4 ............... 1"

i i i i i i i

......... I................ 1-1/4"

i i i i u i

' 1/4"

1-1/2"

Top View 90 ° Door Swing (optional setting)

Scale 1:1

3/4" CustomPanel

(NominalSize)

Installation Instructions

CUSTOMIZATION BASICS:

Stainless Steel Wrapped Models 42" wide modeI--PSB42YS 48" wide modeI--PSB48YS

Stainless Steel wrapped refrigerators have wrapped doors and grille panels, and beveled edges. These models are shipped ready for installation.

Trimmed Models

42" wide models--PSB42YG 48" wide models--PSB48YG

Trimmed refrigerators are designed to be

customized with decorative panels. Field installed custom door and grille panels are required. Panels

can be framed or full-width and can use either the pre-installed handles or custom handles provided

by your cabinet manufacturer. Framed Custom Panels

You may install custom panels from your cobinet

manufacturer. The decorative panel slides into

the factory installed trim. A 1/4" finished panel

can be used.

FramedPanel

You may install a 5/4" panel attached to a 1/4"

backer panel. If the pre-installed door handles are used, the backer panel will be exposed by the handle and therefore must be finished (page 24). Custom

handles can also be used.

Full-Width Overlay Custom Panels

Full-width overlay custom panels are designed to slide into the factory-installed trim, no kits required. In this design, you can achieve a nearly trimless appearance.

A 0.10" spacer panel must be installed between the finished 1/4" backer panel and 3/4" appearance panel. If the pre-installed door handles are used, the backer panel will be exposed near the handle and therefore must be finished (page 24).

[]

3/4" OverlayPanel

.10" Thick SpacerPanel 1/4" Thick Backer Panel

Door Handles The pre-installed handles can accommodate

both framed or overlay panels. Custom handles of your choice, supplied by your cabinet maker, can

be installed only on 3/4" overlay panels. When installing custom handles measure to ensure

the mounting for the handles selected will clear the dispenser when installed on the freezer door.

Handles need to mount on the upper and lower wood panels of the freezer door and not on the dispenser. If a custom handle is used, only

the 3/4" overlay panel must be exposed, and the custom trim pieces should be installed (page 38).

CustomTrimPieces

DoorHandles

3/4" OverlayPanel

.10"ThickSpacerPanel 1/4"ThickBackerPanel

CustomDoorHandles

Installation Instructions

114" FRAMED PANEL DIMENSIONS

If you choose to install framed panels, they must be cut to the dimensions shown. The panels will slide into the frame on the doors and grille,

GrillePanel

5/16"

Door

3!!i Trimiii Reveal

Panel

1141/4"

IMPORTANT NOTE: Maximum weight is 70 pounds for the Fresh Food panel, 45 pounds total for Freezer panels and 15 pounds for the grille panel.

FreshFood

Panel

E--I _D_

Front Panel Dimensions (in inches)

42" Models 40-1/8 10-7/8 68 22-1/2 16-1/2 35-1/4 18 48" Models 46-1/8 10-7/8 68 26-1/2 18-1/2 35-1/4 18

IMPORTANT NOTE: Dispenser Trim

The refrigerator is supplied with factory installed dispenser trim.

• If panel is less than 1/4" thick, a noticeable gap will be created around the dispenser trim. Foam tape may be applied on the door to improve the fit.

• If panel is more than 1/4" thick, the panel will not fit behind the trim.

Installation Instructions

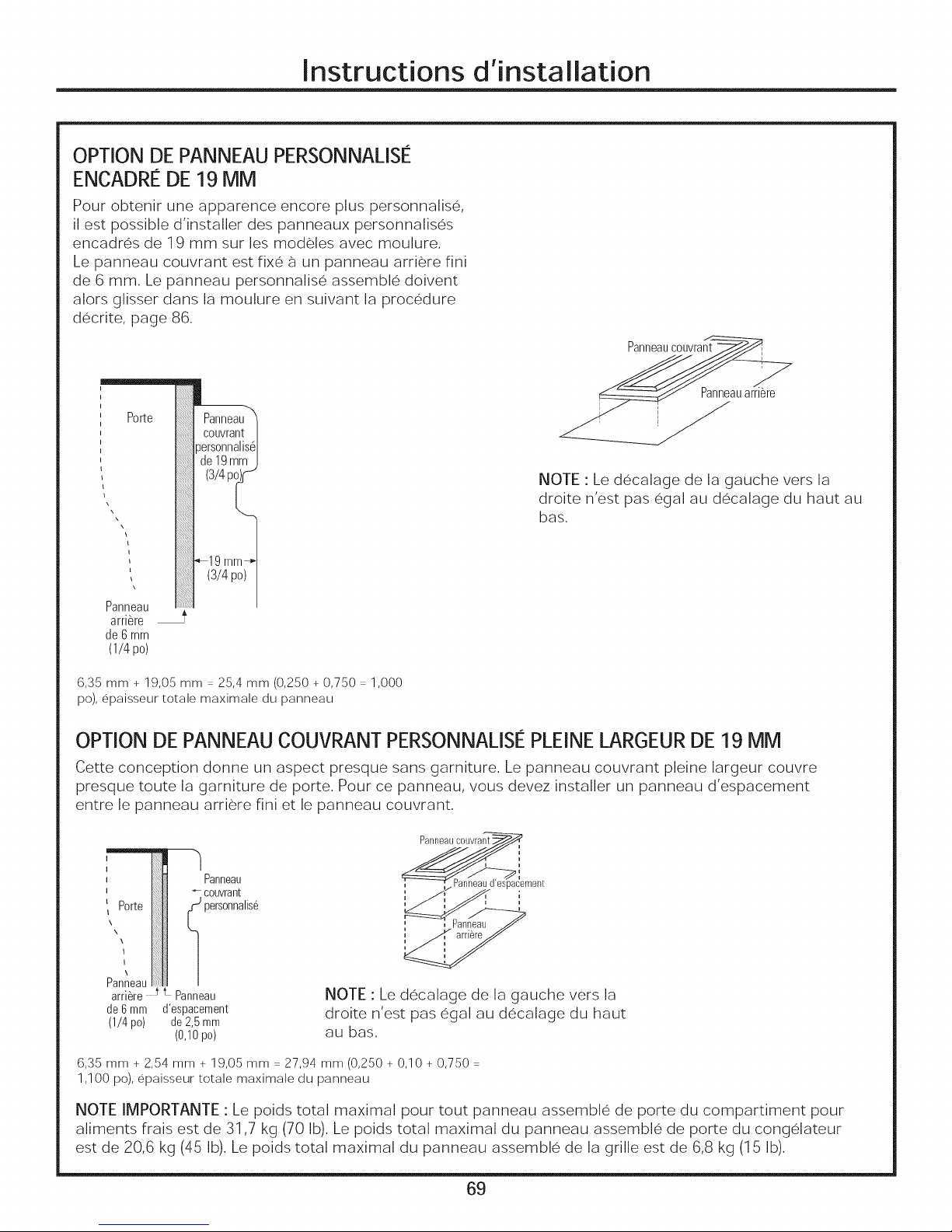

3/4" FRAMEDCUSTOMPANEL OPTION

For a more custom appearance, 3/4" framed custom panels may be installed on trimmed models. The overlay panel is secured to a 1/4" finished backer panel. The assembled custom panel then slides into the trim with the same procedure described on page 37.

Door

1/4"

Backer _.

Panel

NOTE: Left-to-right offset is not

equal to top-to-bottom offset.

,250 + ,750 = 1,000 Maximum Total Panel

Thickness

3/4" FULL-WIDTH OVERLAY CUSTOMPANEL OPTION

This design provides a nearly trimless appearance. The full width overlay

panel covers most of the door trim. In this design, a spacer panel must be installed between the finished backer and overlay panel.

OverlayPanel:,

Custom

, BackerPanel

Door _Vr_e_

1/4"

Backer _.10 Inch

Panel Spacer

,250 + ,10 + ,750 = 1,100 Maximum Total Panel Thickness

NOTE: Left-to-right offset is not equal

to top-to-bottom offset.

IMPORTANT NOTE: Maximum total weight is 70 pounds for any assembled Fresh Food panel, 45 pounds total for the Freezer panels

and 15 pounds for the grille panel.

Installation Instructions

3/4" FRAMED CUSTOM WOOD PANELSWITH PRE-INSTALLED HANDLES

Secured to a 1/4" finished backer panel. This design provides a framed appearance.

1"ThickMax.

or3/4"PIus

Fresh Food Panel

1/4" Max.-_

Required for Optimal

Nandle Clearance

3-1/8" 1/4"Backer

1/4" Backer Panel 22-5/16" 67-7/8" 3/4" Overlay Panel 18-13/16" 67-1/4"

1/4" Backer Panel 26-7/16" 67-7/8" 3/4" Overlay Panel 22-15/16" 67-1/4"

Installation Instructions

3/4" FRAMED CUSTOM WOOD PANELSWITH PRE-INSTALLED HANDLES

Secured to a 1/4" finished backer panel. This design provides a framed appearance.

1"ThickMax.

Grille Panel

1/4" Backer Panel 39-15/16" 10-3/4"

3/4" Overlay Panel 39-7/16" 10-1/8"

1/4" Backer Panel 45-15/16" 10-3/4"

3/4" Overlay Panel 45-7/16" 10-1/8"

5/1

I/4"

.Li

or3/4" PIus 1/4" Backer

Upper Freezer Panel

1/4" Backer Panel 16-7/16" 17-13/16"

3/4" Overlay Panel 12-15/16" 17-3/16"

1/4" Backer Panel 18-7/16" 17-13/16"

3/4" Overlay Panel 14-15/16" 17-3/16"

Lower Freezer Panel

1"ThickMax. [

or 3/4" Plus

1/4"Backer 3-1/8"

11 __1" Thicl<Max.

or3/4"PIus 1/4" Backer

3-1/8"

Required for Optimal

Handle Clearance

",. _--3-1/8" Minm

", _-I/4"

' L2 -4

.... -1/2"

/16"

Max

1/4" Backer Panel 16-7/16" 35-1/8"

3/4" Overlay Panel 12-15/16" 34-1/2"

1/4" Backer Panel 18-7/16" 35-1/8"

3/4" Overlay Panel 14-15/16" 34-1/2"

'16"

Installation Instructions

3/4" FULL-WIDTH OVERLAYCUSTOMPANELSWITH PRE-INSTALLEDHANDLES

This panel design provides a nearly trimless appearance.

Fresh Food Panel

Assemble the spacer panel onto the finished backer

panel. Allow 1/2" clearance

on the top, bottom and

hinge side. Allow 3-5/8" on

the handle side. Secure the

panels with glue. Be sure to

observe clearances shown on all sides.

Secure the overlay

panel to the assembled backer/spacer panel. Use glue and screws.

Countersink screws

into the backer panel.

3-5/8"

zo spacer-

Panel

1/2"

Required for Optimal

Nandle Clearance

3-1/8"

Finished

Backer

Panel

iiiiiiii_i_il i I x_i_ill

1/4" Backer Panel 22-5/16" 67-7/8"

0.10" Spacer Panel 18-3/16" 66-7/8" 3/4" Overlay Panel 19-5/16" 68-1/8"

1/4" Backer Panel 26-7/16" 67-7/8"

0.10" Spacer Panel 22-5/16" 66-7/8" 3/4" Overlay Panel 23-7/16" 68-1/8"

1/2"

Installation Instructions

3/4" FULL-WIDTH OVERLAYCUSTOMPANELSWITH PRE-INSTALLEDHANDLES

This panel design provides a nearly trimless appearance. Assemble the spacer panel onto the backer panel. Allow 1/2" clearance on all four sides of the grille spacer

panel. Allow 1/2" clearance on the top and hinge side, 15/1 6" on the bottom and 3-5/8" on the handle side of the upper freezer door panel. Allow 15/1 6" on the top, 1/2" clearance on the bottom and hinge side and 3-5/8" on the handle side of the lower freezer door panel. Secure the panels with glue. Be sure to observe clearances

on all sides. Secure the appearance panel to the assembled backer/spacer panel. Use glue

and screws. Countersink screws into the backer panel.

Grille Panel

I/4" Backer Panel 39-15/16" 10-3/4"

0.10" Spacer Panel 38-15/16" 9-3/4" 3/4" Overlay Panel 40-3/16" 11"

3-1/8"

1/4" Backer Panel 45-15/16" 10-3/4"

0.10" Spacer Panel 44-15/16" 9-3/4" 3/4" Overlay Panel 46-3/16" 11"

Required for Optimal

HandleClearance

,, _'-3ol/8" Min4i

Upper Freezer Panel

I/4" Backer Panel 16-7/16" 17-13/16"

0.I0" Spacer Panel 12-5/16" 16-3/8" 3/4" Overlay Panel 13-7/16" 17-5/8"

1/4" Backer Panel 18-7/16" 17-13/16"

0.10" Spacer Panel 14-5/16" 16-3/8"

3/4" Overlay Panel 15-7/16" 17-5/8"

Lower Freezer Panel

1/4" Backer Panel 16-7/16" 35-1/8"

0.10" Spacer Panel 12-5/16" 33-11/16" 3/4" Overlay Panel 13-7/16" 34-15/16"

1/4" Backer Panel 18-7/16" 35-1/8"

0.10" Spacer Panel 14-5/16" 33-11/16" 3/4" Overlay Panel 15-7/16" 34-15/16"

Upper Freezer Panel

Spacer Assembly

3-5/8"

5/16"

5/16" _-

3-1/8"

Lower Freezer Panel Spacer Assembly

3-5/8"

1/2"

m_ o3_

tm_

:z:i

15/ Backer Panel

Finished

1/2

Finished

Backer Panel

Installation Instructions

3/4" FRAMED CUSTOM WOOD PANELSWITH CUSTOM HANDLES

Secured to a 1/4" finished backer panel. This design provides a framed appearance,

1 tiqlck IVtax.

or3/4"Plus

Fresh Food Panel 3/16" 1/4"Backer

1/4" Backer Panel 22-5/16" 67-7/8" 3/4" Overlay Panel 21-15/16" 67-1/4"

I/4" Backer Panel 26-7/16" 67-7/8" 3/4" Overlay Panel 26-I/16" 67-I/4"

Installation Instructions

3/4" FRAMED CUSTOM WOOD PANELSWITH CUSTOM HANDLES

Secured to a 1/4" finished backer panel. This design provides a framed appearance.

Grille Panel

1/4" Backer Panel 39-15/16" 10-3/4"

3/4" Overlay Panel 39-7/16" 10-1/8"

I/4" Backer Panel 45-15/16" 10-3/4"

3/4" Overlay Panel 45-7/16" 10-I/8"

Upper Freezer Panel

1/4" Backer Panel 16-7/16" 17-13/16"

3/4" Overlay Panel 16-1/16" 17-3/16"

1/4" Backer Panel 18-7/16" 17-13/16"

3/4" Overlay Panel 18-1/16" 17-3/16"

I/4"

3/16"

1" ThickMax.

or 3/4" Plus

1/4"Backer

1"ThickMax.

or3/4"Plus 1/4"Backer 3/16"

Lower Freezer Panel

1/4" Backer Panel 16-7/16" 35-1/8"

3/4" Overlay Panel 16-1/16" 34-1/2"

1/4" Backer Panel 18-7/16" 35-1/8"

3/4" Overlay Panel 18-1/16" 34-1/2"

3/16"

qB"

'16"

Installation Instructions

3/4" FULL-WIDTH OVERLAY CUSTOM PANELS WITH CUSTOM HANDLES

This panel design provides a nearly trimless appearance.

I/2"

Fresh Food Panel

Assemble the spacer panel onto the finished backer

panel. Allow 1/2" clearance

on all sides, Secure the

panels with glue, Be sure to

observe clearances shown on all sides.

Secure the overlay

panel to the assembled backer/spacer panel. Use glue and screws.

Countersink screws

into the backer panel,

1/2"

_1/2"

Finished

Backer /

Panel

-r

Spacer

Panel

a z

-I-

114" Backer Panel 22-5116" 67-7/8"

0.10" Spacer Panel 21-13/16" 66-7/8" 3/4" Overlay Panel 22-5/16" 68-1/8"

1/4" Backer Panel 26-7/16" 67-7/8"

0.10" Spacer Panel 25-13/16" 66-7/8" 3/4" Overlay Panel 26-7/16" 68-1/8"

Installation Instructions

3/4" FULL-WIDTH OVERLAY CUSTOM PANELS WITH CUSTOM HANDLES

This panel design provides a nearly trimless appearance. Assemble the spacer panel onto the backer panel. Allow 1/2" clearance on all four sides of the grille spacer

panel. Allow 1/2" clearance on the top, hinge side and handle side, and 15/1 6" on the bottom of the upper freezer door panel. Allow 15/1 6" on the top and 1/2" clearance on the bottom, hinge side and handle side of the lower freezer door panel. Secure the panels with glue. Be sure to observe clearances on all sides.

Secure the appearance panel to the assembled backer/spacer panel. Use glue and screws. Countersink screws into the backer panel.

Grille Panel

I/4" Backer Panel 39-15/16" 10-3/4"

0.10" Spacer Panel 38-15/16" 9-3/4" 3/4" Overlay Panel 40-3/16" 11"

1/4" Backer Panel 45-15/16" 10-3/4"

0.10" Spacer Panel 44-15/16" 9-3/4" 3/4" Overlay Panel 46-3/16" 11"

Upper Freezer Panel

I/4" Backer Panel 16-7/16" 17-13/16"

0.I0" Spacer Panel 15-7/16" 16-3/8" 3/4" Overlay Panel 16-7/16" 17-5/8"

1/4" Backer Panel 18-7/16" 17-13/16"

0.10" Spacer Panel 17-7/16" 16-3/8"

3/4" Overlay Panel 18-7/16" 17-5/8"

Lower Freezer Panel

1/4" Backer Panel 16-7/16" 35-1/8"

0.10" Spacer Panel 15-7/16" 33-11/16" 3/4" Overlay Panel 16-7/16" 34-15/16"

1/4" Backer Panel 18-7/16" 35-1/8"

0.10" Spacer Panel 17-7/16" 33-11/16" 3/4" Overlay Panel 18-7/16" 34-15/16"

Upper Freezer Panel Spacer Assembly

1/2"

112"

5/16"

c_ z

Lower Freezer Panel Spacer Assembly

1/2"

F_nished Finished

Ba ;kerr Racker

Panel Panel

Installation Instructions

SIDE PANELS

Side panels (not supplied) must be used

whenever the sides of the refrigerator will be

exposed. The 1/4" side panels will slip into the

side case trim, Order side panels from your

cabinet manufacturer,

* Depending on

installation height.

_24'_

_84"

-]_'3" to 4" 1-1/2"

FLOORING

For proper installation, this refrigerator must be placed on a level surface of hard material that is at the same height as the rest of the flooring. This surface should be strong enough to support a fully loaded refrigerator, or approximately 1500 lb.

NOTE: Protect the finish of the flooring. Cut a large section of the cardboard carton and place under the refrigerator where you are working.

GROUNDING THE REFRIGERATOR

IMPORTANT--Please read carefully

FOR PERSONAL SAFETY, THIS APPLIANCE MUST BE PROPERLY GROUNDED.

The power supply cord of this appliance is equipped with a three-prong (grounding) plug which mates with a standard three-prong (grounding) wall receptacle to minimize the possibility of electric shock hazard from this appliance.

Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded.

Where a standard 2-prong wall outlet is encountered, it is your personal responsibility and obligation to have it replaced with a properly grounded 3-prong wall outlet.

DO NOT, UNDER ANY CIRCUMSTANCES, CUT

OR REMOVE THE THIRD (GROUND) PRONG

FROM THE POWER CORD. DO NOT USE AN ADAPTER

PLUG TO CONNECT THE REFRIGERATOR TO A 2-PRONG OUTLET.

DO NOT USE AN EXTENSION CORD WITH THIS APPLIANCE.

Installation Instructions

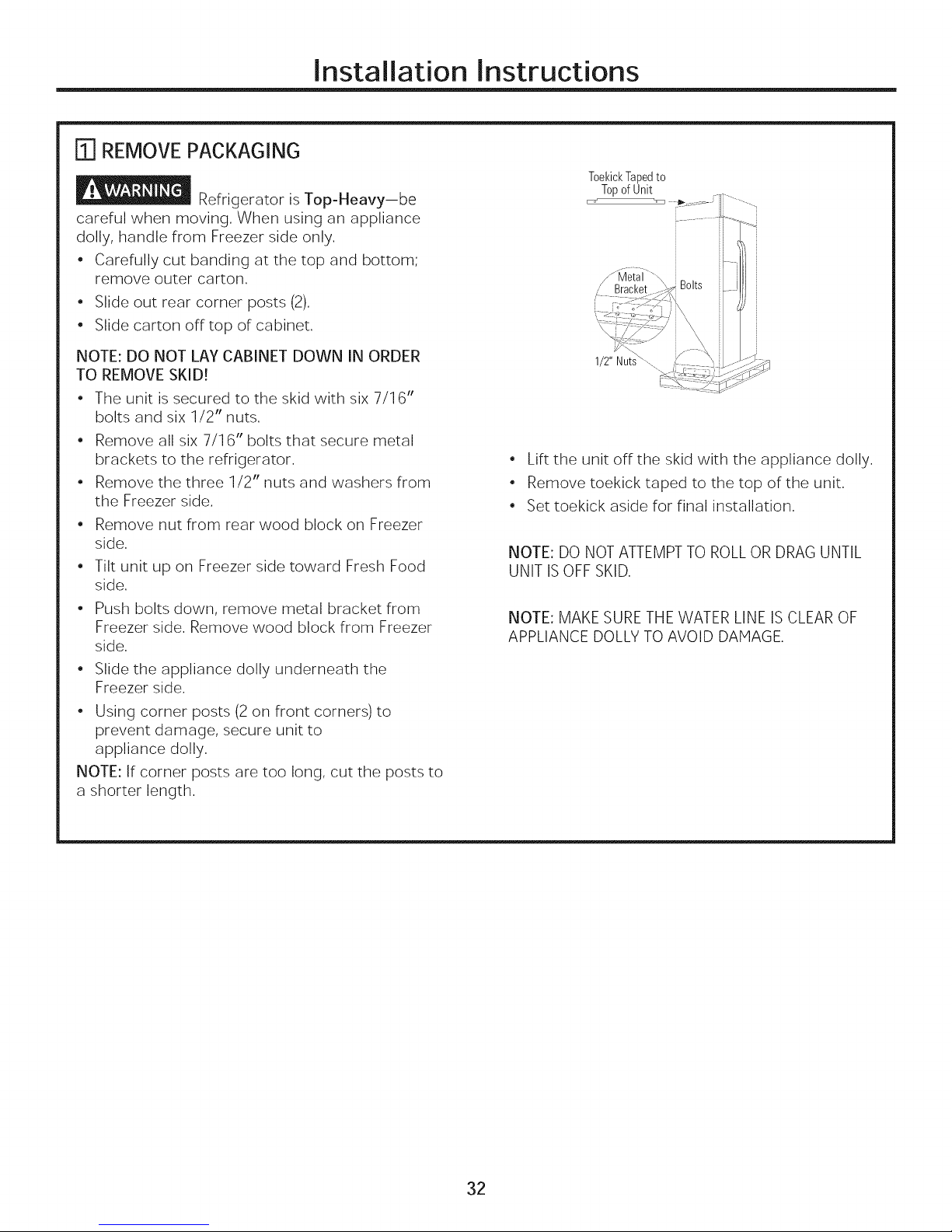

[] REMOVEPACKAGING

Refrigerator is Top-Heavy-be careful when moving. When using an appliance dolly, handle from Freezer side only.

• Carefully cut banding at the top and bottom;

remove outer carton.

• Slide out rear corner posts (2).

• Slide carton off top of cabinet.

Toel(icl(Tapedto

Topof Unit

NOTE: DO NOT LAY CABINET DOWN IN ORDER TO REMOVE SKID!

• The unit is secured to the skid with six 7/16" bolts and six 1/2" nuts.

• Remove all six 7/16" bolts that secure metal brackets to the refrigerator.

• Remove the three 1/2" nuts and washers from the Freezer side.

• Remove nut from rear wood block on Freezer side.

• Tilt unit up on Freezer side toward Fresh Food side.

• Push bolts down, remove metal bracket from Freezer side. Remove wood block from Freezer

side.

• Slide the appliance dolly underneath the Freezer side.

• Using corner posts (2 on front corners) to prevent damage, secure unit to appliance dolly.

NOTE: If corner posts are too long, cut the posts to a shorter length.

1/2" Nuts_--.

• Lift the unit off the skid with the appliance dolly.

• Remove toekick taped to the top of the unit.

• Set toekick aside for final installation.

NOTE: DO NOT ATTEMPTTO ROLL OR DRAG UNTIL UNIT IS OFF SKID.

NOTE: MAKE SURE THE WATER LINE IS CLEAR OF

APPLIANCE DOLLY TO AVOID DAMAGE.

Installation Instructions

[] INSTALL WATER LINE

• A cold water supply is required for automatic icemaker operation, The water pressure must be between 40 and 120 psi.

• Route 1/4" O,D, copper tubing or GE SmartConnect TMtubing between cold water

line and the water connection location,

• Tubing should be long enough to extend to the front of the refrigerator, Allow enough tubing to accommodate bend leading into the water line

connection,

NOTE; The only GE approved plastic tubing is supplied in the GE SmartConnect TMRefrigerator Tubing kits, Do not use any other plastic water supply line; the line is under pressure at all times, Certain types of plastic may crack or rupture with age and cause water damage to your home,

GE SmartConnect TMrefrigerator tubing kits are available in the following lengths:

2" (0.6m) WXOSX10002 6" (1.8m) WXO8X10006

15" (4.6m) WXOSX10015 25" (7.6m) WXOSX10025

Shut off the main water supply. Turn on the nearest faucet long enough

to purge all the water from the line.

• Install a shutoff valve between the icemaker water valve and cold water pipe in a basement

or cabinet. The shutoff valve should be located where it will be easily accessible.

NOTE: It is best to install the valve into a vertical water pipe. If you install the valve into a horizontal

water pipe, make the connection at the top or side to avoid drawing off any sediment from the water pipe.

• Drill a 1/4" hole in the water pipe.

• Fasten the shutoff valve to the pipe with pipe clamp.

• Tighten the clamp screws until the sealing washer begins to swell. Do not OVERTIGHTEN.

• Place a compression nut and ferrule (sleeve) for copper tubing onto the end of the tubing and

connect it to the shutoff valve. Make sure the tubing is fully inserted into the valve and ferrule

is tightened.

CopperTubingJ

orGESmartC0nnectTMTubing

SaddleType

Shut0_ve _

Pacl<in_

OutletValve

CompressionNut

_ /,////"/

Ferrule

(Sleeve)

For plastic tubing from a GESmartConnect TM refrigerator tubing kit, insert the molded end of

the tubing into the shutoff valve and tighten the

compression nut until it is hand tight, and then

tighten an additional turn with a wrench. Turn on the main water supply and

flush debris. Run about a quart of water through the tubing into a bucket. Shut

off water supply at the shutoff valve.

NOTE: Saddle type shutoff valves are included in many water supply kits. Before purchasing, make sure a saddle type valve complies with your local

plumbing codes.

NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR must be adhered to.

Saddle valves are illegal and use is not permitted in Massachusetts. Consult with your licensed plumber.

Installation Instructions

_WATER LINE INSTALLATION WITH

A REVERSE OSMOSIS SYSTEM

SKIP THIS STEP WHEN NOT USING AN RO SYSTEM NOTE: If the water supply to the refrigerator

is from a Reverse Osmosis Water System, use the refrigerator's filter bypass plug. Using the

refrigerator's water filtration cartridge with

the RO filter can result in hollow ice cubes.

Master Power Switch Water Filter

Rotate Counterclockwise To Remove

• Open the top grille to view the filtration cartridge. Rotate the filtration cartridge counterclockwise

until removed.

• Insert filter bypass plug. Rotate the filter bypass

plug clockwise until tightly secured in place.

[] INSTALLANTI-TIP BRACKETS(cant,)

Screws

must Required penetrate

at least 1" into vertical

wall studs•

Brackets

Height

From Floor

Bottom

of Wooc

Block

Side View

ALTERNATE ANTI-TIP

PRECAUTIONS

The refrigerator must be secured to prevent tipping. The anti-tip brackets cannot be used on metal wall

studs. Use this Alternate Procedure to secure the refrigerator against tip-over whenever metal wall

studs are encountered and there is not soffit.

r3] INSTALL SIDE PANELS

SKIPTHIS STEPWHEN NOT USINGSIDEPANELS

If you are using 1/4" side panels, they should be inserted into the case trim. Fasten the panels to the refrigerator with the 3M Dual Lock adhesive strips before setting refrigerator in place.

[_] INSTALL ANTI-TIP BRACKETS

ANTI-TIP PRECAUTIONS

The refrigerator isTop-Heavy and must besecured to prevent the possibility of tipping forward•

• Cut a 2"x 4"wood block 36" long,

and secure the block ..........I', ! ,,

to the mounting _ _<-_- ;-._ brackets _' BI_-_ j

provided, using #12 or #14 _f ]_I i Positioned

wood screws ..... _ ! _, . AntkHp

• Secure the brackets Mountedinto i i_ i

• Vertical i i ,

with wood block WoodStuds!s_ _Wall Stud to the back wall so " #'_ I (Behind

that it is 82" (or the rear Drywall) installation height) from the finished floor• Use

#12 or #14 wood screws•

• vv00a bcrews i ! i , Brac<et

/ _ j , ! A .T

(3/a ")

min.

i \ SideView

Top Case Trim

" H-o

.1,.. ','

• Adjust height of refrigerator to match installation cutout opening 83-1/2" to 84-1/2". The refrigerator must be level and plumb with cabinets. The top case trim at the front is 2-1/8" higher than the rear and will overlap upper

cabinets or cabinet trim.

• Open grille panel to access the top case trim.

• Use a 3/16"bit to drill 4 evenly spaced clearance holes through the metal top case trim.

• Use a 1/16" bit to drill pilot holes through the metal clearance holes and into wood soffit. The

holes should be centered in the soffit or a 3/4" minimum wood brace. The brace spanning the

enclosure must be securely fastened to cabinets on both sides.

• Install four 1-1/2" drywall screws into the pilot holes.

or 3/4" Min, Wood Brace

Installation Instructions

FS]CONNECT POWER

• Connect refrigerator power cord plug to a properly grounded receptacle, Set the Master Power switch to the I (ON) position.

x__i!!i_i!::i!jjiGrille j ;; "_i

Raise _ _cl

_Z_Panel IS J.{i

_" X

Master Water Filter

Power Switch

5,£

• Check to make sure power to refrigerator is on by opening refrigerator door to see if interior lights are on.

• After power has been established, turn the Master Power switch to the 0 (OFF) position.

r6-]MOVE INTO INSTALLATION SPACE

[] LEVEL REFRIGERATOR

All models have 4-point leveling. The front and back are supported by leveling legs. Both are accessible from the front of the refrigerator.

• To level the back of the refrigerator, turn the 1/2" hex nut located above the front wheels. Turn

clockwise to raise or counterclockwise to lower the refrigerator.

• For front leveling, use a 7/16" open-end wrench.

• Adjust height of refrigerator to match installation cutout opening 83-1/2" to 84-1/2". The refrigerator should be level and plumb with

cabinets.

LevelingLeg

HexNutAdjusts

RearLevelingLegs

• Slide the unit into the installation space,

• Place excess slack in the power cord on top of the refrigerator,

• Use care to ensure the power cord is not pinched behind the unit.

Height

from

FI00rt0 Bottom

ofWood

Block

82"

IMPORTANT NOTE: The refrigerator must be level. If it is not, the doors may not align evenly at the top. See Step 16.

NOTE: The rear leveling legs and front leveling legs are limited to a maximum height adjustment of 1". If the installation requires more than 84-1/2" height, the installer should elevate the refrigerator on a sheet of plywood or runners. Cabinet trim could be added across the top of the opening to shorten the opening. If you attempt to raise the refrigerator more than 1", you will damage the front and rear leveling legs.

Installation Instructions

1-81SECUREREFRIGERATOR

TO CABINETS

Whenever possible, perform this step for anti-tip security or when anti-tip brackets cannot be used.

The refrigerator must be secured to prevent tipping.

• Raise the grille panel to access case trim.

• Drill a hole in the trim and drive a screw through the trim into the adjacent cabinet.

• Follow the same procedure on the opposite side.

;; Drive Screws , ,_

ThroughCaseTrimInt0

Adjacent Cabinets

\r\

rg-]ADJUST DOOR SWING

NOTE: This refrigerator has a 2-position door stop. When space does not allow the door to swing open fully to 130 °, you may change the door swing to a 90 ° opening.

SKIP THIS STEP IF DOOR OPENING IS SATISFACTORY FOR YOUR INSTALLATION SITUATION.

• Open the door to view the bottom hinge.

Note the door stop pin location. The pin is factory

installed in the 130 ° position.

• Partially close the door. From above, use a flat-head screwdriver to unscrew the door

stop pin and reinstall into the 90 ° position.

N-0"IINSTALL GRILLE PANEL

• Raise the grille panel to the stop position.

Grille

• Remove 4 screws on bottom trim; retain all screws.

• Remove bottom trim.

• NOTE: Stainless steel and acrylic panels are covered with a protective film. Remove the film before installing the panel.

• Slide panel over the metal backer panel and under the trim.

& & & &

• If necessary, tap with a wood block until panel slips under the top trim piece.

• Reassemble bottom trim. Tighten screws.

///

Interior

Hinge

00r

Installation Instructions

INSTALL DOOR PANELS

WITH PRE-INSTALLED HANDLES

Handle_.

FreshFood

Refrigerator

Door

_\\\\\\\\\\\\\\\\\\\\]

3/4"CustomPanel

if Required

Install 1/4" Decorative Panels:

• Remove Handles Open door to 90 °. Remove 5 Phillips head

screws from the Fresh Food and Freezer door handles; retain all screws. Lift off door handles.

Install Door Panels NOTE: Carefully push the Fresh Food panel in until

it slides into the slot behind the trim. Gently push to opposite side. Repeat procedure for upper and lower Freezer panels.

Reinstall Handles Reinstall Fresh Food door handle with the original 5 Phillips head screws, Tighten,

Repeat for Freezer door handle,

NOTE: Ensure that the edge of the handle does not pinch the door gasket.

• 3/4" Custom Decorative Panels If you choose to install custom wood panels,

they must be cut to dimensions shown on pages 23-30. The panels will slide into the frame on the doors and grille.

IMPORTANT NOTE: Maximum custom panel thickness must not exceed 1-1/8" thick and 70

Ibs for the Fresh Food door, 45 Ibs total for the Freezer door and 15 Ibs for the Grille panel.

Installation Instructions

| INSTALL DOOR PANELS

Handle-

FreshFood

Refrigerator

Door

3/4"CustomPanel

if Required

Install 1/4" Decorative Panels:

• Remove Pre-lnstalled Handles Open door to 90 °. Remove 5 Phillips head screws

from the Fresh Food and Freezer door handles; retain all screws. Lift off pre-installed door handles.

Install Door Panels NOTE: Carefully push the Fresh Food panel in until

it slides into the slot behind the trim. Gently push to opposite side. Repeat procedure for upper and lower Freezer panels.

Install Custom Trim Install the custom trim with the original

5 Phillips head screws. Tighten. Repeat for Freezer door.

NOTE: Ensure that the edge of the custom trim does not pinch the door gasket.

• 3/4" Custom Decorative Panels If you choose to install custom wood panels, they

must be cut to dimensions shown on pages 23-30. The panels will slide

into the frame on the doors and grille. If using custom handles, please see Door Handles on page 20.

Custom Trirr_

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

IMPORTANT NOTE: Maximum custom panel thickness must not exceed 1-1/8" thick and 70 Ibs for

the Fresh Food door, 45 Ibs total for the Freezer door and 15 Ibs for the Grille panel.

Installation Instructions

CONNECT WATER SUPPLY

Check to make sure that Master Power switch is in the 0 (OFF) position.

Ell

.-- - ..... •......... ----.

',, Refrigerator House

_ VVaterSupply Water Supplyj

"- _ ..................... °J ....

• Locate and bring GE Smart Connect TMtubing to the front of the cabinet.

• Turn the water on to flush debris from line.

Run about a quart of water through tubing

into a bucket, then shut off water.

TURN ON THE POWER

• Set the Master Power switch to the I (ON} position.

• Check to make sure power to refrigerator is on by opening refrigerator door to see if interior lights are on.

Water Fi

Power Switch

Master_ /_i

• The temperature controls are preset at 37°F for the Fresh Food section and O°F for the

Freezer section.

• Allow 24 hours to stabilize before making adjustments.

Copper Tubing

• Slip a 1/4" nut and ferrule onto end of copper tubing. Insert tube into the union fitting on the unit and tighten nut to union.

• Turn on the water to check for leaks.

GE SmartConnect '_Tubing

• Insert the molded end of the tubing into the refrigerator connection. Tighten the compression nut until it isjust hand tight.

• Tighten one additional turn with a wrench. Overtightening can cause leaks.

• Turn on the water to check for leaks.

Note: Make sure excess tubing length does not interfere with toekick installation.

Installation Instructions

START ICE MAKER

Power Switch

Green Power Light

• Flip the switch to I (ON). The icemaker will begin operation automatically.

• Make sure nothing interferes with the sweep of the feeler arm.

• Discard the first full bucket of ice cubes.

• To turn the icemaker off, set the switch to 0 (OFF).

DOOR ALIGNMENT

• Stand back from the refrigerator to inspect the door alignment.

Shipping or the addition of heavy door panels may have caused the doors to move slightly out of alignment.

INSTALL TOEKICK

• Locate the supplied toekick (shipped taped SuppliedT0ekick

3 .....

% %

to the top of the refrigerator). Install with 2 screws provided.

The vented toekick must remain unobstructed for proper air flow.

Raise

Clockwise

• If necessary, the Fresh Food door may be adjusted up or down to align

with the Freezer door.

• Loosen the leveling mechanism.

• Use a 7/32" wrench to adjust the hinge pin as shown.

• Tighten the leveling mechanism.

IMPORTANT NOTE: After the unit has been leveled, if the fresh food door is higher than the freezer

door, adjust the front right leveling leg lower to align the doors and, if required, raise the left leveling leg to level the unit side to side.

sounds.

Newer refrigerators sound different from older refrigerators. Modern refrigerators have more features and use newer technology.

Do you hear what I hear? These sounds are normal

GEAppliances.com

HUMMM...

--WHOOSH...

[]

The new high efficiency compressor may run faster and longer than your old refrigerator and you may hear a high-

pitched hum or pulsating sound while it is operating.

[]

You may hear a whooshing sound when the doors close. This is due to pressure equalizing within

the refrigerator.

CLICKS,POPS,

CRACKSand CHIRPS

[] You may hear cracking or popping sounds when the

refrigerator is first plugged in. This happens as the refrigerator cools to the correct temperature.

[] The compressor may cause a clicking or chirping sound

when attempting to restart (this could take up to 5 minutes).

[] The electronic control board may cause a clicking sound

when relays activate to control refrigerator components.

[] Expansion and contraction of cooling coils during and

after defrost can cause a cracking or popping sound.

[] After an icemaking cycle, you may hear the ice cubes

dropping into the ice bucket.

WHIR!

[] You mayhearthe

fans spinning at high speeds. This happens when the refrigerator is first plugged in,

when the doors are opened frequently or when a large amount of food is added to the refrigerator or freezer

compartments. The fans are helping to maintain the correct temperatures.

If either door is open for over 3 minutes, you may hear the

fans come on in order to cool the light bulbs. The fans change speeds in order to provide optimal

cooling and energy savings.

WATERSOUNDS

[] The flow of refrigerant through the freezer cooling

coils may make a gurgling noise like boiling water.

[] Water dropping on the defrost heater can cause

a sizzling, popping or buzzing sound during the defrost cycle.

[] A water dripping noise may occur during the defrost cycle

as ice melts from the evaporator and flows into the drain pan.

[] Closing the door may cause a gurgling sound due

to pressure equalization.

Troubleshooting Tips Save time and money./Review the charts on the following pages first and you may not need to call for service.

Possible Causes What To Do

Refrigerator does not Refrigerator in defrost cycle. , Wait about 30 minutes for defrost cycle to end, operate Master power control set to OFF. • Set the control to an on setting,

Refrigerator is unplugged. , Push the plug completely into the outlet, The fuse is blown/circuit , Replace fuse or reset the breaker,

breaker is tripped. The refrigerator is in , Unplug the refrigerator and plug it back in,

showroom mode.

Vibration or rattling Refrigerator is not level. * See level refrigerntor,

(slight vibration , See Door alignment, is normal)

Motor operates for Normal when refrigerator , Wait 24 hours for the refrigerator to completely long periods or cycles is first plugged in. cool down,

on and off frequently, Often occurs when large * This is normal, (Modern refrigerators amounts of food are

with more storage space and a larger placed in refrigerator.

freezer require more Door left open. • Check to see if package is holding door open,

operating time, They start andstop often Hot weather or frequent , This is normal, to maintain even door openings.

Temperature controls , See About the temperature controls, set at the coldest setting.

Refrigerator or freezer Temperature control not set * See About the temperature controls, compartment too warm cold enough.

Warm weather or frequent • Set the temperature control one step colder, door openings. See About the temperature controls,

Door left open. , Check to see if package is holding door open,

Frost or ice crystals Door left open. • Check to see if package is holding door open,

on frozen food Too frequent or too long

(frost within package door openings.

_ is normal)

Divider between Automatic energy saver , This helps prevent condensation on the outside,

refrigerator and freezer system circulates warm

compartments liquid around front edge

feels warm of freezer compartment.

Automatic icemaker [cemaker power switch , Set the power switch to the on position.

doesnot work is in the off position.

Water supply turned off or * See/nstnll wnter line, not connected.

Freezer compartment • Wait 24 hours for the refrigerator to completely too warm. cool down,

Piled up cubes in the storage , Level cubes by hand, bin cause the icemaker

to shut off. Ice cubes stuck in icemaker.

(Green power light on

icemaker blinking).

, Turn off the icemaker, remove cubes and turn

the icemaker back on,

Possible Causes What To Do

GEAppliances.com

Frequent 'buzzing"sound

Icecubes have odor/taste

Small or hollow cubes Slow ice cube freezing

Cubedispenser does

not work

Water has poor taste/odor

Icemaker power switch is in the I (on)position, but the water supply to the refrigerator has not been

connected. Ice storage bin needs cleaning. • Emptyand wash bin, Discard old cubes, Food transmitting odor/taste • Wrap foods well,

to ice cubes. interior of refrigerator • See Careand c/eaning,

needs cleaning. Water filter clogged. Door left open.

Temperature control not set cold enough.

Icemaker turned off or water supply turned off.

An item is blocking or has fallen into • the ice chute inside the top door

bin of the freezer. ice cubes are frozen to

icemaker feeler arm. irregular ice clumps in

storage container.

Dispenser is LOCKED. Water dispenser has not been

used for a long time.

• Setthe power switch to the O(off) position, Keeping it inthe I(on)position will damage the water valve,

• Replacefilter cartridge with new cartridge or with plug,

• Check to see if package isholding door open,

• SeeAbout the temperature controls,

Turn on icemaker or water supply,

Removeany item that might be blocking, or has fallen into,

the chute,

• Removecubes,

• Breakupwith fingertip pressure and discard remaining clumps,

• Freezermay be too warm, Adjust the freezer control to a

colder setting, one position at a time,until clumps do not form,

• Pressand hold the LOCK/LIGHTbutton for 3seconds,

• Dispensewater until all water in system is replenished,

Water in first glass is warm

Water dispenser does

not work

Water spurting from

dispenser

Water isnot dispensed

but icemaker is working

No water or ice cube production

CUBEDwas selected but CRUSHEDwas dispensed

Normal when refrigerator is first installed.

Water dispenser has not been used for a long time.

Water system has been drained. Water supply line turned

off or not connected. Water filter clogged. Airmay betrapped in thewater system. •

Dispenser is LOCKED. Refrigerator control setting istoo cold. •

Newly-installed filter cartridge. •

Water in reservoir is frozen. Refrigerator control setting istoo cold. •

Supplyline or shutoff valve is clogged, • Water filter clogged. •

Dispenser is LOCKED. Last setting was CRUSHED. •

• Wait 24 hours for the refrigerator to completely cool down,

• Dispensewater until all water in system is replenished,

• Allow several hours for replenished supply to chill,

• See Insta//water line,

Replacefilter cartridge or remove filter and install plug, Pressthe dispenser arm for at least two minutes,

Pressand hold the LOCK/LIGHTbutton for 3 seconds,

Setto a warmer setting,

Runwater from the dispenserfor 3 minutes

(about one and a half gallons), Callfor service,

Setto a warmer setting, Calla plumber,

Replacefilter cartridge or remove filter and install plug, Pressand hold the LOCK/LIGHTbutton for 3 seconds,

Afew cubes were left in the crusher from the previous setting, This is normal,

Troublesh tips...

Possible Causes What To Do

Orange glow in Defrost heater is on. . This is normal. the freezer

Refrigerator has odor Foods transmitting , Foods with strong odors should be tightly wrapped.

odor to refrigerator. . Keep an open box of baking soda in the refrigerator;

replace every three months,

Interior needs cleaning. .See Cnre and cleaning,

Door not closing Door gasket on hinge side . Apply paraffin wax to the face of the gasket, properly sticking or folding over.

A door bin is hitting a shelf . Move the door bin up one position, inside the refrigerator.

Refrigerator is not level. . See !eve/refrigernton

Moisture forms on Not unusual during .Wipe surface dry, outside of refrigerator periods of high humidity.

Moisture collects inside (in humid weather, air

carries moisture into refrigerator when doors

are opened)

Too frequent or too long door openings.

.See DooralignmenL

Interior light does No power at outlet. . Replace fuse or reset the breaker, not work

Wateron kitchen floor Cubes jammed in chute. . Poke ice through with a wooden spoon,

or on bottom of freezer Hot airfrom [op Normal air flow cooling motor.

of refrigerator In the refrigeration process, it is

Refrigerator never Adaptive defrost keeps . This is normal, The refrigerator will cycle off after the shuts off, but the compressor running during door remains closed for 2 hours,

temperatures are OK door openings.

Refrigerator beeping Door open. . Close door, Actual temperature not Unit just plugged in. .Allow 24 hours for system to stabilize,

equal to Set temperature

Light bulb burned out. . See Rep/ncing the light bulbs,

normal that heat be expelled in the area above the refrigerator.

Door open for too long. . Allow 24 hours for system to stabilize, Warm food added to refrigerator.. Allow 24 hours for system to stabilize,

Defrost cycle is in process. . Allow 24 hours for system to stabilize,

Refrigerator Warranty.

For US Customers, all warranty service provided by our Factory Service Centers, or an authorized Customer Care '_technician. To schedule

service, on-line, visit us at GEAppliances.com, or call 800. GE CARES

(800.432.2737). Please have serial number and model number available when calling for service.

In Canada, call 800.561.3344.

For The Period Of." GE Will Replace:

GEand GE PROFILE" MODELS." One Fear

From the date of the original purchase

Thirty Days _/Vater filter, ifincluded) From the original

purchase date of

the refrigerator

Anypart of the refrigerator which fails due to a defect in materials or workmanship,

During this limited one-year warranty, GE will also provide, free of charge, all labor and related service to replace the defective part,

Anypart of the water filter cartridge which fails due to a defect in materials or workmanship, During this limited thirty-day warranty, GEwill also provide, free of charge, a replacement water filter cartridge,

GEPROFILEMODELSONLK"

Five Years

(GEProfile models only) From the date of the

original purchase

Any part of the sealed refrigerating system (the compressor, condenser, evaporator and all connecting tubing) which fails due to a defect in materials or workmanship, During this limited five-year sealed refrigerating system warranty, GEwill also provide, free of charge, all labor

and related service to replace the defective part in the sealed refrigerating system,

Staple your receipt here,

Proof of the original

purchase date is needed

to obtain service under the

warranty,

Service trips to your home to teach you how to use the product.

Improper installation, delivery or maintenance. Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially. Loss of food due to spoilage.

Replacement of house fuses or resetting of circuit breakers. Damage caused after delivery.

Replacement of the water filter cartridge, if included, due to

water pressure that is outside the specified operating range

or due to excessive sediment in the water supply.

, Replacement of the light bulbs, if included, or water filter

cartridge, if included, other than as noted above.

, Damage to the product caused by accident, fire, floods or

acts of God. Incidental or consequential damage caused by possible

defects with this appliance.

Product not accessible to provide required service. Damage caused by a non-GE brand water filter.

Damage to finish, such as surface rust, tarnish, or small blemishes not reported within 48 hours of delivery.

EXCLUSION OF IMPLIED WARRANTIES--Your sole end exclusive remedy is product repuir us provided in this

Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for

a particular purpose, are limited to one year or the shortest period allowed by law.

For US Customers: This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA. If the product is located in an area where service by a GE Authorized

Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service calls to

your home. Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult your local or state consumer affairs office or your state's Attorney General.

Warrantor US: General Electric Company. Louisville, KY 40225

For Customers in Canada: This warranty is extended to the original purchaser and any succeeding owner for products purchased in Canada for home use within Canada. In-home warrant service will be provided in areas

where it is available and deemed reasonable by Mabe to provide.

Warrantor Canada: MC Commercial, Burlington, Ontario, LZR 5B6

Performance Data Sheet

SmartWate( Filtration System-GE

MWF

Cartridge

Performance Data Information

Capacity: 300 Gallons (1,135 Liters)

The concentration of the contominonts tested for this filter in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system as specified in

NSF/ANSI Standard 42 and Standard 53. System tested and certified by NSF International against NSF/ ANSI Standard 42 and Standard 53.

Please see geappliances.com for complete listing of the contaminants tested and the amounts reduced

The following pharmaceutical reduction claims have not been certified by NSF International or the state of California, Claims tested and verified by independent laboratory:

MaxPermissible Product Water

Concentration

N/A N/A N/A N/A N/A

NSFReduction NSF

Requirements TestReport

N/A J-00121587 N/A J-O0121587 N/A J-O0121588 N/A J-O0121589 N/A J-00121587

Reduction

Average Infiuent

978 ng/L

907 ng/I

885 ng/L

1097 ng/L

415 ng/L

ChallengeConcentration

N/A N/A N/A N/A N/A

Reduction

99.5%

99.4%

94.1%

99.5%

AverageProduct

Water

Concentration

5.0ng/L

5.4ng/L

52.3 ng/L

5.0ng/L

2.0ng/L

Application Guidelines/Water Supply Parameters

Service Flow 0.5gpm (21.9Ipm) Water Sup_!y Po_ab!eWater

It is essential that the manufacturer's recommended installation, maintenance and filter replacement requirements be carried out for the product to perform as advertised.

See Installation Manual for Warranty information.

Note: While the testing was performed under standard laboratory corrditions, actual performance may vary.

Replacement Cartridge: MWF. For estimated costs of replacement elements please call 1-800-626-2002 or visit our website at www.geapplianceparts.com.

AWARNING

To reduce the risk associated with ingestion of contaminants:

, Do not use with water that is microbiologicaNy unsafe or of unknown quality

without adequate disinfection before and after the system. Systems certified for cyst reduction may be used on disinfected water that may corrtain filterable

cysts. EPAEstablishment Number 10350-MN-005.

For corrditions of use, health claims certified by the California Department of Public Health, arrd replacements, see performance data sheet. California Department

of Public Health Certification #05-1698. The corrtaminants or other substances removed or reduced by this water filter are not necessarily in all users' water.

Tested and certified by NSF International against NSF/ANSI Stal_dard42 and

Standard 53 in model GEMWF tur the leduction d the claims specified on the

REPLACEMENT

peiturmance data sheet

ELEMENT

Water Pressure i40-120 psi (2.8-8.2 bar) Water Temperature 33°F-lOO°F (0.6°C-38°C)

NOTICE

To reduce the risk associated with property damage due to water leakage: , Read and follow use irrstructions before irrstallation arrd use of this system.

, Installation arrd use MUST comply with all state arrd local plumbing codes. , Do not irrstall if water pressure exceeds 120 psi (8.2 bar). If your water pressure

exceeds 80 psi, you must irrstall a pressure-limiting valve. Corrtact a plumbing professional if you are uncertain how to check your water pressure.

, Do not irrstall where water hammer corrditions may occur. If water hammer

corrditions exist you must irrstall a water hammer arrester. Corrtact a plumbing professional if you are uncertain how to check for this corrdition.

, Do not irrstall on hot water supply lines. The maximum operating water

temperature of this filter system is 100 ° F (38°C).

, Protect filter from freezing. Drain filter when temperatures drop

below 33°F (0.6°C).

, The disposable filter cartridge must be replaced every 6 months at the

rated capacity, or sooner if a noticeable reduction in flow rate occurs.

Notes. GEAppliances.com

Mesures de securite ................. 49-51

Fonctionnement

Clayettes et bacs ............................ 54

ClimateKeepe¢ Mavec

evaporateurs double flux ................... 53

Entretien et nettoyage

du r6frigerateur ......................... 59, 60

Le distributeur d'eau et de gla_ons ..... 57, 58

Le filtre a eau ............................... 53

Les commandes de temperature ........... 52

Les portes du reffig6rateur .................. 55

Lestiroirs et les paniers ..................... 56

Machine a gla¢ons automatique ............ 57

Remplacement des ampoules .............. 61

Instructions d'installation ........ 62-87

Alimentation d'eau .......................... 86

Conduite d'eau .......................... 80, 81

Dimensions des panneaux .............. 68-77

Dimensions et espaces libres ............... 64

Espace pour I'installation .................... 64

Mise a niveau ............................... 82

Panneaux des portes et de la grille ..... 83-85

Pattes anti-basculement .................... 81

Conseils de depannage ............ 89-92

Bruits normaux de fonctionnement ......... 88

Soutien au consommateur Feuillet de donnees relatives a la

performance de la cartouche GWF ......... 94

Garantie pour la clientele au Canada ....... 93

Soutien au consommateur ................. 95

Transcrivez les num#ros de mod#le et de s#rie ici :

# de mod#le # de s#rie

IIsfigurent sur I%tiquettequi se trouve _-_I'interieur du compartiment refrigerateur enhaute _-_droite,

INSTRUCTIONS IMPORTANTES DE SECURITE. LISEZ TOUTES LES INSTRUCTIONS AVANT

D'UTILISER VOTRE REFRIGERATEUR.

Site/nternet d /ectrornenagers GE

Pour de plus arnples in formations sur le fonctionnernent de votre refrig6rateur, consu/tez le site www.electromenagersge.ca ou composez le 800,5C7,3344,

CONSIGNES DE SECURITE POUR LE REFRIGERATEUR

_,Ce symbole represente une alerte de securite. Ce symbole vous avise de dangers possibles pouvant causer la mort, des blessures ou autres. Tousles messages de securite seront precedes du symbole d'alerte de securite ainsi

que des mots <<DANGER >>,<<AVERTISSEMENT >>ou <<MISE EN GARDE >>.Ces messages sont les suivants '

[_ ignale une situation qui presente un danger imminent et qui, si elle n'est pas evitee, entrainera des blessures

[_ ignale une situation qui presertte un danger imminent et qui, si elle n'est pas evitee, peut entrainer des

graves, voire la mort,

blessures graves, voire la mort, Signale une situation qui presente un danger imminent et qui, si elle n'est pas evitee, peut entrafner des

blessures mineures ou graves,

IMPORTANTES CONSIGNES DE SECURITE

Pour reduire le risque d'incendie, d'explosion, de choc electrique ou de blessures Iorsque vous utilisez votre refrigerateur, veuillez suivre ces consignes de securite '

Vous devez bien installer et placer votre refrig6rateur, conformement aux Instructions d'installation avant de I'utiliser,

Remettez toutes les pieces et panneaux en place avant d'utiliser I'appareil,

Neconservezjamais ou n'utilisezjamais d'essence ou d'autres liquides ou gaz inflammables _ proximite de votre reffig6rateur ou de tout autre appareil electrom6nager,

Nousdeconseillonsfortement I'utilisation d'une rallonge h cause des risquespotentiels dans certaines conditions, Cependant, si I'utilisation d'un cordon prolongateur est necessaire,ce demier doit

obligatoirement etre homologue UL(auxUSA)ou CSA(auCanada), h trois brins avec miseh la terre pour appareil electrom6nager et

doit etre equip6 dune fiche etd'une prise femelle avec terre, Les caracteristiques electriquesdu cordon prolongateur doivent etre de 15 amperes (minimum)et de 120volts,

Poureviter les risques d'asphyxie et d'enfermement pour les enfants, %montez les portes du congelateur et du compartiment de rdrigeration avant de le mettre au rebut ou d'interrompre son

utilisation,

Ne permettezjamais aux enfants de grimper, de monter, de se tenir ou de se pendre aux etageres de votre rdrigerateur, IIs

peuvent endommager le rdrigerateur et se blesser serieusement,

Debranchez votre refrigerateur :

• Pour debrancher le rdrigerateur, L'alimentation electrique du refrig6rateur ne peut pas etre coupee par I'intermediaire du panneau de commande,

• Debranchez votre refrig6rateur avant de le nettoyer, Avant de remplacer une ampoule grillee, et de le reparer,

NOTE : Nous vous recommandons fortement de faire accomplir

tout service par un technicien qualifie,

Pour reduire le risque de blessures Iorsque vous utilisez votre refrigerateur,

veuillez suivre ces consignes de securite :

Dans les rdrigerateurs qui ont des machines a glaqons, evitez tout contact avec lesel6ments mobiles du mecanisme d'ejection ou avec I'element chauffant situe a la partie inferieure de la machine a gla_ons, Ne mettezjamais vos doigts ou vos mains sur le mecanisme de fabrication automatique de gla_ons quand le rdrigerateur est branche,

Ne nettoyez pas les clayettes ou les couvercles en verre avec de I'eau tiede quand ceux-ci sont froids, Lesclayettes et couvercles enverre peuvent se casser s'ils sont exposes a des changements soudains de temperature ou sivous lescognez ou lesfaites tomber, Leverre trempe est con_u pour se

;onservez les materiaux et vapeurs inflammables tels que I'essence a I'ecart de votre refrigerateur. Une _xplosion, un incendie voire la mort pourrait en resulter.

Risque d'explosion. 4J

IMPORTANTES CONSIGNES DE SECURITE

briseren petitsmorceauxencasdecasse, Nelaissezjamaisvosdoigtsdansdesendroitsou ilsrisquentd'etrepinces,

L'ecartemententre lesporesetI'armoireestnecessairementpetit,Faites

attentiondefermerlesportesquanddesenfantssetrouventa proximite,

_ Netouchezjamaislessurfacesfroidesdanslecompartimentcongelation

quandvosmainssonthumidesoumouilBes,Votrepeaupeutcollera ces surfacesextr_mementfroides,

_ NerecongelezpaslesalimentssurgeBsquiont compDtementdegeB,

INSTALLATION

INSTRUCTIONS IMPORTANTES DE SECURITE. LISEZ TOUTES LES INSTRUCTIONS AVANT

D'UTILISER VOTRE REFRIGERATEUR.

_I_/_ Risque de basculement

Ce refrigerateur presente une partie superieure Iourde et il doit Ctre manipule avec precaution. Autrement, I'appareil peut basculer et causer des blessures graves ou fatales. Reportez-vous aux

instructions d'installation pour la faqon appropriee de poser la ferrure antibasculement.

BRANCHEMENTS ELECTRIQUES

Risque de choc electrique.

Branchez I'appareil dans une prise triple avec terre.

IN?retirezpaslatrochedeterre.

INutilisez pas d adaptateur.

Ne coupez pas ou n'enievez pas, sous aucun pretexte, la troisieme broche de raise a la terre du cordon d'aiimentation. Pour des raisons de securite, cet appareii doit etre correctement mis a ia terre.

Le non-respect de ces instructions peut entrainer des risques d'incendies, des chocs electriques ou la mort.

Le cordon d'alimentation de cet appareil est equipe d'une

fiche t_trois broches (pour une mise t_ la terre) qui s'adapte t_la prise de courant standard _ 3 broches (pour une mise t_la terre) pour minimiser les risques de chocs electriques par cet appareil,

Faites verifier la prise murale et le circuit electrique par

un electricien qualifie pour s'assurer que le systeme est correctement mis t_ la terre,

Dans le cas d'une prise biphasee, I'installateur a la responsabilite et I'obligation de la remplacer par une prise triphasee correctement mise t_la terre, N'utilisez pas

d'adaptateur,

Le refrigerateur doit toujours 6tre branche t_ sa propre prise electrique d'une tension nominale correspondant _

celle indiquee sur sa plaque signaletique,

Une alimentation electrique t_ 115 volts CA, 60 Hz, avec

un fusible de 15 ou 20 amperes et une mise t_la terre est necessaire, Ceci permet d'obtenir un meilleur rendement et

evite de surcharger les circuits electriques du domicile qui risque d'occasionner un incendie en surchauffant,

Ne debranchezjamais le refrigerateur en tirant sur le cordon d'alimentation, Prenez toujours fermement la fiche en main et tirez pour la sortir de la prise,

Reparez ou remplacez immediatement tout cordon electrique use ou endommage, N'utilisez pas un cordon fissure ou presentant des dommages dus aux frottements

soit sur sa Iongueur ou aux extremites,

Lorsque vous eloignez votre refrigerateur du mur, faites attention _ ne pas le faire rouler sur le cordon

d'alimentation afin de ne pas I'endommager,

N'UTILISEZPASDEFICHED'ADAPTATION OU DERALLONGEELECTRIQUE

(Fiches d'adaptation non permises au Canada)

N'utilisezjamais de fiche d'adaptation pour brancher votre refrigerateur _ une prise murale du type standard _ 2 alveoles, N'utilisezjamais de rallonge electrique pour cet appareil electromenager,

electromenagersge.ca

MISE AU REBUT APPROPRIEE DE VOTRE ANCIEN REFRIGERATEUR

Un enfant risque de suffoquer ou d'y etre emprisonne.

Demontez les portes du compartiment de refrigeration et du compartiment de congelation du refrigerateur, avant mettre celui-ci au rebut. Le non-respect de cette recommandation peut entrainer I'enfermement d'un enfant qui peut entrainer la mort ou des lesions cerebrales.

IMPORTANT:

LISEZETSUIVEZSOIGNEUSEMENTCESMESURESDESECURITE.

CONSERVEZCESINSTRUCTIONS

Les enfants pris au piege ou morts d'asphyxie sont toujours d'actualite, Les refrigerateurs jetes ou abandonnes restent dangereux meme si vous ne

les laissez au rebut que pour <<quelquesjours >>,Si vous voulezjeter votre ancien refrigerateur, suivez les

instructions suivantes pour empecher les accidents, Avant dejeter votre ancien refrigerateur ou

congelateur:

Demontez les portes du compartiment de

refrig6ration et du compartiment de congelation,

Laissez les clayettes en place, pour eviter que des enfants puissent facilement grimper dans votre refrig6rateur,

Fluides frigorigenes

Les appareils refrigerants contiennent des fluides frigorigenes qui conformement a la legislation federale doivent etre retires avant la raise au rebut de I'appareil, Si vous mettez au rebut un ancien refrig6rateur contenant des fluides frigorigenes, verifiez la procedure

suivre aupres de la compagnie responsable de

I'elimination,

Les commandes de tern erature.

La temperature est pre-re.glce a I'usine au numero 37 ° F pour le compartiment refrigerateur et 0 ° F pour le compartiment congdateur.

Attendez 24 heures que la temperature se stabilise

aux temperatures recommandees pre-reglees. Le rcglage de tempe.rature peut indiquer la temperature SET (rcglce)

ainsi que la temperature rcelle clans k compartiment refrigeration et darts le compartiment congdation. La temp#rature SET (reglee) peut varier legerement de la temperature reelle, selon I'utilisation et les

conditions de fonctionnement. NO TE : Le rCfrigerateur est expcdi¢ a vec une pe//icu/e de protection

couvrant les commandes de temperature. Si cette pellicule n _ pas ere

retiree au cours de/'installation faites-le maintenant.

Pour changer la temp#rature, a ppuyez et rehchez

le bouton WARMERou COLDER(Plus chaud ou Plus froid), SET(regl6e) s'allumera sur le cadran d'affichage, ainsi que la temperature choisie, Pour changer la temperature, appuyez brievement sur le bouton

WARMER ou COLDER(pendant que SETest allume)

jusqu'_-_ce que la temperature desiree apparaisse,

La temperature du refrigerateur peut 6tre ajustee entre 34 et 47 ° F celle du congelateur entre -6

et+8 ° F,

Quand vous aurez regle la temperature choisie, I'affichage de temperature disparaftra apres

10 secondes, Pour afficher la temperature, vous devez taper

sur le bouton D/SPLA F TEMP(affichage de la temperature),

Plusieurs ajustements peuvent 6tre necessalres, Chaque fois que vous _ustez les commandes, laissez passer 24

heures pour que le refrigerateur atteigne la temperature que vous avez selectionnee,

Systeme de circulation d'air

Ce systeme est conc u pour maximiser le rendement dans les compartiments du refrigerateur et du congelateur, Ce

concept unique consiste en une canalisation d'air fixee au long des parois arrieres

du refrigerateur et du congelateur, Le rangement d'aliments en avant des persiennes de ces

compartiments n'affecte pas le rendement de I'appareil,

Au sujet de CiimateKeeper

avec evaporateurs double flux.

Comment # fonctionne

Le syste me ClimateKeeper a vec #vaporateurs double fluxa deux evaporateurs, le premier pour

le compartiment refrigeration et le second pourle compartiment congelation,

Cela fournit deux systemes de refroidissement distincts, et separe la circulation d'air entre les compartiments d'aliments frais et de congelateur pendant les operations normales de refroidissement,

Le filtre a eau.

Cartouche du filtre a eau La cartouche du filtre a eau se trouve dans le coin droit

arriere superieur du compartiment refrigerateur.

A quel moment remplacer le filtre des modeles avec

temoin de remplacement

Ce temoin indique la necessite de remplacer la cartouche du filtre

eau du distributeur. Ce temoin devient orange pour vous avertir

de remplacer bientOt le filtre. Vous devez remplacer la cartouche de filtre Iorsque le temoin

devient rouge ou quand le debit de I'eau du distributeur d'eau ou de glace diminue.

A quel moment remplacer le filtre des modeles sans

temoin de rempJacement

Lacartouche du filtre doit etre remplacee tousles six rnois

ou moins si le debit d'eau du distributeur d'eau ou de glace diminue.

electromenagersge.ca

Le systeme separe d'aeration reduit le melange d'air entre les deux compartiments, ce qui reduit les transferts d'odeurs d'aliments frais, et ameliore legoOt de la glace,

Le systeme C/imateKeeper reduit egalement le nombre de cycles de degivrage dans I'evaporateur du compartiment congelation, ce qui permet de reduire les brOlures de congelateur,

Installation de la cartouche du filtre a eau [] Remplissez la cartouche de rechange avec de I'eau du robinet

immediatement apres I'installation afin de permettre un meilleur

debit du distributeur.

[] Alignez la fleche de la cartouche avec celle de porte-cartouche.

Placez le dessus de la nouvelle cartouche vers le haut a I'interieur

du porte-cartouche./Ve I'enfoncezpasdans le porte-cartouche.

[] Tournez lentement la cartouche vers la droite

jusqu'a ce que la cartouche s'immobilise. NE SERREZ #,_

PASTROP FORT.Lorsque vous la tournez, elle / t [

se relevera automatiquement en place. • */ .... I

La cartouche fera approximativement un demi-tour. K_,_J

[] Faites couler six litres d'eau du distributeur (erlvirorl

trois minutes) pour rincer le systeme et eviter les egouttements. '

[] Appuyez et maintenez la touche RESETWATER FILTER (Reinitialiser

le filtre a eau) du distributeur enfoncee pendant trois secondes.

REMARQUE :II est possible que de I'eaujaillisse du distributeur apres I'installation d'une cartouche neuve.

Porte cartouche

Retrait de la cartouche du filtre Lorsque vous devez remplacer la cartouche, enlevez d'abord

la cartouche usagee en la tournant lentement vers la gauche. IVe tirezpassur la cartouche. Un peu d'eau peut s'ecouler.

MISE EN GARDE : Pour reduire le risque associe aux dommages materiels causes par des fuites d'eau, lisez et suivez les instructions

avant de proceder a I'installation et d'utiliser votre systeme. L'installation et I'utilisation DOIVENT etre conformes a tous

les codes Iocaux et nationaux de plomberie.

Pour obtenir des resultats optimums de votre systeme de filtration, GE vous recommande d'utiliser uniquement des filtres GE SmartWater. L'utilisation de filtres GE (Jarls les refrigerateurs GE et Hotpoint vous garantit une performance optimale et une bonne fiabilite. Les filtres GE SmartWater repondent aux normes rigoureuses de securite et de qualite NSF primordiales pour les produits de filtration

d'eau. GE n'a pas agree des filtres de marques differentes pour une utilisation dans les refrigerateurs GE et Hotpoint. Aucune assurance n'est donnee que les filtres d'autres marques puissent respecter la qualite, performance et fiabilite exigees par GE.

Si vous avez des questions ou pour commander des cartouches de rechange supplementaires, visitez notre site internet a I'adresse www.gewaterfilters.com ou appelez le Service des pieces et accessoires GE au 1-800-626-2002.

Les clients canadiens peuvent consulter les pagesjaunes pour connaitre le Centre de service Camcole plus pres.

Bouchon de derivation du filtre YVous devez utiliser le bouchon de derivation du filtre si vous n'avez pas

de cartouche de rechange. Les distributeurs d'eau et de glace ne fonctionneront pas si le filtre ou le bouchon de derivation n'est pas installe.

Bouchon de /_

Bouchon de //I_" II

derivationdufiltre _

SmartWater

Pour utiliser le bouchon de derivation du filtre sur les modeles Water by Culligan 7M,vous devez d'abord retirer I'adaptateur du

filtre du porte-cartouche en le faisant pivoter vers la gauche.

derivationdufiltre

woto c.,,,0ooII I

.........._S_

Clayettes et bacs.

Toutes /es caracteristiques ne sont pas disponib/es sur tous/es mode/es.

Bacs de porte de r#frig#rateur et bacs de porte de congelateur

Lergor

Bacs de oorTe de refrigerareur

Vous pouvez ajuster tousles bacs de porte, sauf le bac de porte profond d'un gallon et les bacs du compartiment congelation,

et vous pouvez les bouger vers le haut et vers le bas, pour remplir vos besoins de rangement,

Vous pouvez enlever, pour les nettoyer, le bac de porte profond

d'un gallon et le bac du compartiment congelation,

Pour enlever un bac : Soulevez le bac vers le haut et tirez-le vers vous,

Remise en place ou relocafisation : Engagez I'arriere du bac dans les soutiens moules sur la

porte, Puis poussez vers le bas I'avant du bac,

Le bac se fixe en place,

L'ergot aide _ emp6cher que de petits articles places sur la clayette de la porte

se renversent, coulent ou glissent, Mettez un doigt de chaque cote de I'ergot pres

de I'arriere et faites bouger la clayette vers I'avant ou vers I'arriere selon vos besoins,

Ne pas obstruer

t NOTE: Assurez-vous

_. ne bloque ou tombe

___.ii qu'aucun objet

........... dans

/, ] ! chute

Bac superieur de porte de congelateur

Clayettes anti-d#versements et clayettes de cong#lateur

[

glacpns,

Ses bords speciaux sont conqus pour emp6cher

tout deversement aux clayettes inferieures,

Enl#vement des clayettes :

Fakes basculer la clayette vers le haut _ I'avant, puis soulevez-la et faites-la sortir

des rails situes sur la paroi arriere du refrigerateur,

Remise en place des clayettes :

Choisissez la hauteur de clayette d6siree, Avec I'avant de la clayette souleve 16gerement,

engagez les ergots du haut dans les rails _ I'arriere de I'armoire, Ensuite,

abaissez I'avant de la clayettejusqu% ce qu'elle se fixe en place,

Prenez soin de pousser I_ c£_yettejusqu _su fond pour refermer I_ porte,

Lesportes du refrigerateur, electromenagersge.ca

Portes du r#frig#rateur

Les portes de votre refrigerateur ne sont pas tout _ fait comme celles dont vous

avez I'habitude. Un systeme sot d'ouverture/ fermeture assure que les portes ferment

completement et hermetiquement. Lorsque vous ouvrez et fermez les portes, vous

remarquerez qu'elles sont munies d'une position d'arr#t. Lorsque la porte

est en position d'ar@t de 90°, elle se ferme automatiquement.

Lorsque la porte est ouverte de 90 °, elle se ferme automatiquement.

Au dela de cette position d'arret la porte restera ouverte.

Alignement des portes

Si les portes ne soient pas alignees, reglez la porte du compartiment refrigerateur.

O A I'aide d'une cle _ douille de 7/32 po,

tournez la vis de reglage de la porte dans

le sens des aiguilles d'une montre pour relever la porte, dans le sens oppose _

celui des aiguilles d'une montre pour

I'abaisser. (Une douille de nylon, encastree

dans les filets de I'axe, emp6chera celui-ci de tourner si I'on

ne se sert pas d'une cle.)

L'impression de resistance que vous ressentez _ la position d'arr#t diminue Iorsque des

aliments sont ranges dans la porte.

Ap@s avoir tourne la cle une ou deux lois,

ouvrez et fermez la porte du compartiment refrigerateur et verifiez

I'alignement des portes _ la partie superieure.

desaiguilles d'unem0ntre

pours0@ever

Les tiroirs et les paniers.

Toutes /es caracteristiques ne sont pas disponib/es sur tous /es mode/es.

Tiroirs a fruits et I#gumes

il _ ii

Si une quantite d'eau excessive s'accumule

iii/i _i

dans le fond des tiroirs, essuyez-les.

HUmiDiTY CONTROL

HI _0

_'J, )

.... x_

................; i:iii

il i

Tiroirs avec humidite variable

Reglez la commande f-_H/pour que le tiroir conserve un degre d'humidite eleve pour

la conservation des legumes.

Reglez la commande _-_LO pour abaisser le degre d'humidite dans letiroir pour

la conservation des fruits.

Comment enlever et remettre en place les tiroirs et les paniers

du compartiment congelation

Pour enlever les tiroirs a aliments frais :

0 Faites sortir le tiroir desire en le tirant

en dehors de sa position d'ar@t

O Soulevez legerement I'avant du tiroir.

Tirez le tiroir legerement vers I'avant et faites-le sortir du refrigerateur.

Pour enlever les paniers du compartiment cong#lation :

Faites sortir le panier desire en le tirant en

dehors de sa position d'ar@t.

ill

Soulevez legerement I'avant du panier. Tirez le panier legerement vers I'avant

et faites-le sortir du compartiment congelation.

Pour remettre en place les tirolrs

aliments frais :

Faites basculer les rouleaux arrieres du tiroir f-_I'arriere des rouleaux dans le rail.

Abaissez I'avant du tiroirjusqu?-_ sa position normale.

Faites glisser letiroirjusqu?-_ I'arriere du refrigerateur.

Pour remettre en place les paniers du compartiment cong#lation :

Placez les coins arriere dans le rail avec le panier bascule vers le haut.

Abaissez le panier vers le basjusqu?-_ sa position normale.

Faites glisser le panierjusqu?-_ I'arriere du compartiment congelation.

x _

i_I

Le distributeur d'eau et de glagons

iagons automatique.

electromenagersge.ca

/I faut prevo/r entre 72 et 24 heures avant qu'un refr/g4rateur nouvellement /nstalle commence 8 produ/re des gMgons.

, Evitez de trop remplir les verres de glaqons et

d'utiliser des verres etroits ou tres hauts, Le conduit peut se bloquer et le volet peut geler

et coincer, S'il y a des glaqons qui bloquent le conduit, faites-les passer

au moyen d'une cuillere en bois,

, Ne placez pas de boissons ou d'aliments dans

le bac _-_glaqons pour les rafrafchir, Les boites, bouteilles et paquets alimentaires peuvent

coincer la machine _-_glaqons ou la vis sans fin,

, Afin que la @ace distribuee ne puisse

manquer le verre, placer le verre _-_proximite mais sans toucher I'ouverture

du distributeur,

, M6me si vous avez selectionne CUBED

(glaqons), ilest possible que de la glace concassee tombe dans votre verre, Cela

se produit de temps _-_autre Iorsque plusieurs glaqons sont achemines vers

le broyeur,

, Apres distribution de la glace concassee, de

I'eau peut s%couler du conduit,

, Le premier verre d'eau distribue peut 6tre plus

chaud que les verres suivants, C'est normal,

Bac a (

Porte d acc_

tourner

mecanis de raise en elace

Bac a glagons

Pour en/ever :

Soulevez la porte d'acces pour atteindre la machine _-_glaqons, Mettez I'interrupteur

d'alimentation electrique de la machine _-_glaqons en position O (art#t), Avec

la porte d'acces fermee, soutenez le bac d'entreposage en bas tout en soulevant

16gerement, Tirez le bac droit pour le faire sortir,

Pour remettre en place :

Fakes glisser le bac vers I'arrierejusqu%_ ce que I'ergot du bac se fixe dans la fente

de la clayette, Si le bac ne va pasjusqu%_ I'arriere, enlevez-le et fakes tourner

le mecanisme de raise en place d'un quart de tour, Poussez alors

le bac vers I'arriere _-_nouveau,

Renseignments importants concemant votre distributeur

d'eau et de glagons

N'ajoutez pas dans le bac _ glacpns des glacpns non fabriques par votre machine

9_glaqons, IIs risquent d%tre difficiles _-_concasser ou _-_distribuer,

d'a!imentation Machine _ 9!agonS

Voyant t@rnoin in vert d'alimentation Bras regulateur

Machine a glagons automatique

Evitez tout contact avec les

pieces mobiles du mecanisme d%jection ou I%lement chauffant (situe dans le bas de la

machine _ glaqons) qui libere les cubes, Ne placez pas les doigts ou les mains sur le

mecanisme de production de glace automatique Iorsque le refrig6rateur est

branche dans la prise electrique,

II faut pr#voir entre 12 et 24 heures avant qu'un r#frig#rateur nouvellement install#

commence a produire des glagons,

La machine _-_glaqons produira environ 7 glaqons par cycle--soit environ 15 cycles toutes

les 24 heures-selon la temp6rature du congelateur, la temperature ambiante,

la frequence d'ouverture des portes et d'autres conditions d'utilisation,

Sivous mettez votre refrigerateur en marche avant que la machine _ glacpns ne soit

alimentee en eau, mettez I'interrupteur d'alimentation _-_la position O(arr#t_

Lorsque la conduite d'eau est raccordee au refrigerateur, mettez I'interrupteur

d'alimentation _-_la position I(marche)

La lumiere verte s'allume, Jetez le premier bac de glaqons, Assurez-vous que rien ne g6ne

le mouvement du bras regulateur, Si le bac _-_glaqons est pleinjusqu'au niveau du

bras regulateur, la machine _-_glaqons s'arr6t de produire des glaqons,

IIest normal que plusieurs glaqons soient colles entre eux,

Lorsque vous n'utilisez pas souvent de glaqons, les vieux glaqons perdent bur transparence,

prennent un goOt desagreable, et diminuent de taille,

Apres avoir remis en marche la machine _-_glaqons, ily a un delai d'environ 45 minutes

avant que la machine _-_glaqons se remette en marche,

NOTE: Dans les maisons ou la pression de I'eau est plus faible que la normale, vous

entendrez la machine _-_glaqon se remettre en marche _ plusieurs reprises pour fabriquer un

lot de glaqons, Nous recommandons

une pression d'eau de 60 ps_

Le distributeur d'eau et de gla¢ons.

Pour utiliser le distributeur

Clayette de trop-plein

%lectionnez CUBED _ (glacons), CRUSHED

/_J (glace concassee) ou WA TERI:_.l (eau),

Appuyez doucement le verre contre

le milieu de la touche de distribution, La clayette de trop-plein n'est pas munie

d'un systeme d%coulement, Pour reduire les taches d'eau, vous devez nettoyer

regulierement la clayette et sa grille, S'il n'y a pas d'eau distribu#e Iorsque

le r#frig#rateur est initialement install#, fly a peut-#tre de fair dans la conduite

d'eau. Appuyez sur la commande de distribution pendant deux minutes

au minimum pour expulser fair de la conduite d'eau et remplir

le syst#me d'eau. Afin d_liminer les #ventuelles impuret#s provenant

de la conduite d'eau, jetez les six premiers

verres d'eau.

Ne mettezjamais les doigts ou d'autres objets dans I'ouverture du distributeur,

Verrouillage du distributeur

Appuyez sur le bouton

...... [] LOOK/LIGHTpendant

3secondespourverroui,,erle distributeur et le

'" panneau de reglage, Pour

Hold 3 sec to deverrouiller, appuyez sur

Lock Control

Lumi#re du distributeur

Hold 3 sec to

Lock Control

le bouton et tenez-la enfoncee

pendant encore 3 secondes,

Ce bouton allume et eteint la lumi#re, Vous

allumez egalement

la lumiere en appuyant sur la touche de distribution, Si

cette ampoule brOle, vous devez la remplacer par une ampoule d'au maximum 6

watts, 12V,

Glace rapide

Alarme de porte

[]

L Alarm

Sivous avez besoin de glace rapidement,

appuyez sur ce bouton pour acceBrer la production de glace, Cela augmente la production de glace pendant les 48 heures suivantes ou jusqu?-)

ce que vous appuyez _-)nouveau sur ce bouton,

Pour brancher I'alarme de porte, appuyez une

fois sur le bouton DOOR ALARM(alarme de porte),

Le signal lumineux ACtiVE (activee) s'allume, Pour la debrancher, appuyez

encore une lois sur le bouton, Quand I'alarme de

porte est activee, le signal lumineux ACT/VE clignot e quand vous ouvrez la porte et fair un signal sonore sivous laissez la porte ouverte pendant plus

de 2 minutes, La lumiere s%teint et le signal sonore

s'ar@te quand vous fermez la porte,

Entretien et nettoyage du refri rateur, electromenagersge.ca

Nettoyage de I'ext#rieur

Zone de ramasse-gouttes du cJistfibuteuM

Vous devez nettoyer p#riodiquement

la clayette de trop-plein et les surfaces situees autourd'elle_ I'aide d'un detergent liquide

doux _-_vaisselle, La touche de distribution, Avant de nettoyer,

verrouillez le distributeur en appuyant pendant

3 secondes sur le bouton LOCK/LIGHT (verrouillage/lumiere), afin d%viter de mettre

en marche le distributeur, Nettoyez _-_I'aide d'un detergent liquide doux _-_vaisselle et d'eau

chaude, Rincez soigneusement et sechez bien, Deverrouillez le distributeur en appuyant sur le

bouton LOCK/L/GHTpendant 3 secondes, Les poignees de porte. Nettoyez-les au moyen

d'un linge humecte d'eau savonneuse, Sechez avec un linge doux,

N'essuyez pas le r#frig#rateur avec un linge _-_vaisselle sale ou une serviette humide :

ilspourraient laisser un residu qui pourra endommager le fini de surface, N'utilisez pas

de tampons _-_recurer, de produits nettoyants en poudre, dejavellisants ou de produits

nettoyants contenant unjavellisant, car ces produits peuvent egratigner et endommager le

fini de surface,

Vous pouvez nettoyer les portes et les

poign#es de porte en acier inoxydable (sur

certains modeles) avec un nettoyant d'acier inoxydable vendu sur le marche. Les nettoyants qui contiennent de I'acide oxalique, tels que Bar Keepers Friend Soft Cleanser TM, eliminent la rouille, le ternissement et les petites taches, Utilisez uniquement un nettoyant liquide exempt d'abrasif et frottez dans la direction des lignes de brossage _-_I'aide d'une eponge souple imbibee, N'utilisez pas de cite pour

appareils menagers sur I'acier inoxydable,

Nettoyage de I'int#rieur

D#branchez le courant au niveau de la bofte

fusible ou du disjoncteur avant de nettoyer

votre r#frig#rateur, S'ilest trop difficile de le

faire, essorez bien votre linge ou votre eponge

pour enlever I'exces d'eau Iorsque vous nettoyez autour des interrupteurs, des lampes ou des

commandes, Utilisez une solution d'eau tiede et de

bicarbonate de soude-environ 15 ml (une cuillere _-_soupe) de bicarbonate

de soude par litre (une pinte) d'eau-afin de nettoyer tout en neutralisant les odeurs,

Rincez et essuyez bien,

Vous pouvez nettoyer de la re#me mani#re les

autres parties du r#frig#rateur, y compris les

joints de porte, la clayette _ amuse-gueules et

les tiroirs _ legumes, le bac _ glacpns et toutes les pieces en matiere plastique,

Ne lavezjamais au lave-vaisselle la clayette ou une piece en matiere plastique de votre

_Ne nettoyez pas les clayettes ou

les couvercles en verre avec de I'eau tiede quand ceux-ci sont ffoids, Les clayettes et couverdes en verre peuvent se casser s'ils sont exposes a des changements soudains de temperature ou si vous les cognez ou les fakes tomber, Le verre trempe est conc_u pour se briser en petRs morceaux en cas de

casse,

Entretien et nettoyage du refrigerateur.

D#part en vacances

Lorsque vous vous absentez pendant une periode prolongee, videz et debranchez le

refrigerateur, Nettoyez I'interieur avec une solution d'eau et de bicarbonate de soude,

_ raison 15 ml (d'une cuillere _ soupe) de bicarbonate par litre (1 pinte) d'eau, Laissez les portes ouvertes,

Mettez I'interrepteur d'alimentation de la machine _ glacons _ la position O(arr#t)

et fermez I'alimentation d'eau au refrigerateur,

D#m#nagement

Immobilisez tousles elements amovibles,

tels que les clayettes et les bacs, _ I'aide

de ruban gomme pour eviter de les endommager,

Cer#frig#rateur est Iourd et de grande taille.

Aussi,pour r#duire le risque de blessure

corporelle ou de dommage a ceproduit, IL FAUTAU MOllY&4PER$OIWVE$POUR

D£M£&_GERLER£FRIG£RATEUR,4VOTRE MAISOIVETIL FAUT2 PER$O&WESPOURB/ElY

L'INSTALLER.

Si la temperature risque de descendre sous le point de congelation, demandez

_ un reparateur de vidanger la conduite d'eau afin d%viter les d6g_ts serieux causes par les

inondations,

Assurez-vous que ler#.frigerateur demeure

debout pendant son dernenagement,

Remplacement des ampoule&

Lorsque vous reg/ez les commandes sur OFF (Arr_t), I'alimentation electrique de I'ampou/e n'est pas coupee.

Compartiment r_frig_rateur--lampe sup_rieure

d'appareil electromenager de m6me

puissance ou de puissance inferieure.

Remettez en place le pare-lumiere en faisant entrer lestaquets de derriere dans

les fentes de derriere. Tout en tenant en

place I'arriere du pare-lumiere, faites entrer

les taquets de devant dans la fente de devant.

Mettez I'interrupteur general d'alimentation

en position / (marche) et fermez le pa nnea u de la grille.

lumiere avec le pouce, tout en faisant tourner le couvercle vers le haut pour le

faire sortir.

Remplacez I'ampoule par une ampoule d'appareil electromenager de m6me

puissance ou de puissance inferieure.

Remettez en place le pare-lumiere en faisant entrer le taquet du has dans

la fente et en mettant un peu de pression en avant pour fixer le pare-lumiere en place.

Mettez I'interrupteur general d'alimentation en position/(marche) et fermez le panneau

de la grille.

(l'apparence peuvent varier)

_Les ampoules peuvent 6tre tres

chaudes. Une ampoule grilBe peut se casser durant son remplacement.

0 Soulevez le panneau de la grille, mettez

I'interrupteur general d'alimentation en position 0 (arr#t)et laissez I'ampoule refroidir.

0 Pour enlever le pare-lumiere, appuyez sur

les cotes du pare-lumiere et abaissez.

Remplacez I'ampoule par une ampoule

Compartiment r#frig#rateur--lampe inf#rieure

Cette lurni_.re se trouve au dessus du tiroir d'en haut.

Soulevez le panneau de la grille, mettez I'interrupteur general d'alimentation

en position 0 {arr#t)et laissez I'ampoule refroidir.

Enlevez tous les articles qui

se trouvent sur la clayette situee au-dessus du pare-lumiere. Enlevez la clayette.

Saisissez _ deux mains les deux extremites du pare-lumiere. Pressez le bas du pare-

Compartiment congela teur

Soulevez le panneau de la grille, mettez

I'interrupteur general d'alimentation en position 0 (arr_t) et laissez I'ampoule

refroidir.

Enlevez tousles articles qui se trouvent sur la clayette situee au-dessous du pare- lumiere. Enlevez la clayette.

Pour enlever le pare-lumiere, appuyez en haut du pare-lumiere et faites sortir les taquets des fentes. Fakes basculer le pare-lumiere pour le faire sortir.

Remplacez I'ampoule par

une ampoule d'appareil electromenager

de m6me puissance ou de puissance

inferieure et remettez en place le pare- lumiere. Remettez en place le pare-lumiere

en faisant entrer

le taquet du has dans la fente et en mettant un peu de pression en avant pour fixer le pare-lumiere en place.

Mettez I'interrupteur general d'alimentation en position I(rnarche) et fermez le panneau de la grille.

Distributeur

Soulevez le panneau de la grille, mettez

I'interrupteur general d'alimentation en position 0 (arr_t) et laissez I'ampoule

refroidir.

L'ampoule est dans ledistributeur situe en dessous du panneau de contrOle. Enlevez les deux vis du pare-lumiere. Faites glisser le pare-lumiere vers le distributeur pour faire sortir les taquets, puis enlevez le pare-lumiere.

EnlevezI'ampoule en la faisant tourner dans le sens oppose _ celui des aiguilles d'une montre.

Remplacez I'ampoule par une ampoule

d'appareil electromenager de m_me

puissance ou de puissance inferieure. Remettez en place le pare-lumiere en

faisant entrer lestaquets dans les fentes _

I'avant du distributeur. Remettez en place les deux vis.

Mettez I'interrupteur general d'alimentation en position I(rnarche) et fermez le panneau de la grille.

Instructions

Refrigerateurs encastres

compartimentsjuxtaposes

d'installation

Si vous avez des questions, appelez le 1.800.561.3344 ou visitez notre site Web a I'adresse :www. electromenagersge.ca

PSB42YS,PSB42YG,PSB48YS,PSB48YG

AVANT DE COMMENCER

Lire ces instructions cornpleternent

et soigneusernent.

IMPORTANT -, fautrespectertous

les codes en vigueur. Note pour i'instaiiateur - II faut prendre soin

de laisser ces instructions pour utilisation par le client et I'inspecteur local,

Note pour le consommateur - IIfaut conserver ces instructions avec le manuel d'utilisation pour

consultation ulterieure. Niveau de competence - L'installation de

ce refrig6rateur necessite des aptitudes de base en mecanique, charpenterie et plomberie.

L'installateur est responsable de la qualite de I'installation. Une defaillance du produit a cause d'une mauvaise installation n'est pas couverte par la garantie des appareils electrom6nagers de GE. Consulter les renseignements dans la garantie.

Duree de I'installation - 90 minutes (une nouvelle installation prend plus de temps

qu'une installation de remplacement).

A cause du poids et de la taille de ce refrigerateur,

et pour reduire les risques de blessures et eviter d'endommager le produit, IL FAUT AU MOINS

4 PERSONNES POUR AMENER L'APPAREIL DANS LA MAISON ET 2 PERSONNES POUR FAIRE L'INSTALLATION.

• Ces refrigGrateurs sont plus Iourds en haut qu'en has et il faut les maintenir en place pour eviter la possibilite de basculement. Un dispositif

anti-basculement est necessaire. Consultez les details, page 83, etape 4.

• IIne faut utiliser cet appareil que pour I'usage pour lequel il a et6 construit.

• IIfaut reparer ou remplacer immediatement

tout cordon d'alimentation qui est effiloche

ou endommage.

• Mettez I'interrupteur principal sur O (l'arret) avant de faire un nettoyage ou une reparation.

• Les reparations doivent 6tre faites par un technicien qualifie.

Pour une intervention GE Profile '_au Canada, appelez 1.800.561.3344.

Pour obtenir des pieces de rechange et des accessoires GE Profile, appelez 1.800.626.2002.

www.electromenagersge.ca

A LIRE ATTENTIVEMENT. CONSERVEZCESINSTRUCTIONS.

Interdissez tout acces aux petites pieces a tout

enfant de rnoins de trois (3) ans pendant

I'installation pour _viter les risques d'_touffement

associes aces pieces.

Instructions d'installation

QUINCAILLERIE FOURNIE

• Bouchon de derivation du filtre a eau

• Pattes anti-basculernent

MATERIEL NECESSAIRE

• Bloc de bois de 2 pox 4 po, de 90 cm (36 po) de long, pour I'installation des pattes anti-basculernent

• Vis a bois n° 12 ou n° 14 pour les pattes anti-basculernent

Vis pour fixer le refrigGrateur sur les arrnoires

Tube de cuivre de 1/4 po de diarnetre externe pour

la conduite d'eau, ou kit de tube pour refrig6rateur GE SrnartConnect T°

Robinet d'ar@t d'eau

Panneaux personnalises pour les portes et grille (en cas d'installation de panneaux personnalises)

Bande adhesive speciale 3M Dual Lock pour les panneaux lateraux de 6 mm (1/4 po) (en cas d'installation de panneaux lateraux)

Pattes anti-basculement Bouchon de derivation du filtre a eau

Bloc de bois de 90 cm (36 po) de long

Robinet d'arret d'eau Vis a bois n° 12 Vis

Bande adhesive

speciale 3M Dual Lock

Tube de cuivre de 1/4 po de

diametre externe pour la conduite

d'eau, ou kit de tube pour

refrig6rateur GE SmartConnect''

oun°14

Panneaux personnalises

OUTILS NECESSAIRES

• Cisailles a role pour couper les bandes

• Escabeau

" Seau

• Niveau

• DiaNe

• Coupe-tube

• Tournevisa lame @6 platede I/2 po

• Tourneviscruciforrnen° 2 Perceuseetforetsappropdes

Douillesde 7/32 poet I/2 po Lunettesde secudt6

@6 platede 7/16 po

• Pinces

DiaNe

Escabeau

Perceuse et forets

Lunettes de s6curite

Tournevis a lame

Tournevis

cruciforme

Douille

Cle

Coupe-tube

Niveau

Seau

Pinces

Cisailles a tOle

Instructions d'installation

ESPACEPOUR L'INSTALLATION

76mm(3po)

I_ *Largeurfinie

178mm(7po)

ilii 127mm

89mm(3-1/2po)

*L'ouverture dolt avoir une largeur finie

de 1054 mm (41-1/2 po) pour les modeles de 1067 mm (42 po)et 1206£ mm (47-1/2 po) pour les modeles de 1219 mm (48 po)

Emplacements de I'arrivee d'eau et d%lectricite L'ouverture dolt 6tre prepar6e avec les

alimentations d%lectricite et d'eau aux endroits indiques.

L'espace doit avoir une profondeur de 610 mm (24 po)

Le refrig6rateur dolt depasser legerement devant les armoires adjacentes, en fonction

de I'installation.

1880mm(74po)

dusolaubas

de laprise decourant

89 mm(3-1/2po)

DIMENSIONS ET ESPACES LIBRES

Profondeurde la cuve, 645 mm (25-3/8 po)

**Largeurde

*2076 mm 1

(81-3/4 po) I

I'arri_re I

Prof0ndeur,y compris

les poign@s,

683mm(26-7/8 po)

1067 turn(42po) de bSti ) b_ti pour les modules de 1067 mm (42 p0)

1219 mm (48po) de b_ti _ b_ti pour les m0d_les de 1219 mm (48 po)

"2134 mm t_ niveau avant et arrbre.

(84 po) du sol au bSti sup@ieur **1argeur de la cuve est 1O41

Espace pour le refrigerateur Ces reffig6rateurs sont equip6s d'une butee de porte _s

deux positions. Le reglage d'usine _a130° pent Otre@gle _a90°si I'espace entre le @frigerateur et les armoires ou les tours adjacents est restreint.

Ouverturede portede 1300 Ouverturedeportede900

130° Door Swin

*Hauteur d'expedition

II est possible de regler la hauteur avant de 2121

2146 mm (83-1/2 a 84-1/2 po), en reglant d'ul maximum de 25 mm (1 po) les pieds de mise

mm (41 po) pour les modeles de 1067 mm (4 po) et 1194 mm (47 po) pou

les modeles de 1219 mm (48po)

i ....

60%mm

(23-7/8pc derriere

I1%bati

'!'l

Specifications suppiementaires

• IIdolt y avoir une alimentation en 120 V, 60 Hz, 15 ou 20 A. II est recommande d'avoir un circuit

individuel correctement mis _ala terre ou un disjoncteur separ6. Installez une prise de

courant encastree, correctement raise a la terre, ou un coupe-circuit La prise de courant dolt

6tre sur le tour arriere, comme montre. Note : Un disjoncteur differentiel (GFI) n'est pas

recommande.

• La conduite d'eau peut entrer dans I'ouverture

travers le sol ou le tour arriere. La conduite

d'eau doit 6tre en tube de cuivre de 1/4 po de diametre externe ou en tube GE SmartConnect T_'

entre la conduite d'eau froide et I'emplacement du branchement d'eau. La conduite dolt Otre

suffisamment Iongue pour s%tendrejusqu% I'avant du refrig6rateur. II est recommande d'installer un robinet de coupure sur la conduite

d'eau dans un endroit d'acces facile.

I_D-I

Modeles A B C D

T0-6/mm 31-0mm 40-6mm 61_2/turn

(42po) (12-3/16po) (16po) (24po) (5po) 1219mm 342mm 472mm 713mm 127mm

(48po) (13-7/16po) (18-9/16po) (28po) (5po)

IIfaut prevoir I'espace minimal pour la porte de congelateur (dimension A) et la porte du

compartiment pour aliments ffais (dimension B) pour une ouverture totale de la porte de 130° et permettre

la sortie du tiroir. IIfaut un espace d'au moins 102 mm (4po)quand

I'ouverture de la porte est r6glee a 90°. Quand la butee de porte est regl6e a 90°,I'accesau tiroir est maintenu,

mais la sortie du tiroir est limitee. Consultez les illustrations aux pages 67 et 68 pour

determiner I'interaction des portes avec les placards et les comptoirs adjacents.

Refrig_rateur

Instructions d'installation

606mm(23-7/8po) deI'arrieredur_frig_rateur

25mm

Moulure (1po) decuve 19mm

f (3/4 po)

13ram (1/2po)

6mm

(1/4.po)

(1-1/4 po)

......... _---_ .... r---1 .... u.... a .... r-"

51mm

(2po)

44 mm

(1-3/4po)

38 mm ',

(1-1/2po)!

32 mm

' _ ', ', 6mm

' ' ' (1/4 po)u m u u

u m i u

, , _ , , _j .... 13 mm

1 -m u u r-

', _ ,, ,, ', , (I/2 po) ' ' ' 19mm

.... : ........ 4.... ',.... : .....

', ,' ,' (3/4 po)

"...._ .... _..._ .... "..._ ..... 25mm

64 mm

(2-1/2 po)

57mm '

(2-1./4po)i

76mm

(3po)

70 mm

(2-3/4 po)

(1po)

Vue superieure Ouverture de

porte de 130 ° (reglage d'usine) Echelle 1:1

Panneaupersonnalis@ de19mm(3/4 po)

(taillenominale)

Porteducompartiment

pouralimentsfrais

25mm (1po)

Panneaudesoutien

Instructions d'installation

Rdrig_rateur

Moulure decuve

606mm(23-7/8po)

deI'arrieredur_frig_rateur

Vue superieure Ouverture

de porte de 90 ° (reglage optionnel) Echelle 1:1

Porteducompartiment

pouralimentsfrais

Panneaudesoutien

.... i---" ...... 6mm(1/4po)

u u

.... " .... ',....... 13mm(I/2 po)

u u i i

.... i---i ......... 19mm(3/4po)

u u u u

"'"_ .... _".......... 25 mm (I po)

u u i i

.... ,_--- I ............ 32mm(I-I/4 po)

i i m i

38 mm (1-1/2 po)

Panneaupersonnalis_ de19mm(3/4po)

(taillenominale)

25mm (1 po)

Instructions d'installation

PRINCIPES DE BASE DE LA PERSONNALISATION :

Modeles recouverts d'acier inoxydable Mod61e 42 po (106 cm)--PSB42YS

lvlod61e 48 po (121 cm)--PSB48YS Des refrigGrateurs recouverts d'acier inoxydable

possede des portes recouvertes d'acier inoxydable et des panneaux a grille et des extremit6s biseautes. Ces modeles sont livres p@ts a_I'installation.

Modeles a cadre decoratif ModUles 42 po (106 cm)--PSB42YG

Hod_les 48 po (121 cm)--PSB48YG Les refrigGrateurs a_finition el6gante sont congus

pour Otre personnalises avec la pose de panneaux decoratifs. Une porte personnalisee installee sur site et des panneaux a_grille sont necessaires. Les panneaux peuvent disposer de cadres ou pleine largeur et il est possible de les utiliser avec les poignees pre-install6es ou les poignees personnalisees fournies par le fabricant de I'armoire.

Panneaux personnalisees encadres

Vous pouvez installer des panneaux personnalises

de votre fabricant Le panneau decoratif coulisse dans le cadre decoratif installe en usine. Un panneau d'une finition de 1/4 po (6,3 ram) peut 6tre utilise.

Panneau encadr@

Poign@esde porte

Vous pouvez installer un panneau de 3/4 po (19 ram)

sur un panneau de support de 1/4 po (6,3 ram). Si les poignees de la porte pre-install6es sont utilisees, le panneau de support sera expose par la poignee et devra 6tre poll (page 73). Les poignees personnalisees peuvent egalement 6tre utilisees.

Panneaux personnalises superposes pleine largeur Les panneaux personnalises superposes pleine largeur sont conqus pour coulisser dans le cadre decoratif

installe en usine, aucun kit n'est necessaire. Dans ce design, il est possible d'obtenir un aspect sans cadre

decoratif. Un panneau d'espacement de 0,10 po (2,5 mm) dolt

etre installe entre le panneau de support de 1/4 po (6,3 mm) et le panneau d'apparence 3/4 po (19 mm). Si les poignees de la porte pre-installees sont utilisees, le panneau de support depassera de la poignee et il devra etre poll (page 73).

Panneauc0uvrantde 19mm(3/4

Panneaud'espacementde 2,5mm(0,10

Panneauarri6rede6 mm(1/4p0) --

Poignees de porte Les poignees de la porte pre-installees peuvent accueillir les panneaux superposes ou encadres. Les poignees personnalisees a_votre convenance, fournies par le fabricant du refrigerateur, ne peuvent etre installees que sur des panneaux superposes 3/4 po (19 mm). Lots de I'installation des poignees personnalisees, veillez a_prendre la mesure afin de vous assurer que le montage des poignees selectionnees masquera le distributeur une lois installe sur la porte du congelateur. Les poignees montees sur les panneaux en bois inferieur et superieur de la porte du congelateur et non sur le distributeur. En cas d'utilisation d'une poignee personnalisee, seul le panneau superpose 3/4 po (19 ram) dolt etre expose, et les parties de la decoration personnalisee doivent etre installees (page 87).

Partiesdela

d_c0rati0n ]ers0nnalis@

de19mm(3/4po)

Poign6esdeporte

Panneauc0uvrantde19mm(3/4

,,/

Panneaud'espacementde2,5mm(0,10

Panneauarri@rede6mm(t/4 po)

Poign_esde

portespersonnaiis_es

Instructions d'installation

DIMENSIONS DES PANNEAUX ENCADRI S

DE 6 mm (1/4 po)

En cas d'installation de panneaux encadres, ceux-ci doivent etre coupes aux dimensions indiquees. Les panneaux glissent darts le cadre des portes et de la grille.

NOTE IMPORTANTE : Le poids du panneau de la porte pour aliments frais ne dolt pas depasser 31,7 kg (70 Ib). Le poids du panneau de la porte du congelateur ne dolt pas depasser 20,6 kg (45 Ib).

Le poids du panneau de la grille ne dolt pas depasser 6,8 kg (15 Ib).

Panneaudegrille B

distributeur

D6c0upedu l

Dimensions des panneaux avant en millimetres (pouces)

Modeles de 1018 276 1726 571 420 896 456

1067 mm (40-1/8) (10-7/8) (68) (22-1/2) (16-1/2) (35-1/4) (18)

Panneaudu Panneaudu

c0ng6lateur c0mpartiment

pouraliments

frais

_1 I_u--

(42 po) Modeles de 1170 276 1726 673 470 896 456

1219 mm (46-1/8) (10-7/8) (68) (26-1/2) (18-1/2) (35-1/4) (18)

(48po)

NOTE IMPORTANTE : Finition du distributeur

Le refrigerateur est fourni avec la moulure du distributeur installee

en usine.

• Si le panneau a une epaisseur inferieure a 6 mm (1/4 po), un espace visible est cree autour de la finition du distributeur.

II est possible d'appliquer du ruban en mousse sur la porte pour

ameliorer la finition.

• Si le panneau a une epaisseur superieure a 6 mm (1/4 po), il n'est pas possible de monter le panneau derriere la finition.

Instructions d'installation

OPTION DEPANNEAU PERSONNALISE ENCADREDE19 MM

Pour obtenir une apparence encore plus personnalise, il est possible d'installer des panneaux personnalises

encad@s de 19 mm sur les modeles avec moulure. Le panneau couvrant est fixe _aun panneau arriere fini

de 6 ram. Le panneau personnalise assemble doivent alors glisser dans la moulure en suivant la procedure decrite, page 86.

mim_m g

Porte

NOTE " Le decalage de la gauche vers la droite n'est pas egal au decalage du haut au

bas.

Panneau

arri_re

de6mm

(1/4p0)

6,35 mm + 19,05 mm = 25,4 mm (0,250 + 0,750 = 1,000

po), epaisseur totale maximale du panneau

OPTION DE PANNEAU COUVRANTPERSONNALISEPLEINELARGEURDE19 MM

Cette conception donne un aspect presque sans garniture. Le panneau couvrant pleine largeur couvre

presque toute la garniture de porte. Pour ce panneau, vous devez installer un panneau d'espacement

entre le panneau arriere fini et le panneau couvrant.

Panneauooovra_

.---q

Panneau c0uvrant

[ , Panneau //

Porte I pers0nnalis6

Panneau

arri6re t Panneau

de 6mm d'espacement

(1/4 p0) de 2,5 mm

(0,10po)

NOTE " Le decalage de la gauche vers la droite n'est pas egal au decalage du haut

au bas.

635 mm + 2,54 mm + 19,05 mm = 27,94 mm (0,250 + 0,10 + 0,750 =

1,100 po), epaisseur totale maximale du panneau

NOTE IMPORTANTE " Le poids total maximal pour tout panneau assemble de porte du compartiment pour aliments frais est de 31,7 kg (70 Ib). Le poids total maximal du panneau assemble de porte du congelateur est de 20,6 kg (45 Ib). Le poids total maximal du panneau assemble de la grille est de 6,8 kg (15 Ib).

Instructions d'installation

PANNEAUX DE BOIS PERSONNALISESENCADRES DE 19 MM

A POIGNEESPRE-INSTALLEES

Fixes a un panneau arriere fini de 6 ram. Cette conception

donne un aspect encadre.

compartiment pour aliments frais

Panneau de !

8mm(5/16

79mm plus6mm(1/4po)

.(3-1/8po) pourlepanneauarri_re

Epaisseurtotale de25mm(1po)

ou19mm(3/4po)

10mm

(3/Spo)

N6cessaire pour obteni.r I'espace optimal

pour a polgnee

79mmmin.

-- (3-1/8po)----t

6 mmmax. (1/4 po)-_

L64 mmJ '(2-1/2 po)'

Panneau arriere, 6 mm 567 mm (22-5/16') 1724 mm (67-7/8') Panneau couvrant, 19 mm 478 mm (18-13/16') 1708 mm (67-1/4")

Panneau arriere, 6 mm 672 mm (26-7/16') 1724 mm (67-7/8') Panneau couvrant, 19 mm 583 mm (22-15/16') 1708 mm (67-1/4")

8 mm(5/16

Instructions d'installation

PANNEAUX DE BOIS PERSONNALISES ENCADRI:S DE 19 MM

A POIGNEES PRI:-INSTALLEES

Fixes a un panneau arriere fini de 6 ram. Cette conception donne un aspect encadre.

Panneau de grille

,_- - ,- 0, * : [!paisseurde25mm

Panneau arriere, 1014 mm 273 mm (3/4 po) plus 6 mm (1/4 po) 6 mm (39-15/16'3 (10-3/4'1 6 mm pour le panneau arri_re

Panneau couvrant, 1002 mm 257 mm 19 mm (39-7/169 (10-1/8')

8mm

(5/16 po)

Panneau arriere, 1167 mm 273 mm 6 mm (45-15/16'3 (10-3/4'1

Panneau couvrant, 1154 mm 257 mm 19 mm (45-7/16'3 (10-1/8'1

(5/16

Panneau superieur pour le congelateur

Panneau arriere, 418 mm 452 mm 6 mm (16-7/16'3 (17-13/16'1

Panneau couvrant, 329 mm 437 mm 19 mm (12-15/16'3 (17-3/16'1

Panneau arriere, 468 mm 452 mm 6 mm (18-7/16'3 (17-13/16'1

Panneau couvrant, 379 mm 437 mm 19 mm (14-15/16'3 (17-3/16'1

(1/4 po)

(3/4 po) plus 6 ram (1/4 po)

10 mm(3/8 po)

• ._--

10 mm(3/8 po)

(1 po) max. ou 19 mm

i!paisseur de 25 mm

(1 po)max, ou 19 mm

pour le panneau arri_re

Epalsseur de 25 mm

(1 po)max, ou 19 mm

(3/4po)plus6ram(l/4po)79mm (3-1/8po)

pour le panneau arri_re

79mm (3-1/8 po)

Panneau inferieur pour le congelateur

i B

po/

N6cessaire

pour obtenir

I'espace optimal

pour la poign6e

I_/Fn max.

(1/4 poi

ee- - e_ I, _ l Panneau arriere, 418 mm 892 mm 6 mm (16-7/16'3 (35-1/8')

Panneau couvrant, 329 mm 876 mm 19 mm (12-15/16'3 (34-1/2'1

Panneau arriere, 468 mm 892 mm 6 mm (18-7116'3 (35-118'1

Panneau couvrant, 379 mm 876 mm 19 mm (14-15/16'3 (34-1/2'1

po/

Instructions d'installation

PANNEAUX PERSONNALISI_SCOUVRANTS PLEINE LARGEUR

DE 19 MM A POIGNEES PRE-INSTALLEES

Cette conception donne un aspect presque sans garniture.

Panneau de compartiment pour aliments frais

Assemblez le panneau d'espacement dans le

panneau arriere fini. Laissez un espace libre

de 13 mm en haut, en has et du cote de

la charniere. Laissez

92 mm du cote de

la poignee. Fixez les panneaux avec

de la colle. Assurez- vous d'observer

les espaces libres

de tous les cotes.

Fixez le panneau

couvrant au panneau

a rriere/d'espacement assemble.Utilisez

de lacolleetdes vis.

Fraisezlesvisdans lepanneau arriere.

92mm 79mm

po) (3- /8 po)

Panneau

d'esPacement

i l ZZZZZZZZZZZZZZZZII

13ram

(1/2 po)

N@cessaire pour obtenir

I'espace optimal

pour la polgnee

(2-1/2po)

Panneau

arriere

fini

Panneau arriere, 6 mm 567 mm (22-5/16'3 1724 mm (67-7/8'3 Panneau d'espacement, 2,5 mm 462 mm (18-3/16'3 1699 mm (66-7/8") Panneau couvrant, 19mm 491 mm (19-5/16'3 1730mm(68-1/8'3

Panneau arriere, 6 mm 672 mm (26-7/16'3 1724 mm (67-7/8") Panneau d'espacement, 2,5 mm 567 mm (22-5/16'3 1699 mm (66-7/8")

Panneau couvrant, 19 mm 595 mm (23-7/16'3 1730 mm (68-1/8")

ix _ i i _ _ iI

_'_13 mm

(1/2 po)

Instructions d'installation

PANNEAUX PERSONNALISESCOUVRANTS PLEINE LARGEURDE 19 MM A POIGNEES PRE-INSTALLI ES

Cette conception donne un aspect presque sans garniture. Assemblez le panneau d'espacement au panneau arriere. Laissez 13 mm d'espace libre des quatre cotes du

panneau d'espacement de la grille. Laissez 13 mm d'espace libre en haut et du cote de la charniere, 24 mm en bas et 92 mm du cote de la poignee du panneau superieur pour le congelateur. Laissez 24 mm d'espace libre en haut, 13 mm en baset du cote de la charniere et 92 mm du cote de la poignee du panneau inferieur pour le congelateur. Fixez les panneaux avec de la colle. Assurez-vous de respecter les espaces libres de tousles cotes.

Fixez le panneau d'apparence au panneau arriere/d'espacement assemble. Utilisez de la colle et des vis. Fraisez les vis dans le panneau arriere.

Panneau de grille

Panneau arriere, 1014 mm 273 mm 6 mm (39-15/16'1 (10-3/4'1 Panneau d'espacement, 989 mm 248 mm

2,5 mm (38-15/16'1 (9-3/4") Panneau couvrant, 1024 mm 279 mm 19 mm (40-3/16'1 (11'1

Panneau arriere, 1167 mm 273 mm 6 mm (45-15/16'1 (10-3/4'1 Panneau d'espacement, 1141 mm 248 mm

2,5 mm (44-15/16'1 (9-3/4") Panneau couvrant, 1176 mm 279 mm 19 mm (46-3/16'1 (11'1

Panneau superieur pour le congelateur

Panneau arriere, 418 mm 452 mm

6 mm (16-7/16'3 (17-13/16'1

Panneau d'espacement, 313 mm 416 mm 2,5 mm (12-5/16'3 (16-3/8'3 Panneau couvrant, 341 mm 448 mm

19 mm (13-7/16'3 (17-5/8")

8 mm (5/16 po)

79 mm(3-1/8po)

'Wi

,ul i

79 mm _po)

N_cessairepour obtenir

I'espace optimal

pour lapoign6e

(24/2 p@

Panneau arriere, 468 mm

6 mm (18-7/16'3

Panneau d'espacement, 364 mm 2,5 mm (14-5/16") Panneau couvrant, 392 mm

19 mm (15-7/16'3

Assemblage d'espacement du panneau superieur pour le congelateur

13mm (1/2po)

(1/2 po)

(5/16 po)

92 mm(3-5/8po)

arriere fini

452 mm

(17-13/16'1

416 mm

(16-3/8'3

448 mm

(17-5/8'3

Assemblage d'espacement du panneau inferieur pour le congelateur

(15/16po) , Lu

(1/2po)

u2mm

13mm 1/2po) _)

24 mm

Panneau i "_

espacement

i ,w i }-}

i o

t3i

--i Pann_au

13mmJ_ arriere fini

Panneau inferieur pour le congelateur

Panneau arriere, 418 mm 892 mm 6 mm (16-7/16'1 (35-1/8'1 Panneau d'espacement, 313 mm 856 mm

2,5 mm (12-5/16'1 (33-11/16") Panneau couvrant, 341 mm 887 mm

19 mm (13-7/16'1 (34-15/16'3

Panneau arriere, 468 mm 892 mm 6 mm (18-7116'1 (35-1/8'1 Panneau d'espacement, 364 mm 856 mm

2,5 mm (14-5/16'1 (33-11/16") Panneau couvrant, 392 mm 887 mm

19 mm (15-7/16'1 (34-15/16'3

Instructions d'installation

PANNEAUX DE BOIS PERSONNALISESENCADRES DE 19 MM

A POIGNEES PERSONNALISEES

Fixes a_un panneau arriere fini de 6 ram. Cette conception

donne un aspect encadre.

Panneau de

compartiment pour

aliments frais

8 mm(5/16po)

lOmm plus6 mm(1/4 po)

(3/8po) pourle panneauarri_re

Epaisseurtotale de25mm(1po)

ou19mm(3/4 po)

10 mm

(3/8 po)

Panneau arriere, 6 mm 567 mm (22-5/16') 1724 mm (67-7/8") Panneau couvrant, 19 mm 557 mm (21-15/16') 1708 mm (67-1/4")

Panneau arriere, 6 mm 672 mm (26-7/16') 1724 mm (67-7/8') Panneau couvrant, 19 mm 662 mm (26-1/16') 1708 mm (67-1/4")

8 mm(5/16po)

Instructions d'installation

PANNEAUX DE BOIS PERSONNALISES ENCADRI:S DE 19 MM

A POIGNEES PERSONNALISEES

Fixes a un panneau arriere fini de 6 ram. Cette conception donne un aspect encadre.

Panneau de grille

Panneau arriere, 1014 mm 273 mm 6 mm (39-15/16"} (10-3/4'1

Panneau couvrant, 1002 mm 257 mm 19 mm (39-7/16'3 (10-1/8'1

Panneau arriere, 1167 mm 273 mm 6 mm (45-15/16"} (10-3/4'1

Panneau couvrant, 1154 mm 257 mm 19 mm (45-7/16'3 (10-1/8'1

Panneau superieur pour le congelateur

8 mm

(5/16po)

8 mm

(5/16po)

6 mm

(1/4 po)

Epaisseur de 25 mm

1 po max. ou 19 mm

(3/4 po) plus 6 mm (I/4 po)

pour le panneau arriere 10 mm (3/8 po)

Epaisseurde25mm

(t po) max.ou 19mm

(3/4 po) plus6mm(1/4po)

pourlepanneauarriere

6 mm (1/4

Panneau arriere, 418 mm 452 mm 6 mm (16-7/16'3 (17-13/16'1

Panneau couvrant, 408 mm 437 mm 19 mm (16-1/16'3 (17-3/16'1

Panneau arriere, 468 mm 452 mm 6 mm (18-7/16"} (17-13/16'1 Panneau couvrant, 459 mm 437 mm

19 mm (18-1/16'3 (17-3/16'1

Panneau inferieur pour le congelateur

Panneau arriere, 418 mm 892 mm 6 mm (16-7/163 (35-1/83

Panneau couvrant, 408 mm 876 mm 19 mm (16-1/16'_ (34-1/2'1

................

Ilii _

_-,I _ 8 mm(5/16po)

Epaisseurde25mm t po max.ou19mm

(3/4 po) plus6 mm 1/4po) 10mm(3/8po)

pour epanneauarrere

10mm (3/8po)

(5/16po)

8 mm(5/16 po)

Panneau arriere, 468 mm 892 mm 6 mm (18-7/16") (35-118'1

Panneau couvrant, 459 mm 876 mm 19 mm (18-1/16') (34-1/2'1

Instructions d'installation

PANNEAUX PERSONNALISESCOUVRANTS PLEINE LARGEUR DE 19 MM

A POIGNCESPERSONNALISEES

Cette conception donne un aspect presque sans garniture.

Panneau de compartiment pour aliments frais

Assemblez le panneau d'espacement dans

le panneau arriere fini, Laissez un espace fibre

de 13 mm en tous

les cotes. Fixez les panneaux avec de

la colle. Assurez-vous

d'observer les espaces

libres de tousles cotes. Fixez le panneau

couvrant au panneau

a rriere/d'espacement assemble.Utilisez

de lacolleetdes vis.

Fraisezlesvisdans lepanneau arriere.

13mm

(1/2 po)

13mm

(1/2 po)

13mm

(I/2 po)

Panneau

d'espacement

ii i_i_ I __

i i i _i

Panneau

arriere

fini

13mm

(1/2 po)

Panneau arriere, 6 mm 567 mm (22-5/16") 1724 mm (67-7/8') Panneau d'espacement, 2,5 mm 554 mm (21-13/16') 1699 mm (66-7/8")

Panneau couvrant, 19 mm 567 mm (22-5/16') 1730 mm (68-1/8")

Panneau arriere, 6 mm 672 mm (26-7/16') 1724 mm (67-7/8') Panneau d'espacement, 2,5 mm 656 mm (25-13/16') 1699 mm (66-7/8")

Panneau couvrant, 19 mm 672 mm (26-7/16') 1730 mm (68-1/8")

Instructions d'installation

PANNEAUX PERSONNALISI S COUVRANTS PLEINE LARGEURDE 19 MM A POIGNEES PERSONNALISEES

Cette conception donne un aspect presque sans garniture. Assemblez le panneau d'espacement au panneau arriere. Laissez 13 mm d'espace libre des quatre cotes du

panneau d'espacement de la grille. Laissez 13 mm d'espace libre en haut, du cote de la charniere et du cote de la poignee, et 24 mm en bas du panneau superieur pour le congelateur. Laissez 24 mm d'espace libre en haut et 13 mm en bas, du cote de la charniere et du cote de la poignee du panneau inferieur pour le congelateur. Fixez les panneaux avec de la colle. Assurez-vous de respecter les espaces libres de tous

les cotes.

Fixez le panneau d'apparence au panneau arriere/d'espacement assemble. Utilisez de la colle et des vis. Fraisez les vis dans le panneau arriere.

Panneau de grille ill

Panneau arriere, 1014 mm 273 mm 6 mm (39-15/16'0 (10-3/4'0

Panneau d'espacement, 989 mm 248 mm 2,5 mm (38-15/16'0 (9-3/4'3

Panneau couvrant, 1024 mm 279 mm 19 mm (40-3/16'0 (11'0

Panneau arriere, 1167 mm 273 mm 6 mm (45-15/16'0 (10-3/4'0 Panneau d'espacement, 1141 mm 248 mm

2,5 mm (44-15/16'0 (9-3/4'3 Panneau couvrant, 1176 mm 279 mm

19 mm (46-3/16'0 (11'0

Panneau superieur pour le congelateur

Panneau arriere, 418 mm 452 mm

6 mm (16-7/16'3 (17-13/16'0

Panneau d'espacement, 392 mm 416 mm 2,5 mm (15-7/16") (16-3/8") Panneau couvrant, 418 mm 448 mm

19 mm (16-7/16'3 (17-5/8'3

Panneau arriere, 468 mm

6 mm (18-7/16'3

Panneau d'espacement, 443 mm 2,5 mm (17-7/16'3 Panneau couvrant, 468 mm

19 mm (18-7/16'3

Assemblage d'espacement du panneau superieur pour le congelateur

13 mm @/2 po)

13 mm (1/2 po}

(1/2 p0)

452 mm

(17-13/16'0

416 mm

(16-3/8'3

448 mm

(17-5/8'3

Assemblage d'espacement du panneau inferieur pour Panneau arriere, 418 mm 892 mm

le congelateur 6 mm (16-7/16'0 (35-1/8'3

(15/16po) 19 mm (16-7/16'0 (34-15/16'0

8 mm (5/16

8mm(5/16 po)_

,Lu

Panneau inferieur pour le congelateur

13r,m(l/2p0) Panneau d'espacement, 392 mm 856 mm

Panneau 12 B ,,- - ,- ' _ t,

13mm (1/2 po)

2,5 mm (15-7/16'0 (33-11/16'0 Panneau couvrant, 418 mm 887 mm

ll_espaceme@ls I Panneau arriere, 468mm 892mm

24mm qJ

(15/16 po)

-r--'-

arriere fini

o Panneau d'espacement, 443 mm 856 mm

13r,_m_:::- - _ arriere fini Panneau couvrant, 468 mm 887 mm

(v2pol 19 mm (18-7/16'0 (34-15/16'0

anneau 2,5 mm (17-7/16'0 (33-11/16'0

6 mm (18-7/16'1 (35-1/8")

Instructions d'installation

PANNEAUX 610rnrn

LATERAUX

I_ (24po)

IIfaut utiliser des

panneaux lateraux (pas fournis) quand les cotes du r6frigerateur sont exposes, Des panneaux de 6 mm (1/4 po) glissent dans les

moulures laterales de la cuve, Commander

les panneaux chez le constructeur des

armoires.

*En fonction de la hauteur d'installation.

SOL

Pour obtenir une installation correcte, ce refrig6rateur dolt 6tre place sur une surface

horizontale, en materiau dur qui est au m_me niveau que le reste du sol. Cette surface dolt 6tre suffisamment solide pour supporter un r6frigerateur completement rempli, soit environ 680 kg (1500 Ib).

NOTE : IIfaut proteger lefini du sol. Coupez un grand morceau de carton et le placez sous le refrig6rateur,

sur I'aire de travail.

*2134m

(84po)

*76 a102mm

-]_(S _ 4po) 38 mm

(1-1/2po)

MISE A LA TERRE DU REFRIGERATEUR

IMPORTANT--A life attentivement

POUR DES RAISONS DE SECURITE, CET APPAREIL DOlT I_TRECORRECTEMENT MIS A LA TERRE.

Le cordon d'alimentation de cet appareil est equip6 d'une fiche a trois broches qui correspond a la prise de courant a trois trous (mise a la terre) standard pour minimiser les risques de chocs electriques par cet appareil.

II faut faire verifier par un electricien qualifie que les prises de courant et les circuits sont

correctement mis a la terre. Quand la prise de courant n'a que deux trous,

I'installateur a la responsabilite et I'obligation de la remplacer par une prise a trois trous

correctement raise a la terre. IL NE FAUT JAMAIS,

POUR UNE RAISON QUELCONQUE, COUPER OU ENLEVER LA TROISIFME

BROCHE (aBE A LA TERRE) DU CORDON D'ALIMENTATION.

IL NE FAUT PAS UTILISER UN ADAPTATEUR POUR BRANCHER LE REFRIGERATEUR SUR UNE PRISE A DEUX TROUS.

IL NE FAUT PAS UTILISER DE RALLONGE AVEC CET APPAREIL.

Instructions d'installation

IT] ENLEVEMENTDE L'EMBALLAGE

Le r6frigerateur est beaucoup plus Iourd en haut qu'en bas. IIfaut etre prudent Iors des deplacements. Si un diane est utilise, il faut soulever le refrigerateur sur le cote congelateur

seulement

• Coupez avec precaution les bandes en haut et en bas. Enlevez le carton exterieur.

• Glissez les deux montants de coins arriere (2).

• Glissez le carton vers le haut.

NOTE : IL NE FAUT PAS METTRE LA CUVE A PLAT SUR LE SOL POUR ENLEVER LA PALETTE !

• L'appareil est maintenu sur la palette par six boulons de 7/16 po et six ecrous de 1/2 po.

• Enlevez les six boulons de 7/16 po qui maintiennent les pattes metalliques sur le refrigerateur.

• Enlevez les trois ecrous de 1/2 po et les rondelles du cote congelateur.

• Enlevez I%crou du bloc de bois en arriere sur le cote de congelateur.

• Inclinez I'appareil, cote congelateur vers le haut, vers le cote compartiment pour

aliments frais.

• Poussez les boulons vers le bas, enlevez les pattes metalliques du cote congelateur.

Enlevez le bloc de bois du cote de congelateur.

• Glissez le diane sous I'appareil, cote congelateur.

• En utilisant les montants des coins (2 aux coins avant) pour eviter les dommages,

fixez I'appareil sur le diane.

NOTE : Si les montants de coins sont trop longs, coupez les montants a une Iongueur appropriee.

Plinthec01Beenhaut

de I'appareil

Ecr0us"\-.

de1/2 p0

"-..

• Avec le diable, soulevez I'appareil de la palette.

• Enlevez la plinthe collee sur le haut de I'appareil.

• Mettez la plinthe de cote en attendant I'installation finale.

NOTE: IL NE FAUT PAS ESSAYERDE ROULER OU

TRAINER L'APPAREILAVANT QU'IL NE SOIT SORTI

DE LA PALETTE.

NOTE: VERIFIEZQUE LA CONDUITE D'EAU N'EST PAS PINCEE PAR LE DIABLE.

Instructions d'installation

INSTALLATION DE

LA CONDUITE D'EAU

• IIfaut avoir une alimentation d'eau ffoide pour permettre le fonctionnement de la machine 8, glagons automatique. La pression d'eau dolt 6tre entre 276 kPa et 827 kPa (40 et 120 psi).

• Mettez en place le tube de cuivre de 1/4 po de diametre externe ou le tube GE

SmartConnect 'Mentre la conduite d'eau froide et le raccord de branchement d'eau.

• Le tube dolt 6tre suffisamment long pour s'allongerjusqu'8, I'avant du refrig6rateur. IIfaut prevoir une Iongueur de tube suffisante pour permettre la courbe menant au raccord d'eau.

NOTE : Les kits de tubes pour r6frigerateurs GE SmartConnect 'Msont les seuls tubes en plastique approuve par GE. II ne faut pas utiliser une autre conduite d'alimentation d'eau en plastique. La conduite est continuellement sous pression. Certains types de plastique peuvent se fissurer ou se rompre avec le vieillissement et causer des degs,ts d'eau dans la maison.

Les kits de tube pour r6frigerateur GE SmartConnecC sont offerts avec les Iongueurs

suivantes : 0,6 m (2 pi) WXO8X10002

1,8 m (6 pi) WXO8X10006 4,6 m (15 pi) WXO8X10015 7,6 m (25 pi) WXO8X10025

Coupez I'alimentation d'eau principale. Ouvrez le robinet le plus proche assez Iongtemps

pour purger I'eau du tuyau.

• Installez un robinet de coupure entre la vanne de la machine 8,glagons et le tuyau

d'eau froide, darts le sous-sol ou I'armoire. Le robinet de coupure dolt 6tre situe 8,un endroit

facilement accessible.

NOTE :11est p@ferable d'installer le robinet sur un tuyau d'eau vertical. Si le robinet est installe sur un tuyau d'eau horizontal, faire le branchement en haut ou sur le cote pour eviter I%coulement des sediments du tuyau d'eau.

• Percez un trou de 1/4 po dans le tuyau d'eau.

• Montez le robinet de coupure d'eau sur le tuyau, en utilisant un collier de tuyau.

• Serrez les vis du collierjusqu% ce que la rondelle commence 8, gonfier.

Tube en cuivre _

ou tube GE SmartConnect TM

Ecrou6compression

Robinetdetype

Ecrou de ..

presse-garnitur_

Robinet de sortie

//,/'

Bogue

NE PAS SERREZEN EXCES. Placez un ecrou 8,compression et une bague

pour le tube de cuivre sur I'extremit6 du tube et le branchez sur le robinet de coupure. Assurez-vous que le tube soit bien ins6re dans le robinet. Serrez la bague.

Pour le tube en plastique du kit de tube de @frigerateur GE SmartConnect% inserez

I'ext@mite moulee du tube dans le robinet et serrez I%crou a compression 8,la main et serrez

ensuite d'un tour avec une cle. Ouvrez le robinet d'eau principal et rincez

les debris. Faire couler environ un litre d'eau du tube dans un seau. Fermez le robinet de I'alimentation d'eau.

NOTE : Les robinets 8,etrier sont inclus dans de nombreux kits d'alimentation d'eau. Avant d'en

acheter un, verifiez que le robinet 8_etrier est conforme aux codes de plomberie Iocaux.

NOTE :Vous devez vous conformer aux Codes de plomberie 248CMRdu Commonwealth of

Massachusetts. Les robinets a etrier sont ilBgaux et leur utilisation n%st pas autorisee au Massachusetts. Consultez votre plombier local.

Instructions d'installation

INSTALLATION DE LA CONDUITE

D'EAU AVEC UN SYSTEME

D'OSMOSE INVERSE

IGNOREZ CETTE ETAPEQUAND UN SYSTEME D'OSMOSE INVERSE N'EST PAS UTILISE

NOTE : Si la conduite d'alimentation d'eau d'un rdrigerateur vient dun systeme d'eau a osmose

inverse, utilisez le bouchon de derivation du filtre du rdrigerateur. L'utilisation de la cartouche de filtration

d'eau du rdrigerateur avec un systeme d'osmose inverse peut causer la formation de gla¢ons creux.

Interrupteur principal Filtre a eau

. i> ; .............

Tournez dans le sens inverse des

aiguilles d'une montre pour enlever

• Ouvrez la grille superieure pour observer la cartouche filtrante. Tournez la cartouche filtrante

darts le sens inverse des aiguilles d'une montre pour la deposer.

• Inserez le bouchon de derivation du filtre. Tournez le bouchon de derivation du filtre darts

le sens des aiguilles d'une montrejusqu% ce qu'il salt fermement en place.

[] INSTALLEZPATTES

ANTI-BASCULEMENT (suite)

Montez les pattes avec ce bloc de bois sur lemur arriere de maniere qu'il salt a 2083 mm (82 po)

(ou la hauteur arriere d'installation) au-dessus ',

du sol fini. 90cm(36pc

Utilisez des vis "-....

bois i Patte anti-

n° 12 ou 14.

Lesvis doivent viss_es

p6netrer d'au mains 25 mm (1 po) dans

les montants verticaux du tour.

Bloc

Pattes requises

Vue lat_rale

Hauteur

entre le

ptanchel et le bas

du bloc

de bois

Vis_ bois

dans les i ',

montants ,& _'i

de bois

verticaux "

_i Montant

Pattes

nonrequises

sous un

soffite

', enposition

idumur qd;rlrai_rue

de pl_tre)

r31INSTALLEZPANNEAUXLATCRAUX

IGNOREZCEI-IE ETAPESILESPANNEAUX LATERAUX

NESONT PASUTILISES Si des panneaux lateraux de 4 mm (1/4 po) sont

utilises, il faut les inserer darts la mouhre de la cuve.

Fixez les panneaux contre le rdrigerateur avec trois

bandes adhesives 3M Dual Lock, avant de mettre le @ffigerateur en place.

[411NSTALLEZPATTES

ANTI-BASCULEMENT

PRECAUTIONS CONTRE LE BASCULEMENT

Lerdrigerateur est plus lourd en haut qu'en bas

et il faut le maintenir pour eviter la possibilite de basculement vers I'avant.

• Coupez un bloc de 2 pox 4 po de 90 cm (36 po) de long et montez ce bloc sur les pattes de montage

foumies, avec des visa bois n° 12 ou 14.

| AUTRES PRECAUTIONS CONTRE

LE BASCULEMENT

Le rdrigerateur dolt 6tre fixe afin de p@venir le basculement, Les pattes anti-basculement ne peuvent pas 6tre fixes sur des montants muraux metalliques,

Utilisez cette autre methode pour emp_cher le rdrigerateur de basculer Iorsqu'il y a p@sence de montants muraux metalliques et absence de soffite.

Vuelat6raledela

Houlure sup_rieure de h cure _)ouluresup_rieure...

I I I

Installez 4vis de I-1/2 po _travers

la moulure et dans le soffite ou un renfort

en bois d'au mois 19mm(3/4po)

Instructions d'installation

-7 AUTRES PRECAUTIONS CONTRE

LEBASCULEMENT (suite)

• Reglez la hauteur du refrig6rateur pour qu'elle corresponde a I'ouverture entre 2121 a 2146 mm (83-1/2 poet 84-1/2 po). Le refrigGrateur dolt 6tre de niveau et d'aplomb avec les armoires. La moulure superieure a I'avant est 54 mm (2-1/8 po) plus haut que la moulure arriere et recouvre les moulures superieures des armoires.

• Ouvrez le panneau de la grille pour obtenir acces

la moulure superieure de la cuve.

• Utilisez un foret de 3/16 po pour percer 4 trous equidistants darts la moulure metallique

superieure de la cuve.

• Utilisez un foret de 1/16 po pour percer des trous guides dans les trous du metal et dans le soffite de

bois. Les trous doivent etre centres dans le soffite ou un renfort de bois de 19 mm (3/4 po) minimum. Le

renfort couvrant toute I'ouverture dolt etre fermement monte sur les armoires des deux cotes.

• Installez quatre vis de 1-1/2 po pour plaque de plStre dans les trous guides.

BRANCHEMENT DE L'ALIMENTATION ELECTRIQUE

• Branchez la fiche du cordon d'alimentation du refrigerateur darts une prise de courant

correctement raise a la terre. Mettez I'interrupteur principal sur I (marche).

o o

i:ii::ti Levez et

Y!_iNY_!_panneau/ ii _i

,_ S \\

Interrupteur Filtrea eau

principal

A A

[-61MISE EN PLACE DANS L'ESPACE

D'INSTALLATION

Glissez I'appareil dans I'espace d'installation.

Mettez I'exces du cordon

d'alimentation sur le dessus

du refrigerateur. Prendre soin "_

de verifier que le cordon

d'alimentation n'est pas pince

derriere I'appareil.

F71MISE A NIVEAU DU REFRIGERATEUR

Tous les modeles ont quatre points de raise a niveau. L'avant et I'arriere sont supportes par des pattes de

mise a niveau. Les deux sont accessibles de I'avant du refrigerateur.

• Pour mettre I'arriere du refrigerateur de niveau, tournez I%crou 6 pans de 1/2 po qui se trouve

derriere les roues avant. Tournez dans le sens des aiguilles d'une montre pour lever et darts

le sens inverse des aiguilles d'une montre pour abaisser le refrigerateur.

• Pour mettre de niveau I'avant, utilisez une cle plate de 7/16 po.

• Reglez la hauteur du refrigerateur pour correspondre a I'ouverture entre 2121 et 2146 mm (83-1/2 poet 84-1/2 po). Le refrigerateur dolt etre de niveau et d'aplomb avec les armoires.

Hauteur

du sol aubas

dubl0c

deb0is,

2083mm

(82po)

• Pour {assurer que le refrigerateur est en marche, ouvrez la porte du refrigerateur pour verifier que la lampe interieure s'allume.

• Apres avoir verifie la raise sous tension, mettez I'interrupteur principal sur O (l'arret).

Pottes de mise __Ht

o nlveau ....i'e_-------_ ___

@ \\"L\J ECrou6 pans

_//_ _ pour ler_glage

////// //\_ despattesarri_re

J _ de mise6 niveau

NOTE IMPORTANTE " Votre refrigerateur dolt etre vertical. S'il ne I'est pas, les portes peuvent ne pas bien {aligner en haut. Voir I%tape 16.

Instructions d'installation

ITI MISE A NIVEAU DU REFRIGERATEUR

(suite)

NOTE : Les pattes arriere de raise 8,niveau et les pattes avant de mise 8, niveau sent limites 8_un @glage de hauteur maximal de 25 mm (1 po). Si I'installation demande une hauteur superieure 8,2146 mm (84-1/2 po), I'installateur dolt elever le rdrigerateur sur une plaque de contreplaque ou des patins. II est possible d'ajouter une moulure d'armoire sur le haut de I'ouverture pour @duire

I'ouverture. Toute tentative de so@ever le rdrigerateur de plus de 25 mm (1 po),

endommagera les pattes de raise a niveau avant et arriere.

[] FIXATION DU REFRIGERATEUR

AUX ARMOIRES

Dans la mesure du possible, executez cette etape pour augmenter la securit6 centre les basculements ou Iorsque des pattes anti- basculement ne peuvent pas _tre utilisees.

Le rdrigerateur doit etre maintenu en place pour eviter le basculement,

• Levez le panneau de la grille pour obtenir acces 8,la moulure de la cuve.

• Percez un trou dans la moulure et posez une vis 8,travers la moulure et dans I'armoire adjacente.

• Suivez la procedure de I'autre cote

\ ] ...........

issz les viadans

la mouluredela cuveetclans

lesarmoiresadjacentes

[_] REGLAGE DE L'OUVERTURE

DESPORTES (suite)

• Fermez partiellement la porte. Du dessus, avec un tournevis, devissez I'axe de la bute de porte et I'installez 8,la position de 90°.

Int6rieur

Ch@rni6re

[f0-]INSTALLATION DU PANNEAU

DE LA GRILLE

• Levez le panneau de la grille 8,la position en butee.

Enlevez les 4 vis de la moulure inferieure.

Gardez routes les vis.

• Deposez la moulure inf@ieure.

• NOTE : Les panneaux en acier inoxydable et en acrylique sent couverts d'une pellicule protectrice. Enlevez la pellicule avant d'installer le panneau.

Glissez le panneau sur le panneau metallique de soutien et sous la moulure.

Porte

_] REGLAGE DE L'OUVERTURE

DES PORTES

NOTE : Ce rdrigerateur a deux butes de position d'ouverture. Qua@ I'espace ne permet pas I'ouverture de la porte 8, 130 °, il est possible

de @duire I'ouverture 8,90 °,

IGNOREZ CETTE ETAPE SI L'OUVERTURE DE LA

PORTE EST SATISFAISANTE POUR L'INSTALLATION.

• Ouvrez la porte pour exposer la charniere inferieure. Notez I'emplacement de I'axe de bute de la porte. L'axe est instalB 8,la position de 130 ° 8, I'usine.

• Si necessaire, tapez avec un bloc de boisjusqu% ce que le panneau glisse sous la moulure superieure.

• Reassemblez la moulure inferieure. Serrez les vis.

Instructions d'installation

INSTALLATION DES PANNEAUX DE PORTEA POIGNEES

PRE-INSTALLEES

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Poign6e\

Porte de r_frig_rateur

pour aliments frais

Installation des panneaux decoratifs

de 6 mm (1/4 po) :

• Depose des poignees Ouvrez la porte a 90°, Enlevez los 5 vis

tete cruciforme des poignees de porte du compartiment d'aliments frais et du congelateur. Gardez les vis. Enlevez les poignees.

Installation des panneaux de porte NOTE : Poussez doucement le panneau de la porte

du compartiment d'aliments frais dans la fente derriere la moulure. Poussez doucement jusqu'au cote oppose. Repetez la procedure pour les panneaux superieur et inferieur du congelateur.

Repose des poignees Reposez la poignee de la porte

du compartiment pour aliments frais, en utilisant les 5 vis a tete cruciforme originales. Serrez. Repetez pour la poignee de la porte du congelateur.

NOTE "Verifiez que le bord de la poignee ne pince pas lejoint de la porte.

Panneaux decoratifs sur mesure de 19 mm (3/4 po) Dans le cas d'installation de panneaux en bois,

les couper aux dimensions indiquees aux pages 72-79. Les panneaux glissent dans le cadre des portes et de la grille.

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

_\\\\\\\\\\\\\\\\\\\\/

Panneau personnalis_

de 19 mm (3/4 po)

si n_cessaire

NOTE IMPORTANTE : L'epaisseur des panneaux sur mesure ne dolt pas depasser 29 mm (1-1/8 po) et 31,7 kg (70 Ib) pour la porte du compartiment pour aliments

frais, 20,3 kg (45 Ib) total pour la porte du congelateur et 6,8 kg (15 Ib) pour la grille.

Instructions d'installation

INSTALLATION DES PANNEAUX DE PORTE

I-

...... _o

-o

,if_

P0ign_e-.

Panneaupers0nnalis_

de 19mm(3/4p0)

sin6cessaire

Installation des panneaux decoratifs de 6 mm (1/4 po) : * Depose des poignees pre-installees

Ouvrez la porte _ 90 °, Enlevez les 5 vis _ t6te cruciforme des poignees de porte du compartiment d'aliments frais et du congelateur. Oardez les vis. Enlevez les poignees pre-installees.

Installation des panneaux de porte NOTE : Poussez doucement le panneau de la porte

du compartiment d'aliments frais dans la fente derriere la moulure. Poussez doucementjusqu'au cote oppose. Rep6tez la procedure pour les panneaux superieur et inferieur du congelateur.

Installez la decoration personnalisee Installez la decoration personnalisee, en utilisant

les 5 vis _ t6te cruciforme originales. Serrez. Repetez pour la porte du congelateur.

NOTE : Verifiez que le bord de la decoration personnalisee ne pince pas lejoint de la porte.

Panneaux decoratifs sur mesure de 19 mm (3/4 po) Dans le cas d'installation de panneaux en bois, les

couper aux dimensions indiquees aux pages 72-79. Les panneaux glissent dans le cadre des portes et de la grille. Si vous utilisez les poignees personnalisees, veuillez vous reportez _ Poignees de porte, page 69.

NOTE IMPORTANTE : L%paisseur des panneaux sur mesure ne doit pas depasser 29 mm (1-1/8 po) et 31,7 kg (70 Ib) pour la porte du compartiment pour aliments frais, 20,3 kg (45 Ib) total pour la porte du congelateur et 6,8 kg (15 Ib) pourla grille.

iii;!;!;!;iil;!ii

ii_i[iiii!ii!iiiiiiiiI

;;;;;;;;;;;;;;;;;;;;;

Decoration -_

personnalisee

Instructions d'installation

BRANCHEMENT DE L'ALIMENTATION D'EAU

Verifiez que I'interrupteur principal est sur 0 (l'arr_t).

j .-- -- _...

......_limentation d'eau Alimentation d'eaui

_dur_frig_rateur dela maison /

' _ ................ - _oj/_

Amenez le tube GE SmartConnect TMa I'avant de I'armoire.

Ouvrez I'eau pour rincer les debris de la conduite.

Faire coulez environ un litre d'eau darts un seau,

puis coupez I'eau.

MISE SOUS TENSION

• Mettez I'interrupteur principal en position de I (marche).

• Pour s'assurer que le refrig6rateur est sous tension, ouvrez la porte et verifiez que la lampe

interieure est allumee.

_::_t_ib:ii_:ii_ipanneauj' i _i-i!-ii ii-!de grille- n

Interrupteur

principal

Filtre_ eau

• Les commandes de temperature sont regl6es en usine a_3 °C (37 °F) pour la section d'aliments frais et -18 °C (0 °F) pour la section congelateur.

• Attendre 24 heures que la temperature se stabilise avant de faire des reglages.

Tube de cuivre

• Glissez un ecrou de 1/4 po et une bague sur I'extr6mite du tube de cuivre. Inserez le tube

darts le raccord de I'appareil et serrez I%crou.

• Ouvrez I'eau pour verifier qu'il n'y a pas de fuite.

Tube GE SmartConnec# °

• Inserez I'extremit6 moulee du tube dans le raccord du refrig6rateur. Serrez I%crou

a_compression a_la main.

• Serrez d'un tour de plus avec une cle. Un serrage excessif peut causer des fuites.

• Ouvrez I'eau pour verifier qu'il n'y a pas de fuite.

Note : Verifiez que I'exces de tube ne g6ne pas I'installation de la plinthe.

Instructions d'installation

MISE EN MARCHE DE

LA MACHINE A GLA(_ONS

Bras de

_ d6tectJon

Voya nt vert d'alimentation

• Mettez I'interrupteur sur I (marche). La machine a gla_ons commence a fonctionner

automatiquement

• Verifiez que rien n'interfere avec le deplacement

du bras de detection.

• Jetez le premier bac de gla_ons.

• Pour ar@ter la machine a gla_ons, mettez

I'interrupteur sur O (l'arret).

ALIGNMENT DES PORTES

• Reculez du refrigerateur et verifiez visuellement I'alignement des portes.

• L'expedition ou I'addition de panneaux de porte Iourds peut avoir change legerement I'alignement des portes.

INSTALLATION DE LA PLINTHE

• Trouvez la plinthe (expediee maintenue en place avec du ruban adhesif sur le dessus du refrigerateur). L'installez avec les deux vis

fournies.

Plinthe fournie

Plinthe de 6 mm (1/4 po) ou plus

.% •%

• Pour la ventilation propre, gardez la plinthe sans obstruction.

dansle sens desaiguilles

d'une m0ntre pours0ulever

• Si necessaire, il est possible de deplacer la porte du compartiment pour aliments frais vers le haut ou le bas pour I'aligner avec la porte du congelateur.

• Desserrez le mecanisme de raise a niveau.

• Avec une cle de 7/32 po, reglez I'axe de la charniere, comme montre.

• Serrez le mecanisme de raise a niveau.

NOTE IMPORTANTE : Ap@s avoir bien mis

la verticale votre appareil, si la porte du compartiment d'aliments frais est plus haute que la porte du compartiment congelation, abaissez le pied d'inclinaison avant droit pour aligner les portes et, le cas echeant, montez le pied d'inclinaison gauche pour bien mettre

I'horizontale les deux cotes de votre appareil.

Bruits normaux de fonctionnement.

Lesrefrigerateurs plus recents font des bruits differents de ceux des anciens. Lesrefrigerateurs modemes presentent plus de fonctions et sont plus avances sur le plan technologique.

Entendez-vous ce quej'entends ? Ces bruits sont normaux.

HUMMM...

OUUCH....

[]

Le nouveau compresseur f-_rendement eleve peut

fonctionner plus Iongtemps et plus vite que votre ancien refrigerateur et vous pouvez entendre

un son module ou un ronflement aigu pendant son fonctionnement,

[]

Vous pouvez entendre un sifflement Iorsque les portes se ferment, Cela vient de I'equilibrage de pression dans

le refrigerateur,

CLiCS,CLAQUEMENTS,

CRAQUEMENTS et GRESILLEMENTS

[] Vous pouvez entendre des craquements ou des

claquements Iorsque le refrigerateur est branche pour la premiere fois, Cela se produit Iorsque le refrigerateur se

refroidit f-_la bonne temperature,

[] Le compresseur peut causer un clic ou un gresillement

Iors de la tentative de redemarrage (cela peut prendre 5 minutes),

[] Le tableau de commande electronique peut causer

un clic Iorsque les relais s'activent pour commander les composants du refrigerateur,

[] L'expansion et la contraction des serpentins

de refroidissement pendant et apres le degivrage peuvent causer un craquement ou un claquement,

[] Apres un cycle de fabrication de glacons, vous pouvez

entendre les glacons tomber dans le bac,

OUIR/

[] Vous pouvez entendre les ventilateurs tourner

f-_hautes vitesses, Cela se produit Iorsque le refrigerateur vient d'6tre branche, Iorsque les portes

sont ouvertes frequemment ou Iors de I'ajout d'une grande quantite d'aliments dans les compartiments congelateur

ou refrigerateur, Les ventilateurs permettent de maintenir les bonnes temperatures,

[] Si une des portes est ouverte pendant plus de

3 minutes, vous pouvez entendre I'activation des ventilateurs permettant de refroidir les ampoules,

[] Les ventilateurs changent de vitesses pour assurer des

economies d'energie et un refroidissement optimaux,

BRUITSD'EAU

Le passage de I'agent

frigorifique dans les serpentins de refroidissement du congelateur

peut 6tre accompagne d'un gargouillement semblable f-_ celui de I'eau en ebullition,

L'eau tombant sur I'element chauffant de degivrage

peut faire un bruit de gresillement, de claquement ou de bourdonnement pendant le cycle de degivrage,

Un bruit de suintement d'eau peut 6tre entendu pendant le

cycle de degivrage Iorsque la glace de I'evaporateur fond et tombe dans le bac

de recuperation,

Fermer la porte peut causer un gargouillement

en raison de I'equilibrage de pression,

Conseils de depannage.., electromenagersge.ca

Conseils de ddpannage-4conomisez du temps et de I'argent!

Consultez d'abord les tableaux qui suivent et vous pourrez

peut-_tre ev/ter de fa/re appel bun reparateur.

Causes possibles Correctifs

Le r#frig#rateur Le cycle de degivrage "Attendez environ 30 minutes afin que le cycle de

ne fonctionnepas est peut-etre en cours, degivrage puisse terminer.

L'interrupteur general , Mettez I'interrupteur ge.ne.rald'alimentation en position

d'alimentation est en position ON (marche)

OFF (arr#t).

Le refrigerateur est debranch& , Enfoncez la fiche de I'appareil dans la prise murale. Le disjoncteur ou le fusible , Remplacez le fusible ou re.enclenchez le disjoncteur.

peut avoir saute. Le refrigerateur se trouve , De.branchez le re.frige.rateur et rebranchez-le.

sur le mode "salle d'exposition".

Vibration ou bruit Le refrigerateur n'est pas " Consultez Nivellement du mfrigernteur.

m#ta/lique (une I#g#re bien niveau. , Consultez Alignement des portes.

vibration est normale)

Ceci est normal Iorsque le , Attendez 24 heures pour que le re.frige.rateur refroidisse

Le moteur fonctionne refrigerateur vient d'etre branche, comple.tement. pendant de Iongues

p#riodes ou demarre et Une grande quantite d'aliments , C'est normal. s'arr#te frd_luemment. (Les a ete mise au refrigerateur.

refrigerateurs modernes Porte laissee ouverte. , Ve.rifiez qu'il n'y a pas un paquet qui emp6che et leurs congelateurs la porte de fermer.

#rant plus grands, leur moteurdoitfonctionner Temps chaud ou ouverture , C'est normal.

plus Iongtemps. IIs frequente des portes. d#marrent et s'arr6tent Les commandes de temperature , Consultez/es cornmandes de temp4.rnture. afin de maintenir des ont ete reglees a la temperature

temperatures uniformes.) [a plus froide.

Temp#rature trop elevee La commande de temperature , Consultez/es cornmandes de temp4.rnture. clans le cong#lateur ou n'a pas ete reglee a une le r#frig#rateur temperature assez basse.

Temps chaud ou ouverture , Abaissez la commande de tempe.rature d'une position. frequente des portes. Consultez/es cornmandes de tempernture.

Porte laissee ouverte. , Ve.rifiez qu'il n'y a pas un paquet qui emp_.che la porte

de fermer.

Givre sur les aliments Porte laissee ouverte. , Ve.rifiez qu'il n'y a pas un paquet qui emp_.che la porte surgel#s (il est normal de fermer.

que du givre se forme

I'interieur du paquet) Les portes ont ete ouvertes

La s#paration entre Le systeme automatique , Ceci emp_.che la formation de condensation sur

le r#frig#rateur et le d'economie d'energie fait I'exte.rieur du re.frige.rateur. congelateur est chaude circuler du liquide chaud autour

Formation lente des Porte laissee ouverte. * Ve.rifiez qu'il n'y a pas un paquet qui emp_.che la porte gla¢ons de fermer.

Mauvais goOt/o-deur de I'eau

trop souvent ou pendant trop Iongtemps.

du rebord avant du congelateur.

La commande de temperature , Consultez/es cornm_ndes de temp4.rnture. du congelateur n'est pas regJee

une temperature assez froide.

Le distributeur d'eau n'a pas ete utilise depuis Jongtemps.

, Faites couler I'eaujusqu?-_ ce que I'eau du syste.me soit

remplace.e par de I'eau frafche.

Conseils de depannage...

Causes possibles Correctifs

La machine a gla¢ons L'interrupteur d'alimentation . Reglez I'interrupteur d'alimentation f-_la position ne fonctionne pas de ia machine a gla£:ons est de marche,

la position d'arret.

L'alimentation en eau est coupee , Consultez/nstn//ntion de/_ conduite d#au, ou n'est pas raccordee.

Le compartiment congelateur . Attendez 24 heures pour que la temperature est trop chaud, du refrigerateur se stabilise,

Un amas de gla£:ons darts le bac • Nivelez les glaqons f-_la main, provoque I'arret de la machine

gla£:ons.

Cubes de giace sont coinces darts . Reglez le commutateur de marche de la machine la machine a glaqons. (La lumiere f-_glaqons sur la position 0 (arr#t), enlevez les cubes

d'aiimentation verte ciignote), et mettez en marche la machine _-)glaqons,

Bourdonnement fr#quent

Odeur/saveur II faut nettoyer le bac a gla£:ons. . Videz et lavez le bac f-_glaqons, Jetez lesvieux glaqons,

anormale des Des aliments ont transmis leur . Emballez bien les aliments, gla_ons odeur/gout aux gia£:ons.

Le commutateur de marche de la machine a giaqons est dans

la position /(marche), mais I'arrivee d'eau au refrigerateur

n'a pas ete raccordee.

. Reglez le commutateur de marche sur la position

O(arr#t), car le garder dans la position I(marche)

endommagera le robinet d'eau,

li faut nettoyer i'interieur . Consultez Entretien et nettoynge, du refrigerateur.

Petitsgla#ons ougtaGons Le filtre a eau est bouche. . Remplacez la cartouche du filtre avec une nouvelle creux a I'int#rieur cartouche ou installez le bouchon du filtre,

le distribut_urde La machine a glaqons est eteinte ou . Mettez en marche la machine f-_glaqons ou retablissez

glaGons ne fonctionne ralimentation en eau a ete coupee. I'alimentation en eau, pas Un objet bloque ou est tombe . Enlevez tout objet qui bloque ou est tombe dans

darts la chute a giace situee la chute,

I'interieur du bac superieur de la porte du compartiment congelation.

Des gla_ons sont colles au bras regulateur.

Blocs de giace irreguliers dans le bac a glaqons.

Distributeur est VERROU/LLE, . Appuyez et maintenez enfoncee le bouton LOCK/LIGHT

L'eau vers#e dans Normal Iorsque le refrigerateur . Attendez 24 heures pour que la temperature lepremier verre est est initialement installe, du refrigerateur se stabilise,

chaude Le distributeur d'eau n'a pas ete . Fakes couler I'eaujusqu%_ ce que I'eau du systeme soit

utilise depuis Iongtemps. remplacee par de I'eau frafche, Le reservoir d'eau vient . Attendez plusieurs heures pour que I'eau refroidisse,

d'etre vidang&

. Retirez les glaqons,

. Brisez-en autant que possible avec vos doigts etjetez ceux

qui restent,

. Le congelateur est peut-6tre trop chaud, Reglez

la commande du congelateur sur une temperature plus basse, en abaissant la commande d'une position f-_la lois

jusqu%_ce que les blocs de @ace disparaissent,

(verrouillage/lumiere) pendant 3 secondes,

electromenagersge.ca

Causes possibles Correctifs

Le distributeur d'eau L'aiimentation en eau est • Consultez Inst_#l_?tionde In eonduite d#au, ne fonctionne pas coupee ou n'est pas raccordee.

Le filtre a eau est bouch& . Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre,

il y a de I'air darts la conduite , Appuyez sur le bras de distribution pendant d'eau, au moins deux minutes,

Distributeur est VERROUILL£. , Appuyez et maintenez enfoncee le bouton LOCK/LIGHT

(verrouillage/lumiere) pendant 3 secondes,

Le reglage de commande est , Reglez le commande de temperature sur un reglage trop froid, plus chaud,

L'eaujaillit La cartouche du filtre vient d'etre , Fakes couler I'eau du distributeur pendant 3 minutes du distributeur installee. (environ 6 litres),

La machine a gla¢ons L'eau du reservoir est gelee. . Appelez un reparateur, fonctionne, mais ne

Le reglage de commande est . Reglez le commande de temperature sur un reglage

distribuepas d'eau trop froid, plus chaud, La machine a gla#ons La conduite d'eau ou • Appelez un plombier,

ne distribue ni eau ie robinet d'arr@t est bouche. nigla#ons Le fiitre a eau est bouche. • Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre,

Distributeur est VERROU/LL£, , Appuyez et maintenez enfoncee le bouton LOCK/LIGHT

(verrouillage/lumiere) pendant 3 secondes,

CUBED (cubes de glace) Le regiage precedent etait , Quelques cubes sont rest6s et ont ere concass6s _-_cause

#tait choisimais CRUSHED CRUSHED. du reglage prec6dent, C'est normal,

(glace concass#e) a #t# distribude

Odeurdans Des aliments ont transmis , Les aliments _ odeur forte doivent 6tre embalBs

le r#frig#rateur leur odeur au refrigerateur, hermetiquement.

, Gardez une bofte ouverte de bicarbonate de soude dans

le refrigerateur,

II faut nettoyer I'interieur. , Consultez Entretien et nettoy,sge,

De la condensation Cela n'est pas inhabituel pendant , Essuyez bien la surface exterieure, s'accumule a I'ext#rieur les periodes de forte humidite.

De la condensation s'accumule a I'int#rieur

(par temps humide,

Les portes sont ouvertes trop frequemment ou pendant trop Iongtemps.

I'ouverture des portes laisse entrer de I'numidit#)

L_clairage int#rieur II n'y a pas de courant au niveau , Remplacez le fusible ou reenclenchez le disjoncteur, ne fonctionne pas de ia prise.

L'ampouie est grillee. , Consultez Remplneement des ampoules,

Eausurle solouau fond li y a des glaqons bloques darts , Fakes passer les glaqons _ I'aide d'une cuillere en bois,

du cong#lateur le conduit. De fair chaud sort

du haut du r#frig#rateur

Courant d'air normal provenant du moteur. Pendant le processus de refrigeration, il est normal

que de la chaieur soit expulsee au dessus du refrigerateur.

Lueur orange dans le cong#lateur

Le cycle de degivrage est

en cours.

, C'est normal,

Conseils de depannage...

Causes possibles Correctifs

Le r#frig#rateurne La fonction de degivrage , Ceci est normal. Le refrigerateur passe sur cycle s'arr#tejamais mais maintient le compresseur en d'arr6t Iorsque les portes ont ete fermees pendant

les temp#ratures sont marche au cours de I'ouverture 2 heures. normales des portes.

Le r#frig#rateur#met La porte est ouverte. , Fermez la porte. un signal sonore

La temp#raturepr#sente L'appareil vient d'etre branch& , Pour stabiliser le systeme, laissez 24 heures s%couler. n'est pas #gale a celle

affich#e La porte est restee ouverte trop , Pour stabiliser le systeme, laissez 24 heures s%couler.

La porte ne se ferme Lejoint de la porte du c6te des , Mettre une couche de cire de paraffine sur lejoint

pas correctement charnieres est colle ou repli& de la porte.

Iongtemps. Des aliments chauds ont ete , Pour stabiliser le systeme, laissez 24 heures s%couler,

places dans le refrigerateur. Cycle de degivrage en cours. , Pour stabiliser le systeme, laissez 24 heures s%couler,

Un des contenants de porte , Remontez le contenant d'un cran, touche une etagere dans le refrigerateur.

Le refrigerateur n'est pas bien niveau.

, Consultez IVivellement du mfrigerateun , Consultez Alignement des portes,

Garantie du refrigerateur.

Pour- les clients des Etats-Unis, routes les reparations en vertu de la garantie sont foumis par nos Centre de Service d'Usine ou par un technicien autorise

Customer Care_. Pour prevoir une reparation, consultez notre site GEAppliances.

corn ou appelez le 800`Gf CARE5(800,432.2737), Veuillezavoir votre numero de

serie et votre numero de modde a portee de main Iorsque vous appelez pour

Agrafez votre facture ici.

Pour bendicier du service de

reparation sous garantie, une

preuve de la date d'achat initial

est necessaire.

obtenir un service, Au Canada, appelez le 800.567.3344.

GE remplacera :

MODELES GEet GE PROFILE M

UnAn Toutepi#ce du refrigerateur qui s'avere defectueuse en raison d'un defaut de materiau ou de fabrication. A cornpter de la Pendant la validite de la pr#sente garantie limiteed'un an, GEfournira egalement gratuitement la main

d'achatinitia/ d'oeuvre et le service pour reparer la piece defectueuse.

Trentejours Toutepi#cede la cartouche filtrante qui ne fonctionne pas f-_cause d'un vice de materiau ou de main (_Ttrebeau,s/inc/us).Acompter d'oeuvre. Pendant la validite de la presente garantie limitee de 30jours, GEfournira gratuitement une deta datedachat/n/t/a/ cartouche filtrante de remplacement.

MODELE$ GE PROFILE $EULEMENT : CinqAns Toutepiece du systeme ferme du refrigerateur (compresseur, condenseur, evaporateur et tousles tuyaux

A compter de de raccordement) qui s'avere defectueuse en raison d'un defaut de materiau ou de fabrication. Pendant la

ladated2_chatinitia / validite de la presentegarantielimiteedecinqans, GEfournira egalement gratuitement la main d'oeuvre

et le service pour reparer la piece defectueuse dans le systeme ferme du refrigerateu_

Les deplacements a votre domicile pour vous expliquer rutilisation de ce produit Une installation, livraison ou maintenance defectueuse.

Une panne du produit par abus d'utilisation, par mauvaise utilisation, par modification ou s'il a ete utilise dans un but autre que celui pour lequel il a ete fabriqu&

Deterioration des aliments. Le remplacement des fusibles ou le reenclenchement du

disjoncteur du domicile. Les dommages causes apres la livraison.

,, Le remplacement de la cartouche filtrante, si incluse, a cause

d'une pression d'eau en dehors de la gamme de fonctionnement recommandee ou a cause d'une concentration excessive de

sediments dans I'eau d'alimentation. Le remplacement des ampoules, si incluses, ou la cartouche

filtrante, si incluse, et dans des conditions autres que celles susmentionnees.

Tout dommage cause par accident, incendie, inondation ou une catastrophe naturelle.

Tout dommage fortuit ou indirect cause par des defauts eventuels de cet appareil.

Le service s'il est impossible d'avoir acces au produit.

, Dommages causes par un filtre a eau qui n'est pas de la marque GE. , Les dommages a la finition, tels que rouille de surface,

ternissement ou petites taches, non signales darts un delai de 48 heures suivant la livraison.

EXCLUSION DES GARANTIES TACITES- Votre recours exclusff est I_change du produit suivant les modalit#s de la Garantie Limit#e. Toutes garanties tacites, y compris les garanties de valeurs marchandes ou d'ad#quation a des fins particuli#res, sont limit#es a une dur#e d'un an ou a la dur#e la plus courte autoris#e par la Ioi.

Pour les clients des I_tats-Unis : Cette garantie est etendue a I'acheteur d'origine et aux proprietaires suivants pour tout produit achete pour une utilisation domestique aux Etats-Unis. Si le produit est installe clans une region ou ne se trouve aucun reparateur autorise GE,vous devrez peut-etre assumer les frais de transport ou apporter I'appareil a un centre de service autorise GE. En Alaska, cette garantie exclut le coot d'expedition ou de depannage a votre domicile.

Certains etats n'acceptent pas d'exclusion ou de limites aux dommages indirects consecutifs. Certains droits particuliers vous sont devolus en vertu de la presente garantie et peuvent s'accompagner d'autres droits qui varient selon votre lieu de residence. Pour conna;tre vos droitsjuridiques, veuillez consulter le bureau local ou le bureau d'etat des affaires aux

consommateurs ou le Procureur General de votre etat.

Garant : Etats-Unis : General Electric Company. Louisville, KY 40225

Pour les clients au Canada : Cette garantie est etendue a I'acheteur d'origine et aux proprietaires suivants pour tout produit achete aux Canada pour une utilisation domestique aux Canada.Le service a domicile en vertu de la garantie sera fourni darts les regions ou il est disponible et ou Mabe estime raisonnable de le fournir.

Garant Canada: MC Commercial, Burlington, Ontario, L7t?5B6

Fiche technique de performance

Systeme de filtration SmartWater MC-

Cartouche MWF de GE

Donnees relatives au rendement

Capacite • 300 gallons (1135 litres)

La concentration des contaminants test6s pour ce filtre dans I'eau entrant dans le syst6me a 6t6 r6duite

une valeur inferieure ou egale a la limite admissible dans I'eau sortant du systeme, conformement aux normes/42 et 53 de la NSF/ANSI. Le syst6me a @6 test6 et certifi6 par NSF International conform6ment aux normes 42 et 53 de la NSF/ANSI.

Veuillez visiter geappliances.com pour connaftre la Iiste complete des contaminants testes et des

concentrations reduites.

Les enonces de reduction pharmaceutiques n'ont pas ere certifies par la NSF International ou I'etat de la Californie.

I_nonces eprouves et verifies par un laboratoire independant :

Reductien Moyenue POUrI'eau Concentration d!amorce % reduction moyenne de max permissible

de contaminant d'alimentation specifiee par NSF moyenne substance en sortie ensortie

I I Concentration Concentration

978 ng/L N/A 99.5% 5.0 ng/L N/A

907 ng/I N/A 99.4% 5.4 ng/L N/A 885 ng/L N/A 94.1% 52.3 ng/L N/A

1097 ng/L N/A 99.5% 5.0 ng/L N/A

415 ng/L N/A 99.5% 2.0 nq/L N/A

Exigences de Rapport

reduction NSF d'essai NSF

N/A JOO12158Z N/A J00121587 N/A J00121588

N/A J-00121589 N/A J-00121587

Directives et parametres de I'alimentation en eau

Debit fourni 0,5 gpm (21,9 Ipm) Pression d'eau 40120 psi (2,88,2 bar)

Alimentation en eau Eau potable Temperature de I'eau 33°F100°F (0.6°C 38°C)

11est imperatif que lesmethodesd'installation, d'entretien et de remplacement du filtre recommandees par le fabricant de ce produit soient respectees, Consultezle manuel d'installation pour connaltre les renseignements de la garantie,

Remarque : Bien que les essais aient ete effectues dans des conditions normales de laboratoire, laperformance actuelle peut varlet,

Cartouche de rechange : MWF, Pour conna'itre les coots evalues des articles de rechange, veuillez appeler au 18006262002 ou visitez notre site internet au

www.geapplianceparts.com.

A AVERTISSEMENT

Pour reduire le risque associe a I'ingestion de contaminants :

• N'utilisez pas I'eau dont la salubrite microbiologique est inconnue ou dangereuse sans avoir effectue une desinfection des composants d'arrivee

et de sortie du systeme. Les systemes certifies pour la r6duction de kystes peuvent etre utilis6s pour de I'eau desinfectee contenant des kystes filtrables.

Etablissement EPAno 10350 MN 005.

Consultez la fiche technique de performance pour connaitre les conditions d'utilisation, les enonces de sante certifies par le service de sante publique de la Californie et les

remplacements, Certification du service de sant_.'publique de la Californie no 051698, Les contaminants qui peuvent Otrereduits ou elimines par ce filtre _ eau

ne sont pas obligatoirement presents dans votre eau.

_ Mis8I'_ai et certifieparNSFInternational, _ conformement auxnormes42et53 dela

ANSI/NSFduincdele MWFdeGEpour les

'_'e_T_'_Y) fichetechniquede peffo..........

£.T_[ enoncesder_Juctions mer'tionn6s8 la

AVIS

PourrC-_luirelerisque associeauxdommages materiels causespar desfuites d'eau:

• Lisez et suivez les instructions avant de proceder _] I'installation et d'utiliser votre systeme.

• L'installation et I'utilisation DOIVENT 6tre conformes _ tousles codes Iocaux et nationaux de plombede.

• Ne procedez pas _ I'installation si la pression de I'eau depasse 120 Ib/po 2(8,2 bars), Si votre pression d'eau de.passe 80 Ib/po 2(552 kPa),ilest necessaire d'installer un systome

de limitation de pression. Communiquez avec un plombier professionnel si vous n'6tes pas sOr de la m_)thode de w)rification de la pression d'eau.

• N'installez pas le syste.me s'il y a des possibilites de coups de belier, Encas de coup de bdier, vous devez installer un dispositF anticoup de belier, Communiquez avec un

plombier professionnel si n'6tes pas sot de la methode permettant de w)dfier cette condition.

• Ne raccordez pas le systeme _] des conduites d'alimentation d'eau chaude. La temperature de service maximale de ce systeme de riltre est de 38 °C (100 °F),

• Protegez le filtre contre le gel. Vidangez I'eau du filtre Iorsque la temperature se situe sous 0,6 °C (33 °1-),

• La cartouche du filtrejetable dolt 6tre remplacee tous les six (6)mois ou moins si le debit d'eau du distributeur d'eau ou du distdbuteur de glace diminue.

$outien au consommateur.

Site Web apparei/s dectromenagers GE electromenagersge.ca

Vous avez une question ou vous avez besoin d'aide pour votre appareil electromenager? Contactez-nous par Internet au site electromenagersge.ca 24 heures parjour, tous lesjours de I'annee.

Service de reparations

Service de reparations GE est tout p@s de vous. Pour faire reparer votre electromenager GE,il suffit de nous telephoner.

Studio de conception realiste

Sur demande, GEpeut fournir une brochure sur I'amenagement d'une cuisine pour les personnes f-_mobilite reduite.

Ecrivez: Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Prolon ation de arantie electromenagersge.ca

I chetez un contrat d'entretien GEavant que votre garantie n'expire et beneficiez d'un rabais substantiel.

Ainsi le service ap@s-vente GEsera toujours I_-_ap@s expiration de la garantie.

k__ Visitez notre site Web ou appeiez-nous au 1.888.261.2133.

Pieceset accessoires

1.800.561.3344

Ceux qui desirent reparer eux-m6mes leurs electromenagers peuvent recevoir pieces et accessoires directement _-_la maison (cartes VISA, MasterCard et Discover acceptees).

Les directives stipu/#es dans /e pr#sent manue/ peuvent #tre effectu#es par n _mporte que/ uti/isateur. Les autres r#parations doivent g#n#ra/ement #tre effectu#es par un technicien qua/ill#. Soyez prudent,

car une r#paration inad#quate peut affecter /e fonctionnement s#curitaire de/'apparei/.

Vous trouverez dans les pagesjaunes de votre annuaire le numero du Centre de service Mabe le plus proche. Autrement, appelez-nous au 1.800.661.1616.

Contactez-nous

Si vous n%tes pas satisfait du service ap@s-vente dont vous avez benefici6 : Premierement, communiquez avec les gens qui ont repare votre appareil.

Ensuite, si vous n%tes toujours pas satisfait envoyez tousles details-numero de telephone compris-au

Directeur, Relations avec les consommateurs, Mabe Canada Inc. Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

/NscFivez votFe appaFei/ e/ectFomena eF electromenagersge.ca

I I I nscrivezvoreapparei eecromenageren irec,aussi O quepossi e. eaameioreranos | |' communications et notre service ap@s-vente. Vous pouvez egalement nous envoyer par la poste

__ le formulaire d'inscriptionjoint _-_votre documentation.

I I t I I t d t tt bl CI I

Consumer Support.

GEAppliances Webs/te Intheu,s,:GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day, any day of the year! For greater convenience and faster service, you can now download Owner's Manuals,

order parts or even schedule service on-line.

.Schedule .Service ,ntheU,S,:GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your convenience any day of the year! Or call 800.GE.CARES(800.432.2737) during normal business hours.

In Canada, call 1.800.561.3344

GEsupports the Universal Design concept-products, services and environments that can be used by people of

I all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities

v J and impairments. For details of GE's Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322). In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Studio IntheUS,'GEAppfiances.com

Extended Warranties

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GEConsumer Home

Services will still be there after your warranty expires. In Canada, call 1.888.261.2133

Parts and Accessories

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes (VISA,MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation,

Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.800.661.1616.

If you are not satisfied with the service you receive from GE,contact us on our Website with all the details including your phone number, or write to: General Manager, Customer Relations

GEAppliances, Appliance Park Louisville, KY 40225

In Canada: geappliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane Moncton, N.B. E1C 9M3

IntheU,S,:GEAppliances.corn

In the U,S,: GEApplianceParts.corn

In the U,S,: GEAppliances.com

YourAppliance ,ntheUS:GEAppliances.corn

] Register your new appliance on-line--at your convenience! Timely product registration will allow for enhanced

| | communication and prompt service under the terms of your warranty, should the need arise. You may also mail k,_ J in the pre-printed registration card included inthe packing material, or detach and use the form in this Owner's

Manual. In Canada: geappliances.ca

Printed in Korea

GENERAL ELECTRIC PSB48YSXSS, PSB48YGXSV, PSB42YSXSS, PSB42YGXSV User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
