ПАСПОРТ

Инструкция по монтажу, эксплуатации и

обслуживанию приточных установок GA

Содержание

Описание.............................................................................................................................................4

Обозначение .......................................................................................................................................4

Характеристики..................................................................................................................................5

Аэродинамические характеристики.................................................................................................9

Эксплуатация....................................................................................................................................13

Блок автоматики...............................................................................................................................13

Описание пульта ..............................................................................................................................14

Электрическая схема блока.............................................................................................................22

Порядок работы................................................................................................................................22

Безопасность эксплуатации ............................................................................................................22

Монтаж..............................................................................................................................................22

Обслуживание ..................................................................................................................................24

Устранение неполадок.....................................................................................................................24

Комплектация...................................................................................................................................25

Гарантийные обязательства ............................................................................................................25

Свидетельство о приемке и продаже .............................................................................................25

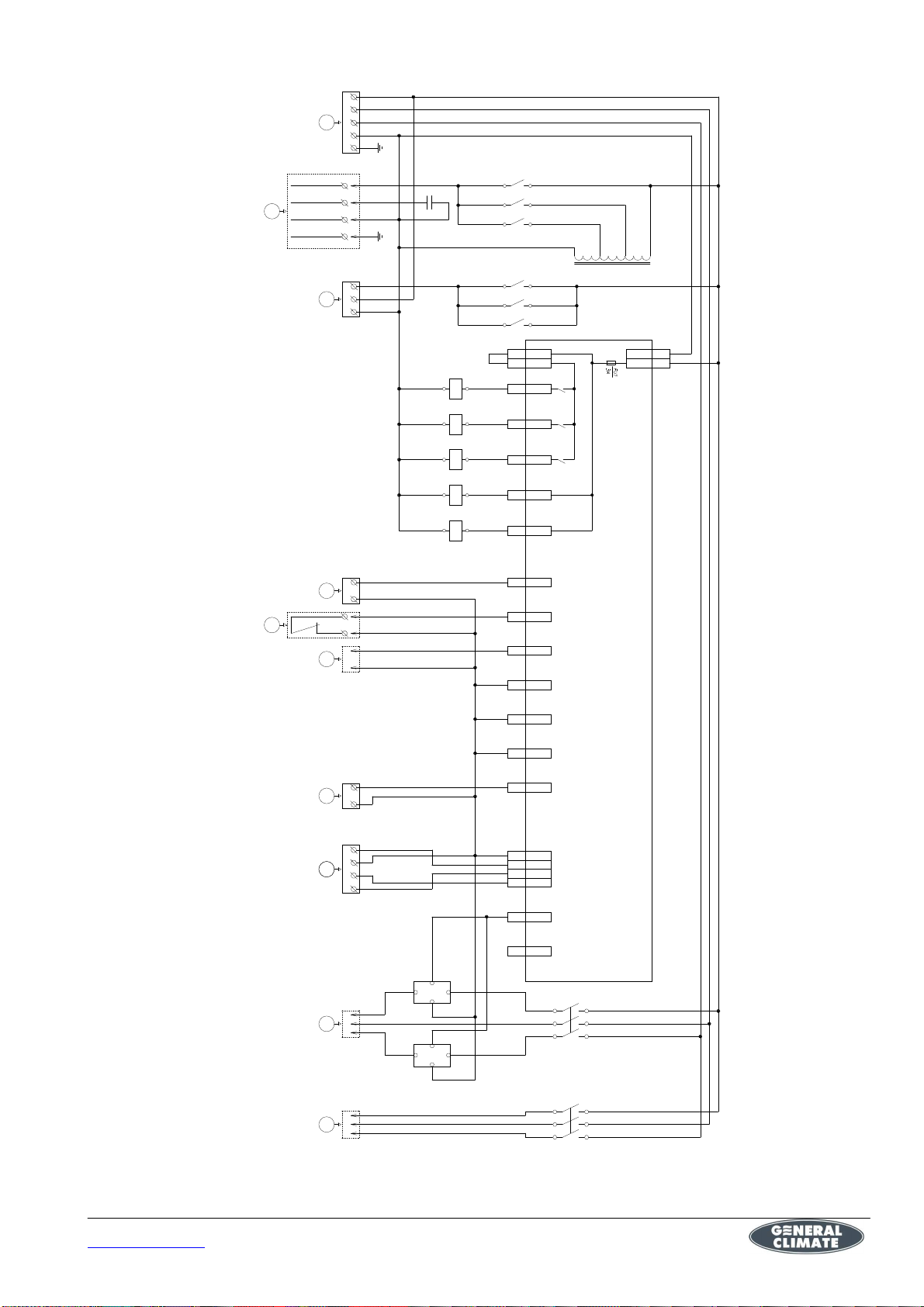

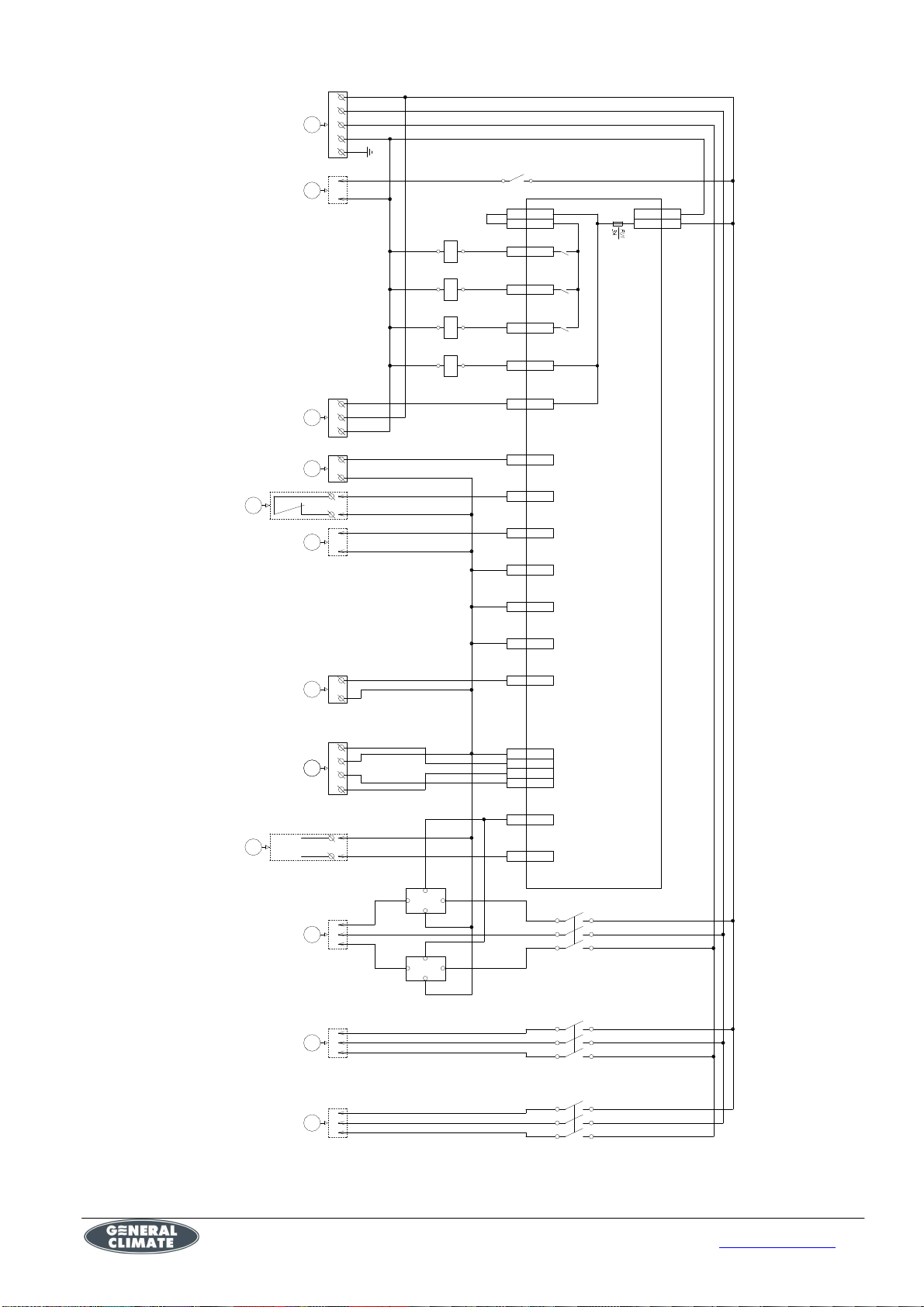

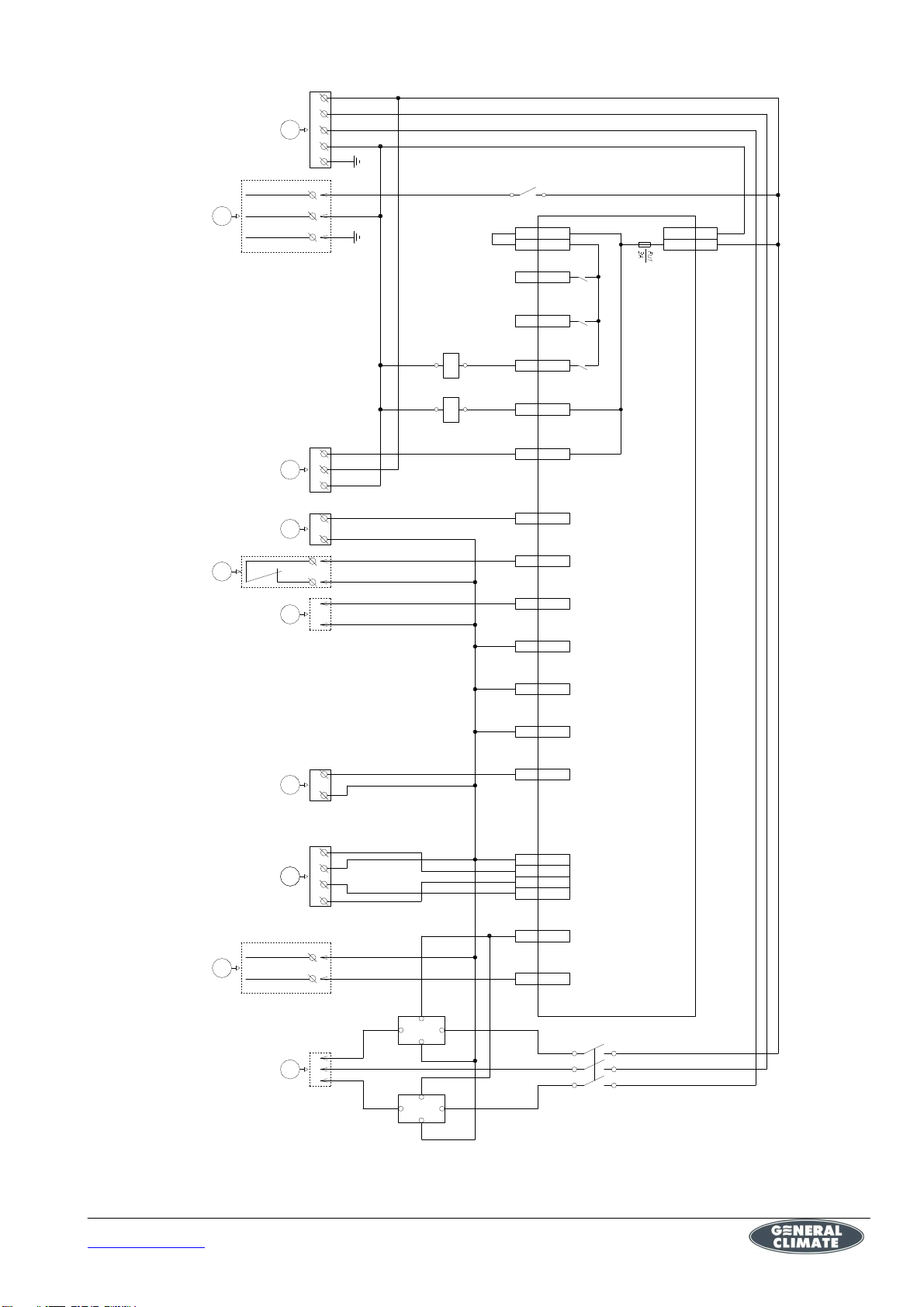

Приложение 1 Принципиальные электрические схемы приточных установок ............26

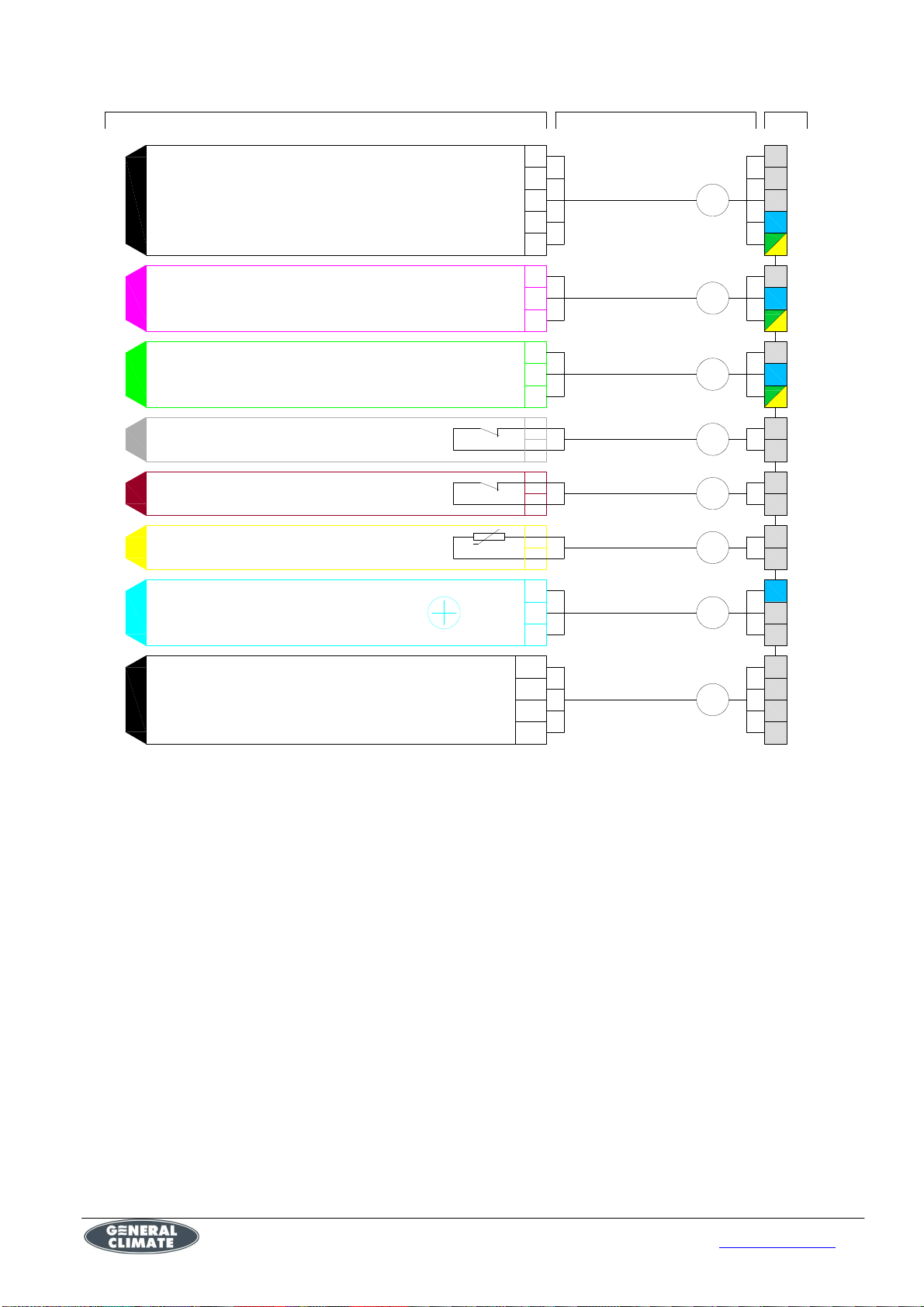

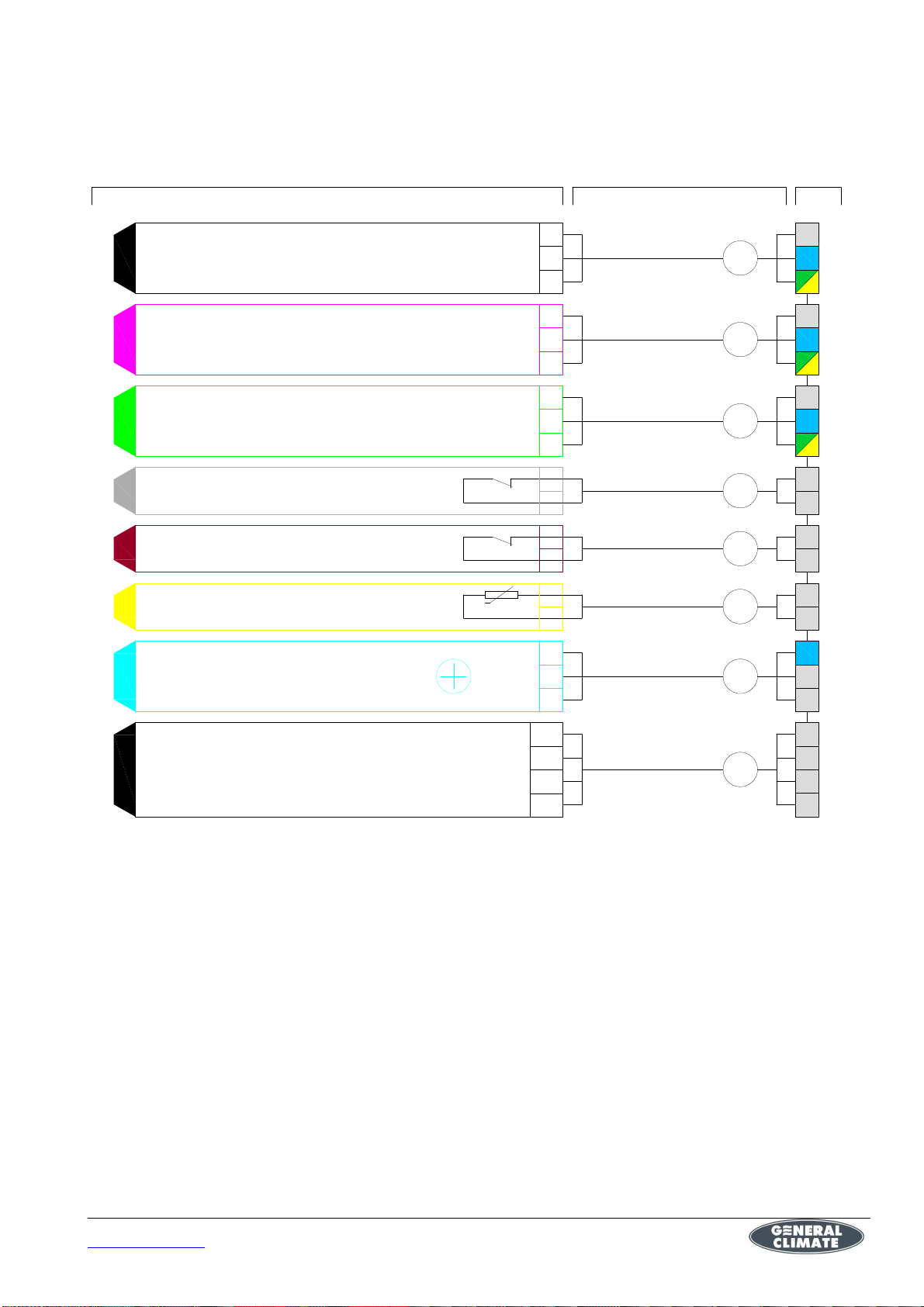

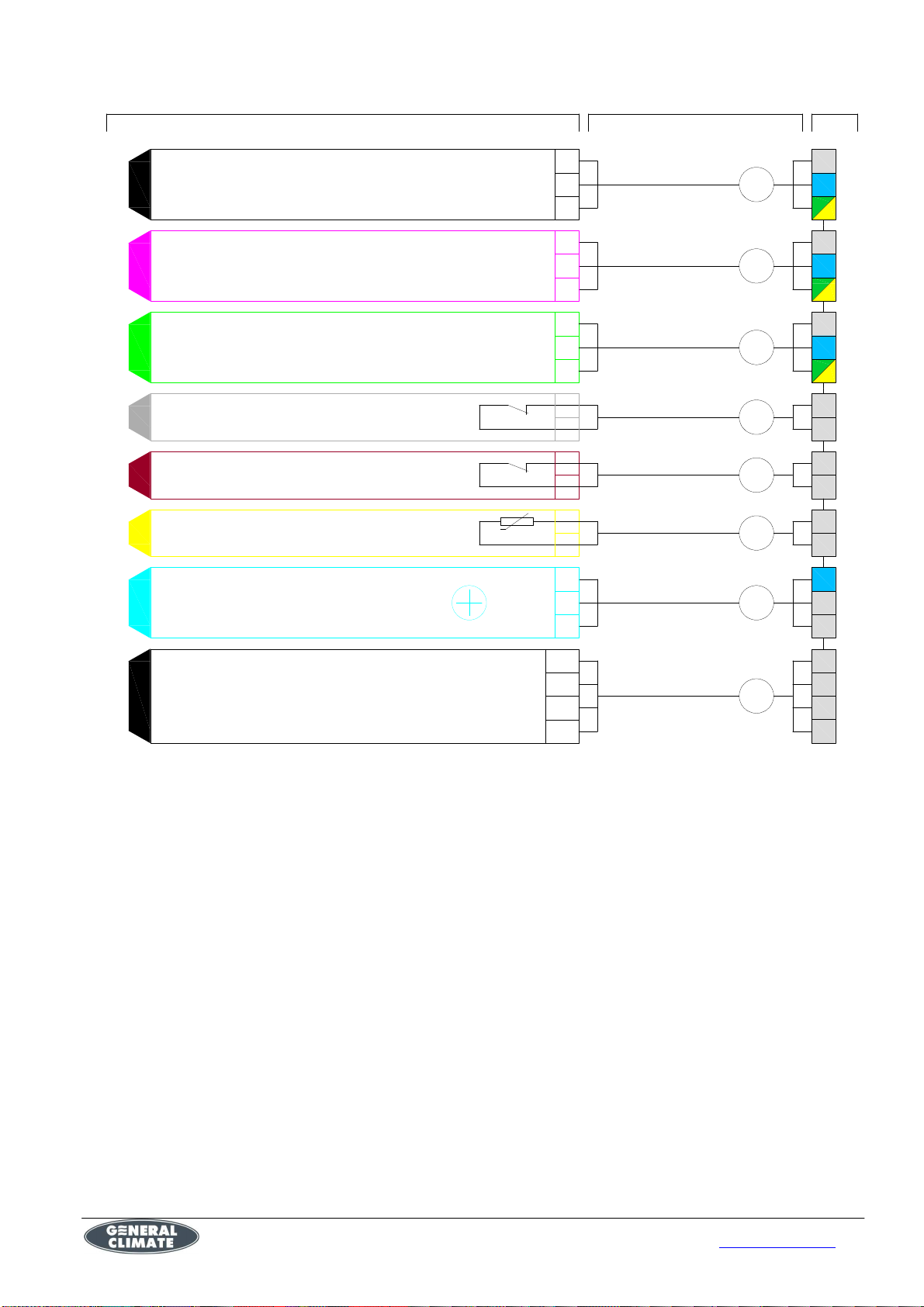

Приложение 2 Схемы подключения приточных установок ............................................36

Приложение 3 Аксессуары и принадлежности.................................................................43

www.generalclimate.ru

Настоящее руководство содержит предписания и рекомендации необходимые для правильной и безопасной эксплуатации изделия. Настоятельно рекомендуется ознакомиться с данным руководством и соблюдать требования и рекомендации, описанные в нём. Изготовитель может вносить изменения в конструкцию без предварительного уведомления покупателей связанные с улучшением характеристик и свойств оборудования.

www.generalclimate.ru

Описание

Приточные установки серии GA предназначены для установки в коттеджах, небольших офисах, магазинах и т.п. с высокими требованиями к уровню шума. Установки имеют компактные размеры, что дает возможность применять их, в условиях ограниченного пространства для монтажа.

Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком, в подсобных или технических помещениях, обеспечив, при необходимости, дополнительную защиту корпуса от прямого воздействия окружающей среды и/или механических воздействий. Интервал рабочих температур: от -5° С до +40° С, при влажности до 80%.

Запрещается устанавливать установку в воздушной среде с содержанием горючих или взрывоопасных смесей, испарений химикатов, крупную пыль, сажу, жиры или местах где могут образовываться вредные вещества.

Устройство позволяет производить предварительную очистку подаваемого воздуха, задерживая пыль и крупные частицы. Подогрев воздуха обеспечивает встроенный водяной или электрический нагреватель.

В базовой комплектации установка комплектуется вентилятором, нагревателем, фильтром, блоком автоматики, включающим в себя канальный датчик температуры, встроенный в установку дифференциальный датчик давления (датчик засора фильтра), пульт управления. Дополнительно возможно заказать необходимые датчики, заслонку, электропривод, сменные фильтрующие вставки, компактный узел обвязки водяного нагревателя.

Все подключения производят через, установленный под крышкой блок автоматики. Также в блок клемм выведены контакты для подключения электропривода заслонки. Встроенная система автоматики обеспечивает 3-х ступенчатое регулирование скорости (Режимы «Ночь», «День» и режим «Max»), плавное регулирование мощности электрического или водяного нагревателя и обеспечивает открытие-закрытие заслонки при включениивыключении установки.

В зависимости от типа нагревателя питание может осуществляться как однофазным напряжением 220 В, так и двух- и трехфазным напряжением 380 В.

Электрические нагреватели имеют 2 термостата (первый капиллярный с автоматическим перезапуском, температура срабатывания 60° С, второй с ручным перезапуском), обеспечивающие безопасность и защиту от перегрева.

Обозначение

www.generalclimate.ru

1500

E / 19.8

Мощность электрического нагревателя, кВт

Тип нагревателя (W-водяной; E-электрический)

Расход воздуха, м3/ч

Обозначение

Размеры

Напряжение, В

Характеристики

Т а б л и ц а

1 -

Общие характеристики

Модель

канала,

мм

GA 450E Ø200 3,1 ~1, 220 14,3 IP 54 30 250 42 15 GA 450E Ø200 6,1 ~3, 380 10,3 IP 54 30 250 42 16

GA 650E Ø200 9,2 ~3, 380 15,1 IP 54 30 450 42 17 GA 1100E 200x400 GA 1500E 250x500

GA 1500W 250x500

GA 2000E 350x600

GA 2000W 350x600 GA 3000W 350x600 GA 4500W 500x800

Мощность установки,

кВт

13,4 ~3, 380 21,5 IP 54 30 750 52 18 20,1 ~3, 380 31,1 IP 44 30 1000 54 19 0,25 ~2, 220 1,0 IP 44 45 200 57 11 33,7 ~3, 380 53,1 IP 54 30 1800 90 20

0,7 ~2, 220 3,0 IP 54 45 200 90 12 1,0 ~3, 380 1,6 IP 54 45 200 90 13 1,0 ~3, 380 1,7 IP 54 45 500 110 14

Число фаз,

(50Гц)

Ном.

ток,

Степень

защиты

двигателя

вентилятора

Макс.

тем-ра

воздуха,

°С

Мин.

расход,

/ч

Вес,

кг

Схема

подкл.

Степень защиты корпуса установки GA – IP 50.

Габаритные размеры установок

Рисунок 1 – Приточная установка GA E

Т а б л и ц а

Модель A B C F G H I J

GA 450E 310 555 1241 1110 188 155 277,5 200 GA 650E 310 555 1241 1110 188 155 277,5 200

2 -

Габаритные размеры GA E

Размеры в миллиметрах

www.generalclimate.ru

Рисунок 2 – Приточная установка GA E и GA W

Т а б л и ц а

3 -

Габаритные размеры GA E и GA W

Размеры в миллиметрах

Модель A B C D E F K L M N P

GA 1100E 354 700 1250 200 400 1148 – – – 152 152 GA 1500E 354 700 1250 250 500 1148 – – – 102 102

GA 1500W 354 700 1250 250 500 1148 766 43 73 102 102

GA 2000E 472 1060 1245 350 600 1175 – – – 232 122 GA 2000W 472 1060 1245 350 600 1175 1145 43 60 232 232 GA 3000W 472 1060 1315 350 600 1245 1106 43 59 232 232 GA 4500W 634 1160 1315 500 800 1245 1206 43 73 182 182

www.generalclimate.ru

Водяной нагреватель

Температура на входе* 60/40 70/50 80/60 90/70 95/70 60/40 70/50 80/60 90/70 95/70 Расход воздуха м³/ч 1500 1500 1500 1500 1500 2000 2000 2000 2000 2000 Температура наружного воздуха 0° С Температура приточного воздуха °С 25,97 32,67 39,22 45,70 46,47 26,97 33,00 39,49 45,68 46,75 Расход воды л/с 0,17 0,22 0,26 0,30 0,25 0,24 0,29 0,35 0,41 0,33 Гидравлическое сопротивление кПа 2,54 3,71 5,03 6,51 4,45 4,41 6,24 8,29 10,56 7,31 Производительность кВт 14,08 17,72 21,27 24,79 25,21 19,5 24,06 28,57 33,04 33,82 Температура наружного воздуха -10° С Температура приточного воздуха °С 21,59 28,14 34,58 40,96 41,72 22,35 28,50 34,64 40,73 41,79 Расход воды л/с 0,22 0,26 0,31 0,35 0,29 0,29 0,35 0,41 0,47 0,38 Гидравлическое сопротивление кПа 3,85 5,24 6,79 8,48 5,78 6,52 8,67 11,05 13,66 9,40 Производительность кВт 17,77 21,46 25,08 28,68 29,11 24,26 28,9 33,49 38,06 38,86 Температура наружного воздуха -20° С Температура приточного воздуха °С 16,95 23,37 29,71 35,99 36,74 17,47 23,50 29,55 35,54 36,58 Расход воды л/с 0,26 0,31 0,35 0,40 0,33 0,35 0,41 0,47 0,53 0,43 Гидравлическое сопротивление кПа 5,46 7,09 8,87 10,81 7,33 9,10 11,6 14,32 17,29 11,85 Производительность кВт 21,6 25,35 29,06 32,74 33,18 29,21 33,93 38,62 43,30 44,11 Температура наружного воздуха -30° С Температура приточного воздуха °С 12,05 18,36 24,60 30,78 31,51 12,35 18,30 24,21 30,1 31,12 Расход воды л/с 0,31 0,36 0,41 0,45 0,37 0,42 0,48 0,54 0,60 0,49 Гидравлическое сопротивление кПа 7,41 9,29 11,32 13,52 9,14 12,19 15,05 18,15 21,50 14,67 Производительность кВт 25,59 29,43 33,22 36,99 37,44 34,36 39,19 43,99 48,77 49,6 Температура наружного воздуха -40° С Температура приточного воздуха °С 6,90 13,10 19,23 25,32 26,03 6,96 12,81 18,61 24,40 25,4 Расход воды л/с 0,36 0,41 0,46 0,51 0,41 0,48 0,54 0,61 0,67 0,54 Гидравлическое сопротивление кПа 9,74 11,88 14,19 16,67 11,24 15,86 19,11 22,6 26,36 17,93 Производительность кВт 29,76 33,70 37,59 41,46 41,90 39,73 44,68 49,59 54,49 55,34

Температура на входе* 60/40 70/50 80/60 90/70 95/70 60/40 70/50 80/60 90/70 95/70 Расход воздуха м³/ч 3000 3000 3000 3000 3000 4500 4500 4500 4500 4500 Температура наружного воздуха 0° С Температура приточного воздуха °С 27,17 34,04 40,76 47,42 48,28 27,05 34,78 42,19 49,45 50,08 Расход воды л/с 0,36 0,45 0,54 0,63 0,51 0,53 0,69 0,84 0,99 0,8 Гидравлическое сопротивление кПа 4,08 6,01 8,21 10,68 7,28 4,06 6,42 9,13 12,21 8,17 Производительность кВт 29,47 36,91 44,22 51,46 52,39 44,01 56,60 68,66 80,49 81,52 Температура наружного воздуха -10° С Температура приточного воздуха °С 22,96 29,67 36,29 42,86 43,70 23,43 30,92 38,18 45,33 45,96 Расход воды л/с 0,45 0,54 0,64 0,73 0,59 0,68 0,84 0,99 1,15 0,93 Гидравлическое сопротивление кПа 6,21 8,52 11,11 13,98 9,48 6,48 9,35 12,58 16,2 10,81 Производительность кВт 37,08 44,64 52,09 59,49 60,44 56,42 69,06 81,34 93,41 94,47 Температура наружного воздуха -20° С Температура приточного воздуха °С 18,48 25,07 31,58 38,05 38,88 19,48 26,79 33,93 40,97 41,58 Расход воды л/с 0,54 0,64 0,74 0,83 0,68 0,84 1,00 1,15 1,31 1,06 Гидравлическое сопротивление кПа 8,84 11,57 14,58 17,88 12,08 9,53 12,95 16,76 20,97 13,94 Производительность кВт 44,98 52,70 60,32 67,89 68,86 69,23 82,06 94,59 106,9 108,0 Температура наружного воздуха -30° С Температура приточного воздуха °С 13,74 20,22 26,63 32,99 33,80 15,23 22,39 29,42 36,35 36,95 Расход воды л/с 0,64 0,74 0,84 0,94 0,76 1,00 1,16 1,32 1,49 1,2 Гидравлическое сопротивление кПа 12,05 15,22 18,68 22,44 15,11 13,29 17,32 21,75 26,59 17,64 Производительность кВт 53,23 61,12 68,92 76,68 77,66 82,56 95,65 108,5 121,2 122,3 Температура наружного воздуха -40° С Температура приточного воздуха °С 8,74 15,11 21,41 27,67 28,45 10,70 17,73 24,64 31,47 32,04 Расход воды л/с 0,75 0,85 0,95 1,05 0,85 1,17 1,34 1,5 1,67 1,35 Гидравлическое сопротивление кПа 15,89 19,53 23,48 27,74 18,62 17,86 22,55 27,66 33,19 21,97 Производительность кВт 61,85 69,94 77,94 85,9 86,89 96,51 109,9 123,1 136,1 137,2

* Максимальная температура воды 100° С. Максимальное рабочее давление 3.0 МПа. Давление испытания

3.3 МПа.

www.generalclimate.ru

Электрический воздухонагреватель

Модель GA 450E

Расход воздуха, м3/ч

Теплопроизводительность, кВт

Температура наружного воздуха, ⁰C

Модель GA 650E

Расход воздуха, м3/ч

Теплопроизводительность, кВт

Температура наружного воздуха, ⁰C

Модель GA 1100E

Расход воздуха, м3/ч

Теплопроизводительность, кВт

Температура наружного воздуха, ⁰C

Модель GA 1500E

Расход воздуха, м3/ч

Теплопроизводительность, кВт

Температура наружного воздуха, ⁰C

Модель GA 2000E

Расход воздуха, м3/ч

Теплопроизводительность, кВт

Температура наружного воздуха, ⁰C

300 475 580 300 475 580

6 6 6 3 3 3

Температура приточного воздуха, ⁰C

0 30 30 29 28 18 15 –10 30 26 19 18 8 5 –20 30 21 14 8 –30 26 16 –40 16

445 665 760

9 9 9

Температура приточного воздуха, ⁰C

0 30 30 30 –10 30 28 23 –20 30 18 13 –30 27 –40 17

680 1060 1250

13,2 13,2 13,2

Температура приточного воздуха, ⁰C

0 30 30 30 –10 30 25 20 –20 30 15 10 –30 25 –40 15

1000 1250 1800

19,8 19,8 19,8

Температура приточного воздуха, ⁰C

0 30 30 30 –10 30 30 21 –20 30 25 11 –30 26 15 –40 16

1715 1960 2175

33 33 33

Температура приточного воздуха, ⁰C

0 30 30 30 –10 30 30 30 –20 30 27 23 –30 24 17 13 –40 14

www.generalclimate.ru

Аэродинамические характеристики

Рисунок 3 – GA 450

Рисунок 4 – GA 650

www.generalclimate.ru

Рисунок 5 – GA 1100

www.generalclimate.ru

Рисунок 6 – GA 1500

Рисунок 7 – GA 2000

Рисунок 8 – GA 3000

www.generalclimate.ru

Рисунок 9 – GA 4500

www.generalclimate.ru

Эксплуатация

При получении изделия убедитесь в отсутствии механических повреждений изделия. Проверьте соответствие маркировки полученного и заказанного изделия. В случае повреждения упаковки, наличии видимых механических повреждений –

зафиксируйте их документально (сфотографируйте) и свяжитесь с поставщиком.

При отсутствии (не полной комплектности) заказа – обратитесь к экспедитору и

поставщику. Транспортировка и хранение

Установку необходимо перевозить и хранить в оригинальной упаковке вплоть до начала монтажа. Упаковка предохраняет изделие от повреждений и загрязнений при транспортировке и хранении.

При перевозке, погрузочно-разгрузочных работах следует оберегать установку от механических повреждений. Не ронять, не бросать, не подвергать сильным колебаниям (тряске).

Устройство хранить в сухом помещении с температурой от -5° С до +40° С.

На повреждения, возникшие в результате неправильной транспортировки, хранения, установки гарантийные обязательства не распространяется.

При хранении или транспортировке ЗАПРЕЩАЕТСЯ штабелировать установки более трех штук.

Запуск и работа

Перед запуском установки убедитесь:

• В правильности электрического подключения.

• В подключении провода заземления.

• Посторонние предметы убраны из корпуса установки и присоединенных к ней

воздуховодов.

• Что вставлен фильтр.

• Что закрыт эксплуатационный люк.

Проверку стоит производить только при отключенном питании во избежание получения травм.

Блок автоматики

Блок автоматики, установленный в приточной установке, является законченным устройством полностью готовым к работе.

Блок автоматики обеспечивает следующие функции:

– пуск/останов установки;

– работу приточной установки в режиме нагрева и в режиме вентиляция;

– включение/выключение установки по таймеру;

– ручную регулировку скорости приточного вентилятора;

– автоматическую регулировку скорости приточного вентилятора (только для установок с водяным нагревателем);

– защиту электрического или водяного нагревателя по температуре;

– контроль засорения фильтра;

– отключение вентиляции по сигналу от пожарного датчика

– автозапуск системы после сброса питания.

www.generalclimate.ru

Стрелки для увеличения/уменьшения параметров/установленной

Описание пульта

Рисунок 10

На рисунке 10 цифрами помечены органы управления и индикации пульта. Пояснения к рисунку указаны в таблице 4.

Т а б л и ц а

Позиция Описание

Группа кнопок: Mode, Type, Time, Fan

температуры. 3 Окно ИК приемника 4 Индикация дня недели 5 Индикация температуры в выбранной зоне 6 Индикация режима работы 7 Индикация выбора скорости 8 Индикация установленной температуры 9 Индикация текущего времени

Включение системы вентиляции и выбор режимов работы осуществляется с помощью

кнопок первой группы. Каждая кнопка этой группы многофункциональная.

Подробное описание этих кнопок указано в таблице 5.

www.generalclimate.ru

Т а б л и ц а

Кнопка Назначение

Выбор режима работы:

Mode

• Нагрев;

• Вентилирование.

Выбор режима отображения измеряемой температуры:

Type

• Room – Температура в помещении;

• Air – Температура воздуха в канале воздуховода;

• Floor – Температура обратной воды (для водяного нагревателя)

Time

Fan

Вход в меню установки таймеров, установки времени и установки даты, включение/выключение таймера

Включение/выключение установки, изменение скорости вращения вентилятора.

Индикация режима работы осуществляется с помощью иконок в верхней части

панели (позиция 6).

Описание иконок индикации указано в таблице 6.

Т а б л и ц а

Иконка Название режима

Нагревание Вентиляция

В дежурном режиме работы (система вентиляции остановлена) на дисплее пульта индицируется текущее время и день недели. Включение системы вентиляции осуществляется кратковременным нажатием кнопки «Fan». Выключение системы осуществляется нажатием кнопки «Fan» в течении трёх секунд.

Настройка

Для входа в режим настройки необходимо:

1. снять питание;

2. нажать и держать кнопку «Type» на панели;

3. подать питание;

4. отпустить кнопку «Type» на панели.

Далее, последовательно нажимая кнопку «Type» или «Time», перемещаемся между параметрами с 1 по 30 по кругу. Изменение параметра производится кнопками «вправо» и

«влево». Выход из режима программирования – кнопка «Mode».

www.generalclimate.ru

Номер параметра отображается

в поле вывода текущей температуры.

Значение параметра отображается в

Описание параметров представлено в таблице 7.

Т а б л и ц а

Параметр Наименование

Общие настройки системы

Адрес пульта в сети ModBus От 0 до 63

Скорость связи в сети ModBus

Время работы подсветки, секунды

Корректировка показаний датчика панели

Диапазон От 1 до 3 1 Корректировка показаний

датчика температуры воздуха в канале Корректировка показаний

датчика температуры обратной воды (для водяного нагрева) Время открытия заслонки,

секунды (в GA1500 не используется)

Идентификационный номер прошивки контроллера

поле SET.

Значение параметра

Варианты

Заводская настройка

Не изменять!

0-2400 1-4800 2-9600 3-19200

Не изменять!

4-38400

от 0 до 25 10 От 1 до 9.

Нулю соответствует 5.

Шаг 1º C

От 1 до 99. Нулю соответствует 50.

Шаг 0,1º C От 1 до 99. Нулю соответствует 50.

Шаг 0,1º C

От 1 до 99 5

24 – GA450E 25 – GA650E 26 – GA1100E 27 – GA1500E

От 1 до 99

28 – GA2000E 29 – GA1500W 30 – GA2000W 31 – GA3000W 32 – GA4500W Не изменять!

www.generalclimate.ru

Параметр Наименование

Максимальное кол-во скор. Вентилятора

Вывод надписи «Fan Speed» 0, 1

Вывод надписи «Auto» 0, 1

Режим работы панели. От 1 до 31 Выбор точки измерения

Влажности Минимальная температура

(SET) Максимальная температура (SET)

Поведение кнопки MODE Включение/отключение звука

кнопок

Значение параметра

Варианты

От 1 до 3

От 1 до 7

от 0 до 63

0-стандартный режим; 1-дополнительный режим 0 – выключено; 1 – включено.

Заводская настройка

3 Не изменять!

Не изменять!

Настройки системы для водяного нагревателя

Пропорциональный

коэффициент регулятора

От 0 до 99 10

температуры

Интегральный коэффициент регулятора температуры Максимальное время прогрева, сек

От 0 до 99 10

От 1 до 99 20

Значение температуры, до

которой будет прогрет калорифер перед запуском

От 1 до 99 35

установки в работу, ºC Значение температуры,

которая будет поддерживаться

От 1 до 99 25 в дежурном режиме, ºC Значение температуры воды на

выходе из калорифера, при котором включится режим

От 1 до 99 8 защиты от заморозки, C

Значение температуры воздуха

в канале, при котором включится режим защиты от

От 1 до 99 10 заморозки, C

Время, через которое зафиксируется авария по термостату заморозки, авария

по датчику приточного

От 1 до 99 10 воздуха, либо авария по датчику обратной воды, секунды

www.generalclimate.ru

Параметр Наименование

Варианты

Минимальная скорость

вентилятора при автоматическом понижении

От 1 до 3 1 скорости.

Выбор точки измерения температуры

От 1 до 7

Настройки системы для электрического нагревателя

Пропорциональный

коэффициент регулятора

От 0 до 99 20 температуры

Интегральный коэффициент регулятора температуры

От 0 до 99 40 Время продува электрического

нагревателя после выключения

От 1 до 99 30 установки, секунды

Период ШИМ, секунды От 1 до 99 5 Время, через которое инициируется авария по

термостату, если выводы

От 1 до 99 30 термостата не замкнутся, секунды Время, через которое

нагреватель продолжит работу после замыкания контактов

От 1 до 99 10 термостата, секунды

1 для GA450E

1 для GA650E

От 1 до 2 для GA1100E

От 1 до 2 для GA1500E

Количество ступеней электрического нагревателя

От 1 до 3 для GA2000E

Выбор точки измерения температуры

От 1 до 7

Значение параметра

Не изменять!

1 – GA450E 1 – GA650E 2 – GA1100E 2 – GA1500E 3 – GA2000E

Не изменять!

Заводская настройка

Работа панели

Дежурный режим. В дежурном режиме на дисплее панели индицируется текущее время и день недели.

Рабочий режим

Включение системы осуществляется кратковременным нажатием кнопки «Fan».

Выключение системы осуществляется удержанием кнопки «Fan» в течении трёх секунд.

При сбросе питания установка автоматически продолжает работу в том режиме, который был установлен до выключения питания. При возникновении аварийных ситуаций функция автозапуска отключается.

Уставка температуры

На дисплее индицируется выбранная пользователем точка измерения температуры с точностью 0,1° С. Включен знак «°С».

В режиме «Нагревание» пользователь может изменять температуру. Надпись Set и поле для уставки температуры индицируется. В поле Set включен знак °С.

www.generalclimate.ru

Установка таймера и часов

Для установки времени и дня недели необходимо:

1. В дежурном режиме нажать и удерживать более 3 сек. кнопку «Time».

2. Включится подсветка, надпись SETUP и начнет мигать разряд часов.

3. Стрелками установить текущий час.

4. Нажать кнопку «Time».

5. Начнет мигать разряд минут.

6. Стрелками установить текущие минуты.

7. Нажать кнопку «Time».

8. Начнет мигать произвольный день недели.

9. Стрелками установить текущий день недели.

10. Нажать кнопку «Time». Панель перейдет в дежурный режим. На дисплее будет

отображаться текущее время и день недели.

Для программирования таймера необходимо:

1 В рабочем режиме нажать и удерживать более 3 сек. кнопку «Time». 2 Включится подсветка, надпись SETUP, TIMER, в секторе измеренной температуры загорится символ F0.

3 Стрелками установить количество активных действий таймера от 1 до 9.

4 Нажать кнопку «Time».

5 Погаснет символ F 6 Останется номер

программируемого действия и начнет мигать разряд часов. 7 Стрелками установить час активации действия.

8 Нажать кнопку «Time». 9 Начнет мигать разряд минут. 10 Стрелками установить минуты активации действия. 11 Нажать кнопку «Time».

www.generalclimate.ru

ерить правильность подключения датчика температуры

Таким образом запрограммировано время активации какого либо действия. Далее необходимо выбрать что будет активировано. Для активации/деактивации какого-либо из доступных действий, необходимо нажать одну из трех кнопок:

a) кнопка «Fan» — изменение скорости вентилятора;

b) кнопка «Type» — изменение температуры (будет работать только в режиме с

нагревом или вентиляция. т.е. Запрограммировать можно в любом режиме, а выполняться будет только при охлаждении или нагреве);

c) кнопка «Mode» — включение/отключение системы.

Программирование параметров:

Если нажать кнопку «Fan», то начнет мигать надпись Fan speed. Стрелками изменить скорость вентилятора.

Для отказа от программирования этого параметра нажать кнопку «Fan».

Для принятия этого параметра нажать кнопку «Time». Произойдет запись выбранного действия в энергонезависимую память панели и программа перейдет к ожиданию ввода данных для следующего действия.

Если нажать кнопку «Type», то начнет мигать надпись Set (в поле установки температуры). Стрелками изменить температуру. По умолчанию (после сброса таймера) значение температуры 18ºC.

Для отказа от программирования этого параметра нажать кнопку «Type».

Для принятия этого параметра нажать кнопку «Time».

Произойдет запись выбранного действия в энергонезависимую память панели и программа перейдет к ожиданию ввода данных для следующего действия (см. п. 6 этого раздела).

Если нажать кнопку «Mode», то начнет мигать надпись TIMER, стрелками изменить значение: ON или OFF.

Для отказа от программирования этого параметра нажать кнопку «Mode».

Для принятия этого параметра нажать кнопку «Time».

Произойдет запись выбранного действия в энергонезависимую память панели и программа перейдет к ожиданию ввода данных для следующего действия. Таким образом программируются все действия таймера.

При завершении программирования таймера, пользователь должен нажать кнопку «Time». Тем самым подтверждается то, что пользователь закончил программирование. При подаче питания принудительно сбрасывается часовая микросхема. Программа таймера не сбрасывается. Если в памяти таймера не содержится командных записей, то пользователь не может включить режим РАБОТА ПО ТАЙМЕРУ до тех пор, пока не запрограммирует таймер.

Таймер сбрасывается после выполнения всех инструкций. Повторение инструкций каждый день в текущей версии программного обеспечения контроллера не предусмотрено.

Возможные неисправности и методы их устранения

При появлении аварийной ситуации на дисплее пульта выводится соответствующий аварии код. Возможные аварии, а так же методы их устранения представлены в таблице 8.

Т а б л и ц а

Код

аварии

Описание

аварии

Аварии для системы с водяным нагревателем

www.generalclimate.ru

Ошибка Пров

Методы устранения

Код

обратной воды, а так же стандарт датчика. Необходим

Проверить правильность подключения капиллярного термостата.

Проверить правильность подключения датчика температуры

воздуха в канале, а так же стандарт датчика. Необходим

Проверить правильность подключения пожарного датчика. В

устанавливается

аварии

Описание

аварии

Методы устранения

датчика

обратной воды Капиллярный термостат Низкая температура

терморезистор стандарта NTC10k

В нормальном режиме контакты должны быть замкнуты

обратной воды

Низкая температура прит. воздуха

Аварии для системы с электрическим нагревателем

Проверить термостаты нагревателя. В нормальном режиме контакты термостатов должны быть замкнуты. Авария инициируется после пятого срабатывания термостата в течении

Термостат нагревателя

30 минут, либо через время, указанное в параметре «12», если выводы термостата остаются разомкнуты. Проверить правильность установки датчика температуры в канале. Датчик температуры в канале должен быть установлен после электрического нагревателя

Общие аварии и случаи неисправностей

Ошибка датчика притока

Пожарная авария Авария двигателя

терморезистор стандарта NTC10k

нормальном режиме контакты должны быть замкнуты Проверить состояние двигателя вентилятора.

вентилятора

Проверить датчик перепада давления (при его наличии). В

FILTER

Засор фильтра

нормальном режиме контакты должны быть замкнуты, размыкаются при засоре фильтра. Проверить правильность подключения панели. Проверить

работу панели при подключении коротким проводом для Блок автоматики не реагирует на панель управления

исключения влияния помех. Проверить параметры «00» и «01».

Частая причина ошибки – неправильное подключение между

клеммами A и B модуля и панели управления. Допускается на

короткое время поменять местами провода к клеммам A и B для

проверки правильности подключения.

Внимание! Менять местами провода питания, либо подключать

их к клеммам A или B нельзя. Неверные показания датчика температуры Неверно

значение уставки

Корректировка показаний датчика температуры в канале

производится с помощью параметра «07».

Корректировка показаний датчика температуры обратной воды

производится с помощью параметра «08».

Проверить параметры «27» и «28». Значение параметра «27»

должно быть меньше значения параметра «28». Диапазон

значений – от 0 до 63.

www.generalclimate.ru

Электрическая схема блока

Подробная схема блока автоматики изображена в приложении 1.

Порядок работы

Для запуска установки требуется подать питание, после этого включится пульт. Включение установки с пульта производится однократным нажатием на кнопку «Fan». Выбор скорости вентилятора осуществляется также нажатием кнопки «Fan». Выбор режима работы (вентиляция, нагрев) осуществляется нажатием кнопки «Mode».

В режиме нагрева регулирование температуры воздуха на выходе из установки осуществляется стрелками.

Также на дисплей пульта можно вывести значения температуры в канале, либо температуры в комнате в районе установки пульта. Переключение отображаемых значений осуществляется нажатием кнопки «Type».

Выключение установки производится удерживанием кнопки «Fan» не менее 3-х секунд.

Управление работой установки без блока автоматики не производится.

Безопасность эксплуатации

Неисправное устройство, устройство с повреждениями, устройство без документации вводить в эксплуатацию ЗАПРЕЩЕНО.

Установка не должна эксплуатироваться во взрывоопасных помещениях или устанавливаться на дымоходах.

Данное оборудование не предназначено для монтажа вне помещения.

Устройство является электрическим оборудованием, поэтому следует соблюдать правила безопасности по обращению с электрическим оборудованием

Персонал, подключающий и обслуживающий оборудование, должен быть ознакомлен с настоящим руководством.

Оборудование должно использоваться исключительно по назначению.

Запрещается проводить подключения пульта, датчиков, других элементов при включённом питании (включенных автоматах защиты, включенном внешнем источнике питания).

Защитные устройства вентилятора и нагревателя должны быть исправны!

Не обслуживайте установку во включенном состоянии. Обесточьте агрегат перед проведением регламентных работ.

Избегайте контакта посторонних предметов и частей тела с работающими узлами установки: нагревателем, колесом вентилятора блоком автоматики.

Монтаж

Установку, монтаж и запуск устройства должны проводить квалифицированные лица или организации, имеющие необходимые опыт, материалы и инструменты. Электрическое подключение должно выполняться согласно схемам подключения, маркировке на клеммах и/или на кабеле.

Подключение и запуск установок со встроенным блоком автоматики допускается проводить самостоятельно при наличии необходимых навыков и опыта, строго соблюдая предписания настоящей инструкции.

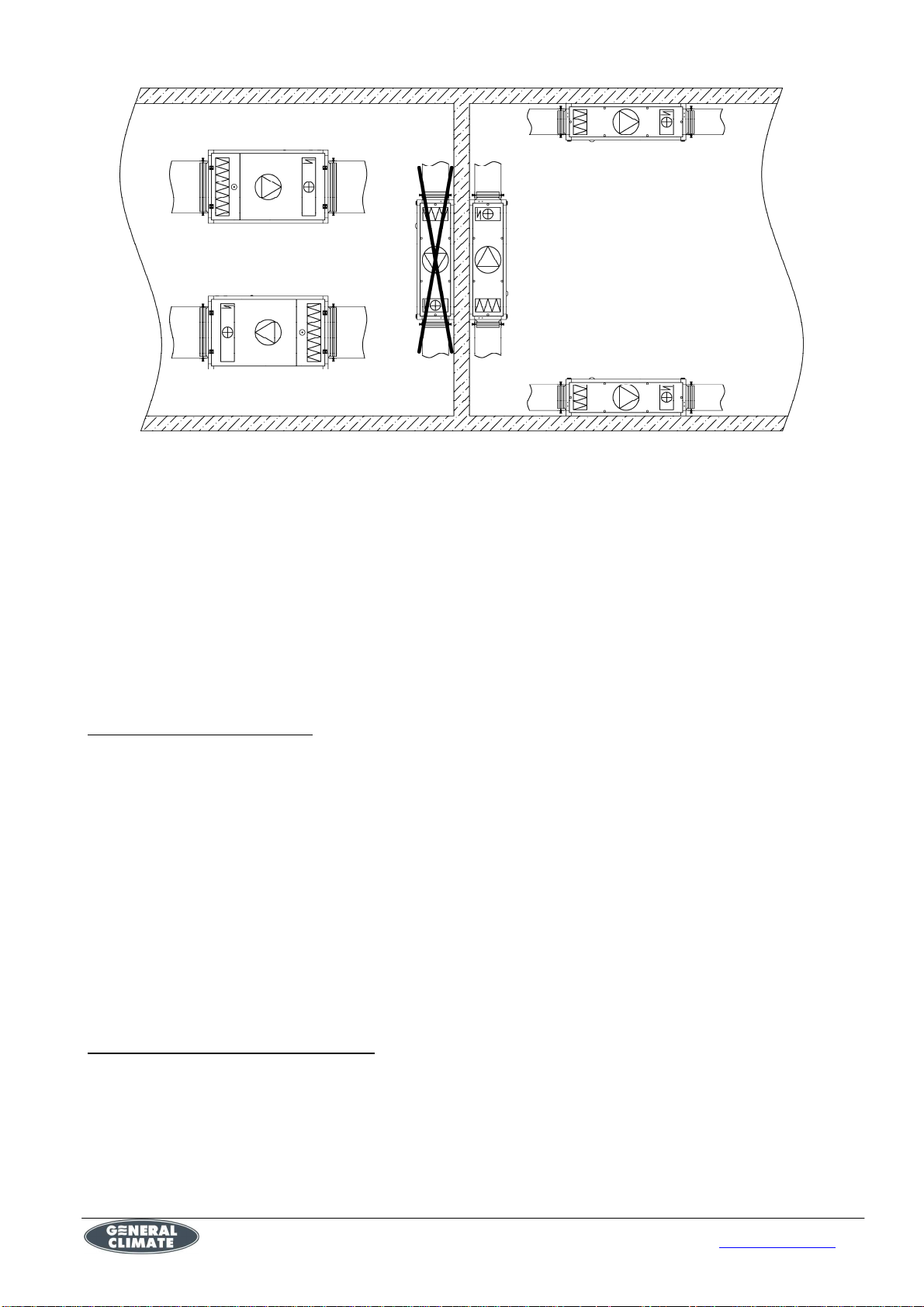

Установка должно быть установлена в направлении потока воздуха, чтобы направление воздуха в установке (от фильтра к нагревателю) совпадало с направлением потока воздуха в системе.

Монтировать установку с электронагревателем вниз - ЗАПРЕЩАЕТСЯ. Ограничений по монтажу установки с водяным нагревателем нет.

www.generalclimate.ru

Рисунок - 11

Установка должна быть смонтирована так, чтобы к ней был свободный доступ со стороны крышки – для безопасного обслуживания и ремонта.

Установки GA оснащены кронштейнами для напольного или настенного монтажа (вертикально нагревателем вверх), или монтажа в подвесной потолок. При необходимости ручка крышки легко демонтируется.

Подключение установки к воздухораспределительной сети – осуществляется соединением входного и выходного патрубков установки с соответствующими ветками воздуховодов.

На воздуховоде обязательна установка гибкой вставки.

На выходе установки рекомендуется установить шумоглушитель (опция) для снижения акустического шума от установки в сеть.

Подключение к электросети

Перед проведением любых работ в установке, ее необходимо отключить от линии электроснабжения на вводном щитке и убедитесь, что колесо вентилятора остановилось.

Подключение установки к электросети должен проводить квалифицированный специалист, соблюдая все правила безопасности. Кабель следует прокладывать через резиновые гермовводы панелей для сохранения класса электрической защиты. Сечение кабеля и количество проводов указано в приложение 2.

При подключении установки все фазы, подключаемые к установке, должны быть подключены через автоматические выключатели соответствующего тока и типа. Номинальные значения электрических параметров установки приведены в описании установки.

Изменять внутреннюю схему подключения устройства – ЗАПРЕЩАЕТСЯ.

При пожаре устройство следует гасить углекислотными или порошковыми огнетушителями.

Подключение водяного нагревателя

Подключение установки к водоснабжению должно производиться только сертифицированным специалистом.

Подключение установки должно производиться только через узел обвязки (опция). Подключение осуществляют исходя из требования противотока воды и воздуха согласно обозначению на панели теплообменника.

Максимальная температура подключаемой воды не должна превышать 100° С.

www.generalclimate.ru

При понижении температуры и возникновении опасности замораживания (температура воды на выходе ниже +7° С) поддерживается расход воды (электромагнитный

клапан открывается полностью), немедленно останавливается вентилятор и закрывается клапан наружного воздуха.

Если установка не используется длительное время, во избежание выхода из строя теплообменника рекомендуется слить из него воду через сливную пробку.

Можно сменить стороны подключения теплообменника просто перевернув теплообменник и сменив боковую панель.

Типовые схемы подключения установок к сети

Установка может быть подключена специалистом, имеющим допуск для работы с оборудованием до 400 В (группу электробезопасности II). Агрегат должен подключаться согласно схеме (приложение 2). Изменение схемы подключения ЗАПРЕЩЕНО!

Обслуживание

Установка GA применяется для организации непрерывного притока свежего, подогретого и очищенного воздуха в вентилируемое помещение. Останов установки допускается для технического или сервисного обслуживания, а также на время продолжительного отсутствия в помещении людей и/или животных.

Плановое техническое обслуживание должно производиться не реже чем раз в год. Техническое обслуживание заключается в проверке корректности работы основных элементов (вентилятор, нагреватель), осмотре корпуса и изоляции на предмет повреждений, проверке монтажного крепежа, а также замене фильтрующего элемента. В случае сильного загрязнения уличного воздуха (расположение приточного диффузора вблизи оживленных автомагистралей, объектов строительства, и т.п.) рекомендуется проводить осмотр фильтрующей вставки, а в случае необходимости ее замены, раз в полгода.

В случае ослабления монтажного крепежа его требуется затянуть и принять меры к устранению его последующего ослабления.

После окончания работ требуется плотно закрыть крышку и зафиксировать ее при помощи замка.

ВНИМАНИЕ! Перед обслуживанием или ремонтом отключите подаваемое напряжение и убедитесь, что колесо вентилятора остановилось, а нагреватель остыл.

Будьте осторожны при открывании крышки – при расположении установки вниз люком необходимо придерживать крышку во время открытия замка, чтобы избежать ее резкого открытия.

Устранение неполадок

Основными причинами выхода из строя установок GA является неверный монтаж и/или несвоевременное техническое обслуживание.

Во избежание выхода из строя вентиляторы оснащены встроенной тепловой защитой. При перегреве обмоток двигателя вентилятора при повышенном токе происходит остановка вентилятора. При этом, также, выключается нагреватель. Для перезапуска термозащиты вентилятора требуется отключить установку от питающей сети на 10-15 минут.

ВНИМАНИЕ! Перед повторном запуске вентилятора выясните причину перегрева двигателя вентилятора. Убедитесь, что вентилятор не заблокирован или защита двигателя не замкнута.

Электронагреватели также имеют встроенную термозащиту. Термозащита состоит из двух датчиков (основной и аварийный), что повышает уровень безопасности установки.

Основной термодатчик (термостат регулируемый с автоматическим перезапуском) – капиллярного типа настроен на температуру срабатывания (60±2)° С и автоматически размыкает цепь питания нагревателя при превышении данной температуры.

www.generalclimate.ru

При снижении температуры до 35° С контакты термодатчика вновь замыкаются.

Второй термодатчик (термостат предохранительный с ручным перезапуском) аварийный – срабатывает только при нагревании корпуса нагревателя свыше 90° С. При срабатывании этого датчика цепь размыкается. Возврат контактов в исходное положение производиться после остывания корпуса нагревателя с помощью кнопки ручного сброса, расположенной на крышке нагревателя.

Комплектация

В стандартную комплектацию установки с водяным нагревателем входит:

1. Кронштейны для подвеса (прилагаются) 1 компл.

2. Датчик давления PS500 (установлен) 1 шт.

3. Термостат защиты от обмерзания DBTF-SP (прилагается) 1 шт.

4. Кронштейны термостата защиты DBZ05 (установлены) 1 компл.

5. Канальный датчик температуры (прилагается) 1 шт.

6. Накладной датчик температуры обратной воды (установлен) 1 шт.

7. Пульт управления (прилагается) 1 шт.

В стандартную комплектацию установки с электрическим нагревателем входит:

1. Кронштейны для подвеса (прилагаются) 1 компл.

2. Датчик давления PS500 (установлен) 1 шт.

3. Канальный датчик температуры (прилагается) 1 шт.

4. Пульт управления (прилагается) 1 шт.

Гарантийные обязательства

Гарантийный срок эксплуатации – 1 год. Гарантийный срок исчисляется с момента продажи установки заказчику.

В случае выхода из строя агрегата изготовитель обязуется осуществить его бесплатный ремонт или замену при условии соблюдения потребителем правил эксплуатации и монтажа.

Гарантия не распространяется на периферийное вентиляционное оборудование, подключаемое к модулю управления. В случае если неисправность этого вентиляционного оборудования вызвала выход из строя модуля управления, ремонт управляющего модуля производится за счет потребителя.

Свидетельство о приемке и продаже

Управляющий модуль соответствует техническим условиям и признан годным к эксплуатации.

Модель установки: GA _____________ Дата выпуска: ____ «_______________» 201__г. Серийный номер: 5024 ___ ___ / ___ Дата продажи: ____ «_______________» 201__г.

МП

www.generalclimate.ru

Приложение 1

Принципиальные электрические схемы приточных установок

1 2 PE

ввод питания

циркуляционного насоса

питание

105

KM4

5 0 7 0 11 1039 10 13 10 42 10

1-2

160

130

230

220

питание

двигателя

вентилятора

притока

привод воздушной

заслонки притока

капиллярный термостат

защиты от замерзания

датчик

загрязнения

фильтра (ов)

пожарная сигнализация

blue (синий)

brown (коричневый)

2-1

black (чёрный)

green/yellow (жёлто-зелёный)

калорифера

2-2

33 34

6Мкф

7 8

1-3

9 10

1-41-1

1 3

11 12

1-5

КМ4

33 1 35 36 37 7 1139 10 10 10 13 42 17

X1-04

X1-01 Hi

X1-02 Me

X1-03

X1-07 Y2-220V

X1-06 Y1-220V

X4-01 Di1

X4-02

X4-03 Di3

X4-04

X4-05 Di5

220V COM

Di2

Di4

220VAC

Zt-233

0 1

X1-09

NX1-05

X1-08

www.generalclimate.ru

X4-10

Gnd

13 14

датчик температуры

воздуха в канале

датчик температуры

"обратной воды"

привод 3-х ходового

вентиля секции нагрева

панель Zt-033панель Zt-033

1-6

2-3

1-7

1-8

N (~24 В)

16 175 6

~24 В

1710 16

0...10 В

18 10 20

18 19 20 21

+12

Gnd

B (D1)

A (D0)

~24V

X4-06

Ai2

X1-07 Ai3

X4-08 PWM1

10 18 21 20

X4-14

Gnd

X4-13 +12V

A (D0)

X4-11

B (D1)

X4-12

Рисунок 12 - Схема 1 с водяным нагревателем GA1500W

ввод питания

питание

двигателя

вентилятора

2-1

притока

циркуляционного насоса

питание

KL1 - 2

5 0 7 0 11 1039 10 13 10 42 10

1-2

KL1 - 1

KM1

KM4

привод воздушной

заслонки притока

капиллярный термостат

защиты от замерзания

датчик

загрязнения

фильтра (ов)

авария

вентилятора 1

пожарная сигнализация

калорифера

2-2

2-3

33 33

220V

X1-04

COM

X1-01 Hi

X1-02

КМ1

КМ4

7 8

1-3

9 10

1-41-1

1 3

COM

40 10

KL2 - 1

KL2 - 2

11 12

1-5

X1-03

37 7 1139 10 10 13 42 17

X1-07 Y2-220V

X1-06 Y1-220V

X4-01 Di1

X4-02 Di2

X4-03 Di3

X4-04 Di4

X4-05 Di5

220VAC

Zt-233

X1-09

NX1-05

X1-08

X4-10

Gnd

датчик температуры

воздуха в канале

датчик температуры

"обратной воды"

привод 3-х ходового

вентиля секции нагрева

панель Zt-033панель Zt-033

Управление

двигателем

2-5

притока

0-10В/PWM

1-6

2-3

15 16 175 6

1-7

1-8

Gnd

KL3 - 2

KL3 - 3

N (~24 В)

~24 В

1710 16

0...10 В

18 10 20 21

18 19 20 21

+12

Gnd

B (D1)

A (D0)

10 22

~24V

X4-06

Ai2

X1-07 Ai3

X4-08 PWM1

X4-09 AO2

10 18 21 20

X4-14 Gnd X4-13

+12V

A (D0)

X4-11

B (D1)

X4-12

Рисунок 13 - Схема 2 с водяным нагревателем GA2000W

www.generalclimate.ru

1 2 3 PE

1-1

ввод питания

питание

двигателя

вентилятора

2-1

притока

циркуляционного насоса

питание

3 31

0 1710 16

КМ1

KL1 - 1

KL1 - 2

32 5 0 7 0 11 1039 10 40 10 13 10 42 10

KL1 - 3

5 6

1-2

31 24 32

KM4

привод воздушной

заслонки притока

капиллярный термостат

защиты от замерзания

датчик

загрязнения

фильтра (ов)

авария

вентилятора 1

пожарная сигнализация

калорифера

2-2

2-3

33 33 36 37 1139 40 10 10 1 3

220V

X1-04

COM

X1-01

X1-02 Me

КМ1

36 37

0 0

КМ4

7 8

1-3

9 10

1-4

1 3

KL2 - 1

KL2 - 2

COM

11 12

1-5

X1-03

X1-07 Y2-220V

X1-06 Y1-220V

X4-01 Di1

X4-02 Di2

X4-03 Di3

X4-04 Di4

X4-05 Di5

220VAC

Zt-233

0 1

X1-09

NX1-05

X1-08

X4-10 Gnd

13 14

датчик температуры

воздуха в канале

датчик температуры

"обратной воды"

привод 3-х ходового

вентиля секции нагрева

панель Zt-033панель Zt-033

Управление

двигателем

2-5

притока

0-10В/PWM

1-6

2-4

15 16 17

KL3 - 2

KL3 - 3

N (~24 В)

~24 В

0...10 В

18 10 20

18 19 2 0 21

+12

Gnd

B (D1)

A (D0)

~24V

1-7

1-8

Gnd

X4-06 Ai2

X1-07 Ai3

X4-08 AO1

X4-09 AO2

10 18

X4-14 Gnd X4-13 +12V

A (D0)

X4-11

B (D1)

X4-12

Рисунок 14 - Схема 3 с водяным нагревателем GA3000W

www.generalclimate.ru

1 2 3 PE

1-1

ввод питания

питание

двигателя

вентилятора

2-1

притока

циркуляционного насоса

питание

3 31

0 1710 16

КМ1

KL1 - 1

KL1 - 2

32 5 0 7 0 11 1039 10 40 10 13 10 42 10

KL1 - 3

5 6

1-2

31 24 32

KM4

привод воздушной

заслонки притока

капиллярный термостат

защиты от замерзания

датчик

загрязнения

фильтра (ов)

авария

вентилятора 1

пожарная сигнализация

калорифера

2-2

2-3

33 33 36 37 1139 40 10 10 1 3

220V

X1-04

COM

X1-01

X1-02 Me

КМ1

36 37

0 0

КМ4

7 8

1-3

9 10

1-4

1 3

KL2 - 1

KL2 - 2

COM

11 12

1-5

X1-03

X1-07 Y2-220V

X1-06 Y1-220V

X4-01 Di1

X4-02 Di2

X4-03 Di3

X4-04 Di4

X4-05 Di5

220VAC

Zt-233

0 1

X1-09

NX1-05

X1-08

X4-10 Gnd

13 14

датчик температуры

воздуха в канале

датчик температуры

"обратной воды"

привод 3-х ходового

вентиля секции нагрева

панель Zt-033панель Zt-033

Управление

двигателем

2-5

притока

0-10В/PWM

1-6

2-4

15 16 17

KL3 - 2

KL3 - 3

N (~24 В)

~24 В

0...10 В

18 10 20

18 19 2 0 21

+12

Gnd

B (D1)

A (D0)

~24V

1-7

1-8

Gnd

X4-06 Ai2

X1-07 Ai3

X4-08 AO1

X4-09 AO2

10 18

X4-14 Gnd X4-13 +12V

A (D0)

X4-11

B (D1)

X4-12

Рисунок 15 - Схема 4 с водяным нагревателем GA4500W

www.generalclimate.ru

Рисунок 16 - Схема 5 с электрическим нагревателем GA450E/3.0

1 2 3 0 5 1 0 8 9 17 9 18 9

1-1

Ввод питания

3 PE

Питание

двигателя

вентилятора

притока

2-1

Заслонка притока

Пожарная сигнализация

датчик

загрязнения

фильтра (ов)

2-2

термостат защиты

от перегрева

black (чёрный)

blue (синий)

green/yellow (жёлто-зелёный)

16 0

11 13

KM1

0 0

KM4

5 7

1-2

8 9

1-3

1 3

2-3

KM4

44 11 13 5 8 17 18 9 9 9 9 12 15 14 30 20

X1-04

X1-01 Hi

X1-02 Me

X1-03

X1-06 Y1-220V

X1-07 Y2-220V

X4-01 Di1

X4-02 Di2

X4-03 Di3

X4-04 Di4

220V

COM

NX1-05

220VAC

X1-09 X1-08

0 1

датчик температуры

Управление

двигателем

притока

Zt-233

КМ1

воздуха в канале

панель Zt-033панель Zt-033

blue (синий)

2-4

yellow (жёлтый)

Питание ТЭНов

1 ступень

6.0 кВт

X4-05 Di5

X4-10 Gnd

10 11

1-4

2-5

910

12 13 14

+12

9 14 15 21 22 23

1-5

21NL PE

Gnd

B (D1)

A (D0)

9 20

30 30

21 23

L1 L3

31 32

X4-06

X4-14 X4-13 X4-12 X4-11

X4-08 Ao1

X4-09 Ao2

Ai2

Gnd +12V A (D0) B (D1)

31 22 32

Рисунок 17 - Схема 5 с электрическим нагревателем GA450E/6.0

www.generalclimate.ru

1 2 3 0 5 1 0 8 9 17 9 18 9

1-1

Ввод питания

3 PE

Питание

двигателя

вентилятора

притока

2-1

Заслонка притока

Пожарная сигнализация

датчик

загрязнения

фильтра (ов)

2-2

термостат защиты

от перегрева

black (чёрный)

blue (синий)

green/yellow (жёлто-зелёный)

16 0

11 13

KM1

0 0

KM4

5 7

1-2

8 9

1-3

1 3

2-3

KM4

44 11 13 5 8 17 18 9 9 9 9 12 15 14 30 20

X1-04

X1-01 Hi

X1-02 Me

X1-03

X1-06 Y1-220V

X1-07 Y2-220V

X4-01 Di1

X4-02 Di2

X4-03 Di3

X4-04 Di4

220V

COM

NX1-05

220VAC

X1-09 X1-08

0 1

датчик температуры

Управление

двигателем

притока

Zt-233

КМ1

воздуха в канале

панель Zt-033панель Zt-033

blue (синий)

2-4

yellow (жёлтый)

Питание ТЭНов

1 ступень

9.0 кВт

X4-05 Di5

X4-10 Gnd

10 11

1-4

2-5

910

12 13 14

+12

9 14 15 21 22 23

1-5

21NL PE

Gnd

B (D1)

A (D0)

9 20

30 30

21 23

L1 L3

31 32

X4-06

X4-14 X4-13 X4-12 X4-11

X4-08 Ao1

X4-09 Ao2

Ai2

Gnd +12V A (D0) B (D1)

31 22 32

Рисунок 18 - Схема 7 с электрическим нагревателем GA650E

www.generalclimate.ru

1 2 3 0 5 1 0 8 9 17 9 18 9

1 2 3 PE

Ввод питания

1-1

Питание

двигателя

вентилятора

2-1

притока

Заслонка притока

Пожарная сигнализация

датчик

загрязнения

фильтра (ов)

2-2

термостат защиты

от перегрева

black (чёрный)

blue (синий)

green/yellow (жёлто-зелёный)

16 0

KM2

0 0 0

KM1

KM4

5 7

1-2

8 9

1-3

1 3

2-3 2-6

KM4

44 7 11 13 5 8 17 18 9 9 9 9

X1-04

X1-01 Hi

X1-02 Me

X1-03

X1-06 Y1-220V

X1-07 Y2-220V

X4-01

X4-02 Di2

X4-03 Di3

X4-04 Di4

220V

COM

0 1

X1-09

NX1-05

X1-08

220VAC

Di1

Zt-233

КМ1

1 2 3 1 2 3

КМ2

датчик температуры

Управление

двигателем

притока

воздуха в канале

панель Zt-033панель Zt-033

blue (синий)

2-4

yellow (жёлтый)

Питание ТЭНов

1 ступень

6.6 кВт

Питание ТЭНов

2 ступень

6.6 кВт

Di5

X4-05

X4-10

Gnd

10 11

1-4

910

+12

9 14 15 21 22 23 24 25 26

13 14 15

1-5

2-5

Gnd

B (D1)

A (D0)

9 20

21NL PE

30 30

21 23

L1 L3

L2 L1 L3L2

31 32

X4-06

X4-14

X4-13

15 14 30 20

X4-12 X4-11

X4-08 A o1

X4-09 Ao2

Ai2

Gnd

+12V A (D0) B (D1)

31 22 32 24 25 26

Рисунок 19 - Схема 8 с электрическим нагревателем GA1100E

www.generalclimate.ru

X1-08

X1-09

220VAC

N X1-05

X1-04

220V

COM

X1-01 Hi

X1-06 Y1-220V

X1-02 Me

X1-03 Lo

X1-07 Y2-220V

X4-03 Di3

X4-04 Di4

X4-05 Di5

X4-08 Ao1

X4-09 Ao2

X4-10 Gnd

Zt-233

A1 A2

KM4

1 2

2-5

13.2

кВт

Ввод питания

1 2

КМ4

X4-02 Di2

X4-01 Di1

от перегрева

2-3

1-5

панель Zt-

033 панель Zt-

033

+12

Gnd

B (D1)

A (D0)

A1 A2

KM1

A1 A2

KM2

A1 A2

KM3

КМ5

2-6

6.6

Пожарная сигнализация

1-3

Ai2

1-4

датчик температуры

воздуха в канале

X4-06

A1 A2

KM5

KM1

KM2

KM1

KM2

KM3

1-2

33 34

35 35

X4-14

X4-13

X4-1 2

X4-1 1

Gnd

+12V

A (D0)

B (D1)

датчик

фильтра (ов)

2-1

вентилятора

притока

Мкф

blue ( синий)

brown ( коричневый)

black ( чёрный)

green/yellow

( жёлто-зелёный)

питание

двигателя

загрязнения

Заслонка притока

термостат

защиты

0 6

Питание ТЭНов

ступень

Питание ТЭНов

ступень

кВт

L 2

Рисунок 20 - Схема 9 с электрическим нагревателем GA1500E

www.generalclimate.ru

1 2 3 0 16 0 5 1 0 8 9 17 9 18 9

1 2 3 PE

Питание

1-1

KM4

44 7 11 13

X1-04

X1-01 Hi

220V COM

0 1

X1-09

NX1-05

X1-08

220VAC

2-1

KM3

6 7 11 13

0 0 0 0

Ввод питания

вентилятора

Заслонка притока

Пожарная сигнализация

датчик

загрязнения

фильтра (ов)

2-2

термостат защиты

от перегрева

датчик температуры

воздуха в канале

KM2

KM1

KM4

5 7

1-2

8 9

1-3

1 3

2-3 2-6

10 11

1-4

910

X1-02

X1-03 L o

X1-06 Y1-220V

X1-07 Y2-220V

8 17 18 9 9 9 9 12

X4-01 Di1

X4-02 Di2

X4-03 Di3

X4-04 Di4

X4-05 Di5

X4-10 G nd

X4-06

Zt-233

Ai2

+12

Управление

двигателем

притока

панель Zt-033панель Zt-033

2-4

0-10В/PWM

Питание ТЭНов

1 ступень

13.2 кВт

Питание ТЭНов

2 ступень

13.2 кВт

Питание ТЭНов

3 ступень

6.6 кВт

9 14 15 9 20 21 22 23 24 25 26 27 28 29

13 1 4 15

1-5

Gnd

2-5

2-7

Gnd

B (D1)

A (D0)

2 3

30 30

21 23

L1 L3

L2 L1 L3L2

L1 L3L2L N

31 32

X4-14 X4-13

X4-12

14 30 20

X4-11

X4-08

X4-09 Ao2

Gnd +12V A (D0) B (D1)

Ao1

КМ1

25 26

28 29

1 2 3 1 2 3 1 2 3

КМ2 КМ3

Рисунок 21 - Схема 10 с электрическим нагревателем GA2000E

www.generalclimate.ru

Приложение 2

Схемы подключения приточных установок

периферийное оборудование

Ввод питания: 1ф, 230 В

Питание циркуляционного насоса

Привод воздушной заслонки притока

Термостат защиты от замерзания калорифера

Пожарная сигнализация

Датчик температуры

воздуха в канале

несоответствие стандарта термоспая подключаемого датчика требованиям

контроллера вызывает его ошибку

! подключение нулевого заземляющего

проводника обязательно !

! подключение нулевого заземляющего

проводника обязательно !

точная маркировка

соответствующих клемм привода

- указана в инструкции к приводу

размыкается при

охлаждении калорифера

ниже +8 оС

размыкается

при пожаре

(при отсутствии -

поставить перемычку)

Стандарт датчика - NTC10k

~230 B

кабели подключения

сечение кабеля выбирается на основании ПУЭ

НО

(рекомендации)

исходя из токовой нагрузки

ВВГнг 3x1.5

ПВС 3x0.75

ПВС 2x0.75

МКЭШ 2x0.75

система

управления

Привод 3-х ходового регулирующего клапана по воде

(для секции нагрева)

Выносной пульт управления (панель) Zt-033

~24 B

0...10 В

+12

GND

B(D1)

A(D0)

ПВС 3x0.75

Витая пара

Рисунок 22 - Схема 11. Подключение установки с водяным нагревателем GA1500W к

однофазной сети ~230В

www.generalclimate.ru

периферийное оборудование

Ввод питания: 1ф, 230 В

Питание циркуляционного насоса

Привод воздушной заслонки притока

Термостат защиты

от замерзания калорифера

Пожарная сигнализация

Датчик температуры

воздуха в канале

несоответствие стандарта термоспая

подключаемого датчика требованиям

контроллера вызывает его ошибку

Стандарт датчика - NTC10k

! подключение нулевого заземляющего

проводника обязательно !

! подключение нулевого заземляющего

проводника обязательно !

точная маркировка

соответствующих клемм привода

- указана в инструкции к приводу

размыкается при

охлаждении калорифера

ниже +8 оС

размыкается

при пожаре

(при отсутствии -

поставить перемычку)

~230 B

кабели подключения

сечение кабеля выбирается на основании ПУЭ

НО

(рекомендации)

исходя из токовой нагрузки

ВВГнг 3x1.5

ПВС 3x0.75

ПВС 2x0.75

МКЭШ 2x0.75

система

управления

Привод 3-х ходового регулирующего клапана по воде

(для секции нагрева)

Выносной пульт управления (панель) Zt-033

~24 B

0...10 В

+12

GND

B(D1)

A(D0)

ПВС 3x0.75

Витая пара

Рисунок 23 - Схема 12. Подключение установки с водяным нагревателем GA2000W к

однофазной сети ~220В

www.generalclimate.ru

периферийное оборудование

Ввод питания: 3ф, 380 В

! подключение нулевого заземляющего

проводника обязательно !

Питание циркуляционного насоса

Привод воздушной

заслонки притока

Термостат защиты

от замерзания калорифера

Пожарная сигнализация

Датчик температуры

воздуха в канале

несоответствие стандарта термоспая

подключаемого датчика требованиям

контроллера вызывает его ошибку

! подключение нулевого заземляющего

проводника обязательно !

точная маркировка

соответствующих клемм привода

- указана в инструкции к приводу

размыкается при

охлаждении калорифера

ниже +8 оС

размыкается

при пожаре

(при отсутствии -

поставить перемычку)

Стандарт датчика - NTC10k

Привод 3-х ходового регулирующего клапана по воде

(для секции нагрева)

Выносной пульт управления (панель) Zt-033

~230 B

0...10 В

~24 B

кабели подключения

сечение кабеля выбирается на основании ПУЭ

5 5

НО

+12

GND

B(D1)

A(D0)

(рекомендации)

исходя из токовой нагрузки

ВВГнг 5x1.5

ВВГнг 3x1.5

ПВС 3x0.75

ПВС 2x0.75

МКЭШ 2x0.75

ПВС 3x0.75

Витая пара

система

управления

Рисунок 24 - Схема 13. Подключение установки с водяным нагревателем GA3000W к

трехфазной сети ~380В

www.generalclimate.ru

периферийное оборудование

Ввод питания: 3ф, 380 В

! подключение нулевого заземляющего

проводника обязательно !

Питание циркуляционного насоса

Привод воздушной заслонки притока

Термостат защиты от замерзания калорифера

Пожарная сигнализация

Датчик температуры воздуха в канале

несоответствие стандарта термоспая

подключаемого датчика требованиям

контроллера вызывает его ошибку

! подключение нулевого заземляющего

проводника обязательно !

точная маркировка

соответствующих клемм привода

- указана в инструкции к приводу

размыкается при

охлаждении калорифера

ниже +8 оС

размыкается при пожаре

(при отсутствии -

поставить перемычку)

Стандарт датчика - NTC10k

Привод 3-х ходового регулирующего клапана по воде

(для секции нагрева)

Выносной пульт управления (панель) Zt-033

~230 B

0...10 В

~24 B

кабели подключения

сечение кабеля выбирается на основании ПУЭ

5 5

НО

+12

GND

B(D1)

A(D0)

(рекомендации)

исходя из токовой нагрузки

ВВГнг 5x1.5

ВВГнг 3x1.5

ПВС 3x0.75

ПВС 2x0.75

МКЭШ 2x0.75

ПВС 3x0.75

Витая пара

система

управления

Рисунок 25 - Схема 14. Подключение установки с водяным нагревателем GA4500W к

трехфазной сети ~380В

www.generalclimate.ru

Рисунок 26 - Схема 15. Подключение установки с электрическим нагревателем GA450E/3.0 к

трехфазной сети ~380В

периферийное оборудование

Ввод питания: 3ф, 380 В

Подключение проводов питания (фазы) производится на клеммы автоматического выключателя

! подключение нулевого заземляющего

проводника обязательно !

Привод воздушной заслонки ~220V

Пожарная сигнализация

Датчик температуры воздуха в канале

точная маркировка соответствующих клемм привода указана в инструкции к приводу

размыкается

при пожаре

(при отсутствии -

поставить перемычку)

несоответствие стандарта термоспая подключаемого датчика требованиям

контроллера вызывает его ошибку

Стандарт датчика - NTC10000

Выносной пульт управления (панель) Zt-033

кабели подключения

сечение кабеля выбирается на основании ПУЭ

5 5

+12

GND

B(D1)

A(D0)

(рекомендации)

исходя из токовой нагрузки

ВВГнг 5x1.5

ПВС 3x0.75

ПВС 2x0.75

МКЭШ 2x0.75

Витая пара

1-1

1-2

1-3

1-4

1-5

модуль

управления

Рисунок 27 - Схема 16. Подключение установки с электрическим нагревателем GA450E/6.0 к

трехфазной сети ~380В

www.generalclimate.ru

периферийное оборудование

Ввод питания: 3ф, 380 В

Подключение проводов питания (фазы) производится на клеммы автоматического выключателя

! подключение нулевого заземляющего

проводника обязательно !

Привод воздушной

заслонки ~220V

Пожарная сигнализация

Датчик температуры

воздуха в канале

точная маркировка соответствующих клемм привода указана в инструкции к приводу

размыкается

при пожаре

(при отсутствии -

поставить перемычку)

несоответствие стандарта термоспая подключаемого датчика требованиям

контроллера вызывает его ошибку

Стандарт датчика - NTC10000

Выносной пульт управления (панель) Zt-033

кабели подключения

сечение кабеля выбирается на основании ПУЭ

5 5

+12

GND

B(D1)

A(D0)

(рекомендации)

исходя из токовой нагрузки

ВВГнг 5x2.5

ПВС 3x0.75

ПВС 2x0.75

МКЭШ 2x0.75

Витая пара

1-1

1-2

1-3

1-4

1-5

модуль

управления

Рисунок 28 - Схема 17. Подключение установки с электрическим нагревателем GA650E к

трехфазной сети ~380В

периферийное оборудование

Ввод питания: 3ф, 380 В

Подключение проводов питания (фазы) производится на клеммы автоматического выключателя

! подключение нулевого заземляющего

проводника обязательно !

Привод воздушной заслонки ~220V

Пожарная сигнализация

Датчик температуры воздуха в канале

точная маркировка соответствующих клемм привода указана в инструкции к приводу

размыкается

при пожаре

(при отсутствии -

поставить перемычку)

несоответствие стандарта термоспая подключаемого датчика требованиям

контроллера вызывает его ошибку

Стандарт датчика - NTC10000

Выносной пульт управления (панель) Zt-033

кабели подключения

сечение кабеля выбирается на основании ПУЭ

5 5

+12

GND

B(D1)

A(D0)

(рекомендации)

исходя из токовой нагрузки

ВВГнг 5x4

ПВС 3x0.75

ПВС 2x0.75

МКЭШ 2x0.75

Витая пара

1-1

1-2

1-3

1-4

1-5

модуль

управления

Рисунок 29 - Схема 18. Подключение установки с электрическим нагревателем GA1100E к

трехфазной сети ~380В

www.generalclimate.ru

периферийное оборудование

Ввод питания: 3ф, 380 В

Подключение проводов питания (фазы) производится на клеммы автоматического выключателя

! подключение нулевого заземляющего

проводника обязательно !

Привод воздушной заслонки ~220V

Пожарная сигнализация

Датчик температуры воздуха в канале

точная маркировка соответствующих клемм привода указана в инструкции к приводу

размыкается

при пожаре

(при отсутствии -

поставить перемычку)

несоответствие стандарта термоспая подключаемого датчика требованиям

контроллера вызывает его ошибку

Стандарт датчика - NTC10000

Выносной пульт управления (панель) Zt-033

кабели подключения

сечение кабеля выбирается на основании ПУЭ

5 5

+12

GND

B(D1)

A(D0)

(рекомендации)

исходя из токовой нагрузки

ВВГнг 5x6

ПВС 3x0.75

ПВС 2x0.75

МКЭШ 2x0.75

Витая пара

1-1

1-2

1-3

1-4

1-5

модуль

управления

Рисунок 30 - Схема 19. Подключение установки с электрическим нагревателем GA1500E к

трехфазной сети ~380В

периферийное оборудование

Ввод питания: 3ф, 380 В

Подключение проводов питания (фазы) производится на клеммы автоматического выключателя

! подключение нулевого заземляющего

проводника обязательно !

Привод воздушной заслонки ~220V

точная маркировка соответствующих клемм привода указана в инструкции к приводу

кабели подключения

сечение кабеля выбирается на основании ПУЭ

5 5

(рекомендации)

исходя из токовой нагрузки

ВВГнг 5x10

ПВС 3x0.75

1-1

1-2

модуль

управления

размыкается

Пожарная сигнализация

Датчик температуры

несоответствие стандарта термоспая подключаемого датчика требованиям

воздуха в канале

контроллера вызывает его ошибку

Стандарт датчика - NTC10000

при пожаре

(при отсутствии -

поставить перемычку)

Выносной пульт управления (панель) Zt-033

ПВС 2x0.75

+12

GND

B(D1)

A(D0)

МКЭШ 2x0.75

Витая пара

1-3

1-4

1-5

Рисунок 31 - Схема 20. Подключение установки с электрическим нагревателем GA2000E к

трехфазной сети ~380В

www.generalclimate.ru

Приложение 3

Аксессуары и принадлежности

1. Обвязка водяного нагревателя (только для водяных нагревателей)

Узел обвязки водяного калорифера предназначен для регулирования температуры теплоносителя в теплообменнике, и как следствие поддержания заданной температуры воздуха выходящего из приточной установки. Состав обвязки в сборе:

- Обвязка в сборе с электроприводом WHTA 20-2,5-4,0 .................. 1 шт.

- Электропривод DMN24...................................................................... 1 шт.

- Адаптер №15....................................................................................... 1 шт.

Гибкая подводка ¾ " для обвязки

Гибкая полнопроходная подводка из нержавеющей стали используется для подключения обвязки к питающим трубопроводам. Подводка может легко изгибаться и растягиваться. На каждом конце имеются накидные гайки с уплотнителями из резины. Для подключения требуются две подводки длиной 500 мм и два ниппеля с внешней резьбой ¾ ".

2. Воздушная заслонка с электроприводом

В приточной установке GA предусмотрено подключение воздушной заслонки, оснащенной электроприводом GRK 500x250. Заслонка выполнена из алюминиевого профиля и предназначена для регулирования количества воздуха, подаваемого в установку. Также при выключенной установке заслонка предотвращает попадание посторонних предметов внутрь установки.

3. Шумоглушитель

Для снижения аэродинамического шума в канале на вход и выход установки допускается установка прямоугольного шумоглушителя

DBR 500x250. Стандартная длина шумоглушителя DBR составляет 1000мм.

4. Гибкие вставки

Для предотвращения передачи вибрации от установки в вентиляционную систему применяются гибкие соединительные вставки прямоугольного сечения GS 500х250. Гибкие вставки монтируются торцами фланцев с помощью скоб и болтов. На соединительные фланцы перед монтажом наноситься уплотнительная лента. Натяжение гибкой части вставки не допускается.

5. Воздухозаборная решетка

Решётка применяется для защиты вентиляционных каналов от попадания в них атмосферных осадков, мусора, и т.п., а также в качестве архитектурных решёток для закрывания проемов в стенах здания.

6. Сменные фильтры

В базовой комплектации приточные установки GA оснащаются фильтром класса EU3. Фильтры класса EU5 и EU7 поставляются отдельно как опция. Фильтр устанавливается перед вентилятором и воздухонагревателем. Фильтры крепятся на направляющих, что упрощает их снятие и установку.

www.generalclimate.ru

140307

General Climate GA 450E, GA 650E, GA 1100E, GA 1500E, GA 1500w User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
