GeneralAire GENERAL 81 Installation Guide

INSTALLATION INSTRUCTIONS

INSTRUCTIONS POUR L 'INSTALLA TION DE L'HUMIDIF!CA TEUR

GENERALAIRE® MODE-LE 8f

POWER

HUMIDIFIER

FOR INSTALLATION ON A VERTICAL PLENUM

SURFACE OF ANY FORCED AIR FURNACE

The Generalaire® Power Humidifier is based on the evaporative pad method of adding moisture to the air. A polyurethane pad forms the surface of a

slowly rotating drum which is wetted as itturns in an automatically controlled level of water and is installed on a vertical plenum surface of any forced air

furnace. It is recommended that the humidifier be mounted on the return air plenum. These illustrations show the humidifier installed with the 6" outlet to the right. The humidifier may also be installed with the 6" outlet to the left by reversing the motor mounting plate and the by-pass collar The float valve must be installed on the same side as the drive motor.

L'humidificateur electrique GENERALAIRE® a pour principe de disperser dans I'air I'humidite qui s'evapore a partir d'un manchon de polyurethane

monte sur un tambour rotatif partiellement immerge dans une ouvette d'eau a niveau contrele ; oet humidificateur se pose sur la pardi erticale de la

ohambre a air (plenum) de route fournaise a air chaud et circulation forcee. On reoommande de I'installer sur la chambre a air de retour. Les figures

montrent I'humidifioateur monte aveola sortie de 6" pc dirigee vers la droit. Mais si I'on desire placer la sortie de 6" du c6te gauche, il faut intervertir la

plaque de montage du moteur et le collier de derivation. A soupape du flotteur doit etre installee du meme cete que le moteur.

.... -_.#::.... _y@,.!p.,_,._--.-_.;_..:-.

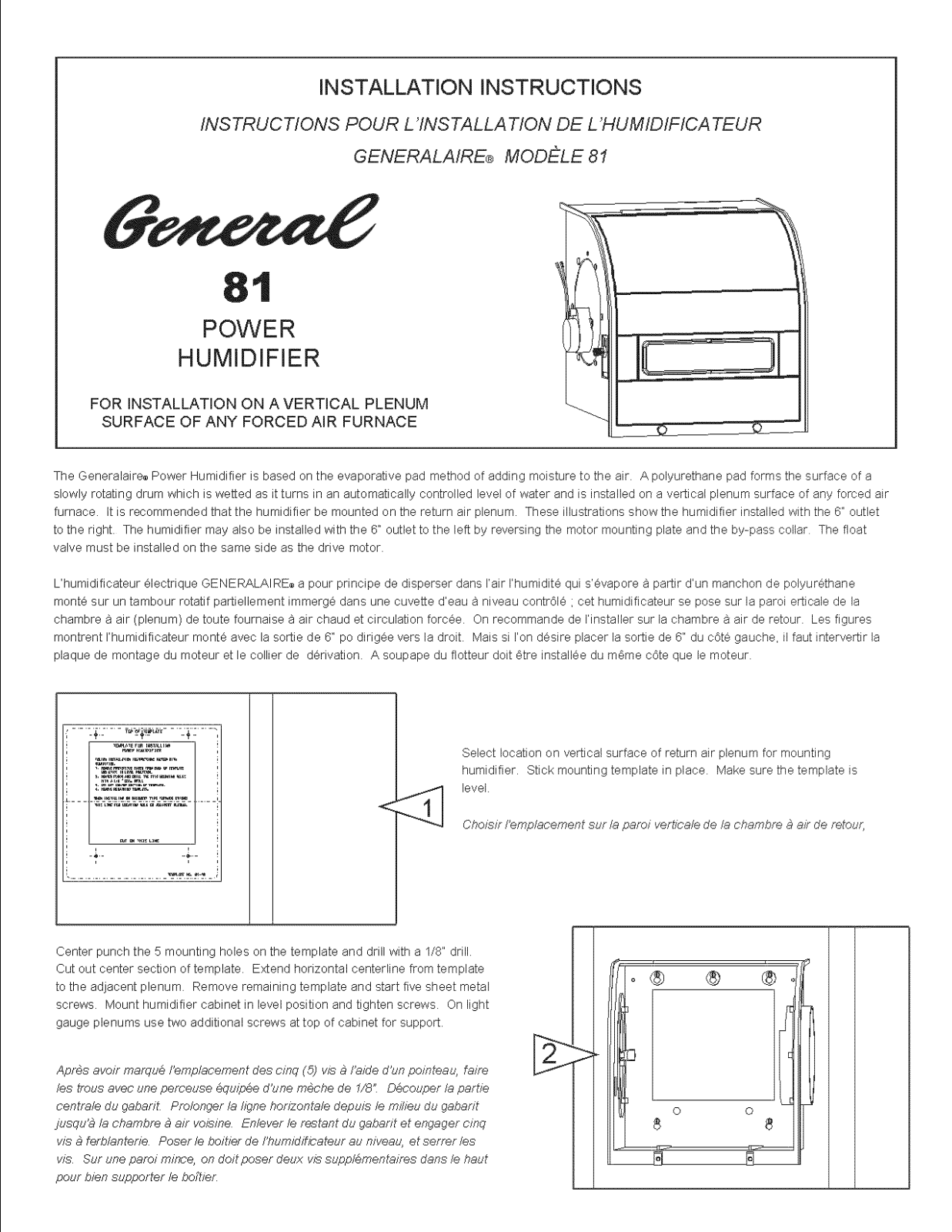

Select location on vertical surface of return air plenum for mounting humidifier. Stick mounting template in place. Make sure the template is

level.

C/7oisir I'emplaceme,tTt sur ,'apar@"verticale de la cDambre _ a/? de retour,

, l

-,i.- -@-.-

Center punch the 5 mounting holes on the template and drill with a I/8" drill. Cut out center section of template. E_end horizontal centerline from template to the adjacent plenum. Remove remaining template and start five sheet metal

screws. Mount humidifier cabinet in level position and tighten screws. On light gauge plenums use two additional screws at top of cabinet for support.

o ® ® ®

Apres avo# marque #emplacement des cmq (5) ws b I'aide d'un pointeau, faire les trous avec une perceuse 6qul:Dee d'une m_cDe de 1/8! Decouper la pattie

centrale du G,abariL Prolonger la I,ignehor/zontale depu/s le milieu du gabafit

jusqu'b /a chambre b air voisme. En/ever /e restant du gabarff et engager cmq

v/s b terb/anter/e. Poser le bo/tier de/'humid/t/cateur au n/veau, et serrer les v/s. Sur une pardi mince, on doit poser deux v/s supplementa/res darts le haut

,DOUrb/en supporter/e bortieL

o o

8 8

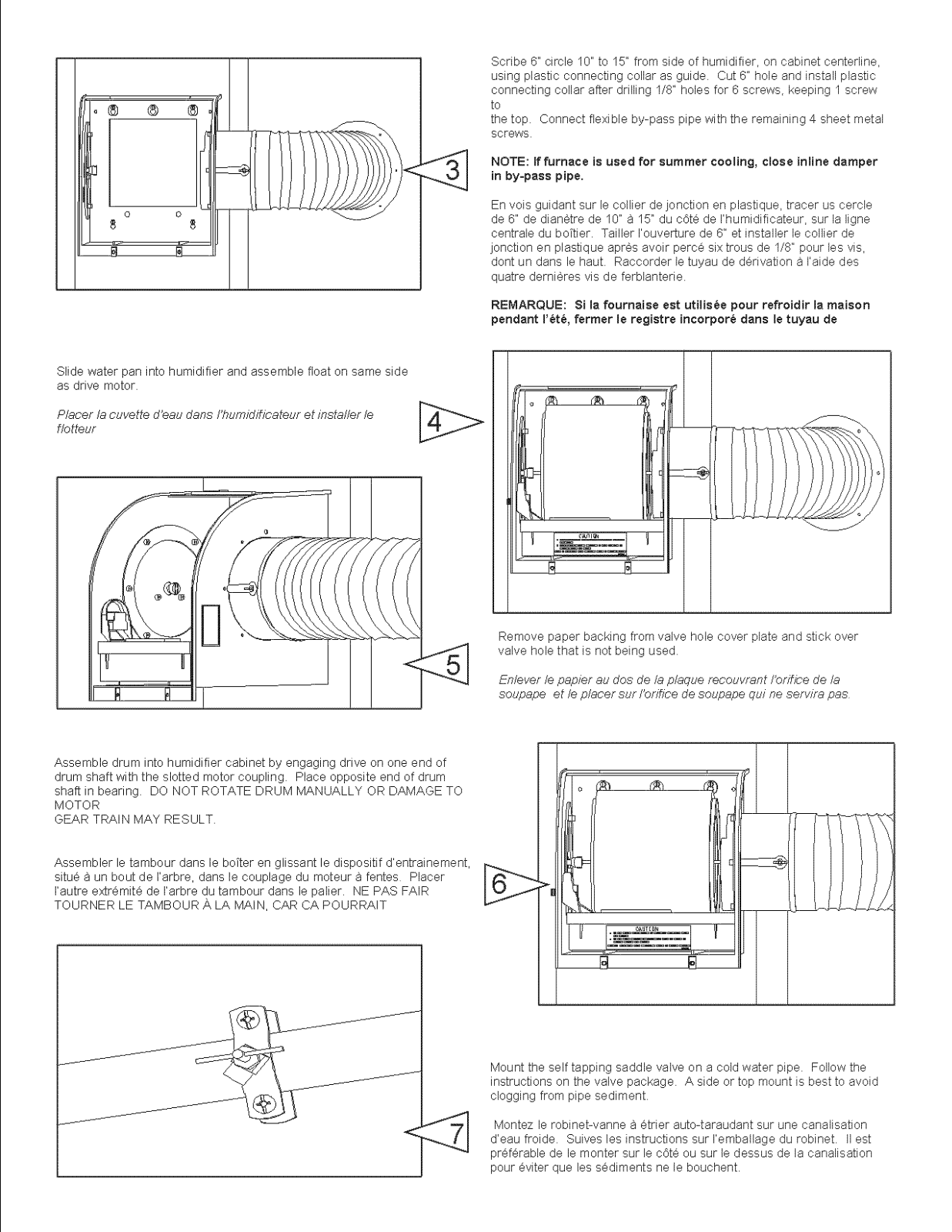

Slide water pan into humidifier and assemble float on same side as drive motor.

P/acer /a cuvette d'eau darts/'humidificateur et msta//er /e t/otteur

Scribe 6" circle 10" to 15" from side of humidifier, on cabinet centerline, using plastic connecting collar as guide. Cut 6" hole and install plastic

connecting collar after drilling I/8" holes for 6 screws, keeping 1 screw

to the top. Connect flexible by-pass pipe with the remaining 4 sheet metal

screws.

NOTE: If furnace is used for summer cooling, close inline damper inby=pass pipe.

En vois guidant sur le collier de jonction en plastique, tracer us cercle de 6" de dianctre de 10" a 15" du cOte de I'humidificateur, sur la ligne

centrale du boi"tier. Tailler I'ouverture de 6" et installer le collier de

jonction en plastique apres avoir perce six trous de 1/8" pour les vis,

dont un dans le haut. Raccorder le tuyau de derivation a I'aide des quatre dernieres vis de ferblanterie.

REMARQUE: Si la fournaise est utilis_e pour refroidir la maison pendant Fete, former le registre incorpore dans le tuyau de

Assemble drum into humidifier cabinet by engaging drive on one end of

drum shaft with the slotted motor coupling. Place opposite end of drum

shaft in bearing. DO NOT ROTATE DRUM MANUALLY OR DAMAGE TO

MOTOR

GEAR TRAIN MAY RESULT.

Assembler le tambour dans le boi'ter en glissant le dispositif d'entrainement,

situe a un bout de I'arbre, dans le couplage du moteur a fentes Placer

I'autre extremite de I'arbre du tambour darts le pallet. NE PAS FAIR

TOURNER LE TAMBOUR A LA MAIN, CAR CA POURRAIT

jJJ

Remove paper backing from valve hole cover plate and stick over

valve hole that is not being used.

Era'ever/e papier au dos de/a plaque recouvrant /'orifice de/a soupape et /e p/acer sur /brifice de soupape qui ne servira pas

o,:S [_

Mount the self tapping saddle valve on a cold water pipe. Follow the instructions on the valve package. A side or top mount is best to avoid clogging from pipe sediment.

Montez le robinet-vanne a etrier auto-taraudant sur une canalisation

d'eau froide. Suives les instructions sur I'emballage du robinet. II est preferable de le monter sur le cOte ou sur le dessus de la canalisation pour eviter que los sediments ne le bouchent.
