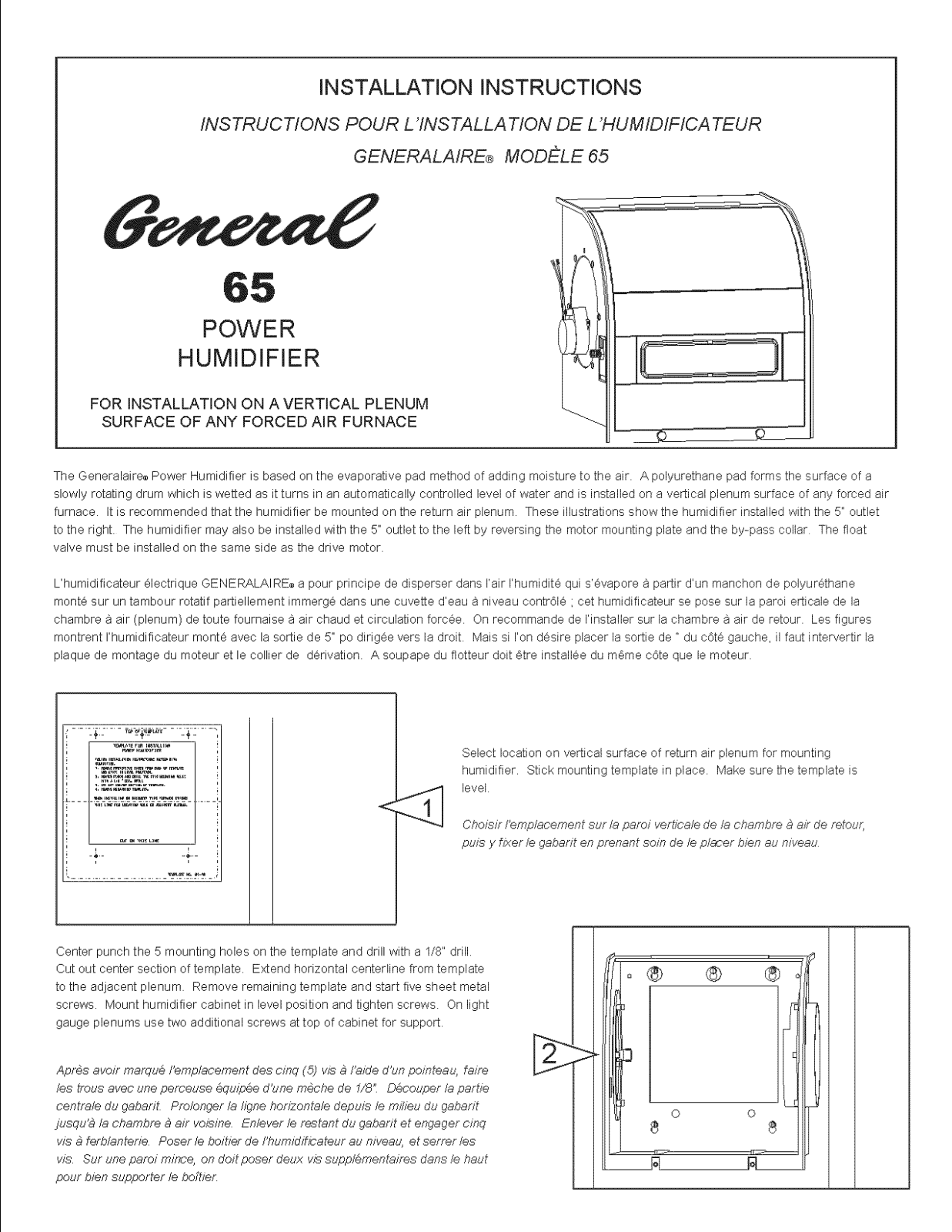

GeneralAire GENERAL 65 Installation Guide

INSTALLATION INSTRUCTIONS

INSTRUCTIONS POUR L 'INSTALLA TION DE L'HUMIDIF!CA TEUR

GENERALAIRE® MODE-LE 65

POWER

HUMIDIFIER

FOR INSTALLATION ON A VERTICAL PLENUM

SURFACE OF ANY FORCED AIR FURNACE

The Generalaire® Power Humidifier is based on the evaporative pad method of adding moisture to the air. A polyurethane pad forms the surface of a

slowly rotating drum which is wetted as itturns in an automatically controlled level of water and is installed on a vertical plenum surface of any forced air

furnace. It is recommended that the humidifier be mounted on the return air plenum. These illustrations show the humidifier installed with the 5" outlet to the right. The humidifier may also be installed with the 5" outlet to the left by reversing the motor mounting plate and the by-pass collar The float valve must be installed on the same side as the drive motor.

L'humidificateur electrique GENERALAIRE® a pour principe de disperser dans I'air I'humidite qui s'evapore a partir d'un manchon de polyurethane

monte sur un tambour rotatif partiellement immerge dans une ouvette d'eau a niveau contrele ; oet humidificateur se pose sur la pardi erticale de la

ohambre a air (plenum) de route fournaise a air chaud et circulation forcee. On reoommande de I'installer sur la chambre a air de retour. Les figures

montrent I'humidifioateur monte aveola sortie de 5" pc dirigee vers la droit. Mais si I'on desire placer la sortie de " du cote gauche, il faut intervertir la

plaque de montage du moteur et le collier de derivation. A soupape du flotteur doit etre installee du meme cete que le moteur.

.... -_.#::.... _y@,.!p.,_,._--.-_.;_..:-.

Select location on vertical surface of return air plenum for mounting humidifier. Stick mounting template in place. Make sure the template is

level.

C,#oisir I'ernplaceme,_Tt cur la pardi vertiea/e de la chambre 9 a# de retour,

, l

-,i.- -@-.-

Center punch the 5 mounting holes on the template and drill with a I/8" drill. Cut out center section of template. E_end horizontal centerline from template to the adjacent plenum. Remove remaining template and start five sheet metal

screws. Mount humidifier cabinet in level position and tighten screws. On light gauge plenums use two additional screws at top of cabinet for support.

puis y Pb_erle gabarit en pre,_a,_Ttsoir,, de le placer blen au niveau

Apres avo# marque #emplacement des cmq (5) ws b I'aide d'un pointeau, faire les trous avec une perceuse 6qul:Dee d'une m_cDe de 1/8! Decouper la pattie

centrale du G,abariL Prolonger la I,ignehor/zontale depu/s le milieu du gabafit

jusqu'b /a chambre b air voisme. En/ever /e restant du gabarff et engager cmq

v/s b terb/anter/e. Poser le bo/tier de/'humid/t/cateur au n/veau, et serrer les v/s. Sur une pardi mince, on doit poser deux v/s supplementa/res darts le haut

,DOUrb/en supporter/e bortieL

Slide water pan into humidifier and assemble float on same side as drive motor.

Placer/a cuvette d'eau darts/'humiditicateur et mstat/er le flotteur du m6me c6t6 que /e moteu_

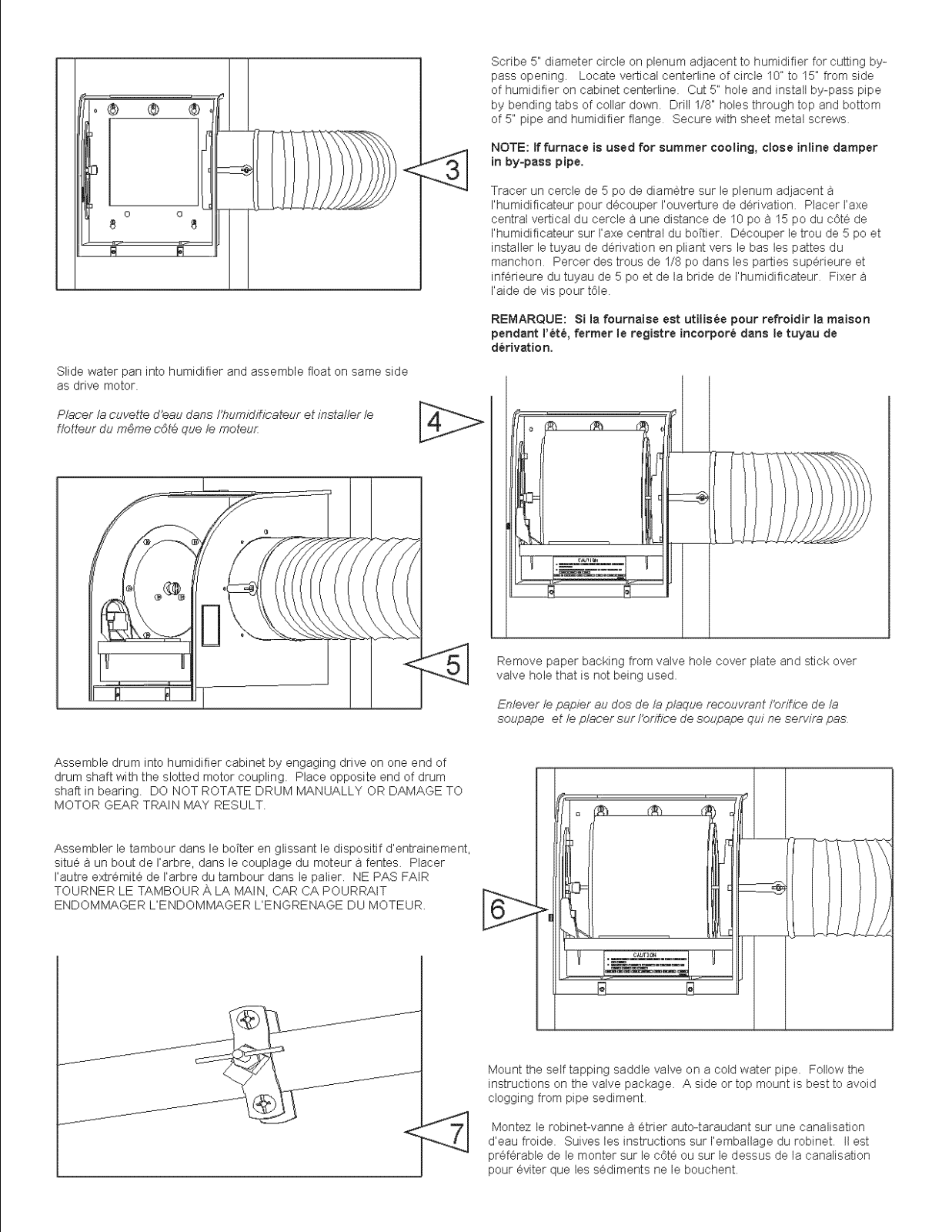

Scribe 5" diameter circle on plenum adjacent to humidifier for cutting by- pass opening. Locate vertical centerline of circle 10" to 15" from side

of humidifier on cabinet center-line. Cut 5" hole and install by-pass pipe by bending tabs of collar down. Drill I/8" holes through top and bottom of 5" pipe and humidifier flange Secure with sheet metal screws

NOTE: If furnace is used for summer cooling, close inline damper in by=pass pipe.

Tracer un cercle de 5 pc de diamctre sur le plenum adjacent

I'humidificateur pour decouper I'ouverture de derivation. Placer I'axe central vertical du cercle a une distance de 10 po a 15 pc du cOte de I'humidificateur sur I'axe central du boi"tier. Deoouper le trou de 5 poet installer letuyau de derivation en pliant vers le bas les pattes du manchon Percer des trous de 1/8 po darts les parties superieure et

inferieure du tuyau de 5 poet de la bride de I'humidifioateur Fixer I'aide de vis pour tOle.

REMARQUE: Si ia fournaise eat utilisCe pour refroidir la maison pendant Fete, former le registre incorpore dana le tuyau de

dSrivation.

Assemble drum into humidifier cabinet by engaging drive on one end of

drum shaft with the slotted motor coupling. Place opposite end of drum

shaft in bearing. DO NOT ROTATE DRUM MANUALLY OR DAMAGE TO

MOTOR GEAR TRAIN MAY RESULT.

Assembler le tambour dans le boi'ter en glissant le dispositif d'entrainement,

situe a un bout de I'arbre, dans le couplage du moteur a fentes. Placer

I'autre exLremite de I'arbre du tambour dans le palier. NE PAS FAIR

TOURNER LE TAMBOUR A LA MAIN, CAR CA POURRAIT

ENDOMMAGER L'ENDOMMAGER L'ENGRENAGE DU MOTEUR.

jJJ

Remove paper backing from valve hole cover plate and stick over

valve hole that is not being used.

Entever te pap/or as; dos de/a p/aque recouvrant /'or/tice de/a soupape et te ptacer sur /'o,riflce de so_,pape qui ne servira paa

Mount the self tapping saddle valve on a cold water pipe. Follow the instructions on the valve package. A side or top mount is best to avoid

clogging from pipe sediment

Montez le robinet-vanne a etrier auto-taraudant sur une canalisation

d'eau froide. Suives les instructions sur I'emballage du robinet. II est preferable de le monter sur le cote ou sur le dessus de la canalisation pour eviter que les sediments ne le bouchent.
