Generac 005736-0, 005732-0, 005623-1, 005622-1 User Manual

Owner’s Manual

• SAFETY

• ASSEMBLY

• OPERATION

• TROUBLESHOOTING

GP Series

Portable Generator

• WARRANTY

AUTHORIZED DEALER SUPPORT:

www.generac.com

or

1-888-436-3722

COMMERCIAL • INDUSTRIAL • RESIDENTIAL

MODELS: 005622-1, 005623-1,

005732-0, 005736-0

Table of Contents

Portable Generator System

Owner's Manual

Introduction ..................................................................................... 1

Read this Manual Thoroughly ....................................................... 1

Safety Rules .................................................................................... 2

Standards Index .............................................................................. 3

Section 1 – General Information ................................................... 4

1.1 Unpacking ....................................................................................... 4

1.2 Assembly ......................................................................................... 4

Section 2 – Operation .................................................................... 4

2.1 Know the Generator ........................................................................ 4

2.2 Hourmeter ....................................................................................... 5

2.3 Cord Sets and Connection Plugs .................................................... 6

2.4 How to Use the Generator .............................................................. 6

2.5 Don’t Overload the Generator ......................................................... 7

2.6 Wattage Reference Guide ............................................................... 7

2.7 Before Starting the Generator ......................................................... 7

2.8 To Start the Engine ......................................................................... 8

2.9 Stopping the Engine ........................................................................ 9

2.10 Low Oil Level Shutdown System ..................................................... 9

Section 3 – Maintenance ............................................................... 9

3.1 Maintenance Schedule .................................................................... 9

3.2 Product Specifications ..................................................................... 9

3.3 General Recommendations........................................................... 10

3.4 Service Air Filter ............................................................................ 11

3.5 Valve Clearance ............................................................................ 11

3.6 General .......................................................................................... 11

3.7 Long Term Storage ........................................................................ 11

3.8 Other Storage Tips ........................................................................ 11

Section 4 – Troubleshooting ........................................................ 12

4.1 Troubleshooting Guide .................................................................. 12

Section 5 – Notes ......................................................................... 13

Section 6 – Warranty .................................................................... 14

Manual del propietario ............................................... 15

Introducción .................................................................................. 17

Lea este manual atentamente ..................................................... 17

Reglas de seguridad .................................................................... 18

Índice de normas........................................................................... 19

Sección 1 – Información general ................................................ 20

1.1 Cómo desempacar ........................................................................ 20

1.2 Ensamblaje .................................................................................... 20

Sección 2 – Funcionamiento ....................................................... 20

2.1 Conozca el generador ................................................................... 20

2.2 Contador horario ........................................................................... 21

2.3 Juegos de cables y enchufes de conexión ................................... 22

2.4 Cómo utilizar el generador ........................................................... 22

2.5 No sobrecargue el generador ....................................................... 23

2.6 Guía de referencia del vataje ........................................................ 23

2.7 Antes de arrancar el generador .................................................... 23

2.8 Cómo arrancar el motor ................................................................ 24

2.9 Cómo parar el motor ..................................................................... 25

2.10 Sistema de apagado por bajo nivel de aceite ............................... 25

Sección 3 – Mantenimiento ......................................................... 25

3.1 Programación de mantenimiento .................................................. 25

3.2 Especificaciones del producto ....................................................... 25

3.3 Recomendaciones generales ........................................................ 26

3.4 Servicio del filtro de aire ............................................................... 27

3.5 Abertura de la válvula ................................................................... 27

3.6 General .......................................................................................... 27

3.7 Almacenaje por períodos largos ................................................... 27

3.8 Otros consejos útiles para el almacenaje ..................................... 27

Sección 4 – Solución de problemas ........................................... 28

4.1 Guía para la solución de problemas ............................................. 28

Sección 5 – Notas ........................................................................ 29

Sección 6 – Garantía .................................................................... 30

Guide du propriétaire ................................................. 31

Introduction ................................................................................... 33

Lire soigneusement ce manuel ................................................... 33

Consignes de sécurité. ................................................................ 34

Répertoire-type ............................................................................. 35

Section 1 – Généralités ................................................................ 36

1.1 Déballage ...................................................................................... 36

1.2 Montage ........................................................................................ 36

Section 2 – Fonctionnement ....................................................... 36

2.1 Connaître la génératrice ................................................................ 36

2.2 Horamètre ..................................................................................... 37

2.3 Cordons électriques et fiches de branchement ............................ 38

2.4 Mode d'emploi de la génératrice ................................................... 38

2.5 Ne pas surcharger la génératrice .................................................. 39

2.6 Guide de référence de puissance ................................................. 39

2.7 Avant la mise en route de la génératrice. ...................................... 39

2.8 Démarrage du moteur ................................................................... 40

2.9 Arrêt du moteur ............................................................................. 41

2.10 Système d'arrêt en cas de faible niveau d'huile ............................ 41

Section 3 – Entretien .................................................................... 41

3.1 Calendrier d'entretien .................................................................... 41

3.2 Spécifications de l'appareil ............................................................ 41

3.3 Recommandations générales........................................................ 42

3.4 Entretien du filtre à air ................................................................... 43

3.5 Jeu de soupape ............................................................................. 43

3.6 Généralités .................................................................................... 43

3.7 Rangement à long terme .............................................................. 43

3.8 Autres conseils sur le rangement .................................................. 43

Section 4 – Dépannage ................................................................ 44

4.1 Guide de dépistage des pannes ................................................... 44

Section 5 – Remarques ................................................................ 45

Section 6 – Garantie ............................................Couvercle arrière

INTRODUCTION

DANGER

Thank you for purchasing this model of the GP Series portable
generator by Generac Power Systems, Inc. This model is a compact,
high performance, air-cooled, engine driven generator designed to
supply electrical power to operate electrical loads on job sites, or
remote locations where no utility power is available or in place of utility
power due to a power outage.

READ THIS MANUAL THOROUGHLY

If any portion of this manual is not understood, contact the nearest
Authorized Dealer for starting, operating and servicing procedures.

Throughout this publication, and on tags and decals affixed to the
generator, DANGER, WARNING, CAUTION and NOTE blocks are
used to alert personnel to special instructions about a particular
operation that may be hazardous if performed incorrectly or carelessly.
Observe them carefully. Their definitions are as follows:

DANGER

After this heading, read instructions that, if

not strictly complied with, will result in serious
personal injury, including death and/or property
damage.

After this heading, read instructions that, if not

strictly complied with, may result in serious
personal injury and/or property damage.

After this heading, read instructions that, if not

strictly complied with, could result in damage to
equipment and/or property.

NOTE:

After this heading, read explanatory statements that require

special emphasis.

These safety warnings cannot eliminate the hazards that they indicate.
Common sense and strict compliance with the special instructions
while performing the service are essential to preventing accidents.

Four commonly used safety symbols accompany the DANGER,
WARNING and CAUTION blocks. The type of information each
indicates is as follows:

This symbol points out important safety



information that, if not followed, could endanger
personal safety and/or property of others.

This symbol points out potential explosion



hazard.

This symbol points out potential fire hazard.



This symbol points out potential electrical shock



hazard.

The operator is responsible for proper and safe use of the
equipment. We strongly recommend that the operator read this
manual and thoroughly understand all instructions before using
the equipment.

We also strongly recommend instructing other users to properly
start and operate the unit. This prepares them if they need to
operate the equipment in an emergency.

DANGER

Using a generator indoors WILL KILL YOU IN



MINUTES. Exhaust contains carbon monoxide, a
poison gas you cannot see or smell.

NEVER use in the home or in partly enclosed



areas such as garages. ONLY use outdoors and
far from open windows, doors and vents.

DANGER

Using a generator indoors WILL KILL YOU IN MINUTES. Exhaust contains
carbon monoxide, a poison gas you cannot see or smell.

NEVER use in the home or in partly enclosed areas such as garages.
ONLY use outdoors and far from open windows, doors and vents.

Always disconnect the spark plug wire and



place the wire where they cannot contact the
spark plug to prevent accidental starting when
setting up, transporting, adjusting or making
repairs to the generator.

The generator produces dangerously high voltage that can cause •

extremely hazardous electrical shock. Avoid contact with bare
wires, terminals, etc. Never permit any unqualified person to
operate or service the generator.

Never handle any kind of electrical cord or device while standing •

in water, while barefoot or while hands or feet are wet. Dangerous
electrical shock will result.

The National Electric Code requires the frame and external •

electrically conductive parts of the generator be properly connected
to an approved earth ground. Local electrical codes may also
require proper grounding of the generator. Consult with a local
electrician for grounding requirements in the area.

Do not use worn, bare, frayed or otherwise damaged electrical •

cord sets with the generator.

Operate generator only on level surfaces and where it will not be •

exposed to excessive moisture, dirt, dust or corrosive vapors.

Gasoline is highly • FLAMMABLE and its vapors are EXPLOSIVE.

Do not permit smoking, open flames, sparks or heat in the vicinity
while handling gasoline. Avoid spilling gasoline on a hot engine.
Comply with all laws regulating storage and handling of gasoline.
Allow generator and engine to cool entirely before adding fuel.

Never add fuel while unit is running.



Do not overfill the fuel tank. Always allow room



for fuel expansion. If tank is over-filled, fuel can
overflow onto a hot engine and cause FIRE or
an EXPLOSION.

Never store generator with fuel in tank where gasoline vapors •

might reach an open flame, spark or pilot light (as on a furnace,
water heater or clothes dryer). FIRE or EXPLOSION may result.

Generator exhaust gases contain • DEADLY carbon monoxide gas.

This dangerous gas, if breathed in sufficient concentrations, can
cause unconsciousness or even death. Operate this equipment
only in the open air where adequate ventilation is available.

1

IMPORTANT SAFETY INSTRUCTIONS

Portable Generator System

SAVE THESE INSTRUCTIONS – The manufacturer suggests that these rules for safe operation be copied and posted near the unit's



installation site. Safety should be stressed to all operators and potential operators of this equipment.

DANGER

Allow at least five (5) feet, or greater, of clearance on all



sides of generator. Never operate the unit inside any room
or enclosure.

NEVER operate the generator indoors, in an attached garage



or near an open window.

Never start or stop the unit with electrical loads connected to •

receptacles AND with connected devices turned ON. Start
the engine and let it stabilize before connecting electrical
loads. Disconnect all electrical loads before shutting down the
generator.

Do not insert objects through unit's cooling slots.•
Never operate generator: • in rain; indoors or in any enclosed

compartment; if connected electrical devices overheat; if electrical
output is lost; if engine or generator sparks; if flames or smoke are
observed while unit is running; if unit vibrates excessively.

Study these SAFETY RULES carefully before installing, operating or servicing this equipment. Become familiar with this manual and with the unit. The generator can operate safely, efficiently and reliably only if it is properly installed, operated and maintained. Many accidents are caused by failing to follow simple and fundamental rules or precautions.



The engine exhaust from this product contains

chemicals known to the state of California to cause

cancer, birth defects or other reproductive harm.



This product contains or emits chemicals
known to the state of California to cause

cancer, birth defects or other reproductive harm.

The manufacturer cannot anticipate every possible circumstance that
might involve a hazard. The warnings in this manual, and on tags and
decals affixed to the unit are, therefore, not all inclusive. If using a
procedure, work method or operating technique that the manufacturer
does not specifically recommend, ensure that it is safe for others. Also
make sure the procedure, work method or operating technique utilized
does not render the generator unsafe.

2

WARNING:

WARNING:





Despite the safe design of this generator,



operating this equipment imprudently,
neglecting its maintenance or being careless
can cause possible injury or death. Permit only
responsible and capable persons to operate or
maintain this equipment.

Potentially lethal voltages are generated by



these machines. Ensure all steps are taken to
render the machine safe before attempting to
work on the generator.

Parts of the generator are rotating and/or hot



during operation. Exercise care near running
generators. Do not touch hot surfaces such as
the muffler. Severe burns can occur on contact.
Allow generator to cool before touching.

 GENERAL HAZARDS 

Never operate in an enclosed area or indoors.•
For safety reasons, the manufacturer recommends that the •

maintenance of this equipment is carried out by an Authorized
Dealer.

The engine exhaust fumes contain carbon monoxide, which •

can be DEADLY. This dangerous gas, if breathed in sufficient
concentrations, can cause unconsciousness or even death. This
exhaust system must be properly maintained. Do nothing that
might render the exhaust system unsafe or in noncompliance with
any local codes and/or standards.

Keep hands, feet, clothing, etc., away from drive belts, fans, and •

other moving or hot parts. Never remove any fan guard while the
unit is operating.

Adequate, unobstructed flow of cooling and ventilating air is critical •

to correct generator operation. Do not alter the installation or
permit even partial blockage of ventilation provisions, as this can
seriously affect safe operation of the generator. The generator
MUST be operated outdoors.

When working on this equipment, remain alert at all times. Never •

work on the equipment when physically or mentally fatigued.

Inspect the generator regularly, and contact the nearest Authorized •

Dealer for parts needing repair or replacement.

Before performing any maintenance on the generator, disconnect •

its battery cables (if equipped) to prevent accidental start up.
Disconnect the cable from the battery post indicated by a
NEGATIVE, NEG or (–) first. Reconnect that cable last.

Never use the generator or any of its parts as a step. Stepping on •

the unit can stress and break parts, and may result in dangerous
operating conditions from leaking exhaust gases, fuel leakage, oil
leakage, etc.

Do NOT operate generator in the rain.•

IMPORTANT SAFETY INSTRUCTIONS

Portable Generator System

 ELECTRICAL HAZARDS 

All generators covered by this manual produce dangerous electrical •
voltages and can cause fatal electrical shock. Utility power delivers
extremely high and dangerous voltages as does the generator
when it is in operation. Avoid contact with bare wires, terminals,
connections, etc., while the unit is running. Ensure all appropriate
covers, guards and barriers are in place before operating the
generator. If work must be done around an operating unit, stand on
an insulated, dry surface to reduce shock hazard.

Do not handle any kind of electrical device while standing in water, •
while barefoot, or while hands or feet are wet. DANGEROUS

ELECTRICAL SHOCK MAY RESULT.

The National Electrical Code (NEC) requires the frame and external •
electrically conductive parts of the generator to be connected to an
approved earth ground. Local electrical codes also may require
proper grounding of the generator electrical system.

In case of accident caused by electric shock, immediately shut •
down the source of electrical power. If this is not possible,
attempt to free the victim from the live conductor. AVOID DIRECT
CONTACT WITH THE VICTIM. Use a non-conducting implement,
such as a rope or board, to free the victim from the live conductor.
If the victim is unconscious, apply first aid and get immediate
medical help.

Never wear jewelry when working on this equipment. Jewelry can •
conduct electricity resulting in electric shock, or may get caught in
moving components causing injury.

 EXPLOSION HAZARDS 

Do not smoke around the generator. Wipe up any fuel or oil spills •

immediately. Ensure that no combustible materials are left on or
near the generator, as FIRE or EXPLOSION may result. Keep the
area surrounding the generator clean and free from debris.

Gasoline vapors are extremely FLAMMABLE and EXPLOSIVE. •

STANDARDS INDEX

In the absence of pertinent standards, codes, regulations and laws,
the published information listed below may be used as a guideline
for operation of this equipment. Always reference the latest revision
available for the standards listed.

1. NFPA No. 70, NFPA HANDBOOK OF NATIONAL ELECTRIC
CODE.

2. Article X, NATIONAL BUILDING CODE, available from the
American Insurance Association, 85 John Street, New York, N.Y.

10038.

3. AGRICULTURAL WIRING HANDBOOK, available from the Food
and Energy Council, 909 University Avenue, Columbia, MO

65201.

4. ASAE EP-3634, INSTALLATION AND MAINTENANCE OF FARM
STANDBY ELECTRICAL SYSTEMS, available from the American
Society of Agricultural Engineers, 2950 Niles Road, St. Joseph,
MI 49085.

5. NFPA No. 30, FLAMMABLE AND COMBUSTIBLE LIQUIDS
CODE.

 FIRE HAZARDS 

For fire safety, the generator must be operated and maintained •
properly. Operation must always comply with applicable codes,
standards, laws and regulations. Adhere strictly to local,
state and national electrical and building codes. Comply with
regulations the Occupational Safety and Health Administration
(OSHA) has established. Also, ensure that the generator is
operated in accordance with the manufacturer’s instructions and
recommendations. Do not alter the construction of the generator
or change controls which might create an unsafe operating
condition.

Keep a fire extinguisher near the generator at all times. Extinguishers •
rated “ABC” by the National Fire Protection Association are
appropriate for use on the portable generator electric system. Keep
the extinguisher properly charged and be familiar with its use. If
there are any questions pertaining to fire extinguishers, consult the
local fire department.

Avoid spilling gasoline on a hot engine. Allow generator and engine •
to cool entirely before adding fuel. NEVER add fuel while the unit
is running. DO NOT overfill the fuel tank. Always allow room for
fuel expansion.

3

Section 1 – General Information

Portable Generator System

1.1 UNPACKING

Remove all packaging material.•
Remove separate accessory box.•
Remove the generator from carton.•

1.1.1 ACCESSORY BOX

Check all contents. If any parts are missing or damaged locate an
authorized dealer at 1-888-436-3722.

Contents Include:

1 – Owner’s Manual • 1 - Left Handle Assembly•
1 - Quart Oil SAE 30 • 1 - Right Handle Assembly•
2 - Never-Flat Wheels • 1 - Frame Foot•
1 - Foot Support•
1 - Hardware Bag (containing the following):•

2 - Rubber Feet 2 - 5/16” Bolts
2 - 5/16” Flat Washers 4 - 5/16” Locking Flange Nuts
4 - 5/16” Carriage Bolts 2 - 5/16” Locking Cap Nuts
2 - 1/2” Axle Bolts 2 - 1/2” Locking Flange Nuts
2 - 1/2" Flat Washers

1.2 ASSEMBLY

The generator requires some assembly prior to using it. If problems
arise when assembling the generator, please call the Generator
Helpline at 1-888-436-3722.

Figure 1 – Wheel Assembly

FOOT

FOOT SUPPORT

Figure 2 – Install Handle Kit

1.2.1 ASSEMBLING THE ACCESSORY KIT

The wheels are designed into the unit to greatly improve the portability
of the generator.

NOTE:

The wheels are not intended for over-the-road use.

1. Refer to Figure 1 and install Wheels as follows:

• Slide the 1/2” Axle Bolt through the 1/2" Flat Washer, the Wheel
and Wheel bracket on frame.

• Install 1/2” Locking Flange Nuts onto 1/2” Flange Bolt.

2. Refer to Figure 1 and install Frame Foot, Foot Support, and

Rubber Feet as shown.

• Slide Rubber Bumper stud through the Foot Support and
Frame Foot. Install the 5/16" Locking Flange Nuts. Slide 5/16”
Bolt through 5/16” Flat Washer and then through holes in Frame
Rail.

• Slide Frame Foot onto 5/16” Bolts; Install 5/16” Locking Flange
Nuts.

3. Refer to Figure 2 and install Handles as shown.

• Remove top Curved Head Bolts and Cap Nuts (Cap Nuts will
be re-used).

• Slide Handle Assembly over Frame Tube, aligning 2 holes.

• Slide 5/16” Carriage Bolts through; Install 5/16” Cap Nuts.

2.1 KNOW THE GENERATOR

Read the Owner’s Manual and Safety Rules before operating this
generator.

Compare the generator to Figures 3 through 5 to become familiarized
with the locations of various controls and adjustments. Save this
manual for future reference.

1. 120 Volt AC, 20 Amp, Duplex Receptacle – Supplies electrical

power for the operation of 120 Volt AC, 20 Amp, single-phase, 60
Hz electrical lighting, appliance, tool and motor loads.

2. 120/240 Volt AC, 30 Amp Locking Receptacle – Supplies

electrical power for the operation of 120 and/or 240 Volt AC, 30
Amp, single-phase, 60 Hz, electrical lighting, appliance, tool and
motor loads.

3. Circuit Breakers (AC) – Each receptacle is provided with a

push-to-reset circuit breaker to protect the generator against
electrical overload.

4

Section 2 – Operation

Portable Generator System

Figure 3 - Control Panel

4. Hourmeter – Tracks hours of operation.

5. Air Filter – Filters intake air as it is drawn into the engine.

6. Choke Knob – Used when starting a cold engine.

7. Fuel Tank – Tank holds 6.6 U.S. gallons of fuel.

8. Grounding Lug – Ground the generator to an approved earth

ground here. See "Grounding the Generator" for details.

9. Run/Stop Switch – Controls the operation of the generator.

10. Muffler – Quiets the engine.

11. Handles – Pivot and retract for storage. Press the spring-loaded

button to move handles.

12. Gas Cap – Fuel fill location.

13. Fuel Gauge – Shows fuel level in tank.

14. Oil Fill – Add oil here.

15. Recoil Starter – Use to start engine manually.

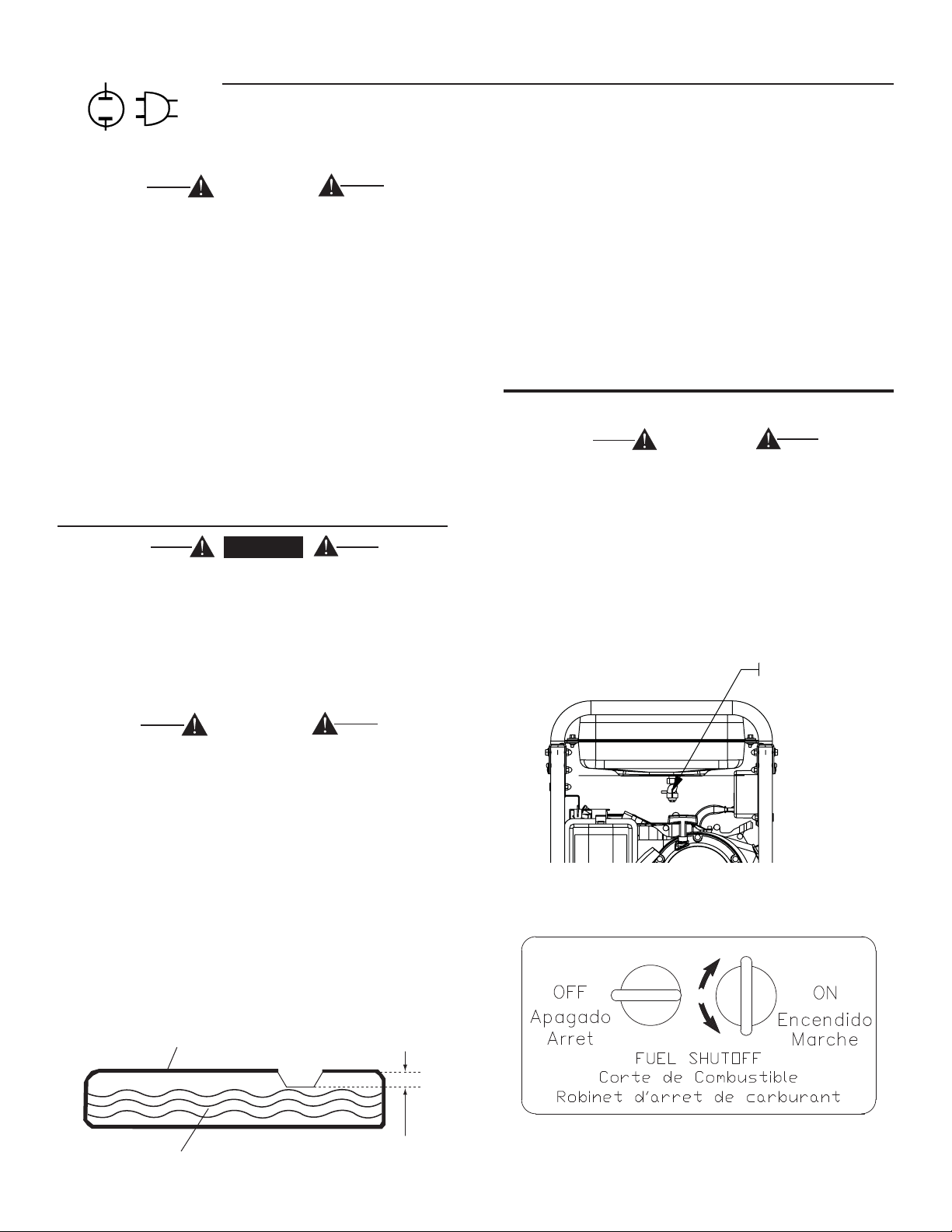

16. Fuel Shut Off – Valve between fuel tank and carburetor.

17. Oil Drain – Use to drain engine oil.

Figure 4 - Generator Controls

Figure 5 - Generator Controls

2.2 HOURMETER

The Hourmeter tracks hours of operation for scheduled maintenance:

There will be a "CHG OIL" message every 100 hours. The message
will flash one hour before and one hour after each 100 hour interval,
providing a two hour window to perform service.

This message will actually begin flashing at 99 hours and disable
itself at 101 hours again, providing a two hour window to perform the
service.

Every 200 hours the "SVC" icon on the lower left hand corner of the
display will flash. The message will flash one hour before and one
hour after each 200 hour interval providing a two hour window to
perform service.

When the hour meter is in the Flash Alert mode, the maintenance
message will always alternate with elapsed time in hours and tenths.
The hours will flash four times, then alternate with the maintenance
message four times until the meter resets itself.

100 hours - CHG OIL — Oil Change Interval (Every 100 hrs)•
200 hours - SVC — Air Filter Interval (Every 200 hrs)•

5

Section 2 – Operation

Portable Generator System

2.3 CORD SETS AND CONNECTION PLUGS

2.3.1 120 VAC, 20 AMP, DUPLEX RECEPTACLE

This is a 120 Volt outlet protected against overload by a 20 Amp
push-to-reset circuit breaker (Figure 6). Use each socket to power
120 Volt AC, single phase, 60 Hz electrical loads requiring up to a
combined 2400 watts (2.4 kW) or 20 Amps of current. Use only high
quality, well-insulated, 3-wire grounded cord sets rated for 125 Volts
at 20 Amps (or greater).

Keep extension cords as short as possible, preferably less than 15
feet long, to prevent voltage drop and possible overheating of wires.

Figure 6 - 120 Volt AC, 20 Amp, Duplex Receptacle

2.4 HOW TO USE THE GENERATOR

If there are any problems operating the generator, please call the
generator helpline at 1-888-436-3722.

2.4.1 GROUNDING THE GENERATOR

The National Electrical Code requires that the frame and external
electrically conductive parts of this generator be properly
connected to an approved earth ground (Figure 8). Local electrical

codes may also require proper grounding of the unit. For that purpose,
connecting a No. 10 AWG (American Wire Gauge) stranded copper
wire to the grounding lug and to an earth-driven copper or brass
grounding rod (electrode) provides adequate protection against
electrical shock. However, local codes may vary widely. Consult with

a local electrician for grounding requirements in the area.

Figure 8 - Grounding the Generator

2.3.2 120/240 VAC, 30 AMP RECEPTACLE

Use a NEMA L14-30 plug with this receptacle (rotate to lock/unlock).
Connect a suitable 4-wire grounded cord set to the plug and to the
desired load. The cord set should be rated for 250 Volts AC at 30
Amps (or greater) (Figure 7).

Figure 7 - 120/240 VAC, 30 Amp Receptacle

Use this receptacle to operate 120 Volt AC, 60 Hz, single phase loads
requiring up to 3600 watts (3.6 kW) of power at 30 Amps or 240 Volt
AC, 60 Hz, single phase loads requiring up to 7200 watts (7.2 kW) of
power at 30 Amps. The outlet is protected by two 25 Amp (5.0/5.5kW)
or two 30 Amp (6.5kW) push-to-reset circuit breakers.

6

Proper grounding of the generator will help prevent electrical
shock in the event of a ground fault condition in the generator or in

connected electrical devices. Proper grounding also helps dissipate
static electricity, which often builds up in ungrounded devices.

2.4.2 CONNECTING ELECTRICAL LOADS

DO NOT connect 240 Volt loads to 120 Volt receptacles. DO NOT
connect 3-phase loads to the generator. DO NOT connect 50 Hz loads
to the generator.

Let engine stabilize and warm up for a few minutes after starting.•
Plug in and turn on the desired 120 or 240 Volt AC, single phase, •

60 Hz electrical loads.

Add up the rated watts (or amps) of all loads to be connected •

at one time. This total should not be greater than (a) the rated
wattage/amperage capacity of the generator or (b) circuit breaker
rating of the receptacle supplying the power. See "Don't Overload
the Generator".

10 W- 30

SA E 30

Sy nt he ti c 5W -3 0

Section 2 – Operation

Portable Generator System

2.5 DON’T OVERLOAD THE GENERATOR

Overloading a generator in excess of its rated wattage capacity can
result in damage to the generator and to connected electrical devices.
Observe the following to prevent overloading the unit:

Add up the total wattage of all electrical devices to be connected •

at one time. This total should NOT be greater than the generator's
wattage capacity.

The rated wattage of lights can be taken from light bulbs. The rated •

wattage of tools, appliances and motors can usually be found on a
data label or decal affixed to the device.

If the appliance, tool or motor does not give wattage, multiply volts •

times ampere rating to determine watts (volts x amps = watts).

Some electric motors, such as induction types, require about three •

times more watts of power for starting than for running. This surge
of power lasts only a few seconds when starting such motors.
Make sure to allow for high starting wattage when selecting
electrical devices to connect to the generator:

1. Figure the watts needed to start the largest motor.

2. Add to that figure the running watts of all other connected loads.

The Wattage Reference Guide is provided to assist in determining
how many items the generator can operate at one time.

NOTE:
All figures are approximate. See data label on appliance for
wattage requirements.

Hand Drill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .250 to 1100

Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 450

Impact Wrench . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

Iron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

*Jet Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800

Lawn Mower . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

Light Bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Microwave Oven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .700 to 1000

*Milk Cooler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1100

Oil Burner on Furnace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300

Oil Fired Space Heater (140,000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . 400

Oil Fired Space Heater (85,000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . 225

Oil Fired Space Heater (30,000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . 150

*Paint Sprayer, Airless (1/3 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600

Paint Sprayer, Airless (handheld) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

Radio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 to 200

*Refrigerator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

Slow Cooker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

*Submersible Pump (1-1/2 HP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2800

*Submersible Pump (1 HP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000

*Submersible Pump (1/2 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1500

*Sump Pump. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .800 to 1050

*Table Saw (10") . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1750 to 2000

Television . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 to 500

Toaster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1000 to 1650

Weed Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

* Allow 3 times the listed watts for starting these devices.

2.6 WATTAGE REFERENCE GUIDE

Device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Running Watts

*Air Conditioner (12,000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1700

*Air Conditioner (24,000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3800

*Air Conditioner (40,000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6000

Battery Charger (20 Amp). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

Belt Sander (3") . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000

Chain Saw. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

Circular Saw (6-1/2"). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .800 to 1000

*Clothes Dryer (Electric) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5750

*Clothes Dryer (Gas). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

*Clothes Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1150

Coffee Maker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1750

*Compressor (1 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000

*Compressor (3/4 HP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1800

*Compressor (1/2 HP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400

Curling Iron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

*Dehumidifier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 650

Disc Sander (9") . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

Edge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

Electric Blanket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400

Electric Nail Gun . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

Electric Range (per element) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1500

Electric Skillet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1250

*Freezer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..700

*Furnace Fan (3/5 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 875

*Garage Door Opener. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .500 to 750

Hair Dryer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

2.7 BEFORE STARTING THE GENERATOR

Prior to operating the generator, engine oil and gasoline will need to
be added, as follows:

2.7.1 ADDING ENGINE OIL

All oil should meet minimum American Petroleum Institute (API)
Service Class SJ, SL or better. Use no special additives. Select the
oil's viscosity grade according to the expected operating temperature
(also see chart).

Above 40° F, use SAE 30•
Below 40° F and down to 10° F, use 10W-30•
Below 10° F, use synthetic 5W-30•

SAE 30

10W-30

Synthetic 5W-30

7

Section 2 – Operation

Portable Generator System

Any attempt to crank or start the engine before



it has been properly serviced with the
recommended oil may result in an engine
failure.

Place generator on a level surface.•
Clean area around oil fill and remove oil fill cap and dipstick.•
Wipe dipstick clean.•
Slowly fill engine with oil through the oil fill opening until it reaches •

the full mark. Stop filling occasionally to check oil level. Be

careful not to over fill.

Install oil fill cap and finger tighten securely.•
Check engine oil level before starting each time thereafter.•

2.7.2 ADDING GASOLINE

DANGER

Never fill fuel tank indoors. Avoid spilling



gasoline on hot engine. Allow engine/unit to
cool entirely before adding fuel. Never fill fuel
tank when engine is running or hot. DO NOT
light a cigarette or smoke when filling the fuel
tank. Gasoline is highly flammable and its
vapors are explosive.

IMPORTANT: It is important to prevent gum deposits from forming
in fuel system parts such as the carburetor, fuel hose or tank during
storage. Alcohol-blended fuels (called gasohol, ethanol or methanol)
can attract moisture, which leads to separation and formation of acids
during storage. Acidic gas can damage the fuel system of an engine
while in storage. To avoid engine problems, the fuel system should
be emptied before storage of 30 days or longer. See the "Storage"
section. Never use engine or carburetor cleaner products in the fuel
tank as permanent damage may occur.

2.8 TO START THE ENGINE

Never start or stop engine with electrical



devices plugged into the receptacles AND
devices turned on.

Unplug all electrical loads from the unit's receptacles before •

starting the engine.
Make sure the unit is in a level position.•
OPEN• the Fuel Shut-off Valve (Figures 10 and 11).

Figure 10 - Fuel Shut-off Valve

Do not overfill the fuel tank. Always leave room



for fuel expansion. If the fuel tank is over-filled,
fuel can over flow onto hot engine and cause an
explosion.

Use regular UNLEADED gasoline with the generator engine. Do •

not use any gasoline with more than 10% added ethanol. Do not

use E85 gasoline. Do not mix oil with gasoline.
Clean area around fuel fill cap, remove cap.•
Slowly add unleaded regular gasoline to fuel tank. Fill to bottom of •

screen filter. Be careful not to overfill (Figure 9).
Install fuel cap and wipe up any spilled gasoline. •

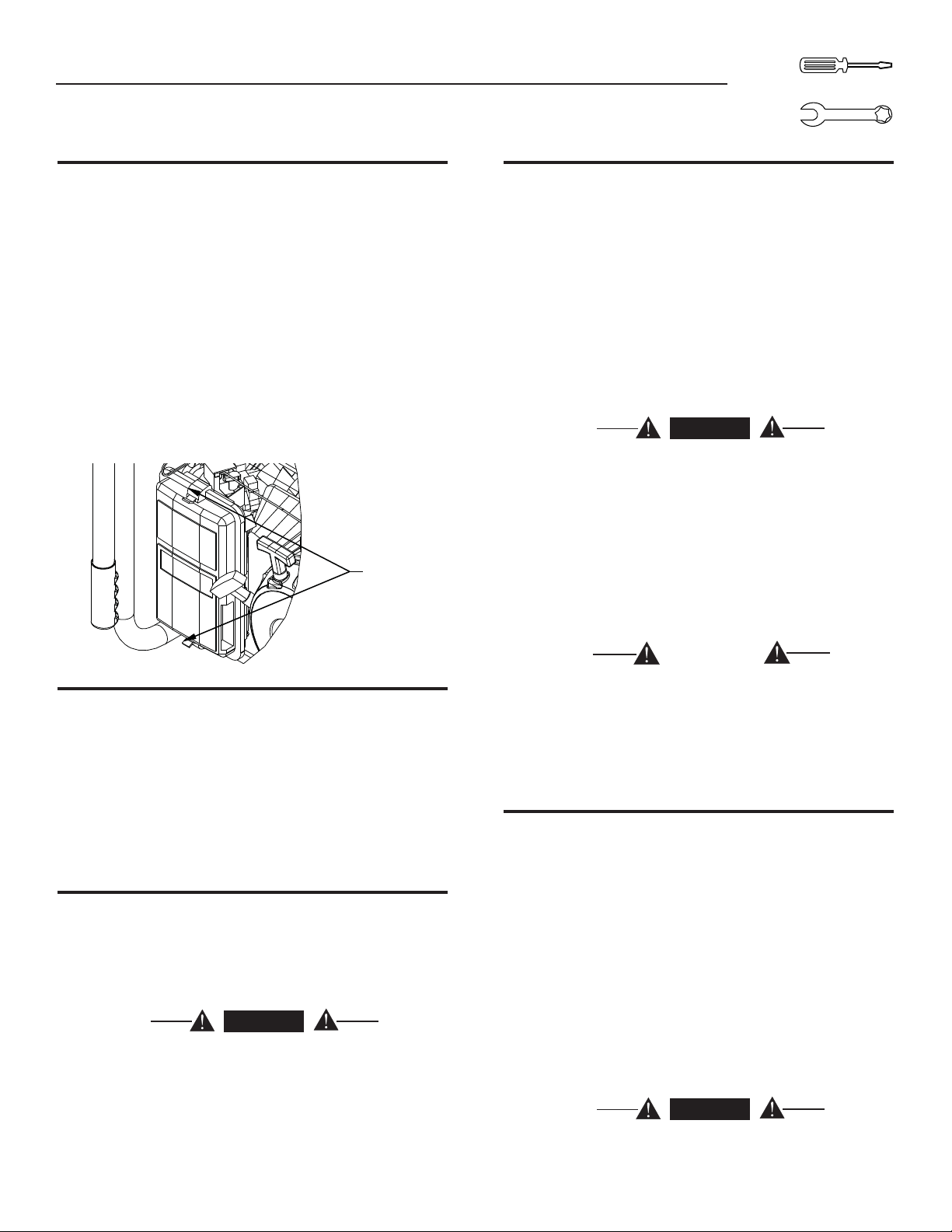

Figure 9 - Fuel Tank

Fuel Tank

Fuel

DO NOT Fill Above Lip

Figure 11 - Fuel Shut-off Decal

8

Section 3 — Maintenance

Portable Generator System

Turn engine RUN/STOP switch to • ON position (Figure 12).
Pull engine CHOKE knob outward to • FULL CHOKE position

(Figure 12).
To start engine, firmly grasp the recoil handle and pull slowly until •

increased resistance is felt. Pull rapidly up and away.
When engine starts, move choke knob to • 1/2-CHOKE position until

engine runs smoothly and then fully into RUN position. If engine

falters, move choke back out to 1/2-CHOKE position until engine

runs smoothly and then to RUN position.

NOTE:

If engine fires, but does not continue to run, move choke lever to
FULL CHOKE and repeat starting instructions.

Figure 12 - Choke Position

IMPORTANT: Do not overload the generator. Also, do not overload
individual panel receptacles. These outlets are protected against
overload with push-to-reset-type circuit breakers. If amperage rating
of any circuit breaker is exceeded, that breaker opens and electrical
output to that receptacle is lost. Read “Don’t Overload the Generator”
carefully.

2.9 STOPPING THE ENGINE

Shut off all loads, then unplug the electrical loads from generator •

panel receptacles. Never start or stop the engine with electrical

devices plugged in and turned on.
Let engine run at no-load for several minutes to stabilize the •

internal temperatures of engine and generator.
Move Run/Stop switch to • OFF position.
Close fuel valve.•

2.10 LOW OIL LEVEL SHUTDOWN SYSTEM

The engine is equipped with a low oil level sensor that shuts down the
engine automatically when the oil level drops below a specified level. If
the engine shuts down by itself and the fuel tank has enough gasoline,
check engine oil level.

2.10.1 SENSING LOW OIL LEVEL

If the system senses a low oil level during operation, the engine shuts
down. The engine will not run until the oil has been refilled to the
proper level.

3.1 MAINTENANCE SCHEDULE

Follow the calendar intervals. More frequent service is required when
operating in adverse conditions noted below.

Check Oil Level At Each Use
Change Oil ‡ *Every 100 hours or Every Season
Check Valve Clearance ***Every Season
Service Air Filter ** Every 200 hours or Every Season
Replace Spark Plug Every Season

‡ Change oil after first 30 hours of operation then every season.
* Change oil and oil filter every month when operating under heavy load or in high

temperatures.

** Clean more often under dirty or dusty operating conditions. Replace air filter parts

if they cannot be adequately cleaned.

*** Check valve clearance and adjust if necessary after first 50 hours of operation and

every 100 hours thereafter.

3.2 PRODUCT SPECIFICATIONS

3.2.1 GENERATOR SPECIFICATIONS

Rated. Power ........................................................................ 5.0/5.5/6.5 kW**

Surge Power ........................................................................ 6.25/6.88/8.0 kW

Rated AC Voltage .............................................................................. 120/240

Rated AC Load

Current @ 240V (5.0/5.5/6.5 kW) ............................ 20.8/22.9/27.1 Amps**

Current @ 120V (5.0/5.5/6.5 kW) ............................ 41.6/45.8/54.2 Amps**

Rated Frequency ............................................................ 60 Hz @ 3600 RPM

Phase ........................................................................................ Single Phase

** Maximum wattage and current are subject to, and limited by, such factors as fuel

Btu content, ambient temperature, altitude, engine condition, etc.. Maximum power
decreases about 3.5% for each 1,000 feet above sea level; and will also decrease
about 1% for each 6° C (10° F) above 16° C (60° F) ambient temperature.

3.2.2 ENGINE SPECIFICATIONS

Displacement ........................................................................................389 cc

Spark Plug Type ....................................NHSP F7RTC or Champion RN9YC

Spark Plug Gap ..................................... 0.028-0.031 inch or (0.70-0.80 mm)

Gasoline Capacity ................................................................. 6.6 U.S. gallons

Oil Type .......................See Chart in "Before Starting the Generator" Section

Oil Capacity .......................................................................... 1.1 L (1.16 Qts.)

Run Time at 50% Load (5.0/5.5/6.5 kW) ..................................10/10/9 Hours

Class II Emission Certified*
* The engine manufacturer must warrant the emission control system for a

period of two years. This warranty coverage is in addition to the warranty
provided by Generac, and may cover the engine even if Generac’s warranty
does not.

9

Section 3 — Maintenance

Portable Generator System

3.3 GENERAL RECOMMENDATIONS

The warranty of the generator does not cover items that have been
subjected to operator abuse or negligence. To receive full value from
the warranty, the operator must maintain the generator as instructed
in this manual.

Some adjustments will need to be made periodically to properly
maintain the generator.

All adjustments in the Maintenance section of this manual should
be made at least once each season. Follow the requirements in the
"Maintenance Schedule".

NOTE:
Once a year replace the spark plug and replace the air filter. A
new spark plug and clean air filter assure proper fuel-air mixture
and help the engine run better and last longer.

3.3.1 GENERATOR MAINTENANCE

Generator maintenance consists of keeping the unit clean and dry.
Operate and store the unit in a clean dry environment where it will not
be exposed to excessive dust, dirt, moisture or any corrosive vapors.
Cooling air slots in the generator must not become clogged with snow,
leaves, or any other foreign material.

Check the cleanliness of the generator frequently and clean when
dust, dirt, oil, moisture or other foreign substances are visible on its
exterior surface.

Never insert any object or tool through the air



cooling slots, even if the engine is not running.

NOTE:
DO NOT use a garden hose to clean generator. Water can enter
the engine fuel system and cause problems. In addition, if water
enters the generator through cooling air slots, some water will
be retained in voids and crevices of the rotor and stator winding
insulation. Water and dirt buildup on the generator internal
windings will eventually decrease the insulation resistance of
these windings.

3.3.2 TO CLEAN THE GENERATOR

Use a damp cloth to wipe exterior surfaces clean.•
A soft, bristle brush may be used to loosen caked on dirt, oil, etc.•
A vacuum cleaner may be used to pick up loose dirt and debris.•
Low pressure air (not to exceed 25 psi) may be used to blow away •

dirt. Inspect cooling air slots and openings on the generator. These
openings must be kept clean and unobstructed.

3.3.4 CHECKING OIL LEVEL

See the “Before Starting the Generator” section for information on
checking the oil level. The oil level should be checked before each
use, or at least every eight hours of operation. Keep the oil level
maintained.

3.3.5 CHANGING THE OIL

Change the oil after every 100 hours. If running this unit under dirty
or dusty conditions, or in extremely hot weather, change the oil more
often.

Hot oil may cause burns. Allow engine to cool



before draining oil. Avoid prolonged or repeated
skin exposure with used oil. Thoroughly wash
exposed areas with soap.

NOTE:

Whenever possible, run engine for approximately five (5) minutes
to get the engine oil hot. This will aid in draining the oil.

Use the following instructions to change the oil while the engine
is still warm:

Clean area around oil drain plug.•
Remove oil drain plug from engine and oil fill plug to drain oil •

completely into a suitable container.

When oil has completely drained, install oil drain plug and tighten •

securely.

Fill oil sump with recommended oil. (See “Before Starting the •

Generator” for oil recommendations).

Wipe up any spilled oil.•
Dispose of used oil at a proper collection center.•

3.3.6 REPLACING THE SPARK PLUG

Use Champion RN9YC spark plug or equivalent. Replace the plug
once each year. This will help the engine start easier and run better.

1. Stop the engine and pull the spark plug wire off of the spark
plug.

2. Clean the area around the spark plug and remove it from the
cylinder head.

3. Set the spark plug's gap to 0.70-0.80 mm (0.028-0.031 in.).
Install the correctly gapped spark plug into the cylinder head
(Figure 13).

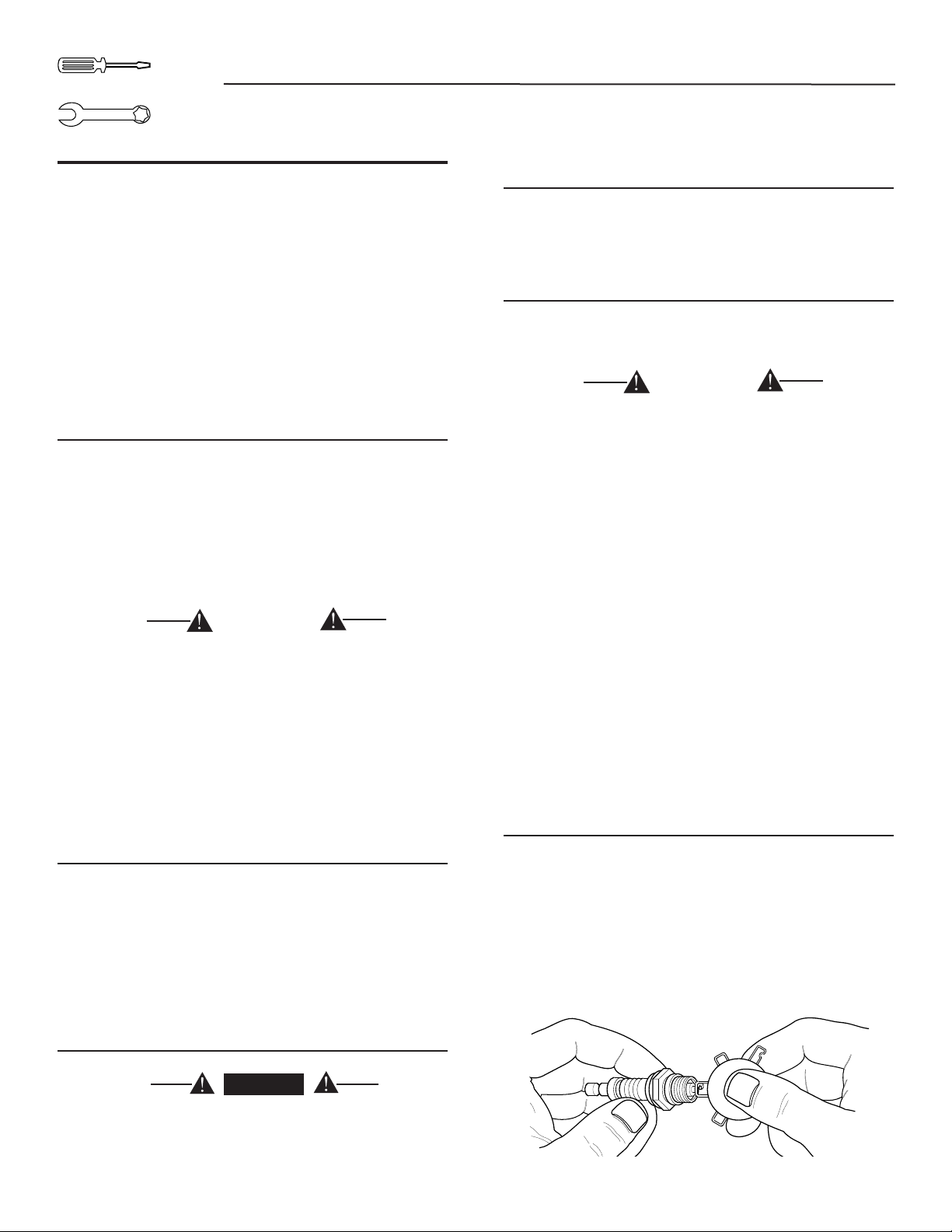

Figure 13 - Spark Plug Gap

3.3.3 ENGINE MAINTENANCE

DANGER

When working on the generator, always



disconnect negative cable from battery. Also
disconnect spark plug wires from spark plug
and keep wire away from spark plug.

10

Section 3 — Maintenance

Portable Generator System

3.4 SERVICE AIR FILTER

The engine will not run properly and may be damaged if using a dirty
air filter. Clean the air filter every 200 hours or once a year (Figure 14).
Clean or replace more often if operating under dusty conditions.

Remove air • filter cover.
Wash in soapy water. Squeeze filter dry in clean cloth (DO NOT •

TWIST).

Clean air • filter cover before re-installing it.

NOTE:

To order a new air filter, please contact the nearest authorized
service center at 1-888-436-3722.

Figure 14 - Air Filter

3.7 LONG TERM STORAGE

It is important to prevent gum deposits from forming in essential fuel
system parts such as the carburetor, fuel hose or tank during storage.
Also, experience indicates that alcohol-blended fuels (called gasohol,
ethanol or methanol) can attract moisture, which leads to separation
and formation of acids during storage. Acidic gas can damage the fuel
system of an engine while in storage.

To avoid engine problems, the fuel system should be emptied before
storage of 30 days or longer, as follows:

Remove all gasoline from the fuel tank.•

DANGER

Drain fuel into approved container outdoors,



away from open flame. Be sure engine is cool.
Do not smoke.

Start and run engine until engine stops from lack of fuel.•
While engine is still warm, drain oil from crankcase. Refill with •

recommended grade.

Remove spark plugs and pour about 1/2 ounce (15 ml) of engine •

oil into the cylinders. Cover spark plug hole with rag. Pull the recoil
starter a couple times to lubricate the piston rings and cylinder
bore..

3.5 VALVE CLEARANCE

Intake — 0.15 ± 0.02mm (cold), (0.006" ± 0.0008" inches)•
Exhaust — 0.0020 ± 0.02mm (cold) (0.008" ± 0.0008" inches)•

After the first 50 hours of operation, check the valve clearance in
the engine and adjust if necessary.

Important: If feeling uncomfortable about doing this procedure or

the proper tools are not available, please take the generator to the
nearest service center to have the valve clearance adjusted. This is a
very important step to insure longest life for the engine.

3.6 GENERAL

The generator should be started at least once every seven days
and be allowed to run at least 30 minutes. If this cannot be done
and the unit must be stored for more than 30 days, use the following
information as a guide to prepare it for storage.

DANGER

NEVER store engine with fuel in tank indoors



or in enclosed, poorly ventilated areas where
fumes may reach an open flame, spark or pilot
light as on a furnace, water heater, clothes dryer
or other gas appliance.

Avoid spray from spark plug holes when



cranking engine.

Install and tighten spark plugs. Do not connect spark plug wires.•
Clean the generator outer surfaces. Check that cooling air slots •

and openings on generator are open and unobstructed.

Store the unit in a clean, dry place.•

3.8 OTHER STORAGE TIPS

Do not store gasoline from one season to another.•
Replace the gasoline can if it starts to rust. Rust and/or dirt in the •

gasoline will cause problems with the carburetor and fuel system.

If possible, store the unit indoors and cover it to give protection •

from dust and dirt. BE SURE TO EMPTY THE FUEL TANK.

If it is not practical to empty the fuel tank and the unit is to be stored •

for some time, use a commercially available fuel stabilizer added to
the gasoline to increase the life of the gasoline.

Cover the unit with a suitable protective cover that does not retain •

moisture.

DANGER

NEVER cover the generator while engine and



exhaust area are warm.

11

Section 4 — Troubleshooting

Portable Generator System

4.1 TROUBLESHOOTING GUIDE

PROBLEM CAUSE CORRECTION

Engine is running, but no AC
output is available.

1. Circuit breaker is open.

2. Poor connection or defective cord set.

3. Connected device is bad.

4. Fault in generator.

1. Reset circuit breaker.

2. Check and repair.

3. Connect another device that is in good condition.

4. Contact Authorized Service Facility.

Engine runs good but bogs down
when loads are connected.

Engine will not start; or starts and
runs rough.

Engine shuts down during
operation.

Engine lacks power.

1. Short circuit in a connected load.

2. Generator is overloaded.

3. Engine speed is too slow.

4. Shorted generator circuit.

1. Fuel Shut-off is OFF.

2. Dirty air filter.

3. Out of gasoline.

4. Stale gasoline.

5. Spark plug wire not connected to spark plug.

6. Bad spark plug.

7. Water in gasoline.

8. Overchoking.

9. Low oil level.

10. Excessive rich fuel mixture.

11. Intake valve stuck open or closed.

12. Engine has lost compression.

1. Out of gasoline.

2. Low oil level.

3. Fault in engine.

1. Load is too high.

2. Dirty air filter.

3. Engine needs to be serviced.

1. Disconnect shorted electrical load.

2. See “Don’t Overload the Generator” .

3. Contact Authorized Service Facility.

4. Contact Authorized Service Facility.

1. Turn Fuel Shut-off ON.

2. Clean or replace air filter.

3. Fill fuel tank.

4. Drain fuel tank and fill with fresh fuel.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Drain fuel tank; fill with fresh fuel.

8. Put choke knob to No Choke position.

9. Fill crankcase to proper level.

10. Contact Authorized Service Facility.

11. Contact Authorized Service Facility.

12. Contact Authorized Service Facility.

1. Fill fuel tank.

2. Fill crankcase to proper level.

3. Contact Authorized Service Facility.

1. Reduce load (see “Don’t Overload the Generator”).

2. Clean or replace air filter.

3. Contact Authorized Service Facility.

Engine “hunts” or falters.

12

1. Choke is opened too soon.

2. Carburetor is running too rich or too lean.

1. Move choke to halfway position until engine runs
smoothly.

2. Contact Authorized Service Facility.

Section 5 — Notes

13

Section 6 — Warranty

Portable Generator System

GENERAC POWER SYSTEMS “TWO YEAR” LIMITED WARRANTY FOR

GP SERIES PORTABLE GENERATORS

For a period of two years from the date of original sale, Generac Power Systems, Inc. (Generac) warrants its GP Series generators will be free from defects in materials and
workmanship for the items and period set forth below. Generac will, at its option, repair or replace any part which, upon examination, inspection and testing by Generac or
a Generac Authorized Warranty Service Dealer, is found to be defective. Any equipment that the purchaser/owner claims to be defective must be returned to and examined
by the nearest Generac Authorized Warranty Service Dealer. All transportation costs under the warranty, including return to the factory, are to be borne and prepaid by the
purchaser/owner. This warranty applies only to Generac GP Series portable generators and is not transferable from original purchaser. Save your proof-of-purchase receipt. If
you do not provide proof of the initial purchase date, the manufacturer’s shipping date of the product will be used to determine the warranty period.

WARRANTY SCHEDULE

Consumer applications are warranted for two (2) years. Commercial and Rental applications are warranted for one (1) year or 1000 hours maximum, whichever comes first.

CONSUMER APPLICATION

YEARS ONE and TWO - 100% (one hundred percent) coverage on Labor and Part(s) listed (proof of purchase and maintenance is required):

• Engine- All Components

• Alternator- All Components

COMMERCIAL/RENTAL APPLICATION

YEAR ONE – 100% (one hundred percent) coverage on Labor and Part(s) listed (proof of purchase and maintenance is required):

• Engine- All Components

• Alternator- All Components

NOTE: For the purpose of this warranty “consumer use” means personal residential household or recreational use by original purchaser. This warranty does not apply to units used for

Prime Power in place of utility where utility power service is present or where utility power service does not normally exist. Once a generator has experienced commercial or
rental use, it shall thereafter be considered a non-consumer use generator for the purpose of this warranty.

All warranty expense allowances are subject to the conditions defined in Generac’s Warranty Policies, Procedures and Flat Rate Manual.

THIS WARRANTY SHALL NOT APPLY TO THE FOLLOWING:

Generac built portable generators built prior to May 2008.•
Generac portable generators that utilize non-Generac replacement parts.•
Costs of normal maintenance and adjustments.•
Failures caused by any contaminated fuels, oils or lack of proper oil levels.•
Repairs or diagnostics performed by individuals other than Guardian/Generac authorized dealers not authorized in writing by Generac Power Systems.•
Failures due, but not limited, to normal wear and tear, accident, misuse, abuse, negligence or improper use. As with all mechanical devices, the Generac engines need periodic part(s) •
service and replacement to perform as designed. This warranty will not cover repair when normal use has exhausted the life of a part(s) or engine.
Failures caused by any external cause or act of God, such as collision, theft, vandalism, riot or wars, nuclear holocaust, fire, freezing, lightning, earth-quake, windstorm, hail, volcanic •
eruption, water or flood, tornado or hurricane.
Damage related to rodent and/or insect infestation.•
Products that are modified or altered in a manner not authorized by Generac in writing.•
Any incidental, consequential or indirect damages caused by defects in materials or workmanship, or any delay in repair or replacement of the defective part(s).•
Failure due to misapplication.•
Telephone, cellular phone, facsimile, internet access or other communication expenses.•
Living or travel expenses of person(s) performing service, except as specifically included within the terms of a specific unit warranty period.•
Expenses related to “customer instruction” or troubleshooting where no manufacturing defect is found.•
Rental equipment used while warranty repairs are being performed.•
Overnight freight or special shipping costs for replacement part(s).•
Overtime, holiday or emergency labor.•
Starting batteries, fuses, light bulbs and engine fluids.•

THIS WARRANTY IS IN PLACE OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED. SPECIFICALLY, GENERAC MAKES NO OTHER WARRANTIES AS TO THE
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not
apply to you. GENERAC’S ONLY LIABILITY SHALL BE THE REPAIR OR REPLACEMENT OF PART(S) AS STATED ABOVE. IN NO EVENT SHALL GENERAC BE LIABLE FOR ANY
INCIDENTAL OR CONSEQUENTIAL DAMAGES, EVEN IF SUCH DAMAGES ARE A DIRECT RESULT OF GENERAC’S NEGLIGENCE. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This warranty gives you specific legal rights. You also have other rights from state to
state.

GENERAC POWER SYSTEMS, INC.

P.O. BOX 8 • Waukesha, WI 53187

Ph: (888) GENERAC (436-3722) • Fax: [phone]

To locate the nearest Authorized Dealer visit our website www.generac.com

Part No. 0G9451 Revision D (10/27/08) Printed in U.S.A.

Manual Part No. 0H1023 Rev. B (12/23/08) Printed in U.S.A.

Manual del

DE GARANTÍA

LIMITADA

propietario

• SEGURIDAD

• ENSAMBLAJE

• FUNCIONAMIENTO

Serie GP

Generador portátil

• SOLUCIÓN DE
PROBLEMAS

• GARANTÍA

ASISTENCIA TÉCNICA DEL

DISTRIBUIDOR AUTORIZADO:

www.generac.com

o

1-888-436-3722

COMERCIAL • INDUSTRIAL • RESIDENCIAL

MODELOS: 005622-1, 005623-1,

005732-0, 005736-0

15

16

INTRODUCCIÓN

0%,)'2/

!$6%24%.#)!

02%#!5#).

0%,)'2/

PELIGRO

!$6%24%.#)!

Gracias por adquirir este modelo de la serie GP de generadores
portátiles de Generac Power Systems, Inc. Este modelo es un generador
compacto, de alto rendimiento, con enfriamiento por aire y operado por
un motor diseñado para suministrar electricidad para el funcionamiento
de cargas eléctricas en sitios de trabajo o en ubicaciones remotas
donde no existan servicios públicos o para sustituir el servicio de
electricidad pública debido a un corte del servicio eléctrico.

LEA ESTE MANUAL ATENTAMENTE

Si no comprende alguna porción de este manual, contacte al
distribuidor autorizado más cercano sobre los procedimientos para
arrancar, operar y proporcionar servicio.

En esta publicación y en las etiquetas y calcomanías que se encuentran
en el generador, las indicaciones de PELIGRO, ADVERTENCIA,
PRECAUCIÓN y NOTA se utilizan para alertar al personal con respecto
a instrucciones especiales sobre una función en particular que puede
ser peligrosa si se ejecuta incorrectamente o descuidadamente.
Obsérvelas atentamente. Sus definiciones son como sigue:

También recomendamos enfáticamente instruir a otros usuarios
sobre la forma adecuada de arrancar y operar la unidad. Esto les
prepara para el uso del equipo en caso de emergencia.

Utilizar un generador en interiores LE MATARÁ



EN MINUTOS. El tubo de escape contiene
monóxido de carbono, un gas venenoso que no
puede ver ni oler.

NUNCA lo utilice en el hogar ni en áreas



parcialmente cerradas tales como garajes. SÓLO
utilice en exteriores y lejos de ventanas, puertas
y conductos de ventilación abiertos, y en un área
que no acumule gases de escape letales.

PELIGRO

Utilizar un generador en interiores LE MATARÁ EN MINUTOS. El tubo de escape
contiene monóxido de carbono, un gas venenoso que no puede ver ni oler

Después de este encabezado, lea las instrucciones

que, si no se observan estrictamente, resultarán en
lesiones personales graves, incluyendo la muerte
y/o daños a la propiedad.

Después de este encabezado, lea las instrucciones

que, si no se observan estrictamente, resultarán en
lesiones personales graves y/o daños a la propiedad.

Después de este encabezado, lea las instrucciones

que, si no se observan estrictamente, resultarán en
daños al equipo y/o a la propiedad.

NOTA:

Después de este encabezado, lea las explicaciones que

requieren de énfasis especial.

Estas advertencias de seguridad no pueden eliminar los riesgos
que indican. Es esencial utilizar el sentido común y el estricto
cumplimiento con las instrucciones especiales cuando preste servicio
para evitar accidentes.

Cuatro símbolos de uso común acompañan las indicaciones de
PELIGRO, ADVERTENCIA y PRECAUCIÓN. El tipo de información
que cada una indica es como sigue:

Este símbolo destaca importante información



sobre seguridad que, si no se observa, podría
poner en peligro la seguridad personal y/o la
propiedad de otros.

Este símbolo indica riesgo potencial de



explosión.

Este símbolo indica riesgo potencial de fuego.



Este símbolo indica riesgo potencial de



descarga eléctrica.

El operador es responsable del uso adecuado y seguro del
equipo. Recomendamos enfáticamente que el operador lea este
manual y que comprenda en su totalidad todas las instrucciones
antes de utilizar el equipo.

NUNCA utilice en el hogar ni en áreas parcialmente cerradas tales como garajes.
SÓLO utilice en exteriores y lejos de ventanas abiertas, puertas y conductos de ventilación.

Siempre desconecte el cable de la bujía y



colóquelo donde no pueda hacer contacto
con la bujía para evitar el arranque accidental
cuando instale, transporte, ajuste o haga
reparaciones al generador.

El generador produce alto voltaje peligroso que puede causar •

descarga eléctrica extremadamente peligrosa. Evite el contacto
con cables pelados, terminales, etc. Nunca permita que una
persona no calificada opere o preste servicio al generador.

Nunca manipule ninguna clase de cable eléctrico o dispositivo mientras •

esté de pie donde haya agua, si está descalzo o con las manos o los
pies mojados. Ocurrirá una descarga eléctrica peligrosa.

La Normativa de electricidad nacional requiere que la estructura •

del generador y las partes externas que conducen electricidad se
conecten adecuadamente a un dispositivo a tierra que esté aprobado.
Las normativas de electricidad locales también podrían requerir la
conexión a tierra del generador. Consulte con un electricista local
sobre los requerimientos de conexión a tierra en el área.

No utilice juegos de cables eléctricos que estén gastados, pelados, •

deshilachados o dañados con el generador.

Opere el generador sólo en superficies niveladas donde no esté •

expuesto a la humedad excesiva, sucio o vapores corrosivos.

La gasolina es altamente • INFLAMABLE y sus vapores son

EXPLOSIVOS. No permita que alguien fume, que existan llamas
expuestas, chispas o calor en las inmediaciones del lugar
donde haya gasolina. Evite derramar gasolina sobre un motor
caliente. Cumpla con todas las leyes que regulan el almacenaje y
manipulación de la gasolina.

Nunca añada combustible mientras la unidad esté



en funcionamiento.

No llene excesivamente el tanque de combustible.



Siempre deje espacio para la expansión del
combustible. Si el tanque está demasiado lleno,
el combustible puede derramarse en el motor
caliente y ocasionar INCENDIO o EXPLOSIÓN.

17

!$6%24%.#)!

0%,)'2/

REGLAS DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES – El fabricante sugiere que se copien estas reglas de funcionamiento seguro y que se coloquen cerca del sitio de



instalación de la unidad. Debe destacarse la importancia de la seguridad a todos los operadores u operadores potenciales del equipo.

Nunca almacene el generador con combustible en el tanque •

donde los vapores de la gasolina puedan alcanzar una llama
expuesta, chispa o luz piloto (como en un sistema de calefacción,
calentador de agua o secadora de ropa). Puede ocurrir INCENDIO
o EXPLOSIÓN.

Los gases de escape del generador contienen gas de monóxido •

de carbono que son LETALES. Este gas peligroso, si se aspira
en la concentración suficiente, puede provocar inconciencia o
incluso la muerte. Utilice este equipo sólo al aire libre donde exista
adecuada ventilación.

Deje al menos 1,5 metros (5 pies) o más de espacio libre



con respecto a todos los lados del generador. Nunca opere
la unidad dentro de una habitación o en un sitio cerrado.

NUNCA opere el generador en interiores, en un garaje



adosado, cerca de una ventana abierta.

Nunca arranque ni apague la unidad con cargas eléctricas •

conectadas a los tomacorrientes NI con dispositivos conectados
en ON (encendidos). Arranque el motor y deje que se estabilice
antes de conectar las cargas eléctricas. Desconecte todas las
cargas eléctricas antes de apagar el generador.

No inserte objetos a través de las ranuras de enfriamiento de la •

unidad.

Nunca opere el generador:• en la lluvia; en interiores o en cualquier

compartimiento cerrado; si los dispositivos eléctricos conectados
se recalientan, si se pierde la salida de electricidad; si el motor o el
generador hacen chispas; si se observan llamas o humo cuando la
unidad esté funcionando; si la unidad vibra excesivamente.

Estudie estas REGLAS DE SEGURIDAD atentamente antes de
instalar, utilizar o prestar servicio al equipo. Familiarícese con este
manual y con la unidad. El generador puede funcionar de manera
segura, eficiente y confiable solamente si lo instala, lo utiliza y le
presta el mantenimiento adecuado. Muchos accidentes ocurren por la
inobservancia de reglas o precauciones simples y fundamentales.

El fabricante no puede anticipar cada circunstancia posible que
pueda implicar un riesgo. Por lo tanto, las advertencias de este
manual y de las etiquetas y calcomanías adheridas a la unidad
no son integrales. Si utiliza un procedimiento, método de trabajo o
técnica operativa que el fabricante no recomienda específicamente,
cerciórese de que sea segura para otros. También cerciórese de que
el procedimiento, método de trabajo o técnica operativa utilizada no
haga que el generador sea inseguro.



El escape del motor de este producto contiene

sustancias químicas conocidas en el estado de
California como causantes de cáncer, defectos de
nacimiento u otros daños al sistema reproductor.

18

ADVERTENCIA:

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Sistema de generador portátil



químicas conocidas en el estado de California

como causantes de cáncer, defectos de nacimiento

A pesar del diseño seguro de este generador,



utilizar este equipo de manera imprudente,
siendo negligente con su mantenimiento o
descuidado con el equipo puede provocar una
lesión o la muerte. Permita que sólo personas
responsables y capaces instalen, utilicen o
presten mantenimiento a este equipo.

Estas máquinas generan voltajes potencialmente



letales. Asegúrese de seguir todos los pasos
para hacer que la máquina sea segura antes de
intentar trabajar en el generador.

Algunas partes del generador están en rotación



y/o calientes durante el funcionamiento.
Tenga cuidado cuando se encuentre cerca de
generadores en funcionamiento. No toque las
superficies calientes tales como el sistema de
escape. Pueden ocurrir quemaduras graves al
contacto. Deje que el generador se enfríe antes
de tocarlo.

Nunca opere en un área cerrada o en interiores. •
Por razones de seguridad, el fabricante recomienda que el •

mantenimiento de este equipo lo efectúe un distribuidor autorizado.

Los gases de escape del motor contienen monóxido de carbono •

que pueden ser LETALES. Este gas peligroso, si se aspira en la
concentración suficiente, puede provocar inconciencia o incluso
la muerte. Este sistema de escape debe recibir el mantenimiento
adecuado. No haga nada que pueda ocasionar que el sistema de
escape se vuelva inseguro o que no cumpla con las normativas y
estándares locales.

Mantenga las manos, los pies, la ropa, etc., lejos de las correas •

de transmisión, los ventiladores y otras partes móviles o calientes.
Nunca retire ninguna protección del ventilador mientras la unidad
esté en funcionamiento.

El flujo de aire adecuado, y sin obstrucciones para el enfriamiento y •

ventilación es vital para el funcionamiento correcto del generador.
No altere la instalación ni permita un bloqueo aunque sea parcial



de los medios de ventilación ya que esto puede afectar seriamente
el funcionamiento seguro del generador. El generador DEBERÁ
utilizarse en exteriores.

Cuando esté trabajando en este equipo, permanezca alerta •

en todo momento. Nunca trabaje en el equipo si está física o
mentalmente cansado.

ADVERTENCIA:

Este producto contiene o emite sustancias

u otros daños al sistema reproductor.

 RIESGOS GENERALES 



INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Sistema de generador portátil

REGLAS DE SEGURIDAD

Inspeccione el generador regularmente y contacte el distribuidor •
autorizado más cercano para las piezas que necesiten reparación
o reemplazo.

Antes de efectuar mantenimiento al generador, desconecte los •
cables de la batería (si los tuviere) para evitar el arranque
accidental. Desconecte primero el cable del terminal de la batería
indicado por un NEGATIVO, NEG o (–). Reconecte ese cable de
último.

Nunca utilice el generador ni ninguna de sus partes como un •
escalón. Colocarse de pie sobre la unidad puede someter a
tensión o romper piezas, lo cual puede resultar en condiciones de
funcionamiento peligrosas de fuga de gases de escape, fuga de
combustible, fuga de aceite, etc.

NO utilice el generador en la lluvia.•

 RIESGOS ELÉCTRICOS 

Todos los generadores amparados por este manual producen •
voltajes eléctricos peligrosos que pueden causar descarga
eléctrica mortal. La electricidad de los servicios públicos produce
voltajes extremadamente altos y peligrosos igual que el generador
cuando está en funcionamiento. Evite el contacto con los cables
pelados, terminales, conexiones, etc., cuando la unidad esté
funcionando. Cerciórese de que todas las cubiertas, guardas y
barreras estén en su lugar antes de poner en funcionamiento el
generador. Si debe efectuarse algún tipo de trabajo cerca de una
unidad en funcionamiento, esté de pie sobre una superficie seca y
aislada para disminuir el riesgo de descarga.

Nunca manipule ninguna clase de dispositivo eléctrico mientras •
esté de pie donde haya agua, si está descalzo o con las manos
o los pies mojados. PUEDE OCURRIR DESCARGA ELÉCTRICA

PELIGROSA.

La Normativa de electricidad nacional requiere que la estructura •
del generador y las partes externas que conducen electricidad
se conecten adecuadamente a un dispositivo a tierra que esté
aprobado. Las normativas de electricidad locales también podrían
requerir la conexión a tierra del generador.

En caso de accidente causado por descarga eléctrica, apague •
inmediatamente la fuente de energía eléctrica. Si esto no fuese
posible, intente liberar la víctima del conductor activo. EVITE EL
CONTACTO DIRECTO CON LA VÍCTIMA. Utilice un implemento
que no sea conductor, tal como una cuerda o una tabla para liberar
a la víctima del conductor activo. Si la víctima está inconsciente,
aplique primeros auxilios y obtenga ayuda médica inmediata.

Nunca utilice prendas de joyería cuando trabaje con este •
equipo. Las prendas de joyería pueden conducir electricidad
que ocasione descarga eléctrica o pueden quedarse atascadas
en los componentes en movimiento, causando lesiones.

Ocupacional (OSHA, por sus siglas en inglés) ha establecido.
También asegúrese de que el generador se instale, funcione y se le
brinde servicio conforme a las instrucciones y recomendaciones del
fabricante. No altere el diseño del generador ni cambie los controles,
lo cual podría crear condiciones operativas inseguras.

Mantenga un extintor de incendios cerca del generador en todo •

momento. Los extintores clasificados “ABC” por la Asociación
Nacional de Protección contra Incendios son adecuados para el
uso en el sistema eléctrico del generador portátil. Mantenga el
extintor adecuadamente cargado y familiarícese con su uso. Si
tiene preguntas relativas a los extintores de incendios, consulte
con el cuerpo de bomberos de su localidad.

Evite derramar gasolina sobre un motor caliente. NUNCA añada •

combustible mientras la unidad esté en funcionamiento. Deje
que la unidad/motor se enfríe completamente antes de añadir
combustible. NO llene excesivamente el tanque de combustible
Siempre deje espacio para la expansión del combustible. Nunca

llene el tanque de combustible en interiores.

 RIESGOS DE EXPLOSIÓN 

No fume cerca del generador. Limpie cualquier derrame de •

combustible o de aceite inmediatamente. Cerciórese de que
ningún material combustible permanezca en el generador ni
cerca de él, ya que podría ocurrir un INCENDIO o EXPLOSIÓN.
Conserve limpia y sin desechos el área alrededor del generador.

Los vapores de la gasolina son extremadamente INFLAMABLES •

y EXPLOSIVOS.

ÍNDICE DE NORMAS

En ausencia de normas pertinentes, normativas, regulaciones y leyes,
la información publicada que se indica a continuación puede utilizarse
como pautas para el funcionamiento de este equipo. Siempre refiérase
a la última revisión disponible de las normas indicadas.

1. FOLLETO DE LA NORMATIVA ELÉCTRICA NACIONAL NFPA,
NFPA Nº 70.

2. Artículo X, NORMATIVA NACIONAL DE CONSTRUCCIÓN,
disponible en la Asociación Americana de Seguros, 85 John
Street, New York, NY 10038.

3. MANUAL DE CABLEADO AGRÍCOLA, se puede obtener en el
Food and Energy Council (Concejo de alimentación y energía),
909 University Avenue, Columbia, MO 65201.

4. ASAE EP-3634, INSTALACIÓN Y MANTENIMIENTO DE
SISTEMAS ELÉCTRICOS AUXILIARES EN GRANJAS,
disponible en la Sociedad Americana de Ingenieros Agrónomos,
950 Niles Road, St. Joseph, MI 49085.

5. NORMATIVA PARA LÍQUIDOS INFLAMABLES Y
COMBUSTIBLES NFPA Nº 30.

 RIESGOS DE INCENDIO 

Para seguridad contra incendios, el generador deberá operarse •
y recibir el mantenimiento adecuado. El funcionamiento deberá
siempre cumplir con las normativas, estándares, leyes y regulaciones
aplicables. Respete estrictamente las normativas de electricidad
y de construcción locales, estatales y nacionales. Cumpla con
las regulaciones que la Administración de Seguridad y Salud

19

Sección 1 – Información general

INFORMACIÓN

GENERAL

Sistema de generador portátil

1.1 CÓMO DESEMPACAR

Retire todos los materiales de embalaje. •
Retire la caja de accesorios que viene separada. •
Retire el generador de la caja.•

1.1.1 CAJA DE ACCESORIOS

Revise todo el contenido. Si faltan partes o están dañadas, ubique un
distribuidor autorizado llamando al 1-888-436-3722.

El contenido incluye:

1 - Manual del propietario • 1 - Ensamble de manija izquierda•
2 - Ruedas macizas • • 1 - Ensamble de manija derecha
1 - Soporte de la pata • • 1 - Pata de la estructura

1 - Cuarto de galón (0,9 l) de aceite SAE 30•
1 - Bolsa de herrajes (contiene lo siguiente):•

2 - Patas de goma 2 - Pernos de
2 - Arandelas planas de
2 - Arandelas planas de ½" 4 - Pernos cabeza de hongo de
4 - Tuercas de bloqueo,
2 - Tuercas de bloqueo con capuchón de

5

/

" 2 - Pernos del eje de ½"

16

5

/

" c/brida 2 - Tuercas de bloqueo, ½" c/brida

16

5

/

"

16

5

/

"

16

5

/

"

16

1.2 ENSAMBLAJE

El generador requiere cierto ensamblaje para poder utilizarlo. Si
surgen problemas al ensamblar el generador, llame a la línea de
ayuda del generador al 1-888-436-3722.

Figura 1 – Ensamblaje de las ruedas

2 TUERCAS DE BLOQUEO, 1/2

2 RUEDAS

2 ARANDELAS PLANAS, 1/2

2 PERNOS DE EJE

SOPORTE DE LA PATA

Figura 2 – Instalación del kit de manija

RETIRE Y REUTILICE LA

TUERCA DE CAPUCHÓN

PATA

2 DEFENSAS

DE GOMA

RETIRE-DESECHE EL PERNO

DE CABEZA CURVA

2 PERNOS
DE 5/16

2 ARANDELAS
PLANAS, 5/16

4 TUERCAS
DE 5/16

1.2.1 ENSAMBLAJE DEL KIT DE ACCESORIOS

Las ruedas están diseñadas dentro de la unidad para mejorar
significativamente la capacidad de transporte del generador.

NOTA:

Las ruedas no están diseñadas para uso en carretera.

1. Refiérase a la Figura 1 e instale las ruedas como sigue:

• Deslice el perno del eje de ½" a través de la arandela plana de ½",
la rueda y el soporte de la rueda en la estructura.

• Instale las tuercas de bloqueo de ½" con brida en el perno con
brida de ½".

2. Refiérase a la Figura 1 e instale la pata de la estructura, el

soporte de la pata y las patas de goma como se ilustra.

• Deslice el vástago de la pata de goma a través de la pata
de la estructura y del soporte de la pata. Coloque tuercas de
bloqueo de
la arandela plana de
larguero de la estructura.

• Deslice la pata de la estructura en los pernos de
tuercas de bloqueo de

3. Refiérase a la Figura 2 e instale las manijas como sigue:

• Retire los pernos superiores de cabeza curva y las tuercas de
capuchón (las tuercas de capuchón se reutilizarán).

• Deslice el ensamble de manija sobre el tubo de la estructura,
alineando los dos agujeros.

• Introduzca los pernos cabeza de hongo de
tuercas de capuchón de

20

5

/

" con brida. Deslice el perno de

16

5

/

" y luego a través de los agujeros en el

16

5

/

" con brida.

16

5

/

".

16

5

/

5

/

" a través de

16

5

/

"; coloque las

16

"; coloque las

16

TUERCA DE
CAPUCHÓN

PERNO CABEZA

ENSAMBLE DE

DE HONGO

LA MANIJA

ESCALA 0,200

2.1 CONOZCA EL GENERADOR

Lea el manual del usuario y las reglas de seguridad antes de
utilizar el generador.

Compare el generador con las figuras 3 a la 5 para familiarizarse con
la ubicación de varios controles y ajustes. Guarde este manual para
referencia futura.

1. Tomacorriente dúplex de 120 voltios AC, 20 Amp – Suministra

energía eléctrica para el funcionamiento de la iluminación
eléctrica, electrodomésticos, herramientas y cargas de motor de
120 voltios AC, 20 Amp, monofásica, 60 Hz.

2. Tomacorriente de seguridad de 120/240 voltios AC, 30
Amp – Suministra energía eléctrica para el funcionamiento de la

iluminación eléctrica, electrodomésticos, herramientas y cargas
de motor de 240 voltios AC, 30 Amp, monofásica, 60 Hz.

3. Interruptores de circuito (AC) – Cada tomacorriente tiene
un interruptor de circuito del tipo “presione para reiniciar” para
proteger al generador contra sobrecarga eléctrica.

Sección 2 – Funcionamiento

FUNCIONAMIENTO

Sistema de generador portátil

Figura 3 – Panel de control

4. Contador horario – Lleva la cuenta de las horas de funcionamiento.

5. Filtro de aire – Filtra la toma de aire según penetra al motor.

6. Perilla reguladora de flujo – Se utiliza para arrancar un motor frío.

7. Tanque de combustible – El tanque tiene una capacidad de 6,6

galones EE.UU. (25 l) de combustible.

8. Terminal de conexión a tierra – Conecte aquí el generador a

una conexión a tierra aprobada. Refiérase a la sección “Conexión
a tierra del generador” para más información.

9. Interruptor para encendido/apagado – Controla el funciona-

miento del generador.

10. Silenciador – Contribuye a disminuir el ruido del motor.

11. Manijas – Pivotan y se repliegan para almacenaje. Presione el

botón de resorte para mover las manijas.

12. Tapa de gasolina – Conducto para llenar combustible.

13. Medidor de gasolina – Muestra el nivel de combustible del tanque.

14. Conducto para aceite – Añada aceite aquí.

15. Arranque por retroceso – Utilice para arrancar el motor

manualmente.

16. Corte de combustible – Válvula entre el tanque de combustible

y el carburador.

17. Drenaje de aceite – Utilice para vaciar el aceite del motor.

Figura 4 – Controles del generador

Figura 5 – Controles del generador

2.2 CONTADOR HORARIO

El contador horario lleva la cuenta de las horas de funcionamiento
para la programación del mantenimiento.

Cada 100 horas aparecerá un mensaje “CHG OIL”. El mensaje
destellará una hora antes y una hora después de cada intervalo de
100 horas, de nuevo proporcionando un espacio de dos horas para
efectuar el servicio.

Este mensaje comenzará a destellar realmente a las 99 horas y
se desconectará automáticamente a las 101 horas permitiendo un
espacio de dos horas para efectuar el servicio.

Cada 200 horas el icono “SVC” destellará en la esquina inferior
izquierda la pantalla. El mensaje destellará una hora antes y una hora
después de cada intervalo de 200 horas, de nuevo proporcionando un
espacio de dos horas para efectuar el servicio.

Cuando el contador horario esté en la modalidad de destello de
alerta, el mensaje de mantenimiento siempre se alternará con el
tiempo transcurrido en horas y décimas. Las horas destellarán cuatro
veces, luego se alternan con el mensaje de mantenimiento cuatro
veces hasta que el medidor se reinicia automáticamente.

100 horas - CHG OIL — Intervalo para el cambio de aceite (Cada •

100 h)

200 horas - SVC — Intervalo para el filtro de aire (Cada 200 h).•

21

Sección 2 – Funcionamiento

FUNCIONAMIENTO

Sistema de generador portátil

2.3 JUEGOS DE CABLES Y ENCHUFES DE CONEXIÓN

2.3.1 TOMACORRIENTE DÚPLEX DE 120 VAC, 20 AMP

Este es un tomacorriente de 120 voltios protegido contra sobrecarga
por un interruptor de circuito de 20 Amp que se presiona para reiniciar
(Figura 6). Utilice cada conector para alimentar cargas de 120 voltios
AC, monofásicas, de 60 Hz que requieran una corriente combinada
de 2400 vatios (2,4 kW) o 20 amperios. Utilice sólo juegos de cables
de alta calidad, bien aislados, de 3 hilos con conexión a tierra
clasificados para 125 voltios a 20 amperios (o más).

Mantenga los cables de extensión tan cortos como sea posible,
preferiblemente de menos de 15 pies (4,6 m) de largo para evitar las
caídas de voltaje y el posible sobrecalentamiento de los cables.

Figura 6 – Tomacorriente dúplex de 120 voltios AC, 20 amp

2.4 CÓMO UTILIZAR EL GENERADOR

Si surgen problemas al utilizar el generador, llame a la línea de ayuda
del generador al 1-888-436-3722.

2.4.1 CONEXIÓN A TIERRA DEL GENERADOR

La Normativa de electricidad nacional requiere que la estructura
del generador y las partes externas que conducen electricidad
se conecten adecuadamente a un dispositivo de tierra que
esté aprobado. Las normativas de electricidad locales también

podrían requerir la conexión a tierra del generador. Para ese fin,
conecte un cable de cobre trenzado AWG (American Wire Gauge)
Nº 10 al terminal de conexión a tierra y a una varilla de conexión
a tierra de cobre o latón (electrodo) brinda adecuada protección
contra descargas eléctricas. No obstante, la normativa local puede
variar ampliamente. Consulte con un electricista local sobre los

requerimientos de conexión a tierra en el área.

Figura 8 - Conexión a tierra del generador

2.3.2 TOMACORRIENTE DE 120/240 VAC, 30 AMP

Utilice un conector NEMA L14-30 con su tomacorriente (rote para
bloquear/desbloquear). Conecte al enchufe un juego de cables
adecuado de 4 conductores con conexión a tierra y a la carga
deseada. El juego de cables debe estar clasificado para 250 voltios
AC a 30 amperios (o más) (Figura 7).

Figura 7 – Tomacorriente de 120/240 VAC, 30 Amp

Utilice este tomacorriente para cargas de 120 voltios AC, 60 Hz
monofásicas que requieran hasta 3600 vatios (3,6 kW) de energía a
30 amperios o 240 voltios AC, 60 Hz, monofásicas que requieran hasta
7200 vatios (7,2 kW) de energía a 30 amperios. El tomacorriente está
protegido por dos interruptores de circuito de 25 Amp (5,0/5,5kW) o

dos de 30 Amp (6,5kW) del tipo “presione para reiniciar”.

22

La adecuada conexión a tierra del generador contribuirá a evitar
descargas eléctricas en caso de que haya una falla a tierra en el

generador o en los dispositivos eléctricos conectados. La conexión a
tierra adecuada también ayuda a disipar la electricidad estática que a
menudo se acumula en los dispositivos no conectados a tierra.

2.4.2 CONEXIÓN DE LAS CARGAS ELÉCTRICAS

NO conecte cargas de 240 voltios a los tomacorrientes de 120 voltios.
NO conecte cargas trifásicas al generador. NO conecte cargas de 50

Hz al generador.

Permita que el motor se estabilice y se caliente durante unos •

minutos después de arrancar.

Enchufe y active las cargas monofásicas eléctricas que desee de •

120 ó 240 voltios AC, 60 Hz.

Sume la potencia nominal (o amperios) de todas las cargas que •

se van a conectar al mismo tiempo. Este total no debe exceder de
(a) la capacidad nominal del vataje/amperaje del generador (b)
la capacidad nominal del interruptor de circuito del tomacorriente
que suministra la electricidad. Refiérase a “No sobrecargue el
generador”.

10 W- 30

SA E 30

Si nt ét ic o 5W -3 0

Sección 2 – Funcionamiento

FUNCIONAMIENTO

Sistema de generador portátil

2.5 NO SOBRECARGUE EL GENERADOR

Sobrecargar un generador excediendo su potencia nominal puede
ocasionar daño al generador y a los dispositivos eléctricos conectados.
Observe lo siguiente para evitar sobrecargar la unidad:

Sume la totalidad de los vatios de todos los dispositivos eléctricos •

que va a conectar al mismo tiempo. Este total NO debe ser mayor
que la capacidad de potencia nominal del generador.

La potencia nominal de las luces puede encontrarse en las bombillas. •

La potencia nominal de las herramientas, electrodomésticos y
motores generalmente puede encontrarse en una etiqueta de
información o en una calcomanía fijada al dispositivo.

Si el electrodoméstico, herramienta o motor no especifica el •

vataje, multiplique los voltios por los amperios para determinar los
vatios (voltios x amperios = vatios).

Algunos motores eléctricos, tales como los del tipo de inducción, •

requieren cerca de tres veces más vatios de potencia para arrancar
que para funcionar. Este incremento súbito de electricidad dura
sólo unos segundos cuando arranca tales motores. Cerciórese
de tomar en cuenta este alto vataje de arranque cuando elija los
dispositivos eléctricos que va a conectar al generador.

1. Calcule los vatios necesarios para arrancar el motor de mayor

tamaño.

2. Sume a ese número los vatios en consumo de todas las otras

cargas conectadas.

La Guía de referencia del vataje le ayuda a determinar cuántos
artículos/equipos pueden funcionar con el generador al mismo tiempo.

NOTA:
Todas las cifras son aproximadas. Refiérase a la etiqueta de
información en el electrodoméstico para los requerimientos de
vataje.

Estufa eléctrica (por resistencia) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1500

Horno microondas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700 a 1000

*Lavadora de ropa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1150

Lijadora de banda (3 pulgadas [7,6 cm]) . . . . . . . . . . . . . . . . . . . . . . . 1000

Lijadora de banda (9 pulgadas [22,9 cm]) . . . . . . . . . . . . . . . . . . . . . . 1200

Llave de impacto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

Manta eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400

Motosierra. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

Olla de cocción lenta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

Pistola eléctrica para clavos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

Plancha. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

Podadora de césped . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

Podadora de malezas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

Podadora de setos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 450

Quemador de aceite del sistema de calefacción . . . . . . . . . . . . . . . . . . 300

Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 a 200

*Refrigerador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

Rizadora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

*Rociador de pintura, sin aire (1/3 HP) . . . . . . . . . . . . . . . . . . . . . . . . . 600

Rociador de pintura, sin aire (de mano). . . . . . . . . . . . . . . . . . . . . . . . . 150

Sartén eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1250

Secador de pelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200

*Secadora de ropa (a gas). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

*Secadora de ropa (eléctrica) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5750

Sierra circular (6-1/2 pulgadas [16,5 cm]) . . . . . . . . . . . . . . . . . 800 a 1000

*Sierra de mesa (10 pulgadas [25,4 cm]) . . . . . . . . . . . . . . . . 1750 a 2000

Taladro de mano. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 a 1100

Televisor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 a 500

Tostadora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000 a 1650

*Ventilador de sistema de calefacción (3/5 HP) . . . . . . . . . . . . . . . . . . . 875

* Suministre 3 veces los vatios indicados para arrancar estos aparatos.

2.6 GUÍA DE REFERENCIA DEL VATAJE

Dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Vatios en consumo

*Abridor de puerta de garaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500 a 750

*Aire acondicionado (12.000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1700

*Aire acondicionado (24.000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3800

*Aire acondicionado (40.000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6000

*Bomba colectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 a 1050

Bomba eyectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800

*Bomba sumergible (1 HP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000

*Bomba sumergible (1/2 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1500

*Bomba sumergible (1-1/2 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2800

Bombilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Bordeadora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

Cafetera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1750

Calentador de área alimentado con aceite (30.000 Btu) . . . . . . . . . . . . 150

Calentador de área alimentado con aceite (85.000 Btu) . . . . . . . . . . . . 225

Calentador de área alimentado con aceite (140.000 Btu) . . . . . . . . . . . 400

Cargador de baterías (20 Amp) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

*Compresor (1 HP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000

*Compresor (1/2 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400

*Compresor (3/4 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1800

*Congelador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

*Deshumidificador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 650

*Enfriador de leche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1100

2.7 ANTES DE ARRANCAR EL GENERADOR

Antes de utilizar el generador, debe añadir aceite y gasolina al motor,
como sigue:

2.7.1 CÓMO AÑADIR ACEITE AL MOTOR

Todos los aceites de motor deben cumplir con las normas del Instituto
Americano del Petróleo (API) Clase de Servicio SJ, SL o mejor. No utilice
aditivos especiales. Elija el grado de viscosidad del aceite de acuerdo con
la temperatura de funcionamiento que anticipe (refiérase a la tabla).

Sobre 40°F (4°C), utilice SAE 30 •
Por debajo de 40°F (4°C) y hasta 10° F (-12°C), utilice 10W-30•
Por debajo de 10°F (-12°C), utilice sintético 5W-30•

SAE 30

10W-30

Sintético 5W-30

Rango de temperatura del uso esperado

23

02%#!5#).

0%,)'2/

02%#!5#).

!$6%24%.#)!

Sección 2 – Funcionamiento

FUNCIONAMIENTO

Sistema de generador portátil

Cualquier intento de arrancar el motor antes de



que se le haya dado el servicio adecuado con el
aceite recomendado puede ocasionar una falla
del motor.

Coloque el generador en una superficie nivelada. •
Limpie el área alrededor del conducto para aceite y retire la tapa •

del conducto y la varilla medidora.
Limpie la varilla medidora. •
Llene lentamente el motor con aceite a través de la abertura •

del conducto para aceite hasta que alcance la marca de lleno.

Ocasionalmente deje de llenar para revisar el nivel de aceite.

Tenga cuidado de no llenar demasiado.

Coloque la tapa del conducto para aceite y apriétela de forma •

segura con la mano.
De allí en adelante revise cada vez el nivel de aceite del motor •

antes de comenzar.

2.7.2 CÓMO AÑADIR GASOLINA

Nunca llene el tanque de combustible en



interiores. Evite derramar gasolina sobre
un motor caliente. Deje que el motor/unidad
se enfríe completaente antes deañadir
combustible. NO encienda un cigarrillo ni fume
cuando esté llenando el tanque de combustible.
La gasolina es altamente inflamable y sus
vapores son explosivos.

IMPORTANTE: Es importante evitar los depósitos de resinas en
las partes del sistema de combustible tales como el carburador, la
manguera de combustible o el tanque durante el almacenaje. Los
combustibles con mezcla de alcohol (llamados gasohol, etanol o
metanol) pueden atraer humedad, lo cual conduce a la separación y
formación de ácidos durante el almacenaje. El gas ácido puede dañar
el sistema de combustible de un motor mientras está en almacenaje.
Para evitar problemas con el motor, el sistema de combustible debe
vaciarse antes de almacenar el equipo durante 30 días o más.
Refiérase a la sección “Almacenaje”. Nunca utilice productos de
limpieza del motor o del carburador en el tanque de la gasolina ya
que podría ocurrir daño permanente.

2.8 CÓMO ARRANCAR EL MOTOR

Nunca arranque ni pare un motor con



dispositivos eléctricos enchufados a los
tomacorrientes Y los dispositivos encendidos.

Desenchufe todas las cargas eléctricas de los tomacorrientes de •

la unidad antes de arrancar el motor.

Cerciórese de que la unidad esté en posición nivelada. •
ABRA la válvula de corte del combustible (Figuras 10 y 11).•

Figura 10 – Válvula de corte del combustible

CORTE DEL

COMBUSTIBLE

No llene excesivamente el tanque de combustible.



Siempre deje espacio para la expansión del
combustible. Si el tanque está demasiado lleno,
el combustible puede derramarse en el motor
caliente y ocasionar una explosión.

Utilice gasolina regular SIN PLOMO con el motor del generador. •

No utilice una gasolina que tenga más de 10% de etanol añadido.

No utilice gasolina E85. No mezcle aceite con gasolina.
Limpie el área alrededor del conducto para gasolina, retire la tapa.•
Añada lentamente la gasolina sin plomo al tanque de combustible. •

Llene hasta la parte inferior del filtro de malla. Cuide de no llenar

excesivamente (Figura 9).
Coloque la tapa del combustible y limpie si se ha derramado gasolin• a.

Tanque de combustible

24

Figura 9 – Tanque de combustible

Combustible

NO LLENE POR ENCIMA DEL

REBORDE

Figura 11 - Calcomanía de corte del combustible

Sección 3 — Mantenimiento

-!.4%.)-)%.4/

Sistema de generador portátil

Gire el interruptor RUN/STOP (arranque/parada) del motor a la •

posición ON (encendido) (Figura 12).
Hale la perilla CHOKE (regulación de flujo) hacia afuera hasta la •

posición FULL CHOKE (Figura 12).
Para arrancar el motor, agarre firmemente la manija de retroceso •

y hale lentamente hasta que sienta que aumenta la resistencia.

Hale hacia arriba y hacia afuera rápidamente.
Cuando el motor arranque, mueva la perilla reguladora de flujo a •

la posición 1/2 CHOKE hasta que el motor trabaje suavemente

y luego totalmente a la posición RUN. Si el motor falla, mueva la

perilla reguladora de flujo nuevamente a la posición 1/2 CHOKE

hasta que el motor trabaje suavemente y luego totalmente a la

posición RUN.

NOTA:

Si el motor echa a andar pero no continúa andando, mueva
la palanca reguladora de flujo a FULL CHOKE y repita las

instrucciones de arranque.

Figura 12 – Posición de regulación de flujo

PERILLA REGULADORA DE FLUJO

AFUERA= REGULA EL FLUJO
ADENTRO=EN MARCHA

INTERRUPTOR DE
MARCHA/PARADA
DEL MOTOR

2.10.1 SENSOR DE BAJO NIVEL DE ACEITE

Si el sistema detecta un nivel de aceite bajo durante el funcionamiento,
el motor se apaga. El motor no trabajará hasta que se haya llenado
el aceite al nivel adecuado.

3.1 PROGRAMACIÓN DE MANTENIMIENTO

Siga los intervalos del calendario. Se requiere servicio más frecuente
cuando el equipo funcione en condiciones adversas como las
mencionadas a continuación.

Revise el nivel de aceite Cada vez que lo utilice
Cambie el aceite ‡ *Cada 100 horas o cada estación
Revise la abertura de la válvula ***Cada estación
Preste servicio al filtro de aire ** Cada 200 horas o cada estación
Cambie las bujías Cada estación

‡ Cambie el aceite después de las primeras 30 horas de funcionamiento y luego

cada estación.

* Cambie el aceite y el filtro cada mes cuando utilice el equipo bajo cargas fuertes o

en temperaturas altas.

** Limpie más a menudo si el equipo trabaja en condiciones de suciedad o polvo.

Reemplace las piezas del filtro de aire si no pueden limpiarse adecuadamente.

*** Revise la abertura de la válvula y ajuste si fuese necesario después de las

primeras 50 horas de funcionamiento y cada 100 después.

3.2 ESPECIFICACIONES DEL PRODUCTO

IMPORTANTE: No sobrecargue el generador. Tampoco
sobrecargue los tomacorrientes individuales del panel. Estos
tomacorrientes están protegidos contra sobrecarga con interruptores
de circuito del tipo “presione para reiniciar”. Si se excede la potencia
nominal de cualquier interruptor de circuito, ese interruptor se
abre y ese tomacorriente ya no tiene salida. Lea atentamente “No
sobrecargue el generador”.

2.9 CÓMO PARAR EL MOTOR

Desconecte todas las cargas, luego desenchufe las cargas •

eléctricas de los tomacorrientes del panel del generador. Nunca

arranque ni pare un motor con dispositivos eléctricos enchufados

a los tomacorrientes ni encendidos.
Deje que el motor trabaje sin carga durante algunos minutos para •

estabilizar las temperaturas internas del motor y del generador.
Cambie el interruptor Run/Stop a la posición OFF.•

Cierre la válvula de corte del combustible.•

2.10 SISTEMA DE APAGADO POR BAJO NIVEL

El motor viene equipado con un sensor que detecta cuando el nivel
de aceite está bajo y apaga automáticamente el motor cuando el
nivel de aceite se encuentra por debajo de un nivel específico. Si el
motor se apaga automáticamente y el tanque de combustible tiene
suficiente gasolina, revise el nivel de aceite del motor.

DE ACEITE

3.2.1 ESPECIFICACIONES DEL GENERADOR

Potencia nominal .................................................................. 5,0/5,5/6,5 kW**

Elevación de potencia al arranque ...................................... 6,25/6,88/8,0 kW

Voltaje nominal AC ............................................................................ 120/240

Carga nominal AC

Corriente a 240V (5,0/6,5 kW) ...........................20,8 Amp/22,9/27,1 Amp**

Corriente a 120V (5,0/6,5 kW) ...........................41,7 Amp/45,8/54,2 Amp**

Frecuencia nominal ..........................................................60 Hz a 3600 RPM

Fase ..............................................................................................Monofásica

** El vataje máximo y la corriente están sujetos y limitados por factores tales como el

contenido de Btu del combustible, la temperatura ambiente, la altitud, las condiciones
del motor, etc. La potencia máxima disminuye aproximadamente un 3,5% por cada

1.000 pies (305 m) sobre el nivel del mar; y también disminuirá aproximadamente
1% por cada 6°C (10°F) sobre 16°C (60°F) de temperatura ambiente.

3.2.2 ESPECIFICACIONES DEL MOTOR

Desplazamiento ................................................................................. 389 cm

Tipo de bujía ........................................... NHSP F7RTC o Champion RN9YC

Entrehierro de la bujía ................................... 0,028-0,031" o (0,70-0,80 mm)

Capacidad de gasolina ...........................................6,6 galones EE.UU. (25 l)

Tipo de aceite ....Refiérase a la tabla en la “Antes de arrancar el generador”

Capacidad de aceite .......................................... 1,1 l (1,16 cuartos de galón)

Tiempo de uso al 50% de la carga (5,0/5,5/6,5 kW) ...............10/10/9 Horas

Emisión certificada Clase II*

*

El fabricante del motor deberá garantizar el sistema de control de emisiones por
un período de dos años. Esta cobertura de garantía es adicional a la garantía que
proporciona Generac y puede cubrir el motor incluso si la garantía de Generac no lo
ampara.

25

3

02%#!5#).

0%,)'2/

02%#!5#).

Sección 3 — Mantenimiento

-!.4%.)-)%.4/

Sistema de generador portátil

3.3 RECOMENDACIONES GENERALES

La garantía del generador no ampara artículos que hayan estado
sujetos a abuso o negligencia por parte del operador. Para recibir
el amparo total de la garantía, el operador deberá mantener el
generador como se ha indicado en este manual.

Deberán efectuarse algunos ajustes periódicamente para brindar
mantenimiento adecuado al generador.

Todos los ajustes en la sección de Mantenimiento de este manual
deberán efectuarse al menos una vez en cada estación. Observe las
indicaciones en la “Programación de mantenimiento”.

NOTA:
Cambie una vez al año la bujía y el filtro de aire. Una nueva bujía y un
filtro de aire limpio aseguran la adecuada mezcla de combustible­aire y ayudan al motor a trabajar mejor y durar más tiempo.

3.3.1 MANTENIMIENTO DEL GENERADOR

El mantenimiento del generador consiste en mantener la unidad limpia
y seca. Utilice y guarde la unidad en un ambiente limpio y seco donde
no esté expuesta al polvo excesivo, suciedad, humedad o a vapores
corrosivos. Las ranuras para ventilación que posee el generador no
deben obstruirse con nieve, hojas o con cualquier otro material.

Revise el estado del generador frecuentemente y limpie cuando haya
polvo, suciedad, aceite, humedad u otras sustancias visibles en la
superficie exterior.

Nunca inserte objetos o herramientas a través



de las ranuras para ventilación, incluso aunque
el motor no esté trabajando.

NOTA:
NO utilice una manguera de jardín para limpiar el generador. Es
posible que el agua pueda penetrar en el sistema de combustible
y causar problemas. Adicionalmente, si el agua penetra en el
generador por las ranuras de ventilación, puede quedar retenida
en las espiras y grietas del aislamiento del embobinado del
rotor y del inductor. La acumulación de agua y suciedad en el
embobinado interno del generador disminuirá la resistencia del
aislamiento de estos embobinados.

3.3.2 LIMPIEZA DEL GENERADOR

Utilice un paño húmedo para limpiar las superficies externas. •
Puede utilizar una brocha de cerdas suaves para aflojar el sucio o •

aceite incrustado, etc.

Puede utilizar una aspiradora para recoger el sucio y los desechos •

sueltos.

Puede utilizar aire de baja presión (que no exceda de 25 psi) para •

retirar el sucio. Inspeccione las ranuras y aberturas de ventilación del
generador que deberán mantenerse limpias y sin obstrucciones.

3.3.3 MANTENIMIENTO DEL MOTOR

3.3.4 REVISIÓN DEL NIVEL DE ACEITE

Refiérase a la sección “Antes de arrancar el generador” para
información sobre la revisión del nivel de aceite. Deberá revisar el
nivel de aceite antes de cada uso, o al menos cada ocho horas de

funcionamiento. Conserve el nivel de aceite adecuado.

3.3.5 CAMBIO DE ACEITE

Cambie el aceite cada 100 horas. Si la unidad trabaja bajo condiciones
de suciedad o de polvo, o en clima extremadamente caliente, cambie

el aceite con mayor frecuencia.

El aceite caliente puede causar quemaduras.



Deje que el aceite se enfríe antes de drenarlo.
Evite la exposición prolongada o repetida con el
aceite usado. Lave meticulosamente las áreas
expuestas con jabón.

NOTA:

Cada vez que sea posible haga trabajar el motor aproximadamente
cinco (5) minutos para que el aceite se caliente.

Esto facilitará drenar el aceite. Siga las siguientes instrucciones
para cambiar el aceite mientras el motor se encuentre aún tibio:

Limpie el área alrededor del tapón de drenaje de aceite.•
Retire el tapón del motor para drenaje de aceite del motor y el tapón •

del conducto para aceite a fin de drenarlo completamente en un
envase adecuado.

Cuando haya vaciado completamente el aceite, coloque el tapón •

de drenaje de aceite y apriételo de forma segura.

Llene el colector de aceite con el aceite recomendado. (Refiérase a •

“Antes de arrancar el generador” para las recomendaciones sobre
el aceite).

Limpie cualquier resto de aceite que se haya derramado. •
Deseche el aceite usado en un centro de recolección adecuado.•

3.3.6 CAMBIO DE LA BUJÍA

Utilice la bujía Champion RN9YC o su equivalente. Cambie la bujía
una vez al año. Esto le ayudará a que el motor arranque más

fácilmente y trabaje mejor.

1. Apague el motor y hale el cable de la bujía para retirarlo de la
bujía.

2. Limpie el área alrededor de la bujía y retírela del cabezal del
cilindro.

3. Coloque el entrehierro de la bujía en 0,70-0,80 mm (0,028-0,031
pulgadas). Coloque la bujía con la abertura correcta al cabezal
del cilindro (Figura 12).

Figura 13 – Entrehierro de la bujía



26

Cuando trabaje en el generador, siempre

desconecte el cable negativo de la batería.
También desconecte el cable de la bujía y
mantenga el cable apartado de la bujía.

0%,)'2/

0%,)'2/

02%#!5#).

0%,)'2/

Sección 3 — Mantenimiento

-!.4%.)-)%.4/

Sistema de generador portátil

3.4 SERVICIO DEL FILTRO DE AIRE

El motor no trabajará adecuadamente y puede dañarse si se utiliza un
filtro de aire que esté sucio. Limpie el filtro de aire cada 200 horas o
una vez al año (Figura 14). Limpie o cambie más a menudo su trabaja
en ambiente polvoriento.

Retire la cubierta del filtro de aire.•
Lave en agua jabonosa. Seque el filtro con un paño limpio (NO •

LO RETUERZA)

Limpie la cubierta del filtro de aire antes de reinstalarlo.•

NOTA:

Para pedir un nuevo filtro de aire, contacte el centro de servicio
autorizado más cercano al 1-888-436-3722.

Figura 14 – Filtro de aire

GANCHO

3.7 ALMACENAJE POR PERÍODOS LARGOS

Es importante evitar los depósitos de resinas en las partes del
sistema de combustible tales como el carburador, la manguera
de combustible o el tanque durante el almacenaje. La experiencia
también indica que los combustibles con mezcla de alcohol (llamados
gasohol, etanol o metanol) pueden atraer humedad, lo cual conduce
a la separación y formación de ácidos durante el almacenaje. El gas
ácido puede dañar el sistema de combustible de un motor mientras
está en almacenaje.

Para evitar problemas con el motor, el sistema de combustible debe
vaciarse antes de almacenar el equipo durante 30 días o más, como
sigue:

Retire toda la gasolina del tanque de combustible.•

Vacíe el combustible en exteriores, en envases



aprobados, alejado de llamas expuestas.
Cerciórese de que el motor esté frío. No fume.

Arranque y mantenga el motor trabajando hasta que pare por falta •

de combustible.

Mientras el motor esté aún tibio, vacíe el aceite del cárter. Rellene •

con el tipo recomendado.

Retire las bujías y vierta aproximadamente 1/2 onza (15 ml) de •

aceite para motor en los cilindros. Tape el agujero de la bujía con
un paño. Hale el arranque por retroceso un par de veces para
lubricar los aros del pistón y el diámetro del cilindro.

3.5 ABERTURA DE LA VÁLVULA

Toma — 0,15 ± 0,02mm (frío), (0,006 ± 0,0008 de pulgada) •
Escape — 0,0020 ± 0,02mm (frío), (0,008 ± 0,0008 de pulgada) •

Después de las primeras 50 horas de funcionamiento, revise la
abertura de la válvula en el motor y ajuste si fuese necesario.

Importante: Si no se siente preparado para ejecutar este

procedimiento o si no tiene las herramientas adecuadas para
hacerlo, lleve el generador al centro de servicio más cercano para
ajustar la abertura de la válvula. Este es un paso muy importante para

prolongar la vida del motor.

3.6 GENERAL

Debe arrancar el generador al menos una vez cada siete días y
permitirle trabajar al menos 30 minutos. Si no es posible hacer esto
y es necesario guardar la unidad durante más de 30 días, utilice la
siguiente información como guía para prepararla para almacenaje.



NUNCA guarde un motor con combustible en

el tanque en interiores o en áreas cerradas con
deficiente ventilación donde las emanaciones
puedan alcanzar llamas expuestas, chispas o
luces piloto como en un sistema de calefacción,
calentador de agua, secadora de ropa u otros
artefactos a gas.

Evite el rocío que emana de los agujeros de la



bujía cuando ponga en marcha el motor.

Coloque y apriete las bujías. No conecte los cables de las bujías. •
Limpie las superficies externas del generador. Revise que las •

ranuras de enfriamiento y las aberturas del generador estén
abiertas y sin obstrucciones.

Guarde la unidad en un lugar limpio y seco.•

3.8 OTROS CONSEJOS ÚTILES PARA EL ALMACENAJE

No guarde gasolina de una estación a otra. •
Cambie el envase de la gasolina si comienza a oxidarse. El óxido •

y/o el sucio en la gasolina ocasionarán problemas con el sistema
del carburador y de combustible.

Si fuese posible, guarde la unidad en interiores y cúbrala •

para protegerla del polvo y del sucio. VACÍE EL TANQUE DE

COMBUSTIBLE.

Si no es práctico vaciar el tanque de combustible y la unidad debe •

almacenarse durante algún tiempo, utilice un estabilizador de
combustible disponible en el mercado y añádalo a la gasolina para
prolongar la vida de la gasolina.

Cubra la unidad con una cubierta protectora adecuada que no •

retenga humedad.

NUNCA cubra el generador mientras el motor y



el área de escape estén tibios.

27

Sección 4 — Solución de problemas

SOLUCIÓN DE PROBLEMAS

Sistema de generador portátil

4.1 GUÍA PARA LA SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA CORRECCIÓN

El motor está trabajando pero no
hay salida de AC.

1. El interruptor de circuito está abierto.

2. Conexión deficiente o juego de cables defectuoso.

3. El dispositivo conectado está dañado.

4. Falla en el generador.

1. Reinicie el interruptor de circuito.

2. Revise y repare.

3. Conecte otro dispositivo que esté en buenas condiciones.

4. Contacte el centro de servicio autorizado.

El motor trabaja bien pero se
atasca cuando se le conectan
cargas.

El motor no arranca, o arranca y
trabaja con dificultad.

El motor se apaga mientras está
trabajando.

1. Cortocircuito en una carga conectada.

2. El generador está sobrecargado.

3. La velocidad del motor es demasiado baja.

4. Cortocircuito en el generador.

1. La válvula de cierre del combustible está en OFF.

2. El filtro de aire está sucio.

3. No tiene gasolina.

4. Gasolina en malas condiciones.

5. El cable de la bujía no está conectado a la bujía.

6. Bujía deteriorada.

7. Agua en la gasolina.

8. Ahogo excesivo.

9. Bajo nivel de aceite.

10. Mezcla de combustible excesivamente enriquecida.

11. Válvula de entrada atascada abierta o cerrada.

12. El motor perdió compresión.

1. No tiene gasolina.

2. Bajo nivel de aceite

3. Falla en el generador.

1. Desconecte la carga eléctrica en cortocircuito.

2. Refiérase a “No sobrecargue el generador”.

3. Contacte el centro de servicio autorizado.

4. Contacte el centro de servicio autorizado.

1. Gire la válvula del combustible a ON.

2. Limpie o cambie el filtro de aire.

3. Llene el tanque de combustible.

4. Vacíe el tanque de combustible y llene con
combustible nuevo.

5. Conecte el cable a la bujía.

6. Cambie la bujía.

7. Vacíe el tanque de combustible y llene con

combustible nuevo.

8. Coloque la perilla reguladora de flujo en la posición

No Choke.

9. Llene el cárter al nivel adecuado.

10. Contacte el centro de servicio autorizado.

11. Contacte el centro de servicio autorizado.

12. Contacte el centro de servicio autorizado.

1. Llene el tanque de combustible.

2. Llene el cárter al nivel adecuado.

3. Contacte el centro de servicio autorizado.

El motor no tiene potencia.

El motor “se acelera” o falla.

28

1. La carga es demasiado grande.

2. El filtro de aire está sucio.

3. El motor necesita servicio.

1. La válvula reguladora de flujo se abre demasiado
rápido.

2. El carburador trabaja con mezcla demasiado rica o
demasiado pobre.

1. Disminuya la carga (Refiérase a “No sobrecargue el
generador”).

2. Limpie o cambie el filtro de aire.

3. Contacte el centro de servicio autorizado.

1. Mueva la perilla reguladora de flujo a la mitad de la
posición hasta que el motor trabaje suavemente.

2. Contacte el centro de servicio autorizado.

Sección 5 — Notas

./4!3

29

Sección 6 — Garantía

'!2!.4°!

Sistema de generador portátil

GARANTÍA LIMITADA DE “DOS AÑOS” DE GENERAL POWERS SYSTEMS PARA LOS GENERADORES

PORTÁTILES DE LA SERIE GP

Durante el período de dos años a partir de la fecha original de venta, Generac Power Systems, Inc. (Generac) garantiza que sus generadores de la serie GP no poseen defectos
de materiales ni de mano de obra por los elementos y período establecidos en este documento. Generac, a su discreción, reparará o reemplazará cualquier parte que, luego
de ser sometida a examen, inspección y prueba por parte de Generac o de un distribuidor de servicio autorizado en garantía de Generac, se encuentre defectuosa. Cualquier
equipo que el comprador/propietario considere defectuoso deberá devolverlo para que sea examinado por el distribuidor de servicio autorizado en garantía de Generac. Todos
los costos de transporte bajo esta garantía, incluyendo el de devolución a la fábrica deben ser costeados y prepagados por el comprador/propietario. Esta garantía aplica
únicamente a los generadores portátiles de la serie GP de Generac y no es transferible con respecto al comprador original. Guarde su recibo de prueba de compra. Si no
proporciona prueba de la fecha de compra inicial, la fecha de envío del fabricante del producto se utilizará para determinar el período de garantía.

PROGRAMACIÓN DE LA GARANTÍA

Las aplicaciones de los consumidores están garantizadas por dos (2) años. Las aplicaciones comerciales o de alquiler están garantizadas por un (1) año o un máximo de 1.000 horas,
lo que ocurra primero.

APLICACIÓN DEL CONSUMIDOR

PRIMER y SEGUNDO AÑO – 100% (cien por ciento) cobertura en mano de obra y pieza(s) indicada(s) (se requiere prueba de compra y de mantenimiento):

• Motor – Todos los componentes

• Alternador – Todos los componentes

APLICACIÓN COMERCIAL/ALQUILER

DURANTE UN AÑO – 100% (cien por ciento) cobertura en mano de obra y pieza(s) indicada(s) (se requiere prueba de compra y de mantenimiento):

• Motor – Todos los componentes

• Alternador – Todos los componentes

NOTA: A los fines de esta garantía “uso del consumidor” significa el uso personal residencial doméstico o de recreación por parte del comprador original. Esta garantía no aplica a

unidades que se utilicen como fuente primaria de energía en lugar de los servicios públicos donde estos estén presentes o donde el servicio público no exista normalmente. Una
vez que el generador haya estado sujeto a uso comercial o de alquiler, se considerará en lo sucesivo como un generador de uso no personal para los fines de esta garantía.

Todos los gastos relacionados con la garantía están sujetos a las condiciones definidas en las Políticas y Procedimientos de Garantía y el Manual de Flete Plano de Generac.

ESTA GARANTÍA NO APLICA A LO SIGUIENTE:

Generadores portátiles fabricados por Generac antes de mayo 2008.•
Costos de mantenimiento y ajustes normales.•
Fallas causadas por combustibles, aceites contaminados, o la falta de niveles adecuados de aceite.•
Reparaciones o diagnósticos efectuados por personas distintas de los distribuidores autorizados Guardian/Generac que no estén autorizados por escrito por parte de Generac Power •
Systems.
Fallas debidas al desgaste por uso normal, accidente, uso inadecuado, abuso, negligencia o utilización inadecuada, pero sin limitarse a ellos. Como con todos los dispositivos •
mecánicos, los motores de Generac necesitan servicio y reemplazo periódico de piezas para funcionar en la forma para la cual fueron diseñados. Esta garantía no ampara la
reparación cuando el uso normal haya agotado la vida de una(s) pieza(s) o del motor.
Las fallas ocasionadas por causas externas o causas naturales, tales como choque, robo, vandalismo, motín o guerras, holocausto nuclear, fuego, congelación, rayos, terremotos, •
tormentas de viento, granizo, erupción volcánica, agua o inundación, tornados o huracanes.
Daños relacionados con roedores o infestación de insectos. •
Productos que hayan sido modificados o alterados de forma no autorizada por Generac por escrito.•
Cualesquiera daños accidentales, resultantes o indirectos ocasionados por defectos en materiales o mano de obra o cualquier demora en la reparación o reemplazo de la(s) parte(s) •
defectuosa(s).
Fallas ocasionadas por la aplicación indebida.•
Gastos de teléfono, teléfono celular, fax, acceso a Internet u otros gastos relacionados con las comunicaciones. •
Gastos de viaje o viáticos de la(s) persona(s) que efectúe(n) servicio, excepto como se incluya específicamente dentro de los términos de un período de garantía específico para una unidad. •
Gastos relacionados con la “instrucción al cliente” o solución de problemas donde no se encuentre defecto de fabricación.•
Equipos en alquiler utilizados mientras se efectúen las reparaciones en garantía. •
Flete al día siguiente o costos especiales de envío para la(s) pieza(s) de repuesto.•
Mano de obra con horas extras, en días festivos o de emergencia.•
Arranque de baterías, fusibles, bombillas y fluidos del motor. •

ESTA GARANTÍA REEMPLAZA CUALESQUIERA OTRAS GARANTÍAS EXPRESAS O IMPLÍCITAS. ESPECÍFICAMENTE GENERAC NO OTORGA OTRAS GARANTÍAS
RELACIONADAS CON EL APROVECHAMIENTO O IDONEIDAD PARA UN FIN PARTICULAR. Algunos estados no permiten limitaciones sobre el tiempo de duración de una garantía, de
modo que las limitaciones anteriores puede que no apliquen en su caso. LA ÚNICA RESPONSABILIDAD DE GENERAC SERÁ LA REPARACIÓN O REEMPLAZO DE LA(S) PIEZA(S)
DE ACUERDO A LO ESTABLECIDO ANTERIORMENTE. EN NINGÚN CASO GENERAC SERÁ RESPONSABLE DE DAÑOS ACCIDENTALES O RESULTANTES, INCLUSO SI TALES
DAÑOS SEAN EL RESULTADO DIRECTO DE LA NEGLIGENCIA DE GENERAC. Algunos estados no permiten la exclusión o limitación de los daños accidentales o resultantes, de modo
que la limitación anterior puede que no aplique en su caso. Esta garantía le otorga derechos legales específicos. También puede tener otros derechos que varían de un estado a otro.

GENERAC POWER SYSTEMS, INC.

P.O. BOX 8 • Waukesha, WI 53187

Telef. (888) GENERAC (436-3722) • Fax: [phone]

Para ubicar el distribuidor autorizado más cercano visite nuestro sitio en Internet www.generac.com

Parte Nº 0G9451 Revisión D (10/27/08) Impreso en EE.UU.

Manual Parte Nº 0H1023 Rev. B (12/23/08) Impreso en EE.UU.

Guide du

DE GARANTIE

LIMITÉE

propriétaire

• SÉCURITÉ

• MONTAGE

• FONCTIONNEMENT

Série GP

Génératrice portable

• DÉPISTAGE DES PANNES

• GARANTIE

SOUTIEN DÉPOSITAIRE AUTORISÉ :

www.generac.com

ou

1 888 436-3722

COMMERCIAL • INDUSTRIEL • RÉSIDENTIEL

MODÈLES : 005622-1, 005623-1

005732-0, 005736-0

31

32

INTRODUCTION

DANGER

AVERTISSEMENT

MISE EN GARDE

DANGER

AVERTISSEMENT

Merci d’avoir acheté ce modèle de la Série GP de génératrices portables
de Generac Power Systems, Inc. Ce modèle est une génératrice à
moteur, compacte, refroidie par air et à haute performance, conçue
pour fournir de l’électricité pour opérer des charges électriques sur
les chantiers ou dans des endroits isolés où l'électricité n'est pas
disponible ou pour se substituer au secteur en cas de panne.

LIRE SOIGNEUSEMENT CE MANUEL

Si une partie de ce manuel n’est pas comprise, contacter le dépositaire
autorisé le plus proche pour les procédures de démarrage, d'utilisation
et de réparation.

Dans cette publication, de même que sur les étiquettes et les
décalcomanies apposées sur la génératrice, les termes DANGER,
AVERTISSEMENT, MISE EN GARDE et REMARQUE sont utilisés
pour alerter le personnel que des instructions spéciales sont fournies
concernant une procédure spécifique qui peut être dangereuse si elle
n'est pas exécutée correctement et méthodiquement. Il est impératif
de les respecter rigoureusement. Leurs définitions sont fournies
ci-dessous :

Le texte qui suit cette mention contient des

instructions qui, si elles ne sont pas suivies à
la lettre, causeront des blessures graves, voire
mortelles, en plus de dommages matériels.

Le texte qui suit cette mention contient des

instructions qui, si elles ne sont pas suivies à la
lettre, pourraient causer des blessures graves et/
ou des dommages matériels.

Le texte qui suit cette mention contient des

instructions qui, si elles ne sont pas suivies à
la lettre, pourraient causer des dommages à
l'équipement et/ou à la propriété.

REMARQUE :

Le texte qui suit cette mention contient des énoncés explicatifs

qui nécessitent une attention spéciale.

Ces avertissements de sécurité ne peuvent pas éliminer les risques
qu'ils indiquent. Le bon sens et un respect rigoureux des directives
spéciales lors de l'exécution de travaux d'entretien ou de réparation
sont essentiels pour prévenir les accidents.

Des symboles de sécurité communément utilisés accompagnent les
mentions indiquant un DANGER, un AVERTISSEMENT ou une MISE
EN GARDE. Voici le type d'information qu'ils fournissent :

Ce symbole indique des renseignements



de sécurité importants qui, s'ils ne sont pas
suivis, pourraient mettre en péril votre sécurité
personnelle et/ou la propriété d’autres personnes.

Ce symbole indique un risque potentiel d’explosion.



Ce symbole indique un risque potentiel d’incendie.



Ce symbole indique un risque potentiel de



décharge électrique.

L’utilisateur porte la responsabilité d'utiliser l'appareil de
façon correcte et sécuritaire. Nous recommandons fortement à
l’opérateur de lire ce manuel et d’en bien comprendre toutes les
instructions avant d’utiliser l’appareil.

Nous recommandons aussi fortement que les autres utilisateurs
d’apprendre à faire démarrer et à utiliser correctement cet
appareil. Cela les prépare s'ils ont besoin d’opérer le matériel en
cas d’urgence.

L'utilisation d’une génératrice à l’intérieur



CAUSERA LA MORT EN QUELQUES MINUTES.
L’échappement contient du gaz carbonique, un
gaz toxique impossible à voir ou à sentir.

NE JAMAIS utiliser dans la maison ou dans des



endroits en partie fermés comme des garages.
Utiliser UNIQUEMENT à l’extérieur et loin des
fenêtres, des portes et des évents ouverts.

DANGER

L'utilisation d’une génératrice à l’intérieur CAUSERA LA MORT EN QUELQUES MINUTES.
L’échappement contient du gaz carbonique, un gaz toxique impossible à voir ou à sentir.

NE JAMAIS utiliser dans la maison ou dans des endroits en partie fermés comme des garages.
Utiliser UNIQUEMENT à l’extérieur et loin des fenêtres, des portes et des évents ouverts.

Toujours débrancher le fil de bougie et le placer



là où il ne peut pas entrer en contact avec la
bougie pour empêcher un démarrage accidentel
quand on met en place, transporte, règle ou
répare la génératrice.

La génératrice produit une tension dangereusement élevée qui •

peut causer des décharges électriques extrêmement graves.
Éviter tout contact avec fils nus, bornes, etc. Ne jamais permettre à
une personne non qualifiée d’opérer ou de réparer la génératrice.

Ne jamais manipuler n’importe quel appareil ou cordon électrique •

que ce soit pendant qu’on a les pieds dans l’eau, quand on est
pieds nus ou quand on a les mains et les pieds mouillés. Une
décharge électrique dangereuse se produira.

Le code national de l'électricité requiert que le cadre et les •

pièces externes conductrices électriques de la génératrice soient
connectés à une masse à la terre approuvée. Le code local
d'électricité peut aussi exiger la mise à la terre correcte de la
génératrice. Voir un électricien local pour les exigences de mise à
la terre dans la région.

Ne pas utiliser de cordon électrique usé, nu, éraillé ou autrement •

endommagé avec la génératrice.

N’utiliser la génératrice que sur une surface à niveau et là où elle •

ne sera pas exposée à une humidité excessive, de la saleté, de la
poussière ou à des vapeurs corrosives.

L’essence est extrêmement • INFLAMMABLE et ses vapeurs

sont EXPLOSIVES. Ne pas permettre de fumer ou d’avoir des
flammes nues, des étincelles ou de la chaleur à proximité quand
on manipule de l’essence. Éviter de renverser de l’essence sur
un moteur chaud. Respecter toutes les lois sur le rangement et la
manutention de l’essence.

Ne jamais ajouter de carburant pendant que



l’appareil fonctionne.

Ne pas trop remplir le réservoir de carburant.



Toujours laisser de l’espace pour l’expansion
du carburant. Si le réservoir est trop rempli, le
carburant peut déborder sur un moteur chaud et
causer un INCENDIE ou une EXPLOSION.

33

AVERTISSEMENT

DANGER

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

#/.3)'.%3$%3¡#52)4¡

Système de génératrice portable

CONSERVER CES INSTRUCTIONS – Le fabricant suggère que ces consignes pour opération sécuritaire soient copiés et postés près du



site d’installation de l’appareil. Il faut mettre l'accent sur la sécurité avec tous les opérateurs et opérateurs potentiels de cet appareil.

Ne jamais ranger la génératrice avec du carburant dans le •

réservoir là où des vapeurs d'essence peuvent atteindre une
flamme ouverte, une étincelle ou la veilleuse (comme dans un
appareil de chauffage, un chauffe-eau ou le sèche-linge). Un
INCENDIE ou une EXPLOSION peuvent en résulte.

Les gaz d’échappement de la génératrice contiennent du gaz •

carbonique MORTEL. Ce gaz dangereux, si on le respire en
concentration suffisante, peut causer une perte de connaissance
ou même la mort. N’opérer cet appareil qu’au grand air où une
ventilation adéquate est disponible.

Laisser un espace d’au moins 1,5 mètres ou 5 pieds de tous



les côtés de la génératrice. Ne jamais opérer cet appareil à
l'intérieur d’une pièce ou d’un enclos.

NE JAMAIS utiliser la génératrice à l’intérieur, dans un



garage attaché ou près d’une fenêtre ouverte.

Ne jamais faire démarrer ou arrêter l’appareil avec des charges •

électriques branchées à des prises ET avec des appareils
branchés EN MARCHE. Mettre l'appareil en route et le laisser se
stabiliser avant de brancher les charges électriques. Débrancher
toutes les charges électriques avant d’arrêter la génératrice.

Ne pas insérer d’objet au travers des fentes de refroidissement •

de l’appareil.

Ne jamais utiliser la génératrice : • Quand il pleut, à l’intérieur

ou dans n'importe quel compartiment enclos, si les appareils
électriques connectés surchauffent, si la sortie électrique est
perdue, si le moteur ou la génératrice font des étincelles, si on
observe des flammes ou de la fumée quand l’appareil fonctionne,
si l’appareil vibre de façon excessive.

Étudier soigneusement ces CONSIGNES DE SÉCURITÉ avant
d’installer, d’utiliser ou de réparer cet appareil. Se familiariser avec ce
manuel et avec l’appareil. Cette génératrice ne peut fonctionner de façon
sécuritaire, efficace et fiable que si elle est installée, utilisée et maintenue
correctement. De nombreux accidents se produisent parce que des règles
ou des précautions simples et fondamentales ne sont pas observée.



L’échappement du moteur de cet appareil contient des

produits chimiques connus de l’État de Californie comme

causant le cancer, des anomalies congénitales ou d’autres

Cet appareil contient des produits chimiques connus de

l’État de Californie comme causant le cancer, des anomalies

AVERTISSEMENT :

problèmes génésiques.



AVERTISSEMENT :

congénitales ou d’autres problèmes génésiques.





Le fabricant ne peut pas anticiper toutes les circonstances pouvant
causer un danger. Les avertissements contenus dans ce manuel, sur
les étiquettes et les décalcomanies apposées sur l’appareil ne sont
pas, par conséquent, limitatifs. Le fabricant ne recommande pas, tout
comme il ne garantit pas, qu'une procédure, méthode de travail ou
technique de fonctionnement soit sûre pour autrui. Il est également
nécessaire de s'assurer que la procédure, la méthode de travail ou la
technique de fonctionnement ne rend pas la génératrice dangereuse.

Malgré le design sécuritaire de cette génératrice,



utiliser cet appareil de façon imprudente,
manquer à son entretien ou se montrer négligent
peut causer des blessures ou la mort. Ne
permettre qu’à des personnes responsables et
capables d’utiliser ou d’entretenir cet appareil.

Des tensions potentiellement mortelles sont



produites par ces machines. S’assurer que
toutes les mesures sont prises pour que
l’appareil soit sécuritaire avant d’essayer de
travailler sur la génératrice.

Des pièces de la génératrice tournent et/ou



sont chaudes pendant le fonctionnement. Faire
attention près de génératrices qui fonctionnent.
Ne pas toucher de surfaces chaudes comme le
silencieux. Le contact peut causer des brûlures
sévères. Laisser refroidir la génératrice avant de
la toucher.

 RISQUES DE NATURE GÉNÉRALE 

Ne jamais utiliser dans un endroit clos ou à l’intérieur. •
Pour raisons de sécurité, le fabricant recommande que l’entretien •

de cet appareil soit effectué par un dépositaire autorisé.

Les fumées d’échappement du moteur contiennent du gaz •

carbonique qui peut être MORTEL. Ce gaz dangereux, si on le
respire en concentration suffisante, peut causer une perte de
connaissance ou même la mort. Il faut entretenir le système
d’échappement correctement. Ne rien faire qui puisse rendre
le système d’échappement non sécuritaire ou en violation des
normes et/ou codes locaux.

Éloigner mains, pieds, vêtements, etc., des courroies •

d’entraînement, ventilateurs et autres pièces mouvantes ou
chaudes. Ne jamais enlever une grille de protection de ventilateur
pendant que l’appareil fonctionne.

Un débit adéquat et non obstrué d'air de refroidissement et de •

ventilation est essentiel à la bonne marche de la génératrice.
Ne pas changer l’installation ou permettre le blocage même
partiel de la ventilation, car cela pourrait entraver sérieusement
le fonctionnement sécuritaire de la génératrice. IL FAUT utiliser la
génératrice à l’extérieur.

34

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

#/.3)'.%3$%3¡#52)4¡

Système de génératrice portable

Demeurer toujours alerte quand on travaille sur ce matériel. Ne •
jamais travailler sur le matériel quand on est fatigué physiquement
ou mentalement.

Inspecter régulièrement la génératrice et contacter le dépositaire •
autorisé le plus proche quand il faut réparer ou remplacer des
pièces.

Avant de procéder à tout entretien sur la génératrice, débrancher •
les câbles de sa batterie (le cas échéant) pour éviter tout
démarrage accidentel. Débrancher d’abord le câble de la borne de
batterie marquée NEGATIVE, NEG, OU (–). Rebrancher ce câble
en dernier.

Ne jamais utiliser la génératrice ou l’une quelconque de ces pièces •
comme plate-forme. Monter sur l’appareil peut stresser et casser
des pièces. Cela peut causer un fonctionnement dangereux du fait
de fuites de gaz d’échappement, de carburant, d’huile, etc.

NE PAS utiliser la génératrice quand il pleut.•

 DANGERS ÉLECTRIQUES 

Toutes les génératrices dont il est question dans ce manuel •
produisent des tensions électriques dangereuses et peuvent
causer une décharge électrique fatale. L'alimentation secteur
produit des tensions extrêmement élevées et dangereuses tout
comme le fait la génératrice lorsqu'elle fonctionne. Éviter le contact
avec des fils nus, des bornes, des connexions, etc. pendant que
l'appareil fonctionne. S'assurer que tous les couvercles, gardes et
barrières appropriés sont en place, fixés et/ou verrouillés avant de
mettre la génératrice en marche. S'il est nécessaire d'effectuer des
travaux dans le voisinage de l'appareil, se tenir sur une surface
sèche et isolée pour réduire les risques de décharge électrique.

Ne jamais manipuler n’importe quel appareil électrique que ce soit •
pendant qu’on a les pieds dans l’eau, quand on est pieds nus ou
quand on a les mains et les pieds mouillés. UNE DÉCHARGE

ÉLECTRIQUE DANGEREUSE PEUT SE PRODUIRE.

Le code national de l'électricité requiert que le cadre et les •
pièces externes conductrices électriques de la génératrice soient
connectés à une masse à la terre approuvée. Les codes locaux
de l'électricité peuvent aussi exiger la mise à la terre correcte de
la génératrice.

En cas d’accident causé par une décharge électrique, fermer •
immédiatement la source d’alimentation électrique. Si cela n'est
pas possible, tenter de dégager la victime du conducteur en
charge. ÉVITER TOUT CONTACT DIRECT AVEC LA VICTIME.
Utiliser un objet non conducteur comme une corde ou une planche
pour libérer la victime du conducteur chargé. Si la victime est
inconsciente, lui administrer les premiers soins et obtenir une
assistance médicale immédiate.

Ne jamais porter de bijoux quand on travaille avec cet appareil. •
Les bijoux peuvent conduire l’électricité, causant une décharge
électrique ou peuvent aussi rester coincés dans des pièces
mobiles et causer des blessures.

 RISQUES D’INCENDIE 

Pour éviter les risques d'incendie, la génératrice doit être installée •

et entretenue correctement. Son opération doit toujours être
conforme aux codes, aux normes, aux lois et aux règlements
applicables. Respecter strictement le code d’électricité et de
construction local, d’État et national. Respecter les règlements
établis par l’Occupational Safety and Health Administration
(OSHA). S’assurer aussi que la génératrice est installée, utilisée
et réparée en accord avec les instructions et recommandations
du fabricant. Ne pas modifier la construction de la génératrice
ou modifier des commandes qui peuvent créer des conditions de
fonctionnement dangereuses.

Garder en tout temps un extincteur à proximité de ce produit. •

Les extincteurs homologués « ABC » par la National Fire
Protection Association sont appropriés pour une utilisation
avec des systèmes électriques de génératrices portables. Tenir
l'extincteur correctement chargé et s'assurer de bien connaître son
fonctionnement. Consulter les pompiers locaux pour toute question
portant sur les extincteurs.

Éviter de renverser de l’essence sur un moteur chaud. NE •

JAMAIS ajouter de carburant pendant que l’appareil fonctionne.
Laisser refroidir l’appareil/moteur complètement avant d’ajouter du
carburant. NE PAS trop remplir le réservoir de carburant. Toujours
laisser de l’espace pour l’expansion du carburant. Ne jamais
remplir le réservoir à l’intérieur.

 RISQUES D’EXPLOSION 

Ne pas fumer autour de la génératrice. Essuyer immédiatement •

toute huile ou tout carburant renversé. S’assurer qu'aucun matériau
combustible n’est laissé sur ou près de la génératrice, car un FEU
ou une EXPLOSION peut en résulter. Garder l'espace autour de la
génératrice propre et exempt de débris.

Les vapeurs d’essence sont extrêmement INFLAMMABLES et •

EXPLOSIVES.

RÉPERTOIRE-TYPE

À défaut de normes, de codes, de règlements et de lois adéquats,
l'information publiée, mentionnée ci-dessous, peut être utilisée comme
guide d'installation pour cet appareil. Toujours se référer à la dernière
version disponible pour les normes listées.

1. NFPA n° 70, NFPA HANDBOOK OF NATIONAL ELECTRIC CODE.

2. Article X, NATIONAL BUILDING CODE, disponible à American Insurance
Association, 85 John Street, New York, NY 10038.

3. AGRICULTURAL WIRING HANDBOOK, disponible au Food and Energy
Council, 909 University Avenue, Columbia, MO, 65201.

4. ASAE EP-3634, INSTALLATION AND MAINTENANCE OF FARM
STANDBY ELECTRIC POWER, disponible à l’American Society of
Agricultural Engineers, 2950 Niles Road, St. Joseph, MI 49085.

5. NFPA n° 30, FLAMMABLE AND COMBUSTIBLE LIQUIDS CODE.

35

GÉNÉRALITÉS

Section 1 – Généralités

Système de génératrice portable

1.1 DÉBALLAGE

Enlever tous les matériaux d’emballage. •
Enlever la boîte d’accessoires séparée. •
Enlever la génératrice du carton.•

1.1.1 BOÎTE D’ACCESSOIRES

Vérifier le contenu. Si des pièces manquent ou sont endommagées,
chercher un dépositaire autorisé au 1 888 436-3722.

Le contenu comprend :

1 - Guide du propriétaire • 1 - Ensemble manche gauche•
1 - Pinte d’huile SAE 30 • 1 - Ensemble manche droite•
2 - Pneus increvables • 1 - Pied du cadre•
1 - Support du pied•
1 - Sac de quincaillerie (contenant ce qui suit) :•

2 - Pieds en caoutchouc 2 - Boulons de 5/16 po
2 - Rondelles plates,
4 - Vis de carrosserie,
2 - Boulons d’essieu, ½ po 2 - Contre-écrous à bride, ½ po

2 - Rondelles plates, ½ po

5

/16 po 4 - Contre-écrous à bride, 5/16 po

5

/16 po 2 - Écrous à bouchon d’arrêt, 5/16 po

1.2 MONTAGE

La génératrice a besoin d’un certain montage avant de pouvoir être
utilisée. Si des problèmes surviennent quand on monte la génératrice,
appeler la Ligne d’Assistance pour génératrices au 1 888 436-3722.

Figure 1 – Montage des roues

2 X CONTRE-ÉCROUS, 1/2

2X ROUE

2 X RONDELLE PLATE, 1/2

2X BOULON D’ESSIEU

2 X PARECHOCS EN

Figure 2 – Montage du kit manche

ENLEVER ET RÉUTILISER

L’ÉCROU-BORGNE

ÉCROU-BORGNE

PIED

SUPPORT DU PIED

CAOUTCHOUC

ENLEVER-JETER LE

BOULON À TÊTE ARRONDIE

2X BOULON, 5/16

2 X RONDELLE
PLATE, 5/16

4 X ÉCROUS À
ÉMBASE, 5/16

1.2.1 MONTAGE DU KIT D’ACCESSOIRES

Les roues dans l’appareil sont conçues pour augmenter fortement la
portabilité de la génératrice.

REMARQUE :

Les roues ne sont pas prévues pour être utilisées sur la route.

1. Se référer à la Figure 1 et installer les roues comme suit :

• Faire glisser le boulon d’essieu de ½ po dans la rondelle plate
de ½ po, la roue et le support de roue sur le cadre.

• Installer les contre-écrous à bride de ½ po sur les boulons à
bride de ½ po.

2. Se référer à la Figure 1 et installer le pied du cadre, le support du

pied et les pieds en caoutchouc comme montré.

• Faire glisser le goujon du parechoc en caoutchouc dans le
cadre du pied et le support du pied; installer les contre-écrous à
bride de
plate de

• Faire glisser le pied du cadre sur le boulon de
les contre-écrous à bride de

3. Se référer à la Figure 2 et installer les manches comme montré.

• Enlever les boulons à tête arrondie et les écrous borgnes (les
écrous borgnes seront réutilisés).

• Faire glisser l'ensemble manche sur le tube du cadre, alignant
les 2 trous.

• Faire glisser les boulons de carrosserie de
bout, installer les écrous borgnes de

5

/16 po, faire glisser le boulon de 5/16 po dans la rondelle

5

/16 po puis au travers du rail du cadre.

5

/16 po.

5

/16 po.

5

/16 po ; installer

5

/16 po jusqu’au

BOULON DE

ENSEMBLE

MANCHE

ÉCHELLE 0,200

CARROSSERIE

2.1 CONNAÎTRE LA GÉNÉRATRICE

Lire le manuel du propriétaire et les règles de sécurité avant
d’utiliser cette génératrice.

Comparer la génératrice aux figures 3 à 5 pour se familiariser avec
l’emplacement des commandes et des réglages. Conserver ce
manuel pour utilisation ultérieure.

1. 120 Volts CA, 20 A, Prise double – Fournit l’alimentation

électrique pour le fonctionnement de charges de moteur,
d'éclairage, d’outils, d’appareils électriques de 120 volts CA, 20
A, monophasés, 60 Hz

2. 120/240 Volts CA, 30 A, Prise verrouillable – Fournit

l’alimentation électrique pour le fonctionnement de charges de
moteur, d'éclairage, d’outils, d’appareils électriques de 120 et/ou
240 volts CA, 30 A, monophasés, 6 Hz.

3. Disjoncteurs (CA) – Chaque prise est équipée d’un disjoncteur

« pousser pour réenclencher » pour protéger la génératrice
contre une surcharge électrique.

36

Section 2 – Fonctionnement

FONCTIONNEMENT

Système de génératrice portable

Figure 3 - Panneau de command

4. Horamètre – Totalise les heures de fonctionnement.

5. Filtre à air – Filtre l’air quand il entre dans le moteur.

6. Bouton de étrangleur – Utilisé quand on fait démarrer un

moteur froid.

7. Réservoir de carburant – Le réservoir contient 6,6 gallons US

de carburant.

8. Borne de mise à la terre – Mettre la génératrice à la terre à

une masse à la terre approuvée ici. Voir « mise à la terre de la
génératrice » pour détails.

9. Bouton Marche/Arrêt – Commande le fonctionnement de la

génératrice.

10. Silencieux – Rend le moteur moins bruyant.

11. Manches – Pivotent et se rétractent pour ranger. Appuyer sur le

bouton à ressort pour déplacer les manches.

12. Bouchon d’essence – Emplacement de remplissage de

carburant.

13. Jauge de carburant – Indique le niveau de carburant dans le

réservoir.

14. Remplissage d’huile – Ajouter de l’huile ici.

15. Lanceur – Utiliser pour faire démarrer le moteur manuellement.

16. Arrêt du carburant – Soupape entre le réservoir de carburant et

le carburateur.

17. Bouchon de vidange de l’huile – Utilisé pour vidanger l’huile.

Figure 4 - Commandes de la génératrice

Figure 5 - Commandes de la génératrice

2.2 HORAMÈTRE

L’horamètre totalise les heures de fonctionnement pour l’entretien
périodique :

Un message « CHG OIL » apparaitra toutes les 100 heures. Le
message clignotera une heure avant et une heure après chaque
intervalle de 100 heures, fournissant à nouveau un créneau de deux
heures pour faire l’entretien.

Ce message commencera à clignoter à 99 heures et se mettra hors
service à 101 heures, laissant un créneau fenêtre de deux heures pour
faire l’entretien.

Toutes les 200 heures, l’icône « SVC » sur le coin inférieur gauche
de l’affichage se mettra à clignoter. Le message clignotera une heure
avant et une heure après chaque intervalle de 200 heures, fournissant
à nouveau un créneau de deux heures pour faire l’entretien.

Quand l’horamètre est en mode Flash Alert, le message d'entretien
alternera toujours avec le temps passé en heures et dixièmes d’heure.
Les heures clignoteront quatre fois, puis alterneront quatre fois avec
le message d’entretien jusqu’à ce que l’horamètre se remette à zéro

de lui-même.

100 heures - CHG OIL – Intervalle de vidange (Toutes les 100 heures)•
200 heures - SVC – Intervalle filtre à air (Toutes les 200 heures)•

37

Section 2 – Fonctionnement

FONCTIONNEMENT

Système de génératrice portable

2.3 CORDONS ÉLECTRIQUES ET FICHES DE

BRANCHEMENT

2.3.1 120 V CA, 20 A, PRISE DOUBLE

C’est une prise 120 volts protégée contre les surcharges par un
disjoncteur « pousser pour réenclencher » de 20 A (Figure 6). Utiliser
chaque douille pour alimenter les charges électriques 120 volts CA,
monophasé, 60 Hz ayant besoin de 2 400 watts combinés (2,4 kW) ou 20
A de courant. N’utiliser que des cordons électriques à 3 fils, à la terre, bien
isolés, de haute qualité avec un nominal de 125 volts à 20 A (ou plus).

Garder les rallonges aussi courtes que possible, de préférence à
moins de 4,6 mètres (15 pi) de longueur, pour empêcher une baisse
de tension et la surchauffe possible des fils.

Figure 6 - 120 Volts CA, 20 A, Prise double

2.4 MODE D’EMPLOI DE LA GÉNÉRATRICE

Si des problèmes surviennent quand on utilise la génératrice, appeler
la Ligne d’Assistance des génératrices au 1 888 436-3722.

2.4.1 MISE À LA TERRE DE LA GÉNÉRATRICE

Le code national de l'électricité requiert que le cadre et les
pièces externes conductrices électriques de la génératrice
soient connectés correctement à une masse à la terre approuvée
(Figure 8). Le code local d'électricité peut aussi exiger la mise à la

terre correcte de la génératrice. Pour cette raison, connecter un fil
torsadé en cuivre n° 10 AWG (American Wire Gauge) à la borne à la
terre et à une tige de mise à la terre en cuivre ou laiton (électrode)
plantée dans la terre fournit une protection adéquate contre les
décharges électriques. Les codes locaux peuvent cependant être très
différents. Voir un électricien local pour les exigences de mise à

la terre dans la région.

Figure 8 - Mise à la terre de la génératrice

2.3.2 PRISE 120/240 V CA, 30 A

Utiliser une fiche NEMA L14-30 avec cette prise (tourner pour
verrouiller/déverrouiller). Brancher un cordon approprié à 4 fils à la
terre à la fiche et à la charge désirée. Le cordon doit avoir un nominal
de 250 volts CA à 30 A (ou plus) (Figure 7).

Utiliser cette prise pour faire fonctionner les charges monophasées
de 120 volts CA, 60 Hz ayant besoin de jusqu’à 3 600 watts (3,6
kW) d’électricité à 30 A ou 240 VCA, 60 Hz, charges monophasées
ayant besoin de 7 200 watts (7,2 kW) d’électricité à 30 A. La prise est
protégée par deux disjoncteurs « pousser pour réenclencher »25 A
(5kW/5,5 kW) ou (6,5 kW) 30 A.

38

Une bonne mise à la terre de la génératrice aidera à empêcher
des décharges électriques dans le cas d’une mise à la masse

défectueuse dans la génératrice ou dans des appareils électriques
branchés. Une mise à la terre correcte aide aussi à dissiper
l’électricité statique qui s’accumule souvent dans des appareils non

mis à la masse.

Figure 7 - Prise 120/240 V CA, 30 A

2.4.2 BRANCHEMENT DES CHARGES ÉLECTRIQUES

NE PAS brancher des charges de 240 volts à des prises de 120 volts.
NE PAS brancher des charges triphasées à la génératrice. NE PAS

brancher des charges de 50 Hz à la génératrice.

Donner quelques minutes au moteur pour se stabiliser et chauffer •

après sa mise en route.

Brancher et mettre en route les charges électriques 60 Hz, •

monophasées, 120 ou 240 volts CA.

Faire la somme de la puissance nominale (ou ampères) de toutes •

les charges qui doivent être branchées en même temps. Ce total ne
doit pas dépasser (a) la capacité nominale puissance/intensité de la
génératrice ou (b) le nominal du disjoncteur de la prise fournissant
le courant. Voir « Ne pas surcharger la génératrice ».

Section 2 – Fonctionnement

FONCTIONNEMENT

Système de génératrice portable

2.5 NE PAS SURCHARGER LA GÉNÉRATRICE

Surcharger une génératrice au-delà de sa capacité de puissance
nominale peut causer des dommages à la génératrice et aux
appareils électriques branchés. Observer ce qui suit pour empêcher
la surcharge de l'appareil :

Faire la somme de la puissance de tous les appareils électriques •

branchés en même temps. Cette somme NE doit PAS être
supérieure à la capacité de puissance de la génératrice.

On trouve la puissance nominale des lumières sur les ampoules •

électriques. On peut normalement trouver la puissance nominale
des outils, appareils et moteurs sur une étiquette ou décalcomanie
de données fixée sur l'appareil.

Si l’appareil, l’outil ou le moteur ne donne pas la puissance, •

multiplier les volts par le nominal d’intensité pour déterminer la
puissance (volts x ampères = watts).

Certains moteurs électriques, comme les moteurs à induction, ont •

besoin de trois fois plus de watts pour se mettre en route que pour
fonctionner. Cette poussée de puissance ne dure que quelques
secondes quand on fait démarrer ce type de moteur. Ne pas oublier
de tenir compte de cette forte puissance de démarrage quand on
choisit les appareils électriques à brancher à la génératrice :

1. Évaluer le nombre de watts nécessaires pour faire démarrer le

plus gros moteur.

2. Ajouter à ce chiffre les watts de fonctionnement (en marche) de

toutes les charges branchées.
Le guide de référence de puissance est fourni pour aider à déterminer
le nombre d’appareils que la génératrice peut alimenter à la fois.

REMARQUE :
Tous les chiffres sont approximatifs. Voir l’étiquette des données
sur l’appareil pour les besoins de puissance.

Perceuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .250 à 1 100

*Pistolet à peinture, sans air comprimé (1/3 CV) . . . . . . . . . . . . . . . . 600

Pistolet à peinture, sans air comprimé (à main) . . . . . . . . . . . . . . . . . 150

Pistolet goujonneur électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 200

Poêle électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 250

*Pompe à jet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800

*Pompe de puisard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .800 à 1 050

*Pompe submersible (1/2 CV). . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 500

*Pompe submersible (1 CV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 000

*Pompe submersible (1-1/2 CV) . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 800

Ponceuse à bande de 7,6 cm (3 po) . . . . . . . . . . . . . . . . . . . . . . . .1 000

Ponceuse à disque (9 po) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 200

Radiateur électrique portatif à mazout (30 000 Btu). . . . . . . . . . . . . . 150

Radiateur électrique portatif à mazout (85 000 Btu). . . . . . . . . . . . . . 225

Radiateur électrique portatif à mazout (140 000 Btu). . . . . . . . . . . . . 400

Radio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 à 200

*Réfrigérant à lait . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 100

*Réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

Scie à chaîne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 200

Scie circulaire (6 1/2 po). . . . . . . . . . . . . . . . . . . . . . . . . . . . .800 à 1 000

Sèche-cheveux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 200

*Sécheuse (Électrique) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5750

*Sécheuse (Gaz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

*Table de sciage (10 po). . . . . . . . . . . . . . . . . . . . . . . . . . . 1 750 à 2 000

Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 450

Télévision . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 à 500

Tondeuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 200

Tondeuse à fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

*Ventilateur d’appareil de chauffage (3/5 CV). . . . . . . . . . . . . . . . . . . 875

* Le démarrage de ces appareils nécessitera trois fois la puissance

indiquée en watts.

2.6 GUIDE DE RÉFÉRENCE DE PUISSANCE

Appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Watts (en marche)

Ampoule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Brûleur à mazout sur appareil de chauffage. . . . . . . . . . . . . . . . . . . . 300

Cafetière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 750

Chargeur de batterie (20 A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

Clé à chocs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

*Climatiseur (12 000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 700

*Climatiseur (24 000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 800

*Climatiseur (40 000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 000

*Compresseur (1/2 CV). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 400

*Compresseur (3/4 CV). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 800

*Compresseur (1 CV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 000

*Congélateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..700

Coupe-bordure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

Couverture électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400

Cuisinière électrique (par élément). . . . . . . . . . . . . . . . . . . . . . . . . . 1 500

*Déshumidificateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 650

Fer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 200

Fer à friser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700

Four à micro-ondes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .700 à 1 000

Grille-pain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 000 à 1 650

*Machine à laver le linge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 150

Mijoteuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

*Ouvre-porte de garage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500 à 750

2.7 AVANT LA MISE EN ROUTE DE LA GÉNÉRATRICE

Avant d’utiliser la génératrice, il faut ajouter de l’huile et de l’essence
comme suit :

2.7.1 AJOUT DE L’HUILE DE MOTEUR

L’huile doit être au moins American Petroleum Institute (API) Service
Class SJ, SL ou mieux. N’utiliser aucun additif spécial. Choisir la
viscosité de l’huile suivant la température de fonctionnement anticipée
(voir aussi le tableau).

Au dessus de 4 °C (40 °F), utiliser SAE 30•
En dessous de 4 °C (40 °F) et jusqu’à -12 °C (10 °F), utiliser 10W-30•
En dessous de -12 °C (10 °F), utiliser de l’huile synthétique 5W-30•

SAE 30

10W-30

Huile synthétique 5W-30

Plage de température pour une utilisation prévue

39

MISE EN GARDE

DANGER

MISE EN GARDE

AVERTISSEMENT

Section 2 – Fonctionnement

FONCTIONNEMENT

Système de génératrice portable

Toute tentative de mise en route du moteur avant



qu’il ait été correctement maintenu avec l’huile
recommandée peut entraîner une panne de moteur.

Mettre la génératrice sur une surface plane. •
Nettoyer autour du bouchon d’huile et enlever le bouchon et la jauge. •
Nettoyer la jauge. •
Remplir lentement le moteur d’huile au travers de l’ouverture •

jusqu’à ce que la marque de « plein » soit atteinte. S’arrêter de
remplir de temps en temps pour vérifier le niveau d’huile. Faire

attention de ne pas trop remplir.

Remettre le bouchon et serrer avec les doigts.•
À partir de maintenant, vérifier chaque fois le niveau d’huile du •

moteur avant de mettre en route.

IMPORTANT : Il est important d’éviter des parties du système de
carburant comme le carburateur, le tuyau de carburant ou le réservoir
se gomment quand l’appareil est rangé. Les carburants contenant
de l’alcool (appelés gazohol, éthanol ou méthanol) peuvent attirer
l’humidité, ce qui amène à la séparation et à la formation d’acides
pendant le rangement. Les gaz acides peuvent endommager le
système de carburant d’un moteur pendant qu’il est rangé. Pour
éviter des problèmes avec le moteur, le système de carburant doit
être vidé avant de ranger l’appareil pendant 30 jours ou plus. Voir la
section « Rangement ». Ne jamais utiliser de produits de nettoyage
de carburateur ou de moteur dans le réservoir de carburant, car ils

peuvent causer des dommages permanents.

2.8 DÉMARRAGE DU MOTEUR

2.7.2 AJOUT DE L’ESSENCE

Ne jamais remplir le réservoir à l’intérieur. Éviter



de renverser de l’essence sur un moteur chaud. Ne
jamais remplir le réservoir quand le moteur est en
route ou chaud. Laisser refroidir l’appareil/moteur
complètement avant d’ajouter du carburant. NE
PAS allumer de cigarette et ne pas fumer quand
on remplit le réservoir. L’essence est extrêmement
inflammable et ses vapeurs sont explosives.

Ne pas trop remplir le réservoir de carburant.



Toujours laisser de l’espace pour l’expansion
du carburant. Si le réservoir à carburant est trop
rempli, le carburant peut déborder sur un moteur

chaud et causer une explosion.

Utiliser de l’essence ordinaire SANS PLOMB dans le moteur de •

la génératrice. Ne pas ajouter d’essence contenant plus de 10 %
d’éthanol. Ne pas utiliser de l’essence E85. Ne pas mélanger l’huile

avec l’essence.
Nettoyer autour du bouchon, enlever le bouchon.•
Ajouter doucement de l’essence ordinaire sans plomb au réservoir. •

Remplir jusqu’au fond du filtre à grille. Attention de ne pas trop

remplir (Figure 9).
Mettre le bouchon de carburant et essuyer toute l’essence •

renversée.

Ne jamais mettre en route ou arrêter le moteur



avec des appareils électriques branchés dans
les prises ET avec les appareils en marche.

Débrancher toutes les charges électriques des prises de l’appareil •

avant de mettre le moteur en route.
S’assurer que l’appareil est à niveau. •
OUVRIR le robinet d’arrêt du carburant (Figure 10 et 11).•

Figure 10 - Robinet d’arrêt du carburant

FERMETURE DU

CARBURANT

Figure 11 - Décalcomanie d’arrêt du carburant

Réservoir de carburant

40

Figure 9 - Réservoir de carburant

Carburant

NE PAS REMPLIR AU-DESSUS

DE LA LÈVRE

Section 3 — Entretien

Système de génératrice portable

ENTRETIEN

Mettre le bouton RUN/STOP (Marche/Arrêt) sur ON (Marche) •

(Figure 12).

Tirer le bouton CHOKE (Étrangleur) du moteur vers l’extérieur en •

position FULL CHOKE (Figure 12).

Pour mettre le moteur en route, bien attraper le lanceur et tirer •

doucement jusqu’à ce qu’on sente une résistance accrue. Tirer
rapidement vers le haut et au loin.

Quand le moteur démarre, mettre le bouton de l’étrangleur sur 1/2 •

CHOKE jusqu’à ce que le moteur tourne sans heurts puis le mettre
entièrement sur la position RUN. En cas de défaillance du moteur,
remettre le levier de l’étrangleur sur 1/2 CHOKE jusqu’à ce que le
moteur tourne sans heurts puis le mettre sur la position RUN.

REMARQUE :

Si le moteur se déclenche mais ne continue pas à fonctionner,
déplacer le levier de l'étrangleur sur FULL CHOKE et recommencer

en suivant les instructions de mise en route.

Figure 12 - Position de l'étrangleur

CHOKE (ÉTRANGLEUR)
OUT=ÉTRANGLEUR
IN=MARCHE

BOUTON
MARCHE/ARRÊT
DU MOTEUR

2.10.1 DÉTECTION DE FAIBLE NIVEAU D’HUILE

Si le système détecte un niveau d’huile faible pendant le
fonctionnement, le moteur s’arrête. Le moteur de fonctionnera pas
tant que le réservoir d’huile n’a pas été rempli au niveau correct.

3.1 CALENDRIER D’ENTRETIEN

Suivre les intervalles du calendrier. Un entretien plus fréquent est
requis quand l’appareil est utilisé dans les conditions défavorables
notées ci-dessous.

Vérifier le niveau d’huile À chaque utilisation
Changement d’huile ‡ *Toutes les 100 heures ou chaque saison
Vérifier le jeu de soupape ***Chaque saison
Entretien du filtre à air ** Toutes les 200 heures ou chaque saison
Remettre la bougie Chaque saison

‡ Changer l’huile après les 30 premières heures de fonctionnement, puis chaque

saison.

* Changer l’huile et le filtre à huile chaque mois quand l’appareil fonctionne sous

forte charge ou à hautes températures.

** Nettoyer plus souvent quand le fonctionnement est dans des conditions sales

et poussiéreuses. Remplacer les pièces de filtre à air qui ne peuvent pas être

nettoyées correctement.

*** Vérifier le jeu de soupape. Si nécessaire régler après les 50 premières heures de

fonctionnement et toutes les 100 heures ensuite.

3.2 SPÉCIFICATIONS DE L’APPAREIL

IMPORTANT : Ne pas surcharger la génératrice. Ne pas surcharger
non plus les prises de panneau individuelles. Ces prises sont protégées
contre les surcharges par des disjoncteurs du type « pousser et
réenclencher ». Si le nominal d’intensité d’un disjoncteur est dépassé,
ce disjoncteur s’ouvre et le débit électrique à cette prise est perdu. Lire
attentivement « Ne pas surcharger la génératrice ».

2.9 ARRÊT DU MOTEUR

Éteindre toutes les charges puis les débrancher des prises du •

panneau de la génératrice. Ne jamais mettre en route ou arrêter le
moteur avec des appareils électriques branchés et en marche.

Laisser tourner le moteur sans charge pendant quelques minutes •

pour stabiliser les températures internes du moteur et de la

génératrice.
Mettre l’interrupteur RUN/STOP (marche/arrêt) sur OFF (arrêt).•
Fermer le robinet de carburant.•

2.10 SYSTÈME D'ARRÊT EN CAS DE FAIBLE NIVEAU D’HUILE

Le moteur est équipé d’un capteur de faible niveau d’huile qui
coupe le moteur automatiquement quand le niveau d’huile tombe au
dessous d’un niveau spécifié. Si le moteur s’arrête de lui-même et si
le réservoir à carburant a assez d'essence, vérifier le niveau d’huile
dans le moteur.

3.2.1 SPÉCIFICATIONS DE LA GÉNÉRATRICE

Puissance nominale ............................................................. 5,0/5,5/6,5 kW**

Puissance de pointe ............................................................ 6,25/6,88/8,0 kW

Nominal de tension CA ..................................................................... 120/240

Charge nominale CA

Courant à 240V (5,0/5,5/6,5 kW) ............................ 20,8 A / 22,9 / 27,1 A**

Courant à 120V (5,0/5,5/6,5 kW) ............................ 41,6 A / 45,8 / 54,2 A**

Fréquence nominale ...................................................... 60 Hz @ 3 600 RPM

Phase .........................................................................................Monophasée

** La tension et le courant maximum sont soumis à, et limités par, des facteurs comme

le contenu Btu du carburant, la température ambiante, l’altitude, la condition du
moteur, etc. La puissance maximale diminue d’environ 3,5 % par 1 000 pieds au
dessus du niveau de la mer et diminue d'environ 1 % par 6 °C (10 °F) au dessus
d’une température ambiante de 16 °C (60 °F).

3.2.2 SPÉCIFICATIONS DU MOTEUR

Déplacement .....................................................................................389 cm

Type de bougie ..................................... NHSP F7RTC ou Champion RN9YC

Écartement des électrodes de bougie (5,0/5,5/6,5 kW)... 0,7-0,8 mm (0,028-0,031po)

Contenance du réservoir d’essence ........................................ 6,6 gallons US

Type d’huile......Voir le tableau dans « Avant la mise en route de la génératrice »

Contenance du réservoir d’huile .......................................1,1 L (1,16 pintes)

Durée de fonctionnement à charge 50 % (5,0/5,5/6,5 kW) .... 10/10/9 heures

Émission certifiée Classe II*

* Le fabricant du moteur doit garantir le système de contrôle d’émission

pendant une période de deux ans. Cette couverture de garantie est en plus
de la garantie fournie par Generac et peut couvrir le moteur même si la

garantie de Generac ne le fait pas.

41

3

MISE EN GARDE

DANGER

MISE EN GARDE

ENTRETIEN

Section 3 — Entretien

Système de génératrice portable

3.3 RECOMMANDATIONS GÉNÉRALES

La garantie de la génératrice ne couvre pas les articles qui ont été
soumis aux abus de l'utilisateur ou à sa négligence. Pour recevoir la
pleine valeur de la garantie, l’opérateur doit maintenir la génératrice
de la façon indiquée dans ce manuel.

Il faut faire certains réglages de temps en temps pour entretenir
correctement la génératrice.

Il faut faire tous les réglages de la section entretien de ce manuel au moins
une fois par saison. Respecter les exigences du « Calendrier d'entretien ».

REMARQUE :
Changer la bougie et le filtre à air une fois par an. Une nouvelle bougie
et un filtre à air propre assurent un mélange correct air-carburant et
aide le moteur à mieux tourner et à durer plus longtemps.

3.3.1 ENTRETIEN DE LA GÉNÉRATRICE

L’entretien de la génératrice consiste à garder l’appareil propre et sec.
Utiliser et ranger l’appareil dans un environnement propre et sec où
il ne sera pas exposé à un excès de poussière, de saleté, d’humidité
ou de vapeurs corrosives. Les fentes de refroidissement d’air dans la
génératrice ne doivent jamais être obstruées par la neige, les feuilles
ou tout autre matériau.

Vérifier souvent la propreté de la génératrice et la nettoyer quand
on peut voir de la poussière, de la saleté, de l’huile, de l’humidité et
d’autres substances sur sa surface extérieure.

Ne jamais insérer objets ou outils au travers des



fentes de refroidissement par air, même si le
moteur ne tourne pas.

REMARQUE :
NE PAS nettoyer la génératrice avec un tuyau de jardin. L’eau peut
entrer dans le système de carburant du moteur et causer des
problèmes. De plus, si l’eau entre dans la génératrice par les fentes
de refroidissement par air, de l’eau peut stagner dans les vides et
fissures du rotor et de l’isolant du bobinage du stator. L’accumulation
d’eau et de saleté sur le bobinage interne de la génératrice finira par

diminuer la résistance d’isolation de ces bobinages.

3.3.2 NETTOYAGE DE LA GÉNÉRATRICE

Utiliser un chiffon humide pour essuyer l’extérieur des surfaces. •
On peut utiliser une brosse douce pour enlever la saleté ou l’huile, •

etc. agglomérée.

On peut utiliser un aspirateur pour enlever les débris et la saleté •

non collés.

On peut utiliser de l’air comprimé à faible pression (ne pas •

dépasser 25 psi) pour expulser la saleté. Inspecter les fentes de
refroidissement par air et les ouvertures de la génératrice. Il faut

garder ces ouvertures propres et sans obstructions.

3.3.4 VÉRIFICATION DU NIVEAU D’HUILE

Voir la section « Avant la mise en route de la génératrice » pour
informations sur la vérification du niveau d’huile. Il faut vérifier le
niveau d’huile avant chaque utilisation ou au moins toutes les huit

heures de fonctionnement. Garder l'huile à niveau.

3.3.5 CHANGEMENT D’HUILE

Changer l’huile toutes les 100 heures. Changer l’huile plus souvent si
on utilise l’appareil dans des conditions de saleté et de poussière ou

quand il fait extrêmement chaud.

L’huile chaude peut causer des brûlures. Laisser



refroidir le moteur avant de vidanger. Éviter
d’exposer la peau à l’huile usagée d’une façon
prolongée ou répétée. Laver soigneusement au

savon les zones exposées.

REMARQUE :

Quand cela est possible, faire tourner le moteur pendant environ
cinq (5) minutes pour faire chauffer l’huile du moteur. Cela aidera
à la vidange.

Utiliser les instructions suivantes pour changer l’huile quand le
moteur est toujours tiède :

Nettoyer la zone autour du bouchon de vidange d’huile. •
Enlever le bouchon de vidange du moteur et le bouchon de •

remplissage d’huile pour vidanger complètement l’huile dans un
récipient approprié.

Une fois l’huile complètement vidangée, mettre le bouchon de •

vidange et bien serrer.

Remplir le carter d’huile avec l’huile recommandée. (Voir « Avant •

la mise en route de la génératrice » pour recommandations sur
l'huile).

Essuyer toute l’huile renversée. •
Jeter l’huile usagée dans un centre de ramassage approprié. •

3.3.6 REMPLACEMENT DE LA BOUGIE

Utiliser une bougie Champion RN9YC ou équivalent. Remplacer la
bougie une fois par an. Cela contribuera à faire mieux démarrer et

tourner le moteur.

1. Arrêter le moteur et tirer le fil de bougie de la bougie.

2. Nettoyer autour de la bougie et l’enlever de la tête de cylindre.

3. Régler l’écartement à 0,70-0,80 mm (0,028-0,031 po). Installer
la bougie avec l’écartement correct dans la tête de cylindre
(Figure 13).

Figure 13 - Écartement des électrodes de la bougie

3.3.3 ENTRETIEN DU MOTEUR

Toujours débrancher le câble négatif de la



batterie quand on travaille sur la génératrice.
Toujours débrancher les fils de bougie de la
bougie et séparer le fil de bougie.

42

DANGER

DANGER

MISE EN GARDE

DANGER

Section 3 — Entretien

Système de génératrice portable

ENTRETIEN

3.4 ENTRETIEN DU FILTRE À AIR

Le moteur ne fonctionne pas correctement et peut être endommagé si
on utilise un filtre à air sale. Nettoyer le filtre à air toutes les 200 heures
ou une fois par an (Figure 14). Nettoyer et remplacer plus souvent
quand on utilise l’appareil dans des conditions poussiéreuses.

Enlever le couvercle du filtre à air.•
Laver à l’eau savonneuse. Presser le filtre dans un chiffon propre •

(NE PAS TORDRE).

Nettoyer le couvercle du filtre à air avant de le remettre.•

REMARQUE :

Pour commander un filtre à air neuf, contacter le centre de
réparations autorisé le plus proche en appelant 1 888 436-3722.

Figure 14 - Filtre à air

PINCE

3.7 RANGEMENT À LONG TERME

Il est important d’éviter des parties du système de carburant comme
le carburateur, le tuyau de carburant ou le réservoir se gomment
quand l’appareil est rangé. L’expérience montre également que les
carburants à alcool (appelés gazohol, éthanol ou méthanol) peuvent
attirer l’humidité, ce qui amène à la séparation et à la formation
d’acides pendant le rangement. Les gaz acides peuvent endommager
le système de carburant d’un moteur pendant qu’il est rangé.

Pour éviter des problèmes avec le moteur, le système de carburant
doit être vidé avant de ranger l’appareil pendant 30 jours ou plus :

Enlever toute l’essence du réservoir.•

Vidanger le carburant à l’extérieur, dans un



récipient approuvé et loin d’une flamme nue.
S’assurer que le moteur est froid. Ne pas fumer.

Mettre en route et faire tourner le moteur jusqu’à ce qu’il s’arrête •

par manque de carburant.

Pendant que le moteur est toujours tiède, vidanger l’huile du carter. •

Remplir avec le type d’huile recommandé.

Enlever les bougies et verser environ 1/2 once (15 ml) d’huile •

de moteur dans les cylindres. Couvrir le trou de la bougie avec
un chiffon. Tirer le lanceur une fois ou deux pour lubrifier les

segments de piston et l’alésage du cylindre.

3.5 JEU DE SOUPAPE

Entrée – 0,15 ± 0,02 mm (froid), (0,006 po ± 0,0008 po)•
Échappement – 0,0020 ± 0,02 mm (froid), (0,008 po ± 0,0008 •

pouces)

Après les premières 50 heures de fonctionnement, vérifier le jeu
de soupape dans le moteur et régler si nécessaire.

Important : Si l’on n’est pas à l’aise pour faire cette procédure ou si

les outils appropriés ne sont pas disponibles, apporter la génératrice
au centre de réparations le plus proche pour faire régler le jeu de
soupape. C’est une étape très importante qui assure la vie utile la plus

longue possible du moteur.

3.6 GÉNÉRALITÉS

Il faut mettre en route la génératrice au moins une fois tous les sept
jours et la laisser tourner pendant au moins 30 minutes. Si cela n’est pas
possible et s'il faut ranger l’appareil pendant plus de 30 jours, utiliser les
informations suivantes comme guide à la préparation pour le rangement.

NE JAMAIS ranger le moteur avec du carburant dans



le réservoir à l’intérieur, dans un endroit mal aéré où
les émanations peuvent atteindre une flamme nue,
une étincelle ou une veilleuse comme dans le cas
d’un système de chauffage, d'un chauffe-eau, d'un

sèche-linge ou d'un autre appareil à gaz.

Éviter la vaporisation des trous de bougies



quand on lance le moteur.

Installer et serrer les bougies. Ne pas brancher les fils de •

bougies.

Nettoyer les surfaces extérieures de la génératrice. Vérifier que •

les fentes de refroidissement par air et les ouvertures sur la
génératrice sont ouvertes et non obstruées.

Ranger l’appareil dans un endroit sec et propre. •

3.8 AUTRES CONSEILS SUR LE RANGEMENT

Ne pas ranger de l’essence d’une saison à l’autre. •
Remplacer le bidon d’essence s’il commence à se rouiller. Rouille •

et/ou saleté dans l’essence causeront des problèmes avec le
carburateur et le système de carburant.

Si possible, ranger l’appareil à l’intérieur et le couvrir pour le •

protéger de la poussière et de la saleté. NE PAS OUBLIER DE

VIDER LE RÉSERVOIR DE CARBURANT.

S’il n'est pas pratique de vider le réservoir de carburant et si •

l’appareil doit être rangé pendant un certain temps, ajouter
un stabilisateur de carburant du commerce à l’essence pour
augmenter la vie utile de l’essence.

Couvrir l’appareil de façon appropriée qui ne retienne pas •

l’humidité.

NE JAMAIS couvrir la génératrice tant que le



moteur et l’échappement sont encore chauds.

43

DÉPANNAGE

Section 4 — Dépannage

Système de génératrice portable

4.1 GUIDE DE DÉPISTAGE DES PANNES

PROBLÈME CAUSE CORRECTION

Le moteur tourne mais aucune
sortie CA n’est disponible.

1. Le disjoncteur est ouvert.

2. Mauvaise connexion ou cordon électrique défectueux.

3. L’appareil branché ne fonctionne pas.

4. Problème avec la génératrice.

1. Remettre le disjoncteur.

2. Vérifier et réparer.

3. Brancher un autre appareil en bon état.

4. Contacter un réparateur autorisé.

Le moteur tourne bien mais
piétine quand les charges sont
connectées.

Le moteur ne démarre pas, ou
démarre et marche mal.

Le moteur s’arrête pendant
utilisation.

1. Court-circuit dans une charge connectée.

2. La génératrice est surchargée.

3. La vitesse du moteur est insuffisante.

4. Court-circuit de la génératrice.

1. Le robinet du carburant est sur OFF.

2. Filtre à air sale.

3. Panne d’essence.

4. Essence trop vieille.

5. Fil de bougie pas branché à la bougie.

6. Bougie défectueuse.

7. Eau dans l'essence.

8. Trop d’étrangleur.

9. Niveau d’huile bas.

10. Mélange de carburant trop riche.

11. Soupape d’admission coincée en position ouverte ou
fermée.

12. Le moteur a perdu la compression.

1. Panne d’essence.

2. Niveau d’huile bas.

3. Problème dans le moteur.

1. Débrancher la charge électrique court-circuitée.

2. Voir « Ne pas surcharger la génératrice ».

3. Contacter un réparateur autorisé.

4. Contacter un réparateur autorisé.

1. Mettre le robinet du carburant sur ON.

2. Nettoyer ou remplacer le filtre à air.

3. Remplir le réservoir à carburant.

4. Vidanger le réservoir et remplir avec du carburant neuf.

5. Brancher le fil à la bougie.

6. Remettre la bougie.

7. Vidanger le réservoir et remplir avec du carburant neuf.

8. Mettre le bouton de l'étrangleur à la position No Choke.

9. Remplir le carter au niveau correct.

10. Contacter un réparateur autorisé.

11. Contacter un réparateur autorisé.

12. Contacter un réparateur autorisé.

1. Remplir le réservoir à carburant.

2. Remplir le carter au niveau correct.

3. Contacter un réparateur autorisé.

Le moteur n’est pas assez
puissant.

Le moteur fait des à-coups ou
défaille.

44

1. La charge est trop élevée.

2. Filtre à air sale.

3. Il faut faire réparer le moteur.

1. L'étrangleur a été ouvert trop tôt.

2. Le carburateur est trop riche ou pas assez.

1. Voir « Ne pas surcharger la génératrice ».

2. Nettoyer ou remplacer le filtre à air.

3. Contacter un réparateur autorisé.

1. Mettre l'étrangleur à mi-chemin jusqu’à ce que le
moteur tourne sans heurts.

2. Contacter un réparateur autorisé.

Section 5 — Remarques

REMARQUES

45

Section 6 — Garantie

GARANTIE

Système de génératrice portable

GARANTIE LIMITÉE DE DEUX ANS DE GENERAC POWER SYSTEMS

POUR LES GÉNÉRATRICES PORTABLES DE LA SÉRIE GP

Generac Power Systems, Inc. (Generac), pendant une période de deux ans à partir de la date d’achat, garantit que ses génératrices de la série GP ne contiendront aucun
défaut de façon et de matériaux pour les articles et la période indiqués ci-dessous. Generac, à son gré, réparera ou remplacera toute pièce qu'après examen, inspection
et test par Generac ou par un réparateur sous garantie autorisé par Generac, s’avère défectueuse. Tout appareil que l’acheteur/propriétaire déclare défectueux doit être
retourné et examiné par le réparateur le plus proche sous garantie autorisé de Generac. Tous les frais de transport sous garantie, y compris le retour à l'usine, sont la
responsabilité de l'acheteur/propriétaire et doivent être prépayés par lui. Cette garantie ne s’applique qu’aux génératrices portables de la Série GP de Generac et n’est pas
transférable au-delà de l’acheteur d’origine. Conserver son reçu de preuve d’achat. Si la preuve de date initiale d’achat n’est pas fournie, la date d'expédition du produit par
le fabricant sera utilisée pour déterminer la période de garantie.

CALENDRIER DE GARANTIE

L’utilisation par le consommateur est garantie pendant deux (2) ans. L’utilisation commerciale ou de location est garantie pendant la première occurrence d’un (1) an ou d’un maximum
de 1 000 heures.

UTILISATION PAR LE CONSOMMATEUR

PREMIÈRE et DEUXIÈME ANNÉE – couverture 100 % (cent pour cent) de main d’œuvre et de pièce(s) listée(s) (preuve d’achat et d’entretien requise) :

• Moteur - Toutes les composantes

• Alternateur - Toutes les composantes

UTILISATION COMMERCIALE/LOCATION

PREMIÈRE ANNÉE – couverture 100 % (cent pour cent) de main d’œuvre et de pièce(s) listée(s) (preuve d’achat et d’entretien requise) :

• Moteur - Toutes les composantes

• Alternateur - Toutes les composantes

REMARQUE : Dans le cadre de cette garantie « utilisation par le consommateur », signifie une résidence personnelle ou une utilisation récréative par l’acheteur d’origine. Cette

Toutes les allocations pour frais sous garantie sont soumises aux conditions indiquées dans le manuel Politique de Garantie de Generac, Procédures et Forfait.

garantie ne s’applique pas aux appareils utilisés pour alimentation en courant principale à la place du secteur là où le secteur existe ou là où le secteur n’existe pas
normalement. En ce qui concerne cette garantie, une fois que la génératrice a été utilisée commercialement ou pour location, elle ne sera pas désormais considérée
comme une génératrice de consommateur.

CETTE GARANTIE NE S’APPLIQUERA PAS À CE QUI SUIT :

Les génératrices portables fabriquées par Generac avant de mai 2008. •
Les génératrices portables de Generac qui utilisent des pièces de rechange non Generac. •
Frais d’entretien et de réglage normaux.•
Défaillances causées par des huiles et des carburants contaminés ou huile qui n’est pas à son niveau correct.•
Réparations ou diagnostics faits par des personnes autres que les dépositaires autorisés Guardian/Generac non autorisés par écrit par Generac Power Systems.•
Défaillances causées, entre autres, par l’usure normale, des accidents, le mauvais usage, l’abus, la négligence ou l’utilisation incorrecte. Comme avec tous les appareils mécaniques, •
les pièces des moteurs Generac doivent périodiquement être réparées ou remplacées pour que le moteur fonctionne comme prévu. Cette garantie ne couvre pas les réparations
quand, après utilisation normale, une pièce ou un moteur est à la fin de sa vie utile.
Défaillances causées par des causes externes ou calamités naturelles comme collisions, vols, vandalisme, émeutes ou guerres, cataclysme nucléaire, incendie, gel, foudre, tremble •
ment de terre, tempête de vent, grêle, éruption volcanique, eau ou inondation, tornade ou ouragan.
Dommages causés par des rongeurs et/ou des insectes.•
Les appareils qui sont modifiés ou altérés d’une façon que Generac n’a pas autorisée par écrit.•
Tout dommage accessoire ou indirect causé par des défauts de matériaux ou de façon, ou tout délai dans la réparation ou le remplacement de(s) pièce(s) défectueuse(s).•
Défaillance causée par une mauvaise utilisation.•
Frais de téléphone, téléphone cellulaire, télécopies, accès à l’internet ou d’autres communications.•
Frais de résidence ou de voyage de réparateur(s), sauf quand ils sont spécifiquement inclus dans les clauses de la période de garantie d’un appareil spécifique.•
Frais liés à « l’instruction consommateur » ou réparations quand aucun défaut de fabrication n’est trouvé.•
Matériel loué utilisé pendant que les réparations sous garantie sont faites.•
Frais d’expédition sous 24 heures ou d’expédition spéciale pour pièce(s) de rechange.•
Heures supplémentaires, jours fériés ou travail d’urgence.•
Batteries de démarrage, fusibles, ampoules et fluides de moteur.•

CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES. SPÉCIFIQUEMENT, GENERAC N'OFFRE AUCUNE GARANTIE DE QUALITÉ
MARCHANDE OU D’APTITUDE À UN EMPLOI PARTICULIER. Certains États ne permettent pas de limiter la durée d’une garantie implicite. La limitation ci-dessus peut donc ne pas
s’appliquer à vous. LA SEULE RESPONSABILITÉ DE GENERAC SERA DE RÉPARER OU DE REMPLACER LA(LES) PIÈCE(S) COMME INDIQUÉ CI-DESSUS. GENERAC NE SERA
EN AUCUN CAS RESPONSABLE POUR DES DOMMAGES ACCESSOIRES OU INDIRECTS, MÊME SI CES DOMMAGES SONT LE RÉSULTAT DIRECT DE LA NÉGLIGENCE DE
GENERAC. Certains États ne reconnaissent pas l'exception ni la restriction des dommages accessoires ou indirects. Il se peut que la restriction précédente ne vous concerne pas. Cette
garantie vous donne des droits spécifiques. Vous avez aussi d’autres droits qui varient d’un État à l’autre.

GENERAC POWER SYSTEMS, INC.

P.O. BOX 8 • Waukesha, WI 53187

Tél. : (888) GENERAC (436-3722) • Télécopieur : [phone]

Pour trouver le dépositaire autorisé le plus proche, visitez notre site Web www. generac.com

Pièce n° 0G9451 Révision D (10/27/08) Imprimé aux États-Unis

Manuel Pièce n° 0H1023 Révision B (12/23/08) Imprimé aux États-Unis.
