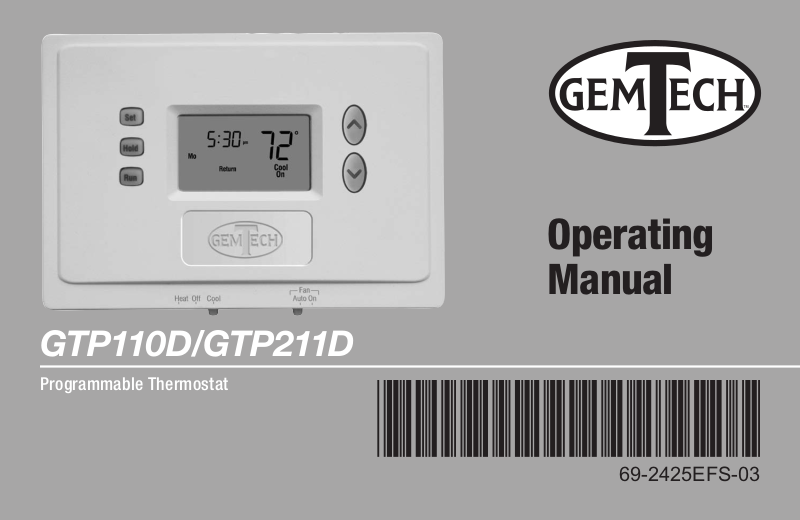

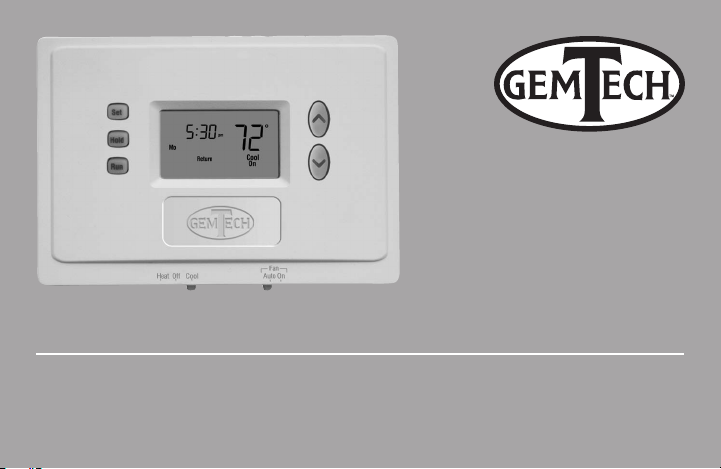

Gemtech GTP110D, GTP211D Operating Manual

GTP110D/GTP211D

Programmable Thermostat

Operating
Manual

69-2425EFS-03

This manual covers the following models:

GTP110D : For 1 Heat/1 Cool systems
GTP211D : For 2 Heat/1 Cool heat pump systems only

ENGLISH

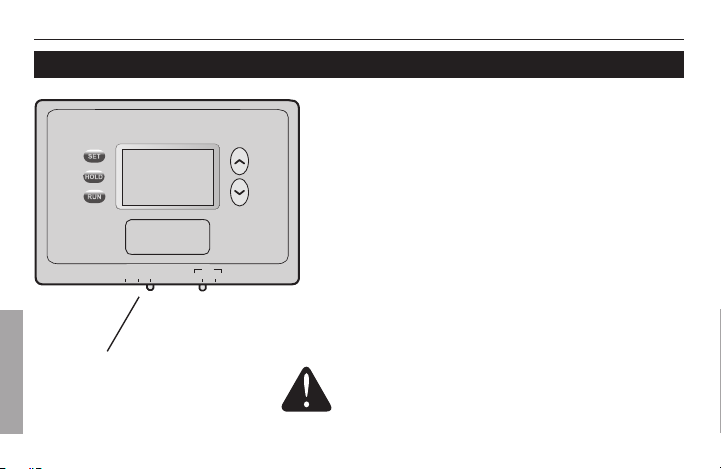

(Loosen screw at bottom of thermostat, then pull thermostat from wallplate to find model number.)

CAUTION: EQUIPMENT DAMAGE HAZARD.

To prevent possible compressor damage, do not operate cooling system when outdoor
temperature is below 50°F (10°C).

Read and save these instructions.

ii69-2425EFS—03

Table of contents

About your new thermostat

Programming at a glance ...............................2

Quick reference to controls ............................3

Quick reference to display ............................. 4

Programming & Operation

Set time and day ............................................5

System switch (Heat/Cool) ............................. 6

Fan switch (Auto/On) ......................................7

Using program schedules .............................. 8

Program schedule overrides ........................10

Early Recovery.............................................. 12

Compressor protection .................................13

GT P 110 D / G TP211D

Appendices

Battery replacement ..................................... 14

In case of difficulty ....................................... 15

Customer assistance .................................... 16

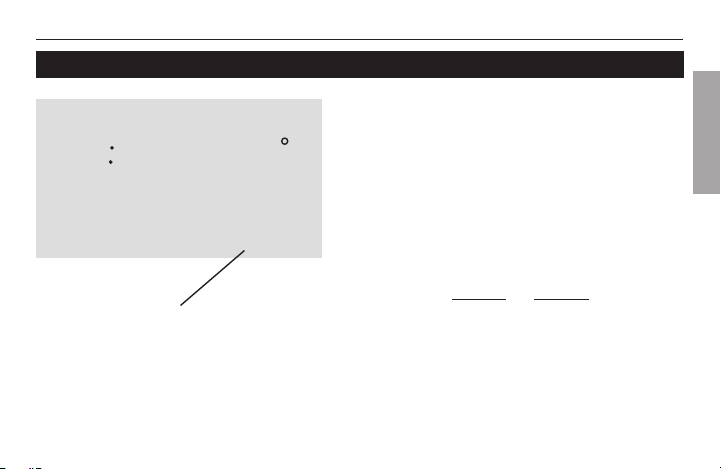

This thermostat is ready to go!

Your new thermostat is pre-programmed

and ready to go.

See page 2 to check settings.

ENGLISH

1

69-2425EFS—03

Operating Manual

This thermostat is ready to go!

ENGLISH

Your new thermostat is pre-programmed. Just set the time and day. Then check the settings
below and change if needed:

1. Set time and day (required for proper operation) .....................See page 5

2. Select system setting: Preset to Off ............................................See page 6

3. Select fan setting: Preset to Auto ..................................................See page 7

4. Program schedules: Preset to energy-saving levels

(assumes you wake at 6 am, leave at 8 am, return

at 6 pm and sleep at 10 pm) ..........................................................See pages 8-11

ONE-TOUCH TEMP CONTROL: You can override the program schedule at any time,
and manually adjust the temperature (see pages 10-11).

269-2425EFS—03

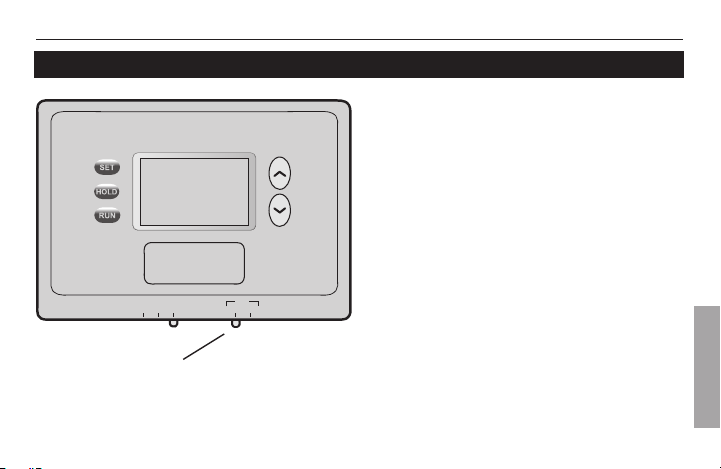

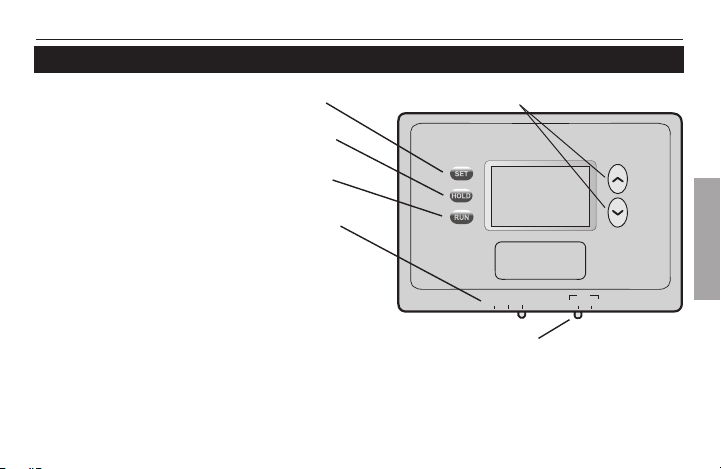

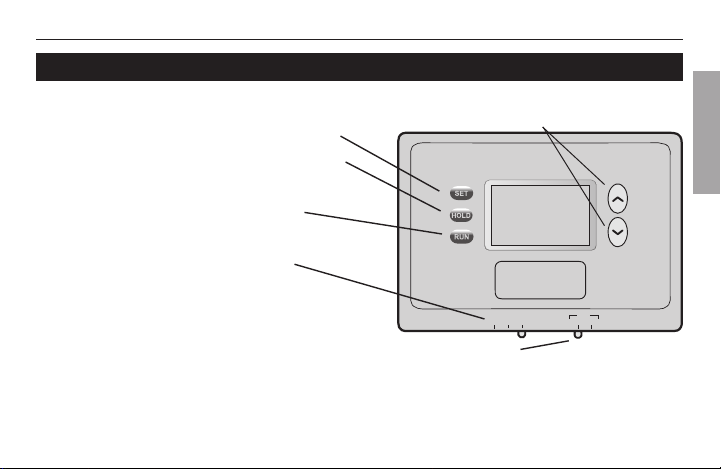

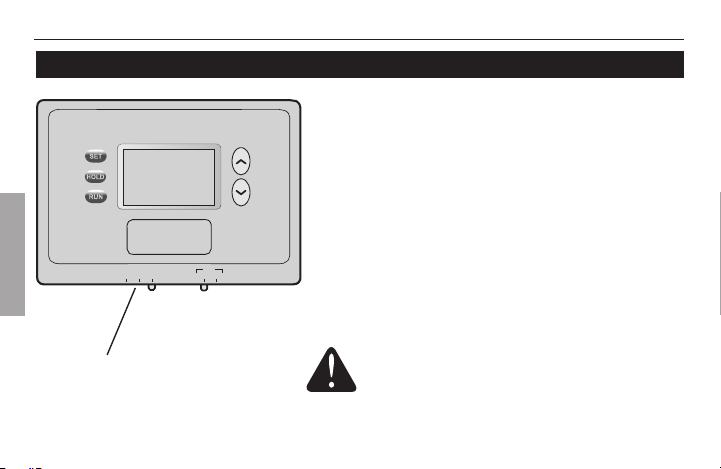

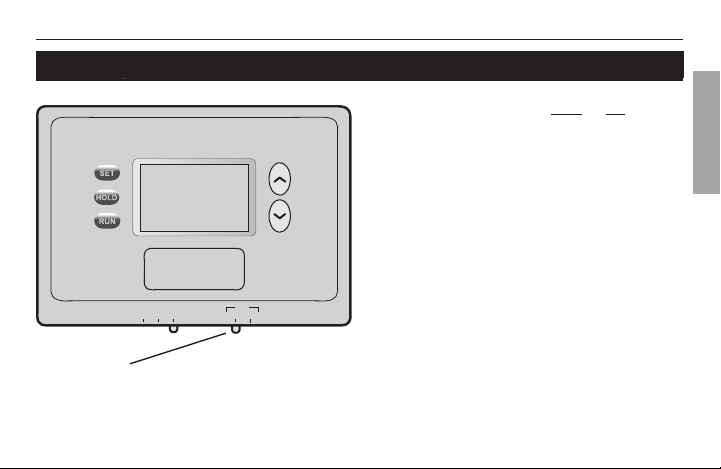

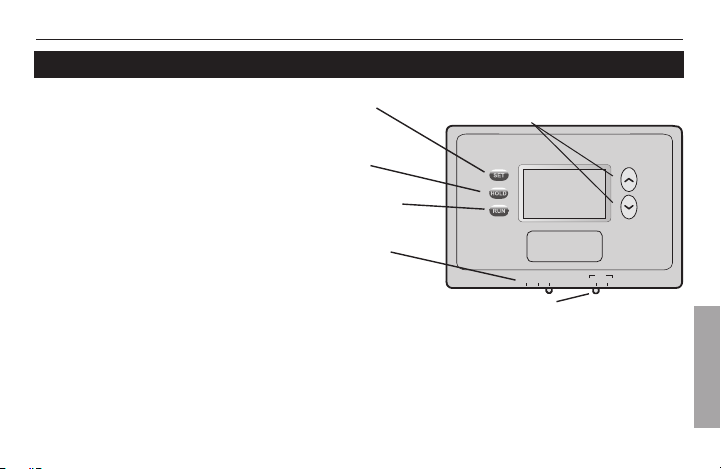

Quick reference to controls

Temperature adjustment (see pages 8-11)

• Set: Press to set time/day/schedule.

• Hold: Press to override programmed

temperature control.

• Run: Press to resume program

schedule.

System Switch (see page 6)

• Cool: Cooling system control.

• Off: All systems off.

• Heat: Heating system control.

• Em Heat: Emergency & Auxiliary

Heat control. Compressor is locked out
(GTP211D only).

3

GT P 110 D / G TP211D

Heat Off Cool

Fan

Auto On

Fan Switch (see page 7)
On: Fan runs continuously.
Auto: Fan runs only when

heating or cooling system is on.

69-2425EFS—03

ENGLISH

M32288

Operating Manual

About your new thermostat

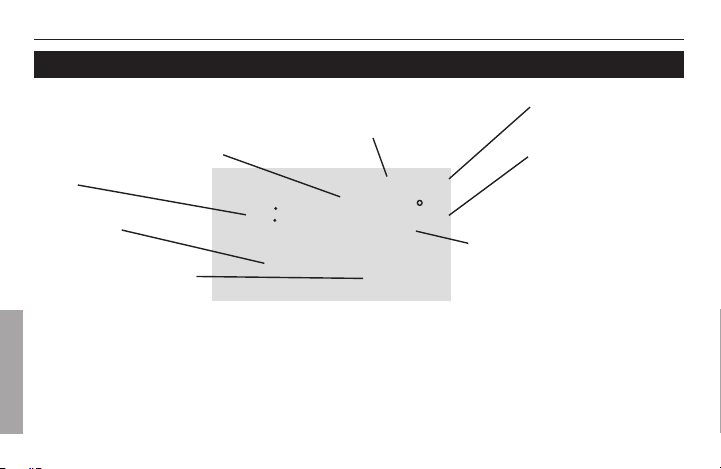

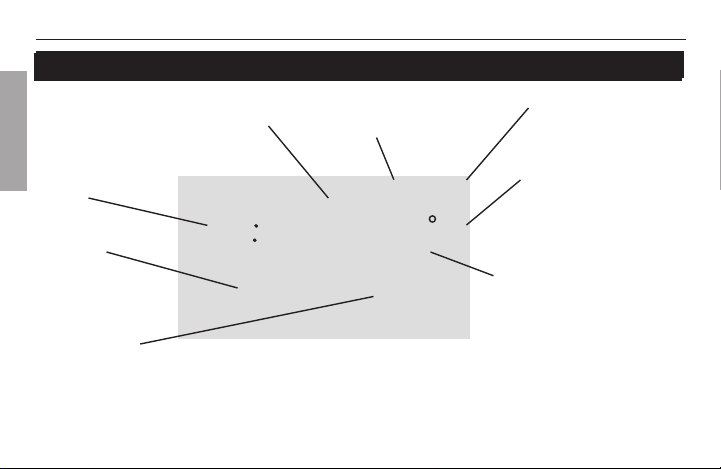

Quick reference to display screen

ENGLISH

Temperature Setting Indicator
shown when the temperature setting
is displayed

Temporary Schedule
Override (see page 10)

Low battery warning

(see page 14)

Clock

Scheduled
period

System status
Cool On*: Cooling is on.
Heat On*: Heating is on.
Aux On: Auxiliary heat is on.

(GTP211D only.)

Temporary

Set

30

pm

6

72

Return

* When Heat On or Cool On

is flashing, Compressor
Protection is on (see page 13).

469-2425EFS—03

Cool

On

Lo

Batt

Hold

M32290

Permanent schedule
override (see page 11)

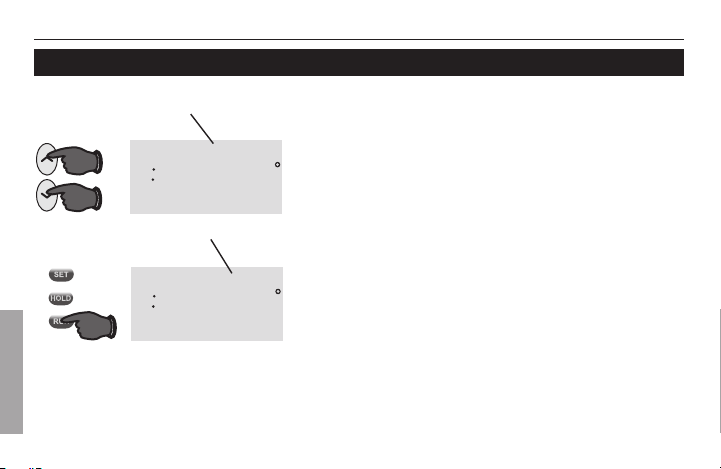

Inside Temperature

The room temperature is
normally displayed. To view
the temperature setting,
press the Up or Down button
once. The temperature
setting will appear for five
seconds.

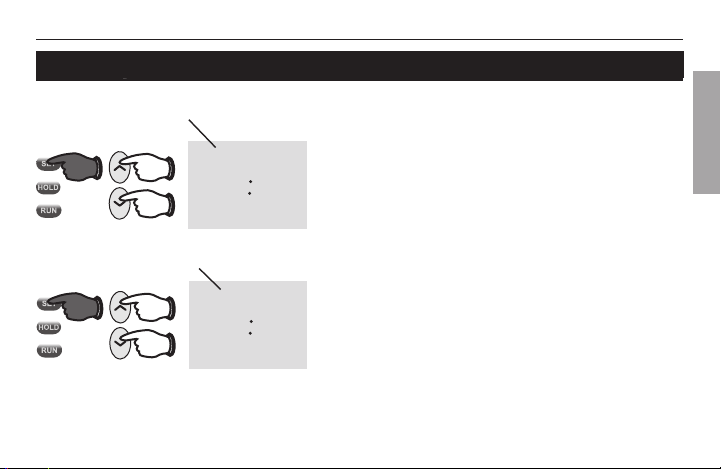

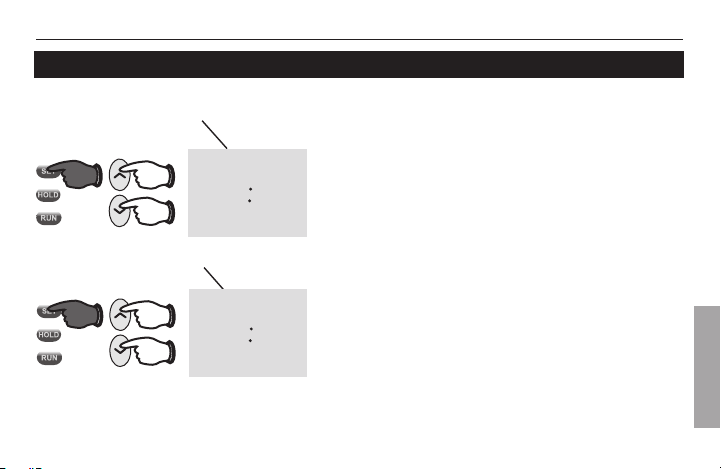

Set the time and day

About your new thermostat

Press SET, then adjust time.

Set Time

12

Mo

Press SET, then select current day.

Set Day

12

Mo

00

00

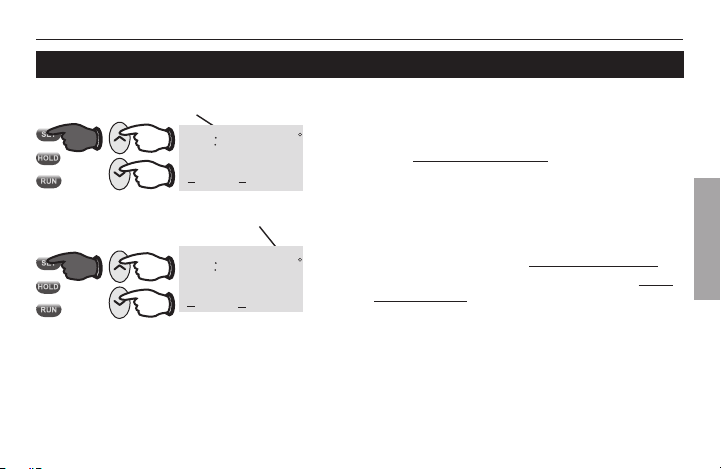

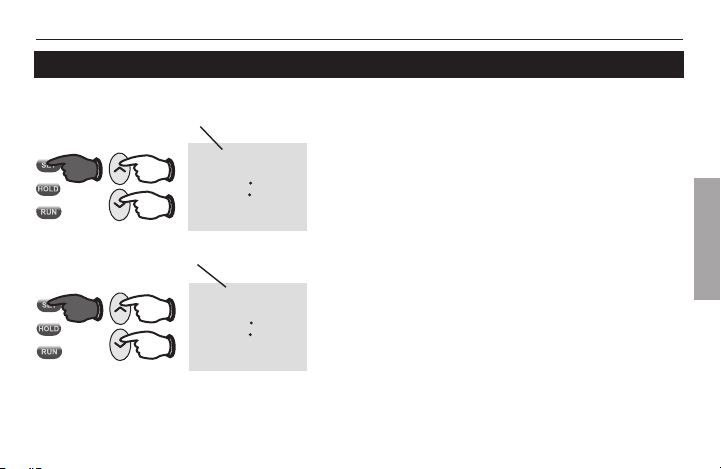

1. Press the SET button, then press s or t to

2. Press the SET button, then press s or t to

am

3. Press RUN to save & exit.

Note: If the clock flashes 12:00am, the thermostat
will follow your settings for the weekday “Wake” time
period until you reset the time and day.

am

M32287

GT P 110 D / G TP211D

ENGLISH

set the clock time.

select the day of the week.

5

69-2425EFS—03

Operating Manual

About your new thermostat

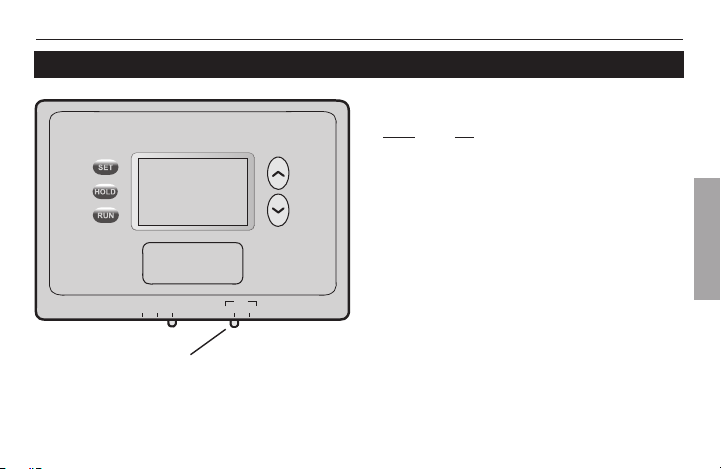

System switch

ENGLISH

Heat Off Cool

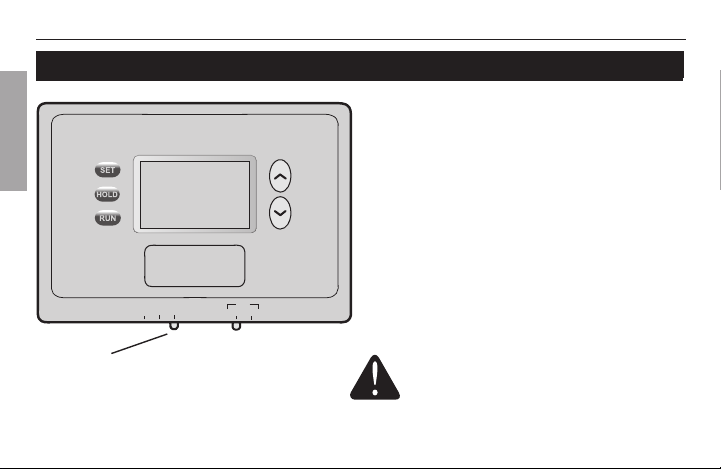

Set SYSTEM switch to control the heating or
cooling system.

Fan

Auto On

M32288

The SYSTEM switch can be set to con­trol your heating or cooling system,
depending on the season.

• Cool: Cooling system control.

• Off: All systems are off.

• Heat: Heating system control.

• Em Heat: Emergency &

Auxiliary Heat control. Compressor
is locked out. (Select models only.)

CAUTION: EQUIPMENT DAMAGE
HAZARD. Do not operate cooling system

when outdoor temperature is below 50°F
(10°C).

669-2425EFS—03

Fan switch

About your new thermostat

GT P 110 D / G TP211D

Set the FAN switch to Auto or On.
In “Auto” mode (the most commonly

used setting), the fan runs only when the
heating or cooling system is on.

If set to “On,” the fan runs continuously.

ENGLISH

Heat Off Cool

Fan

Auto On

Set FAN switch to choose whether the fan runs
continuously or only as needed.

M32288

7

69-2425EFS—03

Operating Manual

Energy Saver settings for maximum cost savings

ENGLISH

This thermostat is pre-set to use an Energy Saver program setting. See next page to adjust
times and temperatures of each time period.

Wake

(6:00 am)

Leave

(8:00 am)

Return

(6:00 pm)

(Sleep)

(10:00 pm)

70

62
70

62

Cool (Mon-Fri)Heat (Mon-Fri) Heat (Sat-Sun) Cool (Sat-Sun)

°

°

°

°

78

85

78

82

°

°

°

°

869-2425EFS—03

70

(8:00 am)

62

(10:00 am)

70

62

°

°

°

°

78

(8:00 am)

85

(10:00 am)

78

82

°

°

°

°

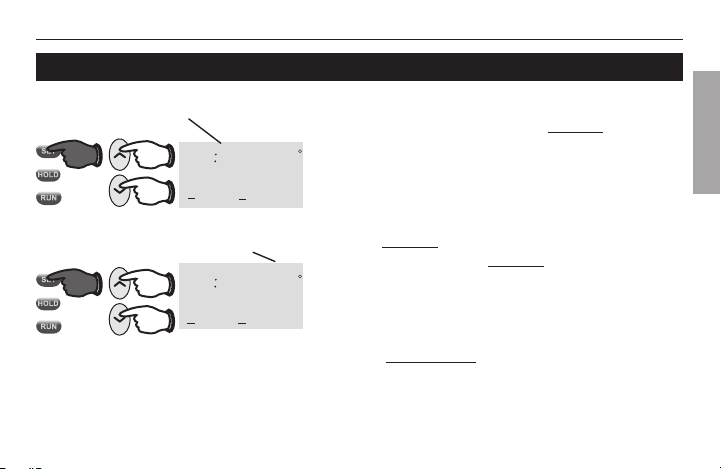

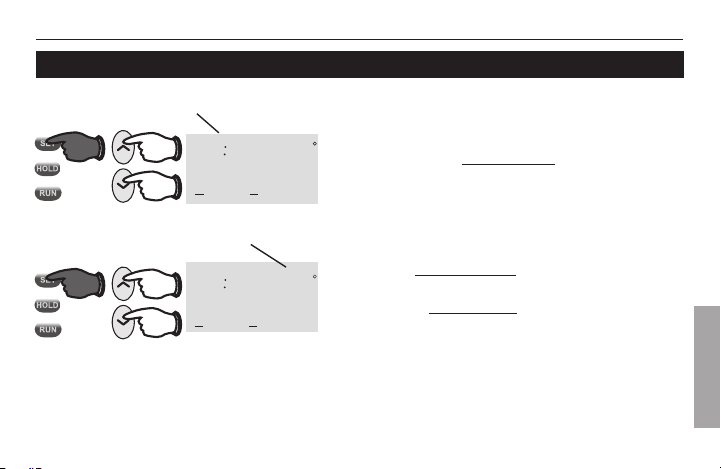

To adjust program schedules

Press SET 3 times, then adjust time.

Set

am

6

00

Mo Tu We Th Fr Sa Su

Wake

Press SET, then set desired temperature.

Mo Tu We Th Fr Sa Su

Wake

Set Schedule

6

00

Set Schedule

Set

am

70

75

M32293

Note: Make sure the thermostat is set to the system
you want to program (Heat or Cool).
Note: To cancel an unwanted time period (except
Wake), press and hold HOLD for 4 seconds while in the
Set Schedule mode.

GT P 110 D / G TP211D

1. Press SET until Set Schedule is displayed.

2. Press s or t to set your weekday Wake time

(Mon-Fri), then press SET.

3. Press s or t to set the temperature for this
time period, then press SET.

4. Set time and temperature for the next time
period (Leave). Repeat steps 2 and 3 for each
weekday time period.

5. Press SET to set weekend time periods (Sat­Sun), then press RUN to save & exit.

ENGLISH

9

69-2425EFS—03

Operating Manual

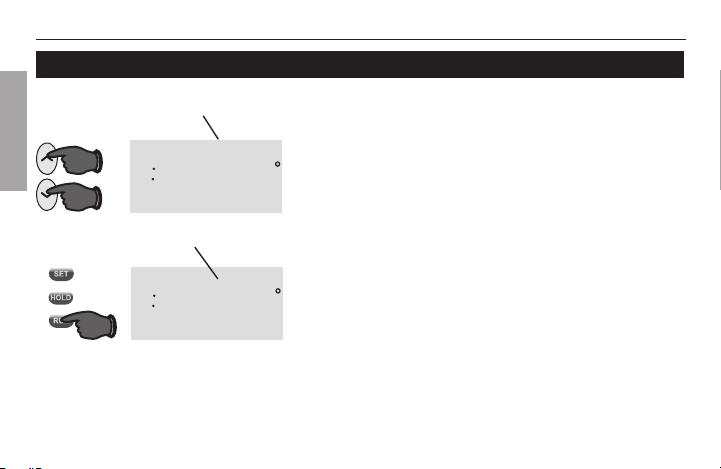

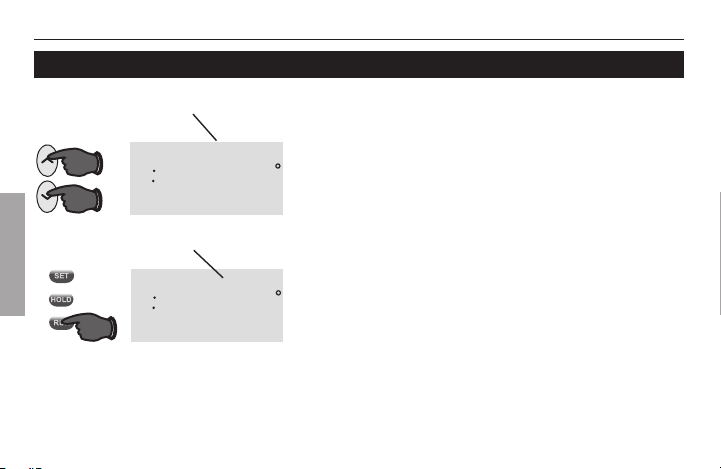

Temporary

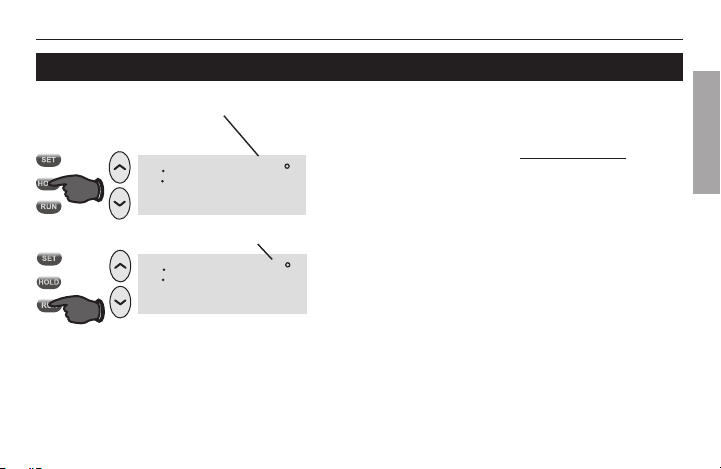

Program schedule override (temporary)

ENGLISH

Press to temporarily adjust temperature.

Set

30

am

6

70

Press to resume program schedule.

Set

30

am

6

75

M32289

Note: Make sure the thermostat is
set to the system you want to control
(heat or cool).

Press s or t to immediately adjust the tempera­ture. “Temporary” will appear in display and the
current period will flash. This will temporarily over­ride the temperature setting for the current time
period.

The new temperature will be maintained only until
the next programmed time period begins. For
example, if you want to turn up the heat early in
the morning, it will automatically be lowered later,
when you leave for the day.

To cancel the temporary setting at any time, press
RUN.

Note: Pressing s or t once will display the set
temperature. To change the set temperature, press
s or t more than once.

1069-2425EFS—03

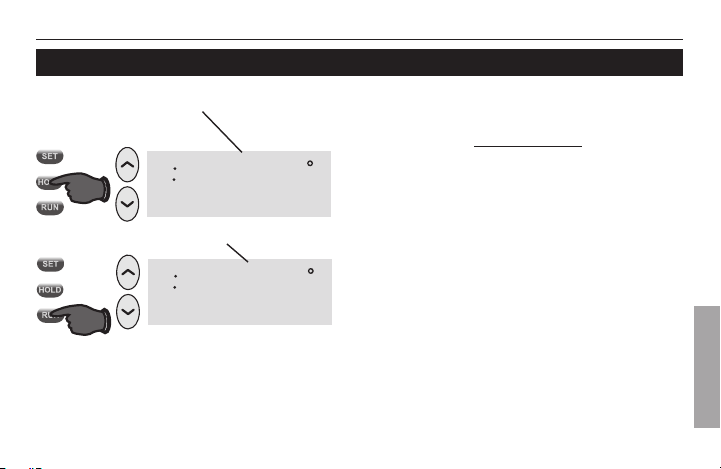

Program schedule override (permanent)

Press to permanently adjust temperature.

Set

am

6

30

Mo

Press to resume program schedule.

6

Mo

Note: Make sure the thermostat is set
to the system you want to control (heat or
cool).

30

75

Set

am

75

M32294

Hold

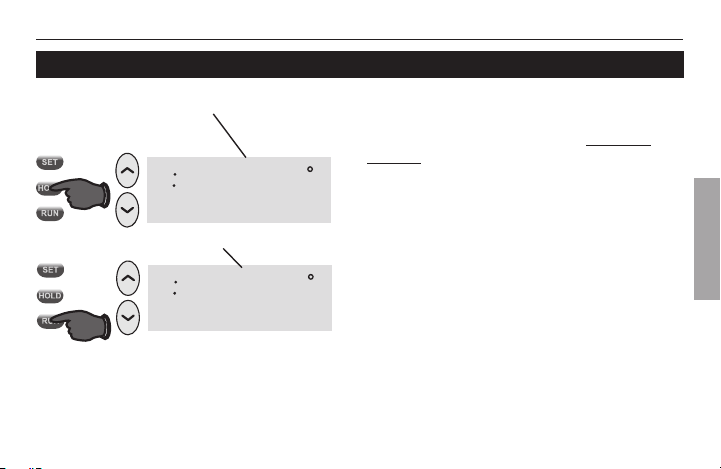

Press HOLD to permanently adjust
the temperature. This will override the
temperature settings for all time periods.

The “Hold” feature turns off the program
schedule and allows you to adjust the
thermostat manually, as needed.

Whatever temperature you set will be
maintained 24 hours a day, until you manually
change it, or press RUN to cancel “Hold” and
resume the program schedule.

11

GT P 110 D / G TP211D

ENGLISH

69-2425EFS—03

Operating Manual

Early Recovery

ENGLISH

Early Recovery allows the thermostat to “learn” how long your furnace and air conditioner
take to reach the temperature you want.

Just set your program schedule to the time you want the house to reach your desired tem­perature. The thermostat then turns on the heating or cooling at just the right time to reach
your scheduled temperature at your scheduled time.

For example: Set the Wake time to 6 am and the temperature to 70°. The heat will come on
before 6 am, so the temperature is 70° by the time you wake at 6.

1269-2425EFS—03

Built-in compressor protection

This feature helps prevent damage to the
compressor in your air conditioning or heat

30

Return

pm

75

Cool

On

6

Mo

Message flashes until safe restart time
has elapsed.

M32291

pump system.
Damage can occur if the compressor is

restarted too soon after shutdown. This fea­ture forces the compressor to wait for a few
minutes before restarting.

During the wait time, the display will flash
the message Cool On (or Heat On if you have
a heat pump). When the safe wait time has
elapsed, the message stops flashing and the
compressor turns on.

GT P 110 D / G TP211D

ENGLISH

13

69-2425EFS—03

Operating Manual

Battery replacement

ENGLISH

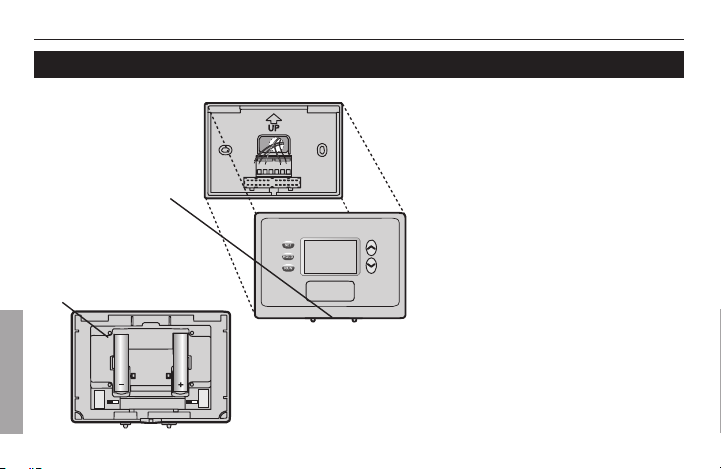

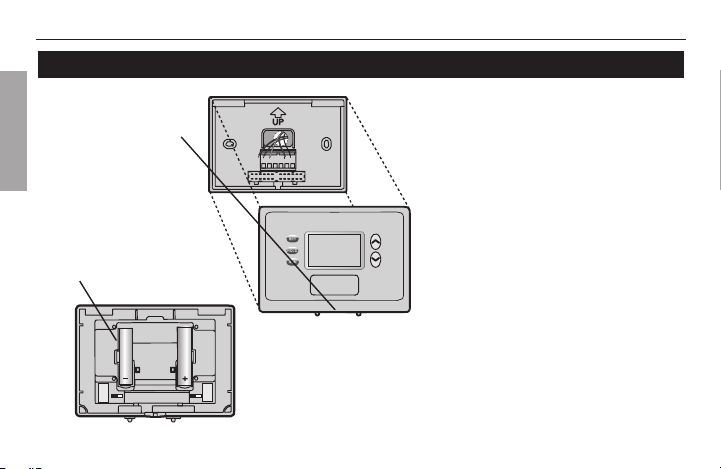

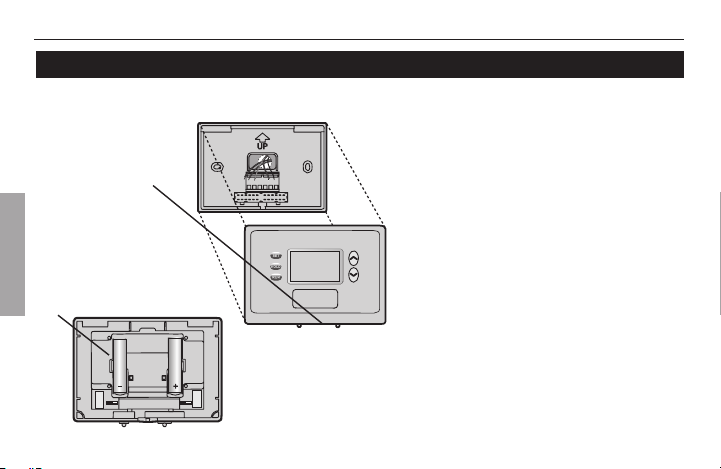

Loosen the screw at the
bottom of the thermostat,
then pull at bottom to
remove thermostat from
wallplate.

Turn thermostat over, insert
fresh AAA alkaline batteries,
then reinstall thermostat.

Install fresh batteries when the LO
BATT warning begins flashing. The
warning flashes about two months
before the batteries are depleted.

Replace batteries once a year, or
before leaving home for more than
a month. Most settings are stored in
permanent memory. Only the clock
and current day must be set after
you replace the batteries.

M32292

1469-2425EFS—03

GT P 110 D / G TP211D

In case of difficulty

Screen is blank. • Ensure two fresh AAA alkaline batteries are correctly installed.

Temperature settings cannot
be changed.

• The System switch is off.

• You are setting the temperature outside its allowable range:

• Heat: 40°F to 90°F (4.5°C to 32°C)

• Cool: 50°F to 99°F (10°C to 37°C)

ENGLISH

Cool On or Heat On is
flashing.

HI appears on the screen. • The ambient (measured) temperature is above 122°F (50°C).

LO appears on the screen. • The ambient (measured) temperature is below 32°F (0°C).

E1 appears on the screen. • The temperature sensor circuit is opened. Replace the thermostat.

E2 appears on the screen. • The temperature sensor circuit is shorted. Replace the thermostat.

• The compressor protection delay is underway. Wait for the delay to end
(maximum of 5 minutes).

15

69-2425EFS—03

Customer assistance

For assistance with this product, visit our website: www.gemtech-thermostats.com.

® U.S. Registered Trademark.
© 2011
69-2425EFS—03 M.S. Rev. 02-11
Printed in U.S.A.

GTP110D / GTP211D

Thermostat programmable

Mode
d’emploi

Le présent mode d’emploi porte sur les modèles suivants :
GTP110D : Pour systèmes à un étage de chauffage/1 étage de refroidissement.
GTP211D : Pour thermopompes à 2 étages de chauffage/1 étage de refroidissement seulement.

(Desserrer la vis de verrouillage au bas du thermostat, puis retirer le thermostat de la plaque murale pour
trouver le numéro de modèle.)

FRANÇAIS

MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL.

Pour éviter d’endommager le compresseur, ne pas faire fonctionner le système de
refroidissement lorsque la température extérieure est inférieure à 10 °C (50 °F).

Veuillez lire le mode d’emploi et

le conserver en lieu sûr.

69-2425EFS—03

ii

Table des matières

GT P 110 D / G TP211D

Votre nouveau thermostat

Programmation en un coup d’oeil .................. 2

Coup d’oeil rapide sur

les commandes .............................................. 3

Coup d’oeil rapide sur l’affichage .................. 4

Programmation et fonctionnement

Réglage de l’heure et du Jour ........................ 5

Sélecteur du système (Heat/Cool) .................. 6

Sélecteur du ventilateur (Auto/On) ................. 7

Comment se servir de

l’horaire programmé ...................................... 8

Comment déroger à l’horaire .......................10

Anticipation de la temperature .................... 12

Protection du compresseur .......................... 13

Annexes

Remplacement des piles .............................. 14

En cas de difficulté ...................................... 15

Services à la clientèle ..................................16

FRANÇAIS

Votre thermostat est prêt

à fonctionner!

Votre nouveau thermostat est préprogrammé
et prêt à l’emploi. Voir page 2 pour vérifier les

points de consigne.

1 69-2425EFS—03

Mode d’emploi

Votre thermostat est prêt à fonctionner!

Votre nouveau thermostat est préprogrammé. Il suffit de régler l’heure et le jour. Il faudra
ensuite vérifier si les réglages prévus conviennent et les modifier au besoin :

1. Régler l’heure et le jour (doit être fait pour que

le thermostat fonctionne correctement) .....................................Voir page 5

FRANÇAIS

2. Sélectionner le réglage du système : Préréglé à l’arrêt Off ......Voir page 6

3. Sélectionner le réglage du ventilateur : Préréglé à Auto ...........Voir page 7

4. Horaire programmé : Préréglé aux températures

d’économie d’énergie (en supposant que le réveil est
à 6:00, le départ de la maison à 8:00, le retour à 18:00

et le coucher à 22:00) .....................................................................Voir pages 8-11

Régler la température au moyen d’une seule touche : Il est possible de
déroger à l’horaire programmé en tout temps et de régler manuellement la température
(voir pages 10-11).

69-2425EFS—03

2

Coup d’oeil rapide sur les commandes

GT P 110 D / G TP211D

• Set : Appuyer sur cette touche pour

régler l’heure/le jour/l’horaire.

• Hold : Appuyer sur cette touche pour

déroger au programme.

• Run : Appuyer sur cette touche pour

revenir au programme.

Sélecteur du système (voir page 6)

• Cool : Commande le système de

refroidissement.

• Off : Tous les systèmes sont à l’arrêt.

• Heat : Commande le système de

chauffage.

• Em Heat : Commande le

fonctionnement du système de chauffage
d’urgence et du système de chauffage
d’appoint. Le compresseur est mis sous
sécurité. (GTP211D seulement.)

Réglage de la température (voir pages 8-10)

Heat Off Cool

Fan

Auto On

M32288

Sélecteur du ventilateur (voir page 7)
On : Le ventilateur fonctionne sans interruption.
Auto : Ventilateur fonctionne seulement quand

le système de chauffage ou de refroidissement
est en marche.

3 69-2425EFS—03

FRANÇAIS

Mode d’emploi

Lo

Coup d’oeil rapide sur l’affichage

L’indicateur de réglage de la
température indique que le réglage

de température est affiché

Horloge
Période

FRANÇAIS

programmée

État du système
Cool On* : Le système

de climatisation est en
marche.

Heat On* : Le système de
chauffage est en marche.
Aux On: Le système de chauffage
d’appoint est en marche. (GTP211D

seulement.)

69-2425EFS—03

Dérogation temporaire au
programme (voir page 10)

Temporary

Set

30

pm

6

72

Return

* Lorsque Heat On (Chauffage actif)

ou Cool On (Refroidissement
actif) clignote, la protection du
compresseur est activée (voir
page 13).

Cool

On

4

Avertissement de
piles faibles (voir page

14)

Batt

Hold

M32290

Dérogation permanente
au programme (voir

page 11)

Température intérieure

La température ambiante est
normalement affichée. Pour
voir la température du point de
réglage, appuyer une fois sur
le bouton vers le haut ou vers
le bas. Le point de réglage de
température s’affiche pendant
cinq secondes.

M32287

Régler l’heure et le jour

GT P 110 D / G TP211D

Appuyer sur SET, et régler l’heure.

Set Time

12

Mo

Appuyer sur SET, et choisir le jour.

Set Day

12

Mo

00

00

1. Appuyer sur le bouton SET, puis sur s ou t
pour régler l’heure.

2. Appuyer sur le bouton SET, puis sur s ou t

am

am

pour choisir le jour de la semaine.

3. Appuyer sur RUN pour enregistrer les
réglages et quitter.

Remarque : Si 12:00am clignote à l’écran, le
thermostat respectera la consigne prévue pour la
période de réveil (WAKE) jusqu’à ce que le jour et
l’heure soient réglés.

5 69-2425EFS—03

FRANÇAIS

Mode d’emploi

Sélecteur du système

FRANÇAIS

Heat Off Cool

Auto On

Fan

Le sélecteur SYSTEM peut être réglé de façon à
commander le système de chauffage ou de
refroidissement, selon la saison.

• Cool : Commande le système de

refroidissement.

• Off : Tous les systèmes sont à l’arrêt.

• Heat : Commande le système de chauffage.

• Em Heat : Commande le fonctionnement du

système de chauffage d’urgence et du système

M32288

de chauffage d’appoint. Le compresseur est mis
sous sécurité. (Certains modèles seulement.)

Régler le sélecteur SYSTEM pour qu’il
commande le système de chauffage
ou de refroidissement.

69-2425EFS—03

MISE EN GARDE : RISQUE DE
DOMMAGE MATÉRIEL. Ne pas faire

fonctionner le système de refroidissement lorsque
la température extérieure est inférieure à 10 °C
(50 °F).

6

Sélecteur du ventilateur

Heat Off Cool

Régler le sélecteur du ventilateur FAN pour
que le ventilateur fonctionne en continue ou
seulement au besoin.

Fan

Auto On

GT P 110 D / G TP211D

Régler le sélecteur du ventilateur FAN à
Auto ou à On.

En mode de fonctionnement automatique
(AUTO), qui est le réglage le plus fréquent,
le ventilateur fonctionne seulement quand
le système de chauffage ou de
refroidissement est en marche.

Si ce sélecteur est réglé à «ON», le
ventilateur fonctionne sans interruption.

M32288

7 69-2425EFS—03

FRANÇAIS

Mode d’emploi

Réglages de l’économiseur d’énergie pour des économies d’énergie optimales

Ce thermostat est préréglé pour utiliser le programme de l’économiseur d’énergie. Voir à
la page suivante comment régler l’heure et la température de consigne pour chacune des
périodes.

Refroidissement

°

°

°

°

(Lun-Ven)

78

85
78

82

8

Chauffage

(Sam-Dim)

°

°

°

°

70

(8:00)

62

(10:00)

70
62

Refroidissement

°

°

°

°

(Sam-Dim)

78

85

(10:00)

78

82

Lever

FRANÇAIS

(Wake)

[6:00]

Départ

(Leave)

[8:00]

Retour

(Return)

[18:00]

Sommeil

(Sleep)

[22:00]

69-2425EFS—03

Chauffage

(Lun-Ven)

70

62

70

62

°

(8:00)

°

°

°

Réglage de l’horaire

GT P 110 D / G TP211D

Appuyer sur SET 3 fois, puis régler l’heure.

Set

am

6

00

Mo Tu We Th Fr Sa Su

Wake

Appuyer ensuite sur SET, et régler la température
de consigne souhaitée.

Mo Tu We Th Fr Sa Su

Wake

Remarque : Pour annuler le programme
d’une période (à l’exception de la période de
réveil, Wake), appuyer sur la touche HOLD
pendant 4 secondes pendant que l’appareil
se trouve en mode de programmation.

Set Schedule

6

00

Set Schedule

Set

am

70

75

M32293

1. Appuyer sur SET jusqu’à ce que les mots «Set
Schedule» (régler l’horaire) apparaissent à l’écran.

2. Appuyer sur s ou t pour régler l’heure du
réveil des jours de semaine (Lun-Ven), puis
appuyer ensuite sur SET.

3. Appuyer sur s ou t pour régler la température de
consigne pour cette période, puis appuyer sur SET.

4. Régler la température et l’heure de la période
suivante (Leave, ou départ). Répéter les étapes 2
et 3 pour chaque période des jours de semaine.

5. Appuyer sur SET pour régler les périodes de la
fin de semaine (Sam-Dim), puis appuyer sur RUN
pour enregistrer le programme et quitter.

Remarque : S’assurer que le thermostat est réglé
au système à mettre en marche (chauffage - Heat ou
refroidissement - Cool).

9 69-2425EFS—03

FRANÇAIS

Mode d’emploi

Temporary

Dérogation (temporaire) au programme

Appuyer ici pour ajuster temporairement la
température.

Set

30

30

am

70

Set

am

6

FRANÇAIS

Appuyer ici pour revenir au programme.

6

75

Remarque : S’assurer que le thermostat
est réglé au système à mettre en marche
(chauffage - Heat ou refroidissement - Cool).

69-2425EFS—03

M32289

Appuyer sur s ou t pour ajuster immédiatement la
température. Le terme « Temporaire » s’affiche et la
période courante clignote. Cette fonction permet de
déroger à la température de consigne de la période en
cours.
La nouvelle température de consigne restera en vigueur
jusqu’au début de la prochaine période seulement. Par
exemple, si on désire augmenter la température tôt le
matin, la température baissera automatiquement plus
tard, au moment de quitter la maison pour la journée.
Pour annuler cette dérogation, il suffit d’appuyer à
n’importe quel moment sur la touche RUN.

Remarque : Appuyer une fois sur s ou t pour

afficher la température programmée. Pour modifier le
point de réglage, appuyer s ou t plus d’une fois.

10

Dérogation (permanente) au programme

GT P 110 D / G TP211D

Appuyer ici pour modifier la température en
permanence.

Set

30

30

am

75

Set

am

75

6

Mo

Appuyer ici pour revenir au programme.

6

Mo

Remarque : S’assurer que le thermostat est
réglé au système à mettre en marche (chauffage

- Heat ou refroidissement - Cool).

Hold

M32294

Appuyer sur HOLD pour ajuster la température en
permanence. Cette fonction permet de déroger
à la température de consigne pour toutes les
périodes.

La fonction de maintien «Hold» met le programme
hors service et permet d’ajuster le thermostat
manuellement, au besoin.

Peu importe la température réglée, le thermostat
maintiendra cette même température toute la
journée (24 heures) jusqu’à ce que le point de
consigne soit modifié manuellement ou qu’on
appuie sur la touche RUN pour annuler la fonction
de maintien et revenir au programme.

Cette fonction sert à éviter d’endommager.

11 69-2425EFS—03

FRANÇAIS

Mode d’emploi

Récupération au stade précoce

Le mode de récupération précoce permet au thermostat de « prévoir » la durée que le
système de chauffage ou de climatisation met pour atteindre la température voulue.

Il suffit de programmer l’horaire à l’heure à laquelle on souhaite que la maison soit à
la température de confort voulue. Le thermostat met ensuite en marche le système de
chauffage ou de refroidissement à l’heure qu’il faut pour que la maison soit à la

FRANÇAIS

température souhaitée, à l’heure prévue à l’horaire.
Par exemple : Régler la période de réveil à 6:00 et la température à 70°. Le système de

chauffage se mettra en marche avant 6:00 pour que la température de consigne de 70°
soit atteinte à l’heure du réveil, à 6:00.

69-2425EFS—03

12

Protection intégrée du compresseur

Le compresseur qui fait partie du système de
refroidissement ou de la thermopompe.

30

Return

pm

75

Cool

On

6

Mo

Le message clignote jusqu’à ce que le
délai d’attente soit écoulé.

M32291

Le compresseur pourrait en effet être
endommagé s’il redémarre trop rapidement
après avoir été mis à l’arrêt. Cette fonction
oblige le compresseur à attendre 5 minutes
avant de redémarrer.

Pendant cette attente, les mots «Cool On»
(ou «Heat On» si le système utilisé est une
thermopompe) clignotent à l’écran. Lorsque le
délai d’attente est écoulé, le message cesse de
clignoter et le compresseur se met en marche.

13 69-2425EFS—03

GT P 110 D / G TP211D

FRANÇAIS

Mode d’emploi

M32292

Remplacement des piles

Desserrer la vis de
verrouillage au bas du
thermostat, puis tirer sur
sa partie inférieure pour
le dégager de la plaque
murale.

FRANÇAIS

Retourner le thermostat et
installer des piles alcalines
AAA neuves, puis remettre
le thermostat en place.

69-2425EFS—03

Installer des piles neuves lorsque
l’avertissement de remplacement des piles
LO BATT commence à clignoter à l’écran.
Ce message clignote pendant environ
deux mois avant que les piles ne soient
complètement épuisées.

Remplacer les piles au moins une fois par
année ou avant de quitter la maison pour
une période de plus d’un mois. La plupart
des réglages sont sauvegardés dans la
mémoire permanente. Seule l’horloge et
le jour courant doivent être réglés après le

remplacement des piles.

14

En cas de difficulté

GT P 110 D / G TP211D

L’écran est vierge. • S’assurer que deux piles alcalines AAA neuves sont correctement

Les réglages de
température ne peuvent
pas être modifiés.

Cool On

(Refroidissement activé)
ou Heat On (Chauffage
activé) clignote.

HI (Haut) s’affiche. • La température ambiante (mesurée) est supérieure à 50 °C (122 °F).
LO (Bas) s’affiche. • La température ambiante (mesurée) est inférieure à 0 °C (32 °F).
E1 s’affiche. • Le circuit du capteur de température est ouvert. Remplacer le thermostat.

E2 s’affiche. • Le circuit du capteur de température est court-circuité. Remplacer le

installées.

• La commande System (Système) est sur Arrêt.

• La plage de température est réglée hors des limites permises :

• Chauffage : 4,5 °C à 32 °C (40 °F à 90 °F)

• Refroidissement : 10 °C à 37 °C (50 °F à 99 °F)

• Le délai de protection du compresseur est en cours. Attendre que le
délai s’achève (5 minutes maximum).

thermostat.

15 69-2425EFS—03

FRANÇAIS

Services à la clientèle

Pour obtenir de l’aide concernant ce produit, visiter notre site Web :
www.gemtech-thermostats.com.

® Marque de commerce déposée aux É.-U.
© 2011
69-2425EFS—03 M.S. Rev. 02-11
Imprimé aux États-Unis

GTP110D / GTP211D

Termostato programable

Manual de
funcionamiento

Este manual incluye los siguientes modelos:

GTP110D : Para sistemas de 1 calentador y 1 refrigerador
GTP211D : Para sistemas de bomba de calor para 2 calentadores y 1 refrigerador únicamente

(Afloje el tornillo en la parte inferior del termostato y hale el termostato de la placa de pared para
encontrar el número de modelo.)

PRECAUCIÓN: PELIGRO DE DAÑO EN EL EQUIPO.

Para evitar posibles daños en el compresor, no haga que el termostato funcione cuando la
temperatura exterior sea inferior a 50 ºF (10 ºC).

ESPAÑOL

Lea y guarde estas instrucciones.

ii69-2425EFS—03

Índice

GT P 110 D / G TP211D

Acerca de su nuevo termostato

Programación rápida ...................................... 2

Rápida referencia de los controles ................3

Rápida referencia de la pantalla .................... 4

Programación y funcionamiento

Configuración de la hora y el día ...................5

Interruptor “System” (Heat/Cool) ................... 6

Interruptor “Fan” (Auto/On) ............................ 7

Utilización de los

cronogramas del programa ............................ 8

Programación de la anulación

del cronograma ............................................ 10

Recuperación con antelación ....................... 12

Protección del compresor ............................13

Apéndices

Reemplazo de la batería .............................. 14

En caso de inconvenientes .......................... 15

Asistencia al cliente .....................................16

¡Este termostato está listo

para funcionar!

Su nuevo termostato está preprogramado y

listo para funcionar.

Vea la página 2 para revisar las

configuraciones.

1 69-2425EFS—03

ESPAÑOL

Manual de funcionamiento

Acerca de su nuevo termostato

¡Este termostato está listo para funcionar!

Su nuevo termostato está preprogramado. Configure la hora y el día. Luego, revise las
configuraciones de abajo y cámbielas si es necesario:

1. Configuración de la hora y el día (necesaria para

un funcionamiento adecuado) .................................................... Vea la página 5

2. Selección de la configuración del sistema:

Predeterminado en Off .................................................................. Vea la página 6

3. Selección de la configuración del ventilador:

Predeterminado en Auto ................................................................ Vea la página 7

4. Cronogramas del programa: Predeterminados en los niveles de

ESPAÑOL

ahorro de energía (el termostato asume que usted se levanta a las

6 a. m., se va a las 8 a. m. y vuelve a acostarse a las 10 p. m.) .... Vea las páginas 8 a 11

CONTROL DE TEMPERATURA AL TACTO: usted puede anular la configuración del
cronograma en cualquier momento y ajustar manualmente la temperatura (vea las páginas 10
y 11).

269-2425EFS—03

Acerca de su nuevo termostato

M32288

Heat Off Cool

Auto On

Fan

Rápida referencia de los controles

Ajuste de la temperatura

• “Set” (configuración): presione este

(vea las páginas 8 a 11)

botón para configurar la hora, el día o el
cronograma.

• “Hold” (suspender): presiónelo para

anular el control de temperatura programada.

• “Run” (restablecer): presione para volver

al cronograma del programa.

Interruptor “System” (del sistema) vea

la página 6.

• “Cool” (frío): controla el sistema de

refrigeración.

• “Off” (apagado): apaga todos los sistemas.

• “Heat” (calor): controla el sistema de

calefacción.

• “Em Heat” (calor de emergencia):

controla el calor de emergencia y auxiliar. El
compresor se bloquea. (GTP211D únicamente).

Interruptor “Fan” (ventilador) vea
la página 7.
“On” (encendido): el ventilador
funciona sin interrupción.
“Auto” (automático): el ventilador
funciona solamente cuando la calefacción o
el sistema de refrigeración están encendidos.

3 69-2425EFS—03

GT P 110 D / G TP211D

ESPAÑOL

Manual de funcionamiento

Acerca de su nuevo termostato

Rápida referencia de la pantalla

Indicador de configuración de
temperatura que aparece cuando

se muestra la configuración de
temperatura

Reloj
Período

programado
Estado del sistema

“Cool On*” (enfriamiento

activado): el enfriamiento
está activado.

“Heat On*” (calefacción activada): la

ESPAÑOL

calefacción está activada.
“Aux On” (auxiliary on): el calor
auxiliar está activado. (GTP211D
únicamente.)

Anulación manual temporal de
la programación (refiérase a la

página 10)

Temporary

6

30

Set

pm

Hold

72

Return

* Cuando Heat On (calefacción

activada) o Cool On
(enfriamiento activado) estén
destellando, la protección
del compresor está activada
(refiérase a la página 13).

Cool

On

469-2425EFS—03

Aviso de batería baja

(vea la página 14)

Anulación manual

Lo

Batt

M32290

permanente de la
programación (refiérase

a la página 11)

Temperatura interna

Normalmente se muestra la
temperatura de la habitación.
Para ver la configuración de la
temperatura, presione el botón
hacia arriba o hacia abajo una vez.
La configuración de temperatura
aparecerá durante cinco segundos.

Acerca de su nuevo termostato

Configuración de la hora y el día

GT P 110 D / G TP211D

Presione “SET”, luego ajuste la hora.

Set Time

00

00

M32287

am

am

12

Mo

Presione “SET” y luego seleccione el día actual.

Set Day

12

Mo

1. Presione el botón SET, luego presione

s o t para configurar la hora del reloj.

2. Presione el botón SET, luego presione

s o t para seleccionar el día de la

semana.

3. Presione “RUN” para guardar y salir.

Nota: si el reloj destella 12:00am, el termostato
seguirá sus configuraciones para el período “Wake”
(despertar) de los días de la semana, hasta que vuelva
a configurar la hora y el día.

5 69-2425EFS—03

ESPAÑOL

Manual de funcionamiento

Acerca de su nuevo termostato

Interruptor “System”

El interruptor “SYSTEM” puede configurarse para
controlar su sistema de calefacción o refrigeración,
según la temporada.

• “Cool” (frío): controla el sistema de

• “Off” (apagado): apaga todos los sistemas.

• “Heat” (calor): controla el sistema de

Heat Off Cool

ESPAÑOL

Mueva el interruptor “SYSTEM”
para controlar los sistemas de
calefacción y refrigeración.

Auto On

Fan

• “Em Heat” (calor de emergencia):

M32288

refrigeración.

calefacción.

controla el calor de emergencia y auxiliar. El
compresor se bloquea. (Solamente en los modelos
superiores).

PRECAUCIÓN: PELIGRO DE DAÑO EN EL
EQUIPO. No haga que el sistema de refrigeración

funcione cuando la temperatura exterior sea inferior
a 50 ºF (10 ºC).

669-2425EFS—03

Acerca de su nuevo termostato

Interruptor “Fan”

Heat Off Cool

Configure el botón “FAN” para seleccionar
si el ventilador funcionará sin interrupción
o solamente cuando sea necesario.

Fan

Auto On

M32288

7 69-2425EFS—03

GT P 110 D / G TP211D

Mueva el interruptor “FAN” hasta la
posición “Auto” u “On”.

En el modo “Auto”, la configuración usada
comúnmente, el ventilador funciona sola­mente cuando la calefacción o el sistema
de refrigeración están encendidos.

Si se fija en “On”, el ventilador funciona
sin interrupción.

ESPAÑOL

Manual de funcionamiento

Configuración de ahorro de energía para máximo ahorro de costos

Este termostato está preconfigurado para uso en una configuración de programa para
ahorro de energía. Vea la siguiente página para ajustar las horas y las temperaturas de

cada período.

“Cool”

(de lunes a viernes)

°

78

°

85

°

78

°

82

869-2425EFS—03

“Heat”

(sábado y domingo)

°

70

(8:00 am)

°

62

(10:00 am)

°

70

°

62

“Cool”

(sábado y domingo)

78

(8:00 am)

85

(10:00 am)

78

82

“Wake”
(6:00 am)

“Leave”

(8:00 am)

“Return”

ESPAÑOL

(6:00 pm)

“Sleep”

(10:00 pm)

“Heat”

(de lunes a viernes)

°

70

°

62

°

70

°

62

°

°

°

°

GT P 110 D / G TP211D

Para ajustar los cronogramas del programa

Presione “SET” 3 veces y luego ajuste la hora.

Set

am

6

00

Mo Tu We Th Fr Sa Su

Wake

Set Schedule

Presione “SET” y luego establezca la
temperatura deseada.

Mo Tu We Th Fr Sa Su

Wake

Set Schedule

Nota: para cancelar un período de tiempo no deseado
(excepto para “Wake” [despertar]), presione y sostenga
HOLD durante 4 segundos mientras se encuentra en la
modalidad para establecer programación.

70

Set

am

6

00

75

M32293

1. Presione “SET” hasta que “Set Schedule” se

2. Presione s o t para configurar la hora en que se

3. Presione s o t para configurar la temperatura

4. Configure la hora y la temperatura para el próximo

5. Presione “SET” para configurar los períodos

9 69-2425EFS—03

muestre en la pantalla.

despierta los días de semana (“WAKE” [de lunes a
viernes]), y luego presione “SET”.

para este período, y luego presione “SET”.

período (“Leave”). Repita los pasos 2 y 3 para
cada día de la semana.

para el fin de semana (sábado y domingo), y
luego presione “RUN” para guardar y salir.

Nota: asegúrese de que el termostato
esté configurado con el sistema que quiere
programar (Heat o Cool).

ESPAÑOL

Manual de funcionamiento

Temporary

Programación de la anulación del cronograma (temporaria)

Presione para ajustar temporariamente la
temperatura.

Set

30

am

6

70

Presione para volver al cronograma del
programa.

ESPAÑOL

Nota: asegúrese de que el termostato
esté configurado con el sistema que
usted quiere controlar (calor o frío).

6

30

Set

am

75

M32289

Presione s o t para ajustar inmediatamente la
temperatura. “Temporary” (temporal) aparecerá en la
pantalla y el período actual destellará. Esto anulará
temporariamente la configuración de la temperatura para
el período actual.
La nueva temperatura se mantendrá solamente hasta que
comience el próximo período programado. Por ejemplo,
si quiere aumentar el calor a la mañana temprano,
disminuirá automáticamente más tarde, cuando usted se
vaya de su casa.
Para cancelar la configuración en cualquier momento,
presione “RUN”.

Nota: presionar s o t una vez mostrará la temperatura
establecida. Para cambiar la temperatura establecida,
presione s o t más de una vez.

1069-2425EFS—03

GT P 110 D / G TP211D

Programación de la anulación del cronograma (permanente)

Presione para ajustar permanentemente la
temperatura.

Set

30

30

am

75

Set

am

75

6

Mo

Presione para volver al cronograma del programa.

6

Mo

Nota: asegúrese de que el termostato esté
configurado con el sistema que usted quiere
controlar (calor o frío).

Hold

M32294

Presione “HOLD” para ajustar permanentemente la
temperatura. Esto anulará las configuraciones de la
temperatura para todos los períodos.

La función “Hold” apaga el cronograma del pro­grama y le permite ajustar el termostato manual­mente, según sea necesario.

Cualquiera que sea la temperatura que configure,
ésta se mantendrá las 24 horas del día, hasta que la
cambie manualmente o presione “RUN” para anular
“Hold” y retomar el cronograma.

ESPAÑOL

11 69-2425EFS—03

Manual de funcionamiento

Recuperación con antelación

La recuperación con antelación permite que el termostato “aprenda” cuanto tiempo le toma
a su sistema de calefacción o refrigeración llegar a la temperatura que desea.

Sólo configure el cronograma del programa con la hora que desee que la casa alcance
la temperatura deseada. El termostato, luego, encenderá la calefacción o el sistema de
refrigeración en el momento indicado para alcanzar esa temperatura y la hora programada
por usted.

Por ejemplo, configure la hora para despertarse a las 6 a. m. y con una temperatura de 70 º.
El calor volverá antes de las 6 a. m., para que la temperatura esté a 70º para cuando se
levante a las 6.

ESPAÑOL

1269-2425EFS—03

M32291

Protección del compresor incorporada

Esta función ayuda a prevenir el daño del
compresor en su acondicionador de aire o en

30

Return

pm

75

Cool

On

6

Mo

El mensaje titila hasta que haya transcurrido
el tiempo de reinicio de seguridad.

su sistema de bomba de calor.
El compresor puede dañarse si se vuelve a

iniciar inmediatamente después de ser apagado.
Esta característica hace que el compresor
demore unos minutos antes de volver a inici­arse.

Durante el tiempo de espera, la pantalla
mostrará el mensaje “Cool On” (o “Heat On”
si tiene una bomba de calor). Cuando haya
transcurrido el tiempo de espera de seguridad,
el mensaje dejará de titilar y se encenderá el
compresor.

GT P 110 D / G TP211D

ESPAÑOL

13 69-2425EFS—03

Manual de funcionamiento

M32292

Acerca de su nuevo termostato

Reemplazo de la batería

Afloje el tornillo de
la parte inferior del
termostato y luego hale la
parte inferior para retirar
el termostato de la placa
de pared.

Gire el termostato e inserte
baterías AAA alcalinas nuevas;
luego, vuelva a instalar el
termostato.

ESPAÑOL

Instale las baterías nuevas
inmediatamente cuando la
advertencia “LO BATT” (reemplazo
de baterías) comience a titilar. La
advertencia titilará durante alrededor
de dos meses antes de que se
consuman las baterías.

Reemplace las baterías una vez al
año o antes de abandonar el hogar
por más de un mes. La mayoría de
las configuraciones se almacenan en
la memoria permanente. Sólo el reloj
y el día actual deberán configurarse
después de que cambia las baterías.

1469-2425EFS—03

En caso de dificultades

No aparece nada en la
pantalla.

• Verificar que las dos pilas AAA estén cargadas y correctamente
instaladas.

GT P 110 D / G TP211D

No puede modificarse la
temperatura.

Cool On o Heat On
parpadean.

HI aparece en la pantalla. • La temperatura ambiente (medida) es superior a 122 °F (50 °C).

LO aparece en la pantalla. •La temperatura ambiente (medida) es inferior a 32 °F ( 0 °C).

E1 aparece en la pantalla. •El circuito de temperatura de la sonda está abierto. Hay que reemplazar

E2 aparece en la pantalla. • La sonda de temperatura está en corto circuito. Reemplazar el

• El conmutador del sistema está apagado (Off).

• La temperatura está fuera del margen permitido:

• Calefacción: 40 °F a 90 °F (4,5 °C a 32 °C)

• Enfriamiento: 50 °F a 99 °F (10 °C a 37 °C)

• El lapso de protección del compresor está en curso y hay que esperar
que termine (máximo de 5 minutos).

el termostato.

termostato.

15 69-2425EFS—03

ESPAÑOL

Manual de funcionamiento

Asistencia al cliente

Para asistencia sobre este producto, visite nuestro sitio en Internet.
www.gemtech-thermostats.com.

ESPAÑOL

1669-2425EFS—03

® Marca registrada de los EE. UU.
© 2011
69-2425EFS—03 M.S. Rev. 02-11
Impreso en EE. UU.
