WCS-6006
5.1 Home-Theater-Sound-System
Bedienungsanleitung
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
Inhaltsverzeichnis
1. Allgemeines 33
2. Lieferumfang 3
3. Gesamtansicht und Funktionen 4
4. Inbetriebnahme des Produktes
a) Eingangsinstallation an eine 5.1 Soundkarte 5
b) Eingangsinstallation an eine Stereo-Soundkarte 6
c) Eingangsinstallation an einen CD- oder DVD-Player 7
d) Inbetriebnahme des Lautsprechersystem 8
5. Weitere Hinweise zur Nutzung 9
6. Technische Spezifi kationen 10
7. Garantieerklärung / Service 11-12
8. Konformitätserklärungen 13
9. Sonstiges 14
10. Disclaimer 15
GEMBIRD Deutschland GmbH www.gembird.de
2
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
1. Allgemeines
Vielen Dank, dass Sie sich für den Kauf des GEMBIRD WCS-6006 5.1 Home-TheaterSound-Systems entschieden haben. Dieses Benutzerhandbuch hilft Ihnen bei der richtigen Installation und gibt Ihnen weitere Hinweise zum Umgang mit diesem GEMBIRD
Produkt.
2. Lieferumfang
Im Lieferumfang des GEMBIRD WCS-6006 ist folgendes enthalten:
Subwoofer mit eingebautem Verstärker•
2x Frontlautsprecher mit fest montiertem Anschlusskabel 2,8 m•
2x Rücklautsprecher mit fest montiertem Anschlusskabel 5,8 m•
Centerlautsprecher mit fest montiertem Anschlusskabel 1,6 m•
3x farbkodierte Eingangskabel (3,5 mm Klinkenstecker 1,4 m) •
Benutzerhandbuch•
GEMBIRD Deutschland GmbH www.gembird.de
3
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
3. Gesamtansicht und Funktionen
Bedienungsanleitung
4
GEMBIRD Deutschland GmbH www.gembird.de
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
4. Inbetriebnahme des Produktes
a) Eingangsinstallation an eine 5.1 Soundkarte
5.1 Soundkarte
Front (Grün)
Rear (Blau)
Sub/Cen (Gelb)
GEMBIRD Deutschland GmbH www.gembird.de
5
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
4. Inbetriebnahme des Produktes
b) Eingangsinstallation an eine Stereo-Soundkarte
Sollten Sie keine 5.1 Soundkarte zur Verfügung haben, können Sie das Lautsprechersystem WCS-6006 auch im Stereo-Modus betreiben, indem Sie nur den „Front“- Eingang
des Soundsystems an den Ausgang der Soundkarte anschließen. Die beiden anderen
Eingänge bleiben hierbei ungenutzt und Sie haben dennoch alle Lautsprecher aktiv. Der
Stereo-Sound wird hierbei auf alle fünf Lautsprecher verteilt.
Stereo Soundkarte
Front (Grün)
6
GEMBIRD Deutschland GmbH www.gembird.de
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
4. Inbetriebnahme des Produktes
c) Eingangsinstallation an einen CD- oder DVD-Player
Wenn Sie das Lautsprechersystem an einen CD- oder DVD-Player anschliessen möchten,
benötigen Sie 3 Cinch Kabel (3,5 mm Klinkenstecker auf 2x Cinch). Diese Kabel sind
nicht im Lieferumfang enthalten.
CD/DVD Player
Front (Grün)
Rear (Blau)
Front
Rear
Sub/Cen
Sub/Cen (Gelb)
GEMBIRD Deutschland GmbH www.gembird.de
7
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
4. Inbetriebnahme des Produktes

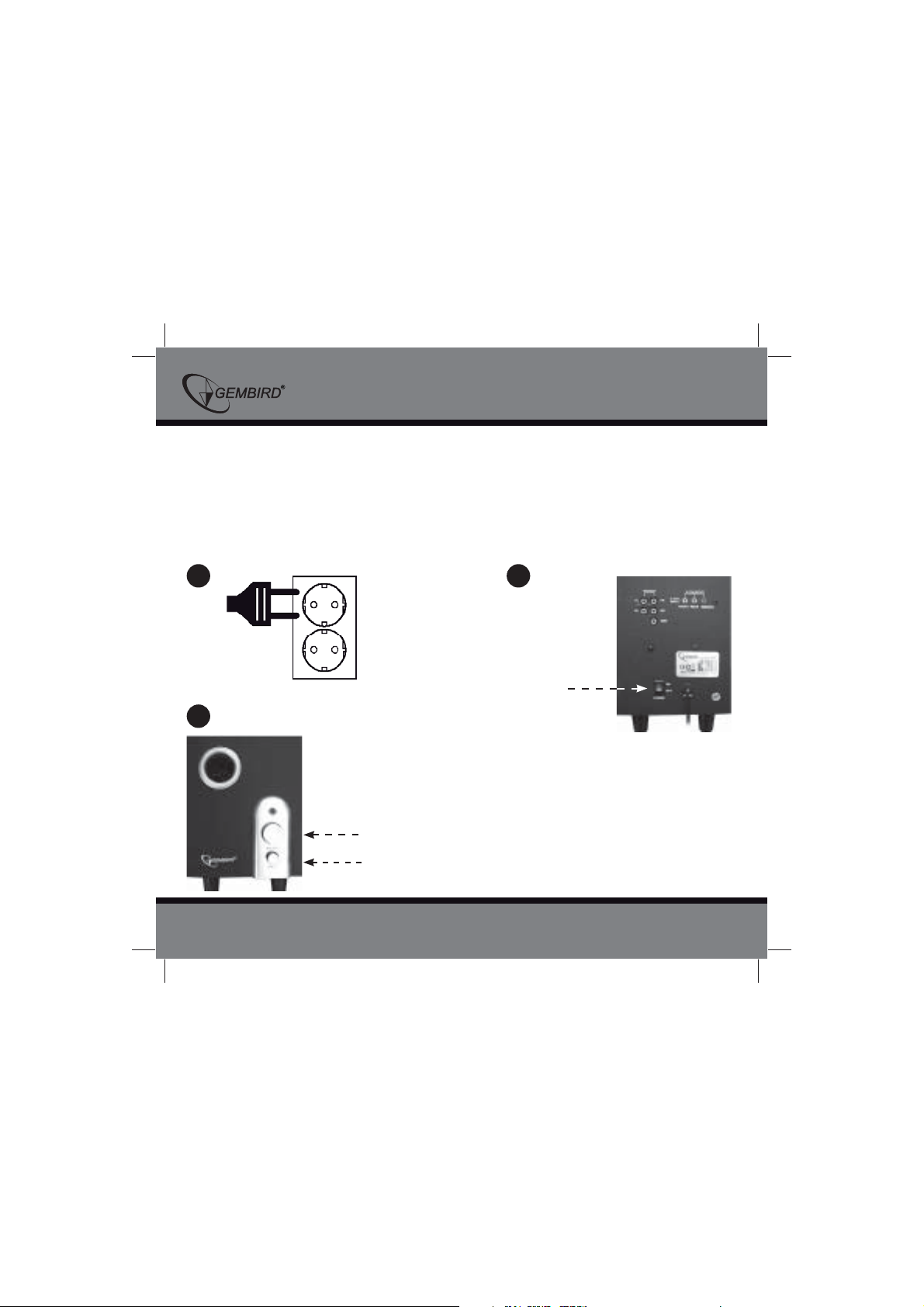

d) Inbetriebnahme des Lautsprechersystems WCS-6006
Nachdem Sie die Eingangsinstallation vorgenommen haben, nehmen Sie
das Lautsprechersystem wie folgt in Betrieb:
1
2
On/Off
3
Volume
Bass
8
GEMBIRD Deutschland GmbH www.gembird.de
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
5. Weitere Hinweise zur Nutzung
Die Lautsprecher sollten auf einem festen und glatten Untergrund stehen.•
Drücken Sie die Tasten behutsam und drehen Sie den Lautstärkeknopf gleichmäßig•
Bitte öffnen Sie niemals das Gehäuse •
Drehen Sie den Lautstärke-Regler (Volume) auf ein Minimum vor dem Einschalten. •
Stellen Sie die Lautstärke individuell ein.
Sorgen Sie für eine gute Luftzirkulation. Nicht in der Nähe von Wärmequellen oder •
im direkten Sonnenlicht betreiben.
Ziehen Sie den Netzstecker, falls Sie das Gerät lange Zeit nicht nutzen.•
Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse ein-•
dringen und keine anderen Gegenstände in das Gehäuse gelangen können.
Achten Sie darauf, dass der Lautstärkeregler der Eingangsquelle auf einen unteren •
bis mittleren Bereich eingestellt ist, um Beschädigungen durch ein zu großes Eingangssignal zu vermeiden.
Die Lautsprecher nicht über eine längere Zeit mit der maximalen Lautstärke betrei-•
ben.
Den besten Hörgenuss erhalten Sie, wenn Sie den Lautstärkeknopf auf 2/3 der Skala •
einstellen.
GEMBIRD Deutschland GmbH www.gembird.de
9
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
6. Technische Spezifi kationen
Stromschalter An/Aus, gemeinsame Lautstärkeregelung•
Subwoofer: 3,5“, 5 W•
Frontlautsprecher: 3“, 2 W x 2 (Front)•
Rücklautsprecher: 3“, 2 W x 2 (Rear)•
Center-Lautsprecher: 3“, 2 W•
Frequenzbereich: 60 Hz-18 KHz•
Signal-Rauschabstand: >50 dB•
Signaltrennung: >55 dB•
Eingangsempfi ndlichkeit: 300 mV•
Eingangswiderstand: >12 kΩ•
Abmessungen Subwoofer: 160 x 200 x 236 mm•
Abmessungen Satellitenlautsprecher: 140 x 92 x 85 mm•
Bedienungsanleitung
10
GEMBIRD Deutschland GmbH www.gembird.de
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
7. Garantieerklärung/Service
1. Die Garantie beträgt 24 Monate ab Verkaufsdatum an den Endverbraucher. Das
Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er
Vorraussetzung für eine eventuelle Reklamation ist.
2. Innerhalb der Garantiezeit werden alle Mängel, wahlweise durch den Hersteller entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch, behoben.
Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit.
3. Eine Garantieleistung entfällt für Schäden oder Mängel die durch unsachgemäße
Handhabung oder durch äußere Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung
oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. die Akkus) sind von der Garantie
ausgenommen.
GEMBIRD Deutschland GmbH www.gembird.de
11
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
7. Garantieerklärung/Service
Bei technischen Fragen oder Problemen bei der Installation gehen Sie bitte wie folgt vor:
1. Lesen Sie dieses Handbuch sorgfältig durch.
2. Unter www.gembird.de können Sie sich über häufi g gestellte Fragen, aktuellste
Kompatibilitätslisten etc. informieren.
Unter der Rubrik „Support“ fi nden Sie die Kontaktdetails für unsere technische Kun-
den-Hotline sowie unseren E-Mail-Support.
3. Auf unserer Webpage www.gembird.de fi nden Sie unter „Support“ und „For
mulare“ das Retourenformular für Endkunden. Bitte füllen Sie dieses Formular voll-
ständig aus, wenn Sie Ware an uns zurücksenden möchten.
12
GEMBIRD Deutschland GmbH www.gembird.de
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon

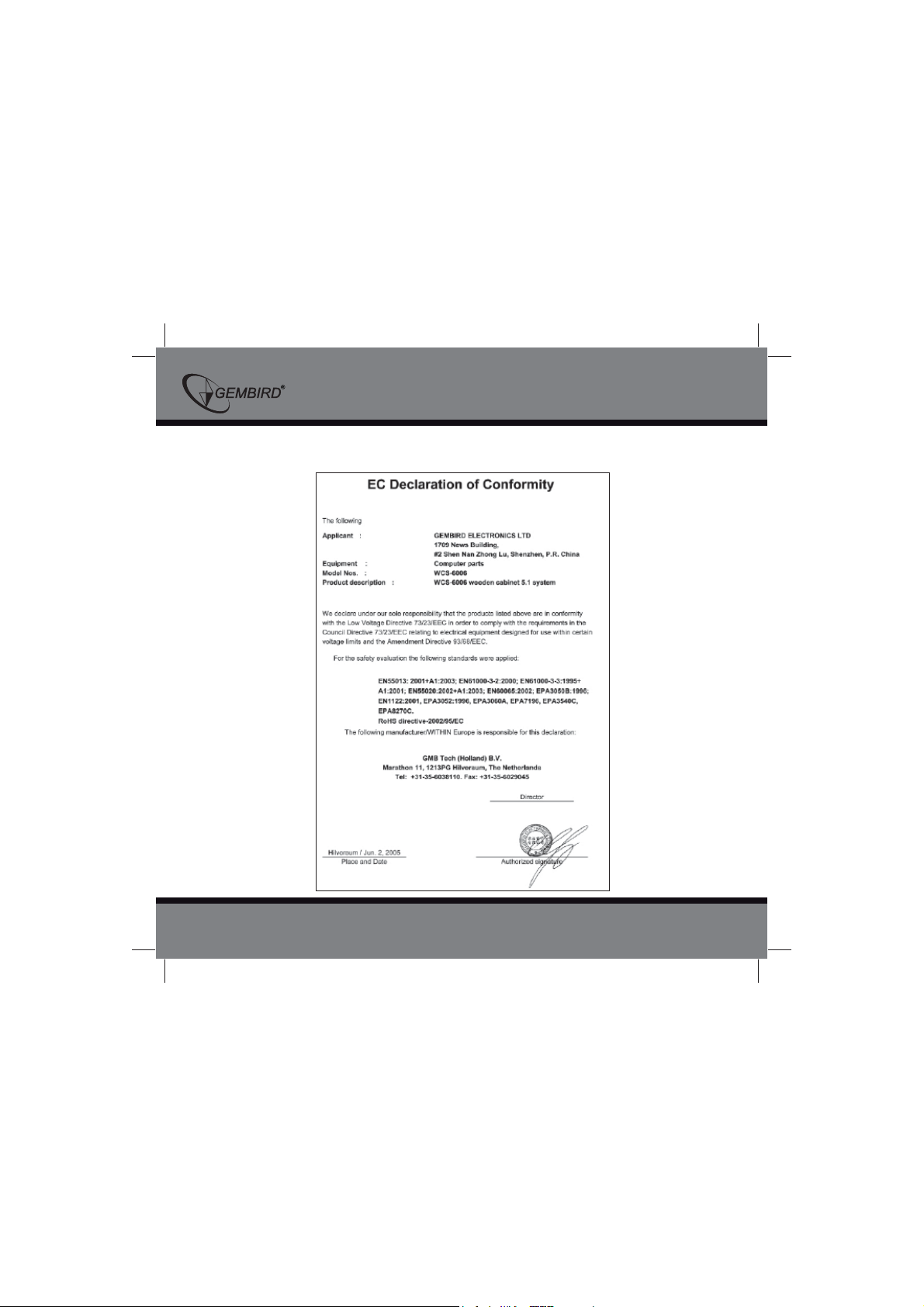

8. Konformitätserklärung
Bedienungsanleitung
GEMBIRD Deutschland GmbH www.gembird.de
13
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
9. Sonstiges
Wir behalten uns Änderungen für den Regulierungsablauf des Schadens vor. Aktuelle
Information hierzu entnehmen Sie bitte unserer Internetpräsenz www.gembird.de.
Hausanschrift:
GEMBIRD Deutschland GmbH
Overweg 27
D-59494 Soest
Kundenservice:
Telefon: +49 (0) 1805 – 436247
Telefax: +49 (0) 2921 – 671481
E-Mail: support@gembird.de
*) € 0,14/Min. aus dem deutschen Festnetz Mobilfunkpreise können abweichen
*
14
GEMBIRD Deutschland GmbH www.gembird.de
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
10. Disclaimer
Wir haben alle Anstrengungen unternommen, um sicherzustellen, dass alle Informa-•
tionen in diesem Handbuch richtig und komplett sind. Für Fehler oder fehlende Informationen übernehmen wir jedoch keine Haftung. Gembird behält sich das Recht
vor, Spezifi kationen von Hardware und Software ohne vorherige Ankündigung vorzu-
nehmen.
Dieses Handbuch sowie Teile davon darf ohne vorherige Genehmigung durch Gem-•
bird Electronics Ltd. in keiner Form vervielfältigt, übermittelt oder in andere Sprachen
übersetzt werden.
Gembird Electronics übernimmt keine Gewährleistung für Schäden, die durch Fehl-•
funktionen des Gerätes oder, Fehlfunktionen anderer Geräte oder durch Fehlbedienungen durch den Benutzer hervorgerufen werden.
GEMBIRD Deutschland GmbH www.gembird.de
15
5.1 Surround Sound USB-Kopfhörersystem mit Mikrofon
Bedienungsanleitung
Gembird® ist eine registrierte Handelsmarke von GMB Tech (Holland) bv. Andere Namen oder Produkte können registrierte Handelsmarken der jeweiligen Besitzer sein.
Copyright © 2007 Gembird Electronics Ltd. All rights reserved.
