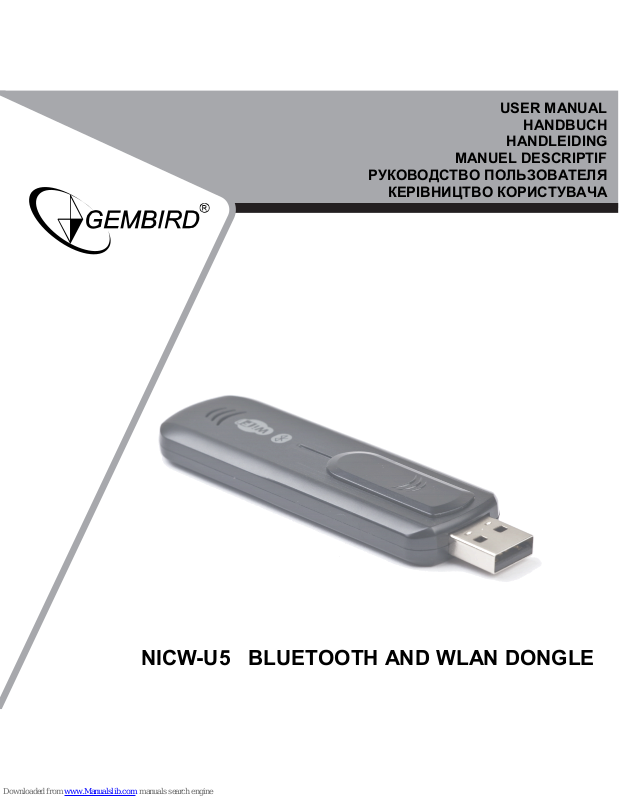

Page 1
NICW-U5 BLUETOOTH AND WLAN DONGLE
USER MANUAL
HANDBUCH
HANDLEIDING
MANUEL DESCRIPTIF
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
КЕРІВНИЦТВО КОРИСТУВАЧА
Page 2
2
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
Disclaimer
• We spared no efforts to make sure that the information in this
manual is correct and complete. However no liability is accepted for any
errors or omissions. Gembird Electronics reserves the right to change the
specifications of the hardware and software described in this manual
without prior notice.
• No part of this manual may be reproduced, transmitted or translated
in any language in any form, by any means, without the prior written
permission of Gembird Electronics Ltd.
• Gembird Electronics makes no warranties for damages resulting
from corrupted or lost data due to a mistaken operation or malfunction of
the product, the software, personal computers or peripheral devices.
Gembird® is a registered trademark of Gembird Europe bv.
Other names or products not mentioned above may be registered
trademarks or trademarks of their respective owners.
Copyright © 2010 Gembird Electronics Ltd. All rights reserved
Page 3
3
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
Features
• 2-in-1 wireless combo adapter: both WLAN and Bluetooth interfaces
• Supports WLAN data transfer rate up to 54 Mbps
• All modern WLAN encryption security standards including 256-bit
• Wireless connection with Bluetooth enabled computers, mobile phones,
PDAs, etc.
• High-quality wireless stereo music
Specifications
• USB 2.0 interface, USB 1.1 compatible, retractable connector
• WLAN: complies with IEEE802.11g, IEEE802.11b, speed up to 54
Mbps; security: WPA; 64/128/256-bit WEP; TKIP/AES, WEP2; transmitter
output power: 17 dBm (max); internal antenna type, gain: 2.4 GHz Wireless
@ ± (typical): 2 dBi +/-1 dBi, working distance up to 100 m
• Bluetooth: v.2.0 + EDR, speed up to 3 Mbps, RF power up to 18 dBm
(Class I), working distance up to 100 m
• Dimensions: 77 x 26 x 9.5mm
• Weight: 14 g
• Operating temperature: 0 ~ 40'C, 5 ~ 95% humidity
Package Contents
• USB 2-in-1 dongle
• Drivers CD
• User Manual
Page 4
4
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
Thank you for purchasing the Gembird® NICW-U5 Bluetooth and
WLAN Dongle! This manual will help you install and use it properly.
The NICW-U5:
• High-speed wireless access to Internet
• Wireless high-quality stereo music
• Exchange files with mobile phones
• Plug&Play easy installation
• Suitable both for laptops and desktop PCs
• Supports Windows 7
Installation
Please follow the steps below to install the software and driver for this
Bluetooth and WLAN Dongle.
Page 5
5
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
Page 6
6
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
Page 7
7
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
Configuring wireless network in Windows® 7
Windows® 7 operating system has so-called “Wireless Zero
Configuration” feature, which can be used to configure and control the
NICW-U5 Bluetooth and WLAN Dongle. Note: Wireless Zero Configuration
is most appropriate to be used at home and in SOHO local networks.
Wireless Zero Configuration should not be used in medium or large
networks or in the networks where a high degree of security is required.
Follow the steps below to configure your WLAN Dongle using the
Wireless Zero Configuration:
1. From the Start menu, select Control Panel.
2. Click “Network Connections”.
3. Right-click the network connection associated with your Wireless
USB Dongle and select “Properties”.
4. Click the “Wireless Networks” tab.
5. Check the “Use Windows to configure my wireless network settings”
checkbox.
6. Click the “View Wireless Networks” button.
7. Select the Access Point with which you would like to connect.
8. Click the “Connect” button.
9. Enter your login/password that is required by this network.
Page 8
8
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
Page 9
9
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
WARRANTY CONDITIONS
GARANTIE BEDINGUNGEN
The warranty period is 36 months and begins with
the sale to the end user. The receipt must clearly list
the date of purchase and the part number, in addition
it should be printed. Keep the receipt for the entire
warranty period since it is required for all warranty
claims. During the warranty period the defective
items will be credited, repaired or replaced at the
manufacturer's expense. Work carried out under the
warranty neither extends the warranty period nor
starts a new warranty period. The manufacturer
reserves the right to void any warranty claim for
damages or defects due to misuse, abuse or
external impact (falling down, impact, ingress of
water, dust, contamination or break). Wearing parts
(e.g. rechargeable batteries) are excluded from the
warranty. Upon receipt of the RMA goods, Gembird
Europe B.V. reserves the right to choose between
replacement of defective goods or issuing a credit
note. The credit note amount will always be
calculated on the basis of the current market value of
the defective products
Die Garantie beträgt 36 Monate ab Verkaufsdatum
an den Endverbraucher. Das Kaufdatum und der
Gerätetyp sind durch eine maschinell erstellte
Kaufquittung zu belegen. Bitte bewahren Sie Ihren
Kaufbeleg daher für die Dauer der Garantie auf, da
er Voraussetzung für eine eventuelle Reklamation
ist. Innerhalb der Garantiezeit werden alle Mängel,
wahlweise durch den Hersteller entweder durch
Instandsetzung, Austausch mangelhafter Teile oder
im Austausch, behoben. Die Ausführung der
Garantieleistung bewirkt weder eine Verlängerung
noch einen Neubeginn der Garantiezeit.
Eine Garantieleistung entfällt für Schäden oder
Mängel die durch unsachgemäße Handhabung oder
durch äußere Einwirkung (Sturz, Schlag, Wasser,
Staub, Verschmutzung oder Bruch) herbeigeführt
wurden. Verschleißteile (z.B. Akkus) sind von der
Garantie ausgenommen.
Gembird Europe B.V.
Wittevrouwen 56, 1358CD Almere
The Netherlands
www.gembird.nl/support
support@gmb.nl
Tel. +31-36-5211588
(0900-4362473 inside The Netherlands, € 0,15 p/m,
mobile costs not included)
Gembird Deutschland GmbH
Overweg 27, 59494 Soest
Deutschland
www.gembird.de/support
support@gembird.de
Tel. +49-180 5-436247
€0,14 aus dem deutschen Festnetz. Mobilfunkpreise
können abweichen
Page 10
10
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
GARANTIE VOORWAARDEN
CONDITIONS DE GARANTIE
De garantietermijn bedraagt 36 maanden en gaat in
op de aankoopdatum van het product door de
eindgebruiker. Op de aankoopbon moeten de
aankoopdatum en productomschrijving duidelijk
vermeld staan. Gelieve de aankoopbon de gehele
garantieperiode te bewaren, deze is ten alle tijden
benodigd voor alle garantie aanspraken. Tijdens de
garantieperiode zullen alle gebreken verholpen of
vervangen worden door de fabrikant d.m.v. reparatie,
omruiling van het defecte onderdeel of het gehele
apparaat. Aanspraken tijdens de garantieperiode
leiden niet tot verlenging hiervan. Garantieaanspraak
vervalt bij schade of gebreken die ontstaan zijn door
oneigenlijk gebruik, misbruik of invloeden van
buitenaf (vallen, stoten, water, stof, vuil of breken).
Slijtagegevoelige onderdelen (b.v. batterijen) zijn
uitgesloten van garantie. Bij ontvangst van de RMA
goederen behoudt Gembird zich het recht om te
kiezen tussen vervanging van de defecte waren of
het uitgeven van een kreditnota. Het bedrag van de
kreditnota zal altijd gecalculeerd zijn op basis van de
huidige marktprijs voor het defecte produkt.
Garantie est de 36 mois a partir de la date d’achat de
l'utilisateur final.
Le talon de garantie doit énumérer clairement la date
d'achat et le type d'appareil.
Conservez le reçu d'achat pendant toute la durée de la
garantie car elle est nécessaire pour toute réclamation.
Au cours de la période de garantie tous les défauts
doivent être remplacé aux frais du fabricant, soit par la
réparation ou la remplacement de la pièce défectueuse ou
l'ensemble du produit.
Les travaux effectués sous garantie ne prolongent pas la
période de garantie ni ne commencent pas une nouvelle
période de garantie.
Le fabricant se réserve le droit d'annuler toute demande de
garantie pour les dommages ou défauts dus à une
mauvaise utilisation, abus ou les effets externes (chute,
choc, pénétration de l'eau, la poussière, etc..).
Les pièces d'usure (par exemple les piles rechargeables)
sont exclus de la garantie.
Dès réception de la marchandise sous garantie, le SAV de
Gembird Europe BV se réserve le droit de choisir entre le
remplacement des produits défectueux ou de délivrer un
avoir.
Le montant d’avoir sera toujours calculée sur la base de la
valeur actuelle du marché des produits défectueux.
Gembird Europe B.V.
Wittevrouwen 56, 1358CD Almere
The Netherlands
www.gembird.nl/support
support@gmb.nl
Tel. 0900-4362473
€ 0,15 p/m binnen Nederland
Exclusief mobiele telefoonkosten
Gembird Europe B.V.
Wittevrouwen 56
1358CD Almere, The Netherlands
www.gembird.nl/support
support@gmb.nl
Tel. +31 (0)900 4362473
Prix d'appel depuis telephone fixe Pays-Bas : 0.15 euro / min
Prix d'appel depuis telephone mobile / autre pays - selon operateur
Page 11
11
GEMBIRD EUROPE B.V.
http://www.gembird.eu
NICW
-
U5 BLUETOOTH AND WLA
N DONGLE
USER MANUAL
ГАРАНТИЙНЫЙ ТАЛОН УМОВИ ГАРАНТІЙНОГО ОБСЛУГОВУВАННЯ
1. Гарантийное обслуживание предоставляется в течение
срока гарантии, при наличии правильно и четко
заполненного гарантийного талона, и изделия в полной
комплектации. Серийный номер и модель изделия
должны соответствовать указанным в гарантийном
талоне.
2. Гарантийное обслуживание представляет собой
бесплатное устранение всех неполадок (ремонт), или
замену изделия на новое (аналогичное).
3. Гарантия не распространяется на неисправности,
вызванные следующими причинами:
• использование изделия не по назначению.
• нарушение условий эксплуатации, хранения или
перевозки изделия, которые указаны в настоящей
инструкции.
• подключение нестандартных или неисправных
периферийных устройств, аксессуаров.
• механические повреждения, попадание внутрь изделия
посторонних предметов, веществ, жидкостей, насекомых.
• ремонт изделия не уполномоченными на то лицами.
4. Комплектность и внешний вид изделия проверяются
Покупателем при получении товара в присутствии
персонала фирмы.
Послепродажные претензии по укомплектованности и
внешнему виду не принимаются.
Наименование изделия: ___________________________
Модель _________________________________________
Серийный номер _________________________________
Срок гарантии ___________________________________
Дата продажи «____» ___________________ 20____ года
Фирма-продавец: _________________________________
Адрес и телефон фирмы-продавца:
________________________________________________
М.П. С условиями гарантии ознакомлен и согласен:
Продавец: _____________ Покупатель: _____________
1. Гарантійне обслуговування надається протягом терміну
гарантії, при наявності Гарантійного талону, заповненого
належним чином, та виробу в повній комплектації.
2. Гарантійне обслуговування не підтримується в разі
порушення правил експлуатації, зберігання або
перевезення виробу, що зазначені в інструкції по
експлуатації виробу.
3. Гарантійне обслуговування скасовується у випадках:
- наявності механічних пошкоджень або слідів
стороннього втручання;
- пошкодження викликані стихійним лихом або нещасним
випадком, включаючи й блискавку, потраплянням у виріб
сторонніх предметів, рідин, комах, тощо;
- пошкодження викликані застосуванням або
підключенням нестандартних або несправних
периферійних пристроїв, аксесуарів;
4. Гарантія не поширюється на витратні матеріали та
додаткові аксесуари;
З гарантійними умовами згоден.
Підпис покупця: ____________________
ГАРАНТІЙНИЙ ТАЛОН № __________________________
Товар/модель ____________________________________
Серійний номер __________________________________
Термін гаранії ____________________________________
Дата продажу ____________________________________
Продавець (назва, телефон)
_________________________________________
Печатка та підпис продавця
_________________________________________
З гарантійних питань звертайтесь до сервісних центрів
Gembird. Про адреси та контакти Ви можете дізнатись на
сайті www.gembird.ua або по телефону 044-4510213.
Loading...
