Bedienungsanleitung
MSIS-Produkte von
GEMBIRD® Deutschland
2
Haftungsausschluss
Wir bedanken uns für den Kauf des Überspannungsschutzes von GEMBIRD!
Wir übernehmen keine Haftung für Irrtümer oder Fehler jeglicher Art. Gembird International behält sich das
Recht vor, die technischen Eigenschaften der Hard- und
Software, die in dieser Anleitung beschrieben sind, ohne
vorherige Ankündigung zu ändern.
Kein Teil dieser Anleitung darf ohne vorherige schriftliche Genehmigung der Gembird International Ltd. reproduziert, weitergegeben oder in andere Sprachen übersetzt werden.
Gembird International übernimmt keine Haftung für
Schäden, die durch fehlerhafte Bedienung oder Fehlfunktion der MSIS entstehen.
®
Gembird
ist ein eingetragenes Markenzeichen der GMB
Tech (Holland) bv.
Obig nicht genannte Namen oder Produkte können eingetragene Warenzeichen oder Markenzeichen der jeweiligen Eigentümer sein.
Copyright © 2006 Gembird International Ltd. Alle Rechte vorbehalten.
3
1. Lieferumfang
Bevor Sie starten, überprüfen Sie bitte den Packungsinhalt auf Vollständigkeit. Sollten Komponenten fehlen
oder beschädigt sein, bringen Sie das Produkt zurück
zum Händler.
Lieferumfang:
Bedienungsanleitung•
MSIS Gerät•
2. Allgemeine Angaben
MSIS-4, MSIS-TV sind kompakte Steckdosen mit einem
Steckplatz.
Gewährleistet einen stark erweiterten Überspan-•
nungsschutz
Optionaler TV-Schutz (MSIS-TV)•
Optionaler F-Anschluss-Schutz (MSIS-4)/SAT-TV •
Absicherung
3. Anforderungen
Netzsteckdose des Standards DIN 49 440•
Betriebsspannung 220-230 V AC ~ 50 - 60 Hz•
Betriebsstrom mehr als 10 A•
Vorhandensein geschützter Erdung•
4. Eigenschaften
Kippschalter und automatische Unterbrechung des •
Stromkreislaufs
Erkennen von falscher Verdrahtung bzw. von Er-•
dungsproblemen der Wandsteckdose (Leuchtanzeige “WRONG“)
Steckdose mit Kindersicherung•
5 Installationsanweisungen
5.1 Platzierung
Die MSIS ist für die Nutzung an einer DIN 49 440 •
Steckdose vorgesehen.
Die MSIS kann in beliebiger Reihenfolge mit Endge-•
räten und dem Netzanschluss verbunden werden.
5.2 Verbinden der MSIS mit dem Stromnetz
Vergewissern Sie sich, dass der Kippschalter auf die •
Position „OFF“ eingestellt ist.
Um die MSIS mit dem Stromnetz zu verbinden, •
stecken Sie den MSIS-Stecker in eine DIN 49 440
Steckdose.
Hinweis: Leuchten beide Leuchtanzeigen “WRONG“ •
und “OK“ auf, so weist dies darauf hin, dass eine
4
falsche Verdrahtung an Ihrer Steckdose vorhanden
ist. Sie können dies beheben, in dem Sie die MSIS aus
der Steckdose heraus nehmen und diese um 180°
drehen. Um die richtige Platzierung zu signalisieren,
leuchten beide Leuchtanzeigen nun nicht mehr auf.
Das Gerät funktioniert allerdings in beiden Fällen
einwandfrei.
5.3 Verbinden elektrischer Geräte mit der MSIS
Stecken Sie den Stecker der Endgeräte direkt in den •
Steckplatz der MSIS.
Verbinden Sie die Antennenkabel der Endgeräte mit •
den zusätzlichen Buchsen (Kabel optional):
o MSIS-4: Koaxialkabel 75 Ω mit F-Aschlüssen
o MSIS-TV: Koaxialkabel 75 Ω mit Stecker und
Buchse
5.4 Ein-/Ausschalten der MSIS
Die Netzspannung der MSIS-Steckdose wird durch •
den Kippschalter, der mit einer Kontrollleuchte und
einem automatischen Stromkreisunterbrecher ausgestattet ist, gesteuert.
5
6
o „RESET“: Die MSIS ist in Betrieb.
o „OFF“: Die MSIS ist ausgeschaltet.
Hinweis:
Der Schutz der Geräte-Eingänge ist unabhängig von der
Stellung des Kippschalters.
6. Kontrollleuchten der MSIS
OK WRONG Beschreibung
leuchtet
nicht
leuchtet
nicht
Richtige Verdrahtung Ihrer
Steckdose, Schalterstellung
„OFF“: Gerät ist nicht betriebsbereit
leuchtet leuchtet
nicht
Richtige Verdrahtung Ihrer
Steckdose, Schalterstellung „RESET“: Gerät ist betriebsbereit
leuchtet
nicht
leuchtet Falsche Verdrahtung Ihrer Steck-
dose, Schalterstellung „RESET“:
Gerät ist betriebsbereit
leuchtet leuchtet Falsche Verdrahtung Ihrer Steck-
dose, Schalterstellung „OFF“:
Gerät ist nicht betriebsbereit
7. MSIS Anzeigen und Bedienelemente
7
Rote „Wrong“
Anzeige
Grüne „OK“
Anzeige
TV-Buchsen
(MSIS-TV)
F-Buchsen
(MSIS-4)
Steckdose
Kippschalter
“OFF“/“RESET“
8. Technische Angaben
• Betriebsspannung: 220-230 V, 50-60 Hz
• Maximaler Laststrom: 10 A
• Arbeitstemperaturbereich: +10° C bis +40° C
• Maße: 95 mm x 85 mm x 70 mm (ohne Kabel)
8
9. Fehlerbehebung
Die folgende Tabelle beschreibt mögliche Probleme und
deren Lösungen:
Problem Möglicher Grund und
Der Schalter geht gelegentlich aus. Überlastung. Reduzieren Sie
Extra-Versicherungsschutz für GEMBIRD
Stromschutzartikel
Mit den Stromschutzartikeln von GEMBIRD werden elektrische Geräte gegen Schäden geschützt, die durch Spannungsspitzen im Stromnetz verursacht werden können. Um Ihnen
noch mehr Sicherheit zu geben, bietet GEMBIRD einen ExtraVersicherungsschutz für den Fall der Fälle an:
Die Versicherung bietet Deckung bis zu einem Höchstbetrag
von 20.000 Euro für alle Schäden, die an den während der Lebensdauer des GEMBIRD Stromschutzartikels angeschlossenen
Geräten durch Spannungsspitzen oder Blitzschlag verursacht
wurden. Die Versicherung gilt für alle GEMBIRD Stromschutzartikel. Sie gilt weltweit mit Ausnahme der USA und Kanada.
Lösung
die Last und schalten Sie das
Gerät ein.
9
Was müssen Sie im Schadensfall tun?
Sie müssen als Nachweis des erstmaligen Käufers den Kaufbeleg vorlegen. Sie müssen bis zur vollständigen Regulierung die
defekten Geräte und den GEMBIRD Stromschutzartikel aufbewahren. Im Einzelfall fi ndet seitens des Versicherungsträgers
eine Überprüfung der defekten Geräte statt. Sie müssen innerhalb von 10 Tagen ab dem Datum des vermeintlichen Schadens
diesen bei dem Versicherungsträger melden. Die Regulierung
des Schadens geschieht ausschließlich über den Versicherungsträger.
Wo können Sie einen vermeintlichen Schaden melden?
Rufen Sie im Falle eines Schadens innerhalb von 10 Tagen bei
dem Versicherungsansprechpartner an oder senden Sie ein Fax
oder eine E-Mail.
Ihr Ansprechpartner (Allianz-Versicherung) im Schadensfall:
Herr Mutsch
Tel.: +49-(0)2921-36160
Fax: +49-(0)2921-361699
E-Mail: r.mutsch@allianz.de

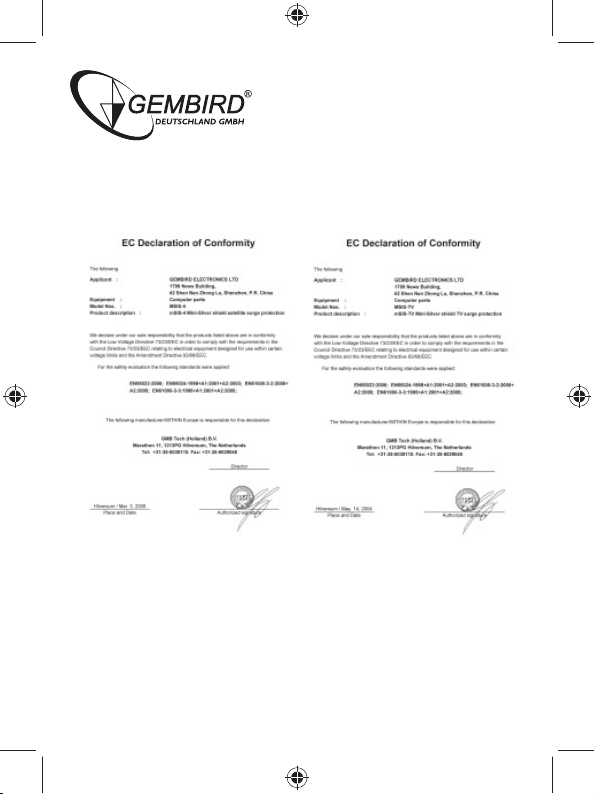

CE-Konformitätserklärung
Hausanschrift:
GEMBIRD Deutschland GmbH
Lange Wende 38
D-59494 Soest
Kundenservice:
Tel.: +49-(0)1805 - 436247
Fax: +49-(0)2921 - 671481
E-Mail: support@gembird.de
*) € 0,14/Min. aus dem deutschem Festnetz. Mobilfunkpreise können abweichen.
*
