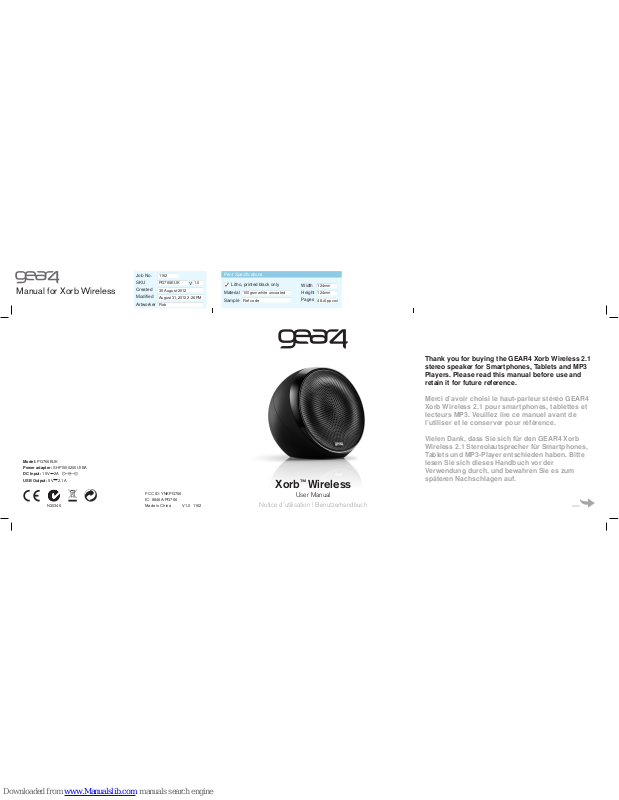

Gear4 Xorb Wireless 2.1, Xorb PG766EUK User Manual

Thank you for buying the GEAR4 Xorb Wireless 2.1
stereo speaker for Smartphones, Tablets and MP3
Players. Please read this manual before use and
retain it for future reference.

Merci d’avoir choisi le haut-parleur stéréo GEAR4
Xorb Wireless 2.1 pour smartphones, tablettes et
lecteurs MP3. Veuillez lire ce manuel avant de
l’utiliser et le conserver pour référence.

Vielen Dank, dass Sie sich für den GEAR4 Xorb
Wireless 2.1 Stereolautsprecher für Smartphones,
Tablets und MP3-Player entschieden haben. Bitte
lesen Sie sich dieses Handbuch vor der
Verwendung durch, und bewahren Sie es zum
späteren Nachschlagen auf.

open

V1.0 1162

Model: PG766EUK
Power adapter: SHF1500200U1BA
DC Input: 15V--- 2A
USB Output: 5V--- 2.1A

Made in China

Xorb™ Wireless

User Manual

Notice d’utilisation | Benutzerhandbuch

N30346

V

1162
PG766EUK 1.0
30 August 2012
August 31, 2012 2:26 PM
Rob

100gsm white uncoated
Ref code

124mm
124mm
48+6pp cov

Manual for Xorb Wireless

Job No.
SKU
Created
Modified
Artworker

Litho, printed black only

Print Specifications

Material
Sample

Width
Height
Pages

IC: 8846A-PG766

FCC ID: YNKPG766

10

32

2

15

36

20

6

24

28

40

2 GEAR4 | Xorb Wireless | User Manual

Xorb Wireless Please read before use.

Product features:

■ Wireless Bluetooth speaker

■ 30W speaker output

■ Works with any Music Player / Smartphone /
Tablet with a 3.5mm headphone jack

■ 2.1A USB charging

■ Bass control

Getting started:

■ To activate the speaker, plug in the power
adapter.

■ The ON/OFF button must be fully depressed
in the ON position. This is located on the
back of the speaker.

■ For the speaker to work wirelessly with your
Bluetooth device, they must be paired.

Note: The speaker is in AUX mode by default.
If a device is connected to the speaker via
Bluetooth the speaker will automatically switch
to Bluetooth mode. If this connection is broken,
it will revert back to AUX mode.

Connect via Bluetooth:

■ Activate Bluetooth on your device.

■ Ensure that your Xorb Wireless is connected
to a power source and is turned ON.

■ Click the 'BASS/ ' button once to enter
pairing mode and the LED will flash blue
twice and a tone will sound.

■ 'Xorb' will appear on your Bluetooth device.

■ Select 'Xorb' and enter the password '0000' if
necessary.

■ The LED will turn solid blue and a tone will
sound to confirm your device has successfully
paired and is connected.

■ Ensure speaker volume is on full. Control the
volume through your music player.

Note: Xorb Wireless can only be paired to one
bluetooth device at any given time.

Connect via AUX IN:

■ Plug in power adaptor.

■ Plug in 3.5mm audio cable to 'AUX-IN' port.

■ Plug 3.5mm audio cable into the headphone
jack on your device.

■ Ensure speaker volume is on full. Control the
volume through your music player.

LED Status:

■ Power Off - LED OFF.

■ Power On, connected via AUX - LED solid red.

3

User Manual | Xorb Wireless | GEAR4

■ Power On, connected via Bluetooth - LED
solid blue.

■ Pairing Mode - LED flashes blue twice.

■ Energy Saving mode - LED OFF.

2.1A USB Charging:

■ Charge your Smartphone, Tablet or Music
player using the 2.1A charging port on the
speaker.

■ Simply plug your charge cable into the back
of the speaker and then into your device.

Energy Saving Mode

■ If music is not playing or is very low for 1 hour
this product will automatically go into Standby
Mode to help conserve energy. The LED will
be off in Standby Mode.

■ Turn the speaker off and on again to wake up.

Register your Xorb Wireless speaker to activate
your warranty and receive product updates at

www.gear4.com/register

Copyright © 2012 Disruptive Limited. All rights
reserved. Reproduction in part or in whole
is prohibited.

GEAR4 and Xorb are trade marks of
Disruptive Limited.

WARNING

To reduce the risk of fire or electric shock, do
not expose this unit to rain or moisture.

CAUTION

Use of controls or adjustments of performance
or procedures other than those specified may
result in hazardous radiation exposure.

Batteries (battery pack or batteries installed)
shall not be exposed to excessive heat such as
sunshine, fire or the like.

UNPACKING AND INSTALLATION

Unpack your unit carefully. We recommend that
you save the packaging in case you ever need
to store your unit. To avoid damage, never
place the unit or its batteries near radiators, in
front of heating vents, under direct sunlight or
near water.

FOR YOUR SAFETY

‒ When disconnecting the power supply, pull

the plug first. Do not pull the cord by itself.

‒ Never handle the power plug with wet hands,

as this could cause fire or electric shock.
‒ Refer servicing to qualified personnel only.
‒ Do not open the housing.
‒ Do not twist or pinch the power supply cord.

If the plug or power supply cord needs to be

replaced, ensure that it complies with the

manufacturer’s recommendation.
‒ Unplug the unit during lightning storms and

when unused for extended periods of time.

DISPOSAL

According to the European Directive 2002/96/
EC all electrical and electronic products must be

4 GEAR4 | Xorb Wireless | User Manual

collected separately by a local collection system.
Please act according to your local rules and
do not dispose of your old products with your
normal household waste.

The lightning flash with arrowhead
symbol, within an equilateral triangle,

is intended to alert user to the
presence of uninsulated ‘Dangerous Voltage’
within the product’s enclosure that may be of
sufficient magnitude to constitute risk of electric
shock to person.

The exclamation point within an

equilateral triangle is intended to

alert user to the presence of
important operating and maintenance
(servicing) instruction in the literature
accompanying the appliance.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE

COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

FCC RULES

You are cautioned that changes or modifications
not expressly approved by the party responsible
for compliance could void the user’s authority
to operate the equipment. This equipment has
been tested and found to comply with the limits
for a Class B digital device, pursuant to part 15
of the FCC rules.

These limits are designed to provide reasonable
protection against harmful interference in
a residential installation. This equipment
generates, uses and can radiate radio frequency
energy and, if not installed and used in
accordance with the instructions, may cause
harmful interference to radio communications.

However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause harmful interference
to radio or television reception, which can be
determined by turning the equipment off and
on, the user is encouraged to try to correct
the interference by one or more of the
following measures:

‒ Reorient or relocate the receiving antenna.
‒ Increase the separation between the

equipment and receiver.

‒ Connect the equipment into an outlet on a

circuit different from that to which the receiver
is connected.

‒ Consult the dealer or an experienced radio/

TV technician for help.

Operation is subject to the following
two conditions:

1) This device may not cause interference and

2) This device must accept any interference,
including interference that may cause
undesired operation of the device.

5

User Manual | Xorb Wireless | GEAR4

INDUSTRY CANADA

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation is
subject to the following two conditions:

1) this device may not cause interference, and

2) this device must accept any interference,
including interference that may cause
undesired operation of the device.

Under Industry Canada regulations, this radio
transmitter may only operate using an antenna
of a type and maximum (or lesser) gain
approved for the transmitter by Industry Canada.
To reduce potential radio interference to other
users, the antenna type and its gain should
be so chosen that the equivalent isotropically
radiated power (e.i.r.p.) is not more than that
necessary for successful communication.

This Class B digital apparatus complies with
Canadian ICES-003.

6 GEAR4 | Xorb Wireless | Notice d’utilisation

Xorb Wireless Veuillez lire avant toute utilisation.

Commandes de Xorb Wireless :

➊ VOLUME (-/+)
➋ MARCHE / ARRÊT
➌ BASSE (-/+) /
➍ PRISE D’ENTRÉE POUR

AUTRES LECTEURS

➎ PORT DE CHARGEMENT USB
➏ ENTRÉE CC

Caractéristiques du produit :

■ Haut-parleur sans fil Bluetooth

■ Haut-parleur avec sortie de 30 W

■ Compatible avec tout lecteur de musique/
smartphone/tablette disposant d'une prise
jack de 3,5 mm

■ Chargement USB 2.1A

■ Contrôle des basses

Prise en main :

■ Pour activer le haut-parleur, branchez
l'adaptateur secteur.

■ Le bouton MARCHE/ARRÊT doit être
enfoncé à fond, en position MARCHE. Ce
bouton est situé à l'arrière du haut-parleur.

■ Le haut-parleur doit être associé au
périphérique Bluetooth pour communiquer.

Remarque: Le haut-parleur est en mode AUX
par défaut. Si un périphérique est connecté au
haut-parleur via Bluetooth, ce dernier se met
automatiquement en mode Bluetooth. Si cette
connexion est rompue, le mode AUX est rétabli.

Connexion via Bluetooth:

■ Activez Bluetooth sur votre périphérique.

■ Assurez-vous que Xorb Wireless est branché
et est en position Marche.

■ Cliquez sur le bouton «BASS » une fois
pour lancer l'association. Le voyant clignote
deux fois en bleu et une tonalité est émise.

■ Xorb s'affiche sur votre appareil Bluetooth.

■ Sélectionnez «Xorb» et entrez le mot de
passe «0000» si nécessaire.

■ Le voyant devient bleu fixe et une tonalité est
émise pour indiquer que votre appareil est
associé et connecté.

■ Assurez-vous que le volume du haut-parleur
est au maximum. Contrôlez le volume depuis
votre lecteur.

Remarque: Xorb Wireless ne peut être associé
qu'à un seul appareil Bluetooth à la fois.

7

Notice d’utilisation | Xorb Wireless | GEAR4

Connexion via AUX IN:

■ Adaptateur secteur à brancher.

■ Branchez le câble audio de 3,5mm sur le
port «AUX-IN».

■ Branchez le câble audio de 3,5mm sur la
prise casque de votre appareil.

■ Assurez-vous que le volume du haut-parleur
est au maximum. Contrôlez le volume depuis
votre lecteur.

Voyant:

■ Arrêté - VOYANT ÉTEINT.

■ En marche, connecté via AUX - Voyant rouge
fixe.

■ En marche, connecté via Bluetooth - Voyant
bleu fixe.

■ Mode Association - Voyant clignote deux fois
en bleu.

■ Mode économique - VOYANT ÉTEINT.

Chargement USB 2.1A:

■ Vous pouvez charger votre smartphone,
tablette ou lecteur sur le port 2.1A du
haut-parleur.

■ Branchez simplement le câble de chargement
à l'arrière du haut-parleur, puis sur votre
appareil.

Mode d'économie d'énergie :

■ Si la musique ne joue pas ou que le volume
est très bas pendant 1 heure, ce produit
passe automatiquement en mode veille pour
économiser de l’énergie. Le témoin sera
éteint en mode veille.

■ Arrêtez et redémarrez le haut-parleur pour
rétablir le fonctionnement normal.

Enregistrez votre Xorb Wireless speaker pour
activer la garantie et bénéficier de mises à jour
sur www.gear4.com/register

Copyright © 2012 Disruptive Limited. Tous droits
réservés. Toute reproduction totale ou partielle
strictement interdite.

GEAR4 et Xorb sont des marques commerciales
de Disruptive Limited.

AVERTISSEMENT

Pour réduire le risque d’incendie ou
d’électrocution, ne pas exposer cet appareil à la
pluie ni à l’humidité.

ATTENTION

L’utilisation des commandes ou les réglages
de performances par des procédures autres
que celles spécifiées risquent d’entraîner une
exposition à des radiations dangereuses.
Les piles (piles incluses ou installées) ne
doivent pas être exposées à une chaleur
excessive, notamment aux rayons direct du
soleil, à une flamme ou source similaire.

8 GEAR4 | Xorb Wireless | Notice d’utilisation

DÉBALLAGE ET INSTALLATION

Déballer l’appareil avec soin. Nous
recommandons de conserver l’emballage,
pour tout stockage prolongé éventuel de
l’appareil. Pour éviter tout endommagement,
ne jamais placer l’appareil ou ses piles
près d’un radiateur, près d’une bouche
d’aération, sur un rebord de fenêtre exposé
au soleil ni près d’une source d’eau.

DANS L’INTÉRÊT DE LA SÉCURITÉ

‒ Pour débrancher l’adaptateur d’alimentation,

tirer sur la fiche. Ne jamais tirer sur le cordon.

‒ Ne jamais manipuler la fiche d’alimentation

avec des mains mouillées, sous peine
d’électrocution ou d’incendie.

‒ Consulter exclusivement un personnel

qualifié pour toute réparation.
‒ Ne pas ouvrir le boîtier.
‒ Ne pas tordre ni pincer le cordon

d’alimentation. Si la fiche ou le cordon doivent

être remplacés, vérifier qu’ils sont conformes

aux recommandations du fabricant.
‒ Débrancher l’appareil pendant les orages

avec foudre et lorsqu’il n’est pas utilisé

pendant une période prolongée.

MISE AU REBUT

Conformément à la directive européenne
2002/96/EC, tout appareil électrique ou
électronique doit être collecté séparément
par un système local de collecte des déchets
électriques et électroniques. Respecter les

lois et réglementations en vigueur et ne pas
mettre au rebut dans les déchets ménagers.

Le symbole de l’éclair dans un
triangle équilatéral a pour but

d’alerter l’utilisateur sur la présence
d’une tension dangereuse non isolée à
l’intérieur du boîtier du produit. Cette tension
peut suffire à électrocuter l’utilisateur.

Le symbole du point d’exclamation

dans un triangle équilatéral a pour

but d’alerter l’utilisateur sur la
présence d’instructions importantes d’utilisation
et de maintenance dans la documentation
accompagnant l’appareil.

ATTENTION

RISQUE D’ÉLECTROCUTION - NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LE RISQUE D’ÉLECTROCUTION, NE PAS

RETIRER LE COUVERCLE NI LE FOND. CET APPAREIL NE CONTIENT

AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR. CONSULTER

LE PERSONNEL QUALIFIÉ POUR TOUTE RÉPARATION.

RÈGLES DE LA FCC

Toute modification non expressément
approuvée par la partie responsable de
la mise en conformité risque d’annuler le
droit d’utilisation de cet équipement. Cet
équipement a été testé et est conforme aux
limites imposées aux appareils numériques de
classeB, conformément à la section15 des
règles de laFCC.

Ces limites ont été conçues pour protéger
les installations domestiques contre les

9

Notice d’utilisation | Xorb Wireless | GEAR4

interférences néfastes. Cet équipement génère,
utilise et émet de l’énergie sous forme de
fréquences radio et, en cas de non-respect
des instructions d’installation et d’utilisation,
risque de provoquer des interférences.

Il n’existe aucune garantie contre ces
interférences. En cas d’interférences radio ou
télévisuelles, pouvant être vérifiées en mettant
l’équipement hors tension puis sous tension,
l’utilisateur peut tenter de résoudre le problème
de l’une des façons suivantes:

‒ Réorienter ou déplacer l’antenne de

réception;
‒ Éloigner l’équipement du poste de réception;
‒ Brancher l’équipement sur une prise

appartenant à un circuit différent de celui du

poste de réception;
‒ Consulter le revendeur ou un technicien

radio/TV qualifié.

Son utilisation est assujettie aux
deux conditions suivantes:

1) Cet équipement ne doit pas provoquer
d’interférences, et

2) Ce périphérique doit tolérer les
interférences, ce qui inclut les
interférences qui risquent de provoquer
un dysfonctionnement du périphérique.

INDUSTRIE CANADA

Le présent appareil est conforme aux CNR
d'Industrie Canada applicables aux appareils
radio exempts de licence. L'exploitation est
autorisée aux deux conditions suivantes :

1) l'appareil ne doit pas produire de brouillage,
et

2) l'utilisateur de l'appareil doit accepter
tout brouillage radioélectrique subi,
même si le brouillage est susceptible
d'en compromettre le fonctionnement.

Conformément à la réglementation d'Industrie
Canada, le présent émetteur radio peut
fonctionner avec une antenne d'un type et
d'un gain maximal (ou inférieur) approuvé
pour l'émetteur par Industrie Canada. Dans
le but de réduire les risques de brouillage
radioélectrique à l'intention des autres
utilisateurs, il faut choisir le type d'antenne et
son gain de sorte que la puissance isotrope
rayonnée équivalente (p.i.r.e.) ne dépasse
pas l'intensité nécessaire à l'établissement
d'une communication satisfaisante.

Cet appareil numérique de la classe B est
conforme à la norme NMB-003 du Canada.

10 GEAR4 | Xorb Wireless | Benutzerhandbuch

Xorb Wireless Bitte vor Verwendung lesen.

Bedienelemente des Xorb
Wireless:

➊ LAUTSTÄRKE (-/+)
➋ EIN- / AUSSCHALTEN
➌ BASS (-/+) /
➍ AUDIO-EINGANG (FÜR ANDERE

MUSIKPLAYER)

➎ USB-LADEANSCHLUSS
➏ GLEICHSTROMEINGANG

Produktmerkmale:

■ Kabelloser Bluetooth-Lautsprecher

■ 30 Watt Lautsprecherleistung

■ Funktioniert mit jedem Musikplayer/
Smartphone/Tablet mit 3,5-mm-Kopfhörer­Anschluss

■ 2,1-A-USB-Ladeanschluss

■ Bassregelung

Erste Schritte:

■ Um den Lautsprecher zu aktivieren, stecken
Sie den Stromadapter ein.

■ Die EIN/AUS-Taste muss vollständig gedrückt
sein (EIN-Position). Sie befindet sich auf der
Rückseite des Lautsprechers.

■ Damit der Lautsprecher mit Ihrem Bluetooth-
Gerät kabellos funktioniert, müssen die
Geräte miteinander verbunden werden.

Hinweis: Der Lautsprecher befindet sich
standardmäßig im AUX-Modus. Wenn ein Gerät
mit dem Lautsprecher über Bluetooth verbunden
wird, wechselt der Lautsprecher automatisch in
den Bluetooth-Modus. Wird diese Verbindung
unterbrochen, kehrt er in den AUX-Modus zurück.

Verbinden über Bluetooth:

■ Aktivieren Sie Bluetooth auf Ihrem Gerät.

■ Stellen Sie sicher, dass der Xorb Wireless an
eine Stromquelle angeschlossen und
eingeschaltet ist.

■ Klicken Sie einmal auf die Taste 'BASS ',
um in den Verbindungsmodus zu wechseln.
Die LED blinkt zweimal blau auf und es ertönt
ein Signalton.

■ Auf Ihrem Bluetooth-Gerät wird 'Xorb'
angezeigt.

■ Wählen Sie 'Xorb' und geben Sie
gegebenenfalls das Passwort '0000' ein.

■ Die LED leuchtet konstant blau auf und es
ertönt ein Signalton, um zu bestätigen, dass
Ihr Gerät erfolgreich verbunden wurde.

11

Benutzerhandbuch | Xorb Wireless | GEAR4

■ Stellen Sie sicher, dass die Lautstärke beim
Lautsprecher ganz hoch gestellt ist. Steuern
Sie die Lautstärke über Ihren Musikplayer.

Hinweis: Der Xorb Wireless kann nur mit jeweils
einem Bluetooth-Gerät auf einmal verbunden
werden.

Verbinden über AUX IN
(Audioeingang):

■ Stromadapter einstecken.

■ 3,5-mm-Audiokabel an Audio-Eingang
(AUX-IN) anschließen.

■ 3,5-mm-Audiokabel in Kopfhörer-Anschluss
an Ihrem Gerät einstecken.

■ Stellen Sie sicher, dass die Lautstärke beim
Lautsprecher ganz hoch gestellt ist. Steuern
Sie die Lautstärke über Ihren Musikplayer.

LED-Status:

■ Strom Aus - LED AUS.

■ Strom Ein, verbunden über AUX - LED
konstant rot.

■ Strom Ein, verbunden über Bluetooth - LED
konstant blau.

■ Verbindungsmodus - LED blinkt zweimal
blau.

■ Energiesparmodus - LED AUS.

2,1-A-USB-Ladeanschluss:

■ Laden Sie Ihr Smartphone, Tablet oder Ihren
Musikplayer über den 2,1-A-Ladeanschluss
am Lautsprecher auf.

■ Schließen Sie einfach Ihr Ladekabel auf der
Rückseite des Lautsprechers an und schließen
Sie das andere Ende an Ihr Gerät an.

Energiesparmodus

■ Wenn eine Stunde lang keine oder nur sehr
leise Musik wiedergegeben wird, schaltet das
Gerät automatisch in den Standby-Modus,
um Strom zu sparen. Die LED leuchtet im
Standby-Modus nicht auf. Drücken Sie PLAY
oder erhöhen Sie die Lautstärke, um das
Gerät zu aktivieren.

■ Schalten Sie den Lautsprecher zur
Aktivierung aus und wieder ein.

Um die Garantie zu aktivieren und Produkt­Updates zu erhalten, registrieren Sie Ihren Xorb
Wireless-Lautsprecherunter

www.gear4.com/register

Copyright © 2012 Disruptive Limited. Alle
Rechte vorbehalten. Eine teilweise oder
vollständige Vervielfältigung ist nicht zulässig.

GEAR4 und Xorb sind Marken von
Disruptive Limited.

12 GEAR4 | Xorb Wireless | Benutzerhandbuch

WARNUNG

Um die Gefahr eines Brandes oder
elektrischen Schlages so gering wie möglich
zu halten, sollten Sie dieses Gerät vor
Regen oder Feuchtigkeit schützen.

VORSICHT

Durch die Verwendung von Bedienelementen
oder Einstellungen oder die Durchführung von
Abläufen, die nicht in dieser Anleitung aufgeführt
sind, können Benutzer gefährlicher Strahlung
ausgesetzt werden.

Batterien (Batteriesatz oder eingelegte
Batterien) dürfen nicht übermäßiger
Hitze ausgesetzt werden, wie z. B.
Sonneneinstrahlung, Feuer oder ähnlichem.

AUSPACKEN UND INSTALLIEREN

Packen Sie das Gerät vorsichtig aus. Es empfiehlt
sich, die Verpackung für den Fall aufzubewahren,
dass Sie das Gerät einmal lagern müssen.
Stellen Sie das Gerät oder seine Akku nicht
in der Nähe von Heizkörpern oder vor einem
Heizlüfter auf, und setzen Sie es weder direkter
Sonneneinstrahlung noch Feuchtigkeit aus, um
eine Beschädigung zu vermeiden.

ZU IHRER SICHERHEIT

‒ Ziehen Sie zuerst den Netzstecker heraus,

bevor Sie das Netzteil abtrennen. Ziehen Sie
nicht am Kabel selbst.

‒ Fassen Sie den Netzstecker nicht mit nassen

Händen an, da dies einen Brand oder
elektrischen Schlag verursachen kann.

‒ Überlassen Sie Wartungsarbeiten nur

qualifiziertem Personal.

‒ Öffnen Sie das Gehäuse nicht.
‒ Verdrehen oder klemmen Sie das Netzkabel

nicht ein. Wenn der Netzstecker oder das
Netzkabel ausgewechselt werden müssen,
sollten Sie unbedingt auf die Einhaltung der
Empfehlungen des Herstellers achten.

‒ Ziehen Sie bei Gewittern, und wenn das

Gerät längere Zeit nicht verwendet wird, den
Gerätestecker aus der Steckdose.

ENTSORGUNG

Gemäß der europäischen Richtlinie 2002
/ 96 / EG müssen alle elektrischen und
elektronischen Produkte im Rahmen eines
örtlichen Sammelsystems getrennt entsorgt
werden. Bitte halten Sie die örtlichen Vorschriften
ein und entsorgen Sie Ihre alten Produkte nicht
zusammen mit dem normalen Hausmüll.

Das Blitzsymbol in einem
gleichseitigen Dreieck soll den

Benutzer auf nicht isolierte
„gefährliche Spannung“ im Gehäuse des
Produkts aufmerksam machen, die eventuell
stark genug ist, um elektrische Schläge zu
verursachen.

Das Ausrufezeichen in einem

gleichseitigen Dreieck soll den

Benutzer auf wichtige Anweisungen
für die Bedienung und Instandhaltung
(Wartung) in den begleitenden Unterlagen
aufmerksam machen.

13

Benutzerhandbuch | Xorb Wireless | GEAR4

VORSICHT

GEFAHR ELEKTRISCHER SCHLÄGE - NICHT ÖFFNEN.

VORSICHT: ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE), UM

ELEKTRISCHE SCHLÄGE ZU VERMEIDEN.GERÄTEINNENTEILE KÖNNEN VOM

BENUTZER NICHT GEWARTET WERDEN.LASSEN SIE WARTUNGSARBEITEN NUR

VON QUALIFIZIERTEM WARTUNGSPERSONAL AUSFÜHREN.

FCC-RICHTLINIEN

Sie werden darauf hingewiesen, dass
Änderungen, die von der für die Einhaltung
der Vorschriften verantwortlichen Stelle
nicht ausdrücklich genehmigt wurden,
zum Verlust der Betriebsberechtigung des
Benutzers führen können. Dieses Gerät
wurde geprüft und stimmt gemäß Teil 15 der
FCC-Richtlinien mit den Grenzwerten für
ein digitales Gerät der Klasse B überein.

Diese Grenzwerte sollen einen angemessenen
Schutz vor schädlichen Störungen bei der
Installation in Wohngebieten gewährleisten.
Dieses Gerät erzeugt, verwendet und kann
Hochfrequenzenergie abgeben, und es kann
schädliche Störungen beim Funkverkehr
hervorrufen, wenn es nicht vorschriftsmäßig
installiert und anweisungsgemäß verwendet wird.

Es kann jedoch nicht garantiert werden,
dass bei einer bestimmten Installation keine
Störungen auftreten werden. Sollte dieses
Gerät schädliche Störungen beim Radio- oder
Fernsehempfang verursachen, was durch
Ein- und Ausschalten des Geräts festgestellt
werden kann, wird dem Benutzer geraten, die
Störung durch eine oder mehrere der folgenden

Maßnahmen zu beheben:

‒ Verändern Sie die Ausrichtung bzw. den

Standort der Empfangsantenne.

‒ Vergrößern Sie den Abstand zwischen Gerät

und Empfänger.

‒ Schließen Sie das Gerät an eine Steckdose

an, die auf einem anderen Stromkreis als die
des Empfängers liegt.

‒ Bitten Sie den Händler oder einen erfahrenen

Radio- und Fernsehtechniker um Hilfe.

Der Betrieb unterliegt den folgenden zwei
Bedingungen:

1) Dieses Gerät darf keine Störungen

verursachen.

2) Dieses Gerät muss alle Störungen vertragen,

einschließlich Störungen, die zu einem
unerwünschten Betrieb des Geräts
führen können.

INDUSTRY CANADA

Dieses Gerät entspricht der/den lizenzbefreiten
RSS-Norm(en) von Industry Canada. Der Betrieb
unterliegt den folgenden zwei Bedingungen:

1) Dieses Gerät darf keine Störungen

verursachen und

2) dieses Gerät muss alle Störungen vertragen,

einschließlich Störungen, die einen
unerwünschten Vorgang am Gerät auslösen
können.

Die Industry Canada-Bestimmungen sehen

14 GEAR4 | Xorb Wireless | Benutzerhandbuch

vor, dass dieser Funksender nur mit einem
Antennentyp verwendet werden darf, der den für
den Sender von Industry Canada zugelassenen
Antennengewinn nicht überschreitet. Zur
Begrenzung potentieller Funkstörungen sind
Antennentyp und Antennengewinn so zu wählen,
dass die äquivalente isotrope Sendeleistung
(EIRP) das für eine erfolgreiche Übertragung
erforderliche Maß nicht überschreitet.

Dieses Digitalgerät der Klasse B entspricht dem
kanadischen Standard ICES-003.

15Manual del usuario | Xorb Wireless | GEAR4

Lee esta información antes de usar el producto. Xorb Wireless

Commandes de Xorb Wireless:

➊ VOLUMEN (-/+)
➋ ENCENDIDO / APAGADO
➌ BAJOS (-/+) /
➍ LÍNEA DE ENTRADA (PARA OTROS

REPRODUCTORES DE MÚSICA)

➎ PUERTO DE CARGA USB
➏ ENTRADA DE CC

Características del producto:

■ Altavoz inalámbrico Bluetooth

■ Salida de altavoz de 30 W

■ Funciona con cualquier reproductor de
música / smartphone / tablet que disponga de
conector para auriculares de 3,5 mm

■ Carga USB 2.1A

■ Control de bajos

Primeros pasos:

■ Para activar el altavoz, conecta el adaptador
de alimentación.

■ El botón ON/OFF debe presionarse hasta el
fondo en la posición ON. Este se encuentra
en la parte posterior del altavoz.

■ Para que el altavoz funcione
inalámbricamente con tu dispositivo
Bluetooth, será necesario emparejarlos.

Nota: El altavoz está en modo AUX de forma
predeterminada. Si se conecta un dispositivo
al altavoz mediante Bluetooth, el altavoz
cambiará automáticamente al modo Bluetooth.
Si se interrumpe esta conexión, regresará al
modo AUX.

Conectar mediante Bluetooth:

■ Activa Bluetooth en el dispositivo.

■ Asegúrate de que el producto Xorb Wireless
está conectado a una toma de alimentación y
encendido.

■ Haz clic en el botón 'BASS ' una vez para
acceder al modo de emparejamiento, tras lo
cual el LED parpadeará dos veces en color
azul y sonar un tono.

■ Aparecerá 'Xorb' en tu dispositivo Bluetooth.

■ Selecciona 'Xorb' e introduce la contraseña
'0000' si es necesario.

■ El LED se iluminará de forma permanente en
azul y sonará un tono para confirmar que el
dispositivo se ha emparejado correctamente
y está conectado.

16 GEAR4 | Xorb Wireless | Manual del usuario

■ Asegúrate de que el volumen del altavoz está
al máximo. Controla el volumen a través de
tu reproductor de música.

Nota: Xorb Wireless solo puede estar
emparejado con un dispositivo Bluetooth en
todo momento.

Conectar mediante AUX IN:

■ Conecta el adaptador de alimentación.

■ Conecta el cable de audio de 3,5 mm al
puerto 'AUX-IN'.

■ Conecta el cable de audio de 3,5 mm al
conector de auriculares de tu dispositivo.

■ Asegúrate de que el volumen del altavoz está
al máximo. Controla el volumen a través de
tu reproductor de música.

Estado de LED:

■ Alimentación apagada: LED apagado.

■ Alimentación activada, conectado mediante
AUX: LED encendido permanentemente en
rojo.

■ Alimentación activada, conectado mediante
Bluetooth: LED encendido permanentemente
en azul.

■ Modo de emparejamiento: El LED parpadea
en azul dos veces.

■ Modo de ahorro de energía: LED apagado.

Carga USB 2.1A:

■ Carga tu smartphone, tablet o reproductor de
música mediante el puerto de carga 2.1A del
altavoz.

■ Solo tienes que conectar tu cable de carga a
la parte posterior del altavoz y luego a tu
dispositivo.

Modo de ahorro de energía:

■ Si no se reproduce música o esta suena a
muy bajo volumen durante 1 hora, este
producto entrará automáticamente en modo
de espera (Standby) para contribuir a ahorrar
energía. El LED se apagará en el modo
Standby. Pulse REPRODUCIR o aumente el
volumen para reactivar el producto.

■ Apague el altavoz y vuelva a encenderlo para
reactivarlo.

Registra Xorb Wireless speaker en
www.gear4.com /register para activar la
garantía y recibir actualizaciones del producto.

Copyright © 2012 Disruptive Limited. Todos
los derechos reservados. Queda prohibida la
reproducción total o parcial.

GEAR4 y Xorb son marcas comerciales de
Disruptive Limited.

17

Manual del usuario | Xorb Wireless | GEAR4

ADVERTENCIA

Para reducir el riesgo de fuego o descargas
eléctricas, no expongas esta unidad a la lluvia o
a la humedad.

PRECAUCIÓN

El empleo de controles o ajustes o la
realización de procedimientos distintos a
los especificados puede ocasionar una
peligrosa exposición a radiaciones.

Las baterías (baterías o pilas instaladas) no
deben exponerse a fuentes de calor excesivo,
como la luz solar, el fuego, etc.

DESEMBALAJE E INSTALACIÓN

Desembala la unidad con cuidado. Te
recomendamos que guardes el embalaje
por si alguna vez necesitas almacenar la
unidad. Para evitar daños, no coloques
nunca la unidad ni las pilas cerca de un
radiador, delante de rejillas de calefacción,
bajo la luz solar directa o cerca de agua.

POR TU SEGURIDAD

‒ Al desconectar el adaptador de alimentación,

tira primero del conector de alimentación. No
tires del cable.

‒ No manipules nunca el conector de

alimentación con las manos húmedas, ya
que podrías provocar fuego o sufrir una
descarga eléctrica.

‒ Acude exclusivamente a personal cualificado

si necesitas reparar la unidad.

‒ No abras la carcasa.
‒ No dobles ni aprisiones el cable de

alimentación. Si es necesario sustituir
el conector o el cable de alimentación,
asegúrate de que cumple las
recomendaciones del fabricante.

‒ Desconecta la unidad durante tormentas con

aparato eléctrico y cuando no lo vayas a usar
durante largo tiempo.

DESECHO

De conformidad con la Directiva europea 2002
/ 96 / EC, todos los productos eléctricos y
electrónicos deben desecharse por separado
en el sistema de recogida de residuos. Actúa
conforme a la legislación local y no tires los
productos viejos junto a los residuos domésticos.

El símbolo de rayo con punta de
flecha en el interior de un triángulo
equilátero tiene como objetivo

alertar al usuario de la presencia de
‘tensión peligrosa’ no aislada en el interior de
la carcasa de este producto, tensión que
puede ser suficiente para constituir un riesgo
de descarga eléctrica a una persona.

El signo de admiración en el interior

de un triángulo equilátero tiene como

objetivo alertar al usuario de la
presencia de instrucciones importantes de
utilización y mantenimiento (servicio) en la
documentación que acompaña al dispositivo.

18 GEAR4 | Xorb Wireless | Manual del usuario

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA; NO ABRIR.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO

RETIRES LA CUBIERTA (NI LA PARTE POSTERIOR). EN EL INTERIOR NO

HAY NINGÚN COMPONENTE QUE PUEDA REPARAR EL USUARIO. ACUDE

EXCLUSIVAMENTE A PERSONAL DE SERVICIO CUALIFICADO.

NORMAS DE LA FCC

Los cambios o modificaciones que no
hayan sido aprobados expresamente por el
responsable del cumplimiento de las normas
anularán la autorización concedida para utilizar
el equipo. Este equipo ha sido sometido a
pruebas que confirman su cumplimiento de los
límites para dispositivos digitales de clase B,
conforme a la parte 15 de las normas de la FCC.

Estos límites están diseñados para proporcionar
una protección razonable frente a interferencias
dañinas en instalaciones domésticas. Este
equipo genera, utiliza y puede irradiar energía
de radiofrecuencia, por lo que, si no se
instala y utiliza conforme a las instrucciones,
puede provocar interferencias dañinas en
comunicaciones de radio.

No obstante, no existe garantía alguna
de que no se produzcan interferencias en
instalaciones concretas. En el caso de que
este equipo provoque interferencias dañinas
en la recepción de radio o televisión, lo
que puede determinarse encendiendo y
apagando el equipo, el usuario deberá intentar
corregir dichas interferencias adoptando
una o varias de las siguientes medidas:

‒ Reoriente o cambie de lugar

la antena receptora.

‒ Aumente la distancia entre el

equipo y el receptor.

‒ Conecte el equipo a una toma de un

circuito distinto al del receptor.

‒ Consulte a su proveedor o a un técnico con

experiencia en radio / TV para obtener ayuda.

Su utilización está sujeta a las
siguientes dos condiciones:

1) Este equipo no puede provocar

interferencias y

2) Este equipo debe aceptar cualquier

interferencia, incluidas las interferencias
que puedan provocar un funcionamiento
no deseado del dispositivo.

INDUSTRY CANADA

Este dispositivo cumple la(s) norma(s)
RSS con exención de licencia de Industry
Canada. Su utilización está sujeta a
las dos condiciones siguientes:

1) este dispositivo no puede

provocar interferencias, y

2) este dispositivo debe aceptar cualquier

interferencia, incluidas las que
puedan provocar un funcionamiento
no deseado del dispositivo.

De conformidad con las normas de Industry
Canada, este transmisor de radio solo puede

19

Manual del usuario | Xorb Wireless | GEAR4

operar empleando una antena de un tipo
autorizado y con una ganancia máxima (o
inferior) autorizada para el transmisor por
Industry Canada. Para reducir las posibles
interferencias de radio a otros usuarios,
el tipo de antena y su ganancia deben
elegirse de manera que el equivalente
de potencia irradiada isotrópicamente
(e.i.r.p.) no sea superior al necesario para
que la comunicación sea satisfactoria.

Este aparato digital de Clase B cumple
la norma canadiense ICES-003.

20 GEAR4 | Xorb Wireless | Manuale utente

Xorb Wireless Leggere prima dell’uso.

Comandi di Xorb Wireless:

➊ VOLUME (-/+)
➋ ACCENSIONE / SPEGNIMENTO
➌ BASSI (-/+) /
➍ INGRESSO LINEA (PER ALTRI

LETTORI MUSICALI)

➎ PORTA USB PER RICARICA
➏ INGRESSO CC

Caratteristiche del prodotto:

■ Diffusore Bluetooth portatile

■ Potenza diffusore 30 W

■ Compatibile con tutti i lettori musicali,
smartphone e tablet dotati di jack per cuffie
da 3,5 mm

■ Carica USB 2.1A

■ Controllo bassi

Per iniziare:

■ Per attivare il diffusore, collegare l'adattatore
di alimentazione.

■ Il pulsante ON/OFF deve essere in posizione
ON, ovvero completamente premuto. Il
pulsante si trova sul retro del diffusore.

■ Per abilitare la comunicazione wireless tra il
diffusore e il dispositivo Bluetooth, è
necessario accoppiare i due dispositivi.

Nota: il diffusore si trova in modalità AUX per
impostazione predefinita. Se un dispositivo
viene collegato al diffusore via Bluetooth, il
diffusore passa automaticamente in modalità
Bluetooth. Se la connessione viene interrotta, il
diffusore torna in modalità AUX.

Connessione via Bluetooth:

■ Attivare Bluetooth sul dispositivo.

■ Verificare che Xorb Wireless sia collegato a
una fonte di alimentazione e acceso.

■ Fare clic sul pulsante 'BASS ' una volta per
accedere alla modalità di accoppiamento; il
LED lampeggia due volte in blu e viene
emesso un segnale acustico.

■ Sul dispositivo Bluetooth appare l'indicazione
'Xorb'.

■ Selezionare 'Xorb' e inserire la password
‘0000’, se necessario.

■ Il LED diventa blu fisso e viene emesso un
segnale acustico che conferma il corretto
accoppiamento del dispositivo e la sua
connessione.

21

GEAR4 | Xorb Wireless | Manuale utente

■ Verificare che il volume del diffusore sia sul
livello massimo. Controllare il volume
mediante il lettore musicale.

Nota: Xorb Wireless può essere accoppiato con
un solo dispositivo Bluetooth per volta.

Connessione via AUX IN:

■ Collegare l'adattatore di alimentazione.

■ Collegare il cavo audio da 3,5 mm alla porta
'AUX-IN'.

■ Collegare il cavo audio da 3,5 mm alla presa
per cuffie del dispositivo.

■ Verificare che il volume del diffusore sia sul
livello massimo. Controllare il volume
mediante il lettore musicale.

Stato dei LED:

■ Diffusore spento - LED spento.

■ Diffusore acceso, connesso via AUX - LED
rosso fisso.

■ Diffusore acceso, connesso via Bluetooth -
LED blu fisso.

■ Modalità di accoppiamento - LED con doppio
lampeggio blu.

■ Modalità risparmio energetico - LED spento.

Carica USB 2.1A:

■ Caricare lo smartphone, il tablet o il lettore
musicale utilizzando la porta di ricarica 2.1A
del diffusore.

■ È sufficiente collegare il cavo di carica alla
parte posteriore del diffusore e poi al
dispositivo.

Modo risparmio energia:

■ Se la musica non viene riprodotta oppure
rimane a volume bassissimo per un'ora, il
prodotto entra automaticamente in modalità
Standby per risparmiare energia. Quando è
attiva la modalità Standby, il LED rimane
spento. Premere PLAY o aumentare il volume
per riattivare il dispositivo.

■ Spegnere e riaccendere il diffusore per
riattivare il dispositivo.

Registrate Xorb Wireless speaker su
www.gear4.com/register per attivare la
garanzia e ricevere gli aggiornamenti del
prodotto.

Copyright © 2012 Disruptive Limited.
Tutti i diritti riservati. La riproduzione
per intero o in parte è vietata.

GEAR4 e Xorb Wireless sono marchi di
Disruptive Limited.

AVVERTENZA

Per ridurre il rischio di incendi o scosse
elettriche, non esporre questa unità alla pioggia
o all’umidità.

ATTENZIONE

Se si utilizzano i controlli e si regolano le

22 GEAR4 | Xorb Wireless | Manuale utente

prestazioni diversamente da come specificato,
potrebbe verificarsi un’esposizione pericolosa
alle radiazioni.

Non esporre le batterie (gruppo batterie o
batterie installati) a temperature eccessive, ad
esempio alla luce diretta del sole, a fiamme o
simili.

DISIMBALLAGGIO E INSTALLAZIONE

Disimballare l’unità con cura. Si consiglia
di conservare l’imballaggio per riporvi
l’unità quando non la si utilizza per lungo
tempo. Per evitare danni, non posizionare
l’unità o le batterie vicino a un termosifone,
davanti a una fonte di calore, alla luce
diretta del sole o vicino all’acqua.

INFORMAZIONI PER LA SICUREZZA

‒ Per scollegare l’adattatore, estrarre prima la

spina, non tirare il cavo.

‒ Non toccare mai la spina con le mani

bagnate, in quanto questo potrebbe
provocare incendi o scosse elettriche.

‒ Per le riparazioni, rivolgersi esclusivamente a

personale qualificato.
‒ Non aprire l’alloggiamento.
‒ Non torcere o pizzicare il cavo di

alimentazione. Se è necessario sostituire la

spina o il cavo di alimentazione, assicurarsi

che corrisponda ai requisiti del produttore.
‒ Scollegare l’unità dall’alimentazione durante

i temporali e se non la si utilizza per lunghi

periodi di tempo.

SMALTIMENTO

In base alla direttiva europea 2002 / 96 / CE,
tutte le apparecchiature elettriche ed
elettroniche devono essere smaltite
separatamente presso un punto di raccolta
locale autorizzato. Procedere in base alle
norme locali vigenti e non smaltire i prodotti
insieme ai normali rifiuti domestici.

Il simbolo del fulmine con punta a
freccia all’interno di un triangolo

equilatero avverte l’utente della
presenza di una ‘tensione pericolosa’ non
isolata nello chassis del prodotto, che potrebbe
comportare il rischio di scosse elettriche per
le persone.

Il punto esclamativo all’interno di un

triangolo equilatero segnala la

presenza di istruzioni importanti
relative al funzionamento e alla manutenzione
(riparazione) nella documentazione fornita in
dotazione con l’apparecchio.

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE: NON APRIRE

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON

RIMUOVERE IL COPERCHIO (O IL LATO POSTERIORE). NON VI SONO PARTI

RIPARABILI DALL’UTENTE ALL’INTERNO. PER LE RIPARAZIONI, RIVOLGERSI A

PERSONALE QUALIFICATO.

NORME FCC

Eventuali modifiche o alterazioni non
espressamente approvate dal responsabile
della conformità possono rendere nulla
l'autorizzazione dell'utente all'utilizzo
dell'apparecchiatura stessa. Questa

23

GEAR4 | Xorb Wireless | Manuale utente

apparecchiatura è stata testata e trovata
conforme con i limiti previsti per un dispositivo
digitale di ClasseB, in osservanza della Parte
15 delle norme FCC.

Lo scopo di tali limiti è di garantire una
ragionevole protezione da interferenze
nocive in un’installazione residenziale.
Questa apparecchiatura genera, utilizza e
può irradiare energia di radiofrequenza e
se non viene installata e usata in base alle
istruzioni contenute nel manuale, può causare
interferenze dannose alle comunicazioni radio.

In ogni caso, non può essere garantito che
non si verifichi alcuna interferenza in una
particolare installazione. Se l’apparecchiatura
provoca interferenze dannose alla ricezione
radiotelevisiva, determinabili spegnendo e
riaccendendo la macchina, si raccomanda
all’utente di correggere il problema in uno dei
modi seguenti:

‒ Cambiare l’orientamento o la posizione

dell’antenna di ricezione.

‒ Aumentare la distanza tra l’apparecchiatura

e il ricevitore.

‒ Collegare l’apparecchiatura a una presa

appartenente a un circuito diverso rispetto
al ricevitore.

‒ Chiedere consulenza al rivenditore o a un

tecnico radiotelevisivo esperto.

L’uso del dispositivo è soggetto alle seguenti
due condizioni:

1) Il dispositivo non deve causare interferenze.

2) Il dispositivo deve accettare qualsiasi

interferenza, comprese quelle che potrebbero
causare problemi nel suo funzionamento.

INDUSTRY CANADA

Questo dispositivo è conforme con gli standard
Industry Canada license-exempt RSS. L'uso
del dispositivo è soggetto alle seguenti due
condizioni:

1) il dispositivo non deve causare interferenze e

2) il dispositivo deve accettare qualsiasi

interferenza, comprese quelle che potrebbero
causare problemi nel suo funzionamento.

In base alla normativa Industry Canada, questo
trasmettitore radio può operare unicamente
utilizzando un'antenna il cui tipo e guadagno
massimo (o inferiore) corrispondono a quelli
approvati per i trasmettitori da Industry Canada.
Per ridurre le possibili interferenze radio
verso altri utenti, il tipo di antenna e il suo
guadagno devono essere tali che la potenza
EIRP (Equivalent Isotropic Radiated Power,
potenza isotropica irradiata equivalente) non sia
superiore a quella necessaria per garantire una
corretta comunicazione.

Questo apparecchio digitale di classe B è
conforme con la normativa Canadian ICES-003.

24 Manual do utilizador do GEAR4 | Xorb Wireless

Xorb Wireless Leia antes de usar.

Controlos do Xorb Wireless:

➊ VOLUME (-/+)
➋ ENERGIA
➌ GRAVES (-/+) /
➍ ENTRADA AUXILIAR
➎ PORTA DE CARREGAMENTO USB
➏ ENTRADA DE FONTE DE ALIMENTAÇÃO

Características do produto:

■ Altifalante Bluetooth sem fios

■ Saída de altifalante 30 W

■ Funciona com qualquer leitor de música /
smart phone / tablet com uma ficha de
auscultadores de 3,5 mm

■ 2.1A Carregamento USB

■ Controlo de graves

Iniciação:

■ Para ativar o altifalante, ligue o adaptador de
alimentação.

■ O botão ON/OFF deve estar completamente
na posição ON. Este encontra-se na parte de
trás do altifalante.

■ Para o altifalante funcionar sem fios com o
seu dispositivo Bluetooth, estes têm de estar
emparelhados.

Nota: O altifalante encontra-se no modo AUX
por predefinição. Se um dispositivo estiver
ligado ao altifalante através do Bluetooth, o
altifalante irá mudar automaticamente para o
modo Bluetooth. Se a ligação for interrompida,
irá voltar novamente para o modo AUX.

Ligar via Bluetooth:

■ Ative o Bluetooth no seu dispositivo.

■ Certifique-se de que o seu Xorb Wireless
está ligado a uma fonte de alimentação e de
que está ligado (ON).

■ Clique no botão 'BASS ' uma vez para
entrar no modo de emparelhamento e o LED
irá piscar duas vezes a azul e irá ser emitido
um som.

■ Irá aparecer 'Xorb' no dispositivo bluetooth.

■ Selecione 'Xorb' e insira a palavra-passe
'0000' se necessário.

■ O LED irá ficar azul sólido e irá tocar um som
para confirmar que o seu dispositivo foi
emparelhado com sucesso e que está ligado.

■ Assegure-se de que o volume do altifalante
está no máximo. Controle o volume através
do seu leitor de música.

Nota: O Xorb Wireless apenas pode ser
emparelhado a um dispositivo bluetooth em
qualquer altura.

25

Manual do utilizador do GEAR4 | Xorb Wireless

Ligar via AUX IN:

■ Ligue a fonte de alimentação.

■ Ligue o cabo áudio de 3,5 mm à porta
'AUX-IN'.

■ Ligue o cabo áudio de 3,5 mm à saída de
auscultadores no seu dispositivo.

■ Assegure-se de que o volume do altifalante
está no máximo. Controle o volume através
do seu leitor de música.

Estado do LED:

■ Desligado (Off) - LED desligado.

■ Ligado (On), ligado através de AUX - LED
vermelho sólido.

■ Ligado (On), ligado via Bluetooth - LED azul
sólido.

■ Modo de emparelhamento - LED a piscar
azul duas vezes.

■ Modo de poupança de energia - LED
DESLIGADO (OFF).

2.1A Carregamento USB:

■ Carregue o seu Smartphone, Tablet ou leitor
de Música utilizando a porta de
carregamento 2.1A no altifalante.

■ Basta ligar o seu cabo de carregamento à
parte de trás do altifalante e depois ao seu
dispositivo.

Modo de poupança de energia:

■ Se a música não estiver a tocar ou se estiver
muito baixa durante 1 hora, o equipamento
entra em Modo de Suspensão para poupar
energia. O LED apaga-se no Modo de
Suspensão.

■ Desligue e volte a ligar o altifalante para o
Despertar.

Registe o Xorb Wireless speaker, para activar
a Garantia e receber actualizações de produto,
em www.gear4.com/register.

Copyright © 2012 Disruptive Limited. Todos os
direitos reservados. A reprodução parcial ou
total é proibida.

GEAR4 e Xorb são marcas comerciais da
Disruptive Limited.

AVISO

Para reduzir o risco de incêndio ou choque
eléctrico não exponha este equipamento à
chuva nem à humidade.

CUIDADO

A utilização de controlos ou ajustes diferentes
dos especificados poder resultar em exposição
a radiação perigosa.

As pilhas ou a bateria não devem ser expostas
a calor excessivo, tal como sol intenso, fogo ou
algo similar.

DESEMBALAGEM E INSTALAÇÃO

Desembale o seu equipamento com cuidado.

26 Manual do utilizador do GEAR4 | Xorb Wireless

Recomendamos que guarde a caixa de
embalagem, para o caso de precisar de arrumar
o equipamento. Para evitar danos nunca
coloque o equipamento nem as pilhas perto de
radiadores, em frente de saídas de ar quente,
sob luz solar directa, ou perto da água.

PARA SUA SEGURANÇA

‒ Quando desligar a fonte de alimentação puxe

primeiro pela ficha. Não puxe pelo cabo.

‒ Nunca manuseie a ficha eléctrica com as

mãos molhadas, pois isto poderia causar
choque eléctrico ou incêndio.

‒ Deixe qualquer reparação apenas a cargo de

um profissional qualificado.
‒ Não abra a caixa do equipamento.
‒ Não torça nem belisque o cabo da

fonte de alimentação. Se a ficha ou o

cabo de alimentação precisarem de

ser reparados, certifique-se de seguir

as recomendações do fabricante.
‒ Desligue o equipamento durante trovoadas e

quando não for usá-lo durante muito tempo.

ELIMINAÇÃO

De acordo com a Directiva Europeia 2002
/ 96 / EC todos os produtos eléctricos
e electrónicos têm de ser recolhidos
separadamente através de um sistema
local de recolha. Queira agir de acordo
com as suas normas locais e não eliminar
os seus equipamentos antigos juntamente
com os residuos domésticos normais.

O sinal com um raio e uma seta na
ponta, dentro de um triângulo

equilátero, destina-se a alertar o
utilizador para a presença de material de ‘Tensão
Perigosa’ não isolado no interior do produto, o
qual pode ser de magnitude suficiente para
constituir risco de choque eléctrico para a pessoa.

O ponto de exclamação dentro de

um triângulo equilátero destina-se a

alertar o utilizador para a presença
de instruções de utilização e manutenção
importantes na literatura que acompanha o
equipamento.

CUIDADO

RISCO DE CHOQUE ELÉCTRICO, NÃO ABRIR

CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO NÃO REMOVA A

TAMPA. NÃO EXISTEM NO INTERIOR PARTES REPARÁVEIS PELO UTILIZADOR.

ENTREGUE A MANUTENÇÃO E REPARAÇÃO A PESSOAL QUALIFICADO PARA

O EFEITO.

NORMAS FCC

Fica avisado de que alterações ou modificações
não expressamente aprovadas pela entidade
responsável pela conformidade com normas
podem anular o direito do utilizador usar o
equipamento. Este equipamento foi testado e
encontrado em conformidade com os limites
para um equipamento digital da Classe B,
conforme a secção 15 das regras FCC.

Estes limites destinam-se a fornecer protecção
razoável contra interferência indesejada numa
instalação residencial. Este equipamento gera,

27

Manual do utilizador do GEAR4 | Xorb Wireless

usa e pode emitir energia de frequência rádio e,
se não for instalado e usado de acordo com as
instruções, pode causar interferência prejudicial
nas comunicações rádio.

Contudo, não existe garantia de que não possa
ocorrer interferência numa dada instalação.
Se este equipamento causar interferências
prejudiciais à recepção de rádio ou de televisão,
o que pode ser determinado desligando e
voltando a ligar o equipamento, encoraja-se o
utilizador a tentar corrigir a interferência através
de uma, ou mais, das seguintes medidas:

‒ Mude a orientação ou a localização

da antena.

‒ Aumente a separação entre o equipamento

e o receptor.

‒ Ligue o equipamento a uma tomada eléctrica

de um circuito diferente daquele ao qual o
receptor está ligado.

‒ Consulte um revendedor ou um técnico de

rádio / TV para obter ajuda.

A utilização está sujeita às seguintes
duas condições:

1) Este equipamento não pode causar
interferência e

2) Este equipamento tem de aceitar qualquer
interferência, incluindo interferências que
possam causar funcionamento indesejado do
equipamento.

INDUSTRY CANADA

Este dispositivo está em conformidade com
a licença da Industry Canada, exceto na(s)
norma(s) RSS. O funcionamento está sujeito às
seguintes condições:

1) este dispositivo pode não causar
interferência e

2) este dispositivo deve aceitar qualquer
interferência, incluindo interferência que
possa causar funcionamento indesejado do
dispositivo.

De acordo com as regulações Industry Canada,
este transmissor de rádio apenas pode operar
usando uma antena de um tipo e ganho máximo
(ou inferior) aprovado para o transmissor pela
Industry Canada. A fim de reduzir potenciais
interferências de rádio a outros utilizadores,
o tipo de antena e o seu ganho deve ser
escolhido de forma a que a potência efetiva
isotropicamente irradiada (e.r.i.p. - equivalent
isotropically radiated power) não seja superior à
necessária para comunicações bem sucedidas.

Este aparelho digital de Classe B está em
conformidade com a norma Canadian ICES-

003.

28 GEAR4 | Xorb Wireless | Gebruikershandleiding

Xorb Wireless A.u.b. vóór gebruik lezen.

Bediening Xorb Wireless:

➊ VOLUME (-/+)
➋ AAN / UIT
➌ BAS (-/+) /
➍ LINE IN (VOOR ANDERE

MUZIEKSPELERS)

➎ USB-OPLAADPOORT
➏ GELIJKSTROOMINVOER

Productkenmerken:

■ Draadloze Bluetooth-luidspreker

■ 30W luidsprekervermogen

■ Werkt met elke muziekspeler/smartphone/
tablet met een 3,5mm
hoofdtelefoonaansluiting

■ 2.1A-usb opladen

■ Basinstelling

Aan de slag:

■ Activeer de luidspreker door de
netstroomadapter in het stopcontact te
steken.

■ De aan/uit-knop moet volledig zijn uitgedrukt
naar de positie ON. Deze bevindt zich
achterop de luidspreker.

■ Om de luidspreker draadloos te laten werken
met je Bluetooth-apparaat, moet deze worden
aangemeld.

Opmerking: De luidspreker staat standaard in
AUX-modus. Zoddra een apparaat via Bluetooth
wordt aangesloten, schakelt de luidspreker
automatisch naar Bluetooth-modus. Als deze
verbinding wordt verbroken, wordt de AUX­modus weer aangenomen.

Verbinden via Bluetooth:

■ Activeer Bluetooth op je apparaat.

■ Zorg dat de Xorb Wireless is aangesloten op
een voedingsbron en aan staat.

■ Klik eenmaal op de knop 'BASS ' om naar
de aanmeldmodus te gaan. De LED knippert
tweemaal blauw en de luidspreker geeft een
geluidssignaal.

■ Op je Bluetooth-apparaat verschijnt 'Xorb'.

■ Selecteer 'Xorb' en voer indien nodig de code
'0000' in.

■ De LED wordt continu blauw er klinkt een
geluidssignaal te bevestigen dat het apparaat
is aangemeld en verbonden.

■ Zorg dat het luidsprekervolume voluit staat.
Bedien het volume via de muziekspeler.

29

GEAR4 | Xorb Wireless | Gebruikershandleiding

Opmerking: Xorb kan maar op één Bluetooth­apparaat tegelijkertijd zijn aangemeld.

Verbinden via AUX IN:

■ Plug-in netstroomadapter.

■ Steek de 3,5 mm-audiokabel in poort
'AUX-IN'.

■ Steek de 3,5 mm-audiokabel in de
hoofdtelefoonaansluiting van je apparaat.

■ Zorg dat het luidsprekervolume voluit staat.
Bedien het volume via de muziekspeler.

LED-status:

■ Uit – LED uit.

■ Aan, verbonden via AUX – LED continu rood.

■ Aan, verbonden via Bluetooth – LED continu
blauw.

■ Aanmeldmodus – LED knippert tweemaal
blauw.

■ Energiespaarstand – LED uit.

2.1A-usb opladen:

■ Laad je smartphone, tablet of muziekspeler
op via de 2.1A-oplaadpoort op de luidspreker.

■ Steek de oplaadkabel achterin de luidspreker
en vervolgens in je apparaat.

Energiespaarstand:

■ Als de muziek 1 uur lang niet wordt

afgespeeld of zacht staat, gaat dit product
automatisch op standby om energie te
besparen. De led is uit in standby.

■ Zet de luidspreker uit en weer aan om uit
standby te schakelen.

Registreer Xorb Wireless speaker om de
garantie te activeren en productupdates te
ontvangen, op www.gear4.com/register

Copyright © 2012 Disruptive Limited.
Alle rechten voorbehouden. Volledige of
gedeeltelijke reproductie is verboden.

GEAR4 en Xorb zijn handelsmerken van
Disruptive Limited.

WAARSCHUWING

Blootstelling van dit apparaat aan regen of
vocht kan brand of een elektrische schok
veroorzaken.

VOORZICHTIG

Gebruik van besturingsknoppen of aanpassing
van prestaties of procedures anders dan hier
beschreven, kan resulteren in gevaarlijke
stralingsblootstelling.

Stel de batterijen (batterijpakket of geïnstalleerde
batterijen) niet blootaan overmatige hitte, zoals
direct zon licht, vuur en dergelijke.

UITPAKKEN EN INSTALLEREN

Pak het apparaat voorzichtig uit. Het is
raadzaam de verpakking te bewaren, voor
het geval het apparaat langere tijd moet

30 GEAR4 | Xorb Wireless | Gebruikershandleiding

worden opgeborgen. Plaats het apparaat of de
batterijen nooit vlakbij een radiator, vóór een
heteluchtverwarming, in direct zonlicht of vlakbij
water om schade te voorkomen.

VOOR JE EIGEN VEILIGHEID

‒ Trek alleen aan de stekker als je het

netstroomadapter wilt loskoppelen. Trek nooit
aan het snoer.

‒ Raak de netstroomstekker nooit aan met

natte handen, omdat dit brand of een

elektrische schok kan veroorzaken.
‒ Laat reparatie over aan deskundig personeel.
‒ Open de behuizing niet.
‒ Draai of doorboor het netsnoer nooit.

Indien de stekker of het snoer moet worden

vervangen, zorg dan dat de nieuwe

kabel voldoet aan de aanbevelingen

van de fabrikant.
‒ Haal tijdens onweer en wanneer het apparaat

langdurig niet wordt gebruikt, de stekker uit

het stopcontact.

AFVALVERWERKING

Volgens Europese Richtlijn 2002 / 96 / EC
moeten alle elektrische en elektronische
apparaten apart worden ingezameld bij de
gemeente. Volg de verordeningen van de lokale
gemeente en gooi oude producten niet bij het
normale huishoudelijk afval.

Het bliksemsymbool met pijlkop
binnen een gelijkzijdige driehoek is
bedoeld om gebruikers te wijzen op

de aanwezigheid van niet-geïsoleerd ‘gevaarlijk
voltage’ binnen de behuizing van het product,
die voldoende kan zijn om een elektrische schok
te veroorzaken.

Het uitroepteken binnen een
gelijkzijdige driehoek is bedoeld de

gebruiker te wijzen op de
aanwezigheid van een belangrijke bedienings­en onderhouds- (service-) instructie in de
documentatie bij het apparaat.

VOORZICHTIG

RISICO OP ELEKTRISCHE SCHOK

– NIET OPENEN

VOORZICHTIG: VANWEGE RISICO OP ELEKTRISCHE SCHOK, FRONTJE (OF

ACHTERZIJDE) NIET OPENEN BEVAT GEEN ONDERDELEN DIE DOOR DE

GEBRUIKER KUNNEN WORDEN GEREPAREERD. LAAT REPARATIE OVER AAN

GEKWALIFICEERDE SERVICEMEDEWERKERS.

FCC-REGELS

U bent gewaarschuwd dat als de gebruiker
wijzigingen of aanpassingen aanbrengt
die niet uitdrukkelijk zijn toegestaan door
de partij die verantwoordelijk is voor
naleving van de regels, kan de gebruiker
het gebruiksrecht worden ontzegd. Deze
apparatuur is getest en voldoet aan de
normen voor een digitaal apparaat klasse B,
volgens hoofdstuk 15 van de FCC-regels.

Deze normen zijn ingesteld om redelijke
bescherming te bieden tegen storing aan
een installatie in huis. Dit apparaat genereert
en gebruikt radiofrequentie-energie en kan
radiogolven uitzenden en kan, indien niet

31

GEAR4 | Xorb Wireless | Gebruikershandleiding

geïnstalleerd en gebruikt volgens de instructies,
storing veroorzaken aan radiocommunicatie.

Er is echter geen garantie dat er geen
enkele storing zal optreden. Als dit apparaat
wel storing veroorzaakt aan radio- of
televisieontvangst, hetgeen kan worden
vastgesteld door het apparaat uit en weer
aan te zetten, is het raadzaam de storing
te proberen te verhelpen door een van de
volgende maatregelen toe te passen:

‒ Richt de ontvangstantenne anders of zet

deze op een andere plaats.
‒ Zet het apparaat verder van de ontvanger af.
‒ Sluit het apparaat aan op een stopcontact dat

op een ander circuit zit dan dat waarop de

ontvanger is aangesloten.
‒ Raadpleeg de dealer of een ervaren radio/

tv-monteur.

Werking is aan de volgende twee voorwaarden
onderhevig:

1) Dit apparaat mag geen storing veroorzaken en

2) Dit apparaat moet alle storing accepteren,
inclusief storing die ongewenste werking van
het apparaat veroorzaakt.

INDUSTRY CANADA

Dit apparaat voldoet aan de licentievrijgestelde
RSS-norm(en) van Industry Canada. Werking is
aan de volgende twee voorwaarden onderhevig:

1) dit apparaat mag geen storing veroorzaken,
en

2) dit apparaat moet alle storing accepteren,
inclusief storing die ongewenste werking van
het apparaat veroorzaakt.

Volgens de Industry Canada-regelgeving
mag deze radiozender alleen werken met een
antenne van het type en maximaal (of minder)
bereik goedgekeurd voor de zender door
Industry Canada. Om mogelijke radiostoring
voor andere gebruikers te voorkomen, moet
het antennetype en het bereik zodanig
worden gekozen dat het equivalente isotrope
uitgestraalde vermogen (EIRP) niet hoger dan
nodig is voor succesvolle communicatie.

Dit klasse B digitale apparaat is conform de
Canadese richtlijn ICES-003.

32 Användarhandbok för GEAR4 | Xorb Wireless

Xorb Wireless Läs före användning.

Xorb Wireless-kontroller:

➊ VOLYM (-/+)
➋ AV / PÅ
➌ BAS (-/+) /
➍ EXTRA INGÅNG
➎ USB-LADDNINGSPORT
➏ DC-INGÅNG

Produktfunktioner:

■ Trådlös Bluetooth-högtalare

■ 30W högtalaruteffekt

■ Kan användas med alla musikspelare/
smartphones/pekplattor som har ett
3,5 mm-hörlursuttag

■ 2.1A USB-laddning

■ Baskontroll

Komma igång:

■ Anslut nätadaptern för att aktivera högtalaren.

■ På/Av-knappen måste vara helt nedtryckt i
läget På. Knappen finns på baksidan av
högtalaren.

■ För att högtalaren ska fungera trådlöst med
din Bluetooth-enhet måste enheterna paras
ihop.

Obs! Högtalaren är som standard i AUX-läget.
Om en enhet ansluts till högtalaren via Bluetooth
kommer högtalaren automatiskt att växla till
Bluetooth-läget. Om anslutningen bryts återgår
högtalaren till AUX-läget.

Anslut via Bluetooth:

■ Aktivera Bluetooth på din enhet.

■ Kontrollera att Xorb Wireless är på och
ansluten till en strömkälla.

■ Klicka på knappen 'BASS ' en gång för att
starta ihopparningsläget. Lysdioden blinkar
två gånger med blått sken och en ton hörs.

■ ”Xorb” visas på Bluetooth-enheten.

■ Välj ”Xorb” och ange lösenordet ”0000” vid
behov.

■ Lysdioden börjar lysa med fast blått sken och
en ton hörs som bekräftelse på att enheten
har parats ihop och är ansluten.

■ Kontrollera att högtalarvolymen är inställd på
högsta volym. Reglera volymen genom
musikspelaren.

Obs! Xorb Wireless kan endast paras ihop med
en Bluetooth-enhet åt gången.

Anslut via EXTRA INGÅNG:

■ Sätt i nätadaptern

33

Användarhandbok för GEAR4 | Xorb Wireless

■ Anslut 3,5 mm-ljudkabeln till porten EXTRA
INGÅNG.

■ Anslut 3,5 mm-ljudkabeln till hörlursuttaget
på din enhet.

■ Kontrollera att högtalarvolymen är inställd på
högsta volym. Reglera volymen genom
musikspelaren.

Lysdiodsstatus:

■ Ström av – lysdioden släckt.

■ Ström på, ansluten via AUX – lysdioden lyser
med fast rött sken.

■ Ström på, ansluten via Bluetooth – lysdioden
lyser med fast blått sken.

■ Ihopparningsläge – lysdioden blinkar två
gånger med blått sken.

■ Energisparläge – lysdioden släckt.

2.1A USB-laddning:

■ Ladda din smartphone, pekplatta eller
musikspelare med hjälp av

2.1A-laddningsporten på högtalaren.

■ Anslut helt enkelt laddningskabeln från
högtalarens baksida till din enhet.

Energisparläge:

■ Om ingen musik spelas eller spelas på en
väldigt låg volym i 1 timme sätts produkten
automatiskt i standbyläge för att spara el.
Lysdioden är avstängd i detta läge.

■ Slå av och på högtalaren för att aktivera
produkten igen.

Registrera din version av Xorb Wireless speaker
på www.gear4.com/register för att aktivera
garantin och få produktuppdateringar.

Copyright © 2012 Disruptive Limited. Med
ensamrätt. Kopiering är ej tillåten, varken hel
eller delvis.

GEAR4 och Xorb är varumärken som tillhör
Disruptive Limited.

VARNING

För att minska risken för eldsvåda
eller elektrisk chock, utsätt inte den
här enheten för regn eller fukt.

OBS!

Användning av kontroller eller justeringar
rörandes prestandan av procedurer som inte
finns angivna kan orsaka farlig strålning.

Batterier (batteripack eller installerade
batterier) får inte utsättas för stark värme
som t.ex. solsken eller öppen eld.

UPPACKNING OCH INSTALLATION

Packa upp enheten försiktigt. Vi rekommenderar
att du sparar förpackningen om du skulle
behöva förvara enheten en längre tid.
För att undvika skador på enheten ska
den eller dess batterier aldrig placeras
nära element, framför värmeventiler,
under direkt solljus eller nära vatten.

34 Användarhandbok för GEAR4 | Xorb Wireless

FÖR DIN SÄKERHET

‒ När du kopplar från nätadaptern ska du först

dra ut strömkontakten. Dra aldrig i sladden.

‒ Hantera aldrig strömkontakten med fuktiga

händer, eftersom detta kan leda till eldsvåda
eller elstötar.

‒ Kontakta kvalificerad servicepersonal

för service.
‒ Öppna aldrig höljet.
‒ Snurra eller kläm aldrig strömsladden. Om

kontakten eller strömsladden behöver bytas

ut ska du säkerställa att detta görs i enlighet

med tillverkarens rekommendationer.
‒ Dra ut strömmen till enheten vid åskväder

och när den inte används under en längre tid.

AVFALLSHANTERING

Enligt EU-direktiv 2002 / 96 / EC måste alla
elektriska och elektroniska produkter samlas
in separat genom ett lokalt insamlingssystem.
Följ de regler som gäller där du befinner dig
och kasta inte gamla produkter i det vanliga
hushållsavfallet.

Den blixtformade lampan, som
återfinns i en liksidig triangel, är

ämnad att varna användaren för
‘Farlig Spänning’ som inte är isolerad inuti
produkten och som är stark nog att kunna ge en
människa en elektrisk stöt.

Utropstecknet inom en liksidig

triangel är ämnad att varna

användaren för behovet av underhåll
och service som nämns i användarhandboken.

ADVARSEL

RISK FÖR ELEKTRISKA STÖTAR - ÖPPNA EJ!

OBS! FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKA LOCKET (ELLER

BAKSIDAN) INTE TAS BORT. DET FINNS INGA DELAR SOM ANVÄNDAREN KAN

UNDERHÅLLA I ENHETEN. KONTAKTA KVALIFICERAD SERVICEPERSONAL FÖR

UNDERHÅLL

FCC-REGLER

Observera att förändringar eller modifikationer
som inte uttryckligen är tillåtna av den part
som ansvarar för regelefterlevnad kan
ogiltiggöra användarens behörighet att använda
utrustningen. Utrustningen har testats och
befunnits uppfylla begränsningarna för en digital
enhet i klass B, enligt avsnitt 15 i FCC-reglerna.

Gränserna har utformats för att ge skäligt
skydd mot störningar i en installation för
hemmabruk. Utrustningen genererar, använder
och kan utstråla RF-energi och kan, om den
inte installeras och används i enlighet med
anvisningarna, störa radiokommunikation.

Det finns dock ingen garanti för att inte
störningar kan förekomma i en viss
installation. Om utrustningen stör radio- eller
tv-mottagningen, vilket kan avgöras genom
att du slår av / på utrustningen, uppmuntras
användaren att åtgärda detta genom att vidta en
eller flera av följande åtgärder:

‒ Rikta in den mottagande antennen åt ett

annat håll eller flytta den.

‒ Öka avståndet mellan utrustningen

och mottagaren.

35

Användarhandbok för GEAR4 | Xorb Wireless

‒ Anslut utrustningen till ett uttag i en annan

krets än den som mottagaren är ansluten till.

‒ Be återförsäljaren eller en erfaren radio-/tv-

tekniker om hjälp.

Användningen styrs av följande två villkor:

1) Enheten får inte orsaka störningar.

2) Enheten måste acceptera eventuella

störningar, inklusive störningar som kan leda
till att enheten inte fungerar på önskat sätt.

INDUSTRY CANADA

Enheten uppfyller kraven i Industry Canadas
licensfria RSS-standard(er). Användningen styrs
av följande två villkor:

1) Enheten får inte orsaka störningar.

2) Enheten måste acceptera eventuella

störningar, inklusive störningar som kan leda
till att enheten inte fungerar på önskat sätt.

Enligt Industry Canadas bestämmelser får
denna radiosändare endast användas med den
antenntyp och högsta förstärkning (eller mindre)
som Industry Canada har godkänt för denna
sändare. För att minska potentiell radiostörning
för andra användare ska antenntyp och dess
förstärkning väljas så att den ekvivalenta
isotropiskt utstrålade effekten (EIRP) inte är
högre än vad som behövs för kommunikationen.

Denna digitala apparat i klass B uppfyller kraven
i kanadensiska ICES-003.

36 GEAR4 Xorb Wireless:n käyttöohje

Xorb Wireless Luettava ennen käyttöä.

Xorb Wireless -ohjaimet:

➊ ÄÄNENVOIMAKKUUS (-/+)
➋ VIRTA
➌ BASSO (-/+) /
➍ AUX-TULOLIITÄNTÄ
➎ USB-LATAUSPORTTI
➏ TASAVIRTALIITÄNTÄ

Laitteen ominaisuudet:

■ Langaton Bluetooth-kaiutin

■ 30W:n kaiutin

■ Toimii kaikissa musiikkisoittimissa,
älypuhelimissa ja tablet-tietokoneissa, joissa
on 3,5mm:n kuulokeliitäntä

■ 2.1A USB-lataus

■ Basson säätö

Käytön aloitus:

■ Ota kaiutin käyttöön kytkemällä verkkolaite
pistorasiaan.

■ ON/OFF-virtakytkimen on oltava painettuna
kokonaan ON-asentoon. Virtakytkin on
kaiuttimen takaosassa.

■ Kaiuttimen ja Bluetooth-laitteen välille on
muodostettava yhteys, jotta langaton käyttö
onnistuu.

Huomautus: Kaiuttimen oletustila on AUX. Jos
kaiuttimeen kytketään laite Bluetoothin kautta,
kaiutin siirtyy automaattisesti Bluetooth-tilaan.
Jos Bluetooth-yhteys katkaistaan, kaiutin palaa
AUX-tilaan.

Bluetooth-yhteyden
muodostaminen:

■ Muodosta Bluetooth-yhteys laitteeltasi.

■ Varmista, että Xorb Wireless on kytketty
virtalähteeseen ja että sen virtakytkin on
ON-asennossa.

■ Muodosta laiteyhteys napsauttamalla kerran
BASS -painiketta. Merkkivalo välkähtää
kahdesti sinisenä ja laitteesta kuuluu
äänimerkki.

■ Xorb näkyy nyt Bluetooth-laitteessa.

■ Valitse Xorb ja anna tarvittaessa salasana

0000.

■ Merkkivalo alkaa palaa tasaisesti sinisenä ja
laitteesta kuuluu äänimerkki, joka ilmoittaa,
että laiteyhteyden muodostaminen onnistui ja
yhteys toimii.

■ Aseta kaiuttimen äänenvoimakkuus
suurimpaan arvoon. Säädä
äänenvoimakkuutta musiikkisoittimen kautta.

37

GEAR4 Xorb Wireless:n käyttöohje

Huomautus: Xorb Wireless voidaan yhdistää
ainoastaan yhteen Bluetooth-laitteeseen
kerrallaan.

Yhteyden muodostaminen AUX
IN -liitännän kautta:

■ Kytke virtalähde.

■ Kytke 3,5 mm:n audiokaapeli AUX-IN-
liitäntään.

■ Kytke 3,5 mm:n audiokaapeli laitteen
kuulokeliitäntään.

■ Aseta kaiuttimen äänenvoimakkuus
suurimpaan arvoon. Säädä
äänenvoimakkuutta musiikkisoittimen kautta.

Merkkivalon tila:

■ Virta katkaistu (OFF): merkkivalo ei pala.

■ Virta kytketty (ON), yhteys AUX-liitännän
kautta: merkkivalo palaa punaisena.

■ Virta kytketty (ON), Bluetooth-yhteys:
merkkivalo palaa sinisenä.

■ Yhteydenmuodostustila: merkkivalo välkähtää
kahdesti sinisenä.

■ Energiansäästötila: merkkivalo ei pala.

2.1A USB-lataus:

■ Lataa älypuhelin, tablet-tietokone tai
musiikkisoitin kaiuttimen 2,1 A:n
latausliitännän avulla.

■ Kytke latauskaapeli kaiuttimen taakse ja
laitteeseen.

Energiansäästötila

■ Jos musiikkia ei soiteta tuntiin, tai jos
äänenvoimakkuus on hyvin pienellä tunnin
ajan, laite menee automaattisesti
valmiustilaan energian säästämiseksi.
Merkkivalo ei pala valmiustilassa.

■ Herätä laite katkaisemalla ja kytkemällä
kaiuttimen virta.

Aktivoi takuu rekisteröimällä Xorb Wireless
speaker osoitteessa www.gear4.com/register
niin saat jatkossa myös tuotepäivityksiä.

Copyright © 2012 Disruptive Limited. Kaikki
oikeudet pidätetään. Kopiointi kielletty.

GEAR4 ja Xorb ovat Disruptive Limitedin
tavaramerkkejä.

VAROITUS

Välttääksesi tulipaloa tai sähköiskua älä jätä
tuotetta sateeseen tai kosteaan paikkaan.

HUOMIO

Säteilyvaara jos ei käytetä ohjekirjan mukaisesti.
Akut/paristot (akkupakkaus tai asennetut

paristot) on suojattava liialliselta kuumuudelta,
kuten auringonpaisteelta tai tulelta.

PAKKAUKSEN PURKAMINEN JA ASENNUS

Pura laite pakkauksesta varovasti. Pakkaus
kannattaa säästää siltä varalta, että haluat
myöhemmin varastoida laitteen. Älä koskaan
aseta laitetta tai sen akkuja patterin tai muun

38 GEAR4 Xorb Wireless:n käyttöohje

lämmönlähteen lähelle, suoraan auringonvaloon
tai veden lähettyville.

TURVALLISUUSOHJEITA

‒ Kun irrotat virtalähteen, vedä

virtapistokkeesta, älä johdosta.

‒ Älä kosketa virtapistoketta märin käsin, koska

se saattaa aiheuttaa tulipalon tai sähköiskun.

‒ Laitetta saa huoltaa ainoastaan

pätevä ammattilainen.
‒ Älä avaa laitteen koteloa.
‒ Älä kierrä äläkä purista virtajohtoa.

Jos virtajohto tai -pistoke joudutaan

vaihtamaan, varmista että varaosa

vastaa valmistajan suosituksia.
‒ Irrota laitteen virtajohto ukonilman aikana tai

jos laitetta ei käytetä pitkään aikaan.

LAITTEEN HÄVITTÄMINEN

EU-direktiivin 2002 / 96 / EY ja sähkö- ja
elektroniikkalaiteromusta annetun asetuksen
mukaisesti kaikki sähkö- ja elektroniikkalaitteet
kuuluvat erillisen keräysjärjestelmän piiriin. Älä
hävitä laitetta tavallisen sekajätteen mukana
vaan noudata paikallisia ohjeita SER-romun
keräyksen suhteen.

Salama kolmion sisällä -symboli
varoittaa käyttäjää eristämättömästä
suurjännitteestä laitteen sisällä ja

mahdollisesta sähköiskuvaarasta.

Huutomerkki kolmion sisällä -symboli
muistuttaa käyttäjää siitä, että
laitteen mukana toimitetuissa

oppaissa on tärkeitä käyttö- ja huolto-ohjeita.

HUOMIO

EI SAA AVATA SÄHKÖISKUN VAARA

HUOMIO: VÄLTTÄÄKSESI SÄHKÖISKUN VAARAA, ÄLÄ POISTA KANTTA

(TAI TAKAOSAA). SISÄLLÄ EI OLE ITSE HUOLLETTAVIA OSIA. OTA YHTEYS

VALTUUTETTUUN HUOLTOON.

FCC-SÄÄDÖKSET

Huomaa, että ilman FCC-hyväksynnän hakijan
lupaa tehdyt muutokset saattavat mitätöidä
käyttäjän oikeuden käyttää laitetta. Tämä laite
on testattu, ja sen on todettu olevan luokan
B digitaalilaitteen rajojen mukainen FCC­säädösten osan 15 mukaisesti.

Nämä rajat on suunniteltu antamaan
kohtuullinen suoja haitallisia häiriöitä vastaan
kotikäytössä. Tämä laite synnyttää, käyttää
ja voi säteillä radiotaajuista energiaa, ja jos
sitä ei asenneta ja käytetä ohjeiden mukaan,
se saattaa aiheuttaa haitallisia häiriöitä
radioyhteyksiin.

Ei kuitenkaan voida taata, ettei häiriöitä
esiinny jossain tietyssä asennuksessa.
Jos tämä laite aiheuttaa haitallisia häiriöitä
radio- tai televisiovastaanottoon, mikä
voidaan selvittää katkaisemalla laitteen
virta ja kytkemällä se uudestaan, käyttäjän
kannattaa yrittää korjata häiriö yhdellä

39

GEAR4 Xorb Wireless:n käyttöohje

tai useammalla seuraavista keinoista:

‒ Suuntaamalla tai sijoittamalla

vastaanottoantenni uudestaan.
‒ Siirtämällä laite etäämmäksi

vastaanottimesta.
‒ Kytkemällä laite pistorasiaan, joka on eri

piirissä kuin pistorasia, johon vastaanotin

on kytketty.
‒ Kääntymällä jälleenmyyjän tai kokeneen

radio-/televisioteknikon puoleen.

Käyttöä koskevat seuraavat kaksi ehtoa:

1) Tämä laite ei saa aiheuttaa häiriöitä ja

2) Tämän laitteen täytyy pystyä
vastaanottamaan häiriöitä, mukaan
lukien häiriöt, jotka saattavat
haitata laitteen toimintaa.

INDUSTRY CANADA

Tämä laite on Industry Canadan
lisenssittömiä laitteita koskevien RSS­standardien mukainen Käyttö on
seuraavien kahden edellytyksen alaista:

1) Tämä laite ei saa aiheuttaa häiriöitä.

2) Tämän laitteen on siedettävä

kaikkia häiriöitä myös silloin, kun ne
voivat haitata laitteen toimintaa.

Industry Canadan säännösten nojalla tätä
radiolähetintä saa käyttää vain Industry
Canadan lähettimien käyttöön hyväksymän

antennityypin välityksellä ja enintään Industry
Canadan hyväksymällä enimmäisvahvistuksella.
Jotta antenni aiheuttaisi mahdollisimman vähän
häiriöitä muille käyttäjille, sen tyyppi ja vahvistus
on valittava siten, että vastaava isotrooppinen
säteilyteho (EIRP) ei ylitä tietoliikenteen
toimintaan tarvittavaa vähimmäismäärää.

Tämä luokan B digitaalinen laite vastaa
Kanadan ICES-003-standardin vaatimuksia.

40 Brugermanual til GEAR4 | Xorb Wireless

Xorb Wireless Læs venligst dette før brug.

Xorb Wireless-kontroller:

➊ VOLUMEN (-/+)
➋ POWER
➌ BAS (-/+) /
➍ AUX IN
➎ USB-OPLADNINGSPORT
➏ DC-INDGANG

Produktegenskaber:

■ Trådløs Bluetooth-højtaler

■ Udgangseffekt for højtaler 30 W

■ Velegnet til alle musikafspillere/smart phones/
notebooks med stik til hovedtelefoner på 3,5 mm

■ 2.1A USB-opladning

■ Baskontrol

Sådan kommer du i gang:

■ For at aktivere højtaleren skal du sætte
strømadapteren i.

■ ON/OFF-knappen skal være skubbet helt ind
til ON-positionen. Den er placeret bag på
højtaleren.

■ For at højtaleren kan fungere trådløst med
din Bluetooth-enhed, skal de parres.

Bemærk: Højtaleren er som standard i AUX­tilstand. Hvis en enhed tilsluttes til højtaleren
via Bluetooth, skifter højtaleren automatisk til
Bluetooth-tilstand. Hvis forbindelsen afbrydes,
skifter den tilbage til AUX-tilstand.

Tilslut via Bluetooth:

■ Aktiver Bluetooth på din enhed.

■ Kontroller, at din Xorb Wireless er sluttet til en
strømkilde og er tændt (ON).

■ Klik på knappen 'BASS ' en gang for at gå
ind i parringstilstanden. Indikatoren blinker
blåt to gange, og der lyder en tone.

■ Xorb' vises på din Bluetooth-enhed.

■ Vælg 'Xorb', og indtast adgangskoden '0000'
om nødvendigt.

■ Indikatoren lyser konstant blåt, og der lyder
en tone for at bekræfte, at din enhed er blevet
parret og er tilsluttet.

■ Kontroller, at der er skruet helt op for lyden på
højtaleren. Indstil lydstyrken over din
musikafspiller.

Bemærk: Xorb Wireless kan kun være parret
med én Bluetooth-enhed ad gangen.

41

Brugermanual til GEAR4 | Xorb Wireless

Tilslut via AUX IN:

■ Sæt strømadapteren i.

■ Slut audiokablet på 3,5 mm til "AUX-IN"-
stikket.

■ Slut audiokablet på 3,5 mm til
hovedtelefonstikket på din enhed.

■ Kontroller, at der er skruet helt op for lyden på
højtaleren. Indstil lydstyrken over din
musikafspiller.

Indikatorstatus:

■ Slukket – indikatoren er slukket.

■ Tændt, tilsluttet via AUX – indikatoren lyser
konstant rødt.

■ Tændt, tilsluttet via Bluetooth – indikatoren
lyser konstant blåt.

■ Parringstilstand – indikatoren blinker blåt to
gange.

■ Strømsparetilstand – indikatoren er slukket.

2.1A USB-opladning:

■ Oplad din smartphone, tablet-pc eller
musikafspiller vha. 2.1A-opladningsporten på
højtaleren.

■ Opladningskablet kobles ganske enkelt til
stikket bag på højtaleren og derefter til din
enhed.

Energibesparende tilstand:

■ Hvis der ikke afspilles musik, eller musikken
er meget lav, går produktet automatisk i
standby-tilstand efter en time for at spare
energi. Indikatoren er slukket i standby­tilstand.

■ Sluk og tænd højttaleren igen for Wake Up
(vækning).

Registrér din kopi af Xorb Wireless speaker
for at aktivere garantien og modtage
produktopdateringer på

www.gear4.com/register

Copyright © 2012 Disruptive Limited. Alle
rettigheder forbeholdes. Delvis gengivelse eller
gengivelse i sin helhed er ikke tilladt.

GEAR4 og Xorb Wireless er varemærker
tilhørende Disruptive Limited.

ADVARSEL

For at mindske risikoen for brand eller elektrisk
stød må enheden ikke udsættes for regn eller fugt.

BEMÆRK

Brug af styring eller justeringer af
ydelse udover de specificerede kan
føre til udsættelse for farlig stråling.

Batterierne (batteripakken eller isatte batterier)
må ikke udsættes for stærk varme, f.eks. i form
af direkte sollys, ild eller lignende.

42 Brugermanual til GEAR4 | Xorb Wireless

ÅBNING AF EMBALLAGEN
OG INSTALLATION

Åbn enheden forsigtigt. Vi anbefaler, at du
gemmer emballagen, i fald du får brug for at
opbevare enheden. For at undgå skade bedes
du aldrig placere enheden eller dens batterier
i nærheden af radiatorer, foran varmeaftræk, i
direkte sollys eller nær vand.

AF HENSYN TIL DIN SIKKERHED

‒ Træk først strømforsyningsstikket ud, når

strømadapteren frakobles. Træk ikke blot
ledningen ud.

‒ Rør aldrig ved strømstikket med våde

hænder, da det kunne forårsage brand eller
elektrisk stød.

‒ Lad kun kvalificeret personale foretage

serviceeftersyn.
‒ Åbn ikke indfatningen.
‒ Vrid eller klem ikke strømforsyningskablet.

Hvis stikket eller ledningen skal

udskiftes, så sørg for, at delen

opfylder fabrikantens anbefaling.
‒ Træk stikket til enheden ud i lynvejr, eller når

den ikke anvendes i længere tidsrum.

BORTSKAFFELSE

I henhold til EU Direktiv 2002 / 96 / EC skal alle
elektriske og elektroniske produkter indsamles
særskilt af et lokalt indsamlingssystem. Handl
venligst i henhold til dine lokale regler og
bortskaf ikke dine gamle produkter med dit
almindelige husholdningsaffald.

Lynsymbolet med pilehoved i en
ligesidet trekant er tiltænkt som

advarsel til brugeren om
tilstedeværelsen af ikke-isoleret “Farlig
Spænding” i produktets indfatning, som kan
være tilstrækkelig stærk til at udgøre en risiko
for elektrisk stød.

Udråbstegnet med en ligesidet

trekant er tiltænkt som advarsel til

brugeren om vigtige instrukser om
drift og vedligeholdelse (service) i apparatets
medfølgende brugsanvisninger.

ADVARSEL

RISIKO FOR ELEKTRISK STØD; MÅ IKKE ÅBNES

ADVARSEL: FJERN IKKE DÆKSLET (ELLER BAGDÆKSLET) AF HENSYN TIL

MINDSKELSE AF RISIKOEN FOR ELEKTRISK STØD. DER ER INGEN DELE,

SOM SKAL VEDLIGEHOLDES AF BRUGEREN INDENI. OVERLAD EFTERSYN TIL

KVALIFICEREDE SERVICETEKNIKERE.

FCC-REGLER

Du advares om, at ændringer eller
modifikationer, som ikke er udtrykkeligt
godkendt af den part, der er ansvarlig for
overholdelse, kan bevirke, at brugerens
bemyndigelse til at betjene udstyret
gøres ugyldig.

Disse begrænsninger er beregnet til at
tilvejebringe rimelig beskyttelse mod skadelig
interferens i en installation i en bolig. Dette
udstyr frembringer, anvender og kan udsende
højfrekvensenergi, og kan, hvis det ikke
installeres og anvendes i overensstemmelse

43

Brugermanual til GEAR4 | Xorb Wireless

med vejledningen, forårsage skadelig
interferens på radiokommunikation.

Der er imidlertid ingen garanti for, at der ikke vil
opstå interferens i en bestemt installation. Hvis
dette udstyr forårsager skadelig interferens på
radio- eller tv-modtagelse, hvilket kan afgøres
ved at slukke og tænde for udstyret, opfordres
brugeren til at prøve at afhjælpe interferensen
med en eller flere af følgende metoder:

‒ Vend eller flyt modtageantennen.
‒ Forøg afstanden mellem udstyret

og modtageren.

‒ Tilslut udstyret til en kontakt på et andet

kredsløb end det, modtageren er tilsluttet.

‒ Henvend dig til forhandleren eller en erfaren

radio/tv-tekniker for hjælp.

Betjening er med forbehold af følgende
to betingelser:

1) Denne enhed må ikke forårsage interferens, og

2) Denne enhed skal modtage enhver
interferens, inklusive interferens, som kan
forårsage uønsket funktion af enheden.

INDUSTRY CANADA

Denne enhed opfylder RSS-standard(er) i
Industry Canadas tilladelsesfrie licens. Brug er
underlagt følgende betingelser:

1) Denne enhed må ikke forsage skadelig
interferens, og

2) denne enhed skal acceptere al modtaget

interferenser, herunder interferens der kan
forsage uønsket brug af enheden.

I henhold til Industry Canadas reguleringer
må denne radiosender kun bruges med en
antennetype med maksimal forstærkning (eller
under), som er godkendt af Industry Canada for
senderen. For at reducere mulig radiointerferens
for andre brugere, skal antennetypen og
forstærkningen vælges, således at den
ækvivalente isotropisk udstrålede effekt (e.i.r.p.)
ikke er større end nødvendigt for vellykket
kommunikation.

Dette digitale apparat i klasse B er i
overensstemmelse med canadisk ICES-003.

GEAR4 One Year Warranty

Disruptive Limited, trading as GEAR4, warrants this product to be free from defects in workmanship
and materials at the point of sale. Subject to this product being used in accordance with its
instructions for use, the product shall continue to be free from defects, for a period of one (1) year
from the date of original purchase.

Any damage or defects caused by a failure to follow the instructions which relate to this product or
as the result of an accident, abuse, misuse, misapplication, product modification, faulty ancillary
equipment, improper voltage or current, lightning or other acts of God, commercial non-home use,
normal wear and tear, shipping damage or loss, damage to digital media players or damage caused
by the actions of anyone other than Disruptive Limited are expressly excluded from the warranty
stated above.

Disruptive Limited will, at its sole election, repair or replace any product that proves to be defective
in either or both of workmanship or materials and as covered by this warranty. If the product is no
longer manufactured or is out of stock at or after the time Disruptive Limited learns of the warranty
claim, Disruptive Limited may, at its sole election, replace your product with a similar product.
Disruptive Limited’s liability is limited to the repair or replacement, of any defective product under
warranty and any incidental or consequential damages are expressly excluded to the fullest extent
permitted by law. This warranty is not transferable and does not extend to users other than the
person who originally purchased the product.

Nothing in this manual shall limit or exclude liability of Disruptive Limited for death or personal injury
resulting from Disruptive Limited’s negligence, for fraud or fraudulent misrepresentation or breach of
the terms implied by Section 12 of the Sale of Goods Act 1979.

This warranty gives you specific legal rights in addition to the ones afforded you by the laws of your
country. This warranty is not intended to operate to limit such legal rights.

Australian Consumer Law

In Australia, the Trade Practices (Australian Consumer Law) Amendment Regulations 2010 (No. 1)
apply. Our goods come with guarantees that cannot be excluded under the Australian Consumer Law.
You are entitled to a replacement or refund for a major failure and for compensation for any other
reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if
the goods fail to be of acceptable quality and the failure does not amount to a major failure.

GEAR4 | One Year Warranty

Return Policy / Warranty Service

Warranty claims will only be valid when proof of purchase is supplied to Disruptive Limited to
evidence that the product was purchased from an authorised Disruptive Limited dealer and that the
claim is within one (1) year of purchase. To make a warranty claim you must first contact Disruptive
Limited by email to [email protected] stating your name, full postal address, contact telephone
number, the name of the product and its serial number, date and place of purchase and a detailed
description of the problem you are experiencing.

If the defect is covered by this warranty then you will be provided with an authorisation number and
instructions for return shipment. Where possible, you must send to Disruptive Limited the damaged
or defective product. The returned product MUST be accompanied by the original proof of purchase.
We highly recommend that you retain a copy of this proof of purchase for your records. Disruptive
Limited shall not be responsible for lost or damaged products during shipment. Any product returned
without the original proof of purchase will be returned without being examined or tested and such
return shall be at the customer’s expense.

To avoid any additional charges, all returns and exchanges must include the original packing
materials, product box, all included accessories which may include, but not necessarily be limited
to, power adapters or power cords, connecting cables, remote controls, adapters, inserts, cards
and instruction manuals. The absence of any of the aforementioned items may mean that you
incur a charge for their replacement. Disruptive Limited shall not be liable for any indirect or direct
consequential loss.

Contact details:

Disruptive Limited
Windsor House
Turnpike Road
High Wycombe
Buckinghamshire
HP12 3NR
United Kingdom

tel: [phone]
e-mail: [email protected]
web: www.gear4.com

Return Policy / Warranty Service | GEAR4

Xorb Wireless controls

Commandes de Xorb Wireless
Bedienelemente des Xorb Wireless

Box contents

Contenu du coffret
Packungsinhalt

Xorb Wireless

USER

MANUAL

User manual

Notice d’utilisation
Benutzerhandbuch

➋ POWER

ON/OFF

Power supply (UK & EU)

Alimentation (GB & EU)
Netzteil (GB & EU)

➌ BASS (-/+) /

3.5mm Audio Cable

Câble audio 3,5 mm
3,5-mm-Audiokabel

VOLUME (-/+) ➊

USB

CHARGING

PORT

➏ DC IN

AUX IN ➍

➎
