Installation
36" Electric Cooktop -Radiant
Instructions
Excludes Down-Draft Models
If you have questions, call 800.GE.CARES or visit our website at: GEAppliances.com.
In Canada, call 800.561.3344 or visit our website at: GEAppliances.ca.
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
•
IMPORTANT ³ Save these instructions
for local inspector’s use.
•
IMPORTANT ³ Observe all governing
codes and ordinances.
•
Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions for
future reference.
• Product failure due to improper installation is not
covered under the Warranty.
MATERIALS YOU WILL NEED
Junction Box
Wire Nuts
TOOLS YOU WILL NEED
Pencil
90º or Straight
Squeeze Connector
for 1” Conduit
WARNING ³ This appliance must be
properly grounded.
•
ATTENTION INSTALLER ³ ALL
COOKTOPS MUST BE HARD WIRED (DIRECT
WIRED) INTO AN APPROVED JUNCTION BOX. A
“PLUG AND RECEPTACLE” IS NOT PERMITTED
ON THESE PRODUCTS.
• Proper installation is the responsibility
of the installer and product failure due to
improper installation is NOT covered under
warranty.
PARTS INCLUDED
2 Hold Down
4 Screws
(WB01X1137)
Foam Tape
WB06K5042
Brackets
Saber Saw
Phillips Head
Screwdriver
1/8" Drill Bit & Electric or
Hand Drill
Ruler or Straightedge
Safety Glasses
31-10984 (02-15 GE)
1
Installation Instructions
IMPORTANT SAFETY INSTRUCTIONS
FOR YOUR SAFETY
• For Personal Safety, remove house fuse or open
circuit breaker before beginning installation.
Failure to do so could result in serious injury or
death.
• Be sure your cooktop is installed properly by a
qualified installer or service technician.
• To eliminate the risk of burns or fire due to
reaching over heated surface elements, cabinet
storage located above the surface units should
be avoided. If cabinet storage space is to be
provided, the risk can be reduced by installing a
range hood that projects horizontally a minimum
of 5" beyond the bottom of the cabinets. Cabinet
installation above the cooktop may be no deeper
than 13".
• Make sure the cabinets and wall coverings
around the cooktop can withstand the
temperatures (up to 200°F) generated by the
cooktop.
• The cooktop should be easy to reach and lighted
with natural light during the day.
• Always disconnect the electrical service to
the cooktop before repairing or servicing the
cooktop. This can be done by disconnecting the
fuse or circuit breaker. Failure to do this could
result in a dangerous or fatal shock. Know where
your main disconnect switch is located. If you do
not know, have your electrician show you.
ELECTRICAL REQUIREMENTS
This appliance must be supplied with the proper
voltage and frequency, and connected to an
individual, properly grounded branch circuit,
protected by a circuit breaker or a time delay fuse
as noted on name plate.
We recommend you have the electrical wiring and
hookup of your cooktop connected by a qualified
electrician. After installation, have the electrician
show you where your main cooktop disconnect is
located.
Wiring must conform to National Electrical Code.
You can get a copy of the National Electrical Code,
ANSI/NFPA No. 70-Latest Edition, by writing:
National Fire Protection Association
Batterymarch Park
Quincy, MA 02269
The cooktop conduit wiring is approved for copper
wire connection only, and if you have aluminum
house wiring, you must use special UL approved
connectors for joining copper to aluminum.
You must use a two-wire, three conductor 208/240
VAC, 60 Hertz electrical system. A white (neutral)
wire is not needed for this unit. The cooktop must
be installed in a circuit that does not exceed 125
VAC nominal to ground.
Refer to the name plate on your cooktop for the
KW rating for your cooktop.
Name plate location
2
Installation Instructions
PRE-INSTALLATION CHECKLIST
WARNING – The electrical power to
the cooktop supply line must be shut off while
connections are being made. Failure to do so
could result in serious injury or death.
When preparing cooktop opening, make sure
A
the inside of the cabinet and the cooktop do
not interfere with each other. (See section on
preparing the opening.)
Remove packaging materials and literature
B
package from the cooktop before beginning
installation.
Literature Package
Foam
Packaging
H
OT
Cooktop
Be sure to place all literature, Owner’s Manual,
C
Installations, etc. in a safe place for future
reference.
Make sure you have all the tools and materials
D
you need before starting the installation of the
cooktop.
Your home must provide the adequate
E
electrical service needed to safely and
properly use your cooktop. (Refer to section on
electrical requirements.)
(Located under unit)
ON
When installing your cooktop in your home,
F
make sure all local codes and ordinances are
followed exactly as stated.
Make sure the wall coverings, countertop and
G
cabinets around the cooktop can withstand
heat (up to 200°F) generated by the cooktop.
Installing cooktop in combination with other
H
products. Both products must be installed
according to their specific product installation
instructions. Consideration must be given the
separate electrical requirements and locations:
Over one or two wall ovens:
• Only certain models may be installed over
wall ovens. The wall oven and cooktop will
both have a label stating which models are
approved in combination.
Over a Microwave:
• See microwave installation instructions
for how to install a microwave under a
cooktop. For vertical dimension of cooktop,
see Approximate Cooktop Dimensions
section.
In combination with telescopic downdraft vent:
• See telescopic downdraft vent instructions
for how to install a vent behind a cooktop.
• The countertop must have a deep flat
surface to accommodate the combined
installation of the cooktop and vent.
Over a warming drawer:
• See warming drawer instructions for how to
install a warming drawer under a cooktop.
For vertical dimension of cooktop, see
Approximate Cooktop Dimensions section.
PREPARING THE OPENING
The following MINIMUM clearance dimensions
1
must be maintained.
If a 30" clearance between the cooking surface and
overhead combustible materials or metal cabinets
cannot be maintained, a minimum clearance of 24"
is required and the underside of the cabinets above
the cooktop must be protected with not less than
1/4" insulating millboard covered with sheet metal
not less than 0.0122" thick.
13" MAX. Depth of unprotected
overhead cabinets
2" MIN. Clearance from
cutout to side wall on the
left of the unit
3
30" MIN.
Clearance from
countertop to
unprotected
overhead
surface
2" MIN. Clearance
from cutout to
side wall on the
right of the unit
15" MIN. Height
from countertop to
nearest cabinet on
either side of unit
Installation Instructions
PREPARING THE OPENING (CONT)
APPROXIMATE COOKTOP
2
DIMENSIONS
20-3/8"
36"
(36-1/8" SS)
Cooktop
18-7/8"
VERTICAL CLEARANCE
3
Allow 5” minimum
vertical clearance
from the cooktop
bottom (or 8-1/4”
minimum depth from
the countertop) to any
combustible surfaces,
such as a cabinet
drawer.
Depth on Monogram ZEU36
is 20-7/8” @ center.
33-3/4"
8-1/4"
3-1/4" Front
4-3/16" Rear
at the conduit
location (JP3536)
6" Rear (All other
models)
5"
DRAWER
Make sure the wall coverings, countertop and
5
cabinets around the cooktop can withstand
heat (up to 200°F) generated by cooktop.
Wall covering,
cabinets and
countertop must
withstand heat up
to 200°F.
For Americans with Disabilities Act (ADA)
6
Forward Approach Installation Only:
5”
CUTOUT DIMENSIONS OF THE
4
COUNTERTOP
To insure accuracy, it is best to make a template
when cutting the opening in the counter.
19-1/8" to 19-1/4”
width of cut
33-7/8" to
1-3/4" Min. Between
cutout and the wall
behind the cooktop
from front edge
of cutout and
34” length
of cut
2-1/2" Min.
front edge of
countertop
For models with
no drop box,
allow 5” minimum
depth between the
countertop and an
enclosure (JP3536).
For electronic
touch and backlit
knob models, allow
6-1/2” minimum
depth between the
countertop and an
enclosure.
(All other models)
6 1/2”
Drop
box
NOTE: The enclosure must be made of wood
material. Also, an access panel is required for the
junction box, hold-down brackets, and service.
4
Installation Instructions
INSTALLING THE COOKTOP
INSTALLING THE JUNCTION BOX
1
Install an approved junction box where it will be
easily reached through the front of the cabinet
where the cooktop will be located. The cooktop
conduit is 4 feet long.
16"
Min.
Install junction box so
that it can be reached
through the front of the
cabinet.
IMPORTANT: The junction box must be
located where it will allow considerable slack in
the conduit for serviceability.
ATTACH FOAM TAPE
3
Apply the foam tape around the outer edge of the
glass. Do not overlap the foam tape.
Bottom of Cooktop
Foam Tape
Cooktop
Glass
Note: On ZEU36 model, apply the foam tape
around the outer edge of the glass on the sides
and rear of the unit on l y .
LOCATE MOUNTING PARTS
4
Remove the hold down brackets and screws from
the literature package.
Mounting Screw
PROTECT SURFACE OF COOKTOP
2
Place a towel or tablecloth onto the countertop.
Lay the cooktop upside down onto the protected
surface.
Bottom of cooktop
Cloth under Cooktop
Screw the Hold Down Bracket to the side
of the cooktop unit. Repeat for opposite side of
cooktop.
Bottom of Cooktop
Cooktop Glass
Pre-Drilled Hole
Foam Tape
Hold Down
Bracket
5
Installation Instructions

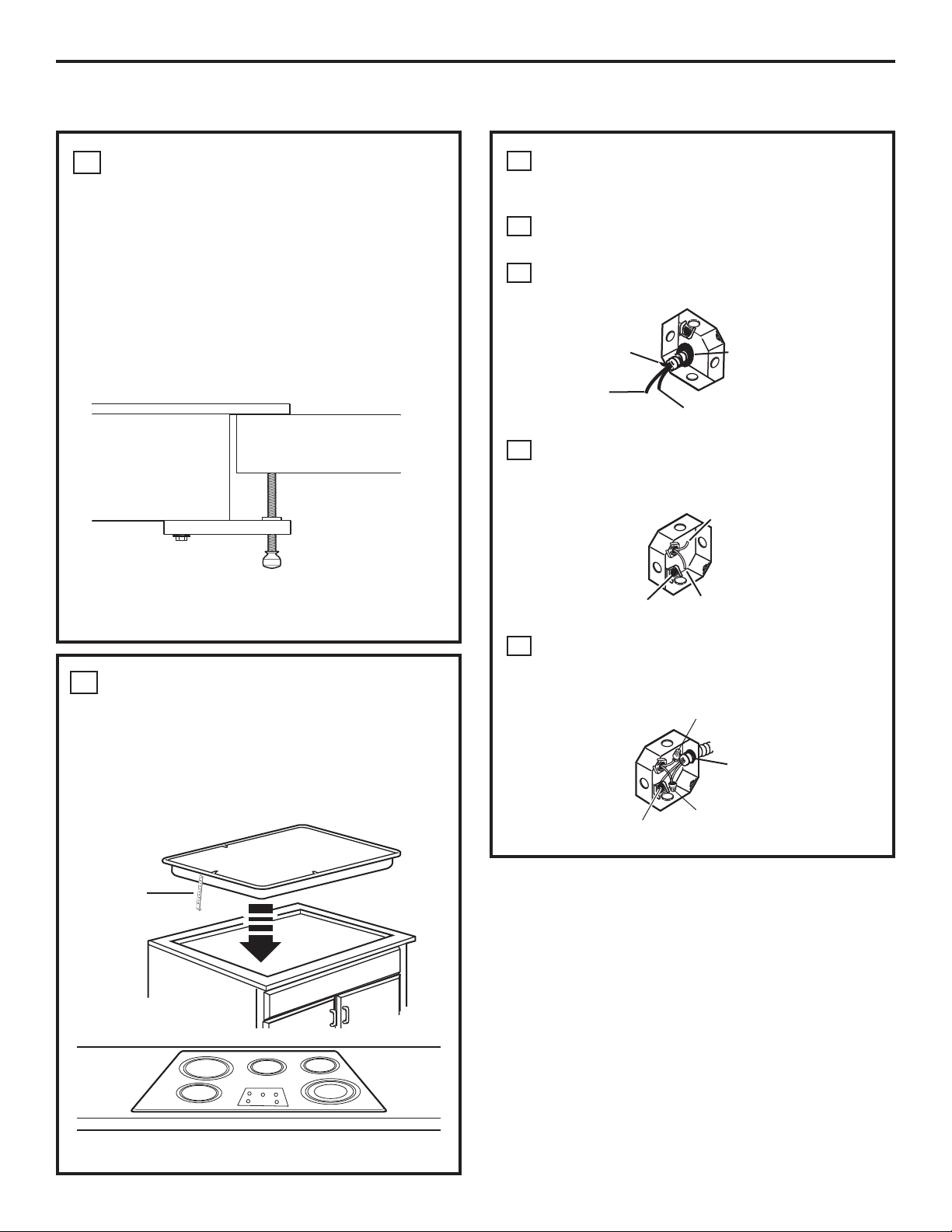

INSTALLING THE COOKTOP (CONT.)
LOCATE MOUNTING PARTS (Cont.)
4
Alternate Installation:
You can order an alternate installation kit
WB01X25470 with wing nuts and brackets from
your dealer. See diagram for instructions.
When making the wire connections, use the
A
entire length of conduit provided. The conduit
must not be shortened.
With the cooktop in place, open the front of
B
the cabinet door.
Open the cabinet door. Install the second screw
through the bracket and tighten. Then tighten the
first screw. Install thumbscrew until it touches the
bottom of the countertop.
Cooktop Countertop
IMPORTANT: Turn the thumbscrew until it touches
the bottom of the countertop. Do not overtighten.
INSERT COOKTOP INTO CUTOUT
5
Insert the cooktop centered into the cutout
opening. Make sure the front edge of the
countertop is parallel to the cooktop. Make final
check that all required clearances are met.
Insert the wires from the conduit through the
C
opening of the junction box.
Red
Ground
Connect the red and black leads from the
D
Strain Relief Clamp
Black
cooktop conduit to the corresponding leads in
the junction box.
Red
Ground wire
location
Once the connections are made, secure wires
E
Black
together using wire nuts.
Red
Strain Relief Clamp
Cooktop
Hold Down
Bracket
Attach Hold Down Brackets to cabinet.
Ground
Black
6
Installation Instructions
,167$//$7,21³(/(&75,&$/&211(&7,216
GROUNDING INSTRUCTIONS:
The bare ground wire in the conduit is connected
to the cooktop frame. Effective January 1, 1996,
the National Electrical Code will not permit
grounding through neutral.
If used in new construction after January 1, 1996
or in a mobile home, recreational vehicle or if
local codes do not permit grounding through
the neutral white lead, attach the appliance
grounding lead (green or copper) to the residence
grounding conductor (green or bare copper) in
accordance with local codes. When connecting to
a 3 conductor branch circuit, if local codes permit,
connect the bare ground connector lead of the
cooktop to the branch circuit neutral (gray or
white in color).
IMPORTANT: If the cooktop is being
installed into a blind counter (one with no cabinet
opening below), wire connections must be made
before putting the cooktop into the cutout
opening.
7
CHECKLISTS
Installation Instructions
PRE-TEST CHECKLIST
1
Remove all protective film, if present, and any
A
stickers.
Check to be sure that all wiring is secure and
B
not pinched or in contact with moving parts.
Check level of appliance.
C
Check that the cooktop is properly grounded.
D
OPERATION CHECKLIST
2
Remove all items from the top of the cooktop
A
surface.
Turn on the power to the cooktop.
B
(Refer to your Owner’s Manual.) Verify that all
surface burners operate properly.
Check that the circuit breaker is not tripped
C
nor the house fuse blown.
Check that conduit is securely connected to
D
the junction box.
NOTE TO ELECTRICIAN:
The power leads supplied with this appliance are
UL recognized for connections to larger gauge
household wiring. The insulation of these leads
is rated at temperatures much higher than
the temperature rating of household wiring.
The current carrying capacity of a conductor
is governed by the wire gauge and also the
temperature rating of the insulation around the
wire.
NOTE: ALUMINUM WIRING
• WARNING:
IMPROPER CONNECTION OF ALUMINUM
HOUSE WIRING TO THE COPPER LEADS CAN
RESULT IN A SERIOUS PROBLEM.
• Splice copper wires to aluminum wiring
using special connectors designed and UL
approved for joining copper to aluminum
and follow the manufacturer’s recommended
connector procedure closely.
NOTE: Wire used, location and enclosure of
splices, etc., must conform to good wiring
practice and local codes.
8
Instrucciones
Estufa eléctrica de
36"
Excluye los Modelos de Flujo
de instalación
“Si tiene alguna pregunta, llame al 800.GE.CARES o visite nuestro sitio Web en: GEAppliances.com”
Radiante
Descendente
ANTES DE COMENZAR
Lea estas instrucciones por completo
y con cuidado.
•
IMPORTANTE ³ Conserve estas
instrucciones para el uso del inspector local.
•
IMPORTANTE ³ Cumpla con todos los
códigos y reglas aplicables.
•
Nota para el instalador – Asegúrese de dejar estas
instrucciones en poder del consumidor.
• Nota para el consumidor – Conserve estas
instrucciones para referencias futuras.
• El mal funcionamiento del producto debido
a una instalación incorrecta no está cubierto por la
Garantía.
ADVERTENCIA ³ Este aparato debe
descargarse a tierra correctamente.
•
ATENCIÓN INSTALADOR ³
TODAS LAS ESTUFAS DEBEN CONTAR CON
CABLEADO (CABLEADO DIRECTO)
A UNA CAJA DE CONEXIONES APROBADA.
ESTOS PRODUCTOS NO ACEPTAN ENCHUFES Y
RECEPTÁCULOS.
• La instalación correcta es responsabilidad
del instalador, y el mal funcionamiento del
producto debido a una instalación inadecuada NO
está cubierto bajo la garantía.
NECESITARÁ
LOS SIGUIENTES MATERIALES
Caja de conexiones
Tuercas para cables
Conector de Presión
a 90º o Recto para
NECESITARÁ LAS SIGUIENTES
HERRAMIENTAS
Lápiz
Destornillador Phillips
Broca perforadora de 1/8"
Regla o
regla para nivelar
Gafas de seguridad
y taladro eléctrico o manual
Conductos de 1”
Sierra
PARTES INCLUIDAS
4 Tornillos
(WB01X1137)
31-10984 (02-15 GE)
Cinta de espuma
2 abrazaderas
de montaje
WB06K5042
1
Instrucciones de instalación
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
PARA SU SEGURIDAD
• Para su seguridad personal, retire los fusibles de
su hogar o bien desconecte cortacircuitos antes
de comenzar con la instalación. El no hacerlo
puede resultar en lesiones serias o incluso la
muerte.
• Asegúrese que su estufa sea instalada
correctamente por un instalador o técnico de
servicio calificado.
• Para eliminar el riesgo de quemaduras
o incendio debido al contacto con los elementos
de superficie calentados, debe evitarse el
almacenaje en los gabinetes ubicados sobre
los elementos de superficie. Si se cuenta con
espacio en un gabinete, puede reducir el riesgo
instalando una campana que se proyecte
horizontalmente un mínimo de 5" más del fondo
de los gabinetes. La instalación de gabinetes
sobre la estufa no debe exceder 13"
de profundidad.
• Asegúrese que los gabinetes y las cubiertas
de las paredes alrededor de la estufa puedan
soportar las temperaturas generadas por la
estufa (hasta 200 °F).
• La estufa debe ser fácil de acceder y deberá
contar con iluminación natural durante el día.
• Siempre desconecte el servicio eléctrico que va
hacia la estufa antes de reparar o dar servicio
a la estufa. Esto puede hacerse desconectando
el fusible o cortacircuitos. No hacer esto puede
resultar en un shock eléctrico peligroso o fatal.
Sepa en dónde se localiza el interruptor principal
de desconexión. Si no lo sabe, pídale a su
electricista que le muestre la ubicación.
REQUISITOS ELÉCTRICOS
Este aparato debe contar con el voltaje y
frecuencia adecuados, y deberá conectarse
a un circuito derivado individual debidamente
descargado a tierra, protegido por un cortacircuitos
o un fusible temporizado como lo indica la placa.
Le recomendamos que un electricista calificado
conecte el cableado eléctrico y conexión de
su estufa. Después de la instalación, pídale al
electricista que le muestre en dónde se localiza el
interruptor principal de desconexión de su estufa.
El cableado debe cumplir con el Código Eléctrico
Nacional. Puede obtener una copia del Código
Eléctrico Nacional, ANSI/NFPA No. 70-Última
edición, escribiendo a:
Asociación Nacional
para la Prevención de Incendios
Batterymarch Park
Quincy, MA 02269
El cableado conductor de la estufa está aprobado
para conexiones únicamente con cables de cobre,
y si cuenta con cableado de aluminio, debe usar
conectores especiales aprobados por UL para unir
cobre con aluminio.
Debe usar un sistema eléctrico con conductor de
dos cables y tres conductores 208/240 VCA, de
60 Hertz. No se requiere un cable blanco (neutral)
para esta unidad. La estufa debe instalarse en
un circuito que no exceda 125 VCA nominales de
descarga a tierra.
Consulte el rótulo sobre su estufa para conocer la
clasificación en kilovatios de su estufa.
Ubicación del rótulo
2
Instrucciones de instalación
LISTA DE VERIFICACIÓN PREVIA A LA INSTALACIÓN
Asegúrese de que las cubiertas de las paredes,
ADVERTENCIA –
La corriente eléctrica
a la línea abastecimiento de la estufa debe cortarse
durante la realización de conexiones. El no hacerlo
puede resultar en una lesión seria o la muerte.
A
Cuando se prepare para la abertura de la estufa,
asegúrese que el interior del gabinete y la estufa no
interfieran uno con el otro. (Consulte la sección de
preparación de la abertura).
B
Retire los materiales de empaque y el material impreso
de la estufa antes de comenzar la instalación.
C
Asegúrese de colocar todo el material impreso, Manual
Paquete de
material impreso
Embalaje de
gomaespuma
Estufa
H
OT
(Ubicado debajo de
la unidad)
ON
de propietario, Instalaciones, etc., en un lugar seguro
para referencia futura.
D
Asegúrese de contar con todas las herramientas y
materiales que necesita antes de comenzar la
instalación de la estufa.
E
Su hogar debe contar con el servicio eléctrico adecuado
para el uso seguro y correcto de su estufa. (Consulte la
sección de requisitos eléctricos).
F
Cuando instale la estufa en su hogar, asegúrese de
cumplir todos los códigos y reglas locales tal y como se
establecen.
G
el mostrador y los gabinetes alrededor de la
estufa puedan soportar las temperaturas
generadas por la estufa (hasta 200 °F).
Instalación de la superficie de cocción en
H
combinación con otros productos. Ambos productos
deben ser instalados de acuerdo con sus instrucciones
de instalación específicas del producto. Se deben tener
en consideración los requisitos y ubicaciones eléctricas
específicas:
Sobre uno o dos hornos de pared:
• Sólo ciertos modelos pueden ser instalados sobre los
hornos de pared. El horno de pared y la superficie
de cocción tendrán ambos una etiqueta que indique
cuáles modelos están aprobados para uso combinado.
Sobre el Microondas:
• Para instalar un microondas debajo de una superficie de
cocción, consulte las instrucciones de instalación del
horno microondas. Para conocer la dimensión vertical
de la superficie de cocción, consulte la sección de
Dimensiones Aproximadas de la Superficie de Cocción.
En combinación con la ventilación telescópica descendente:
• Para instalar una ventilación detrás de la superficie de
cocción, consulte las instrucciones de la ventilación
telescópica descendente.
• La mesada debe contar con una superficie profunda y
plana para ubicar la instalación combinada de la
superficie de cocción y la ventilación.
Sobre un cajón para calentar:
• Para instalar un cajón para calentar debajo de una
superficie de cocción, consulte las instrucciones de
instalación del cajón para calentar. Para conocer
la dimensión vertical de la superficie de cocción,
consulte la sección de Dimensiones Aproximadas de la
Superficie de Cocción.
PREPARACIÓN DE LA ABERTURA
Deben seguirse las siguientes dimensiones
1
MÍNIMAS de espacio libre.
Si no puede mantenerse un espacio de 30" entre
la superficie de cocción y los materiales superiores
inflamables o gabinetes metálicos, se requiere
un espacio mínimo de 24", así como que el lado
inferior de los gabinetes encima de la estufa estén
protegidos con no menos de 1/4" de cartón gris
aislante cubierto con láminas metálicas de no menos
de 0.0122" de grosor.
3
13" MÁX.
Profundidad
de los
gabinetes
superiores sin
protección
30" MÍN.
Espacio desde
el mostrador
hasta la superficie
superior sin
protección
2" MÍN. Espacio desde
el área cortada hasta
la pared lateral a la
izquierda de la unidad
2” MÍN. Espacio
desde el área
cortada hasta
la pared lateral
a la derecha
de la unidad
15" MÍN. Altura
desde
el mostrador
hasta el
gabinete más
cercano a
cualquiera
de los lados
de la unidad
Instrucciones de instalación
PREPARACIÓN DE LA ABERTURA (CONT)
DIMENSIONES GENERALES DE LA
2
SUPERFICIE DE COCCIÓN
20-3/8" La profundidad en Monogram
36"
(36-1/8" AI)
Estufa
18-7/8"
ESPACIOS LIBRES
3
VERTICALES
Deje un espacio vertical
de por lo menos 5” desde
la parte inferior de la
placa de cocción (o una
profundidad mínima de
8-1/4” desde la mesada)
hasta cualquier superficie
combustible, tal como el
cajón de un gabinete.
ZEU36K es de 20-7/8".
33-3/4"
8-1/4"
3-1/4" Frente
4-3/16" Parte
posterior en la
ubicación del
conducto (JP3536)
6" Parte posterior
(todos los demás
modelos)
5"
CAJÓN
DRAWER
Asegúrese que las cubiertas de las paredes, el
5
mostrador y los gabinetes alrededor de la
estufa puedan soportar las temperaturas
generadas por la estufa (hasta 200 °F).
La cubierta
de la pared, los
gabinetes y el
mostrador deben
soportar calor
hasta 200 °F.
INSTALACIÓN POR DELANTE
6
ÚNICAMENTE DE ACUERDO CON LA
LEY DE ESTADOUNIDENSES CON
INCAPACIDADES (ADA)
5”
DIMENSIONES DEL ÁREA
4
CORTADA EN EL MOSTRADOR
Para garantizar la precisión, es mejor crear una
plantilla al momento de cortar la abertura en el
mostrador.
1-3/4" Mín. Entre
el área cortada y
la pared detrás
de la estufa
33-7/8”
a 34”
longitud
del corte
2-1/2" MÍn.
del borde frontal del
área cortada
y el borde frontal del
mostrador
19-1/8” a 19-1/4”
ancho del corte
Con los modelos
sin buzón, deje un
espacio vertical de por
lo menos 5” entre la
mesada y la cubierta
(JP3536).
6 1/2”
Si se trata de modelos
con tecla electrónica
táctil y perilla de luz
trasera, deje una
profundidad mínima
de por lo menos 6-1/2”
entre la mesada y la
cubierta. (todos los
demás modelos)
Buzón
NOTA: la cubierta deberá estar hecha de material
de madera. Además, se requiere un panel de
acceso para la caja de conexiones, los soportes de
los costados, y el servicio técnico.
4
Instrucciones de instalación
INSTALACIÓN DE LA ESTUFA
INSTALACIÓN DE LA CAJA
1
DE CONEXIONES
Instale una caja de conexiones aprobada en
un lugar de fácil acceso a través del frente del
gabinete en donde pueda colocarse la estufa.
El conducto de la estufa tiene 4 pies de longitud.
16"
Mín.
Instale la caja de
conexiones de modo que
pueda alcanzarse
a través del frente
del gabinete.
IMPORTANTE: La caja de conexiones
debe localizarse en donde el conducto esté lo
suficientemente flojo para permitir que
se le dé servicio.
APLIQUE LA CINTA DE ESPUMA
3
Aplique la cinta de espuma alrededor del borde
externo del vidrio. No superponga la cinta de
espuma.
Parte inferior de la estufa
Cinta de espuma
Vidrio de
la estufa
Nota:(QHOPRGHOR=(8XQLFDPĒQWHDSOLTXHOD
cinta de espuma alrededor del borde externo del
vidrio en los lados y borde posterior de la unidad.
LOCALICE LAS PARTES DE
4
MONTAJE
Saque las abrazaderas de montaje y tornillos del
empaque con material impreso.
Tornillo de montaje
PROTECCIÓN DE
2
LA SUPERFICIE DE LA ESTUFA
Coloque una toalla o mantel sobre el mostrador.
Coloque la estufa al revés sobre
el área protegida.
Parte inferior de la estufa
Paño debajo de la estufa
Atornille la abrazadera de montaje a un lado de la
unidad de la estufa. Repita en el lado opuesto de la
estufa.
Agujero
previamente
Parte inferior de la estufa
Cinta de espuma
Vidrio de la estufa
perforado
Abrazadera
de montaje
5
Instrucciones de instalación
INSTALACIÓN DE LA ESTUFA (CONT.)
LOCALICE LAS PARTES DE
4
MONTAJE (Cont.)
Instalación Alternativa:
Usted puede ordenar un kit de instalación
alternativa WB01X24570 con tuercas mariposa y
soportes llamando al 800.GE.CARES. Para acceder a
instrucciones, consulte el diagrama.
Abra la puerta del gabinete. Instale el segundo
tornillo a través del soporte y ajuste. Luego ajuste el
primer tornillo. Instale el tornillo de mariposa hasta
que toque la parte inferi or de la mesada.
Anafe Mesada
Descarga a tierra
Cuando realice las conexiones de cables,
A
utilice toda la extensión del conducto incluido.
El conducto no debe reducirse.
Con la estufa colocada en su lugar, abra el
B
frente de la puerta del gabinete.
Inserte los cables del conducto a través de la
C
abertura de la caja de conexiones.
Rojo
Conecte los cables rojo y negro del conductor de
D
Pinza de alivio de tensión
Negro
la estufa a los cables correspondientes en la
caja de conexiones.
Rojo
IMPORTANTE: Gire el tornillo de mariposa hasta que
toque la parte inferior de la mesada. No ajuste de más.
INSERTE LA ESTUFA EN
5
EL ÁREA CORTADA
Inserte la estufa centrada en el área cortada.
Asegúrese de que el borde frontal del mostrador
esté paralelo con respecto a la estufa. Asegúrese
de verificar al final que todos los espacios
especificados hayan sido respetados.
Estufa
Abrazadera
de montaje
Ubicación del cable de
descarga a tierra
Una vez que se hayan realizado las
E
Negro
conexiones, fije los cables con las tuercas
para cables.
Rojo
Pinza de alivio de tensión
Descarga a tierra
Negro
Adhiera los Soportes al gabinete.
6
Instrucciones de instalación
INSTALACIÓN³&21(;,21(6(/e&75,&$6
INSTRUCCIONES PARA DESCARGA A TIERRA:
El cable pelado de descarga a tierra en el
conducto se conecta al armazón de la estufa. A
partir del 1 de enero de 1996, el Código Nacional
sobre Electricidad no permitirá la descarga a
tierra a través de cables neutrales. Si se usa en
una construcción nueva después del 1 de enero
de 1996 o bien en una casa rodante, vehículo
recreativo, o bien si los códigos locales no
permiten la descarga a tierra a través de cables
blancos neutrales, sujete el cable de descarga a
tierra del aparato (verde o cobre) al conductor de
descarga a tierra de la residencia (verde o cobre)
de acuerdo con los códigos locales. Cuando
conecte a un circuito derivado de 3 conductores,
si lo permiten los códigos locales, conecte el
cable del conector de descarga a tierra al circuito
derivado neutral (de color gris o blanco).
IMPORTANTE: Si la estufa se va
a instalar en un mostrador sin salida (uno sin
abertura del gabinete inferior), las conexiones del
cableado deberán realizarse antes de colocar la
estufa en el área cortada.
7
Instrucciones de instalación
LISTAS DE VERIFICACIÓN
LISTA DE VERIFICACIÓN PREVIA
1
Retire toda la película protectora,
A
si la hay, y las calcomanías.
Verifique que todos los cables estén
B
fijos y que no estén torcidos o en contacto
con partes móviles.
Verifique el nivel del aparato.
C
Verifique que la estufa esté descargada
D
a tierra correctamente.
LISTA DE VERIFICACIÓN
2
DE OPERACIÓN
Retire todos los objetos que se encuentren
A
sobre la superficie de la estufa.
Encienda la toma de corriente de la estufa.
B
(Consulte su Manual del propietario). Verifique
que todas las hornillas de la superficie
funcionen correctamente.
Verifique que el cortacircuitos no esté
C
desactivado o que se haya fundido el fusible
de su hogar.
Verifique que el conducto esté conectado
D
correctamente a la caja de conexiones.
NOTA PARA EL ELECTRICISTA:
Los cables de corriente incluidos con este
aparato cuentan con la aprobación de UL para
conexiones a cableado doméstico de mayor
calibre. El aislante de estos cables se califica a
temperaturas más elevadas que las del cableado
doméstico. La capacidad de carga actual de
un conductor depende del calibre del cable y
también de la calificación de la temperatura del
aislante alrededor del cable.
NOTA: CABLEADO DE ALUMINIO
• ADVERTENCIA:
LA CONEXIÓN INADECUADA DEL CABLEADO
DOMÉSTICO DE ALUMINIO A LOS CABLES DE
COBRE PUEDE RESULTAR EN UN PROBLEMA
GRAVE.
• Una los cables de cobre a los de aluminio con
conectores especiales diseñados y aprobados
por UL para unir cables de cobre a cables de
aluminio; asimismo, siga cuidadosamente las
recomendaciones del fabricante al manipular
el conector.
NOTA: El uso de los cables, la ubicación
y alojamiento de empalmes, etc., deben
realizarse correctamente y de acuerdo con los
códigos locales.
8
Loading...
