GE SPBD880J0MG, SPBD880J0MV, SPBD880J0WW, SPSD157J0MG, SPSD157J0MV Installation Guide

...
Installation Instructions
Instructions en franqais : ................ 4
Instrucciones en espa5ol: ............... 8
Pedestal Models
White Pedestal SPSD157JWW
Metallic Gold SPSD157JMG Metallic Vermillion SPSDI57JMV
For Washer Model: WPDH8800 For Drger Models: DPVH880EJ, DPVH8800GJ
BEFORE YOU BEGIN
Read these instructions completelg and cerefullg.
IMPORTANT - Savetheseinstructions
for local inspector's use.
IMPORTANT-Observeallgoverning
codes and ordinances.
Note to Consumer - Keep these instructions with gour Owner's Manual for future reference.
Completion time - i to 2 hours
Proper installation is the responsibilitg of the installer.
Product failure due to improper installation is not covered under the Warrantg.
_, CAUTION - Duetothesizeandweight
of these products, and to reduce the risk of personal injury or damage to the product, TWO
PEOPLEARE REQUIRED FORPROPERINSTALLATION.
See washer and drger installation instructions for additional installation requirements and guidelines.
TOOLS YOU WILL NEED
PhillipsHead
Screwdriver
9/16" Open End Wrench or Adjustable Wrench
8 mm Socket Wrench
INSTALLATION PREPARATION
Remove the packaging.
The Drawer divider is taped at the top of the shipping carton. Remove the divider and set aside
for final installation.
Flatten the product carton to use as a pad to lag the washer or drger down on its side. Continue using the carton to protect the finished floor
in front of the installation location.
KIT CONTENTS
4 Support Pads
4 Mounting Screws
Drawer Divider
[] REMOVE THE LEVELING LEGS
[] Carefullg lag the washer or drger on its side
to access the leveling legs on the bottom of the appliance.
IMPORTANT: Do not leg the washer or drger on its back! Do not remove the shipping bolts
on the back side of the washer. The bolts must remain in place until the washer is returned to on upright position.
[] Use an open-end wrench to remove the
washer or drger leveling legs.
1
Installation Instructions
[] PREPARE THE PEDESTAL
[] Pull the
drawer out as far as it
will go.
] Remove screws
from drawer slides. Slide drawer out of the base and set aside.
\
FOR DRYERSONLY: [] Locate the 4 support pads from the parts
package. Each pad has 2 protrusions that fit into the holes on top of the pedestal. Press the rubber pads into each set of corner holes on the top of the pedestal as shown.
ii
@
INSTALL THE PEDESTAL
[]
TO THE WASHER OR DRYER
Place the pedestal against the bottom
[]
of the unit. Check to be sure the drawer front is at the front of the unit.
Align the holes in the pedestal with the
[]
holes in the bottom of the unit. Use a Phillips screwdriver to install the 4 screws through the pedestal and into the unit-do not tighten.
[] Slide the pedestal toward the unit, until it is
aligned front to back. Use an 8 mm socket wrench to securelu tighten the screws.
NOTE: The support pads should be installed on
the dryer onlg. DO NOT INSTALL THESE PADS ON THE WASHER PEDESTAL.
2
Installation Instructions
[] LEVEL THE WASHER OR DRYER
[] Locate the 4 legs from the parts package
and install.
[] Stand the washer or druer upright, love it
close to its final location.
[] Make sure that the washer or dryer is level
bu placing a spirit level on top. Check side to side and front to back.
[] Use an open
ended wrench to adjust the legs
in and out. Tighten the lock
nut against the bottom of
the pedestal.
NOTE:
To minimize vibration, the locking nuts must be tight.
To reduce vibration, ensure that all four rubber leveling legs are firmlg touching the floor. Push and pull on the back right and then the back left of gour washer or drger.
[] REMOVE SHIPPING SCREWS
Removethe 4 shipping screwson the back side
of the unit.
[] FINALIZE THE INSTALLATION
Refer to the washer or druer Installation Instructions
to complete the installation.
[] REINSTALL THE DRAWER
[] Check to
be sure the slides are closed.
[] Slide the
drawer into the Drawer ,o /
opening. Align the J
drawer supports to the
slides on each side.
[] Reinstall the original screws into each drawer
slide. Tighten both screws.
[] Open the drawer fullu. Slide drawer divider
into slots in the center of the drawer. The drawer should slide smoothlu when Uou push
it closed.
SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE
3
Instructions
d'installation
ModUles du pi_destol Pi_destel blonc SPSD157JWW
Pi_destol d'or m_tollique SPSD157JMG Pi_destel vermilion m_tollique SPSD157JMV
Pour le module de Ioveuse : WPDH8800 For les modules de s_cheuses : DPVH880EJ, DPVH8800GJ
AVANT DE COMMENCER
Lisez attentivement et en entier toutes ces instructions.
IM PORTANT - Conservezces
instructions _ utiliser por I'inspecteur IocGI.
IMPORTANT - Observeztousiescodes
et ordonnclnces en cours.
Note au consommateur - Conservez ces
instructions ovec votre monuel du propri_tGire
titre de r_f_rence.
D_loi d'ex6cution - 1 5 2 heures
Une bonne instollotion est Io responsobilit_
de I'installateur.
Toute d_faillance du produit suite _ une
mouvoise instolk]tion n'est pos couverte sous la garantie.
_kMISE EN GARDE-6causedela
taille et du poids de ces produits, et pour r_duire le risque de blessures personnelles ou de dommages au produit, IL FAUT DEU× PERSONNES
POUR UNE BONNE INSTALLATION.
Reportez-vous oux instructions d'instollotion
de la laveuse et de IGs_cheuse pour les directives et exigences suppl_mentaires d'installation.
OUTILS DONT VOUS AUREZ BESOIN
TournevisPhillips
CI_ouverte de 9/16 po ou cl_ r_glable
Cl_ _ douille de 8 mm
PRI_PARATION DE L'INSTALLATION
Retirez I'embulluge. Le s_poroteur de tiroir est colle dons le hout du
corton d'exp_dition. Retirez le s_puroteur et mettez-le de c6t_ pour I'instullution finale.
Defoites le carton du produit pour I'utiliser comme
coussin oO d&poser lu Ioveuse ou lu s_cheuse sur le c6t& Continuez _ utiliser le carton pour prot_ger le
ploncher fini devont le site d'instullution.
CONTENU DE LA TROUSSE
4 coussinetsdesupport __,
4 vis de montage
S6poroteur de tiroir
4
Instructions d'installation
[] RETIREZ LES PATTES
DE NIVELLEMENT
[] D&posez avec soin la laveuse ou la s_cheuse sur
le c6t_ pour acceder aux pattes de nivellement au bas de I'appareil.
IMPORTANT: ne d_posez pus la laveuse ou la
s_cheuse sur le dos ! Ne retirez pas les boulons d'exp_dition 6 I'arri_re de la laveuse. Les boulons
doivent rester en place jusqu'6 ce que la laveuse revienne en position verticale.
[] Utilisez une cle ouverte pour retirer les pattes
de nivellement de la laveuse ou de la s_cheuse.
[] PRI_PAREZLE PII_DESTAL
[] Tirez le tiroir
aussi loin que possible.
[] Retirez les vis
glissieres de tiroin Glissez et sortez
le tiroir de la base et mettez de
c6t_.
POUR LES SI_CHEUSESSEULEMENT :
[] Trouvez les/4 coussinets de support dans
le paquet de pi@ces.Chaque coussinet a 2 protub@ances qui s'ajustent clans les trous sur le dessus du pi6destaL Pressez tous les
coussinets de caoutchouc dans chaque ensemble de trous dans les coins sur le dessus
du pi@destal tel qu'indiqu6.
des
REMARQUE: les cousslnets de support doivent _tre install_s seulement sur la s_cheuse. N INSTALLEZPAS CESCOUSSINETSSUPLE PII_DESTALDE LA LAVEUSE.
t
5
Instructions d'installation
[] INSTALLEZ LE PII_DESTAL/_
LA LAVEUSE OU LA SI_CHEUSE
[] Placez le pi@destal contre le bas de I'appareik
V_rifiez pour vous assurer que le devant du tiroir est 6 I'avant de rappareil.
[] Alignez les trous du pi@destal avec les trous
au bas de rappareiL Utilisez un toumevis Phillips pour installer les 4 vis 6 travers le pi@destal et
dans I'appareil-ne resserrez pas trop.
[] Glissez le pi&destal vers I'appareil jusqu'6 ce
qu'il s'aligne d'avant 6 I'arri_re. Utilisez une cl@ 6 douille de 8 mm pour bien resserrer les vis.
[] METTEZ LA LAVEUSE ET
LA SI_CHEUSE/_ NIVEAU
[]
Trouvez les a pattes dans le paquet de pi@ceset installez.
[]
Relevez la laveuse ou la s&cheuse. Rapprochez I'appareil de sa position finale.
[]
Assurez-vous que la laveuse ou que la s@cheuse soit 6 niveau en pla_ant un niveau 6 bulle d'air
sur le dessus. V@ifiez d'un c6t@6 I'autre et d'avant vers rarri@re.
[] Utilisez une cl@
ouverte pour ajuster les pattes
vers I'int&rieur et vers I'ext@ieur.
Resserrez le contre-_crou
contre le bas du piedestal.
REMARQUE :
Pour r_duire la vibration, les contre-_crous
doivent _tre serr_s.
Pour r_duire les vibrations, assurez-vous que les
quatres pattes de nivellement en caoutchouc sont
fermement en contact avec le plancher. Poussez
et tirez sur la droite arri_re puis sur la gauche arri_re de votre laveuse.
6
Instructions d'installation
[] RI:!INSTALLEZ LE TIROIR
vous assurer que les glissi_res
sont ferm_es. - )
[] Glissez ] V&rifiez pour
le tiroir dans I'ouverture. S@arateur
Alignez les supports du I J
tiroir avec les glissi_res de
chaque c6t@.
[] R@installezles vis
originales dans chaque glissiere de tiroir. Resserrez les deux vis.
[] Ouvrez enti_rement le tiroir. Glissez le separateur
de tiroir dans les fentes au centre du tiroir. Le tiroir devrait alors glisser en douceur Iorsque
vous le poussez pour le fermer.
[] RETIREZ LES VIS D'EXPI:!DITIONRetirez les 4 vis d'exp_dition _ I'arri_re de I'appareil.
[] FINALISEZ L'INSTALLATION
Reportez-vous aux instructions d'installation de la laveuse ou de la s@cheusepour terminer I'installation.
SPI::!CIFICATIONS SUJETTES _, CHANGEMENT SANS PRI:!AVIS
7
Instrucciones
para la instalaci6n
Modelos de pedestal
Pedestal blanco SPSDIS7JWW Pedestal dorado met61ico SPSDISTJMG
Pedestal bermejo met61ico SPSDISTJMV Pare modelo de lavadora: WPDH8800
Pare modelos de secadora: DPVH880EJ, DPVH8800GJ
ANTES DE COMENZAR
Lea atenta g completamente todas los instrucciones.
IM PORTANTE - Guardeestas
instrucciones poro que el inspector local puedo usarlos.
IM PORTANTE - cumplocon todos
los c6digos Uordenanzas correspondientes.
Nota para el consumidor - Guorde estos instrucciones con el Manual del propietorio
par(] consultorlas en el futuro.
Tiempo de instalaci6n - 1 o 2 horos
Lo correct(] instaloci6n es responsubilidad del instoludon
Lo folio del producto debido a uno instolaci6n incorrecto no est6 cubiertu por lu Gurontiu.
A,PRECAUCI6N - Debido al tamai_o g
peso de estos productos g para reducir el riesgo de lesiones personales o daffos al producto, SE
REQUIEREN DOS PERSONAS PARA SU CORRECTA INSTALACION.
Consulte las instrucciones de instoloci6n de la Iovadora g Io secodora paro ver los
requisitos g pautas de instalaci6n adicionales.
HERRAMIENTAS NECESARIAS
Destornilladorcon cobezaPhillips
Llave de extremo o ajustoble de 9/i6"
Llave de cubo de 8 mm
PREPARACION PARA LA INSTALACION
Retire el envoltorio. Eldivisor de coj6n est6 precintado en la parte
superior del cart6n de embalaje; quitelo g d@jeloa un lado para montarlo al final del trabajo de instalaci6n.
Aplane la caja de cart6n del producto para utilizarla como protecci6n para apogar la lavadora o secadora
de lado. ContinQe utilizando la cajo para proteger el piso acabado frente al punto de instalaci6n.
CONTENIDO DEL KIT
4 planchuelasde soporte
4 tornillos de montaje
Divisor de caj6n
8

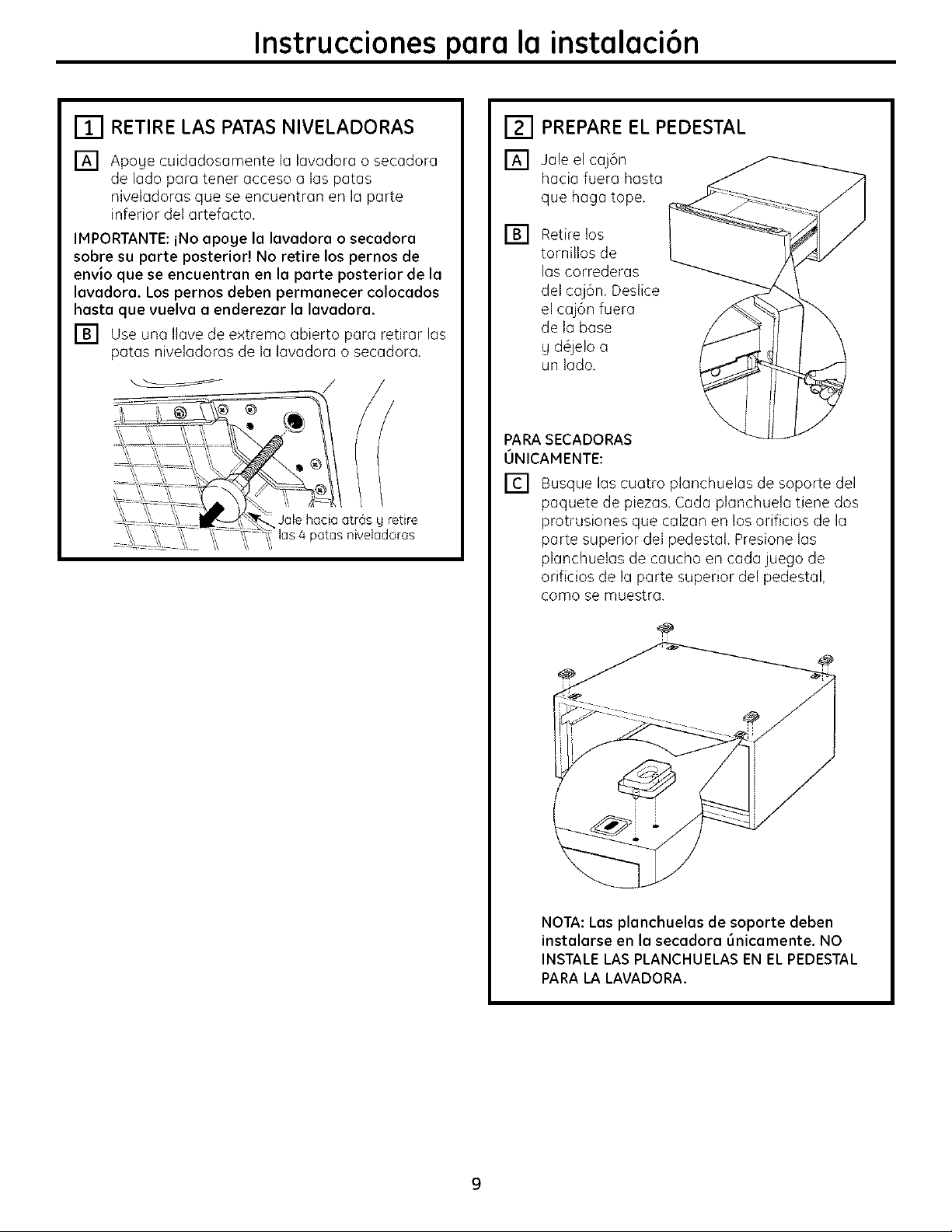

Instrucciones para la instalaci6n
[] RETIRE LAS PATAS NIVELADORAS
[] Apoye cuidadosamente la lavadora o secadora
de lado para tener acceso a las patas niveladoras que se encuentran en la parte
inferior del artefacto.
IMPORTANTE: iNo apoge la lavadora o secadora sobre su parte posterioH No retire los pernos de
envio que se encuentran en la parte posterior de la lavadora. Los pernos deben permanecer colocados hasta que vuelva a enderezar la lavadora.
[] Use una Ilave de extremo abierto para retirar las
patas niveladoras de la lavadora o secadora.
[] PREPARE EL PEDESTAL [] gale el caj6n
hacia fuera hasta que haga tope.
Retire los
[]
tornillos de
las correderas del caj6n. Deslice
el caj6n fuera de la base
y d_jelo a un lado.
PARASECADORAS ONICAMENTE:
[] Busque las cuatro planchuelas de soporte del
paquete de piezas. Cada planchuela tiene dos protrusiones que calzan en los orificios de la parte superior del pedestal. Presione las planchuelas de caucho en cada juego de orificios de la parte superior del pedestal,
como se muestra.
NOTA: Las planchuelas de soporte deben Jnstalarse en la secadora OnJcamente. NO
INSTALE LASPLANCHUELAS EN EL PEDESTAL PARA LA LAVADORA.
9
Instrucciones para la instalaci6n
[] INSTALE EL PEDESTAL EN
LA LAVADORA O SECADORA
[] Coloque el pedestal contra la parte inferior de la
unidad. Verifique que el frente del caj6n quede hacia el frente de la unidad.
[] Alinee los orificios del pedestal con los orificios
en la parte inferior de la unidad. Use un destornillador Phillips para instalar los 4 tornillos a trav@s del pedestal e introducirlos en la unidad. No los apriete.
[] Deslice el pedestal hacia la unidad hasta que
quede alineado en direcci6n de adelante hacia atr6s. Use una Ilave de cubo de 8 mm para apretar firmemente los tornillos.
[] NIVELE LA LAVADORA
O SECADORA
[]
Busque las cuatro patas del paquete de piezas e inst61elas.
[]
Enderece la lavadora o secadora. Ac_rquela a su lugar de instalaci6n definitivo.
[]
AsegQrese de que la lavadora o secadora est@ nivelada colocando un nivel de burbuja sobre ella.
Verifique que est@nivelada de lado a lado U del frente hacia atr6s.
Use una Ilave de
[]
extremo abierto para ajustar los
patas hacia adentro U
hacia fuera. Apriete la tuerca
de seguridad contra la parte
inferior del pedestal.
NOTA:
Para minimizar la vibracJ6n, las tuercas de seguridad deben estar apretadas.
Para reducJr la vibraci6n, asegSrese de que las cuatro patas nJveladoras de goma est_n tocando
el suelo fJrmemente. PresJone y tire en la parte
trasera derecha y luego en la parte trasera
Jzquierda de su lavadora.
/
10
Instrucciones para la instalaci6n
[] VUELVA A INSTALAR EL CAJON
[] Verifique que las
correderas est_n cerradas.
[] Deslice el caj6n
en la abertura. Alinee los
soportes del caj6n con las Divisor correderas de cada lado.
[] Vuelva a instalar 1_
los tornillos originales en
cada una de las correderas del caj6n. Apriete ambos tornillos.
[] Abra el caj6n pot completo. Deslice el divisor
de caj6n a traves de las muescas que se encuentran en el centro del caj6n. Cierre el
caj6n g pruebe que se deslice suavemente.
[] RETIRELOSTORNILLOS
DE ENVJO
Retire los 4 tornillos de envio en la parte posterior
de la unidad.
[] FINALICE LA Consulte las Instrucciones de instalaci6n de la
lavadora o secadora para completar la instalaci6n.
INSTALACION
ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO
11
49-90344
175D1807P612 12-07 JR
Printed in China
Imprim# en Chine Impreso en China
12
Loading...
