Installation
Instructions

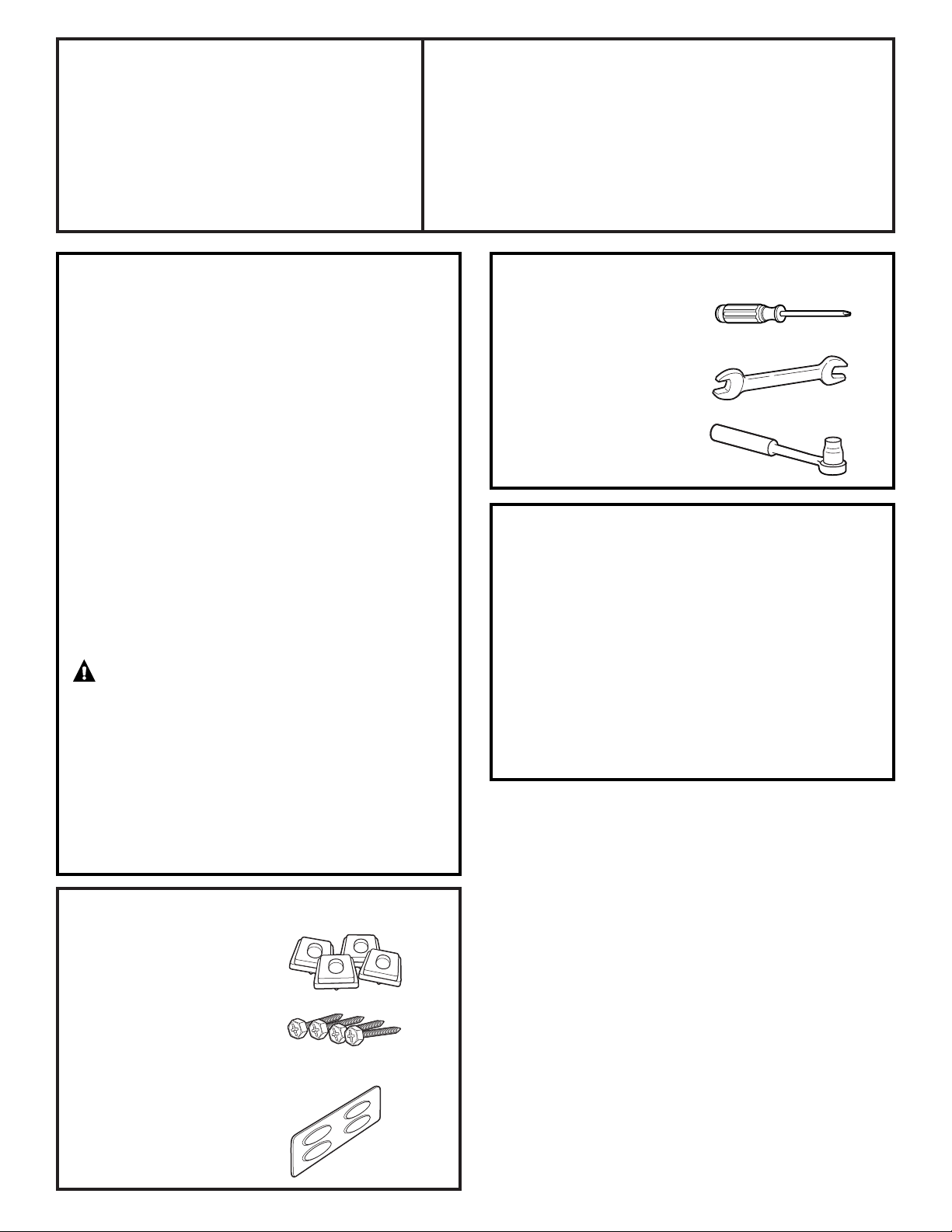

KIT CONTENTS
4 Support Pads
4 Mounting Screws
Drawer Divider
1
SBSD137, SBSD227
TOOLS YOU WILL NEED
Phillips Head
Screwdriver
9/16″ Open End Wrench
or Adjustable Wrench
8 mm Socket Wrench

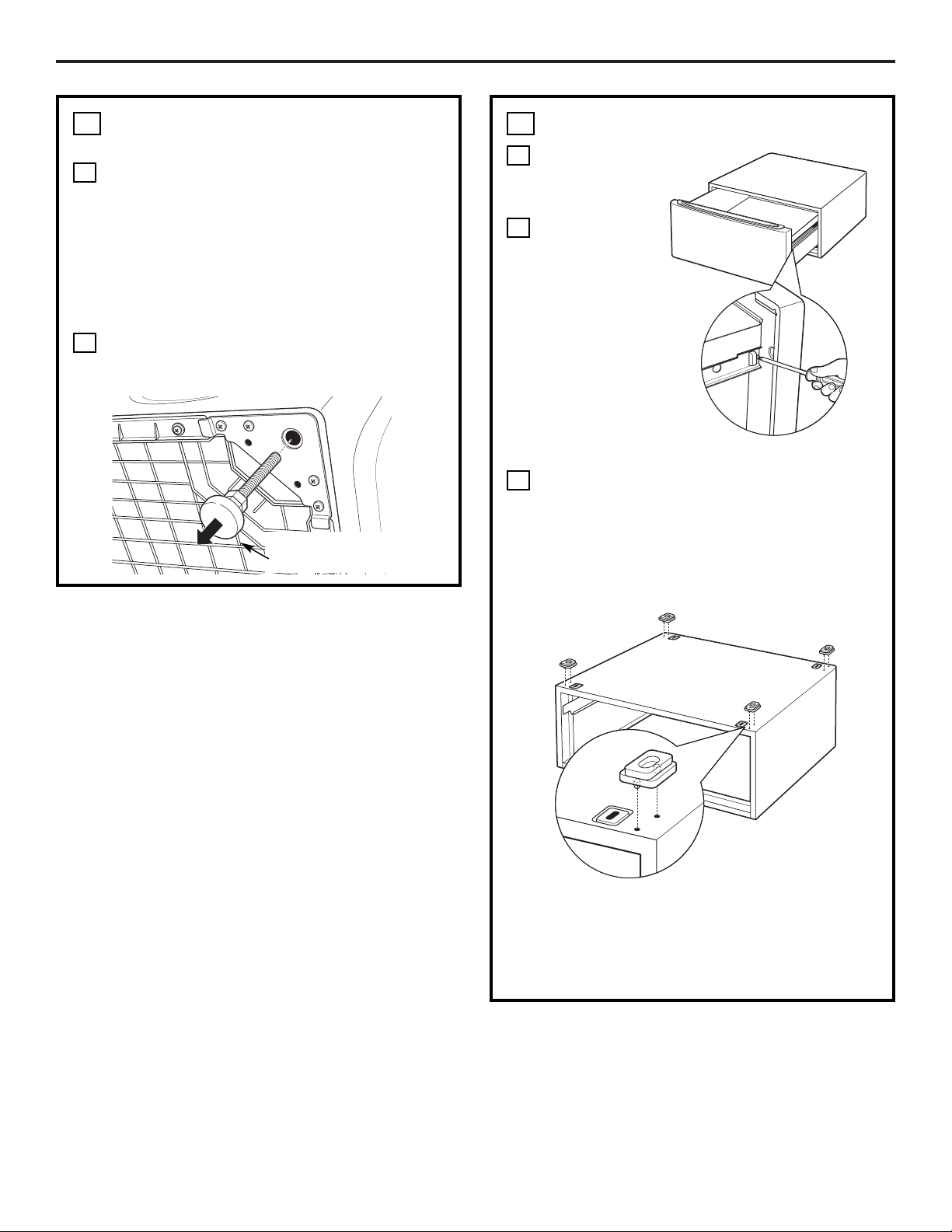

REMOVE THE LEVELING LEGS
Carefully lay the washer or dryer on its
side to access the leveling legs on the
bottom of the appliance.
IMPORTANT: Do not lay the washer or dryer
on its back! Do not remove the shipping
bolts on the back side of the washer. The
bolts must remain in place until the washer
is returned to an upright position.
Use an open-end wrench to remove the
washer or dryer leveling legs.
B
A
1
INSTALLATION PREPARATION
Remove the packaging.
The Drawer divider is taped at the top of the
shipping carton. Remove the divider and set
aside for final installation.
Flatten the product carton to use as a pad
to lay the washer or dryer down on its side.
Continue using the carton to protect the finished
floor in front of the installation location.
Back out and remove
all 4 leveling legs
Instructions en français : . . . . . . . . . . . .4
Instrucciones en español: . . . . . . . . . . .8
For Washer Models: GBVH5140, GBVH6260, GCVH6260, GCVH6600, GHDVH626,
GHDVH670, WBVH5100, WBVH6240, WCVH6260, WCVH6600, WHDVH626
and WHDVH660
For Dryer Models: DBVH510, DBVH512, DCVH515, DCVH660, DHDVH52,
DHDVH66, PBVH415, PCVH565, PDVH515, PHDVH52 and PHDVH57
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
•
IMPORTANT — Save these
instructions for local inspector’s use.
•
IMPORTANT — Observe all
governing codes and ordinances.
• Note to Consumer – Keep these
instructions with your Owner’s Manual
for future reference.
• Completion time – 1 to 2 hours
• Proper installation is the responsibility
of the installer.
• Product failure due to improper installation
is not covered under the Warranty.
CAUTION — Due to the size and
weight of these products, and to reduce the
risk of personal injury or damage to the
product, TWO PEOPLE ARE REQUIRED FOR
PROPER INSTALLATION.
• See washer and dryer installation
instructions for additional installation
requirements and guidelines.
2
Installation Instructions
INSTALL THE PEDESTAL TO THE WASHER OR DRYER
Place the pedestal against the bottom
of the unit. Check to be sure the drawer
front is at the front of the unit.
Align the holes in the pedestal with
the holes in the bottom of the unit.
Use a Phillips screwdriver to install
the 4 screws through the pedestal
and into the unit—do not tighten.
Slide the pedestal toward the unit,
until it is aligned front to back. Use an
8 mm socket wrench to securely tighten
the screws.
C
B
A
3
PREPARE THE PEDESTAL
Pull the
drawer out
as far as it
will go.
Remove
screws from
drawer slides.
Slide drawer
out of the base
and set aside.
FOR DRYERS ONLY:
Locate the 4 support pads from the parts
package. Each pad has 2 protrusions that
fit into the holes on top of the pedestal.
Press the rubber pads into each set of
corner holes on the top of the pedestal
as shown.
NOTE: The support pads should be installed
on the dryer only. DO NOT INSTALL THESE
PADS ON THE WASHER PEDESTAL.
C
B
A
2
3
Installation Instructions
LEVEL THE WASHER OR DRYER
Locate the 4 legs from the parts package
and install.
Stand the washer or dryer upright. Move
it close to its final location.
Make sure that the washer or dryer
is level by placing a spirit level on top.
Check side to side and front to back.
Use an open
ended wrench
to adjust the
legs in and
out. Tighten
the lock nut
against the
bottom of
the pedestal.
NOTE: To minimize vibration, the locking
nuts must be tight.
D
C
B
A
4
REMOVE SHIPPING SCREWS
Remove the 4 shipping screws on the back side
of the unit.
6
REINSTALL THE DRAWER
Check to
be sure the
slides are
closed.
Slide the
drawer
into the
opening.
Align the
drawer
supports to
the slides on
each side.
Reinstall the original screws into each
drawer slide. Tighten both screws.
Open the drawer fully. Slide drawer
divider into slots in the center of the
drawer. The drawer should slide
smoothly when you push it closed.
D
C
B
A
5
FINALIZE THE INSTALLATION
Refer to the washer or dryer Installation
Instructions to complete the installation.
7
SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE
Drawer
divider
Instructions
d’installation
CONTENU DE LA TROUSSE
4 coussinets de support
4 vis de montage
Séparateur de tiroir
4
AVANT DE COMMENCER
Lisez attentivement et en entier toutes ces
instructions.
•
IMPORTANT — Conservez ces
instructions à utiliser par l’inspecteur local.
•
IMPORTANT — Observez tous les
codes et ordonnances en cours.
• Note au consommateur – Conservez ces
instructions avec votre manuel du
propriétaire à titre de référence.
• Délai d’exécution – 1 à 2 heures
• Une bonne installation est la responsabilité
de l’installateur.
• Toute défaillance du produit suite à une
mauvaise installation n’est pas couverte
sous la garantie.
MISE EN GARDE — à cause de
la taille et du poids de ces produits, et pour
réduire le risque de blessures personnelles
ou de dommages au produit, IL FAUT DEUX
PERSONNES POUR UNE BONNE
INSTALLATION.
• Reportez-vous aux instructions
d’installation de la laveuse et de la
sécheuse pour les directives et exigences
supplémentaires d’installation.
SBSD137, SBSD227
OUTILS DONT VOUS AUREZ BESOIN
Tournevis Phillips
Clé ouverte de 9/16 po
ou clé réglable
Clé à douille de 8 mm
PRÉPARATION DE L’INSTALLATION
Retirez l’emballage.
Le séparateur de tiroir est collé dans le haut du
carton d’expédition. Retirez le séparateur et
mettez-le de côté pour l’installation finale.
Défaites le carton du produit pour l’utiliser
comme coussin où déposer la laveuse ou la
sécheuse sur le côté. Continuez à utiliser le
carton pour protéger le plancher fini devant le
site d’installation.
Pour les modèles laveuses : GBVH5140, GBVH6260, GCVH6260, GCVH6600,
GHDVH626, GHDVH670, WBVH5100, WBVH6240, WCVH6260, WCVH6600,
WHDVH626 et WHDVH660
Pour les modèles sécheuses : DBVH510, DBVH512, DCVH515, DCVH660,
DHDVH52, DHDVH66, PBVH415, PCVH565, PDVH515, PHDVH52 et PHDVH57
5
Instructions d’installation
PRÉPAREZ LE SOCLE
Tirez le tiroir
aussi loin que
possible.
Retirez les vis
des glissières
de tiroir.
Glissez et
sortez le tiroir
de la base et
mettez de côté.
POUR LES SÉCHEUSES SEULEMENT :
Trouvez les 4 coussinets de support dans le
paquet de pièces. Chaque coussinet a 2
protubérances qui s’ajustent dans les trous
sur le dessus du socle. Pressez tous les
coussinets de caoutchouc dans chaque
ensemble de trous dans les coins sur le
dessus du socle tel qu’indiqué.
REMARQUE : les coussinets de support
doivent être installés seulement sur la
sécheuse. N’INSTALLEZ PAS CES COUSSINETS
SUR LE SOCLE DE LA LAVEUSE.
C
B
A
2
RETIREZ LES PIEDS DE NIVELLEMENT
Déposez avec soin la laveuse ou la
sécheuse sur le côté pour accéder
aux pieds de nivellement au bas de
l’appareil.
IMPORTANT: ne déposez pas la laveuse ou la
sécheuse sur le dos ! Ne retirez pas les boulons
d’expédition à l’arrière de la laveuse. Les
boulons doivent rester en place jusqu’à ce que
la laveuse revienne en position verticale.
Utilisez une clé ouverte pour retirer les
pieds de nivellement de la laveuse ou
de la sécheuse.
B
A
1
Sortez et retirez les 4
pieds de nivellement
METTEZ LA LAVEUSE ET LA SÉCHEUSE À NIVEAU
Trouvez les 4 pieds dans le paquet de pièces
et installez.
Relevez la laveuse ou la sécheuse.
Rapprochez l’appareil de sa position finale.
Assurez-vous que la laveuse ou que la
sécheuse soit à niveau en plaçant un
niveau à bulle d’air sur le dessus. Vérifiez
d’un côté à l’autre et d’avant vers l’arrière.
Utilisez une clé
ouverte pour
ajuster les pieds
vers l’intérieur
et vers
l’extérieur.
Resserrez le
contre-écrou
contre le bas
du socle.
REMARQUE : pour réduire la vibration, les
contre-écrous doivent être serrés.
D
C
B
A
4
Instructions d’installation
6
INSTALLEZ LE SOCLE À LA LAVEUSE OU LA SÉCHEUSE
Placez le socle contre le bas de l’appareil.
Vérifiez pour vous assurer que le devant
du tiroir est à l’avant de l’appareil.
Alignez les trous du socle avec les trous
au bas de l’appareil. Utilisez un tournevis
Phillips pour installer les 4 vis à travers
le socle et dans l’appareil—ne resserrez
pas trop.
Glissez le socle vers l’appareil jusqu’à ce
qu’il s’aligne d’avant à l’arrière. Utilisez
une clé à douille de 8 mm pour bien
resserrer les vis.
C
B
A
3
RÉINSTALLEZ LE TIROIR
Vérifiez pour
vous assurer
que les
glissières sont
fermées.
Glissez
le tiroir
dans
l’ouverture.
Alignez les
supports du
tiroir avec les
glissières de
chaque côté.
Réinstallez les vis originales dans chaque
glissière de tiroir. Resserrez les deux vis.
Ouvrez entièrement le tiroir. Glissez le
séparateur de tiroir dans les fentes au
centre du tiroir. Le tiroir devrait alors
glisser en douceur lorsque vous le poussez
pour le fermer.
D
C
B
A
5
7
Instructions d’installation
RETIREZ LES VIS D’EXPÉDITION
Retirez les 4 vis d’expédition à l’arrière de
l’appareil.
6
FINALISEZ L’INSTALLATION
Reportez-vous aux instructions d’installation
de la laveuse ou de la sécheuse pour terminer
l’installation.
7
SPÉCIFICATIONS SUJETTES À CHANGEMENT SANS PRÉAVIS
Séparateur
de tiroir
Instrucciones
para la
instalación
CONTENIDO DEL KIT
4 planchuelas de soporte
4 tornillos de montaje
Divisor de cajón
8
ANTES DE COMENZAR
Lea atenta y completamente todas las
instrucciones.
•
IMPORTANTE — guarde estas
instrucciones para que el inspector local
pueda usarlas.
•
IMPORTANTE — cumpla con todos
los códigos y ordenanzas correspondientes.
• Nota para el consumidor – guarde estas
instrucciones con el Manual del usuario
para consultarlas en el futuro.
• Tiempo de instalación – 1 a 2 horas
• La correcta instalación es responsabilidad
del instalador.
• La falla del producto debido a una
instalación incorrecta no está cubierta
por la Garantía.
PRECAUCIÓN — debido al
tamaño y peso de estos productos y para
reducir el riesgo de lesiones personales o
daños al producto, SE REQUIEREN DOS
PERSONAS PARA SU CORRECTA
INSTALACIÓN.
• Consulte las instrucciones de instalación
de la lavadora y la secadora para ver los
requisitos y pautas de instalación
adicionales.
SBSD137, SBSD227
HERRAMIENTAS NECESARIAS
Destornillador con
cabeza Phillips
Llave de extremo o
ajustable de 9/16″
Llave de cubo de 8 mm
PREPARACIÓN PARA LA INSTALACIÓN
Retire el envoltorio.
El divisor de cajón está precintado en la parte
superior del cartón de embalaje; quítelo y
déjelo a un lado para montarlo al final del
trabajo de instalación.
Aplane la caja de cartón del producto para
utilizarla como protección para apoyar la
lavadora o secadora de lado. Continúe
utilizando la caja para proteger el piso
acabado frente al punto de instalación.
Para los modelos de lavadoras: GBVH5140, GBVH6260, GCVH6260,
GCVH6600, GHDVH626, GHDVH670, WBVH5100, WBVH6240, WCVH6260,
WCVH6600, WHDVH626 y WHDVH660
Para los modelos de secadoras: DBVH510, DBVH512, DCVH515, DCVH660,
DHDVH52, DHDVH66, PBVH415, PCVH565, PDVH515, PHDVH52 y PHDVH57
9
Instrucciones para la instalación
PREPARE EL PEDESTAL
Jale el cajón
hacia fuera
hasta que haga
tope.
Retire los
tornillos de
las correderas
del cajón.
Deslice el cajón
fuera
de la base
y déjelo a
un lado.
PARA SECADORAS ÚNICAMENTE:
Busque las cuatro planchuelas de soporte
del paquete de piezas. Cada planchuela
tiene dos protrusiones que calzan en los
orificios de la parte superior del pedestal.
Presione las planchuelas de caucho en
cada juego de orificios de la parte superior
del pedestal, como se muestra
NOTA: las planchuelas de soporte deben
instalarse en la secadora únicamente. NO
INSTALE LAS PLANCHUELAS EN EL
PEDESTAL PARA LA LAVADORA.
C
B
A
2
RETIRE LAS PATAS NIVELADORAS
Apoye cuidadosamente la lavadora o
secadora de lado para tener acceso a las
patas niveladoras que se encuentran en la
parte inferior del artefacto.
IMPORTANTE: ¡no apoye la lavadora o
secadora sobre su parte posterior! No retire los
pernos de envío que se encuentran en la parte
posterior de la lavadora. Los pernos deben
permanecer colocados hasta que vuelva a
enderezar la lavadora.
Use una llave de extremo abierto para
retirar las patas niveladoras de la lavadora
o secadora.
B
A
1
Jale hacia atrás y retire
las 4 patas niveladoras
10
Instrucciones para la instalación
NIVELE LA LAVADORA O SECADORA
Busque las cuatro patas del paquete
de piezas e instálelas.
Enderece la lavadora o secadora.
Acérquela a su lugar de instalación
definitivo.
Asegúrese de que la lavadora o secadora
esté nivelada colocando un nivel de burbuja
sobre ella. Verifique que esté nivelada
de lado a lado y del frente hacia atrás.
Use una llave de
extremo abierto
para ajustar las
patas hacia
adentro y
hacia fuera.
Apriete la tuerca
de seguridad
contra la parte
inferior del
pedestal.
NOTA: para minimizar la vibración, las tuercas
de seguridad deben estar apretadas.
D
C
B
A
4
INSTALE EL PEDESTAL EN LA LAVADORA O SECADORA
Coloque el pedestal contra la parte inferior
de la unidad. Verifique que el frente del
cajón quede hacia el frente de la unidad.
Alinee los orificios del pedestal con los
orificios en la parte inferior de la unidad.
Use un destornillador Phillips para instalar
los 4 tornillos a través del pedestal e
introducirlos en la unidad. No los apriete.
Deslice el pedestal hacia la unidad hasta que
quede alineado en dirección de adelante
hacia atrás. Use una llave de cubo de 8 mm
para apretar firmemente los tornillos.
C
B
A
3
11
Instrucciones para la instalación
RETIRE LOS TORNILLOS DE ENVÍO
Retire los 4 tornillos de envío en la parte
posterior de la unidad.
6
VUELVA A INSTALAR EL CAJÓN
Verifique que
las correderas
estén cerradas.
Deslice el
cajón en la
abertura.
Alinee los
soportes
del cajón
con las
correderas
de cada lado.
Vuelva a
instalar los tornillos originales en cada una
de las correderas del cajón. Apriete ambos
tornillos.
Abra el cajón por completo. Deslice el
divisor de cajón a través de las muescas
que se encuentran en el centro del cajón.
Cierre el cajón y pruebe que se deslice
suavemente.
D
C
B
A
5
FINALICE LA INSTALACIÓN
Consulte las Instrucciones de instalación
de la lavadora o secadora para completar
la instalación.
7
ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO
Divisor
de cajón
12
Printed in China
Imprimé en Chine
Impreso en China
49-90321
175D1807P589
02-07 JR
Loading...
