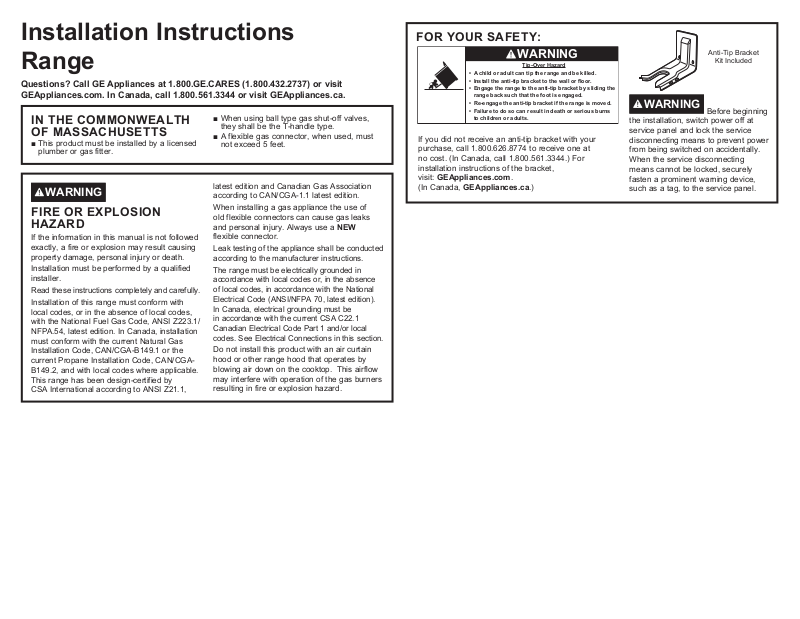

GE Range Installation Instructions

WARNING

Installation Instructions
Range

Questions? Call GE Appliances at 1.800.GE.CARES (1.800.432.2737) or visit
GEAppliances.com. In Canada, call 1.800.561.3344 or visit GEAppliances.ca.

IN THE COMMONWEALTH
OF MASSACHUSETTS

■ This product must be installed by a licensed
plumber or gas fitter.

WARNING

FIRE OR EXPLOSION
HAZARD

If the information in this manual is not followed
exactly, a fire or explosion may result causing
property damage, personal injury or death.

Installation must be performed by a qualified
installer.

Read these instructions completely and carefully.
Installation of this range must conform with

local codes, or in the absence of local codes,
with the National Fuel Gas Code, ANSI Z223.1/
NFPA.54, latest edition. In Canada, installation
must conform with the current Natural Gas
Installation Code, CAN/CGA-B149.1 or the
current Propane Installation Code, CAN/CGA­B149.2, and with local codes where applicable.
This range has been design-certified by
CSA International according to ANSI Z21.1,

■ When using ball type gas shut-off valves,
they shall be the T-handle type.

■ A flexible gas connector, when used, must
not exceed 5 feet.

latest edition and Canadian Gas Association
according to CAN/CGA-1.1 latest edition.

When installing a gas appliance the use of
old flexible connectors can cause gas leaks
and personal injury. Always use a NEW
flexible connector.

Leak testing of the appliance shall be conducted
according to the manufacturer instructions.

The range must be electrically grounded in
accordance with local codes or, in the absence
of local codes, in accordance with the National
Electrical Code (ANSI/NFPA 70, latest edition).
In Canada, electrical grounding must be
in accordance with the current CSA C22.1
Canadian Electrical Code Part 1 and/or local
codes. See Electrical Connections in this section.

Do not install this product with an air curtain
hood or other range hood that operates by
blowing air down on the cooktop. This airflow
may interfere with operation of the gas burners
resulting in fire or explosion hazard.

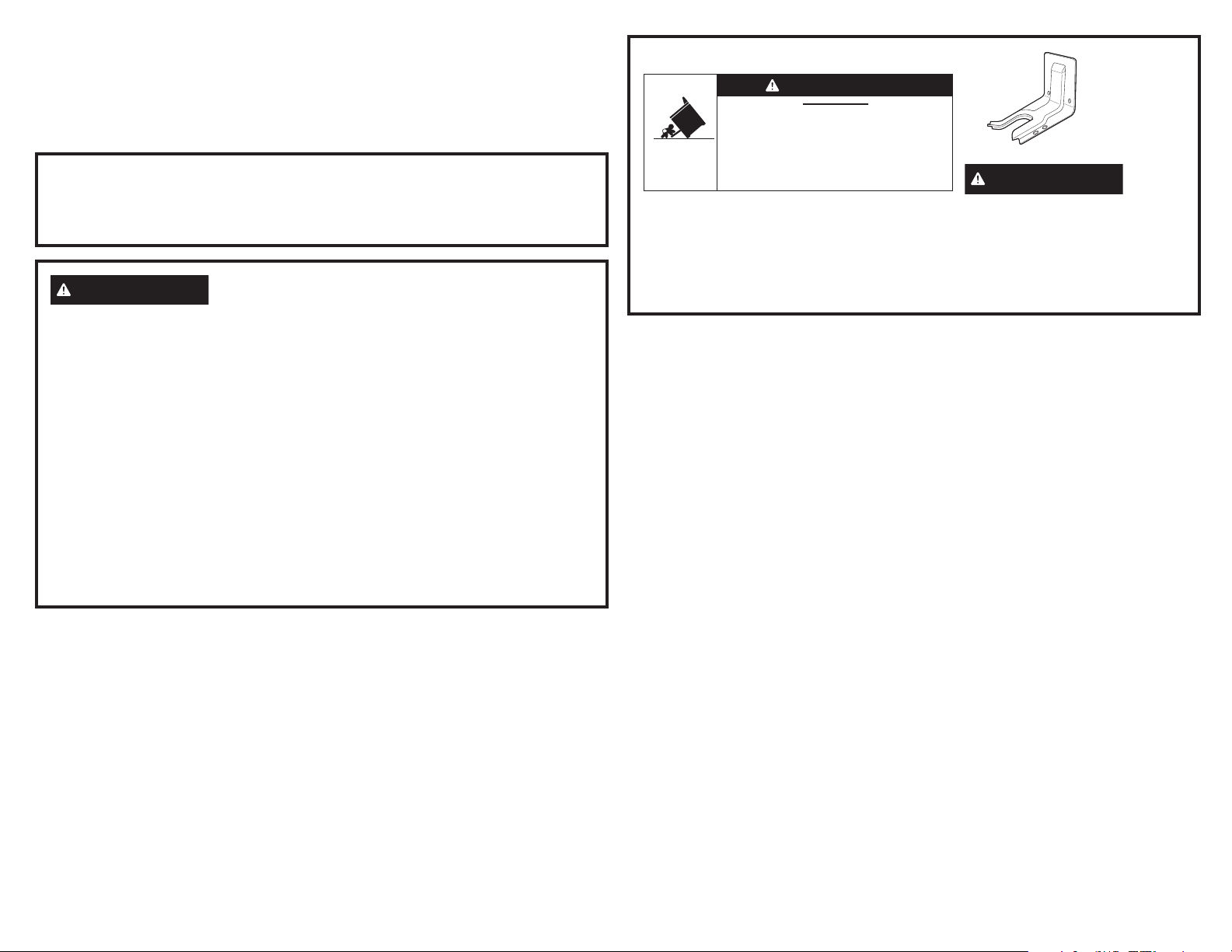

FOR YOUR SAFETY:

• A child or adult can tip the range and be killed.

• Install the anti-tip bracket to the wall or floor.

• Engage the range to the anti-tip bracket by sliding the
range back such that the foot is engaged.

• Re-engage the anti-tip bracket if the range is moved.

• Failure to do so can result in death or serious burns
to children or adults.

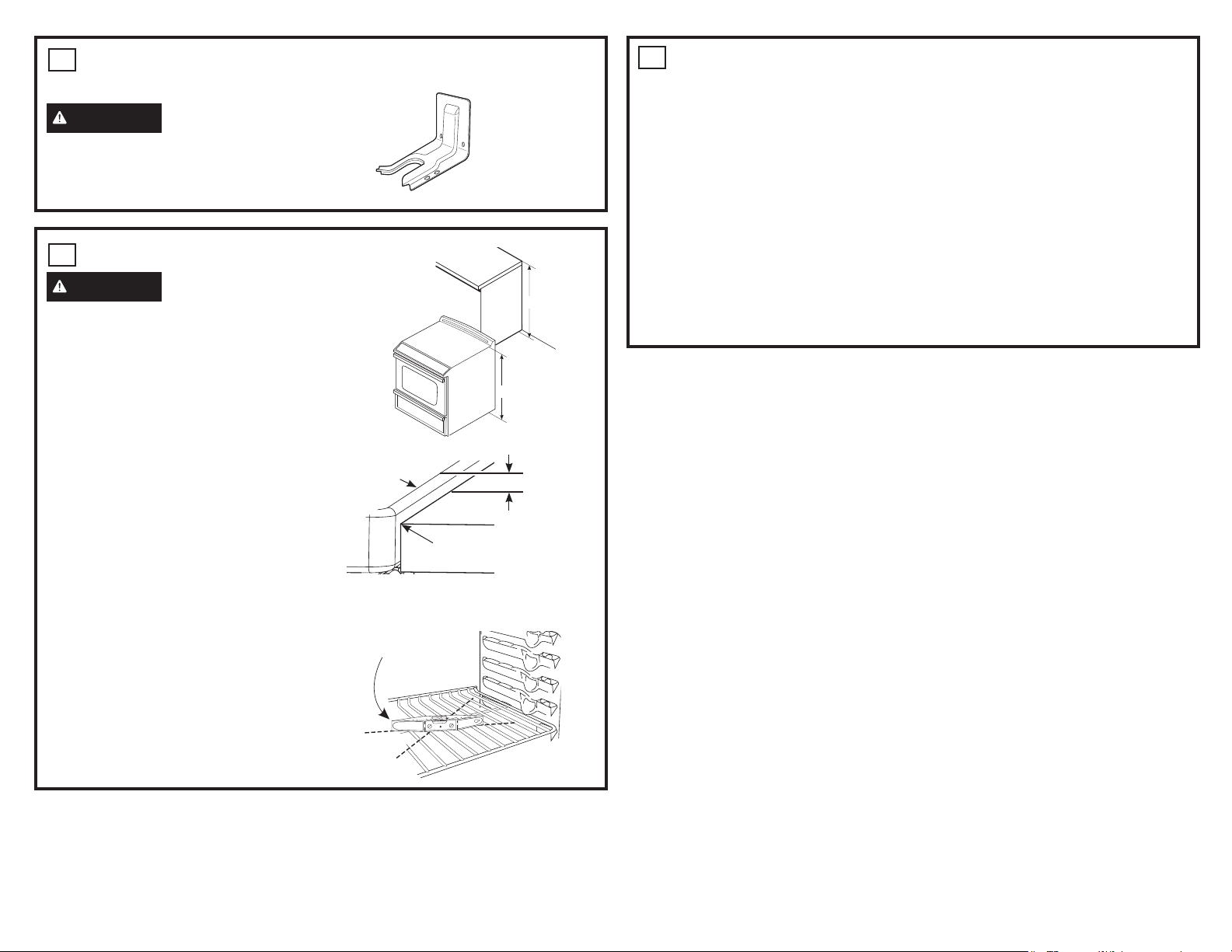

If you did not receive an anti-tip bracket with your
purchase, call 1.800.626.8774 to receive one at
no cost. (In Canada, call 1.800.561.3344.) For
installation instructions of the bracket,
visit: GEAppliances.com.
(In Canada, GEAppliances.ca.)

Tip-Over Hazard

Anti-Tip Bracket

Kit Included

WARNING

the installation, switch power off at
service panel and lock the service
disconnecting means to prevent power
from being switched on accidentally.
When the service disconnecting
means cannot be locked, securely
fasten a prominent warning device,
such as a tag, to the service panel.

Before beginning

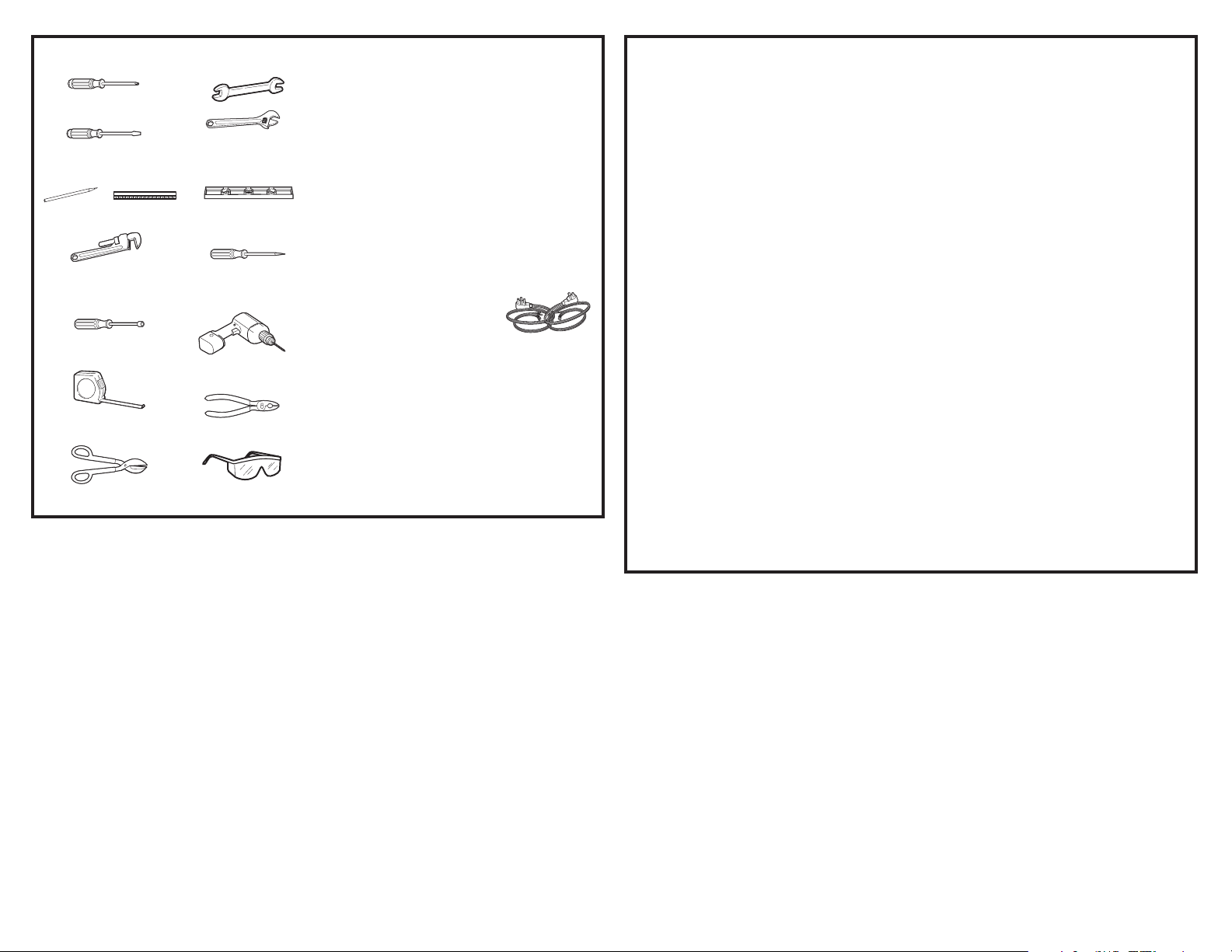

TOOLS YOU WILL NEED MATERIALS YOU MAY NEED

■ Gas line shut-off valve

Phillips

screwdriver

Flat-blade

screwdriver

Pencil and ruler

Pipe wrenches (2)

(one for backup)

1/4” Nut Driver

Tape Measure

Tin Snips

Open-end or

adjustable wrench

Level

Drill, awl or nail

Drill with 1/8” Bit

Pliers

Safety Glasses

■ Pipe joint sealant or UL-approved pipe thread
tape with Teflon* that resists action of natural
and propane gases

■ Flexible metal appliance connector (1/2” I.D.).
A 5-foot length is recommended for ease of
installation but other lengths are acceptable.
Never use an old connector when installing a
new range.

■ Flare union adapter for connection to gas
supply line (3/4” or 1/2” NPT x 1/2” I.D.)

■ Flare union adapter for connection to pressure
regulator on range (1/2” NPT x 1/2” I.D.)

■ Liquid leak detector or soapy water.

■ (UL Listed 40 AMP)
4-Wire Cord 4’ long OR
3-Wire Cord 4’ long

*Teflon: Registered trademark of DuPont

BEFORE YOU BEGIN
IMPORTANT — Save these

instructions for local inspector’s use.

IMPORTANT — Observe all governing

codes and ordinances.

IMPORTANT — Remove all packing

material and literature from oven before
connecting gas and electrical supply to range.

IMPORTANT — To avoid damage

to your cabinets, check with your builder
or cabinet supplier to make sure that the
materials used will not discolor, delaminate
or sustain other damage. This oven has been
designed in accordance with the requirements
of UL and CSA International and complies
with the maximum allowable wood cabinet
temperatures of 194°F (90°C).

Note to Installer – Be sure to leave these
instructions with consumer.

Note to consumer – Keep these instructions
for future reference.

Servicer – The electrical diagram is in an
envelope attached to the back of the range.

Proper installation is the responsibility of the
installer.

Product failure due to improper installation is
not covered under warranty.

Before installing your range on linoleum or
any other synthetic floor covering, make sure
the floor covering can withstand 180°F without
shrinking, warping or discoloring. Do not install
the range over carpeting unless a sheet of
1/4” thick plywood or similar insulator is placed
between the range and carpeting.

Mobile Home - Additional Installation
Requirements

The installation of this range must conform
to the Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280
(formerly the Federal Standard for Mobile
Home Construction and Saftey, Title 24,
HUD Part 280). When such standard is not
applicable, use the Standard for Manufactured
Home Installations, ANSI A225.1/NFPA 501A
or with local codes.

In Canada, the installation of this range must
conform with the current standards CAN/CSA­A240-latest edition, or with local codes.

When this range is installed in a mobile
home, it must be secured to the floor during
transit. Any method of securing the range
is adequate as long as it conforms to the
standards listed above.

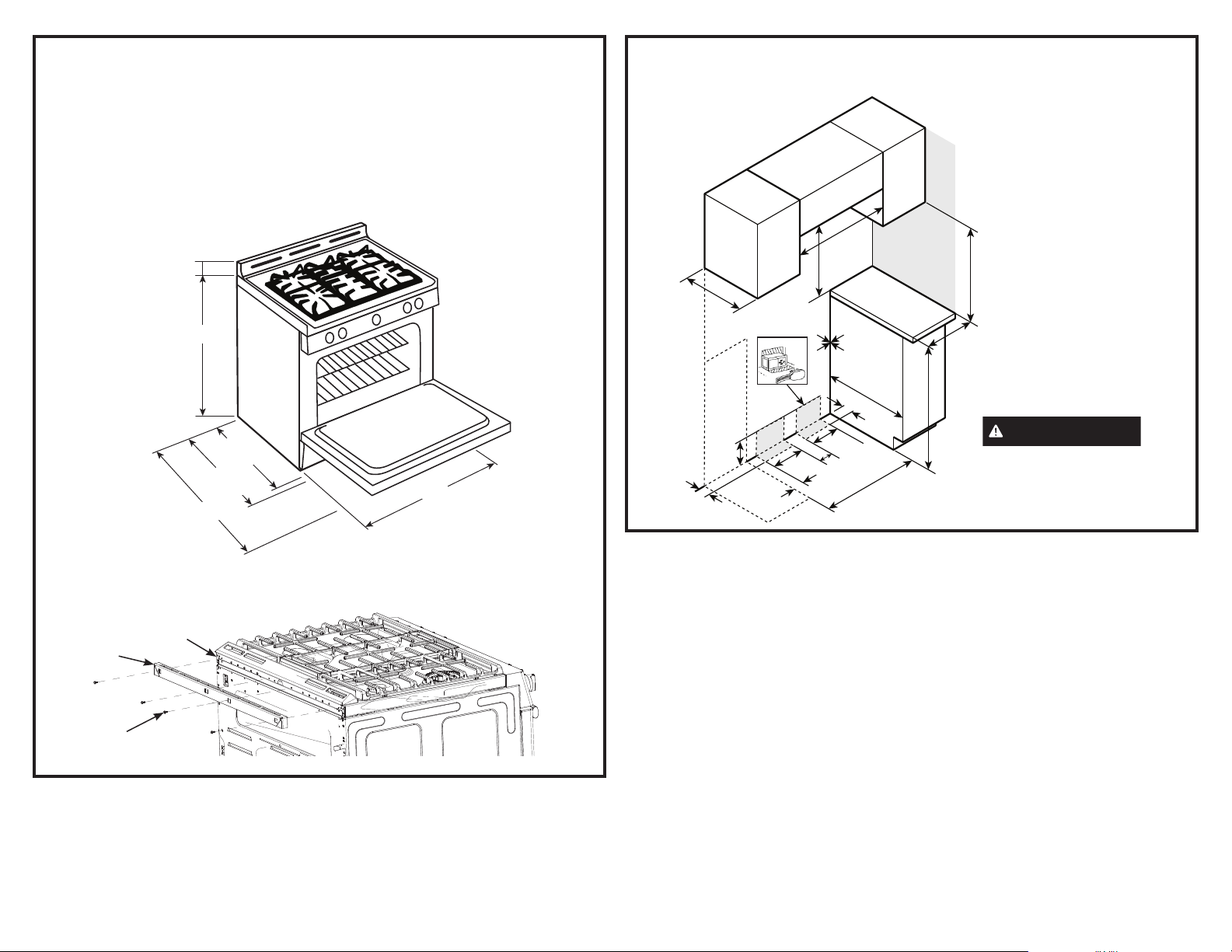

DIMENSIONS AND
CLEARANCES

Provide adequate clearances between the
range and adjacent combustible surfaces.
These dimensions must be met for safe use of
your range.

Allow 30” (76.2 cm) minimum clearance
between burners and bottom of unprotected
wood or metal cabinet, or allow a 24” (61 cm)
minimum when bottom of wood or metal cabinet
is protected by no less than 1/4” (6.4 mm) thick

1 1/8"

36 1/4" ± 1/4

26 7/8"

w/o handle

29 1/2"

w/ handle

47 1/2"

flame-retardant millboard covered with no less
than No. 28 MSG sheet metal (.015” [.38 mm]
thick), .015” (.38 mm) thick stainless steel, .025”
(0.64 mm) aluminum or .020” (0.5 mm) copper.

Installation of a listed microwave oven or
cooking appliance over the cooktop shall
conform to the installation instructions packed
with that appliance.

For island installation, maintain 2-1/2” minimum
from cutout to back edge of countertop and
3” minimum from cutout to side edges of
countertop.

30"

DIMENSIONS AND CLEARANCES (CONT.)

GAS PIPE AND ELECTRICAL OUTLET LOCATIONS

30”

16”

Max to

cabinets

above

counter

2”

7 1/2”

Recommended

Wall-Mounted

Electrical

supply

Gas

supply

9”

3”

30”
Minimum

0”
Minimum
to cabinets
below
cooktop

8”

7”

Side Wall

24”

2 1/4”

30”

6” Right side
6” Left side
Minimum
to side wall

36”

18”
Minimum
to cabinets
above counter

CAUTION

drafts from affecting burner
operation, seal all openings
in floor under appliance and
behind appliance wall.

To prevent

For all installations, install the required rear trim to back of range with 4 screws provided.

Back of

Range

Rear Trim

Screws

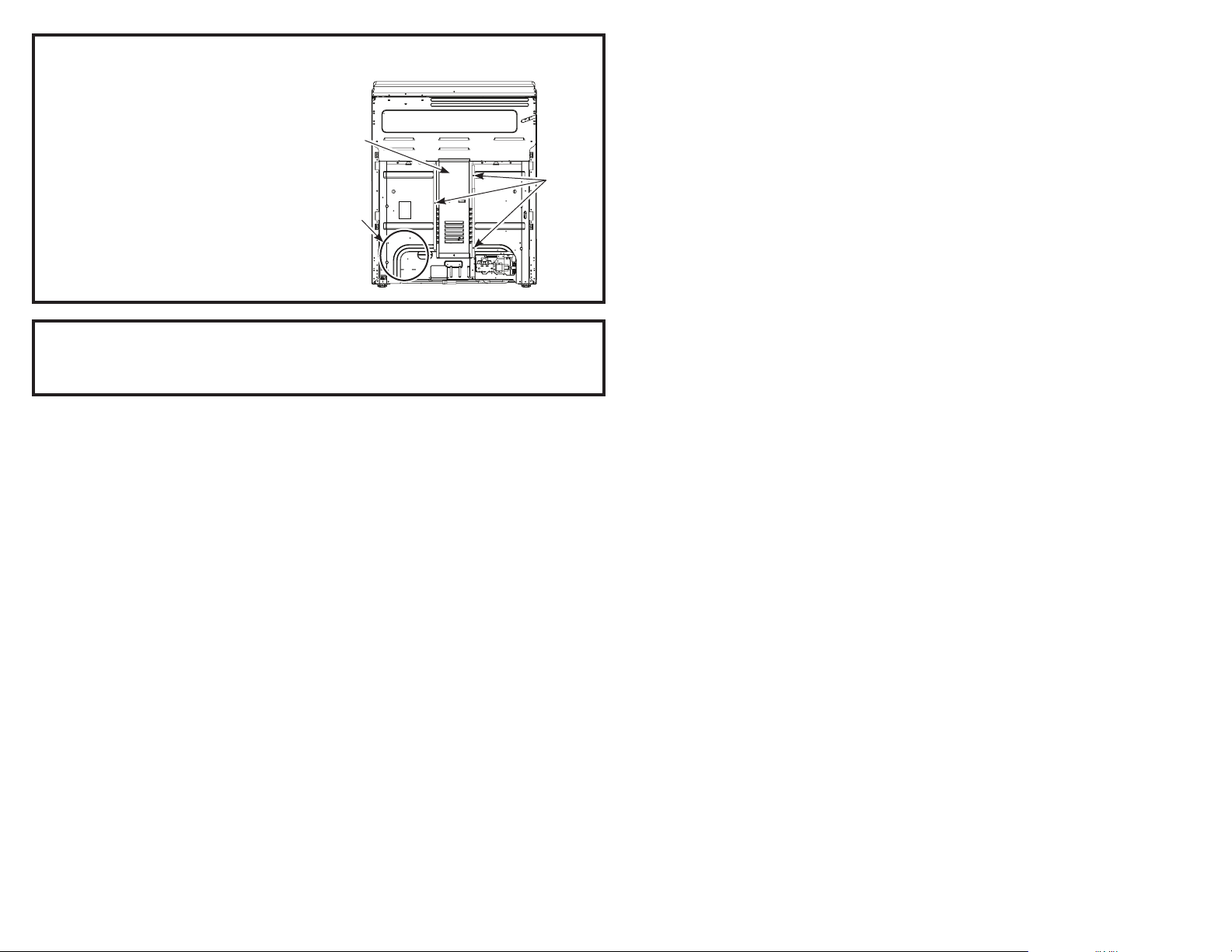

CONVERTING TO PROPANE

Rear of Range

GAS (OR CONVERTING
BACK TO NATURAL GAS
FROM PROPANE)

This range leaves the factory set for use with
natural gas. If you want to convert to propane
gas, the conversion must be performed by a
qualified propane gas installer.

The conversion orifices and instructions can
be found on back of the range.

Keep these instructions and all orifices in case
you want to convert back to natural gas.

Terminal

Block

Cover

Orifice Kit

(location

may vary)

Screws to
remove
terminal
block cover

INSTALLATION AT HIGH ALTITUDE

Over 6000ft, product configured for natural gas or propane requires installation of kit (WB28X29254 for natural
gas and WB28X29255 for propane gas). Follow the instructions included with the kit.

INSTALLATION INSTRUCTION

31-2000834 Rev. 0 09-20 GEA

P2S930

1

ELECTRICAL REQUIREMENTS

WARNING

WARNING

where local codes do not allow grounding through neutral, require a 4-conductor UL-listed range cord.

This appliance must be properly grounded.

All new constructions, mobile homes, recreational vehicles and installations

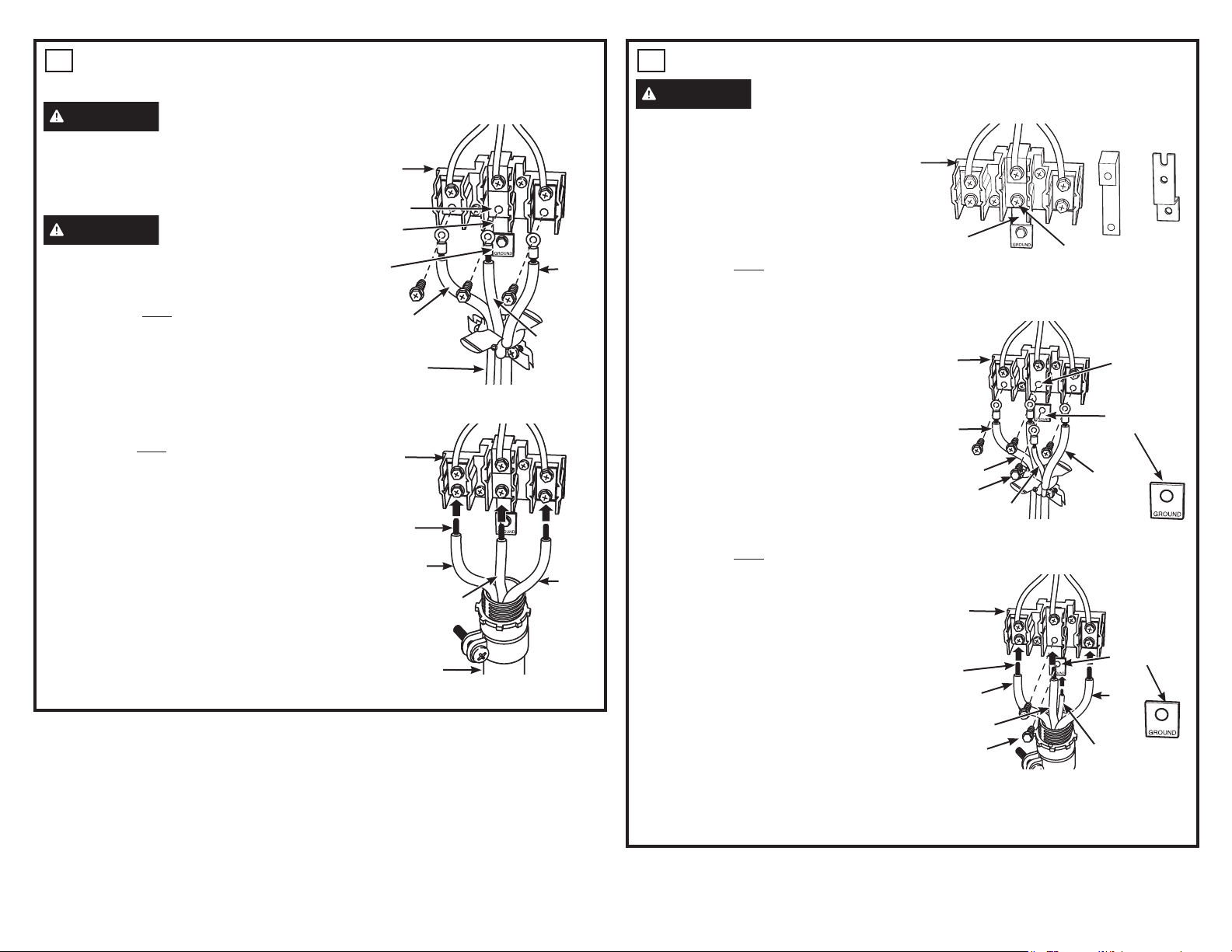

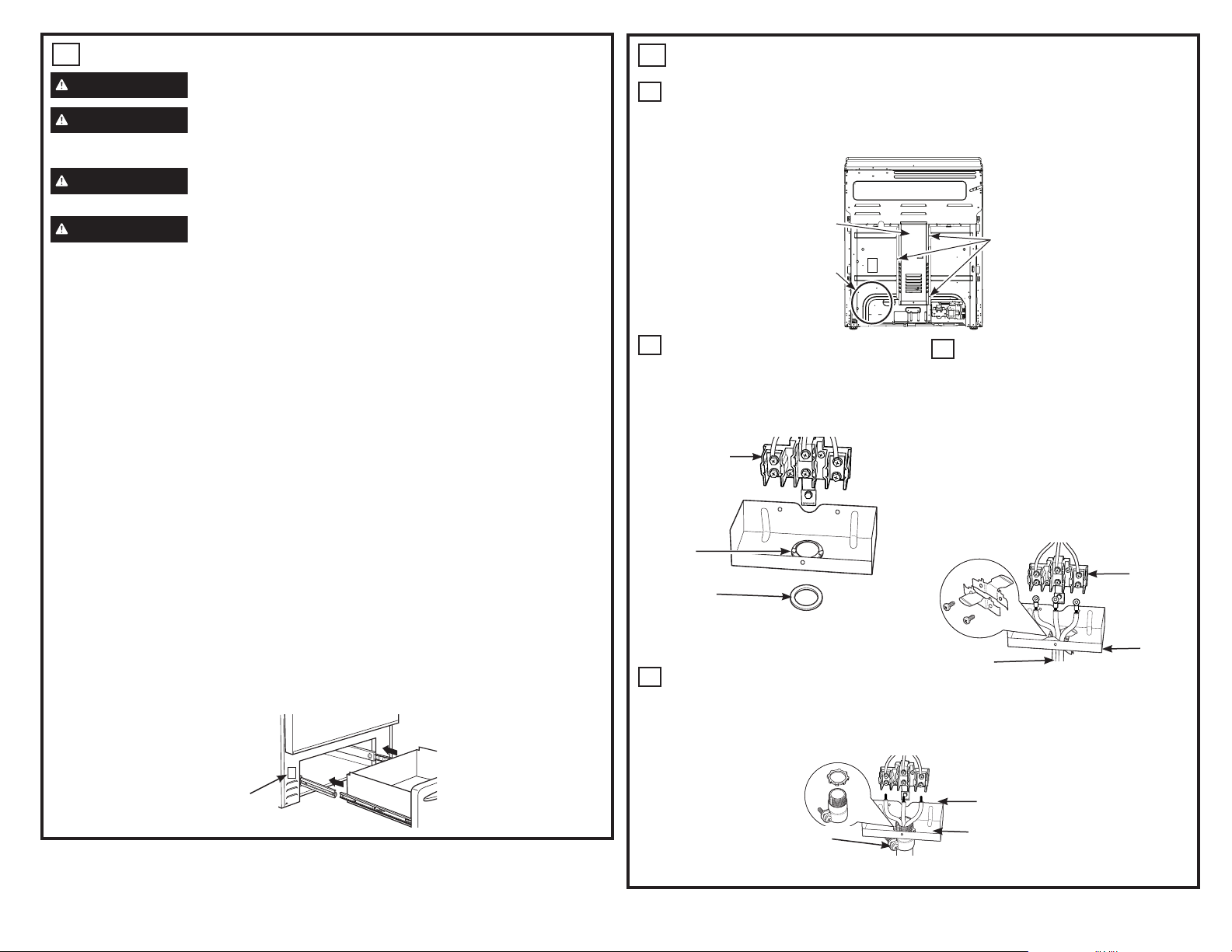

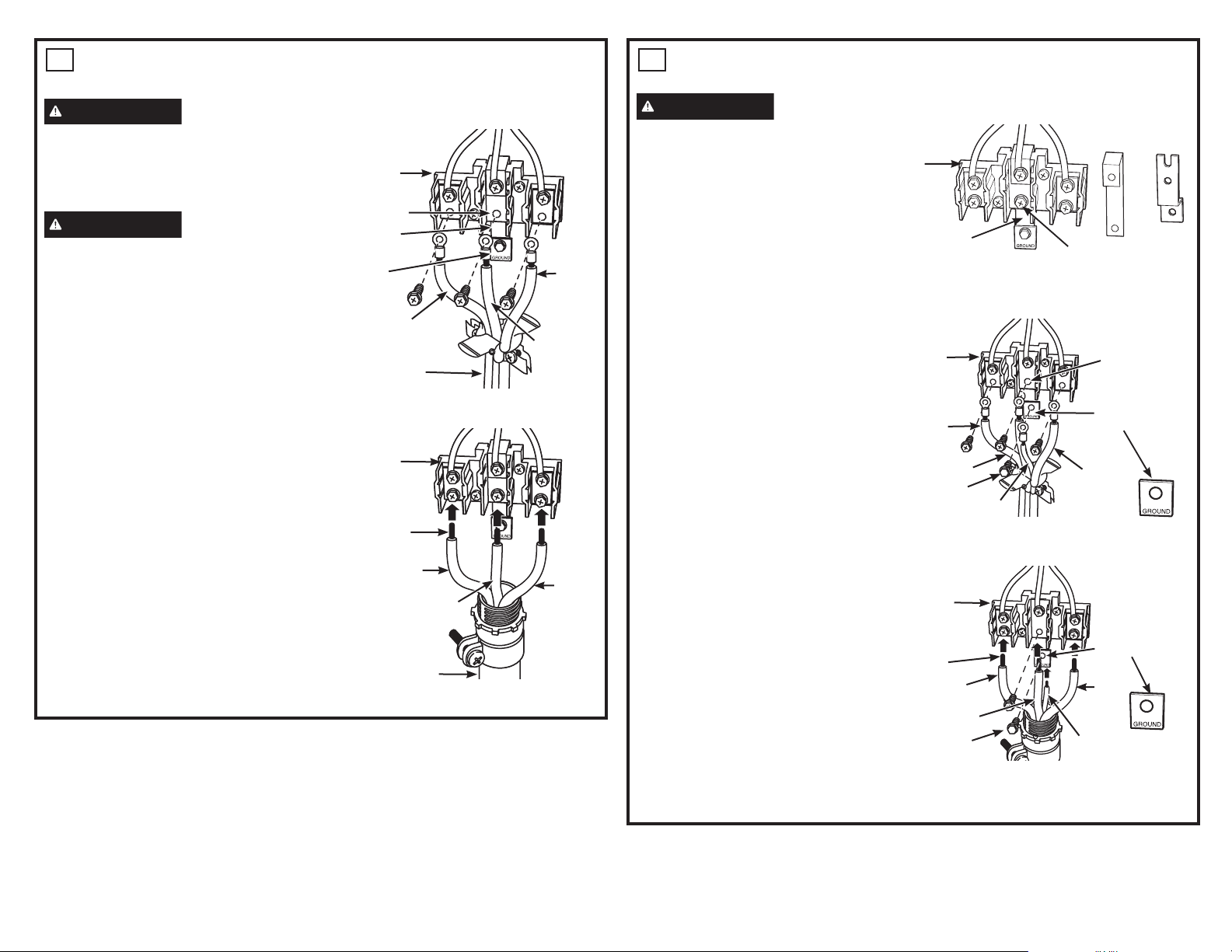

POWER CORD AND CONDUIT INSTALLATION

2

A

Remove wire cover (on the back of range) by removing screws using a 1/4” nut driver. You

can access the terminal block by either removing a terminal block cover (on some models) or
the wire cover. Do not discard these screws.

Rear of Range

WARNING

WARNING

beginning installation.
We recommend you have the electrical wiring and hookup of your range connected by a qualified

electrician. After installation, have the electrician show you how to disconnect power from the range.
You must use a single-phase, 120/208 VAC or 120/240 VAC, 60 hertz electrical system. If you

connect to aluminum wiring, properly installed connectors approved for use with aluminum wiring
must be used.

Effective January 1, 1996, the National Electrical Code requires that new construction (not existing)
utilize a 4-conductor connection to an electric range. When installing an electric range in new
construction, mobile home, recreational vehicle, or an area where local codes prohibit grounding
through the neutral conductor, refer to the section on four-conductor branch circuit connections.

Check with your local utilities for electrical codes which apply in your area. Failure to wire your oven
according to governing codes could result in a hazardous condition. If there are no local codes,
your oven must be wired and fused to meet the National Electrical Code, NFPA No. 70 – latest
edition, available from the National Fire Protection Association.

This appliance must be supplied with the proper voltage and frequency, and connected to an
individual, properly grounded, 30 amp (minimum) branch circuit protected by a circuit breaker or
time-delay fuse.

Use only a 3-conductor or a 4-conductor UL-listed range cord. These cords may be provided with
ring terminals on wire and a strain relief device.

A range cord rated at 30 amps with 125/250 minimum volt range is required. A 50 amp range cord
is not recommended but if used, it should be marked for use with nominal 13⁄8” diameter connection
openings. Care should be taken to center the cable and strain relief within the knockout hole to
keep the edge from damaging the cable.

The rating plate is located on the oven frame or on the side of the drawer frame.
NOTE: Use of automatic, wireless or wired external switches that shut off power to the appliances,

are not recommended for this product.

To prevent fire or shock, do not use an extension cord with this appliance.

To prevent shock, remove house fuse or open circuit breaker before

SINGLE OVEN

Terminal

Block Cover

(location may vary)

B

For power cord and 1” conduit only, remove

the knockout ring (13⁄8”) located on bracket
directly below the terminal block. To remove
the knockout, use a pair of pliers to bend the
knockout ring away from the bracket and
twist until ring is removed.

Terminal block
(appearance
may vary)

Knockout
ring in
bracket

Knockout ring
removed

D

For 3/4” conduit installations only, purchase a squeeze connector matching the diameter

of your conduit and assemble it in the hole. Insert the conduit through the squeeze connector
and tighten. Allow enough slack to easily attach the wires to the terminal block. NOTE: Do
not install the conduit without a squeeze connector. The squeeze connector MUST be
installed before reinstalling the rear terminal block.

Orifice Kit

C

NOTE: Do not install the power cord

Strain relief

Power cord

Screws to
remove terminal
block cover

For power cord installations only (see

the next step if using conduit), assemble
the strain relief in the hole. Insert the
power cord through the strain relief and
tighten. Allow enough slack to easily
attach the cord terminals to the terminal
block. If tabs are present at the end of
the winged strain relief, they can be
removed for better fit.

without a strain relief. The strain relief
bracket MUST be installed before
reinstalling the rear range wiring cover.

Terminal
block

Bracket

Rating plate

Squeeze

connector

Proceed to step 5 or 6.

Conduit

Terminal block

Bracket

3

3-WIRE INSTALLATION (GROUND IS THROUGH THE

NEUTRAL WIRE)

WARNING

The neutral wire and ground strap must be
connected as shown below for the range to be
properly grounded. Do not remove the ground strap.
Failure follow this instruction may result in potential
shock hazard.

WARNING

Terminal block screws must be securely tightened.
Failure to do so may result in potential fire hazard.

FOR POWER CORD INSTALLATION
A. Remove the 3 lower screws from the terminal

block. Do not loosen the upper screws.

B. Do not cut or remove the ground strap.
C. Insert the 3 screws through each power cord

terminal ring and back into the terminal block. Be
certain the white wire is in the center. Securely
tighten each screw (35 to 50 in-lbs.)

FOR CONDUIT INSTALLATION
A. Loosen the 3 lower screws on the terminal block. Do

not loosen the upper screws.

B. Do not cut or remove the ground strap.
C. Insert the bare wire tip (insulation stripped 5/8”) into the

bottom terminal block openings. Be certain the white
wire is in the center. On certain models, the wire must
be inserted through an opening in the ground strap.
Securely tighten each screw onto each wire (35 to 50
in-lbs.).

D. Reinstall terminal block cover.
NOTE: Aluminum building wire may be used but it must

be rated for the correct amperage and voltage.

PROCEED TO STEP 7.

Shock Hazard

Terminal block
(appearance
may vary)

Fire hazard

Ground
plate

Neutral
terminal

Ground
strap

Red or
Black

Power cord

Terminal
block

Wire
tips

Red or
Black

Conduit

Power Cord

Conduit

White

Red or
Black

White

Red or
Black

4

4-WIRE INSTALLATION (SEPARATE GROUND WIRE)

WARNING

the supply circuit must be connected to the
neutral terminal located in the lower center
of the terminal block. The power leads must
be connected to the lower left and the lower
right terminals of the terminal block. The
grounding lead must be connected to the
frame of the range with the ground plate and
the green ground screw.

FOR POWER CORD INSTALLATION
A. Remove the 3 lower screws from the

terminal block. Do not loosen the upper
screws.

B. Remove the ground screw and ground plate

and retain them.

C. Cut the ground strap below the terminal

block and discard the lower section.

D. Insert the ground screw through the ground

plate (removed earlier) and back into the
range frame. Tighten securely, but do not
over-tighten (15 to 20 in-lbs.)

E. Insert the 3 terminal screws through each

power cord terminal ring and back into the
terminal block. Be certain the white wire is
in the center. Securely tighten each screw
(35 to 50 in-lbs.

F. Reinstall terminal block cover.

FOR CONDUIT INSTALLATION
A. Remove the 3 lower screws from the terminal

block. Do not loosen the upper screws.

B. Remove the ground screw and ground plate

and retain them.

C. Cut the ground strap below the terminal block

and discard the lower section.

D. Insert the bare ground bare wire tip (insulation

stripped 5/8”) between the range frame and the
ground plate (removed earlier) and secure it in
place with the ground screw. Tighten securely,
but do not over-tighten (15 to 20 in-lbs).

E. Insert the wire tips (insulation stripped 5/8”) into

the bottom terminal block openings. Be certain
the white wire is in the center. On certain
models, the wire must be inserted through an
opening in the ground strap. Securely tighten
each screw onto each wire (35 to 50 in-lbs.)

F. Reinstall terminal block cover.
NOTE: Aluminum building wire may be used but it must be rated for the correct amperage and voltage.

The neutral wire of

Before–Power Cord and Conduit

Terminal
block

Ground
strap

Neutral
terminal

After–Power Cord

Terminal
block

Red or
Black

White

Ground
screw

Green
or Bare

Red or
Black

After–Conduit

Terminal
block

Wire
tips

Red or
Black

White

Ground
screw

Green
or Bare

Ground strap

or

Neutral
terminal

Ground plate
(grounding to
range)

Ground plate
(grounding to
range)

Red or
Black

5

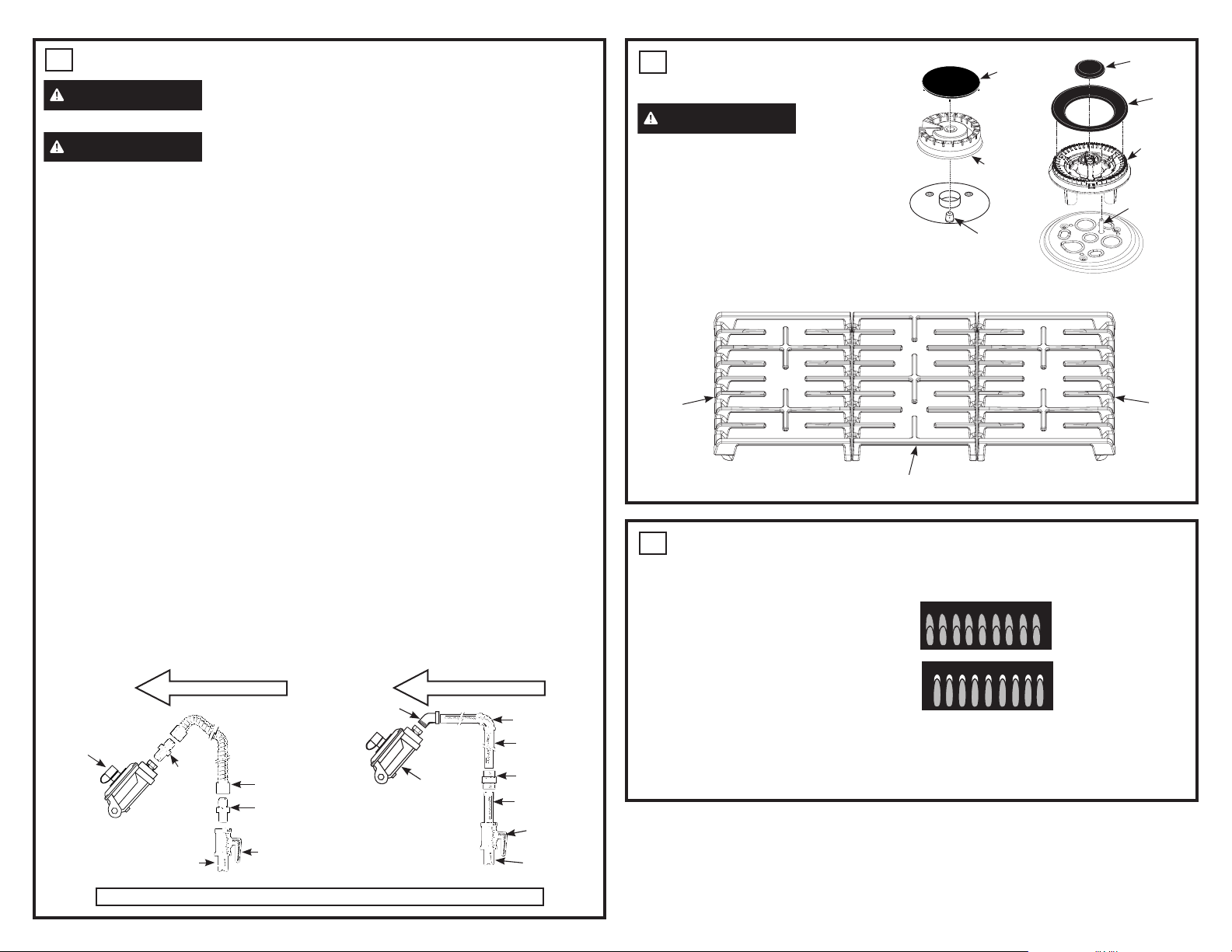

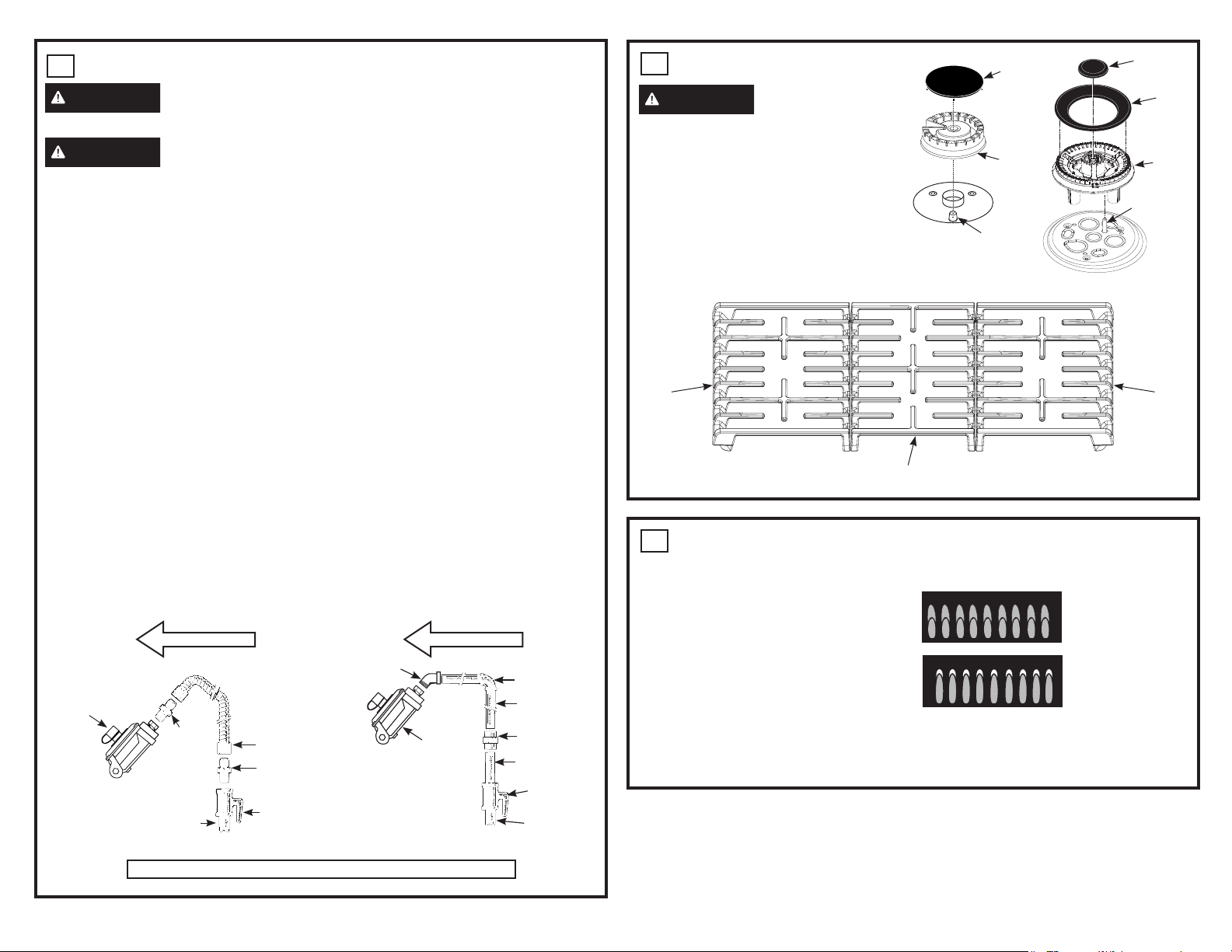

GAS SUPPLY

WARNING

a flame to check for gas leaks.

WARNING

not exceed 25 ft-lbs of torque when making
gas line connections. Overtightening may
crack the pressure regulator resulting in fire
or explosion hazard.
Gas Pressure Regulator

You must use the gas pressure regulator supplied
with this range. For proper operations the inlet
pressure to the regulator should be as follows:

Natural Gas:

Minimum pressure: 6” of Water Column
Maximum pressure: 13” of Water Column

Propane Gas:

Minimum pressure: 11” of Water Column
Maximum pressure: 13” of Water Column
If you are not sure about the inlet pressure

contact local gas supplier.

Shut off the main gas supply valve before
disconnecting the old range and leave it off
until the new hook-up has been completed.
Don’t forget to relight the pilot on other gas
appliances when you turn the gas back on.

Because hard piping restricts movement of
the range, the use of a CSA International­certified flexible metal appliance connector is
recommended unless local codes require a
hard-piped connection.

If the hard piping method is used, you must
carefully align the pipe; the range cannot be
moved after the connection is made.

Fire Hazard: Do not use

Explosion Hazard: Do

CONNECTOR HOOKUP

Gas Flow into Range Gas Flow into Range

Pressure
regulator

Flex
connector
(6 ft. max.)

Adapter

Gas
shut-off
valve

Flexible

Option

Adapter

1/2” or 3/4”

Gas pipe

To prevent gas leaks, put pipe joint compound
on, or wrap pipe thread tape with Teflon*
around, all male (external) pipe threads.

A. Install a manual shut-off valve in the gas line

in an easily accessed location outside of the
range. Make sure everyone operating the
range knows where and how to shut off the
gas supply to the range.

B. Install male 1/2” flare union adapter to the

1/2” NPT internal thread at inlet of regulator.
Use a backup wrench on the regulator fitting
to avoid damage.

C. Install male 1/2” or 3/4” flare union adapter

to the NPT internal thread of the manual
shut-off valve, taking care to back-up the
shut-off valve to keep it from turning.

D. Connect flexible metal appliance connector

to the adapter on the range. Position range
to permit connection at the shut-off valve.

E. When all connections have been made, make

sure all range controls are in the off position
and turn on the main gas supply valve.
Use a liquid leak detector at all joints and
connections to check for leaks in the system.

When using pressures greater than 1/2 psig
to pressure test the gas supply system of the
residence, disconnect the range and individual
shut-off valve from the gas supply piping. When
using pressures of 1/2 psig or less to pressure
test the gas supply system, simply isolate the
range from the gas supply system by closing
the individual shut-off valve.

When checking for proper operation of the
regulator, the inlet pressure must be at least 1”
greater than the operating (manifold) pressure
as given on rating label of product.

*Teflon: Registered trademark of DuPont

Elbow

Rigid Pipe

Option

Pressure
regulator

Elbow

Nipple

Union

Nipple

Gas
shut-off
valve

1/2” or 3/4”

Gas pipe

6

SURFACE BURNERS

WARNING

Do not operate the burner without all burner
parts in place.

A. Burners - Place surface burners into

corresponding positions on cooktop.

B. Caps - Place caps on proper size burner.
C. Grates - The left and right grates are

interchangeable. Place the grates on the
cooktop.

Left

Grate

7

CHECK SURFACE

Fire or Explosion Hazard:

Center

Grate or Griddle

BURNERS

Push and turn a knob to the LITE position. A
clicking sound indicates proper operation of
the ignition system. When lighting any burner,
sparks will appear at all burners but gas flows
from only the one selected. Once air is purged
from the supply line, burner should light within
4 seconds. After burner lights, rotate the knob
out of the LITE position. Try each burner in
succession until all burners have been checked.

Cap

Cap

Cap

or

Burner

Electrode

Multi-ring

Quality of Flames

Determine the quality of flames visually. Normal
burner flames should look like (A) or (B).

(A) Soft blue flames—

Normal for natural gas

(B) Yellow tips on
outer cones—

Normal for propane gas

Long, bright yellow flames are not normal.
Normal flames may show signs of an orange
tint when well heated or signs of flickering
orange due to particles in the gas or air.

Burner

Electrode

Right
Grate

Installer: Inform the consumer of the location of the gas shut-off valve.

8

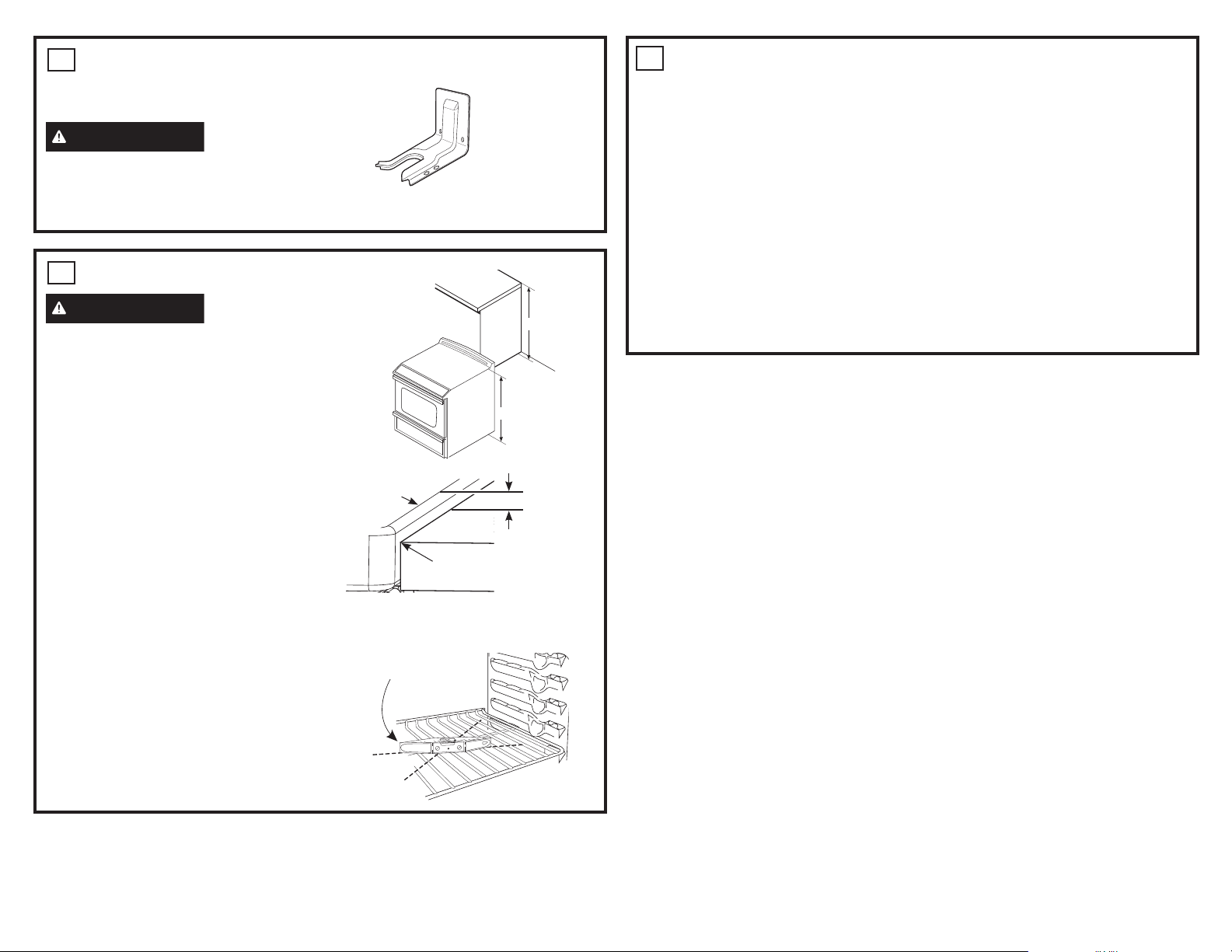

INSTALL AND CHECK

ANTI-TIP DEVICE

WARNING

remove the leveling leg as the range will not
be secured to the anti-tip device properly.

Follow instructions supplied with ANTI-TIP
bracket.

9

LEVEL THE RANGE

WARNING

remove the leveling leg as the range will not
be secured to the anti-tip device properly.

A. Plug in the unit.
B. Measure the height of your countertop at the

rear of the opening (X).

C. Adjust two rear leveling legs so that the rear

of cooktop is at the same height or higher
than the counter (Y).

D. Slide unit into place.
E. Install oven shelves in the oven and position

the range where it will be installed.

F. Check for levelness by placing a spirit

level on one of the oven shelves. Take two
readings—with the level placed diagonally
first in one direction and then the other.

G. Adjust front leveling legs until the range is

level.

H. Look under the unit and verify that the rear

leg is fully engaged with the anti-tip device. If
not, remove the unit and adjust the height of
the rear leg so that it is properly engaged.

Never completely

Never completely

Anti-Tip Bracket

Kit Included

X

Y

Cooktop

Counter

NOTE: Cooktop must be at or above counter.

Spirit level

0” or Greater

10

FINAL INSTALLATION CHECKLIST

• Check to make sure the circuit breaker is closed (RESET) or the circuit fuses are replaced.

• Be sure power is in service to the building.

• Check that all packing materials and tape have been removed. This will include tape on metal
panel under control knobs (if applicable), adhesive tape, wire ties, cardboard and protective
plastic. Failure to remove these materials could result in damage to the appliance once the
appliance has been turned on and surfaces have heated.

• Check that the door and drawer are parallel to each other and that both operate smoothly. If they
do not, see the Owner’s Manual for proper replacement.

• Check to make sure that the rear leveling leg is fully inserted into the Anti-Tip bracket and that the
bracket is securely installed.

OPERATION CHECKLIST

• Check that the oven control operates properly. If the oven control does not operate properly,
recheck the wiring connections.

• Be sure all range controls are in the OFF position before leaving the range.

INSTALLATION INSTRUCTION

31-2000834 Rev. 0 09-20 GEA

P2S930

Instrucciones de instalación

ADVERTENCIA

PARA SU SEGURIDAD

Cocina

¿Preguntas? Llame a GE Appliances al 800.GE.CARES (800.432.2737) o visita
GEAppliances.com. En Canadá, llame 1.800.561.3344 o visita GEAppliances.ca.

EN EL COMMONWEALTH DE
MASSACHUSETTS

■ Este producto debe ser instalado por un plomero
licenciado o un mecánico gasista.

ADVERTENCIA

RIESGO DE INCENDIO O
EXPLOSIÓN

Si la información de este manual no se sigue
exactamente, se podrá producir un incendio o
explosión, ocasionando daños sobre la propiedad,
lesiones o la muerte.

La instalación deberán ser realizadas por un
instalador calificado.

Lea estas instrucciones en su totalidad y atentamente.
Esta cocina se deberá instalar de acuerdo con

los códigos locales, o en la ausencia de códigos
locales, con el Código de Gas Combustible Nacional,
ANSIZ223.1/NFPA.54, última edición. En Canadá,
la instalación deberá ser conforme con el Código de
Instalación de Gas Natural actual, CAN/CGA-B149.1
o el Código de Instalación de Propano actual, CAN/
CGA-B149.2, y con los códigos locales cuando
corresponda. Esta cocina fue diseñada y certificada por
CSA International, de acuerdo con ANSI Z21.1, última

■ Al usar válvulas de cierre de gas tipo balón,
deberán ser del tipo de manija T.

■ Al usar un conector de gas flexible no deberá
exceder los 5 pies.

edición y con la Canadian Gas Association (Asociación
de Gas de Canadá) CAN/CGA-1.1 última edición.

Al instalar un electrodoméstico a gas, el uso de
conectores flexibles viejos puede ocasionar pérdidas
y lesiones personales. Siempre use un conector
flexible NUEVO.

La prueba de goteras del electrodoméstico se
deberá realizar de acuerdo con las instrucciones del
fabricante.

La cocina deberá estar correctamente conectada
a tierra de acuerdo con los códigos y ordenanzas
locales o, en ausencia de códigos locales, de acuerdo
con el Código Nacional de Electricidad (National
Electric Code), (ANSI/NFPA NO. 70., última edición).
En Canadá, la conexión a tierra se deberá realizar de
acuerdo con la Parte 1 del Código de Electricidad de
Canadá CSA C22.1 y/o los códigos locales. En esta
sección, consulte las Conexiones Eléctricas

No instale este producto con una campana con cortina
de aire u otra campana de cocina que funcione llevando
aire a la placa de cocción. El flujo de aire podrá
interferir en el funcionamiento de los quemadores de
gas, produciendo riesgos de incendio o explosión.

• Un niño o adulto pueden volcar la cocina y morir.

• Instale el soporte anti-volcaduras sobre la pared o el piso.

•

Asegúrese la estufa al soporte anti-volcaduras deslizando
la unidad hacia atras de tal manera que la pata niveladora
sea enganchada.

• Vuelva a adherir el soporte anti-volcaduras si la estufa
se mueve de lugar.

• Si esto no se hace, se podrá producir la muerte o
quemaduras graves en niños o adultos.

Si no recibió un soporte anti volcaduras con su compra,
llame al 1.800.626.8774 para recibir uno sin costo.
(En Canadá, llame al 1.800.561.3344). Para recibir
instrucciones de instalación del soporte, visite:
GEAppliances.com (En Canadá, GEAppliances.ca.).

Riesgo de Caída

Kit de soporte

anti-volcaduras incluido

ADVERTENCIA

comenzar la instalación, apague el encendido
en el panel de servicio y bloquee el medio de
desconexión del servicio a fin de evitar que
el encendido se active de forma accidental.
Cuando el medio de desconexión del servicio
no se pueda bloquear, ajuste de manera segura
un ítem de advertencia que esté bien visible, tal
como una etiqueta, sobre el panel de servicio.

Antes de

HERRAMIENTAS NECESARIAS MATERIALES NECESARIOS

■ Válvula de cierre para tubería de gas

Destornillador Philips

Destornillador con

cabeza plana

Lápiz y regla

Llave para tubería (2)

(una de repuesto)

Llave de tuercas de 1/4”

Cinta métrica

Tijeras para hojalata

Llave con extremo
abierto o ajustable

Nivel

Taladro, punzón

o clavo

Perforadora con

broca de 1/8”

Alicates

Gafas de seguridad

■ Sellador para junta de tubería o UL – cinta para
tubería aprobada con Teflón*, resistente a la acción
de gases naturales o propano

■ Conector para artefacto metálico flexible (1/2” I.D.)
Se recomienda una longitud de 5 pies para una
fácil instalación, pero otras longitudes son
aceptables. Nunca use un conector viejo al instalar
una cocina nueva.

■ Adaptador para unión cónica para la conexión al
suministro de gas (3/4” o ½” NPT x ½” I.D.)

■ Adaptador para unión cónica para la conexión al
regulador de presión en la cocina
(1/2” o ½” NPT x ½” I.D.)

■ Detector de pérdida de líquido o agua con jabón.

■ (Aprobados por UL de 40 AMP)
Cable de 4 alambres de 4’ de
largo O Cable de 3 alambres de
4’ de largo

*Teflón: Marca registrada por DuPont

ANTES DE COMENZAR
IMPORTANTE — Conserve estas instrucciones

para uso del inspector de electricidad local.

IMPORTANTE — Cumpla con todos los

códigos y ordenanzas gubernamentales.

IMPORTANTE — Retire todo el material

de embalaje y material escrito del horno antes de
conectar el gas y el suministro de corriente a la cocina.

IMPORTANTE — A fin de evitar daños

en los gabinetes, controle con su constructor o
proveedor de gabinetes que los materiales usados
no descolorarán, deslaminarán ni sostendrán otro
daño. Este horno fue diseñado de acuerdo con los
requisitos de UL y CSA International y cumple con
las temperaturas máximas permitidas para gabinetes
de madera de 194º F (90º C).

Nota para el Instalador – Asegúrese de que estas
instrucciones queden en manos del comprador.

Nota para el Consumidor – Guarde estas
instrucciones para referencia futura.

Servicio Técnico – El diagrama eléctrico se
encuentra en un sobre adjunto al reverso de la cocina.

La correcta instalación del producto es
responsabilidad del instalador.

Si se producen fallas en el producto debido a
una instalación inadecuada, la Garantía no cubrirá
las mismas.

Antes de instalar su cocina sobre linóleo y cualquier
otro revestimiento de piso sintético, asegúrese de
que el revestimiento del piso resista los 180º F sin
contraerse, combarse o descolorarse. No instale la
cocina sobre alfombras, a menos que haya una hoja
de contrachapado de un grosor de ¼” o un aislante
similar entre la cocina y la alfombra.

Casa Rodante – Requisitos de Información
Adicional

Esta cocina se deberá instalar conforme con el
Estándar de Construcción y Seguridad para Hogar,
Título 24 CFR, Pieza 3280 (anteriormente el
Estándar Federal para la Construcción y Seguridad
de Casas Rodantes (Federal Standard for Mobile
Home Construction and Safety), Título 24, HUD Parte

280). Cuando dicho estándar no sea aplicable, use el
estándar para las Instalaciones de Casas Fabricadas,
ANSI A225, 1/NFPA 501A o con códigos locales.

En Canadá, la instalación de esta cocina deberá
ser realizada de acuerdo con los estándares
actuales CAN/CSAA240 – última edición, o con los
códigos locales.

Cuando la cocina es instalada en una casa móvil, se
deberá asegurar al piso durante el tránsito. Cualquier
método para asegurar la cocina es adecuado,
siempre y cuando se realice conforme con los
estándares que figuran a continuación.

DIMENSIONES Y ESPACIOS

Deje el espacio adecuado entre la cocina y las
superficies combustibles adyacentes. Estas
dimensiones se deberán cumplir para un uso seguro
de su cocina.

Deje un espacio mínimo de 30” (76.2 cm) entre
los quemadores y la parte inferior del gabinete de
madera o metal sin protección, o deje un espacio
mínimo de 24” (61 cm) cuando la parte inferior del
gabinete de madera o metal esté protegido por no
menos de 1/4” (6.4 mm) de cartón de retardo de
incendios cubierta por no menos que una lámina

1 1/8"

36 1/4" ± 1/4

26 7/8"

Sin manija

w/o handle

29 1/2"

w/ handle

Con manija

47 1/2"

metálica de 28 MSG (.015” (.38 mm) de grosor),
.015” (.38 mm) de grosor de acero inoxidable, .025”
(0.64 mm) de aluminio o .020” (0.5 mm) de cobre.

La instalación de un horno microondas o de un
electrodoméstico de cocción que figuren en la lista
sobre la parte superior de la cocina deberá cumplir
con las instrucciones de instalación provistas con el
electrodoméstico.

Para la instalación de la isla, deje un espacio mínimo
de 2-½” desde la abertura hasta el extremo trasero
de la mesada y un mínimo de 3” desde la abertura
hasta los extremos laterales de la mesada.

30"

DIMENSIONES Y ESPACIOS

(CONT.)

UBICACIONES DE LA TUBERÍA DE GAS Y DEL TOMACORRIENTE ELÉCTRICO

30”

16”

Altura

máxima

hasta los

gabinetes

sobre la

mesada

2”

7 1/2”

Recomendado

Montado en Pared

Suministro

eléctrico

Suministro

de Gas

9”

3”

30”
Mínimo

8”

7”

Pared Lateral

0”
Altura mínima
hasta los
gabinetes
debajo de la
superficie de
cocción

24”

2 1/4”

30”

18”
Altura mínima
hasta los gabinetes
sobre la mesada

6” Lado derecho
6” Lado izquierdo
Altura mínima hasta
la pared lateral

36”

evitar que una corriente de aire afecte
el funcionamiento del quemador, selle
todas las aberturas sobre el piso
debajo del electrodoméstico y detrás
de la pared del mismo.

PRECAUCIÓN

Para

Para todas las instalaciones, instale el borde trasero requerido en la parte trasera de la cocina con los 4 tornillos
provistos.

Parte Trasera de

la Cocina

Borde Trasero

Tornillos

CONVERTIR A GAS PROPANO
(O VOLVER A CONVERTIR DE

Parte Trasera de la Estufa

PROPANO A GAS NATURAL)

Esta cocina deja la configuración de fábrica para
uso con gas natural. Si desea convertir a gas
propano, la conversión deberá ser realizada por
un instalador de gas propano calificado.

Los orificios de conversión y las instrucciones se
podrán encontrar en la parte trasera de la cocina.

Guarde estas instrucciones y todo orificios en caso
de que lo desee convertir nuevamente a gas natural.

Tapa del

Bloque

Terminal

Kit del

Orificio (la

ubicación

puede
variar)

Tornillos
para retirar
la tapa del
bloque
terminal

NSTALACIÓN EN ALTITUDES ELEVADAS

A más de 6000 pies, el producto configurado para gas natural o propano requiere la instalación del kit
(WB28X29254 para gas natural y WB28X29255 para gas propano). Siga las instrucciones incluidas con el kit.

INSTRUCCIONES DE INSTALACIÓN

31-2000834 Rev. 0 09-20 GEA

P2S930

1

REQUERIMIENTOS ELÉCTRICOS

ADVERTENCIA

ADVERTENCIA

instalaciones donde los códigos locales no permiten una conexión a tierra a través de un neutral requieren un
cable para cocina de 4 conductores aprobado por UL.

Esta unidad debe contar con una adecuada conexión a tierra.

Todas las construcciones nuevas, casas rodantes, vehículos recreativos e

2

INSTALACIÓN DE CABLE DE ENERGÍA Y DE PASACABLES

A

Quite la tapa del cable (en la parte trasera de la cocina) quitando tornillos mediante una llave de tuercas

de 1/4”. Usted puede acceder el bloque terminal quitando la tapa del bloque terminal (en algunos
modelos) o la tapa de los cables. No elimine esos tornillos.

Parte trasera de la cocina

ADVERTENCIA

de extensión con este aparato.

ADVERTENCIA

circuitos antes de comenzar la instalación.
Recomendamos que un electricista calificado conecte el cableado eléctrico y su cocina. Después de la

instalación, solicite al electricista que le indique cómo desconectar la energía de la cocina.

Usted debe usar un sistema eléctrico de 60 hercios CA de fase única de 120/280 voltios o 120/240 voltios. Si
tiene una conexión con cableado de aluminio, deben utilizarse conectores adecuadamente instalados para utilizar
con cableado de aluminio.

Si el servicio eléctrico provisto no cumple con las especificaciones anteriores, haga que un electricista con
licencia instale un tomacorriente aprobado.

Vigente desde el 1 de enero de 1996, el Código Eléctrico Nacional requiere que las nuevas construcciones
(no existentes) utilicen una conexión de cuatro conductores a una cocina eléctrica. Cuando instale una cocina
eléctrica en una nueva construcción, una casa rodante, un vehículo recreativo o un área donde los códigos
locales prohíben la conexión a tierra a través de un conductor neutral, consulte la sección sobre conexiones en
circuito derivado de cuatro conductores.

Consulte a las empresas de servicio público sobre los códigos eléctricos que se aplican en su área. No realizar el
cableado de su horno de acuerdo con los códigos vigentes puede provocar una situación peligrosa. Si no existen
códigos locales, su cocina debe contar con cables y fusibles que cumplan con los requisitos del Código Eléctrico
Nacional, ANSI/NFPA No. 70–Última edición.

Este electrodoméstico debe recibir el voltaje y frecuencia adecuados, y debe conectarse a un circuito derivado
individual con adecuada conexión a tierra de 30 amperios (mínimo) protegido por un interruptor de circuitos o
fusible con retraso.

Utilice sólo un cable para cocinas de 3 o 4 conductores aprobado por UL. Estos cables pueden contar con
terminales de anillo en alambre y un dispositivo de alivio de tensión.

Se requiere el uso de un cable de rango de 30 amperes con un rango mínimo de 125/250 voltios. No se

recomienda un cable de 50 amperios, pero si se utiliza, debe señalizarse para usarse con aberturas de conexión
de un diámetro nominal de 1-3/8”. Debe tenerse cuidado al centrar el cable y el alivio de tensión dentro del
orificio de expulsión para evitar que el borde dañe el cable.

La placa de clasificación se encuentra ubicada sobre el cajón de almacenamiento en el marco del horno o en el
lado del marco del cajón.

NOTA: No se recomienda para este producto el uso de interruptores automáticos, inalámbricos o con cableado
externo que apagan la corriente del electrodoméstico.

Para prevenir un incendio o descarga eléctrica, no utilice un cable

Para prevenir una descarga eléctrica, quite el fusible o abra el interruptor de

HORNO SIMPLE

Tapa del Bloque

Terminal

Kit del Orificio (la

ubicación puede variar)

B

Para cable de energía y pasacables de 1”

solamente, quite el anillo de expulsión (1-3/8”)
ubicado en el soporte directamente debajo del
bloque terminal. Para quitar el anillo, utilice un par
de alicates para doblar el anillo de expulsión lejos
del soporte y gire hasta remover el anillo.

Bloque terminal (la
apariencia puede
cambiar)

Anillo de
expulsión
en el
soporte

Anillo de
expulsión
quitado

D

Sólo para instalaciones con conducto portacables de 3/4”, adquiera un conector de presión que se ajuste

al diámetro de su conducto e instálelo en el orificio. Introduzca el conducto a través del conector de
presión y ajuste. Deje un largo suficiente para poder pegar los cables al bloque terminal. NOTA: No
instale el conducto sin un conector de presión. El conector de presión DEBERÁ ser instalado antes de
volver a instalar el bloque terminal trasero.

C

NOTA: No instale el cable de energía sin un

Alivio de tensión

Tornillos para
retirar la tapa del
bloque terminal

Sólo para instalaciones de cable de energía

(ver el paso siguiente si utiliza un conducto
portacables), instale el alivio de tensión en el
orificio. Introduzca el cable de energía a través
del alivio de tensión y ajuste. Deje un largo
suficiente para poder conectar las terminales
de cable al bloque terminal. Si hay lengüetas
al final del alivio de tensión con alas, éstas
pueden quitarse para un ajuste mejor.

alivio de tensión. El soporte del alivio de tensión
DEBE instalarse antes de volver a colocar la
tapa del cableado trasero de la cocina.

Bloque
terminal

Cable de
energía

Soporte

Placa de
clasificación

Conector de

presión

SIGA CON EL PASO 5 O 6.

Conducto
portacables

Bloque terminal

Soporte

3

INSTALACIÓN DE TRES (3) ALAMBRES (LA CONEXIÓN A

TIERRA SE REALIZA A TRAVÉS DEL CABLE NEUTRO)

ADVERTENCIA

El cable neutro y la cinta de conexión a tierra deben
estar conectados como se muestra a continuación, de
modo que la cocina esté correctamente conectada a
tierra. No retire la cinta de conexión a tierra. Si no se
siguen estas instrucciones, podrán existir riesgos de
descarga eléctrica.

ADVERTENCIA

Los tornillos del bloque terminal deben estar ajustados
de forma segura. Si esto no se cumple, existen riesgos
de incendio.

PARA INSTALACIÓN DE CABLE DE ENERGÍA
A. Retire los 3 tornillos inferiores del bloque terminal.

No afloje los tornillos superiores.

B. No corte ni retire la cinta de conexión a tierra.
C. Inserte los 3 tornillos a través de cada anillo terminal

del cable de corriente y nuevamente al bloque
terminal. Asegúrese de que el cable blanco se
encuentre en el centro. Ajuste de forma segura cada
tornillos (entre 35 y 50 pulgadas/libra).

PARA INSTALACIÓN DE CONDUCTO PORTACABLES
A. Afloje los 3 tornillos inferiores del bloque terminal. No afloje

los tornillos superiores.

B. No corte ni retire la cinta de conexión a tierra.
C. Inserte la punta del cable pelado (sin aislante de 5/8”) en las

aberturas inferiores del bloque terminal. Asegúrese de que el
cable blanco se encuentre en el centro. En ciertos modelos,
el cable deberá ser insertado a través de una abertura de
la cinta de conexión a tierra. Ajuste de forma segura cada
tornillo en cada cable (entre 35 y 50 pulgadas/libra).

D. Reinstale la tapa del bloque terminal.
NOTA: Puede utilizarse cable de construcción de aluminio

pero debe clasificarse para el amperaje y voltaje correctos.

SIGA CON EL PASO 7.

Riesgo de Descarga

Riesgo de incendio

Bloque
terminal (la
apariencia
puede
cambiar)

Terminal
neutral

Cinta de
conexión a
tierra

Placa de
conexión
a tierra

Rojo o
Negro

Cable de
energía

Bloque
terminal

Puntas
de los
cables

Rojo o
Negro

Conducto
portacables

Cable de energía

Conducto portacables

Blanco

Rojo o
Negro

Blanco

Rojo o
Negro

4

INSTALACIÓN DE 4 ALAMBRES (CABLE DE CONEXIÓN A

TIERRA SEPARADO)

ADVERTENCIA

circuito de suministro debe estar conectado a la
terminal neutral ubicada en el centro inferior del
bloque terminal. Los cables de energía deben estar
conectados a las terminales inferior izquierda e
inferior derecha del bloque terminal. El cuarto cable
a tierra debe estar conectado al marco de la cocina
con la placa de conexión a tierra y el tornillo a tierra.

PARA INSTALACIÓN DE CABLE DE ENERGÍA
A. Retire los 3 tornillos inferiores del bloque

terminal. No afloje los tornillos superiores.

B. Retire el tornillo de conexión a tierra y la placa

de conexión a tierra y retenga los mismos.

C. Corte la cinta de conexión a tierra que está debajo

del bloque terminal, y descarte la sección inferior.

D. Inserte el tornillo de conexión a tierra, a través

de la placa de conexión a tierra (retirada
anteriormente) y nuevamente en la estructura
de la cocina. Ajuste de forma segura, pero sin
ajustar en exceso (entre 15 y 20 pulgadas/libra).

E. Inserte los 3 tornillos de la terminal a través

de cada anillo terminal del cable de corriente y
nuevamente al bloque terminal. Asegúrese de
que el cable blanco se encuentre en el centro.
Ajuste de forma segura cada tornillo (entre 35 y
50 pulgadas/libra).

F. Reinstale la tapa del bloque terminal.

PARA INSTALACIÓN DE CONDUCTO
PORTACABLES

A. Retire los 3 tornillos inferiores del bloque

terminal. No afloje los tornillos superiores.

B. Retire el tornillo de conexión a tierra y la placa de

conexión a tierra y retenga los mismos.

C. Corte la cinta de conexión a tierra que está debajo

del bloque terminal, y descarte la sección inferior.

D. Inserte la punta del cable descubierto de conexión

a tierra (sin aislante de 5/8”) entre el marco de
la cocina y la placa de conexión a tierra (retirada
previamente) y asegure el mismo con el tornillo de
conexión a tierra. Ajuste de forma segura, pero sin
ajustar en exceso (entre 15 y 20 pulgadas/libra).

E. Inserte las puntas de los cables (sin aislante de

5/8”) en las aberturas inferiores del bloque terminal.
Asegúrese de que el cable blanco se encuentre
en el centro. En ciertos modelos, el cable deberá
ser insertado a través de una abertura de la cinta
de conexión a tierra. Ajuste de forma segura cada
tornillo en cada cable (entre 35 y 50 pulgadas/libra).

F. Reinstale la tapa del bloque terminal.
NOTA: Puede utilizarse cable de construcción de aluminio pero debe clasificarse para el amperaje y voltaje

correctos para poder realizar la conexión.

El cable neutral del

Bloque
terminal

Bloque
terminal

Rojo o
Negro

Tornillo de
conexión
a tierra

Bloque
terminal

Tornillo de
conexión a tierra

Antes–Cable de energía
y conducto portacables

Cinta de
conexión
a tierra

Después–Cable de energía

Blanco

Verde o
Pelado

Después–Conducto portacables

Puntas
de los
cables

Rojo o
Negro

Blanco

Terminal
neutral

Rojo o
Negro

Verde o
Pelado

Cinta de

conexión a tierra

o

Terminal
neutral

Placa de conexión
a tierra (conexión a
tierra de la cocina)

Placa de conexión
a tierra (conexión
a tierra de la
cocina)

Rojo o
Negro

5

SUMINISTRO DE GAS

ADVERTENCIA

No use una llama para controlar las pérdidas de gas.

ADVERTENCIA

Explosión: No supere una torsión máxima de 25
pies-libras al realizar conexiones de tuberías de
gas. Cualquier ajuste en exceso podrá romper
el regulador de presión, resultando en riesgo de
incendio o explosión.

Regulador de Presión de Gas

Se deberá usar el regulador de presión de gas
suministrado con esta cocina. Para un funcionamiento
adecuado, la presión de entrada al regulador deberá
ser la siguiente:

Gas Natural:

Presión mínima: Columna de Agua de 6”
Presión máxima: Columna de Agua de 13”

Gas Propano:

Presión mínima: Columna de Agua de 11”
Presión máxima: Columna de Agua de 13”
Si no está seguro sobre cuál es la presión de entrada,

comuníquese con el proveedor de gas local.

Cierre la válvula principal de suministro de gas
antes de desconectar su vieja cocina y deje la
misma apagada hasta que la nueva conexión se
haya completado. No olvide volver a encender el
piloto en otros electrodomésticos a gas cuando
vuelva a encender el gas.

Debido a que las tuberías duras restringen el
movimiento de la cocina, se recomienda el uso del
conector para electrodomésticos de metal flexible con
certificación internacional de CSA, a menos que los
códigos locales requieran una conexión de tubería dura.

Si se usa el método de tubería dura, deberá alinear la
misma con cuidado; la cocina no se podrá mover una
vez realizada la conexión.

Riesgo de incendio:

Riesgo de

CONEXIÓN DEL CONECTOR

Flujo del Gas en la Cocina Flujo del Gas en la Cocina

Regulador
de presión

Adaptador

Opción

Flexible

Tubería de gas

de ½” o ¾”

Instalador: Informe al consumidor sobre la ubicación de la válvula de cierre de gas.

Conector
flexible
(6 pies máx.)

Adaptador

Válvula de
cierre de
gas

Para evitar pérdidas de gas, coloque el compuesto
de la junta de gas, o envuelva la cinta para roscas de
tuberías con Teflón* alrededor de todas las roscas de
tubería macho (externas).

A. Instale una válvula de cierre manual de la línea de

gas en la línea de gas, en una ubicación de fácil
acceso fuera de la cocina. Asegúrese de que todas
las personas que usen la cocina sepan dónde y
cómo cerrar el suministro de gas de la cocina.

B. Instale el adaptador de la unión cónica macho de

½” a la rosca interna de 1/2” de NPT en la entrada
del regulador. Use la llave de repuesto en el
accesorio regulador para evitar daños.

Al instalar la cocina desde el frente, retire el codo

de 90º para una instalación más fácil.

C. Instale un adaptador para unión cónica de ½” o ¾”

a la rosca interna de NPT de la válvula de cierre
manual, procurando evitar que la válvula de cierre
no gire.

D. Conecte el conector de metal flexible del

electrodoméstico al adaptador de la cocina.
Posicione la cocina para permitir la conexión en la
válvula de cierre.

E. Cuando todas las conexiones se hayan realizado,

asegúrese de que todos los controles de la cocina
estén en la posición de apagado y encienda
la válvula de suministro principal de gas. Use
un detector de pérdida de líquido en todas las
uniones y conexiones, para controlar pérdidas en
el sistema.

Al usar presión superior a ½ psig para controlar
la presión del sistema de suministro de gas de la
residencia, desconecte la cocina y la válvula de
cierre individual de la tubería de suministro de gas.
Al usar las presiones de prueba de ½ psig o menos
para controlar el sistema de suministro de gas,
simplemente aísle la cocina del sistema de suministro
de gas, cerrando la válvula de cierre individual.

Al controlar el funcionamiento adecuado del regulador,
la presión de entrada deberá ser por lo menos 1”
mayor que la presión de funcionamiento (tubo) como
en la etiqueta de calificación del producto.

*Teflón: Marca registrada por DuPont

Codo

Regulador
de presión

Opción de

Tubería Rígida

Codo

Boquilla
roscada

Unión

Boquilla
roscada

Válvula
de cierre
de gas

Tubería de gas

de ½” o ¾”

6

SUPERFICIALES

UEMADORES

ADVERTENCIA

o Explosión: No use el quemador sin que todas
las partes de los quemadores estén en sus
respectivos lugares.

A. Quemadores - Coloque las cabezas de los

quemadores en las posiciones correspondientes
en la placa de cocción.

B. Tapas - Coloque las tapas en los quemadores de

los tamaños correspondientes.

C. Rejillas - Las rejillas izquierda y derecha son

intercambiables. Coloque las rejillas en la placa
de cocción.

Rejilla

Izquierda

7

CONTROLE LAS CABEZAS

Riesgo de Incendio

Rejilla o Plancha Central

DE LOS QUEMADORES

Presione y gire la perilla a la posición LITE (Luz). Un
sonido de clic indica el correcto funcionamiento del
sistema de encendido. Al iluminar cualquier quemador,
se producirán chispas en todos los quemadores pero
sólo saldrá gas del que fue seleccionado. Una vez
que el aire se haya purgado de la línea de suministro,
el quemador se deberá encender dentro de los 4
segundos. Luego de que el quemador se encienda,
gire la perilla fuera de la posición LITE (Luz). Pruebe
cada quemador de forma sucesiva hasta que todos los
quemadores hayan sido controlados.

Tapa

Tapa

Tapa

o

Quemador

Quemador

Electrodo

Electrodo

Anillo múltiple

Rejilla
Derecha

Calidad de las Llamas

Determine la calidad de las llamas de forma visual.
Las llamas normales de los quemadores se deberán
ver como (A) o (B).

(A) Llamas azul suave —

Normal para gas natural

(B) Puntas amarillas en
conos externos — Normal

para el gas propano

Las llamas largas de color amarillo brillante no son
normales. Las llamas normales podrán mostrar signos
de un tinte anaranjado cuando estén bien quemadas,
o signos de anaranjado parpadeante debido a las
partículas del gas o del aire.

8

INSTALE Y CONTROLE EL

DISPOSITIVO
ANTIVOLCADURAS

ADVERTENCIA

completamente las patas niveladoras, ya que la
cocina no estará asegurada de forma adecuada al
dispositivo antivolcaduras.

Siga las instrucciones suministradas con el soporte
ANTIVOLCADURAS.

Nunca retire

Kit de soporte

anti-volcaduras

incluido

10

LISTA DE CONTROL FINAL DE LA INSTALACIÓN

• Verifique que el interruptor de circuitos se encuentre cerrado (RESET) o que los fusibles del circuito se hayan
reemplazado.

• Asegúrese de que se cuente con suministro eléctrico en el edificio.

• Controle que se haya quitado todo el material de empaque y la cinta. Esto incluye cinta sobre el panel de metal
bajo las perillas de control (si corresponde), cinta adhesiva, ataduras de alambre, cartón y plástico protector. No
quitar estos materiales puede provocar daños al electrodoméstico una vez que el aparato se haya encendido y
las superficies se hayan calentado.

• Controle que la puerta y el cajón se encuentren paralelos y que los dos funcionen correctamente. Si no es así,
consulte el Manual del propietario para un reemplazo adecuado.

• Controle que la pata de nivelación trasera esté bien introducida dentro del soporte anti-volcaduras y que el
soporte se encuentre bien instalado.

9

NIVELACIÓN DE LA COCINA

ADVERTENCIA

completamente las patas niveladoras, ya que la
cocina no estará asegurada de forma adecuada al
dispositivo anti-volcaduras.

A. Enchufe la unidad.
B. Mida la altura de su mostrador de encimera en la

parte trasera de la abertura (X).

C. Ajuste las dos patas de nivelación traseras para

que la parte trasera de la estufa se encuentre a la
misma altura o más arriba que la mesada (Y).

D. Deslice la unidad en su lugar.
E. Instale los estantes del horno en la unidad y

coloque la cocina donde se instalará.

F. Controle la nivelación colocando un nivel de

burbuja de aire sobre uno de los estantes
del horno. Haga dos lecturas–con el nivel ubicado
en diagonal primero en una dirección
y luego en la otra.

G. Ajuste las patas de nivelación frontales hasta que

la cocina quede nivelada.

H. Observe debajo de la unidad y verifique que la

pata trasera esté completamente adherida al
dispositivo antivolcaduras. De no ser así, retire la
unidad y ajuste la altura de la pata trasera de modo
que quede correctamente adherida.

Nunca retire

X

Y

Placa de

Cocción

Mesada

NOTA: La placa de cocción debe estar a la
misma altura o más arriba que la mesada.

Nivel de Agua

0” o Superior

LISTA DE CONTROL DE FUNCIONAMIENTO

• Controle que el control del horno funcione correctamente. Si el control del horno no funciona de forma correcta,
vuelva a controlar las conexiones de los cables.

• Asegúrese de que los controles de la cocina se encuentren en la posición OFF (apagado) antes de alejarse de
la cocina.

INSTRUCCIONES DE INSTALACIÓN

31-2000834 Rev. 0 09-20 GEA

P2S930
