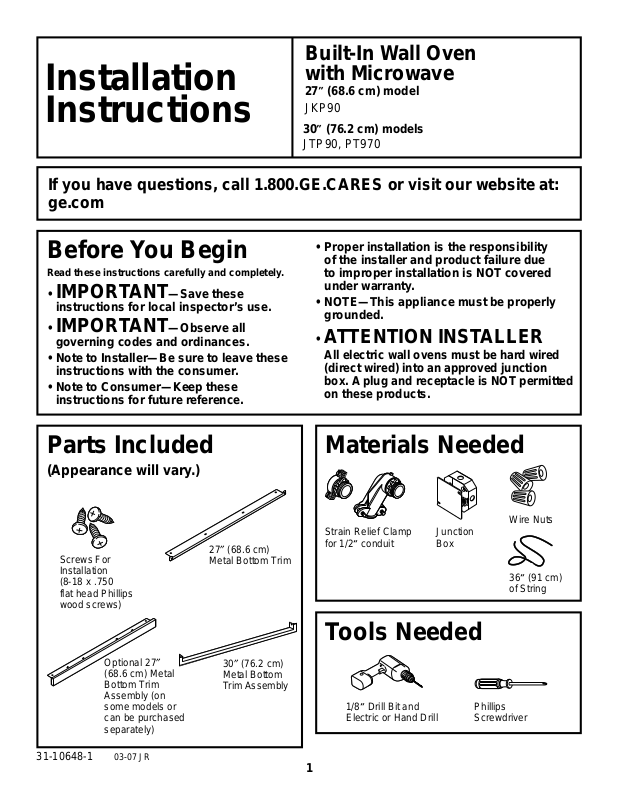

Page 1

Built-In Wall Oven

Installation

27” (68.6 cm) model

JKP90

Instructions

30” (76.2 cm) models

JTP90, PT970

If you have questions, call 1.800.GE.CARES or visit our website at: ge.com

with Microwave

Before You Begin

Read these instructions carefully and completely.

• IMPORTANT—Save these

instructions for local inspector’s use.

• IMPORTANT—Observe all

governing codes and ordinances.

• Note to Installer—Be sure to leave these instructions with the consumer.

• Note to Consumer—Keep these instructions for future reference.

• Proper installation is the responsibility of the installer and product failure due to improper installation is NOT covered under warranty.

• NOTE—This appliance must be properly grounded.

• ATTENTION INSTALLER

All electric wall ovens must be hard wired (direct wired) into an approved junction box. A plug and receptacle is NOT permitted on these products.

Parts Included

(Appearance will vary.)

Screws For Installation (8-18 x .750 flat head Phillips wood screws)

Optional 27″ (68.6 cm) Metal Bottom Trim Assembly (on some models or can be purchased separately)

27″ (68.6 cm) Metal Bottom Trim

30″ (76.2 cm) Metal Bottom Trim Assembly

Materials Needed

Wire Nuts

Strain Relief Clamp for 1/2” conduit

Junction Box

36” (91 cm) of String

Tools Needed

1/8” Drill Bit and Electric or Hand Drill

Phillips Screwdriver

31-10648-1 03-07 JR

Page 2

Installation Instructions

IMPORTANT SAFETY INSTRUCTIONS

For Your Safety

• Be sure your oven is installed properly by a qualified installer or service technician.

• Be sure the oven is securely installed in a cabinet that is firmly attached to the house structure. Weight on the oven door could cause the oven to tip and result in injury. Never allow anyone to climb, sit, stand or hang on the oven door.

• Make sure the cabinets and wall coverings around the oven can withstand the temperatures (up to 200°F [93.3°C]) generated by the oven.

WARNING:

power to the oven supply line

must be shut off while line connections are being made. Failure to do so could result in serious injury or death.

The electrical

Electrical Requirements

This appliance must be supplied with the proper voltage and frequency, and connected to an individual, properly grounded branch circuit, protected by a circuit breaker or fuse. See the rating plate located on the oven frame to determine the rating of the product. Use the chart below to determine the minimum recommended dedicated circuit protection.

Recommended

KW Rating KW Rating Circuit Size

240V 208V (Dedicated)

≤4.8 KW ≤4.1 KW 20 Amp

4.9 KW–7.2 KW 4.3 KW–6.2 KW 30 Amp

7.3 KW–9.6 KW 6.3 KW–8.3 KW 40 Amp

9.7 KW–12.0 KW 8.4 KW–10.4 KW 50 Amp

Electrical Requirements (cont.)

Rating plate is located on the inside wall of the microwave oven.

Rating Plate Location

We recommend you have the electrical wiring and hookup of your oven connected by a qualified electrician. After installation, have the electrician show you where your main oven disconnect is located.

Check with your local utilities for electrical codes which apply in your area. Failure to wire your oven according to governing codes could result in a hazardous condition. If there are no local codes, your oven must be wired and fused to meet the requirements of the National Electrical Code, ANSI/ NFPA No. 70–Latest Edition. You can get a copy by writing:

National Fire Protection Association Batterymarch Park Quincy, MA 02269

Effective January 1, 1996, the National Electrical Code requires that new, but not existing, construction utilize a four-conductor connection to an electric oven. When installing an electric oven in new construction, a mobile home, recreational vehicle or an area where local codes prohibit grounding through the neutral conductor, follow the instructions in the section on NEW CONSTRUCTION AND FOUR-CONDUCTOR BRANCH CIRCUIT CONNECTION.

You must use a three-wire, single-phase A.C. 208Y/120 Volt or 240/120 Volt, 60 hertz electrical system. If you connect to aluminum wiring, properly installed connectors approved for use with aluminum wiring must be used

Page 3

Installation Instructions

Hinge

Unlocked

Position

Hinge

Slot

Hinge

Arm

Pre-Installation Checklist

Remove packaging materials. Check inside microwave, behind hinges and under false bottom. Remove labels on the outside of the door, plastic on trims and panel, all tape around the oven and any shipping screws securing the oven to the base pad.

Oven Racks

EASY INSTALLATION OF YOUR NEW

Before you begin-Read these instructions completely and carefully.

30" WALL OVEN

IMPORTANT- Save these instructions for local inspector’s use.

30" WALL OVEN

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES. Note to Installer- Be sure to leave these instructions with the consumer.

Note to Installer- Be sure to leave these instructions with the consumer.

Note to Installer- Be sure to leave these instructions with the consumer. OWNER- Keep these instructions for future reference.

OWNER- Keep these instructions for future reference.

Before you begin-Read these instructions completely and carefully.

Note- This appliance must be properly grounded (if applicable).

IMPORTANT- Save these instructions for local inspector’s use.

IMPORTANT- Save these instructions for local inspector’s use. IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES. Note to Installer- Be sure to leave these instructions with the consumer.

Note to Installer- Be sure to leave these instructions with the consumer.

Note to Installer- Be sure to leave these instructions with the consumer. OWNER- Keep these instructions for future reference.

OWNER- Keep these instructions for future reference.

FOR YOUR SAFETY

Note- This appliance must be properly grounded (if applicable).

Before you begin-Read these

Before you begin-Read these instructions completely and

instructions completely and

carefully.

ELECTRICAL REQUIREMENTS

FOR YOUR SAFETY

ELECTRICAL REQUIREMENTS

FOR YOUR SAFETY

ELECTRICAL REQUIREMENTS

FOR YOUR SAFETY

IMPORTANT- Save these

ELECTRICAL REQUIREMENTS

instructions for local inspector’s use.

Before you begin-Read these

IMPORTANT- OBSERVE ALL

Before you begin-Read these

instructions completely and

GOVERNING CODES AND ORDIANCES.

instructions completely and

carefully.

Note to Installer- Be sure to leave

carefully.

IMPORTANT- Save these

these instructions with the consumer.

IMPORTANT- Save these

instructions for local inspector’s use.

OWNER- Keep these instructions

instructions for local inspector’s use.

IMPORTANT- OBSERVE ALL

for future reference.

IMPORTANT- OBSERVE ALL

Note- This appliance must be

GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES. properly grounded (if applicable).

properly grounded (if applicable).

Note to Installer- Be sure to leave

Note to Installer- Be sure to leave Before you begin-Read these

Before you begin-Read these

these instructions with the consumer.

these instructions with the consumer. instructions completely and

instructions completely and

OWNER- Keep these instructions

OWNER- Keep these instructions carefully.

carefully.

for future reference.

IMPORTANT- Save these

Note- This appliance must be

instructions for local inspector’s use.

properly grounded (if applicable).

IMPORTANT- OBSERVE ALL

Before you begin-Read these

Before you begin-Read these GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES.

instructions completely and

instructions completely and Note to Installer- Be sure to leave

Note to Installer- Be sure to leave

these instructions with the consumer.

these instructions with the consumer. OWNER- Keep these instructions

OWNER- Keep these instructions

OWNER- Keep these instructions for future reference.

for future reference.

Note- This appliance must be

Note- This appliance must be properly grounded (if applicable).

properly grounded (if applicable).

carefully.

carefully. IMPORTANT- Save these

IMPORTANT- Save these

IMPORTANT- Save these instructions for local inspector’s use.

instructions for local inspector’s use.

instructions for local inspector’s use. IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES. Note to Installer- Be sure to leave

Note to Installer- Be sure to leave

Note to Installer- Be sure to leave these instructions with the consumer.

these instructions with the consumer.

these instructions with the consumer. OWNER- Keep these instructions

OWNER- Keep these instructions

OWNER- Keep these instructions for future reference.

for future reference.

for future reference. Note- This appliance must be

Note- This appliance must be

Note- This appliance must be properly grounded (if applicable).

properly grounded (if applicable).

carefully.

IMPORTANT- Save these

instructions for local inspector’s use.

instructions for local inspector’s use. IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES.

Note to Installer- Be sure to leave

Note to Installer- Be sure to leave these instructions with the consumer.

these instructions with the consumer.

these instructions with the consumer. OWNER- Keep these instructions

OWNER- Keep these instructions

for future reference.

for future reference. Note- This appliance must be

Note- This appliance must be

Note- This appliance must be properly grounded (if applicable).

properly grounded (if applicable).

carefully.

carefully. IMPORTANT- Save these

IMPORTANT- Save these

IMPORTANT- Save these instructions for local inspector’s use.

instructions for local inspector’s use.

instructions for local inspector’s use. IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES. Note to Installer- Be sure to leave

Note to Installer- Be sure to leave

Note to Installer- Be sure to leave these instructions with the consumer.

these instructions with the consumer.

these instructions with the consumer. OWNER- Keep these instructions

OWNER- Keep these instructions

OWNER- Keep these instructions for future reference.

for future reference.

for future reference. Note- This appliance must be

Note- This appliance must be

Note- This appliance must be properly grounded (if applicable).

properly grounded (if applicable).

Literature Pack

Open oven door and remove literature pack and oven racks. Open microwave door and remove shelves and turntable package.

Remove Installation Instructions from literature pack and read them carefully before you begin.

Be sure to place all literature, Owner’s Manual, Installations, etc. in a safe place for future reference.

Door removal is not a requirement for installation of the product, but is an added convenience. To remove the door:

Open the oven door as far as it will go.

Push both hinge locks down toward the door frame, to the unlocked

Hinge Slot

Hinge Unlocked Position

position. This may require a flat blade screwdriver.

Hinge Arm

DO NOT LIFT THE DOOR

BY THE HANDLE!

Place hands on both sides of the door, and close the oven door to the removal position, which is most of the way closed.

Lift door up and out until the hinge arms clear the slots.

Hinge Clears Slot

NOTE: The oven door is very heavy. Be sure you have a firm grip before lifting the oven door off the hinges. Use caution once the door is removed. Do not lay the door on its handle. This could cause dents or scratches.

Place the oven on a table or platform even with the cutout opening. (Platform must support 255 lbs. [115 Kg].)

Remove the bottom trim from the top of the oven. It will be installed at the end of the installation process. The trim is wrapped separately and taped to the top of the unit.

Page 4

Installation Instructions

18" 27"

24"

2" x 4" or

Equivalent

Runners

Cutout for 27″ (68.6 cm) Built-In Oven with Microwave models only

For JKP90 model only.

5” (12.7 cm)

Max. from the

Allow 1” (2.5 cm) for overlap of oven over side edges of cutout

Allow a minimum of 20” (50.8 cm) for clearance to adjacent corners, drawers, walls, etc. when door is open

20” (50.8 cm)

Allow minimum 1” (2.5 cm) for overlap of oven top and bottom of cutout

Cabinet

27” (68.6 cm)

Cutout Width 25” (63.5 cm)

25 1/4” (64.1 cm)

left or right

Width

Min.

Max.

2” x 4” (5 cm x 10 cm) or equivalent runners level with bottom of cutout

side

Junction Box Location

Cutout Height 41 1/8” (104.5 cm) Min. 41 1/4” (104.8 cm) Max.

Recommended cutout location from floor 21 5/8” (54.9 cm)

35” (88.9 cm)

Min. Above

base rail

Alternate Junction Box Location (access from adjacent cabinet may be required)

5” Min. (12.7 cm)

If the cabinet does not have a solid bottom, two braces or runners must be installed level with the bottom of the cutout to support the weight of the oven. The runners and braces must support 255 lbs (115 Kg).

Cabinet Width 27” (68.6 cm) Recommended

Cutout Location from Floor 21 5/8” (54.9 cm)

Cutout Depth 23 1/2” (59.7 cm) Cutout Width 25” (63.5 cm) Min.

25 1/4” (64.1 cm) Max.

Cutout Height 41 1/8” (104.5 cm) Min.

41 1/4” (104.8 cm) Max.

NOTE: If the cabinet does not have a front frame and the sides are less than 3/4” (1.9 cm) thick, shim both sides equally to establish the cutout width.

2” x 4” (5 cm x 10 cm) or equivalent runners level with bottom of cutout

24” (61 cm)

NOTE: If marks, blemishes or the cutout opening are visible above the installed oven, it may be necessary to add wood shims under the runners and front trim until the marks or opening are covered.

18”

(45.7 cm)

27”

(68.6 cm)

NOTE: If using equivalent runners, then the center of the equivalent runners should be 20 1/2” (52.1 cm).

Page 5

Cutout for 30″ (76.2 cm) Built-In Oven with Microwave models only

For JTP90, PT970 models only.

Allow 11/16” (1.8 cm) for overlap of oven

ALLOW 11/16"

over side edges of

FOR OVERLAP

OF OVEN OVER

cutout

SIDE EDGES OF CUTOUT.

ALLOW A MINIMUM

Allow a minimum of 21”

OF 21" FOR CLEARANCE

(53.3 cm) for clearance

TO ADJACENT CORNERS,

to adjacent corners,

DRAWERS, WALLS, ETC.

WHEN DOORS ARE OPENED.

drawers, walls, etc. when door is open

21” (53.3 cm)

21"

Installation Instructions

Cabinet

*CABINET

Width

WIDTH

30"

30” (76.2 cm)

Cutout Width

CUTOUT

WIDTH

28 1/2”

28 1/2" MIN.

(72.4 cm) Min.

28 5/8" MAX.

28 5/8”

(72.8 cm) Max.

Opening between inside walls

THE OPENING

BETWEEN INSIDE

must be at

WALLS MUST

least 28 1/2”

BE A LEAST

28 1/2" WIDE

(72.4 cm) wide

20” (50.8 cm)

Max.

20"

Cutout Height 42 3/16” (107.2 cm) Min.

CUTOUT

42 1/4”

HEIGHT

42 3/16" MIN.

(107.3 cm)

42 1/4" MAX.

Max.

Junction Box

JUNCTION BOX

Location

LOCATION

28” (71.1 cm) Min.

28"

TO BOTTOM OF

to Bottom of

JUNCTION BOX

Junction Box

Cabinet Width 30” (76.2 cm) Recommended

Cutout Location from Floor 21 5/8” (54.9 cm)

Cutout Depth 23 1/2” (59.7 cm) Min. Cutout Width 28 1/2” (72.4 cm) Min.

28 5/8” (72.8 cm) Max.

Cutout Height 42 3/16” (107.2 cm) Min.

42 1/4” (107.3 cm) Max.

NOTE: If the cabinet does not have a front frame and the sides are less than 3/4” (1.9 cm) thick, shim both sides equally to establish the cutout width.

RECOMMENDED

Recommended cutout

CUTOUT

location from floor

LOCATION

21 5/8” (54.9 cm)

ALLOW 1" FOR

Allow minimum 1” (2.5 cm) for overlap of oven top and 11⁄ (3.2 cm) overlap of bottom of cutout

OVERLAP OF OVEN TOP AND BOTTOM

OF CUTOUT.

”

21 5/8"

NOTE: If marks, blemishes or the cutout opening are visible above the installed oven, it may be necessary to add wood shims under the runners and front trim until the marks or opening are covered.

Suitable Bracing to Support Runners

21 5/8"

21 5/8”

OVER CENTERLINE

(54.9 cm)

OF CABINET

Over Centerline

of Cabinet

2” x 4”

2" x 4" or EQUIVALENT

(5 cm x 10 cm)

RUNNERS

or equivalent runners level with bottom of cutout

Page 6

Installation Instructions

Cutout for Built-In Oven with Microwave models only – Over a Warming Drawer

For JKP90, JTP90, PT970 models only.

27″ (68.6 cm) Oven with Microwave Oven (Model JKP90) Over a Warming Drawer

Per Warming Drawer Requirement

30″ (76.2 cm) Oven with Microwave Oven (Models JTP90 and PT970) Over a Warming Drawer

Anti-Tip Block Against Rear Wall Per Warming Drawer Requirement

2” (5.1 cm) Min.

Per Warming Drawer Requirement

Anti-Tip Block Against Rear Wall Per Warming Drawer Requirement

2” (5.1 cm) Min.

NOTE: Install the

oven only with

1” (2.5 cm) Min. Above Toekick

NOTE: Additional clearances between cutouts

may be required. Check to be sure the oven supports above the Warming Drawer location do not obstruct the required interior depth and height.

specific models listed on the label located on top of the oven.

1” (2.5 cm) Min. Above Toekick

• When installing a Warming Drawer below a single or double oven, a separate 120V, 60 Hz, properly grounded receptacle must be installed. Refer to installation instructions packed with the Warming Drawer for specific installation requirements.

Page 7

Installation Instructions

Electrical Connections

ATTENTION INSTALLER

All electric wall ovens must be hard wired (direct wired) into an approved junction box. A plug and receptacle is NOT permitted on these products.

DO NOT shorten the flexible conduit. The conduit strain relief clamp must be securely attached to the junction box and the flexible conduit must be securely attached to the clamp. If the flexible conduit will not fit within the clamp, do not install the oven until a clamp of the proper size is obtained.

NOTE TO ELECTRICIAN: The 3 power leads supplied with this appliance are UL recognized for connection to heavier gauge household wiring. The insulation of these 3 leads is rated at temperatures much higher than the temperature rating of household wiring. The current carrying capacity of the conductor is governed by the wire gauge and the temperature rating of the insulation around the wire.

WARNING: Improper

connection of aluminum house

wiring to copper leads can result in an electrical hazard or fire. Use only connectors designed for joining copper to aluminum and follow the manufacturer’s recommended procedure closely.

Turn off the circuit breaker or remove

fuses to the oven branch circuit. With the oven supported on a table or

platform in front of the cabinet opening, connect the flexible conduit to the electrical junction box as shown below. Position the conduit in such a manner that it will lie on top of the oven in a natural loop when the oven is installed. You will need to purchase an appropriate strain relief clamp to complete the connection of the conduit to the junction box.

Conduit

BARE

GROUND

Strain Relief Clamp (not included) must be used at Junction Box

Place oven on a support to assist in connecting conduit

Junction Box Location

GROUND

WIRE

RED WHITE

BLACK

(Continued on following page)

Page 8

Installation Instructions

Electrical Connections cont.

New Construction and Four-Conductor Branch Circuit Connection

•When installing in new construction, or

•When installing in a mobile home, or

•When installing in a recreational vehicle, or

•When local codes do not permit grounding

through neutral:

a. Cut the neutral (white) lead from the crimp.

Re-strip the neutral (white) lead to expose the proper length of conductor.

Ground Wire

Junction Box Cover

Attach the appliance grounding lead (green or bare copper) in accordance with local codes. If the residence grounding conductor is aluminum, see WARNING on page 7.

Connect the oven neutral (white) lead to the branch circuit neutral (white or gray) in accordance with local codes, using a wire nut.

Three-Conductor Branch Circuit Connection

When connecting to a three-conductor branch circuit, if local codes permit:

a. Connect the bare oven ground conductor

with the crimped neutral (white) lead to the branch circuit neutral (white or gray in color), using a wire nut.

Ground and Neutral Wires

Junction Box Cover

b.Connect the oven red lead to the branch

circuit red lead in accordance with local codes, using a wire nut.

c. Connect the oven black lead to the branch

circuit black lead in accordance with local codes, using a wire nut. If the residence red, black or white leads are aluminum conductors, see WARNING on page 7.

d. Install Junction Box Cover.

d. Connect the oven red lead to the branch

circuit red lead and the oven black lead to the branch circuit black lead in accordance with local codes, using wire nuts. If the residence red, black or white leads are aluminum conductors, see WARNING on page 7.

e. Install Junction Box Cover.

Page 9

Installation Instructions

Securing the Oven in the Opening

C1 C2

Sliding the Oven Into the Opening

a. Loop (do not tie) a 36” (91 cm) string

around the conduit before the oven is slid into place. This will keep the conduit from falling behind the oven.

a. Drill through the mounting holes (top and

Pull out on string loop while pushing the oven into the cabinet

Drilling the Pilot Holes and Mounting the Oven

NOTE: Before drilling the pilot holes, make sure the oven is pushed as far back into the opening as it will go and centered.

bottom) of the side trim, for the #8 screws provided.

Mounting Hole

Locations

(Hole Locations

may vary)

The screws must be a minimum of 1/4” (6 mm) from the front of the cutout.

b. Lift oven into cabinet cutout using the oven

opening as a grip. Carefully push against oven front frame. Do not push against outside edges.

c. As you slide the oven back, pull the string

so that the conduit will lie on top of the oven in a natural loop.

d. When you are sure the conduit is out of the

way, slide the oven 3/4 way back into the opening. Remove the string by pulling on one end of the loop.

WARNING:

screws must be used. Failure to

do so could result in the oven falling out of the cabinet causing serious injury.

b. Secure the oven to cabinet with screws

provided.

NOTE: If the cabinet is particle board, you must use #8 x 3/4” particle board screws. These may be purchased at any hardware store.

Mounting

(Continued on following page)

Page 10

Installation Instructions

Preparing for the Bottom Trim Installation

a. With oven installed, take the bottom trim

and center it on the bottom front edge of the cabinet opening.

b. Using the trim

as a template, mark the center of each slot (two total) where the mounting holes will be drilled.

c. Remove the trim. d. Drill pilot holes into

the center of each template mark.

For 27″ (68.6 cm) models with Lower Trim in Position, Mark (2) Mounting Hole Locations here

*Remove

Lower Trim Before Pre-drilling Mounting Holes

For 30″ (76.2 cm) models with Lower Trim in Position, Mark (2) Mounting Hole Locations here

Installing the Metal Bottom Trim

a. Place the bottom metal trim centered over

the pre-drilled mounting holes. Tape the edges of the trim down to maintain the alignment.

b. Using two trim screws provided, secure

the bottom trim to the bottom edge of the cabinet.

Trim Screw Locations for 27″ (68.6 cm) models with Lower Trim

Side Trim

Metal Lower Trim

Trim Screw Locations for 30″ (76.2 cm) models with Lower Trim

Side Trim

IMPORTANT: If this unit is ever removed from the cabinet or the oven is ever pulled out for service, the trim must be removed first or damage to the trim will occur.

Page 11

Installation Instructions

Replacing the Oven Door

NOTE: may need help lifting the door high enough to slide it into the hinge slots. Do not lift the door by the handle.

The oven door is heavy. You

Lift the oven door by placing one hand on each side. The door is heavy, so you may need help. Do not lift the door by the handle.

Open the oven door as far as it will open.

Push the hinge locks up against the front frame of the oven cavity, to the locked position.

Hinge in Locked Position

Notch of Hinge Securely Fitted into Bottom of Hinge Slot

Close the oven door.

With the door at the same angle as

the removal position, which is most of the way closed, seat the notch of the hinge arm into the bottom edge of the hinge slot. The notch of the hinge arm must be fully seated into the bottom of the slot.

Bottom Edge of Slot

Hinge Notch

Hinge Arm

Page 12

Installation Instructions

Pre-Test Checklist

Remove all protective film, if present, and any stickers.

Check to be sure that all wiring is secure and not pinched or in contact with moving parts.

Operation Checklist

Remove all items from the inside of the oven.

Check that conduit is securely connected to the junction box.

Turn on the power to the oven. (Refer to your Owner’s Manual.) Verify that the bake and broil units, and all cooking functions operate properly.

Check that the circuit breaker is not tripped nor the house fuse blown.

See your Owner’s Manual for troubleshooting list.

Check that the bottom trim is installed properly (see page 10).

Check to be sure the mounting screws are installed and flush with the side trim (see page 9).

NOTE TO ELECTRICIAN: The power leads supplied with this appliance are UL recognized for connections to larger gauge household wiring. The insulation of these leads is rated at temperatures much higher than the temperature rating of household wiring. The current carrying capacity of a conductor is governed by the wire gauge and also the temperature rating of the insulation around the wire.

NOTE: ALUMINUM WIRING

A. WARNING:

CONNECTION OF ALUMINUM HOUSE WIRING TO THE COPPER LEADS CAN RESULT IN AN ELECTRICAL HAZARD OR FIRE.

B. Splice copper wires to aluminum

wiring using special connectors designed and UL approved for joining copper to aluminum, and follow the manufacturer’s recommended connector procedure closely.

IMPROPER

NOTE: Wire used, location and enclosure of splices, etc., must conform to good wiring practice and local codes.

Page 13

Horno de pared empotrado

Instrucciones

con microondas

Modelo de 27” (68,6 cm)

de instalación

¿Preguntas? Visite nuestro sitio en la Web: ge.com

Antes de empezar

Lea estas instrucciones cuidadosa y completamente.

• IMPORTANTE—Guarde estas

instrucciones y téngalas disponibles para el inspector local.

• IMPORTANTE—Observe todos

los códigos y ordenanzas vigentes.

• Nota al instalador—Cerciórese de dejar estas instrucciones con el propietario.

• Nota al consumidor—Guarde estas instrucciones para usarlas como referencia en el futuro.

JKP90

Modelo de 30” (76,2 cm)

JTP90, PT970

•

La instalación apropiada es responsabilidad del instalador y la falla del producto por una instalación incorrecta NO está cubierta por la garantía.

• NOTA—Este aparato debe estar conectado a tierra adecuadamente.

• ¡ATENCIÓN AL

INSTALADOR!

Todos los hornos electrónicos de pared deben ser cableados directamente en una caja de conexión aprobada. Un “enchufereceptáculo” NO ES permitido en estos productos.

Partes incluidas

(la apariencia puede variar.)

Tornillos para instalación (tornillos para madera tipo Phillips de cabeza plana 8-18 x .750)

Montaje de moldura de fondo metálica opcional de 27″ (68,6 cm) (en algunos modelos pueden adquirirse por separado)

31-10648-1

03-07 JR

Moldura de fondo metálica de 27″ (68,6 cm)

Montaje de moldura de fondo metálica de 30″ (76,2 cm)

Materiales necesarios

Tuercas para

Abrazadera de alivio de presión para conducto de 1/2”

Caja de conexión

Cordón de 36” (91 cm)

alambres

Herramientas necesarios

Una broca de 1/8” para taladro eléctrico o manual

Destornillador de estrella

Page 14

Instrucciones de instalación

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Para su seguridad

• Cerciórese de que su horno sea instalado

adecuadamente por un instalador calificado o por un técnico de servicio.

• Cerciórese de que su horno esté firmemente instalado en un gabinete que esté firmemente adherido a la estructura de la casa. El peso sobre la puerta del horno podría causar que el horno se voltee resultando en lesiones. Nunca permita que nadie se suba, se siente, se pare o se cuelgue de la puerta del horno.

• Cerciórese de que los gabinetes y los revestimientos de la pared alrededor del horno puedan soportar las temperaturas (hasta 200°F [93,3°C]) generadas por el horno.

ADVERTENCIA:

La energía eléctrica hacia la línea

de suministro del horno debe ser desconectada mientras se hacen las conexiones. No hacer esto podría resultar en lesiones graves e incluso provocar la muerte.

Requisitos eléctricos

Este aparato debe abastecerse con la frecuencia y el voltaje adecuados, y conectarse a un circuito eléctrico individual con conexión a tierra con protección de un fusible o interruptor automático. Consulte la placa de potencia ubicada en el marco del horno para determinar la potencia del producto. Utilice el cuadro a continuación para determinar la protección mínima recomendada para el circuito eléctrico especializado.

Recomendable

Potencia KW Potencia KW Tamaño del circuito

240V 208V (Especializado)

≤4,8 KW ≤4,1 KW 20 Amp 4,9 KW–7,2 KW 4,3 KW–6,2 KW 30 Amp 7,3 KW–9,6 KW 6,3 KW–8,3 KW 40 Amp 9,7 KW–12,0 KW 8,4 KW–10,4 KW 50 Amp

Requisitos eléctricos

(cont.)

La tabla de valores está ubicada en el pared interior del microondas.

Ubicación de la tabla de valores

Recomendamos que el cableado y la conexión eléctrica de su horno los realice un electricista calificado. Después de la instalación, pída al electricista que le muestre la ubicacion del interruptor principal del horno. Consulte con su compañía de servicios local para obtener los códigos eléctricos que sean aplicables en su área. No hacer el cableado de su horno de manera apropiada, respetando los códigos vigentes, podría resultar en condiciones peligrosas. Si no existen códigos locales, su aparato debe usar un cableado y fusibles que cumplan con los requisitos, del Código Eléctrico Nacional, ANSI/NFPA No. 70–Última edición. Usted puede obtener una copia de este código escribiendo a:

National Fire Protection Association Batterymarch Park Quincy, MA 02269

A partir del 1ro. de enero de 1996, el Código Eléctrico Nacional requiere que todas las construcciones nuevas, pero no existentes, usen una conexión de 4 conductores hacia cualquier horno eléctrico. Cuando instale un horno eléctrico en una construcción nueva, casa móvil, vehículo de recreación o un área donde los códigos locales prohíban la conexión a tierra a través del conductor neutro, siga las instrucciones en la Sección CONSTRUCCIONES NUEVAS Y CONEXIONES DE CIRCUITOS RAMALES DE 4 CONDUCTORES.

Usted debe usar un sistema eléctrico de tres alambres, monofásico, A.C. 208Y/120 voltios o 240/120 voltios, 60 Hertz. Si hace una conexión a alambres de aluminio, debe usar conectores adecuadamente instalados que estén aprobados para ser utilizados con cableados de aluminio.

Page 15

Instrucciones de instalación

Lista de control antes de la instalación

Retire los materiales de embalaje. Revise dentro del microondas, detrás de las bisagras y debajo del fondo falso. Retire las etiquetas de la puerta, el plástico de las molduras y panel, todas las cintas alrededor del horno, y todos de los tornillos de envío que asegure el horno a la almohadilla de la base.

Parrillas del horno

EASY INSTALLATION OF YOUR NEW

Before you begin-Read these instructions completely and carefully.

30" WALL OVEN

IMPORTANT- Save these instructions for local inspector’s use.

30" WALL OVEN

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES. Note to Installer- Be sure to leave these instructions with the consumer.

Note to Installer- Be sure to leave these instructions with the consumer.

Note to Installer- Be sure to leave these instructions with the consumer. OWNER- Keep these instructions for future reference.

OWNER- Keep these instructions for future reference.

Before you begin-Read these instructions completely and carefully.

Note- This appliance must be properly grounded (if applicable).

IMPORTANT- Save these instructions for local inspector’s use.

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

Note to Installer- Be sure to leave these instructions with the consumer.

OWNER- Keep these instructions for future reference.

FOR YOUR SAFETY

Note- This appliance must be properly grounded (if applicable).

Before you begin-Read these

Before you begin-Read these instructions completely and

instructions completely and

instructions completely and carefully.

carefully.

FOR YOUR SAFETY

ELECTRICAL REQUIREMENTS

FOR YOUR SAFETY

ELECTRICAL REQUIREMENTS

FOR YOUR SAFETY

ELECTRICAL REQUIREMENTS

IMPORTANT- Save these

ELECTRICAL REQUIREMENTS

ELECTRICAL REQUIREMENTS instructions for local inspector’s use.

instructions for local inspector’s use.

Before you begin-Read these

IMPORTANT- OBSERVE ALL

Before you begin-Read these

instructions completely and

GOVERNING CODES AND ORDIANCES.

instructions completely and

carefully.

Note to Installer- Be sure to leave

carefully.

IMPORTANT- Save these

these instructions with the consumer.

IMPORTANT- Save these

instructions for local inspector’s use.

OWNER- Keep these instructions

instructions for local inspector’s use.

instructions completely and

instructions completely and carefully.

carefully.

carefully. IMPORTANT- Save these

IMPORTANT- Save these

IMPORTANT- Save these instructions for local inspector’s use.

instructions for local inspector’s use.

instructions for local inspector’s use. IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES. Note to Installer- Be sure to leave

Note to Installer- Be sure to leave

Note to Installer- Be sure to leave these instructions with the consumer.

these instructions with the consumer.

OWNER- Keep these instructions

OWNER- Keep these instructions for future reference.

for future reference.

for future reference. Note- This appliance must be

Note- This appliance must be

Note- This appliance must be properly grounded (if applicable).

properly grounded (if applicable).

IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES. Note to Installer- Be sure to leave

Note to Installer- Be sure to leave

Note to Installer- Be sure to leave these instructions with the consumer.

these instructions with the consumer.

these instructions with the consumer. OWNER- Keep these instructions

OWNER- Keep these instructions

for future reference.

for future reference. Note- This appliance must be

Note- This appliance must be

Note- This appliance must be properly grounded (if applicable).

properly grounded (if applicable).

properly grounded (if applicable). Before you begin-Read these

Before you begin-Read these

IMPORTANT- OBSERVE ALL

GOVERNING CODES AND ORDIANCES.

Note to Installer- Be sure to leave

these instructions with the consumer.

OWNER- Keep these instructions

for future reference.

Note- This appliance must be

properly grounded (if applicable).

Before you begin-Read these

instructions completely and

carefully.

IMPORTANT- Save these

instructions for local inspector’s use.

IMPORTANT- OBSERVE ALL

GOVERNING CODES AND ORDIANCES.

Note to Installer- Be sure to leave

these instructions with the consumer.

OWNER- Keep these instructions

for future reference.

Note- This appliance must be

properly grounded (if applicable).

Paquete de instrucciones

for future reference.

for future reference. Note- This appliance must be

Note- This appliance must be

Note- This appliance must be properly grounded (if applicable).

properly grounded (if applicable).

properly grounded (if applicable). Before you begin-Read these

Before you begin-Read these

Before you begin-Read these instructions completely and

instructions completely and

instructions completely and carefully.

carefully.

carefully. IMPORTANT- Save these

IMPORTANT- Save these

instructions for local inspector’s use.

instructions for local inspector’s use. IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES.

GOVERNING CODES AND ORDIANCES. Note to Installer- Be sure to leave

Note to Installer- Be sure to leave

Note to Installer- Be sure to leave these instructions with the consumer.

these instructions with the consumer.

these instructions with the consumer. OWNER- Keep these instructions

OWNER- Keep these instructions

for future reference.

for future reference. Note- This appliance must be

Note- This appliance must be

Note- This appliance must be properly grounded (if applicable).

properly grounded (if applicable).

IMPORTANT- OBSERVE ALL

GOVERNING CODES AND ORDIANCES.

Note to Installer- Be sure to leave

these instructions with the consumer.

OWNER- Keep these instructions

for future reference.

Note- This appliance must be

properly grounded (if applicable).

Before you begin-Read these

instructions completely and

carefully.

IMPORTANT- Save these

instructions for local inspector’s use.

IMPORTANT- OBSERVE ALL

GOVERNING CODES AND ORDIANCES.

Note to Installer- Be sure to leave

these instructions with the consumer.

OWNER- Keep these instructions

for future reference.

Note- This appliance must be

properly grounded (if applicable).

No es necesario retirar la puerta para la instalación del producto, pero hacerlo facilita la instalación. Para retirar la puerta:

Abra la puerta del horno hasta el máximo.

Hinge

Empuje los topes de las bisagras hacia abajo, hacia el marco de la puerta

Hinge

Ranura

Slot

de la bisagra

Posición

Unlocked

abierta de la bisagra

Position

hasta la posición abierta. Esto podría requerir el uso de un destornillador plano.

Brazo de

Hinge

la bisagra

Arm

¡NO LEVANTE LA PUERTA POR

LA EMPUÑADURA!

Coloque las manos en ambos lados de la puerta y cierre la puerta del horno hasta la posición de remoción, que está cerrado la mayor parte del tiempo.

Abra la puerta del horno y extraiga el paquete de instrucciones y las parrillas del horno. Abra la puerta del

microondas y extraiga las parrillas y el paquete del plato giratorio.

Extraiga las instrucciones de instalación del paquete y léalas cuidadosamente antes de empezar la instalación.

Cerciórese de guardar bien todas las instrucciones, Manual del propietario, Instalación, etc. para referencia en el futuro.

Levante la puerta y hale hacia fuera hasta que los brazos de la bisagra salgan de la ranuras.

Bisagra sale de la ranura

NOTA: La puerta del horno es muy pesada. Asegúrese de tenerla bien agarrada antes de levantarla de las bisagras. Tenga cuidado una vez que retire la puerta. No acueste la puerta sobre la empuñadura; esto podría causar marcas y rayas.

Coloque el horno sobre la mesa o plataforma al nivel de la abertura del corte. (La plataforma debe soportar 255 libras [115 Kg].)

Extraiga la moldura de fondo de la parte superior del horno. La misma será instalada al final de la instalación. La moldura de fondo está envuelta por separado y pegada a la parte superior de la unidad.

Page 16

Instrucciones de instalación

Corte para el horno de pared empotrado de 27″

Para el modelo JKP90 solamente.

Ancho del

Permita 1” (2,5 cm) de sobrepaso del horno sobre los bordes laterales del corte

Permita un mínimo de 20” (50,8 cm) de espacio para las esquinas, cajones, paredes, etc., adyacentes cuando las puertas estén abiertas

20” (50,8 cm)

gabinete

27” (68,6 cm)

Ancho del corte 25”

(63,5 cm) Mín. 25 1/4”

(64,1 cm) Máx.

2” x 4” (5 cm x 10 cm) o correderas equivalentes niveleada con el fondo del corte

Permita un mínimo de 1” (2,5 cm) para el sobrepaso del horno por encima y debajo del corte

(68,6 cm)

5” (12,7 cm) Máx. espacio para el lado izquierdo o derecho

Altura del corte 41 1/8” (104,5 cm) Mín. 41 1/4” (104,8 cm) Máx.

Ubicación de la caja de conexión

Conexión alterna Ubicación de la caja–Puede requerirse el acceso desde el gabinete adyacente

Ubicación recomendada para el corte desde el piso 21 5/8” (54,9 cm)

con microondas solamente

Ancho del gabinete 27” (68,6 cm)

Ubicación recomendada para el corte desde el piso 21 5/8” (54,9 cm)

Profundidad del corte 23 1/2” (59,7 cm)

35” Mín.

(88,9 cm)

Sobre el riel

de la base

5” (12,7 cm) Mín.

Ancho del corte 25” (63,5 cm) Mín.

25 1/4” (64,1 cm) Máx.

Altura de corte 41 1/8” (104,5 cm) Mín.

41 1/4” (104,8 cm) Máx.

NOTA: Si el gabinete no tiene un marco frontal y los lados son menores de 3/4” (1,9 cm) en grosor, coloque ambos lados en línea para establecer el ancho del corte.

2” x 4” (5 cm x 10 cm) o

2" x 4" or

correderas equivalentes

Equivalent

niveleada con el fondo del corte

Runners

Si el gabinete no tiene un fondo sólido, entonces se deben instalar dos abrazaderas o correderas nivelada con el fondo del corte para sostener el peso del horno. Las correderas y abrazaderas deben soportar 255 libras (115 Kg).

NOTA: Si las marcas, imperfecciones o la abertura del corte son visibles por encima del horno instalado, quizás sea necesario agregar relleno debajo de las correderas y moldura delantera hasta que se cubran.

24” (61 cm)

24"

18”

18"

(45,7 cm)

27"

27”

(68,6 cm)

NOTA: Si usando las correderas equivalentes, el centro das correderas equivalentes debe estar 20 1/2” (52,1 cm).

Page 17

Instrucciones de instalación

Corte para el horno de pared empotrado de 30″

Para los modelos JTP90, PT970 solamente.

Permita 11/16” (1,8 cm) para sobrepaso del horno sobre los

ALLOW 11/16"

bordes laterales

FOR OVERLAP

OF OVEN OVER

del corte

SIDE EDGES OF CUTOUT.

Permita un mínimo

ALLOW A MINIMUM

de 21” (53,3 cm) de

OF 21" FOR CLEARANCE

espacio para las esquinas,

TO ADJACENT CORNERS,

DRAWERS, WALLS, ETC.

cajones, paredes, etc.,

WHEN DOORS ARE OPENED.

adyacentes cuando las puertas estén abiertas

21” (53,3 cm)

21"

(76,2 cm)

*CABINET

Ancho del

WIDTH

gabinete

30"

30” (76,2 cm)

Ancho del corte

CUTOUT

28 1/2”

WIDTH

(72,4 cm) Mín.

28 1/2" MIN.

28 5/8”

28 5/8" MAX.

(72,8 cm) Máx.

Opening between inside walls

THE OPENING

must be

BETWEEN INSIDE

at least

WALLS MUST

BE A LEAST

28 1/2” (72,4

28 1/2" WIDE

cm) wide

ALLOW 1" FOR

Permita un mínimo

OVERLAP

de 1” (2,5 cm) para

OF OVEN TOP AND BOTTOM

el sobrepaso del

OF CUTOUT.

horno por encima y 1 1/4” (3,2 cm) para el sobrepaso del horno por debajo del corte

con microondas solamente

20”

20"

(50,8 cm)

Máx.

Ubicación

JUNCTION BOX

LOCATION

de la caja de conexión

Altura del corte 42 3/16” (107,2 cm) Mín. 42 1/4” (107,3 cm)

CUTOUT

HEIGHT

Máx.

42 3/16" MIN. 42 1/4" MAX.

Ubicación

RECOMMENDED

recomendada para

CUTOUT

el corte desde el

LOCATION

21 5/8"

piso 21 5/8” (54,9 cm)

28” (71,1 cm)

TO BOTTOM OF

JUNCTION BOX

de conexión

28"

Mín. hasta

el fondo

de la caja

Ancho del gabinete 30” (76,2 cm)

Ubicación recomendada para el corte desde el piso 21 5/8” (54,9 cm)

Profundidad del corte 23 1/2” (59,7 cm) Mín.

Ancho del corte 28 1/2” (72,4 cm) Mín.

28 5/8” (72,8 cm) Máx.

Altura de corte 42 3/16” (107,2 cm) Mín.

42 1/4” (107,3 cm) Máx.

NOTA: Si el gabinete no tiene un marco frontal y los lados son menores de 3/4” (1,9 cm) en grosor, coloque ambos lados en línea para establecer el ancho del corte.

Abrazaderas de soporte adecuadas para las

SUITABLE

correderas

BRACING TO SUPPORT RUNNERS

18"

21 5/8”

OVER CENTERLINE

(54,9 cm) Sobre la

OF CABINET

línea de centro del

gabinete

2” x 4”

2" x 4" or EQUIVALENT

(5 cm x 10 cm)

RUNNERS

o correderas equivalentes niveleada con el fondo del corte

Page 18

Instrucciones de instalación

Corte para el horno de pared empotrado con microondas solamente – Sobre una gaveta de calentamiento

Para los modelos JKP90, JTP90, PT970 solamente.

Horno de 27″ (68,6 cm) con microondas (modelo JKP90) sobre una gaveta de calentamiento

Bloque estable contra la pared trasera para la gaveta de calentamiento requisitos

2” (5,1 cm) Mín.

Para la gaveta de calentamiento requisitos

1” (2,5 cm) Mín. Por encima del zócalo

NOTA: Puede necesitarse una separación

adicional entre los disyuntores. Verifique para asegurarse de que los apoyos del horno por encima de la ubicación de la gaveta de calentamiento no dificulten la profundidad y altura interior requerida.

Para la gaveta de calentamiento requisitos

NOTA: Instale el horno

sólo con los modelos específicos enumerados en la etiqueta que se ubica en la parte superior del horno.

Horno de 30″ (76,2 cm) con microondas (modelos JTP90 y PT970) sobre una gaveta de calentamiento

Bloque estable contra la pared trasera para la gaveta de calentamiento requisitos

2” (5,1 cm) Mín.

1” (2,5 cm) Mín. Por encima del zócalo

• Para la instalación de una gaveta de calentamiento por debajo de un horno individual o doble, debe instalarse un receptáculo con conexión a tierra, separado de 120V, 60Hz. Consulte las instrucciones para la instalación remitidas con la gaveta de calentamiento para obtener los requisitos específicos de instalación.

Page 19

Instrucciones de instalación

Conexiones eléctricas

ATENCIÓN AL INSTALADOR:

Todos los hornos eléctricos de pared deben ser cableados directamente en una caja de conexión. Una “enchufe-receptáculo” NO ES permitido en estos productos.

NO acorte el conducto flexible. La abrazadera para controlar la presión debe estar firmemente adherida a la caja de conexión y el conductor flexible debe estar firmemente adherido a la abrazadera. Si el conducto flexible no se ajusta al interior de la abrazadera, no instale el horno hasta que obtenga el tamaño apropiado.

NOTA AL ELECTRICISTA: Los 3 alambres eléctricos proporcionados con este aparato son reconocidos por la UL para conexiones a cableado residencial de mayor calibre. El aislante de estos 3 alambres supera las especificaciones de temperatura indicadas para cableado residencial. La capacidad actual de conducción del cable depende del calibre del cableado y de la clasificación de la temperatura del aislamiento alrededor del alambre.

Desconecte el interruptor del circuito

o retire los fusibles que alimentan el circuito ramal del horno.

Con el horno enfrente de la abertura del

gabinete, sobre una mesa o plataforma, conecte el conducto flexible a la caja de conexión como se muestra en la figura. Coloque el conducto de manera que quede apoyado sobre la parte superior del horno en forma de bucle natural cuando se instale el horno. Usted necesitará comprar una abrazadera liberadora de presión para completar la conexión del conducto hacia la caja de conexión.

Ubicación

Conducto

Conexión a tierra

descubierta

de la caja de conexión

ROJO BLANCO NEGRO

Alambres

de conexión

a tierra

ADVERTENCIA:

Una conexión inapropiada del

cableado de aluminio residencial con cobre, podría resultar en un peligro eléctrico o hasta en incendio. Use solamente conectores diseñados para unir cobre con aluminio y siga las recomendaciones del fabricante con mucho cuidado.

Abrazadera liberadora de presión (no incluida) debe usarse en la caja de conexión

Coloque el horno en el soporte para ayudar en la conexión del conductor

(Continúa en la página siguiente)

Page 20

Instrucciones de instalación

Conexiones eléctricas cont.

Conexión para nueva construcción y de circuito ramal de cuatro conductores

•Cuando se instale en una construcción nueva, o

•Cuando se instale en una casa móvil, o

•Al instalar en un vehículo de recreacíon, o

•Cuando los códigos locales no permitan

hacer conexión a tierra a través de un cable neutro:

a. Corte la punta del alambre neutro (blanco)

del empalme. Pele la punta del alambre neutro (blanco) hasta exponer la extensión apropiado del conductor.

Alambres de conexión a tierra

Conexión de circuito ramal de tres conductores

Cuando conecte un circuito ramal de 3 conductores, si los códigos locales lo permiten:

a. Conecte el alambre descubierto del horno

con el alambre neutro (blanco) del circuito ramal (blanco o gris), usando una tuerca para alambres.

Alambres de conexión a tierra y neutro

Cubierta de la caja de conexión

b. Conecte el alambre rojo del horno al

alambre rojo del circuito ramal, usando una tuerca para alambres.

Cubierta de la caja de conexión

b. Conecte el alambre de conexón a tierra

(verde o cobre descubierto) de acuerdo a los códigos locales. Si el conductor de conexión a tierra de la residencia es de aluminio, consulte la ADVERTENCIA en la página 7.

c. Conecte el alambre neutro del horno

(blanco) al circuito ramal neutro (blanco o gris) de acuerdo con los códigos locales, usando una tuerca para alambres.

d. Conecte el alambre rojo del horno al

alambre rojo del circuito y el alambre negro del horno al alambre negro del circuito de acuerdo con los códigos locales. Si los alambres rojos, negros o blancos de la residencia son conductores de aluminio, consulte la ADVERTENCIA en la página 7.

e. Instale la cubierta de la caja de conexión.

c. Conecte el alambre negro del horno al

alambre negro del circuito ramal de acuerdo a los códigos locales, usando una tuerca para alambre. Si los alambres rojos, negros o blancos de la residencia son conductores de aluminio, consulte la ADVERTENCIA en la página 7.

d. Instale la cubierta de la caja de conexión.

Page 21

Instrucciones de instalación

Posición firme del horno en la abertura

C1 C2

Cómo deslizar el horno en el interior de la abertura

a. Coloque (sin atar) una cuerda de 36”

(91 cm) alrededor del conductor antes de deslizar el horno en su lugar. Esto evitará que el conducto se caiga detrás del horno.

a. Perfore a través de los orificios de montaje

Tire hacia afuera por el lazo de la cuerda mientras empuja el horno hacia el interior del gabinete

Cómo taladrar los orificios piloto y montar el horno

NOTA: Antes de perforar los orificios piloto, cerciórese de que el horno se empujó hasta el fondo y de que esté centrado.

(arriba y abajo) de la moldura lateral, para los tornillos #8 que se proporcionan.

Ubicación de los

orificios

de montaje

(Las ubicaciones

de los orificios pueden variar)

Los tornillos deben estar a un mínimo de 1/4” (6 mm) del frente del corte.

b. Levante el horno hacia el interior del corte

en el gabinete usando la abertura del horno para agarrarlo. Empuje contra el marco frontal del horno cuidadosamente. No empuje contra los bordes externos.

c. A medida que el horno se desliza hacia

atrás tire de la cuerda para que el conducto quede encima del horno de forma natural.

Cuando esté seguro de que el conducto está fuera del camino, deslice el horno 3/4 del trayecto hacia atrás y hacia el interior de la abertura. Retire la cuerda halando de un extremo.

ADVERTENCIA:

Se deben usar tornillos de

montaje. No hacerlo podría resultar en que el horno se caiga del gabinete, causando lesiones serias.

b. Ajuste bien el horno al gabinete con los

tornillos que se proporcionan.

NOTA: Si el gabinete es en tabla aglomerada debe usar tornillos #8 x 3/4”. Los puede adquirir en cualquier ferreteria.

(Continúa en la página siguiente)

Page 22

Instrucciones de instalación

Preparación para la instalación de la moldura de fondo

a. Con el horno instalado, tome la moldura de

fondo y céntrela en el borde frontal del fondo de la abertura del gabinete.

b. Usando la moldura

como una plantilla, marque el centro de cada ranura (dos en total) donde los orificios de montaje serán taladrados.

c. Retire la moldura. d. Taladre los orificios

piloto en el centro de cada marca indicada con la plantilla.

Para modelos de 27” (68,6 cm) con moldura inferior en posición, marque (2) ubicaciones de los orificios de montaje aquí

* Retire la

moldura inferior antes de pretaladrar los orificios de montaje

Para modelos de 30” (76,2 cm) con moldura inferior en posición, marque (2) ubicaciones de los orificios de montaje aquí

Cómo instalar la moldura de fondo metálica

a. Coloque la moldura de fondo centrada sobre

los orificios pre-taladrados. Adhiera los bordes de la moldura en la parte inferior con una cinta adhesiva para mantener la alineación.

b. Usando los dos tornillos de la moldura

proporcionados, asegure la moldura de fondo al borde del fondo del gabinete.

Ubicaciones de los tornillos de moldura para modelos de 27” (68,6 cm) con moldura inferior

Moldura lateral

Moldura inferior metálica

Ubicaciones de los tornillos de moldura para modelos de 30” (76,2 cm) con moldura inferior

Moldura lateral

IMPORTANTE: Si alguna vez esta unidad se retira del gabinete o para reparación, primero se debe retirar la moldura o de lo contraio se podría dañar.

Page 23

Instrucciones de instalación

Cómo instalar la puerta del horno

Abra la puerta del horno hasta el

NOTA: Quizás necesite ayuda para levantar y deslizar la puerta hacia abajo sobre las bisagras. No levante la puerta por la empuñadura.

La puerta del horno es pesada.

Levante la puerta del horno colocando una mano en cada lado. La puerta es pesada y quizás necesite ayuda. No levante la puerta por la empuñadura.

máximo. Empuje los topes de las bisagras contra

el marco frontal de la cavidad del horno, hasta alcanzar la posición de cierre.

Bisagra en la posición de cierre

Muesca de la bisagra ajustada firmemente en el fondo de la ranura de la bisagra

Con la puerta en el mismo ángulo que

la posición para remoción, que está cerrado la mayor parte del tiempo, coloque la muesca del brazo de la bisagra en el interior del borde inferior de la ranura de la bisagra. La muesca del brazo de la bisagra debe apoyarse completamente al fondo de la ranura.

Brazo de la bisagra

Borde inferior de la ranura

Muesca de la bisagra

Cierre la puerta del horno.

Page 24

Instrucciones de instalación

Lista de control antes de la prueba

Retire cualquier cinta de protección y etiqueta que todavía esté presente.

Revise para asegurarse de que todos los alambres estén bien conectados y no aplastados o en contacto con partes móviles.

Inspeccione la moldura de fondo para cerciorarse de que está instalada apropiadamente (ver página 10).

Inspeccione para cerciorarse de que los tornillos de montura están instalados y apretados hasta quedar al mismo nivel de la moldura lateral (ver página 9).

Lista de control para la operación

Retire cualquier artículo del interior del horno.

Cerciórese de que el conducto está conectado firmemente a la caja de conexión eléctrica.

Conecte la energía hacia el horno. (Consulte su Manual del propietario.) Verifique que las unidades de horneado y asado, y todas las funciones de cocción operan correctamente.

NOT A AL ELECTRICISTA: eléctricos proporcionados con este aparato son reconocidos por la UL para conexiones cableado residencial de mayor calibre. El aislante de estos alambres supera las especificaciones indicadas para cableado residencial. La capacidad actual de conducción del cable depende de la clasificación de la temperatura del aislamiento alrededor del alambre.

NOTA: CABLEADO DE ALUMINIO

Los alambres

Cerciórese de que el interruptor de circuito no se haya disparado o de que los fusibles de la casa no estén quemados.

Consulte el manual del propietario para una lista de problemas eventuales.

ADVERTENCIA:

UNA CONEXIÓN INAPROPIADA DEL CABLEADO DEL ALUMINIO RESIDENCIAL CON EL COBRE, PODRÍA RESULTAR EN PROBLEMAS SERIOS O EN INCENDIO.

B. Conecte los alambres de cobre a

los alambres de aluminio usando conectores especiales diseñados y aprobados por UL para unir cobre y aluminio y siga cuidadosamente el procedimiento para hacer las conexiones recomendadas por el fabricante.

NOTA: El alambrado que se use, la ubicación y el tipo de conexión, etc., deben cumplir con las buenas prácticas de alambrado y los códigos locales.
