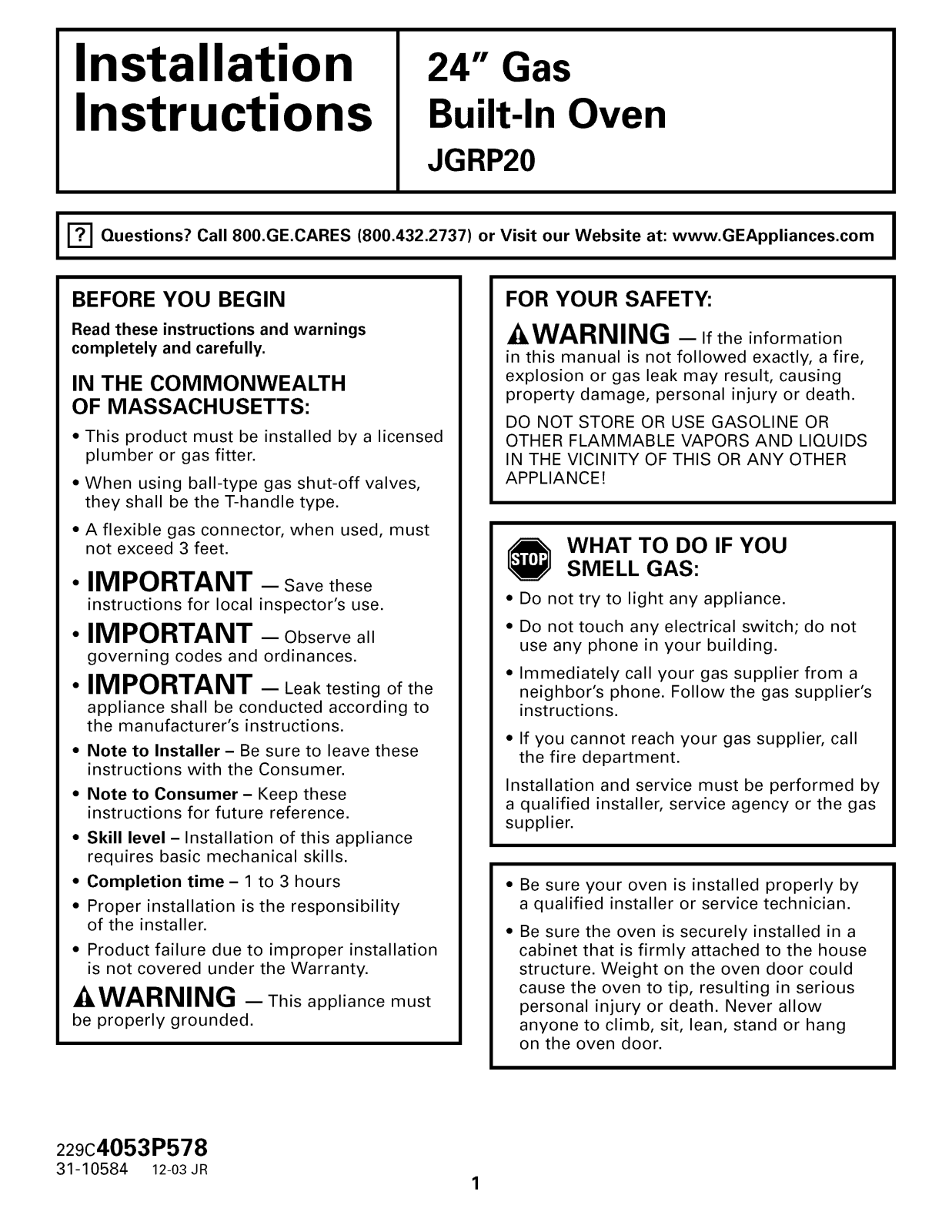

Page 1

Installation

24" Gas

Instructions

Built-In Oven

JGRP20

"_ Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: www.GEAppliances.com I

BEFORE YOU BEGIN

Read these instructions and warnings completely and carefully,

IN THE COMMONWEALTH

OF MASSACHUSETTS:

• This product must be installed by a licensed plumber or gas fitter.

• When using ball-type gas shut-off valves,

they shall be the T-handle type.

• A flexible gas connector, when used, must not exceed 3 feet.

• IMPORTANT - Savethese

instructions for local inspector's use.

• IMPORTANT - Observeall

governing codes and ordinances.

• IMPORTANT - Leak testing of the

appliance shall be conducted according to the manufacturer's instructions.

• Note to Installer- Be sure to leave these

instructions with the Consumer.

• Note to Consumer- Keep these

instructions for future reference.

• Skill level - Installation of this appliance

requires basic mechanical skills.

• Completion time- 1 to 3 hours

• Proper installation is the responsibility

of the installer.

• Product failure due to improper installation

is not covered under the Warranty.

WARNING - Thisappliance must

be properly grounded.

FOR YOUR SAFETY:

-&WARNING -If theinformation

in this manual is not followed exactly, a fire, explosion or gas leak may result, causing property damage, personal injury or death.

DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE VAPORS AND LIQUIDS IN THE VICINITY OF THIS OR ANY OTHER APPLIANCE!

WHAT TO DO IF YOU

SMELL GAS:

Do not try to light any appliance. Do not touch any electrical switch; do not

use any phone in your building. Immediately call your gas supplier from a

neighbor's phone. Follow the gas supplier's instructions.

• If you cannot reach your gas supplier, call the fire department.

Installation and service must be performed by a qualified installer, service agency or the gas supplier.

Be sure your oven is installed properly by

a qualified installer or service technician.

Be sure the oven is securely installed in a cabinet that is firmly attached to the house structure. Weight on the oven door could cause the oven to tip, resulting in serious personal injury or death. Never allow anyone to climb, sit, lean, stand or hang

on the oven door.

229c4053P578

31-10584 12-03 JR

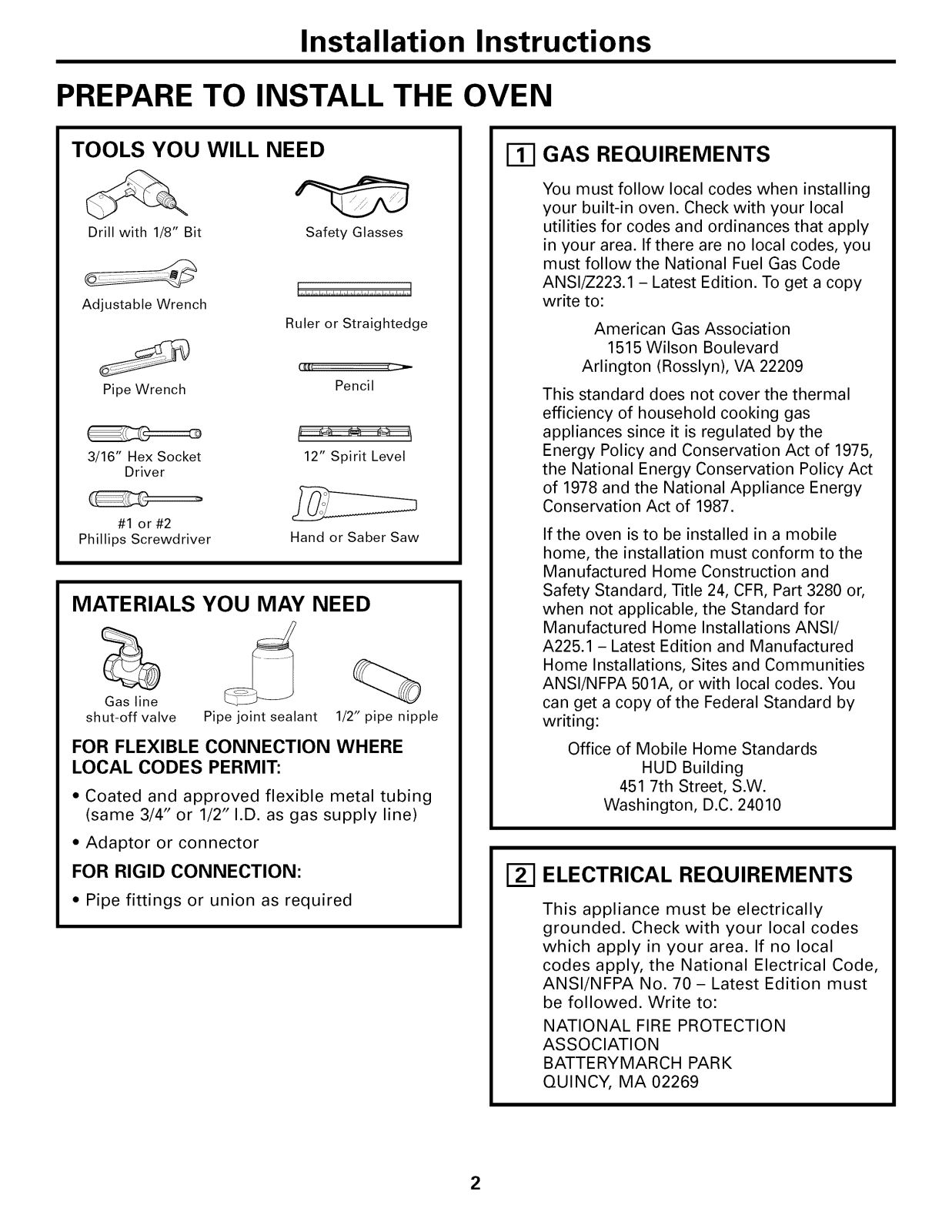

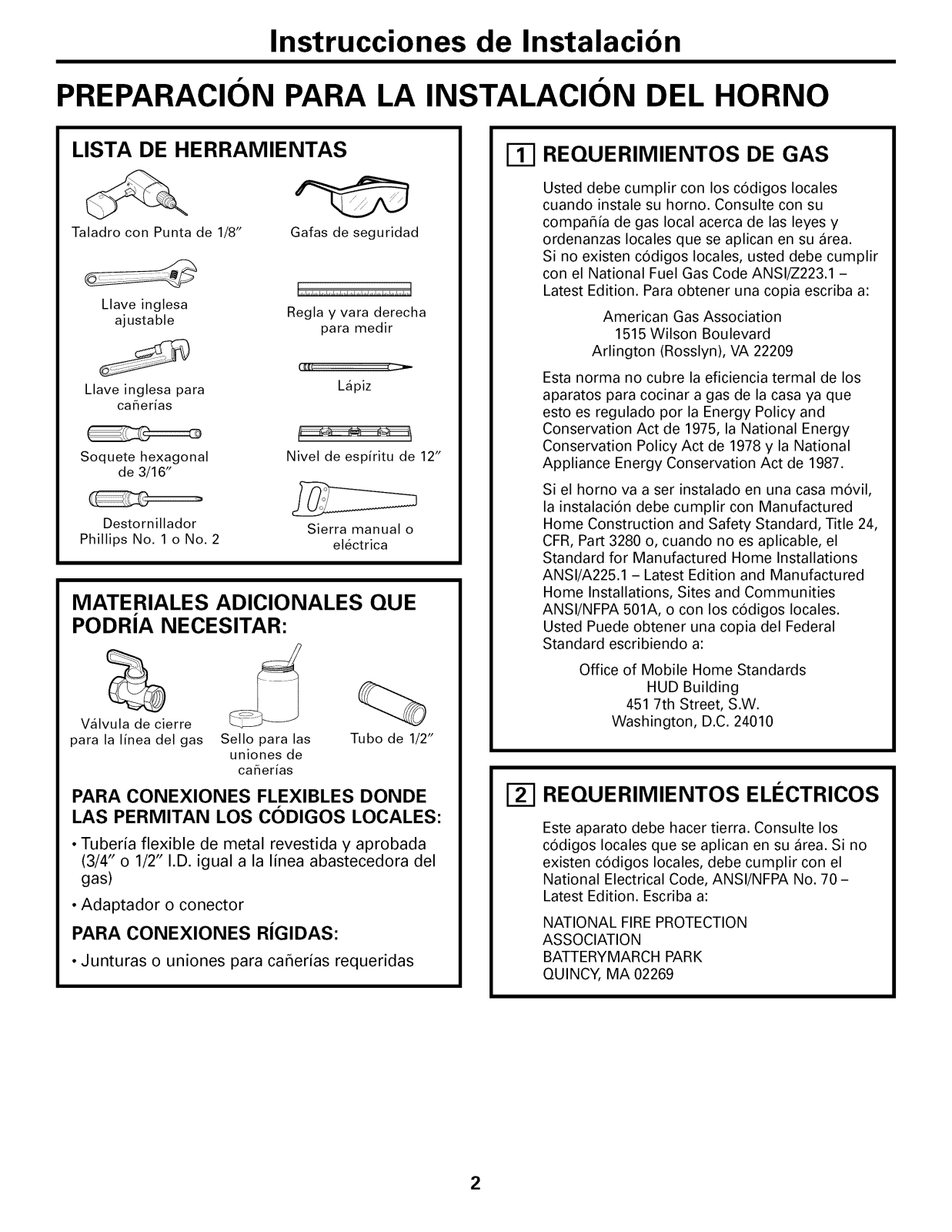

Page 2

Installation Instructions

PREPARE TO INSTALL THE OVEN

TOOLS YOU WILL NEED

Drill with 1/8" Bit Safety Glasses

Adjustable Wrench

Ruler or Straightedge

Pipe Wrench

3/16" Hex Socket

Driver

#1 or #2

Phillips Screwdriver

Pencil

12" Spirit Level

Hand or Saber Saw

MATERIALS YOU MAY NEED

Gas line

shut-off valve Pipe joint sealant 1/2" pipe nipple

FOR FLEXIBLE CONNECTION WHERE LOCAL CODES PERMIT:

• Coated and approved flexible metal tubing (same 3/4" or 1/2" I.D. as gas supply line)

GAS REQUIREMENTS

You must follow local codes when installing your built-in oven. Check with your local utilities for codes and ordinances that apply in your area. If there are no local codes, you

must follow the National Fuel Gas Code ANSI/Z223.1 - Latest Edition. To get a copy

write to:

American Gas Association

1515 Wilson Boulevard

Arlington (Rosslyn), VA 22209

This standard does not cover the thermal efficiency of household cooking gas

appliances since it is regulated by the Energy Policy and Conservation Act of 1975,

the National Energy Conservation Policy Act

of 1978 and the National Appliance Energy Conservation Act of 1987.

If the oven is to be installed in a mobile home, the installation must conform to the

Manufactured Home Construction and Safety Standard, Title 24, CFR, Part 3280 or,

when not applicable, the Standard for Manufactured Home Installations ANSI/

A225.1 - Latest Edition and Manufactured Home Installations, Sites and Communities

ANSI/NFPA 501A, or with local codes. You can get a copy of the Federal Standard by writing:

Office of Mobile Home Standards

HUD Building

451 7th Street, S.W.

Washington, D.C. 24010

• Adaptor or connector

FOR RIGID CONNECTION:

• Pipe fittings or union as required

ELECTRICAL REQUIREMENTS

This appliance must be electrically grounded. Check with your local codes which apply in your area. If no local codes apply, the National Electrical Code, ANSI/NFPA No. 70- Latest Edition must

be followed. Write to:

NATIONAL FIRE PROTECTION

ASSOCIATION

BATTE RYMARCH PAR K

QUINCY, MA 02269

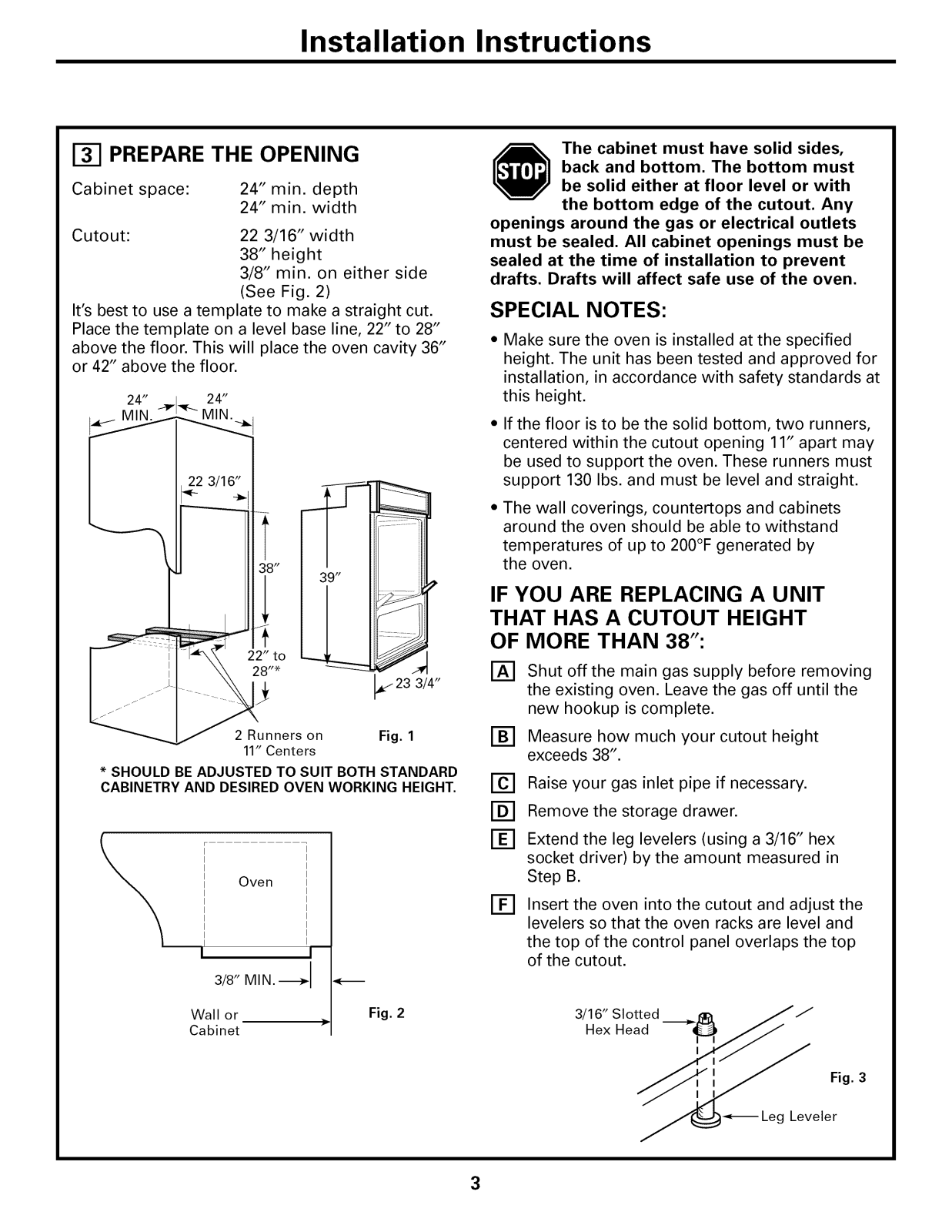

Page 3

Installation Instructions

PREPARE THE OPENING

Cabinet space: 24" min. depth

24" min. width

Cutout: 22 3/16" width

38" height 3/8" min. on either side

(See Fig. 2) It's best to use a template to make a straight cut. Place the template on a level base line, 22" to 28"

above the floor. This will place the oven cavity 36" or 42" above the floor.

24" 24"

39"

I 22" to

I 28"*

2 Runners on Fig. 1

11" Centers

* SHOULD BE ADJUSTED TO SUIT BOTH STANDARD

CABINETRY AND DESIRED OVEN WORKING HEIGHT.

j_- 23 3/4"

The cabinet must have solid sides, back and bottom. The bottom must be solid either at floor level or with

the bottom edge of the cutout. Any openings around the gas or electrical outlets must be sealed. All cabinet openings must be sealed at the time of installation to prevent

drafts. Drafts will affect safe use of the oven.

SPECIAL NOTES:

• Make sure the oven is installed at the specified

height. The unit has been tested and approved for installation, in accordance with safety standards at

this height.

• If the floor is to be the solid bottom, two runners,

centered within the cutout opening 11" apart may be used to support the oven. These runners must support 130 Ibs. and must be level and straight.

• The wall coverings, countertops and cabinets

around the oven should be able to withstand

temperatures of up to 200°F generated by the oven.

IF YOU ARE REPLACING A UNIT

THAT HAS A CUTOUT HEIGHT OF MORE THAN 38":

Shut off the main gas supply before removing the existing oven. Leave the gas off until the

new hookup is complete.

[] Measure how much your cutout height

exceeds 38".

r-cq

Raise your gas inlet pipe if necessary.

Remove the storage drawer.

I i

I Oven

I I

I I I

I I

3/8" MI N. -_

Wall or Cabinet

[]

Extend the leg levelers (using a 3/16" hex socket driver) by the amount measured in Step B.

Insert the oven into the cutout and adjust the levelers so that the oven racks are level and

the top of the control panel overlaps the top

of the cutout.

3/16" Slotted

Hex Head

Fig. 3

Leg Leveler

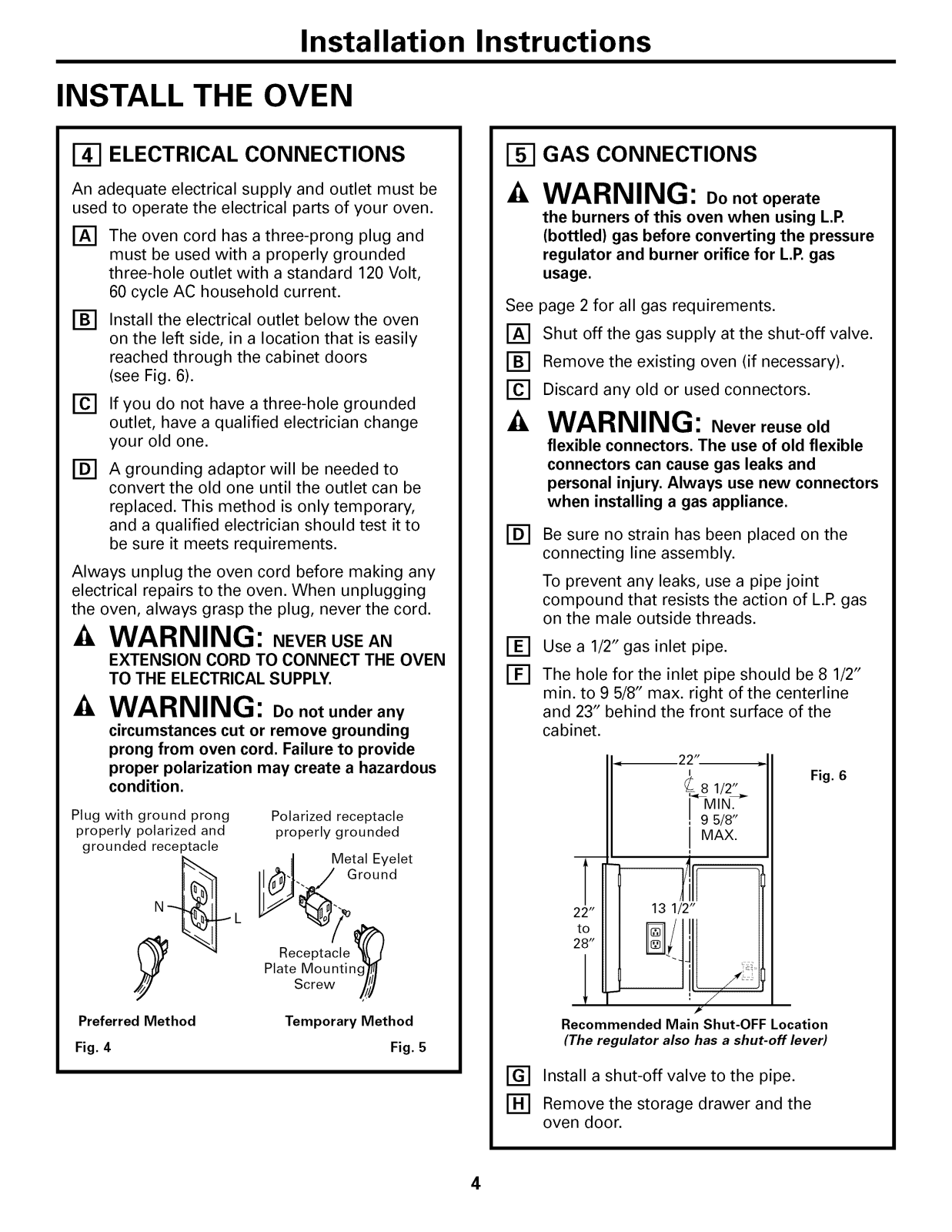

Page 4

Installation Instructions

INSTALL THE OVEN

ELECTRICAL CONNECTIONS

An adequate electrical supply and outlet must be

used to operate the electrical parts of your oven.

r_ The oven cord has a three-prong plug and

must be used with a properly grounded three-hole outlet with a standard 120 Volt, 60 cycle AC household current.

Install the electrical outlet below the oven

on the left side, in a location that is easily

reached through the cabinet doors (see Fig. 6).

If you do not have a three-hole grounded

[]

outlet, have a qualified electrician change your old one.

A grounding adaptor will be needed to

convert the old one until the outlet can be

replaced. This method is only temporary, and a qualified electrician should test it to

be sure it meets requirements.

Always unplug the oven cord before making any electrical repairs to the oven. When unplugging the oven, always grasp the plug, never the cord.

WARNING: NEVERUSEAN

EXTENSION CORD TO CONNECT THE OVEN TO THE ELECTRICAL SUPPLY.

WARNING: oonotunderany

circumstances cut or remove grounding prong from oven cord, Failure to provide proper polarization may create a hazardous

condition,

Plug with ground prong

properly polarized and

grounded receptacle

Polarized receptacle

properly grounded

Metal Eyelet

Ground

Rece

Plate Mountin(

Screw

I-_ GAS CONNECTIONS

WARNING: oonotoperate

the burners of this oven when using L.P.

(bottled) gas before converting the pressure regulator and burner orifice for L.P. gas

usage.

See page 2 for all gas requirements. _] Shut off the gas supply at the shut-off valve. _'] Remove the existing oven (if necessary). _'] Discard any old or used connectors.

WARNING: Never reuse old

flexible connectors. The use of old flexible connectors can cause gas leaks and

personal injury. Always use new connectors when installing a gas appliance.

[_] Be sure no strain has been placed on the

connecting line assembly. To prevent any leaks, use a pipe joint

compound that resists the action of L.R gas on the male outside threads.

Use a 1/2" gas inlet pipe. The hole for the inlet pipe should be 8 1/2"

min. to 9 5/8" max. right of the centerline and 23" behind the front surface of the

cabinet.

22"

8 1/2"

_MIN_

9 5/8;'

J MAX.

Fig. 6

[

22"

28"

Preferred Method

Fig. 4

Temporary Method

Fig. 5

Recommended Main Shut-OFF Location

(The regulator also has a shut-off lever)

[] Install a shut-off valve to the pipe. [_ Remove the storage drawer and the

oven door.

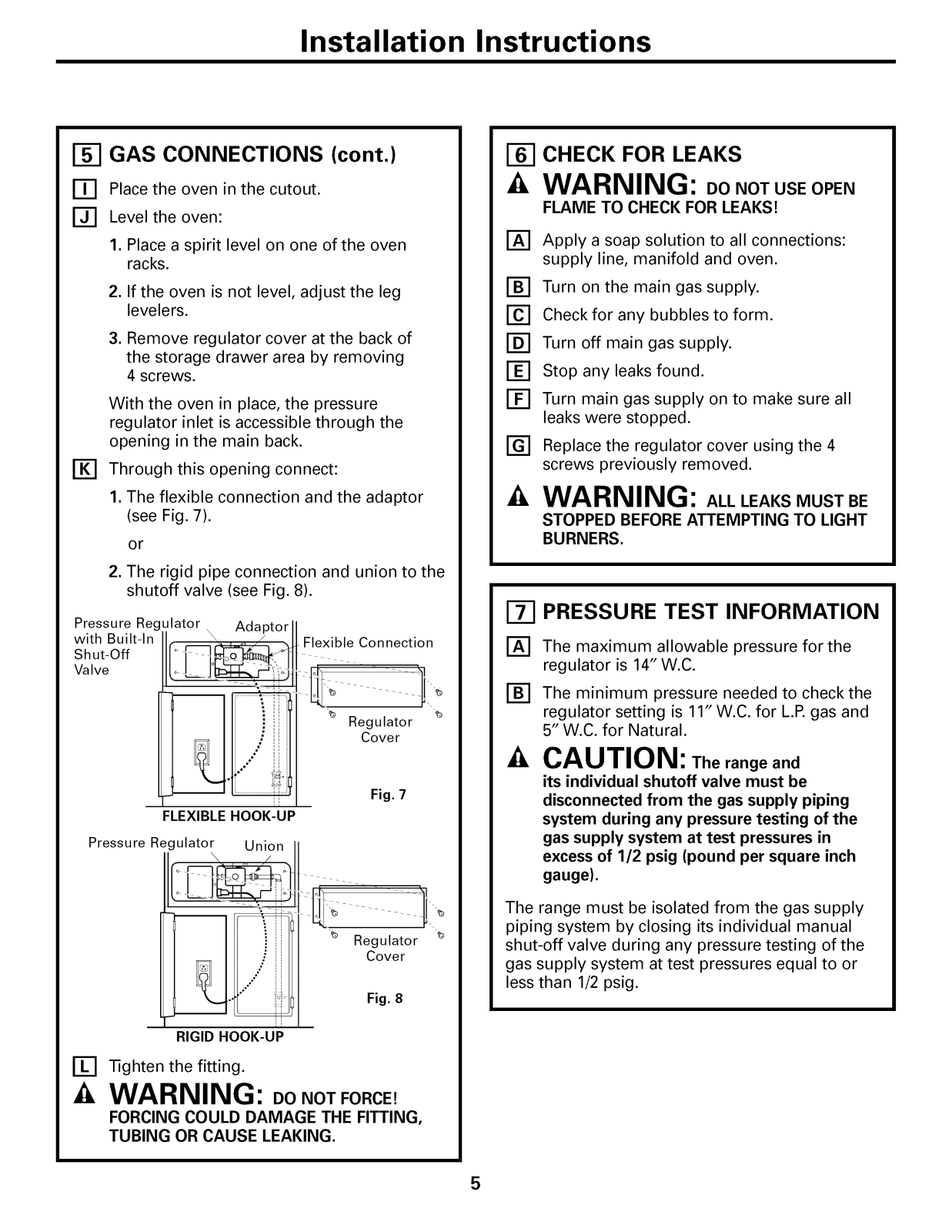

Page 5

Installation Instructions

GAS CONNECTIONS (cont.)

Ill Place the oven in the cutout.

r_ Level the oven:

1. Place a spirit level on one of the oven racks.

2. If the oven is not level, adjust the leg levelers.

3. Remove regulator cover at the back of

the storage drawer area by removing

4 screws.

With the oven in place, the pressure

regulator inlet is accessible through the

opening in the main back.

_] Through this opening connect:

1. The flexible connection and the adaptor (see Fig. 7).

2. The rigid pipe connection and union to the shutoff valve (see Fig. 8).

Pressure Regulator Adantor

with Built-In \ _"

Shut-Off r° __

Flexible Connection

CHECK FOR LEAKS

44,WARNING: DO NOT USE OPEN

FLAME TO CHECK FOR LEAKS!

r_ Apply a soap solution to all connections:

supply line, manifold and oven. _'] Turn on the main gas supply. _'] Check for any bubbles to form. [_] Turn off main gas supply. [_] Stop any leaks found. [_] Turn main gas supply on to make sure all

leaks were stopped. r-G-] Replace the regulator cover using the 4

screws previously removed.

WARNING: ALL LEAKS MUST BE

STOPPED BEFORE ATTEMPTING TO LIGHT

BURNERS.

PRESSURE TEST INFORMATION

The maximum allowable pressure for the

regulator is 14" W.C.

Va,ve

FLEXIBLEHOOK-UP

Pressure Regulator Union

"_ Regulator t_

RIGID HOOK-UP

_-_ -Iqghten the fitting.

WARNING: DO NOT FORCE!

FORCING COULD DAMAGE THE FITTING, TUBING OR CAUSE LEAKING.

Regulator

Cover

Fig. 7

Cover

Fig. 8

The minimum pressure needed to check the

regulator setting is 11" W.C. for L.P. gas and

5" W.C. for Natural.

CAUTION: The range and

its individual shutoff valve must be

disconnected from the gas supply piping

system during any pressure testing of the

gas supply system at test pressures in

excess of 1/2 psig (pound per square inch

gauge).

The range must be isolated from the gas supply piping system by closing its individual manual shut-off valve during any pressure testing of the gas supply system at test pressures equal to or less than 1/2 psig.

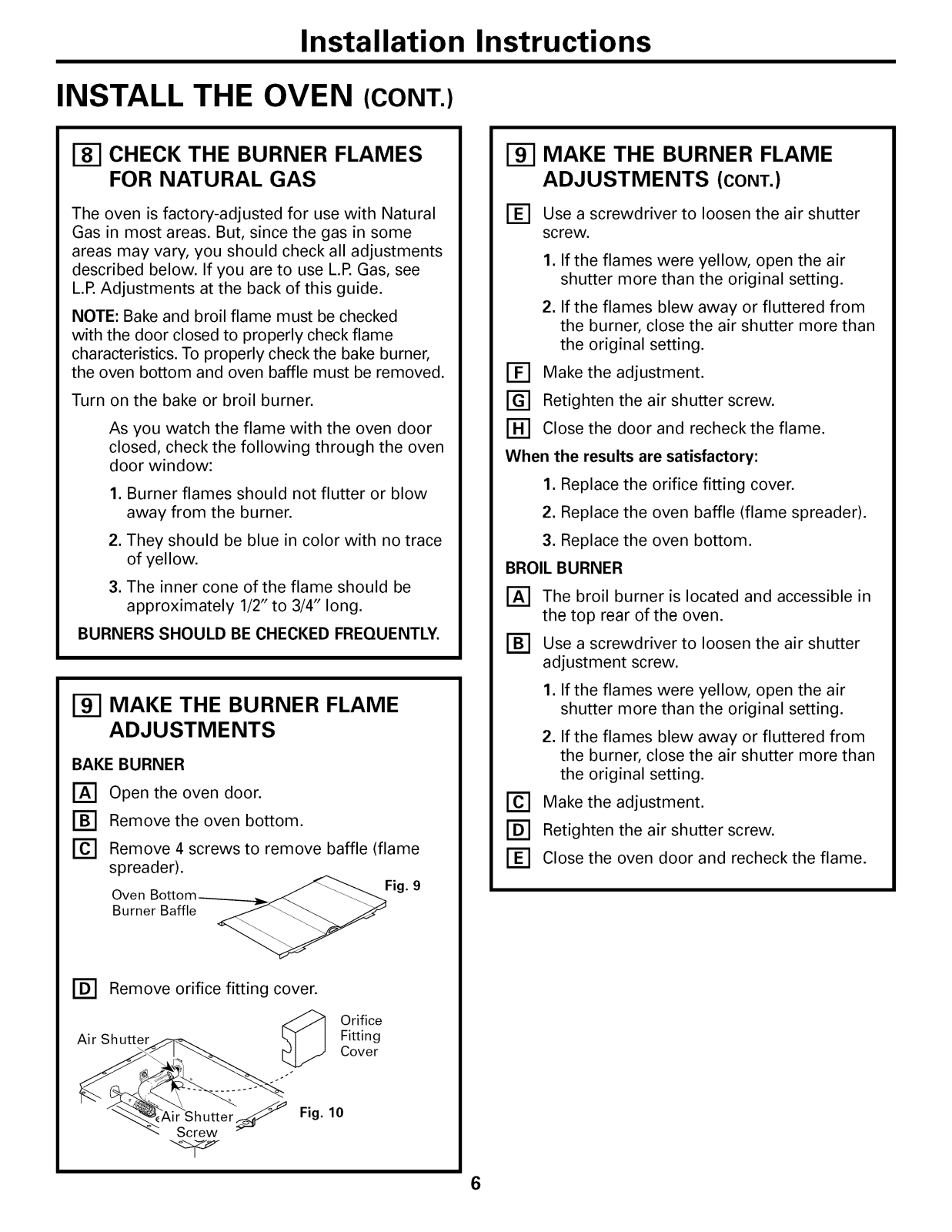

Page 6

Installation Instructions

INSTALL THE OVEN (CONT.)

I-8-1CHECK THE BURNER FLAMES

FOR NATURAL GAS

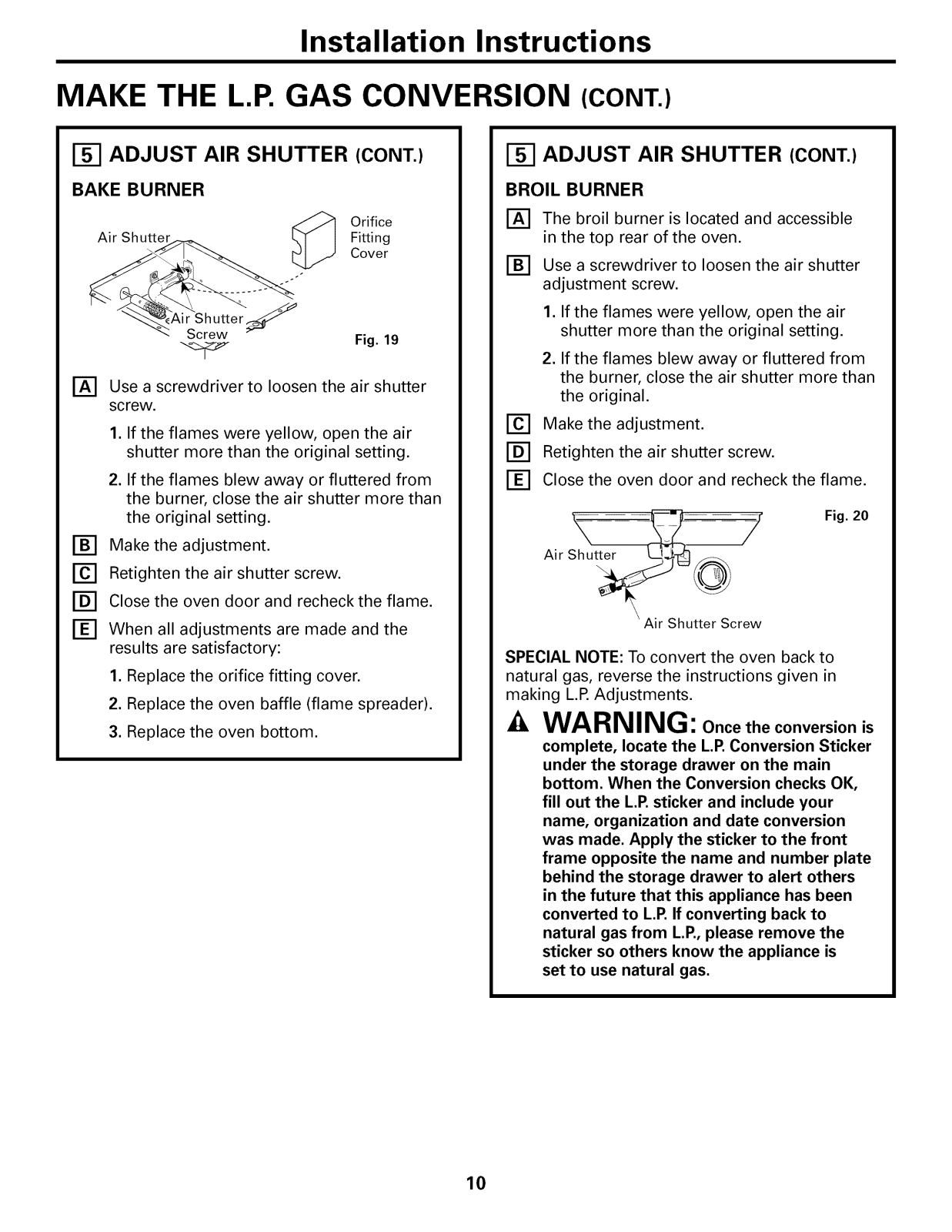

The oven is factory-adjusted for use with Natural Gas in most areas. But, since the gas in some areas may vary, you should check all adjustments described below. If you are to use L.P. Gas, see

L.P.Adjustments at the back of this guide.

NOTE: Bake and broil flame must be checked with the door closed to properly check flame

characteristics. To properly check the bake burner, the oven bottom and oven baffle must be removed.

Turn on the bake or broil burner.

As you watch the flame with the oven door closed, check the following through the oven

door window:

1. Burner flames should not flutter or blow away from the burner.

2. They should be blue in color with no trace of yellow.

3. The inner cone of the flame should be

approximately 1/2" to 3/4" long.

BURNERS SHOULD BE CHECKED FREQUENTLY.

I-9-1MAKE THE BURNER FLAME

ADJUSTMENTS (CONT.)

[] Use a screwdriver to loosen the air shutter

screw.

1. If the flames were yellow, open the air shutter more than the original setting.

2. If the flames blew away or fluttered from the burner, close the air shutter more than the original setting.

Make the adjustment. r-G-] Retighten the air shutter screw. [] Close the door and recheck the flame. When the results are satisfactory:

1. Replace the orifice fitting cover.

2. Replace the oven baffle (flame spreader).

3. Replace the oven bottom.

BROIL BURNER I_] The broil burner is located and accessible in

the top rear of the oven.

Use a screwdriver to loosen the air shutter

adjustment screw.

I-9-1MAKE THE BURNER FLAME

ADJUSTMENTS

BAKE BURNER

[] Open the oven door. F_ Remove the oven bottom. [] Remove 4 screws to remove baffle (flame

spreader).

Oven Bottom _ _Fig. 9

Burner Baffle_

F_ Remove orifice fitting cover.

Orifice

Air Shutter

Fitting Cover

1. If the flames were yellow, open the air shutter more than the original setting.

2. If the flames blew away or fluttered from the burner, close the air shutter more than the original setting.

Make the adjustment.

FDI Retighten the air shutter screw.

Close the oven door and recheck the flame.

Page 7

Installation Instructions

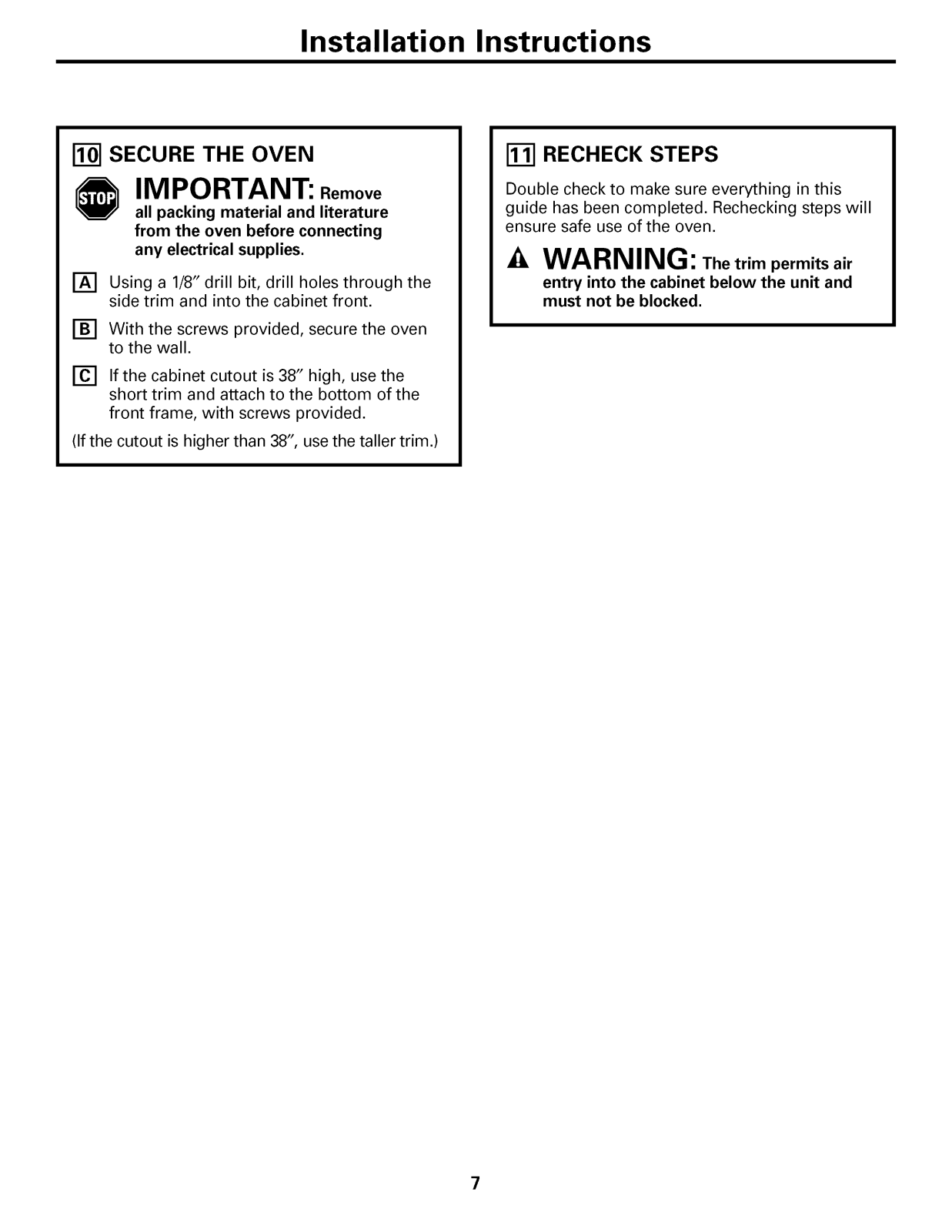

SECURE THE OVEN

IMPORTANT: Remove

all packing material and literature

from the oven before connecting

any electrical supplies,

Using a 1/8" drill bit, drill holes through the

[]

side trim and into the cabinet front. With the screws provided, secure the oven

to the wall.

If the cabinet cutout is 38" high, use the

[]

short trim and attach to the bottom of the front frame, with screws provided.

(If the cutout is higher than 38", use the taller trim.)

[_ RECHECK STEPS

Double check to make sure everything in this guide has been completed. Rechecking steps will

ensure safe use of the oven.

WARNING: The trim permits air

entry into the cabinet below the unit and must not be blocked.

Page 8

Installation Instructions

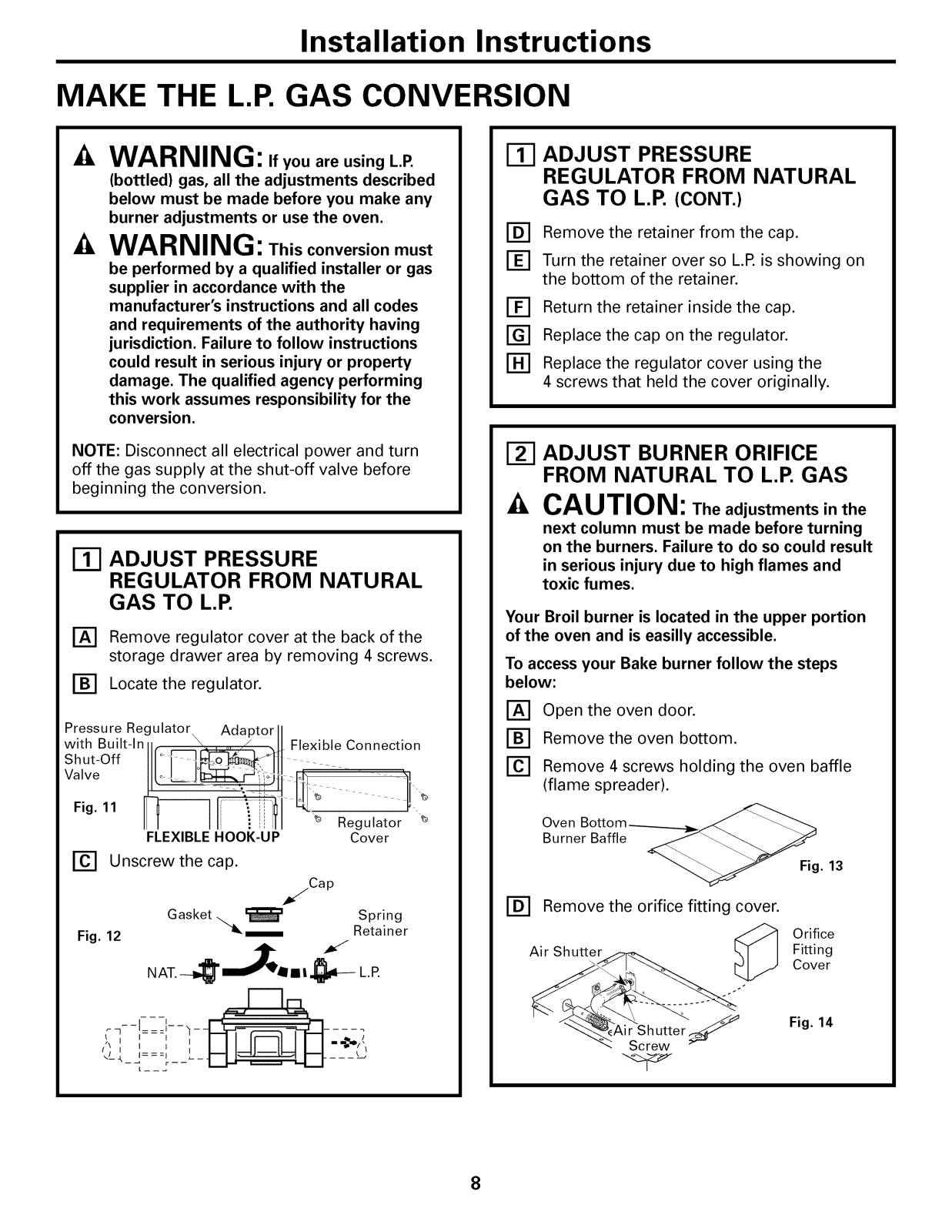

MAKE THE L.P. GAS CONVERSION

WARNING: ,fyouare using L.P.

(bottled) gas, all the adjustments described below must be made before you make any burner adjustments or use the oven.

WARNING: This conversion must

be performed by a qualified installer or gas supplier in accordance with the

manufacturer's instructions and all codes and requirements of the authority having

jurisdiction. Failure to follow instructions could result in serious injury or property damage. The qualified agency performing this work assumes responsibility for the

conversion.

NOTE: Disconnect all electrical power and turn

off the gas supply at the shut-off valve before

beginning the conversion.

Ill ADJUST PRESSURE

REGULATOR FROM NATURAL GAS TO L.P.

Remove regulator cover at the back of the storage drawer area by removing 4 screws.

Locate the regulator.

Ill ADJUST PRESSURE

REGULATOR FROM NATURAL GAS TO L.P. (CONT.)

[-_ Remove the retainer from the cap. [-_ Turn the retainer over so L.R is showing on

the bottom of the retainer.

[-_ Return the retainer inside the cap. r-G-] Replace the cap on the regulator. _] Replace the regulator cover using the

4 screws that held the cover originally.

_-I ADJUST BURNER ORIFICE

FROM NATURAL TO L.P. GAS

CAUTION: The adjustments in the

next column must be made before turning on the burners. Failure to do so could result

in serious injury due to high flames and

toxic fumes.

Your Broil burner is located in the upper portion of the oven and is easilly accessible.

To access your Bake burner follow the steps below:

Pressure Regulator Adaptor tl

with Built-In , \ ..... i .ll Flexible Connection

Shut-OffIlk__ .....

Valve °- J° --LJll I _ -- "11

Fig. 11 [[!_------__ _1__ - -- 1,,t_

[] Unscrewthe cap.

Fig. 12

i %' -. ",,

II II _i 11 "_ Regulator "t_

FLEXIBLE HOOK-UP Cover

_ .Cap

Gasket

4r-,Z.

NAT. II I._-_ L.R

Spring

Retainer

V--I_

_]- - -_ #=-'--

:q- ,===',--_--F_r r-_ q_-- =:

'_ I I I I I I II II I I I =.._.B/,\

I I _ I _

,'-, ,==-, _-1--I I_--_-=_ I---L....

r_ Open the oven door. [] Remove the oven bottom.

Remove 4 screws holding the oven baffle (flame spreader).

Oven

Burner Baffle

[-_ Remove the orifice fitting cover.

Air Shutter

Screw _'-

Fig. 13

Orifice Fitting

Cover

Fig. 14

Page 9

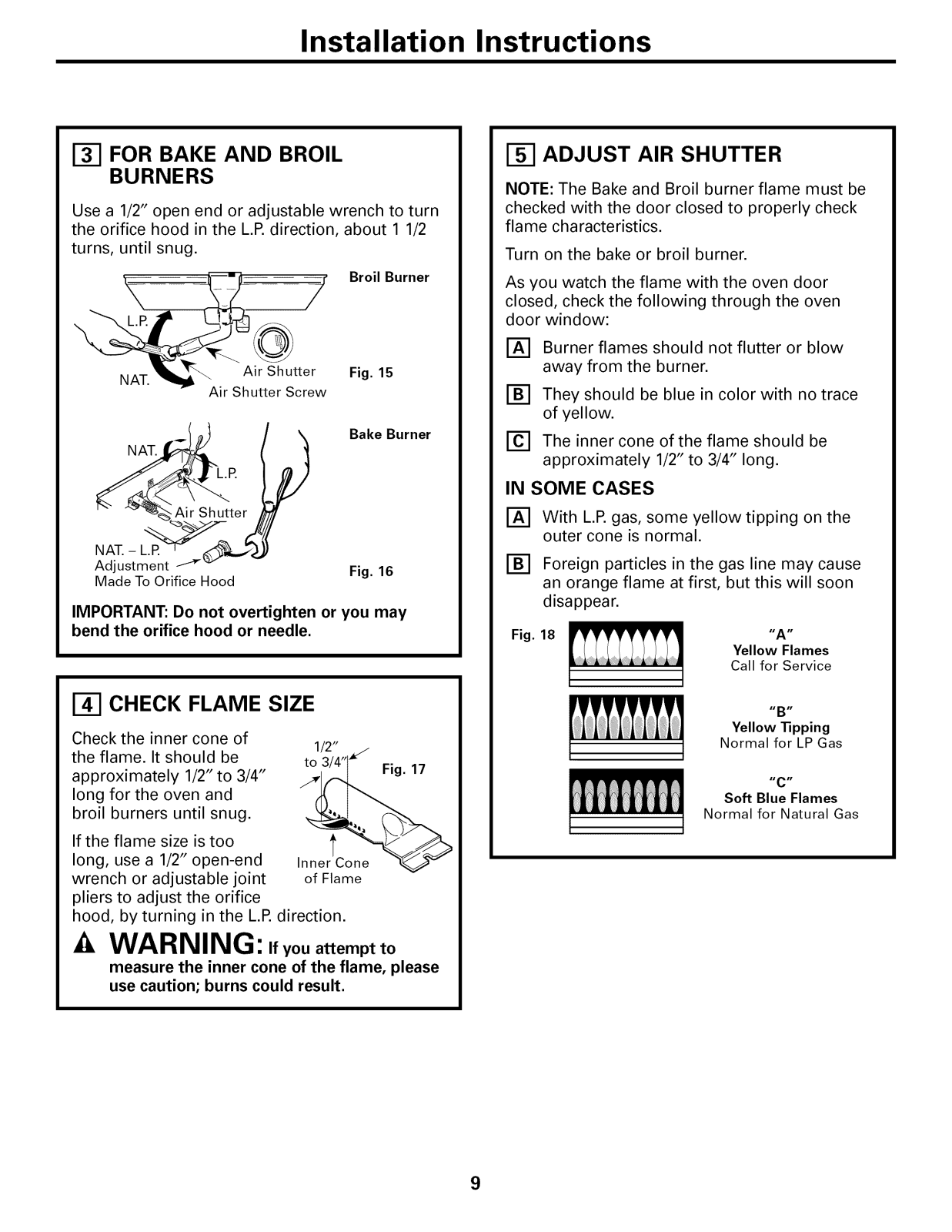

Installation Instructions

FOR BAKE AND BROIL

BURNERS

Use a 1/2" open end or adjustable wrench to turn

the orifice hood in the L.P. direction, about 1 1/2 turns, until snug.

Broil Burner

2tter

Air Shutter Screw

__'_S_h _tPi r

Made To Orifice Hood

IMPORTANT: Do not overtighten or you may bend the orifice hood or needle.

Fig. 15

Bake Burner

Fig. 16

ADJUST AIR SHUTTER

NOTE: The Bake and Broil burner flame must be

checked with the door closed to properly check flame characteristics.

Turn on the bake or broil burner. As you watch the flame with the oven door

closed, check the following through the oven door window:

r_ Burner flames should not flutter or blow

away from the burner.

_'] They should be blue in color with no trace

of yellow.

_'] The inner cone of the flame should be

approximately 1/2" to 3/4" long.

IN SOME CASES

[]

With L.P. gas, some yellow tipping on the outer cone is normal.

[]

Foreign particles in the gas line may cause an orange flame at first, but this will soon disappear.

Fig. 18

HAtl

Yellow Flames

Call for Service

CHECK FLAME SIZE

Check the inner cone of the flame. It should be

approximately 1/2" to 3/4"

long for the oven and broil burners until snug.

If the flame size is too long, use a 1/2" open-end

wrench or adjustable joint

pliers to adjust the orifice hood, by turning in the L.P. direction.

1/2"

to 3/4"1 ....

Inner Cone "_

of Flame

-4,WARNING: .youattemptto

measure the inner cone of the flame, please use caution; burns could result.

HStl

Yellow "lipping

Normal for LP Gas

HCtl

Soft Blue Flames

Normal for Natural Gas

Page 10

Installation Instructions

MAKE THE L.P. GAS CONVERSION (CONT.)

ADJUST AIR SHUTTER (CONT.)

BAKE BURNER

Orifice

Air Shutter

Air Shutter S

Screw

_] Use a screwdriver to loosen the air shutter

screw.

1. If the flames were yellow, open the air shutter more than the original setting.

2. If the flames blew away or fluttered from the burner, close the air shutter more than the original setting.

_'] Make the adjustment. _'] Retighten the air shutter screw. [_] Close the oven door and recheck the flame. _-_ When all adjustments are made and the

results are satisfactory:

1. Replace the orifice fitting cover.

2. Replace the oven baffle (flame spreader).

3. Replace the oven bottom.

Fitting

Cover

Fig. 19

ADJUST AIR SHUTTER (CONT.)

BROIL BURNER

_] The broil burner is located and accessible

in the top rear of the oven.

[_] Use a screwdriver to loosen the air shutter

adjustment screw.

1. If the flames were yellow, open the air shutter more than the original setting.

2. If the flames blew away or fluttered from the burner, close the air shutter more than the original.

_'] Make the adjustment. [_] Retighten the air shutter screw. [_] Close the oven door and recheck the flame.

Fig. 20

'Air Shutter Screw

SPECIAL NOTE: To convert the oven back to natural gas, reverse the instructions given in

making L.P. Adjustments.

-& WARNING: Once the conversion is

complete, locate the L.P. Conversion Sticker under the storage drawer on the main bottom. When the Conversion checks OK,

fill out the L.P. sticker and include your

name, organization and date conversion was made. Apply the sticker to the front frame opposite the name and number plate

behind the storage drawer to alert others

in the future that this appliance has been

converted to L.P. If converting back to

natural gas from L.P., please remove the

sticker so others know the appliance is

set to use natural gas.

Page 11

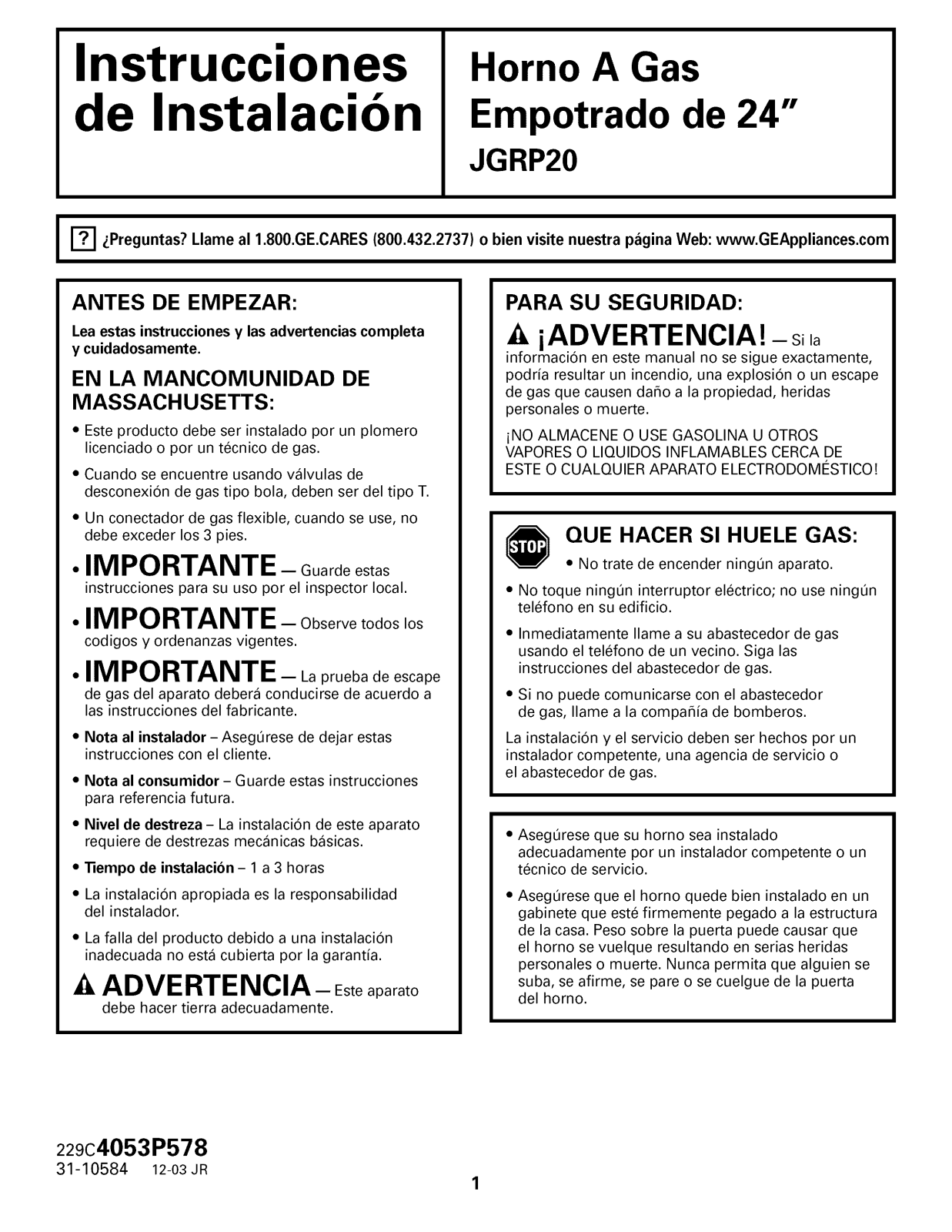

Instrucciones

Horno A Gas

de Instalaclon

Empotrado de 24"

JGRP20

I r?-i _Preguntas? Llame al 1.800.GE.CARES (800.432.2737) o bien visite nuestra pagina Web: www.GEAppliances.com I

ANTES DE EMPEZAR:

Lea estas instruccionesy lasadvertencias completa y cuidadosamente.

EN LA MANCOMUNIDAD DE

MASSACHUSETTS:

• Este producto debe ser instalado por un plomero licenciado o por un tecnico de gas.

• Cuando se encuentre usando valvulas de

desconexion de gas tipo bola, deben ser del tipo T.

• Un conectador de gas flexible, cuando se use, no

debe exceder los 3 pies.

•IMPORTANTE- Guardeestas

instrucciones para su uso por el inspector local.

• IMPORTANTE --Observe todos los

codigos y ordenanzas vigentes.

•IMPORTANTE-,a prueba deescape

de gas del aparato debera conducirse de acuerdo a

las instrucciones del fabricante.

• Nota al instalador - AsegQrese de dejar estas instrucciones con el cliente.

• Nota al consumidor - Guarde estas instrucciones

para referencia futura.

PARA SU SEGURIDAD:

iADVERTENCIA! - sila

informacion en este manual no se sigue exactamente, podria resultar un incendio, una explosion o un escape

de gas que causen daSo a la propiedad, heridas personales o muerte.

iNO ALMACENE O USEGASOLINA U OTROS VAPORES O LIQUIDOS INFLAMABLES CERCA DE ESTE O CUALQUIER APARATO ELECTRODOMI_STICO!

QUE HACER SI HUELE GAS:

• No trate de encender ningen aparato.

• No toque ningen interruptor electrico; no use ningen

telefono en su edificio.

• Inmediatamente Ilame a su abastecedor de gas

usando el telefono de un vecino. Siga las

instrucciones del abastecedor de gas.

• Si no puede comunicarse con el abastecedor

de gas, Ilame a la compaSia de bomberos.

La instalacion y el servicio deben ser hechos por un instalador competente, una agencia de servicio o el abastecedor de gas.

• Nivel de destreza - La instalacion de este aparato requiere de destrezas mecanicas basicas.

• "13empode instalacion - 1 a 3 horas

• La instalacion apropiada es la responsabilidad

del instalador.

• La falla del producto debido a una instalacion inadecuada no esta cubierta por lagarantia.

_4,ADVERTENCIA- Esteaparato

debe hacer tierra adecuadamente.

229c4053P578

31-10584 12-03 JR

AsegQrese que su homo sea instalado adecuadamente por un instalador competente oun

tecnico de servicio. Asegerese que el horno quede bien instalado en un

gabinete que este firmemente pegado a la estructura de la casa. Peso sobre la puerta puede causar que

el horno se vuelque resultando en serias heridas personales o muerte. Nunca permita que alguien se suba, se afirme, se pare o se cuelgue de la puerta

del horno.

Page 12

Instrucciones de Instalacion

PREPARACION PARA LA INSTALACION DEL HORNO

LISTA DE HERRAMIENTAS

Taladro con Punta de 1/8" Gafas de seguridad

Llave inglesa

ajustable

Llave inglesa para Lapiz

caherfas

Soquete hexagonal

de 3/16"

Destornillador

Phillips No. 1 o No. 2

Regla y vara derecha

para medir

Nivel de espfritu de 12"

Sierra manual o

electrica

MATERIALES ADICIONALES QUE PODRiA NECESITAR:

Valvula de cierre

para lalfneadelgas Selloparalas

uniones de

caherfas

Tubo de 1/2"

_-I REQUERIMIENTOS DE GAS

Usted debe cumplir con los codigos locales cuando instale su horno. Consulte con su

compafifa de gas local acerca de las leyes y ordenanzas locales que se aplican en su area. Si no existen codigos locales, usted debe cumplir con el National Fuel Gas Code ANSI/Z223.1 - Latest Edition. Para obtener una copia escriba a:

American Gas Association

1515 Wilson Boulevard

Arlington (Rosslyn), VA 22209

Esta norma no cubre laeficiencia termal de los aparatos para cocinar a gas de la casa ya que

esto es regulado por la Energy Policy and Conservation Act de 1975, la National Energy Conservation Policy Act de 1978 y la National Appliance Energy Conservation Act de 1987.

Si el horno va a ser instalado en una casa movil, la instalacion debe cumplir con Manufactured Home Construction and Safety Standard, Title 24, CFR, Part 3280 o, cuando no es aplicable, el

Standard for Manufactured Home Installations ANSI/A225.1 - Latest Edition and Manufactured

Home Installations, Sites and Communities ANSI/NFPA 501A, o con los codigos locales. Usted Puede obtener una copia del Federal

Standard escribiendo a:

Office of Mobile Home Standards

HUD Building

451 7th Street, S.W.

Washington, D.C. 24010

PARA CONEXIONES FLEXIBLES DONDE LAS PERMITAN LOS CODIGOS LOCALES:

• Tuberia flexible de metal revestida y aprobada

(3/4" o 1/2" I.D. igual a la Ifnea abastecedora del gas)

• Adaptador o conector

PARA CONEXIONES RiGIDAS:

• Junturas o uniones para caherfas requeridas

_-I REQUERIMIENTOS ELECTRICOS

Este aparato debe hacer tierra. Consulte los codigos locales que se aplican en su area. Si no existen codigos locales, debe cumplir con el

National Electrical Code, ANSI/NFPA No. 70- Latest Edition. Escriba a:

NATIONAL FIRE PROTECTION ASSOCIATION BATTERYMARCH PARK

QUINCY, MA 02269

Page 13

Instrucciones de Instalacion

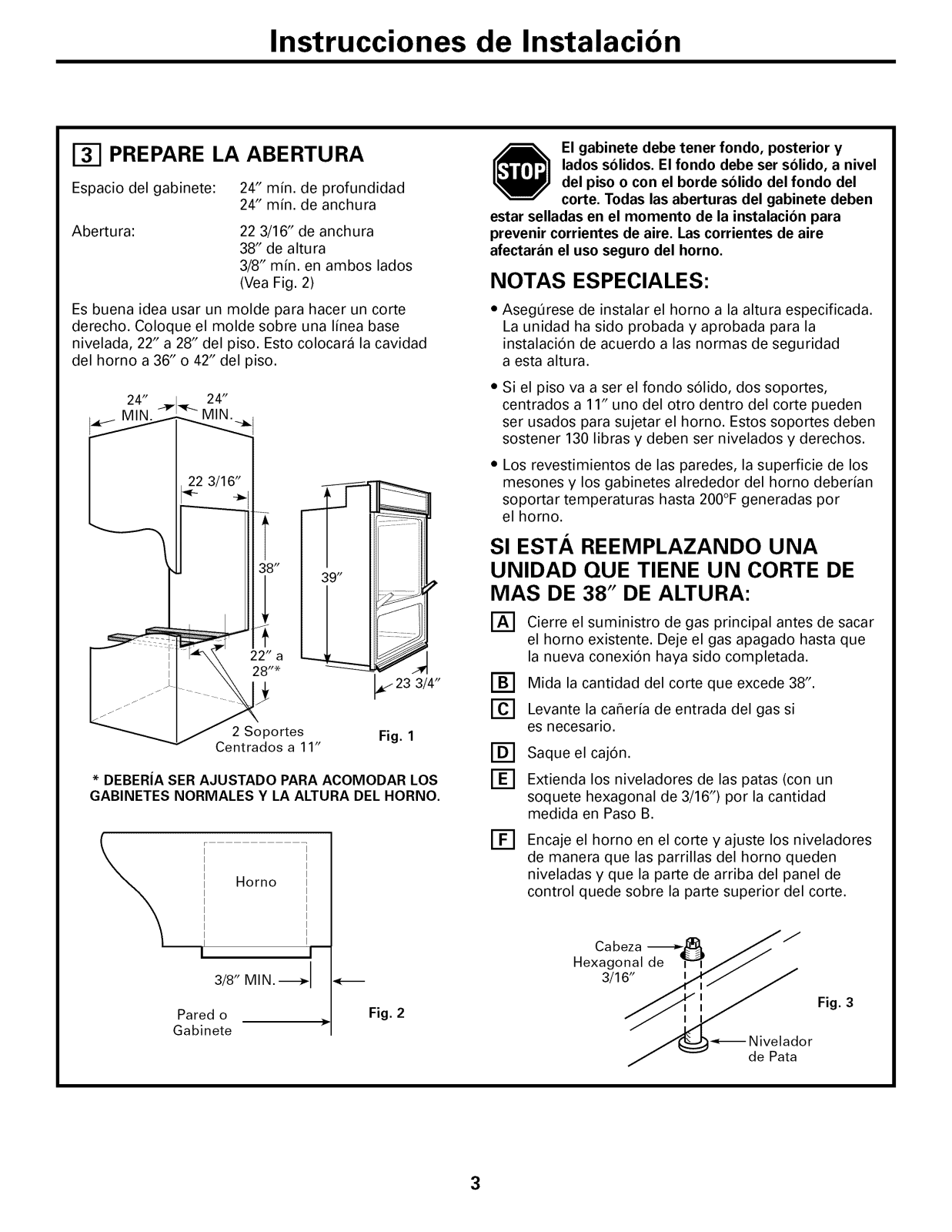

PREPARE LA ABERTURA

Espacio del gabinete: 24" min. de profundidad

24" min. de anchura

Abertura: 22 3/16" de anchura

38" de altura 3/8" min. en ambos lados

(Vea Fig. 2)

Es buena idea usar un molde para hacer un corte derecho. Coloque el molde sobre una linea base nivelada, 22" a 28" del piso. Esto colocara la cavidad del horno a 36" o 42" del piso.

22 3/16"

39"

El gabinete debe tener fondo, posterior y lados solidos. Elfondo debe ser solido, a nivel del piso o con el borde solido del fondo del

corte. Todas lasaberturas del gabinete deben

estar selladas en el momento de la instalacion para prevenir corrientes de aire. Lascorrientes de aire

afectaran el uso seguro del horno.

NOTAS ESPECIALES:

• Asegerese de instalar el homo a la altura especificada. La unidad ha sido probada y aprobada para la

instalacion de acuerdo alas normas de seguridad

a esta altura.

• Si el piso va a ser el fondo solido, dos soportes,

centrados a 11" uno del otro dentro del corte pueden ser usados para sujetar el homo. Estos soportes deben

sostener 130 libras y deben ser nivelados y derechos.

• Los revestimientos de las paredes, la superficie de los mesones y los gabinetes alrededor del homo deberian

soportar temperaturas hasta 200°F generadas por el horno.

SI ESTA REEMPLAZANDO UNA

UNIDAD QUE TIENE UN CORTE DE MAS DE 38" DE ALTURA:

I I

2 Soportes Fig. 1

Centrados a 11"

* DEBERIA SER AJUSTADO PARA ACOMODAR LOS

GABINETES NORMALES Y LA ALTURA DEL HORNO.

I I

I Horno

I I

I I I

I I

3/8" MIN.-_

Pared o

Gabinete

23 3/4"

Fig. 2

r_ Cierre el suministro de gas principal antes de sacar

el homo existente. Deje el gas apagado hasta que

la nueva conexion haya sido completada. Mida la cantidad del corte que excede 38".

Levante la car_eria de entrada del gas si

es necesario. Saque el cajon.

Extienda los niveladores de las patas (con un

[]

soquete hexagonal de 3/16") por la cantidad

medida en Paso B.

Encaje el horno en el corte y ajuste los niveladores

r-cq

de manera que las parrillas del horno queden niveladas y que la parte de arriba del panel de

control quede sobre la parte superior del corte.

Cabeza

Hexagonal de

3/16"

Fig. 3

Nivelador

de Pata

Page 14

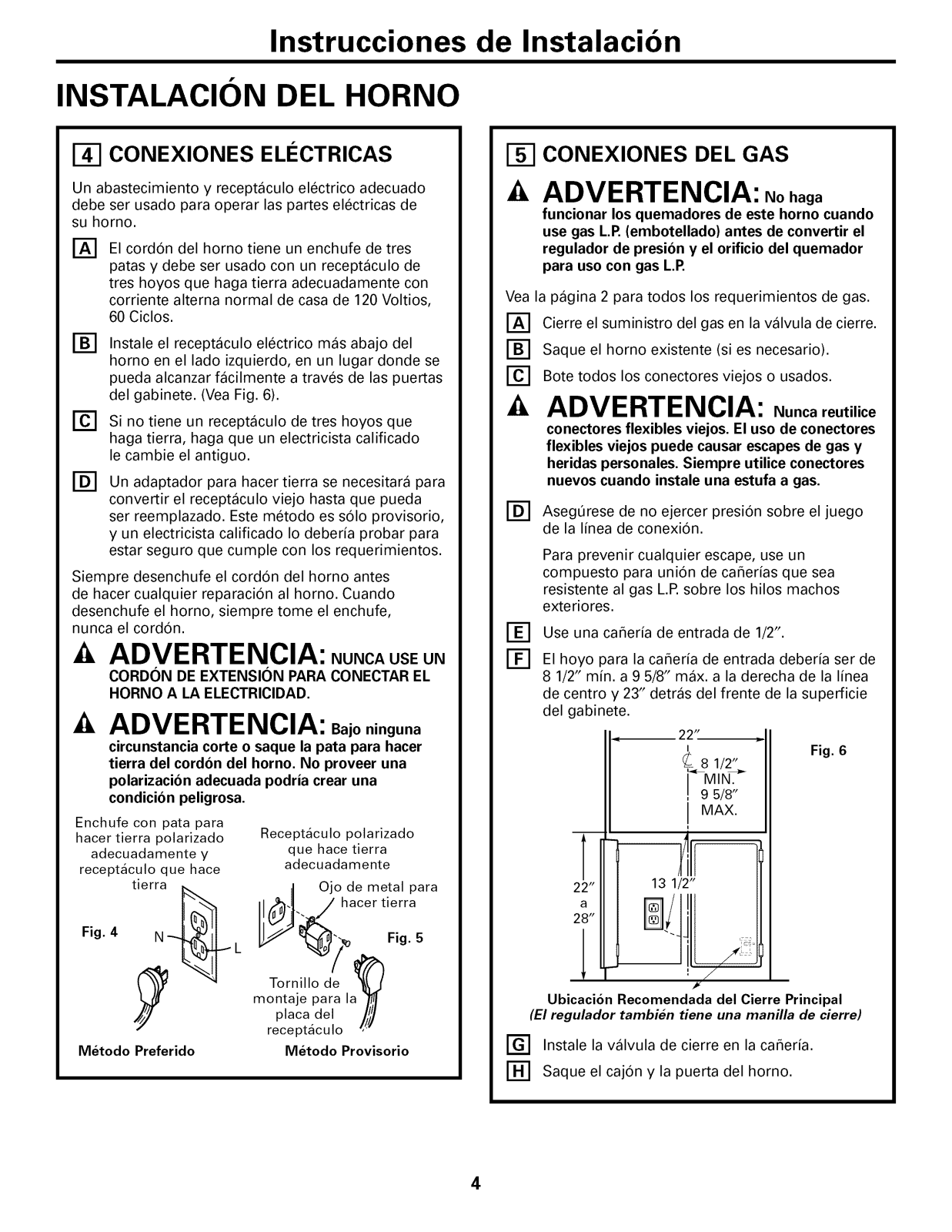

Instrucciones de Instalacion

INSTALACION DEL HORNO

CONEXIONES ELC:CTRICAS

Un abastecimiento y receptaculo electrico adecuado

debe ser usado para operar las partes electricas de su homo.

r_ El cord6n del homo tiene un enchufe de tres

patas y debe ser usado con un receptaculo de tres hoyos que haga tierra adecuadamente con corriente alterna normal de casa de 120 Voltios,

60 Ciclos.

[]

Instale el receptaculo electrico mas abajo del homo en el lado izquierdo, en un lugar donde se pueda alcanzar facilmente a traves de las puertas del gabinete. (Vea Fig. 6).

[]

Si no tiene un receptaculo de tres hoyos que haga tierra, haga que un electricista calificado

le cambie el antiguo.

Un adaptador para hacer tierra se necesitara para convertir el receptaculo viejo hasta que pueda ser reemplazado. Este metodo es s61oprovisorio, y un electricista calificado Io deberfa probar para estar seguro que cumple con los requerimientos.

Siempre desenchufe el cord6n del homo antes de hacer cualquier reparaci6n al homo. Cuando desenchufe el homo, siempre tome el enchufe,

nunca el cord6n.

ADVERTENClA: NuNcAUSEUN

CORDON DE EXTENSION PARACONECTAR EL HORNO A LAELECTRICIDAD.

ADVERTENCIA: Bajo ninguna

circunstancia corte o saque la pata para hacer tierra del cordon del horno. No proveer una polarizacion adecuada podria crear una condicion peligrosa.

Enchufe con pata para

hacer tierra polarizado

adecuadamente y

receptaculo que hace

Receptaculo polarizado

que hace tierra

adecuadamente

Ojo de metal para

hacer tierra

CONEXIONES DEL GAS

ADVERTENCIA: Nohaga

funcionar los quemadores de este horno cuando

use gas L.P.(embotellado) antes de convertir el regulador de presion y el orificio del quemador para uso con gas L.P.

Vea la pagina 2 para todos los requerimientos de gas.

[]

Cierre el suministro del gas en la valvula de cierre. Saque el horno existente (si es necesario). Bote todos los conectores viejos o usados.

r-cq

ADVERTENCIA: Nuncareutilice

conectores flexibles viejos. El uso de conectores flexibles viejos puede causar escapesde gas y

heridas personales. Siempre utilice conectores nuevos cuando instale una estufa a gas.

[-_ Asegerese de no ejercer presi6n sobre el juego

de la Ifnea de conexi6n. Para prevenir cualquier escape, use un

compuesto para uni6n de caflerfas que sea resistente al gas L.P.sobre los hilos machos

exteriores. Use una caflerfa de entrada de 1/2".

El hoyo para la caflerfa de entrada deberfa ser de 8 1/2" mfn. a 95/8" max. a la derecha de la Ifnea de centro y 23" detras del frente de la superficie del gabinete.

,_ 22" ,_

H 9 5/8)'

8 1/2"

i_Mia. _

Fig.

Fig. 4 tierN._Lra_ L

IVletodoPreferido

montaje para I

Tornillo de a._

placa del

receptaculo

Metodo Provisorio

Fig. 5

Ubica¢ion Recomendada del Cierre Principal

(Elregulador tambi#n tiene una manilla de cierre)

I-G-'] Instale lavalvula de cierre en la caflerfa. _] Saque el caj6n y la puerta del horno.

Page 15

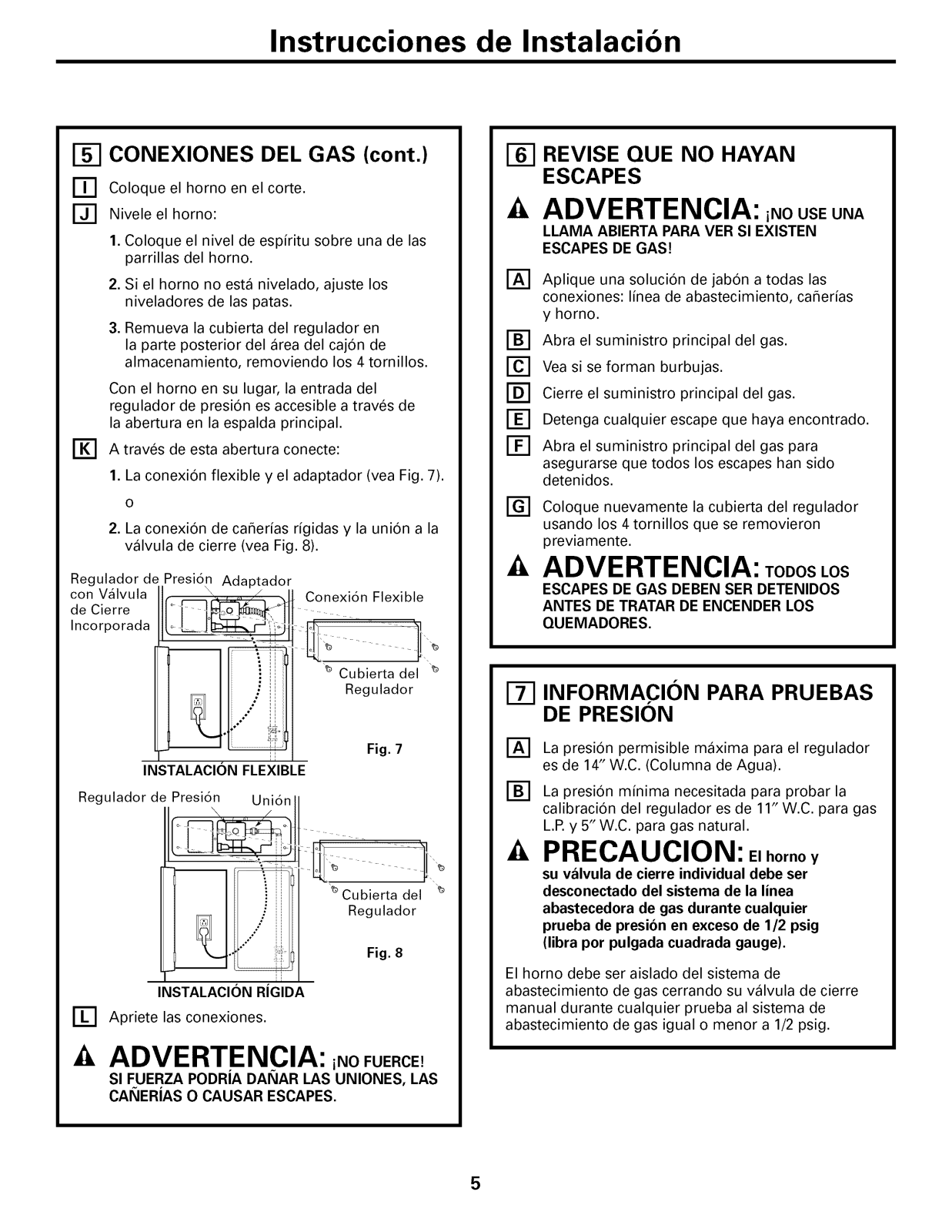

Instrucciones de Instalacion

CONEXIONES DEL GAS (cont.)

ITI Coloque el horno en el corte. r_ Nivele el horno:

1.Coloque el nivel de espiritu sobre una de las parrillas del horno.

2. Si el homo no esta nivelado, ajuste los niveladores de las patas.

3. Remueva la cubierta del regulador en

la parte posterior del area del caj6n de

almacenamiento, removiendo los 4 tornillos.

Con el horno en su lugar, la entrada del

regulador de presi6n es accesible a traves de la abertura en la espalda principal.

A traves de esta abertura conecte:

1. La conexi6n flexible y el adaptador (vea Fig. 7).

2. Laconexi6n de caflerias rigidas y la uni6n a la

valvula de cierre (vea Fig. 8).

Regulador de con Valvula

de Cierre Incorporada

Presi6n Adaptador

\__ Conexidn Flexible

REVISE QUE NO HAYAN ESCAPES

-& ADVERTENCIA: i.oUSEUNA

LLAMA ABIERTA PARA VER Sl EXlSTEN ESCAPES DE GAS!

r_ Aplique una soluci6n de jab6n a todas las

conexiones: linea de abastecimiento, caflerias y homo.

[] Abra el suministro principal del gas. F_ Vea si se forman burbujas.

F_ Cierre el suministro principal del gas. F_ Detenga cualquier escape que haya encontrado. [_ Abra el suministro principal del gas para

asegurarse que todos los escapes han sido detenidos.

Coloque nuevamente la cubierta del regulador

usando los 4 tornillos que se removieron previamente.

_4,ADVERTENCIA: TODOSLOS

ESCAPES DE GAS DEBEN SER DETENIDOS ANTES DE TRATAR DE ENCENDER LOS QUEMADORES.

Regulador

__]_ "_ Cubierta del '_

== Fig. 7

INSTALACION FLEXIBLE

Regulador de Presi6n Uni6n

\ /

_Cubierta del _

Regulador

Fig. 8

INSTALACION RiGIDA

[_ Apriete las conexiones.

ADVERTENCIA: i.OFUE.CE

Sl FUERZA PODRIA DAI_IARLAS UNIONES, LAS CAI_IERIAS0 CAUSAR ESCAPES.

m INFORIVIACION PARA PRUEBAS

DE PRESION

La presi6n permisible maxima para el regulador es de 14" W.C. (Columna de Agua).

La presi6n minima necesitada para probar la calibraci6n del regulador es de 11" W.C. para gas L.P.y 5" W.C. para gas natural.

PRECAUCION: Elhornoy

su valvula de cierre individual debe ser desconectado del sistema de la linea

abastecedora de gas durante cualquier prueba de presion en exceso de 1/2 psig (libra por pulgada cuadrada gauge).

El horno debe ser aislado del sistema de abastecimiento de gas cerrando su valvula de cierre manual durante cualquier prueba al sistema de

abastecimiento de gas igual o menor a 1/2 psig.

Page 16

Instrucciones de Instalacion

INSTALACION DEL HORNO (CONT.)

I-8-1COIVIO REVISAR LAS LLAMAS

DE LOS QUEMADORES A GAS NATURAL

El horno viene ajustado de fabrica para ser usado con gas natural en la mayorfa de las areas. Pero, como el gas en algunas areas varfa, usted debe revisar todos

los ajustes que se describen mas abajo. Si usted va a usar gas L.P.,mire los Ajustes para Gas L.P.en la parte final de esta gufa.

NOTA: La llama para hornear y asar a la parrilla debe ser revisada con la puerta cerrada para revisar

adecuadamente las caracterfsticas de la llama. Para

revisar correctamente el quemador para hornear, el fondo del horno y el esparcidor de llamas deben ser

removidos. Encienda el quemador para hornear o asar.

Mientras mire la llama con la puerta del homo cerrada, revise Io siguiente a traves de la ventana de la puerta:

1. Las llamas del quemador no deberfan pestaSear o soplar en direccion opuesta al quemador.

2. Deberfan ser de color azul sin muestras de amarillo.

3. El cono interior de la llama deberfa ser de 1/2" a 3/4" de Iongitud.

LOS QUEMADORES DEBERIAN SER REVlSADOS FRECUENTEMENTE.

I-9--ICOIVIO AJUSTAR LAS LLAMAS

DEL QUEMADOR (CONT.)

Saque la cubierta del orificio.

Obturador de Aire

Tornillo del _f Fig. 10

Obturador de Aire

[-_ Use un destornillador para soltar el tornillo del

obturador de aire.

1. Si las llamas estaban amarillas, abra el obturador masque la posici6n original.

2. Si las llamas soplaban en direcci6n opuesta al quemador, cierre el obturador masque

la posici6n original. [-_ Haga el ajuste. r-G-] Apriete nuevamente el tornillo del obturador. _] Cierre la puerta y revise nuevamente la llama.

Cuando los resultados son satisfactorios:

1. Coloque nuevamente la cubierta del orificio.

2. Coloque el esparcidor de llamas en su lugar.

3. Coloque nuevamente el fondo del homo.

Cubierta del Orificio

I-9--ICOIVIO AJUSTAR LAS LLAMAS

DEL QUEMADOR

QUEIVIADOR DEL HORNEAR

r_ Abra la puerta del horno. [] Saque el fondo del horno.

1-_ Saque los 4 tornillos para remover el esparcidor

de llamas.

Esl: Fig. 9

quemador fondo

del horno

QUENIADOR PARA ASAR

r_ El quemador para asar esta ubicado y es

accessible en la parte superior trasera del homo.

[_] Use un destornillador para soltar el tornillo de

ajuste del obturador.

1. Si las llamas estaban amarillas, abra el obturador masque la posici6n original.

2. Si las llamas soplaban en direcci6n opuesta al quemador, cierre el obturador masque la

posici6n original.

[-_ Haga el ajuste. [_] Apriete nuevamente el tornillo del obturador.

[_ Cierre la puerta del homo y revise nuevamente

la llama.

Page 17

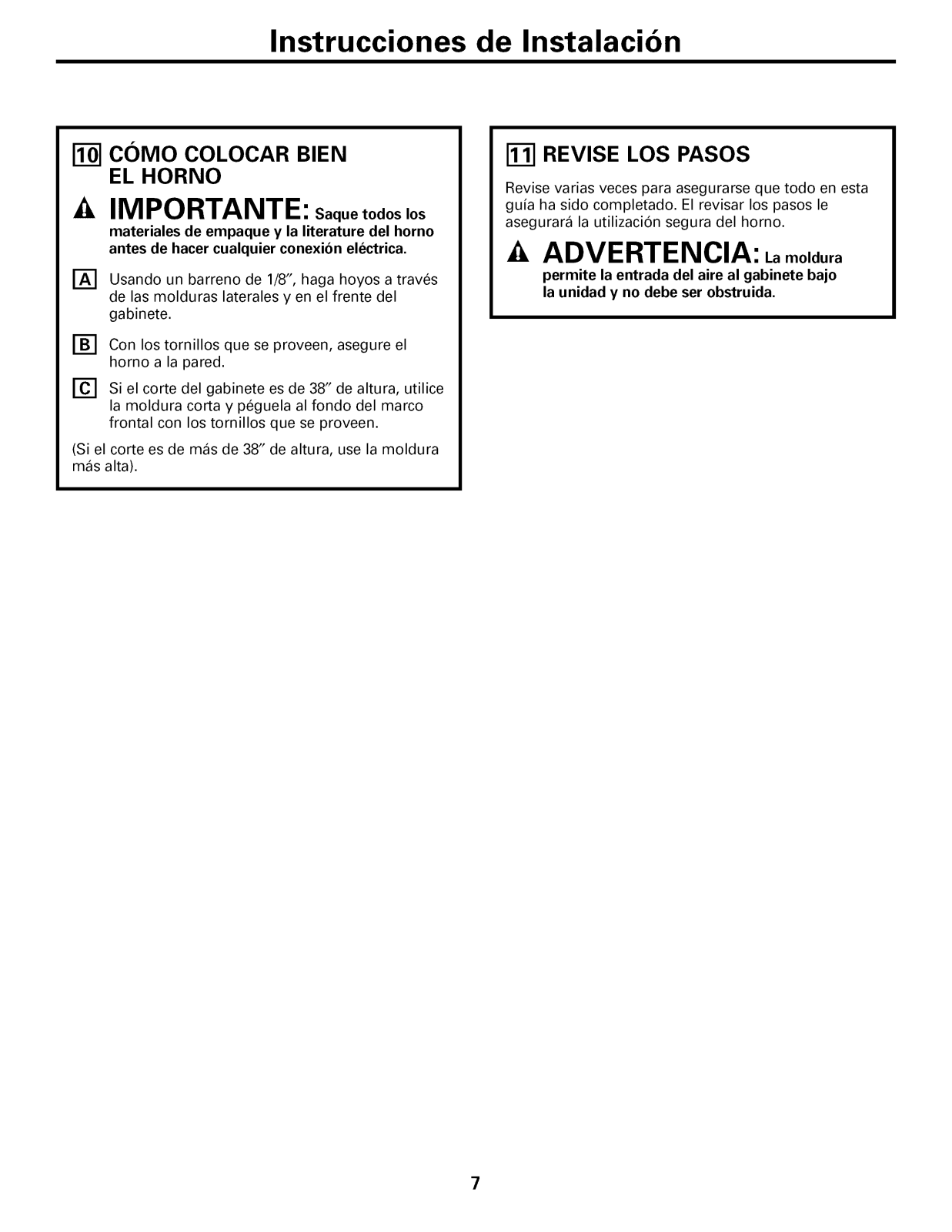

Instrucciones de Instalacion

COMO COLOCAR BIEN EL HORNO

IMPORTANTE: Saque todos los

materiales de empaque y la literature del horno antes de hacer cualquier conexion electrica.

r_ usando un barreno de 1/8", haga hoyos a traves

de las molduras laterales y en el frente del gabinete.

[] Con los tornillos que se proveen, asegure el

horno a la pared. Si el corte del gabinete es de 38" de altura, utilice

la moldura corta y peguela al fondo del marco

frontal con los tornillos que se proveen.

(Si el corte es de mas de 38" de altura, use la moldura

mas alta).

[_] REVISE LOS PASOS

Revise varias veces para asegurarse que todo en esta gufa ha sido completado. El revisar los pasos le asegurara la utilizaci6n segura del horno.

44,ADVERTENCIA: Lamoldura

permite la entrada del aire al gabinete bajo la unidad y no debe ser obstruida.

Page 18

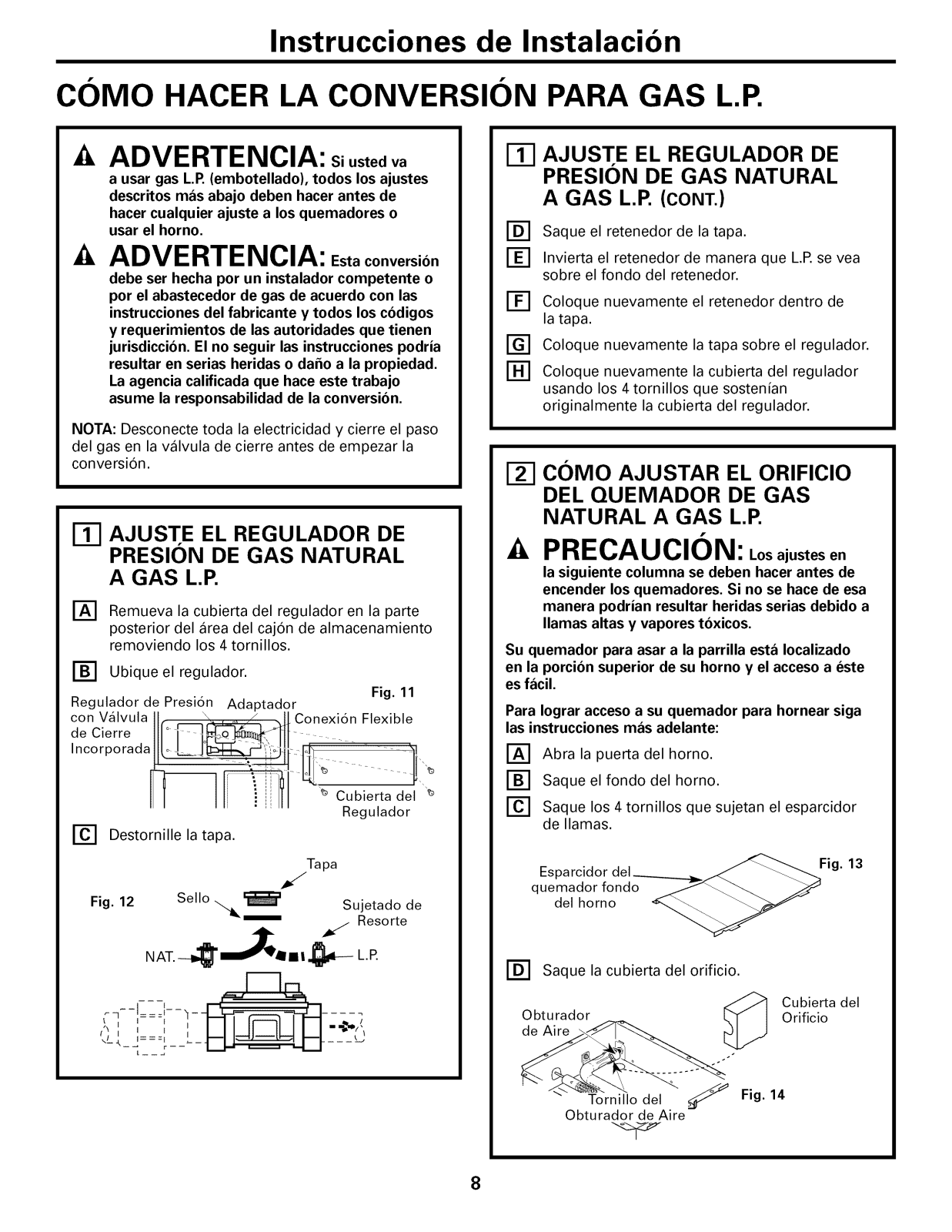

Instrucciones de Instalacion

COMO HACER LA CONVERSION PARA GAS L.P.

ADVERTENCIA: Si usted va

a usar gas L.P.(embotellado), todos los ajustes descritos masabajo deben hacer antes de hacer cualquier ajuste a losquemadores o

usar el horno.

-_ ADVERTENCIA: Estaconversion

debe ser hecha por un instalador competente o por el abastecedor de gas de acuerdo con las instrucciones del fabricante y todos loscodigos

y requerimientos de las autoridades que tienen jurisdiccion. El no seguir las instrucciones podria

resultar en serias heridas o dafio a la propiedad. La agencia calificada que hace este trabajo asume la responsabilidad de la conversion.

NOTA: Desconecte toda la electricidad y cierre el paso

del gas en la valvula de cierre antes de empezar la conversi6n.

Ill AJUSTE EL REGULADOR DE

PRESION DE GAS NATURAL

A GAS L.P.

r_ Remueva la cubierta del regulador en la parte

posterior del area del cajon de almacenamiento

removiendo los 4 tornillos.

F_ Ubique el regulador.

Fig. 11

ReguladordePresion Adaptador

_1:nciVa_rVeula ro ___:t1 C°nexidn Flexible

Incorporada I 1_ " ' '_!

1I 11 i i II _Cubiertadelt_

Regulador

I-_ Destornille la tapa,

AJUSTE EL REGULADOR DE PRESION DE GAS NATURAL

A GAS L.P. (CONT.)

Saque el retenedor de la tapa.

Invierta el retenedor de manera que L.P.se vea sobre el fondo del retenedor.

Coloque nuevamente el retenedor dentro de

[]

la tapa.

Coloque nuevamente la tapa sobre el regulador.

[]

Coloque nuevamente la cubierta del regulador usando los 4 tornillos que sostenfan originalmente la cubierta del regulador.

_-I COMO AJUSTAR EL ORIFIClO

DEL QUEMADOR DE GAS NATURAL A GAS L.P.

-_ PRECAUCION: Losajustesen

la siguiente columna se deben hacerantes de encender los quemadores. Si no se hace de esa manera podrian resultar heridas serias debido a llamas altas y vapores toxicos.

Su quemador para asar a la parrilla esta Iocalizado en la porcion superior de su horno y el accesoa este

es facil. Para Iograr accesoa su quemador para hornear siga

las instrucciones mas adelante:

r_ Abra la puerta del horno.

Saque el fondo del horno.

[] Saque los 4tornillos que sujetan el esparcidor

de llamas.

Fig. 12

Tapa

Sello... _. Sujetadode

_/. Resorte

NAT.__lll _ L.P.

==-- _

= _

Esparcidor del__ _ Fig. 13

quemaaor fonao__._

del horno

[] Saque la cubierta del orificio.

Obturador de Aire

Tornillo del

Obturador de Aire

Fig.

Cubierta del Orificio

Page 19

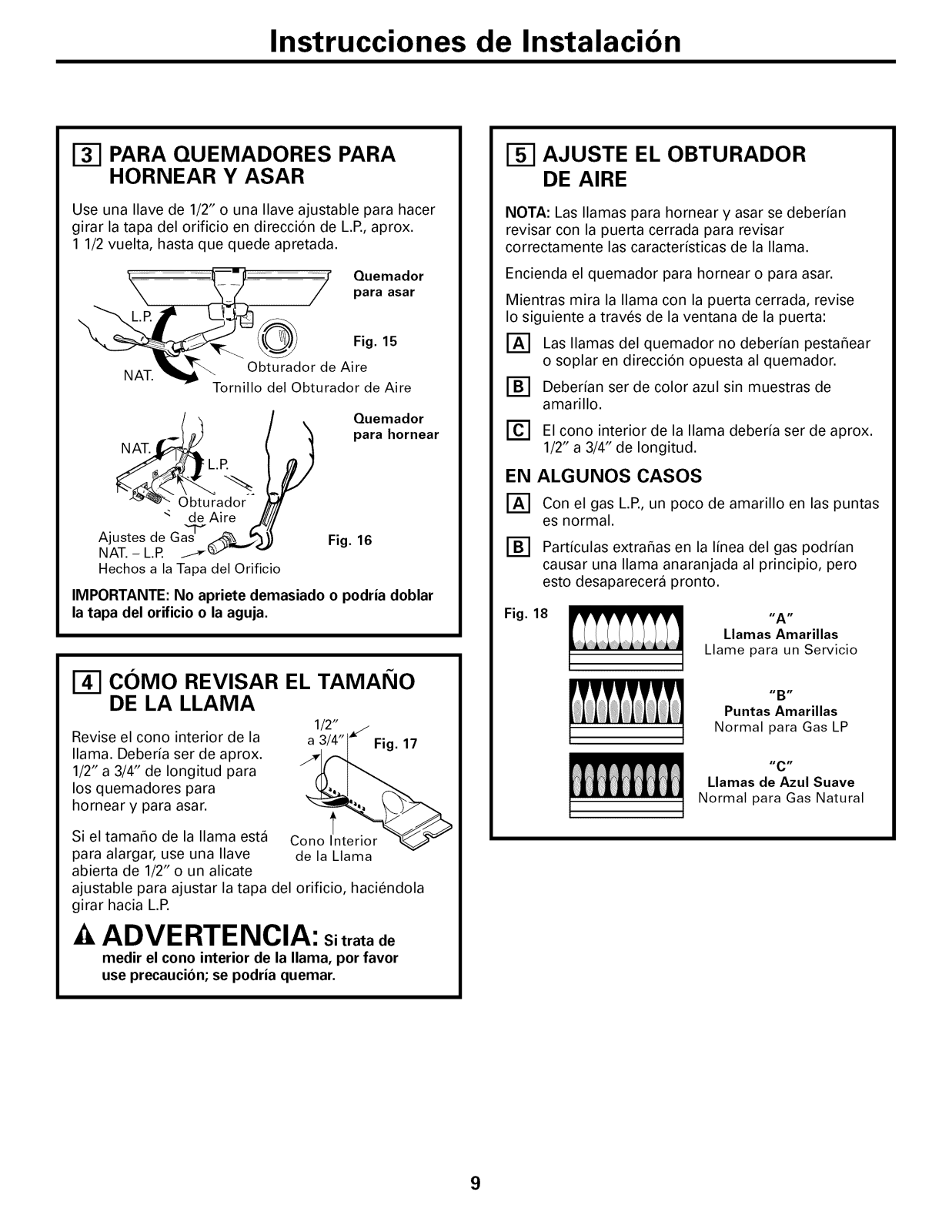

Instrucciones de Instalacion

PARA QUEMADORES PARA HORNEAR Y ASAR

Use una Ilave de 1/2" o una Ilave ajustable para hacer

girar la tapa del orificio en direccion de L.P.,aprox.

1 1/2 vuelta, hasta que quede apretada.

para asar

/ Oue a.or

or de Aire

Tornillo del Obturador de Aire

Quemador

• _'_ 6btu_ado-_r'" ": de Aire ,,./

Ajustes de eas'_ <_,,_._

NAT. - L.R _'"_ --

Hechos a la Tapa del Orificio

IMPORTANTE: No apriete demasiado o podria doblar la tapa del orificio o la aguja.

para hornear

Fig. 16

AJUSTE EL OBTURADOR DE AIRE

NOTA: Las llamas para hornear y asar se deberian

revisar con la puerta cerrada para revisar correctamente las caracteristicas de la llama.

Encienda el quemador para hornear o para asar. Mientras mira la llama con la puerta cerrada, revise

Io siguiente a traves de la ventana de la puerta: r_ Las llamas del quemador no deberian pestaSear

o soplar en direccion opuesta al quemador. Deberian ser de color azul sin muestras de

[]

amarillo.

r-cq

El cono interior de la llama deberia ser de aprox.

1/2" a 3/4" de Iongitud.

EN ALGUNOS CASOS

_] Con el gas L.P.,un poco de amarillo en las puntas

es normal.

_'] Particulas extrar_as en la linea del gas podrian

causar una llama anaranjada al principio, pero esto desaparecera pronto.

Fig. 18

Llame para un Servicio

iiAtl

Llamas Amarillas

COIVIO REVISAR EL TAIVIAI_IO

DE LA LLAMA

Revise el cono interior de la

llama. Deberia ser de aprox. 1/2" a3/4" de Iongitud para los quemadores para

hornear y para asar. Si el tamar_o de la llama esta

para alargar, use una Ilave abierta de 1/2" o un alicate ajustable para ajustar la tapa del orificio, haciendola girar hacia L.P.

1/2" _./

a 3/41 "_ Fig. 17

de la Uama

-AADVERTENCIA: Sitratade

medir el cono interior de la llama, por favor use precaucion; se podria quemar.

HStl

Puntas Amarillas

Normal para Gas LP

HCtl

Llamas de Azul Suave

Normal para Gas Natural

Page 20

Instrucciones de Instalacion

COMO HACER LA CONVERSION PARA GAS L.P. (CONT.)

AJUSTE EL OBTURADOR

DE AIRE (CONT.)

QUEIVIADOR PARA HORNEAR

Obturador de Aire

Tornillo del

Obturador de Aire

r_ use un destornillador para soltar el tornillo del

obturador.

1.Si las llamas estaban amarillas, abra el obturador de aire mas que la posicion original.

2. Si las llamas soplaban en direccion opuesta al quemador, cierre el obturador de aire masque

la posicion original. F_ Haga el ajuste. [] Apriete nuevamente el tornillo del obturador.

Cierre la puerta del horno y revise nuevamente

la llama.

Cuando todos los ajustes sean hechos y los

resultados son satisfactorios:

1.Coloque nuevamente cubierta del orificio.

2. Ponga en su lugar el esparcidor de llamas.

3. Coloque el fondo del horno nuevamente en su lugar.

Cubierta del Orificio

Fig. 19

AJUSTE EL OBTURADOR DE AIRE (CONT.)

QUEIVIADOR PARA ASAR

1_] El quemador para asar esta ubicado yes

accesible en la parte superior trasera del horno.

[] Use un destornillador para soltar el tornillo del

ajuste del obturador de aire.

1. Si las llamas estaban amarillas, abra el obturador mas que la posicion original.

2. Si las llamas soplaban en direccion opuesta al quemador, cierre el obturador de aire mas que la posicion original.

Haga el ajuste. Apriete nuevamente el tornillo del obturador.

F_ Cierre la puerta del horno y revise nuevamente

la llama.

_/ Fig. 20

'Tornillo del Obturador de Aire

NOTA ESPECIAL:Para convertir el horno de vuelta a gas natural, invierta las instrucciones dadas para hacer

los ajustes para gas L.P.

ADVERTENCIA: Una vez que la

conversion esteterminada y funcionando bien, Ilene la etiqueta de L.P.Iocalizada en el paquete enviado con su estufa e incluyasu nombre, organizacion y la fecha en que la cinversion fue hecha. Pegue la etiqueta al marco frontal de la estufa cerca de la placa de identificacion detras del cajon y advierta a otros en elfuturo que esta estufa ha sido convertida para ser usada con gas L.P.Si se convierte de vuelta de gas L.P.a gas natural, por favor saque la etiqueta para que otros sepan que la estufa esta programada para ser usada con gas natural.
