GE MTMX100EM, HTMX100EM, GTMX100EM, GTMP200GM, GTMX100GM User Manual

...

Download

www.GEAppliances.ca

Safety Instructions 2-5

Installation Instructions 6-20

Electric Dryer Gas Dryer Reversing the Door

Operating Instructions 21-25

Control Panel Control Settings Dryer Features Loading and Using the Dryer 25

Troubleshooting Tips 26 , 27

Consumer Support 29, 30

Consumer Support Warranty

Dryers

• • • • • • • • • • • • • •

• • • • • • • • • • • • • • • • •

• • • • • • •

• • • • • • • • • • • • • • •

• • • • • • • • • • • • •

• • • • • • • • • • • • • •

• • • • • • • • • •

• • • • • • • • • • • • • • • • • • •

6-12 13-19 20

21, 22

30 29

Use and Care

With Installation Instructions.

Note to Consumer:

This product was veried to be

in excellent condition when it left our manufacturing facility. If it

has been damaged during transit

or installation, please report that damage immediately to the Retail Outlet where it was purchased. Although your warranty covers manufacturing defects in material or workmanship, it does not include coverage for delivery damage. Please refer to your

warranty section for specic information about warranty terms

and conditions.

Write the model and serial numbers here:

Model# Serial #

They are on the label on the front of the dryer behind the

door.

500A292P014 Rev.0

IMPORTANT SAFETY INFORMATION READ ALL INSTRUCTIONS BEFORE USING

WARNING!

For your safety, the information in this manual must be followed to minimize the risk

of re or explosion, electric shock, or to prevent property damage, personal injury, or

Safety Instructions

death.

Do not store or use gasoline or other

ammable vapors and liquids in the vicinity of this or any other appliance.

Installation and service must be performed by a qualied installer, service agency or the gas supplier.

WHAT TO DO IF YOU SMELL GAS:

Do not try to light a match, or cigarette,

or turn on any gas or electrical appliance.

Do not touch any electrical switch; do

not use any phone in your building. Clear the room, building or area of all

occupants.

Immediately call your gas supplier

from a neighbor’s phone. Follow the gas supplier’s instructions carefully.

If you cannot reach your gas supplier,

call the re department.

Operating Instructions Installation InstructionsTroubleshooting Tips

Consumer Support

www.GEAppliances.ca

PROPER INSTALLATION

This dryer must be properly installed and located in accordance with the Installation Instructions before

it is used, present in this manual.

Safety Instructions

Properly ground dryer to conform to all governing codes and ordinances. Follow details in Installation Instructions section.

Install or store where it will not be exposed to temperatures below freezing or exposed to the

weather.

Connect to a properly rated, protected and sized

power supply circuit to avoid electrical overload.

Remove the protective lm from both the control

panel and the door.

Remove all sharp packing items and dispose of all shipping materials properly.

Do not remove the vent protector from the back

of the dryer. Pull the protector out and down to its lowest position and connect the exhaust duct to the dryer. The lowered protector will prevent the duct from getting crushed.

Exhaust/Ducting:

Dryers MUST be exhausted to the outside to

prevent large amounts of moisture and lint from

being blown into the room.

Use only rigid metal or exible metal 10 cm (4”)

diameter ductwork inside for exhausting to the outside.

USE OF PLASTIC OR OTHER COMBUSTIBLE DUCTWORK CAN CAUSE A FIRE. PUNCTURED DUCTWORK CAN CAUSE A FIRE IF IT COLLAPSES OR BECOMES OTHERWISE RESTRICTED IN USE OR DURING INSTALLATION.

For complete details, follow the Installation Instructions.

Installation Instructions

Operating Instructions

Troubleshooting Tips

Consumer Support

IMPORTANT SAFETY INFORMATION READ ALL INSTRUCTIONS BEFORE USING

WARNING!

YOUR LAUNDRY AREA

Keep the area underneath and around your

Safety Instructions

appliances free of combustible materials (lint, paper, rags, etc), gasoline, chemicals, and other ammable vapors and liquids.

Keep the oor around your appliances clean and dry to reduce the possibility of slipping.

Close supervision is necessary if this appliance is used near children. Do not allow children to play on, with or inside this or any other appliance.

WHEN USING YOUR DRYER

Never reach into the dryer while the drum is moving. Before loading, unloading or adding clothes, wait until the drum has completely stopped.

Clean the lint lter before each load to prevent

lint accumulation inside the dryer or in the room. DO NOT OPERATE THE DRYER WITHOUT THE LINT FILTER IN PLACE.

Do not wash or dry articles that have been

cleaned in, washed in, soaked in or spotted with

combustible or explosive substances (such as

wax, oil, paint, gasoline, degreasers, dry-cleaning

solvents, kerosene, etc.) which may ignite or

Operating Instructions Installation InstructionsTroubleshooting Tips

explode. Do not add these substances to the wash water. Do not use or place these substances

around your washer or dryer during operation.

Do not place items exposed to cooking oils in your dryer. Items contaminated with cooking oils may

contribute to a chemical reaction that could cause a clothes load to catch re.

Any article on which you have used a cleaning

solvent or that contains ammable materials (such as cleaning cloths, mops, towels used in beauty salons, restaurants or barber shops, etc.) must not be placed in or near the dryer. There are many highly ammable items used in homes such as

acetone, denatured alcohol, gasoline, kerosene, some household cleaners, some spot removers, turpentines, waxes, wax removers and products containing petroleum distillates.

Keep all laundry aids (such as detergents, bleaches, etc.) out of the reach of children, preferably in a locked cabinet. Observe all warnings on container labels to avoid injury.

Never climb on or stand on the dryer top.

The laundry process can reduce the ame retardancy of fabrics. To avoid such a result,

carefully follow the garment manufacturer’s care instructions.

Do not dry articles containing rubber, plastic, foam or similar materials such as padded bras, tennis shoes, galoshes, bath mats, rugs, bibs, baby pants, plastic bags, pillows, etc., that may melt or burn. Some rubber materials, when heated, can under certain circumstances produce re by spontaneous combustion.

Do not store plastic, paper or clothing that may

burn or melt on top of the dryer during operation.

Garments labeled Dry Away from Heat or Do not Tumble Dry (such as life jackets containing kapok) must not be put in your dryer.

Do not dry berglass articles in your dryer. Skin

irritation could result from the remaining particles

that may be picked up by clothing during subsequent dryer uses.

To minimize the possibility of electric shock,

unplug this appliance from the power supply or

disconnect the dryer at the building’s distribution panel by removing the fuse or switching off the circuit breaker before attempting any maintenance or cleaning (except the removal and cleaning of the lint lter). NOTE: Pressing

START, PAUSE or POWER does NOT disconnect the appliance from the power supply.

Consumer Support

WHEN USING YOUR DRYER (cont.)

Safety Instructions

www.GEAppliances.ca

Never attempt to operate this appliance if it is

damaged, malfunctioning, partially disassembled, or has missing or broken parts, including a

damaged cord or plug.

The interior of the machine and the exhaust duct

connection inside the dryer should be cleaned at least once a year by a qualied technician. See the

Loading and Using the Dryer section.

If yours is a gas dryer, it is equipped with an

automatic electric ignition and does not have a pilot light. DO NOT ATTEMPT TO LIGHT WITH A MATCH. Burns may result from having your hand

in the vicinity of the burner when the automatic

ignition turns on.

WHEN NOT USING YOUR DRYER

Grasp the plug rmly when disconnecting this

appliance to avoid damage to the cord while

pulling. Place the cord away from trafc areas so it will not be stepped on, tripped over or subjected

to damage.

You may wish to soften your laundered fabrics or reduce the static electricity in them by using a dryer-applied fabric softener or an anti-static

conditioner. We recommend you use either a

fabric softener in the wash cycle, according

to the manufacturer’s instructions for those products, or try a dryer-added product for which the manufacturer gives written assurance on

the package that their product can be safely

used in your dryer. Service or performance

problems caused by use of these products are the responsibility of the manufacturers of those

products and are not covered under the warranty to this appliance.

Before discarding a dryer, or removing it from service, remove the dryer door to prevent children from hiding inside.

Do not tamper with controls.

Installation Instructions

Operating Instructions

Do not attempt to repair or replace any part of this appliance or attempt any servicing unless

specically recommended in this Owner’s Manual or in published user-repair instructions that you

understand and have the skills to carry out.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Troubleshooting Tips

Consumer Support

Electric Dryer

Safety Instructions

BEFORE YOU BEGIN:

Read these instructions completely and carefully.

IMPORTANT - Save these instructions for local

inspector’s use.

IMPORTANT - Observe all governing codes and

ordinances.

Note to Installer - Be sure to leave these instructions with the customer.

Note to Customer - Keep these instructions with your Use and Care Book for future reference.

Before the old dryer is removed from service or discarded, remove the dryer door.

Service information and the wiring diagram are located in the control console.

Install the dryer where the temperature is above 10° C (50°F)

for satisfactory operation of the dryer control system.

NOTE: Installation and service of this dryer requires basic mechanical and electrical skills. It is your responsibility to contact a

qualied installer to make the electrical connections.

WARNING!

FOR YOUR SAFETY:

Use only rigid metal or exible metal 4-in. diameter

ductwork for exhausting to the outdoors. Never use plastic

or other combustible, easy-to-puncture ductwork.

This appliance must be properly grounded and installed as described in these instructions.

Do not install or store appliance in an area where it will be

exposed to water and/or weather.

This dryer must be exhausted to the outdoors.

Inspect the dryer exhaust outlet and straighten the outlet

walls if they are bent.

Do not allow children on or in the appliance. Close supervision of children is necessary when the appliance is used near children.

TOOLS YOU

WILL NEED

Operating Instructions Installation InstructionsTroubleshooting Tips

SLIP JOINT PLIERS

FLAT BLADE SCREWDRIVER

PHILLIPS SCREWDRIVER

LEVEL

Step 1 Prepare the area and exhaust for installation of

new dryer (see section 1).

Step 2 Check and ensure the existing external exhaust is

clean (see section 1) and meets attached installation specications (see section 3). Step 3 Remove the foam shipping pads (see section 1). Step 4 Move the dryer to the desired location. Step 5 Connect the power supply (see section 2). Step 6 Connect the external exhaust (see section 4). Step 7 Level your dryer (see section 5).

1O cm (4 in.) DIA. METAL DUCT (RECOMMENDED)

1O cm (4 in.) DIA. FLEXIBLE METAL DUCT (IF NEEDED)

MATERIALS YOU

WILL NEED

1O cm (4 in.) DUCT CLAMPS (2)

10 cm (4 in.) SPRING CLAMPS (2)

Step 8 Check the operation of the power supply and venting. Step 9 Place the owners Use and Care in a location

where it will be noticed by the owner.

For alcove or closet installation, see section 6.

For bathroom or bedroom installation, see section 7. For mobile or manufactured home see, section 8. For side or bottom exhaust, see section 9.

1O cm (4 in.) METAL ELBOW

DUCT TAPE

EXHAUST HOOD

GLOVES

SAFETY GLASSES

Consumer Support

Electric Dryer

www.GEAppliances.ca

Minimum Clearance Other Than Alcove or Closet Installation

Minimum clearance to combustible surfaces and for air opening are: 0 cm (0 in.) clearance both sides and 2.5 cm (1 in.) rear.

Consideration must be given to provide adequate clearance for installation and service.

1 2

PREPARING FOR INSTALLATION OF NEW DRYER

ELECTRICAL CONNECTION INFORMATION

Safety Instructions

EXTERNAL DUCT OPENING

DUCT TAPE OR

DUCT CLAMP

10 cm (4 in.) METAL DUCT

VENT PROTECTION BRACKET

TIP: Install your dryer before installing your washer. This will allow better access when installing dryer exhaust.

DISCONTINUITY ON DUCT

DUCT TAPE OR

DUCT CLAMP

Pull the vent protection bracket

out until it stops, and let it rest on

the oor. The bracket prevents

the unit from moving too close to the wall and crushing the

rear vent. Prolong by adding a

DASHED FLEXIBLE duct.

REMOVING LINT FROM WALL EXHAUST OPENING & FOAM REMOVAL FROM DRYER LEGS

WALL

WARNING - TO REDUCE THE RISK

OF FIRE, ELECTRICAL SHOCK AND PERSONAL INJURY:

DO NOT USE AN EXTENSION CORD OR AND ADAPTER PLUG WITH THIS APPLIANCE.

Dryer must be electrically grounded in accordance with local codes and ordinances. Installation must be

in accordance with the current CSA C22.1 Canadian Electrical code part 1. Improper connection of the

equipment-grounding conductor can result in an electric shock. Check with a qualied electrician or service representative or personnel if you are in doubt as to

whether the appliance is properly grounded.

Do not modify the plug provided with the appliance: if it will not t the outlet, have a proper outlet installed by a qualied electrician.

ELECTRICAL REQUIREMENTS

This dryer must be connected to an individual branch circuit, protected by the required time-delay fuses or circuit breakers. The power supply must be of 120/240 volts, 60 Hz circuit with the wall receptacle as shown below:

Installation Instructions

Operating Instructions

Troubleshooting Tips

INTERNAL DUCT OPENING

CHECK THAT EXHAUST HOOD

DAMPER OPENS AND CLOSES

FREELY.

Tilt the dryer sideways and remove the foam

shipping pads by

pulling at the sides

and breaking them

away from the dryer legs. Be sure to remove all of the foam pieces around the legs.

TYPICAL 30 AMP

RECEPTACLE FOR DRYER

The power supply must be protected with 30 Amp fuses or breakers. It must be well grounded and conform to local

codes.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electrical shock by providing a path of least resistance for electrical current. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local codes and ordinances.

Consumer Support

Electric Dryer

3 4

EXHAUST INFORMATION

WARNING - USE ONLY METAL 10 cm (4”)

DUCT. DO NOT USE DUCT LONGER THAN SPECIFIED IN THE EXHAUST LENGTH TABLE.

Using exhaust longer than specied length will:

Safety Instructions

• Increase the drying times and the energy cost.

• Reduce the dryer life.

• Accumulate lint, creating a potential re hazard.

The correct exhaust installation is YOUR RESPONSIBILITY. Problems due to incorrect installation are not covered by the warranty.

The MAXIMUM ALLOWABLE length of the exhaust system depends upon the type of duct, number of turns, the type of exhaust hood (wall cap), and all conditions noted below. Both rigid and exible metal duct are shown in the table below.

EXHAUST CONNECTION

WARNING - TO REDUCE THE RISK

OF FIRE OR PERSONAL INJURY:

This dryer must be exhausted to the outdoors.

• Use only metal duct.

• Do not terminate exhaust in a chimney, any gas

vent, under an enclosed oor (crawl space), or into an attic. The accumulated lint could create a re hazard.

• Provide an access for inspection and cleaning of the exhaust system, especially at turns. Inspect and clean at least once a year.

• Never terminate the exhaust into a common duct

with a kitchen exhaust. A combination of lint and grease could create a re hazard.

• Do not obstruct incoming or exhausted air.

THIS DRYER COMES READY FOR REAR EXHAUSTING. IF SPACE IS LIMITED, USE THE INSTRUCTIONS IN SECTION 9 TO EXHAUST DIRECTLY FROM THE SIDES OR BOTTOM OF THE CABINET.

If using exible metal duct, please refer to page 10.

EXHAUST SYSTEM CHECKLIST

HOOD OR WALLCAP

Operating Instructions Installation InstructionsTroubleshooting Tips

• Terminate in a manner to prevent back drafts or entry of birds or other

wildlife.

• Termination should present minimal resistance to the exhaust air ow and should require little or no maintenance to prevent clogging.

• Never install a screen in or over the exhaust duct. This could cause lint build up, thus creating a re hazard.

• Wall caps must be installed at least 30 cm (12 in.) above ground level or any other obstruction with the opening pointed down.

• If roof vents or louvered plenums are used, they must be equivalent to a 10 cm (4 in. ) dampened wall cap in regard to resistance to air ow, prevention of back drafts, and maintenance required to prevent clogging.

SEPARATION OF TURNS

For best performance, separate all turns by at least 1.2 m (4 ft.) of straight duct, including distance between last turn and exhaust hood.

TURNS OTHER THAN 90º

• One turn of 45º or less may be ignored.

• Two 45º turns should be treated as one 90º turn.

• Each turn over 45º should be treated as one 90º turn.

SEALING OF JOINTS

• All joints should be tight to avoid leaks. The male end of each section of

duct must point away from the dryer.

• Do not assemble the ductwork with fasteners that extend into the duct.

They will serve as a collection point for lint.

• Duct joints should be made air and moisture-tight by wrapping the

overlapped joints with duct tape.

• Horizontal runs should slope down toward the outdoors 1.2cm (1/2 in.) /ft.

INSULATION

Duct work that runs through an unheated area or is near air conditioning

should be insulated to reduce condensation and lint build-up.

Consumer Support

STANDARD REAR EXHAUST

(Vented at oor level)

For straight line installation, connect the dryer exhaust to the external exhaust hood using duct

tape or clamp.

NOTE: WE STRONGLY RECOMMEND SOLID METAL EXHAUST

DUCTING. HOWEVER, IF FLEXIBLE DUCTING IS USED IT MUST BE

METAL NOT PLASTIC.

CUT THE METAL EXHAUST DUCT (NOT SUPPLIED) TO THE PROPER

LENGTH.

Electric Dryer

Safety Instructions

www.GEAppliances.ca

STANDARD REAR EXHAUST

(Vented above oor level)

ELBOW HIGHLY

RECOMMENDED

CONFIGURATION

TO MINIMIZE

EXHAUST BLOCKAGE.

ELBOW HIGHLY

RECOMMENDED

NOTE: ELBOWS WILL PREVENT DUCT KINKING AND COLLAPSING.

USING FLEXIBLE METAL DUCTS

If rigid all-metal duct cannot be used, then exible all-metal ducting can be used, but it will reduce the maximum

recommended duct length. In special installations when it is

impossible to use only metal ducting, then UL-listed clothes dryer exible metal transition duct may be used as transition venting between the dryer and wall connection only. The use of this

ducting will affect dry time.

If exible transition duct is necessary, the following directions must be followed.

• Use the shortest length possible.

• Stretch the duct to its maximum length to avoid kinks.

• Do not crush or collapse the duct.

• Extend vent protection bracket as described in step 1.

Never use transition duct inside the wall or inside the

•

dryer on page 2.

• Avoid resting the duct on sharp objects.

• Venting must conform to local building codes.

Installation Instructions

Operating Instructions

LEVELING AND STABILIZING YOUR DRYER

Stand the dryer upright near the nal location and adjust the 4 leveling legs, at the corners, to ensure that

the dryer is level from side to side and front to rear.

LEVEL FRONT-TO-BACK

4 LEVELING LEGS

LEVEL SIDE-TO-SIDE

ELBOW HIGHLY

RECOMMENDED

DO NOT USE EXCESSIVE EXHAUST LENGTH

ELBOW HIGHLY

RECOMMENDED

DON’T

Troubleshooting Tips

DO NOT SIT DRYER ON FLEXIBLE EXHAUST

Consumer Support

DO NOT CRUSH FLEXIBLE EXHAUST AGAINST WALL

Electric Dryer

EXHAUSTING

A CLOTHES DRYER PRODUCES COMBUSTIBLE LINT. FOR ALL INSTALLATIONS, THE DRYER MUST BE CONNECTED TO AN EXHAUST TO THE OUTDOORS.

Safety Instructions

NOTE: MOBILE HOME, BEDROOM, BATHROOM, ALCOVE OR CLOSET INSTALLATIONS MUST BE EXHAUSTED TO THE OUTDOORS.

• If your dryer is approved for installation in an alcove or closet,

• The dryer MUST be vented to the outdoors. See the EXHAUST

• Minimum clearance between dryer cabinet and adjacent walls

0 in. either side

7.6 cm (3 in.) front and rear

• Minimum vertical space from oor to overhead cabinets,

• Closet doors must be louvered or otherwise ventilated and

NOTE: WHEN THE EXHAUST DUCT IS LOCATED AT THE REAR OF THE DRYER, MINIMUM CLEARANCE FROM THE

WALL IS 14 cm (5.5 IN.)

ALCOVE OR CLOSET INSTALLATION

it will be stated on a label on the dryer back.

INFORMATION sections 3 & 4.

or other surfaces is:

ceiling, etc. is 109 cm (43 in.) without pedestal, 140 cm (55 in.)

with pedestal.

must contain a minimum of 387 sq. cm (60 sq. in.) of open area equally distributed. If the closet contains both a washer and a dryer, doors must contain a minimum of 774 sq. cm (120 sq. in.) of open area equally distributed.

DRYER EXHAUST TO RIGHT, LEFT OR BOTTOM CABINET

WARNING - BEFORE PERFORMING

THIS EXHAUST INSTALLATION, BE SURE TO DISCONNECT THE DRYER FROM ITS ELECTRICAL SUPPLY. PROTECT YOUR HANDS AND ARMS FROM SHARP EDGES WHEN WORKING INSIDE THE CABINET. BE SURE TO WEAR GLOVES.

REMOVE

SCREW AND SAVE.

REMOVE

DESIRED KNOCKOUT

(ONE ONLY).

Detach and remove the bottom, right or left side knockout as

desired. Remove the screw inside the dryer exhaust duct and save. Pull the duct out of the dryer.

FIXING HOLE

Operating Instructions Installation InstructionsTroubleshooting Tips

BATHROOM OR BEDROOM INSTALLATION

• The dryer MUST be vented to the outdoors. See EXHAUST INFORMATION section 3 & 4.

• The installation must conform with local codes or, in the

absence of local codes, with the current CSA C22.1 Canadian

Electrical code part 1.

MOBILE OR MANUFACTURED HOME INSTALLATION

• Installation must conform to the current CAN/CSA Z240 MH series Mobile Home Installation Codes.

• The dryer MUST be vented to the outdoors with the termination securely fastened to the mobile home structure. (See EXHAUST INFORMATION section 3 & 4.)

• The vent MUST NOT be terminated beneath a mobile or

manufactured home.

• The vent duct material MUST BE METAL.

• Do not use sheet metal screws or other fastening devices

which extend into the interior of the exhaust vent.

• See section 2 for electrical connection information.

Consumer Support

Cut the duct as shown and keep portion A.

TAB LOCATION

BEND TAB UP 45º

Through the rear opening, locate the tab in the middle of the appliance base. Lift the tab to about 45º using a at blade

screwdriver.

Electric Dryer

Safety Instructions

www.GEAppliances.ca

ADDING NEW DUCT

FIXING HOLE

PORTION “A”

RIGHT OR LEFT SIDE EXHAUST

Reconnect the cut portion (A) of the duct to the blower housing. Make sure that the shortened duct is aligned with the tab in the base. Use the screw saved previously to secure the duct in place through the tab on the appliance base.

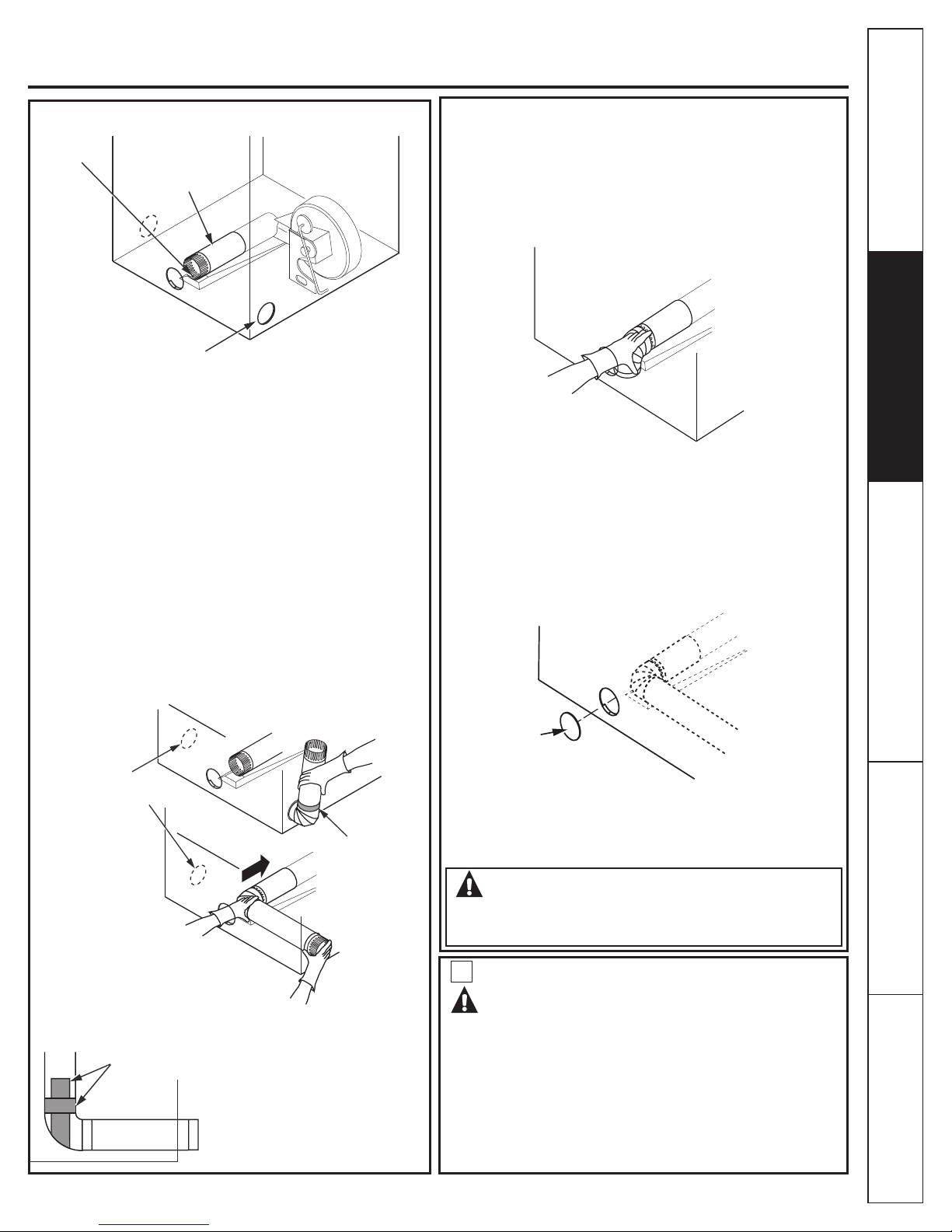

ADDING ELBOW AND DUCT FOR EXHAUST TO LEFT OR RIGHT SIDE OF CABINET

• Preassemble 10 cm (4”) elbow with 10 cm (4”) duct. Wrap duct tape around joint.

• Insert duct assembly, elbow rst , through the side opening and connect the elbow to the dryer internal duct.

DRYER EXHAUST TO RIGHT, LEFT OR BOTTOM CABINET

• Insert the elbow through the rear opening and connect it to the

dryer internal duct.

• Apply duct tape on the joint between the dryer internal duct and elbow, as shown on page 11.

CAUTION: Internal duct joints must be secured with tape, otherwise they may separate and cause a safety hazard.

ADDING COVER PLATE TO REAR OF

CABINET (SIDES AND BOTTOM EXHAUST)

Installation Instructions

Operating Instructions

CAUTION: Be sure not to pull or damage the electrical wires inside the dryer when inserting the duct.

EXHAUST CAN BE ADDED TO LEFT OR RIGHT SIDE

• Apply duct tape as shown on the joint between the dryer internal duct and the elbow.

DUCT TAPE

CAUTION: Internal duct joints must be secured with tape, otherwise they may separate and cause a safety hazard.

PLATE

(KIT WE1M454)

Connect standard metal elbows and ducts to complete the exhaust system. Cover back opening with a plate (Kit WE1M454) available from your local service provider. Place dryer in nal location.

WARNING - NEVER LEAVE THE BACK OPENING WITHOUT THE PLATE. (Kit WE1M454)

SERVICING

WARNING - LABEL ALL WIRES PRIOR

TO DISCONNECTING WHEN SERVICING CONTROLS. WIRING ERRORS CAN CAUSE IMPROPER AND DANGEROUS OPERATION AFTER SERVICING/INSTALLATION.

For servicing phone numbers for replacement parts, and other information, refer to Owner’s Manual or visit our Web site.

Troubleshooting Tips

Consumer Support

Gas Dryer

Safety Instructions

BEFORE YOU BEGIN:

Read these instructions completely and carefully.

IMPORTANT - Save these instructions for local

inspector’s use.

IMPORTANT - Observe all governing codes and

ordinances.

Note to Installer - Be sure to leave these instructions with the customer.

Note to Customer - Keep these instructions with your Use and Care Book for future reference.

Before the old dryer is removed from service or discarded, remove the dryer door.

Service information and the wiring diagram are located in the control console.

Install the dryer where the temperature is above 10° C (50°F)

for satisfactory operation of the dryer control system.

NOTE: Installation and service of this dryer requires basic mechanical and electrical skills. It is your responsibility to contact a

qualied installer to make the electrical connections.

WARNING!

FOR YOUR SAFETY:

Use only rigid metal or exible metal 4-in. diameter

ductwork for exhausting to the outdoors. Never use plastic

or other combustible, easy-to-puncture ductwork.

This appliance must be properly grounded and installed as described in these instructions.

Do not install or store appliance in an area where it will be

exposed to water and/or weather.

This dryer must be exhausted to the outdoors.

Inspect the dryer exhaust outlet and straighten the outlet

walls if they are bent.

Do not allow children on or in the appliance. Close supervision of children is necessary when the appliance is used near children.

TOOLS YOU

WILL NEED

Operating Instructions Installation InstructionsTroubleshooting Tips

10 in. ADJUSTABLE WRENCHES (2)

8 in. PIPE WRENCH

Step 1 Verify your gas installation (see section2).

Step 2 Prepare the area and exhaust for installation of

new dryer (see section 1).

Step 3 Check and ensure the existing external exhaust is

clean (see section 1) and meets attached installation specications (see section 6). Step 4 Remove the foam shipping pads (see section 1). Step 5 Move the dryer to the desired location. Step 6 Level your dryer (see section 8). Step 7 Connect the gas supply (see section 3) and check for leaks (see section 4)

SLIP JOINT PLIERS

LEVEL

FLAT BLADE SCREWDRIVER

1O cm (4 in.) METAL ELBOW

PIPE COMPOUND

FLEXIBLE GAS LINE CONNECTOR

METAL DUCT (RECOMMENDED)

1O cm (4 in.) DIA. FLEXIBLE METAL

Step 8 Connect the external exhaust (see section 7). Step 9 Connect the power supply (see section 5).

Step 10 Check the operation of the power supply, gas connections and venting. Step 11 Place the Use and Care in a location where

it will be noticed by the owner.

For alcove or closet installation, see section 9.

For bathroom or bedroom installation, see section 10. For mobile or manufactured home see, section 11.

MATERIALS YOU

WILL NEED

1O cm (4 in.) DIA.

DUCT (IF NEEDED)

GLOVES

1O cm (4 in.) DUCT CLAMPS (2)

SAFETY GLASSES

SOAP SOLUTION FOR

LEAK DETECTION

EXHAUST HOOD

DUCT TAPE

Consumer Support

Gas Dryer

www.GEAppliances.ca

Minimum Clearance Other Than Alcove or Closet Installation

Minimum clearance to combustible surfaces and for air opening are: 0 cm (0 in.) clearance both sides and 2.5 cm (1 in.) rear. Consideration must be given to provide adequate clearance for installation and service.

Safety Instructions

PREPARING FOR INSTALLATION OF NEW DRYER

CSA (AGA) APPROVED

NEW FLEXIBLE GAS LINE CONNECTOR

EXTERNAL DUCT OPENING

DUCT TAPE

10 cm (4 in.) METAL DUCT

VENT PROTECTION BRACKET

GAS INLET PIPE

DUCT TAPE

Pull the vent protection bracket

out until it stops, and let it rest on

the oor. The bracket prevents

the unit from moving too close to the wall and crushing the

rear vent. Prolong by adding a

DASHED FLEXIBLE duct.

TIP: Install your dryer before installing your washer. This will allow better access when installing dryer exhaust.

DISCONNECTING GAS

TURN GAS SHUT-OFF VALVE TO THE OFF POSITION.

DISCONNECT AND DISCARD OLD FLEXIBLE GAS CONNECTOR AND

OLD DUCTING MATERIAL

Tilt the dryer sideways and remove the foam

shipping pads by pulling at the sides and breaking

them away from the dryer legs. Be sure to remove all of the foam pieces around the legs.

GAS REQUIREMENTS

WARNING!

• Installation must conform to local codes and ordinances,

or in their absence, the NCAN/CGA-B149, Natural Gas,

Installation.

• This gas dryer is equipped with a Valve & Burner Assembly

for use only with natural gas. Using conversion kit

WE25M43, your local service organization can convert this dryer for use with propane (LP) gas. ALL CONVERSIONS

MUST BE MADE BY PROPERLY TRAINED AND QUALIFIED PERSONNEL AND IN ACCORDANCE WITH LOCAL CODES AND ORDINANCE REQUIREMENTS OF THE CAN/ CGA-B149.1 AND B149.2 INSTALLATION CODE.

• The dryer must be disconnected from the gas supply

piping system during any pressure testing of that system

at a test pressure in excess of 0.5 PSI (3.4 KPa).

• The dryer must be isolated from the gas supply piping system by closing the equipment shut-off valve during any

pressure testing of the gas supply piping of test pressure

equal to or less than 0.5 PSI (3.4 KPa).

DRYER GAS SUPPLY CONNECTION

5 cm (2")

Installation Instructions

Operating Instructions

Troubleshooting Tips

WARNING - NEVER REUSE OLD

FLEXIBLE CONNECTORS.

The use of old exible connectors can cause leaks and personal injury. Always use new exible connectors when

installing gas appliances.

REMOVING LINT FROM WALL EXHAUST OPENING

WALL

INTERNAL DUCT OPENING

CHECK THAT EXHAUST HOOD

DAMPER OPENS AND CLOSES

FREELY.

6.6 cm (2-5/8")

0.9 cm (3/8")

NOTE: Add to vertical dimension the distance between cabinet

bottom to oor.

NPT MALE THREAD GAS SUPPLY

GAS SUPPLY

• A 0.3 cm (1/8-in.) National Pipe Taper thread plugged tapping, accessible for test gauge connection, must be installed

immediately upstream of the gas supply connection to the dryer. Contact your local gas utility should you have

questions on the installation of the plugged tapping.

• Supply line is to be 1.2 cm (1/2-in.) rigid pipe and equipped with an accessible shut-off within 2 m (6 ft.) of, and in the

same room with, the dryer.

• Use pipe thread sealer compound appropriate for natural or LP gas or use Teon tape.

• You must use with this dryer a exible metal connector listed connector ANSI Z21.24 / CSA 6.10.

• Connect exible metal connector to dryer and gas supply.

• Open shut-off valve.

Consumer Support

Gas Dryer

Listed connector ANSIZ21.24 / CSA 6.10

Safety Instructions

RECONNECTING GAS

FLARE

NEW METAL

FLEXIBLE GAS LINE CONNECTOR

ADAPTER

Note: The connector and ttings are designed for use only on the original installation and are not to be reused for another appliance or at another location. Keep are end of adapter free of grease, oil and

thread sealant.

Caution: Use adapters as shown. Connector nuts must not be

connected directly to pipe threads.

Operating Instructions Installation InstructionsTroubleshooting Tips

NPT

ELBOW

0.9 cm

(3/8") NPT

ADAPTER

0.3 cm (1/8") NPT

PIPE PLUG FOR CHECKING GAS INLET PRESSURE

SHUT-OFF VALVE

PIPE SIZE

AT LEAST

1.2 cm (1/2")

APPLY PIPE COMPOUND TO ALL MALE THREADS.

Tighten all connections using two adjustable wrenches.

Do not overtorque gas connections!

LEAK TEST

WARNING - NEVER USE AN OPEN

FLAME TO TEST FOR GAS LEAKS.

APPLY PIPE COMPOUND

TO THE ADAPTER AND DRYER GAS INLET.

Consumer Support

OPEN GAS VALVE.

Check all connections for leaks with soapy solution or equivalent.

Apply soap solution. Leak test solution must not contain ammonia which could cause damage to the brass ttings. If leaks are

found, close valve, retighten the joint, and repeat the soap test .

Gas Dryer

Safety Instructions

www.GEAppliances.ca

ELECTRICAL CONNECTION INFORMATION

WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK AND PERSONAL INJURY:

DO NOT USE AN EXTENSION CORD OR AN ADAPTER PLUG WITH THIS APPLIANCE.

Dryer must be electrically grounded in accordance with local codes and ordinances, or in the absence of local codes, in

accordance with the current CSA C22.1 Canadian Electrical

code part 1. Improper connection of the equipment-grounding

conductor can result in an electric shock. Check with a

qualied electrician or service representative or personnel if you are in doubt as to whether the appliance is properly

grounded.

Do not modify the plug provided with the appliance: if it will not t the outlet, have a proper outlet installed by a qualied

electrician.

ELECTRICAL REQUIREMENTS

This appliance must be supplied with 120V, 60Hz, and connected to a properly grounded branch circuit, protected by a 15- or 20amp circuit breaker or time-delay fuse. If electrical supply provided does not meet the above specications, it is recommended that a

licensed electrician install an approved outlet.

WARNING - THIS DRYER IS EQUIPPED

WITH A THREE-PRONG (GROUNDING) PLUG FOR

YOUR PROTECTION AGAINST SHOCK HAZARD AND SHOULD BE PLUGGED DIRECTLY INTO A PROPERLY GROUNDED THREE-PRONG RECEPTACLE. DO NOT CUT OR REMOVE THE GROUNDING PRONG FROM THIS PLUG. INSTALLATION MUST BE IN ACCORDANCE WITH THE CURRENT CSA C22.1 CANADIAN ELECTRICAL CODE PART 1 AND/OR LOCAL CODES.

IF LOCAL CODES PERMIT, AN EXTERNAL GROUND WIRE (NOT PROVIDED), WHICH MEETS LOCAL CODES, MAY BE ADDED BY ATTACHING TO THE GREEN

GROUND SCREW ON THE REAR OF THE DRYER, AND TO A GROUNDED

METAL COLD WATER PIPE OR OTHER ESTABLISHED GROUND.

EXHAUST INFORMATION

WARNING - USE ONLY METAL 10 cm (4in.)

DUCT. DO NOT USE DUCT LONGER THAN SPECIFIED IN THE EXHAUST LENGTH TABLE.

Using exhaust longer than specied length will:

• Increase the drying times and the energy cost.

• Reduce the dryer life.

• Accumulate lint, creating a potential re hazard.

The correct exhaust installation is YOUR RESPONSIBILITY. Problems due to incorrect installation are not covered by the warranty.

EXHAUST LENGTH

If using exible metal duct, please refer to page 18.

EXHAUST SYSTEM CHECKLIST

HOOD OR WALLCAP

• Terminate in a manner to prevent back drafts or entry of birds or other

wildlife.

• Termination should present minimal resistance to the exhaust air ow and should require little or no maintenance to prevent clogging.

• Never install a screen in or over the exhaust duct.

• Wall caps must be installed at least 30 cm (12 in.) above ground level or any other obstruction with the opening pointed down.

SEPARATION OF TURNS

For best performance, separate all turns by at least 1.2 m (4 ft.) of straight duct, including distance between last turn and dampened wall cap.

TURNS OTHER THAN 90º

• One turn of 45º or less may be ignored.

• Two 45º turns should be treated as one 90º turn.

• Each turn over 45º should be treated as one 90º turn.

SEALING OF JOINTS

• All joints should be tight to avoid leaks. The male end of each section of

duct must point away from the dryer.

• Do not assemble the ductwork with fasteners that extend into the duct.

They will serve as a collection point for lint.

• Duct joints should be made air- and moisture-tight by wrapping the

overlapped joints with duct tape.

• Horizontal runs should slope down toward the outdoors 1.2cm (1/2 in.) /ft.

INSULATION

Duct work that runs through an unheated area or is near air conditioning

should be insulated to reduce condensation and lint build-up.

Installation Instructions

Operating Instructions

Troubleshooting Tips

Consumer Support

Gas Dryer

OF FIRE OR PERSONAL INJURY:

This dryer must be exhausted to the outdoors.

Safety Instructions

• Use only metal duct.

• Do not terminate exhaust in a chimney, any gas

• Provide an access for inspection and cleaning of

• Never terminate the exhaust into a common duct

• Do not obstruct incoming or exhausted air.

WE RECOMMEND THAT YOU INSTALL YOUR DRYER BEFORE YOUR WASHER. THIS WILL PERMIT DIRECT ACCESS FOR

EASIER EXHAUST CONNECTION.

EXHAUST CONNECTION

WARNING - TO REDUCE THE RISK

vent, under an enclosed oor (crawl space), or into an attic. The accumulated lint could create a re hazard.

the exhaust system, especially at turns. Inspect and clean at least once a year.

with a kitchen exhaust. A combination of lint and grease could create a re hazard.

ELBOW HIGHLY

RECOMMENDED

CONFIGURATION

TO MINIMIZE

EXHAUST BLOCKAGE.

ELBOW HIGHLY

RECOMMENDED

THIS DRYER COMES READY FOR REAR EXHAUSTING. IF SPACE IS LIMITED, USE THE INSTRUCTIONS IN SECTION 12 TO EXHAUST DIRECTLY FROM THE LEFT SIDE OR BOTTOM OF THE

CABINET.

STANDARD REAR EXHAUST

Operating Instructions Installation InstructionsTroubleshooting Tips

NOTE: ELBOWS WILL PREVENT DUCT KINKING AND COLLAPSING.

LEVELING DRYER

Stand the dryer upright near the nal location and adjust the 4 leveling legs to match the height of your

washer.

LEVEL FRONT-TO-BACK

LEVEL SIDE-TO-SIDE

WE STRONGLY RECOMMEND THE USE OF RIGID METAL EXHAUST DUCT. IF USING FLEXIBLE METAL DUCT, CUT IT TO THE

PROPER LENGTH AND AVOID BUNCHING OF THE DUCT BEHIND THE DRYER.

Consumer Support

4 LEVELING LEGS

Gas Dryer

USING FLEXIBLE METAL DUCTS EXHAUSTING

If rigid all-metal duct cannot be used, then exible all-metal venting can be used, but it will reduce the maximum

recommended duct length. In special installations when it is

impossible to use only metal ducting, then UL-listed clothes dryer exible metal transition duct may be used as transition venting between the dryer and wall connection only. The use of this

ducting will affect dry time.

If exible transition duct is necessary, the following directions must be followed.

• Use the shortest length possible.

• Stretch the duct to its maximum length to avoid kinks.

• Do not crush or collapse the duct.

• Extend vent protection bracket as described in step 1 on

page 2.

• Never use transition duct inside the wall or inside the dryer.

• Avoid resting the duct on sharp objects.

• Venting must conform to local building codes.

ELBOW HIGHLY

RECOMMENDED

A CLOTHES DRYER PRODUCES COMBUSTIBLE LINT. FOR ALL INSTALLATIONS, THE DRYER MUST BE CONNECTED TO AN EXHAUST TO THE OUTDOORS.

NOTE: MOBILE HOME, BEDROOM, BATHROOM, ALCOVE OR CLOSET INSTALLATIONS MUST BE EXHAUSTED TO THE OUTDOORS.

ALCOVE OR CLOSET INSTALLATION

• If your dryer is approved for installation in an alcove or closet,

it will be stated on a label on the dryer back.

• The dryer MUST be vented to the outdoors. See the EXHAUST INFORMATION sections 3 & 4.

• Minimum clearance between dryer cabinet and adjacent walls or other surfaces is:

0 in. either side

7.6 cm (3 in.) front and rear

• Minimum vertical space from oor to overhead cabinets, ceiling, etc. is 109 cm (43 in.) without pedestal, 140 cm (55 in.)

with pedestal.

• Closet doors must be louvered or otherwise ventilated and must contain a minimum of 387 sq. cm (60 sq. in.) of open area equally distributed. If the closet contains both a washer and a dryer, doors must contain a minimum of 774 sq. cm (120 sq. in.) of open area equally distributed.

• The closet should be vented to the outdoors to prevent gas

pocketing in case of a gas leak in the supply line.

• No other fuel-burning appliance shall be installed in the same

closet with the dryer.

NOTE: WHEN THE EXHAUST DUCT IS LOCATED AT THE REAR OF THE DRYER, MINIMUM CLEARANCE FROM THE

WALL IS 14 cm (5.5 IN.)

Safety Instructions

www.GEAppliances.ca

Installation Instructions

Operating Instructions

DO NOT USE EXCESSIVE EXHAUST LENGTH

ELBOW HIGHLY

RECOMMENDED

DON’T

DO NOT SIT DRYER ON FLEXIBLE EXHAUST

DO NOT CRUSH FLEXIBLE EXHAUST AGAINST WALL

BATHROOM OR BEDROOM INSTALLATION

• The dryer MUST be vented to the outdoors. See EXHAUST INFORMATION section 6.

• The installation must conform with local codes or, in the

absence of local codes, with the current CSA C22.1 Canadian

Electrical code part 1.

MOBILE OR MANUFACTURED HOME INSTALLATION

• Installation must conform to the current CAN/CSA Z240 MH series Mobile Home Installation Codes.

• The dryer MUST be vented to the outdoors with the termination securely fastened to the mobile home structure. (See EXHAUST INFORMATION section 6.)

• The vent MUST NOT be terminated beneath a mobile or

manufactured home.

• The vent duct material MUST BE METAL.

• KIT 14-D346-33 MUST be used to attach the dryer securely to

the structure.

• The vent MUST NOT be connected to any other duct, vent, or

chimney.

• Do not use sheet metal screws or other fastening devices which extend into the interior of the exhaust vent.

• Provide an opening with a free area of at least 161 cm sq. (25 sq. in.) for introduction of outside air into the dryer room.

Troubleshooting Tips

Consumer Support

Gas Dryer

RESIDENTIAL GARAGE INSTALLATION

Dryers installed in residential garages must be elevated 18 inches (46cm) above the oor.

ADDING NEW DUCT

FIXING HOLE

PORTION “A”

Safety Instructions

REMOVE

SCREW AND SAVE.

Detach and remove the bottom, right or left side knockout as desired.

Remove the screw inside the dryer exhaust duct and save. Pull the duct out of the dryer. Protect sharp edges around the knockout and exhaust opening with the tape.

DRYER EXHAUST TO LEFT OR BOTTOM CABINET

WARNING - PROTECT YOUR

HANDS AND ARMS FROM SHARP EDGES WHEN WORKING INSIDE THE CABINET.

REMOVE

DESIRED KNOCKOUT

(ONE ONLY).

FIXING HOLE

RIGHT OR LEFT SIDE EXHAUST

Reconnect the cut portion (A) of the duct to the blower housing. Make sure that the xing hole is aligned with the tab in the base. Use the screw saved previously to secure the duct in place through the tab on the appliance base.

ADDING ELBOW AND DUCT FOR EXHAUST TO RIGHT SIDE OF CABINET

• Preassemble 10 cm (4”) elbow with 10 cm (4”) duct. Wrap duct tape around joint.

• Insert duct assembly, elbow rst , through the side opening and connect the elbow to the dryer internal duct.

CAUTION: Be sure not to pull or damage the electrical wires inside the dryer when inserting the duct.

Operating Instructions Installation InstructionsTroubleshooting Tips

Cut the duct as shown and keep portion A.

TAB LOCATION

BEND TAB UP 45º

Through the rear opening, locate the tab in the middle of the appliance base. Lift the tab to about 45º using a at blade

screwdriver.

Consumer Support

EXHAUST CAN BE ADDED TO LEFT OR RIGHT SIDE

• Apply duct tape as shown on the joint between the dryer internal duct and the elbow.

DUCT TAPE

CAUTION: Internal duct joints must be secured with tape, otherwise they may separate and cause a safety hazard.

Gas Dryer

ADDING ELBOW FOR EXHAUST THROUGH BOTTOM OF CABINET

• Insert the elbow through the rear opening and connect it to the

dryer internal duct.

• Apply duct tape on the joint between the dryer internal duct and elbow, as shown on page 7.

CAUTION: Internal duct joints must be secured with tape, otherwise they may separate and cause a safety hazard.

www.GEAppliances.ca

SERVICING

WARNING - LABEL ALL WIRES PRIOR

TO DISCONNECTING WHEN SERVICING CONTROLS. WIRING ERRORS CAN CAUSE IMPROPER AND DANGEROUS OPERATION AFTER SERVICING/INSTALLATION.

For servicing phone numbers for replacement parts, and other information, refer to Owner’s Manual or visit our Web site.

Safety Instructions

Installation Instructions

Operating Instructions

ADDING COVER PLATE TO REAR OF CABINET

PLATE

(KIT WE1M454)

Connect standard metal elbows and ducts to complete the exhaust system. Cover back opening with a plate (Kit WE1M454) available from your local service provider. Place dryer in nal location.

WARNING - NEVER LEAVE THE BACK OPENING WITHOUT THE PLATE. (Kit WE1M454)

Troubleshooting Tips

Consumer Support

Reversing the door

Tools needed:

Safety Instructions

Phillips screwdriver

1. Open the door and remove the filler plugs opposite the hinges. With the

door completely open, remove the bottom screw from each hinge on the dryer face. Insert these screws about half way into the TOP holes, for each hinge, on the opposite side (where you removed the filler plugs). Apply firm

pressure to get the screw started in new holes.

2. Loosen the top screw from each hinge on the dryer face half way. With one

hand holding the top of the door and the other hand holding the bottom, remove the door from the dryer by lifting it UP and OUT.

Tape-tipped

putty knife

Operating Instructions Installation InstructionsTroubleshooting Tips

3. Rotate the door 180°. Insert it on the opposite side of the opening by moving

the door IN and DOWN until the top hinge and the bottom hinge are resting on the top screws inserted in step 1.

4. Remove the remaining screws from the side of the opening from which the

door was removed. With these screws, secure each hinge at the bottom.

Tighten the two top screws of each hinge. Reinsert the plastic plugs on the side from which the door was removed.

Consumer Support

About the dryer control panel

You can locate your model number on the label on the front of the dryer behind the door. Throughout

this manual, features and appearance may vary from your model.

Model MTMX100EM

www.GEAppliances.ca

Safety Instructions

Installation Instructions

Model HTMX100EM

Models GTMX100EM GTMX100GM

Operating Instructions

Troubleshooting Tips

Models GTMP200EM GTMP200GM

Consumer Support

About the dryer control panel

You can locate your model number on the label on the front of the dryer behind the door. Throughout

this manual, features and appearance may vary from your model.

Models GTMP400EM GTMP400GM

Safety Instructions

Models GTMN500EM GTMN500GM

Operating Instructions Installation InstructionsTroubleshooting Tips

NOTE: Drying times will vary according to the type of heat used (Electric, Natural or LP gas), size of load, types of fabrics, wetness of clothes and

condition of exhaust ducts.

Consumer Support

About the control settings

Important: Clean the lint lter each time you use the dryer.

Fabric Care/Temperature (on some models)

REGULAR

or COTTONS

REG. HEAT

For regular to heavy cottons.

Safety Instructions

www.GEAppliances.ca

MEDIUM,

EASY CARE

MED. HEAT,

EASY CARE

or PERMA PRESS

MED. HEAT

DELICATES LOW HEAT

FLUFF

NO HEAT

Automatic cycles automatically determine fabric dryness. Select LESS DRY if you want your clothes slightly damp at the end of the drying cycle. Select MORE DRY if you want them to feel drier. Timed cycles run for a selected time.

Drying Cycles

COTTONS

EASY CARE/

PERMANENT PRESS

DELICATES

For synthetics, blends, delicates and items labeled permanent press.

On some models. For delicates, synthetics and items labeled tumble dry low.

For ufng items without heat. Use the TIMED DRY cycle.

For cottons and most linens. For most loads, select OPTIMUM DRY (on some models) or select the Preferred Regular Setting marked with an *.

For wrinkle-free, permanent press and delicate items, and knits.

For delicate items, special-care fabrics and knits.

Installation Instructions

Operating Instructions

TIMED DRY

DAMP DRY

DEWRINKLE

QUICK FLUFF

Start — Close the dryer door. Select START. Opening the door during operation will stop the dryer. To

restart the dryer, close the door and select START to complete the cycle.

Set the Cycle Selector at the desired drying time.

For leaving items partially damp.

For removing wrinkles from items that are clean and dry or that are very lightly damp.

For freshening or ufng up already dry clothing, fabrics, linens and pillows. Use with FLUFF NO HE AT. Provides 10 minutes of no heat tumbling.

Color Logic (on some models)

Select the correct FABRIC CARE setting.

Match the particular color below the words

with the same color on the Cycle Dial.

Example: Drying a load of clothing labeled permanent press.

Choose the FABRIC CARE setting—for

this load it would be the EASY CARE MED. HE AT (which is a particular color).

Turn the Cycle Dial to the area that has

the same color as the FABRIC CARE

setting you have chosen—for this load it would be the EASY CARE AUTOMATIC.

Troubleshooting Tips

Consumer Support

About the dryer features

Wrinkle Care (on some models)

Safety Instructions

Use this option to minimize the wrinkles

in clothes. It provides approximately

15 minutes of no-heat tumbling after

the clothes are dry.

This option can only be used with the

COTTONS and

EASY CARE cycles.

Cycle Signal Option (on some models)

This signal will sound just before the end

of the cycle to remind you to remove the clothes. On some models, the signal sound

level cannot be adjusted.

If you selected the WRINKLE CARE option, the signal will sound at the end of the drying time and will sound several times during the WRINKLE CARE cycle. This will remind you that it is time to remove the clothes.

If you are using the CYCLE SIGNAL knob and you select the WRINKLE CARE option, a signal will sound at the end of the drying time and several times during the WRINKLE CARE cycle. This will remind you that it is time to remove the clothes.

If WRINKLE CARE is not on, the dryer will stop once the timer reaches the

WRINKLE CARE mark on the cycle dial.

NOTE:

Remove garments promptly at the sound

of the signal. Place clothes on hangers so wrinkles won’t set in.

Use the Cycle Signal especially when drying fabrics like polyester knits and permanent press. These fabrics should

be removed so wrinkles won’t set in.

Operating Instructions Installation InstructionsTroubleshooting Tips

Automatic Cycle Signal (on some models)

At the end of each cycle, there is approximately 15 minutes of no-heat

tumbling after the laundry is dry.

A reminder signal will sound periodically during this time to remind you to remove the laundry.

Drum Lamp

Before replacing the light bulb, be sure to unplug the dryer power cord or disconnect the dryer at the household distribution panel by removing the fuse or switching off the circuit breaker. Reach above dryer opening from inside the drum. Remove the bulb and replace with the same size bulb.

Stainless Steel Drum

The stainless steel used to make the dryer drum provides the highest reliability available in a GE dryer. If the dryer drum should be scratched or dented during normal use, the drum will not rust or corrode. These surface blemishes will not affect the function or durability of the drum.

(on some models)

Consumer Support

Loading and using the dryer

Always follow the fabric manufacturer’s care label when laundering.

Sorting and Loading Hints

Safety Instructions

www.GEAppliances.ca

As a general rule, if clothes are sorted properly for the washer, they are sorted properly for the dryer.

Try also to sort items according to size. For example,

do not dry a sheet with socks or other small items.

Do not add fabric softener sheets once the load has become warm. They may cause fabric softener stains. Bounce been approved for use in all GE Dryers when used in accordance with the manufacturer’s instructions.

Fabric Conditioner Dryer Sheets have

Care and Cleaning of the Dryer

The Exterior: Wipe or dust any spills or washing compounds with a damp cloth. Dryer control

panel and nishes may be damaged by some

laundry pretreatment soil and stain remover products. Apply these products away from the

dryer. The fabric may then be washed and dried normally. Damage to your dryer caused by these products is not covered by your warranty.

The Lint Filter: Clean the

lint lter before each use. Pull out the lint lter.

Moisten your ngers and

remove the captured lint.

Once clean, slide the lter back into position. Have a qualied technician vacuum

the lint from the dryer once a year.

Do not overload. This wastes energy and causes wrinkling.

Do not dry the following items: berglass items, woolens, rubber-coated items, plastics, items with plastic trim and foam-lled items.

Stainless Steel: To clean stainless steel surfaces,

use a damp cloth with a mild, non-abrasive cleaner suitable for stainless steel surfaces. Remove the

cleaner residue, and then dry with a clean cloth.

The Exhaust Duct: Inspect and clean the exhaust ducting at least once a year to prevent clogging. A partially clogged exhaust can lengthen the drying time.

Follow these steps:

Turn off electrical supply by disconnecting

the plug from the wall socket.

Disconnect the duct from the dryer.

Vacuum the duct with the hose attachment and reconnect the duct.

The Exhaust Hood: Check with a mirror that

the inside aps of the hood move freely when operating. Make sure that there is no wildlife (birds, insects, etc.) nesting inside the duct or hood.

Installation Instructions

Operating Instructions

Troubleshooting Tips

Consumer Support

Before you call for service...

Troubleshooting Tips Save time and money! Review the charts on the following pages, or visit GEAppliances.ca. You may not need to call for service.

PROBLEM Possible Causes What To Do

Safety Instructions

Dryer doesn’t start

Dryer doesn’t heat

Dryer shakes or makes noise

Greasy spots on clothes

Lint on clothes

Dryer is unplugged

Fuse is blown/circuit breaker is tripped

Fuse is blown/circuit breaker is tripped; the dryer may tumble but not heat

Gas service is off

Some shaking/noise is normal. Dryer may be sitting unevenly

Improper use of fabric softener Drying dirty items with clean

ones Clothes were not completely

clean

Lint lter is full

• Make sure the dryer plug is pushed completely into the

outlet.

• Check the building’s fuse/circuit breaker box and replace

fuse or reset breaker. NOTE: Most electric dryers use two fuses or breakers.

• Check the building’s fuse/circuit breaker box and replace both fuses or reset both breakers. Your dryer may tumble if only one fuse is blown or one breaker tripped.

• Make sure gas shutoff at dryer and main shutoff are fully

open.

• Move dryer to an even oor space, or adjust leveling legs as

necessary until even.

• Follow directions on fabric softener package.

• Use your dryer to dry only clean items. Dirty items can

stain clean items and the dryer

• Sometimes stains which cannot be seen when the

clothes are wet appear after drying. Use proper washing

procedures before drying.

• Clean lint screen before each load.

Operating Instructions Installation InstructionsTroubleshooting Tips

Static occurs

Inconsistent drying times

Consumer Support

Improper sorting

Static electricity can attract lint Overloading Paper, tissue, etc., left in pockets

No fabric softener was used

Overdrying

Synthetics, permanent press and blends can cause static

Type of heat

• Sort lint producers (like chenille) from lint collectors (like corduroy).

• See suggestions in this section under STATIC.

• Separate large loads into smaller ones.

• Empty all pockets before laundering clothes.

• Try a fabric softener.

• Bounce

approved for use in all GE Dryers when used in accordance with the manufacturer’s instructions.

• Try a fabric softener.

• Adjust setting to LESS DRY or DAMP.

• Try a fabric softener.

• Automatic drying times will vary according to the type of

heat used. If you recently changed from an electric to a gas

(natural or LP) dryer, or vice versa, the drying time could be

different.

Fabric Conditioner Dryer Sheets have been

Before you call for service...

PROBLEM Possible Causes What To Do

Safety Instructions

www.GEAppliances.ca

Clothes take too long to dry

Clothes are wrinkled

Improper or obstructed ducting

Improper sorting

Large loads of heavy fabrics

(like beach towels)

Controls improperly set

Lint lter is full

Blown fuses or tripped circuit breaker

Overloading/combining loads

Underloading

Overdrying

• Check the Installation Instructions to make sure the dryer

venting is correct.

• Make sure ducting is clean, free of kinks and unobstructed.

• Check to see if outside wall damper operates easily.

• Separate heavy items from lightweight items (generally, a well-sorted washer load is a well-sorted dryer load).

• Large, heavy fabrics contain more moisture and take longer to dry. Separate large, heavy fabrics into smaller

loads to speed drying time.

• Match control settings to the load you are drying.

• Clean lint lter before every load.

• Replace fuses or reset circuit breakers. Since most dryers

use 2 fuses/breakers, make sure both are operating.

• Do not put more than one washer load in the dryer at a

time.

• If you are drying only one or two items, add a few items to ensure proper tumbling.

• Select a shorter drying time.

• Remove items while they still hold a slight amount of

moisture. Select a LESS DRY or DAMP setting.

Installation Instructions

Operating Instructions

Clothes shrink

Letting items sit in dryer after cycle ends

Overloading

Some fabrics will naturally shrink when washed. Others can be safely washed, but will shrink in the dryer

• Remove items when cycle ends and fold or hang

immediately.

• Separate large loads into smaller ones.

• To avoid shrinkage, follow garment care labels exactly.

• Some items may be pressed back into shape after drying.

• If you are concerned about shrinkage in a particular item, do not machine wash or tumble dry it.

Troubleshooting Tips

Consumer Support

Notes

Safety Instructions

Operating Instructions Installation Instructions

Troubleshooting Tips

Consumer Support

GE Dryer Warranty (For customers in Canada)

Safety Instructions

www.GEAppliances.ca

All warranty service provided by our Factory Service

Centers, or an authorized Customer Care

schedule service, call 1-800-561-3344, 24 hours a day, 7

days a week.

For The Period Of:

One Year

From the date of the original purchase

We Will Replace:

Any part of the dryer which fails due to a defect in materials or workmanship. During this full one-year warranty, Mabe will also provide, free of charge, all labor and related service

costs to replace the defective part.

What Is Not Covered:

Service trips to your home to teach you how to use the product.

Improper installation, delivery or maintenance. Failure of the product if it is abused, misused or

used for other than the intended purpose or used commercially.

Replacement of house fuses or resetting of circuit breakers.

Staple your receipt here.

technician. To

Damage to the product caused by accident, re, oods or acts of God.

Incidental or consequential damage caused by possible defects with this appliance.

Damage caused after delivery.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Installation Instructions

Operating Instructions

This warranty is extended to the original purchaser and any succeeding owner for products purchased

for home use within Canada. In-home warranty service will be provided in areas where it is available and deemed

reasonable by Mabe to provide.

Warrantor: Mabe Canada Inc., Burlington, ON L7R 5B6

Troubleshooting Tips

Consumer Support

GE Appliances Website

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day, any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts™ “ your questions

and so much more...

Schedule Service

Expert Mabe repair sevice is only one step away from your door. Get on-line and schedule your service at your convenience 24 hours any day of the year! Call 1.800.561.3344 during normal business hours.

1.800.561.3344 or GEAppliances.ca

GEAppliances.ca

Real Life Design Studio

GE supports the Universal Design concept---products, services and environments that can be used by people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities, check out our Website today.

In Canada, contact: Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Extended Warranties

1.888.261.2133 or GEAppliances.ca

Purchase a Mabe extended warranty and learn about special discounts that are available while your warranty is still in effect. You can purchase it on-line anytime, or call 1.888.261.2133 during normal business hours. Mabe Consumer Service will still be there after your warranty expires.

Parts and Accessories

Individuals qualied to service their own appliances can have parts or accessories sent directly to their homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at 1.800.661.1616 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be referred to qualied service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

If you are not satised with the service you receive from GE, contact us on our Website with all the details including your phone number, or write to:

Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

1.800.661.1616 or GEAppliances.ca

GEAppliances.ca

Register your new appliance on-line—at your convenience! Timely product registration will allow for enhanced communication and prompt service under the terms of your warranty, should the need arise. You may also mail in the pre-printed registration card included in the packing material.

Consumer Support

Printed in Mexico

www.electromenagersge.ca

Mesures de sécurité 2-5

Directives d’installation 6-21

Sécheuse électrique Sécheuse à gaz

Inversion de la porte

Directives de fonctionnement 21-25

Tableau de commande Options et programmes

Chargement et utilisation de la sécheuse

Conseils de dépannage 26-27

Service à la clientèle 29-30

Garantie Service à la clientèle

• • • • • • • • • • • • • • • • • • • • • • • • • •

• • • • • • • • • • • • • • • •

• • • • • • • • • • • • • • • • • • • •

• • • • • • • • • • • • • • • • •

• • • • • • • • • • • • •

• • • • • • • • • • • •

• • • • • • • • • • • • • • •

6-11 12-19 20

21-22

23-24

Guide d’utilisation

et d’entretien

avec directives d’installation

Note au consommateur :

Ce produit était en excellent état à sa sortie de l’usine. S’il a été endommagé pendant son transport ou son installation, veuillez signaler ces dommages immédiatement au magasin où vous l’avez acheté. Votre garantie couvre les défauts des matériaux et de la fabrication, mais pas les dommages causés lors de la livraison. Pour plus de renseignements sur les conditions

Sécheuses

de la garantie, consultez ce guide.

Transcrivez les numéros de modèle et de série ci-dessous :

N° de modèle : N° de série :

Vous les trouverez sur l’étiquette apposée à l’avant de la sécheuse, derrière la porte.

500A292P014 Rev.0

MESURES DE SÉCURITÉ IMPORTANTES LISEZ D’ABORD TOUTES LES DIRECTIVES

AVERTISSEMENT!

Pour votre sécurité, suivez les directives fournies dans le présent manuel an de

réduire au minimum les risques d’incendie, d’explosion et de chocs électriques, et de

Mesures de sécurité

prévenir les dommages matériels ainsi que les blessures graves ou mortelles.

N’entreposez pas ou n’utilisez pas d’essence autres liquides ou vapeurs

inammables à proximité de cet appareil

ou de tout autre électroménager.

SI VOUS REMARQUEZ UNE ODEUR DE GAZ :

N’allumez pas d’allumette ou de

cigarette. Ne faites pas fonctionner

Directives d’installationConseils de dépannage

d’appareil à gaz ou électrique. N’actionnez aucun interrupteur ;

n’utilisez aucun téléphone dans votre

édice. Évacuez la pièce, l’édice ou les

environs.

L’installation et les réparations doivent être effectuées par un installateur ou

un service de réparation qualié ou

par votre fournisseur de gaz.

Appelez immédiatement votre

fournisseur de gaz en utilisant le téléphone d’un voisin. Suivez attentivement les directives qu’il vous donnera.

Si vous ne pouvez joindre votre

fournisseur de gaz, appelez les pompiers (911).

Directives de fonctionnement

Service à la clientèle

www.electromenagersge.ca

INSTALLATION ADÉQUATE

Avant d’utiliser votre sécheuse, assurez-vous qu’elle a été adéquatement installée, conformément aux directives d’installation, présentes dans ce guide.

Mesures de sécurité

La sécheuse doit être correctement mise à la terre, conformément à tous les codes et règlements en vigueur. Suivez les directives d’installation.

Installez ou entreposez l’appareil à l’abri du gel et des intempéries.

Branchez l’appareil sur un circuit protégé et de

capacité appropriée an d’éviter toute surcharge

électrique.

Retirez la pellicule protectrice de couleur sur le tableau de commande et la porte.

Retirez tout le matériel d’emballage tranchant et jetez tous les matériaux de transport de façon appropriée.

Ne retirez pas le support de protection du conduit d’évacuation à l’arrière de la sécheuse.

Tirez sur le support de protection et placez-le à sa position la plus basse, puis raccordez le conduit d’évacuation à la sécheuse. Le support de protection ainsi abaissé empêchera l’écrasement du conduit d’évacuation.

Conduit d’évacuation :

L’air de cette sécheuse DOIT être évacué à

l’extérieur an d’éviter l’accumulation dans la pièce

d’une grande quantité d’humidité et de charpie.

N’utilisez qu’un conduit métallique rigide de 10

cm (4 po) de diamètre pour l’évacuation vers l’extérieur.

L’UTILISATION D’UN CONDUIT EN PLASTIQUE OU FABRIQUÉ AVEC TOUT AUTRE MATÉRIAU COMBUSTIBLE PEUT CAUSER UN INCENDIE. LORSQU’UN CONDUIT EST PERFORÉ OU DEVIENT OBSTRUÉ AU COURS DE L’UTILISATION OU DE L’INSTALLATION, IL PEUT PROVOQUER UN

INCENDIE.

Pour des détails complets, suivez les directives d’installation.

Directives d’installation Conseils de dépannage

Directives de fonctionnement

Service à la clientèle

MESURES DE SÉCURITÉ IMPORTANTES LISEZ D’ABORD TOUTES LES DIRECTIVES

AVERTISSEMENT!

AUTOUR DE VOTRE SÉCHEUSE

Ne laissez pas s’accumuler de matériaux

Mesures de sécurité

combustibles (charpie, papier, chiffons, etc.), de l’essence, des produits chimiques et autres liquides

ou vapeurs inammables autour et au-dessous de

vos électroménagers.

Gardez le sol propre et sec à proximité de vos

électroménagers an de ne pas glisser.

Exercez une étroite surveillance lorsque vous faites fonctionner cet appareil en présence d’enfants. Ne les laissez pas jouer sur, avec ou dans cet appareil ou tout autre électroménager.

LORSQUE VOUS UTILISEZ LA SÉCHEUSE

Directives d’installationConseils de dépannage

Directives de fonctionnement

Service à la clientèle

Ne vous penchez jamais dans la sécheuse pendant que le tambour tourne. Avant de charger ou de décharger la sécheuse, attendez que le tambour se soit complètement arrêté.

Avant chaque utilisation, nettoyez le ltre à charpie an de prévenir l’accumulation de charpie

à l’intérieur de la sécheuse ou dans la pièce. NE FAITES PAS FONCTIONNER LA SÉCHEUSE SANS LE FILTRE À CHARPIE.

Ne lavez pas ou ne faites pas sécher des articles qui ont été lavés avec des produits combustibles ou explosifs, qui ont été trempés dans ces produits ou qui en sont tachés (cire, peinture, huile, essence, dégraissants, solvants pour le nettoyage à sec,

kérozène, etc.), car ils risquent de s’enammer ou

d’exploser. Ne versez pas ces substances dans l’eau de la laveuse. N’utilisez pas ces substances à proximité de votre laveuse ou de votre sécheuse pendant qu’elles fonctionnent.

Ne placez pas dans votre sécheuse des articles qui ont été en contact avec des huiles de cuisson; ceux-ci peuvent provoquer une réaction chimique

susceptible de faire s’enammer vos vêtements.

Il ne faut pas mettre dans la sécheuse , ou à proximité de celle-ci, des articles ayant été utilisés avec un solvant dégraissant ou contenant une

substance inammable (comme des chiffons de

nettoyage, des vadrouilles, des serviettes utilisées dans les salons de coiffure, etc.). On utilise à la

maison de nombreux produits inammables :

acétone, alcool dénaturé, essence, kérozène, nettoyants ménagers, détachants, térébenthine, cire, décapants et produits contenants du distillat de pétrole.

La lessive peut atténuer les propriétés ignifugeantes des tissus. Pour éviter cette situation, suivez à la lettre les directives données par le fabricant du vêtement.

Gardez tous les produits pour la lessive (comme les détergents, les javellisants, etc.) hors de la portée des enfants, de préférence dans une armoire fermée à clé. Suivez toutes les mises en garde sur les étiquettes pour éviter des blessures.

Ne montez jamais sur le dessus de la sécheuse.

Ne faites pas sécher des articles contenant du caoutchouc, du plastique, de la mousse ou autres matériaux similaires (comme des soutiensgorges préformés, des chaussures de tennis, des caoutchoucs, des tapis de bain, des carpettes, des bavoirs, des culottes de bébé, des sacs de plastique, des oreillers, etc.), car ces matériaux peuvent fondre ou brûler. De plus, dans certaines circonstances, certains matériaux de caoutchouc peuvent causer un incendie par combustion spontannée lorsqu’ils sont chauffés.

Ne rangez pas des articles qui peuvent fondre ou brûler, comme du plastique, du papier ou des vêtements, sur le dessus de la sécheuse pendant qu’elle fonctionne.

Les vêtements portant la mention «faire sécher loin de la chaleur» ou « ne pas faire sécher par culbutage » (comme les gilets de sauvetage contenant du Kapok) ne doivent pas être séchés dans votre sécheuse.

Ne faites pas sécher d’articles en bre de verre

dans votre sécheuse. Les particules qui restent dans la sécheuse et qui pourraient être recueillies par les vêtements lors d’un séchage subséquent risquent de causer des irritations cutanées.

Pour réduire les risques de chocs électriques, débranchez toujours l’appareil ou coupez l’alimentation électrique de la sécheuse au panneau de distribution en enlevant le fusible ou en déclenchant le disjoncteur avant la réparation ou le nettoyage (sauf pour enlever ou nettoyer le ltre à charpie). REMARQUE : Vous ne coupez PAS l’alimentation électrique de la sécheuse lorsque vous appuyez sur DÉPART, PAUSE ou sur le bouton d’ALIMENTATION.

www.electromenagersge.ca

LORSQUE VOUS UTILISEZ LA SÉCHEUSE (suite)

Mesures de sécurité

Ne faites pas fonctionner l’appareil s’il est endommagé, défectueux ou partiellement démonté, si des pièces sont manquantes ou défectueuses, ou si le cordon d’alimentation ou la

che sont endommagés.

L’intérieur de l’appareil et le raccord du conduit d’évacuation à l’intérieur de la sécheuse doivent être néttoyés une fois par an par une personne

qualiée. Reportez-vous à la section "Chargement et utilisation de la sécheuse".

Si votre sécheuse fonctionne au gaz, elle est pourvue d’un système d’allumage électrique automatique et ne possède pas de veilleuse.

N’ESSAYEZ PAS D’ALLUMER LA FLAMME AVEC UNE ALLUMETTE. Vous risquez de vous brûler si

vous approchez votre main du brûleur et que le dispositif d’allumage automatique s’allume.

Il est possible que vous désirez assouplir votre lessive ou réduire le collement électrostatique en utilisant un assouplissant textile dans votre sécheuse ou un produit antistatique. Nous vous recommandons d’utiliser un assouplissant liquide au cours du programme de lavage, conformément aux directives du fabricant de ce type de produit, ou de faire l’essai d’un assouplissant textile pour la sécheuse, pour lequel

le fabricant certie sur l’emballage que son produit

peut être utilisé en toute sécurité dans la sécheuse. La responsabilité des problèmes de rendement ou de fonctionnement qui ne sont pas couverts par la garantie de cet appareil et qui sont attribuables à l’utilisation de ces produits relève du fabricant de ces produits.

LORSQUE LA SÉCHEUSE N’EST PAS UTILISÉE

Lorsque vous débranchez l’appareil, tirez

sur la che et non sur le cordon an d’éviter

d’endommager le cordon d’alimentation. Installez le cordon de sorte que personne ne marche ou ne trébuche dessus, ou qu’il ne soit pas exposé à des dommages.

Avant de jeter ou d’entreposer une sécheuse,

enlever toujours la porte an d’empêcher les

enfants de se cacher à l’intérieur.

Ne traquez pas les commandes de l’appareil.

Directives d’installation Conseils de dépannage

Directives de fonctionnement

Ne réparez ou ne remplacez aucune pièce de cet

appareil, à moins que cela ne soit spéciquement

recommandé dans le présent manuel ou dans des directives de réparation que vous comprenez et pour lesquelles vous avez les compétences nécessaires.

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES MESURES DE SÉCURITÉ

CONSERVEZ CES DIRECTIVES

Service à la clientèle

Sécheuse électrique

AVANT DE COMMENCER

Veuillez lire attentivement toutes les directives qui suivent.

Mesures de sécurité

utilisation éventuelle par l’inspecteur local.

IMPORTANT -

Conservez ces directives pour une

IMPORTANT - Respectez tous les codes et

règlements en vigueur.

Note à l’installateur - Assurez-vous de laisser ces directives au consommateur.

Note au consommateur - Gardez ces directives avec votre guide d’utilisation et d’entretien pour une consultation éventuelle.

Avant d’entreposer ou de jeter votre vieille sécheuse, retirez la porte de l’appareil.

Directives d’installationConseils de dépannage

Le schéma de câblage et les renseignements concernant la réparation se trouvent à l’intérieur du tableau de commande.

Installez la sécheuse dans une pièce où la température est supérieure à 10 °C (50 °F) pour assurer le bon fonctionnement des commandes de l’appareil.

AVERTISSEMENT!

POUR VOTRE SÉCURITÉ :

N’utilisez qu’un conduit métallique rigide ou souple de 10 cm (4 po) de diamètre pour l’évacuation vers l’extérieur. N’utilisez jamais un conduit en plastique ou fabriqué avec tout autre matériau combustible facile à perforer.

Cet appareil doit être adéquatement mis à la terre et installé conformément aux présentes directives.

N’installez pas ou n’entreposez pas l’appareil à un endroit où il sera exposé à l’eau et (ou) aux intempéries.

L’air de cette sécheuse doit être évacué à l’extérieur.

Inspectez la sortie d’évacuation de la sécheuse et redressez l’évent mural s’il est déformé.

Ne laissez pas les enfants grimper sur l’appareil ou à l’intérieur de celui-ci. Il faut exercer une étroite surveillance lorsque vous faites fonctionner cet appareil en présence d’enfants.

REMARQUE : l’installation et la réparation de cette sécheuse exigent des connaissances de base en mécanique et en électricité.

OUTILS

NÉCESSAIRES

PINCE À JOINT COULISSANT

Directives de fonctionnement

TOURNEVIS À EMBOUT PLAT

TOURNEVIS PHILLIPS

NIVEAU

Étape 1 Préparez l’emplacement et l’évacuation pour

l’installation de la nouvelle sécheuse (voir la section 1).

Étape 2 Assurez-vous que le conduit d’évacuation externe en

place est propre (voir la section 1) et qu’il répond aux exigences des directives d’installation qui suivent (voir la section 3).

Étape 3 Enlever les coussins d’expédition en mousse (voir la

section 1). Étape 4 Amener la sécheuse à l’endroit désiré. Étape 5 Branchez le cordon d’alimentation (voir la section 2). Étape 6 Raccordez le système d’évacuation vers l’extérieur (voir

la section 4).

CONDUIT MÉTALLIQUE DE 1O CM (4 PO) DE DIA. (RECOMMANDÉ)

CONDUIT EN MÉTAL 1OCM (4 PO) DE DIA. (SI NÉCESSAIRE)

COMPOSANTES

NÉCESSAIRES

2 COLLIERS POUR CONDUIT DE 1O CM (4 PO) OU 2 BRIDES À RESSORT DE 10 CM (4 PO)

Étape 7 Mettez votre sécheuse de niveau (voir la section 5).

Étape 8 Vériez le bon fonctionnement de l’alimentation

Étape 9 Rangez le guide d’utilisation et d’entretien et les

Pour une installation dans un placard ou un alcôve, voir la section 6. Pour une installation dans une chambre à coucher ou une salle de bain, voir la section 7. Pour une installation dans une maison mobile ou préfabriquée, voir la section 8. Pour l’évacuation par le côté ou le dessous, voir la section 9.

COUDE EN MÉTAL DE 10 CM (4 PO) DE DIA.

RUBAN POUR CONDUIT

électrique et de l’évacuation.

directives d’installation à un endroit où le propriétaire pourra facilement les trouver.

ÉVENT

GANTS

LUNETTES DE SÉCURITÉ

Service à la clientèle

Mesures de sécurité

Sécheuse électrique

www.electromenagersge.ca

Dégagements minimums pour les installations autres que dans une alcôve ou un placard.

Les dégagements minimums par rapport aux surfaces combustibles et pour l’ouverture d’aération sont les suivants : 0 cm (0 po) des

deux côtés et 2,5 cm (1 po) à l’arrière. Il faut prévoir un dégagement adéquat pour l’installation et la réparation.

PRÉPARATION POUR L’INSTALLATION DE

1 2

RACCORDEMENT ÉLECTRIQUE

LA NOUVELLE SÉCHEUSE

AVERTISSEMENT – POUR RÉDUIRE

OUVERTURE DU CONDUIT VERS L’EXTÉRIEUR

RUBAN POUR CONDUIT OU COLLIER

CONDUIT EN MÉTAL 1OCM (4 PO)

RUBAN POUR CONDUIT OU COLLIER

Tirez sur le support de protection du conduit d’évacuation jusqu’à ce qu’il bloque, puis laissez-le

SUPPORT DE PROTECTION DU CONDUIT D’ÉVACUATION

reposer sur le sol. Ce support empêche l’appareil d’être poussé trop près du mur, ce qui pourrait écraser le conduit d’évacuation à l’arrière.

CONSEIL : installez votre sécheuse avant d’installer votre laveuse. Cela facilitera l’accès pour l’installation du conduit d’évacuation de la sécheuse.

ENLÈVEMENT DE LA CHARPIE DANS L’OUVERTURE DU CONDUIT D’ÉVACUATION & DES COUSSINS D’EXPÉDITION

MUR

OUVERTURE DU CONDUIT DANS LA RÉSIDENCE

ASSUREZ-VOUS QUE LE VOLET DE L’ÉVENT S’OUVRE ET SE FERME LIBREMENT

LES RISQUES D’INCENDIE, DE CHOCS ÉLECTRIQUES ET DE BLESSURES :

N’UTILISEZ PAS DE RALLONGE ÉLECTRIQUE OU DE FICHE D’ADAPTATION AVEC CET APPAREIL.

La sécheuse doit être mise à la terre en conformité avec les codes et règlements locaux en vigueur. L’installation doit être conforme à la norme C22.1 de l’ACNOR, à la partie 1 du Code canadien de l’électricité. Une connection incorrecte de l’équipement de mise à la terre peut causer

un choc électrique. Vériez avec un électricien autorisé,

ou un représentant du service en cas de doute sur la mise à la terre de votre appareil.

Ne modiez pas la prise fournie avec l’appareil. Si cette

prise n’est pas compatible avec le récepteur, veuillez vous en faire installer un par un électricien autorisé.

ALIMENTATION ÉLECTRIQUE

Cette sécheuse doit être branchée à un circuit individuel protégé par des fusibles à retardement ou des disjoncteurs.

Le circuit électrique doit:

1-Être de 120/240 volts ou 120/208 volts, de 60 Hz , doté

d’une prise murale comme celle ci-dessous:

PRISE TYPIQUE 30 AMP

POUR SÉCHEUSE

Directives d’installation Conseils de dépannage

Directives de fonctionnement

Inclinez la sécheuse d’un côté et enlevez les coussins d’expédition en mousse en les saisissant par les côtés et en les cassant. Assurez-vous d’enlever toutes les particules de mousse autour des pieds.

2-Être protégé par un disjoncteur ou des fusibles de 30A.

3-Être convenablement mis à la terre.

MISE À LA TERRE

Cet appareil doit être mis à la terre. Dans l’événement d’une malfonction ou bris, la mise à la terre réduirait le risque de choc électrique en fournissant une voie de faible résistance électrique pour le courant.

Cet appareil est muni d’un cordon électrique équipé d’un conducteur et prise servant à le mettre à la terre. La prise doit être connectée à un récepteur compatible, conforme aux exigences et normes locales.

Service à la clientèle

Sécheuse électrique

3 4

ÉVACUATION DE L’AIR

AVERTISSEMENT – N’UTILISEZ QU’UN CONDUIT

EN MÉTAL DE 10 CM (4 PO) SEULEMENT. N’UTILISEZ PAS UN CONDUIT PLUS LONG QUE CELUI INDIQUÉ DANS LE TABLEAU DE LA LONGUEUR DES CONDUITS D’ÉVACUATION.

Mesures de sécurité

Directives d’installationConseils de dépannage

Directives de fonctionnement

Service à la clientèle

L’utilisation d’un conduit plus long que celui recommandé :

• Augmentera la durée du séchage et les frais d’énergie.

• Réduira la durée de vie utile de la sécheuse.

• Favorisera l’accumulation de charpie, créant un risque d’incendie.

VOUS AVEZ LA RESPONSABILITÉ d’installer le conduit d’évacuation approprié. Les problèmes attribuables à une installation incorrecte ne sont pas couverts par la garantie.

La longueur MAXIMALE PERMISE du conduit d’évacuation dépend du type de conduit, du nombre de coudes, du type d’évent mural employé et de toutes les conditions indiquées ci-dessous. Le tableau qui suit indique les longueurs recommandées pour les conduits en métal souple et rigide.

LONGUEUR DES CONDUITS D’ÉVACUATION

LONGUEUR MAXIMALE RECOMMANDÉE

Recommandé

Nombre de

coudes de 90º

Si vous utilisez un conduit souple en métal, reportez-vous à la page 10.

Rigide en

métal

27,4 m (90 pi) 18,3 m (60 pi) 13,7 m (45 pi) 10,7 m (35 pi)

7,6 m (25 pi)

Types d’évent

Souple en

métal

16,8 m (55 pi) 12,2 m (40 pi)

9,1 m (30 pi) 6,1 m (20 pi) 4,6 m (15 pi)

Utilisation pour les

conduits courts seulement

Rigide en

métal

18,3 m (60 pi) 13,7 m (45 pi) 10,7 m (35 pi)

7,6 m (25 pi)

4,6 m (15 pi)

LISTE DE CONTRÔLE DU SYSTÈME D’ÉVACUATION

ÉVENT MURAL

• Installez un évent de manière à empêcher les retours d’air dans l’appareil ou

l’entrée d’oiseaux ou autres animaux.

• L’évent utilisé doit offrir une résistance minimale à l’air évacué et n’exiger qu’un

minimum d’entretien pour empêcher l’obstruction.

• N’installez jamais une grille à l’intérieur ou par-dessus le conduit d’évacuation,

augmentant le risque de feu. La grille pourrait provoquer l’accumulation de charpie.

• L’évent mural doit être installé à au moins 30 cm (12 po) du sol ou de tout autre

obstacle lorsque l’ouverture est orientée vers le bas.

• Si vous utilisez un évent de toiture ou à volets, il doit présenter des caractéristiques

équivalentes à celles d’un évent mural à volet de 10 cm (4 po) en ce qui concerne la résistance à la circulation d’air, la prévention des retours d’air et l’entretien exigé pour éviter les obstructions.

LONGUEUR DE CONDUIT ENTRE LES COUDES

Pour un rendement optimum, prévoyez une longueur de conduit droit de 1,2 m (4 pi) entre chaque coude, y compris entre le dernier coude et l’évent mural.

AUTRES TYPES DE COUDES

• Ne tenez pas compte d’un coude de 45° moins.

• 2 coudes de 45° équivalent à un coude de 90°.

• Chaque coude de plus de 45° équivaut à un coude de 90°.

SCELLEMENT DES JOINTS

• Tous les joints doivent être étanches pour éviter les fuites d’air. L’extrémité mâle

de chaque section de conduit doit être orientée en sens contraire par rapport à la sécheuse.

• N’assemblez pas les sections de conduit avec des vis qui dépassent à l’intérieur du

conduit. Celles-ci risquent de créer des points d’accumulation de charpie.

• Assurez l’étanchéité à l’air et à l’humidité des conduits en recouvrant les joints de

ruban gommé pour conduit.

• Les longueurs horizontales de conduit doivent avoir une pente descendante vers

l’extérieur, à raison de 1,2 cm (1/2 po) par 30 cm (12 po).

ISOLATION

• Les conduits qui traversent une zone non chauffée ou qui se trouvent à proximité d’un conduit de climatisation doivent être isolés an de réduire la condensation et

l’accumulation de charpie.

6,3 cm (2-1/2”)

Souple en

métal

13,7 m (45 pi)

9,1 m (30 pi) 6,1 m (20 pi) 4,6 m (15 pi)

3,0 m (10 pi)

RACCORDEMENT DU CONDUIT D’ÉVACUATION

AVERTISSEMENT – POUR RÉDUIRE LES

RISQUES D’INCENDIE OU DE BLESSURES :

• L’air de cette sécheuse doit être évacué à l’extérieur.

• N’utilisez qu’un conduit en métal seulement.

Ne faites pas évacuer l’air de la sécheuse dans une

•

cheminée, dans un conduit d’évacuation des gaz brûlés, sous un plancher (vide sanitaire) ou dans un grenier. L’accumulation de charpie pourrait présenter un risque d’incendie.

• Prévoyez un accès pour l’inspection et le nettoyage du système d’évacuation, plus particulièrement au niveau des coudes. Inspectez et nettoyez le système au moins une fois par année.

• Ne faites jamais évacuer l’air de la sécheuse dans le conduit d’évacuation d’une hotte de cuisine. Le mélange de charpie et de graisse pourrait présenter un risque d’incendie.

• N’entravez pas la circulation de l’air qui entre dans la

sécheuse ou qui en est évacué.

CETTE SÉCHEUSE A ÉTÉ PRÉPARÉE EN VUE D’UNE ÉVACUATION PAR L’ARRIÈRE. SI L’ESPACE EST LIMITÉ, SUIVEZ LES DIRECTIVES DE LA SECTION 9 POUR EFFECTUER L’ÉVACUATION PAR L’UN DES CÔTÉS OU LE DESSOUS DE L’APPAREIL.

ÉVACUATION STANDARD PAR L’ARRIÈRE

(au niveau du sol)

Pour installer le conduit en ligne droite, raccordez le conduit d’évacuation de la sécheuse à l’évent extérieur à l’aide de ruban pour conduit ou d’un collier.

COUPEZ LE CONDUIT D’ÉVACUATION EN MÉTAL (NON FOURNI) À LA LONGUEUR APPROPRIÉE

REMARQUE : NOUS VOUS RECOMMANDONS FORTEMENT D’UTILISER UN CONDUIT D’ÉVACUATION EN MÉTAL RIGIDE. CEPENDANT, SI VOUS UTILISEZ UN CONDUIT SOUPLE, CELUI-CI DOIT ÊTRE EN MÉTAL, ET NON EN PLASTIQUE.

Mesures de sécurité

Sécheuse électrique

ÉVACUATION STANDARD PAR L’ARRIÈRE

(au-dessus du sol)

COUDE FORTEMENT RECOMMANDÉ

CONFIGURATION RECOMMANDÉE POUR RÉDUIRE AU MINIMUM LE BLOCAGE DU CONDUIT D’ÉVACUATION

COUDE FORTEMENT RECOMMANDÉ

REMARQUE : LES COUDES EMPÊCHENT L’ÉCRASEMENT ET L’AFFAISSEMENT DU CONDUIT.

www.electromenagersge.ca

UTILISATION D’UN CONDUIT SOUPLE EN MÉTAL

Si vous ne pouvez pas utiliser un conduit rigide entièrement en métal, vous pouvez alors employer un conduit souple entièrement en métal, mais cela aura pour effet de diminuer la longueur maximale de conduit recommandée. Dans le cas d’installations spéciales, lorsqu’il est impossible d’utiliser un conduit entièrement en métal, vous pouvez employer un conduit de transition souple en métal homologué par UL pour les sécheuses entre la sécheuse et le raccord au mur seulement. L’utilisation de ce type de conduit allongera les durées de séchage.

Si vous devez utiliser un conduit de transition souple en métal, suivez les directives ci-dessous.

• Utilisez la longueur la plus courte possible.

• Étirez le conduit à sa longueur maximale an d’éviter la formation de plis.

• Évitez d’écraser le conduit.

• Sortez le support de protection du conduit d’évacuation, comme

expliqué à l’étape 1.

• N’installez jamais un conduit de transition à l’intérieur du mur ou de la

sécheuse.

• Évitez de placer le conduit sur des objets tranchants.

• Le système d’évacuation doit être conforme aux codes du bâtiment locaux.

OUI

Directives d’installation Conseils de dépannage

Directives de fonctionnement

MISE À NIVEAU ET STABILISATION DE VOTRE SÉCHEUSE

Placez la sécheuse à proximité de son emplacement

nal, et réglez les 4 pieds de nivellement dans les 4

coins pour vous assurer que la sécheuse est de niveau de la gauche vers la droite, et de l’avant vers l’arrière.

MISE DE NIVEAU DE L’AVANT VERS L’ARRIÈRE

MISE DE NIVEAU DE LA GAUCHE VERS LA DROITE

COUDE FORTEMENT RECOMMANDÉ

N’UTILISEZ PAS UNE LONGUEUR EXCESSIVE DE CONDUIT

COUDE FORTEMENT RECOMMANDÉ

NON

NE PLACEZ PAS LA SÉCHEUSE SUR UN CONDUIT SOUPLE

Service à la clientèle

N’ÉCRASEZ PAS UN CONDUIT SOUPLE CONTRE LE MUR

4 PIEDS DE NIVELLEMENT

Sécheuse électrique

ÉVACUATION

UNE SÉCHEUSE PRODUIT DE LA CHARPIE COMBUSTIBLE. DANS TOUS LES CAS, LA SÉCHEUSE DOIT ÊTRE RACCORDÉE À UN CONDUIT D’ÉVACUATION DONNANT SUR L’EXTÉRIEUR.

Mesures de sécurité

REMARQUE : L’AIR D’UNE SÉCHEUSE INSTALLÉE DANS UNE MAISON MOBILE, UNE CHAMBRE À COUCHER, UNE SALLE DE BAIN, UNE ALCÔVE OU UN PLACARD DOIT ÊTRE ÉVACUÉ À L’EXTÉRIEUR.

INSTALLATION DANS UNE ALCÔVE OU

UN PLACARD

• Si votre sécheuse est conçue pour être installée dans une alcôve ou un

placard, cela sera indiqué sur une étiquette apposée sur le panneau arrière de la sécheuse.

• L’air de la sécheuse DOIT être évacué à l’extérieur. Reportez-vous aux

points 3 et 4 de la section ÉVACUATION DE L’AIR.

• Les dégagements minimums entre la sécheuse et les murs adjacents

Directives d’installationConseils de dépannage

ou autres surfaces sont les suivants :

0 cm (0 po) de chaque côté 7,6 cm (3 po) à l’avant et à l’arrière

• Le dégagement vertical minimum entre le plancher et les armoires, le

plafond, etc., doit être de 109 cm (43 po) sans socle, et de 140 cm (55 po) avec socle.

• Les portes du placard doivent être pourvues de persiennes ou autre

dispositif d’aération équivalant à une ouverture de 387 cm² (60 po²) répartie de façon égale. Si une sécheuse et une laveuse sont installées dans le placard, les portes doivent être pourvues d’un dispositif d’aération équivalant à une ouverture de 774 cm² (120 po²) répartie de façon égale.

LORSQUE LE CONDUIT D’ÉVACUATION EST INSTALLÉ À L’ARRIÈRE DE LA SÉCHEUSE, IL FAUT PRÉVOIR UN DÉGAGEMENT MINIMUM DE 14 CM (5,5 PO) ENTRE L’APPAREIL ET LE MUR.

ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT OU PAR LE DESSOUS DE LA SÉCHEUSE

AVERTISSEMENT – AVANT D’EFFECTUER

L’INSTALLATION DE CE SYSTÈME D’ÉVACUATION, ASSUREZ-VOUS DE COUPER L’ALIMENTATION ÉLECTRIQUE DE LA SÉCHEUSE. PROTÉGEZ VOS MAINS ET VOS BRAS DES BORDS TRANCHANTS LORSQUE VOUS TRAVAILLEZ À L’INTÉRIEUR DE L’APPAREIL. PORTEZ DES GANTS.

RETIREZ LA VIS

ET CONSERVEZ-LA

ENLEVEZ LA DÉBOUCHURE DÉSIRÉE (UNE SEULEMENT)

TROU DE FIXATION

Directives de fonctionnement

INSTALLATION DANS UNE SALLE DE BAIN OU UNE CHAMBRE À COUCHER

• L’air de la sécheuse DOIT être évacué à l’extérieur. Reportez-vous aux

points 3 et 4 de la section ÉVACUATION DE L’AIR.

• L’installation doit être conforme à tous les codes locaux en vigueur

ou, en l’absence de codes locaux, à la norme C22.1 de l’ACNOR et à la partie 1 du Code canadien de l’électricité.

INSTALLATION DANS UNE MAISON MOBILE OU PRÉ-FABRIQUÉE

• L’installation doit être conforme aux Codes d’installation dans les

maisons mobiles CAN/CSA série Z240 MH.

• L’air de la sécheuse DOIT être évacué à l’extérieur au moyen d’un évent solidement xé à la structure de la maison mobile (reportez-vous

aux points 3 et 4 de la section ÉVACUATION DE L’AIR).

• L’air de la sécheuse NE DOIT PAS être évacué sous une maison mobile

ou pré-fabriquée.

• Le conduit de l’évent DOIT être fabriqué en MÉTAL.

• N’utilisez pas de vis à métaux ou autres dispositifs similaires qui

pénètrent à l’intérieur du conduit d’évacuation.

• Reportez-vous à la section 2 pour effectuer le raccordement

électrique.

Service à la clientèle

28,5 cm (11,25")

Coupez le conduit de la façon illustrée, et conservez la section A.

EMPLACEMENT DE LA LANGUETTE

REPLIEZ LA LANGUETTE VERS LE HAUT À 45°

Par l’ouverture arrière, repérez la languette au milieu de la base de la sécheuse. Repliez la languette vers le haut à 45° environ à l’aide d’un tournevis à embout plat.

Mesures de sécurité

Sécheuse électrique

AJOUT D’UNE SECTION DE CONDUIT

TROU DE FIXATION

SECTION «A»

ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT

Raccordez la section coupée du conduit (A) au boîtier du ventilateur. Assurez-vous que la section du conduit est placée vis-à-vis de la languette dans la base de l’appareil. À l’aide de la

vis que vous avez conservée, xez le conduit en place en vissant

la vis dans la languette de la base de la sécheuse.

AJOUT D’UN COUDE ET D’UNE SECTION DE CONDUIT POUR L’ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT DE LA SÉCHEUSE

• Assemblez au préalable une section de conduit de 10 cm (4

po) à un coude de 10 cm (4 po). Scellez le joint à l’aide de ruban gommé pour conduit.

• Insérez le conduit assemblé, le coude en premier, dans

l’ouverture latérale et raccordez le coude au conduit interne de la sécheuse.

ATTENTION : faites attention à ne pas tirer ou

endommager les ls électriques à l’intérieur de la

sécheuse lorsque vous insérez le conduit.

www.electromenagersge.ca

ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT OU PAR LE DESSOUS DE LA SÉCHEUSE

• Insérez le coude par l’ouverture à l’arrière de l’appareil, et

raccordez-le au conduit interne de la sécheuse.

• Appliquez du ruban gommé pour conduit sur le joint entre le

conduit interne de la sécheuse et le coude, comme illustré à la page 11.

ATTENTION : Les joints du conduit interne doivent être scellés au moyen de ruban gommé pour conduit. Sinon, ils peuvent se séparer et présenter un risque pour la sécurité.

INSTALLATION D’UNE PLAQUE D’OBTURATION À L’ARRIÈRE DE L’APPAREIL (ÉVACUATION PAR LES CÔTÉS ET LE DESSOUS)

Directives d’installation Conseils de dépannage

Directives de fonctionnement

LE CONDUIT PEUT ÊTRE INSTALLÉ DU CÔTÉ GAUCHE OU DROIT

RUBAN POUR CONDUIT

• Appliquez du ruban gommé pour conduit, comme indiqué dans

l’illustration, sur le joint entre le conduit interne et le coude.

RUBAN POUR

DUCT

CONDUIT

TAPE

ATTENTION : Les joints du conduit interne doivent être scellés à l’aide de ruban gommé. Sinon, ils peuvent se séparer et présenter un risque pour la sécurité.

PLAQUE (ENSEMBLE WE1M454)

Raccordez les coudes et les conduits en métal pour terminer le système d’évacuation. Recouvrez l’ouverture à l’arrière à l’aide d’une plaque d’obturation (ensemble WE1M454) que vous pouvez vous procurer auprès de votre réparateur. Installez la

sécheuse à son emplacement nal.

AVERTISSEMENT – NE LAISSEZ JAMAIS L’OUVERTURE NON RECOUVERTE À L’ARRIÈRE DE L’APPAREIL. (ENSEMBLE WE1M454)

RÉPARATION

AVERTISSEMENT – IDENTIFIEZ TOUS LES FILS AVANT DE LES DÉBRANCHER POUR RÉPARER LES COMMANDES DE L’APPAREIL. UNE ERREUR DE BRANCHEMENT DES FILS PEUT PROVOQUER UN FONCTIONNEMENT INADÉQUAT ET DANGEREUX APRÈS LA RÉPARATION OU L’INSTALLATION.

Service à la clientèle

Sécheuse à gaz

AVANT DE COMMENCER

Veuillez lire attentivement toutes les directives qui suivent.

Mesures de sécurité

IMPORTANT -

utilisation éventuelle par l’inspecteur local.

Conservez ces directives pour une

IMPORTANT - Respectez tous les codes et

règlements en vigueur.

Note à l’installateur - Assurez-vous de laisser ces directives au consommateur.

Note au consommateur - Gardez ces directives avec votre guide d’utilisation et d’entretien pour une consultation éventuelle.

Avant d’entreposer ou de jeter votre vieille sécheuse, retirez la porte de l’appareil.

Directives d’installationConseils de dépannage

Le schéma de câblage et les renseignements concernant la réparation se trouvent à l’intérieur du tableau de commande.

Installez la sécheuse dans une pièce où la température est supérieure à 10 °C (50 °F) pour assurer le bon fonctionnement des commandes de l’appareil.

AVERTISSEMENT!

POUR VOTRE SÉCURITÉ :

Cet appareil doit être adéquatement mis à la terre et installé conformément aux présentes directives.

N’installez pas ou n’entreposez pas l’appareil à un endroit où il sera exposé à l’eau et (ou) aux intempéries.

L’air de cette sécheuse doit être évacué à l’extérieur.

Inspectez la sortie d’évacuation de la sécheuse et redressez l’évent mural s’il est déformé.

Ne laissez pas les enfants grimper sur l’appareil ou à l’intérieur de celui-ci. Il faut exercer une étroite surveillance lorsque vous faites fonctionner cet appareil en présence d’enfants.

REMARQUE : l’installation et la réparation de cette sécheuse exigent des connaissances de base en mécanique et en électricité.

OUTILS NÉCESSAIRES

Directives de fonctionnement

CLÉ À MOLETTE DE 10 PO (2)

CLÉ À TUYAUX DE 8 PO

Étape 1 Vériez votre installation de gaz (voir la section 2).

Étape 2 Préparez l’emplacement et l’évacuation pour l’installation

de la nouvelle sécheuse (voir la section 1).

Étape 3 Assurez-vous que le conduit d’évacuation externe en

place est propre (voir la section 1) et qu’il répond aux exigences des directives d’installation qui suivent (voir la

section 6). Étape 4 Enlevez les coussins d’expédition en mousse (voir la section 1). Étape 5 Amenez la sécheuse à l’endroit désiré. Étape 6 Mettez votre sécheuse de niveau (voir la section 8). Étape 7 Raccordez l’alimentation en gaz (voir la section 3) et

vériez si elle présente des fuites (voir la section 4).

Étape 8 Raccordez le système d’évacuation vers l’extérieur (voir la

section 7).

Service à la clientèle

PINCE À JOINT COULISSANT

NIVEAU

TOURNEVIS À EMBOUT PLAT

COMPOSANTES NÉCESSAIRES

COUDE EN MÉTAL DE 10 CM (4 PO) DE DIA.

PÂTE À JOINTS

RACCORD SOUPLE POUR CONDUITE DE GAZ

Étape 9 Branchez le cordon d’alimentation (voir la section 5).

Étape 10 Vériez le bon fonctionnement de l’alimentation

Étape 11 Rangez le guide d’utilisation et d’entretien et les

Pour une installation dans un placard ou une alcôve, voir la section 9. Pour une installation dans une chambre à coucher ou une salle de bain, voir la section 10. Pour une installation dans une maison mobile ou préfabriquée, voir la section 11.

CONDUIT MÉTALLIQUE DE 10 CM

(4 PO) DE DIA. (RECOMMANDÉ)

CONDUIT EN MÉTAL SOUPLE DE 10

CM (4 PO), DE DIA. (SI NÉCESSAIRE)

GANTS

électrique, du système d’alimentation en gaz et de l’évacuation.

directives d’installation à un endroit où le propriétaire pourra facilement les trouver.

2 COLLIERS POUR CONDUIT DE 10 CM (4 PO)

LUNETTES DE SÉCURITÉ

SOLUTION SAVONNEUSE

POUR DÉTECTION DES

FUITES

ÉVENT

RUBAN POUR CONDUIT

Mesures de sécurité

Sécheuse à gaz

www.electromenagersge.ca

Dégagements minimums pour les installations autres que dans une alcôve ou un placard.

Les dégagements minimums par rapport aux surfaces combustibles et pour l’ouverture d’aération sont les suivants : 0 cm (0 po)

des deux côtés et 2,5 cm (1 po) à l’arrière. Il faut prévoir un dégagement adéquat pour l’installation et la réparation.

PRÉPARATION POUR L’INSTALLATION DE LA NOUVELLE SÉCHEUSE

RACCORD SOUPLE POUR CONDUITE DE GAZ APPROUVÉ PAR

CONDUITE D’ALIMENTATION EN GAZ

OUVERTURE DU CONDUIT VERS L’EXTÉRIEUR

LA CSA (AGA)

ALIMENTATION EN GAZ

Inclinez la sécheuse d’un côté et enlevez les coussins d’expédition en mousse en les saisissant par les côtés et en les cassant. Assurezvous d’enlever toutes les particules de mousse autour des pieds.

AVERTISSEMENT

RUBAN POUR CONDUIT

CONDUIT EN MÉTAL DE 10 CM (4 PO)

SUPPORT DE PROTECTION DU CONDUIT D’ÉVACUATION

RUBAN POUR CONDUIT

Tirez sur le support de protection du conduit d’évacuation jusqu’à ce qu’il bloque, puis laissez-le reposer sur le sol. Ce support empêche l’appareil d’être poussé trop près du mur, ce qui pourrait écraser le conduit d’évacuation à l’arrière.

CONSEIL : installez votre sécheuse avant d’installer votre laveuse. Cela facilitera l’accès pour l’installation du conduit d’évacuation de la sécheuse.

COUPURE DE L’ALIMENTATION EN GAZ

• L’installation doit être conforme aux codes locaux et avec le code

CAN/CGA-B149, Code d’Installation au Gaz Naturel.

• Cette sécheuse à gaz est pourvue d’une électrovanne et d’un

brûleur pour utilisation avec le gaz naturel seulement. À l’aide de la trousse de conversion WE25M43, votre réparateur peut transformer cette sécheuse en vue d’une alimentation au gaz propane.

TOUTES LES CONVERSIONS DOIVENT ÊTRE EFFECTUÉES PAR

UNE PERSONNE FORMÉE ET QUALIFIÉE, ET CONFORMÉMENT À TOUS, OU EN ABSENCE DE CODES LOCAUX, AU CODE CAN/CGAB149, CODE D’INSTALLATION AU GAZ NATUREL LES CODES ET RÈGLEMENTS LOCAUX EN VIGUEUR.

• La sécheuse doit être isolée du système d’alimentation en gaz pendant toute vérication de pression du système d’alimentation

en gaz lorsqu’on utilise une pression supérieure à 0,5 lb/po_ (3,4 kPa).

RACCORDEMENT À L’ALIMENTATION

EN GAZ DE LA SÉCHEUSE

Directives d’installation Conseils de dépannage

Directives de fonctionnement

FERMEZ LE ROBINET D’ALIMENTATION EN GAZ.

DÉBRANCHEZ ET JETEZ L’ANCIEN RACCORD SOUPLE ET L’ANCIEN CONDUIT EN MÉTAL.

AVERTISSEMENT – NE RÉUTILISEZ JAMAIS D’ANCIENS RACCORDS SOUPLES.

L’utilisation d’anciens raccords souples peut provoquer des fuites et causer des blessures. Utilisez toujours des raccords souples neufs lorsque vous installez des électroménagers à gaz.

ENLÈVEMENT DE LA CHARPIE DANS L’OUVERTURE DU CONDUIT D’ÉVACUATION

MUR

OUVERTURE DU CONDUIT DANS LA RÉSIDENCE

ASSUREZ-VOUS QUE LE VOLET DE L’ÉVENT S’OUVRE ET SE FERME LIBREMENT

5 cm (2")

6,6 cm (2-5/8")

0,9 cm (3/8")

REMARQUE : Ajoutez à la dimension verticale la distance entre le dessous de la sécheuse et le sol.

RACCORD FILETÉ MLE NPT DE 0,9 CM (3/8 PO) POUR L’ALIMENTATION EN GAZ

ALIMENTATION EN GAZ

• Un robinet à letage conique standard américain NPT de 0,3 cm

(1/8 po), accessible pour le raccordement d’un manomètre, doit être installé en amont du raccord de la conduite de gaz à la sécheuse. Si vous avez des questions concernant l’installation du robinet, communiquez avec votre fournisseur de gaz.

• La conduite d’alimentation en gaz doit être constituée d’un tuyau

rigide de 1,2 cm (1/2 po) pourvu d’un robinet accessible à moins de 2 m (6 pi) de la sécheuse et se trouvant dans la même pièce que la sécheuse.

• Appliquez de la pâte lubriante ou du ruban en Téon conçus pour le

gaz naturel ou propane.

• Vous devez utiliser avec cette sécheuse un connecteur certié

selon la norme ANSI Z21.24 / CSA 6.10.

• Branchez le raccord souple en métal à la sécheuse et à la conduite

d’alimentation en gaz.

• Ouvrez le robinet de la conduite.

Service à la clientèle

Sécheuse à gaz

RÉTABLISSEMENT DE L’ALIMENTATION EN GAZ

Raccord enregistré ANSI Z21.24 / CSA 6.10

Mesures de sécurité

FLARE

NOUVEAU RACCORD SOUPLE EN MÉTAL POUR L’ALIMENTATION EN GAZ

ADAPTATEUR

Directives d’installationConseils de dépannage

Note: Utiliser des nouveaux connecteurs seulement. Ne pas réutiliser

des connecteurs d’un autre appareil ou d’une ancienne installation.

Attention : Ne pas utiliser les écrous du connecteur exibles directement sur les lets du tuyaux de la sécheuse et de la maison. Utiliser toujours des adaptateurs appropriés et approuvés soit évasés - let à tuyaux (are-NPT). Tenir les parties coniques des adaptateurs propres et libres

de toutes saletés, traces de graisse, d’huile ou de pâte d’étanchéité

pour lets.

NPT

COUDE

RACCORD À FILETAGE NPT DE 0,9 CM (3/8 PO)

ADAPTATEUR

BOUCHON DE TUYAU À FILETAGE NPT DE 0,3 CM (1/8 PO) POUR VÉRIFICATION DE LA PRESSION DU GAZ

ROBINET

TUYAU D’AU MOINS 1,2 CM (1/2 PO)

APPLIQUEZ DE LA PÂTE LUBRIFIANTE SUR TOUS LES FILETS MÂLES

Serrez tous les raccords à l’aide de deux clés à molette.

Ne serrez pas les raccords de façon excessive!

VÉRIFICATION DES FUITES

Directives de fonctionnement

APPLIQUEZ DE LA PÂTE LUBRIFIANTE SUR L’ADAPTATEUR ET L’ENTRÉE DE LA CONDUITE D’ALIMENTATION EN GAZ DE LA SÉCHEUSE.

Serrez la conduite souple d’alimentation en gaz à l’aide de deux clés à molette.

Service à la clientèle

AVERTISSEMENT – N’UTILISEZ JAMAIS UNE FLAMME NUE POUR VÉRIFIER LES FUITES DE GAZ.

OUVREZ LE ROBINET

Vériez tous les raccords à l’aide d’une solution savonneuse ou

l’équivalent pour voir s’ils présentent des fuites. Les solutions utilisées

pour la vérication des fuites ne doivent pas contenir d’ammoniaque

qui pourrait endommager les raccords ou les tuyaux en laiton. Si vous constatez une fuite, fermez le robinet, resserrez le raccord et

effectuez à nouveau la vérication à l’aide de la solution savonneuse.

Mesures de sécurité

Sécheuse à gaz

RACCORDEMENT ÉLECTRIQUE

AVERTISSEMENT – POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOCS ÉLECTRIQUES ET DE BLESSURES :

N’UTILISEZ PAS DE RALLONGE ÉLECTRIQUE OU DE FICHE D’ADAPTATION AVEC CET APPAREIL.

La sécheuse doit être mise à la terre en conformité avec les codes et règlements locaux en vigueur ou, en l’absence de codes locaux, en conformité avec la norme C22.1 de l’ACNOR, à la Partie 1 du Code canadien de l’électricité.

ALIMENTATION ÉLECTRIQUE

Cette sécheuse doit être branchée à un circuit adéquatement mis à la terre de 120 V et 60 Hz, protégé par un disjoncteur ou un fusible à retardement de 15 ou 20 ampères. Si l’alimentation électrique ne répond pas à ces conditions, nous vous recommandons de faire installer une prise de courant approuvée par un électricien agréé.

AVERTISSEMENT – CETTE SÉCHEUSE

POSSÈDE UNE FICHE À TROIS BROCHES (MISE À LA TERRE) POUR PLUS DE PROTECTION CONTRE LES CHOCS ÉLECTRIQUES. ELLE DOIT ÊTRE BRANCHÉE DIRECTEMENT DANS UNE PRISE DE COURANT À TROIS ALVÉOLES, ADÉQUATEMENT MISE À LA TERRE. L’INSTALLATION DOIT ÊTRE CONFORME À LA NORME C22.1 DE L’ACNOR, À LA PARTIE 1 DU CODE CANADIEN DE L’ÉLECTRICITÉ OU AUX CODES LOCAUX EN VIGUEUR. NE COUPEZ PAS OU N’ENLEVEZ PAS LA BROCHE RONDE DE MISE À LA TERRE DE CETTE FICHE.

AVANT DE BRANCHER LA FICHE, ASSUREZ-VOUS QUE LA MISE À LA TERRE EST APPROPRIÉE.

SI LES CODES LOCAUX LE PERMETTENT, VOUS POUVEZ BRANCHER UN FIL EXTERNE DE MISE À LA TERRE (NON FOURNI), RÉPONDANT AUX EXIGENCES DES CODES LOCAUX, ENTRE LA VIS VERTE DE MISE À LA TERRE À L’ARRIÈRE DE LA SÉCHEUSE ET UNE CONDUITE MÉTALLIQUE D’EAU FROIDE MISE À LA TERRE OU TOUT AUTRE SYSTÈME DE MISE À LA TERRE ÉTABLI.

www.electromenagersge.ca

ÉVACUATION DE L’AIR

AVERTISSEMENT – N’UTILISEZ QU’UN CONDUIT

EN MÉTAL DE 10 CM (4 PO) SEULEMENT. N’UTILISEZ PAS UN CONDUIT PLUS LONG QUE CELUI INDIQUÉ DANS LE TABLEAU DE LA LONGUEUR DES CONDUITS D’ÉVACUATION.

L’utilisation d’un conduit plus long que celui recommandé :

• Augmentera la durée du séchage et les frais d’énergie.

• Réduira la durée de vie utile de la sécheuse.

• Favorisera l’accumulation de charpie, créant un risque d’incendie.

VOUS AVEZ LA RESPONSABILITÉ d’installer le conduit d’évacuation approprié. Les problèmes attribuables à une installation incorrecte ne sont pas couverts par la garantie.

LONGUEUR DES CONDUITS D’ÉVACUATION

LONGUEUR MAXIMALE RECOMMANDÉE

Recommandé

Nombre de

coudes de 90º

Si vous utilisez un conduit souple en métal, reportez-vous à la page 18.

ÉVENT MURAL

• Installez un évent de manière à empêcher les retours d’air dans l’appareil ou

l’entrée d’oiseaux ou autres animaux.

• L’évent utilisé doit offrir une résistance minimale à l’air évacué et n’exiger qu’un

minimum d’entretien pour empêcher l’obstruction.

• N’installez jamais une grille à l’intérieur ou par-dessus le conduit d’évacuation,

augmentant le risque de feu. La grille pourrait provoquer l’accumulation de charpie.

• L’évent mural doit être installé à au moins 30 cm (12 po) du sol ou de tout autre

obstacle lorsque l’ouverture est orientée vers le bas.

• Si vous utilisez un évent de toiture ou à volets, il doit présenter des caractéristiques

équivalentes à celles d’un évent mural à volet de 10 cm (4 po) en ce qui concerne la résistance à la circulation d’air, la prévention des retours d’air et l’entretien exigé

pour éviter les obstructions.

LONGUEUR DE CONDUIT ENTRE LES COUDES

Pour un rendement optimum, prévoyez une longueur de conduit droit de 1,2 m (4 pi) entre chaque coude, y compris entre le dernier coude et l’évent mural.

AUTRES TYPES DE COUDES

• Ne tenez pas compte d’un coude de 45° moins.

• 2 coudes de 45° équivalent à un coude de 90°.

• Chaque coude de plus de 45° équivaut à un coude de 90°.

SCELLEMENT DES JOINTS

• Tous les joints doivent être étanches pour éviter les fuites d’air. L’extrémité mâle

de chaque section de conduit doit être orientée en sens contraire par rapport à la sécheuse.

• N’assemblez pas les sections de conduit avec des vis qui dépassent à l’intérieur du

conduit. Celles-ci risquent de créer des points d’accumulation de charpie.

• Assurez l’étanchéité à l’air et à l’humidité des conduits en recouvrant les joints de

ruban gommé pour conduit.

• Les longueurs horizontales de conduit doivent avoir une pente descendante vers

l’extérieur, à raison de 1,2 cm (1/2 po) par 30 cm (12 po).

ISOLATION

• Les conduits qui traversent une zone non chauffée ou qui se trouvent à proximité d’un conduit de climatisation doivent être isolés an de réduire la condensation et

l’accumulation de charpie.

Rigide en

métal

27,4 m (90 pi) 18,3 m (60 pi) 13,7 m (45 pi) 10,7 m (35 pi)

7,6 m (25 pi)

LISTE DE CONTRÔLE DU SYSTÈME D’ÉVACUATION

Types d’évent

Souple en

métal

16,8 m (55 pi) 12,2 m (40 pi)

9,1 m (30 pi) 6,1 m (20 pi) 4,6 m (15 pi)

Utilisation pour les

conduits courts seulement

6,3 cm (2-1/2”)

Rigide en

métal

18,3 m (60 pi) 13,7 m (45 pi) 10,7 m (35 pi)

7,6 m (25 pi)

4,6 m (15 pi)

Souple en

métal

13,7 m (45 pi)

9,1 m (30 pi) 6,1 m (20 pi) 4,6 m (15 pi)

3,0 m (10 pi)

Directives d’installation Conseils de dépannage

Directives de fonctionnement

Service à la clientèle

Sécheuse à gaz

RACCORDEMENT DU CONDUIT D’ÉVACUATION

AVERTISSEMENT – POUR RÉDUIRE LES

RISQUES D’INCENDIE OU DE BLESSURES :

Mesures de sécurité

Directives d’installationConseils de dépannage

Directives de fonctionnement

• L’air de cette sécheuse doit être évacué à l’extérieur.

• N’utilisez qu’un conduit en métal seulement.

• Ne faites pas évacuer l’air de la sécheuse dans une

cheminée, dans un conduit d’évacuation des gaz brûlés, sous un plancher (vide sanitaire) ou dans un grenier. L’accumulation de charpie pourrait présenter un risque d’incendie.

• Prévoyez un accès pour l’inspection et le nettoyage du système d’évacuation, plus particulièrement au niveau des coudes. Inspectez et nettoyez le système au moins une fois par année.

• Ne faites jamais évacuer l’air de la sécheuse dans le conduit d’évacuation d’une hotte de cuisine. Le mélange de charpie et de graisse pourrait présenter un risque d’incendie.

• N’entravez pas la circulation de l’air qui entre dans la

sécheuse ou qui en est évacué.

NOUS VOUS RECOMMANDONS D’INSTALLER VOTRE SÉCHEUSE AVANT VOTRE LAVEUSE AFIN DE FACILITER L’ACCÈS POUR LE RACCORDEMENT DU CONDUIT D’ÉVACUATION.

CETTE SÉCHEUSE A ÉTÉ PRÉPARÉE EN VUE D’UNE ÉVACUATION PAR L’ARRIÈRE. SI L’ESPACE EST LIMITÉ, SUIVEZ LES DIRECTIVES DE LA SECTION 12 POUR EFFECTUER L’ÉVACUATION PAR L’UN DES CÔTÉS OU LE DESSOUS DE L’APPAREIL.

ÉVACUATION STANDARD PAR L’ARRIÈRE

Pour installer le conduit en ligne droite, raccordez le conduit d’évacuation de la sécheuse à l’évent extérieur à l’aide de ruban pour conduit ou d’un collier.

Pour installer le conduit en ligne droite, raccordez le conduit d’évacuation de la sécheuse à l’évent extérieur à l’aide de ruban pour conduit.

COUDE FORTEMENT RECOMMANDÉ

CONFIGURATION RECOMMANDÉE POUR RÉDUIRE

MISE À NIVEAU DE L’AVANT VERS L’ARRIÈRE

COUDE FORTEMENT RECOMMANDÉ

REMARQUE : LES COUDES EMPÊCHENT L’ÉCRASEMENT ET L’AFFAISSEMENT DU CONDUIT.

MISE À NIVEAU ET STABILISATION DE

AU MINIMUM LE BLOCAGE DU CONDUIT D’ÉVACUATION

VOTRE SÉCHEUSE

Placez la sécheuse à proximité de son emplacement

nal, et réglez les 4 pieds de nivellement dans les 4

coins pour vous assurer que la sécheuse est à niveau de la gauche vers la droite, et de l’avant vers l’arrière.

MISE À NIVEAU DE L’AVANT VERS L’ARRIÈRE

MISE À NIVEAU DE LA GAUCHE VERS LA DROITE

REMARQUE : NOUS VOUS RECOMMANDONS FORTEMENT D’UTILISER UN CONDUIT D’ÉVACUATION EN MÉTAL RIGIDE. CEPENDANT, SI VOUS UTILISEZ UN CONDUIT SOUPLE, COUPEZ-LE À LA LONGUEUR APPROPRIÉE ET ÉVITEZ D’ÉCRASER LE CONDUIT À L’ARRIÈRE DE LA SÉCHEUSE.

Service à la clientèle

4 PIEDS DE NIVELLEMENT

Mesures de sécurité

Sécheuse à gaz

UTILISATION D’UN CONDUIT SOUPLE EN MÉTAL ÉVACUATION

Si vous devez utiliser un conduit de transition souple en métal, suivez les directives ci-dessous.

• Utilisez la longueur la plus courte possible.

• Étirez le conduit à sa longueur maximale an d’éviter la formation de plis.

• Évitez d’écraser le conduit.

• Sortez le support de protection du conduit d’évacuation, comme

expliqué à l’étape 1.

• N’installez jamais un conduit de transition à l’intérieur du mur ou de la

sécheuse.

• Évitez de placer le conduit sur des objets tranchants.

• Le système d’évacuation doit être conforme aux codes du bâtiment locaux.

OUI

COUDE FORTEMENT RECOMMANDÉ

UNE SÉCHEUSE PRODUIT DE LA CHARPIE COMBUSTIBLE. DANS TOUS LES CAS, LA SÉCHEUSE DOIT ÊTRE RACCORDÉE À UN CONDUIT D’ÉVACUATION DONNANT SUR L’EXTÉRIEUR.

REMARQUE : L’AIR D’UNE SÉCHEUSE INSTALLÉE DANS UNE MAISON MOBILE, UNE CHAMBRE À COUCHER, UNE SALLE DE BAIN, UNE ALCÔVE OU UN PLACARD DOIT ÊTRE ÉVACUÉ À L’EXTÉRIEUR.

INSTALLATION DANS UNE ALCÔVE OU

UN PLACARD

• Si votre sécheuse est conçue pour être installée dans une alcôve ou un

placard, cela sera indiqué sur une étiquette apposée sur le panneau arrière de la sécheuse.

• L’air de la sécheuse DOIT être évacué à l’extérieur. Reportez-vous aux

points 3 et 4 de la section ÉVACUATION DE L’AIR.

• Les dégagements minimums entre la sécheuse et les murs adjacents ou autres surfaces sont les suivants :

0 cm (0 po) de chaque côté 7,6 cm (3 po) à l’avant et à l’arrière

• Le dégagement vertical minimum entre le plancher et les armoires, le

plafond, etc., doit être de 109 cm (43 po) sans socle, et de 140 cm (55 po) avec socle.

• Les portes du placard doivent être pourvues de persiennes ou autre

LORSQUE LE CONDUIT D’ÉVACUATION EST INSTALLÉ À L’ARRIÈRE DE LA SÉCHEUSE, IL FAUT PRÉVOIR UN DÉGAGEMENT MINIMUM DE 14 CM (5,5 PO) ENTRE L’APPAREIL ET LE MUR.

www.electromenagersge.ca

Directives d’installation Conseils de dépannage

Directives de fonctionnement

N’UTILISEZ PAS UNE LONGUEUR EXCESSIVE DE CONDUIT

COUDE FORTEMENT RECOMMANDÉ

NON

NE PLACEZ PAS LA SÉCHEUSE SUR UN CONDUIT SOUPLE

N’ÉCRASEZ PAS UN CONDUIT SOUPLE CONTRE LE MUR

INSTALLATION DANS UNE SALLE DE BAIN OU UNE CHAMBRE À COUCHER

• L’air de la sécheuse DOIT être évacué à l’extérieur. Reportez-vous aux

points 3 et 4 de la section ÉVACUATION DE L’AIR.

• L’installation doit être conforme à tous les codes locaux en vigueur ou,

en l’absence de codes locaux, au CODE NATIONAL DE L’ÉLECTRICITÉ, ANSI/NFPA n° 70.

INSTALLATION DANS UNE MAISON MOBILE OU PRÉ-FABRIQUÉE

• L’installation doit être conforme aux codes d’installation dans les

maisons mobiles CAN/CSA série Z240 MH.

• L’air de la sécheuse DOIT être évacué à l’extérieur au moyen d’un évent solidement xé à la structure de la maison mobile (reportez-vous au

points 6 de la section ÉVACUATION DE L’AIR).

• L’air de la sécheuse NE DOIT PAS être évacué sous une maison mobile

ou pré-fabriquée.

• Le conduit de l’évent DOIT être fabriqué en MÉTAL.

• Il FAUT utiliser l’ENSEMBLE 14-D346-33 pour xer solidement la

sécheuse à la structure de la maison.

• Le conduit d’évacuation NE DOIT PAS être raccordé à un autre conduit,

à un système de ventilation ou à une cheminée.

• N’utilisez pas de vis à métaux ou autres dispositifs similaires qui

pénètrent à l’intérieur du conduit d’évacuation.

• Prévoyez une ouverture et une zone libre d’au moins 161 cm² (25 po²)

pour l’arrivée du conduit d’évacuation vers l’extérieur dans la pièce de la sécheuse.

Service à la clientèle

Sécheuse à gaz

INSTALLATION DANS UN GARAGE RÉSIDENTIEL

Une sécheuse installée dans un garage résidentiel doit être élevée à 46 cm (18 pouces) au-dessus du sol.

Mesures de sécurité

Directives d’installationConseils de dépannage

ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT OU PAR LE DESSOUS DE LA SÉCHEUSE

AVERTISSEMENT – PROTÉGEZ VOS

MAINS ET VOS BRAS DES BORDS TRANCHANTS LORSQUE VOUS TRAVAILLEZ À L’INTÉRIEUR DE L’APPAREIL. PORTEZ DES GANTS.

RETIREZ LA VIS

ET CONSERVEZ-LA

Défoncez et enlevez la débouchure inférieure, droite ou gauche. Retirez la vis à l’intérieur du conduit d’évacuation de la sécheuse et conservez-la. Tirez sur le conduit pour le sortir de la sécheuse. Recouvrez les bords tranchants autour de l’entrée défonçable et de l’ouverture d’évacuation avec du ruban gommé.

ENLEVEZ LA DÉBOUCHURE DÉSIRÉE (UNE SEULEMENT)

TROU DE FIXATION

AJOUT D’UNE SECTION DE CONDUIT

TROU DE FIXATION

SECTION «A»

ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT

Raccordez la section coupée du conduit (A) au boîtier du ventilateur. Assurez-vous que la section du conduit est placée vis-à-vis de la languette dans la base de l’appareil. À l’aide de la

vis que vous avez conservée, xez le conduit en place en vissant

la vis dans la languette de la base de la sécheuse.

AJOUT D’UN COUDE ET D’UNE SECTION DE CONDUIT POUR L’ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT DE LA SÉCHEUSE

• Assemblez au préalable une section du conduit de 10 cm (4

po) à un coude de 10 cm (4 po). Scellez le joint à l’aide de ruban gommé pour conduit.

• Insérez le conduit assemblé, le coude en premier, dans

l’ouverture latérale et raccordez le coude au conduit interne de la sécheuse.

ATTENTION : faites attention à ne pas tirer ou

endommager les ls électriques à l’intérieur de la

sécheuse lorsque vous insérez le conduit.

Directives de fonctionnement

Coupez le conduit de la façon illustrée, et conservez la section A.

EMPLACEMENT DE LA LANGUETTE

REPLIEZ LA LANGUETTE VERS LE HAUT À 45°

Par l’ouverture arrière, repérez la languette au milieu de la base de la sécheuse. Repliez la languette vers le haut à 45° environ à l’aide d’un tournevis à embout plat.

Service à la clientèle

LE CONDUIT PEUT ÊTRE INSTALLÉ DU CÔTÉ GAUCHE OU DROIT

RUBAN POUR CONDUIT

• Appliquez du ruban gommé pour conduit, comme indiqué

dans l’illustration, sur le joint entre le conduit interne et le coude.

RUBAN POUR

DUCT

CONDUIT

TAPE

ATTENTION : Les joints du conduit interne doivent être scellés à l’aide de ruban gommé. Sinon, ils peuvent se séparer et présenter un risque pour la sécurité.

Mesures de sécurité

Sécheuse à gaz

ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT OU PAR LE DESSOUS DE LA SÉCHEUSE

• Insérez le coude par l’ouverture à l’arrière de l’appareil, et

raccordez-le au conduit interne de la sécheuse.

• Appliquez du ruban gommé pour conduit sur le joint entre le

conduit interne de la sécheuse et le coude, comme illustré à la page 7.

ATTENTION : Les joints du conduit interne doivent être scellés au moyen de ruban gommé pour conduit. Sinon, ils peuvent se séparer et présenter un risque pour la sécurité.

www.electromenagersge.ca

RÉPARATION

Pour connaître les numéros de téléphone pour obtenir des pièces de rechange ou autres renseignements, consultez la section du Service à la clientèle.

Directives d’installation Conseils de dépannage

Directives de fonctionnement

INSTALLATION D’UNE PLAQUE D’OBTURATION À L’ARRIÈRE DE L’APPAREIL (ÉVACUATION PAR LES CÔTÉS ET LE DESSOUS)

PLAQUE (ENSEMBLE WE1M454)

sécheuse à son emplacement nal.

AVERTISSEMENT – NE LAISSEZ JAMAIS L’OUVERTURE NON RECOUVERTE À L’ARRIÈRE DE L’APPAREIL. (ENSEMBLE WE1M454)

Service à la clientèle

Inversion de l’ouverture de la porte

Outils nécessaires :

Mesures de sécurité

Directives d’installationConseils de dépannage

Tournevis Phillips

1. À l’aide d’un couteau à mastic ou d’un autre outil plat, retirez les capuchons de vis en plastique situés sur le côté opposé des charnières. En gardant la porte complètement ouverte, enlevez les vis du bas de chaque charnière. Pour chaque charnière, insérez ces vis partiellement dans les trous du HAUT, sur le côté opposé (où vous aurez retiré les capuchons de vis).

Appuyez fermement lors de l’insersion des vis dans les nouveaux trous.

2. Desserez partiellement les vis supérieures de chaque charnière. En soutenant le HAUT de la porte avec une main et le bas avec l’autre main, retirez la porte de la sécheuse en le soulevant et en la tirant vers l’extérieur.

Couteau à mastic

revêtu de ruban adhésif

Directives de fonctionnement

Service à la clientèle

3. Pivotez la porte du 180°. Insérez-la sur les vis du côté opposé et appuyez vers le bas jusqu’à ce que les charnières reposent sur les vis supérieures insérées à l’étape 1.

4. Enlevez les vis restantes du côté où la porte a été démonté. Insérez celles-ci dans les trous du bas des charnières. Serrez les vis supérieures. Réinsérez les capuchons de vis en plastique dans les trous où se trouvaient les vis initialement.

Mesures de sécurité

Le tableau de commande de votre sécheuse

Votre numéro de modèle est indiqué dans le haut, à l’intérieur de la porte.

Modèle MTMX100EM

Modèle HTMX100EM

www.electromenagersge.ca

Directives d’installation Conseils de dépannage

Directives de fonctionnement

Modèles GTMX100EM GTMX100GM

Modèles GTMP200EM GTMP200GM

Service à la clientèle

Le tableau de commande de votre sécheuse

Votre numéro de modèle est indiqué dans le haut, à l’intérieur de la porte.

Modèles GTMP400EM GTMP400GM

Mesures de sécurité

Modèles GTMN500EM GTMN500GM

Directives d’installationConseils de dépannage

Directives de fonctionnement

Service à la clientèle

Mesures de sécurité

Les options de votre sécheuse

IMPORTANT: nettoyez le ltre à charpie avant chaque utilisation.

Température

COTONS

PERMA PRESS

DÉLICATS

AIR FRAIS

sans chaleur

Programmes de séchage

Les programmes automatiques déterminent seuls le niveau de séchage du tissu. Pour obtenir des articles légèrement humides, sélectionnez MOINS SEC. Sélectionnez PLUS SEC pour les sécher davantage.

COTONS

PERMA PRESS

DÉLICATS

SÉCHAGE MINUTÉ

Pour le coton.

Pour les tissus synthétiques, mixtes, délicats et articles étiquetés pour le pressage permanent.

(certains modèles) Pour tissus délicats, synthétiques et articles étiquetés pour le séchage par culbutage à faible température.

Pour faire culbuter les articles sans chaleur. Réglez le temps de séchage avec MINUTÉ.

Pour les cotons et la plupart des draps. Pour la plupart des brassées, sélectionnez OPTIMUM

(certains modèles) ou l’option recommendée identiée avec un

Pour les articles infroissables, à pressage permanent et délicats, ainsi que les tricots.

Pour les articles délicats, les tissus exigeant un entretien particulier et les tricots.

Pour régler la durée de séchage désirée.

www.electromenagersge.ca

Directives d’installation Conseils de dépannage

Directives de fonctionnement

HUMIDE

DÉFROISSEMENT

AIR FRAIS

Départ

Fermez la porte de la sécheuse. Sélectionnez

Pour obtenir des articles légèrement humides.

Pour éliminer les faux plis des articles qui sont secs ou légèrement humides.

Pour rafraîchir des vêtements, tissus, draps et oreillers qui sont déjà secs. À utiliser avec AIR

FRAIS SANS CHALEUR. Fournit 10 minutes de culbutage à faible température.

DÉPART pour lancer le cycle de séchage. Si vous ouvrez la porte

pendant le fonctionnement de la sécheuse, celle-ci s’arrêtera. Pour le recommencer, fermez la porte et sélectionnez DÉPART de nouveau.

Logique des couleurs (sur certains modèles)

Sélectionnez le programme de TEMPERATURE désiré. Associez la couleur en-dessous des mots avec la couleur sur le bouton de sélection des programmes.

Par exemple: sécher une brassée de vêtements étiquetés pour le pressage permanent.

Sélectionnez le programme de

TEMPERATURE désiré. Dans ce cas, le programme serait PERMA PRESS MEDIUM (qui est d’une certaine couleur).

Tournez le bouton de sélection jusqu’à

atteindre la même couleur que le programme de TEMPERATURE que vous avez choisi. Dans ce cas, l’option serait

PERMA PRESS.

Anti-froissage

Utilisez cette option pour minimiser les froissements. La sécheuse continue à culbuter sans chaleur pour approximativement 15 minutes après que les vêtements soient secs.

Cette option peut être utilisée uniquement avec les programmes COTONS et PERMA PRESS.

(sur certains modèles)

Si vous utilisez le bouton SIGNAL et sélectionnez l’option ANTI-FROISSAGE, un

signal sonore se fera entendre à la n du

temps de séchage et à plusieurs reprises pendant le cycle ANTI-FROISSAGE. Cela vous rappelera de retirer les vêtements.

Si vous sélectionnez ARRÊT, la sécheuse arrêtera quand la minuterie atteindra l’indication ANTI-FROISSAGE.

Service à la clientèle

Les options de votre sécheuse

Signal (sur certains modèles)

Mesures de sécurité

Directives d’installationConseils de dépannage

Un signal sonore se fera entendre vers la n

du temps de séchage pour vous rappeler de retirer les vêtements. Sur certains modèles, le niveau de son ne peut pas être ajusté.

Si vous avez sélectionné l’option ANTI- FROISSAGE, le signal sonore se fera

entendre à la n du temps de séchage et

à plusieurs reprises pendant le cycle ANTIFROISSAGE. Cela vous rappelera de retirer

les vêtements.

NOTE :

Retirez les vêtements lorsque le signal

sonore se fait entendre an d’éviter les

plis.

Utilisez le SIGNAL surtout quand vous séchez des tissus tels que des tricots et ceux exigeant un pressage permanent.

Ces articles devraient être retirés an

d’éviter les plis.

Signal automatique (sur certains modèles)

À la n de chaque brassée, il y a

approximativement 15 minutes de culbutage sans chaleur après que les vêtements sont secs.

Un rappel sonore se fera entendre occasionellement pendant cette période pour vous rappeler de retirer les vêtements.

Lampe de tambour (sur certains modèles)

Avant de remplacer l’ampoule, assurez-vous de débrancher le cordon d’alimentation de la sécheuse ou de couper l’alimentation électrique en enlevant le fusible ou en déclenchant le disjoncteur dans le panneau de distribution de la résidence. Penchezvous à l’intérieur de l’ouverture du tambour. Enlevez l’ampoule et remplacez la par une ampoule identique.

Directives de fonctionnement

Service à la clientèle

Tambour en acier inoxydable (sur certains modèles)

Pour nettoyer les surfaces en acier inoxydable, utilisez un chiffon humide et un détergent doux non abrasif convenant aux surfaces en acier inoxydable. Retirez les résidus de produit nettoyant, puis séchez-les avec un chiffon propre.

L’acier inoxydable utilisé pour la fabrication du tambour de la sécheuse vous offre la

meilleure abilité possible dans une sécheuse GE. Si le tambour de la sécheuse venait

à être marqué ou rayé en cours d’usage normal, il ne rouillerait pas. Ses dommages

superciels n’affecteront pas sa durabilité ni son fonctionnement.

Mesures de sécurité

Chargement et utilisation de la sécheuse

www.electromenagersge.ca

Pour le lavage, suivez toujours les directives indiquées sur les étiquettes d’entretien des tissus du fabricant.

Conseils pour le tri et le chargement

En règle générale, lorsque les vêtements sont correctement triés pour le lavage, ils le sont aussi pour le séchage. Triez les articles en fonction de leurs dimensions. Par exemple, ne faites pas sécher un drap avec des chaussettes ou d’autres petits articles.

N’ajoutez pas votre feuille d’assouplissant textile lorsque la brassée a commencé à chauffer, car elle risque de tacher vos vêtements. Les feuilles d’assouplissant de tissus Bounce été approuvées pour toutes les sécheuses GE si

pour sécheuses ont

elles sont utilisées conformément aux directives du fabricant.

Ne surchargez pas la sécheuse car c’est une perte d’énergie et cela peut provoquer des faux plis.

Ne faites pas sécher les articles suivants dans la sécheuse : articles en bre de verre, lainages, articles

recouverts de caoutchouc, plastiques, articles dotés d’une garniture en plastique, articles remplis de mousse de caoutchouc.

Entretien et nettoyage de la sécheuse

Extérieur: essuyez les produits de lessive renversés et enlevez la poussière avec un linge humide. Le

ni et le tableau de commande de la sécheuse

peuvent être endommagés par certains produits de traitement préliminaire et détachants. Appliquez ces produits loin de la sécheuse. Vous pouvez ensuite laver et faire sécher les vêtements normalement. Les dommages causés à votre sécheuse par ces produits ne sont pas couverts par votre garantie.

Filtre à charpie: nettoyez le ltre à charpie avant

chaque utilisation.

Tirez le ltre à charpie vers le

haut. Mouillez vos doigts et enlever la charpie. Remettez

ensuite le ltre en place. Une

fois par année, faites nettoyer la charpie accumulée dans la sécheuse par un technicien

qualié.

Évent mural : Assurez-vous à l’aide d’un miroir que le volet à l’intérieur de l’évent bouge facilement quand la sécheuse fonctionne. Assurez-vous qu’il n’y a pas de nid (d’oiseaux, d’insectes, etc.) à l’intérieur du conduit d’évacuation ou de l’évent.

Acier inoxydable : Pour nettoyer les surfaces en acier inoxydable, utilisez un chiffon humide et un détergent doux non abrasif convenant aux surfaces en acier inoxydable. Retirez les résidus de produit nettoyant, puis séchez-les avec un chiffon propre.

L'acier inoxydable utilisé pour la fabrication du tambour de la sécheuse vous offre la meilleure fiabilité possible dans une sécheuse GE. Si le tambour de la sécheuse venait à être marqué ou rayé en cours d'usage normal, il ne rouillerait pas. Ces dommages superficiels n'affecteront pas sa durabilité ni son fonctionnement.

Conduit d’évacuation : inspectez et nettoyez au moins une fois par année le conduit d’évacuation de

la sécheuse an d’éviter qu’il ne se bloque. Lorsque

le conduit d’évacuation est partiellement obstrué, cela a pour effet d’allonger la durée de séchage.

Suivez ces étapes :

Coupez l’alimentation électrique en débranchant

le cordon d’alimentation de la prise murale.

Débranchez le conduit d’évacuation de la

sécheuse. Passez le tuyau de l’aspirateur dans le conduit

d’évacuation, et rebranchez le conduit d’évacuation à la sécheuse.

Directives d’installation Conseils de dépannage

Directives de fonctionnement

Service à la clientèle

Avant d’appeler un réparateur…

Conseils de dépannage Économisez du temps et de l’argent! Consultez d’abord les tableaux qui suivent ou visitez le site GEAppliances.ca. Vous pourriez éviter un appel de service.

Mesures de sécurité

PROBLÈME Causes Possibles Correctifs

La sécheuse ne se met pas en marche

La sécheuse ne chauffe pas

Directives d’installationConseils de dépannage

La sécheuse est bruyante ou vibre

Taches de graisse sur les vêtements

Directives de fonctionnement

La sécheuse est débranchée

Un fusible est grillé ou un disjoncteur est déclenché

Un fusible est grillé ou un disjoncteur est déclenché ; le tambour peut tourner mais il n’y a pas de chaleur

L’alimentation en gaz est coupée

Un peu de vibration ou de bruit est normal. Il est possible que la sécheuse ne repose pas solidement sur le plancher

Utilisation inadéquate d’assouplissant

Séchage d’articles sales avec des articles propres

Nettoyage insufsant des

vêtements

• Assurez-vous que la che de la sécheuse est complètement

insérée dans la prise de courant.

• Vériez le fusible ou le disjoncteur dans le tableau de

distribution, et remplacez le fusible ou réenclenchez le disjoncteur. REMARQUE : les sécheuses électriques sont protégées par deux fusibles ou disjoncteurs.

• Vériez les fusibles et les disjoncteurs dans le tableau de

distribution de la résidence, et remplacez les deux fusibles ou réenclenchez les deux disjoncteurs. Il est possible que le tambour tourne si un seul fusible est grillé ou si un seul disjoncteur est déclenché.

• Assurez-vous que le robinet d’arrêt de la sécheuse et le robinet

d’arrêt principal sont complètement ouverts.

• Installez la sécheuse sur un plancher uniforme ou réglez les pieds de nivellement an que la sécheuse soit de niveau.

• Suivez les directives inscrites sur l’emballage de l’assouplissant.

• Ne faites sécher que des articles propres dans votre sécheuse.

Les articles sales peuvent tacher les articles propres et la sécheuse.

• Parfois, les taches qui sont invisibles lorsque les articles sont

mouillés apparaissent après le séchage. Utilisez le procédé de lavage approprié avant de sécher les articles.

Charpie sur les vêtements

Électricité statique

Service à la clientèle

Filtre à charpie plein

Tri incorrect

Charpie attirée par l’électricité statique

Surcharge Papier, papier-mouchoir, etc.,

oubliés dans les poches

Aucun produit assouplissant utilisé

Séchage excessif

Les mélanges, les tissus synthétiques et sans repassage peuvent causer de l’électricité statique

• Nettoyez le ltre à charpie avant chaque utilisation.

• Séparez les tissus qui produisent de la charpie de ceux qui la

recueillent.

• Voir les suggestions données à la section ÉLECTRICITÉ STATIQUE ci-dessous.

• Divisez les grosses brassées en brassées plus petites.

• Videz toutes les poches avant de laver les vêtements.

• Utilisez un produit assouplissant.

• Les feuilles d’assouplissant de tissus Bounce

ont été approuvées pour toutes les sécheuses GE si elles sont utilisées conformément aux instructions du fabricant.

pour sécheuse

• Utilisez un produit assouplissant.

• Utilisez les options –SEC ou HUMIDE.

• Utilisez un produit assouplissant.

Mesures de sécurité

Avant d’appeler un réparateur…

PROBLÈME Causes Possibles Correctifs

Durées de séchage irrégulières

Les vêtements prennent trop de temps à sécher

Type de chaleur

Type de brassée et conditions de séchage

Conduit d’évacuation inadéquat ou obstrué

Tri incorrect

Grosses brassées d’articles épais (comme des serviettes de plage)

Commandes mal réglées

Filtre à charpie plein Fusibles grillés ou disjoncteurs

déclenchés

Surcharge/brassées mixtes

• Les durées de séchage varient selon le type d’énergie utilisé.

Si vous avez dernièrement remplacé un modèle électrique par une sécheuse à gaz (naturel ou propane) ou l’inverse, il est possible que les durées de séchage soient différentes.

• La grosseur de la brassée, les types de tissus, le degré

d’humidité des vêtements, ainsi que la longueur et l’état du

système d’évacuation ont une inuence sur les durées de

séchage.

• Vériez les directives d’installation pour vous assurer que

l’évacuation de la sécheuse est adéquate.

• Assurez-vous que le conduit est propre, qu’il n’est pas plié ni

obstrué.

• Vériez si le volet de l’évent mural bouge librement.

• Séparer les articles épais des articles légers (en général,

lorsque la brassée est bien triée pour le lavage, elle l’est aussi pour le séchage).

• Les gros articles épais retiennent davantage d’humidité et

prennent plus de temps à sécher. Faites sécher de plus petites brassées pour accélérer le séchage.

• Réglez les commandes en fonction de la brassée que vous

faites sécher.

• Nettoyez le ltre à charpie avant chaque utilisation.

• Remplacez les fusibles ou réenclenchez les disjoncteurs.

Comme la plupart des sécheuses nécessitent deux fusibles/ disjoncteurs, assurez-vous que les deux sont en bon état.

• Ne mettez dans la sécheuse qu’une brassée de linge à la fois.

www.electromenagersge.ca

Directives d’installation Conseils de dépannage

Directives de fonctionnement

Les vêtements sont froissés

Les vêtements rétrécissent

Brassées trop petite

Séchage excessif

Articles laissés dans la sécheuse

après la n du programme

Surcharge

Certains tissus rétrécissent au lavage. D’autres peuvent être lavés en toute sécurité, mais rétrécissent au séchage

• Lorsque vous ne faites sécher qu’un ou deux articles, ajoutez

quelques vêtements pour assurer un culbutage adéquat.

• Choisissez une durée de séchage plus courte.

• Retirez les vêtements de la sécheuse lorsqu’ils sont encore

légèrement humides. Choisissez l’option – SEC ou HUMIDE.

• Retirez les articles de la sécheuse lorsque le programme

est terminé. Pliez-les ou suspendez-les immédiatement, ou choisissez l’option CULBUTAGE +.

• Divisez les grosses brassées en brassées plus petites.

• Pour éviter tout rétrécissement, suivez à la lettre les directives

sur l’étiquette d’entretien des vêtements.

• Certains articles peuvent retrouver leur forme d’origine après le

séchage grâce à un pressage.

• Lorsque vous ne savez pas si un article rétrécit ou non, ne le

lavez pas ou ne le faites pas sécher à la machine.

Service à la clientèle

Notes

Mesures de sécurité

Directives d’installation

Directives de fonctionnement

Conseils de dépannage

Service à la clientèle

Garantie de votre sécheuse GE (pour les clients au Canada seulement)

Mesures de sécurité

Toutes les réparations sous garantie seront effectuées par nos centres de réparation ou par un technicien Customer CareMD autorisé. Pour prendre un rendez-vous, composez le 1-800-561-3344 24 heures sur 24, 7 jours par semaine.

Période :

Un an

À compter de la date d’achat d’origine

Nous remplacerons :

Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matières ou de

fabrication. Pendant cette garantie complète d’un an, Mabe assumera également tous les frais de main-d’œuvre et les frais connexes de service pour remplacer la pièce défectueuse.

Ce qui n’est pas couvert :

Toute visite à votre domicile pour vous expliquer le fonctionnement de l’appareil.

Une installation, une livraison ou un entretien inadéquats.

Toute défectuosité du produit lorsqu’il est utilisé

de façon abusive, à des ns commerciales ou à toute autre n que celle pour laquelle il a été

conçu.

Agrafez votre facture ici. Pour

bénécier de réparation sous

garantie, il est nécessaire de

présenter une preuve de la date

d’achat d’origine.

Tout dommage du produit attribuable à un accident, un incendie, une innondation ou un cas de force majeure.

Tout dommage direct ou indirect causé par une défectuosité éventuelle de l’appareil.

Tout dommage causé après la livraison.

Directives d’installation Conseils de dépannage

Directives de fonctionnement

Le remplacement des fusibles ou le réenclenchement des disjoncteurs du panneau de distribution.

La présente garantie est accordée à l’acheteur d’origine et à tout propriétaire subséquent du produit acheté pour utilisation domestique au Canada. Le service de réparation à domicile sous garantie est offert dans les régions où Mabe est raisonnablement en mesure de l’offrir.

Garant : Mabe Canada Inc., Burlington, ON L7R 5B6

Service à la clientèle

Site Web des électroménagers GE

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous par Internet via le site electromenagersge.ca 24 heures par jour, tous les jours de l’année.

Service de réparation

Le service de réparation Mabe est tout près de chez vous. Composez le 1.800.561.3344.

1.800.561.3344 ou electromenagersge.ca

electromenagersge.ca

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes à mobilité réduite.

Au Canada

Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Prolongation de garantie

Achetez un contrat d’entretien Mabe et bénéciez d’un rabais substantiel pendant que votre garantie est

encore en vigueur. Ainsi le service après-vente Mabe sera toujours là après expiration de la garantie. Visitez notre site Web ou appelez-nous au 1.888.261.2133.

, écrivez à l’adresse suivante : Directeur, Relations avec les consommateurs, Mabe Canada Inc.

1.888.261.2133 ou electromenagersge.ca

Pièces et accessoires

Les gens qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir des pièces et des accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées). Veuillez composer le

1.800.661.1616 ou communiquez avec la succursale Mabe de votre région.

Les directives données dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les

autres réparations doivent être généralement conées à un technicien qualié. Il faut faire preuve de

prudence car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénécié :

PREMIÈREMENT, communiquez avec les gens qui ont réparé votre appareil. ENSUITE, si vous n’êtes toujours pas satisfait, écrivez à l’adresse suivante, en fournissant tous les détails, y compris

votre numéro de téléphone :

Directeur, Relations avec les consommateurs, Mabe Canada Inc. Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Dans toute correspondance, veuillez fournir tous les détails, comme les numéros de modèle et de série, la date d’achat, ainsi que votre numéro de téléphone.

Inscrivez votre appareil électroménager

1.800.661.1616 ou electromenagersge.ca

electromenagersge.ca

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d’inscription joint à votre documentation.

Imprimé au Mexique

GE MTMX100EM, HTMX100EM, GTMX100EM, GTMP200GM, GTMX100GM User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
