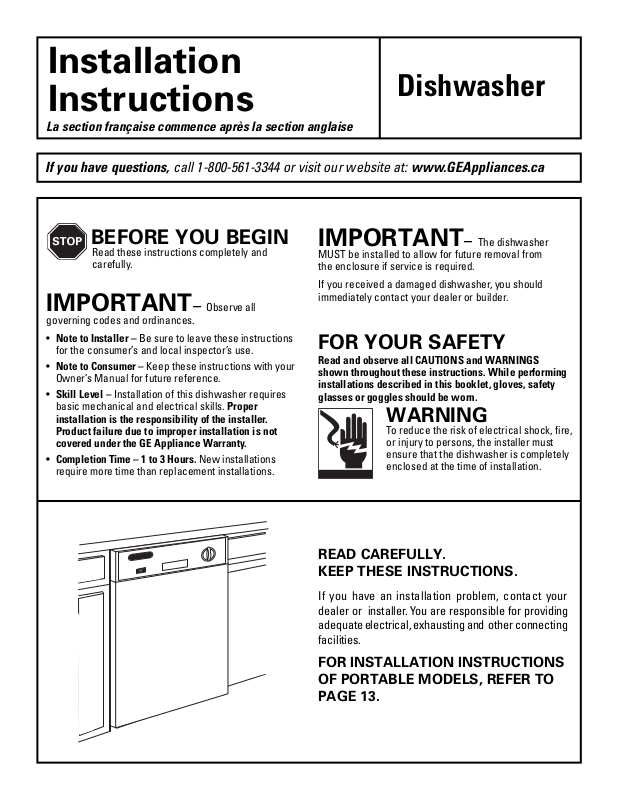

Installation

Dishwasher

Instructions

La section française commence après la section anglaise

If you have questions, call 1-800-561-3344 or visit our website at: www.GEAppliances.ca

BEFORE YOU BEGIN

Read these instructions completely and carefully.

IMPORTANT – Observe all

governing codes and ordinances.

• Note to Installer – Be sure to leave these instructions for the consumer’s and local inspector’s use.

• Note to Consumer – Keep these instructions with your Owner’s Manual for future reference.

• Skill Level – Installation of this dishwasher requires basic mechanical and electrical skills. Proper

installation is the responsibility of the installer. Product failure due to improper installation is not covered under the GE Appliance Warranty.

• Completion Time – 1 to 3 Hours. New installations require more time than replacement installations.

IMPORTANT – The dishwasher

MUST be installed to allow for future removal from the enclosure if service is required.

If you received a damaged dishwasher, you should immediately contact your dealer or builder.

FOR YOUR SAFETY

Read and observe all CAUTIONS and WARNINGS shown throughout these instructions. While performing installations described in this booklet, gloves, safety glasses or goggles should be worn.

WARNING

To reduce the risk of electrical shock, ﬁre, or injury to persons, the installer must ensure that the dishwasher is completely enclosed at the time of installation.

READ CAREFULLY. KEEP THESE INSTRUCTIONS.

If you have an installation problem, contact your dealer or installer. You are responsible for providing adequateelectrical,exhaustingand otherconnecting facilities.

FOR INSTALLATION INSTRUCTIONS OF PORTABLE MODELS, REFER TO PAGE 13.

Page 2

Installation Preparation

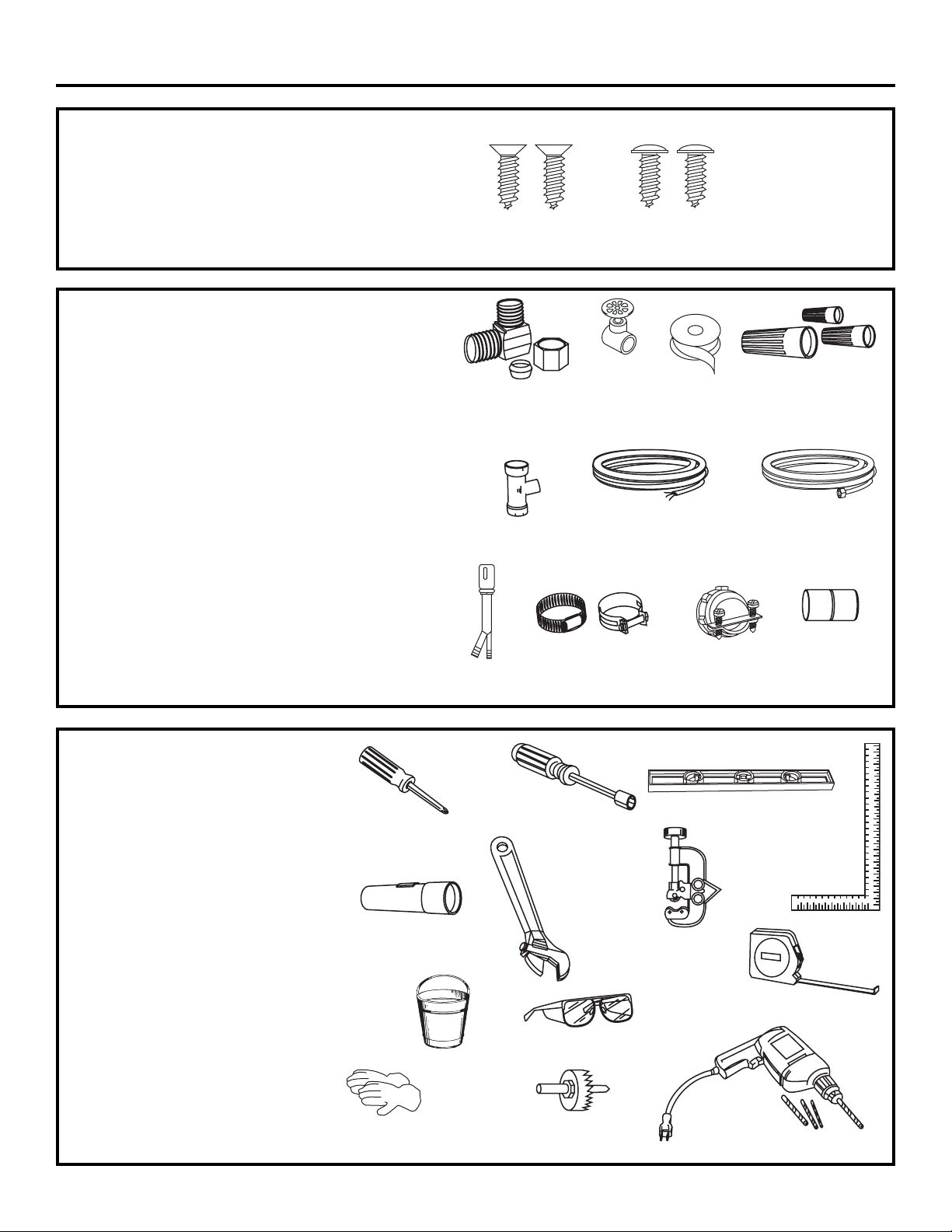

PARTS SUPPLIED:

 Two #8 Phillips ﬂ at head wood screws, 5/8" long

to secure dishwasher to underside of countertop (in literature package).

 Two Phillips head, color matched toekick screws

(in literature package).

MATERIALS YOU WILL NEED :

 Ferrule, compression nut and 90° Elbow (3/8"NPT external

thread on one end, opposite end sized to ﬁ t water supply)

 Thread seal tape  UL Listed wire nuts (3)

Materials For New Installations Only:

 Air gap for drain hose, if required  Waste tee for house plumbing, if applicable  Electrical cable or power cord, if applicable  Screw type hose clamps  Strain relief for electrical connection.  Hand shut-off valve  Water line 3/8" min. copper

 Coupler for extending drain line, if applicable

2 Wood Screws

90° Elbow, Ferrule and Compression Nut

Waste Tee

Air Gap

2 Color Matched

Toekick Screws

Hand Shut-Off Valve

Electrical Cable (or Power Cord, if applicable)

Screw Type Hose Clamps

Thread Seal Tape

Strain Relief

Wire Nuts (3)

Hot Water line

Coupler

TOOLS YOU WILL NEED:

 Phillips head screwdriver  5/16" and 1/4" nutdriver  6" Adjustable wrench  Level  Carpenters square  Measuring tape  Safety glasses  Flashlight  Bucket to catch water when ﬂ ushing the line  Gloves

For New Installations Only:

 Tubing cutter  Drill and appropriate bits  Hole saw set

Phillips Head Screwdriver

Gloves

Flashlight

Bucket

1/4" and 5/16" Nutdriver

6" Adjustable Wrench

Safety Glasses

Hole Saw Set

Level

Carpenters Square

Tubing Cutter

Measuring Tape

Drill and Bits

Page 3

Installation Preparation

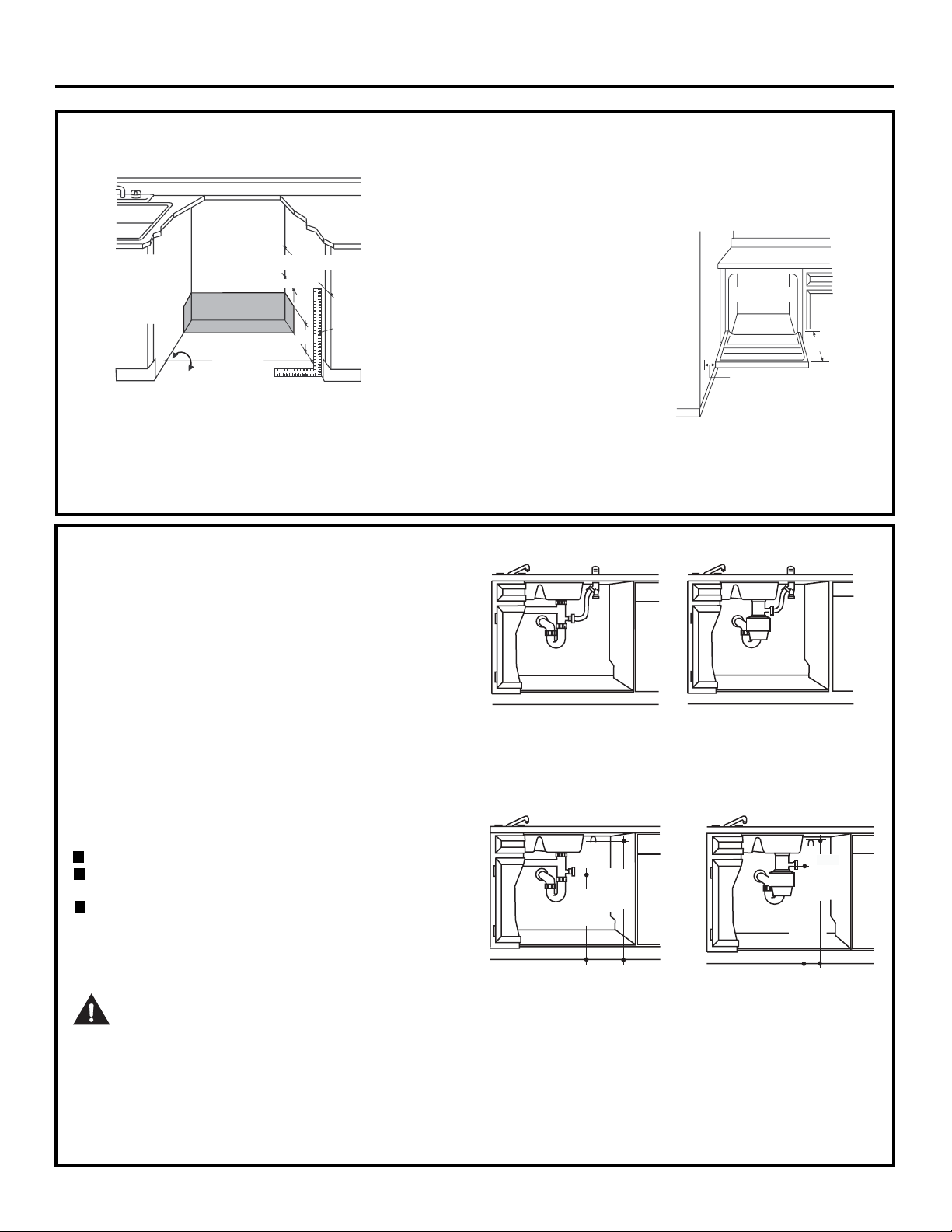

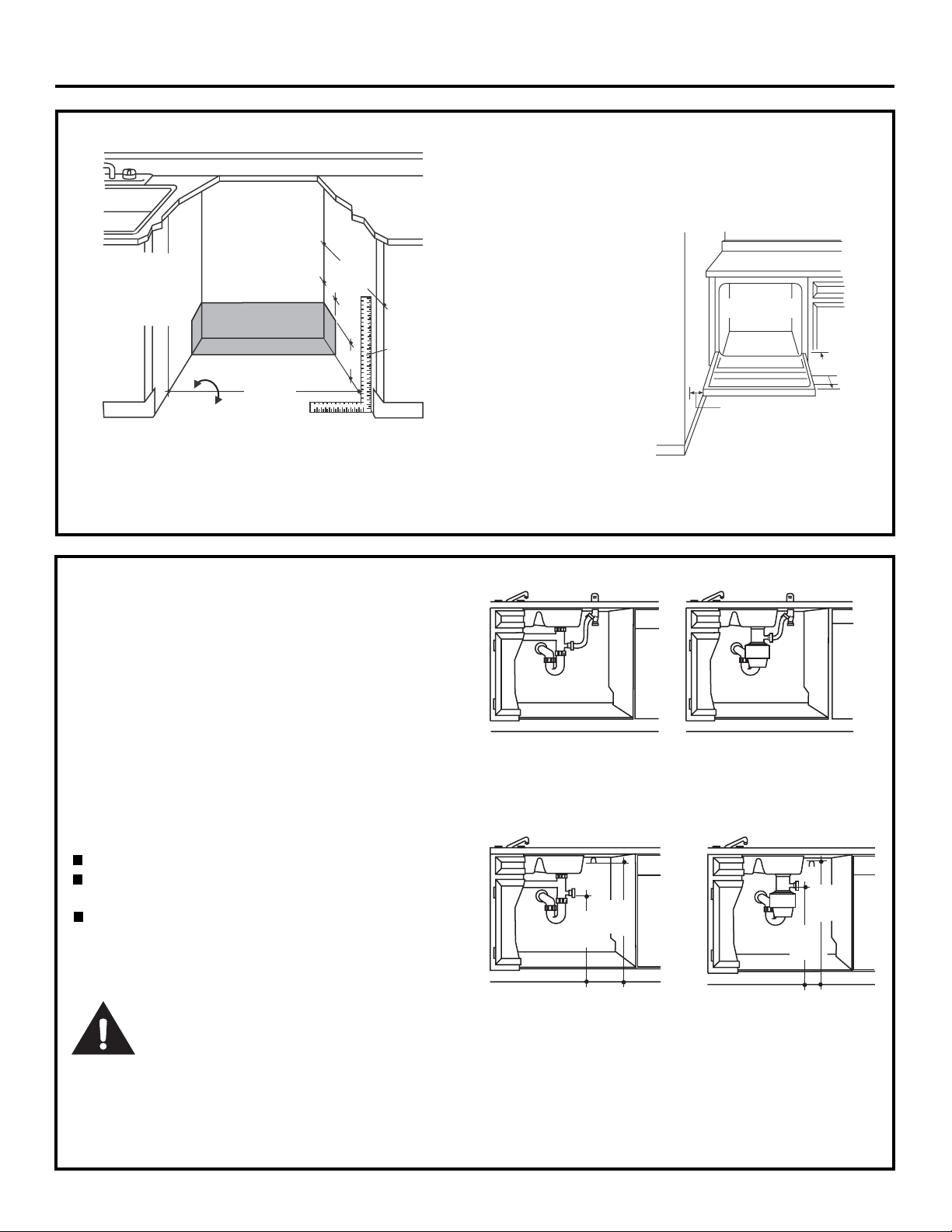

PREPARE DISHWASHER ENCLOSURE

34" to 35"

Underside of

Countertop

to Floor

17-5/8" or 23-5/8" Min.

18" or 24" Max.

Floor MUST

Figure A

•

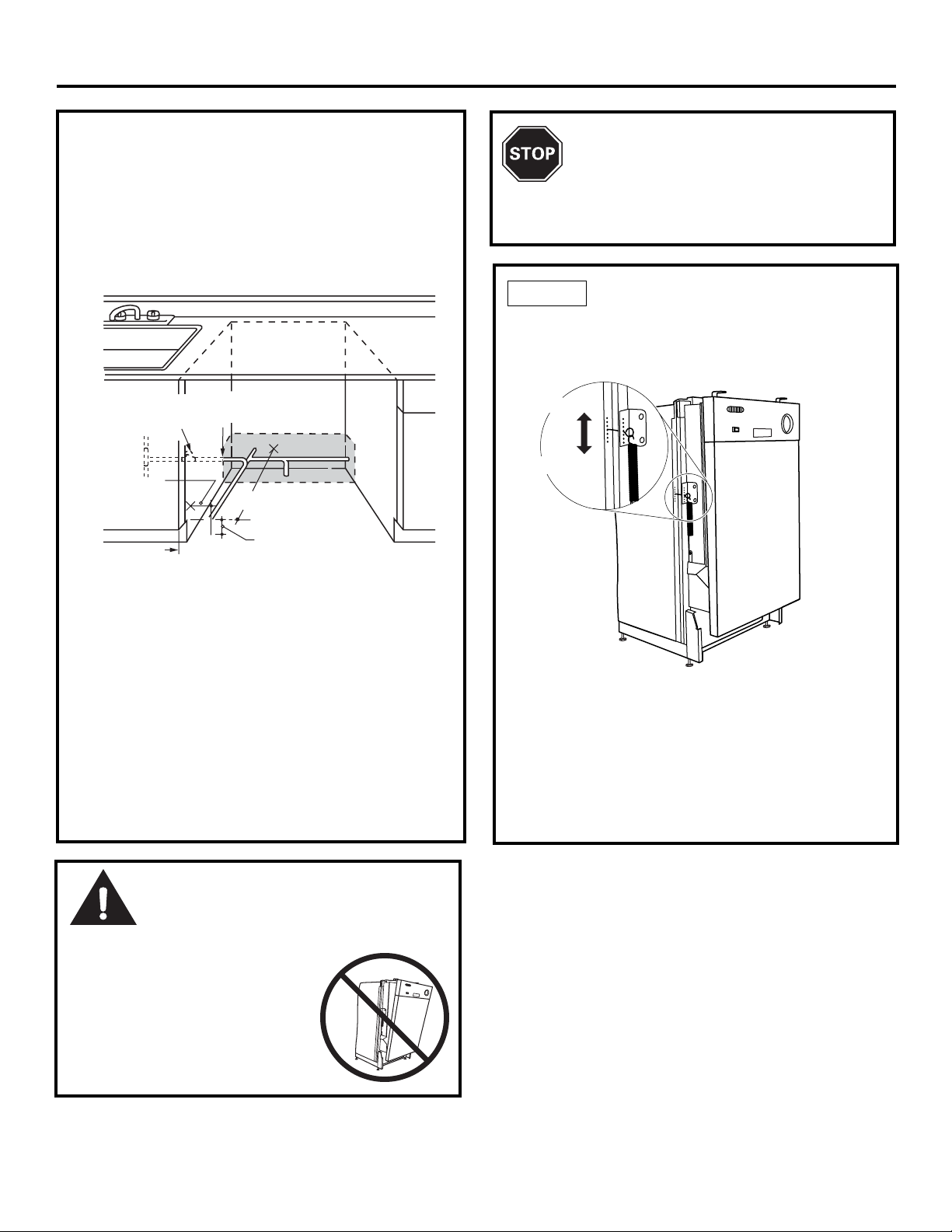

The rough cabinet opening must be at least 24" deep and

be Even with

Room Floor.

Plumbing and Electric Service

Must Enter Shaded Area

17-5/8" to 18" wide for 18" wide models, or 23-5/8" to 24" wide for 24" wide models. The opening should be 35" max. height.

24"

Min.

Cabinets

Square

and

Plumb

DRAIN REQUIREMENTS

• Follow local codes and ordinances.

• Do not exceed 10 feet distance to drain.

• Do not connect drain lines from other devices

to the dishwasher drain hose.

• Dishwasher must be connected to waste line with an air gap (not supplied) or 32" minimum high drain loop, depending on local codes and ordinances to prevent back ﬂ ow into the dishwasher.

• Air gap must be used if waste tee or disposer connection is less than 18" above the ﬂ oor to prevent siphoning.

DRAIN PREPARATION

The type of drain installation depends on answers to the following questions:

Do local codes or ordinances require an air gap? Will waste tee or disposer connection be less than

18" above the ﬂ oor?

Will installation have a drain loop less than 32"

above ﬂ oor? If the answer to ANY of the 3 questions above is YES, Method 1 MUST be used. Otherwise either Method 1 or Method 2 may be used. Figure C or Figure D.

CAUTION:

An air gap MUST BE USED if the drain hose is connected to waste tee or disposer lower than 18" above the ﬂ oor.

Failure to provide the proper drain connection height with air gap or 32" minimum, high drain loop will result in improper draining of the dishwasher.

• The dishwasher must be installed so that drain hose is no more than 10 feet in length for proper drainage.

• The dishwasher must be fully enclosed on the top, sides and back, and must not support any part of the enclosure.

CLEARANCES: When installed into a corner, allow 2" min. clearance between dishwasher and adjacent cabinet, wall or other appliances. Allow 25-5/8" min. clearance from the front of the dishwasher for door opening. Figure B

Note: ADA installation, (32-1/2") beneath 34" high countertops may be accomplished by adjusting the toekick and leveling legs.

Countertop

Dishwasher

25-5/8"

Clearance for Door

Opening 2" Minimum

Figure B

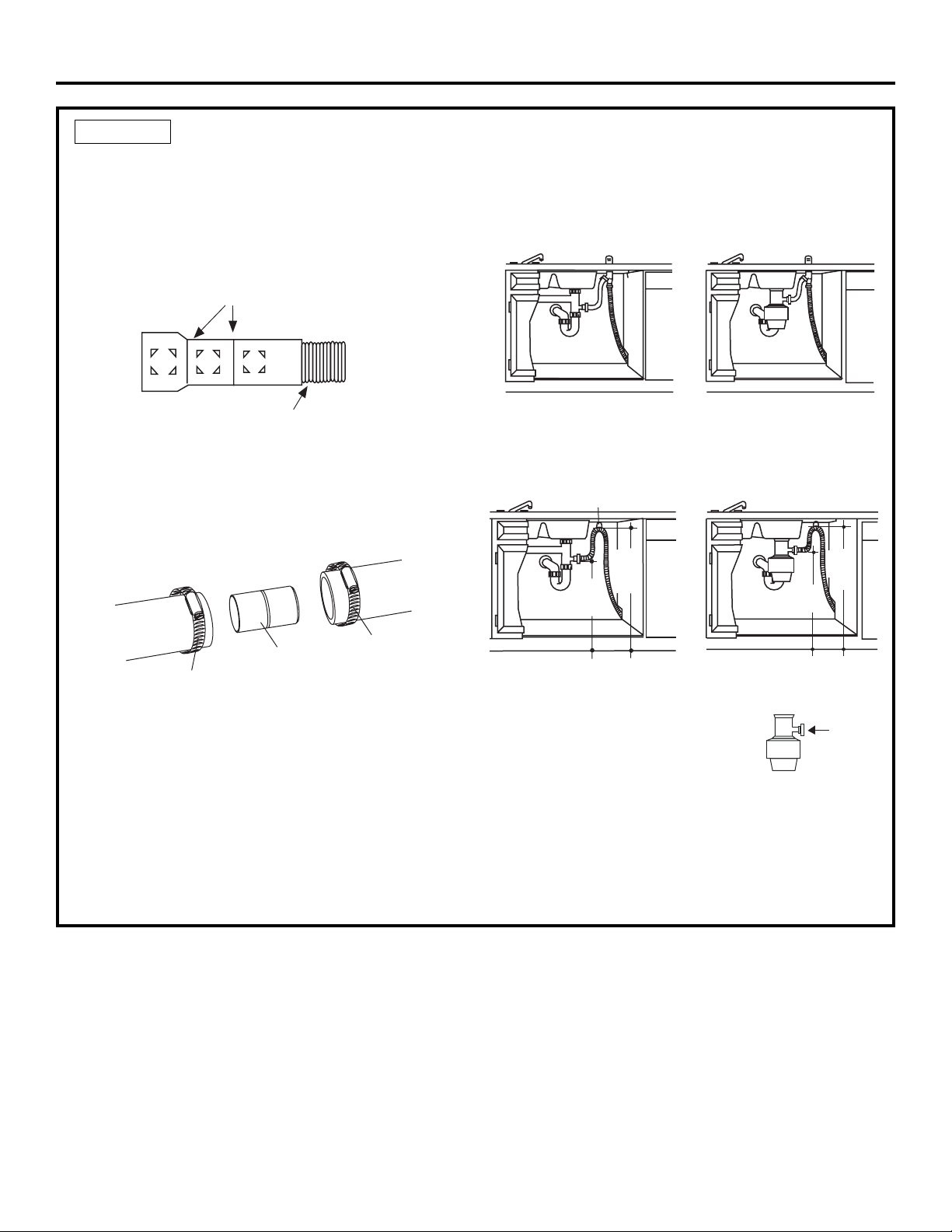

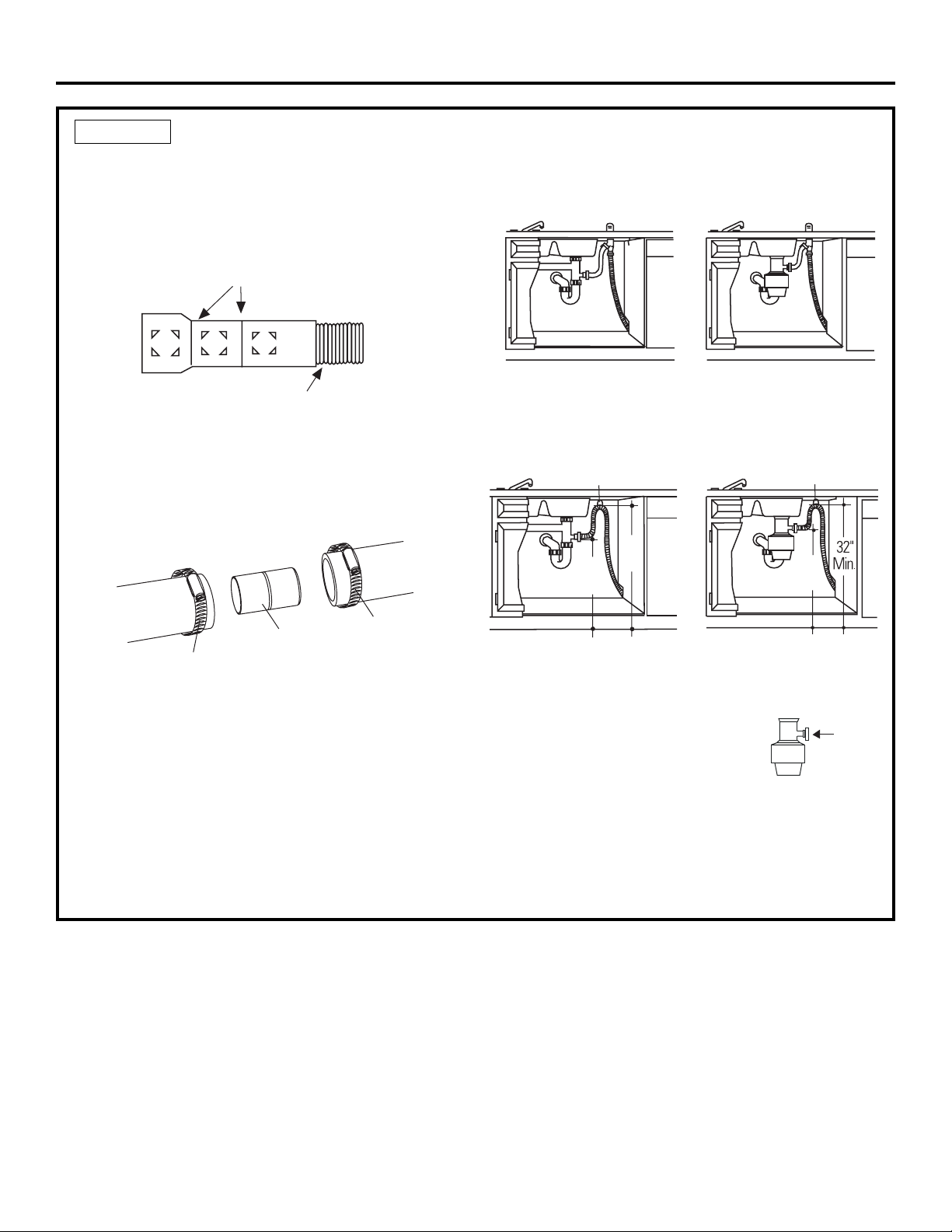

Method 1 – Air Gap with Waste Tee or Disposer

Figure C

Method 2 – High Drain with Waste Tee or Disposer

Provide a method to attach drain hose to underside of countertop.

32"

18"

Min.

32"

Min.

18"

Min.

Figure D

Install waste tee or disposer and air gap according to manufacturer’s instructions.

CABINET PREPARATION

• Drill a 1-1/2" dia. hole in the cabinet wall within the

shaded areas shown in Figure A for the drain hose connection. The hole should be smooth with no sharp edges.

Page 4

Installation Preparation

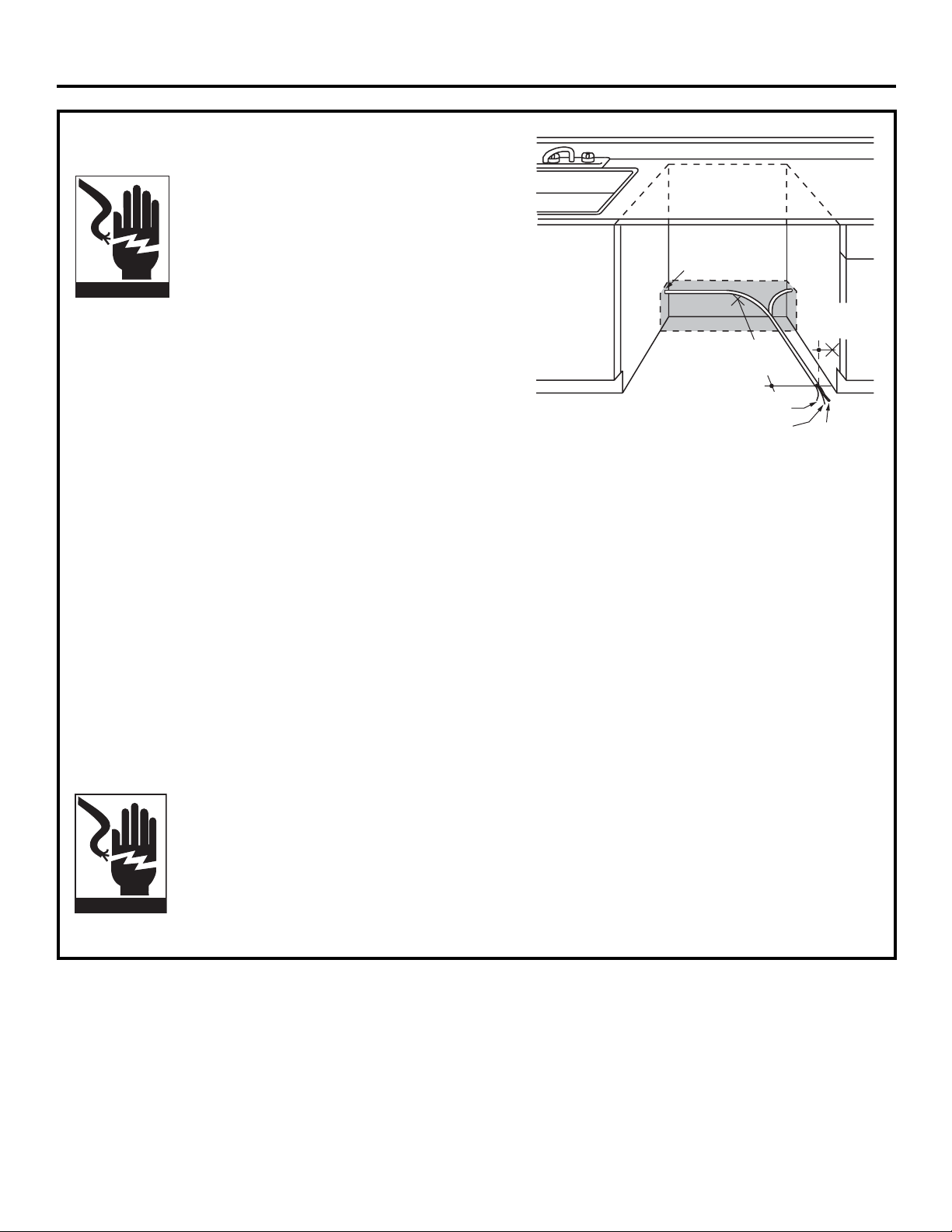

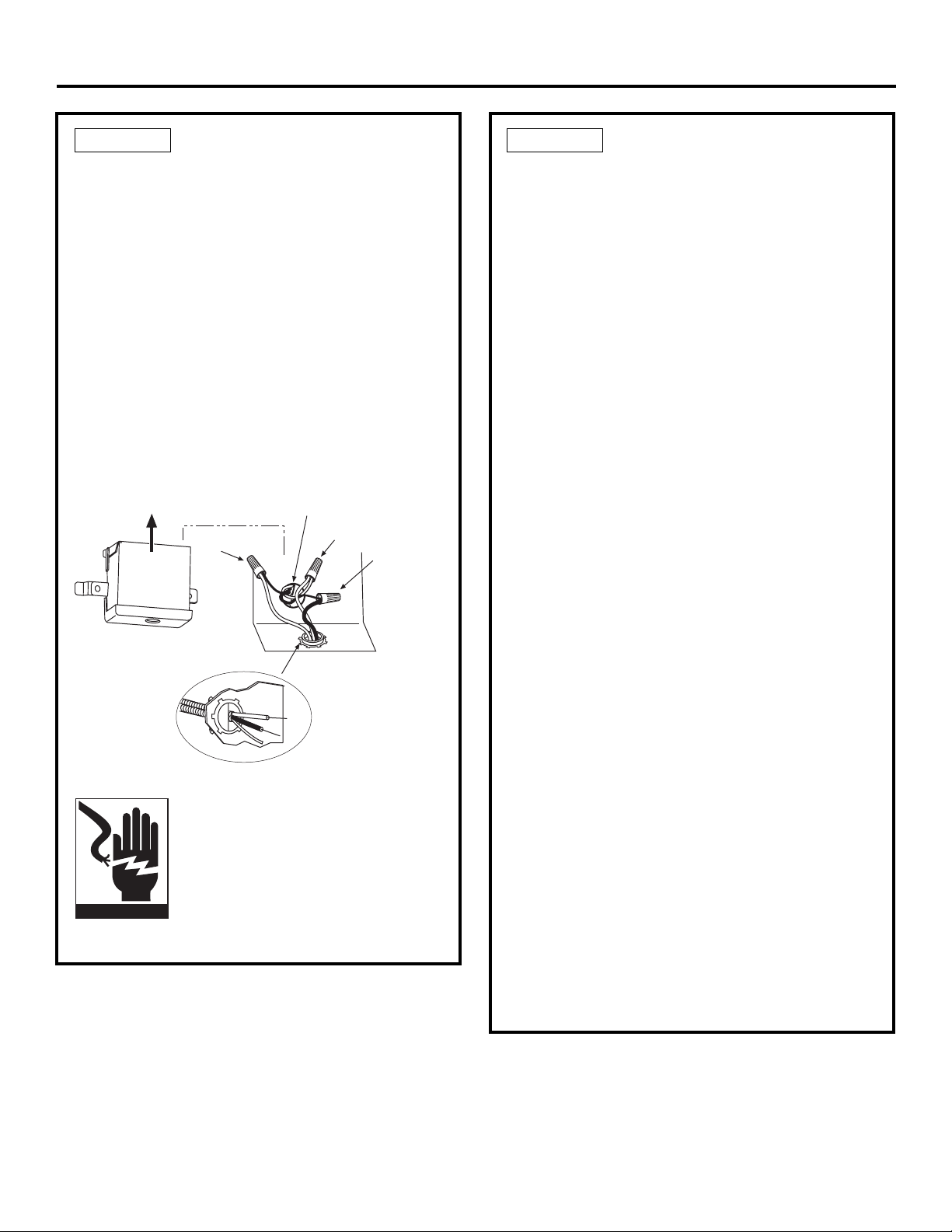

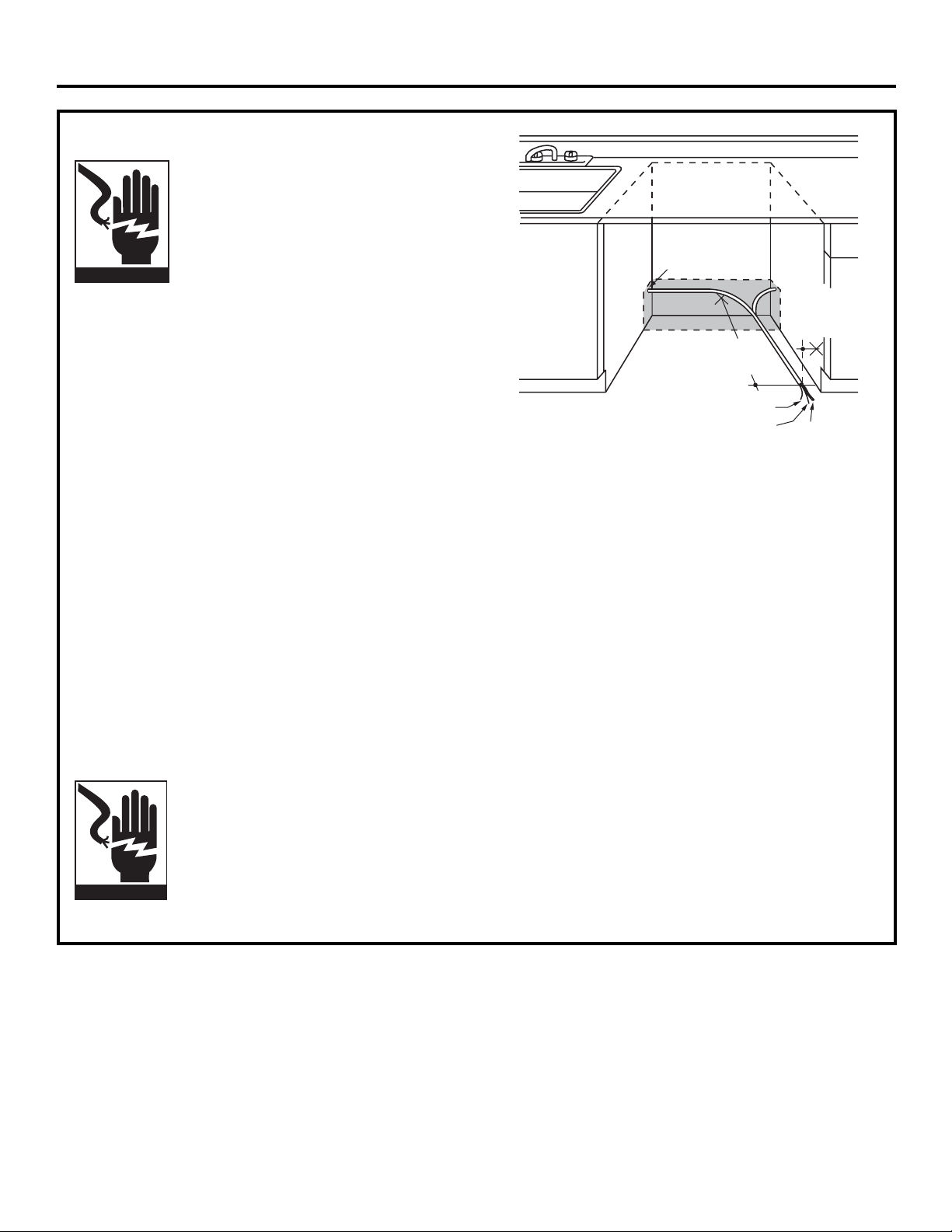

PREPARE ELECTRICAL WIRING

WARNING

FOR PERSONAL SAFETY: Remove house fuse or open circuit breaker before beginning installation. Do not use an extension cord or adapter plug with this appliance.

Electrical Requirements

• This appliance must be supplied with 120V, 60 Hz., and connected to an individual properly grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse.

• Wiring must be 2 wire with ground.

• If the electrical supply does not meet the above requirements, call a licensed electrician before proceeding.

Grounding Instructions – Cable Direct

This appliance must be connected to a grounded metal, permanent wiring system, or an equipment grounding conductor must be run with the circuit conductors and be connected to the equipment grounding terminal or lead on the appliance.

Grounding Instructions – Power Cord Models

This appliance must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by providing a path of least resistance for electric current. The plug must be plugged into an appropriate outlet that is installed and grounded in accordance with local codes and ordinances.

WARNING

The improper connection of the equipment grounding conductor can result in a risk of electric shock. Check with a qualiﬁ ed electrician or service representative if you are in doubt that the appliance is properly grounded.

1-1/2" Dia.

Hole (Max.)

from

Cabinet

24"

from Wall

Ground

Figure E

Cabinet Preparation & Wire Routing

• The wiring may enter the opening from either side, rear or the ﬂ oor within the shaded area.

• Cut a 1-1/2" max. dia. hole to admit the electrical cable. The hole must be free of sharp edges. If the cabinet wall is metal, the hole edge must be covered with a bushing.

• Cable direct connections may pass through the same hole as the drain hose and hot water line, if convenient. If cabinet wall is metal, the hole edge must be covered with a bushing. NOTE: Power cords with plug must pass through a separate hole.

Electrical Connection to Dishwasher

Electrical connection is on the right front of dishwasher.

• For cable direct connections the cable must be routed as shown in Figure E. Cable must extend a minimum of 24" from the rear wall.

• For power cord connections, install a 3-prong grounding type receptacle. The power-supply receptacle for the appliance shall be installed in a cabinet or on a wall adjacent to the undercounter space in which the appliance is to be installed.

Black

White

Page 5

Installation Instructions

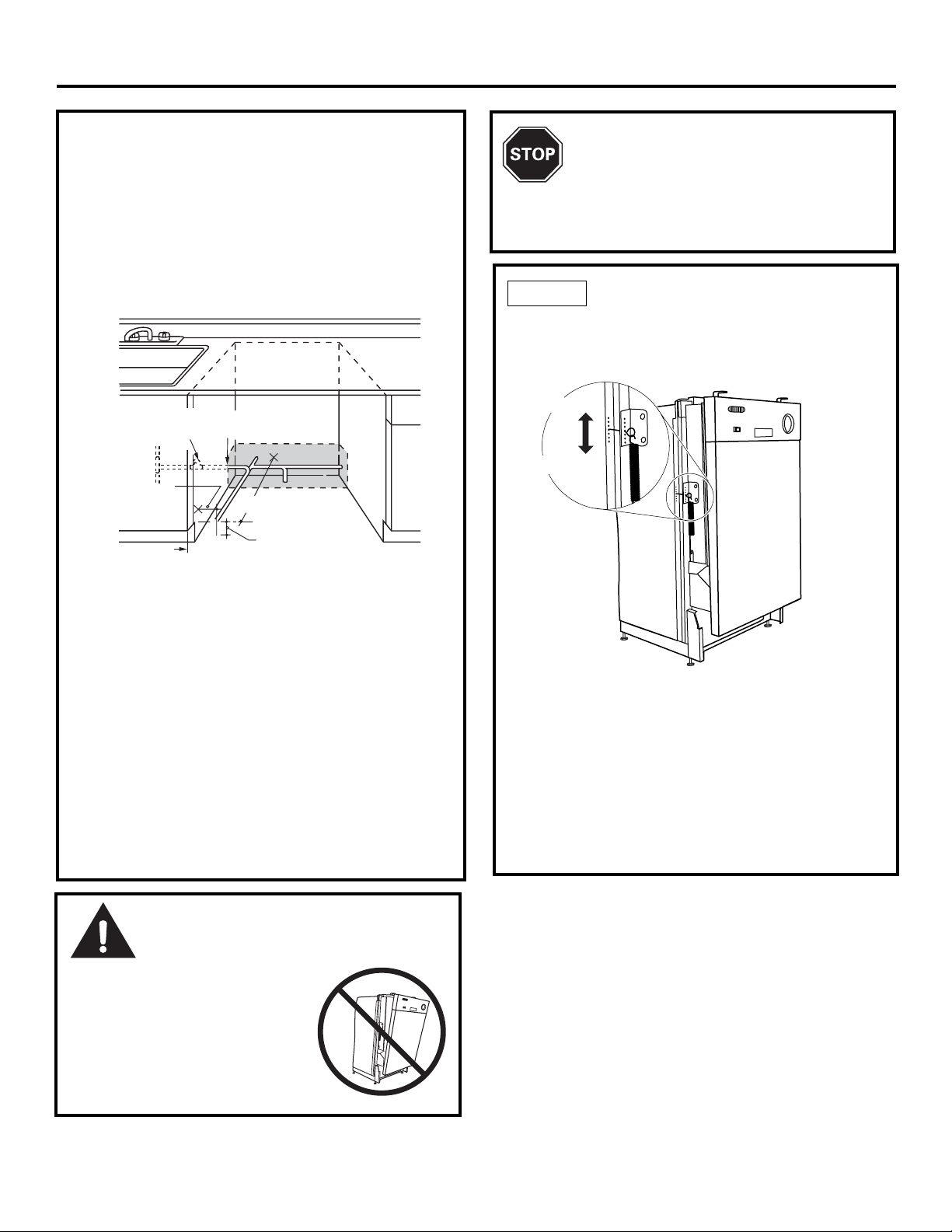

PREPARE HOT WATER LINE

• The line may enter from either side, rear or ﬂ oor within the shaded area shown in Figure F.

• The line may pass through the same hole as the electrical cable and drain hose. Or, cut an additional 1-1/2" dia. hole to accommodate the water line. If power cord with plug is used, water line must not pass through power cord hole.

Valve

1-1/2" Dia.

Hole

18" From Wall

3" From Floor

Shut-off

Hot

From

Cabinet

Cabinet Face

Figure F

BEFORE YOU BEGIN

Locate and set aside the package containing

2 Phillips head countertop mounting screws and 2 additional toekick screws (located in the literature package).

STEP 1 CHECK DOOR BALANCE

To check the door balance, hold the top of the dishwasher ﬁ rmly.

Increase

Decrease

Water Line Connection

• Turn off the water supply.

• Install a hand shut-off valve in an accessible location, such as under the sink. (Optional, but strongly recommended and may be required by local codes.)

• Water connection is on the left side of the dishwasher. Install the hot water inlet line, using no less than 3/8" O.D. copper tubing. Route the line as shown in Figure F and extend forward at least 18" from rear wall.

• Adjust water heater for 120°F to 150°F temperature.

• Flush water line to clean out debris.

• The hot water supply line pressure must be 20-120 PSI.

CAUTION:

Opening the door will cause the dishwasher to tip forward. Do not open the door until you are ready to install the dishwasher. If it is necessary to open the door, hold the top of the dishwasher securely with one hand and hold the door with the other hand.

Figure G

• Open the door slowly, if the door drops when released, increase spring tension. If the door closes when released, decrease tension.

• Pull the spring adjustment pin out of the holes, insert in the next highest or lowest hole and test again.

• Adjust both door springs to the same tension.

• Continue moving the spring pin until door is balanced.

Page 6

Installation Instructions

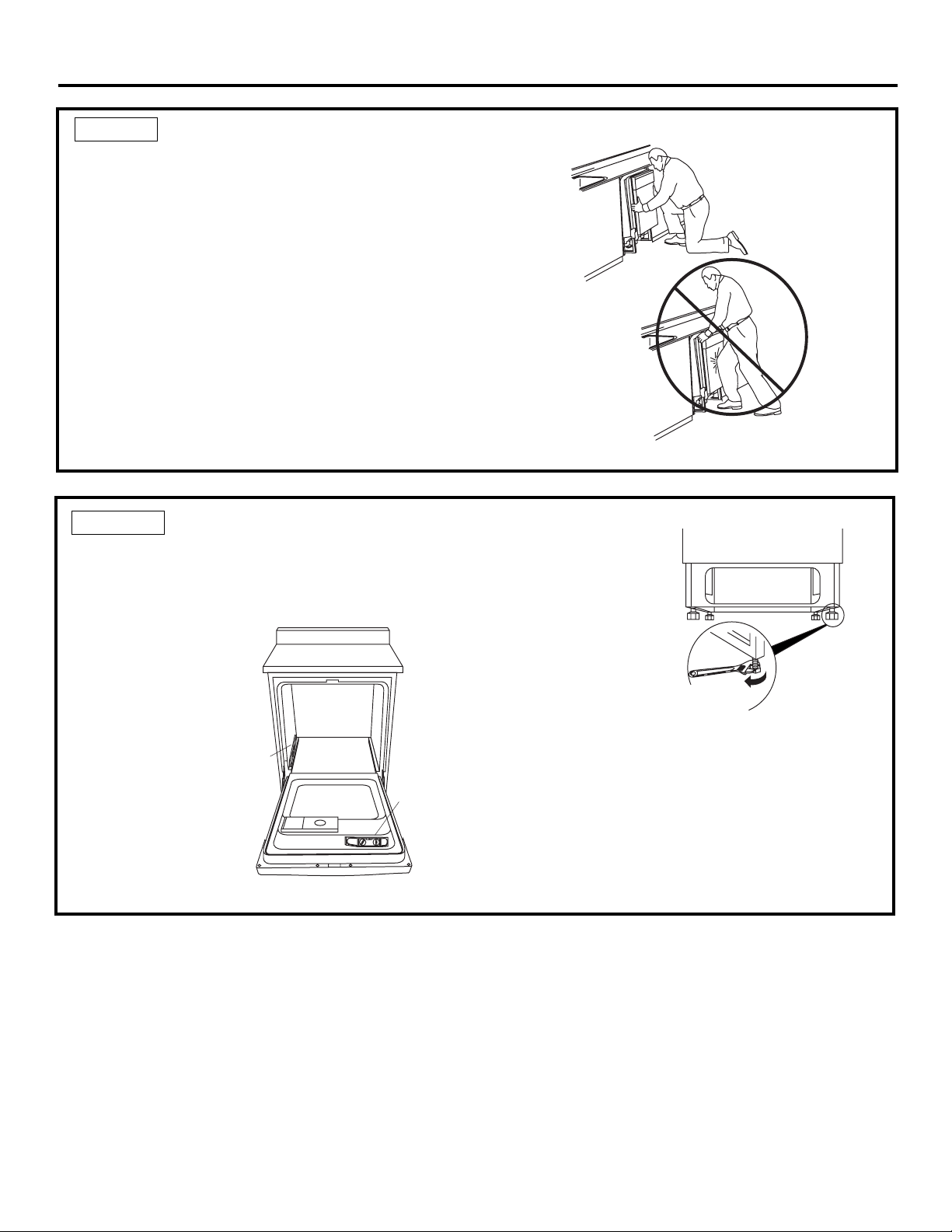

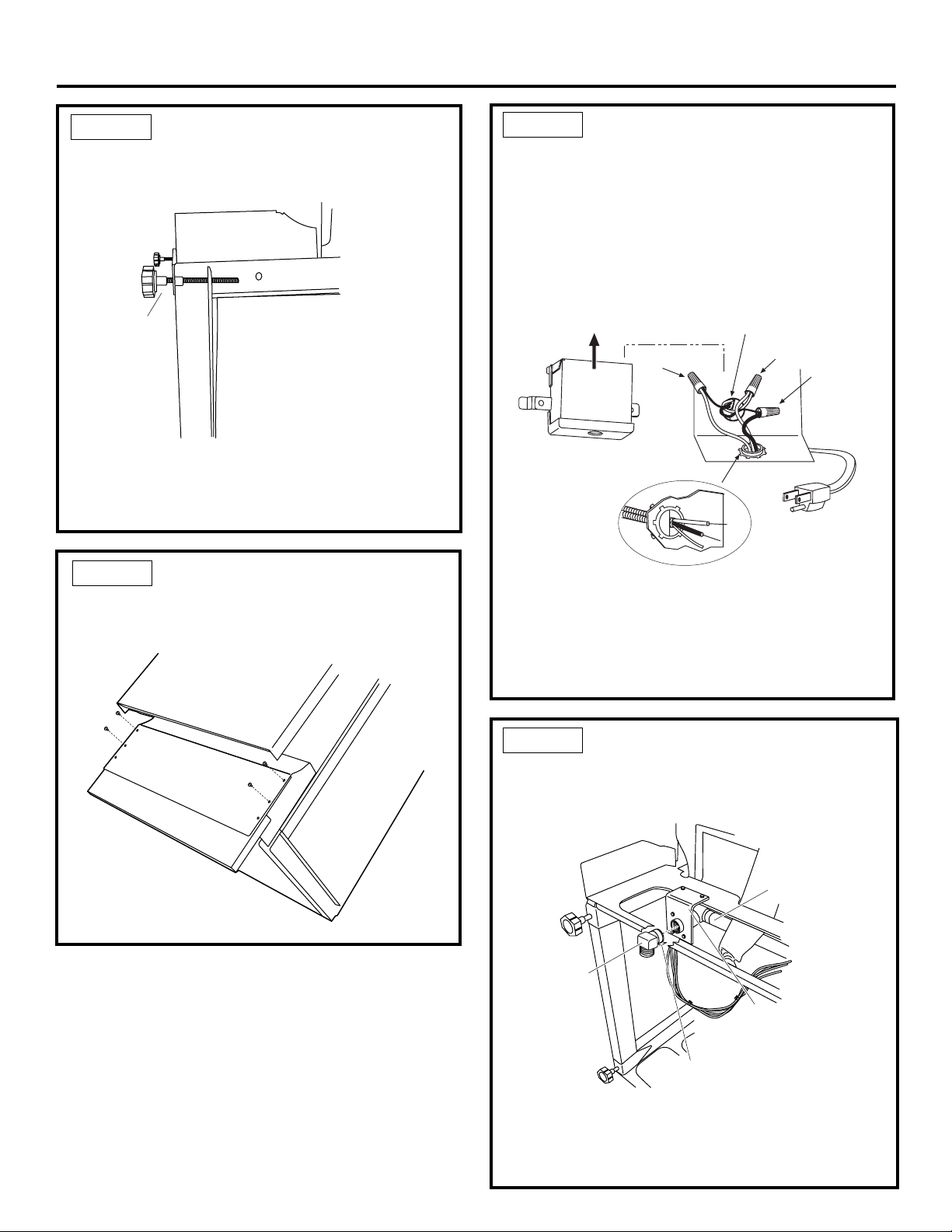

STEP 2 ADJUST LEVELING LEGS

• Move the dishwasher close to the installation location and lay it on its back.

Adjust to

Installation

Height

Figure H

• Measure installation height and dishwasher height.

Extend leveling legs out from the dishwasher base, 1/4" less than installation height.

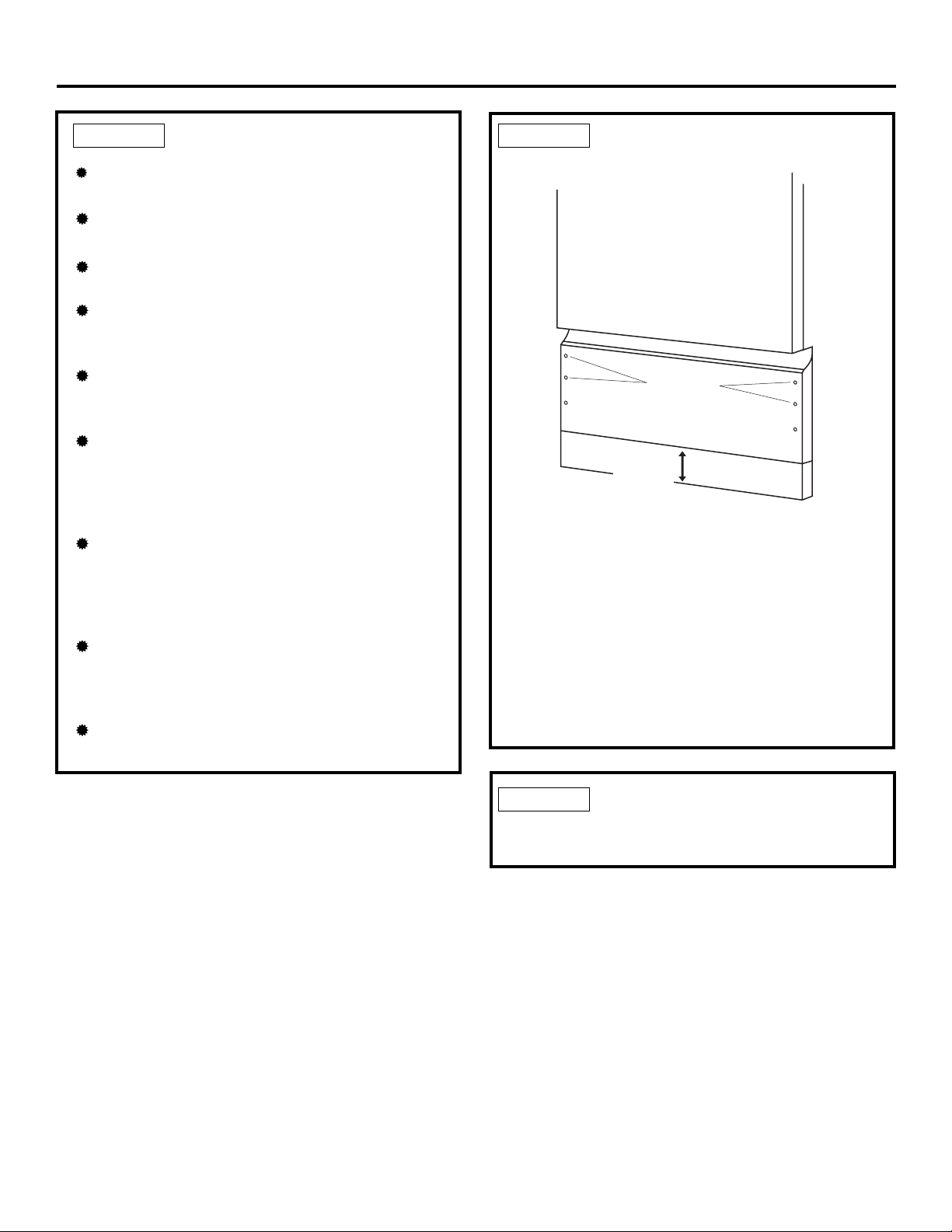

STEP 3 REMOVE TOEKICK

• Remove the 4 toekick screws. Lift off the 2 piece

toekick.

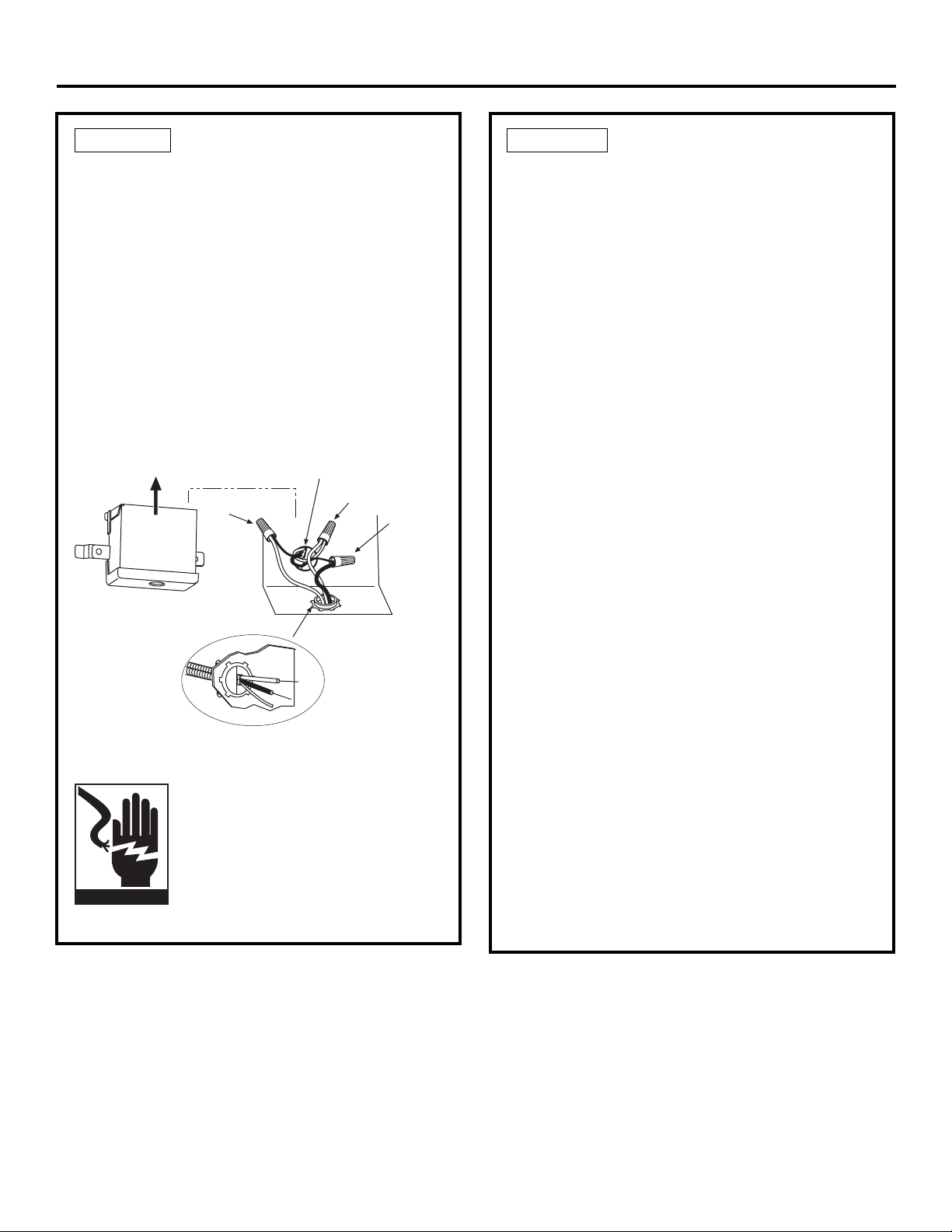

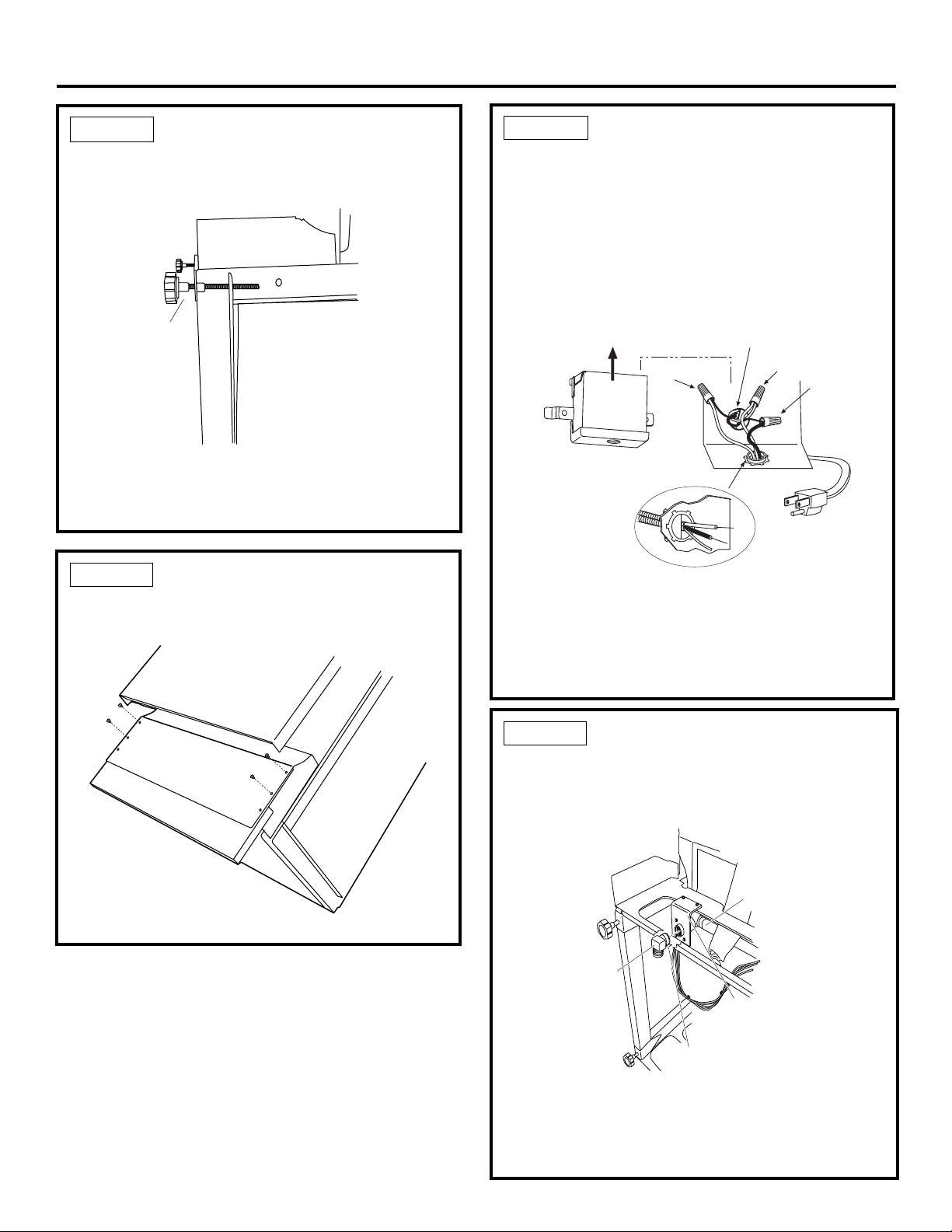

STEP 4 INSTALL POWER CORD

Skipthis step if dishwasher willbe direct wired. Use power cord kitWX09X70910available for purchase from an authorized GE Appliances dealer. Thepower cord and connections must comply with the National Electrical Code, Section 422 and/or local codesandordinances.

• Recommended power cord length is 54" min. and 64" max.

Remove

Junction Box

Cover

Use UL Listed

Wire Nuts

Figure K

• Connect incoming

power cord white (or ribbed) to dishwasher white, black

(or smooth) to black and ground to dishwasher green wire. Use UL listed wire nuts of appropriate size.

• Replace junction box cover. Be sure wires are not

pinched under the cover.

Check That White, Black and

Green Dishwasher Wires Are Threaded

Thru Hole in Back

Ground

White

Black

Insert Power

Cord Wires Thru

Strain Relief

and Tighten

Figure J

Remove

Toekick Screws

STEP 5 INSTALL 90° ELBOW

• Wrap 90° elbow with thread seal tape. Do not use plumber's putty.

• Install a 90° elbow onto the water valve.

Fill

Hose

Elbow

Water

Valve

Bracket

Figure L

• Do not over tighten 90° elbow, water valve bracket could bend or water valve ﬁtting could break.

• Position the end of the elbow to face the rear of the dishwasher.

Thread

Seal Tape

Page 7

Installation Instructions

STEP 6 POSITION WATER LINE AND HOUSE WIRING

• Position water supply line and house wiring on the ﬂ oor of the opening to avoid interference with base of dishwasher and components under dishwasher.

Water

Line

Figure M

House

Wiring

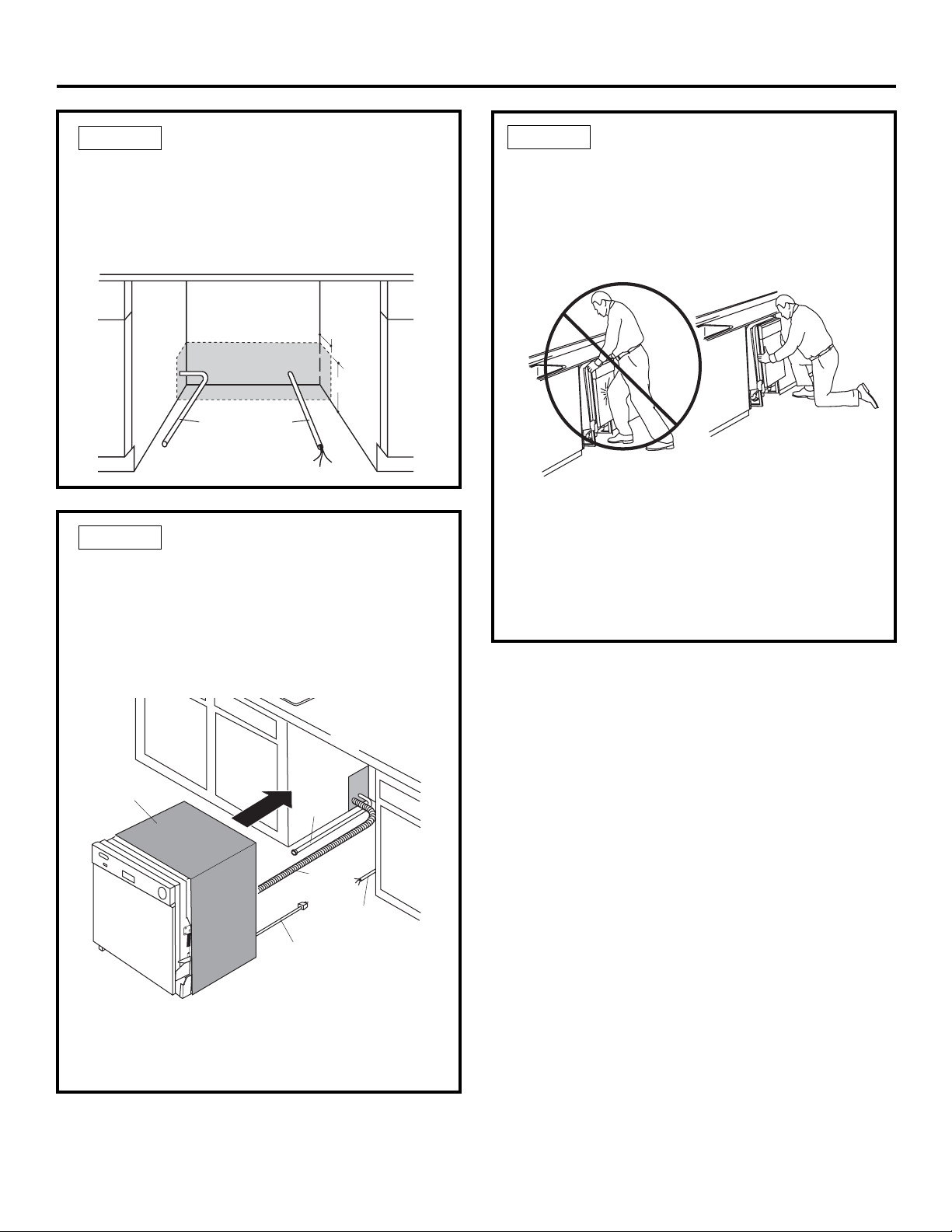

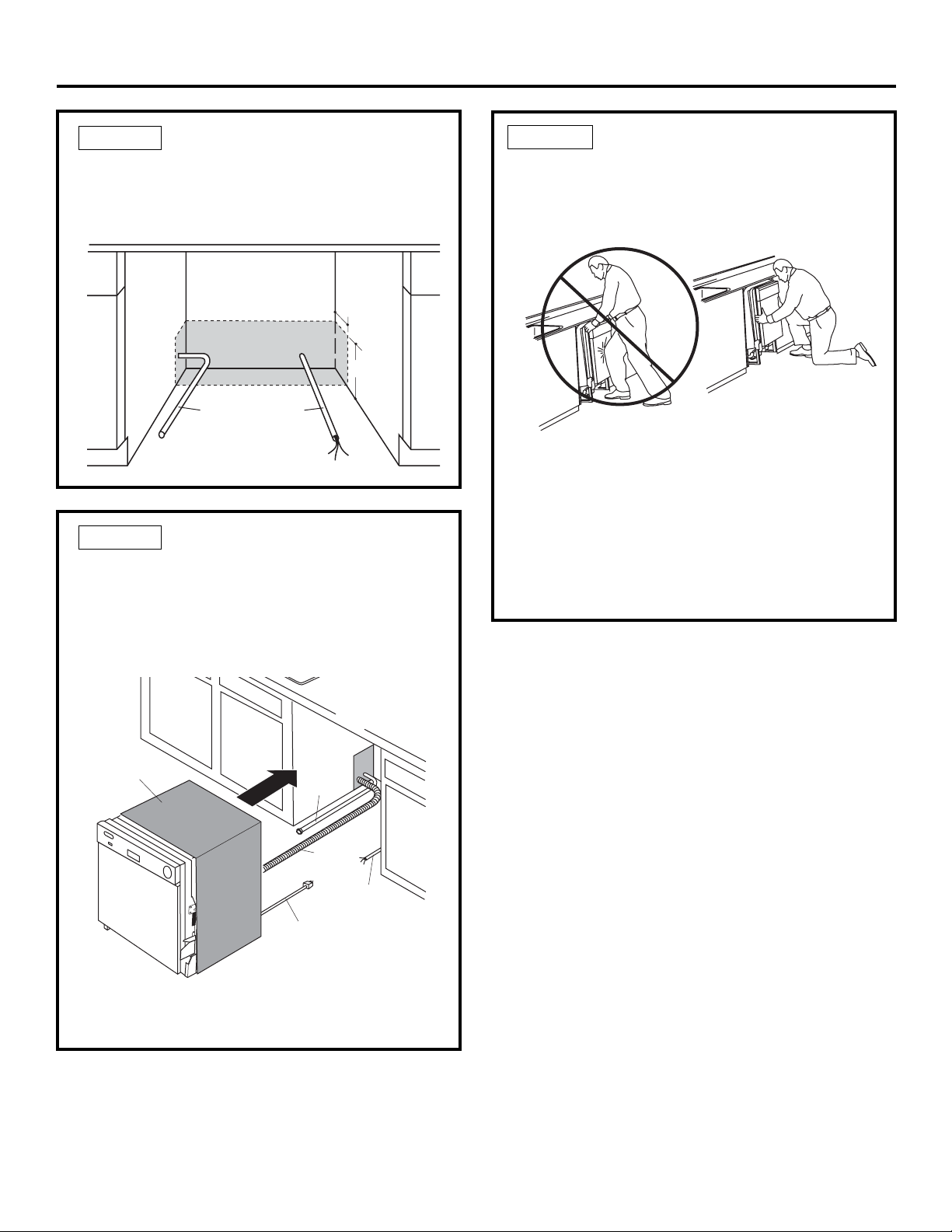

STEP 7 INSERT DRAIN HOSE THROUGH CABINET

• Upright the dishwasher and position in front of the opening. Insert drain hose into cabinet wall hole. If a power cord is used, guide the end through a separate hole.

STEP 8 SLIDE DISHWASHER PARTIALLY INTO CABINET

DO NOT PUSH AGAINST FRONT PANEL WITH KNEES. DAMAGE WILL OCCUR.

• Slide dishwasher into the opening a few inches at a time.

Do Not Push Against Front Door Panel With Knee. Damage to The Door Panel Will Occur.

• As you proceed, pull the drain hose through the opening under the sink. Stop pushing when the dishwasher is a few inches forward of adjacent cabinetry.

• Make sure drain hose is not kinked under the dishwasher and there is no interference with the water line and wiring or any other component.

Figure O

Maximum

Drain Hose

Length 10'

Insulation

Blanket

Figure N

TIP: Position water line and house wiring on the ﬂ oor

to avoid interference with base of dishwasher.

Water

Line

Drain

Hose

House

Wiring

Power Cord

(If Used)

Page 8

Installation Instructions

STEP 9 POSITION DISHWASHER UNDER COUNTERTOP

• Check to be sure that wires are secure under the dishwasher and not pinched or in contact with door springs or other dishwasher components.

TIP: Check tub insulation blanket, if equipped. It should be positioned so it is not bunched up or interfering with door springs. Check by opening and closing the door.

• Push dishwasher into cabinet. The front corners of the dishwasher door should be ﬂ ush with cabinet doors. Be careful not to dent font panel with knees or damage countertop or cabinets with dishwasher parts.

Do Not Push Against Front Door Panel With Knee. Damage to The Door Panel Will Occur.

Figure P

Reposition Dishwasher by Grasping Both Sides With Hands

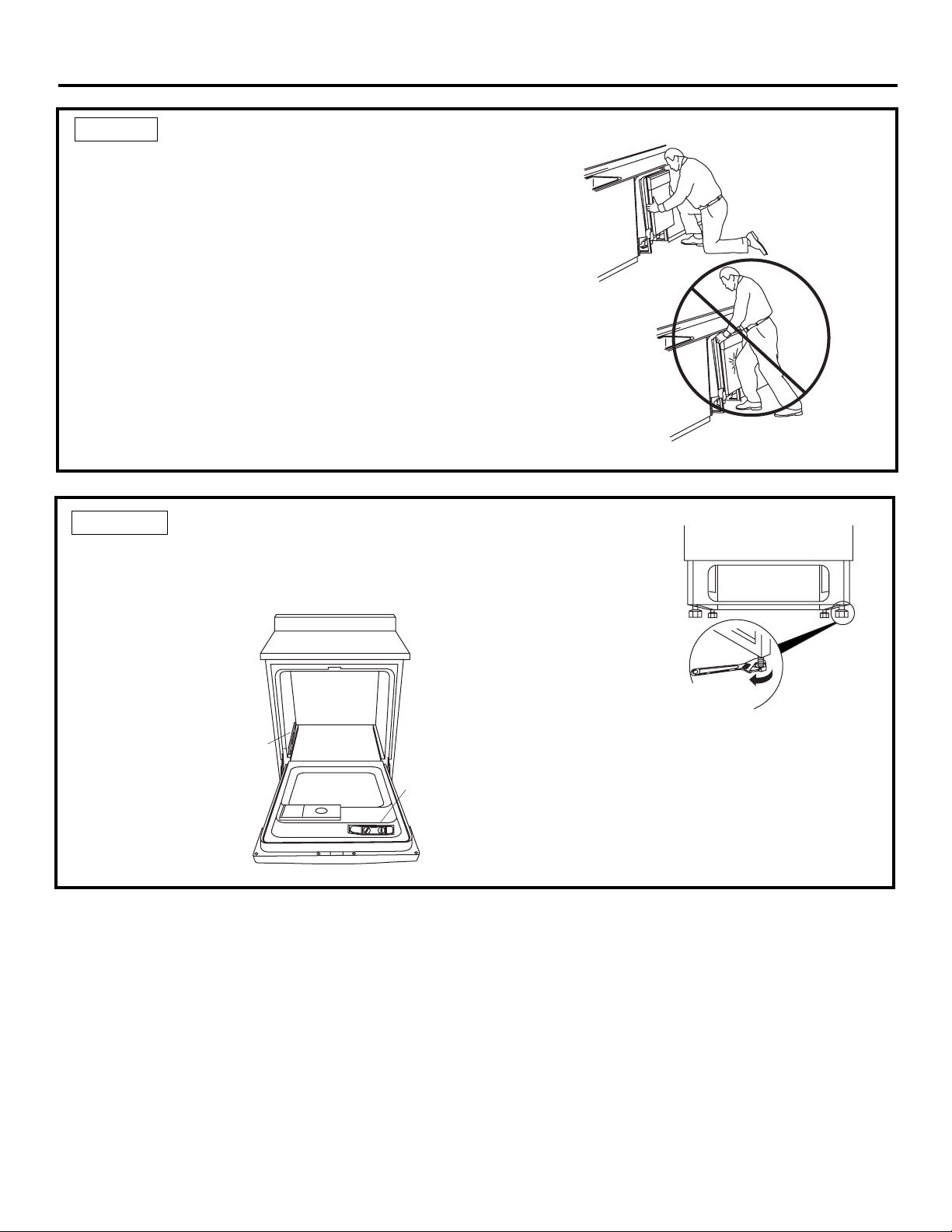

STEP 10 LEVEL DISHWASHER

IMPORTANT – Dishwasher must

be level for proper dish rack operation and wash performance.

• Place level on door and rack track inside the tub as shown to check that the dishwasher is level.

Figure Q

Check

Level Front

to Back

Check

Level

Side

To Side

• Level the dishwasher by adjusting the four leveling legs individually.

Turn Legs

to Adjust

Figure R

TIP: Pull lower rack out, about halfway. Check to

be sure the rack does not roll forward or back into dishwasher. If the rack rolls in either direction, the dishwasher must be leveled again.

• If door hits the tub, the dishwasher is not installed correctly. Adjust leveling legs to align door to tub.

Page 9

Installation Instructions

STEP 11 SECURE DISHWASHER TO CABINET

The dishwasher must be secured to the countertop.

• Position the dishwasher so that the tub ﬂ ange aligns with the front face of the cabinet frame.

IMPORTANT: Check to be sure the dishwasher is centered in the opening and there is no interference with adjacent cabinets when opening or closing the door .

Align Tub

Flange

to Front

Face of

Cabinet

Frame

Figure S

• Fasten the dishwasher to the underside of the countertop with the 2 Phillips screws provided.

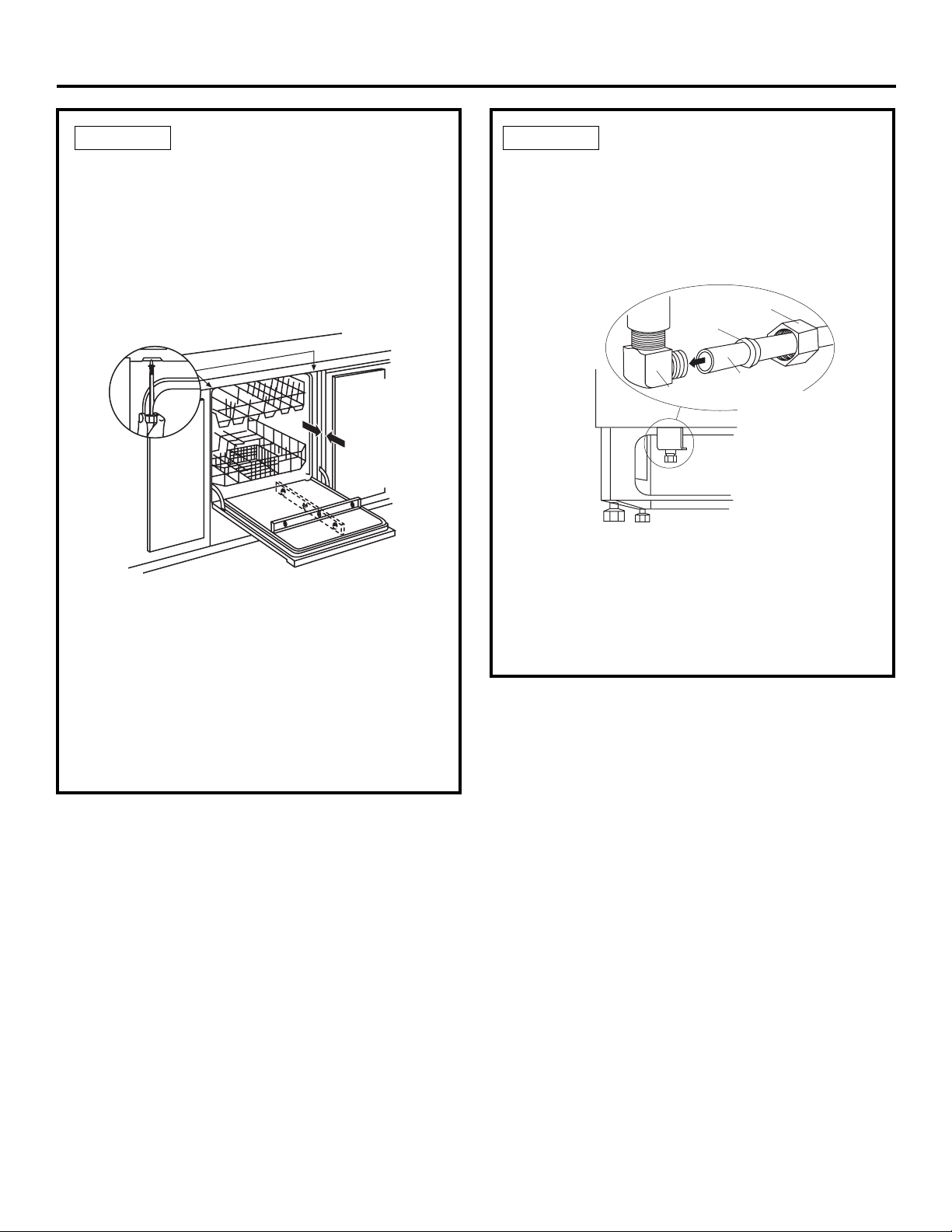

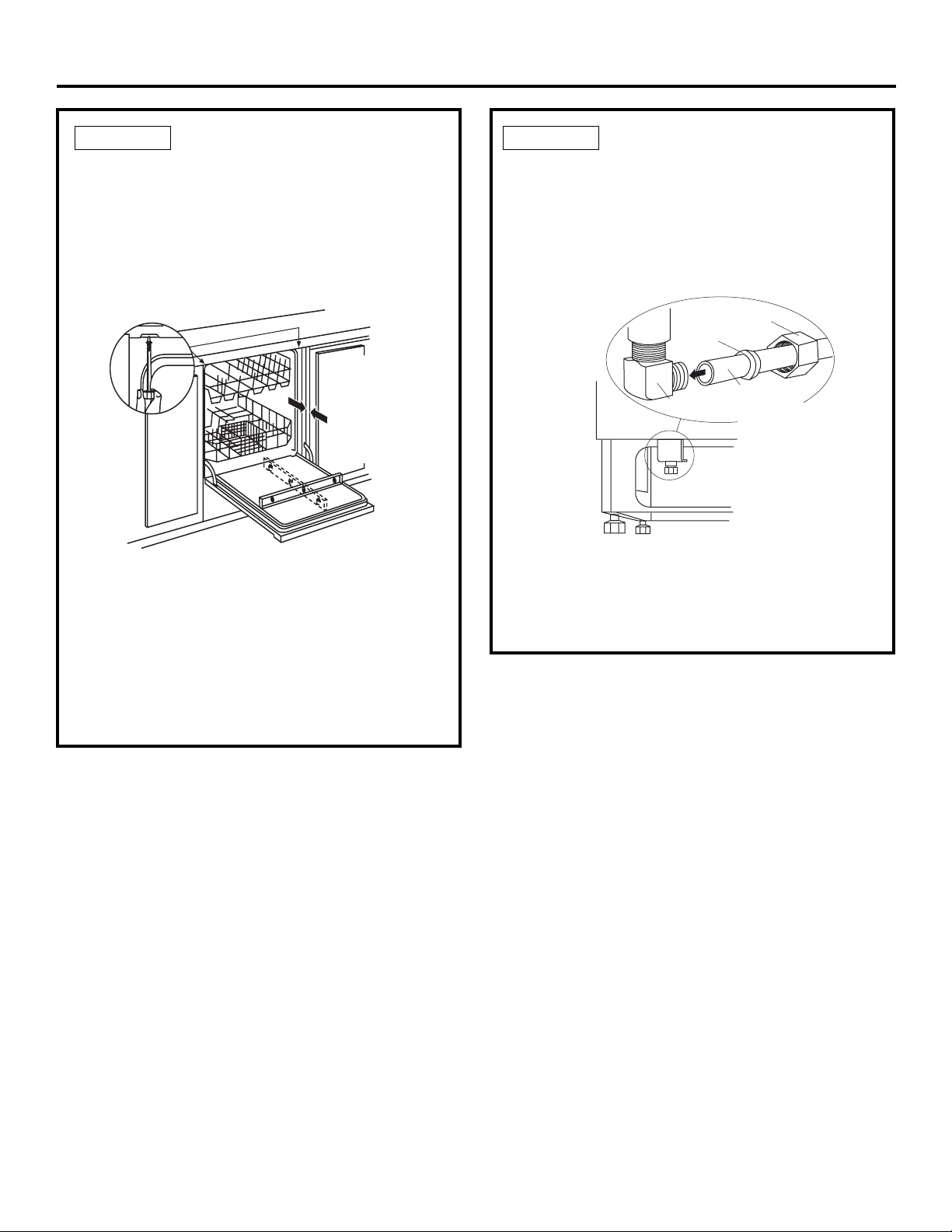

STEP 12 CONNECT WATER SUPPLY

Connect water supply line to 90° elbow.

• Slide compression nut, then ferrule over end of water line.

• Insert water line into 90° elbow.

• Slide ferrule against elbow and secure with compression nut.

Compression Nut

Ferrule

90° Elbow

Figure T

Hot Water

Supply Line

IMPORTANT – Check to be sure

that door spring does not rub or contact the ﬁ ll hose or water supply line. Test by opening and closing the door. Re-route the lines if a rubbing noise or interference occurs.

IMPORTANT – Drive screws

straight and ﬂ ush. Protruding screw heads will scratch the top of the control panel and can interfere with door closing.

Page 10

Installation Instructions

STEP 13 CONNECT DRAIN LINE

FOLLOW ALL LOCAL CODES AND ORDINANCES.

The drain hose molded end will ﬁ t 5/8", 3/4" or 1" diameter connections on the air gap, waste tee or disposer. Cut on the marked line as required for your installation.

Cutting Lines

3/4"

IMPORTANT: Do not cut corrugated

portion of hose

• If a longer drain hose is required, add up to 42" of length for a total of 10 ft. to the factory installed hose. Use 5/8" or 7/8" inside diameter hose and a coupler to connect the two hose ends. Secure the connection with hose clamps.

5/8"

Figure U

DRAIN LINE INSTALLATION

• Connect drain line to air gap, waste tee or disposer using either previously determined method.

Method 1 – Air gap with waste tee or disposer

Waste Tee Installation

Figure W

Method 2 – High drain loop with waste tee or disposer

Fasten to underside

of countertop

32"

Min.

18"

Min.

Disposer Installation

Fasten to underside

of countertop

18"

Min.

Coupler

Hose Clamp

• Secure the drain hose to the air gap, waste tee or disposer with clamps.

NOTE: TOTAL DRAIN HOSE LENGTH MUST NOT EXCEED 10 FEET FOR PROPER DRAIN OPERATION.

Hose Clamp

Figure V

Waste Tee Installation

Figure X

Disposer Installation

Remove

IMPORTANT

– When connecting drain line to dis-

poser, check to be sure that drain plug has been removed. DISHWASHER WILL NOT DRAIN IF PLUG IS LEFT IN PLACE.

TIP: Avoid unnecessary service call charges. Always be sure disposer drain plug has been removed before attaching dishwasher drain hose to the disposer.

Hopper

Plug

Page 11

Installation Instructions

STEP 14 CONNECT POWER SUPPLY

Skip this step if equipped with power cord. Verify that power is turned off at the source.

• Remove junction box cover “A”.

• Locate the three dishwasher wires, (white, black and green) with stripped ends. Insert dishwasher wires through the small hole in the junction box “B”.

• Secure house wiring to the bottom of the junction box with a strain relief “C”.

• Use wire nuts to connect incoming ground to green, white to white and black to black “D”.

• Replace junction box cover “E”. Check to be sure that wires are not pinched under the cover.

Remove

Junction Box

Cover

Use UL Listed

Wire Nuts

Figure Y

E. Replace Junction Box Cover

Check That White, Black and

Green Dishwasher Wires Are Threaded

Thru Hole in Back

Ground

White

Black

Insert Power

Cord Wires Thru

Strain Relief

and Tighten

WARNING

If house wiring is not 2-wire with ground, a ground must be provided by the installer. When house wiring is aluminum, be sure to use UL Listed anti-oxidant compound and aluminumto-copper connectors

STEP 15 PRE-TEST CHECKLIST

Review this list after installing your dishwasher to avoid charges for a service call that is not covered by your warranty.

 Check to be sure power is OFF.  Open door and remove all foam and paper packaging.  Locate the Owner’ s Manual in the literature package.  Read the Owner’s Manual for operating instructions. Check door opening and closing. If door does not

open and close freely or tends to fall, check spring adjustments. See Step 1.

 Check to be sure that wiring is secure under the

dishwasher, not pinched or in contact with door springs or other components. See Step 9.

 Check door alignment with tub. If door hits tub,

level dishwasher. See Step 10.

 Pull lower rack out, about half way. Check to be

sure it does not roll back or forward on the door. If the rack moves, adjust leveling legs. See Step 10.

Check door alignment with cabinet. If door hits cab-

inet, reposition or relevel dishwasher. See Step 10.

 Verify water supply and drain lines are not kinked

or in contact with other components. Contact with motor or dishwasher frame could cause noise. See Step 8.

 Turn on the sink hot water faucet and verify water

temperature. Incoming water temperature must be between 120°F and 150°F. A minimum of 120°F temperature is required for best wash performance. See “Prepare Hot Water Line,” page 5.

 Add 2 litres of water to the bottom of the dish-

washer to lubricate the pump seal.

 Turn on water supply. Check for leaks. Tighten con-

nections if needed.

 Remove protective ﬁ lm if present from the control

panel and door.

Page 12

Installation Instructions

Turn on power supply (or plug power cord into outlet, if equipped).

Turn on your dishwasher (please refer to the Owner's Manual for instructions).

Close door, select RINSE ONLY cycle and press START/CANCEL.

Check to be sure that water enters the dishwasher If water does not enter the dishwasher, check to be sure that water and power are turned on.

STEP 17 REPLACE TOEKICKSTEP 16 DISHWASHER WET TEST

Check for leaks under the dishwasher. If a leak is found, turn power supply off, then tighten connections. Restore power after leak is corrected.

Check for leaks around the door. A leak around the door could be caused by door rubbing or hitting against adjacent cabinetry. Reposition the dishwasher if necessary. See Step 9.

When the dishwasher is draining, check the drain lines. If leaks are found, turn power off at the breaker and correct plumbing as necessary. Restore power after corrections are made. See Step 12.

Open dishwasher door and make sure most of the water has drained. If not, check that disposer plug has been removed and/or air gap is not plugged. See Step 13. Also check drain line for kinking.

Run the dishwasher through another ﬁll and drain cycle. Check for leaks and correct if required.

Screw

Holes

2-Piece Toekick

Adjust Up

or Down

Figure Z

•

Place 2-piece toekick against the legs of the dishwasher.

• Place the inner toekick piece (with slots) against the toekick bracket. The slots should align with toekick bracket screw holes. Allow the toekick to touch the ﬂoor.

• Place larger toekick over the inner piece and install the toekick screws.

• Use additional 2 screws for installations over 33-1/2" high.

• Use both toekick pieces for all installation heights.

STEP 18 LITERATURE

Be sure to leave complete literature package and installation instructions with consumer.

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

Page 13

Installation Instructions

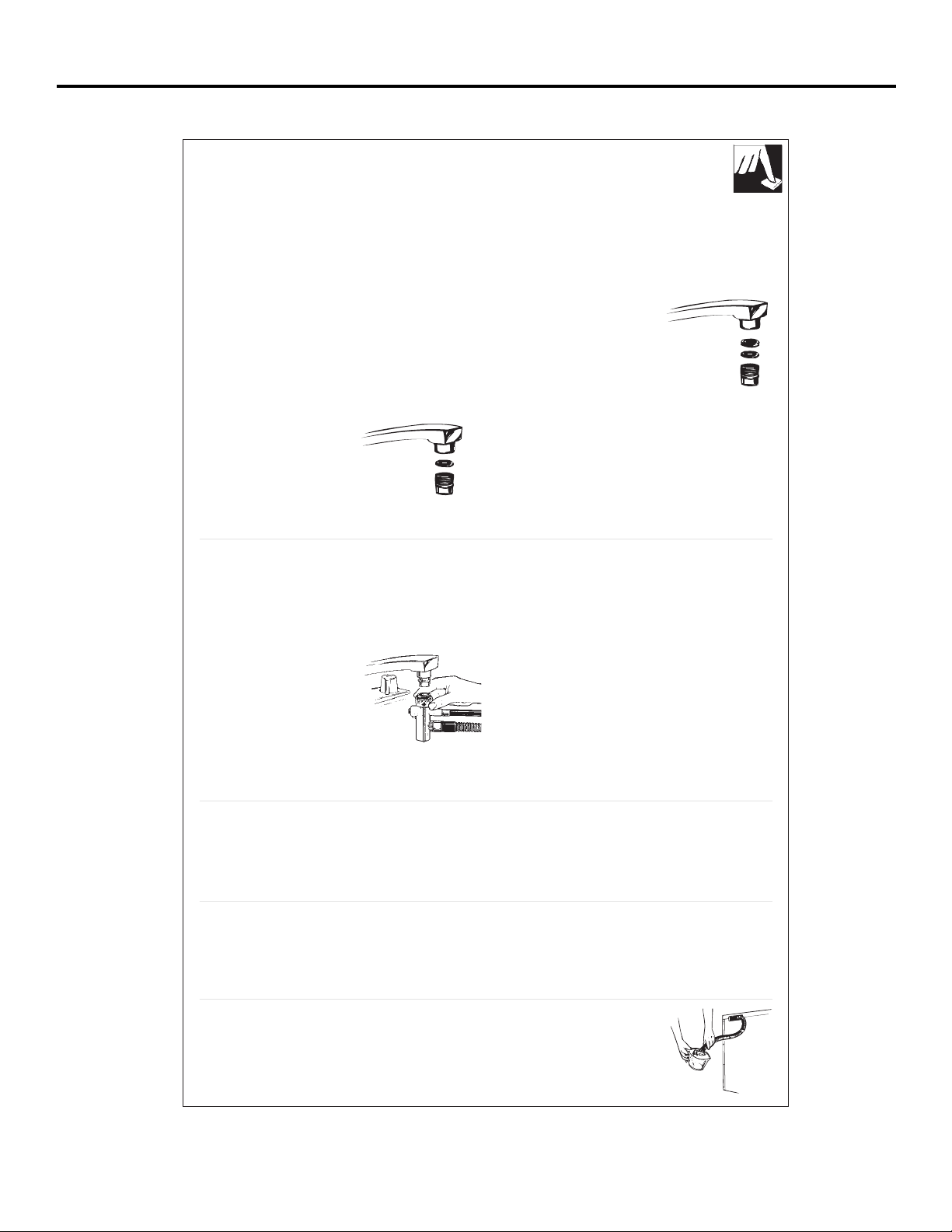

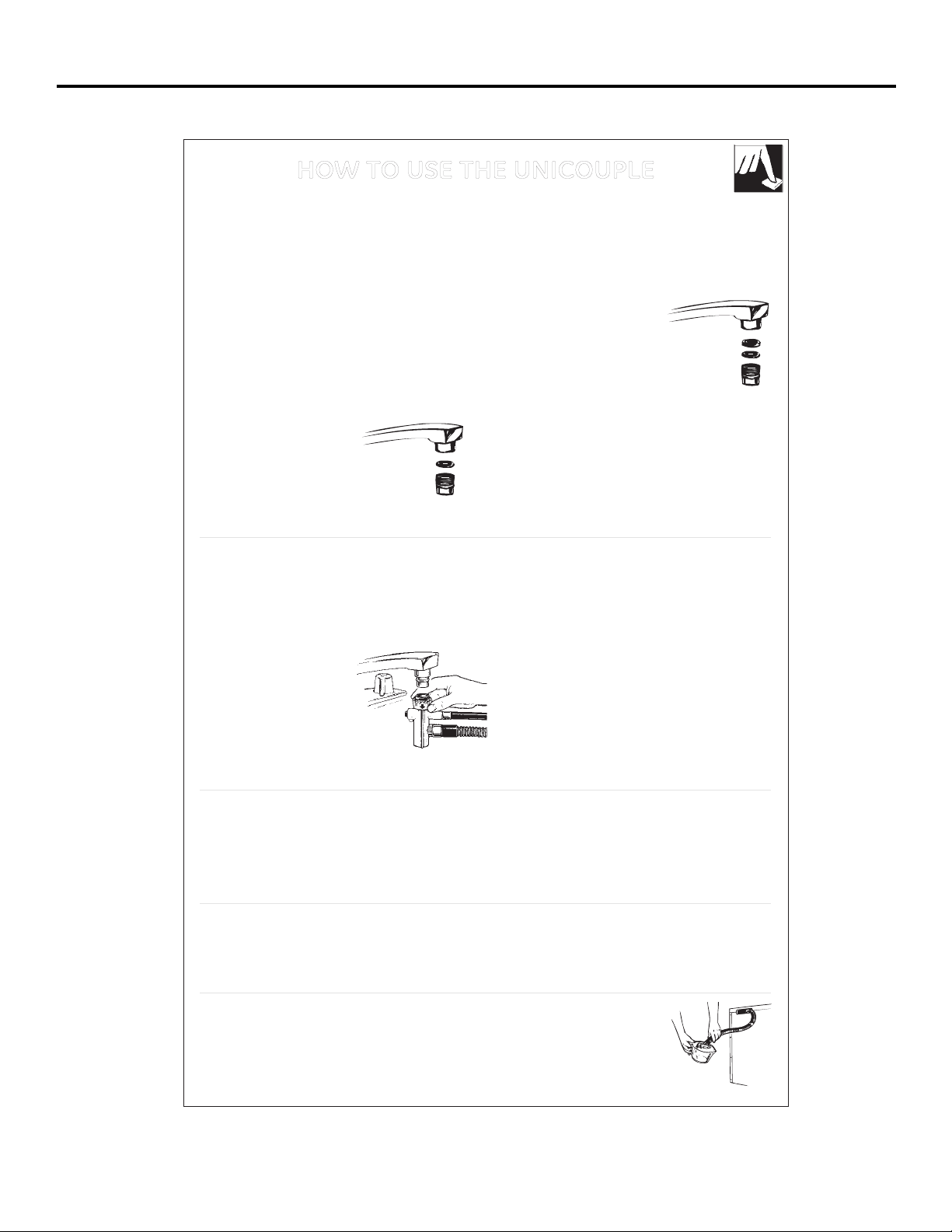

HOW TO USE THE UNICOUPLE

(Portable Models Only)

Before operating your dishwasher the first time...

Attach the Faucet Adapter. The special faucet

adapter supplied with your dishwasher must be assembled to the sink faucet before you can use your dishwasher.

The faucet adapter is designed to fit standard spouts having internal or external threads. You will find the adapter and two washers in the “Faucet Adapter’’ packet in your dishwasher.

To install faucet adapter, first remove the old aerator or trim ring on your faucet spout.

If faucet has external threads:

Insert the thinner of the two washers into the faucet adapter and attach it to the faucet spout.

Tighten with pliers.

If faucet has internal threads:

Insert both washers into the faucet adapter and attach it to the faucet spout.

Tighten with pliers.

If the faucet adapter threads do not match your faucet spout, your local hardware or

plumbing supply store normally has additional fittings to adapt your

faucet spout to the special faucet adapter.

NOTE: A sink spray attachment hose can burst if it is installed on the same sink with your dishwasher. We suggest that you disconnect the sink spray attachment if your sink has one and plug the hole.

How to connect the Unicouple

1. Pull Unicouple and its hoses completely out from

storage compartment located at rear of dishwasher and attach it to the faucet adapter.

2. Attach the Unicouple connector to the faucet adapter by depressing collar at the top of the connector. When Unicoupler is all the way up onto the adapter, release the collar. It will then snap into position to lock the Unicouple in place.

PULL RING DOWN

The Unicouple's small hose carries water from the faucet to the dishwasher. Its large hose carries drain water to the sink. Be sure Unicouple is pointing toward the sink bowl drain opening and the sink drain is open for water that will drain from your dishwasher. If your dishwasher drains into a disposer, operate the disposer until it is completely empty before starting the dishwasher.

3. Turn hot water fully on before starting the dishwasher.

How to disconnect the Unicouple from faucet adapter

1. Turn off the hot water.

2. Release the water pressure by depressing the

pressure release button. This relieves water pressure and protects you, and the room, from severe splashing.

3. Release Unicouple from faucet by depressing the collar at the top of the Unicouple connector.

How to disconnect your dishwasher

1. Remove the power cord plug from the wall

receptacle.

2. Disconnect Unicouple from faucet adapter.

NOTE:

When motor stops at the end of the final rinse, the Unicouple can be disconnected and returned to storage.

How to drain excess water from Unicouple hoses

If the sink is 34" or higher from the floor, the excess water in Unicouple hoses cannot be drained directly into the sink. It will be necessary to drain excess water from hoses into a bowl or suitable container that is held outside and lower than the sink.

350A4502P597

Page 14

Instructions

Lave-vaisselle

d’installation

Si vous avez des questions, composez le 1-800-561-3344 ou consultez notre site Web : www.electromenagersge.ca

AVANT DE COMMENCER

Lisez attentivement toutes ces instructions.

IMPORTANT – Observez tous les

codes et règlements en vigueur.

• Avis à l’installateur – N’oubliez pas de laisser ces instructions pour le consommateur et l’inspecteur local.

• Avis au consommateur – Conservez ces instructions avec votre Manuel de l’utilisateur pour vous y reporter ultérieurement.

• Aptitude – L’installation de ce lave-vaisselle exige des compétences de base en mécanique et en électricité.

L’installateur est responsable de la qualité de l’installation. La garantie des électroménagers GE ne couvre pas les défaillances du produit provoquées par une mauvaise installation.

• Durée de l’installation – De 1 à 3 heures. L’installation initiale demande plus de temps que l’installation d’un appareil de remplacement.

IMPORTANT – Ce lave-vaisselle DOIT être

installé de façon à pouvoir, par la suite, le sortir de l’enceinte si une réparation s’avère nécessaire.

Si vous avez reçu un lave-vaisselle endommagé, contactez immédiatement le détaillant ou le fabricant.

Accessoires en option – Consultez le Manuel de l’utilisateur pour voir les ensembles de panneaux personnalisés offerts.

POUR VOTRE SÉCURITÉ

Lisez et respectez toutes les MISES EN GARDE et tous les AVERTISSEMENTS indiqués dans les instructions suivantes. Pendant l’installation décrite dans ce manuel, il est recommandé de porter des gants et des lunettes de sécurité.

AVERTISSEMENT

Pour réduire les risques de chocs électriques, d’un incendie ou de blessures, l’installateur doit veiller à ce que le lavevaisselle soit inséré complètement dans l’enceinte après l’installation.

LISEZ ATTENTIVEMENT. CONSERVEZ CES INSTRUCTIONS.

Si vous avez un problème d’installation, contactez votre détaillant ou votre installateur . Il vous incombe de fournir un branchement électrique, une évacuation et les autres branchements appropriés.

POUR CONNAÎTRE LES INSTRUCTIONS D’INSTALLATION DES MODÈLES PORTATIFS, REPORTEZ-VOUS À LA PAGE 13.

Page 15

Préparatifs d’installation

PIÈCES FOURNIES :

 Deux vis à bois à tête plate Phillips n° 8, 5/8 po de longueur

pour ﬁ xer le lave-vaisselle à la face inférieure du plan de travail (dans l’enveloppe de la documentation).

 Deux vis Phillips assorties à la couleur de la plinthe.

(dans l’enveloppe de la documentation).

MATÉRIAUX NÉCESSAIRES :

 Bague d’extrémité, écrou à compression et coude à 90°

(ﬁ letage extérieur de 3/8 po NPT à une extrémité, l’autre extrémité correspondant au tuyau d’alimentation en eau)

 Ruban d’étanchéité pour ﬁ letage  Capuchons de connexion homologués UL (3)

Matériaux pour une installation initiale seulement :

 Brise-vide pour tuyau ﬂ exible d’évacuation, au besoin  Raccord en T pour la plomberie, s’il y a lieu  Câble électrique ou cordon d’alimentation, s’il y a lieu  Colliers de serrage à vis pour tuyau ﬂ exible  Serre-câble pour connexion électrique  Robinet d’arrêt  Tuyau d’alimentation en eau de 3/8 po min. en cuivre  Raccord pour rallonger le tuyau d’évacuation, s’il y a lieu

2 vis à bois

Coude de 90° Bague d’extrémité et écrou à compression

Raccord en T

Colliers de serrage à vis pour tuyau

Brise-vide

ﬂ exible

2 vis assorties au

panneau inférieur

Robinet d’arrêt

Câble électrique (ou cordon d’alimentation, s’il y a lieu)

Ruban d’étanchéité pour ﬁ letage

Serre-câble

Capuchons de connexion (3)

Tuyau d’eau chaude

Raccord

OUTILS NÉCESSAIRES :

 Tournevis Phillips  Tourne-écrou de 5/16 po et 1/4 po  Clé à molette de 6 po  Niveau  Équerre de charpentier  Ruban à mesurer  Lunettes de sécurité  Lampe de poche  Seau pour attraper l’eau lors de la purge

du tuyau

 Gants

Pour une installation initiale seulement :

 Coupe-tube  Perceuse et mèches appropriées

 Scie-cloche

Tournevis Phillips

Lampe de poche

Gants

Seau

Tournevis à douille de 1/4 po et 5/16 po

Lunettes de sécurité

Clé à molette de 6 po

Scie-cloche

Niveau

Équerre de charpentier

Coupe-tube

Ruban à mesurer

Perceuse et mèches

Page 16

Préparatifs d’installation

PRÉPARATION DE L’ENCEINTE DU LAVE-VAISSELLE

86,4 à 88,9 cm

(34 à 35 po)

Face inférieure du

plan de travail

au plancher

44,8 ou 60 cm

(17-5/8 ou 23-5/8 po) min.

47,7 ou 61 cm

(18 ou 24 po) max.

Le plancher

Figure A

DOIT être au même

niveau que le plancher

de la pièce

Les tuyaux et les câbles électriques

• L’ouverture de l’armoire doit avoir au moins une profondeur de 61 cm (24 po) et une largeur de 44,8 à 45,7 cm/17-5/8 à 18 po pour les modèles 18po, ou de 60 à 61 cm/23-5/8 à 24 po pour les modèles 24po. L’ouverture doit avoir une hauteur maximale de 88,9 (35 po).

61 cm (24 po) min.

10,1 cm (4 po)

Les armoires

sont d’équerre

15 cm (6 po))

doivent passer dans les zones

ombragées

et d’aplomb

ÉVACUATION

• Observez tous les codes et règlements en vigueur.

• La longueur du tuyau d’évacuation ne doit pas excéder 3,04

m (10 pieds).

• Ne branchez pas d’autres conduits d’évacuation au tuyau

d’évacuation du lave-vaisselle.

• Le lave-vaisselle doit être connecté au renvoi d’eau muni

d’un brise-vide (non fourni) ou un tuyau d’évacuation ayant une courbe située à au moins 81,3 cm (32 po) au-dessus du sol, selon les codes et les règlements en vigueur, aﬁ n d’éviter un refoulement d’eau dans le lave-vaisselle.

• Vous devez utiliser un brise-vide si le raccord en T ou le

raccord du broyeur est situé à moins de 45,7 cm (18 po) audessus du sol aﬁ n d’éviter le siphonnement.

PRÉPARATION DE L’ÉVACUATION

Le type d’installation de l’évacuation dépend de la réponse aux questions suivantes :

Les codes et les règlements en vigueur exigent-ils un brise-vide?

Le raccord en T ou le raccord du broyeur sera-t-il situé à

moins de 45,7 cm (18 po) au-dessus du sol?

Le tuyau d’évacuation aura-t-il une courbe située à moins

de 81,3 cm (32 po) du sol?

Si vous avez répondu OUI à l’UNE des trois questions précédentes, vousDEVEZ alors utiliser la méthode 1. Sinon, vous pouvez utiliser .

la méthode 1 ou la méthode 2. Figure C ou Figure D.

ATTENTION:

Un brise-vide DOIT ÊTRE UTILISÉ si le tuyau ﬂ exible d’évacuation est connecté au raccord en T ou au broyeur à moins de 45,7 cm (18 po) du sol.

Si vous ne respectez pas la hauteur spéciﬁ ée du renvoi d’eau muni d’un brise-vide ou la hauteur minimale de 81,3 cm (32 po) de la courbe du tuyau d’évacuation, l’évacuation du lave-vaisselle ne

s’effectuera pas correctement.

• Le lave-vaisselle doit être installé de façon que la longueur du tuyau ﬂ exible d’évacuation ne dépasse pas 3,04 m (10 pieds) aﬁ n d’obtenir une bonne évacuation.

• Le lave-vaisselle doit être complètement fermé sur le dessus, les côtés et à l’arrière et ne doit servir d’appui pour aucune partie de l’enceinte.

ESPACES LIBRES: En cas

Plan de travail

d’installation dans un coin, laissez un espace de 5,1 cm (2 po) minimum entre le lave-

Lave-vaisselle

vaisselle et l’armoire, le mur ou un autre appareil adjacent.

65,1 cm (25-5/8 po)

Laissez un espace d’au moins 65 cm (25-3/8 po) devant le lave-vaisselle pour permettre l’ouverture de la porte. Figure B.

Dégagement pour l’ouverture

de la porte : 5,1 cm (2 po) min.

Figure B

Remarque: Vous pouvez effectuer une installation recommandée par l'ADA , 82,5 cm (32-1/2 po) sous un plan de travail de 86,4 cm (34 po) de haut en ajustant la plinthe et les pieds de mise à niveau.

Méthode 1 – Brise-vide avec raccord en T ou broyeur

Figure C

Méthode 2 - Tuyau d’évacuation élevé avec raccord en T ou broyeur

Vous devez ﬁ xer le tuyau d’évacuation à la face inférieure du plan de travail.

81,3 cm

(32 po)

min.

45,7 cm

(18 po) min.

45,7 cm

(18 po) min.

81,3 cm

(32 po)

min.

Figure D

Installez le raccord en T ou le broyeur ainsi que le brise-vide conformément aux instructions du fabricant.

PRÉPARATION DE L’ARMOIRE

• Percez un trou de 3,8 cm (1-1/2 po) de diamètre dans le mur de l’armoire, dans les zones ombragées montrées à la Figure A pour la connexion du tuyau d’évacuation. Le trou doit être lisse, sans bords coupants.

Page 17

Préparatifs d’installation

PRÉPARATION DU CÂBLAGE ÉLECTRIQUE

AVERTISSEMENT

POUR VOTRE SÉCURITÉ : Enlevez le fusible ou déclenchez le disjoncteur au panneau de distribution électrique avant d’entreprendre l’installation. N’utilisez pas de rallonge électrique ni de ﬁ che d’adaptation avec cet

appareil.

Exigences électriques

• Cet appareil doit être conçu pour une alimentation électrique de 120 V, 60 Hz, et être branché à un circuit de dérivation individuel mis à la terre correctement et protégé par un disjoncteur de 15 ou 20 ampères ou par un fusible temporisé.

• Le câblage doit comprendre deux ﬁ ls plus un ﬁ l de mise à la terre.

• Si l’alimentation électrique n’est pas conforme aux exigences stipulées ci-dessus, appelez un électricien qualiﬁ é avant de

faire l’installation.

Instructions de mise à la terre – Connexion directe

Branchez l’appareil à un système de câblage métallique de mise à la terre permanent ou bien installez un conducteur de mise à la terre de l’équipement avec les conducteurs du circuit et raccordez à une borne de terre ou au ﬁ l de connexion de l’appareil.

Instructions de mise à la terre – Modèles munis d’un cordon d’alimentation

Cet appareil doit être mis à la terre. En cas d’un fonctionnement défectueux ou d’une défaillance, la mise à la terre diminuera les risques de chocs électriques en fournissant au courant électrique une trajectoire de moindre résistance. La ﬁ che doit être branchée dans une prise appropriée qui est installée et mise à la terre conformément aux codes et règlements en vigueur.

AVERTISSEMENT

Un raccordement incorrect du conducteur de mise à la terre de l’équipement peut entraîner un risque de chocs électriques. Si vous êtes incertain de la qualité de la mise à la terre de l’appareil, consultez un électricien qualiﬁ é ou un représentant du service après-vente.

Trou de 3,8 cm (1-½ po)

de diam. (max.)

7,6 cm (3 po)

de l’armoire

61 cm (24 po)

du mur

Mise à la terre

Figure E

Noir

Blanc

Préparation de l’armoire et pose du câblage électrique

• Faites passer le câblage électrique par un côté ou l’autre de l’ouverture, par l’arrière ou le plancher, à l’intérieur des zones ombragées.

• Percez un trou d’un diamètre max. de 3,8 cm (1-1/2 po) pour y insérer le câble électrique. Le trou doit être sans bords coupants. Si le mur de l’armoire est en métal, le bord du trou doit être recouvert d’une bague.

• Le câble de connexion directe peut passer dans le même trou que le tuyau d’évacuation et le tuyau d’eau chaude, si c’est plus pratique. Si le mur de l’armoire est en métal, le bord du trou doit être recouvert d’une bague. REMARQUE : Le cordon d’alimentation avec une ﬁ che doit

passer par un autre trou.

Connexion électrique du lave-vaisselle

La connexion électrique se fait sur le côté avant droit du lavevaisselle.

• Pour la connexion directe, le câble doit passer comme l’indique la Figure E. Le câble doit dépasser du mur arrière d’au moins 61 cm (24 po).

• Pour une connexion avec un cordon d’alimentation, installez une prise à trois broches de type mise à la terre. Vous devez poser la prise électrique de l’appareil dans une armoire ou sur un mur adjacent à l’espace sous le plan de travail où

l’appareil sera installé.

Page 18

Instructions d’installation

PRÉPARATION DU TUYAU D’EAU CHAUDE

• Le tuyau peut entrer d’un côté ou de l’autre, de l’arrière ou du plancher, dans la zone hachurée montrée à la Figure F.

• Le tuyau peut passer dans le même trou que le câble électrique et le tuyau d’évacuation. Vous pouvez aussi percer un autre trou de 3,8 cm (1-1/2 po) de diam. pour faire passer le tuyau d’eau. Si vous utilisez un cordon d’alimentation avec une ﬁ che, ne passez pas le tuyau d’eau dans le trou prévu pour ce cordon d’alimentation.

Robinet

d’arrêt

Eau

chaude

10,1 cm (4 po)

de l’armoire

Devant de l’armoire

Figure F

Trou de 3,8 cm (1-½ po) de diam.

45,7 cm (18 po) du mur

7,6 cm (3 po) du plancher

AVANT DE COMMENCER

Repérez et mettez de côté l’enveloppe contenant les deux vis Phillips pour ﬁ xer le lave-vaisselle sous le plan de travail et les deux vis supplémentaires pour la plinthe (dans l’enveloppe de la documentation).

ÉTAPE 1

VÉRIFIEZ L’ÉQUILIBRE DE LA PORTE

Aﬁ n de vériﬁ er l’équilibre de la porte, tenez fermement le dessus du lave-vaisselle.

Augmentez

Diminuez

Raccordement du tuyau d’eau

• Coupez l’alimentation en eau.

• Installez un robinet d’arrêt dans un endroit accessible, sous l’évier , par exemple. (Optionnel, mais fortement recommandé et peut être exigé par les codes en vigueur .)

• Le raccordement du tuyau d’eau s’effectue du côté gauche du lave-vaisselle. Installez le tuyau d’alimentation en eau chaude au moyen d’un tuyau en cuivre d’au moins 3/8 po de diamètre extérieur . Faites passer le tuyau comme l’indique la Figure F et en le faisant dépasser du mur arrière d’au moins 45,7 cm (18 po).

• Réglez la température du chauffe-eau entre 48,9 °C à 65,6 °C (120°F et 150°F).

• Rincez le tuyau d’eau pour éliminer les débris.

• La pression du tuyau d’alimentation en eau chaude doit se situer entre 20 et 120 lb/po2.

ATTENTION :

Vous ferez basculer le lave-vaisselle si vous ouvrez la porte. N’ouvrez pas la porte

avant d’être prêt à installer le lave-vaisselle. Si vous devez ouvrir la

porte, tenez fermement le dessus du lave-vaisselle d’une main et tenez la porte de l’autre main.

Figure G

• Ouvrez lentement la porte. Si elle tombe quand vous la relâchez, augmentez la tension du ressort. Si la porte se referme lorsque vous la relâchez, diminuez la tension du ressort.

• Sortez des trous la goupille d’ajustement du ressort et insérez-la dans le trou supérieur ou inférieur, puis essayez la porte à nouveau.

• Ajustez les deux ressorts à la même tension.

• Continuez de déplacer la goupille du ressort jusqu’à ce que la porte soit bien équilibrée.

Page 19

Instructions d’installation

ÉTAPE 2

AJUSTEZ LES PIEDS DE MISE À NIVEAU

• Approchez le lave-vaisselle de l’emplacement choisi et faites-le basculer sur le dos.

Ajustez selon la hauteur de

l’ouverture

Figure H

• Mesurez la hauteur de l’ouverture et celle du lave-vaisselle. Rallongez les pieds de mise à niveau sous le lave-vaisselle aﬁ n d’obtenir 0,64 cm (1/4 po) de moins que la hauteur de l’ouverture.

ÉTAPE 3

DÉPOSEZ LA PLINTHE

• Déposez les quatre vis de la plinthe. Enlevez les deux morceaux de la plinthe.

ÉTAPE 4

INSTALLATION DU CORDON D’ALIMENTATION

Passez à l'étape suivante si votre lave-vaisselle est branché directement.

Utilisez l’ensemble de cordon d’alimentation WX09X70910 en vente chez votre détaillant d’appareils GE autorisé. Le cordon d’alimentation et les connexions doivent être conformes aux normes du code national d’électricité et/ou aux codes et règlements locaux en vigueur.

• La longueur recommandée du cordon alimentation est de 137,16 cm min. et 162,56 cm max. (54 po min. et 64 po max.)

Enlevez

le couvercle de

la boîte de

jonction

Utilisez des capuchons

de connexion homologués UL

Figure K

• Branchez le ﬁ l d’alimentation blanc (ou à nervures) au ﬁ l blanc du lave-vaisselle, le ﬁ l noir (ou lisse) au ﬁ l noir et le ﬁ l de mise à la terre au ﬁ l vert du lave-vaisselle. Utilisez des capuchons de connexion homologués UL de grosseur appropriée.

• Remettez le couvercle de la boîte de jonction. Assurezvous que les ﬁ ls ne sont pas pincés sous le couvercle.

Vérifiez si les fils blanc,

noir et vert du lave-vaisselle passent

par le trou à l’arrière

Terre

Insérez les fils du

cordon d’alimentation dans

le serre-câble et serrez

Blanc

Noir

Figure J

Déposez les

vis de la plinthe

ÉTAPE 5

INSTALLATION DU COUDE DE 90°

• Entourez le coude de 90° avec du ruban d’étanchéité pour ﬁ letage. Ne pas utiliser de pâte de plombier.

• Installez un coude de 90° sur le robinet d'arrivée d’eau.

Tuyau de

remplissage

Coude de 90°

Attache du

robinet d’arrivée

d’eau

Figure L

• Ne serrez pas trop le coude de 90°, car l’attache du robinet de prise d’eau pourrait tordre ou le raccord du robinet de prise d’eau pourrait casser.

• Placez l’extrémité du coude, face vers l’arrière du lavevaisselle.

Ruban d’étanchéité

pour filetage

Page 20

Instructions d’installation

ÉTAPE 6

MISE EN PLACE DU TUYAU ET DU CÂBLAGE DE LA MAISON

• Placez le tuyau d’alimentation en eau et le câblage électrique de la maison sur le plancher de l’ouverture aﬁ n d’éviter toute interférence avec la base du lave-vaisselle et les éléments sous le lave-vaisselle.

10,1 cm (4 po)

15,2 cm

(6 po)

ÉTAPE 7

Tuyau

d’alimentation

en eau

Figure M

INSERTION DU TUYAU

Câblage

électrique

de la maison

D’ÉVACUATION DANS L’ARMOIRE

• Redressez le lave-vaisselle et placez-le en avant de l’ouverture. Insérez le tuyau d’évacuation dans le trou du mur de l’armoire. S’il y a un cordon d’alimentation, faites passer son extrémité par un trou individuel.

ÉTAPE 8

GLISSEZ LE LAVE-VAISSELLE PARTIELLEMENT DANS L’OUVERTURE DE L’ARMOIRE

NE POUSSEZ PAS LE PANNEAU AVANT AVEC LES GENOUX, CELA POURRAIT L'ENDOMMAGER.

• Faites glisser le lave-vaisselle dans l’ouverture, quelques centimètres à la fois.

Ne poussez pas le panneau avant avec les genoux, cela pourrait l’endommager.

• Au fur et à mesure, tirez le tuyau d’évacuation dans l’ouverture sous l’évier. Arrêtez de pousser lorsque le lave-vaisselle dépasse de quelques centimères l’armoire adjacente.

• Assurez-vous que le tuyau d’évacuation n’est pas plié sous le lave-vaisselle et qu’il n’y a aucune interférence avec le tuyau d’eau et le câblage électrique ou tout autre élément.

Figure O

Longueur max. du

tuyau d’évacuation :

3 m (10 pi)

Couverture

isolante

Figure N

Tuyau

d’eau

Tuyau

d’évacuation

Cordon

d’alimentation

(Si utilisé)

Câblage

électrique de

la maison

CONSEIL : Placez le tuyau d’eau et le câblage de la maison sur le plancher aﬁ n d’éviter toute interférence avec la base du lave-vaisselle.

Page 21

Instructions d’installation

ÉTAPE 9

MISE EN PLACE DU LAVE-VAISSELLE SOUS LE PLAN DE TRAVAIL

• Assurez-vous que le câblage électrique est bien en place sous le lave-vaisselle et qu’il n’est pas pincé ou en contact avec les ressorts de la porte ou tout autre élément du lavevaisselle.

CONSEIL : Vériﬁ ez la couverture isolante de la cuve, le cas échéant. Elle doit être placée de façon à ne pas relever ou ne pas interférer avec les ressorts de la porte. Vériﬁ ez en ouvrant et fermant la porte.

• Poussez le lave-vaisselle dans l’ouverture de l’armoire. Les coins avant du lave-vaisselle doivent s’aligner avec les portes d’armoire. Prenez garde de ne pas bosseler le panneau avant avec les genoux ou de ne pas endommager le plan de travail ou les armoires avec les pièces du lave-vaisselle.

ÉTAPE 10

MISE À NIVEAU DU LAVE-VAISSELLE

IMPORTANT - Le lave-vaisselle doit être

de niveau aﬁ n de pouvoir utiliser le panier à vaisselle correctement et obternir une bonne qualité de lavage.

• Placez le niveau sur la porte et la glissière du panier à l’intérieur de la cuve, tel qu’indiqué, aﬁ n de vériﬁ er si le lavevaisselle est de niveau.

Figure Q

Vérifiez le

niveau,

de l’avant

à l’arrière

Vérifiez le

niveau, d’un

côté à l’autre

Replacez le lave-vaisselle en tenant les deux côtés avec les mains.

Ne poussez pas le panneau avant avec les genoux, cela pourrait l’endommager.

Figure P

• Mettez le lave-vaisselle de niveau en ajustant les quatre pieds de mise à niveau individuellement.

Tournez les

pieds pour

régler

Figure R

CONSEIL : Sortez le panier inférieur, environ de moitié. Vériﬁ ez

si le panier ne roule pas vers l’avant ou vers l’arrière du lavevaisselle. Si oui, vous devez mettre le lave-vaisselle de niveau encore une fois.

• Si la porte bute contre la cuve, le lave-vaisselle n’est pas installé correctement. Ajustez les pieds de mise à niveau pour aligner la porte avec la cuve.

Page 22

Instructions d’installation

ÉTAPE 11 ÉTAPE 12

FIXATION DU LAVEVAISSELLE À L’ARMOIRE

Le lave-vaisselle doit être ﬁ xé au plan de travail.

• Placez le lave-vaisselle de façon que le rebord de la cuve s’aligne avec la partie avant du cadre de l’armoire.

IMPORTANT : Vériﬁ ez si le lave-vaisselle est centré dans l’ouverture et s’il n’interfère pas avec les armoires adjacentes lorsque vous ouvrez et fermez la porte.

Le rebord de la

cuve doit s’aligner

avec la partie

avant du cadre

de l’armoire

Figure S

• Fixez le lave-vaisselle à la face inférieure du plan de travail avec les deux vis Phillips fournies.

Branchez le tuyau d’alimentation en eau au coude de 90°.

• Glissez l’écrou à compression, puis la bague d’extrémité sur le tuyau.

• Insérez le tuyau d’eau dans le coude de 90°.

• Glissez la bague d’extrémité contre le coude et serrez l’écrou de compression.

Figure T

IMPORTANT – Vériﬁ ez si le ressort de la porte

frotte ou est en contact avec le tuyau de remplissage ou le tuyau d’alimentation en eau. Ouvrez et fermez la porte pour vériﬁ er. Changez le passage des tuyaux s’il y a un bruit de frottement ou une interférence.

BRANCHEMENT DE L’ALIMENTATION EN EAU

Écrou à compression

Bague

Tuyau d’alimentation

Coude de 90°

en eau chaude

IMPORTANT – Enfoncez les vis pour qu’elles

soient droites et qu’elles afﬂ eurent. Des têtes de vis qui dépassent égratigneraient le dessus du tableau de commande et pourraient nuire à la fermeture de la porte.

Page 23

Instructions d’installation

ÉTAPE 13

BRANCHEMENT DU TUYAU D’ÉVACUATION

OBSERVEZ TOUS LES CODES ET RÈGLEMENTS EN VIGUEUR.

L’extrémité moulée du tuyau d’évacuation se branche sur des raccords de 5/8 po, 3/4 po ou1 po du brise-vide, du raccord en T ou du broyeur. Coupez à la ligne indiquée, selon vos besoins d’installation.

Lignes de coupe

3/4"

IMPORTANT : Ne coupez pas la portion

ondulée du tuyau

• Si vous avez besoin d’un tuyau d’évacuation plus long, ajoutez jusqu’à 106,7 cm (42 po) de tuyau à celui installé en usine pour une longueur totale de 3,04 m (10 pieds). Utilisez un tuyau de 5/8 po ou 7/8 po de diamètre intérieur et un raccord pour brancher les extrémités des deux tuyaux. Fixez le raccord avec un collier de serrage.

5/8"

Figure U

INSTALLATION DU TUYAU D’ÉVACUATION

• Branchez le tuyau d’évacuation au brise-vide, au raccord en T ou au broyeur en vous servant de l’une des méthodes décrites précédemment.

Méthode 1 – Brise-vide avec raccord en T ou broyeur

Installation du raccord en T

Figure W

Méthode 2 – Boucle de tuyau d’évacuation élevée avec raccord en T ou broyeur

Fixez à la face inférieure

du plan de travail

81,3 cm

(32 po)

45,7 cm

(18 po) min.

min.

Installation du broyeur

Fixez à la face inférieure

du plan de travail

45,7 cm

(18 po) min.

81,3 cm

(32 po)

min.

Raccord

Collier de serrage

Figure V

• Fixez le tuyau d’évacuation au brise-vide, au raccord en T ou au broyeur au moyen de colliers de serrage.

REMARQUE : LA LONGUEUR TOTALE DU TUYAU D’ÉVACUATION NE DOIT PAS DÉPASSER 3,04 m (10 pieds) AFIN D’OBTENIR UNE BONNE ÉVACUATION.

Installation du raccord en T

Figure X

IMPORTANT –

Si vous branchez le tuyau d’évacuation

Installation du broyeur

Enlevez le bouchon de vidange

au broyeur, assurez-vous d’enlever le bouchon de vidange. L’ÉVACUATION DU LAVE-VAISSELLE NE S’EFFECTUERA PAS SI VOUS LAISSEZ CE BOUCHON EN PLACE.

CONSEIL : Évitez les frais de services de dépannage inutiles. Assurez-vous toujours d’avoir enlevé le bouchon de vidange du broyeur avant de brancher le tuyau d’évacuation du lavevaisselle au broyeur.

Page 24

Instructions d’installation

ÉTAPE 14

BRANCHEMENT DE L’ALIMENTATION ÉLECTRIQUE

Passez à l'étape suivante si le lave-vaisselle est muni d’un cordon d’alimentation.

Assurez-vous que le circuit est hors tension.

• Retirez le couvercle de la boîte de jonction « A ».

• Repérez les trois ﬁ ls du lave-vaisselle (blanc, noir et vert) avec les extrémités dénudées. Insérez les ﬁ ls du lavevaisselle dans le petit trou de la boîte de jonction « B ».

• Fixez le câblage électrique de la maison à la partie inférieure de la boîte de jonction avec un serre-câble « C ».

• Utilisez des capuchons de connexion pour brancher le ﬁ l de mise à la terre au ﬁ l vert, le ﬁ l blanc au ﬁ l blanc et le ﬁ l noir au ﬁ l noir « D ».

• Remettre le couvercle de la boîte de jonction « E ». Vériﬁ ez si les ﬁ ls ne sont pas pincés sous le couvercle.

Enlevez

le couvercle

de la boîte

de jonction

Terre

Utilisez des capuchons

de connexion homologués UL

Vérifiez si les fils blanc,

noir et vert du lave-vaisselle

passent par le trou à l’arrière

Blanc

Noir

Insérez les fils du cordon

d’alimentation dans le

serre-câble et serrez

Figure Y

E Remettez le couvercle de la boîte de jonction

AVERTISSEMENT

Si le circuit de la maison n’est pas un circuit à deux ﬁ ls muni d’un ﬁ l de mise à la terre, l’installateur doit poser un ﬁ l de mise à la terre. Lorsque le câblage de la maison est en aluminium, assurez-vous d’utiliser un composé antioxydant et des connecteurs aluminium-cuivre homologués cUL.

ÉTAPE 15

LISTE DE VÉRIFICATION AVANT L'ESSAI

Examinez cette liste après l’installation du lave-vaisselle pour éviter des frais de dépannage qui ne sont pas couverts par la garantie.

 Assurez-vous que le circuit est HORS TENSION.  Ouvrez la porte et enlevez tout l’emballage en mousse et

en papier.

 Trouvez le Manuel de l’utilisateur dans l’enveloppe de la

documentation.

 Lisez les instructions d’utilisation dans le Manuel de

l’utilisateur.

 Vériﬁ ez l’ouverture et la fermeture de la porte. Si la

porte ne s’ouvre pas et ne se ferme pas librement ou si elle a tendance à tomber, vériﬁ ez l’ajustement des ressorts. Consultez l’étape 1.

 Vériﬁ ez si les ﬁ ls sont bien en place sous le lave-vais-

selle, s’ils sont pincés ou en contact avec les ressorts de la porte ou d’autres éléments. Consultez l’étape 9.

 Vériﬁ ez l’alignement de la porte avec la cuve. Si la porte

bute contre la cuve, mettez le lave-vaisselle de niveau. Consultez l’étape 10.

 Sortez le panier inférieur, environ de moitié. Vériﬁ ez s’il

ne roule pas vers l’arrière ou vers l’avant sur la porte. Si le panier bouge, ajustez les pieds de mise à niveau. Consultez l’étape 10.

 Vériﬁ ez si la porte est alignée avec l’armoire. Si la porte

bute contre la cuve, mettez le lave-vaisselle de niveau. Consultez l’étape 10.

 Vériﬁ ez si le tuyau d’alimentation en eau et le tuyau

d’évacuation sont pliés ou en contact avec d’autres éléments. Un contact avec le moteur ou le cadre du lave-vaisselle peut causer des bruits. Consultez l’étape 8.

 Ouvrez le robinet d’eau chaude de l’évier et vériﬁ ez

la température de l’eau. La température de l’eau d’alimentation doit se situer entre 48,9 ºC et 65,6 ºC (120 ºF et 150 ºF). Il faut une température d’au moins 48,9 ºC (120ºF) pour obtenir un bon rendement du lavevaisselle. Consultez la « Préparation du tuyau d’eau chaude » à la page 5.

 Ajoutez deux litres d’eau au fond du lave-vaisselle aﬁ n

de lubriﬁ er le joint de la pompe.

 Ouvrez le robinet d’eau. Vériﬁ ez s’il y a des fuites.

Serrez davantage les raccords, au besoin.

 Enlevez la pellicule de protection sur le panneau de

commande et la porte, le cas échéant.

Page 25

Instructions d’installation

ÉTAPE 16

ESSAI DU LAVE-VAISSELLE AVEC DE L’EAU

Mettez le circuit sous tension (ou branchez le cordon d’alimentation dans la prise de courant, le cas échéant).

Mettez le lave-vaisselle sous tension (référez-vous au manuel d'utilisateur).

Fermez la porte, choisisez le cycle RINÇAGE SEULEMENT et appuyez sur START/CANCEL.

Assurez-vous que l’eau entre dans le lave-vaisselle. Si l’eau n’entre pas dans le lave-vaisselle, vériﬁez si le robinet d’alimentation en eau est ouvert et si le circuit est sous tension.

Vériﬁez s’il y a des fuites sous le lave-vaisselle. Si vous trouvez une fuite, mettez le circuit hors tension et resserrez les raccords. Une fois la fuite éliminée, remettez le circuit sous tension.

Vériﬁ ez s’il y a des fuites autour de la porte. Une fuite autour de la porte pourrait être causée par une porte qui frotte ou qui bute contre l’armoire adjacente. Corrigez le positionnement du lave-vaisselle au besoin. Consultez l’étape 9.

Lors du vidange d'eau, vérifiez les tuyaux d'évacuation. S’il y a des fuites, mettez le circuit hors tension avec le disjoncteur et corrigez la plomberie, s’il y a lieu. Remettez le circuit sous tension une fois les corrections effectuées. Consultez l’étape 12.

Ouvrez la porte du lave-vaisselle et assurez-vous qu’une grande partie de l’eau a été évacuée. Sinon, vériﬁez si le bouchon de vidange du broyeur a été enlevé ou si le brise-vide est bouché. Consultez l’étape 13. Vériﬁez aussi si le tuyau d’évacuation est plié.

Faites fonctionner le lave-vaisselle pendant un autre cycle de remplissage et d’évacuation. Vériﬁez s’il y a des fuites et corrigez au besoin.

ÉTAPE 17

Figure Z

• Placez les deux morceaux de la plinthe contre les pieds du lave-vaisselle.

• Placez la plinthe intérieure (celle avec des fentes) contre l’attache de la plinthe. Les fentes doivent s’aligner avec les trous pour les vis de l’attache. La plinthe doit toucher le sol.

• Placez la plinthe la plus grande par-dessus la plinthe intérieure et posez les vis de la plinthe.

• Si l’ouverture excède 85,1 cm (33-1/2 po), utilisez les deux vis supplémentaires.

• Utilisez les deux morceaux de la plinthe quelle que soit la hauteur de l’ouverture.

REPOSE DE LA PLINTHE

Trous

pour les vis

Les deux morceaux de la plinthe

Ajustez vers

le haut

ou le bas

ÉTAPE 18

Prenez soin de laisser au consommateur toute l’enveloppe de documentation et les instructions d’installation.

LES SPÉCIFICATIONS PEUVENT ÊTRE MODIFIÉES SANS PRÉAVIS.

DOCUMENTATION

Page 26

Instructions d’installation

UTILISATION DU RACCORD AVEC DÉRIVATION

(Modèles mobiles seulement)

Avant de faire fonctionner votre lave-vaisselle pour la première fois...

Installez l'adaptateur de robinet. Avant d'utiliser

votre lave-vaisselle, vous devez installer au robinet de votre évier l'adaptateur de robinet spécial fourni avec votre appareil.

Cet adaptateur a été conçu de façon à s'installer sur tous les becs standard de robinet à filetage interne ou externe. Vous trouverez cet adaptateur, ainsi que deux rondelles, dans un emballage fourni avec votre lavevaisselle.

Pour installer l'adaptateur de robinet, enlevez d'abord l'aérateur ou la rondelle décorative, à l'extrémité du bec du robinet.

Si le robinet est doté d'un filetage externe :

Insérez la rondelle la plus mince dans l'adaptateur de robinet et vissez l'adaptateur au bec du robinet.

Serrez avec des pinces.

Si le robinet est pourvu d'un filetage interne :

Insérez les deux rondelles dans l'adaptateur de robinet et vissez l'adaptateur au bec du robinet.

Serrez avec des pinces.

Si les filets de l'adaptateur de robinet ne conviennent pas à ceux du bec de votre robinet

procurez-vous chez votre quincaillier ou votre plombier local un raccord permettant d'installer l'adaptateur de robinet spécial au bec de votre robinet.

REMARQUE : Le boyau de l'arroseur de votre évier peut éclater s'il est installé sur le même évier que votre lave-vaisselle. Si votre évier est pourvu d'un arroseur, nous vous recommandons de l'enlever et d'obturer le trou à l'aide d'un bouchon.

Installation du raccord

1. Sortez complètement le raccord avec dérivation et

les boyaux de leur compartiment à l'arrière du lave-vaisselle et fixez le raccord à l'adaptateur de robinet.

2. Installez le raccord au

robinet en abaissant la bague située à la partie supérieure du raccord. Lorsque l'adaptateur de robinet est complètement inséré à l'intérieur du raccord, relâchez la bague. Celle-ci revient à sa position initiale pour verrouiller le raccord en place.

ABAISSEZ LA BAGUE

3. Avant de mettre l'appareil en marche, ouvrez

Pour enlever le raccord du robinet

1. Fermez le robinet d'eau chaude.

2. Réduisez la pression de l'eau en appuyant sur le

détendeur. De cette façon, vous éliminez la

3. Dégagez le raccord du robinet en abaissant la

Pour débrancher votre lave-vaisselle

1. Débranchez de la prise de courant la fiche du

cordon d'alimentation.

2. Enlevez le raccord avec dérivation de

l'adaptateur de robinet.

REMARQUE : Lorsque le moteur s'arrête à la fin du dernier rinçage, vous pouvez enlever le raccord avec dérivation et le remettre en place dans son compartiment.

Le petit boyau du raccord avec dérivation amène l'eau du robinet au lave-vaisselle, tandis que le gros boyau assure la vidange de l'eau dans l'évier. Assurez-vous que le raccord est placé vis-à-vis le renvoi dans le fond de l'évier et que le renvoi est ouvert pour que l'eau de vidange du lave-vaisselle puisse s'écouler. Si votre lave-vaisselle se vidange dans un broyeur, faites fonctionner le broyeur jusqu'à ce qu'il soit vide avant de mettre le lavevaisselle en marche.

complètement le robinet d'eau chaude.

pression d'eau et vous vous protégez contre les éclaboussures.

bague à la partie supérieure du raccord.

Pour vidanger le surplus d'eau des boyaux du raccord

Si votre évier se trouve à 34 po ou plus du sol, vous ne pouvez vidanger dans l'évier le surplus d'eau des boyaux du raccord avec dérivation. Il vous faudra vidanger le surplus d'eau dans un bol ou un contenant approprié à l'extérieur de l'évier et à une hauteur inférieure à celle de votre évier.

350A4502P597
