Installation Instructions

Built-In Dishwasher

If you have questions, visit our website at: cafeappliances.com. In Canada, visit: cafeappliances.ca

BEFORE YOU BEGIN

Read these instructions completely and carefully.

WARNING

• To reduce the risk of electric shock, fire, or injury to persons, the installer must ensure that the dishwasher is completely enclosed at the time of installation.

• FOR PERSONAL SAFETY: Remove house fuse or open circuit breaker before beginning installation. Do not use an extension cord or adapter plug with this appliance.

• The improper connection of the equipment grounding conductor can result in a risk of electric shock. Check with a qualified electrician or service representative if you are in doubt that the appliance is properly grounded.

• If house wiring is not 2-wire with ground, a ground must be provided by the installer. When house wiring is aluminum, be sure to use UL-Listed anti-oxidant compound and aluminum-to-copper connectors.

CAUTION

Do not remove wood base until you are ready to install the dishwasher. The dishwasher will tip over when the door is opened if base is removed.

While performing installations described in this booklet, gloves, safety glasses or goggles should be worn.

FOR YOUR SAFETY

Read and observe all WARNINGS and CAUTIONS shown throughout these instructions.

IMPORTANT – Observe all governing codes and

ordinances.

• Note to Installer – Be sure to leave these instructions

for the consumer’s and local inspector’s use.

• Note to Consumer – Keep these instructions with

your Owner’s Manual for future reference.

• Skill Level – Installation of this dishwasher requires basic mechanical, electrical and plumbing skills. Proper

installation is the responsibility of the installer. Product failure due to improper installation is not covered under the Café Warranty. See Warranty information.

• Completion Time – 1 to 3 Hours. New installations require more time than replacement installations.

IMPORTANT – The dishwasher MUST be installed to allow for future removal from the enclosure if service is required.

Care should be exercised when the appliance is installed or removed, to reduce the likelihood of damage to the power supply cord.

If you received a damaged dishwasher, you should immediately contact your dealer or builder.

Optional Accessories – See the Owner’s Manual for available custom panel kits.

Your dishwasher is a water heating appliance.

CHECK THE FOLLOWING

 Tub trim does not interfere with the door  Dishwasher is square and level at both the top and bottom of the cabinet opening, with no

twisting or distortion of the tub or door

 All 4 legs of the dishwasher are firmly in contact with the floor  Drain hose is not pinched between the dishwasher and adjacent cabinets or walls  Tub trim is fully seated on the tub flange

READ CAREFULLY

KEEP THESE INSTRUCTIONS

Printed in the United States

31-4000043 07-18 GEA

Installation Preparation

PARTS SUPPLIED IN INSTALLATION PACKAGE:

• Junction box cover and #10 hex-head screw

• Hose clamp

• Drain hose (approximately 58” long)

• Drain hose hanger

• 2 #8-18 hex head screws to secure brackets to washer tub frame

• 1 top trim piece (on some models)

• 2 side trim pieces

• 2 mounting brackets for wood countertops or side cabinets

• 2 #8-18 x 5/8” Phillips special head screws, to secure dishwasher to underside of countertop or to side cabinets

• Plug buttons

• Literature, samples and/or coupons

MATERIALS YOU WILL NEED:

• 90° elbow (3/4”hose internal thread on one

end,opposite end sized to fit water supply)

• UL-listed wire nuts (3)

• Masking Tape

Materials For New Installations Only:

• Air gap for drain hose, if required

• Waste tee for house plumbing, if applicable

• Electrical cable or Power Cord Kit WX09X70910 (5.4 Ft) or WX09X70911 (7.9 ft) depending on your installation.

• Screw-type hose clamps

• Strain relief for electrical connection

• Hand shut-off valve (recommended)

• Hot Water Line–3/8” minimum, copper tubing (including ferrule, compression nut) or Café part

WX28X326, flexible braided hose.

• WD24X10065 drain hose (12’ long), if needed.

Junction

Box Cover

Mounting

Brackets

#10

Hex-Head

Junction

Box Screw

1/2" long

Top Trim Piece

(on some models)

#8 Phillips

Head Screws

90°Elbow

Waste Tee

Air Gap

Strain Relief

Drain Hose Hanger

Special

5/8" long

Wire Nuts (3)

Hand Shut-Off Valve

Hose Clamp

Plug Buttons

Masking Tape

Electrical Cable (or Power Cord,

if applicable)

Hot Water Line

Drain Hose

#8 Hex-Head

Mounting Bracket

Screws

Side Trim Pieces

Literature

Coupler for

optional

drain hose

Hose Clamps

Optional

12' Drain Hose

WD24X10065

TOOLS YOU WILL NEED:

• Phillips-head screwdriver

• 1/4” and 5/16” nutdriver

• 6” Adjustable wrench

• Level

• Carpenter’s square

• Measuring tape

• Safety glasses

• Flashlight

• Bucket to catch water when flushing the line

• 15/16” socket (optional for skid removal)

• Gloves

• Pliers

For New Installations Only:

• Tubing cutter

• Drill and appropriate bits

• Hole saw set

Phillips-Head

Screwdriver

Safety Glasses

15/16” Socket

Flashlight

1/4” and 5/16”

Nutdriver

6” Adjustable

Wrench

Hole Saw Set

Pliers

Tubing Cutter

Measuring Tape

Drill and Bits

Level

Carpenter’s

Square

Gloves

Bucket

Installation Preparation

PREPARE DISHWASHER ENCLOSURE

This Wall Area Must be Free

34-1/2”+1/4”

33-1/2” to 34-3/4”

Underside of

Countertop

to Floor

of Pipes and Wires

Plumbing and Electric Service

Must Enter Inside This Area

24” Min.

Figure A

• The rough cabinet opening must be at least 24” deep, 24” wide and approximately 34-1/2” high from floor to underside of the countertop.

• The dishwasher must be installed so that drain hose is no more than 12’ in length for proper drainage.

• The dishwasher must be fully enclosed on the top, sides and back, and must not support any part of the enclosure.

24” Min.

4”

Cabinets Square

6”

and Plumb

WARNING

To reduce the risk of electric shock, fire, or injury to persons, the installer must ensure that the dishwasher is completely enclosed at the time of installation.

Countertop

Dishwasher

25-1/2"

Clearance for Door

Opening 2" Minimum

Figure B

CLEARANCES:

• When installed into a corner, allow 2” min. clearance between dishwasher and adjacent cabinet, wall or other appliances. Allow 25-1/2” min. clearance from the front of the dishwasher for door opening. Figure B.

DRAIN REQUIREMENTS

• Follow local codes and ordinances.

• Do not exceed 12’ distance to drain.

• Drain connection height is not to exceed 72” above bottom of dishwasher.

NOTE : Air gap must be used if waste tee or disposer connection is less than 18” above floor to prevent siphoning.

DETERMINE DRAIN METHOD

The type of drain installation depends on the following questions.

• Do local codes or ordinances require an air gap?

• Is waste tee less than 18” above floor?

If the answer to either question is YES, Method 1 MUST be used.

•

If the answers are NO, either method may be used.

CABINET PREPARATION

• Drill a 1-1/2” diameter hole in the cabinet wall within the shaded areas shown in Figure A for the drain hose connection. The hole should be smooth with no sharp edges.

IMPORTANT – When connecting

drain line to disposer, check to be sure that drain plug has been removed.

DISHWASHER WILL NOT DRAIN IF PLUG IS LEFT IN PLACE.

Remove Drain Plug

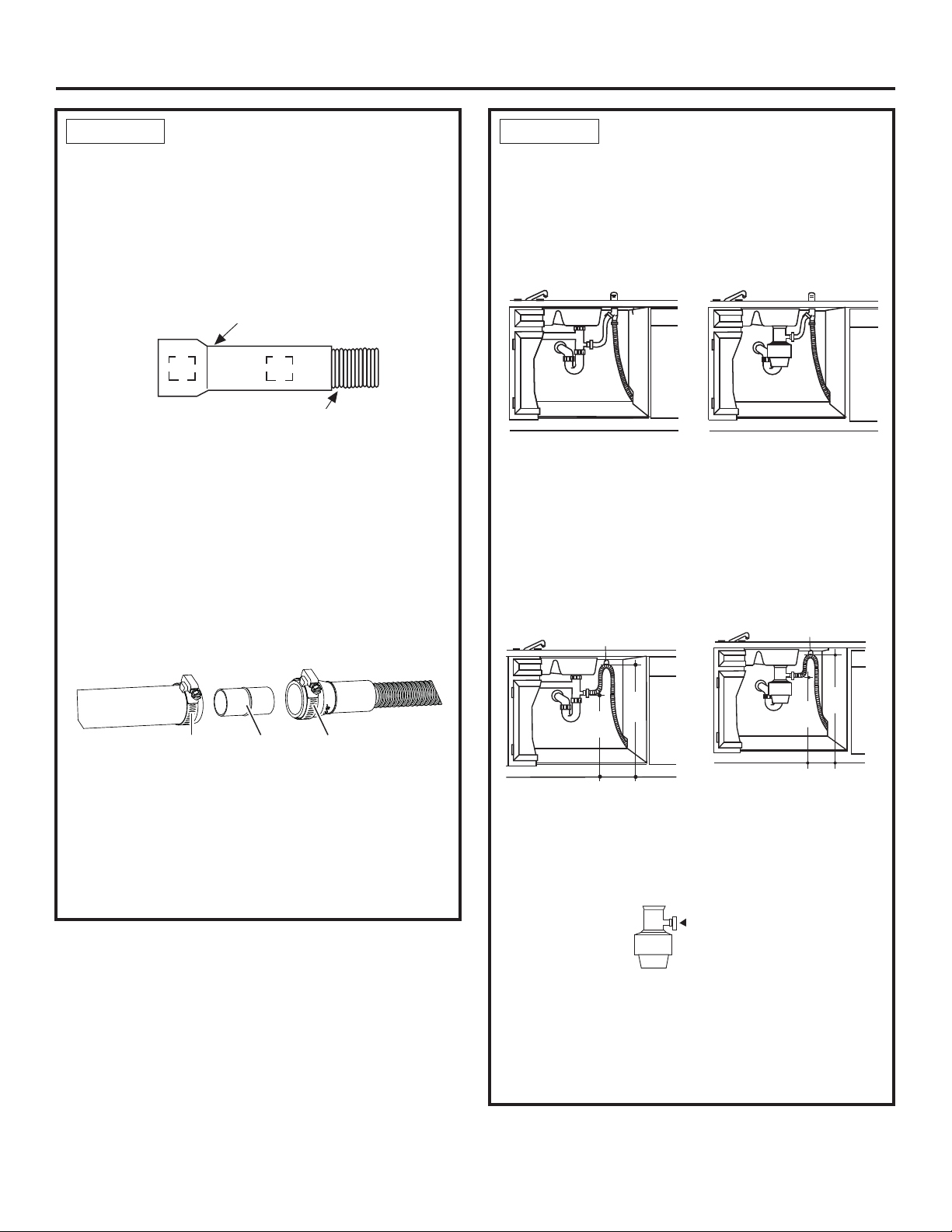

Method 1 – Air Gap with Waste Tee or Disposer

An air gap must be used when required by local codes and ordinances. The air gap must be installed according to manufacturer’s instructions.

Figure C

Method 2 – “High Drain Loop” with Waste Tee or Disposer

Drain Hose Hanger

32"

Min.

18"

Min.

Figure D

Drain Hose Hanger

32"

Min.

18"

Min.

Tip: Avoid unnecessary service call charges.

Always be sure disposer drain plug has been removed before attaching dishwasher drain hose to the disposer.

Installation Preparation

PREPARE ELECTRICAL WIRING

WARNING

FOR PERSONAL SAFETY: Remove house fuse or open circuit breaker before beginning installation. Do not use an extension cord or adapter plug with this appliance.

Electrical Requirements

• This appliance must be supplied with 120V, 60 Hz.,

and connected to an individual properly grounded branch circuit, protected by a 15- or 20-ampere circuit breaker or time-delay fuse.

• Wiring must be 2 wire with ground and rated for 75°C

(167°F).

• If the electrical supply does not meet the above

requirements, call a licensed electrician before proceeding.

Alternate Receptacle Location in Adjacent Cabinet

18"

1-1/2" Dia. Hole (Max.)

24"

from Wall

Ground

Black

from

Cabinet

White

Figure E

18"

Receptacle Location Area

For models equipped with power cord: Do not modify the plug provided with the appliance; if it will not fit the outlet, have a proper outlet installed by a qualified technician.

Grounding Instructions–Permanent Connection

This appliance must be connected to a grounded metal, permanent wiring system, or an equipment-grounding conductor must be run with the circuit conductors and be connected to the equipment-grounding terminal or lead on the appliance.

Grounding Instructions–Power Cord Models

This appliance must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is installed and grounded in accordance with all local codes and ordinances.

WARNING

The improper connection of the equipment grounding conductor can result in a risk of electric shock. Check with a qualified electrician or service representative if you are in doubt that the appliance is properly grounded.

Cabinet Preparation & Wire Routing

•

The wiring may enter the opening from either side, rear

or the floor within the shaded area illustrated above in Figure E and defined in Figure A.

• Cut a 1-1/2" maximum diameter hole to admit the electrical cable. Edges of hole should be smooth and rounded. Permanent wiring connections may pass through the same hole as the drain hose and hot water line, if convenient. If cabinet wall is metal, the hole edge must be covered with a bushing.

NOTE:

Power cords with plug must pass through a

separate hole in the cabinet.

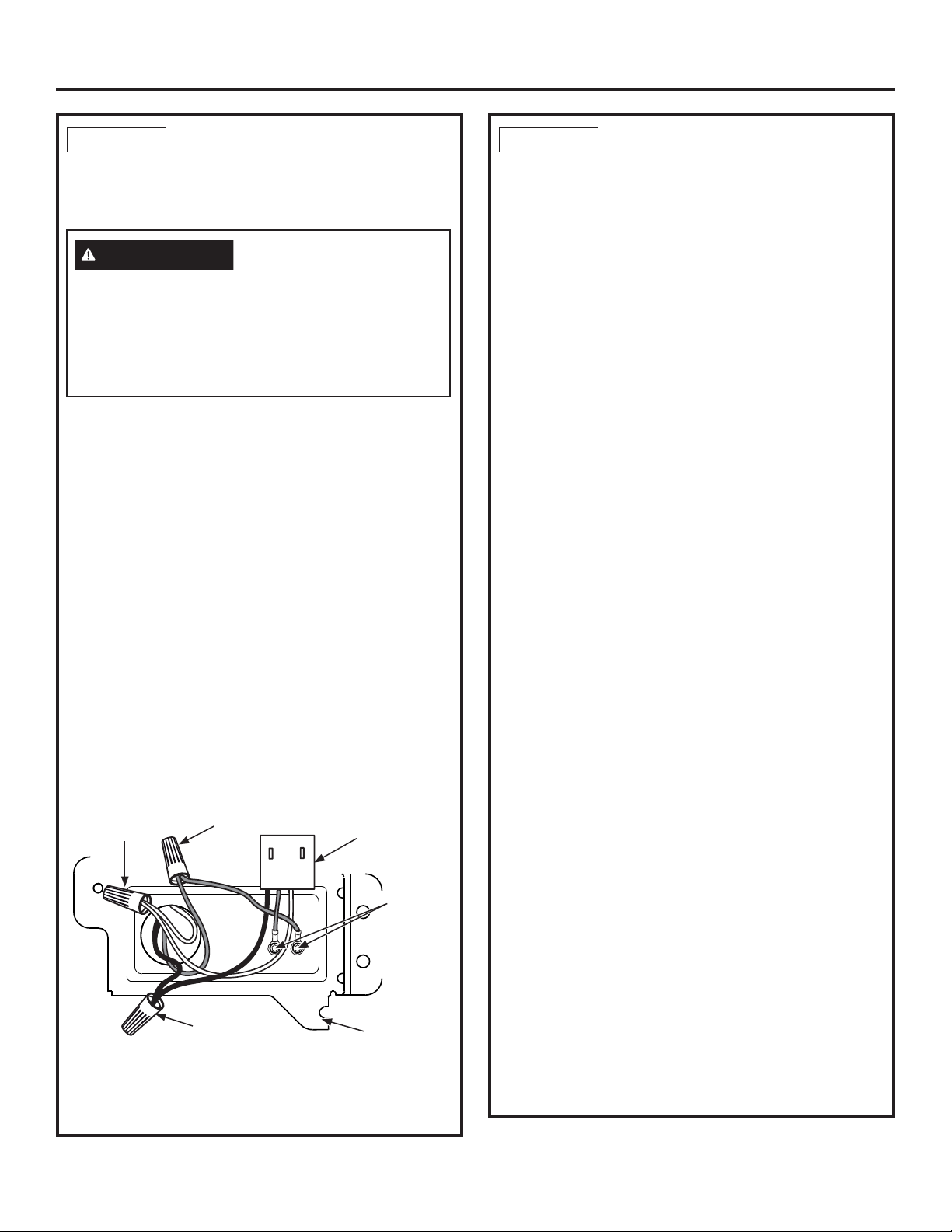

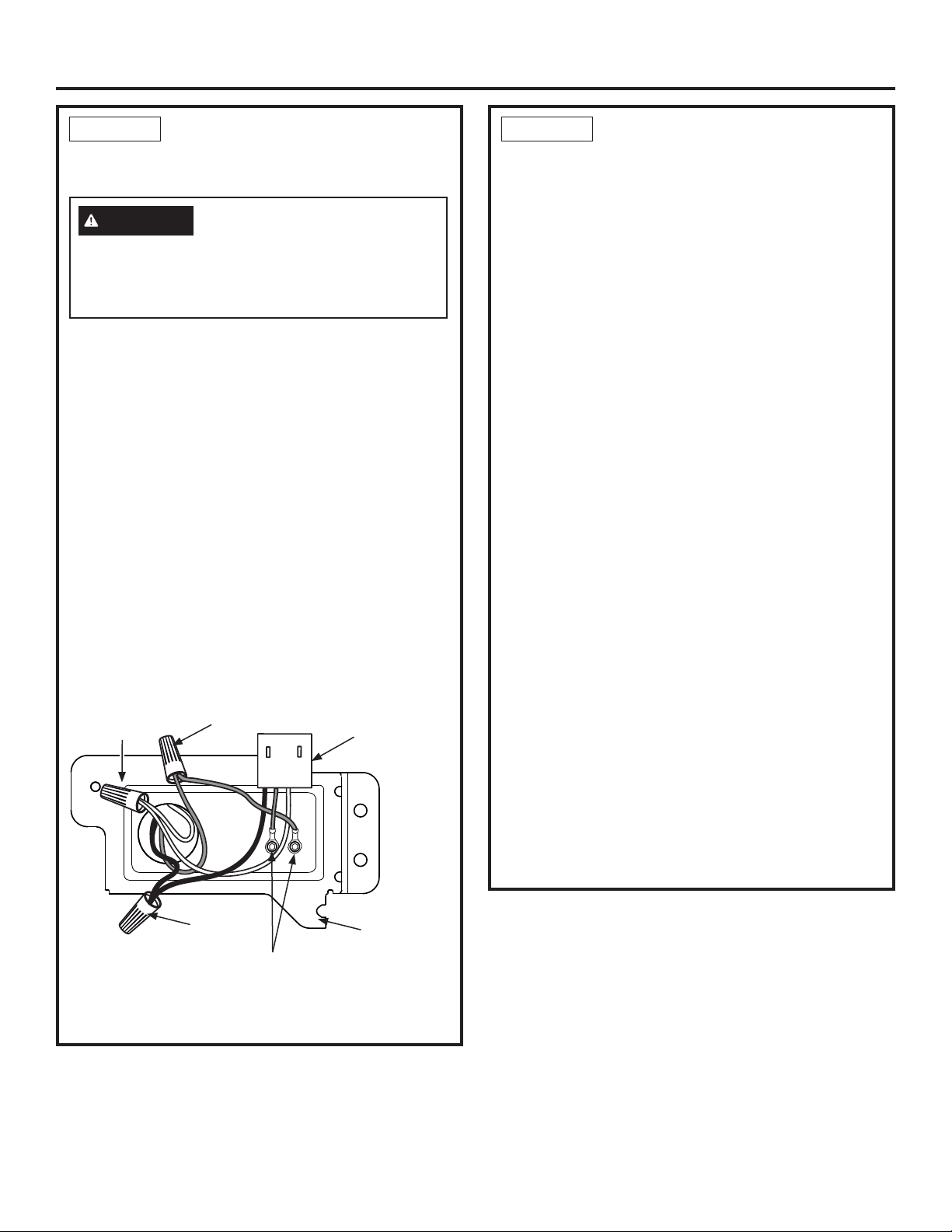

Electrical Connection to Dishwasher

Electrical connection is on the right front of dishwasher.

• For permanent connections the cable must be routed as shown in Figure E. Cable must extend a minimum of 24" from the rear wall.

• For power cord connections, install a 3-prong grounding type receptacle in the sink cabinet rear wall, 6" min. or 18" maximum from the opening, 6" to 18" above the floor.

• Use only WX09X70910 or WX09X70911 Dishwasher

Power Cord Kit.

Installation Preparation

PREPARE HOT WATER LINE

NOTE: Café recommends copper tubing for the water

line, but if you choose to use flexible hose, use Café WX28X326, flexible braided hose.

• The water supply line (3/8” copper tubing or flexible

braided hose) may enter from either side, rear or floor within the shaded area shown in Figure F.

• The water supply line may pass through the same hole as the electrical cable and drain hose. Or, cut an additional 1-1/2" diameter hole to accommodate the water line. If power cord with plug is used, water line must not pass through power cord hole.

1-1/2”

Shut-off Valve

Hot

From

Cabinet

Cabinet Face

Dia.

Hole

19" From Wall

2" From Floor

Figure F

Water Line Connection

• If using a flexible braided supply hose, label the hose with the installation date to use as reference. Flexible braided hoses, elbows and gaskets should be replaced in 5 years.

• Turn off the water supply.

• Install a hand shut-off valve in an accessible location, such as under the sink. (Optional, but strongly recommended and may be required by local codes.)

• Water connection is on the left side of the dishwasher. Install the hot water inlet line, using no less than 3/8” copper tubing or a flexible braided hose. Route the line as shown in Figure F and extend forward at least 19” from rear wall.

• Adjust water heater for 120°F to 140°F temperature.

• Flush water line to clean out debris.

• The hot water supply line pressure must be 20-120 PSI.

CAUTION

Do not remove wood base until you are ready to install the dishwasher. The dishwasher will tip over when the door is opened if base is removed.

Turn page to begin dishwasher installation.

Dishwasher Installation

STEP 1

PREPARATION

Locate the items in the installation package:

• Screws

• Junction box cover

• Drain hose and clamp

• Mounting brackets

• Trim pieces (on some models)

• Drain hose hanger

• Owner’s Manual

• Product samples and/or coupons

STEP 2

NOTE: If installing a

Custom Door Panel (available on some models), please follow the instructions found in the Custom Door Panel kit WD35X20417.

• With dishwasher on the wood base, check the door balance by opening and closing the door.

• Door is properly balanced if, when opened, it self closes within 20° from vertical, stays in position from 20° to 70° and falls fully open beyond 70°.

• If necessary increase or decrease tension as shown. Some models will have 2 springs on one side and 1 spring on the other side. Latch door and adjust springs to correct balance.

CHECK DOOR BALANCE

Door closes within 20°

Door stays in position from 20° to 70°

Door falls fully open beyond 70°

Side View

Figure G

Spring hooked to hole inside rail

STEP 3

REMOVE WOOD BASE, INSTALL LEVELING LEGS

IMPORTANT – Do not kick off wood base!

Damage will occur.

• Move the dishwasher close to the installation location

and lay it on its back. NOTE: Do not place the dishwasher on its side.

• Remove the 4 leveling legs on the underside of the wood base with a 15/16” socket wrench.

• Discard base.

• Screw leveling legs back into the dishwasher frame, approximately 1/2” from frame as shown.

Approx

1/2"

Figure I

NOTE: Some models have rear adjustable leveling

wheels, and will not require the 2 rear leveling legs.

STEP 4

• Remove the 2 toekick screws and toekick. Set aside for use in Step 23.

REMOVE TOEKICK

Side View

Increase Tension

Decrease Tension

NOTE: The number of springs, on each side, will vary by model.

Figure H

Make sure pully cables are within pulley shoulders

Custom

door

panel

Front View

Tip: Make sure door opens and closes smoothly.

Check door opening and closing. If door does not open easily or falls too quickly, check spring cable routing. The cable is held in place by “shoulders” on the pulley. Check to be sure cable has not slipped over the pulley shoulders and is routed as shown.

Toekick

Remove 2

Figure J

Toekick Screws

Dishwasher Installation

STEP 5

IF NECESSARY, REMOVE FLOOR PROTECT PAN

• Disconnect leak sensor wire (on some models).

• Pull floor protect pan forward and

slide it from under the dishwasher.

• Set aside for use in Step 21.

STEP 6

• Thread 90° elbow onto the water valve. Ensure rubber gasket is located between valve and elbow.

• Do not overtighten elbow. Water valve bracket could bend or water valve fitting could break.

• Position the end of the elbow to face the rear of the dishwasher.

STEP 7

INSTALL 90° ELBOW

Water Valve Bracket

INSTALL DRAIN HOSE TO

Squeeze connector at top

to release snap feature

Leak Sensor

Floor Protect Pan

Figure L

Front of dishwasher

90° Elbow

Fill Hose

Figure M

DRAIN LOOP

Connect drain loop end to drain hose using the screw clamp as shown in the figure.

STEP 8

POSITION WATER LINE AND HOUSE WIRING

• Position water supply line and house wiring on the floor of the opening to avoid interference with base of dishwasher and components under dishwasher.

STEP 9

Water

Line

Figure O

INSTALL DRAIN HOSE,

House Wiring

THROUGH CABINET

• Position dishwasher in front of cabinet opening, and if present, dislodge drain hose from drain hose clip. Insert drain hose into the hole in cabinet side. If a power cord is used, guide the end through a separate cabinet opening.

Pull insulation

blanket over

collar

House Wiring

Power Cord

(If used)

Water Line

Ensure drain hose is not twisted or pinched

Maximum drain hose length is 15'

Do not disconnect or remove high drain loop from left side of dishwasher

Drain Hose

Insulation

Blanket

Figure P

Figure N

NOTE: The high drain loop on the side of the tub is

designed for better wash performance. Do not remove from the side of the tub.

Tip: Prevent unnecessary service call charges for fill, drain or noise concerns.

Position utility lines so they do not interfere with anything under or behind the dishwasher.

Dishwasher Installation

STEP 10

SLIDE DISHWASHER

THREE-FOURTHS OF THE WAY INTO CABINET

IMPORTANT – Do not push against front panel with

knees. Damage will occur.

• Grasp the sides of the front panel and slide dishwasher into the opening a few inches at a time.

Do not push against front door panel with knee. Damage to the door panel will occur.

• As you proceed, pull the drain hose through the opening under the sink. Stop pushing when the dishwasher extends about 6 inches forward of adjacent cabinets.

• Make sure drain hose is not kinked under or behind the dishwasher.

• Make certain the house wiring, drain line and water line do not interfere with components under dishwasher.

Figure Q

STEP 11

In this step you will need the trim pieces set aside in Step 1.

Top Trim

Side Trim

Top

View

INSTALL TRIM PIECES

Side Trim

Top View

Figure R

Fully seat to tub flange

Tub frame

Tub trim Door

Handle

Side Trim

• Select the top trim piece (See Figure R) and line up

center to the top latch. Press the trim piece onto the tub flange moving from one side to the other.

• Select the left trim piece (see Figure R). Align top

edge with the top trim and press it onto the left side of the tub flange moving from the top to the bottom. Repeat for the right side tub flange trim piece. (See Figure R for right side trim piece.)

Dishwasher Installation

STEP 12

INSTALL MOUNTING BRACKETS

You will need the mounting brackets and 2 #8 hexhead screws set aside in Step 1.

You must install the mounting brackets onto the dishwasher tub frame top or sides prior to sliding the dishwasher into place under the countertop. This dishwasher is capable of a true-flush installation at a 24” deep opening. The mounting brackets have several available attachment positions to accommodate different cabinet constructions.

Install mounting brackets on top if the underside of countertop is wood or wood-like material that accepts screws:

IMPORTANT - After installing brackets and before closing the dishwasher door, adjust the brackets by bending them up as needed, so that they do not contact the top of the dishwasher door and cause damage.

Top Mounting

STEP 12

INSTALL MOUNTING BRACKETS (CONT.)

Install mounting brackets on sides if the

countertop is granite or similar material that will not accept wood screws:

• If present, remove drain hose clip from collar and

dispose.

• Break off front portion of the tab with pliers at the location shown prior to attaching to dishwasher.

• Position the left-hand side bracket as shown. Attach

the bracket to the tub frame with the #8 screw through the slotted hole below the round hole. Repeat with the right bracket.

Tub

Side Mounting

Dishwasher tub frame

Do not pinch the latch wires in #8 bracket screw

#8 Bracket screw as supplied

Front

Care should be taken to ensure mounting screws do not damage cabinetry

Bend and break here if necessary

#8 Bracket Screw

Bend and break here after installing if counter

Dishwasher tub frame

• If you are installing the dishwasher under a counter with a short overhang, the countertop brackets may extend beyond the edge of the counter. If this is the case, remove the excess length by repeatedly bending the brackets at the front notch only until they break.

has a short overhang.

Tub

Front

Bracket

Figure S

Bracket

Remove

this clip

STEP 13

PUSH DISHWASHER

Figure T

INTO FINAL POSITION

• Check the tub insulation blanket, if equipped, to be

sure it is smoothly wrapped around the tub. It should not be “bunched up” and it must not interfere with the door springs. If the insulation is “bunched up” or interfering with the springs, straighten and re-center the blanket prior to sliding the dishwasher into its final position.

• Slide the dishwasher into the final position by pushing on the sides of the door panel. Do not push or pull the door in a partially open or closed position when moving the dishwasher. Do not use a knee or push on the center of the panel. If you do, damage to the panel will likely result. Check that the dishwasher is squarely positioned in the cabinet opening at both the top and the bottom of the appliance prior to mounting to the cabinet.

IMPORTANT – Before opening the dishwasher door,

be certain the edges of the dishwasher door panel are behind the face of the adjacent cabinet and not up against the cabinet face. Refer to Figure U. If the dishwasher door is opened when the edge of the door is against the face of the cabinet, dishwasher door damage and cabinet damage will occur.

Dishwasher Installation

STEP 13 STEP 14

PUSH DISHWASHER INTO FINAL POSITION (CONT.)

• Open and close the dishwasher door to be sure it operates smoothly, and does not rub on the adjacent cabinet.

Tip: Prevent unnecessary service charges for panel damage or wash performance.

Check dishwasher alignment prior to opening dishwasher door to prevent panel damage.

Make sure utility lines are not trapped or crushed behind dishwasher. Crushed lines will restrict water flow.

Door

Fits and

Swings

Back

Behind

Cabinet

Frame

Correct

Alignment

Figure U

Check that tub trim does not contact the door at all points

Top

View

Tub trim may be trimmed if

necessary to ensure proper

door operation

STEP 14

IMPORTANT – Dishwasher must be level for proper dish

rack operation, wash performance and door operation. The dishwasher must be leveled left to right and front to back. This ensures the dish racks will not roll in or out on their own, circulation water will flow to the pump inlet, and the door will close without hitting the side of the tub.

Incorrect Alignment

will result in door damage

Tub frame

Tub trim Cabinet Door

Handle

LEVEL DISHWASHER

Door Catches on Cabinet Frame

Do not allow tub trim to get

trapped by or come into

contact with the door

Top

View

Tub trim trapped by door!

• Remove the lower dish rack and place a level on the door and lower rack track as shown in Figure V.

• If your model has rear wheels, the height of the

wheels are adjusted from the front of the dishwasher along with the 2 front legs on the bottom of the dishwasher. Begin the leveling process with the front legs by individually turning the front 2 legs. By adjusting the front legs first,access to the rear leveling bolts is maximized easing rear wheel adjustment. When the front legs are adjusted to a height resulting in an appropriate gap to the upper cabinet, proceed to adjust the rear leveling wheels by adjusting the leveling bolts as illustrated in Figure W. Individually turn the 2 bolts to adjust the rear wheels. Slowly rotate the 2 bolts

counter clockwise to raise the back of the dishwasher, and clockwise to lower it. Continue to adjust the feet and wheels

until the dishwasher is level as illustrated in Figure W. Ensure all 4 legs/wheels are firmly in contact with the floor.

• If your model has

4 leveling feet,

adjust the level of the dishwasher by individually turning the 4 legs on the bottom of the dishwasher as shown in Figure WW.

• The dishwasher is properly leveled when the level indicator is centered left to right and front to back. Also, the dishwasher door should close without hitting the side of the tub.

• Replace the lower rack.

• Pull each rack out, about halfway. Check to be sure it does not roll back or forward on the door. If the rack moves, adjust leveling legs.

Tip: Prevent unnecessary service charges. Verify dishwasher is leveled.

Pull the dish racks half way out. They should stay put. Open and close the door. The door should fit in the tub opening without hitting the side of the tub. If the racks roll on their own, or the door hits the side of tub, re-level the dishwasher.

LEVEL DISHWASHER

(CONT.)

Figure V

Adjust

Figure W

Figure WW

Adjust

Dishwasher Installation

STEP 15

POSITION DISHWASHER, SECURE TO COUNTERTOP OR CABINET

In this step you will need the 2 Phillips special head screws from the screws set aside in Step 1.

The dishwasher must be secured to the countertop or the cabinet sides. When the underside of the countertop is wood, use Method 1. Use Method 2 when the underside of the countertop is made of a material, such as granite, that will not accept wood screws.

IMPORTANT – Prevent door panel and control panel damage. Dishwasher must be positioned so the front panel and control panel do not contact the adjacent cabinets or countertop. Mounting screws must be driven straight and flush. Protruding screw heads could scratch the door panel or control panel and interfere with door operation.

Method 1 Secure dishwasher to underside of wood countertop.

• Recheck alignment of the dishwasher in the cabinet. Refer to Steps 13 and 14. Door panel and/or control panel must not hit cabinets or countertop.

• Fasten the dishwasher to the underside of the countertop with the 2 Phillips special head screws. Refer to figure. Make certain screws are driven straight and flush to prevent panel damage.

Brackets

Wood Countertop

STEP 15

POSITION DISHWASHER, SECURE TO COUNTERTOP OR CABINET (CONT.)

• Re-check that the dishwasher is square and level at both the top and bottom of the cabinet opening, with no twisting or distortion of the tub or door after mounting to the cabinets/countertop. Adjust if necessary.

• Confirm all leveling legs are in contact with the floor to prevent the dishwasher from rocking and ensure proper door and latch operation.

STEP 16

CONNECT WATER SUPPLY

Connect water supply line to 90° elbow.

If using a flexible braided hose connection:

• Attach nut to 90° elbow using an adjustable wrench.

If using a copper tubing connection:

• Slide compression nut, then ferrule over end of water line.

• Insert water line into 90° elbow.

• Slide ferrule against elbow and secure with compression nut.

IMPORTANT – Check to be sure that door spring and/ or door spring cable do not rub or contact the fill hose or water supply line. Test by opening and closing the door. Re-route the water supply lines if a rubbing noise or interference occurs.

Hot Water

90° Elbow

Supply Line

Compression Nut

Method 2 Secure dishwasher to cabinet sides.

• Recheck alignment of the dishwasher in the cabinet. Refer to Steps 13 and 14. Door panel and/or control panel must not hit cabinets or countertop.

• Remove plug buttons. Do not discard.

• Fasten the dishwasher to the adjacent cabinets with the 2 Phillips special head screws provided. Refer to Figure X. Make certain screws are driven straight and flush to prevent panel damage. Do not screw into the cabinet face frame.

• Install plug buttons to the side of the tub in the holes provided.

Solid Surface Countertop

Screw

Plug buttons

Side Brackets

Screw

Figure X

Bottom Left Side

Ferrule

Figure Y

Dishwasher Installation

STEP 17 STEP 17

The molded end of the drain hose will fit 5/8” through 1” diameter inlet ports on the air gap, waste tee or disposer.

• Determine size of inlet port.

• Cut drain hose connector on the marked line, if required, to fit the inlet port.

Figure Z

• If a longer drain hose is required, replace the provided user bag drain hose with Café part WD24X10065, a 12’ long hose which can be connected directly to the drain loop already attached to the unit (see Step 7). If service part hose is not available, an additional hose with coupler, ID of 5/8” or 7/8” and no longer than 66”, may be attached to the provided user bag drain hose. Secure the connection with hose clamps to the provided user bag drain hose.

CONNECT DRAIN LINE

Cutting Line

IMPORTANT: Do not cut corrugated

5/8"

portion of hose

• Connect drain line to air gap, waste tee or disposer using the previously determined method. Secure hose with a screw-type clamp.

Method 1 – Air gap with waste tee or disposer

Waste Tee Installation

Method 2 – “High drain loop” with waste tee or disposer

With this method you will need the drain hose hanger set aside in Step 1.

Fasten drain hose to underside of countertop with the provided hanger.

CONNECT DRAIN LINE (CONT.)

Disposer Installation

Figure AB

Hose

Figure AA

NOTES:

• DRAIN CONNECTION HEIGHT IS NOT TO EXCEED 72” ABOVE BOTTOM OF DISHWASHER.

• TOTAL DRAIN HOSE LENGTH MUST NOT EXCEED 12 FEET FOR PROPER DRAIN OPERATION.

Clamp

Coupler Hose

Clamp

Drain Hose Hanger

32"

Min.

18"

Min.

Waste Tee Installation

Figure AC

IMPORTANT – When connecting drain line to

disposer, check to be sure that drain plug has been removed. DISHWASHER WILL NOT DRAIN IF PLUG IS LEFT IN PLACE.

Disposer Installation

18"

Min.

32"

Min.

Remove Drain Plug

Tip: Avoid unnecessary service call charges for a no drain complaint.

Make sure excess drain hose has been pulled through the cabinet opening. This will prevent excess hose in the dishwasher cavity from becoming kinked or crushed by the dishwasher.

Dishwasher Installation

STEP 18

CONNECT POWER SUPPLY

If a power cord with plug is already installed proceed to Step 19.

WARNING

If house wiring is not 2-wire with ground, a ground must be provided by the installer. When house wiring is aluminum, be sure to use UL-Listed anti-oxidant compound and aluminum-to-copper connectors.

In this step you will need the junction box cover and the #10 Hex head screw from the screws set aside in Step 1.

• Secure house wiring to the back of the junction box

with a strain relief.

• Locate the 3 dishwasher wires, (white, black and

green) with the stripped ends coming out of the AC jumper. Use UL listed wire nuts of appropriate size to connect incoming ground to green, white to white and black to black.

• Install the junction box cover using #10 hex head

screw. Check to be sure that wires are not pinched under the cover.

• Make sure that the junction box cover is resting on

the mounting bracket.

• If using a Power Cord Kit, use Café part number

WX09X70910 or WX09X70911 and refer to the included instructions.

NOTE: Do not remove the Junction Box Bracket.

White

Ground (Green)

AC Jumper

STEP 19

Review this list after installing your dishwasher to avoid charges for a service call that is not covered by your warranty.

• Check to be sure power is OFF.

• Open door and remove all foam and paper packaging.

• Locate the Owner’s Manual set aside in Step 1.

• Read the Owner’s Manual for operating instructions.

• Check door opening and closing. If door does not open and close freely, check for proper routing of spring cable over pulley. If door drops or closes when released, adjust spring tension. See Step 2.

• Check to be sure that wiring is secure under the dishwasher, not pinched or in contact with door springs or other components. See Step 18.

• Check door alignment with tub. If door hits tub, level dishwasher. See Step 14.

• Check door alignment with cabinet. If door hits cabinet, reposition dishwasher. See Step 13.

• Check that door spring does not contact water line, fill hose, wiring or other components. See Step 13.

• Verify water supply and drain lines are not kinked or in contact with other components. Contact with motor or dishwasher frame could cause noise.

• Turn on the sink hot water faucet and verify water temperature. Incoming water temperature must be between 120°F and 140°F. A minimum of 120°F temperature is required for best wash performance. See “Prepare Hot Water Line,” page 5.

• Add 1 quart of water to the bottom of the dishwasher to lubricate the pump seal.

• Turn on water supply. Check for leaks. Tighten connections if needed.

• Remove protective film if present from the control panel and door.

• Check that tub trim does not contact the door.

PRETEST CHECKLIST

Black

Ground Screws

Figure AD

NOTE: All ground screws, brackets and wires must

remain intact.

Junction Box Bracket

Dishwasher Installation

STEP 20 STEP 21

• Turn on power supply or plug power cord into outlet, if equipped.

• Select a cycle to run and push the START button.

• Ensure the door is latched. Dishwasher should start.

• Check to be sure that water enters the dishwasher. If water does not enter the dishwasher, check to be sure that water and power are turned on.

• Check for leaks under the dishwasher. If a leak is found, turn off power at the breaker, and then tighten water connections. Restore power after leak is corrected.

• Check for leaks around the door. A leak around the door could be caused by door rubbing or hitting against adjacent cabinets. Reposition the dishwasher if necessary. See Step 13.

• Press and hold the START button for 3 seconds to cancel the cycle. The unit will begin to drain. Check drain lines. If leaks are found, turn off power at the breaker and correct plumbing as necessary. Restore power after corrections are made. See Steps 7, 8, 9, 10 and 17.

• Open dishwasher door and make sure all of the water has drained. If not, check that disposer plug has been removed and/or air gap is not plugged. Also check drain hose to be sure it is not kinked underneath or behind dishwasher. See Step 17.

• Press START button once again and run dishwasher through another cycle. Check for leaks and correct if required.

• Repeat these steps as necessary.

DISHWASHER WET TEST

• Slide the floor protect pan under the dishwasher until its side lock slots are close to engaging the side mounting tabs on the dishwasher.

• Lift the pan until its lock slots contact the mounting tabs and push the pan back to engage them.

Rear

Floor Protect Pan

REPLACE FLOOR PROTECT PAN

Figure AE

Mounting Tab Two on each side of the dishwasher

Two on each side of the floor protect pan

Floor Protect Pan

Lock Slots

Front

• When properly installed, the top of the lock slots will be over the mounting tabs.

Mounting Ta b

Lock Slot

• Connect the leak sensor connector to the leak sensor (on some models).

Leak Sensor

(on some models)

Dishwasher Installation

STEP 22 STEP 22

POSITION SOUND

INSULATION PIECE

• Locate the sound insulation package inside the dishwasher.

• Stand the parts upright as shown.

Dishwasher Door

Toekick

Figure AF

• Locate the control box.

Insulation Block

(On some models.)

Control Box

• Open door all the way, if the door doesn’t stay fully open, adjust the insulation panel.

• Align the screw holes with the screw holes on the legs of the dishwasher.

• Ensure vent opening is not blocked by insulation.

Vent opening should be properly

aligned with cutout in the insulation

STEP 23

• Place toekick against the legs of the dishwasher.

POSITION SOUND

INSULATION PIECE (CONT.)

REPLACE TOEKICK

Figure AG

• Push insulation block portion under the dishwasher until it is beneath the control box.

Figure AH

• Push the panel portion up to the front of the block.

(on some models)

Push the sides of the insulation behind

the toekick attachment screw holes

• Tuck the sides of the front panel behind the toekick

attachment screw holes.

Toekick

Figure AJ

Attachment

Screws

• Align the toekick with the bottom edge and make sure it is against the floor.

• Insert and tighten the 2 toekick attachment screws. The toekick should stay in contact with the floor.

Tip: Reduce sound from under the dishwasher. Make sure toekick is against floor.

STEP 24

• Tub trim does not interfere with the door

• Dishwasher is square and level at both the top and bottom of the cabinet opening, with no twisting or distortion of the tub or door

• All 4 legs of the dishwasher are firmly in contact with the floor

• Drain hose is not pinched between the dishwasher and adjacent cabinets or walls

• Tub trim is fully seated on the tub flange

CHECK THE FOLLOWING

STEP 25

• Be sure to leave complete literature package, these Installation

Instructions and product samples and/or coupons with the consumer.

LITERATURE

NOTE: Product improvement is a continuing endeavor at Café. Therefore, materials, appearance and

specifications are subject to change without notice.

Instrucciones de Instalación

Lavavajillas Incorporado

Ante cualquier duda, visite nuestro sitio web en: cafeappliances.com.

ANTES DE COMENZAR

ALTO

Lea estas instrucciones en su totalidad y atentamente.

ADVERTENCIA

• Para reducir el riesgo de descarga eléctrica, incendio o lesiones a personas, el instalador debe asegurarse de que el lavaplatos esté completamente cerrado en el momento de la instalación.

• PARA SEGURIDAD PERSONAL: Quite el fusible o abra el interruptor de circuitos antes de comenzar la instalación. No utilice un cable de extensión o un enchufe adaptador con este artefacto.

• La conexión inadecuada del conductor de conexión a tierra del equipamiento puede provocar un riesgo de descarga eléctrica. Consulte a un electricista

FDOL¿FDGRRUHSUHVHQWDQWHGHVHUYLFLRWpFQLFRVLWLHQH

dudas sobre la correcta conexión a tierra del aparato.

• Si el cableado doméstico no cuenta con un cable de 2 hilos con conexión a tierra, un instalador debe realizar una conexión a tierra. Cuando el cableado doméstico es de aluminio, asegúrese de usar un compuesto antioxidante y conectores de aluminio a cobre aprobados por UL.

PRECAUCIÓN

No quite la base de madera hasta que esté listo para instalar el lavaplatos. Si se quita la base, el lavaplatos se volcará cuando se abra la puerta.

Al realizar las instalaciones descriptas en este manual, se deberán usar guantes, anteojos o gafas de seguridad.

PARA SU SEGURIDAD

Lea y cumpla con todas las ADVERTENCIAS y PRECAUCIONES que figuran en estas instrucciones.

IMPORTANTE – Cumpla con todos los códigos y

ordenanzas gubernamentales.

• Nota para el Instalador – Asegúrese de entregar

estas instrucciones al consumidor y al inspector local.

• Nota para el Consumidor – Guarde estas instrucciones

con su Manual del Propietario para referencia futura.

• Nivel de habilidad – La instalación de este

lavavajillas requiere un nivel básico de habilidades mecánicas, eléctricas y de plomería. La correcta

instalación del producto es responsabilidad del instalador. Si se producen fallas en el producto debido a una instalación inadecuada, la Garantía del Producto de Café no cubrirá las mismas. Consulte la información de la Garantía.

• Tiempo de instalación – 1 y 3 horas. Las

instalaciones nuevas requieren más tiempo que las instalaciones de reemplazo.

IMPORTANTE – El lavavajillas DEBE ser instalado para permitir el retiro futuro de su ubicación, si se requiere realizar el servicio técnico.

Se deberá tener cuidado cuando el electrodoméstico sea instalado o retirado, a fin de reducir la posibilidad de daños sobre el cable de suministro eléctrico.

Si el lavavajillas que recibió está dañado, se debería comunicar de inmediato con su vendedor o fabricante.

Accesorios Opcionales – Para consultar sobre disponibilidad de kits de paneles personalizados, consulte el Manual del Propietario.

Su lavavajillas es un electrodoméstico donde se calienta agua.

CONTROLE LO SIGUIENTE

 (OERUGHGHODWLQDQRLQWHU¿HUHFRQODSXHUWD  El lavavajillas es cuadrado y está nivelado tanto en la parte superior como en la inferior de

la abertura del gabinete, sin retorcimiento ni distorsión de la tina o de la puerta

 /DVSDWDVGHOODYDYDMLOODVHVWiQDSR\DGDVGHPDQHUD¿UPHFRQWUDHOVXHOR  La manguera de drenaje no tiene torceduras entre el lavavajillas y los gabinetes o paredes

adyacentes

 El borde de la tina está completamente apoyado en el reborde de la tina

LEA DETENIDAMENTE

CONSERVE ESTAS INSTRUCCIONES

31-4000043 07-18 GEA

Preparación de la Instalación

PIEZAS SUMINISTRADAS EN EL PAQUETE DE INSTALACIÓN:

• Tapa de la caja de empalmes y tornillo de cabeza hexagonal nº 10

• Abrazadera de la manguera

• Manguera de desagüe (aprox. 58" de longitud)

• Sostenedor de la manguera de desagüe

• 2 Tornillos de cabeza hexagonal nº 8-18 para asegurar los soportes de la estructura de la tubería de la lavadora

• 1 Pieza del borde superior (algunos modelos)

• 2 Piezas del borde lateral

• 2 Soportes de montaje para mesadas de madera o gabinetes laterales

• 2 Tornillos de cabeza especial Phillips nº 8-18 x 5/8”, para asegurar el lavavajillas a la parte inferior de la mesada o a los gabinetes laterales

• Botones del enchufe

• Textos, muestras y/o cupones

MATERIALES NECESARIAS:

• Codo de 90º (rosca interna de la manguera de ¾” en un extremo, y el extremo opuesto coincide con el suministro de agua) to fit water supply)

• Tuercas de cables (3) de la lista de UL

• Cinta adhesiva (si es aplicable)

Materiales Necesarios para Instalaciones Nuevas:

• Brecha de aire para la manguera de desagüe, si se requiere

• T de desechos para plomería hogareña, si corresponde

• Cable eléctrico o Kit del cable de corriente WX09X70910 (5,4 pies) o WX09X70911 (7,9 pies) dependiendo de su instalación.

• Clavijas de la manguera de tipo de tornillo

• Amortiguador de refuerzo para la conexión eléctrica

• Válvula de cierre manual (recomendado)

• Línea de Agua Caliente– mínimo de 3/8", tubería de cobre (incluyendo abrazadera de refuero, tuerca de compresión) o pieza de Café WX28X326, manguera trenzada flexible.

• Manguera de desagüe WD24X10065 (12' de longitud), si se requiere.

#10

Tornillo de cabeza hexagonal

nº 10

1 Pieza del borde superior

(algunos modelos)

Tapa de

la caja de

empalmes

Codo de 90º

desechos Brecha de aire

Amortiguador

de refuerzo

Abrazadera de

la manguera

Sostenedor de la

manguera de desagüe

2 Soportes

de montaje

Tuercas

de cables

Cable eléctrico o cable de

T de

corriente dependiendo de

Válvula

de cierre

manual

Manguera de desagüe (aprox. 58" de longitud)

2 Piezas del borde lateral

2 Tornillos de cabeza

especial Phillips nº

8-18 x 5/8”

Cinta

adhesiva

sus modelos

Línea de Agua

Caliente

2 Tornillos de cabeza

hexagonal nº 8-18

Textos

Botones del

enchufe

Sujetador para

manguera de drenaje

opcional

Clavijas de la

manguera

Optional

12' Drain Hose

WD24X10065

HERRAMIENTAS NECESARIAS:

• Destornillador Phillips

• Llave de tuercas de ¼” y de 5/16”

• Llave ajustable de 6”

• Nivel

• Escuadra de carpintero

• Cinta de medición

• Gafas de seguridad

• Linterna

• Balde para contener el agua al desagotar la línea

• Tomacorriente de 15/16” (opcional para el retiro de la base)

• Guantes

• Pinzas

Sólo para Instalaciones Nuevas:

• Cortador de tubos

• Taladro y brocas apropiadas

• Equipo de caladora

Destornillador Phillips

Tomacorriente

de 15/16”

Linterna

Guantes

Llave de tuercas de ¼” y de 5/16”

Balde

Pinzas

Llave ajustable

de 6”

Equipo de caladora

Nivel

Escuadra de carpintero

Cortador de

tubos

Cinta de medición

Gafas de seguridad

Taladro y brocas apropiadas

Preparación de la Instalación

PREPARE EL AMURADO DEL LAVAVAJILLAS

El area de esta pared

This Wall Area

deberá

Must be Free

estar

of Pipes and

34-1/2”+1/4”

33-1/2” a 34-

Underside of

3/4” en la parte

Countertop

inferior desde la

to Floor

mesada al piso

libre de

Wires

cañerías o

cables

Se deberán poder realizar

Plumbing and Electric Service

los servicios de plomería y

Must Enter Inside This Area

eléctricos dentro de esta área

24”

Figura A

Min.

• La abertura rústica del gabinete deberá tener por lo menos 24" de profundidad, 24" de ancho y aproximadamente 34 1/2" de alto desde el piso hasta el lateral de la mesada.

• El lavavajillas se deberá instalar de forma tal que la manguera de desagüe no tenga más de 12” de lontigud para un desagüe adecuado.

• El lavavajillas deberá estar completamente amurado a la parte superior, costados y parte trasera, y no deberá tener apoyada ninguna parte del amurado.

24” Min.

4”

Gabinetes

Cabinets

Square

escuadra

6”

and

y a plomo

Plumb

ADVERTENCIA

Para reducir el riesgo de descarga eléctrica, incendio o lesiones a personas, el instalador debe asegurarse de que el lavaplatos esté completamente cerrado en el momento de la instalación.

Mesada

Countertop

Lavavajillas

Dishwasher

25-1/2"

Clearance for Door

Espacio mínimo de 2”

Opening 2" Minimum

desde la abertura de la puerta

Figura B

ESPACIO NECESARIO:

• Cuando se instale en una esquina, deje un espacio mínimo de 2” entre el lavavajillas y el gabinete adyacente, la pared y otros electrodomésticos. Deje un espacio mínimo de 25-1/2” desde el frente del lavavajillas hasta la abertura de la puerta.

Figura B.

REQUISITOS PARA EL DESAGÜE

• Cumpla con los códigos y ordenanzas locales.

• No supere una distancia de 12' hasta el desagüe.

• La altura de la conexión del drenaje no debe exceder las 72" sobre la parte inferior del lavavajillas.

NOTA: Se deberá usar una brecha de aire si la T de desechos o la conexión del eliminador de desechos está a

menos de 18” sobre el piso para evitar el sifonaje.

DETERMINE EL MÉTODO DE DESAGÜE

El tipo de instalación del desagüe depende de las siguientes cuestiones.

• ¿Requieren los códigos u ordenanzas locales una brecha

de aire?

• ¿Está la T de desechos a menos de 18” sobre el piso?

Si la respuesta a cualquiera de estas preguntas es SÍ, se DEBERÁ usar el Método 1.

• Si las respuestas son NO, se podrá usar cualquier método.

PREPARACIÓN DEL GABINETE

• Perfore un agujero de 1 ½" de diámetro en la pared del gabinete, dentro de las áreas sombreadas que se muestran en la Figura A, para la conexión de la manguera de desagüe. El agujero deberá ser realizado de forma

pareja, sin extremos filosos.

IMPORTANTE – Al conectar la

línea de desagüe al eliminador de residuos, asegúrese de que el enchufe del desagüe haya sido retirado. EL LAVAVAJILLAS NO HARÁ EL DESAGOTE SI EL ENCHUFE ESTÁ

COLOCADO.

Remove

Retire el

Drain

enchufe

Plug

del desagüe

Método 1 – Brecha de aire con T de desechos o eliminador de desechos

Se deberá usar una brecha de aire cuando los códigos y ordenanzas locales lo requieran. La brecha de aire deberá ser instalada de acuerdo con las instrucciones del fabricante.

Figura C

Método 2 – “Bucle de Desagote Alto" con T de desechos o eliminador de desechos

Gancho de la manguera

de desagüe

32"

Min.

18"

Min.

Figura D

Gancho de la manguera

de desagüe

32"

Min.

18"

Min.

Consejo: Evite costos innecesarios de llamadas al servicio técnico.

Siempre asegúrese de que el enchufe del desagüe de desechos haya sido retirado antes de adherir la managuera de desagüe del lavavajillas al eliminador de desechos.

Preparación de la Instalación

PREPARACIÓN DEL CABLEADO ELÉCTRICO

ADVERTENCIA

PARA SEGURIDAD PERSONAL: Quite el fusible o abra el interruptor de circuitos antes de comenzar la instalación. No utilice un cable de extensión o un enchufe adaptador con este artefacto.

Requisitos Eléctricos

• Este electrodoméstico deberá ser provisto con 120V,

60 Hz, y estar conectado a un circuito individual correctamente conectado a tierra, protegido por un disyuntor o fusible de retardo de 15 o 20 amp.

• El cableado deberá constar de 2 cables con tierra y resistente a 75ºF (167ºF).

• Si el suministro eléctrico provisto no cumple con los requisitos anteriores, llame a un electricista matriculado

antes de proceder.

Instrucciones de Conexión a Tierra – Conexión Permanente

Este electrodoméstico debe estar conectado a un sistema de cableado de metal permanente con conexión a tierra, o se deberá tender un conducto para la conexión a tierra del equipo con los conductores del circuito y conectado al terminal de tierra del equipo o al conductor de suministro del electrodoméstico.

Instrucciones de Conexión a Tierra – Modelos con Cables de Corriente

Este electrodoméstico deberá estar conectado a tierra. En caso de mal funcionamiento o avería, la conexión a tierra reducirá el riesgo de descargas eléctricas al brindar un camino con una resistencia menor para la corriente eléctrica. Este electrodoméstico está equipado con un cable con un conductor para la conexión a tierra del equipo y un enchufe con conexión a tierra. El enchufe deberá estar conectado a un tomacorriente instalado en forma adecuada y con conexión a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA

La conexión inadecuada del conductor de conexión a tierra del equipamiento puede provocar un riesgo de

GHVFDUJDHOpFWULFD&RQVXOWHDXQHOHFWULFLVWDFDOL¿FDGRR

representante de servicio técnico si tiene dudas sobre la correcta conexión a tierra del aparato.

Ubicación de receptáculo alternativo en el gabinete adyacente

18"

Área de ubicación

del

18"

receptáculo

Figura E

Con los modelos equipados con cable de corriente: No modifique el enchufe provisto con el

electrodoméstico; si no coincide con el tomacorriente, solicite la instalación de un tomacorriente apropiado a un electricista calificado.

Preparación del Gabinete y Enrutador del Cable

• El cableado podrá ingresar por la abertura de cualquiera de los lados, desde la parte trasera o desde el piso dentro del área sombrada que aparece ilustrada más arriba en la Figura E y definida en la Figura A.

• Corte un agujero de un máximo de 1 ½” de diámetro

para admitir el cable eléctrico. Los extremos del agujero deberían estar parejos y redondeados. De ser conveniente, las conexiones del cableado permanente podrán pasar a través del mismo agujero que la manguera de desagüe y la línea de agua caliente. Si la pared del gabinete es metálica, el extremo del agujero deberá estar cubierto con un aislante. NOTA: Los cables de corriente con enchufe deberán pasar a través de un agujero separado.

NOTA: Los cables de alimentación con enchufe tienen que pasar a través de un agujero separado en el gabinete.

Conexión Eléctrica al Lavavajillas

La conexión eléctrica se encuentra sobre el frente derecho del lavavajillas.

• Para realizar conexiones permanentes, el cable deberá hacer un recorrido como se muestra en la Figura E. El cable se deberá extender un mínimo de 24" desde la pared trasera.

• Para realizar conexiones de cables de corriente, instale un receptáculo con conexión a tierra de 3 clavijas en la pared trasera del gabinete del lavabo,a un mínimo de 6” o a un máximo de 18” desde la abertura, y de 6” a 18” sobre el piso.

• Use sólo el Kit del Cable de Corriente del Lavavajillas WX09X70910 o WX09X70911.

Agujero de 1 ½” de diám. (máx.)

24” desde

la pared

Tierra

Negro

3” desde el gabinete

Blanco

Preparación de la Instalación

PREPARACIÓN DE LA LÍNEA DE AGUA CALIENTE

NOTA: Café recomienda el uso de tuberías de co-

bre para la línea de agua, pero si decide usar una manguera flexible, use la manguera trenzada flexible WX28X326 de Café.

• La línea de suministro de agua (la tubería de cobre de 3/8” o la manguera trenzada flexible) podrá ingresar desde cualquiera de los laterales, desde la parte trasera o desde el piso dentro del área sombreada que se muestra en la Figura F.

• La línea de suministro de agua podrá pasar a través del mismo agujero que el cable eléctrico y la manguera de desagüe. O, corte un agujero de un diámetro adicional de 1 ½” para ubicar la línea de agua. Si se utiliza el cable de corriente con enchufe, la línea de agua no deberá pasar a través del agujero del cable de corriente.

Conexión de la Línea de Agua

• Si usará una manguera de suministro trenzada flexible, etiquete la manguera con la fecha de instalación para usar como referencia. Las mangueras trenzadas flexibles, codo y juntas deberán ser

reemplazadas cada 5 años.

• Cierre el suministro de agua.

• Instale una válvula de cierre manual en una ubicación accesible, tal como debajo del lavabo. (Opcional, pero altamente recomendado y podrá ser requerido por los

códigos locales)

• La conexión del agua se encuentra del lado izquierdo del lavavajillas. Instale la línea de entrada de agua caliente, usando una tubería de cobre o una manguera trenzada flexible de no menos de 3/8". Enrute la línea como se muestra en la Figura F y extienda la misma hacia adelante por lo menos 19"

desde la pared trasera.

• Ajuste el calentador de agua a una temperatura de entre 120ºF y 140ºF.

• Despeje la línea de agua para retirar escombros.

• La presión de la línea de suministro de agua caliente deberá ser de entre 20 y 120 PSI.

Caliente

Cara del gabinete

Válvula de cierre

2”

desde

gabinete

Agujero de 1 ½” de diám.

19” desde la pared

2” desde el piso

Figura F

PRECAUCIÓN

No quite la base de madera hasta que esté listo para instalar el lavaplatos. Si se quita la base, el lavaplatos se volcará cuando se abra la puerta.

Dé vuelta la página para iniciar la instalación del lavavajillas

Instalación del Lavavajillas

PASO 1 PASO 3

PREPARACIÓN

Ubique los ítems en el paquete de instalación:

• Tornillos

• Tapa de la caja de empalmes

• Manguera de desagüe y clavija

• Soportes de montaje

• Pieza de los bordes (en algunos modelos

• Gancho de la manguera de desagüe

• Manual del propietario

• Textos, muestras y/o cupones

IMPORTANTE – ¡No patee la base de madera! Se producirán daños.

• Mueva el lavavajillas cerca de la ubicación de la instalación y haga que se apoye sobre su parte trasera. NOTA: No coloque el lavavajillas en su lado.

• Retire las 4 patas niveladoras sobre la parte inferior de la base de madera con una llave de tomacorriente de 15/16”.

PASO 2

CONTROL DEL EQUILIBRIO

DE LA PUERTA

NOTA:

Panel Personalizado de la Puerta (disponible en algunos modelos), siga las instrucciones que se encuentran en el kit del Panel Personalizado de la Puerta

Si instalará un

WD35X20417.

• Con el lavavajillas en la base de madera, controle el equilibrio de la puerta abriendo y cerrando la misma.

La puerta se cierra dentro de los 20º

La puerta permanece en la posición de entre 20º y 70º

La puerta queda completamente abierta a más de 70º

Vista lateral

• Descarte la base.

• Vuelva a atornillar las patas niveladoras a la estructura del lavavajillas, a aproximadamente 1/2" desde la estructura, como se muestra.

• La puerta está correctamente equilibrada si, una vez abierta, se cierra sola dentro de los 20º desde el ángulo

Figura I

vertical, permanece en su posición desde un ángulo de entre 20º y 70º y se abre totalmente a más de 70º.

• De ser necesario incremente o reduzca la tensión, como se muestra. Algunos modelos cuentan con 2 resortes

NOTA: Algunos modelos cuentan con ruedas niveladoras ajustables traseras, y no requerirán las 2 patas niveladoras traseras.

sobre un lado y 1 resorte del otro lado. Trabe la puerta y ajuste los resortes hasta lograr el equilibrio correcto.

PASO 4

• Retire los 2 tornillos del zócalo y el zócalo. Deje a un costado para uso en el Paso 23.

Vista lateral

Side View

Resorte

Spring

enganchado al

hooked

agujero que se

to hole

encuentra dentro

inside rail

del riel de la base

Vista interior

RETIRE LA BASE DE MADERA, INSTALE LAS PATAS NIVELADORAS

Approx

RETIRE EL ZÓCALO

1/2"

Incrementar

la tensión

Reducir

la tensión

NOTA: La cantidad de

NOTE: The number of

resorte, a cada lado,

springs, on each side,

varía según el modelo.

will vary by model.

Figura H

Asegúrese de que

Make sure pully

el cable de la polea

cables are within

esté dentro de los

pulley shoulders

hombros de la polea.

Panel de

Custom

la puerta a

door

medida

panel

Vista frontal

Front View

Consejo: Asegúrese de que la puerta se abra y se cierre de forma pareja

. Controle la apertura y cierre de

la puerta. Si la puerta no se abre fácilmente o se cierra demasiado rápido, controle el recorrido del cable del resorte. El cable está sostenido por los “hombros” de la polea. Asegúrese de que el cable no se haya resbalado de los hombros de la polea y que esté colocado como se muestra.

Toekick

Zócalo

Remove 2

Figura J

Retire los 2 Tornillos del Zócalo

Toekick Screws

Instalación del Lavavajillas

PASO 5

DE SER NECESARIO, RETIRE

LA PAN PROTECCIÓN DEL PISO

• Desconecte el cable del sensor de goteo (en algunos modelos).

•

Empuje la olla de protección del piso, deslizando la misma debajo del lavavajillas.

• Deje a un costado para uso en el Paso 21.

PASO 6

• Enrosque un codo de

90º en la válvula de agua. Asegúrese de que la junta de goma esté ubicada entre la válvula y el codo.

• No ajuste el codo en

exceso. El soporte de la válvula de agua se podría inclinar o el accesorio de la válvula de agua se podría romper.

• Posicione el extremo del

codo de modo que mire hacia la parte trasera del lavavajillas.

INSTALE UN CODO DE 90º

Soporte de la válvula de agua

Apriete el conector en la parte

superior para liberar la función

de ajuste.

Sensor de goteo

Pan protección del piso

Figura L

Frente del lavavajillas

Codo

de 90º

Manguera de llenado

Figura M

PASO 8

POSICIONE LA LÍNEA DE AGUA Y EL CABLEADO DE LA CASA

• Posicione la línea de suministro de agua y el cableado de la casa sobrel piso de la abertura, a fin de evitar interferencias con la base del lavavajillas y los componentes debajo del mismo.

PASO 9

Línea de agua

INSTALE LA MANGUERA

Water

Line

Figura O

Cableado

House

de la casa

Wiring

DE DESAGÜE A TRAVÉS DEL GABINETE

• Posicione el lavavajillas frente a la abertura del gabinete, y de estar presente, retire la manguera de desagüe de su respectiva clavija. en el agujero lateral del gabinete. Si se usa un cable de corriente, guie el extremo a través de un abertura del

gabinete separado.

Inserte la manguera de desagüe

Coloque la manta

aislante sobre el

cuello

PASO 7

INSTALE LA MANGUERA DE DESAGÜE AL BUCLE DE DESAGÜE

Conecte el extremo del bucle de desagüe a la manguera de desagüe usando una abrazadera de tornillo, como se muestra en la figura.

Figura N

NOTA: El bucle alto de desagüe sobre el costado de la

cañería fue diseñado para un mejor rendimiento del lavado. No lo retire del lateral de la tubería.

Cableado de la casa

Cable de corriente

(si se usa)

Manguera

Línea

de agua

Asegúrese de que la manguera de drenaje no esté torcida ni sea pellizcada Longitud máxima de la manguera de desagüe de 15’

No desconecte ni retire el rulo de drenaje alto del lado izquierdo del lavavajillas

Consejo: Evite llamadas innecesarias al servicio técnico con relación al llenado, desagüe o ruidos.

Posicione las tuberías de los servicios de modo que no interfieran con nada debajo o detrás del lavavajillas

de desagüe

Manta

aislante

Figura P

Instalación del Lavavajillas

PASO 10

DESLICE EL LAVAVAJILLAS

TRES CUARTOS DEL RECORRIDO

DENTRO

DEL GABINETE

IMPORTANTE – No lo empuje contra el panel frontal

con las rodillas. Se producirán daños.

• Tome los laterales del panel frontal y deslice el lavavajillas en la abertura de a pocas pulgadas por vez.

No lo empuje contra el panel de la puerta frontal con la Se poducirán daños sobre el panel de la puerta.

• Al proceder, empuje la manguera de desagüe a través de la abertura debajo del lavabo. Deje de empujar cuando el lavavajillas se extienda unas 6 pulgadas hacia adelante de los gabinetes adyacentes.

• Asegúrese de que la manguera de desagüe no esté retorcida debajo o detrás del lavavajillas.

• Asegúrese de que el cableado de la casa, la línea de desagüe y la línea de agua no interfieran con los componentes que se encuentran debajo del lavavajillas.

rodilla.

Figura Q

PASO 11

INSTALE LAS PIEZAS DE LOS BORDES

En este paso, necesitará las piezas de los bordes separadas en el Paso 1.

Borde

superior

Borde lateral

Vista

superior

Borde lateral

Vista

superior

Figura R

Apoyo completo en el

reborde de la tina

Estructura de la tubería

Borde de la tina Puerta

Borde lateral

Manija

• Seleccione la pieza del borde superior (Vea la Figura R) y alinee el centro con la traba superior. Presione la pieza del borde sobre la pestaña de la tubería, moviendo la misma de

• Seleccione la pieza del borde izquierdo (vea la Figura R). Alinee el extremo superior con el borde superior y presione el mismo sobre el lateral izquierdo de la pestaña de la tubería, realizando el movimiento desde la parte superior a la parte inferior. Repita con la pieza del borde de la pestaña de la tubería lateral derecha. (Consulte la pieza del borde del lateral derecho en la Figura R.)

un lado a otro.

Instalación del Lavavajillas

PASO 12

INSTALE LOS SOPORTES

DE MONTAJE

Necesitará los soportes de montaje y los 2 tornillos hexagonales nº 8 que separó en el Paso 1.

Deberá instalar los soportes de montaje en la parte superior o lateral de la estructura de la tubería del lavavajillas, antes de deslizar el lavavajillas en su ubicación debajo de la mesada. Este lavavajillas puede realizar una instalación de descarga en una abertura de una profundidad de 24”. Los soportes de montaje cuentan con varias posiciones de adherencia disponibles para ubicar diferentes construcciones de gabinetes.

Instale los soportes de montaje en la parte superior

si el lado inferior de la mesada es de madera o de un material similar que acepte la colocación de tornillos:

IMPORTANTE - Luego de instalar los soportes y antes de cerrar la puerta del lavavajillas, ajuste los soportes inclinando los mismos según sea necesario, de modo que no tengan contacto con la parte superior de la puerta del lavavajillas ni ocasionen daños.

Montaje superior

Frente

Tornillo de soporte nº 8

Estructura de la tubería del lavavajillas

• Si instalará el lavavajillas debajo de una mesada con un colgante corto, los soportes de la mesada se podrán extender más allá del extremo de la mesada. Si éste es el caso, retire la longitud excesiva inclinando de forma repetida los soportes de la ranura frontal, sólo hasta que se quiebren.

Incline y quiebre aquí luego de instalar, si la mesada cuenta con un colgante corto.

de la

Tubería

Soporte

Figura S

PASO 12

INSTALE LOS SOPORTES

DE MONTAJE (CONT.)

Instale los soportes de montaje a los costados

si la mesada es de granito o de un material similar que no acepte tornillos de madera:

• De estar presente, retire la clavija de la manguera de desagüe del cuello y descarte la misma.

• Quiebre la parte frontal de la lengüeta con una tijera en la ubicación mostrada, antes de realizar la adhesión al lavavajillas.

• Posicione el soporte del lado izquierdo como se muestra. Adhiera el soporte a la estructura de la tubería con el tornillo nº 8, a través del agujero ranurado debajo del agujero redondeado. Repita este paso con el soporte derecho.

Montaje lateral

Frente de

la Tubería

Estructura de la tubería del lavavajillas

No tuerza los cables de la traba en el tornillo del soporte nº 8

Tornillo para soporte nº 8, tal como fue suministrado

Retire esta

PASO 13

COLOQUE EL

clavija

Se deberá tener cuidado para asegurar que los tornillos de montaje no dañen los gabinetes

Incline y quiebre aquí de ser necesario

Soporte

Figura T

LAVAVAJILLAS EN SU POSICIÓN FINAL

• Controle que la manta aislante, si está presente, esté envuelta de forma pareja alrededor de la tubería. No debería estar “amontonada” y no debe interferir con los resortes de la puerta. Si el aislante está “amontonado” o interfiere con los resortes, alargue y vuelva a centrar la manta antes de deslizar el lavavajillas hasta su posición final

• Deslice el lavavajillas hasta la posición final, empujando los costados del panel de la puerta. No empuje la puerta hacia adelante o atrás en una posición parcialmente abierta o cerrada al mover el lavavajillas. No use la rodilla ni empuje sobre el centro del panel. Si lo hace, es posible que se dañe el panel. Controle que el lavavajillas esté posicionado de forma frontal en la abertura del gabinete, tanto en la parte superior como inferior del electrodoméstico, antes de montar el mismo al gabinete.

IMPORTANTE – Antes de abrir la puerta del lavavajillas,

asegúrese de que los extremos del panel de la puerta del lavavajillas estén detrás de la cara del gabinete adyacente y contra la cara del gabinete. Consulte la Figura U. Si la puerta del lavavajillas es abierta cuando el extremo de la puerta está contra la cara del gabinete, se producirán daños sobre la puerta del lavavajillas y el gabinete.

Instalación del Lavavajillas

PASO 13 PASO 14

COLOQUE EL LAVAVAJILLAS EN SU

POSICIÓN FINAL (CONT.)

• Abra y cierre la puerta del lavavajillas para asegurar que

funcione de forma pareja, y que no haya frotación contra el gabinete adyacente.

La puerta se ajusta y balancea detrás de la estructura del gabinete

Alineación correcta

Una alineación incorrecta hara que

Figura U

la puerta se dañe

Consejo: Evite cargos innecesarios del servicio técnico por daños sobre el panel o el rendimiento de la lavadora.

Controle la alineación del lavavajillas antes de abrir la puerta del lavavajillas, a fin de evitar daños sobre el panel.

Asegúrese de que las líneas de los servicios no queden atrapadas o aplastadas detrás del lavavajillas. Las líneas aplastadas restringirán el flujo de agua.

Controle que el borde de la

tina no tenga contacto con

todos los puntos

Vista

superior

El borde de la tina puede

ser acortado, de ser

necesario, para asegurar un

funcionamiento adecuado

de la puerta

PASO 14

NIVELE EL LAVAVAJILLAS

Estructura de la tubería

Borde de la tina

Puerta

Manija

IMPORTANTE – El lavavajillas deberá estar nivelado para

un funcionamiento apropiado del estante de los platos, el rendimiento del lavado y el funcionamiento de la puerta. El lavavajillas deberá estar nivelado de izquierda a derecha y del frente a la parte trasera. Esto asegura que los estantes de los platos no giren hacia adentro o afuera por sí solos, que el agua circulante fluya hacia la entrada de la bomba, y que la puerta se cierre sin golpear el costado de la tubería.

La puerta queda atrapada en la estructura del gabinete

No permita que el borde de la

tina quede atrapado por ni entre

en contacto con la puerta

¡Borde de la

Vista

superior

tina atrapado por la puerta!

• Retire el estante deplatos inferior y coloque un nivel en la puerta y en la línea deslizante del estante inferior en la Figura V.

• Si su modelo cuenta con ruedas traseras, la altura

de las ruedas es ajustada desde el frente del lavavajillas, junto con las 2 patas frontales en la parte inferior del lavavajillas. Comience el proceso de nivelación por las patas frontales, girando de forma individual las 2 patas frontales. Al ajustar las patas frontales primero, el acceso a los tornillos niveladores traseros es maximizado facilitando el ajuste de la rueda trasera. Cuando las patas frontales son ajustadas a una altura que genere una brecha apropiada con el gabinete superior, proceda a ajustar las ruedas niveladoras traseras, ajustando los tornillos niveladores como se ilustra en la Figura W. De forma individual, gire los 2 tornillos para ajustar las ruedas traseras. Gire lentamente los 2 tornillos en dirección contraria a las agujas del reloj para levantar la parte trasera del el lavavajillas, y en dirección de las agujas del reloj para bajarlo. Continúe ajustando los pies y las ruedas hasta que el lavavajillas esté nivelado, como se ilustra en la Figura W. Asegure de que las 4 patas/ ruedas tengan un contacto firme con el piso.

• Si su modelo cuenta con 4

patas niveladoras, ajuste el nivel del lavavajillas girando de forma individual las 4 patas en la parte inferior del lavavajillas, como se ilustra en la Figura WW

• El lavavajillas está correctamente nivelado cuando el indicador de nivel está centrado de izquierda a derecha y del frente a la parte trasera. Además, la puerta del lavavajillas se debería cerrar sin golpear el costado de la tubería.

• Reemplace el estante inferior.

• Empuje cada estante hacia afuera, hasta la mitad del recorrido. Asegúrese de que no ruede hacia atrás ni adelante sobre la puerta. Si el estante se mueve, ajuste las patas niveladoras.

Consejo: Evite cargos innecesarios del servicio técnico. Verifique que el lavavajillas esté nivelado.

Empuje los estantes de los platos hacia afuera hasta la mitad de su recorrido. Deberían permanecer fijos. Abra y cierre la puerta. La puerta debería ajustarse en la abertura de la tubería, sin golpear el costado de esta última. Si los estantes giran por sí solos, o si la puerta golpea el costado de la tubería, vuelva a nivelar el lavavajillas

NIVELE EL LAVAVAJILLAS (CONT.)

Controle la nivelación del frente hasta atrás

Figura V

Figura W

Baje las

líneas deslizantes del estante

Ajustar

Controle la nivelación de un costado al otro

Ajustar

Figura WW

Instalación del Lavavajillas

PASO 15

POSICIONE EL LAVAVAJILLAS, ASEGURE EL MISMO A LA MESADA O EL GABINETE

En este paso, necesitará los 2 tornillos con cabeza especial Phillips, de los tornillos que separó en el Paso 1.

El lavavajillas deberá estar asegurado a la mesada o a los costados del gabinete. Cuando el lado inferior de la mesada sea de madera, use el Método 1. Use el Método 2 cuando el lado inferior de la mesada esté hecho de un material que no acepte tornillos de madera, tal como el granito.

IMPORTANTE – Evite daños sobre el panel de la

puerta y el panel de control. El lavavajillas deberá estar posicionado de modo que el panel frontal y el panel de control no tengan contacto con los gabinetes adyacentes o la mesada. Los tornillos de montaje deberán ser colocados de forma recta. Las cabezas salientes de los tornillos podrían rayar el panel de la puerta o el panel de control e interferir con el

Método 1 Asegure el lavavajillas sobre la parte inferior de la mesada de madera.

• Vuelva a controlar la alineación del lavavajillas en el gabinete. Consulte los Pasos 13 y 14. El panel de la puerta y/o el panel de control no deberán golpear los gabinetes ni la mesada.

• Ajuste el lavavajillas a la parte inferior de la mesada con 2 tornillos de cabeza especial Phillips. Consulte la figura. Asegúrese de que los tornillos estén colocados de forma

recta para evitar daños sobre el pañel.

Método 2 Asegure el lavavajillas a los costados del gabinete.

• Vuelva a controlar la alineación del lavavajillas en el gabinete. Consulte los Pasos 13 y 14. El panel de la puerta y/o el panel de control no deberán golpear los gabinetes o la mesada.

• Retire los botones del enchufe. No los descarte.

• Ajuste el lavavajillas a los gabinetes adyacentes con los 2 tornillos de cabeza especial Phillips provistos. Consulte la Figura X. Asegúrese de que los tornillos estén colocados de forma recta para evitar daños sobre el pañel.

• Instale los botones del enchufe al costado de la tubería en los agujeros provistos.

funcionamiento de la puerta.

Soportes

Mesada de madera

Mesada con superficie sólida

PASO 15

POSICIONE EL LAVAVAJILLAS, ASEGURE EL MISMO A LA MESADA O EL GABINETE (CONT.)

• Vuelva a controlar que el lavavajillas esté en ángulo recto y nivelado tanto en la parte superior como en la parte inferior de la abertura del gabinete, sin torceduras ni distorsión de la tubería o de la puerta, luego de montar los gabinetes/mesada. Haga ajustes si es necesario.

&RQ¿UPHTXHWRGDVODVSDWDVQLYHODGRUDVWHQJDQ

FRQWDFWRFRQHOSLVRD¿QGHHYLWDUTXHHOODYDYDMLOODVVH

balancee y para asegurar un funcionamiento adecuado de la puerta y la traba and latch operation.

CONEXIÓN AL

PASO 16

SUMINISTRO DE AGUA

Conecte la línea de suministro de agua al codo de 90º.

Si usará una conexión con una manguera trenzada flexible:

• Ajuste la tuerca al codo de 90º usando una llave

ajustable.

Si usará una conexión a una tubería de cobre:

• Deslice la tuerca de compresión y luego una abrazadera de refuerzo sobre el extremo de la línea de agua.

• Inserte la línea de agua en el codo de 90º.

• Deslice la abrazadera de refuerzo contra el codo y asegure la misma con una tuerca de compresión.

IMPORTANTE – Asegúrese de que el resorte de la puerta y/o el cable del resorte de la puerta no tengan frotación ni contacto con la manguera de llenado o la línea de suministro de agua. Controle esto abriendo y cerrando la puerta. Si se produce un uido de frotación o interferencia, redirija las líneas de suministro de agua.

Línea de suministro

de agua caliente

Codo de 90º

Lado inferior izquierdo

Tuerca de compresión

Abrazadera de refuerzo

Figura Y

Figura X

Botones del enchufe

Soportes laterales

Tornillo

Instalación del Lavavajillas

Cutting Line

PASO 17 PASO 17

CONECTE LA LÍNEA DE

DESAGÜE

El extremo moldeado de la manguera de desagüe coincidirá con puertos de entrada de 5/8” a 1” de diámetro en la brecha de aire, la T de desechos o el eliminador de desechos.

• Determine el tamaño del puerto de entrada.

• Corte el conector de la manguera de desagüe en la línea marcada, si se requiere, para que coincida con el puerto

entrada.

Línea de corte

Figura Z

• En caso de requerir una manguera más larga, reemplace la manguera de desagüe con bolso de usuario por la pieza del servicio técnico de Café WD24X10065, una manguera de una longitud de 12’ que puede ser conectada directamente al bucle de desagüe ya adherida a la unidad (lea el Paso 7). Si la pieza de la manguera no está disponible en el servicio técnico, una manguera adicional con sujeción con un diámetro interno de 5/8” o 7/8” y con una longitud no superior a 66" podrá ser adherida a la manguera de desagüe con bolso de usuario provista. Asegure la conexión con las abrazaderas para manguera a la manguera de desagüe con bolso de usuario provista.

Figure AA

NOTAS:

• LA ALTURA DE LA CONEXIÓN DEL DRENAJE NO DEBE EXCEDER LAS 72" SOBRE LA PARTE INFERIOR DEL LAVAVAJILLAS.

• LA LONGITUD TOTAL DE LA MANGUERA DE DESAGÜE NO DEBERÁ SUPERAR LOS 15 PIES PARA UN FUNCIONAMIENTO ADECUADO DEL DESAGÚE.

IMPORTANTE: No corte la parte

IMPORTANT: Do not cut corrugat

coarrugada de la manguera

Abrazadera

de la

Manguera

5/8"

Coupler Abrazadera

de la

Manguera

• Conecte la línea de desagüe a la brecha de aire, la T de desechos o el eliminador de desechos, usando el método determinado previamente. Asegure la manguera con una clavija tipo tornillo.

Método 1 – Brecha de aire con T de desechos o el eliminador de desechos

Instalación del eliminador de desechos

Figura AB

Método 2 – “Bucle de desagüe alto" con T de desechos o el eliminador de desechos

Con este método, necesitará el gancho de la manguera de desagüe que separó en el Paso 1.

Ajuste la manguera de desagüe a la parte inferior de la mesada con el gancho provisto.

Gancho de la

manguera de desagüe

Drain Hose Hanger

Instalación de la T de desechos

Waste Tee Installation

Figura AC

IMPORTANTE – Al conectar la línea de desagüe al

eliminador de desechos, asegúrese de que el enchufe del desagüe haya sido retirado. EL LAVAVAJILLAS NO HARÁ EL DESAGÜE SI EL ENCHUFE ESTÁ COLOCADO.

CONECTE LA LÍNEA DE

DESAGÜE (CONT.)

Instalación de la T de desechos

18"

Min.

32"

Min.

Instalación del eliminador de desechos

Disposer Installation

Retire el

Remove Drain

enchufe del

Plug

desagüe

18"

Min.

32"

Min.

Consejo: Evite cargos innecesarios del servicio técnico debido a reclamos por falta de desagüe.

Asegúrese de que la manguera de desagüe haya sido pasada por la abertura del gabinete. Esto evitará que el exceso de manguera en la cavidad del lavavajillas sea retorcido o aplastado por el lavavajillas.

Instalación del Lavavajillas

PASO 18

CONECTE EL SUMINISTRO DE CORRIENTE

Si un cable de corriente con un enchufe ya está instalado, proceda al Paso 19.

ADVERTENCIA

Si el cableado doméstico no cuenta con un cable de 2 hilos con conexión a tierra, un instalador debe realizar una conexión a tierra. Cuando el cableado doméstico es de aluminio, asegúrese de usar un compuesto antioxidante y conectores de aluminio a cobre aprobados or UL.

En este paso, necesitará la tapa de la caja de empalmes y el tornillo de cabeza hexagonal nº 10 para los tornillos separados en el Paso 1.

Asegure el cableado de la casa a la parte trasera de la caja de empalmes con un amortiguador de refuerzo.

• Ubique los 3 cables del lavavajillas (blanco, negro y verde) con los extremos con tiras que sobresalen del puente de CA. Use tuercas para cables aprobados por UL que sean del tamaño apropiado para conectar el cable de tierra entrante al verde, el blanco al blanco y el negro al negro.

• Instale la tapa de la caja de empalmes usando un tornillo de cabeza hexagonal nº 10. Asegúrese de que los cables no sufran cortes debajo de la tapa.

• Asegúrese de que la tapa de la caja de empalmes se apoye sobre el soporte de montaje.

• Si usará un Kit de Cables de Corriente, utilizar el número de pieza Café WX09X70910 o WX09X70911 y consulte las instrucciones incluidas.

NOTA: No retire el soporte de la caja de empalmes.

Tierra

Blanco

NOTA: Todos los tornillos, soportes y cables de conexión a tierra deben permanecer intactos.

(Verde)

Negro

Figura AD

Puente de CA

Tornillos de conexión a tierra

Soporte de la caja de empalmes

PASO 19

LISTA DE CONTROL DE

EVALUACIÓN PREVIA

5HYLVHHVWDOLVWDOXHJRGHLQVWDODUHOODYDYDMLOODVD¿Q

de evitar cargos por llamadas al servicio técnico, las cuales no están cubiertas por su garantía.

• Asegúrese de que el encendido esté en OFF (Apagado).

• Abra la puerta y retire toda la gomaespuma y el papel de

embalaje.

• Ubique el Manual del Propietario separado en el Paso 1.

• Para acceder a instrucciones de uso, consulte el Manual

del Propietario.

• Controle la apertura y cierre de la puerta. Si la puerta

no se abre y cierra libremente, controle la ubicación correcta del cable de resorte sobre la polea. Si la puerta se cae o cierra al ser liberada, ajuste la tensión del resorte. Consulte el Paso 2.

• Asegúrese de que el cableado esté asegurado debajo

del lavavajillas, sin cortes ni en contacto con resortes de la puerta u otros compartimientos. Consulte el Paso 18.

• Controle la alineación de la puerta con la tubería. Si la

puerta golpea la tubería, nivele el lavavajillas. Consulte el Paso 14.

• Controle la alineación de la puerta con el gabinete. Si

la puerta golpea el gabinete, reposicione el lavavajillas. Consulte el Paso 13.

• Controle que el resorte de la puerta no tenga contacto

con la línea de agua, la manguera de llenado, el cableado u otros componentes. Consulte el Paso 13.

• Verifique que el suministro de agua y las líneas de

desagüe no estén retorcidas ni en contacto con otros componentes. El contacto con el motor o la estructura del lavavajillas podría generar ruidos.

• Abra el grifo de agua caliente del lavabo y verifique la

temperatura del agua. La temperatura del agua entrante deberá ser de entre 120ºF y 140ºF. Se requiere una temperatura mínima de 120ºF para un mejor rendimiento del lavado. Consulte la “Preparación de la Línea de Agua Caliente”, en la página 5.

• Agregue 1 cuarto de agua a la parte inferior del

lavavajillas, a fin de lubricar la junta de la bomba.

• Active el suministro de agua. Controle que no haya

pérdidas. De ser necesario, ajuste las conexiones.

• Retire la película protectora si se encuentra presente en

el panel de control y la puerta.door.

• Controle que el borde de la tina no entre en contacto con

la puerta.

Instalación del Lavavajillas

PASO 20 PASO 21

PRUEBA DE MOJADO DEL LAVAVAJILLAS

• Active la corriente y enchufe el cable de corriente en el

tomacorriente, si está equipado de este modo.

• Seleccione un ciclo y presione el botón START (Iniciar).

• Asegúrese de que la puerta esté trabada. El lavavajillas

se debería iniciar.

• Asegúrese de que el agua entre al lavavajillas. Si no

entra agua al lavavajillas, asegúrese de que el agua y la corriente estén activadas.

• Controle que no haya pérdidas debajo del lavavajillas.

Si encuentra una gotera, apague la corriente desde el disyuntor, y luego ajuste las conexiones del agua. Reinicie la corriente una vez que la pérdida sea corregida.

• Controle que no haya goteras alrededor de la puerta.

Una gotera alrededor de la puerta podría ser ocasionada por frotación con la puerta o golpes contra gabinetes adyacentes. De ser necesario, reposicione el lavavajillas. Consulte el Paso 13.

• Mantenga presionado el botón START (Iniciar) durante

3 segundos para cancelar el ciclo. La unidad comenzará a realizar el desagüe. Controle las líneas de desagüe. Si se encuentran pérdidas, corte la corriente desde el disyuntor y corrija los problemas de la plomería, según sea necesario. Reinicie la corriente una vez realizadas las correcciones. Consulte los Pasos 7, 8, 9, 10 y 17.

• Abra la puerta del lavavajillas y asegúrese de que toda

el agua sea desagotada. De no ser así, controle que el cable del eliminador de desechos haya sido retirado y/o que la brecha de aire no esté enchufada. También controle la manguera de desagüe para asegurar que no esté retorcida debajo o detrás del lavavajillas. Consulte el Paso 17.

• Presione el botón START (Iniciar) una vez más y haga

funcionar el lavavajillas en otro ciclo. Controle que no haya goteras y corrija las mismas de ser necesario.

• Repita estos pasos según sea necesario.

• Deslice la olla de protección del piso debajo del lavavajillas, hasta que sus ranuras de bloqueo laterales estén próximas a adherir las lengüetas de montaje laterales del lavavajillas.

• Levante la olla hasta que sus ranuras de bloqueo hagan contacto con las lengüetas de montaje, y vuelva a empujar la olla para que se enganche con éstas.

Posterior

Pan protección para pisos

• Cuando la instalación sea correcta, la parte superior de las ranuras de bloqueo estarán sobre las lengüetas de montaje.

REEMPLACE LA PAN PROTECCIÓN PARA PISOS

Pan protección para pisos

Figura AE

Lengüeta de

Montaje

Dos a cada lado

del lavavajillas

Ranuras de Bloqueo

Dos a cada lado de

la olla de protección

del piso

Frente

Lengüeta de Montaje

• Conecte el conector del sensor de goteo al sensor de goteo (en algunos modelos).

Sensor de goteo

(en algunos modelos)

Ranura de Bloqueo

Instalación del Lavavajillas

PASO 22

• Ubique el paquete del aislante de sonido dentro del lavavajillas.

• Posiciónelas piezas en forma vertical, como se muestra.

Puerta del

Lavavajillas

POSICIONE LA PIEZA DE AISLACIÓN DE SONIDO

PASO 22

POSICIONE LA PIEZA DE AISLACIÓN DE SONIDO

(CONT.)

• Abra la puerta completamente; si la misma no permanece completamente abierta, ajuste el panel aislante.

• Alinee los agujeros de los tornillos con los agujeros de los

tornillos de las patas del lavavajillas.

• Verifique que la abertura de ventilación no esté

bloqueada por el aislante.

La abertura de la ventilación deberá estar correctamente alineada con el espacio de la aislación

Zócalo

Figura AF

• Ubique la caja de control.

Figura AG

• Empuje la parte del bloque aislante debajo del lavavajillas, hasta que quede debajo de la caja de control.

Figura AH

Empuje la parte del panel hacia arriba, hasta el frente del

•

bloque.

(algunos modelos)

Empuje los costados del aislante detrás de los

agujeros de los tornillos para adherir el zócalo.

• Ajuste los costados del panel frontal detrás de los agujeros

de los tornillos para adherir el zócalo.

Bloque Aislante

(En algunos

modelos).

Caja de Control

PASO 23

• Coloque el zócalo contra las patas del lavavajillas.

Figura AJ

• Alinee el zócalo con el extremo inferior y asegúrese de que esté contra el piso.

• Inserte y ajuste los 2 tornillos de agarre al zócalo. El zócalo deberá permanecer en contacto con el piso.

Consejo: Reduzca el sonido debajo del lavavajillas. Asegúrese de que el zócalo esté contra la pared.

PASO 24

(OERUGHGHODWLQDQRLQWHU¿HUHFRQODSXHUWD

• El lavavajillas es cuadrado y está nivelado tanto en la parte superior como en la inferior de la abertura del gabinete, sin retorcimiento ni distorsión de la tina o de la puerta

/DVSDWDVGHOODYDYDMLOODVHVWiQDSR\DGDVGHPDQHUD¿UPH

contra el suelo

• La manguera de drenaje no tiene torceduras entre el lavavajillas y los gabinetes o paredes adyacentes

• El borde de la tina está completamente apoyado en el reborde de la tina

REEMPLACE EL ZÓCALO

Zócalo

Toekick

Tornillos de

Attachment

agarre

Screws

CONTROLE LO SIGUIENTE

PASO 25

• Asegúrese de entregar al consumidor el paquete completo de textos, estas Instrucciones de Instalación y muestras y/o cupones del producto.

TEXTOS

NOTA: La mejora de los productos es un esfuerzo continuo para Café. Por lo tanto, los materiales, la

apariencia y las especificaciones pueden sufrir cambios sin previo aviso.

GE CDT706P2M4S1, CDT706P2M5S1, CDT836P3M4D1, CDT836P3M5D1, CDT836P4M4W2 Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
