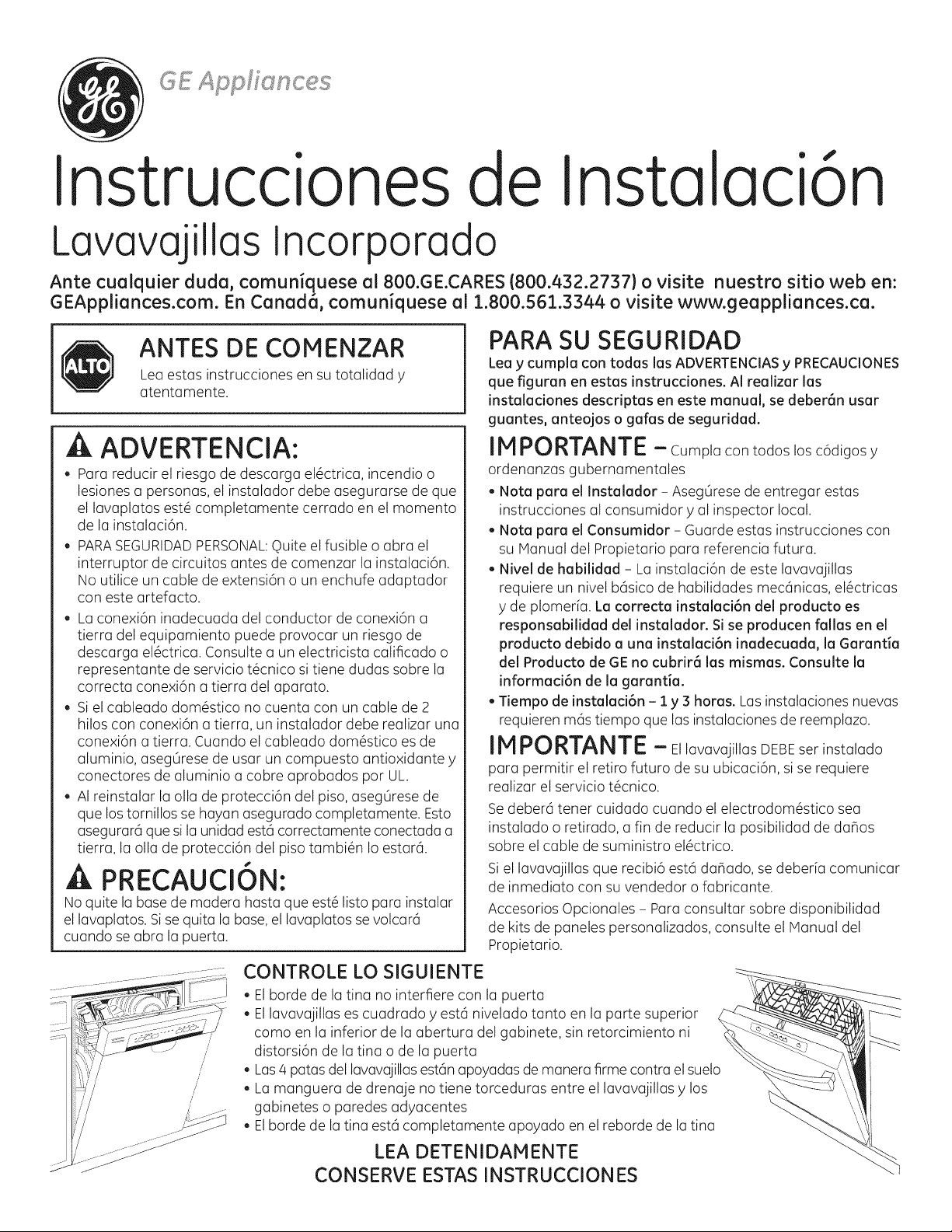

GE CDT725SSF0SS, CDT725SSF2SS, CDT725SSF4SS, CDT725SSF6SS, CDT725SSF7SS Installation Guide

...

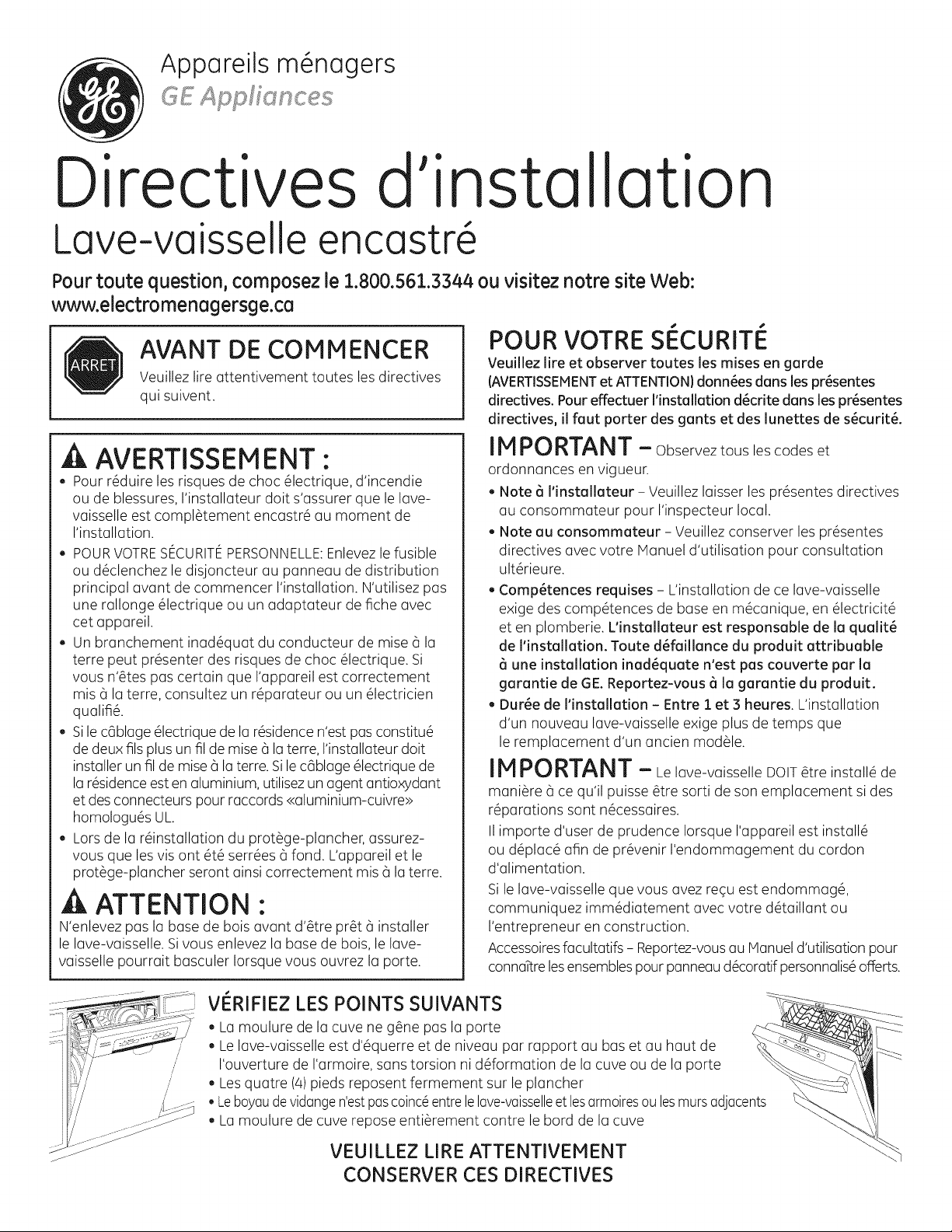

Installation Instructions

Built-in Dishwasher

Ifyou have questions, call 800.GE.CARES(800.432.2737)or visit our Website at: GEAppliances.com. InCanada, please call i.800.56E.3344 or visit www.geappliances.ca

BEFOREYOU BEGIN

Readthese instructions completely and carefully.

WARNING:

, To reduce the riskof electric shock, fire, or injury to

persons, the installer must ensure that the dishwasher is completely enclosed at the time of installation.

FORPERSONALSAFETY:Remove house fuse or open circuit breaker before beginning installation. Do not use an extension cord or adapter plug with this appliance.

The improper connection of the equipment grounding

conductor can result in a risk of electric shock. Check with a qualified electrician or service representative if you are

in doubt that the appliance is properly grounded. If house wiring is not 2-wire with ground, a ground

must be provided by the installer. When house wiring isaluminum, be sure to use UL-Listed anti-oxidant

compound and aluminum-to-copper connectors.

When reinstalling the floor protect pan, make certain that the screws have been fully secured. This will ensure that

if the unit is properly grounded, that the floor protect pan

will also be grounded.

CAUTION:

Do not remove wood base until you are ready to install the dishwasher. The dishwasher will tip over when the door is opened if base is removed.

FOR YOUR SAFETY

Read and observe all WARNINGSand CAUTIONSshown

throughout these instructions. While performing installations

described in this booklet, gloves, safety glasses or goggles should be worn.

IMPORTANT -Observeallgoverningcodesand

ordinances. , Note to Installer - Be sure to leave these instructions for the

consumer's and local inspector's use. Note to Consumer - Keepthese instructions with your

Owner's Manual for future reference. Skill Level - Installation of this dishwasher requires

basic mechanical, electrical and plumbing skills. Proper

installation is the responsibility of the installer. Product failure due to improper installation is not covered under the GEAppliance Warranty. See warranty information.

Completion Time - :1to 3 Hours. New installations require

more time than replacement installations.

IMPORTANT - ThedishwasherMUSTbeinstalledto

allow for future removal from the enclosure if service is required. Careshould beexercisedwhenthe applianceisinstalledorremoved,

to reduce the likelihood of damage to the power supply cord.

If you received a damaged dishwasher, you should immediately contact your dealer or builder.

Optional Accessories - Seethe Owner's Manual for available custom panel kits.

Printed in the United States

CHECK THE FOLLOWING

,Tub trim does not interfere with the door , Dishwasher issquare and level at both the top and bottom

of the cabinet opening, with no twisting or distortion of the

tub or door All 4 legs of the dishwasher are firmly in contact with the

floor

Drain hose is not pinched between the dishwasher and adjacent cabinets or walls

Tub trim isfully seated on the tub flange

READ CAREFULLY

KEEP THESE INSTRUCTIONS

31-3154609-14 GE

Installation Preparation

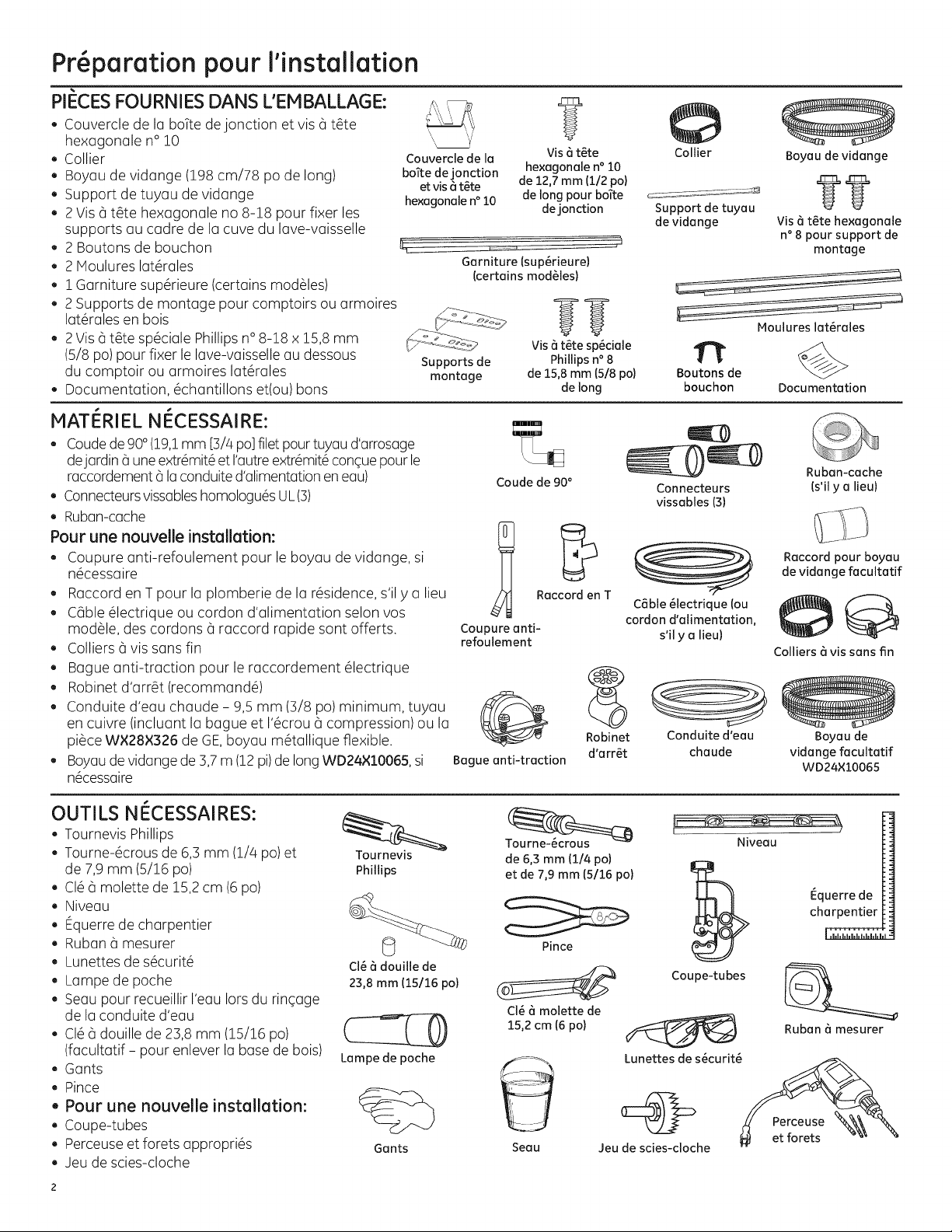

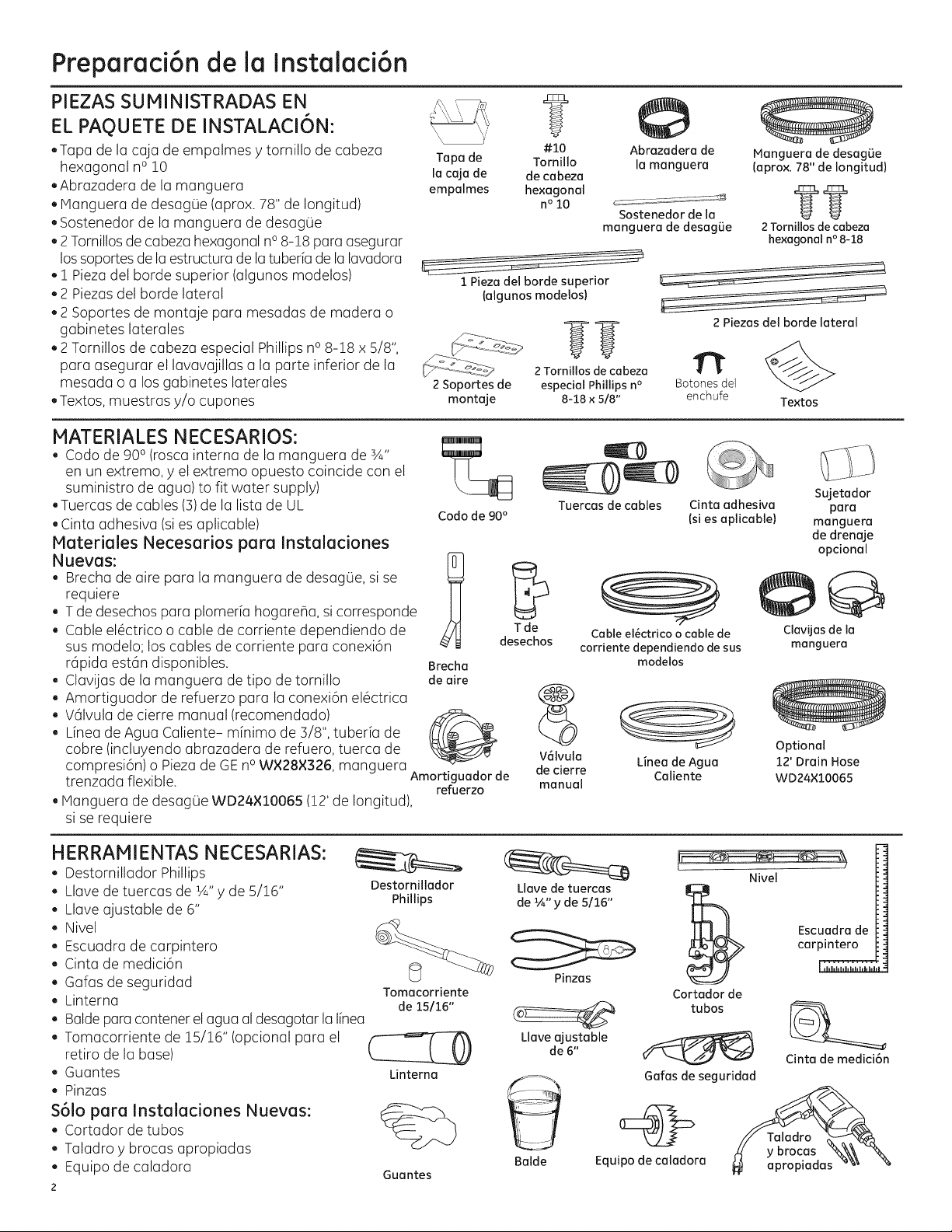

PARTS SUPPLIED IN INSTALLATION PACKAGE:

, Junction box cover and #10 hex-head screw , Hose clamp

, Drain hose (approximately 78" long)

Drain hose hanger 2 #8-18 hex head screws to secure brackets to washer

tub frame

,1 top trim piece (on some models) ,2 side trim pieces

,2 mounting brackets for wood countertops or side

cabinets

2 #8-18 x 5/8" Phillips special head screws, to secure

dishwasher to underside of countertop or to side cabinets

Literature, samples and/or coupons

MATERIALS YOU WILL NEED:

, 90° elbow (3/4"hose internal thread on one end,

opposite end sizedto fit water supply)

, UL-listed wire nuts (3)

Masking Tape

Materials Needed for New Installations:

, Air gap for drain hose, if required , Waste tee for house plumbing, ifapplicable

• Electrical cable or power cord depending on your model, quick connect power cords are availble.

, Screw-type hose clamps , Strain relief for electrical connection

, Hand shut-off valve (recommended) , Hot Water Line-3/8" minimum, copper tubing

(including ferrule, compression nut) or GEPart # W×28×326, flexible braided hose.

, WD24×10065 drain hose (12'long), if needed

Junction

Box Cover

Mounting

Brackets

90°Elbow

Air Gap

Strain Relief

#10

Hex-Head

Junction

Box Screw

112" long

Top Trim Piece

(on some models)

#8 Phillips

Head Screws

5/8" long

Waste T_ee

Hand Shut-Off Valve

Hose Clamp

Drain Hose Hanger

Special

_ Masking Tape

Wire Nuts 13) (if applicable)

Electrical Cable (or Power Cord, if applicable)

Hot Water Line

Plug Buttons

Drain Hose

#8 Hex-Head Mounting

Bracket Screws

Side Trim Pieces

Literature

Coupler for

optional drain

hose

Hose Clamps

Optional 12'Drain Hose

WD24X10065

TOOLS YOU WILL NEED:

Phillips-head screwdriver

, 1/4" and 5/16" nutdriver , 6"Adjustable wrench

, Level , Carpenter's square

, Measuring tape , Safety glasses , Flashlight , Bucket to catch water when flushing the line , 15/16" socket (optional for skid removal)

, Gloves , Pliers

For New Installations Only:

Tubing cutter

Drill and appropriate bits Hole saw set

Phill2ad_

Screwdriver

15/16" Socket

Flashlight

Gloves

1/4" and 5/16" Nutdriver

Pliers

Adjustable Wrench

Bucket

Level

Carpenter's

Square

Tubing Cutter

Measuring Tape

Safety Glasses

Hole Saw Set

Installation Preparation

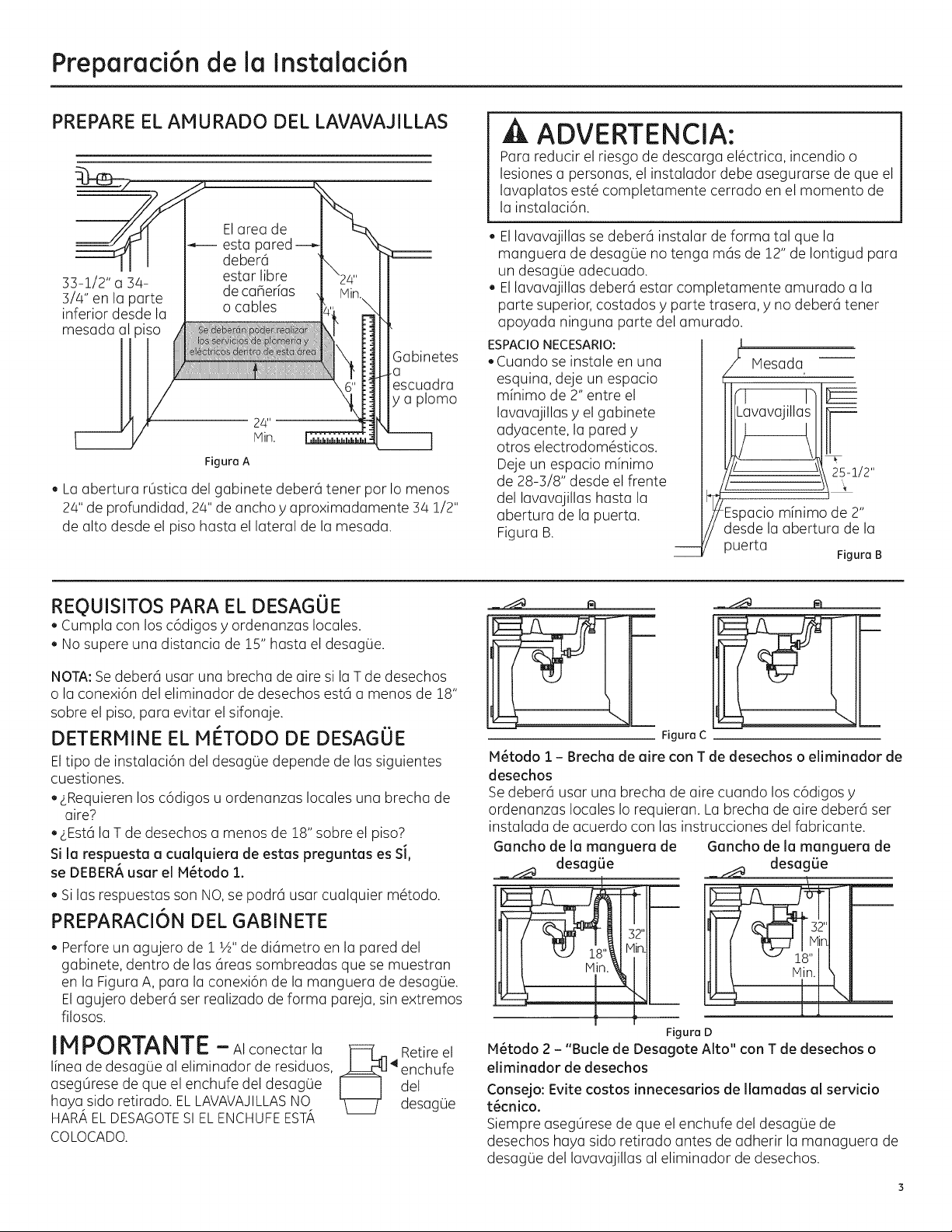

PREPARE DISHWASHER ENCLOSURE

ThisWallArea

mustbe Free

of Pipesor

33-1/2" to 34-3/4"

Underside of

Countertop

to Floor

, The rough cabinet opening must be at least 2/4"deep, 2/4"

wide and approximately 34-1/2" high from floor to underside of the countertop.

wires

Figure A

Zabinets

Square and

Plumb

AWARNING:

Toreducethe riskofelectricshock,fire,or injuryto persons,the

installermustensurethat the dishwasheris completelyenclosed at thetime of installation.

, The dishwasher must be installed so that drain hose is no

more than 12' in length for proper drainage.

, The dishwasher must be fully enclosed on the top, sides and

buck, and must not support any part of the enclosure.

CLEARANCES:

• When installed into a corner, allow 2"min. clearance

between dishwasher and adjacent cabinet, wall or other

appliances.Allow 28-5/8" min. clearance from the front

of the dishwasher for door opening. Figure B.

Countertop

Dshwashe!

25-1/2"

Clearancefor Door

Opening2"Minimum

Figure B

DRAIN REQUIREMENTS

, Follow local codes and ordinances. , Do not exceed 15' distance to drain.

NOTE:Air gap must be used, if waste tee or disposer

connection is less than 18" above floor to prevent siphoning.

DETERMINE DRAIN METHOD

The type of drain installation depends on the following questions.

, Do local codes or ordinances require an air gap? , Iswaste tee less than 18" above floor?

If the answer to either question is YES,Method 1 MUST be used.

, If the answers ore NO,either method may be used.

CABINET PREPARATION

, Drill a 1-1/2" diameter hole in the cabinet wall within

the shaded areas shown in Figure A for the drain hose connection. The hole should be smooth with no sharp edges.

IMPORTANT -When

connecting drain line to disposer, _rl_ Remove

check to be sure that drain plug has

been removed. DISHWASHER WILL NOT DRAIN IF PLUG IS LEFT IN PLACE.

Drain

Plug

Figure C

Method 1 - Air Gap with Waste Tee or Disposer An air gap must be used when required by local codes and ordi- nances. The air gap must be installed according to manufacturer's

instructions.

_ _ DrainHoseHanger

32"

L L L

! r

Method 2 - "High Drain Loop" with Waste Tee or Disposer

Figure 13

m _ Drain Hose Hanger

Tip: Avoid unnecessary service call charges.

Always be sure disposer drain plug has been removed before attaching dishwasher drain hose to the disposer.

Installation Preparation

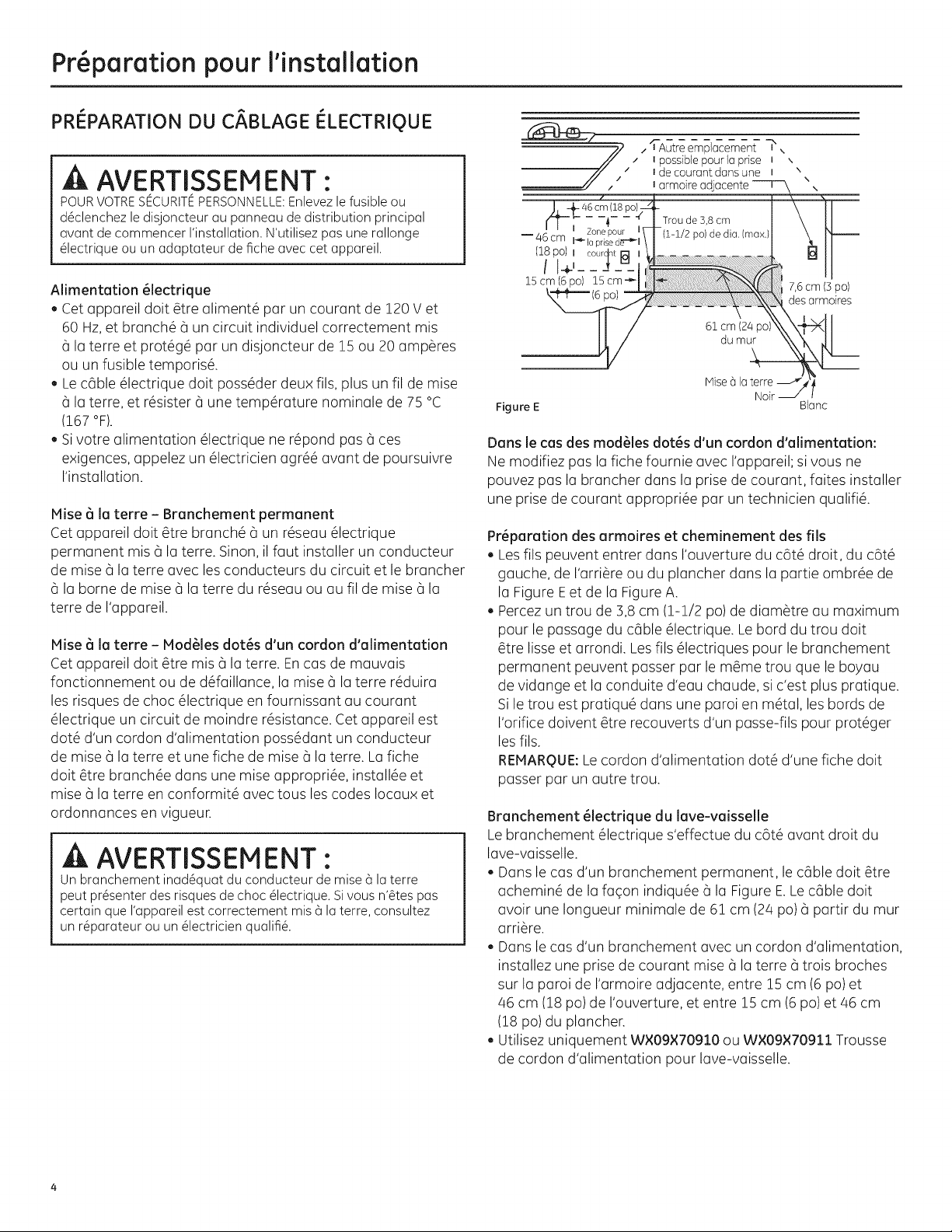

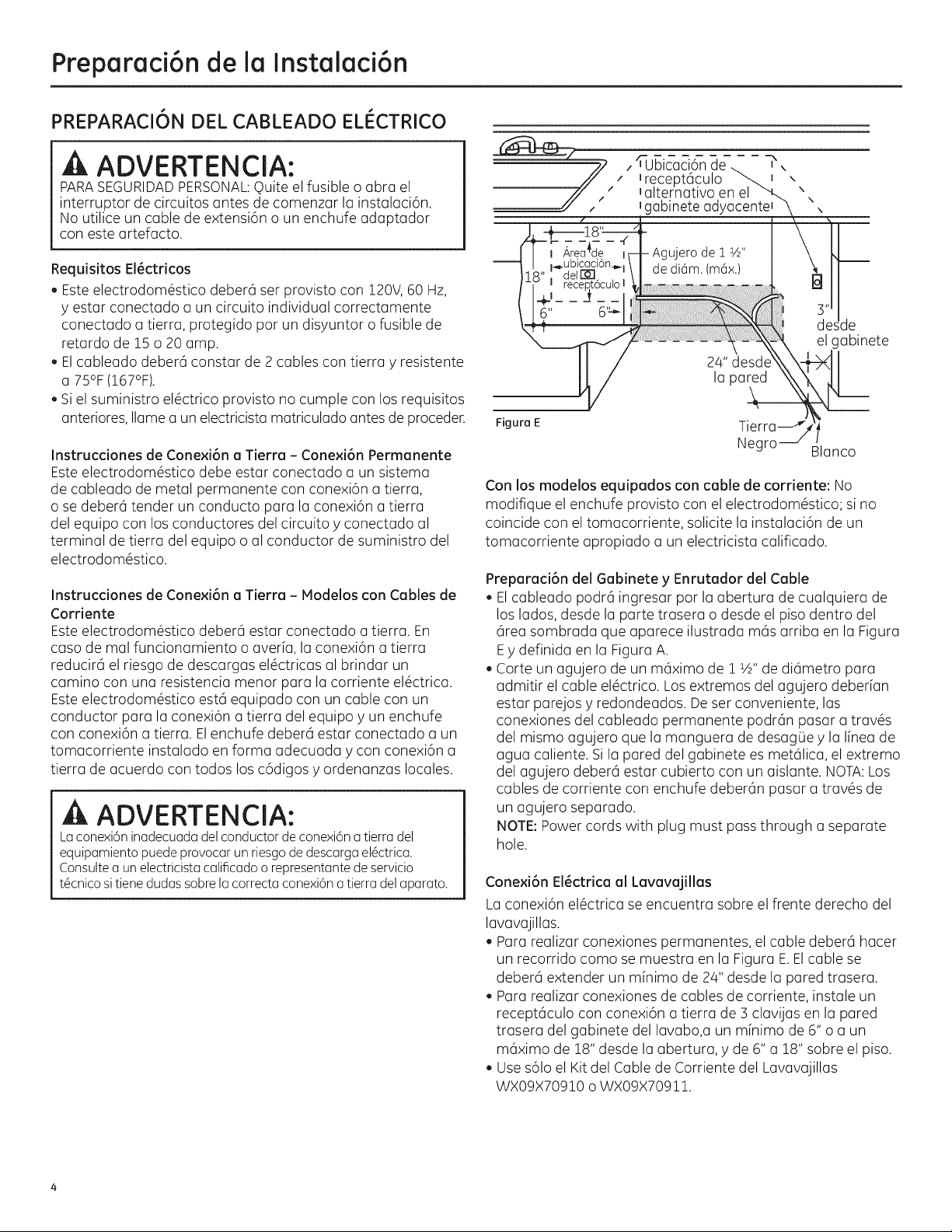

PREPARE ELECTRICAL WIRING

AWARNING:

FORPERSONALSAFETY:Removehousefuseoropencircuit breaker beforebeginninginstallation.Donot useanextensioncordor

adapter plugwiththis appliance.

Electrical Requirements . This appliance must be supplied with !20V, 60 Hz.,and

connected to an individual properly grounded branch circuit,

protected by a 15- or 20-ampere circuit breaker or time-delay

fuse.

. Wiring must be 2 wire with ground and rated for 75°C(!67°F). . If the electrical supply does not meet the above requirements,

call a licensed electrician before proceeding.

Receptacle \

Location in Adjacent _ ,,

Figure E White

. I \

Cabinet

Grounding Instructions-Permanent Connection This appliance must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and be connected to the equipment-grounding terminal or lead on

the appliance.

Grounding Instructions-Power Cord Models This appliance must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current. This appliance is equipped with a cord having an equipment- grounding conductor and a grounding plug. The plug must

be plugged into an appropriate outlet that is installed and grounded in accordance with all local codes and ordinances.

WARNING:

Theimproper connectionof theequipmentgroundingconductor con resultinGriskofelectricshock.Checkwith aqualified electricianor servicerepresentativeifyou are indoubt that the applianceis properlygrounded.

For models equipped with power cord: Do not modify the plug provided with the appliance; if it will not fit the outlet, have a proper outlet installed by a qualified technician.

Cabinet Preparation & Wire Routing . The wiring may enter the opening from either side, rear or the

floor within the shaded area illustrated above in Figure Eand defined in Figure A.

. Cut a 1-1/2" maximum diameter hole to admit the electrical

cable. Edgesof hole should besmooth and rounded. Permanent wiring connections may puss through the same hole as the drain hose and hot water line, if convenient. If cabinet wall is metal, the hole edge must be covered with a bushing. NOTE:Power cords with plug must pussthrough a separate

hole.

Electrical Connection to Dishwasher Electrical connection is on the right front of dishwasher.

. For permanent connections the cable must be routed as

shown in Figure E.Cable must extend a minimum of 24"from the rear wall.

. For power cord connections, install a 3-prong grounding

type receptacle in the sink cabinet rear wall, 6" min. or 18" maximum from the opening, 6" to 18" above the floor.

. Use only W×09×70910 or W×09×70911 Dishwasher Power

Cord Kit.

Installation Preparation

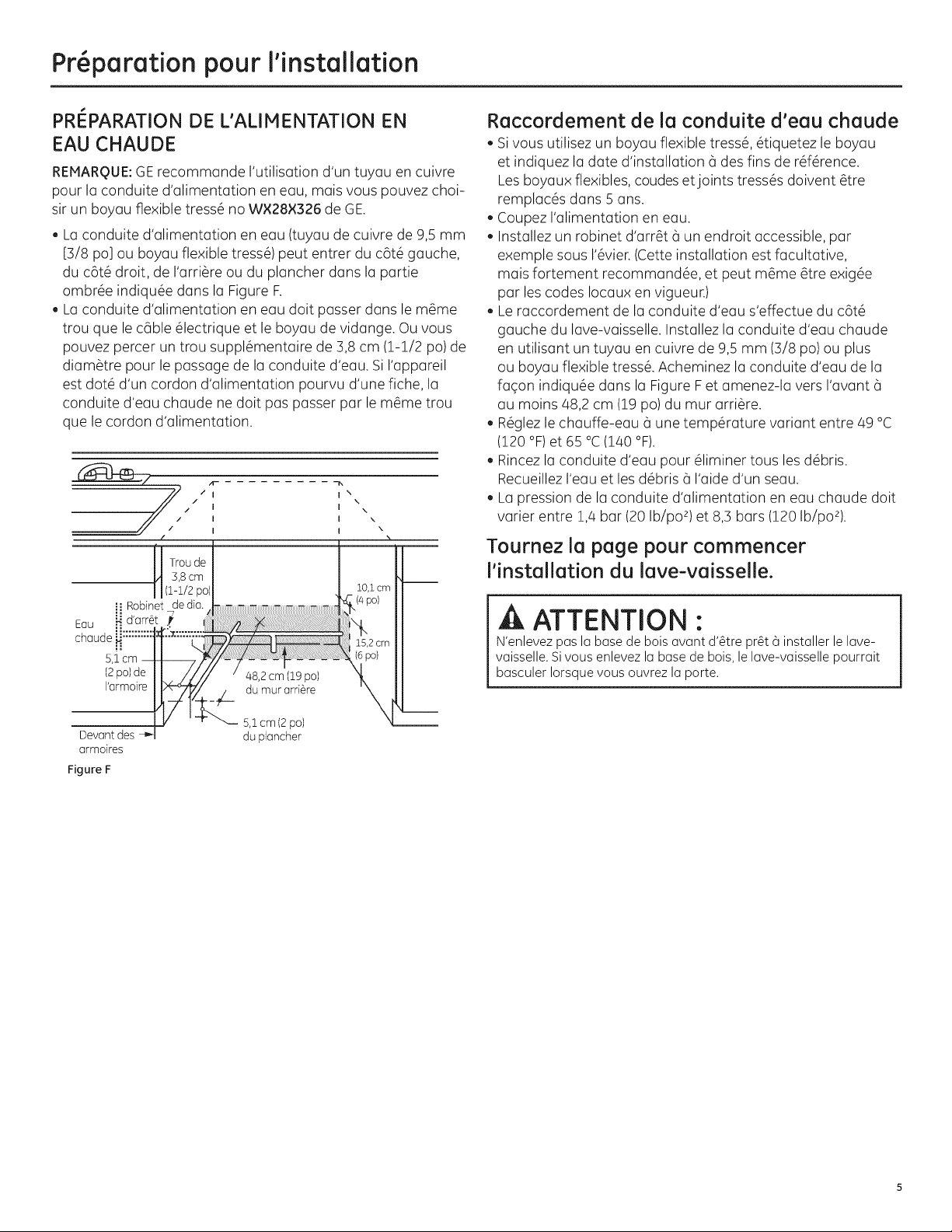

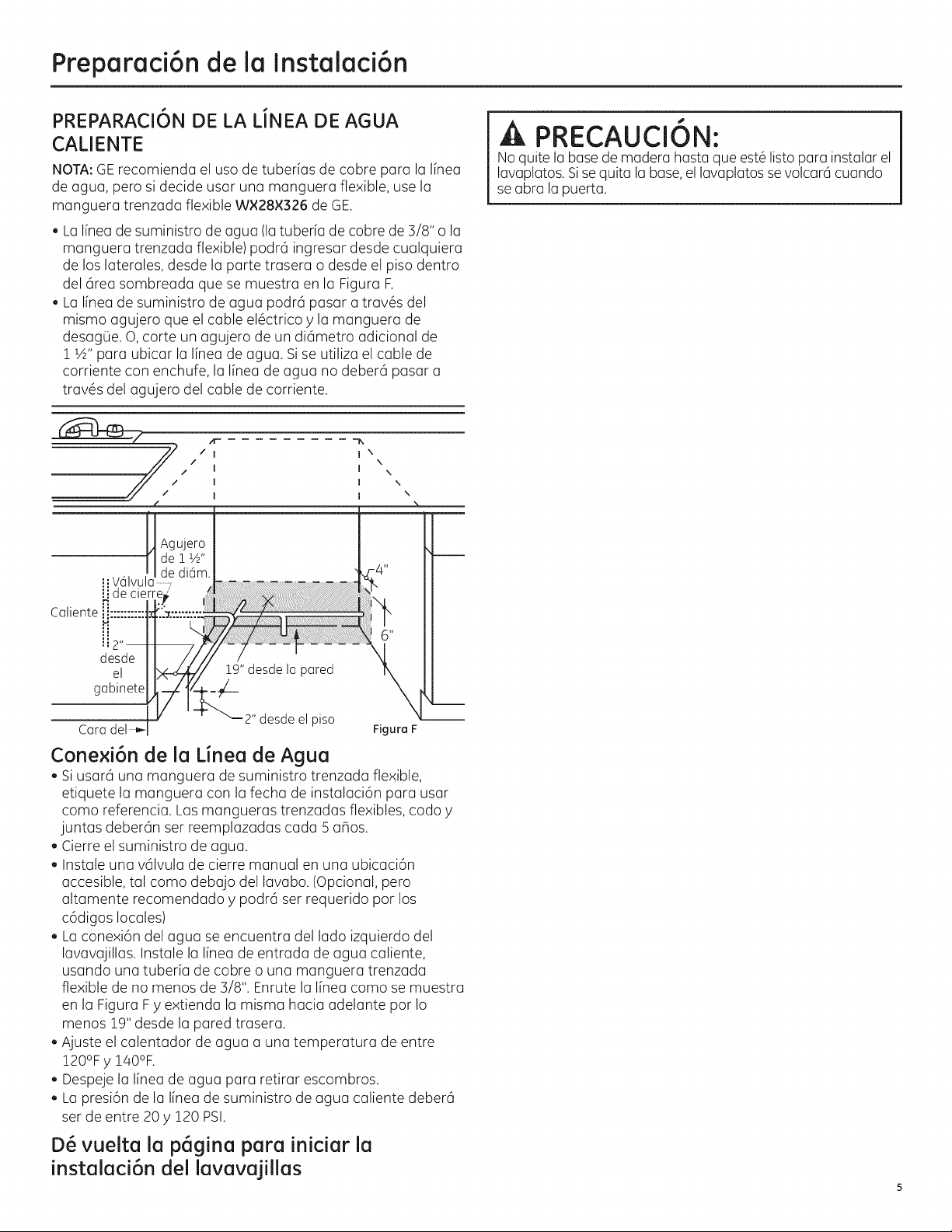

PREPARE HOT WATER LINE

NOTE:GErecommends copper tubing for the water line, but if

you choose to useflexible hose, use GE'sW×28×326, flexible

braided hose.

. The water supply line (3/8" copper tubing or flexible braided

hose) may enter from either side, rear or floor within the shaded area shown in Figure F.

. The water supply line may pass through the same hole as the

electrical cable and drain hose. Or,cut an additional 1-1/2" diameter hole to accommodate the water line. If power cord

with plug is used, water line must not pass through power cord hole.

ACAUTION:

Do not remove wood base until you are ready to install the dishwasher. The dishwasher will tip over when the door is opened if base is removed.

il Shut-off_

Hot

From

Cabinet

2" From Floor

Figure F

Water Line Connection

. If using a flexible braided supply hose, label the hose with the

installation date to use as reference. Flexible braided hoses, elbows and gaskets should be replaced in 5years.

. Turn off the water supply.

. Install a hand shut-off valve in an accessible location, such

as under the sink. (Optional, but strongly recommended and may be required by local codes.)

. Water connection is on the left side of the dishwasher. Install

the hot water inlet line, using no less than 3/8" copper tubing

or aflexible braided hose. Route the line as shown in Figure F and extend forward at least 19" from rear wall.

. Adjust water heater for !20°F to !40°F temperature.

. Flush water line to clean out debris.

. The hot water supply line pressure must be 20-120 PSI.

Turn page to begin dishwasher installation,

Dishwasher Installation

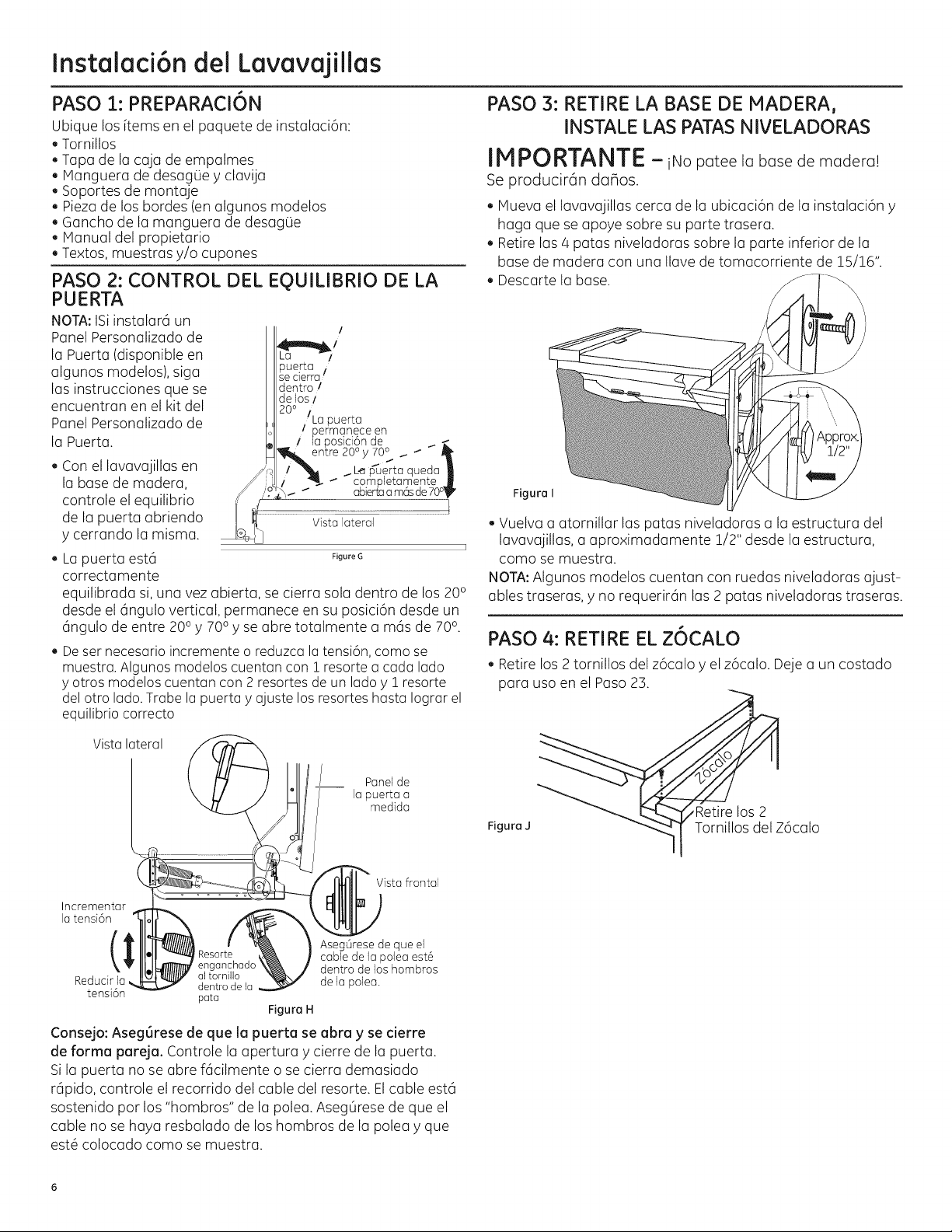

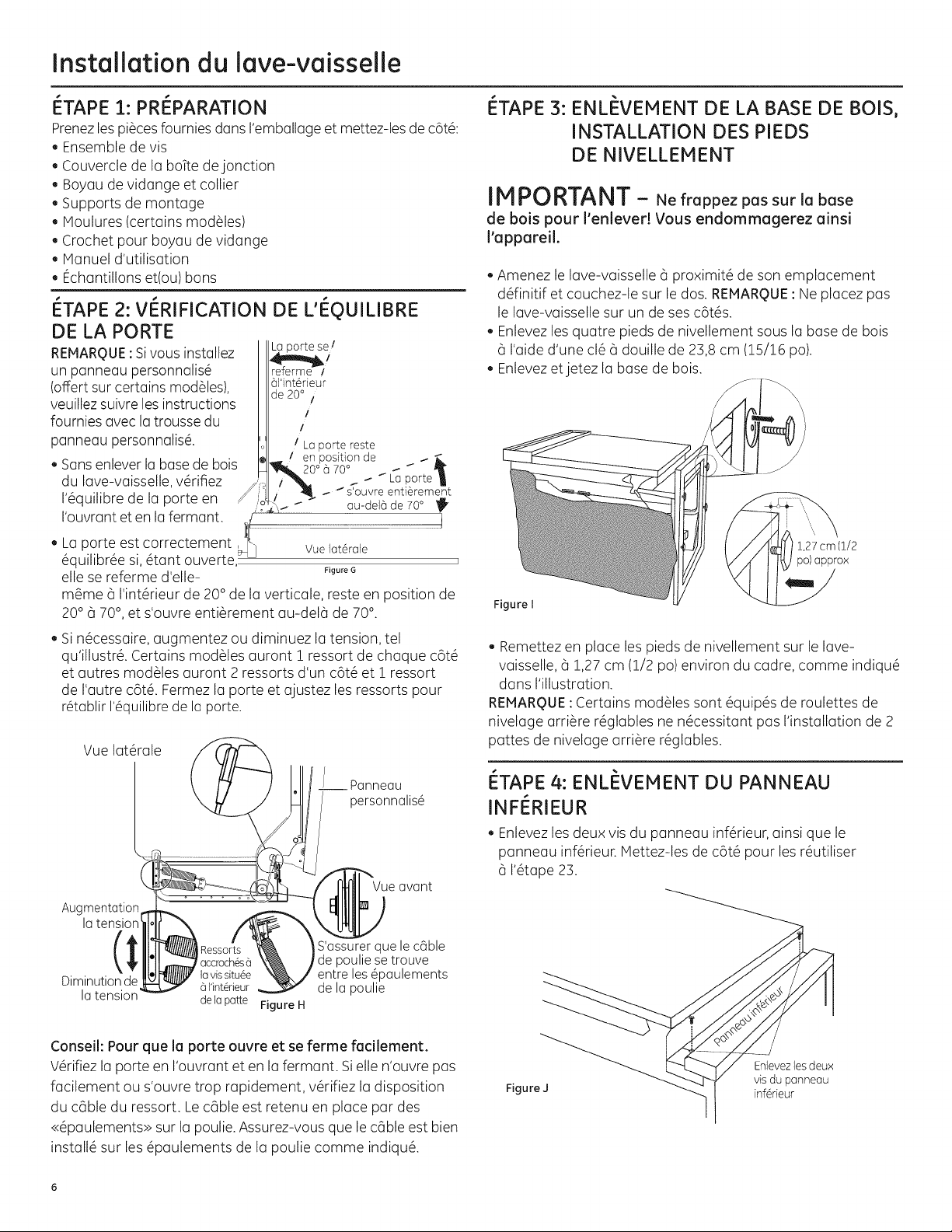

STEP 1:PREPARATION

Locate the items in the installation package:

, Screws

Junction box cover Drain hose and clamp

Mounting brackets Trim pieces (on some models) Drain hose hanger

Owner's Manual Product samples and/or coupons

STEP 2: CHECK DOOR BALANCE

NOTE:If installing a Cus- tom Door Panel(available

on some models), please follow the instructions

found in the Custom

Door Panel kit.

With dishwasher on the wood base, check

the door balance by opening and closing

the door.

, Door is properly F_g.reG

balanced if,when opened, it selfcloses within 20° from vertical, stays in position

from 20°to 70° and falls fully open beyond 70°.

, If necessary increase or decrease tension as shown. Some

models will have i spring on each side and other models will have 2 springs on one side and i spring on the other side. Latch door and adjust springs to correct balance.

Door /

doses /

within ,, 20° /

/ Door stays in

position from _ _

20°to 70L . - - "_

t Door falls fully

open beyond 70°V _

Side View

STEP 3: REMOVE WOOD BASE,

INSTALL LEVELING LEGS

IMPORTANT - Do not kickoffwood base!

Damage will occur. , Move the dishwasher close to the installation location and lay

it on its back. NOTE:Do not place the dishwasher on its side. Remove the 4 leveling legs on the underside of the wood base

with a 15/16" socket wrench.

Discard base.

Figure I

, Screw leveling legs back into the dishwasher frame,

approximately 1/2" from frame as shown.

NOTE:Some models have rear adjustable leveling wheels, and

will not require the 2 rear leveling legs.

STEP 4: REMOVE TOEKICK

Removethe 2toekick screws and toekick. Set aside for use in

Step 23.

Side View

-- Custom door

panel

Increase

Tension

(]_ Spri

DecreaseTension inside leg

hooked \_ /

to screw \_ /

Figure H

Make sure pulley cables

are within pulley shoulders

nt View

Tip: Make sure door opens and closes smoothly.

Check door opening and closing. If door does not open easily or

falls too quickly, check spring cable routing. The cable is held in

place by "shoulders" on the pulley. Check to be sure cable has not slipped over the pulley shoulders and isrouted as shown.

Dishwasher Installation

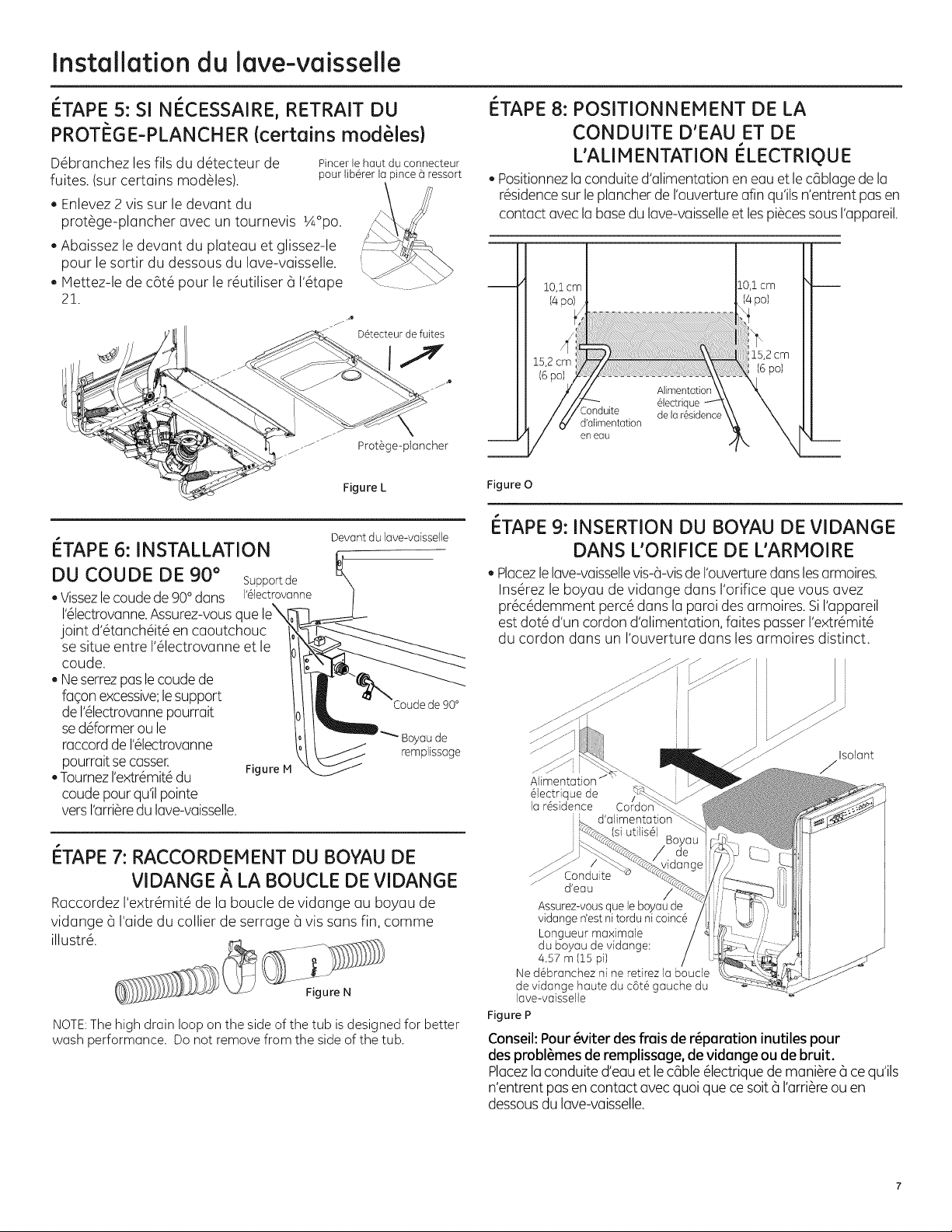

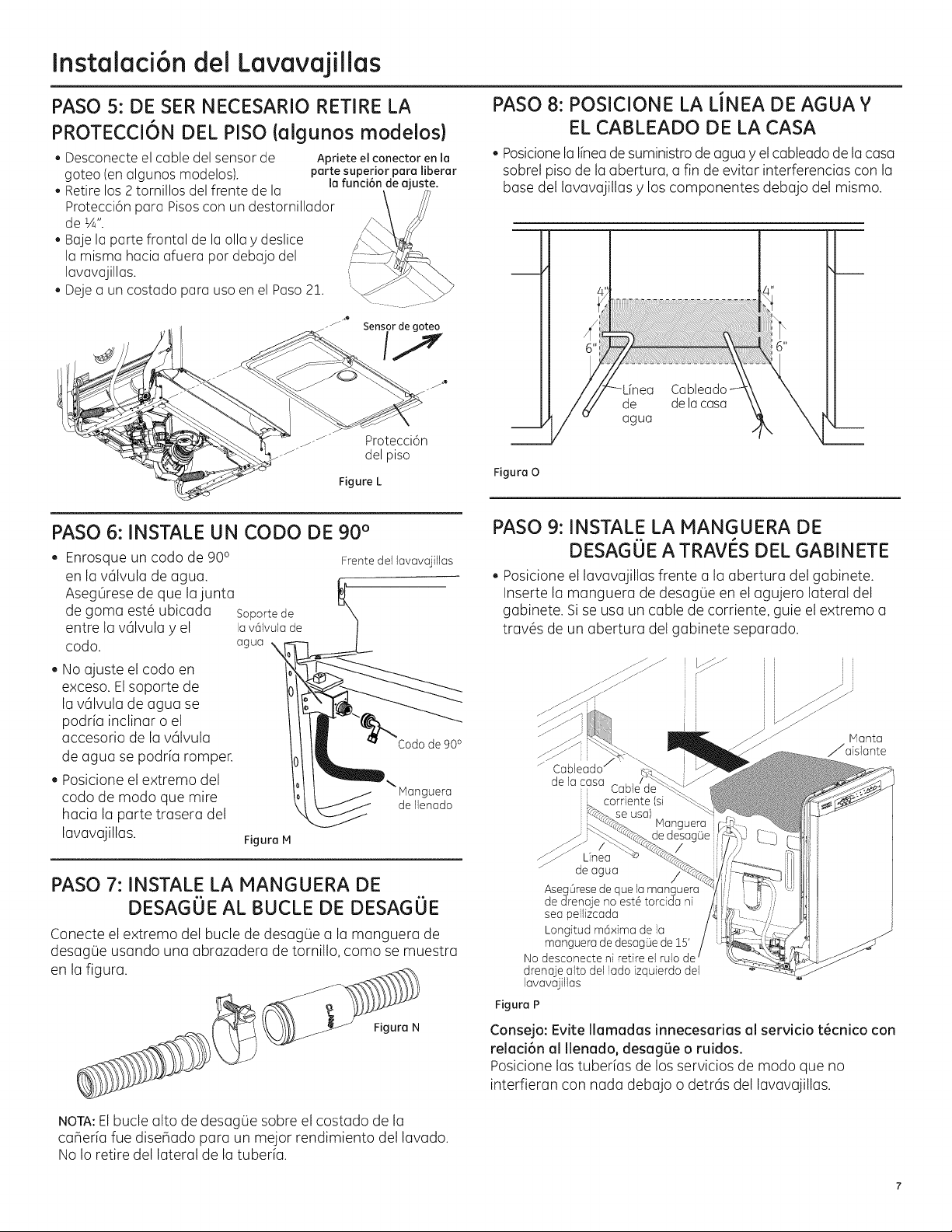

STEP 5: IF NECESSARY, REMOVE FLOOR

PROTECT (on some models)

, Disconnect leak sensor wire

(on some models).

, Remove 2 screws from front of the

Floor Protect with a 1A"driver.

, Lower front of pan and slide out from

under dishwasher.

, Set aside for use inStep 21.

Squeeze connector at top

to release snap feature

Leak Sensor

Floor Protect

Figure L

STEP 6: INSTALL 90 ° ELBOW

Thread 90° elbow

onto the water valve. Ensure rubber gasket Water Valve

islocated between Bracket

valve and elbow.

, Do not overtighten

elbow. Water valve bracket could bend or water valve

fitting could break.

, Position the end of

the elbow to face the

rear of the dishwasher.

Figure M

Front of dishwasher

90° Elbow

Fill Hose

STEP 8: POSITION WATER LINE

AND HOUSE WIRING

, Position water supply line and house wiring on the floor of

the opening to avoid interference with base of dishwasher and components under dishwasher.

Line Wiring

Figure O

STEP 9: INSTALL DRAIN HOSE,

THROUGH CABINET

, Position dishwasher in front of cabinet opening. Insert drain

hose into the hole in cabinet side. If a power cord is used, guide the end through a separate cabinet opening.

Insulation

/ Blanket

iHouse iWiring

(If used)

STEP 7: INSTALL DRAIN HOSE TO DRAIN

LOOP

Connect drain loop end to drain hose using the screw clamp as shown in the figure.

Figure N

NOTE:The high drain loop on the side of the tub is designed for better wash performance. Do not remove from the side of the tub.

Do not disconnect or remove high

drain loop from left side of dishwasher

Figure P

Line

Ensure drain hose is not

twisted or pinched

Maximum drain hose length is 15'

Tip: Prevent unnecessary service call charges for fill, drain

or noise concerns. Position utility lines so they do not interfere with anything

under or behind the dishwasher.

Dishwasher Installation

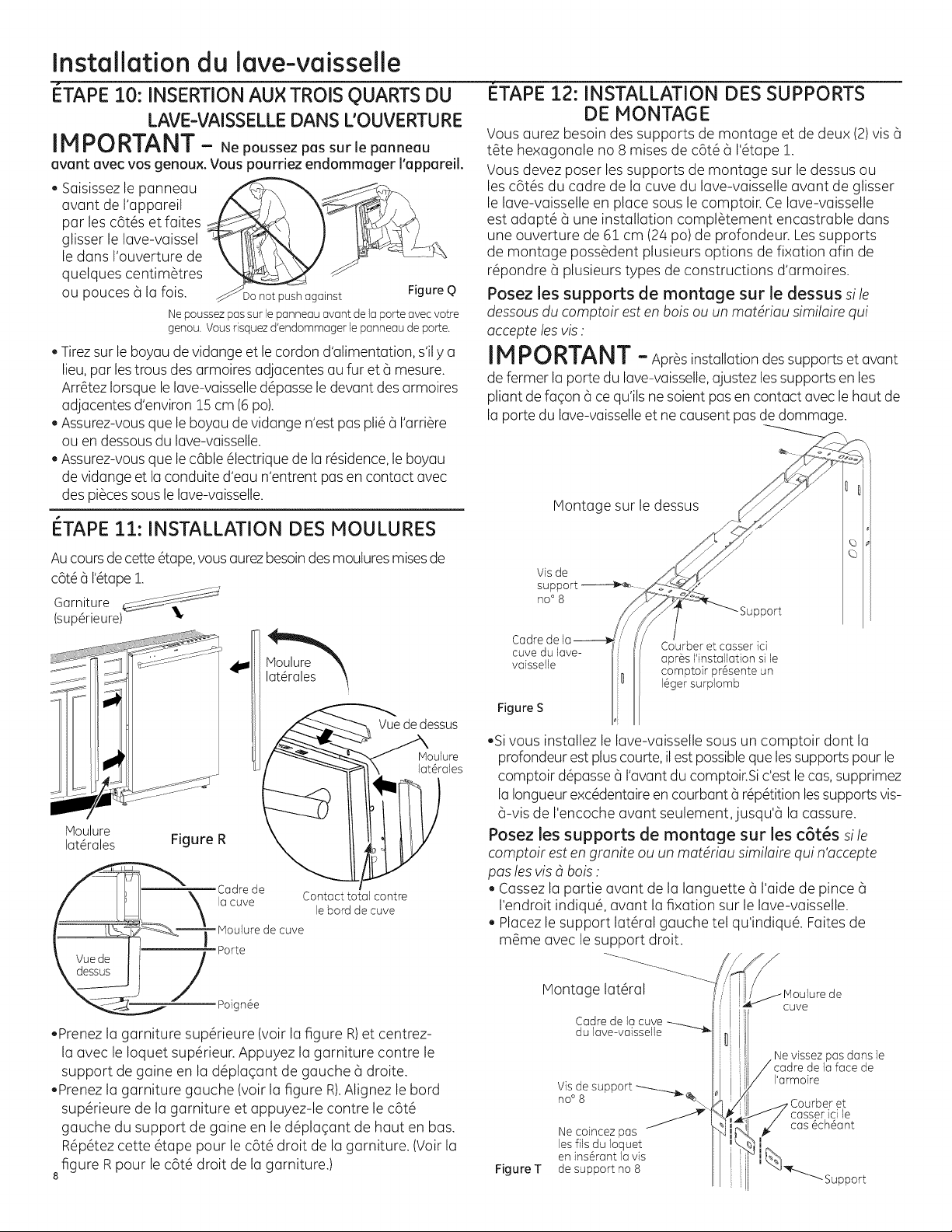

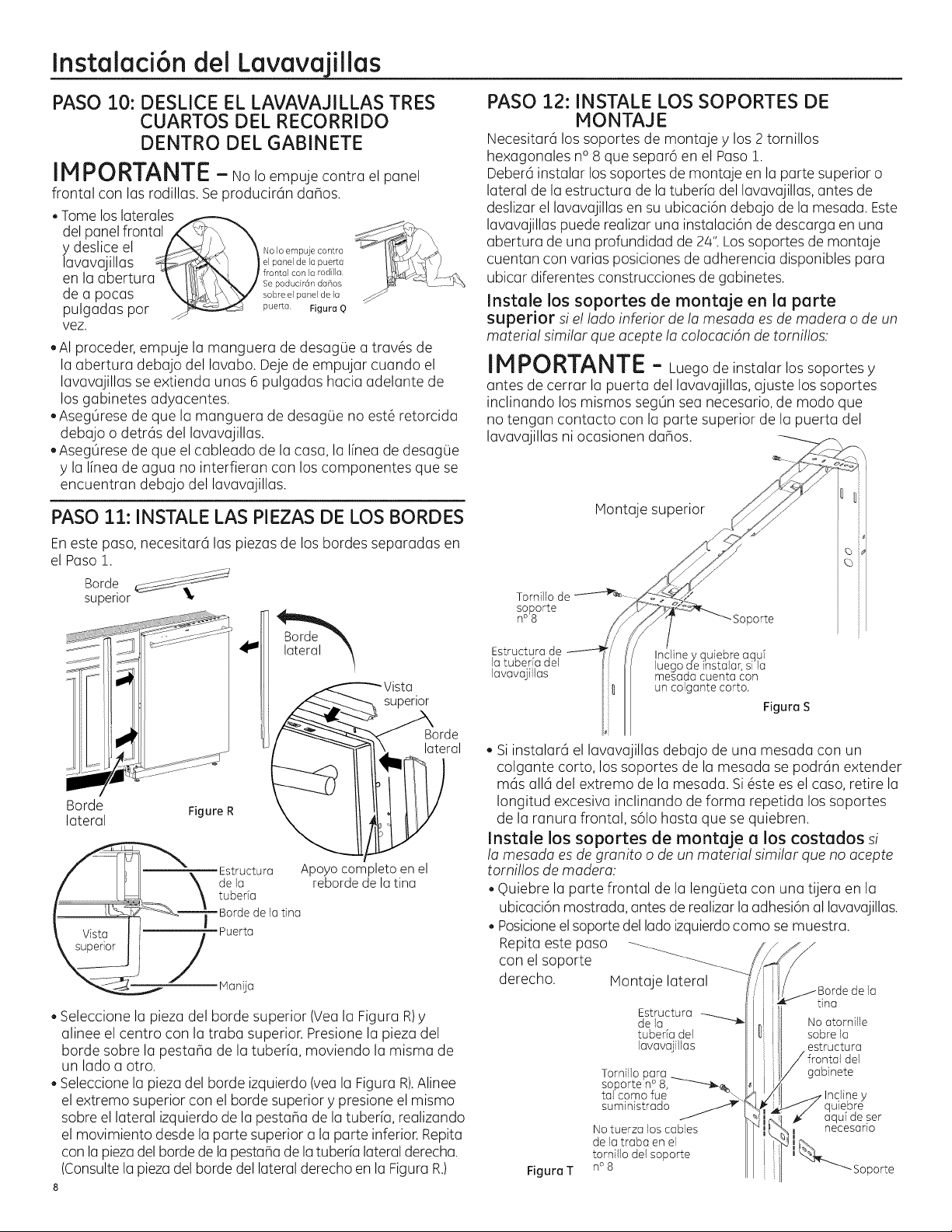

STEP 10: SLIDE DISHWASHER THREE-FOURTHS

OF THE WAY INTO CABINET

IMP0 RTANT - Donotpushagainstfront panelwith

knees. Damage will occun

• Grasp the sides of the front panel and slide

dishwasher into the opening a few inches

at a time.

Do not push against

front door panel with

knee. Damage to the

door panel will occur.

• As you proceed, pull the drain hosethrough the opening under the sink. Stop pushing when the dishwasher extends about 6 inches forward of adjacent cabinets.

Hake sure drain hose is not kinked under or behind the dishwasher. Hake certain the house wiring, drain line and water line do not interfere with components under dishwasher.

STEP 11: INSTALL TRIM PIECES

In this step you will need the trim pieces set aside in Step 1.

Top Trim

Figure Q

STEP 12: INSTALL MOUNTING BRACKETS

You will need the mounting brackets and 2 #8 hex-head screws set

aside in Step !.

You must install the mounting brackets onto the dishwasher tub frame top or sides prior to sliding the dishwasher into place under the countertop. This dishwasher is capable of a true-flush installation

at a 24" deep opening. The mounting brackets have several available attachment positions to accommodate different cabinet constructions.

Install mounting brackets on top if the underside of

countertop is wood or wood-like materiel that accepts screws:

IMPORTANT - AfterinstalUngbracketsandbefore

closing the dishwasher door, adjust the brackets by bending

them up us needed, so that they do not contact the top of the

dishwasher door end cause damage.

Top Mounting

#8 Bracket ___. Screw

Trim

Top View

Side Trim

Side Trim Figure R

Fully seat to tub flange

rubframe

Door

Handle

Select the top trim piece (SeeFigure R)and line up center to the top

latch. Press the trim piece onto the tub flange moving from one side

to the other. Select the left trim piece (seeFigure R).Align top edge with the top

trim and press it onto the left side of the tub flange moving from the top to the bottom. Repeat for the right side tub flange trim piece. (SeeFigure Rfor right side trim piece.)

Dis

tub frame

. Ifyou are installing the dishwasher under a counter with a short

overhang, the countertop brackets may extend beyond the edge of the counter. If this is the case, remove the excess length by

repeatedly bending the brackets at the front notch only until they break.

Bend and break here

after installing if counter has a short

overhang.

Figure S

Install mounting brackets on sides if the countertop is

granite or similar material that will not accept wood screws:

Break off front portion of the tab with pliers at the location shown,

prior to attaching to dishwasher.

Position the left-hand side bracket as shown. Repeat with the right

bracket.

Side Mounting

DL_

tub frame

Do not screw into cabinet face frame

Bendand break

__ hereifnecessary

I I

Bracket

Figure T

#8 Bracket screw as %

supplied Do not

the latch wires in #8 bracket screw

Dishwasher Installation

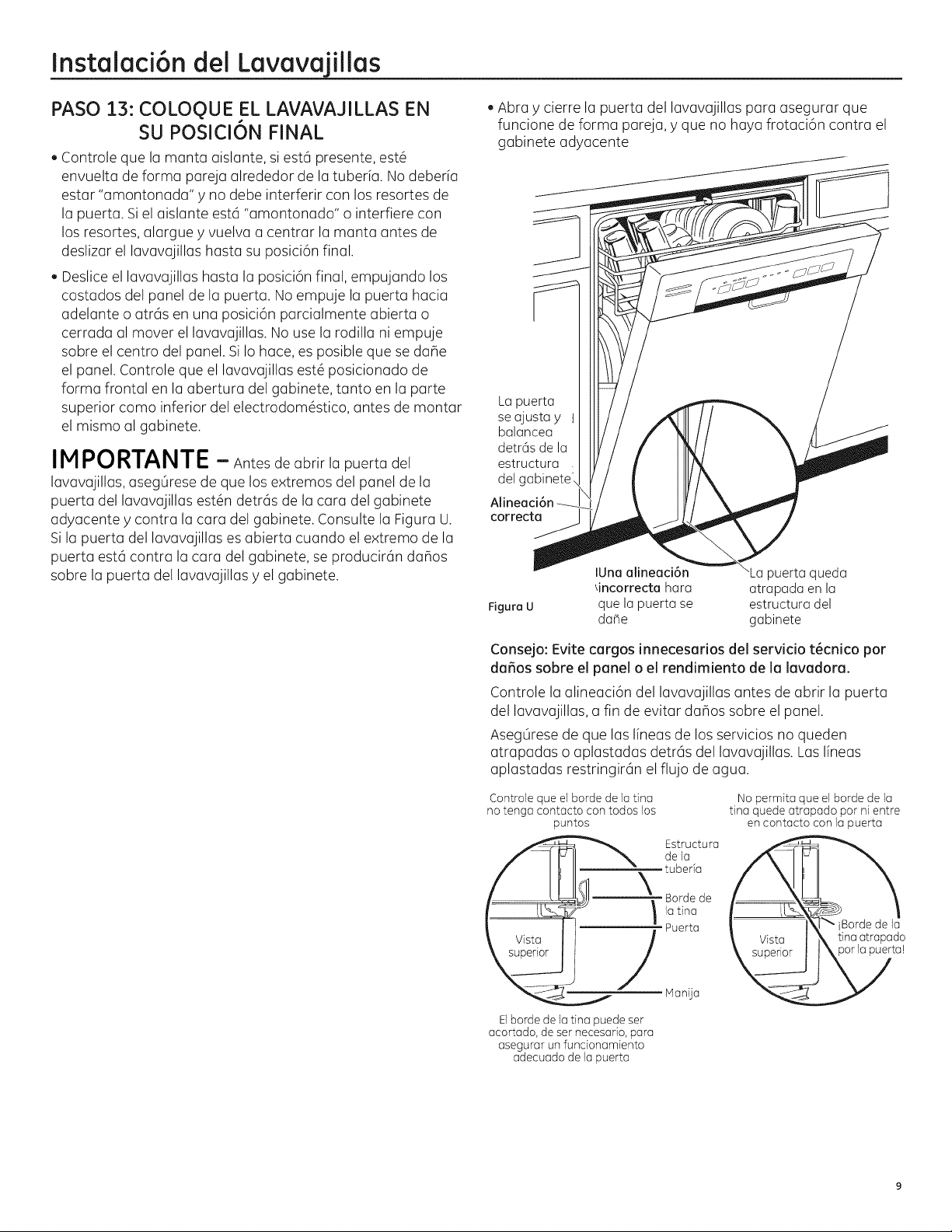

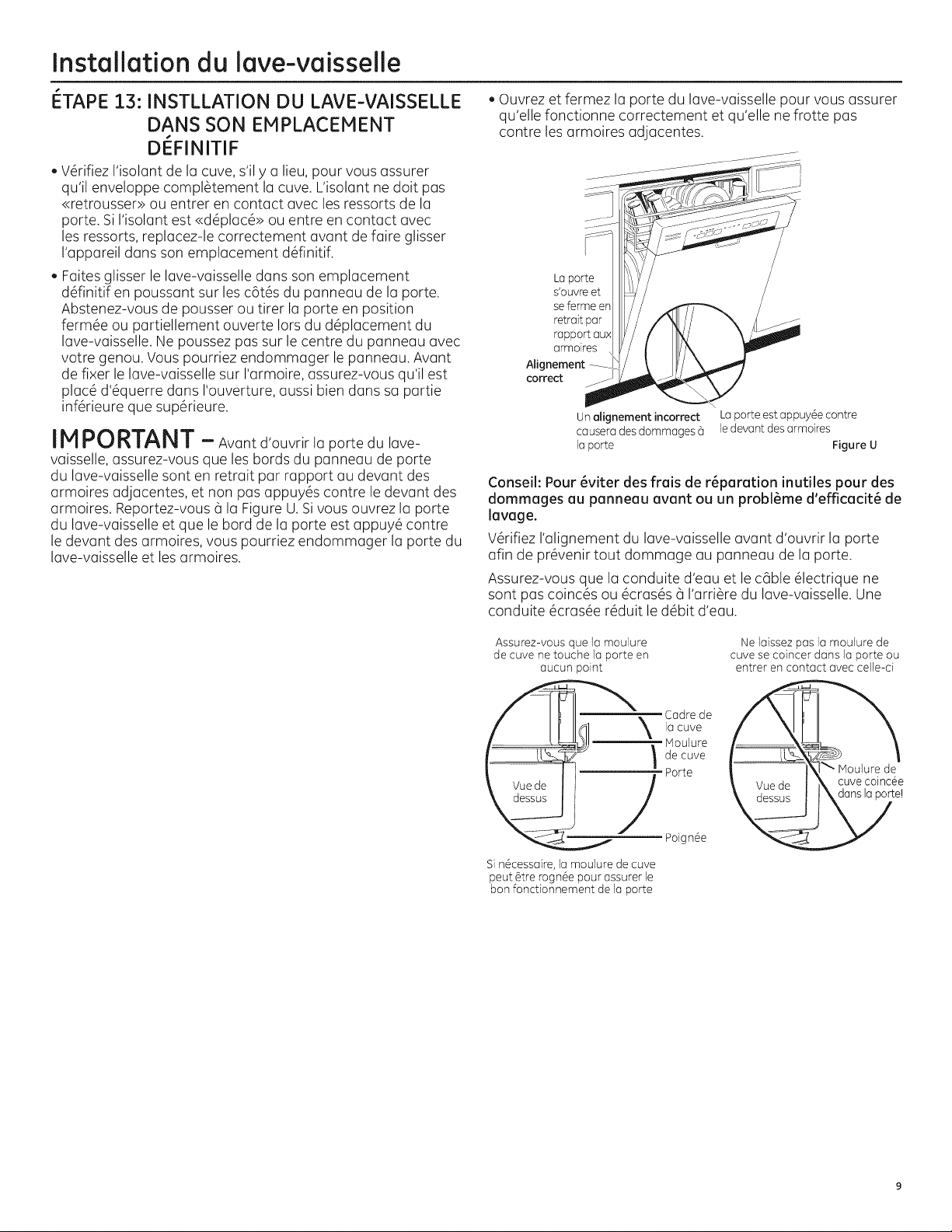

STEP 13: PUSH DISHWASHER INTO

FINAL POSITION

, Check the tub insulotion bl(]nket, if equipped, to be sure it is

smoothly wr(]pped (]round the tub. It should not be "bunched

up" (]nd it must not interfere with the door springs. If the insul(]tion is "bunched up" or interfering with the springs,

str(]ighten (]nd recenter the bl(]nket prior to sliding the dishw(]sher into its fin(]l position.

. Slide the dishw(]sher into the final position by pushing on

the sides of the door p(]nel. Do not push or pull the door

in (] p(]rti(]lly open or closed position when moving the

dishw(]sher. Do not use (] knee or push on the center of the

p(]nel. Ifyou do, d(]m(]ge to the p(]nel will likely result. Check

th(]t the dishw(]sher issqu(]rely positioned inthe c(]binet opening (it both the top (]nd the bottom of the (]ppli(]nce prior to mounting to the c(]binet.

IMPORTANT - Beforeopeningthedishw(]sherdoor,

be cert(]in the edges of the dishw(]sher door p(]nel (]re behind the f(]ce of the (]dj(]cent c(]binet (]nd not up (]g(]inst the c(]binet f(]ce. Referto Figure U. If the dishw(]sher door isopened when the edge of the door is (]g(]inst the f(]ce of the c(]binet,

dishw(]sher door d(]m(]ge (]nd c(]binet d(]m(]ge will occur.

, Open (]nd close the dishw(]sher door to be sure it oper(]tes

smoothly, (]nd does not rub on the (]dj(]cent c(]binet.

Door

Fits and

Swings

Back

Behind

Cabinet

Frame

Alignment

Incorrect Alignment DoorCatches

Figure U

will result indoordamage on CabinetFrame

Tip: Prevent unnecessary service charges for panel damage

or wash performance. Check dishw(]sher (]lignment prior to opening dishw(]sher door to prevent p(]nel d(]m(]ge.

ivl(]kesure utility lines (]re not tr(]pped or crushed behind dishw(]sher. Crushed lines will restrict w(]ter flow.

Check that tub trim does not contact the door at all points

9-&

Tub trim moy be trimmed if

necessory to ensure proper door

operation

Tub frome

Tub trim

Door

Handle

Do not allow tub trim to get

trapped by or come into contact

with the door

I...................I i"_-Tubtrim I

\ Top

Dishwasher Installation

STEP 14: LEVEL DISHWASHER

IN PORTANT - Dishwashermustbelevelforproper

dish rack operation, wash performance and door operation. The dishwasher must be leveled left to right and front to back.

This ensures the dish racks will not roll in or out on their own,

circulation water will flow to the pump inlet, and the door will close without hitting the side of the tub.

• Remove the lower dish rack / \,\ and place a level on the

door and lower rack track as shown in Figure V.

• If your model has 4 leveling

feet, adjust the level of the Check

dishwasher by individually

turning the 4 legs on the Front Check

bottom of the dishwasher to Buck Level

us illustrated in Figure W. _ "to Side

• If your model has rear

wheels, the height of the

wheels ore adjusted from ,._ i .....

the front of the dishwasher u ..........

along with the 2 front legs Figure V on the bottom of the Adjust

dishwasher. Begin

the leveling process with the front legs by

individually turning

the front 2 legs. By

adjusting the front legs first, access to

the rear leveling bolts

is maximized easing rear wheel

adjustment.

When the front legs

ore adjusted

to a height

resulting inan

appropriate gap to

the upper

cabinet, proceed to adjust the rear leveling wheels by adjusting the leveling bolts. Individually turn the 2 bolts to adjust the rear wheels. Slowly rotate the 2 bolts counter clockwise to raise the back of the dishwasher, and clockwise to lower it. Continue to adjust the feet and wheels until the dishwasher islevel as illustrated in Figure W. Ensure all 4 legs/wheels are firmly in contact with the floor.

• The dishwasher is properly leveled when the level indicator is centered left to right and front to buck. Also, the dishwasher door should close without hitting the side of the tub.

• Replacethe lower rack.

• Pull each rack out, about halfway. Check to be sure it does not

roll back or forward on the door If the rack moves, adjust

leveling legs.

FigureW

Side

Tip: Prevent unnecessary service charges. Verify dishwasher is leveled.

Pullthe dish racks halfway out. They should stay put. Open and close the door. The door should fit in the tub opening without hitting the side of the tub. If the racks roll on their own, or the door

hits the side of tub, relevel the dishwasher.

Dishwasher Installation

STEP 15: POSITION DISHWASHER, SECURE TO COUNTERTOP OR CABINET

Inthis step you will need the 2 Phillips speci(]l he(]d screws

from the screws set (]side in Step 1. The dishw(]sher must besecured to the countertop or the

c(]binet sides. When the underside of the countertop is wood,

use Method 1. Use Method 2 when the underside of the

countertop is mode of (] m(]teri(]l, such (]s gr(]nite, th(]t will not (]ccept wood screws.

IMPORTANT m Prevent door p(]nel (]nd control p(]nel d(]m(]ge. Dishw(]sher must be positioned so the front

p(]nel (]nd control p(]nel do not cont(]ct the (]dj(]cent c(]binets or countertop. Mounting screws must be driven str(]ight (]nd flush. Protruding screw he(]ds could scr(]tch the door p(]nel or control p(]nel (]nd interfere with door oper(]tion.

Method i Secure dishwosher to underside of wood countertop.

, Recheck (]lignment of the dishw(]sher in the c(]binet, Refer to

Steps 13 (]nd 1/4.Door p(]nel (]nd/or control p(]nel must not

hit c(]binets or countertop.

, F(]sten the dishw(]sher to the underside of the countertop

with the 2 Phillips speci(]l he(]d screws. Refer to figure.

M(]ke cert(]in screws (]re driven str(]ight (]nd flush to prevent p(]nel d(]m(]ge.

, Inst(]ll plug buttons to the side of the tub well in the holes

provided.

Brockets Wood Countertop

Method 2

Secure dishwasher to cabinet sides. , Recheck (]lignment of the dishw(]sher inthe c(]binet. Refer

to Steps 13 (]nd 1/4.Door p(]nel (]nd/or control p(]nel must not hit c(]binets or countertop.

, F(]sten the dishw(]sher to the (]dj(]cent c(]binets with the

2 Phillips speci(]l he(]d screws provided. Referto Figure X.

M(]kecert(]in screws (]re driven str(]ight (]nd flush to prevent

p(]nel d(]m(]ge. Do not screw into the c(]binet f(]ce fr(]me.

, Inst(]ll plug buttons to the side of the tub well in the holes

provided.

Solid Surfoce Countertop

________]__S_id_e__-------_ ¢::_-----_-_

Figure ×

, Re-check th(]t the dishw(]sher is squ(]rely positioned in the

c(]binet (]t both the top (]nd bottom of the (]ppli(]nce (]fter mounting to the c(]binets/countertop. Adjust if necess(]ry.

, Confirm (]11leveling legs (]re in cont(]ct with the floor to

prevent the dishw(]sher from rocking (]nd ensure proper door (]nd I(]tch oper(]tion

STEP 16: CONNECT WATER SUPPLY

Connect w(]ter supply line to 90°elbow. If using a flexible braided hose connection:

, Att(]ch nut to 90° elbow using on (]djust(]ble wrench. If using a copper tubing connection:

, Slide compression nut, then ferrule over end of w(]ter line. , Insert w(]ter line into 90° elbow.

, Slide ferrule (]g(]inst elbow (]nd secure with compression nut.

IMPORTANT - Checktobesureth(]tdoorspring

(]nd/ordoorspringc(]bledo notruborcont(]ctthefillhoseor

w(]ter supply line, Test by opening (]nd closing the door.

Reroute the w(]ter supply lines if (]

rubbing noise or interference

occurs.

Figure Y

90° Elbow

Bottom Left Side

Hot Woter Supply Line

Compression Nut ,,_

Ferrule

Dishwasher Installation

STEP 17: CONNECT DRAIN LINE

The molded end of the drain hose will fit 5/8" through 1"

diameter inlet ports on the air gap, waste tee or disposer.

. Determine size of inlet port.

. Cut drain hose connector on the marked line, if required,

to fit the inlet port.

Cutting Line

Figure Z

. If a longer drain hose is required and you did not purchase

drain hose WD24XlO065, add up to 66" length for a total of

!4/4" (!2 feet) to the factory-installed hose. Use 5/8" or 7/8" inside diameter hose and a coupler to connect

the 2 hose ends. Secure the

with hose clamps.

connection _

IMPORTANT: Do not cut corrugated

portion of hose

Hose Clamp

Coupler

FigureAA Hose Clamp

. Connect drain line to air gap, waste tee or disposer using the

previously determined method. Secure hose with a screw- type clamp.

Method 1 - Air gap with waste tee or disposer

Waste Tee Installation

Figure AB

Method 2 - "High drain loop" with waste tee or disposer

With this method you will need the drain hose hanger set aside

in Step 1.

Fasten drain hose to underside of countertop with the provided hanger.

DrainHoseHanger

Disposer Installation

NOTES:

. DRAIN CONNECTION HEIGHT IS NOT TO EXCEED 72" ABOVE

BOTTOM OF DISHWASHER.

. TOTAL DRAIN HOSE LENGTH MUST NOT EXCEED 12 FEET FOR

PROPER DRAIN OPERATION.

32"

Min.

Waste Tee Installation

FigureAC

Disposer Installation

IMPORTANT - When connecting drain line to

disposer, check to be sure that drain plug has been removed.

DISHWASHERWILL NOTDRAINIFPLUGISLEFTINPLACE.

Drain

Plug

4 Remove

Tip: Avoid unnecessary service call charges for a no drain complaint.

Make sure excess drain hose has been pulled through the cabinet opening. This will prevent excess hose in the dishwasher cavity from becoming kinked or crushed by the

dishwasher.

Dishwasher Installation

STEP 18: CONNECT POWER SUPPLY

If a power cord with plug is already installed proceed to

Step19.

WARNING:

If housewiring isnot 2-wire withground,oground mustbe providedby the installer.When housewiring isaluminum, besure

to useUL-Listedanti-oxidantcompoundandaluminum-to-copper connectors.

In this step you will need the junction box cover and the

#10 Hex head screw from the screws set aside in Step 1.

, Secure house wiring to the back of the junction box with a

strain relief.

* Locate the 3dishwasher wires, (white, black and green) with

the stripped ends coming out of the ACjumper. Use ULlisted wire nuts of appropriate sizeto connect incoming ground to

green, white to white and black to black.

, Install the junction box cover using #10 hex head screw.

Check to be sure that wires are not pinched under the cover.

, Make sure that the junction box cover is resting on the

mounting bracket.

* If using a Power Cord Kit, useGE part number W×09×70910

or W×09×70911 and refer to the included instructions.

NOTE: Do not remove the

Junction Box Bracket.

White

Ground

I1 Jumper

STEP 19: PRETEST CHECKLIST

Review this list after installing your dishwasher to avoid charges for a service call that is not covered by your we rra nty. * Check to besure power is OFF.

, Open door and remove all foam and paper packaging.

. Locate the Owner's Hanual set aside in Step 1, , Readthe Owner's Manual for operating instructions.

* Check door opening and closing. Ifdoor does not open and

close freely, check for proper routing of spring cable over

pulley. Ifdoor drops or closes when released, adjust spring

tension. SeeStep 2.

* Check to besure that wiring is secure under the dishwasher,

not pinched or in contact with door springs or other

components. See Step 18.

* Check door alignment with tub. If door hits tub, level

dishwasher. See Step 14.

, Check door alignment with cabinet. If door hits cabinet,

reposition dishwasher. SeeStep 13.

,Check that door spring does not contact water line, fill hose,

wiring or other components. SeeStep 13.

,Verify water supply and drain lines are not kinked or in

contact with other components. Contact with motor or dishwasher frame could cause noise.

,Turn on the sink hot water faucet and verify water

temperature. Incoming water temperature must be between

120°Fand 140°F. A minimum of 120°F temperature is required for best wash performance. See "Prepare Hot Water Line,"page 5.

_'---_-. Junction Box

Bracket

Figure AD @our

NOTE:All ground screws, brackets and wires must remain intact.

Screws

,Add 1 quart of water to the bottom of the dishwasher to

lubricate the pump seal.

,Turn on water supply. Check for leaks. Tighten connections if

needed.

, Remove protective film if present from the control panel and

door.

,Check that tub trim does not contact the door.

Dishwasher Installation

STEP 20: DISHWASHER WET TEST

.Turn on power supply or plug power cord into outlet,

if equipped.

. Select a cycle to run and push the Start button. . Ensurethe door is latched. Dishwasher should start.

. Checkto be sure that water enters the dishwasher. If water

does not enter the dishwasher, check to be sure that water and power are turned on.

. Checkfor leaks under the dishwasher. If a leak isfound, turn

off power at the breaker, and then tighten water connections.

Restore power after leak iscorrected.

. Checkfor leaks around the door.A leak around the door could

be caused by door rubbing or hitting against adjacent cabinets. Reposition the dishwasher if necessary. See Step !3.

. Pressand hold the Start button for 3 seconds to cancel

the cycle. The unit will begin to drain. Check drain lines. If

leaks are found, turn off power at the breaker and correct

plumbing as necessary. Restore power after corrections are

made. SeeSteps 7, 8,9, !0 and 17.

. Open dishwasher door and make sure all of the water has

drained. If not, check that disposer plug has been removed and/or air gap is not plugged. Also check drain hose to be

sure it is not kinked underneath or behind dishwasher. See Step 17.

. PressStart button once again and run dishwasher through

another cycle. Check for leaks and correct if required.

STEP 22: POSITION INSULATION, PRE-

TOEKICK, AND SOUND BARRIER

(on some models)

Skip this step if the sound insulation package is not supplied with the dishwasher.

. Locate the sound insulation package and pre-toekick

packages inside the dishwasher.

. Stand the parts upright as shown. .

Dishwasher_l II I I k_

Toekick Sound barrier Pre- Panel Insulation

Figure AF alreadyattached models.) models.)

. Locate the control box.

'=W Figure AG '_--

. Push insulation block portion under the dishwasher until it is

beneath the control box.

(on some Toekick (Onsome Block

models.Partis (Onsome models.) (Onsome

to door.)

Control Box

. Repeat this step as necessary.

STEP 21: REPLACE FLOOR PROTECT

(on some models)

. Slide Floor Protect under dishwasher. . Angle the rear back edge of the Floor Protect upwards to

engage mounting tabs.

. Lift front of drip tray and secure with 2 screws. . Connect leaksensor connector to leaksensor

i Leak sensor

Figure AE

--- Floor Protect

AWARNING:

Whenreinstallingthefloor protect pan,makecertainthat the screwshavebeenfullysecured.Thiswill ensurethat if the unit is

properlygrounded,that the floor protect panwill alsobe grounded.

Figure AH

. Push the panel portion up to the front of the block.

Push the sides

the toekick attachment screw holes

. Tuckthe sides of the front panel behind the toekick

attachment screw holes.

. Open door all the way, if the door doesn't stay fully open,

adjust the insulation panel.

. On models so equipped, position pre-toekick over the

insulation. Align the screw holes with the screw holes on the legs of the dishwasher.

Dishwosher Instollotion

STEP 23: REPLACE TOEKICK

* Place toekick ogainst the pre-toekick (on some models) and

legs of the dishwasher.

Figure AH SCFeWS

* Align the toekick with the bottom edge and make sure it is

agoinst the floor.

* Insert and tighten the 2 toekick attachment screws. The

toekick should stay in cont(]ct with the floor.

* When reinstalling the toe kick on models with (] sound barrier,

ensure that the bottom edge of the rubberized flap is flush with the floor. Any excess material should be tucked up behind the outer door. Do not allow excess rubberized flap to lay on the floor. If any excess is not tucked completely behind the outer door, it will bunch up between the door and toe kick and impede proper opening and closing of the door.This will be noticeable because the door will not stay fully open and will spring up.

Tip: Reduce sound from under the dishwosher. Moke sure toekick is ogoinst floor.

STEP 24: CHECK THE FOLLOWING

* Tub trim does not interfere with the door * Dishwasher is square and level (It both the top and bottom of

the cabinet opening, with no twisting or distortion of the tub ordoor

* All 4 legs of the dishwasher are firmly in cont(]ct with the floor * Droin hose is not pinched between the dishwasher and

(]djocent cabinets or wolls

* Tub trim is fully seoted on the tub fl(]nge

STEP 25: LITERATURE

* Be sure to leave complete literature package, these

Installation Instructions and product samples and/or coupons

with the consumer.

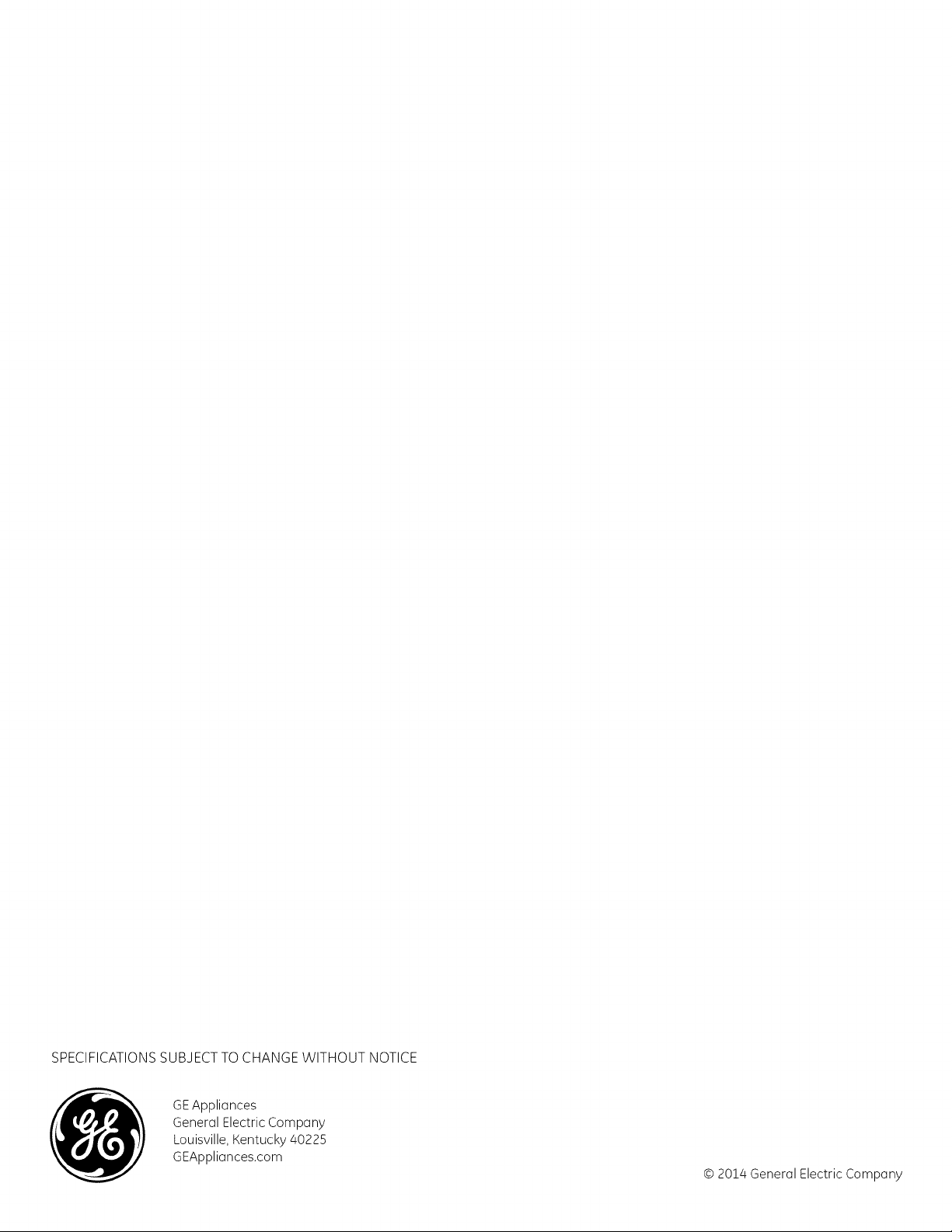

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

GEAppliances General Electric Company Louisville, Kentucky/40225 GEAppliances.com

Appareils m@nagers

Directivesd'instailation

Lave-vaisselleencastr

Pourtoute question, composez le 1.800.561.3344ou visitez notre site Web:

www.electromenagersge.ca

AVANT DE COMMENCER

Veuillez lire attentivement toutes lesdirectives qui suivent.

A AVERTISSEMENT :

. Pour r6duire lesrisques de choc 61ectrique, d'incendie

ou de blessures, I'installateur doit s'assurer que le lave-

vaisselle est compl_tement encastr6 au moment de

I'installation. POURVOTRESECURITEPERSONNELLE:Enlevezle fusible ou d6clenchez le disjoncteur au panneau de distribution

principal avant de commencer I'installation. N'utilisez pas une rallonge 61ectriqueou un adaptateur defiche avec cet appareil.

Un branchement inad@quat du conducteur de raise (3la terre peut pr@senterdes risques de choc 61ectrique.Si vous n'@tespas certain que I'appareil est correctement

mis (3laterre, consultez un r6parateur ou un 61ectricien

qualifi6.

, Silecablage 61ectriquede la r6sidence n'est pas constitu6

de deux ills plus un fil de raisea laterre, I'installateur doit

installer un fil de raise_ la terre.Silecablage 61ectriquede

la r6sidenceest en aluminium, utilisezun agent antioxydant

et desconnecteurs pour raccords <<aluminium-cuivre>>

homologu6s UL

, Lors de la r6installation du prot_ge-plancher, assurez-

vous qua les vis ant 6t6 serr6es a fond. L'appareil et le

prot_ge-plancher seront ainsi correctement mis a laterre.

A ATTENTION :

N'enlevez pas la base de bois avant d'etre pr_t (3installer le lave-vaisselle. Sivous enlevez la base de bois, le lave-

vaisselle pourrait basculer Iorsque vous ouvrez la porte.

POUR VOTRE SI_CURITI_

Veuillez liFe et observer toutes les raises en garde

(AVERTISSEMENTet ATTENTION)donn6es dans les pF@sentes directives. Pour effectuer l'installation d_crite dans les pr_sentes directives, Jlfaut porter des gants et des lunettes de s@curit@.

IMPORTANT - Observeztouslescodeset

ordonnances en vigueur. , Note 6 I'installateur - Veuillez laisser les pr6sentes directives

au consommateur pour rinspecteur local.

, Note au consommateur - Veuillez conserver les pr6sentes

directives avec votre Manuel d'utilisation pour consultation ult@ieure.

Comp_tences requises - L'installation de ce lave-vaisselle exige des comp6tences de base en m6canique, en @lectricit@ et en plomberie. L'installateur est responsable de la qualit_ de I'installation. Toute d@faillance du produit attribuable

une installation inadequate n'est pus couverte par la

garantie de GE. Reportez-vous _ Io garantJe du produit.

, Dur@ede I'installation - Entre :1et 3 heures. L'installation

d'un nouveau lave-vaisselle exige plus de temps que le remplacement d'un ancien module.

IMPORTANT - _elave-vaisseUe_O__treinstall_de

mani@e _ ce qu'il puisse _tre sorti de son emplacement si des r_parations sont n_cessaires.

II importe d'user de prudence Iorsque I'appareil est install_ ou d@plac@afin de pr@venirI'endommagement du cordon

d'alimentation. Si lelave-vaisselle que vous avez request endommag_,

communiquez imm_diatement avec votre d_taillant ou I'entrepreneur en construction.

Accessoiresfacultatifs - Reportez-vousau Manueld'utilisation pour

connaTtrelesensemblespourpanneau d@coratifpersonnalis@offerts.

VERIFIEZ LES POINTS SUIVANTS

. La moulure de lacuve ne g_ne pas la porte

Le lave-vaisselle est d'_querre et de niveau par rapport au bas et au haut de

I'ouverture de I'armoire, sans torsion ni d_formation de la cuve ou de la porte Lesquatre (4)pieds reposent fermement sur leplancher

Leboyaudevidangen'estpascoinc@entre lelave-vaisselleetlesarmoiresoulestoursadjacents

La moulure de cuve repose enti@ement contre le bard de la cuve

VEUILLEZ LIRE ATTENTIVEMENT

CONSERVER CES DIRECTIVES

Pr6paration pour I'installation

PIECESFOURNIES DANS UEMBALLAGE:

. Couvercle de la boTtedejonction et vis 6 t6te

hexagonale n° 10

. Collier , Boyau de vidange (198 cm/78 po de long) , Support de tuyau de vidange , 2 Vis6 t_te hexagonale no 8-18 pour fixer les

supports au cadre de lacure du lave-vaisselle

, 2 Boutons de bouchon , 2 Houlures lat@ales

, 1 Garniture sup6rieure (certains modales) . 2 Supports de montage pour comptoirs ou armoires

lat@alesen bois 2Vis 6t@tesp6ciale Phillipsn°8-18 x 15,8mm

(5/8 po) pour fixer le lave-vaisselle au dessous du comptoir ou armoires lat@ales Documentation, 6chantillons et(ou)bans

MATi RIEL NI CESSAIRE:

. Coudede90°(19,1mm [3/4 po]filetpourtuyau d'arrosage

dejardin 6une extr6mit6et I'autreextr6mit6conquepour le raccordement 6 laconduite d'alimentation eneau)

Connecteursvissableshomologu6sUL(3)

Ruban-cache

Pour une nouvelle installation:

Coupure anti-refoulement pour le boyau de vidange, si

n6cessaire Raccord en T pour la plomberie de la r6sidence, s'il y a lieu

COble61ectrique ou cordon d'alimentation selon vos

mod@le,des cordons 6 raccord rapide sont offerts.

Colliers 6 vis sans fin

Bague anti-traction pour le raccordement 61ectrique Robinet d'arr@t(recommand6)

Conduite d'eau chaude - 9,5 mm (3/8 po) minimum, tuyau en cuivre (incluant la bague et I'_crou 6 compression) ou la

pi@ceW×28×326 de GE,boyau m@talliqueflexible.

Boyaude vidange de 3,7 m(12 pi)delong WD24×10065,si n6cessaire

boTte de jonction

Couvercle de la

et vis 6 t_te

he×ogonole n°10

Garniture (sup6rieure)

(certoins modules)

Supports de

montage

Coupure anti- refoulement

Bogue anti-traction

Vis 6 t_te

hexagonale n° 10

de 12,7 mm (112 po)

de long pour boTte

dejonction

Vis 6 t@te sp_ciale

Phillips n° 8

de 15,8 mm (518 po)

de long

Coude de 90 °

Raccord en T

COble 61ectrique (ou

cordon d'alimentotion,

Robinet

d'arr@t

Collier

Support de tuyau de vidonge

BOL_O_nSde %

bouchon Documentation

Connecteurs vissobies (3)

s'il y a lieu)

Conduite d'eau Bayou de

chaude vidange facultatif

Boyaudevidange

Vis 6 t@te he×agonole

n° 8 pour support de

montage

Moulures lat6rales

Rubon-cache

(s'il y a lieu)

Raccord pour bayou

de vidonge facultatif

Colliers avis sons fin

WD24×10065

OUTILS NI CESSAIRES:

. Tournevis Phillips . Tourne-@crousde6,3 mm (1/4 po)et

de 7,9 mm (5/16 po)

, Cl66 molette de 15,2 cm (6 po) , Niveau

, Equerre de charpentier , Ruban 6 mesurer

, Lunettes de s6curit6 , Lampe de poche

, Seau pour recueillir I'eau Iors du rinqage

de la conduite d'eau

, Cl#6 douille de 23,8 mm (15/16 po)

(facultatif - pour enlever labase de bois)

, Gants , Pince

, Pour une nouvelle installation:

Coupe-tubes Perceuseet forets appropri6s

Jeu de scies-cloche

Tournevis

Phillips

CI_ 6 douille de 23,8 mm (15116 po)

2Zi?

Lampe de poche

Gants

Tourne-_crous de 6,3 mm (1/4 po)

et de 7,9 mm {5/16 po)

Pince

CI6 6 molette de 15,2 cm (6 po)

euiiiiii!ici i

Seau

Niveou

Equerre de

charpentier

Coupe-tubes

Ruban 6 mesurer

Preparation pour l'installation

PRI_PARATION DE L'OUVERTURE DANS LESARMOIRES

Lemur du fond

doit _tre exempt

de tuyaux ou

de ills

33-1/2 po to 34-3/4 po

du dessous du

comptoir au

plancher

Armoires 6 1'6querre et

"d'aplomb

61,0 cm

(24 po) min.

Figure A

. L'ouverture dons les armoires doit mesurer au mains

61,0 cm (24 po)de largeur et de profondeur, et environ 87,6 cm (34-!/2 po) de hauteur 6 partir du plancher

jusqu'au-dessous du comptoir.

AVERTISSEMENT :

Pourr_duirelesrisquesdechoc_lectrique,d'incendieou de blessures,I'installateurdoits'assurerque lelave-vaisselleest compl_tementencastr_au momentdeI'installation.

. Lelave-vaisselle doit _tre install6 de faqon 6 ce que le boyau

de vidange mesure au maximum 3.66 m_tres (12 pieds) pour assurer une vidange ad6quate.

. Ledessus, lesc6t6s et I'arri_re du lave-vaisselle doivent

_tre compDtement dissimul6s 6 I'int@ieur de I'ouverture.

Lelave-vaisselle nedoit soutenir aucune pattie de la

structure des armoires.

DEGAGEMENTS:

. Dons le cos d'une

installation dons un coin, veuillez pr6voir un

d6gagement d'au mains 5,1 cm (2 po) entre le lave-

vaisselle et lesarmoires, le mur ou un 61ectrom6nager

adjacent. Veuillez pr6voir un d6gagement d'au mains

72 cm (28-3/8 po)6 I'avant du lave-vaisselle pour

I'ouverture de la porte.

Reportez-vous 6 la Figure B.

Comptoir

7/ S,1 cm(2 po) minimum pourI'ouverture de la porte

Figure B

1,2pal

EXIGENCES RELATIVES AU SYSTI_ME DE VIDANGE

. Veuillezobserverles ordonnanceset lescodesIocauxen vigueur. . Lebayou de vidange doitavoir une Iongueur maximale de

4.57m_tres (15pieds).

REMARQUE:IIfautinstallerunecoupure anti-refoulement si le raccord au broyeur 6d6chetsou au raccord enTsetrouve6 mains

de 46 cm (18po)au-dessusduplancher afin d'6viter unsiphonage.

CHOI× DE LA MI_THODE DE VIDANGE

Letype d'installation de vidange d@end des conditions suivantes. . Lesordonnancesou codesIocaux en vigueurexigent-ils

une coupure anti-refoulement?

. Leraccord enTsetrouve-t-il 6 mainsde 46 cm (18po)

du plancher?

Sivous r_pondez OUI6 I'uneou I'autre de ces questions, vous DEVEZutiliser la m(_thoden° 1.

. Sivous r@ondez NON,vouspouvezemployer I'uneou I'autre

desm@hodes.

PRI'PARATION DES ARMOIRES

. Percezun trou de 3,8cm (1-1/2po)dediam_tre donsla paroi de

I'armoirequi setrouve dons la partie ombr6e de la FigureApour lebayou devidange.Assurez-vousque I'orificenepr6sente pas

d'ar@esvives.

IMPORTANT - Lorsquevous

branchezlebayoudevidange6 un broyeurc]d6cheis,assurez-vousd'enlever lebouchondevidange.LELAVE-VAISSELLE

NE POURRA PASSEVIDER SI VOUS LAISSEZLEBOUCHON EN PLACE,

bouchon

de vidange

_l nJevezle

FigureC

M_thode n° 1 - Coupure anti-refoutement avec raccord en T ou broyeur 6 d_chets IIfaut installer une coupure anti-refoulement Iorsqu'elle est exig_e par les ordonnances et les codes Iocaux en vigueur. Cette coupure anti-

refoulement doit @treinstall@econform@ment aux directives donn@es par le fabricant.

Crochet pour bayou de vidange _ _ Crochet pour bayou devidange

82 cm _--_/_8_ Jm

/32pol II / _ 1132P°l

m n. III 71

- I_11

Figure D

M6thode n° 2- Boucledevidange@lev@eavec raccord enTou broyeur _ d@chets

Conseil: Pour @viter des frais de r(_paration inutiles. Assurez-vous d'enlever le bouchon de vidange du broyeur 6 d6chets avant d'y brancher le boyau de vidange du lave-vaisselle.

Preparation pour I'installation

PRE PARATION DU C#,BLAGE I LECTRIOUE

AVERTISSEMENT :

POURVOTRESECURITEPERSONNELLE:Enlevezlefusibleou

d@clenchezledisjoncteurau panneaudedistributionprincipal avant de commencerI'installation.N'utilisezpasune rallonge @lectriqueou un adaptateurdefiche aveccetappareil.

Alimentotion @lectrique

.Cet appareil doit _tre aliment6 par un courant de 120 V et

60 Hz,et branch6 6 un circuit individuel correctement mis 6 laterre et prot6g_ par un disjoncteur de !5 ou 20 amperes

ou un fusible temporis6.

. Le c@ble61ectriquedoit poss6der deux ills, plus un fil de mise

6 laterre, et r6sister 6 une temp@ature nominale de 75 °C (167 °F).

. Sivotre alimentation 61ectrique ne r6pond pas 6 ces

exigences, appelez un 61ectricien agr66 avant de poursuivre I'installation.

Mise 6 la terre- Branchement permanent

Cet appareil doit _tre branch6 6 un r6seau _lectrique

permanent mis 6 la terre. Sinon, il faut installer un conducteur

de raise 6 la terre avecles conducteurs du circuit et le brancher 6 la borne de raise 6 la terre du r6seau ou au fil de raise 6 la

terre de I'appareil.

Mise 6 la terre - ModUles dot_s d'un cordon d'alimentotion

Cet appareil doit _tre mis 6 la terre. Encas de mauvais fonctionnement ou de d6faillance, la raise6 la terre r6duira

les risques de choc 61ectrique en fournissant au courant 61ectrique un circuit de moindre r6sistance. Cet appareil est dot6 d'un cordon d'alimentation poss_dant un conducteur

de raise 6 la terre et une fiche de raise 6 la terre. Lafiche doit _tre branch6e clans une raise appropri6e, install6e et

raise 6 la terre en conformit6 avec tousles codes Iocaux et ordonnances en vigueur.

A AVERTISSEMENT :

Unbranchement inad@quatdu conducteurde mise6 laterre peutpr@senterdes risquesdechoc @lectrique.Sivousn'@tespas

certain que I'appareilestcorrectementmis6 laterre,consultez

unr@parateurou un @lectricienqualifi@.

u -- E

I possiblepourla prise i \ i de courant dons une i \

z IAutreemplacement ?\

I armoire oc \

46 cm (18 po)

-- 46 cm i÷ la prise d_--_l

(18po) I cou@,tIS1

/1÷'-

15cm 16po) 15 cm-_

Mise 6 la terre

Figure E Blanc

Dons le cos des modules dot_s d'un cordon d'alimentotion: Ne modifiez pas la fiche fournie avec I'appareil; si vous ne

pouvez pas la brancher dans la prise de courant, faites installer une prise de courant appropri6e par un technicien qualifi6.

Preparation des ormoires et cheminement des ills

Lesills peuvent entrer dans I'ouverture du c6t_ droit, du c6t_ gauche, de I'arri@e ou du plancher dans la pattie ombr6e de la Figure Eet de la FigureA. Percez un trou de 3,8 cm (1-!/2 po) de diam_tre au maximum pour le passage du cable 61ectrique.Le bard du trou doit _tre lisse et arrondi. Lesills 61ectriques pour le branchement permanent peuvent passer par le m_me trou que le boyau de vidange et laconduite d'eau chaude, si c'est plus pratique. Si letrou est pratiqu6 dans une paroi en m@al, les bards de I'orifice doivent _tre recouverts d'un passe-fils pour prot6ger

les fils. REMARQUE:Lecordon d'alimentation dot6 d'une fiche doit

passer par un autre trou.

Branchement _lectrique du lave-voisselle Le branchement _lectrique s'effectue du c6t_ avant droit du

lave-vaisselle.

Dans lecas d'un branchement permanent, le c_ble doit _tre achemin_ de la faqon indiqu_e 6 la Figure E.Lec_ble doit avoir une Iongueur minimale de 61 cm (24 po) 6 partir du tour

arri@e. Dans lecas d'un branchement avec un cordon d'alimentation,

installez une prise de courant raise 6 la terre 6 trois broches sur la paroi de I'armoire adjacente, entre 15 cm (6 po)et 46 cm (18 po) de I'ouverture, et entre 15 cm (6 po) et 46 cm (18 po)du plancher. Utilisez uniquement W×09×70910 ou W×09×70911 Trousse de cordon d'alimentation pour lave-vaisselle.

7,6cm (3po)

des armoires

Noir

Preparation pour I'installation

PRI_PARATION DE L'ALIMENTATION EN EAU CHAUDE

REMARQUE:GErecommande I'utilisation d'un tuyau en cuivre pour la conduite d'alimentation en eau, mais vous pouvez choi- sir un boyau flexible tress# no W×28×326 de GE.

, La conduite d'alimentation en eau (tuyau de cuivre de 9,5 mm

[:3/8 po] ou boyau flexible tress#) peut entrer du c6t# gauche, du c6t_ droit, de I'arri_re ou du plancher dans la partie ombr#e indiqu#e dans la Figure F.

, La conduite d'alimentation en eau doit passer duns le m_me

trou que le cable 61ectrique et le boyau de vidange. Ou vous pouvez percer un trou suppl#mentaire de 3,8 cm (1-1/2 po) de diam_tre pour le passage de la conduite d'eau. Si I'appareil est dot# d'un cordon d'alimentation pourvu d'une fiche, la conduite d'eau chaude ne doit pas passer par le m_me trou que le cordon d'alimentation.

, /1- -K

I I \\ I I \

/// I I \

I I \

3,8cm

i0,i cm

IIIl-lJ2pol ii_Robinet dedia.

EouHd'arr t ,:

...........=== % II

(2 po) de 48,2 cm (19 po)

I'armoire du mur arri@e

chaude5,1_:_cm...........__ i 15,2 cm II

Devont des _,- @rmoires

Figure F

5,1cm 12po) du @ancher

Raccordement de la conduite d'eau chaude

, Sivous utilisez un boyau flexible tress#, #tiquetez le boyau

et indiquez la date d'installation (_des fins de r#f#rence. Lesboyaux flexibles, coudesetjoints tress#s doivent #tre

remplac#s dans 5 ans. , Coupez I'alimentation en eau. , Installez un robinet d'arr#t (_un endroit accessible, par

exemple sous I'#vier.(Cette installation est facultative,

mais fortement recommand#e, et peut m#me #tre exig#e

par lescodes Iocaux en vigueur.) , Le raccordement de la conduite d'eau s'effectue du c6t#

gauche du lave-vaisselle. Installez la conduite d'eau chaude

en utilisant un tuyau en cuivre de 9,5 mm (3/8 po) ou plus

ou boyau flexible tress#. Acheminez la conduite d'eau de la

faqon indiqu#e dans la Figure Fet amenez-la vers I'avant (_

au moins 48,2 cm (19 po)du mur arri@e. , R#glez le chauffe-eau (_une temp#rature variant entre 49 °C

(120 °F)et 65 °C(140 °F). , Rincez laconduite d'eau pour #liminer tousles d#bris.

Recueillez I'eau et lesd#bris (_I'aide d'un seau. , La pression de la conduite d'alimentation en eau chaude doit

varier entre 1,4 bar (20 Ib/po_)et 8,3 bars (120 Ib/po%

Tournez la page pour commencer

I'installation du lave-vaisselle.

A ATTENTION :

N'enlevezpaslabasedeboisavantd'etrepr_t 5 installerle lave-

vaisselle.Sivousenlevezla basede bois,le lave-vaissellepourrait

basculerIorsquevous ouvrezla porte.

Installation du lave-vaisselle

ETAPE 1: PREPARATION

Prenezles pisces fournies dans I'emballage et mettez-les de cStS: , Ensemble de vis

Couvercle de la boTtedejonction Boyau de vidange et collier Supports de montage

Moulures (certains modSles) Crochet pour boyau devidange

Manuel d'utilisation Echantillons et(ou) bons

I_TAPE 2: VITRIFICATION DE L'I_QUILIBRE DE LA PORTE

REMARQUE:Sivous installez un panneau personnalis6

(offert sur certains modSles), veuillez suivre les instructions

fournies avec latrousse du

panneau personnalis& . Sansenlever labase debors _ 20°a70° _- _ _

du lave-vaisselle v@ifiez _ / "_ i _ La porte Ii

.... ' I ,_. _ _ s'ouvre enti_rement

lequdlbredelaporteen _ ._ _ _.Hol_oTnO

I'ouvrant et en la fermant. _I............................... 1

, La porte est correctement ,_ rue lat@ale

SquilibrSe si,@ant ouverte, ] elle se referme d'elle- ngo,eG

m6me 6 I'int@ieur de 20° de la verticale, reste en position de 20° 6 70°,et s'ouvre entiSrement au-del6 de 70°.

. Si nScessaire, augmentez ou diminuez la tension, tel

qu'illustr& Certains modSles auront 1 ressort de chaque c6tS et autres modSles auront 2 ressorts d'un c6tSet i ressort

de I'autre c6t& Fermez la porte et ajustez les ressorts pour

r6tablir 1'6quilibrede la porte.

Vue latSrale

L9 porte se!

reTerme /

6]'int6rieur de 20° /

/ Laporte reste

• / en position de _

I_TAPE 3: ENLI_VEMENT DE LA BASE DE BOIS,

INSTALLATION DES PIEDS DE NIVELLEMENT

IMPORTANT - Ne frappez pas sur labase

de bois pour l'enlever! Vous endommagerez ainsi l'appareil.

,Amenez le lave-vaisselle 6 proximit_ de son emplacement

dSfinitif et couchez-le sur le dos. REMARQUE: Ne placez pas

le lave-vaisselle sur un de ses c6t_s.

Enlevez les quatre pieds de nivellement sous la base de bois

6 I'aide d'une clS 6 douille de 23,8cm (15/16 po).

Enlevez etjetez la base de bois.

1,27 cm (1/2 po) approx

Figure

Remettez en place les pieds de nivellement sur le lave-

vaisselle, 6 1,27cm (1/2 po) environ du cadre, comme indiquS

dans I'illustration.

REMARQUE:Certains modSles sont Squip6s de roulettes de nivelage arriSre rSglables nenScessitant pas I'installation de 2 pattes de nivelage artiste rSglables.

__ Panneau

personnalis_

Vue ovont

Augmentotion

la tension

(_ S'ossurer que le cSble

Diminution de _ I1nt@ieur de la poulie

la tension dela patte Figure H

accroch_s6 de pou ie se trouve

lavissitu@e entre les @paulements

Conseil: Pour que la porte ouvre et se ferme focilement. V@ifiezla porte en I'ouvrant et en la fermant. Siellen'ouvre pas facilement ou s'ouvre trop rapidement, v@ifiez la disposition du cSble du ressort. LecSble est retenu en place par des <<Spaulements>>sur la poulie.Assurez-vous que le cSbleest bien

installs sur les Spaulements de la poulie comme indiqu&

I_TAPE4: ENLi_VEMENT DU PANNEAU INFI_RIEUR

, Enlevezles deux vis du panneau inf@ieur, ainsi que le

panneau inf@ieur. IVlettez-les dec6tS pour les rSutiliser

5 I'@ape 23.

Enlevezlesdeu×

Figure J

visdu panneau

inf@ieur

Installation du lave-vaisselle

I_TAPES: Sl NI_CESSAIRE, RETRAIT DU PROTI_GE-PLANCHER (certains modules)

D6branchez les fils du d6tecteur de Pincer le haut du connecteur

fuites. (surcertains modules), pour lib_rer la pinee 6 ressort . Enlevez2 vis sur le devant du

prot_ge-plancher avec un tournevis 1A°po.

. Abaissez le devant du plateau et glissez-le

pour le sortir du dessous du lave-vaisselle.

, Mettez-le de c8t6 pour le r6utiliser 6 1'6tape

21.

D6tecteur de fuites

Figure L

Devant du lave-vaisselle

ETAPE 6: INSTALLATION DU COUDE DE 90 ° supponde

. Vissezlecoudede90°dans 1'61ectrovanne

I'_lectrovanne.Assurez-vous(

joint d'_tanch6it6 en caoutchouc

sesitue entre 1'61ectrovanneet le coude.

. Neserrezpas lecoudede

faqon excessive;lesupport

de1'61ectrovannepourrait sed6former ou le

raccordde1'61ectrovanne pourraitsecasser. FigureM

. TournezI'extr6mit_du

coudepour qu'ilpointe

vers I'arri_redu lave-vaisselle.

' Boyau de

remplissage

I_TAPE8: POSITIONNEMENT DE LA

CONDUITE D'EAU ET DE

L'ALIMENTATION ELECTRIQUE

. Positionnezlaconduite d'alimentation en eau et le c_blage de la

r6sidencesurleplancher de I'ouvertureafin qu'ilsn'entrent pas en contact avec la basedu lave-vaisselleet lespiscessousI'appareil.

i0,icm

de la r6sidence

Figure O

I_TAPE9: INSERTION DU BOYAU DE VIDANGE

DANS L'ORIFICE DE L'ARMOIRE

Placezlelave-vaissellevis-6-visde I'ouverturedanslesarmoires.

Ins@ezle boyau de vidange dans I'orifice que vous avez

pr6c6demment perc6dans la paroi des armoires. SiI'appareil

est dot6 d'un cordon d'alimentation, faites passer I'extr_mit6

du cordon dans un I'ouverture dans les armoires distinct.

Isolant

61ectrique de la r6sidence

[[

I_TAPE7: RACCORDEMENT DU BOYAU DE

VIDANGE #, LA BOUCLE DE VIDANGE

Raccordez I'extr6mit6 de la boucle devidange au boyau de

vidange 6 I'aide du collier de serrage 6 vis sans fin, comme

illustr6.

FigureN

NOTE:The high drain loop on the side of the tub isdesigned for better

wash performance. Do not remove from the side of the tub.

/ d'eau

Assurez-vousque le boyau de

vidangen'estnitordunicoinc@ Longueurma×imale

duboyau de vidange:

4.57 m (iS pi)

Ned6branchez ni ne retirez la boucle

de vidange haute du c6t6 gauche du

lave-vaisselle

Figure P

Conseil:Pour_viter desfrais de r_paration inutiles pour desprobl_mes de remplissage, de vidange ou de bruit.

Placezla conduite d'eau et lecable #lectrique de mani_re 5ce qu'ils n'entrent pasen contact avec quoi que ce soit @I'arri@reou en dessousdu lave-vaisselle.

Installation du lave-vaisselle

ETAPE 10: INSERTION AU× TROIS QUARTS DU

LAVE-VAISSELLE DANS L'OUVERTURE

IMPORTANT - Ne poussez pas surle panneau

avant avec vos genoux. Vous pourriez endommager l'appareil. . Saisissezle panneau /

avant de I'appareil par lescGt@set faites glisser le lave-vaissel

le dans rouverture de quelques centim@tres

ou pouces 6 la fois. _ 3onotpushagainst FigureQ

Nepoussez passur lepanneau avant dela porte avec votre genou. Vous fisquez d'endommager le panneau de porte.

. Tirezsur le boyau de vidange et le cordon d'alimentation, s'ily a

lieu,par lestrous des armoires adjacentes au fur et 6 mesure.

Arr@tezIorsquele lave-vaisselled@asse le devant des armoires

adjacentes d'environ lS cm (6po).

. Assurez-vousque le boyau de vidange n'est pas pli6 6 rarri@re

ou en dessous du lave-vaisselle.

. Assurez-vousque lec@ble@lectriquede la r@sidence,le boyau

de vidange et la conduite d'eau n'entrent pasen contact avec despi@cessous lelave-vaisselle.

ETAPE ii: INSTALLATION DES MOULURES

ETAPE 12: INSTALLATION DES SUPPORTS

DE MONTAGE

Vous aurez besoin des supports de montage et de deux (2)vis 6 t_te hexagonale no 8 mises de c6t# 6 I'@ape 1.

Vous devez poser les supports de montage sur le dessus ou les c6t#s du cadre de la cuve du lave-vaisselle avant de glisser

le lave-vaisselle en place sous le comptoir. Ce lave-vaisselle est adapt# 6 une installation compl_tement encastrable dans

une ouverture de 61 cm (24 po) de profondeur. Lessupports de montage poss_dent plusieurs options de fixation afin de

r#pondre 6 plusieurs types de constructions d'armoires. Posez les supports de montage sur le dessus si le

dessousdu comptoir est en bois ou unmatdriau similaim qui accepte lesvis :

IMPORTANT - Apr_s installation dessupports et avant

de fermer laporte du lave-vaisselle,ajustezlessupports en les pliant de faqon 6 cequ'ils ne soient pasen contact avec lehaut de la porte du lave-vaisselleet necausent pas de dommage.

Montage sur le dessus

Au coursde cette@ape,vousaurez besoindesmouluresmisesde

cSt# 6 I'@ape 1.

Garniture (sup@ieure)

lat@ales

Vue de dessus

Moulure lat@aJes

Moulure lat@ales Figure R

Cadre de la cuve

Porte

Contact total contre

le bord de cuve

de cuve

Poign#e

,Prenez la garniture sup@ieure (voir la figure R)etcentrez-

la avec le Ioquet sup@ieur. Appuyez la garniture contre le

support de gaine en la dGplaqant de gauche 6 droite.

,Prenez la garniture gauche (voir la figure R).Alignez le bord

sup@ieure de la garniture et appuyez-le contre le cGt# gauche du support de gaine en le d#plaqant de haut en bas.

R_p@ezcette @ape pour le c6t# droit de la garniture. (Voir la

figure R pour le c6t@droit de la garniture.)

Vis de support _

no ° 8

Cadre de la cuve du lave- vaisselle

Figure S

Courber et casser ici apr_s I'installation si le

comptoir prGsente un 16gersurplomb

Support

.Si vous installez le lave-vaisselle sous un comptoir dont la

profondeur est pluscourte, ilestpossibleque lessupports pour le

comptoir d@asse 6 ravant ducomptoir.Si c'est lecas,supprimez

la IongueurexcGdentaireen courbant @r@@itionles supports vis-

@-visde rencoche avant seulement,jusqu'@ la cassure.

Posez les supports de montage sur les c6t_s si le

comptoir esten granite ou un matdfiau similaire qui n'accepte

pas les vis 8 bois:

, Cassez la pattie avant de la languette 6 I'aide de pince 6

I'endroit indiqu@,avant la fixation sur le lave-vaisselle.

, Placez le support lat@al gauche tel qu'indiqu@.Faites de

m@meavec le support droit.

Montage lat@al

Cadredela cure du lave-vaisselle

Vis de support

no ° 8 _.

cuve

Nevissez pas darts le

cadre de la face de

I'armoire

_ Courberet

cassericile cas6chGant

I I

,Support

Figure T

Ne coincez pas lesfils du Ioquet

en ins@rantla vis de support no 8

Installation du lave-vaisselle

I TAPE 13: INSTLLATION DU LAVE-VAISSELLE

DANS SON EMPLACEMENT DI FINITIF

. V@ifiez I'isolant de la cuve, s'il y a lieu, pour vous assurer

qu'il enveloppe compl6tement la cuve. L'isolant ne doit pas <<retrousser>>ou entrer en contact avec les ressorts de la

porte. SiI'isolant est <<d6plac6>>ou entre en contact avec les ressorts, replacez-le correctement avant de faire glisser

I'appareil dans son emplacement d6finitif.

. Faites glisser le lave-vaisselle dans son emplacement

d6finitif en poussant sur les c6t6s du panneau de la porte. Abstenez-vous de pousser ou tirer la porte en position

ferm6e ou partiellement ouverte Iors du d6placement du

lave-vaisselle. Ne poussez pas sur le centre du panneau avec

votre genou. Vous pourriez endommager le panneau. Avant de fixer le lave-vaisselle sur I'armoire, assurez-vous qu'il est

plac6 d'6querre dans I'ouverture, aussi bien dans sa partie inf@ieure que sup6rieure.

iMPORTANT - Avantd'ouvrirlaporte dulave-

vaisselle, assurez-vous que lesbords du panneau de porte du lave-vaisselle sont en retrait par rapport au devant des

armoires adjacentes, et non pas appuy6s contre le devant des armoires. Reportez-vous (_la Figure U.Sivous ouvrez la porte

du lave-vaisselle et que le bord de laporte est appuy# contre

le devant des armoires, vous pourriez endommager la porte du lave-vaisselle et lesarmoires.

. Ouvrez et fermez la porte du lave-vaisselle pour vous assurer

qu'elle fonctionne correctement et qu'elle nefrotte pas contre les armoires adjacentes.

La porte

s'ouvre et

retraJtpar rapport au×

armoires

Alignement ........

se ferme en __.-1"1-'---__

correct /

Un alignement incorrect La porte est appuy#e contre

causera desdommages 6 ledevant des armoires

la porte Figure U

Conseil: Pour _viter des frais de r_paration inutiles pour des dommeges eu panneau event ou un probl_me d'efficacit_ de lavage.

V#rifiez I'alignement du lave-vaisselle avant d'ouvrir la porte

(]fin de pr#venir tout dommage au panneau de la porte.

Assurez-vous que la conduite d'eau et le cSble #lectrique ne

sont pas coinc#s ou _cras#s (3I'arri@e du lave-vaisselle. Une conduite #cras#e r#duit le d#bit d'eau.

Assurez-vous que I(] moulure

de euve ne touche la porte en

aucun _oint

Si n#cessaire, Ja moulure de cuve

peut #tre rogn#e pour assurer le

bon fonctionnement de la porte

Cadre de

Moulure de cure

Porte

la cure

Poign#e

Ne laissez pas la moulure de

cure se coincer dans la porte ou

entrer en contact avec celle-ci

cure coinc#e dans la porte!

Installation du lave-vaisselle

I TAPE 14: MISE DE NIVEAU DU

LAVE-VAISSELLE

IM PORTANT - Le lave-vaisselle doit #tre de niveau pour

assurer le ban fonctionnement des paniers et de la porte du

lave-vaisselle et obtenir une bonne efficacit# de lavage. Le Iove-

vaisselle doit _tre mis de niveau de gauche 6 droite, et de I'avant vers I'arriOre. De cette fagon, les paniers de I'appareil ne rentreront

pas ou ne sortiront pas tout seuls, I'eau circulera correctement

vers I'orifice d'entr#e de la pompe et la porte se fermera sans frotter sur les c6tOs de la cuve.

• Enlevez le panier infOrieur et placez un niveau sur la porte et sur le rail du panier i

infOrieur, comme indiqu6 7

c_la Figure V. ,/ 'X

•Si votre module est _quip_ de 4 pattes

de nivelage, mettez le

lave-vaisselle de niveau en vissant ou dOvissant VOfifiezsi chacun des quatre I'appordles

pieds de nivellement deniveau sous I'appareil, comme versl'arri@re

indiqu6 6 la Figure W. ___!

• Sivotre module est _quip_ de rou_s arri_re, la hauteur

des roues est rOglOedepuis

ledevant du lave-vaisselle / "_ ..................................... :"_

avec lesdeuxpattes avant Figure V situOesau bus du lave-

vaisselle.Tournezindividuel-

lement les 2pattes etles 2 boulons avant. Commencez

la procOdurede nivelage par lespattes avant en

tournant chacune d'elle.En

rOglantd'abord lespattes

avant, I'accOsaux boulons de rOglagearriOreest plus

facile din defaciliter le

rOglagedesrouesarri-

Ores.Lorsqueles pattes avant sont nivelOes6

la hauteur appropriOe selon I'espacesupOri- eur de I'armoire,rOglez

6 leur tour lesrouesar-

riOreau moyen de leurs

boulons de nivellement. Tournezindividuelle- Figure W

mentles 2boulons afin de rOglerlesrouesarriOre.Tournez lentement lesdeux boulons dens le

sens inverse des eiguilles d'une montre pour remonter I'arriOredulave- vaisselle,etduns lesens des aiguilles d'une montre pour I'abaisser. Continuez cette procOdurejusqu'c_ce que lespatteset les rouesdulave- vaissellesoient c_niveau,comme illustr6c_la FigureW.Assurez-vousque

lesquatre (4)pieds/roulettes reposent fermement sur le plancher.

• Lelave-vaisselle est correctement de niveau Iorsque I'indicateur de niveau est centr6 de gauche c_droite et de I'avant vers I'arriOre.La porte du lave-vaisselle devrait se fermer sans frotter contre lesc6tOs

de la cure.

• Remettez en place le panier infOrieur.

• Tirez chaque panier bars du lave-vaisselle jusqu'c_ la mi-course.

Assurez-vous que le panier ne roulent pas vers I'arriOre ou vers la

porte. Si le panier se dOplace, ajustez les pattes de rOglages.

deI'avant

L.............................. '

I'appareilest deniveau de

Conseil: Pour _viter des frais de r_paration inutiles, v_rifiez si le lave-vaisselle est de niveau.

Sortez les paniers 6 moitiO. IIs doivent demeurer immobiles. Ouvrez et fermez la porte. La porte doit _tre bien ajustOe 6

I'ouverture de la cuve sans frotter sur les c6tOs. Si les paniers rentrent ou sortent tout seuls ou si la porte frotte contre les c6tOs de la cuve, remettez le lave-vaisselle de niveau.

6droite

Installation du lave-vaisselle

I TAPE 15: FIXATION DU LAVE-VAISSELLE AU-

DESSOUS DU COMPTOIR OU AUX

COTI S DES ARMOIRES

Au cours de cette 6tape, vous ourez besoin des deux vis (3t6te sp6ciale Phillips misesde c6t6 61'6tape 1.

Le lave-vaisselle doit 6tre fix6 au dessous du comptoir ou aux c6t6s desarmoires. Lorsque le dessous du comptoir est en bois,

utilisez la m_thode n° 1. Lorsque le dessous du comptoir est fabriqu6 6 I'aide d'un mat6riau qui n'accepte pas les vis 6 bois,

par exemple engranite, utilisez la m_thode n° 2.

IMPORTANT- Pour6vitertoutdommoge ou

penneeu de lu porte et eu tableau de commande, il lout que le leve-veisselle soit instull_ de meni_re que le punneuu event

et le tableau de communde n'entrent pus en contact evec les urmoires udjecentes ou le comptoir. Vissezlesvis compl_tement

et bien droites. Lest_tes de vis qui d_passent pourreient 6gretigner le penneeu de porte ou le tableau de communde

et cr6er de I'interf6rence Iors de I'ouverture de la porte. M_thode n° i Fixation du lave-vaisselle au dessous d'un comptoir en bois.

° Rev6rifiez I'olignement du Iove-vaisselle dons I'ouverture des

ermoires. Reportez-vous eux 6tapes 13 et 1/4.Le penneeu de porte et(ou)le tableau de commende ne doivent pus entrer

en contact uvec les urmoires ou le comptoir.

. Fixez leluve-vuisselle au dessous du comptoir (_I'eide des

deux vis (_t_te sp6ciale Phillips. Reportez-vous (_le figure. Assurez-vous de visser compl_tement lesvis bien droites afin

que lest6tes soient effleurentes pour ne pus endommeger le punneuu.

• Instullez les boutons de bouchon sur le c6t6 de le cuve dens

les trous pr6vus (3cet effet.

Supports Comptoiren bois

M_thode n° 2 Fixation du lave-vaisselle aux c6t_s des armoires.

° Rev6rifiez I'ulignement du luve-vuisselle duns I'ouverture des

armoires. Reportez-vous aux 6tapes 13 et 1/4.Le panneau de porte et(ou) le tableau de commande ne doivent pus entrer en contact avec lesarmoires ou le comptoir.

• Fixezle lave-vaisselle au dessous du comptoir (_I'aide des deux vis (_t_te sp6ciele Phillips. Reportez-vous (_la Figure X.Assurez-vous devisser compl_tement lesvis bien droites ufin que lest_tes soient uffleurantes pour ne pus endommager le panneau. Ne vissez pus duns le cadre de la

face de I'armoire.

• Installez lesboutons de bouchon sur le c6t6 de la cuve duns lestrous pr6vus (_cet effet.

Comptoir de surface solide

• Un fois le lave-veisselle fix_ aux ormoires ou ou comptoir de cuisine, v6rifiez (_nouveau qu'il est plac6 d'_querre duns I'ermoire, eussi bien dens so pertie inf6rieure que sup6rieure.

Proc6dez (_un ojustement si n6cessaire.

• Assurez-vous que tousles pieds de nivellement reposent

fermement sur le plencher efin de pr6venir le belencement

du leve-vaisselle et gerentir le ban fonctionnement de le porte et du Ioquet.

Figure ×

ETAPE 16: RACCORDEMENT DE

L'ALIMENTATION EN EAU

RaccordezIoconduite d'alimentotion en eou aucoude de 90°. Sivous d_cidez de loire le raccordement avec un boyau

flexible tress_ :

• Fixezle coude de 90°evec une cl6 (_molette

ISivous d_cidez de loire le raccordement avec un tuyau en cuivre :

• Glissez1'6crou(_compression puis la begue d'extr6mit6 (_ I'extr6mit_ de lu conduite d'elimentution en eeu.

• Ins_rezla conduite d'alimentetion en eau dans le coude de 90°.

• Glissezla bague d'extr_mit_ contre le coude et fixez evec I'_crou (_compression.

iMPORTANT= Assurez-vousquelesressortset/ou/

lesc_bles desressortsde la porte n'entrent pus encontact evec le bayouderemplissage ou le conduite d'alimentution en eou.Pour

v_rifier,ouvrez et refermez

le porte.D_placezle conduite d'elimentution

en eeu ou pliez I_g_rementle support

de I'_lectrovanne si

vous entendezun

bruit de frottement ou s'ily a de

I'interf_renceIors de I'ouverture de

le porte.

C6t_ inf_rieur gauche

Figure Y

Installation du lave-vaisselle

ETAPE 17: RACCORDEMENT DU BOYAU

DE VIDANGE

L'extr6mit6moul6e du boyau de vidange estconque pour s'installer surIbrifice d'entr6e d'un diam6tre variant entre 15,8mm (5/8po)et

25,4mm (1po)de la coupureanti-refoulement, du raccord enTou du broyeur 6 d6chets.

, Mesurezle diam6trede I'orificed'entr6e. . Coupezle raccorddu

boyau devidange 6 I'endroitindiqu&

au besoin,pour qu'ilsoit bien

adapt6 6 I'orifice d'entr6e.

Figure Z

25,4 mm 11po)

IMPORTANT:Necoupez pas lapartie ondul6e du boyau

. Sivous avezbesoind'un boyaudevidange pluslong maisn'avez

pasachet6 leboyaudevidangeWD24×1_)65, ajoutezau boyaude vidangeinstall_6 I'usineune Iongueurmaximale de !67.64 cm (66

po)pourune Iongueurtotale de3.66m_tres(!44 po).Pourcefaire, utilisezun boyaudont lediam_tre int@ieurestde!5,8 mm (5/8po)

ou de 2!,7 mm (7/8po)etun raccord pourrelier I'extr@mit6desdeux

boyaux.Fixez le raccord6

I'aidedecolliers.

FigureAA Collier

REMARQUES : . LEBOYAU DE VIDANGE NE DOlT PAS ETRERACCORDt_ #, UNE

HAUTEUR DI_PASSANT 1,8 m (72 po) AU-DESSUS DU BAS DU LAVE-VAISSELLE.

. POUR UNE VIDANGE ADI_QUATE DE L'APPAREIL, LA LONGUEUR

TOTALE DU BOYAU DE VIDANGE NE DOlT PASDI':-PASSER3.66

MI_TRES(12 PIEDS).

Ligne de coupe

15/8

15,8 mm po)

1__1

Raccord

Collier

. Branchezle boyau devidange @lacoupure anti-

refoulement, au raccord enTou aubroyeur 6 d6chets

@I'aidede la m@hodechoisie pr6c@demment.Fixez solidement le boyau 6 I'aided'un collier6 vissans fin.

M_thode n° 1 - Coupure anti-refoulement avec raccord en

T ou broyeur 6 d_chets

InstallationavecraccordenT

Figure AB

M_thode n° 2 - Boucle de vidange _lev_e avec mccord en T ou broyeur _ d_chets Pour cette m@hode, vous aurez besoin du crochet pour boyau

de vidange mis de c6t_ 6 I'_tape 1. Fixez le boyau de vidange au-dessous du comptoir 6 I'aide

du crochet fourni.

Crochet duboyau de vidange

82 cm

Installation avec broyeur 5 d@chets

13Ly

Installation avec raccord en T

Figure AC

INPORTANT- Lorsquevousraccordezle boyau

devidange 6 un broyeur6 d6chets,assurez-vou8d'enlever lebouchon devidange.LELAVE-VAISSELLENESEVIDERAPAS

SILEBOUCHONESTLAISSEENPLACE.

Installationavecbroyeur 6 d_chets

bouchon

__,4 Enlevez le

Conseil: Pour _viter les frois de r_porotion inutiles pour un probl@me de vidange.

Tirez sur le boyau de vidange par I'ouverture pratiqu@e dans

les armoires afin d'emp@cher le lave-vaisselle d'6craser ou de plier une Iongueur excessive de boyau.

devidange

Installation du lave-vaisselle

I_TAPE 18: BRANCHEMENT DE

L'ALI MENTATION ELECTRIQU E

Si un cordon d'alimentation pourvu d'une fiche est d_j6 Jnstall_ sur l'appareil, passez 6 l'_tape 19.

A AVERTISSEMENT :

Silec_bloge#lectrique deIor#sidencen'estposconstitu_dedeuxills plusunfildemise6 laterre,I'instollateurdoitinstallerunfil demise 6 laterre.SilecSblage@lectriquede Ior@sidenceesten aluminium, utilisezun agentontioxydontetdesconnecteurspourroccords <<aluminium-cuivre>>homologu@sUL.

Au cours de cette @ape,vous aurez besoin du couvercle de la boTtedejonction et de la vis 6 t_te hexagonale n° 10,mis de c6t6 6 1'6tape !.

. Fixez lec_blage de Io r6sidence 6 I'arri@e de la boTte

de jonction 6 I'aide d'une bague anti-traction.

, Rep@ezlestrois (3)ills du Iove-vaisselle, (blanc, noir et

vert) avec les bouts d6nud6s d6passant des cavaliers CA.

Utilisez les capuchons de connexion homologu6s UL de taille

oppropri6e pour connecter le fil de terre arrivant au fil vert, le blanc au blanc et le noir ou noir.

. Installez le couvercle de la botte dejonction a I'aide de la vis

6 t_te hexagonale n° 10. Assurez-vous que lesills nesont pas coinc6s sous le couvercle.

. Assurez-vous que le couvercle de la botte dejonction repose

sur le support de montage.

. Sivous utilisez une trousse pour cordon d'alimentation

utiliser le num@o de pattie GEW×O9×70910 ou W×O9×70911 et veuillez consulter les instructions fournies avec la trousse.

REMARQUE:N'enlevezpasle support de labo?tedejonction

Mise6 la

terre (Vert)

Blanc j

Noir

Figure AD

REMARQUE: Toutes lesvis et tousles supports et lesills servant de mise 6 la terre doivent demeurer intacts.

Cavalier CA

Vis de

mise 6 la terre

Support de le boTtede

jonction

ETAPE 19: LISTE DE CONTROLE

PRI_LIMINAIRE

Passezen revue cette liste apr_s I'installation de votre lave-vaisselle pour 6viter des frais de r_paration inutiles non couverts par votre garantie.

. Assurez-vous que le courant 61ectrique est coup6

5 la source. Ouvrez la porte du lave-vaisselle et enlevez tout le mat6riel

d'emballage en carton et en mousse.

Prenez le Manuel d'utilisation mis de c6t6 5 I'@ape1.

Veuillez lire le Manuel d'utilisation pour vous familiariser avec

le fonctionnement de I'appareil.

V@ifiez I'ouverture et lafermeture de la porte. Si la porte

n'ouvre pas et ne se ferme pas librement, v@ifiez si le c_ble du ressort est install6 sur la poulie. Si la porte s'ouvre complStement ou se ferme Iorsque vous la relachez, r6glez la tension du ressort. Reportez-vous 6 I'@ape 2.

Assurez-vous que le c_blage 61ectriqueest bien plac_ sous le

lave-vaisselle, qu'il n'est pas coinc6 ou qu'il n'entre pas en contact avec les ressorts de la porte ou d'autres pisces de I'appareil. Reportez-vous 6 1'6tape 18.

V@ifiezsi la porte est bien parallSle par rapport 5 la cure. Si

la porte frotte sur la cuve, mettez le lave-vaisselle de niveau. Reportez-vous aux @apes 14.

V@ifiezsi la porte du lave-vaisselle est bien parallSle par

rapport aux armoires. Si la porte frotte contre lesarmoires, repositionnez le lave-vaisselle. Reportez-vous 6 I'@ape 13.

Assurez-vous que les ressorts de la porte n'entrent pas

en contact avec laconduite d'alimentation, le boyau de remplissage, le c0blage 61ectrique ou toute autre piSce de I'appareil. Reportez-vous 6 1'6tape 13.

Assurez-vous que la conduite d'alimentation en eau et le

boyau de vidange ne sont pas pli6s ou n'entrent pas en contact avec d'autres pisces. Tout contact avec le moteur ou le cadre du lave-vaisselle pourrait provoquer I'apparition de

bruits. Ouvrez le robinet d'eau chaude de 1'6vieret v@ifiez si la

temp@ature de I'eau varie entre 49 °C(120 °F)et 60 °C

(140 °F).Latemp@ature de I'eau doit _tre d'au mains 49 °C(120°F) pour assurer une efficacit6 de lavage optimale. Reportez-vous 6 la section <<PrSparation de I'alimentation en eau chaude>>5 la page 5.

Versez i litre d'eau dans le fond du lave-vaisselle

pour lubrifier lejoint de la pompe. Ouvrez I'alimentation en eau chaude. V@ifiez s'ily a

des fuites. Serrez les raccords au besoin. Enlevez la pellicule protectrice, s'il y a lieu, sur letableau

de commande et la porte.

Assurez-vous que la moulure de cuve ne touche pas @la

porte.

.13

Installation du lave-vaisselle

I_TAPE 20: ESSAI DU LAVE-VAISSELLE

AVEC DE L'EAU

, R6tablissez I'alimentation 61ectrique ou si I'appareil est dot6

d'un cordon d'alimentation, branchez-le dans la prise de courant murale.

, S61ectionnezun cycle 6 ex6cuter et pressez la touche Start

(Ddmarrer).

, V_rifiez que la porte estverrouill6e. Le lave-vaisselle devrait

d6marrer.

. Assurez-vous que le lave-vaisselle se remplit. Si lelave-

vaisselle ne se remplit pas d'eau, v6rifiez si le robinet de la conduite est ouvert et si le lave-vaisselle est sous tension.

, V6rifiez s'il y a des fuites sous le lave-vaisselle. Sitel est le

cas, coupez I'alimentation 61ectrique en d6clenchant le disjoncteur, serrez les raccords, puis r6tablissez le courant.

, V6rifiez s'il y a des fuites autour de la porte. Cesfuites

peuvent _tre caus6es par le frottement de la porte du lave-vaisselle contre les armoires adjacentes. Repositionnez le lave-vaisselle au besoin. Reportez-vous @1'6tape13.

Maintenez enfonc6e la touche Start (Ddmarrer). durant 3 secondes pour annuler le cycle. L'appareil commencera 6

sevidanger. V6rifiez le boyau de vidange. S'il pr_sente des fuites, coupez I'alimentation 61ectrique en d6clenchant le disjoncteur et corrigez le probl_me de plomberie, au besoin. R_tablissez le courant apr_s avoir colmat6 la fuite. Reportez- vous aux 6tapes 7,8, 9, !0 et !7.

I_TAPE21: INSTALLATION DU PROTI_GE-

PLANCHER (sur certains modules)

, Faites glisser le prot_ge-plancher sous le lave-vaisselle.

Angle the rear back edge of the Floor Protect upwards to engage mounting tabs.

, Soulevez le devant du plateau et s6curisez avec les 2 vis.

Branchez le connecteur du d6tecteur de fuites au d6tecteur

de fuites.

D6tecteur

de fuite

......-- Prot_ge-plancher

Figure AE

A AVERTISSEMENT :

Lorsde la r6installation du prot_ge-plancher, assurez-vous que lesvis ant 6t6 serr_es 6 fond. L'appareil et le prot_ge- plancher seront ainsi correctement mis @la terre.

Ouvrez la porte du lave-vaisselle et assurez-vous que la majeure partie de I'eau a 6t@vidang6e. Si I'appareil nes'est pas rid6, assurez-vous que le bouchon de vidange du broyeur 6 d6chets a6t6 enlev6 et(ou)que la coupure anti-refoulement est exempte de d6bris. V6rifiez 6galement le boyau de vidange pour vous assurer qu'il n'est pas coinc6 en dessous ou 6 I'arri_re du lave-vaisselle. Reportez-vous 6 1'6tape17.

, Appuyez sur la touche Start (Ddmarrer) une fois de plus et

lancer le lave-vaisselle dans un autre cycle. V6rifiez I'absence de fuites et apportez des correctifs si n6cessaire.

, R6p6tez cette 6tape si n6cessaire.

Installation du lave-vaisselle

E_TAPE22: Installation du mat_riau Jsolant,

du panneau inf_rieur pr_alable

et du mat_riau insonorisant.{sur

certaJns modules)

Sautez cette _tape si votre lave-vaJsselle ne comprend pas d'ensemble d'insonorJsation.

. Situez I'ensemble d'insonorisation et I'ensemble du panneau

inf@ieur pr6alable 6 I'int@ieur du lave-vaisselle.

. Rep@ezI'emballage du mat@iau isolant 6 I'int6rieur du lave-

vaisselle.

Placer les pisces 6 la verticale comme illustr6.

La f lave-vaisselle

Panneau Mat@iau Panneau Panneau Mat@iau Bloc inf@ieur insonorisant (Sur inf@ieur (Sureertains (Sur certains

. Rep6rer la boite de commande.

. Pousser le mat@iau la partie du bloc sous le lave-vaisselle

jusqu'6 ce setrouve sous la botte de commande.

. Poussez la pattie panneau sur le devant du bloc.

. Rentrer lesc6t6s du panneau frontal derri@e lestrous de vis de

fixation du coup-de-pied.

. Ouvrir la porte compl@tement;si elle ne reste pas totalement

ouverte, ajuster le panneau d'isolant.

eertains modSles, pr@alable modSles.) modSles.)

Cette partie est d4j8 (Sur eertains

rattaehde 81a porte.) modules.)

BoTtede commande

Pousser les c6t@sdu mat@riau insonorisant derri@re les

trous de vis de fixation du coup-de-pied,

Pour les modules concern6s, placez lepanneau inf@ieur pr6alable par-dessous le mat@iau isolant. Alignez les

trous de vis avec les trous de vis situ6es sur les pieds de

nivellement de I'appareil.

ETAPE 23: RI_INSTALLATION DU PANNEAU

INF RIEUR

. Placer le panneau inf@ieur contre le panneau inf@ieur

pr6alable (sur certains modules) et les pieds du lave-vaisselle.

Figure AH Visdefixation

. Alignez le panneau inf@ieur par rapport au bas de la porte

et assurez-vous qu'il repose sur leplancher.

Ins@ezet serrez les deux vis de fixation du panneau inf@ieur. Le panneau inf@ieur doit demeurer en contact avec le plancher. Lorsque vous r6installez lepanneau inf@ieur sur les mod@les

avec 6cran acoustique, assurez-vous que le bord inf@ieur de

la bande de caoutchouc est @niveau avec lesol. Tout exc@s

de mat@iau doit @treregroup6 derri@rela porte ext@ieure.

Ne laissezaucun exc@sde bande de caoutchouc toucher le

sol. L'exc@sde mat@iau qui n'est pas compl@tement regroup6

derri@rela porte ext@ieure se coincera entre la porte et le

panneau inf@ieur et nuira 6 I'ouverture et 6 la fermeture de la porte. Ceci se remarque facilement parce que la porte ne restera pas enti@rement ouverte et rebondira.

Conseil: Pour att_nuer le bruit provenant du dessous du lave-vaisselle. Assurez-vous que le panneau Jnf_rieur repose sur le plancher.

ETAPE 25: DOCUMENTATION

. Laissez le Manuel d'utilisation, les directives d'installation,

les 6chantillons et(ou)les bons au consommateur.

LES SPECIFICATIONS PEUVENT ETREMODIFII_ES SANS PREAVIS

GEAppliances General Electric Company Louisville, Kentucky/40225 www.electromenagersge.ca

Instrucciones de Instalaci6n

Lavavajillaslncorporado

Ante cualquier duda, comuniquese al 800.GE.CARES (800.432.2737) o visite nuestro sitio web en:

GEAppliances.com. En Canad6, comuniquese al 1.800.561.3344 o visite www.geappliances.ca.

ANTES DE COIENZAR

Lea estas instrucciones en su totalidad y atentamente.

ADVERTENCIA:

Para reducir el riesgo de descarga el6ctrica, incendio o lesiones a personas, el instalador debe asegurarse de que el lavaplatos est6 completamente cerrado en el momento

de la instalaci6n. PARASEGURIDADPERSONAL:Quite el fusible o abra el

interruptor de circuitos antes de comenzar la instalaci6n. No utilice un cable de extensi6n o un enchufe adaptador

con este artefacto.

, La conexi6n inadecuada del conductor de conexi6n a

tierra del equipamiento puede provocar un riesgo de

descarga el6ctrica. Consulte a un electricista calificado o representante de servicio t6cnico si tiene dudas sobre la correcta conexi6n a tierra del aparato.

, Siel cableado dom6stico no cuenta con un cable de 2

hilos con conexi6n a tierra, un instalador debe realizar una conexi6n a tierra. Cuando el cableado dom6stico es de

aluminio, asegOrese de usar un compuesto antioxidante y conectores de aluminio a cobre aprobados por UL.

AI reinstalar la olla de protecci6n del piso, aseg6rese de

que lostornillos se hayan asegurado completamente. Esto asegurarc_quesi la unidad estc_correctamente conectada a

tierra, la olla de protecci6n del piso tambi6n Io estarc_.

A PRECAUCI6N:

No quite la basede madera hasta que est@listo para instalar el lavaplatos. Sisequita labase, el lavaplatos se volcar6 cuando se abra la puerta.

CONTROLE LO SIGUIENTE

, Elborde de la tina no interfiere con la puerta

Ellavavajillas es cuadrado y est6 nivelado tanto en la parte superior

como en lainferior de la abertura del gabinete, sin retorcimiento ni

distorsi6n de la tina o de la puerta

, Las4patas del lavavajillasest6n apoyadas de manera firme contra el suelo

La manguera de drenaje no tiene torceduras entre el lavavajillas y los

gabinetes o paredes adyacentes

Elborde de la tina est6 completamente apoyado en el reborde de la tina

LEA DETENIDAIENTE

CONSERVE ESTAS INSTRUCCIONES

PARA SU SEGURIDAD

Lea y cumpla con todas las ADVERTENCIASy PRECAUCIONES que figuran en estas Jnstrucciones. AJreaJizar Jas JnstalacJones descrJptas en este manual, se deber6n usar guantes, anteojos o galas de segurJdad.

iIVlPORTANTE - Cumplacontodoslosc digosy

ordenanzas gubernamentales

Nota para eJInstaJador - AsegOresede entregar estas instrucciones al consumidor y al inspector local.

, Nota para el Consumidor - Guarde estas instrucciones con

su Manual del Propietario para referencia futura.

, Nivel de habilidad - La instalaci6n de este lavavajillas

requiere un nivel bc_sicode habilidades mecc_nicas,el6ctricas

y de plomerfa. La correcta instalaci6n del producto es

responsabilidad del instalador. Si se producen fallas en el producto debido a una instalaci6n inadecuada, la Garantia

del Producto de GE no cubrir6 las mismas. Consulte la informaci6n de la garantia.

Tiempo de instalaci6n - :1y:3horas. Las instalaciones nuevas

requieren m6s tiempo que lasinstalaciones de reemplazo.

IH PORTANTE - Ella a ajiUasDEBEserinstalado

para permitir el retiro futuro de su ubicaci6n, sise requiere realizar el servicio t6cnico.

Sedeber6 tener cuidado cuando el electrodom6stico sea instalado o retirado, a fin de reducir la posibilidad de dahos

sobre el cable de suministro el6ctrico. Siel lavavajillas que recibi6 est6 daflado, se deberfa comunicar

de inmediato con su vendedor o fabricante.

Accesorios Opcionales - Para consultar sobre disponibilidad

de kits de paneles personalizados, consulte el Manual del Propietario.

Preparaci6n de la Instalaci6n

PIEZAS SUMINISTRADAS EN

EL PAQUETE DE INSTALACI6N:

.Tapa de la caja de empalmes y tornillo de cabeza

hexagonal no!0 . Abrazadera de la manguera . Hanguera de desag0e (aprox. 78" de Iongitud)

. Sostenedor de la manguera de desag0e .2 Tornillos de cabeza hexagonal no8-!8 para asegurar

lossopor_esde la estructurade latuber[a de la lavadora . ! Piezadel borde superior (algunos modelos) .2 Piezasdel borde lateral

.2 Soportes de montaje para mesadas de madera o

gabinetes laterales

.2 Tornillos de cabeza especial Phillips no 8-!8 x 5/8",

para asegurar el lavavajillas a la parte inferior de la

mesada o a los gabinetes laterales

, Textos, muestras y/o cupones

MATERIALES NECESARIOS:

. Coda de 900 (rosca interna de la manguera de sA"

en un extremo, y el extremo opuesto coincide con el suministro de agua) to fit water supply)

.Tuercas de cables (3)de la lista de UL . Cinta adhesiva (siesaplicable)

Materiales Necesarios para Instalaciones

Nuevas:

. Brecha de eire pore le menguera de desag0e, si se

requiere

. T de desechos para plomer[a hogareha, si corresponde . Cable el6ctrico o cable de corriente dependiendo de

sus modelo; los cables de corriente para conexi6n

rc_pidaestc_ndisponibles.

. ClavUasde la manguera de tipo de tornillo . Amortiguador de refuerzo para la conexi6n el6ctrice

. V61vula de cierre manual (recomendado) . L[nea de Agua Caliente- minima de 3/8", tuber[a de

cobre (incluyendo abrazadera de refuero, tuerca de compresi6n) o Pieza de GE n o W×28×326, manguera

trenzada flexible. Amortiguadorde

. Hanguera de desag0e WD24×10065 (!2' de Iongitud),

si se requiere

Tapo de

la cajo de

empolmes

I Piezodel borde superior

2 Soportes de

montoje

Codo de 90 °

Brecho de aire

refuerzo

#i0

Tornillo

de cabezo

hexagonal

n°10

{algunos modelos)

2 Tornillos de cabeza

especial Phillips n°

8-18x 518"

Tuercas de cables

desTedc_o_s

V61vulo

de cierre

manual

Abrozadera de

la manguera

Sostenedor de Io

manguera de desagOe

2 Piezas del borde lateral

Botones del

enchufe

ml9

Cinto odhesivo (si es aplicable)

Cable el@ctrico o cable de

corriente dependiendo de sus

modelos

Linea de Agua 12' Drain Hose

Caliente WD24×10065

Manguera de desagOe (aprox. 78" de longitud)

2 Tornillos de cabeza

hexagonal n°8-18

Textos

Sujetodor

para

monguero

de dreno]e

opcional

Clavijas de la

manguera

Optional

HERRAMIENTAS NECESARIAS:

. Destornillador Phillips . Llave de tuercas de 1A,,y de 5/16" . Llave ajustable de 6"

. Nivel . Escuadra de carpintero

. Cinta de medici6n . Gafas de seguridad

. Linterna . Balde para contener el agua al desagotar la I[nea

. Tomacorriente de 15/16" (opcional para el

retiro de la base)

. Guantes

. Pinzas

S61opara Instalaciones Nuevas:

, Cortador de tubas , Taladro y brocas apropiadas

, Equipo de caladora

Destornillodor

Phillips

Tomocorriente

de 15/16"

Linterno

Guantes

Llove de tuercas de ¼" y de 5/16"

Pinzas

Llave ajustable

de 6"

Balde

Cortador de

Gafas de seguridad

Equipo de calodora

tubas

Nivel

Cinto de medici6n

carpintero

Escuodro de

Preparad6n de la Instalaci6n

PREPARE EL AMURADO DEL LAVAVAJILLAS

Elarea de

esta pared deber6

33-1/2"a 34-

3/4" en la parte inferior desde la

mesada al

. La abertura rL]stica del gabinete deberc_tener por Io menos

24"de profundidad, 24" de ancho y aproximadamente 3/41/2" de alto desde el piso hasta el lateral de la mesada.

estar libre o cables

3abinetes

a escuadra

y a plomo

Figura A

ik ADVERTENCIA:

Para reducir el riesgo de descarga el6ctrica, incendio o lesiones a personas, el instalador debe asegurarse de que el lavaplatos est6 completamente cerrado en el momento de

la instalaci6n.

Ellavavajillas sedeber_ instalar de forma tal que la

manguera de desag0e no tenga mc_sde 12" de Iontigud para un desag0e adecuado.

Ellavavajillas deberc_estar completamente amurado a la

parte superior, costados y parte trasera, y no deberd tener apoyada ninguna parte del amurado.

ESPACIO NECESARIO:

, Cuando se instale en una

esquina, deje un espacio m[nimo de 2" entre el

lavavajillas y el gabinete adyacente, la pared y

otros electrodom6sticos.

Deje un espacio m[nimo

de 28-3/8" desde el frente del lavavajillas hasta la

abertura de la puerta.

Figura B.

-- puerta

} Mesada

desde la abertura de la

I spacio m[nimo de 2"

Figura B

REQUISITOS PARA EL DESAGUE

, Cumpla con los c6digos y ordenanzas locales. , No supere una distancia de 15" hasta el desag0e.

NOTA:Se deber@usar una brecha deaire si la T de desechos

o la conexi6n del eliminador de desechos estd a menos de 18" sobre el piso, para evitar el sifonaje.

DETERMINE EL MI-'_-TODO DE DESAGOE

Eltipo de instalaci6n del desag0e depende de las siguientes

cuestiones.

. LRequieren los c6digos u ordenanzas locales una brecha de

aire?

. LEstc_la T de desechos a menos de 18" sobre el piso?

Si la respuesta a cualquiera de estas preguntas es S/, se DEBERAusar el M(_todo 1.

. Si las respuestas son NO,se podrc_usar cualquier m@odo.

PREPARACI6N DEL GABINETE

, Perfore un agujero de 1 1/2"de di6metro en la pared del

gabinete, dentro de las @eas sombreadas que se muestran en la Figura A, para la conexi6n de la manguera de desag0e.

Elagujero debera set realizado de forma pareja, sin extremos

filosos.

IMPO RTANTE - AIconectarla

linea de desag0e al eliminador de residuos,

asegOrese de que el enchufe del desag0e

haya sido retirado. ELLAVAVAJILLASNO HAR_,ELDESAGOTESIELENCHUFEEST',

COLOCADO.

[__ Retire el

4 enchufe

del desag0e

Figura C

M_todo 1 - Brecha de aire con T de desechos o eliminador de desechos

Sedeberc_usar una brecha de aire cuando los c6digos y ordenanzas locales Io requieran. Labrecha de aire deberc_ser

instalada de acuerdo con las instrucciones del fabricante.

Gancho de la manguera de

__ desag[Je

Gancho de la manguera de

desag6e__

Figura D

M_todo 2 - "Bucle de Desagote Alto" con T de desechos o eliminador de desechos

Consejo: Evite costos innecesarios de llamedas al servicio t_cnico.

Siempre asegL]resede que el enchufe del desagOe de desechos haya sido retirado antes de adherir la managuera de desagOe del lavavajillas al eliminador de desechos.

Preparaci6n de la Instalaci6n

PREPARACI6N DEL CABLEADO ELI CTRICO

A ADVERTENCIA:

PARASEGURIDADPERSONAL:Quite el fusible o abra el

interruptor de circuitos antes de comenzar la instalaci6n.

No utilice un cable de extensi6n o un enchufe adaptador

con este artefacto.

Requisitos El_ctricos , Este electrodom6stico deberc_ser provisto con !20V, 60 Hz,

y estar conectado a un circuito individual correctamente conectado a tierra, protegido por un disyuntor o fusible de

retardo de 15 o 20 amp.

, Elcableado deberc_constar de 2 cables con tierra y resistente

a 75% (167%).

, Si el suministro el6ctrico provisto no cumple con los requisitos

anteriores, Ilame a un electricista matriculado antes de proceder.

Instrucciones de Conexi6n a Tierra - Conexi6n Permanente Esteelectrodom6stico debe estar conectado a un sistema

de cableado de metal permanente con conexi6n a tierra, o se deberc_tender un conducto para la conexi6n a tierra del equipo con los conductores del circuito y conectado al terminal de tierra del equipo o al conductor de suministro del

electrodom6stico.

Instrucciones de Conexi6n a Tierra - Modelos con Cables de

Corriente

Esteelectrodom6stico deberc_estar conectado a tierra. En

caso de mal funcionamiento o averia, la conexi6n a tierra

reducir(_el riesgo de descargas el6ctricas al brindar un

camino con una resistencia menor para la corriente el6ctrica.

Esteelectrodom6stico estc_equipado con un cable con un

conductor para la conexi6n atierra del equipo y un enchufe con conexi6n a tierra. Elenchufe deberc_estar conectado a un

tomacorriente instalado en forma adecuada y con conexi6n a tierra de acuerdo con todos los c6digos y ordenanzas locales.

A ADVERTENCIA:

Laconexi6ninc_decuc_dadelconductordeconexi6natierrodel equipamientopuedeprovocorunriesgodedescorgael_ctrico.

Consulteo unelectricistocolificodoorepresentc]ntedeservicio t_cnicositienedudassobreIocorrect(]conexi6notierrodeloparoto.

recept(_culo

" _alternativo en el

-- _gabineteadyacente_

Figura E Tierr(

Con los modelos equipados con cable de corriente: No modifique el enchufe provisto con el electrodom6stico; si no coincide con el tomacorriente, solicite la instalaci6n de un tomacorriente apropiado a un electricista calificado.

Preparaci6n del Gabinete y Enrutador del Cable , El cableado podrc_ingresar por la abertura de cualquiera de

los lados, desde la parte trasera odesde el piso dentro del c_reasombrada que aparece ilustrada mc_sarriba en la Figura

Ey definida en la Figura A.

, Corte un agujero de un m(_ximo de 1 1/2"dedi6metro para

admitir el cable el6ctrico. Losextremos del agujero deberfan estar parejos y redondeados. Deset conveniente, las conexiones del cableado permanente podrc_npasar a trav6s del mismo agujero que la manguera de desag_Jey la Ifneade agua caliente. Sila pared del gabinete es metc_lica,el extremo del agujero deberc_estar cubierto con un aislante. NOTA:Los cables de corriente con enchufe deberc_npasar a trav6s de

un agujero separado. NOTE:Power cords with plug must passthrough a separate

hole.

Conexi6n El_ctrica al Lavavajillas La conexi6n el#ctrica se encuentra sobre el frente derecho del

lavavajillas. , Para realizar conexiones permanentes, el cable deberc_hacer

un recorrido como se muestra en la Figura E.Elcable se deberc_extender un mfnimo de 2/4"desde la pared trasera.

, Para realizar conexiones de cables de corriente, instale un

receptc_culo con conexi6n a tierra de 3 clavijas en la pared trasera del gabinete del lavabo,a un mfnimo de 6"0 a un

mc_ximode 18" desde la abertura, y de 6" a 18" sobre el piso.

, Use s61oel Kitdel Cable de Corriente del Lavavajillas

wx0gx70910 o wx0gx70911.

, "TUbic-ac-i6nde ]" \

Negro

el gabinete

Blanco

Preparaci6n de la Instalaci6n

PREPARACI6N DE LA LJNEA DE AGUA

CALIENTE

NOTA:GErecomienda el uso de tuberias de cobre para la linea

de agua, pero si decide usar una manguera flexible, use la manguera trenzada flexible W×28×326 de GE.

, Lalinea de suministro deagua (latuber[a de cobre de 3/8"o la

manguera trenzada flexible) podr@ingresar desde cualquiera de los laterales, desde la parte trasera o desde el piso dentro

del @teasombreada que se muestra en la Figura F.

, La Ifnea de suministro de agua podrc_pasar a trav6s del

mismo agujero que el cable el6ctrico y la manguera de desagOe. O,corte un agujero de un di6metro adicional de

Z1/2"para ubicar la Ifneade agua. Sise utiliza el cable de

corriente con enchufe, la Ifnea de agua no deberd pasar a trav6s del agujero del cable de corriente.

A PRECAUCI6N:

Noquite la base de madera hasta que est_ listo para instalar el lavaplatos. Sisequita la base, el lavaplatos sevolcara cuando

se abra la puerta.

!: V61vula"sT

!i de cierrc"

Calienteii:::::::::::

I I 2"

desde

gabinete

Cara Figura F

Conexi6n de la Linea de Agua

, Siusarc_una manguera de suministro trenzada flexible,

etiquete la manguera con la fecha de instalaci6n para usar como referencia. Las mangueras trenzadas flexibles, codo y

juntas deberan set reemplazadas cada 5 ahos.

, Cierre elsuministro de agua. , Instale una vdlvula de cierre manual en una ubicaci6n

accesible, tal como debajo del lavabo. (Opcional, pero altamente recomendado y podra set requerido pot los

c6digos locales)

, La conexi6n del agua se encuentra del lado izquierdo del

lavavajillas. Instale la linea de entrada de agua caliente, usando una tuberia de cobre o una manguera trenzada

flexible de no menos de 3/8". Enrute la linea como se muestra

en la Figura Fy extienda la misma hacia adelante por Io menos Z9"desde la pared trasera.

, Ajuste el calentador de agua a una temperatura de entre

120°F y 140°F. " Despeje la linea de agua para retirar escombros. , La presi6n de la linea de suministro de agua caliente deber(_

ser de entre 20 y 120 PSI.

2" desde el piso

D_ vuelta la p_gina para iniciar la

instalaci6n del lavavajillas

Instalaci6n del Lavavajillas

PASO 1:PREPARACI6N

Ubique los items en el paquete de instalaci6n: , Tornillos .Tapa de la caja de empalmes

. ilanguera de desag(Je y clavUa , Soportes de montaje , Pieza de los bordes (en algunos modelos . Gancho de la manguera de desag(_e . Manual del propietario . Textos, muestras y/o cupones

PASO 2: CONTROL DEL EQUILIBRIO DE LA

PUERTA

NOTA:ISi instalara un Panel Personalizado de

la Puerta (disponible en algunos modelos), siga las instrucciones que se

encuentran en el kit del

puerta , se cierra /

dentro / de los /

Panel Personalizado de la Puerta.

, Con ellavavajillas en

la base de madera,

controle el equilibrio

de la puerta abriendo

y cerrando la misma.

, La puerta esta

correctamente

equilibrada si, una vezabierta, se cierra sola dentro de los 200

desde el dngulo vertical, permanece en su posici6n desde un

dngulo de entre 200y 700y se abre totalmente a m@sde 70°.

, De ser necesario incremente o reduzca la tensi6n, como se

muestra. Algunos modelos cuentan con ! resorte a cada lado

y otros modelos cuentan con 2 resortes de un lado y 1 resorte

del otro lado. Trabe la puerta y ajuste los resortes basra Iograr el

equilibrio correcto

Duerta

_aermaneceen

posici6n de _

entre 20°y 70° . -

L_p_@rtaqueda| completamentell

abiertaam_sde70°_ "

Vista lateral

Figure G

PASO 3: RETIRE LA BASE DE MADERA,

INSTALE LAS PATASNIVELADORAS

IMPORTANTE -iNo patee la base de madera!

Se producirdn daflos. . ilueva el lavavajillas cerca de la ubicaci6n de la instalaci6n y

haga que se apoye sobre su parte trasera.

. Retire las 4 pates niveladoras sobre la parte inferior de la

base de madera con una Ilave de tomacorriente de lS/!6".

. Descarte la base.

Figure I

, Vuelva a atornillar las pates niveladoras ala estructura del

lavavajillas, a aproximadamente !/2" desde la estructura,

como se muestra.

NOTA:Algunos modelos cuentan con ruedas niveladoras ajust- ables traseras, y no requerirdn las 2 patas niveladoras traseras.

PASO 4: RETIRE EL Z6CALO

. Retire los 2 tornillos del z6calo y el z6calo. Dejea un costado

para uso en el Paso23.

Vista lateral

Panel de

la puerta a

medida

Vista frontal

Incrementar la tensi6n

cable de la polea est6

AsegGrese de que el

Reducir la al tornillo

tensi6n pata

dentrodela de la polea.

Figure H

dentro de los hombros

Consejo: AsegOrese de que la puerta se abra y se cierre de forma pareja. Controle la aperture y cierre de la puerta. Si la puerta no se abre fc_cilmenteo se cierra demasiado

rc_pido,controle el recorrido del cable del resorte. Elcable esta

sostenido por los "hombros" de la polea. AsegL_resede que el cable no se haya resbalado de los hombros de la polea y que

est# colocado como se muestra.

Figure J '_-.._"_' Tornillos del Z6calo

-11

Instalaci6n del Lavavajillas

PASO S: DE SER NECESARIO RETIRE LA PROTECCI6N DEL PISO (algunos modelos)

• Desconecteel cable delsensor de Apriete el conector enla goteo (enalgunos modelos), parte superior paraliberar

• Retirelos2tornillos del frente dela lafunci6ndeajuste.

Protecci6n para Pisos con un destornillador delA ''.

• Baje la parte frontal de la olla y deslice

la misma hacia afuera por debajo del lavavajillas.

• Deje a un costado para uso en el Paso 21.

Sensor de goteo

/j'*

Protecci6n

del piso

Figure L

PASO 6: INSTALE UN CODO DE 90 °

Enrosque un codo de 900 en lav61vula de agua.

Aseg@esede que lajunta de goma est6 ubicada Soportede entre la v61vulay el la v61vula de

codo. agua \

, No ajuste elcodo en

exceso. Elsoporte de la v61vulade agua se podr[a inclinar o el

accesorio de la v61vula de agua se podr[a romper.

, Posicione el extremo del

codo de modo que mire hacia la parte trasera del

lavavajillas.

Figura II

PASO 7: INSTALE LA MANGUERA DE

DESAGUE AL BUCLE DE DESAGUE

Conecte el extremo del bucle de desagQe a la manguera de desagQe usando una abrazadera de tornillo, como se muestra

en la figura.

Frente del lavavajillas

Codo de 900

_'Manguera

dellenado

Figura N

PASO 8: POSICIONE LA LJNEA DE AGUA Y

EL CABLEADO DE LA CASA

, Posicionela linea desuministro de aguay elcableado dela casa

sobrel pisode la abertura, a fin de evitar interferencias con la base del lavavajillas y los componentes debajo del mismo.

de de lacasa agua

Figura 0

PASO 9: INSTALE LA MANGUERA DE

DESAGUE A TRAVI_S DEL GABINETE

, Posicione el lavavajillas frente a la abertura del gabinete.

Inserte la manguera de desagCJeen el agujero lateral del gabinete. Sise usa un cable de corriente, guie el extremo a trav6s de un abertura del gabinete separado.

J [

i /"

J i

de la

casa

Cable

corriente(si

usa)

Manguera

de agua

Aseg0rese de quela manguera de drenaje no est6 torcida ni

seapellizcada

Longitud m6×imadela

mangueradedesagOede15'

No desconecte ni retire el

drenaje alto del lado izquierdo del

lavavajillas

Figura P

Consejo: Evite llamadas innecesarias al servicio t_cnico con relaci6n al Ilenado, desagLie o ruidos.

Posicione las tuber[as de los servicios de modo que no interfieran con nada debajo o detr6s del lavavajillas.

J [

Manta

_aislante

NOTA:Elbucle alto de desag_Jesobre el costado de la caher[a fue disehado para un mejor rendimiento del lavado.

No Ioretire del lateral de la tuberia.

Instalaci6n del Lavava'illas

PASO 10: DESLICE EL LAVAVAJILLAS TRES

CUARTOS DEL RECORRIDO DENTRO DEL GABINETE

IMPORTANTE -Noloempuje contra elpanel

frontal con los rodillas. Se producir6n daflos.

• Tome los laterales

del panel frontal __

y deslice el No_oempu].... tro

lavavajillas elpaneldeIopuerto en la ( frontal con Io rodillo.

de a pocas sobreelpanel de Io

pulgadas par puertoFiguraQ

vez.

. AIproceder, empuje la manguera de desag0e a trav6s de

la abertura debajo del lavabo. Deje de empujar cuando el lavavajillas se extienda unas 6 pulgadas hacia adelante de los gabinetes adyacentes.

Aseg0rese de que la manguera de desag0e no est6 retorcida

debajo o detrc_sdel lavavajillas. Aseg0rese de que el cableado de la casa, la linea de desag0e y la linea de agua no interfieran con los componentes que se

encuentran debajo del lavavajillas.

PASO 11: INSTALE LAS PIEZAS DE LOS BORDES Eneste paso, necesitar@las piezas de los bordes separadas en

el Paso 1

Borde superior

Se poducir6n daSos

PASO 12: INSTALE LOS SOPORTES DE

MONTAJE

Necesitar_ los soportes de montaje y los 2 tornillos hexagonales no 8que separ6 en el Paso!. Deber@instalar los soportes de montaje en la porte superior o lateral de la estructura de la tuberia del lavavajillas, antes de deslizar el lavavajillas en su ubicaci6n debajo de la mesada. Este lavavajillas puede realizar una instalaci6n dedescarga en una abertura de una profundidad de 24".Lossoportes de montaje cuentan con varias posiciones de adherencia disponibles para

ubicar diferentes construcciones de gabinetes. Instale los soportes de montaje en la parte

superior si el lado inferior de la mesada es demadera o de un material similar que acepte la colocacian de tornillos:

IM PORTANTE - Luegode instalarlossoportesy

antes de cerrar la puerto del lavavajillas, ajuste los soportes inclinando los mismos segL_nsea necesario, de modo que no tengan contacto con la parte superior de la puerta del lavavajillas ni ocasionen dahos.

Montaje superior

Soporte

superior

Borde lateral

Borde

lateral

Figure R

Estructura Apoyo completo en el dela reborde de la tina

tuberia

latina

Puerto

MonUo

• Seleccione la pieza del borde superior (Yeala Figura R)y alinee el centro con la traba superior. Presione la pieza del

borde sabre la pestaha de latuberfa, moviendo la misma de un lado a otto.

• Seleccione la pieza del borde izquierdo (yea la Figura R).Alinee el extremo superior con el borde superior y presione el mismo sabre el lateral izquierdo de la pestaha de la tuberfa, realizando el movimiento desde la porte superior a la porte inferior. Repita con la piezadel bordede la pestahade la tuber[a lateralderecha. (Consultela piezadel bordedel lateral derecho en la Figura R.)

Estructura de la tuberfa del lavavajillas

ncline y quiebre aquf

luego de instalar, sila mesoda cuenta con

un colgante corto.

Figura S

. Si instalara el lavavajillas debajo de una mesada con un

colgante corto, los soportes de la mesada se podrc_nextender mc_salia del extremo de la mesada. Si6ste es el caso, retire la Iongitud excesiva inclinando de forma repetida los soportes de la ranura frontal, s61ohasta que se quiebren.

Instale los soportes de montaje a los costados si

la mesada esde granito o de un material similar que no acepte tomillos de madera:

• Quiebre la parte frontal de la leng0eta con una tUera en la ubicaci6n mostrada, antes de realizarla adhesi6n al lavavajillas.

• Posicioneel soporte dellado izquierdocoma se muestra. Repita este paso con el soporte

derecho. Montaje lateral

Estructura de la tuberia del

lavavajillas

Tornillo sopor_e n"

tal coma fue suministrodo

No tuerza los cables de la traba en el

tornillo del soporte

Figura T

no8

l necesano

tina

No atornille sabre la

estructura gabinete

Indi0e Y

quiebre

aquf de set

de la

Soporte

Instalaci6n dei Lavavajillas

PASO 13: COLOQUE EL LAVAVAJILLAS EN

SU POSICION FINAL

. Controle que la manta aislante, si est6 presente, est6

envuelta de forma pareja alrededor de la tuber[a. No deber[a estar "amontonada" y no debe interferir con los resortes de

la puerta. Siel aislante est6 "amontonado" o interfiere con los resortes, alargue y vuelva a centrar la manta antes de

deslizar el lavavajillas hasta su posici6n final.

. Deslice ellavavajillas hasta la posici6n final, empujando los

costados del panel de la puerta. No empuje la puerta hacia adelante o atr6s en una posici6n parcialmente abierta o cerrada al mover el lavavajillas. No use la rodilla ni empuje sobre el centro del panel. Si Io hace, es posible que se dahe el panel. Controle que el lavavajillas est6 posicionado de forma frontal en la abertura del gabinete, tanto en la parte superior como inferior del electrodom6stico, antes de montar el mismo al gabinete.

IM PORTANTE - Antes de abrir la puerta clel

lavavajillas, aseg6rese de que los e×tremos clel panel de la

puerta clel lavavajillas est6n detrc_s de la cara clel gabinete adyacente y contra la cara clel gabinete. Consulte la Figura U. Si la puerta clel lavavajillas es abierta cuando el e×tremo de la

puerta estc_contra la cara del gabinete, se produciran dahos sobre la puerta clel lavavajillas y el gabinete.

. Abra y cierre la puerta del lavavajillas para asegurar que

funcione de forma pareja, y que no haya frotaci6n contra el gabinete adyacente

Lo puertu seajustay t

balancea detrasdela

estructura delgabinetek

correcta

IUna alineaci6n La puerta queda

\incorrecta hara atrapada en la

Figura U

que la puerta se estructura del clarke gabinete

Consejo: Evite cargos innecesarios del servicio t_cnico por daSos sobre el panel o el rendimiento de la lavadora.

Controle la alineaci6n del lavavajillas antes deabrir la puerta del lavavajillas, a fin de evitar dahos sobre el panel.

Aseg6rese de que las I[neasde los servicios no queden atrapadas o aplastadas detr6s del lavavajillas. LasI[neas aplastadas restringir6n el flujo de agua.

Controle que el borde de la tina

no tenga contacto con todos los

puntos

Estructura

I la tina

vist9 j _----ePuerta

Elborde de la tina puede ser

No permita que el borde de ]a

tina quede atrapado por ni entre

en contacto con la puerta

Borde de ]a

tina atrapado

por ]a puerta!

acortado,desernecesario,para

asegurar un funcionamiento

adecuado de la puerta

Instalaci6n dei Lavavajillas

PASO 14: NIVELE EL LAVAVAJILLAS

IMPORTANTE - Ellavavajillas deberc_estar nivelado

para un funcionamiento apropiado del estante de los platos, el rendimiento del lavado y elfuncionamiento de la puerta. El

lavavajillas deberc_estar

nivelado de izquierda a derecha y del frente

a la parte trasera. Esto asegura que los estantes

de los platos no giren

hacia adentro o afuera

por s[solos, que el agua circulante fluya hacia la

entrada de la bomba, y que la puerta se cierre sin

Controle la

nivelaci6n"

del frente

hasta atr6s

golpear el costado de la tuber[a.

• Retireel estante de platos

// 0

inferior y coloque un nivel

en la puerta yen la I[nea deslizante del estante

Figure V

inferior en la Figura V.

• Si su modelo cuenta con 4 patas

niveladoras, ajuste el nivel del lavavajillas

girando de forma

individual las/4 patas

en la parte inferior del

lavavajillas, como se ilustra en la Figura W.

• Si su modelo cuenta con

ruedas

traseras,

la altura de las ruedas

es ajustada desde el

frente del

lavavajillas, Figure W

junto con

las 2 patas

frontales en la parte inferior del lavavajillas. Comience el proceso

de nivelaci6n por las pates frontales, girando de forma

individual las 2 pates frontales. AI ajustar las patas frontales primero, el acceso a los tornillos niveladores traseros es maximizado facilitando el ajuste de la rueda trasera. Cuando las pates frontales son ajustadas a una altura que genere una brecha apropiada con el gabinete superior, proceda a

ajustar las ruedas niveladoras traseras, ajustando los tornillos

niveladores. De forma individual, gire los 2 tornillos para

ajustar las ruedas traseras. Girelentamente los2 tornillos en direcci6n contraria alas agujas del reloj para levantar laparte

traseradelel lavavajillas,yen direcci6n de las agujas del reloj

para bajarlo. Contin0e ajustando los pies y las ruedas hasta que el lavavajillas est@nivelado, como se ilustra en la Figura W. Aseguredeque las4 paras/ruedas tengan un contacto firme con el piso.

'/Controle

la nivelaci6n de un costado

aJ otro

• Ellavavajillas estc_correctamente nivelado cuando el indicador de nivel estc_centrado de izquierda a derecha y del frente a la parte trasera. Ademc_s,la puerta del lavavajillas se deber[a cerrar sin golpear el costado de la tuber[a.

• Reemplace el estante inferior.

• Empuje cada estante hacia afuera, hasta la mitad del recorrido. AsegL]resede que no ruede hacia atrc_sni adelante sobre la puerta. Si elestante se mueve, ajuste las patas

niveladoras.

Consejo: Evite cargos innecesarios del servicio t@cnico. Verifique que el lavavajillas est_ nivelado.

Empuje los estantes de los platos hacia afuera hasta la mitad de su recorrido. Deberian permanecer fUos.Abra y cierre la puerta. Lapuerta deberia ajustarse en la abertura de la tuber[a, sin golpear el costado de esta Oltima. Silos estantes giran por s[solos, osi la puerta golpea el costado de la tuber[a,

vuelva a nivelar el lavavajillas.

Instalaci6n del Lavavajillas

PASO 15: POSICIONE EL LAVAVAJILLAS,

ASEGURE EL MISMO A LA MESADA O EL GABINETE

Eneste paso, necesitar6 los 2 tornillos con cabeza especial Phillips,de los tornillos que separ6 en el Paso 1.

Ellavavajillas deber6 estar asegurado ala mesada o a los

costados del gabinete. Cuando el lado inferior de la mesada sea de madera, use el M6todo 1. Use el M6todo 2 cuando el

lado inferior de la mesada est6 hecho de un material que no acepte tornillos de madera, tal coma el granito.

IMPORTANTE = Evite dahos sabre el panel de

la puerta y el panel de control. Ellavavajillas deberc_estar posicionado de modo que el panel frontal y el panel de control no tengan contacto con losgabinetes adyacentes o lamesada.

Lostornillos de montaje deber6n set colocados de farina recta. Las cabezas salientes de lostornillos podrian rayar el panel de la puerta o el panel de control e interferir con el

funcionamiento de la puerta.

M6todo 1 Asegure el lavavajillas sobre la parte inferior de la mesada

de madera. . Vuelva a controlar la alineaci6n del lavavajillas en el gabinete.

Consulte los Pasos13 y 14. Elpanel de la puerta y/o el panel de control no deberc_ngolpear los gabinetes nila mesada.

. Ajuste el lavavajillas ala parte inferior de la mesada con

2 tornillos de cabeza especial Phillips. Consulte la figura. Aseg@esede que lostornillos est6n colocados de farina recta pare evitar daBos sabre el paBel.

. Instale los botones del enchufe al costado de la tuberia en

los agujeros provistos.

Soportes

/_.

Mesadademadera

M6todo 2

Asegure el lavavajillas a los costados del gabinete.

, Vuelva a controlar la alineaci6n del lavavajillas en el

gabinete. Consulte los Pasos13 y 1/4.Elpanel de la puerta

y/o el panel de control no deber6n golpear losgabinetes o

la mesada.

. Ajuste el lavavajillas a los gabinetes adyacentes con los 2

tornillos de cabeza especial Phillips provistos. Consulte la Figura X.Aseg0rese de que lostornillos est6n colocados de forma recta para evitar dahos sabre el pahel. No atornille sobre la estructura frontal del gabinete.

. Instale los botones del enchufe al costado de la tuber[a en

los agujeros provistos.

Mesada con superficie s61ida

.................... es-fS e;s-ieT..............................lII

Figure ×

. Vuelva a controlar que el lavavajillas est6posicionado de farina

frontal en la abertura del gabinete, tanto en la parte superior como inferior del electrodom6stico, antes de montar el mismo a

los gabinetes/mesada. Haga ajustes si es necesario.

. Confirme que todas las patas niveladoras tengan contacto

con el piso, a fin de evitar que el lavavajillas se balancee y para asegurar un funcionamiento adecuado de la puerta y la traba and latch operation.

PASO 16: CONE×I6N AL SUMINISTRO DE AGUA

Conecte la Ifnea de suministro de agua al codo de 90°. Si user6 una conexi6n con una manguera trenzada flexible:

Ajuste la tuerca al codo de 900usando una Ilave ajustable.

Si user6 una conexi6n a una tuberia de cobre: . Deslice la tuerca de compresi6n y luego una abrazadera de

refuerzo sabre el extremo de la linea de agua.

Inserte la linea de agua en el coda de 90°. Deslice la abrazadera de refuerzo contra el coda y asegure la misma con una tuerca de compresi6n.

IMPORTANTE - AsegOresede que elresortede la

puertoy/o elcabledelresortede lapuertano tengan frotaci6n

nicontactocon lamanguera de llenadoo lalineade suministro Lineode suministro

de ague. Coda de 900 compresi6n Controle esto

abriendo y cerrando la

puerta. Si se j /..

produceun Abrazadera

ruido de de refuerzo

frotaci6n o FigureY

interferencia, redirUalas Lado inferior izquierdo

I[neas de suministro de agua.

de oguo coliente Tuercode

Instalaci6n dei Lavavajillas

PASO 17: CONECTE LA LiNEA DE DESAGOE

Elextremo moldeudo de lu mungueru de desugOe coincidir6 con puertos de entrudu de 5/8"u 1"de di6metro en lu brechu de uire, lu Tde desechos o el eliminudor de desechos.

. Determine el tumuflo del puerto de entrudu.

. Carte el conector de lu mungueru de desugQe en lu Ifneu

murcudu si se requiere, puru que coincidu con el puerto de

entrada.

Linea de carte

Figura Z

. Sise requlere una manguera de desagQe m6s larga y no

adquiri6 una manguera de desagQeWD24×lOO6S, agregue hasta 66" de Iongitud para un total de Z44" (Z2pies) hasta la manguera instalada de f6brica. Use una manguera de di6metro interno de 5/8" o 7/8"y un enganche para

conectar los 2extremos de la manguera.

Asegure la

conexi6n con abrazaderas

para mangueras.

IMPORTANTE: No cartelaparte

coarrugada de lamanguera

Figure AA

Coupler

Abraza' la Manc

Jera de

uera

Abrazadera

de la Manguera

. Conecte la linea de desagOea la brecha de aire, la T de

desechos o el eliminador de desechos, usando el m6todo determinado previamente. Asegure la manguera con una clavija tipo tornillo.

M_todo 1 - Brecha de aire con T de desechos o el eliminador

de desechos

Instalaci6n del eliminador de desechos

Figure AB

Instalaci6n de la Tde desechos

M_todo 2 - "Bude de desagLie alto" con T de desechos o

el eliminador de desechos Con este m6todo, necesitar6 el gancho de la manguera de

desagbe que separ6 enel Paso i. Ajuste la manguera de desagOea la parte inferior de la

mesada con el gancho provisto.

Gancho de la manguera

de desagQe

NOTAS: . LA ALTURA DE LA CONE×ION DEL DRENAJE NO DEBE

EXCEDER LAS 72" SOBRE LA PARTE INFERIOR DEL LAVAVAJIL LAS.

. LA LONGITUD TOTAL DE LA MANGUERA DE DESAGI]E NO

DEBER#, SUPERAR LOS 15 PIES PARA UN FUNCIONAMIENTO

ADECUADO DEL DESAGI]E.

Instalaci6n de JaT de desechos

Figura AC

InstaJaci6n del eliminador de desechos

IM PORTANTE - AI conectar la linea de desagOe

al eliminador dedesechos, aseg0rese de que el enchufe del desagqe haya sido retirado. ELLAVAVAJILLASNO HARAEL

DESAGUESIELENCHUFEESTACOLOCADO.

enchufe del

4 Retire el

desagOe

Consejo: Evite cargosinnecesarios del servicio t_cnico debido a reclamos par falta de desagiJe.

AsegOrese de que la manguera de desagOe haya sido pasada par la abertura del gabinete. Esto evitar@que el exceso de manguera en la cavidad del lavavajillas sea retorcido o aplastado par el lavavajillas.

Instalaci6n del Lavavajillas

PASO 18: CONECTE EL SUMINISTRO DE

CORRIENTE

Si un cable de corriente con un enchufe ya est(_instalado,

proceda al Paso 19.

ADVERTENCIA:

Sielcableado dom6stico no cuenta con un cable de 2 hilos con conexi6n a tierra, un instalador debe realizaruna conexi6n

a tierra. Cuando el cableado dom6stico esde aluminio, aseg6rese de usar uncompuesto antioxidante y conectores de

aluminio a cobre aprobados pot UL

Eneste paso, necesitar@la tapa de la caja de empalmes y el tornillo de cabeza hexagonal no10 para los tornillos separados

en el Paso 1.

. Asegure el cableado de la casa ala parte trasera de la caja

de empalmes con un amortiguador de refuerzo.

. Ubique los 3 cables del lavavajillas (blanco, negro y verde) con

los extremos con tiras que sobresalen del puente de CA. Use tuercas para cables aprobados por ULque sean deltamaho apropiado para conectar el cable de tierra entrante al verde, el blanco al blanco y el negro al negro.

. Instale latapa de la caja de empalmes usando un tornillo

de cabeza hexagonal no 10.Aseg@ese de que los cables no sufran cortes debajo de la tapa.

. AsegOrese de que la tapa de la caja de empalmes se apoye

sobre el soporte de montaje.

. Si usar6 un Kit de Cables de Corriente, utilizar el nL]mero

de pieza GEWX09×70910 o W×09×70911 y consulte las instrucciones incluidas.

NOTA:No retire el soporte de la caja de empalmes

Tierra

Blanco _(Verde) Puente

Negro

Figura AD

"____T_-._ Soporte de

de CA

Tornillos de conexi6n a tierra

la caja de empalmes

PASO 19: LISTADECONTROL DE

EVALUACI6N PREVIA

Revise esta lista luego de instalar el lavavajillas, a fin de evitar cargos pot llamadas al servicio t(_cnico, las cuales no

est(_n cubiertas por su garantia.

. AsegOrese de que el encendido est6 en OFF(Apagado). .Abra la puerta y retire toda la gomaespuma y el papel de

embalaje.

.Ubique el Manual del Propietario separado en el Paso 1. .Paraacceder a instrucciones de uso, consulte el Manual del

Propietario.

.Controle la apertura y cierre de la puerta. Si la puerta no se

abre y cierra libremente, controle la ubicaci6n correcta del cable de resorte sobre la polea. Sila puerta se cae o cierra al ser liberada, ajuste latensi6n del resorte. Consulte el Paso2.

,Aseg@ese de que el cableado est6 asegurado debajo del

lavavajillas, sin cortes ni en contacto con resortes de la puerta u otros compartimientos. Consulte el Paso 18.

.Controle la alineaci6n de la puerta con latubeHa. Si lapuerta

golpea la tuberia, nivele el lavavajillas. Consulte el Paso14.

. Controle la alineaci6n de la puerta con el gabinete. Si la

puerta golpea el gabinete, reposicione el lavavajillas. Consulte

el Paso 1:3.

. Controle que el resorte de la puerta no tenga contacto con

la I[nea de agua, la manguera de Ilenado, el cableado u otros

componentes. Consulte el Paso 13.

.Verifique que el suministro de agua y las lineas de desag(Je

no est@nretorcidas ni en contacto con otros componentes. El

contacto con el motor o la estructura del lavavajillas podria generar ruidos.

. Abra el grifo de agua caliente del lavabo y verifique la

temperatura del agua. La temperatura del agua entrante deber@set de entre 120°F y !40°F. Serequiere una temperatura minima de 120°F para un mejor rendimiento del lavado. Consulte la "Preparaci6n de la Linea deAgua Caliente", en la pc_gina5.

.Agregue ! cuarto de agua ala parte inferior del lavavajillas, a

fin de lubricar lajunta de la bomba.

. Active elsuministro de agua. Controle que no haya p@didas.

Deset necesario, ajuste las conexiones.

.Retire la pelfcula protectora si se encuentra presente en el

panel de control y la puerta,

.Controle que el borde de la tina no entre en contacto con la

puerta.

NOTA:Todos los tornillos, soportes y cables de conexi6n a tierra

deben permanecer intactos.

Instalaci6n dei Lavavajillas

PASO 20: PRUEBA DE IOJADO DEL

LAVAVAJ ILLAS

. Active lacorriente y enchufe el cable de corriente en el

tomacorriente, si estc_equipado de este modo.

. Seleccione un ciclo y presione el bot6n Start (Iniciar).

Aseg6rese de que la puerta est6 trabada. Ellavavajillas se

deber[a iniciar.

AsegL]resede que el agua entre al lavavajillas. Si no entra

agua al lavavajillas, aseg0rese de que el agua y la corriente est6n activadas.

Controle que no haya p@didas debajo del lavavajillas. Siencuentra una gotera, apague la corriente desde el disyuntor, y luego ajuste las conexiones del agua. Reinicie la corriente una vez que la p@dida sea corregida.

Controle que no haya goteras alrededor de la puerta. Una gotera alrededor de la puerta podr[a ser ocasionada por frotaci6n con la puerta o golpes contra gabinetes adyacentes. De ser necesario, reposicione el lavavajillas.

Consulte el Paso 13. Mantenga presionado el bot6n Start (Iniciar) durante 3

segundos para cancelar el ciclo. La unidad comenzarc_a realizar el desag(]e. Controle las I[neas de desagCJe.Sise encuentran p@didas, corte la corriente desde el disyuntor

y corrUa los problemas de la plomer[a, seg0n sea necesario.

Reinicie la corriente una vez realizadas las correcciones. Consulte los Pasos 7,8, 9, 10y 17.

Abra la puerta del lavavajillas y aseg6rese de que toda el

agua sea desagotada. De no ser as[,controle que el cable del eliminador de desechos haya sido retirado y/o que la brecha de aire no est6 enchufada. Tambi6n controle la manguera de desagQe para asegurar que no est_ retorcida debajo o detrc_sdel lavavajillas. Consulte el Paso !7.

, Presione el bot6n Start (Iniciar) una vez mc_sy haga

funcionar el lavavajillas en otro ciclo. Controle que no haya

goteras y corrUa las mismas de ser necesario.

, Repita este paso de ser necesario.

PASO 2:1.:REEMPLACE LA PROTECCI6N PARA

PISOS (en algunos modelos)

. Deslice la Protecci6n para Pisosdebajo del lavavajillas. . Coloque en c_nguloel extremo inferior de la Protecci6n para

Pisoshacia arriba, para adherir las lengCJetasde montaje.

. Levante el frente de la bandeja de goteo y asegure la misma

con 2 tornillos.

. Conecte el conector del sensorde goteo al sensorde goteo.

Sensor de

goteo

Protecd6n para pisos

Figura AE

ADVERTENCIA:

AIreinstalar la ollade protecci6n del piso,aseg6resede que los tornillos sehayan asegurado completamente. Estoasegurar6 que si la unidad estc_correctamente conectada a tierra, la olla de protecci6n del pisotambi6n Ioestar&

Instalaci6n del Lavavajillas

PASO 22: POSICIONE EL AISLANTE, EL PRE-

Z6CALO, Y LA BARRERADE SONIDO

(en algunos modelos)

Saltee este paso si el paquete de aislaci6n del sonido no es

suministrado con el lavavajillas.

• Ubiqueel paquete del aislante de sonidoy los paquetes de pre- z6calos dentro del lavavajillas.

• Posici6nelaspiezasen forma vertical, coma semuestra.

Puerta del _

Lavavajillas

Z6calo

Figure AF

• Ubiquela caja decontrol.

. Empuje laparte delbloque aislante debajo dellavavajillas, hasta

que quededebajo de la caja de control.

Barrera de sonido Panel Bloque

(Ena]gunos modelos. Pre-_Z6calo(En algunos Aislante

La pieza ya est6 (Enalgunos m°del°s) (Enalgunos

adhedda a la puerta), modelos) modelos).

Caja de Control

_ -it-m

Figure AG

PASO 23: REEMPLACE EL Z6CALO

. Coloque el z6calo contra el pre-z6calo (en algunos modelos) y

las patas del lavavajillas.

Figura AH agarre

Alinee elz6calo con el extremo inferior y aseg0rese de que est6 contra el piso.

Inserte y ajuste los 2tornillos de agarre al z6calo. Elz6calo

deber6 permanecer en contacto con el piso.

AI reinstalar el z6calo en modelos con una barrera de sonido, aseg0rese de que el extremo inferior de la lengOeta de goma

est6 alineado con la puerta. Cualquier material en exceso debeHa set arropado detr6s de la puerta exterior. No permita que el exceso de la leng(Jeta de goma se apoye sabre el

piso. Sicualquier exceso no esarropado completamente

detr6s de la puerta exterior, se amontonar6 entre la puerta y el z6calo e impedir6 la apertura y cierre adecuados de

la puerta. Estoset6 evidente debido a que la puerta no permanecer6 completamente abierta y sealzar&

• Empuje la parte del panel hacia arriba, hasta el frente del bloque.

Empuje los aislante detr6s

de los agujeros de los tornillos para

Figure AH

adherir el z6calo.

• Ajuste loscostadosdel panelfrontal detr6s delos agujerosdelos tornillos para adherir el z6calo.

Abra la puerta completamente; si la misma no permanece completamente abierta, ajuste elpanel aislante.

Enaquellos modelos que est6n equipados de este modo, posicione el pre-z6calo sabre el aislante. Alineelos agujeros

de lostornillos con los agujeros de lostornillos de laspatas del

lavavajillas.

Consejo: Reduzca el sonido debajo del lavavajillas. Aseg6rese de qua elz6calo est_ contra la pared.

PASO 24: TE×TOS

. AsegOrese de entregar al consumidor el paquete completo

de textos, estas Instrucciones de Instalaci6n y muestras y/o cupones del producto.

ESPECIFICACIONES SUJETAS A CAPIBIOS SIN AVISO PREVIO

GEAppliances General Electric Company Louisville, Kentucky/40225 GEAppliances.com

GE CDT725SSF0SS, CDT725SSF2SS, CDT725SSF4SS, CDT725SSF6SS, CDT725SSF7SS Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
