GE AGL06, AGQ06, AGV06 User Manual

Safety Instructions . . . . . . . . . . .2, 3

Operating Instructions

Control knob models . . . . . . . . .6, 7

Touch pad models . . . . . . . . . . . .4, 5

Care and Cleaning

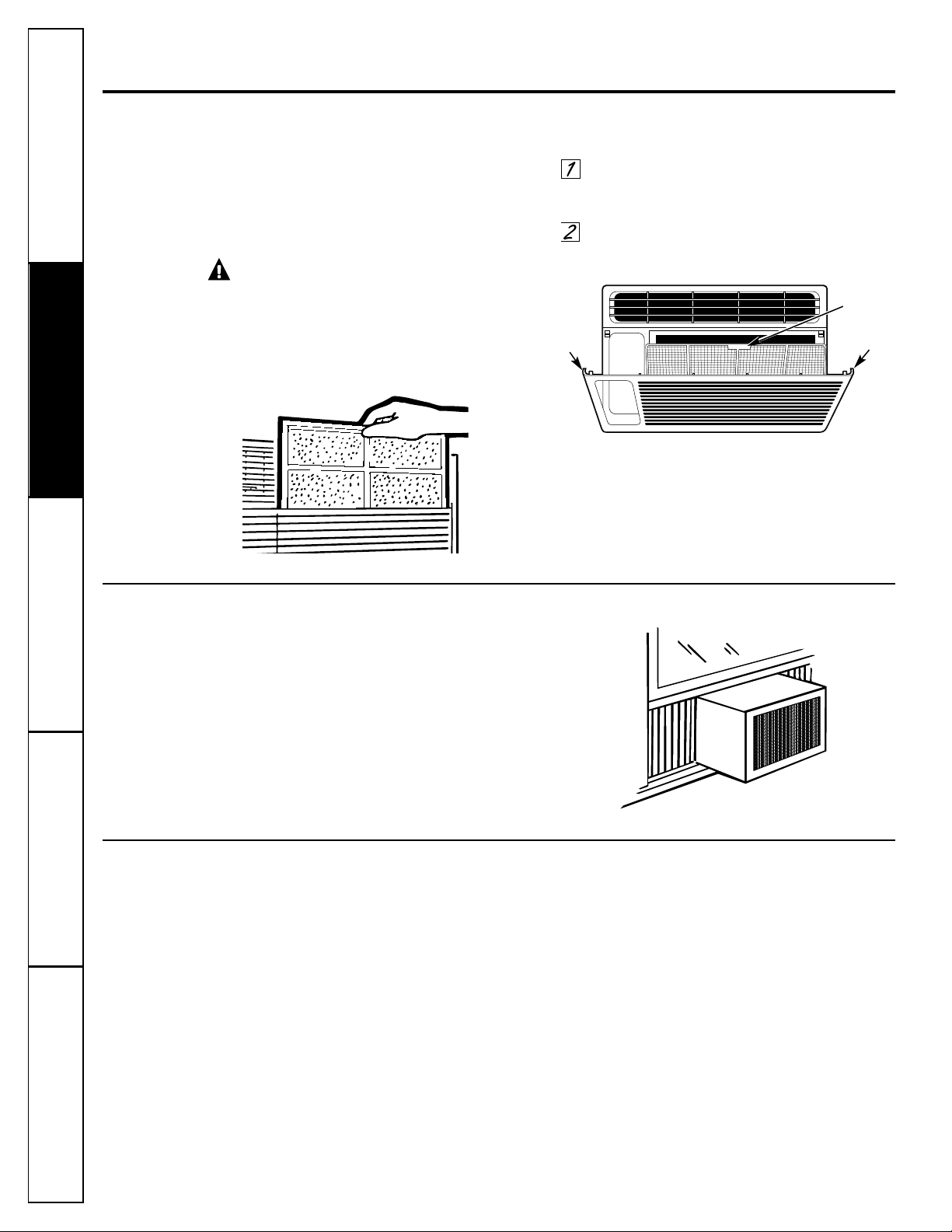

Air Filter . . . . . . . . . . . . . . . . . . . . . .8

Front Grille and Case . . . . . . . . . . .8

Normal Operating Sounds . . . . . . .8

Outdoor Coils . . . . . . . . . . . . . . . . .8

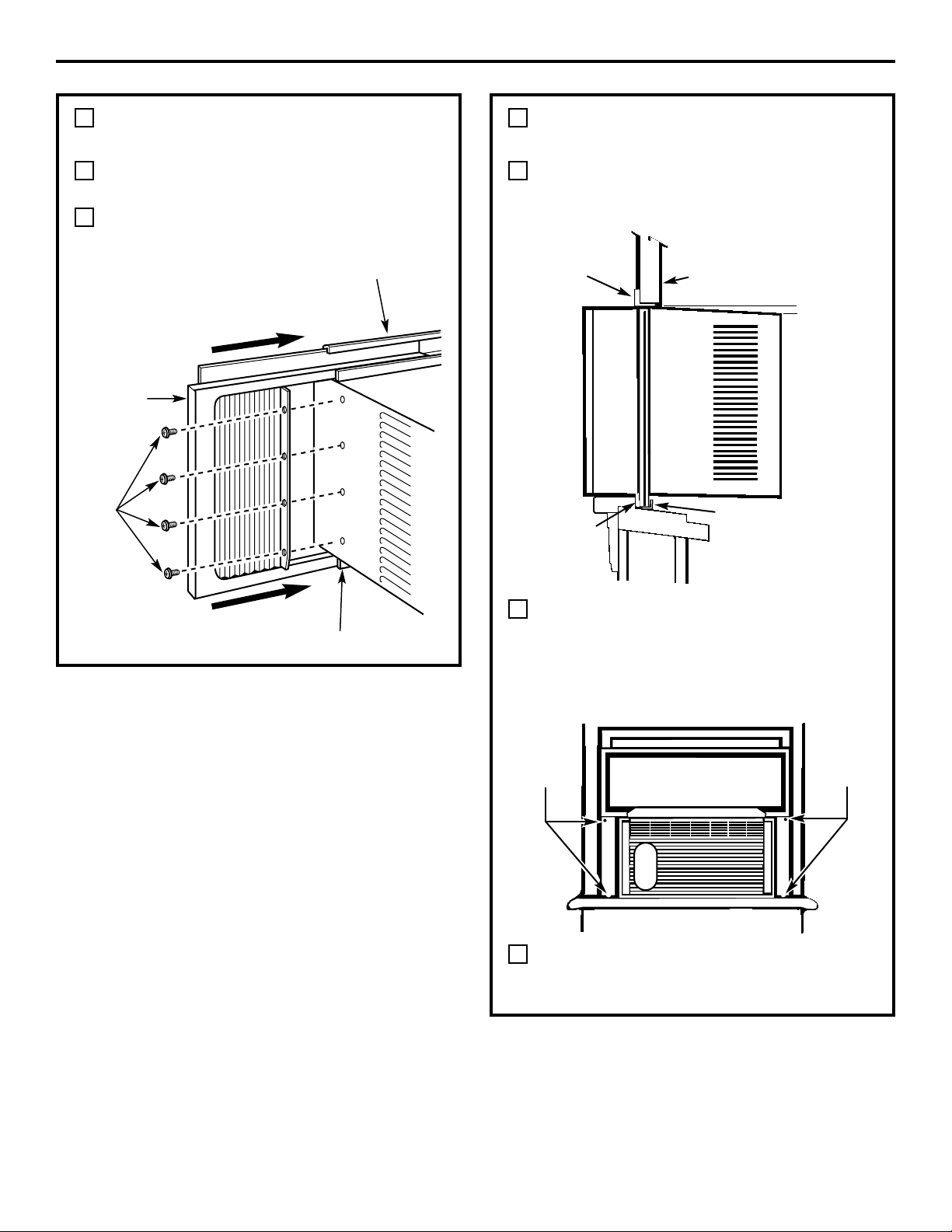

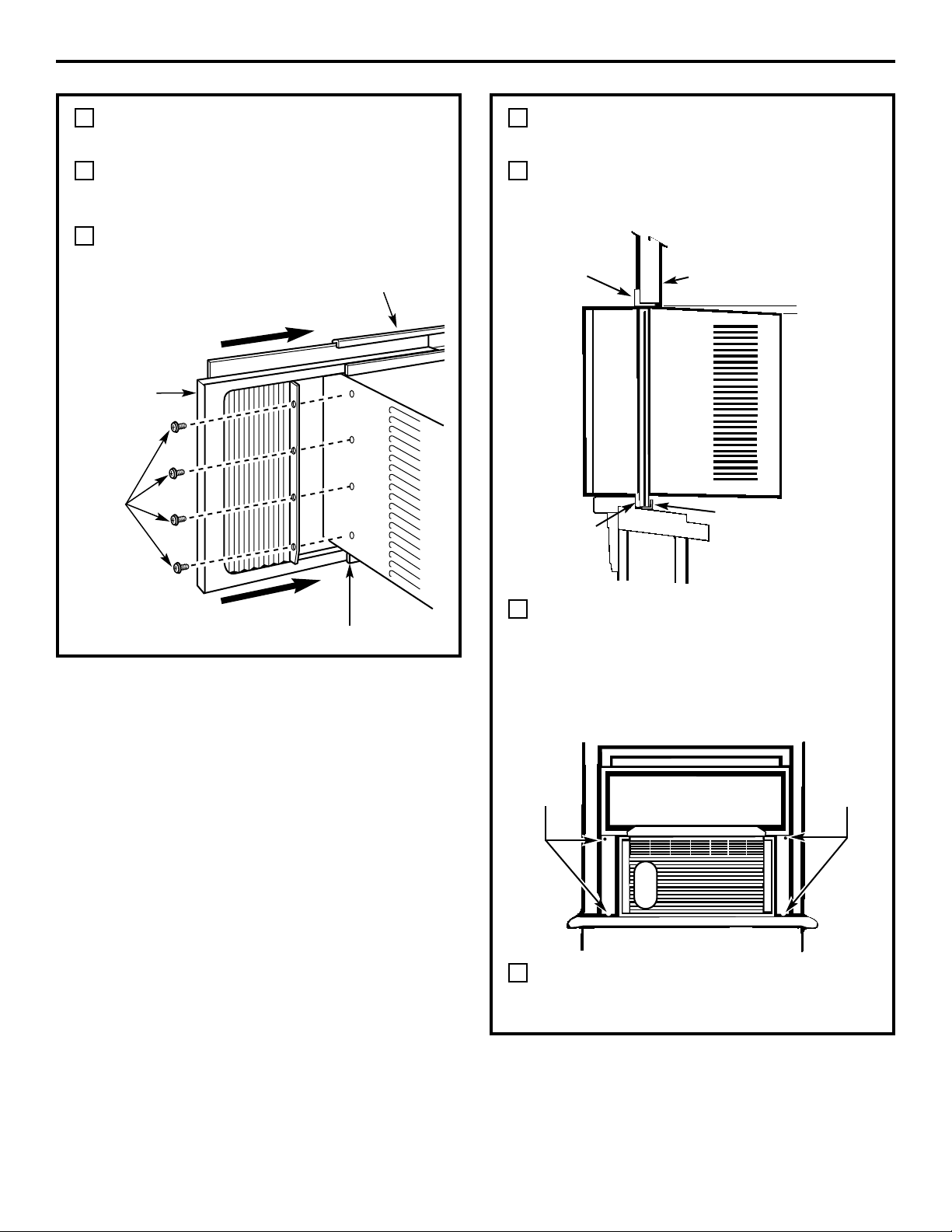

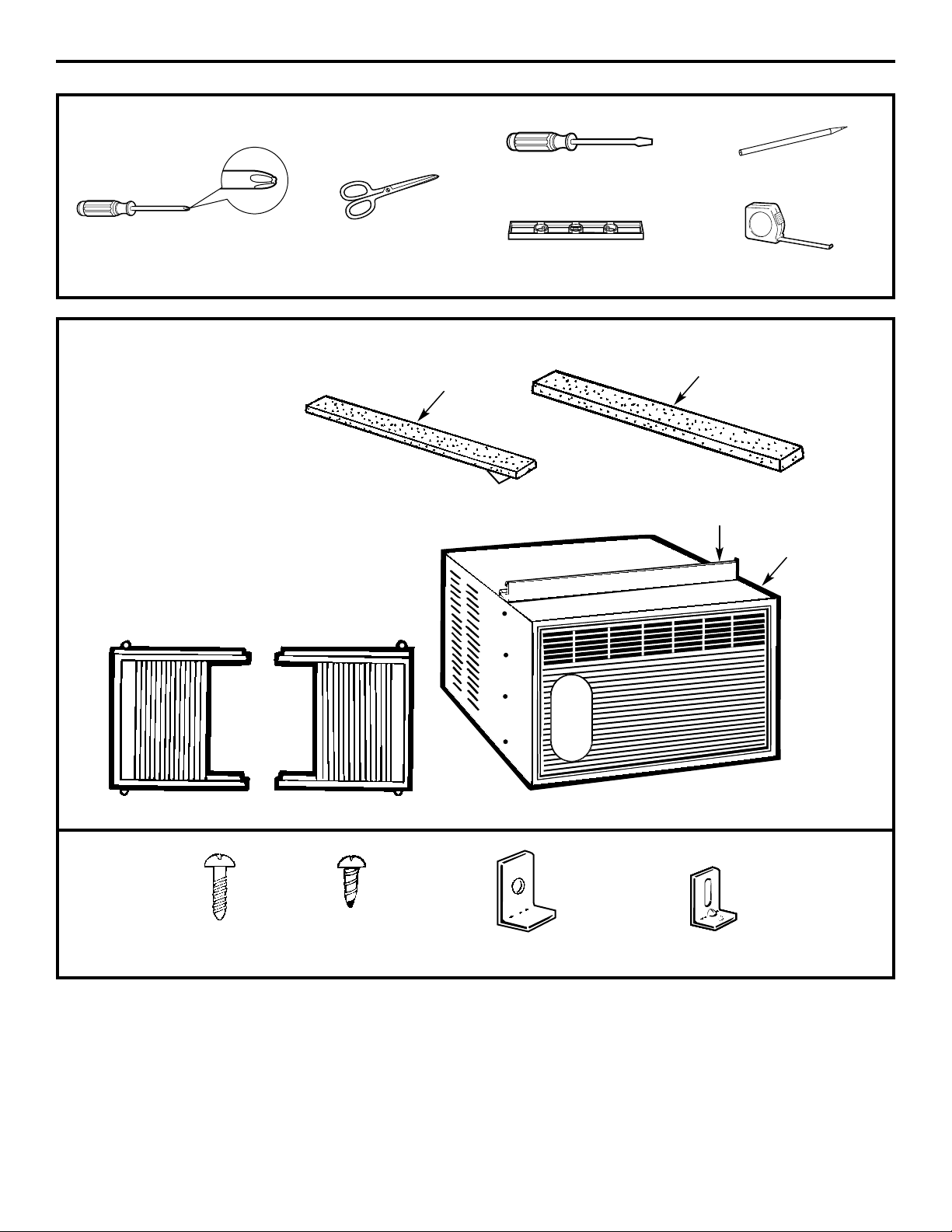

Installation Instructions . . . . .9–13

Troubleshooting Tips . . . . . . . . .14

Consumer Support

Consumer Support . . . . . . . . . . . .18

Product Registration . . . . . . . .15, 16

Warranty . . . . . . . . . . . . . . . . . . . . .17

3828A20514C 49-7492 11-04 JR

AGF05

AGM05

AGL06

AGQ06

AGV06

Owner’s Manual and

Installation Instructions

Write the model and serial numbers here:

Model # __________________________

Serial # __________________________

Find these numbers on a label on the
side of the air conditioner.

Air Conditioners

www.GEAppliances.com

Room

Consumer Support

Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

2

IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire, electric shock
or personal injury.

■ Use this appliance only for its intended

purpose as described in this Owner’s
Manual.

■ This air conditioner must be properly

installed in accordance with the Installation
Instructions before it is used.

■ Never unplug your air conditioner by

pulling on the power cord. Always grip
plug firmly and pull straight out from the
receptacle.

■ Repair or replace immediately all electric

service cords that have become frayed or
otherwise damaged. Do not use a cord
that shows cracks or abrasion damage
along its length or at either the plug or
connector end.

■ Turn the mode control to OFF and unplug

your air conditioner before making any
repairs or cleaning.

NOTE: We strongly recommend that any
servicing be performed by a qualified
individual.

■ For your safety…do not store or use

combustible materials, gasoline or other
flammable vapors or liquids in the vicinity
of this or any other appliance.

■ All air conditioners contain refrigerants,

which under federal law must be removed
prior to product disposal. If you are getting
rid of an old product with refrigerants, check
with the company handling disposal about
what to do.

SAFETY PRECAUTIONS

Do not, under any circumstances, cut or remove
the third (ground) prong from the power cord. For
personal safety, this appliance must be properly
grounded.

The power cord of this appliance is equipped
with a 3-prong (grounding) plug which mates
with a standard 3-prong (grounding) wall
outlet to minimize the possibility of electric
shock hazard from this appliance.

Power cord may include a current interrupter
device. A test and reset button is provided on
the plug case. The device should be tested on a
periodic basis by first pressing the TEST button
and then the RESET button. If the TEST button
does not trip or if the RESET button will not
stay engaged, discontinue use of the air
conditioner and contact a qualified
service technician.

Have the wall outlet and circuit checked by a
qualified electrician to make sure the outlet is
properly grounded.

Where a 2-prong wall outlet is encountered,
it is your personal responsibility and obligation
to have it replaced with a properly grounded
3-prong wall outlet.

The air conditioner should always be
plugged into its own individual electrical
outlet which has a voltage rating that matches
the rating plate.

This provides the best performance and also
prevents overloading house wiring circuits
which could cause a fire hazard from
overheated wires.

See the Installation Instructions, Electrical
Requirements section for specific electrical
connection requirements.

HOW TO CONNECT ELECTRICITY

3

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

WARNING!

Because of potential safety hazards under certain
conditions, we strongly recommend against the
use of an extension cord.

However, if you must use an extension cord,
it is absolutely necessary that it be a UL-listed,
14 gauge, 3-wire grounding type appliance
extension cord having a grounding type plug
and outlet and that the electrical rating of the
cord be 15 amperes (minimum) and 125 volts.

CAUTION:

DO NOT use an extension cord with any of the
230/208 volt models.

USE OF EXTENSION CORDS—115-Volt models only

Because of potential safety hazards under certain
conditions, we strongly recommend against the
use of an adapter plug.

However, if you must use an adapter, where
local codes permit, a temporary connection may
be made to a properly grounded 2-prong wall
outlet by use of a UL-listed adapter available at
most local hardware stores.

The larger slot in the adapter must be
aligned with the larger slot in the wall outlet
to provide proper polarity in the connection
of the power cord.

When disconnecting the power cord from the
adapter, always hold the adapter in place with
one hand while pulling the power cord plug
with the other hand. If this is not done, the
adapter ground terminal is very likely to break
with repeated use.

If the adapter ground terminal breaks, DO NOT
USE the air conditioner until a proper ground
has been established.

Attaching the adapter ground terminal to a wall outlet
cover screw does not ground the appliance unless the
cover screw is metal, and not insulated, and the wall
outlet is grounded through the house wiring. You should
have the circuit checked by a qualified electrician to
make sure the outlet is properly grounded.

USE OF ADAPTER PLUGS—115-Volt models only

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

www.GEAppliances.com

Consumer Support

Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

■ To ensure proper operation, aim the remote

control at the signal receiver on the air
conditioner.

■ The remote control signal has a range of

up to 21 feet.

■ Make sure nothing is between the air conditioner

and the remote control that could block the
signal.

■ Make sure batteries are fresh and installed

correctly as indicated on the remote control.

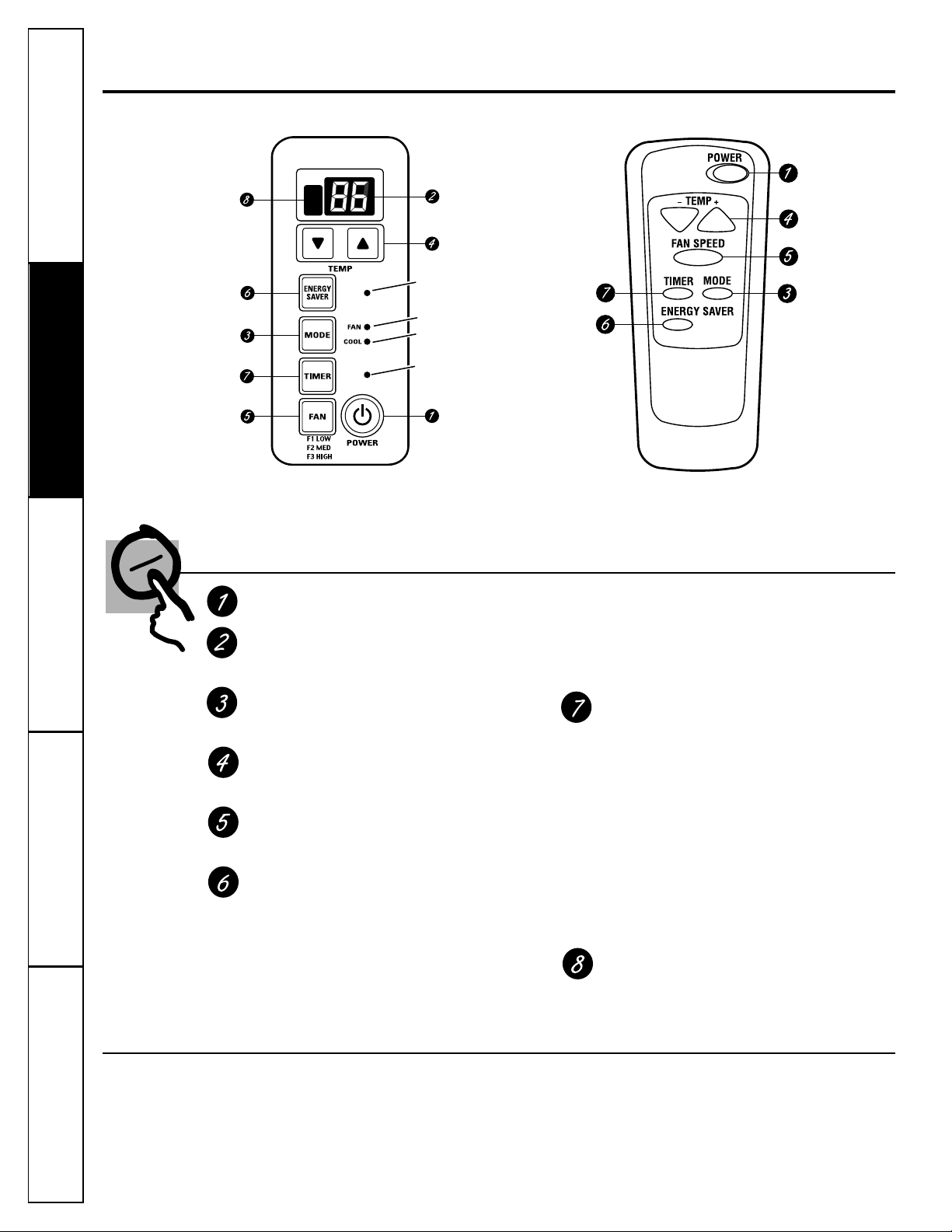

About the controls on the air conditioner—models with touch pads.

Features and appearance will vary.

4

Air Conditioner Controls

Remote Control

Controls

ON/OFF Pad

Turns air conditioner on and off.

Display

Shows the set temperature or time remaining
on timer.

MODE

Use to set the air conditioner to COOL or
FAN mode.

Increase ▲ /Decrease ▼ Pads

Use to set temperature when in COOL mode.

FAN Pad

Use to set the fan speed to LOW (F1), MED (F2)
or HIGH (F3).

ENERGY SAVER (on some models)—Controls

the fan.

ON—The fan and compressor cycle on and
off. This results in wider variations of room
temperature and humidity. Normally used
when the room is unoccupied. NOTE: The fan

will continue to run for a short time after the
compressor cycles off.

OFF—The fan runs all the time, while the
compressor cycles on and off.

This feature must be set at OFF in order to
use the fan settings (on the mode control).

TIMER Pad

ON—When the air conditioner is off, it can be

set to automatically come on in 1 to 12 hours
or 1 to 24 hours (depending on model) at its
previous setting. Each touch will set the timer
in hours.

OFF—When the air conditioner is on, it
can be set to automatically turn off in 1 to
12 hours or 1 to 24 hours (depending on
model). Each touch will set the timer in
hours.

To cancel the timer, press the TIMER pad
until the display time disappears.

Remote Control Signal Receiver

Remote Control

Fan on

Cool on

Time r on

Energy
Saver on

www.GEAppliances.com

Lights next to the touch pads on the air conditioner
control panel indicate the selected settings.

COOL Mode

Use the COOL mode with HIGH (F3), MED (F2) or
LOW (F1) fan for cooling. Use the INCREASE ▲ /
DECREASE ▼ pads to set the desired temperature

between 60°F and 86°F in 1°F increments.

An electronic thermostat is used to maintain the
room temperature. The compressor will cycle on and
off to keep the room at the set level of comfort. Set
the thermostat at a lower number and the indoor air
will become cooler. Set the thermostat at a higher
number and the indoor air will become warmer.

NOTE: If the air conditioner is off and is then turned on
while set to COOL, it will take approximately 3 minutes
for the compressor to start and cooling to begin.

Cooling Descriptions

For Normal Cooling—Select the COOL mode and
HIGH (F3) or MED (F2) fan with a middle set

temperature.

For Maximum Cooling—Select the COOL mode
and HIGH (F3) fan with a lower set temperature.

For Quieter & Nighttime Cooling—Select the
COOL mode and LOW (F1) fan with a middle set

temperature.

NOTE: If you switch from a COOL setting to OFF or to
a fan setting, wait at least 3 minutes before switching
back to a COOL setting.

FAN Mode

Use the FAN at HIGH (F3), MED (F2) or LOW (F1) to
provide air circulation and filtering without cooling.
Since fan only settings do not provide cooling,
a temperature setting will not be displayed.

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

5

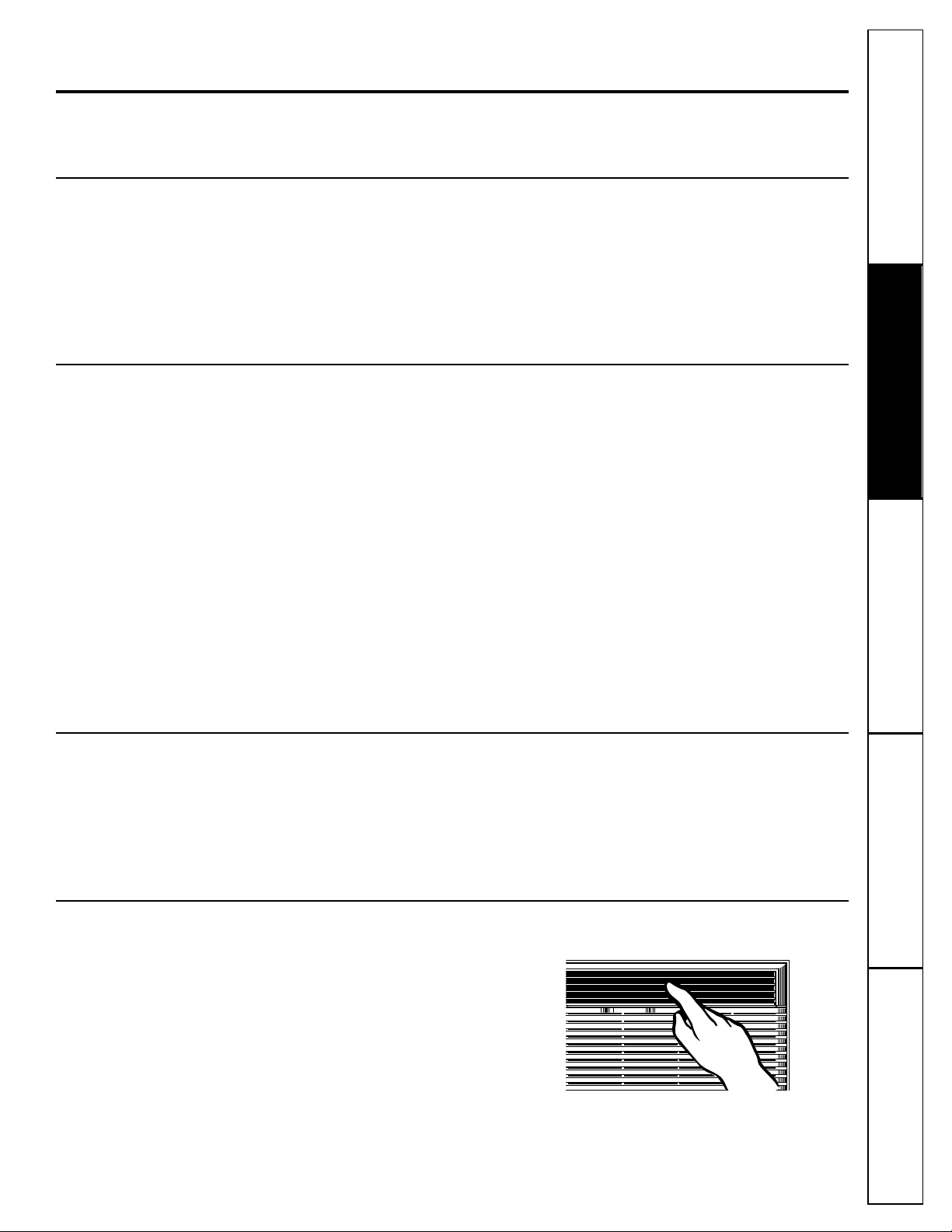

Air Direction

Fingertip pressure on the louvers lets you control
the air direction left, right, straight ahead or any
combination of these directions.

Additional controls and important information.

Power Outage Recovery Feature

In the case of a power outage or interruption, the
unit will automatically re-start in the settings last
used after the power is restored. The TIMER feature
will reset to the original setting. You may need to
set a new time if desired.

About the controls on the air conditioner—models with control knobs.

Features and appearance will vary.

Controls

Mode Control

HI COOL , MED COOL and LOW COOL provide

cooling with different fan speeds.

HI FAN and LOW FAN provide air circulation
and filtering without cooling.

NOTE: If you move the mode control from a cool
setting to OFF or to a fan setting, wait at least
3 minutes before switching back to a cool setting.

Cooling Descriptions

For Normal Cooling—Select HI COOL or MED COOL

with the temp control at midpoint.

For Maximum Cooling—Select HI COOL with the
temp control at the highest number available
on your knob.

For Quieter & Nighttime Cooling—Select LOW COOL
with the temp control at midpoint.

Temp Control

The temp control is used to maintain the
room temperature. The compressor will cycle
on and off to keep the room at the same
level of comfort. When you turn the knob to
a higher number the indoor air will become
cooler. Turn the knob to a lower number
and the indoor air will become warmer.

MODE

Your model will have one of the above type controls.

TEMP

Your model will have one of the above type controls.

Consumer Support

Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

6

HI

FAN

LOW
FAN

OFF

LOW

COOL

HI

COOLHICOOL

MED

COOL

HI

FAN

LOW

FAN

OFF

34

2

1

6

5

45

3

2

1

COOL

COOL

6

8

HI

LOW

7

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

7

Air Direction

Fingertip pressure on the louvers lets you control
the air direction left, right, straight ahead or any
combination of these directions.

www.GEAppliances.com

Additional controls and important information.

Care and cleaning of the air conditioner.

8

Consumer Support

Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

The air filter behind the front grille should be
checked and cleaned at least every 30 days or
more often if necessary.

Clean the filter with warm, soapy water. Rinse and
let the filter dry before replacing it.

CAUTION: DO NOT operate the air

conditioner without a filter because dirt and lint will clog it
and reduce performance.

To remove (on some models):

Grasp the tab and gently pull the filter up and out.

To remove (on some models):

Open the inlet grille downward by pulling out
the upper corners of the inlet grille.

Using the tab, push down on the filter to
release it and pull it out.

Outdoor Coils

The coils on the outdoor side of the air conditioner
should be checked regularly. If they are clogged
with dirt or soot they may be professionally
steam cleaned, a service available through your
GE service outlet.

Air Filter

Filter

tab

Grasp

corner

Grasp

corner

Front Grille and Case

Turn the air conditioner off and remove the plug
from the wall outlet before cleaning.

To clean, use water and a mild detergent. Do not
use bleach or abrasives.

Normal Operating Sounds

■ You may hear a pinging noise caused by

water being picked up and thrown against the
condenser on rainy days or when the humidity is
high. This design feature helps remove moisture
and improve efficiency.

■ You may hear the thermostat click when the

compressor cycles on and off.

■ Water will collect in the base pan during

high humidity or on rainy days. The water may
overflow and drip from the outdoor side of
the unit.

■ The fan may run even when the compressor

does not.

TOOLS YOU WILL NEED

Installation

Air Conditioner

Instructions

Phillips head screwdriver

Ruler or tape measure

Pencil

Level

Scissors or knife

9

Flat-blade screwdriver

CAUTION:

Do not, under any circumstances, cut or
remove the third (ground) prong from the
power cord.

Do not change the plug on the power cord
of this air conditioner.

Aluminum house wiring may present special
problems—consult a qualified electrician.

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: www.GEAppliances.com

BEFORE YOU BEGIN

Read these instructions completely and
carefully.

•

IMPORTANT — Save these

instructions for local inspector’s use.

•

IMPORTANT — Observe all

governing codes and ordinances.

• Note to Installer – Be sure to leave these
instructions with the Consumer.

• Note to Consumer – Keep these instructions
for future reference.

• Skill level – Installation of this appliance
requires basic mechanical skills.

• Completion time – Approximately 1 hour

• We recommend that two people install

this product.

• Proper installation is the responsibility
of the installer.

• Product failure due to improper installation
is not covered under the Warranty.

ELECTRICAL REQUIREMENTS

Some models require a 115/120-volt a.c.,
60 Hz grounded outlet protected with a
15-amp time delay fuse or circuit breaker.

The 3-prong grounding plug minimizes the
possibility of electric shock hazard. If the wall
outlet you plan to use is only a 2-prong outlet,
it is your responsibility to have it replaced
with a properly grounded 3-prong wall outlet.

Some models require 230/208-volt a.c.,
protected with a time delay fuse or
circuit breaker. These models should
be installed on their own single
branch circuit for best performance
and to prevent overloading house or
apartment wiring circuits, which could
cause a possible fire hazard from
overheating wires.

Power cord may include a current interrupter device. A test and reset button is provided on the
plug case. The device should be tested on a periodic basis by first pressing the TEST button and
then the RESET button. If the TEST button does not trip or if the RESET button will not stay
engaged, discontinue use of the air conditioner and contact a qualified service technician.

PARTS INCLUDED

(Appearance may vary)

10

Installation Instructions

Window sash seal

Support brackets (3)Type A (5) Type B (11)

Top mounting rail

Side

accordion

panels

Security bracket (1)

Foam top window gasket

Air conditioner

11

Installation Instructions

WINDOW REQUIREMENTS

• These instructions are for a standard
double-hung window. You will need to
modify them for other types of windows.

• The air conditioner can be installed
without the accordion panels if needed
to fit in a narrow window. See the
window opening dimensions.

• All supporting parts must be secured to
firm wood, masonry or metal.

• The electrical outlet must be within
reach of the power cord.

1

13″ min.

22″ to 36″

(With accordion panels)

18

3

⁄4″ min.

(Without accordion panels)

STORM WINDOW REQUIREMENTS

A storm window frame will not allow the
air conditioner to tilt toward the outside,
and will keep it from draining properly.
To adjust for this, attach a piece of wood
to the stool.

WOOD PIECES—
WIDTH: 2″
LENGTH: Long enough to fit inside the

window frame.
THICKNESS: To determine the thickness,

place a piece of wood on the stool to
make it 1/2″ higher than the top of the
storm window frame.

Attach securely with nails or screws
provided by the installer.

2

1/2″ higher
than frame

Storm
window
frame

Wood

Stool

PREPARE THE WINDOW

Cut the window sash seal to the window
width and stick the adhesive side to the
bottom of the sash.

Mark the centerline of the sill. Measure
and mark the locations for the support
brackets 8″ from both sides of the
centerline.

Place 2 support brackets on the sill,
against the back edge of the stool with
their holes centered on each 8″ mark.

Attach them to the sill with one Type B
screw through each support bracket.

D

C

B

A

3

Window

sash seal

INSIDE

Stool

Outside

Inside

Support
bracket

Sill

Type B screw

Support
bracket

12

Installation Instructions

INSTALL THE SIDE ACCORDION
PANELS

Slide the left and right accordion panels
into the top and bottom mounting rails.

Attach the accordion panels to the case
using 4 Type B screws on each side.

B

A

4

Typ e B
screws

Top mounting rail

Bottom mounting rail

Accordion
panel

BACK

INSTALL THE AIR CONDITIONER
IN THE WINDOW

Center the air conditioner in the window
with the bottom mounting rail between
the window stool and the support brackets.

Close the window. Make sure the window
sash is behind the top mounting rail of
the air conditioner. It should be level or
slightly tilted to the outside. Use a level;
about 1/3 bubble will be the correct case
slant to the outside.

Extend the accordion panels to fill the
window opening and use 4 Type A screws
to secure them, 2 on each side.

C

B

A

5

To p
mounting
rail

Window

1/3 bubble

Bottom
mounting
rail

Support brackets

OUTSIDE

Type A
screws

Type A
screws

13

Installation Instructions

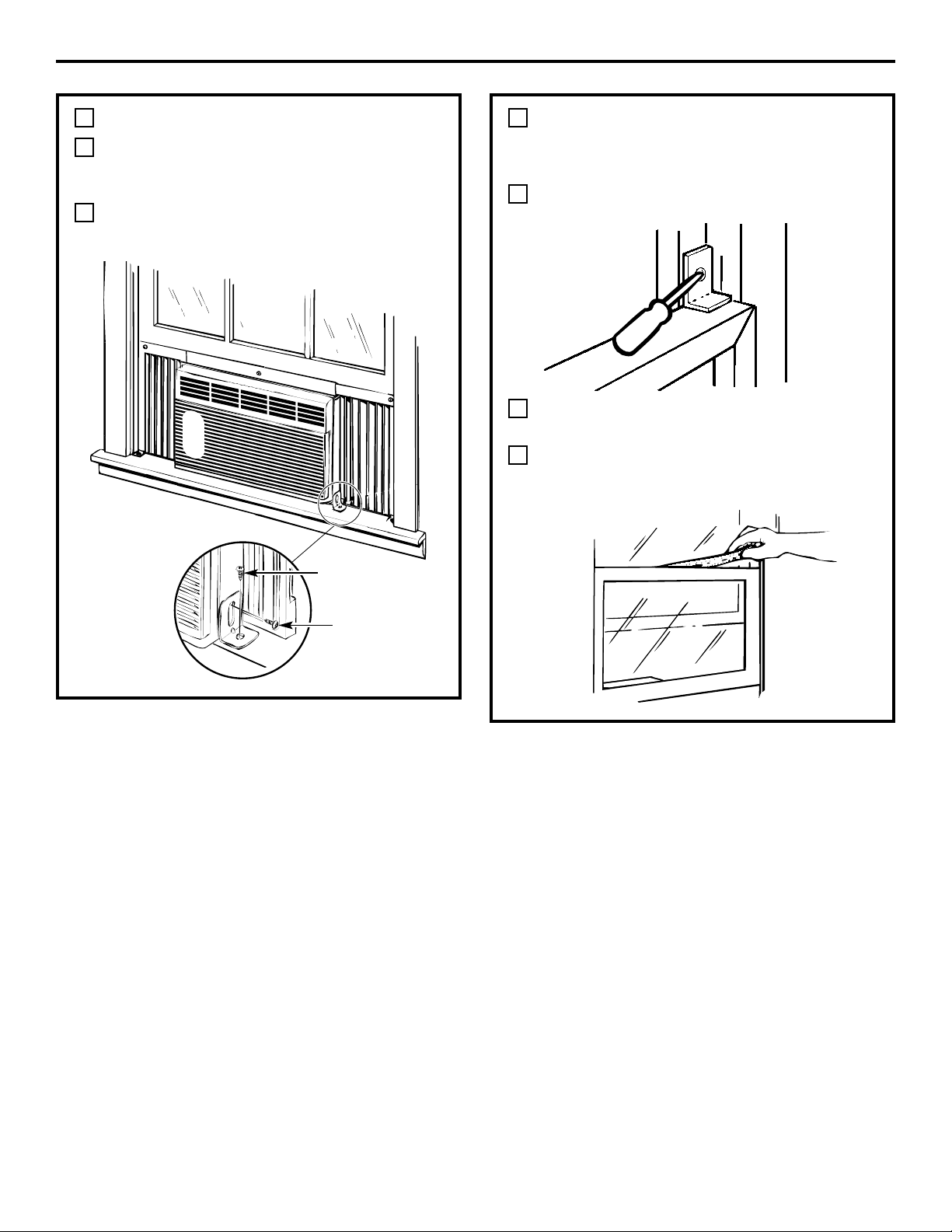

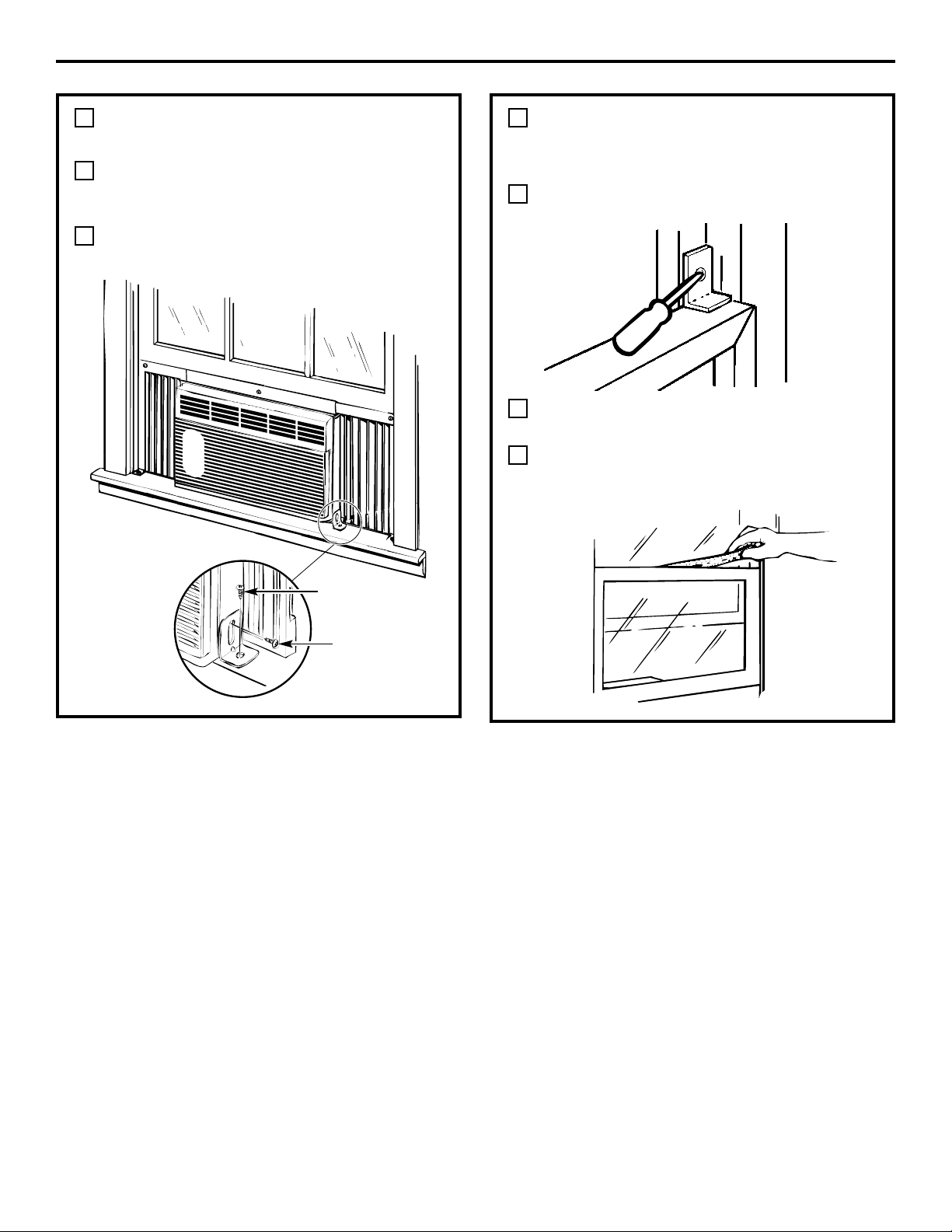

INSTALL THE SECURITY BRACKET

Remove the lower front right corner screw
from the side of the case and replace
through the security bracket.

Attach the security bracket to the stool
using a Type A screw.

B

A

6

INSTALL A SUPPORT BRACKET
AND THE FOAM TOP WINDOW
GASKET

Attach a support bracket with a Type B
screw.

Cut the foam top window gasket to the
window width.

Stuff the foam between the glass and the
window to prevent air and insects from
getting into the room.

C

B

A

7

Screw from
air conditioner

Type A screw

14

Problem Possible Causes What To Do

Air conditioner The air conditioner • Make sure the air conditioner plug is pushed completely
does not start is unplugged. into the outlet.

The fuse is blown/circuit • Check the house fuse/circuit breaker box and replace
breaker is tripped. the fuse or reset the breaker.

Power failure. • If power failure occurs, turn the mode control to OFF.

When power is restored, wait 3 minutes to restart the
air conditioner to prevent tripping of the compressor
overload.

The current interrupter • Press the RESET button located on the power cord plug.
device is tripped.

• If the RESET button will not stay engaged, discontinue

use of the air conditioner and contact a qualified service
technician.

Air conditioner does not Airflow is restricted. • Make sure there are no curtains, blinds or furniture
cool as it should blocking the front of the air conditioner.

The temp control may not • On models with touch pads: In COOL mode, press the
be set correctly. DECREASE ▼ pad.

• On models with control knobs, turn the temperature
knob to a higher number.

The air filter is dirty. • Clean the filter at least every 30 days.

See the Operating Instructions section.

The room may have been hot. • When the air conditioner is first turned on you need to

allow time for the room to cool down.

Cold air is escaping. • Check for open furnace floor registers and cold air

returns.

• Set the air conditioner’s vent to the closed position.

Cooling coils have iced up. • See Air conditioner freezing up below.

Air conditioner Ice blocks the air flow • On models with control knobs, set the mode control at
freezing up and stops the air conditioner HIGH FAN or HIGH COOL with the temp at 1 or 2.

from cooling the room.

• On models with touch pads, set the mode control at

HIGH (F3) FAN or HIGH (F3) COOL and set the thermostat
to a higher temperature.

The remote control is The batteries are inserted • Check the position of the batteries. They should be
not working incorrectly. inserted in the opposite (+) and (–) direction.

The batteries may be dead. • Replace the batteries.

Water drips outside Excessively hot and humid • This is normal.

weather.

Water drips indoors The air conditioner is not •For proper water disposal, make sure the air conditioner

tilted to the outside. slants slightly from the case front to the rear.

Water collects in Moisture is removed from • This is normal for a short period in areas with little
base pan indoor air and drains into humidity; normal for a longer period in very humid

rear of a cabinet where a fan areas.
blows it against the outdoor
condenser coil.

TIMER feature not A power outage or interruption • In the case of a power outage or interruption, the unit
working properly occurred. TIMER feature will reset to the original setting. You may

need to set a new time if desired.

Troubleshooting Tips.

Consumer Support

Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

General Electric Company

Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150

GE Service Protection Plus

™

GE, a name recognized worldwide for quality and dependability, offers you
Service Protection Plus

™

—comprehensive protection on all your appliances—

No Matter What Brand!

Benefits Include:

• Backed by GE

• All brands covered

• Unlimited service calls

• All parts and labor costs included

• No out-of-pocket expenses

• No hidden deductibles

• One 800 number to call

You will be completely satisfied with our service protection or you may request your money back
on the remaining value of your contract. No questions asked. It’s that simple.

Protect your refrigerator, dishwasher, washer and dryer, range, TV, VCR and much more—any brand!
Plus there’s no extra charge for emergency service and low monthly financing is available. Even icemaker
coverage and food spoilage protection is offered. You can rest easy, knowing that all your valuable
household products are protected against expensive repairs.

Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224
for more information.

*All brands covered, up to 20 years old, in the continental U.S.

We’ll Cover Any Appliance.
Anywhere. Anytime.*

Please place in envelope and mail to:

✁

Cut here

15

Consumer Product Ownership Registration

I

m

p

o

r

t

a

n

t

M

a

i

l

T

o

d

a

y

!

GE Appliances

GE Consumer & Industrial
Louisville, Kentucky
www.GEAppliances.com

First

Name

Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■

Street

Address

City

State

Date Placed

In Use

Month

Day

Year

Zip

Code

Apt. #

Last

Name

Phone

Number

_

_

Consumer Product Ownership Registration

Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us.
We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Important: If you did not get a registration card with your

product, detach and return the form below to
ensure that your product is registered, or register
online at www.GEAppliances.com.

1

23

Model Number Serial Number

✁

Cut here

Complete and mail
your Consumer
Product Ownership
Registration today.

Have the peace of
mind of knowing we
can contact you in
the unlikely event of

a

safety modification.

After mailing the
registration below,
store this document
in a safe place. It
contains information
you will need should
you require service.
Our service number is

800.GE.CARES
(800.432.2737).

Read your Owner’s
Manual carefully.
It will help you
operate your new
appliance properly.

Model Number Serial Number

E-mail Address*

16

* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other important

communications from GE Appliances (GEA).

■■ Check here if you do not want to receive communications from GEA’s carefully selected partners.

FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR
WARRANTY RIGHTS.

For information about GEA’s privacy and data usage policy, go to www.GEAppliances.com and
click on “Privacy Policy” or call 800.626.2224.

17

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

Air Conditioner Warranty.

For The Period Of: We Will Replace:

One Year Any part of the air conditioner which fails due to a defect in materials or workmanship.

From the date of the During this full one-year warranty, we will also provide, free of charge, all labor and in-home
original purchase service to replace the defective part.

Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator and

From the date of the all connecting tubing) which fails due to a defect in materials or workmanship. During this
original purchase four-year additional warranty, we will also provide, free of charge, all labor and in-home service

to replace the defective part.

■ Service trips to your home to teach you how to

use the product.

■ Improper installation, delivery or maintenance. If you

have an installation problem, or if the air conditioner
is of improper cooling capacity for the intended use,
contact your dealer or installer. You are responsible
for providing adequate electrical connecting facilities.

■ Failure of the product resulting from modifications to

the product or due to unreasonable use including failure
to provide reasonable and necessary maintenance.

■ In commercial locations labor necessary to move

the unit to a location where it is accessible for service
by an individual technician.

■ Replacement of house fuses or resetting of circuit

breakers.

■ Failure due to corrosion on models not corrosion-

protected.

■ Damage to the product caused by improper power supply

voltage, accident, fire, floods or acts of God.

■ Incidental or consequential damage caused by possible

defects with this air conditioner.

■ Damage caused after delivery.

What Is Not Covered:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home
use within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

All warranty service provided by our Factory Service Centers,
or an authorized Customer Care

®

technician. To schedule service,
on-line, 24 hours a day, visit us at www.GEAppliances.com, or
call 800.GE.CARES (800.432.2737).

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Printed in China

18

Consumer Support.

GE Appliances Website

www.GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts™”
your questions, and so much more...

Schedule Service www.GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at
your convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal
business hours.

Real Life Design Studio www.GEAppliances.com

GE supports the Universal Design concept—products, services and environments that can be used by
people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and
mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen
design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call

800.TDD.GEAC (800.833.4322).

Extended Warranties www.GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty
is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours.
GE Consumer Home Services will still be there after your warranty expires.

Parts and Accessories www.GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their
homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or
by phone at 800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally
should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause
unsafe operation.

Contact Us www.GEAppliances.com

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details
including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park
Louisville, KY 40225

Register Your Appliance www.GEAppliances.com

Register your new appliance on-line—at your convenience! Timely product registration will allow for
enhanced communication and prompt service under the terms of your warranty, should the need arise.
You may also mail in the pre-printed registration card included in the packing material.

Instrucciones de seguridad . . . . .2, 3

Instrucciones de operación

Controles–botones de control . . . .6, 7

Controles–teclas de toque . . . . . . .4, 5

Cuidado y limpieza

Bobinas para exteriores . . . . . . . . . . .8

Filtro de aire . . . . . . . . . . . . . . . . . . . .8

Rejilla y caja . . . . . . . . . . . . . . . . . . . .8

Instrucciones de instalación . . .9–13

Solucionar problemas . . . . . . .14, 15

Sonidos normales de operación . . .15

Servicio al consumidor

Garantía . . . . . . . . . . . . . . . . . . . . . .17

Servicio al consumidor . . . . . . . . . .18

3828A20514C 49-7492 11-04 JR

Escriba los números de modelo y serie aquí:

# de Modelo ________________________

# de Serie __________________________

Puede encontrar estos números en una
etiqueta en el costado del acondicionador
de aire.

AGF05

AGM05

AGL06

AGQ06

AGV06

Manual del propietario e

Instrucciones de Instalación

Acondicionadores de Aire

www.GEAppliances.com

2

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

¡ADVERTENCIA!

Por su seguridad, se debe seguir la información en este manual para minimizar el riesgo de incendios,
descargas eléctricas o lesiones personales.

■ Use este electrodoméstico solamente para

el propósito determinado según se describe
en el Manual del propietario.

■ Este acondicionador de aire debe instalarse

correctamente de acuerdo con las
Instrucciones de instalación antes de su uso.

■ Nunca desenchufe su acondicionador de

aire tirando del cable eléctrico. Siempre
agarre firmemente el enchufe y tire de
él directamente hacia afuera.

■ Repare o reemplace inmediatamente todos

los cables eléctricos que se hayan pelado o
que se hayan dañado de alguna otra manera.
No use un cable eléctrico que muestre
evidencias de deterioro, o daños de abrasión
en su superficie en alguno de sus extremos.

■ Apague el control de modo y desenchufe

su acondicionador de aire antes de hacer
cualquier reparación o limpiar.

■ NOTA: Recomendamos enérgicamente que

cualquier servicio llevado a cabo en este
equipo lo realice un individuo calificado.

■ Por su seguridad…no almacene ni use

materiales combustibles, gasolina u otros
vapores o líquidos inflamables en la
proximidad de éste o algún otro
electrodoméstico.

■ Todos los acondicionadores de aire

contiene refrigerantes, los que por Ley
Federan deben ser removidos antes de
desecharlos. Si usted planea deshacerse de
algún producto que contenga refrigerantes,
póngase en contacto con la compañía que
se encarga de recoger su basura para que le
indiquen qué hacer.

PRECAUCIONES DE SEGURIDAD

Bajo ninguna circunstancia, corte o remueva la
tercera púa (tierra) del cable eléctrico. En pos
de la seguridad personal, este electrodoméstico
debe siempre conectarse a tierra.

El cable eléctrico de este electrodoméstico está
equipado con un enchufe de tres púas (tierra)
que combina con un tomacorriente estándar
de tres tomas de pared para minimizar la
posibilidad de una descarga eléctrica.

El cable de alimentación puede incluir un
dispositivo para interrupción de corriente.
Se incluye un botón de prueba y de reinicio
en el dispositivo. El dispositivo debe ponerse
a prueba periódicamente: primero se presiona
el botón de TEST (prueba) y luego RESET
(reinicio). Si el botón TEST no se dispara
o si el botón RESET no queda enganchado,
deje de utilizar el acondicionador de aire y
comuníquese con un técnico calificado.

Pida a un técnico que inspeccione el
tomacorriente y el circuito para cerciorarse
de que el tomacorriente está conectado a
tierra de la manera apropiada.

Donde exista un tomacorriente de dos tomas,
es su responsabilidad y obligación personal
hacer que dicho tomacorriente sea
reemplazado por uno de tres tomas con
conexión a tierra.

El acondicionador de aire debería siempre
estar conectado a un tomacorriente individual
con su circuito de voltaje correspondiente.

Esto proporciona el mayor rendimiento y
además evita que los circuitos del resto de
la casa se sobrecarguen, lo cual podría causar
incendios por el sobrecalentamiento
del cableado.

Ver las Instrucciones de instalación, en la
sección Requisitos Eléctricos para los requisitos
específicos de conexión.

CÓMO CONECTAR LA ELECTRICIDAD

3

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

¡ADVERTENCIA!

Debido al potencial de riesgos de seguridad
bajo ciertas condiciones, enérgicamente
recomendamos contra el uso de cables de
extensión.

Sin embargo, si usted se ve en la necesidad
de usar un cable eléctrico de extensión,
es absolutamente necesario que el mismo
esté listado bajo UL, sea calibre 14, del tipo
de 3 tomas con conexión a tierra para
electrodomésticos y el índice eléctrico debe
ser de 15 amperios (mínimo) y 125 voltios.

PRECAUCIÓN:

NO USE un cable de extensión con ninguno de los
modelos de 230/208 voltios

USO DE CABLES DE EXTENSIÓN—Modelos de 115 voltios solamente

Debido al potencial de riesgos de seguridad bajo
ciertas condiciones, enérgicamente recomendamos
contra el uso de enchufes adaptadores.

Sin embargo, si usted se ve en la necesidad de
usar un adaptador, donde los códigos legales
locales lo permitan, puede hacer una conexión
temporal a un interruptor de 2 tomas siempre
que se use un tomacorriente listado UL
disponible en la mayoría de las ferreterías.

La ranura mayor en el adaptador debe estar
alineada con la púa mayor en la pared para
proporcionar una polaridad apropiada en la
conexión del cable eléctrico.

Cuando se disponga a desconectar el cable
eléctrico del adaptador, siempre sostenga el
adaptador en su lugar con una mano mientras
tira del cable eléctrico con la otra mano. Si no
hace esto, la terminal de tierra del adaptador
podría romperse después de que este proceso
se repita varias veces.

Si se rompe el terminal de conexión a tierra
del adaptador, NO USE el acondicionador de
aire hasta que la conexión a tierra se haya
restablecido.

Unir el terminal de conexión a tierra del adaptador a un
tornillo de la cubierta en la pared no conecta a tierra
el electrodoméstico apropiadamente a no ser que el
tornillo de la cubierta sea metálico y no esté aislado,
y el tomacorriente de la casa esté apropiadamente
conectado a tierra a través del cableado de la casa.
Haga que un técnico calificado inspeccione el circuito
de la casa para cerciorarse que está conectado a tierra
apropiadamente.

USO DE ENCHUFES ADAPTADORES—Modelos de 115 voltios solamente

LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES

www.GEAppliances.com

■ Para garantizar una operación apropiada, oriente

el control remoto hacia el receptor de señal del
acondicionador de aire.

■ El receptor de señal tiene un rango máximo

de 21 pies.

■ Cerciórese de que no haya nada entre el

acondicionador de aire y el control remoto
que pueda bloquear la señal.

■ Cerciórese de que las baterías sean frescas y se

instalen correctamente como se muestra en el
control remoto.

Acerca de los controles en el acondicionador de aire—
modelos con teclas de toque.

Las funciones y el aspecto pueden variar.

4

Controles del acondicionador

de aire

Control remoto

Controles

ON/OFF (ENCENDIDO/APAGADO)

Apaga y prende el acondicionador de aire.

Pantalla

Muestra la temperatura ajustada, el tiempo
restante en el sincronizador

MODO

Usado para ajustar el acondicionador de aire
al modo COOL (FRÍO) o FAN (VENTILADOR).

Teclas de Aumentar ▲ /Reducir ▼

Usado para ajustar la temperatura cuando
se encuentre en el modo COOL (FRÍO).

FAN (VENTILADOR)

Usado para ajustar la velocidad del ventilador a

LOW (F1) (BAJO), MED (F2) o HIGH (F3) (ALTO).

ENERGY SAVER (AHORRADOR DE ENERGÍA)
(en algunos modelos)—Controla el ventilador.

ON (ENCENDIDO)

—El ventilador y el compresor

hacen el ciclo de encendido y apagado. Este
resulta en variaciones más amplias en las
temperaturas de la habitación y la humedad.
Normalmente usado cuando la habitación no esta
ocupada. NOTA El ventilador continuará funcionando

por un lapso corto después de que el compresor entre
en el ciclo de apagado.

OFF (APAGADO)

—

El ventilador funciona todo el
tiempo, mientras el compresor hace ciclo entre
encendido y apagado.

Esta función debe estar colocada en OFF (APAGADO)
para usar las funciones del ventilador (en el
modelo de control).

TIMER (SINCRONIZADOR) ON (ENCENDIDO)—

Cuando el acondicionador de aire está
apagado, puede ajustarse para que se encienda
automáticamente dentro de 1 a 12 horas o 1 a 24
horas (dependiente en modelo) en el nivel previo.
Cada toque ajustará el tiempo en horas.

OFF (APAGADO)

—Cuando el acondicionador de

aire está encendido, puede ajustarse para que se
apague automáticamente dentro de 1 a 12 horas
o 1 a 24 horas (dependiente en modelo). Cada
toque ajustará el tiempo en horas.

Para cancelar el sincronizador, presione la tecla
TIMER (SINCRONIZADOR) hasta que el tiempo en la

pantalla desaparezca.

Receptor de la señal del control remoto

Control remoto

Ventilador Encendido

Cool (Frío) Encendido

Sincronizador Encendido

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

Energy Saver Encendido

www.GEAppliances.com

5

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Las luces al lado de las teclas de toque en el panel
de control del acondicionador de aire indicarán los
ajustes seleccionados.

Modo COOL (FRIO)

Use el modo COOL con ventilador HIGH (F3) (ALTO),
MED (F2) (MEDIO) o LOW (F1) (BAJO) para enfriar. Use
las teclas de INCREASE ▲ (AUMENTAR)/ DECREASE ▼
(REDUCIR) para ajustar a la temperatura deseada

entre 64ºF y 86ºF en incrementos de 1ºF.

Se usa un termostato electrónico para mantener la
temperatura de la habitación. El compresor hará
ciclo entre apagado y encendido para mantener
la habitación a la temperatura deseada. Ajuste el
termostato a un número menor y el aire interno
se enfriará más. Si lo ajusta a un número mayor,
la temperatura del aire interno se calentará más.

NOTA: Si el acondicionador de aire está apagado y
luego se enciende mientras está ajustado en COOL
(FRÍO), tomará aproximadamente 3 minutos para
que el compresor comience a enfriar otra vez.

Descripciones de enfriamiento

Para enfriamiento normal—Seleccione el modo de
ventilador COOL (FRÍO) y HIGH (F3) (ALTO) o MED (F2)
(MEDIO) con una temperatura de ajuste media.

Para enfriamiento máximo—Seleccione el modo

de ventilador COOL y HIGH F3 (ALTO) con una
temperatura de ajuste menor.

Para enfriamiento silencioso y enfriamiento nocturno

—
Seleccione el modo de ventilador COOL y LOW F1
(BAJO) con una temperatura de ajuste media.

NOTA: Si cambia de un ajuste COOL (FRÍO) a OFF
(APAGADO) o a un ajuste de ventilador, espere

aproximadamente 3 minutos antes de cambiar
otra vez al ajuste de COOL (FRÍO).

Modo de FAN (Ventilador)

Use el FAN (Ventilador) en High F3 (ALTO), MED (F2)
(MEDIO) o LOW F1 (BAJO) para proporcionar

circulación de aire y filtración sin enfriamiento.
Debido a que los niveles de ventilador únicamente
no proporcionan enfriamiento, el nivel de
temperatura no se muestra en la pantalla.

Dirección del aire

Haga presión con las puntas de sus dedos sobre
las persianitas para cambiar la dirección del aire
de derecha a izquierda y en dirección recta o
en combinaciones de estas direcciones.

Controles adicionales e información importante.

Función de recuperación de pérdida de energía

En caso de la pérdida de la energía o interrupción,
la unidad reiniciará automáticamente en las
funciones de la última vez que fue usado una
vez la energía sea restablecida. La función del
SINCRONIZADOR reajustará al ajuste original.
Es posible que usted necesite ajustar un tiempo
nuevo si así lo desea.

Acerca de los controles en el acondicionador de aire—
modelos con botones de control.

Las funciones y el aspecto pueden variar.

Controles

Controles de modo

HIGH COOL (FRÍO ALTO), MED COOL (FRÍO
MEDIO) y LOW COOL (FRÍO BAJO)

proporcionan enfriamiento con diferentes
velocidades del ventilador.

LOW FAN (VENTILADOR BAJO) o HIGH FAN
(VENTILADOR ALTO) proporcionan la

circulación de aire sin enfriamiento.

NOTA: Si usted mueve el interruptor de un nivel frío a OFF
(APAGADO) o a un nivel de ventilador, espere por lo menos

3 minutos antes de cambiar otra vez a un nivel de enfriamiento.

Descripciones de enfriamiento

Para enfriamiento normal—Seleccione HIGH COOL
(FRÍO ALTO) o MED COOL (FRÍO MEDIO) con el control

de temperatura en el medio.

Para enfriamiento máximo—Seleccione HIGH COOL
(FRÍO ALTO) con el control de temperatura en el

número mayor disponible en su teclado.

Para enfriamiento silencioso durante la noche—

Seleccione LOW COOL (FRÍO BAJO) con el control
de temperatura en el nivel medio.

Controles de temperatura

El control de temperatura es usado para
mantener la temperatura de la habitación.
El compresor hará ciclo entre encendido y
apagado para mantener el mismo nivel de
temperatura en la habitación. Cuando usted
gira el botón hacia un número mayor, el aire
interno se enfriará más. Si lo ajusta a un
número menor, la temperatura del aire
interno se calentará más.

6

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

CONTROLES DE MODO

Su modelo tendrá uno de los tipos de control

mostrados arriba.

CONTROLES DE TEMPERATURA

Su modelo tendrá uno de los tipos de control

mostrados arriba.

OFF

FAN

LOW

FAN

HI

LOW
COOL

HI

COOLHICOOL

MED
COOL

HI

FAN

LOW

FAN

34

3

2

1

5

6

2

1

OFF

COOL

LOW

COOL

45

6

7

8

HI

7

www.GEAppliances.com

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Dirección del aire

Haga presión con las puntas de sus dedos sobre
las persianitas para cambiar la dirección del aire
de derecha a izquierda y en dirección recta o
en combinaciones de estas direcciones.

Controles adicionales e información importante.

Cuidado y limpieza del acondicionador de aire.

8

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

El filtro de aire detrás de la rejilla frontal debe
inspeccionarse y limpiarse por lo menos cada
30 días o más a menudo si fuese necesario.

Limpie el filtro con agua tibia y jabón. Enjuáguelo
y permita que se seque antes de colocarlo otra vez
en su lugar.

PRECAUCIÓN:NO OPERE el

acondicionador de aire sin el filtro debido a que la suciedad
y las pelusas lo obstruirán y reducirán su rendimiento.

Para retirarlo (en algunos modelos):

Agarre la orejilla en el filtro y tire hacia afuera y
hacia arriba.

Para retirarlo (en algunos modelos):

Abra la parrilla de entrada hacia abajo tirando
de las esquinas superiores de la parrilla de
entrada.

Usando la orejilla, empuje hacia abajo sobre el
filtro para liberarlo y extraerlo.

Bobinas para exteriores

Se deben inspeccionar con frecuencia las bobinas
en el lado exterior del acondicionador de aire.
Si las mismas están obstruidas con suciedad u
hollín, podrían limpiarse profesionalmente con
vapor. En un punto de servicios GE podemos
proporcionarle tales servicios.

Filtro de aire

Orejilla en

el filtro

Agarre la

esquina

Agarre la

esquina

Parrilla frontal y caja

Apague el acondicionador de aire y retire el
enchufe del tomacorriente de la pared antes
de limpiar.

Para limpiar use agua y un detergente suave.
No use cloro o abrasivos.

9

PRECAUCIÓN:

Bajo ninguna circunstancia corte o remueva
la tercera púa (conexión a tierra) del cable
eléctrico.

No cambie el enchufe en el cable eléctrico
de este acondicionador de aire.

Los cables caseros de aluminio podrían
presentar problemas especiales. Consulte
a un técnico electricista calificado.

¿Preguntas? Llame 800.GE.CARES (800.432.2737) o Visite nuestra página en la red en:
www.GEAppliances.com

ANTES DE COMENZAR

Lea estas instrucciones completa y
cuidadosamente.

•

IMPORTANTE

— Guarde estas

instrucciones para el uso del inspector local.

•

IMPORTANTE

— Cumpla con todos

los códigos y ordenanzas gubernamentales.

• Nota para el instalador – Asegúrese de dejar

estas instrucciones con el consumidor.

• Nota para el consumidor – Guarde estas

instrucciones para futura referencia.

• Nivel de destrezas – La instalación de este

aparato requiere de destrezas básicas de
mecánica.

• Tiempo de instalación – Approx. 60 minutos

• Recomendamos dos personas para la

instalación de este producto.

• La instalación apropiada es responsabilidad
del instalador.

• La falla del producto debido a una instalación
inapropiada no está cubierta por la garantía.

REQUISTIOS ELÉCTRICOS

Algunos modelos requieren
tomacorrientes de 115/120 voltios de
corriente alterna y 60 Hz conectados
a tierra, protegidos con un fusible de
dilatación de tiempo de 15 amperios
o un cortacircuitos.

El enchufe de tres púas con conexión a
tierra minimiza la posibilidad de descargas
eléctricas. Si el tomacorriente de la pared
que usted planea usar solamente tiene
2 tomas, es su responsabilidad hacer que un
técnico lo reemplace por uno de tres tomas
con conexión a tierra.

Algunos modelos requieren 230/208
voltios, de corriente alterna, protegidos
por un fusible de dilatación de tiempo
o un cortacircuitos. Estos modelos
deberían instalarse en un ramal
exclusivo del circuito para un
rendimiento más notable y para
prevenir sobrecargas en los circuitos
de cableados de su casa o apartamento,
lo cual podría representar un riesgo
de incendio por el sobrecalentamiento
de los alambres.

Instrucciones

Acondicionador

de instalación

de aire

El cable de alimentación puede incluir un
dispositivo para interrupción de corriente. Se
incluye un botón de prueba y de reinicio en el
dispositivo. El dispositivo debe ponerse a prueba
periódicamente: primero se presiona el botón de
TEST (prueba) y luego RESET (reinicio). Si el
botón TEST no se dispara o si el botón RESET
no queda enganchado, deje de utilizar el
acondicionador de aire y comuníquese
con un técnico calificado.

PARTES INCLUIDAS

(aparencia puede variar)

10

Instrucciones de instalación

Sello del marco

de la ventana

Soportes de apoyo (3)Tipo A (5) Tipo B (11)

Riel de montaje

superior

Paneles

laterales de

acordeón

Soporte de seguridad (1)

Empaque superior de

espuma de la ventana

Acondicionador

de aire

HERRAMIENTAS QUE NECESITARÁ

Un destornillador de estrella

Una regla o cinta métrica

Lápiz

Nivel

Tijeras o cuchilla

Un destornillador

con hoja plana

11

Instrucciones de instalación

REQUISITOS PARA LA VENTANA

• Estas instrucciones son para una ventana
estándar de dos pliegues. Usted necesitará
modificar el proceso para otros tipos de
ventanas.

• El acondicionador de aire puede instalarse
sin los paneles de acordeón para ajustarse
a una ventana más estrecha. Ver las
dimensiones de la abertura de la ventana.

• Todas las partes de apoyo deben quedar
totalmente aseguradas a algún metal,
mampostería o a la madera.

• El tomacorriente eléctrico debe estar al
alcance del cable eléctrico del acondicionador
de aire.

1

13″ min.

22″ to 36″

(con paneles de acordeón)

18

3

⁄4″ min.

(sin paneles de acordeón)

REQUISITOS DE UNA VENTANA
DE TORMENTAS

Un marco de ventana de tormentas no permitirá
que el acondicionador de aire se incline hacia
el exterior y evitará que drene apropiadamente.
Para solucionar este problema, adhiera un
pedazo de madera a la repisa.

PIEZAS DE MADERA—
ANCHO: 2″
LONGITUD: Suficiente longitud para ajustarse

al interior del marco de la ventana.
ESPESOR: Para determinar el espesor, coloque

un pedazo de madera en la repisa para hacerlo
1/2″ más alto que la parte superior del marco
de la ventana de tormentas.

Una firmemente con puntillas o tornillos
provistos por el instalador.

2

1/2″ más
alto que
el marco

Marco de
ventana de
tormentas

Madera

Repisa

PREPARE LA VENTANA

Corte el sello del marco de la ventana a lo
ancho de ésta y pegue la cinta adhesiva en
la parte inferior del marco.

Marque la línea central del umbral. Mida y
marque las localizaciones para los soportes
de apoyo de 8″ desde ambos lados de la línea
de centro.

Coloque 2 soportes de apoyo en el umbral,
contra el extremo posterior de la repisa con
los agujeros centrados con las marcas de 8″.

Péguelos al umbral con un tornillo Tipo B a
través de cada uno de los soportes de apoyo.

D

C

B

A

3

Sello del marco
de la ventana

INTERIOR

Repisa

Exterior

Interior

Soporte
de apoyo

Tornillo tipo B

Soporte
de apoyo

Umbral o
larguero

12

Instrucciones de instalación

INSTALE LOS PANELES
LATERALES DE ACORDEON

Deslice los paneles de acordeón izquierdo
y derecho en los rieles de montaje superior
y inferior.

Una los paneles de acordeón a la caja
usando 4 tornillos tipos B en cada lado.

B

A

4

Tornillos
tipo B

Riel de montaje superior

Riel de montaje inferior

Panel de
acordeón

POSTERIOR

INSTALE EL ACONDICIONADOR
DE AIRE EN LA VENTANA

Centre el acondicionador de aire en la
ventana con el riel de montaje inferior
entre la repisa de la ventana y los soportes.

Cierre la ventana. Asegúrese de que el
marco de la ventana está detrás del riel
de montaje superior del acondicionador
de aire. Debe estar nivelado o ligeramente
inclinado hacia el exterior. Use un nivel;
una inclinación de 1/3 de burbuja será la
correcta hacia el exterior.

Extienda los paneles de acordeón izquierdo
y derecho hacia el marco de la ventana y
fije con 4 tornillos tipos A, 2 a cada lado.

C

B

A

5

Riel de
montaje
superior

Ventana

1/3 de
burbuja

Riel de
montaje
inferior

Soporte de apoyo

EXTERIOR

Tornillos

tipo A

Tornillos

tipo A

13

Instrucciones de instalación

INSTALE EL SOPORTE DE
SEGURIDAD

Remueva el tornillo de la esquina inferior
derecha del lado de la caja y reemplacelo
a través del soporte de seguridad.

Una el soporte a la repisa usando un
tornillo tipo A.

B

A

6

INSTALE UN SOPORTE DE APOYO
Y EL EMPAQUE SUPERIOR DE
ESPUMA DE LA VENTANA

Pegue un soporte con un tornillo tipo B.

Corte la parte superior de la espuma
de la junta al ancho de la ventana.

Rellene la espuma entre el vidrio y la
ventana para evitar que aire e insectos
se introduzcan en la habitación.

C

B

A

7

Tornillo del
acondicionador
de aire

Tornillo tipo A

14

Problema Causas posibles Qué hacer

El acondicionador de aire El acondicionador de aire • Cerciórese de que el acondicionador de aire está
no enciende está desconectado. enchufado totalmente en el tomacorriente.

El fusible se disparó / • Inspeccione los fusibles / caja de interruptores de la casa
el cortacircuitos se disparó. y reemplace cualquier fusible o reajuste el interruptor.

Interrupción en el • Si ocurre una interrupción en el suministro eléctrico,
suministro eléctrico. apague (OFF) el acondicionador de aire. Cuando la

energía se restaure, espere 3 minutos para reiniciar
el acondicionador de aire para prevenir que se dispare
el compresor por sobrecarga.

El dispositivo de interrupción • Presione el botón RESET ubicado en el cable de
de corriente se ha activado. alimentación.

• Si el botón RESET no se mantiene en su lugar, no

utilice más el acondicionador de aire y comuníquese
con un técnico calificado.

El acondicionador de aire El flujo de aire está restringido. • Cerciórese de que no existe ninguna cortina, persiana o
no enfría como debería mueble bloqueando el frente del acondicionador de aire.

El control de temperatura no • En los modelos con teclado: En el modo COOL (FRÍO),
está ajustado apropiadamente. presione la tecla DECREASE ▼.

• En los modelos con botones, gire la temperatura a un
número mayor.

El filtro de aire está sucio. • Limpie el filtro cada 30 días por lo menos. Ver la sección

de Instrucciones de Operación.

La habitación podría haber • Cuando el acondicionador de aire se enciende, usted
estado caliente. necesita darle tiempo para que enfrié la habitación.

El aire frío se está escapando. • Cerciórese de que los registros de la calefacción no están

abiertos y se encuentran retornando el aire frío.

• Coloque la ventanilla del acondicionador de aire en
la posición cerrada.

Las bobinas de enfriamiento • Ver “Acondicionador de aire congelándose” más adelante.
se congelaron.

El acondicionador de aire El hielo bloquea el flujo • En modelos con los botones de control, coloque el modo
se está congelando de aire hacia el acondicionador de control en HIGH FAN (VENTILADOR ALTO) ó HIGH COOL

de aire evitando que se enfríe (FRÍO ALTO) con la temperatura en 1 ó 2.
la habitación.

• En los modelos con teclas, coloque los controles en

HIGH (F3) FAN (VENTILADOR ALTO) ó HIGH (F3) COOL (FRÍO
ALTO) y ajuste el termostato a una temperatura más alta.

El control remoto Las baterías están insertadas • Inspeccione la posición de las baterías. Deben estar
no funciona incorrectamente. insertadas en la posición indicada, (+) y (–).

Las baterías pueden estar • Reemplace las baterías.
agotados.

Hay agua goteando afuera Tiempo húmedo y caliente. • Esto es normal.

Hay agua goteando en el El acondicionador de aire • Para drenar el agua apropiadamente, cercíorese de que
interior de la habitación no está inclinado hacia afuera. el acondicionador de aire está inclinado ligeramente

desde el frente hacia atrás.

Se acumula agua en La humedad removida del aire • Esto es normal por un corto período en áreas con poca
la bandeja y se drena hasta la bandeja. humedad; normal por un período de tiempo más

postergado en áreas más húmedas.

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

Solucionar problemas.

15

www.GEAppliances.com

Sonidos de operación normales

■ Quizás escuche un sonido metálico causado por

el agua tomada y tirada contra el condensador en
los días lluviosos o cuando la humedad es alta.
Esta característica de diseño ayuda a remover la
humedad y mejora la eficiencia.

■ Quizás escuche que el termostato hace clic cuando

el compresor hace ciclo entre encendido y apagado.

■ El agua se acumula en la bandeja durante días

lluviosos o con mucha humedad. El agua podría
derramarse y gotear desde el lado externo de
la unidad.

■ El ventilador podría funcionar aun si el

compresor no lo hace.

Servicio al consumidor

Solucionar problemas

OperaciónSeguridad

Instalación

Problema Causas posibles Qué hacer

La función de Una pérdida en el suministro • En el caso de una pérdida del suministro eléctrico o
SINCRONIZADOR (TIMER) eléctrico o una interrupción una interrupción, la función de SINCRONIZADOR en la
no está funcionando ha ocurrido. unidad se reajustará al ajuste original. Es posible que
apropiadamente usted necesite ajustar un tiempo nuevo si así lo desea.

Notas.

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

16

17

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Garantía de su acondicionador de aire.

Por el período de: Nosotros reemplazaremos:

Un año Cualquier parte del acondicionador de aire que falle debido a defectos en los materiales o en

A partir de la fecha la fabricación. Durante este año completo de garantía, nosotros también proporcionaremos,
de la compra original sin costo alguno, toda la mano de obra y los servicios internos–para reemplazar partes defectuosas.

Cinco años Cualquier parte del sistema de refrigeración sellada (compresor, condensador, evaporador y tuberías

A partir de la fecha de conexión) que fallen debido a defectos en los materiales o fabricación. Durante estos cuatro
de la compra original años de garantía adicionales, también proporcionaremos, sin costo alguno, toda la mano de obra

y los servicios internos para reemplazar partes defectuosas.

■ Viajes de servicio a su casa para mostrarle cómo

funciona el equipo.

■ Instalación o entrega inapropiada, o mantenimiento

impropio. Si usted tiene un problema durante la
instalación, o si su acondicionador de aire no tiene la
capacidad de enfriamiento que usted necesita, póngase
en contacto con nuestro distribuidor o instalador.
Usted es responsable de proporcionar las facilidades
de conexión eléctrica necesarias.

■ Fallo del producto resultante de modificaciones al

producto o debido a uso irrazonable incluyendo no
proporcionar mantenimiento razonable y necesario.

■ En locales comerciales, la mano de obra necesaria para

retirar la unidad hacia un lugar para revisión por parte
de un técnico individual.

■ Reemplazo de fusibles de la casa o reajuste del sistema

de circuitos.

■ Fallos debido a la corrosión en modelos que no están

protegidos contra la corrosión.

■ Daño al producto causado por voltaje inapropiado hacia

el equipo, accidentes, incendios, inundaciones o actos
de la naturaleza de fuerza mayor.

■ Daños incidentales o consecuenciales causados por

defectos posibles con este acondicionador de aire.

■ Daños después de la entrega.

Lo que no está cubierto:

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro de Estados Unidos. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía
da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles
son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en
su localidad.

Garante: General Electric Company. Louisville, KY 40225

Todos los servicios de garantía los proporcionan nuestros Centros
de Reparación de Fábrica o nuestros técnicos Customer Care

®

autorizados. Para concertar una cita de reparación, en línea,
24 horas al día, visítenos al www.GEAppliances.com, o llame
al 800.GE.CARES (800.432.2737).

Grape aquí su recibo.

Se requiere facilitar prueba

de la fecha de compra original

para obtener un servicio

bajo la garantía.

Impreso en China

18

Ayuda al Cliente.

Página Web de GE Appliances

www.GEAppliances.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al
día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales
de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una
reparación. También puede “Ask Our Team of Experts™” (Preguntar a nuestro equipo de expertos) sobre
cualquier cuestión y mucho más...

Solicite una reparación Gwww.GEAppliances.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación
cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)
durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

www.GEAppliances.com

GE apoya el concepto de Diseño Universal–productos, servicios y ambientes que pueden usar gente de
todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de
habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,
incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy
mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas www.GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su
garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224)
durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios www.GEAppliances.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier
otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución
ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros www.GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página
Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225

Registre su electrodoméstico www.GEAppliances.com

¡Registre su nuevo electrodoméstico en línea–cuando usted prefiera! El registrar su producto a tiempo le
proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos
de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material
de embalaje.
