2. Before mounting, choose a mounting location that
is not farther than 150 feet from the chime unit
location.
Not further than 150 feet
3. Before placing the pushbutton where you would like
to mount it, place the chime as close to nal position
as possible. Test the operation before drilling. If it
works, mount the push button. If it does not work,
see TROUBLESHOOTING.
4. Use back cover of push button as a template to mark
two screw holes.
5. Drill two holes with 1/16” size drill in marked
locations.
6. Secure back cover to the mounting surface with two
supplied mounting screws.
7. Install the supplied 12V battery observing proper
polarity. (see battery installation section)
8. Press front housing onto back cover.
9. Test operation. If the chime does not work, see
TROUBLESHOOTING.
If you do not want to drill holes in your door frame, you
can use the supplied double sided tape for installation.
1. Clean all mounting surfaces with a 50/50 mixture of
isopropyl alcohol.
2. Remove the backing from one side of the double
sided tape and press the exposed side against the
back plate of the push button.
3. Remove the other backing strip and press the
exposed side against the door frame where you want
the button installed.
Operation
1. Plug the chime into a 120V AC outlet and slide the
power switch to the “On” position to turn on the
chime. The red LED power indicator will light.
GE Model 19216
www.jascoproducts.com
Wireless Door Chime Kit
Installation Instructions AC Wireless Chime Kit
Required Tools: Small at blade screwdriver, drill,
1/16” drill bit, and phillips screwdriver.
Included Hardware:
(2) 3x20mm screws
(1) Double sided adhesive pad
The wireless door chime kit has two components:
Battery Operated
Chime (Receiver) PushButton (Transmitter)
Plugs into 120V outlet Battery included
Chime Tune Setting
All wireless chimes may have more than one push
button. The chime tune for each push button is set with
dip switches 1-3. Located inside the push button.
Single Push Button Kit: If you purchased a kit with a
single push button, the chime tune will be set to Ding
Dong from the factory.
Dual Push Button Kit: If you purchased a kit with two
push buttons, one push button will be set to Ding Dong
and the other push button will be set to Westminster
from the factory.
The following instructions explain how to change the
tune on any wireless push button.
1. Remove the cover from the push button - see
wireless push button battery.
2. Remove the battery from the push button transmitter.
3. Locate the 3 dip switches shown below.
4. Select the desired chime sound from the table below.
Chime Sound Table
Position 1 2 3
Westminster ON OFF OFF
Ding Dong OFF ON OFF
Knock OFF OFF ON
Bronze Chime ON ON OFF
Cuckoo Clock ON OFF ON
Foghorn OFF ON ON
Gong ON ON ON
Pushbutton House Code Jumpers Chime Dip Switches
Pushbutton Dip Switches and Jumpers
Setting The House Security Code
Each chime component has 4 jumpers for setting the
house security code. In most cases you will not need
to change the factory settings for the house security
code. If your chime activates intermittently or does not
work at all, you may be able to solve the problem by
changing your security code.
The chime and pushbutton must be set to the same
house security code for the combination to operate
together.
1. Remove power from the chime.
2. To remove the batteries from the pushbutton, open
the pushbutton case as shown below.
3. Locate the House Security Code door and screw
located on the back of the Chime. Remove the
screw and take off the door.
4. Locate the chime and pushbutton jumpers shown
above.
5. To change the house code, add or remove jumpers
as needed. It is recommended to change only one
jumper at a time and then test the system for proper
operation. The jumpers on the chime and pushbutton
must match exactly.
Wireless push button battery
To install or replace the battery in the wireless push
button.
1. Remove the back cover of the push button.
2. Install the A23 (12 volt) battery with the negative
side of the battery (-) toward the spring and the
positive side of the battery (+) toward the positive
battery holder as shown below.
3. Replace back cover as shown below.
Push Button Mounting Instructions
Note: Avoid mounting on metal surfaces, as it may
result in a reduced range of transmission. Do not mount
in an area where exposed to direct rain.
a. Removing the back cover
b. Replacing the back cover
Mounting Push Button
1. Push buttons are typically mounted at the same
height as the door knob or handle (between 36” and
44” above the oor).
2. Gently press transmitter button to sound chime.
Troubleshooting
Chime doesn’t work:
1. Make sure push button switch is depressed and held
for at least 1 second.
2. Make sure house code switches 1-4 on chime and
push button match exactly.
3. Verify battery orientation in push button.
4. Try fresh batteries.
5. Make sure chime is not farther than 150 feet away
from push button.
6. Ensure push button is not mounted on metal, near
metal studs, or near the oor.
7. Try a new location for the chime.
Functional range may be adversely affected by one or
more of the following factors: weather, radio frequency
interference, low transmitter battery and obstructions
between the transmitter and receiver.
This device complies with Part 15 of the FCC rules.
Operation is subject to the following conditions:
1. This device may not cause harmful interference, and
2. This device must accept interference received,
including any interference that may cause undesired
operation.
For technical support contact Jasco Products
Company at 1-800-654-8483
or www.jascoproducts.com
Made in China
is a trademark of
General Electric Company
and is used under license to
Jasco Products Company LLC,
10 E. Memorial Rd.,
Oklahoma City, OK 73114.
www.jascoproducts.com
Rev. 10-07
19216
Chime Dip
Switches
Pushbutton
House Code
Jumpers
Chime Dip
Switches
Pushbutton
House Code
Jumpers
Pushbutton Jumpers
4
5
6
8
Power Indicator
On/Off Switch
GE Modelo 19216
www.jascoproducts.com
Timbre Inalámbrico
para Puerta
Instrucciones de instalación Timbre inalámbrico de
CA
Herramientas requeridas: Destornillador de
pala pequeño, taladro, broca de 1/16 pulg. y
destornillador de cruz.
Elementos de montaje incluidos:
(2) tornillos 3x20 mm
(1) Almohadillas adhesivas de doble faz
El timbre inalámbrico para puerta tiene dos
componentes:
Timbre (Receptor) Pulsador (Transmisor)
Se conecta a toma de 120 V Funciona con batería
(incluida)
Conguración de la Melodía
Todos los timbres inalámbricos pueden tener más de un
pulsador. La melodía del timbre para cada pulsador se
congura con interruptores dip (1-3). Ubicado adentro
del boton
Timbre con un solo pulsador: Si usted adquirió un
timbre con un solo pulsador, la melodía del timbre será
“Din Don” por defecto de fábrica.
Timbre con dos pulsadores: Si usted adquirió un
timbre con dos pulsadores, un pulsador tendrá melodía
“Din Don” y otro pulsador, “Westminster”, por defecto
de fábrica.
Las siguientes instrucciones explican cómo cambiar la
melodía de cualquier pulsador inalámbrico.
1. Quite la cubierta del botón - vea la batería sin hilos
del botón.
2. Retire la batería del pulsador (transmisor).
3. Localice los 3 interruptores dip que se muestran más
abajo.
4. Seleccione el sonido de timbre deseado de la
siguiente tabla.
Tabla de sonidos de timbre
Posición 1 2 3
Westminster ON OFF OFF
Din Don OFF ON OFF
Toque de puerta OFF OFF ON
Timbre metálico ON ON OFF
Reloj de cucú ON OFF ON
Sirena de buque OFF ON ON
Gong ON ON ON
Jumpers de código de casa Interruptores dip del
de case timbre
Interruptores dip y jumpers del pulsador
Conguración del Código de Seguridad de
Casa
Cada componente del timbre tiene 4 jumpers para
congurar el código de seguridad de casa.
En la mayoría de los casos, no será necesario
cambiar las conguraciones de fábrica para el
código de seguridad de casa. Si su timbre se activa
intermitentemente o no funciona en absoluto, usted
puede solucionar el problema cambiando su código de
seguridad.
El timbre y el pulsador deben congurarse con el mismo
código de seguridad de casa para que la combinación de
componentes funcione.
1. Quite la energía del timbre.
2. Para retirar las baterías del pulsador, abra el pulsador
como se muestra aquí.
3. Localice la puerta con tornillo de acceso al código
de seguridad de casa que se encuentra en la parte
posterior del timbre. Quite el tornillo y retire la
puerta.
4. Localice los jumpers del timbre y del pulsador que se
muestran arriba.
5. Para cambiar el código de casa, agregue o retire
jumpers según sea necesario. Se recomienda cambiar
solamente un jumper a la vez y después comprobar
el correcto funcionamiento del sistema. Los jumpers
del timbre y del pulsador deben coincidir de manera
exacta.
Pulsador inalámbrico batería
Para instalar o remplazar la batería en el pulsador
inalámbrico.
1. Retire la tapa posterior del pulsador.
2. Instale la batería A23 (12 voltios) con el extremo
negativo de la batería (-) contra el resorte y el
extremo positivo de la batería (+) contra el contacto
positivo del portabatería como se muestra abajo.
3. Coloque nuevamente la tapa como se muestra en la
ilustración.
Instrucciones para el montaje del pulsador
Nota: Evite montar sobre supercies metálicas, por
cuanto se puede reducir el alcance de la transmisión.
No monte en lugares donde esté expuesto a la lluvia
directa.
a. Para quitar la tapa posterior
b. Para colocar nuevamente la tapa
1. Los pulsadores se montan típicamente a la misma
altura de la perilla o manija de la puerta (entre 36
pulg. y 44 pulg. del piso).
2. Antes del montaje, escoja un lugar para el montaje
que no esté alejado más de 150 pies (45,72 m) de la
ubicación del timbre.
No más de 150 pies (45,72 m)
3. Antes de colocar el pulsador en el lugar escogido
para el montaje, coloque el timbre tan cerca como
sea posible de la ubicación denitiva. Compruebe
su correcto funcionamiento antes de practicar los
agujeros. Si funciona bien, monte el pulsador. Si no
funciona, ver SOLUCIÓN DE PROBLEMAS.
4. Use la tapa posterior del pulsador como plantilla para
marcar los lugares de los agujeros para los tornillos.
5. Practique dos agujeros con una broca de 1/16 pulg.
en los lugares marcados.
6. Asegure la tapa a la supercie de montaje con los dos
tornillos que se incluyen.
7. Instale la batería de 12 voltios que se incluye,
teniendo en cuenta la polaridad correcta. (ver sección
de instalación de la batería)
8. Presione la carcasa frontal contra la tapa posterior.
9. Compruebe el correcto funcionamiento. Si el timbre
no funciona, ver SOLUCIÓN DE PROBLEMAS.
Si usted no desea perforar los agujeros en su marco de
su puerta, usted puede utilizar la cinta de doble cara
proveída para la instalación
1. Limpie todas las supercies de montaje con una
mezcla de 50/50 del alcohol isopropilo
2).Quite el parte atras de la cinta de doble cara y apreta
el parte expossada de la cinta contra el parte atras al
plato del boton
3) Quite la otra tira del forro y presione el lado expuesto
contra el marco de la puerta donde usted desea el
botón instalado.
Operación
1. Conecte el timbre a una toma de 120 VCA y deslice
el interruptor de encendido/apagado a la posición
“On” para encender el timbre. El LED rojo indicador
de energía se encenderá.
2. Presione suavemente el botón del transmisor para
hacer sonar el timbre.
Solución de problemas
El timbre no funciona:
1. Asegúrese de mantener presionado el interruptor del
pulsador por lo menos durante 1 segundo.
2. Asegúrese de que los interruptores 1-4 del código
de casa en el timbre y en el pulsador coinciden de
manera exacta.
3. Compruebe la orientación de la batería en el
pulsador.
4. Pruebe con baterías nuevas.
5. Asegúrese de que el timbre no está alejado más de
150 pies (45,72 m) del pulsador.
6. Compruebe que el pulsador no se haya montado
sobre metal, cerca de montantes metálicos o cerca del
piso.
7. Pruebe con otra ubicación para el timbre.
Uno o más de los siguientes factores puede afectar
desfavorablemente el alcance funcional: estado del
tiempo, interferencia de radiofrecuencia, batería
descargada del transmisor y obstáculos entre el
transmisor y el receptor.
Este aparato cumple con la parte 15 de las normas
de FCC (Comisión Federal de Comunicaciones de
EE.UU.). El funcionamiento está sujeto a las siguientes
condiciones:
1. Puede que este dispositivo no cause interferencia
perjudicial, y
2. Este dispositivo debe aceptar las interferencias
recibidas, incluyendo la interferencia que pueda generar
un funcionamiento no deseado.
Hecho en China
es una marca comercial de
General Electric Company
usada bajo licencia por
Jasco Products Company LLC,
10 E Memorial Rd.,
Oklahoma City, OK 73114.
www.jascoproducts.com
Rev. 10-07 19216

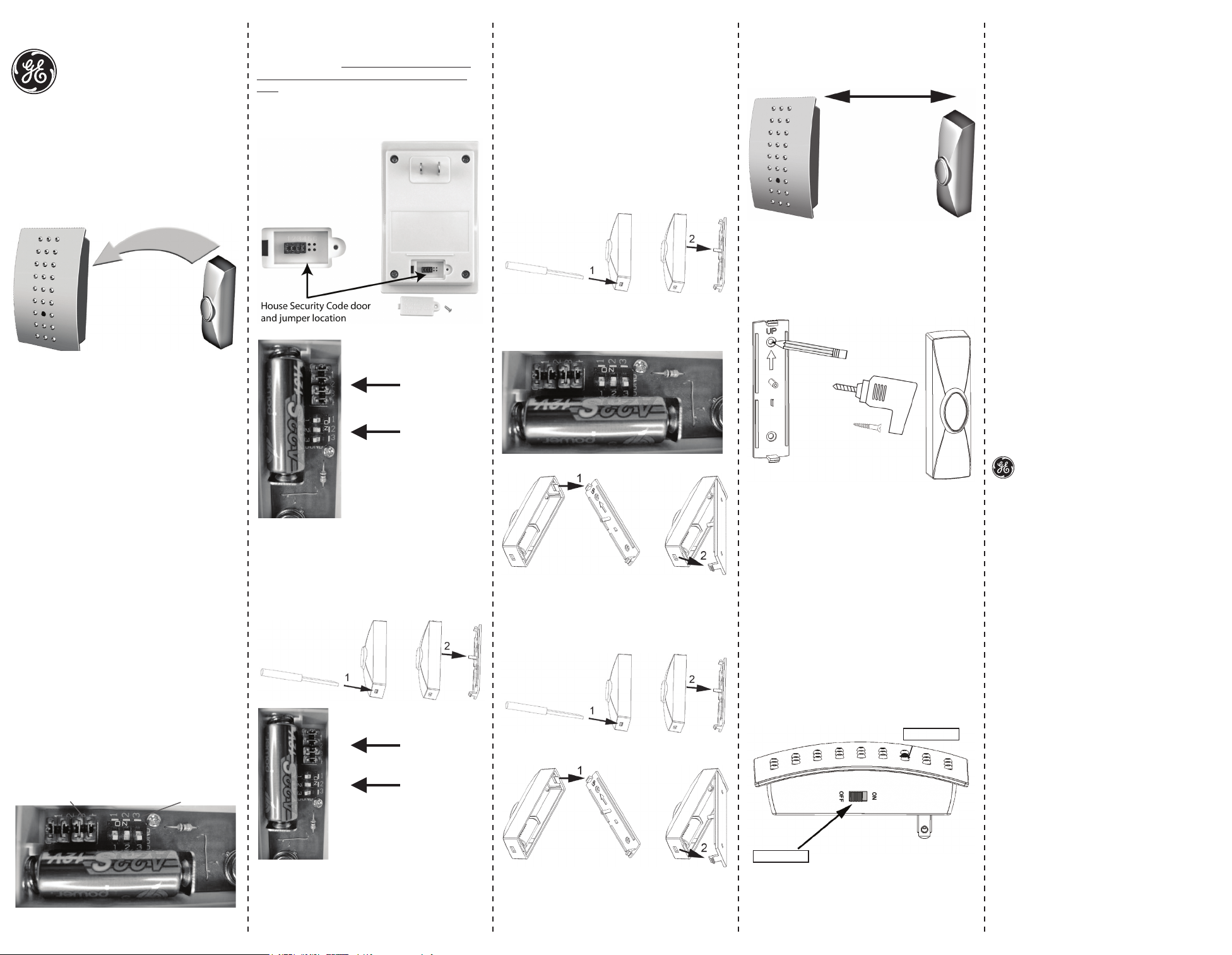

Interruptores
dip del
timbre
Jumpers de
código de casa
de case
Interruptores
dip del
timbre
Jumpers de
código de casa
de case
Jumpers del Timbre
4
5
6
8
Power Indicator
On/Off Switch
Loading...
