Page 1
Guntermann & Drunck GmbH
www.gdsys.de
G&D DP1.2-Splitter-2
A9100267-1.00
Installationsanleitung
DE
EN
Installation Guide
Page 2
i · G&D DP1.2-Splitter-2
Zu dieser Dokumentation
Diese Dokumentation wurde mit größter Sorgfalt erstellt und nach dem Stand der
Technik auf Korrektheit überprüft.
Für die Qualität, Leistungsfähigkeit sowie Ma
rktgängigkeit des G&D-Produkts zu
einem bestimmten Zweck, der von dem durch die Produktbeschreibung abgedeckten Leistungsumfang abweicht, übernimmt
G&D weder ausdrücklich noch still-
schweigend die Gewähr oder Verantwortung.
Für Schäden, die sich direkt oder indirek
t aus dem Gebrauch der Dokumentation
ergeben, sowie für beiläufige Schäden oder Folgeschäden ist G&D nur im Falle des
Vorsatzes oder der groben Fahrlässigkeit verantwortlich.
Gewährleistungsausschluss
G&D übernimmt keine Gewährleistung für Geräte, die
nicht be
stimmungsgemäß eingesetzt wurden.
nicht
autorisiert repariert oder modifiziert wurden.
schw
ere äußere Beschädigungen aufweisen, welche nicht bei Lieferungserhalt
angezeigt wurden.
durch Fremdzub
ehör beschädigt wurden.
G&D haftet nicht für Folgeschäden jeglicher Art, die mö
glicherweise durch den
Einsatz der Produkte entstehen können.
Warenzeichennachweis
Alle Produkt- und Markennamen, die in diesem Handbuch oder in den übrigen
Dokumentationen zu Ihrem G&D-Produkt genannt werden, sind Warenzeichen
oder eingetragene Warenzeichen der entsprechenden Rechtsinhaber.
Impressum
© Guntermann & Drunck GmbH 2016. Alle Rechte vorbehalten.
Version 1.00 – 09
.09.2016
Firmware: 1.0.000
Guntermann & Drunck GmbH
Obere Leimbach 9
57074 Siegen
Germany
Telefon +49 (0) 271 23872-0
Telefax +49 (0) 271 23872-120
http://www.gdsys.de
sales@gdsys.de
Page 3
Inhaltsverzeichnis
G&D DP1.2-Splitter-2 · ii
Deutsch
Inhaltsverzeichnis
Sicherheitshinweise .......................................................................................... 1
Der »DP1.2-Splitter-2« ..................................................................................... 2
Lieferumfang .................................................................................................... 2
Installation ....................................................................................................... 3
Statusanzeigen ................................................................................................. 4
Technische Daten ............................................................................................. 5
Page 4
Sicherheitshinweise
1 · G&D DP1.2-Splitter-2
Sicherheitshinweise
Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie das
G&D-Produkt in Betrieb nehmen. Die Hinweise helfen Schäden am Produkt zu ver
-
meiden und möglichen Verletzungen vorzubeugen.
Halten Sie diese Sicherheitshinweise für alle Personen griffbereit, die dieses Produkt
benutzen werden.
Befolgen Sie alle Warnungen oder Bedienungshinweise, die sich am Gerät oder in
dieser Bedienungsanleitung befinden.
, Vorsicht vor Stromschlägen
Um das Risiko eines Stromschlags zu vermeiden, sollten Sie das Gerät nicht öffnen oder Abdeckungen entfernen. Im Servicefall wenden Sie sich bitte an unsere
Techniker.
, Ziehen Sie den Netzstecker des Geräts vor Installationsarbeiten
Stellen Sie vor Installationsarbeiten sicher, dass das Gerät spannungsfrei ist. Ziehen Sie den Netzstecker oder die Spannungsversorgung am Gerät ab.
, Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen
Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der
Geräte jederzeit zugänglich bleiben.
! Stolperfallen vermeiden
Vermeiden Sie bei der Verlegung der Kabel Stolperfallen.
, Geerdete Spannungsquelle verwenden
Betreiben Sie dieses Gerät nur an einer geerdeten Spannungsquelle.
, Verwenden Sie ausschließlich das G&D-Netzteil
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsanleitung aufgeführten Netzteil.
! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich
Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie
extreme Kälte, Hitze oder Feuchtigkeit.
Page 5
Der »DP1.2-Splitter-2«
G&D DP1.2-Splitter-2 · 2
Deutsch
Der »DP1.2-Splitter-2«
Der DP1.2-Splitter-2 verteilt die Videoübertragung auf zwei DisplayPort™-Monitore.
Die im DP1.2-Splitter-2 eingehenden Videodaten werden an die angeschlossenen
Monitore übertragen. Die dargestellte Auflösung und Farbtiefe auf den Monitoren
entspricht den Eigenschaften des Eingangssignals.
Eine Übersicht der vom DP1.2-Splitter-2 unterstützten Übertragungslängen finden
Sie auf
Seite 5.
Lieferumfang
1 × DP1.2-Splitter-2
1 × Tischnetzteil 12V/2A
1 × Kaltgeräte-Netzkabel
1 × Installationsanleitung
TIPP:
Schließen Sie an den DP1.2-Split ter-2 weitere, baugleiche Geräte an, um die
Anzahl der anschließbaren Monitore und/oder die überbrückbare Entfernung zu
erweitern.
Page 6

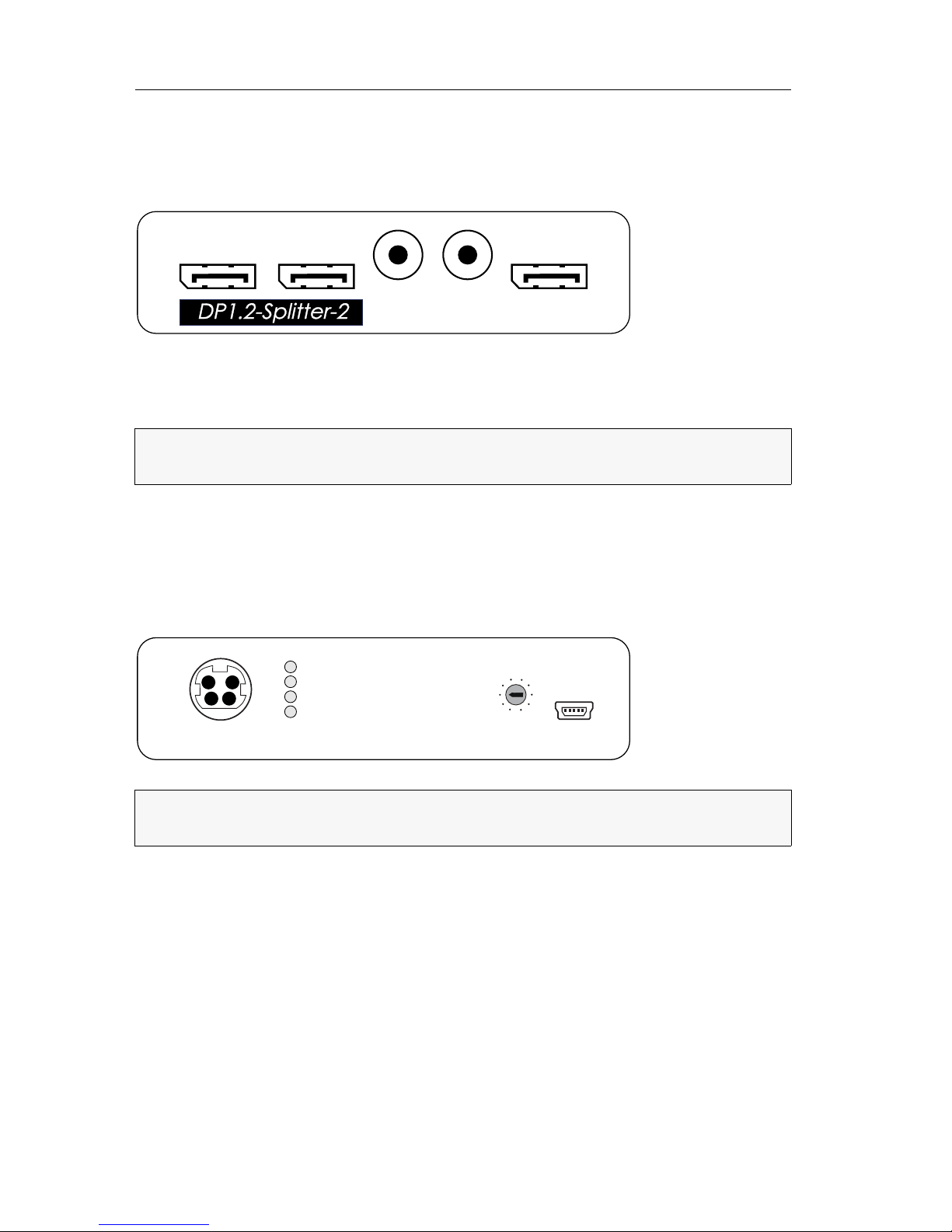

Installation
3 · G&D DP1.2-Splitter-2

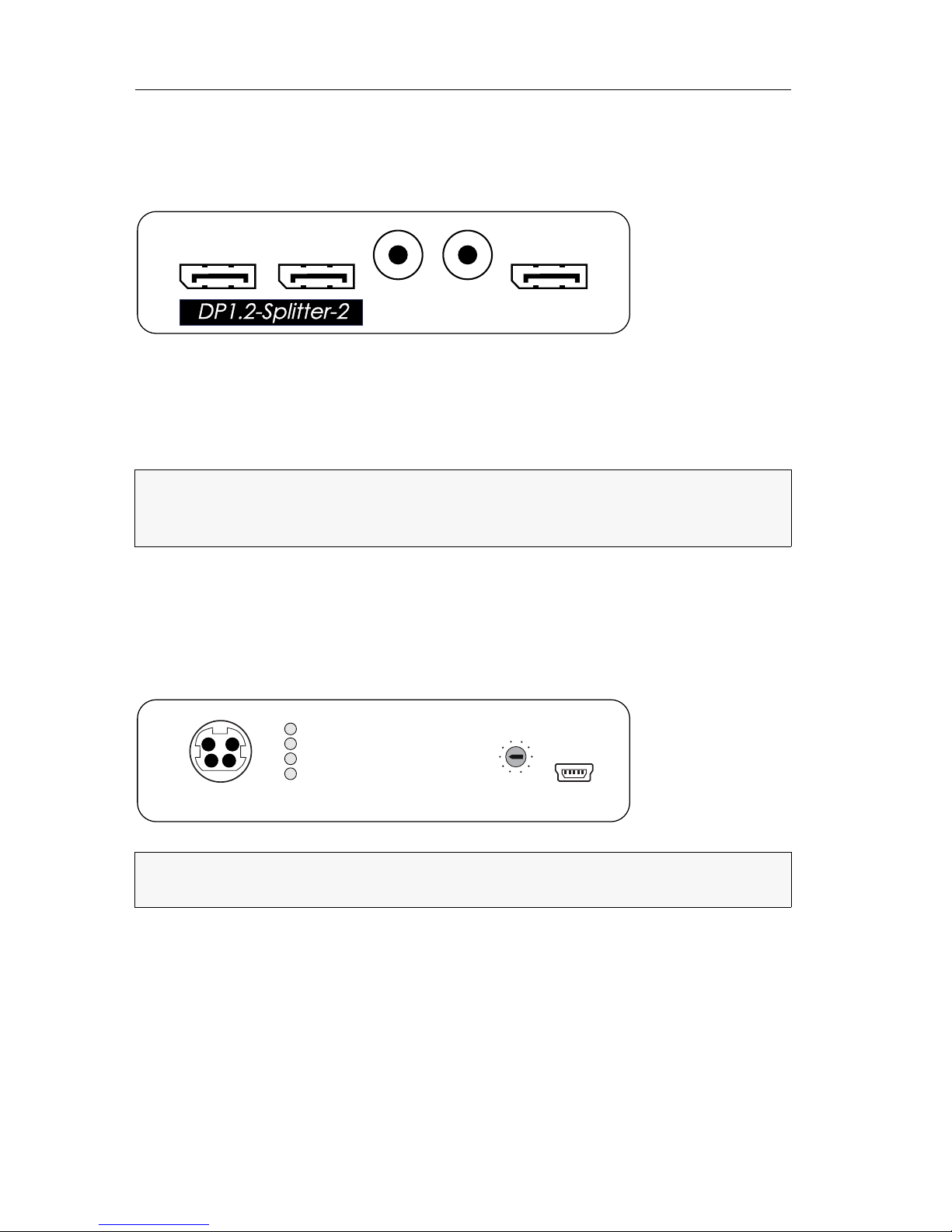

Installation
Schließen Sie das DisplayPort-Kabel, die Monitore und das Netzteil an die nachfolgend aufgeführten Schnittstellen an.
DP Out 1: Schließen Sie wahlweise einen Monitor oder einen weiteren
DP1.2-Splitter-2 an.
DP Out 2: Schließen Sie wahlweise einen Monitor oder einen weiteren
DP1.2-Splitter-2 an.
Digital Audio 1: Verbinden Sie die SPDIF-Schnittstelle mit einem Audiogerät.
Verwenden Sie hierzu ein Cinch (RCA)-Audiokabel.
Digital Audio 2: Verbinden Sie die SPDIF-Schnittstelle mit einem Audiogerät.
Verwenden Sie hierzu ein Cinch (RCA)-Audiokabel.
DP In: Schließen Sie das DisplayPort-Kabel der Videoquelle an.
Power In: Schließen Sie das mitgelieferte Tischnetzteil an.
Verbinden Sie anschließend das mitgelieferte Kaltgeräte-Netzkabel mit dem Tischnetzteil und der Netzspannung.
HINWEIS:
Falls ein Audiosignal über die DP In-Schnittstelle zum Splitter übertra-
gen wird, wird dieses sowohl über die DP Out- Schnittstellen als auch über die
Digital Audio-Schhnittstellen ausgegeben.
HINWEIS:
Der Drehschalter an der Rückseite ist für weitere Funktionen reserviert
und derzeit ohne Funktion.
DP Out 1 DP Out 2
DP In
12
Digital Audio
0
1
5
3
7
2
4
6
8
9
Power In
Service
Video In
Video Out 1
Video Out 2
Status
Page 7
Statusanzeigen
G&D DP1.2-Splitter-2 · 4
Deutsch

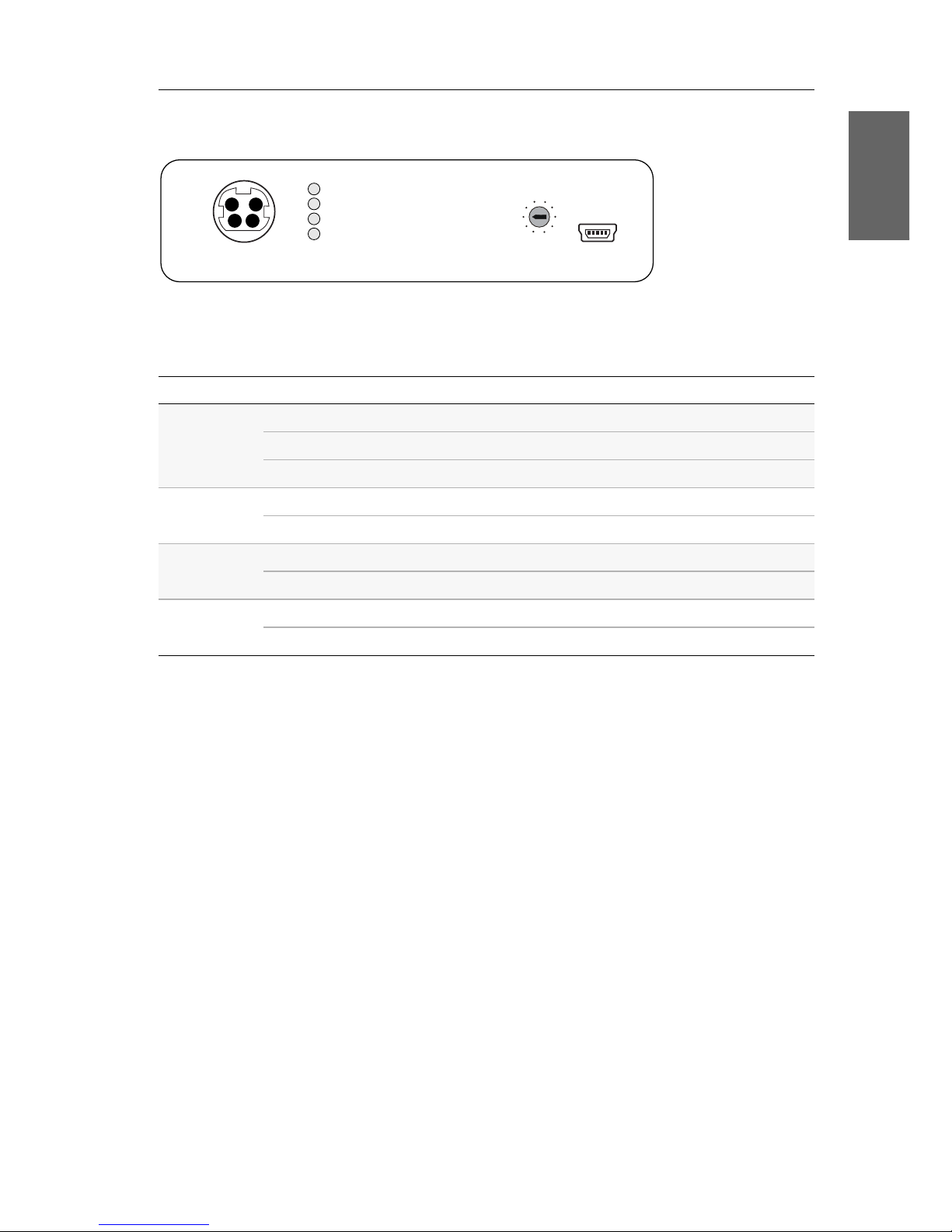

Statusanzeigen
Die LEDs an der Rückseite des Gerätes signalisieren den Betriebsstatus des Gerätes.
Die Blinkmodi der LEDs haben folgende Bedeutung:
LED Status Bedeutung
Video In leuchtet gelb Das Eingangssignal wurde am Videoeingang erkannt.
blinkt gelb Die Verbindung zur Grafikkarte wurde erkannt.
aus Es wurde keine Verbindung zur Grafikkarte erkannt.
Video Out 1 leuchtet gelb Monitor am Videoausgang 1 erkannt.
aus Kein Monitor am Videoausgang 1 erkannt.
Video Out 2 leuchtet gelb Monitor am Videoausgang 2 erkannt.
aus Kein Monitor am Videoausgang 2 erkannt.
Status Leuchtet grün Controller betriebsbereit
leuchtet rot Reset des Controllers
0
1
5
3
7
2
4
6
8
9
Power In
Service
Video In
Video Out 1
Video Out 2
Status
Page 8
Technische Daten
5 · G&D DP1.2-Splitter-2
Technische Daten
DP1.2-SPLITTER-2
Grafik Signaleingang: 1 × DisplayPort 1.2a (LBR, HBR, HBR2)
Signalausgänge: 2 × DisplayPort 1.2a (LBR, HBR, HBR2)
Farbtiefe: 24 Bit
Auflösungsbeispiele: 4096 × 2160 @ 60 Hz (4K/60 Hz)
3840 × 2160 @ 60 Hz (Ultra HD/60 Hz)
2560 × 1600 @ 60 Hz
1920 × 1200 @ 60 Hz
2048 × 2048 @ 60 Hz (2K x 2K)
Weitere standardisierte Auflösungen
im Rahmen der max. Pixelrate und
Bildwiederholungsraten zwischen
24 und 120 Hz möglich.
Pixelrate: 25 MPixel/s bis 600 MPixel/s
Pixelcodierung: RGB 4:4:4 mit 24 bpp/8 bpc
Audio
DisplayPort Digital
Übertragungsart: L-PCM (2/4/6/8 Kanäle), stereo
Auflösungen: 16/20/24 bit
Abtastraten: 32/44,1/48/88,2/96/176,4/192 kHz
Audio
Digitales Audio
Audio-Anschluss: 2 × Cinch (RCA)-Buchse
Signal: SPDIF, Consumer, PCM Stereo
Abtastrate: 48/96/192 kHz
Auflösung: 24 bit
Bandbreite: 22 Hz - 22 kHz
Kabellängen zwischen Videoquelle
und Splitter:
2 Meter
zwischen Splittern: 2 Meter
Kakadierung Anzahl Kaskadierungsstufen 3
Stromversorgung Typ: Tischnetzteil (12V/2A)
Anschluss: Mini-DIN 4-Buchse
Stromaufnahme: 12VDC/500 mA
Gehäuse Material: Aluminium eloxiert
Maße (B x H x T): 105 × 26 × 84 mm
Gewicht: ca. 200 g
Einsatzumgebung Temperatur: +5 bis +40 °C
Luftfeuchte: < 80%, nicht kondensierend
Konformität CE, RoHs
Page 9
Deutsch
Page 10
i · G&D DP1.2-Splitter-2
About this manual
This manual has been carefully compiled and examined to the state-of-the-art.
G&D neither explicitly nor implicitly takes guarantee or responsibilit
y for the qual-
ity, efficiency and marketability of the prod
uct when used for a certain purpose that
differs from the scope of service covered by this manual.
For damages which directly or indirectly resul
t from the use of this manual as well
as for incidental damages or consequential damages, G&D is liable only in cases of
intent or gross negligence.
Caveat Emptor
G&D will not provide warranty for devices that:
Are
not used as intended.
Are r
epaired or modified by unauthorized personnel.
Show severe external damages that
was not reported on the receipt of goods.
Ha
ve been damaged by non G&D accessories.
G&D will not be liable for any consequential damages that could occur from using
t
he products.
Proof of trademark
All product and company names mentioned in this manual, and other documents
you have received alongside your G&D product, are trademarks or registered trademarks of the holder of rights.
© Guntermann & Drunck GmbH 2016. All rights reserved.
Version 1.00 – 09/09/2016
Firmware: 1.0.000
Guntermann & Drunck GmbH
Obere Leimbach 9
57074 Siegen
Germany
Phone +49 271 23872-0
Fax +49 271 23872-120
http://www.gdsys.de
sales@gdsys.de
Page 11
Table of contents
G&D DP1.2-Splitter-2 · ii
English
Table of contents
Safety instructions ............................................................................................ 1
»DP1.2-Splitter-2« ............................................................................................ 2
Package contents .............................................................................................. 2
Installation ....................................................................................................... 3
Status displays .................................................................................................. 4
Technical data .................................................................................................. 5
Page 12
Safety instructions
1 · G&D DP1.2-Splitter-2
Safety instructions
Please read the following safety instructions carefully before you start operating the
G&D product. The instructions well help in avoiding damages to the product and in
preventing possible injuries.
Keep this manual handy for all persons who will be using this product.
Follow all warnings or operating instructions which are on the device or stated in
this user manual.
, Beware of electric shocks
To avoid the risk of electric shock, do not open the device or remove the covers.
If service is required, please contact our technicians.
, Disconnect the main power plug or the power supply before installation
Before installation, ensure that the device has been disconnected from the power
source. Disconnect the main power plug or the power supply of the device.
, Ensure constant access to the power plugs
During the installation of the devices, ensure that the power plugs remain accessible.
! Avoid tripping hazards
Avoid tripping hazards while laying cables.
, Only use a grounded voltage source
Operate this device by using a grounded voltage source.
, Use only the provided G&D power pack
Operate this device with the provided G&D power pack or with the power pack
listed in the manual.
! Operate the device only in designated areas.
The devices are designed for indoor use. Avoid exposure to extreme cold, heat
or humidity.
Page 13
»DP1.2-Splitter-2«
G&D DP1.2-Splitter-2 · 2
English
»DP1.2-Splitter-2«
DP1.2-Splitter-2 distribute and extend video images to two DisplayPort™ monitors.
The video data coming in at the DP1.2-Splitter-2 is transmitted to the connected monitors. Resolution and colour depth at the monitors match the features of the incoming signal.
An overview of supported DP1.2-Splitter-2 transmission lengths is given on page 5.
Package contents
1 × DP1.2-Splitter-2
1 × Portable power pack 12V/2A
1 × IEC cable
1 × Installation Guide
ADVICE:
Connect other identical devices to the DP1.2-Splitter-2 to connect more
monitors and/or increase the distance to be bridged.
Page 14
Installation
3 · G&D DP1.2-Splitter-2
Installation
Connect the DisplayPort cable, the monitors and the power pack to the interfaces
described in the following.
DP Out 1: Connect a monitor or another DP1.2-Splitter-2.
DP Out 2: Connect a monitor or another DP1.2-Splitter-2.
Digital Audio 1: Use a Cinch (RCA) audio cable to connect the SPDIF interface and
an audio device.
Digital Audio 2: Use a Cinch (RCA) audio cable to connect the SPDIF interface and
an audio device.
DP In: Connect the DisplayPort cable of the video source.
Power In: Connect the supplied power pack.
Now connect the supplied IEC cable with the power pack and the mains voltage.
NOTE:
If an audio signal is transmitted to the splitter via DP In interface, it is output
via both, the
DP Out interfaces and the Digital Audio interfaces.
NOTE:
The rotary switch on the back is reserved for upcoming functions and cur-
rently without any function.
DP Out 1 DP Out 2
DP In
12
Digital Audio
0
1
5
3
7
2
4
6
8
9
Power In
Service
Video In
Video Out 1
Video Out 2
Status
Page 15

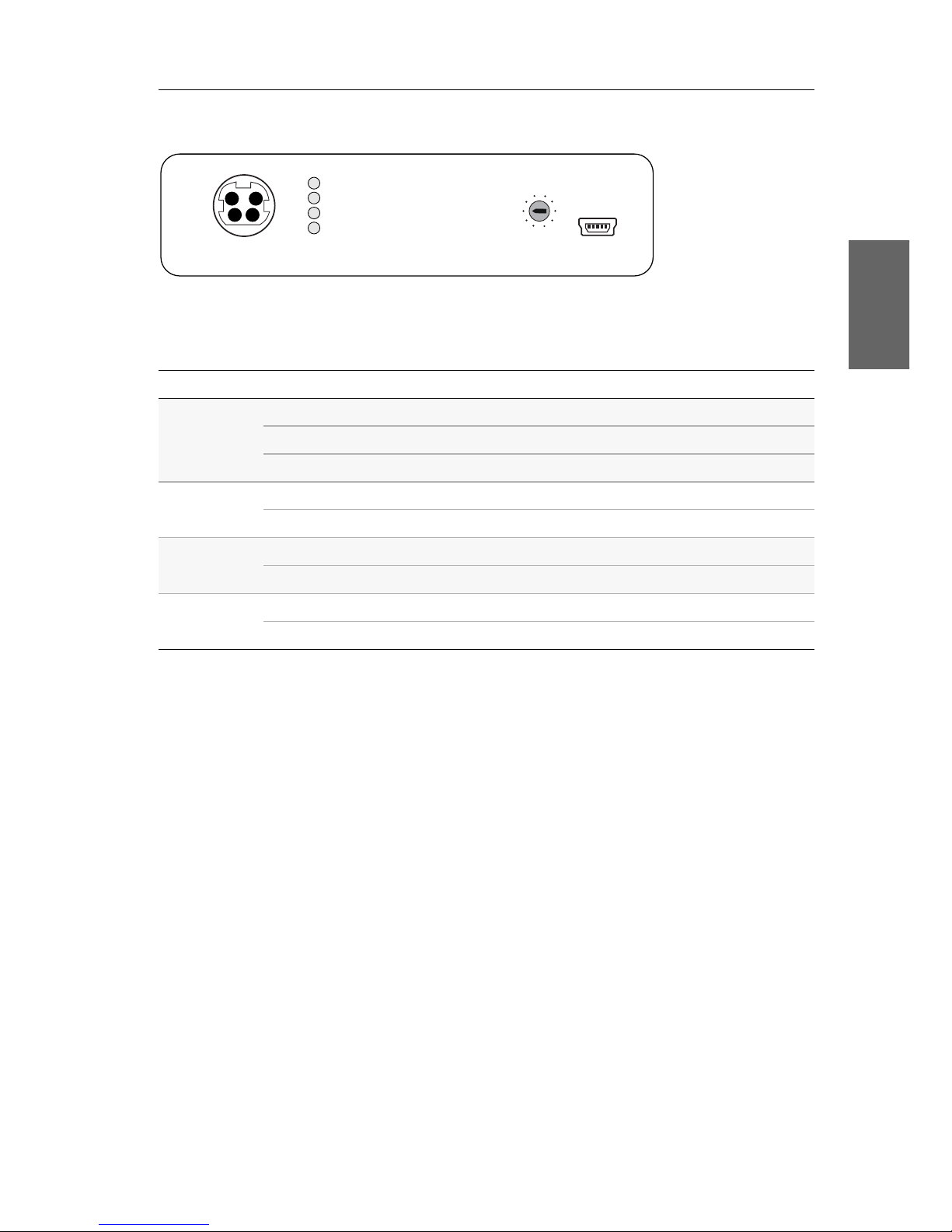

Status displays
G&D DP1.2-Splitter-2 · 4
English
Status displays
The LEDs on the device’s back panel highlight the operating status of the device.
The blinking modes have the following meaning:
LED Status Meaning
Video In Lights yellow The input signal has been detected at the video input.
Flashes yellow The connection to the graphics card has been detected.
Off No connection to graphics card.
Video Out 1 Lights yellow A monitor has been detected at video output 1.
Off No monitor has been detected at video output 1.
Video Out 2 Lights yellow A monitor has been detected at video output 2.
Off No monitor has been detected at video output 2.
Status Lights green The controller is ready for operation.
Lights red Reset of controller.
0
1
5
3
7
2
4
6
8
9
Power In
Service
Video In
Video Out 1
Video Out 2
Status
Page 16
Technical data
5 · G&D DP1.2-Splitter-2
Technical data
DP1.2-SPLITTER-2
Graphics Signal input: 1 × DisplayPort 1.2a (LBR, HBR, HBR2)
Signal outputs: 2 × DisplayPort 1.2a (LBR, HBR, HBR2)
Colour depth: 24 Bit
Exemplary resolutions: 4096 × 2160 @ 60 Hz (4K/60 Hz)
3840 × 2160 @ 60 Hz (Ultra-HD/60 Hz)
2560 × 1600 @ 60 Hz
1920 × 1200 @ 60 Hz
2048 × 2048 @ 60 Hz (2K x 2K)
More standardized resolutions within
the max. pixelrate and refresh rate
between 24 and 120 Hz possible.
Pixelrate: 25 MPixel/s to 600 MPixel/s
Pixel coding: RGB 4:4:4 with24 bpp/8 bpc
Audio
DisplayPort Digital
Transmission type: L-PCM (2/4/6/8 channels), stereo
Resolutions: 16/20/24 bit
Sampling rates: 32/44,1/48/88,2/96/176,4/192 kHz
Audio
Digital audio
Audio connector: 2 × RCA socket
Signal: SPDIF, Consumer, PCM Stereo
Sampling rate: 48/96/192 kHz
Resolution: 24 bit
Bandwidth: 22 Hz - 22 kHz
Cable lengths Between video source
and splitter:
2 meters
Between splitters: 2 meters
Cascading Cascade levels 3
Power supply Type: Portable power pack (12V/2A)
Connector: Mini-DIN 4 socket
Power input: 12VDC/500 mA
Housing Material: Anodised aluminium
Dimensions (W x H x D): 105 × 26 × 84 mm
Weight: Approx. 200 g
Operational
environment
Temperature: +5 to +40 °C
Air humidity: < 80%, non condensing
Conformity CE, RoHs
Page 17
English
Page 18
Page 19
English
Page 20
Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht.
The manual is constantly updated and available on our website.
http://gdsys.de/A9100267
Guntermann & Drunck GmbH
Obere Leimbach 9
57074 Siegen
Germany
http://www.gdsys.de
sales@gdsys.de
Loading...
