Bedieningshandleiding GARRETT GTI 2500
Inhoudsopgave
1. ALGEMEEN......................................................................................................................................... 2
2. SAMENBOUW..................................................................................................................................... 2
3. VOORBEREIDING ............................................................................................................................. 2
3. BETEKENIS VAN DE BEDIENINGSKNOPPEN ........................................................................... 2
4. DISPLAY/BEELDSCHERM .............................................................................................................. 3
5. BATTERIJEN ......................................................................................................................................4
6. ZOEKTECHNIEK...............................................................................................................................4
7. DISKRIMINATOR ..............................................................................................................................5
8. MENU-INSTELLINGEN .................................................................................................................... 6
9. ALL-METALL-SYSTEEM................................................................................................................. 7
10. OPGEPAST! ONTPLOFFINGSGEVAAR BIJ HET UITGRAVEN ...........................................9
11. RECHTEN EN PLICHTEN..............................................................................................................9
12. GARANTIE ........................................................................................................................................9
Pagina 1 van 9
1. Algemeen
Gelieve deze bedieningshandleiding zeer aandachtig te lezen. In dat geval zult u de beste
resultaten verkrijgen.
2. Samenbouw
De zoeksonde met schroef en de tussenringen op de witte buis bevestigen. De metalen clip
boven in de buis insteken, en meer bepaald zodanig dat hij in de gaten springt. De tweede
metalen clip in de korte buis onder het handvat steken. De witte buis in de groene buis steken,
de groene buis in de korte buis onder het handvat, de kabel spiraalvormig rond de buizen
wikkelen en de stekker van de sonde in de behuizing van de elektronica steken. De schroef
voorzichtig op de schroefdraad draaien. De buizen hebben meerdere gaten, en daardoor kan
het toestel in de hoogte versteld worden.
3. Voorbereiding
Leer eerst thuis de functies van het toestel kennen. Voor uw test heeft u een gesloten armband
uit goud, één uit zilver (of ook gouden en zilveren munten) en een ijzeren deel nodig. Verbind
de ronde zoeksonde via de kabel met de elektronica. Leg de elektronica en de sonde (met de
tekst naar beneden) naast elkaar op een houten tafel met een afstand van ongeveer 60 cm.
Draai – nadat u deze bedieningshandleiding volledig gelezen heeft en de functies precies kent
– de te testen delen in verschillende afstanden heen en weer over de sonde en onderwerp de
verschillende instellingen die in deze handleiding beschrijven zijn aan een test.
3. Betekenis van de bedieningsknoppen
POWER/ - schakel het toestel aan en uit (zie hiervoor ook 'Batterijen')
HOLD TO RESET Wanneer gedurende 6 seconden ingedrukt, wordt het toestel opnieuw
gejusteerd tot de 'Factory Settings' (FS), de door de fabrikant
geprogrammeerde basisinstelling, bereikt wordt.
ALL METAL - schakel het All-Metall/dieptebepalingssysteem aan. Wanneer
gedurende 3 seconden ingedrukt, wordt de bodemstoringsfilter
(FAST TRACK) geactiveerd.
DISCRIMINATE - schakelt terug naar de voorgeprogrammeerde of door de bediener
geprogrammeerde (Laste Mode) disc-zoeksystemen (sortering en
verwijdering van ongewenste objecten) en in het van tevoren
gebruikte zoeksysteem
MENU/SCROLL - Doorlopen van het programma. Schakelt de menusegmenten verder
om veranderingen uit te voeren of het toestel aan/uit te schakelen.
Opmerking: in het menusysteem van All Metal en Discriminate zijn
verschillende veranderingen mogelijk. Lees hieromtrent 'DISC instellingen' en 'menu-instellingen'.
ACCEPT/REJECT - Aan- of uitschakelen (via de toetsen + of -) van geleidingen/
signaalblokken in alle disc-systemen (zie hieromtrent 'Disc-
programmering')
TREASURE - Taalinformatie (in het Engels) over het geleidingsnummer/diepte/
TALK (TT) grootte van een object wiens positie bepaald is, evenals de status
van de geselecteerde instellingen
TREASURE - Wanneer ingedrukt en ingedrukt gehouden activeert deze toets de
Pagina 2 van 9
'gedigitaliseerde displayinformatie over de waarschijnlijke
IMAGING (TI) grootte en diepte van het object wiens positie bepaald is’.
Een wereldwijd uniek informatiesysteem;
schakelt bovendien naar ’Pinpoint’ (Non-Motion/precieze
plaatsbepaling) over.
OPERATE - schakelt het toestel na de programmaveranderingen in 'klaar om te
zoeken'
TASTEN + / - - trapsgewijze veranderingen en/of aan-/uitschakelingen in de
menusegmenten en de disc-programmering.
4. Display/beeldscherm
Bij deze moderne Garrett detector zijn de geselecteerde instellingen altijd op de display
zichtbaar. Door TI in te drukken en ingedrukt te houden wordt het middelste deel van de display
geactiveerd.
Objectidentificatie
Een signaalblok in de bovenste regel van de display identificeert de geleidbaarheid van het
object wiens positie bepaald is met een heel bepaalde waarde. Met een lage waarde (1-1+)
worden de ijzeren delen aangegeven; met een hoge waarde (10-12) de zilveren objecten;
gouden objecten genereren waarden van 4-8. Objecten uit de moderne tijd gemaakt uit niet
magnetisch materiaal (alu/messing-brons/legeringen enz.) kunnen tussen 3 en 12 liggen.
Discrimination/Objectdiscriminatie
De tweede regel toont het ingestelde disc-programma en/of het
volle All-Metall-segment. In de
disc-zoeksystemen worden enkel
objecten akoestisch weergegeven
wiens geleidingen een zwart
blok hebben. Wanneer de TI-toets
ingedrukt gehouden wordt geeft
deze schaal (bij kleine tot middelgrote delen) de diepte in 'inch'
( 1 inch = 2,5 cm) aan.
Middelste deel van de display
Betekenis: Wanneer de positie van een object bepaald wordt (akoestisch signaal!) de toets
TREASURE IMAGING indrukken en ingedrukt houden; nu de ronde sonde dicht boven de
grond boven het object in kwestie snel heen en weer slingeren tot een ovaal symbool in een
heel bepaalde breedte verschijnt. Daaraan kunt u herkennen welke approximatieve grootte het
deel in kwestie heeft:
Pagina 3 van 9
Bereik: mogelijk object
A = kleiner dan een munt
B = middelgrote munten en ringen, enz.
C = grote munten, grotere juwelen, fles- en bliksluitingen, enz.
D = grote riemgespen, juwelen; handwapens
E = groter dan D

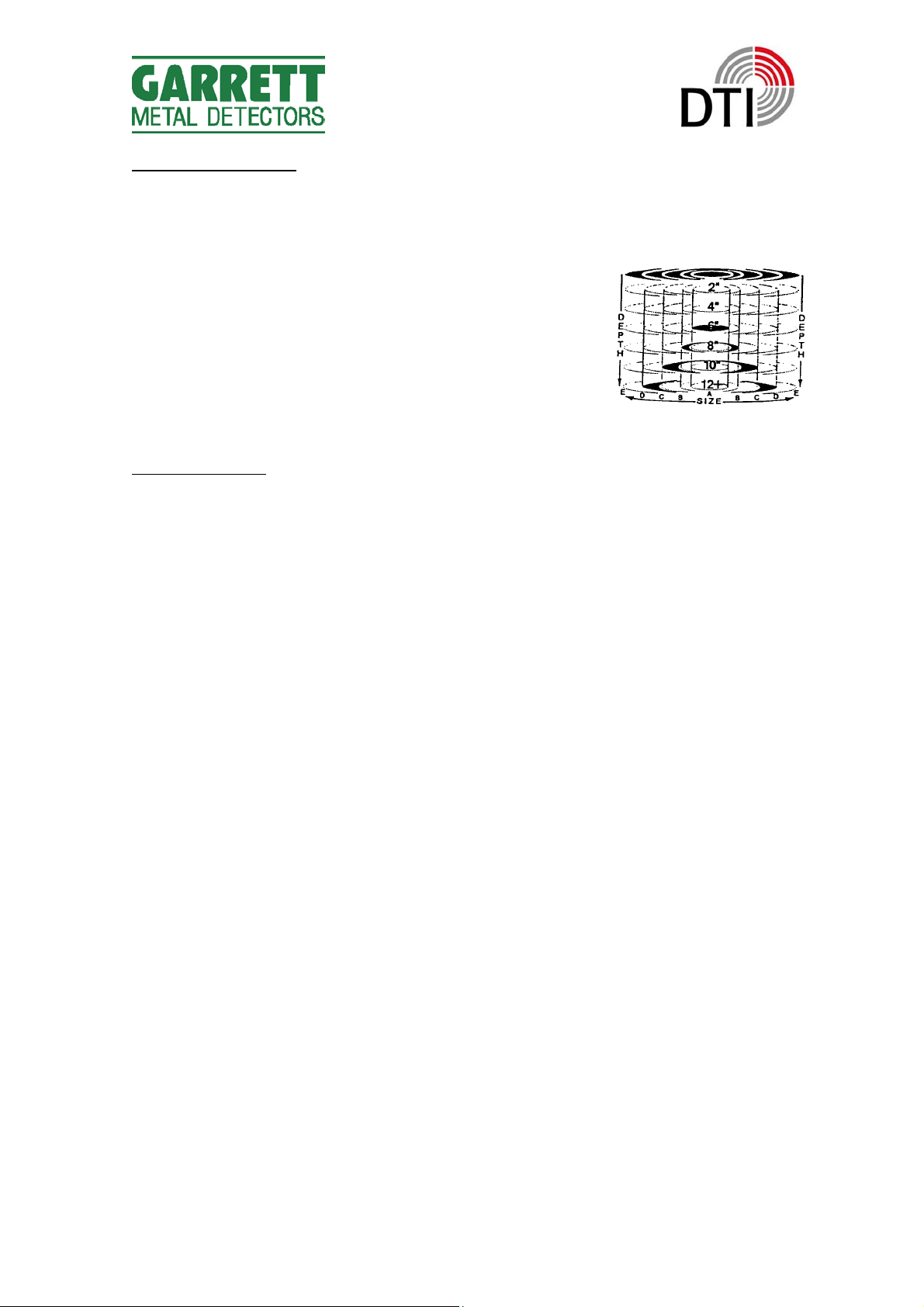

Wanneer op het beeldscherm een zogenaamd 'Cone'-symbool
uit meerdere ovalen verschijnt betekent dat het volgende: het
object ligt zo diep of is zo klein dat de diepte en/of de grootte
niet geïdentificeerd kan worden.
In het midden van de display wordt met de 2-12+ de diepte van
het object wiens positie bepaald is in 'inch' (1 inch = 2,5 cm)
weergegeven.
Treasure Talk (TT)
menu op de volgende wijze programmeert:
Off - enkel wanneer de toets TT ingedrukt wordt
Menu - bij veranderingen in het menuprogramma
Image - zoals bij menu, en wanneer bij het zoeken informatie over de grootte en de diepte
van het object beschikbaar is.
Search - constant
Nog enkele belangrijke aanwijzingen vooraleer u met de detector begint te werken: stel het
zoekvermogen (sensitivity) altijd slechts zo hoog in dat de detector geen vals alarm (meestal
veroorzaakt door de stoorfrequenties van elektrische installaties of ertsen diep in de grond)
geeft.
Graaf – onafhankelijk van het feit wat de detector aangeeft – de eerste 30 – 50 delen wiens
positie u bepaald heeft uit om zo veel mogelijk ervaringen te vergaren.
Begin uw zoekwerken buiten met 'Power an' en ofwel met de basisinstelling COINS ofwel met
het indrukken van ALL METAL. Nu bent u klaar voor de eerste zoektesten.
- Taalinformatie (in het Engels) krijgt u wanneer u de Treasure Talk via het
5. Batterijen
Onder de armsteun is de batterijhouder (met aansluiting voor de koptelefoon) aangebracht. Dit
vak kan afgetrokken en op de riem gedragen worden; daardoor wordt het toestel op zich lichter.
Om de batterij te vervangen moet het batterijvak een beetje uitgetrokken, beide kleppen naar
boven afgetrokken, de batterijhouder uitgenomen en de batterijen vervangen worden.
Werkvermogen: met alkaline batterijen, 8 x 1,5 V, ongeveer 20 uur; met oplaadbare Ni-Cadbatterijen ongeveer 7 uur.
6. Zoektechniek
Draai de ronde zoeksonde langzaam op gelijke hoogte heen en weer boven de grond. Ga
daarbij langzaam voorwaarts. In het All-Metall-systeem (Auto-Track uit) of bij de bediening van
de sensortoets TI ontvangt u naast de informatie op de display nog andere akoestische
aanwijzingen over de grootte en de diepte van het object wiens positie bepaald is; korte
signalen betekenen 'een klein metalen deel'; lange signalen betekenen 'een groot metalen
deel'; zwakke signalen betekenen 'Het object ligt diep in het buitenste zoekbereik’; hoge
signalen betekenen 'Het object ligt in de grond'.
Pagina 4 van 9
Een object wiens positie bepaald is wordt met een objectblok (eventueel ook met twee
verschillende blokken) ongeveer 3 seconden lang aangegeven; via de luidspreker (of de
koptelefoon) wordt een signaal uitgegeven dat aangeeft dat de positie van het object in kwestie
gevonden is: Druk de toets TI in en houd deze ingedrukt en draai de sonde boven de vindplaats
tot u duidelijke informatie op de display heeft.
Let ook op de fijne akoestische signaalverschillen voor kleine schrootdelen (kort, scherp) en
munten, juwelen, enz. (zacht, vol). Grote objecten geven altijd duidelijke en volle signalen.
Wij raden u aan, wegens het maximum zoekvermogen, indien mogelijk altijd met het All-Metallsysteem te werken; de disc-systemen bereiken slechts ongeveer 70% van het vermogen.
7. Diskriminator
Alle disc-zoeksystemen zijn motion-systemen (Motion = beweging): de zoeksonde moet bij het
zoeken in beweging zijn. De omschakeling naar All-Metall is ook via de 'Discriminate/Last
Mode' of de TI toets mogelijk.
COIN/MUNT - Basisinstelling voor de USA. Kleine munten en juwelen uit
Goud worden gediscrimineerd, verworpen, niet weergegeven!
JEWELLRY/ - IJzeren delen en flessluitingen worden verworpen.
JUWELEN
RELICS/ HISTO- - Enkel kleine tot middelgrote magnetische (ijzer) objecten worden
RISCHE OBJECTEN verworpen (onze aanbeveling voor de instelling voor het zoeken
naar diep liggende objecten.)
ZERO/NUL- - Alle disc-filters zijn uit; alle metalen soorten worden aangegeven.
POSITIE
CUSTOM/ - Gebruik dit programma, schrijf uw eigen programma voor
BEDIENER zeer specifieke zoektaken, zoals bijvoorbeeld voor het zoeken in
de oppervlakte van stranden, in parken, op kermissen enz.
(zie 'DISC-programmering).
Opmerking: wanneer de detector ingesteld wordt werkt hij in het laatst ingestelde systeem, ook
wanneer de batterijen uitgenomen waren. Om terug te gaan naar 'FACTORY SETTING':
POWER ongeveer gedurende 6 seconden ingedrukt houden.
Pagina 5 van 9
DISC-programmering
Er zijn twee mogelijkheden om de geleidingen/objectblokken aan- en uit te programmeren:
1. Houd '+' of '-' ingedrukt en plaats het flikkerende cursorblok boven de geleiding die u wenst
aan- en uit te programmeren. Druk dan op Accept/Reject (Accept = object accepteren, signaal
gewenst; Reject = object niet gewenst, geen signaal). Druk op '+' of '-' en ga dan naar de
volgende geleiding; druk opnieuw op Accept/Reject om deze waarde aan of uit te
programmeren, enz. enz.
2. Zwaai het object dat geen signaal mag geven en niet gewenst is ongeveer 3-4 cm onder de
sonde. Wanneer de detector een signaal geeft (en wanneer de display de geleiding toont) moet
u onmiddellijk Accept/Reject indrukken. Het blok met de geleiding wordt geëlimineerd.
Elimineer, indien noodzakelijk, ook nog een halve geleiding voor en achter de niet gewenste
waarde.
Wanneer u enkel heel specifieke objecten wenst te zoeken/vinden moet u daarvan stalen
hebben die u onder de sonde heen en weer zwenkt. De geleidingen van deze objecten moet u
programmeren (of moet u geprogrammeerd laten). Alle andere moet u elimineren. Selecteer
van tevoren 'Custom' in het menu en neem dit programma daarheen.
8. Menu-instellingen
Druk op de toets 'Menu' (door opnieuw te drukken schakelt u altijd naar een ander segment
door). Veranderingen en/of 'Aan/Uit' kunt u met behulp van de toetsen '+' of '-' uitvoeren.
Sensitivity/diepte
De basisinstelling (75 %) is meestal voldoende. Bij storingen – akoestisch door korte,
onverklaarbare tonen en optisch door springende blokken in de display - geringere instelling
met de toets '-' selecteren. Een hoger vermogen kan met behulp van de toets '+' geselecteerd
worden.
Threshold/Fijne afstemming
Zodanig instellen dat altijd een zeer lage controletoon (aanspreekdrempel!) gehoord kan
worden.
Frequency/Zenderfrequentie
Heeft geen invloed op het zoekvermogen. Veranderen wanneer andere detectoren met
dezelfde frequentie of elektrische leidingen of atmosferische turbulenties akoestische of
optische storingen veroorzaken.
Volume/Geluidssterkte
Instelling van de geluidssterkte van het signaal. Bij gebruik van een koptelefoon geringer
instellen (gevaar op schokken).
Pagina 6 van 9
Tone/Hoogte van het signaal
Instelling van de toonhoogte van het signaal.
Search Image/Informatie tijdens het zoeken
Constante informatie op de display kan door '+' in werking gezet worden.
Surface Elimination/Oppervlaktefilter
Elimineert signalen van objecten die in de grond liggen. Het filterbereik kan in 'inch' ingesteld
worden.
Salt Elimination/Zout-mineralen filter
Aanschakelen bij het zoeken op vochtige zoutwater stranden en gronden met een hoog
mineraalgehalte.
Bell Tone/Beltoon
Speciaal signaal wanneer objecten met hoge geleidingen gevonden worden.
Backlight
Achtergrondverlichting op de display.
Bi-Level/Dubbel signaal
Hoge signaaltoon voor objecten met hoge geleidingen; lage toon voor andere
objecten/geleidingen.
Talk/Taal
Reeds van tevoren uitgelegd.
Battery/Batterij-symbool
Geeft de status van de batterij aan. Wanneer met oplaadbare batterijen gewerkt wordt moet
met behulp van '+'. op Ni-Cad-batterijen omgeschakeld worden. Vervang de batterijen enkel en
alleen wanneer nog slechts één zwart blok in het batterij-symbool zichtbaar is.
9. All-Metall-systeem
Druk op de sensortoets 'All Metal'. Nu is het systeem met het hoogste zoekvermogen
aangeschakeld. Om te verzekeren dat stoorsignalen bij het zoeken onderdrukt/geëlimineerd
worden moet u de functies van 'Fast Track', 'Auto Track' en 'Ground Balance Manual' kennen
en, indien nodig, instellen:
FAST TRACK – Druk op 'All Metal Hold for Fast Track', en houd de toets ingedrukt. Hef de
zoeksonde nu tot op een hoogte van ongeveer 30 cm op, en laat de sonde dan langzaam tot
Pagina 7 van 9
ongeveer 5 cm boven de grond zakken – het toestel geeft nu geen signaal meer, en laat dan de
toets los. Het toestel is nu optimaal ingesteld.
AUTO TRACK – Ga via het menu naar 'Auto Track'. Stel deze 'Motion Automatik met grondfilter'
op de volgende manier met '+' of '-' in:
OFF - uitgeschakeld
SLOW (langzaam) - (schaalverdeling toont 4), ideale instelling
MEDIUM (medium) - (schaalverdeling toont 8), bij geringe minera liseringen van de bodem
FAST (snel) - (schaalverdeling toont 12), enkel sterk gemineraliseerde
bodems
GROUND BALANCE MANUEL (GBM) / manuele bodemstoorfilter – De juiste instelling van
deze filter is belangrijk voor het zoekvermogen wanneer u 'Auto Track' uitgeschakeld heeft. Bij
een correcte instelling bereikt u het absoluut maximale zoekvermogen van de detector.
Zo stelt u de GMB correct in: ga naar de plaats waar u wilt zoeken. Druk op 'Menu' tot GBM.
Hef de ronde sonde (meerdere keren!) tot ongeveer 50 cm op en laat de sonde dan weer tot 5
cm zakken. Werd de signaaltoon daarbij aanzienlijk luider? Druk dan meerdere keren
(ongeveer 10-15 keer) op '-' , hef de sonde opnieuw op, laat de sonde opnieuw tot ongeveer 5
cm zakken. Wanneer de toon boven de grond nog altijd toeneemt werd moet u deze handeling
herhalen tot de toon ongeveer uniform is, onafhankelijk van het feit of de sonde opgeheven is of
zich boven de grond bevindt.
Werd de toon zachter toen u de sonde 5 cm boven de grond liet dalen? Druk dan meerdere
keren op '+', hef de sonde opnieuw op tot de toon ongeveer constant blijft.
Opgepast: u kunt deze manuele grondfilter door middel van 265 instellingen justeren.
Specificaties
____________________________________________________________________________
_
Detector type:
zender/ontvanger, 'Treasure Vision' filter voorkant
Grafische Doel Analysemechanisme en 16-bit-dataverzameling
beeldrooster voor een precieze identificatie, 16-bit digitale signaal processor (DSP)
van het doel, veelvoudige notch discr. met 32 Kbyte geheugen
Knoppen
Display
de touchpads; data toegankelijk vanaf Hoogwaardig stroombord gemonteerd op
elke hoek
Detectiefrequentie
instelbaar Treasure Talk
Audio frequentie
Batterijen
Levensduur van de batterij
Alkaline: 25 uur.
Koolzink: 18 uur, Ni-Cad: 7 uur.
Constructie
met op de handgreep gemonteerde
sturing/displaypaneel
Zeer lage frequentie Kringlopen: Lineaire zender/ontvanger/
: Easy access touchpads Microcomputer met 8 Kbyte geheugen
: LCD met hoge zichtbaarheid naast door kristal gestuurde 10 MHz bediening
de oppervlakte
: 7.0 kHz,
: Voice synthesizer
: 275 tot 710 Hz
: Acht (8) AA - 1,5V
: (ongeveer)
: zeer sterk glasgevuld nylon
Gewicht
: (met 9 1/2-inch zoekspoel en
batterijen) 4 lbs., 8 ozs. (2 kg) zonder
batterijen 1,8 kg
Pagina 8 van 9
10. Opgepast! Ontploffingsgevaar bij het uitgraven
De wet op de productaansprakelijkheid verplicht ons u op de volgende feiten
maken. Gelieve de volgende aanwijzingen absoluut in acht te nemen. .
Wanneer het toestel een vondst aangeeft vergeet dan niet dat het in de plaats van een
waardevol
van een vondst is volledig uw eigen verantwoordelijkheid. De fabrikant en de verkoper
aanvaarden geen enkele aansprakelijkheid voor eventuele schaden.
Het gebruik van zoektoestellen voor metaal door kinderen mag enkel onder toezicht van
volwassenen gebeuren. Het uitgraven mag in elk
uitgevoerd worden.
voorwerp
ook om munitie of andere springstoffen kan gaan. Het uitgraven en bergen
geval
enkel door volwassen personen
opmerkzaam te
11. Rechten en plichten
Het zoeken naar metalen voorwerpen is een hobby die veel plezier verschaft
resultaten geeft. Vergeet echter niet dat in elk land voorschriften voor uitgravingen bestaan. Het
is in uw eigen belang zich daarover te informeren.
Betreed nooit archeologisch waardevolle en/of bekende sites wanneer u daarvoor niet bevoegd
bent. Wanneer u voorwerpen vindt die een archeologische waarde bezitten moet u zich met
een museum in verbinding zetten.
Vul de gaten opnieuw op, en stamp de grasbodem opnieuw aan.
En daarbij – veel geluk.
en opwindende
12. Garantie
De garantieperiode begint met de dag van de verkoop aan de eerste gebruiker. Als bewijs geldt
het ontvangstbewijs en/of de kopie van de rekening. De garantie dekt het verhelpen van
gebreken die te wijten zich aan materiaal- of productiefouten. De garantievergoeding gebeurt
door het herstellen of vervangen van de gebrekkige delen uit het originele programma van de
fabrikant. Niet in de garantie inbegrepen zijn gebreken die door een onvakkundige behandeling,
door externe ingrepen, door mechanische beschadiging of chemische schaden (uitgelopen
batterijen) ontstaan zijn. De batterijen zijn niet in de garantie inbegrepen. Verder gaande
indirecte schaden aan zaken of personen zijn uitgesloten.
Het toestel moet gefrankeerd in het originele karton met beschrijving van de fout(en) naar ons
teruggestuurd worden. Kopieën van deze garantiekaart en van het aankoopbewijs
meegestuurd worden. De terugzending is kosteloos binnen Duitsland, en draagt zelfkosten in
andere landen.
(C) Copyright:
Deze bedieningshandleiding is auteursrechtelijk beschermd. Zonder de
schriftelijke toestemming van de firma DTI mag de bedieningshandleiding niet
vertaald, gekopieerd, gereproduceerd of verspreid worden.
moeten
Pagina 9 van 9
Hamburger Str. 17
Germany
Detector Trade International GmbH & Co KG
www.detector-trade.de
info@detector-trade.de
+49 (0) 2133 97 90 20
41540 Dormagen
www.facebook.com/dtigmbh
www.twitter.com/detectortradein
www.youtube.de/user/detectortradeintern
Loading...
