G22-36G
Hot Plate Model G22-12H
Hot Plate Model G22-12H
G_GC_PL_COUNTER_G22SERIES_1.pdf

G22-36G
Hot Plate Model G22-12H
# PART # DESCRIPTION QTY Note
1 G6795E Aeration Pan 1
2 G01630-1-8P Main Top Plated 1
3 G6796-1-6 Burner Support 2
4 G6797-1-6 Pilot Bracket 1
5 G1705-1-9 Element Clamp Short 2
6 G2614-2-8 Backguard Cover 1
7 G2613-1-9 Backguard 1
8 G2689-1-6 Banking Plate 2
9 G0121-12-8 Main Back 1
9 G0121-12-9 Main Back 1
10 G2606-01-81 Body Side Assembly - Right - Painted 1
10 G2606-01-91 Body Side Assembly - Right - SS 1
11 G2606-01-82 Body Side Assembly - Left - Painted 1
11 G2606-01-92 Body Side Assembly - Left - SS 1
12 G2653-1-8 Grease Pan 1
13 G2654-1-9 Grease Pan Front 1
14 G2652-1-7 Grease Pan Support 2
15 G2651-12-7 Main Bottom 1
16 F157 Bolt - 0.375"-16 x 1.06" 4
17 G0122-12-9 Upper Front Panel 1
18 G1555-2 Rear ID Plate 1 [1]
19 G2657-12-9 Lower Front Panel 1
20 4529725 Garland Logo 1
21 G1555-1 ID Plate - Front 1 [1]
22 G6798 Air Shutter 2
23 G01639-02 Front Burner Assembly 1
24 G01639-01 Rear Burner Assembly 1
25 G6799 Gasket 2
26 G6794M Burner Base 2
27 G6800 Burner Cap 2 [2]
28 G6793E Top Grate Enam 2 [2]
29 G7731 Pilot Assembly 1 [2]
30 G6776-012-8 Manifold Assembly 1
31 G6806-52-66U Valve Universal 2
32 G02716-2 Dial - (Universal) Medium Shaft 2 [3]
32 G02725-1 Dial Insert 2 [4]
33 1086199 Pilot Adjusting Valve - 0.125” 1
34 G0305-1 Tubing - 0.125" x 11.5” 1
35 G01738-13 Pipe Extension - 13.5” x 0.75" NPT 1
36 G01961-1 Coupling - 0.75" NPT 1
PART NOTES:
[1] - NOT ILLUSTRATED
[2] - N.L.A
[3] - Universal
[4] - OFF
Hot Plate Model G22-12H
G_GC_PL_COUNTER_G22SERIES_1.pdf

G22-36G
Food Warmer Model G22-15W
Food Warmer Model G22-15W
G_GC_PL_COUNTER_G22SERIES_2.pdf

G22-36G
Food Warmer Model G22-15W
# PART # DESCRIPTION QTY Note
1 G2618-1-15-9 Main Top 1
2 G0439-2-9 Food Warmer Well 1
3 G2689-1-6 Banking Plate 2
4 G0128-15-9 Flue Front 1
5 G2620-15-8 Main Back 1
6 G0129-15-6 Flue Back 1
7A G26-6-01-82 Body side Assembly Left - Painted 1
7A G2606-01-92 Body Side Assembly - Left - SS 1
7B G2606-01-81 Body Side Assembly - Right - Painted 1
7B G2606-01-91 Body Side Assembly - Right - SS 1
8 G0751-01 Manifold Assembly 1 [1]
9 G1555-6 Blank ID Plate 1 [2]
10 G01562-1-7 Main Bottom 1
11 G02599-01 High-Low Valve w/ 90° Elbow 1
11 G0119-1 Valve Top Burner 1
12 1086199 Pilot Adjusting Valve - 0.125” 1
13 G0131-15-9 Upper Front Panel 1
14 G01561-15-9 Lower Front Panel 1
15 G02716-2 Dial - (Universal) Medium Shaft 1 [3]
15 G02725-2 Dial Insert 1 [4]
16 G0158-1-6 Grease Pan Front Support 1
17 4529725 Garland Logo 1
18 G2654-1-9 Grease Pan Front 1
19 G0305-1 Tubing - 0.125" x 11.5” 1
20 G2606-01-81 Body Side Assembly - Right - Painted 1
20 G2606-01-91 Body Side Assembly - Right - SS 1
21 G2623-1-7 Shield Upper Front 1
22 G01776-01 Lighter Assembly 1
23 G01494-4 Aluminum Tubing - 0.25" x 6.125” 1 [2]
24 G0759 Orifice Fitting 1 [5]
25 G01524-2-6 Steel Burner with Air Shutter 1
26 G01519-1-7 Orifice Support Bracket 1
27 G01520-1-7 Bracket 1
28 G01521-01-8 Heat Deflector Assembly 1
29 F157 Bolt - 0.375"-16 x 1.06" 1
PART NOTES:
[1] - N.L.A.
[2] - NOT ILLUSTRATED
[3] - Universal
[4] - OFF/MAX/MIN
[5] - Specify GasN.L.A.NOT ILLUSTRATED
Food Warmer Model G22-15W
G_GC_PL_COUNTER_G22SERIES_2.pdf

G22-36G
Griddles Models G22-24G
Griddles Models G22-24G
G_GC_PL_COUNTER_G22SERIES_3_1.pdf

G22-36G
Griddles Models G22-24G
# PART # DESCRIPTION QTY Note
1 G01893-01-8 Griddle Assembly 1 [1]
2 G2744-01-6 Drain Chute Assembly 1
4 G01548-24-6 Rear Radiation Shield 1
5 G2689-1-6 Banking Plate 2
6 G0134-24-6 Flue Back 1
7 G01551-1-6 Burner Support 2
8 G0132-24-8 Main Back 1
9 G2606-02-82 Body Side Assembly 1
10 G01547-1-6 Aeration Shield - Center 1
11 G2653-1-8 Grease Pan 1
12 G2654-1-9 Grease Pan Front 1
13 F157 Bolt - 0.375"-16 x 1.06" 4
14 G2651-24-7 Main Bottom 1
15 G2652-1-7 Grease Pan Support 2
16 G01552-024 Manifold Assembly 1
17 G0140-1-7 Side Aeration Shield 2
18 G1555-6 Blank ID Plate 2 [2]
19 4529725 Garland Logo 1
20 G2657-24-9 Lower Front Panel 1
21 G0133-24-9 Upper Front Panel 1
22 G2606-02-82 Body Side Assembly 1
23 G01550-1-6 Side Radiation Shield 2
24 G01549-24-6 Front Radiation Shield 1
27 G0119-1 Valve Top Burner 2
28 G6809 Valve Pilot - 0.25" Tube 2
28 1086597 Gum Valve - 0.1875” 2
29 G01494-4 Aluminum Tubing - 0.25" x 6.125” 2 [2]
30 G0554-1 Pilot Burner 3C-2 - Natural Gas 2
30 G0554-2 Pilot Burner 3C-2 - LP 2
31 G2402-1-5 Top Support Prop 1
32 G01553-1-6 Burner 2
33 G02716-2 Dial - (Universal) Medium Shaft 2 [3]
34 G02725-2 Dial Insert 2 [4]
PART NOTES:
[1] - Valve
[2] - NOT ILLUSTRATED
[3] - Universal
[4] - OFF/MAX/Min
Griddles Models G22-24G
G_GC_PL_COUNTER_G22SERIES_3_1.pdf

G22-36G
Griddles Models G22-24GTH
Griddles Models G22-24GTH
G_GC_PL_COUNTER_G22SERIES_3_2.pdf

G22-36G
Griddles Models G22-24GTH
# PART # DESCRIPTION QTY Note
1 G01893-02-8 Griddle Assembly 1 [1]
2 G2744-01-6 Drain Chute Assembly 1
3 G01798-01-6 Bulb & Clamp Shield Assembly 2
4 G01548-24-6 Rear Radiation Shield 1
5 G2689-1-6 Banking Plate 2
6 G0134-24-6 Flue Back 1
7 G01551-1-6 Burner Support 2
8 G0132-24-8 Main Back 1
9 G2606-02-82 Body Side Assembly 1
10 G01547-1-6 Aeration Shield - Center 1
11 G2653-1-8 Grease Pan 1
12 G2654-1-9 Grease Pan Front 1
13 F157 Bolt - 0.375"-16 x 1.06" 4
14 G2651-24-7 Main Bottom 1
15 G2652-1-7 Grease Pan Support 2
16 G01552-024 Manifold Assembly 1
17 G0140-1-7 Side Aeration Shield 2
18 G1555-6 Blank ID Plate 2 [2]
19 4529725 Garland Logo 1
20 G2657-24-9 Lower Front Panel 1
21 G0133-24-9 Upper Front Panel 1
22 G2606-02-82 Body Side Assembly 1
23 G01550-1-6 Side Radiation Shield 2
24 G01549-24-6 Front Radiation Shield 1
25 G0118-1 Thermostat UN 2 [2]
28 G6809 Valve Pilot - 0.25" Tube 2
28 1086597 Gum Valve - 0.1875” 2
29 G01494-4 Aluminum Tubing - 0.25" x 6.125” 2 [2]
30 G0554-1 Pilot Burner 3C-2 - Natural Gas 2
30 G0554-2 Pilot Burner 3C-2 - LP 2
31 G2402-1-5 Top Support Prop 1
32 G01553-1-6 Burner 2
33 G02716-2 Dial - (Universal) Medium Shaft 3 [3]
34 G02725-14 Dial Insert Fahrenheit 2 [4]
34 G02725-11 Dial Insert Griddle Celsius 2 [5]
PART NOTES:
[1] - Thermostat
[2] - NOT ILLUSTRATED
[3] - Universal
[4] - OFF/100F/450F
[5] - OFF/40C/230C
Griddles Models G22-24GTH
G_GC_PL_COUNTER_G22SERIES_3_2.pdf

G22-36G
Griddles Models G22-36G
Griddles Models G22-36G
G_GC_PL_COUNTER_G22SERIES_3_3.pdf

G22-36G
Griddles Models G22-36G
# PART # DESCRIPTION QTY Note
1 G01892-01-8 Griddle Assembly 1 [1]
2 G2744-01-6 Drain Chute Assembly 1
4 G01548-36-6 Rear Radiation Shield 1
5 G2689-1-6 Banking Plate 2
6 G0134-36-6 Flue Back 1
7 G01551-1-6 Burner Support 3
8 G0132-36-8 Main Back 1
9 G2606-02-82 Body Side Assembly 1
10 G01547-1-6 Aeration Shield - Center 2
11 G2653-1-8 Grease Pan 1
12 G2654-1-9 Grease Pan Front 1
13 F157 Bolt - 0.375"-16 x 1.06" 4
14 G2651-36-7 Main Bottom 1
15 G2652-1-7 Grease Pan Support 2
16 G01552-036 Manifold Assembly 1
17 G0140-1-7 Side Aeration Shield 2
18 G1555-6 Blank ID Plate 3 [2]
19 4529725 Garland Logo 1
20 G2657-36-9 Lower Front Panel 1
21 G0133-36-9 Upper Front Panel 1
22 G2606-02-82 Body Side Assembly 1
23 G01550-1-6 Side Radiation Shield 2
24 G01549-36-6 Front Radiation Shield 1
27 G0119-1 Valve Top Burner 3
28 G6809 Valve Pilot - 0.25" Tube 3
28 1086597 Gum Valve - 0.1875” 3
29 G01494-4 Aluminum Tubing - 0.25" x 6.125” 3 [2]
30 G0554-1 Pilot Burner 3C-2 - Natural Gas 3
30 G0554-2 Pilot Burner 3C-2 - LP 3
31 G2402-1-5 Top Support Prop 1
32 G01553-1-6 Burner 3
33 G02716-2 Dial - (Universal) Medium Shaft 3 [3]
34 G02725-2 Dial Insert 3 [4]
PART NOTES:
[1] - Valve
[2] - NOT ILLUSTRATED
[3] - Universal
[4] - OFF/MAX/Min
Griddles Models G22-36G
G_GC_PL_COUNTER_G22SERIES_3_3.pdf

G22-36G
Griddles Models G22-36GTH
Griddles Models G22-36GTH
G_GC_PL_COUNTER_G22SERIES_3_4.pdf

G22-36G
Griddles Models G22-36GTH
# PART # DESCRIPTION QTY Note
1 G01892-02-8 Griddle Assembly 1 [1]
2 G2744-01-6 Drain Chute Assembly 1
3 G01798-01-6 Bulb & Clamp Shield Assembly 3
4 G01548-36-6 Rear Radiation Shield 1
5 G2689-1-6 Banking Plate 2
6 G0134-36-6 Flue Back 1
7 G01551-1-6 Burner Support 3
8 G0132-36-8 Main Back 1
9 G2606-02-82 Body Side Assembly 1
10 G01547-1-6 Aeration Shield - Center 2
11 G2653-1-8 Grease Pan 1
12 G2654-1-9 Grease Pan Front 1
13 F157 Bolt - 0.375"-16 x 1.06" 4
14 G2651-36-7 Main Bottom 1
15 G2652-1-7 Grease Pan Support 2
16 G01552-036 Manifold Assembly 1
17 G0140-1-7 Side Aeration Shield 2
18 G1555-6 Blank ID Plate 3 [2]
19 4529725 Garland Logo 1
20 G2657-36-9 Lower Front Panel 1
21 G0133-36-9 Upper Front Panel 1
22 G2606-02-82 Body Side Assembly 1
23 G01550-1-6 Side Radiation Shield 2
24 G01549-36-6 Front Radiation Shield 1
25 G0118-1 Thermostat UN 3 [2]
28 G6809 Valve Pilot - 0.25" Tube 3
28 1086597 Gum Valve - 0.1875” 3
29 G01494-4 Aluminum Tubing - 0.25" x 6.125” 3 [2]
30 G0554-1 Pilot Burner 3C-2 - Natural Gas 3
30 G0554-2 Pilot Burner 3C-2 - LP 3
31 G2402-1-5 Top Support Prop 1
32 G01553-1-6 Burner 3
33 G02716-2 Dial - (Universal) Medium Shaft 3 [3]
34 G02725-14 Dial Insert Fahrenheit 3 [4]
34 G02725-11 Dial Insert Griddle Celsius 3 [5]
PART NOTES:
[1] - Thermostat
[2] - NOT ILLUSTRATED
[3] - Universal
[4] - OFF/100F/450F
[5] - OFF/40C/230C
Griddles Models G22-36GTH
G_GC_PL_COUNTER_G22SERIES_3_4.pdf

G22-36G

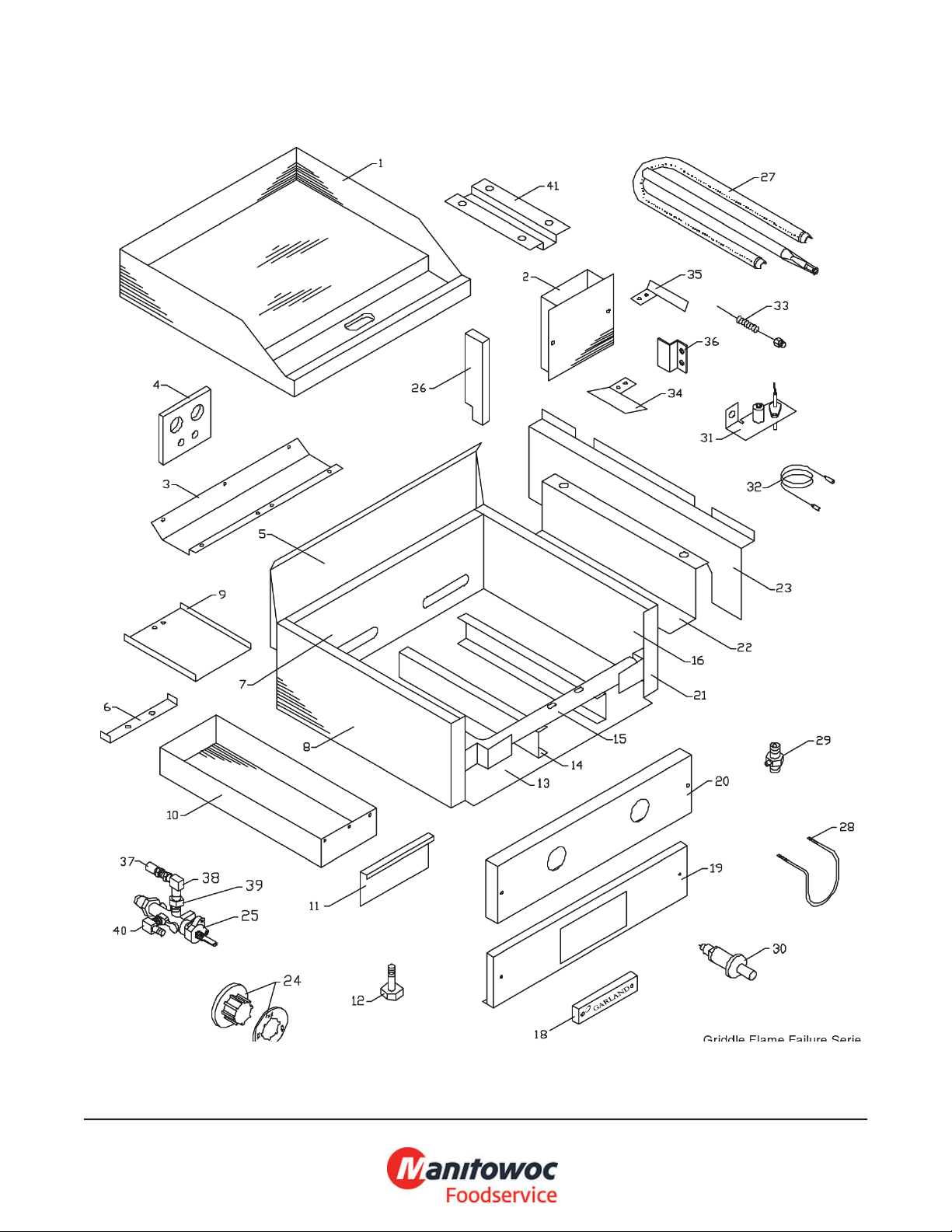

Griddles Flame Failure Series Models G22-24GFF
Griddles Flame Failure Series Models G22-24GFF
G_GC_PL_COUNTER_G22SERIES_4_1.pdf

G22-36G
Griddles Flame Failure Series Models G22-24GFF
# PART # DESCRIPTION QTY Note
1 G01893-01-8 Griddle Assembly 1 [1]
2 G2744-01-6 Drain Chute Assembly 1
3 G01548-24-6 Rear Radiation Shield 1
4 G2689-1-6 Banking Plate 2
5 G0134-24-6 Flue Back 1
6 G01551-1-6 Burner Support 2
7 G0132-24-8 Main Back 1
8 G2606-02-82 Body Side Assembly 1
9 G01547-2-6 Aeration Shield - Center 1
10 G2653-1-8 Grease Pan 1
11 G2654-1-9 Grease Pan Front 1
12 F157 Bolt - 0.375"-16 x 1.06" 4
13 G2651-24-7 Main Bottom 1
14 G2652-1-7 Grease Pan Support 2
15 2020399 Manifold Assembly 1
16 G0140-1-7 Side Aeration Shield 2
17 G1555-6 Blank ID Plate 2 [2]
18 4529725 Garland Logo 1
19 2052800 Lower Front Panel 24” 1
20 2041900 Upper Front Panel 24” 1
21 G2606-02-82 Body Side Assembly 1
22 G01550-1-6 Side Radiation Shield 2
23 2042100 Front Radiation Shield 1
24 G02716-2 Dial - (Universal) Medium Shaft 2 [3]
24 G02725-33 Dial Insert 2 [4]
25 2043500 Flame Failure Valve - Natural Gas 2 [2]
25 2043501 Flame Failure Valve - LP 2
26 G2402-1-5 Top Support Prop 1
27 G01553-1-6 Burner 2
28 078235-1 Joystick Guard 2
29 G02251-1 Pressure Test Spigot 1
30 1309201 Piezo Spark Ignitor 2
31 2043300 Ignitor Assembly 2
32 2050400 Ignition Lead Assembly 2
33 2043400 Thermocouple - 12" 2
34 2042300 Ignitor Bracket - Right 1
35 2042301 Ignitor Bracket - Left 1
36 2042200 Valve Radiation Shield 2
37 21045XX Orifice Special 2
38 G01917-1 Elbow - 0.125" NPT 2
39 076029-66 Pipe Coupling Brass - 0.125" NPT 2
40 076029-165 Elbow - 0.125" x 90° 2
41 G01798-01-6 Bulb & Clamp Shield Assembly
PART NOTES:
[1] - Valve
[2] - NOT ILLUSTRATED
Griddles Flame Failure Series Models G22-24GFF
G_GC_PL_COUNTER_G22SERIES_4_1.pdf

G22-36G
Griddles Flame Failure Series Models G22-24GFF
# PART # DESCRIPTION QTY Note
[3] - Universal
[4] - OFF/MAX/MIN
Griddles Flame Failure Series Models G22-24GFF
G_GC_PL_COUNTER_G22SERIES_4_1.pdf

G22-36G
Griddles Flame Failure Series Models G22-36GFF
Griddles Flame Failure Series Models G22-36GFF
G_GC_PL_COUNTER_G22SERIES_4_2.pdf

G22-36G
Griddles Flame Failure Series Models G22-36GFF
# PART # DESCRIPTION QTY Note
1 G01892-01-8 Griddle Assembly 1 [1]
2 G2744-01-6 Drain Chute Assembly 1
3 G01548-36-6 Rear Radiation Shield 1
4 G2689-1-6 Banking Plate 2
5 G0134-36-6 Flue Back 1
6 G01551-1-6 Burner Support 3
7 G0132-36-8 Main Back 1
8 G2606-02-82 Body Side Assembly 1
9 G01547-2-6 Aeration Shield - Center 2
10 G2653-1-8 Grease Pan 1
11 G2654-1-9 Grease Pan Front 1
12 F157 Bolt - 0.375"-16 x 1.06" 4
13 G2651-36-7 Main Bottom 1
14 G2652-1-7 Grease Pan Support 2
15 2020398 Manifold Assembly 1
16 G0140-1-7 Side Aeration Shield 2
17 G1555-6 Blank ID Plate 3 [2]
18 4529725 Garland Logo 1
19 2052801 Lower Front Panel 36” 1
20 2042000 Upper Front Panel 36” 1
21 G2606-02-82 Body Side Assembly 1
22 G01550-1-6 Side Radiation Shield 2
23 2042101 Front Radiation Shield 1
24 G02716-2 Dial - (Universal) Medium Shaft 3 [3]
24 G02725-33 Dial Insert 3 [4]
25 2043500 Flame Failure Valve - Natural Gas 3 [2]
25 2043501 Flame Failure Valve - LP 3
26 G2402-1-5 Top Support Prop 1
27 G01553-1-6 Burner 3
28 078235-1 Joystick Guard 3
29 G02251-1 Pressure Test Spigot 1
30 1309201 Piezo Spark Ignitor 3
31 2043300 Ignitor Assembly 3
32 2050400 Ignition Lead Assembly 3
33 2043400 Thermocouple - 12" 3
34 2042300 Ignitor Bracket - Right 2
35 2042301 Ignitor Bracket - Left 1
36 2042200 Valve Radiation Shield 3
37 21045XX Orifice Special 3
38 G01917-1 Elbow - 0.125" NPT 3
39 076029-66 Pipe Coupling Brass - 0.125" NPT 3
40 076029-165 Elbow - 0.125" x 90° 3
41 G01798-01-6 Bulb & Clamp Shield Assembly
PART NOTES:
[1] - Valve
[2] - NOT ILLUSTRATED
Griddles Flame Failure Series Models G22-36GFF
G_GC_PL_COUNTER_G22SERIES_4_2.pdf

G22-36G
Griddles Flame Failure Series Models G22-36GFF
# PART # DESCRIPTION QTY Note
[3] - Universal
[4] - OFF/MAX/MIN
Griddles Flame Failure Series Models G22-36GFF
G_GC_PL_COUNTER_G22SERIES_4_2.pdf

G22-36G
Fryer Model G22-18F
Fryer Model G22-18F
G_GC_PL_COUNTER_G22SERIES_5.pdf

G22-36G
Fryer Model G22-18F
# PART # DESCRIPTION QTY Note
1 G6864 Crumb Screen 1 [1]
2 G02700-4 Fryer Basket Twin - Left 1
3 G02700-3 Fryer Basket Twin - Right 1
4 G7235-1-6 Backguard Shield 1
5 G7214-1-6 Flue Box Back 1
6 G7215-1-6 Flue Box Front 1
7 G0150-1-6 Back Combustion Chamber 1
8 G0151-1-6 Insulation Retainer 1
9 GM64 Insulation 1” 4
10 GD1506-1 Handle 1 [2]
11 G7206-1-9 Support Arm 1 [2]
12 G7208-01-8 Support Assembly 1
13 G1705-1-9 Element Clamp Short 2
14 G0149-1-6 Combustion Chamber 1
15 G0148-1-6 Air Shield 1 [3]
16 G0144-18-8 Main Back 1
16 G0144-18-9 Main Back 1
17 G2689-1-6 Banking Plate 2
18 1415000 Thermocouple 1
19 G02352-1 Elbow - 0.375" Pipe to 0.4375" Tube 1
20 G6809 Valve Pilot - 0.25" Tube 1
21 G0391-2 Gas Cock 1 [3]
21 G0391-1 Gas Cock 1 [3]
22 G0635-1 Pilot - Natural Gas 1
22 G0635-2 Pilot - LP 1
22 G0635-3 2C-2 Pilot Manufactured Gas 1
23 G0255-1 Brass Fitting 1 [3]
24 G01747-1 Black Square Plug - 0.125" 1 [2]
25 G2606-01-82 Body Side Assembly - Left - Painted 1
25 G2606-01-92 Body Side Assembly - Left - SS 1
27 G01479-01 Safety Valve 1
27 G01898-01 Valve Assembly Safety TS9J Up To Code 892 1 [1]
28 F157 Bolt - 0.375"-16 x 1.06" 4
29A G02716-2 Dial - (Universal) Medium Shaft 1 [4]
29B G02725-20 Dial Insert 1 [5]
29B G02725-12 Dial Insert 1 [6]
29B G02725-1 Dial Insert [7]
31 G0247-2-8 Tubing - 0.4375" x 9.625” 1 [2]
32 G0247-1-8 Tubing - 0.4375" x 7.312” 1 [2]
33 G0247-3-8 Tubing - 0.4375" x 6.250” 1 [2]
34 G01914-1 LCCM Limit Control 450F OFF From Code 758 1
35 G0250-1 Thermostat 375F OFF From Code 730 1 [8]
35 G01902-01 CTS Control UTo Code 720 1
36 G1556-6 Blank ID Plate 1 [2]
37 4529725 Garland Logo 1
38 G0158-1-6 Grease Pan Front Support 1
Fryer Model G22-18F
G_GC_PL_COUNTER_G22SERIES_5.pdf

G22-36G
Fryer Model G22-18F
# PART # DESCRIPTION QTY Note
39 G2654-1-9 Grease Pan Front 1
40 G01494-7 Aluminum Tubing - 0.25" x 14” 1 [2]
41 G01915-1 Thermocouple Junction Adaptor 1
42 G01494-7 Aluminum Tubing - 0.25" x 14” 1 [2]
43 G0254-01 Manifold Assembly 1
44 G2651-18-7 Main Bottom 1
45 G0152-18-7 Front Support 1
46 G0271-18-9 Upper Front Panel 1
47 G2606-01-81 Body Side Assembly - Right - Painted 1
47 G2606-01-9 Body Side Assembly - Right 1
48 G6093 Broiler Burner Air Shutter 1
49 G6841 Burner 1 [1]
50 CK161 Tube Clamp Assembly Kit 2
51 G02691-070-8P Fry Tank Assembly 1
52 G0745-1-7 Mounting Bracket 1
53 G0249-1-7 Orifice Support 1 [2]
54 G0723-1-6 Pilot Mounting Bracket 1 [2]
55 GM311 Angle 4
55 GM302 Fibrefrax Durablanket 1” Thick 2
56 G0153-18-8P Main Top Plated 1
58 G0156-01-8P Rotating Head Assembly 1
59 G0154-1-9 Backguard Front 1
60 G0155-1-9 Backguard Back 1
61 F136 Clip-Tube Clamp [9]
62 G2657-18-9 Lower Front Panel 1
PART NOTES:
[1] - N.L.A.
[2] - NOT ILLUSTRATED
[3] - N.L.A.NOT ILLUSTRATED
[4] - Universal
[5] - OFF/200F/375F
[6] - OFF/95C/190C
[7] - OFFUsed Item 21
[8] - GS
[9] - DIGITAL PHOTO AT THE END
Fryer Model G22-18F
G_GC_PL_COUNTER_G22SERIES_5.pdf
