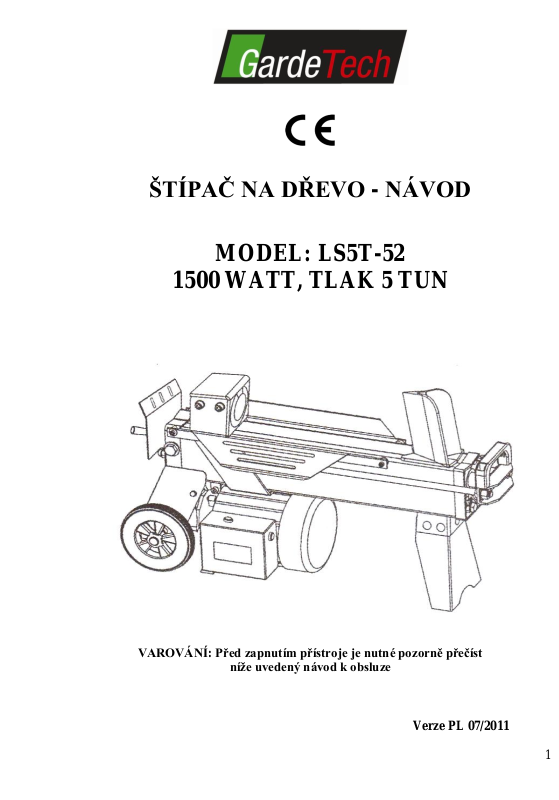

ŠTÍPAČ NA DŘEVO - NÁVOD
MODEL: LS5T-52
1500 WATT, TLAK 5 TUN
VAROVÁNÍ: Před zapnutím přístroje je nutné pozorně přečíst
níţe uvedený návod k obsluze
Verze PL 07/2011
2
VÝSTRAHY A BEZPEČNOSTNÍ ZÁSADY
VÝSTRAHY A BEZPEČNOSTNÍ ZÁSADY
ÚVOD
Prosíme o důkladné přečtení tohoto návodu na použití stejně jako informačních štítků
nacházejících se na zařízení. Je nutno se seznámit se způsobem fungování tohoto stroje stejně
jako s ohroženími, které může způsobit.
* DROGY, ALKOCHOL A LÉKY
Nelze používat štípač pod vlivem drog, alkoholu, léků, omamných látek, nebo jiných prostředků,
které mohou jakýmkoliv způsobem ovlivňovat uvažování nebo motorické funkce.
* ZÁSADY BEZPEČNÉ PRÁCE
Umístit zařízení na plochém a stabilním povrchu, snadno dostupném, nacházejícím se ve výšce
cca. 60 do 75 cm. Díky této poloze, štípač nesklouzává ani nespadne.
Pracujte na čistém a dobře osvětleném místě, nejlépe při denním světle. Nepořádek je častou
příčinou nehod.
Nepoužívejte štípač na mokrých a vlhkých místech. Nenechávejte zařízení na dešti.
Nepoužívejte v blízkosti rozpouštědel nebo hořlavých látek, které mohou být příčinou mnohých
ohrožení.
POZOR !
Držte se dál od pracujících částí.
KONTROLA ŠTÍPAČE NA DŘEVO
Před spuštěním vždy zkontrolujte štípač spolu s celou bezpečnostní soustavou. Bezpečnostní
soustava musí vždy bezvadně fungovat. Před zahájením práce se štípačem se vždy ujistěte, že
veškeré klíče používané k seřizování jsou odstraněny ze stroje.
Systematicky nahrazujte chybějící a poškozené části!
PRACUJTE VE VHODNÉM OBLEČENÍ
Nenoste volný oděv, volné rukavice, kravaty nebo šperky (prsteny, hodinky), které by mohly být
vtaženy pohybujícími se částmi stroje.
Doporučuje se používání ochranných izolačních rukavic a bot s protiskluzovou podrážkou.
Z bezpečnostních důvodů by dlouhé vlasy měly být zakryty.
OCHRANA OČI A TVÁŘE
Štípač na dřevo může vyhazovat ostré a nebezpečné předměty ve směru tváře a očí. Může to
způsobit trvalé poškození zraku. Při práci se zařízením mějte vždy nasazené ochranné brýle.
Běžné brýle mají čočky, které chrání pouze před lehkými nárazy, nejsou to ochranné brýle.
3
Při práci prosím nepokládejte štípač na zem. Taková poloha není vhodná k práci, protože
vzdálenost obličeje od stroje je nebezpečná, vzniká riziko bezprostředního kontaktu tváře a očí se
štípacím nářadím nebo odpadem.
PRODLUŽOVACÍ KABEL
4
Nesprávné použití prodlužovacího kabele může způsobit špatné fungování zařízení a může to vést
k přehřátí stroje. Zkontrolujte, zda délka prodlužovacího kabele nepřesahuje 10 metrů a jestli šířka
vodiče není menší než 2,5 mm². Ujistěte se také, jestli napájení proudem je dostatečné pro tento
druh motoru.
Nepoužívejte prodlužovací kabely s poškozenou izolací, nebo nefunkčními zástrčkami.
Nepoužívat a nepracovat se štípačem v době přepětí.
VYHNĚTE SE ZÁSAHU ELEKTRICKÝM PROUDEM
Zkontrolujte, zda elektrická instalace odpovídá výkonu, napětí a kmitočtu motoru. Ujistěte se
také, že je instalace uzemněná.
Štípač na dřevo musí být uzemněn. Vyhýbejte se kontaktu s uzemněnými plochami, např.:
rourami, topidly, kamny, chladničkami…
Nikdy neotevírejte elektrickou skříň nacházející se na motoru. Pokud je to nutné, musí to provést
kvalifikovaný elektrikář.
V průběhu zapojování zařízení se prsty nikdy nemohou dotknout kovových čepelí a zásuvky
s elektrickým proudem.
PŘÍTOMNOST DĚTÍ NA PRACOVIŠTI NENÍ DOVOLENA
Štípač je určen pouze pro jedno-osobové použití.
Může jej obsluhovat pouze jedna osoba. Jiné osoby
se musejí nacházet v dostatečné vzdálenosti od pracoviště,
především pokud stroj právě pracuje. Nikdy nežádejte
nikoho o pomoc, například v případě zaklínování se stroje.
KONTROLA POLEN (DŘEVA )
Zkontrolujte, zda se ve štípaném dřevě nenacházejí hřebíky nebo jiná cizí tělesa. Konce polen
musí být uřezány pod pravým úhlem a větvě musí být odděleny na úrovni kmene.
5
6
VŢDY BUĎTE OSTRAŢITÍ
Povrch nemůže být kluzký. V průběhu práce neustále
zachovávejte rovnováhu těla a jeho správné držení. Nikdy
nestůjte na štípači! Existuje riziko vážných úrazů způsobených
pohybujícími se součástmi, nebo štípacím nářadím. Nikdy
nepokládejte žádné předměty v bezprostřední blízkosti štípače může to vést k vážným zraněním ve chvíli kdy pro ně budete
sahat.
DÁVEJTE POZOR NA NÁHODNÉ SPUŠTĚNÍ
Je nutno dbát zvláštní opatrnosti ve chvíli umísťování polen.
Nevkládat nová polena, pokud se posunovací zařízení
nezastavilo.
V žádném případě nepokládat ruce do dráhy pohybujících se
částí!
CHRAŇTE RUCE
Ve chvíli kdy je hydraulická zdviž štípače na dřevo v návratové
fázi mějte ruce mimo stroj. Držte ruce v dostatečné vzdálenosti
od prasklin vznikajících v puklém poleně. Mohou se náhle uzavřít,
což může způsobit rozdrcení nebo useknutí ruky.
Nevytahujte zaklíněné polena ručně.
NEPŘETĚŢUJTE STROJ
Štípač bude výkonnější, pokud je používán správným způsobem.
Neštípejte polena, která jsou větší, než je limit uvedený v
tabulce. Může to být velmi nebezpečné a poškodit stroj.
Používejte štípač pouze v souladu s jeho určením!
NENECHÁVEJTE SPUŠŤENÝ STROJ BEZ DOZORU
Nenechávejte stroj bez dozoru, pokud není zcela vypnutý.
ODPOJIT ZAŘÍZENÍ
Pokud zařízení není používáno nebo je seřizováno,
konzervováno, čištěno, jsou měněny součástky nebo jsou na něm
prováděny práce jiného typu, je nutné ho vždy odpojit!!! Před
každým konzervováním zařízení je nutné postupovat v souladu
s technickým návodem týkajícím se stroje.
7
CHRAŇTE PROSTŘEDÍ
Zbavte se použitého oleje v souladu s platnými právními předpisy. Olej
nemůže být vyléván do kanalizace, do země nebo do vody.
Štípač nemůže být vyhozen, je to elektrický přístroj.
PEČUJTE O ZAŘÍZENÍ
Dbejte, aby zařízení bylo čisté, pomůže to v udržení optimální úrovně
výkonu.
DĚTI MIMO DÍLNU
Dílna by měla být uzamčená. Vypnout hlavní vypínače. Umístit štípač
na místě nedostupném dětem a také jiným osobám.
POZOR NEBEZPEČÍ !
!!! Dávejte pozor na pohyblivé části štípače !!!
8
OBSAH
č. modelu
LS5T-37
LS5T-52
Motor
230 V- 50 Hz
1500 W IP54
230 V- 50 Hz
1500 W IP54
Velikost
polena
Průměr
5-25
5-25
Délka
37 cm
52 cm
Síla tlaku
5 t
5 t
Hydraulický tlak
16Mpa
16Mpa
Kapacita hydraulického
oleje
2,4 l
2,4 l
Štípání
celku
Délka
1000 mm
1000 mm
Šířka
265 mm
285 mm
Výška 480 mm
480 mm
Hmotnost
41 kg
44 kg
1. Výstrahy a bezpečnostní pokyny
2. Podmínky použití
3. Technické údaje
4. Zapojení do elektrické sítě
5. Obsah balení
6. Instalace a příprava zařízení
7. Schéma kabeláže
8. Fungování štípače na dřevo
9. Vytahování zablokovaných polen
10. Broušení klínu
11. Závady
12. Výkaz součástek
PODMÍNKY POUŢITÍ
Tento štípač je vyroben pro práci v teplotě
okolí v rozmezí od +5° do +40° Celsia.
Zařízení je možno používat v místech nacházejících se ve výšce nepřesahujících 1000
m nad úrovní mořské hladiny.
Vlhkost vzduchu by neměla přesahovat 50 % při 40° Celsia.
Zařízení může být uchováváno a přepravováno při teplotě okolí v rozmezí od -25° do
55° Celsia.
Konstrukce je v souladu s normou IP54 .
TECHNICKÉ ÚDAJE
9
Je doporučeno používat polena patřičných rozměrů – malá polena mohou být obtížně
štípatelná, pokud obsahují suky nebo se jedná o výjimečně odolné dřevo. Avšak může
se stát, že nebude obtíţné rozštípat obyčejná polena, také v případech kdy jejich
rozměry jsou vyšší. Zkontrolujte rozměry v tabulce.
POZOR! Elektrické a elektronické zařízení nemůže být vyhazováno do veřejných
odpadkových košů!!!
POZOR!!! V souladu s nařízením DEEE týkajícím se životního prostředí je zakázáno
vyhazovat elektrická a elektronická zařízení do životního prostředí a do veřejných
odpadkových košů. Zařízení tohoto typu musí projít utilizací v místě vyhrazeném pro
tento účel.
Průměr polena je uveden výše – malá polena mohou být obtížně štípatelná, pokud jsou
vypouklá nebo pokud mají tvrdé vlákno. Polena souměrného tvaru jsou snáze
štípatelná, dokonce i v případě, že jejich průměr je vyšší, než jak je uvedeno ve výše
uvedené tabulce.
ZAPOJENÍ DO ELEKTRICKÉ SÍTĚ
Zapojte hlavní kabely do elektrické zásuvky 230 V ± 10 % (50 Hz=1 Hz), vybavené
zajištěním proti přepětí, a také proudovým chráničem ( RCD ) a maximální hodnota
proudu nemůže přesahovat 0,03 A.
INSTALACE A PŘÍPRAVA ZAŘÍZENÍ K PRÁCI
1. Připravit stůl k práci, zvednout zařízení za úchyty umístěné na dvou koncích jednotek
a umístit ho ve výšce cca. 60 do 75 cm. na plochém a stabilním povrchu.
2. Seznámit se se všemi pokyny a funkcemi zařízení a jednotlivými částmi,
znázorněnými na níže uvedeném schématu:
1. Posunovač polen
2. Pracovní deska
3. Klín
4. Úchyt
5. Stojan
6. Plíšek přidržující poleno
7. Spínač ( monostabilní - dočasný)
8. Motor
9. Přístrojová skříň
10
10. Kola umožňující transport
Stroje na přiměřenou vzdálenost
11. Páka ovládáni hydrauliky
12. Pojistka ovládací páky
13. Odvzdušňovací šroub
14. Zátka olejové nádrže a ukazatel hladiny oleje
15. Šroub regulace maximálního tlaku
ODVZDUŠNĚNÍ HYDRAULICKÉHO SYSTÉMU
Před spuštěním štípače odšroubujte (povolte,
2-3 otáčky) odvzdušňovací šroub a opět ho dotáhněte, tuto činnost několikrát
zopakujte. Způsobí to odvzdušnění hydraulického
systému. Před přemístěním štípače zkontrolujte, zda je zašroubován
odvzdušňovací šroub z důvodu zabránění vytečení oleje.
POZOR! Pokud zapomenete odvzdušnit hydraulický systém, vzduch se nebude moci
dostat ven ze systému, nastane komprese a následně dekomprese, která může být
důvodem poškození těsnění v hydraulickém systému a rovněž nevratného poškození
stroje.
POZOR!!! Nemanipulujte s horním šroubem
maximálního tlaku.
Šroub maximálního tlaku byl nastaven výrobcem. Šroub regulace maximálního
tlaku byl nastaven pro práci nepřesahující 7 tun. Veškeré operace na této úrovni
musí být prováděné kvalifikovaným technikem, prostřednictvím profesionálního a
k tomuto účelu určeného nářadí.
Veškeré nepovolené změny mohou způsobit poškození hydraulické pumpy.
Mohou rovněţ způsobit váţná poranění a trvalé poškození stroje.
11
ELEKTRICKÉ SCHÉMA HYDRAULICKÉ SCHÉMA
FUNGOVÁNÍ ŠTÍPAČE NA DŘEVO
12
DŘEVO
Tento model štípače na dřevo je vybaven systémem kontroly, ve kterém jsou zapojeny
obě ruce. Levá ruka musí kontrolovat páku řízení hydrauliky, zatímco pravá musí držet
tlačítko spínače.
Štípač přestane pracovat, pokud jedna z rukou není na správném místě.
Posunovač polena se automaticky vrací do výchozí pozice pouze tehdy, pokud obě ruce
přestaly ovládat stroj.
Spouštěč (zařízení) typu lock-out slouží k zamezení náhodného přesunutí směrem dolů páky
hydraulického řízení. Pokud chcete obsluhovat páku hydraulického řízení, přesuňte spouštěč
dozadu ukazováčkem, před zatlačením na páku hydraulického řízení.
POZOR!!! V ţádném případě nepřetěţovat zařízení déle neţ
5 vteřin v průběhu štípání nadměrně tvrdého dřeva
Po překročení doby 5 vteřin je olej přehřátý a může dojít k poškození stroje.
Při štípání poměrně širokého (dlouhého) polena, je doporučeno otočit jej o 90º za
účelem ověření, zda je možné štípání na jiném místě. Pokud je to nemožné, tak to
znamená, že šířka (délka) polena je příliš velká vzhledem ke kapacitě stroje a je nutno
ho vyndat, aby se zamezilo poškození štípače.
Stabilně a důkladně umístěte poleno na pracovní desce štípače. Ujistěte se, zda se
poleno v průběhu štípání neotočí ani nespadne. Nepřetěžujte čepele. Může to způsobit
jejich poškození a zničení. Štípejte poleno v souladu se směrem vláken. Netočte
s polenem v průběhu štípání. Může to způsobit ohrožení a trvalého poškození stroje.
Nikdy neštípejte dva polena současně. Jedno z nich by se mohlo vymrštit a zasáhnout
osobu obsluhující štípač.
UVOLŇOVÁNÍ ZABLOKOVANÉHO POLENA
1. Dejte ruce pryč ze zařízení
13
2. Až se posunovač polena vrátí a zastaví ve výchozí pozici, vložte dřevěný klín pod
zablokované poleno.
3. Zapněte štípač, aby došlo k posunutí dřevěného klínu v ideálním případě pod poleno.
4. Doporučuje se provádět tuto proceduru s ostrým klínem, až do chvíle uvolnění
zablokovaného polena (procedura je znázorněna na obrázku)
POZOR!!! Nesnažte se bušit do polena za účelem jeho uvolnění!!! Může to způsobit
poškození stroje a úrazy.
VÝMĚNA HYDRAULICKÉHO OLEJE
Jednou za 150 hodin práce se štípačem vyměňte hydraulický olej. Za účelem výměny
oleje, postupujte podle níže uvedených instrukcí:
14
1. Zkontrolujte, zda je zařízení vypnuto a zda všechny pohyblivé části jsou zastaveny.
2. Odšroubujte zátku olejové nádrže.
3. Otočte štípač (viz. fotografie) na stojanu nad nádrží o obsahu minimálně 4 litry z
důvodu vylití hydraulického oleje.
4. Vraťte štípač do výchozí pozice.
5. Nalijte nový hydraulický olej. Množství, které je nutné nalít do nádrže je závisle na
modelu stroje. Zkontrolujte to ve výše znázorněné tabulce (V technických údajích).
6. Vyčistěte ukazatel úrovně oleje a zátku olejové nádrže a nalijte olej. Štípač držte ve
svislé poloze.
7. Zkontrolujte, zda se úroveň oleje nachází mezi dvěma ukazateli.
8. Před zašroubováním – vyčistěte zátku olejové nádrže. Z důvodu zamezení vytečení
oleje zkontrolujte, zda je dobře zašroubována.
POZOR! Doporučuje se pravidelně kontrolovat hladinu oleje v nádrži. Když je
množství nedostatečné, doplňte olej.
Doporučujeme používat níže uvedené hydraulické oleje nebo jejich obdoby:
SHELL Tellus 22
MOBIL DTE 11
ARAL Witam GF 22
BP Energol HLP-HL 22
poloha pro odstraňování oleje poloha pro naplňování oleje
15
BROUŠENÍ KLÍNU
ZÁVADA
MOŢNÁ PŘÍČINA
ZÁVADY
ŘEŠENÍ PROBLÉMU
Problémy se
spuštěním
motoru
Přetížené ochranné zařízení,
odpojeno, aby štípač byl
chráněn před poškozením
Kontaktujte
kvalifikovaného
elektrikáře, aby otevřel
přístrojovou skříň a opravil
zařízení
Polena není
možné
štípat
Poleno není správně
položeno
Vraťte se ke kapitole
„Fungování štípače na
dřevo” a přečtěte si jak
správně umístit poleno
Délka nebo šířka polena je
větší než možnosti nebo
výkon stroje
Zmenšete rozměry polen
Ostrá strana klínu je otupená
Vraťte se ke kapitole
„Broušení klínu”
Vytéká olej
Zjistěte důvod vytékání a
kontaktujte prodejce
Pozice šroubu regulace
maximálního tlaku byla
změněna (není to dovoleno)
Byla dosažena dolní úroveň
maximálního tlaku
Kontaktujte prodejce
Posunovač
polen se
pohybuje
trhavým
pohybem, je
slyšet
nepřirozený
zvuk nebo
se objevují
zvláštní
vibrace
Nízká hladina hydraulického
oleje nebo přítomnost
vzduchu v hydraulické
soustavě
Zkontrolovat hladinu oleje.
Kontaktujte prodejce
Vždy po nějaké době práce se štípačem je potřeba nabrousit klín. Vykonávejte to
prostřednictvím pilníku nebo brusky. Dodržujte zásady bezpečnosti.
ZÁVADY
16
Únik oleje
Přítomnost stlačeného
vzduchu v hydraulické
soustavě v době práce
zařízení.
Viz. bod odvzdušnění
systému
Odvzdušňovací šroub nebyl
dotažen před přemístěním
stroje
Dotáhnout odvzdušňovací
šroub a přemístit štípač.
Zátka olejové nádrže nebyla
zašroubována
Zašroubovat zátku olejové
nádrže
17
ZÁRUČNÍ LIST
ZÁRUČNÍ LIST
Výrobek : LS5T-52 …………………………………..
Datum prodeje .................................................
V případě nefunkčnosti výrobku či nezbytné rady kontaktujte prosím nejdříve
telefonicky našeho servisního technika na tel: 777 302 060
Na tento výrobek se vztahuje 24 měsíců záruka.
Pro uplatnění záruky Vám stačí řádně vyplněný záruční list nebo kopie
faktury či pokladního bloku.
Dodavatel:
M.A.T.A. CZECH s.r.o.
Radlická 2485/103
150 00 Praha 5
e-mail: info@mataczech.cz
Záruční a pozáruční servis:
PM Servis – Marek Pařízek
Na barikádách 670
196 00 Praha 9
Tel: 777 302 060
Loading...
