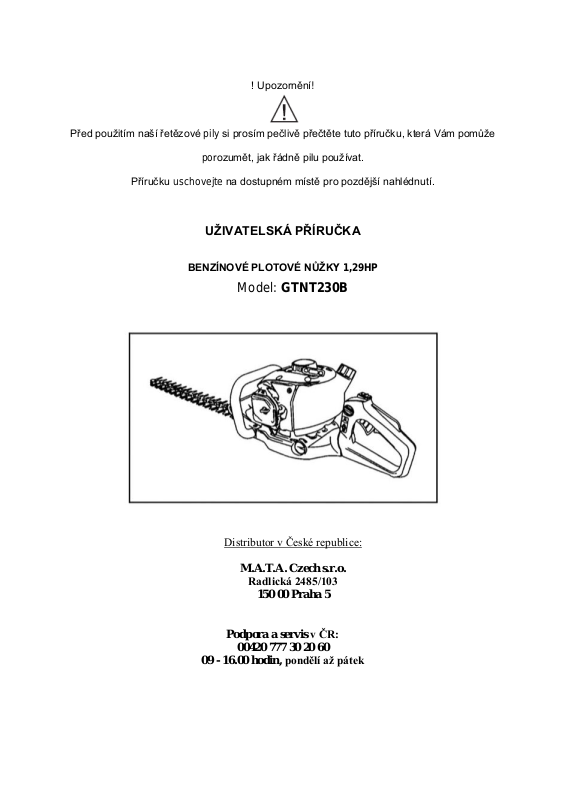

Gardetech GTLE-230 User Manual

! Upozornění!

Před použitím naší řetězové pily si prosím pečlivě přečtěte tuto příručku, která Vám pomůže

porozumět, jak řádně pilu používat.

Příručku uschovejte na dostupném místě pro pozdější nahlédnutí.

UŽIVATELSKÁ PŘÍRUČKA

BENZÍNOVÉ PLOTOVÉ NŮŽKY 1,29HP

Model: GTNT230B

Distributor v České republice:

M.A.T.A. Czech s.r.o.

Radlická 2485/103

150 00 Praha 5

Podpora a servis v ČR:

00420 777 30 20 60

09 - 16.00 hodin, pondělí až pátek

1

1.

POPIS JEDNOTLIVÝCH DÍLŮ ............................................................................

2

2.

VÝSTRAŽNÉ ŠTÍTKY a SYMBOLY NA ZAŘÍZENÍ .............................................

2

3.

BEZPEČNOSTNÍ OPATŘENÍ .............................................................................

3

4.

PALIVO …………………………………………………………………………………

6

5.

POUŽITÍ …………………………………………………..........................................

7

6.

ÚDRŽBA ..............................................................................................................

10

7.

SPECIFIKACE .....................................................................................................

12

8.

ZÁRUČNÍ LIST…….……………………………………………………...................

13

BEZPEČNOST NA PRVNÍM MÍSTĚ

Pokyny uvedené v odstavcích UPOZORNĚNÍ se symbolem obsahují důležité informace,

které musí být dodrženy, aby nedošlo k vážnému fyzickému zranění. Proto Vás žádáme,
abyste si tyto pokyny a informace pečlivě přečetli a dodržovali je.

■ RŮZNÉ DRUHY UPOZORNĚNÍ V PŘÍRUČCE

! UPOZORNĚNÍ

Takto jsou označeny pokyny, které musí být dodrženy, aby nedošlo k úrazům, při kterých by
mohla být způsobena vážná fyzická zranění nebo dojít k úmrtí.

DŮLEŽITÉ

Takto jsou označeny pokyny, které musí být dodrženy, aby nedošlo k mechanickému selhání,
havárii nebo poškození.

POZNÁMKA

Takto jsou označeny rady nebo pokyny užitečné z hlediska použití zařízení.

Obsah

2

1. POPIS JEDNOTLIVÝCH DÍLŮ

1. Přední rukojeť

2. Palivová nádrž

3. Startér

4. Plynová páčka

5. On / Off vypínač.

6. Tlumič

7. Čepel

8. Sytič

9. Zadní rukojeť

ujistěte, že není možné, aby prach ucpával filtr, co může způsobit potíže s motorem, což vede k jeho
poškození.

Ujistěte se, že v převodovce je dostatečné množství maziva a toto kontrolujte po každých 25
hodinách práce. Mazivo musí být dodáváno do zařízení každý den, v případě, že stroj je používán v
prašném prostředí. Pokud je mazivo staré vyměnte jej. Špina v mazive je příčinou vnitřního otěru.

2. VÝSTRAŽNÉ ŠTÍTKY a SYMBOLY NA ZAŘÍZENÍ

Pro bezpečný provoz a údržbu, jsou symboly vyznačené na zařízení. Dodržujte pokyny, aby jste
předešli úrazu a vyhnuli se chybám:
(A) Štítek otvor pro plnění "směsi benzínu"
Umístění: Víčko palivové nádrže.

(B) Štítek s označením přívodu
Umístění: Ochranný kryt vzduchového filtru

(C) Štítek, jak otevřít sytič.
Umístění: A1 R Těleso filtru

DŮLEŽITÉ

Pokud se výstražný štítek sloupne nebo zašpiní tak, že jej není možné přečíst, kontaktujte
prodejní místo, kde jste pilu zakoupili a objednejte nové výstražné štítky. Nové výstražné štítky
poté připevněte na příslušná místa.

 FILTER

Filtr kontrolujte každý den. Možná budete muset vyčistit karburátor od prachu. Při nové montáži se

 PŘEVODOVKA

 NOŽE

Vyměňte nůž, když je vzdálenost mezi jeho zuby 0,7 mm nebo více.

3

■ PŘED PRVNÍM POUŽITÍM
a. Přečtěte si pozorně tuto příručku, která Vám pomůže

porozumět, jak zařízení správně ovládat.

b. Zařízení nikdy nepoužívejte pod vlivem alkoholu, únavy,

nedostatku spánku či závratí po požití léků na nachlazení;
zařízení dále nepoužívejte, hrozí-li zhoršená schopnost
rozhodování, nebo pokud nejste schopni zařízení řádně a
bezpečně ovládat.

c. Motor nepouštějte uvnitř budovy. Výfukové plyny

obsahují zdraví škodlivý kysličník uhelnatý.

d. Zařízení nikdy nepoužívejte za následujících podmínek:

1. Je-li kluzká podlaha nebo není-li možné udržet
stabilní pozici.

2. Za tmy, v husté mlze nebo je-li Vaše viditelnost
omezená.

3. Při hustém dešti, bouřce, silném větru nebo je-li
jeho použití za daných podmínek nebezpečné.

e. Pokud používáte toto zařízení poprvé, naučte se jej před

prvním spuštěním ovládat od zkušeného řemeslníka.

f. Nedostatek spánku, únava nebo fyzické vyčerpání

mohou způsobit pokles pozornosti a následný vznik
nehody a úrazu. Omezte dobu, během které je zařízení
nepřetržitě používáno, na cca 10 min a mezi jednotlivým
použitím dělejte přestávky 10 – 20 min. Pokuste se
omezit délku používání zařízení na max. 2 hodiny denně.

g. Tuto příručku uložte na dostupné místo, abyste do ní

mohli v případě potřeby kdykoliv později nahlédnout

h. Pokud zařízení prodáváte nebo půjčujete, nezapomeňte

k němu vždy přiložit tuto příručku.

i. Zabraňte, aby toto zařízení neovládaly děti a/nebo osoby,

které nejsou schopny plně pochopit pokyny uvedené
v této příručce.

■ PRACOVNÍ POMŮCKY A OBLEČENÍ

a. Při práci s pilou používejte řádné oblečení a následující

ochranné pomůcky.

(1) Ochranná přilba
(2) Ochranné brýle a ochranný štít
(3) Silné pracovní rukavice

! UPOZORNĚNÍ
Zařízení žádným způsobem neupravujte. Na upravené zařízení se nevztahuje záruka.
Záruka se dále nevztahuje na poškození následkem nedbalosti či nedodržení pokynů
uvedených v této příručce.

3. BEZPEČNOSTNÍ OPATŘENÍ

4

(4) Pracovní obuv s neklouzavou podrážkou
(5) Chrániče sluchu

b. U sebe vždy mějte:

1. Dodané nářadí a návod

2. Benzín

3. Náhradní čepel

4. Předměty pro označení pracovní oblasti (lano, výstražné
značky).

5. Píšťalku (kvůli spolupráci nebo upozornění na stav nouze)

6. Sekyrku nebo pilku (pro odstranění překážek)
c. Zařízení nikdy nepoužívejte, máte-li na sobě volné kalhoty,

sandály nebo jste-li bez bot.

■ UPOZORNĚNÍ TÝKAJÍCÍ SE MANIPULACE S PALIVEM

a. Motor tohoto zařízení je poháněn palivovou směsí, která

obsahuje vysoce hořlavý benzín. Nádoby s palivem
neskladujte – a palivo nedoplňujte - v místech, kde se
vyskytují ohřívače, otevřený oheň, elektrické jiskry, jiskry ze
svařování a jiné zdroje tepla, které mohou způsobit vznícení

paliva.

b. Kouření během používání zařízení nebo doplňování paliva je

extrémně nebezpečné. Zapálenou cigaretu udržujte

v odpovídající vzdálenosti od zařízení.

c. Při doplňování paliva vždy nejdříve vypněte motor a

zkontrolujte, že se v blízkosti zařízení nevyskytují jiskry nebo
otevřený oheň.

d. Pokud se během doplňování palivo vylije, vytřete vylité

množství suchým hadrem; teprve poté můžete spustit motor.

e. Po doplnění paliva zašroubujte pevně uzávěr palivové nádrže

a před spuštěním motoru zařízení odneste nejméně 3 metry
od místa, kde jste doplňovali palivo.

■ PŘED SPUŠTĚNÍM MOTORU

 Zkontrolujte pracovní prostor, stříhaný předmět a směr

stříhaní. Případné překážky odstraňte.

 Se stříháním, nezačínejte, dokud nebude pracovní oblast

vyklizená, bezpečně ohraničená a dokud neurčíte směr, ve
kterém budete stříhat.

 Kolemstojící osoby a zvířata se musí nacházet mimo

pracovní oblast; velikost pracovní oblasti je min. 15m od
stříhaného předmětu.

 Zkontrolujte, zda se na zařízení nevyskytují opotřebované,

uvolněné nebo poškozené součástky. Nepoužívejte
zařízení, které je poškozené, nesprávně nastavené. Nikdy
nepoužívejte zařízení, které není kompletně a bezpečně
smontované.

 Zvláště je třeba se ujistit, že čepel a spoje , které drží nože

jsou správně připojeny k nůžkám.

 Nepoužívejte nože, které jsou ohnuté, deformované ,

prasklé , rozbité nebo jinak poškozené. Nože e řezačky jsou

5

vždy ostré.

 Zkontrolujte nože a ujistěte se , že se otáčí plynule bez

nadměrného hluku .

■ SPUŠTĚNÍ MOTORU

 Zkontrolujte pracovní prostor, a zda nejsou překážky ve

vzdálenosti min. 15 m od místa práce.

 Umístěte zařízení na zem na rovný, otevřený prostor a

ujistěte se, že nůž nemůže přijít do styku s překážkou při
startování motoru.

 Při startování nastavte páčku plynu do polohy volnoběhu
 Po nastartování motoru, pokud se nože stále točí (i když

páčka plynu je plně zatažena) vypněte motor a zkontrolujte
škrtící klapku a ostatné části.

■ PROVOZ

 Rukojeti udržujte suché, čisté a nezašpiněné olejem nebo

palivem. Držte rukojeť pevně oběma rukama.

 Při práci zabezpečte pevné postavení.
 Otáčky motoru vždy udržujte ve stanovené úrovni pro

stříhání nikdy nezvyšujte otáčky nad tuto hranici.

 Pokud se dostane tráva do vnitřku nůžek, nebo pokud

chcete zkontrolovat stav paliva a dotankovat, vždy zařízení
vypněte.

 Pokud čepel narazí na překážku (např. kámen), vypněte

motor a zkontrolujte čepel, pokud zjistíte poškození,
vyměňte jí za novou.

 Pokud na Vás během práce někdo zavolá, vypněte motor a

až následně se otočte.

 Nedotýkejte se tlumiče, zapalovací svíčky a jiných kovových

částí motoru pokud motor běží nebo bezprostředně po jeho
vypnutí. Mohli byste si přivodit vážné popáleniny nebo úraz
elektrickým proudem.

 V případě ukončení práce na jednom místě a přesunu na

druhé místo, vždy vypněte motor a nože držte dál od těla.

■ BEZPEČNOSTNÍ OPATŘENÍ PRO PŘÍPAD ZPĚTNÉHO
NÁRAZU

! UPOZORNĚNÍ

 Pokud se nože při střihání dotknou předmětu nebo překážky,

vznikne zpětný náraz. V některých případech může zpětný
náraz způsobit ztrátu kontroly nad zařízením, a vážné
zranění.

 Nespoléhejte se pouze na bezpečnostní zařízení, které je

součástí Vašeho zařízení. Jako uživatel byste měl
podniknout několik opatření zabraňujících vzniku nehody a
zranění.

6

(1) Díky základnímu pochopení zpětného nárazu můžete

snížit nebo eliminovat moment překvapení.

(2) Držte nastartované zařízení pevně oběma rukama.
(3) Ujistěte se, že v místě, kde nůžky používáte, nejsou

žádné překážky. Zabraňte kontaktu nože s plotem
sloupkem, kamenem, větví či jinou překážkou, na
kterou můžou nůžky narazit.

(4) Nastartované zařízení nepřibližujte do prostoru nohou

■ ÚDRŽBA

 Aby zařízení fungovalo správně, provádějte pravidelně

údržbu a kontroly uvedené v příručce.

 Před zahájením údržby nebo kontroly vždy nůžky vypněte.
 V žádném případě nůžky, nebo jejich části neupravujte a

nemanipulujte s nimi, mohlo by to vést k nesprávnému
fungování zařízení a ztrátě záruky.

 Při broušení, odstraňování nebo připojení nožů noste tlusté,

robustní rukavice a používejte pouze správné nástroje a
vybavení, aby nedošlo ke zranění.

 Při výměně brzdového oleje nebo maziva, vždy používejte

produkty, které byly certifikovány pro tyto nůžky.

! UPOZORNĚNÍ

Kovové části jsou po vypnutí velmi horké.
 Údržbu, kterou podle příručky neprovádí uživatel, musí

provést kompetentní servisní společnost. (úvodní strana)

■ TRANSPORT

 Ujistěte se, že ochrana čepele je na místě.
 V případě přepravy aute, jednotku zafixujte lanem.

Nepřenášejte zařízení na motorce, může to být
nebezpečné.

 Nepřenášejte zařízení po delší dobu bez vyprázdnění

nádrže, může to mít za následek postupné vytékání paliva
z nádrže.

4. PALIVO

 Benzín je hořlavý. Vyvarujte se kouření během práce, nebo

tankování. V blízkosti pohonných hmot nesmí být oheň, nebo

jeho zdroj.

 Před startováním motoru ze zařízení setřete rozlité tekutiny.
 Před doplňováním paliva se ujistěte, že je motor vypnutý.
 V místě uložení paliva nemanipulujte s ohněm.

DŮLEŽITÉ

 Nepoužívejte motorový olej pro 4-taktní vodou chlazené

dvoudobé motory. To může způsobit chybnou funkci
zapalovací svíčky, zablokování výstupu nebo přilepení
pístního kroužeku.Palivová směs, která je používaná po
dobu jednoho měsíce nebo déle může ucpat karburátor

7

nebo poškodit motor. Umístěte zbývající palivo do
vzduchotěsného obalu a uložte na tmavém a chladném
místě. Smíchejte benzin běžné kvality (olovnatý nebo
bezolovnatý, bez alkoholu) a doporučený motorový olej pro
vzduchem chlazené motory.

 Motory jsou mazány olejem speciálně vyrobeným pro

vzduchem chlazený benzínový motor.

Doporučené míchání BENZÍN (95 oktanový) a OLEJ (pro 2ou
taktní motory chlazené vzduchem) je 40:1.
Poměr míchání záběhové směsi - benzín : olej 25:1

■ SPUŠTĚNÍ MOTORU

DŮLEŽITÉ

Při startování držte zařízení dál od předmětů, které by se mohli při
startu dostat do prostoru čepele.

1. Uvolněte páčku plynu a zkontrolujte, zda jste jí uvolnili
úplně. (F1).

2. Včetně mototru nastaveno na “(RUN)” (F1).

3. Zatlačte startér úplně , pokud palivo úplně nevystopupá

(F2).

4. Přesuňte páčku sytiče do polohy zavřeno (F3).

(1) Akcelerátor (2) Spínač motoru (3) Vypnuto (4) Zapnuto (5) Palivová pumpa

5. Umístěte zařízení na rovný, pevný povrch. Držte nůž dále
od překážek

6. Podržte pevně tělo motoru a energicky zatáhněte za
startovací šňůru. (F40)

7. Nevytahujte sňůru až do samého konce, nebo náhle
neuvolňujte rukou. Mohlo by dojít k poškození startéru.

8. Přesuňte páčku sytiče dolů na otevřeno a znovu nastartujte
motor. (F3)

9. Než začnete práci, nechte motor zahřát.

POZNÁMKA

1. Po nastartování motoru a bezprostředně po jeho
zastavení, nechte otevřené škrticí klapky. (F3)

2. Motor se nemusí spustit i v důsledku přebytku paliva.

Pokud se motor nenastartuje po několika pokusech,
otevřete sytič a opakujte postup zatáhnutí za startovací
lanko nebo vyjměte a osušte/vyčistěte svíčku.

5. POUŽITÍ

8

■ ZASTAVENÍ MOTORU

1. Uvolněte páčku plynu.

2. Nastavte zapnuto/vypnuto do polohy “(STOP)” .

POZNÁMKA

Pokud se motor nezastaví ani když jej zastavíte dle výše
uvedeného, po chvíli zavřete sytič a motor se vypne.

■ CHOD MOTORU

Během prvních 20 hodin práce nepoužívají nůžky na maximální
výkon po dobu práce.

Nastavení rychlosti:

 Před seřizováním karburátoru, vyčistěte vzduchový filtr a

zahřejte motor. (F5)

 Šroub pro nastavení volnoběžných otáček (F6)
(1) Vzduchový filtr (2) Volnoběh

DŮLEŽITÉ

Když je motor ve volnoběhu (3000 rpm), nože se nemůžou
pohybovat. Zmenšete rychlost motoru seřízením šroubu škrtícího

ventilu.

■ STŘÍHÁNÍ

 Počasí a povětrnostní podmínky mohou ovlivnit provoz.
 Nedovolte, aby se kolemjdoucí dostali do Vašeho

pracovního prostoru.



■ POUŽÍVÁNÍ RUKOJETÍ (pouze CHTZ6000) (F7)

Kvůli redukci zatížení při stříhání živých plotů, rukojeť lze otočit o
90% na levou nebo pravou stranu. Nedotýkejte se plynu při této
operaci!

Postupujte podle pokynů:

1. Uvolněte rukojeť stisknutím páčky.

2. Otočte rukojeť, dokud nezapadne do páky.

3. Je-li rukojeť uzamčena, bude na nové pozici. Můžete znovu
použít zařízení.
(1) Držák (2) Páčka zámku

9

Porucha

Postup

Před

použitím

Po

25min

Po

50min

Po

100min

Rada

M
O
T
O
R

Unikání, vylití paliva

Utřít

√

Palivová nádrž,
vzduchový filtr, palivový

filtr

Kontrola/

vyčištění

√ √

V případě
potřeby
vymeňte

Nastavení volnoběhu
šroubem

Podívejte

se na nast.

volnoběhu

√

V případě
potřeby
vyměňte
karburátor

Zapalovací svíčka

Vyčistěte a

upravte

vzdálenost

elektrod

√ Mezera:
0,6-0,7 mm,

v případě
potřeby
vyměňte

Válec, chlazení vstupu

vzduchu

Vyčištění

√

Tlumič výfuku,

zapalovací válec
výfukový otvor

Vyčištění

√

T

Ě

L
O

Páčka plynu,
zapalování

Zkontrolujte

funkčnost.

√

Řezací část

Vyměňte v
případě, že

je

poškozená

√

Skříň převodovky

Mazivo

√

Šrouby a matice

Kontrola /

výměna

√ √ Nenastavujt
e šrouby

 Tlumič by měl být používán pouze tehdy, pokud je to

nutné. Nadměrný výkon motoru není vhodný.

 Vyvarujte se řezání větví - může dojít k poškození čepele a

zkrátí se životnost disku.

 Nakloňte zařízení o 5 až 10 stupňů ve směru objektu řezu

usnadníte si práci a přinese dobrý výsledek.

 Tělo by mělo být vždy na straně karburátoru - ne na straně

tlumiče výfuku.

 Při prvním použití zařízení, v prvních několika minutách

může unikat mazivo ze skříně převodovky. Jedná se
přebytečné mazivo, není žádný důvod k panice. Stačí jen
otřít při vypnutém motoru.

10

6. ÚDRŽBA

Před čištěním, revizí a opravou se ujistěte, že je motor vypnutý
a studený.

■ OSTŘÍ (F10)

 Zkontrolujte nůž a spoje, zda nejsou uvolněné, nebo částí

ostří zakřivené.

 Zkontrolujte břity

Poznámka:

1. Zkontrolujte rohy, zda jsou ostré.

2. Zkontrolujte zaostření nože kolem okrajů.

3. Při broušení nikdy nepoužívejte vodu.

 Nenastavujte úsek mezi horním a spodním ostřím nože,

protože výrobek je navržen tak, aby jste měli optimální

mezeru, pokud je správně seřízen. (F11)
(1) Šroub (2) Podložka (3) Distanční vložka (4) Matice

DŮLEŽITÉ

Při instalaci nože se ujistěte, že podložka, šroub a matice jsou
řádně upevněny.

■ BEZPEČNOSTNÍ ZÁMEK (F12)

Je zakázáno používat zařízení, je-li bezpečnostní zámek
poškozen. Jedná se o blokovací zařízení pro zvýšení otáček
motoru bez nutnosti zastavení motoru. Pouze stisknete pojistku a
můžete zvýšit výkon.

1. Zkontrolujte, zda se páčka plynu nepohybuje při utahování
bezpečnostního zámku.

2. Zkontrolujte, zda se páčka plynu pohybuje, když je stisknuto a
uvolněno, zatímco zámek je uzamčen.

3. Zkontrolujte, zda se zámek se vrátí do své původní polohy po
uvolnění rukou.

4. Pokud si všimnete chyby v jednom z výše uvedeného, obraťte
se na svého prodejce nebo na autorizované servisní středisko pro

opravu.

■ ANTI – VIBRAČNÍ SYSTÉM (F13)

Deformovaný nebo poškozený antivibrační systém, může způsobit
poškození, jako je například uvolnění nebo odtržení motoru a
nožů.
Pravidelně kontrolujte, zda pružiny nejsou poškozeny.

11

■ VZDUCHOVÝ FILTR (F14)

Sejměte kryt a očištěte od prachu. V případě, že filtr je stále
špinavý opatrně vlhkým hadříkem s trochou saponátu umyjte.

Před opětovnou montáží nechte zcela vyschnout. Pokud je filtr
deformovaný nebo poškozený, vyměňte jej za nový.

DŮLEŽITÉ

Ucpaný filtr narušuje chod motoru. Navíc, práce s deformovaným
nebo poškozeným filtrem může vést k poškození nebo úplnému
zničení mechanismu motoru.

■ PALIVOVÝ FILTR (F15)

Pokud motor pracuje s malým množstvím pohonných hmot, měli
byste pravidelně kontrolovat, zda filtr není ucpaný.

■ CHLAZENÍ VZDUCHEM (F16)

Motor je chlazený vzduchem. Pokud prach ucpe přívod vzduchu a
chladící žebra na válci způsobí to přehřátí motoru. Pravidelně
kontrolujte a čistěte žebra válců po sejmutí krytu vzduchového
filtru a válce.

■ ZAPALOVACÍ SVÍČKA (F17)

Nezdařený pokus o nastartování motoru je obvykle způsoben
chybou na zapalovací svíčce. Pravidelně čistěte zapalovací svíčku
a v případě potřeby ji vyměňte za novou.

DŮLEŽITÉ

Při instalaci svíčky použijte prsty k upevnění do otvoru a následně
utáhněte klíčem. Pozor! Při přílišném utažení může dojít k

poškození válce a pístu.

UTAŽENÍ:

15,3 ~ 22,4 N.m (150 ~ 220 kgf-cm)
Typ Plug: Spark Gap
NHSP LDL8RTF: 0,6 ~ 0,7 mm

12

Název modelu

GTNT230B

Typ

dvojité ostří

Délka ostří

600 mm

Typ motoru

1E32F dvoutaktní

Objem

25,4ccm

Výkon

1,29 HP

Karburátor

HL-MR11C1-HY32-85B

Převodovka

C.D.I.

Zapalovací svíčka

NHSP LDL8RTF R27C

Palivo

Směs benzín : olej = 25:1

Objem palivové nádrže

0,40l

Startér

strunový

Spojka

odstředivá

Převod

5.11

Hmotnost

5,75kg

■ PŘEVODOVKA (F18)

1. Namažte převodovku po každých 25 hodinách provozu.

2. Použijte čerpadlo.

3. Doplňujte mazivo, až dokud nepřetéka. (F18-a)

■ TLUMIČ PO 100 HODINÁCH PROVOZU (F19)

1. Vyjměte tlumič, zasuňte šroubovák dovnitř a otřete
nahromaděné uhlíky.

2. Otřete nahromaděné uhlíky na tlumiči výfuku a odvzdušněte.
(F19)
(1) Šroubovák (2) Výfuk

3. Utáhněte všechny šrouby, matice a šroubení.

4. Zkontrolujte, zda olej nebo mazivo neuniká ze vstupu mezi
spojkou a bubnem. Pokud uniká, otřete jej hadříkem namočeným
v bezolovnatém benzínu.

■ ÚDRŽBA PŘED SKLADOVÁNÍM (F20)

1. Otřete rozlité palivo, použijte suchý hadřík. (F20)

2. Demontujte palivovou nádrž, nastartujte motor, počkejte dokud
se nezastaví.

3. Vyjměte zapalovací svíčku a ve 2-3cm3 směsi oleje ji vycistěte.
Zatáhněte za startovací lanko 2 ~ 3 krát a nastavte píst v horní
poloze.

4. Naneste antikorozní olej na kovové části, udržuzjte zařízení

vevnitř mimo vlhké prostředí

7. SPECIFIKACE

13

8. ZÁRUČNÍ LIST

ZÁRUČNÍ LIST

Výrobek : BENZÍNOVÉ PLOTOVÉ NŮŽKY 1,29HP

Model: GTNT230B

Datum prodeje .................................................

Na tento výrobek se vztahuje 24 měsíců záruka.

Platný záruční list musí být správně vyplněn a odeslán s kopií faktury nebo

pokladního bloku.

Dodavatel:

M.A.T.A. Czech s.r.o.

Radlická 103

150 00 Praha 5

e-mail: [e-mail]

SERVIS :

Tel: [phone]

PM Servis

Na barikádách 670

196 00 Praha 9
