Gardetech C-52 User Manual

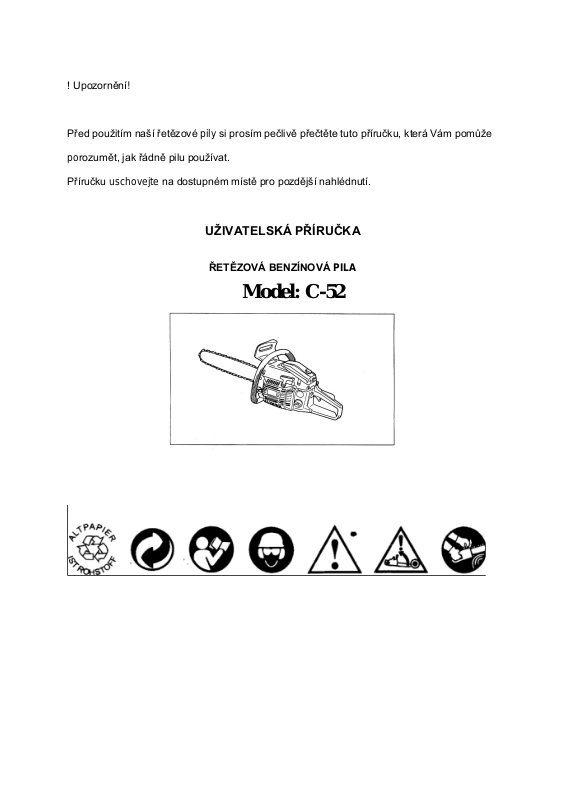

! Upozornění!

Před použitím naší řetězové pily si prosím pečlivě přečtěte tuto příručku, která Vám pomůže
porozumět, jak řádně pilu používat.
Příručku uschovejte na dostupném místě pro pozdější nahlédnutí.

UŽIVATELSKÁ PŘÍRUČKA

ŘETĚZOVÁ BENZÍNOVÁ PILA

Model: C-52

2

Distributor v České republice:

M.A.T.A. Czech s.r.o.

Radlická 2485/103

150 00 Praha 5

Podpora a servis v ČR:

00420 777 30 20 60

09 - 16.00 hodin, pondělí až pátek

1

BEZPEČNOST NA PRVNÍM MÍSTĚ

1.

POPIS JEDNOTLIVÝCH DÍLŮ ............................................................................

2

2.

VÝSTRAŽNÉ ŠTÍTKY NA ZAŘÍZENÍ ..................................................................

2

3.

SYMBOLY NA ZAŘÍZENÍ ....................................................................................

3

4.

BEZPEČNOSTNÍ OPATŘENÍ .............................................................................

3

5.

INSTALACE VODÍCÍ LIŠTY A PILOVÉHO ŘETĚZU .........................................

7

6.

PALIVO A ŘETĚZOVÝ OLEJ ..............................................................................

8

7.

OVLÁDÁNÍ MOTORU .........................................................................................

9

8.

ŘEZÁNÍ ................................................................................................................

12

9.

ÚDRŽBA ..............................................................................................................

13

10.

ÚDRŽBA PILOVÉHO ŘETĚZU A VODÍCÍ LIŠTY ...............................................

15

11.

SPECIFIKACE .....................................................................................................

17 ZÁRUČNÍ LIST ………………………………………………………………………...

18

Pokyny uvedené v odstavcích UPOZORNĚNÍ se symbolem obsahují důležité informace,

které musí být dodrženy, aby nedošlo k vážnému fyzickému zranění. Proto Vás žádáme,
abyste si tyto pokyny a informace pečlivě přečetli a dodržovali je.

■ RŮZNÉ DRUHY UPOZORNĚNÍ V PŘÍRUČCE

! UPOZORNĚNÍ

Takto jsou označeny pokyny, které musí být dodrženy, aby nedošlo k úrazům, při kterých by
mohla být způsobena vážná fyzická zranění nebo dojít k úmrtí.

DŮLEŽITÉ

Takto jsou označeny pokyny, které musí být dodrženy, aby nedošlo k mechanickému selhání,
havárii nebo poškození.

POZNÁMKA

Takto jsou označeny rady nebo pokyny užitečné z hlediska použití zařízení.

Obsah

2

1. POPIS JEDNOTLIVÝCH DÍLŮ

1. Ochrana přední části

2. Startovací rukojeť

3. Vzduchový filtr

4. Páčka sytiče

5. Pojistka plynové páčky

6. Zadní rukojeť

7. Plynová páčka

8. Vypínač motoru

9. Palivová nádrž

10. Olejová nádrž

11. Přední rukojeť

12. Pilový řetěz

13. Vodící lišta

(1) Před použitím tohoto zařízení si přečtěte uživatelskou příručku

(2) Používejte ochrannou přilbu, ochranné brýle a ochranu sluchu

(3) Řetězovou pilu držte při používání oběma rukama

(4) Pozor! Nebezpečí zpětného nárazu

(5) Upozornění / Pozor

2. VÝSTRAŽNÉ ŠTÍTKY NA ZAŘÍZENÍ

DŮLEŽITÉ

Pokud se výstražný štítek sloupne nebo zašpiní tak, že jej není možné přečíst, kontaktujte
prodejní místo, kde jste pilu zakoupili a objednejte nové výstražné štítky. Nové výstražné
štítky poté připevněte na příslušná místa.

3

(a) Otvor pro doplnění PALIVOVÉ SMĚSI

Umístění: víčko palivové nádrže

(b) Otvor pro doplnění ŘETĚZOVÉHO OLEJE

Umístění: víčko olejové nádrže

(c) Symbol znázorňující tlačítko. Přepnutím vypínače motoru do

pozice „O“ (STOP) se motor vypne.
Umístění: vzadu vlevo na jednotce

(d) Symbol znázorňující sytič. Vytažením sytiče se přeruší sycení.

Umístění: vzadu vpravo na jednotce

(e) Symbol znázorňující regulační šroub řetězového oleje.

MIN – směr snížení průtoku oleje
MAX – směr zvýšení průtoku oleje
Umístění: spodní část držáku

(f) H šroub

L šroub
Seřizovací šroub otáček volnoběhu

Umístění: vzadu vlevo na jednotce

■ PŘED PRVNÍM POUŽITÍM

a. Přečtěte si pozorně tuto příručku, která Vám pomůže

porozumět, jak zařízení správně ovládat.

b. Zařízení nikdy nepoužívejte pod vlivem alkoholu, únavy,

nedostatku spánku či závratí po požití léků na nachlazení;
zařízení dále nepoužívejte, hrozí-li zhoršená schopnost
rozhodování, nebo pokud nejste schopni zařízení řádně a
bezpečně ovládat.

! UPOZORNĚNÍ
Zařízení žádným způsobem neupravujte. Na upravené zařízení se nevztahuje záruka.
Záruka se dále nevztahuje na poškození následkem nedbalosti či nedodržení pokynů
uvedených v této příručce.

3. SYMBOLY NA ZAŘÍZENÍ

Pro bezpečný provoz jsou na zařízení vytlačené obrysy symbolů.
Řiďte se těmito symboly a ujistěte se, že nedojte k záměně jejich významu.

4. BEZPEČNOSTNÍ OPATŘENÍ

4

c. Motor nepouštějte uvnitř budovy. Výfukové plyny obsahují

zdraví škodlivý kysličník uhelnatý.

d. Zařízení nikdy nepoužívejte za následujících podmínek:

1. Je-li kluzká podlaha nebo není-li možné udržet
stabilní pozici.

2. Za tmy, v husté mlze nebo je-li Vaše viditelnost
omezená.

3. Při hustém dešti, bouřce, silném větru nebo je-li jeho
použití za daných podmínek nebezpečné.

e. Pokud používáte toto zařízení poprvé, naučte se jej před

prvním spuštěním ovládat od zkušeného řemeslníka.

f. Nedostatek spánku, únava nebo fyzické vyčerpání mohou

způsobit pokles pozornosti a následný vznik nehody a
úrazu. Omezte dobu, během které je zařízení nepřetržitě
používáno, na cca 10 min a mezi jednotlivým použitím
dělejte přestávky 10 – 20 min. Pokuste se omezit délku
používání zařízení na max. 2 hodiny denně.

g. Tuto příručku uložte na dostupné místo, abyste do ní mohli

v případě potřeby kdykoliv později nahlédnout

h. Pokud zařízení prodáváte nebo půjčujete, nezapomeňte

k němu vždy přiložit tuto příručku.

i. Zabraňte, aby toto zařízení neovládaly děti a/nebo osoby,

které nejsou schopny plně pochopit pokyny uvedené v této
příručce.

■ PRACOVNÍ POMŮCKY A OBLEČENÍ
a. Při práci s pilou používejte řádné oblečení a následující

ochranné pomůcky.

(1) Ochranná přilba
(2) Ochranné brýle a ochranný štít
(3) Silné pracovní rukavice
(4) Pracovní obuv s neklouzavou podrážkou
(5) Chrániče sluchu

b. U sebe vždy mějte:

1. Dodané nářadí a vodící lištu

2. Benzín a řetězový olej

5

3. Předměty pro označení pracovní oblasti (lano, výstražné

značky).

4. Píšťalku (kvůli spolupráci nebo upozornění na stav nouze)

5. Sekyrku nebo pilku (pro odstranění překážek)
c. Zařízení nikdy nepoužívejte, máte-li na sobě volné kalhoty,

sandály nebo jste-li bez bot.

■ UPOZORNĚNÍ TÝKAJÍCÍ SE MANIPULACE S PALIVEM

a. Motor tohoto zařízení je poháněn palivovou směsí, která

obsahuje vysoce hořlavý benzín. Nádoby s palivem
neskladujte – a palivo nedoplňujte - v místech, kde se

vyskytují ohřívače, otevřený oheň, elektrické jiskry, jiskry ze
svařování a jiné zdroje tepla, které mohou způsobit vznícení

paliva.

b. Kouření během používání zařízení nebo doplňování paliva je

extrémně nebezpečné. Zapálenou cigaretu udržujte

v odpovídající vzdálenosti od zařízení.

c. Při doplňování paliva vždy nejdříve vypněte motor a

zkontrolujte, že se v blízkosti zařízení nevyskytují jiskry nebo
otevřený oheň.

d. Pokud se během doplňování palivo vylije, vytřete vylité

množství suchým hadrem; teprve poté můžete spustit motor.

e. Po doplnění paliva zašroubujte pevně uzávěr palivové nádrže

a před spuštěním motoru zařízení odneste nejméně 3 metry
od místa, kde jste doplňovali palivo.

■ PŘED SPUŠTĚNÍM MOTORU

 Zkontrolujte pracovní prostor, řezaný předmět a směr

řezání. Případné překážky odstraňte.

 S řezáním nezačínejte, dokud nebude pracovní oblast

vyklizená, bezpečně ohraničená a dokud neurčíte směr, ve
kterém bude řezaný strom padat.

 Kolemstojící osoby a zvířata se musí nacházet mimo

pracovní oblast; velikost pracovní oblasti je 2,5x průměr
řezaného předmětu.

 Zkontrolujte, zda se na zařízení nevyskytují opotřebované,

uvolněné nebo poškozené součástky. Nepoužívejte
zařízení, které je poškozené, nesprávně nastavené. Nikdy
nepoužívejte zařízení, které není kompletně a bezpečně
smontované. Ujistěte se, že při uvolnění plynové páčky se
řetěz pily přestane pohybovat.

■ PŘI SPUŠTĚNÍ MOTORU

 Když běží motor, držte zařízení vždy pevně oběma rukama

(tak, aby palec a prsty objímali rukojeť).

 Když běží motor, držet pilu v bezpečné vzdálenosti od těla.

6

■ PROVOZ

 Rukojeti udržujte suché, čisté a nezašpiněné olejem

nebo palivem.

 Nedotýkejte se tlumiče, zapalovací svíčky a jiných

kovových částí motoru pokud motor běží nebo
bezprostředně po jeho vypnutí. Mohli byste si přivodit
vážné popáleniny nebo úraz elektrickým proudem.

 Buďte extrémně opatrní při řezání malých křovin a

stromků; odřezky se mohou zachytit do řetězu pily,
odrazit se ve Vašem směru a způsobit ztrátu rovnováhy.

 Pokud řežete větev, která je napnutá, dávejte pozor, aby

se pila při uvolnění napětí ve větvi nezasekla.

 Zkontrolujte, zda na stromě nejsou odumřelé větve, které

by mohly během řezání padat.

 Před odložením pily vždy vypněte motor.

■ BEZPEČNOSTNÍ OPATŘENÍ PRO PŘÍPAD ZPĚTNÉHO
NÁRAZU

! UPOZORNĚNÍ

 Pokud se hrot nebo přední část vodící lišty dotkne

předmětu nebo, když se při řezání zasekne ve dřevě,
vznikne zpětný náraz. V některých případech může
zpětný náraz způsobit ztrátu kontroly nad pilou a vážné
zranění.

 Nespoléhejte se pouze na bezpečnostní zařízení, které je

součástí Vaší pily. Jako uživatel byste měl podniknout
několik opatření zabraňujících vzniku nehody a zranění.

(1) Díky základnímu pochopení zpětného nárazu

můžete snížit nebo eliminovat moment překvapení.

(2) Držte nastartovanou pilu pevně oběma rukama –

levou rukou držte přední rukojeť a pravou rukou

zadní rukojeť. Pevný úchop snižuje zpětný náraz a
pomáhá udržovat kontrolu nad pilou.

(3) Ujistěte se, že v místě, kde pilu používáte, nejsou

žádné překážky. Zabraňte kontaktu hrotu vodící
lišty s kmenem, větví či jinou překážkou, na kterou
může pila narazit.

(4) Řežte za vysokých otáček motoru.
(5) Neřežte nad výškou ramen.
(6) Při ostření a údržbě pilového řetězu postupujte

podle pokynů výrobce.

(7) Používejte náhradní vodící lišty a řetězy schválené

výrobcem.

7

■ ÚDRŽBA

 Aby zařízení fungovalo správně, provádějte pravidelně

údržbu a kontroly uvedené v příručce.

 Před zahájením údržby nebo kontroly vždy pilu vypněte.

! UPOZORNĚNÍ

Kovové části jsou po vypnutí velmi horké.
 Údržbu, kterou podle příručky neprovádí uživatel, musí

provést kompetentní servisní společnost.

■ TRANSPORT

 Jednotku přenášejte pouze s vypnutým motorem, vodící

lištou (zakrytou chráničem) směřující dozadu a
výfukovým tlumičem od těla.

5. INSTALACE VODÍCÍ LIŠTY A PILOVÉHO ŘETĚZU

ŘETĚZ
Balení standardně obsahuje následující části:

(1) Jednotka
(2) Ochranný kryt vodící lišty
(3) Vodící lišta
(4) Řetěz pily
(5) Seřizovací klíč
(6) Šroubovák pro nastavení karburátoru
(7) Svorník a šrouby

Rozbalte krabici a vodící lištu a řetěz na jednotku nasaďte
následovně:

! UPOZORNĚNÍ
Řetěz má velmi ostré hrany. Při manipulaci použijte silné
ochranné rukavice.

1. Pohněte vodící lištou směrem k přední rukojeti a ujistěte

se, že brzda řetězu není zabrzděna.

2. Odšroubujte matice a sundejte kryt řetězu.

3. Na jednotku nasaďte vodící lištu.

4. Nasaďte řetěz na řetězové kolo a vodící lištu připevněte k

jednotce. Maticí napínáku řetězu zasuňte do spodního
otvoru na vodící liště (F2)

(8) Otvor
(9) Matice napínáku
(10) Kryt řetězu

8

POZNÁMKA

Dbejte na správné umístění řetězu (F3).

(1) Směr pohybu

5. Upevněte kryt řetězu k jednotce a zašroubujte šrouby

rukou.

6. Přidržujte horní část lišty a seřiďte napnutí řetězu otáčením

matice napínáku. Matici otáčejte, dokud řetěz nebude
téměř obepínat spodní část vodící lišty (F4).

7. Šrouby utáhněte (12 – 15 Nm). Zkontrolujte plynulé

otáčení a napnutí řetězu. V případě potřeby znovu

nastavte (povolte kryt).

8. Utáhněte šroub napínáku.

(2) Uvolnit

(3) Utáhnout
(4) Šroub napínáku

POZNÁMKA

Nový řetěz se po prvním použití prodlouží. Napnutí řetězu
kontrolujte pravidelně. Nedostatečně napnutý řetěz může vyjet
z drážky a poškodit vodící lištu.

6. PALIVO A ŘETĚZOVÝ OLEJ

■ PALIVO

Smíchejte obyčejný benzín (bezolovnatý nebo olovnatý, bez
obsahu alkoholu) a kvalitní motorový olej pro dvoutaktní motor.

Doporučení poměr:
Podmínky Benzín : Olej
Až 20 hod. použití 20 : 1
Více než 20 hod. použití 25 : 1

25:1 Směs

Benzín (v litrech) 1 2 3 4 5
Olej pro dvoutaktní motor (ml) 40 80 120 160 200

! UPOZORNĚNÍ

 V místě, kde je uskladněn benzín (nebo je s ním

manipulováno) nesmí být přítomen otevřený oheň.

 Palivo míchejte a skladujte pouze ve vhodném

benzínovém kanistru.

POZNÁMKA

Většina problémů s motorem je přímo / nepřímo způsobena

9

druhem paliva. Dbejte na to, abyste nepoužili olejový motor
pro čtyřtaktní motory.

■ ŘETĚZOVÝ OLEJ

Použijte motorový olej SAE 10W~30 (po celý rok), nebo SAE
30~40 (v létě) a SAE 20 (v zimě).

POZNÁMKA
Nepoužívejte použitý nebo regenerovaný olej. Mohlo by dojít
k poškození olejového čerpadla.

7. OVLÁDÁNÍ MOTORU

■ STARTOVÁNÍ MOTORU

1. Naplňte palivovou a olejovou nádrž a utáhněte jejich víčka

(F7).

2. Přepínač motoru

3. Plynovou páčku umístěte do startovací polohy (F9).

(1) Řetězový olej
(2) Palivo
(3) Přepínač motoru
(4) Kombinovaný ovladač
(5) Plynová páčka
(6) Pojistka plynové páčky
(7) Páčka sytiče

4. Páčku sytiče vytáhněte (F10).

POZNÁMKA

Pokud motor startujete ihned po jeho vypnutí, nepoužívejte
páčku sytiče.

5. Držte pilu bezpečně na zemi a zatáhněte za startovací
rukojeť (F11).

! UPOZORNĚNÍ
Motor NESTARTUJTE, když držíte pilu v ruce. Pila by Vás
mohla zranit. Je to velmi nebezpečné.

6. Poté, co se motor aktivuje přepínačem motoru, zatlačte

páčku sytiče a zatáhněte za startovací rukojeť.

7. Ponechejte motor, aby se zahřál (s mírně stlačenou

plynovou páčkou).

! UPOZORNĚNÍ
Nestůjte v bezprostřední blízkosti pily. Řetěz se po
nastartování začne otáčet.

■ KONTROLA ZÁSOBOVÁNÍ OLEJEM

Po nastartování nastavte pilu na střední otáčky a zkontrolujte,
zda dochází k rozptylování oleje jako na obr. F12.

10

(1) Olej

Průtok oleje můžete nastavit regulačním šroubem (pomocí
šroubováku) v otvoru na spodní straně rámu. Průtok nastavte
podle pracovních podmínek (F13).

(1) Regulační šroub
POZNÁMKA

Olejová nádržka musí být v době, kdy dochází palivo, téměř
prázdná. Pokaždé, když doplňujete palivo, nezapomeňte

doplnit olej.

■ NASTAVENÍ KARBURÁTORU (F14)

Karburátor je nastaven z výroby, může však vyžadovat změnu
nastavení kvůli změnám pracovních podmínek. Před
nastavením karburátoru se ujistěte, že jsou vzduchové filtry
čisté a palivo je míchané v řádném poměru. Nastavení
proveďte následovně:

POZNÁMKA

Jemné nastavení karburátoru provádějte s namontovanou
lištou.

1. Vypněte motor a zašroubujte šroub H a L na doraz (ne
silou). Poté oba šrouby vyšroubujte o níže uvedené otáčky.

Šroub H: 1 3/8
Šroub L: 1 ¼

2. Nastartujte motor a ponechejte jej zahřát (s mírně stlačenou

plynovou páčkou).

3. Pomalu otočte šroub L ve směru hodinových ručiček a

najděte pozici, kdy jsou otáčky maximální. Poté šroub otočte o
čtvrt (¼) otáčky proti směru hodinových ručiček.

4. Otočte šroub T (seřizovací šroub otáček volnoběhu) proti
směru hodinových ručiček tak, aby se řetěz neotáčel. Pokud je
volnoběžná rychlost přiliž nízká, otočte šroub ve směru
hodinových ručiček.

5. Proveďte zkušební řez a nastavte šroub H tak, abyste
docílili nejlepšího výkonu při řezání (nikoliv nejvyšší rychlosti).

(1) L šroub
(2) H šroub
(3) Šroub pro nastavení volnoběžných otáček

■ PROTINÁMRAZOVÝ MECHANIZMUS KARBURÁTORU

Používání pily v teplotách 0 - 5°C při vysoké vlhkosti vzduchu
může způsobit vytváření námrazy na karburátoru, což může
snížit výkon motoru. Tento produkt je opatřen ventilačním
otvorem na krytu vzduchového filtru, který umožňuje přívod
teplého vzduchu k motoru a zabraňuje tak vytváření námrazy.
Za normálních podmínek by mělo být zařízení použito

v obvyklém provozním režimu (tj. v režimu nastaveném
z výroby). Existuje-li však možnost vytváření námrazy,
nastavte jednotku před použitím tak, aby byla v provozu

11

v protinámrazovém režimu (F15).

■ JAK ZMĚNIT PROVOZNÍ REŽIM (F15)

1. Vypněte motor.

2. Sundejte kryt vzduchového filtru.

3. Odšroubujte šrouby a sejměte přepážku ze spodní strany

krytu filtru.

4. Přepážku nasaďte pravou stranou vlevo, aby byla
protinámrazová deska vpravo. Nasaďte kryt.

(1) Kryt vzduchového filtru
(2) Protinámrazové destička
(3) Šroub
(4) Normální provozní režim
(5) Protinámrazový režim
(6) Přepážka

! UPOZORNĚNÍ
Používáním zařízení v protinámrazovém režimu i za
normálních teplot můžete způsobit poruchu otáček
motoru. Proto se nezapomeňte ujistit o změně režimu do
normálního režimu.

Při používání pily v protinámrazovém režimu pravidelně
kontrolujte přepážku a čistěte ji od pilin.

■ BRZDA ŘETĚZU

Toto zařízení je vybaveno automatickou brzdou otáčení řetězu
pro případ zpětného nárazu. Brzda je automatická a aktivují ji
síly působící na těžítko uvnitř přední části pily. Brzda může být
ovládána i manuálně, je-li přední část pily sklopena směrem

k liště (F16).
Chcete-li uvolnit brzdu, naklopte přední část pily směrem
k přední rukojeti až do okamžiku, kdy uslyšíte „kliknutí“.

Upozornění
Funkčnost brzdy ověřujte každý den.
Jak ověřit funkčnost

(1) Vypněte motor
(2) Držte pilu horizontálně, sejměte ruku z přední rukojeti,

přiložte hrot vodící lišty na dřevo a otestujte funkčnost
brzdy. (F17). Pokud není brzda účinná, požádejte prodejce
o opravu a inspekci. Motor, který běží za vysokých otáček
a s aktivní brzdou, zahřívá spojku a může způsobit
problémy s funkcí brzdy. Je-li brzda během provozu
aktivována, sejměte prsty z pojistky plynové páčky a
nechce motor běžet volnoběžně.

12

■ VYPNUTÍ MOTORU

1. Uvolněte pojistku plynové páčky a ponechte motor několik

minut běžet volnoběžně.

2. Umístěte přepínač motoru do pozice „O“ (STOP) (F18).

(1) Přepínač motoru

8. ŘEZÁNÍ

! UPOZORNĚNÍ
 Před zahájením práce si přečtěte část „Bezpečný

provoz“. Doporučuje se nejdříve trénovat menší
zářezy. Zvyknete si tak na práci s pilou.

 Vždy postupujte v souladu s bezpečnostními

opatřeními. Řetězová pila je určena pouze k řezání
dřeva. Je zakázáno řezat jiné typy materiálů. Vibrace
a zpětný náraz se mohou lišit podle podmínek a
řezaného materiálu. Pilu nepoužívejte ke zvedání,
přenášení nebo lámání předmětů.

 Při řezání stačí na pilu tlačit jen mírně.
 Zachytí-li se řetěz v řezaném materiálu, nepokoušejte

se pilu silou vytáhnout. Více místa si vytvoříte
pomocí klínu nebo páky.

■ OCHRANA PROTI ZPĚTNÉMU NÁRAZU (F19)

 Tato pila je vybavena brzdou řetězu, která řetěz zabrzdí

v případě zpětného nárazu. Před každým použitím

zkontrolujte funkčnost brzdy. Pilu spusťte na 1-2
sekundy na plné otáčky a přední kryt zatlačte směrem
dopředu. Řetěz by se měl ihned zastavit (pokud pila běží
na plné otáčky). Pokud se řetěz zastaví pomalu nebo
nezastaví vůbec, vyměňte před použitím brzdový pás.

 Je velmi důležité, aby byla funkčnost brzdy před každým

použitím zkontrolována a aby byl řetěz natolik ostrý, aby
nedocházelo ke vzniku zpětného nárazu. Odstranění
bezpečnostního zařízení a nesprávný typ vodící lišty
nebo řetězu mohou zvýšit riziko vážného zranění.

■ KÁCENÍ STROMU (F20)

 Směr kácení určete s ohledem na směr větru, náklon

stromu, umístění těžkých větví apod.

 Určete vhodný opěrný bod a únikovou cestu.
 Na straně kácení proveďte výřez (do cca 1/3).
 Na opačné straně proveďte rovný řez – v mírně vyšší

úrovni.

13

! UPOZORNĚNÍ
Při kácení stromu informujte spolupracovníky o hrozícím
nebezpečí.

(1) Výřez
(2) Rovný řez
(3) Směr kácení

■ OŘEZÁVÁNÍ A ZKRACOVÁNÍ VĚTVÍ
! UPOZORNĚNÍ

 Vždy se ujistěte, že stojíte stabilně. Nikdy nestůjte na

větvi.

 Nezapomeňte, že při řezání dochází k pohybu řezaného

předmětu. Pokud pracujete na svahu, stůjte vždy nad
řezaným předmětem.

 Postupujte podle pokynů v části „Bezpečný provoz“.

Před zahájením prací zkontrolujte směr ohybové síly uvnitř
větve. Řezání vždy dokončete z opačné strany směru
ohýbání, aby nedošlo k zaseknutí vodící lišty v řezu.

Kmen ležící na zemi (F21)

Proveďte řez do poloviny. Poté kmen otočte a začněte řezat
z druhé strany.

Podepřený kmen (F22)

V místě A kmen nařízněte do jedné třetiny (ze spodu). Řez
dokončete zezhora. V místě B nařízněte kmen do jedné třetiny
(zezhora). Řez dokončete zespoda.

Řezání větví spadlého stromu (F23)

Zkontrolujte, na kterou stranu je strom nakloněn. Začněte
řezat v řezu náklonu. Řez dokončete z opačné strany.

! UPOZORNĚNÍ
Dávejte pozor na možné odlomení větve.
Prořezávání stojícího stromu (F24)

Řez začněte zespoda a dokončete zezhora.

! UPOZORNĚNÍ

 Nepoužívejte nestabilní opěrný bod nebo žebřík.
 Nepřesahujte.
 Neřežte výše, než je výška ramen.
 Pilu vždy držte pevně oběma rukama.

9. ÚDRŽBA

! UPOZORNĚNÍ
Před čištěním, kontrolou nebo opravováním jednotky se
ujistěte, že je motor vypnutý a studený. Odpojte
zapalovací svíčku, aby nedošlo k náhodnému

14

nastartování.

■ ÚDRŽBA PO KAŽDÉM POUŽITÍ

1. Vzduchový filtr

Piliny z povrchu filtru odstraníte oklepáním filtru. Nečistotu
z mřížek odstraníte rozebráním filtru. Používáte-li stlačený
vzduch, foukejte jej z vnitřní strany (F25).

2. Mazací otvor

Rozeberte lištu a zkontrolujte, zda není mazací otvor zanesen

(F26).

3. Vodící lišta

Po sejmutí vodící lišty z jednotky odstraňte piliny z drážky a
z mazacího otvoru (F27). Namažte řetězové kolo vstupním
otvorem na špičce vodící lišty (F28).

(1) Mazací otvor (pro olej)
(2) Mazací otvor
(3) Řetězové kolo

4. Ostatní části

Zkontrolujte, zda nedochází k úniku tekutin a utáhněte
povolené šrouby. Zkontrolujte, zda nedošlo k poškození
hlavních částí pily – zejména spoje rukojetí a připevnění vodící
lišty. Před opětovným použitím zjištěné defekty opravte.

■ PRAVIDELNÁ ÚDRŽBA

1. Žebra válce

Hromadění prachu mezi žebry válce způsobuje přehřátí
motoru. Po odstranění vzduchového filtru a krytu válce žebra
válce pravidelně kontrolujte a čistěte.
Při instalaci krytu válce se ujistěte, že jsou vodiče a podložky
umístěny správně (F29).

POZNÁMKA
Ujistěte se, že jste zablokovali sací hrdlo vzduchu.

2. Zapalovací svíčka (F30)

Elektrody očistěte drátěným kartáčem a v případě potřeby
nastavte mezeru 0,65mm.

3. Řetězové kolo (F31)

Zkontrolujte případný výskyt prasklin. Opotřebované řetězové
kolo vyměňte za nové. Nikdy nenasazujte nový řetěz na
opotřebované řetězové kolo nebo opotřebovaný řetěz na nové
řetězové kolo.

(1) Řetězové kolo
(2) Jehlové ložisko
(3) Válec spojky
(4) Distanční podložka
(5) Čelist spojky

4. Palivový filtr

15

Rozeberte filtr a opláchněte jej benzínem. V případě potřeby
použijte nový filtr.

5. Olejový filtr

Rozeberte filtr a opláchněte jej benzínem. V případě potřeby
použijte nový filtr.

6. Zadní a přední tlumič

Je-li gumový díl popraskaný nebo oloupaný, vyměňte.

10. ÚDRŽBA PILOVÉHO ŘETĚZU A VODÍCÍ LIŠTY

■ PILOVÝ ŘETĚZ

! UPOZORNĚNÍ
Z hlediska bezproblémového a bezpečného chodu pily je
velmi důležité udržovat zuby ostré.

Zuby je nutno brousit v následujících případech:

 Piliny vypadají jako jemný prášek
 Při řezání je nutné vyvíjet větší sílu
 Při řezání pila vybočuje (neřeže rovně)
 Zvýšené vibrace
 Zvýšená spotřeba paliva

OSTŘENÍ ZUBŮ:

! UPOZORNĚNÍ
Při práci používejte ochranné rukavice.

Před pilováním:

 Ujistěte se, že je řetěz bezpečně uchycen
 Ujistěte se, že je motor vypnut
 Použijte vhodně velký kulatý pilník

Typ řetězu: 21VB
Pilník: 3/16“ (4,76mm)

Vodící lištu upevněte do svěráku. Pilní držte tak, jak je

zobrazeno na obr. F32.

Po nastavení každého zubu zkontrolujte pomocí hloubkoměru

a zuby opilujte (viz obr. F33).

! UPOZORNĚNÍ
Nezapomeňte pilníkem zabrousit hrany, aby při řezání
nedocházelo ke zpětnému nárazu nebo poškození pásu.

(1) Vhodný hloubkoměr
(2) Zabroušení hran
(3) Standardní hloubka zubů

Ujistěte se, že délka a úhel odpovídá údajům na obr. F34

16

(4) Délka zubu
(5) Úhel ostření
(6) Úhel čela při pohledu z boku
(7) Úhel čela při pohledu zhora

■ VODÍCÍ LIŠTA

 Vodící lištu občas otočte, aby nedocházelo k jejímu

nadměrnému opotřebování.

 Kolejnice vodící lišty musí mít čtvercový průřez.

Kontrolujte opotřebení kolejnice. Mezi kolejnicí a vnější
stranu zubu vložte pravítko. Pokud je mezi nimi mezera,
je kolejnice nepoškozená. Poškozená vodící lišta musí
být opravena / vyměněna (F35).

(1) Pravítko
(2) S mezerou
(3) Bez mezery
(4) Náklon řetězu

17

11. SPECIFIKACE

1

Model motorové pily

C-52

2

Hmotnost (bez řetězu a vodící lišty)

8 kg

3

Rozměry (bez řetězu a vodící lišty)

40 x 235 x 285 mm

4

Palivo

Směs (benzín 25:1 olej pro dvoutaktní
motor)

5

Kapacita palivové nádrže

550 ml

6

Řetězový olej

Motorový olej SAE 10W-30

7

Kapacita olejové nádrže

260 ml

8

Obsah motoru

52 ccm

9

Maximální výkon motoru

2,2 kW / 7000 otáček/min

10

Maximální otáčky motoru s vodící
lištou

10 000 otáček/min

11

maximální otáčky motoru při
volnoběhu

2 800 otáček/min

12

Maximální řezná délka

52 cm

13

Řetězové kolo

7T x 0,325

14

Typ řetězu

SANMU

15

Rozteč zubů

0,325“

16

Hloubka zubů

0,058“

17

Typ vodící lišty

S řetězovým kolem

18

Velikost vodící lišty

18,20“

19

Mazací systém

Automatické čerpadlo s regulací

POZNÁMKA: specifikace mohou být kdykoliv změněny bez předchozího upozornění

18

ZÁRUČNÍ LIST

Výrobek : Benzínová pila C - 52

Datum prodeje .................................................

Na tento výrobek se vztahuje 24 měsíců záruka.
Platný záruční list musí být správně vyplněn a odeslán s kopií faktury nebo
pokladního bloku.

Dodavatel:
M.A.T.A. Czech s.r.o.
Radlická 103
150 00 Praha 5
e-mail: [e-mail]

SERVIS :

Tel: [phone]

PM Servis
Na barikádách 670
196 00 Praha 9

ZÁRUČNÍ LIST

19
