Page 1

Kasutaja käsiraamat

SILENO minimo

gardena.com

Page 2

Sisukord

1 Ohutus

1.1 Ohutuse määratlused............................................3

1.2 Üldised ohutuseeskirjad........................................ 3

1.3 Paigaldamise ohutusjuhised................................. 4

1.4 Ohutusjuhised kasutamisel................................... 4

1.5 Ohutusjuhised hooldamisel................................... 4

1.6 Aku ohutus............................................................ 4

1.7 Toote tõstmine ja liigutamine................................ 4

2 Sissejuhatus

2.1 Sissejuhatus..........................................................6

2.2 Toote tutvustus......................................................7

2.3 Sümbolid tootel..................................................... 8

2.4 Sümbolid akul........................................................8

2.5 Kasutusjuhendi üldised juhised.............................8

2.6 Klahvistik............................................................... 8

2.7 Klahvistiku LED-olekunäidik..................................9

3 Installimine

3.1 Sissejuhatus – paigaldamine...............................11

3.2 Peamised paigalduskomponendid...................... 11

3.3 Paigaldamiseks ettevalmistamine....................... 11

3.4 Enne kaablite paigaldamist................................. 11

3.5 Toote paigaldamine.............................................16

3.6 Kaabli kinnitamine vaiadega............................... 17

3.7 Piirde- või juhtkaabli matmine............................. 18

3.8 Piirde- või juhtkaabli pikendamine.......................18

3.9 Pärast toote paigaldamist....................................18

3.10 Toote seadete määramine................................ 18

4 Töö

4.1 Toitenupu ON/OFF kasutamine.......................... 22

4.2 Toote käivitamine................................................ 22

4.3 Töörežiimid..........................................................22

4.4 Toote seiskamine................................................ 24

4.5 Toote väljalülitamine........................................... 24

4.6 Aku laadimine......................................................24

4.7 Lõikekõrguse seadistus.......................................24

5 Hooldamine

5.1 Sissejuhatus – hooldus....................................... 26

5.2 Toote puhastamine............................................. 26

5.3 Lõiketerade vahetamine......................................27

5.4 Tarkvaravärskendus............................................27

5.5 GARDENA Bluetooth® App ajakohastatud

versioon.....................................................................28

5.6 Aku...................................................................... 28

5.7 Talvine hooldus................................................... 29

6 Veaotsing

6.1 Sissejuhatus – tõrkeotsing.................................. 30

6.2 Veateated............................................................30

6.3 Teavitused ja hoiatusteated................................ 34

6.4 Laadimisjaama märgutuli.................................... 35

6.5 Sümptomid.......................................................... 36

6.6 Piirdekaabli katkestuste otsimine........................ 37

7 Transportimine, hoiulepanek ja utiliseerimine

7.1 Transportimine.................................................... 40

7.2 Hoiustamine........................................................ 40

7.3 Kõrvaldamine...................................................... 40

8 Tehnilised andmed

8.1 Tehnilised andmed..............................................41

8.2 Registreeritud kaubamärgid................................ 42

9 Algne ELi vastavusdeklaratsioon 10 Tõlgitud ELi vastavusdeklaratsioon

2 1585 - 007 - 26.10.2022

Page 3

1 Ohutus

1.1 Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi

juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab

kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku

lisateavet.

1.2 Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist

lugege läbi järgmised hoiatused.

• Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et olete juhistest aru saanud. Hoidke juhend edasiseks kasutamiseks alles.

• Seda toodet ei tohi kasutada isikud või lapsed, kellel on nõrgemad füüsilised, sensoorsed või vaimsed võimed (mis võivad mõjutada toote ohutut kasutamist) või puudulikud teadmised ja kogemused, välja arvatud juhul, kui neid jälgib või juhendab toote kasutamisel isik, kes vastutab nende ohutuse eest. Kuid ELi nõuete kohaselt tohivad seda seadet kasutada lapsed alates

8. eluaastast ja isikud, kellel on nõrgemad füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

• Tootega tohib kasutada ainult GARDENA soovitatud lisatarvikuid. Kõik muud kasutusviisid on väärad.

• Ärge kasutage toodet, kui tööalas viibivad inimesed, eelkõige lapsed või loomad.

• Kui toodet kasutatakse avalikes kohtades, tuleb selle tööala tähistada hoiatussiltidega. Siltidel peab olema järgmine tekst. Hoiatus! Automaatne

muruniiduk! Hoidke masinast eemale! Jälgige lapsi!

• Ärge puudutage ohtlikke liikuvaid osi (nt lõiketerade ketast) enne, kui see on täielikult seiskunud.

• Enne ummistuse kõrvaldamist, toote hooldamist või uurimist ja kui toode hakkab ebanormaalselt vibreerima, lülitage see välja. Enne toote uuesti käivitamist veenduge, et sellel poleks kahjustusi. Ärge kasutage toodet, kui see on kahjustatud.

• Vigastuse või õnnetuse korral pöörduge arsti poole.

• Ärge paigutage toitekaablit ja pikendusjuhet tööalasse. See võib kaableid kahjustada.

• Ärge ühendage kahjustatud kaablit või pistikut ega puudutage kahjustatud kaablit enne, kui see on pistikupesast eemaldatud. Kui kaabel saab töö käigus kahjustada, eemaldage pistik pistikupesast. Kulunud või kahjustatud kaabel suurendab elektrilöögiohtu. Kahjustatud kaabli peab vahetama hooldustöötaja.

• Toiteallikat pistikupesaga ühendades kasutage rikkevoolukaitset, mille rakendumisvool on kuni 30 mA.

• Laadige toodet ainult komplekti kuuluvas laadimisjaamas. Teavet aku ohutu utiliseerimise kohta leiate jaotisest

Kõrvaldamine lk 40

. Väärkasutus võib põhjustada elektrilöögi, ülekuumenemise või söövitava vedeliku lekke akust. Elektrolüüdilekke korral loputage vee või neutraliseerimisvahendiga. Kui söövitav vedelik satub silma, pöörduge arsti poole.

• Kasutage ainult GARDENA soovitatud originaalakusid. Originaalakudest erinevate akude kasutamise korral ei saa toote ohutust garanteerida. Ärge kasutage mittelaetavaid akusid.

• Järgige paigaldusjuhiseid, mis käsitlevad tööala määramist, vt jaotist

Installimine lk 11

• Lugege toote käivitamis- ja kasutamisjuhiseid, vt jaotist

Töö lk 22

• Kui esineb äikeseoht, soovitab GARDENA laadimisjaama toiteallika ja kõik kaablid lahti ühendada, et vähendada elektrikomponentide kahjustamisohtu. Kui äikeseoht on möödunud, ühendage toiteallikas ja kaablid uuesti. Oluline on tagada, et juhtmed oleksid õigesti ühendatud.

• Järgige hooldusjuhiseid ja vajaduse korral kasutage GARDENA originaalvaruosi, vt jaotist

Hooldamine lk 26

• Tehnilisi andmeid, nt massi, mõõtmete ja mürataseme väärtusi, vt jaotisest

Tehnilised

andmed lk 41

• Kasutaja vastutab teistele inimestele põhjustatud õnnetuste ja varakahjude eest.

1585 - 007 - 26.10.2022

Ohutus - 3

Page 4

• Toodet võivad kasutada, hooldada ja remontida ainult isikud, kes on selle eriomaduste ja ohutusjuhistega täielikult kursis.

• Toote algse konstruktsiooni muutmine on keelatud.

• Järgige elektriohutust käsitlevaid riiklike eeskirju.

• GARDENA ei garanteeri täielikku ühilduvust toote ja muud tüüpi traadita süsteemide vahel, milleks võivad olla kaugjuhtimispuldid, raadiosaatjad vms.

• Sisseehitatud häire on väga vali. Olge ettevaatlik, eriti kui toodet käsitsetakse siseruumides.

• Kasutus- ja hoiustamistemperatuuri vahemik on 0–50 °C. Laadimise temperatuurivahemik on 0– 45 °C. Liiga kõrge temperatuur võib toodet kahjustada.

1.3 Paigaldamise ohutusjuhised

HOIATUS: Enne toote kasutamist loe

läbi järgnevad hoiatused.

• Ära paigalda laadimisjaama ega ühtki tarvikut kohta, mis asub mis tahes põlemisohtliku materjali all või põlemisohtlikust materjalist 60 cm kaugusel või lähemal. Rikke korral võivad laadimisjaam ja toiteallikas kuumeneda ja muutuda tuleohtlikuks.

• Ärge paigutage toiteallikat kõrgusele, kus see võib vette sattuda. Ärge paigutage toiteallikat maapinnale.

• Ärge katke toiteallikat kinni. Kondensvesi võib kahjustada toiteallikat ja suurendab elektrilöögi ohtu.

• kehtib Ameerika Ühendriikidele ja Kanadale. Välitingimustesse paigaldatud toiteallikas Võib põhjustada elektrilöögiohu. Pistiku ühendamiseks ja eemaldamiseks paigaldage üksnes kattega A-klassi rikkevoolukaitsme ehk lühisekaitsmega pistikupesa, millel on ilmastikukindel korpus.

1.4 Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist loe

läbi järgnevad hoiatused.

• Hoia käed ja jalad pöörlevatest teradest eemal. Ärge pange käsi ega jalgu sisselülitatud toote lähedusse ega selle alla.

• Kasutage parkimisrežiimi või lülitage toode välja, kui tööalas on inimesed, eelkõige lapsed või loomad. Vt jaotist

Park (Pargi) lk 23

. GARDENA soovitab seadistada toote töötama siis, kui tööalal keegi ei liigu. Toode võib öösel tööalal loomi vigastada, nt siile. Vt jaotist

Park / Schedule

(Pargi / ajakava) lk 23

• Veenduge, et murul poleks võõrkehi (nt kivid, oksad, tööriistad või mänguasjad). Nendega kokkupuutel võivad lõiketerad kahjustada saada.

• Ärge tõstke toodet ega teisaldage seda, kui see on sisse lülitatud.

• Vältige toote kokkupõrget inimeste või loomadega. Kui inimene või loom satub toote teele, tuleb toode kohe seisata. Vt jaotist

Toote seiskamine lk 24

• Ärge asetage esemeid toote ega selle laadimisjaama peale.

• Ärge kasutage toodet, kui STOP-nupp ei tööta.

• Kui toodet ei kasutata, lülitage see alati välja. Toote saab käivitada vaid õige PIN-koodi sisestamisega.

• Ärge kasutage toodet hüpikvihmutiga samaaegselt. Kasutage funktsiooni

Ajakava

, et vältida toote ja hüpikvihmuti samaaegset töötamist. Vt jaotist

Park / Schedule (Pargi / ajakava) lk 23

1.5 Ohutusjuhised hooldamisel

HOIATUS: Enne toote hooldustööde

tegemist lugege läbi järgmised hoiatused.

• Enne toote hooldamist lülitage toode välja.

• Ärge kasutage toote puhastamiseks survepesurit. Ärge kasutage toote puhastamiseks lahusteid.

• Ühendage laadimisjaama pistik enne laadimisjaama puhastamist või hooldamist lahti.

1.6 Aku ohutus

HOIATUS: Enne toote kasutamist

lugege läbi järgmised hoiatused.

• Liitiumioonakud võivad plahvatada või põhjustada tulekahju, kui need demonteeritakse, lühistatakse või kui need satuvad kokku vee, tule või kõrge temperatuuriga. Käsitsege akusid ettevaatlikult, ärge demonteerige või avage neid ega väärkasutage elektriliselt/mehaaniliselt. Vältige hoiustamist otsese päikesevalguse käes.

1.7 Toote tõstmine ja liigutamine

HOIATUS:

Enne toote tõstmist tuleb toode välja lülitada. Toode on välja lülitatud siis, kui nupu ON/OFF märgutuli ei põle.

ETTEVAATUST: Ärge tõstke toodet

ajal, mil see on laadimispunktis. See võib kahjustada nii laadimisjaama kui ka toodet. Enne toote tõstmist vajutage STOP-nuppu ja tõmmake toode laadimisjaamast välja.

Niiduki ohutuks toimetamiseks tööalale või tööalalt toimige järgmiselt.

- Ohutus 1585 - 007 - 26.10.2022

Page 5

1. Toote seiskamiseks vajutage STOP-nuppu.

2. Toote väljalülitamiseks hoidke toitenuppu kolm sekundit all.

3. Veendu, et toode oleks desaktiveeritud. Kui toode on inaktiveeritud, ei põle nupu ON/OFF märgutuli. Vt jaotist

Klahvistiku LED-olekunäidik lk 9

4. Tõstke toodet käepidemest nii, et lõiketera ketas oleks suunatud teie kehast eemale.

1585 - 007 - 26.10.2022

Ohutus - 5

Page 6

2 Sissejuhatus

2.1 Sissejuhatus

Seerianumber:

PIN-kood:

Toote registreerimise võti:

Seerianumber asub toote pakendil ja toote andmesildil. Vt jaotist

Toote tutvustus lk 7

• Registreerige oma toote seerianumber veebisaidil www.gardena.com.

2.1.1 Tugi

GARDENA toote klienditoe jaoks pöördu GARDENA teenindusse.

2.1.2 Toote kirjeldus

Märkus: GARDENA uuendab regulaarselt toodete

välimust ja funktsioone. Vt jaotist

Tugi lk 6

Toode on robotniiduk. Tootel on akutoide, muru niitmine toimub automaatselt. Seade lülitub pidevalt vaheldumisi niitmis- ja laadimisrežiimile. Liikumismuster on juhuslik, mis tähendab, et muru niidetakse ühtlaselt ja vähema kulumisega. Piirdekaabel ja juhtkaabel juhivad toote liikumist tööpiirkonnas. Tootes olevad andurid tuvastavad toote lähenemise piirdekaablile. Toote esiosa möödub piirdekaablist alati teatud kaugusel, enne kui toode ümber pöördub. Kui toode põrkab vastu takistust või läheneb piirdekaablile, siis toode tagurdab ja valib uue suuna.

Võid valida töörežiimi sätted valikus GARDENA Bluetooth® App või toote klahvistiku nuppudega. Rakendus ja LED-oleku indikaator näitavad toote töörežiimi.

2.1.2.1 Niitmistehnika Sagedase niitmise tehnika parandab muru kvaliteeti ja

vähendab vajadust kasutada väetiseid. Niidetud muru kogumine pole vajalik.

2.1.2.2 Laadimisjaama leidmine Toode töötab, kuni aku hakkab tühjaks saama ja

suundub siis laadimisjaama. Juhtkaabel on kaabel, mis paigaldatakse laadimisjaamast suunaga mõne kaugema tööpiirkonna poole või läbi kitsa käigu. See ühendatakse piirdekaabliga ning see hõlbustab ja kiirendab tootel laadimisjaama leidmist.

2.1.2.3 GARDENA Bluetooth® App Toodet saab juhtida tootel oleva klahvistiku kaudu ning

võimalik on kasutada toote tehasesätteid.

Toote sätete kohandamiseks kasutatakse GARDENA Bluetooth® App. Toodet saab lühikese vahemaa tagant juhtida Bluetooth®i abil.

6 - Sissejuhatus 1585 - 007 - 26.10.2022

Page 7

2.2 Toote tutvustus

2021

1. Toitenupp

2. Klaviatuur

3. Stopp-nupp

4. Ülemine kate

5. Korpus

6. Esirattad

7. Laadimisjaam

8. Kontaktiplaadid

9. LED-lambike laadimisjaama, piirdekaabli ja juhtkaabli töö kontrollimiseks

10. Juhtraud

11. Raamikarp, sisaldab elektroonikat, akut ja mootoreid

12. Lõikesüsteem

13. Lõikeketas

14. Tagaratas

15. Torx lõikekõrguse reguleerimiseks

16. Andmesilt

17. Vaiad

18. Ringsignaalikaabli pistik

19. Ringikaabli muhvid

20. Laadimisjaama kinnituskruvid

21. Toiteallikas

22. Piirdekaabel piirderingi ja juhtkaablina kasutamiseks

23. Mõõdik piirdekaabli paigaldamiseks (mõõdik on toote pakendist eemaldatud)

Leiate ülemise katte alt. Sellele juurdepääsuks tuleb ülemine kate eemaldada.

Erinevate turgude puhul võib välimus olla erinev.

1585 - 007 - 26.10.2022 Sissejuhatus - 7

Page 8

24. Madalpingekaabel

25. Kasutusjuhend ja lühijuhend

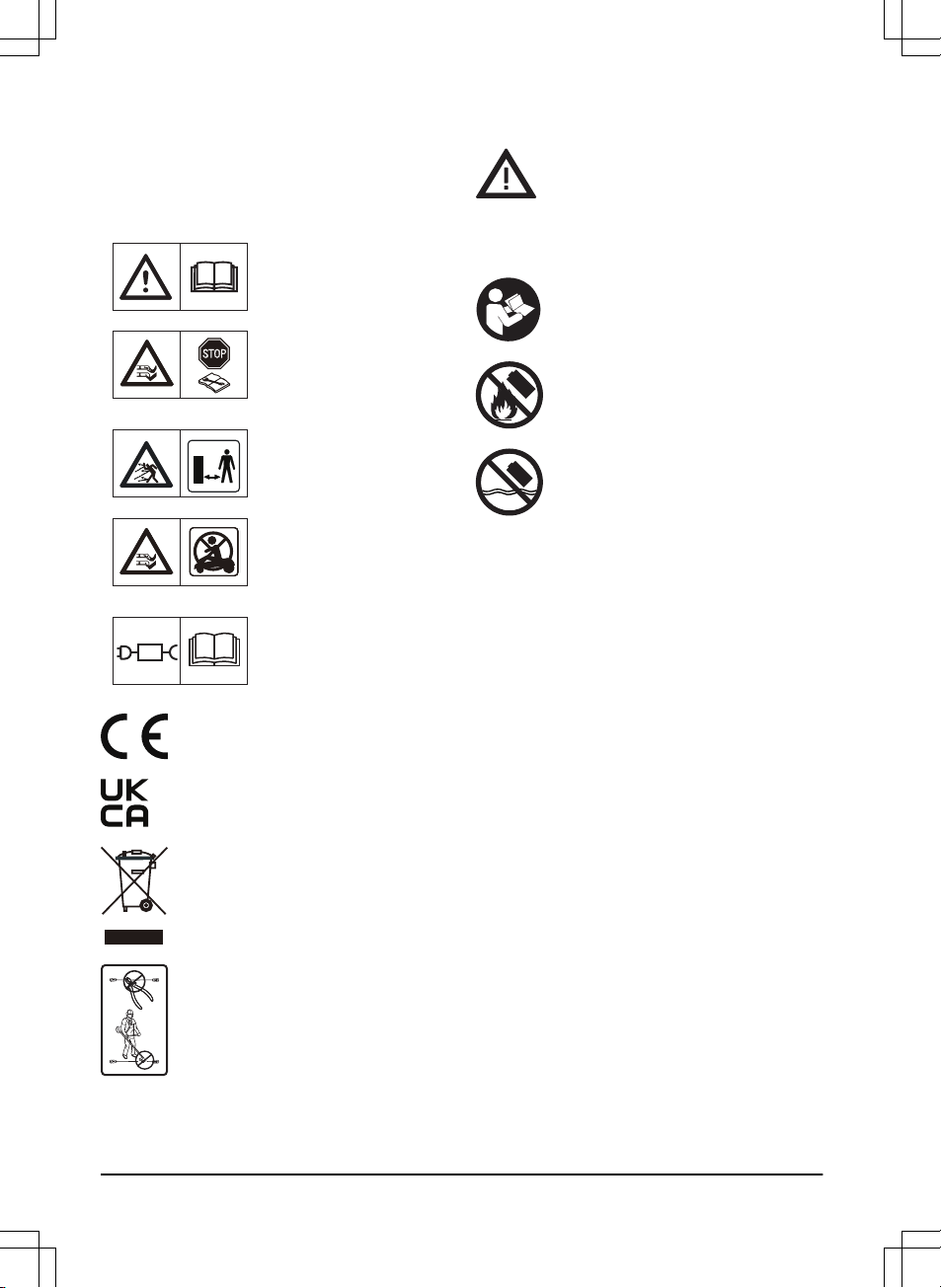

2.3 Sümbolid tootel

Tootel leiduvad järgmised sümbolid. Tutvu nendega hoolikalt.

HOIATUS! Enne toote kasutamist loe kasutusjuhendit.

HOIATUS! Enne toote hooldamist või tõstmist lülita see välja.

HOIATUS! Kui toode töötab, hoia sellest ohutusse kaugusesse. Hoia käed ja jalad liikuvatest teradest eemal.

HOIATUS! Ära sõida toote peal. Ära pane jalgu või käsi toote lähedusse või selle alla.

Kasuta lahtiühendatavat toiteallikat, mis on määratletud andmesildil sümboli kõrval.

See seade vastab kehtivatele EL-i direktiividele.

See toode vastab kehtivatele UK direktiividele.

Toodet ei tohi kasutusest kõrvaldada koos tavaliste olmejäätmetega. Veendu, et toote utiliseerimisel järgitakse kohalikke eeskirju.

Madalpingekaablit ei tohi lühendada, pikendada ega jätkata.

Ära kasuta trimmerit madalpingekaabli lähedal. Ole ettevaatlik, kui trimmerdad servadel, kuhu on paigaldatud kaablid.

2.4 Sümbolid akul

HOIATUS! Liitiumioonakud võivad plahvatada või põhjustada tulekahju, kui need võetakse lahti, lühistatakse või neid käsitsetakse hooletult. Vältige nende kokkupuudet vee, tule või kõrge temperatuuriga.

Lugege läbi kasutusjuhend.

Akut ei tohi visata tulle ega jätta ühegi kuumusallika lähedale.

Ärge kastke akut vette.

2.5 Kasutusjuhendi üldised juhised

Kasutusjuhendist arusaamise lihtsustamiseks kasutatakse selles järgmisi tunnuseid.

•

Kaldkiri

tähistab ekraanil kuvatavat teksti või viiteid

kasutusjuhendi muudele peatükkidele.

• Paks kiri tähistab toote nuppe.

2.6 Klahvistik

Toote töörežiimi valimiseks kasuta tootel olevat klahvistikku. Töörežiimi valimiseks hoia nuppu all üks või kolm sekundit. Vt jaotist

Töörežiimid lk 22

. Klahvistikul olevad vilkuvate tuledega nupud tähistavad saadaolevaid töörežiime, mida on võimalik valida. Enne töörežiimi valimist pead sisestama toote PIN-koodi.

• Kasuta nuppu ON/OFF (A), et toodet sisse ja välja

lülitada.

• Kasuta nuppu Park (Pargi) (B), et saata toode

laadimisjaama.

• Kasuta nuppu OK (C), et kinnitada menüüdes

valitud sätted.

• Kasuta nuppu Start/Schedule (Käivita/ajasta) (D),

et toode käivitada ja sellele ajakava seada. Ajakava täitmist alustatakse iga päev praegusel kellaajal ja toode töötab iga päev maksimaalse niitmisajani.

• Kasuta nuppu Start (Käivita) (E), et toode

käivitada.

- Sissejuhatus 1585 - 007 - 26.10.2022

Page 9

B D

2.7 Klahvistiku LED-olekunäidik

Klahvistikul olev LED-olekunäidik näitab toote olekut. LED-olekunäidikul on kaks valgusrežiimi: vilkuv tuli (A) ja ühtlane tuli (B).

Ooterežiim Tühikäik

1585 - 007 - 26.10.2022 Sissejuhatus - 9

Page 10

PIN-koodi ootamine Wrong PIN code (Vale PIN kood)

Niitmine seatud

ajakava

järgi

Niitmine töörežiimis

Override schedule

(Ignoreeri ajaka-

va) või

Secondary area

(Teisene niiduala)

Pargitud

Tõrge

10 - Sissejuhatus 1585 - 007 - 26.10.2022

Page 11

3 Installimine

3.1 Sissejuhatus – paigaldamine

Paigaldamis- ja õppevideote kohta lisateabe saamiseks vt www.gardena.com.

Soovitame teil enne toote paigaldamist värskendada püsivara, olemaks kindel, et tootel on püsivara kõige värskem versioon. Vt jaotist

Tarkvaravärskendus lk 27

HOIATUS: Enne toote kasutamist

lugege läbi ohutuspeatükk ja tehke selles olev teave endale arusaadavaks.

ETTEVAATUST: Kasutage

originaalvaruosi ja paigaldusmaterjali.

3.2 Peamised paigalduskomponendid

Paigaldus hõlmab järgmisi komponente

• Robotniiduk, mis niidab muru automaatselt.

• Laadimisjaam, millel on 3 funktsiooni:

• saata piirdekaabli kaudu juhtsignaale;

• saata juhtsignaale läbi juhtkaabli, et toode saaks juhtkaabli järgi liikuda aias kaugematesse kohtadesse ja leiaks tagasitee laadimisjaama.

• Toote laadimine

• Toiteallikas, mis ühendatakse laadimisjaama 100– 240 V pistikupesaga.

• Piirdekaablit, mis paigaldatakse muruplatsi servade ümber ning ühtlasi ümbritsetakse sellega esemed ja taimed, millega robotniiduk kokku ei tohi põrgata. Piirdekaablit kasutatakse samaaegselt ka juhtkaablina.

3.3 Paigaldamiseks ettevalmistamine

Enne paigaldamist loe läbi installimist käsitlev peatükk. Valmistage paigaldamine hoolikalt ette, et toode töötaks tõhusalt.

• Tehke tööala plaan ja kaasake sellesse kõik takistused. Siis on lihtsam näha, kus on ideaalne asukoht laadimisjaamale, piirdekaablile ja juhtkaablile.

• Tehke plaanile märk, kuhu paigutate laadimisjaama, piirdekaabli ja juhtkaabli.

• Tehke plaanile märk, kuhu paigutate laadimisjaama, piirdekaabli ja juhtkaabli. Vt jaotist

Juhtkaabli paigaldamine lk 17

• Täitke murus olevad augud, et pind oleks tasane.

ETTEVAATUST:

Murus olevad veega täidetud augud võivad toodet kahjustada.

• Enne toote paigaldamist niida muru. Veenduge, et muru maksimumkõrgus on 4 cm / 1.6 tolli.

Märkus: Esimestel nädalatel pärast paigaldamist

võib muru niitmisel tekkiva müra tajutav tase olla oodatust kõrgem. Mõne aja pärast müratase väheneb.

3.4 Enne kaablite paigaldamist

Saate valida kaablite kinnitamise vaiadega või kaablite matmise vahel. Samal tööalal saate kasutada mõlemat varianti.

ETTEVAATUST: Kui kasutad

tööpiirkonnas aeraatorit, kaeva piirde ja juhtkaabel maasse, et vältida nende kahjustamist.

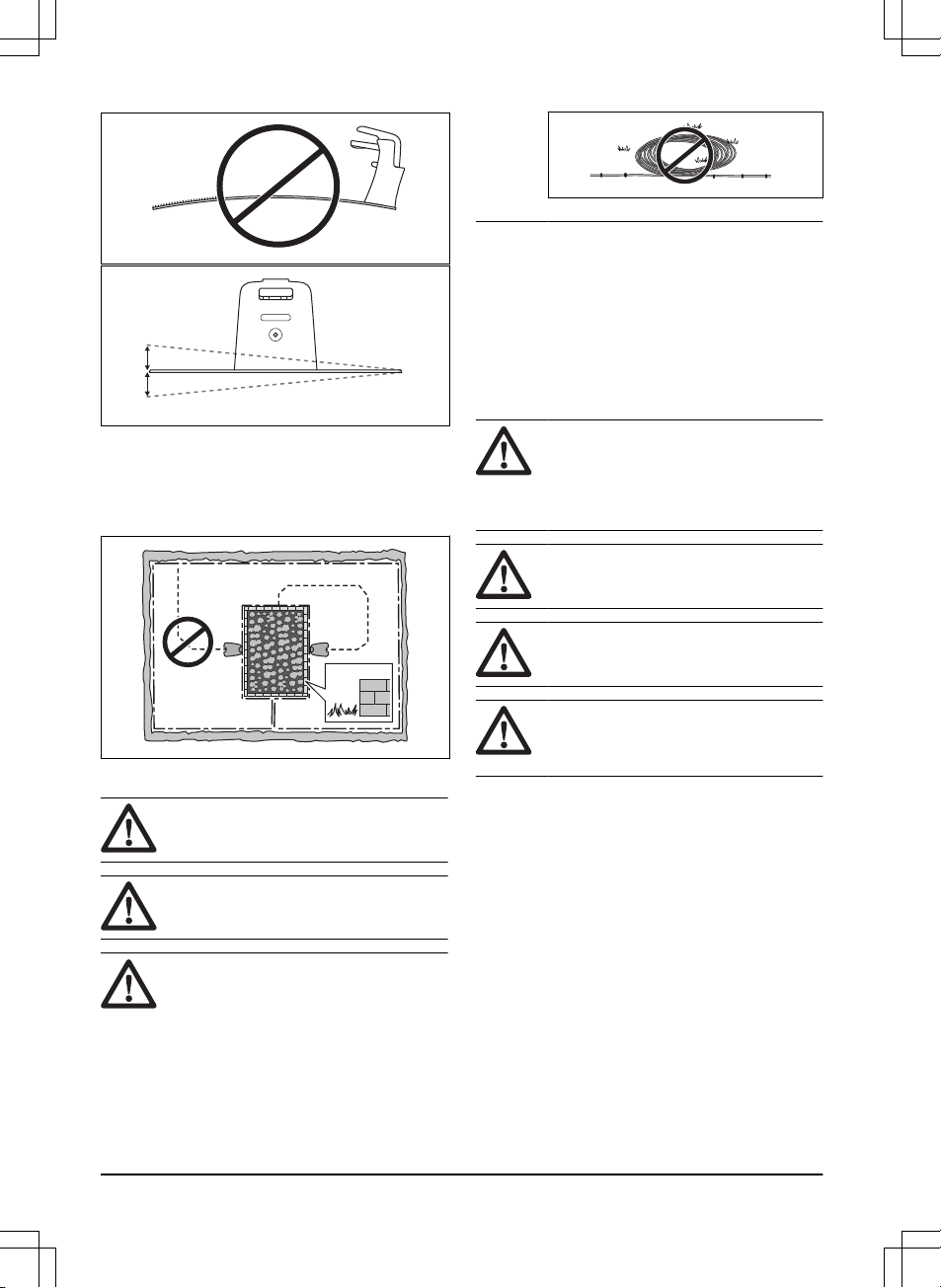

3.4.1 Laadimisjaama asukoha valimine

• Jäta laadimisjaama ette vähemalt 2 m / 6.6 jalga vaba ruumi. Vt jaotist

Juhtkaabli asukoha valimine

lk 15

• Jäta laadimisjaama paremale ja vasakule küljele vähemalt 30 cm/12 tolli vaba ruumi.

60- cm / 24- in.

• Paiguta laadimisjaam toitepesa lähedale.

• Paiguta laadimisjaam tasasele pinnale.

• Laadimisjaama alus ei tohi olla paindes.

Max 3 cm/1.2"

1585 - 007 - 26.10.2022

Installimine - 11

Page 12

Max +/- 2 cm / 0.8 in.

• Kui tööalal on kaks järsu kallakuga eraldatud osa, soovitame panna laadimisjaam madalamale osale.

• Paiguta laadimisjaam päikese eest kaitstud kohta.

• Kui laadimisjaam paigaldatakse saarele, ühenda juhtkaabel kindlasti saarega. Vt jaotist

Saare

rajamine lk 14

3.4.2 Toiteallika asukoha valimine

HOIATUS: Ärge lõigake ega pikendage

madalpingekaablit. Elektrilöögi oht.

ETTEVAATUST: Veenduge, et toote

lõiketerad ei lõikaks madalpingekaablit.

ETTEVAATUST: Ärge kerige

madalpingekaablit rõngasse ega pange seda laadimisjaama plaadi alla. Kaablirõngas häirib laadimisjaamast tulevat signaali.

• Paigutage toiteallikas katusega kaetud ning päikese ja vihma eest kaitstud kohta.

• Paigutage toiteallikas hea õhuvahetusega kohta.

• Kasutage rikkevoolukaitset (RCD), mille aktiveerimisvool on kuni 30 mA, ühendades toiteallika pistikupesaga.

Erineva pikkusega madalpingekaablid on saadaval lisatarvikutena.

3.4.3 Piirdekaabli asukoha valimine

ETTEVAATUST: Piirdekaabli ning

veekogude, kallakute, järsakute või üldkasutatavate teede vahel peab olema vähemalt 15 cm / 6 tolli kõrge barjäär. See hoiab ära toote kahjustumise.

ETTEVAATUST: Ära lase tootel

töötada kruusal.

ETTEVAATUST: Ära tee piirdekaabli

paigaldamisel järske lookeid.

ETTEVAATUST: Ettevaatuse nimel

ja müravaba töö tagamiseks isoleerige kõik takistused (nt puud, juured ja kivid).

Piirdekaabel tuleb paigaldada ringina ümber tööpiirkonna. Toote andurid tuvastavad toote lähenemise piirdekaablile ja toode valib muu suuna. Kõik tööpiirkonna osad peavad olema piirdekaablist kuni 15 m / 50 jala kaugusel.

Selleks, et juhtkaablit oleks lihtsam piirdekaabliga ühendada, soovitame tekitada aasa kohas, kus juhtkaabel ühendatakse. Tekita aas umbes 20 cm / 8 tolli kaugusele piirdekaablist.

- Installimine 1585 - 007 - 26.10.2022

Page 13

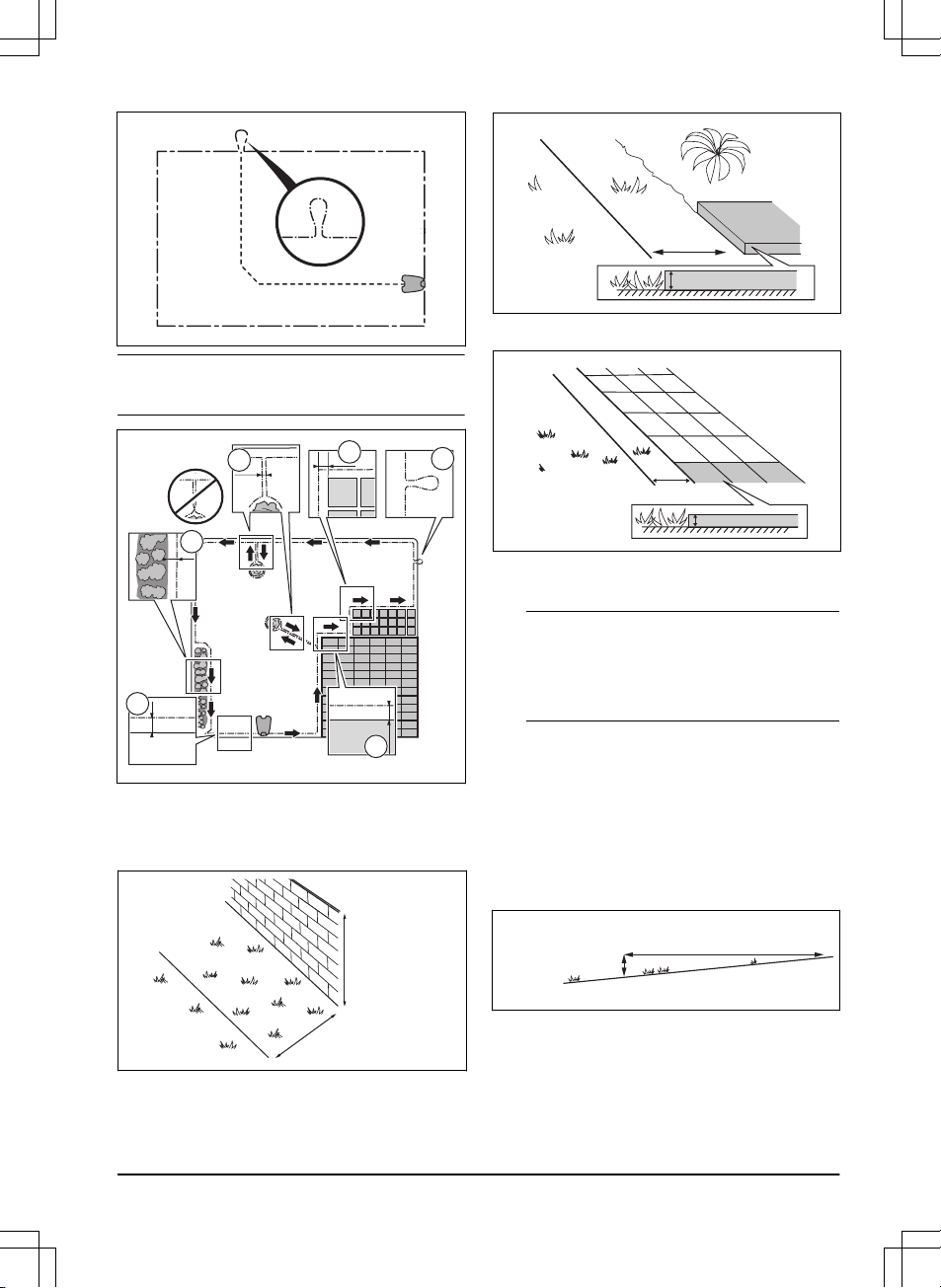

Märkus: Enne piirdekaabli ja juhtkaabli paigaldamist

tee tööala plaan.

• Paiguta piirdekaabel ümber kogu tööala (A). Kohanda piirdekaabli ja takistuste vahekaugust.

• Paiguta piirdekaabel 35 cm / 14 tolli (B) kaugusele takistusest, mis on kõrgem kui 3.5 cm / 1.4 tolli.

35 cm /14

> 3.5 cm / 1.4

• Paiguta piirdekaabel 30 cm / 12 tolli (C) kaugusele takistusest, mille kõrgus on 1-3.5 cm / 0.4-1.4 tolli.

1-3.5 cm / 0.4-1.4"

30 cm / 12"

• Paiguta piirdekaabel 10 cm / 4 tolli (D) kaugusele takistusest, mis on madalam kui 1 cm / 0.4 tolli.

10 cm / 4"

max 1 cm / 0.4"

• Kui sul on sillutuskivist teerada, mis on muruga ühel tasapinnal, paiguta piirdekaabel sillutuskivi lähedale.

Märkus: Kui sillutuskivi laius on vähemalt 30

cm / 12 tolli, kasutage funktsiooni

Drive Past Fire

(Sõida kaablist üle), et niita kogu sillutuskivi kõrval olev muru. Vt jaotist

Funktsioon Drive Past Wire

(Kaablist möödumine) lk 19

• Kui rajad saare, paiguta saarele ja sealt tagasi kulgev piirdekaabel kõrvuti (E). Kinnita kaablid sama vaiaga. Vt jaotist

Saare rajamine lk 14

• Tee aas (F) kohas, kus soovid ühendada juhtkaabli piirdekaabliga.

3.4.3.1 Piirdekaabli paigaldamine kallakule

Toode võib töötada 25% nõlvadel. Liiga järsu kallakuga piirkonnad tuleb piirdekaabliga eraldada. Kallak (%) arvutatakse kõrgusena meetri kohta. Näide 10 cm / 100 cm = 10%.

10 cm/ 4"

100 cm/ 40"

10%

• Kui tööpiirkonnas on üle 25% kallaku, eralda nõlvad piirdekaabli abil.

• Kui piki muru välispiiri asuvad kallakud on järsemad kui 10%, paigutage piirdekaabel servast 20 cm / 8 tolli (A) kaugusele.

1585 - 007 - 26.10.2022

Installimine - 13

Page 14

>10%

0-25%

• Kui kallak asub üldkasutatava tee ääres, pane kallaku välisserva ümber vähemalt 15 cm / 6 tolli kõrgune takistus. Takistusena võib kasutada seina või aeda.

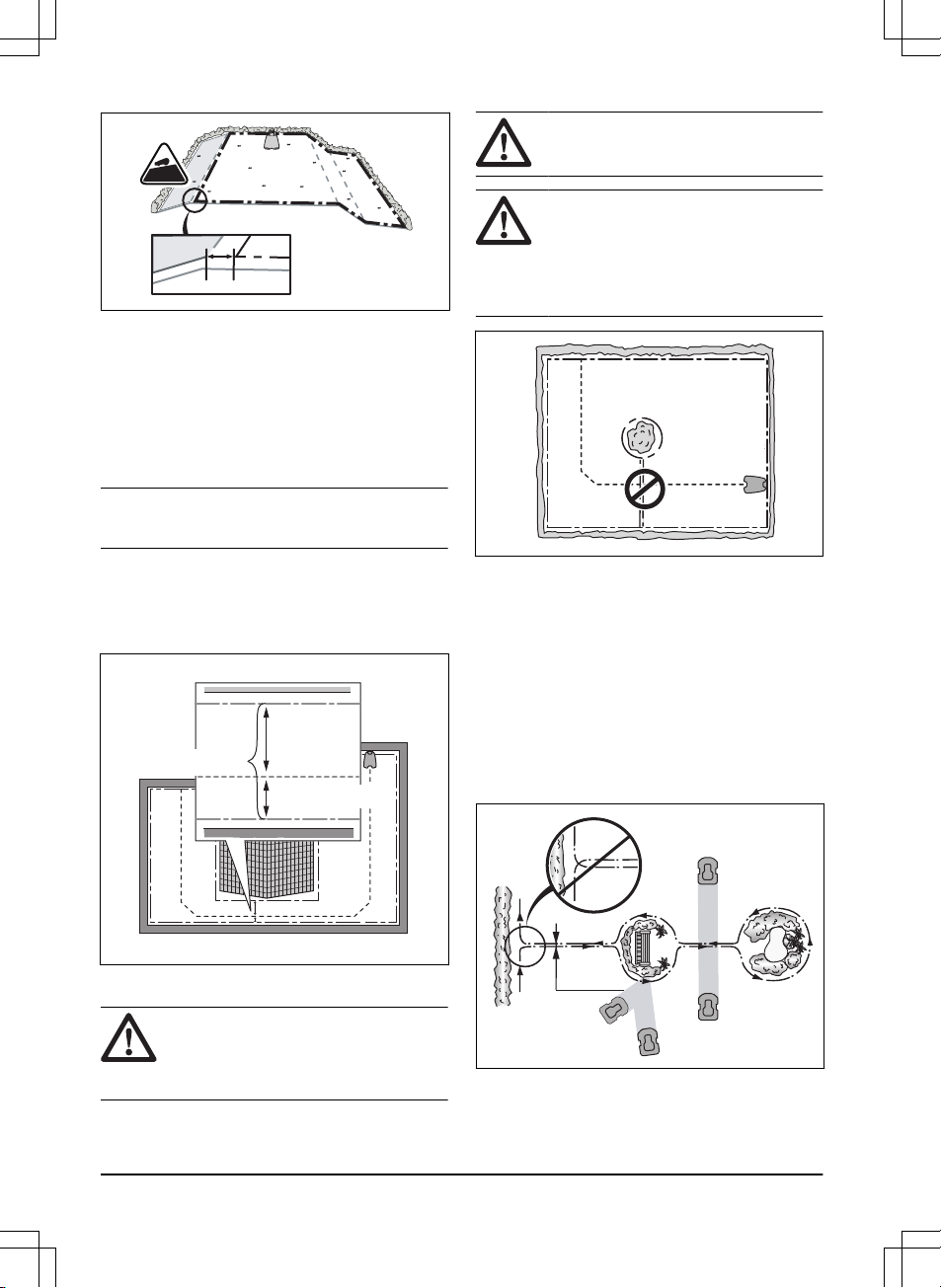

3.4.3.2 Läbipääsud

Läbipääs on ala, mille kummalgi küljel on piirdekaabel ja mis ühendab 2 tööpiirkonda. Läbipääsu mõlemal küljel asuva piirdekaabli vaheline kaugus peab olema vähemalt 60 cm / 24 tolli.

Märkus: Kui läbipääs on kitsam kui 2 m / 6.5 jalga,

paigalda läbipääsu läbiv juhtkaabel.

Juhtkaabli ja piirdekaabli vaheline soovitatav minimaalne vahemaa on 30 cm / 12 tolli. Toode sõidab alati juhtkaablist vasakul (seistes näoga laadimisjaama suunas). Juhtkaablist (A) vasakule on soovitatav jätta nii palju vaba ruumi kui võimalik.

>30 cm / 12"

>60 cm / 24"

3.4.3.3 Saare rajamine

ETTEVAATUST:

Ärge paigutage piirdekaabli üht lõiku teisega risti. Piirdekaabli lõigud peavad olema paralleelsed.

ETTEVAATUST: Ära paiguta

juhtkaablit risti üle piirdekaabli.

ETTEVAATUST: Eralda või eemalda

takistused, mille kõrgus on väiksem kui 15 cm / 5.9 tolli. Eralda või eemalda takistused, mis on kergelt kaldus, näiteks kivid, puud või juured. See hoiab ära toote terade kahjustumise.

Saare moodustamiseks eraldage tööpiirkonnas asuvad alad piirdekaabliga. Soovitame eraldada kõik tööpiirkonnas asuvad statsionaarsed esemed.

Osad takistused on kokkupõrke suhtes vastupidavamad, näiteks puud või põõsad, mis on kõrgemad kui 15 cm /

5.9 tolli. Toode põrkab vastu takistust ja valib seejärel uue suuna.

• Saare rajamiseks paigutage piirdekaabel takistuseni ja selle ümber.

• Pane piirdekaabli 2 lõiku saareni ja saare juurest tagasi üksteisega lähestikku. Sellisel juhul liigub toode üle kaabli.

• Kinnitage piirdekaabli 2 lõiku sama vaiaga.

0 cm / 0

- Installimine 1585 - 007 - 26.10.2022

Page 15

3.4.3.4 Teisese niiduala rajamine Rajage teisene niiduala (B), kui tööalal on kaks niiduala,

mis ei ole läbikäiguga ühendatud. Peamine niiduala (A) on laadimisjaamaga tööala.

Märkus: Toode tuleb käsitsi peamisest niidualast

teisesesse niidualasse transportida.

• Saare rajamiseks paigutage piirdekaabel ümber teisese niiduala (B). Vt jaotist

Saare rajamine lk 14

Märkus: Piirdekaabel tuleb paigaldada ühe

ringina ümber kogu tööala (A + B).

Märkus: Kui toode niidab muru teisesel

niidualal, tuleb valida režiim

Teisene niiduala

. Vt

jaotist

Teisene niiduala lk 23

3.4.4 Juhtkaabli asukoha valimine

Vii juhtkaabel laadimisjaamast läbi tööala ja ühenda piirdekaabliga.

C E

• Paiguta juhtkaabel sirgjooneliselt, nii et laadimisjaama ette jääb vähemalt 1 m / 3.3 jalga vaba ruumi.

• Paiguta juhtkaabel piirdekaablist (B) vähemalt 30 cm / 1 tolli kaugusele.

• Alguspunkt (C). Vt jaotist

Alguspunkt lk 19

• Miinimumkaugus 60 cm / 2 jalga, juhtkaabli (D) suhtes risti.

• Juhtkaabli ja piirdekaabli ühendukoht (E).

• Juhtkoridor (F). Näoga laadimisjaama poole olles liigub toode juhtkaablist alati vasakult poolt. Jäta näoga laadimisjaama poole vaadates juhtkaablist vasakule kindlasti võimalikult palju vaba ruumi. Juhtkoridor võib olla maksimaalselt 1.2 m / 4 jalga.

Märkus: Toode liigub alati mööda juhtkoridori,

aga muudab kaugust juhtkaablist.

3.4.5 Tööala näited

• Kui laadimisjaam paigutatakse väikesele alale (A), veenduge, et kaugus piirdekaablist oleks vähemalt 2 m.

• Piirdekaablid peavad üksteisest olema vähemalt 2 m kaugusel, kui tööalas on läbikäik (B) ja juhtkaablit pole paigaldatud. Läbikäiku paigaldatud juhtkaabli korral võivad piirdekaablid üksteisest olla vähemalt 60 cm kaugusel. Kasutage läbikäigu niitmiseks funktsiooni

CorridorCut

, vt

Muru katvus

ja CorridorCut (Koridorilõikus) lk 19

• Kui tööalas on kitsaste vahekäikudega ühendatud alad (B), saate seadistada toote nii, et see järgiks väljudes niidualale juhtkaablilt teatud vahemaa (C). Seadeid saab muuta menüüs

Muru katvus ja

CorridorCut (Koridorilõikus) lk 19

• Kui tööalal on teisene niiduala (D), vt

Teisene

niiduala lk 23

. Paigutage toode teisesele

niidualale ja valige režiim

Teisene niiduala

1585 - 007 - 26.10.2022

Installimine - 15

Page 16

3.5 Toote paigaldamine

3.5.1 Paigaldustööriistad

• Haamer/plastikvasar: Vaiade maasse panemise lihtsustamiseks.

• Servalõikur/sirge tera: Piirdekaabli matmine:

• Kombitangid: piirdekaabli lõikamiseks ning konnektorite kokkusurumiseks.

• Kullinokk-tangid: muhvide kokkusurumiseks.

3.5.2 Laadimisjaama paigaldamine

ETTEVAATUST: Ärge tehke

laadimisjaama plaati uusi avasid.

ETTEVAATUST: Ärge pange oma

jalgu laadimisjaama alusplaadile.

HOIATUS: Kontrollige enne

ühendamist, kas madalpingekaabli pistikud ja toiteallikas on puhtad ja kuivad.

Toiteallika ühendamisel kasutage ainult rikkevoolukaitsmega (RCD) toitepesa.

1. Lugege läbi laadimisjaama juhised ja tehke need endale selgeks. Vt jaotist

Laadimisjaama asukoha

valimine lk 11

2. Paigutage laadimisjaam valitud alale.

Märkus: Ärge kinnitage laadimisjaama

kruvidega maapinna külge enne juhtkaabli paigaldamist. Vt jaotist

Juhtkaabli paigaldamine lk

3. Ühendage madalpingekaabel laadimisjaamaga.

4. Paigutage toiteallikas vähemalt kõrgusele 30 cm / 12 tolli.

min 30 cm / 12”

5. Ühendage toiteallikas välistingimustes asuva 100– 240 V toitepesaga.

Märkus: Toote laadimine on võimalik

kohe pärast laadimisjaama ühendamist. Asetage toode piirde- ja juhtkaabli paigaldamise ajaks laadimisjaama. Lülitage toode sisse. Ärge hakake seadme sätteid määrama enne, kui paigaldamistoimingud on lõpule viidud.

6. Paigaldage madalpingekaabel maapinnale vaiadega või matke see maha. Vt jaotist

Kaabli

kinnitamine vaiadega lk 17

või

Piirde- või

juhtkaabli matmine lk 18

7. Ühendage kaablid laadimisjaamaga pärast piirdekaabli ja juhtkaabli paigaldamist. Vt jaotist

Piirdekaabli paigaldamine lk 16

Juhtkaabli

paigaldamine lk 17

8. Pärast kaabli paigaldamist ühendage laadimisjaam kaasasolevate kruvide abil maapinnaga. Vt jaotist

Paigaldamiseks ettevalmistamine lk 11

3.5.3 Piirdekaabli paigaldamine

ETTEVAATUST:

Ärge kerige üle jäävat kaablit rõngasse. Kaablirõngas häirib toote tööd.

1. Paigutage piirdekaabel ümber kogu tööala. Alustage paigaldamist ja lõpetage paigaldamine laadimisjaama taga.

2. Avage konnektor ja pange piirdekaabel konnektorisse.

- Installimine 1585 - 007 - 26.10.2022

Page 17

3. Sulgege konnektor tangide abil.

4. Lõigake piirdekaabel läbi iga konnektori kohal 1-2 cm / 0.4-0.8 tolli kõrguselt.

5. Suruge parempoolne konnektor laadimisjaama metallkontakti otsa, millel on tähis „R”.

6. Suruge vasakpoolne konnektor laadimisjaama metallkontakti otsa, millel on tähis „L”.

3.5.4 Juhtkaabli paigaldamine

ETTEVAATUST: Kokkukeeratud

kaabliosad ja kruvitavad klemmiplokid, mis on isoleerpaelaga isoleeritud, ei ole jätkamiseks piisavad. Pinnases leiduv niiskus põhjustab kaabli oksüdeerumist, mille tagajärjel mõne aja möödudes ahel katkeb.

1. Avage konnektor ja asetage kaabel konnektorisse.

2. Sulgege konnektor tangide abil.

3. Lõigake kaabel läbi iga konnektori kohal 1-2 cm /

0.4-0.8 tolli kõrguselt.

4. Suruge juhtkaabel läbi laadimisjaama plaadis oleva ava.

5. Suruge konnektor laadimisjaama metallkontakti otsa, mis on tähistatud tähisega „G”.

6. Eemaldage laadimisjaam toiteallikast.

7. Paigutage juhtkaabli ots piirdekaabli aasa juurde.

8. Lõigake piirdekaabel traaditangide abil läbi.

9. Ühendage juhtkaabel piirdekaabliga, kasutades muhvi.

a) Paigutage piirdekaabli 2 otsa ja juhtkaabli ots

muhvi sisse.

Märkus: Veenduge, et näete juhtkaablite

otsi läbi muhvi läbipaistva osa.

b) Kaablite muhvis ühendamiseks suru kate

tellitavate näpitsate abil vastu muhvi.

10. Kinnitage juhtkaabel maapinnale vaiadega või matke see maha. Vt jaotist

Kaabli kinnitamine

vaiadega lk 17

või

Piirde- või juhtkaabli matmine

lk 18

11. Ühendage laadimisjaam toiteallikaga.

3.6 Kaabli kinnitamine vaiadega

ETTEVAATUST:

Veenduge, et vaiad hoiavad piirdekaablit ja juhtkaablit vastu maapinda.

ETTEVAATUST: Muru niitmine

väga madalaks kohe pärast kaabli paigaldamist võib kaabli isolatsiooni kahjustada. Isolatsioonikahjustused võivad põhjustada märgatavaid häireid alles mitu nädalat või kuud hiljem.

1. Pange piirdekaabel ja juhtkaabel maapinnale.

1585 - 007 - 26.10.2022

Installimine - 17

Page 18

2. Paigutage vaiad üksteisest maksimaalselt 100 cm / 40 tolli kaugusele.

3. Kinnitage vaiad maapinda haamri või plastvasaraga.

Märkus: Muru kasvab üle kaabli ja mõne nädala

pärast pole kaablit enam näha.

3.7 Piirde- või juhtkaabli matmine

• Tehke muruservalõikuri või sirgeservalise labida abil maapinda soon.

• Paigutage piirde- või juhtkaabel 1-20 cm / 0.4-8 tolli sügavusele maapinda.

3.8 Piirde- või juhtkaabli pikendamine

Märkus: Pikendage piirde- või juhtkaablit, kui see on

tööala jaoks liiga lühike. Kasutage ainult originaalvaruosi (nt muhve).

1. Eemaldage laadimisjaam toiteallikast.

2. Lõigake piirde- või juhtkaabel traaditangide abil läbi, kui see on pikenduse paigaldamiseks vajalik.

3. Lisage kaablit, kui see on pikenduse paigaldamiseks vajalik.

4. Paigutage piirde- või juhtkaabel oma kohale.

5. Pange kaabliotsad muhvi.

Märkus:

Veenduge, et näete piirde- või

juhtkaabli otsi läbi muhvi läbipaistva osa.

6. Kaablite muhvis ühendamiseks suru kate tellitavate näpitsate abil vastu muhvi.

7. Paigutage piirde- või juhtkaabel vaiadega oma kohale.

8. Ühendage laadimisjaam toiteallikaga.

3.9 Pärast toote paigaldamist

3.9.1 Laadimisjaama visuaalne kontrollimine

1. Veendu, et laadimisjaamas põleb roheline märgutuli.

2. Kui märgutuli ei ole roheline, kontrolli paigaldamist. Vt jaotist

Laadimisjaama märgutuli lk 35

Laadimisjaama paigaldamine lk 16

3.10 Toote seadete määramine

Kasutage toote sätestamiseksGARDENA Bluetooth

App. Tehasesätted sobivad pea kõikide tööalade korral, aga sätteid saab ka iga tööala tingimustega kohandada.

3.10.1 GARDENA Bluetooth® App

allalaadimine ja toote sidumine rakendusega

GARDENA Bluetooth® App on mobiilsideseadmetele mõeldud tasuta rakendus. GARDENA Bluetooth

App kasutatakse toote sätete ja töö haldamiseks. Lähiraadiovõrgu kaudu toimuvat sidet tootega nimetatakse Bluetooth®iks. Pärast toote ja rakenduse sidumist pääsed juurde menüüdele ja funktsioonidele seni, kuni oled lähiraadiovõrgu (Bluetooth®) levialas.

1. Laadi GARDENA Bluetooth® App oma mobiilsideseadmesse.

2. Lülita toode välja ja uuesti sisse.

3. Seo GARDENA Bluetooth® App tootega.

Märkus:

Teenuse Bluetooth® sidumisrežiim

jääb aktiivseks kolmeks minutiks.

4. Sisesta PIN-kood tootel olevate nuppudega. Tehase PIN-koodi sisestamiseks vajutage SISSE/ VÄLJA nuppu, Parkimise nuppu, Alusta nuppu ja Alusta/Planeeri nuppu. Vt jaotist

PIN-kood lk 20

- Installimine 1585 - 007 - 26.10.2022

Page 19

3.10.2 Ajakava seadistamine

Ajakava saab seadistada kolmel järgmisel viisil.

• Kasuta GARDENA abistatud ajastamist, mille puhul näitab ajastamisviisard pärast tööala suuruse sisestamist sobivat ajakava.

• Kasuta ajakava käsitsi seadistamiseks käsitsiseadistust.

• Kasuta nuppu Start/Schedule (Käivita/ajasta), et seadistada igapäevane ajakava, mille täitmist alustatakse iga päev praegusel kellaajal, kusjuures toode töötab iga päev maksimaalse niitmisajani. Vt jaotist

Toote seadistamine peamisel niidualal töötamiseks ja igapäevase ajakava määramine lk 22

ETTEVAATUST: Toote kulumise

vältimiseks ja murule puhkuse andmiseks ära niida muru rohkem, kui on vajalik.

3.10.2.1 Vajaliku töötamisaja prognoosimine Kui tööala on toote maksimumvõimsusest väiksem,

tuleb muru ja toote kulumise vähendamiseks määrata ajakava. Tootel on iga päev maksimaalne lõikamisaeg. Ajakavas saad määrata toote tööaja. Tööaeg sisaldab lõikamist, otsimist ja laadimist. Tööaeg võib olla erinev mitmetel põhjustel, näiteks tööala paigutuse, muru kasvu ja aku vanuse tõttu. Kui toode on päeval töötanud maksimaalse niitmisajani, kuvatakse rakenduses sõnum

Today's mowing complete

(Tänane

niitmine on lõpetatud).

Järgnevas tabelis on näha osade tööalade näidete puhul soovitatavad tööajad. Kui tulemus pole rahuldav, suurenda tööaega.

Pindala, m

Soovitatav tööaeg, h

250 4-5

500 10-11

3.10.3 Muru katvus ja CorridorCut (Koridorilõikus)

Kui tööalal on kitsaste vahekäikudega ühendatud alad, aitavad funktsioonid

Lawn coverage

(Muru

katvus) ja

CorridorCut

(Koridorilõikus) tagada korralikult niidetud muru kõikides aia piirkondades. Funktsiooni

Lawn coverage

(Muru katvus) kasutatakse toote juhtimiseks tööala kaugematesse osadesse. Funktsiooni

CorridorCut

(Koridorilõikus) kasutatakse kitsastes vahekäikudes niitmiseks. Nende funktsioonide kasutamiseks tuleb paigaldada juhtkaabel. Määrata saab kuni kolm kaugemat osa.

Funktsiooniga

Lawn Coverage

(Muru katvus) liigu toode kõigepealt mööda juhtkaablit ja pärast teatud maa läbimist eemaldub ning hakkab muru niitma.

Ala A, umbes 50%

Ala B, umbes 30%

Ala C, umbes 20%

Funktsioon

CorridorCut

(Koridorilõikus) sobib kitsaste, 60 cm - 1.5 m / 2 tolli - 4.9 jala laiuste vahekäikude niitmiseks. Toode liigub mustri järgi, et katta tervet vahekäigu laiust. Toode alustab

CorridorCut

-lõikust laadimisjaamast seadistatud kaugusel. Kui toode jõuab kitsa vahekäigu lõppu, jätkab toode töötamist ja niidab muru nii nagu tavaliselt.

Märkus:

Muru kulumise ennetamiseks kitsas vahekäigus soovitab GARDENA seadistada funktsioonile

CorridorCut

madala protsendi.

Tehasesätete kohaselt järgib toode 20% ajast juhtkaabli trajektoori kaugusel 99 m / 325 jalga või kuni toode jõuab piirdekaabli ühenduseni. Ülejäänud ajal alustab toode niitmist alguspunktist.

CorridorCut

tehasesätetes keelatud.

3.10.4 Funktsioon Drive Past Wire (Kaablist möödumine)

Toote esiosa liigub alati piirdekaablist mööda kindlaksmääratud kaugusel. Siis liigub toode tahapoole ja muudab suunda. Tehasesäte on 32 cm / 12 tolli. Saad valida kauguse 20-35 cm / 8-14 tolli.

Märkus:

Kui muudad funktsiooni

Drive past wire

(Kaablist möödumine) kaugust, muutub kaugus piki piirdekaablit kõikjal tööalas.

3.10.5 Alguspunkt

See funktsioon võimaldab määrata, kui kaugele peab toode enne niitmistöö alustamist sõitma laadimisjaamast piki juhtkaablit. Vaikeseadistus on 60 cm / 2 ft.

1585 - 007 - 26.10.2022

Installimine - 19

Page 20

Märkus: Toode liigu mööda juhtkaablit

laadimisjaamast lähtepunktini. Hoia kaugus lähtepunktist võimalikult väike, et vähendada rattarööbaste tekkimise ohtu murus.

Kui laadimisjaam on asetatud kitsasse kohta, näiteks lillepeenarde vahele, määra alguspunktiks koht, kus kaugus piirdekaablini on vähemalt 60 cm / 2 jalga.

A) Alguspunkt

B) Miinimumkaugus 60 cm/2 jalga (juhtkaabli suhtes risti).

3.10.6 Anduri abil juhtimise süsteem SensorControl

SensorControl

reguleerib niitmisaega automaatselt vastavalt muru kasvule. Tootel ei lubata töötada ajakava seadetest kauem. Funktsiooni

SensorControl

kasutamise korral saad valida, kui sagedasti toode muru niidab. Sageduse tasemeid on 3:

Low

(Väike),

Mid

(Keskmine) ja

High

(Suur). Mida suurem sagedus, seda tundlikum on toode muru kasvamise suhtes. Kui muru on kõrgem, siis saab toode kauem töötada.

Märkus:

Süsteemi

SensorControl

kasutades tuleks

süsteemile

SensorControl

teha võimalikult palju tööaega kättesaadavaks. Ärge piirake ajakava rohkem kui vaja. Samuti kontrollige, kas lõiketera ketas on puhas ja kas terad on heas seisukorras.

Ajakava seaded määravad päeva esimese töökäigu. Toode viib alati lõpule ühe niitmistsükli ja seejärel teeb

SensorControl

kindlaks, kas toode peab edasi töötama

või mitte. Tehasesätetes on see funktsioon keelatud.

Märkus:

SensorControl

lähtestatakse, kui toode pole töötanud üle 50 tunni või kui kõik kasutajasätted lähtestatakse (

Reset of all user settings

). Ajakava sätete

lähtestamine (

Reset of schedule settings

) süsteemi

SensorControl

ei mõjuta.

3.10.7 Väldi põrkumist niiduki GARDENA varjualusega

Kui oled paigaldanud GARDENA niiduki katte4, saad toote ja niiduki katte kulumist vähendada, kui valid funktsiooni

Avoid house collisions

(Väldi kokkupõrkeid niiduki kattega). Tehasesätetes on see funktsioon keelatud.

Märkus: Kui on valitud funktsioon

Avoid house

collisions

, võib laadimisjaama ümber olev muru jääda

niitmata.

3.10.8 ECO-režiim

ECO-režiimis

katkestatakse signaal piirderingis, juhtkaablis ja laadimisjaamas sel ajal, kui toode on pargitud või laadimisel. Tehasesätetes on see funktsioon keelatud.

Märkus: Kasutage

ECO-režiimi

energia säästmiseks ja muude seadmete häirimise vältimiseks, nt kuuldeseadmed või garaažiuksed.

Märkus: Toote käsitsi käivitamiseks tööpiirkonnas

vajutage enne toote laadimisjaamast eemaldamist nupule STOP. Kui te seda ei tee, ei saa toodet tööalal käivitada.

3.10.9 Külmumisandur

Muru on kulumise suhtes eriti tundlik, kui aed on kaetud härmatisega. Kui

Frost Sensor

(Külmumisandur) on aktiveeritud, ei ole tootel lubatud niitmist alustada, kui temperatuur on alla 5 °C / 41 °F. Tehasesätetes on see funktsioon keelatud.

Märkus:

Külmumisandur asub korpuse sees ja

seega võib temperatuuri tuvastamisel viivitus tekkida.

3.10.10 Uus ringisignaal

Ringisignaal valitakse juhuslikult, et luua unikaalne side toote ja laadimisjaama vahel. Üksikutel juhtudel võib esineda vajadus luua uus signaal, nt kui kahel lähedalasuval niidukipaigaldisel on väga sarnane signaal. Enne uue ringisignaali seadistamist aseta toode laadimisjaama.

3.10.11 PIN-kood

PIN-kood on kombinatsioon neljast klahvistikul asuvast nupust. Toote esmakordsel kasutamisel tuleb sisestada

Saadaval lisavarustusena

20 - Installimine 1585 - 007 - 26.10.2022

Page 21

tehase PIN-kood. PIN-koodi on võimalik muuta rakenduses GARDENA Bluetooth® App.

Märkus: PIN-kood võib sisaldada ka nuppe ON/OFF,

Park (Pargi), Start (Käivita) ja Start/Schedule (Käivita/ ajasta).

3.10.11.1 Tehase PIN-koodi sisestamine

1. Vajuta nuppu ON/OFF (A).

2. Vajuta nuppu Start/Schedule (Käivita/ajasta) (B).

3. Vajuta nuppu Start (Käivita) (C).

4. Vajuta nuppu Park (Pargi) (D).

D B

3.10.12 ZoneProtect

Kui installite tarviku ZoneProtect, peate lubama tootefunktsiooni ZoneProtect.

3.10.13 Reset all user settings (Lähtesta kõik kasutajaseaded)

Kasuta seda funktsiooni kõigi kasutajasätete lähtestamiseks.

Märkus:

Kõikide kasutajasätete lähtestamisel

lähtestata

PIN-koodi, ringisignaali

ega

teateid

1585 - 007 - 26.10.2022 Installimine - 21

Page 22

4 Töö

4.1 Toitenupu ON/OFF kasutamine

HOIATUS: Enne toote kasutamist

lugege läbi ohutuspeatükk ja veenduge, et oleksite kõigest aru saanud.

• Toote sisselülitamiseks hoidke toitenuppu kolm sekundit all. Veenduge, et roheline LED-tuli süttiks.

• Kui märgutuli vilgub, on toode energiasäästurežiimis. Toote sisselülitamiseks hoidke toitenuppu kolm sekundit all.

• Toote väljalülitamiseks hoidke toitenuppu kolm sekundit all. Veenduge, et LED-märgutuli kustuks.

4.1.1 Märgutuli

Klahvistikul olevad märgutuled näitavad toote töörežiimi. Vt jaotist

Klahvistiku LED-olekunäidik lk 9

4.2 Toote käivitamine

1. Hoia kolm sekundit all nuppu ON/OFF.

2. Kasuta PIN-koodi sisestamiseks klahvistikku. Vt jaotist

PIN-kood lk 20

3. Vali töörežiim. Vt jaotist

Töörežiimid lk 22

Märkus:

Esimestel nädalatel pärast paigaldamist võib muru niitmisel tekkiva müra tajutav tase olla oodatust kõrgem. Kui toode on muru mõnda aega niitnud, on tajutav müratase palju madalam.

4.3 Töörežiimid

Saadaval on järgmised töörežiimid.

•

Main area (Peamine niiduala)

•

Secondary area (Teisene niiduala)

•

Park (Pargi)

•

Park / Schedule (Pargi / ajakava)

•

Override schedule (Ignoreeri ajakava)

•

Kohtlõikamine

4.3.1 Main area (Peamine niiduala)

Main area

(Peamine niiduala) on standardne automaatne töörežiim, mille korral toode niidab ja laeb automaatselt.

4.3.1.1 Toote seadistamine peamisel niidualal töötamiseks

Seda on võimalik seadistada rakenduse esilehel või toote klahvistiku kaudu.

1. Vajutage nuppu STOP.

2. Hoia üks sekund all nuppu Start/Schedule (Käivita/

ajasta).

3. Vajutage nuppu OK.

Märkus: Kui ajakava pole seadistatud, seadistatakse

igapäevane ajakava. Ajakava täitmist alustatakse iga päev sellel kellaajal ja toode töötab iga päev maksimaalse niitmisajani.

4.3.1.2 Toote seadistamine peamisel niidualal töötamiseks ja igapäevase ajakava määramine

Saad määrata ajakava, mille täitmist alustatakse iga päev praegusel kellaajal, kusjuures toode töötab iga päev maksimaalse niitmisajani. Seda on võimalik seadistada rakenduse esilehel või toote klahvistiku kaudu.

1. Vajutage nuppu STOP.

2. Hoia kolm sekundit all nuppu Start/Schedule

(Käivita/ajasta).

- Töö 1585 - 007 - 26.10.2022

Page 23

3. Vajutage nuppu OK.

4.3.2 Teisene niiduala

Teiseste niidualade niitmiseks tuleb valida töörežiim

Secondary area

(Teine niiduala). Selles režiimis peab kasutaja toote käsitsi peamisest niidualast teisesesse niidualasse transportima. Toode niidab nii kaua, kuni aku saab tühjaks. Kui aku on tühi, asetage toode aku laadimiseks laadimisjaama. Kui aku on laetud, liigub toode laadimisjaamast eemale ning peatub. Toode on nüüd töö alustamiseks valmis, aga vajab selleks kõigepealt kasutaja kinnitust.

Märkus: Aseta toode laadimisjaama ja sea

rakenduses või toote klahvistiku kaudu töörežiimiks

Main area

(Peamine niiduala), kui soovid, et pärast aku

laadimist niidetaks peamist niiduala.

4.3.2.1 Toote seadistamine teisesel niidualal töötamiseks

Seda on võimalik seadistada rakenduse esilehel või toote klahvistiku kaudu.

1. Vajutage nuppu STOP.

2. Hoia kolm sekundit all nuppu Start (Käivita).

3. Vajutage nuppu OK.

4.3.3 Park (Pargi)

Kui valitud on töörežiim

Park

(Pargi), naaseb toode laadimisjaama ja jääb sinna seni, kuni valitakse mõni muu töörežiim.

4.3.3.1 Toote parkimine Seda on võimalik seadistada rakenduse esilehel või

toote klahvistiku kaudu.

1. Vajutage nuppu STOP.

2. Hoia kolm sekundit all nuppu Park (Pargi).

3. Vajutage nuppu

OK.

Märkus: Toote töörežiimi muutmiseks vajuta nuppu

STOP, pärast mida on toode tühikäigurežiimil ning sa saad töörežiimi valida.

4.3.4 Park / Schedule (Pargi / ajakava)

Kui valitud on töörežiim

Park / Schedule

(Pargi / ajakava), naaseb toode laadimisjaama ja jääb sinna, kuni järgmise ajakavani. Kui toode on töötanud antud päevaks lubatud maksimaalse aja, jätkab ta töötamist järgmisel päeval. Vt jaotist

Vajaliku töötamisaja

prognoosimine lk 19

4.3.4.1 Toote parkimine ja töötamise alustamine järgmise ajakava järgi

Seda on võimalik seadistada rakenduse esilehel või toote klahvistiku kaudu.

1. Vajutage nuppu STOP.

2. Hoia üks sekund all nuppu Park (Pargi).

3. Vajutage nuppu OK.

Märkus:

Toote töörežiimi muutmiseks vajuta nuppu STOP, pärast mida on toode tühikäigurežiimil ning sa saad töörežiimi valida.

4.3.5 Override schedule (Ignoreeri ajakava)

Ajakava sätete ajutiselt eiramiseks vali

Override

schedule

(Ignoreeri ajakava). Ajakava sätteid on võimalik ignoreerida kuni 3 tundi. Toodet ei ole võimalik panna lõikama muru kauem kui igaks päevaks ettenähtud maksimaalne aeg.

1585 - 007 - 26.10.2022

Töö - 23

Page 24

4.3.5.1 Ajakava ignoreerimine Seda on võimalik seadistada rakenduse esilehel või

toote klahvistiku kaudu.

1. Vajutage nuppu STOP.

2. Hoia üks sekund all nuppu Start (Käivita).

3. Vajutage nuppu OK.

4.3.6 Kohtniitmine

Kasuta funktsiooni

Spot cut

(Kohtniitmine) kiireks niitmiseks piirkonnas, mida on niidetud muude aia osadega võrreldes harvemini. Toode tuleb viia valitud piirkonda käsitsi. Seda töörežiimi on võimalik määrata ainult rakenduses.

Kohtniitmine tähendab seda, et toode töötab spiraalmustri põhjal ning niidab muru selles piirkonnas, kus see käivitati. Kui see on tehtud, lülitub toode automaatselt tagasi režiimi

Main Area

(Peamine

niiduala) või

Secondary Area

(Teisene niiduala).

4.4 Toote seiskamine

1. Vajuta toote peal asuvat nuppu STOPP.

Märkus:

Pärast nupu STOP vajutamist on toode

tühikäigul. Toode peatub ja lõikemootor seiskub.

4.5 Toote väljalülitamine

1. Vajutage nuppu STOP.

2. Toote väljalülitamiseks hoidke

toitenuppu kolm

sekundit all. Veenduge, et LED-märgutuli kustuks.

4.6 Aku laadimine

HOIATUS: Laadige toodet üksnes

selleks ettenähtud laadimisjaamas. Vale kasutamine võib põhjustada elektrilöögi, ülekuumenemise või söövitava vedeliku lekke akust.

Elektrolüüdilekke korral loputage veega, silmasattumise korral pöörduge arsti poole.

Kui tegu on täiesti uue või pikka aega hoitud tootega, võib olla aku tühi ning seda tuleb enne seadme käivitamist laadida. Režiimis

Main area

(Peamine niiduala) kasutab toode vaheldumisi niitmisja laadimisrežiimi.

1. Toote sisselülitamiseks vajuta nuppu ON/OFF.

2. Aseta toode laadimisjaamast võimalikult kaugele. Kontrolli, et toode oleks ühendatud laadimisjaamaga. Vt teavet kontaktribade ja laadimiskontaktribade kohta jaotisest

Toote

tutvustus lk 7

4.7 Lõikekõrguse seadistus

ETTEVAATUST:

Esimestel nädalatel pärast uut paigaldust määra lõikekõrguseks 3, et vältida silmusjuhtme kahjustamist. Seejärel saad igal nädalal lõikekõrgust langetada.

Saad valida 3 erineva lõikekõrguse astme vahel. Terakettal on märked iga astme kohta. Aste 1 on madalaim kõrgus, aste 2 on keskmine kõrgus ja aste 3 on kõrgeim kõrgus. Tehasesäte on nr 3.

- Töö 1585 - 007 - 26.10.2022

Page 25

4.7.1 Lõikamiskõrguse reguleerimine

HOIATUS: Kasutage kaitsekindaid.

1. Toote väljalülitamiseks hoia kolm sekundit all nuppu ON/OFF.

2. Veendu, et toode oleks desaktiveeritud. Kui toode on deaktiveeritud, ei põle nupu ON/OFF märgutuli. Vt jaotist

Klahvistiku LED-olekunäidik lk 9

3. Tõmba ülemist katet käega päripäeva ülespoole ja eemalda see.

4. Eemalda torx võti, mis on kinnitatud toote korpuse külge.

5. Keera toode tagurpidi.

6. Eemalda lõikekettalt kaks kruvi.

7. Tõsta lõikeketas üles.

8. Paigalda lõikeketas võllile. Vali lõikekõrgus ning joonda lõikeketta kaks auku võllil oleva kahe auguga.

9. Kinnita lõikeketta kaks kruvi, et paigaldada võll lõikekettale.

10. Pane torx võti tagasi toote korpuse külge.

11. Pane ülemine kate toote külge.

1585 - 007 - 26.10.2022

Töö - 25

Page 26

5 Hooldamine

5.1 Sissejuhatus – hooldus

HOIATUS: Enne toote hooldustööde

alustamist ühendage see vooluvõrgust lahti.

HOIATUS: Kasutage kaitsekindaid.

Parema töö ja pikema tööea tagamiseks puhastage toodet regulaarselt ning asendage kulunud osad.

Kui toode on uus, kontrollige lõiketerade ketast ja lõiketerasid iga nädal. Vähese kulumise korral võite lõiketerade ketta ja lõiketerade järgmise kontrollide vahet pikendada. Kui need on palju kulunud, kontrollige lõikeketast ja lõiketerasid sagedamini.

Oluline on tagada, et lõiketerade ketas pöörleks vabalt ja lõiketerade servad ei oleks kahjustatud. Lõiketerade tavaline tööiga on 4–7 nädalat. Järgmised tingimused võivad lõiketerade tööiga pikendada või lühendada.

• Tööaeg ja tööala suurus.

• Muru pikkus ja tihedus.

• Pinnas, liiv ja väetiste kasutamine.

• Tööalas olevad takistused, nt käbid, tööriistad, kivid ja juured.

Märkus: Nüride lõiketerade korral ei pruugi

niitmistulemus olla rahuldav. Vt jaotist

Lõiketerade

vahetamine lk 27

lõiketerade vahetamise kohta.

5.2 Toote puhastamine

ETTEVAATUST:

Ärge kasutage seadme puhastamiseks survepesurit. Ärge kasutage puhastamiseks lahusteid.

GARDENA soovitab kasutada spetsiaalset puhastusja hoolduskomplekti. Lisateabe saamiseks pöördu GARDENA teenindusse.

5.2.1 Raami ja lõiketera ketta puhastamine

Kontrolli lõiketera ketast ja lõiketerasid kord nädalas.

1. Vajutage nuppu STOP.

2. Toote väljalülitamiseks hoidke toitenuppu kolm sekundit all. Veendu, et toote toite klaviatuuri LEDmärgutuli kustuks.

3. Seadke toode külili.

4. Veendu, et terad ei ole kahjustatud ning lõiketerad ja lõiketerade ketas saavad vabalt pöörelda.

5. Puhasta lõiketerade ketas ja raam harja abil voolava vee all.

5.2.2 Puhasta rattad

Toode ei tööta nõlvadel kui rattad on rohuga koos ja ei liigu korrektselt.

• Kasutage toote puhastamiseks pehmet harja.

5.2.3 Masina korpuse puhastamine:

• Kasuta korpuse puhastamiseks niisket pehmet käsna või riidelappi.

5.2.4 Laadimis- ja kontaktplaatide

puhastamine.

1. Kasutage laadimis- ja kontaktplaatide puhastamisels pehmet lappi.

2. Määrige laadimis- ja kontaktplaadid õli või määrdeainega.

5.2.5 Puhastage laadimisjaam

HOIATUS:

Enne mis tahes hooldustööd või laadimisjaama või toiteallika puhastamist eemalda pistik pistikupesast.

ETTEVAATUST: Ära

kasuta laadimisjaama puhastamiseks kõrgsurvepesurit või voolavat vett.

Märkus: Toodet ei saa laadimisjaama sisestada,

kui selles on midagi valet. Puhastage laadimisjaama regulaarselt.

• Eemaldage laadimisjaamast rohi, oksaraod ja muud objektid.

- Hooldamine 1585 - 007 - 26.10.2022

Page 27

5.3 Lõiketerade vahetamine

HOIATUS: GARDENA saab tagada

ohutuse vaid juhul, kui kasutate GARDENA originaalterasid, millel on H-tähega logo.

HOIATUS: Lõiketerade vahetamise

korral tuleb kruvid asendada. Kasutatud kruvid võivad kiiresti kuluda ja põhjustada lõiketera lahtitulemist, mis võib tekitada raske kehavigastuse.

Ohutu töö tagamiseks vahetage kulunud või kahjustatud lõiketerad. Hea niitmistulemuse ja väikse energiakulu saavutamiseks vahetage lõiketerasid regulaarselt. Kõik kolm lõiketera ja kruvi tuleb korraga vahetada, et tagada lõikesüsteemi tasakaal.

5.3.1 Lõiketera vahetamine

1. Vajutage nuppu STOP.

2. Toote väljalülitamiseks hoidke toitenuppu kolm sekundit all. Veendu, et toote toite klaviatuuri LEDmärgutuli kustuks.

3. Aseta toode koos lõikekettaga pehmele ja puhtale pinnale.

4. Eemaldage 3 kruvi.

5. Eemaldage lõiketerad koos kruvidega.

6. Kinnita uued lõiketerad ja kruvid.

7. Veenduge, et lõiketerad saaksid vabalt pöörelda.

5.4 Tarkvaravärskendus

Kui hooldustöid teeb GARDENA teenindus, siis laadib saadaolevad püsivaravärskendused tootesse alla hooldustehnik. GARDENA toodete omanikud saavad püsivara värskendada juhul, kui värskenduse algatab GARDENA. Sel juhul teavitatakse registreeritud kasutajaid.

5.4.1 Püsivara värskendamiseks

1. Eemalda kummist kate.

2. Ühenda oma toode ja arvuti printeri USB-juhtme (USB A ja USB B kontaktid) abil. Printeri USB-juhet müüakse tarvikuna.

3. Mine veebilehele www.gardena.com, otsi üles ja laadi alla püsivaravärskenduse tööriist ning järgi juhiseid.

4. Eemalda printeri USB-juhe.

5. Pane kummist kate tagasi ja veendu, et see oleks täielikult suletud.

1585 - 007 - 26.10.2022

Hooldamine - 27

Page 28

ETTEVAATUST: Niiskuse

vältimiseks veendu, et kummist kate oleks täielikult suletud.

5.5 GARDENA Bluetooth® App ajakohastatud versioon

GARDENA ajakohastab regulaarselt GARDENA Bluetooth® App. Veendumaks, et sul on uusim versioon, värskenda rakendust App Store’i või Google Play kaudu.

5.6 Aku

ETTEVAATUST: Enne toote

hoiustamist laadige aku täielikult. Kui aku ei ole täislaetud, võib see akut kahjustada.

Kui laadimiskordade vahele jäävad tööajad on lühemad kui peaks, tähendab see, et aku tööiga on lõppemas. Tööaja pikendamiseks vahetage aku.

Märkus: Aku tööiga oleneb hooaja pikkusest ja

sellest, mitu tundi päevas toode töötab. Pikk hooaeg ja igapäevased pikad töötunnid tähendavad seda, et akut tuleb sagedamini vahetada.

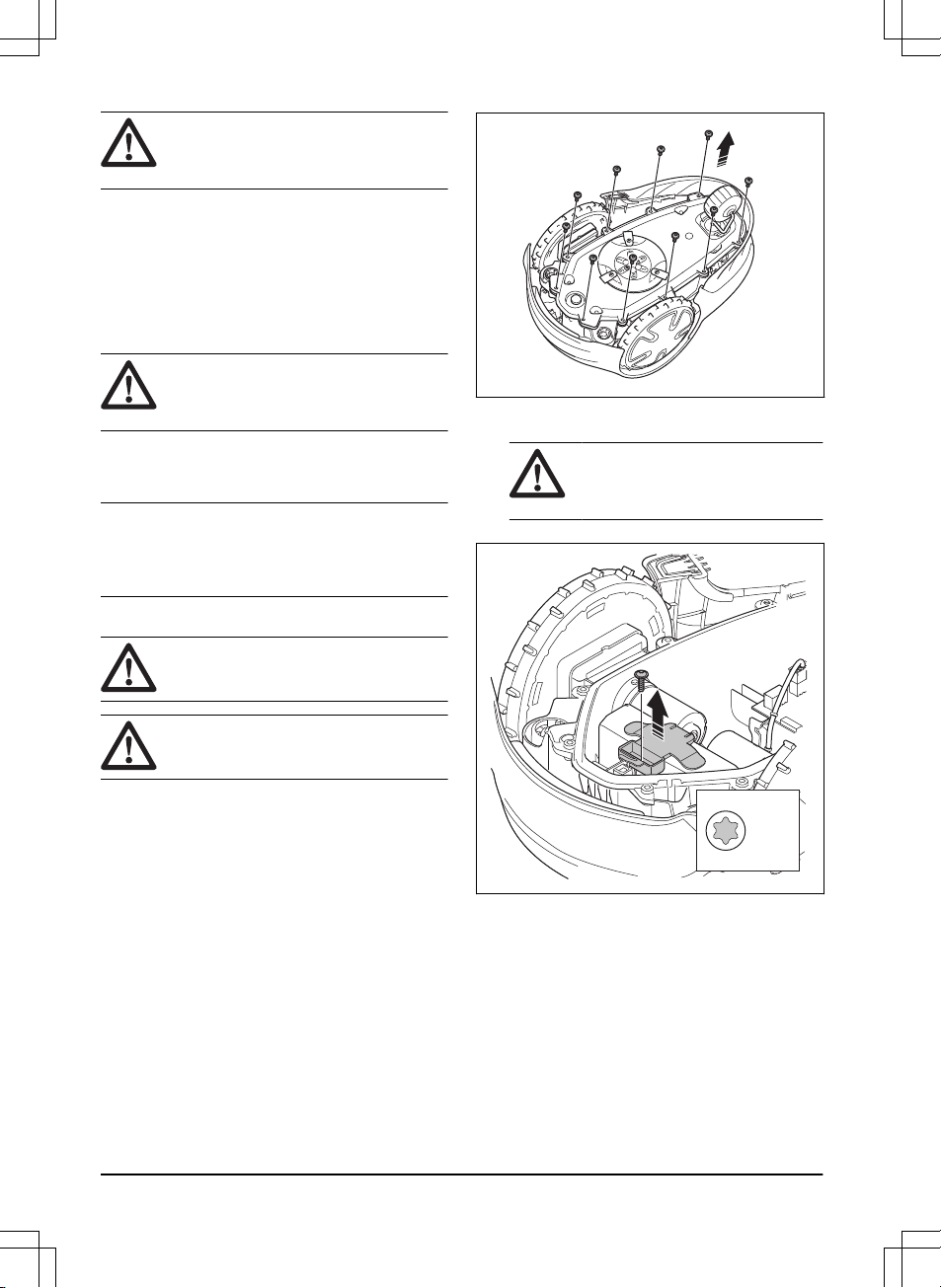

5.6.1 Aku vahetamine või eemaldamine

HOIATUS: Kasuta kaitsekindaid.

ETTEVAATUST: Ära puuduta

trükkplaate.

1. Toote väljalülitamiseks hoia kolm sekundit all nuppu ON/OFF.

2. Veendu, et toode oleks inaktiveeritud. Kui toode on inaktiveeritud, ei põle nupu ON/OFF märgutuli. Vt jaotist

Klahvistiku LED-olekunäidik lk 9

3. Keera toode tagurpidi. Aseta toode pehmele ja puhtale pinnale, et vältida selle kriimustamist.

4. Eemalda 10 kruvi Torx-võtmega nr 20.

5. Tõsta raami alumine osa ettevaatlikult üles ja aseta see raami ülaosa kõrvale.

ETTEVAATUST: Ole

ettevaatlik, sest kaabel on juhtplaadiga ühendatud.

6. Eemalda akuhoidiku kruvi.

T20

7. Vajuta klambreid ja tõsta akuhoidik üles.

- Hooldamine 1585 - 007 - 26.10.2022

Page 29

8. Eemalda aku.

9. Ühenda aku kaabel lahti.

10. Ühenda kaabel uue akuga.

11. Aseta uus aku tootesse oma kohale.

12. Paigalda akuhoidik ja kruvi.

13. Eemalda raami ülaosas olev tihendusriba.

14. Paigalda raami ülaossa uus tihendusriba. Pane tihendusriba üks ots raamil oleva märgistusega kohakuti.

ETTEVAATUST:

Paigalda 5 mm paksune tihendusriba. Kui tihendusriba suurus pole õige või see paigaldati valesti, võib see põhjustada lekkimist.

15. Pane tihendusriba päripäeva ümber raami alaosa.

16. Pane tihendusriba teine ots esimese otsa kohale ja suuna seejärel kanalist välja.

17. Aseta tihendusriba hoidikusse.

18. Paigalda ülemine raam ja kinnita Torx 20-ga 10 kruvi (pingutusjõud 1,8 Nm).

5.7 Talvine hooldus

Enne toote talveks hoiustamist vii see hooldustööde tegemiseks GARDENA teenindusse. Korrapärane talvine hooldus hoiab toote heas seisukorras ja loob parimad tingimused uue hooaja alustamiseks ilma tarbetute katkestusteta.

Hooldustööd sisaldavad tavaliselt järgmist.

• Korpuse, raami, lõiketera ketta ja kõigi teiste liikuvate osade põhjalik puhastamine.

• Toote funktsioonide ja osade testimine.

• Kuluvate osade (nt terade ja laagrite) kontrollimine ja vajaduse korral vahetamine.

• Toote aku mahutavuse kontrollimine ning vajaduse korral selle väljavahetamise soovitamine.

• Kui saadaval on püsivaravärskendusi, värskendatakse toote püsivara.

1585 - 007 - 26.10.2022

Hooldamine - 29

Page 30

6 Veaotsing

6.1 Sissejuhatus – tõrkeotsing

See peatükk sisaldab teavet ja abi toote vigade ja sümptomite kohta. Lisateavet ja KKK (korduvalt küsitud küsimused) leiate aadressilt www.gardena.com.

6.2 Veateated

Rakenduses näidatakse allolevas tabelis toodud veateateid. Kui mõnda teadet kuvatakse sageli, pöördu GARDENA teenindusse poole.

Sõnum Põhjus Toiming

Wheel motor blocked, left/ right (Vasak/parem rattamootor blok.)

Rohi või mõni muu ese on ümber veoratta. Eemalda rohi või muu ese.

Lõikesüsteem blokeerunud

Rohi või mõni muu ese on ümber lõiketera ketta.

Eemalda rohi või muu ese.

Lõiketera ketas on vee sees. Liiguta toodet ja väldi vee kogunemist

tööalale.

Rohi on liiga kõrge. Enne toote paigaldamist niida muru. Veen-

duge, et muru maksimumkõrgus on 4 cm /

1.6 tolli.

Kinni jäänud

Toode on väikesel alal asuvate mitmete takistuste taga.

Eemaldage takistus või ümbritsege takistus piirdekaabliga, et luua saar. Vt jaotist

Saare rajamine lk 14

Tööpiirkonnast väljas

Osa piirdekaablist on paigaldatud laadimisjaamast üle piirdekaabli teise lõigu.

Kontrollige, kas piirdekaabel on õigesti ühendatud.

Piirdekaabel on tööala servale liiga lähedal.

Kontrollige, kas piirdekaabel on õigesti paigaldatud. Vt jaotist

Piirdekaabli paigal-

damine lk 16

Tööalal on piirderingi lähedal suur kallak.

Piirdekaabel on paigaldatud ümber saare vales suunas.

Lähedal asuvad metallist esemed häirivad piirdekaabli signaali, näiteks aiad, terasarmatuur või maa-alused kaablid.

Vii piirdekaabel teise kohta.

Toode ei suuda läheduses asuvatest seadmetest tuleneva segava signaali tõttu õiget ringisignaali leida.

Asetage toode laadimisjaama ja tekitage uus ringisignaal.

30 - Veaotsing 1585 - 007 - 26.10.2022

Page 31

Sõnum Põhjus Toiming

Tühi aku

Toode ei suuda laadimisjaama leida. Muuda juhtkaabli asukohta. Vt jaotist

Juht-

kaabli paigaldamine lk 17

Aku on jõudnud oma elutsükli lõppu. Vaheta aku välja. Vt jaotist

Aku lk 28

Laadimisjaama antenn on defektne. Kontrolli, kas laadimisjaama märgutuli vil-

gub punaselt. Vt jaotist

Laadimisjaama

märgutuli lk 35

Tootel olevad laadimisplaadid või laadimisjaamal olevad kontaktplaadid on rooste tõttu defektsed.

Puhastage laadimis- ja kontaktplaadid. Vt jaotist

Laadimis- ja kontaktplaatide puhas-

tamine. lk 26

. Probleemi püsimise korral

pöördu GARDENA teenindusse.

Vale PIN-kood

Sisestatud on vale PIN-kood. Sisestage õige PIN-kood. Kui te ei tea õi-

get PIN-koodi, lugege www.gardena.com teavet PIN-koodi saamise kohta või võtke ühendus GARDENA teenindusega.

Vedu puudub

Toode on kuhugi kinni jäänud ja libiseb. Vabasta toode ja kõrvalda probleemi põh-

jus. Kui põhjuseks on märg muru, oota enne toote kasutamist, kuniks muru on kuivanud.

Tööalal on järsk kallak. Järsemad kallakud tuleb tööalast eralda-

da. Vt jaotist

Piirdekaabli asukoha valimine

lk 12

Juhtkaabel pole paigutatud kallakule diagonaalselt.

Veenduge, et juhtkaabel oleks paigaldatud diagonaalselt üle kallaku. Vt jaotist

Juht-

kaabli asukoha valimine lk 15

Wheel motor overloaded, left/right (Vasak/parem rattamootor ülekoormatud)

Rohi või mõni muu ese on ümber veoratta. Eemalda veorattalt muru või ese.

Kokkupõrkeanduri viga

Toote esirattad on blokeeritud. Vabasta toode ja kõrvalda probleemi põh-

jus. Probleemi püsimise korral pöördu GARDENA teenindusse.

Laadimisjaam blokeeritud

Toote laadimisplaatide ja laadimisjaama kontaktiplaatide vaheline kontakt on kehv. Toode on proovinud mitu korda laadida.

Aseta toode laadimisjaama ning veendu, et laadimisplaadid ja kontaktplaadid on ühendatud.

Takistus ei lase tootel laadimisjaama siseneda.

Eemalda takistus.

Laadimisjaam on kaldu või paindes. Aseta alusplaat tasasele pinnale.

Juhtkaabel ei ole korralikult paigaldatud. Paigalda juhtkaabel korralikult. Vt jaotist

Juhtkaabli paigaldamine lk 17

Kinni laadimisjaamas

Võõrkeha ei lase tootel laadimisjaamast välja tulla.

Eemalda takistus.

Tagurpidi

Toode on vales asendis, liiga palju kaldus või tagurpidi.

Pane toode õigesse asendisse.

1585 - 007 - 26.10.2022 Veaotsing - 31

Page 32

Sõnum Põhjus Toiming

Tõstetud

Tõsteandur on sisse lülitatud, kuna toodet on tõstetud.

Veenduge, et toote korpus saab vabalt ümber veermiku pöörelda. Kõrvaldage raami tõusmist põhjustav ese või looge selle ümber saar. Probleemi püsimise korral pöördu GARDENA teenindusse.

Probleem parema/vasaku veorattaga

Rohi või mõni muu ese on ümber veoratta. Puhastage rattad ja nende ümbrus.

Elektrooniline probleem

Tootel ilmnes ajutine elektrooniline või püsivaraga seotud probleem.

Taaskäivita toode. Probleemi püsimise korral pöördu GARDENA teenindusse.

Loop sensor problem, front/rear (Ringianduri viga, ees/taga)

Probleem kaldeanduriga

Temporary problem (Ajutine viga)

Kehtetu alamseadme kombinatsioon

Ajutine akuga seotud probleem

Ohutusfunktsiooni viga:

Laadimissüsteemi viga

Laadimisplaatidel ja kontaktplaatidel leidub korrosiooni või mustust.

Taaskäivita toode. Puhastage toote laadimisplaate ja laadimisjaama kontaktplaate.

Toote ajutine elektrooniline või püsivara probleem.

Taaskäivita toode. Probleemi püsimise korral pöördu volitatud hooldustöökotta.

Akuga seotud viga

Ajutine akuga või püsivaraga seotud probleem tootel.

Taaskäivita toode. Probleemi püsimise korral pöördu GARDENA teenindusse.

Kasutusel on valet tüüpi aku. Kasuta tootja soovitatud originaalakusid.

Akutemperatuur pole lubatud piirides

Aku temperatuur on töö alustamiseks liiga kõrge või liiga madal.

Aku temperatuur pole oma tööpiirides laadimine/niitmine peatati. Laadimine/niitmine algab siis kui temperatuur on tagasi tööpiirides.

Liiga tugev laadimisvool

Vale või defektne toiteallikas. Taaskäivita toode. Probleemi püsimise

korral pöördu GARDENA teenindusse.

32 - Veaotsing 1585 - 007 - 26.10.2022

Page 33

Sõnum Põhjus Toiming

Puudub ringisignaal

Toiteallikas või madalpingekaabel pole ühendatud.

Kui laadimisjaama LED-olekunäidik pole süttinud, tähendab see seda, et toide puudub. Kontrolli toitepesa ühendust ja elektrisüsteemi kaitset. Kontrolli, kas madalpingekaabel on laadimisjaamaga ühendatud.

Toiteallikas või madalpingekaabel on kahjustunud või seda pole ühendatud.

Vaheta toiteallikas või madalpingekaabel välja.

Piirdekaabel pole laadimisjaamaga ühendatud.

Ühenda piirdekaabel laadimisjaamaga. Kahjustuste korral vaheta konnektorid välja. Vt jaotist

Piirdekaabli paigaldamine lk 16

Piirdekaabel on kahjustatud. Kontrolli laadimisjaama LED-olekunäidikut.

Kui see näitab piirdekaabli kahjustust, asenda kahjustatud lõik uue piirdekaabliga.

Toode on proovinud käivituda kuid see pole laadimisjaamas ja aktiveeritud on

ECO-re-

žiim

Aseta toode laadimisjaama ja käivita toode.

Piirdekaabli üks lõik on üle piirdekaabli teise lõigu ning see asub saarel.

Paigalda piirdekaabel õiges suunas ümber saare. Vt jaotist

Piirdekaabli paigaldamine lk

Probleem toote ja laadimisjaama omavahel sidumisega.

Aseta toode laadimisjaama ja tee uus ringisignaal. Vt jaotist

Uus ringisignaal lk 20

Lähedal asuvad segavad metallist esemed, näiteks aiad, terasarmatuur või maa-alused kaablid.

Liiguta piirdekaablit ja/või tee tööalale rohkem saarekesi, et suurendada signaali tugevust.

Toode asub piirdekaablist liiga kaugel. Paigalda piirdekaabel nii, et tööala osad

asuksid piirdekaablist maksimaalselt 15 m / 50 kaugusel.

Niiduk on kallutatud

Toode on maksimaalsest väärtusest rohkem kaldus.

Aseta toode horisontaalsele alale.

1585 - 007 - 26.10.2022 Veaotsing - 33

Page 34

6.3 Teavitused ja hoiatusteated

Rakenduses näidatakse allolevas tabelis toodud teavitusi. Kui mõnda teadet kuvatakse sageli, pöördu GARDENA teenindusse poole.

Sõnum Põhjus Toiming

Seaded taastatud

Teostatud on

Reset all user settings

(Läh-

testa kõik kasutaja seaded).

Toote tavapärane käitumine.

Ala generaatori probleem

ZoneProtect tarviku aku on tühi. ZoneProtect kui aku on tühi, siis toode ei tööta. Niiduk võib teostada niitmist välistatud tsoonist kui te käivitate toote enne ZoneProtect laadimist.

Parkige toode ja laadige ZoneProtect tarviku aku enne toote käivitamist.

ZoneProtect tarviku temperatuur on kõrgem kui maksimaalne piir ning toode on väljalülitatud.

Paigutage laadimisjaam päikese eest kaitstud kohta. Laske ZoneProtect tarviku temperatuuril enne toote käivitamist langeda.

Guide not found (Juhikut ei leita)

Juhtkaabel ei ole laadimisjaamaga ühendatud.

Ühenda juhtkaabel laadimisjaamaga. Vt jaotist

Juhtkaabli paigaldamine lk 17

Juhtkaabel on kahjustatud. Asenda kahjustatud lõik uue juhtkaabliga.

Juhtkaabel ei ole piirdekaabli silmusega ühendatud.

Ühenda juhtkaabel korralikult piirdekaabli silmusega. Vt jaotist

Juhtkaabli paigalda-

mine lk 17

Ringisignaal on loodud

Uus ringisignaal on muudetud. Toote tavapärane käitumine.

Vajab manuaalset laadimist

Toode on lülitatud töörežiimile

Teine nii-

duala

Paiguta niiduk laadimisjaama.

Järgmine niiduki käivitus (tt:mm)

Ajakava seadistus ei luba tootel tööd alustada.

Muuda ajakava seadistusi. Vt jaotist

Vajali-

ku töötamisaja prognoosimine lk 19

Niiduk on täitnud selleks päevaks määratud maksimaalse niitmisaja.

Toote tavapärane käitumine.

Tänane niitmine on valmis

Niiduk on täitnud selleks päevaks määratud maksimaalse niitmisaja.

Toote tavapärane käitumine. Vt jaotist

Park / Schedule (Pargi / ajakava) lk 23

Ühendus pole muutunud

Vea tõttu ringisignaali ei muudetud. Tehke mitu korda

New loop signal

(Uus

ringisignaal). Vt jaotist

Uus ringisignaal

lk 20

. Probleemi püsimise korral pöördu

GARDENA teenindusse.

34 - Veaotsing 1585 - 007 - 26.10.2022

Page 35

6.4 Laadimisjaama märgutuli

Õige paigalduse korral peab laadimisjaama märgutuli põlema või roheliselt vilkuma. Vastasel juhul järgige allolevas tõrkeotsingu tabelis toodud juhiseid.

Lisateabe saamiseks pöördu GARDENA teenindusse.

Tuli Põhjus Toiming

Pidevalt põlev roheline tuli

Tugevad signaalid. Toote tavapärane käitumine.

Vilkuv roheline tuli Signaalid on tugevad ja lubatud on

ECO-re-

žiim

Toote tavapärane käitumine. Vt jaotist

ECO-

režiim lk 20

Vilkuv sinine tuli Piirdekaabel pole laadimisjaamaga ühenda-

tud.

Veendu, et piirdekaabel oleks korralikult laadimisjaama paigaldatud. Vt jaotist

Piirdekaa-

bli paigaldamine lk 16

Piirdekaabel on kahjustatud. Leia kahjustatud koht. Asenda kahjustatud

lõik uue piirdekaabliga.

Vilkuv kollane tuli Juhtkaabel ei ole laadimisjaamaga ühenda-

tud.

Veendu, et juhtkaabel oleks korralikult laadimisjaama paigaldatud. Vt jaotist

Juhtkaabli

paigaldamine lk 17

Juhtkaabel on kahjustatud. Leia kahjustatud koht. Asenda kahjustatud

lõik uue juhtkaabliga.

Vilkuv punane tuli Laadimisjaama antenni segamine. Pöördu GARDENA teenindusse.

Püsivalt põlev punane tuli

Viga laadimisjaama trükkplaadis või laadimisjaamal on vale toide. Vea peab kõrvaldama GARDENA teenindus.

Pöördu GARDENA teenindusse.

1585 - 007 - 26.10.2022 Veaotsing - 35

Page 36

6.5 Sümptomid

Kui toode ei tööta tavapäraselt, lugege alltoodud sümptomeid. Kui sul ei õnnetu vea põhjust leida, pöördu GARDENA teenindusse.

Sümptomid Põhjus Toiming

Tootel on dokkimisega probleeme.

Juhtkaabel ei ole sirgelt paigaldatud ja see on laadimisjaamast valel kaugusel.

Kontrollige laadimisjaama paigaldust. Vt jaotist

Laadimisjaama paigaldamine lk 16

Juhtkaabel pole pandud laadimisjaama plaadi pilusse.

Veenduge, et juhtkaabel oleks paigaldatud sirgelt ja pandud laadimisjaama plaadi pilusse. Vt jaotist

Juhtkaabli paigaldamine lk 17

Laadimisjaam ei asu tasasele pinnal. Paigutage laadimisjaam tasasele pinnale. Vt

jaotist

Laadimisjaama asukoha valimine lk

Toode töötab valel ajal.

Töötamise algus- ja lõpuajad on valed. Muuda ajakava seadistusi. Vt jaotist

Vajaliku

töötamisaja prognoosimine lk 19

Toode vibreerib. Lõikesüsteem pole tasakaalus, kuna terad on

kahjustatud.

Uurige terasid ja kruvisid ning vahetage need vajaduse korral välja. Vt jaotist

Lõiketerade

vahetamine lk 27

Lõikesüsteem pole tasakaalus, kuna liiga palju lõiketerasid on samas asendis.

Kontrollige, et iga kruviga oleks kinnitatud vaid üks lõiketera.

Tootele on paigaldatud erineva paksusega lõiketerad.

Kontrollige, kas lõiketerad on erineva paksusega, ja vajaduse korral asendage need.

Lõikeketas ei ole korralikult paigaldatud. Veenduge, et lõikeketta kruvid oleks paigal-

datud.

Toode töötab, aga lõiketerade ketas ei pöörle.

Toode otsib laadimisjaama või on liikumas alguspunkti.

Toote tavapärane käitumine. Lõiketerade ketas ei pöörle, kui toode otsib laadimisjaama.

Toote kahe laadimise vahele jäävad tavalisest lühemad tööperioodid.

Muru või mõni võõrkeha blokeerib lõiketera ketast.

Eemaldage ja puhastage lõiketera ketas. Vt jaotist

Raami ja lõiketera ketta puhastamine

lk 26

Aku on jõudnud oma elutsükli lõppu. Vaheta aku välja. Vt jaotist

Aku lk 28

Nürid lõiketerad. Muruniitmiseks on vaja rohkem energiat.

Vahetage lõiketerad. Vt jaotist

Lõiketerade

vahetamine lk 27

Niitmis- kui ka laadimisajad on tavapärasest lühemad.

Aku on jõudnud oma elutsükli lõppu. Vaheta aku välja. Vt jaotist

Aku lk 28

Toode pargib end mitmeks tunniks laadimisjaama.

Niiduk on täitnud selleks päevaks määratud maksimaalse niitmisaja.

Toote tavapärane käitumine. Vt jaotist

Vajali-

ku töötamisaja prognoosimine lk 19

Vajutatud on nuppu STOP. Sisesta PIN-kood ja vajuta nuppu OK. Vajuta

nuppu Start (Käivita).

Lubatud on parkimisrežiim. Muutke töörežiimi. Vt jaotist

Töörežiimid lk

Toode ei tööta, kui aku temperatuur on liiga kõrge või liiga madal.

Veenduge, et laadimisjaam asuks päikese eest kaitstud kohas.

36 - Veaotsing 1585 - 007 - 26.10.2022

Page 37

Sümptomid Põhjus Toiming

Ebaühtlane niitmistulemus.

Toode töötab iga päev vaid mõne tunni. Pikendage niitmisaega. Vt jaotist

Vajaliku

töötamisaja prognoosimine lk 19

Tööala kujust sõltuvalt tuleb kohandada jaotise

Lawn Coverage

(Muru katvus) seadeid, et

tööala kõik osad oleks kaetud.

Muutke alade seadeid, kus ja kui sageli hakkab toode niitma. Vt jaotist

Muru katvus ja

CorridorCut (Koridorilõikus) lk 19

Tööala on liiga suur. Vähendage tööala või pikendage ajakava. Vt

jaotist

Vajaliku töötamisaja prognoosimine lk

Nürid lõiketerad. Vahetage kõik lõiketerad välja. Vt jaotist

Lõi-

keterade vahetamine lk 27

Muru on valitud lõikekõrguse jaoks liiga kõrge.

Suurenda lõikekõrgust ja seejärel, kui muru on lühem, vähenda seda.

Rohu kogunemine lõikeketta või mootori võlli ümber.

Eemaldage kogunenud rohi ja puhastage toode. Vt jaotist

Toote puhastamine lk 26

Aku laetustase on kõrge, kuid toode läheb tagasi laadimisjaama.

Et mitte jääda väikesele alale blokeerituks, järgib toode juhtkaablit kuni laadimisjaamani.

Toote tavapärane käitumine.

6.6 Piirdekaabli katkestuste otsimine

Ringkaabli katkestuste põhjuseks on enamasti tahtmatult põhjustatud füüsilised kahjustused, nt kahjustamine aias labidaga kaevates. Riikides, kus maapind külmub, võivad kaablit kahjustada ka teravad liikuvad kivid. Kaabel võib katkeda ka liigse pingutamise tõttu paigaldamisel.

Muru niitmine väga madalaks kohe pärast kaabli paigaldamist võib kaabli isolatsiooni kahjustada. Isolatsioonikahjustused võivad põhjustada märgatavaid häireid alles mitu nädalat või kuud hiljem. Selle vältimiseks tuleb esimesel nädalal pärast paigaldamist alati valida kõige suurem niitmiskõrgus ning vähendada seda ühe astme võrra iga kahe nädala tagant, kuni jõutakse soovitud lõikekõrguseni.

Piirdekaabli vigane jätkamine võib samuti põhjustada häireid mitu nädalat pärast jätkukoha tekitamist. Vigase jätkukoha põhjuseks võib olla näiteks see, kui originaalmuhvi ei surutud tangidega piisavalt kõvasti kinni või kui kasutati originaalmuhvist madalama kvaliteediga muhvi. Enne tõrkeotsinguga jätkamist kontrolli kõiki teile teadaolevaid jätkukohti.

Kaabli katkestuskoha leidmiseks tuleb ringi seda kaablilõiku, kus katkestuskoht võib asuda, järk-järgult poolitada, kuni alles jääb ainult väga väike lõik.

Järgnev meetod ei toimi, kui sisse on lülitatud ökorežiim

ECO mode

. Veenduge, et ökorežiim

ECO mode

on välja

lülitatud. Vt jaotist

ECO-režiim lk 20

1. Veendu, et laadimisjaama märgutuli vilguks siniselt, kuna see viitab piirderingi katkestusele. Vt jaotist

Laadimisjaama märgutuli lk 35

2. Veendu, et piirdekaabli ühendused laadimisjaamaga on korralikult tehtud ja kahjustamata. Kontrolli, kas laadimisjaama märgutuli vilgub endiselt siniselt.

GUIDE

POWER

3. Vaheta laadimisjaamas juhtkaabli ja piirdekaabli ühendused.

Alusta, vahetades ühendus L ja GUIDE.

1585 - 007 - 26.10.2022

Veaotsing - 37

Page 38

Kui märgutuli vilgub kollaselt, siis asub katkestus piirdekaablis kusagil ühenduse L ning selle punkti vahel, kus juhtkaabel piirdekaabliga ühendub (must jäme joon joonisel).

Guide

GUIDE

Vea parandamiseks läheb vaja piirdekaablit, konnektorit/konnektoreid ja muhvi/muhve.

a) Kui veas kahtlustatav piirdekaabel on lühike, on lihtsaim viis viga parandada vahetada välja kogu piirdekaabel punkti L ning juhtkaabli ja piirdekaabli ühenduskoha vahel (jäme must joon).

b) Kui veas kahtlustatav piirdekaabel on pikk (jäme must joon), tehke järgmist. Pange L ja GUIDE tagasi algsesse asukohta. Seejärel katkesta üksuse R ühendus. Ühenda uus ringikaabel üksusega R. Ühenda uue ringikaabli teine ots veas kahtlustatava kaablipaigaldise keskele.

Kui märgutuli vilgub nüüd kollaselt, asub katkestus kaablis kuskil ühendamata otsa ja uue kaabli ühenduskoha vahel (jäme must joon allpool). Sellisel juhul vii uue kaabli ühenduskoht ühendamata otsale lähemale (ligikaudu kahtlusaluse kaablilõigu keskkohta) ning kontrolli uuesti, kas märgutuli on roheline.

Jätka toimingut, kuni püsivalt põleva rohelise ja vilkuva sinise tule vahele on jäänud vaid väga

- Veaotsing 1585 - 007 - 26.10.2022

Page 39

lühike kaablilõik. Seejärel järgi juhiseid allolevas punktis 5.

4. Kui ülaltoodud punktis 3 vilgub tuli endiselt siniselt:Pane L ja GUIDE tagasi algsesse asukohta. Seejärel vaheta R ja GUIDE. Kui märgutuli põleb nüüd püsivalt roheliselt, ühenda lahti L ja ühenda üksusega L uus piirdekaabel. Ühenda uue kaabli teine ots veas kahtlustatava kaablipaigaldise keskele. Tee ülaltoodud punktides 3a) ja 3b) kirjeldatud toimingud.

5. Kui katkestuskoht on leitud, tuleb kahjustatud osa uue kaabliga asendada. Kasuta alati originaalmuhve.

1585 - 007 - 26.10.2022 Veaotsing - 39

Page 40

7 Transportimine, hoiulepanek ja utiliseerimine

7.1 Transportimine

Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.

• Järgige kõiki kehtivaid riiklikke eeskirju.

• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).

7.2 Hoiustamine

• Laadige toote aku täielikult täis. Vt jaotist

Aku

laadimine lk 24

• Lülitage toode välja. Vt jaotist

Toitenupu ON/OFF

kasutamine lk 22

• Puhastage toode. Vt jaotist

Toote puhastamine lk

• Hoidke toodet kuivas kohas, mis ei külmu.

• Pange toode hoiukohta nii, et kõik neli ratast on tasasel pinnal.

• Kui hoiate laadimisjaama siseruumis, ühendage laadimisjaama küljest lahti ja eemaldage toiteallikas ning kõik konnektorid. Pange iga konnektoriga juhtmeots määrdega täidetud mahutisse.

Märkus: Kui hoiate laadimisjaama

välistingimustes, ärge ühendage toiteallikat ega konnektoreid lahti.

• Toote hoiustamistarvikute kohta lisateabe saamiseks pöördu GARDENA teenindusse.

7.3 Kõrvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.

• Teavet aku eemaldamise kohta vt

Aku lk 28

- Transportimine, hoiulepanek ja

utiliseerimine

1585 - 007 - 26.10.2022

Page 41

8 Tehnilised andmed

8.1 Tehnilised andmed

Mõõtmed SILENO minimo

Pikkus, cm 52 / 20,5

Laius, cm 34 / 13,4

Kõrgus, cm / tolli 22

Kaal, kg/naela 6,1 / 13,4

Elektrisüsteem SILENO minimo

18 V/2,0 Ah liitiumioonaku, tootenr 590 21 42-02, 590 21 42-04, 590 21 42-06,

590 21 42-10

18,25 V/2,0 Ah liitiumioonaku, tootenr 590 21 42-03

18,5 V/2,0 Ah liitiumioonaku, tootenr 590 21 42-07, 590 21 42-08, 590 21 42-09,

590 21 42-11

Toide (28 V DC), V AC 100-240

Madalpingekaabli pikkus, m 3 / 9,8

Keskmine energiatarve maksimaalse kasutamise korral 4 kWh/kuus 500m2 suuruse tööpiirkonna kor-

ral

Laadimisvool, alalisvool, A 1 / 1,3

Toiteploki tüüp

ADP-28AW XX, ADP-28AR XX, ADP-40BR XX, ADP-40EW XX, FW7313/28/D/XX/Y/

1.0, FW7313/28/D/XX/Y/1.0/PI, FW7313/28/D/XX/Y/1.3, FW7313/28/D/XX/Y/1.3/PI

Keskmine niitmisaeg, min 70

Keskmine laadimisaeg, min 75/60

Piirdekaabli antenn SILENO minimo

Töötamise sagedusala, Hz 100-80000

Suurim magnetväli6, dBuA/m 82

Maksimaalne raadiosagedusvõimsus7, mW @60m <25

XX, YY võivad olla tähed, numbrid või tühikud, millel on vaid turunduslik otstarve ja mis ei näita mingeid tehnilisi erinevusi.

Mõõdetud vastavalt standardile EN 303 447.

Maksimaalne aktiivne väljundvõimsus antennidele sagedusribas, milles töötavad raadioseadmed.

1585 - 007 - 26.10.2022 Tehnilised andmed - 41

Page 42

Heliandmed

SILENO minimo

Müratase (tajutav), dB(A) 57

Mõõdetud helivõimsuse müratase, dB (A) 58

Müraemissiooni mõõtemääramatus KWA, dB (A) 2

Helirõhu müratase seadme kasutaja kõrva juures9, dB (A) 50

Niitmine SILENO minimo

Lõikesüsteem Kolm pöördteljega lõiketera

Lõikemootori pöörlemissagedus, p/min 2670

Energiatarve niitmise ajal, W, +/–20% 20

Lõikekõrgus, cm 2-4,5 / 0,8-1,8

Lõikelaius, cm 16/6,3

Kitsaim võimalik läbipääs, cm 60

Niiduala maksimaalne kallak, % 25

Piirdekaabli maksimaalne kallak, % 10

Piirdekaabli maksimaalne pikkus, m 300/980

Juhtringi maksimaalne pikkus10, m 150/490

IP-kood SILENO minimo

Toode IPX5

Laadimisjaam IPX5

Toiteallikas IPX4/IP44

Bluetooth

SILENO minimo

Töötamise sagedusala, MHz 2400–2484

Maksimaalne ülekantav võimsus, dBm 8

Husqvarna AB ei garanteeri täielikku ühilduvust toote ja teist tüüpi traadita süsteemide vahel, milleks võivad olla kaugjuhtimispuldid, raadiosaatjad, võimendid, maa-alused elektrilised loomapiirded vms.

Tooted on valmistatud Inglismaal või Tšehhi Vabariigis. Vt teavet mudeli etiketilt. Vt jaotist

Sissejuhatus lk 6

8.2 Registreeritud kaubamärgid

Bluetooth®

-i sõnamärk ja logod on ettevõtte

Bluetooth SIG, inc.

registreeritud kaubamärgid ja ettevõte GARDENA

kasutab neid litsentsi alusel.

Kindlaks tehtud vastavalt direktiivile 2006/42/EÜ ja standardile EN 50636-2-107. Välja arvatud müratase, mida mõõdetakse vastavalt standardile ISO 11094:1991.

Helirõhu mürataseme mõõtemääramatus KpA, 2–4 dB (A)

Juhtring on ring, mis moodustatakse juhtkaabli ja piirdekaabli ühe osaga liitmikust suunaga laadimisjaama paremasse ühendusse.

42 - Tehnilised andmed 1585 - 007 - 26.10.2022

Page 43

9 Algne ELi vastavusdeklaratsioon

1585 - 007 - 26.10.2022 Algne ELi

vastavusdeklaratsioon - 43

Page 44

10 Tõlgitud ELi vastavusdeklaratsioon

Meie, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. +46 36 146500, deklareerime omavastutusel, et toode:

Kirjeldus Robotniiduk

Kaubamärk GARDENA

Tüüp/mudel SILENO minimo

Identifitseerimine Seerianumbrid kuupäevaga 2022 nädalast 40

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Direktiiv/eeskiri Kirjeldus

2006/42/EC „Masinadirektiiv“

2014/53/EU „Raadioseadmete direktiiv“

2011/65/EU „Direktiiv teatavate ohtlike ainete kasutamise piiramise kohta“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid:

• EN 60335-1:2012+AC:2014+A11:2014+A13:2017+ A15:2021

• EN 50636-2-107:2015+A1:2018+A2:2020+ A3:2021

• EN IEC 63000:2018

• EN 55032:2015+A11:2020

• ETSI EN 301 489-1 V2.2.3

• ETSI EN 301 489-3 V2.1.1

• ETSI EN 301 489-17 V3.2.4

• Draft ETSI EN 303 447 V1.2.1_0.1.16

• ETSI EN 300 330 V2.1.1

• ETSI EN 300 328 V2.2.2

Teavitatud asutus RISE Research Institutes of Sweden AB, No. 0402 on välja andnud tüübihindamistõendi, millele on lisatud sertifikaat numbriga C900475, mis hõlmab artiklit 3.2 / 2014/53/EU.

Sara Gard

Huskvarna

Husqvarna AB elamute EPAC-i robottehnoloogia teadus- ja arendustegevuse direktor. Husqvarna Division. Tehnilise dokumentatsiooni eest vastutaja.

44 - Tõlgitud ELi vastavusdeklaratsioon

1585 - 007 - 26.10.2022

Page 45

1585 - 007 - 26.10.2022 Tõlgitud ELi

vastavusdeklaratsioon - 45

Page 46

46 - Tõlgitud ELi vastavusdeklaratsioon

1585 - 007 - 26.10.2022

Page 47

1585 - 007 - 26.10.2022 Tõlgitud ELi

vastavusdeklaratsioon - 47

Page 48

1143084-63

2022-11-17

Gardena Robotniiduk SILENO minimo, 250 m² Kasutusjuhendid

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisukord

Main area (Peamine niiduala)

Sümptomid Põhjus Toiming
