ROZPOCZĘCIE UŻYTKOWANIA KOSIARKA ZAUTOMATYZOWANA MARKI

Szczegółowe informacje i instrukcje znajdują się w pełnej wersji instrukcji obsługi lub na stronie www.gardena.com Filmy instruktażowe dotyczace instalacji można znaleźć na stronie www.gardena.com.

1. Instalacja stacji ładującej

1. Umieścić stację ładującą na płaskim, równym podłożu, w miejscu, gdzie jest otwarta przestrzeń.
UWAGA: Aby umieścić stację ładującą w ograniczonej przestrzeni, pod werandą lub w rogu, należy przeczytać instrukcję obsługi.

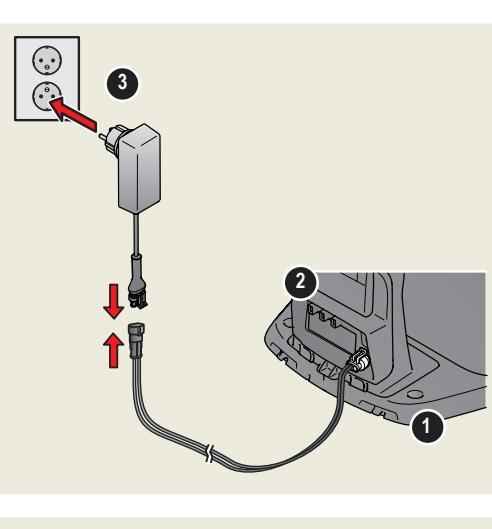

Podłączyć przewód niskiego napięcia do stacji ładującej i zasilacza
W przypadku pracy na zewnątrz zasilacz musi znajdować się na wysokości co najmniej 30 cm / 12 cali od podłoża.
Podłączyć zasilacz do gniazdka ściennego 100–240 V.
Umieścić kosiarkę zautomatyzowaną w stacji ładującej
Ofniescić kosiarkę zautomatyzowaną w stacji radującej. Nacisnąć przycisk ON/OFF (WŁ./WYŁ.), aby włączyć kosiarkę zautomatyzowaną i naładować akumulator podczas układania przewodu ograniczającego. UWAGA: Nie należy zmieniać żadnych ustawień produktu przed zakończeniem instalacii.

2. Montaż przewodu ograniczającego

Poprowadzić przewód ograniczający tak, aby utworzył on pętlę wokół obszaru roboczego, wykorzystując w tym celu dołączone do zestawu paliki, lub zakopać przewód. UWAGA: Należy unikać zbyt mocnego zaginania przewodu podczas układania.
Dostosować odległość między przewodem ograniczającym a różnymi obiektami.
- A: Poprowadzić przewód ograniczający wokół całego obszaru roboczego, tworząc pętlę.
- B: Wysokie przeszkody > 5 cm / 2 cale, np. ściana lub ogrodzenie C: Niskie przeszkody 1–5 cm / 0,4–2 cale lub zagłębienia,
- np. kwietnik.
- D: Obiekty ułożone na równi z trawnikiem 0–1 cm / 0,4 cala, np. ścieżka, kostka brukowa.
E: Należy odgrodzić takie obszary, tworząc wyspę.3. Wykonać oczko w miejscu, w którym przewód
ograniczający zostanie później podłączony do przewodu doprowadzającego (F).
Informacje na temat pracy na zboczach, przejazdach i obszarach odrębnych można znaleźć w instrukcji obsługi.

1. Przycisk STOP
Przywak o rot Dioda LED do kontroli działania stacji ładującej, przewodu ograniczajacego i przewodu doprowadza
Stacia ładujaca
4. Wyświetlacz
5. Klawiatura
6 Przycisk wł /wył
7. Przycisk Start

Page 3

3. Podłączanie przewodu ograniczającego

1. Otworzyć złacze i umieścić przewód ograniczajacy w złaczu
2. Ścisnąć złącze razem z przewodem za pomoca kombinerek
3. Odciąć odcinek przewodu o długości 1-2 cm / 0,4-0,8 cala za złączami
4. Wcisnąć złącza przewodu ograniczającego na styki oznaczone literami L (lewa strona) oraz R (prawa strona) stacji ładującej.

UWAGA: Prawa końcówka przewodu musi zostać połączona z prawym stykiem na stacji ładującej, a lewa końcówka z lewym stykiem.

4. Instalacia i podłaczanie przewodu doprowadzajacego

Zainstalować przewód doprowadzajacy, aby doprowadzić kosjarke zautomatyzowaną do odległych części trawnika i pomóc jej w odszukaniu stacii ładuiacei

1. Przełożyć przewód doprowadzający przez dolną część stacji ładującej i przymocować go za pomocą zatrzasków.
Podłączyć złącze do przewodu doprowadzającego w ten sam sposób, w jaki podłączony został przewód ograniczający. zgodnie z powyższymi instrukcjami
Wcisnąć złącze przewodu doprowadzającego na styk z oznaczeniem GUIDE na stacii ładujacej.
Przewód doprowadzajacy powinien zostać ułożony w linii prostej na odcinku o długości co najmniej 1 m / 3,3 stóp od przedniej krawedzi stacji ładującej.
Poprowadzić przewód ze stacji ładującej do punktu na przewodzie ograniczającym (pętli) w miejscu połączenia, wykorzystując w tym celu łaczone do zestawu paliki, lub zakopać przewód. UWAGA: Należy unikać zbyt mocnego zaginania przewodu podczas układania Nie może on również przecinać przewodu doprowadzającego, np. odcinka biegnacego do wyspy.
Przeciąć przewód ograniczający w środku oczka wykonanego w punkcie 2.3. Podłączyć przewód doprowadzajacy do przewodu ograniczajacego, wsuwając przewody ograniczające i przewód doprowadzający do złączki i ściskając złaczke za pomoca kombinerek.

UWAGA: Po zainstalowaniu przewodu doprowadzającego stację ładującą należy przymocować do podłoża za pomocą dostarczonych śrub i klucza imbusowego. UWAGA: Aby zapewnić optymalną wydajność pracy podczas pokonywania

wąskich przejść, należy upewnić się, że przewód doprowadzający został obsługi.

Złacza

Zasilacz (wyolad zasilacza może być różny w zależności od rynku przeznaczenia)

Przewód niskiead naniecia

ograniczający ze

Szpilk

Przewód

Page 4

۲

5. Uruchamianie i zatrzymywanie kosiarki zautomatyzowanej

W momencje pierwszego uruchomienia kosjarki zautomatyzowanej rozpoczyna się seky cia rozruchowa podczas której należy wybrać jezyk, kraj date godzine i osobisty kod PIN Dostępna jest również opcja kalibracji przewodu doprowadzającego, w której kosiarka zautomatyzowana automatycznie podaża za przewodem doprowadzającym.

Uruchamianie produktu

1 Otworzyć pokrywę klawiatury.
Nacisnąć i przytrzymać przycisk ON/OFF (WŁ./WYŁ.) przez 3 sekundy
3. Wprowadzić kod PIN.
. Wybrać tryb pracy.
5 Zamknać pokrywe

Wyłaczanie produktu

1. Wcisnąć przycisk STOP.

6. Zmiana ustawień

Wszystkie ustawienia kosiarki zautomatyzowanej wprowadzane są za pośrednictwem funkcji menu Należy przeczytać instrukcję obsługi i zapoznać się z menu i ustawieniami.

1. Funkcia Harmonogram służy do regulacji czasu koszenia w zależności od obszaru roboczego. Jeżeli kosiarka zautomatyzowana używana jest zbyt często, trawa może sprawiać wrażenie zad petanej. Aby ustawić odpowiedni harmonogram, należy skorzystać z konfiguratora harmonogramu Nacisnać przycisk Menu i wybrać koleino Harmonogram > Konfigurator , a następnie wprowadzić rozmiar obszaru roboczego. Aby zmienić ustawienia harmonogramu pojedynczých dni, należy wybrać Harmonogram > Zaawansowane .
2. Za pomoca przycisku Trybu wybrać tryb pracy, na przykład Teren ołówny. Obszar odrebny i Parkui .

Wykonywanie jazdy testowej kosiarki zautomatyzowanej przez wąskie przejścia

Waskie przejścia w ogrodzie moga utrudniać znalezienie stacji ładującej przez kosiarkę. Korzystając z funkcji Test, sprawdzić, czy kosiarka zautomatyzowana może przejechać przez waskie przejście

1. Umieścić kosiarkę zautomatyzowaną w stacji ładującej.
Wybrać opcie Test w menu Ustawienia > Pokrycie trawnika > Wiecei > Test
i nacisnać przycisk OK . Następnie nacisnać przycisk Start i zamknać pokrywe
3. Sprawdzić, czy kosiarka zautomatyzowana podąża za przewodem doprowadzającym przez przejście
- a. Jeżeli kosiarka zautomatyzowana przejeżdża przez przejście, test jest zakończony.
- Jeżeli kosiarka zautomatyzowana nie przejeżdża przez przejście: sprawdzić, czy przewód b. doprowadzający został ułożony zgodnie z wytycznymi w instrukcji obsługi.
